Центровые отверстия — Inzhener-Info

Детали, обрабатываемые на круглошлифовальных и токарных станках с установкой заготовки в центрах или в патроне с поддержкой другого конца заготовки в пиноли, снабжают центровыми отверстиями.

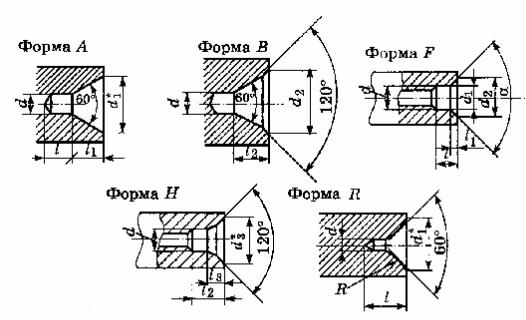

По ГОСТ 14034-74 предусмотрены следующие типы центровых отверстий: А, В, Т, R, F, N. Форма и размеры некоторых из них показаны на рис. 537. Центровые отверстия с предохранительной фаской (вид б) или выточкой (вид в), защищающими центрирующий конус от забоин, применяют, когда деталь при контроле устанавливают в центрах, а также когда необходимо обеспечить сохранность центров в эксплуатации на случай ремонтной переточки при перешлифовке. Центры с резьбовым отверстием (вид г) применяют при необходимости установки болта, а также (для тяжелых валов) как средство крепления вала при такелажировании.

Точность изготовления размера d и углов 60 и 120° обеспечивается центровочным режущим инструментом. При обработке углов рабочего конуса 60° другими видами режущего инструмента отклонение угла должно быть не более минус 30’.

Длина конической поверхности l1 в центровых отверстиях с углом конуса 60° в технически обоснованных случаях может быть уменьшена до 0,5l1.

Параметры шероховатости посадочных поверхностей центрового отверстия должны быть не более Ra = 2,5 мкм.

Данные для выбора центровых отверстий в зависимости от массы изделий (заготовок) приведены в рекомендуемом приложении к ГОСТ 14034-74.

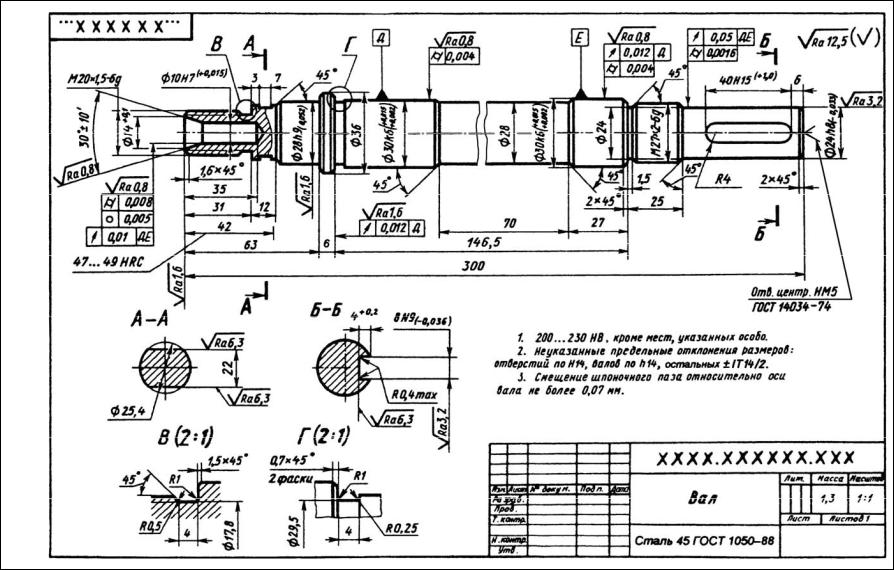

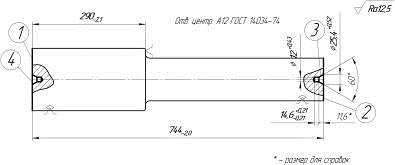

Центровые отверстия на чертежах обозначают по ГОСТу, как показано на рис. 538. Отсутствие сведений о центрах указывает, что деталь обрабатывают без их использования (точение с креплением в патроне, бесцентровое шлифование и т. д.) или что наличие центров недопустимо по функциональному назначению детали. В этом случае предпочтительнее во избежание ошибок сделать в технических требованиях на поле чертежа соответствующую надпись: «Центровые отверстия недопустимы».

Для удаления центровых отверстий необходимо отрезать зацентрованные концы вала, что вызывает непроизводительную затрату материала и увеличение объема механической обработки, поэтому применять этот способ следует лишь при необходимости.

Введение центровых отверстий нередко предопределяет конструктивную форму деталей. Такие случаи приведены на рис. 539, а, б (криволинейный рычаг), в, г (болт с асимметричной головкой) и д, е (трехопорная деталь).

В пустотелых валах центрирующие поверхности выполняют в виде фасок с центральным углом 60°. Для расширения выбора технологических операций, а также уменьшения массы деталей и приближения их формы к форме тела равного сопротивления изгибу рекомендуется торцы отверстий пустотелых цилиндрических деталей во всех случаях выполнять с конической фаской с центральным углом 60° (рис. 540, б) вместо обычной фаски под углом 45° (вид а). Если деталь обрабатывается в центрах, то поверхности центровых фасок выполняют с необходимой шероховатостью и снабжают защитными фасками или выточками (виды в—е).

Не рекомендуется выполнять центровые фаски на прерванных поверхностях, например, на валах с торцовыми пазами (рис. 541, а) и шлицами (вид б). Центровая фаска должна быть отнесена на расстояние, достаточное для пропуска центра (вид в). При больших размерах отверстия, когда возможно применение срезанных центров (вид г), это ограничение отпадает.

Нельзя допускать, чтобы резьба выходила на центровую фаску (вид д). Смятие начальных витков резьбы при завинчиваниях и отвинчиваниях портит центрирующую поверхность, исключая возможность повторного пользования центровой фаской. Резьбовой пояс должен быть отделен от фаски выточкой (вид е), имеющей длину l, достаточную для прохода центра.

Отверстия центровые (источник ГОСТ 14034-74)


Источник: ГОСТ 14034-74

Центровые отверстия с углом конуса 60°

Форма А





















Применяемость

D, мм

d, мм

d1, мм

l, не менее, мм

l1, мм

Номин.

Пред. Откл.



2,0

(0,5)

1,06

0,8

0,48

±IT14/2

(CM7)



2,5

(0,63)

1,32

0,9

0,60



3

(0,8)

1,70

1,1

0,78



4

1,0

2,12

1,3

0,97



5

(1,25)

2,65

1,6

1,21

±IT15/2

(CM8)



6

1,6

3,35

2,0

1,52



10

2,0

4,25

2,5

1,95



14

2,5

5,30

3,1

2,42



20

3,15

6,70

3,9

3,07



30

4

8,50

5,0

3,90



40

(5)

10,60

6,3

4,85



60

6,3

13,20

8,0

5,98



80

(8)

17,00

10,1

7,79



100

10

21,20

12,8

9,70



120

12

25,40

14,6

11,60



160

16

33,90

19,2

15,50



240

20

42,40

25,0

19,40



360

25

53,00

32,0

24,00

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Размеры D рекомендуемые.

3. Типоразмеры, отмеченные цветом, разрешены к применению на большинстве предприятий машиностроения.



Центровое отверстие с дугообразной образующей

Форма R

















Применяемость

D, мм

d, мм

d1, мм

l, не менее, мм

r, мм

Наим.

Наиб.



2,0

(0,5)

1,30

1,3

1,30

1,60



2,5

(0,63)

1,50

1,5

1,60

2,00



3

(0,8)

1,70

1,9

2,00

2,50



4

1,0

2,12

2,3

2,50

3,15



5

(1,25)

2,65

2,8

3,15

4,00



6

1,6

3,35

3,5

4,00

5,00



10

2,0

4,25

4,4

5,00

6,30



14

2,5

5,30

5,5

6,30

8,00



20

3,15

6,70

7,0

8,00

10,00



30

4

8,50

8,9

10,00

12,50



40

(5)

10,60

11,2

12,50

16,00



60

6,3

13,20

14,0

16,00

20,00



80

(8)

17,00

17,9

20,00

25,00



100

10

21,20

22,5

25,00

31,50

 Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Размеры D рекомендуемые.

3. Типоразмеры, отмеченные цветом, разрешены к применению на большинстве предприятий машиностроения.



 Пример условного обозначения центрового отверстия:



К оглавлению



Центрование отверстий

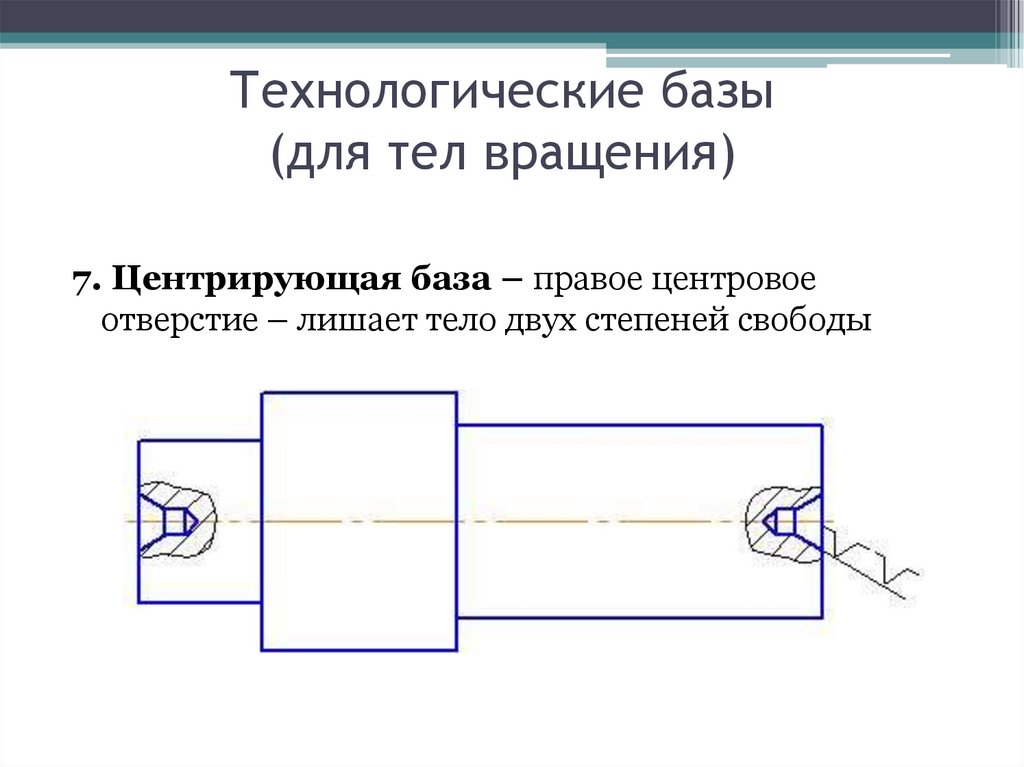

Центровые отверстия используются в качестве установочной базы при обработке деталей в центрах.

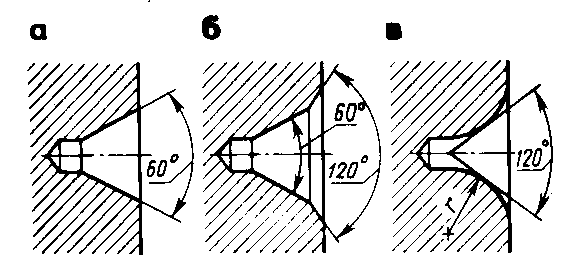

По ГОСТ 14034—74 предусмотрены три основные формы центровых отверстий (рис. 59): А — без предохранительного конуса; В—с предохранительным конусом; R— с дугообразной образующей. В первых двух формах базовой поверхностью служит коническое отверстие с углом при вершине 60°. Для формы R таковой является фасонная поверхность, обеспечивающая кольцевой контакт с рабочим конусом центра. Небольшой цилиндрический участок диаметром d предусмотрен для разгрузки вершины токарного центра и размещения смазки. По диаметру этого участка условно обозначается номинальный размер центрового отверстия.

Центровые отверстия формы В рекомендуются для заготовок, многократно устанавливаемых в центрах. Форму R целесообразно применять, когда требуется повышенная точность обработки.

Размеры центровых отверстий выбирают по таблице стандарта в зависимости от диаметра концевой шейки вала D. Точность центрования отверстий также ограничивается требованиями стандарта, согласно которому на угол рабочего конуса 60° допускается отклонение не более минус 30′, а шероховатость поверхности этого участка не должна превышать Rа = 2,5 мкм. Кроме того, оси центровых отверстий должны быть соосны между собой и с осью заготовки.

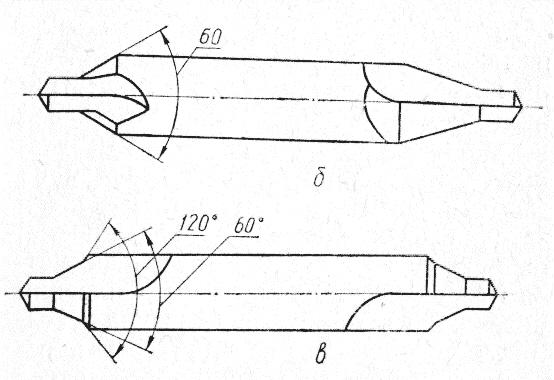

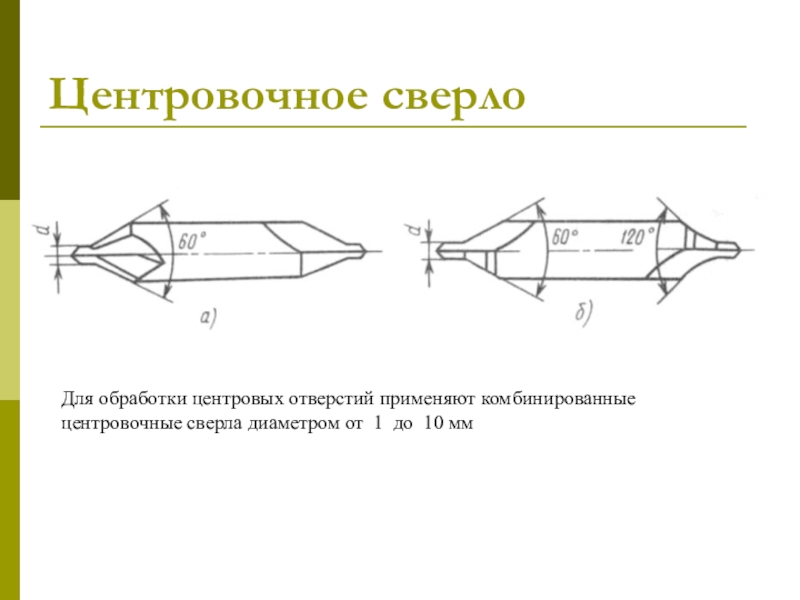

Наиболее производительными инструментами для центрования являются комбинированные центровочные сверла (рис. 60, а, б), которые за один рабочий ход позволяют получить форму отверстия. Они выпускаются для номинальных размеров d = 1 —6 мм. Токарная обработка центровочных отверстий более крупных размеров производится раздельно: вначале специальным центровочным сверлом (рис. 60, в)у затем многозубой зенковкой (рис. 60, г). Центрование на токарном станке выполняют аналогично сверлению (рис. 60, д).

Перед центрованием торец заготовки, закрепленной в патроне, чисто подрезают. К торцу подводят, избегая удара, сверло и ручной подачей врезаются в металл. Для получения центрового отверстия требуемых размеров сверло углубляют в торец на необходимую величину, пользуясь лимбом маховичка задней бабкн или шкалой пииоли. Чтобы сократить время отсчета размеров при центровании партии заготовок, последним следует создавать постоянное продольное положение на станке с помощью шпиндельных упоров. При изготовлении деталей крупными партиями эта операция обычно выполняется в заготовительном участке цеха на специальных центровальных станках.

Для центрования отверстий комбинированными сверлами режим резания принимают в следующих пределах: подача S = 0,02—0,06 мм/об; скорость резания v=12—25 м/мин; смазывающе-охлаждающая жидкость — эмульсия.

При центровании возможны следующие виды брака:

  1. Не выдержаны размеры и форма отверстия. Причины: неправильная заточка комбинированного сверла, ошибки при отсчетах глубины центрования.
  2. Дробленость на основном конусе. Причины: тупое сверло, слишком малая подача, нежесткое крепление заготовки, большой вылет пиноли.

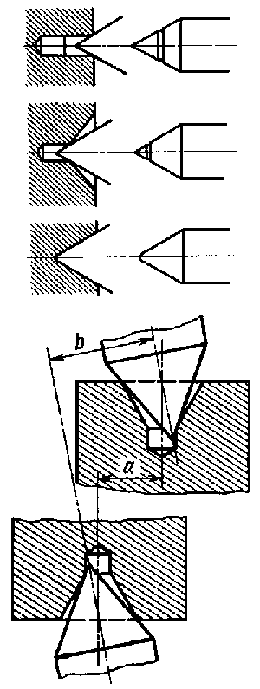

  3. Оси центровых отверстий несоосны и смещены с оси заготовки. Причина: неверная установка заготовки в патроне.

Центровые отверстия (табл — Энциклопедия по машиностроению XXL







ЦЕНТРОВЫЕ ОТВЕРСТИЯ (ТАБЛ. 169)  [c.457]

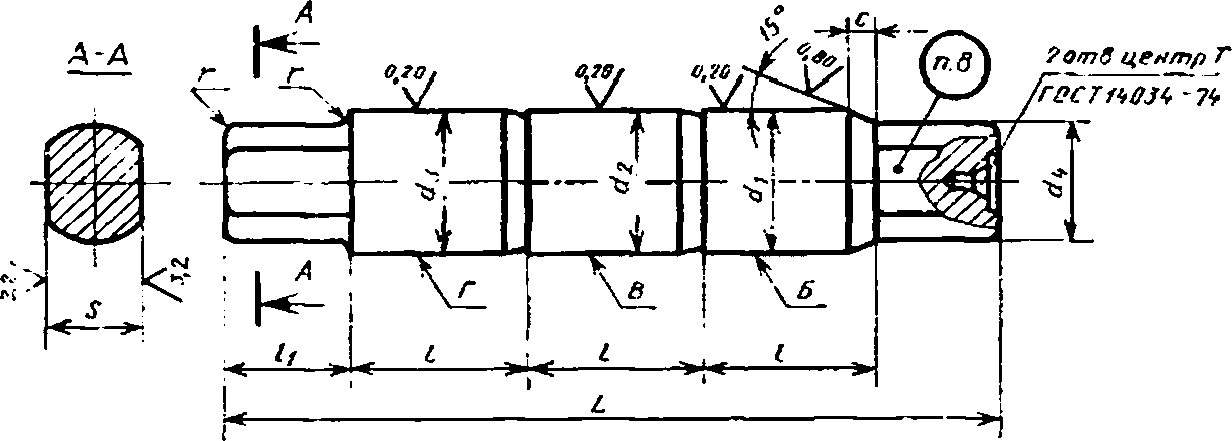

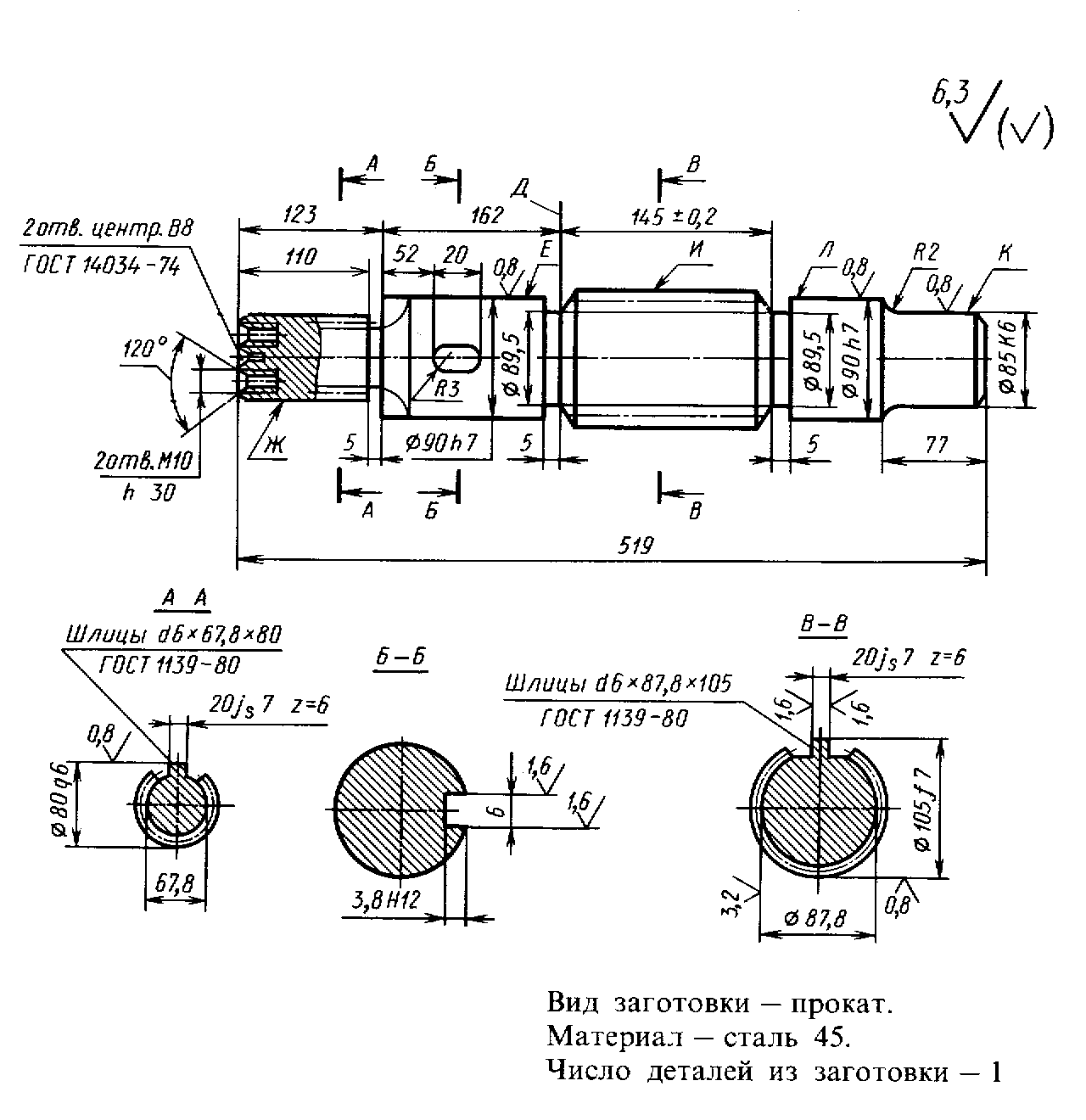

На торцах вала выполнены резьбовые центровые отверстия (табл. 13.12), которые используют для осевого закрепления шестерни и полу-муфты.  [c.437]

Обработка вала начинается с подрезания торцев, сверления центровых отверстий и фрезерования восьми технологических бобышек на трех позиционных автоматических линиях (табл. 14, оп. 1).  [c.388]



Табл. 3.6. Обозначение центровых отверстий (ГОСТ 14034—74)












Размеры хвостовиков и /г (фиг. 21) и диаметры центровых отверстий должны соответствовать табл. 2.  [c.31]

Формы центровых отверстий, области их применения и условные обозначения, установленные стандартом [121], приведены в табл. 12,1 и 12.2. Размеры центровых отверстий приведены в табл. 12.3 и 12.4.  [c.269]



Таблица 12.3. Размеры центровых отверстий для форм А, В и Т (см. табл. 12.1) по ГОСТ 14034—74 мм










Кроме фрезерования торцов и обработки центровых отверстий на этих станках можно также выполнять растачивание, точение концов, сверление отверстий в торце или фланце вала. Способы подрезки торцов и центрование см. в табл. 6.  [c.205]

Примечания 1. На чертежах [и в таблицах D — наименьший поперечный размер концевой части обрабатываемой детали а, — размеры отрезаемой части детали, если деталь ие должна иметь центрового отверстия. Размеры, заключенные в таблицах в скобки, применять не рекомендуется. 2. Конусная (центрирующая) поверхность не грубее, (чем по классу шероховатости 6, другие поверхности центрового отверстия не грубее, чем по классу шероховатости 3 по ГОСТ 2789 — 73 (см. табл. 54). 3. Центровые отверстия должны быть обработаны, зачищены и не должны иметь забоин. Предельные отклонения размеров, не ограниченных допусками, назначаются по — ОСТ 1010 (см. табл. 5), отклонения углов конуса не более 30 . 4. Резьба по ГОСТ 9150—59. Допуски на резьбу по ГОСТ 16093—70 — посадка 7H/Sg (3-й кл. точности по ГОСТ 9253 — 59). 5. Формы, размеры и применение центровых отверстий для инструмента (оправки, калибры, вспомогательный инструмент и др. ) см. в ГОСТ 14034 — 68. 6. Пример условного обозначения центрового отверстия формы А (без резьбы) с диаметром d = мм Отверстие центровое А I ГОСТ 14034 — 68 Для других форм без резьбы обозначения аналогичны. Пример условного обозначения центрового отверстия формы F с метрической резьбой диаметром й = М3 Отверстие центровое с резьбой F М3 ГОСТ 14034 —6S Для других форм с резьбой обозначения аналогичны.  [c.464]

Подготовка баз для последующей обработки. Центровые отверстия обычно являются базой для целого ряда операций, поэтому к ним предъявляют определенные требования. Центровые отверстия должны служить надежной опорой валу, так как на них передается не только его вес, но и влияние сил резания. Размеры центровых отверстий в зависимости от веса вала следует выбирать по табл. 46. Угол конусности центровых отверстий должен совпадать с центрами станка. Оба центровых отверстия должны иметь общую осевую линию, иначе они будут работать одной стороной. При этом центры быстро сминаются и ось вращения вала сме-  [c. 293]












Центровочные сверла и зенковки. Характеристика сверл и зенковок, применяемых для обработки центровых отверстий, приведена в табл. 32.  [c.322]

Для обработки центровых отверстий по ОСТ 3725 применяются комплектные наборы (ГОСТ 6694-53), приведенные в табл. 32  [c.322]

Механическую обработку валов обычно производят на центровых станках. Размеры центровых отверстий стандартизованы (табл. 4). Проточки, галтели (табл. 5) и шпоночные пазы на одном валу желательно делать одинаковых размеров, чтобы обрабатывать их одним и тем же инструментом.  [c.572]

Для обработки центровых отверстий (гнезд) по ОСТу 3725 применяются центровочные сверла и зенковки в виде наборов. ГОСТ 6694—53 предусматривает шесть наборов (см. табл. 33).  [c.129]

Нормативы конструктивного оформления деталей обеспечивают технологичность механической обработки и сборки частей и механизмов. Эти нормативы устанавливают размеры фасок и закруглений, углублений под элементы крепежных деталей, канавки, сбеги и проточки для выхода рен ущего инструмента, центровых отверстий и мест для работы гаечным ключом (табл. 46—53).  [c.253]

На первых операциях технологического процесса обрабатывают базы (обычно это основные плоские поверхности, отверстия детали). В тех случаях, когда поверхности детали не удовлетворяют требованиям, предъявляемым к базам, и по своим размерам, формам или расположению не могут обеспечить устойчивой установки, на детали создают искусственные базы (центровые отверстия, пла-тики, выточки или отверстия). Условные обозначения опор приведены в табл. 19 и 20, а примеры их применения — в табл. 21.  [c.48]

Вспомогательный инструмент к револьверным станкам и токарно-револьверным автоматам приведен в табл. 45 и 46, центровые отверстия — в табл. 47.  [c.337]

Обдирочная токарная операция чаще всего производится за одну установку, так как припуски по длине заготовки обычно достаточны для захвата ее кулачками. Чистовое обтачивание выполняется, как правило, после операции глубокого сверления у цилиндров со сквозным отверстием на центровых регулируемых пробках, устанавливаемых с обоих концов. В глухих цилиндрах с центровым отверстием с одного конца обтачивание выполняется на центровой пробке, установленной с другого конца. Выбор конструкции и размеров регулируемых центровых пробок производится по табл. 32.  [c.271]

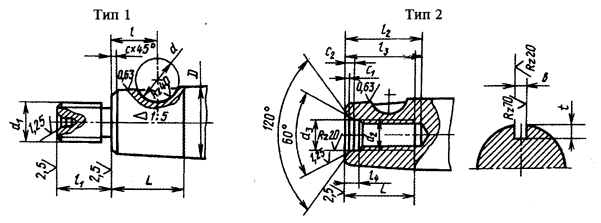

Продолжение табл. 111-13 Центровые отверстия с метрической резьбой  [c.107]

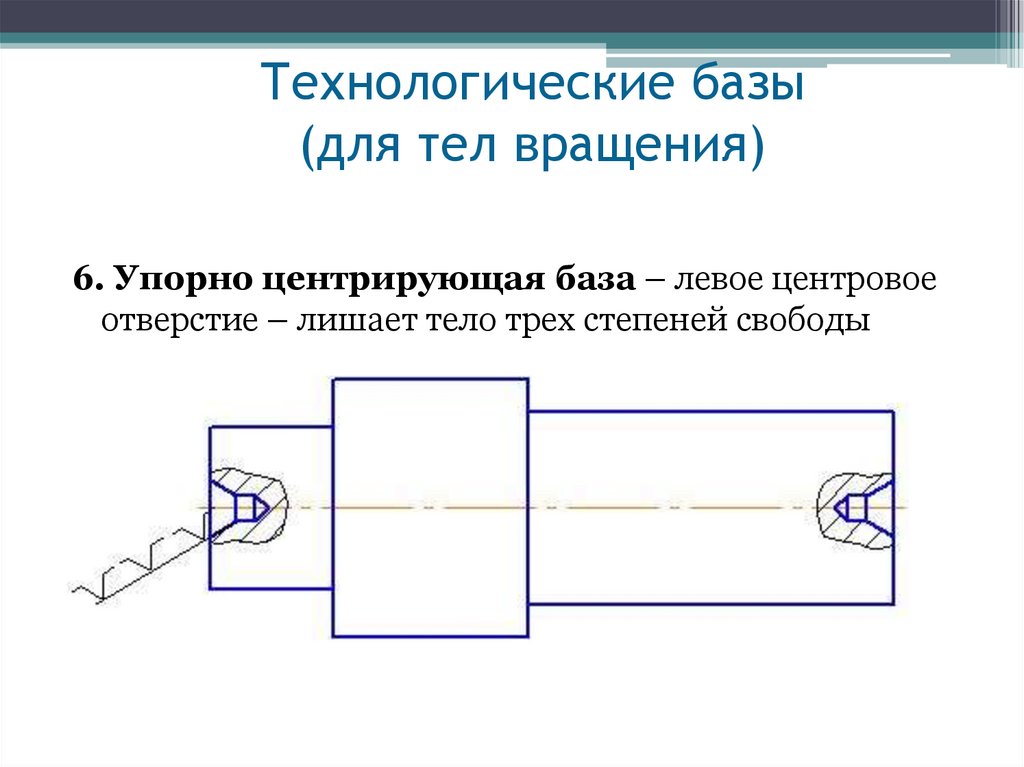

Введение постоянных технологических баз (центровых отверстий) позволяет повысить точность и сократить трудоемкость обработки соосных ступенчатых поверхностей форма и размеры центровых отверстий приведены в табл. 22 — 24 по ГОСТ 14034-75 (в ред. 1981 г.)  [c.106]

Основные размеры, мм, центровых отверстий с метрической резьбой формы F и Я по ГОСТ 14034-74 (см. табл. 22)  [c.112]

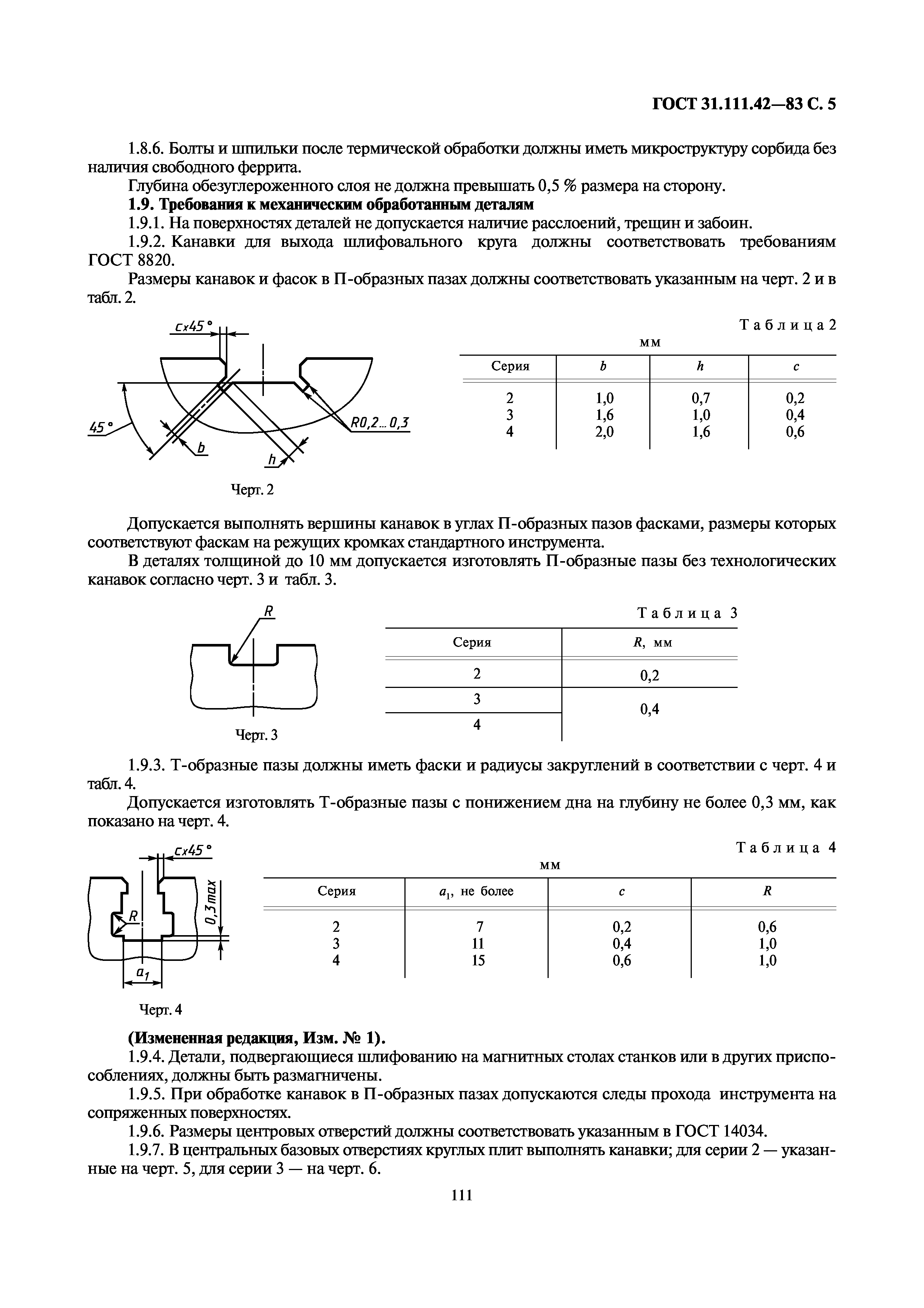

Размеры и форма центрового отверстия хвостовиков должны соответствовать указанным в табл. 14.  [c.798]

Форма и размеры центровых отверстий стандартизованы. Существует несколько типов центровых отверстий, из которых для валов чаще всего применяются три (табл. 1.1).  [c.11]

Наиболее целесообразным является угол 60° (табл. 3), обеспечивающий наименьшее поперечное перемещение конца изделия при разработке центровых отверстий.  [c.316]

Крепежные части режущих инструментов, несмотря на разнообразие рабочих частей, достаточно унифицированы. Выделяют две группы крепежных частей посадочные отверстия и хвостовики. Внутри каждой группы имеется подразделение на цилиндрические, конические и резьбовые крепежные части. Основные размеры крепежных частей приведены в табл. 4.1-4.7. Общими конструктивными элементами режущих инструментов являются центровые отверстия и квадраты (табл. 4.8-4.14).  [c.116]

Размеры центровых отверстий, применяемых в станочных приспособлениях, приведены в табл. 10—12,  [c.26]

Центровые отверстия для режущего инструмента приведены в табл. 249.  [c.258]

Установка обрабатываемой детали. В табл. 38 приведены основные схемы установки обрабатываемых деталей на круглошлифовальных станках. Точность установки детали зависит от точности формы и положения опорных центров станка и несущих поверхностей центровых отверстий детали.  [c.588]

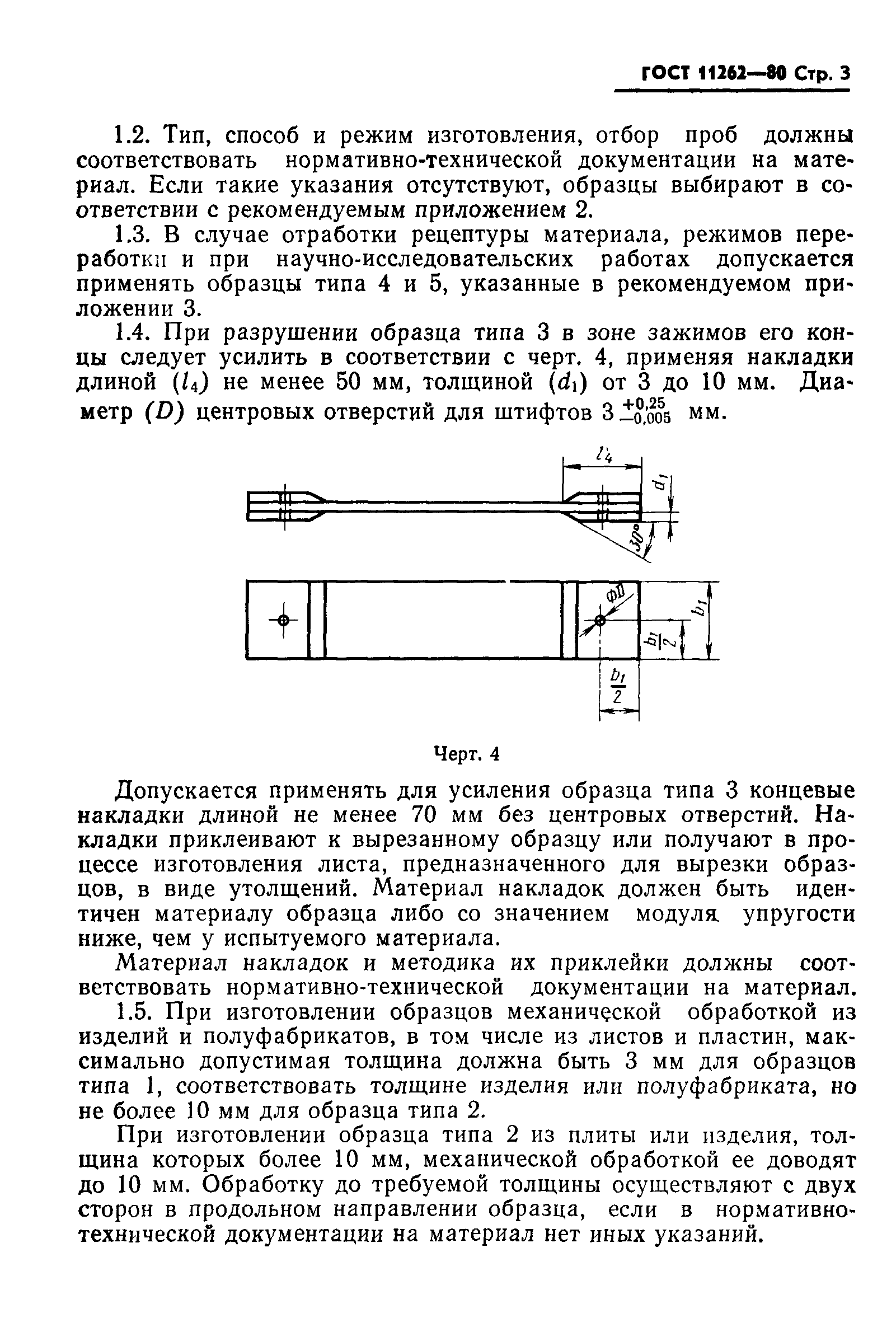

Размеры образцов следует выбирать так, чтобы длина рабочей части была по крайней мере в 5 раз больше максимального поперечного размера. Если разрушение образцов 3-го типа происходит вблизи зажимов, то следует усилить концы образцов путем использования накладок из материала, идентичного испытуемому, длиной /4>50 мм, толщиной di=3-f— -10 мм, с центровыми отверстиями для штифтов или без них (рис. 29.87). В табл. 29.40 приведены данные о геометрических размерах образцов пластмасс, испытываемых на растяжение. Следует заметить, что образцы малого размера (см. рис. 29,86, типы 4, 5) обычно используют при научных исследованиях или при обработке технологического процесса. Образцы в виде трубок испытывают на отрезках длиной 150 мм при длине базы 25 мм и расстоянии между захватами 50 мм, внутренний диаметр трубки до 10 мм (ГОСТ 19034-82).  [c.424]

Ширина полосы частот, неравномерность АЧХ, коэффициент гармоник заданы параметрами системы записи (см. табл. 9.4). Детонация зависит от эксцентриситета центрового отверстия и коробления пластинки. Эксцентриситет не должен превышать 0,15 мм, а коробление 1,5 мм. Уровень помех по отношению к номинальному уровню записи не должен превышать — 60 дБ, а увеличение уровня помех после 50 проигрываний не должно превосходить 2 дБ (разумеется, при соблюдении условий эксплуатации).  [c.228]

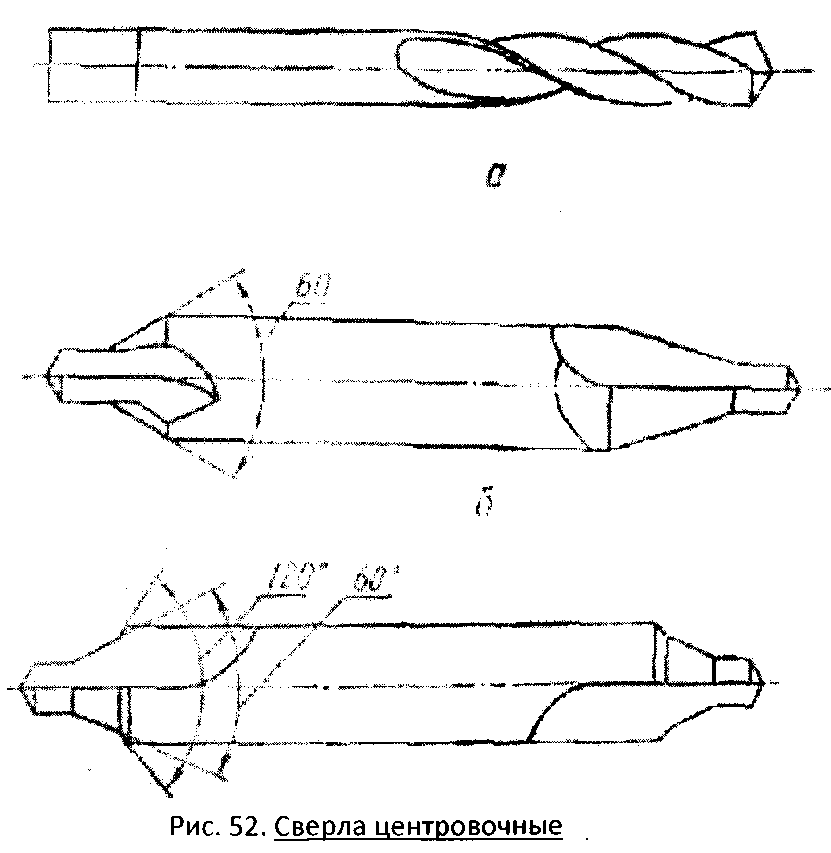

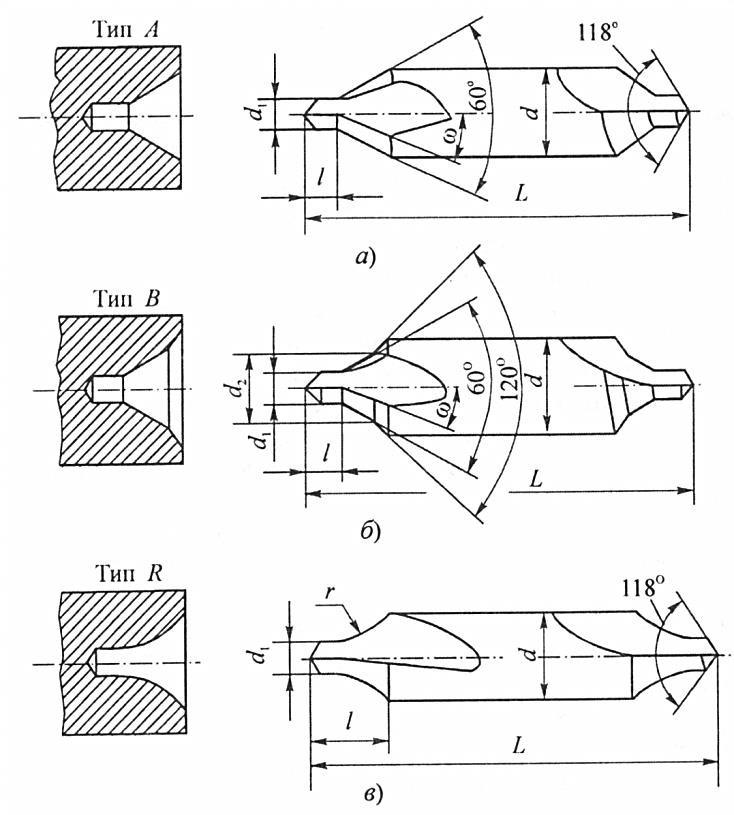

Сверла комбинированные центровочные. Применяются эти сверла для комбинированной обработки (сверление и зенкование) центровых отверстий. Основные типы и размеры комбинированных центровочных сверл, выпускаемых промышленностью, приведены в табл. 6.7. Каждый тип сверла предназначен для образования центрового отверстия соответствующей формы.  [c.227]

Применяются для обработки центровых отверстий по ГОСТ 14034—74. Основные типы и размеры стандартных зенковок приведены в табл. 7.5.  [c.250]

Примечание, Форму н размеры центровых отверстий конструктор должен назначать в соответствии с выполняемыми этими отверстиями технологическими функциями (см. табл. 22 — 24).  [c.170]

Технологический процесс. Исходным материалом для метчиков елужат твердосплавные заготовки со стружечными канавками и центровыми отверстиями (табл. 16). На рабочей поверхности заготовок допускаются выкрошивания глубиной не более 0,25 мм.  [c.51]

Для обработки центровых отверстий (гнезд) применяют центровочные сверла и зенковки в виде наборов. ГОСТ 14952—69 предусматр. вает шесть наборов (табл. 18).  [c.251]

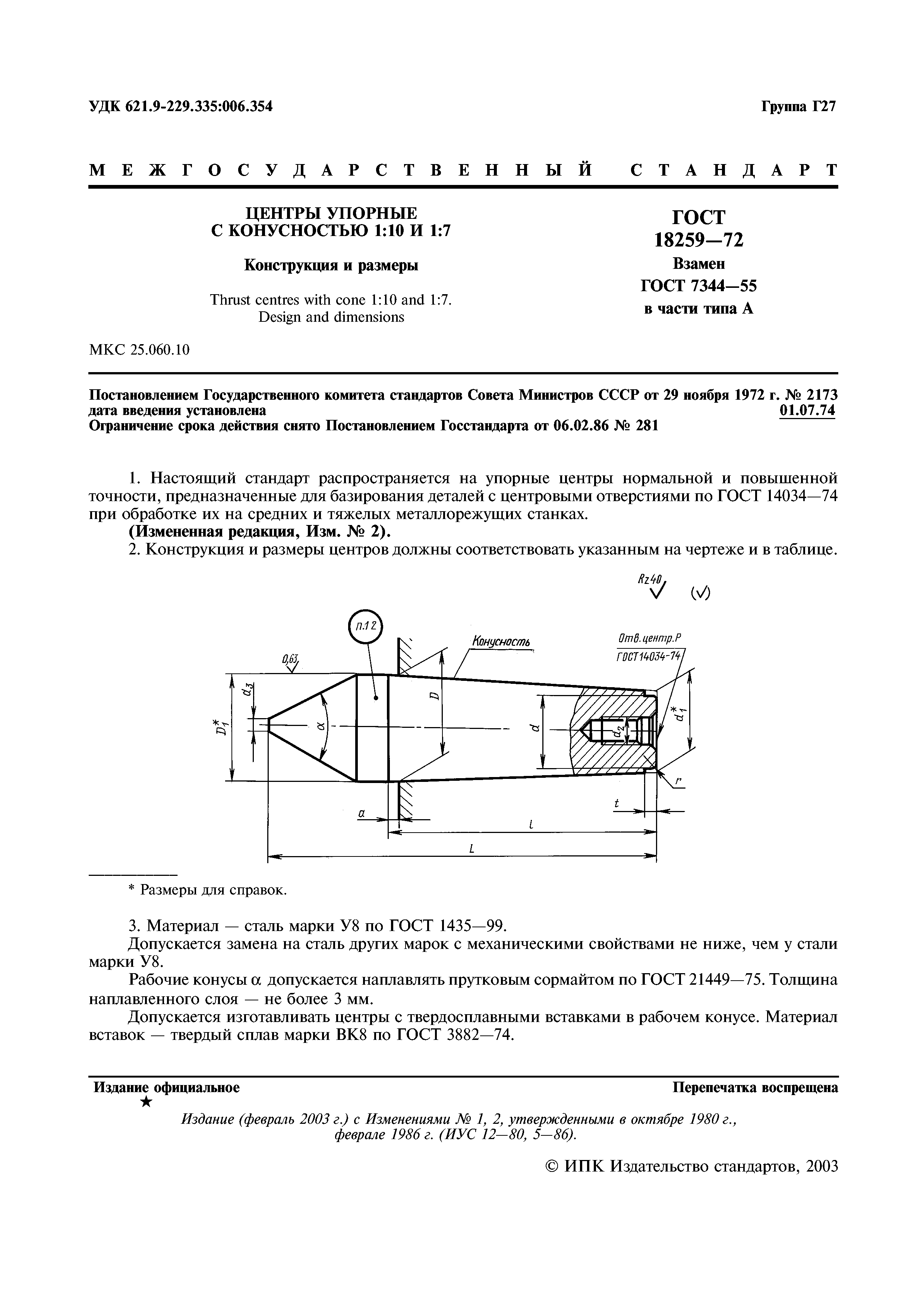

Стандартизованные центры и полуцентры изготовляют нормальной и повышенной точности (табл. 5). Для повышения точности установки в осевом направлении применяют плавающие центры. При обработке прецизионных валов центровые отверстия притирают или подвергают осциллирующему шлифованию, чтобы уменьшить вредное влияние отклонений формы таких отверстий на точность обработки.  [c.101]

Особый интерес представляет последняя в табл. 2 схема с применением подрезных центровальных станков фирмы Неу Engineering (Англия), которые демонстрировались на Лондонской выставке 1960 г. (фиг. 8). Станок имеет две инструментальные головки. В каждой головке установлено центровое сверло а, закрепленное в сменной втулке б, и твердосплавной подрезной резец в (фиг. 9). Кроме того, в головке может быть установлен резец для продольного точения и снятия фасок, а также другие режущие инструменты. Эти станки позволяют одновременно с подрезанием торцов и сверлением центровых отверстий обтачивать конец заготовки. При обработанном конце заготовки дальнейшую токарную обработку во многих случаях производят без поворота заготовки.  [c.51]


2.1. Центровые отверстия

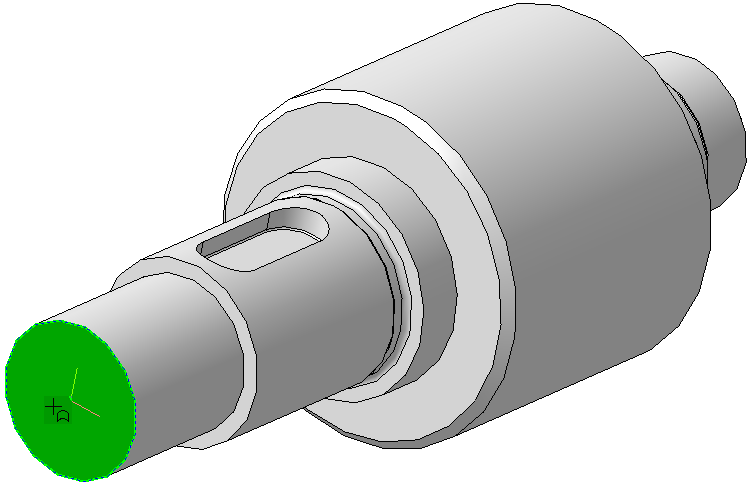

Детали типа тел вращения обрабатывают
обычно на токарных сверлильных или
расточных станках. В торцах непустотелых
деталей (валики, штоки), как правило,
имеют место центровые отверстия. Они
предназначены для удержания этих деталей
при их обработке на токарных станках в
специальных устройствах – центрах.
Центровые отверстия являются элементами
сугубо технологическими, их выполняют
по ГОСТ 14034-74. Этот стандарт устанавливает
правила изображения и обозначения
центровых отверстий на чертежах деталей.

Центровые
отверстия в зависимости от требуемой
точности линейных размеров ступенчатой
заготовки могут иметь различные формы.
И при этом могут различаться методикой
простановки размеров.

Но при обработке деталей на предварительно
настроенных станках резцы установлены
предварительно на необходимый размер.
В зависимости от требуемой точности
линейного размера необходимо выбирать
соответствующу. форму центровых отверстий
с соответствующей простановкой размеров.
Центрование заготовок производится на
вертикально-сверлильных, токарных,
револьверных, специальных 1-о и 2-х
сторонних станков (центровочных), на
фрезерно-центровочных полуавтоматах
и другом оборудовании в зависимости от
типа производства.

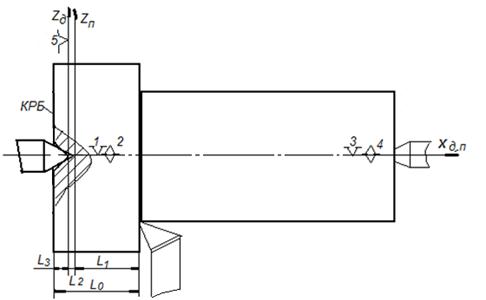

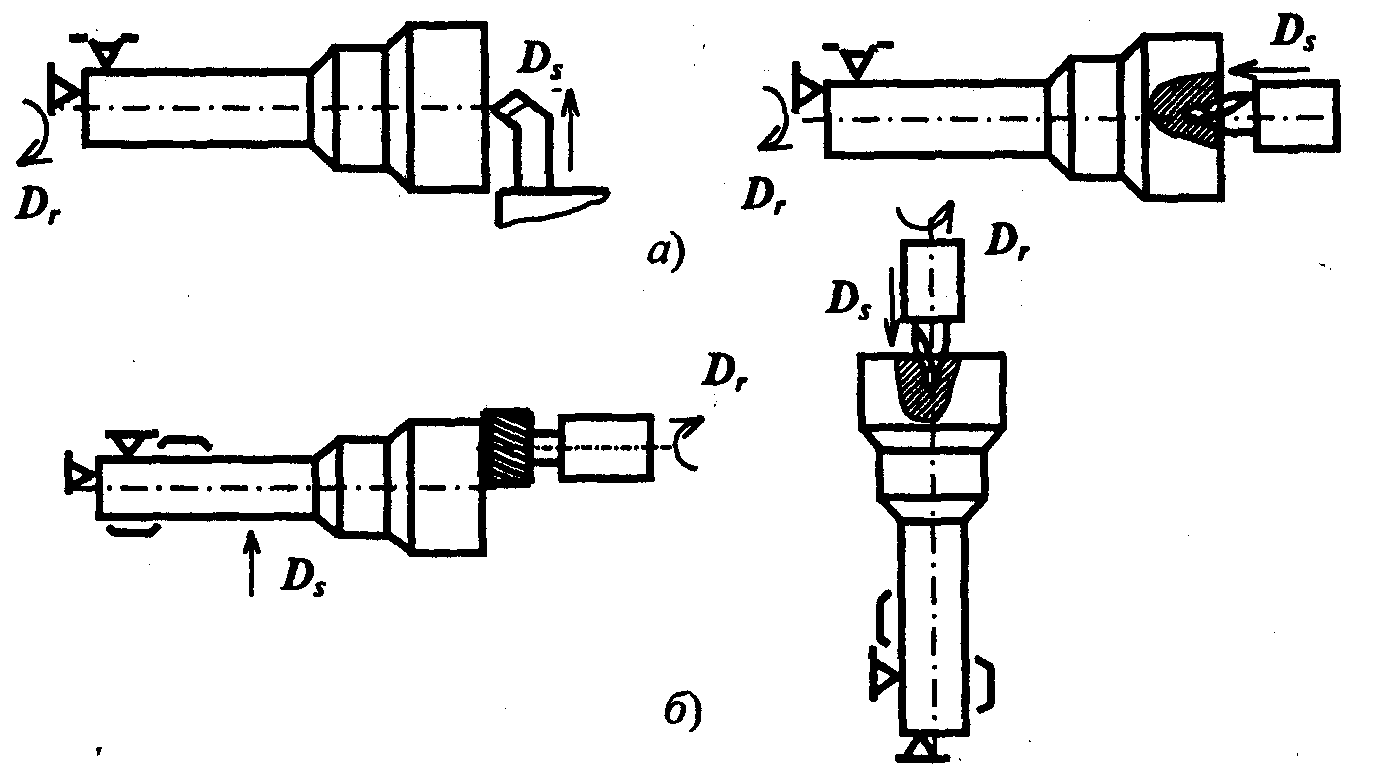

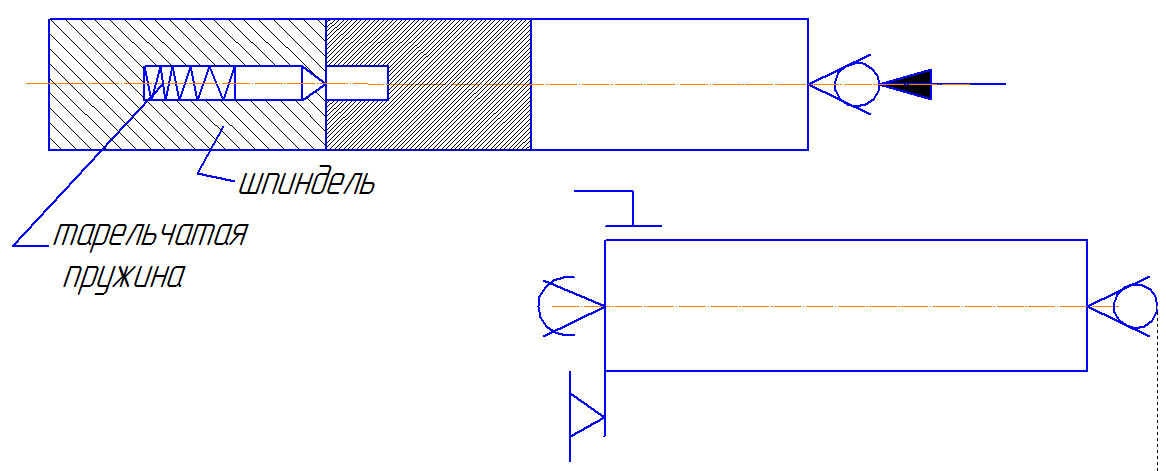

На фрезерно-центровальных станках
сначала фрезеруют торцовую поверхность,
как правило с обоих сторон, после чего
торец центруют, причём обработка может
осуществляться последовательно,
параллельно, на станках барабанного
типа или с горизонтальным расположением
шпинделей. Заготовка в данном случае
базируется по наружной поверхности с
установкой в призму и упором в торец:

Прогрессивным методом является обработка
с помощью 1-го или 2-х широких резов из
тв. Сплава установленных вместе с
комбинированным центровочным сверлом,
при чём обработка может осуществляться
с одной стороны или с двух сторон
одновременно.

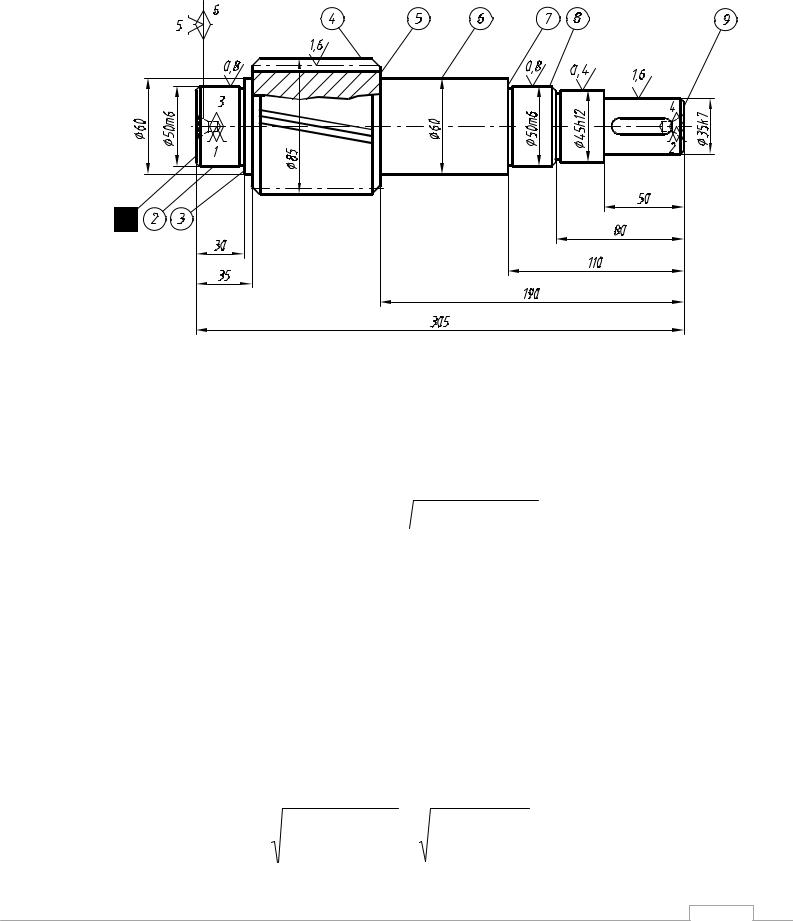

Базовыми
поверхностями при обработке деталей
типа стаканов, фланцев, колец и др. могут
быть различные поверхности в зависимости
от конструктивных форм детали, это
означает, что на первых операция в первую
очередь обрабатываются те поверхности,
которые в дальнейшем будут использованы
в качестве технологических баз на
большинстве операций. Так например при
обработке деталей имеющих ступицу с
достаточно большим диаметром и глубиной
отверстия, обработка начинается с
отверстия (двойная направляющая
поверхность) и базового торца (опорная
поверхность), а затем на их базе
осуществляется большинство технологический
операций – шлифовальные сверлильные
и др.

На
первой операции подготавливается база,
затем обрабатывается все поверхности,
базируя заготовки по подготовленной
базе.

Изготовление
плоских деталей типа дисков, колец,
фланцев, шкивов у которых большая
торцевая поверхность и малая ширина
начинается с обработки базовых торцов
(установочная поверхность) и отверстий,
которые в дальнейшем и будут использоваться
в дальнейшем для базирования.

Изображают центровые отверстия упрощенно
или условно. В обозначении указывают
тип отверстия, размерную характеристику

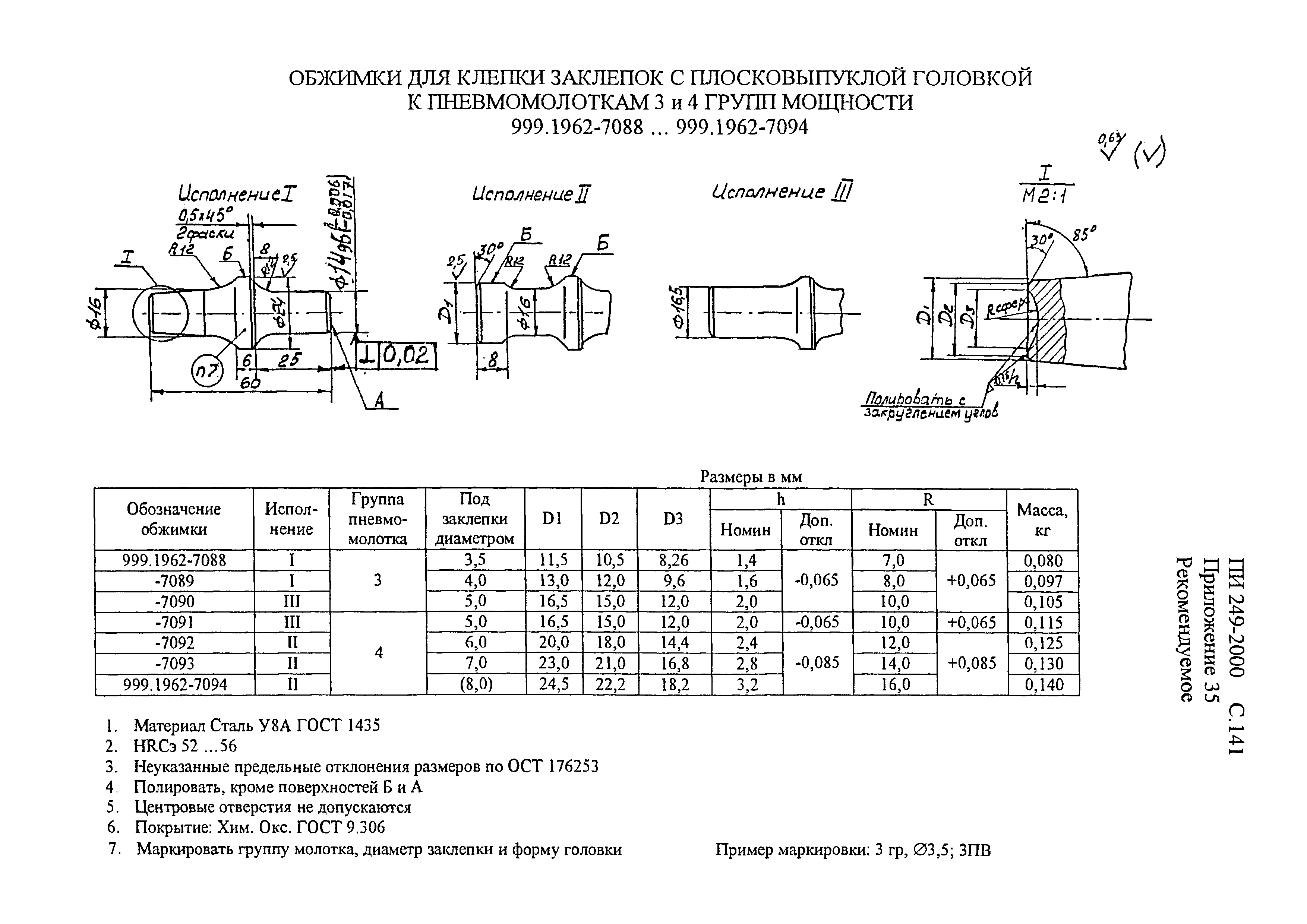

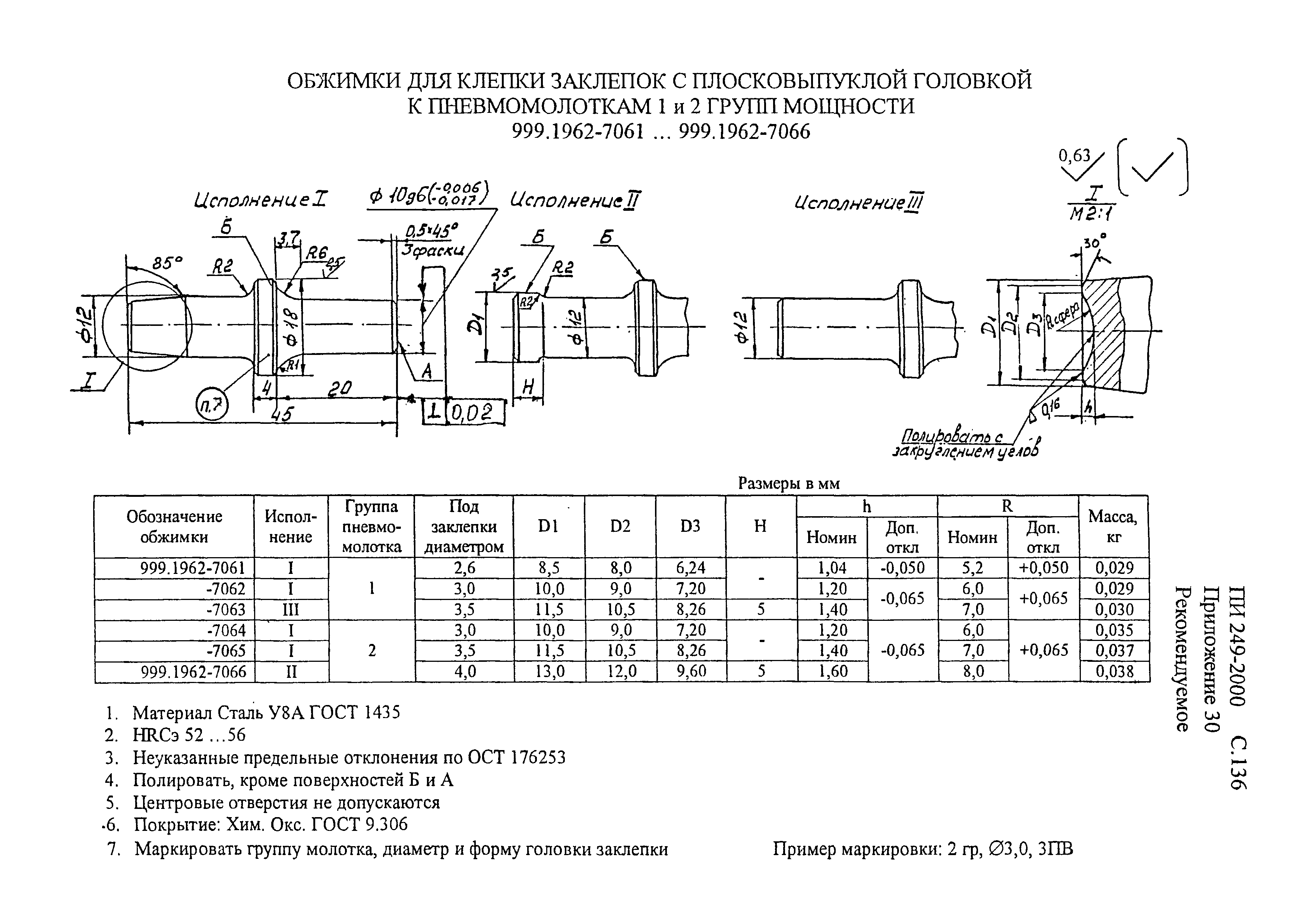

и номер стандарта. Если наличие или
отсутствие центровых отверстий в готовой
детали недопустимо, наносят знак
изображенный. На учебных чертежах
центровые отверстия, даже если они
имеются в деталях, не изображают и не
обозначают.

Пример центрового отверстия с метрической
резьбой представлен на рисунке 1.

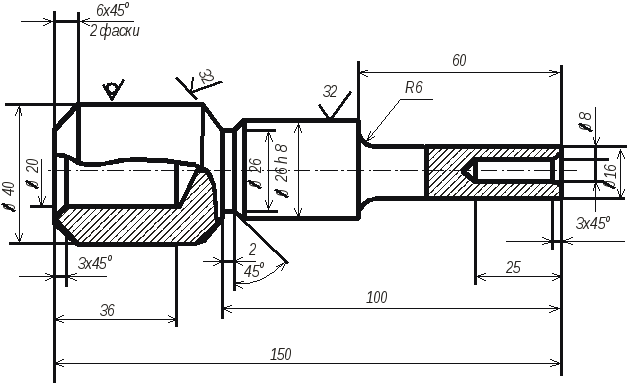

Рисунок
1. Центровое отверстие с метрической
резьбой

Центровое
отверстие

Литера

Масса

Масштаб

Изм

Лист

докум

Подпись

Дата

у

Разраб.

Проверил

Т.
контр

Лист

Листов

МАИ

Каф.
90
4

Н.
контр

Утв.

Центры и центровые отверстия

Какие характерные особенности могут возникнуть при обработке деталей в центрах. Важно, чтобы обрабатываемая поверхность детали была правильно расположена к ранее обработанной поверхности, что обеспечивается правильностью форм и размеров отверстий и четкой обработкой центров станка.

Какие обрабатываемые детали на токарном станке необходимо закреплять в центрах:

1) В случае обработки детали (вала) на токарном станке требуется полное совпадение осей поверхностей обрабатываемой детали, то есть добиться концентричности.

2) В случае следующих этапов обработки в центрах, например шлифование.

3) При возможности появления износа или прогиба детали.

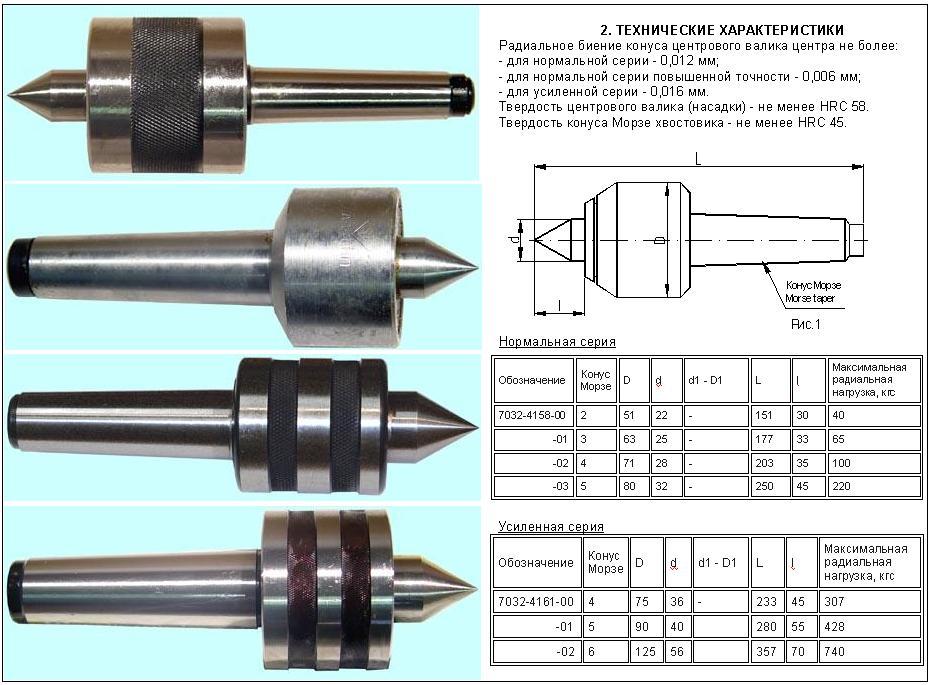

Центры и центровые отверстия.

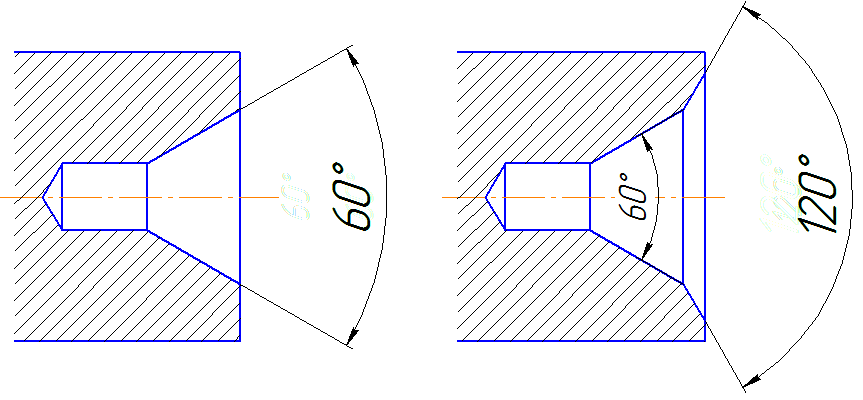

Центровые отверстия обычно выполняются в такой форме (а), с установленным углом вершины конической части в 60°. Необходимо, чтобы угол соответствовал номинальному значению, иначе неизбежен повышенный износ центра отверстия, что приведет к браковке детали (б, в).

Центровые отверстия на чертеже

Для правильной обработки детали в центрах требуется, чтобы центровое отверстие соприкасалось с центром станка (г). Как правило, в цилиндрическое центровое отверстие набивается густая смазка, которая при прогреве тщательно смазывает поверхности трения центра и центрового отверстия.

Обыкновенные центры: 1 – рабочая часть центра; 2 – хвост центра; 3 – диаметр цилиндрической части хвоста обыкновенного центра.

Как вы помните, угол у вершины центра должен составлять 60°. Хвост центра выполнен в виде конуса. Рабочие поверхности и хвост центра должны быть ровными. А диаметр цилиндрической части хвоста обыкновенного цилиндра 3 должен быть немножко меньше самого маленького его диаметра, что обеспечит точность установки.

Для увеличения рабочего ресурса центров применяют метод закаливания. Передний центр станка выступает в качестве опоры для детали, которую вы обрабатываете. Передний центр устроен так, что вращается вместе с деталью, что уменьшает возможный нагрев. Передние центры изготавливаются из углеродистой стали марки У6.

Задний центр станка находится в неподвижном состоянии; Вследствие большой скорости вращения детали на нем, задний центр станка может нагреваться. Нагрев заднего центра приводит к быстрому износу, что объясняется потерей твердости при нагреве. Задние центры изготавливают из стали марки У8 и У9.

Эксплуатация центров.

Для правильной эксплуатации центров проследите за тем, чтобы наблюдалось четкое совпадение между осью конуса переднего центра и осью вращения шпинделя передней бабки. Проверку можно проводить с помощью обычного белого листка бумаги, подложив его под вращающийся центр и смотря на него сверху. Можно проверить установку детали более точно с помощью индикатора. В целях отвода биения центра производят шлифовку шлифовальной машинкой резцедержателя суппорта. Проследите за правильностью и  чистотой поверхности конуса, совпадением поверхности конуса с осью хвоста. Проводите планово шлифовку задних центров.

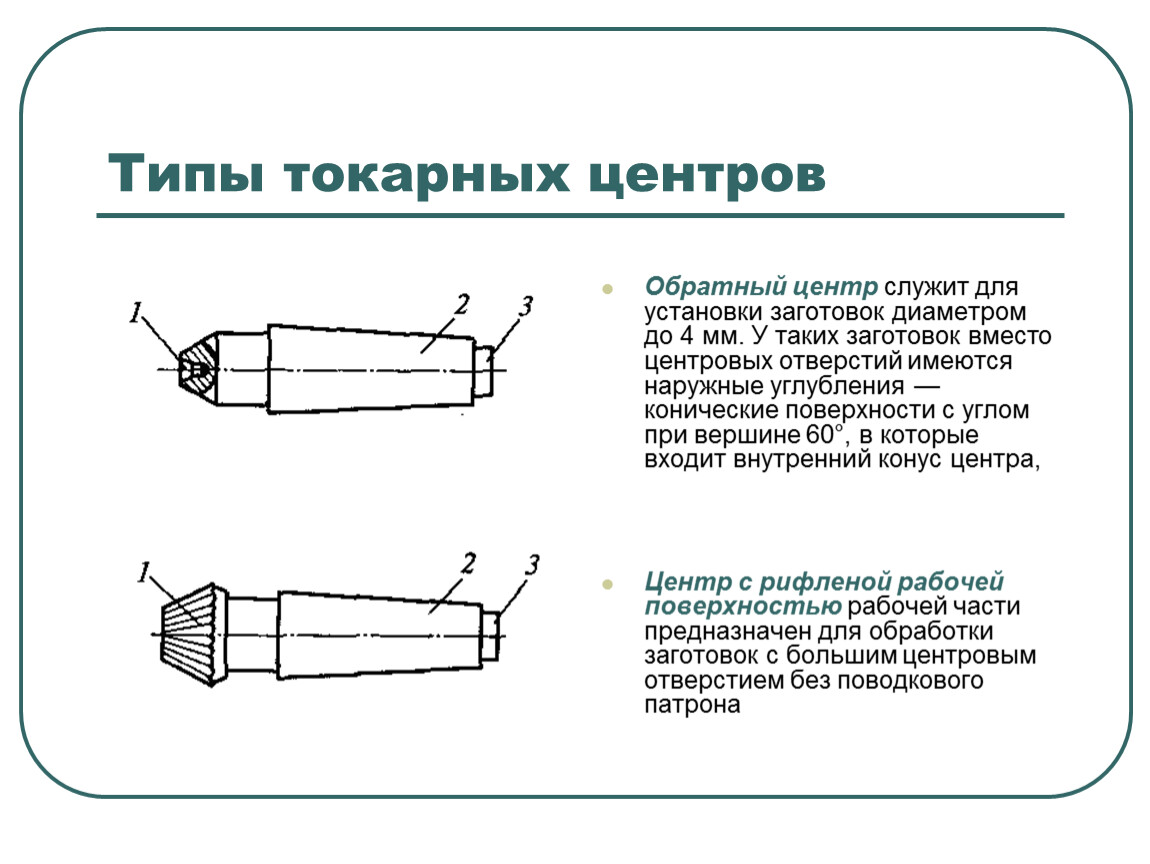

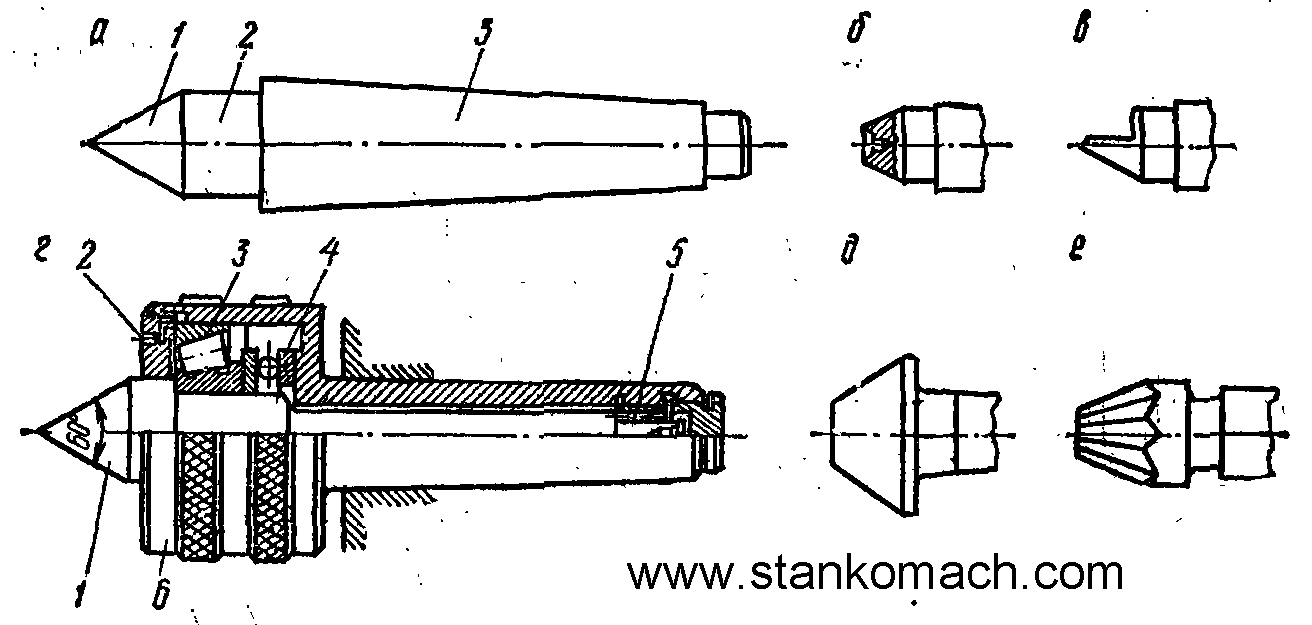

Центры улучшенных конструкций:

а – задний центр для повышения износной упорности рабочей поверхности (при центрах малых размеров), б – (при больших центрах), в – центр с периодической смазкой, г – центр с постоянной смазкой.


Вращающийся центр завода «Калибр»:

1 – Центр, 2 – роликовый подшипник, 3 – упорный подшипник, 4 – корпус, 5 – шариковый подшипник. (Центр вращается на шариковых и роликовых подшипниках, которые установлены в корпусе. Осевые усилия центра воспринимает упорный подшипник).


Вращающийся центр для токарного станка лабаратории института:

1,8 – крышка, 2,4 – шайба, 3 – шариковый подшипник, 5 – пиноль задней бабки, 6 – шпиндель, 7 – коническая втулка, L – зазор между торцом шарикового подшипника и буртиком шпинделя.

{jcomments on}

Обработка центровых отверстий. Контроль конических поверхностей

Обработка конических поверхностей

Обработка центровых отверстий

В деталях типа валов часто приходится выполнять центровые отверстия, которые используются
для последующей обработки детали и для восстановления ее в процессе
эксплуатации. Поэтому центровку выполняют особенно тщательно.

Центровые отверстия вала должны находиться на одной оси и иметь одинаковые размеры
на обоих торцах независимо от диаметров концевых шеек вала. При невыполнении
этих требований снижается точность обработки и увеличивается износ центров
и центровых отверстий. Конструкции центровых отверстий приведены на рисунке справа,
их размеры — в таблице ниже. Наибольшее распространение имеют центровые отверстия
с углом конуса 60 градусов. Иногда в тяжелых валах этот угол увеличивают
до 75 или до 90 градусов. Для того чтобы вершина центра не упиралась в
заготовку, в центровых отверстиях выполняют цилиндрические углубления
диаметром d. Для защиты от повреждений центровые отверстия
многократного использования выполняют с предохранительной фаской под
углом 120 градусов, рисунок — б).

Диаметр загатовкиНаименьший диаметр
концевой шейки вала Dо
Номинальный диаметр
центрового отверстия d
D
не более
l
не менее
a
Свыше 6 до 106,51,541,80,6
Свыше 10 до 1882,052,40,8
Свыше 18 до 30102,5630,8
Свыше 30 до 501237,53,61,0
Свыше 50 до 80154104,81,2
Свыше 80 до 12020512,561,5

На рисунке слева показано, как изнашивается задний
центр станка при неправильно выполненном центровом отверстии в заготовке.

При несоосности (а) центровых отверстии и несоосности (b) центров
деталь при обработке базируется с перекосом, что вызывает значительные
погрешности формы наружной поверхности детали. Центровые отверстия в
небольших заготовках обрабатывают различными методами. Заготовку
закрепляют в самоцентрирующем патроне, а в пиноль задней бабки вставляют
сверлильный патрон с центровочным инструментом. Центровые отверстия
диаметром 1,5-5 мм обрабатывают комбинированными центровыми сверлами без
предохранительной фаски, рисунок справа внизу — г) и с предохранительной фаской,
рисунок справа внизу — д). Центровые отверстия больших размеров обрабатывают
сначала цилиндрическим сверлом, рисунок справа внизу — а), а затем однозубой,
рисунок справа внизу — б) или многозубой, рисунок справа внизу — в) зенковкой. Центровые отверстия
обрабатывают при вращающейся заготовке; подачу центровочного инструмента
осуществляют вручную (от маховика задней бабки). Торец, в котором
обрабатывают центровое отверстие, предварительно подрезается резцом.
Необходимый размер центрового отверстия определяют по углублению
центровочного инструмента, пользуясь лимбом маховика задней бабки или
шкалой пиноли. Для обеспечения соосности центровых отверстий деталь
предварительно размечают, а при зацентровке поддерживают люнетом. аромамаркетинг подробнее на aroma-air.com

Центровые отверстия размечают с помощью разметочного
угольника, рисунок — а), слева внизу. Штифты 1 и 2 расположены на равном расстоянии
от кромки АА угольника. Наложив угольник на торец и прижав штифты к шейке
вала, вдоль кромки АА проводят риску на торце вала, а затем, повернув
угольник на 60-90 градусов, проводят следующую риску и т. д. Пересечение
нескольких рисок определит положение центрового отверстия на торце вала.
Для разметки можно также использовать угольник, показанный на рисунке — б), слева внизу.
После разметки производят накернивание центрового отверстия. Если диаметр
шейки вала не превышает 40 мм, то можно производить накернивание центрового
отверстия без предварительной разметки с помощью приспособления, показанного
на рисунке в), слева внизу. Корпус 1 приспособления устанавливают левой рукой на
торце вала 3 и ударом молотка по кернеру 2 намечают центр отверстия.
Если в процессе работы конические поверхности центровых отверстий были
повреждены или неравномерно изношены, то допускается их исправление резцом;
при этом верхнюю каретку суппорта поворачивают на угол конуса. алюминиевые системы купить

Контроль конических поверхностей

Конусность наружных конических
поверхностей измеряют шаблоном или универсальным угломером.
Для более точных измерений применяют калибры-втулки, рисунок г) и д) слева, с помощью которых
проверяют не только угол конуса, но и его диаметры.
На обработанную поверхность конуса карандашом наносят 2-3 риски, затем на измерительный
конус надевают калибр-втулку, слегка нажимая на нее и поворачивая ее
вдоль оси. При правильно выполненном конусе все риски стираются, а конец
конической детали находится между метками А и Б калибра-втулки. При
измерении конических отверстий применяют калибр-пробку. Правильность
обработки конического отверстия определяется (как и при измерении наружных
конусов) взаимным прилеганием поверхностей детали и калибра-пробки.
Если риски, нанесенные карандашом на калибр-пробку, сотрутся у малого
диаметра, то угол конуса в детали велик, а если у большого диаметра —
угол мал.

Сверление точно центрированных отверстий в дереве — woodshopbits.com

Сверла со шлицевой головкой — лучшие сверла для сверления точно отцентрированных отверстий в древесине. Это потому, что у него есть точная центральная точка на сверле, поэтому его можно выровнять в точной точке, в которой вы хотите просверлить отверстия. С другой стороны, сверла с V-образным острием обычно имеют широкий угол в верхней части наконечника (обычно 118 ° или 135 °), что затрудняет выравнивание и удержание в центре сверла. Кроме того, сверла с V-образным острием более склонны к смещению во время бурения.Однако существует метод маркировки и сверления точно отцентрированных отверстий, который применим независимо от того, какие инструменты вы используете. В этом примере предположим, что мы размечаем отверстия для полок книжного шкафа. Это редкий проект в жизни, поэтому вам не нужно вкладывать деньги в приспособление для булавок для полок (хорошо, если вы делаете множество книжных полок или шкафов). Во-первых, вы должны точно отметить место, где вы хотите сделать отверстия. Используйте острый карандаш. Предположим, что стороны книжной полки имеют ширину примерно девять дюймов, а штыри полки будут размещены на расстоянии полутора дюймов от каждого бокового края и двух дюймов друг от друга по вертикали.С помощью точной рулетки отметьте точку в полутора дюймах от обоих краев вверху и внизу боковой панели полки. Никогда не отмечайте его прямой линией. Используйте V, чтобы отметить точную точку сверления.
После нанесения отметки используйте линейку, чтобы соединить v-образные точки сверху и снизу с обеих сторон края боковой полки.
Другой способ — использовать набор комбинированных квадратов, чтобы линейка выдавалась на полтора дюйма. Положите карандаш на край линейки, а затем протрите квадрат по краю доски, удерживая карандаш на краю линейки.Используя ту же технику разметки V, разместите метку через каждые два дюйма вдоль одной из вертикальных линий. Начинайте примерно в четырех дюймах от верха и заканчивайте примерно в четырех дюймах от низа. Затем используйте квадрат и на каждой отметке в два дюйма нарисуйте линию через обе вертикальные линии, прижимая квадрат к краю боковой доски. Место пересечения линий будет центральной точкой для штифтов полки.
Теперь давайте сделаем дырокол по центру. Одним из самых удобных инструментов в вашей деревообрабатывающей мастерской будет подпружиненный кернер.Лучший способ убедиться, что центральный пуансон расположен точно в отмеченной точке пересечения, — это выровнять точку пуансона, начав с пуансона почти параллельно боковой панели, вращая наконечник центрального пуансона на отмеченной точке пересечения, что приведет к пуансон должен находиться вертикально по отношению к боковой панели (при условии, что ваша боковая полка лежит горизонтально на плоской поверхности.
Немного потренировавшись, вы сможете очень точно поставить центральную точку пуансона точно на рыночную точку пересечения полка бортовая.Как только вы установите пуансон на место, просто сильно надавите на него, и пружинное действие создаст V-образную выемку именно там, где вы хотите.
Следующая часть проста. Поместите отмеченную боковую стенку полки на стол сверлильного станка с помощью сверла с наконечником, которое вам нужно для штифтов полки, плотно вставленного в патрон сверлильного станка. Затем установите сверлильный станок на глубину штифтов полки (вы не хотите полностью просверливать доску боковой полки). Включите сверлильный станок и медленно опустите острие сверла со штифтом в центральную выемку, а затем продолжайте сверлить отверстие до тех пор, пока оно не остановится на установленной вами глубине.Если у вас нет сверлильного станка, вы можете использовать ручную дрель со стопорным кольцом на сверле для контроля глубины резания.
Старайтесь держать сверло как можно перпендикулярно доске. Для плотника важна точность. Использование сверл со шлицевой головкой в ​​ваших деревообрабатывающих проектах обеспечит более высокую точность определения местоположения отверстий. Использование описанных выше методов маркировки, перфорации и сверления поможет вам достичь совершенства в ваших проектах по деревообработке. Технику маркировки можно применить ко всем измерениям, которые вы выполняете как плотник.

Впервые вы можете увидеть, как выглядит черная дыра | Наука

Это изображение показывает черную дыру в центре Мессье 87, массивной галактики в соседнем скоплении галактик Девы. Черная дыра находится в 55 миллионах световых лет от Земли и имеет массу в 6,5 миллиарда раз больше массы Солнца.

Сотрудничество телескопа Event Horizon et al.

Автор: Дэниел Клери,

Наконец-то мы это видим: черная дыра во плоти. Сегодня астрономы показали изображение гигантской черной дыры в сердце соседней галактики Мессье 87 (M87). Результат — огненное кольцо, окружающее самую черную из теней, — является убедительным подтверждением теории гравитации Альберта Эйнштейна или общей теории относительности, которая использовалась для предсказания черных дыр 80 лет назад.Это также подвиг для команды из более чем 200 ученых, которые годами трудились над созданием изображения, комбинируя сигналы восьми отдельных радиообсерваторий со всего земного шара.

Связанное содержание

«Такое ощущение, что смотришь на врата ада», — говорит Хейно Фальке из Университета Радбауд в Неймегене, Нидерланды, один из лидеров коллаборации Event Horizon Telescope (EHT), которая объявила результаты в виде глобального набора скоординированных пресс-конференции.«Это конец пространства и времени». Фальке говорит, что двухлетний процесс обработки данных и создания изображений «был самым эмоционально сложным периодом в моей жизни».

Хотя мало кто сомневался в существовании черных дыр, увидеть их — или, по крайней мере, их тень — было огромной проблемой. Черные дыры обладают настолько сильными гравитационными полями, что даже свет не может выйти из них, поэтому они определяются оболочкой черной безликой сферы, называемой горизонтом событий. Но дыры все же видно.По мере того, как они поглощают материю, которая приближается слишком близко, они сжимают ее в перегретый диск светящегося газа.

На снимках, сделанных командой, нижняя часть кольца кажется яркой, потому что газы там подвергаются допплеровскому ускорению и направляются к Земле. Черная дыра изгибает свет вокруг себя, создавая круглую тень. Общая теория относительности предсказывает, что тень должна быть круглой с точностью до 10%, говорит Эйвери Бродерик, член EHT и астрофизик из Университета Ватерлоо в Канаде, тогда как альтернативные теории гравитации предсказывают искаженные некруглые формы.По словам Бродерика, наблюдаемая тень по существу круглая.

Данные телескопа Южного полюса, одной из радиотушек, используемых в телескопе Event Horizon, перезимовали в Антарктиде, прежде чем были объединены с другими данными.

Джунхан Ким / Университет Аризоны

Команда EHT из 13 организаций по всему миру провела наблюдения M87 * и черной дыры в центре нашего Млечного Пути, известной как Стрелец A * (Sgr A *), в течение 5 ночей в апреле 2017 года с использованием восьми радиостанций. телескопы, чувствительные к длинам волн около миллиметра.На этой конкретной радиочастоте излучение может проникать сквозь дымку из пыли и газа, которая окружает центры галактик.

Но увеличить черные дыры все еще было непросто. Черные дыры упаковывают огромное количество массы в удивительно маленькое пространство. Черная дыра в центре M87, на расстоянии 55 миллионов световых лет от нас, поглотила массу 6,5 миллиардов солнц. Однако его горизонт событий составляет всего 40 миллиардов километров в поперечнике, что примерно в четыре раза больше диаметра орбиты Нептуна.

Ни один из существующих телескопов не имеет разрешения, чтобы увидеть такой далекий крошечный объект.Итак, команда EHT объединила большинство телескопов миллиметрового диапазона по всему миру и объединила их данные для создания виртуального телескопа размером с Землю с помощью процесса, называемого интерферометрией с очень длинной базой. Телескопы, которые они использовали, простирались от Гавайев до Аризоны, от Мексики до Испании и Чили до Южного полюса. «Вы можете представить их как посеребренные пятна на глобальном зеркале», — говорит Шеп Доулман, руководитель проекта EHT в Гарвард-Смитсоновском центре астрофизики в Кембридже, штат Массачусетс. «Затем Земля поворачивается, и мы можем заполнить изображение.”

Коллаборация провела более ранние наблюдения с меньшим количеством телескопов, но в 2017 году у них впервые появилась система, охватывающая весь земной шар, которая включала мощность Большой миллиметровой / субмиллиметровой антенной решетки Атакамы в Чили с ее 64 антеннами. Облака влияют на миллиметровые волны, поэтому хорошая погода была важна. В апреле 2017 года боги погоды улыбнулись. «Это была одна из самых гладких частей проекта», — говорит член команды Фериал Озель из Университета Аризоны в Тусоне. «Некоторые бригады работали в смену по 16 или 18 часов, но все было удачно», — говорит она, добавляя: «Анализировать данные было намного сложнее.”

С тех пор этот процесс занял все время. Объем данных был настолько велик, что их нельзя было передать на большие компьютеры в обсерватории Хейстэк Массачусетского технологического института в Вестфорде и в Радиоастрономическом институте Макса Планка в Бонне, Германия. Вместо этого его нужно было записать на диск и отправить, что стало проблемой для телескопа Южного полюса. Он был закрыт на зиму в Австралии, поэтому исследователи не получили его данные почти до конца 2017 года.Всего было записано 4 петабайта, при каждом чтении с использованием атомных часов. Если бы эти данные были музыкой, записанной в формате MP3, на их воспроизведение ушло бы 8000 лет.

Photon ringShadowedgeEvent horizon Моделирование (внизу) помогло связать нечеткое изображение EHT (в центре) с физической моделью черной дыры M87 (вверху) и предположить, что аккреционный диск вращается по часовой стрелке. усилено и ярче.Размер гелиопаузы, края Солнечной системы Команде Event Horizon Telescope (EHT) потребовалось 2 года, чтобы получить изображение черной дыры в центре соседней галактики Мессье 87 (M87), которая питается закрученным диском яркой материи. Его гравитация настолько сильна, что фотоны вращаются вокруг него, образуя яркое кольцо. Гравитационное линзирование увеличивает горизонт черной дыры в большую темную тень, которая может быть частично заполнена материалом перед дырой.

(ГРАФИЧЕСКИЙ) C.БИКЕЛЬ / НАУКА ; (ИЗОБРАЖЕНИЯ) СОТРУДНИЧЕСТВО С ТЕЛЕСКОПОМ ГОРИЗОНТА СОБЫТИЙ ET AL ., ПИСЬМА АСТРОФИЗИЧЕСКОГО ЖУРНАЛА , VOL. 875, 3, 2019

«Это был довольно ужасный процесс обработки всех данных», — говорит Фальке. Мощные процессоры, называемые корреляторами, сравнивают показания пар телескопов на разных расстояниях и ориентации с черными дырами. Озель сравнивает это с построением трехмерного изображения тела с компьютерной томографией, но в этом случае у них нет всех необходимых ориентаций.«Мы должны были убедиться, что мы не заполняем данные таким образом, чтобы это могло повлиять на интерпретацию», — говорит она. Моника Мосцибродзка, координатор рабочей группы EHT в Университете Радбауд, говорит, что четыре независимые команды продублировали обработку данных, чтобы устранить предвзятость. Она говорит, что результат был убедительным, потому что за 4 дня наблюдений M87 * форма и размер тени были согласованными, а контраст между ярким кольцом и темной тенью был таким большим, как предсказывала теория.

Команда не сообщила результатов для гиганта нашей галактики, Sgr A *.Хотя он намного ближе, чем M87 *, он примерно в 1000 раз менее массивен и с меньшим горизонтом событий. Более того, он быстрее движется по небу, что усложняет наблюдения. Доулман говорит, что в следующий раз команда обратится к сержанту А *. «Мы ничего не обещаем, — говорит он. «Но мы надеемся, что скоро доберемся до этого».

Эйнштейну не нравилась идея черных дыр. Через несколько месяцев после того, как в 1915 году он опубликовал свою общую теорию относительности, немецкий физик Карл Шварцшильд предложил решение уравнений Эйнштейна, согласно которому на определенном расстоянии от бесконечно малой точки массы гравитация должна быть настолько сильной, что ничто не остановит от побега. даже свет.

Однако на протяжении десятилетий большинство физиков и астрономов считали такую ​​идею просто математическим любопытством. Только в 1939 году американский физик Роберт Оппенгеймер и его коллеги предсказали, что массивная звезда действительно может схлопнуться в точку.

Эта идея получила поддержку после открытия Джоселин Белл Бернелл в 1967 году пульсаров — плотных вращающихся нейтронных звезд, — которое доказало существование чрезвычайно плотных и компактных объектов. С тех пор астрономы накопили множество косвенных доказательств существования черных дыр, основанных на их гравитации.Астрономы обнаружили двойные системы, такие как Cygnus X-1, где звезда вращается вокруг невидимого, более плотного объекта, который, кажется, поглощает материал от своего звездного партнера.

Больше доказательств было получено в результате исследований Sgr A *. За последние пару десятилетий наблюдения за горсткой звезд на узких и быстрых орбитах не оставляют места для чего-либо, кроме сверхмассивной черной дыры в центре Галактики, масса которой примерно в 4 миллиона раз больше массы нашего Солнца.

Наиболее убедительные доказательства были получены в 2015 году, когда Обсерватория гравитационных волн с лазерным интерферометром обнаружила рябь в пространстве-времени, возникшую в результате катастрофического слияния двух черных дыр.Однако с сегодняшним объявлением астрономы наконец получили визуальные доказательства. «Я всегда хотел увидеть эту чертову штуку», — говорит Фальке.

Будущие наблюдения EHT могут пролить дополнительный свет на природу черных дыр. Команда надеется измерить спин и магнитную поляризацию черных дыр. В M87 *, более прожорливой и активной черной дыре, чем Sgr A *, команда смогла узнать о механизме, который ускоряет струи материала из полюсов черной дыры, как лучи из маяка.Сера Маркофф, член команды EHT и астрофизик-теоретик из Амстердамского университета, отмечает, что M87 * также является «активным галактическим ядром», светимость которого увеличивается и уменьшается по мере того, как оно поглощает материю. «Нам просто повезло, — говорит она. «Если бы он вспыхивал, мы могли бы увидеть что-то совсем другое, и это могло бы заблокировать тень».

Кампания команды в 2018 году в основном провалилась из-за плохой погоды. В этом году наблюдения были прекращены из-за того, что несколько телескопов не работали.Но в следующем году наблюдения должны включать новые телескопы, и они также начнут вести наблюдения на более коротких волнах, что должно давать более четкие изображения, говорит Доулман. «Мы сможем расширить это изображение этой тени до места, где она соединяется с этой струей».

Астрономы, не входящие в группу EHT, будут стремиться к неожиданным открытиям, которые могут указывать на теоретические прорывы. Когда его спросили о результатах команды, Ави Лоеб, директор инициативы Black Hole Initiative в Гарвардском университете, сказал, что больше всего удивлен отсутствием сюрпризов.Десять лет назад он помог смоделировать M87 *, и, по его словам, его изображения были очень похожи на сегодняшние EHT. Даже в этом случае, по его словам, результат команды является важной вехой. «Изображение стоит тысячи слов, а увидеть — значит поверить», — говорит он. «Итак, мы прибили карту черной дыры».

С дополнительными сообщениями Адриана Чо и Денниса Нормила.

центральных отверстий — лезвия косилки USA

Центральные отверстия

Ножи для косилок США

Большинство лезвий газонокосилок имеют круглое центральное отверстие, которое используется для соединения лезвия со шпинделем. Когда центральное отверстие круглое, подобрать сменное лезвие относительно легко. Просто измерьте внутренний диаметр отверстия. Если у оригинального лезвия есть боковые отверстия (меньшие отверстия рядом с основным центральным отверстием), обязательно примите это во внимание. Боковые отверстия почти всегда будут круглыми. Если исходное лезвие имеет боковые отверстия, новое лезвие также должно иметь боковые отверстия для надежного крепления к шпинделю.

Эти внешние отверстия измеряются двумя разными способами: индивидуальный диаметр и расстояние между отверстиями.Измерьте внутренний диаметр боковых отверстий так же, как и центрального отверстия. Правильный способ измерения расстояния между внешними отверстиями — от центра одного отверстия до центра другого отверстия.

Другие популярные конструкции с центральным отверстием включают 5-конечную звезду, 6-конечную звезду, 7-конечную звезду и прямоугольную форму.

5-конечная звезда, 6-конечная звезда и 7-конечная звезда центральные отверстия не будут иметь размера, но будут обозначаться по имени. Эти лезвия подходят для соответствующих шпинделей.На некоторых лезвиях будет центральное отверстие в виде Н-образной формы или галстука-бабочки. Этот тип центрального отверстия подходит для шпинделей с 5, 6 и треугольными отверстиями. Н-образный узор или центральные отверстия для галстуков-бабочек также не имеют размера.

Центральные отверстия прямоугольного прямоугольника со скругленными углами обычно имеют два измерения: внутреннюю длину и внутреннюю высоту.

Для получения дополнительной информации о лезвиях косилки USA, а также для помощи в измерении или определении сменных лезвий, пожалуйста, позвоните в службу поддержки клиентов по телефону 734-863-0149 или по электронной почте здесь.

Опубликовано в
Ножи для косилок

для обслуживания клиентов

Черная дыра в центре Земли

  • Нелепая научная статья могла показать, что один журнал не рецензировал ее, и даже могла быть создана А. И.
  • Рецензирование — это сложно, и это не то же самое, что проверка или анализ фактов, но это дико.
  • Все началось с того, что ученые обнаружили черную дыру в центре Земли …

    Ученые обнаружили причудливую, не имеющую оправдания работу , которая пропущена через экспертную оценку, на первый взгляд, законный медицинский журнал. Ответы экспертов на отчет забавны, но исследование представляет некоторые ключевые моменты, представляющие интерес для научных публикаций и академических кругов в более широком смысле.

    🤯 Мир чертовски странен.Давайте вместе исследуем это.

    В « Черная дыра в центре Земли играет роль крупнейшей телекоммуникационной системы для соединения ДНК, темных ДНК и молекул воды на 4 + N-мерном многообразии », опубликованной в прошлом году в Открытый доступ Macedonian Journal of Medical Sciences , 13 перечисленных авторов из совершенно разных областей создают серию растущей лжи. «Недавно некоторые ученые из НАСА заявили, что в центре Земли может быть структура, похожая на черную дыру», — начинается аннотация.

    Этот контент импортирован из Twitter. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Оттуда все становится еще более безумным:

    «Ядро Земли — это самая большая телекоммуникационная система, которая обменивается волнами со всеми ДНК и молекулами воды. Визуализация ДНК внутри металла ядра дает черную брану ДНК с примерно 10 9 раз длиннее ядра Земли, которое уплотнено и создает структуру, похожую на черную дыру или черную брану.Мы показали, что эта черная брана ДНК является основной причиной высокой температуры ядра и магнитных полей Земли ».

    IFL Science указывает, что ученые иногда помещают мусор в систему экспертной оценки, чтобы убедиться, что она все еще работает, но это не так. не совсем понятно, что эта бумага нарочно мусор.


    IFLS обнаружил, что некоторые из авторов были вовлечены в предыдущие дикие и сомнительные статьи, предполагая наличие экосистемы либо мошенников, либо сторонников теории заговора.

    Этот контент импортирован из Twitter. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Другой документ группы начинается так: «Первая группа соединяется с нашей вселенной с одной стороны и производит такие вещества, как некоторые гены ДНК, и соединяется с анти-вселенной с другой стороны с противоположным знаком и создает антиматерии, такие как некоторая анти- гены анти-ДНК ».

    Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Если для вас это звучит как словесный салат, вы не одиноки. Одна из теорий, объясняющих этот документ, заключается в том, что он был создан с помощью искусственного интеллекта, который «обманывает коллег», перетасовывая ключевые термины и фразы и склеивая их во что-то почти связное. Технология, позволяющая выполнять такую ​​работу, постоянно совершенствуется. А.И. может почти писать сценарии комедийного сериала , а соискатели должны «оптимизировать» свои резюме , поскольку многие из них теперь сканируются ботами, ищущими ключевые слова, прежде чем они когда-либо попадут в руки человека.

    Ссылки в статье также представляют собой бессмысленный набор ключевых слов из статьи («измерение», «темная ДНК» и, что наиболее символично, «безбранный» — все вынесено из контекста) с некоторыми полностью несвязанными или даже неполными цитатами. По крайней мере, у одного из авторов, «Кота Линда», , есть четыре статьи , опубликованные в том же месяце в том же журнале.

    📥 Сделайте свой почтовый ящик еще интереснее.

    Сторонние наблюдатели часто говорят о экспертной оценке, как о способе убедиться в том, что документ является фактическим, но это не всегда результат и даже не цель.Иногда законная научная или математическая работа настолько сложна, что даже «коллеги» изо всех сил пытаются ее проанализировать, особенно в короткие сроки до публикации. И теперь, когда все больше гражданских лиц понимают, как использовать рецензируемые источники, например, могут быть журналы, которые минимально отмечают флажки, чтобы утверждать, что они рецензируются.

    IFLS указывает, что один из авторов ранее опубликовал около хищных журналов, которые обычно имеют менее легитимный след, чем Macedonian Journal of Medical Science .Может ли быть так, что в процессе полностью добросовестной коллегиальной оценки эти идеи были представлены как репрезентативные для реальной работы? Может быть, но в это трудно поверить, даже если ползунки доверчивости сдвинуты вверх. Более вероятно, что в этом конкретном журнале процесс пошел не так.

    А пока мы встретимся у этой черной дыры в центре Земли.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano. io.

    Что происходит в центре черной дыры?

    Пол М. Саттер — астрофизик в SUNY Стоуни-Брук и Институт Флэтайрон, ведущий Спросите космонавта и Космическое радио и автор Как умереть в космосе . Саттер опубликовал эту статью в Space.com’s Expert Voices: Op-Ed & Insights.

    Сингулярность в центре черной дыры — это абсолютная нейтральная зона: место, где материя сжимается до бесконечно крошечной точки, и все представления о времени и пространстве полностью рушатся. И его на самом деле не существует. Что-то должно заменить сингулярность, но мы не совсем уверены, что именно.

    Давайте рассмотрим некоторые возможности.

    Связанный: Черные дыры Вселенной (изображения)

    Звезды Планка

    Возможно, что глубоко внутри черной дыры материя не сжимается до бесконечно крошечной точки . Вместо этого могла быть наименьшая возможная конфигурация материи, наименьший возможный карман объема.

    Это называется звездой Планка , и это теоретическая возможность, предполагаемая петлевой квантовой гравитацией, которая сама по себе является весьма гипотетическим предложением для создания квантовой версии гравитации. В мире петлевой квантовой гравитации пространство и время квантуются — Вселенная вокруг нас состоит из крошечных дискретных фрагментов, но в таком невероятно крошечном масштабе, что наши движения кажутся плавными и непрерывными.

    Эта теоретическая фрагментарность пространства-времени дает два преимущества. Во-первых, он доводит мечту о квантовой механике до ее окончательного заключения, объясняя гравитацию естественным образом. И, во-вторых, это делает невозможным образование сингулярностей внутри черных дыр.

    Когда материя сжимается под огромным гравитационным весом коллапсирующей звезды, она встречает сопротивление. Дискретность пространства-времени не позволяет материи достичь чего-либо меньшего, чем планковская длина (около 1. -35 метров, такой… маленький). Весь материал, который когда-либо попадал в черную дыру, сжимается в шар не намного больше этого. Совершенно микроскопический, но определенно не бесконечно маленький.

    Это сопротивление продолжающемуся сжатию в конечном итоге заставляет материал не схлопнуться (то есть взорваться), делая черные дыры лишь временными объектами. Но из-за экстремальных эффектов замедления времени вокруг черных дыр, с нашей точки зрения, во внешней вселенной требуются миллиарды, даже триллионы лет, прежде чем они начнут бум.Итак, на данный момент все готово.

    Gravastars

    Еще одна попытка искоренить сингулярность, не основанная на непроверенных теориях квантовой гравитации, известна как гравастар. Это настолько теоретическая концепция, что моя программа проверки орфографии даже не распознала это слово.

    Разница между черной дырой и гравастаром в том, что вместо сингулярности гравастар заполнен темной энергией . Темная энергия — это вещество, которое пронизывает пространство-время, заставляя его расширяться наружу.Это звучит как научная фантастика, но это реально: темная энергия в настоящее время действует в большом космосе, заставляя всю нашу Вселенную ускоряться в своем расширении.

    Когда материя падает на гравзвезду, она не может фактически проникнуть за горизонт событий (из-за всей этой темной энергии внутри) и поэтому просто висит на поверхности. Но за пределами этой поверхности гравастары выглядят и действуют как обычные черные дыры.

    Однако недавние наблюдения слияния черных дыр с детекторами гравитационных волн потенциально исключили существование гравазвезд, потому что слияние гравазвезд будет давать другой сигнал, чем слияние черных дыр, и такие устройства, как LIGO (лазерная интерферометрическая обсерватория для гравитационных волн). ) и Девы с каждым днем ​​получают все больше и больше примеров.Хотя гравастары не являются чем-то запретным для нашей вселенной, они определенно находятся на тонком льду.

    Вселенная: Большой взрыв к настоящему времени за 10 простых шагов

    Давайте пробежимся по кругу

    Звезды Планка и гравазвезды могут иметь потрясающие имена, но реальность их существования вызывает сомнения. Так что, возможно, есть более приземленное объяснение сингулярностей, основанное на более тонком — и реалистичном — представлении о черных дырах в нашей Вселенной .

    Идея единой точки бесконечной плотности исходит из нашей концепции неподвижных, невращающихся, незаряженных, довольно скучных черных дыр.Настоящие черные дыры — гораздо более интересные персонажи, особенно когда они вращаются.

    Вращение вращающейся черной дыры вытягивает сингулярность в кольцо. И согласно математике общей теории относительности Эйнштейна (которая является единственной математикой, которая у нас есть), как только вы пройдете через сингулярность кольца, вы попадете в червоточину и выскочите через белую дыру (полярная противоположность черная дыра, куда ничего не может войти, а материя устремляется со скоростью света) в совершенно новый и захватывающий участок Вселенной.

    Одна проблема: внутренности вращающихся черных дыр катастрофически нестабильны. И это согласно той же математике, которая приводит к предсказанию материала о путешествиях в новую вселенную.

    Проблема с вращающимися черными дырами в том, что… ну, они вращаются. Сингулярность, растянутая в кольцо, вращается с такой фантастической скоростью, что обладает невероятной центробежной силой. А в общей теории относительности достаточно сильные центробежные силы действуют как антигравитация: они толкают, а не тянут.

    Это создает границу внутри черной дыры, называемую внутренним горизонтом. За пределами этой области излучение падает внутрь к сингулярности, вызванное сильнейшим гравитационным притяжением. Но излучение выталкивается антигравитацией вблизи кольцевой сингулярности, и поворотной точкой является внутренний горизонт. Если бы вам пришлось столкнуться с внутренним горизонтом, вы бы столкнулись со стеной бесконечно мощного излучения — всей прошлой истории Вселенной, врезавшейся вам в лицо менее чем за мгновение ока.

    Образование внутреннего горизонта сеет семена разрушения черной дыры. Но вращающиеся черные дыры, безусловно, существуют в нашей Вселенной, так что это говорит нам о том, что наша математика неверна и происходит что-то странное.

    Что на самом деле происходит внутри черной дыры? Мы не знаем — и самое страшное в том, что мы никогда не узнаем.

    Узнайте больше, послушав серию «Что на самом деле происходит в центре черной дыры?» в подкасте Ask A Spaceman, доступном на iTunes и в Интернете по адресу http: // www.askaspaceman.com . Спасибо Энди П., Бриттани, Джеффу Дж., Роберту С., Владимиру Б., Джеку С., @Grobillard и Джеймсу Л. за вопросы, которые привели к созданию этой статьи! Задайте свой вопрос в Twitter, используя #AskASpaceman, или подписавшись на Paul @PaulMattSutter и facebook.com/PaulMattSutter .

    корональных отверстий | NOAA / NWS Центр прогнозирования космической погоды

    Корональные дыры выглядят как темные области в солнечной короне на изображениях Солнца в крайнем ультрафиолете (EUV) и в мягком рентгеновском диапазоне.Они кажутся темными, потому что представляют собой более холодные и менее плотные области, чем окружающая плазма, и области открытых униполярных магнитных полей. Эта открытая структура силовых линий магнитного поля позволяет солнечному ветру легче уходить в космос, приводя к потокам относительно быстрого солнечного ветра и часто упоминается как высокоскоростной поток в контексте анализа структур в межпланетном пространстве.

    Корональные дыры могут образовываться в любое время и в любом месте на Солнце, но они более распространены и устойчивы в годы около солнечного минимума.Более стойкие корональные дыры могут иногда длиться несколько солнечных вращений (27-дневные периоды). Корональные дыры наиболее распространены и стабильны на северном и южном полюсах Солнца; но эти полярные дыры могут расти и расширяться до более низких солнечных широт. Корональные дыры также могут развиваться изолированно от полярных дыр; или для расширения полярной дыры, чтобы отколоться и стать изолированной структурой. Устойчивые корональные дыры являются постоянными источниками высокоскоростных потоков солнечного ветра.Когда высокоскоростной поток взаимодействует с относительно более медленным окружающим солнечным ветром, образуется область сжатия, известная как область совместного вращения (CIR). С точки зрения неподвижного наблюдателя в межпланетном пространстве будет видно, что CIR ведет за собой высокоскоростной поток корональной дыры (CH HSS).

    CIR может привести к увеличению плотности частиц и увеличению напряженности межпланетного магнитного поля (IMF) перед началом CH HSS. Когда CH HSS начинает прибывать на Землю, скорость и температура солнечного ветра увеличиваются, а плотность частиц начинает уменьшаться.После прохождения CIR и перехода в поток CH HSS общая сила IMF обычно начинает медленно ослабевать.

    Как правило, корональные дыры, расположенные на солнечном экваторе или рядом с ним, наиболее вероятно приведут к прохождению CIR и / или к более высоким скоростям солнечного ветра на Земле. Сильные CIR и более быстрые CH HSS могут повлиять на магнитосферу Земли в достаточной степени, чтобы вызвать периоды геомагнитной бури до уровней G1-G2 (от незначительного до умеренного); хотя могут встречаться и более редкие случаи более сильного шторма.Геомагнитные бури классифицируются с использованием пятиуровневой шкалы космической погоды NOAA. Более крупные и обширные корональные дыры часто могут быть источником высоких скоростей солнечного ветра, которые ударяют Землю в течение многих дней.

    Синоптики внимательно анализируют корональные дыры и отмечают их на ежедневных синоптических чертежах, поскольку они могут вызвать эскалацию геомагнитной активности и возможные штормы (G1 или выше). Синоптики SWPC принимают во внимание любые возможные эффекты активности CIR и CH HSS при прогнозировании ожидаемых уровней общей планетарной геомагнитной реакции для каждого 3-часового синоптического периода в течение следующих трех дней; как указано в 3-дневном прогнозе.Кроме того, любые прогнозируемые влияния CIR или CH HSS более подробно объясняются в обсуждении прогноза.

    * ИЗОБРАЖЕНИЕ любезно предоставлено NASA

    Чтобы найти гигантские черные дыры, начните с центра нашей солнечной системы | Space

    Художественная концепция множества пульсаров, используемых в системе для поиска черных дыр с массой в миллиарды раз больше массы нашего Солнца. Лучшее место для начала? Одна из идей — использовать гравитационный центр нашей солнечной системы. Изображение предоставлено Дэвидом Чемпионом / Университет Вандербильта.

    Черные дыры — это места, где гравитация настолько велика, что свет не может уйти. Пространство-время, окружающее черные дыры, искажено. В последние десятилетия астрономы пришли к выводу, что самые большие черные дыры — сверхмассивные черные дыры — находятся в сердцах большинства галактик. Каждый из них в миллионы или миллиарды раз больше массы нашего Солнца. Но многие сверхмассивные черные дыры остаются необнаруженными. Как ученые могут их найти? Войдите в гравитационные волны, рябь в пространстве-времени, о которых теоретизировал еще Альберт Эйнштейн, но которые наблюдаются только с 2015 года. Астрономы теперь говорят, что мы можем найти сверхмассивные черные дыры, наблюдая за влиянием их гравитационных волн на время световых вспышек пульсаров. Проводя это исследование, эти ученые говорят, что они также уточнили наши знания о гравитационном центре — или барицентре — нашей Солнечной системы.

    Новое исследование принадлежит Стивену Тейлору, доценту физики Университета Вандербильта и Североамериканской наногерцовой обсерватории гравитационных волн (NANOGrav).Тейлор объяснил в заявлении:

    Используя пульсары, которые мы наблюдаем в галактике Млечный Путь, мы пытаемся уподобиться пауку, неподвижно сидящему посреди ее паутины. То, насколько хорошо мы понимаем барицентр Солнечной системы, имеет решающее значение, поскольку мы пытаемся уловить даже малейшее покалывание в паутине.

    Этот новый метод поиска сверхмассивных черных дыр был объявлен 30 июня 2020 года Университетом Вандербильта.

    Рецензируемая статья с подробным описанием их результатов была опубликована в журнале The Astrophysical Journal 21 апреля прошлого года.

    Гравитационные волны — рябь в пространстве-времени — могут генерироваться парами черных дыр, вращающихся вокруг друг друга. Чтобы найти эту рябь, Тейлор и его коллеги измеряют регулярные вспышки света пульсаров, нейтронных звезд, которые очень быстро вращаются и испускают лучи света, как космический маяк. Исследователи ищут изменения в скорости появления этих вспышек, используя данные NANOGrav. Известно, что пульсары, как и часы, идеально отсчитывающие время, излучают свои вспышки чрезвычайно регулярно (поэтому при первом открытии считалось, что это могут быть искусственные сигналы от инопланетян).Столь незначительные отклонения от обычного, в противном случае, мигания пульсара могут указывать на прохождение гравитационных волн.

    Оказывается, что точный гравитационный центр — барицентр — Солнечной системы находится не в середине Солнца, а на высоте около 330 футов (100 метров) над поверхностью Солнца, согласно новому исследованию. Изображение предоставлено Тонией Кляйн / NANOGrav Physics Frontier Center / Университет Вандербильта.

    В заявлении этих ученых Тейлор сказал, что понимание точного местоположения барицентра Солнечной системы помогает в поиске гравитационных волн от сверхмассивных черных дыр.Что такое барицентр? Возможно, вы знаете, что — как, например, в системе Земля-Луна — Луна не вращается вокруг центра Земли. Вместо этого и Земля, и Луна вращаются вокруг барицентра или общего центра тяжести в системе. В системе Земля-Луна центр тяжести или барицентр находится внутри Земли, но не в центре Земли. Это примерно 2 902 мили (4671 км) от центра Земли, или примерно 75% пути от центра Земли до ее поверхности.

    Точно так же барицентр — или центр масс — в нашей солнечной системе находится не посередине Солнца.Согласно новому исследованию, он находится недалеко от поверхности Солнца, на высоте около 100 метров над поверхностью Солнца. В заявлении этих ученых эта точка была названа «местом абсолютной тишины в нашей солнечной системе».

    Итак, понимание местоположения точного гравитационного центра Солнечной системы помогает ученым измерить очень незначительные, но заметные изменения во вспышках пульсаров, вызванные проходящими гравитационными волнами. Это местоположение было оценено ранее с использованием данных доплеровского слежения.Это обеспечивает местоположение и траектории объектов, вращающихся вокруг Солнца. Но это может привести к ошибкам и противоречивым результатам, свидетельствуя о гравитационных волнах, которых на самом деле нет. Соавтор Джо Саймон сказал:

    Загвоздка в том, что ошибки в массах и орбитах приведут к артефактам синхронизации пульсаров, которые вполне могут выглядеть как гравитационные волны.

    Графическое изображение гравитационных волн, создаваемых двумя вращающимися черными дырами. Изображение предоставлено LIGO / T. Pyle / Science .

    Представление художника о своеобразной системе черных дыр, в которой две маленькие черные дыры сливаются в диске, окружающем третью сверхмассивную черную дыру. Чтобы найти самые массивные черные дыры, исследователи измеряют время появления световых вспышек, исходящих от пульсаров, под действием гравитационных волн. Изображение предоставлено Caltech / R. Hurt (IPAC).

    Ведущий автор Микеле Валлиснери добавил:

    Мы не обнаружили ничего значительного в наших поисках гравитационных волн между моделями солнечной системы, но мы получали большие систематические расхождения в наших расчетах.Обычно большее количество данных дает более точный результат, но в наших расчетах всегда было смещение.

    Итак, как исследователи учесть предыдущие ошибки и несоответствия и повысить точность обнаружения гравитационных волн? Они решили попробовать другой подход, одновременно ища гравитационные волны и точный гравитационный центр Солнечной системы. И это сработало. Они даже смогли точно определить центр тяжести Солнечной системы с точностью до 100 метров! Точный гравитационный центр Солнечной системы не находится в центре Солнца, как можно было бы предположить.Согласно докладу, на самом деле это всего лишь около 330 футов над поверхностью Солнца. Это несоответствие связано с влиянием огромной массы самой большой планеты Юпитера. Тейлор сказал:

    Наше точное наблюдение пульсаров, разбросанных по галактике, позволило нам определить наше местоположение в космосе лучше, чем когда-либо прежде. Обнаруживая таким образом гравитационные волны, в дополнение к другим экспериментам, мы получаем более целостный обзор всех видов черных дыр во Вселенной.

    Стивен Тейлор из Университета Вандербильта, соавтор нового исследования. Изображение взято из Университета Вандербильта.

    Всего несколько дней назад сообщалось, что астрономы впервые наблюдали видимый свет от слияния черных дыр. В этой системе две меньшие черные дыры сливаются вместе внутри диска из материала, окружающего сверхмассивную черную дыру на расстоянии 12,8 миллиарда световых лет от нас. Подобные слияния обнаруживались и раньше по создаваемым ими гравитационным волнам, но это был первый случай, когда наблюдали явление видимого света, похожее на вспышку.Свет исходит из газового диска материала, окружающего большую черную дыру, а не из самих черных дыр.

    NANOGrav продолжит сбор дополнительных данных о времени пульсаров, и астрономы уверены, что это приведет к однозначному открытию более сверхмассивных черных дыр.

    Итог: Новое исследование утверждает, что лучший способ найти самые массивные черные дыры — это измерить гравитационные волны в точном гравитационном центре Солнечной системы.

    Источник: Моделирование неопределенностей эфемерид Солнечной системы для надежных поисков гравитационных волн с помощью массивов синхронизации пульсаров.

    Via Vanderbilt University

    Пол Скотт Андерсон

    Просмотр статей

    Об авторе:

    Пол Скотт Андерсон страстно увлекался исследованием космоса, который зародился еще в детстве, когда смотрел «Космос» Карла Сагана.В школе он был известен своей страстью к исследованию космоса и астрономии. Он начал свой блог The Meridiani Journal в 2005 году, который представлял собой хронику исследования планет. В 2015 году блог был переименован в «Планетария». Хотя его интересуют все аспекты освоения космоса, его главной страстью является планетология. В 2011 году он начал писать о космосе на фрилансе, а сейчас пишет для AmericaSpace и Futurism (часть Vocal). Он также писал для Universe Today и SpaceFlight Insider, а также был опубликован в The Mars Quarterly и написал дополнительные статьи для известного iOS-приложения Exoplanet для iPhone и iPad.

    .

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
