Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.9k. Обновлено

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

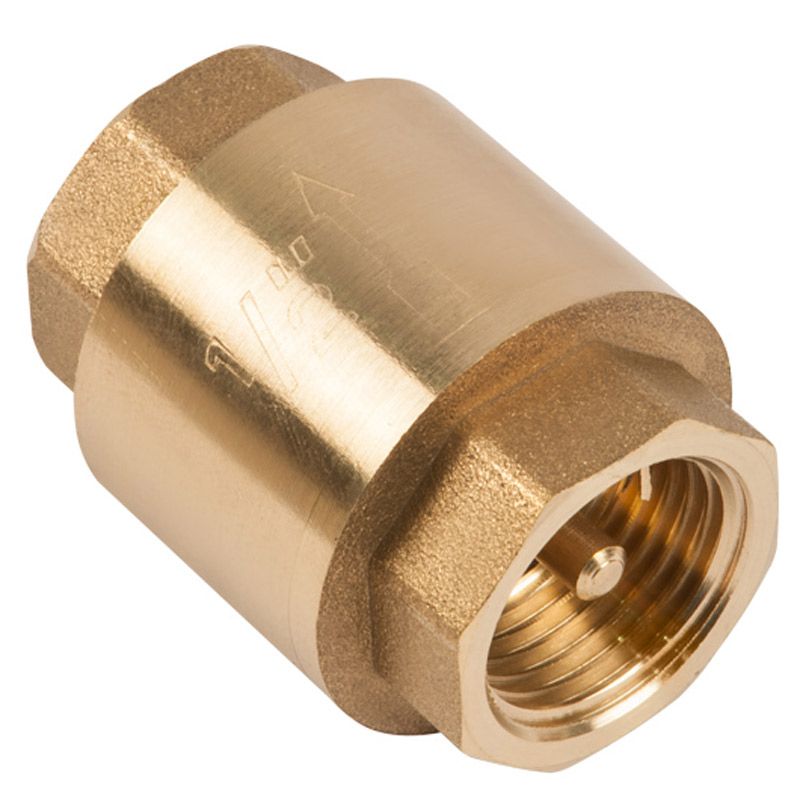

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Обзор: обратный клапан


Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы. Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.


Установка обратного клапана на воду


Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно). Обратный клапан можно установить на насос, на выходе из скважины либо в самом доме.


Типы обратных клапанов: в чем разница?


Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.


Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.


Клапан обратный вертикальный и горизонтальный: особенности


Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.


В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.


Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор — тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.


Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком. Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.


Электромагнитный обратный клапан: есть плюсы


В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.


Насос для скважины и встроенный обратный клапан


Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.


* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры. Полная информация о грамотном подборе оборудования – от скважины на воду до крана — в разделе сайта «Обвязка скважин».


Есть вопросы? Пишите в WhatsApp
Наш канал в Телеграм
Мы в Вконтакте
Мы в OK.RU
Мы на Facebook
Телефон: +7 (343) 268-17-07

Как проверить обратный клапан?

А как проверить механизм и понять, что он корректно функционирует? Большинство обратных клапанов сделаны так, чтобы их можно было проверить. Что интересно – возможность самостоятельно проверить – один из пунктов в руководстве пользователя большей части устройств.

Чтобы понять, как функционирует обратный клапан, нужно всего лишь взять и повернуть его рычаг в нужную сторону (как именно, можно найти в инструкции), результатом будет подача воды. Делать подобные проверки нужно периодически, тогда, если и случится поломка, вы сможете вовремя о ней узнать.

Важно! Если производите установку обратного клапана самостоятельно, внимательно изучите инструкцию, там обычно описаны все нюансы монтажа.

В любом случае, перед вводом в эксплуатацию арматуры необходимо обратить внимание на характеристики изделия, а также температуру, давление и направленность рабочей среды, а также не пренебрегать правилами техники безопасности. Не лишним будет установить изоляцию, а также сигнальные указания.

Если устройство некорректно работает, требуется:

  1. Немедленно выяснить причину;
  2. Понимать, что все части системы нужно проверить, так как они связаны друг с другом;
  3. Помнить, что обратный клапан стоит недорого и, если причину поломки не определить, то лучше приобрести новый.

Для того, чтобы купить новый обратный клапан, требуется знать модель устройства, или хотя бы рабочее давление, с которым он работает. Это просто узнать – они есть в руководстве пользователя или на самом устройстве.

Причины поломки обратных клапанов

Как у любого механизма, причины неисправности обратных клапанов могут быть разными:

  1. Если давление воды становится очень высоким, то клапан может начать подтекать;
  2. Обратные клапаны могут портиться в процессе использования.
  3. Бывает, в механизм попадает грязь и накипь;

Есть нюанс в установке обратного клапана – следует проверить, чтобы он был установлен вертикально.

Предотвращение поломки и что нужно для этого:

Если Вы обладатель системы с обратным клапаном, то вам нужно будет уметь проверить корректность его работы. Для этого нужны следующие вещи:

  • электронный тестер;
  • разводной ключ;
  • силиконовый шланг;
  • набор накидных ключей;
  • нож;
  • торцевой ключ;
  • отвертки.

Распространенные проблемы с обратным клапаном

  • Клапан перестает пропускать воду. Причина – в механизме появляется накипь и грязь
  • Клапан может подтекать, когда через него течет холодная вода. Это происходит из-за высокого давления
  • Вода может течь из-под нижней крышки клапана. Нужно снять крышку и понять, откуда именно течет.

Итак, на что все-таки стоит обратить внимание при установке обратного клапана и как проверить, правильно ли произведен монтаж:

  • Ознакомиться с инструкцией и делать только так, как в ней написано.
  • Проверить давление воды в механизме;
  • Проверить, вертикально ли установлен обратный клапан, так, чтобы стрелка смотрела вверх;
  • Перед запуском механизма проверить все взаимосвязанные детали, чтобы исключить ошибку.
  • По возможности изолировать механизм таким образом, чтобы грязь не попадала внутрь;
  • Вам следует приобрести нужный набор инструментов для корректного монтажа.

Периодически следует менять старый обратный клапан на новый. На этом не стоит экономить, так как работа обратного клапана, который некорректно функционирует, может обойтись очень дорого, вплоть до покупки нового прибора.

Итак, проверка корректности установки обратного клапана является обязательной, ею не следует пренебрегать, так как это может иметь негативные последствия для вас.

80 фото и описание устрйотсва

Обратным клапаном называется разновидность запорной арматуры, основная задача которой сводится к тому, чтобы пропускать жидкость лишь в одном направлении. Благодаря указанному свойству их с успехом применяют при организации системы водоснабжения. Например, обратный клапан для насоса не допускает возвращения в скважину или колодец уже поднятой по трубе воды.

Еще одним плюсом устройства оказывается способность поддержания должного уровня воды в системе ее подачи. При открытии крана отсутствует необходимость ждать вытеснения воздуха, вода подается моментально. Подробнее об этом техническом элементе пойдет речь ниже.

Устройство и принцип работы

Изделие имеет металлический корпус, его можно разобрать на две части, снабженные резьбовой нарезкой. Помимо этого, имеется затвор, выполненный из пластика или металла. Он снабжен резиновой прокладкой и пружиной, которая его подпирает.

Принцип работы достаточно прост. При движении жидкости по трубопроводу, на котором установлен клапан, ее напора оказывается достаточно для того, чтобы отжать пружину, открыв тем самым затвор. Когда подача приостанавливается, напор в системе существенно падает, и пружина возвращает затвор на место, предотвращая обратный ток.

На затвор давит и жидкость, находящаяся в системе после клапана. Таким образом осуществляется полный ход работы.

Разновидности

Оснований, по которым можно классифицировать все клапаны, несколько. А именно: конструкционные особенности, материал, из которого они изготовлены, способ установки и размер.

Конструкционные особенности

Запирающий элемент может быть шарового, подъемного, поворотного и межфланцевого типа. В первом затвор представлен шаром, который подперт пружиной и сдвигается только под давлением жидкости, к примеру, воды. В подъемном устройстве затвор двигается вверх и вниз под действием напора.

По сути устройство с подъемным затвором являет собой клапан обратного давления воды. Ее столб придавливает шток с закрывающей тарелкой, не допуская тем самым возвращения уже прокаченной воды.

Поворотный затвор работает как створка, открывающаяся при движении жидкости и возвращающаяся в исходное положение пружиной, когда давление жидкости в системе ослабевает.

Межфланцевые модели в свою очередь могут быть дисковыми и двустворчатыми. У последнего, судя по названию, затвор представлен двумя створками, которые складываются при прохождении жидкости по системе и сходятся вместе при прекращении подачи.

Дисковый затвор двигается вдоль собственной оси при напоре и возвращается на место, перекрывая подачу, при его отсутствии.

Материал изготовления

Латунные изделия считаются надежными, устойчивыми к долгому воздействию жесткой воды и коррозии. Они пользуются большим спросом. Чугунные модели применяют крайне редко, в основном, для трубопроводов с большим диаметром, поскольку материал подвержен коррозии.

Клапаны из нержавеющей стали практически не имеют нареканий, однако их стоимость достаточно высока. Возможен вариант, когда разные части устройства изготовлены из разных материалов. Прежде чем приобрести требуемый товар, имеет смысл разузнать у продавца информацию по поводу материала.

Способ установки

Крепятся устройства при помощи муфт – переходников с резьбовым соединением. Диаметры обратных клапанов для воды могут быть различны: от 15 до 200 мм, поэтому размеры муфт подбираются с учетом конкретных условий.

Еще один вид крепления – при помощи фланца. Такой вариант применяют преимущественно для чугунных запирающих арматур, устанавливаемых на крупные трубопроводы.

Межфланцевое крепление подразумевает размещение устройства между двумя скрепляющимися друг с другом болтами фланцами.

Размер

Выделяют стандартные, миниатюрные и большие модели. Стандартные считаются самыми ходовыми, используют их для большинства трубопроводов. Миниатюрные устройства идут в ход, когда нет возможности установить стандартную модель.

Преимущественно это обратные клапаны для счетчика воды, устанавливаемые на выходе. Основное их предназначение – не допустить движения воды через счетчик в противоположном направлении. Большие клапаны ставят там, где трубопроводы имеют общественное или промышленное назначение.

Место установки

Чтобы ответить на вопрос о том, как правильно установить обратный клапан, сначала нужно выяснить его будущее месторасположение. Одним из них является выход из погружного насоса, который размещен в скважине.

При отключении насоса, установленная деталь не позволит воде стекать через него обратно в скважину. Другой вариант – на конце водозаборной трубы поверхностного насоса или станции.

Помимо насосов установку производят на трубе подачи воды в нагревательный бойлер. Также необходим монтаж обратных клапанов в контурах системы отопления дома, особенно если их несколько и давление теплоносителя в них разное.

Кроме того, при различии показателей мощности у насосов более сильный способен продавить теплоноситель из одного контура в другой, где стоит устройство меньшей мощности.

Система канализации также требует установки рассматриваемого элемента, чтобы предотвратить обратное движение стоков. При наличии инструмента и элементарных сантехнических навыков смонтировать клапан не составит труда. Главное правило – соблюсти направление движения жидкости через клапан, которое указывается на его корпусе в виде стрелки.

Применение обратного клапана оказывается необходимым тогда, когда идет речь о предотвращении опасной аварийной ситуации. Системы отопления и водоснабжения в частном доме относятся к числу тех систем, которые как раз и нуждаются в монтаже этого полезного элемента.

Фото обратных клапанов на воду

Также рекомендуем посетить:

Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками

Обратный или односторонний клапан — механическое устройство, пропускающее жидкость в одном направлении. Они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.

Стрелка указывает направление потока

Виды и принцип работы

Обратные клапаны — часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.



Для стабильной работы необходимо выбирать соответствующее по типу устройство:

  • шаровый — универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочую жидкость, в случае обратного потока опускается, тем самым перекрывая движение. Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
  • пружинный — состоит из пружины и диска. При движении потока пружина сжимается, диск поднимается, давая воде свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем самым останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением. При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
  • лепестковый — запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкости выливаться из трубопровода.

Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.

Существуют еще двухстворчатые клапана, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.

На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.

Особенности монтажа

Чтобы правильно установить клапан в систему необходимо учитывать проходной диаметр трубопровода и способ монтажа:

  • устанавливается по движению потока. На корпусе нанесена стрелка указывающая направление;
  • перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
  • устанавливается после счетчика, но до вентиля перекрывающего воду;
  • для сохранения продолжительной работы клапана перед ним рекомендуется устанавливать фильтр грубой очистки.

По виду соединений клапаны различаются на резьбовые, муфтовые, фланцевые, сварные. Фланцевые в основном используются на трубопроводах большого диаметра. В домашней системе распространены резьбовые и муфтовые, которые устанавливаются с использованием уплотнительных материалов. Они просты в обслуживании и замене.

В Новосибирске купить обратные клапаны можно в компании «Лавита».

На заметку. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, и поэтому односторонние клапаны необходимы для удержания воды в системе. Последовательная волна давления (пульсация) может причинить повреждение системы, включая взрывы, кавитацию и имплозию из-за высокого давления в сети.

устройство, виды и принцип работы

Обратный клапан представляет собой элемент запорной арматуры, обеспечивающий возможность движения воды по трубопроводу только в одном направлении. Устройство работает исключительно за счёт энергии перемещающейся жидкости и не требует подключения к внешним источникам питания.

Функции обратных клапанов на воду

Казалось бы, что плохого, если поток жидкости в трубопроводе на какое-то время повернёт вспять. А между тем, это может быть чревато самыми серьёзными последствиями.

Для сетей, использующих насосные установки, отсутствие запорного элемента может привести к полному сливу воды из системы и даже поломке насоса вследствие вращения крыльчатки в обратном направлении. Такая же беда может грозить водосчетчикам, не защищённым запорной арматурой.

Другой важной функцией обратных клапанов является защита трубопровода от гидроударов – кратковременных сильных скачков давления жидкости, способных привести к быстрому износу или поломке элементов трубопроводной системы.

Особенности конструкции

Конструктивное исполнение любого обратного клапана не изобилует наличием сложных деталей. Вне зависимости от типа устройства, оно состоит из трёх обязательных элементов:

  • Пластиковый или металлический затвор с уплотнителем из силикона или резины.
  • Пружина, обеспечивающая ход затвора. Несмотря на малые размеры, выполняет очень важную функцию, поэтому, как правило, производится из высококачественной стали.
  • Корпус устройства.

Чтобы избежать негативного воздействия агрессивных химических сред (минеральных солей, соединений серы, марганца, железа и т.п.), в той или иной концентрации растворенных в любой водной среде, поверхность затвора подвергается дополнительной защите. Защитный слой наносится на деталь гальваническим методом.

Некоторые модели клапанов могут быть оборудованы дополнительными элементами для упрощения монтажа водопроводной сети: краном Маевского для возможности стравливания воздуха из системы, а также дренажным отверстием, позволяющим легко сливать жидкость, скопившуюся в трубе.

Как работает устройство?

Принцип действия обратного клапана предельно прост. Пока жидкость движется по трубопроводу в правильном направлении, она создаёт определённое давление, силы которого оказывается достаточно для разжимания пружины, удерживающей затвор в закрытом состоянии. Затвор частично или полностью открывается, пропуская поток воды.

Как только напор жидкости ослабевает, останавливается, либо начинает двигаться в обратном направлении, уровень оказываемого ею давления уменьшается. Усилия пружины достаточно для захлопывания (опускания, закрытия – в зависимости от конструкции клапана) затвора.

Разновидности обратных клапанов

В зависимости от типа запорного элемента, все обратные клапаны разделяются на несколько категорий:

  • Шаровые. Запорный элемент представляет собой пластиковый или металлический шар, подпираемый сверху пружиной. Под действием напора жидкости пружина сжимается, приподнимая шар и пропуская жидкость в канал.
  • Поворотные. Затвор выполнен в виде откидывающейся створки. Она открывается в процессе движения потока жидкости и закрывается при его ослаблении или остановке. Часто применяются в металлических трубопроводных сетях, берущих воду из колодца или скважины, поскольку отличаются малой чувствительностью к загрязнению среды.
  • Дисковые. Проходимость трубопровода регулируется стальным диском, способным проворачиваться вокруг своей оси. В быту их применение оправдано в сетях из металлопластика, где загрязнение рабочей среды минимально.
  • Подъёмные. В клапанах такого типа затвор может передвигаться вверх или вниз под действием пружины. Сжимание и разжимание пружины происходит под давлением напора воды. Может располагаться только на горизонтальных отрезках трубопровода, причём ось клапана должна быть ориентирована строго в вертикальном направлении. Преимущество такого типа клапана – возможность его ремонта без демонтажа из системы.

Обратите внимание! Поворотные клапаны имеют один серьёзный недостаток. При больших габаритах устройства захлопывание створки может спровоцировать сильный гидроудар, который может привести к повреждению конструкции. Для устранения этого неприятного эффекта существуют специальные безударные модели устройств, перемещение клапана в которых происходит плавно.

По способу присоединения обратного клапана к трубопроводу различают следующие виды устройств:

  • Межфланцевые. Монтируются между двух фланцев, расположенных на соседних концах трубопровода. Сам клапан при этом не имеет крепёжных элементов. Фиксируются болтовыми соединениями.
  • Фланцевые. Оснащаются специальными соединительными элементами с уплотнительными прокладками. Как и межфланцевые, чаще находят применение на больших магистральных сетях.
  • Муфтовые с резьбой. Чаще применяются в трубопроводных сетях малых диаметров. Закрепляются при помощи резьбы, имеющейся на внешней или внутренней поверхности муфт.
  • С креплением под сварку. Монтаж таких клапанов производится посредством сварки. Соединение получается неразборным, поэтому запорные элементы такого типа используется достаточно редко, преимущественно для сетей с агрессивными рабочими средами.

Помимо этого, обратные клапаны могут быть сделаны из стали, чугуна, латуни, полипропилена и т.п. При этом составные части детали могут производиться из разных материалов. К примеру, корпус из нержавейки или латуни, пластиковый затвор и стальная пружина.

Чугунные изделия в быту встречаются редко, по причине подверженности коррозии и постепенному накоплению отложений. Их основная область применения – магистральные трубопроводы. Устройства из нержавейки почти полностью лишены подобных недостатков, но имеют достаточно высокую стоимость.

Полипропиленовые изделия предназначены для установки в трубопроводных сетях, смонтированных из того же материала. Монтаж производится методом полифузионной сварки.

Обратите внимание! В быту чаще всего применяются латунные изделия, сочетающие невысокую стоимость с хорошими эксплуатационными качествами и длительным сроком службы.

Критерии выбора устройства

При выборе конкретной модели обратного клапана, наилучшим образом подходящей для реализации того или иного проекта, следует учитывать:

  • Диаметр посадочной части запорного элемента. Как правило, обозначается в дюймах.
  • Пропускную способность (диаметр условного прохода). На маркировке изделия обозначается литерами ДУ или DN.
  • Класс герметичности. Характеризует способность устройства перекрывать поток воды и измеряется количеством жидкости, способной просачиваться сквозь затвор в единицу времени.
  • Рабочее давление. Маркируется аббревиатурами РУ или PN. Значение РУ-20, к примеру, будет означать, что клапан сможет эффективно работать при давлении в системе не более 20 бар.
  • Уровень давления закрытия.

Для бытовых водопроводных сетей, в большинстве случаев, подойдут муфтовые пружинные клапаны диаметром прохода 15-50 мм. Эти устройства будут сочетать достаточную пропускную способность с компактными габаритами, приемлемым уровнем шума и доступной стоимостью.

Как и в каком месте трубопровода устанавливать?

В водопроводных сетях установка запорного элемента осуществляется в следующих местах:

  • Рядом с выходом погружного насоса, берущего воду из колодца или скважины. Запорный элемент будет отвечать за то, что вода не сольётся обратно после прекращения работы насоса.
  • В месте входа трубы в бойлер. Клапан будет препятствовать оттоку жидкости из бойлера в пустой трубопровод.
  • Перед смесителем, при одновременном использовании холодной и горячей линии водоснабжения. В такой схеме уровень давления в трубах может отличаться, приводя к продавливанию жидкости из одной линии в другую через смеситель. Обратный клапан остановит этот процесс.
  • В отопительных сетях, имеющих несколько контуров с отличным уровнем давления.
  • Перед приборами учёта. Здесь запорная арматура помогает защитить счётчик от гидроудара, а также предотвращает вращение крыльчатки в несвойственном ей обратном направлении.

Установка клапана, как правило, не вызывает проблем. Главный нюанс – элемент должен быть установлен в верном направлении. Определить его поможет стрелка, обязательно присутствующая на корпусе устройства.

Обратите внимание! При монтаже устройств муфтового типа, следует обязательно использовать дополнительные средства герметизации – сантехнический лён или ФУМ-ленту.

Также, стоит учитывать, что любой клапан будет нуждаться в периодическом обслуживании и поэтому его лучше разместить в легкодоступном месте.

Превентор обратного потока

и обратный клапан: в чем разница?

Предохранители обратного потока обеспечивают лучшую защиту от загрязнения городской водопроводной воды

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении. Модельные нормы и стандарты Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах систем противопожарной защиты, а обратные клапаны являются важными компонентами устройств предотвращения обратного потока.Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем ключевые различия между устройствами предотвращения обратного потока и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют другие важные применения, они не могут считаться безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевые инструменты для проверки обратного потока и наборы инструментов , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Обратные клапаны и устройства предотвращения обратного слива: почему они не являются взаимозаменяемыми устройствами

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкостей, газа или полутвердых веществ в неправильном направлении. Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в пожарной спринклерной системе при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунт-сила на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого обратного клапана с пазами до тех пор, пока поток воды не толкнет ее.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки столь же высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам.Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла — еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором обратный поток ниже по потоку вызывает резкое закрытие клапана, что приводит к волне давления, которая распространяется по всей трубе и повреждает трубу. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Предохранители обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда из-за перепада давления в водопроводных трубах вода из строительных систем, таких как спринклеры, ирригация или водопровод, просачивается обратно в главный городской водопровод. Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем для устранения обратного потока требуется около 500 часов, что обходится в 14 800 долларов.

Подобно обратному клапану, предохранитель обратного потока — это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача — поддерживать поток воды из водопровода в трубы здания.Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды, предотвращая резервное копирование и загрязнение непитьевой воды в системах здания.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными профессионалами, чтобы убедиться, что они надежны и функционируют должным образом.

Обязательно обратитесь в местное управление водоснабжения, чтобы понять особые требования к устройствам предотвращения обратного потока в вашем районе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Преобразователи обратного потока с двойным обратным клапаном (DCV) обычно используются в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неудобства или вызывать эстетические возражения, но не создавать опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, соединенных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше усиливает защиту резервных обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление питания.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и слива воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то сантехнические нормы обычно требуют наличия предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения в случае их попадания в городское водоснабжение. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: для систем питьевого водоснабжения требуется более надежная защита

Обратные клапаны

используются для предотвращения обратного потока в самых разных областях, от систем отопления, вентиляции и кондиционирования воздуха до отстойных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и менеджерам объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или руки.

QRFS предлагает набор обратных клапанов для противопожарной защиты и других применений. У нас также есть ключевые инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Этот блог изначально был размещен по адресу QRFS.com/blog . Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь с профессионалом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, обладающий юрисдикцией (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Для чего нужен обратный клапан для водозабора и почему это важно? — Skillings & Sons, Inc.NH, Нью-Гэмпшир, Массачусетс, Массачусетс

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы поддерживать ее и поддерживать чистую пресную воду, безопасно поступающую в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды важен ежегодный осмотр компонентов вашего колодца. Для домовладельца безопасная эксплуатация колодца является важным элементом здоровья, безопасности и удобства вашей семьи.

Обратные клапаны — важный компонент любой водяной системы с погружным насосом. Почему важны обратные клапаны? Во-первых, они позволяют вашей водяной системе поддерживать давление при отключении насоса. Они также предотвращают обратное вращение, восходящую тягу и помогают минимизировать гидравлический удар (подробнее об этом позже!).

Доступны несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может вам подойти, и немного подробнее о преимуществах их правильной работы.

Для чего нужен обратный клапан для воды?

Обратные клапаны спроектированы так, чтобы вода могла течь в одном направлении, и они необходимы для всех установок с погружными насосами.Их задача — предотвратить сток воды из колонны над насосом и в напорном резервуаре обратно в колодец при отключении насоса.

Некоторые погружные насосы имеют обратные клапаны, встроенные в агрегат, и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко. Если вы не уверены, проконсультируйтесь со своим специалистом по водоснабжению или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, которые имеют определенные применения.С погружными насосами следует использовать подпружиненные обратные клапаны со штоком или клеткой тарельчатого типа.

Эти типы предназначены для быстрого закрытия при прекращении потока воды и для начала движения в обратном направлении при отключении насоса. Обратные клапаны поворотного типа не подходят для этой функции, потому что они слишком медленно реагируют. Чтобы ваш обратный клапан был эффективным для этого применения, он должен работать быстро. Когда насос останавливается, происходит резкое изменение направления потока до того, как поворотный клапан успевает закрыться.Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны иметь соответствующий размер, чтобы соответствовать условиям расхода и давления насоса. Номинальное давление обратного клапана должно превышать максимальное давление на выходе насоса. Лучшее решение — проконсультироваться со специалистом по водоснабжению. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Помимо поддержания давления воды в вашей системе, ваш обратный клапан способствует плавной и безопасной работе вашей водяной системы, продлевая срок ее службы и предотвращая обратное вращение, подъемную тягу и гидравлический удар.Вот несколько условий, которые помогают контролировать обратные клапаны.

  1. Обратное вращение

    При отсутствии обратного клапана или в случае отказа вашего вода в отводной трубе и системе будет стекать обратно при остановке насоса. Это может привести к тому, что насос будет вращаться в неправильном направлении, поскольку вода возвращается к источнику. Если двигатель вашего насоса запустится во время этого процесса, это вызовет сильную нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

  2. Тяга вверх

    Без обратного клапана или протекающего клапана вода стекала обратно в колодец, как при обратном вращении.Насос запустится в условиях пониженного напора, что может вызвать толчок вверх на крыльчатку / вал в сборе. Повторяющаяся тяга вверх при каждом пуске может вызвать преждевременный износ и выход из строя либо насоса, либо двигателя, либо того и другого.

  3. Гидравлический молот

    Вода, протекающая через вашу водопроводную систему, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна как-то поглощаться. Бак высокого давления обычно выполняет эту функцию.Однако, если в вашей системе есть протекающие, медленно действующие обратные клапаны или слишком мало обратных клапанов, вода изменит направление. Когда он останавливается, быстрое рассеивание энергии может вызвать гидроудар. У этого гидроудара может быть достаточно силы, чтобы расколоть трубы, сломать соединения и повредить насос.

Использование высококачественного подпружиненного обратного клапана является важным элементом безопасной эксплуатации водной системы вашего дома. В Skillings & Sons мы предлагаем экспертные консультации по правильному размеру, размещению и установке обратных клапанов для вашей системы водоснабжения.Мы защищаем системы водоснабжения наших клиентов в Нью-Гэмпшире и Массачусетсе более 40 лет. Если у вас есть вопросы или вам нужно осмотреть колодец, свяжитесь с нами. Мы всегда готовы помочь!

Что такое обратный клапан и как он работает?

Обратные клапаны используются почти во всех промышленных сферах, выступая в качестве обратных или односторонних клапанов. Как правило, простые устройства, обратные клапаны выполняют жизненно важную функцию, предотвращая обратные потоки, повреждения и обеспечивая эффективную работу.Обратный поток может, например, привести к гидравлическому удару. Это явление может привести к повторяющимся резким скачкам давления в подключенных трубопроводах, клапанах и насосах, что может привести к фатальному повреждению или разрыву системы и ее трубопроводов. Даже если отказ не происходит сразу, повторный удар гидроудара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом работают от перепада давления. При превышении определенного значения давления на входе клапан автоматически открывается, не требуя какого-либо другого вмешательства.Это минимальное рабочее давление, известное как давление открытия, является одной из ключевых характеристик всех обратных клапанов. Химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, очистка воды и сточных вод, промышленность, судостроение и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и HVAC — это одни из многих приложений для перекачивания и перекачивания жидкости, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения, чтобы предотвратить обратный поток загрязненной воды в линии подачи чистой воды. Имея широкий спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используются различные материалы, такие как металл, полимеры и резина. Обычные конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотными или откидными. Как следует из названия, шаровые и пружинные обратные клапаны оснащены шаром, который устанавливается в седло соответствующей формы. Обратные клапаны для утиных клювов основаны на гибкой резиновой диафрагме, которая создает нормально закрытый клапан, если не применяется положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны не могут ржаветь, заедать или заедать, что обычно повышает надежность и долговечность. Точно так же резиновые обратные клапаны не подвержены механическому износу, который может отрицательно повлиять на обратные клапаны, изготовленные из других материалов.

ВЫБОР ПРАВИЛЬНОГО ОБРАТНОГО КЛАПАНА

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы сделать правильный выбор.Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, с использованием обратного клапана с резиновой утконосой там, где они подходят. Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, падение давления и любые особые требования — все это должно быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор существенно не ограничивает поток, в обратном клапане степень открытия зависит от перепада давления. Тем не менее, обратные клапаны часто указываются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте расхода клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, если расход меньше необходимого. В частично открытых клапанах может наблюдаться повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана.Чрезмерный флаттер приводит к износу, который неизбежно увеличивает вероятность отказа компонентов. В случае обратных клапанов это может вызвать обратный поток и все связанные с этим проблемы, которые могут возникнуть в этих условиях.

В приложениях с обратным клапаном, например, более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частично открытого клапана. Клапан с высоким Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем прогнозировалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Следовательно, правильный размер обратного клапана является важным соображением, которое часто неправильно понимается. В приложениях, где поток недостаточен, чтобы удерживать клапан до упора, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как колебание. Таким образом, выбор обратных клапанов должен основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо определенных обратных клапанов, а не самих клапанов.

КОГДА ЗАМЕНА ОБРАТНЫХ КЛАПАНОВ

При потенциально значительных отрицательных последствиях, которые могут привести к срабатыванию аварийного обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов завода. Например, обратные клапаны используются во всех системах ливневой канализации и сточных вод, где они предотвращают обратный поток. Неисправные обратные клапаны, которые подверглись коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с ними последствиям для здоровья из-за контакта с загрязненной водой.Режимы отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидроудара, обратного потока, утечки или повреждения. Заедание клапанов может произойти, когда между корпусом клапана и движущимися частями, такими как диск или шар, застревает окалина или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Помимо загрязнения, другие факторы, которые могут отрицательно повлиять на обратные клапаны, включают высокие температуры, изношенные эластомеры и уплотнения седла, неправильную установку или плохое обслуживание и сборку.Клапаны также могут заклинивать или протекать по мере старения и начинают выходить из строя.

По мере износа механических обратных клапанов они обычно сигнализируют о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или дребезжать, а также возможно, что компоненты могут выйти из строя и выйти из строя из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое отслеживание потока жидкости, когда клапан находится в закрытом положении, указывает на утечку и является серьезным предупреждающим знаком.Полезно отметить, что обратные клапаны с резиновой утконосой являются «пассивными» устройствами и не подвержены такому типу износа. Относительно простые меры, такие как минимизация попадания мусора в трубопровод через фильтры и правильная смазка компонентов обратного клапана, могут помочь устранить преждевременный выход из строя. Однако стоит также отметить, что обратные клапаны необходимо регулярно заменять. Продукты, основанные на высоком качестве и опытных разработках, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто приводят к ложной экономии.Хотя типичный срок службы компонентов зависит от области применения, производители предлагают заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными для эксплуатации до 35-50 лет.

Обратные клапаны обычно являются недорогим компонентом, поэтому им часто не уделяют должного внимания. Это может быть подход с высоким риском, учитывая, что отказ обратного клапана обходится очень дорого. Вероятность катастрофы реальна, если обратный поток может остановить производство или даже серьезно повредить объект.Следовательно, если обратные клапаны начинают показывать какие-либо признаки неисправности, операторы установки должны незамедлительно заменить компонент с качественной заменой.

Proco Products — ведущие производители обратных клапанов, разрабатывающие и производящие рентабельные механизмы для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на https://www.procoproducts.com.

Типы обратных клапанов и их рекомендуемые области применения

Обратные клапаны — одни из самых важных клапанов для любой системы, будь то промышленное оборудование или предмет домашнего обихода.Они критически важны для обеспечения правильной работы и предотвращения обратного потока и повреждений. Однако типы обратных клапанов предназначены для конкретного применения.

Чтобы помочь вам выбрать правильный обратный клапан для ваших нужд, вот несколько наиболее распространенных типов обратных клапанов и их рекомендуемые области применения.

Связаться со специалистами по клапанам

Типы обратных клапанов: поворотные обратные клапаны

Поворотные обратные клапаны

отличаются простой конструкцией с диском, прикрепленным к шарниру вверху.По мере прохождения жидкости клапан остается открытым. Когда возникает обратный поток, изменения в движении, а также сила тяжести помогают опустить диск, эффективно закрывая клапан.

Эти типы обратных клапанов обычно используются для пожаротушения и предотвращения наводнений в канализационных системах. Они также предназначены для работы с такими материалами, как газ, жидкости и другие типы сред.

Типы обратных клапанов: Запорно-обратные клапаны

Запорно-обратные клапаны можно использовать во многих областях. Они предназначены для запуска, остановки и регулирования потока материалов, а также помогают предотвратить обратный поток.

Если давление в системе слишком низкое, эти клапаны автоматически закроются, чтобы предотвратить обратный поток. В результате предотвращается повреждение, обычно вызываемое обратным потоком.

Эти типы обратных клапанов также работают с внешним механизмом или блокирующим управлением. С их помощью вы можете настроить клапан на закрытие независимо от направления потока или давления, чтобы обеспечить безопасность и эффективность работы.

Как правило, запорные клапаны используются на электростанциях и котельных. Они также полезны для добычи и переработки нефти, переработки углеводородов и обеспечения безопасности при высоком давлении.

Типы обратных клапанов: шаровые обратные клапаны

В отличие от других клапанов, в шаровых обратных клапанах внутри корпуса используется сферический шар, который помогает контролировать направление потока в трубах и системах. Этот шар свободно вращается, когда жидкость проходит через систему, что вызывает протирающее движение и даже износ между шаром и седлом.Согласно Valve Magazine , , это уникальное действие делает шаровые обратные клапаны идеальными для систем, работающих с вязкими материалами.

Если давление падает или обнаруживается обратный поток, шарик перемещается к седлу. Это создает уплотнение и помогает поддерживать соответствующее направление потока жидкости.

Шаровые обратные клапаны — одни из наиболее распространенных доступных клапанов. Их используют как промышленные системы, так и обычные предметы домашнего обихода. Фактически, The Valve Pipeline заявляет, что шаровые обратные клапаны можно найти в патрубках дозаторов мини-насосов для жидкости или геля, распылительных устройствах и ручных воздушных насосах.

Кроме того, шаровые обратные клапаны используются в дозирующих насосах и хроматографических насосах.

Типы обратных клапанов: бесшумные обратные клапаны

Бесшумные обратные клапаны невероятно полезны для водопроводов и систем. Эти клапаны предназначены для контроля и защиты от скачков давления, которые могут возникнуть в водяных линиях. Они также предотвращают гидравлический удар и обратный поток.

Бесшумные обратные клапаны сконструированы с подпружиненным диском. Когда давление жидкости в клапане выше давления открытия или давления, необходимого для открытия или закрытия клапана, пружина опускает диск, чтобы предотвратить обратный поток.

Клапан также изготовлен с направляющей для удержания диска в вертикальном положении. Это позволяет правильно переустановить.

Свяжитесь с CPV Manufacturing для получения дополнительной информации о типах обратных клапанов и их рекомендуемых областях применения.

Как работают обратные клапаны и почему они должны быть предпочтительнее других типов клапанов?

Обратные клапаны, также известные как обратные, односторонние и щелевые клапаны, отличаются от других типов клапанов своей способностью пропускать жидкость только в одном направлении. Такая функция важна для множества приложений безопасности, а также для предотвращения переполнения.

Как работают обратные клапаны

Работая в двухпортовой системе, обратные клапаны имеют отверстие, через которое жидкость или газ втягиваются в первый порт. Затем он регулируется механизмом, разделяющим два порта, который позволяет воде поступать из первого порта во второй и через отверстие, не позволяя жидкости повторно входить в первый порт.

Типы обратных клапанов

Шаровой обратный клапан

— В этом обратном клапане используется шар, закрывающий круглое отверстие, для разделения первого и второго порта.Когда жидкость втягивается, мяч выталкивается вперед. Когда жидкость выталкивается назад, шарик вдавливается в круглое отверстие, которое создает уплотнение и позволяет всей жидкости вытекать из второго отверстия в намеченном направлении.

Поворотный обратный клапан

— Один из наиболее распространенных типов клапанов, поворотный обратный клапан, используется внутри баков домашних туалетов, а также во многих других областях. Вместо шара, регулирующего поток, в этом клапане используется небольшая дверца на петлях, которая открывается, когда вода втягивается, и закрывается, когда поток воды останавливается, тем самым не позволяя жидкости вытекать из входа клапана.Этот тип клапана также иногда называют обратным клапаном с наклонным диском.

Дисковый обратный клапан — более сложный обратный клапан, он работает с диском, установленным на пружине. Давление со стороны входа открывает диск за счет растяжения пружины. Когда поток останавливается, пружина сжимается, и диск возвращается в закрытое положение.

Обратный клапан с разделительной тарелкой — также называемый двойным обратным клапаном, он работает с дверцей, которая разделена посередине и складывается только в одну сторону для регулирования потока.Когда жидкость попадает в клапан, давление заставляет петли двери открываться. Когда поток останавливается, дверь закрывается.

Мембранный обратный клапан — гибкий резиновый механизм используется для регулирования потока воды на этом обратном клапане. Он активируется, когда давление на стороне входа больше, чем на стороне выхода. Когда давление возвращается к определенному уровню, резиновая диафрагма изгибается обратно в закрытое положение. Преимуществом обратного клапана этого типа является возможность выбора перепада давления, регулирующего диафрагму, для различных применений.

Бесфланцевый обратный клапан

— эти типы клапанов могут работать с поворотным, дисковым обратным, разделенным или другим механизмом для регулирования потока. Межфланцевый обратный клапан отличается небольшими размерами, что позволяет размещать его между набором фланцев.

Выше приведены лишь некоторые из наиболее распространенных типов обратных клапанов, используемых в промышленности, и многие другие существующие и будущие разработки находятся в стадии разработки.

Зачем использовать обратный клапан вместо других?

Поскольку в каждой отрасли требуются разные жидкости и / или газы, транспортируемые по разным ландшафтам, длинам и при разных температурах, обратные клапаны могут иметь множество преимуществ.

  • Шаровые обратные клапаны в основном используются для перемещения жидкостей, поскольку шаровой механизм не самый лучший для создания герметичного уплотнения.
  • Поворотные обратные клапаны могут изнашиваться преждевременно из-за силы, применяемой при закрытии клапана. В результате многие поворотные обратные клапаны оснащены функцией предотвращения захлопывания, которая регулирует то, как клапан закрывается.
  • Обратные клапаны поворотного типа часто имеют больший перепад давления, чем клапаны других типов.
  • Дисковые обратные клапаны обычно стоят меньше, чем другие стандартные клапаны, поскольку они обычно меньше и легче.Их можно устанавливать в любом положении, в том числе на вертикальных трубопроводах.
  • Дисковые обратные клапаны не подходят для приложений с сильно пульсирующим потоком.
  • Обратные клапаны с разъемным диском используются, когда размер и перепад давления поворотных и дисковых обратных клапанов слишком велики и ограничивают функциональность.
  • Обратные клапаны с разъемными дисками полезны в тех случаях, когда требуются большие обратные клапаны, низкие перепады давления, более низкие рабочие давления, и / или в приложениях, где требуется установка обратных клапанов в любом положении, даже в вертикальных трубах.
  • Резина и другие материалы, используемые в мембранном обратном клапане, плохо работают при экстремальных температурах, что ограничивает работу клапана с жидкостями от 180 ° C до 16 бар.
  • Благодаря небольшому размеру, изящному дизайну и относительно невысокой стоимости производства, вафельные клапаны стали предпочтительным выбором для широкого спектра применений.

Источники:

Основы обратных клапанов

Обратные клапаны , или односторонние клапаны, предназначены для остановки обратного потока и, в конечном итоге, для защиты насосов и компрессоров.Они доступны в нескольких стилях и размерах, от 1/8 дюйма до любого необходимого размера. Обратные клапаны используются во многих отраслях промышленности и в различных областях — от водоснабжения до горнодобывающей промышленности и природного газа. Три наиболее распространенных типа — это поворотные обратные клапаны, двухдверные обратные клапаны и бесшумные подпружиненные обратные клапаны осевого потока.

Рисунок 1. Поворотный обратный клапан ( Изображения любезно предоставлены Triangle Fluid Controls Ltd. )

Поворотный обратный клапан

Это, вероятно, самый распространенный обратный клапан, который используется сегодня, и имеет конструкцию с полным отверстием, что означает, что полностью открытый диск находится вне потока.Этот тип обратного клапана является хорошим выбором для приложений с высоким процентным содержанием твердых частиц и меньшим числом циклов включения / выключения. Из-за расстояния перемещения диска поворотные обратные клапаны закрываются медленно. Это приводит к тому, что последний толчок обратного потока закрывает диск, что приводит к огромному скачку давления, вызывающему гидравлический удар. Гидравлический удар — это скачок давления, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление, вызывая волну давления в трубе. Эта волна давления может вызвать серьезные проблемы, от шума и вибрации до обрушения трубы.

Изображение 2. Двухдверный обратный клапан.

Двухдверный обратный клапан

Этот клапан похож на обратный клапан и немного лучше с точки зрения закрывания из-за спиральных пружин, которые помогают двум консольным дверям закрываться быстрее. Было доказано, что это не лучший выбор при столкновении с гидроударом, хотя они будут работать лучше, чем поворотный обратный клапан. Как правило, этот тип клапана считается стандартным товарным клапаном с небольшими возможностями настройки.

Бесшумный пружинный обратный клапан осевого потока

Эти полнопоточные клапаны обычно включают в себя узел шток-диск с центральной направляющей и пружину сжатия. Это означает, что диск остается в потоке. Среда течет вокруг него и не требует ручной или автоматической помощи для работы. Когда насос работает, клапан открыт. Когда насос выключается, клапан слегка закрывается перед изменением направления потока жидкости из-за силы пружины сжатия, действующей на диск, что почти устраняет гидравлический удар.

Рисунок 3. Бесшумный подпружиненный обратный клапан осевого потока.

Большинство запросов на обратные клапаны учитывают только размер линии и класс давления, так как давление и расход среды могут сильно различаться, если конструкция труб превышает размер для будущих проблем или занижена из-за отсутствия или неправильной информации. Это не всегда лучший способ решить, какой тип клапана использовать в системе. Также следует учитывать рабочее давление, расход, удельный вес среды и температуру.Настоятельно рекомендуется анализ конструкции системы. Необходимо понять, почему выходят из строя клапаны и первопричины. Чаще всего выход из строя происходит из-за чрезмерного износа внутренних деталей клапана. Пружины, диски и штоки изнашиваются преждевременно из-за того, что они не удерживаются в устойчивом положении во время работы. Когда диск нестабилен из-за недостаточного потока для удержания его в полностью открытом положении, может возникнуть вибрация.

Что означает определение размера обратного клапана?

Подобрать размер клапана с центральной направляющей несложно.Наряду с размером трубы, классом давления и типом требуемого клапана (фланцевый, межфланцевый и т. Д.) Пользователям необходимо фактическое рабочее давление, скорость потока, тип среды, температура и удельный вес среды. Это может быть так же просто, как построить клапан с более легкой пружиной, чтобы позволить клапану полностью открыться. Чтобы клапан достиг полностью открытого положения, может потребоваться ограничитель подъема, чтобы уменьшить расстояние перемещения диска. Когда клапан открыт на 100 процентов, он будет стабильным в потоке и приведет к снижению преждевременного износа и отказов за счет устранения эффекта вибрации.Очень важно помнить, что эти клапаны рассчитаны на фактические значения расхода, а не на размер линии. Клапан подходящего размера будет находиться либо в полностью открытом, либо в закрытом положении.

Зачем нужен клапан?

Преимущества использования бесшумного обратного клапана правильного размера и расположения:

  1. Он может защитить систему от дорогостоящих сбоев и простоев производственного оборудования.
  2. Срок службы клапана может быть значительно увеличен за счет снижения риска поломки деталей и повреждения оборудования на выходе.
  3. Он защищает насосы, которые находятся выше по потоку, не допуская обратного потока, который может вызвать вращение насоса в обратном направлении и вызвать серьезные повреждения.
  4. Это приводит к лучшей защите насоса и компрессора.
  5. Это снижает вибрацию труб.
  6. Уменьшено количество проблем с гидравлическим ударом.
  7. Он будет работать в вертикальном нисходящем направлении потока.

Рентабельность инвестиций

Первоначальный «удар от наклейки» для клапана такого размера может быть пугающим, поэтому ответьте на несколько вопросов:

  1. Как долго прослужит стандартный клапан?
  2. Сколько стоит его замена?
  3. Сколько доходов теряется при замене?

Замена клапана может быть довольно дорогостоящей из-за потери дохода, заработной платы и стоимости замены клапана.Цена стандартного клапана может быть привлекательной, но какова реальная стоимость владения? Если задвижка такого размера стоит в пять раз больше, но служит в пять раз дольше, подумайте, как это влияет на финансовый баланс с учетом затрат на техническое обслуживание и производственных потерь.

Заключение

Хотя существуют приложения, в которых двустворчатые и поворотные обратные клапаны работают должным образом и требуются, это неправда, что эти и другие стандартные клапаны являются единственным решением.В любом приложении, где используются обратные клапаны, установка специального клапана может повысить производительность и продлить срок службы трубопроводной системы. Это означает большую ценность и общую долгосрочную экономию затрат.

Как выбрать правильный обратный клапан для сточных вод

29.07.2020

Есть много вопросов, которые вы должны задать, чтобы определить, какой обратный клапан лучше всего подходит для вашей области применения

Обратные клапаны часто являются одним из самых недооцененных и недооцененных компонентов системы водяного потока, но использование правильного размера и стиля имеет важное значение для эффективной работы.

Проще говоря, обратные клапаны предназначены для пропускания потока только в одном направлении и предотвращения обратного или обратного потока. Неправильный размер или выбор неправильного клапана может создать серьезные гидродинамические проблемы для работы насосной системы и возможный отказ.

Чтобы выбрать правильный обратный клапан, важно с самого начала проанализировать гидродинамику системы. Джим Туччи, национальный менеджер по продажам клапанов Flomatic, говорит: « Слишком часто люди заказывают не тот клапан, потому что они не оценивают систему в целом при выборе размера или типа клапана ».Крайне важно использовать «системный подход» при выборе размера и типа клапана, потому что гидравлические условия каждой системы различны.

При выборе обратного клапана следующая серия вопросов может помочь определить потребности приложения и найти нужный размер и тип обратного клапана.

  • Каков расход или ожидаемый расход системы (галлонов в минуту)?
  • Какое давление в статических и насосных условиях (PSI или FEET)?
  • Какой диаметр трубопровода?
  • Что такое среда (питьевая вода, сточные воды, шламы и т. Д.)?
  • Какие потенциальные химические вещества будут использоваться в системе?
  • С твердыми телами какого размера будет работать система, если они есть?
  • Это приложение с несколькими насосами?
  • Это система заголовков?
  • Куда и как далеко проходит нагнетательный трубопровод (футы)?
  • Открытая или закрытая напорная линия?

То, как вода будет проходить через систему, напрямую влияет на размер и тип обратного клапана . «Часто люди не осознают, что так важно знать ответы на все эти вопросы», — говорит Туччи.«Но это очень важно для безотказной работы системы. Если все это не принять во внимание, у вас могут возникнуть проблемы ».

Конкретная информация о том, какая среда используется, тип воды и размер твердых частиц, которые будут проходить, будут определять размер и стиль, необходимые для обработки мусора . «Если вы используете сточную воду или обычную канализацию, вы хотите установить обратный клапан с полным отверстием, чтобы позволить твердым частицам и волокнистым материалам легко проходить и избежать застревания шарнирного рычага поворотного обратного клапана.”

Внутренние компоненты, такие как обивка сиденья, также могут различаться в зависимости от обстоятельств, уникальных для каждой системы и приложения. «Что касается материалов, это зависит от многих вещей, например, присутствуют ли какие-либо добавки в потоке или от того, где они находятся в процессе обработки», — говорит Туччи. «Еще один важный фактор, который необходимо знать, — это то, где будет располагаться клапан. Это на открытом воздухе в прибрежной среде? Если у вас действительно соленый воздух, убедитесь, что у вас есть детали из нержавеющей стали.”

Информация, необходимая для расчета напора и импульсных потенциалов, где и приблизительно как далеко уходит трубопровод. Важно знать, будет ли поток воды или сточных вод открытым в гравитационной системе или в закрытой системе под давлением. Каждая переменная влияет на расчеты и может потребовать другого типа клапана с внешней вспомогательной системой закрытия.

Особенно важно знать скорость потока и размер трубы. «Я часто спрашиваю клиентов, какова их скорость потока, но они не могут ответить на этот вопрос.Если они сообщат нам скорость потока и размер трубы, мы сможем их рассчитать ». Туччи объясняет, что все зависит от скорости потока. «Некоторые обратные клапаны имеют определенные диапазоны скоростей и определенные приемлемые параметры напора. Если они неправильного размера, у вас возникнут проблемы с обслуживанием системы.

«С увеличением скорости потока увеличивается потенциал помпажа в случае отказа насоса. Если что-то пойдет не так, у вас будет возможность получить больший ударный потенциал или гидравлический удар.”Скачки будут проходить по трубопроводу, что является еще одним примером того, почему так важно думать о системе в целом, и как клапан неправильного размера может повлиять не только на область или трубу, где он расположен.

Слишком низкая скорость может привести к вибрации внутренних деталей, в зависимости от типа клапана, в результате чего пружина или запорный механизм внутри клапана изнашиваются быстрее, чем обычно. Клапан может с трудом открываться в условиях низкого расхода, что приведет к разъеданию компонентов седла, что также приведет к сокращению срока службы.

«Обратным клапанам нужна эта золотая середина», — говорит Туччи. «Если вы находитесь слишком низко или слишком высоко, вы можете изнашивать этот клапан.

Обратные клапаны поворотного типа, такие как модель 745 AIS компании Flomatic, широко используются в различных водных системах и идеально подходят для систем, где поток постоянен, чтобы минимизировать падение давления.

«Это отличный универсальный обратный клапан для систем очистки сточных вод или чистой воды. Это полнопроходной обратный клапан, имеющий широкий диапазон допустимых скоростей.”

Обратные клапаны, совместимые на заводе с дополнительными функциями, позволяют операторам лучше контролировать и контролировать функции клапана. Надстройки, такие как индикатор положения , обеспечивают визуальную индикацию положения внутреннего диска во время работы и выключения. Другой вариант, который следует рассмотреть — это устройство с обратным потоком . Эти устройства могут быть установлены в обратных клапанах и управляться вручную, когда требуется обратный поток, заливка насоса, слив линии или испытания системы.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
