стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема — тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

  • Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
  • В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки — специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов — бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

  1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель — минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
  2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
  3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

  • С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
  • Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
  • Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
  • Набивается контробрешетка и обрешетка;
  • Монтируется выбранное кровельное покрытие;
  • С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
  • Можно приступать к внутренней отделке помещения!

Крыша мансарды своими руками: поэтапное описание строительного процесса

Утепление мансарды изнутри, если крыша уже покрыта, необходимо обязательно выполнять. Даже если второй этаж в зимнее время не предусматривается использовать для жилья, без теплоизоляции будут происходить большие теплопотери. Чтобы правильно выполнить эту сложную работу, нужно грамотно подобрать утеплитель, соблюдать при укладке очередность слоев теплоизоляционного пирога и другие нюансы.

Проект мансардной кровли. Виды крыш

Прежде всего следует составить проект мансардной кровли. На первом этапе определяются с видом крыши. Под мансарду можно устроить кровлю:

  • Односкатную. В этом случае материала уйдет меньше, однако и помещение будет не таким просторным.
  • Двускатную. Это наиболее распространенный вариант мансардных крыш. В особенности популярны ломаные двускатные кровли.
  • Четырехскатную. Это может быть вальмовая кровля или шатровая. В данном случае мансарда получится достаточно большой и удобной для проживания.

Как сделать мансардную крышу своими руками: как правильно построить крышу дома мансардного типа, монтаж пошагово Как построить мансардную крышу своими руками: этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство Мансардная крыша своими руками: Пошаговая технология, фотографии Мансардная крыша своими руками: Пошаговая технология, фотографии Как построить мансардную крышу своими руками: этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство

Проекты мансардных крыш разрабатываются с расчетом стропильной системы и подсчетом необходимого материала. Прежде всего нужно определиться с углом наклона ската. Минимально и максимально допустимый рассчитывается с учетом ветровых и снеговых нагрузок в данном конкретном регионе. Существуют специальные таблицы и карты, пользуясь которыми выбрать нужный угол будет несложно.

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

Что такое мансарда дома

По определению под мансардой понимается жилое или нежилое помещение в чердачном пространстве. Однако на практике нежилыми остаются только холодные чердаки, а мансарда – это жилое (круглый год или сезонно) пространство, под утепленной кровлей особой конфигурации. В отличие от полноценного второго этажа, у мансарды часть стен образована скатами крыши, что несколько ограничивает ее функционал. Мансардные этажи во все времена пользовались популярностью, не утратили ее до сих пор и вряд ли утратят в будущем.

Современные технологии позволяют организовывать в мансардах помещения любых назначений, как и в полноценных вторых этажах – это могут быть спальни, кабинеты, детские или гостевые комнаты. Сегодня не проблема расположить в мансарде и полноценную ванную при необходимости, не говоря о санузле с душевой кабинкой. Кухни в мансардных помещениях – явление довольно редкое, преимущественно они появляются в том случае, когда речь о проживании двух семей и отдельном ходе с улицы.

Пожалуй, главным условием для комфортного существования под крышей является высота в 2,5 метра в центральной точке.

Допустимый же минимум для мансардного этажа по санитарным нормам – 2,3 метра, хотя на практике встречаются и другие размеры.

Конструкция двускатной крыши

В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.

Основные компоненты стропильной системы:

  • Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
  • Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
  • Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
  • Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
  • Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
  • Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.

Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.

Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.

Технология строительства помещения чердачного типа

Технология строительства мансарды заключается в качественном и последовательном выполнении таких работ:

  1. Разработка проекта строительства мансардного этажа или его переоборудования.
  2. Демонтаж старых кровельных конструкций.
  3. Укрепление стеновых конструкций верхнего этажа.
  4. Устройство гидроизоляции и теплоизоляции потолочных перекрытий.
  5. Строительство торцевых стен мансардного помещения.
  6. Возведение мансардной кровли, ее утепление и отделка.
  7. Установка чердачных окон.
  8. Обустройство нового жилого помещения.

Для работы понадобится приобрести материалы и инструменты. Обычно необходимо иметь стеновые панели (или другой материал) для обшивки торцевых стен чердачного помещения, теплоизоляционные материалы для стен и скатной кровли, кровельные материалы, балки для конструкции кровли, отделочные материалы и т. д.

После подготовки всего, что потребуется для строительства, разработки проекта можно начинать основные работы. Сначала необходимо сделать каркас для крыши. Стропила можно сделать из брусьев размером 50х150 см. Конструкцию необходимо хорошо закрепить, установить стропы, опорные блоки, возвести стены мансарды и установить стропила. Стропильная конструкция должна быть смонтирована надежно и точно. После этого устанавливают ступенчатые скосы стен, перегородки мансардного помещения, и выполняются работы по утеплению и гидроизоляции чердака. Далее следует соорудить обрешетку для крыши мансарды, уложить теплоизолятор на нее, укрепить его и потом отделать крышу кровельным материалом. После этого выполняется установка дверей и окон, внутренняя отделка и обустройство помещения.

Крыша мансарды

Для того чтобы понимать, как сделать крышу на мансарде правильно, не лишними будут знания об особенностях такого помещения. Протечки в крыше и другие дефекты кровли скажутся негативно на всем здании в значительно большей степени, чем те же дефекты обычной чердачной крыши. В этом случае вода будет поступать в жилую комнату, что, скорее всего, приведет к ремонту помещения.

Основной особенностью мансардной кровли является то, что она подвергается воздействию влаги как снаружи и сверху (снег, дождь и т. д.), так и снизу (образование конденсата из влаги воздуха жилых помещений нижних этажей). Для устранения этой проблемы технология строительства мансарды предусматривает устройство специального парозащитного слоя, который препятствует проникновению влажного и теплого воздуха из жилых комнат к черепице.

Также необходимо под кровельным материалом сделать гидроизоляцию и обеспечить достаточное проветривание крыши чердачного пространства. В качестве кровельного покрытия можно использовать мягкую битумную черепицу или металлочерепицу.

Мансардная крыша

Такой способ организации может быть выполнен в двух видах:

  • Мансардная двускатная. При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.
  • Мансардная ломаная — это разновидность двускатной крыши. Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей.

Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей.

ВНИМАНИЕ!

Следует иметь в виду тип фундамента всего здания, чтобы произвести правильный подбор кровельного материала.

Двускатная мансардная крыша

Ломаная мансардная крыша

Что представляет собой мансардная крыша

Мансарду можно построить из пеноблока или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Мансардная крыша, по сути, является чердаком, но облагороженным.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.

Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительств а мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы:

  • Керамическую плитку;
  • Битумную черепицу;
  • Профилированный оцинкованный лист;
  • Металлический прямой шифер;
  • Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
  • Доска, которая покрывает остов из стропил, называется обрешёткой.
  • Верхние детали конструкции стропил называют коньковым прогоном.
  • Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
  • Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
  • Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
  • Внутренние опоры – балки которые служат опорой стропильной конструкции.
  • Изоляция

Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата.

При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап

Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.

Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.

Окончательный этап

Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.

После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке мансарды, но об этом не в этой статье.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

План мансардного помещения

Проектные габариты для двускатного верха мансарды

Для того чтобы правильно расположить все элементы в общей модели необходимо за точку отсчёта взять фигуру с прямыми углами, например от квадрата или прямоугольника – профиля создаваемого помещением мансарды. Взяв за основу параметры высоты и ширины комнаты практически невозможно сделать ошибку в значении углов, под которыми будут располагаться скаты верха, все подпорные элементы, стропила и расположение вершины. После вычисления этих параметров необходимо сразу же перенести цифровые данные на чертёж. В самом начале определяется середина ширины передней стены. Взяв эту величину за основу, необходимо определить показатели высоты конька, потолка мансардного помещения, габариты свеса карниза и размещение основ-стен.

Любая из конструкций подразумевает необходимый объём соединительных сочленений, различной модификации, поэтому каждую связку необходимо прорисовывать отдельно, для того чтобы в деталях видеть соединения всех узлов, которые сходятся в точке.

Строительство кровли

Первым делом, на основании проекта, нужно выполнить прочную стропильную систему. Учтите, что для домов из бруса, верхние венцы сруба будут служить основанием для монтажа стропильной системы. А для домов из кирпича или бетонных блоков, для получения прочной и ровной основы под стропильную систему, как правило, устраивают армированный железобетонный пояс. В железобетонный пояс закладывают оцинкованные шпильки для последующего насаживания на них мауэрлата, который и будет нести всю нагрузку от смонтированных стропил, обрешетки и самого «кровельного пирога».

После установки мауэрлата на двойной слой гидроизоляции и его закрепления, производится монтаж стропильной системы. Вначале изготавливается образец-шаблон стропильной деревянной фермы (из сухой хвойной доски 50х150мм), по которой на земле будут изготавливаться все остальные фермы. Монтирование стропильных ферм к мауэрлату производится с помощью шпилек, скоб и кронштейнов на саморезах, начиная с крайних ферм. При этом между коньками установленных крайних ферм, натягивается нитевой уровень, по которому производится монтаж остальных ферм. Далее производится установка дополнительных ребер жесткости, окон и монтирование основы непосредственно для мансардного помещения.

На следующем этапе работ с внутренней (нижней) стороны стропил крепится слой пароизоляции, между стропилами производится укладка утеплителя и поверх утеплителя монтируется гидроизоляционный слой. Далее уже можно приступать к монтажу обрешетки. Для мягкой черепицы и металлочерепицы используется сплошная обрешетка, изготавливаемая из шпунтованных, обработанных антисептиком досок (иногда применяют влагостойкую фанеру). Сплошная обрешетка устанавливается на разреженную обрешетку с шагом 30 см. В итоге получается двойная обрешетка. В завершении монтируется кровельный материал (согласно инструкции изготовителя).

Последовательность работ

Первым шагом к обустройству мансарды является обследование постройки на предмет прочности. Так как устройство дополнительного этажа увеличит нагрузку на фундамент и стены, то для точного определения состояния конструкций рекомендуется привлечь специалистов – инженеров-конструкторов. Если дополнительных мероприятия по усилению конструкций не требуется, то можно приступить к расчетам – заказать проект переоборудования или строительства мансарды.

Следующие виды работ:

  1. Демонтаж старой кровли.
  2. Если проектом предусмотрено – укрепление конструкций верхнего этажа. Если не требуется, то выполняется тепло- и гидроизоляция потолочного перекрытия.
  3. Возведение торцевых стен.
  4. Строительство мансарды, утепление мансардной крыши и монтаж окон.
  5. Обустройство и отделка мансарды (наружная, внутренняя).

Для возведения мансардной крыши специалисты рекомендуют использовать брусья с сечением 50х150 см. В зависимости от выбранной разновидности, сложность работ по устройству стропильной системы может отличаться. Однако необходимо соблюдать последовательность работ: сделать каркас, закрепить, затем установить опорные балки и стропы. Обязательно точно и надежно закрепить стропильную конструкцию. Потом установить ступенчатые скосы стен и выполнить работы по гидро- и теплоизоляции. Следующий этап работ – устройство обрешетки и монтаж кровельного материала. На последнем этапе работ выполняется монтаж окон и отделочные работы.

Дизайн интерьера мансардных помещений

До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.

Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.

Что должно быть:

  1. Единый стиль интерьера;
  2. Одинаковые материалы для отделки;
  3. Цветовая гамма общая;
  4. Проект единый;
  5. Мебель под заказ одинаковая специальная;

Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.

Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.

Светильники здесь лучше ставить специальные встроенного типа, возле окна ставится обычно рабочий стол, а окна ставятся специальные на фронтоне и крыше. Окна зашторивать обычным тюлем и шторами не получится точно, для этого используются жалюзи или специальные шторы. Цветовая гамма оформления должна быть только светлый, особенно если помещение очень малого размера, это создаст уют, хорошее настроение и увеличит пространство комнаты. Желательно использовать в помещении одни и те же отделочные материалы, где цветовая гамма будет общей, а стиль единым.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

  • Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
  • Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
  • Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

  • он более прочный и легкий;
  • позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
  • не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Сколько слоев утеплителя кладут на мансардную крышу

Толщина утеплителя зависит от материала кровельного покрытия и климата региона, где расположена мансарда. В южных районах хватит 100 мм толщины теплоизоляции. Для умеренной зоны параметр увеличивают до 150 мм. В северных регионах толщину утеплителя доводят до 200 мм.

Слоев желательно укладывать два, особенно, если для утепления используют плиты. Их располагают в шахматном порядке, чтобы стыки первого и второго уровня не совпадали. Когда рулонного утеплителя по толщине хватает, то его можно уложить одним слоем.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

  1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
  2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
  3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
  4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
  5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Мансардные крыши виды

Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.

Односкатная система

Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.

Двухскатная система

Данный тип кровли наиболее часто применяют при строительстве мансард. Состоит он из двух разнонаправленных скатов

Устройство мансардной крыши с двумя скатами позволяет получить полноценные высокие стены, что немаловажно для оформления помещения, его меблировки. Такая система весьма надежна и проста в монтаже

Ломаная конструкция

Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.

Ломаная мансардная крыша своими руками

Вальмовая система

Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.

Совет: в каждом из фронтонов можно дополнительно установить окна.

Проекты красивых загородных домов с вальмовой и полувальмовой крышей

Коническая крыша

Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.

Особняк сложной архитектурной формы с несколькими коническими навесами

Иногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.

Строение полумансардного типа

Как утеплить крышу мансарды изнутри своими руками чтобы избежать конденсата

Идеальным является случай, когда утепление крыши мансарды выполняется в процессе строительства. Но здесь такой случай не рассматривается. Выполняя же утепление крыши изнутри, невольно сталкиваешься с определенными трудностями. Точка росы при таких работах смещается в пространство между кровлей и утеплителем. Обязательно нужно оставить там зазор размером 5-10 см. Только такая схема поможет сохранить утеплитель сухим.

Пароизоляция, проложенная с внутренней поверхности крыши, также поможет защитить утеплитель от влаги: часть паров, исходящих из теплого помещения будет задерживаться пароизоляционной пленкой и оставаться внутри помещения.

Устройство мауэрлата

В качестве основания стропильной системы мансардной крыши выступает мауэрлат, выполненный из бруса или мощной доски. Двухскатная крыша требует укладки мауэрлата на длинных стенах дома. Мауэрлат не только позволяет надежно закрепить нижнюю часть стропил, но и способствует равномерному распределению нагрузки при ее передаче на стены и фундамент строения.

Для закрепления мауэрлатной доски или бруса применяются металлические шпильки, закрепленные в монолитной бетонной балке, выполненной в верхней части стены, либо отожженная проволока, вмурованная в кирпичную кладку. При креплении мауэрлата к верхнему венцу деревянной стены применяются деревянные нагели. Устройство мауэрлата требует качественной гидроизоляции деревянного бруса. С этой целью может использоваться рубероид или другие прочные материалы с водоотталкивающими свойствами.

Монтаж мауэрлата необходим, если предполагается строительство своими руками каркаса крыши, стропила которой упираются в верхнюю часть стены скошенным торцом или специальным вырезом. В случае если запроектирована мансарда, ширина которой фактически соответствует ширине дома, стропила упираются нижним концом в вынесенные опоры. В качестве опор выступают мощные балки, уложенные поперек длинных стен. Число опор должно соответствовать числу стропильных пар. Балки крепятся к стенам аналогично мауэрлату, также используется гидроизоляция.

Мауэрлат или опорные балки должны надежно крепиться стенам, так как данные элементы предотвращают смещение крыши под сильными ветровыми нагрузками.

Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т. е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:



Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Мансардная крыша своими руками: чертежи, рассчет, монтаж

Мансарда – это чердачное помещение под самой крышей дома. Если это помещение хорошо утеплено, имеет вентиляцию, и освещение, то его можно использовать как жилую комнату, а при достаточной площади – обустроить настоящую квартиру с санузлом, кухней, несколькими комнатами. Мансардная крыша придает дому благородный и респектабельный вид, к тому же это естественная «воздушная прослойка», которая позволяет существенно уменьшить теплопотери, удерживая в доме до 30% тепла.

Крыша мансардного типа: варианты

Основные виды конструкций мансардной крыши частного дома:

  1. Односкатная. Односкатная крыша – это наклонная плоскость, закрепленная на несущей стене.
  2. Двускатная. Двускатная – две плоскости, которые поддерживаются несущими стенами и друг другом.
  3. Четырехскатная (полувальмовая двускатная, полувальмовая четырехскатная). Вальмовые и полувальмовые – четырехскатные крыши, имеющие дополнительные плоскости в виде треугольников и трапеций.
  4. Мансардная классическая. Плоская мансардная крыша также возможна как вариант, но в таком случае придется уделить много внимания отводу дождевой воды, укреплять конструкцию из-за возможной снеговой нагрузки и т.д. Специалисты не рекомендуют устраивать такую крышу в жилых домах.
  5. Многощипцовые. Многощипцовые – самые сложные конструкции, имеющие много наклонных плоскостей, пересекающихся друг с другом.

Мансардная крыша своими руками

Выбор конструкции

Выбор вида конструкции зависит от нескольких факторов: жилое или нежилое планируется мансардное помещение, климатические особенности зоны постройки дома, предполагаемое естественное освещение чердака, подвод коммуникаций, форма коробки дома.

Если владельцев жилья устраивает простая форма, то подойдет двускатная мансардная крыша конструкция которой достаточно несложная и прочная. Минус конструкции: за счет формы остается мало полезного пространства.

Для устройства полноценного помещения для проживания лучше всего подойдет классическая форма: двускатная (как вариант полувальмовая) с дополнительными скатами. Такая крыша обеспечит максимальное пространство для внутренней отделки, мебели, установки окон, подвода коммуникаций и т.д.

При грамотном подходе мансардный этаж можно переоборудовать в уютную жилую комнату

С чего начать строительство крыши

Любая стройка начинается с проекта. Особенно если планируется мансардная крыша своими руками чертежи должны быть подготовлены заранее. Рассмотрим наиболее приемлемый вариант – классическую форму.

Существует несколько четких требований:

  • Высота мансардного помещения должна быть не менее 2.2 метра.
  • Высота стены до излома (дополнительного ската) более 1-1.2 метра.
  • Возможность установки окон или на скатах или на торцевых стенах.
  • Устройство качественного утепления, гидроизоляции крыши.
  • Монтаж стропильной системы с учетом ветровых и снеговых нагрузок на будущую конструкцию.
  • Расчет отопительной системы.

После составления проекта можно приступать к строительству каркаса – стропильной системы. Это фактически «скелет» будущей конструкции, и от нее зависит качество и продолжительность эксплуатации помещения.

Мансардный этаж без утепления

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Мауэрлат – это основание стропильной системы. По факту представляет собой брус, закрепленный по периметру на несущих стенах здания. Если дом построен из бревен, то мауэрлатом считается последний венец.

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

  • Пароизоляция.
  • Утеплитель.
  • Гидроизоляция.
  • Дублирующий (контр) обрешетки.
  • Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна. Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

Обустройство контробрешетки и обрешетки

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

Нанесение пенополиуретана с помощью специальной установки высокого давления

Пенополиуретан – самый современный и бесспорно лучший вариант. ППУ представляет собой двухкомпонентный напыляемый материал, структура которого состоит на 98% из газовой ячеистой фазы и на 2% твердого состава. Для его нанесения используется специальная установка высокого давления.

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

  • Листовая металлочерепица.
  • Профнастил.
  • Оцинкованные стальные листы.
  • Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

все, что вам нужно нать, терминология и нюансы

Большинство российских мужчин, достигших профессионального успеха и достойной оплаты своего труда, предпочитают вкладывать заработанные кровные средства в строительство собственного дома. Это нормально, когда зрелый мужчина заботится о будущем своей семьи (даже если она только в проекте, как и дом) и старается обеспечить для себя и своих близких комфортные условия и достойное проживание.

Не всегда к среднему возрасту удается накопить достаточную сумму для строительства дома в несколько полноценных этажей, да и не всегда есть потребность в таком строении. Вполне удачным решением может быть строительство дома с мансардой из пеноблоков (или дома из другого любого материала), причем ее возведение по силам выполнить самостоятельно при минимальной помощи друзей.

Для строительства нужно всего лишь знать технологию устройства мансарды и иметь некоторые навыки в столярном деле и в строительстве или хотя бы детальную инструкции, приобрести или взять в аренду необходимый инструмент – этого достаточно для людей настойчивых, привыкших не сдаваться перед трудностями и все делать своими руками. Все, что мы будем описывать ниже предназначено именно вам – мужчинам среднего возраста, готовым засучить рукава и построить самостоятельно примерно вот такой домик, показанный на фотографии справа.

Залюбовались? Теперь перейдем к более практичному описанию основных этапов постройки мансардной крыши своими руками и необходимых для этого материалов.

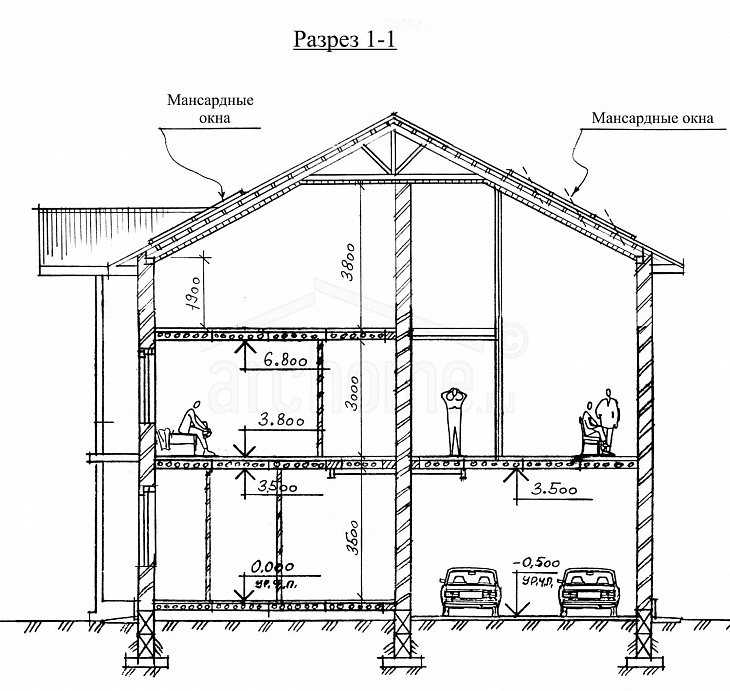

Мансардные крыши. Выбор формы и конструкции

Мансардная крыша – это тот же самый чердак, только более просторный и благоустроенный. Выбор ее формы и конструкции необходимо делать еще на этапе проектирования дома. Таким образом вы избежите хлопот, связанных с выполнение сложных расчетов несущих нагрузок, коэффициента сопротивляемости теплопотерям и ветру и прочих архитектурных и инженерных «заморочек».

Выбрав типовой проект или заказав его разработку у профессиональных проектантов, вы получите полностью готовое решение с полным набором чертежей, пояснительной запиской, технологическими картами и даже со сметой на выбранные вами же строительные и кровельные материалы. Имея на руках такую документацию вы легко сможете самостоятельно понять и разобраться, что, когда и в какой очередности необходимо делать. Остается только отправиться в ближайший строительный гипермаркет и закупить все необходимое.

Заранее стоит подготовить место для складирования приобретенного материала. Временная складская площадка должна быть сухой и оборудованной навесом для защиты от непогоды. Здесь же вы можете устроить себе мастерскую для подготовки отдельных конструктивных элементов, если вы не предпочли купить «дом в сборе», где уже все детали готовы и ваша функция заключается только в сборке мансарды по принципу обычного хорошо знакомого всем мальчишкам еще с детских лет конструктора примерно с такой инструкцией на картинке справа.

Мансардная крыша отлично подойдёт для строительства дома из пеноблоков эконом класса, а также, если нет возможности построить полноценный второй этаж. Кстати говоря, у пеноблоков много достоинств. Этот материал имеет отличные теплоизоляционные показатели. О строительстве одноэтажного дома из пеноблоков читайте здесь. Строительство такого дома обойдётся дешевле кирпичного, экономический эффект составляет 15-30 %.

Здесь мы сознательно опускаем описание типов мансардных крыш. А пока познакомимся с самим устройством мансарды и ее основными терминами.

Основные элементы конструкции мансарды. Терминология

Мы уже говорили, что по своей конструкции мансарды мало чем отличаются от обычных двускатных крыш (конструктивные особенности, конечно, существуют, но они не слишком значимые). Но, ближе к конкретике.

Кровля – наружное покрытие крыши. Необходима для защиты внутренней части мансарды от воздействия атмосферных явлений. Материалы:

  • Керамическая черепица
  • Битумная черепица
  • Шифер асбестоцементный волновой или прямой
  • Шифер металлический
  • Профилированный оцинкованный лист и прочие, коих в продаже сегодня несчетное множество

Обрешетка – доска, которая покрывает «скелет» из стропил для крепления изоляционных и кровельных материалов.

Коньковый прогон – верхние элементы всей конструкции стропил.

Стропила – наклонные ребра жесткости, основной «скелет», формирующий форму будущей мансарды.

Мауэрлат – не пугайтесь трудности произношения – это всего лишь деревянные балки, связывающие специальными креплениями всю мансарду со стенами по периметру дома.

Связи диагональные – специальные балки, связывающие стропильную конструкцию с вертикальными стойками и продольные балками.

Опоры внутренние – подпорные балки для устойчивости стропильной системы.

Изоляция – без комментариев.

Как построить мансардную крышу своими руками пошагово

Теперь, когда вы знакомы с общепринятой терминологий, дальнейшее понимание изложенного здесь материала и традиционно в конце статьи размещенного видеоролика для вас намного упростилось. Для более легкого восприятия информации мы предлагаем ее в виде пошаговой инструкции.

Начало

Начинается устройство мансарды с монтажа мауэрлата. Основной нюанс состоит в том, что при строительстве мансарды на коробке из камня вам нужно заранее позаботится о закреплении (вмуровывании) на расстоянии не более 2 метров друг от друга шпилек или анкеров для его крепления к коробке.

Брус размечают в местах расположения анкеров, высверливают в нем отверстия и надевают на анкера, притягивая равномерно мауэрлат к стене гайками.

Чтобы упростить разметку, можно положить брус на анкера и слегка простучать сверху молотком – останутся вмятины-отметки точнее любого лазерного прибора отмечающие места для сверления отверстий.

Второй шаг

Здесь вам предстоит установка балок перекрытия. Монтаж нужно выполнять в строгой последовательности – первыми устанавливаются в горизонтальной плоскости крайние с торцов балки, затем промежуточные и между крайними ними натягивается леса или капроновый шнур. Он и служит указателем плоскости, если, конечно, вы не пользуетесь уже упоминаемым лазерным нивелиром или уровнем.

Третье действие

Ставим, по отвесу выравниваем вертикальное положение и крепим опорные стойки. Закрепляем их укосинами и монтируем горизонтальные прогоны. Нюанс – стойки ставим в количестве, равном балкам перекрытия по двум параллельным сторонам будущей мансарды. Горизонтальные прогоны обеспечивают жесткость всей опорной конструкции.

Стропильная система

Заранее подготовленные на земле по шаблону элементы стропильной системы – ноги и наклонные прогоны устанавливаем по чертежу и крепим их к вертикальным опорам. Для соединения элементов между собой можно использовать доски или металлические пластины с заранее высверленными отверстиями.

Фронтоны и обрешетка

Оставляя оконные проемы зашиваем фронтоны и по всей площади крыши мансарды крепим обрешеточную доску. Это, пожалуй, самая простая операция во всем процессе.

Почти финал

Почему почти? Потому что мы только подошли к самому важному – устройству утепления мансардной крыши своими руками, или, если быть точным – к оборудованию кровельного пирога, как его называют специалисты. Но это – тоже выходит за пределы данной статьи и та же доступно для прочтения в других наших статьях об устройстве крыш своими руками.

Теперь точно финал

Финальная часть строительства мансарды (или снова почти финальная – впереди еще внутренние отделочные работы, но и об этом – в другой раз). Накрываем нашу крышу выбранным кровельным материалом и уж точно в завершение этапа сборки всей конструкции оборудуем нашу мансарду системой водоотливов. Именно она придаст всей работе законченный вид.

В качестве кровельного материала можно использовать практический любой материал. Для крыш мансардного типа отлично подойдет ренопласт. Такая кровля имеет высокое качество. При правильном монтаже ренопласт может прослужить минимум 30 лет.

Также для мансардных крыш можно использовать в качестве кровли сланец или ондулин. О монтаже кровельного сланца читайте в этой статье, о монтаже ондулина – здесь. Ондулин лёгок в монтаже, а также имеет отличную шумоизоляцию.

Видео о строительстве мансардной крыши своими руками

Мансардная ломаная крыша своими руками

Крыша мансардного типа своими руками

Двухскатная мансардная крыша своими руками (чертежи)

чертежи и этапы, как строится мансардная крыша дома. Как сделать расчет и монтаж мансардной крыши своими руками Чертеж крыши с мансардным окном

Дом с мансардой —
это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все
равно создает
мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее
напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—
2,7 м
, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП
.

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми
располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж
.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из
конструкций имеет определенное
количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из
этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

  • Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
  • Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов —
    в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую
    точку крыши —
    , а стропила, образующие стены мансарды, называют боковыми.
  • Коньковая доска или брус —
    обязательный элемент дл
    я двухскатной
    крыши, но не всегда применяется при устройстве ломаной модели кровли.
  • Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
  • Стойки —
    это опорные элементы, необходимые для укрепления двухскатной
    и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом —
    стойка является надежной
    подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
  • Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
  • Балки чердачного перекрытия применяются во всех вариантах мансарды —
    ими связывают стойки, и они же являются каркасом для устройства потолка.
  • Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости
    конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно
, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных
на нем
размеров, можно просчитать
количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами
, которые снизят горючесть материала. Итак, для строительства понадобится:

  • Доски для стропильных ног. Их сечение —
    подбирается по результатам специальных расчетов
    – об этом будет рассказано подробнее чуть ниже.
  • Брус, имеющий сечение в 100×150 или 150×200 мм —
    для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
  • Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата
    .
  • Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
  • Необрезная
    доска для настила чернового пола и некоторых крепежных
    элементов.
  • Проволока стальная отожженная
    диаметром 3—
    4 мм —
    для скрепления между собой некоторых деталей.
  • Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные
    элементы.
  • Металлический лист т
    олщиной не менее 1 мм —
    для вырезания накладок.
  • Пиломатериалы для обрешетки
    и контробрешетки
    для кровельного материала – в зависимости от выбранного типа кровли.
  • – для термоизоляции кровли.
  • Гидроизоляционные и пароизоляционные мембраны.
  • Кровельный материал и крепежные
    элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется
обратиться к справочным
материала
и провести некоторые подсчеты
.

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее
можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg
– табличное значение —
смотри карту и прилагаемую к ней таблицу

μ —
поправочный коэффициент, зависящий от крутизны ската крыши.

  • Если угол ската – мене

    25°, то μ=1,0

  • При крутизне от 25 до 60° —
    μ=0,7

  • Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще
    в расчёт не берется
    .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее
участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета
):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета
вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет
для конкретного здания будет проводиться по формуле:

Wp = W × k
× c

W
– табличное значение, в зависимости от региона

k
– коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу
)

В таблице буквами указаны следующие зоны:

  • зона А
    – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер
    и водохранилищ.
  • зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
  • зона В


    плотная городская застройка со средней высотой зданий выше 25 метров.

с


коэффициент, зависящий от преимущественного направления ветра
(розы ветров
региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет
возникающих подъемных
сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета
.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно
на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах
), а чтобы нивелировать воздействие подъемных
сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как
ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом
конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа
(Килопаскалях
). Привести эту величину в более привычные килограммы на квадратный метр —
несложно. Со вполне допустимым округлением можно принять
: 1 кПа
≈ 100 кг/м²
.

Значения размеров доски по ее
сечению округляются до стандартных размеров пиломатериалов в большую сторону.

сечение стропил (мм)Расстояние между соседними стропилами (мм)
300600900300600900
1.0 кПа1.5 кПа
высший40×893.222.922.552.812.552.23
40×1405.064.604.024.424.023.54
50×1846.656.055.285.815.284.61
50×2358.507.726.747.426.745.89
50×28610.349.408.219.038.217. 17
1 или 240×893.112.832.472.722.472.16
40×1404.904.453.894.283.893.40
50×1846.445.855.115.625.114.41
50×2358.227.476.507.186.525.39
50×28610.009.067.408.747.666.25
340×893.062.782.312.672.391.95
40×1404.674.043.303.953.422.79
50×1845.684.924.024.804.163.40
50×2356.956.024.915. 875.084.15
50×2868.066.986.706.815.904.82
суммарная величина снеговой и ветровой нагрузки2.0 кПа2.5 кПа
высший40×894.023.653.193.733.392.96
40×1405.284.804.194.904.453.89
50×1846.746.135.356.265.694.97
50×2358.217.466.527.626.925.90
50×2862.472.241.962.292.081.82
1 или 240×893.893.533.083.613.282.86
40×1405. 114.643.894.744.313.52
50×1846.525.824.756.065.274.30
50×2357.806.765.527.066.114.99
50×2862.432.111.722.211.911.56
340×893.483.012.463.152.732.23
40×1404.233.672.993.833.322.71
50×1845.184.483.664.684.063.31
50×2356.015.204.255.434.713.84
50×2866.525.824.756.065.274.30

Инструменты

Естественно,
во время работы не обойтись без инструментов, в список которых входит:

  • Электродрель, шуруповерт
    .
  • Строительный уровень и отвес, рулетка, угольник.
  • Топор, стамеска, долото, молоток
  • Циркулярная пила, электролобзик, ножовка.
  • Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ —
только при таком условии конструкция получится надежной
и прочной.

Крепление мауэрлата

Монтаж любой стропильной
системы начинается с закрепления на торце боковых стен строения
мощного опорного бруса — мауэрлата
, на который будет удобно устанавливать стропильные
ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на
стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет
мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст
роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь
стены не менее, чем на 150 —

170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

  • Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст
    роения и за счет
    этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

  • В другом случае они могут укладываться на гидроизолированные
    стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр
    именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

  • Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
  • Стойки должны быть расположены на одинаковом расстоянии от от
    меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
  • Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса
    , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

  • Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с
    помощью специальных металлических уголков.

  • После закрепления затяжки получится П-образная конструкция. На нее
    по бокам устанавливаются наслонные
    стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
  • На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием
    стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью
    металлических скоб.

  • Для жесткости
    конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще
    и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
  • Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
  • Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями —
    это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

  • После их установки, к коньку и середине затяжки крепится бабка.
  • Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть
    не более 900 —

    950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость
    , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

  • Сначала устанавливаются боковые детали системы в сборе
    , а затем —
    промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая
    конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.
Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее
и сопутствующими им материалами.

  • Первым покрытием, которое должно быть
    закреплено сразу поверх ст
    ропил, станет гидроизоляционная и ветрозащитная пленка
    .
    ее
    крепят к стропилам с помощью скоб и степлера, начиная от
    карниза. Полотна настилаются внахлест
    на 150 —

    200 мм, а затем стыки склеиваются водостойким скотчем.

  • Сверху гидроизоляции, на стропила набивается контробрешетка
    , которая надежнее
    зафиксирует пленку
    на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка
    обычно выполняется из досок шириной в 100 —

    150 мм и толщиной в 50 —

    70 мм.

  • Перпендикулярно контробрешетке
    закрепляются обрешетка
    , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом
    требуемого для него нахлеста
  • Если же выбрана мягкая кровля, то на контробрешетку
    чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку
или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово
, от одного из краев
– в зависимости от вида кровли. Кровельные листы монтируются внахлест
. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные
элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши —
это переход от наслонных
боковых стропил к висячим коньковым . Могут быть определенные
сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит
дымоходная
труба, для нее
необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле—
устройство вокруг трубы надежной
гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на
шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному
утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению
любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Планируемое строительство собственной дачи или дома является достаточно серьезным шагом, который требует тщательного обдумывания. Ведь в новом строении должны сочетаться красота, удобство и функциональность. Кроме того конструкция должна быть не очень затратной и в то же время отличаться от соседних домов. Все эти проблемы вполне можно решить, построив крышу мансардного типа. Этот вариант дает возможность использовать любые кровельные материала, оформляя конструкцию в разных стилях, обустраивать окна и балконы, придать крыше любой вид и форму. В этом плане существует огромное количество комбинаций.

Примерная стоимость мансардной крыши по конструкции

Многие считают строительство мансардного этажа менее затратным из-за отсутствия необходимости в возведении стен, но этот факт верен только частично по следующим причинам:

  • Стропильная система требует больших вложений, на это влияет выбранный тип крыши с мансардой и стоимость пиломатериалов, определенная для каждого региона.
  • Утепление, пароизоляция и гидроизоляция мансардного этажа также стоят довольно дорого. Ведь для создания комфортного микроклимата в жилом помещении мансарды требуется не только кровельный материал, очень важно правильно сделать чертеж мансарды с размерами, подобрать тип и толщину утеплителя, гидроизоляционного и пароизоляционного материала. К примеру, в средней полосе России для комфортного пребывания необходима теплоизоляция высокой плотности и толщиной более 20 см.
  • Мансардные окна могут быть вертикальными и расположенными в плоскости крыши. Причем эти варианты могут использоваться одновременно, что делает конструкцию более запоминающейся. Оформление оконных проемов мансардного этажа не только дорого стоит, но и отличается сложностью монтажных работ. Слуховые окна на обычной двухскатной крыше представляют собой особую конструкцию из элементов стропильной системы, а также требуют обустройства ендов и снегозадержателей над окнами. Все это существенно увеличивает расходы, связанные с приобретением материалов и монтажными работами. Располагая окна в плоскости крыши, следует продумать герметизацию проемов, чтобы избежать попадания осадков внутрь помещения. Соответственно повышается цена установочных работ. Непосредственно рамы и стекла выполняются по особой технологии с усилением и армированием для удержания снеговых нагрузок в зимний сезон, что дополнительно повышает их стоимость.
  • Что касается кровельных материалов, то здесь также есть свои тонкости. Популярные и недорогие покрытия на основе металла, включая профилированные стальные листы, металлочерепицу и кровельное железо, для мансардной крыши лучше не использовать по нескольким причинам. Во-первых, такие материалы характеризуются высокой теплопроводностью, что требует укладки довольно толстых теплоизоляционных материалов. В противном случае комфортного микроклимата в мансарде не будет ни зимой, ни летом. Во-вторых, металлические кровли обладают способностью создавать шумы высокого уровня, особенно во время дождя. Это касается и обычных крыш небольшой площади, и мансардной кровли с приличными размерами и соответственным уровнем шума. Помимо шумов внутри помещения, которые можно уменьшить за счет дополнительной изоляции, существует еще одна проблема — шумы с внешней стороны. Это особенно важно в густонаселенных районах, где может возникнуть конфликтная ситуация с соседями по этому поводу. Сопоставляя дорогой кровельный материал и дешевое покрытие в совокупности с дополнительной изоляцией, можно сказать, что первый вариант более выгоден в материальном плане.

Описанные факты дают понять, что мансардная крыша не является дешевым вариантом. Хотя в этом случае также есть свои положительные моменты:

  • Конструкция отличается легкостью, благодаря чему наличие мансардного этажа не требует возведения мощного основания для частного дома, достаточно небольшого усиления фундамента. Учитывая, что строительство основы является самой затратной частью, на этом этапе можно получить небольшую выгоду.
  • В любом случае мансарда является дополнительной площадью, поэтому при ограниченном бюджете можно отложить ее обустройство на неопределенный срок, и в этом есть свой плюс. Кроме того отсутствие утеплителя в не отапливаемом помещении позволяет деревянным элементам мансардной крыши просохнуть естественным путем, это помогает избежать множества проблем в дальнейшем, которые объясняются следующим образом. Пиломатериал, используемый для строительства крыш, чаще всего имеет очень высокую влажность. Правильно собранный кровельный пирог способствует отведению влаги, образующейся при высыхании материала. Однако малейшие нарушения в укладке слоев могут привести к серьезным проблемам. Следовательно, крыша, оставленная на некоторое время без утеплителя, создаст меньше проблем в процессе эксплуатации.
  • Мансардная крыша придает дому некоторую индивидуальность, делая его более выразительным и оригинальным. Это возможно благодаря большому количеству вариантов оформления.

Изучив все плюсы и минусы крыши мансардного типа, каждый домовладелец самостоятельно принимает решение, строить такую конструкцию или нет. Тем, кто сделал выбор в пользу мансардной крыши, необходимо ближе познакомиться с типами существующих конструкций.

Разновидности крыш мансардного типа

Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.

Односкатные крыши

Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската. Чтобы на кровле не скапливался снег, рекомендуется формировать наклон 35-45 градусов. В противном случае несущие балки необходимо усиливать и устанавливать дополнительные опоры, что приведет к уменьшению жилой площади мансардного этажа.

Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.

Но существует один нюанс, такая крыша будет менее затратной при небольшом расстоянии между противоположными стенами, не больше 4,5 метров. В этом случае достаточно уложить стандартные брусья на стены и не выставлять подпорки.

Двухскатные мансардные крыши

Самый распространенный вариант — двухскатная крыша с мансардой своими руками. В этом случае конструкция позволяет создать комфортные условия проживания при незначительных материальных затратах.

Проще всего сделать мансарду под обычной крышей с двумя скатами при условии, что она имеет высоту, достаточную для обустройства жилого этажа. При этом крыша может быть симметричной и асимметричной. В первом случае конек проходит непосредственно посередине дома, во втором — он смещается относительно середины.

Устройство двухскатной мансардной крыши подразумевает всегда прямые фронтоны, поэтому в большинстве случаев помещение принимает форму трапеции или квадрата. Единственным недостатком такой конструкции можно назвать отсекание большого пространства по бокам. Но решить эту проблему помогает обустройство дополнительных шкафов или кладовых.

Форма окон и их расположение зависит от уклона скатов, поэтому встречаются слуховые окна или проемы непосредственно в крыше.

Очень часто можно встретить двухскатную мансардную крышу, в которой обустроен полуторный этаж. Конструктивной особенностью такого строения являются стены, возведенные до определенного уровня. Такие дома носят название «в полтора этажа».

Устройство мансарды в крыше ломаного типа

Помимо односкатных и двухскатных мансардных крыш своими руками существует третий вариант — ломаные конструкции. Они выделяются в отдельную категорию из-за существенных отличий в устройстве.

Строить ломаную мансардную крышу и просто, и сложно. С одной стороны не нужно тратиться на возведение стен, ведь ломаная крыша также имеет два ската, но с разным углом наклона. В результате получается помещение, аналогичное нижнему этажу, но немного меньшей площадью, около 15%. С другой стороны стропильная система ломаной крыши более сложная, поэтому и монтажные работы по обустройству мансарды могут испытывать некоторые сложности.

Однако именно ломаная крыша возводится для обустройства мансардного этажа своими руками. Такая конструкция дает возможность максимального использования полезной площади, независимо от назначения постройки. Это может быть надстройка гаража или летней кухни, а также дополнительное жилое помещение. Чаще всего мансардный этаж возводится из легких материалов, поэтому дополнительного усиления фундамента дома выполнять не требуется. Но для полной уверенности в этом следует обратиться в специализированную организацию для проведения соответствующих расчетов.

Четырехскатные крыши с мансардой

Такие сложные конструкции требуют выполнения обязательных расчетов. Из-за большой площади поверхности увеличиваются затраты на теплоизоляцию, но параллельно уменьшается полезная площадь мансарды из-за отсечения частей чердачного помещения с четырех сторон.

Благодаря наклону всех поверхностей четырехскатная мансардная крыша не испытывает большой нагрузки от порывов ветра, следовательно, давление на скаты также минимальное. Такая конструкция мансардной крыши позволяет сделать низкие скаты, тем самым снизить воздействие ветра и осадков на стены. Кроме того наиболее популярный вариант — вальмовая кровля — делает здание более привлекательным.

Если говорить о комбинациях, то здесь существует множество вариантов, например, ломаная вальмовая конструкция или односкатная вальмовая крыша. В любом случае важно правильно разработать стропильную систему и внедрить ее в жизнь.

Балкон на мансардной крыше

Балконы обустраивают по принципу мансардных окон, хотя в этом случае реализация проекта будет стоить очень дорого.

При высокой несущей способности стен делают висящий балкон, при этом просто увеличивают слуховое окно.

Помимо этого балкон может опираться на специальные колонны, но при этом конструкция выносится над главным входом, чтобы получить и выгоду, и украшение дома.

Если планируется делать балкон на фронтоне, то необходимо сделать выдвинутые свесы, чтобы они защищали балкон.

В некоторых случаях площадка балкона образуется за счет сдвига фронтона мансарды.

Помимо перечисленных вариантов существует огромное количество нестандартных решений, которые отличаются оригинальностью и одновременно низкой стоимостью.

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные .

Приступая к постройке необходимо озадачиться следующими вопросами
:

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией
, так вы сможете получить максимально большую площадь будущего помещения.

Перед началом любого строительства следует разработать . Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли
, вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски
    ;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см
    ;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм
    ;
  • Для зоны крепления конька монтируют дополнительный брус
    .

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить
.

В качестве материала используются брусья
. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной
, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве . Лучшим решением будут специальные базальтовые плиты
.

Плотность утеплителя нужна не менее 30-40 км на кубический метр
, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа , для усиления конструкции нужно устанавливать . Это необходимо если наклонный угол большой
.

Контробрешетка устанавливается из мелких брусьев
, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой
. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки
. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку
.

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.


Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
  3. Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Строительство мансарды — очень важный процесс, который выполняется как на этапе проектирования всего дома, так и после его возведения. Данное помещение обеспечивает его хозяев дополнительными квадратными метрами жилого пространства. Об особенностях возведения мансарды рассмотрим далее.


Строительство мансарды: проект и его разработка

Мансарда — довольно сложная в возведении часть здания. Предпочтительнее проектировать ее на этапе строительства самого дома. Потому что, строительство жилой мансарды уже на готовом здании не всегда представляется возможным. Прежде всего, из-за того, что мансардное помещение обладает немалым весом, и потому нагружает фундамент.

Возведение мансарды состоит из определенного рода этапов, таких как:

  • строительство мансарды чертежи;
  • демонтаж старых кровельных материалов, в том случае, если мансарда возводиться на уже готовом здании;
  • укрепление стен на верхнем этаже, укрепление фундамента, при необходимости;
  • возведение стен мансардного помещения;
  • возведение кровли, ее утепление, гидроизоляция и отделка;
  • монтаж оконных конструкций;
  • внутренние отделочные работы.

Соблюдение всех технологических нюансов в возведении мансарды, позволит получить надежное и долговечное здание.

Первый и самый важный этап — составление проекта мансардного помещения. На данном этапе следует учесть такие особенности как размеры помещения, материал, используемый при его возведении, кровля и уровень ее уклона и множество других нюансов.

Существует три способа проектирования мансарды. Первый — самый бюджетный, составление проекта вручную. Однако, для проведения данной операции необходим минимальный опыт проектирования. Второй способ — использование готовой проектной документации, однако, не факт, что чей-то проект мансарды полностью подойдет для вашего дома, поэтому все же придется внести в него некоторые коррективы. Третий способ — обратиться в специализированные организации, которые за кротчайшие сроки помогут составить для вас проект мансарды, который идеально подойдет именно для вашего дома.

В процессе самостоятельного проектирования следует учитывать стеновые нагрузки на здание, его внешний вид и отделочные материалы, используемые как внутри, так и снаружи помещения. Кроме того, в обязательном порядке следует учесть нагрузку от здания на фундамент, возможно потребуется его укрепление. Если мансарда будет слишком тяжелой, то существует риск деформации или появления трещин в доме.

Специалисты помогут вам подобрать оптимальные строительное материалы, которые с одной стороны обеспечат мансарде долговечность в эксплуатации, а с другой стороны — помогут снизить ее нагрузку на основание всего здания.

Кроме того, после составления проекта, следует его согласование со специальными государственными учреждениями. При наличии грамотного проекта, данный процесс пройдет довольно быстро.

Строительство мансарды своими руками в доме

Предлагаем ознакомиться с вариантом строительства мансарды в уже построенном и сданном в эксплуатацию жилом доме. В таком случае, в первую очередь следует демонтировать старую кровлю. Таким образом, удастся расширить подкровельное пространство, и увеличить безопасность сооружаемого здания.

Для демонтажа кровли необязательно нанимать специалистов, все работы можно произвести своими руками. Для этого, сначала следует избавиться от внешнего кровельного отделочного материала. Далее необходимо полностью снять обрешетку и стропильную систему.

После этого, необходимо укрепить стены на смежном этаже, так как мансарда будет оказывать на них определенное давление. Конструктивные особенности мансарды оказывают давление не только на поверхность основания здания, но и на его стены. Поэтому, прежде всего, перед возведением мансарды необходимо укрепить стены, близ лежащие к ней. Для этого, следует воспользоваться специальными расчетами, согласно которым выполняется данный процесс и определяется уровень прочности старых стен.

Следующий этап — утепление и гидроизоляция пола мансарды, который также является потолком на предыдущем этаже. С помощью данный действий удастся обеспечить здоровую атмосферу в помещении. Для утепления мансарды можно использовать различные теплоизоляционные материалы в виде пенопласта, минеральной ваты и т.д.

Строительство мансарды фото:

Далее следует процесс возведения стен в мансардном помещении. Стены изготавливаются в соотношении с проектом, разработанным заранее. Чаще всего, для возведения стен используют дерево или брус. Для утепления мансарды рекомендуется использовать минеральную вату или пенополистирол. Выбирая материал для внешней и внутренней отделки стен, старайтесь отдавать предпочтение материалам с высоким уровнем пожарной безопасности.

Следующий процесс — возведение кровли. В данном случае, расчет правильного угла наклона кровли очень важен. Так как слишком пологая кровля будет отрицательно сказываться на удобстве эксплуатации мансардного помещения. Учтите, что кровля должна быть качественно гидроизолирована, так как при наличии малейших утечек на ее поверхности, влага попадает в мансарду.

Кроме того, форма кровли должна быть максимально простой, наличие ломанных и фигурных элементов только усложнит процесс их возведения. Также немаловажным является вопрос утепления мансардного помещения. Для этих целей используют разного рода строительные материалы. Выбирая утеплитель для мансарды старайтесь отдавать предпочтение материалам которые не впитывают влагу, отличаются стойкостью к морозу, перепадам температуры и грызунам. Кроме того, теплоизоляционный материал не должен пропускать тепло из помещения.

Лучше всего остановиться на проведении внутренних теплоизоляционных работ. Для его формирования выполните ряд действий:

  • установите отделку в виде гипсокартонного или фанерного основания;
  • сформируйте слой пароизоляции, для этих целей используют специальные пленки;
  • уложите теплоизоляционный материал — идеальное решение — минеральная вата;
  • обеспечьте должную гидроизоляцию кровли с помощью специального рода мембран;
  • уложите внешний отделочный кровельный материал.

Для возведения кровли также потребуется установить стропильную систему, монтировать обрешетку, шаг установки которой зависит от типа кровельного материала. После завершения установки кровли следует монтировать окна.

Для того, чтобы обеспечить качественное освещение в помещении следует установить в нем несколько окон, размер которых напрямую зависит от размера самой мансарды. Окно в потолке мансарды должно быть высококачественным. Оно должно отличаться стойкостью перед атмосферными осадками, ветром, перепадами температуры. Кроме того, с помощью оконных конструкций обеспечивается качественное проветривание мансарды.

Дальнейшие действия по строительству мансарды связаны с проведением внутренних отделочных работ, организацией отопления, оформлением и дизайном помещения. Четкое соблюдение всех рекомендаций по строительству мансарды поможет обеспечить длительную эксплуатацию данного помещения.

Технология строительства каркасной мансарды

Каркасная мансарда — отличное решение для любого дома, гаража и даже бани. Среди преимуществ мансард каркасного типа отметим:

  • легкость конструкции, поэтому она не нагружает основное здание, отсутствует необходимость в дополнительном укреплении стен и основания;
  • доступная стоимость мансарды — по сравнению с каменными ее вариантами;
  • высокий уровень теплоизоляции и звукоизоляции;
  • возможность сооружения мансарды практически любой формы и конфигурации;
  • простота выполнения строительных работ, так как материалы для сооружения довольно легкие и для поднятия их на поверхность дома не потребуется специальная техника.

Сооружение каркасной мансарды позволяет получить готовое здание с отличными тепло- и звукоизоляционными показателями. Кроме того, кровля останется в полной сохранности, а полезная площадь помещения значительно увеличиться.

Более простой процесс — строительство мансарды на еще не возведенном здании. Возведение мансарды на уже готовом доме требует демонтажа старого кровельного перекрытия. Начинать работу следует с изучения характеристики почвы на участке и определения несущих способностей фундамента. Если фундамент не способен выдержать мансарду, то потребуется произвести ряд работ, направленных на его укрепление.

Далее следует осмотреть стены дома на их подверженность дополнительным нагрузкам. В таком случае, при необходимости необходимо укрепить стены. После этого, демонтируется старая кровля и укрепляется потолочное перекрытие.

Строительство деревянной мансарды состоит из таких этапов:

  • изготовление каркасной системы;
  • установку стен;
  • выполнение утепления стен мансарды;
  • монтажные работы, связанные с установкой кровли;
  • отделка мансарды кровельными материалами и утепление кровли;
  • внутренняя отделка мансарды.

Кроме того, строительство мансарды подразумевает монтаж оконных и дверных конструкций, изготовление и установку лестницы и т.д.

Для того, чтобы выполнить строительство мансарды из бруса следует подготовить обрезную доску, фанеру, саморезы и непосредственно сам брус. Каркасное сооружение должно быть по высоте удобным для передвижения среднестатистического человека. Оптимальное значение высоты мансарды составляет минимум два метра. Высота коньковой зоны должна составлять около 350 см.

Проще всего собрать каркас на земле, а затем поднять его на крышу. Верхний брус или каркасная рама будет выполнять роль пода в мансарде. Для фиксации каркасной конструкции на поверхности дома используют специальные плиты или фанеру. Таким образом удается получить специальную платформу. Узлы и качество крепления зависит от материала, из которого изготовлены стены мансарды. Для соединения бруса в верхней части конструкции используют саморезы. После изготовления каркасных стен следует теплоизолировать и гидроизолировать кровлю После этого, выполняется внешняя и внутренняя обшивка стен, монтируются окна и двери, проводятся внутренние отделочные работы.

Планируя мансарду следует тщательно проанализировать общее состояние основного здания. Мансарда может быть одним помещением или будет состоять из нескольких комнат. На этапе проектирования также следует учесть конструкцию и форму окон, а также место их расположения.

Мансарда должна быть сооружена из легких, но в тоже время прочных материалов. Так как материалы должны легко подниматься на кровлю и оказывать на основание здания минимальную нагрузку.

Самые оптимальные материалы для возведения мансарды — дерево или профиль из стали. Мансарда из камня или бетона будет нагружать основное здание. Материалы для отделки кровли также должны быть легкими, но в то же время прочными и надежными. Предпочтительно использовать для отделки кровли битумную черепицу или штучный металл. Для внутренней отделки стен и для их выравнивания рекомендуем использовать гипсокартон.

Так как мансарда находится выше основного здания, она в большей степени соприкасается с холодным воздухом. Поэтому, следует обеспечить должную теплоизоляцию данного помещения. Нагретый воздух в помещении не должен проникать через утеплитель. Кроме того, для того, чтобы в помещение не попадала влага, необходимо обеспечить его гидроизоляцию.

В соотношении с конструктивными особенностями мансарды, она состоит из системы стропил, которая устанавливается с соблюдением шага в шестьдесят сантиметров. Для заполнения промежутков между системой стропил, рекомендуется во внутрь их устанавливать теплоизоляционные материалы, такие как минеральная вата. Возможен вариант укладки утеплителя в один, два и даже три слоя. Для расчета суммарной толщины теплоизоляционного материала, следует учесть общий коэффициент тепловых потерь в помещении. Для защиты кровли изнутри помещения, следует установить пароизоляцию. Далее следует отделать кровлю с помощью гипсокартона, вагонки или отделочных панелей.

Не забудьте оставить вентиляционный зазор, основной функцией которого будет избавление от лишней влаги в подкровельном пространстве. Ширина данного зазора напрямую зависит от типа кровельного материала. С внешней стороны теплоизоляционного материала следует установить паропроницаемую ветровую защиту.

Отличным пароизоляционным материалом является пленка из полиэтилена, пергамин или рубероид. Изоляция укладывается с соблюдением нахлеста в 15 см. Для проклеивания швов используется строительный скотч. Учтите, что фольгированная гидроизоляция укладывается фольгированным покрытием во внутрь помещения. Таким образом, фольга будет отражать тепло, которое исходит из помещения.

Строительство мансарды видео:

Рекомендуем также

Изготовление крыши с мансардой. Стропильная система мансардной крыши – чертежи. Материал для стропильной системы


Мансардная крыша представляет собой оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать еще одну или несколько жилых комнат. Часто на мансарде устраивают детские комнаты или кабинет. Комфортабельное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша представляет собой определенным образом обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно найти в конце статьи.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

  • На чердаке появляется дополнительная комната.
    Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
  • Небольшие затраты.
    Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
  • Отличный вид из окна.
    Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Виды мансардных крыш

При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Нужно разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбирать только при учете особенностей дома:

Важно разобраться с устройством мансардной крыши, которую решено сделать.

Устройство мансарды

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Технология строительства мансарды

Нередко архитекторы при составлении проекта мансардной крыши, не принимают во внимание погрешности системы вентиляции и изоляционного слоя. Если имеются такие ошибки, результат может оказаться плачевным. Уже спустя несколько лет, крыша станет протекать. Поскольку мансарда довольно близко располагается к стене внутри помещения, довольно трудно обеспечить оптимальный уровень теплообмена. В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно!
Элементы стропильной системы следует заранее обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Теплоизоляционный слой выполняется толщиной 20 см. Это обусловлено холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, понадобится создать и систему вентиляции крыши. Летом, когда температура будет довольно высокой, кровля будет сильно прогреваться, это может сделать пребывание в мансарде довольно некомфортным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении станет гораздо приятнее. Это же решение и позволит защитить крышу от разрушения. Слой шумоизоляции укладывается для создания тихой и комфортной обстановки внутри мансарды. При этом не будет сильно слышно дождя, града или сильного ветра.

Совет!
когда выполняется укладка изоляционных материалов, лучше проводить работу с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды

Пошаговая инструкция по устройству мансардного этажа подразумевает выполнение ряда тонкостей технологии. Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Постройка чердачного помещения окажется существенно сложнее, чем в случае с обычной крышей. Это обусловлено необходимостью соблюдения нужных углов скатов. Разобраться, как своими руками построить мансарду в частном доме, можно после изучения плана постройки.

Начинать нужно с составления проекта мансардного этажа. Для этой цели лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов. При наличии определенных знаний все расчеты можно выполнить в специальной программе. Понадобится также рассчитать уклоны крыши и предполагаемые нагрузки. Для безошибочного выполнения работы потребуется изучить книгу «нагрузки и воздействия на здания и сооружения».

Возведение стропильного каркаса

При выполнении этого этапа работ понадобится пригласить 2-3 работников. Устройство кровли лучше начать с укладки мауэрлатных брусьев. Их фиксируют по всему периметру дома. Для мауэрлатов выбирают брусья 100х100 мм.

Затем монтируют каркас будущей мансардной комнаты. Его вертикальные элементы станут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их фиксируют к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет!
В процессе таких работ лучше пользоваться шуруповертом. Это значительно ускорит ход работы.

В результате таких действий получаются две арки. Их следует соединить при помощи бичевки. Она должна располагаться строго горизонтально. Даже при небольшом наклоне бичевки одну из арок придется укорачивать. Затем на определенном расстоянии друг от друга следует установить другие арки. Чтобы закреплять перемычки, используют штампованные уголки.

Затем устанавливаются верхние стропила. Такая работа является довольно сложной. Стропила следует монтировать таким образом, чтобы они были установлены под определенным уклоном. Сначала выполняется шаблон из досок. Нужно, чтобы они соответствовали соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Установка стропил осуществляется с учетом постройки внутренней мансардной комнаты.

Оканчивается установка стропильной конструкции прибиванием обрешетки. Обычно ее выполняют из фанеры или ДСП.

Утепление мансардной кровли

После завершения работ по установке стропильной системы и обрешетки можно создавать изоляционный слой. Пленку пароизоляции укладывают изнутри кровли. Ее фиксируют к стропилам на строительные скобы. После выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхности стропил. Не должно быть щелей, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкцию обрешетки крепят на теплоизоляцию с промежутком между досками в полметра.

Сверху на стропила укладывают гидроизоляцию. Она будет защищать мансарду от попадания влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при устройстве мансарды.

Внимание!
Во время строительства важно позаботиться о соблюдении требований безопасности.

Как видно, возведение мансардной крыши представляет собой серьезную работу. От степени серьезности, с которой подходить к работе, зависит долговечность сооружения. Можно найти массу примеров, какую конструкцию и внешний вид может иметь мансарда. Среди различных ее видов можно подобрать наиболее подходящий вариант. Если необходимо создать оптимальное дневное освещение, следует установить окно больших размеров. Часто его форма выбирается круглой или квадратной. В любом случае перед работой следует тщательно подготовиться и составить проект будущей постройки.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши — это обеспечит ее надежность и долговечность.

Дом с мансардой – это не просто дополнительная жилая площадь, но и презентабельный вид всего строения. Даже если помещение под крышей не отапливаемо и применяется только летом, оно все равно имеет мощную «воздушную подушку», способствующую задерживанию тепла внутри всей постройки.

Сделать мансарду самостоятельно будет сложно, особенно если Вы не имеете соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может устанавливаться под различными типами крыш, но наиболее популярным является ломанная или двускатная конструкция. По схеме строения они немного отличаются между собой.

Для того чтобы определиться, какая из конструкций будет больше подходить для Вашего дома и окажется проще в монтаже, необходимо рассмотреть оба варианта более детально. К тому же мастер, который будет заниматься строительством мансардной крыши должен разбираться, какую из двух видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из существующих двух видов стропильных систем, представляет собой наслонную и висячую конструкции. Каждая из них отличается особенностью, и какую из них выбрать, зависит от того, как находятся несущие стены сооружения.

Висячая конструкция

Висячая конструкция – это система стропил, опирающая только на крайние капитальные стены. Это происходит, когда в самом доме, кроме внешних стен, нет никаких капитальных перегородок.

Эту конструкцию можно применять только в том случае, если между двумя капитальными стенами расстояние не более 8 м, поскольку эта система дает высокую нагрузку на фундамент. Чтобы снизить ее, в висячей системе применяются разные элементы, такие как затяжки и бабки, подкосы и ригели. К примеру, бабка подвешивает затяжку к коньковому соединению, а подкосы подтягивают балки к стропильным ногам.

Для балок перекрытий в висячей системе используют отесанные бревна или достаточно толстые бруски, устанавливающиеся на ребро. Их сечение должно быть не меньше 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, и чтобы не ошибиться в параметрах, лучше поручить расчеты специалисту.

Наслонная система

Наслонная система, в отличие от висячей, держится не просто на двух внешних несущих стенах, но и на капитальных перегородках, установленных на фундаменте. Поэтому, планируя постройку мансарды, необходимо заранее продумать, какой будет конструкция ленточного фундамента, на котором будут устанавливаться капитальные перегородки. Наслонная система прекрасно подходит для устройства мансарды, поскольку выдерживает высокие нагрузки, по сравнению с висячим вариантом. Он предоставляет хорошую основу для балок перекрытия и соответственно для пола мансарды.

Если же делать ломанный вариант мансардной крыши, то есть смысл использовать комбинированную систему кровли, то есть боковые стропила устанавливаются по наслонному типу, а коньковые – в виде висячей системы.

Мансардная крыша своими руками: видео, фото

При строительстве дома из блоков или кирпича с мансардой часто ее фронтальная сторона строится из такого же материала. Это удобно, потому что не придется рассчитывать параметры этих элементов крыши и собирать из брусков, поле чего поднимать на стену. Но важно понимать, что стены строения должны обязательно стоять на надежном фундаменте и иметь хорошую толщину, поскольку такой фронтон дает существенную нагрузку на главное строение.

Если же мансарда выполняет роль еще одного этажа круглогодично, то сложенная из пеноблоков или кирпича фронтонная стена – это прекрасный вариант для создания жилого помещения под крышей.

Чтобы мансардные помещения при двускатной крыше были просторными и имели нормальную высоту, угол скатов крыши должен быть приблизительно 45-50°, в зависимости от ширины торцевой части сооружения. Если брать меньший угол – существенно уменьшится объем помещения. Увеличение крутизны скатов сделает крышу неоправданно высокой, она утяжелится, будет иметь большую парусность при ветровой нагрузке, а расходы материалов будут нецелесообразны.

Безусловно, монтаж двускатной крыши проще, по сравнению с ломанной конструкцией, поскольку используются ровные стропила без дополнительных связей и всяких перегибов. Но ломанная конструкция позволяет сделать помещение в этой части более просторным, а потолки соответственно более высокими.

Ломанная система и в исполнении, и в расчетах, и в настиле кровельного покрытия намного сложнее, но она не просто создает более просторное пространство под крышей, но и придает солидности всему строению. Ее основная сложность заключается в большом количестве сложных связующих элементов. Все связки должны выполняться согласно с технологией, в противном случае крыша получится неустойчивой.

Если стены выстроены из кирпича или камня, то фронтальные части лучше выложить заранее во время общей кладки. В таком случае, чтобы создать уникальную стропильную систему, ровняясь на готовые фронтоны, можно установить промежуточные стропила и специальные подпорные крепления к ним.

Перед тем как покупать и готовить материал для той или иной системы, нужно составить проект конструкции с соответствующими размерами – он станет главным руководством для подготовки и сборки элементов во время монтажа.

Видео: стропильная система ломаной мансардной крыши

Проект мансарды

Разрабатывая схему постройки мансарды, лучше это сделать в различных проекциях, чтобы наглядно понять, как будут размещаться элементы стропильной системы. Важно правильно рассчитать какой должна быть высота конька крыши, поскольку именно от нее зависит размер площади.

Подготавливая схему-проект постройки крыши для мансарды, необходимо рассчитать высоту потолка, конька и общую площадь помещения.

Минимальная высота от пола до конька – 2,5-2,7 м, если же такое расстояние будет меньшим, то помещение нельзя называть мансардой, ему больше подходит название чердак. Такой показатель установлен нормами СНИП.

Для того чтобы все элементы были точно вычерчены и имели правильное расположение в общей системе, необходимо отталкиваться от фигуры с прямыми углами, а именно от квадрата или прямоугольника – сечение создаваемого мансардного помещения. Опираясь на ширину и высоту будущей комнаты,Вы никогда не ошибетесь с величинами углов, под которыми находятся скаты крыши, с расположением стропил, конька и прочих подпорных элементов. Выяснив эти параметры, их нужно сразу занести в чертеж.

Прежде всего, нужно вычислить середину ширины фронтальной стены. Дальше от этой точки определяется высота конька, потолка мансарды, расположение стен (стоек) и размер карнизного свеса.

В связи с тем, что каждая из этих конструкций имеет некое количество соединительных узлов с разными конфигурациями, неплохо бы каждую из этих связок прорисовать отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются в этой точке.

Все стропильные системы включают основные и дополнительные элементы, которые могут встречаться не в каждой конструкции. К главным составляющим крыши мансарды относятся:

  • балки перекрытия (основа для остальных элементов системы). Их укладывают на капитальные стены.
  • Стропильная нога, состоящая из двух отделов (в случае ломанной схемы) или прямая в двускатной системе. Верхнее стропило в таком случае называется коньковым, поскольку образует самую высокую точку крыши – конек, а стропила, которые формируют стены мансарды, называют боковыми.
  • Мауэрлат – мощный брус, который закрепляется к капитальным боковым стенам. На этот элемент необходимо установить стропильные ноги.
  • Коньковая доска или брус – неотъемлемый элемент для двухскатной крыши, но далеко не всегда используется при устройстве ломанной кровли.
  • Стройки – опорные элементы, которые требуются для укрепления ломаной и двухскатной конструкции. В первом случае к ней присоединяют боковое и коньковое стропило, а в последнем – стойка выступает хорошей подпоркой для длинного стропила. Более того, стойки являются каркасом для обшивки и утепления стен мансарды.
  • Диагональные связывающие элементы дополнительно скрепляют продольные балки или стойки и стропила, тем самым делая конструкцию еще более прочной.
  • Межстропильные прогоны устанавливаются в случае ломанной крыши для жесткости конструкции.
  • Балки чердачного перекрытия используются в обоих вариантах системы – ими связывают стойки, и они выступают каркасом для устройства потолка.

Для того чтобы быть уверенным, что проект разработанный без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно Вы подобрали параметры мансарды к длине и ширине стен строения.

Видео: расчет мансардной крыши с помощью ПО

Параметры материалов для строительства мансардной крыши

Когда графический элемент будет готов, то, отталкиваясь от размеров, поставленных на нем, Вы сможете рассчитывать количество материалов, которые понадобятся для строительства мансардной крыши. Выбирать материалы необходимо по их характеристикам, которые должны соответствовать требованиям экологической и противопожарной безопасности.

Для древесины нужно предусмотреть обработку антисептиком, которая существенно снизит горючесть материалов. Для строительства потребуются:

  • доски под стропильные ноги, сечение которых подбирается по результатам расчетов, о чем Вы узнаете немного ниже.
  • Брус в 150х200 или 100х150 мм – для балок перекрытий, в зависимости от ширины между несущими стенами, стропильной системы, а также для прогонов, ендов или диагональных ног – если они, конечно, предусмотрены конструкцией.
  • Брус от 100х150 или 150х150 мм, предназначенный для укладки мауэрлата.
  • Обычно для стоек применяется брус 150х150 или 100х100 мм.
  • Необрезная доска для чернового пола, а также некоторых крепежных элементов.
  • Отожженная стальная проволока диаметром 3-4 мм – для скрепления некоторых деталей.
  • Болты, гвозди, скобы различных размеров, уголки разных конфигураций и прочие крепежные элементы.
  • Пиломатериалы для контробрешетки и обрешетки для кровельного материала – в зависимости от того, какой будет тип кровли.
  • Пароизоляционные и гидроизоляционные мембраны.
  • Утеплительные материалы, предназначенные для термоизоляции кровли.
  • Кровельный материал и специальные крепежные элементы.

Сечение стропила

Стропила предоставляют элемент кровли, который воспринимает основные внешние нагрузки, а значит к их сечению предъявляются особые требования.

Размер необходимого пиломатериала зависит от многих параметров – начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая выпадающей на них ветровой и снеговой нагрузкой.

Геометрические параметры стропильной системы легко определяются на чертеже. Но чтобы разобраться с другими параметрами, придется обратиться к справочным материалам и выполнить некоторые расчеты.

Ни для кого не секрет, что снеговая нагрузка отличается в разных регионах нашей страны. Ниже на рисунке Вы увидите карту, на которой вся Россия разбита на зоны, демонстрирующие снеговую нагрузку.

Всего выделяют 8 зон (последняя относится к эстремальным и ее можно не рассматривать для сооружения мансардной крыши).

Sg – показатель в таблице (внимательно изучите карту и таблицу, прилагаемую к ней).

μ — поправочный коэффициент, который зависит от крутизны ската крыши.

Например, если угол ската крыши меньше 25°, то — μ=1,0; если от 25 до 60°, то μ=0,7; если больше 60°, то снег не будет задерживаться на крыше, и снеговая нагрузка не берется в расчет.

Если мансардная крыша ломанной конструкции, то для различных ее участков нагрузка может иметь неодинаковые значения.

Угол наклона крыши можно определить простым соотношением высоты и основания треугольника (обычно – половина ширины пролета) или транспортиром по чертежу.

Этот показатель также во многом зависит от региона постройки сооружения, от высоты его крыши и от особенностей окружения.

И вновь для расчета понадобится определить исходные данные по карте и таблице, прилагаемой к ней.

Расчет для этого задания будет осуществляться по следующей формуле:

Wp = W × k × c

W – значение в таблице, в зависимости от конкретного региона.

k – коэффициент, учитывающий месторасположение и высоту здания (см. таблицу).

Буквами в таблице указаны следующие зоны:

  • А – открытая местность, лесостепи, степи, тундра, пустыни, лесотундра, побережья морей, водохранилищ и крупных озер.
  • Б – территории городов, местность с частыми препятствиями для ветра, искусственными или рельефными, высотой не меньше 10 м, лесистая местность.
  • В – плотная городская застройка, высота зданий от 25 м.

с
– коэффициент, который зависит от преобладающего направления ветра (розы ветров региона), а также от угла наклона кровли.

С таким коэффициентом дело намного сложнее, поскольку ветер способен оказывать двоякое воздействие на крыши. Так, он оказывает опрокидывающее, прямое воздействие на кровельные скаты. Однако при малых углах отдельное значение имеет аэродинамическое воздействие ветра – он поднимает плоскость ската за счет возникающих подъемных сил.

Как Вы уже заметили, что на схемах, которые прилагаются к таблицам, отмечены участки крыши, которые подвергаются максимальным ветровым нагрузкам, а также обозначены соответствующие коэффициенты, используемые для расчета.

Стоит отметить, что при углах ската до 30° (на участке коньковых стропил) коэффициенты обозначены и отрицательные (направленные вверх) и со знаком плюс. Они несколько гасят ветровую нагрузку, а чтобы уменьшить воздействие подъемных сил, нужно тщательно закрепить кровельный материал и стропильную систему на этом участке, применяя дополнительные связи (к примеру, отожженную стальную проволоку).

Как только снеговая и ветровая нагрузки будут рассчитаны, их можно просуммировать и с учетом конструктивных особенностей системы, выявить сечение досок для стропил.

Учтите, что эти данные указаны для самых применяемых хвойных материалов (ель, сосна, лиственница или кедр). В таблице Вы можете увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и сортности материала.

Значение суммарной нагрузки указано в Килопаскалях (кПа). Провести эту величину в привычные килограммы на м 2 не составит особого труда. 1 кПа ≈ 100 кг/м².

Что касается значения размеров доски по ее сечению, то оно округляется в большую сторону стандартных размеров пиломатериалов.

Какие инструменты понадобятся для обустройства мансардной крыши своими руками?

Безусловно, во время работы не обойтись без набора инструментов, в список которых входит:

  • шуруповерт, электродрель;
  • строительный уровень, рулетка, отвес и угольник;
  • стамеска, топор, молоток, долото;
  • электролобзик, циркулярная пила, ножовка;
  • плотницкий нож.

Если работа будет проходить в окружении грамотных наставников, поэтапно и аккуратно, а инструмент будет качественный, процесс будет намного ускорен.

Мансардная крыша своими руками: основные этапы + видео

Важно четко соблюдать последовательность работ, ведь только так конструкция получится прочной и надежной.

  1. Крепление мауэрлата.

Установка любой стропильной системы должна начинаться с закрепления на торце боковых стен строений мощного опорного бруса – мауэрлата. На него удобно устанавливать стропильные ноги. Он изготавливается из качественного бруска 100х150 мм. Мауэрлат укладывается на гидроизоляцию из рубероида, настеленную по верхнему торцу стены (невзирая на материал).

Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Он закрепляется к стене посредством металлических шпилек, которые предварительно вмуровывают в венец или бетонный пояс, идущий по верхнему краю стены сооружения или анкерными болтами 12 мм. Они должны входить вглубь стены не меньше чем на 150-170 мм. В том случае, если мауэрлат устанавливается на стену из дерева, то брусья прикрепляются к ней с помощью деревянных нагелей.

  1. Установка стропильной системы.

Монтаж стропильной конструкции начинается с установки балок перекрытия, которые могут крепиться сверху на мауэрлат (если Вы планируете вынести балки за пределы помещения, увеличив его площадь). В такой конструкции стропильные ноги закрепляются непосредственно на балки перекрытия.

В ином случае они могут укладываться на гидроизолированные стены и закрепляться с помощью скоб или уголков к внутреннему краю мауэрлата. Этот вариант используется, если стропильные ноги нужно закреплять прямо на мауэрлат.

Стойки должны находиться на одинаковом расстоянии от середины балки перекрытия. В будущем они станут определять расположение стен помещения, а именно его ширину.

Бруски для стоек должны иметь сечение, отвечающее размеру балок перекрытия. Стойки крепятся к балкам с помощью деревянных накладок и специальных уголков. Но для начала их наживляют гвоздями, после чего выравнивают с помощь отвеса и строительного уровня и только потом капитально закрепляют с расчетом на предстоящие нагрузки.

Как только первая пара стоек будет установлена, их скрепляют сверху бруском (затяжка). Он в свою очередь соединяется с помощью металлических уголков со стойками.

Когда затяжка будет закреплена, у Вас получится П-образная конструкция. По бокам на нее устанавливаются наслонные стропила, которые укладываются на мауэрлат или крепятся к балке перекрытия вторым концом.

На установленные опоры для бруса или в стропиле выпиливается паз (специальная выемка). С ее использованием стропила устанавливаются на брус мауэрлата и крепятся посредством металлических скоб.

Для обеспечения жесткости конструкции от основания стойки к средине бокового стропила можно установить подкосы. Если этого окажется мало, и Вам не жалко материала, то неплохо было бы усилить общую конструкцию схватками и дополнительными стойками.

Затем на затяжке вычисляется середина. К этому месту будет крепиться балка, которая подпирает коньковое соединение верхней висячей подсистемы стропил.

Следующий этап – установка коньковых стропил. Они могут скрепляться различными соединениями – это могут быть мощные болты с металлическими шайбами или пластинами или металлическая накладка.

После их установки к средине затяжки и коньку крепится бабка.

По завершению работы над одной частью стропильной конструкции необходимо сделать остальную часть по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не больше 900-950 мм, но лучшим вариантом будет интервал в 600 мм, что придаст конструкции необходимую устойчивость и жесткость и будет удобно для утепления посредством стандартных матов минеральной ваты. Но это существенно утяжеляет конструкцию и увеличивает расходы материалов.

Сначала устанавливаются боковые детали системы в сборе, после чего промежуточные. Они связываются между собой прогонами, которые устанавливаются между верхними концами стоек и работают, как распорки. Так, получается жесткая конструкция стропил мансарды, где уже будет готовый каркас для отделки стен.

Гидроизоляция мансардной крыши

Как только Вы выстроите стропильную систему, можно приступать к отделке ее утеплительными и прочими сопутствующими материалами.

Стоит отметить, что первым покрытием поверх стропил должна быть гидроизоляционная и ветрозащитная пленка. Она прикрепляется к стропилам с помощью стиплера и скоб, начиная от карниза. Полотна настилаются внахлест (200 мм), а затем водостойким скотчем склеиваются стыки.

Сверху гидроизоляции набивается контробрешетка, которая лучше зафиксирует пленку на поверхности и создаст вентиляционное расстояние между кровельным и ветрозащитным материалом. Обычно контробрешетка выполняется из досок толщиной в 50-70 мм и шириной в 100-150 мм.

Перпендиколярно ей закрепляется обрешетка, на которую настилается кровельный материал. Что касается шага между рейками, то он рассчитывается в зависимости от размеров и типа листового кровельного материала, с учетом необходимого для него нахлеста.

Если же Вы используете мягкую кровлю, то на контробрешетку обычно закрепляются фанерные листы.

Как проходит монтаж кровельного покрытия

На подготовленную фанеру или обрешетку закрепляется кровельный материал. Обычно его монтаж начинается от карниза крыши и дальше поочередно, от одного из краев – в зависимости от типа кровли. Сами кровельные листы устанавливаются внахлест. Если для покрытия применяется металлочерепица или металлический профиль, то этот материал закрепляется с помощью специальных саморезов с эластичными прокладками. Обычно крепежные элементы подбираются по цвету к материалу.

Наиболее сложный этап в покрытии ломаной крыши – переход от наслонных боковых стропил к коньковым стропилам. Также могут возникнуть некие сложности и в том случае, если на крыше предусмотрены выступы для обустройства кровли над окнами или балконами.

Более того, если на крышу выходит дымоходная труба, для нее нужно отдельное оформление отверстия в утеплительном слое и стропильной системе, а на кровле – устройство вокруг надежной гидроизоляции. Стоит отметить, что работа по возведению любой крыши, включая такую сложную, как мансардная, очень ответственная и опасна, поэтому требует повышенных мер безопасности. Если у Вас нет опыта в таких строительных процессах, то лучше поручить их выполнение специалистам или пригласить опытного мастера, под контролем которого выполнять все действия, аккуратно и осторожно.

Мансардная крыша – это отличный вариант для получения достаточно большого пространства жилого помещения

При строительстве частного дома с мансардной важно правильно спроектировать конструкцию и размер крыши. Ведь мансарда – жилое помещение, в котором происходят различные процессы: испарения воздуха, нагрев помещения. Это оказывает свое влияние на кровлю. С другой стороны крыша должна выполнять свое основное предназначение – надежно защищать от непогоды и сохранять тепло внутри.

Поэтому важно перед началом строительства обзавестись качественным проектом и расчетами. Расчеты должны проводиться специалистом, имеющим опыт проектирования подобных объектов. Даже небольшие погрешности могут привести к неверному распределению нагрузки несущих узлов и элементов. Излишний вес кровли, превышающий прочность стропильных ног может привести к ослаблению общей конструкции и печальным последствиям.

Но прежде, чем подробно остановиться на том, как правильно высчитать размер, площадь и другие параметры мансарды рассмотрим распространенные виды конструкций мансардной кровли.


Типы мансардных крыш

Стропильная система и ее элементы различны для разных типов мансардных крыш частных домов. Кровля должна быть легкой, чтобы не нагружать стены домов, при этом надежность и прочность конструкции должны соответствовать строительным требованиями нормам.

Формы скатных кровель

По типам мансардных крыш различают следующие конструкции:

  1. Двухскатные. Два ската и два фронтона.
  2. Ломаные. Имеющие две и больше плоскости, расположенные под разными углами наклона. Ломаную крышу возводить намного сложнее.
  3. Вальмовые. Со скатами треугольной формы, закрывающие фронтоны.
  4. Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
  5. Купольные. Характерны для домов с круглой или многоугольной конструкцией.
  6. Сводчатые. С дугообразной проекцией фронтона.

Кроме того конструкции кровли делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет!

При больших количествах осадков, высокой влажности следует предпочесть кровли с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Конструкции без естественной вентиляции чаще используются в сухих климатических зонах.

Частный дом с мансардной кровлей

Основа кровли – стропильная система

Основным и наиважнейшим элементом кровли является ее каркас или стропильная система. Он несет основную нагрузку, определяет прочность и надежность, от него будет зависеть срок службы всей кровли и как часто придется ее ремонтировать.

Поэтому установка каркаса – самый трудоемкий процесс по устройству мансарды. Основные воздействия на стропильную систему это нагрузки, получаемые от массы самого каркаса, веса снежного покрова и воздействия напоров ветра. В связи с этим и должны проводиться расчеты нагрузок на стропила.

От правильно проведенного расчета стропильной системы, нагрузок и всех узлов соединения зависит прочность и долговечность всего здания. Важным требованием является минимальный вес конструкции каркаса. Чтобы нагрузка на стены и фундамент была небольшой, следует закладывать в проект материалы с наименьшим удельным весом.

Стропильная система дома с мансардой

Расчет площади

Если мансарду планируется использовать, как жилое помещение важно высчитать ее полезную площадь. Для расчетов важным параметром является общая площадь мансардного помещения и его полезный объем. Последний вычисляется по линиям, соединяющим точки, где высота от пола до потолочной плоскости составляет 90 см. Остальное пространство принято считать не жилым, пригодным лишь для устройства чуланов и кладовок.

Общая площадь берется из планов дома и мансарды. Расчет площади кровли проводится исходя из суммарной площади внутренних конструкций. Весь кровельный каркас можно представить как совокупность элементов с различной геометрией. Высчитав площадь таких фигур по отдельности, и сложив значения, можно получить общую площадь конструкции крыши дома. Данная величина необходима не только для дальнейших расчетов прочности и веса конструкции, но и для подсчетов необходимого количества материалов.

Расчет площади и геометрия помещений мансарды определяют соотношение дополнительной площади к нижележащему этажу здания

Проект мансардной кровли

Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Можно воспользоваться типовым, готовым проектом мансардной кровли, который уже не требует дополнительных расчетов. Это ускорит работы и сократит затраты на проектирование, но если предполагается строительство по индивидуальному проекту, потребуется детальный расчет.

Важно!

В проекте, кроме расчета, должны содержаться сведения о конструкции стропил, схема установки балок, подсчет собственной массы и предполагаемую нагрузку природных факторов (ветер, снег, дождь).

Чтобы рассчитать и составить грамотный проект следует предусмотреть устойчивость всех элементов к температурным перепадам.
Как правило, проект состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

  • в первую очередь проектом определяются основные параметры – форма крыши, ее размеры, наклон скатов, наличие фронтона;
  • вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
  • отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;
  • чертежи с различной проекцией и детализацией основных узлов;
  • раздел с расчетами теплотехнических свойств конструкции и указания об утеплении и гидроизоляции с перечнем рекомендуемых материалов;
  • рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.

Расчет уклона скатов

На определение размера крыши влияет ее уклон. Угол наклона скатов имеет большое значение при строительстве дома. Неправильно сконструированная кровля может быть разрушена сильным ветром, если сделать ее слишком высокой. И наоборот, если уклон будет недостаточным, это может привести к накоплению снежной массы, что тоже приведет к разрушениям. Поэтому при расчете наклона скатов учитываются местные климатические условия и предполагаемые кровельные материалы (их вес). Как правило, в заснеженных районах сооружают остроконечные кровли, чтобы снег сползал пол своим весом. А в более теплых местностях распространены пологие конструкции, уменьшающие парусность с удлиненным свесом.

Приступая к конкретному расчету наклона скатов, в качестве исходных данных берем:

  • Предполагаемую высоту жилого пространства в мансарде (желаемую, но не менее 2,5).
  • Погодные условия местности – среднее количество осадков, максимально возможную силу ветра.
  • Планируемый вес и особенности кровельного материала.
  • Тип кровли по проекту.

Для двускатной конструкции укол наклонов скатов оптимальным считается в 45 градусов и более. Для ломаной конструкции оптимальными будут углы в 60 градусов для нижнего ската и 30 градусов для верхнего. Это позволит устроить внутри помещение удобное для проживания.

Монтаж каркаса мансарды

Перед началом строительства мансарды, когда уже возведены стены здания, необходимо по верху стен проложить брус 10х10 или 15х15 см для опоры стропильной системы. Такая конструкция носит название мауэрлат, в рубленном деревянном доме им может служить верхний венец. Если дом строится из кирпича или бетона под деревянный мауэрлат необходимо уложить слой гидроизоляции (например, рубероид, лучше в два слоя). Основная задача мауэрлата – равномерное распределение нагрузок на стены дома. Брус может быть закрыт облицовкой, аналогичной фасадной.

  1. Начинаем установку стропильной системы с устройства перекрытий. Балки укладываем, начиная с крайних, строго выверяя горизонтальность. Шаг балок рекомендуется выдерживать в 50-60 см. Балки должны иметь вынос за предел стен примерно 30-50 см, который будет служить карнизом. Фиксацию с мауэрлатом производим гвоздями и металлическим уголком на шурупах.
  2. Приступаем к монтажу каркаса. В первую очередь устанавливаются вертикальные опорные стойки. На время монтажа крепим их временными распорками. Начиная с углов, ставим остальные на расстоянии не более трех метров. Высота стоек должна быть указана в проекте, она определит параметры всей конструкции. По верхнему окончанию стоек крепим прогоны (доски 15х5 см).
  3. На прогонах устанавливаются затяжки (брус 20х5 см), закрепляемые уголком. Задача затяжек связать боковые прогоны. Чтоб не было значительного прогиба затяжек, их необходимо закрепить, в дальнейшем, подвесами к стропилам кровли. На этапе монтажа избежать прогиба можно временными подпорами.
  4. Устанавливаем стропила. Перед монтажом необходимо изготовить шаблон в виде доски 15х2 см. Шаблон задает одинаковый угол запила в местах соединения стропил с мауэрлатом нижним концом и верхним с прогоном.
  5. Крепление наслонных (нижних) стропил к боковым прогонам осуществляется гвоздями, а к мауэрлату металлическими пластинами или скобами.
  6. Приступаем к монтажу висячих (верхних) стропил. Также готовим шаблон и по шаблону запиливаем все доски. Мансардная конструкция не предусматривает устройство конька, поэтому дополнительную жесткость следует придать установкой подкосов.
  7. Устанавливаем затяжки на верхних стропилах.
  8. В целом каркас стропильной системы готов. Далее можно зашить фронтоны, оставив проемы под окна, если они предусмотрены проектом.
  9. Делаем обрешетку. Конструкция обрешетки целиком зависит от типа кровельного материала, определяемого проектом. Если предусмотрена мягкая рулонная кровля (например, ондулин), делаем сплошную обрешетку. Для металлочерепицы или профнастила требуется разреженная обрешетка. Правильный выбор и грамотный монтаж будет влиять на качество кровли и ее надежность.

Дальнейшие работы связаны с утеплением и изоляцией крыши мансарды.

Основа мансардной крыши – ее каркас

Совет!

В случаях, когда скат кровли более шести метров (длина стандартной доски), необходимо заказать доску под стропила необходимой длины или сращивать стропила до нужного размера. В местах стыков, необходимо будет установить дополнительные опорные стойки.

Утепление кровли

Для создания атмосферы, пригодной для проживания в мансарде, кровля должна быть надежно и качественно утеплена. Кроме того вместе с утеплителями укладываются пароизоляционные и гидроизоляционные пленки. Чтобы предотвратить протечку снаружи и накопления конденсата изнутри, применяют специальные современные материалы. Таким образом, образуется «слоеный пирог», уложенный между кровельным покрытием и помещением мансарды. Такой «пирог» должен включать следующие слои:

  1. Пароизоляционный. Специальные, не пропускающие воздух пленочные материалы, укладываемые изнутри помещения мансарды с герметизацией стыков. Задача этого слоя предотвратить проникновение влаги в верхние прослойки «пирога».
  2. Утепляющий. В качестве теплоизолятора применяется пенопластовые или пеноплексовые плиты, минеральная вата, эко вата и проч. Укладка производится с нахлестом или с последующей заделкой швов строительной пеной.
  3. Гидроизолирующий. Специальные пленочные мембраны, предохраняющие утеплитель от атмосферных осадков и предотвращающие образование конденсата. Укладываются по стропилам с сохранением воздушного зазора между пленкой и кровельным материалом.

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов

Мансарды
Обшивка стен мансарды: алгоритм работы и выбор материала


Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов
Источник stroyland.su

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену
Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее
Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей
Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше
Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства
Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная
Источник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

    Собственный вес
    конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.

    Ветровые нагрузки
    . Являются переменными, действуют на все элементы.

    . Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.

    Вес
    людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

    Шаг стропил
    соответствует размерам утеплителя.

    Ширина стропил
    соответствует толщине утепления.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой
Источник pinterest.co.uk

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

    Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые
    помещения.

    Некомфортные участки оборудуются под места хранения
    .

    «Необычные условия» отдать в распоряжение детей
    .

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

Стропильная конструкция мансардной крыши
Источник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий
:

    Укладываются балки перекрытия
    . При этом учитывается шаг стропильной системы и возможность для устройства лестницы.

    Сразу настилается черновой потолок
    , или временный настил для безопасной работы.

    Монтируются стойки
    . Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.

    Поверх прогонов укладываются затяжки
    .

    Монтируются нижние стропила
    .

    Временные раскосы
    меняются на постоянные ветровые связи в продольном положении.

    Устанавливаются верхние стропила
    .

    Выставляется каркас для фронтона
    , с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.

    Далее по стропилам укладывается кровельная мембрана
    , и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.

    На контробрешётку набивается обрешётка
    , с соответствующим кровельному покрытию шагом.

    Монтируется кровельное покрытие
    , его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь
Источник 1dom.kz

Видео описание

Об особенностях расчета мансардной крыши в видео:

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Мансарда — это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим — ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками — вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.

Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы — стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.

Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.

Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части — 60. Указанные параметры демонстрирует нижеследующий чертеж.

Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 — 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами — оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 — 50 мм, ширина — 200 — 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.

Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.

Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки — горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку — стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.

Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров — шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 — 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

  • Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
  • Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
  • Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
  • После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

  • Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
  • После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
  • За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Окна дормер и наклонные

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 — 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

(3
оценили на 4,33
из 5
)

Что такое мансардная крыша? — Определение и дизайн

Мансардная крыша

Определение и идентификация мансардной крыши

С технической точки зрения, мансарда представляет собой шатровую вальмовую крышу. Что это означает? Вальмовая крыша — это крыша, которая меняет угол наклона на наклонных сторонах. Возьмите руки и держите их прямо вверх, ладони смотрят друг на друга. Теперь согните запястья так, чтобы кончики пальцев соприкасались, образуя треугольник.Это основная крыша. Теперь согните костяшки пальцев. Видите, как теперь ваша крыша меняет уклон? От кончиков пальцев к костяшкам пальцев идет постепенный уклон, но от костяшек к запястью наклон гораздо круче.

То, что вы только что сделали, не было мансардной крышей. Это была вальмовая крыша. Мансарда – это шатровый гамбрел. Это означает, что крыша наклонена во всех четырех направлениях здания, а не только в двух. Итак, если крыша наклонена во все четыре стороны, но не прогибается, она четырехскатная, а не мансардная.Если он изгибается, но не имеет четырех наклонных сторон, то это вальм, а не мансарда. Если у него четыре наклонные стороны, и все эти стороны гнутся, то поздравляю: вы нашли себе мансардную крышу.

Мансардная крыша имеет еще несколько отличительных черт. Например, у них, как правило, мансардных окон или окон, которые выступают из крыши. Это приносит свет на чердак и дает архитекторам возможность превратить это пространство в спальню или другую форму жилого интерьера.Возможность превратить чердак в жилое помещение – одно из самых больших преимуществ мансардной крыши. Также важно помнить, что после изгиба нижняя часть мансардной крыши может быть прямой, выпуклой (изогнутой или расширяющейся наружу) или вогнутой (изогнутой или расширяющейся внутрь).

Мансардная крыша меняет степень уклона со всех четырех сторон

История

Так откуда взялся этот уникальный стиль? Самое старое задокументированное использование мансардного стиля относится к 16 веку, когда он использовался в Италии, затем в Англии, а затем во Франции.Возможно, дизайн был создан, чтобы придать зданиям со скатной крышей более плоский вид, чтобы они соответствовали фасаду здания. Это позволило бы архитекторам эпохи Возрождения использовать классические мотивы Древней Греции и Рима (в которых, как правило, были здания с плоским фасадом).

Мансардный стиль начал набирать популярность во Франции (посмотрите на крышу Лувра), но еще не получил такого названия. Это произошло в 17 веке. Архитектор в стиле барокко Франсуа Мансар начал создавать роскошные таунхаусы и замки с двускатными крышами, и этот стиль прижился так быстро, что его имя стало его синонимом.

Здание по проекту Мансара с мансардной крышей.

Крыша Мазарта вновь появилась в начале 19 века как часть стиля ампир во Франции, любимого Наполеоном. В это время он также распространился в Соединенных Штатах. Однако, пожалуй, самое известное использование мансардной крыши появилось немного позже.

В период Второй империи 1850-х барон Жорж-Эжен Осман получил от Наполеона III заказ на восстановление самых оживленных улиц Парижа.Создав более широкие улицы, он построил на них величественные каменные здания кремового цвета и увенчал многие из них мансардными крышами. Эта реконструкция вдохновила другие города мирового класса (от Мексики до Австралии) на проведение собственных ремонтных работ, и популярность мансардной крыши под влиянием Османа резко возросла. Почему так много городов проходят такие дорогостоящие программы только для того, чтобы получить новые крыши? В архитектуре стиль имеет значение.

Краткий обзор урока

Мансардная крыша представляет собой шатровый вальм, который наклонен во всех четырех направлениях здания и изгибается в некоторых точках вдоль каждой стороны.Эти крыши также очень часто имеют слуховые окна или вертикально выступающие мансардные окна.

Разработанная в 16 веке, но названная в честь французского архитектора эпохи барокко 17 века Франсуа Мансара , мансардная крыша позволяет дизайнерам превратить чердак в жилое пространство за счет увеличения внутреннего объема. Стиль можно встретить по всему миру, но мансардная крыша больше всего ассоциируется с Францией. Он был популяризирован Мансартом, а затем вновь появился как часть национальной эстетики как в стилях ампир, так и в стилях Второй ампир 19 века.Даже Наполеон понимал важность хорошей архитектурной моды.

Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш

Что такое мансардная крыша?

Мансардная крыша имеет четырехскатную двускатную вальмовую крышу в стиле . Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .

Мансардная крыша ферма состоит из двух скатов с каждой стороны с нижним скатом у слухового окна под более крутым углом чем верхний .

Каждая сторона может быть либо изогнутой , либо плоской , которая зависит от стиля и также известна как французская крыша или бордюрная крыша .

Мансардная крыша придает традиционный вид вашей конструкции и в основном используется в этом типе крыши в амбарах .

Мансардная крыша входит в 16 века в Англии и Италии и названа в честь французского архитектора Франсуа , который использовал эту крышу во многих странах мира. а также мансардная крыша приобрела популярность в середине 17 века .

Кроме того, форма мансардной крыши может быть спроектирована в соответствии с требованием пользователя, но наиболее распространенными типами формы крыши являются вогнутые уклон, уклон, уклон, уклон, , и выпуклый наклон .

Подробнее: Что такое Skillion Roof | Типы крыш Skillion | Как построить крышу Skillion » вики полезно Преимущества и недостатки крыши Skillion


Варианты конструкции мансардной крыши

Мансардную крышу можно модифицировать с точки зрения дизайна и функциональности.Как правило, для него используются следующие три конструкции:

.

  • Вогнутый тип
  • Conwax Style
  • Прямой тип

Каждый дизайн имеет свое собственное преимущество и недостаток . Перед выбором формы крыши убедитесь, что она подходит для природы конструкции и природы климата .

Вогнутая форма для мансардной крыши

Вогнутая мансардная крыша

A Вогнутая мансардная крыша изогнута внутри на нижней части ската , а также под крутым углом на их дне . Вогнутая крыша была популярна в 19 веке. Вогнутая форма в основном используется в зданиях и особняках .

Из-за того, что крыша мансардного типа является плоской в ​​верхней части , поэтому при сильном снегопаде образуется трещина .Исправить немедленно пока не стало хуже полностью . В Вогнутая форма , крыша экспансивная в ремонт и техническое обслуживание .

Выпуклая форма для мансардной крыши

Мансардная крыша выпуклого типа

Мансардная крыша выпуклого типа изогнута на внешней стороне на нижней части и форма выпуклой мансардной крыши выглядит как буква S буква S в обеих формах позволяют увеличить внутреннее пространство без требующих любых дополнительных уровней .

Если вы выбираете Convex Mansard Book для вашего дома до Build Убедитесь, что сайт бесплатный от любых нежелательных деревьев , филиалов или растений . Выпуклая крыша мансардного типа в основном встречается в башнях, зданиях судов , отелях и т. д.

Прямая форма для мансардной крыши

Прямая мансардная крыша

Прямые мансардные крыши типа имеют небольшой уклон на верхней части панели , и эта крыша спроектирована на слуховое окно на нижнем уклоне .

небольшой уклон не может быть легко виден для любого стоящего на поверхности земли . В некоторых случаях , этот небольшой наклон может быть почти вертикальным положением и это слуховое окно окно обеспечивает хорошую вентиляцию , правильное освещение и дополнительное

34 внутреннее пространство

4 .

самый большой недостаток прямой мансардной крыши не способность выдерживать вес снега , что сбор на вершине крыши из-за этого появятся трещины .

Когда ремонтирует вашу поврежденную крышу оригинальную деталь крыши приносит с собой, так что вы выбираете аналогичный или закрываете дизайн вашей оригинальной детали .


Типы мансардных крыш

Крыши мансардного типа в основном делятся на два типа;

  • Двойной шаг Mansard Reeep Spires Mansard Roof Крыша мансарда Reeep Mansard состоит из острых пункта на TOP крыши, а также предоставляют дренаж на от всех сторон крыша .

    Двойная Скатная Мансардная крыша состоит из низкой скатной крыши и обеспечивает разумное количество дренажа .

    Подробнее: Двускатная крыша | Остроконечная крыша | 5 типов двускатных крыш | Фронтон крыши | Дизайн двускатной крыши


    Преимущества мансардной крыши

    • Мансардная крыша при условии дополнительной полезной площади .
    • Это подходит для сельских районов и городских районов.
    • Мансарда Стиль Крыша экономичная .
    • Это дает больше гибкости.
    • Мансардная крыша увеличивает эстетический вид здания .
    • Он дает хорошее естественное освещение .

    Недостатки мансардной крыши

    • Крыша мансардного типа не подходит для ветреного климата .
    • Требуется высокая стоимость обслуживания и стоимость ремонта .
    • Крыша мансардного типа требуется длительное строительство времени.

    Подробнее: Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши


    Как построить мансардную крышу

    Следующие шаги используются для строительства мансардной крыши,

    Шаг 1: принятие решений и планирование

    • Прежде чем построить мансардную крышу , вам необходимо планирование для нее, выбор чертеж для вашей мансардной крыши, затем согласно планированию купить материал .
    • Хорошее планирование является наиболее важной частью любого типа строительных работ .

    Шаг 2: Подготовка места для сборки

    • Для строительство крыши требуется все виды из материалы и инструменты, техника есть собрано на участке.

    Шаг 3: Размещение стропила

    • Во время укладки стропил необходимо носить перчатки , защитные очки , а также защитные каски целей .
    • Используйте обычные стропила типа и закрепите их на коньковой доске . После этого процесса было завершено за пределами Rafter размещены в правильный позиции и затягивают rapter в размещении , все это процесса составляет повторных на оставшихся три сторон .

    Шаг 4: Оставшиеся общие стропила

    • общее стропило также ставится в правильное положение , и чтобы убедиться , что они имеют ограниченное движение и находятся в безопасном положении .
    • Проверьте все , прежде чем переходить к следующему шагу , потому что будет трудно сделать исправления или заменить их , когда вы перейдете к .

    Шаг 5: Потолочные балки и обшивка

    0 потолок и Обшивка и должны быть место с уходом на , используя гвозди для закрепления Beam и обшивки на месте, а также убедитесь, что они не потеряны и никаких повреждений позже о.

Шаг 6: Верхнее расширение

  • Верхняя надставка представляет собой удлиненную область , которая создает верхнюю надстройку крыши , а также делает крышу более прочной и долговечной .

Этап-7: Обшивка и кровля

  • Прежде чем пройти через процедуру обшивки , используйте хомуты балки и фасцию для крыши .Обшивку необходимо закрепить стропильными гвоздями .
  • Любая область , где долина и открытое вентиляционное отверстие. После того, как сделает это, уложите покрытие по всей поверхности , а затем покройте ее кровельной черепицей .

Часто задаваемые вопросы:

Что такое мансардная крыша?

Мансардная крыша имеет четырехскатную двускатную вальмовую крышу в стиле .Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .
Мансардная крыша Ферма состоит из двух скатов с каждой стороны с нижним скатом у слухового окна под более крутым углом чем верхним .

В чем преимущества мансардной крыши?

  • Это при условии дополнительного полезного пространства .
  • Это подходит для сельских районов и городских районов.
  • Это это экономичный .
  • Это дает больше гибкости.
  • Это увеличивает эстетический вид здания .
  • Мансардная крыша дает хорошее естественное освещение .
  • Что такое выпуклая мансардная крыша?

    выпуклая мансардная крыша изогнутая внешняя сторона нижний скат часть и форма выпуклая мансардная крыша выглядит как 7 4 буква S 3 4 буква S форма в обеих формах позволяет для большего внутреннего пространства без требующих любых дополнительных уровней .

    как выглядит мансардная крыша

    A мансардная крыша похожа на четыре двускатная двускатная крыша стиль шатровая крыша. Крыша с двускатной крышей в стиле не является чем-то новым, это модифицированная версия двускатной крыши .

    Вам также может понравиться:


    Мансардная крыша; Как строить, его преимущества и недостатки

    Мансардные крыши иначе известны как французские конструкции крыш.Этот стиль крыши или бордюрной крыши включает в себя четырехстороннюю вальмовую крышу с двумя отдельными скатами.

    Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж дома, называемый мансардой.

    Некоторые из первых образцов крыши в этом стиле принадлежат французскому дизайнеру Пьеру Леско.

    Этот стиль крыши использовался на частях Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

    1.Что такое мансардная крыша?

    Мансарда означает чердак или пространство внутри конструкции крыши, а не только форму крыши. Мансардная крыша очень эффективна с точки зрения управления пространством, благодаря своему дизайну, максимально приближенному к природе этого чердачного помещения, а ее формат связан с дизайном зеленой крыши.

    Хотя это не тот стиль, который вы обычно найдете во многих современных домах, он часто встречается в обрамлении деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому виду из прошлого.

    При расширении дома люди слишком часто используют этот дизайн, потому что он набирает все большую популярность в современном дизайне.

    Установка этих крыш может стать отличной идеей для придания вашему ремонту элегантности. Мансардные кровельные конструкции все еще являются древней конструкцией, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

    2. Урок истории на мансардных крышах

    Хотя создание мансардной крыши приписывают Франсуа Мансару (1598 – 1666), он не был первым, кто использовал этот стиль.

    Эта честь досталась бы Пьеру Леско (1510–1578), который использовал этот стиль кровли на части Лувра в 1550 году.

    Однако только в начале 17 века архитектура мансардной крыши стала популярной.

    Франсуа Мансар, выдающийся архитектор периода французского барокко, начал использовать этот стиль крыш в зданиях, которые он проектировал для своих клиентов.

    Таким образом, эта архитектура крыши была названа мансардной в его честь.

    Интересно, что в Европе мансардой может обозначаться и чердачное помещение, а не только конструкция крыши. Популярность мансардной крыши во Франции продолжала расти и стала еще более модной во время правления Наполеона III (1852–1870).

    За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

    Мансардная крыша не так часто использовалась в традиционных домах, несмотря на то, что она использовалась во многих высотных жилых домах, особенно в конце 1960-х и 1970-х годах.

    Позже многие небольшие коммерческие здания также приняли крышу мансардного типа. Однако, в отличие от традиционной мансардной крыши, эти крыши имели плоскую вершину.

    3. Деталь мансардной крыши

    Деталь мансардной крыши

    Мансарда особенно хорошо подходит для ремонтных работ в домах со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

    Низкий уклон линии мансардной крыши визуально уменьшает масштаб здания и помогает устранить квадратный вид.

    Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов. Это также распространенное решение проблемы монотонного внешнего вида каркасных многоквартирных домов с плоской крышей.

    При правильном использовании мансардная крыша может усилить конструкцию без существенного увеличения затрат на строительство. Приподнятая над уровнем надстроенной крыши мансарда может загораживать проходы через крышу или механическое оборудование.

    Разнообразие мансардных крыш практически безгранично.Одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует соблюдать осторожность, чтобы линия мансардной крыши не была либо слишком узкой, либо слишком широкой.

    Двумя наиболее широко используемыми кровельными материалами для мансардных крыш являются кедровая стружка и черепица марки Certi.

    Кедровые встряски с их более тяжелой текстурой и твердым внешним видом, возможно, чаще используются для мансард, хотя также используется черепица, особенно когда желательна более легкая чешуя.

    Небольшой вес и простота укладки щебня и черепицы с маркировкой Certi в значительной степени способствуют экономичному строительству. Детали конструкции типовых мансардных крыш показаны на рис. 6.

    Верх мансардной крыши – крышка

    Эта деталь показывает состояние, при котором верхняя часть мансарды соприкасается с крышкой карниза. Верхний край кастрюль отгибается на высоту стоячего или реечного шва, затем загибается на 3/4″. Крышка колпачка зацепляется за этот край, эффективно образуя капельницу.

    источник; https://www.copper.org

    Верх мансардной крыши – Гравийный упор

    Изображен верх мансарды на гравийной остановке. Верхний край поддонов обрабатывается так же, как и верхняя часть мансардной крыши – покрытие для покрытия, при этом упор для гравия входит в зацепление с загнутым краем поддона.

    источник; https://www.copper.org

    Низ мансардной крыши

    Типичное состояние нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к софиту.

    источник; https://www.copper.org

    Изменение уклона мансардной крыши

    Эта деталь показывает состояние, когда низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8″ от разрыва крыши, загибаются на 3/4″ и закрепляются медными скобами на расстоянии 12″ по окружности.

    Медные фиксирующие планки того же веса, что и оклад, припаяны к поддонам между швами на расстоянии не менее 6 дюймов от разрыва крыши и зацепляют основание оклада замком 3/4 дюйма.

    На верхней кровле верхний край цокольной планки загибается на 3/4″ и закрепляется медными скобами на расстоянии 12″ O.C. Непрерывная замковая планка припаяна к базовой планке и фиксирует край мансардной крыши.

    источник; https://www.copper.org

    Непрерывная обрешетка крыши Деталь

    Деталь иллюстрирует установку для стыков обрешетки, которые непрерывны по крыше. Стоячие швы при тех же условиях детализируют аналогичным способом.

    источник; https://www.copper.org

    4. Как построить мансардную крышу?

    Что вам понадобится?

    [значок su_list = «значок: проверить» icon_color = «# 228f17»]

    • Инструменты для деревообработки
    • Мусорный контейнер
    • Лестницы
    • Рабочее снаряжение: наколенники, перчатки, пояс для инструментов, каска и сапоги
    • Обшивка
    • Леса
    • Чертежи
    • Черепица
    • Подкладочный материал
    • Пиломатериалы
    • Пластиковые листы и брезент
    • Оборудование
    • Элемент списка

    [/su_list]

    5.Построить мансардную крышу шаг за шагом

    Мансардная крыша – отличное дополнение к дому для тех, кто хочет увеличить жилую площадь на верхнем этаже.

    Строительство мансардной крыши дома – довольно простая задача при наличии правильного проекта, соответствующих инструкций, качественных строительных инструментов и необходимых технических и ручных навыков.

    Шаг 1: Принятие решений и планирование

    Этот шаг включает в себя выбор чертежа крыши, которую вы хотите построить, обращение в местные органы власти для выяснения строительных норм и правил для конкретного района, взаимодействие с подрядчиками для выяснения деталей процесса строительства, закупку всех материалов, найм вне работы, если работа слишком сложна, чтобы закончить ее в одиночку, и получить страховое покрытие для защиты от любых убытков, понесенных в процессе строительства.

    Шаг 2: Подготовка строительной площадки

    Первым шагом в самом процессе строительства является подготовка участка к строительству. Начните с выбора определенного места для всех инструментов, которые вам понадобятся.

    Используйте большой стол или участок газона, чтобы все материалы были в одном месте, легкодоступны и аккуратно разложены.

    Не забудьте накрыть все растения и любые приборы, приспособления и механизмы в этом районе брезентом или пластиковыми листами, чтобы предотвратить любые повреждения во время строительства.

    Шаг 3: Размещение стропил

    Возьмите обычные стропила и прикрепите их к одной коньковой доске. Используйте гвозди, чтобы зафиксировать их на месте. Как только это будет сделано, поднимите конек, а затем используйте гвозди, чтобы зафиксировать другие стропила на месте.

    Внешние стропила должны располагаться так, чтобы устье птицы находилось на плоскости самой высокой плиты стены.

    Как только будет достигнуто точное положение, используйте гвозди, чтобы затянуть стропила на место. Такую же процедуру необходимо провести с тремя оставшимися сторонами.

    Шаг 4: Оставшиеся обычные стропила

    Рядовые стропила, оставшиеся от третьего шага, теперь необходимо закрепить на место. Их также необходимо прибить гвоздями, чтобы обеспечить плотное и надежное позиционирование.

    Шаг 5: Потолочные балки и обшивка

    Потолочные балки должны быть закреплены с осторожностью. Используйте гвозди, чтобы закрепить их на месте и убедиться, что они не болтаются, чтобы потом не повредить их.

    После того, как это будет сделано, покройте участок обшивкой.

    Шаг 6: Верхний удлинитель

    Надземная часть, образующая верхнюю часть мансардной крыши, должна быть построена с использованием вертикальных стропил. Эти вертикальные стропила должны быть размещены в границах коньковой доски.

    Обычные стропила следует использовать как внутри, так и снаружи этой конструкции, чтобы придать ей прочность и поддержку.

    Шаг 7: Обшивка и покрытие гонтом

    Используйте хомуты и фасцию для крыши, прежде чем можно будет начать процесс обшивки.Материал обшивки должен быть прикреплен к общим стропилам с помощью гвоздей.

    Области, где есть ендовы и жерла, должны быть покрыты гидроизоляцией. После этого следует уложить грунтовочный материал по всей поверхности, а затем покрыть ее черепицей.

    6. Как сконструировать мансардную крышу?

    Что вам нужно?

    [значок su_list = «значок: проверить» icon_color = «# 228f17»]

    • Дерево
    • Ручка
    • Бумага
    • Отвертка
    • Винты

    [/su_list]

    Мансардная крыша — это часто встречающийся тип крыши, который можно увидеть на домах в старинном и современном стиле, ее можно использовать даже на скотных дворах и в собачьих будках.

    Совершенно универсальная, эта форма крыши состоит из двух частей, нижняя из которых имеет глубокий скат в каждую из сторон, а верхняя часть находится дальше назад, почти вертикально по направлению.

    Использование мансардной крыши в домах популярно, так как дает больше жилой площади, и вам не нужно обрамлять ее, чтобы заставить ее работать.

    Тем не менее, если вы решите обрамлять свою крышу, то вы можете следовать нескольким простым рекомендациям для быстрого завершения проекта.

    7. Каркас мансардной крыши шаг за шагом

    Шаг 1 – Проектирование рамы

    Первым шагом в создании мансардной крыши является создание каркаса ручкой и бумагой. Вам нужно будет иметь два этапа строительства, при этом большая рама будет располагаться перед меньшей, более высокой.

    Чтобы получить правильный угол для вашей рамы, начните с рисования полукруга на листе бумаги. Вам понадобится высокая опора в центре, поэтому проведите линию от вершины круга к линии внизу.

    Затем возьмите бумагу и сложите ее так, чтобы нижняя линия полукруга совпадала с верхней линией опоры.

    Эта складка отделит вашу меньшую крышу от большей. Теперь вы можете нарисовать крышу меньшего размера с более пологими сторонами вверху и более низкую крышу внизу.

    Шаг 2. Начало сборки

    Имея в виду этот базовый проект, начните создание каркаса с построения горизонтальной линии такой ширины, какой вы хотите, чтобы нижняя часть крыши была.

    Теперь возьмите длинный кусок тяжелого дерева и поместите его в центр.Прикрутите все детали на свои места. Теперь у вас есть основная опорная конструкция для вашей крыши.

    Шаг 3. Делаем нижнюю крышу

    Затем вы должны взять дерево и обрезать его до нужной длины для нижней крыши. Вам понадобятся четыре опорные стойки, по одной на каждом углу.

    Сформируйте крышу, укладывая доски между каждым из четырех столбов, пока не дойдете до верха столбов.

    Затем вы должны взять еще четыре куска дерева и создать еще одну горизонтальную опору, как в нижней части вашей крыши.

    Перед тем, как продолжить, прибейте каждый деревянный каркас гвоздями или привинтите.

    Шаг 4. Изготовление верхней крыши

    Возьмите еще четыре деревянных бруска и привинтите их к углам. Затем вы можете свести их так, чтобы они соприкасались в центре.

    Соедините все эти длины вместе, чтобы получилась базовая заостренная крыша. Теперь добавьте балки по бокам, пока снова не достигнете вершины крыши. Вы закончили крышу.

    8. Преимущества и недостатки мансардной крыши

    Преимущества мансардных крыш

    1. Будущие дополнения:

    Поскольку первый скат мансардной крыши такой крутой, он может выступать в качестве стены, если вы когда-нибудь решите надстроить над своим домом еще один этаж.

    Это обеспечивает большую гибкость в долгосрочной перспективе и удешевляет такие дополнения в вашем доме.

    В результате мансардные крыши идеально подходят для молодых пар, которые хотят создать семью, но не хотят сразу приобретать большой дом.

    2. Добавлено место:

    Даже без пристройки к уже существующей крыше мансардные крыши обеспечивают дополнительное жилое пространство по сравнению с другими типами крыш.

    Поскольку все четыре стороны крыши имеют крутой наклон в форме коробки, чердачное помещение легко превратить в чердак или дополнительную спальню, если это необходимо.

    3. Эстетическая ценность

    Хотя внешний вид является субъективным, нельзя отрицать тот факт, что мансардные крыши имеют элегантный дизайн, во многом благодаря тому, что они были важной частью французской архитектуры в эпоху Возрождения.

    Более того, в районах, где они обычно не встречаются, этот стиль кровли, безусловно, будет выглядеть более изысканно и может даже привлекать внимание, если его правильно выполнить.

    Недостатки мансардных крыш

    1. Стоимость и время установки

    Мансардные крыши стоят дороже и требуют больше времени для установки по сравнению с другими типами крыш. Процесс строительства мансардной крыши довольно сложен и требует больше труда и материалов по сравнению с обычными двускатными крышами.Это может быть непозволительно для домовладельцев, работающих в условиях ограниченного бюджета.

    2. Устойчивость к атмосферным воздействиям:

    Мансардные крыши не идеальны для районов с сильными дождями и снегопадами, потому что второй, плоский скат в верхней части крыши не позволяет быстро отводить стоки.

    Это означает, что большое количество воды может оказаться на вашей крыше, что может привести к протечкам и росту плесени внутри вашего дома.

    3. Техническое обслуживание:

    Мансардные крыши требуют гораздо большего ухода по сравнению с традиционными двускатными крышами, потому что более плоская часть крыши гораздо быстрее собирает мусор и поэтому более подвержена повреждениям.

    Хотя техническое обслуживание не обязательно является изнурительным или дорогим, оно довольно постоянное, и поэтому может быть проблемой, которая увеличивает долгосрочные затраты на вашу крышу.

    4. Высокая стоимость установки

    После того, как вы просмотрите несколько иллюстраций мансардной крыши, первое, что бросается в глаза, это сложность конструкции.

    Естественно, это приведет к высокой стоимости установки. Фактически, вы сможете установить несколько двускатных или вальмовых крыш по цене одной мансардной крыши.

    Более того, с этой конструкцией знакомы немногие специалисты по кровле. Следовательно, качество мансардной крыши может не соответствовать желаемым стандартам.

    9. Изображения строительства и архитектуры мансардных крыш

    Мансардная крыша из шифера с прямыми сторонами

    Мансардные окна имеют полукруглые каменные фронтоны, большой замковый камень и резные пилястры. Обратите внимание на окисленный гребень крыши и парапет.

    Мансардная крыша со сквозным слуховым окном с фронтоном

    Прямо: Дом Уотсона / Клуб Баффало

    • Мансардные окна с фронтоном
    • Замковый камень в окантовке круглой арки
    • Двойная створка «два на два».
    • Верхняя створка с округлым стеклом
    • Окна с пилястрами по бокам

    Мансардная крыша (прямая) со слуховыми окнами

    10. Заключение

    Прежде чем мы попрощаемся, давайте закончим эту статью советом. Хотя мансардные крыши могут выглядеть сложными и во многих случаях показными, они не очень практичны, особенно если вы планируете установить их в своем доме.

    Они являются частью архитектурного наследия, и хотя это может быть заманчивой причиной для использования этой крыши в вашем доме, мы советуем вам очень тщательно выбирать тип крыши с учетом климата вашего региона.

    Мансардная крыша и второй ампир

    Типичным примером безбашенного дома среднего класса является этот Ред-Хук, Нью-Йорк, пример с красивой верандой напротив и выступающим верхним заливом вместо башни. Это тип, который можно было найти где угодно от штата Мэн до Калифорнии в 1870-х и 1880-х годах.

    Какое-то время, в середине 19-го века, то, что задавало тон архитектурного вкуса для состоятельных американцев, было не каким-то идеалом античного прошлого, а всем, что было в моде во время режима Луи-Наполеона (1852-1870), или эпоха, называемая Второй французской империей.Даже после того, как франко-прусская война закончилась в 1871 году, здания в стиле Второй империи продолжали расти на волне огромных, недавно отчеканенных состояний после Гражданской войны, которые были полностью оборудованы для обслуживания этих экстравагантно декоративных домов. Стиль Второй ампир с его вездесущими мансардными крышами и тяжелым орнаментом оставался первым выбором богатых строителей жилья и их архитекторов, потому что в их глазах он был не только полностью «современным», но и модно роскошным в то, что было очень яркой эпохой. верно.

    История мансардной крыши

    Не все мансардные дома были разбросаны; многие из них были спроектированы так, чтобы соответствовать узким участкам, сохраняя при этом характерные линии крыш и башен. Этот дом 1870-х годов в Райнбеке, штат Нью-Йорк, имеет традиционные черты Второй империи, с характерными оконными украшениями и перемычками.

    Эмблемой стиля является отличительная мансардная крыша, устройство, приписываемое французскому архитектору XVII века Франсуа Мансару (1598-1666). Историки архитектуры помнят Мансара как отца французской классической архитектуры, но он явно имел и практический характер.Смысл двускатной крыши Мансара заключался в том, чтобы выжать целый этаж жилого пространства над линией карниза здания без увеличения технической этажности конструкции — экономически привлекательный элемент архитектурного трюка в таком городе, как Париж, где восходящая мобильность , по крайней мере, в зданиях, был ограничен или обложен высокими налогами.

    Верхняя часть мансардной крыши, как правило, широкая и плоская, чтобы максимизировать объем пространства под ней — представьте себе четырехскатную крышу, верхняя поверхность которой простирается почти до краев здания.Нижний шаг может быть выпуклым (закругленным наружу, возможно, в форме буквы S или колокола), вогнутым (загнутым внутрь или расширяющимся) или крутым углом. Иногда мансардная крыша бывает двухэтажной.

    Какой бы ни была форма крыши, всегда есть множество мансардных окон для освещения жилого пространства внутри. Элементы Второй империи и мансардные крыши так часто встречаются вместе, что сам стиль часто называют мансардным стилем. Хотя верно то, что у каждого дома Второй Империи есть по крайней мере одна мансардная крыша (а у некоторых их много), всегда ли наличие мансардной крыши означает дом Второй Империи? Одним словом, нет.В зданиях Второй империи мансардная крыша должна быть доминирующей, а не второстепенной. Например, у вас может быть дом в стиле королевы Анны с остроконечной главной крышей и башней с мансардной крышей. Такой дом все же королевы Анны, а не Второй империи. Точно так же многие дома в Стик-стиле имеют мансардные крыши, но они не относятся ко Второй империи, потому что в дизайне преобладают черты Стик-стиля.

    Одноэтажные мансардные дома появляются периодически, но уж точно не массово.В этом доме в Топсфилде, штат Массачусетс, с вогнутой изогнутой крышей сохранились обычные слуховые окна, прекрасный эркер с левой стороны и характерный консольный навес над двойной входной дверью.

    Так случилось, что чисто французское влияние довольно быстро ослабло в архитектурно-свободные дни Америки конца 19-го века. Когда состояние Франции пошло на убыль после франко-прусской войны, которая стала катастрофой для французов, пострадал и престиж Франции. Более того, быстро растущие ряды профессиональных архитекторов Америки (правда, обучавшихся в парижских мастерских Ecole des Beaux-Arts мастеров) были полны решимости найти свой собственный архитектурный путь.Следовательно, дома и другие постройки отклонялись в сторону других стилей, даже иногда сохраняя характерную линию мансардной крыши.

    Другие популярные стили того времени — итальянский стиль, стиль королевы Анны, романский стиль, викторианская готика — привлекли внимание домостроителей, и все они продолжали использовать элементы декора времен Второй империи, а также популярную мансардную крышу. .

    Второй стиль ампир

    Хотя особняки с мансардой менее распространены на Юге после Гражданской войны, дом Хек-Эндрюса 1870 года в Роли, Северная Каролина, является образцовым.Выпуклая крыша башни контрастирует с глубоко вогнутой крышей дома.

    Галерея Ренвик в Вашингтоне, округ Колумбия, считается первым настоящим зданием времен Второй Империи в США. Музей американского искусства Смитсоновского института, он был построен первоначально для размещения обширных частных коллекций произведений искусства миллионера Уильяма Уилсона Коркорана.Кооптированное во время гражданской войны в качестве правительственного офисного здания, оно было возвращено на некоторое время после войны его владельцу, прежде чем снова было передано на государственную службу. Архитектор Джеймс Ренвик также спроектировал знаменитый Смитсоновский замок в Вашингтонском торговом центре.

    Кстати, Вторую империю также иногда называют «стилем генерала Гранта», потому что она была наиболее популярна — по крайней мере, в США — сразу после Гражданской войны и во время президентства Улисса С. Гранта (1869–1877).Именно президент Грант обратился к своему архитектору казначейства, британскому эмигранту Альфреду Б. Маллетту, с просьбой спроектировать потрясающе тщательно продуманное здание Государственного, военного и военно-морского флота (ныне старое административное здание) рядом с Белым домом в 1871 году. (Так почему же? , вы можете спросить, а не называется ли он стилем президента Гранта, а не стилем генерала Гранта? Кто знает?) Государственное, военное и военно-морское строительство сделало Малле знаменитым и разожгло повальное увлечение французской архитектурой среди послевоенного класса сверхбогатых предпринимателей ( те известные и печально известные «бароны-разбойники»), которые нажили состояния на железных дорогах, лесоматериалах, спекуляции землей, горнодобывающей промышленности и производстве железа.

    Этот скромный дом времен Второй империи в историческом районе Джорджтаун в Вашингтоне, округ Колумбия, выполнен в упрощенном стиле. Эркер, дверь, фасад, угловые перемычки и карниз модиллиона обеспечивают удобную степень украшения для небольшого дома.

    Наличие большого богатства и новая доступность местного корпуса обученных архитекторов по всей стране — на Востоке, Западе и Среднем Западе — были среди сил, которые продвинули Вторую империю к действительно общенациональному американскому стилю.Достижения в области транспорта (такие как Трансконтинентальная железная дорога, официально завершенная в 1869 году) и в печати (которая обнародовала книги по архитектурным планам и вкусные публикации) были другими причинами распространения стиля.

    Как и в общественных зданиях Ренвика и Маллетта, в домах эпохи Второй империи в высоком стиле было много причудливых украшений, особенно вокруг окон и дверных проемов. В то время как тщательно продуманная каменная кладка окон и дверей не была редкостью, чугунная отделка часто заменяла камень с превосходным эффектом.Одноэтажные колонны, парные колонны и пилястры располагались, слой за слоем, от верхушки до низа этих жилых чудес. Классический орнамент изобиловал.

    Стиль Второй империи в чистом виде определенно не был практичным стилем для человека с небольшим достатком. Тем не менее, мансардная крыша была настолько полезна — и как средство обеспечения дополнительной жилой площади наверху здания, и как способ придания визуальной значимости и отличия небольшому и простому зданию, — что ее использование всеми классами домовладельцев было неприемлемо. широко распространенный.Даже одноэтажные дома можно было облагородить, добавив мансардную крышу.

    Взглянув на растущие сегодня исторические районы, вы увидите, что Вторая империя далеко не самый распространенный исторический стиль дома. Это был нелегкий дом в постройке и обслуживании — вероятно, это одна из причин, по которой многие из этих мансардных особняков стали музеями или другими типами общественных зданий, — и этот стиль просуществовал недолго. Тем не менее, он входит в число двух-трех самых ярких американских стилей домов, и его присутствие в городских районах и ранних пригородах, а также в загородных поместьях является непреходящим подарком от наших французских друзей — в своем роде почти столь же драгоценным, как статуя Свободы.

    36 типов крыш (стилей) для домов (иллюстрированные примеры дизайна крыш)

    Откройте для себя 36 различных типов крыш для дома. Эта галерея включает в себя потрясающие иллюстрации дизайна крыш, чтобы вы могли легко увидеть различия между типами крыш. Включает в себя А-образную раму, капот, фронтон, бедро, мансарду, бабочку, комбинацию долины, навес и многое другое.

    Существует несколько удивительных типов крыш для дома. Хотя 36 звучит как много, если вы посмотрите наш список ниже, некоторые из них являются вариациями одного типа.

    Сложные крыши состоят из многих частей, которые включают в себя несколько основных конструкций крыш, таких как двускатная крыша, расположенная на навесе, или варианты конструкции двускатной и ендовонной крыши с использованием одного или множества различных типов кровельных ферм (см. также наши очень подробные схемы). показаны различные части фермы крыши).

    Также в разных архитектурных стилях будет использоваться один и тот же тип крыши. Например, у вас может быть двускатная крыша дома в стиле кейп-код или гонт (плюс другие архитектурные стили).

    Тем не менее, во многих случаях крыша дома будет иметь один стиль.

    Ниже представлен опрос, в котором вы можете проголосовать за свой любимый стиль крыши. Ниже приведен наш список иллюстраций дизайна крыш, которые ясно иллюстрируют различные типы конструкций крыш Tinsmith в Гётеборге.

    Связанный: Сколько стоит замена крыши?

    Анатомия крыши

    Таблица типов крыш

    Связанный: Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба | Типы желобов

    1.А-образная крыша

    А-образную раму очень легко идентифицировать.

    Это крутая остроконечная крыша, которая доходит до земли или близко к ней. Крыша составляет большую часть или все стены дома. Это очень простая конструкция крыши и недорогая, потому что крыша служит одновременно крышей и стенами.

    2. Крышка

    Крыша капота определяется выступающим уступом вокруг основания крыши.

    Другая часть крыши может иметь множество конструкций, таких как вальмовая, вальмовая или двускатная… при добавлении расширенного уступа она становится вариацией капота этой конструкции крыши.

    Прочтите наше руководство по крыше капота здесь.

    3. Бабочка

    Крыша-бабочка представляет собой перевернутую двускатную крышу.

    Это V-образная форма. Это довольно странная конструкция крыши, и она мало используется. Тем не менее, одним из преимуществ крыши-бабочки является то, что вы получаете высокие потолки с двух сторон дома.

    4. Фонарь

    Крыша фонаря имеет внутреннюю стену, построенную над одной секцией крыши, причем эта часть стены часто имеет несколько окон или одно длинное окно.

    SWISS KRONO Floors Более чем 50-летние традиции и опыт производства панелей и изделий из дерева. Мы установлены в каждом втором польском доме и более чем в 75 странах мира. Увидеть больше san go SWISS KRONO Floors во Вьетнаме

    Секции крыши по обе стороны от вертикальной стены обычно имеют наклон, что позволяет проникать в окна большому количеству естественного света.

    5. Комбинация

    Комбинированная крыша — это буквально комбинация типов крыш.

    Этот тип древесины чаще всего встречается при строительстве общежития во Вьетнаме, вы можете обратиться к Alo Nha Tro для получения более подробной информации.

    Комбинированные крыши, часто состоящие из двух или более конструкций из эстетических и практических соображений, могут иметь различные стили; например, фонарь и шатровая крыша. Это отличный вариант для уникального, интересного образа.

    6. Изогнутая крыша

    Изогнутая крыша придает любому зданию необычайно современный и интересный вид.Современные крыши используют гибкость металлических материалов, создавая одну большую изогнутую структуру.

    Изогнутые крыши действительно помогают уменьшить сопротивление ветру, но в основном выбираются из-за потрясающего эстетического вида, который они могут придать зданию.

    7. Купол

    Купольная крыша, что неудивительно, является крышей в форме купола.

    Сложный и прочный дизайн, этот тип крыши придает зданию красивую эстетику, и его можно увидеть во многих исторических зданиях, таких как Капитолий в Вашингтоне, округ Колумбия.C., в культовый собор Святого Павла в Лондоне.

    8. Мансардное окно

    Мансардные окна содержат окно, которое выступает вертикально из традиционной скатной крыши, образуя расширенное окно в крыше.

    Этот тип крыши наиболее популярен при переоборудовании чердака, обеспечивая простой способ расширения пространства и естественного освещения в переоборудованном чердачном помещении.

    9. Плоский

    Несмотря на то, что внизу она выглядит просто, плоская крыша часто используется в домах в стиле модерн и середине века и может быть ярким дизайном, если вам нравится современный вид.

    10. Фронтон коробки

    Коробчатые двускатные крыши имеют две наклонные стороны, которые встречаются, образуя конек, с треугольным

    Расширение

    с обеих сторон, отгороженное от стен.

    Этот тип кровли популярен в районах с холодными погодными условиями, обеспечивая стабильную конструкцию, хорошо справляющуюся с дождем и снегом.

    11. Открытый фронтон

    Открытая двускатная крыша идентична коробчатой ​​двускатной крыше, за исключением коробчатых боковых сторон на обоих концах.

    В этом типе крыш концы остаются открытыми, чтобы непосредственно соприкасаться со стенами. Между ними нет дополнительных преимуществ, выбор основывается исключительно на эстетике.

    12. Крест остроконечный

    Крестообразная двускатная крыша представляет собой конструкцию, состоящую из двух или более коньков двускатной крыши, которые пересекаются под углом, чаще всего перпендикулярно друг другу.

    Этот тип кровли часто встречается в зданиях более сложной планировки, например, в домах с пристроенным гаражом.

    13. Голландский фронтон

    Голландская двускатная (вальмовая) крыша представляет собой гибрид двускатной и вальмовой крыши.

    Полный или частичный фронтон можно найти в конце конька крыши, что позволяет увеличить внутреннее пространство крыши.

    Этот стиль также улучшает внешний вид крыши, обеспечивая более уникальный и интересный дизайн, чем очень распространенная простая вальмовая крыша.

    14. Передний фронтон

    Фасадные двускатные крыши имеют конек на уровне входа в здание.

    Этот тип крыши обычно можно увидеть в домах в колониальном стиле, но он становится все более популярным дизайном для современных зданий.

    15. Фронтон и ендовная крыша

    Двускатная крыша – очень популярная конструкция крыши. Она также известна как двускатная крыша, так как дом имеет крестообразную форму.

    Интересно, что вы можете смешивать и сочетать стили крыш при строительстве двускатной и ендовной крыши для дома с поперечной площадью основания.

    16.Двускатная крыша с мансардным окном

    Двускатная крыша с мансардным окном чрезвычайно популярна, и опять же, вы можете комбинировать стили крыши.

    Например, у вас может быть двускатная главная крыша с двускатным слуховым окном или наоборот.

    17. Двухскатная крыша с навесом

    В некоторых конструкциях двускатных крыш предусмотрена дополнительная односкатная крыша сбоку.

    Это популярная модификация стандартной двускатной крыши, обеспечивающая большую высоту и пространство для расширения без необходимости полностью изменять существующую крышу.

    18. Гэмбрел

    Вальмовая крыша, безусловно, имеет особый вид. Это четырехскатная крыша. Верхние 2 стороны, отходящие от пика, не такие крутые, как нижние 2 стороны.

    Крыши Gambrel часто имеют слуховые окна, но не всегда.

    19. Шестиугольная беседка

    Этот сложный дизайн крыши делает любую садовую беседку действительно выдающейся.

    Крыша этого типа, состоящая из шести треугольных панелей крыши с одинаковым углом наклона и шести несущих стропил, чаще всего используется в качестве красивой уникальной беседки в дополнение к газону дома или коммерческого сада.

    20. Джеркинхед

    Крыши Jerkinhead, также известные как обрезанные фронтоны или приподнятые фронтоны, по сути представляют собой двускатную крышу с двумя остроконечными концами, обрезанными.

    Преимущество этой конструкции в том, что обрезанные концы уменьшают потенциальное повреждение дома ветром, делая крышу более устойчивой.

    21. Бедра

    Вальмовая крыша определяется наклонными внутрь концами крыши. Если четыре стороны

    Крыша

    встречается в одной точке, это четырехскатная пирамидальная крыша.Когда они этого не делают, это простая вальмовая крыша.

    Ключевой особенностью

    американских домов Foursquare является четырехскатная крыша.

    Смотрите нашу галерею шатровых крыш здесь.

    22. Шатровая и ендовильная крыша

    Шатровая и ендовая крыша аналогична фронтонно-ендовой, за исключением того, что концы крыши наклонены внутрь.

    Вы также можете комбинировать двускатные и вальмовые конструкции с домом крестообразной формы.

    Прочтите наше полное руководство по вальмовым и ендовным крышам здесь.

    23.Пирамидальное бедро

    Шатровая крыша в виде пирамиды – это крыша, в которой все четыре стороны сходятся в одной точке.

    Может включать слуховые окна, но часто используется в домах в стиле ранчо, в которых нет верхнего этажа, поэтому слуховые окна не нужны.

    24. Крестовина бедра

    Крыша с крестообразным шатром — это распространенный тип крыши с перпендикулярными вальмовыми секциями, образующими L-образную или Т-образную форму вальма крыши.

    Это отличный вариант для зданий с более сложной планировкой, чем просто прямоугольная или квадратная, и этот тип крыши хорошо выдерживает дождь, снег или ветер.

    25. Полубедра

    Полушатровая крыша почти идентична простой конструкции шатровой крыши, но вместо этого две стороны крыши укорачиваются, образуя карнизы по обеим сторонам дома.

    Этот тип крыши дает больше возможностей для расширения мансарды и установки окон, позволяя большему количеству естественного света проникать в помещение.

    26. Простое бедро

    Популярная простая вальмовая крыша представляет собой тип крыши, в которой все четыре стороны имеют симметричные пологие скаты к стенам, без фронтонов или вертикальных сторон крыши.

    Отличительной чертой вальмовых крыш является то, что грани крыши почти всегда имеют одинаковый уклон, что делает их симметричными относительно центральной точки.

    27. Мансардный

    Мансардная крыша представляет собой четырехскатную вальмовую крышу, каждая сторона которой имеет двойной скат: один крутой скат и один пологий верхний скат.

    Мансардные крыши — популярный вариант для зданий, желающих максимально увеличить количество жилой площади в здании, предоставляя возможность использовать мансарду в качестве дополнительной жилой площади.

    28. Мансарда со слуховыми окнами

    Мансардная крыша со встроенными мансардными окнами.

    29. Мансардная пирамида

    Мансардную крышу отличают крутые стороны, создающие эффект шапки. Исторически это французская крыша, и ее дизайн имеет функциональное назначение — создать больше полезного пространства на верхних этажах. Мансардные крыши могут включать слуховые окна и часто так и делают, поскольку пространство пригодно для использования и, следовательно, слуховые окна обеспечивают естественное освещение.

    Пирамидальная версия мансардной крыши включает конструкцию пирамиды на крутых сторонах вместо плоской вершины.

    30. Расширяющаяся мансардная крыша

    Мансардная крыша расширяется книзу.

    31. М-образный

    М-образная крыша – двухскатная; по сути двойной фронтон.

    Крыша опирается на две несущие стены с двумя наклонными стенами, сходящимися посередине в форме буквы «М».

    Центральный водосточный желоб проходит между двумя полями, чтобы предотвратить накопление снега или дождя в зимний сезон.

    32.Парапет

    Крыша с парапетом — это плоская крыша со стенами здания, выступающими вверх за пределы крыши на несколько футов по краям.

    Добавление парапета делает плоскую крышу намного более безопасной, создавая небольшой барьер, обеспечивающий дополнительную безопасность и снижающий вероятность того, что кто-либо, стоящий на крыше, упадет с края.

    33. Солонка

    Хотя крыша из солончаков не популярна, она отлично подходит для создания сводчатых потолков в части дома и соответствующего чердака с видом на комнаты со сводчатым потолком.

    34. Односкатная или наклонная крыша

    Односкатная крыша очень простая крыша. По сути, это плоская крыша с уклоном.

    Позволяет использовать сводчатые потолки или верхний этаж для части дома, в зависимости от наклона и дизайна дома.

    Кроме того, обрезанные концы обеспечивают больше пространства над головой на чердаке, чем традиционная четырехскатная крыша.

    35. Односкатная крыша или Skillion

    Крыша Skillion имеет единую плоскую поверхность, наклоненную под крутым углом для обеспечения стока воды.

    Крыши Skillion, также известные как «односкатная крыша», чрезвычайно просты и дешевы в строительстве, поскольку они состоят из одного куска кровли.

    36. Навыки и Lean-To

    Односкатная крыша, похожая на скатную, состоит из одного наклонного ската.

    Крыша с одного конца поддерживается стеной, приподнятой выше другого, что позволяет наклонять крышу под более крутым углом, чтобы обеспечить сток во время сильного дождя.



    Розыгрыши домашней стратосферы…

    Примите участие в розыгрыше Мелкая бытовая техника

    Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

    Бесплатные раскраски и книги для детей

    Бесплатно скачать и распечатать.

    Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

    Что такое мансардная крыша?

    Мансардная крыша — повсеместная черта домов времен Второй американской империи, построенных между 1860 и 1890 годами; на самом деле стиль Второй империи часто называют мансардным стилем.

    Французский архитектор Франсуа Мансар (1598 – 1666) придумал новый способ втиснуть в дом больше жилой площади без увеличения технической с окнами на более крутой нижний скат, создающими жилое пространство на чердаках.

    Это было привлекательное решение в таком городе, как Париж, где дополнительные этажи в зданиях были ограничены или облагались высокими налогами. В конце концов, крышу мсье Мансара назвали мансардной.

    Мансардная крыша также встречается на зданиях Ричардсона в романском стиле и в стиле изящных искусств, и она часто используется в качестве акцента в домах в стиле королевы Анны или в стиле Стик, где остроконечная крыша может сопровождаться башней с мансардной крышей. В конце 19 -го века американцы были очарованы всем французским, и они хотели потратить новоиспеченные состояния после Гражданской войны на роскошные дома. Мансардные крыши были очень французскими и очень роскошными.

    Верхняя часть мансардной крыши обычно широкая и плоская, чтобы наилучшим образом увеличить объем пространства под ней — представьте себе четырехскатную крышу, верхняя поверхность которой простирается почти до краев здания.Нижний шаг может быть выпуклым (закругленным наружу, возможно, в форме буквы S или колокола), вогнутым (загнутым внутрь или расширяющимся) или крутым углом. Иногда мансардная крыша бывает двухэтажной.

    Какой бы ни была форма крыши, всегда имеется множество слуховых окон, освещающих жилое пространство внутри. Часто кедровая или сланцевая черепица мансардной крыши покрыта декоративным поясом из черепицы разного цвета или с рисунком.

    Первым зданием Второй Империи в Соединенных Штатах является Галерея Ренвик в Вашингтоне, округ Колумбия.C., завершено в 1859 г. (на фото выше). Сейчас он является частью Музея американского искусства Смитсоновского института и представляет собой впечатляющий и тщательно продуманный образец стиля.

    Хотя большинство домов времен Второй Империи были величественными, мансардная крыша также добавляла веса и достоинства одноэтажным коттеджам, увеличивая при этом жилую площадь. Сегодня коттеджей Второй Империи предостаточно, особенно на северо-востоке, где они являются одними из самых любимых исторических стилей домов в Америке.

    Мансардные крыши уступили место плоским крышам, когда в начале 20 90 136 90 137 американцы переняли современные стили, такие как интернациональный стиль Уолтера Гропиуса, с его полным отсутствием орнамента.Но все возвращается. Сегодняшние домовладельцы заново открывают для себя его как французский акцент, добавляющий жилую площадь, и ставят его на новых загородных домах, не имеющих ничего общего с 1990-м 90-м веком.

    Регина Коул пишет об архитектуре и дизайне, специализируясь на старых домах и истории американского декоративного искусства, для ряда национальных и региональных изданий, включая The Old House Journal, Forbes.com, и Boston Globe. . Она живет в народном 100-летнем доме в Глостере, штат Массачусетс.

    Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

    Полное руководство о том, что такое мансардная крыша

    «Еще одна крыша, еще одно доказательство!»

    Еще одна мансардная крыша, о которой я собираюсь рассказать здесь, в посте. Это будет подробный путеводитель по его структуре, типам, истории и обычным вопросам, которые задает публика. У каждой вещи на Земле есть какая-то история, и у Мансарды тоже.Я должен сказать, что это одна из выгодных форм крыши, которая даже привела людей в некоторых районах к экономии налогов.

    Поэтому выбор идеального типа кровли зависит только от вас. Они просто не служат основной цели защиты, но также позволяют вашему дому выглядеть более архитектурно и организованно. Крыша определяет общий стиль и внешний вид дома. Они могут предложить вам дополнительное жилое пространство, делая ваш дом более энергоэффективным, устойчивым и устойчивым к атмосферным воздействиям.

    Узнайте, что такое мансардная крыша, посмотрите это видео!

    Смотреть видео: Мансардная крыша Значение

    Что такое мансардная крыша?

    Четырёхскатная или французская крыша с двойными скатами с каждой стороны называется мансардной крышей.Он образует низкий уклон и в основном известен как бордюрная крыша. Говорят, что концепция этой крыши возникла в 16 веке. Однако популярность они приобрели в 17 веке благодаря Франсуа Мансару.

    Мансардная крыша представляет собой комбинацию вальмовой и вальмовой крыш. Ну, крыша, в частности, определяет форму искусства, а не просто создает архитектурный дизайн для функциональности. Вы можете не увидеть такой стиль кровли в большинстве традиционных домов, но его легко найти в амбарах и подобных современных местах.

    Поскольку крыша совмещена с двумя скатами с каждой стороны, ее нижний скат образует более крутой угол, чем верхний, а также имеет несколько мансардных окон. Таким образом, вы получите удобную и просторную площадь с небольшими ограничениями и фантастическим чердаком.

    В Европе особенно конструкция мансардной крыши играет важную роль в правильном использовании внутреннего пространства чердака. Это не только позволяет максимально использовать его, но и улучшает общий декор. Интерьеры этой крыши могут быть преобразованы в дополнительный этаж здания, позволяя вашему дому выглядеть более обитаемым и полностью функциональным.

    Тем не менее, вы можете иметь различные детали дизайна несколькими интересными способами. Склоны не такие крутые, так что у вас будет больше места на открытой планировке. У вас также будет возможность превратить верхнюю квартиру в лофт или отдельный этаж с отдельными квартирами. Помимо окон в мансардном здании есть световые люки.

    История мансардной крыши

    Почти в 1550-х годах были спроектированы мансардные крыши. Тем не менее, мансардный стиль получил известность в 17 веке благодаря Франсуа Мансару, известному архитектору периода французского барокко.Их модное существование пришло во времена правления Наполеона III во времена Второй империи. Так что это вообще был период перестройки Парижа в 1850-х годах.

    А позже, в 19 веке, мансардная крыша стала обычным архитектурным решением не только для значительных сооружений, но и для многих частных домов как в Северной Америке, так и в Европе, как я упоминал ранее, когда дома во Франции облагались налогом на несколько этажей или высота ниже крыши. Именно здесь своеобразная конструкция мансардной крыши позволяла людям даже надстраивать дополнительные этажи без уплаты налогов.

    Италия и Англия были двумя местами, где мансардное строение приобрело популярность раньше, чем в Европе. Постепенно он был принят во многих других западных странах, таких как Канада, Соединенные Штаты Америки и так далее. И во Франции, и в Германии крыши Gambrel называют мансардами.

    Мансардные крыши различных стилей

    Двухскатные и крутые стили — это два основных стиля мансардных крыш, которые в основном различаются системой отвода снега и воды.Более длинные и острые склоны лучше подходят для эффективной дренажной системы. С другой стороны, стиль двухскатной дренажной системы является сравнительно наиболее разумным.

    Иногда одноплоскостную обычную крышу ошибочно принимают за мансардную. Ну, есть также понятие бордюрной вальмовой крыши и бордюрной двускатной крыши, чтобы различать мансарду и гамбрел. Бордюрная вальмовая крыша относится к крыше со скатами со всех четырех сторон. Принимая во внимание, что бордюрная крыша Gabel относится к крыше со скатами только с двух сторон, которые широко известны как крыша Gambrel.

    Крыша здания Gambler

    Мансардная крыша всегда с малым уклоном. С другой стороны, крыши Gambrel берут начало в острых и длинных точках главной балки крыши. Области, особенно Германия и Франция, не делали такого различия и просто называли их обе мансардами.

    Говорят, что вальмовые крыши более устойчивы, чем двускатные. Их наклон внутрь делает их более прочными и прочными. Кроме того, они отлично подходят как для заснеженных, так и для сильно ветровых районов.Однако они дороги и требуют сложной конструкции. Существуют различные формы вальмовых крыш, такие как полувальмовая, простая вальмовая, крестовина и примечание.

    Посмотрите это видео, чтобы узнать больше:

    Посмотреть видео: Строительство вальмовой крыши дома

    Каркас вальмовой крыши

    Давайте посмотрим это видео, чтобы получить больше информации о каркасе вальмовой крыши:

    Смотреть видео: Как сконструировать вальмовую крышу

    Мансардная крыша: кровельный тренд 2021 года

    В 2021 году появятся различные кровельные тенденции, и ожидается, что мансарда станет одной из привлекательных и приемлемых крыш.Тем не менее, надежность и качество как дизайна, так и материалов считаются более популярными. Итак, давайте углубимся в то, что лучше всего подходит для потребителей.

    Стили крыш могут различаться, и даже большинство домовладельцев хотят чего-то особенного, выделяющегося. Возможно, вы думаете о плоской крыше, поскольку ее проще сделать. Но задумывались ли вы когда-нибудь об отсутствии склонов? Это было бы не так полезно, потому что дренажная система хуже. Таким образом, любому, у кого есть такие крыши, потребуются обширные методы гидроизоляции.

    Также в заснеженных регионах не может быть вариантов таких крыш. Так что остались в основном мансардные крыши с двумя или четырьмя скатами. Они также функциональны и привлекательны. Двускатная крыша в основном рассматривается здесь для мансарды. Кроме того, у вас появится дополнительное место для хранения вещей в комнате. Уклон позволяет воде быстро сходить с крыши. Также здесь не будут скапливаться мусор и листья.

    С другой стороны, вальмовые крыши идеально подходят для районов с теплым климатом. Вальмовые крыши имеют как две короткие, так и длинные стороны, которые еще больше наклоняются вниз по коньку посередине.Он также предлагает несколько преимуществ, таких как карнизы в качестве свесов. Это помогает поддерживать прохладу в комнате, особенно окна получают много солнечного света.

    А если вы хотите максимально увеличить жилое пространство, добавив этаж, то мансардные конструкции являются наиболее популярными в 2021 году. Несмотря на то, что это менее известный вариант вальмовой крыши, конструкция известна и представляет собой превосходный архитектурный дизайн. .

    Плюсы и минусы мансардной крыши

    Как и многие другие стили, мансардная крыша имеет как плюсы, так и минусы, как показано ниже.

    Плюсы мансардной крыши

    Все стили мансардной крыши придают элегантность всему декору. Вы можете не только максимизировать жилую площадь, но и придать эстетическую ценность любому зданию. Это в основном неотъемлемая часть французской архитектуры эпохи Возрождения.

    Как известно, первый скат мансардной крыши крутой, что позволит сделать над домом даже дополнительный этаж. Кроме того, он предлагает отличную гибкость в долгосрочной перспективе и удешевляет добавление.В результате это будет идеальная структура для тех, кто планирует создать семью и хочет иметь дополнительное пространство.

    Мансардная крыша сравнительно обеспечивает дополнительную площадь, даже если вы не добавляете ни одного отсека или этажа над землей. Из-за крутизны всех четырех сторон будет очень эффективно добавить дополнительную спальню или чердак, если это необходимо.

    • Идеально подходит как для городской, так и для сельской местности

    Концепция мансардной крыши подходит как для городской, так и для сельской местности.Кстати, кому не нужно дополнительное пространство? Кроме того, конструкция довольно проста, требуется несколько материалов. Это также поможет снизить стоимость кровли.

    Крыша также идеально подходит для складских помещений и уличных навесов. Его форма может дать вам гораздо больше, чем вы желаете.

    Посмотрите это видео, чтобы узнать больше о мансардных крышах:

    Посмотреть видео: Завивка кровельной черепицы

    Минусы мансардной крыши

    Иногда процесс строительства такой крыши оказывается сложным и длительным.Таким образом, вам потребуется больше затрат, труда и сырья для создания производственной структуры. Эта вещь может быть непомерно высокой для домовладельцев с ограниченным бюджетом.

    Мансардные крыши требуют тщательного ухода. В отличие от традиционных крыш, они состоят из скатов, за которыми нужно проявлять особую осторожность. Крыши также подвержены повреждениям по сравнению с другими, так что это может быть серьезной причиной при их регулярном обслуживании.

    Мансардные крыши могут оказаться неэффективными в районах с обильными дождями или снегопадами.Несмотря на то, что у них лучшая дренажная система, они все же не справляются со стремительным и большим количеством воды. Это означает, что на верхней кровле может скапливаться большое количество воды, что может вызвать рост плесени и протечки внутри дома.

    Некоторые часто задаваемые вопросы

    Давайте зачитаем некоторые часто задаваемые вопросы по мансардным крышам и другим ее углам.

    Сколько служит мансардная крыша?

    В среднем, качественно построенная мансардная крыша может прослужить до 30 лет.Что ж, здесь играют роль различные факторы, такие как структура, используемые материалы и реализованный дизайн. Как и любой другой проект, их создание также предполагает планирование и покупку всего сырья и так далее.

    Таким образом, при условии, что они были правильно установлены и эффективно справляются со стоками и снегом, такая крыша может прослужить даже столетие. С другой стороны, если вы реализуете металлическую кровлю с медной черепицей, то это будет отличный вариант, так как срок службы продлевается и вы можете эффективно противостоять всем разрушениям.

    Для чего нужна мансардная крыша?

    Основная цель мансардных крыш – увеличить пространство. По сути, вы можете добавить этаж и создать там небольшую, но красивую квартиру, например, чердак и т. Д. Это также сэкономит ваши расходы, а иногда и налоги, как мы уже обсуждали. Итак, если вы хотите больше места в архитектуре, мансардная крыша будет идеальным вариантом.

    Дорогие ли мансардные крыши?

    Да, установка мансардных крыш может стоить дорого.Но стоимость полностью оправдывает их функциональность и практичность. За цену, которую вы платите, вы также получаете значительные преимущества с точки зрения дренажных сооружений и других вещей.

    Крыша мансарды плоская?

    Мансарда представляет собой четырехскатную крышу с двойными скатами с каждой стороны, поэтому ее стороны могут быть как изогнутыми, так и плоскими. Это зависит от того, какой тип дизайна хочет реализовать заказчик. Но вы не можете неправильно понять их как крыши с прямыми панелями. Между плоскими крышами и мансардными крышами есть видимая разница.

    Что такое фальшивая мансарда?

    При надстройке ложной мансарды к фасадной части существующего здания она обеспечит постоянные и тентовые окна нижнего этажа. Ну, это также делает ваше старое здание более современным. Вы можете найти эти сборки из стальных или деревянных стоек или с любыми легкими стальными фермами.

    Какой уклон мансардной крыши?

    Мансардные крыши, как правило, состоят из комбинации двух скатов как с передней, так и с задней стороны.Они установлены несколько назад и за небольшим парапетом со стороны улицы. Например, двускатная крыша отражает форму вальмового или даже полувальмового конца.

    Их крутизна и меньший шаг составляет примерно 70 градусов. С другой стороны, его верхний тон колеблется в пределах почти 30-36 градусов. Однако, если традиционные мансардные крыши уже существуют, их детали и уклоны можно воспроизвести.

    Заключение

    Итак, вот как можно определить мансардную крышу.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
