Садовые качели своими руками: 249 фото, чертежи



Садовые качели своими руками

Меню статьи

Представляем вашему вниманию нашу подборку идей садовых качелей для дачи. Ниже вы сможете ознакомиться с пошаговыми фото изготовления разнообразных качелей для дачи из следующих материалов: из метала, из дерева, из поддонов, из паллет, из железа и бревен.

 Так же заканчивается наша статья ОГРОМНОЙ фотогаллерей идей качелей, которую мы собрали со всех просторов интернета. Поэтому обязательно пролистайте статью до конца и посмотрите нашу подборку



Садовые качели своими руками



Вот, например вариант обычных садовых качелей, которые подойдут и детворе и взрослым любителям покачаться  Незатейливая конструкция, которую сможет воплотить в жизнь, даже человек, далекий от плотницкого дела.

Качели на дереве

Делаем классические качели на дереве



А это классический вариант качелей из дощечки, подвешенной на двух тросах на ветке дерева. Самый-самый простой вариант!!! Подсмотрено на сайте wikihow.com

1 фото — нарисован самый безопасный узел. Используем нейлоновую веревку, что бы дерево меньше перетиралось.
2,3 и 4 фото — отпиливаем, шлифуем и сверлим симметричные отверстия.

Пошаговые фото

Советы:

  • — Дуб — лучший вариант.

  • — Осмотрите ветвь, на которую будете вешать качели на наличие трещин и признаков болезни.

  • — Если используете цепи, то рекомендуем их обернуть в пластиковые трубы, для предотвращения попадания в них пальцев.

  • — Проверяйте надежность ветви каждую неделю, т.к. использование качели может постепенно разрушать древесину.

  • — Перед использованием качели детьми испытайте качели на самом крупном члене семьи.

 Источник фото: wikihow.com



Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

Детские комнатные качели для годовалого ребёнка



А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

Такие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Ниже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления

Кресло качеля



Если захочется побыть в одиночестве и поразмышлять на природе о чем-то вечном, покачиваясь в уютном кресле, соорудите себе такое кресло-качель. Согласитесь, есть в нем что-то винтажное, а бахрома с кистями настраивает на поэтический лад.



















Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках



Чертеж схема качелей с навесом

Что бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Такие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Кликните по фото для увеличения

Источник фото: buildeazy. com



Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Интересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

Посмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist. com



Чертеж скамейки для качелей пергола

Здесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com



Из бревен…





Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски — сороковка
Предпоследнее фото — покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен





Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.













Чуть незаслуженно не забыли про старые покрышки. Каких только видов качелей из них не делают. А вот до такого кресла не каждый додумается.











Качели из покрышки своими руками. Пошаговые фото

Для создания такой качели нам понадобятся три U-образные болта, один карабин, три цепи и нейлоновый трос. Нейлоновый трос нам нужен, что бы не перетиралась кора дерева от цепи. На фото прекрасно видно как это все крепиться, комментарии излишни.

Источник фото: todayscreativelife.com, автор: Michele



Красивые качели с ковкой



Такие качели в ажурной беседке, конечно, роскошь, но зато как красиво. Правда, не всем по карману.









Металлические качели







А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.





Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Сверлим отверстия для канатов

Что бы увеличить фото нажмите на них



Источник фото: http://themerrythought.com

 Качели из евро паллет

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.









Для Вас мы подобрали уникальную подборку идей самых интересных фото качелей для вашего приусадебного участка. Материалы собраны со всего интернета, нашего и забугорного. Авторство многих фото установить, к сожалению, не удалось. Источники же определенных фото указаны в подвале статьи.

Деревянные качели. 30 фото

Качели из бревен. 80+ фото

Делаем качели своими руками из дерева — чертежи и пошаговая инструкция

Чтобы сделать качели своими руками из дерева, не обязательно быть плотником или столяром. С задачей справится даже новичок. Главное — следовать инструкции, к тому же на фото всегда можно найти несколько простых технических решений.

Делаем деревянные качели своими руками

Выбор конструкции

Расположение на участке

Пошаговая инструкция по изготовлению

С инженерной точки зрения самодельные модели мало отличаются от заводских. Их преимущество заключается в том, что конструкцию опор и сиденья, а также все декоративные элементы, можно разработать самостоятельно. Гораздо приятнее иметь у себя на дачном дворе объект идеального размера, сделанный по собственным чертежам. При изменении пропорций меняются не только габариты, но и грузоподъемность. На основе одной и той же модели можно соорудить легкий подвес для детей или более массивный, способный выдержать нескольких взрослых человек. Главное отличие заключается в устройстве основания.

Основание

  • Подвес без опор — самое простое решение. Чтобы его воплотить, нужно сконструировать сиденье и найти перекладину, чтобы его закрепить. Часто в качестве основы используется ветка дерева. Она должна обладать большим запасом прочности — если она сломается и упадет на голову, можно получить серьезные травмы.

  • Подвес крепится на А-, Х- или П-образную раму с перекладиной, удерживающей общий вес.

  • На четырехугольной раме по краям подвешиваются два сиденья, соединенные снизу площадкой для ног.

Подвесы

  • Цепи.

  • Веревки или канаты из полипропилена.

  • Металлические трубки.

  • Деревянные брусья и рейки.

Сиденья

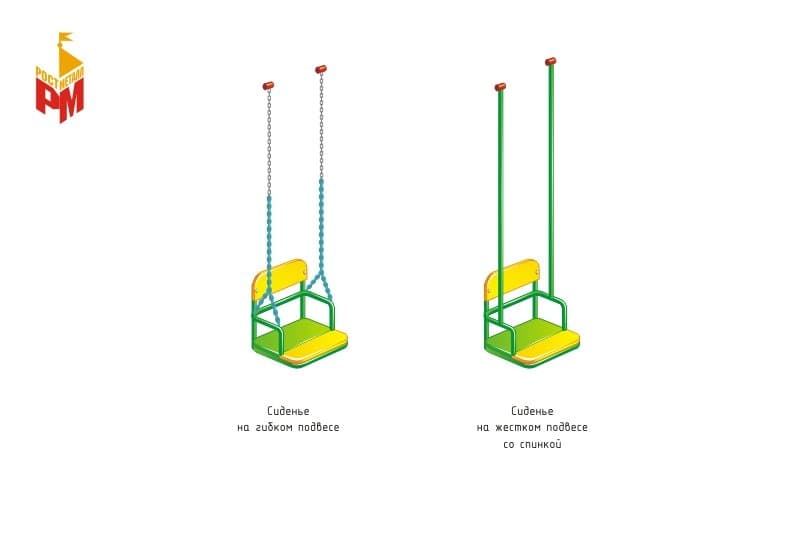

  • Доска с отверстиями для креплений. Изготовить такую качель проще всего. Особое внимание следует уделить обработке материала — его пропитывают антисептиками, шлифуют и покрывают лаком.

  • Подвесной стул со спинкой — он может быть жестким или мягким. Для нескольких человек подойдет скамейка шириной от 2 до 3 м. В качестве материала применяются дерево, металл и пластик. Низ делают полностью жестким или натягивают брезент на края каркаса. Для обивки твердой поверхности применяют поролон, обтянутый непромокаемой тканью.

  • «Гнездо» — пространство внутри обруча переплетается веревкой, образующей мелкую сетку. Обычный гимнастический обруч не сможет выдержать вес взрослого человека, поэтому основание придется делать самостоятельно из пачки обручей либо из стальной трубы. Чтобы ее согнуть, придется обратиться в мастерскую, где есть гибочный станок.

  • Кресло-шар — его плетут из ротанга — высушенных стеблей пальмы или каламуса. Чтобы изготовить долговечное кресло, которое не боится влаги и огня, вместо стеблей используют пластиковый канат либо металлические трубки.

К широкой балке с высокой несущей способностью привязывают не одно, а несколько сидений. Сверху устанавливают тент или козырек из прозрачного пластика.

Место должно располагать к отдыху. Если это площадка для активных игр, ее лучше устроить подальше от гаража или мастерской. Запах бензина, растворителей и других веществ не только неприятен, он еще и токсичен. Шум от работающего двигателя и удары молотка из-за стены вряд ли помешают веселью, но для чтения и бесед такое звуковое сопровождение не подходит.

Одно из условий — хороший вид. В случае, когда глаза упираются в стену или забор, лучше развернуть каркас на 45 градусов, тогда преграда окажется сбоку.

Желательно выбрать ровное место — иначе придется ставить опоры разной длины, чтобы выровнять всю конструкцию.

Часто конструкцию размещают в зоне для отдыха — возле мангала, беседки, веранды. Даже после пропитки антипиренами — веществами, замедляющими горение, — древесина остается пожароопасным материалом. Чем дальше стойки находятся от открытого пламени, тем лучше.

Одно из самых комфортных мест — сад, скрывающий дом и забор. Оно не подходит для маленьких детей, требующих постоянного внимания. Всегда есть риск, что они упадут. В этом случае им понадобится срочная помощь. Взрослые должны быть в курсе всего происходящего, поэтому детскую площадку лучше оборудовать поближе к окнам.

Еще одно важное условие — безопасное расстояние от стен и столбов. При ударе о них несложно получить серьезную травму. Желательно выбрать сухой участок без луж. Влажную землю засыпают песком, а под стойки подводят железобетонный фундамент.

Прежде чем начать собирать садовые качели своими руками из дерева, нужно запастись не только материалами и инструментами, но и защитными пропитками. Чтобы предотвратить появление плесени применяют составы, содержащие антисептики. Для защиты от влаги поверхность покрывают лаком в несколько слоев, предварительно высушив детали.

Необходимые материалы

Нам понадобятся следующие заготовки:

  • 4 бруса по 3 м сечением 10х10 см — из них мы сделаем боковые стойки.

  • 1 брус сечением 8х10 см — из него изготовим горизонтальную перекладину, которая будет держать подвесы.

  • А-образным боковинам нужны перемычки, улучшающие их устойчивость. Их выпиливают из досок 3,2х10 либо 4х10 см. Расход зависит от того, на какой высоте расположен этот элемент. 6 м будет достаточно.

  • Деревянное сиденье собирают из брусков 5х5 см. Общая длина — 6 м.

  • Для подвесов — веревка, металлическая цепь либо полимерный канат.

  • Сиденье закрепим при помощи карабинов и колец. Их покупают в готовом виде либо делают самостоятельно из толстых гвоздей и арматурных прутьев.

  • Арматура устанавливается на болты, шурупы и гвозди из нержавеющей либо оцинкованной стали.

  • Столбы следует забетонировать, чтобы они не разрушались. Для этого нужно заготовить песок, цемент М400 и рубероид.

Детали не должны иметь дефектов. Поверхность выравнивают рубанком и наждаком, с кромок снимают фаску. Оставлять острые углы опасно.

Инструментами необходимо запастись заранее — иначе работа растянется надолго.

Инструменты

  • Дрель.

  • Шуруповерт.

  • Струбцина — приспособление, напоминающее тиски, позволяющее зафиксировать деталь.

  • Пила по дереву.

  • Наждак и рубанок.

  • Строительный уровень, рулетка, угольник и карандаш.

Соединение стоек и балок

Перед тем как сделать качели своими руками из дерева, нужно нарисовать схему с указанием размеров всех деталей. Кроме того, необходимо рассчитать, каким образом основные несущие элементы соединяются между собой.

  • Чтобы смонтировать А-образные боковины, края стоек обрезают под углом. Срезы, сложенные вместе, должны плотно примыкать друг к другу. Самое простое решение — соединить их вместе и сделать сверху площадку для вертикального элемента. Стык укрепляется металлическим уголком. Для более надежного сцепления вертикаль утапливают между колоннами, предварительно вырезав в них поддерживающие пазы. Снизу на одном уровне с ними прибивают доску, также выполняющую роль опоры. Балка фиксируется на стойках анкерами.

  • Х- образные боковины более массивны. Они отличаются тем, что подвесы крепятся ниже верхних краев колонн. Их опоры должны быть выше, чем у предыдущих моделей. Чтобы соединить два бруса, в них делают пазы, выбирая половину массива в месте сопряжения у каждой детали. Если оставить меньше, задние стороны будут выступать. Такой прием иногда используют в декоративных целях. При монтаже обе части прижимаются анкерами. Как правило, они образуют острый угол. В этом случае в них следует предусмотреть дополнительные пазы для балки.

  • П- образные сооружения наиболее громоздки и наименее устойчивы. Перекладина укладывается на две вертикальные опоры. Углы необходимо укрепить ребрами жесткости и металлическими пластинами. Балка монтируется сверху на анкеры. В верхних перекладинах можно сделать для нее небольшие пазы, позволяющие ее надежно зафиксировать.

Вертикальные элементы, выполненные из бруса, обладают высокой прочностью. Их можно дополнительно усилить ребрами жесткости — горизонтальными досками, прибитыми в средней или нижней части колон. При монтаже не на грань, а на ребро несущая способность увеличивается.

Бетонирование стоек

Оно необходимо для придания устойчивости уличным деревянным качелям для дачи. Такой метод установки помогает защитить древесину от воздействия влаги, увеличив ее срок службы в несколько раз. Даже в сухом грунте скапливается вода, разрушающая материал. Подземная часть бруса будет находиться во влажной среде постоянно. Деревянные детали не рассчитаны на такие условия, и их не спасут ни антисептики, ни лаковое покрытие.

Процесс бетонирования пошагово
  • Раствор готовят из песка и цемента марки М400 в соотношении 2:1. Делать замес удобнее в строительном пластиковом тазу или другой неглубокой емкости.

  • В земле с помощью бура или лопаты выкапывают лунки под колонны глубиной по пол метра.

  • Дно засыпают щебнем, а затем песком. Толщина каждого слоя — 10 см. Для трамбовки используют струю воды из шланга.

  • Нижнюю часть брусьев оборачивают рубероидом, погружают в лунки и заливают цементным раствором. Он набирает марочную прочность в течение 24 суток. Все это время опоры не рекомендуется нагружать. Последующие работы лучше отложить на четыре недели.

Монтаж сиденья

Собирая качели своими руками для дачи, из дерева можно сконструировать не только несущие элементы, но еще и сиденье.

  • Бруски 5х5 см распиливают на заготовки по 60 см. Они пойдут на изготовление спинки и основной части. При общей длине 6 м должно получиться 10 отрезков.

  • Торцы обрезают так, чтобы они плотно прилегали друг к другу, находясь под нужным углом. Стыки укрепляют металлическими скобами.

  • Детали располагают параллельно с шагом 40-50 см и обшивают досками. Длина скамьи составит около 2 м.

  • По краям крепят подлокотники. Их упирают в несущие наиболее надежные части конструкции.

Установка подвесов

Сначала их монтируют на сиденье. Удобнее использовать готовые детали, например болты с петлями. Чтобы изготовить их самостоятельно, лучше взять толстые гвозди и загнуть их. В широких брусках сверлят отверстия и продевают в них веревку или канат, пропуская под низом.

В верхней части понадобится более надежное соединение. Это может быть шпильки или откидные болты. Их вставляют в заранее заготовленные дыры и затягивают гайками. Вместо загнутых гвоздей лучше использовать арматурные прутья. На их концах нарезают резьбу для более прочного крепления. Существуют специальные держатели, представляющие собой стальные перекладины длиной 10-20 см с карабинами на концах. Их центральная часть внизу имеет выемку для балки и отверстие для сквозного болта. Такое устройство способно выдержать вес нескольких человек.

Собирая деревянные качели своими руками, нужно постараться сделать из безопасными. Все выступающие части следует скруглить, а торчащие болты спрятать вниз или назад. Цепи снизу желательно обернуть тканью или обмотать веревкой, чтобы звенья не поранили руку. Землю под ногами лучше засыпать песком или постелить специальное мягкое покрытие для детских площадок. Если подвесная конструкцию предназначена для взрослых, низ засыпают гравием либо укладывают плитку.

  • Материал подготовил:
    Артем Филимонов

Качели своими руками, разновидности, интересные варианты дизайна

В мире постоянной суеты и занятости хочется порой отдохнуть, расслабиться. Помочь в этом могут самые обыкновенные качели. С детства с ними связано столько положительных эмоций. Тратить много денег на их приобретение вовсе не обязательно. Вполне реально изготовить качели своими руками в домашних условиях. Для этого достаточно иметь желание, свободное время, определенный набор материалов и инструментов.

Базовые требования

Прежде чем приступить к работе, необходимо ознакомиться с рядом требований, соблюдение которых позволит создать качественный продукт. Поскольку качели садовые считаются довольно травмоопасными, необходимо как следует позаботиться о том, чтобы никакие курьезные ситуации не омрачили отдых. Все элементы должны быть надежными. А во время эксплуатации нельзя, чтобы рядом находились предметы, способные стать преградой для максимального хода качелей.

Как правило, качаться любят дети. Но порой и взрослые не прочь отдохнуть после тяжелых трудовых будней. Решая вопрос, как сделать качели, обязательно следует предусмотреть высокую грузоподъемность и максимальную динамическую нагрузку. Наличие прочного каркаса для качелей является важным условием безопасности.

В зависимости от того, где будут установлены качели, выбирается, из чего их делать. Чаще всего они используются на даче в саду, на открытом воздухе. Стройматериалы, соответственно, должны обладать устойчивыми к атмосферным явлениям характеристиками. Тогда они прослужат долго. Не следует забывать и о внешнем виде. Для того чтобы придать сделанным своими руками садовым качелям аккуратный вид, нужно выбирать материалы, за которыми легко ухаживать.

Проанализировав все требования и определившись с параметрами, можно выбирать тип изделия. По способу установки выделяют:

  1. Мобильные. Если точного места для их монтажа не существует, то лучше остановить свой выбор на переносной модели на дачу. Тогда качели можно будет переставлять в любое удобное место.
  2. Стационарные. При создании качелей своими руками место установки определяется один раз, оно остается неизменным на протяжении всего срока эксплуатации.

По принципу устройства различают:

  1. Подвесные. Сиденье крепится к раме посредством подвесов.
  2. Каркасные. Характеризуются цельным каркасом, сваренным из труб либо сделанным из деревянных балок.

Что же касается стройматериалов, то наиболее популярными являются садовые качели своими руками из металла, дерева либо их комбинирования. Все вышеперечисленные конструкции соответствуют требованиям в той или иной степени. Однако если на первое место ставить безопасность, то лучшим вариантом станут стационарные каркасные качели из металла. Они по отношению к другим вариантам обладают большей устойчивостью и грузоподъемностью.

Мобильные

Стационарные

Подвесные

Каркасные

Выбор модели для домашнего использования

Выбор модели – дело сугубо индивидуальное. Все зависит от личных предпочтений. Но поскольку в домашних условиях свободного места обычно не слишком много, то чаще всего отдается предпочтение изготовленным своими руками детским качелям по индивидуальным чертежам. На сегодняшний день существует множество популярных домашних вариантов для детей. Каждый из них обладает своими достоинствами и недостатками.

Модель

Достоинства

Недостатки

Гамак

Компактность, мобильность, простота изготовления и установки

Высокая степень вероятности выпасть, недолговечность

Скамья

Простота конструкции, универсальность

Недостаточная безопасность

Стульчик

Безопасность, мобильность

Вмещает только одного человека

Балансиры

Возможность одновременного использования двумя детьми

Необходимость большого количества свободного пространства

Лодочки

Компактность

Быстрый износ (если сделаны из пластика)

Как правило, для экономии пространства практически все детские качели для дома имеют подвесной тип конструкции. Они крепятся к потолку посредством подвесов. Их можно изготовить в домашних условиях. Выбирать проект следует, отталкиваясь от возрастных особенностей ребенка и наличия строительного материала. Проще всего сделать в домашних условиях качели в виде гамака. Для этого приобретается прочная ткань, которая заменит сиденье, и пара канатов.

Гамак

Скамья

Стульчик

Балансиры

Лодочки

Правила создания собственного проекта

В сети можно найти множество типовых проектов с размерами и чертежами. Однако не всегда они органично вписываются в интерьер, соответствуют личным вкусовым предпочтениям. Поэтому возникает необходимость создания собственного проекта. Это весьма ответственное и трудоемкое мероприятие. Нарисованные своими руками чертежи будут полностью соответствовать потребностям. Для того чтобы в итоге получить качественный продукт, необходимо основательно продумать следующие моменты:

  • модель;
  • число посадочных мест;
  • тип основания и способ крепления к грунту;
  • качество несущей неподвижной рамы;
  • тип подвижной конструкции;
  • конфигурацию сиденья.

Модель

Число посадочных мест

Тип основания и способ крепления к грунту

Качество несущей неподвижной рамы

Конфигурация сиденья

Тип подвижной конструкции

Различают следующие модели качелей:

  1. Беседка. Такие уличные качели придутся по душе гостеприимным хозяевам. Модель рассчитана на большую компанию, поэтому достаточно сложна в исполнении.
  2. Люлька. Это оптимальный вариант качелей для дачи. Предоставляют возможность посидеть втроем и пообщаться, а также прилечь отдохнуть.
  3. Акробатическая трапеция. Довольно простой вариант, представляющий собой скамью на подвесах. Можно крепить как к специально изготовленной несущей конструкции, так и к дереву.

Изготовленные своими руками качели бывают одно-, двух-, трехместными. Исходя из этого впоследствии рассчитывается ширина сиденья. Чем больше площадь основания, тем меньше давление конструкции на место установки. Соответственно, при монтаже качелей на грунт во дворе необходимо предусмотреть достаточно широкое, по возможности цельное основание. Если же предпочтение отдается обычным прямым ножкам без дополнительных упоров, то необходимо подготовить для них специальную площадку, иначе со временем они могут увязнуть в почве.

Несущая неподвижная рама должна отличаться надежностью и устойчивостью. Обладая навыками сварщика или кузнеца, можно сделать качели на даче своими руками из металла. Они будут выглядеть фундаментально. В противном случае рекомендуется использовать дерево.

По типу выбор стоит между подвесными и каркасными качелями. Подвесная модель характеризуется более простым способом изготовления. В качестве подвесов можно использовать различные материалы: канаты, цепи, тяги с подшипниками. Канаты достаточно прочны, но не долговечны. Несмотря на специальную обработку, они подвержены гниению. Качели на канатах лучше устанавливать в местах, защищенных от влаги и осадков. Цепи являются безопасными, прочными, легкими. У них практически отсутствует своя инерция, благодаря чему подвесные качели быстро замедляют ход. Тем самым снижается риск удара и травмирования. Тяги с подшипниками представляют собой усиленную конструкцию, способную выдержать любой вес. Недостатком варианта на подшипниках является постоянный уход. Если не смазывать их регулярно, то вскоре появится неприятный скрежет, и они быстро выйдут из строя. Каркасная конструкция характеризуется повышенной устойчивостью. Она безопасна и мобильна. Однако самостоятельное создание таких качелей – трудоемкий процесс, требующий специальных навыков.

Сиденье может быть простой скамьей, скамьей со спинкой и подлокотниками, а также имитировать мягкое кресло или даже диван (такая конструкция выглядит как полноценная беседка). Вариант выбора зависит от индивидуальных предпочтений и функционального назначения. Различие между моделями сиденья заключаются в степени комфорта. Сиденье скамьи выполняют в основном из дерева, а беседки – из обивочной и подкладочной ткани. Решающим моментом является назначение изготовленных своими руками качелей для дачи.

После того как определены все конструктивные особенности, следует рассчитать размеры отдельных составляющих частей. Ширина сиденья на одно посадочное место составляет минимум полметра. Расстояние до сиденья рассчитывается относительно комфортного положения ног, чтобы можно было оттолкнуться. Насколько высокими будут стойки, зависит от способа раскачивания: в положении сидя – 1,7 м, в положении стоя – 2,5 м. Когда чертежи и размеры определены, можно приступать к работе.

Беседка

Люлька

Акробатическая трапеция

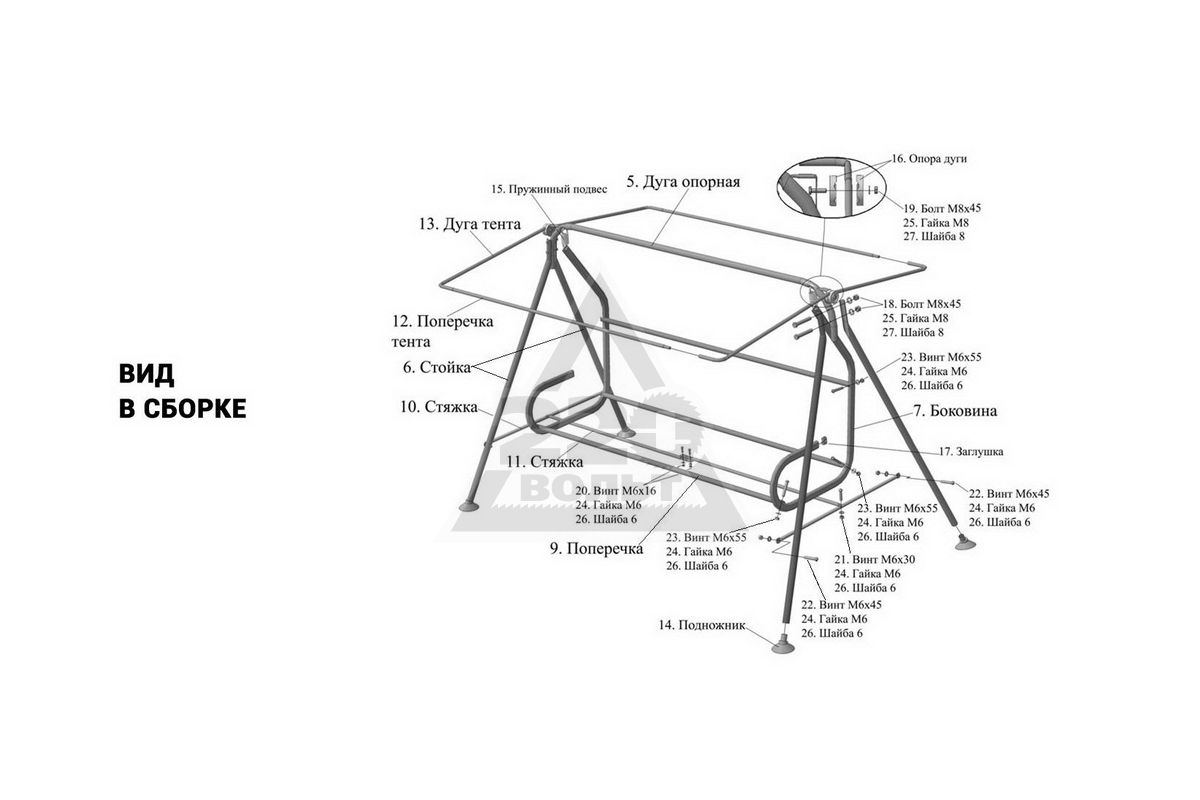

Изготовление металлических садовых качелей по чертежу

Существует четкая инструкция по созданию своими руками качелей из металла. Первостепенным является чертеж. За основу берется наиболее подходящий из имеющихся в свободном доступе. Если что-то не устраивает, то в схему качелей вносятся коррективы. Главное, выбирая металлические качели, адекватно оценить свои возможности. Если нет особых навыков, то стоит остановиться на проекте попроще, а не заглядываться на произведения искусства, такие как, например, кованые качели.

После того как выбрана модель и перенесена схематично на бумагу, следует тщательно проработать список необходимых материалов и инструментов. Иначе в процессе строительства придется обращаться к соседям или же ехать в магазин стройматериалов за недостающим оборудованием. А это займет уйму времени.

Приобретя все необходимое для строительства, следует приступать к изготовлению деталей (каркас, сиденье, навес). Когда отдельные элементы готовы, нужно их соединить в единую конструкцию и установить на заранее подготовленное место.

Материалы и инструменты

Чтобы создать качели из металла, понадобится заранее подготовить:

  • профиль шириной 4-7 см и толщиной 0,1-0,2 см;
  • прямоугольные железные трубы сечением 1,5-2 см;
  • бруски из дерева 3 х 3 см;
  • подвес, рассчитанный на нагрузку до 300 кг;
  • болгарку;
  • сварочный аппарат;
  • 6 рым-болтов с гайками и граверными шайбами;
  • лакокрасочные материалы.

Вышеперечисленный список может видоизменяться. Все зависит от умений и навыков. Кто-то в состоянии самостоятельно подгонять стройматериалы под нужные размеры. Если же таких навыков нет, то следует приобретать материалы, соответствующие заданным в чертеже параметрам.

Изготовление сиденья

Занимаясь изготовлением скамьи, следует помнить несколько важных моментов. В первую очередь – удобство. Для более комфортного времяпрепровождения необходимо позаботиться о наличии спинки, на которую можно опереться и полностью расслабиться.

Глубина сиденья должна быть минимум 35 см. Тогда использовать качели смогут как дети, так и взрослые. При этом не будет возникать чувство дискомфорта. Важной является безопасность. Спинку следует зафиксировать таким образом, чтобы она была неподвижной.

Для скамьи на специальном станке вырезаются брусья по полтора метра. Затем они зачищаются наждачной бумагой. Когда поверхность станет гладкой, без шероховатостей, наносится лаковое покрытие. Оно не только придаст внешнему виду красочности, но и защитит древесину от воздействия негативных условий окружающей среды. Из профиля сооружается каркас лавочки, к которому привариваются крепежи для подвески. К нему же посредством болтов крепятся бруски. Каждое действие необходимо совершать вдумчиво, не торопясь.

На станке вырезать брусья нужного размера

Очистить и покрыть лаком

Из профиля соорудить каркас лавочки, приварить крепежи для подвески

С помощью болтов прикрепить бруски

Сварка металлического каркаса

Как сварить качели? Для начала следует подготовить детали определенных размеров. Для стоек нарезаются 4 трубы по 2,5 метра. Для перемычек понадобятся 2 металлических прута по 2,1 метра. Трубы срезаются под углом 30º, свариваются попарно для создания равносторонних треугольников. На расстоянии 2 метров от верха каждой стойки приваривается перемычка. Ее длина составляет 1,038 метра.

Назначение перемычки нельзя недооценивать. Она отвечает за сохранение целостности стоек во время эксплуатации качелей. Наличие перемычки гарантирует, что трубы не разъедутся в разные стороны. Вершины стоек соединяются перекладиной, выступающей с двух сторон на 5 см. Приварив перекладину к стойкам, процесс создания каркаса для будущих качелей можно считать завершенным.

Для того чтобы удостовериться в надежности созданной конструкции, ее следует попробовать раскачать. Если сделать это не удается, значит, все соединено правильно и качественно. Сваренные из профильной трубы качели отличаются высокой грузоподъемностью.

Подготовить детали

Сварить трубы попарно

Приварить перемычку

Вершины стоек соединить перекладиной

Создание навеса

Для защиты от палящего солнца либо летнего дождика предпочтительно остановить свой выбор на качелях под навесом. Благодаря крыше над головой отдых на свежем воздухе доставит максимум удовольствия, несмотря на погодные условия. За основу для каркаса козырька можно взять металлические трубки в количестве четырех штук. Их следует зачистить наждачной бумагой, после этого сварить между собой под прямым углом. В результате должен получиться прямоугольник.

Когда каркас готов, его необходимо покрыть краской или алкидной эмалью. Все зависит от личных предпочтений. После этого готовая конструкция приваривается к верхней перекладине качелей под небольшим углом.

Затем берется плотная водонепроницаемая ткань. Размер полотна определяется параметрами металлического каркаса для навеса плюс 20 см с каждой стороны для закрепления. Ткань натягивается на трубы, огибает их, соединяется скобами посредством степлера.

Есть другой вариант: ткань вырезается ровно по размеру внутреннего прямоугольника рамы козырька. Затем к полотну на расстоянии 15 см пришиваются завязки длиной около 35 см. Посредством этих завязок ткань крепится к каркасу навеса. Таким образом, материал можно легко снять для стирки либо замены на новый.

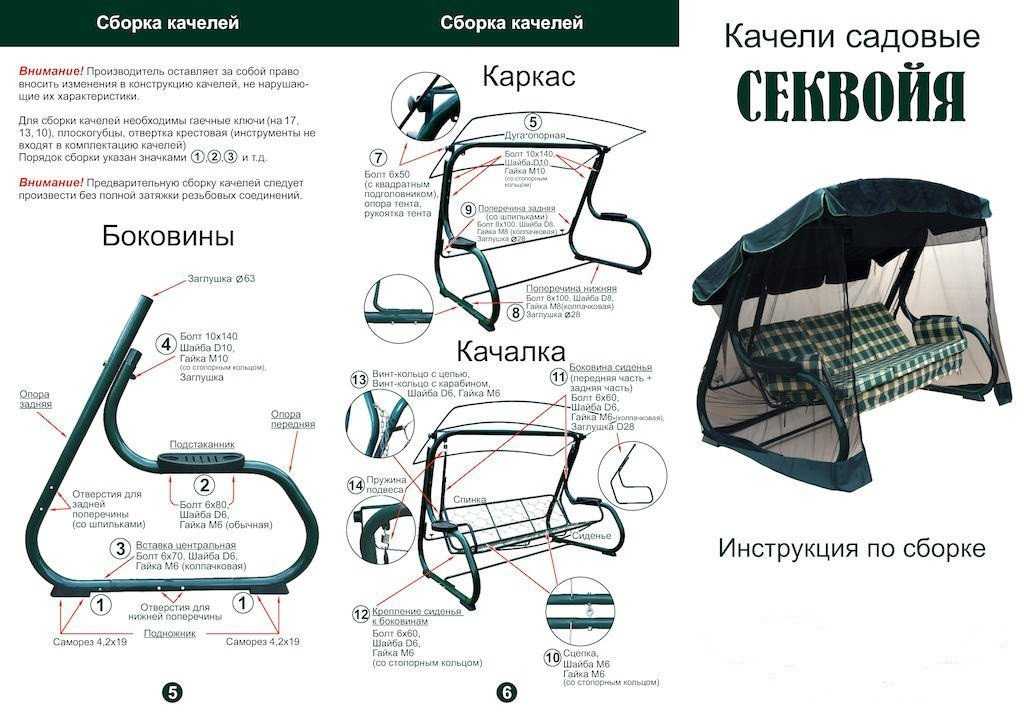

Сборка и установка конструкции

Когда отдельные элементы будущих самодельных качелей из металла для дачи готовы, следует приступать к их сборке в единую конструкцию. Если модель мобильная, то собирать качели можно в любом удобном месте. Впоследствии не составит особого труда перенести их на нужный участок дачи.

В случае создания стационарного варианта следует в первую очередь подготовить место, куда решено установить качели. К выбору локации следует подойти ответственно. Рекомендуется учитывать направление ветра и интенсивность солнца в течение дня. Ведь если в результате что-то не устроит, то демонтаж принесет много хлопот.

Когда место выбрано, выкапываются 4 ямки по 0,5 м глубиной, в них устанавливаются опоры и заливается бетонная смесь. После застывания бетона производится сборка конструкции. К перекладине посредством болтов подвешивается сиденье. Итак, качели из профильной трубы своими руками готовы к использованию.

Приготовить бетонную смесь

Выкопать ямы, установить опоры и залить бетоном

К перекладине подвесить сиденье

Готово

Создание домашней детской качели

Самым простым вариантом для детской комнаты является подвесной гамак-качели из ткани. Для ребенка они станут прекрасным развлечением. Алгоритм создания простой удобной модели:

  1. Готовится потолок. Подходит только капитальный вариант, все остальные не рассчитаны на высокую нагрузку. Если такой возможности нет, то используются потолочные балки. В месте крепления просверливается отверстие, куда ввинчивается анкерный рым-болт со вставленным карабином. Это будет подвес.
  2. Берется плотная, мебельная ткань, способная выдержать ребенка. Ее края стягиваются прочным канатом, привязываются к деревянной перекладине в виде трубки шириной 40 см. С помощью двух цепей перекладина соединяется с карабином. Длина их выбирается из расчета высоты сиденья от пола. Чем старше ребенок, тем выше сиденье.

Используя минимальное количество материала и времени, можно создать замечательные детские качели. Несмотря на свою простоту, гамак принесет ребенку много радости и удовольствия. А это ведь так важно, чтобы дети были счастливы.

Идеи для изготовления оригинальных изделий

Как правило, большинство людей выбирают классические варианты, знакомые с детства. Однако существует огромное количество оригинальных идей, способных удивить своим нестандартным внешним видом. Например, в качестве сиденья можно использовать обычную шину. С помощью подвесов она крепится к ветке дерева и становится украшением любого дачного участка при минимальных затратах.

Все большей популярностью пользуется мебель из палет. Качели не исключение. Можно изготовить как одноместное сиденье, так и полноценный лежак для сада, напоминающий кровать.

В качестве сидушки используют обычный деревянный круг с проходящим по центру канатом. Подойдут также мяч для фитнеса либо боксерская груша. Катание получается довольно экстремальным, поскольку амплитуда очень высокая.

Сиденье можно соорудить из обруча и подвесить на цепях. Понадобится лишь обмотать его поролоном и переплести веревками. Такой вариант пригоден и для лежания. Идей множество. Главное – дать волю фантазии. Тогда необычные качели станут украшением любого интерьера.

Дополнительное оснащение

После того как работы завершены, можно позаботиться о дополнительном оснащении. Чтобы отдых стал более комфортным, рекомендуется сшить мягкие чехлы и подушки. В качестве текстиля лучше использовать плотную, водонепроницаемую ткань. Тогда погодные условия не испортят внешний вид. Кроме того, она должна быть простой в плане ухода. В качестве наполнителя можно использовать поролон.

Если есть желание сделать качели привлекающим внимание элементом ландшафтного дизайна, можно окрасить стойки в яркие цвета либо декорировать различными принтами. Оригинальные, красивые качели станут гордостью хозяев.

Видео

инструкции и чертежи деталей на детские качалки

Качели во дворе своего дома – это одна из центральных конструкций. Они могут быть одноместными детскими, но лучше выбрать более прочный и вместительный вариант. Зная, как сварить качели, и обладая небольшими навыками проведения сварочных работ, можно изготовить и установить полезную конструкцию из металла своими силами.

Изготовление сиденья

В продаже представлены различные варианты по ширине и отделке. Но цена на такую продукцию достаточно высока, поэтому напрашивается желание сварить простые качели для ребенка самостоятельно.

Перед работой необходимо продумать всю конструкцию, сделать чертежи или эскизы. Для начала работ нужно определиться с размером сиденья. От этого зависят общие габариты качелей.

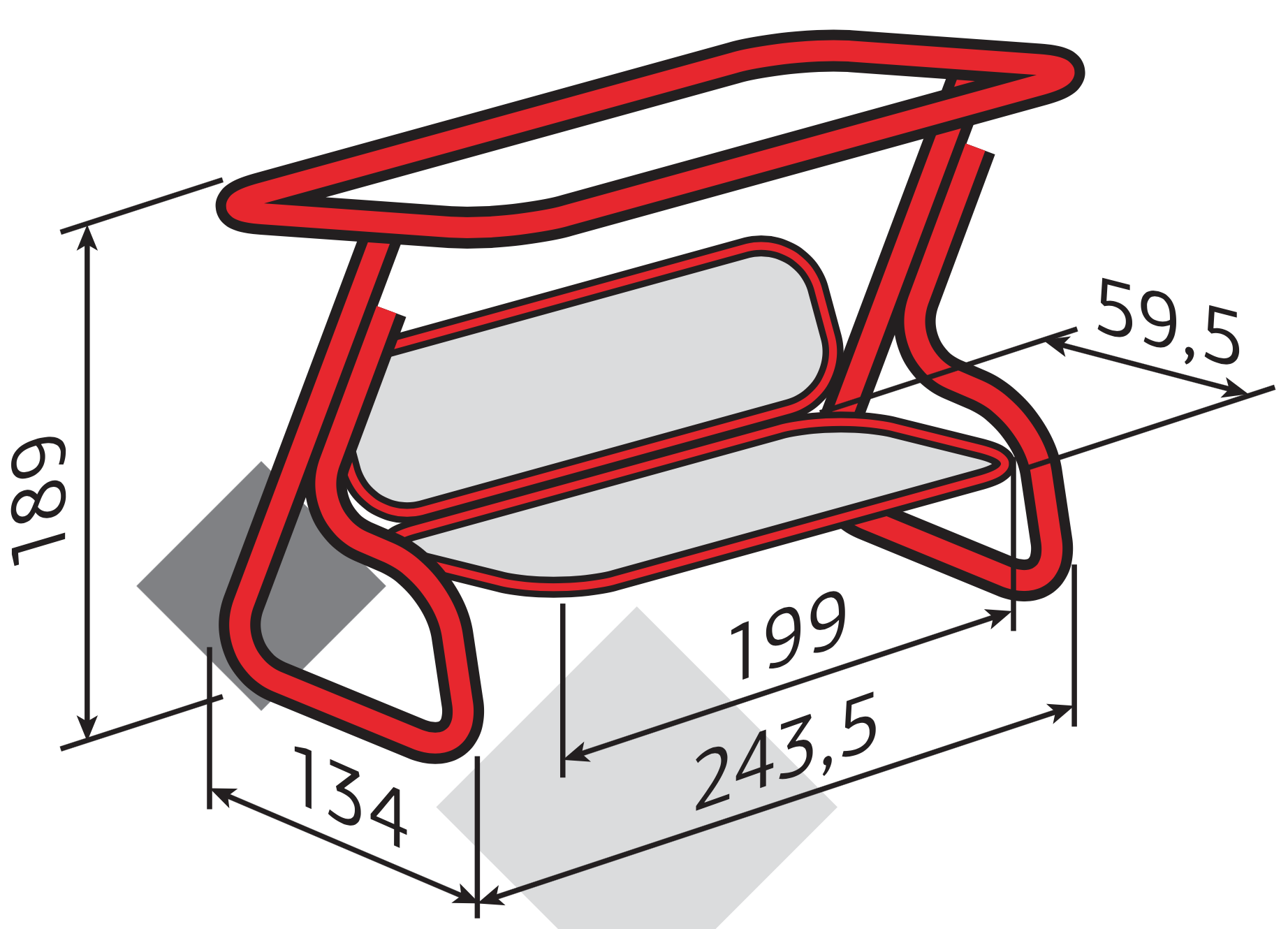

Размеры

Самый простой вариант качалки – это доска, закрепленная с помощью веревок на дереве. Но большинство людей заинтересовано в капитальной конструкции, способной послужить нескольким поколениям, поэтому хотят сварить металлические качели.

Обычно их делают из толстостенных труб диметром 50 мм. Для точного расчета необходимо определиться с количеством человек, которые одновременно будут кататься на качелях.

Принято брать длину сиденья на 1-го человека в среднем 600 мм, но может понадобиться и большее расстояние. Если будет кататься двое-трое седоков, принято добавлять на каждого 1 м.

По форме это может быть простое сиденье, может быть лавочка со спинкой. Все зависит от фантазии и возможностей исполнителя. Распространенный вариант – сиденье на двоих человек длиной 1600 мм.

Материалы

Чтобы сварить прочное сидение, понадобится:

  • уголок с полкой 30 мм;
  • профильная труба 25/25;
  • стальная пластина толщиной 4 и шириной 40 мм;
  • деревянные доски, толщиной 50 мм;
  • морилка и пропитка по дереву;
  • грунтовка и краска по металлу.

Это основные материалы для изготовления сиденья. В дополнение можно сварить каркас для небольшой спинки шириной 400 мм. В этом случае на качелях будет безопаснее кататься.

Из уголка изготавливают вначале нижнюю деталь. Собирают ее с учетом закрепления досок для сидения. Полки должны образовать короб. К лицевой стороне по углам приваривают 2 стоевых отрезка профиля длинной 250 мм. Под углом 200 закрепляем профиль длиной 400 мм.

Пластину отрезают больше ширины основы на 100 мм. Зачищаем все кромки напильником для удаления заусениц и придания граням полукруглой формы. На высоте 250 мм пластину приваривают к задним стоевым деталям.

Ставят маленькие прихватки к передним стойкам, а выступающий край изгибают по диаметру круглой трубы и закругленный конец внизу прихватывают к стойке.

Получаются безопасные поручни для качелей. После этого на задней части из профиля делают перемычку вверху стоек. Отмеряют середину спинки и приваривают к ней перемычку пластины из металла.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва. Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз.

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Подвешивание сидения

Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:

  • закрепить с помощью веревки или каната;
  • при помощи металлических цепей;
  • деталями для крепления, изготовленными из профильной трубы.

У каждого из способов есть преимущества и слабые места.

Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.

Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.

На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.

Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.

Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

Установка рамы

Необходимо определиться со способом крепления рамы качелей. Если она будет переносной, то внизу всю конструкцию необходимо перевязать профильной трубой и закрепить с помощью костылей, забиваемых в землю. В случае стационарной установки, копают траншею на штык лопаты, вставляют закладные элементы и заливают фундамент бетоном.

Высота качелей должна быть не менее 2,5 мм, ширина основания 1 м. Качели из труб делают в форме буквы «А». Отрезают 4 отрезка толстостенной круглой трубы длиной 3 м.

Из профильной трубы делают основание размером 3×1 м. Толстостенную трубу зарезают под угол. Вверху, в месте соединения, углы зарезают под большим градусом, а внизу устанавливают по углам основания. Прихватывают все детали сваркой.

Затем надо сделать верхнюю перемычку, и сварить раму в единое целое. Для придания жесткости конструкции, места соединения деталей (узлы) закрепляют косынками из листового металла.

Все стыки проваривают, оббивают, проверяют качество сварки. Зачищают стыки болгаркой с зачистным камнем, после чего устанавливают раму качелей на фундамент и приваривают к закладным деталям.

Последние этапы работы

Осталась работа по креплению сидения на стоевых деталях к перекладине качелей. Необходимо купить 4 подшипника с внутренним диаметром 15 мм. По наружному размеру подбирают втулку и запрессовывают по 1-му подшипнику с каждой стороны. Напрессовывают втулки на пруток диаметром 15 мм.

Надо загнуть пруток, и получившуюся скобу приварить к верхней перемычке. Эти узлы также необходимо укрепить дополнительными косынками. Теперь выставляют сидение на достаточном расстоянии от пола и приваривают стоевые детали к втулкам. Этот стык сваренных деталей должен быть качественным.

Остается зачистить стыки болгаркой, а напильником – все заусеницы. Металлические детали обезжиривают и наносят грунтовку, красят масляной краской для наружных работ. После высыхания, устанавливают деревянные детали спинки и сидения.

Садовые качели готовы. Теперь дети и взрослые смогут наслаждаться отдыхом на свежем воздухе. Можно дополнительно оборудовать качели тентом из брезента или просто установить пляжный зонтик.

Детские качели своими руками.

Все существующие качели можно разделить условно на три
группы: для улицы, дома и переносные модели.

Детские качели для дома.

Непосредственно только для помещения качелей не существует,
так как при желании их всегда можно вынести на улицу. Особенность
качелей для домашнего использования в том, что они чаще всего не имеют каркаса,
а подвешиваются непосредственно к потолку, к коробке дверей или к металлической перекладине.

Детские качели в дверном проёме.

В качестве подвесов для домашних качелей чаще всего
используют обычные веревки.

Что касается сиденья для качелей, то
оно может быть мягким или твердым, в зависимости от ваших пожеланий и
возможностей.  Главное, чтобы это сиденье
было прочным. Для этого можно использовать любые материалы, даже часть подоконника
от пластикового окна подойдет для этих целей. Но обычно для твердого сиденья используют
кусок доски или фанеры, а для мягкого сиденья подойдут прочные полоски ткани
или брезент.

Важно установить качели в самом широком месте квартиры, где это возможно. Чем больше расстояние от края сиденья до стены, тем меньше будет шансов, что ребенок ударится.

Переносные качели.

Переносные модели можно использовать как на улице, так и
дома. Они рассчитаны для самых маленьких детей. Чтобы максимально облегчить
конструкцию, каркас переносных качелей изготавливают из тонкостенных
металлических трубок. Сиденье также изготавливается из таких труб и
обтягивается плотной тканью. Сиденья для малышей изготавливают по типу люльки.
Спереди обязательно должна быть перемычка, которая не даст выпасть ребенку во
время раскачивания.

Переносные детские качели.

Детские качели для улицы.

Чтобы детские качели были безопасными, они должны соответствовать ГОСТ 52167-2012 — «Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытания качелей». Поэтому ниже по тексту статьи даны рекомендации в соответствии с данным документом.

Качели можно сделать из металла и дерева, главное, чтобы они были достаточно жесткие.
Как правило, стойки изготавливаются в виде буквы Л. Также левая и правая стойки для увеличения устойчивости могут быть наклонены друг к другу.

Схема прямых стоек качелей. Схема наклонных стоек качелей.

Верхнюю поперечную балку лучше всего сделать из профильной металлической трубы, так как она довольно жесткая на изгиб. Для одинарных качелей подойдет труба сечением от 60х60мм. Для двойных лучше применить трубу сечением 80х80мм. Обращайте внимание на толщину стенки трубы, желательно, чтобы она была не менее 3мм. Если же у вас в хозяйстве нет профильной трубы, то подойдет круглая труба. Для одинарных качелей можно применить трубу диаметром от 48мм. Для двойных лучше выбрать трубу диаметром от 57мм.

Металлические детские качели.Металлические детские качели.Металлические детские качели.Металлические детские качели.

При изготовлении деревянных качелей в качестве верхней балки
лучше всего использовать клееный брус из нескольких досок. Его можно изготовить
самостоятельно, склеив под прессом доски, или купить. Из-за разнонаправленного
расположения волокон в склеенных досках, данный брус будет на порядок прочнее
бруса из массива дерева. Для одинарных качелей понадобиться брус сечением
от 90х90мм. Из этого же бруса можно сделать стойки качели.

Деревянные качелиДеревянные качелиДеревянные детские качели.Деревянные качели.Деревянные качели.

Соединить деревянные стойки и верхнюю балку можно с помощью специальных металлических кронштейнов или обычных длинных болтов.

Металлический кронштейн для крепления деревянных брусьев.Металлический кронштейн для крепления деревянных брусьев.Крепление с помощью болтов.Крепление с помощью болтов.Металлический кронштейн для крепления деревянных брусьев.

Как сделать шарнир для качелей.

В качестве шарниров лучше всего применить подшипниковые узлы с шариковыми радиальными подшипниками качения. Если же их нет возможности приобрести, то хорошо работают еще шарниры на основе полиамида-6(капролон). Этот материал довольно скользкий и длительно будет работать в качестве шарниров.

Шарнир качелей.Шарнир качелей.Шарнир качелиШарнир качелиШарнир с радиальным подшипникомШарнир с пластиковой вставкойЛитой шарнир для качелей

При изготовлении уличных качелей не используйте в качестве шарнира просто болт, продетый через звено цепи. Данная конструкция недолговечна, так как звено цепи быстро перетирается и может разорваться, вследствие чего может быть падение с качелей и, соответственно, травма.

Из чего сделать подвесы.

В качестве подвесов можно использовать крепкую веревку или лучше
всего круглозвенную цепь с диаметром прутка звена не менее 5мм. Главное, чтобы
подвес не был жестким.

Использовать металлические трубы в качестве жестких подвесов запрещено ГОСТ 52167-2012, так как такие качели считаются очень травмоопасными.

Если в качестве подвесов детской качели вы используете цепь, то в любом электротехническом магазине купите кусок термоусадочной трубки, наденьте ее на цепь и прогрейте. Эта трубка плотно обтянет собой звенья цепи. Это необходимо для того, чтобы исключить возможность детям засовывать свои пальчики в звенья цепи. Также можно использовать обычную изоленту и просто обмотать ею цепь.

Как сделать сиденье.

Если вы делаете качели для совсем маленького ребенка, то вам
понадобится сиденье — колыбель. Такое сиденье закрыто со всех сторон. Или можно
использовать обычное сиденье, только спереди нужно установить съемную цепочку.

В качестве сиденья можно использовать обычную автомобильную шину. Также её можно разрезать и сделать довольно оригинальное и необычное сиденье.

Деревянное сиденье детской качели.Сиденье качели из доски.Деревянное сиденье детской качели.Сиденье детской качели.Фанерное сиденье детской качели.Сиденье-тарзанка из доски.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из автомобильной шины.Сиденье качели из сетки.

Если сиденье будет крепиться к подвесам с помощью гаек, то для исключения их раскручивания нужно использовать гайки с пластиковым стопорным кольцом.

Гайка со стопорным кольцом.

Для крепления подвесов к сиденью лучше всего использовать карабины с гайкой, с толщиной прута от 7мм. Такие карабины выдерживают нагрузку на разрыв до 200 кг. Только нужно смотреть, чтобы они проходили в звено цепи.

Карабин с гайкой.

Как сделать мягкое сиденье для качелей.

Такие сиденья делают в основном для малышей возрастом от 1
годика. По своей форме это будет закрытое со всех сторон сиденье-колыбель.

Мягкое сиденье для малышей.

Для изготовления такого сиденья понадобится два куска прочной ткани длиной 80 см и 4 деревянные палки круглого сечения толщиной 2,5 см, длиной 30 см.

Ткань для сиденья.

В деревянных заготовках сверлят по краям отверстия и шлифуют их наждачной бумагой.

Деревянные заготовки.

Ткань заворачивают вокруг деревянных палок и образуют крест как показано на рисунке ниже. Края ткани сшивают.

Процесс изготовления мягкого детского сиденья.

Сквозь отверстия в деревянных заготовках продевают веревку. Чтобы веревка не выскочила из отверстия, её край завязывают в узел.

Продеваем веревку в отверстия деревянных заготовок.

Готовое мягкое сиденье подвешивают к ветке дерева или к
другой опоре.

Как правильно бетонировать качели.

Для устойчивости качели бетонируются в землю на глубину не менее 400мм. ГОСТ запрещает бетонирование деревянных конструкций, поэтому желательно сделать под деревянные стойки металлические подпятники из трубы или уголка. Эти подпятники и будут бетонироваться.

Деревянные качели с металлическими подпятниками.Деревянные качели с металлическими подпятниками.

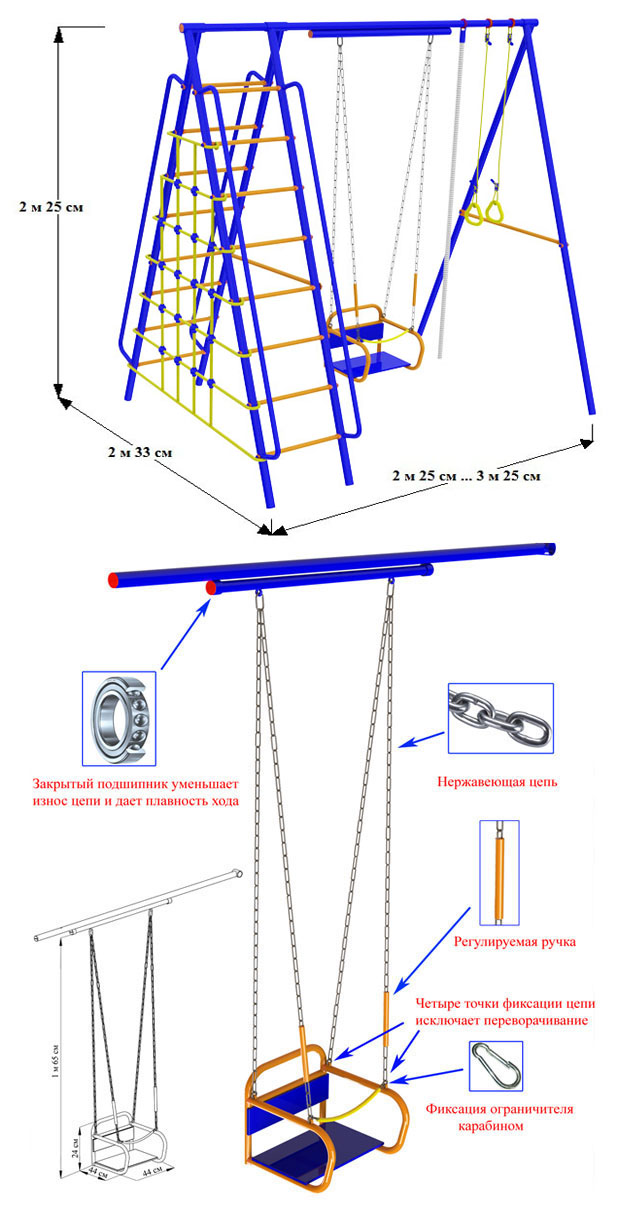

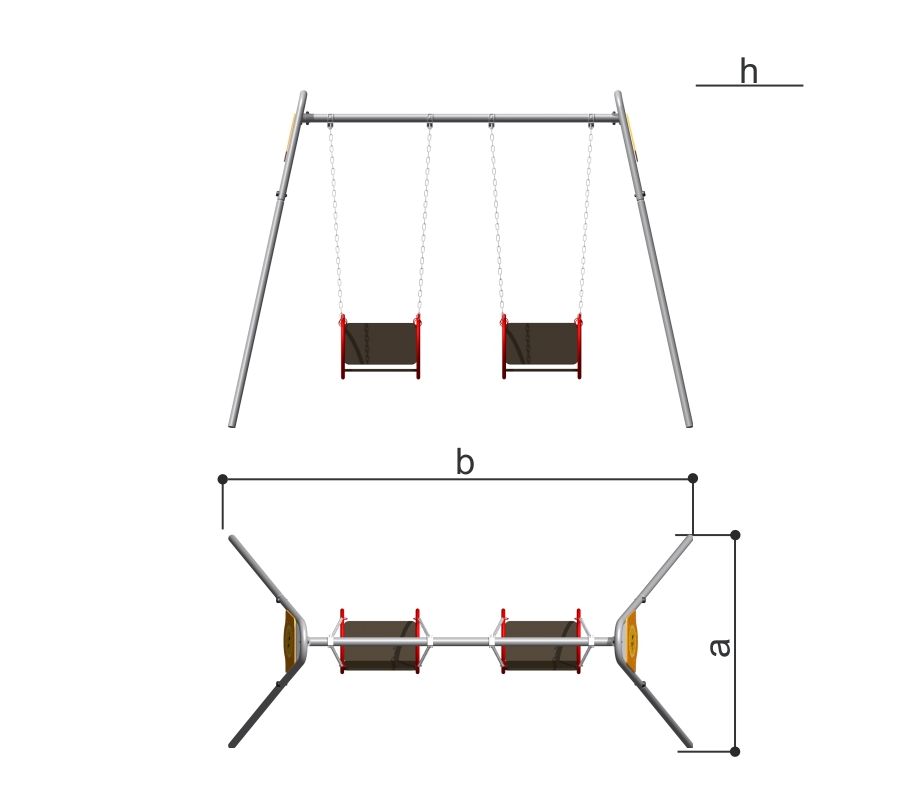

Размеры качели и чертежи.

Расстояния от сиденья до боковых стоек и расстояния между
соседними сиденьями вычисляется в зависимости от длины подвесов, поэтому ниже
будут даны значения для конкретной ситуации.

Оптимальная высота — 2000-2200мм от уровня игровой площадки.

Длина одинарных качелей — 1550-1600 мм.

Длина двойных качелей — 2650-2700мм.

Ширина на уровне земли — от 1100мм. Чем больше ширина
качели, тем она более устойчивая.

Расстояние от края сиденья до боковой стойки должно быть не
менее 550мм.

Расстояние между двумя сиденьями двойных качелей должно быть не менее 650мм.

Высота сиденья от уровня земли должна быть не менее 500мм.

Чтобы сиденье не раскачивалось вбок, то есть в сторону боковых стоек, должно быть выполнено условие устойчивости от раскачки. Для этого расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Размеры сиденья для детей примерно должны быть 400х300мм.

Чертеж металлической качелиЧертеж деревянной качелиУсловие устойчивости сиденья качели- расстояние между шарнирами должно быть больше ширины сиденья примерно на 150мм.

Зона безопасности качели.

Так как допускается, что в процессе катания на качели
ребенок может выпрыгнуть из нее, то должно быть достаточно места для его
приземления. Поэтому качели нужно устанавливать так, чтобы в каждую сторону от
них было примерно по 3.5 м свободного пространства.

Чертеж зоны безопасности качели

Качели балансир.

Качели балансир – это разновидность детских развлекательных конструкций. Такие качели предназначены для одновременного катания двух детей. Их конструкция достаточно простая, но несмотря на это у них есть свои требования безопасности, которые отражены в ГОСТ 52299-2013-«Безопасность конструкции и методы испытания качалок.»

Чтобы соответствовать нормам безопасности, такие качели
должны обязательно соответствовать трем важным правилам.

Во-первых, качели балансир должны иметь демпфер. Демпфер– это устройство, которое плавно тормозит балансир в крайних точках, и смягчает удар качалки о землю. В качестве демпфера может быть кусок толстой жесткой резины, свернутой в кольцо и закрепленной под сиденьем качели. Или можно вкопать автомобильную шину в землю прямо под сиденьем качалки.

Качели балансир с демпфером из автомобильной шины..Качели балансир с демпфером из толстой резины.

Во-вторых, максимальный
угол наклона качели не должен быть более 20 градусов.

И, в-третьих, высота подъема посадочного места не должна
превышать 1.5 метра.

Все эти три важных размера отображены на чертеже ниже.

Чертеж качели балансир.

Так как такие качели относятся к детскому игровому оборудованию, то у них должна быть своя зона безопасности, в пределах которой не должно быть каких-либо препятствий, деревьев или другого детского оборудования.

Зона безопасности балансира.

как сделать качели для детей из дерева и металла для дома и дачи, подвесные и на пружине

Все родители заботятся о том, чтобы их дети интересно и весело проводили свое время. И не существует такого ребенка, который не любил бы кататься на качелях. Это не только отличное развлечение, качели вдобавок тренируют вестибулярный аппарат и улучшают координацию движений. На сегодняшний день придумано огромное множество вариантов качелей с использованием различных механизмов, материалов и конструкций, так что каждый родитель может подобрать вариант, отвечающий всем его требованиям (внешний вид, габариты, цена). Однако не нужно спешить в магазин за покупкой, ведь качели достаточно просты по конструкции, и их легко и недорого можно сделать своими руками.

Разновидности

Конструкция качелей для детей и взрослых немного отличается. Качели для самых маленьких можно делать из пластика, который выдерживает небольшой вес, также их обычно оборудуют спинкой и перекладиной, чтоб ребенок не упал во время катания. В качелях для детей постарше пластиковые элементы не присутствуют, а конструкция становится более открытой. В любом случае основное требование к детским качелям – это их надежность и безопасность.

По способу крепления качели могут быть подвесные или напольные. Последние в свою очередь делятся на качели на пружине и балансирные качели. На пружине устанавливаются различные сиденья в форме животных или транспортных средств. Благодаря тому, что пружина не сжимается, а только раскачивается, этот тип качелей уменьшает вероятность получения травмы ребенком.

Балансирные качели могут быть одиночными или двойными, простой формы или с необычным дизайном.

Подвесные качели могут быть различной конфигурации:

  • Самая простая конструкция качели, знакомая всем с детства, — это тарзанка. Состоит из веревки, закрепленной наверху на прочной перекладине, и дощечки для сидения. Самый примитивный вариант – вместо дощечки внизу веревка просто завязывается прочным объемным узлом.

К простейшим качелям также можно отнести качели из покрышек. Их можно подвешивать вертикально или горизонтально, вырезать необычные формы, что позволяет создать массу разнообразных вариантов.

  • Конструкция посложнее – дощечка подвешивается на две веревки, закрепленные симметрично по ее краям. Вместо дощечки может использоваться кусок плотной ткани (например, брезента), а веревку можно заменить цепями.

  • Более широкие сиденья крепятся на четыре веревки или цепи. Здесь можно дать волю фантазии и в качестве сиденья использовать старые стулья (отпилив их ножки), деревянные поддоны, и даже скамейку со спинкой.

  • Необычный вариант подвесных качелей — мягкие качели. Они могут быть сделаны подобно гамаку либо собраны из ткани и деревянных палочек (для малышей), или сплетены из бечевки на обруче.

  • В отдельный вид можно выделить качели, сделанные по принципу кресла-качалки. Они наиболее безопасны для малышей. Но встречаются варианты и для детей постарше.

Из чего делать

Качели могут быть деревянными, металлическими, пластиковыми или представлять собою комбинацию этих материалов. Если вы решили сделать качели своими руками, сначала необходимо понять, какими навыками нужно обладать и какой инструмент понадобится для работы.

Если вы никогда не работали со сварочным аппаратом, болгаркой, ножовкой, то качели из металла не ваш вариант. Хоть они и считаются самыми прочными и надежными, хорошие деревянные качели имеют ряд преимуществ. Дерево проще обрабатывать, с этим могут справиться даже новички. Для лучшей прочности своей постройки выбирайте дуб, кедр, березу, ель, при этом проверьте, чтобы на бревнах не было сучков, отверстий или других дефектов – это гарантия безопасности вашего ребенка.

Единственным плюсом пластика как материала для качелей является его низкая цена. Он не выдерживает больших нагрузок, как дерево и металл. Хотя очень часто качели строят из подручных материалов, остатков от ремонта и т.п. Главное, проявить немного фантазии, и потратить немного времени.

Как сделать своими руками

Соорудить качели собственноручно под силу каждому. Независимо от выбранной вами модели, помните, что все элементы качели должны плотно прилегать друг к другу и располагаться так, чтобы при катании руки и ноги ребенка не могли застрять между ними. Главное требование к детским качелям – это их безопасность и надежность, поэтому продумывайте конструкцию и тщательно закрепляйте и проверяйте все узлы крепления элементов качели. Запасайтесь хорошим настроением и необходимыми для постройки материалами и приступайте.

На пружине

Качели на пружине можно устанавливать на даче или на площадке возле дома – главное, чтоб была возможность выкопать яму необходимого размера. Пружиной является рессора грузового автомобиля, которую можно приобрести на авторынке или пункте приема металлолома. Размер пружины для таких качелей должен быть не менее 35 см в высоту. Снизу к пружине с помощью бобышки крепится анкер. Он представляет собой трубу длиной 50-60 см, к которой снизу приварена крестовина из арматуры диаметром 20 мм. Анкер с арматурной крестовиной опускаются в яму, выравниваются и заливаются бетоном.

Сверху к пружине приваривается бобышка, к которой крепится корпус качели. Корпус к бобышке крепится металлическими полосами 30х4 мм (хомутами) и фиксируется болтами. Форма корпуса может быть любой, сначала рисуем ее очертания на ватмане, потом переносим на фанеру и вырезаем. Также необходимо предусмотреть ручки, за которые ребенок будет держаться, и подставки под ноги. Их конфигурация зависит от вашей фантазии и имеющихся материалов. Последний штрих — раскрасить качели яркими красками.

На подшипниках

Детям постарше качели на пружине уже не подходят. Теперь нужна более основательная конструкция, сама по себе не сложная, но требующая больше ресурсов. Для качелей на подшипниках необходимо сначала построить опорную раму. Она представляет собой две параллельные стойки, соединенные перекладиной.

Для обеспечения безопасности вашего ребенка рама должна быть устойчивой. Этого можно добиться разными способами в зависимости от ваших возможностей и места установки качелей. Первый вариант – стойки закопаны глубоко в землю и забетонированы. Второй вариант – каждая опорная стойка представляет собой треугольник, одна сторона которого лежит на земле. Такие стойки необходимо соединить между собой во всех трех вершинах треугольника для обеспечения жесткости конструкции. К нижним трубам привариваем анкерные штыри, чтобы закрепить конструкцию в земле.

На верхней перекладине рамы качели устанавливаем подшипники. С обеих сторон от каждого подшипника привариваем небольшие кусочки металла, чтобы закрепить их от горизонтального смещения. К подшипникам крепим тросы (цепи), на которых висит сиденье. Сиденье может быть полностью деревянным или на металлическом каркасе, со спинкой или без, одиночное или в виде скамейки, возможен даже вариант двух сидений напротив друг друга. Главное, чтобы опора и узлы крепления выдержали.

Подшипники можно закрепить не на самой верхней трубе, а приварив к ней небольшую конструкцию для крепления подшипников.

Металлические качели можно сделать и без использования подшипников. К верхней перекладине привариваются полукольца, на которые можно повесить качели с помощью крюка или U-образного крепления.

Подвесные

Основой для уличных подвесных качелей является опорная стойка. Можно повесить качели на крепкую ветку дерева или потолочную балку веранды.

Однако если такой возможности нет, опорную стойку можно сделать самостоятельно, подобрав наиболее подходящий для вас вариант:

Ставим два бруса под углом друг к другу в виде буквы Х. В месте их пересечения вбиваем крепеж. Сверху в V-образную часть горизонтально кладем еще один брус и закрепляем его на опорах.

Два бруса ставим под углом друг к другу и соединяем в верхней точке. Верхнюю перекладину, на которую будут подвешиваться качели, крепим к стойкам с помощью дополнительных коротких досок либо металлического патрубка. Внизу делаем горизонтальную перекладину для фиксации (если вы планируете переносить качели с места на место и не будете особо укреплять их в земле). Если же это стационарные качели и опорные стойки вы надежно углубили в землю и зацементировали, то нижнюю перекладину можно не устанавливать.

В квартире качели обычно весят на турнике в детском спортивном уголке или на металлическую трубу, закрепленную в дверном проеме. Если такой возможности нет, можно использовать крюки. Их устанавливают по обеим сторонам двери либо вбивают в потолок. Не забывайте учитывать, что вокруг качели должно быть много свободного пространства, чтоб ребенок при катании ни во что не врезался и не травмировался.

Конструкция самих подвесных качелей может быть абсолютно любой. Вы можете сделать мягкое сиденье из ткани и подушек (оно недолговечно, боится плохой погоды, зато уютно и комфортно), найти применение заброшенному старому скейту (его доска очень прочная) или ярко раскрасить и повесить старые покрышки.

Яркий и мобильный вариант – качели-гамак.

Вариант для рукодельниц – натянуть на обруч ткань либо сплести качели из бечевки на обруче. Такие качели вполне можно повесить и в помещении, если достаточно свободного пространства.

Лошадь-качалка для самых маленьких

Конструкция такой качели примитивна. Всё, что нужно сделать, это нарисовать на ватмане самому либо распечатать готовые выкройки необходимых деталей, затем перевести их на фанеру или деревянные доски и вырезать. Обычно такие качели делают в форме лошадки, но можно нарисовать любое другое животное или транспортное средство.

Поскольку такие качели предназначены для малышей, использовать можно только гипоаллергенные материалы. Необходимо учесть, что дуга боковин не должна идти по окружности, потому что тогда ребенок будет сильно раскачиваться, может перевернуться и травмироваться. Учитывать размеры качели нужно для того, чтобы малышу было комфортно забираться на качалку и сидеть на ней. Усредненные размеры составляют 110 см в длину и 25-30 см в ширину, высота от пола до седла 60 см.

Постройка качели – творческое дело, позволяющее дать волю фантазии и сделать досуг ребенка более радостным и веселым. Однако человеку, впервые решившему построить качели, сложно оценить количество необходимых материалов и определиться с пропорциями изделия. На какой высоте делать несущую перекладину, на каком расстоянии от земли располагать сиденье или насколько глубоко в земле необходимо закрепить качели? Для ответа на эти вопросы можно изучить уже существующие чертежи различных качелей, а затем, уже имея общее представление о том, какие бывают конструкции и из чего они состоят, сделать свой чертеж или схему. Продумав всё сначала на бумаге, вы учтете все детали и элементы конструкции, что позволить не испортить строительный материал неудачными попытками и в итоге сэкономит ваше время.

Идеи для красивых и оригинальных конструкций

Если вы решили собственноручно соорудить качели для своего ребенка, постарайтесь учесть его интересы и увлечения и отразить их в дизайне качелей. Если сын всегда играет с машинками или запускает самолеты, пусть эти мотивы прослеживаются в форме качелей. А девочка смотрит мультики про принцесс и обожает красивые платья? Украсьте качели цветами и лентами, чтобы она почувствовала себя в сказке, или сделайте качели в форме кареты. Включайте фантазию и творите.

Отличная возможность проводить больше времени с ребенком – двойные качели, на которых одновременно можно кататься вдвоем, сидя лицом к лицу, и делиться радостью и весельем.

А если одних качелей вам показалось мало, то можно дооборудовать опорные стойки лестницами или горками (скат для горки можно купить).

На сегодняшний день в мире существует огромное количество различных моделей необычных и интересных качелей. Например, качели из старого автомобиля с мягким сиденьем и козырьком от солнца или дождя. Очень радует тот факт, что строят качели необычной конфигурации, позволяющей кататься детям с ограниченными физическими возможностями. Красиво и немного сказочно выглядят ночью светящиеся качели, а водопадные качели – это двойная порция радости. С каждым годом разнообразие видов качелей только растет, профессиональные дизайнеры или папы-мастера придумывают все новые и интересные детали и конструкции.

Качели своими руками: 14 фото-идей + чертежи

В этой статье GD-Home собрал 14 фото-идей качелей для дачи: от простых до сложных, которые будут не только радовать, но и станут украшением сада. Смастерить гамак или качели своими руками не так просто без знаний про особенности конструкций и креплений. Дабы облегчить для вас поиски, мы решили объединить всю необходимую информацию в одну БОЛЬШУЮ ОБЗОРНУЮ СТАТЬЮ. Здесь вы найдете сведения про материалы, из которых они могут быть сделаны, виды конструкций и креплений, а также чертежи с указанием размеров.

Не забывайте сопоставить вес ребенка / взрослого человека с надежностью креплений.

Садовые качели своими руками: что, как и почему

Садовые качели, как правило, изготавливаются из:
— дерева
— металла

Деревянные конструкции выглядят более эстетично, однако имеют ограничения по весу. Крепления стоит купить готовые, для детских моделей подойдут пластиковые изделия, а вот для взрослых стоит обзавестись металлическими креплениями. В качестве украшения конструкций из металла можно использовать декоративную ковку.

Идея: Для создания качелей отлично подойдут оставшиеся после ремонта материалы, например, паллеты, доски и т. д.

Крепление к опоре может происходить при помощи:
— толстого каната
— металлических цепей с крупными звеньями

Качели для дачи могут быть:
— переносными
— стационарными

По названию уже понятно, что переносные качели для дачи можно ставить в удобном месте: на террасе, в саду, у беседки. Их просто спрятать от дождя.

Стационарные модели имеют массивную конструкцию и устанавливаются в конкретном месте. Это могут быть скамейки без ножек со спинкой или без нее, модели, подвешенные к потолку террасы или дереву. Как правило, такие конструкции легко выдерживают двоих или троих человек, в отличие от переносных, рассчитанных на одного человека.

Для того чтобы смастерить садовые качели своими руками часто используются паллеты. Их необходимо ошкурить при помощи наждачной бумаги, затем покрасить. Сидеть на деревянном поддоне совсем неудобно, поэтому стоит позаботиться о мягких подушках или матрасе. Изделия можно украсить при помощи дополнительного декора, в виде шаров, флажков, цветных лент.

Покажите нам человека, который отказался бы от гамака на даче! Его можно подвесить к деревьям, на металлические столбы или перекладину. Максимальная нагрузка составляет 200 кг.

Качели садовые из дерева своими руками: чертежи + размеры

Это самая распространенная конструкция стационарных изделий. Придать жесткости помогут металлические элементы.

1. Устанавливать опоры стоит в заранее подготовленные траншеи.
2. После установки, ямы стоит забетонировать. Раствор должен состоять из песка, цемента и щебня в пропорции 2:1:1 соответственно. Количество воды стоит рассчитывать в зависимости от веса цемента, приблизительно оно составляет 40 % от его массы.

Поэтапный план создания детских качелей

1. Создается верхняя связка из доски (115×10×5)
2. Оформляется козырек (145×23×5), защищаемый металлические детали от дождя.
3. Подготавливаются две стойки (275×23×5). Их стоит закопать не менее чем на 60 см, после чего забетонировать. Между стойками должно быть 105 см.
4. Крепится нержавеющая стальная цепь.
5. Изготавливается сиденье (60×15×5)

Для изготовления такой качели на четырех опорах понадобятся шурупы (1), заклепки (5), деревянные доски (2), уголки для каркаса (3), разные виды болты (14, 20), болт для фиксации вкладыша (15), сам вкладыш с внутренней резьбой (16), большая распорная шайба (17), простая шайба (19), ригель — 2 шт (21).

Опорой всей конструкции будут служить основная (4) и боковые штанги (7). Придать жесткости изделию помогут металлические элементы, типа соединительной планки (6) или косынки-подкоса (12). Крепится тент при помощи соединительных элементов (8) на опорную раму (18). Сидушку можно подвесить на толстые канаты (9) с помощью карабинов (10) и кольца (11). Крепить стоит на верхнюю штангу (13)

Для создания лавочки понадобятся доски следующих размеров (см):

По одной штуке: № 11 — 1230×90×35, № 12 — 1170×90×20
По две штуки: № 1 – 375×90×35, № 2 – 375×70×35, № 3 — 375×90×35, № 4 — 275×45×35, № 5 — 650×90×35, № 7 — 585×145×20, № 8 — 300×45×35, № 9 — 300×45×35, № 10 — 1300×90×35
По три штуки: № 13 — 1230×90×20
По четыре штуки: № 6 — 530×45×35
По двенадцать штук: № 14 — 850×90×20

Схема качели своими руками

Схема детской качели

Под номером 1 указан горизонтальный элемент боковой части. Таких элементов необходимо 4 шт, длиной 70 см с одинаковой шириной и высотой по 5 см. В изделие используется три соединительных стержня диаметром 2,5 см и длиной 80 см (2), а также 4 усиливающих угольника размером 2,5х10х10 (3). Четыре вертикальных боковых части (4,11) имеют длину 37,5 см и одинаковую ширину и толщину, которые равны 5 см. Для создания спинки понадобится два боковых элемента (5) такого же размера. Сиденье и спинка сделаны из прутьев диаметром 2,5 см и длиной 58 см. На такие качели необходимо 13 прутьев. Боковые элементы сиденья имеют размер 67,5х5х5 (7). Модель подвешивается на специальные подвески (8) диаметром 2,5 см и длиной 10 см. Также будет необходим штырь (9), диаметром 1 см и длиной 7 см, и фиксатор сиденья (10), диаметром 2,5 см и длиной 68 см.

Такие качели можно подвесить к дереву или смастерить А-образную конструкцию, которая способна выдержать более высокие загрузки. Стойка может быть выполнена из древесины или метала.

Важно! Точные расчеты угла соединения стоек позволят спроектировать надежные крепления. Для фиксации можно использовать уголки и саморезы.

Качели для дачи: виды креплений

Для того чтобы создать хорошие садовые качели из дерева своими руками, стоит использовать карабины или анкера.

1. Карабины могут иметь круглое или прямоугольное сечение, поэтому отлично подойдут как для бруса цилиндрической, так и квадратной формы.
2. Анкера представляют собой те же карабины только со сквозным типом крепления.

Модели с четырьмя опорами могут иметь три вида крепления:
— 4 карабина крепятся к веревкам и цепям, после чего — к опорным перекладинам.
— 2 карабина объединяют по две веревки или цепи и крепятся в двух точках на перекладине
— все канаты крепятся к 1-му кольцу (карабину), который затем подвешивается на опору
Очевидно, что первый тип крепления обеспечивает равномерную нагрузку на всю конструкцию.

Желаем успеха!

В разделе Сад вы найдете 100-ни идей по оформлению ландшафта, а также созданию мебели и декора своими руками.

Рекомендуемые статьи для тебя:

GD-Home – это маленькое удовольствие, что-то уютное и теплое. Почему мы стараемся для вас? Мы просто верим, что домашний уют способен сделать людей счастливее.

Качели | artble.com

  • Качели

    Жан Оноре Фрагонар

  • Качели

    Жан Оноре Фрагонар

  • Качели

    Жан Оноре Фрагонар

    • Французский заказчик де Сен-Жюльен как портрет его любовницы. Качели должны были быть написаны со следующей спецификой: «Я хочу, чтобы вы изобразили мадам, сидящую на качелях, которые толкает епископ.»

    В то время как этот странный запрос был отклонен другими художниками, такими как Дуайен, художник более серьезных исторических сюжетов, Фрагонар ухватился за дело, создав то, что стало самой знаковой работой французского рококо.

    На переднем плане картина Сам плейбой Барон изображен лежащим в пышном кустарнике, одна рука вытянута к юбке девушки, а другая рука держит равновесие. Он дал очень конкретные инструкции Фрагонару, заявив : «Поместите меня в такое положение, чтобы я мог наблюдать за ногами эта очаровательная девушка.»

    Его госпожа летит по воздуху на лесных качелях, милая юная леди предается легкомысленной самоотдаче, ее туфля слетает в пылу мгновенья.

    На фоне композиции можно увидеть, что было изначально собирался быть епископом, которого просил извращенный барон, но Фрагонар изменил его на мужа хозяйки.Муж играет меньшую роль, погружаясь в тень, в то время как барон освещается под платьем девушки.

    Неодушевленные предметы тоже добавляют к истории. Два херувима под качелями выглядят обеспокоенными отвратительными действиями людей над ними: один с трепетом смотрит на женщин, а другой хмуро смотрит в сторону. В левой части изображения — каменная статуя Купидона, который подносит палец к губам, чтобы указать на скрытный характер надвигающегося дела.

    В целом «Качели» Фрагонара, богатые символизмом, не только умеют запечатлеть момент полной спонтанности и жизнерадостности, но также намекают на незаконный роман, который, возможно, уже происходит или вот-вот начнется.

    Арт-объект Стр.

    Монументальные полотна Буффы слепого [рис. 1] [рис. 1] Жан Оноре Фрагонар, Усиление слепого , ок. 1775/1780, холст, масло, Национальная галерея искусств, Вашингтон, Коллекция Сэмюэля Х. Кресса, 1961.9.16 и Swing , который следует считать одним из величайших достижений французской пейзажной живописи восемнадцатого века, ассоциируется с тех пор. их повторное открытие в начале девятнадцатого века.Почти одинаковые по высоте, они представляют собой похожие виды на обширные и плодородные живописные сады, населенные элегантно одетыми мужчинами, женщинами и детьми, играющими в игры, разговаривающими, прогуливающимися и обедающими в яркой природной среде. Множество деталей в каждой — пузырящиеся фонтаны, темные скульптуры, заросшие клумбы, стремительные каскады, парящие деревья и высокое небо, заполненное облаками, — заставляют взгляд зрителя постоянно двигаться внутри, вокруг и между двумя композициями. Blindman’s Buff должен был висеть слева от The Swing , на что указывают решетки, покрытые красными и розовыми цветами, которые появляются в нижнем правом и нижнем левом углах каждой композиции. Если смотреть рядом, картины можно оценить как одну панорамную композицию, сосредоточенную на большом холме, увенчанном гейзером и окруженном впечатляющими видами с обеих сторон. Лабораторный анализ развеял представление, впервые выдвинутое Пьером де Нолаком, что картины изначально представляли собой единый холст, разрезанный на две части. Swing , который немного уже, чем Blindman’s Buff , показывает признаки обрезки по левому краю, так что изначально два полотна должны были быть точно одного размера.

    Пейзаж, особенно сады, составляли значительную часть творчества Фрагонара. Хотя до нас дошло мало документации или современных комментариев, такие работы восхищались и ценились при его жизни и вскоре после этого, как указал его ранний биограф Шарль Ле Карпентье:

    Когда этот художник хотел быть верным себе, он создавал восхитительные пейзажи, в которых всегда есть память и образ природы. Они примечательны прежде всего своим удивительным световым эффектом и красивыми формами террасы. К его деревьям относятся со вкусом. . . . Может ли кто-нибудь лучше понять магию неба, которое он так тонко рисует, и уловить прекрасные эффекты, которые природа открывает только после шторма или когда облачное и туманное небо пропускает несколько солнечных лучей на землю.

    Комментарий Ле Карпентье о том, что такие картины вызывают «память» о природе, был проницательным, для Blindman’s Buff и Swing изобилуют напоминаниями о сказочных садах, которые Фрагонар впервые изобразил, когда он был студентом Академии Франции в Рим с 1756 по 1761 год.Знакомство Фрагонара с Италией пробудило в нем интерес к пейзажному рисованию и живописи, склонность которого он развил во время многочисленных рисовальных экскурсий по Риму и итальянской сельской местности. Самым замечательным результатом этих усилий являются необычные рисунки красным мелом садов виллы д’Эсте в Тиволи, где художник останавливался на несколько недель летом 1760 года в качестве гостя аббата Сен-Нон [рис. 2] [рис. 2] Жан-Оноре Фрагонар, Кипарисы на Вилле д’Эсте, Тиволи , 1760, красный мел, Музей изящных искусств и археологии, Безансон, Франция.Высокие кипарисы и заросшие беседки, оживленные фонтаны и потрясающие виды, которые характеризовали сады д’Эсте, снова появляются в Blindman’s Buff и The Swing , даже если работы никоим образом не являются топографическими. Хотя оказалось, что невозможно найти конкретные садовые источники для картин, определенные мотивы, такие как скульптура, могут быть связаны с известными прототипами. Метод Фрагонара в своих садовых картинах состоял не в том, чтобы точно записать место, а в том, чтобы творчески воссоздать ощущение характера места, которое он и его покровители могли посещать.Попытки идентифицировать садовые сцены на этих двух картинах были бы бесплодны и чужды методам и целям художника.

    Buff и Blindman’s Swing были произведены спустя много времени после первой поездки Фрагонара в Италию. Техника художника в этих работах свободна и обширна, с небольшим количеством точных мазков и преданностью деталям, которые характерны для небольших пейзажей, которые он создал в Италии и вскоре после его возвращения в Париж в 1761 году. Краска была нанесена тонко — некоторые отрывки почти прозрачные пятна цвета — только с отдельными участками импасто в некоторых мазках, определяющих одежду и листву.Эта плавная техника напоминает свежие и уверенные рисунки смывкой тушью, которые Фрагонар сделал для своего покровителя, Пьера Жака Онезима Бержере де Гранкура (1715–1785), во время второй поездки в Италию в 1773–1774 годах. Пример, показанный здесь [рис. 3] [рис. 3] Жан-Оноре Фрагонар, Сад недалеко от Рима , гр. 1773–1774, тушь на черном мелу, Musée du Petit Palais, Париж, Франция. © RMN-Grand Palais / Art Resource, Нью-Йорк. На фото: Булло, представляющий неопознанный парк, вероятно, недалеко от Рима, демонстрирует талант художника в передаче ощущения света и атмосферы и передает спонтанность и быстротечность природы более убедительно, чем рисунки красным мелом, сделанные в Тиволи в предыдущее десятилетие.Сложная композиция рисунка с искусным объединением деревьев и сочетанием видов, населенных различными фигурами, предвосхищает стиль и образность Blindman’s Buff и The Swing , которые художник выполнил в Париже вскоре после второй поездки в Италия. Вероятно, они датируются последними годами 1770-х годов.

    Грандиозный масштаб и широкая, свободно используемая техника позволяют предположить, что картины были задуманы как украшения для установки на панели на стене салона.Как и в случае со многими произведениями Фрагонара, ранняя история этих великолепных пейзажей неизвестна, и не было обнаружено никаких одновременных комментариев о них, но они, несомненно, должны были быть одним из самых важных заказов художника, наравне с — с точки зрения амбиции дизайна и исполнения, если не покровителя — The Progress of Love Серия (Нью-Йорк, Frick Collection), выполненная в начале 1770-х годов для мадам дю Барри. Жорж Вильденштейн отождествил эти картины с двумя работами, внесенными в реестр поместья аббата Сен-Нон, составленный в 1792 году, в котором описывались два пейзажа, «сделанные в Италии» с фигурами, наслаждающимися игрой в La Main chaude (горячие моллюски) и играть на Balançoire (качели или качели).Однако более поздние ученые отвергли эту ассоциацию; Картины Национальной галереи не были «сделаны в Италии», и очень маловероятно, что игру в «слепой» (по-французски: Colin-maillard ) можно было спутать с совершенно другим « la main chaude », описанным в инвентарь. Более того, два пейзажа, принадлежащих Сен-Нону, можно отождествить с другими работами Фрагонара. Первая подтвержденная запись о вашингтонских картинах была сделана в 1845 году, когда они были описаны в коллекции маркиза де Сипьера.

    Ключ к подлинному назначению картин можно найти в их связи с другим шедевром садовой живописи Фрагонара, так называемым фестивалем в Сен-Клу , также датируемым концом 1770-х годов [рис. 4] [рис. 4] Жан-Оноре Фрагонар, Fête at Saint-Cloud , c. 1775–1780, холст, масло, Banque de France, Париж, Франция. © RMN-Grand Palais / Art Resource, Нью-Йорк. Фото: Жерар Блот. Это большое полотно, которое имеет ту же высоту, что и Buff Blindman’s Buff и The Swing , также изображает панорамный вид на сад или парк, населенный многочисленными фигурами, занятыми различными видами деятельности среди фонтанов, скульптур и пышной листвы.Традиционное происхождение Fête в Сен-Клу — то, что он был заказан герцогом де Пентьевром для Hôtel de Toulouse в Париже (ныне Banque de France, где картина все еще висит) — сомнительно, и возможность существует, как впервые заметил Пьер Розенберг, он был частью более крупной декоративной схемы, которая включала «Усиление слепого» , «Качели» и, возможно, две другие садовые сцены в Национальной галерее искусства, «Игра лошади и всадника» [рис . 5] [рис. 5] Жан Оноре Фрагонар, Игра лошади и всадника , ок. 1775/1780, холст, масло, Национальная художественная галерея, Вашингтон, Сэмюэл Х. Кресс, 1946.7.5 и Игра горячих моллюсков [рис. 6] [рис. 6] Жан Оноре Фрагонар, Игра горячих моллюсков , ок. 1775/1780, холст, масло, Национальная художественная галерея, Вашингтон, Сэмюэл Х. Кресс, 1946. 7.6. Хотя их более поздние источники различаются, сходство в масштабе, стиле и тематике предполагает, что эти пять картин были задуманы как серия и, как и Frick Progress of Love , не могут быть поняты полностью, если не рассматривать их вместе как декоративную программу.

    Наборы пейзажей в восемнадцатом веке часто служили украшением интерьеров. В 1770-х и 1780-х годах Юбер Робер (французский, 1733 — 1808) был одним из самых плодовитых таких декораторов, создавая сюиты с пейзажами и руинами для интерьеров hôtels speculiers и maisons de plaisance своих покровителей. Известно, что Фрагонар написал множество декоративных картин, часто парами или сериями, но ни один ансамбль не сохранился в неизменном виде на своем первоначальном месте. Что касается пяти садовых картин, которые сейчас разделены между Национальной галереей и Банком Франции в Париже, Розенберг предположил, что они могут происходить из коллекции Маршала де Сенси, чей каталог продаж 1789 года описывает группу пейзажей следующим образом:

    Х. Фрагоннар [ sic ]. Пять больших картин этого художника, разработанных и выполненных для украшения стен салона; они представляют собой разнообразные пейзажи с разнообразными и изящными участками и украшены интересными фигурами.

    Хотя идентификация должна оставаться спекулятивной, косвенные доказательства, собранные Розенбергом, носят провокационный характер. Заказчик продажи 1789 года, Луи Рене Маршал де Сэнси, приобрел большую часть своей коллекции в 1782 году у своего отца, Луи Пьера Себастьяна Маршала де Сэнси, вместе с основной резиденцией семьи на улице Фоссес-Монмартр в Париже. Луи Пьер подходит под профиль знатока, который покупал работы Фрагонара в 1760-1770-х годах.Известный коллекционер, он был губернатором Абвиля, maître d’hôtel du roi и econome general du clergé , титул, унаследованный его единственным сыном Луи Рене. Огромное богатство сына увеличилось, когда в 1779 году он женился на семье из fermiers généraux . Однако судьбы Луи Пьера и Луи Рене резко изменились после финансовых реформ, начатых Чарльзом Александром Калонном, генеральным контролером финансов короля. , заставив отца и сына продать свою собственность и покинуть Париж в 1788 году.Последующая продажа коллекции в 1789 году выявила их особый интерес к крупномасштабным картинам современных французских художников (наряду с небольшими станковыми картинами французских, итальянских и голландских мастеров), включая многочисленные работы, которые явно предназначались для интеграции в архитектурный комплекс. каркас дома. Среди них четыре передних двери Франсуа Буше (французский, 1703-1770), еще две руины Роберта и три большие сцены из охоты, «сделанные для украшения салона» Франческо Казанова (итальянец, ок.1732/1733 — 1803). Пять пейзажей Фрагонара также были описаны как имеющие эту цель, хотя неясно, были ли они созданы специально для резиденции Сайнси или были куплены из другой коллекции. Различные формы и размеры картин Вашингтона и Парижа (помимо нынешних уменьшенных размеров The Swing , Hot Cockles и Horse and Rider ) имеют больший смысл, если их представить в окружении буазери, окон и дверных проемов.Учитывая, что картины Фрагонара по стилистическому признаку можно датировать концом 1770-х годов, отец, Луи Пьер, скорее всего, приобрел их у художника. Розенберг предположил, что картины не фигурируют в описи, составленной в 1782 году при продаже дома и коллекции Луи Пьера его сыну Луи Рене, просто потому, что, будучи украшениями фресок, они не были бы отмечены как отдельная собственность. аудиторы. Три сцены охоты Казановы, которые похожи по масштабу и форме на фрагонары и, следовательно, могли быть частью дополнительной схемы украшения, также остались без инвентаря.В конце концов, ни крупные Казановы, ни пять фрагонаров не нашли покупателей на распродаже 1789 года, возможно, из-за их масштаба (они, вероятно, не были в раме) и необходимости подвешивать их парой. Судьба вашингтонских полотен неизвестна до тех пор, пока они не появятся на аукционе в Париже в 1845 году. Fête at Saint-Cloud , возможно, остался на rue des Fossés-Montmartre (место продажи 1789 года) и был передан Hôtel de Toulouse, когда Банк Франции приобрел дом Sainscy в 1806 году.

    Если смотреть вместе, пять картин Фрагонара представляют сад и парк как просторную площадку для всевозможных праздников и развлечений, а также для любовных праздников. Различные игры и развлечения, включенные в садовые картины Фрагонара, были относительно обычными чертами пейзажной живописи середины и конца восемнадцатого века. Они являются частью традиции, ставшей популярной Антуаном Ватто (француз, 1684–1721) и Николя Ланкре (француз, 1690–1743), которые часто включали фигурки, играющие в игры и общение в садах или парках.Кулоны Ланкре в замке Сан-Суси в Берлине [рис. 7] [рис. 7] Николя Ланкре, Буфф для слепых , до 1738 года, холст, масло, Stiftung Preußische Schlösser und Gärten Berlin-Brandenburg. bpk Bildagentur / Stiftung Preußische Schlösser und Gärten Berlin-Brandenburg / Wolfgang Pfauder / Art Resource, NY [рис. 8] [рис. 8] Николя Ланкре, Итальянская еда , до 1738 года, холст, масло, Stiftung Preußische Schlösser und Gärten Berlin-Brandenburg. bpk Bildagentur / Stiftung Preußische Schlösser und Gärten Berlin-Brandenburg / Wolfgang Pfauder / Art Resource, NY, хотя и намного меньше, чем величественные пейзажи Фрагонара, сочетают в себе аналогичные развлечения — бафф для слепых, обеды на открытом воздухе и качели — в плодородном саду, украшенном террасами. , скульптуры и фонтаны.Сам Фрагонар неоднократно обращался с играми, изображенными в Blindman’s Buff и The Swing , особенно на картинах небольших шкафов, таких как знаменитые Swing из коллекции Уоллеса в Лондоне.

    В то время как такие развлечения, несомненно, нравились во Франции восемнадцатого века, современные исследования сосредоточились на символических значениях, которые они, должно быть, передавали зрителям картин. Сопоставление Фрагонаром игр Blindman’s Buff и качания было подчеркнуто, поскольку оба действия были истолкованы как намеки на развитие любви. Blindman’s Buff , в котором слепой главный герой неловко ищет спутника жизни, соответствовал трудностям ухаживания, а ритмичное движение The Swing , движимое спутником, который тянет веревки, предполагает кульминационный акт любви. Пышные живописные сады с их перезрелыми цветами, фонтанами и провокационными скульптурами подчеркивают любовные ассоциации с играми. Скульптуры, которые Ватто часто вставлял в свой fêtes galante , были интерпретированы как комментарии к сценам флирта и любви.Фрагонар, возможно, имел в виду то же самое: фонтан слева в Blindman’s Buff был описан как символ весталок, рассчитанный на контраст с безумием любви, воплощенным в бесцельно вращающемся игроке с завязанными глазами. Очаровательная деталь женщины, смотрящей в телескоп в The Swing подсказала Эйслеру контраст между «праздным любопытством к тому, что находится за ее пределами, и ее забвением к тому, что ее окружает».

    Тем не менее, небольшой размер фигур и отсутствие деталей могут сделать их непригодными для использования в качестве носителей сложного значения, и, возможно, они были включены, чтобы добавить визуальный интерес к самим пейзажам.Эти работы иногда описывались как характеристики возвышенного по своей природе и почти проторомантические по чувственности: «То, что задумывалось как актуальная сцена [ Fête at Saint-Cloud ]. . . превратилась в дикую поэму о силе природных сил и маленьком человеке ». Фигуры Фрагонара действительно кажутся маленькими, но они полностью интегрированы в их гостеприимное окружение, и можно столь же убедительно утверждать, что его садовое оформление не только не представляет угрозы, но и поощряет погоню за множеством праздных удовольствий, как общественных, так и частных: карнавальные аттракционы, качели, аристократические салонные игры (горячие моллюски и бафф для слепых), грубые детские игры (лошадь и всадник), кукольные представления и пикники.Эти картины — это, прежде всего, изображения людей, наслаждающихся природой; в конце концов, это и было предназначением садов и парков, которые, в отличие от дикой природы, должны были быть удобными для прогулок. Луи Карожи де Кармонтель в своем объяснении Парка Монсо, спроектированного в конце 1770-х годов для герцога Шартрского, настаивал на том, что «несмотря на очарование сельской местности, только в саду можно найти хорошую жизнь — охоту, охоту. игры, концерты, развлечения; это то, чего мы желаем, и это то, что мы хвалим.Дженнифер Милам утверждала, что версии «баффа» и «качания» в Национальной галерее, в которых преобладают пейзажи, следует понимать не столько в общепринятых откровенно эротических терминах, сколько как игривое воссоздание волнующих развлечений, которые они представляют. «Качели становятся транспортным средством физического и умственного транспорта, перемещая фигуру и зрителя в альтернативные игровые зоны отдыха и искусства». Развлекательные мероприятия, будь то игры, прогулки по живописному саду или их сочетание, стали определяющими в аристократической культуре конца восемнадцатого века.

    Пять картин представляют собой итог того, что Фрагонар на протяжении всей жизни исследовал тему сада. По своим масштабам они представляют собой сложные и тщательно продуманные визуализации «неприукрашенной» природы, в которых композиции, светотень, манера письма и действия фигур воссоздают бесконечное разнообразие мотивов и эффектов, которые характеризовали живописный сад в восемнадцатом веке. Франция. В этих работах Фрагонар объединил различные типы садов, в том числе французский общественный парк в Fête в Saint-Cloud , обширное поместье, вдохновленное садами Италии в Blindman’s Buff и The Swing , а также два интимных уголка. частных садов, один живописный, другой формальный, в A Game of Horse and Rider и A Game of Hot Cockles .

    Новаторские композиции

    Fragonard отражают удивительную чувствительность к характеру живописного или «английского» сада, который в эти годы набирал популярность во Франции. Панорамная ширина камер Buff Blindman’s Buff и Swing позволяет включать в себя множество различных областей, представляющих визуальный интерес, от захватывающего вида до далекого пика справа, до столь же длинного вида на дальнейшие просторы сад слева, где крошечная группа колясок, запечатленных в луче солнечного света, марширует среди деревьев (напоминая лодочников на заднем плане в Horse and Rider ). Между тем, Фрагонар расположил ряд разрозненных фокусов, которые зрителю предлагается изучить при просмотре полотен: игра в слепой, любовники, лежащие в кустах, группа заканчивающая обед, мужчина и женщина моют собаку в фонтан, женщина на качелях, за которой наблюдают товарищи, один с телескопом. Такие визуально привлекательные детали сосредоточены не только на фигурах. Как и в других работах серии, Фрагонар использовал лексику садового дизайнера — деревья, кусты, лужайки, цветы, дорожки, фонтаны и скульптуры — чтобы привлечь внимание зрителя, обрамить виды и провести взгляд по композиции.Благодаря множеству видов, отсутствию визуального единства и разнообразию рисунков садовые пейзажи Фрагонара представляют собой образ парка, воплощающий в себе постоянно меняющийся опыт прогулок на природе. Подобно его или ее коллеге в настоящих садах, зритель этих картин должен «исследовать» композицию, постоянно меняя направление, создавая визуальные связи и наслаждаясь серией, казалось бы, не связанных между собой деталей. Как и в самом живописном саду, художник не навязывает сценам единство и решимость, а оставляет их на усмотрение и косвенный взор зрителя.

    Этот текст ранее был опубликован в Philip Conisbee et al., French Painting Пятнадцатого — Восемнадцатого веков , Систематический каталог коллекций Национальной галереи искусств (Вашингтон, округ Колумбия, 2009), 195–203.

    Данные коллекции могли быть обновлены после публикации печатного тома. Для представления этого текста в Интернете были сделаны дополнительные световые адаптации.

    Ричард Рэнд

    1 января 2009 г.

    Чертежи одинарных распашных ворот Independence Premium

    Скачать

    Скачать

    1.1 IDPR Universal 3R PB Arch Single Swing Gate 4W x 4H.pdf Download
    1.2 IDPR Universal 3R PB Straight Single Swing Gate 5W x 4H.pdf Download
    2.1 IDPR Universal 3R PB Arch Single Swing Ворота 4W x 5H.pdf Download
    2. 2 IDPR Universal 3R PB Straight Single Swing Gate 5W x 5H.pdf Download
    3.1 IDPR Universal 3R PB Arch Single Swing Gate 4W x 6H.pdf Загрузить
    3.2 IDPR Universal 3R PB Прямые одинарные распашные ворота 5W x 6H.pdf Загрузить
    4.2 IDPR Universal 2R FB Straight Single Swing Gate 5W x 4H.pdf Загрузить 5.1 IDPR Universal 3R FB Arch Single Swing Gate 4W x 54H.pdf Загрузить
    5.2 IDPR Universal 3R FB Straight Single Swing Gate 5W x 54H.pdf Загрузить
    6.1 IDPR Universal Spear 3R PB Single Swing Gate 4W x 4H.pdf Download
    6.2 IDPR Universal Spear 3R PB Straight Single Swing Gate 5W x 4H.pdf Скачать
    7.1 IDPR Universal Spear 3R PB Одинарные распашные ворота Arch 4W x 5H.pdf Download
    7.2 IDPR Universal Spear 3R PB Straight Single Swing Gate 5W x 5H. pdf Download
    8.1 IDPR Universal Spear 3R PB Single Swing Gate 4W x 6H.pdf Загрузить
    8.2 IDPR Universal Spear 3R PB Straight Single Swing Gate 5W x 6H.pdf Загрузить
    9.1 IDPR Universal Spear 3R FB Arch Single Swing Gate 4W x 54H.pdf Загрузить 902

    9.2 IDPR Universal Spear 3R FB Straight Single Swing Gate 5W x 54H.pdf Загрузить
    10.1 IDPR Spear 3R PB Arch Single Swing Gate 4W x 4H.pdf Загрузить
    10.2 IDPR Spear 3R PB Straight Single Swing Gate 5W x 4H.pdf Download
    11.1 IDPR Spear 3R PB Arch Single Swing Gate 4W x 5H.pdf Скачать
    11.2 IDPR Spear 3R PB Straight Single Swing Ворота 5W x 5H.pdf Download
    12.1 IDPR Spear 3R PB Arch Single Swing Gate 4W x 6H.pdf Download
    12.2 IDPR Spear 3R PB Straight Single Swing Gate 5W x 6H. pdf
    13.1 IDPR Picket 3R PB Arch Single Swing Gate 4W x 4H.pdf Download
    13,2 IDPR Picket 3R PB одинарные распашные ворота 5W x 4H.pdf Скачать
    14.1 IDPR Picket 3R PB Arch Single Swing Ворота 4W x 5H.pdf Download
    14.2 IDPR Picket 3R PB Straight Single Swing Gate 5W x 5H.pdf Download
    15.1 IDPR Picket 3R PB Arch Single Swing Gate 4W x 6H.pdf
    15.2 IDPR Picket 3R PB прямые одинарные распашные ворота 5W x 6H.pdf Загрузить

    56 Самодельные планы поворота крыльца [Бесплатные чертежи] — MyMyDIY

    Качели для крыльца DIY создают расслабляющее пространство, чтобы насладиться видом на лужайку и сад. Нет ничего более живописного, чем супружеская пара, ведущая тихую беседу на балконе своего крыльца, лениво покачиваясь, когда они небрежно приветствуют бродячих прохожих.

    Мы собрали список некоторых из лучших планов качелей крыльца, которые вы можете построить самостоятельно, со ссылками на образцы для печати.

    Вы можете выбирать из множества стилей. Некоторые качели размещены в А-образных рамах, поэтому их можно установить за пределами крыльца. Многие качели свисают с цепей, ввинченных в стропила крыльца. Если вы особенно неравнодушны к внутреннему убранству, есть качели. Кровать-качели в виде поддонов и качели на веранде оснащены матрасами для по-настоящему расслабляющего отдыха.

    Многие плотники черпают вдохновение из различных источников, прежде чем создать свои собственные качели для крыльца.Какими бы ни были ваши наклонности, эти забавные проекты своими руками могут послужить вдохновением или тактическими рекомендациями, которые помогут вам включиться в работу и построить для себя и своей семьи сказочные качели на крыльце.

    56 Чертежи для самостоятельной сборки качелей для крыльца

    1. Самодельная конструкция качелей для гамака

    Когда вы смотрите на эти качели для крыльца, вы можете задаться вопросом, выдержат ли они что-нибудь тяжелее ребенка. Но это не так.

    Изготовлен из прочных материалов, выдерживающих нагрузку до 220 фунтов (дуб, пружинная перемычка из нержавеющей стали, плетеный полипропилен, быстроразъемная перемычка из нержавеющей стали), поэтому вы можете спокойно устроиться в ней.Вы также можете добавить подушки-качели для крыльца, чтобы было удобнее.

    ПРОСМОТРЕТЬ ПЛАНЫ

    2. Дизайн белых подвесных качелей на крыльце

    Эти белые качели для крыльца станут стильным дополнением вашего патио. Вы можете построить его за пять шагов.

    И вам не нужно беспокоиться о безопасности — строитель использует веревки, рассчитанные на 600 фунтов. Если белые качели на крыльце не кажутся устойчивыми или хорошо сбалансированными, вы можете использовать цепи.

    В любом случае вам понадобятся сварные кольца диаметром 1/4 дюйма и два крепких крючка для винтов, чтобы повесить эти качели для патио.

    ПРОСМОТРЕТЬ ПЛАНЫ

    3. Голубой дизайн кровати-качели крыльца

    Подвесные качели для крыльца выкрашены в красивый бирюзовый цвет.

    Его легко построить, потому что вам понадобятся базовые инструменты — пиломатериалы 2х4, стандартные винтовые соединения, а также цепь или веревка. Что идеально в этой качели, так это то, что у нее очень широкое сиденье, достаточно глубокое, чтобы вздремнуть и расслабиться днем.

    ПРОСМОТРЕТЬ ПЛАНЫ

    4. План деревянных качелей с цепями

    Деревянные качели — модификация предыдущих ана-белых.com модель. В отличие от голубых качелей на крыльце, у этой более высокая спинка и узкое сиденье.

    Вам потребуются саморезы 2 -1/2 ″ и 1-1 / 2 ″ для сборки и три болта с проушинами с каждой стороны, чтобы повесить.

    ПРОСМОТРЕТЬ ПЛАНЫ

    5. Деревянные качели перед крыльцом, постройка

    Это крыльцо во дворе настолько легко построить, что вы можете сделать его за несколько часов с помощью приспособления Kreg, пиломатериалов и основных инструментов.

    Вы можете использовать морилку Minwax Bombay Mahogany, если хотите добиться красивого красного цвета.

    ПРОСМОТРЕТЬ ПЛАНЫ

    6. Дешевый дизайн качелей для крыльца за 100 долларов

    Если вам нужны простые инструкции о том, как построить дешевые качели для крыльца, вы можете попробовать этот план набора качелей.

    Качели имеют современный вид и идеально подходят для начинающих плотников, потому что на их изготовление уйдет около 3-6 часов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    7. Сборка DIY Swing из переработанных поддонов

    Не хотите тратить целое состояние на новые пиломатериалы для качелей? Затем вы можете использовать эти схемы качелей для крыльца своими руками и построить качели из переработанных поддонов.

    Готовые качели выглядят очень красиво, потому что строитель использует отверстия в карманах Kreg, чтобы скрыть фурнитуру. Кроме того, у этих качелей есть рым-болты спереди и сзади, чтобы они не переворачивались.

    ПРОСМОТРЕТЬ ПЛАНЫ

    8. Качели для уличного крыльца с каркасом

    Этот план рамы качелей крыльца прост в исполнении и займет у вас 6-9 часов. Уникальность этих качелей для крыльца заключается в том, что они подвешены на А-образной раме.

    Для сборки рамы вам потребуются оцинкованные болты с квадратным подголовком 1/2 дюйма и цепь 1/4 дюйма, чтобы надежно подвесить качели крыльца к балке.

    ПРОСМОТРЕТЬ ПЛАНЫ

    9. Средиземноморская конструкция качелей для садовых поддонов

    Если вам нужны уникальные качели для крыльца, то эти планы качелей для поддонов именно для вас. У этих садовых качелей в средиземноморском стиле нет спинки.

    Вместо этого вы можете использовать подушки, чтобы удобно отдыхать или опираться на них. Кроме того, вам не нужны металлические кольца, чтобы подвесить эти качели, потому что они крепко привязаны к высокой ветке дерева тугими узлами.

    ПРОСМОТРЕТЬ ПЛАНЫ

    10. Идея регулируемых качелей на заднем крыльце

    Эти планы от buildeasy.com покажет вам, как построить качели для крыльца, которые заставят ваших друзей позеленеть от зависти.

    В дополнение к красивому дизайну, эти качели на веранде имеют регулируемое сиденье, так что вы можете либо лечь, либо сидеть прямо.

    Для подвешивания вам потребуются две оцинкованные цепи (12 футов), но убедитесь, что сиденье находится на высоте 16 дюймов от земли.

    ПРОСМОТРЕТЬ ПЛАНЫ

    11. Самодельное кресло-качалка для крыльца, сборка

    Эти очаровательные качели для двухместного кресла настолько захватывают дух, что перед ними невозможно устоять.И что самое интересное, она сделана из утилизированных материалов — подножки, изголовья и двери из массива дерева.

    Вы можете сделать его настолько большим, насколько захотите, изменив предоставленные планы. Еще вам нужно будет просверлить отверстия для продевания канатов, но это определенно того стоит.

    ПРОСМОТРЕТЬ ПЛАНЫ

    12. Деревянные качели для крыльца из кедрового поддона

    Если у вас есть старые поддоны, вы можете использовать их, чтобы сделать качели на деревенском крыльце.

    Простая конструкция подойдет любителям благодаря пошаговым инструкциям. Если качели слишком неуравновешенные, можно отрегулировать длину цепей.

    ПРОСМОТРЕТЬ ПЛАНЫ

    13. Остатки деревянных качелей для крыльца, сборка

    Эти простые качели для крыльца не требуют ничего, кроме кедровых шестов для каркаса и пиломатериалов с пазами.

    Его длина составляет 6 футов, с сиденьем 16 дюймов и спинкой 24 дюйма, но вы можете изменить размер в соответствии со своими потребностями.Также вам понадобятся внешние винты для фиксации стыков.

    ПРОСМОТРЕТЬ ПЛАНЫ

    14. Качели для крыльца с рамой для беседки, сборка

    Если у вас нет места, чтобы повесить качели для крыльца, вы можете попробовать эти отдельно стоящие качели в обрамлении беседки.

    Каркас беседки прост в изготовлении, и вы можете прикрутить короткие детали к балкам, чтобы добавить характер. Конструкция подходит для качелей шириной 4 фута с изогнутыми опорами сиденья.

    ПРОСМОТРЕТЬ ПЛАНЫ

    15.Старомодный план качелей на заднем крыльце

    Эти старинные качели на заднем крыльце изготовлены из красного дуба, чтобы выдерживать суровые погодные условия.

    Он состоит из четырех этапов, но требует определенных инструментов и навыков. Тем не менее схемы и инструкции хорошо написаны и просты в использовании. Вам также понадобится рым-болт, чтобы безопасно повесить его.

    ПРОСМОТРЕТЬ ПЛАНЫ

    16. Дизайн качелей крыльца из черной стальной трубы

    Чтобы построить классические качели для крыльца на выходных, вам нужно всего лишь следовать этим пошаговым инструкциям и изображениям.В отличие от других качелей для крыльца, у этого есть уникальная система подвески — труба 1/2 ″ с прикрепленными к ней рым-болтами. Таким образом труба действует как опора и снимает напряжение в критических стыках.

    Чтобы завершить этот проект своими руками, вам понадобится настольная пила, циркулярная пила и лобзик.

    ПРОСМОТРЕТЬ ПЛАНЫ

    17. План качелей на крыльце Адирондак для 2 человек

    Садовый стул Adirondack — это вдохновение для создания этих двухместных качелей для крыльца.

    Изготовлен из красного дерева, чтобы противостоять гниению и насекомым, поэтому он не рассыпется через несколько лет.Одна из его главных особенностей — округлые деревянные рейки и наклонная конструкция. Повесить его можно на беседке, крытой веранде, террасе второго этажа или на ветке дерева.

    ПРОСМОТРЕТЬ ПЛАНЫ

    18. Обновленная антикварная идея качелей для крыльца со столешницей

    Эти старинные качели для крыльца подойдут, если вам нужны стильные качели, на которых с комфортом разместятся три человека.

    Изготовлен из переработанного материала — антикварная столешница вместо сиденья, дверь вместо спинки, скобы для ножек стола в качестве подлокотника и ножки стола в качестве стоек.

    Готовое крыльцо-качели выглядит так хорошо, что никогда не угадаешь, что использовал строитель.

    ПРОСМОТРЕТЬ ПЛАНЫ

    19. План качелей для крыльца с дизайном из бамбука

    Эти простые качели для крыльца изготовлены из бамбука, веревки и металлических шайб и идеально подходят для людей с минимальным опытом работы с деревом.

    Бамбук — легкий, но прочный материал, который хорошо выдерживает ваш вес. Однако вы не можете использовать электрическую пилу, чтобы разрезать материал, потому что вы собираетесь расколоть бамбук.

    Вот почему вам понадобится пила по металлу.

    ПРОСМОТРЕТЬ ПЛАНЫ

    20. Дизайн небольших качелей для крыльца под пайку

    Поначалу эти небольшие качели для крыльца могут показаться необычными, но их не так сложно построить.

    Даже начинающий плотник мог бы это сделать, если бы он знал, как использовать лобзик, дрель и гаечный ключ на 1/4 дюйма. И что еще круче, в подлокотниках есть подстаканник для хранения напитков.

    ПРОСМОТРЕТЬ ПЛАНЫ

    21.Деревянная кушетка для веранды своими руками

    Эти деревянные качели для веранды имеют изогнутую спинку, изогнутое сиденье и удобные подлокотники.

    Он достаточно большой, чтобы вместить четырех детей, но вы должны четко следовать инструкциям по вывешиванию, чтобы убедиться, что он хорошо сбалансирован и не опрокинется назад.

    Вы можете покрасить его до или после того, как повесите.

    ПРОСМОТРЕТЬ ПЛАНЫ

    22. Дизайн кровати-качели Garden Patio

    Если вам нужна подвесная кровать в саду, попробуйте эту конструкцию качели.

    Оранжевая кровать-качель на крыльце имеет длину 140 см и ширину 100 см.

    Изготавливается из обычной сосны, которую нужно обработать от гнили и дождя. Построить эти качели для патио несложно, и вы сможете завершить его за два дня.

    ПРОСМОТРЕТЬ ПЛАНЫ

    23. Подвесное крыльцо Swing Fire Pit, сборка

    Эти подвесные качели для крыльца сразу бросаются в глаза неповторимым дизайном и сложностью.

    Имеет круглую конструкцию с шестигранной крышей, четырьмя качелями и местом для костра посередине.При выборе места для постройки качелей для крыльца обратите особое внимание, чтобы использовать их круглый год.

    Имейте в виду, что это план качающейся костровой ямы, подходящий для опытного строителя своими руками.

    ПРОСМОТРЕТЬ ПЛАНЫ

    24. Идея качелей для крыльца для тяжелых условий эксплуатации

    Эти большие качели на крыльце достаточно прочные, чтобы вместить трех взрослых среднего и крупного роста.

    Имеет необычный дизайн, четыре задние опоры, которые являются наиболее сложной частью проекта, и дополнительные опоры внизу.Строитель также использует четыре опоры для крыльца, каждая из которых рассчитана на 250 фунтов в целях безопасности.

    ПРОСМОТРЕТЬ ПЛАНЫ

    25. Обновленный план Swingset

    Те из вас, у кого есть старые качели, которые они больше не используют, могут использовать эти планы, чтобы превратить их в подвесные качели для крыльца для двоих.

    Качели этой конструкции имеют размер сиденья 16 x 48 дюймов и спинку высотой 15 дюймов. Это простая конструкция, которая не займет много времени. Если у вас нет качелей, вы можете сделать А-образную раму, чтобы повесить качели для крыльца.

    ПРОСМОТРЕТЬ ПЛАНЫ

    26. Обновленный план качелей крыльца с двумя изголовьями

    Эти милые качели на дереве — хороший вариант, если вы хотите, чтобы в саду можно было расслабиться, чтобы провести время в одиночестве.

    Чтобы построить его, вам понадобится старое двойное изголовье и несколько поддонов, и вы будете готовы повесить его на дерево в кратчайшие сроки. Но лучше использовать цепи, чтобы обеспечить устойчивость и баланс.

    ПРОСМОТРЕТЬ ПЛАНЫ

    27. Дизайн качелей для патио из белого поддона

    Это кресло-качалка для патио выглядит настолько удобным, что вы можете провести в нем целый день.

    Сложно сказать, что он сделан из четырех поддонов, вырезанных лобзиком. Однако для начинающего строителя инструкция слишком расплывчата.

    ПРОСМОТРЕТЬ ПЛАНЫ

    28. План качелей на крыльце Cherry, Maple и Bloodwood

    Хотите чего-то необычного, но уютного в гостиной? Тогда попробуйте эти деревянные качели для крыльца.

    Чтобы построить его, вам понадобятся вишня, твердый клен и кровавое дерево. Если хотите, поэкспериментируйте с раскладкой дерева, пока не найдете узор, который вам нравится.Готовые деревянные качели для крыльца имеют ширину 25 дюймов и глубину 12 дюймов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    29. Дизайн качелей для крыльца 2 × 4 за 40 долларов

    Эти качели для крыльца 2 × 4 — отличный выбор для строителя-любителя, потому что есть хорошо написанные инструкции и информативное видео, облегчающее процесс строительства.

    Что касается подвешивания качелей, вам понадобятся четыре рым-болта 3/8 ″ или 3-1 / 2 ″. Следует просверлить отверстия в подлокотнике и опорах планки, чтобы вставить рым-болты.

    ПРОСМОТРЕТЬ ПЛАНЫ

    Эти очаровательные качели для террасы выглядят так красиво, что трудно поверить, что они сделаны из двух дверей старинного дома.

    Во-первых, вы должны определить, какого размера должна быть ваша антикварная колода, а затем соответствующим образом вырезать двери. Если у вас остались старые ножки стула, вы можете использовать их для изготовления подлокотников.

    ПРОСМОТРЕТЬ ПЛАНЫ

    31. Переделанная идея качелей на крыльце для детской кроватки

    Когда детская кроватка больше не нужна, не нужно ее выбрасывать.

    Вместо этого используйте эти планы, чтобы превратить его в качели для крыльца на открытом воздухе с красиво изогнутой спинкой и удобными подлокотниками.

    ПРОСМОТРЕТЬ ПЛАНЫ

    32. План качелей бокового крыльца с синими оцинкованными цепями

    Эти качели для патио предназначены для 5-дюймовых качелей с низкой спинкой. Он идеально подходит для того, чтобы положить его на подушки и с комфортом потянуться днем.

    В отличие от других вариантов набора качелей, здесь требуется клей для дерева и винты 2,5 дюйма вместо приспособления Kreg.

    ПРОСМОТРЕТЬ ПЛАНЫ

    33. Уличная мебель 2-х местные качели

    Эти привлекательные качели для двоих — отличный выбор, чтобы добавить стиля вашему крыльцу. Что необычно в этом, так это то, что у него нет деревянных опор для подлокотников. Вместо этого тросы спереди поддерживают руки.

    Белый дуб, черная вишня, черный орех или тик станут отличным выбором в качестве строительного материала для этих уличных качелей для крыльца на двоих.

    ПРОСМОТРЕТЬ ПЛАНЫ

    34. Качели для веранды с двумя матрасами, сборка

    Блог Look Linger Love в сотрудничестве с местным магазином построил мягкие качели для крыльца, которые подвешены на толстой плетеной золотой веревке. Эти подвесные качели для крыльца, сделанные своими руками, спроектированы так, чтобы в них поместился двойной матрас, что делает их особенно просторным местом для отдыха и расслабления в приятные летние дни.

    На сайте немного не хватает реальных планов деревянных качелей, но он может послужить источником вдохновения для создания собственных качелей для крыльца.

    ПРОСМОТРЕТЬ ПЛАНЫ

    35. Сборка качелей для патио Gentle Glide

    Качели для крыльца Water Seal от Томпсона рекламируются как проект выходного дня «Сделай сам». Он оснащен уникальной системой подвески на стальных трубах, предназначенной для уменьшения нагрузки на стыки дерева с помощью рым-болтов, закрепленных через стальную трубу.

    Они предупреждают, что вы должны следить за детьми, играющими на этих качелях для крыльца из кедра или рядом с ними, потому что твердые края могут вызвать болезненные удары.

    Инструкции содержат подробный список инструментов, который включает разводной ключ, плоскость для блоков, зажимы для прутка, ножовку, торцовочную пилу, лобзик, настольную пилу и орбитальную шлифовальную машину.

    ПРОСМОТРЕТЬ ПЛАНЫ

    36. Качели крыльца с опорой Чертеж

    Mother Earth News предоставляет инструкции по сборке прочных качелей для крыльца, которые можно повесить на стропила или встроить в опорную раму. Он построен из пиломатериалов хвойных пород строительного сорта, а также из кедра и включает полный список материалов, а также несколько полезных советов по деревообработке.

    Стыки в этих деревянных качелях для скамейки либо прикручены, либо склеены — они особенно рекомендуют использовать столярный клей с водонепроницаемостью типа II или типа III, например столярный клей Gorilla. Поскольку на этом плане есть несколько изогнутых элементов, лучше всего создать полноразмерные шаблоны до начала резки.

    Они также включают инструкции по созданию конических деревянных заглушек, чтобы скрыть головки винтов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    37. Качели на крытой беседке, постройка

    Мои планы на открытом воздухе содержат инструкции по созданию современных качелей на крыльце. Эти качели в виде беседки имеют решетчатый верх, обеспечивающий некоторую защиту от палящего солнца.

    Планы проекта включают список материалов, необходимые инструменты и пошаговые инструкции по изготовлению каркаса пола, установке настила, способам крепления стоек, сборке опорных балок, изготовлению стропил, созданию распорок и установке всех элементы вместе, чтобы создать качели крыльца в стиле перголы.

    ПРОСМОТРЕТЬ ПЛАНЫ

    38. План качелей крыльца в стиле скамейки в парке

    Эти деревянные подвесные качели для крыльца в стиле скамейки в парке — еще один привлекательный вариант, предоставленный My Outdoor Plan.

    В инструкции рекомендуется использовать сосну, красное дерево или кедр из-за их привлекательного внешнего вида и естественной устойчивости к гниению. Этот красивый вариант в стиле парковой скамейки потребует нескольких слоев морилки и может быть объединен с подставкой-качалкой, чтобы сделать его автономным, в отличие от подвешивания на цепях или веревочной оплетке.

    ПРОСМОТРЕТЬ ПЛАНЫ

    39. Качели на заднем крыльце, сборка

    Еще один солидный вариант — это каркасные качели для веранды. Инструкции проведут вас через построение А-образной рамы, обеспечивая четкие размеры и направления, чтобы вы могли повесить на нее купленные или изготовленные вручную деревянные качели.

    ПРОСМОТРЕТЬ ПЛАНЫ

    40. Дизайн декораций качелей крыльца в амишском стиле

    Этот базовый вариант — еще один вариант качелей из коллекции My Outdoor Plan.

    В подробных инструкциях по проектированию показано, как построить раму качелей, как прикрепить планки, как установить обшивку, как установить опоры скамейки и как собрать все вместе в полностью собранную деревянную скамейку-качель для крыльца.

    ПРОСМОТРЕТЬ ПЛАНЫ

    41. План качелей планерного крыльца

    Еще один вариант «Мои планы на открытом воздухе» — это садовые качели для дома.На веб-сайте представлен полный список материалов, в который входят бетонные блоки, мерные пиломатериалы, гальванизированные шурупы для дерева, толь и битумная черепица.

    ПРОСМОТРЕТЬ ПЛАНЫ

    42. План качелей для мебели для патио

    Следующий план меблировки веранды — подстаканник для садовой террасы. Он уникален тем, что в нем есть центральная консоль, так что два человека могут сидеть в нем бок о бок и разделять пространство для размещения своих напитков.

    ПРОСМОТРЕТЬ ПЛАНЫ

    43.Чертеж качелей крыльца планера из окрашенного дерева

    Если вы хотите построить качели для крыльца, это надежный и недорогой вариант. Строитель говорит, что это будет стоить вам менее 100 долларов, если вы будете особенно экономны в поиске древесины и если у вас уже есть деревообрабатывающие инструменты.

    Эти качели для крыльца более уникальны. Это действительно стиль кресла-качалки, который часто называют «платформой-качалкой» с непараллельными рычагами подвески, чтобы создать плавное движение кресла-качалки в качестве альтернативы традиционным качелям на крыльце.

    Википедия также сообщает нам, что они исторически популярны среди кормящих матерей, которые считают, что их движения успокаивают новорожденных.

    ПРОСМОТРЕТЬ ПЛАНЫ

    44. Конструкция поворотной платформы для поддонов своими руками

    Сайт «Сделай сам» «Мебель из поддонов» предоставляет планы проектов по созданию этих деревенских качелей для крыльца из переработанных материалов. Вы можете разместить его во внутреннем дворике, в беседке или на своем закрытом крыльце, чтобы создать спокойное место для чтения в летние месяцы или расслабиться и вздремнуть в весенние вечерние часы.

    Вы также можете загрузить его матрасом, подушкой и другими принадлежностями для качелей, найдя привлекательные дополнения к деревенским веревкам и дизайну поддонов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    45. План подвесного сада и качелей на крыльце

    PorterCalls.com предоставляет инструкции по созданию подвесных качелей для крыльца. Как видите, он подвешен на простой каркас в форме кронштейна.

    ПРОСМОТРЕТЬ ПЛАНЫ

    46. Чертеж качелей на крыльце беседки

    С уважением, Marie Designs предлагает веселую беседку для крыльца, сделанную своими руками, дополненную шикарной декоративной подушкой.Он расположен в ее внутреннем дворике, и они были вдохновлены на его постройку, потому что их дети полюбили качели на крыльце в Lowe’s.

    ПРОСМОТРЕТЬ ПЛАНЫ

    47. План летних качелей в беседке

    В

    Skil Tools есть инструкция для летних качелей. Вы можете покрасить его в белый, синий, желтый, любой цвет, чтобы он лучше сочетался с декором вашего дома.

    Загружаемые инструкции содержат планы на этот уик-энд проект качелей из сосны.В инструкциях рассказывается, как вырезать и загрунтовать детали, создать сэндвичи с каркасом, собрать подлокотники и планки, а также как повесить качели для крыльца с помощью набора крючков для качелей.

    Они также позаботятся о том, чтобы объяснить, как создать свою собственную подвесную систему, которая выдержит вес людей, сидящих на ней.

    ПРОСМОТРЕТЬ ПЛАНЫ

    48. Дизайн качелей для желтого крыльца своими руками

    Sunset.com предлагает проекты по деревообработке для этой солнечно-желтой качели для садового крыльца.Это вариант с высокой спинкой, который подвешивается на пеньковой или нейлоновой веревке, которая проходит через раму и руки качелей.

    Они пишут, что это отличный проект на выходные, хотя его герметизация и окрашивание добавят пару дней работы, чтобы обеспечить его обработку и защиту от неблагоприятных внешних факторов. Его сборка будет стоить около 150 долларов, а в загружаемом PDF-файле есть подробные инструкции по планированию.

    После завершения они представляют его как спокойное место для пар, где они могут провести вечерние часы в тихой беседе, выпить напиток для взрослых и наблюдать за проходящими мимо соседями в летние вечерние часы. Стиль скамейки на крыльце своим современным внешним видом и роскошно вытянутыми наклонами напоминает стул Adirondack.

    ПРОСМОТРЕТЬ ПЛАНЫ

    49. Качели на крыльце для кроватки, матрас, сборка

    Sawdust To Stitches позволяет использовать его в помещении. Строитель выставила в своей гостиной качели с матрасом на крыльце. Инструкции проведут вас через особенно сложную часть монтажа на потолочные балки.

    Она пишет, что если вы хотите, чтобы ваши качели усиливали натиск на потолочных крюках, их необходимо установить ближе друг к другу, поэтому планирование этого аспекта может быть особенно сложным.Это может быть хорошим вариантом, если вы хотите переработать материалы, такие как запасной матрас для детской кроватки, или послужить источником вдохновения, если вам нужно переработать старую скамейку на крыльце и превратить ее во что-то новое.

    На веб-сайте представлен полный список покупок, в который входят размеры фанеры, гвозди и крючки для оборудования, а также список рекомендуемых инструментов и материалов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    50. Качели крыльца с центральной консолью, план

    Этот план уличной скамейки не совсем похож на качели для крыльца, но вы можете использовать инструкции по проекту, чтобы превратить его в качели для крыльца.Строитель рекомендует использовать красное дерево, сосну, кедр или пиломатериал, обработанный под давлением, вместе с оцинкованными шурупами, чтобы построить его надолго.

    ПРОСМОТРЕТЬ ПЛАНЫ

    51. Простая схема поворота колоды с витражами

    Простое проектирование с Эшли Филип предлагает учебник по качелям на крыльце, который размещается под беседкой и заменяет деревянную скамейку без спинки, которую ее семья никогда не использовала. Поставки тщательно описаны и включают полный список разрезов для досок каркаса, угловых стоек, досок сидений, вертикальной опоры спины, горизонтальных спинок, подлокотников, поперечных балок и отделки.

    Одна вещь, которая упростила задачу, заключалась в том, что они использовали много древесины со скамейки и переработали ее в сами качели на крыльце. Чтобы сделать его комфортным, они хорошо отшлифовали доски, опрыскали их средством для чистки палуб и нанесли на них морилку FinishMax.

    Они дополнили его мягкими подушками для улицы и забавными подушками, чтобы сделать его по-настоящему милым — струнные светильники также обеспечивают привлекательное освещение для летних вечеров.

    ПРОСМОТРЕТЬ ПЛАНЫ

    52. Качели для плетеной веранды

    Веб-сайт Sweet Melanie предлагает вдохновение и инструкции по созданию уютной и очень декоративной плетеной веранды.Один из забавных аспектов — это шнурки, покрывающие цепочки качелей. Это удобное место, чтобы остановиться и защититься от современной эпидемии кражи пакетов.

    ПРОСМОТРЕТЬ ПЛАНЫ

    53. Идея качелей из кедра

    Эти бесплатные схемы качелей из кедра, представленные на веб-сайте That’s My Letter, на самом деле свисают с дерева, но вы можете легко приспособить их для подвешивания на стропилах крыльца. Он подвешивается к дереву с помощью веревки, которая прикрепляется к цепям, привязанным к узлу, также с помощью подпружиненного карабина.

    Чтобы сделать изогнутые края, вы можете обвести банку с краской, а затем лобзиком вырезать изгиб.

    ПРОСМОТРЕТЬ ПЛАНЫ

    54. Переделанная конструкция качелей для крыльца изголовья кровати

    В этих качелях для крыльца используется измененное изголовье, что делает их особенно широкими и просторными для летнего отдыха. Список материалов включает в себя поиск старого изголовья, а также использование прозрачного деревянного покрытия, краски, собачьих лежаков, декоративных подушек, веревки, шурупов и наждачной бумаги.

    ПРОСМОТРЕТЬ ПЛАНЫ

    Сайт Rustic Pig предлагает еще одну качельку изголовья на заднем крыльце. Этот привлекательный светло-голубой вариант довольно широк и может легко вместить трех человек одновременно. Поскольку у ее семьи было несколько старых старинных изголовий, лежащих вокруг гаража, имело смысл переработать их и создать поистине уникальное художественное произведение.

    Пишут, как сложно было заставить его точно висеть на цепях. Это произошло потому, что он весил тонну, и идеально выровнять цепи было сложной процедурой даже для двух человек.

    Цвет краски — Энни Слоан Дак Яйцо — плотник говорит, что это успокаивающий цвет, который действительно оживает благодаря декоративному белому рисунку, который они сделали.

    ПРОСМОТРЕТЬ ПЛАНЫ

    56. Самодельная сборка качелей из мягких поддонов для улицы

    Эти совершенные летние качели построены из поддонов и стоят менее 30 долларов.

    Строитель описывает создание удобной опоры для спины, сломав транспортировочные поддоны и используя 2 слоя синей краски для наружного дерева.

    Они решили использовать белую нейлоновую веревку, которую продевали через доски, а также через верх скамейки, чтобы убедиться, что она прочная. Для амортизации они перепрофилировали несколько старых подушек для патио, а затем сделали один большой чехол из погодоустойчивой ткани с рисунком фламинго.

    ПРОСМОТРЕТЬ ПЛАНЫ

    Ознакомьтесь с нашим обзором видео

    Общие вопросы строителя

    Поскольку мы тщательно исследовали сотни крытых и открытых качелей для крыльца, мы столкнулись с множеством общих проблем, с которыми сталкиваются строители.Если вам нужна помощь в выборе настольной пилы для шкафов, ознакомьтесь с предыдущей ссылкой — они могут быть большим подспорьем при выполнении сложных проектов по деревообработке.

    Ниже мы собрали некоторые общие проблемы, которые следует учитывать перед тем, как приступить к созданию качелей для крыльца по одному из составленных нами планов.

    • Как вы собираетесь вешать качели для крыльца?
    • Можно ли приобрести дополнительное оборудование, чтобы повесить его?
    • Если вы собирались установить в помещении, как лучше всего повесить качели крыльца?
    • Какой материал лучше всего использовать для подвешивания качелей для крыльца — веревку или металл?
    • Как определить грузоподъемность качелей для крыльца и как лучше всего укрепить их для дополнительной прочности?
    • С точки зрения размеров, насколько глубоко вы хотите построить сиденье и насколько высоко спинка поднимается от сиденья?
    • Вы хотите установить навес над ним?
    • Какие подушки лучше всего использовать для качелей на крыльце?
    • Есть ли смысл построить крыльцо-качели в форме каркаса и установить на крыльце или повесить?
    • Какая древесина лучше всего защищена от атмосферных воздействий?
    • Каково качество раскачивания и как вы отрегулируете это раскачивание, если оно уже установлено?
    • Какая дополнительная опора требуется при установке на потолок, чтобы она не выпала со временем?
    • Где лучше всего покупать крючки для веранды?

    Последние мысли

    Вот и все! Мы надеемся, что наш список вдохновил вас.

    В любом случае, если вы в конечном итоге соорудите одну из этих качелей для крыльца, сообщите нам об этом в разделе комментариев ниже.

    Мы будем рады разместить вашу сборку на этой странице вместе с фотографиями вашего творения!

    Продажа картин Дэвида Каррика с качелями

    Оценить:

    500–800 долларов США

    Описание:
    Дэвид Коррик Свинг (американец, 1864-1945), пейзажная живопись, масло, ок.1920-1930-е гг. Подпись внизу справа. Красивый пейзаж юго-запада Америки, изображающий красочную пустыню Аризоны, изобилующую кактусами, каменистым ландшафтом, кустами и горами на заднем плане. Свинг был активен в Пасадене, Калифорния, до переезда в Аризону в 1917 году, где он создал картины, изображающие пустыню Аризоны, подобные этому примеру. Swing также создал фрески для Международной выставки Golden Gate в Сан-Франциско, Калифорния, и для масонского храма Феникса. Красивая картина с очень интересным происхождением, поскольку когда-то она принадлежала Генри Бестону, американскому писателю и натуралисту, наиболее известному благодаря «Самому внешнему дому» (1928). Размер: 13 дюймов Ш x 8,75 дюймов В (33 см x 22,2 см)

    Происхождение: частная коллекция на Гавайях, США; коллекция экс-Джона П. Ричардсона, Массачусетс, США; согласно примечанию на оборотной стороне, эта картина была приобретена у Элизабет Коутсворт из Бостона, штат Массачусетс, которая сказала, что картина была подарком ее мужу, писателю Генри Бестону, во время поездки на Запад. По словам Коутсворта, Дэвид Свинг был впечатлен книгой Бестона под названием «Самый дальний дом» (1928).

    Все предметы разрешены для покупки / продажи под U.S. Закон о культурном наследии Код 2600, ГЛАВА 14, и вы гарантированно будете соответствовать описанию или вернуть ваши деньги.

    Сертификат подлинности будет сопровождать все выигравшие заявки.

    Для вашего удобства мы осуществляем доставку по всему миру и осуществляем доставку на месте.

    # 136629

    Отчет о состоянии:
    Несколько небольших пятен на покраске, но в остальном очень хорошие, подпись справа внизу. Потертости / потери от позолоты на раме, как показано. Некоторые разрывы и пятна на бумаге галереи на оборотной стороне, но информативные примечания все еще прилагаются.

    Просмотр дополнительной информации и полного отчета о состоянии

    Стандарты оформления внутренних фасадов

    Внутренние фасады разработаны для четкого обозначения поверхностей, кромок и пересечений материалов и форм. Высота изображена в масштабе, границы потолка, пола и прилегающих стен (или других форм) показаны темным контуром. Есть два основных метода, которые профессиональные фирмы используют для рисования внутренних фасадов. Эти методы показаны на Рисунке 7-10.Первый метод — очертить все элементы (такие как шкафы, балки, потолки и т. Д.), Которые выступают в сторону зрителя, и установить пределы высоты стены, как показано на рис. 7-11. Другой метод изображает эти предметы в поперечном сечении, часто показывая детали конструкции, материалы и другие скрытые предметы. Этот метод полезен: на этой стороне чертежа используется контур для профилирования объектов, которые соответствуют плоскости стены

    .

    Рисунок 7-10 На этом чертеже фасада показаны два метода построения границ возвышения.Левая сторона очерчивает контур шкафа, прилегающего к стене, тогда как правая сторона прорезает шкаф, открывая его внутреннюю конструкцию.

    на этой стороне чертежа используется контур для профилирования объектов, которые соответствуют плоскости стены

    Рисунок 7-10 На этом чертеже фасада показаны два метода построения границ возвышения. Левая сторона очерчивает контур шкафа, примыкающего к стене, тогда как правая сторона прорезает шкаф, обнажая его внутреннюю конструкцию.

    На этой стороне чертежа показано сечение объектов, которые расположены близко к плоскости стены, блокировка древесины генеральным подрядчиком

    ■ регулируемые полки

    ■ толщиной 25 мм (обернутые тканью акустические панели, см. Деревянную блокировку генерального подрядчика. На этой стороне чертежа показано сечение объектов, которые расположены близко к плоскости стены, деревянное перекрытие генеральным подрядчиком

    )

    ■ регулируемые полки

    ■ i ‘толщиной (25; акустические панели, обернутые тканью, см. Блокировку древесины bt генеральный подрядчик

    ПРИЕМНАЯ DE6K — ВЫСОТА

    Шкала

    ; час’.l’-e для объяснения деталей соседнего объекта (например, интерьера шкафа) без необходимости создавать отдельный рисунок где-либо еще. См. Рисунок 7-12 для примера этого типа чертежа. Выбор между этими методами зависит от сложности интерьера, информации, которую необходимо передать, и установленных офисных стандартов.

    Рисование внутренних фасадов не всегда следует строгому набору архитектурных правил. Возможно, потребуется добавить декоративные элементы или украшения, чтобы передать характер помещения.Многие дизайнеры интерьеров и архитекторы берут на себя определенную вольность с фасадами, чтобы передать важные особенности, даже если это означает отход от «архитектурно правильных» стандартов оформления. Например, настенные покрытия,

    FAINTED GYP. BD.

    ДЕРЕВЯННАЯ КРЫШКА (MAPL НАД ВЕРХНИМ ШКАФОМ

    NAT. КЛЕНОВЫЕ ШКАФЫ CTYP.)

    CER. ПЛИТКА НАЗАД

    CORIAN BACKSPLASH

    КОРИАНОВАЯ СТОПКА

    NAT. КЛЕНОВЫЕ ШКАФЫ (ТИП.)

    FAINTED GYP.BD.

    ДЕРЕВЯННАЯ КОЛПАЧКА (MAPL НАД ВЕРХНИМ ШКАФОМ

    ЦЕР. ПЛИТКА ЗАДНЯЯ ШКАФ

    CORIAN BACKSPLASH

    КОРИАНОВАЯ СТОПКА

    NAT. КЛЕНОВЫЕ ШКАФЫ (ТИП.)

    FREEZVREF.

    ПЕЧЬ / ДУХОВКА

    Рисунок 7-11 Шкафы на этом фасаде стены показаны в контурной форме, а не в их внутренней конструкции.

    FREEZVREF.

    FAINTED GYP. BD.

    КОЛПАЧОК (КЛЕН) НАД ВЕРХНИМ ШКАФОМ5

    NAT.КЛЕНОВЫЕ ШКАФЫ CTYP.) CER. ПЛИТКА BACKSPLASH

    NAT. КЛЕНОВЫЕ ШКАФЫ CTYP.)

    ПЕЧЬ / ДУХОВКА

    Рисунок 7-11 Шкафы на этом фасаде стены показаны в контурной форме, а не в их внутренней конструкции.

    FAINTED GYP. BD.

    КОЛПАЧОК (КЛЕН) НАД ВЕРХНИМ ШКАФОМ5

    NAT. КЛЕНОВЫЕ ШКАФЫ CTYP.) CER. ПЛИТКА BACKSPLASH

    NAT. КЛЕНОВЫЕ ШКАФЫ CTYP.)

    Рис. 7-12 На этом вертикальном изображении изображены соседние шкафы, показывающие их внутреннюю конструкцию.

    trac-lite см. Эл. план

    Карниз для штор curome 12 футов 0 дюймов

    сборные частичный-ж.ф.-2; гипс. СОВЕТ

    pt uuall за бд. более 3 мтл. шпильки ® 16 «o.c. тип.

    этаж Finism — см. План Finisw

    УДЖАЛЛ РАЗДЕЛ 0 БЕЛЬЕ

    Рисунок 7-14 Пунктирные линии нарисованы на фасаде, чтобы показать направление открытия дверей. Пунктирные линии в средней точке обозначают сторону петель.

    Рисунок 7-14 Пунктирные линии нарисованы на фасаде, чтобы показать направление открытия дверей.Пунктирные линии в средней точке обозначают сторону петель.

    BAjtt мм ion

    BAjtt мм ion

    Рисунок 7-13 На этом участке стены показаны драпировка и стена за ее пределами на виде вертикальной проекции.

    отделки, драпировки или другие декоративные элементы могут быть указаны на чертеже, как показано на Рисунке 7-13.

    Обычно при рисовании внутренних фасадов дверей, окон и встроенных шкафов, например, на кухне, в ванной или офисе, пунктирные линии используются для обозначения положения петель и поворота двери, как показано на рис. 7-14.Пунктирная линия, расположенная под углом около середины двери, указывает на сторону петель.

    Теоретически строительные чертежи включают лист (или несколько), специально предназначенный для внутренних фасадов. Однако на практике это не всегда так. Небольшой проект с семью или восемью внутренними фасадами может не потребовать отдельного листа, поэтому фасады нарисованы вместе с другими деталями конструктора. Иногда в небольших проектах, в которых используются встроенные шкафы, полезно разместить внутренние фасады на одном листе с планом этажа, если позволяет пространство.Таким образом можно изучать возвышения, не переворачивая листы вперед и назад. Фактическое количество внутренних этажей пропорционально сложности проекта. В больших и сложных проектах внутренние фасады могут быть размещены вместе на одном или нескольких листах и ​​связаны с планами этажей, как показано на Рисунке 7-15.

    Рис. 7-15 Внутренние фасады проекта группируются на одном листе и имеют перекрестные ссылки под каждым чертежом на план этажа. Масштаб одинаков для всех отметок и отмечен соответствующим образом в правом нижнем углу.

    Рисунок 7-16 Внутренние фасады могут быть названы в соответствии с направлением компаса, в котором смотрит зритель.

    / р /

    / U

    êl ill lmrnr

    м il

    М

    –

    fH

    È

    Читать дальше: OTH plcvatiotisjtw

    Была ли эта статья полезной?

    Как построить качели для крыльца

    Расслабьтесь со стилем на классических качелях.

    Автор: Monte Burch

    веранды становятся все более популярными, а старинные качели на веранде напоминают романтику прошлых лет. Вы можете построить свои собственные «классические» качели для крыльца и подобрать их к своему интерьеру. Качели на крыльце часто подвергаются воздействию непогоды, и они должны быть прочными. Показанные качели были изготовлены из красного дуба, вырезаны и высушены с фермы автора. Sikkens Cetol SRD в оттенке Cedar Tone использовался для защиты от непогоды, а также для придания качелям «золотого сияния».Хотя показанные качели выглядят довольно легко, для их создания требуются некоторые специальные инструменты и навыки. Все опоры качелей вырезаны из массива красного дуба толщиной 3/4 дюйма, а задние планки и сиденья — из красного дуба толщиной 1/2 дюйма. Вы можете купить древесину такой толщины или, если у вас есть строгальный станок, вы можете строгать материалы до нужной толщины. Качели состоят из четырех этапов: сборка сиденья, сборка спинки, сборки рук и затем установка поддерживающих цепей.

    Сиденье в сборе

    Первый шаг — увеличить квадратные чертежи опор сиденья, планок спинки, верхней опоры спины, опор для рук и рук, которые можно найти в этой статье. Создавайте выкройки из картона из увеличенных рисунков. Между прочим, вы можете получить запросы на дополнительные качели, поэтому рекомендуется сохранить шаблоны различных частей. Древесина толщиной в полдюйма или ДВП толщиной 1/4 дюйма можно использовать для создания рисунков для будущего использования.

    Слева: поскольку в качелях используются материалы двух разных толщин, сначала нужно выровнять их до нужной толщины, затем разорвать различные части до нужной ширины и соединить все края. Справа: увеличьте квадратные рисунки, чтобы создать узоры, затем вырежьте детали, такие как опоры сиденья, на ленточной пиле.

    Разрежьте детали до нужной ширины, выровняйте оба края, затем отрежьте по форме с помощью ленточной пилы. Отшлифуйте все закругленные края с помощью шпиндельной шлифовальной машины, барабанной шлифовальной машины или скругленной кромки комбинированной ленточно-шлифовальной машины. Разорвите опорные доски заднего и переднего сидений. Обратите внимание на то, что опорная доска переднего сиденья имеет наклонный край. Разорвите его на настольной пиле, чтобы получился правильный угол. Разрежьте планки сиденья на 1/2 дюйма до нужной ширины, а затем проведите их краями по фрезерному столу и сверлу, чтобы слегка скруглить острые края.

    Барабанная или шпиндельная шлифовальная машина используется для шлифования всех криволинейных поверхностей.

    Положите опоры сиденья на гладкую плоскую поверхность в правильные места. Вся сборка крепится вместе с помощью крупнозернистых шайб Maxi Loc из нержавеющей стали Kreg и саморезов в расточенных отверстиях. Определите расположение отверстий на концах опорных досок переднего и заднего сиденья. Просверлите отверстия с помощью переносного электродрели и коронки или сверлильного станка и сверла Форстнера 3/8 дюйма, чтобы создать отверстие для головки винта.В завершение просверлите доски и слегка просверлите опоры сиденья сверлом 1/8 дюйма. Все стыки необходимо предварительно просверлить, чтобы дуб не раскололся.

    Прикрепите доски переднего и заднего сиденья к торцевым и центральным опорам сиденья через предварительно просверленные и расточенные отверстия. Убедитесь, что сборка квадратная. Просверлите и предварительно просверлите отверстия в верхней части планок и внизу в досках сиденья. Закрепите планки винтами, установив их немного ниже поверхности дерева.Когда все рейки установлены, слегка отшлифуйте их, чтобы удалить стружку или шероховатости на планках и концах. На этом этапе вы можете закончить сиденье, нанеся Sikkens щеткой с мягкой щетиной, стараясь стереть все следы.

    Все качели собираются с помощью винтов Kreg из нержавеющей стали с зенковкой и предварительно просверленными отверстиями.

    Задний узел

    Пока отделка сиденья сохнет, соберите спинку.Отрежьте задние планки из дуба толщиной 1/2 дюйма и с помощью ленточной пилы вырежьте их профили. Отшлифуйте профили с помощью ленточной шлифовальной машины, шлифовального барабана или шпиндельной шлифовальной машины.

    Слева: верхние края планок сиденья скруглены с помощью фрезы для фрезерования. Справа: простейший способ растачивания большей части — это сверло Форстнера на сверлильном станке.

    На концах планок прорезаны шипы. Это можно сделать с помощью настольной пилы с шипорезом или головкой для палочек. Вы также можете довольно просто вырезать их с помощью радиальной пилы и головки дадо, например, модели Фрейда.Просто установите упор на 1/2 дюйма, чтобы прижать планки. Прикрепите стопорный блок к столу пилы с радиальным рычагом с помощью зажима. Удерживая планку на месте, проведите дадо по каждому лицу с каждого конца. Слегка отшлифуйте срезанные концы, чтобы удалить занозы. Если нужно 15 планок, неплохо было бы делать каждый шаг на каждой планке, а затем переходить к следующему.

    Слева: сначала соберите сиденье в сборе и убедитесь, что оно квадратное. Справа: задние планки удерживаются на месте с помощью пазов и шипов.Выложите врезные швы.

    Шипы планки качелей крыльца входят в пазы в верхней и нижней опорах спинки. Это требует небольшой работы и довольно точной резки. Более простой метод — провести дадо по верхнему краю нижней опоры для спины и нижнему краю верхней опоры для спины. Затем отрежьте планки, чтобы они полностью заполнили дадо без промежутков между ними. Мой первоначальный дизайн был таким, но затем я решил, что спина должна быть более открытой, поэтому я выбрал более сложный метод.

    Слева: Выполните черновую резку пазов сверлом Форстнера и изготовленным в магазине упором на сверлильном станке. Справа: выровняйте концы и края паза острым зубилом и молотком.

    Выемки можно разрезать разными способами, но помните, что нужно разрезать 30 пазов. Долбежный станок упрощает работу. Вы даже можете вырезать пазы вручную острыми зубилами и молотком. Я использовал сверло Форстнера 1/4 дюйма в сверлильном станке, чтобы сделать грубую прорезку пазов, остановив сверло, чтобы создать паз глубиной 1/2 дюйма.Я использовал сделанный вручную забор, прикрепленный к столу сверлильного станка, чтобы удерживать доски в правильном положении для резки пазов. Независимо от используемого метода не забудьте разложить пазы острым карандашом на верхней и нижней опорах одновременно, чтобы они совпадали.

    Слева: очистите пазы и удалите отходы с помощью зубила размером с паз. Справа: обрежьте планки по размеру, а затем вырежьте изогнутые формы.

    Установите комбинированный квадрат, чтобы отметить расстояние от сторон, а также до концов пазов.После того как пазы были грубо прорезаны на сверлильном станке, они были обрезаны квадратно и гладко с помощью пары зубил — долота шириной 1-1 / 4 дюйма для краев и долота шириной 1/4 дюйма для концов и очистить дно пазов. Просверлите отверстия под винты на концах опор.

    Следующим шагом после обрезки планок, верхних и нижних опор спины является их сборка, и лучше всего это делать вдвоем. Рейки можно вклеить в пазы, но лучше не приклеивать их, чтобы древесина лучше двигалась, когда детали сжимаются и разбухают от оголения.Вставьте шипы планки в верхние и нижние пазы, чтобы убедиться, что все подходит. Затем положите верхнюю и нижнюю опоры спины на гладкую плоскую поверхность и вставьте шипы планки в пазы. Используйте зажимы, чтобы натянуть сборку достаточно плотно, чтобы не было видно линий стыков. Вырежьте задние стойки по размеру и форме. Затем поместите заднюю часть над ними и отметьте места надрезов. Вырежьте насечки. Переместите заднюю часть на стойки и просверлите предварительно просверленные отверстия в концевых деталях.Закрепите по одному винту на каждое соединение, а затем убедитесь, что сборка квадратная. Когда квадрат, установите оставшиеся винты в стыки. Переверните сборку, отрежьте и установите задние распорки. Они прикреплены к верхней и нижней опорам, чтобы предотвратить их разъединение и позволить планкам выпасть. На этом этапе вы можете покрыть пятно или закончить сборку задней части.

    Слева: Отшлифуйте на барабане или шпиндельной шлифовальной машине. Справа: Отрежьте шипы на планках с помощью настольной пилы и / или шипорезного станка или головки дадо на круговой пиле (как показано здесь).

    Когда оба узла высохнут, просверлите отверстие в нижнем конце каждой задней концевой детали и прикрепите задний узел к узлу сиденья. Убедитесь, что спинка находится под правильным углом к ​​сиденью. Обрежьте передние стойки по размеру. Просверлите цековку и предварительно просверлите нижнюю часть передних стоек, затем закрепите на месте по бокам сиденья, убедившись, что они перпендикулярны нижней части опор сиденья.

    Узел рычага

    Затем отрежьте руки до нужного размера и формы.Просверлите отверстия в рычагах для опорных цепей. Тщательно отшлифуйте все контуры. Отрежьте угловые опоры переднего рычага по размеру и форме, просверлите и просверлите все отверстия под винты. Установите угловые опоры рычага с внешней стороны передних стоек заподлицо с их верхними краями. Зенковать и предварительно просверлить отверстия для винтов на задней стороне рычагов. Затем установите руки на опоры для рук, закрепив винтами с нижней стороны угловых опор для рук и с нижней стороны рычагов.Прикрепите заднюю часть рук к задним стойкам винтами с зенковкой и предварительно просверленными отверстиями. Между прочим, вы можете захотеть высушить эти части руки, протереть или отделать, а затем установить. Примечание: Для пояснения: передние стойки должны быть установлены на расстоянии 2-1 / 2 дюйма назад от переднего края опоры переднего сиденья. Рычаг устанавливается так, чтобы его передний край на 1-3 / 4 дюйма проходил за передний край передней стойки. Угол стоек спинки просто соответствует углу опоры заднего сиденья.

    Соберите заднюю часть с помощью зажимов, чтобы удерживать ее вместе, пока все части не будут соединены винтами, включая задние распорки.

    Повесьте

    Показанные качели подвешены на единой цепи, соединяющей два отдельных отрезка цепи на каждом конце с помощью привинченного звена цепи. Первая цепь крепится к передней части сиденья болтом через переднюю стойку и опору сиденья. Шайбы и стопорная гайка завершают сборку.Вторая часть цепи идет от задней стойки и опоры сиденья и прикрепляется к передней цепи на 12 дюймов выше.

    Слева: отрежьте и соберите руки. Примечание: руки должны иметь угловую выемку на задних концах, чтобы соответствовать углу спины. Справа: легче закончить отдельные сборки, чем все качели.

    Также важно убедиться, что качели на веранде подвешены на прочных опорах. Если крыльцо потолка поддерживаются 2-по-4-х, вы должны добавить больше усиления с блоками на каждой стороне опорной балки.Качели можно повесить на прочные проушины для винтов, но болт с проушиной — самый безопасный и лучший выбор.

    Слева: Задние распорки не дают спине раздвигаться. Справа: качели подвешены с помощью цепи, удерживаемой на месте с помощью болта, шайбы, цепи, шайбы, продетой сквозь дерево, затем еще одной шайбы и контргайки.

    А теперь пора расслабиться и насладиться любимым летним напитком, пока вы аккуратно избавляетесь от своих проблем.

    Список материалов

    • Опоры сиденья, 3/4 x 2-5 / 8 x 19-3 / 4 дюйма, 4

    • Опора переднего сиденья, 3/4 x 1/2 x 48 дюймов, 1

    • Опора заднего сиденья, 3/4 x 2 x 48 дюймов, 1

    • Планки сиденья, 1/2 x 1-3 / 8 x 48 дюймов, 11

    • Верхняя опора спинки, 3/4 x 3 x 49-1 / 2 дюйма, 1

    • Нижняя опора спинки, 3/4 x 2 x 49-1 / 2 дюйма, 1

    • Задние стойки, 3/4 x 2-1 / 2 x 18-1 / 4 дюйма, 2

    • Задние планки, 1/2 x 2-1 / 2 x 10-3 / 4 дюйма, 15

    • Задние распорки, 3/4 x 1 x 12-3 / 4 дюйма, 2

    • Опоры передних рычагов, 3/4 x 2 x 2-1 / 2 дюйма, 2

    • Руки, 3/4 x 3-1 / 2 x 22-3 / 8 дюйма, 2

    • Передние стойки, 3/4 x 2-1 / 2 x 8-7 / 8 дюймов, 2

    • Прочная цепь с витыми звеньями, 17 футов

    • Звенья цепи винтовые, 2

    • Болты и контргайки, 6 3/16 x 2 1/2 дюйма, 4

    • Шайбы, 12

    • Винты, 82

    Рекомендуемые статьи

    .

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
