Чертеж ворот из профильной трубы с калиткой: чертежи и инструкция по производству

Лучшие чертежи ворот и калиток из профнастила. Как сделать ворота из профильных труб Эскизы ворот и калиток из профильной трубы

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции
, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью
для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции
, которые получили такое название благодаря своему внешнему виду.

Откатные полотна
, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей
.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

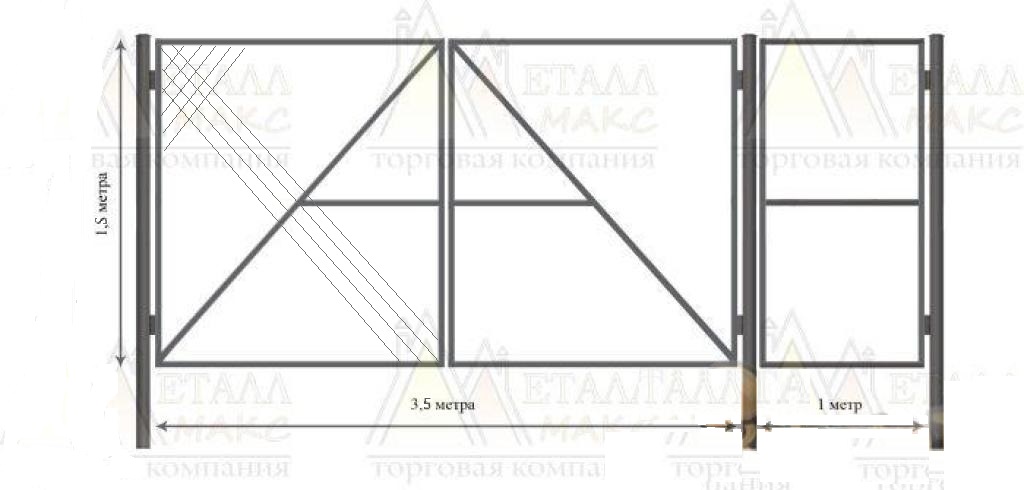

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами
. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м.
Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части
. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ.
Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей
. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка
  . Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием
  . Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия
.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода
. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу
. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски
.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств
.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Территория вокруг своей дачи или частного дома, которая ограждена забором – должна иметь ворота и калитку, без них не обойтись, и понятно почему. Большое разнообразие продающихся материалов, из которых можно своими руками возвести вход и въезд на подворье, позволяет выбирать между множеством вариантов исполнения. Наиболее часто используемым из них, являются ворота, сделанные из профильной трубы.

В некоторых случаях профтрубы используют и для сооружения всей ограды, создавая, таким образом, цельный комплекс с одинаковым внешним видом. При наличии сварочного аппарата, необходимых материалов и желания, ворота из профильной трубы, сделанные своими руками, станут гордостью хозяина на долгие годы.

Cодержание статьи

Необходимые материалы

Для этого понадобится три трубы сечением 60х60 мм длиной по 3,3 м. Их необходимо вкопать в землю на глубину не менее полутора метров. Если высота другая, то используется соотношение – одна треть всей длины опоры должна быть заглублена. К нижней части опорных труб необходимо приварить пятку 20х20 см из листового железа (это обеспечит стабильную устойчивость).

После проверки расстояний между опорами и их строгого вертикального положения, ямы, в которых они установлены, заливают бетоном. Для дополнительной устойчивости все опоры связываются уголком, который проложен между ними в неглубокой (до 10 см) траншее, которая затем тоже может быть забетонирована.

Для противостояния коррозии, части опор, которые будут находиться в грунте, тщательно зачищаются и обрабатываются битумной мастикой.

Самым сложным этапом установки ворот из профильной трубы является приваривание петель.
Прежде чем соединять каркас с опорными столбами через петли, его необходимо установить в правильном положении и надежно зафиксировать с помощью клиньев и подпорок.

Имеет смысл прихватить сваркой створки (после установки ее легко убрать) для соблюдения нужной геометрии конструкции при установке. Каркас затем также прихватывается металлическими полосами к опорам. Таким образом, ворота уже стоят, но пока не могут открываться, потому что петли все еще не приварены.

Только после того, как проверены все параметры правильности положения створок ворот и калитки между опорными столбами, можно приваривать петли. Очень важно – две петли одной створки должны находиться на одной оси вращения
, иначе одна из петель со временем будет вырвана.

Ворота из профнастила своими руками (видео)

Обшивка и запирающие устройства

Ворота из профильной трубы, сделанные своими руками практически готовы. Осталось только обеспечить их запорными устройствами и обшить профнастилом.

Запоры делаются из 20-ти мм трубы, два отрезка которой горизонтально привариваются к каждой створке в середине сходящихся сторон створок. В нижних углах (на расстоянии 5-10 см) вертикально привариваются еще по одному такому же отрезку той же трубы для фиксации ворот снизу металлическими Г-образными прутьями (как в открытом, так и в закрытом положении створок).

Выше или ниже горизонтального запора привариваются петли (ушки) для навесного замка (как правило – с наружной стороны). Ворота и калитку, при желании, можно оснастить своими руками врезными или накладными замками, которые тоже привариваются к каркасу.

Следующим этапом проходит очистка от ржавчины и обработка антикором всей поверхности каркаса с последующей грунтовкой и покраской. Профнастил вырезается по нужным размерам, с обязательной примеркой, и закрепляется саморезами или заклепками.

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

• ажурные;
• кованые;
• решетчатые;
• обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Важно! Для того, чтобы распашные ворота не получились перекошенными, все детали для них режутся попарно. При этом следует максимально точно соблюдать симметрию вплоть до миллиметров.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

Внимание! Все сварочные работы следует выполнять вдали от легковоспламеняющихся веществ, при этом надев защитную одежду и маску, а также соблюдая все правила техники безопасности.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

2018-04-25

В наше время для ограждения загородного участка часто применяется профнастил. Чтобы поддержать общий архитектурный стиль ворота и калитки так же выполняют из этого материала. Каркас для данных изделий изготавливается из профильной трубы. Этот материал эстетичен, удобен в обработке, обладает высокой прочностью. Обладая навыками в сварочном деле, можно изготовить красивые и надежные ворота самостоятельно. Разберемся, как сварить ворота на забор из профильной трубы своими руками.

Источник заборы-для-вас.рф

Материалы для изготовления

Для изготовления ворот понадобятся:

• Профильная труба.
• Профильный лист для обшивки каркаса.
• Заклепки или саморезы для крепления профлиста.
• Ролики для откатных ворот.
• Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

• 60 х 30 мм для изготовления каркаса ворот;
• 100 х 100 мм для столбов;
• 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

Источник dostup-zabor.ru

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Источник metabox.by

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

• по чертежу с соблюдением углов 45° выпиливаются заготовки;
• для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
• далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
• все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Источник zabor-vorota-stolby.ru

• привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
• ворота привариваются к столбикам 100 х 100мм;
• вся конструкция зачищается, убирается ржавчина, окалина;
• ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

• снимаются завесы со створками;
• столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
• после затвердевания бетона навешиваются створки;
• окрашивается конструкция;
• к каркасу с помощью саморезов или заклёпок крепится профлист;
• врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Источник stella-partner. ru

Видео описание

Пример, как изготовить распашные ворота из профильной трубы в видео:

Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

• Рельсовые
  – устаревшая модель, применяемая в основном на промышленных предприятиях.
• Консольные
  – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

Источник vorota-goroda. ru

При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

Достоинства раздвижных ворот:

• возможность ручного и автоматического управления;
• отсутствие ограничений по высоте и тяжести проходящего транспорта;
• лёгкость в изготовлении;
• отсутствие необходимости обслуживания.

Недостатки:

• необходимость в более мощных несущих опорах;
• требуется большая ширина забора для открытия створки.

Основные элементы раздвижных ворот:

1. Верхний улавливатель.
2. Поддерживающая шина.
3. Зубчатая рейка.
4. Нижний ограничитель.
5. Ролик опорный.
6. Направляющая.
7. Регулируемое крепление откатной тележки.
8. Откатная тележка.
9. Сервопривод.

Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

Источник сварной1.рф

Для изготовления ворот из профильной трубы в первую очередь требуется чертеж со всеми размерами, габаритами, местом для отката. Ширина проема ворот должна быть не менее 3 метров, однако при заезде под углом ширину ворот следует сделать больше. Высота ворот должна быть на 10 см ниже забора. Делается это для того, чтобы спрятать направляющие и приемные ролики.

Дальнейшее изготовление откатных ворот производится по следующему алгоритму:

• Производится установка столбов.
  В качестве столбов можно использовать как кирпичные или бетонные столбы, так и профильные трубы сечением 100 х 100мм. Для их установки выкапывается яма глубиной не менее 1 метра, устанавливаются столбы и бетонируются.
• Монтируется фундамент под откатные ролики.
  Фундамент может быть как прямоугольной формы, так и в форме буквы «П» . Основу его выполняет металлический швеллер шириной 200 мм, к которому приварена арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Есть вариант установки откатных роликов прямо в бетон, без использования швеллера и последующей сварки. Для этого потребуется закрепить площадку ролика с помощью загнутой внизу арматуры и соединить ее с основным каркасом фундамента.

Источник ворота-перми.рф

• Изготавливается каркас ворот.
  Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу производится нарезка профильных труб необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует зачисть и обезжирить. Так как длинна ворот большая, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временный деревянный каркас. Для этого в землю забиваются колышки по всем углам и стыкам створки ворот. На эти колышки устанавливаются трубы и соединяются с помощью сварки.

Сварка производится в несколько этапов. Сначала соединяемые элементы прихватываются, и проверяется диагональ рамы. Если значения в норме, конструкция сваривается окончательно. К нижней балке каркаса ворот приваривается направляющая. По окончании сборки, сварочные швы зачищаются, каркас грунтуется и окрашивается.

К несущим столбам приваривается:

• Одиночная стойка из профтрубы 60 х 40мм, на которую будут крепится верхний и нижний улавливатели.
• Со стороны фундамента приваривается П-образная конструкция из такой же трубы, в которой будет двигаться створка.

П-образная стойка, прикреплённая к кирпичной опоре
Источник artstroy.info

• На одиночную стойку устанавливаются верхний и нижний улавливатели. На П-образную – поддерживающая шина.
• К швеллеру привариваются крепления для откатных тележек.
• Каркас ворот устанавливается на штатное место. В направляющие заводятся откатные тележки, которые в дальнейшем соединяются болтами со своими креплениями.
• К нижнему переднему краю ворот монтируется опорный ролик. Он должен четко входить в нижний улавливатель.
• Производится регулировка ворот с помощью болтовых соединений на откатных тележках.
• Все сварные швы зачищаются и окрашиваются.
• Производится облицовка корпуса ворот профильным листом. Для этого применяется материал толщиной не менее 0,4мм. Профлист крепится с помощью кровельных саморезов или заклепок.
• Производится монтаж электропривода. На всю длину ворот крепится зубчатая рейка. Она прикручивается саморезами к нижней профильной трубе. Запрещается прикручивать рейку к направляющей. На фундамент ворот крепится приводной серво-мотор. Его зубчатый вал должен войти в зацепление с рейкой. Так же на рейке устанавливаются концевые выключатели на открытие и закрытие ворот. Подключение электромотора и включателей производится по приложенной к ним схеме.

Источник dh-ural.ru

Видео описание

В этом видео о том, как сделать откатные ворота:

Заключение

В наше время сварить ворота своими руками по силам любому технически подкованному человеку. Для этого необходимы чертежи и инструмент. А такие современные материалы как профильная труба и профильный лист обеспечат высокую надежность, долговечность и отличный внешний вид изделия.

сварка, поэтапное изготовление своими руками, из какой трубы лучше сделать, чертеж, размеры

Содержание:

Частная усадьба поражает многими элементами экстерьера, одним из которых являются металлические ворота с калиткой. Ворота из профильной трубы можно изготовить самостоятельно, владея опытом работы с металлическими изделиями и сварочным оборудованием. Отлично смотрится решетка, отделанная коваными элементами. Укрыть от лишних взоров частное владение можно с помощью листовой оцинковки. Ворота могут быть откидного или распашного типа, а также конструкция может быть автоматической.

Основные вопросы изготовления ворот

Изготовлением ворот из профильной трубы может заниматься каждый хозяин. Главное – иметь необходимый инструмент и первоначальные навыки в обращении со специализированным оборудованием. При отсутствии сварочного аппарата можно заказать изготовление основных элементов профессионалу и самостоятельно собрать конструкцию.

Для достижения желаемого результата необходимо выполнить несколько условий:

• Удачно выбрать дизайн ворот.
• Сделать грамотный чертеж.
•  Правильно выбрать металл.
• Приобрести соответствующую фурнитуру.

Ворота на металлическом каркасе могут предназначаться для въезда в гараж и во двор (прочитайте также: «Как построить гараж из профильной трубы – теория и практика»). Идеальный вариант – единое исполнение всей конструкции. Незамысловатый, но аккуратный дизайн, будет гармонично смотреться только в том случае, когда разные ворота похожи, и выкрашены в один цвет. Эстетично выглядят ворота разной конструкции (одни раздвижного типа, другие – распашного), но имеющие однотипную отделку. В закрытом виде даже конструктивно разные ворота могут выглядеть одинаково.

Изготовить ворота из профильной трубы самостоятельно достаточно сложно, так как процесс подразумевает транспортировку металла, его резку и сварку. Отдельный этап – это вкапывание столбов. Особое внимание стоит уделить калитке: она должна открываться автономно от входных ворот, так как ею пользуются намного чаще.

Выбор профильных труб

Результат изготовления ворот во многом зависит от качества материала и правильного выбора профильной трубы с нужным сечением. Не стоит делать каркас для ворот из материала, оставшегося от других строительных работ. В результате может получиться слишком тяжелая или перекошенная конструкция непривлекательного вида. Можно использовать оставшиеся куски для отделки или изготовления перемычек.

Заготовки из квадратной или прямоугольной профильной трубы считаются оптимальным вариантом для изготовления каркаса ворот или других изделий рамного типа. Такой материал выпускается в соответствии с определенным техническим стандартом с использованием углеродистых металлов, оцинкованной или нержавеющей стали.

Нержавеющая сталь позволяет получить достаточно легкие и долговечные изделия. Металл такого типа не выдерживает больших нагрузок, но может использоваться в качестве отделки ворот или калитки.

Профилированные трубы производятся нескольких видов:

• Сварного или бесшовного типа.
• Горячего или холодного проката.

Материалы первой группы используются при изготовлении каркасов, опорных или рамных конструкций, так как выдерживают большие нагрузки.

При самостоятельном изготовлении конструкции  распашного или откатного типа возникает вопрос, из какой профильной трубы сделать ворота. Для этого используют недорогие заготовки:

• Из профиля 10*10 см можно выполнить опоры.
• Профиль 4*4 или 5*5 см отлично подойдет для изготовления рам или каркасов.
• Перемычки или решетки можно выполнить из металлических прутьев или обрезков трубы 4*2 см.

Подготовительные работы

Выполняется сварка ворот из профильной трубы поэтапно. В первую очередь следует определить, какого типа ворота планируется изготовить. Они могут быть:

• Ажурными.
• В виде решетки.
• С элементами ковки.
• Обшитыми деревом, профлистом или сайдингом.

Скрыть внутренне пространство двора от посторонних взглядов помогают сплошные ворота. При желании показать красоту внутреннего дворика можно выполнить ворота ажурного типа с элементами изящной ковки.

При отсутствии нужного опыта не стоит делать сложные конструкции, лучше сварить простые распашные ворота. Для этого достаточно выполнить чертеж ворот из профильной трубы, с помощью которого легко подсчитать требуемое количество материала и длину отдельных заготовок. В соответствии с составленным чертежом нарезают профиль и металлический прут. Если планируется выполнить ворота с автоматическим управлением, то это также следует обозначить на чертеже.

При изготовлении конструкции для регулярного пользования автомобилем нужно подобрать удобный размер профильной трубы для ворот, обеспечивающий легкий проезд в ворота и выезд на улицу. Минимальная ширина таких ворот должна быть не менее 3 метров, высота каркаса – более 1,6 метра. Калитка должна обеспечивать комфортный проход человека независимо от комплекции, от 75 до 100 см (подробнее: «Как сделать калитку из профильной трубы – монтаж своими руками»).

Очень часто ворота, сваренные из профильной трубы, становятся частью забора, установленного немного раньше (прочитайте также: «Какие трубы для забора лучше использовать и как их монтировать»). Составив общий эскиз, можно в мельчайших подробностях увидеть конечный результат. Выбирая готовый чертеж ворот, следует совместить его со своим двором.

Металл, приобретенный для изготовления ворот из профильной трубы своими руками, подлежит обязательной проверке на предмет наличия бракованного профиля. Такие заготовки можно использовать для изготовления коротких или вспомогательных деталей. Участки трубы, на которых имеются признаки коррозии, следует зачистить с помощью наждачной бумаги или металлической щетки.

Для ворот распашного типа существует определенное правило: обе части должны быть симметричны друг другу. Следовательно, элементы изготовления необходимо резать попарно с точным соблюдением размеров. Только после этого нарезают заготовки для калитки.

Элементы отделки ворот готовят отдельно. Ажурные детали можно купить в готовом исполнении или заказать в кузнечную мастерскую по индивидуальному рисунку.

Для сварки нарезанных заготовок понадобится сварочный аппарат и навыки работы с ним. При отсутствии собственного оборудования можно взять его в аренду. Однако при этом стоит помнить, что такая услуга стоит очень дорого. Поэтому к подготовительному этапу следует подойти очень серьезно, чтобы не платить за простой оборудования. Самостоятельно изготовленная конструкция будет стоить намного дешевле, чем монтаж приобретенных готовых изделий. Кроме того есть повод для гордости за конструкцию, собранную своими руками.

Установка опор

Важным условием этого этапа является точное расположение опоры по вертикали. Это предотвратит крен ворот или их произвольное открывание.

Качественная установка стоечных опор позволит конструкции функционировать долго и безупречно. Вкапывать столбы рекомендуется на большую глубину, тщательно бетонируя, чтобы конструкция не погружалась в грунт под собственным весом.

Перед установкой опор нужно отметить расположение ямок: две под створки ворот и одна под калитку. В некоторых случаях допускается навешивать калитку и половину ворот на один столб, но стоит помнить, что это создаст дополнительную нагрузку на опору. Ямки под столбы должны иметь круглую форму диаметром около 50 см и глубиной в пределах 1 метра. На дно ямок засыпают смесь щебенки и песка, которую тщательно уплотняют.  Читайте также: «Как сделать ворота из профильной трубы своими руками – пошаговое руководство».

При установке столбов нужно следить за их вертикальностью. Выполняя обсыпку щебенкой и заливая бетонным раствором, после небольшой порции нужно проверить вертикаль. После этого полностью заливают ямку бетоном.

К дальнейшим действиям можно приступать только после полного затвердевания бетонного раствора. Чаще всего на это уходит около 3-5 дней, но на этот срок могут повлиять температура воздуха и качество цементного состава. Убедившись в прочности установленных опор, можно переходить к сборке основных элементов ворот. Также может быть сделана скамейка из профильной трубы которая будет практичным дополнением.

Непосредственная сборка ворот

Основной задачей в процессе самостоятельной сборки ворот является изготовление надежной рамы.

Общую эстетику определяет точность разметки и соблюдение равных промежутков между металлическими элементами. Вторым аспектом можно назвать аккуратные швы сварки каркаса, обработанные от заусениц и не имеющие грубых наплывов. Это даст возможность безопасной эксплуатации и ворот, и калитки.

Работа на сварочном оборудовании выполняется на улице с обеспечением бесперебойного питания. При этом важно соблюдать технику безопасности, а именно, проводить сварку деталей в защитной одежде и маске. Площадку для сварки рекомендуется очистить от предметов, способных легко воспламеняться, чтобы предотвратить возгорание от попавшей искры или окалины.

После изготовления рамы можно приступать к привариванию мелких конструктивных элементов. Петли для крепления ворот должны быть качественно приварены к столбам, чтобы обеспечить безупречную и надежную эксплуатацию всей конструкции. На приваренные петли навешивают створки ворот и калитку.

На завершающем этапе выполняют обработку металла различными защитными средствами.

Изготовление откатных или раздвижных ворот выполняется по аналогичной схеме, только стоит учитывать монтаж направляющих и роликов для движения створок.

Калитка из профильной трубы своими руками: как сделать, фото, видео

Многие современные домовладельцы при выборе материалов для изготовления калитки отдают предпочтение именно профильным трубам. Такие трубы изготавливаются из самых разнообразных сплавов. Ворота и ограждение из таких материалов, объединенные в одну надежную конструкцию, дают возможность достойно защитить земельный участок от разного рода непрошенных гостей.

Оборудование и материалы

Для качественного изготовления и монтажа калитки нужно запастись таким инструментарием:

• Дрель и набор качественных сверл по металлу;
• Болгарка со специальным отрезным кругом, способным выполнять функцию зачистки металла;
• Сварочный аппарат;
• Компрессор, обеспечивающий необходимое давление, для возможности ускоренного нанесения краски на собранную конструкцию;
• Угломер;
• Рулетка;
• Молоток;
• Капроновая нить.

В качестве необходимых материалов профессионалы приводят такой перечень:

• Сама профильная труба. Толщина металла должна быть не слишком тонкой и достаточно жесткой, чтобы выдерживать внушительные нагрузки;
• Специальная жидкость для очистки металла от коррозии;
• Грунтовка;
• Краска;
• Металлические петли для фиксации калитки и металлических ворот. Эти элементы обязательно должны выдерживать высокие нагрузки. Необходимо использовать петли с установленным внутри подшипником, благодаря которому движение калитки будет достаточно плавным;
• Замок.

После того, как все вышеуказанные материалы будут подготовлены, нужно взять профиль и точно определить все размеры, таким образом, чтобы их можно было указать на схеме.

Важно! Чтобы в процессе эксплуатации калитка без особых трудностей открывалась и закрывалась, обязательно необходимо сделать максимально точный расчет.

Разработка чертежа

Стартовый этап создания калитки из металлических труб – проектирование или изготовление максимально подробного чертежа. Только после этого осуществляется процедура закупки всех необходимых инструментов и материалов. Достаточно качественную и визуально привлекательную калитку удастся создать в случае, если чертеж выполнен максимально подробно. В случае, если на данном этапе допускались какие-то неточности, в процессе изготовления калитки в конструкцию изделия нужно будет вносить некоторые коррективы.

Для создания калитки обязательно потребуется выполнить такие действия:

1. Определить точные размеры изделия.
2. Приготовить все необходимые материалы и инструменты.

Полезно! Верхняя часть калитки обязательно должна совпадать с уровнем забора. Незначительное отклонение допустимо, но только в меньшую сторону. Подходящей можно назвать ширину 0,9-1,2 м.

Прочность каркаса для изготавливаемой калитки будет обеспечена, благодаря использованию труб, сечение которых составляет 40х20 мм. Материалы меньшего диаметра нередко используются для создания декоративных элементов.

Подробнее рассмотрим чертеж простейшей калитки из профильной трубы на этом фото.

После ознакомления с данными материалами, можно сделать вывод о том, что схема калитки не представляет собой ничего сложного. Чертеж ворот из профильной трубы может быстро набросать даже непрофессионал. Если у кого-нибудь возникнут в ходе работы вопросы о том, как сварить металлическую конструкцию, желательно обратиться за соответствующими услугами к профессионалу.

Как правильно сварить?

После определения точного расстояния между двумя опорными столпами можно начинать создавать каркас калитки. В данной статье технология разработки ворот не рассматривается. Однако основные принципы практически ничем не отличаются от изготовления калитки.

Все, что нужно сделать – сварить каркас из предварительно приобретенной профильной трубы. Все работы нужно проводить только на ровной плоскости, чтобы изготавливаемая конструкция была идеально горизонтальной.

Все действия осуществляются в такой последовательности:

• По всем заранее определенным размерам отрезаются необходимые фрагменты трубы. Места стыков необходимо обрезать при помощи болгарки под углом 45^о.
• Все подготовленные составляющие элементы размещаются на горизонтальной плоскости, после чего плотно прижимаются к ней при помощи какого-нибудь крепежного элемента, обеспечивающего максимальную жесткость фиксации.
• После этого при помощи сварочного аппарата трубы соединяются между собой. Сварку необходимо осуществлять именно точечным методом.
• Чтобы добиться устойчивости формы каркаса, обязательно необходимо приварить специальные распорки.
• После того, как основной каркас собран, к нему привариваются предварительно заготовленные поворотные петли на подшипниках.
• Затем приваривается замочный механизм. Если планируется использовать навесной замок, нужно приварить к каркасу в подходящем месте специальное ушко.
• Образовавшиеся заусеницы и слишком явные неровности необходимо аккуратно зачистить при помощи болгарки.

Профессионалы рекомендуют слегка прихватить собранные элементы каркаса сваркой, и только после этого осуществлять полноценную сборку калитки.

Чтобы каркас не был подвержен воздействию коррозии в будущем, рекомендуется обработать все его элементы специальным грунтовочным раствором. После того, как грунтовка высохнет, можно начинать красить калитку при помощи краскопульта или обыкновенной кисточки.

В процессе изготовления металлического каркаса для калитки, как было сказано ранее, необходимо учитывать все его размеры. Нужно понимать, что расстояние от земли до такой калитки должно соответствовать примерно 10 см. Поэтому к одному необходимо точно рассчитать расстояние, на котором должны находиться ответные механизмы петель с металлическими штырями, на которые в дальнейшем будет одеваться каркас калитки.

Подобные меры необходимы для того, чтобы удобно пользоваться калиткой в зимний период, когда будут выпадать осадки в виде снега. При наличии определенных навыков сварить каркас калитки своими руками можно без особых трудностей и посторонней помощи.

Установка

Ворота из профильной трубы

После выполнения всех вышеуказанных действий в точном соответствии с изложенной инструкцией изготовленный каркас ворот необходимо навесить на предварительно вкопанные опорный столб. Для этого можно использовать трубы, сечение которых составляет 60х60 мм, а длина – 3,3 м. Данный элемент предварительно вкапывается в землю на глубину, показатель которой не должен составлять меньше 1,5 м. Чтобы определить глубину правильно, нужно учитывать стандартное соотношение, в соответствии с которым 1/3 длины столба должна быть вкопана.

Для большей устойчивости трубы нужно приварить к ней фрагмент листового металла 20х20. После того, как необходимое расстояние между столбами соблюдено, можно приступать к заливке цементным раствором с добавлением крупных камней.

Чтобы геометрия конструкции была подходящей, рекомендуется зафиксировать створки сваркой. Изготовленный каркас тоже необходимо приварить к столбам какими-нибудь фрагментами металла. Приваривание петель считается одним из наиболее трудных этапов в процессе монтажа опорных столбов. Эта процедура осуществляется после внимательной проверки всех контрольных параметров расположения калитки между столбами.

Полезно! Некоторые специалисты рекомендуют обращаться за помощью к знакомым для того, чтобы совместными усилиями выполнить такую непростую процедуру, как навешивание калитки на опорный столб.

Обшивка

Калитка из профильной трубы и профнастила

В качестве материалов для обшивки в большинстве примеров используется именно профнастил. Форма листов должна повторять геометрию установленного каркаса. Устанавливать элементы профнастила можно как с внутренней, так и с внешней стороны калитки. Листы можно крепить изнутри в ситуациях, когда на каркас приварены декоративные металлические элементы. Наружная облицовка рекомендована в ситуациях, когда каркас ничем примечательным не декорирован. Установку профлистов можно осуществлять при помощи специальных саморезов или заклепок

Если в качестве элементов обшивки применяется поликарбонатный лист, придется позвать на помощь кого-нибудь из знакомых, поскольку в данной ситуации не помешает дополнительная пара рук. Установка такого материала требует проведения сварочных работ. Характеристики прочности изготовленных ворот будут достаточно высокими. Однако их масса тоже окажется внушительной, поэтому следует предварительно принимать это в расчет перед установкой петель на калитку и опорный столб.

Изготовление ворот из профильной трубы на видео

Всегда интересно, «как делает сосед», ведь, вполне вероятно, он делает что-то неправильно и можно сделать лучше. Видеоматериал в двух частях, выложенный Денисом Крымовым, не из этой категории. Напротив, материал полезен и можно воспользоваться всеми или некоторыми рекомендациями.

Часть 1. Установка столбов для забора.

Часть 2. Ворота.

Калитка из профильной трубы своими руками

Калитка является неотъемлемой частью ворот и забора на загородном участке. Так как через нее очень большая проходимость, она должна быть сделана из прочных и долговечных материалов. Например, сегодня большой популярностью пользуется калитка из профильной трубы. Такая дверь прослужит не один год. Более того, в комбинации с другими материалами, профильная труба отлично комбинируется. В этой статье рассказываются некоторые особенности того, как сделать всю работу своими руками.

Достоинства калитки из профильной трубы

Можно выделить несколько положительных сторон конструкции калитки из профильной трубы, которая сделана своими руками. Среди всего прочего, выделяются такие плюсы:

1. Стоимость исходного материала вполне постижима для каждого дачника.
2. Продолжительный эксплуатационный срок готовой конструкции.
3. Очень просто сделать и установить.
4. Конструкция из профильной трубы достаточно надежная.
5. Всегда есть возможность разнообразить дизайн, например, использовать элементы ковки.

Необходимые материалы

Перед тем как сварить калитку необходимо собрать весь необходимый инструмент и материал. Так, вам потребуется следующее:

• Столбы в качестве опор. Длина столба опоры определяется исходя от высоты двери. Также учтите, что до 1 м максимум столб будет заглублен в грунт. Можно использовать ту же профильную трубу сечением 60×60 мм.
• Профильная труба для изготовления каркаса. Для каркаса используется преимущественно труба сечением 20×40 мм.
• Металлические уголки с соотношением сторон 40×40 мм. Они необходимы для перемычек.
• Металлические петли для установки.
• Краска и грунтовка для окрашивания каркаса.
• Замок, ручка и другая фурнитура.
• Необходимые строительные материалы для бетонирования столбов опоры, а именно песок, щебень, цемент и тому подобное.

Что касается инструментов, то заранее подготовьте такой комплект:

• Болгарка для выполнения среза профильной трубы и шлифовки при помощи специального шлифовального круга.
• Сварочный аппарат.
• Строительный уровень или отвес.
• Рулетка.
• Лопата.

Технология изготовления

Перед тем как сварить калитку из профильной трубы необходимо разобраться с последовательностью технологического процесса. Он состоит из следующих этапов:

1. Сделать чертеж будущей калитки.
2. Согласно проекту, подсчитывается и закупается необходимый материал.
3. Разметка материалов, а также распил.
4. Установка столбов опоры.
5. Сварка каркаса из профильной трубы.
6. Установка петель, диагоналей для прочности.
7. Грунтовка и покраска калитки.
8. Обшивка каркаса из профильной трубы.
9. Декорирование (по желанию).

Это основные этапы изготовления калитки из профильной трубы. Теперь в деталях рассмотрим некоторые из них.

Проектирование и чертеж

Чтобы знать какой расход материала будет, следует сделать чертеж. Можно воспользоваться уже готовыми или разработать свой, индивидуальный. На этом этапе важно выполнить все измерения в точности иначе после закупки материала что-то исправить будет сложно. В худшем случае придется докупать материал или останется лишний.

В первую очередь определите конкретные размеры будущей калитки из профильной трубы. При этом учитывайте некоторые факторы. Например, чтобы визуально все смотрелось лучше, верхний уровень калитки должен совпадать с общим уровнем забора (но это необязательно).

Что касается ширины, то оптимальной находится в пределах от 900 до 1200 мм. Сделать такой чертеж сможет любой. Важно знать исходные материалы. Также за основу можно воспользоваться схемами, приведенными в этой статье.

Свариваем каркас

На следующем этапе приступаем к сварке каркаса из профильной трубы. Для этого необходимо согласно проекту, отрезать профильную трубу по размерам. Выложить отрезки на ровной горизонтальной поверхности. Чтобы места стыковки профильной трубы смотрелись красиво, срежьте края на 45°.

Далее необходимо прихватить все элементы каркаса друг с другом. Но не стоит сразу все обваривать. Рекомендуется проверить конструкцию на диагональ, а также нет ли пропеллера. Для большей жесткости каркаса обязательно привариваются поперечины. Они могут быть расположены по диагонали или поперек калитки, то есть параллельно верхней и нижней планке.

На этом этапе также стоит приварить специальную коробку для установки замочного механизма. Это на тот случай, если замок будет врезной. Если навесной, то на калитку из профильной трубы следует приварить петли.

Важным этапом является шлифовка изделия. Так, шлифовальным кругом и болгаркой зачистите все сварные стыки. Также стоит устранить с поверхности конструкции все возможные заусеницы и дефекты.

Покраска каркаса калитки

Когда калитка полностью сварена и зашлифована, наступает очередной этап – покраска. Сперва, на профильную трубу наносится специальная грунтовка. Она обеспечит качественную адгезию краски с полотном. Распределять краску можно при помощи пульверизатора или обычной кисточкой.

Совет! При покраске не допускайте образования потеков. Лучше нанести краску в два слоя, чем пытаться все перекрыть ровно за один раз толстым слоем краски. В таком случае потеков практически не избежать.

Монтаж

Теперь наступила очередь установки калитки. Стоит заметить, что при сварке каркаса обязательно привариваются петли. Они также покрываются краской. Также следует произвести установку столбов опоры. Обычно для этой цели используется профильная труба сечением 60×60 мм. Длина такого столба должна быть такой, чтобы в землю углубить его до 700 мм, максимум до 1000 мм. Этой глубины будет достаточно, чтобы калитка и вся конструкция в целом была устойчивой.

Совет! На нижнюю часть столба опоры рекомендуется приварить элемент из листового металла, своего рода подошву. Так, столб будет более устойчивей и его будет легче выставить по уровню.

Все замерив и выкопав ямки для установки столбов, выставляете опоры строго по вертикали. При этом проверяйте вертикаль со всех сторон. Временно установив распорки, можете приготовить бетонную смесь и залить яму.

Когда бетон полностью застыл необходимо продолжить работу, а в частности, по привариванию навесов. Это важный и ответственный этап. Для этого вам потребуется помощь. Приложив калитку к столбам, так как она и будет висеть, ставите отметки, где будут привариваться навесы. Так как первая их часть уже приварена на дверях, остается приварить навесы к столбу. После этого шлифуете специальным кругом и болгаркой сварочный шов. После покрываете столбы грунтовкой и также красите.

Обшивка

Один из последних этапов работ – обшивка каркаса. Для этого можно использовать профилированные листы металла, которые используются для стеновой обшивки. Профнастил подбираете по цвету к забору. Также стоит подобрать подходящий крепежный элемент. Например, крепить профнастил к профилю при помощи метизов или специальных заклепок. В случае метизов, обязательно подберите шляпки по цвету профнастила.

Приложив лист к каркасу, просверливаете отверстия по всему периметру с шагом около 200 мм. При этом отверстия делаются в нижней волне. В завершение просто прикручиваете профнастил к каркасу и все. Вам остается только повесить калитку из профильной трубы.

Установив калитку на свое место, вам необходимо проверить ее на предмет открывания и закрывания. Если все работает, устанавливаете замок и ручку. Также по желанию можно использовать декор. Например, купив готовые элементы ковки, привариваете к конструкции.

Совет! Приваривать декор следует на этапе изготовления каркаса. После покраски лучше уже ничего не приваривать.

Заключение

Итак, мы рассмотрели с вами вопрос о том, как сделать калитку из профильной трубы. Что касается изготовления ворот, то принцип тот же самый. Мы надеемся, что этот материал поможет вам разобраться во всем самостоятельно. Также, можете оставлять комментарии, если уже имеете собственный опыт.

Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.



Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

---

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Ворота из профильной трубы — как правильно сварить каркас ворот из трубы

Территории, прилегающие к частным и административным строениям, от несанкционированного проникновения защищают ограждениями с воротами. Эту задачу успешно выполняют откатные или распашные конструкции. Откатные модели не требуют пространства для открывания, но имеют определенные сложности в обслуживании и слишком сложны для изготовления без участия профессионалов. Если места для открытия створок достаточно и планируется самостоятельная сварка конструкции, то обычно отдают предпочтение распашным вариантам. Плюсы такого выбора – отсутствие необходимости в бетонировании площадки (для роликов), простота обслуживания, широкий выбор декоративных решений.

Выбор материалов и размеров ворот из профильной трубы

При определении проема учитывают ширину транспортных средств, которые будут заезжать в ворота. Обычно суммарная ширина створок – 3-4 м. Их высота примерно равна высоте забора, разница не должна превышать 200 мм в ту или другую сторону. Конструкции обычно делают двустворчатыми. Заполнение можно сделать как сплошным (плоский или профилированный лист, дерево), так и с просветами – из кованых или гнутых стальных элементов. Если изготавливается отдельно стоящая калитка, то ее ширина – 0,75-1,0 м. При расчете расстояния между опорными столбами учитывают не только суммарную ширину створок, но и зазоры для их свободного открывания.

Внимание! При сильных ветровых нагрузках, характерных для конкретного региона, не рекомендуется изготавливать крупногабаритные створки со сплошным заполнением.

Между опорными столбами верхнюю горизонтальную перемычку изготавливают редко. А если изготавливают, то делают ее съемной, чтобы при необходимости обеспечить проезд высокого транспорта, например строительной спецтехники. После выбора размеров определяют схему расположения усиливающих створок и составляют подробный чертеж. В соответствии с чертежом составляют ассортимент необходимых материалов и комплектующих и делают подсчет их количества.

Перечень материалов для распашных ворот

• Опорные столбы. Какие профильные трубы необходимы, определяют, в зависимости от габаритов конструкции. Для легких дачных ворот допускаются изделия с сечением 80х80 мм, для более тяжелых 100х100 мм, для очень массивных – 150х150 мм.
• Каркас створок ворот из профильной трубы. Как и в случае с опорными столбами, размер сечения определяется габаритами модели. Для небольших конструкций достаточно трубы 30х30 мм, стандартный вариант – 40х40 мм, усиленный – 50х50 мм.
• Усиливающие перемычки – 20х20 мм, 40х20 мм.
• Материал, выбранный для заполнения.
• Комплектующие: навесы, замок, крепеж для профнастила или дерева (если требуется).
• Антикоррозионные составы: грунтовка, краска.

Как правильно сварить каркас для ворот из профильной трубы?

В соответствии с чертежом, трубу размечают и режут на мерные отрезки с помощью углошлифовальной машины («болгарки») с отрезным кругом. Верхнюю часть створок изготавливают прямой или изогнутой. Для получения дугообразного элемента из профильной трубы понадобится трубогиб. Сварку осуществляют аппаратом для ручной дуговой сварки с использованием покрытых электродов диаметром 2-3 мм, что зависит от толщины стенки трубы.

Сварку створок осуществляют на ровной горизонтальной поверхности в следующем порядке:

• Предварительно раму собирают на прихватках. Концы труб могут быть обрезаны под углом 45° или сварены «в торец». Во втором случае открытые отверстия «заглушают».
• Проверяют равенство диагоналей и измеряют углы.
• Окончательно проваривают стыки.
• В соответствии с выбранной схемой приваривают ребра жесткости из профильной трубы меньшего сечения. По углам для усиления конструкции в качестве усиливающих элементов иногда используют треугольники из стального листа толщиной 2-3 мм. Катеты треугольника – 100 мм.
• Для защиты запорного устройства изготавливают короб из листовой стали. Верхние части навесов приваривают к створкам ворот, примеряют к опорным столбам, делают отметки. В намеченных местах на опорных столбах приваривают нижние части навесов.
• Сварные швы обрабатывают болгаркой с плоским или чашеобразным зачистным кругом.
• Конструкцию полностью собирают, проверяют качество открывания и закрывания.

Все металлические элементы ворот очищают от ржавчины, если таковая имеется, обезжиривают, обрабатывают антикоррозионными составами, грунтуют, а затем окрашивают.

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса;
• Профтруба 100 х 100 мм под опоры;
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
• Профлисты для обшивки полотна;
• Саморезы для крепления;
• Грунтовка и краска по металлу;
• Замок, петли, вспомогательные материалы;
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

 На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия  декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.



Металлические ворота своими руками — фото и чертеж. Другие варианты ворот от мастеров | Своими руками

Когда на дачу понадобились новые ворота, я решил не покупать их себе.

Я взял две профильные трубы: 40 × 20 мм и 20 × 20 мм, нарезал на размеры указанные на схеме.

С помощью сварочного аппарата сварили раму с орнаментом, соблюдая диагональ общего корпуса калитки.

Сварные швы, а точнее все сварные стыки, обработали болгаркой, чтобы поверхность была гладкой, а само изделие выглядело более эстетично.

На фото изделие еще не окрашено, на него прикручен профлист.

После этого обработал будущие ворота преобразователем ржавчины (продается в любом строительном магазине).

Затем он был окрашен железным воском для защиты от коррозии. Калитку нужно будет только покрасить и прикрепить с помощью петель.

---

Смотрите также: Пергола металлическая сварная своими руками

---

Ворота своими руками — фото и чертеж

© Роман КУЛИШ, Краснодарский край

---

Надежная калитка своими руками

Чтобы установить на участке надежные ворота, потребуется совсем немного времени.

Вам понадобятся две трубы с профилем 60 × 60 мм, длиной 3200 мм. А также две трубы с профилем 40 × 20 мм длиной 2000 мм. Кроме того, еще четыре секции того же профиля длиной 700-800 мм.

Самые длинные столбы следует вкопать в землю так, чтобы около 1200 мм было в земле. Если грунт на участке рыхлый, лучше их залить бетоном. Столбы роют на таком расстоянии друг от друга, чтобы туда могла поместиться калитка с петлями, то есть на несколько миллиметров, чем расстояние до ворот.

Теперь трубы профиля 40 × 20 мм необходимо соединить сваркой. Предварительно все трубы желательно покрасить, чтобы избавить их от ржавчины. Затем к трубам привариваем петли. Для этого подойдут дверные петли диаметром 30 мм.

С другой стороны калитки привариваем проушину для навесного замка, хотя есть возможность приварить защелку к трубе. Далее прикрепите саморезы с одной стороны профильного листа металла к каркасу, а на основные стойки следует поставить пластиковые заглушки, чтобы внутрь них не попадала вода.

© Сергей ЯНИН, Воронежская область

---

Крыло своими руками — вариант 3

По этой причине считаю необходимым обратить особое внимание на ворота. Я хочу предложить свой путь.

В моем случае стандартный лист профнастила для забора (2 × 1,25 м) не просто крепится саморезами к заранее подготовленному каркасу, а как бы вставляется в каркас из металлического профиля. Для этого на кромку по пути калитки ставится металлический профиль (25 × 40), а внутри привариваются перемычки (20 × 40), наоборот, плоские. При этом создается небольшое углубление, в которое укладывается профнастил, который

, который, кажется, заключен в рамку. Согласитесь, в таком варианте ворота выглядят намного интереснее. На фото два вида — снаружи и внутри. Также привожу схематический рисунок. На фотографиях и на чертеже хорошо видна вся простая конструкция ворот. Причем размер не играет никакой роли.

Ворота оснащены удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что уже много людей приходило ко мне с нашей улицы, и всех интересовали какие-то детали моих ворот, а именно то, как я закрепляю листы внутри рамы. Поэтому делаю вывод, что мои ворота понравились людям и есть люди, которые хотят повторить их дизайн в своих домах. Удачи

© Юрий Вадимович Владимирская область Вязники

---

КАКАЯ КАЛИТКА СДЕЛАТЬ НА ДАЧЕ СВОИМИ РУКАМИ — СОВЕТЫ, ИДЕИ И ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ

---

ОТКРЫТЫЙ БЕСШУМНЫЙ БУМАЖНИК.

..

После покупки дома занялся благоустройством двора. Я решил начать с подъезда и в первую очередь изготовил и установил новые цельнометаллические ворота.

Понадобилось: профильная труба сечением 40х40, 40х25, 25х25, 20х20, 15х15 мм для каркаса и одна сечением 50х50х2 мм для столба кусок профнастила. бортовой шарнирный замок.

1. При помощи магнитного угольника из труб сечением 50 × 25, 25 × 25 (боковые стойки) и 40 × 25 (верхние и нижние ригели) сварил каркас калитки размером 120 × 120 см (фото 1 ).

Примечание

При сварке, как ни старайся, шов не плотный, через него в трубу попадает влажный воздух, который потом конденсируется. В результате скопившаяся жидкость разъест трубу изнутри. Чтобы этого не произошло, перед приваркой нижней перекладины выпилил в ней с одной стороны прорезь (фото 2). Через него будет стекать жидкость, что обеспечит достаточную вентиляцию.

2. Толщина рамы 25 мм, у меня профнастил С8. Я решил положить внутрь лист. Для его крепления к горизонтальным перекладинам по внутреннему периметру приварил участки труб сечением 15 × 15 мм (фото 3).
3. В одной из стоек на нужном уровне (чуть выше середины) вырезал болгаркой прямоугольное отверстие под дверной замок и вставил последнее. Дополнительно я приварил к раме еще одну вертикальную стойку. Из отрезка трубы сечением 50 × 20 мм сделал два кронштейна (фото 4) и приварил их между стойками так, чтобы между ними вошел замок — держится надежно (фото 5)
4. Каркас оказался немного меньше забора, поэтому я приварил к нему сверху арку, которую сделал из профильной трубы сечением 40 × 25 мм.Гаражные петли приварил к одной из стоек (напротив замка). После сварки конструкция была загрунтована и покрашена (фото 6).
5. Отрезок профильной трубы 50х50х2 мм распилили болгаркой на две части — это столбы. Закапывала их в землю возле забора (своего и соседского). Вторую часть петель приварил к одной. В каркас ворот закрепил саморезами лист профнастила. Потом повесил на петли. Установил ручки в замок.Ворота готовы.

Ворота своими руками

© Автор: Валерий Василюк Фото автора

---

КАКОЙ МАТЕРИАЛ СДЕЛАТЬ КАЛИТКУ?

Будь то изысканная кованая модель, простые металлические ворота или деревенская деревянная калитка — ворота в сад не только преграждают путь нежелательным гостям, но и служат эффектным украшением. Ведь с них начинается страна королевства.

Первое, что встречает гостя на пороге сада — калитка или калитка.Этот элемент дизайна — визитная карточка частной собственности.

Соответственно, дверям, открывающим доступ в святая святых любого «помещика», стоит уделить повышенное внимание при обустройстве участка. Сегодня выбор возможных вариантов безграничен. Ведь даже если в магазинах нет ворот мечты, их всегда можно сделать на заказ. При этом материал может быть любым — и дерево, и металл, и профнастил.

Главное, чтобы стиль ворот перекликался с архитектурой дома, вписывался в забор и органично вписывался в облик сада. Так, деревянные ворота идеально смотрятся на деревенском участке, а кованые калитки ближе к классике. Более современно выглядят модели из алюминия и оцинкованной нержавеющей стали.

Благодаря защитному покрытию они не теряют цвет и устойчиво выдерживают все капризы погоды. Профильный безликий, то есть он не обладает ярко выраженным обаянием индивидуальности. Но это скорее плюс — эта дверь отлично впишется в любой стиль. Правда, на роль декоративного элемента она неплохо натянута.

Как и из чего сделать калитку — идеи

1. Кисть играет скорее декоративную роль, потому что для перехода ею могут пользоваться только дети или домашние животные: девичий виноград легко покрывает верх конструкции.

Красные листья растения чудесно сочетаются с темно-зеленым цветом дверцы.

2. Простая модель яркого цвета станет ярким акцентом как на границе сайта, так и в его середине.

3. В живой изгороди с ней лучше всего смотрится калитка одной высоты.Для контраста, густая зеленая стена прерывается открытой дверью.

Ворота могут быть глухими, сквозными или смешанными. Первый вариант подойдет тем, кто не хочет выставлять приватность на всеобщее обозрение, например, владельцам сайта в мегаполисе. Проходная модель (например, кованая) хороша тем, что конструкция ее конструкции может быть максимально сложной и интересной. Правда, спрятаться за такой калиткой вряд ли получится, скорее красиво, чем функционально. Смешанный вариант — помесь двух вышеперечисленных типов калиток.Одна часть двери (как правило, нижняя) глухая, вторая — ажурная.

Ворота могут располагаться не только на границе участка, но и посередине его, тем самым зонируя территорию. Как правило, такие ворота делают невысокими и максимально декоративными. И кованая модель станет идеальным вариантом.

Ну на закуску интересная информация о цветовых предпочтениях. Коричневый цвет ворот выбирают люди скрытные и уважающие семейные ценности. Розовый выдает природу, парящую в облаках, непрактичную и уязвимую.Синий цвет предпочитают люди, не склонные к выражению эмоций и избегающие конфликтов. Черный — выбор консервативных консерваторов. Фиолетовый указывает на сильную личность, склонную к постоянству. Обладатель красных ворот — мужчина жизнерадостный, активный, любящий. Желтый цвет характеризует человека как позитивиста, не склонного к агрессии. Белый цвет выбирают педанты, аккуратные и организованные. «Конек» обладательницы зеленой двери — открытость и активная жизненная позиция.

ВОРОТА СВОИМИ РУКАМИ ИЗ ШКАФА — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Калитка из террасной доски своими руками Как сделать деревянную калитку …

Налет на забор или ворота своими руками
Как сделать знак «декупаж» на …

«Сколы» своими руками (фото) Как сделать приспособление для малогабаритных …

Резной навес над воротами своими руками — фото и рисунок Как сделать навес над калиткой. ..

Стабильные складные козочки для мастерской своими руками — фото и рисунок Козочки складные для мастерской …

Петли регулируемые своими руками — интересная идея РЕГУЛИРУЕМЫЕ ДВЕРНЫЕ ПЕТЛИ СВОИМИ РУКАМИ На …

Снежный держатель своими руками (+ ФОТО ) КАК СДЕЛАТЬ СНЕГОВЫЕ ФИКСАТОРЫ …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

% PDF-1.6
%
3967 0 объект>
endobj

xref
3967 163
0000000016 00000 н.
0000005351 00000 п.
0000005491 00000 п.
0000005623 00000 п.
0000005660 00000 п.
0000005813 00000 н.
0000005897 00000 н.
0000006940 00000 н.
0000007158 00000 н.
0000007204 00000 н.
0000007226 00000 н.
0000007250 00000 н.
0000007272 00000 н.
0000036851 00000 п.
0000036928 00000 п.
0000036978 00000 п.
0000037396 00000 п.
0000037422 00000 п.
0000037448 00000 п.
0000037474 00000 п.
0000037582 00000 п.
0000037617 00000 п.
0000044397 00000 п.
0000044447 00000 п.
0000044521 00000 п.
0000044599 00000 п.
0000044715 00000 п.
0000044793 00000 п.
0000044836 00000 п.
0000044914 00000 п.
0000045006 00000 п.
0000045032 00000 п.
0000045076 00000 п.
0000045168 00000 п.
0000045198 00000 п.
0000045242 00000 п.
0000045372 00000 п.
0000045404 00000 п.
0000045482 00000 п.
0000045524 00000 п.
0000045602 00000 п.
0000045732 00000 п.
0000045780 00000 п.
0000045858 00000 п.
0000045900 00000 п.
0000045978 00000 п.
0000046108 00000 п.
0000046176 00000 п.
0000046292 00000 п.
0000046334 00000 п.
0000046412 00000 п.
0000046542 00000 п.
0000046572 00000 п.
0000046650 00000 п.
0000046692 00000 п.
0000046808 00000 п.
0000046938 00000 п.
0000046973 00000 п.
0000047051 00000 п.
0000047093 00000 п.
0000047171 00000 п.
0000047301 00000 п.
0000047343 00000 п.
0000047421 00000 п.
0000047463 00000 п.
0000047541 00000 п.
0000047633 00000 п.
0000047665 00000 п.
0000047709 00000 п.
0000047801 00000 п.
0000047833 00000 п.
0000047876 00000 п.
0000047968 00000 н.
0000048002 00000 п.
0000048045 00000 п.
0000048137 00000 п.
0000048172 00000 п.
0000048215 00000 н.
0000048307 00000 п.
0000048335 00000 п.
0000048378 00000 п.
0000048413 00000 п.
0000048457 00000 п.
0000048549 00000 н.
0000048576 00000 п.
0000048620 00000 н.
0000048650 00000 п.
0000048694 00000 п.
0000048724 00000 п.
0000048768 00000 н.
0000048860 00000 н.
0000048889 00000 н.
0000048933 00000 п.
0000049025 00000 п.
0000049058 00000 н.
0000049102 00000 п.
0000049144 00000 п.
0000049188 00000 п.
0000049223 00000 п.
0000049301 00000 п.
0000049345 00000 п.
0000049423 00000 п.
0000049450 00000 п.
0000049499 00000 п.
0000049591 00000 п.
0000049632 00000 п.
0000049681 00000 п.
0000049728 00000 п.
0000049777 00000 п.
0000049812 00000 п.
0000049856 00000 п.
0000049889 00000 п.
0000049933 00000 н.
0000050025 00000 п.
0000050079 00000 п.
0000050123 00000 п.
0000050253 00000 п.
0000050280 00000 п.
0000050358 00000 п.
0000050402 00000 п.
0000050480 00000 п.
0000050520 00000 п.
0000050569 00000 п.
0000050661 00000 п.
0000050708 00000 п.
0000050757 00000 п.
0000050849 00000 п.
0000050887 00000 п.
0000050936 00000 п.
0000050966 00000 п.
0000051015 00000 п.
0000051062 00000 п.
0000051140 00000 п.
0000051184 00000 п.
0000051262 00000 п.
0000051301 00000 п.
0000051350 00000 п.
0000051442 00000 п.
0000051489 00000 п.
0000051538 00000 п.
0000051574 00000 п.
0000051623 00000 п.
0000051671 00000 п.
0000051715 00000 п.
0000051807 00000 п.
0000051834 00000 п.
0000051878 00000 п.
0000051925 00000 п.
0000051969 00000 п.
0000051999 00000 п.
0000052043 00000 п.
0000052075 00000 п.
0000052119 00000 п.
0000052150 00000 п.
0000052194 00000 п.
0000052286 00000 п.
0000052331 00000 п.
0000052375 00000 п.
0000052434 00000 п.
0000052478 00000 п.
0000052526 00000 п.
0000052569 00000 п.
0000003556 00000 н.
трейлер
] >>
startxref
0
%% EOF

4129 0 obj> поток
xX {PTU] jK / (ծ ^ 2
5uAABZ7z) 4Q & Y. > 0dSi59ZYL [9 (G]

дельта пластик полипропиленовая труба оптом

Пластмассовые трубы в Канаде | Профиль Канада

Каждая пластиковая труба в Канаде. См. Полную информацию о местных компаниях, включая адрес и телефон. PVC Industrial Products поставляет трубы, фитинги, клапаны и прокладки в Оттаву-Гатино и Восточный Онтарио с 1996 года. Мы поставляем ПВХ, ХПВХ, HDPE

по оптовым ценам. — Waterbug AGRI-PLASTICS ›Поли Трубка…

Мы предлагаем пластиковые полиэтиленовые трубы, пленку для мульчирования, зерновые мешки высокого качества по лучшим ценам.Покупайте полипропиленовые трубы в Джонсборо, Штутгарте, Хелене, Хьюзе, Западном Мемфисе, Уилсоне в…

Лучшие 13 оптовых производителей готовой пластмассы в…

Оптовые производители готовой пластмассы в Пайн-Блафф на Япинском. Смотрите обзоры, одинаковые тройники из HDPE, направления, номера телефонов и многое другое, чтобы узнать о лучших пластиковых изделиях оптом и от производителей в Пайн Блафф, штат Арканзас. YP — Настоящие желтые страницы SM — поможет вам найти нужных местных…

Delta Flow — Оптовый поставщик из Нью-Сангхави,…

Delta Flow — Оптовый поставщик компании Georg Fischer производит обратные клапаны, шаровой клапан с пневматическим приводом, ротаметр (переменный Площадь расходомера) Тип 335/350 / SK 50-, трубы и фитинги из ПВХ-C (поливинилхлорид — постхлорирование) и промышленные клапаны и клапаны

Переработка полипропиленовых труб — Delta Plastics

Delta Plastics Место сбора пластмасс Доставка в любое официальное лицо Сайт для сбора полиэтиленовых труб Delta Plastics БЕСПЛАТНЫЙ.Фермеры должны подготовить полиэтиленовую трубу к переработке, плотно скатав ее в рулоны диаметром не менее 20 дюймов с помощью извлекающего устройства из полиэтилена или свернув ее в тюки на большие квадраты.

Delta Plastics — Water Wizard — Планировщик труб

Учебное пособие по рисованию борозды Чтобы нарисовать первую и последнюю борозду, сначала нажмите на границу поля, на которой вы хотите разместить маркер борозды. Это активирует маркер. Следующим шагом является нажатие на границу поля, где вы хотели бы

Delta Plastics в Штутгарте, штат Арканзас, с отзывами.См. Обзоры, одинаковые тройники из полиэтилена высокой плотности, направления, номера телефонов и многое другое для лоионов Delta Plastics в Штутгарте, штат Арканзас.

Delta Plastics Poly Pipe — Chicot Irrigation

Delta Plastics Poly Pipe Delta Plastics Poly Pipe проста в установке и настройке. Он работает с различными культурами и обеспечивает в среднем 25% экономии энергии и воды. Компаниям по переработке труб из полиэтилена высокой плотности принадлежит одна из крупнейших и наиболее сложных программ утилизации

бывших в употреблении пластиковых труб, выставленных на продажу на онлайн-аукционах излишков | …

Новые и бывшие в употреблении пластиковые трубы, выставленные на продажу на аукционах 4-дюймовых труб из ПНД для излишков, вторсырья, лома, поврежденных, обанкротившихся запасов.C905 DR18 ПВХ, раструб, разборная подземная труба для охлажденной воды с полиуретановой изоляцией, в пластиковой трубе из полиэтилена высокой плотности (27 780 футов)

JM Eagle ™: самая большая в мире труба из пластика и ПВХ…

все водопроводные трубы не созданы равный JM Eagle недавно объявила о предоставлении 50-летней гарантии на свою продукцию. Пластиковые трубы от JM Eagle сохранят свои характеристики в течение следующих 50 лет, или трубы из полиэтилена высокого давления заменят их. Ни один другой производитель труб из ПВХ или

Consolidated Supply Co.| Полиэтиленовые трубки

Трубы, трубки и шланги Полиэтиленовые трубки 82 позиции Сортировать по: На странице: из 9 Таблица списка сетки 12601 1 «X100» IPS 250 PSI POLY BLACK TUBING, CENFLO 4710 SIDR-7…

Материалы Переработка BPR: Услуги по переработке промышленного пластика

ПЕРЕРАБОТКА ПЛАСТМАССА Мы предоставляем услуги по переработке промышленного пластика. Мы перерабатываем и перерабатываем большие объемы пластмасс 1-7 промышленных предприятий. Нажмите ниже, чтобы получить дополнительную информацию о конкретных материалах: термоусадочная пленка LDPE, стретч-пленка, упаковочный полиэтилен, рулон Складские ведра, ведра, бочки, бочки из полиэтилена высокой плотности Контейнеры для промежуточных навалочных материалов Отрезки оконных профилей из ПВХ

Видео по установке полиэтиленовых труб Delta Plastics Для получения дополнительной информации о DELTA PLASTICS посетите www лежащие раздвижные ворота для полиэтиленовых труб — Продолжительность: 4:29.

Программа STAMP

Профессиональные пластмассы Сан-Хосе, Калифорния Склад — пластик…

Профессиональные пластмассы Сан-Хосе, Калифорния Склад — 2175 Kruse Drive, Сан-Хосе 95131 — Поставщик пластиковых листов, стержней, труб и пленок. Vespel, Torlon, Meldin, PEEK

Материалы BPR Recycles: Услуги по переработке промышленного пластика

РЕЦИКЛИНГ ПЛАСТИКА Мы предоставляем услуги по переработке промышленного пластика. Мы перерабатываем и перерабатываем большие объемы пластмасс 1-7 промышленных предприятий.Щелкните ниже, чтобы получить дополнительную информацию о конкретных материалах: термоусадочная пленка из полиэтилена низкой плотности, стретч-пленка, полиэтилен для упаковки, рулонные ведра из полиэтилена высокой плотности (HDPE), ведра, барабаны, бочки Контейнеры средней грузоподъемности для сыпучих материалов Оконный профиль из ПВХ Отрезки

Поли Piranha II | Ваше эффективное ирригационное решение

Poly-Piranha II также можно приобрести у любого авторизованного дистрибьютора Delta Plastics. Алюминиевая конструкция делает Poly-Piranha чрезвычайно легким и простым в использовании, что действительно помогает в те долгие дни, когда мне нужно развернуть много полиэтиленовых труб за короткий промежуток времени.

Delta Plastics — Water Wizard — Планировщик труб

Учебное пособие по рисованию борозды Чтобы нарисовать первую и последнюю борозду, сначала нажмите на границу поля, на которой вы хотите разместить маркер борозды. Это активирует маркер. Следующим шагом является нажатие на границу поля, где вы хотели бы

Delta Plastics Field Prep Video Пропустить систему навигационных труб Поиск Загрузка лежащих задвижек в Poly Pipe -…

Dealer HDPE Ирригационная труба | Polytube Irrigation — Delta Plastics

Delta Plastics — ведущий производитель и поставщик ирригационных политрубок для сельского хозяйства.Наши продукты используются для эффективного орошения различных культур, включая кукурузу, бобы, рис, хлопок, сахарный тростник и другие культуры.

Молния, полиэтиленовые, розничные и специальные пакеты — Unitrend Plastics

Unitrend Plastics производит пластиковые и полиэтиленовые пакеты: застежки-молнии, товары для розничной торговли, специальные и полиэтиленовые пакеты 7351 Progress Place, Delta BC V4G 1A1 ГЛАВНАЯ О НАС ПРОДУКТЫ ВОЗМОЖНОСТИ ТИПЫ СУМК Типы сумок Мешки Как измерить калитку

Delta Flow

Мы занимаемся торговлей, поставкой и сервисным обслуживанием широкого спектра трубопроводных систем Georg Fischer, таких как PVC-U, CPVC, PPH, PVDF и HDPE трубопроводные системы, системы трубопроводов охладителя Промышленные трубопроводные системы.В дополнение к этому, мы также предлагаем U-образные трубы из ПВХ, трубы Corzan из ХПВХ, трубы из полипропилена, трубы для хранения химикатов, системы трубопроводов сжатого воздуха, фитинги из полипропилена, резервуары из поливинилиденфторида, фитинги из ПВХ, FRP

Poly Piranha II | Ваше эффективное ирригационное решение

Poly-Piranha II также можно приобрести у любого авторизованного дистрибьютора Delta Plastics. Алюминиевая конструкция делает Poly-Piranha чрезвычайно легким и простым в использовании, что действительно помогает в те долгие дни, когда мне нужно развернуть много полиэтиленовых труб за короткий промежуток времени.

Поли Пиранья II | Ваше эффективное ирригационное решение

Poly-Piranha II также можно приобрести у любого авторизованного дистрибьютора Delta Plastics. Алюминиевая конструкция делает Poly-Piranha чрезвычайно легким и простым в использовании, что действительно помогает в те долгие дни, когда мне нужно развернуть много полиэтиленовых труб за короткий промежуток времени.

Продукты | Polytube | Ролики Polytube | Ремонтная лента

Delta Plastics Polytube Сервис и надежность являются нашим приоритетом, а поддержание высокого уровня качества на протяжении всего производственного процесса является главным приоритетом для Delta Plastics.Каждый продукт изготовлен нашей опытной командой и спроектирован для оптимальной работы в пластиковых трубах

в Канаде | Профиль Канада

Каждая пластиковая труба в Канаде. См. Полную информацию о местных компаниях, включая адрес и телефон. PVC Industrial Products поставляет трубы, фитинги, клапаны и прокладки в Оттаву-Гатино и Восточный Онтарио с 1996 года. Мы поставляем PVC, CPVC, HDPE

Поставка промышленных деталей | Northwest Pipe Fittings

Компания Northwest Pipe Fittings работает с отличной командой профессионалов с более чем столетним опытом.Наша команда состоит из одних из самых знающих людей на рынках трубопроводов, клапанов, насосов и технологического оборудования на сегодняшний день в отрасли.

Масса металлических распашных ворот 3 5×2. Расчет размера откатных ворот

• рама. Если он идет из профильной трубы 40х20 мм с шириной стенки 2 мм, вес 1 погонного метра составит 1,7 кг. Периметр 2 створок ворот шириной 3 м и высотой 2 м составит 12 м.Кроме того, створки укрепляют поперечными балками (еще по 1,5 м на каждую). Таким образом, общая длина профильной трубы составляет 15 м, а вес — 25,5 кг;
• заправка клапанов. Если для заполнения использовать лист толщиной 1,5 мм, вес будет около 70 кг.

Таким образом, общий вес металлических распашных дверей составит около 95,5 кг. Кроме того, необходимо добавить вес блокирующих фитингов, декоративных элементов и т.д.

Конструкция опорных стоек, а также выбор петель для распашных ворот и способ их установки определяется в строгом соответствии с весом створки.

Строительство ворот распашных металлических

Основными конструктивными элементами для:

Опорные стойки для металлических распашных ворот могут быть металлическими или кирпичными. Металлические столбы изготавливают из профильной трубы, сечение и толщина стенки которой не меньше, чем у профильной трубы для створок. При установке столбы необходимо забетонировать. Инженеры компании «Мастер» рекомендуют, чтобы фундамент проходил ниже глубины промерзания. Столбы устанавливаются (или раскладываются) строго вертикально.Строительный уровень используется для контроля. Это необходимо во избежание перекосов створок.

Конструкция створки обязательно имеет рамную раму. Дополнительно его укрепляют диагональными или горизонтальными балками.

Требования к материалам и принадлежностям

• Материалы створок, рам, опорных стоек, а также петель, пружинных элементов и запорных механизмов подбираются с учетом эксплуатационных и ветровых нагрузок. Комбинация материалов и комплектующих должна учитывать общий вес створок и обеспечивать прочность, жесткость и стабильность геометрических параметров конструкции.
• Металлические элементы конструкции необходимо защищать от коррозии.
• Если на металл нанесено полимерное покрытие, перед этим его необходимо загрунтовать.
• Толщина полимерного покрытия должна быть более 30 мкм.
• Если металл окрашен красками и лаками, покрытие должно соответствовать ГОСТ 9.401.
• Остекление створки может быть выполнено из многослойного или закаленного стекла, из стеклополимерных материалов или стеклопакетов.
• Фурнитура и фиксирующие элементы подбираются в соответствии с весогабаритными характеристиками конструкции.Они должны быть защищены от коррозии.

В ограждении любого типа и конструкции всегда должны быть предусмотрены калитка и въездные ворота, чаще всего распашные или раздвижные, для обеспечения проезда легкового или даже грузового автомобиля на территорию участка. Сегодня для частной собственности чаще всего используются распашные ворота из металла. Реже — отдача легких. Чем больше огороженная территория, тем выше и серьезнее здание, монументальнее забор, чем выше ворота, тем больше металла используется для изготовления каркаса и опор, обеспечивающих устойчивость и прочность конструкции.Неудивительно, что вместо чугуна и сварных профилей в современных конструкциях распашных ворот все чаще используется алюминий и кованый пруток.

Какие ворота лучше

Сегодня производитель стремится делать ворота для частной усадьбы:

• Самые прочные и прочные, обеспечивающие стойкость защитного ограждения к взлому и проникновению на частную территорию;
• Достаточно тяжелые, чтобы вес ворот и инерция позволяли выдерживать порывы ветра, и в то же время достаточно легкие, чтобы установка и эксплуатация распашных металлических ворот не требовала использования огромных массивных столбов и опор;
• Красиво и изящно. Старые, как мир, распашные ворота могут выглядеть в сотни раз привлекательнее однообразной и скучной конструкции металлических раздвижных, подъемных или секционных входов.

К сведению! Система двух створок на вертикальных петлях имеет одно важное преимущество — поворотный блок на навесах имеет вдвое больший срок службы и надежность механизма, чем аналогичные «плоские» конструкции. Нормативный ресурс, определенный ГОСТом для всех типов распашных металлических ворот, составляет 20 тысяч циклов открывания-закрывания.

В реальности для качественных металлических распашных ворот эти значения легко могут быть превышены на 50-70%.

ГОСТ № 31174-2003 обобщает и описывает все основные типы металлических ворот. Помимо распашных и раздвижных систем, можно использовать еще девять вариантов «запирания» прохода, от секционного до откидного. Но в конструкциях для ограждения территории такие устройства используются довольно редко, так как их использование требует устройства специальных технологических арок и ниш для очистки дверного полотна или панелей. В редких случаях для запирания и перекрытия прохода можно использовать рольставни, но в этом случае установка потребует переоборудования открытого основания ворот в закрытую конструкцию с установкой технологического арочного проема или крестовины. балка над проходом.

Чтобы открыть самые тяжелые металлические системы с распашными дверями без использования электромеханического привода, достаточно усилий одного человека, а открывать или перемещать раздвижные конструкции без штатного электропривода гораздо сложнее.

Нормы и спецификации для поворотных металлических систем

Для обеспечения надежного запирания и перекрытия прохода необходимо устанавливать с массивной рамой или столбами, а главное — с большим количеством стальных несущих элементов, обеспечивающих прочность основного каркаса. Это приводит к увеличенной массе металлических распашных ворот и огромной нагрузке в первую очередь на каркас и петли.

Во избежание подвешивания подвески, провисания створок или аварийной ситуации при сильных порывах ветра ГОСТом установлено требование — все механизмы и узлы поворотных металлоконструкций должны изготавливаться только по нормам. конструкторская документация и прочностные расчеты производителя:

1. Петли, навесы, внутренний каркас, каркас распашных металлических ворот должны обеспечивать требуемый двойной запас прочности, а качество технических решений, заложенных в конструкцию, должно подтверждаться сертификатами соответствия. центра стандартизации и санитарно-гигиенического заключения Госэпиднадзора на продукцию;
2. Качество изготовления металлических распашных ворот проверяется на отсутствие дефектов металлической поверхности, различимых невооруженным глазом, соответствие сварных швов нормам прочности и сплошности.Разница в высоте или ширине ворот противоположных столбов не должна превышать 5 мм, разница диагоналей металлических створок размером до 2 м должна составлять 3 мм, для больших проемов — 5 мм;
3. Лакокрасочное покрытие с грунтовкой — не менее 0,03 мм, при этом защитное покрытие не должно вызывать аллергических реакций при попадании на ладони.

К сведению! Помимо перечисленного, ГОСТ предписывает проверку качества пломб, состояния и работоспособности запорных механизмов и петель.

Устойчивость металлических конструкций качелей к ударным нагрузкам от ветра проверяется падением собранных на каркасе пучков под собственным весом на неразрушимый объект. По результатам проведенных испытаний производитель составляет паспорт, и в соответствии с ГОСТ наносится маркировка. В кодировке указывается модель ВМ — ворота металлические, номер ГОСТа, габариты изделия.

Особенности устройства металлических ворот с распашными створками

У каждой конструкции ворот есть свои недостатки, как и у систем с распашными половинками.Использование принципа открывания металлических половинок очень удобно для небольших проемов 2-2,5 м.

В стандартном исполнении малых переходов конструкция въездных ворот собирается аналогично устройству гаражных ворот … В этом случае петли привариваются к стальным вертикальным стойкам из швеллера или двутавра, а створка из листового металла толщиной 3-5 мм навешивается. Из-за того, что конструкция ворот тяжелая, а верхняя горизонтальная балка, как в металлических гаражных воротах, отсутствует, есть риск перекоса стоек и опускания створок. Проблемы жесткости можно решить только установкой очень мощных опорных столбов из стали, кирпича или железобетона.

Чем шире проход, тем больше будет весить створка ворот, а значит, труднее обеспечить устойчивое положение и отсутствие провисания тяжелых створок из-за износа и изгиба петель. Кроме того, увеличивается площадь конструкции ворот, а значит, увеличивается лобовая и горизонтальная нагрузка от порывов ветра. …

Поэтому для проезда шириной более трех метров используются специальные конструкции:

1. Ворота распашные кованые.Очень красивые и дорогие конструкции из кованого бруса с индивидуальным стилем и рисунком художественной ковки;
2. Каркасные системы из профилированного листа и трубчатого каркаса. Легкий и недорогой, доступен в DIY;
3. Двери выполнены в виде двух рам из металлического трубчатого профиля с подкосами и подкосами. Лицевая поверхность зашивается профлистом или панелями.
4. Ворота распашные алюминиевые. Они обладают высокой жесткостью и умеренным весом конструкции, в отличие от кованого варианта алюминиевые двери всегда однотипны, отличаются только элементами облицовочной поверхности и системой привода.

Важно! Самым безопасным было приобретение распашных металлических ворот в специализированной компании или организации, поставляющей готовую продукцию … Таким образом можно было избежать большинства ошибок, связанных с неправильным расчетом и изготовлением основных элементов, например, установкой петель на каркас. и выравнивание опорной рамы к горизонту.

Практичные конструкции распашных ворот

Каждый из этих вариантов, по сути, отражает современный взгляд на основные функции ворот.Вариант первый — защитно-декоративные функции, характерные для стальных кованых конструкций. Второй — это быстрый и легкий вариант алюминиевых распашных систем, третий — надежный и удобный, присущий стальным воротам из профлиста.

Распашные ворота из кованого железа

Лучше всего подходят для защиты доступа в частную собственность. Кованый стальной каркас створки способен выдержать самую серьезную нагрузку, значительно превышающую стандартные 200 кг, определенные ГОСТом как базовые.В самых дорогих красивых вариантах коваными выполнены все части дверей, начиная от внешнего каркаса и заканчивая внутренними перемычками и деталями декора. В более дешевых вариантах из металла основные несущие элементы, рама створки и перемычки свариваются из обычной трубы, только дополняя внешний вид кованых деталей.

Кованые рамы створок навешиваются на петли к закладным элементам кирпичных столбов. Нижняя часть закрывается обшивкой из листового металла, верхняя часть створки может быть полностью открытой или иметь декоративные вставки из затемненного поликарбоната.

В производстве кованые «майки» намного сложнее обычных рамных ворот из-за большого количества свариваемых деталей. Для уменьшения влияния термических напряжений и получения стандартного двухмиллиметрового зазора между створкой и неподвижной рамой металлические ворота приваривают в виде цельного листа, петли приваривают и навешивают на стойки, и только после этого разрезаются на два листика.

Ворота распашные алюминиевые

Второй стиль — это современный деловой стиль, при котором двери открываются и закрываются максимально быстро и четко с использованием современных приводных механизмов.К примеру, производитель не считает тормозное усилие алюминиевых створок распашных ворот главным свойством, гораздо важнее быстрая и безупречная работа устройства. Чаще всего служебные стоянки и контролируемые территории компаний и фирм оборудуют поворотными и выдвижными алюминиевыми конструкциями. Кроме автоматических навесных панелей режим входа контролирует охранник.

Ворота — классический образец распашной системы. Конструкция изготовлена ​​из алюминия высокой чистоты методом аргонной сварки профиля сечением 96х177 мм.Каждая створка отстранена от конкретной должности, используя тройные петли с негабаритной опорной поверхностью. Внутренние диагональные раскосы из тросов и опора «рыло», которая служит опорой и ограничителем движения, помогают компенсировать возможную деформацию.

Производитель распашных ворот заявляет, что устройство имеет ресурс 25-28 тысяч операций, с гарантией отсутствия коррозии 15 лет. Дверное полотно выполнено в виде облицовки из алюминиевого профиля или сэндвич-панелей… Стоимость конструкции сильно зависит от ширины, например, ворота 2000х3500 мм системы ADS400 будут стоить чуть больше 50 тысяч рублей, полотно 2300х3500 мм оценивается в 75-77 тысяч рублей, а 2300х5000 мм. — всего 90 тыс. руб.

Схемы стального каркаса

Каркас металлической створки из трубы и профлиста можно назвать самым современным и практичным вариантом. Во-первых, такую ​​конструкцию вполне можно собрать своими руками. Во-вторых, стальной каркас из трубы лишь немного уступает кованым воротам по прочности.В-третьих, такие металлические дверные системы будут стоить существенно дешевле алюминиевых и тем более кованых.

Внешнюю облицовку легко выбрать из огромного количества цветов профилированного листа. В основе возведения каркасных вариантов используется та же технология, что и при возведении забора. Средний вес двух створок трехметровых ворот не превысит 300 кг.

Заключение

При выборе размеров распашных металлических воротных конструкций специалисты рекомендуют руководствоваться принципом достаточности и целесообразности.Для участка, огражденного забором из металлопрофиля или модульных секций, отлично подойдет металлическая распашная схема из алюминиевого или стального профиля. Для забора из камня лучшим выбором точно будет кованая схема. Таким образом, стиль и прочность ворот будут соответствовать материалу и конструкции забора.

Изготовление металлических ворот иногда превращается в произведение искусства, где встречаются различные кованые элементы, декоративные детали, дорогие ручки и замки. Однако нередки случаи, когда требуются простые металлические ворота, для изготовления которых используются простые горячекатаные металлические профили.Они могут служить входом в сарай, гараж, на трансформаторную подстанцию, на любую огороженную территорию. Есть много фирм и компаний, производящих металлоконструкции, в том числе металлические ворота, но за это нужно платить деньги, на которых можно существенно сэкономить, сделав простые металлические ворота своими руками.

Элементы и металлопрофили калитки

Основными элементами или, как еще можно сказать, узлами ворот являются:

Прежде всего, чтобы приступить к изготовлению любой металлоконструкции, необходимо иметь на ней чертеж или, на крайний случай, эскиз, в котором будут указаны основные размеры изделия, а также материал, из которого оно будет быть сделано.Мы будем исходить из традиционных размеров для большинства проходов, где устанавливаются калитки, которые составляют 2000 х 800 мм. Сразу стоит отметить, что все размеры на чертежах изготовления металлоконструкций указаны в миллиметрах.

Изготовление каркаса металлической калитки

Для изготовления каркаса калитки вполне могут подойти ∟ 63 х 63 х 6 или 70 х 70 х 7. Углы вполне можно заменить швеллером № 8 — 10, но это будет смотреться грубовато и дороже.

Маркировка металлопрофиля, листового железа, как рассчитать вес металлоконструкций, вы можете прочитать у меня.

Будем исходить из того, что у нас угол 63 х 63 х 6. Длину угла, в нашем случае это высота рамы, следует рассчитывать из того, что рама будет бетонироваться в шлифовать на глубину до 500 мм. Это значит, что нужно к 2000 мм прибавить 500 мм и ширину фланца примыкающего уголка, и в итоге мы имеем размер вертикального угла, равный 2000 + 500 + 63 = 2563 мм.

Поперечный угол, определяющий ширину проема рамы, рассчитывается следующим образом: ширина проема плюс зазоры на размер калитки, то есть 800 + 10 плюс ширина полки примыкания вертикальный угол, который в сумме составляет 800 + 10 + 63 = 873 мм. Этот зазор составляет 10 мм, который уменьшен вдвое на 5 мм с каждой стороны проема. Если не учитывать этот зазор, ворота просто зажмут в раме и не откроются. Этот момент важен еще и потому, что идеально выровнять углы рамы под углом 90 ° практически невозможно.Размер 10 можно увеличить и дальше, но это уже зависит от квалификации установщика, то есть от вас.

Можно соединить углы, разрезав полки под углом 45 °, но сделать это точно очень сложно, учитывая толщину полок, которые также нужно разрезать под одинаковым углом. Поэтому на практике в одном из более коротких углов делается надрез, то есть одна полка обрезается на размер 63 мм (в нашем случае), а другая перпендикулярно ей, как бы снизу, срезается на размер толщины полки, то есть на 6 мм… В этом случае стыковка углов оказывается более точной и легче выдерживать прямой угол. Вырубные ножницы в мастерской выполняются на специально разработанном высечном оборудовании, а в домашних условиях эту операцию можно проделать и обычной ножовкой по металлу, придерживая уголок в тисках. Вполне понятно, что высечки нужно делать с обоих концов уголка.

Эскиз изготовления каркаса калитки

Если вы будете закрывать каркас в кирпичном проеме, необходимо приварить анкер из армированного кругляка Ǿ 6 — 8 мм к полкам вертикального и горизонтального углов.На каком расстоянии их нужно сваривать, зависит от размера кирпича и способа кладки. В том случае, если каркас устанавливается в деревянный проем, не забудьте предварительно просверлить отверстия под.

Ну и напоследок при бетонировании каркаса необходимо на дно приварить «пятаки», чтобы конструкция надежно закрепилась в бетоне. Пятаки изготавливаются из стального листа δ 8 — 10 мм.

Очень важно

После сборки каркаса и перед сваркой стыков обязательно произвести обвязку каркаса.Что это? На расстоянии, немного превышающем размер 2000 мм, сварите (не сваривайте) металлический профиль любой длины (полосу, уголок, кругляк) так, чтобы ширина проема в этом месте оставалась такой же, как и в верхней части. Это сделано для того, чтобы при сварке и бетонировании каркаса размер не «уходил» в сторону. Затем, когда бетон застынет, обвязочный профиль легко сбить молотком.

Места прихватывания, такие как сварные швы, необходимо очищать круглошлифовальной машиной или, проще говоря, шлифовальным кругом.Все операции по изготовлению металлического каркаса необходимо выполнять на ровной поверхности и желательно с партнером.

К описанию изготовления каркаса металлической калитки прилагаются рис. 1 — 1 и рис. 1 — 2, чертежи деталей каркасных элементов.

Рамка для заполнения калитки

Чтобы вы не запутались в слове «шпатлевка», спешу пояснить: заполнение может быть из круглого бруса, ленточного, армированного прутка, квадрата, комбинации вышеперечисленных профилей.В нашем случае заполнением будет служить листовой металл, но об этом позже.

Рама для металлической калитки Рис.2 — 1

Если вы освоили процесс изготовления каркаса, то сборка и сварка самого каркаса ворот для вас не составит труда. Размер каркаса должен быть, как уже было сказано выше, 2000 х 800 мм. Из этого следует, что металлическую конструкцию, похожую на каркас, нам нужно сделать теми же методами, но из разных металлических профилей.

Для рамы такого размера вполне подойдет угол 40 х 40 х 4, размеры меньшей длины будут иметь высечку, а продольные детали следует подготовить без высечки. Может возникнуть вопрос: а зачем делают вырезы в поперечных углах? Ответ прост: если они короче, то с ними легче и легче работать. В отличие от каркаса из поперечных уголков, приготовить нужно будет в количестве трех штук: одна сверху, одна посередине (для жесткости) и одна снизу.Размеры уголков, то есть их длина, отличаются от определения размеров углов каркаса: высота деталей строго 2000 мм, а поперечных — 800 мм плюс 4 мм на высечку = 804 мм. Но главное, чтобы габаритные размеры рамы были 2000 х 800 мм, иначе в раму банально не поместится. Каркас показан на рис. 2-1.

Заполнение каркаса металлической калитки

Поскольку в предложенной версии мы согласились использовать листовой металл в качестве наполнителя, необходимо учитывать следующие детали.Толщина листа должна быть от 1,5 до 2 мм, но не больше и не меньше. Если лист будет тоньше, сама калитка получится очень хрупкой и ненадежной. При использовании более толстого листа, например, 3 мм, вес калитки увеличится, что негативно скажется на работе петель, которые могут просто заклинивать.

Заполнение металлической рамы ворот листом

Размеры листа не должны выходить за пределы размеров углов калитки, а еще лучше, если размеры листа будут меньше, например 1980 х 790 мм. В этом случае края листа гарантированно не выходят за габариты калитки и к тому же его (лист) будет удобнее приварить к углам. Кстати, сваривать нужно, соблюдая определенный шаг между сварочными швами, который должен быть длиной не более 10-15 мм. В противном случае вся конструкция калитки будет «вести» от нагрева, то есть будет иметь слегка винтовой вид и говорить о том, что в раме будет комфортно, не придется.См. Рис. 2- 2.

Установка ручки и петель на металлическую калитку

Если вы не планируете вставлять замок в ворота, то в качестве ручки можно использовать обыкновенную П-образную скобу, гнутую из обыкновенного кругляка —12 — 16 мм. При установке замка необходимо предварительно приварить петли, которые можно приобрести на любом вещевом рынке. Не нужно выбирать петли слишком большого диаметра — 20мм. Вполне для нашей калитки, которая имеет небольшой вес, подходят изделия диаметром 16 и даже 12 мм.

При сварке петель нужно оставлять зазоры между ними и рамой с калиткой, иначе она (калитка) не откроется. Для этого петли кладут на обычные спички, которые при сварке просто выгорают, оставляя необходимый зазор. Все это делается на земле, когда калитка вставлена ​​в раму и совмещена с зазорами с обеих сторон и сверху. А теперь вернемся в замок. Можно, конечно, приварить или прикрутить болтами в лежачем положении, но точнее получается, когда каркас забетонирован.Так как в этом случае замок будет легче обнажить, чтобы ригель более точно вошел в соответствующее отверстие в раме.

Масса металлического затвора в сборе

Для определения веса калитки в комплекте с рамой и листом необходимо определить вес каждого элемента. Для этого нужно воспользоваться справочниками из Интернета, в которых указаны удельные веса для листовой стали и вес 1 м / п для длинномерных изделий.

Вес рамы

Для определения веса каркаса округляем общий молдинг угла 63 х 6, который будет равен: 2000 х 2 + 800 мм = 4800 мм или 4.8 м. Если на чертежах речь шла о миллиметрах, то при расчете веса необходимо использовать метры. Это справочники. Итак, находим в справочнике вес 1 м / п ∟ 63 х 63 х 6, что составляет 5,72 кг. Умножив 5,72 кг на 4,8 м, мы получим вес, равный 27,5 кг ≈ 28 кг.

Масса рамы калитки с листом

Общая длина уголка, который использовался для изготовления каркаса, составляет 2000 х 2 + 800 х 3 = 6400 мм или 6,4 м. Вес 1 п / м уголка 40 х 4 равен 2.42 кг. Результат: 2,42 кг х 6,4 м = 15,5 кг ≈ 16 кг.

Для расчета веса листа предполагается, что 1 м² листа толщиной 1 мм весит 7,85 кг. Это значит, что нам нужно посчитать, сколько м² листа толщиной 2 мм было потрачено на заполнение каркаса. Умножая 2000 мм на 800, получаем 1600 000 мм² или 1,6 м². Вес листа будет равен 7,85 кг х 1,6 м² х 2 = 24,2 кг ≈ 24 кг.

Теперь складываем все и получаем вес собранных металлических ворот: 28 кг + 16 кг + 24 кг = 68 кг.Если добавить сюда вес десятицентовиков, петель, замка и ручки, то примерный вес будет 70 кг.

Очень важно

Сварочные работы следует проводить в сухом помещении и на сухом полу. Смотрите на сварку только через защитное стекло. Имейте под рукой сварочные перчатки!

Распашные ворота — классический вид ворот и, пожалуй, самый старый. Несмотря на это, распашные ворота по-прежнему популярны. Распашные ворота — это то, на что обращают внимание ваши гости и соседи, и чем вы пользуетесь каждый день.

Конструктивные особенности распашных ворот позволяют использовать их для закрытия и открытия помещений различного назначения, а также в качестве въездных ворот. В комплект ворот входят столбы, створки и, по желанию заказчика, калитка. Створки ворот крепятся к стойкам.

Характеристики распашных ворот

Ворота распашные могут быть одно- и двустворчатыми. С практической точки зрения, двустворчатые ворота — лучший вариант для распашных ворот.

Створки распашных ворот изготавливаются из различных материалов… Один из самых распространенных материалов — профнастил. Строители и владельцы недвижимости оценили качество этого материала, которое имеет ряд преимуществ перед другими. В процессе производства профилированные листы покрываются антикоррозийным слоем, что значительно увеличивает срок их службы.

Монтаж распашных ворот из профлиста достаточно прост, при желании можно сделать это своими руками. Разнообразие цветовой гаммы материала и его свойств позволяет создать неповторимый и отражающий вкус владельца изделия.Ворота из профлиста выглядят солидно и достойно и, что немаловажно, имеют невысокую цену.

Сэндвич-панели широко используются в качестве материала для изготовления распашных ворот. Стоимость таких ворот также невысока, а ворота из сэндвич-панелей обладают рядом следующих преимуществ:

• интересный внешний вид распашных ворот;
• увеличенный срок службы за счет использования алюминиевого профиля в конструкции двери;
• снижение веса дверной конструкции при сохранении высокого уровня жесткости;
• возможность создания гармоничного ансамбля гаража и въездных ворот.

Металл по-прежнему остается одним из основных материалов при производстве распашных ворот.

Преимущества металлических распашных ворот:

• высокая прочность;
• быстрый монтаж;
• ворот различной конструкции.

Распашные металлические ворота могут быть без излишеств, в виде обычного листового металла или настоящих произведений искусства с использованием элементов художественной ковки и сочетания с другими натуральными материалами.

Широкий ценовой диапазон на металлические распашные ворота.Чем проще вариант ворот, тем ниже его цена. А уникальные кованые изделия авторского дизайна могут стоить как несколько обычных ворот.

Ворота распашные из решетчатых конструкций. Отличительной особенностью этого типа распашных ворот является их прозрачность. К достоинствам решетчатых ворот можно отнести их вес, что снижает нагрузку на петли ворот. Использование решетки при создании ворот позволяет создать их неповторимый дизайн.

Для ворот распашного типа основным недостатком является процесс их открывания и закрывания, требующий присутствия человека и приложения определенного усилия. Но этот недостаток легко устранить с помощью современных средств автоматизации. Применение автоматики для распашных ворот выгодно и удобно.

Во-первых, это экономит много времени. Во-вторых, автоматическое открытие и закрытие ворот позволяет увеличить срок их службы, в-третьих, некоторые модели автоматов для распашных ворот позволяют увеличивать дистанцию ​​дистанционного управления до 100 метров.

Автоматические устройства для распашных ворот делятся на несколько типов. По характеру усилий автоматика делится на линейную и рычажную, по принципу действия на гидравлическую и электромеханическую, по месту установки — надземную и подземную.

В настоящее время для распашных ворот наиболее популярны линейные приводы. Доступная цена, простота установки, удобство и безопасность использования — все это характеристики линейного привода.

Рычажные приводы

наиболее подходят для распашных ворот с прочным основанием и максимальной шириной 3,5 м.

Автоматические приводы подземного типа — наиболее сложное и дорогое устройство, но они дают гарантии абсолютной надежности.

Автоматические приводы для распашных ворот позволяют автоматизировать распашные ворота с шириной створки до семи метров и массой до 1650 кг.Также автоматику можно установить на распашные ворота, поставленные ранее и уже находящиеся в эксплуатации. Автоматические ворота распашного типа управляются дистанционным управлением.

Ворота распашные — это надежность, удобство и современность.

Сделать заказ на распашные ворота с установкой и вызвать замерщика можно связавшись с нашими специалистами, контактные телефоны указаны на сайте. Поставка и установка распашных ворот произведут высококвалифицированные специалисты.

Стоимость распашных ворот зависит от их размеров и конфигурации.

# BXSTYLE_0 #

Откатной тип ворот достаточно надежен, но их установка — дело достаточно ответственное, ведь даже малейшие ошибки могут привести к большим проблемам. Расчет необходимых параметров лучше доверить профессионалам. Однако это вовсе не обязательное условие — самостоятельный расчет откатных ворот под силу каждому.

Это достаточно непростой момент, но все окажется намного проще, если вы будете знать основные параметры, которые необходимо учитывать.В первую очередь следует обратить внимание на таких из них:

• ширина;
• высота;
• длина;
• комплектующих и материалов.

Если вы знаете значения всех этих показателей, то можете рассчитать откатные ворота самостоятельно. Более того, если один из установленных дополнительных параметров будет неизвестен, лучше перестраховаться. Для этого достаточно взять необходимые комплектующие с запасом.

Материалы откатных ворот

Перед началом работ необходимо провести все необходимые расчеты.Не последнее место в деле занимает расчет строительных материалов.

От него зависят следующие детали:

• общий вес конструкции;
• подбор комплектующих;
• процесс установки;
• парусный спорт;
• Габариты и масса противовеса.

В большинстве случаев используется гофрокартон или сталь толщиной 2 мм. Вес этих материалов заметно различается. В первом случае это 4 кг / кв.м., во втором — 17 кг / кв.м .. Соответственно, все дальнейшие расчеты будут отличаться. При выборе следует выбирать те, которые рассчитаны на вес, в полтора раза превышающий общий вес конструкции, что обеспечит удобство действия и долговечность.

Ширина и требования к ней

Этот показатель откатных ворот зависит от такого параметра, как ширина проема. Например, если ворота рассчитаны на проем в 4 метра, то потребуется полотно длиной 4 м + 200 мм.Именно они в конечном итоге закроют бреши с обеих сторон. При других размерах необходимо прибавить 200 мм.

Соответственно, оптимальная ширина откатных ворот не должна сильно отличаться от ширины проема, который они должны перекрывать.

Фундамент как важная часть откатных ворот

База заслуживает особого внимания. Например, фундамент под откатные ворота длиной 4 метра должен выдерживать нагрузку не только конструкции, но и возможное влияние других факторов. Одним из них будет дополнительная нагрузка от ветра или других условий.

Стоимость фундамента часто достигает 30-40% от общей сметы работ, но именно он во многом обеспечит устойчивость конструкции.

Требуемый размер роликов и труб

Установка таких изделий — довольно трудоемкий процесс с необходимостью расчета множества показателей. Один из них — размер трубы для откатных ворот. На примере двери с шириной дверного полотна 4 метра и высотой 2 метра достаточно трубы 60 * 70 мм для основной коробки и 40 * 20 мм для внутреннего крепления.Этого будет достаточно, чтобы выдержать нагрузки ворот. большие размеры, однако по мере увеличения размера и веса размер труб также должен увеличиваться.

Еще один немаловажный фактор — это размер роликов для откатных ворот. В описанной ситуации можно использовать как полимерные, так и металлические ролики с направляющей длиной 6 метров и прикладным сечением 60 * 70 мм. Поскольку вес такой конструкции, обшитой профнастилом, будет меньше 400 кг, то такого набора хватит для выполнения функций.

Балки и высота изделия

Размеры балки откатных ворот зависят от длины ворот. Перед этим показателем необходимо добавить 1,5 длины изделия. Этого размера будет достаточно для выполнения всех необходимых действий автоматикой и для устойчивости конструкции. Выбирая все детали откатных ворот, необходимо руководствоваться, прежде всего, габаритами проема. Именно этот показатель в будущем будет влиять на многие параметры и конечный результат работы.

При выборе откатных ворот высота готового образца имеет особое значение. Обычно это около 2-2,5м. Этого вполне достаточно для выполнения поставленной задачи — ограждения от внешнего мира. Более высокая высота принесет только дополнительный вес и увеличит эффект плавания, что, в свою очередь, создаст дополнительную нагрузку на остальную конструкцию. В этом случае высота откатных ворот от земли зависит от нескольких факторов.

Среди них стоит выделить следующие:

• размеры комплектующих;
• особенности местности;
• правильная установка всех деталей.

Главное — учесть каждый нюанс, даже самый мелкий — погрешность в несколько сантиметров может привести к некорректной работе всего механизма.

Длина и масса различных исполнений, противовес

Есть один простой способ рассчитать оптимальную длину продукта. Исходя из этого, длину откатных ворот следует рассчитывать следующим образом: длина ворот + 200мм + 1,6 длина проема — именно это и рекомендуется производителем.Это необходимо для создания достаточного противовеса.

Особого внимания заслуживает вес готовой конструкции. Вес откатных ворот 6 метров обычно колеблется в районе 600 кг. Все зависит от материалов, использованных для облицовки. При этом вес откатных ворот в 5 метров будет примерно 500-550 кг. Соответственно, все необходимые детали должны быть рассчитаны на минимальный вес 600-650 кг. Минимальный вес откатных ворот 4 метра будет на уровне 300-400 кг.В этом случае вес особенных отличий не будет.

Купить с установкой или сделать самому?

При наличии определенных знаний можно сделать откатные ворота своими руками из подручных материалов. Все необходимое для этого можно найти в ближайшем строительном магазине, а многие конструктивные элементы могут оказаться даже дома. Достаточно знать, какой материал нужен для откатных ворот и некоторые навыки, после чего результат не заставит себя ждать.Однако лучше доверить весь процесс специалистам.

Видео: расчет размеров откатных ворот

Разработка и внедрение экологически чистых гидроэлектростанций: предварительное проектирование турбины Alden и испытания модели (технический отчет)


Фуст, Дж., Хекер, Г., Ли, С., и Аллен, Г. Разработка и внедрение экологически безопасных гидроэнергетических турбин: предварительное проектирование и испытания модели турбины Олдена .США: Н. п., 2011.
Интернет. DOI: 10,2172 / 1050066.


Фуст, Дж., Хеккер, Г., Ли, С., и Аллен, Г. Разработка и внедрение экологически безопасных гидроэнергетических турбин: предварительное проектирование и испытания модели турбины Олдена . Соединенные Штаты. https://doi.org/10.2172/1050066


Фуст, Дж., Hecker, G., Li, S., and Allen, G. Sat.
«Разработка и внедрение экологически чистых гидроэнергетических турбин: предварительное проектирование и испытания модели Alden Turbine». Соединенные Штаты. https://doi.org/10.2172/1050066. https://www.osti.gov/servlets/purl/1050066.

@article {osti_1050066,
title = {Разработка и внедрение экологически чистых гидроэнергетических турбин: предварительное проектирование и испытания модели Alden Turbine},
author = {Фуст, Дж.and Hecker, G. и Li, S. и Allen, G.},
abstractNote = {Турбина Олдена была разработана в рамках бывшей программы Advanced Hydro Turbine Systems Министерства энергетики США (1994-2006), а в последнее время - в рамках программы исследований в области электроэнергетики (EPRI) и программы Министерства энергетики США по ветро- и гидроэнергетике. . Основная цель описанного здесь инженерного исследования состояла в том, чтобы предоставить коммерчески конкурентоспособную конструкцию турбины, которая обеспечила бы выживаемость рыбы при пролете, сравнимую или превышающую выживаемость при обходе или разливе потока.Хотя конструкция турбины была разработана для условий площадки, соответствующих чистому напору 92 футов (28 м) и расходу 1500 кубических футов в секунду (42,5 см), конструкция может быть изменена для дополнительных площадок с различными условиями эксплуатации. Во время разработки турбины были внесены изменения в конструкцию спирального корпуса, распределителя (упорные лопатки и калитки), рабочего колеса и отсасывающей трубы для улучшения характеристик турбины при сохранении характеристик, обеспечивающих высокую выживаемость прохода рыбы. Результаты расчета скоростей изменения давления и сдвига в проходе рабочего колеса были аналогичными для исходной и конечной геометрий турбины, в то время как прогнозируемые минимальные давления были выше для последней турбины.Ожидается, что окончательная геометрия турбины и результирующая среда потока дополнительно улучшат характеристики прохождения рыбы в турбине. Результаты расчетов для окончательного проекта показали, что КПД турбины повысился более чем на 6% в выбранных условиях эксплуатации по сравнению с исходной концепцией. Перед выпуском гидравлических компонентов для изготовления модели были проведены расчеты методом конечных элементов для упорных лопаток, ворот калитки и рабочего колеса, чтобы убедиться, что критерии проектирования конструкции для напряжений и прогибов были выполнены.Физическая модель турбины была изготовлена ​​и испытана с использованием собранных данных о мощности и КПД, пределах кавитации, скорости разгона, осевой и радиальной осевой нагрузке, пульсации давления и крутящем моменте калитки. Было замечено, что все параметры находятся в пределах ожидаемых для обычных машин с радиальным потоком. На основе этих измерений ожидаемый пик эффективности для прототипа составляет 93,64%. Эти данные были использованы в окончательной проклейке опорного механического и баланса заводского оборудования.Предварительная стоимость оборудования по проектной документации составляет 1450 долларов США / кВт при общем графике поставки 28 месяцев. Поставка оборудования включает турбину, генератор, средства управления агрегатом, ограниченный баланс заводского оборудования, монтаж на месте и ввод в эксплуатацию. Основываясь на выбранных расчетных условиях напора и потока, выживаемость при прохождении рыбы через последнюю турбину оценивается примерно в 98% для рыбы диаметром 7,9 дюйма (200 мм), а прогнозируемая выживаемость достигает 100% для рыбы размером 3,9 дюйма (100 мм). и меньше по длине.Обратите внимание, что рыба длиной до 7,9 дюймов (200 мм) составляет более 90% рыбы, уловленной на гидроэлектростанциях в США. Завершение этих усилий обеспечивает механическую и электрическую конструкцию, которая может быть легко адаптирована к условиям конкретной площадки с дополнительными инженерными разработками, сопоставимыми с затратами, связанными с традиционными конструкциями турбин.},
doi = {10.2172 / 1050066},
url = {https://www.osti.gov/biblio/1050066},
journal = {},
number =,
объем =,
place = {United States},
год = {2011},
месяц = ​​{10}
}


Калитки | Wagstaff AT

Wagstaff Applied Technologies предлагает новые и отремонтированные калитки, изготовленные в соответствии с требованиями заказчика.Для отремонтированных калиток Wagstaff AT выполняет сварочные работы в соответствии с кодами AWS или ASME, используя установленный набор сварочных процедур.

Операции по обработке калитки выполняются в основном на токарном станке с ЧПУ Geminis GT-5 и горизонтально-расточных станках Nomura.

Wagstaff AT проверяет обработанные детали, используя новейшие технологии контрольно-измерительного оборудования. В дополнение к координатно-измерительной машине размером 11 x 7 дюймов мы также используем FARO Arms и традиционное контрольно-измерительное оборудование.

---

Свяжитесь с нами

На плотине гидроэлектростанции калитка помогает контролировать поток воды, когда она достигает генератора, что, в свою очередь, определяет, сколько энергии может вырабатывать плотина. Эти ворота очень важны для работоспособности плотины. Большинство плотин содержат несколько ворот, которые сильно различаются по размеру и конструкции в зависимости от функции плотины.

На стандартной гидроэлектростанции всю турбину окружает серия ворот. Эти заслонки можно полностью закрыть, чтобы вода не попала на лопасти турбины.Когда калитка открыта, вода проходит через эти лопасти, заставляя их вращаться. Это вращение вращает всю турбину, которая приводит в действие большой генератор. Этот генератор вырабатывает электричество, которое затем распределяется по электросети для питания домов и предприятий.

Ворота плотины гидроэлектростанции тщательно контролируются в соответствии с целями производства электроэнергии на объекте. Широко открывая эти ворота, руководители предприятий могут ускорить вращение турбины, что приведет к большему производству энергии.Закрыв ворота, менеджеры могут замедлить поток воды и замедлить или остановить производство энергии.

Калитка вокруг турбины также помогает рабочим остановить поток воды для проведения работ по техническому обслуживанию. Многие из этих ворот включают в себя гидравлическую систему управления, которая позволяет пользователям автоматически управлять воротами без ручного вмешательства. Эти системы управления, а также сами ворота должны быть тщательно спроектированы с учетом требований давления воды и других факторов.

www.wisegeek.com/what-is-a-wicket-gate.htm

.
