Конструкция четырехскатной крыши — устройство и схемы (фото, видео)

Выбор вида кровли для проекта будущего сооружения очень важный этап строительства. Ошибка в этом вопросе стоит дорого: целостность образа разрушается, пропадает гармония и респектабельность. Для перекрытия своими руками частного дома большой площади архитекторы и дизайнеры часто рекомендуют четырехскатную крышу. Ее устройство удачно сочетает узнаваемый внешний вид, надежность и практичность, перед которой не устоит ни один домовладелец.

Содержание статьи

Внешний вид и конструкция

Кровля четырехскатного типа состоит из четырех пересекающихся плоскостей, скатов. Два из них, треугольной формы, называют торцевыми, они заменяют собой фронтоны. Оставшиеся два – трапециевидные, известны как фасадные. Диапазон угла наклона скатов лежит в пределах 15-60 градусов, а выбор кровельного материала ограничивает лишь воображение.
Конструкция четырехскатной крыши складывается из следующих обязательных элементов:

1. Конька, расположенного на самой вершине кровли, в месте пересечения плоскостей скатов.
2. Скатов, четырех поверхностей, расположенных под углом к основанию кровли и покрытых кровельным материалом.
3. Свесов, частей крыши, выступающих за периметр основания, необходимых для защиты стен сооружения от попадания воды. Свесы формируют за счет удлинения стропильных ног или специальных деталей – кобылок.
4. Стропильной системы, которую не видно снаружи, но она является каркасом, опорой четырехскатной кровли, формирующей ее геометрию.
5. Водосточной системы, обеспечивающей отведение излишков жидкости с поверхности четырехскатной крыши. Обычно монтируют внешний водосток, состоящий из водосточного желоба, водоприемной воронки и вертикальной трубы.
6. Снегозадержателей, небольших бортиков, расположенных по краям скатов, предотвращающих внезапное обрушение накопившейся после снегопада снежной массы.

Разновидности форм

Под термином «четырехскатная» скрывается несколько видов крыш, состоящих из такого количество скатов, но имеющих различное устройство:

• Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Стропильная система вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.

• Четырехскатная полувальмовая голландская. Объективно рассуждая, этот вид можно отнести и к двухскатным, и к четырехскатным крышам. Голландская кровля состоит из двух скатов в виде трапеции и двух маленьких, треугольных, усеченных вальм. Вальмы не полностью заменяют собой фронтоны, благодаря чему возможна установка своими руками обычных вертикальных окон вместо мансардных, которые значительно дороже.

• Полувальмовая четырехскатная датская. Датская крыша состоит четырёх скатов в форме трапеций, отличающихся по размеру. Вальмы начинаются не от конька, а чуть ниже, оставляя место под треугольный фронтон. Фронтон используют для оборудования своими руками вертикального освещения или слухового окна.

• Четырехскатная мансардная. Состоит из двух треугольных вальм и двух ломанных скатов и изменяющимся углом наклона. Такое сложное устройство необходимо для того, чтобы своими руками оборудовать жилое мансардное помещения с высоким потолком.

• Шатровая четырехскатная. В отличии от вальмовой, шатровая крыша монтируется на постройки квадратной формы. Поэтому все четыре ската имеют одинаковую треугольную форму и размер. Устройство крыши шатрового типа своими руками не предусматривает наличие конька, так как скаты соединяются в одной точке, пике.

Проектирование

Четырехскатная крыша – сложная конструкция, требующая точных расчетов и составления проекта. Если раньше эти задачи были под силу разве что опытным мастерам и проектировщикам, то сейчас их решить может каждый с помощью компьютера и специального программного обеспечения. В ходе вычислений составляется схема и определяется:

1. Угол наклона скатов четырехскатной крыши. На этот параметр оказывает влияние выбранный кровельный материал, значение ветровой и снеговой нагрузки. Если выполнять расчеты своими руками, можно использовать справочные таблицы с готовыми углами для различных климатических зон.

2. Высоту конька четырехскатной крыши. Он зависит лишь от угла наклона скатов и желаемой высоты потолка мансардного помещения.

3. Длину и сечение элементов стропильной системы. Их определяют после выяснения постоянных и временных нагрузок, которые им предстоит нести. Для этого вычисляют суммарный вес кровельного пирога, перекрытий и пола мансарды, опорных элементов. А также сверяются с данными о снеговой нагрузке.

4. Число дополнительных элементов. Если длина стропил и других частей стропильной системы превышает 6 метров, то в конструкцию вводят дополнительные узлы, повышающие ее прочность и устойчивость.

Результатом процесса проектирования считается схема, отражающая реальные размеры и взаимное расположение частей четырехскатной крыши.

Стропильная система

Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В стропильную систему четырехскатной крыши входит:

• Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
• Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
• Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.

• Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
• Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
• Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
• Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.

Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!

Видео-инструкция

Как сделать четырехскатную крышу: расчет проекта, монтаж пошаговый

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров ↑

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность ↑

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Далее, врубкой на мауэрлат и конек, параллельно устанавливают одинаковые по размеру центральные стропила.

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

© 2021 stylekrov.ru

Четырехскатная крыша своими руками: фото, чертежи, устройство

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

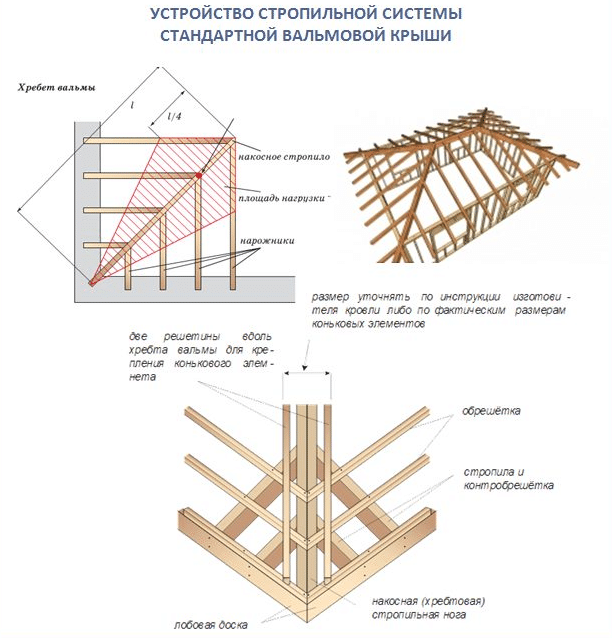

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

• Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

• Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Чертеж четырехскатной крыши для беседки

Перед началом работ по обустройству крыши в стандартной беседке, необходимо определиться с её формой и составить приблизительный чертеж крыши беседки. Одними из самых распространенных видов по праву считаются двух- и четырехскатный вариант. Если в первом случае крыша складывается из двух пар стропил, прокрадывающихся от каждой стенки беседки и скрепляющихся с помощью реек и обвязочного бруса, то во втором, четырехскатном варианте кровли, предусматривается установка восьми стропил, половина, как предусматривает чертеж четырехскатной крыши, прокладывается от углов стен беседки, остальные же – от центров всех четырех сторон крыши.

Любая конструкция кровли имеет собственные преимущества и недостатки. К примеру, двухскатная крыша предусматривает вариант расширения боковых стоек, что в свою очередь, может обеспечить больше вариантов для комфортного расположение фурнитуры и мебели. Четырехскатная же, в свою очередь, открывает простор для интереснейших решений оформления, поскольку чертеж четырехскатной крыши для беседки предусматривает множество дизайнерских решений. Чертеж вальмовой крыши указывает, что она может быть выполнена не только с традиционными, но и с изогнутыми дугами, что придаст строению особый, восточный колорит.

Перед началом кровельных работ очень важно максимально грамотно выполнить чертеж четырехскатной крыши для беседки.

Во время разработки, прежде всего необходимо учесть угол скатов крыши беседки, основываясь на особенностях погоды в регионе. Неправильный расчет приведет к тому, что крыша будет подвержена воздействию сильного ветра и плохих погодных условий. Кроме того, чертежи шатровых крыш должны предусматривать заранее рассчитанные параметры ширины, высоты и длины.

Составленный чертеж шатровой крыши должен учитывать все необходимые для составления сметы по материалам и приспособлениям данные. Кроме того, весь пиломатериал должен подвергнуться обработке специальными средствами и веществами, защищающими дерево от погодных условий и предотвращающих гниение древесины.

Шатровая крыша чертеж указывает, что работы по кровле беседки должны начинаться с обустройства обвязки стен по наружному периметру. Стойки опоры должны быть соединены по диагонали, место пересечения же необходимо усилить дополнительными брусками, используемыми в качестве накладок. Для возведения системы стропил специалисты рекомендуют использовать брусья со стандартным сечением. Как указывает чертеж крыши беседки, в месте пересечения диагональной связки должен быть установлен массивный срубовый столб, а вертикальность его необходимо отрегулировать при помощи строительного уровня. Именно от него будет зависеть параметр высоты будущей беседки.

Стандартный чертеж четырехскатной крыши указывает, что стойки опоры и вертикальный столб соединяются стропилами, выступающими за них приблизительно на 35-45 сантиметров, что позволит защитить помещение будущей беседки от дождя и снега.

Получившийся «шатер» и скаты желательно укрепить небольшими стропилами, а обвязку стен снаружи желательно укрепить и соединить.

Облегчить установку крыши беседки помогут несколько простых правил, которые нужно учесть при разработке чертежа:

• Выбирая сечение бруса, очень важно учесть свойства выбранного материала, угол наклона будущей крыши, а также климат местности.
• Закрепляя стропилы, беседку можно укрепить с помощью ригеля, что будет полезным, поскольку стянет стропила.
• Количество опор можно свести к минимуму, при этом используя брусья, которые нужно вмуровать окончаниями в стены.

По окончании монтирования несущей конструкции можно приступить к установке утеплительного материала.

Зачастую, обриштовка крыши состоит из легкодоступных материалов: вагонки, шпона или реек, на которые в дальнейшем настилается слой гидроизоляции и кладется материал крыши.

При наличии средств и желания, обрешетку можно усилить утеплительным материалом.

Для крыши беседки сойдет абсолютно любой материал, однако, подбор его должен происходить в строгом соответствии с чертежами и сметой. Для четырехскатных крыш стандартные размеры материала будут слишком большими, из-за чего их приобретение будет нецелесообразным с экономической стороны.

С течением времени на рынке стройматериалов появились новые варианты кровли, имеющие не только повышенную долговечность и надежность, но и обладают интересными декоративными качествами.

Кроме того, традиционные материалы можно заменить более дешевыми, но от того не менее надежными. Самый яркий пример – это замена шифера ондулином. Одним из самых оптимальных вариантов покрытия большинство экспертов считают мягкую черепицу, которая является идеальным решением в соотношении цена-качество.

Планы навесов с шатровой крышей | Конструкции сараев с вальмовой крышей

Постройте сарай до верхних стеновых панелей. После установки стеновых панелей на стены сарая вы построите односкатную крышу, выполнив следующие шаги:

В наших планах сараев используется Конечный проект каркаса вальмовой крыши. Этот тип конструкции крыши означает, что вальмовые стропила опираются на первую обычную ферму.

На этом чертеже показаны различные типы стропил, используемых для обрамления вальмовой крыши.

Шаг 1: Постройте терминальное стропило и установите его на верхние плиты.

Отмерьте половину ширины сарая от конца сарая и отметьте верхнюю пластину. Это центральная линия Терминальных стропил. Установите стропило Терминала на верхние пластины и прикрепите его к пластинам.

Отмерьте от этой точки 24 дюйма в центре вдоль верхних пластин стены и отметьте центральные линии остальных стропил. Вы можете переместить отметки более чем на 3/4 дюйма, чтобы их было легче увидеть после установки стропил.

Шаг 2: Установите обычное стропило, проходящее между бедрами.

Обычное стропило проходит между двумя бедрами, как и другие обычные бедра. Он устанавливается, чтобы помочь удерживать стропила Терминала и упростить установку вальмовых стропил.

Шаг 3: Установите тазобедренные стропила.

Установлены два вальмовых стропила. Проверьте верхний край вальмовых стропил, чтобы убедиться, что они такой же высоты, что и обычные стропила, которые были установлены.

Вы можете сделать это, используя прямую доску, уложенную от бедра до бедра, и убедившись, что общее стропило не слишком высокое или слишком низкое.Оно должно быть меньше 1/4 дюйма.

Шаг 4: Прикрепите стропила к тазобедренным стропилам.

Теперь вырежьте стропила и установите их между тазобедренными стропилами и верхней пластиной. Вам нужно будет измерить перпендикуляр к центральному общему стропилу более 24 дюймов и нанести отметку на бедренном стропиле, чтобы узнать, где центральная линия верхней части стропил домкрата будет располагаться на тазобедренном стропиле.

Используйте прямую доску, уложенную перпендикулярно стропилам, чтобы проверить, что верхние края стропил находятся на одном уровне друг с другом при установке каждого стропила, чтобы крыша была плоской.

Шаг 5: Установите навесную систему на противоположном конце.

Установите оконечные стропила и стропила Hip / Jack на противоположном конце сарая, следуя той же процедуре, что и с первым концом сарая.

Шаг 6: Установите общие стропила

Установите общие фермы / стропила между двумя концами навеса. Убедитесь, что макет 2′-0 «по центру

Шаг 7: Установите облицовочные доски.

Убедитесь, что концы стропил примерно одинаковой длины + — 1/4 дюйма, а затем установите облицовочную доску.

статей по теме

Как построить сарай описывает этапы строительства сарая.

Посмотрите наши видео о строительстве сарая

Профессиональное веб-пространство для пользователей SoftPlan

Двухскатная крыша — это такая крыша, в которой вы начинаете с одного шага, а затем переходите к другому. Некоторыми примерами этого типа крыши являются мансарда, гамбрель или навес, переходящий в другую плоскость крыши.

Мансарда и Гамбрель довольно просты.Вы просто устанавливаете начальный шаг, верхний шаг и горизонтальное расстояние от фасции, на которой происходит переход.

Сарай, переходящий в другую плоскость крыши, немного сложнее. Причина, по которой я говорю это, заключается в том, что многие люди просто используют произвольное горизонтальное расстояние для перехода, практически не учитывая, как на самом деле будет построена крыша. Я все время вижу это с крышами на планах, которые мне присылают.

Рассмотрим ситуацию, проиллюстрированную здесь.У нас есть крыша, которая отходит от внутренней стены крыльца, и мы хотим добавить односкатную крышу с меньшим скатом снаружи к существующей крыше. Хитрость заключается в том, чтобы не перемещать существующий гребень.

Мы, , могли бы просто добавить односкатную крышу в этой области и на этом закончить. Проблема в том, что мы получаем необычную конфигурацию фронтона.

Лучшим вариантом было бы сдвинуть крышу к внешней стене, а затем изменить край на двойной вальм.

Когда мы перемещаем край крыши, конечно, конек тоже перемещается, потому что мы увеличиваем пролет крыши. Если вы затем измените край крыши на двойной вальм и установите соответствующие уклоны, мы все равно не знаем, какое расстояние по горизонтали установить, чтобы вернуть конек на место, где он был раньше. Мало того … откуда вы вообще знаете, где был оригинальный гребень?

В подобных ситуациях я рисую линию вдоль существующего гребня. Но в режиме крыши нет возможности рисовать линии.

Чтобы нарисовать линию на гребне, я использую один из этих методов.

Одно из моих сочетаний клавиш — «L», что означает «Линия». Я не помню, является ли это стандартным сочетанием клавиш, потому что я изменил так много сочетаний клавиш по умолчанию. Но попробуйте и посмотрите, работает ли это. Если это не так, вы можете назначить сочетание клавиш для инструмента «Линия», следуя методу, описанному в руководстве Сочетания клавиш . Поскольку сочетания клавиш работают во всех режимах, этот метод позволяет рисовать линию в режиме крыши.После активации инструмента «Линия» включите «Привязки» и проведите линию вдоль гребня, зафиксировав конечные точки гребня.

У меня есть собственный режим, который я назвал «Видимая крыша». Пользовательские режимы — это 5 дополнительных режимов в нижней части списка режимов. Эти режимы можно изменить, чтобы сделать различные элементы видимыми или невидимыми, используя Параметры -> Видимые элементы. Для Visible Roof я установил видимость контура крыши. Если вы сделаете это в параметрах чертежа, этот параметр применим только к текущему чертежу.Если вы сделаете это в настройках системы, этот параметр будет присутствовать во всех новых чертежах, которые вы создаете. Чтобы переименовать пользовательский режим, перейдите в «Параметры чертежа» или «Параметры системы», выберите «Пользовательские режимы рисования» и измените имя на любое, какое захотите. Если вы используете этот метод, вы можете использовать инструмент «Линия» напрямую, если у вас не задано сочетание клавиш для «Линия». Как и в предыдущем примере, используйте привязки, чтобы нарисовать линию на исходном гребне.

После того, как вы проведете линию вдоль конька, вы можете переместить край крыши к внешней стене и изменить край на двойное бедро.На этом изображении вы можете увидеть линию, проведенную вдоль старой линии гребня. Если вы не видите нарисованную линию, перейдите в раздел «Видимые элементы» и включите видимость фигур в режиме крыши.

После изменения кромки на «Двойное бедро» приступайте к редактированию параметра «Расстояние» для кромки «Двойное бедро». По мере увеличения расстояния конек отходит от края крыши. По мере уменьшения расстояния конек перемещается к краю крыши.

Когда вы установите правильное расстояние, гребень совпадет с линией, проведенной вами вдоль исходной линии гребня.В результате получится правильно нарисованная крыша, и вы избежите того напуганного фронтона, который вы видели с односкатной крышей.

Комплексная вальмовая крыша

Работа по плану упрощения сложной вальмовой крыши

---

Вот вопрос от Коджо А.

У меня строится здание в Гане, Западная Африка. Я бы хотел, чтобы у него была вальмовая крыша, но у меня проблемы с проектированием крыши. Я искал в сети и наткнулся на ваш веб-сайт, который мне очень помог.Я столкнулся с несколькими проблемными зонами на своей крыше и, кажется, не могу понять, в чем проблема. Я был бы более чем счастлив отправить вам копию моего плана крыши, если вы захотите помочь. Спасибо.

После пары писем у меня было несколько планов посмотреть. Обратите внимание, что в подобных случаях я высказываю только свое личное мнение о том, чего оно стоит. Я не квалифицированный архитектор и не хотел бы им быть.

Комплексная вальмовая крыша — репродукция одного из фасадов предлагаемого дома.

• Как правило, я не возражаю против двускатных концов, двускатные крыши строить очень быстро и легко.
• Но мне не очень нравится внешний вид этого возвышения. На мой взгляд, это выглядит несбалансированным и немного сложным.
• Я снова не против увидеть дом с разными скатными крышами, но они должны быть частью общей идеи. Настоящая особенность.

Комплексная вальмовая крыша — предлагаемый план кровли.

Дом строится в тропиках, и двускатные крыши не затеняют двускатные стены, поэтому они не обеспечивают круглую тень, которую делают шатровые крыши с ровными карнизами. (В Австралии, где я живу, из соображений энергосбережения обязательно затенять все окна и двери). Таким образом, в этом случае шатровая крыша будет затенять все окна верхнего этажа.

Здания с прямыми углами образуют параллельные стены, и это позволяет довольно просто спроектировать крыши для них. Поскольку на этом плане нет странных углов, я могу смело нарисовать на нем стандартную шатровую крышу . Стандартные вальмовые крыши имеют одинаковый уклон или угол наклона крыши с любой поверхностью крыши. Для этого устанавливается конек к любой секции посередине между противоположными стенами. С выступами на центральных линиях между стенами, бедра и впадины находятся под 45 градусами в плане . (они делят углы под углом 90 градусов пополам). Все это базовые вещи, но не помешает напомнить себе, рисуя крышу с таким количеством углов, как показанный здесь. Я рисую план верхнего этажа в масштабе, а затем, чтобы помочь мне разработать крышу, рисую вспомогательными линиями (пунктирными красными), которые могут быть положениями коньков.
К любому зданию можно применить такой простой эскиз, чтобы проанализировать, как оно будет выглядеть. Архитекторам и дизайнерам нравится создавать эти необычные формы для создания визуальных эффектов. На этом эскизе показана только покрытая площадь дома, и мы еще должны учесть выступ на карнизе, который в данном случае, я думаю, Коджо будет использовать 3 фута. Даже сейчас без выступов план кажется мне лоскутным, и на его строительство будет неэффективно по времени и материалам.
Я не вижу смысла в углублении между спальнями, продолжающемся до крыши. (В верхней части плана, как вы его видите.) Это, безусловно, хорошая особенность в стенах, потому что она обеспечивает больше окон, что, в свою очередь, означает более поперечную вентиляцию в тропическом климате, но продолжение крыши было бы намного проще также построить и затенить окна. Я также продолжил это упрощение для другого выреза слева и не нарисовал крышу над небольшим выступом в нижней части плана, который представляет собой открытый внутренний дворик, и я говорю, что свеса крыши там должно быть достаточно. Это означает использование балок через открытые секции для несения стропил. Я не могу припомнить, чтобы использовались деревянные балки для подобных работ со времен Трейси до циклона. Мы всегда используем сталь. Другой вариант для Коджо — формировать и заливать бетонные балки.По чертежам, которые он мне прислал, я знаю, что она строит из полых бетонных блоков, так что он мог бы их использовать. В доме используются арки, поэтому, возможно, их можно будет использовать и с новыми балками.

Всегда есть компромисс между внешним видом и стоимостью, и я не говорю, что это единственный способ построить такую ​​крышу. Одна основная вещь, которую я всегда делаю, когда приступаю к разработке плана, — это работа над ним в целом. То есть я думаю о последствиях для крыши, пока рисую планы стен.Небольшое углубление в стене может иметь огромное влияние на стоимость или внешний вид крыши. Это постепенный процесс, и на первый взгляд то, что выглядело как довольно сложная вальмовая крыша, действительно можно сделать довольно легко.

Если вы не нашли именно то, что искали, попробуйте этот инструмент поиска, который будет выполнять поиск на сайте и в Интернете.

Идеи, вдохновение и фотографии дизайна шатровой крыши

Что такое шатровая крыша?

Также известная как «шатровая крыша», шатровая крыша — это крыша, все четыре стороны которой наклонены вниз к стенам с пологим наклоном.Этот уклон является причиной того, что у дома с шатровой крышей нет фронтонов и вертикальных сторон. Квадратная вальмовая крыша имеет форму пирамиды, а вальмовые крыши домов обычно имеют две треугольные и две трапециевидные стороны. Вальмовая крыша на прямоугольном плане имеет четыре грани, которые почти всегда имеют одинаковый уклон или наклон, что делает их симметричными относительно осевых линий. Вальмовые крыши часто имеют наклонные стороны слухового окна, и вокруг них может быть установлен водосточный желоб. Как и двускатная крыша, вальмовые крыши распространены здесь, в Америке, и имеют разные типы и стили.Выбор одного из них для вашего дома зависит от предпочтений, структуры вашего дома, размера и материалов, используемых для его покрытия.

Какие бывают конструкции вальмовой крыши?

Вальмовые крыши имеют пять различных стилей, которые вы можете выбрать для своего дома. Вот они:

Простая вальмовая крыша: Большинство людей предпочитают простоту, поэтому простая вальмовая крыша является наиболее распространенной конструкцией вальмовой крыши. Они состоят из конька над частью крыши, который образует две стороны многоугольника и две стороны треугольника крыши.

Пирамидальная шатровая крыша: Эта конструкция крыши образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Крестовина крыши: Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с двухскатной крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Половина крыши: Этот стиль крыши представляет собой вариант стандартной вальмовой крыши, но в этом случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная шатровая крыша: Это гибрид конструкции двускатной и шатровой крыши, в которой полностью или частично двускатная крыша может быть найдена в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше. . Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Чем отличается вальмовая крыша от двускатной?

Как мы все знаем, нет двух одинаковых вещей, и это также относится к вальмовой и двускатной крышам.Вот их отличия, плюсы и минусы. Как всегда, начнем с хороших новостей.

Шатровая крыша Плюсы:

— Шатровая крыша более устойчива, чем двускатная, из-за того, что все четыре стороны наклонены внутрь.

— Вальмовые крыши отлично подходят как для сильных ветров, так и для заснеженных территорий.

— Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

— Вальмовые крыши могут предложить дополнительное жилое пространство, если к вальмовой крыше добавлено слуховое воронье гнездо.

Минусы:

— Вальмовые крыши дороже строить, чем двускатные.

— Им требуется больше строительных материалов.

— Если мансардные окна встроены в общую конструкцию вальмовой крыши, дополнительные швы и впадины могут облегчить возможные утечки воды.

Двускатная крыша Плюсы:

— Их простая конструкция делает их проще в сборке и дешевле, чем более сложные конструкции.

— Они легко проливают воду и снег, оставляют больше места на чердаке и обеспечивают большую вентиляцию.

Минусы:

— Может быть проблематично при сильном ветре и районах, подверженных ураганам.

— Если рамы построены неправильно, крыша может обрушиться из-за сильного ветра. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш.

— Если имеется слишком большой свес, ветер может создать подъем под ним и привести к отрыву крыши от стен.

Взвешивая все «за» и «против», важно получить помощь профессионала, который поможет вам в процессе кровли.Чтобы найти массу идей для изображений, которые могут вас вдохновить, посетите homify, и вы найдете больше, чем то, что искали.

Какие материалы можно использовать для вальмовой крыши?

Для покрытия вальмовой крыши можно использовать разные материалы, и вот они.

Кровельная черепица: Это кровельное покрытие, состоящее из отдельных элементов перекрытия. Эти элементы обычно представляют собой плоские прямоугольные формы, уложенные рядами от нижнего края крыши вверх, причем каждый последующий ряд перекрывает стыки ниже.

Металл: Металл — экологически чистый материал, прочный и долговечный. Металлические крыши могут защитить здание от неблагоприятных погодных условий и даже предотвратить образование льда на крыше или вокруг карниза. Металлические панели или плитки часто изготавливаются из переработанных материалов, и когда срок их службы подходит к концу, их можно снова переработать.

Сланцевая черепица: Они известны как один из самых высококачественных и долговечных кровельных материалов на рынке.Они также стоят дороже и требуют другого способа установки.

Черепица: Они предназначены в основном для защиты от дождя и традиционно изготавливаются из местных материалов, таких как терракота или сланец. Также используются современные материалы, такие как бетон и пластик, а некоторые глиняные плитки имеют водостойкую глазурь.

Сколько стоит вальмовая крыша?

В конце концов, получение желаемой крыши зависит от вашего бюджета, размера и количества вальм и слуховых окон в конструкции, а также других факторов.Следующие цены на крышу основаны на новой установке.

Будьте готовы платить от 8 до 12 долларов за квадратный фут кровельной поверхности для создания каркаса. За крышу среднего размера площадью 1600 квадратных футов вы заплатите от 13 000 до 19 000 долларов. Материалы для каркаса добавят к стоимости от 1 до 2 долларов за квадратный фут или от 1500 до 3000 долларов за крышу площадью 1600 квадратных футов.

Архитектурный чертеж — рисунок в перспективе

ГЛАВА XI

АРХИТЕКТУРА ДЕРЕВНИ

Поскольку в этой книге рассматривается только перспектива, описание архитектуры коттеджей будет недоступно.Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отходя от нашей темы, поскольку они предоставляют примеры практического применения правил Перспективы. Между прочим, на моих рисунках представлены здания, типичные для некоторых деревень графства Суррей и Суссекс. Мы не можем ничего лучше, чем строить их по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШЕЙ.

Крыши. — Повторение и случайное группирование нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте усадьбы в Сассексе.Ферма или коттедж обычно двухэтажные; фахверковый и установлен на невысокой фундаментной стене из грубого камня. Он имеет продолговатую форму в плане и покрыт вдоль него высокой крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, причем вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатровая рама продолжается вниз от высоты карниза навесом, образующим крышу сарая для дров. В задней части коттеджа основная крыша может продолжаться до четырех или пяти футов (иногда меньше) от земли.Эта композиция часто прекрасна своими пропорциями. Разрыв в контуре, вызванный вальмовой крышей и маленьким фронтоном на ее вершине, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, что наводит на мысль о более сложном дизайне (рис. XLI)

Двускатная крыша. — Нет ничего проще, чем нарисовать фронтон, но нужно быть осторожным, чтобы его концы случайно не наклонились вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.

Практика для вида с торца (рис.234). — Нарисуйте конец здания, на котором будет опираться крыша, пересеките его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, присоедините эту точку к верхним углам торцевой стены и продолжите крышу в достаточной степени, чтобы сформировать карниз (рис. 234).

Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся укороченными, но мы по-прежнему строим фронтон на одном конце так же, как и на конце, если смотреть анфас (на рис.234). Чтобы прояснить это, предположим, что стены стеклянные (рис. 235).

Стены построены, мы поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем конце здания мы отмечаем высоту крыши (2) и присоединяем эту отметку к той V P, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (1-2), теперь образует конек-столб, а каркас крыши будет завершен стропилами, опирающимися от верхних углов стен к концам конькового столба соответственно.Этот каркасный дом объясняет, как мы должны его нарисовать. Если вы теперь продолжите линии ближней стороны крыши в их восходящем направлении, вы обнаружите, что они встречаются в точке непосредственно над В.П. для торцевых стен здания. Также, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под V.P. для торцевых стенок (это объяснялось в главе II, рис. 40B). Но вышесказанное было лишь демонстрацией.

Рис.XLII. Архитектурный рисунок автора.
Некоторые виды скатных и двускатных крыш

Практика для Рис. 236. — Нарисуйте стены коттеджа. Ближнюю торцевую стену пересечь диагоналями, на ее середине поднять стойку. Определитесь с уклоном крыши и соедините верхние углы ближней торцевой стены с точкой на стойке, чтобы
завершить фронтон. Проведите линию гребня до В.П. Продолжайте движение по ближнему скату крыши, чтобы найти В.П. «в гору», и от нее проведите линию до ближнего угла дальнего конца стены («В.П. к А). (Немного потренировавшись, можно угадать направление этой последней линии, если мы помним, что она ведет к тому же «подъему», что и другой конец крыши.)

Вальмовый фронтон. — Конечная отметка фронтона (с поддерживающей его верхней линией стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. В шатровом фронтоне вершина треугольника крепится не к концу гребня-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стенки (рис.237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона бедра (скажем, 1-2). От точки (2), где наклон пересекается с гребнем, проведите другой наклон бедра (2-3). Если крыша выступает за стену, образуя карниз, то продолжайте один из уклонов вниз (рис. 238), насколько это необходимо (3-4); от его конца провести линию к В.П. Другой наклон продолжается до тех пор, пока не встретится с этой линией (точка 5).

Крыша шатровая с обоих концов. — Если оба конца крыши образованы шатром, необходимо применить работу Рис. 237 на обоих концах здания. Это означает, что мы сначала делаем набросок двускатной крыши, а затем находим точки на коньке, к которым возвращаются концевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы она была двускатной. На рис. 239 скопируйте наклон бедра с того конца, который он лучше всего показывает (скажем, от A до B). Обратите внимание на длину гребня-шеста слева от того места, где с ним соединяется бедро, до его конца, где входила вершина фронтона (B – C).С другого конца гребня отрежьте длину F – D, эквивалентную уже отрезанной. (Как это сделать было объяснено в главе III, но рис. 240 может освежить вашу память.) Вставьте отсутствующее стропило D – E. Конек между шатровыми концами может быть настолько коротким, что придает зданию вид пирамидальной крыши (рис. XLVI).

Рис. XLIII. АРХИТЕКТУРНЫЙ Эскиз автора
НАСОС (КРЫША НА ОБОИХ КОНЦАХ).

Фронтон на вершине шатровый. — Часто вальмой бывает только верхняя часть крыши, так что на некоторой высоте над несущей стеной она становится двускатной. Эффект очарователен своей причудливостью и постоянно встречается (Илл. XLVI).

Практика для Рис. 241. — Нарисуйте остроконечный коттедж, как и раньше, и линию (до В.П.), где вальмовая крыша соединяется с фронтоном. От его ближайшей точки (1) проведите линию вдоль крыши (к В.П.), чтобы найти место соединения другого бедра и фронтона. Затем стройте шатровую крышу, как раньше.

Illus. XLIV. Архитектурный рисунок. Автор
КОТТЕДЖ СЮССЕКС.

Примечание. — Реальное использование диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) как построено здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в нашем воображении во время наброска, вы поймете основные черты и сможете нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — поскольку некоторые линии очень обманчивы — применяя кусочки эти диаграммы, если есть сомнения.

Бордюрная или мансардная крыша. — Это двускатная крыша, у которой верхняя часть скатов наклонена так, что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну непрерывную линию от конька до стеновой плиты, рис. 242).

Практика для Рис. 243. — Скопируйте уклон нижней части крыши и продолжайте его направление до тех пор, пока он не образует одну сторону двускатной крыши. Завершите двускатную крышу, как указано ранее. Проведите линию (отступающую к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон.На этой линии образуйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

Illus. XLV. Архитектурный эскиз автора.
НАБОР КОТТЕДЖНОЙ КРЫШИ.

Пирамидальная крыша. — Состоит из четырех наклонных сторон, пересекающихся в точке над центром здания.

Практика для Рис.244. — Найдите по диагоналям центр здания, либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль от центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Сделайте так, чтобы остальные линии крыши пересекались с этой вертикалью в той же точке.

На чертеже печи для обжига кирпича (рис. XLVII) мы видим нижнюю сторону крыши; Сначала мы должны нарисовать его и найти его центр, затем установить центральный столб и отметить на нем вершину крыши (рис.244).

Другой способ найти центр. Не всегда удобно найти центр крыши описанным выше способом. Давайте рассуждать по-другому. Представьте, что вы находитесь в прямоугольной комнате, и крестик поставлен вертикально по диагонали поперек нее так, чтобы концы верхних дуг касались двух углов потолка, а нижние — двух углов этажа. Размещенные таким образом перекрестные линии будут определять центр пола (путем опускания стойки с их пересечения) так же хорошо, как и диагонали, уложенные на нем.

Чтобы применить это (рис. 246) при рисовании внешней стороны здания, мы сначала отмечаем высоту между воображаемым полом (4, 6) и потолком (1, 3), где они будут касаться углов o; стены (рис. 246) и нарисуйте диагонали, как если бы мы могли видеть сквозь стены.

Рис. XLVII. Архитектурный рисунок автора.
КИРПИЧНАЯ ПЕЧЬ SUSSEX (ПИРАМИДНАЯ КРЫША).

Наклонная крыша — Плоская наклонная крыша, обычно прямоугольной формы, с ВЕРХОМ, прикрепленным вверху к стене.Было бы оскорблением интеллекта читателя, если бы я описал, как он должен это нарисовать, но ему без оскорбления можно было бы напомнить Правило III, гл. II, поэтому я добавляю рис. 247.

ПОДРОБНЕЕ

Фронтон. — В больших домах, которые предоставляют больше возможностей для архитектурного дизайна, фронтон становится заметной особенностью. Здесь показан красивый набор из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии перегородки составляют простой, но богатый фасад.

При рисовании сложной конструкции может оказаться преимуществом заключить ее в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как рекомендовано в гл. IV, может быть использован. Конечно, если фронтоны одинаковой высоты, то линия от вершины ближнего, уходящая к В.П. будет фиксировать высоту любых других, в то время как аналогичные линии будут указывать высоту и направление каменных рядов, кирпичных цепочек и т. д.

Борта баржи. — Наша схема (рис.248) предоставит ключ для рисования тех красивых баржных досок на деревянных подъездах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что выступ плиток за лицевую сторону бортов баржи может частично скрывать одну сторону доски в укороченном виде; так что лучше сначала сделать набросок на всей доске, а затем частично скрыть ее выступающими плитками.

Рис. XLVII. Архитектурный рисунок автора.
СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДНАЯ КРЫША).

Слуховые окна. — Слуховое окно по фасаду и крыше в миниатюре повторяет структуру остроконечного торца коттеджа. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким в зависимости от положения окна в крыше или наклона последней (рис. LI).

Рис. XLVIII. Эскиз автора.
Эта группа построек интересна множеством типов, в том числе сложными формами пирамиды и павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, за исключением пересечения его линий с линиями крыши, как если бы вы делали фронтальный конец. Скопируйте уклон крыши там, где он касается стороны слухового окна (2-1). (Если уклон крыши уже нарисован, возьмите линию от 1 до ВП «в гору» крыши, чтобы найти уклон линии 1-2.) От середины подоконника возьмите другую линию вверх по склону крыша до конька слухового окна (точка 4); присоедините 4 к 2.

Рис. XLIX. Архитектурный рисунок автора.
КОЛБА SUSSEX.

Рис. Л. Эскиз автора.
НЕКОТОРЫЕ ВИДЫ ВОРОН.

Мансардное окно можно без лишних слов пояснить схемой (рис. 250). Если боковые стороны окон заклеены флюсом, убедитесь, что их линии идут к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть вход телеги в сарай, так как один и тот же рецепт без жонглирования подходит для обоих.

Рис. LI. Обрисовано автором.
ОКНА ОБЩЕЖИТИЯ.

N.B. — Детализировать постройку сарая было бы излишне; он точно следует за деревенским домом.

Дымоходы. — Дымоходы коттеджа в графстве Суррей или Сассекс настолько замечательны своими пропорциями и особенностями, что их нельзя не заметить. Нет необходимости вводить новые правила в игру, но нужно соблюдать старые и проводить тщательное наблюдение (рис.ЛИИ). Это в равной степени относится и к более претенциозным дымоходам на прекрасных зданиях по всей стране. Их невозможно нарисовать убедительно, если не понять их план или горизонтальное сечение; поэтому я бы посоветовал изучить их с разных точек зрения и сделать набросок их плана перед тем, как рисовать.

Чтобы вернуться в наш коттедж в Сассексе. Самая распространенная форма — наружный дымоход с основанием огромных размеров, обеспечивающим «нижний» очаг и укромные уголки.Массивное основание с интервалами уменьшается в ширину; градиент между основанием и меньшим основанием, которое оно создает, защищено плиткой от атмосферных воздействий. Край плитки иногда прикрывается орнаментальным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение, как контрфорс. Но чаще всего грань основания и стержень находятся в одной вертикальной плоскости.

Дымоходы, проходящие через крышу, а также эти наружные дымоходы часто кажутся тонкими из-за хитрости, установленной на основании.В некоторых случаях несколько валов могут быть полусоединенными; другие поставлены под углом к ​​основанию (рис. 251), звездообразные; или несколько, хотя и квадратные с основанием, могут не совпадать (рис. 252), Fro. 251. Так что между ними остались необычные прямоугольники. Головки валов расширяются последовательными рядами выступов кирпичей (рис. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой двускатной крышей, чтобы избежать желоба, где крыша соединяется с дымоходом.

Башни. — Башня квадратной формы, увенчанная невысоким шпилем пирамиды, часто встречается. Расположение окон, попарно или по центру, будет определяться диагональными линиями, пересекающими каждую сторону башни. У нас уже есть возможности для рисования самой башни, с ее группами линий отступа от уровня, пересекающимися вправо и влево в точках V.P. на линии горизонта или в одном P.V.P., в соответствии с нашей точкой зрения. Мы также не должны пренебрегать проведением направляющих линий через одну сторону стены или их отступлением вместе с другими из ее группы, чтобы найти высоту окон, эквивалентно размещенных на другой стороне (рис.253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, чтобы просто оценить их рост под большим углом.

Рис. LII. Эскиз автора.
ДЫМОХОДЫ НА КРЫШЕ.

Зубцы. — Характер парапета или зубчатой ​​стены может потребовать некоторых упражнений, в частности, когда зубчатая стена имеет накладку или лепную часть, продолжающуюся с ее контуром.Расстояние между определенным количеством зубчатых стен с их интервалами будет измеряться одним из методов, описанных в гл. III. Это будет проработано на лицевой стороне стены, а затем на каждом интервале по толщине стены (или вверх по склону карниза) будут взяты отступающие линии, чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать план контрфорса как полуквадрат (рис.256), или, скорее, как два концентрических полуквадрата, внутренняя часть которых совпадает с стержнем. Основание сужается к валу за счет наклонного «зачета». Кроме того, вокруг контрфорса могут быть подвешены карнизы или веревки от главного здания.

Рис. LIII. По эскизу автора
ЦЕРКОВЬ БИТРФАМА

Практика. — Нарисуйте основу. Найдите середину его верхней линии сзади и поднимите из нее стойку. Скопируйте уклон в одном углу «зачета», продолжайте движение в его направлении, пока он не встретится со стойкой в ​​задней части основания.К этому стыку присоедините каждый угол основания (рис. 257). Установите вал на уменьшенную вершину основания, и теперь все готово. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Шпиль пирамиды может быть установлен непосредственно на стенах башни, нижний ряд плиток образует карниз, или он может подниматься изнутри парапета или зубчатых стен. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определиться с шагом шпиля; сделайте его вершину на стойке и завершите шпиль (уже объясненный на рис.244).

Когда основание шпиля скрыто: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в укороченном виде (рис. 258). Пространство между ними будет соответствовать ширине стен башни, а шпиль будет стоять на внутренней площади. Эти квадраты будут нарисованы на той высоте, где стены соприкасаются с парапетом (рис. 259).

Рис. LIV. Архитектурный эскиз автора.
НЕКОТОРЫЕ СТАЛИ С НИЗКИМ ШИРОМ.

Составная пирамида. — Приятный вариант шпиля пирамиды показан на рис. 260. Он состоит из пирамиды с расширяющимся основанием. Эта база на самом деле является нижней частью более низкого шпиля.

Практика. — Скопируйте наклон пирамиды башни так, чтобы она соответствовала вертикали, которую мы всегда рисуем в середине башни. Над этой пирамидой на нужной высоте поместился шпиль с более высоким уклоном.

Элегантный дизайн вальмовой крыши — 59255ND | Архитектурные проекты

Элегантный дизайн вальмовой крыши 1,258 с подогревом с.f. 3 Кровати 2 Ванны 1 Этажей 1 Гараж Купить этот план PDF — одинарная сборка 700 долл. США 5 комплектов 800 долл. США 5 комплектов + PDF 1 050 долл. США CAD — одинарная сборка 1,400 долл. США Посмотреть все варианты покупки онлайн Об этом плане Гладкая вальмовая линия крыши и традиционный внешний вид на этом плане дома станут освежающим дополнением к любому району.Входная веранда с 8-дюймовыми колоннами будет приветствовать гостей в этом хорошо спроектированном доме с тремя спальнями. Просторный большой зал с дополнительным камином подойдет для многих вечеров с попкорном, газировкой и вашими любимыми семейными фильмами. Продуманная полостена разделяет большую комнату и кухню, оставляя у стены достаточно места, чтобы продемонстрировать антикварный буфет или небольшой компьютерный центр и стол в зале для завтраков, а соседняя веранда для гриля находится всего в нескольких шагах. Две из трех спален имеют большие гардеробные и делят просторную ванную комнату.В главной спальне есть большая гардеробная и собственная ванная комната. Этот великолепный дизайн дополняется одиночным гаражом с кладовкой. Поэтажный план Основной уровень Детали плана Количество квадратных метров Общая отапливаемая площадь: 1258 кв. Футов 1-й этаж: 1258 кв. Футов Крыльцо, Фасад: 93 кв. Футов. Крыльцо, заднее: 102 кв. Футов. Кровати / Ванные Спальни: 3 Полные ванные комнаты: 2 Тип фундамента Стандартные основы: Ползать, Плита Наружные стены Размеры Ширина: 48 ‘4 » Глубина: 49 ‘8 » Максимальная высота конька: 19 ‘0 » Гараж Тип: Прикрепил Площадь: 618 кв.футов Считать: 1 Машины Место въезда: Передний Высота потолка Этаж / Высота: Первый этаж / 8 ‘0 » Второй этаж / 8 ‘0 » Крыша

Вальмовая крыша против двускатной крыши

Многие люди мало думают о форме крыши, кроме ее эстетической привлекательности. Однако форма крыши на самом деле играет важную роль в ее ветроустойчивости и долговечности. Двумя наиболее распространенными наклонными крышами являются двускатная и вальмовая.В этом руководстве будут рассмотрены различия в долговечности и производительности между этими двумя типами крыш.

Как показано ниже, как у двускатной, так и у шатровой крыши есть много практических преимуществ; однако в районах с сильными ветрами и экстремальными погодными условиями двускатные крыши задерживают больше ветра и дождя, что делает их менее надежным выбором. Это руководство не предназначено для того, чтобы отвлечь вас от двускатных крыш, а скорее для того, чтобы подчеркнуть, что они требуют более тщательной оценки и, возможно, дополнительных распорок, чтобы смягчить их недостатки, чтобы они могли противостоять сильным ветрам.Между вальмовой крышей и двускатной крышей всегда найдется компромисс между стоимостью, эстетикой и долговечностью.

Понимание преимуществ и недостатков двускатной крыши по сравнению с четырехскатной крышей

Достоинства вальмовой крыши:

• Лучше работает при сильном ветре и экстремальной погоде
• Имеет карнизы и желоба по периметру для лучшего дренажа
• Предлагает потенциально более низкие ставки страхования жилья.

Недостатки вальмовой крыши

• Проектировать и строить сравнительно сложнее
• Дороже двускатной крыши
• Меньше места для хранения на чердаке из-за уклонов со всех сторон
• Ограниченное пространство для солнечных фотоэлектрических панелей

Преимущества двускатной крыши

• Простота проектирования и изготовления
• Очень экономичная конструкция крыши
• Чердачные кладовые
• Легче превратить в дополнительное жилое пространство
• Легко вентилируется.

Недостатки двускатной крыши

• Склонность к повреждениям при подъеме и раскачивании при сильном ветре
• Концы фронтонов, подверженные повреждениям от воды
• Простой дизайн можно считать менее эстетичным.

Вальмовая крыша имеет скаты со всех четырех сторон, которые наверху соединяются в гребень. В результате конструкция вальмовой крыши по своей сути закреплена против стеллажа, тогда как двускатная крыша должна быть правильно закреплена, чтобы иметь достаточную прочность.Испытания в аэродинамической трубе шатровой и двускатной крыш Мичем (1992) и Шао и др. (2018) обнаружили, что пиковое давление ветра может быть на 50% ниже в шатровой крыше по сравнению с двускатной крышей. Разница в давлении ветра показана на Рисунке 1.

Рисунок 1 . Ветровой путь и подъемная сила для двускатной, вальмовой и пирамидальной (другой вариант вальмовой) конструкции кровли. (Источник: Keote 2015).

Подкрепите фермы и стропила для крыш, чтобы они могли выдерживать ветровые и сейсмические нагрузки независимо от направления

Независимо от типа крыши, она должна быть соответствующим образом закреплена.Производители ферм используют программное обеспечение для анализа того, как силы ветра, указанные в ASCE 7 для конечной расчетной скорости ветра в доме, будут передаваться через стропильную систему и, следовательно, там, где необходимы распорки, как показано на Рисунке 2. Место, где требуются распорки, указано в документация на пакет ферм, и некоторые производители ферм также отмечают места на ферме, где требуются распорки; пример такого тега показан на рисунке 3.

Рисунок 2 . Пример крепления фермы для противодействия ветровым нагрузкам, как определено программным обеспечением для проектирования, используемым производителями фермы.(Источник: BCSI 2006).

Рисунок 3 . Пример бирки требований к распоркам фермы, которую некоторые производители фермы стратегически размещают на ферме, чтобы напоминать установщикам. (Источник: BCSI 2006).

Хотя раздел R802.10.3 Международного жилищного кодекса (IRC) требует наличия проектной документации ферм, он не требует, чтобы в этих документах указывались метод и детали использования ограничений или распорок. Таким образом, наклейки, подобные показанной на Рисунке 3, показывают различные варианты сдерживания. В отличие от IRC, Международный Строительный Кодекс (IBC) требует полного указания метода и деталей удержания / распорок.Многие производители ферм будут придерживаться более высоких стандартов IBC даже в отношении ферм, идущих к жилому проекту.

IRC действительно имеет спецификации по креплению стропильной фермы к верхним плитам в Разделе R602.10.8.2, который делит спецификацию в зависимости от того, относится ли дом к категориям сейсмического проектирования A, B и C или категориям D ₀ , D ₁ и D ₂ . Один из вариантов сейсмической связи стропильных ферм в IRC показан на Рисунке 4 (Рисунок R602.10.8.2 (3) в IRC).

Рисунок 4 . Один из вариантов сейсмического крепления фермы крыши к верхней плите в IRC. (IRC 2018).

Распорка фронтона и свес фронтона

Двускатные крыши по своей природе не устойчивы к силам, вызванным ураганами, сильными ветрами и землетрясениями. Соединение между крышей и торцевой стеной фронтона особенно уязвимо и требует крепления. На изображении ниже (рис. 5) показано разрушение стены из-за недостаточной жесткости торцевой стены фронтона.

Рисунок 5 . Разрушение торцевой стены из-за недостаточного крепления торцевой стены фронтона. (Источник: FEMA 1993).

Даже при нормальных погодных условиях разница между домом с двускатной крышей и домом с шатровой крышей очевидна. Двускатная торцевая стена дома с двускатной крышей имеет тенденцию испытывать более сильные атмосферные воздействия, чем дом с шатровой крышей. Ниже приведен более яркий пример (рис. 6).

Рисунок 6 . Эта двускатная торцевая стена показывает значительные погодные условия из-за воздействия внешних факторов.(Луи 2020).

Для предотвращения разрушения торцевой стены фронтона, показанного на Рисунке 5, торцевая стена фронтона должна быть правильно закреплена. Эти распорки показаны на рисунках 7, 8 и 9. Прочность требуемых распорок зависит от пиковых ветровых нагрузок, которые будет испытывать дом в месте своего расположения. Эти ветровые нагрузки определяются с помощью ASCE 7, в котором представлены методы расчета этих давлений ветровой нагрузки. На рисунке 7 показаны крепления, типичные для дома, расположенного не в зоне, подверженной ураганам.

Отрицательные силы всасывания, а также циклическая ветровая нагрузка, передаваемая на дом во время урагана или сильного ветра, часто бывают достаточно высокими, поэтому одних только гвоздевых соединений недостаточно, чтобы удерживать элементы вместе. Вместо этого используются металлические соединители, такие как те, что показаны на рисунках 8 и 9. Концевая стена фронтона должна противостоять трем силам за счет прочности соединителя и распорки: 1) подъемное и опускающее давление со стороны крыши, 2) горизонтальное давление и всасывание. силы на стену, и 3) усилия сдвига / сдвига на стену, которые в противном случае опрокинут двускатную крышу, как домино, начиная с торцевой стены фронтона.

Фронтальные торцевые стены в регионах, подверженных ураганам, испытывают на себе силы от давления ветра, которые настолько высоки, что часто требуются металлические соединители, а не гвозди, чтобы противостоять высоким силам, как показано в деталях примера на Рисунках 8 и 9.

Рисунок 8 . Пример A двускатной фермы и распорки торцевой стены для дома в районе урагана. (Источник: FEMA 1993).

Рисунок 9 . Пример B фермы фронтона и распорки торцевой стены фронтона для дома в районе урагана.(Источник: FEMA 1993).

Поскольку шатровые крыши, как правило, работают лучше, чем двускатные в ураганах и сильных ветрах, многие страховые компании предлагают скидки на дома с шатровыми крышами. Страховой брокер Колуччи (2013) оценивает эту экономию в диапазоне от 100 до 800 долларов в зависимости от других факторов, которые могут изменить размер премии на 50%.
