Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Разновидности свайных оснований

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

тип почвы;

функциональное предназначение сооружения;

какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т.д.).

Буронабивные

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

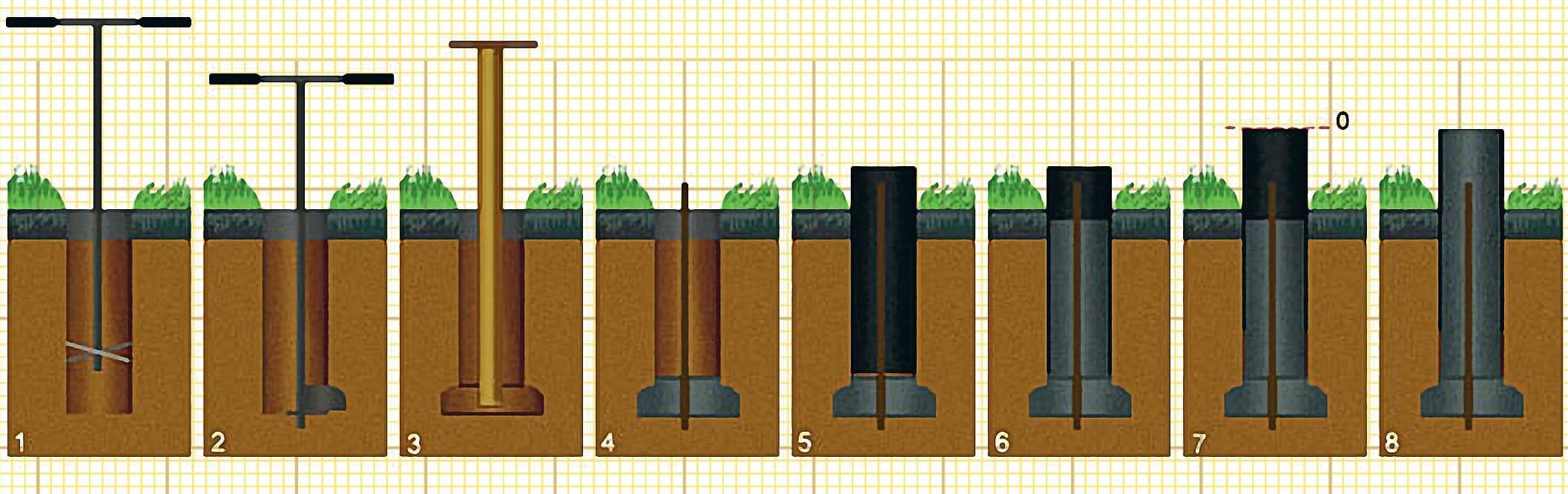

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

Винтовые

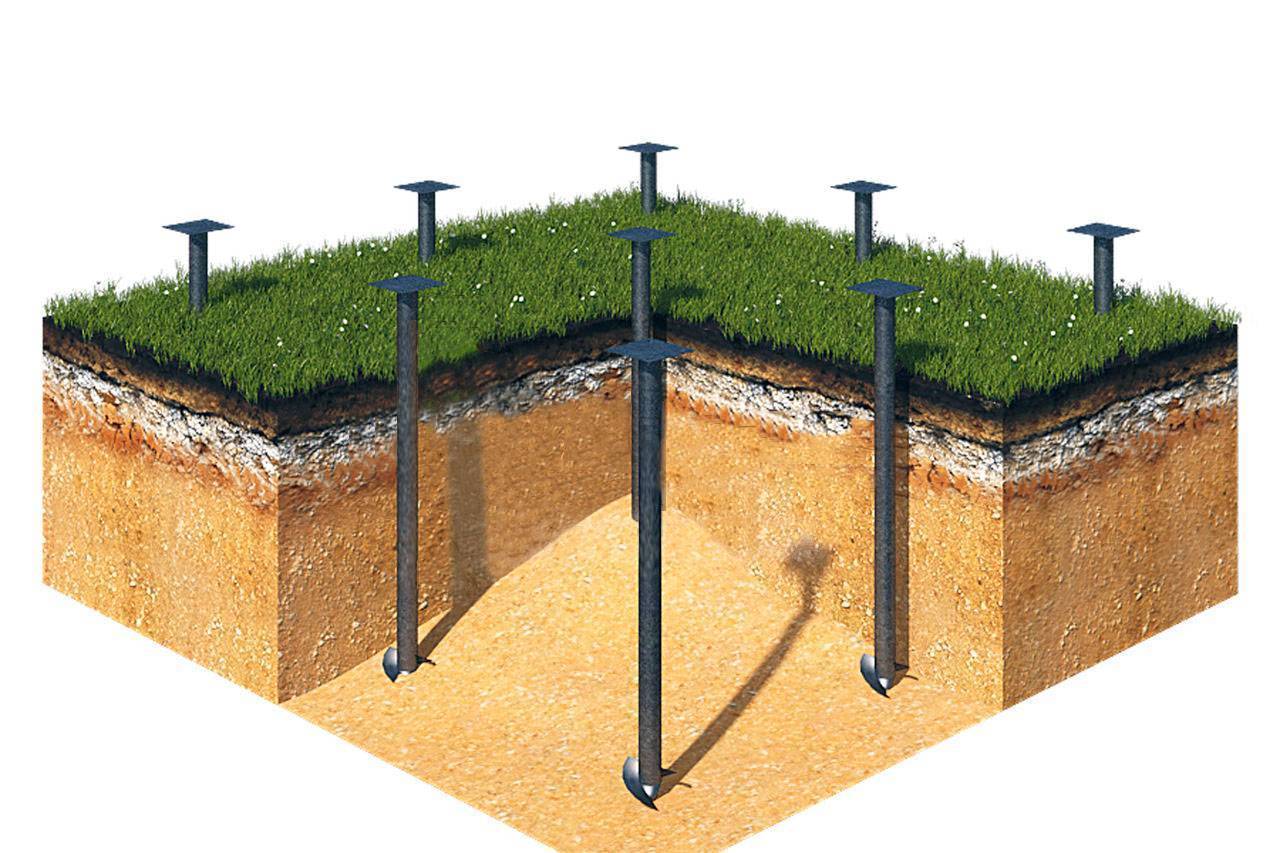

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества, то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

использовать исключительно заводские изделия с гарантией производителя;

использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;

завинчивать строго по технологии;

не вывинчивать в случае просчета;

не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом. Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

технология, расчет фундамента, устройство, расстояние между, шаг в ленточном

Фундамент с буронабивными сваями на сегодняшний день начинает набирать популярность при возведении различного рода конструкций. Представляет он собой разновидность конструкции, для выполнения которой необходимо использовать много опор. Чаще всего могут задействовать металлические, деревянные или бетонные опоры, которые погружены вертикально в почву. Применяют такой фундамент в том случае, когда собираются возводить частный дом или торговый цент, высотные здания.

Какова цена винтовых оцинкованных свай, указано в данной статье.

Устройство

Установка свай происходит на уровне, который ниже уровня промерзания грунта. Применять такой фундамент целесообразно для рельефной местности, а также на территории, где присутствуют наклоны. Вес работы начинаются с обустройства свай, причем делать это можно на грунте любого вида.

На фото – устройство буронабивных свай с ростверком

Все выполняемые работы абсолютно не влияют на постройки, которые расположены вблизи. При использовании такого основания можно выполнить постройку дома близко с водоемом, чего нельзя делать, когда в ходе строительства используется другой тип фундамента.

Какова несущая способность винтовых свай, можно узнать из статьи.

Буронабивные сваи с ростверком могут выдержать нагрузку от любой постройки, а это относится к бревенчатым, каркасным и кирпичным сооружениям. Монтаж рассматриваемых элементов должен вестись с шагом в 100 мм. При уменьшении этого расстояния произойдет деформирование опоры в ходе использования.

Но имеются исключения из правил, особенно, когда процесс возведения такого фундамента ведется на скальной почве. В таком случае наименьший шаг не должен быть меньше 30 см. Для расчета расстояния между опорными элементами стоит применять информацию, которая содержит несущую восприимчивость опор различных габаритов.

На основании этого стоит отметить, что когда монтаж буронабивных свай происходит для строительства дома, вес которого равен 50 т, то необходимо применять около 50 опор. Однако следите, чтобы размер последних составлял 15 см. В роли альтернативного варианта можно использовать 17 свай, размер каждой из которых достигает 25 см.

Каков диаметр винтовых свай, указано в данной статье.

Минимально допускаемое расстояние между опорными элементами в ленточном фундаментами равен 2 м. Если вы будете выполнять обустройство монолитного фундамента с ростверком, то нужно использовать сваи 30 см. В этом случае несущая восприимчивость одного опорного элемента будет достигать 1600-1700 кг. Для возведения всего дома вам нужно закупить 70 свай.

На видео – буронабивные сваи с ростверком, технология:

Расчетные мероприятия

Для вычисления несущей способности для фундамента с буронабивными сваями необходимо руководствоваться сопротивлением материала основания и сопротивлением почвы основания, принимая во внимание меньшее из имеющихся значений.

Каковы плюсы и минусы винтовых свай, указано в данной статье.

Если буронабивная свая будет погружена в грунт на глубину 1,5-3 м, то определить несущую способность можно будет по следующей формуле:

P=0,7 x Rh x F x u 0,8 x fih x li.

В этой формуле Rh –это нормативное сопротивление почвы, F – площадь опирания, u – периметр опорных элементов, fih – нормативное сопротивление почвы, которое формируется сбоку ствола сваи, li – толщина несущего слоя почвы, который контактирует с боковой поверхностью опорного элемента.

Теперь стоит рассчитать расстояние, имеющееся между висячими буронабивными короткими элементами под дома, где имеет место вертикальная нагрузка, приложенная к центру. Она будет составлять Np = 5,5 т/погонный метр.

Характеристика почвы представлены по данным инженерно-геологических исследований. Имеются суглинки, залегающие с поверхности земли до глубины 3 м. Глубина располагания грунтовых вод составляет 9,2 м.

На видео -расчет буронабивных свай с ростверком:

Технология

Произвести расчет и выполнить обустройство фундамента с буронабивными сваями несложно своими руками. В этом случае необходимо запастись следующим инвентарем:

садовый бур, благодаря которому можно будет просверлить в почве цилиндрические ямы;
лопаты для работы с грунтом и для замешивания бетона;
необходимые инструменты для разметки;
УШМ для порезки арматуры, крючок для ее обвязки, инструменты для гибки;
строительный вибратор.

Когда вы будете создавать буронабивной фундамент с ростверком, то нужно позаботиться об инструментах для укладки и снятия опалубки.

Речной песок фильтруется или нет, можно узнать из данной статьи.

Как применяется карьерный песок, указано здесь.

Песок строительный гост 8736 93, выглядит так: https://resforbuild.ru/sypuchie-materialy/pesok/stroitelnyj/dlya-stroitelnyx-rabot-gost-8736-93.html

Все строительные мероприятия выполняют согласно такой последовательности:

Очистить территорию от мусора, высокой растительности.
Произвести размету. Здесь необходимо принимать во внимание количество и расположение опорных элементов, при этом расстояние между ними не должно быть больше 3 м. При постройке каменного дома на слишком подвижной почве необходимо уменьшить это значение до 2 м. Необходимо обеспечить такое расстояние между опорами, чтобы ростверк не смог прогнуться.
Сделать яму. Вырыть ее можно своими руками, используя для этого лопаты. Также можно задействовать садовый бур.
В яму поместить опалубку. Для ее выполнения стоит задействовать асбестовые, пластиковые трубы, рулонный гидроизоляционный материал.Если применять мягкий непрочный материал, то нужно будет позаботиться про укрепление надземной части. Для этого вам понадобиться арматурная сетка по ГОСТУ или деревянный кожут.
Выполнить монтаж арматурной сетки. Для изготовления вертикальных прутков необходимо задействовать ребристую арматуру, а для поперечины можно использовать изделие гладкое. Хорошенько затянуть нижние окончания, а верхние при планировании и ростверка вывести выше уровня свай. Число и размеры прутков можно определить в зависимости от нагрузки.
Выполнить заливку бетона. Приготовит раствор можно собственными усилиями. Тогда отдельные опорные элементы необходимо заливать в разные дни, нет надобности вести установки сразу всех свай. Тогда ручной труд не станет слишком обременительным. Можно заказать уже готовый бетон. Но в первом и во втором варианте прочность его должна соответствовать нагрузке.
Когда раствор затвердел, можно выполнять создание ростверка. Как правило, он делается монолитным бетонным, в результате чего приобретает необходимую жесткость и надежность.

Узнать о том, как выглядит карьерный песок, можно узнать из статьи.

На видео – устройство ростверка на буронабивных сваях:

Буронабивное основание необходимо защитить от влияния влаги. Когда сваи выполнены в трубах или опалубке из рубероида, то делать вертикальную гидроизоляцию не имеет смысла. Здесь будет достаточно всего лишь произвести обработку верхушек опор. Для обеспечения более эффективной работы ростверка необходимо возвышать его над грунтом таким образом, чтобы между нижней гранью обвязки и почвой был промежуток, который бы превышал сезонное движение почвы. Если соблюсти эти условия, то можно исключить вертикальные нагрузки на разрыв.

Каков вес щебня фракции 40 70 в 1м3, указано в данной статье.

При монтаже ленты в почву, в зимнее время пучинистый грунт начнет пытаться подыматься, в результате чего может оторвать сваи от ростверка. Кроме этого, возвышенная лента меньше всего поддается влиянию влаги. Она будет защищена от воды, благодаря чему сможет противостоять заморозкам и не заплесневеть.

Как правило, это актуально для случая, когда вместо классического бетонного ростверка задействуется обвязка из металла или дерева. А вот выполнить крепким и надежным соединение буронабивного фундамента с такой обвязкой достаточно сложно.

Особенности использования

Буронабивное основание может похвастаться следующими положительными характеристиками:

цена во много раз ниже, чем у аналогичных ленточного или плитного фундамента;
незначительные подготовительные и земляные работы;
удается создать опору для дома на глубоко залегающие плотные слои почвы;
применять такой фундамент разрешено на затопляемой местности.

В частном строительстве такой вариант фундамента целесообразно применять для легких зданий. Это могут быть деревянные постройки или дома на местности со сложной геологий, когда основание нужно опирать на глубоко залегающие слои.

Как правило, задействуют сваи из металла или бетона. Так как сегодня большим спросом пользуются именно бетонные элементы, то необходимо отметить способы их установки:

забивкой;
вибрационным погружением;
вдавливанием;
инъекцией;
заливкой.

На видео – буронабивные сваи с ростверком:

Если вы делаете все работы своими руками, то подойдет только последний вариант. Что касается всех остальных, то здесь нужно применять тяжелую или крупногабаритную технику, а это уже требует дополнительных финансовых затрат.

Буронабивной фундамент – это очень необходимый тип основания, когда дом возводится на неровной местности. Благодаря тому, что сваи забивают на достаточную глубину, удается добиться надежности и жесткости возводимой конструкции. Приступать к работам необходимо только после того, как смогли произвести все расчеты и выбрать местность для строительства.

Что такое свая: особенности буронабивных, забивных и винтовых изделий, способы установки | ofundamentah.com

О том, что сваи используются в строительстве, слышали практически все, однако, что такое сваи и зачем вообще нужны — знают далеко не все начинающие строители.Итак, это изделия в виде столба или ствола, которые вертикально вбиваются в землю для передачи нагрузок от строящегося здания нижележащим слоям грунта.

Свайный фундамент

Свайный фундамент используют в следующих случаях:

если в основании лежат слабые, просадочные, насыпные, грунты, карсты или плывуны;
высокий уровень грунтовых вод;
возводимая конструкция оказывает на фундамент сильную нагрузку;
из экономических соображений.

Сваи бывают разных видов. В первую очередь они делятся на материал, из которого изготовлены – железобетонные, железные и деревянные. Кроме того, они делятся по форме поперечного сечения — круглые, прямоугольные, квадратные и многоугольные,по форме ствола -конические, цилиндрические и призматические.

Надо сказать, что деревянные конструкции сейчас используются крайне редко, лишь для возведения небольших зданий. Чаще всего используют железобетонные и железные конструкции.

Кроме того они делятся по способу монтажа – бурозабивные, забивные и винтовые.

Буронабивные сваи

Теперь рассмотрим подробней, что такое буронабивные сваи. Их особенностью является то, что они изготавливаются рабочими прямо на строительном участке.

Изначально просверливается буром скважина на определенную глубину. Затем в скважину устанавливают металлический каркас, а в отверстие заливают бетон. После того, как бетон застынет, свая считается готовой.

Арматурный каркас такой делается из нескольких вертикальных прутков арматуры диаметром 10-12 мм, которые скреплены горизонтальными прутьями диаметром 6-8 мм, при этом шаг должен составлять около одного метра.Горизонтальное армирование необходимо для связки вертикальных прутьев в одну жесткую конструкцию.

Где применяются

Данный вид свай применяют при возведении промышленных предприятий, ангаров и складов. Кроме того, их можно применять вблизи существенных сооружений, в тех случаях, когда забивание применять нельзя. При их монтаже не происходит динамических воздействий на почву, соответственно, нет угрозы возникновения аварийной ситуации.

Благодаря тому, что технология строительства фундамента на основе буронабивных свай довольно простая, она отлично подходит для самостоятельного строительства.

Совет!
Если грунт мягкий и осыпающийся, то необходимо сделать опалубку.
Для этих целей можно использовать рубероид.

Забивные сваи

Железобетонные

Эти изделия изготавливают на заводах ЖБИ. Они могут отличаться несущей способностью и размерами.Как можно увидеть на фото, монтаж осуществляется при помощи специального оборудования – копров.

Железобетонные забивные сваи (ненапряженные и предварительно напряженные) особенно широко используются в строительстве. Их классифицируют по длине,форме поперечного сечения, конструкции нижнего конца и весу.

Чаще всего применяются в строительстве квадратные и прямоугольные монолитные изделия, квадратные с круглой полостью, круглые полые и сваи-оболочки. Их длина может достигать 28 м. На видео в этой статье можно наблюдать процесс забивания таких свай.

Деревянные

Что касается деревянных свай, то их чаще всего изготовляют из сосновых бревен и используют при возведении фундаментов для временных строений и нетяжелых сооружений. При забивании их в плотные грунты,на острую часть надевают наконечник (башмак), а на верхнюю часть – кольцо, что защищает головку сваи от разрушения при ударе молота.

Обратите внимание!
Для увеличения срока службы, их предварительно обрабатывают антисептиком.

Стальные

Стальные забивные изделия производят из труб с закрытым конусом или прокатных профилей, и их длина может достигать 30 м. После погружения, трубу заполняют бетоном. Обычно их используют при устройстве фундамента глубокого заложения, таких как мостовые опоры.

Винтовые сваи

Часто можно услышать вопрос – что такое винтовые сваи?Это металлические элементы в виде стального столба с винтовой лопастью на конце, которая ввинчивается в грунт. Их загоняют в землю путем сверления при помощи специальных гидравлических механизмов или вручную.

Винтовые сваи бывают разного диаметра от 80 до 130 мм. Надо сказать, что прочностные характеристики конструкции зависит не от толщины столба, а от качества винта, так как он принимает на себя основную нагрузку и влияет на устойчивость конструкции в грунте.

Для их установки совсем не обязательно использовать тяжелую технику, поэтому возвести фундамент на их основе можно своими руками.Из их достоинств можно выделить устойчивость практически в любом грунте, кроме торфа.

При этом они способны выдерживать тяжелые конструкции. Одна такая опора, в зависимости от параметров, может принять на себя нагрузку от семи до двадцати тонн. Высокую несущую способность обеспечивают конструктивные особенности этих изделий.

Пошаговые действия по монтажу

Ниже приведена небольшая инструкция по монтажу винтовых свай:

Завинчивание опоры на расчётную глубину. Это можно сделать либо при помощи механического приспособления, либо вручную. Следует заметить, что ручная работа является более качественной, но если изделия большого размера, то выполнить работу вручную не получится.
Перед завинчиванием, ствол надо покрыть антикоррозийным грунтом. Ствол должен быть установлен глубже соля промерзания грунта, который в среднем в России составляет 1,5 м.
Подрезка. После установки опору надо подрезать, чтобы все они были строго на одном уровне (не менее 50 см над землей).
Заливка цементно-песчаного раствора в полости изделия. Эта процедура укрепит их и сделает их более износостойкими.
Приваривание оголовка.
Обвязка фундамента. Выполнить ее можно при помощи швеллера или деревянных брусьев. Обвязка нужна, чтобы связать все сваи в единую конструкцию.

Обвязка винтовых свай

Где применяют

Винтовые сваи используют при возведении кирпичных одноэтажных зданий, временных и каркасных помещений, дляЛЭП или укрепления откосов. Кроме того, ими можно укрепить слабый или тонущий ленточный фундамент.Монтаж не требует подготовительных работ, соответственно общая цена винтового фундамента значительно ниже ленточного.

Совет!
В случае необходимости винтовые элементы можно демонтировать и использовать повторно.

Способы установки свай

Люди, которые впервые сталкиваются с монтажом подобного фундамента, зачастую задают вопрос — что такое свай куст? Дело в том, что сваи можно устанавливать не только одиночно, т.е. по одной свае под каждым несущим элементом, но и группой, в виде «кустов» — по нескольку изделий на ограниченной площади. Таким образом, можно увеличить прочностные характеристики грунта между элементами,поэтому такой «куст» способен выдерживать внушительные нагрузки.

Кроме того, изделия могут устанавливаться рядами (иногда даже сплошными) или в шахматном порядке. Что касается глубины их погружения, то она может достигать нескольких десятков метров, в зависимости от типа изделия.

Выводы

Зачастую свайные фундаменты являются гораздо более выгодным, а иногда и единственным решением при возведении фундамента. Поэтому они получили широчайшее распространение в самых разных типах строительства.

использование буроинъекционных и винтовых опор

Усиление фундамента сваями — это наиболее действенная технология восстановления «здоровья» основания дома. Ведь с помощью винтовых, набивных или инъекционных опор можно не только поправить «здоровье» старой постройки, но и устранить ошибки в строительстве нового дома.

В данной статье мы расскажем о восстановлении эксплуатационных характеристик строения путем усиления несущей способности фундамента сваями. Эта информация будет интересна и владельцам старых домов, и собственникам новых жилищ с проблемными фундаментами.

Когда необходимо усиление?

Разумеется, не тогда, когда фундамент осыплется к вашим ногам, обнажив кладку или венец стены строения. А хотя бы за 10-15 лет до этого события.

Ну а если серьезно, то об усилении следует задуматься всем владельцам строений, пережившим такие бедствия, как наводнение, оползень, землетрясение и так далее.

Запомните: ваш фундамент опирается на грунт и любые изменения в его структуре провоцируют проседание фундамента.

Ведь размокшая и размытая почва попросту не удержит сбор нагрузок со стороны надземной части строения. А в просевшей конструкции «заводятся» самые разные деформации: от относительно безопасного смещения, до разрушительных кренов и прогибов.

Кроме того, появление разрушительных деформаций может быть спровоцировано ошибками строителей или проектировщиков фундамента. Неверная оценка несущей способности грунта, перегруз балок ростверка, превышение расчетных нагрузок на опору или ленту сработают не хуже землетрясения.

Как обнаружить такие ошибки? Да очень просто: присмотритесь к вашему основанию и фасаду. Увидели трещины, ползущие от оконного проема к цоколю или от ростверка к отмостке? «Поздравляем» — у вашего фундамента появились пока еще небольшие проблемы.

Чем могут помочь сваи?

Если вы обнаружили вышеописанную проблему, то займитесь ее решением немедленно. И лучшим вашим помощником в этом деле будут буронабивные, винтовые, набивные или буроинъекционные сваи для усиления фундаментов.

Ведь любая свая это в первую очередь стержень, гасящий ненужную деформацию конструкции фундамента.

Поэтому с помощью любой сваи можно устранить следующие проблемы фундамента:

Провисание или вспучивание тела основания – просто добавьте сваи по центру или по краям и разрушительный момент сил будет уравновешен усилиями в новых опорах.
Крен основания – усильте один угол или одну сторону новыми опорами и деформация нивелируется противодействующим усилием.
Перекос строения – укрепите сползающую часть фундамента дополнительными опорами и ваше жилище будет спасено.

Кроме того, с помощью свай можно попросту повысить несущую способность старого фундамента. К тому же сваи используются при возведении временных оснований, удерживающих строение при реставрации или подъеме старого фундамента.

Какие сваи используют для усиления фундаментов?

Для устранения проблем с фундаментами чаще всего используются сваи набивного типа, погружаемые в заранее высверленные отверстия. Ведь усиление фундаментов набивными сваями позволяет сохранить целостность существующего основания в процессе погружения дополнительной опоры. Кроме того, хорошие результаты дает и винтовая свая, которую просто вкручивают в грунт, безо всяких сопутствующих вибраций.

Словом, для повышения прочностных и эксплуатационных характеристик строения подойдет любой тип свай, технология погружения которых не связана с заметной деформацией окружающего грунта.

Собственно, поэтому в процессе усиления никогда не используют ни вибровдавливаемые, ни забивные опоры.

Технология усиления основания строения сваями

Ну а теперь, когда принцип усиления основания сваями вам уже понятен, мы можем перейти к обзору интересующей нас технологии. И далее по тексту мы познакомим вас с основой процесса усиления несущей конструкции некоторыми видами свай. Итак..

Усиление фундамента буронабивными сваями

Это самый простой способ и выполняется он следующим образом:

Вы просто рассверливаете основание и погружаете бур в опорный грунт на 1,5-2 метра. После этого вам останется только ввести в отверстие опалубку (обсадную трубу).
Далее в трубу вводим арматуру (четыре или три рифленых прута с горизонтальной перевязкой).
После чего армирующий каркас опоры связывают с каркасом самого фундамента (с помощью фундаментных болтов, выпусков арматуры, балок или иных решений).
В финале трубу-опалубку заполняют бетоном и после застывания смеси фундамент «отращивает» новый опорный стержень.

Достоинства этого способа – высокая скорость работ и простота реализации технологии. Недостаток – высокая вероятность разрушения структуры фундамента при монтаже опоры.

Поэтому дополнительные буронабивные сваи чаще всего монтируют парами, за периметром основания. Соединив такую пару балкой, монтируемой на оголовки свай и пропущенной сквозь отверстие в укрепляемом фундаменте (или под его подошвой), получают достаточно надежную опору.

Усиление фундаментов буроинъекционными сваями

Буроинъекционные сваи вводят в конструкцию укрепляемого фундамента парами, получая Х-образную балку.

Такие работы выполняются следующим образом:

Осуществляют прокол с внешней стороны стены фундамента.
Осуществляют прокол с внутренней стороны стены фундамента.
В проколы вводят арматуру (рукава).
В проколы делают инъекцию бетона, формируя Х-образную балку.

Фундамент может опираться подошвой на верхний треугольник балки или попросту пронизываться усиливающими балками. Главное достоинство подобного решения – универсальность. Эту технологию можно использовать при усилении любых фундаментов: от блочных до монолитных конструкций. Главный недостаток – сложность реализации процесса усиления.

Усиление фундамента винтовыми сваями

Винтовые сваи вкручивают в грунт рядом с фундаментом, создавая базу для опорной балки или нового ростверка.

Сам процесс усиления выгладит следующим образом:

Проблемное место окружают свайным полем – линией опор, расположенных заранее вычисленным шагом.
Строение поднимают домкратами над старым ростверком. Старые балки демонтируют, заменяя на новые элементы с большими габаритами, укладываемые на оголовки новых опор.
Строение опускают на новый ростверк.

Такая методика практикуется при усилении свайных фундаментов. Впрочем, с помощью винтовых свай и балок можно усилить и ленточную и плитную конструкцию.

Подведем итоги

Процесс усиления старого основания или фундамента с дефектами конструкции достаточно сложен. Рассчитать месторасположение усиливающих свай, их длину и габариты балок может только опытный проектировщик.

Поэтому проводить самостоятельное усиление конструкции основания мы вам не рекомендуем: ведь «здоровье» фундамента является залогом длительности срока эксплуатации всей постройки.

И если у вас есть проблемы с качеством или характеристиками основания, то лучше обратитесь к профессионалам. Тем более, что большинство технологий усиления требуют присутствия на участке сложно и дорогостоящей техники, которую невозможно обнаружить в гаражах домашних умельцев.

Буронабивные сваи | Фундаменты в Владимире под ключ

Свайный фундамент в основном состоит из двух частей. Это свайное поле и верхняя обвязка. В наше время существует много технологий устройства свайных фундаментов в зависимости от типов грунтов, рельефа, массивности будущего дома. Сваи различаются по материалу, из которого они изготовлены, это либо бетонные буронабивные, либо металлические винтовые. Они комбинируются с разными формами и материалами верхней обвязки для более равномерного распределения нагрузок от дома или любого другого строения. Ниже мы расскажем про основные типы, которые зарекомендовали себя в Владимире и Владимирской области.

Плита на сваях

Достаточно специфичный плитный фундамент на сваях возводят довольно редко. В основном такой тип монолитного фундамента используют на участках с уклоном, чтобы уменьшить расход бетона на основание плиты. Также широкое применение такой фундамент получил на участках с торфом. Засчет свай удается найти твердое основание грунта и опереться на него, тем самым избежав дальнейшего проседания фундамента в торфянике, а верхняя плита позволяет не беспокоится за основание пола будущего дома.

Буронабивной с ростверком

Для плохих грунтов Ленинградской области одним из хороших решений устройства основания является фундамент буронабивной с ростверком. Он подходит для сложных рельефов и обводненных участков. Может выдерживать достаточно большие нагрузки и благодаря ростверку распределять их равномерно по всему фундаменту. Подходит как для легких деревянных конструкций, так и для более тяжелых домов и коттеджей. Обладает относительно небольшой ценой за достаточно большую несущую способность.

Фундамент на буронабивных сваях

Одним из самых оптимальных вариантов для строительства частного дома является фундамент на буронабивных сваях, так как сочетает экономичность с высокой эффективностью. Буронабивной фундамент чаще всего состоит из буронабивных свай и мелкозаглубленной бетонной армированной ленты, которая распределяет нагрузку по сваям. То есть получается фактически ленточный фундамент на сваях или свайный с заглубленным ростверком. Возводить буронабивной фундамент с заглубленным ростверком следует на достаточно плотных грунтах.

Свайный фундамент по технологии ТИСЭ

Свайный фундамент по технологии ТИСЭ является модернизированным решением обычного буронабивного фундамента. Отличие заключается в том, что для бурение скважины используется специальный бур, который позволяет расширить пространство в подошве сваи. Полученная «пятка» фундамента увеличивает несущую способность и равномернее распределяет нагрузку дома, а также не позволяет пучинистым грунтам поднимать основание фундамента.

Свайно-винтовой фундамент

Свайно-винтовой фундамент в последнее время получил широкое распространение в Владимире. Он пригоден для устройства в условиях сложного рельефа, повышенной обводненности участка и на пучинистых грунтах. Отличается от других видов фундаментов низкой стоимостью и идеально подходит для небольших дачных домов и построек. Установка и монтаж винтовых свай не требует больших затрат и времени. Вы можете получить готовый фундамент всего лишь за один день.

Свайный фундамент дома.

Вы хотите заказать свайный фундамент под ключ в Владимире и Области? Нужна долговечная и надежная опора для строения?

Обращайтесь в нашу компанию — мы осуществим расчет свайного фундамента. Цена бурения под свайный фундамент для частного дома или кирпичного дома может различаться. Стоимость работ зависит от площади постройки и характеристик местности.

Виды свайного фундамента

Свайно ленточный фундамент рекомендуется для построек, устройство которых проводится на слабых грунтах. Цена такой конструкции минимальна, количество земельный работ значительно снижается. Свайно-ленточный фундамент отличается устойчивостью к подвижкам почвы, легко выдерживает большие нагрузки, не боится климатических изменений.

Свайно ростверковый фундамент поможет уменьшить расход бетона и арматуры. Заливка бетонным раствором и армирование не обязательны. Постройка будет отличаться отличной теплопроводностью, потому что из-за сниженного контакта ростверка с почвой исключаются тепловые потери. Выделяют три технологии возведения – подвешенную, наземную и заглубленную. Для песчаного или слабопесчаного грунта стоит добавить обвязку основания, которая позволит повысить надежность фундамента в несколько раз.

Свайно плитный фундамент идеально подходит для высотного строительства. При установке используется и ростверк, и железобетонные сваи. Конструкция получается устойчивая и прочная. Защита от вибраций практически 100-процентная.

Установка свайных фундаментов из забивных свай занимает, в среднем, один день. Может использоваться, как ручной метод, так и технология, требующая привлечения специальной техники. Возможен монтаж конструкции даже на обводненной и заболоченной почве. Стоит отметить, что свайный фундамент для бани или дома прослужит не менее 100 лет. Если залить дополнительно специальным защитным раствором, то срок эксплуатации увеличится втрое.

Плюсы и минусы свайного фундамента

Мы готовы рассмотреть основные характеристики и преимущества методики.

1) Несущая способность до 18 тонн, если установлен фундамент под деревянный дом. Если под каркасный дом иди дом из газобетона, то до 9 тонн. Если увеличить диаметр и лопасть жб свои, то показатели тоже вырастут. Стоит отметить, что несущая способность однородна даже при различных типах грунта.

2) Такую конструкцию можно простроить далее или модернизировать. К примеру, возвести террасу к уже существующему зданию.

3) Вам не потребуется гидроизоляция.

4) Мы выполним забуривание без нарушения целостности почвы.

5) Безупречно подходит для строительства деревянных домов, потому что отвечает за вентиляцию цокольного этажа. Древесина не отсыревает и не гниет.

6) Легко можно отремонтировать при необходимости.

Обращайтесь в нашу компанию прямо сейчас, чтобы получить бесплатную консультацию.

Фундаменты

Sure Foot — что лучше выбрать? Винтовые сваи и буронабивные сваи

Док, по сути, является приподнятой/возвышенной конструкцией, поддерживаемой какой-либо структурой сооружения, хотя куча является противоположным механическим инструментом глубинного сооружения, проникающим глубоко в поверхность в области строения.

Винт иначе называют винтовым креплением винтовых свай или винтовых анкеров. Винтовые сваи , конструкция , представляют собой стальные ввинчиваемые конструкции с насыпью и защитой грунта, которые используются для дифференциации глубоких построек.

Это самый практичный тип свай, которые можно найти в доморощенных, а также в областях развития бизнеса / предприятий.
Винтовые сваи устанавливаются быстрее всего и наносят минимальный ущерб грунтовому профилю.
Они ввинчиваются в землю подобно тому, как шуруп ввинчивается в дерево.
Машина для забивки винтовых свай варьируется от погрузчиков с бортовым поворотом до 5 тонн до 80-тонных тракторов.
Специальные приращения привода помогают добавлять винтовые сваи к машине.
Правильная установка даст отличный результат, хотя, если ее ввести не так, как ожидалось, это может привести к общему ужасному показу кучи.

Современное использование и преимущества винтовых свай

В новое время использование винтовых свай расширилось. Они используются везде, от маяков до рельсов, улиц, средств массовой информации и, кроме того, в различных предприятиях, где учреждения должны быть быстрыми, или в местах, где должно быть выполнено строительство, приближающееся к ранее существовавшим местам. Большинство предприятий склоняются к винтовым сваям из-за их рентабельности.

С помощью винтовых свай вырывается меньше земли, кроме того, экономятся транспортные расходы и уменьшается углеродное воздействие на предприятие. У него простое заведение. Он эффективно доступен. Точно так же можно легко устранить, когда заведения больше не нужны. Это снижает опасность для рабочей силы.

Есть много винтовых свай , которые обеспечивают управление винтовыми нагромождениями и заземляются так же, как и выдающиеся за их качество и работу.

Сваи, сформированные в условиях сплоченного грунта, называются выработанными доками. Истощенные причалы в основном используются в качестве опорных свай, чтобы ограничить осадку конструкций, которые они поддерживают; тем не менее, этот метод также может быть полезен для структуры воинских свай для губчатых перегородок.

Установка бортовых доков производит минимально мыслимый шум и вызывает вибрации.
Причалы для досок также практичны и могут быть введены быстрее.
Бортовые причалы могут использоваться с огромным набором соединений.
Бортовые причалы скромнее по размеру.
Ширина причала составляет от 450 до 600 мм.
Глубина, которую может покрыть дощатый причал, составляет 12 метров, а размер бура может варьироваться от 150 мм до 1200 мм в ширину.
Они предназначены для высоких рабочих нагрузок, однако комплектация свай может меняться в зависимости от состояния грунта.
Это также вызывает меньшее стирание прилегающей области.

Существует довольно своеобразная док-станция, которая исключительно известна своей производительностью.

Источник: Ищете лучшие варианты фундамента? Винтовые сваи и буронабивные сваи

Сваи, сваи и анкеры — в чем разница?

Что такое заземляющие анкеры?

Грунтовые анкеры, грунтовые анкеры и грунтовые анкеры часто используются при описании элементов глубокого фундамента, конструкция которых аналогична сваям/опорам. Однако ключевое отличие состоит в том, что анкеры работают в приложениях на растяжение или на подъем . Подобно буквальным лодочным якорям, которые сопротивляются силе течения на судне, якоря сопротивляются силам подъема или растяжения.

Подробнее о расчете свай против подъема: https://www.slideruleera.net/PileUpliftDesign.pdf

Анкеры

могут быть установлены как горизонтально, так и вертикально. Горизонтально они часто устанавливаются за подпорными стенками и называются подхватами.В вертикальных приложениях их обычно называют анкерными сваями, фундаментными анкерами, грунтовыми анкерами, грунтовыми анкерами или грунтовыми анкерами.

Анкерные анкеры (горизонтальный наземный анкер)

Анкеры Tieback

обычно используются для удержания грунта, например, при ремонте обрушившихся/опрокинутых подпорных стен и дамб. Анкерный анкер устанавливается позади или через такие конструкции, как подпорные стены. Анкер забивается за пределы области, где грунт может оползнуть. После того, как анкер установлен на место и достигнута желаемая натяжная способность, анкерные тросы или стержни соединяют анкер с ригелем на противоположной стороне подпорной стены.Боковая нагрузка, которая представляла угрозу для конструкции, теперь передается на грунт через анкерный анкер. Во время установки обратные анкеры часто дополняются чистым цементным раствором для взаимодействия с грунтом, добавляя трение и увеличивая сопротивление подъему. Спиральные обратные анкеры являются очень эффективным выбором для этого применения.

Анкерные сваи (вертикальные грунтовые анкеры)

Анкеры для вертикального применения обычно называют анкерными сваями или просто грунтовыми анкерами, фундаментными анкерами, фрикционными анкерами и т. д.Их также можно использовать для сопротивления опрокидывающим или подъемным нагрузкам на конструкции, вызванным консольной конструкцией, давлением грунта, ветром и землетрясением. Сопротивление дополняется спиралями на винтовых анкерах или за счет трения цементного раствора о грунт с залитыми (без обсадных) анкерами. После установки грунтовые анкеры крепятся к фундаменту конструкции.

Может ли свая или причал

также быть анкером?

Да. Термины «свая» или «пирс» относятся к самому строительному элементу, тогда как термин «анкер» просто относится к применению сваи или пирса.Таким образом, свая или пирс также могут быть анкером, также известным как «анкерная свая». Этот термин часто применяется к реактивным сваям, забиваемым рядом с тестовой сваей, которые используются для закрепления домкратной балки во время испытаний под нагрузкой.

Сваи против пирсов против анкеров: заключение

Итак, сваи, пирсы и анкеры — это одно и то же? «Сваи» и «пирсы» очень похожи и часто называются синонимами, но есть ключевые различия в размерах и строительных материалах. С другой стороны, термин «анкеры» просто относится к свае или опоре в приложении для натяжения или для подъема .

СКУЧНО??? ПОЧЕМУ НЕ ВИНТ? Часть II

Родни Эпплби, новый бизнес-менеджер

ЧАСТЬ II: Вещи, к которым нельзя прикасаться. …

Часто на стадии технико-экономического обоснования плюсы и минусы скучного
сваи, деревянные сваи, сваи UC, сваи и плитный фундамент взвешиваются и
в сравнении. В конечном итоге решения, которые мы
заставить работать на техническом уровне… и тогда быть экономически выгодным.

Укладка свай может быть буквально такой же простой, как просверлить отверстие и
залил бетоном! Но времена, когда это не так просто (ака 99%
время), если вы не сделали домашнее задание и выбрали неправильную технику, вы
будет мчаться на коне боли в одинокий закат.Допустим, вы решили, что буронабивные сваи — это способ
иди… А вы не думали, что винт
геморрой? И почему или когда винт
куча будет вашим лучшим вариантом?

Это один из
ПЕРВЫЕ области, чтобы оценить, являются ли винтовые сваи вариантом. Если они могут принять нагрузки на здание,
то это определенно стоит дальнейшего изучения.

У нас есть нагрузка
испытали наши винтовые сваи, чтобы добиться:

·
Осевая нагрузка более 4000 кН

·
Натяжение более 3250 кН и

·
До 400 кН для боковых нагрузок… (со срезной шпонкой
это может возрасти до более чем 650 кН. .)

Еще более высокие нагрузки!….. Просто установите 2 винта на 1: скучно
сваи… Или 3:1… Зачастую все равно будет дешевле!

Винтовые сваи выдерживают гораздо большие нагрузки
сейчас. Спросите экспертов…

Я завершил примерное сравнение графиков программы ниже
между винтовой сваей и буронабивной сваей LDA (большого диаметра)…
это зависит от состояния почвы, доступа и мобильности растений. Я предположил, что нижние 2 миллиона компетентны
материала, и этот доступ относительно прост и включает в себя время на мобилизацию.

Думаю, график говорит сам за себя.

Так что дольше
программа повлияет на ценообразование двумя способами:

·
Стоимость всей сваебойной установки и труда на
работа по забивке буронабивных свай обычно стоит на 3-4 тысячи долларов в день больше, чем работа по забивке винтовых свай.
проект… Таким образом, каждый лишний день действительно вредит итоговому результату.

·
Расходы P&G растут.

Винтовые сваи намного быстрее – и это
приводит к экономии!

Нагромождение кучи, порчу, грязь, дерьмо… Как ни назови, это
нужно уйти с сайта. Эрозия и
борьба с отложениями является основной задачей на влажных поверхностях.
Он попадает в канализацию и выносится на дорогу. Иловые заборы, колесо
мойка (человек + водоструйный аппарат) и управление движением стоят дороже.

Загрязненный грунт… Новые правила Work Safe H&S гласят
клиент, консультант и подрядчик должны активно управлять этим. Плата за чаевые,
дополнительные средства индивидуальной защиты, погрузочно-разгрузочные работы, гужевые перевозки — все это стоит больше денег.

Если вы не справитесь с этим, совет закроет ваш сайт,
со штрафами и даже судимостями!

Винтовые сваи = без грунта = без грунтовых вод = без
контроль ила = отсутствие потенциальных экологических происшествий.

Винтовые сваи = без грунта = без непредвиденных обстоятельств
вариации загрязнения = отсутствие инцидентов ОТ и ТБ.

Винтовые сваи = меньше грузовых автомобилей + без грунта =
отсутствие мойки колес = меньше TMP $$ и отсутствие потенциального инцидента

Для больших корпусов требуются вибромолоты. Они очень шумные и
часто можно почувствовать за сотни метров от места происшествия. Это может привести не только к жалобам со стороны
соседи, но может быть даже несколько трещин, которые сосед «никогда раньше не замечал» .Опросы на ветхость могут стоить около 1-2 тысяч долларов.
за дом. Надеюсь, жалобы не приведут к временному закрытию сайта.

Следите за тем, чтобы Подрядчик не взимал дополнительную плату за снижение шума
из-за изменения методологии!

Винтовые сваи часто выбирают в электроэнергетике.
мире, потому что мониторы вибрации, размещенные на трансформаторе, никогда не узнают, что мы
там!

Винтовые сваи = низкий уровень шума = почти полное отсутствие вибрации
= никаких обследований на ветхость = никаких жалоб на шум = снижение рисков для вашего
проект.

Так что, надеюсь, к настоящему времени вы начинаете думать, что
вы ничего не теряете, если попросите Piletech предоставить бесплатную приблизительную стоимость заказа
чтобы увидеть, находятся ли они в пределах поля вашей текущей конструкции буронабивной сваи.

Что такое буронабивные сваи? | ООО «Бурхолу Солюшнс»

Сваи — это фундаменты, которые вбиваются в землю, чтобы обеспечить большую прочность конструкции в условиях слабого грунта. Некоторые почвы крепкие и могут без особого труда выдерживать тяжелые нагрузки.Однако другие типы грунта разрушили бы структуру, если бы вы попытались построить поверх них без дополнительной поддержки. Сваи обеспечивают такую поддержку. В этом посте команда Borehole Solutions, предлагающая сваи и геотехнические решения, хотела, в частности, рассмотреть буронабивные сваи.

Чем буронабивные сваи отличаются от других свай?

Существует несколько различных типов свай, в том числе шпунтовые, забивные, винтовые и микросваи. Однако буронабивные сваи отличаются тем, что они залиты на месте.Что мы подразумеваем под этим? Ну, в отличие от забивных и винтовых свай, в которых сваи вставляются в землю, с буронабивными сваями сваи, по сути, вбиваются в скважину. В земле просверливают скважину, в которую заливают цемент/бетон и оставляют застывать.

Они также известны как сменные сваи, потому что залитый бетон заменяет грунт, вынутый во время бурения скважины. Их не следует путать со смещаемыми сваями (такими как забивные и винтовые сваи), в которых грунт смещается в сторону или смещается.Буронабивные сваи идеально подходят для городской среды, поскольку они вызывают минимальное воздействие и вибрацию и могут быть установлены в относительно стесненных условиях, особенно в сочетании с использованием определенных буровых установок.

Их можно устанавливать с помощью ударного или вращательного бурения, что делает их невероятно универсальным и доступным вариантом для строительных проектов. Требуется ли облицовка скважины перед заливкой бетона, зависит от различных определенных факторов, таких как, например, высота уровня грунтовых вод.Там, где могут возникать разрушающиеся условия (например, в более глубоких скважинах), вместо бетона часто используется винилполимерная жидкость вместо

Насколько глубоки буронабивные сваи?

Глубина буронабивных свай может варьироваться и зависит от типа конструкции, которая будет выполняться над головой. Тем не менее, для самых сложных грунтовых условий / самых тяжелых конструкций можно бурить сваи до 60 метров. Что касается диаметра, то он опять же разнится, но (обычно) колеблется от 300мм до 2800мм.

Буронабивные сваи — это дорого?

Несмотря на то, что это высокоэффективный, надежный и проверенный вариант установки свай, требуемые процессы на месте означают, что он, как правило, является одним из более дорогих вариантов установки свай. Тем не менее, вы платите за качество, и вы получаете основу, которая, как вы знаете, выдержит испытание временем даже в самых сложных ситуациях и условиях.

Свяжитесь с нами

Итак, если вы хотите узнать больше о наших свайных и геотехнических решениях, свяжитесь с нами! Свяжитесь с Borehole Solutions сегодня по телефону 01733 200 501 или напишите нам по электронной почте info@boreholesolutions. ком. Кроме того, вы можете заполнить одну из наших онлайн-форм запроса, и мы свяжемся с вами как можно быстрее. Как бы вы ни хотели связаться с нами, мы с нетерпением ждем вашего ответа!

8 типов свай для строительных работ

Развитие карьеры
8 типов свай для строительных работ

Автор: редакция Indeed

5 октября 2021 г.

Инженеры-строители используют сваи для укрепления фундамента строительной площадки перед началом строительства создание инфраструктуры на высоте.Это ключевой этап в процессе строительства, который подрядчики используют для повышения безопасности и надежности проекта. Укладка свай — это важный технический навык, который требует уверенности и совместной работы в команде. Если вы ищете работу в строительной отрасли, важно знать о различных типах и методах забивки свай.

В этой статье мы расскажем, что такое забивка свай, опишем, когда инженеры ее используют, обрисуем в общих чертах, как работают различные методы забивки, и перечислим распространенные типы забивки.

Связанный: Как получить работу на стройке

Что такое свай?

Забивка свай — это процесс бурения фундамента в земле для придания большей структурной прочности слабому грунту под ним. Забивка свай подготавливает землю к переноске тяжелых грузов, таких как новый дом, офисный комплекс, дорога или другой объект инфраструктуры.

Сваи обычно представляют собой длинные столбы, сделанные из дерева, стали или бетона. Его форма, окружность и вес могут варьироваться в зависимости от условий почвы и требований проекта.Например, сваи могут нести подъемную нагрузку для поддержки более высоких конструкций, таких как небоскребы. В этом случае инженерам необходимо учитывать опрокидывающие силы от ветра или волн. По сути, свайные фундаменты работают, распределяя вес тяжелой конструкции по более широкой площади поверхности.

Связанный: Что такое управление строительными проектами?

Когда использовать свайный фундамент в строительстве

При использовании свайного фундамента в строительстве необходимо учитывать несколько факторов. Их основная цель — обеспечить безопасность и прочность грунта, прежде чем рабочие построят что-либо наверху. Вот несколько ситуаций, когда использование системы свайного фундамента может быть необходимо:

При высоком уровне грунтовых вод
Когда большая нагрузка надстройки требует дополнительной поддержки
Другие типы фундаментов дороже или невозможно
Когда грунт на небольшой глубине сжимаем
Когда есть возможность размыва из-за его расположения вблизи русла реки или берега моря сооружение
Когда выемка грунта на требуемую глубину невозможна из-за плохого состояния грунта
Когда становится невозможно поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом

типы, используемые в строительстве?

Прежде чем инженеры-строители смогут выбрать тип свай, им необходимо оценить условия на строительной площадке, такие как почва, климат и другие важные факторы. Им также необходимо будет проконсультироваться с архитекторами, чтобы понять масштаб своего инфраструктурного проекта. Используя эту информацию, они могут подготовиться к строительным задачам и выбрать наиболее подходящий тип свай. На данном этапе их целью является использование свайного типа, который повышает долговечность и структурную целостность фундамента под их постройкой.

Ниже описаны три распространенных метода использования типов свай в строительстве:

Связанные: самые высокооплачиваемые строительные работы

1.Фундаменты с забивными сваями

Бетон, сталь и древесина являются наиболее распространенными материалами, используемыми для изготовления свай для фундамента с забивными сваями. Бетонные сваи изготавливаются заранее, до прибытия на строительную площадку. Точно так же подрядчики заказывают сборные стальные и деревянные сваи, которые они могут бурить прямо в почву с помощью сваебойного молота. В зернистых почвах эти сваи вытесняют равный объем почвы, помогая почве стать более твердой. Это уплотнение почвы увеличивает ее плотность; и, следовательно, его несущая способность.

Однако этот метод строительства не подходит для водонасыщенных илистых грунтов с плохой дренажной способностью. Влажное состояние препятствует уплотнению почвы при бурении забивных свай. На самом деле это оказывает противоположное влияние на почву, поскольку снижает ее способность выдерживать большие нагрузки.

2. Фундаменты монолитные свайные

Фундаменты монолитные используют бетонные сваи. Вместо того, чтобы привозить сборные сваи на строительную площадку, рабочие сверлят отверстия в земле, помещают внутрь стальную арматуру, а затем вместо этого заливают отверстие бетоном.Это позволяет им адаптировать глубину фундамента в соответствии с потребностями проекта и использовать сваи меньшего диаметра, чем те, которые используются для фундаментов с забивными сваями.

3. Фундаменты с комбинированными сваями

Фундаменты с комбинированными сваями представляют собой смесь забивных и монолитных свай. Таким образом, он сохраняет преимущества каждого метода.

Сначала рабочие вбивают в землю стальную оболочку того же диаметра, что и свая. Далее в оболочку заливают бетон для закрепления фундамента.Это распространенный метод, который инженеры используют для нагромождения воды.

Связанные материалы: Управление строительством: функции и этапы

Типы свай

При определении наилучшего типа свай для проекта инженеры-строители учитывают ряд факторов, включая:

Глубину котлована Угол, под которым должна быть установлена свая
Экологические проблемы, затрагивающие местных жителей

Вот восемь основных типов свай, которые могут использовать строители:

Опорные сваи

несущие сваи опираются на слой прочного грунта или горной породы.Инженеры проектируют сваи такого типа для передачи большой нагрузки здания через сваю на прочный слой. По сути, это колонна, которая прорезает слабый слой земли, так что конструкция может оставаться вертикальной при поддержке самого прочного слоя под ней.

Сваи висячие

Сваи висячие цилиндрические. Они используют всю свою высоту для передачи сил, создаваемых зданием, в почву. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.Это также означает, что на большей глубине свая может удерживать больший вес.

Буронабивные сваи

Буронабивные сваи должны быть вбиты в землю, чтобы сформировать отверстие, которое рабочие могут позже заполнить заливным бетоном. Преимущество этого типа свай заключается в том, что они устанавливаются на место, а это означает, что буронабивные сваи чрезвычайно надежны. В строительных проектах в городах используются буронабивные сваи, потому что процесс установки приводит к меньшей вибрации по сравнению с другими методами.

Забивные сваи

Для забивания забивных свай требуется большое усилие.Этот тип свай распространен для фундаментов, которые имеют несвязные грунты или грунты, содержащие много загрязняющих веществ.

Винтовые сваи

Винтовые сваи выглядят как большие стальные шурупы, которые необходимо вкручивать в землю с помощью аналогичных круговых движений обычных шурупов, чтобы прикрепить их к другим поверхностям, например к дереву.

Деревянные сваи

На протяжении тысячелетий инженеры использовали деревянные сваи в строительстве. Деревянные сваи изготавливаются за пределами площадки и устанавливаются методом забивки.Они представляют собой высокоэкономичное, безопасное и эффективное решение для фундамента временных и постоянных сооружений.

Стальные сваи

Строители устанавливают стальные сваи с помощью ударных или вибрационных молотов, которые могут пробить прочный грунт и скалу. В зависимости от поддержки, которая требуется вашему проекту, стальные трубчатые сваи также бывают разных размеров.

Бетонные сваи

Бетонные сваи обычно используются в морских строительных проектах, таких как мосты, нефтяные вышки и плавучие аэропорты. Это современный инструмент, который эффективно выдерживает вертикальные структурные нагрузки и нагрузки от боковых волн. Его часто используют для стабилизации сложного ландшафта из-за того, как свая реагирует и распределяет нагрузки по свае.

Откройте для себя лучшие ресурсы Indeed для строителей, включая советы по трудоустройству, образцы резюме, быстрые ссылки для поиска работы и многое другое.

Фундаменты глубокого заложения на буронабивных и шнековых сваях

Содержание

Специальная лекция: Инженерно-геологические вопросы, связанные с переходом через Мессинский пролив
Основной доклад 1 : Разработка конструкции свай. Чувствительность и чувствительность поведения свай при нагрузке и деформации
Основной доклад 2 : Буронабивные свайные фундаменты в морских условиях. в морских условиях
Основной доклад 3 : Разработки по испытаниям буронабивных и шнековых свай — Взаимосвязь между осевой несущей способностью и CPT q _c для буронабивных свай в песке
Основной доклад 4 : Концепции энергетических свай — Концепции энергетических свай

Резюме

Сессия 1: Разработка конструкции сваи и коды

Отчет о первом заседании по разработке конструкции свай и кодов
Свайные разработки
Оценка кривой оседания нагрузки для свай Atlas, коррелированная с испытаниями CPT
Пост-анализ большого свайно-пластинчатого фундамента, построенного методом обратной конструкции
DMT как инструмент для контроля влияния установки свай на напряженное состояние грунта
Моделирование работы и ремонт несовершенных групп свай
Предельное сопротивление поперечной нагрузке сваи с поперечной нагрузкой
A Исследование механизма несущей способности стальной винтовой сваи
Городская реконструкция новой гавани в Римини: свайные сваи для улучшения грунта и уменьшения осадки при строительстве нового жилого и делового центра
Реконструкция на основе СРТ, выполненная после установки сваи
Недавние примеры мониторинга осадки и распределения нагрузки на свайные плоты в Японии

Сессия 2: Разработка испытаний свай

Поведение винтовых свай непрерывного действия при испытаниях на подъемную нагрузку в ненасыщенном диабазовом грунте
Сравнение поведения свай CFA в лондонской глине по данным статических, динамических и экспресс-методов испытаний
Буронабивные сваи большого диаметра
Сравнение испытаний под нагрузкой Остерберга и Статнамика на буронабивных сваях большого диаметра
Обзор методов анализа результатов испытаний двунаправленной статической нагрузкой
Физическое моделирование свайного плота
Некоторые новые взгляды на распределение нагрузки в сваях, основанные на подробной интерпретации большого количества инструментальных испытаний свай под нагрузкой
Полевые испытания с просверленными валами на растяжение в фрикционном грунте
Двунаправленное инструментальное испытание на нагрузку сваи, пробуренной в Гвинее-Бисау

БУРАЧНЫЕ СДВИЖНЫЕ СВАЙ В ЖЕСТКОЙ ГЛИНЕ

Введение

Забивка буронабивными сваями стала экономичным методом строительства свай, особенно для решения проблем, связанных с загрязненными землями и перепланировкой заброшенных участков. Риск, а также затраты на обработку и утилизацию загрязненного материала значительно снижаются. Шум и вибрация также сведены к минимуму.

Можно увидеть, что разработка буронабивных свай проходила в три этапа. Они описаны Van Impe (2001) и классифицированы Baxter et al. (2006).

Это техническое примечание касается последней стадии разработки, цилиндрической буронабивной сваи с большим водоизмещением и очень малым отвалом.

Эти сваи идеально подходят для грубозернистых почв от рыхлых до средней плотности, а также для мелкозернистых почв от мягких до твердых и до сих пор широко используются в этих типах почв.

Представлено и обсуждено тематическое исследование их применения в жесткой и очень жесткой лондонской глине. Тематическое исследование является частью текущего исследования, проводимого совместно подрядчиком по забивке свай Rock and Alluvium и Центром инновационного и совместного проектирования (CICE) в Университете Лафборо. .

Сваи буронабивные

Буронабивная свая формируется с помощью профилированного шнека, вызывающего боковое смещение земли с образованием пустоты, которая затем заполняется железобетоном для формирования сваи.

Полезно рассматривать процесс строительства в виде трех этапов, описанных ниже. Это введение и прохождение шнека, снятие напряжения после прохождения шнека, а также фаза извлечения и бетонирования.

На первом этапе конструкция скребка на передней части шнека втягивает инструмент в землю, в то время как конический шток смещает почву в боковом направлении до максимального диаметра.

Основное смещение горизонтальное со статическим уплотнением и минимальным нарушением структуры почвы (Hollingsworth and ImboBurg, 1992).В мелкозернистых грунтах на последующее поведение будет дополнительно влиять образование, а затем рассеивание избыточного порового давления воды.

После прохода головки шнека более узкий стержень позволяет почве ослабевать обратно к отверстию. Это необходимо для уменьшения трения, действующего на инструмент, но усложняет историю напряжений в грунте.

Когда расчетная глубина достигнута, можно начинать этап демонтажа и бетонирования. Шнек можно снять с вращением или без него.Когда извлечение осуществляется с вращением, верхний левый пролет вызывает смещение любого грунта, который упал или ослаб в направлении отверстия во время строительства. Это особенно полезно для сыпучих материалов. При отборе бетон подается через полый шток шнека под давлением, достаточным для поддержания проходного сечения. На рис. 1 показаны три этапа процесса строительства.

Цилиндрические буронабивные сваи с большим смещением и очень малым отвалом обладают более высокой структурной несущей способностью, чем спиралевидные сваи.Полный диаметр может использоваться для выдерживания приложенного напряжения внутри конструкции сваи, и нет проблем с целостностью винтовых фланцев.

Тематическое исследование

Традиционно буронабивные сваи использовались там, где грунтовые условия допускают относительно легкое смещение.

Однако разработка более эффективных шнековых буров и специально изготовленных установок для забивки буронабивных свай позволила распространить применение буронабивных свай на более жесткие и плотные грунты.

На участке, выбранном для данного примера, компания Rock and Alluvium смогла установить сваи смещения в твердую и очень жесткую лондонскую глину, используя специализированную буронабивную буронабивную буровую установку Soilmec R625, оснащенную буровым буром фирмы.

R625 — это сваебойная установка грузоподъемностью 55 тонн, приспособленная для забивки буронабивных свай.

Важно отметить, что он может обеспечить тяговое усилие 320 кН и крутящий момент 250 кНм для инструмента смещения.

Грунтовые условия

Участок находится в Уимблдоне, на юго-западе Лондона.Почва обычно состоит примерно из 1,5 м насыпного материала, покрывающего еще 1,5 м аллювиальных отложений, в основном представленных илистой песчаной глиной. Ниже 3 м участок представляет собой лондонскую глину до неустановленной глубины. Глина выветрилась примерно до 5 м.

На участке пробурено семь скважин. Были проведены испытания SPT на месте и отобраны ненарушенные образцы для быстрого недренированного трехосного испытания. Результаты SPT были сопоставлены со значениями сплоченности с использованием соотношения, предложенного Страудом и Батлером (1975).На рис. 2 показано сцепление грунта с глубиной.

В целях проектирования и анализа предполагалось, что сцепление увеличивается линейно с глубиной.

Таким образом, была проведена линейная регрессия по данным исследования площадки, чтобы извлечь среднее сцепление с глубиной из основного отклонения. Средняя линия регрессии показана на рис. 2. В месте расположения пробных свай аллювиальные отложения неотличимы от лондонской глины. Линейный профиль прочности принимается от поверхности.

Проектирование и строительство

Работы включали около 1900 свай номинальным диаметром 400 мм.

Рабочие нагрузки на сваи варьируются от 200 кН до более 1000 кН при требуемой глубине свай более 18 м.

Это означало установку свай смещения в очень твердую глину. Были сооружены предварительные испытательные сваи, чтобы продемонстрировать конструируемость такой сваи с большим смещением из этого материала и подтвердить проектные параметры.

Изготовление рабочих свай было быстрым и эффективным по сравнению с установкой свай CFA в аналогичных условиях.Типичная производительность составляла около 20 свай (350 погонных метров) в день.

Испытательные сваи

Две испытательные сваи были установлены и испытаны для определения их предельной грузоподъемности. Сваи были построены в виде свай диаметром 400 мм и глубиной 15,2 м (испытательная свая 1) и 16 м (испытательная свая 2). Испытания относились к типу выдерживаемой нагрузки (ML) и проводились в общем соответствии со спецификацией ICE для свай и встроенных подпорных стенок (ICE, 1996). Поведение расчета нагрузки показано на рисунке 3.

Для облегчения проектирования рабочих свай был проведен обратный анализ результатов испытания сваи для определения эмпирического коэффициента сцепления ствола, альфа. Существует множество критериев разрушения свай. В этом случае проверка кривой осадки нагрузки на сваю показывает, что поведение имеет тенденцию к четко различимому максимуму.

Из рисунка 3 можно интерпретировать грузоподъемность примерно как 1700 кН для испытательной сваи 1 и 1800 кН для испытательной сваи 2.

Сваи не были оборудованы инструментами, поэтому невозможно получить отдельные значения нагрузки, приходящейся на ствол и на основание каждой сваи.Концевая несущая способность, Q b, может быть рассчитана по прочности на сдвиг в недренированном состоянии и геометрии сваи по формуле:

Где C ubase — сцепление в основании сваи, A b — площадь основания сваи, а Nc — коэффициент несущей способности. Skempton (1959) продемонстрировал, что для буронабивных свай в London Clay значение Nc=9 является достаточно точным. Торцевая несущая способность каждой испытательной сваи рассчитывается по среднему значению сцепления на глубине основания.

Таким образом, мощность ствола сваи можно рассчитать, как показано в таблице 1.Несущая способность сваи, Q с, находится по формуле:

Где c u — среднее сцепление грунта по длине сваи, a — коэффициент сцепления, As — площадь ствола.

Принимая во внимание среднюю прочность на сдвиг, действующую по длине сваи, можно рассчитать эмпирический коэффициент корреляции a, переформулировав уравнение 2.

В таблице 1 показаны измеренные и рассчитанные значения грузоподъемности сваи и рассчитанный коэффициент сцепления.Исследование дало значения коэффициента сцепления 0,70 и 0,69 для испытательных свай. Фактор a представляет мобилизованную адгезию. Он регулярно используется для моделирования набора сложных процессов, происходящих при возведении и нагружении свай. Он даже корректируется, чтобы уменьшить риск неопределенности (LDSA, 2001), что приводит к путанице в отношении характеристик свай и учета риска, который лучше было бы явно включить в отдельный расчет коэффициентов безопасности.

Поэтому важно помнить, что значения, полученные в ходе этого исследования, относятся к конкретному типу сваи, методу ее строительства и местоположению.Дальнейшая серия исследований запланирована Университетом Лафборо в сотрудничестве с Rock and Alluvium, чтобы распространить исследования на другие участки, типы грунтов и изучить сложные процессы, происходящие в грунте во время строительства буронабивных свай.

Выводы

Применение цилиндрических буронабивных свай с большим смещением и очень малым отвалом было описано для площадки, где грунты состояли из глины от жесткой до очень жесткой, и было продемонстрировано успешное применение.Для демонстрации прочности свай, построенных таким образом, и определения значений коэффициента сцепления для данного типа конструкции из этих материалов использовались испытательные сваи одноразового использования.

Дэвид Бакстер — инженер-исследователь Центра инновационного и совместного проектирования (CICE) Университета Лафборо, работающий совместно с Rock and Alluvium. Стив Хэдли — менеджер по строительству в Rock and Alluvium.

Каталожные номера

Бакстер Д.Дж., Диксон Н., Флеминг П.Р. и Хэдли С.Х. (2006).Буронабивные сваи — взгляд Соединенного Королевства, Материалы 10-й Международной конференции по забивке свай и фундаментам глубокого заложения, Амстердам, май/июнь 2006 г., стр. 210-218.

Hollingsworth JR и Imbo-Burg RM (1992). Винтовые сваи Atlas — конструкция, конструкция и характеристики, MJ Sands, изд. В: Сваи: европейская практика и мировые тенденции, 7–9 апреля, Томас Телфорд, стр.

170-176.

Институт инженеров-строителей (1996). Спецификация на свайные и встроенные подпорные стены.Лондон: Томас Телфорд.

Лондонская ассоциация окружных геодезистов (2000 г.).

Руководство по проектированию буронабивных свай с прямым стволом из лондонской глины. 1. Бромли, Кент: Публикации LDSA.

Скемптон AW (1959 г.). Буронабивные сваи заливают на месте из лондонской глины. Геотехника, 9(4), стр. 153-173.

Страуд М.А. и Батлер Ф.Г. (1975). Стандартное испытание на проникновение и инженерные свойства ледниковых материалов, Симпозиум по инженерным свойствам ледниковых материалов, 1975 г., Мидлендское геотехническое общество, стр.117-128.

Ван Импе WF (2001 г.). Соображения о влиянии параметров установки винтовых свай на поведение свай в целом, А.Э. Холейман, изд.

Стеллаж для электроинструмента своими руками: Самодельный стеллаж для инструмента

Видео укладка мягкой черепицы: Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция
