Виды ростверка на винтовых сваях

Ростверк — это каркас, который монтируется на сваях. Он необходим для опоры и равномерного распределения веса строящегося здания. Грамотная обвязка винтовых свай так же важна, как и сам свайный фундамент. Существует несколько видов ростверка и способа обвязки свайно-винтового фундамента

1. Фундамент на винтовых сваях

Впервые винтовые сваи, как и многие современные технологии, стали применяться военными структурами. Прочность, доступная стоимость и быстрый монтаж конструкций без использования земельных работ отлично подходили для возведения конструкций на местах военных действий.

Несомненно, как и все разработки, связанные с оборонной промышленность, начали постепенно входить в другие отрасли народного хозяйства. Сегодня свайно-винтовые фундаменты успешно осваиваются строителями для самых мирных целей – сооружения жилья.

Свайно-винтовой фундамент является экономным и удобным выбором для строительства частных домов. Винтовые сваи представляют собой стальные трубы с заострением и лопастями на одном конце и отверстием на другой. Острым концом сваю вкручивают в грунт вручную либо буровым механизмом на глубину от полутора метров. На другом конце монтируется основание (оголовок) с вертикальной поверхностью под обвязку. Другое общепринятое название обвязки винтовых свай – ростверк.

Сваи, как правило, устанавливаются по периметру и под особо нагруженными частями здания. Количество свай, глубина вкручивания и расположение рассчитываются исходя из масштабности всей постройки.

2. Виды ростверка  винтовых свай

Основная классификация обвязки винтовых свай проводится по типу используемого материала. Каждый из них имеет свои преимущества и недостатки. Ростверки бывают:

• Деревянными
• Металлическими
• Бетонными

В деревянном ростверке роль обвязки выполняют брусья, уложенные на оголовки свай.

Металлический ростверк представляет собой металлические балки, приваренные к оголовкам винтовых свай.

Бетонный ростверк выполняется при возведении наиболее тяжелых конструкций, и роль опоры дома выполняет бетонные балки, связанные со сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовых сваях.

3. Деревянный высокий ростверк. Подготовка к монтажу

Деревянный ростверк используется обычно при малоэтажном строительстве. Он хорошо подходит для дачных домов и одноэтажных коттеджей с мансардой. Чаще всего его используют при возведении каркасных строений. В качестве обвязки фундамента выступает первый венец бруса, уложенного на оголовки. Поскольку древесина испытывает пагубное влияние влаги, неизбежно соседствующей с грунтом, брус должен быть обязательно  обработан специальными составами, препятствующими гниению и придающими дереву гидрофобные свойства. После этого брусья устанавливается на оголовки свай.

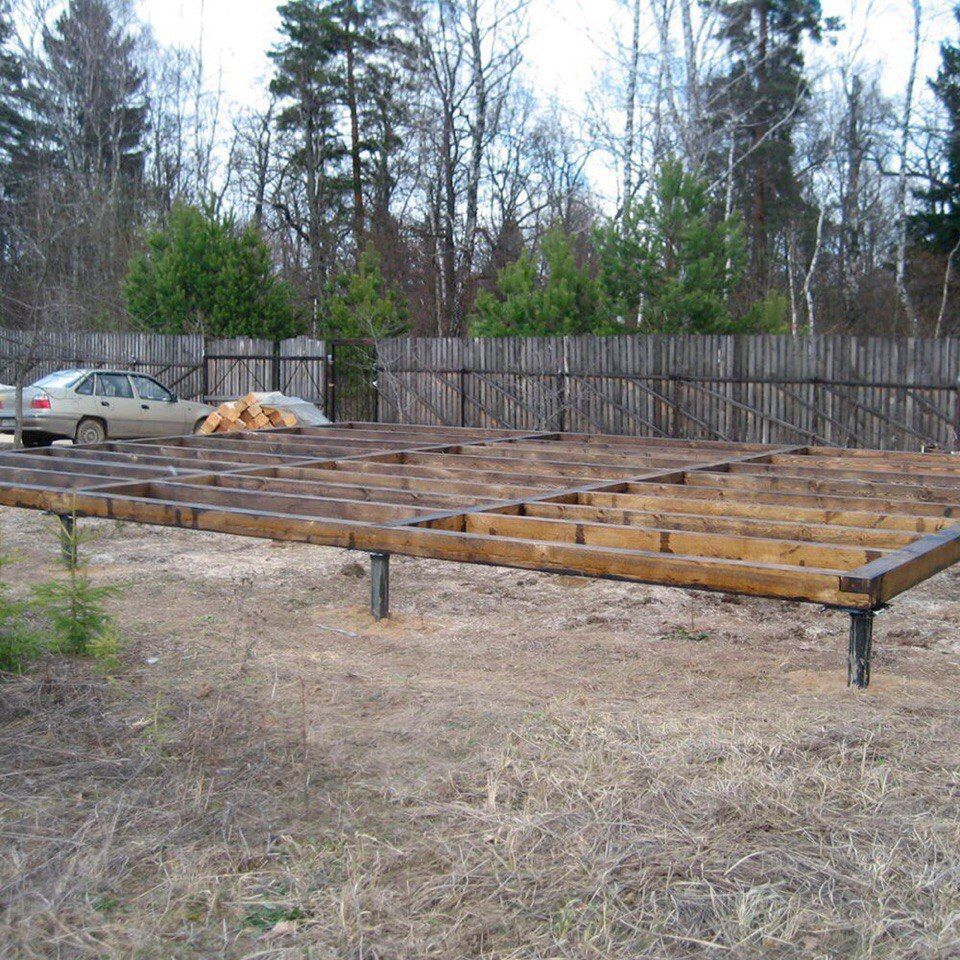

Деревянный ростверк

Перед установкой самих балок после вкручивания свай необходимо произвести еще несколько операций по подготовке монтажа ростверка.

1. Выровнять высоту свай (лишнее можно просто срезать)
2. Установить оголовки (металлический пластины, на которых есть отверстия для крепежа брусьев)
3. Произвести грунтовку и нанесение антикоррозийного слоя на сваи (если это не было сделано до монтажа)
4. Между оголовками и балкой сделать гидроизоляционную прокладку из рубероида, бикроста и тому подобных материалов

Деревянные брусья тоже должны быть подготовлены для возведения фундамента. В первую очередь они должны быть сухими. Лучше всего использовать брус после камерной сушки. Если это слишком дорого, дерево необходимо выдержать до 3-4 месяцев в хорошо проветриваемых штабелях для просушки. Далее они пропитываются специальным антисептиком и, также веществом, снижающим горючесть дерева – антипиреном. Если используется клееный брус, то обычно, все эти процедуры с ним уже произведены.

4. Монтаж деревянного каркаса

Процесс монтажа деревянного ростверка происходит в несколько этапов:

1. На сваи укладываются брусья по периметру. Для большей прочности они соединяются между собой выемками. Это позволяет увеличить прочность соединения.
2. Затем укладываются брусья на внутреннюю часть.
3. Далее все оголовки прикручиваются к брусьям. В дереве должны быть заранее высверлены отверстия. Можно сделать в дереве фаску, если требуется, чтобы из него не торчали гайки.
4. Для прочности дополнительно по краям можно установить уголки или швеллеры.

Оголовки свай с отверстиями для крепления бруса

Существует несколько способов соединения бруса на углах. Два основных – «в пол-дерева» и «в лапу».

Способы соединения бруса по углам

Укладка бруса ростверка может производиться только по периметру будущего здания, а может иметь более сложную форму с поперечными брусьями, если здание имеет большие размеры и много точек с повышенной нагрузкой на фундамент

После укладки бруса необходимо тщательно проверить горизонтальность плоскости. В тех местах, где брус немного выступает из плоскости, его можно подтесать, а в там, где образованы впадины необходимо изготовить плоские подкладки, например, из фанеры.

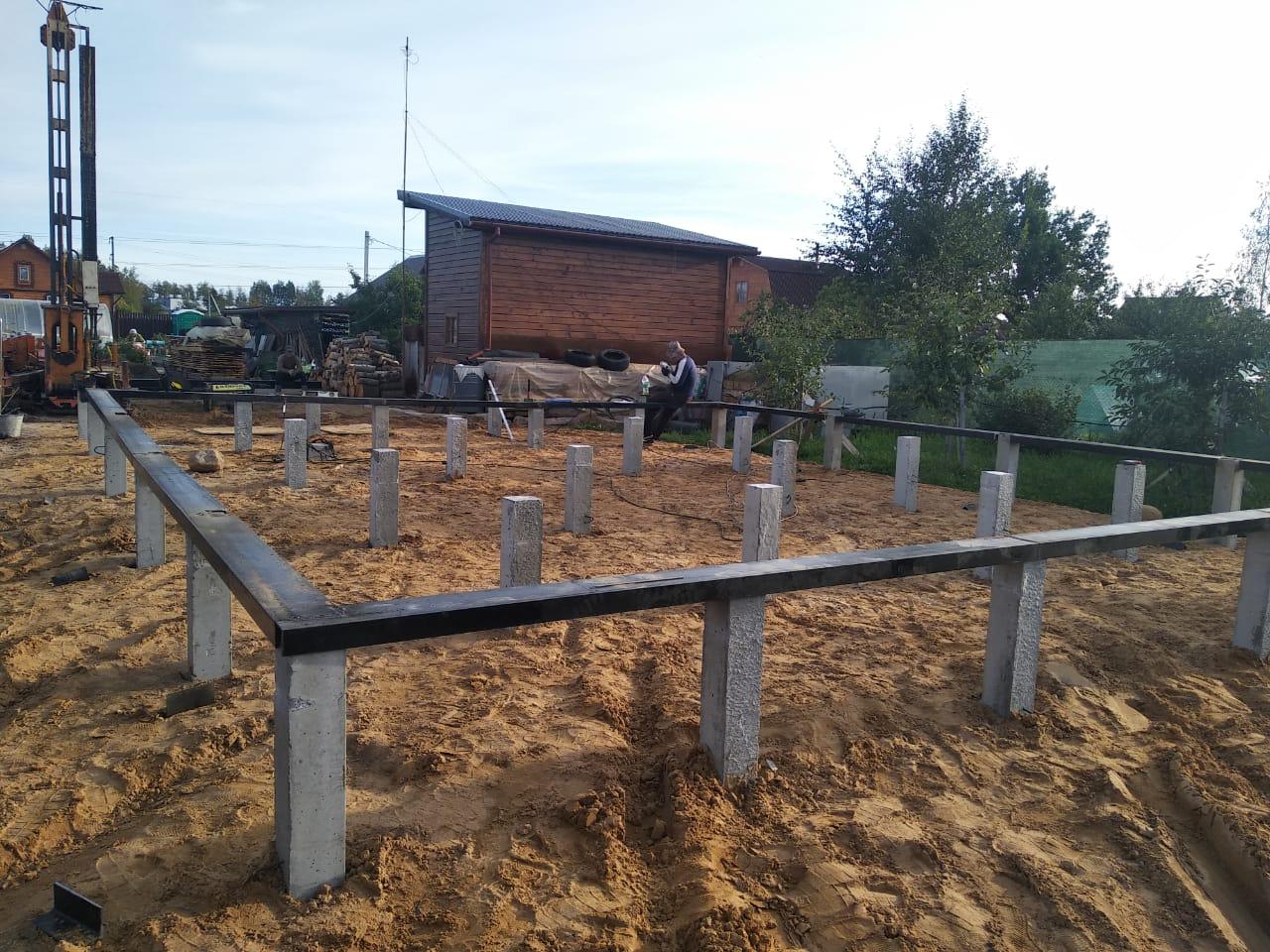

5. Металлический высокий ростверк

Металлическая обвязка используются для более массивных конструкций, в том числе и для кирпичных зданий или тяжелых металлоконструкций, типа ангаров. Здесь на сваи укладывается швеллер или двутавр, полками вниз. Соединения делают согласно схеме несущих стен. Необходимо сварить соединения и дополнительно укрепить болтами. Конструкция за счет этого обретает большую прочность и может выдержать нагрузку металла. Также дополнительное укрепление шва не дает образоваться на фундаменте трещинам и последующим разрывам. Для кирпичной кладки шаг свайного ряда должен быть не более 1-1,5 м, т. к. масса кирпичной конструкций будет гнуть швеллер при шаге от 3м.

Размер швеллера может быть разным. Для усиления нагруженных осей используется самый большой размер.

Следует не только сварить металлический ростверк, но и дополнительно стянуть болтами. Это требование обусловлено разным видом нагрузок – не только боковых, но и вертикальных. Так металлические балки защищаются от образования трещин и разрывов.

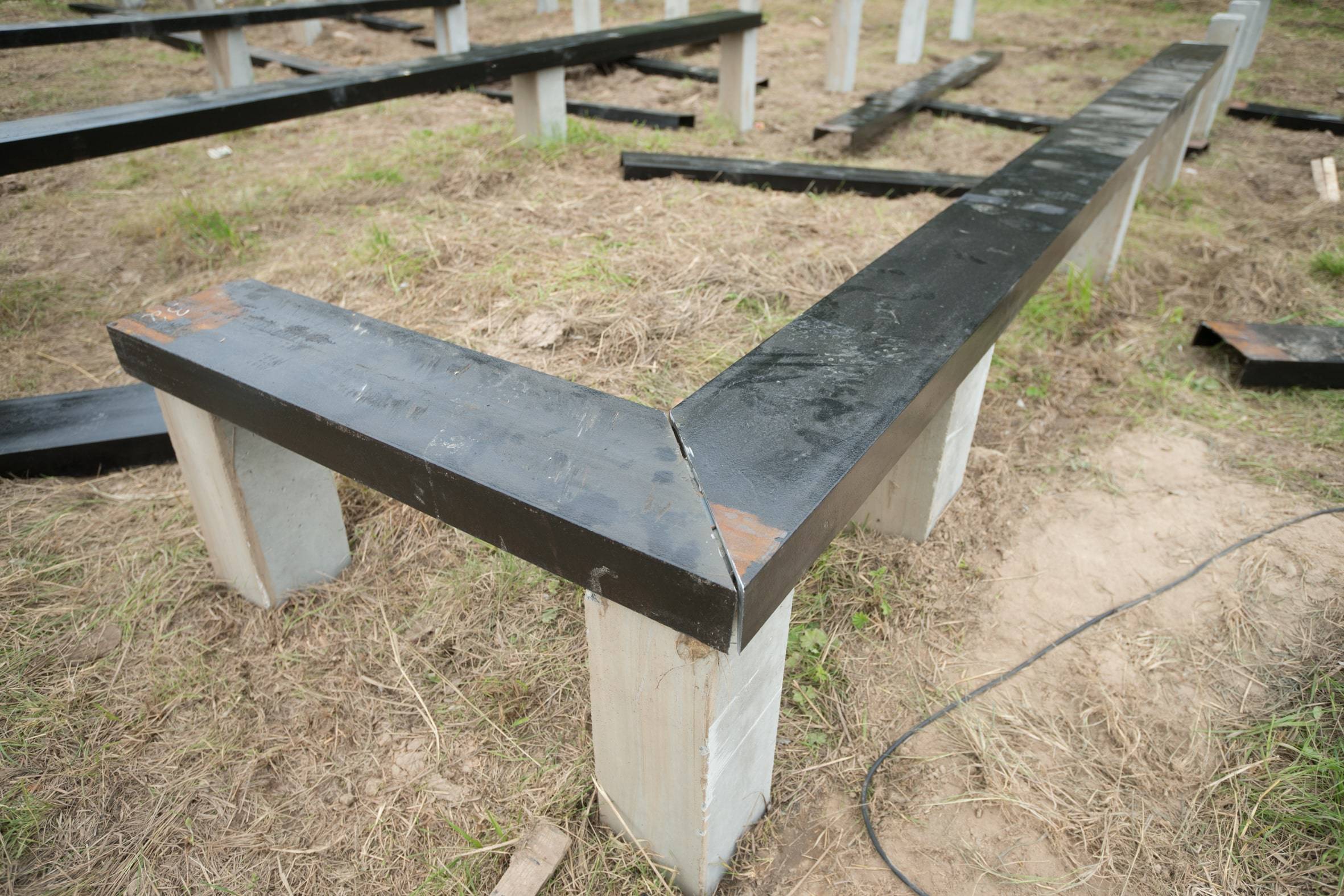

Стандартный металлический ростверк

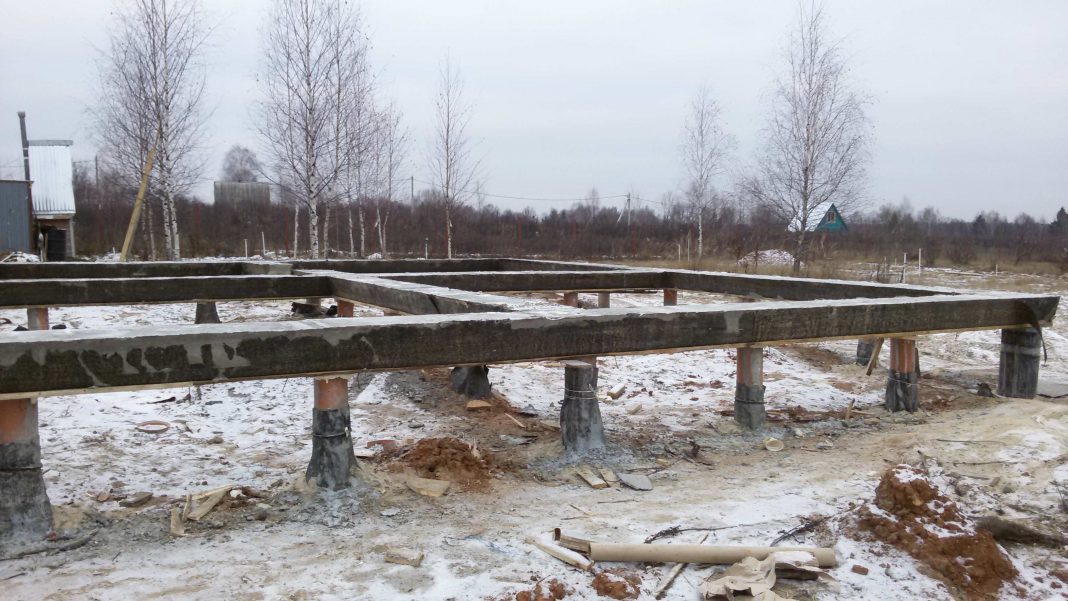

6. Бетонный ростверк

Если здание, которое устанавливается на винтовые сваи, имеет большой вес – это может относиться к домам из бревен, пеноблоков  или каркасников с тяжелой кровлей – под них рекомендуется устанавливать бетонный ростверк.

Для его устройства требуются

• Металлическая арматура
• Вязальная проволока
• Бетон
• Опалубка из досок

После установки свай на них по периметру фундамента вяжется арматура диаметром 12-18 мм с расстоянием между прутками 15-35 см. В верхней части свай просверливаются отверстия, куда вставляются продольные прутки.

Затем вокруг свай монтируется опалубка, наподобие той, что используется для заливки ленточного фундамента. В опалубку заливается бетон. При  заливке бетона заливается и внутренность сваи.

Таким образом, создается сборная конструкция фундамента из собственно свай и бетонной обвязки.

Такой ростверк считается самым мощным и не уступает ленточным бетонным фундаментам таких же параметров, а монтаж его на сваи  осуществляется значительно проще.

Обычно сваи выступают на значительное расстояние от земли – до метра, если поверхность ровная.  Таким образом, обвязка свай чаще всего расположена тоже на некотором расстоянии от грунта. Особенно это касается деревянного и металлического ростверка. Бетонные ростверки, напротив, заливаются вплотную к земле. Это более равномерно распределяет нагрузку не только по оголовкам свай, но и на грунт.

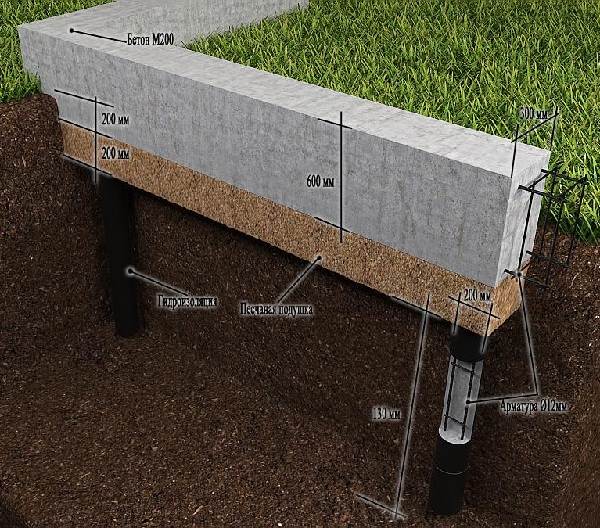

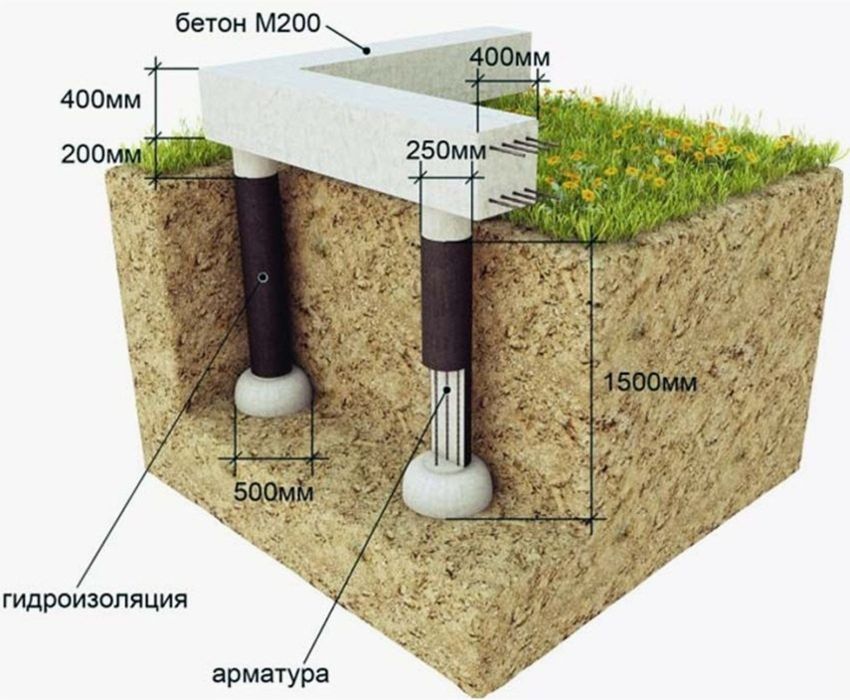

Схема устройства бетонного ростверка

7. Свайный куст

Иногда опоры под здания должны быть очень мощными. Конечно, в таких случаях обычно устанавливаются объемные бетонные столбы, но есть возможность использовать и винтовые сваи, если они кручены на близком расстоянии друг к другу. При этом верхние части соседних свай связываются друг с другом. Это соединение называют свайным кустом.

Получается, что на восприятие нагрузки в каком-то особенно нагруженном узле работают сразу несколько свай.

Эти методом особенно часто пользуются в промышленности, где возведение обычных бетонных фундаментов затруднено –  в болотистых местах, на уклонах и т.д.

Обвязку свайных кустов производят описанными выше способами, учитывая, что сваи собраны группами.

8. Заключение

Установка ростверка на винтовые сваи определяет окончательную несущую способность фундамента. Обвязку винтовых свай нужно проводить особенно тщательно, так как сваи представляют собой надежные опоры, но со сравнительно небольшой площадью основания для фундамента. Это увеличивает роль обвязки.

Фирма «К-ДОМ» специализируется на возведении фундаментов на винтовых сваях для различных типов конструкций – домов для постоянного проживания, садовых домиков, ангаров, мостовых опор. Нами используются все виды ростверка винтовых свай – в зависимости от типа зданий, грунта и условий местности.

Свайный фундамент с ростверком. Обвязка фундамента из винтовых свай

Обвязочный брус (рис. 1) используется при строительстве деревянных, каркасных строений.

                                                                                        Рисунок 1

Наиболее распространенные варианты сечения бруса:

•
  150х150 при шаге между сваями 2500-2700 мм;
•
  200х200 мм при шаге между сваями 3000 мм.

Крепление к оголовку осуществляется с использованием шпилечного соединения.

Так как на металлических поверхностях может образовываться конденсат, рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (рис. 2). Этот вариант лучше работает на изгиб, так как волокна необработанной древесины сохраняют свою целостность. Оцилиндрованное бревно имеет больший прогиб по отношению к необработанному дереву.

                                                                                        Рисунок 2

Первый венец бревенчатого строения допускается укладывать прямо на оголовок. Если фундамент выполнен в виде ленточного из бетона, то его стоит делать из дуба или лиственницы, так как это позволит увеличить срок службы конструкции. В случае со свайно-винтовым основанием от этих мер можно отказаться, если высота ростверка составит не менее 500 мм от уровня земли.

Обвязка брусом/бревном – самый экономичный и быстро реализуемый способ устройства ростверка. Чтобы обвязка имела один уровень, оголовки свай должны быть расположены на одной отметке. В ином случае выравнивание выполняется выпиливанием части сечения бруса/бревна.

Стыковка бруса/бревна (рис. 3). Для соединения в узлах пропорционально каждому из брусков сверху и снизу выполняются распилы, брус/бревно складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от гниения, проложены джутом.

                                                                                        Рисунок 3

Использование антисептиков для всего бруса/бревна обязательно только для случаев опирания на бетонные ленточные фундаменты. При строительстве на винтовых сваях эта процедура носит рекомендательный характер, но только если высота ростверка составляет не менее 500 мм от уровня земли.

Фундамент на винтовых сваях в Самаре

Фундамент на винтовых сваях – лучшее решение для участков с большим перепадом высот, высоким уровнем грунтовых вод, грунтов с низкой несущей способностью, либо для легких строений таких как бани, беседки, веранды. Только правильное применение технологий фундаментов на винтовых сваях приносит удешевление строительства. Для точного расчета свайно-винтового фундамента необходимо произвести геологическое исследование почвы на участке и только после него приступать к строительству. Вести монтаж фундамента на винтовых сваях можно в любое время года, главное чтобы на участок был возможен заезд техники.

Рассчитать стоимость фундамента

Виды фундаментов на винтовых сваях:

Фундамент на винтовых сваях с оголовками

Фундамент на винтовых сваях со швеллером

Бетонный ростверк на винтовых сваях

Фундамент на винтовых сваях с оголовками

Самый экономичный вариант свайного фундамента. Подходит для бань, беседок, небольших и легких строений, срубовых, щитовых, каркасных и панельных домов

Винтовые сваи закручиваются по разметке, обрезаются по нужному уровню. Сверху на сваю одевается оголовок и обваривается. Оголовки имеют стандартные размеры 250х250 мм. и могут быть изменены по требованию заказчика.

Монтаж свайно-винтового фундамента зимой

Фундамент на винтовых сваях с оголовками для веранды

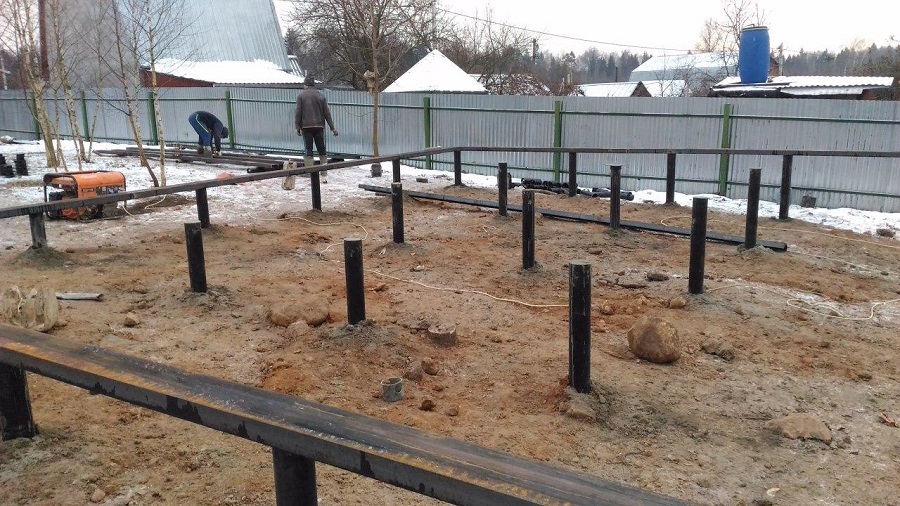

Фундамент на винтовых сваях со швеллером

Обвязку винтовых свай швеллером применяют для придания конструкции дополнительной жесткости, так же применение швеллера упрощает монтаж полов, эффективно распределяет нагрузку по всем сваям, что повышает надежность фундамента.

Фундамент на винтовых сваях со швеллером на участке с перепадом высот

Фундамент на винтовых сваях со швеллером на затопляемом участке

Бетонный ростверк на винтовых сваях

Мелко заглубленный бетонный ростверк на винтовых сваях применяется для всех видов строений. На таком фундаменте возможно ведение кладки из блоков с применением плит перекрытия. В отличии от стандартного бетонного ростверка, ростверк на винтовых сваях уменьшает объем бетона, сокращает сроки выполнения работ и их стоимость, его можно применять на сложных грунтах и участках с высоким уровнем грунтовых вод.

Рассчитать стоимость фундамента

Свайно-ростверковый фундамент. — BrickWood

Основой каждого здания и сооружения является фундамент. Именно он отвечает за надежность и долговечность строения. При выборе вида фундамента необходимо опираться на ряд факторов: тип грунта, уровень грунтовых вод, характеристики самого сооружения, его размеры, этажность.

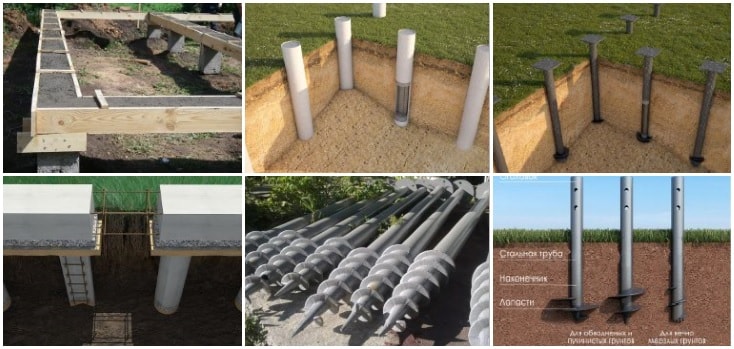

Одним из фундаментов массового использования является свайно-ростверковый. Его область применения очень широка — на любых грунтах и на любом рельефе.

Фундаменты различаются по виду свай:

— набивные. Сваи в этом случае бетонные. Технология устройства выглядит таким образом: буром высверливается отверстие в грунте необходимой глубины и диаметра, туда опускается обсадная труба, которая бывает металлическая или асбестоцементная. После, при необходимости, устанавливается арматура, и полость заполняется бетоном.

— забивные. Название само говорит о способе устройства – забивка или вдавливание в грунт с использованием специального оборудования (сваебойной машины или гидравлического сваедавильного агрегата). Свая в этом случае берется промышленного производства. Это изделие изготавливается в огромных количествах, что говорит о большой потребности в строительной отрасли.

— винтовые сваи. Вид фундамента, в котором используют винтовые сваи — новый, но очень перспективный и быстро набирает популярность. Его отличают прекрасные характеристики в период эксплуатации и широкая область применения. Винтовая свая — это полая металлическая труба с острым наконечником, выполненным в виде винта. Они бывают разные, тип сваи выбирают в зависимости от условий ее установки.

При строительстве сваи делают несколькими способами:

— точечно или по одной, такая технология применяется при установке под наиболее тяжелые элементы конструкции, а здание в целом имеет другой тип фундамента. В этом случае сваи применяют как дополнительный элемент, усиливающий фундамент.

— размещение в линию применяют при строительстве домов с несущими стенами. Сваи устанавливаются по контуру здания на определённом расстоянии друг от друга. Расстояние принимается по расчету с учетом свойств применяемых свай, массы здания и характеристик грунта. Такой вариант прекрасно подходит для малоэтажного частного строительства.

— в виде свайного поля. Такое размещение используют при необходимости забетонировать большую площадь в условиях сложных грунтов, где мало выполнить основание в виде плиты, тут дополнительно в работу включаются сваи. Такие фундаменты, как правило, используются для массивных крупных зданий.

Далее сваи связываются между собой в общую целостную систему верхней обвязочной частью – ростверком. Конструкция его может быть из металла, дерева или бетона.

Материал ростверка выбирают в зависимости от конструкции и типа свай. Для дома из дерева рекомендуется применять деревянный брус для ростверка. В случае устройства бетонных свай подойдет бетонный или металлический ростверк, а при металлических сваях можно применить бетон или металл в качестве материала для выполнения ростверка.

Самая главная задача ростверка — создание геометрически жесткой основы, которая должна принять массу сооружения и равномерно распределить ее на землю.

Важный вопрос, возникающий при выборе типа основания, это его стоимость. Большинство людей считает, что свайный фундамент дорогостоящее решение. Рассмотрим преимущества и недостатки.

При возведении здания все сталкиваются с необходимостью выполнения подготовительных работ на площадке. Строительство ленточных, столбчатых и плитных фундаментов влечет за собой большое количество земляных работ. Аренда специализированной техники существенно отразится на кошельке. Недостатком будет неповоротливость механизмов, а их присутствие на территории отразится перевернутым растительным грунтом. Свайно-ростверковый фундамент можно выполнить самостоятельно, при наличии информации и без дополнительных земельных работ. Очень часто продолжительность выполнения работы по устройству фундаментов влияет на выбор решения. Земляные и монолитные работы имеют технологические нюансы. Необходимо время и подходящие погодные условия для подготовки земляной основы, для твердения бетонной конструкции. А свайные фундаменты позволят существенно снизить продолжительность строительно-монтажных работ по устройству несущего остова здания, так как сделать их можно в различных погодных ситуациях.

Рельеф и состав грунтов очень существенно влияют на выбор технического решения. При желании построить дом на крутом склоне на помощь придет именно свайный фундамент с ростверком. Отпадает необходимость большого количества трудоемких работ, таких как подпорные бетонные стены, большое заглубление в землю с одной стороны и утепление с другой, а еще добавляются сложные земляные работы.

Преимущества свайных фундаментов часто являются определяющим критерием при выборе будущего основания здания.

Сваи в качестве надежной основы: как уменьшить стоимость фундамента в два раза — Публикации — Недвижимость Калининграда

Начиная индивидуальное строительство, каждый из нас сталкивается с выбором: какому типу фундамента отдать предпочтение? Стандартное железобетонное основание требует кропотливых подсчетов всех возможных затрат, серьезных усилий по подготовке площадки и большого количества времени. В свою очередь, свайно-винтовой фундамент стоит значительно дешевле, возводится быстро и без особых хлопот и в некоторых случаях становится практически единственной разумной альтернативой чрезвычайно дорогим инженерным решениям.

В отличие от традиционной технологии заливки бетонного ленточного фундамента, использование свайно-винтового фундамента не требует проведения подготовительных земляных работ, что позволяет экономить не только средства, но и время. Монтаж свайного поля под объект средних размеров (к примеру, индивидуальный жилой дом 8×8 м) производится в течение одного дня, и при этом сразу же после возведения основы можно продолжать строительство. К тому же благодаря достоинствам технологии возводить свайный фундамент можно на участках с большими перепадами высот.

Монтаж свай может производиться как с помощью средств механизации, так и вручную, силами четырех-пяти человек. Благодаря этому возведение свайно-винтового фундамента возможно даже там, куда техника попросту не может проехать: на подтопленных и болотистых участках, в пляжной зоне, вдоль берегов заливов и рек.

Стандартная винтовая свая — это, по сути, стальная труба с толщиной стенки 4 мм и лопастью-буром на конце, который закручивается в грунт, как винт. Снаружи такая свая имеет антикоррозийное покрытие, а внутрь после монтажа заливается бетон, защищающий сваю от образования конденсата и коррозии изнутри и придающий опоре дополнительную прочность. Сверху ставится оголовок, на котором монтируется деревянный или металлический (для последующей заливки бетонной плиты) ростверк.

Винтовые сваи могут использоваться для возведения фундаментов индивидуальных строений (дома, бани, беседки), оснований для пирсов, причалов, берегоукрепительных сооружений, столбов освещения и заборов. В зависимости от области применения сваи бывают разного типоразмера. Процесс монтажа свайного поля осуществляется быстро и не доставляет дополнительных хлопот.

Одно из важнейших преимуществ технологии — возможность монтажа основания из свай на проблемных грунтах. К ним относятся водонасыщенные, торфяные и болотистые почвы. Заниматься строительством основания из железобетона в таких условиях может быть очень недешево, а в некоторых случаях — и вовсе экономически нецелесообразно. И именно свайно-винтовые фундаменты в таких случаях могут обеспечить высокие прочностные показатели, а также невысокую стоимость.

Благодаря полному отсутствию необходимости проведения предварительных земляных работ, возведения опалубки, применения гидроизоляции стоимость возведения свайного основания дешевле традиционного ленточного фундамента из железобетона как минимум на 30% (в ряде случаев экономия может достигать 50%). А в условиях строительства на проблемных неустойчивых грунтах выгода может быть еще больше.

Более того, свайный фундамент — это практически идеальный вариант при возведении построек на труднодоступных подтопляемых, болотистых или рыхлых участках. Возводить такое основание можно даже вручную, без специализированной техники, а сроки монтажа при этом остаются предельно короткими. Установка опор может производиться в любое время года.

Благодаря использованию для изготовления свай из высококачественной стали, дополнительно обработанной защитными антикоррозийными средствами, свайно-винтовой фундамент обладает высокой надежностью и долговечностью. Срок службы качественно изготовленных и установленных с соблюдением технологии опор составляет 150 лет.

В Калининграде поставкой свай и монтажом свайно-винтовых оснований занимается компания «Сваи-Калининград». Специалисты компании имеют огромный опыт монтирования фундаментов не только традиционных объектов, но и сложных оснований под причалы, пирсы, берегоукрепительные сооружения на проблемных грунтах, где бетонный фундамент сделать проблематично или слишком дорого. В 2017 году компания впервые экспортировала свою продукцию, смонтировав основания для целой улицы из восьми домов на юге Баварии в Германии.

«Сваи-Калининград» обеспечивают установку свай и монтаж ростверка под деревянное или бетонное основание. Специалисты компании выезжают на место для оценки стоимости работ и при необходимости проводят геологические изыскания. Основанный на многолетнем опыте профессионализм позволяет им занимать лидирующие позиции на рынке.

Среди клиентов компании» Сваи-Калининград» — сотни калининградцев, по достоинству оценивших все преимущества свайно-винтовой
технологии. Отсутствие необходимости проведения подготовительных работ, быстрота и всесезонность монтажа, устойчивость и долговечность свайного основания, возможность установки на сложных рельефах и проблемных грунтах и низкая стоимость делают данный тип фундаментов все более популярным, а в ряде случаев незаменимым

Дома на свайно-винтовом фундаменте: пол на винтовых сваях

Сегодня строительство винтового фундамента является одним из самых популярных и востребованных вариантов в плане возведения зданий и сооружений. В Европе, Японии и Штатах большинство домов строят именно по данной фундаментной технологии. Популярность связана с тем, что такой фундамент характеризуется повышенной устойчивостью на слабых грунтах и неровных поверхностях.



Каковы преимущества свайно-винтового фундамента?



В первую очередь, следует выделить быстрый монтаж, надежность, прочностью и высокую несущую способность.При обустройстве такого фундамента сваи монтируются в землю, после чего связываются при помощи швеллера или ростверка. В данном случае ростверк, как раз, будет выполнять функцию опоры для несущих стен дома.

Вместо ростверка представляется возможным применить установку оголовка к винтовым сваям. Это стальная пластина, которая обладает ребрами жесткости и специальным «стаканом» из стали, облегающим сваю. Кроме того, оголовок располагает четырьмя отверстиями – они предназначены для соединения с обвязочным брусом. Последний вариант используется со строениями, чьи стены не толще 15 сантиметров.



Основание для бревенчатого дома

Делается «свайное поле», то есть происходит обычное ввинчивание свай в почву. Чаще всего применяются анкеры с диаметром лопасти 300 миллиметров, а ствола – 108 миллиметров. Они выпирают на поверхности на 40-50 сантиметров, после чего выполняется монтаж обвязочного бруса.



Фундамент под дом из бруса

Практически для любых деревянных домов разрешено использовать свайно-винтовую технологию. Правда, чем больше масса у дома, тем необходимо и сваи применять большего диаметра. Для легкого строения достаточно задействовать сваи диаметром в 89 миллиметров. Компания «Винтарус» предоставляет полный спектр услуг по установке свайного фундамента, начиная от проектных работ и заканчивая вывозом мусора.



Фундамент под каркасный дом

Свайно-винтовой фундамент активно применяется в каркасном строительстве – это оптимальный вариант, как финансовом плане, так и в эксплуатационном. Винтовые сваи являются основой фундамента – они характеризуются способностью выдерживать колоссальные нагрузки, повышенной устойчивостью даже на особо слабых грунтах.

Если говорить о финансах, то при использовании свайной технологии вы сможете сэкономить около 30-50% бюджета, в отличие от ленточного фундамента.

Кроме того, сроки строительства очень быстрые – в лучшем случае один день, а в худшем – три! Специалисты компании «Винтарус» помогут монтировать свайно-винтовой фундамент, начиная от проведения необходимых расчетов, составления сметы и заканчивая самим монтажом.

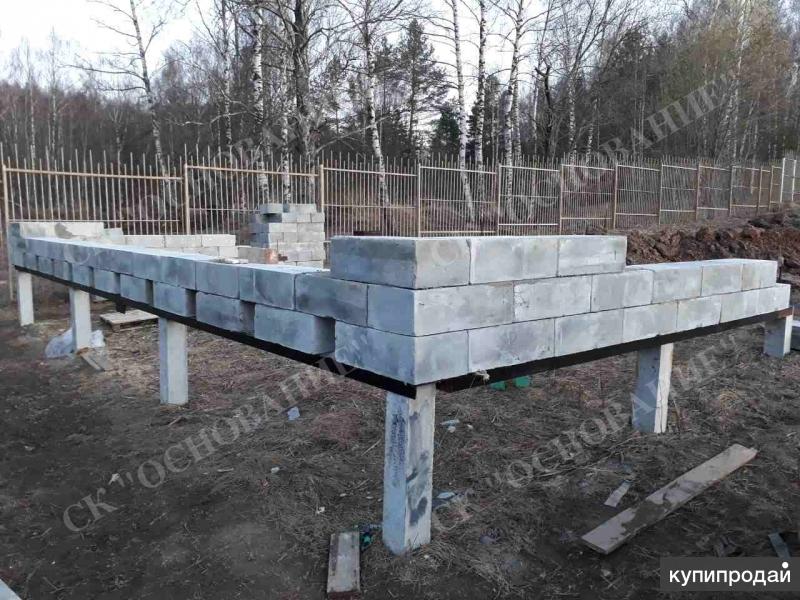

Фундамент под дом из пеноблоков

Для возведения зданий из пеноблоков свайный фундамент требует организации ростверков. И вообще, фундаментные работы доверяйте исключительно профессионалам своего дела, иначе даже самая незначительная оплошность или недочет может привести к серьезным негативным последствиям в будущем.

Винтовой фундамент отличается повышенной устойчивостью, он выдерживает серьезные нагрузки и изменения температуры. В завершение нужно сказать, что монтаж винтового фундамента для дома из пеноблоков не затянется по времени – максимум два-три дня. Компания «Винтарус» всегда готова оказать действенную помощь, как консультационную, так и практическую.



Технологии возведения фундамента для сооружения из пеноблоков

Первый вариант:

Необходимо учитывать следующие факторы при расчете подобного фундамента: эксплуатационные и снеговые нагрузки, план строения, материалы перекрытий, материалы, применяемые для облицовки стен, несущие способности грунта, угол ската крыши и некоторые другие параметры. Как вы понимаете, подобное мероприятие требует привлечение грамотных специалистов. Ведь если упустить даже самый незначительный нюанс, то дом может просесть, или даже полностью рухнуть.

Второй вариант:

Для того чтобы фундамент был максимально надежен, требуется заложить дополнительные показатели по прочности. К примеру, можно совместить технологию свай и бетонного ростверка, а также количественно дополнить сваи.

Сваи винтового типа позволяют избежать неприятностей, связанных с морозным пучением. А бетонный ростверк, в свою очередь, дает дополнительную прочность и износостойкость. Второй вариант будет по финансам дороже, но в некоторых ситуациях без него не представляется возможным обойтись.

Забор на винтовых сваях их профнастила с ростверком

Забор из профнастила выполненный с ростверком из бетона позволяет оградить дачный участок от проникновения нежелательных животных, увеличить срок службы металлических столбов, сохранить высокий уровень противодействия условно-переменным нагрузкам на ограждение, подчеркнуть значимость и эстетическую красоту профиля.

• Линейно-ленточное основание является непроедолимой преградой дляразличных грызунов, кошек и собак, что позволит не только оградить себя, но и сдержать своих любимцев.
• Как известно срок службы бетонных соединений в отличии от сплавов превышает 150-200 лет полезного использования.
• Ширина ростверка забора позволит сохранить геометрию забора на подвижных, пучинистых грунтах и трудных горных или не ровных участках.
• Создаст эффект законченной аккуратной картины и почеркнет форму сгиба листа.

Ни для кого не секрет,что скорость возведения и качество установки приобретается только с опытом, сплаченный, дружный коллекив трезвых, внимательных мастеров справятся с самой трудной задачей. Специалисты нашей компании помогут Вам с выбором материала, доставкой, замером и расчетом стоимости работ по строительству забора любой сложности. Звоните по многоканальному номеру тел. в Санкт-Петербурге 988-20-58

Видео

Телефон: 8 (812) 988-20-58

Email: [email protected]

Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00

Grillages | Индивидуальные фонды | ScrewFast Foundations Ltd

Решетки — это каркас из одно- или двухъярусных балок, уложенных крест-накрест и используемых для стабилизации фундамента. Они особенно хорошо работают на мягкой или влажной земле. Решетки используются для защиты всего, от дорожных знаков до телекоммуникационных вышек.

Стальные решетки

Термин «ростверк» происходит от французского слова «greille», означающего решетку из металла или стальных прутков.Стальные ростверки ScrewFast изготовлены из прокатных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай к надстройке. Состоящие из каркаса из предварительно сваренных балок, ростверки могут быть спроектированы так, чтобы поддерживать любую конструкцию, и их установка очень быстрая и экономичная.

Решетки можно использовать с любым из свайных решений ScrewFast.

Типы стальных решеток

Компания Screwfast имеет большой опыт в проектировании и установке стальных решеток.У нас есть несколько стандартных типов ростверков, которые можно адаптировать к конкретным требованиям проекта:

• Y-образная
• Т-образная
• Крестообразная
• 6-, 8- и 10-свайные ростверки

Также могут быть спроектированы индивидуальные ростверки. Эти фундаменты жестко и надежно соединяют конструкцию с сваями. Сочетание быстрой установки и изготовления на месте делает эту форму очень универсального соединения чрезвычайно популярной альтернативой традиционному методу использования бетона для перекрытия свай.

Стальные ростверки

Применения

Стальные ростверки обычно используются там, где требуются группы свай. Применения стального ростверка включают:

• Телекоммуникационные башни
• Портальные стойки
• Вывески
• Электрификационные мачты воздушных линий

Использование стального ростверка вместо имеющихся альтернатив означает, что установка может быть завершена быстро и удобно. Заливать бетон не нужно, что еще больше упрощает монтаж.Снижение затрат на протяжении всего процесса за счет меньшего количества строительных материалов, более быстрой установки и минимальных перерывов в транспортировке. Окружающая инфраструктура также менее разрушена, потому что мы избегаем глубоких земляных работ, которые необходимы при закладке фундаментов из бетона.

?>

Фундамент ростверк и его основные характеристики

Фундамент ростверк с металлическим каркасом, его преимущества и основные характеристики, советы по монтажу.

Что такое ростверк? Это определение можно было слышать и раньше из-за его широкой популярности в дачной строительной жизни. Фундамент ростверк — разновидность свайного фундамента, для которого характерно наличие железобетонных фундаментных балок или ростверка. Этот плотный фундамент укладывается на сваи фундамента и располагается на высоте 6-8 дюймов над землей.

Особенности ростверка

Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай. Чаще всего этот фундамент устраивают в виде монолитной железобетонной конструкции.Прочность ему обеспечивает металлический каркас (фундамент стальной ростверк).

Виды фундаментов ростверков

Конструкции фундаментов ростверков делятся на разные типы по типу используемых свай:

• винтовые сваи,
• сборный напильник,
• сваи подвесные
• буронабивных свай.

Преимущества и недостатки ростверка

Достоинства ростверка:

• требует меньше времени и материалов на установку;
• уменьшает тепловыделение дома с помощью фундамента, так как не применяется в мерзлой почве;
• снижает уровень вибрации дома (очень актуально, если дом построен рядом с магистралями).

Недостатки ростверка :

• необходимость устройства свай на достаточно большой глубине;
• Пространство под ростверком необходимо залить и утеплить.

Целесообразность ростверка

Фундамент данного типа целесообразно возводить для зданий из легких строительных материалов (брус, бетонные блоки, бетон и др. ) На хрупких грунтах. Другими словами, ростверк следует выбирать в том случае, если:

• есть желание сэкономить до 30% на возведении фундамента;

№

• характеристики грунтов и условия их залегания на местности (высокий уровень грунтовых вод, пучинистые грунты, большая глубина промерзания) не позволяют строить другой тип фундамента;
• : нагрузка на будущий дом будет относительно небольшой.

Советы и рекомендации по установке

1. Сваи

По периметру будущего фундамента дома пробурены скважины под сваи. Глубина таких колодцев должна быть на 2 фута больше, чем глубина обычного промерзания почвы в данном регионе. Глубина и диаметр отверстий для свай рассчитываются в зависимости от характеристик грунта и чаще всего их глубина находится в пределах 4 дюймов, а диаметр составляет около 8 дюймов.

Высота рамы должна быть такой, чтобы верхние концы задвижки выводились над затопленными сваями для соединения с рамой будущего ростверка. Это необходимо для надежного соединения ростверка и свай. Элементы каркаса связаны между собой мягкой стальной проволокой. После монтажа сваи заливаются бетоном. Бетон предварительно готовят в бетономешалке с использованием кварцевого песка и гравия. После заливки сваи оставляют на месяц для окончательного схватывания бетона и приобретения достаточной прочности.

2. Решетка

Ростверк может быть выполнен из сборных сборных железобетонных элементов или в виде монолитной ленты. Второй вариант предпочтительнее, так как цельный монолитный ростверк намного надежнее.

Для изготовления монолитного железобетонного ростверка сначала необходимо изготовить и установить опалубку. Он может быть выполнен из обрезных досок в виде прямоугольных желобов и должен быть установлен так, чтобы между нижней частью будущего ростверка и землей получился зазор около 6-8 дюймов.Высота его обычно составляет около 1 фута, а ширина должна быть равна минимальной толщине стены будущего дома.

Внутри оболочки следует установить каркас соединений арматуры с помощью вязальной проволоки. Такие каркасы могут быть выполнены в виде одного или двух рядов клапанов, соединенных перекрещенными стержнями, или в виде сеток для укладки, в которых два ряда соединяются посредством специально изогнутых зажимов. Нижнее количество фитингов необходимо разместить на опоре высотой около 25–3 мм, чтобы обеспечить полное погружение в бетон при заливке.Минимальное расстояние от каркаса до боковых стен опалубки должно быть таким же. Арматура соединяется такой же вязальной проволокой с выпусками арматурных свай. С помощью бетономешалки приготовьте необходимое количество бетона и в непрерывном цикле заливайте его в опалубку. В процессе заливки бетона необходимо внимательно следить за его плотной укладкой, чтобы не образовались незаполненные пустоты. Для лучшей усадки бетона можно использовать вибратор или обычную штыковую лопату.

После полного заполнения ростверка поверхность фундамента выравнивается и оставляется до полного высыхания бетона. При очень жаркой и очень солнечной погоде поверхность ростверка необходимо периодически увлажнять. После высыхания бетона опалубку можно снимать. Теперь ваш фундамент ростверк готов.

Надеемся, эта статья помогла вам получить необходимую информацию о фундаменте ростверка.

Рекомендовать:

Основные виды фундаментов для домов, их особенности и недостатки.

Типы свайных оснований в строительстве.

Osmose Utilities Services

Одно из самых сложных и творческих решений для стальных решетчатых башен включает в себя полное отключение и удаление одного из четырех основных компонентов башни: опоры стойки. В некоторых случаях частичная замена стойки стойки является единственным жизнеспособным подходом для обеспечения расширенной структурной целостности башни. Конструкция опирается на все четыре стойки стойки и фундамент для ее устойчивости, поэтому проблема заключается в сохранении устойчивости после отсоединения ноги. Поэтому требуется временная опора, чтобы гарантировать, что устойчивость башни не будет нарушена во время восстановления.

Сильная коррозия на уровне земли — распространенная проблема, требующая замены стоек, которая влияет как на фундамент, так и на стойку. Другой распространенной проблемой является механическое повреждение стержней в результате столкновений с полосой отчуждения (рис. 1). В этих случаях требуются незамедлительные действия, чтобы снизить вероятность разрушения конструкции.

Для разных типов решетчатых башен используются разные фундаменты.Например, фундаменты касательных конструкций могут состоять из стальных элементов ростверка, встроенных непосредственно в почву, в то время как более крупные конструкции, такие как опоры для переправы через реки и башни с тяжелым углом деформации, обычно требуют железобетонного фундамента со стальными опорными плитами. Во всех случаях отсоединенная опора стойки должна временно поддерживаться для обеспечения надлежащей передачи нагрузки во время установки новой стойки стойки или стыка. Временные опоры будут различаться по своей проектной мощности и геометрически в зависимости от типа и ориентации башни.

Временная опора для башни со стальным ростверком, показанная на Рисунке 2, обеспечивает безопасные условия для замены поврежденных компонентов. Большинство стальных решетчатых конструкций, построенных более 50 лет назад, будут иметь фундамент из стального ростверка. В этих типах фундаментов опора стойки и диагональные элементы прикреплены болтами к изогнутой лопаточной пластине, соединенной со стальными угловыми элементами ростверка ниже уровня земли. Количество элементов ростверка может варьироваться от одного до четырех, но чаще всего встречается четвероногая установка.Если опора стойки повреждена помимо простого соединения элемента с новой сталью, целостность со стальным фундаментом, вероятно, нарушена, и потребуется временная опора. На рис. 2 показана опорная система в форме треноги, предназначенная для стабилизации конструкции и минимизации прогибов во время реконструкции. Эта трехмерная опорная система состоит из трех частей: стальных винтовых свай, опорных колонн и верхнего стыка. Верхний стык будет соединять систему вместе и безопасно передавать нагрузку опоры на землю через опорные колонны, которые прикреплены к грунту с помощью стальных винтовых свай.

Проектирование и установка временной опоры

Для проектирования временной опоры:

1. Для правильного определения размеров элементов и соединений необходимо определить надлежащую расчетную нагрузку. Чтобы получить эту расчетную нагрузку, необходимо рассчитать комбинацию нагрузок на строительство или техническое обслуживание в сочетании с основными параметрами опоры, такими как высота опоры, угол линии, расположение опоры и типы проводов.
2. Условия почвы оцениваются, чтобы определить, как винтовые сваи будут работать в окружающей среде башни.Общие свойства, которые необходимо наблюдать, включают глубину зеркала грунтовых вод, наличие песка или глин, жесткость почвы и дифференциальные слои почвы. Для мест реализации проекта с неизвестными почвенными условиями или сильно поврежденных конструкций может потребоваться посещение объекта.

После оценки параметров устанавливается временная опора с помощью следующих шагов:

1. Винтовые сваи рассчитаны на соответствующие размеры винтовых валов и пластин.
2. Минимальная глубина заделки рассчитана для случаев растяжения или выдергивания из-за подъема сети из-за ветровых нагрузок.
3. Сваи забиваются в грунт под углом к ​​поврежденной решетчатой ​​опоре башни или фундаменту. Этот угол сводит к минимуму местный изгиб около пластины крышки или верхней части винтовой сваи и позволяет свае действовать в осевом направлении при растяжении или сжатии.
4. После установки основания надстройка опоры ориентируется должным образом, поэтому все три колонны примыкают к определенной точке опоры соединения, обычно на высоте 10 футов над уровнем земли. Соединения между компонентами состоят из болтовых соединений и стержневых соединений с резьбой для надлежащей передачи всех нагрузок без использования сварки в полевых условиях. Как показано на Рисунке 3, все компоненты работают в унисон, поддерживая опору при удалении части стойки стойки.

Преимущества

Временные опоры предоставляют коммунальным предприятиям множество преимуществ, в том числе:

• В большинстве случаев временную опору и сращивание или замену стойки стойки можно выполнить в течение одного рабочего дня в полевых условиях. Это чрезвычайно эффективный вариант, который экономит время и ресурсы, предотвращая необходимость использования крана или механической системы для временной поддержки решетчатой ​​башни.
• Временная опора обеспечивает универсальность при работе в сложных географических ландшафтах, таких как башни, пересекающие долины, с различными почвенными условиями.
• Этот процесс упрощен для различных типов конструкций, включая большие башни, состоящие из больших опор.
• Раньше коммунальные предприятия могли быть вынуждены закрыть линию на длительное время из соображений безопасности, но теперь это можно свести к минимуму или предотвратить с помощью ускоренного восстановления с помощью временной поддержки.

Новые временные опоры постоянно разрабатываются и оптимизируются командой инженеров Osmose с целью, чтобы каждый стальной столб и решетчатый тип опор можно было успешно поддерживать и восстанавливать наиболее безопасным и эффективным способом.

За дополнительной информацией обращайтесь к местному специалисту по Osmose или по электронной почте [email protected].

Вертикальные и разбитые группы спиральных свай для мобилизации боковой нагрузки

Винтовые сваи стали распространенной системой свай на строительном рынке Северной Америки.Они используются во многих приложениях с низкими и средними растягивающими и сжимающими нагрузками. Тонкие винтовые сваи диаметром менее 4,5 дюймов исторически использовались для небольших поперечных нагрузок от 1 до 5 тысяч фунтов в вертикальном положении. Этот метод определяет поперечную нагрузку в зависимости от допустимого конструктивного изгибающего момента сваи и допустимого пассивного давления грунта на грунт. Обычно емкость свай анализируют с помощью теоретических уравнений тонкой сваи, кривых P-Y или программ, моделирующих отклик P-Y.Для определения применимого размера трубы к допустимым нагрузкам применяется соответствующий коэффициент безопасности или эксплуатационный предел допустимого прогиба. В последние годы большие сваи диаметром более 5,5 дюймов использовались для больших боковых нагрузок. Сваи большого диаметра рассчитаны на нагрузки более 20 тысяч фунтов.

Поскольку винтовые сваи меньшего диаметра, как правило, более эффективны и экономичны, чем сваи большого диаметра, также часто применяют удары по группам тонких винтовых свай для достижения большей прочности на сдвиг и момент.Типичный угол наклона теста при вертикальной установке составляет от 5 до 20 градусов. Группа свай из 3-4 тонких винтовых свай, соединенных стальным ростверком или бетонной крышкой, может выдерживать поперечные нагрузки от 10 до 20 тысяч фунтов. Группы свай большего размера могут быть спроектированы так, чтобы выдерживать большие сдвиговые и моментные нагрузки. Потрепанные группы свай передают значительную нагрузку сдвига за счет осевого растяжения и сжимающей способности винтовой сваи. Это значительно снижает количество пассивного давления, прикладываемого к грунту, и необходимую конструктивную способность сваи изгибать.Распространенное заблуждение состоит в том, что осевая способность свай принимает на себя всю поперечную нагрузку. Чтобы сделать это предположение, группа свай должна быть статичной и не перемещаться. При применении группа свай не является статической и будет передавать нагрузку как в осевом, так и в пассивном направлении вдоль винтового вала. Очень важно проанализировать структурный компонент группы поврежденных свай и выбрать винтовой анкер с адекватной структурной изгибающей способностью. Забитые сваи наиболее эффективны в ситуации с неподвижным оголовьем и обеспечивают более жесткий отклик сваи, чем вертикально установленные сваи.

Использование как вертикальных, так и спиральных групп свай представляет собой экономичную систему свай, предназначенную для использования при малых и умеренных поперечных нагрузках, когда геотехнические и структурные характеристики рассчитаны соответствующим образом.

Страница не найдена | Пирс Атлас

Лори Кэмп

«Atlas Piers проделали большую работу по ремонту нашего тонущего фундамента. У нас действительно было несколько перерасходов в счетах из-за непредвиденных проблем с работой, но они были любезны договориться о цене, которая была бы доступной для нас.Спасибо за охрану нашего дома!

Дивья Сукумар

«Мы позвонили в Atlas Piers, чтобы получить экспертное заключение о фундаменте нашего дома. У нас был продавец гидроизоляционной компании, который сказал нам, что наш фундамент тонет, и предложил установить опоры. Уэйн тщательно оценил наш дом и подтвердил, что наш фундамент в хорошем состоянии и не работает. нужны пирсы.Он был очень услужливым и знающим, и явно заботился о наших интересах, а не просто пытался сделать продажу.Очень рад, что мы подтвердили наши подозрения — очень рекомендую этот бизнес!

Дэйв Кольер

«Меня направил в Атлас Пирс мой друг, который занимается внутренним ремонтом и реконструкцией. Я использовал их, чтобы решить небольшую проблему урегулирования в моем доме. Они установили (2) Пирса для поддержки конструкции. Довольны качеством конструкции работать и ценить вовлеченного владельца, который пришел проверить и проследить за мной после того, как работа была завершена.

Лаура Стил

«Atlas Piers — первоклассная компания. Они невероятно профессиональны, своевременны, хорошо осведомлены и поддерживают свой продукт. Мы позвонили им по поводу спиральных стяжек, которые они установили для предыдущего домовладельца 12 лет назад. Несмотря на то, что мы не были первоначальным владельцем и На них не распространялась какая-либо гарантия, они немедленно назначили встречу, и владелец вышел посмотреть. Они втиснули нас для быстрого ремонта в течение этой недели, и с тех пор у нас не было никаких проблем.Очень ценю их профессионализм и то, что они стоят за своим продуктом. Обязательно порекомендую их всем, кому эта услуга может понадобиться в будущем.

Эндрю Хитдеркс

«Они искренне прислушиваются к вашим потребностям и откликаются на них. А не на деньги.

Уэйн Д

«seripor. Флойд Мур, приехал осмотреть мою собственность. У меня была трещина в фундаменте на кирпичной внешней стене, которая со временем увеличилась.Мистер Мур провел тщательный осмотр и не обнаружил серьезных повреждений фундамента. Он был полезным, информативным и, прежде всего, ЧЕСТНЫМ. Другая компания (которая постоянно рекламирует) пыталась взимать с меня тысячи за ненужную работу. Когда придет время, я обязательно позвоню в Атланту Пирс. Ваша честность и профессиональные манеры — вот что мы больше всего ценим в этом мире… A +.

Филип Роджерс

«Мы использовали опоры Atlas Piers для стабилизации и подъема кирпичного дома для бассейнов.Ранее мы работали с известной компанией по ремонту гидроизоляции и фундамента, чтобы решить эту проблему. По сравнению с этим объем работы, выполненной другой компанией, был ничтожным. Опоры этого домика у бассейна не были сделаны должным образом и не могли поддерживать устанавливаемые опоры. Проект был отложен, пока мы работали над укреплением фундаментов. Компания Atlas Piers сохранила гибкость в отношении своих рабочих бригад, своевременно выполняющих работу.

Юджин Хирш

«Зарекомендовавшая себя и профессиональная компания, навсегда решившая мою жизненную проблему.У них отличное обслуживание клиентов, они своевременны и эффективны. Я бы ни с кем не имел дела для такой работы.

Джеймс Рис

«Уэйн (владелец) дал нам твердую оценку нашей проблемы. Он был открыт и практичен в отношении наилучшего решения, а цена была конкурентоспособной. Команда Atlas Piers была оперативна в назначенный день, очень хорошо общалась и проделала отличную работу. Они почистили, убедились, что я доволен, и оставил меня вполне довольным, что наша проблема была решена.

Кристи Кроуфорд

«Мои покупатели были обеспокоены проблемами с фундаментом в доме, который они покупали, поэтому мы пригласили Атласа Пирса (г-на Фарриса) взглянуть на него. Он был очень хорошо осведомлен и честен. В доме не было серьезных проблем с конструкцией, просто регулярное заселение дома. Мистер Фаррис не занимался ремонтом, чтобы получить деньги за работу. Он был честен, и поэтому я всегда буду к нему обращаться в будущем.

Питер Чыонг

«У меня в доме появилась трещина в опорной стойке.Вышел инженер, посмотрел, сказал мне, что мне не нужно ничего делать с этим, сказал мне, при каких конкретных обстоятельствах мне нужно над ним поработать, а затем сказал мне, как не допустить, чтобы вода разъедала стены моего дома в качестве дополнительного бонус. Все это дружелюбное, своевременное обслуживание, и мне не взяли ни цента. Они могли легко продать мне пирс за 2000 долларов, но не хотели тратить зря свое время или мои деньги. Обычно я совершаю покупки, прежде чем найду подрядчика, но в следующий раз, когда мне понадобится инженер-строитель, я просто пойду в Атлас.

Эрик Карлсон

«Уэйн пришел ко мне домой сегодня утром как раз вовремя. Очень честно. Я очень рекомендую эту компанию.

Эрик Чизм

«Мы использовали Atlas для создания спиральных затворов в доме, который мы приобрели в январе 2018 года. Их первоначальная работа была своевременной и профессиональной. В декабре 2018 года, через три дня после Рождества, во время особенно сильного дождя (обширные ливневые наводнения по всей Атланте, ручьи, дороги подвалы), у нас возникла небольшая проблема с болтами в анкерных креплениях.После вызова Тони в течение часа к нам домой приехала бригада. Экипаж быстро оценил и в приятной, профессиональной манере исправил ситуацию. Замечательный продукт и обслуживание клиентов!

Гвен Боннер

«Чад Костелло, вице-президент Atlas Piers, человек большой добросовестности. Команда, выполнившая эту работу, была высококвалифицированной и профессиональной. Очень рекомендую эту компанию.

Кудзу Обзор

«Бригада работала эффективно и профессионально на нашем крутом склоне двора, чтобы добраться до нашей плиты, чтобы поднять часть нашего дома.Они действительно знали, что делают.

Кудзу Обзор

«Наше крыльцо опускалось. Атлас Пирс вышел, осмотрел работу, сказал нам, что нужно. Их команда была абсолютно исключительной: вежливая, прилежная и, прежде всего, эффективная. Нас не так легко впечатляют большинство подрядчиков — эти ребята и компания абсолютно феноменальная!

Кудзу Обзор

«Компания и сотрудники были очень профессиональны и готовы помочь.Работа выполнена своевременно. Настоятельно рекомендую для любых работ по фундаменту, которые могут вам понадобиться.

Google Обзор

«Большое дерево упало на мой дом, и мне нужно было поднять его в исходное положение. Атлас проделал большую работу. Дом был восстановлен, а ландшафт вернулся в исходное состояние. Я буду использовать их снова

Google Обзор

«Атлас был очень профессионален и выполнил работу в срок.Они были, безусловно, лучшими из 5 компаний, к которым я обратился с предложением отремонтировать мои подвальные стены. Я их настоятельно рекомендую.

Google Обзор

«Эти ребята профессиональные, с ними очень легко работать. Я рекомендую их всем!

Google Обзор

«Одна из самых профессиональных компаний, с которыми мы работали, работала у нас дома. Они очень дружелюбны, превосходно обслуживают клиентов, быстро и, что самое главное, сделали свою работу правильно с первого раза.

Google Обзор

«Я очень доволен выполненной работой и профессионализмом бригады. Я бы порекомендовал их для ремонта вашего фундамента или даже если вы хотите узнать мнение о новых фундаментных работах.

Google Обзор

«Чад определил реальную проблему всего за несколько минут осмотра. Мой фундамент на самом деле не тонул. Это было большим облегчением ..Другая компания дала мне дорогое предложение всего за 5 дней до визита Чада.

Список клиентов Энджи

«Они сказали мне, что, по моему мнению, мне не нужно, и направили меня к тому, кто занимается проверками фондов. Они были абсолютно честными и полезными.

Обзор списка Энджи

«Прекрасно. Атлас был так сговорчив с нашей неотложной ситуацией.Они сделали работу за один день; это было прекрасно и позволило нам закрыть наш дом в соответствии с графиком. Дата оказания услуги: 2014

Обзор списка Энджи

«Я чувствовал себя очень комфортно, выбрав Атлас для выполнения работы. Бригадир был чрезвычайно профессионален и нашел время, чтобы ответить на мои многочисленные вопросы. Бригада проделала отличную работу по уборке.

Обзор списка Энджи

«Эти люди знают, что делают, и делают это очень эффективно, хорошо и по разумной цене.Я определенно буду использовать их снова для любых будущих проблем с фундаментом и настоятельно рекомендую их

Обзор списка Энджи

«Уэйн был очень честен, и я определенно воспользуюсь ими снова. Очень профессионально и знающе.

Обзор списка Энджи

«Atlas Piers отлично справились с установкой опор для большой передней ступеньки. Они пунктуальны, высокопрофессиональны и выполнили работу без каких-либо проблем.Я очень рекомендую их для любой работы. Они очень честны.

Обзор списка Энджи

«Это была очень сложная работа, и с ними было так много всего. Они постоянно держали меня в курсе всего процесса. Я очень рекомендую их.

Обзор списка Энджи

«Сьюзен так мило разговаривала по телефону, что я сразу же захотел оставить отзыв. Она направила меня к специалисту, чтобы узнать то, что я искал.Спасибо.

Билл Хантер

«Я вызвал их посмотреть на какой-то поселок в доме 75-летней давности. Атлас приехал, провел тщательный осмотр и решил, что поселение было довольно старым, и нет необходимости устанавливать опоры, так как он больше не оседает. . Их честность и порядочность сэкономили мне 10-15 тысяч долларов.

Брук Джайлз

«Очень хорошо осведомлен, профессионален и заслуживает доверия.НАСТОЯТЕЛЬНО рекомендую им позвонить в самый первый раз.

13,375-дюймовые спиральные сваи труб для крупнейшего ветроэнергетического проекта Западной Канады

ОБЗОР:
Ветровой проект Blackspring Ridge мощностью 300 МВт, расположенный в округе Вулкан, Альберта (50 км к северу от Летбриджа), является крупнейшим ветроэнергетическим проектом в Западной Канаде. Проект представляет собой самую крупную инвестицию в ветроэнергетику в провинции — около 0,6 миллиарда долларов. В проект вошли 166 Vestas V100-1.Ветрогенераторы мощностью 8 МВт.

РЕШЕНИЕ:
Объем работ по этому проекту заключался в предоставлении услуг по проектированию винтовых свайных фундаментов для оборудования подстанции проекта. Фундаменты для оборудования изначально были спроектированы как монолитные и бетонные фундаменты. В то время как некоторые конструкции остались с монолитными фундаментами, все фундаменты, первоначально предназначенные для фундаментов с бурением, были перепроектированы для винтовых свай. Стоимость, время установки, последовательность, погодные условия, отсутствие бетона и гибкость, гибкость монтажного оборудования были одними из основных причин выбора винтовых свай.Компания Western Pacific Enterprises GP получила субподряд на строительство подстанции с Мортенсоном, генеральным подрядчиком проекта. IDL Projects of B. C. заключила контракт с Western Pacific на строительные и фундаментные работы. IDEAL Group разработала все устройства соединения свай для всего оборудования и конструкций, которые будут установлены на сваях, и все сваи были установлены TerraCana Foundations.

Ростверк для тупиковых конструкций — до ЛЭП

КОНСТРУКЦИЯ:
Конструкция сваи должна учитывать высокие поперечные нагрузки и изгибающие нагрузки.Конструкции, которые должны были быть возведены на сваях, варьировались от молниеотводов, тупиковых монополей, оборудования воздушной шины
и конденсаторов, и это лишь некоторые из них. Были выбраны два размера ствола сваи, 7 дюймов и 13 3/8 дюйма, с комбинацией одинарных или двойных спиралей диаметром 24 и 30 дюймов. Условия почвы на участке были от мягкой илистой глины до жесткой глины, от гравия до глинистой почвы на высоте 20 — 30 футов. Расчетные вертикальные и сжимающие нагрузки варьировались от 20 до 168 тысяч фунтов на сваю. Крепление конструкций к сваям осуществлялось с помощью стальных пластин и стальных ростверков, которые крепились болтами или приваривались к сваям. Ни для одного из навесных приспособлений бетон не требовался.

Кредит: REVE

Завершены испытания производственных свай на нагрузку на растяжение до 186 тысяч фунтов.

Сваи были установлены TerraCana с использованием приводной головки 170 000 футов фунтов, установленной на экскаваторе Volvo 290.
Крутящий момент отслеживается и регистрируется с помощью электронного «Torq-Pin»
Всего 120 свай, 98 из 13 3/8 дюйма и 22 из 7 дюймов — 20 футов и 10 футов, и удлинители
Сваи глубиной 20-30 футов, крутящий момент 40 000 — 110 000 фут-фунтов.’
Монтажный допуск 6 мм для плит и ростверков.
Погодные условия при установке свай, заглушек и ростверков до -35 С.

Винтовые сваи получили новый Сертификат промышленного одобрения FLI Structures

Винтовые сваи

(PRWEB)
9 сентября 2010 г.

FLI Structures является лидером в проектировании, производстве, поставке и установке стальных конструкций и их фундаментов, включая винтовые сваи и стальные ростверки.

Из своего опыта в разработке и производстве винтовых свай; который отображается на их веб-сайте, FLI Structures недавно была награждена престижным сертификатом «Реестра квалифицированных подрядчиков стальных конструкций для мостовых сооружений».

FLI Structures получили этот сертификат, поскольку они предоставляют исключительные услуги и качественные продукты. Эти продукты можно просмотреть на веб-сайте FLI Structures. Все больше подрядчиков на строительстве мостов теперь используют эти инновационные продукты, такие как стальные решетки, закрепленные винтами / винтовые сваи, поскольку эти новые решения для фундаментов позволяют быстрее возводить мосты, сокращая задержки, связанные с инженерными работами.

Винтовые сваи

Винтовые сваи

FLI будут поддерживать конструкции как при растяжении, так и при сжатии, обеспечивая идеальное решение при значительных опрокидывающих моментах. Винтовые сваи разрабатываются инженерами FLI индивидуально с учетом конкретных условий грунта на объекте. Вращающие моменты регистрируются во время установки, чтобы подтвердить, что была достигнута соответствующая мощность. При необходимости тестирование можно провести просто.

Винтовые сваи только недавно были обнаружены как эффект затрат и проверенная замена оригинальным методам для фундаментов, основные преимущества, которые содержат винтовые сваи по сравнению с другими фундаментами, включают:

• Винтовые сваи быстро устанавливаются — экономия времени и денег
• Никаких раскопок или вывоза отвалов — экономия денег, особенно на загрязненной земле
• Нет бетона или времени затвердевания — ускоряет ввод объекта в эксплуатацию
• Компактность — позволяет использовать небольшие базы в ограниченных зонах
• Винтовые сваи имеют гибкую конструкцию — рамы могут быть спроектированы для переброски коммуникаций, что позволяет строить перегруженные зоны, что исключает необходимость перенаправления кабелей.
• Экологичное решение — винтовые шпильки можно снимать и использовать повторно.
• Монтаж при низких температурах — без простоев, в отличие от бетона
• Винтовые сваи — экономичное решение в мягком грунте, где традиционные сваи более дорогие, а бетон технически непригоден.

Винтовые сваи винтовые

Винтовые сваи

с их простой элегантностью и изысканным дизайном представляют собой новейшую технологию создания фундаментов.Винтовая свая состоит из вала из оцинкованной стали, на который приварен ряд круглых стальных пластин с низким шагом.

Винтовые сваи имеют другие преимущества по сравнению с обычными свами, в том числе —

• Винтовые сваи быстро устанавливаются
• Без вибрации, тихо и практически без дыма
• Нет раскопок или отвалов для удаления с участка
• Нет бетона или времени схватывания
• Малая занимаемая площадь — винтовые сваи со спиральными зубьями идеально подходят для участков с ограниченным доступом
• Винтовые сваи со спиральными зубьями обладают гибкостью конструкции
• Устойчивость (съемная и многоразовая)

Специалисты по стальным ростверкам

FLI Structures также производит стальные ростверки.Стальной ростверк — это жесткая конструкция, которая размещается на достаточной глубине под землей, чтобы вес почвы, удаленной для ее установки, равнялся весу поддерживаемой конструкции. Стальные ростверки могут удерживать различные типы конструкций, например, железнодорожные опоры OLE и дорожные указатели. Стальные решетки — это промежуточные конструкции, которые часто связывают нижележащие сваи с вышележащими конструкциями.

FLI Structures также производит множество других продуктов, имеющих отношение к Bridgeworks.Два других основных источника фундаментов, которые обеспечивают хорошие решения для фундаментов в сложных грунтах, включают: —

Забивные сваи

Для ситуаций, когда нельзя использовать свайный фундамент, компания FLI Structures предложила решение с использованием забивных свай. Забивные сваи являются новинкой в ​​отрасли и используются, когда грунт очень прочный, и для установки сваи требуется только сила.

Новые мини-сваи

Еще одна альтернатива забивным сваям — это относительно новые мини-сваи (также называемые микро-сваями).Мини-сваи — это еще одна версия винтовых свай для основного продукта FLI Structures, однако их снова можно использовать для различных почвенных ситуаций. Компания FLI Structures только что создала новую страницу на своем веб-сайте, чтобы продемонстрировать преимущества мини-укладки.

Этот обновленный сайт является ценным онлайн-ресурсом по установке винтовых свай.

FLI Structures гордится тем, что является частью Реестра квалифицированных подрядчиков по монтажу металлоконструкций для мостовых сооружений. Винтовые сваи предлагают привлекательные преимущества экономии времени и денег для многих строительных проектов.Их недавно расширенный веб-сайт предлагает простой в использовании ресурс для всех, кто задает вопросы о резьбовых соединениях или кому нужно понимать различные способы их использования. Все эти новые продукты, упомянутые выше, недавно были созданы в виде новых веб-страниц на веб-сайте FLI Structures, где доступна дополнительная информация.

Для получения дополнительной информации об этом или любом из наших продуктов посетите наш веб-сайт или свяжитесь с нами по телефону 44- (0) 1452-722200

###

Поделиться статьей в социальных сетях или по электронной почте:

.
