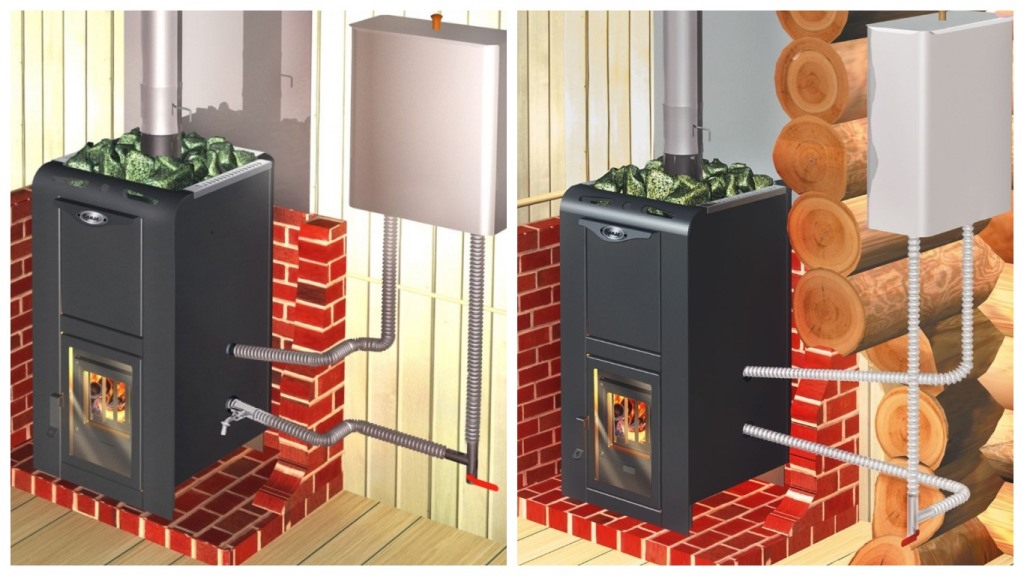

Водяной теплый пол от печки в бане: особенности, плюсы и минусы, монтаж

Заземление и УЗО – обязательны при устройстве любого вида электрических тёплых полов!

Покрытия для теплого пола в бане

Отличным вариантом для финишного покрытия в бане является керамогранитная плитка. Она совершенно не боится влаги.

Также можно использовать обычный кафель, но он очень скользкий – нужно будет всегда наступать осторожно. Как вариант, поверх плитки (да и поверх наливного пола) можно постелить специальные коврики для ванных комнат.

Для укладки плитки в моечную и парилку нужно использовать морозостойкий клей. А швы советуется затирать не обычными затирками, а силиконовым герметиком – это предотвратит трещины из-за температурного расширения, а также обеспечит водонепроницаемость.

Укладка плитки на теплый пол

Дерево, как ни странно, один из самых неудачных материалов для полов во влажной моечной. Они неизбежно напитываются влагой. А в случае с тёплым полом – плохо от него прогреваются. Если хочется натурального дерева – можно уложить паркет или решётку в парилке и раздевалке. Подойдёт для комнат отдыха и пробка.

Стоит избегать очень гладких покрытий, например, линолеума.

Заключение

Тёплый пол – отличное решение для бетонного основания в бане. Он не только создаст комфорт во время процедур, но и сможет просушить помещение после них. При таком способе подогрева, у всех материалов будет максимально долгий срок службы.

Видео на тему

Теплый пол в бане

Нужна ли система обогрева пола в банях и банных комплексах? Вопрос актуален как для владельцев бань, так и тех, кто только планирует их строить. Извечная проблема таких помещений — высокая влажность. Отсюда сырость, гниение и затхлость. Влажность — распространенная причина образования грибка и плесени. Добавляет проблем бетонный фундамент, который впитывает влагу и всегда остается холодным. Теплый пол в бане просушивает помещение, избавляя его от избыточной влажности. В этом его существенный плюс.

Где в бани устанавливать теплый пол?

Обычно баня имеет несколько помещений, одно из которых — зона отдыха. Теплый пол там служит гарантией того, что в комнате будет сухо и комфортно. Если в зоне отдыха деревянная отделка, дополнительный обогрев позволит увеличить срок службы материала. Если же на полу комнаты находится керамическая плитка, теплый пол поможет избежать неприятного ощущения холода, которым грешит поверхность покрытия.

В парной систему обогрева не устанавливают. Отопительным прибором там служит банная печь. В зависимости от разновидности устройства топливом может быть газ или дрова. Печь нагревает воздух до нужной температуры, а после, когда посещение бани закончено, просушивает парную.

Какую систему обогрева выбрать для бани?

В бане можно устанавливать обе системы обогрева — и электрическую, и водяную.

Электрообогреватель более легкий. Его проще монтировать, даже если кабель укладывать в бетонную стяжку. Электрические полы не нужно ставить в моечную, где постоянно влажно. Они больше подойдут для зоны отдыха. Электрообогреватель не боится низкой температуры. Если баня долгое время не будет использоваться, а на улице будут стоять морозы, система не пострадает.

Водяной теплый пол имеет низкие расходы на эксплуатацию, зато его сложнее монтировать. Если системе понадобится ремонт, скорей всего, придется ее полностью поменять. Водяной теплый пол требует автономного котла отопления. Вымораживать систему в холодное время года нельзя. Она выйдет из строя.

Планируете установить теплый пол в бане? Рекомендуем проконсультироваться со специалистами, уточнить возможности для вашего помещения, плюсы и минусы функционирования системы.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-либо грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды в пластиковых трубках, установленных в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь.Вставить его в новую конструкцию очень просто: специальные деревянные пластины, привинченные к балкам, служат в качестве основания. Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Рассела Кея

Лучший способ переоборудовать теплый пол, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса, — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы удерживают трубки на равном расстоянии от 6 до 8 дюймов, чтобы избежать холодных пятен. НКТ непрерывно изгибаются от пролета к пролету через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду из бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубопроводе будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки для ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1 дюйма к уклону пола, что потребует корректировок, например, подъема или срезания дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть изделия — Quik Trak от Uponor, климатическая панель Viega и Raupanel от Rehau, — которые позволяют сохранять дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — при условии, что он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвал будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили установить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернативное электрическое лучистое отопление

Как правило, электрические лучи — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не в целых домах.Его быстрее и дешевле установить, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Из-за высокой стоимости киловатт-часа это не лучший основной источник тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

пол с подогревом на дровах | Hearth.com Forums Home

Хммм …. Мне кажется, что у вас не должно быть особых правил по этому поводу — своего рода удивление, учитывая, насколько строго Япония регулирует другие продукты. Здесь, в США, печи, изготовленные после 1988 г., не только должны соответствовать стандартам безопасности по предотвращению пожаров, но и должны соответствовать требованиям EPA по выбросам для чистого сжигания, а во многих регионах установка печи, не утвержденной EPA, является незаконной. Печи

EPA имеют преимущество в том, что они намного лучше обогревателей, они будут давать примерно на 1/3 больше тепла из заданного количества дров, чем вы получили бы от более старой печи (которую мы обычно называем здесь «дымовым драконом») , они почти не выделяют видимого дыма и откладывают в дымоходе гораздо меньше креозота — многие пользователи сообщают, что чистят дымоходы только раз в год и тогда в этом нет необходимости.

Есть два основных метода, которые они используют для достижения этой цели: печь вторичного сжигания, в которой используется тщательно изолированная топка, чтобы поддерживать температуру огня выше 1000 * F, и тщательно контролируемое введение дополнительного воздуха для сжигания дыма; и печь с каталитическим сжиганием, в которой используется каталитический нейтрализатор (или «кот», как мы его обычно называем) вроде того, что используется в автомобиле, для сжигания дыма во вторичной камере при более низкой температуре. У каждого типа есть свои преимущества и недостатки, и здесь вы увидите длительные дискуссии по этой теме.

Они ДЕЙСТВИТЕЛЬНО требуют, чтобы вы сжигали только сухую, хорошо выдержанную древесину (обычно рубленную и раскалываемую в течение как минимум одного года), без мусора или другого мусора, особенно в кошачьих печах, которые чувствительны к тому, что их катализатор «отравлен» или становится неактивным из-за неправильные материалы.

Насколько я понимаю, ваш вопрос состоит из двух частей: как нагреть воду и что делать с водой, когда она нагревается. На форуме есть несколько тем, в которых у людей были печи, которые они использовали для нагрева воды, некоторые — для горячей воды из-под крана (ГВС или ГВС), а другие — для отопления.Однако многие из этих печей были также более старыми драконами дыма. Я не знаком с печью, которую вы упомянули, но если это копия печи 1912 года, она, вероятно, не будет очень эффективной или чистой, по крайней мере, по современным стандартам. Большая проблема при нагревании воды состоит в том, чтобы получить достаточно тепла в воду, чтобы она была полезной, при этом не охладив огонь до точки, когда у вас либо больше не будет хорошего сгорания, либо вы начнете получать чрезмерное количество креозота. Некоторые люди поставили водяную рубашку снаружи печи с коротким промежутком между плитой и рубашкой, чтобы печь могла излучать тепло в нее, но не охлаждалась рубашкой.Нагревание воды уменьшит ее влияние на охлаждение печи, но не сильно — ваша вода обычно никогда не превысит 180 * F или около того, и, вероятно, будет ближе к 120 * F. Учитывая, что топка должна быть ближе к 1000 * F и даже внешний вид печи обычно порядка 4-600 * F, тот факт, что вода теплее, не очень поможет.

Одна вещь, требующая особого внимания, — это проектирование системы с соответствующим клапаном сброса давления на случай перегрева, и особенно если вы используете насос для циркуляции воды, разработка «отказоустойчивого» метода управления мощностью. сбои и прочие поломки.Чаще всего я видел, как описывается установка большого резервуара под потолком над плитой для использования в качестве накопителя горячей воды, который нагревается конвекционными потоками и на котором для безопасности установлен клапан сброса температуры / давления.

Единственная современная печь, которую я могу придумать для себя, которая предназначена для использования с водонагревателем, — это плита Sedore, которая может действительно хорошо подойти для вашей ситуации, поскольку она может работать с множеством различных видов топлива, не имеет cat и могут быть оснащены дополнительным змеевиком для нагрева воды — проблема только в том, что многие люди считают их невероятно некрасивыми.

Надеюсь, это поможет,

Gooserider

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату.Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию.Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх.Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Теплоснабжение полов

Существует три типа теплых полов: теплые воздушные полы (воздух является теплоносителем), электрические теплые полы и теплые водяные (водяные) теплые полы. Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж».»

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому излучающие воздушные полы нерентабельны в жилых помещениях и редко устанавливаются. Хотя их можно комбинировать с солнечными батареями. системы воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловые нагрузки обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, в основном потому, что сухой пол быстрее и дешевле строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, создав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого напольного отопления, поскольку оно хорошо проводит тепло и способствует накоплению тепла. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Излучающие панели для настенного и потолочного монтажа обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо с помощью труб, по которым проходит горячая вода, хотя последнее создает проблемы с утечками в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительный обогрев в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Излучающий пол с подогревом 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Излучающий пол с подогревом, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха.Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих. Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали веками, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черным полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно же, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей черного пола. Над ним можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, изгибов или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить термостат. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет упростила установку лучистых полов и сделала их герметичными.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку из PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым по каналам из печи подается горячий воздух, могут использоваться для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черному полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от работы и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, его эксплуатация обходится дороже, и поэтому его можно использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Вопрос читателя :: Вода для ванны с подогревом печи

Вопрос читателя :: Водяная баня с подогревом печи

30 января 2009 г. Алан из Робертса Руста

Meadowlarkgurl‘s Вопрос: Что вы знаете о купании с водой, нагретой на плите? Я подумываю о вариантах для ванных комнат, которые не требуют большого количества сантехники.

Ответ Моники: Интересный вопрос. Я не знаю никого, кому нужно нагревать воду для ванны на плите, поэтому я не могу направить вас к конкретному человеку / месту для получения дополнительной информации. Однако у меня есть несколько мыслей. Во-первых, вы пытаетесь построить на дешевом? Не пытаясь выглядеть негативно, но некоторые люди (включая меня) большую часть времени
платят наличными, и поэтому вы вкладываете то, что вам нужно, так как можете жить без, пока не сможете себе это позволить.Если это причина, я бы попытался заранее спланировать тот случай, когда вы действительно устанете от отопления и ношения воды. Под этим я подразумеваю не заливать цементный пол, который будет немного сложнее заменить и добавить сантехнику позже. Один из наших домов полностью отапливался дровяной печью. Немного похлебки в супер холодное снежное утро, если он не был правильно настроен…. в целом неплохо иметь дело, но у нас действительно был летний перерыв. Если бы нам приходилось делать это каждый день в течение многих лет, хотя я мог видеть, что мы, возможно, в конечном итоге захотели бы придумать что-то более удобное.Что-то, что следует учитывать в вашей ситуации с водой. Если вы купаетесь раз в неделю, это будет намного проще. Однако, если вам нужно купаться каждый день или у вас 8 детей…. Намного сложнее. Еще одна идея — установить душ на открытом воздухе с самодельным или купленным в магазине солнечным коллектором, чтобы часть года была теплая / горячая душа с низким уровнем работы или без нее. Очевидно, вы также можете установить солнечную панель для вашей внутренней ванной комнаты и когда у вас есть горячая вода … ууууу. … а когда не … греешь и несешь. Существует множество недорогих самодельных стилей, которые можно легко построить на земле или на крыше.И наконец, если я не придумал никакой другой причины, кроме твоей,… действуй. В этом нет абсолютно ничего плохого, и вы можете почувствовать некое подобие дзен в купании. Мы абсолютно не считаем само собой разумеющимся наличие «более простого» способа обогрева нашего дома, поскольку в те годы мы использовали дровяную печь. Помимо гордости за то, что мы настолько «просты», теперь мы гораздо больше осведомлены о потреблении и разумном использовании тепла, поскольку мы понимаем, сколько физических и экологических затрат требовалось для выполнения этой работы.

Ответ Роббина: не имеет опыта в этом, но у этой семьи есть и, возможно, они смогут помочь советом… они полностью отключены от сети: жизнь вне сети на ферме Eclectic Culture Farm.

Tansy’s Answer: нам пришлось это сделать, когда наш водонагреватель сломался. у нас есть несколько больших горшков … мы просто наполняем их водой, накрываем и ставим на горячую плиту, пока они не станут паром. Затем мы затащили их наверх, в ванную, налили холодную воду и добавили горячей, чтобы согреться.

Шаша в простоте сначала только что купил дом амишей и живет там уже 3 недели. я думаю, она немного писала об этом. она, однако, таскает ВСЮ воду, так как в этот момент в доме нет водопровода.

Ответ Ниты: Я присоединюсь к Монике. Просто убедитесь, что через десять лет вы действительно хотите купаться именно так. Вода для упаковки стареет, потому что вода тяжелая. Наша вода нагревается в нашей дровяной печи перед тем, как попасть в электрический водонагреватель.У нас старый дом и очень простая сантехника. Нам нравится эта система, и мы не хотели вносить в нее какие-либо улучшения. Просто обслуживание. В межсезонье, когда слишком жарко, чтобы разводить огонь только для горячего водоснабжения, вода нагревается электричеством. Вырубка дерева — тоже тяжелая работа, и мы не видим смысла сжигать дрова летом. Наша система называется термическим сифоном. Наша вода — это гравитационный поток, и для ее перекачивания не требуется электричество. Солнечная панель также может быть встроена в систему нашего типа, чтобы не потреблять электричество.При этом, если ваша семья находится на одном уровне с вами с упаковкой и подогревом воды, это отличная идея!

Есть вопрос к нашей панели? Отправьте его по адресу [email protected] , и мы постараемся ответить на него!

Нравится:

Нравится Загрузка …

Связанные

Рубрика: Вопросы читателей | 5 комментариев

Теплый пол с наружным дровяным котлом

Несколько очень распространенных вопросов, которые мы получаем от наших клиентов:
«Можно ли использовать дровяную печь с тепловым излучением?» и «Является ли лучистый пол с подогревом более эффективным?»

Дровяная печь Лучистое тепло от вашей печи — лучший вид тепла и согревает ваши полы! Лучистое отопление пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; экономия еще больше дров или угля!

Вода, которая течет через ваш пол для лучистого обогрева пола, никогда не бывает теплее 140 °.Более высокие температуры вызовут трещины в полу, если у вас бетон, и могут деформировать дерево, если оно будет сильнее.

Одно из преимуществ лучистого теплого пола заключается в том, что он сохраняет самые теплые 10 футов в нижней части комнаты. Это исключает попадание тепла на потолок и от крыши, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании лучистого теплого пола. это замечательно для комнат с высокими потолками, например, для больших комнат.

Еще очень приятно, что вокруг не дует воздух.Это означает, что воздух тоже не дует и становится теплее.

Hydronic heat , означает тепло, распределяемое через воду.

Лучистое тепло — это тепло, передаваемое через пространство от поверхности без использования воздуха или других жидкостей. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а затем внезапно залились солнечным теплом! Вот что такое лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплая труба излучает тепло через пол, делая его очень теплым.

Лучистое отопление для пола более эффективно, потому что оно нагревает вас напрямую. Влажность в помещении также более идеальная. Он постепенно высвобождает лучистой энергии к прохладным объектам в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и более комфортно (голова кажется прохладнее, а ноги теплее). Этот вид обогрева не новость! Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке лучистого теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и здоровое отопление!

Если у вас уже есть дом, вы можете установить там радиаторы; либо чугунные радиаторы старого образца, либо водонагреватели для плинтусов (они выглядят так же, как электрические обогреватели для плинтусов, за исключением того, что они несут воду и чрезвычайно эффективны), либо радиаторы нового стиля, которые выглядели намного лучше, но опять же, если у вас старый дом, Чугунные радиаторы старого образца могут выглядеть очень хорошо — и, как правило, они очень дешевы, если их использовать!

При новой конструкции мы обычно рекомендуем прокладывать трубу Pex в полу.Это может быть как черный пол, так и под черным полом, с готовым материалом наверху — будь то керамика для керамогранита, ковровое покрытие или древесина твердых пород.

Трубки PEX

Наиболее распространенные трубы, используемые сегодня, — это герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как его называют в промышленности. Популярные благодаря тому, что они могут справляться как с агрессивными добавками в бетон, так и с водными условиями, не становясь хрупкими со временем, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это то, что называется двойным ходом. Это дает больше тепла между балками и лучшее распределение тепла, чем при использовании одного участка трубы.

Металлические пластины прибивают к основанию пола и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому на нем не остается горячих и холодных полос. Однако, таким образом, вы должны сначала нагреть черновой пол, прежде чем тепло может быть передано на пол.

Лучше всего — в новом строительстве — просто прокладывать трубопровод поверх черного пола. Таким образом вы нагреваете готовый пол, а не всю древесину на черновом полу.

Это достигается путем установки на пол поплавков в качестве распорок для трубы Pex.

Еще лучший способ — использовать предварительно изготовленный продукт, в котором есть канавки, вырезанные для установки трубы Pex, и на нем уже есть алюминий (и в канавках), чтобы распространять тепло по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это структурная излучающая панель толщиной 1–1 / 8, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах размером 4 x 8 с полными шпунтами.

Это то, что составляет ваш черновой пол. Как только вы положите его на балки пола или ферму, ваш пол готов! это экономит много лишней работы. Просто вставьте трубу Pex в пазы и положите на нее пол. У вас получится ОЧЕНЬ твердый пол.

Не самый дешевый на рынке, но, безусловно, лучший!

SLAB Radiant Floor Heat — это проект, сделанный своими руками.

Вы начинаете с слоя гравия, а затем кладете изоляцию. Это необходимо, чтобы вы прогревали землю. Обычно также требуется в соответствии с большинством строительных норм.

Я предпочитаю продукт под названием TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего — потому что он чрезвычайно гибкий и не трескается и не ломается, когда вы ходите по нему. Помните, что вам нужно пройти по нему, чтобы опустить провод и привязать к нему трубу Pex, и тогда рабочие будут заливать бетон и ходить по нему.

Утеплитель

TheBarrier — это гибкий тип, который поставляется в рулоне и имеет липкие полоски для прикрепления к соседнему элементу. Он спроектирован таким образом, что за один простой шаг образует и пароизоляцию, и радоновую защиту. Если вы используете большие листы пенополистирола, вам придется вернуться и накрыть их пластиком в форме необходимого барьера.

Большинство людей кладут вниз проволоку размером 6 x 6 дюймов, которая идет в рулоне. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проволоке.Так труба Pex не всплывет на поверхность и не испортит ваш новый красивый пол.

Некоторые люди используют арматуру вместо проволоки, которая позволяет сделать пол еще более прочным. Иногда арматурный стержень поддерживается так, что он не сидит внизу.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная плита подвала имеет толщину 4 дюйма.

Как видите, разместить лучистое тепло для уличной дровяной печи не так сложно, как вы могли бы себе представить.

Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой котел для лучистого тепла лучше всего?»

Ответ прост. Hyprotherm предлагает лучшие бойлеры для лучистого отопления!

Если у вас есть другие вопросы о лучистом отоплении с дровяным котлом, вы можете связаться с нами по телефону нашей команды @ (800) 780-4302.

Построить установку для нагрева воды на дровах

Одним из преимуществ отопления дровами является разнообразие потребностей, которые может удовлетворить всего одна печь.Дровяная печь не только согревает нас, но и может приготовить ужин, высушить одежду и поджарить холодные пальцы ног. Но разве это не было бы просто денди, если бы этот черный ящик тоже нарисовал красивую горячую ванну?

Вообще-то, в домашнем водяном отоплении дровяными печами нет ничего нового. . . Многие кухонные плиты были оснащены насадками для резервуаров для воды более века назад. Однако с появлением «герметичных» дровяных горелок и систем подачи воды под давлением , оставило большинство этих старых методов периодического нагрева на второй план, и были разработаны новые методы, основанные на замкнутой циркуляции.

Современная дровяная печь с водяным отоплением

В большинстве водонагревательных устройств используются теплообменники, которые устанавливаются внутри топки или дымохода устройства. Лучшие коммерческие примеры такого подхода действительно работают очень хорошо. Если печь работает большую часть дня, они могут обеспечить всю семью горячей водой. Однако в целях безопасности эти устройства обычно изготавливаются из нержавеющей стали (дорогой товар) и должны проходить испытания под давлением, чтобы убедиться, что они способны выдерживать очень высокие температуры, с которыми они могут столкнуться внутри системы отопления.Как следствие, качественные внутренние теплообменники стоят довольно дорого. Самодельные внутренние устройства , с другой стороны, заработали дурную репутацию из-за обжигающих паровых взрывов.

Кроме того, отвод тепла из топки или дымохода дровяной печи может иметь неприятные побочные эффекты: вытягивание BTU непосредственно из огня (с помощью теплообменника топки) может снизить эффективность сгорания. . . и если продукты неполного сгорания охлаждаются ниже температуры, при которой они конденсируются (с помощью топки или теплообменника с дымоходом ), может происходить сильное накопление креозота.Нет необходимости упоминать, что сочетание камина в дымоходе и внутреннего водяного теплообменника может обернуться катастрофой.

Разумный дизайн

Признавая тот факт, что не существует некомпенсированных полуденных трапез, мы приняли консервативный подход к разработке собственной водонагревательной приставки для дровяной печи. Вместо того, чтобы случайно разместить теплообменник внутри обогревателя или трубы, мы прикрепили его снаружи топки. Поступив таким образом, мы избежали каких-либо серьезных модификаций нагревателя, который имеет сертификат лаборатории андеррайтеров.Более того, соблюдены несколько критериев безопасности, которые мы уже упоминали: температура, наблюдаемая за пределами кожуха нагревателя, не будет кипятить воду (пока эта жидкость продолжает циркулировать), а тепло, используемое для нагрева воды, — это то, что в любом случае излучалась бы обогревателем, поэтому из топки не удаляется лишнее тепло.

Наше водонагревательное оборудование состоит просто из 50 футов медных труб 1/4 дюйма, свернутых в гипс из заполненной парижской панелью. Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печки без риска перегрева.(Мы хотели бы поблагодарить Эда Уолкинстика за это предложение.) Сборка прикручивается к боковой стороне нагревателя и подключена к утилизированному водонагревателю емкостью 42 галлона (мы использовали один с сгоревшим элементом, но со звуковым баком) в примерно так же, как и солнечный подогреватель.

Насос со скоростью 10 галлонов в минуту, установленный на сливе нагревателя, обеспечивает циркуляцию воды через змеевик и обратно к точке «Т» чуть ниже клапана сброса давления наверху резервуара (клапан был сохранен в качестве меры предосторожности). Холодная вода поступает в резервуар через обычный входной патрубок, а вода, нагретая дровами, поступает в обычный электрический нагреватель через стандартный горячий выход.Все линии хорошо изолированы пеной высокой плотности толщиной 1 дюйм.

Конечно, если бы вода циркулировала постоянно, тепло могло бы быть потеряно печи, когда огонь не горел. Чтобы этого не произошло, исследователь Деннис Буркхолдер сделал автоматическое включение / выключение термостата кондиционера, подключенного к сети питания насоса. (Вы также можете использовать более широко доступную комбинацию управления отоплением / кондиционированием воздуха, установленную в режиме охлаждения.) Термостат прикреплен к стене на расстоянии трех футов от обогревателя и примерно на фут выше его вершины. Когда температура воздуха достигает 80 ° F, регулятор на 120 В включает насос, и вода начинает нагреваться. Встроенный дифференциальный переключатель снова отключает циркуляционный насос, когда температура падает до 76 ° F.

Советы по строительству

Компоненты системы теплообменника показаны на прилагаемой иллюстрации, но, конечно, каждая установка потребует некоторого изменения основных размеров.Например, если ваша печь больше, чем наша, вы можете увеличить панель настолько, чтобы получить полный 60-футовый змеевик 1/4-дюймовой трубки из мягкой меди внутри каркаса теплообменника увеличенного размера. Те из вас, кто имеют нагреватели меньшего размера, однако потребуется меньшее количество линии.

В любом случае работать с НКТ проще всего, так как для транспортировки она свернута в бухты. Мы просто уложили скрученную линию в рамку и аккуратно согнули трубку, чтобы заполнить прямоугольную форму. Гибкий материал может быть изогнут до радиуса примерно 1-1 / 2 дюйма без перегиба, поэтому не составит труда загнать его в любые потенциальные «горячие точки».Мы работали от внешних краев внутрь, проводки катушек к опорной плите, как мы пошли. (Без проволоки, удерживающей внешние круги трубок на месте, вся штука хотела выпрыгнуть из рамы.)

Как только медные трубки будут равномерно распределены внутри рамы, встряхните тонкую партию гипса и вылейте смесь в раму. Выровняйте поверхность, проведя линейкой по уголку, и дайте материалу высохнуть в течение нескольких дней. Затем панель можно прикрепить к боковой стороне печи, а линии 1/4 дюйма можно подсоединить к трубкам 1/2 дюйма резервуара подогревателя.

Безопасность и производительность

Мы провели расширенные тесты, чтобы определить наиболее эффективную конфигурацию теплообменника и убедиться, что устройство будет работать безопасно. Например, чтобы увидеть, что произойдет, если сбой в электроснабжении отключит наш насос, мы закрыли трубы, выходящие из резервуара подогревателя, и установили манометр на предохранительном клапане. Максимальное давление, которое мы смогли создать в системе, составило 3 фунта на квадратный дюйм. . . и это было после того, как поток застоялся в течение восьми часов при максимально возможной скорости горения для каталитического нейтрализатора Atlanta Stove Works!

Кроме того, чтобы определить, поощряется ли кондуктивный теплообмен через стену печи в нездоровой степени, мы ежедневно проверяли внутреннюю часть топки дровяной печи на предмет повышенного накопления креозота.Мы не обнаружили разницы во внешнем виде или глубине отложений на какой-либо из четырех стен, что свидетельствует о том, что теплообменник получал в основном лучистую энергию от внешней стены печи. (Керамика могла оказывать некоторый изолирующий эффект, уравновешивая повышенную проводимость.)

Сколько горячей воды будет производить теплообменник? Что ж, во время типичного семичасового цикла мы загружали от 55 до 60 фунтов древесины в Atlanta Catalytic, что увеличивало содержимое резервуара на 42 галлона до 140 ° F.Эта скорость сжигания восьми фунтов в час, вероятно, несколько выше, чем у большинства людей, поэтому объем горячей воды, который вы можете получить от аналогичного устройства, может быть немного меньше. Конечно, если вы поддерживаете сильный ожог в течение всего дня, общее количество горячей воды за 24 часа все равно должно составлять более 100 галлонов в день. И даже если вы часто будете эксплуатировать плиту в «выключенном» состоянии, система значительно снизит ваши счета за коммунальные услуги.

В зависимости от размера вашей семьи и количества воды, которое использует каждый человек, система может исключить ваших счетов за горячую воду в зимний период.Следовательно, если вы можете получить свою древесину по цене, которая существенно ниже, чем стоимость эквивалентного количества электричества или газа, энергия, которую вы вкладываете в подогрев воды из вашей дровяной печи (которая, конечно, будет вычтена из объема тепла, которое бы доставил прибор), окупается вложенными в него средствами. Кроме того, вам будет приятно узнать, что вы сделали еще один шаг к замене невозобновляемых источников энергии.

Список материалов

насос (Richdel R798)

термостат (Dayton DE158)

(50 футов) 1/4 «медная трубка типа L

16-калибр, 2 ‘X 3’, сталь

(8 футов) Уголок 1/8 «X 1»

Клапан сброса давления

(14) Болты 1/4 «-20 X 3/4» с гайками

(3 кварты.) штукатурка париж

(6 футов) проволока для тюков

сантехника разная

Первоначально опубликовано: январь / февраль 1984 г.
