Содержание

Виды печей из кирпича для дома

Здесь вы узнаете:

История дровяной печи насчитывает века, если не тысячелетия. В разных странах самые лучшие модели получили заслуженное распространение.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Камины и комбинированные печи-камины

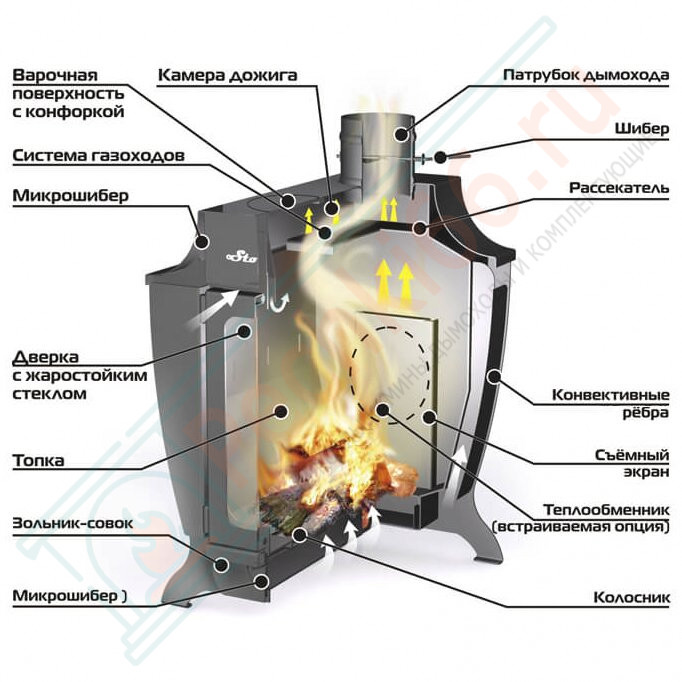

Схема устройства печи

Если говорить о печах-каминах, то сразу представляется некая постройка из кирпича, служащая украшением квартиры. Однако декоративный камин и печь-камин — это не одно и то же. Рассматривая устройства, связанные со словом «камин», можно выделить следующие разновидности: декоративный (искусственный) камин, действующий камин и печка-камин. Искусственный очаг — это элемент дизайна, а не оборудование для обогрева жилого помещения. Настоящий камин состоит из портала, топки и дымохода. Сложить его не составит большого труда. В зависимости от способа монтажа, выделят 3 основных типа:

  1. Угловой камин. Его устанавливают в углу помещения. Такое расположение позволяет обогревать сразу несколько комнат.
  2. Закрытый камин. Он занимает очень мало места, так как располагается в стене дома. Монтаж печи производят в процессе строительства здания.
  3. Открытый камин. Обычно его устраивают посередине комнаты в помещении большой площади. При этом дымоход подвешивают, используя специальные цепные крепления.

Кирпичные печи-камины могут иметь различные формы согласно выбранному стилю. Классический вариант — это П-образная конструкция с элементами декора. Д-образная постройка характерна для стиля кантри. Очаг прямоугольной или полукруглой формы отражает стиль модерн.

Печка-камин — это своеобразный гибрид бытовой печи и камина. Прибор быстро нагревает помещение и пригоден для приготовления любых блюд, подогрева воды и пищи, засушивания грибов и фруктов. Мастера печного искусства предлагают целый ряд разнообразных конструкций, которые удобно размещаются в доме любой планировки (рис. 6). В ненастную погоду печь-камин из кирпича формирует особый комфорт в доме.

Финская печка

Финские кирпичные печи получили свое наименование из-за достаточно широкого применения в скандинавских странах. Их популярность в России объясняется схожестью климата и требований к отопительным изделиям. Они относятся к колпаковым типам, нагрев помещения осуществляется за счет отдачи тепла от массивного корпуса печки.

Достоинствами данного вида можно назвать:

  • Легкость устройства такой конструкции;
  • Небольшой вес;
  • Стоимость такой модели вполне бюджетная;
  • Обладает хорошей теплоотдачей, тягой и имеет высокий КПД;
  • За счет наличия большой топки она быстро нагревается;
  • Правильно сложенная конструкция очень эстетична.

Кирпичная печь «финка»


Чертеж финской печки


Финская печка имеет очень большое топочное отделение

Обычно такие изделия устанавливают в центре помещения.

Классификация печей из кирпича

Из самого названия отопительные печи, становится ясно, что эти печи предназначены для отопления помещений, как жилых, так и не жилых (гараж, ангар, теплица и т.д.).

 – Как устроены кирпичные печи?
 – Какие виды кирпичных печей бывают?
 – Что такое прямоточные или колпаковые печи? Чем они отличаются?

В данной статье рассмотрим варианты отопительных печей сложенных из кирпича. Разнообразие таких печей велико и отличаются они в первую очередь внутренним устройством дымовых каналов.

Печь с горизонтальными каналами

Печь с горизонтальными каналами

В такой системе на каждый горизонтальный канал нужно ставить прочистную дверцу, для удаления пепла и сажи, которые оседает на горизонтальной поверхности каналов. В такой печи горячие газы не задерживаются в самой печи, а отдают тепло только по ходу движения к дымоходу.

Печь с горизонтальными каналами и тепловыми карманами

В данной конструкции печи в каналах присутствуют тепловые карманы ,в которых аккамулируется тепло. Среднее сечение канала по всей длине стало больше, что привело к снижению скорости движения газов. При более низкой скорости движения газов, увеличивается теплоотдача от горячих газов к телу самой печи. Такая конструкция печи является более теплоемкой, соответственно с более высоким КПД .

Печь с вертикальными каналами

Печь с вертикальными каналами

Такая система каналов создает большее сопротивление для движения газов, что является, как плюсом, так и минусом этой системы. Минус – нужен более высокий дымоход для протягивания газов по каналам печи. Плюс – такая печь менее выдувается из-за большего сопротивления в каналах. Соответственно эта система более теплоемкая, чем первый вариант. Второй недостаток – это перегрев первого канала, и как следствие возникновение серьезных внутренних напряжений. ( читай-растрескивание кладки тела печи).

Противоточная печь

Противоточная печь

Эта система отличается от системы с вертикальными каналами (вар. 2) тем, что опускной канал в ней более широкий. Это приводит к тому, что скорость движения газов в нем падает и возрастает теплообмен между горячими газами и стенками самой печи. Такой вариант более предпочтительнее, чем вариант 2.

Колпаковая печь

Колпаковая печь

Эта система устроена по принципу свободного движения газов. В ней нет тепловых каналов, по которым идет движения газов, а есть колпак. Горячие газы, поднявшись к верху, колпака остывают (отдавая свое тепло печи) опускаются вниз и выходят в дымоход. После того как все дрова в печи сгорают, в колпаке остаются горячие газы, продолжающие отдавать свое тепло. Для такой печи не нужен высокий дымоход. Такая печь практически не выдувается. Колпак или колпаки могут быть разной формы и размера, что позволяет сделать печь любой формы и размера. В колпаковых печах можно использовать любое топливо –даже газ и электротены. В колпаковых печах выше КПД и они экономичнее. Эта система более выигрышная, чем варианты 1 2 3.

Допускается применение комбинированных систем дымооборотов в печах. Комбинации бывают разные и их большое множество. При проектировании возможно совмещать вертикальные, горизонтальные обороты и колпаки в разных вариантах.


Печь с комбинированной системой дымообаротов

Как пример, комбинация горизонтальных каналов с противоточной системой. Также есть система прямотока.

Дымооборот печи с системой прямотока



Дымообарот печи с системой прямотока и рассечками

Такая система для отопительной печи не подходит, но подходит для каминов, мангалов, русских печей и в некоторых случаях для банных печей. Можно конечно улучшить эту схему, добавив в нее тепловую нагрузку с рассечками, но все равно, для отопления помещения такая система мало подходит. Отопительные печи допускают использования дополнительных функций. Распространенные варианты таких печей:

  1. Отопительная печь с варочной плитой. Такая печь не только отапливает помещение, но и позволяет готовить или греть что-либо на плите. Недостаток этой печи: низкий топливник, меньшая теплоемкость самой печи, относительно быстрое остывание печи через плиту.
  2. Отопительная печь с хлебной камерой (духовкой). Такая печь более теплоемкая и значительно выигрывает у печи сварочной плитой. Есть два варианта такой печи:
     –  постоянного действия. Горячие газы не проходят через саму духовку, а греют ее только снизу или со всех сторон. Так называемая чистая хлебная камера.
     –  периодического действия. Горячие газы проходят через духовку, нагревая ее изнутри. Готовить в такой печи можно только после полного сгорания дров в топливнике.
  3. Отопительная печь с водяным регистром. Эта печь позволяет греть водяные радиаторы (батареи) и распределять тепло по всему помещению. Но лучше для этой цели использовать специализированную печь-котел.

Отопительные печи можно комбинировать. Можно одновременно ставить плиту и духовку, регистр и духовку и т.д. Можно делать печь с двумя топливниками. Каждый топливник работает на свою нагрузку (что более правильно). Такие отопительные печи можно объединять с камином (открытым или закрытым). Также такие печи можно делать с лежанкой и или с отопительным щитком на втором этаже.

Вариантов отопительных печей великое множество. Всегда можно подобрать для себя ту печь, которая наиболее полно отвечает Вашим требованиям.

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

  • Прямоугольные. Соорудить такие конструкции проще всего.
  • Квадратные. Обладают наиболее компактными размерами.
  • Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
  • Круглые. Очень экзотичный и красивый вариант.
  • Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

  • Толстостенные. Отличаются самой высокой эффективностью.
  • Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
  • Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

  • Штукатурка.
  • Декоративный кирпич.
  • Плитка или печной кафель.
  • Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Виды дымоходов

 Дополнительным параметром при выборе печной конструкции является форма дымохода.

Она может быть:

  • Прямоточной.
  • Противоточной с вертикальными или горизонтальными каналами.
  • Однооборотной или многооборотной.
  • Без каналов.
  • С нижним прогревом.

Конструктивные элементы печей

ИллюстрацииОписание элементов
Фундамент. Этот конструктивный элемент принимает на себя нагрузку от всего сооружения. То есть, фундамент — это основание, на которое передаётся вес топки, дымохода и прочих массивных и тяжёлых деталей.

Фундамент устраивается непосредственно на грунте и повторяет конструкцию фундамента, на котором строится дом.

Печной фундамент строится отдельно от несущих стен, от основания дома и т.п. Если стена располагается вблизи, при постройке фундамента выдерживается зазор в 3-5 мм.

Зазор нужен для того, чтобы основание под тяжёлым кирпичным сооружением было независимо подвижно относительно элементов в конструкции дома.

Шанцы. Это несколько первых рядов в конструкции печи, начиная от фундамента. Применение шанцев позволяет увеличить отдачу тепла в помещение.

Оптимальный вариант — это 2-3 ряда кирпичной кладки, начиная от фундамента.

Поддувало (зольниковая камера). Этот конструктивный элемент выполняет две функции:

  • Обеспечивает подачу воздуха в топку, что необходимо для создания тяги и для горения.
  • Накапливает золу, которая по мере выгорания топлива, проваливается вниз из топки через колосниковую решетку.

Для того, чтобы поддувало выполняло перечисленные задачи, в нем устанавливается дверца. Открывая дверцу на нужную ширину, можно контролировать тягу. Опять же, через эту дверцу можно извлечь скопившуюся золу.

Инструкция применения поддувала проста — после того, как топливо выгорело, дверцу нужно полностью закрыть. В результате, тёплый воздух останется в топке и не уйдет в дымоход

.

Топка (топливник). Топка — это камера, предназначенная для сжигания угля, дров или других видов твердого топлива. При постройке топки применяется огнеупорный шамотный кирпич.

Чтобы обезопасить помещение от искр и раскаленных углей, на входе в топку устанавливается топочная дверца.

Традиционная русская печь выполняется с открытой топкой, то есть, в ней не предусмотрена дверца.

В нижней части топки располагается колосниковая решетка. В наиболее отдалённой от дверцы части топки, вверху располагается отверстие (хайло), предназначенное для отведения дыма.

Чтобы при эксплуатации печи, через открытую дверцу топки, не вываливалась зола и раскаленные угли, в нижней части топки, до установки дверцы, уровень немного поднимается, чтобы получилось подобие ступеньки

.

Дымовые каналы (дымообороты). Эти элементы одновременно отводят дым от топки к дымоходу и отбирают тепло.

Для того, чтобы дым отдал свое тепло, дымовые каналы делаются максимально протяженными. В итоге, температура на входе в канал и на выходе может различаться в разы.

Но устройство дымооборотов планируется таким образом, чтобы эти каналы, время от времени можно было прочистить от скопившейся сажи.

Неправильно спроектированные дымовые каналы — это причина быстрого остывания печи, так как большая часть тепла уходит в дымоход. В ином случае, неправильная конструкция дымовых каналов затрудняет тягу, что также снижает эффективность отопления

.

Дымоход (дымовая труба). Этот элемент непосредственно связан с дымовыми каналами и предназначен для создания тяги.

  • Тяга создается за счет разницы давления в топке и на выходе из дымохода;
  • Соответственно, чем выше будет труба, тем больше будет тяги.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Важно! Выбирать печь для дома из кирпича следует с профессиональным печником. Он поможет выбрать оптимальный вариант, подскажет какой материал использовать и как осуществлять кладку.

Как выбрать место для печи

Печь может быть установлена в разных местах комнаты, но самым оптимальным ее расположением будет встраивание в стены между смежными помещениями. В этом случае, при небольшой площади дома можно обойтись одним отопительным сооружением, если теплоотдающая поверхность будет пропорциональна размерам помещений, в которые они выходят.

Очень важно правильно определиться с местом возведения кирпичной печи

Не рекомендовано устанавливать печь около внешней стены дома, так как она будет намного быстрее выстывать, и, по сути, бесполезно «обогревать улицу».

Выбранное для постройки место нужно хорошо промерить и учесть при этом некоторые моменты:

  • Важное значение имеет высота потолка комнаты, так как кирпичная печь должна хорошо вписаться в пространство по своей высоте.
  • Фундамент для печи должен быть больше ее основания на 110÷120 мм, и для него нужно тоже предусмотреть подходящей по размерам участок.
  • Дымоходная труба при ее выкладке вверх не должна наткнуться на балки перекрытия и на стропильные ноги кровельной конструкции.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

  • Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом. Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
  • Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
  • Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
  • Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.
  • Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

    Колосниковая решетка

  • Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
  • При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
  • Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
  • Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

  • Красный полнотелый керамический кирпич (М-150.)

    М 150

  • Шамотный (огнеупорный) кирпич.
  • Кладочный раствор (песок, красная печная глина).
  • Материал для фундамента (цемент, графий, песок).
  • Рубероид.
  • Асбестовый шнур, оцинкованная проволока.
  • Доски для создания опалубки.
  • Армирующая сетка.
  • Колосниковая решетка.
  • Варочная поверхность (плита).
  • Зольник и дверца зольника (поддувала).
  • Топочная дверца.
  • Дымоходная вьюшка.
  • Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

  • Строительный уровень.
  • Совковая лопата.
  • Строительный маркер.
  • Измерительная лента (рулетка).
  • Строительный отвес.
  • Угломер.

Важно! Очень многое при кладке печи зависит от качества глины. Она должна быть в меру густой и иметь среднюю жирность. Идеальной для возведения печи считается красная речная глина, которая пролежала на открытом воздухе не менее двух лет. Глина, под воздействием осадков и природных факторов, становится пластичной, однородной и крепко будет удерживать кладку.

Печное отопление в частном доме

Здесь вы узнаете:

Для того чтобы понимать необходимость установки печи для отопления частного дома, надо знать ряд ее преимуществ:

  1. абсолютная автономность работы и независимость от внешних факторов, таких как отключение воды, газа или электричества;
  2. кирпичная кладка способна длительное время согревать помещение, даже если в топке уже погас огонь;
  3. одновременно с обогревом комнат, плиту можно использовать для готовки;
  4. экономичность в плане покупки топлива и необходимости оплачивать счета за общее снабжение газом, электричеством и водой, доступность дров, по сравнению с торфом или углем;
  5. отсутствие перегретого и пересушенного воздуха;
  6. просто приятная атмосфера в доме;
  7. простота эксплуатации: здесь не нужно высокотехнологичное электронное оборудование.

Плюс кирпичной печи – ее можно сконструировать по своим пожеланиям и предпочтениям

Недостатки печного отопления

Наравне с преимуществами печи обладают и отрицательными качествами:

  1. Достаточно продолжительное время нагрева. Это происходит по той причине, что кирпичи требуют длительного времени для набора тепла.
  2. Теряется некоторое количество полезной площади, так как чем больше доме, тем крупнее придется установить печь.
  3. Большой вес. Если печь очень габаритная, то придется возводить под нее отдельный фундамент.
  4. Неравномерный разогрев всех помещений, то есть чем дальше комната находится от печи, тем больше времени уйдет на ее обогрев, теплый воздух доберется до нее в последнюю очередь.

Особенности устройства  печного отопления

При выборе печного отопления одной из самых частых ошибок становится мысль о том, что сначала нужно построить дом, а уже потом начать заниматься кладкой отопительного устройства. Дом и печь следует воспринимать как два тесно взаимосвязанных друг с другом объекта, требующих комплексного подхода и тщательного расчёта.

«Пляши от печки!» – именно так звучит девиз печников. Это значит, что прежде чем приступить к строительству, необходимо:

  1.     Понять, какая печь вам нужна;
  2.     Рассчитать ее размеры и массу;
  3.     Определить место ее установки в доме.
  4.     Рассчитать нагрузку от нее на фундамент или перекрытия.
  5.     Продумать систему дымоотвода.

Образно говоря, не печка строится внутри дома, а домик возводится вокруг печки!

Алексей Телегин:

– Бывает так: застройщик сначала возведёт дом, накроет кровлю, сделает отделку и потом вдруг вспоминает об отоплении и хочет поставить печь. Тут и выясняется, что она просто не «вписывается» в помещение. Приходится решать эту проблему, переделывать или усиливать фундамент, ломать и перестраивать перекрытия и стропильную систему.

«Вживление» отопительного устройства в уже построенный дом приводит к неоправданным затратам.

– Только в случае, если у вас есть проект или эскиз печи, можно привязать её к плану дома.

Поэтому возведение печки следует разбить на ряд последовательных этапов. А именно:

    1. Проектирование. На этом этапе:

  • выбираем тип и конструкцию печи;
  • предварительно определяем место под нее;
  • рассчитываем безопасные расстояния в местах пересечения и примыкания ее поверхности к полу, потолку, перекрытиям, кровле, стенам, перегородкам;
  • продумываем ее внешний вид, отделочные материалы, фактуру поверхности.

2. Контроль. На этом этапе нужно убедиться, что все работы ведутся в соответствии с проектом.

Такой подход гарантирует получение качественного результата.

Также необходимо заранее подобрать правильный материал для изготовления печи и дымохода. Лучше применять полнотелый кирпич пластического формования, так как кирпич сухого прессования не выдерживает высоких температур.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Следует отметить, что отечественные модели печей с контурами водяного отопления выгодно отличаются в цене от зарубежных аналогов и не уступают им в качестве. Причем стоимость может отличаться значительно.

Тепловая мощность заводских изделий указана в паспортах оборудования. Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи. Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления.

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

Печь из кирпича

Печь – не только устройство обогрева дома, но и элемент декора

В небольшом доме можно установить одну печь, для топки которой потребуются дрова или уголь. Современное печное отопление частного дома предусматривает множество видов конструкций обогревательных сооружений. Следует выбрать такую, чтобы она предназначалось не только для отопления помещения, но и для приготовления пищи. Перед установкой печи нужно подобрать подходящее место, чтобы её использование было максимально эффективным:

  1. Топка должна быть направлена в сторону коридора или кухни, а обогреваемые поверхности — в комнаты. Проектируя печь, следует знать, что 1 м² её площади обогревает до 30 м² помещения.
  2. Нельзя ставить возле печки мебель или устанавливать перегородки, не сооружать печь в углу комнаты. Большая по площади стена её должна выходить в жилые помещения, тогда в них постоянно будет тепло.
  3. Конструкцию печки выбирать соответственно её назначению. Они бывают только для обогрева помещения или ещё и для приготовления пищи. В этом случае следует учесть варочную поверхность и духовой шкаф

Нужно учитывать, что печь больших габаритов остывает намного дольше. Если её хорошо натопить с вечера, то тепло будет сохраняться до утра.

Отопительная печь:

Строительство печного сооружения

Печное сооружение возводится во время строительства дома, но фундамент строится отдельно от общей закладки. Можно установить печь в уже построенном доме, но тогда потребуется поднять часть пола и делать отверстия в потолке и крыше для установки дымохода.

Подробная кладка печи:

Размер и глубина фундамента зависит от типа печной конструкции. Возводится сразу же после изготовления общего фундамента дома. Под кирпичную печь он должен быть монолитным железобетонным, на 10-15 см больше её параметров с каждой стороны. Требуется соблюдать размер глубины — от 0,5 м до 1 м. Если почва рыхлая, или близко расположены грунтовые воды, нужно фундамент не углублять, а увеличить его площадь.

Для постройки печи следует использовать хорошо обожжённый красный кирпич. При постукивании он отдаёт металлическим звуком. При падении если раскалывается, то на крупные куски. С ним легко работать, так как поддаётся правильному разлому. Участки печи, контактирующие с огнём, выкладываются огнеупорным кирпичом (топка и часть дымохода).

Раствор для кладки печи замешивается из глины и песка. Понадобится примерно 2 ведра глины на 1,5 ведра песка. Расход кирпича — 100 штук. Для прочности кладки в раствор добавляется портландцемент (0,5 л на ведро).

Подробная кладка печи:

Процесс обогрева помещения

Продуманное устройство печи в частном доме предопределяет эффективный обогрев помещения. В топке с подачей воздуха сгорает твёрдое топливо (обычно дрова или уголь). Естественная тяга способствует передвижению дымовых газов по каналам к выводящим вертикальным ходам, откуда они выходят наружу. За это время прогреваются кирпичные стены печи, а тепло от горячего камня распространяется по всем комнатам.

Для хорошего обогрева достаточно 1-2 топки в сутки. При этом не забывать вовремя выставлять задвижки в определённое положение и выбирать золу из поддувала. Достаточная теплоёмкость печи, хорошая утеплённость дома позволяют топить один раз в сутки — это довольно распространённый вариант.

Продуманное устройство печи в частном доме определяет качество обогрева помещения

Правильное размещение печи

Как и в старину строить дом начинают с планирования размещения печи. Есть некоторые правила, которых следует придерживаться:

  1. Площадь помещения должна быть больше 16 квадратов.
  2. Не стоит устанавливать близко с каменной стеной, тогда большая часть тепла будет передаваться в наружную часть дома. А в деревянных домах это вовсе не рекомендуется в целях пожарной безопасности.
  3. Тяжелая печь со временем разломает любые лаги и стропила, поэтому для кирпичной печки нужен отдельный фундамент.

Большая печь с хранилищем для дров и с лежанкой разделяющая кухню и гостинную

Если целью является отопить как можно больше комнат, то устанавливать ее следует так, чтобы печь была частью всех этих комнат. Устанавливается она в перегородках комнат таким образом, чтобы ее стены или углы попадали в эти комнаты.

Таким образом, например, ставили печи в старину, во многих деревенских избах. Печь располагается по центру, а комнаты по ее периметру. Это классический вариант размещения печи. Отапливается весь дом одновременно.

Классическая схема размещения печи

Если планировка состоит из двух комнат: общей комнаты и кухни, то разумней основную часть вынести в комнату, а варочную поверхность и топку на кухню.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой.  Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Принцип функционирования воздушного отопления на базе печи или камина заключается в передаче теплого потока, подогретого до рабочей температуры в теплообменнике или в котле. Воздух поступает либо сразу в помещение, либо через воздуховоды.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

  • С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
  • С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

  • высокий КПД;
  • безаварийность;
  • отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Повышение КПД самопроизвольно увеличит скорость движения воздушного потока: чем быстрее нагревается воздух, тем интенсивней происходит смена остывшей и нагретой воздушной массы.

Основные недостатки воздушного отопления по сравнению с водяным:

  • при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
  • воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
  • желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

Несмотря на это, системы воздушного отопления на базе печей или каминов не получили пока широкого распространения. Гораздо чаще в индивидуальном малоэтажном строительстве для обогрева помещений применяют водяной контур.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Выбор самого оптимального варианта

В уже построенном доме массивную кирпичную печь поставить будет сложно. Водяное отопление в этом случае лучше всего организовывать на базе металлической буржуйки, которую разрешается ставить на усиленный деревянный пол без заливки фундамента.

Однако если есть возможность сделать фундаментную основу как положено, то предпочтение стоит отдавать более надежной печной конструкции из кирпича.

Водяной контур по дому для дровяной печи лучше всего делать из толстых стальных труб и с естественной циркуляцией теплоносителя

Установка в рассматриваемый отопительный контур циркуляционного насоса и/или гидроаккумулятора – это пустая трата денег и ноль дополнительной пользы. Они лишь усложнят монтаж системы. А при отключении света эти устройства и вовсе создадут проблемы. Тогда как вариант обогрева без них при проблемах в электросети продолжит спокойно отапливать дом.

Требования пожарной безопасности к печному обогреву дома

Перед установкой печи следует заранее подумать о пожарной безопасности, так как во время топки печка будет нагреваться до высокой температуры. Во избежание пожара при монтаже печки нужно соблюсти следующие меры безопасности:

  • Печь необходимо устанавливать на некотором расстоянии от стены. Во-первых, не будет прямого контакта со стеной, особенно, если поверхности деревянные. Каменные стены будут дополнительно остужать печь, что скажется на расходе топлива. Во-вторых, нагреваться будет воздух в этом промежутке, а не сама стена;
  • Стены в месте установки печи следует дополнительно обшить негорючим материалом. Для этих целей идеально подходит листовой шифер. Он плохо проводит тепло и не воспламеняется. Обшивать следует все стены в местах, где будущая печь будет даже косвенно соприкасаться со стеной.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

особенности конструкции и обзор популярных видов русских печей

Когда речь идет об отопительной системе частного дома, многие владельцы в первую очередь вспоминают про такой традиционный источник тепла, как русская печь. Это универсальное сооружение, не требующее подключения электроэнергии и выполняющее функцию обогрева дома.

Варочная поверхность вкупе с горнилом полностью заменяют плиту с духовкой, следовательно, это еще и великолепная альтернатива кухонному оборудованию для готовки пищи. Остановимся подробнее на особенностях и видах русской печи.

Содержание статьи:

Устройство русской печи

Когда-то глинобитное или кирпичное сооружение возвышалось практически в каждом деревенском доме, так как без него сложно было поддерживать тепло в холодный период, а на протяжении всего года – печь пироги, готовить супы, каши, овощные и мясные блюда.

Разнообразие печных конструкций поражает воображение: кроме традиционных «лежанок», которые раньше возводили в избах-пятистенках, существуют сооружения с каминами, сушилками, дополнительными плитами и даже водогрейными котлами. Но всех их объединяет наличие двух топливников и горнила для выпечки хлеба.

Функциональность русской печи сохранилась и по сей день, к тому же она является отличным элементом деревенского интерьера, даже если выглядит современно

Назначение и основные функции

Одно из преимуществ русских печек – их многофункциональность.

Вот список только основных задач, которые можно решить с помощью этих полезных сооружений:

  • отопление всего дома или отдельных помещений;
  • приготовление пищи на плите и в горниле;
  • сушка трав, грибов, ягод, фруктов;
  • использование лежанки в качестве спального места;
  • нагрев воды для хозяйственных нужд;
  • сушка одежды;
  • разогрев самовара.

Возведение печи рассчитывается так, чтобы она обогревала дом. Для этого кирпичную конструкцию возводят в центре здания или располагают так, чтобы тепло поступало в смежные помещения. Если здание небольшое, то тепла хватает, чтобы температура во всех помещениях была комфортной для проживания.

Для просторных домов строят сооружения, которые отличаются большими размерами или дополнительными обогревающими деталями – щитками, котлами для нагрева воды.

Горячую воду из водогрейного котла пускают по трубам, ведущим к отопительным приборам – радиаторам. Они обычно расположены в помещениях, удаленных от печи

Чтобы сэкономить на топливе и сделать дом более комфортным, владельцы зданий с печным отоплением тщательно продумывают теплоизоляцию, так как через щели в дверных и оконных проемах, холодные стены и пол теряется много тепла.

Пища, приготовленная в русской печи, обладает особым вкусом и насыщенностью. Она не просто «подходит» при нагревании, как это происходило бы на обычной плите, а томится

Благодаря такому способу приготовления супы, каши, жаркое, рагу сохраняют полезные свойства продуктов, входящих в их состав.

Владельцы русских печей нередко любят «погреть косточки» на лежанке – широкой горизонтальной поверхности, которая нагревается в процессе топки и медленно остывает. Таким образом, лежанка до утра остается теплой. Сухое тепло полезно для людей с некоторыми заболеваниями, например, суставов или органов дыхания.

Печь используют и в хозяйственных целях – например, для сушки всего, что есть в доме. При строительстве продумывают небольшие ниши, в которые раньше складывали шапки, варежки, штаны, намокшие после зимней прогулки – к утру они становились сухими и теплыми.

Для подсушивания овощей, трав, ягод делали ниши пошире, чтобы можно было равномерно распределить урожай по поверхности и обеспечить хороший нагрев. Также использовали плиту и полати

Нередко возле печи строили полати – деревянные дощатые навесы, которые продолжали лежанку и выполняли те же функции. Поскольку полати находились под потолком, на них тоже всегда было тепло.

Особенности конструкции и кладки

Сколько печников, столько и печей. Каждый мастер имеет свои секреты подбора материалов, кладки, устройства русской печи. Однако есть и общие конструктивные элементы, без который функционирование обогревательного сооружения просто невозможно.

Схема русской печи с лежанкой и подпечком. Такой вариант обычно дополнялся небольшой печью с чугунной плитой для летнего использования

В зависимости от конструкции выбирается и место установки. Обычно это хорошо освещенный участок достаточной площади, находящийся напротив окон в центре или примыкающий к одной из стен. Строительство в углу считалось не самым лучшим вариантом, так как при таком расположении обогрев здания наименее эффективный.

Сооружение строится на прочном фундаменте, от деревянных элементов дома защищается асбестом или негорючей облицовкой. Применяется и изоляция из войлока, который заранее вымачивают в глиняном растворе, укладывают в 3 слоя и обивают оцинкованной или окрашенной кровельной сталью.

Основные детали русской печи:

Галерея изображений

Фото из

Свободное пространство над полом оставляли специально, чтобы хранить в нише дрова, печной инвентарь и приспособления: совки, кочергу, ухват, лопатку, метлу

Небольшая ниша возле топки используется для хранения мелкой кухонной утвари: металлической посуды, терок, ножей, точильных камней

Это большое отверстие, ведущее к поду. Через него осуществляются все мероприятия, связанные с топкой, выпечкой хлеба, приготовлением пищи. От разрушения кирпичной кладки шесток защищают чугунной плитой

Пространство внутри русской печи с «потолком» в виде свода, где раскладывают поленья, а затем, после их прогорания, устанавливают противни, чугунки, кринки и кастрюли с готовящейся или разогреваемой едой

Служит для закрывания устья печи и используется как в процессе топки, так и после прогорания дров – для сохранения тепла внутри варочной камеры

Металлические детали, установленные в трубном пространстве, с помощью которых регулируется выход горячих газов. Задвижка обычно находится над вьюшкой на расстоянии 3-5 рядов кладки

Нижняя часть горнила (топливника), ровная и изготовленная «насухо», где располагают дрова и посуду. Изготавливается из отменного кирпича, щели засыпают золой или песком

Круглые или квадратные отверстия, прикрытые металлическими элементами в виде коробочек или «самоваров». Оснащаются задвижками и служат для сохранения тепла

Подпечье в нижней части конструкции

Печурка на лицевой стороне или сбоку

Шесток и окно шестка

Горнило или варочная камера

Металлическая заслонка с ручками

Задвижки и вьюшки

Под варочной камеры (горнила)

Душники или самоварники

Чтобы печь работала эффективно, хорошо нагревалась и дольше сохраняла тепло, существуют особые секреты. Один из них – форма свода варочной камеры (полуциркульная, бочкообразная и др.). Мастера делают их пологими или крутыми, часто в виде арок, укрепленных стальной проволокой или стяжками из металлических реек.

Под устраивают под небольшим наклоном (3-5 градусов), чтобы горячий воздух уходил к задней стенке, на специальной засыпке из песка

Кроме перечисленных деталей в конструкции печи присутствуют печурки – небольшие боковые углубления для сушки продуктов или вещей. Размеры – не более 20 см в высоту и ширину, глубина зависит от величины стенок.

В деревнях, но все реже, можно еще обнаружить печи, которые топились «по-черному», то есть не имели такого элемента конструкции, как труба. Дым выходил через окно шестка и поднимался к потолку, оттуда двигался к вентиляционному отверстию – притвору над входной дверью.

Впоследствии, чтобы увеличить энергоэффективность обогрева, стали использовать специальное отверстие в стене (волоковое окно), которое позволяло снизить теплопотери.

Приходилось закладывать небольшое количество дров и контролировать процесс разгорания, чтобы не допустить перегрева и пожара. Также следили за задымленностью, грозившей отравлением

Топка «по-черному» доставляла массу неудобств, и с появлением первых печей с трубой «курные» устройства, как их еще называли, практически исчезли.

Разнообразие облицовки и другого оформления

Снаружи русские печи облицовывают по-разному: штукатурят и белят, обмазывают глиной, облицовывают изразцами, плиткой или деревянными элементами, покрывают ручной росписью.

Нужно помнить, что толстая облицовка задерживает тепло, мешает ему распространяться по помещению, поэтому если избу необходимо хорошо прогревать, кирпич просто покрывают глиняно-песчаной смесью – штукатуркой. Для придания сооружению традиционного вида поверхность красят побелкой или специальной белой краской.

Несколько интересных вариантов оформления:

Галерея изображений

Фото из

Традиционный материал, хорошо сочетающийся с кирпичом и штукатуркой – дерево. Оно нагревается, но не обжигает. Из деревянных досок обычно делают приступки и полати

Часто оштукатуренные и побеленные фасад и стенки украшали росписью, характерной для определенной местности и включающей флористические узоры, изображения птиц и зверей, сказочных персонажей

Печь с отделкой из традиционной штукатурки и контрастной плитки выглядит эффектно и аккуратно. Цвет плитки обычно выбирают в зависимости от интерьера и оформления стен

Золочение отдельных элементов нехарактерно для древнерусской культуры, но в современном дизайне печей также используется. Необычен и угловой мягкий «диванчик»

В декоративном оформлении участвует керамическая плитка, деревянные панели для приступков и текстиль. Правильно подобраны и дверцы топок, выполненные из чугуна и окрашенные в черный цвет

Топка выполнена в виде камина, что не противоречит общей конструкции – горнило также можно использовать и в качестве варочной камеры после прогорания поленьев

Великолепный образец использования изразцов – керамических плиток разнообразной формы, украшенных узорами. Лучший материал для покрытия деталей – специальная термостойкая эмаль

Существуют и простые варианты, без оштукатуривания и декоративных элементов. Средством декора служит сам красный кирпич, из которого выполнена кладка

Деревянная отделка и полати

Национальная роспись по побелке

Глянцевая керамическая плитка

Элементы позолоты в оформлении

Лежанка с комбинированной отделкой

Современная печь-камин

Частичная изразцовая облицовка

Вариант без штукатурки

Оформление может быть любым, все зависит от материальных возможностей, фантазии владельца и умений мастера. Однако нужно помнить, что не все материалы выносят нагревание, а некоторые – например, гранитные и мраморные плиты – смотрятся слишком пафосно и просто не вписываются в концепцию «народного» искусства.

Популярные виды печей

На протяжении веков конструкция русской печи видоизменялась и совершенствовалась. Некоторые мастера-инженеры добавляли новые элементы, чтобы увеличить теплоотдачу или ускорить/замедлить процесс горения дров. Зная, как устроена и работает русская печь, можно вносить изменения без потери ее функциональности.

Рассмотрим несколько модификаций русской печи, которые активно используются при строительстве современных жилых зданий.

Вариант #1 – простая

Основные детали так называемой простой печи – это варочная камера, подпечье и труба. Ничего лишнего, никаких дополнительных элементов, усложняющих конструкцию.

Такой вариант идеально подходит для сезонного дачного домика, так как занимает немного места и отлично выполняет свое предназначение – обогревает помещение и помогает готовить пищу.

Чтобы топливо сгорало лучше, его укладывают не к задней стенке варочной камеры, а ближе к устью, таким образом горячие газы равномерно нагревают под, стенки и свод топливника

Пищу готовят, располагая посуду также рядом с устьем. Сейчас хлеб выпекают на противнях и в специальных формах, а раньше его просто «сажали» лопаткой на заранее очищенный и выметенный под.

Расчеты подтверждают, что простая печь годится для обогрева домика площадью до 30 м². Если необходимо дополнительное отопление в подпечьи подстраивают подтопок, обеспечивающий нагревание воздуха в наиболее холодной зоне – у пола

Для повышения эффективности нагрева дымоходы подтопков делают отдельными, размещают их у стенок. Подтопок можно устроить и в шестке, оборудовав его чугунной плитой для быстрой готовки и разогрева уже готовых блюд.

Для строительства простой печи потребуется примерно 1610 штук полнотелого кирпича, около 70 ведер кладочного раствора на глине, пара дымовых задвижек, заслонка и самоварник.

Вариант #2 – глинобитная

Основное отличие глинобитной печи состоит в использовании глинобита – глиняного раствора, приготовленного определенным способом. Кирпич применяют только для кладки трубы и пода. На одну печь средних размеров потребуется около 3,5-3,6 м³ хорошо перемешанного, правильной консистенции раствора.

Один из важных показателей глиняного состава – густота. Проверить нужный уровень легко: необходимо сформировать кирпич и положить его центральной частью на палку. Если он сохранит форму и не прогнется – раствор замешан правильно.

Элементы для кладки готовят так: насыпают на ровную поверхность глину и песок слоем около 15 см, затем вырезают из пласта фрагменты нужного размера (обычно шириной 20-25 см) прямоугольной формы. По сути, получаются самодельные кирпичи.

Готовые кирпичики кладут один к другому, постоянно подбивая и выравнивая, затем лишнюю глину удаляют скребком. Важно использовать уровень для проверки горизонтальных и вертикальных поверхностей

Распространенная ошибка начинающих печников – использование воды для смачивание нижнего ряда. Это ослабляет раствор и провоцирует появление трещин. В перерывах верхний ряд защищают от пересыхания: накрывают смоченными в воде и отжатыми тряпками.

Возведенную печь просушивают около недели, затем топят сухими дровами. В процессе нагрева глиняные кирпичи выделяют пар, и «кирпичи» приобретают необходимую структуру. Только дней через 5-6 печь становится готовой к использованию.

Вариант #3 – «Теплушка»

Существует несколько модификаций печей-«Теплушек», которые отличаются размерами и небольшими конструктивными нюансами.

Объединяет все сооружения то, что они нагреваются равномерно, по всей высоте, соответственно, и обогрев производят от пола до потолка. Конструкция продумана так, что поверхность печи примерно в 2,5 раза объемнее, чем у простой русской печи

Преимуществом является и разнообразие применяемого топлива. Кроме традиционных дров можно использовать каменный уголь, кизяк, соломенные брикеты, паллеты. Если сравнить любую из «Теплушек» и традиционную русскую печь, то для первого варианта топлива требуется намного меньше.

Готовка не требует больших усилий. Ее можно начинать готовить после прогорания дров и хранить в разогретом виде еще около суток. Процесс топки при этом занимает небольшой промежуток времени – от получаса до часа.

Два главных конструкционных элемента – камеры: нижняя (отопительная) расположена под подом, в подпечье, а верхняя (варочная) – на уровне пода. Но топку можно осуществлять двумя способами – и через горнило, и через отопительную нижнюю камеру.

Модели печей отличаются размерами. Например, «Теплушка-2» без плиты, но с небольшим водогрейным котлом – 1,68 х 1,29 м, а «Теплушка-4» с плитой, которая встроена в шесток – 1,29 х 1,29 м.

Вариант #4 – «Экономка»

Название печи «Экономка» говорит само за себя – обогревательное устройство просто в исполнении, компактно и экономично. Причем для топки подходят не только дрова с низким содержанием смолы, но и любые другие виды твердого топлива.

Основные размеры:

  • длина – 1, 4 м
  • ширина – 0,89 м;
  • высота до уровня трубы – 2,24 м;
  • расстояние от уровня пола до шестка – 0,77 м;
  • расстояние от уровня пола до лежанки – 1,4 м.

Конструкция состоит из двух отдельных камер: отопительной, которая находится внизу, и варочной, поднятой выше для удобства эксплуатации.

Несмотря на компактные размеры, существуют варианты «Экономки» с водогрейными котлами или лежанками, а также пристроенными печками с чугунной плитой

Печь оснащена двумя топливниками: один обычно располагают с лицевой стороны, второй – справа. Чугунную плиту размещают так, чтобы она перекрывала сразу оба топливника, но большая конфорка должна находиться над основным, соответственно, малая – над дополнительным.

Не рекомендуется одновременно использовать оба топливника. Обычно большой применяют зимой, для общего отопления, а малый – в теплый сезон, для готовки. Если какой-то из топливников «простаивает», все его дверки (топочная, поддувальная) должны быть закрыты для создания тяги.

«Экономка» хороша тем, что готовкой пищи на поду можно заниматься на протяжении длительного времени после топки. Даже через 10-12 часов в горниле сохраниться нужная температура.

Вариант #5 – конструкции Потапова

В. А. Потапов остановился на двух наиболее эффективных модификациях, отличающихся конструкцией:

  1. Прямоугольная печь 0,51х0,64х1,82 м с теплоотдачей 850 ккал/ч в сутки при условии одной топки.
  2. Прямоугольная печь 1,16х0,64х1,89 м с теплоотдачей 2400 ккал/ч в сутки при условии одной топки.

Отличительные черты первого варианта – наличие варочной камеры с плитой из чугуна, духового шкафа и вентиляционного отверстия.

Способ топки – по-зимнему, то есть через большой топливник. Газы могут выводиться различными способами: через стенной дымоход, насадную или коренную трубу

Количество вьюшек и задвижек может быть разным, их наличие легко комбинируется. Для строительства этой модификации требуется 260 штук полнотелого кирпича и примерно 12 ведер раствора на глине.

Второй вариант печи привлекателен тем, что работает на разных видах твердого топлива. Но при использовании антрацита или каменного угля при строительстве учитывают следующие нюансы: колосник опускают ниже обычного ряда, а все нагревающиеся части камер кладут из огнеупорного кирпича. Всего требуется 580 штук красного кирпича и 20 ведер глиняного раствора.

Виды печей из кирпича для дома: полная классификация с примерами

Дровяная печь на даче или в загородном коттедже может стать более чем полезным приобретением. Она полностью автономна от внешних сетей. Там, где часто отключают электроэнергию, а централизованная подача газа все еще не реализована, на дровах и готовят, и дом ими отапливают.

Если принято решение обеспечить жилье таким полезным устройством, не помешает изучить виды печей из кирпича для дома, чтобы подобрать самый удобный, эффективный и практичный вариант.

Предлагаем разобраться с традиционным устройством печи, конструкционными и эксплуатационными особенностями различных отопительно-варочных агрегатов, а также узнать способы и специфику обустройства дымооборотной системы.

Содержание статьи:

Конструктивные составляющие печей

Любая кирпичная печь состоит из основных элементов:

  • фундамента – основания, на которое опирается кирпичный агрегат, весящий несколько тонн;
  • массива – части печки, включающей варочные и топочные камеры, систему дымовых каналов – дымооборотов, поддувало с колосником;
  • дымохода – дымоотводной трубы, возвышающейся над массивом печки.

Фундамент для такого громоздкого и тяжелого сооружения устраивают отдельно от основного фундамента дома.

Если под строением находится ленточное или столбчатое основание, нужно проследить, чтобы оно никак не соприкасалось с фундаментом печки. Это позволит избежать появления деформаций от неравномерно распределенной нагрузки, т.к. под кирпичным агрегатом она будет значительно выше.

Конструкция любой отопительно-варочной печи состоит из основных элементов, обеспечивающих достаточную тягу: поддувала, колосниковой решетки, топки и дымооборотных каналов

Монолитный фундамент в частных домах, особенно небольших, встречается редко. Если же таковой имеется, печь можно установить прямо на нем. Лучше всего заранее включить возведение такого объекта в общий проект. Когда дом уже готов, следует согласовать появление такой дополнительной нагрузки с опытным инженером.

Основание печи отделяет топочную или газовую камеру от фундамента. Это несколько рядов сплошной кирпичной кладки, которые нагреваются и отдают часть тепла помещению, а также защищают основание от перегрева.

Над основанием делают то, что называется топливником. Внизу, под топочной камерой, устраивается небольшая полость – поддувало. Над ней располагается собственно топка, в которой сгорает топливо. Поддувало и топку разделяет колосниковая решетка, выполненная из прочного чугуна.

Дрова кладут прямо на эту решетку. Через поддувало и решетку к топливу поступает воздух, необходимый для горения. Одновременно создается необходимая тяга для отведения дымных газов по дымоотводной системе. А вот ее конструкция зависит от того, какого типа кирпичная печь для дома была выбрана.

Устройство может быть также дополнено такими элементами, как варочная поверхность и духовой шкаф. Существуют варианты печей с сушильными камерами и даже с теплыми лежанками. Понимание принципов устройства и работы такого сооружения поможет правильно подобрать вид печки, а также решить вопросы, связанные с ее строительством.

Различное функциональное назначение

Сначала следует определиться с функциями, которые будет выполнять прибор.

Это может быть печь:

  • только для приготовления пищи;
  • исключительно для отопления дома;
  • для выполнения обеих этих функций, т.е. комбинированный вариант.

Варочную печь чаще всего ставят в небольших отдельностоящих кухнях. Тепла сгорающих дров с избытком хватает не только для готовки, но и для обогрева такого помещения.

Небольшая варочная печь подойдет для неотапливаемой кухни, она обеспечит достаточно энергии для готовки и согреет окружающее пространство

Поэтому устройство ставят рядом с двумя наружными стенами, чтобы избыток тепловой энергии перемещался на улицу. Дымоход в этом случае устраивают строго вертикальный, небольшого размера.

Отопительная печь. Конструкция предусматривает максимальное удержание тепловой энергии в пределах дома. У такого устройства нет ни плиты, ни духовки, но массив печи оснащают разветвленной системой дымооборотов.

Отопительные кирпичные печи обязательно снабжены массивным дымоходом, чтобы удерживать в пределах дома как можно больше тепловой энергии

Громоздкий дымоход необходим, чтобы продукты сгорания не слишком быстро покидали дом и успевали нагревать кирпичную кладку, которая затем отдает тепло воздуху внутри помещений. Такую печь ставят как можно ближе к центру дома, чтобы прогрев отдельных комнат был равномерным.

Подробная информация об устройстве печного отопления в частном доме представлена в .

Кирпичная варочная плита с металлическим духовым шкафом может стать отличной альтернативой привычному газовому оборудованию, если отсутствует газ или электроэнергия

Комбинированная печь. Для ее устройства используют и варочную поверхность, и разветвленный дымоход. Ставят ее в помещении кухни, но не возле наружных стен, а рядом с внутренними. Дымоход также по возможности смещают в сторону жилых комнат, чтобы обеспечить их достаточным количеством тепла.

Виды отопительно-варочных печек

История  насчитывает века, если не тысячелетия. В разных странах самые лучшие модели получили заслуженное распространение.

Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

Русская печь: сложная и эффективная

Традиционная русская печь – это большое универсальное устройство. Хотя чугунная варочная поверхность здесь отсутствует, в ней можно готовить еду. Массивный корпус прекрасно согревает помещение, а в верхней части имеются полати – теплая лежанка.

Традиционная русская печь устроена сложно, но после короткого периода активной топки она теплится в течение суток, обогревая комнату, лежанку и предоставляя возможность готовить еду

Длинная топка разделена на две зоны: пекарню, расположенное в передней части, и топливник, где происходит сгорание дров. Работает такая печь в двух режимах. Сначала ее протапливают некоторое время. В этот период устройство накапливает тепло. После этого примерно сутки протопленная печь теплится, медленно отдавая тепловую энергию.

В этот период в пекарне можно готовить различные блюда с тем самым уникальным вкусом, который не способен им придать никакой другой варочный агрегат. Характеристики русской печи обусловлены особым характером движения потоков воздуха внутри устройства.

Конструкция русской печи способствует максимальному сохранению тепловой энергии за счет того, что потоки дыма и свежего воздуха движутся рядом, обмениваясь теплом, но не перемешиваясь (+)

Перед топливной камерой расположен так называемый загнеток, область над ним называют перетрубьем, еще выше находится сужающееся навершие – хайло.

Благодаря такому устройству в загнетке образуется зона рекуперации, где выходящий из топки дым подогревает встречный поток свежего воздуха. При этом потоки не смешиваются, кислород поступает в топку в полном объеме.

Необычно и устройство топливной камеры. Дно топливника неровное, его выкладывают с подъемом относительно варочной камеры. Верхний свод тоже не горизонтальный, он выше в задней части, понижается ближе к устью и заканчивается порожком.

Между основанием  и ее топливной камерой делают длинную полость, называемую опечьем. Здесь всегда тепло, ее часто используют для хранения дров. В таких условиях топливо хорошо высыхает, оно быстрее разгорается и лучше отдает тепло.

На нашем сайте есть блок статей, посвященных самостоятельному возведению разных моделей русской печи, советуем ознакомиться:

“Голландка” – простой отопительный агрегат

Голландская печка была изначально создана для отопления. От традиционной русской она отличается более простой и легко модернизирующейся конструкцией. Устройство и размеры можно варьировать в зависимости от ситуации, например, от размеров дома.

Интересная особенность голландской печи – отделка изразцами. Именно из Нидерландов этот вариант перекочевал в Россию и теперь широко используется для украшения интерьера

Внизу расположена топочная камера, сверху – разветвленная сеть дымооборотов, включающая несколько вертикальных каналов, соединенных между собой горизонтальными перемычками. В результате удлиняется путь, по которому перемещается дым, и тепло остается в доме.

Вертикальные каналы дымоотводной системы голландской  печки можно сделать настолько высокими, насколько это необходимо. Их наращивают на всю высоту второго этажа, а иногда и на третий-четвертый этаж, чтобы хорошо протопить весь дом

В современных версиях “голландку” дополняют также варочной поверхностью, но изначально очаг для этих целей ставили отдельно.

Неопытным печникам рекомендуют начать практиковаться на печке этого типа, поскольку испортить ее довольно сложно.

Шведская печь: интересный комбинированный вариант

Еще один интересный вариант для начинающего мастера – это печь-”шведка”. Ее конструкция была разработана шведскими учеными не так давно, в середине XVIII века. За основу взяли голландку и сильно ее улучшили.

Шведская печь – результат тщательных расчетов. При вполне компактных размерах она быстро прогревается, позволяет готовить пищу, отапливать дом и т.д.

Нижняя часть у такой печки шире, внизу помимо топочной камеры имеется духовка, установленная сбоку. В результате первый жар от сгорания топлива не уходит по дымоходному каналу, а работает на прогрев духового шкафа. Если его открыть, тепло согреет пол и поднимется вверх.

Собственно топка представляет собой вариант упрощенного колпака, здесь происходит и первичное сгорание топлива, и химический вторичный дожиг. В верхней части конструкции делают нишу, которую традиционно использовали для просушивания намокшей за день одежды.

Характерная особенность “шведки” – три ниши, расположенные на разных уровнях. Пояснения к схеме: 1 – духовой шкаф, 2 – варочная панель, 3 – ниша над плитой

Духовка, установленная сбоку от топки, быстро аккумулирует первичное тепло. Шкаф над плитой использовали для хранения приготовленной с вечера еды, к утру она оставалась теплой и быстро разогревалась в духовке.

Вертикальная система дымооборотных каналов хорошо прогревает дом, но при открытой вьюшке тепло быстро улетучивается, нужно просто не забывать прикрывать ее после топки.

Топят такую печь дважды в день. КПД у “шведки” почти такой же высокий, как и у русской печи, при этом сложить ее проще, дешевле, а места она занимает меньше. Но высокая эффективность достигается благодаря точному расчету, поэтому во время кладки придется строго соблюдать размеры и пропорции.

Дымооборотные варианты кирпичных печей

КПД дровяной печи во многом зависит от типа ее дымохода. Правильно организованное движение дымных газов позволяет сохранить тепло и эффективно удалить продукты сгорания топлива без опасности для здоровья жильцов дома.

Такая конструкция может быть:

  • с горизонтальными каналами;
  • с вертикальными каналами;
  • комбинированная.

По направлению движения дымовых газов печки с дымооборотами делятся на прямоточные и противоточные. Во втором варианте, дым, прежде чем вылететь в дымоход, совершает несколько оборотов внутри одной из дымовых камер. Двигается он в это время в двух разных направлениях.

Система с горизонтальными каналами используется нечасто. Она равномерней прогревает печь, но для каждого горизонтального уровня придется сделать прочистную дверцу. Модификацией такого дымохода может стать вариант с карманами. Эти полости задержат дым на какое-то время и повысят КПД печки.

Горизонтальный дымоход прост в исполнении и менее подвержен выдуванию, чем вертикальный аналог. Дополнение в виде карманов сделает печь более эффективной

Вертикальный канал. Принцип работы такого дымохода был описан выше как характерная особенность печки-”голландки”. В такой системе меньше скапливается сажа, его проще чистить.

Но здесь возрастает сопротивление движению дымового потока, поэтому необходимо делать такой дымоход достаточно длинным чтобы обеспечить нормальную тягу. В вертикальном варианте первый канал прогревается сильнее, чем остальные.

Чтобы вертикальная дымооборотная конструкция прогревалась более равномерно, ее центральный канал желательно расширить, здесь образуется противоток, в результате помещение получает больше тепла

Такой перепад температур может вызвать повреждение кладки. Чтобы улучшить ситуацию, можно устроить переточный вариант, в котором средний канал делают значительно шире, чем крайние. Сечение здесь будет больше, это замедлит скорость потока и сделает прогрев более равномерным.

Колпаковая печь – альтернатива конструкции с вертикальными и горизонтальными дымооборотами. Вместо каналов здесь имеется просторная полость, в которой дым аккумулируется, а после остывания перемещается вниз и уходит через дымоход. Даже после полного сгорания топлива газы в колпаке продолжают отдавать тепло.

Колпаковая система дымохода позволяет сохранять больше тепла в течение длительного времени. Подобного эффекта можно добиться и создавая комбинированные конструкции с использованием различных элементов

В отличие от вертикальной дымооборотной системы здесь нет опасности быстрого выдувания газов и остывания печи. Размеры и конфигурация колпака могут варьироваться.

При проектировании печи можно совмещать колпаки с элементами вертикального дымохода, чтобы получить эффективную конструкцию и повысить КПД.

Выводы и полезное видео по теме

Традиционная русская печь:

Отопительная печь-“шведка”:

Небольшая “голландка”:

Кирпичные печи очень разнообразны, всегда можно подобрать или спроектировать вариант, который подойдет для конкретных условий. Общим требованием для всех моделей является точный расчет, использование качественных материалов и грамотная эксплуатация.

Есть, что дополнить, или возникли вопросы по выбору кирпичной печи для дома? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом пользования печного отопления. Форма для связи находится в нижнем блоке.

схема строительства, принцип работы, варианты порядовки

Содержание статьи:

Старинная русская печь – это эффективное устройство для обогрева дома в деревне и приготовления пищи. Устройство можно собрать своими руками, используя чертежи, фото, описание и инструкцию. Конструкция несложная, но нужно учитывать все нюансы и особенности укладки обогревательного устройства. Печные работы должны соответствовать нормам, установленным СП и СНиП.

Классификация печей

Русская печь с лежанкой и местом для приготовления и подогрева пищи

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

  • Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
  • Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
  • Нестандартная. Обычно применяется для установки в бане.

По устройству русские печи делят на традиционные и современные. В традиционной конструкции есть непрогреваемая нижняя часть и полое подпечье для хранения дров и утвари. Современная печь отличается расширенным функционалом, подогревом нижней канальной части. Наверху устанавливают варочную панель и гриль.

Разновидности русских печей

Русская печь с камином

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Устройство с барбекю считается современным вариантом конструкции для улицы. Вместо классической варочной панели устанавливается решетка для приготовления пищи на открытом огне.

Преимущества и недостатки

Основное преимущество русской печи в том, что она долго остывает

К плюсам русской печи относят следующие свойства:

  • Долговечность. Кирпичная конструкция при соблюдении условий эксплуатации прослужит десятки лет.
  • Высокая степень пожарной безопасности.
  • Приготовление пищи происходит без прямого контакта с огнем.
  • Печь медленно остывает.
  • Широкий функционал современных моделей.
  • Невысокая стоимость. Связано с простотой конструкции и отсутствием автоматики.
  • Можно построить своими руками. Предварительно создается проект будущей печи, а затем выполняются работы по укладке.

Недостатки следующие:

  • Невысокий КПД (около 30%) по сравнению с современными отопительными устройствами, у которых КПД превышает 90%.
  • Неэкономичный расход дров.
  • Неравномерность прогрева помещения. Разница между верхней и нижней точкой может составлять 20°С.
  • Неравномерность прогорания топлива. Дрова в разных частях печи горят с разной силой.
  • Невозможно наблюдать за процессом приготовления пищи.

После изучения положительных и отрицательных качеств русской печи можно решать, сделать ее в доме или нет.

Самостоятельная сборка

Устройство русской печи

Чтобы собрать прибор своими руками, нужно знать устройство русской печи. Складывать обогреватель нужно из кирпичей и других прочных материалов с высокой стойкостью к горению.

Основным элементом является горнило. Это топка, состоящая из свода и пода снизу. Под нее укладываются дрова и ставится посуда с едой для готовки. Проем в горниле – это устье. В задней стене также есть проем, который носит название окно шестка. Они образуют между собой пространство – шесток, в которое ставится горячая пища для сохранения температуры. В шесток входит перетрубье, где собирается дым, а над ним – хайло, которое покрывается вьюшкой. Она ограничивает проникновение холодных воздушных масс в печку. Перетрубье закрывается специальной задвижкой, благодаря которому регулируется тяга в дымоходе. Для хранения утвари под шестком есть отделение. Также в нижней части есть подпечье, в котором можно хранить дрова.

После знакомства с конструкцией деревенской русской печки начинаются подготовительные, а затем монтажные работы. Алгоритм сборки русской печки своими руками с чертежами представлен в виде пошаговой инструкции.

Выбор кирпича

Подбор материалов для печи является важной задачей, так как они должны соответствовать правилам пожарной безопасности. По этой причине каждый элемент строения выполняется из своего материала. Для кладки печи и дымохода используют глиняный кирпич. Для пода и свода – тугоплавкий или огнеупорный кирпич. В качестве облицовочного материала выступает штукатурка, изразцы, натуральный камень. Для огнезащитной изоляции выбирают глиняный кирпич, асбестовый картон, асбестоцементные плиты и другие огнеупорные материалы.

Для создания дымоходной трубы применяется раствор на основе цемента или песка и извести. Его можно замешать самостоятельно или купить готовую смесь в магазине.

При покупке важно следить за качеством материалов. Кирпич должен иметь точные размеры, поверхность без сколов и инородных включений. Глину лучше выбрать красную. Песок покупают мелкозернистый с размерами частиц не более 1,5 мм.

Инструменты

Мастер должен иметь следующий набор инструментов:

  • линейка;
  • карандаш;
  • мастерок;
  • уровень;
  • отвес;
  • кирка;
  • резиновая киянка;
  • болгарка;
  • ведро для раствора;
  • миксер в случае самостоятельного замешивания смеси;

Все инструменты можно купить в строительном магазине.

Выбор места для печи

Вариант размещения

Перед началом работы необходимо выбрать место установки печи. Учитываются следующие факторы:

  • Фундамент. Он может создаваться отдельно под печку и быть уже готовым. Обязательно делается слой гидроизоляции для увеличения срока службы и эксплуатационных характеристик.
  • Свободное прохождение дымоходом перекрытий. Трубы не должны повреждать и задевать существующие несущие конструкции.
  • Удобство расположения. Пользователь должен без проблем подходить к печи и использовать ее по назначению.
  • Соблюдение противопожарных расстояний. Перед окном шестка ставится лист металла 700×500 мм. От печи до сгораемой стены должна быть дистанция, равная высоте печи. От шестка до противоположной стены должно быть минимум 125 см. Металлические балки рядом с дымоходом должны быть удалены на 130 мм минимум от внутренней поверхности.

Соблюдение этих рекомендаций поможет выбрать лучшее место для русской печи.

Пошаговая инструкция по возведению печи

Порядовка русской печи

Работу по созданию отопительного устройства лучше проводить в теплую погоду. Если же монтаж выполняется в холодное время года, нужно следить за температурой материалов – она не должна превышать 5°С.

Алгоритм укладки русской печи или грубки:

  • На фундамент кладется два ряда кирпичей. Между ними должен быть слой гидроизоляции.
  • Глиняный кирпич смачивается водой. Первый ряд начинается с уровня чистого пола. Выкладывается цельными кирпичными блоками. Толщина швов – до 5 мм. Все кладки проверяются строительным уровнем.
  • Укладка второго ряда. Необходимо оставить промежуток для подпечья. После укладки второго ряда вертикальность поверхности контролируется при помощи отвеса.
  • Между 3 и 4 рядом делается перевязка по углам. Четвертый ряд кладется цельными кирпичами.
  • После пятого ряда выкладка производится по подготовленной деревянной опалубке для свода подпечья. В восьмом ряду кладется последний ряд свода из стесанных кирпичей.
  • Укладка стенок в один кирпич с перевозкой до 10 ряда.
  • В 12 ряду создается под. Его делают из огнеупорных кирпичей. Зазоры засыпаются песком.
  • Укладка горнила. Швы должны быть не толще 3 мм. Сначала укладываются на ребро по внутреннему периметру. После 16 ряда выкладывается свод горнила.
  • Укладка окна шестка. Он должен выглядеть как арка.
  • При создании 20 ряда возводятся стенки печи с уменьшением пространства над шестком.
  • В 22 ряду укладываются канал самоварника.
  • 23 ряд – делают место для скопления сажи.
  • 25 ряд кладут аналогично 10 с перевязкой швов. Над шестком формируется перетрубье.
  • 29 ряд – соединение канала самоварника с перетрубьем.
  • В 32 ряду перекрывается перетрубье с помощью цельного кирпича. Нужно оставить одно отверстие, которое потом закрывается задвижкой.
  • Кладка дымохода.

Через 5-6 дней после полного высыхания раствора можно снимать деревянные опалубки. Собранной печкой можно использоваться.

Дровяная печь своими руками — как сделать экономичное печное отопление на дровах, устройство, схема, чертеж, конструкция с водяным контуром, реактивная, железная, металлическая, для теплици + видео

Печь олицетворяет собой домашний очаг, согревающий всех близких. Поэтому для дома выбирают такое устройство с топкой, которое бы хорошо прогревало помещение и не подвело в процессе эксплуатации. Особой прочностью и надёжностью характеризуется печь на дровах. При желании её можно соорудить самостоятельно.

Достоинства и недостатки печи на дровах

Если в качестве топлива берут дрова, то печь, стоящая в доме, гараже или на даче, должна отвечать ряду требований. И топка, и дымовая труба устройства сооружаются так, чтобы во время эксплуатации они не разрушились.

Кладка кирпичных дровяных печей осуществляется по специальной схеме, обеспечивающей прочность конструкции и максимальную теплоотдачу поверхности

Благодаря особой технологии изготовления у дровяной печи имеется много преимуществ:

  1. Эффективность. Печь, в топку которой закладывают дрова, легко нагревает воздух в помещение с площадью не менее 4 м².
  2. Приятный аромат, исходящий от объятой пламенем древесины.
  3. Возможность использования не только дров, но и угля.
  4. Долгий срок службы при проведении своевременного ремонта.
  5. Небольшие затраты на покупку топлива.

Однако стоит обратить внимание и на некоторые недостатки дровяной печи:

  1. Необходимость каждые 15 минут контролировать процесс горения топлива, вовремя подкладывая новые партии.
  2. Требование убирать из печи золу, скопление которой ухудшает тягу.

Виды дровяных печей

Печи, в которых сжигают дрова, классифицируют на следующие типы:

  1. Чугунная дровяная печь — устройство нагрева помещения, используемое как дополнительный источник тепла. Дым и газы удаляются из него по гофрированному дымоходу или рукаву. Печь из чугуна нагревает воздух в доме очень быстро и монтируется в любой зоне дома. Оснащённая воздуходувом, она позволяет комнатной температуре оставаться комфортной долгие часы.

    Печь из чугуна очень быстро нагревается, но держать тепло так же долго, как кирпич, она не может

  2. Металлическая дровяная печь — сооружение, способное нагревать воздух в помещении за поразительно короткий срок, поскольку создано оно из стали, удерживающей тепло. Но эффект от работы металлической печи исчезает быстро, ведь её стенки делают из тонкого материала. Поэтому, чтобы избежать моментального понижения температуры в доме, печь следует сооружать из листов нержавеющей стали, создавая толстые швы, которые обезопасят конструкцию от появления трещин.

    Металлическая печь быстро нагревается, но так же быстро остывает

  3. Кирпичная дровяная печь — наиболее надёжное устройство для обогрева помещения, требующее больших затрат на сооружение. Печь из кирпичей оснащена дымоходом змеевидной формы, благодаря чему из дома долго не уходит полученное тепло. Правда, этому устройству на создание комфортной температуры необходимо много времени, что отличает его от металлической печи. Зато помещение, нагретое кирпичным сооружением, долго не остывает, а сама печь может использоваться для приготовления еды.

    Кирпичная печь возводится сложнее всего, но зато держит тепло лучше всех

В деревянном доме разумнее ставить компактную печь из кирпича отопительно-варочного типа. А теплоёмкость устройства должна быть средней.

Конструкция и принцип действия кирпичной дровяной печи

Каждая печь, в которую закладывают дрова, имеет следующие конструктивные элементы:

  • камера, куда закладывают дрова;
  • колосник из чугуна, на котором они располагаются;

    Дно топки, сделанное из толстой чугунной пластины с продольными отверстиями, называется колосником

  • зольник, куда через отверстия в колоснике попадает несгораемый остаток топлива;
  • дымоход для удаления газов, исходящих от дров при горении.

Сжигание дров в топке приводит к образованию газов, нагретых до высокой температуры. Эти вещества проходят по трубе, делая стенки печи горячими. В результате этого тепло передаётся воздуху в помещении. Насколько быстро в доме вырастет температура воздушной среды, зависит от толщины материала стен печи. Обычно на обогрев комнат частного дома затрачивают около 5 часов.

Чтобы поддерживать огонь в топке, необходимо регулировать силу тяги. Для этого открывают меньше или больше дверку поддувала и дымовую задвижку, находящуюся в дымоходе. При этом важно не допустить избытка или недостатка кислорода в камере для закладки дров. Лишнее количество воздуха понижает температуру в топке, а недостаточное становится причиной образования продуктов неполного сгорания. Из-за этого теплоотдача печи значительно ухудшается, а в дымоходе происходит ускоренное образование сажи.

Видео: всё о кирпичной печи

Изготовление кирпичной дровяной печи своими руками

Перед началом работ необходимо рассчитать размеры печи, исходя из количества тепла, которое она должна выделять в окружающее пространство. Далее нужно закупить материалы и выполнять кладку согласно выбранной порядовой схеме.

Расчёт параметров дровяной печи

Чтобы определить, печь каких габаритов необходимо построить, следует учесть площадь помещения. Квадратуру здания получают, умножив наружный периметр на 21 (объём тепла, требуемый для обогрева 1 м³ площади до 18 градусов).

Выяснить, какой должна быть дровяная печь, можно по таблице, отражающей размеры поверхности оборудования в зависимости от его места и параметров помещения. Представленные данные следует использовать, если высота дома составляет 3 метра, а температура за окном — не ниже 25 градусов мороза.

Таблица: рекомендуемая поверхность печи в зависимости от её расположения

Допустим, печь собираются строить между кухней и прихожей. При расчёте площади оборудования надо действовать следующим образом:

  1. Сложить объём кухни с объёмом прихожей (пусть, например, это будет 54,39 м³ + 18,87 м³ = 73,26 м³).
  2. Узнать значение отдачи тепловой энергии — 73,26 х 21 = 1 538 ккал/ч.
  3. Определить площадь нагрева печи, учитывая, что квадратный метр печи отдаёт 300 ккал/ч — 1 538 ккал/ч : 300 = 5,1 м².
  4. Разделить площадь нагрева печи на её активную высоту (нагреваемую высоту) и получить периметр активной поверхности — 5,1 : 2,2 = 2,3 м.
  5. Определить сумму двух сторон печи — 2,3 : 2 = 1,15 м.
  6. Задаться какой-нибудь шириной и найти длину (например, если ширина печи составляет 510 мм, длина будет равна 640 мм).

Перечень материалов и инструментов

Приступая к сооружению кирпичной печи на дровах, надо заготовить следующее строительное сырьё:

  • шамотные кирпичи марки Ш8 (для топки), поскольку они легко переносят высокую температуру, сохраняют тепло и долго не разрушаются;

    Шамотный кирпич переносит температуры свыше 1 000 градусов, поэтому он используется для выкладывания топочной части печи

  • красные огнеупорные кирпичи, которые невосприимчивы к сильному жару, но отличаются хрупкостью и поэтому требуют предельной осторожности при кладке;

    Красный огнеупорный кирпич обладает высокой теплоотдачей, поэтому из него сооружают основные части печи, отдающие тепло помещению и отводящие продукты сгорания

  • мастику, используемую как клеящий состав для кладки из кирпичей;
  • топочную дверцу;
  • створку для поддувала;
  • варочную плиту из чугуна;
  • чугунные решётки, монтируемые между камерой сгорания дров и поддувалом;

    Чугунная решётка колосника устанавливается между топкой и поддувалом

  • задвижку для дымовой трубы.

Строительство кирпичной печи выполняют с помощью следующих инструментов:

  • электрической пилы с металлическим диском;
  • точила, устраняющего неровности кирпичей;
  • молотка;
  • шпателей с пластинами различной ширины и длины;
  • уровня и отвеса для контроля строительства;
  • дрели, функционирующей от электросети.

Поиск места для монтажа печи

Кирпичное сооружение для обогрева дома полагается устанавливать так, чтобы из-за него в доме не случился пожар. Для печного оборудования надо найти такое место, которое бы позволило по максимуму использовать его мощность.

Установкой кирпичной печи следует заниматься в одной из следующих зон:

  • центр комнаты, где оборудование нагрева воздуха будет разделять помещение на сектора;
  • нишу в стене, находящуюся между двумя или тремя комнатами;
  • место у стены (дальше примерно на 30 см), если требуется поднимать температуру воздуха только в одной комнате.

Определившись с участком для печи, выполняют разметку. Чертить линии, определяющие контуры изготавливаемого печного оборудования, начинают с потолка. При этом пользуются отвесом, поскольку очень важно сделать так, чтобы дымоход проходил через перекрытия чердака на расстоянии 15 см от стропильных ног.

Ища подходящую площадку для печи, надо иметь в виду, что для строительства фундамента места надо много. Поэтому зону, где в дальнейшем будет стоять печь, требуется увеличить на 10 или 15 см с каждой стороны.

При поиске места для установки печи необходимо найти разумный компромисс между расстояниями от стен и стропильных лаг и наличием свободного пространства под мощный фундамент

До выкладки кирпичей на пол кладут подставку, которая защитит площадку под печью от давления тяжёлой конструкции и перегрева. Приспособление должно быть многослойным, то есть состоять из фанеры, покрытой составом, оберегающим материал от гниения, плотного базальтового картона, ацеита толщиной 8 мм и оцинковки.

На стену, которая будет находиться рядом с печью, тоже прибивают лист, защищающий от сильного нагрева. Этот тепловой экран принято создавать из кусков базальтового картона и ацеита, покрытых расплавленным цинком.

Варианты и схемы изготовления печи на дровах

По какой схеме следует сооружать из кирпичей печь, зависит от типа оборудования. Например, печь-шведка выкладывается следующим образом:

  1. 1 ряд — на низ будущей печи кладут отрезок рубероида, который посыпают песком, формируя слой в 1 см. При этом держат на контроле горизонтальность основания, иначе печь получится кривой. Создав платформу, выкладывают первый ряд кирпичей, тем самым получая углы конструкции.

    Первый ряд кладки задаёт углы будущей конструкции

  2. 2 ряд — при помощи проволоки и цементного состава монтируют дверцу поддувала.
  3. 3 ряд — выставляя линию кирпичей, следят за тем, чтобы блоки очередного ряда перекрывали стыки кирпичей, выложенных ранее. Справа кладут металлическую полосу шириной 4 см, длиной 40 см и толщиной 4 мм.
  4. 4 ряд — монтируют несколько металлических уголков с обращёнными вниз и заведёнными в соединения кирпичей вертикальными элементами. Затем на место кладут чугунную решётку.

    Колосник укладывается на металлические уголки, замурованные в кладку

  5. 5 ряд — углы кирпичных блоков выравнивают, устраняя шероховатости. Речь идёт о тех кирпичах, которые примыкают к колоснику. Стёсывать полагается 7–8 см.
  6. 6 ряд — ставят дверки из чугуна для топочной камеры. Элемент фиксируют на своём месте, используя стальную проволоку и цементный раствор. Чтобы конструкция из кирпичей не стала хрупкой из-за сильного нагрева чугуна, зону вокруг дверки обматывают шнуром из асбеста.

    Дверца топки крепится при помощи стальной проволоки

  7. 7, 8 и 9 ряды формируют, обкладывая дверку камеры сжигания топлива. При этом швы по горизонтали делают тонкими (не более 5 мм). Это позволит выложить девятый ряд на уровне верхней грани рамы от топочной дверцы.
  8. 10 ряд — новой линией кирпичей перекрывают стыки ранее выстроенных блоков.
  9. 11 ряд — на выложенную линию кирпичей кладут две стальные пластины шириной 4,5 см, длиной более 4 см и толщиной около 4 мм.
  10. 12 ряд — на левую сторону конструкции помещают полосы из стали, а на неё кладут целые кирпичи. После этого работают в правой части конструкции, ставят два кирпича, уменьшенных на ¼. Выкладывая целые кирпичи, не получится сделать проём, соответствующий по размеру варочной поверхности с одной конфоркой. По кромке созданного окошка прокладывают асбестовый шнур, пропитанный водой и цементным раствором. Варочную панель фиксируют, пользуясь стальной проволокой и уровнем, позволяющим оценивать горизонтальность конструкции.

    На двенадцатый ряд кладки монтируют варочную панель или обогревательный щит без конфорок

  11. 13 ряд — линию кирпичей выкладывают за варочной панелью, оставляя пространство в 1 см для прохождения тепла. Позже этот зазор засыпают песком.
  12. 14–17 ряды создаются, как требует схема порядовки. Высоту стенки слева от варочной поверхности корректируют, ориентируясь на размер всей кладки. Чтобы смонтировать перекрытия над варочной поверхностью, 17-ую линию кирпичей дополняют тремя уголками длиной 60 см и тремя полосами из плотной стали длиной 30 см.
  13. 18 ряд — выполняют монтаж перекрытия варочной камеры, заботясь о полном заполнении швов раствором.

    Первый ряд перекрытия над варочной панелью укладывается на металлические уголки и пластины

  14. 19 ряд — на правой стороне кирпичной кладки оставляют пустоту размером в полкирпича. Это пространство позже послужит отверстием для чистки печи.
  15. 20 ряд — выкладывая очередную линию, в оставленный ранее проём закладывают кирпич, который можно будет легко вытащить. На выложенные кирпичи монтируют стальную полоску, длина и ширина которой составляет 1,4 см. Пластина обеспечит зигзагообразное движение газов по дымовой трубе, а значит, поспособствует равномерному нагреву всех зон печи.
  16. 21-ый ряд — создают перегородки, которые будут отделять друг от друга опускные и подъёмные каналы выведения продуктов сгорания.
  17. 22 ряд — во время выкладки очередной линии кирпичей устанавливают ещё одну пластину из стали.
  18. 23 ряд — действуют согласно схеме порядовки.
  19. 24 ряд — выложив новую линию из кирпичей, кладут последнюю стальную полосу, задача которой — заставлять дым двигаться по трубе зигзагообразно.
  20. 25 ряд — на выложенные кирпичи стальными полосами прикрепляют отрезок листовой стали с ровным отверстием в месте прохождения дымохода.
  21. 26 ряд — продолжают создавать кирпичную кладку, ориентируясь на схему порядовки, и устанавливают задвижку для дымовой трубы.

    Задвижка-шибер позволяет регулировать тягу дымохода и перекрывать дымовой канал после полного угасания углей

  22. 27 ряд — выкладывают сплошную линию кирпичей с зазором для проведения трубы.
  23. 28 ряд — стены печи дополняют последней линией кирпичей, после чего проверяют, насколько хорошо запечатаны все швы.
  24. 29 ряд — выкладывают конструкцию трубы, идущей через крышу.

Каждый ряд кирпичной печи имеет чёткую схему кладки

Если хочется построить небольшую печь, которая будет расходовать мало дров, несмотря на высокую теплоотдачу, то следует отдать предпочтение следующему варианту сборки кирпичной конструкции:

  1. 1-й ряд или основание для печи. Здесь же устанавливается поддувальная дверца с зазором и асбестоцементным шнуром.

    Кирпичи кладут вплотную друг к другу

  2. 2–3 ряды. Выкладываются стенки зольной камеры и одной прочистки, которая закрывается половинкой кирпича насухо.
  3. 4-й ряд. Он частично перекрывает зольную камеру и начинает формировать дымовые каналы.
  4. 5-й ряд. Предполагает установку колосниковой решётки. Отверстия располагаются вдоль топливной камеры. Продолжается кладка стенок каналов.
  5. 6–8 ряд. Формируют топочную. Здесь же одновременно устанавливается дверца топки с зазором (3–5 мм), в который укладывается асбестовый шнур.
  6. 9 ряд. Формирует стенки топочной и каналов согласно порядовкам.

    Рядом с топочной проходят каналы отвода тёплого воздуха

  7. 10 ряд. Продолжает устройство стенок топочной и каналов согласно порядовкам.
  8. 11-й ряд. Устанавливается одноконфорочная плита, закладывается каркас ниши и продолжается кладка стенки печи и каналов.
  9. 12–18 ряд. Выкладывается ниша варочной и каналы. На тринадцатом ряду устанавливается задвижка для растопки.
  10. 19-й ряд. На металлический каркас варочной ниши и на кирпичи устанавливается вторая половина плиты с задвижкой и выкладывается девятнадцатый ряд.

    В первом ряду после перекрытия варочной панели необходимо сделать треугольные вырезы в кирпичах

  11. 20-й ряд. Предполагает установку духового шкафа и дальнейшую кладку каналов согласно порядовкам.
  12. 21–22 ряд. Продолжают кладку вокруг духового шкафа и кладку каналов.
  13. 23-й ряд. Устанавливаются опоры для перекрытия камеры духового шкафа.
  14. 24–26 ряд. Делается кладка каналов согласно порядовкам.

    В двадцать шестом ряду устанавливается задвижка-шибер

  15. 27–28 ряд. Перекрываются каналы, оставляя один канал трубы 140х140 мм согласно порядовкам.
  16. Далее ведётся кладка трубы дымохода.
Видео: кладка печи для дома своими руками

Эксплуатация дровяной печи

Чтобы печь была безопасной, нужно позаботиться о следующем:

  • прибить на пол со стороны топочной камеры лист стали длиной 30 см и толщиной 2 мм, который бы выходил за пределы кирпичной конструкции на 15 см;
  • использовать дымоход (если он не кирпичный) из кислотоупорного материала, способный хорошо рассеивать дым.

Топка печи не создаст проблем, если при её эксплуатации руководствоваться правилом — закладывать в камеру только те дрова, которые хранятся в крытой поленнице, защищающей топливо от сырости.

Эксплуатация дровяной печи — это настоящее ремесло. Чтобы оно приносило удовольствие и пользу, следует прислушаться к некоторым советам:

  • дрова в топку закладывают поплотнее, с зазорами, которые были оставлены в поленнице;
  • сверху разумнее класть толстые дрова, а снизу — тонкие;
  • под сводом топки полагается оставлять зазор в 1/5 её высоты;
  • после закладки первой партии дров дверцу топки нельзя открывать в течение часа.

Видео: как правильно топить печь

По окончании работ станет ясно, что строительство дровяной печи отягощает не так, как кажется поначалу. Хоть усилий и часов на выполнение этой задачи уходит немало, результат не заставит пожалеть о сделанном.

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам.

Оцените статью:

Поделитесь с друзьями!

Простое устройство из красного камня: печь с приводом от вагонетки

Знаете, до недавнего времени я никогда особо не тратил много времени на вагонетки Minecraft. Всегда казалось, что усилий больше, чем того стоит, особенно когда я начал использовать моды (что произошло через пару месяцев после моего знакомства с Minecraft). Classic Technic / Tekkit включал Railcraft, но … я не знаю … я просто никогда не понимал мод в целом , хотя я склонялся (на раннем этапе) включать его в свои личные пакеты модов.

Но недавно (как вы могли заметить) я вернулся к радости просто старого ванильного Minecraft (хотя и новейших его версий). И поскольку я исследовал способ построения базовой игры более тщательно, особенно в области автоматизации и механики Редстоуна, я заметил, что вагонетки на самом деле являются чрезвычайно интересной особенностью игры с огромным потенциалом для автоматизации других процессов. чем «постоянно брать вещи отсюда сюда».

Например, тележки с бункером можно использовать для равномерного распределения предметов и топлива между несколькими печами.Итак, прежде чем вы что-то скажете, я знаю … Я знаю, что существуют печи, в которых НЕ используются тележки, только бункеры, и они очень, очень быстрые. Я это понимаю. Я сам их использовал. Они отлично работают. Они также скучны по сравнению с радостью наблюдать, как тележки делают всю работу.

«Но на самом деле это очень неэффективно. Самый эффективный способ… »Стоп. Я не хочу показаться грубым, так что просто … перестань. Я не играю в Майнкрафт для повышения эффективности. Если бы я был так озабочен эффективностью, зачем мне вообще играть в дадгам-видеоигру? Конечно, есть более продуктивные вещи, которыми я могу заниматься.Слава Minecraft не в эффективности, а в творчестве, в сочетании функциональности и красоты. Иногда эффективность может быть прекрасной. Но иногда это просто уродливая собака, как здание федерального правительства.

Так уж получилось, что я привнес в эту решетку печей немного большую эффективность, чем я видел в других массивах печей на тележках. Как правило, топка на основе вагонеток, которую можно увидеть на YouTube simple, имеет вагонетки постоянно и не останавливается.В моем массиве печей вагонетки перемещаются только тогда, когда им нужно двигаться, что означает, что только тогда, когда (1) необходимо расплавить предметы, которые необходимо распределить, (2) необходимо распределить топливо, или (3) необходимо расплавить предметы. быть собранным.

Распределение предметов и топлива между печами

Это можно сделать двумя способами. Способ, при котором используется наименьшее количество рельсов, заключается в том, чтобы вагонетка двигалась вперед и назад, а не в петле.

Для этой группы печей я использую восемь печей.Этот дизайн можно легко расширить, возможно, до бесконечности.

Бункеры наверху печей направляют предметы в плавильный слот. Рельсы на этих бункерах не должны иметь рельсов с электроприводом, поскольку активированные рельсы с электроприводом не позволят находящемуся под ним бункеру заталкивать предметы в печь.

Одна сторона этой печи просто отправит бункерную тележку обратно. Другая сторона будет определять, должна ли тележка с бункером вернуться в следующий раз над печами (чтобы продолжить распределение предметов) или она должна вернуться в свое положение по умолчанию (где она принимает предметы для распределения).Для этого используется детекторная рейка со смежным компаратором. Когда вагонетка проходит через направляющую детектора и в ее инвентаре есть предметы, вы хотите, чтобы тележка двигалась прямо (как это происходит на фото ниже), чтобы ее отправили обратно над печами. Если в инвентаре тележки нет товаров, то вы хотите, чтобы она была выключена в сторону.

Это простая установка, которая определяет направление вагонетки в зависимости от того, есть ли у нее предметы в инвентаре или нет. Как именно это настроено, зависит от направления.На этой фотографии линия печей (и более длинный отрезок рельса) идет с севера на юг, причем юг находится справа от фотографии (запад вверху). Помните, что на Т-образном перекрестке по умолчанию рельсы будут соединяться с югом или востоком (положительные X и Z). С сигналом Redstone t-образный перекресток соединится с севером или западом (отрицательные X и Z). Помните о направлении при планировании такого рода проектов.

Это более подробный взгляд на то, как работает система направляющих детектора. Помните, что установка на этой фотографии будет работать, ТОЛЬКО если то, что внизу на фотографии, находится на юге или востоке.Редстоун должен был бы быть немного другим, если бы «низ» находился на севере или западе. Справа на фото направление остановки тележки.

Эта установка будет посылать тележку с бункером взад и вперед по печи, пока она не опустеет, после чего она вернется в свое место отдыха в ожидании дополнительных предметов для распределения.

Та же самая установка работает для распределения топлива, только с бункерами, направленными в заднюю часть (или переднюю часть) печей.

На обоих концах путей распределения топлива я считаю необходимым опустить путь на блок, чтобы предотвратить любые нежелательные соединения рельсов между путями «расплав» и «топливо».В остальном установка Redstone и рельсы абсолютно одинаковы.

Детектор

рейки и других редстоунов точно такой же для топливораспределительной магистрали. Эта фотография смотрит на юго-запад.

Отбрасывание предметов и заправка — все в моде, как

Очевидно, что для того, чтобы оставить предметы и топливо для раздачи, вы можете просто вручную положить их в вагонетки и нажать кнопку, чтобы отправить их, но где в этом веселье?

Что я сделал в моем примере сборки, так это то, что мои распределительные тележки лежали ниже пола «передней части» печной решетки.Над этими вагонетками на уровне пола находится бункер. Плеер предназначен для размещения предметов прямо в этих бункерах.

Здесь верх бункера находится на уровне пола. Это простая схема с задним фронтом, о которой я говорил ранее, которая активирует шину питания, на которой находится тележка с бункером, когда бункер сам опорожняется. Последний ретранслятор должен быть установлен как минимум на 3 такта (дважды щелкните правой кнопкой мыши).

Тележки, разносящие топливо и плавящиеся предметы, лежат под полом.

Вот как я подключил места отдыха моих новых распределительных тележек к существующим железнодорожным системам.

Еще один пример, который поможет вам увидеть, как все сочетается друг с другом.

Если вы сделаете это таким образом, вы можете использовать тележки с бункером. Если, с другой стороны, вы хотите поместить предметы в сундук или использовать какую-либо другую систему транспортировки или сортировки предметов для отправки предметов в этот массив печи, вам, вероятно, потребуется использовать тележки сундуков вместо тележек с бункером. Это связано с тем, что предметы, поступающие в бункеры, один за другим перемещаются через бункеры в бункерные тележки так быстро, что компараторы, которые генерируют входные данные для детекторов заднего фронта, не могут зарегистрировать какие-либо предметы в бункерах и, следовательно, не могут отправить тележки с бункерами их путь после того, как бункер опустеет.

Сбор плавленых предметов

Как только предметы будут переплавлены, их нужно собрать, и мы снова сделаем это с помощью вагонетки с бункером. Если вы хотите, чтобы ваша тележка для сбора передвигалась только тогда, когда есть предметы, которые нужно собрать, вы должны установить свои печи на линию с бункерами, направленными вниз. Расплавленные предметы автоматически попадут в эти бункеры. Рядом с двумя крайними бункерами нам нужно разместить компараторы, и, используя пыль Redstone и ретрансляторы, сигналы от этих компараторов будут использоваться для активации шины питания, на которой по умолчанию будет стоять наша тележка для сбора.Поскольку мы используем возвратно-поступательную систему распределения, две внешние печи в линии — это те, которые с наибольшей вероятностью будут иметь элементы, если количество элементов, подлежащих плавке, не кратно количеству печей.

Хорошо, позвольте мне немного рассказать об этом. В моем примере у меня восемь печей. Если я отправлю несколько предметов для приготовления (8, 16, 24, 32 и т. Д.), То во всех печах будет одинаковое количество предметов для приготовления (мое общее количество делится на восемь, поэтому по восемь каждого штабель из 64 железной руды), и, следовательно, все печи закончат приготовление примерно в одно и то же время.Но если я пришлю 9 или 17 предметов, то в одной из печей потребуется еще один процесс приготовления, верно? Эта печь будет одной из двух крайних печей (которая зависит от того, является ли общее количество элементов за вычетом модуля четным или нечетным кратным количеству печей). Вот почему мы используем два компаратора. Если в какой-либо печи есть лишние предметы, то будет одна из двух крайних печей.

Компараторы, считывающие запасы бункеров под крайними печами, гарантируют, что мы всегда собираем все выплавленные предметы.

Сигнал Redstone, излучаемый этими компараторами, активирует сборную тележку (другую тележку с бункером). Затем мы хотим, чтобы тележка для сбора прошла под бункерами, подошла к месту высадки, а затем (после того, как предметы были сброшены) вернулась в свое место отдыха, чтобы дождаться дальнейших инструкций. Итак, нам нужно иметь железнодорожную петлю с тремя последовательными пунктами назначения. Это довольно легко осуществить.

Подобным образом вы можете создать круговую последовательность пунктов назначения. На какие перекрестки должен подаваться сигнал Redstone, зависит от того, в каком направлении идут рельсы.Просто используйте рычаги и поиграйте с ними. На этой картинке внизу слева — место отдыха. После нажатия кнопки тележка отправится на верхнюю центральную станцию, затем на правую станцию, затем обратно в нижний левый угол и остановится.

Это похоже на пример на предыдущем рисунке. Место отдыха находится внизу слева, точка сбора — вверху, а точка возврата — справа. Скрытый рычаг приводит в действие верхний правый перекресток рельсов.

На фотографии выше я использовал простую точку разгрузки бункера, которую я продемонстрировал в предыдущих сообщениях.Едва заметный сундук получает приготовленные предметы. Эта система сбора будет работать до тех пор, пока все предметы не будут собраны из массива печи.

И вот оно: печь с приводом от минных тележек, которая вместо того, чтобы постоянно перемещать минные тележки, отправляет минные тележки только тогда, когда они необходимы. Есть множество способов приукрасить и изменить это. Это не фиксированная система, в которой если вы переместите один блок сюда или сюда, он перестанет работать. И, как я указал выше, такие вещи можно немного расширить.До 32 печей легко без каких-либо доработок. Помимо этого, вам нужно будет начать делать некоторые умеренные модификации, но ничего серьезного … ничего такого, чего вы не можете понять. Со всеми рельсами я действительно не знаю, сильно ли это экономит ресурсы из массивов печей, основанных исключительно на бункерах (я действительно думаю, что это экономит некоторые), но я считаю, что этот вид печи намного интереснее строить и наблюдать в операции.

Нравится:

Нравится Загрузка …

Связанные

Автор: Керри Ли в Геймплей, Практические советы, Сортировка и хранение предметов, Обработка руды, Автоматизация Redstone, Простые устройства Redstone Теги: автоматизация, направляющая детектора, цепь падающего края, печь, массив печей, вагонетки, Minecraft, Redstone

Определение печи Merriam-Webster

мех | \ ˈFər-nəs \

: замкнутая конструкция, в которой выделяется тепло (например, для обогрева дома или для восстановления руды)

Примеры печи в предложении

Последние примеры в Интернете Интенсивная физическая активность может повернуть тело в печь , увеличивая выработку тепла в 15 раз.-

Элизабет Пенниси, Наука | AAAS : «Тепло убивает больше людей, чем когда-либо. Ученые ищут способы снизить риск», — 12 ноября 2020 г. ArcelorMittal заявила, что печь представляет собой инвестиции в размере около полумиллиарда долларов.

al , «Горячий новый Ford Bronco, построенный из стали Алабамы», 6 ноября 2020 г. AK Steel продала большую часть своей продукции автомобильной промышленности, и активы, полученные в результате покупки, могут еще больше открыть для Cliffs воздействие электродуговой печи (EAF) рынок, среди прочего.-

Джерри Бёрнс, Star Tribune , «2020 год стал годом преобразований для добычи полезных ископаемых Iron Range», 9 ноября 2020 года. В 2016 году Дональд Трамп превратил завод Carrier печь в Индианаполисе в национальный символ злоупотребления служебным положением на производстве, неуклонно подрывая компанию планируют перенести производство в Мексику и уволить 1400 рабочих.

Тони Кук, The Indianapolis Star , «Что вам нужно знать о фабрике Carrier, которую сохранил Трамп, и его отчетах о производстве», 30 октября.2020.Это конкретное предостережение является причиной того, почему Старик бессвязно ворчит, вместо того, чтобы проклинать свою лязгающую печь , согласно Дому и музею рождественских историй.

Кэролайн Пикард, Good Housekeeping , «Вот где« Рождественская история »была снята 37 лет назад», 29 октября 2020 г. Например, для замены пульта управления газовой печи Rheem тайные покупатели Checkbook были процитированы по ценам в диапазоне от 263 до 870 долларов.-

Кевин Браслер, Star Tribune , «Выполнять домашнюю работу по техническому обслуживанию систем отопления, вентиляции и кондиционирования в вашем доме-побратиме — это выгодно», 31 октября 2020 г. Для достижения этой алхимии детали упаковываются в цилиндр, заполненный костью и углем — особый состав держится в секрете — и нагревается до более чем 1000 градусов в печи .

Джон Б. Сноу, Outdoor Life , «Это нестандартное охотничье ружье от Dakota Arms — красавица старой закалки», 9 сентября.2020 Уголь попадет в печь и взорвется, что вызовет сильный взрыв и, в идеале, поджег уголь.

Кайл Мизоками, Popular Mechanics , «Когда шпионы Второй мировой войны создали взрывоопасный уголь для саботажа Третьего рейха», 3 июля 2020 г.

Эти примеры предложений автоматически выбираются из различных сетевых источников новостей, чтобы отразить текущее употребление слова «печь». Взгляды, выраженные в примерах, не отражают мнение компании Merriam-Webster или ее редакторов.Отправьте нам отзыв.

Узнать больше

Первое известное использование печи

13 век в значении, определенном выше

История и этимология печи

Среднеанглийский Furnas , из англо-французского forneise , из латинского fornac-, fornax ; сродни латинскому formus теплый — подробнее на therm

Узнать больше о печь

Процитируйте эту запись

«Печь.” Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/furnace. По состоянию на 1 декабря 2020 г.

MLA Chicago APA Merriam-Webster

Дополнительные определения для печи

мех / мех | \ ˈFər-nəs \

Kids Определение печи

: замкнутая конструкция, в которой вырабатывается тепло (например, для обогрева дома или плавления металлов)

Комментарии к печи

На что вы захотели посмотреть вверх печь ? Расскажите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

Термопары-Типы термопар — J, K, E, T, N, B, R, S

Состоит из положительной ветви из железа и отрицательной ветви из примерно 45% никеля и 55% меди. (Примечание. Константан — это медно-никелевый сплав.)

Если он защищен уплотненной минеральной изоляцией и соответствующей внешней оболочкой, тип J можно использовать при температуре от 0 до 816 ° C (от 32 до 1500 ° F). Он не подвержен старению в диапазоне температур от 371 до 538 ° C (от 700 до 1000 ° F). Скорость дрейфа от 1 до 2 ° C (от 2 до 4 ° F) наблюдается для типов E и K в диапазоне температур от 371 до 538 ° C (от 700 до 1000 ° F).Эта недорогая и стабильная калибровка в основном используется с изоляцией из 96% чистого MgO и оболочкой из нержавеющей стали.

Класс термопары — от 32 до 1382 ° F, от 0 до 750 ° C

Класс расширения — от 32 до 392 ° F, от 0 до 200 ° C

Хромель {90% никеля и 10% хрома} Alumel {95% никеля, 2% марганца, 2% алюминия и 1% кремния}

Твитнуть

Термопара типа K

Это наиболее распространенный тип термопар, обеспечивающий самый широкий диапазон рабочих температур.Термопары типа K обычно работают в большинстве случаев, поскольку они сделаны на основе никеля и обладают хорошей коррозионной стойкостью.

• 1. Положительный полюс — немагнитный (желтый) , отрицательный — магнитный (красный).

• 2. Традиционный выбор недрагоценных металлов для высокотемпературных работ.

• 3. Подходит для использования в окислительной или инертной атмосфере при температурах до 1260 ° C (2300 ° F).

• 4. Уязвим к воздействию серы (воздерживаться от воздействия серосодержащих атмосфер).

• 5. Лучше всего работать в чистой окислительной атмосфере.

• 6. Не рекомендуется для использования в условиях частичного окисления в вакууме или при чередовании циклов окисления и восстановления.

Состоит из положительной ветви, состоящей примерно из 90% никеля, 10% хрома и отрицательной ветви, состоящей примерно из 95% никеля, 2% алюминия, 2% марганца и 1% кремния. Термопары типа K являются наиболее распространенными термопарами общего назначения. термопара с чувствительностью приблизительно 41 мкВ / ° C, хромель положительный по отношению к алюмелю.Он недорогой, и доступен широкий выбор датчиков в диапазоне от -200 ° C до + 1260 ° C / от -328 ° F до + 2300 ° F. Тип K был определен в то время, когда металлургия была менее развита, чем сегодня, и, следовательно, характеристики значительно различаются между образцами. Один из составляющих металлов, никель, является магнитным; Характерной чертой термопар, изготовленных из магнитного материала, является то, что они претерпевают ступенчатое изменение выходной мощности, когда магнитный материал достигает точки отверждения (около 354 ° C для термопар типа K).

Термопары типа K (хромель / константан)

Термопары типа K обычно работают в большинстве случаев, поскольку они сделаны на основе никеля и обладают хорошей коррозионной стойкостью. Это наиболее распространенный тип калибровки датчиков, обеспечивающий самый широкий диапазон рабочих температур. Благодаря своей надежности и точности термопара типа K широко используется при температурах до 2300 ° F (1260 ° C). Этот тип термопары должен быть защищен подходящей металлической или керамической защитной трубкой, особенно в восстановительной атмосфере.В окислительных средах, таких как электрические печи, защита труб не всегда необходима, когда подходят другие условия; тем не менее, он рекомендуется для обеспечения чистоты и общей механической защиты. Тип K обычно дольше, чем тип J, потому что проволока JP быстро окисляется, особенно при более высоких температурах.

Диапазон температур:

Системы загрузки печи | Inductotherm Corp.

×

  • Информация о компании
    • О нас
    • Наши обязательства
    • Свяжитесь с нами
  • Безопасность
    • Безопасность в литейном производстве
    • Безопасность в сталелитейной промышленности
    • Обучение и переподготовка
  • Приложения
  • Продукты
    • Индукционные источники питания
      • Источники питания VIP®
      • Источники питания VIP® Multi-Output ™
      • Источники питания VIP® Multi-Switch ™
      • Источники питания VIP-I®
      • Источники питания VIP-I® Plus ™
    • Индукционные плавильные печи
      • Печи Hybrid ™
      • Тяжелые сталеплавильные печи
      • Печи со стальным каркасом
      • Печи со стальным кожухом малой мощности
      • Печи Dura-Line®
      • Подъемно-поворотные печи
      • Выталкивающие печи
      • Печи Mini-Melt®
      • опрокидывающиеся печи
      • Системы плавления Acutrak®
      • Системы Quick-Trak ™
      • Горизонтальные индукционные туннельные печи
    • Индукционные печи выдержки
      • Печи выдержки без сердечника
      • Канальные печи выдержки
    • Автоматические разливочные системы
      • Промывочные ленты без подогрева
      • Системы Flexi-Pour ™
      • Печи TILT-POUR ™
      • Системы разливки под давлением
      • Системы MULTI-POUR ™
    • Автоматизация и диагностика плавильного цеха
      • Системы iSense ™
      • Системы Meltminder® 300 ™
      • Системы управления Melt-Manager® Plus®
      • Системы управления Melt-Manager®
      • Системы ARMS®
    • Системы охлаждения и рекуперации тепла
      • Промышленные охладители замкнутого цикла
      • Открытые системы испарительного охлаждения
      • Адиабатические системы охлаждения
      • Охладители сухого воздуха
      • Системы охлаждения DACXtreme ™
      • Системы рекуперации тепла
      • Насосные модули
    • Системы обработки материалов
      • Системы загрузки печи
      • Системы сушки и предварительного нагрева
    • Индукционные системы для вакуума и контролируемой атмосферы
      • Вакуумные индукционные плавильные системы
      • Ковшовые системы со стеклоподъемником
      • Плавильные системы с высоким сопротивлением (HRL)
      • Графитовые системы нагрева
    • Горшки для цинкования
      • Горшки временного удержания
      • Горшки предварительной плавки
      • Горшки для нанесения покрытий без сердечника
      • Горшки для нанесения покрытия
    • Системы нагрева ленты
      • Системы оплавления олова
      • Системы отжига сварных швов
      • Системы сушки красок и покрытий
      • Системы отжига гальванических изделий
      • Системы нагрева кромок
      • Системы наддува
    • Системы закалки рельсов и прокатных валков
      • Системы закалки рельсов
      • Системы закалки прокатных валков
    • Нагреватели плит, блюмов и передаточных стержней
      • Системы нагрева и повторного нагрева плит
      • Системы нагрева прутков, блюмов и заготовок
  • Услуги

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
