Печь голландка. Виды, устройство

Разновидностей голландских печей немало. Наиболее часто встречаются классические голландки с функцией единственно обогрева, компактные и легкие, возможные для установки на железобетонном междуэтажном перекрытии. Также популярны и многофункциональные голландки, дополненные каминами, варочными плитами и духовыми шкафами. Применяются и варианты с лежанками, встроенными водогрейными баками и водяными отопительными контурами, со встроенным в топочную камеру трубным теплообменным устройством.

Особое место и всенародное признание заслужили печи, называемые колонными – круглые экономичные печки, прекрасно работавшие на угольном, дровяном и даже газовом топливе. Люди, помнящие советскую действительность, обычно прекрасно помнят и эти печки, их и сегодня можно увидеть в малоэтажных зданиях старой постройки, и функционируют эти печи до сих пор — на удивление стабильно и эффективно. Эти печи имеют кожухи из металла, устроенные для увеличения теплоотдачи от печи.

Такие печи обогревали дома по бюджетному варианту, как сейчас принято говорить. Видоизмененная конструкция данного отопительного агрегата для бедных слоев населения сейчас называется колпаковой печью, и имеет коэффициент полезного действия значительно выше по сравнению с круглой голландской печью в металлическом кожухе. модель голландки в металлической оболочке называют иногда «утермарковая печь», по немецкой фамилии Утермарк – инженер-изобретатель данной отопительной модели.

Печи конструкции Утермарка характеризуются полярно – одно отличное достоинство и один недостаток:

  1. Очень малый КПД. Обогрев от этих печей был не очень хороший – минус.
  2. Выкладывали утермарковую печку со стенкой всего в четверть кирпича, очень экономично. Устойчивость обеспечивали металлическим кожухом, а тонкие стенки быстро нагревались и отдавали тепло помещению.

Устройство голландской печи на фундаменте

Один из основных плюсов голландской печки – возможность вписать ее в любой дизайн при качественном обогреве помещений. Формы и конструкции этих печек разнообразны, и можно выбрать модель по нужному размеру и функциям. Компактность голландок и тот факт, что площади комнаты как печка, так и зона ее обслуживания отнимает совсем мало, говорит в пользу этих отопительных агрегатов. Возможно соорудить печь конструкции Утермарка – она отлично подойдет для отопления дачного домика или частного дома. Кирпичная печь с облицовкой плиткой, майоликой или изразцами будет не только обогревать, но и служить дополнительным украшением дома.

Все кирпичные печи массивны и требуют прочного надежного основания. Железобетонный фундамент в этом качестве подходит более всего. Армирование необходимо выполнять не плоскими сетками и каркасами, а объемным каркасом. Армирование, бетонирование и уход за бетоном выполняют по стандартной технологии, полный набор прочности происходит через 28 суток. Начинать кладочные работы возможно раньше, при наборе прочности от 75% от марочной. Перед тем, как выполнять кладку, выполняют его гидроизоляцию фундамента, вертикальную и горизонтальную. Можно применять как обмазочные, так и рулонные материалы.

Основные материалы для кладки печи:

  • Растворная смесь из глиняно-песчаная в примерной пропорции 1:1 (соотношение нестабильно и должно меняться, чтобы скорректировать жирность раствора. Все зависит от жирности применяемой глины, чем она больше – тем большая требуется доля песка в растворе).
  • Кирпич для топочной камеры – шамотный или красный керамический огнеупорный; кирпич для дымоходных каналов и стенок печи – обычный керамический кирпич, возможно применение щелевидного и пустотного кирпича. Не применяется силикатный кирпич и изделия сухого прессования – сырцовые, шликерные кирпичи и т.п.

Специфика печей-голландок – это особая вытянутая вертикальная конструкция, поэтому высота топочной камеры от уровня обреза фундамента может быть больше, чем у других моделей печей. Но топливники обычно располагают не выше, чем 250 мм над уровнем пола, чтобы печь прогревалась равномернее.

Порядок кладки (пример – печь небольшого размера 52*52 см)

  • На фундаментную гидроизоляцию насыпают песок слоем до 50 мм, разравнивают его по горизонту и аккуратно проливают водой до полного смачивания слоя.
  • Особенность печной кладки многих моделей печей – первые ряды укладывают насухо – без скрепления раствором. Для небольшой печи на укладку рядов по основанию нужно 12-14 кирпичей. Первый ряд кирпичей укладывают постелью.
  • Второй и третий ряд кирпича кладут на постель, но уже на раствор.
  • Четвертый и пятый ряд будет началом внутренней перегородки дымоходного канала. Для будущих очисток дымохода требуется оставлять отверстия, для этого в данных рядах укладывают кирпичи насухо, они будут «вышибными». Кладка, даже без раствора, удерживает тепло намного лучше, чем встроенная металлическая дверца, по этой причине предпочитают не дверцы, а именно вышибной кирпич, уложенный без раствора.
  • Монтируют дверцу топки, но высота ее установки зависит от общей высоты печки, и может быть назначена не в шестом ряду, а намного выше.
  • В седьмом ряду кирпичи кладут плашмя (постелью), кроме задних – их ставят ребром. Дальше все ряды идут кладкой на постель, а в восьмом ряду, (или в ряду, закрывающем дверцу топки – кладку ведут как в каминах – со скосами.
  • По девятому ряду выполняют смещение к внутренней поверхности топочной камеры. По полке выкладывают жаростойкий материал под варочную плиту – каолиновую вату, асбестовые шнуры. Затем устанавливают плиту.
  • В данном примере дымоходные каналы формируются с десятого ряда. В небольших печках более рационально выполнять дымоходы из металла, а не из кирпича, для того чтобы не утяжелять конструкцию.
  • Вьюшку, или печную задвижку, монтируют в этом примере в одиннадцатом ряду, затем идет установка трубы дымохода.
  • Песок, служащий амортизационным слоем, не должен высыпаться по контуру, поэтому его ограждают планкой или плинтусом, установив их на верхний обрез фундамента до первого кирпичного ряда или чуть выше.
  • Выполняют отделку печки – расшивку, штукатурку или облицовку плиткой, изразцами и так далее.

Высыхает печь и схватывается глиняный раствор в швах только естественным путем, и первую топку делают не раньше, чем через две недели – после полной просушки кладки печи.

Печь голландка – минимизация размеров, формы и потребления топлива

Когда разговор заходит о таком отопительном приборе, как печь голландка, на память приходит высокое и узкое сооружение, которое стоит в углу комнаты. Все печники мира считают ее заслуженным прибором, который до сих пор греет огромное количество домов, используя различные виды топлива. Хотя в самом начале своего появления это была печка, работающая на твердых видах топлива. Из огромного количества достоинств этого агрегата можно выделить один, который повлиял на современную его популярность – это возможность собрать печку голландку своими руками. И это может сделать человек, который владеет начальными знаниями в печном строительстве.

Но вернемся к нашей печке и поговорим немного о ее истории. Появилась она в Нидерландах, отсюда и само название, где-то в середине 15 века. Хотя точной даты нет, но можно с уверенностью сказать, что данная конструкция буквально за три века заполонила собой Европу и Америку. Почему? Потому что является обладательницей большого количества положительных качеств.

Но перед тем как озвучить достоинства прибора, хотелось бы разобраться в его конструкции.

Устройство печки-голландки

Почему этот отопительный агрегат так эффективно выделяет тепловую энергию? Все дело в искусственно удлиненном канале, по которому двигаются топочные газы. Чтобы вы поняли, о чем идет речь, предлагаем вам фото среза печи голландки, расположенного внизу.

Схема классического варианта

По сути, получается так, что дымоходный канал – это многократно изгибающаяся отводная труба, по которой двигаются топочные газы, отдавая тепло кирпичным перегородкам и стенкам самой печки. При этом в дымоход поступают уже остывшие газы, которые не конденсируют на его внутренних поверхностях. Получается двойная польза. Но при этом не использованы какие-то тонкости, касающиеся теплотехнических, термодинамических и физико-технических процессов. Все просто, как наш бренный мир.

Но тут встает один нюанс: все это нарушить можно также просто, если не учитывать размерные показатели агрегата при его сооружении. Есть определенные требования, которые касаются размеров, формы и технологии кладки каждого из узлов. Но об это ниже.

Отделка керамической плиткой

Самое главное, что голландки были изобретены людьми, которые жили в небольших домах, ведь Нидерланды – это практически отвоеванные у моря земли. Так что плясать от печи, как это было у россиян, здесь просто было невозможно. Сначала строился дом, а затем в него под размеры сооружалась печь. Поэтому она была высокой, узкой и пластичной. Что, значит, пластичной? Просто ее размерами можно было варьировать, подгоняя под размеры выделенного для нее места. Кстати, и сегодня современные печники делают тоже самое. Правда, уже используя компьютерные программы, загоняя печь под необходимые размеры помещения.

Добавим, что раньше в Нидерландах был закон, который определял налог с дома. Так вот в его основе вкладывалась труба, из которой шел дым. Чем больше в доме труб, тем больше платился налог. Поэтому голландцы сделали такие печи, дымоходы которых собирались в одну трубу, выводимую из стенки дома. То есть, получалась достаточно сложная конструкция дымоходов. Хотя эта сложность видимая, на практике все оказывалось достаточно простым.

И еще одно добавление. Недостаток земли подталкивал людей строить многоэтажные дома. Так вот, чтобы опять-таки не платить налог, печь строили во всю высоту здания. При этом бетонных плит перекрытия в то время не было, все было деревянным. Поэтому печки возводились блоками. Они имели небольшой удельный вес, так что нагрузки на перекрытия были минимальными.

Простая модель

Достоинства и недостатки

Хотя мы расхваливаем голландки, но эти отопительные приборы имеют и достоинства, и недостатки.

Достоинства

  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Кстати, дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • О небольших габаритах уже говорилось. Но хотелось бы отметить, что есть минимальные размеры: 0,5 х 0,5 м.
  • Минимальный расход необходимых материалов. К примеру, на самую маленькую русскую печку уйдет 1300 кирпичей. А на самую большую голландку всего лишь 650 кирпичей. Но здесь есть и еще один подвох. Греет голландка точно так же, как большая русская печка, на которую потребуется уже 2500 кирпичей.
  • Меньше материалов, меньше нагрузки на перекрытия.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.
  • И еще одно сравнение с русской печкой – большая голландка может обогревать помещение площадью до 65 м². Большая русская печь протопит площадь 45 м².

Круглая голландка

Недостатки

  • К сожалению, высоким КПД голландка похвастаться не может. Среднее значение 40%. В этом плане русской          печке она явно уступает.
  • Если после растопки вы забыли закрыть вьюшку, то печь моментально остывает. Конфигурация каналов просто, как сифон, начинает внутрь затягивать уличный воздух.
  • Оптимальный режим растопки – это тление. Поэтому не рекомендуется топить круглую печь голландку быстросгораемым топливом. К примеру, камышом, хворостом, соломой и так далее.
  • Считается, что топить эту печь надо не меньше 2-х раз в день.
  • А вот перетапливать ее лучше не надо. При этом выделяется в больших количествах угарный газ, который тут же поступает в помещение.

Небольшая печь на металлических опорах

Модельный ряд

Вариаций на тему «голландка» достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классика.
  • С камином.
  • С плитой.
  • В виде колоны.

Кстати, вот снизу фото печи голландки с плитой.

Голландка с варочной плитой

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива. Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Кстати, круглые печи голландки в металлическом кожухе и сегодня еще можно встретить в старых домах советской постройки. И вот что удивительно, работают они прекрасно.

Печка в металлическом кожухе

Есть у этой модели, которую называют утермарковой, в честь ее изобретателя немца, который всю жизнь прожил в России, И.Г.Утермарк, один большой плюс и один большой минус.

  • Плюс – кладка печки производилась в четверть кирпича. Прочность поддерживал металлический кожух.
  • Минус – грела эта печка не очень хорошо. КПД слишком низкий.

По сути, эта модель – отопительный агрегат для бедных. Но ее конструкцию видоизменили, создав так называемую колпаковую печь с более высоким КПД.

Сооружение голландки

Итак, переходим к самому важному процессу – это порядовка печи голландки. Как уже было сказано выше, огромное разнообразие форм и конструкций позволяет у себя в доме установить вариант, который будет точно вписываться в интерьер помещения, хорошо его обогревать и занимать немного места.

Но, как и любая кирпичная печь, голландка требует под себя прочное основание. Поэтому рекомендуется под нее залить бетонный фундамент с установкой армирующего каркаса из металлической арматуры или сетки. Единственное, на что необходимо обратить особое внимание, что каркас должен быть объемным, то есть не плоским, а уложенным во все тело фундамента.

Когда этот элемент общей конструкции хорошо просохнет, его поверхность необходимо гидроизолировать. Можно уложить рубероид или толь, можно сделать обмазку битумом или гидроизоляционной мастикой. Теперь можно подготовить остальные материалы, а это глиняный раствор и кирпичи. Как уже было сказано выше, голландка возводится из обычных кирпичей, а вот топочная камера из огнеупорного. Глиняный раствор – это смесь глины и песка в соотношении 1:1.

Порядовка одной из моделей

Есть специфичная особенность конструкции печки-голландки – это топливник, который располагается невысоко над поверхностью пола. Обычно этот размер равен 25 см. Это позволяет прогревать сам отопительный агрегат равномерно. Теперь, когда все подготовительные работы закончены, можно непосредственно переходить к кладке печи-голландки своими руками.

  • Поверх гидроизоляционного материала засыпается слой песка толщиною 5 см, не больше. Его выравнивают по горизонтали и сверху поливают водой.
  • Первый кирпичный ряд укладывается на основание без скрепляющего раствора. Для средних размеров печки потребуется всего 12 кирпичей.
  • 2-3 ряды укладываются на раствор. Обратите внимание, что первые три ряда укладываются плашмя.
  • 4-5 ряды – устанавливается внутренняя перегородка дымохода. Здесь с задней стенки выкладываются вышибные кирпичи. С их помощью можно будет чистить дымоход. Их кладут также без раствора. А не установить ли здесь дверцу? В принципе, никаких возражений, но через нее тепло будет покидать печь, так что лучше остановимся на вышибных кирпичах.
  • Далее устанавливается дверца топки. Обратите внимание, что этот ряд может быть не обязательно шестым. Все дело в высоте самого агрегата.
  • 7 ряд укладывается плашмя. Но задние кирпичи ставятся на ребро.
  • Все остальные ряды выкладываются плашмя. 8 ряд закрывает топочную дверь, поэтому над ней кирпичи укладываются со скосом по подобию камина.
  • 9 ряд смещается внутрь, именно по нему выкладывается жаропрочный материал. К примеру, асбестовый шнур.
  • Устанавливается варочная плита.
  • С 10 ряда начинает формироваться дымоход. Хотелось бы отметить, что для небольших конструкций лучше всего использовать металлические или другие дымоходы, но не кирпичные. Это просто утяжелит всю конструкцию.
  • В 11 ряду устанавливается задвижка между печкой и дымоходом.
  • Устанавливается дымоходная труба.
  • Между фундаментом и первым кирпичным рядом крепится плинтус или другое оградительное приспособление, которое будет препятствовать высыпанию песка.
  • Можно переходить к отделке.
  • Делать первую растопку можно только после истечения двух недель.

Вот такая схема кладки голландки. Сложно? Все зависит от размеров прибора. Если это небольшой вариант, тогда своими руками вы справитесь без проблем. Если агрегат большой, то придется повозиться, ведь такая печь потребует большое количество строительных материалов, а, значит, и большого времени на их укладку.

Печь голландка с высокой топкой

Конструктивные особенности

Хотелось бы немного остановиться на некоторых отличительных особенностях устройства голландки.

  • Начнем с того, что классическая модель в своем составе не имеет колосниковой решетки. Но у нее шесть каналов, по которым двигаются топочные газы: три нижних, три верхних. Это позволяет организовать последовательность движения газов.
  • Форма агрегата может быть и прямоугольной, и круглой. Но топка всегда во всех конструкциях только прямоугольная.
  • В этой печке нет поддувала.
  • Отсутствие двух этих элементов (колосника и поддувала) создает условия, при которых топливо в топочной камере не горит интенсивно. Здесь происходит практически процесс тления. Проход для кислорода – это дверца топливника.
  • В классическом варианте нет ни варочной панели, ни водогрейного бака, ни духового шкафа, ни лежанки и других функциональных изысков. Это стопроцентная отопительная печь.
  • Небольшая толщина стенки агрегата, а это полкирпича, дает возможность самой печки быстро нагреваться, используя небольшое количество топлива. Это достаточно экономичный вариант, плюс небольшой удельный вес самой конструкции. А это дает возможность устанавливать голландки на плитах перекрытия.
  • Современные изобретатели стали соединять печи-голландки с водяным отоплением, укладывая внутрь топки теплообменник.

Печь-голландка своими руками: полная информация

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Печь-голландка

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

  • печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
  • наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
  • настоящая голландка не имеет варочной панели или плиты;
  • в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Плюсы и минусы голландки

Достоинства голландской печи

  • Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).

Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.

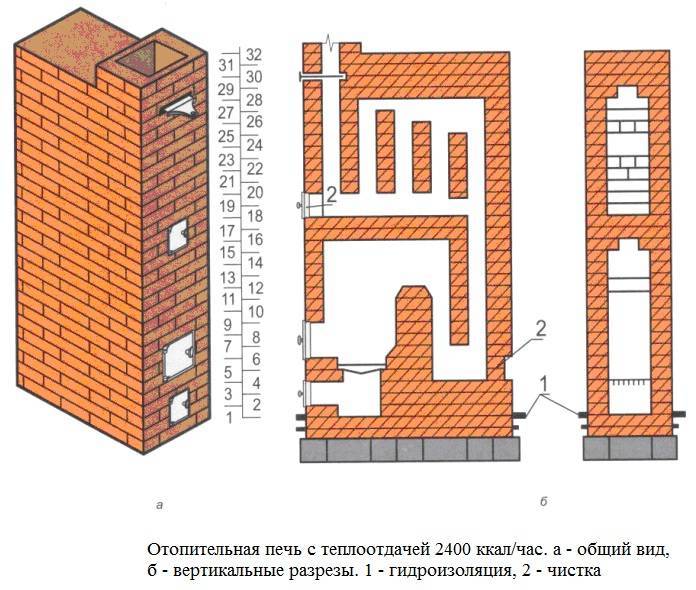

Схема печи-голландки с варочной панелью

  • Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
  • Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
  • Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
  • Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

Недостатки печи-голландки

Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:

  • Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
  • Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
  • Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
  • При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Круглая голландка утермарковка

Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.

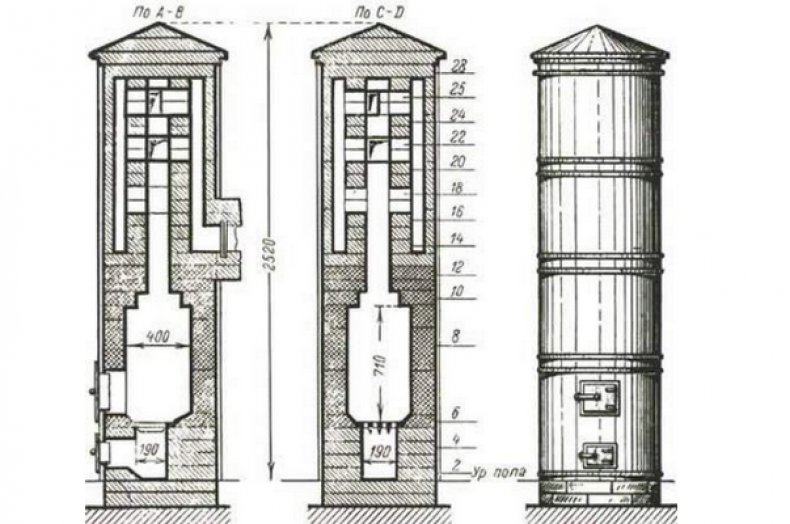

Чертеж печи Утермарка

Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Топливник

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Элементы печи-голландки

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

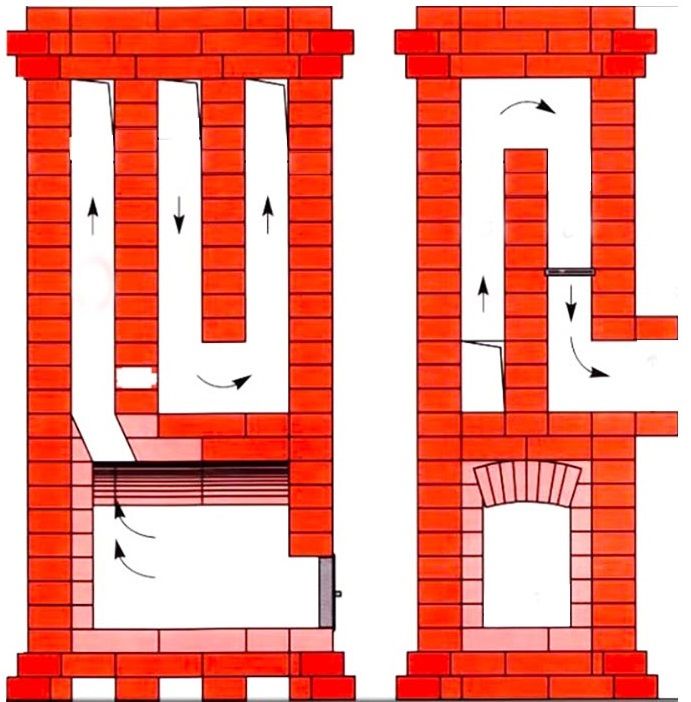

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Материалы для строительства голландки

Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.

В набор строительных инструментов входят:

  • мастерок для укладки раствора;
  • молоток или кувалда для трамбовки;
  • болгарка для скашивания кирпичей;
  • уровень и отвес для соблюдения пропорций и выравнивания углов;
  • рулетка для проведения измерений.

Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.

В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.

В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.

Порядовка печи-голландки размером 52×52 см.

  • На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
  • Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
  • Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
  • Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

  • Точно так же выкладывают и 5 и 6-й ряды.
  • 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
  • 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
  • Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
  • В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
  • Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
  • С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
  • 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

  • В 29-м ряду устанавливается заслонка (рисунок 11).
  • 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Пожарная безопасность

Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.

Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.

Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.

Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.

Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.

Обязательные нормы противопожарной безопасности

Заключение

Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.

пошаговая фото инструкция, порядовка схема кладки голландской отопительной печки

Вы просматриваете раздел Отопительная голландка, расположенный в большом разделе Виды печей.

Голландская печь – доступный и надежный способ отопления частного дома при невозможности подключения газоснабжающих коммуникаций. Возведение печи-голландки не требует сложных расчетов и дорогостоящих материалов.

Голландские печи сооружаются из кирпича, имеют компактные размеры основания и вариативную высоту.

Общая особенность голландок – принцип укладки кирпича, позволяющий устроить внутри корпуса печи несколько протяженных дымооборотных каналов. Эта особенность обеспечивает высокую теплоотдачу за счет увеличения времени циркуляции дыма внутри печки.

Голландская печь из кирпича

Свое название голландки получили по месту изобретения. Впервые подобный принцип укладки печей начал применяться в Голландии в пятнадцатом веке. На территории Российской Империи голландки появились в период царствования Петра I и ко второй половине девятнадцатого века стали самыми распространенными отопительными устройствами в Москве и Санкт-Петербурге.

Внешний вид

Внешний вид голландки связан с особенностями определенной конфигурации и схемы укладки.

Высота печи зависит от требуемой протяженности дымооборотных каналов и варьируется от полутора метров до нескольких этажей.

В течение существования голландских печей в их конструкцию вносились различные дополнения, позволившие увеличить показатели эффективности или добавившие новые функции.

Весьма распространенной модификацией голландок являются печи со встроенными котлами водяного отопления. Существуют схемы сооружения со встроенными варочными плитами или каминами.

Ключевые особенности

Среди основных особенностей печей-голландок выделяются следующие:

  • Обязательное наличие фундамента.
  • Прямоугольная форма топливника. Эта особенность обуславливает сравнительную простоту укладки печи — нет необходимости проектировать и сооружать сложный арочный свод.
  • Наличие как минимум трех нисходящих и трех восходящих дымооборотных каналов. В зависимости от схемы в корпусе печи может быть устроено до двенадцати дымооборотов.

Важно! Для обеспечения комфортного температурного режима в помещении голландку требуется топить минимум дважды в сутки.

  • Вариативная высота. В зависимости от количества этажей здания, существует возможность возведения многоэтажной голландки. Реализация подобной схемы позволяет отапливать отдельные этажи.

Фото 1. Схема, показывающая движение тепла внутри печи: А — вид сбоку, Б — вид сзади. Справа указана порядовка.

Разновидности и модификации

Существует несколько распространенных модификаций голландских печей:

  • Отопительные (классические). Оптимальны для отопления жилых помещений небольшой площади.
  • Колпаковые. Отличаются самыми компактными размерами, существующие схемы укладки позволяют возводить миниатюрные голландки треугольного сечения для углового размещения.
  • Калориферные. Действие основывается на принципе принудительной циркуляции воздуха. Оптимальны для зданий с высокими потолками.
  • Отопительные с котлами водяного отопления. Применяются при невозможности размещения печи в центральной части дома. Установка голландки со встроенным отопительным котлом проводится на кухне или в коридоре, после чего разводят отопительный контур.

Важно! Эксплуатация голландок со встроенными котлами для отопления больших площадей требует применения каменного угля в качестве топлива.

Кроме использования голландки в качестве сугубо отопительного сооружения, существуют возможности дополнительного оснащения печи варочной плитой, камином или лежанкой. Для этого на подготовительном этапе важно внести в выбранную схему укладки требуемые поправки. Возможно использование готовых схем, имеющихся в открытом доступе.

Отопительная голландская печка

Принцип функционирования классической голландки заключается в увеличении времени циркуляции дыма внутри корпуса за счет устройства извилистых дымооборотных каналов. Прежде чем выйти в дымоход, дым от сгоревшего топлива передает собственную тепловую энергию корпусу. Печь выступает в роли теплового аккумулятора: тепло накапливается в корпусе и планомерно расходуется для обогрева помещений.

Справка. Классические голландки не требуют постоянной топки и быстро разогреваются после длительных периодов простоя.

Кроме общих особенностей конструкции, отличия голландок от прочих разновидностей печей варьируются в зависимости от схемы укладки и наличия дополнительного оснащения. Разница заключается как в коэффициенте полезного действия, так и в наборе функций.

Вам также будет интересно:

С котлом водяного отопления

Принцип функционирования голландок со встроенным котлом водяного отопления похож на классический вариант.

Наличие отопительного контура повышает эффективность печи за счет обеспечения равномерного распределения тепловой энергии в пределах отапливаемых помещений.

Печь из источника тепла, реализующего принцип воздушного отопления, превращается в центральный элемент жидкостной отопительной системы.

Как сложить печь-голландку своими руками. Пошаговая инструкция

Самостоятельное возведение печи-голландки требует внимательного подхода и тщательного выполнения инструкций.

Критерии выбора проекта для дома

В свободном доступе находится множество различных схем возведения печей-голландок. Выбор определенной схемы, прежде всего, зависит от площади отапливаемого помещения, высоты потолков и периодичности использования. На начальном этапе определяется целесообразность дополнительного оснащения и производится расчет стоимости материалов и иного оборудования.

Важно! Тщательный анализ имеющихся условий и возможностей может выявить целесообразность использования других отопительных устройств.

Необходимые материалы и инструменты

Для создания голландки понадобятся следующие материалы (количество материала зависит от выбранной схемы) и инструменты:

Для сооружения фундамента
  • монолитная плита;
  • сухой цемент;
  • арматура;
  • металлическая проволока;
  • рубероид.
Раствор для кладки состоит
  • из речного песка, который необходимо предварительно просеять, наличие мелких камней и иных примесей недопустимо;
  • из строительной глины;
  • из воды.

Внимание! При покупке глины следует ее понюхать. Натуральная глина не имеет запаха, его наличие свидетельствует о посторонних добавках. Швы, заделанные раствором на основе такой глины, с большой вероятностью растрескаются.

Для корпуса печи нужны
  • красный керамический кирпич стандартного размера;
  • огнеупорный шамотный кирпич стандартного размера;
  • асбестовый шнур;
  • дверцы для топки и поддувала;
  • решетка колосника;
  • очистные дверцы и задвижки;
  • труба дымохода.

Совет. Главный критерий выбора металлических элементов — материал изготовления (огнеупорная сталь).

Нужные инструменты
  • сито;
  • мастерок;
  • кирка для рубки кирпича;
  • емкости для раствора и воды;
  • измерительные приборы: рулетка, уровень, угольник, отвес.

Как построить фундамент

Первоочередная задача при возведении голландки — сооружение фундамента, его площадь должна быть немного больше площади основания печи.

На выбранном месте производится разметка.

Покрытие пола снимается, роется котлован глубиной от полуметра. Замешивается цементный раствор в пропорции 1:3:4 (цемент, вода и песок соответственно).

В вырытый котлован закладывается монолитная плита, поверх заливается слой цементного раствора.

Производится армирование: арматура укладывается сеткой с расстоянием между прутьями в пределе 100—120 мм. На пересечениях арматуры прутья устанавливаются вертикально, после чего получившийся каркас обвязывается проволокой.

Заливается оставшаяся часть раствора. Поверхность фундамента присыпается сухим цементом и разравнивается. Получившаяся база застывает в течение семи дней.

Подготовка к сооружению печи

По прошествии недели можно приступать непосредственно к созданию голландки.

Из чего сделать раствор для кладки

Приготовление раствора требует предварительного вымачивания глины в воде. Через несколько часов остатки воды сливаются, глина смешивается с песком в равных пропорциях. Затем добавляется вода. Ее объем должен быть равен восьмой части объема получившейся смеси.

Работа с фундаментом

Подготовка фундамента заключается в обеспечении гидроизоляции: готовое основание дважды прокладывается рубероидом. Затем засыпается слой песка толщиной не более 50 мм. Песок разравнивается в соответствии с показаниями уровня.

Важно! Для того, чтобы кирпичи не поглощали влагу из раствора, перед укладкой их необходимо вымачивать в воде в течение минуты.

Порядовка. Схема кладки

Порядовка кирпичей делается в соответствии с выбранной схемой укладки.

Фото 2. Чертеж печи-голландки с указанной слева порядовкой и размерами. Б — вид сбоку, А — вид спереди.

В разных вариантах схема может отличаться:

  • 1 ряд выкладывается из обычных кирпичей на подготовленный фундамент. После проверки по уровню кирпичи заливаются тонким слоем раствора.
  • 2 ряд — кирпичи скрепляются раствором. Устанавливается дверца поддувала. Укладка производится в соответствии со схемой порядовки.
  • 3 ряд выкладывается из шамотного кирпича. Решетка колосника размещается между третьим и четвертым рядами.
  • 4 ряд. Кирпичи укладываются на ребро. Фиксируется дверца топки. Кирпич задней стенки кладется без раствора. Эта мера позволит в дальнейшем вынимать кирпич для прочистки печи.
  • 5 ряд. Кладка происходит по аналогии с предыдущим рядом, но кирпичи укладываются плашмя.
  • 6 ряд. Кирпичи кладутся на ребро.
  • 7 ряд. Кирпичи кладутся плашмя, но задняя стенка выкладывается ребром. Следующие ряды укладываются плашмя.
  • 8 ряд. Обвязка топливника, дверца камеры перекрывается. Шамотные кирпичи над топкой скашиваются.
  • 9 ряд. Кирпичи смещаются к задней стенке. Начиная с десятого ряда шамотные кирпичи не используются.
  • 10 ряд. Выкладывается основания дымохода.
  • 11 ряд. Установка задвижки.
  • 12 ряд. Монтаж трубы дымохода. Металлическая труба выводится на крышу, производится термоизоляция. Минимальная высота трубы над самой высокой точкой крыши — 500 мм.

Важно! На протяжении процесса укладки нужно следить за отвесами и показаниями уровня и при необходимости производить своевременную корректировку.

После укладки готовая голландка сушится в течение двухнедельного срока. Дверцы печи должны быть открыты. Тяга проверяется посредством сжигания в топливнике бумаги. При соблюдении технологии дым будет уходить через дымоход.

Внешняя отделка устройства производится керамической или изразцовой плиткой, поверхность печи можно покрасить или побелить.

Фото на разных этапах постройки

Фото 3. Строительство в разгаре, выложено 12 рядов и печка наполовину готова.

Фото 4. Возможный вариант законченной конструкции. Печь небольшой ширины в высоту может быть такой, какой нужно.

Фото 5. Последний этап — отделка. Например, очень приятно выглядят голландские печки с изразцами (керамическими плитками, разновидностью кафеля).

Возможные сложности

Несмотря на простоту устройства, сооружение голландской печи требует наличия теоретических и практических навыков в данной сфере. Неопытный мастер может допустить недочет на любом этапе — от выбора подходящей схемы до закупки материалов и непосредственно укладки. Ценой ошибки могут стать как незначительные внешние дефекты, так и неправильное функционирование готовой голландки.

Печи — источники повышенной опасности. Любые ошибки, допущенные при сооружении, чреваты возникновением риска для здоровья и жизни домочадцев. Залогом высокой эффективности и безопасности эксплуатации голландок являются расчетные и монтажные работы, выполненные квалифицированными специалистами.

Преимущества голландок

Голландские печи обладают рядом неоспоримых преимуществ, среди которых прежде всего выделяются высокие показатели теплоотдачи, гарантирующие комфортный температурный фон.

Голландки отличаются компактностью и занимают малую площадь, что весьма критично для небольших помещений. Конструкция голландок проста, а сооружение не требует серьезных затрат.

Существует много схем и модификаций, позволяющих выбрать оптимальный вариант в зависимости от существующих условий, личных предпочтений и возможностей владельца недвижимости.

Расположение

Независимо от качества теплоизоляции, основными источниками тепловых потерь являются оконные и дверные проемы. Вследствие этого обстоятельства, располагать голландки следует на максимальном отдалении от окон и дверей. Соблюдение этого условия гарантирует оптимальный режим функционирования печи и стабильность комфортного температурного фона в помещении.

Но при условии наличия встроенного котла водяного отопления, этот фактор теряет актуальность из-за того, что основная теплопередача будет осуществляться не по воздуху, а через отопительный контур.

Полезное видео

Видео, в котором на трехмерной модели поэтапно и с пояснениями показано, как складывать печь-голландку.

Как построить печь-голландку своими руками новичку в печном деле

Способ обогрева голландкой

Печь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.

Основы создания

Печь голландку очень часто располагают в зоне отдыха для приготовления пищи

Как и большинство народных изобретений может сооружаться печь голландка своими руками. Проблем в этом не будет, если учитывать несколько действительно важных деталей.

Инструменты для кладки кирпича

В отличие от некоторых вариантов печи голландки требуют наличия собственного фундамента. Его желательно формировать еще на стадии строительства дома. Если же его нет, придется разбирать часть пола, создавать подушку из песка или щебня и сооружать отдельный фундамент. В нем обязательно должна присутствовать арматура для того, чтобы выдерживать хоть и небольшой, но все же вес. Поэтому также важно, чтобы фундамент этот был монолитным. Его не обязательно делать из кирпича, но когда его высота практически сравняется с уровнем пола, понадобится создать подсыпку из песка сверху.

Ее толщина может колебаться в диапазоне 3-5 сантиметров. Под подсыпку обязательно укладывается битумная изоляция. Также это может быть рубероид и несколько слоев пергамина. Они необходимы для того, чтобы уберечь печь от переувлажнения в период, когда она не протапливается.

Один из вариантов фундамента печи голландки

На следующем этапе конструкция начнет обретать первые ряды настоящей кладки. Печь голландка, порядовка которой будет сделана по всем правилам, будет именно обогревать жилище, а не просто уносить тепло через трубу на улицу. Поэтому требуется, чтобы на печь голландка схема готовилась заранее, а не создавалась по ходу кладки кирпичей.

Проекты печей голландок

Бесспорный положительный момент работы самих печей заключается в том, что в данной ситуации проводником тепла является воздух, имеющий огромную проникающую способность и весьма непродолжительный период нагревания.

Безусловно, обогреватели применяются человечеством с незапамятных времен и со временем в них постепенно вносили определенные изменения. Абсолютно все системы печного отопления подразделяются на теплоемкие и не теплоемкие. Теплоемкие представляют собой накопители, которые в состоянии удерживать определенную температуру на протяжении 3-12 часов. Это еще смотря, какой тип конструкции имеет теплонакопитель. Как правило, с целью повышения КПД к печам подключают водяное отопление. Подобная методика со временем становится все более распространенной. Помимо того она отлично подходит по дизайну, прекрасно украшая помещение.

Начало истории

Конструкции голландских печей известны еще со времен Колумба. На дворе было XV столетие. Со следующего века, когда Нидерланды стали независимыми. В XIX веке «голландка» доминировала по всему Старому Свету.
С нее приходом в жизнь человека последний узнал об изразцах и кафеле. Подобные сооружения из кирпича добротно прогревают помещение и споро работают на кухнях, однако, будучи «голыми», плохо вписываются в интерьер.

Классическая голландская печь с украшением керамикой и лепниной.

Классическая, изначальная голландская печь действует по одному простому принципу: дымовые газы, проходя искусственно удлиненный путь, полнее остывают, отдавая тепло самой печи. Здесь какие-либо физико-химические либо термодинамические нюансы отсутствуют. Исконные голландки являлись отопительными печами в жилых помещениях, а еда готовилась на камельках или очагах.

Такая специфика сложилась в суровом голландском средневековье по многим причинам.

1. Голландия всегда являлась небольшой по площади страной. Здешние пахотные поля – польдеры – результат непрерывной борьбы с морем. На отвоеванном клочке земли строился дом, в который надо было вмонтировать печку. В итоге, первые простые, компактные и пластичные конструкции выкладывались внутри жилья.

2. Местный климат – далеко не сахар. Формируемый Гольфстримом, он остается зимой очень неровным: плюсовые оттепели могут неожиданно обернуться суровыми морозами. Посему, люди нуждались в печах, которые способны быстро накалиться при минимуме топлива. Постепенно возникло большое отношение, где внушительная извилистая внутренняя поверхность сочетается с небольшим объемом использованного при возведении материала. Вместе с тем, налицо быстрая прогреваемость и неплохая теплоемкость.

Печь-голландка с отделкой изразцами

3. В те времена домовладельцам приходилось платить налог на недвижимость «с дыма» (дымовых труб). Поэтому печи стали оснащаться боковыми выходами дыма. В результате несколько печей выводилось в одну трубу. Чтобы более мощные печи не «выдавливали» более слабых, усложнился лабиринт дымоходных каналов, что исключало возможность задымления помещений.

4. Изначально городское голландское строительство было узким и высоким. Для Голландии XIV-XV столетий здания в 5-6 этажей – не редкость. Поскольку бетонные перекрытия отсутствовали, печь не могла быть массивной. Именно тогда в голландских печах появились коробчатые сотовые варианты, прочность сочеталась с относительно малой материалоемкостью.

В стартовых голландках присутствовали глухие топки. Однако, в дальнейшем, голландцы стали оснащать печки поддувалом с дверкой и колосниковой решеткой, а свод топки стал арочным. Нидерланды никогда не испытывали проблем с качественным угольным топливом (недалеко располагаются французские и германские северные залежи).

Особого внимания требуют классические старинные голландские печи. Сегодня подобные сооружения являются ценнейшими антиквариатами. Будучи отреставрированными, они могут стоить дороже самих зданий, в которых находятся.

Печь-голландка в интерьере замка Филиппсруэ в Гессене, Германия.

Любопытно, но в России под термином «голландка» стали пониматься не традиционные голландские печи, а любые модернизированные отопительные приборы с отделкой изразцами.

Минусы и плюсы

Главные минусы отопления при помощи голландской печи:

— требуют немало места в помещении;

— показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше;

— имеются проблемы с распределением нагретого воздуха по комнатам;

— это весьма дорогостоящее удовольствие.

Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.

Место для печи

До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу. Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.

Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.

Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне.

Эта печка хорошо подходит для дачи

Видео — Печь Голландка

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Примечание

В соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Учитывая это, температура стенок голландки должна быть не более 60 градусов.

Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком. Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления).

Наши печи голландки

Голландская печь 002

Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

ОП- Голландка 003

Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев

Голландка печь 004

Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь голландка 005

Рассчитана на помещение площадью от 20 до 40 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция.

Голландка для дома 006

Рассчитана на помещение площадью от 30 до 60 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Отопительная Голландка 007

Основным предназначением печи исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, дегулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь голландка 008

Предназначена для помещения площадью от 20 до 40 квадратных метров. Классическое исполнение такой печи – прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным назначением прибора исключительно отопительная функция. Такая конструкция характеризуется высоким КПД.

Печка Голландка 009

Основным предназначением этой конструкции исключительно отопительная функция. Испытания печки характеризуется высоким КПД. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топливник, поддувало, заслонка. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь отопительная голландка 010

Малая конструкция на помещение площадью от 18 до 24 кв.м.

Внешний вид – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Имеет сужение над топкой. Размеры 750х750 см.. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь-голландка: поэтапная порядовка

Голландка – печь, которая наиболее распространена среди дачников и жильцов загородных домов.

Печь голландка – это широко применяемая конструкция отопления на дачах и загородных домах. Она представляет собой стильное и современное сооружение. Голландская печь не только наделит ваш дом теплом, но и хорошо украсит интерьер.

Это современное и стильное сооружение, которое не только обогреет ваш дом, но и украсит его интерьер. Это надежное отопительное устройство, которое сооружается на фундаменте.

Так как стройматериалы и заказ профессионалов для постройки голландской печи стоят недешево, советуем вам построить ее своими руками, пользуясь нашей инструкцией. Советы, инструкция и схема устройства печи, пордовка описаны ниже.

Достоинства данного сооружения состоят в том, что оно имеет довольно несложную конструкцию для тех, кто хоть раз сталкивался со строительством печей и желает построить печь-голландку по чертежам и схемам самостоятельно. Она обладает высокой степенью пожаробезопасности, а также при сравнительно небольших размерах она способно прогревать довольно большие пространства.

Отопительная печь голландка простая по конструкции и изготовлению, способная отопить небольшое, 30-35 квадратных метров, помещение.

Особенности кирпичной печи-голландки, которые отличают ее от других видов обогревательных приспособлений – это объемный топливник, который не имеет поддувала, вследствие чего дрова в ней горят не очень интенсивно. Второе – топливник имеет строго прямоугольную форму, даже если конструкция криволинейная. Третье – печь имеет три канала подъемных и три опускных, что обеспечивает последовательность в движении газов.

Материалы для устройства печи, порядовки и возведения ее фундамента:

  • огнестойкий стандартный кирпич обычных стандартных размеров, количество – около 200-230 штук;
  • 0,4-0,5 куб. м глины;
  • речной песок, лучше, если он будет просеян;
  • вода;
  • дверца для топливника;
  • стальная проволока.

Инструменты и приспособления для работы

  • комбинированная кельма;
  • молоток для рубки кирпича, лучше, если это будет кирка;
  • расшивка;
  • уровень;
  • рулетка;
  • отвес;
  • угольник для разметки и контроля кладки;
  • бечева или шнур;
  • сито для просеивания;
  • ящики и емкости для замешивания раствора и для воды;
  • подмости или козлы для работы на высоте.

Схема возведения, порядовка

Первый шаг – замесить раствор для сцепки кирпичей. Для этого приготовленную заранее просеянную глину залить водой. Воды наливаем в соотношении 1:4 по отношению к объему глины. Вымоченную глину смешать с таким же количеством песка. Раствор должен быть жидким, однородной консистенции, без комков.

Периодически, по мере возведения кирпичной печи своими руками, проверяйте вертикальность кладки отвесом и уровнем.

Первое, что хотелось бы отметить, что печь-голландка строится на фундаменте. Фундамент гидроизолируется слоем рубероида (а лучше двумя слоями), на 15-20 см превышающим основание печи. Заранее построенные чертежи и схема, в которых вы обозначите фундамент, помогут вам безошибочно выстроить ваши отопительные строения. Не забудьте выполнить “железнение” поверхности такой конструкции, как фундамент. Чем ровнее фундамент, тем легче будет кирпичная устройство отопительной части.

Порядовка печи-голландки устраивается следующим образом.

Первый ряд печи выкладывают на фундамент без раствора на слой смоченного песка.

Порядовка печи средних размеров предполагает, что необходимо взять 12 кирпичей для укладки на основание-фундамент. Разложив их по фундаменту, обязательно проверьте по уровню правильность раскладки, только затем можете заливать их раствором.

Второй и третий ряд кладут на раствор, при этом учтите, что третий ряд является последним, где кирпичи кладут «плашмя». Далее все кирпичи будут укладываться на ребро.

С началом четвертого ряда специалисты советуют использовать огнеупорные кирпичи.

В пятый ряд встраивают отверстие зольника. При помощи пережженной проволоки прикрепляют дверцу к кладке.

Седьмой ряд – отверстие зольника перекрывают.

Восьмой ряд – зольник сверху перекрывается, остается отверстие для решетки.

Девятый-тринадцатый ряды – топочное отверстие и стены топки. Дверку топки утепляют, как и дверку зольника.

Четырнадцатый ряд – топка перекрывается сверху, в задней стене оставляют отверстие дымооборотов.

Схема работы печи наглядно представлена на разрезах А-А и Б-Б.

Пятнадцатый ряд делается, как и четырнадцатый.

Шестнадцатый – в нем формируют отверстие для прочистной дверки. Иногда ее заменяют вышибным кирпичом, который укладывают без раствора. При необходимости прочистки хода этот кирпич легко вытаскивается.

Восемнадцатый ряд – здесь начинают формировать каналы дымооборотов, их три. Сначала их ведут от топки, доводят до верха печки, затем спускают вниз к перекрытию топки и снова поднимают вверх к дымоходу. Эта конструкция способствует рациональному использованию тепла, идущего от топки.

Двадцать пятый ряд – завершается перегородка дымооборота.

Двадцать седьмой ряд порядовки – дымооборот завершен. В итоге должно получиться три завершенных вертикальных канала внутри печи.

Двадцать восьмой ряд – перекрытие дымооборотов с оставлением отверстия для дымохода, при этом данный ряд выкладывается с прибавление напуска в 5 см.

Следующий ряд выкладывают по первоначальному контуру, и далее формируют дымоход, в который вставляется задвижка, регулирующая тягу.

Дымохода выкладывается на ту высоту, которая вам требуется.

Печь-голландка, выполненная своими руками, может иметь высоту около 2 м. Высоту регулируют с помощью выкладывания дымохода соответствующего размера.

Просушка конструкции

Печь голландка порядовка практически готова. Далее ее необходимо тщательно просушить. Советуем как можно дольше подержать окна и двери помещения открытыми. Полное высыхание строения наступает на 10-15 сутки. Не забудьте оставить для просушки дверцы печи открытыми! Признаком, что печь высохла, будет отсутствие влажных мест на фундаменте и стенах печи. Полностью печка просохнет спустя 10-15 суток. Также рекомендуется открыть дверцы печки.

При условии, что вы построили печь зимой и у вас отсутствует возможность открыть двери и окна, в качестве просушки можно использовать незначительную топку печи. Жечь советуют исключительно бумагу, тонкие щепки, веточки, стружки. Топить рекомендуется не более 30 минут.

Печь-голландка прочно стоит на фундаменте, высушена и готова к эксплуатации!

Сложить голландскую печь(голландку) своими руками

Голландские печи успешно отапливают небольшие квартиры и дома ещё с XVIII века. Популярны они и сегодня, ведь такой полноценный отопительный объект может сложить даже человек, весьма далёкий от печного дела. И это только одно из преимуществ, коими обладает голландская печь.

Отличительные особенности печи

Так как в Нидерландах города всегда были густо населены, то большинство квартир делали совсем крохотными по современным меркам. Чтобы не загромождать дефицитное пространство объёмными печами, пришлось придумать высокие, но «стройные» печи голландки. Причём, одна такая печка могла греть жилища сразу на 3-х этажах.

Примечание: Классическая голландская печь не имела колосников и поддувала, воздух, необходимый для поддержания пламени, заходил через немного открытую дверцу топки.

Чуть позже это изобретение было усовершенствовано и оснащено колосниковой решёткой и зольной камерой с дверцей. Для красоты эти печи обязательно обкладывались изразцами.

Голландская печь, оформленная изразцами

Устройством печи голландки предусматриваются длинные ходы для продуктов горения, за счет чего греющая поверхность вытягивается в высоту, а габариты получаются небольшими.

Примечание: Самые маленькие печки голландки с размерами 520 х 520 мм вполне способны обогреть комнату до 20 м².

Компактный и привлекательный вариант голландской печи

Дымовые газы, поднимаясь по длинному каналу, почти всё своё тепло отдают стенкам и выходят наружу. В отличие от русской печи, голландскую конструкцию можно изменять, просто придерживаясь основных пропорций и сохраняя принцип работы.

Преимущественные особенности и недостатки

У печек голландок, как и у других отопительных сооружений, есть свои плюсы и минусы. Только ознакомившись с ними, можно сделать собственные выводы. Счастливые хозяева домов, в которых есть такое отопительное сооружение, говорят о многочисленных достоинствах:

1. Возможность внесения в конструкцию различных функциональных дополнений: лежанки, варочной плиты, духовки, водогрейного бака и т. д. Все эти изменения никоим образом не снижают эффективности работы печки.

Голландская печь с лежанкой

2. Малые габариты. Такая печь прекрасно подойдёт для отопления дачных построек и компактных частных домов, так как она не будет загромождать собой комнаты.

Компактный вариант печи по голландской технологии

3. Низкие финансовые расходы на сооружение. Для примера: на постройку самой маленькой русской печи требуется около 1300 кирпичей, а самую большую голландскую печку можно сложить из 650 кирпичей. Причём, греть эти две печи будут совершенно одинаково.

4. Идеально подходит для помещений в многоэтажных домах, так как при строительстве её на верхних этажах нагрузка на перекрытия будет минимальной.

Минимальная нагрузка на перекрытие благодаря компактности печи

5. Высота печи не влияет на уменьшение коэффициента полезного действия.

6. Тонкие стенки и рациональная конструкция печки голландки делают ее совершенно невосприимчивой к перепадам температур и несклонной к деформации.

Голландская печь, не подверженная деформациям

7. Кирпич высокого качества, по сути, нужен только для обкладывания топки. Остальные части конструкции можно сложить из пустотелых кирпичей или из половинок.

8. Голландская печь после длительного неиспользования не нуждается в предварительной протопке, её можно сразу же полностью загружать.

Но не стоит пренебрегать и некоторыми достаточно существенными минусами:

  1. Печь голландка имеет довольно низкий показатель КПД — около 40%. Русская печь куда более успешная в этом показателе.
  2. Печь может мгновенно остыть только лишь из-за того, что не будет вовремя закрыта вьюшка. Конструкция каналов подобно сифону затягивает с улицы холодный воздух.
  3. Не получится хорошо растопить эту печку мелким быстросгораемым топливом, потому как её оптимальный режим работы — тление. Камыш, хворост или солома не подойдут.
  4. Топить печь голландку придётся не менее 2 раз в день.
  5. Есть высокий риск попадания угарных газов внутрь помещения.

Кладка кирпича для изготовления голландской печи

Распространённые модификации голландских печей

Колпаковая голландская печка

От классической модели эта печь отличается наличием специального колпака, который задерживает нагретые газы. У колпаковой голландки КПД существенно выше, чем у простой канальной. Она может функционировать не только на толстых дровах, но и на более низкосортном топливе.

Колпаковая голландская печь

Круглая печь

Эта модель была изобретена в Германии, человеком по имени И. Г. Утермарк. Круглая голландская печь имеет несколько дымовых каналов: от 3 до 12. Также она оснащена металлическим кожухом, что позволяет при строительстве экономить и выполнять кладку в ¼ кирпича. Небольшая стоимость, малый вес и прекрасная теплоотдача сделали круглую печь голландку весьма популярной и востребованной среди небогатого населения. Такие печи часто устанавливали в казённых госпиталях, бараках для рабочих, сиротских приютах и т. д.

Круглая голландская печь

В более обеспеченных домах круглая голландская печь не прижилась, так как выделяла слишком много копоти и плохо чистилась.

Еще один вариант круглой голландской печи

Изготовление печи-голландки своими руками

Печи голландки Грум-Гржимайло

Такие печи тоже отличаются закруглённой формой, при строительстве они выкладываются поясами. Ряды кладут внутри кожуха, который выполняет функцию опалубки. Кожухи изготавливают чаще всего из кровельного металла. Чтобы конструкция получилась правильной и не разрушилась, кожухи нужно установить максимально ровно. Сейчас многие производители стройматериалов предлагают уже готовые к использованию кожухи для печей Грум-Гржимайло. Они продаются комплектом вместе со всеми необходимыми элементами, крепежами, схемами порядовки и техническими расчётами. При строительстве обязательно нужно сооружать фундамент и обеспечивать надёжную гидроизоляцию. В верхней части печи, чуть ниже колпака обычно делают две дверцы для проведения регулярной очистки дымового канала.

Печь-голландка Грум-Гржимайло

Множество модификаций и большое количество достоинств, явно перевешивающих недостатки, привело к повсеместному распространению голландских печей. Соорудить их можно быстро и успешно, поэтому печь голландка своими руками — это достаточно распространённое явление.
