делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи
Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.
Особенности выбора
Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.
При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения.
Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.
Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.
Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.
Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.
Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:
- устойчивость покрытия при механическом воздействии;
- надежная теплоотдача;
- низкий коэффициент расширения при нагревании;
- способность к удержанию жара даже после прогорания дров;
- возможность применять любые типы топлива;
- минимум сварочных швов;
- быстрый прогрев парной.
Нельзя обойти стороной и пару недостатков металлических конструкций:
- металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
- тепло распространяется по пространству помещения неравномерно.
Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.
При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:
- проверьте прочность конструкции;
- убедитесь, что на поверхности нет повреждений или коррозии;
- в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
- можно сделать функциональные отверстия на коррозийных участках.
Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.
Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.
По сравнению с такой установкой круглая труба имеет следующие преимущества:
- металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
- трубы – наиболее экономичный вариант;
- процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
- с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
- срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.
Схема и размеры
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок.
Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.
Вертикальная
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Горизонтальная
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства.
Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.
Как сделать своими руками?
Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.
Главные требования к монтажу самодельной печи для бани:
- установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
- на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
- 500 мм – минимальный выступ трубы над кровлей;
- все деревянные детали обрабатываются материалом для изоляции со слоем глины;
- поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
- полок должен располагаться рядом со стеной, где стоит печь.
Для работы потребуются такие материалы и инструменты:
- отрезок трубы для корпуса банной печи;
- кусок трубы для отведения газа;
- металлический лист толщиной 10-12 мм;
- элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
- болгарка;
- сварочный аппарат.
Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.
В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.
Сборка вертикального варианта происходит по определенным этапам.
- Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
- Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
- Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
- Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
- Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
- Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
- Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.
Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.
Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра.
Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.
Принципы сборки предполагает несколько этапов.
- Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
- Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
- Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
- Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
- Спереди выполняем отверстия под топку и зольник, монтируем дверки.
- Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
- Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
- Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
- Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.
Параметры заготовки – 700х900 мм.После сборки печи любого типа необходимо очистить его от окалины и ржавчины.
Остановимся подробнее на некоторых моментах установки самодельной печи.
Фундамент
Первый этап для возведения печи.
Его следует проводить в соответствии со всеми правилами и требованиями.
Для создания выполняем следующие действия:
- сбиваем квадратную опалубку высотой 200 мм;
- равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
- скрепляем элементы арматуры вязальной проволокой на участках соединения;
- вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.
Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.
Колосник
Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.
Собрать колосник – тоже несложная задача. Для этого:
- вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
- вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
- привариваем металлические прутки по горизонтали или вертикали.
Советы по изготовлению
Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.
- Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
- Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
- На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
- При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
- Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.- Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
- Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
- Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
- Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
- Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
- Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.
Удачные примеры
Изучите по фото в интернете варианты вертикальных и горизонтальных печей.
Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.
Обкладка кирпичом
Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.
Примеры укладки могут быть разными.
- Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
- Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
- Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.
Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.Воронение
Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.
Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).
После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.
Окраска
Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.
Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.
Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи
Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.
Особенности выбора
Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.
При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.
Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.
Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.
Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.
Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:
- устойчивость покрытия при механическом воздействии;
- надежная теплоотдача;
- низкий коэффициент расширения при нагревании;
- способность к удержанию жара даже после прогорания дров;
- возможность применять любые типы топлива;
- минимум сварочных швов;
- быстрый прогрев парной.
Нельзя обойти стороной и пару недостатков металлических конструкций:
- металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
- тепло распространяется по пространству помещения неравномерно.
Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.
При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:
- проверьте прочность конструкции;
- убедитесь, что на поверхности нет повреждений или коррозии;
- в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
- можно сделать функциональные отверстия на коррозийных участках.
Не берите высокоуглеродистую либо легированную сталь.
Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.
Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.
По сравнению с такой установкой круглая труба имеет следующие преимущества:
- металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
- трубы – наиболее экономичный вариант;
- процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
- с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
- срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.
Схема и размеры
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок.
Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.
Вертикальная
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Горизонтальная
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства.
Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.
Как сделать своими руками?
Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.
Главные требования к монтажу самодельной печи для бани:
- установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
- на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
- 500 мм – минимальный выступ трубы над кровлей;
- все деревянные детали обрабатываются материалом для изоляции со слоем глины;
- поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
- полок должен располагаться рядом со стеной, где стоит печь.
Для работы потребуются такие материалы и инструменты:
- отрезок трубы для корпуса банной печи;
- кусок трубы для отведения газа;
- металлический лист толщиной 10-12 мм;
- элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
- болгарка;
- сварочный аппарат.
Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.
В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.
Сборка вертикального варианта происходит по определенным этапам.
- Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
- Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
- Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
- Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
- Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
- Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
- Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.
Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.
Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра.
Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.
Принципы сборки предполагает несколько этапов.
- Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
- Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
- Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
- Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
- Спереди выполняем отверстия под топку и зольник, монтируем дверки.
- Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
- Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
- Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
- Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.
Параметры заготовки – 700х900 мм.После сборки печи любого типа необходимо очистить его от окалины и ржавчины.
Остановимся подробнее на некоторых моментах установки самодельной печи.
Фундамент
Первый этап для возведения печи.
Его следует проводить в соответствии со всеми правилами и требованиями.
Для создания выполняем следующие действия:
- сбиваем квадратную опалубку высотой 200 мм;
- равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
- скрепляем элементы арматуры вязальной проволокой на участках соединения;
- вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.
Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.
Колосник
Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.
Собрать колосник – тоже несложная задача. Для этого:
- вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
- вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
- привариваем металлические прутки по горизонтали или вертикали.
Советы по изготовлению
Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.
- Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
- Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
- На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
- При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
- Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.- Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
- Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
- Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
- Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
- Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
- Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.
Удачные примеры
Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.
Обкладка кирпичом
Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.
Примеры укладки могут быть разными.
- Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
- Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
- Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.
Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.Воронение
Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.
Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).
После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.
Окраска
Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.
Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.
Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи
Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.
Особенности выбора
Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.
При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.
Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.
Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.
Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.
Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:
- устойчивость покрытия при механическом воздействии;
- надежная теплоотдача;
- низкий коэффициент расширения при нагревании;
- способность к удержанию жара даже после прогорания дров;
- возможность применять любые типы топлива;
- минимум сварочных швов;
- быстрый прогрев парной.
Нельзя обойти стороной и пару недостатков металлических конструкций:
- металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
- тепло распространяется по пространству помещения неравномерно.
Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.
При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:
- проверьте прочность конструкции;
- убедитесь, что на поверхности нет повреждений или коррозии;
- в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
- можно сделать функциональные отверстия на коррозийных участках.
Не берите высокоуглеродистую либо легированную сталь.
Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.
Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.
По сравнению с такой установкой круглая труба имеет следующие преимущества:
- металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
- трубы – наиболее экономичный вариант;
- процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
- с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
- срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.
Схема и размеры
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок.
Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

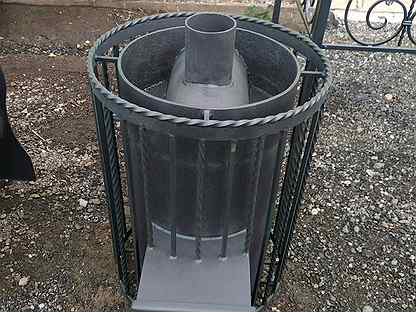

Вертикальная
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Горизонтальная
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства.
Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.
Как сделать своими руками?
Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.
Главные требования к монтажу самодельной печи для бани:
- установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
- на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
- 500 мм – минимальный выступ трубы над кровлей;
- все деревянные детали обрабатываются материалом для изоляции со слоем глины;
- поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
- полок должен располагаться рядом со стеной, где стоит печь.
Для работы потребуются такие материалы и инструменты:
- отрезок трубы для корпуса банной печи;
- кусок трубы для отведения газа;
- металлический лист толщиной 10-12 мм;
- элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
- болгарка;
- сварочный аппарат.
Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.
В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.
Сборка вертикального варианта происходит по определенным этапам.
- Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
- Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
- Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
- Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
- Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
- Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
- Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.
Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.
Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра.
Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.
Принципы сборки предполагает несколько этапов.
- Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
- Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
- Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
- Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
- Спереди выполняем отверстия под топку и зольник, монтируем дверки.
- Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
- Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
- Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
- Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.
Параметры заготовки – 700х900 мм.После сборки печи любого типа необходимо очистить его от окалины и ржавчины.
Остановимся подробнее на некоторых моментах установки самодельной печи.
Фундамент
Первый этап для возведения печи.
Его следует проводить в соответствии со всеми правилами и требованиями.
Для создания выполняем следующие действия:
- сбиваем квадратную опалубку высотой 200 мм;
- равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
- скрепляем элементы арматуры вязальной проволокой на участках соединения;
- вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.
Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.
Колосник
Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.
Собрать колосник – тоже несложная задача. Для этого:
- вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
- вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
- привариваем металлические прутки по горизонтали или вертикали.
Советы по изготовлению
Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.
- Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
- Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
- На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
- При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
- Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.- Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
- Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
- Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
- Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
- Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
- Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.
Удачные примеры
Изучите по фото в интернете варианты вертикальных и горизонтальных печей.
Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.
Обкладка кирпичом
Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.
Примеры укладки могут быть разными.
- Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
- Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
- Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.
Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.Воронение
Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.
Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).
После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.
Окраска
Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.
Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.
Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры
Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы.
Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.
Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.
Особенности: плюсы и минусы
Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.
Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:
- листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
- как следствие, такая печь будет стоить дороже;
- топливник цилиндрической формы лучше проводит тепло;
- исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
- плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.
В чем плюсы именно металлических печей:
- цилиндр лишь немного проигрывает сферической форме по теплопроводности;
- толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
- печь можно перемещать, она долговечна;
- стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
- подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
- многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
- помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.
Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.
Виды и характеристики
По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:
- вертикальные;
- горизонтальные.
Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.
Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.
Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню.
В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.
Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно.
Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Материалы
Для проведения работы необходимы следующие материалы:
- непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
- труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
- труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
- листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
- навесные петли из металла;
- небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
- отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
- цементный состав;
- кирпичи;
- песок.
Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.
Необходимые инструменты:
- аппарат для сваривания элементов;
- любой сильный резчик по металлу;
- электроды;
- врезной кран;
- металлопрокат для ножек;
- асбестовый шнур;
- ручки для дверей.
Схемы и чертежи
Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение.
Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.
В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!
Необходимо подготовить фундамент, на который будет установлена печь:
- В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
- Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
- Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
- С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
- Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава.
Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.
Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект.
Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.
Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.
Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее.
Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.
Изготовление и монтаж
Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.
Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.
Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.
Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.
Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.
Горизонтальная печь
При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:
- Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
- Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
- Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
- Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.
Как правило, по длине данная труба будет от 0,7 до 0,9 м.Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.
Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней.
Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.
Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.
Вот и все – печка для бани готова.
Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.
Вертикальная
Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.
Этапы изготовления.
- Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
- В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
- Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
- Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
- К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.- Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
- Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
- К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
- Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.- Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
- Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
- В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.- Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
- Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
- Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.
Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.Полезные рекомендации
Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.
Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.
Как сварить печку из трубы своими руками, смотрите в видео ниже.
youtube.com/embed/cYHKwrFGmCs?modestbranding=1&iv_load_policy=3&rel=0″/>
чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры
Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.
Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.
Особенности: плюсы и минусы
Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.
Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:
- листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
- как следствие, такая печь будет стоить дороже;
- топливник цилиндрической формы лучше проводит тепло;
- исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
- плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.
В чем плюсы именно металлических печей:
- цилиндр лишь немного проигрывает сферической форме по теплопроводности;
- толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
- печь можно перемещать, она долговечна;
- стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
- подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
- многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
- помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.
Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.
Виды и характеристики
По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:
- вертикальные;
- горизонтальные.
Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.
Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена.
В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.
Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты.
И первый, и второй тип можно изготовить своими руками.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%.
Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра.
Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Материалы
Для проведения работы необходимы следующие материалы:
- непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
- труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
- труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
- листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
- навесные петли из металла;
- небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
- отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
- цементный состав;
- кирпичи;
- песок.
Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.
Необходимые инструменты:
- аппарат для сваривания элементов;
- любой сильный резчик по металлу;
- электроды;
- врезной кран;
- металлопрокат для ножек;
- асбестовый шнур;
- ручки для дверей.
Схемы и чертежи
Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение.
Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.
В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!
Необходимо подготовить фундамент, на который будет установлена печь:
- В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
- Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
- Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
- С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
- Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.
Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.
Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.
Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.
Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.
Изготовление и монтаж
Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.
Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.
Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.
Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.
Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.
Горизонтальная печь
При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:
- Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
- Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
- Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
- Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.
Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.
Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.
Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.
Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.
Вертикальная
Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.
Этапы изготовления.
- Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
- В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
- Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
- Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
- К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
- Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
- Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
- К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
- Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
- Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
- Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
- В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
- Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
- Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
- Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.
Полезные рекомендации
Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.
Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.
Как сварить печку из трубы своими руками, смотрите в видео ниже.
чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры
Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.
Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.
Особенности: плюсы и минусы
Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.
Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:
- листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
- как следствие, такая печь будет стоить дороже;
- топливник цилиндрической формы лучше проводит тепло;
- исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
- плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.
В чем плюсы именно металлических печей:
- цилиндр лишь немного проигрывает сферической форме по теплопроводности;
- толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
- печь можно перемещать, она долговечна;
- стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
- подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
- многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
- помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.
Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.
Виды и характеристики
По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:
- вертикальные;
- горизонтальные.
Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.
Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.
Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.
Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Материалы
Для проведения работы необходимы следующие материалы:
- непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
- труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
- труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
- листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
- навесные петли из металла;
- небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
- отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
- цементный состав;
- кирпичи;
- песок.
Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.
Необходимые инструменты:
- аппарат для сваривания элементов;
- любой сильный резчик по металлу;
- электроды;
- врезной кран;
- металлопрокат для ножек;
- асбестовый шнур;
- ручки для дверей.
Схемы и чертежи
Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.
В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!
Необходимо подготовить фундамент, на который будет установлена печь:
- В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
- Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
- Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
- С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
- Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.
Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.
Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.
Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.
Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.
Изготовление и монтаж
Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.
Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.
Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.
Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.
Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.
Горизонтальная печь
При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:
- Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
- Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
- Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
- Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.
Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.
Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.
Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.
Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.
Вертикальная
Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.
Этапы изготовления.
- Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
- В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
- Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
- Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
- К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
- Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
- Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
- К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
- Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
- Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
- Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
- В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
- Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
- Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
- Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.
Полезные рекомендации
Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.
Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.
Как сварить печку из трубы своими руками, смотрите в видео ниже.
чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры
Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.
Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.
Особенности: плюсы и минусы
Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.
Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:
- листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
- как следствие, такая печь будет стоить дороже;
- топливник цилиндрической формы лучше проводит тепло;
- исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
- плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.
В чем плюсы именно металлических печей:
- цилиндр лишь немного проигрывает сферической форме по теплопроводности;
- толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
- печь можно перемещать, она долговечна;
- стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
- подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
- многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
- помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.
Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.
Виды и характеристики
По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:
- вертикальные;
- горизонтальные.
Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.
Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.
Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.
Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Материалы
Для проведения работы необходимы следующие материалы:
- непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
- труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
- труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
- листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
- навесные петли из металла;
- небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
- отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
- цементный состав;
- кирпичи;
- песок.
Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.
Необходимые инструменты:
- аппарат для сваривания элементов;
- любой сильный резчик по металлу;
- электроды;
- врезной кран;
- металлопрокат для ножек;
- асбестовый шнур;
- ручки для дверей.
Схемы и чертежи
Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.
В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!
Необходимо подготовить фундамент, на который будет установлена печь:
- В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
- Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
- Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
- С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
- Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.
Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.
Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.
Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.
Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.
Изготовление и монтаж
Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.
Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.
Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.
Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.
Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.
Горизонтальная печь
При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:
- Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
- Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
- Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
- Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.
Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.
Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.
Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.
Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.
Вертикальная
Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.
Этапы изготовления.
- Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
- В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
- Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
- Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
- К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
- Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
- Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
- К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
- Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
- Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
- Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
- В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
- Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
- Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
- Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.
Полезные рекомендации
Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.
Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.
Как сварить печку из трубы своими руками, смотрите в видео ниже.
Дровяная печь и вентиляция камина: Полное практическое руководство
Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть — выход.
Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?
Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.
Категории вентиляции
Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.
Дымоходная система с воздушным охлаждением
Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.
Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.
Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.
Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.
Изолированные дымоходы
Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.
В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.
Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции.Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.
Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.
Сходства
Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.
Стадия проектирования
Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.
Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.
При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.
Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.
Загон для дымохода
При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Другой способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.
Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.
Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погона должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.
Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.
Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.
Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать требования к высоте и нормам. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.
Без погони
В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.
Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.
Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.
Вентиляционные компоненты
Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.
Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.
Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.
Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.
Оцените свой план
Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.
После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.
Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.
В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие — нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.
Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.
К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.
Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.
3-2-10 Правило
Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.
Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.
- 10 — Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
- 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
- 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.
Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.
Установка камина
После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.
Установка кровельного перекрытия
Камины, устанавливаемые внутри дома с перекрытием на крыше, должны быть правильно выровнены.Перед тем, как закрепить прибор, проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.
Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.
Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.
Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.
При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.
Противопожарные ограждения и щиты
В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти детали располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель.
Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.
При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте оклад сразу после того, как положите толь-бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.
Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и прилегающий ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.
Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.
После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.
Грозовой воротник и колпак дымохода
Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.
Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой ошейник. Соберите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.
Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией крышка обычно устанавливается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.
Внутренняя труба с дымоходом
Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.
Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.
В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.
Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.
Чейз-кастрюли
Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.
В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они будут образовывать поперечную балку по диагонали. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.
Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.
Дымоход полностью снаружи
Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.
Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от общего количества отснятых материалов, поэтому учтите это в своих планах.
Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.
Как установить трубу для дровяной печи через стену
Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.
Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.
Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.
Вертикальный вентиляционный канал
Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.
Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.
Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.
Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.
Телескопические трубы и соединители
Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.
Перед покупкой дымохода измерьте расстояние между воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.
Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.
Потолочные опоры и хомуты
В печах
для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут на себе вертикальный вес компонентов дымохода.
Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.
Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.
Установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.
Переходники для печных труб
Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.
Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.
Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.
Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.
По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните этот кусок на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.
Горизонтально-вертикальный вентиляционный участок
В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.
Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.
Настенные наперстки
Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.
При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.
Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.
Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.
При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.
Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.
Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.
Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.
Тройник дымохода
После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная ножка, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.
Заглушка легко снимается при подметании вертикального участка дымохода. Используйте опорный кронштейн для тройника.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.
Карнизы и откосы
Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.
Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.
Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.
Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.
Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.
Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.
Надставные опоры
Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.
Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.
Проверьте свою вентиляцию
После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.
Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.
Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.
Дымоход, который слишком короткий, может видеть конкуренцию со стороны дома. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.
Теперь вентиляция прошла правильно
Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.
Остались вопросы по вентиляции, загонам или другим проблемам с камином? Без проблем. Наши специалисты с сертификатом NFI рады помочь!
Об авторе
Дэни Белл
Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».
Как выбрать толщину трубы печи | Руководства по дому
Автор: SF Gate Contributor Обновлено 9 февраля 2021 г.
Печная труба, также называемая дымовой трубой или соединительной трубой, проходит от верхней части дровяной печи до потолка или стены.Печная труба используется внутри дома специально для вентиляции дровяных печей. Независимо от того, устанавливаете ли вы печь на существующую трубу или начинаете с нуля, всегда консультируйтесь и соблюдайте требования норм.
Одностенная стандартная
Одностенная труба для печи используется в стандартных установках дровяной печи. Согласно CBMQ.com, это должен быть листовой металл толщиной не менее 24 мм или толще — чем ниже толщина, тем толще металл. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала.Одностенную трубу следует использовать только для отвода воздуха от печи до того места, где труба входит в потолок или стену. Никогда не используйте одностенные трубы для наружных работ или для проникновения сквозь стены или потолки.
Двойная стенка для малых зазоров
Используйте двустенную трубу класса A на современных печах с малыми зазорами. При желании можно использовать его со стандартными дровяными печами, если у трубы печи есть зазор менее 18 дюймов от горючих материалов. Класс A допускает зазор 6 дюймов от горючих материалов из-за изоляционной втулки или трубы внутри.Толщина как внутренней, так и внешней трубы должна быть не менее 24 мм.
Соответствие размеру манжеты
Измерьте диаметр выпускного отверстия манжеты. Хомут — это приваренный круг поверх печки, где соединяется труба. Большинство жилых дровяных печей оснащены 6- или 8-дюймовым воротником. Как указывает Smoke Signals, диаметр печной трубы должен соответствовать размеру воротника. Изменения диаметра манжеты и трубы могут вызвать проблемы с тягой, в результате чего печь будет выделять дым при открытии двери и в целом снизить производительность.При изменении диаметра или длины, в том числе того, насколько дымоходная труба выступает над линией крыши, обратитесь к местным строительным нормам.
Планирование пути прохождения трубы
Перед установкой дымохода любого типа произведите оценку пути. Есть два варианта: протянуть трубу вверх от хомута и повернуть его на 90 градусов к стене или установить прямо от хомута к потолку. Если в потолке есть препятствия, путь должен быть к стене. Если препятствий нет, пропустите трубу прямо через потолок.Прямая вертикальная труба обеспечивает лучшую тягу и эффективность.
Подходящие детали с одинаковым диаметром
Для трубы для печи требуются дополнительные детали того же диаметра, что и труба: переходник с хомутом для соединения трубы с печью, наперсток для соединения трубы с потолком или стеной и изолированный рукав который вставляется в наперсток.
Еще болтовня о дровяных печах для сауны, газификации, дымовой трубе, эффективности горячей комнаты
Я строю дровяную печь для сауны, чтобы разместить ее в сауне-бочке.Половина будет внутри, а половина снаружи. Изолированный дымоход будет размещен снаружи сверху между концом, где находится дверца кормушки, и стеной сауны. Что вы посоветуете в дюймах, если дымоход должен располагаться подальше от стены сауны?
Том: Для меня это немного неизведанных вод. Я всегда строю сауну с печным питанием из горячего помещения. Запитать топку каменки сауны извне или из раздевалки — это традиционный способ питания. Традиционно в том смысле, что все старые школьные банные печи строились неэффективно.Они сожгли дрова, и большая часть тепла ушла в дымоход в виде дыма. Поскольку до 70% БТЕ в дровах содержится в дымовых газах (т. Е. В дыму), старые школьные дровяные печи для сауны требовали постоянной подпитки.
Самодельная сауна на острове Принца Эдуарда в Канаде. Вне сауны кормят печку.
ХОРОШИЕ НОВОСТИ: Сегодня, благодаря технологии, и цепкий мастерить третьего поколения финнов, большинство дровяной печи для сауны построены гораздо более эффективно.Откуда нам знать? Просто выйдите на улицу и посмотрите на дымоход качественной дровяной печи для сауны в действии. После того, как вы зажжете дровяную печь для сауны с помощью сухой растопки или Nate’s Firestarter, вы увидите дым, выходящий из трубы. Но через 5-10 минут дыма не будет. «Огонь погас?» Нет! Вы НЕ видите дыма. Но если вы присмотритесь, то увидите, как течет жара.
Что здесь происходит?
Из-за газификации весь дым горит в термокамере.Это весомая причина, по которой парень может ходить в сауну, используя только охапку дров. Это важная причина, по которой завистливые соседи, сохраняющие анальную сауну, не будут волноваться, когда вы возьмете на себя обязательство построить свою собственную АУТЕНТИЧНУЮ сауну у себя на заднем дворе. В городах требование отступления на одну сторону двора — это строительные нормы и правила для внешних конструкций. Это касается практически любой книги правил городского строительства, но невинно призывайте — не опрокидывая шляпу постройки сауны — к руководству в вашем районе.
Здание сауны с внутренней каменкой на дровах.
Так что же негорючий материал, примыкающий к дымоходу? Если вы выводите дымоход наружу и питаете печку снаружи, вам потребуется, чтобы вся стена была перекрыта, т.е. негорючий материал. Кроме того, имейте в виду, что какой бы процент площади поверхности вашей печи и печной трубы НЕ находился в вашей горячей комнате, эффективность вашего отопления снизится на этот процент. Другими словами, печи, которые питаются из горячего помещения, улавливают весь тепловой потенциал печи.
И еще кое-что:
- Цемент — проводник тепла.
- Дерево — теплоизолятор.
Проводники отводят тепло. Вот почему ваши босые ноги мерзнут, когда вы стоите на цементной террасе между посещениями сауны. Изоляторы удерживают тепло. Вот почему ваши босые ноги хотят находиться на деревянной террасе между посещениями сауны. Больше данных здесь.
Ваша стена из цементных блоков является проводником тепла, а не изолятором. Это означает, что ваша блочная стена будет как сумасшедшая высасывать тепло из горячей комнаты, пока цементный блок не станет горячим.Тогда ваш цементный блок захочет охладить вашу горячую комнату, потому что другая сторона блока чертовски холодна. Ненавижу быть таким угнетающим, но все это важные соображения.
Сложно подумать, Том, но я знаю выше и надеюсь, что это поможет, спасибо, g.
Установка дровяной печи
— Northline Express
Снизить ваши годовые счета за отопление и создать уютную и гостеприимную атмосферу в вашем доме так же просто, как установить дровяную печь.Используете ли вы дровяную печь для обогрева всего дома или в качестве альтернативного источника тепла для зонального отопления, теплого свечения и атмосферы, потрескивания дров, запаха дровяного огня и уютного тепла, которое производит дровяная печь. может мгновенно заставить людей почувствовать себя расслабленными и как дома.
Правильная установка дровяной печи имеет решающее значение, так как неправильно установленные дровяные печи представляют опасность пожара и дыма. Используйте следующие советы и рекомендации, которые помогут вам правильно установить дровяную печь.Эти полезные советы обеспечат безопасную работу вашей дровяной печи и, в конечном итоге, позволят вам достичь наилучших результатов отопления с вложенными в нее инвестициями.
Расположение дровяной печи — Первое, что вам нужно сделать при установке дровяной печи, это решить, где в вашем доме вы хотите разместить дровяную печь. Имейте в виду, что дровяную печь необходимо устанавливать на определенном расстоянии от горючих материалов, таких как занавески и двери. Расстояние от стены может варьироваться от печи к печи, но оно может составлять от 6 до 12 дюймов от стены в зависимости от модели дровяной печи.Также помните, что вы хотите разместить свою дровяную печь в том месте, которое вы и ваша семья чаще всего используете в своем доме.
В большинстве случаев для выбора места установки дровяной печи потребуется подушка для очага, так как пол под дровяной печью должен быть огнестойким. Плиты для печей изготовлены из высококачественных, огнестойких и жаропрочных материалов, которые выдерживают вес тяжелых дровяных печей без трещин и расколов и защищают пол от раскаленных углей.Плиты доступны в различных цветах, размерах и формах, которые не только добавляют защиту, но и стиль и красоту дровяным печам.
Ознакомьтесь с нашим ассортиментом печных плит для защиты стен и пола во время сезона сжигания дров.
Установка дровяной печи Шаг 2 — Диаметр воротника дымохода дровяной печи
Чтобы начать работу с дровяной печью, вам необходимо определить диаметр дымохода. Диаметр дымохода обычно совпадает с диаметром воротника дымохода на дровяной печи.Вы должны всегда следовать рекомендациям производителя дровяной печи.
Важно никогда не использовать дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подсоединяется. Несоответствие диаметра дымохода диаметру дровяной печи приведет к плохой тяге и чрезмерному образованию креозота.
Установка дровяной печи
Шаг 3 — Вертикальный или горизонтальный отвод дымохода
В зависимости от конструкции вашего дома и места, где вы размещаете свою дровяную печь, области применения могут быть разными.Вам нужно будет определить, будет ли вентиляция вашей дровяной печи проходить через стену или через потолок.
Для установки через стену необходимо использовать отводы, тройники и настенные гильзы. По возможности следует избегать использования этих дополнительных компонентов во время установки дровяной печи, поскольку смещения и препятствия в системе дымохода будут ограничивать естественную тягу.
Дровяная печь, установленная для вентиляции через потолок, будет более эффективной и будет производить меньше отложений креозота, поскольку она выходит прямо вверх и наружу без каких-либо изгибов конструкции, препятствующих сквозняку.Первичный выбор для вентиляции дровяной печи — через потолок с помощью высокотехнологичной трубы или через существующий дымоход.
При установке дровяной печи всегда устанавливайте дымоход внутри дома. Это важно, потому что холодный внешний дымоход будет производить меньше тяги, а также будет генерировать больше креозота. Если требуется смещение, чтобы избежать стропил или других препятствий для вашей дровяной печи, имейте в виду, что в США запрещены изгибы более 30 градусов.Допускается не более двух смещений при одной установке, и для каждого смещения требуется как минимум один локтевой ремень.
Установка дровяной печи Шаг 4 — Печная труба
Черная печная труба используется внутри дома от верхней части дровяной печи до нижней части потолка или стены, где она соединяется с дымоходной трубой класса A или кладкой. дымоход после этого. Вам нужно будет сопоставить диаметр трубы вашей печи с диаметром дымохода вашей дровяной печи.Никогда не используйте дымовую трубу вместо дымохода класса А, если вы прошли через потолок или стену. Печная труба предназначена исключительно для использования внутри дома во время установки дровяной печи.
Будет ли вам нужна одностенная или двустенная труба для печи, зависит от расстояния до горючих материалов, которое требуется для установки вашей дровяной печи. Одностенная черная печная труба требует зазора не менее 18 дюймов до горючих материалов. Одностенная черная печная труба также будет излучать больше тепла, чем двустенная печная труба, она стоит меньше и может быть обрезана до определенной длины при необходимости во время сжигания дров. установка печки.
-Or-
Двустенная черная труба для печи требует зазора не менее 6 дюймов от стен и 8 дюймов от потолка при использовании в горизонтальном положении. После установки двустенной печной трубы она вентилирует дровяную печь, оставаясь при этом относительно прохладнее на ощупь, чем одностенная черная печная труба. Расстояние до горючих материалов может быть уменьшено за счет использования теплозащитного экрана как для одностенных, так и для двустенных печных труб.
** Имейте в виду, что установка дровяной печи в передвижном доме потребует двустенной печи для дополнительной безопасности.
Установка дровяной печи Шаг 5 — Дымоходная труба класса A
Как только вы дойдете до потолка или стены во время установки дровяной печи, вам понадобится изолирующая сила дымоходной системы класса A, чтобы пройти через стену или все путь мимо крыши.Вам нужно будет использовать дымоходную трубу класса А того же размера, что и дымоходную трубу, которую вы использовали, что опять же определяется диаметром дымохода вашей дровяной печи.
В зависимости от диаметра дымохода вашей дровяной печи у вас будет несколько различных вариантов на выбор для вашей системы вентиляции дымохода класса А. Системы вентиляции дымоходов класса А доступны с двустенными или трехслойными конструкциями. Список, необходимый для вашей конкретной дровяной печи, может быть указан производителем, или в соответствии с вашими местными строительными нормами может потребоваться конкретный список, как в целом, так и для определенных типов топливных приборов.Это может быть причиной использования вытяжной трубы с тройными стенками, а не с двойными стенками. Вам нужно будет установить дымоходную трубу, отвечающую самым строгим требованиям.
Если у вас есть выбор между двустенной и трехстенной вытяжной трубой, мы настоятельно рекомендуем вытяжные системы класса A DuraPlus и DuraTech.
DuraTech — это полностью топливная дымоходная система с двойными стенками , обеспечивающая оптимальную безопасность и производительность. DuraTech имеет изоляционное покрытие Thermal Tech, которое помещается между двойной стенкой, чтобы внешняя стена дымохода оставалась прохладной, сохраняя при этом высокую температуру дымохода, что обеспечивает оптимальную тягу.
DuraTech имеет внутреннюю стенку, которая на 25 процентов толще, чем у других дымоходных систем, что обеспечивает дополнительный запас безопасности, а его поворотные замки облегчают установку без использования фиксирующих лент механических креплений. DuraTech предпочитают профессиональные установщики и доступен в 8 различных вариантах длины до 60 дюймов и 3 различных вариантах отделки.
DuraPlus — это полностью топливная система дымохода с тройными стенками и , которая предназначена для повышения эффективности печи, сохраняя прохладу снаружи и обеспечивая при этом горячую тягу, необходимую для устранения скоплений креозота внутри.Трехслойная конструкция DuraPlus обеспечивает пожаробезопасную конструкцию, которая защищает как дымоход, так и здание.
Дымоходные системы DuraPlus также имеют два изоляционных слоя, которые состоят из керамического покрытия и воздушного пространства. Керамическая изоляция одеяла надежно удерживается на месте, устраняя горячие точки, характерные для установок с неплотным заполнением. DuraPlus специально разработан с учетом требований Do-it-Yourselfer с легкими поворотными замками и доступен в широком ассортименте из оцинкованной и нержавеющей стали.
См. Нашу статью о различиях дымоходных труб, чтобы сравнить DuraTech, DuraPlus и другие вытяжные системы и решить, какой вариант лучше всего подходит для вас.
Установка дровяной печи
Шаг 6. Завершение установки
В зависимости от того, вентилируется ли дровяная печь через потолок или через стену, дополнительные компоненты для завершения установки будут отличаться. Например, установка через стену, когда ваша дровяная печь выходит наружу и поднимается вверх по стене вашего дома, потребует использования настенных ремней, возможно, удлиненного кронштейна на крыше и дождевика.Для установки через потолок, при которой в вашей дровяной печи вентиляционные отверстия выходят прямо на крышу вашего дома, потребуется использовать гидроизоляцию, штормовой воротник и дождевик.
Дымоход должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и быть как минимум на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов. Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба выступает более чем на 5 футов над крышей, необходимо установить удлиненный кронштейн на крыше для обеспечения устойчивости.
См. Нашу справочную страницу о том, как измерить уклон крыши, чтобы завершить установку окладом.
NorthlineExpress.com предлагает большой выбор вентиляционных труб для дымохода для завершения установки дровяной печи, а также впечатляющий выбор красивых, сертифицированных EPA дровяных печей для завершения вашей дровяной печи. У нас есть знающие и дружелюбные сотрудники, готовые помочь вам выбрать идеальную дровяную печь или помочь вам с любыми вопросами, которые могут у вас возникнуть в отношении вашей дровяной печи.Установите дровяную печь сегодня и наслаждайтесь уютной, гостеприимной атмосферой, которую может обеспечить только дровяной камин.
УСТАНОВКА МАЛЕНЬКОЙ ПЕЧИ — Крошечная дровяная печь
Если вы ищете руководство по установке печи своими руками, начните с ознакомления с нашим бесплатным руководством для начинающих по установке дровяных печей в небольших помещениях. Установка дровяной печи своими руками довольно проста, если вы следуете рекомендациям производителя относительно зазоров, используете дымоходную трубу с правильным расчетом и дымоход выходит из конструкции с надлежащими зазорами от горючих материалов.
КАК РАБОТАЮТ НАТУРАЛЬНЫЕ ТЯГОВЫЕ ПЕЧИ
Один из важнейших этапов успешной установки дровяной печи — это качественная конструкция дымохода. Дровяные печи с естественной тягой не используют вентиляторы или воздуходувки для перемещения воздуха через печь — дымоход сам по себе является «двигателем» вашей дровяной печи. Вертикальное движение горячих газов внутри дымовой системы создает «тягу», которая активно вытягивает дымовые газы из печи и втягивает свежий воздух через воздухозаборники. Если у вас нет хорошей конструкции дымохода, тяга будет слабой, а печь будет гореть неэффективно.Вы можете увидеть густой черный дым, выходящий из дымохода или просачивающийся в ваше жилое пространство, или вы можете обнаружить, что креозот забивает дымоход. Или, если у вас особенно плохая конструкция дымохода, ваша печь может вообще не гореть.
Дровяные печи в небольших помещениях могут быть особенно чувствительны к плохой конструкции дымохода. В дополнение к меньшим печам, имеющим меньшую тепловую мощность для создания тяги, печи в небольших помещениях обычно имеют относительно короткую систему дымохода. Традиционная конструкция обычно требует, чтобы дымоходные системы находились на расстоянии не менее 15 футов от огня до отверстия дымохода.Это расстояние в крошечном доме может составлять около 10-12 футов, в то время как система дымохода, установленная в фургоне, может быть всего 5 футов с развернутым съемным дымоходом. Небольшие печи с более короткими системами дымохода могут иметь хорошую тягу, но они должны быть хорошо спроектированы, поскольку они уже находятся в невыгодном положении по сравнению с более высокими традиционными конструкциями.
ХОРОШИЙ ДИЗАЙН ДЫМОХОДА
В целом, вы получите лучшую тягу из дымохода, который выше, прямее, лучше изолирован и простирается на пару футов выше, чем любая другая точка конструкции.Если ваша конструкция относительно воздухонепроницаема, подключение воздухозаборника печи к источнику наружного воздуха может помочь обеспечить достаточный приток воздуха для печи.
Использование изолированной трубы и максимально возможное удержание дымохода внутри обогреваемой оболочки конструкции сохранит дымовые газы горячими и подвижными. Колена и горизонтальные секции замедляют дымовые газы, поэтому их следует использовать с осторожностью или по возможности избегать.
Жилой кодекс обычно требует, чтобы отверстие дымохода было на 3 фута выше линии крыши или на 2 фута выше всего в пределах 10 футов.Это удерживает дымоход достаточно далеко над крышей, чтобы ветер не создавал обратную тягу, и помогает предотвратить искры от воспламенения горючих материалов на крыше. Для крошечных конструкций с скатной крышей это обычно означает, что колпак дымохода должен быть на 2 фута выше пика крыши, поскольку вся конструкция обычно находится в пределах 10 футов от дымохода. Планирование дымохода, проходящего через низкую сторону крыши, и включение съемного дымохода может помочь избежать проблем с ограничениями по высоте для крошечных домов, домов на колесах, фургонов и других движущихся конструкций.
ГДЕ ПОСТАВИТЬ ПЕЧЬ
Гостиная — наиболее популярное место для установки дровяной печи, где можно наблюдать огонь сидя. Если вы собираетесь использовать плиту для приготовления пищи, кухня также может быть хорошим кандидатом. Подумайте, должна ли печь стоять спиной к стене или ее установка под углом имеет больше смысла для вашего пространства. Вы можете использовать дополнительные длинные ножки, деревянную подставку для хранения или построить индивидуальный шкаф, чтобы поднять плиту над полом для лучшего обзора огня или облегчения приготовления пищи.
Когда я установил нашу первую дровяную печь в нашем Airstream, наш сын Райдер был совсем маленьким. Я построил платформу для печи, на которой он мог сидеть, чтобы он не мог случайно упасть в нее, и использовал передвижную скамейку в качестве баррикады, чтобы он мог свободно перемещаться, не опасаясь случайно прикоснуться к плите. Если в вашем доме будут очень маленькие дети, неплохо было бы подумать, как вы могли бы держать их подальше от плиты, чтобы вам не приходилось играть вратаря, когда они бродят.К 5 или 6 годам большинство детей имеют навыки рассуждений, чтобы знать, что нельзя прикасаться к плите, и уравновешивают, чтобы избегать этого без баррикад, но вы всегда должны присматривать за маленькими детьми, которые сидят возле горячей плиты.
В крошечном доме лучше не устанавливать печь под чердаком, так как это усложняет установку дымохода. Чтобы выход на крышу проходил через чердак или чердак, вам нужно использовать изолированную трубу для всего, что находится выше первого проема в потолке, и построить желоб вокруг трубы, чтобы обеспечить зазоры в чердаке.Альтернативой является использование выхода в стену, что не идеально из-за резких поворотов, горизонтального сечения и большей части дымохода, расположенного на холоде вне помещения. Выходы из стены могут работать для дымоходных систем диаметром 4 дюйма и более, но их следует использовать только в крайнем случае.
СОЗДАНИЕ БЕЗОПАСНОЙ ЗОНЫ
Перед установкой печи вам необходимо создать безопасную зону, в которой она сможет находиться. Эта зона состоит из очага подходящего размера и толщины, соответствующих зазоров до горючих материалов и (в некоторых случаях) теплозащитных экранов.
Убедитесь, что у вас достаточно места для плиты плюс необходимые зазоры. Большинство людей в крошечных помещениях используют теплозащиту, которая может уменьшить расстояние до. Обязательно ознакомьтесь с инструкциями производителя печи относительно зазоров и использования теплозащитных экранов, поскольку не для всех печей требуются одинаковые зазоры, и не все конструкции теплозащитных экранов уменьшают зазоры на одинаковую величину. Большинство людей используют теплозащитный экран из листового металла или цементной плиты с воздушным пространством 1 дюйм позади и по периметру экрана.Я видел красивые стальные теплозащитные экраны, вырезанные лазером, кованую медь, плитку, полированный алюминий All-Clad, утилизированную жестяную пленку и слишком много других теплозащитных материалов, чтобы их назвать. Есть бесчисленное множество вариантов, подходящих под любую эстетику. Доступны керамические или металлические прокладки для крепления этого типа теплозащитного экрана к стене, а свободный поток воздуха за теплозащитным экраном очень эффективен для уменьшения требуемых зазоров.
Ваша печи нужна будет сидеть на несгораемый очаге. В зависимости от того, насколько нагревается дно печи, для очага может потребоваться какая-то изоляция, или может потребоваться просто защита пола от тлеющих углей.Важно, чтобы очаг выступал достаточно далеко перед печью, чтобы защитить пол от углей, которые могут упасть с дверцы, когда вы ее откроете. Если печь находится на платформе, подумайте, куда упадут угли, если они выпадут из двери, и убедитесь, что эта область покрыта негорючим материалом, например металлом или плиткой.
Нужна дополнительная помощь в планировании установки печи? Ознакомьтесь с нашим бесплатным руководством о дровяных печах в небольших помещениях или свяжитесь с нами для получения помощи по конкретным вопросам.Мы не просто продаем дровяные печи — мы на самом деле живем в крошечных помещениях и сами отапливаем дровами, поэтому мы знаем, как помочь с вашим проектом. Планируете ли вы использовать одну из наших печей или нет, мы будем рады получить от вас известие.
Некоммерческая услуга по обеспечению ответственного отопления дома дровами
(также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)
Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде.Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.
- Максимальная общая длина прямой трубы: 3 м (10 футов)
- Узел должен быть как можно короче и располагаться прямо между печью и дымоходом. Использование двух колен под 45 градусов часто предпочтительнее одного изгиба под 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
- Максимальное количество изгибов под углом 90 градусов: 2.Максимальная длина без опоры по горизонтали: 1 м (3 фута).
- Нельзя использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
- Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
- Соединения дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
- Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
- Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать инспекционную пленку с одним отстегнутым концом или телескопическую секцию.
- Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
- Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
- Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
- Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора так, чтобы падающая пыль и конденсат оставались внутри трубы.
- Дымоход не должен проходить через воспламеняемый пол или потолок, чердак, крышу, кладовку или скрытое пространство.
- Минимальный зазор от горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.
Узел дымохода с одинарной стенкой, прямой вверх. Идеальный узел дымохода — это узел, который поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов.Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.
Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.
Совершенно прямой дымоход в сборе — еще одна веская причина для прокладки дымохода через теплое пространство дома, а не вверх по внешней стене.
Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.
Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.
Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.
Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов.В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.
Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.
JG
Лучшие маленькие дровяные печи Обзоры и руководство по покупке 2021
Лучшие маленькие дровяные печи сделаны из качественных материалов, их легко разжечь, нагреть и тщательно и легко чистить.
В этом руководстве по мини-дровяным печам мы рассмотрим лучшие модели небольших дровяных печей. Большинство из них делают идеальные дровяные печи для крошечных домов, но их можно использовать в самых разных условиях, включая любой дом, каюты, гаражи, мастерские, дома на колесах, юрты, палатки, рыбацкие лачуги и многое другое.
Лучшие маленькие дровяные печи
# 1 Большая дровяная печь Winnerwell Nomad
# 2 England’s Stove Works Малая дровяная печь
# 3 Цилиндровая печь Colorado для палатки, кабина Timberline Package
# 4 Цилиндрические печи на дровах Горящая печь Outfitter
# 5 Camp Chef Alpine Wood Burning Cylinder Stove
# 6 Guide Gear Маленькая дровяная печь
# 7 TMS Wood Burning Stove
Это лучшие варианты мини-дровяной печи.В следующем материале представлены обзоры с маркированными пунктами, а затем полные обзоры, в которых подробно описаны плюсы, минусы, особенности и «итоговая прибыль» для всех модулей.
За отзывами следует краткое руководство по покупке, которое поможет вам принять решение о покупке, которым вы останетесь довольны.
Далее следуют наши полные обзоры. Этот раздел позволяет вам быстро сравнить их и, возможно, найти тот, который подходит, чтобы вы могли продолжить свой день.
Лучшая малая дровяная печь Обзоры
Вот подробный обзор 7 лучших доступных дровяных печей, включая как маленькие, так и большие печи.Эти печи можно использовать в крошечных домах, домиках, палатках и домах на колесах. Конечно, они должны быть вентилированы, чтобы избежать проблем с угарным газом и дымом.
Большинство производителей говорят, что они предназначены для использования в развлекательных целях, а не в жилых помещениях. Мы говорим это как предостережение. Мы не рекомендуем их для использования в других целях, кроме развлекательных, но мы доверяем нашим читателям принимать собственные решения по таким вопросам.
# 6 Небольшая дровяная печь Guide Gear
Эта мини-дровяная печь Guide Gear отличается классическим внешним видом и функциональностью.Это было давно, поэтому у него хороший послужной список. Это тоже доступно.
Характеристики: Эта небольшая, универсальная, легкая печь по разумной цене является лидером продаж.
- Изготовлен из оцинкованной стали с жаропрочным покрытием.
- Собирается до размеров 20 x 11 x 13 дюймов и весит 42 фунта.
- Печь имеет чугунную дверцу с удобными вентиляционными отверстиями.
- Включает отрезки печной трубы длиной от 5 до 15,5 дюймов, съемные ножки, монтажное оборудование, грабли для золы и пожарный кочергу.
- Размер пожарного ящика 11 дюймов x 17 дюймов x 8 дюймов.
- # 1 Бестселлер дровяных печей на Амазонке.
Оценок: Покупатели дали этой печи высокие оценки и отличные отзывы за простоту сборки и установки, качество и тепло.
Плюсы: Эта хорошо сделанная плита может быстро нагреть площадь 350 кв. Футов, а на варочной панели достаточно места для приготовления всего блюда. Ее легко собрать и установить, она является прекрасным вариантом для использования в развлекательных целях или для использования в качестве крошечной домашней дровяной печи.
Минусы: В одном обзоре было указано, что труба печки не подходит должным образом и пропускает дым, а другой показал, что ножки трудно прикрепить к плите.
Итог: Эта небольшая дровяная печь обеспечивает все необходимое для обогрева и приготовления пищи в палатке, хижине, крошечном домике, фургоне или другом небольшом помещении по разумной цене.
Вариант большего размера: Эта печь также доступна в большем размере, который в сборе составляет 27 дюймов x 19 дюймов x 17 дюймов, весит 78 фунтов.и имеет топку размером 24 x 17 x 15 дюймов.
На что обращать внимание в маленькой дровяной печи
Вот советы по покупке мини-дровяной печи, которую можно использовать для отдыха или потенциально как небольшую дровяную печь для крошечного дома.
Подумайте, как и где вы будете использовать плиту
Эти небольшие дровяные печи можно использовать во многих средах, включая крошечные дома, палатки, домики, дома на колесах, сауны и мастерские. Подумайте, насколько велико пространство, которое вам нужно отапливать.Хотите, чтобы печь оставалась гореть на ночь?
Посмотрите на размер печи, а также на размер топки. Возможно, вам не понадобится большая печь, если вы планируете отапливать помещение только на короткое время. Если вы хотите, чтобы печь дольше оставалась горячей, например, на ночь, вам понадобится плита большего размера, в которой можно вмещать больше топлива.
Мощность и продолжительность
Эти характеристики определяют, сколько БТЕ тепла он будет производить в час — чем больше топка, тем больше тепла она будет производить и тем дольше будет гореть.
Однако эти факторы также влияют на размер и вес печи.
Прочтите подробную информацию о любой небольшой дровяной печи, которую вы собираетесь использовать, чтобы определить количество квадратных футов, на которое она рассчитана, и сколько дров она будет удерживать / как долго будет гореть.
Сколько людей накормит небольшая дровяная печь?
Будете ли вы готовить только для себя, своей семьи или группы? Посмотрите на размер варочной панели, чтобы убедиться, что она вмещает сразу несколько кастрюль и сковородок.У некоторых плит по бокам есть трубы для запекания для картофеля или для разогрева небольших блюд, а в некоторых можно разместить духовку.
Какие аксессуары вам нужны?
Большинство печей поставляются с основными предметами, необходимыми для сборки и эксплуатации печи, такими как печная труба, искрогаситель и скребок для золы. Некоторые печи поставляются с резервуаром для горячей воды или духовкой или могут содержать в нем резервуар для горячей воды. Ищите добавленные функции и доступные ли надстройки или аксессуары.
Учитывайте портативность
Вес и размер могут иметь значение, если вы планируете часто перемещать печь, например, на охоте или в походе.В этом случае вам стоит поискать относительно небольшую плиту, которая быстро и легко собирается и не будет слишком тяжелой, чтобы ее можно было носить с собой. Многие из них также идеально подходят для использования в качестве крошечных домашних дровяных печей.
Он должен быть портативным? Ни одна из этих моделей не является рюкзаком — вы можете найти наш обзор печи такого размера здесь.
Достаточно ли у печи дымохода для вашего помещения?
Перед тем, как взять печь на охоту или в поход, убедитесь, что у вас достаточно трубы, чтобы дотянуться до места выхода трубы.Дополнительная труба печи доступна онлайн. Печь также может быть установлена на термостойком материале, таком как шлакоблоки, для размещения печной трубы.
Want to say something? Post a comment
Want to say something? Post a comment
