Как разобрать сливной бачок унитаза: инструктаж по разборке

Бачок унитаза – герметичная ёмкость, в которую поступает водопроводная вода, чтобы в нужный момент осуществить смыв. Благодаря предельно простой конструкции легкий ремонт этого сантехнического устройства можно сделать собственноручно. А для этого нужно знать, как правильно проводить разборку и сборку. Согласны?

Мы в тончайших подробностях расскажем, как разобрать сливной бачок унитаза, в каком порядке производится демонтаж емкости и извлечение из него функциональных механизмов. Обозначим, в каких ситуациях его необходимо снимать, а в каких достаточно произвести действия без разборки.

В представленной к ознакомлению статье перечислены типичные неисправности и случаи, требующие обязательного вмешательства. Мы разобрали варианты ремонта старых и новых моделей. Для наглядного восприятия информацию дополнили фото-подборками, схемами, видео.

Содержание статьи:

Демонтаж и разборка сливного бачка

Система контроля набора и уровня воды есть в каждом бачке унитаза. Современные же унитазы оснащаются механизмами достаточно сложной конструкции.

Владельцы квартир эксплуатируют (и разбирают при необходимости ремонта) как устаревшие модели, так и технически совершенные. Процесс разборки может выполняться непосредственно на месте – без съёма бачка или же после демонтажа последнего. Какой вариант будет применён, зависит от разных факторов.

Сливной бачок унитаза современной конструкции. Такие изделия наделены более совершенными механизмами набора и слива воды. В качестве материалов под элементы технической арматуры здесь применяются цветные металлы и пластик. Используется кнопочная система управления

Обычно демонтаж выполняют с целью вместе с механизмом на модель более продвинутую. Снимать накопитель приходится также в случае протечки воды в местах соединения с унитазом. К примеру, по причине износа уплотнительных прокладок, обрыва крепёжных болтов, появления микротрещин в корпусе.

Рассмотрим, как снимается бачок унитаза в любой из таких ситуаций.

Съём накопителя воды на унитазе

Классическая конструкция предусматривает крепление бачка унитаза всего на двух шпильках или болтах (d = 5-7 мм). Обычно в качестве крепежа применяются металлические (бронзовые, латунные, стальные) шпильки с двусторонней резьбой под гайки.

Стальной крепёж использовался на устаревших моделях. Срок службы стального крепежа относительно невелик. Иной раз такие шпильки «сгорают» от ржавчины уже после года эксплуатации прибора.

Обычно закрепляются сливные бачки на корпусе унитаза в области задней части. Для установки бачка предназначена специально выступающая полочка. На поверхности полочки имеются два отверстия, которые точно совпадают по осям с отверстиями в днище бачка. Большинство конструкций поддерживают крепеж в двух точках

Крепление к основанию унитаза обычно выполняется через два отверстия (или через 3), сделанных в днище бачка. Такие же два отверстия, в тех же осях, есть на задней приставной полочке прибора.

Через совмещённые отверстия пропускаются крепёжные шпильки, на них с двух сторон надеваются прокладки и выполняется стяжка гайками. Полости бачка и унитазной чаши объединяются общим патрубком, изолированным в месте стыковки резиновым уплотнительным кольцом.

Вариант крепления накопителя по схеме на три точки. Такое решение считается более надежным, так как обеспечивает лучшую устойчивость ёмкости. К тому же крепление бачка в трёх точках способствует лучшему прилеганию уплотнительной прокладки. Снижается риск образования течи в этом месте, а это значит, разбирать бачок придётся реже

Задача, каким образом снять бачок с приставной полочки унитаза, решается так:

  1. Перекрыть вентиль централизованной подачи воды.
  2. Отсоединить шланг подачи воды.
  3. Освободить накопитель нажатием кнопки слива.
  4. Отвернуть головку спускной кнопки и снять верхнюю крышку бачка.
  5. Собрать остаток влаги внутри бачка с помощь губки.
  6. Отвернуть гайки на шпильках крепления (на болтах) под приставной полочкой.

Теперь останется аккуратно приподнять бачок, отделяя его от места установки (возможно, с некоторым усилием, т. к. иногда прокладка прикипает) и затем переместить на то место, где планируется выполнить дальнейшие работы.

Вид снизу на сливной бачок унитаза после его демонтажа с приставной полочки. В центре видна резиновая уплотнительная прокладка, охватывающая пластиковую гайку крепления сливного механизма. По бокам две шпильки крепления накопителя. Чуть ниже справа видна резьбовая часть под шланг модуля набора воды и пластиковая крепежная гайка

Далее выясним, как быстро разобрать , оснащающий все виды смывных сантехнических устройств.

Разборка механизма слива

На современных моделях среднего ценового сегмента, как правило, используется кнопочный механизм двойного слива воды (3/6 литра). Одним нажатием любой из кнопок включается режим работы . Наткнуться можно на самые разные варианты исполнения таких механизмов.

Однако сборочная конфигурация для них однотипная:

  • головка с кнопками и резьбовой частью под клапанный механизм;
  • клапанный механизм с нижней резьбовой частью;
  • прокладка уплотнительная;
  • гайка крепления клапанного механизма.

При снятой верхней крышке головка с кнопками уже будет скручена. Останется снять уплотнительную прокладку с крепежной гайки. Прокладка (резиновое кольцо) имеет внутреннюю область в форме пятиугольника или круглую.

Такую же форму имеет по внешней границе крепежная гайка (не всегда). В собранном состоянии уплотняющее резиновое кольцо надето на гайку. Его удаляют и гайку отворачивают. Освобождённый механизм легко снимается. Таким же методом крепится наливная система.

Схема большинства сливных механизмов иностранного и отечественного производства. Конструкция однокнопочного управления, которую можно встретить практически на всех унитазах бюджетного исполнения.

Материал изготовления арматуры – пластик. При необходимости ремонта механизм разбирается, но проще купить на замену новый.

О том, как правильно провести разборку бачка для ухода за арматурой, подробно “расскажет” ролик:

Демонтаж крышки бачка

Опять же возвращаясь к моделям унитазов современного образца, следует отметить, что пред пользователями нередко встаёт проблема – как снимаются крышки на таких моделях?

Действительно, эти конструкции несколько отличаются от устаревших унитазов в том плане, что сделаны более технично, включая крепёж крышки. Но в целом принцип остался старый – крышка прижимается гайкой, входящей в комплект клапанного механизма.

Технология, показывающая, как разобрать современный сливной бачок унитаза, начиная с демонтажа крышки. Главная задача – аккуратно вывернуть и отделить кнопочную головку. После этой операции производится съём крышки и действия по ремонту (замене) механизма слива

На новых моделях в качестве прижимной гайки выступают головки с кнопками, однокнопочные и двухкнопочные.

Чтобы убрать однокнопочный крепёж и снять крышку, выполняются следующие шаги:

  1. Кнопку нажимают как при сливе воды и удерживают в таком положении.
  2. Аккуратно поворачивают головку с кнопкой против часовой стрелки.
  3. Окончательно выворачивают головку с кнопкой из втулки клапанного механизма.

На разных моделях резьбовое соединение может отличаться. Есть широкополая наружная втулочная резьба, как на картинке ниже и также встречается внутренняя втулочная резьба под шток малого диаметра.

Так выглядит демонтированная головка одинарной кнопки управления. Это лишь одна из возможных конфигураций. На практике встречаются разные конструкции кнопочных головок. Этот момент нужно учитывать, начиная разборку бачка унитаза

Наряду с одинарными кнопками управления, головка которых просто выкручивается, существуют конструкции более сложные для разборки, сделанные с фиксаторами. Часто такое решение имеют двухкнопочные механизмы.

Видео-руководство наглядно демонстрирует процедуру съема крышки бачка:

Разборка бачка с двумя кнопками

На бачках унитаза, где внедрён механизм слива с двумя кнопками, встречаются разные методы крепления. При такой конфигурации просто вывернуть головку с кнопками иногда не получается.

В подобных ситуациях технология разборки заключается в следующем:

  1. Нужно вдавить в корпус головки только одну из кнопок (малую).
  2. На открывшейся внутренней стенке в нижней части откроется небольшой паз.
  3. Аккуратно отжать отверткой фиксатор через этот паз.
  4. Извлечь одну кнопку (большую) из корпуса и следом таким же образом другую.
  5. Отвернуть фиксирующий винт, что располагается под кнопками.

После этих операций крышка бачка с двумя кнопками снимается без каких-либо затруднений.

Процесс демонтажа головки с двумя кнопками управления начинается с нажатия малой кнопки. Так открывается доступ к монтажному проёму сбоку корпуса головки. Через этот проём легким нажимом отвертки снимается блокировка, после чего кнопки можно извлечь и добраться до винта крепления

Ещё попадаются конструкции бачков, где в первую очередь нужно открутить декоративную никелированную шайбу, затем развернуть крышку на 90 градусов – то есть установить её поперёк ёмкости. В таком положении отжать фиксирующие скобы, расположенные внутри чаши кнопочной головки. После этих манипуляций крышка полностью освобождается от крепежа.

Удачно завершив процедуру освобождения бачка от крышки, нужно выяснить причину и устранить неполадки.

Съём бачка унитаза старой конструкции

Всё ещё продолжают эксплуатировать некоторое количество устаревших моделей унитазов. Заниматься ремонтом видавших виды изделий приходится чаще в силу значительного износа их компонентов. Но владельцам таких конструкций не приходится много думать на тот счёт, как починить или снять , по причине максимально упрощенной конструкции.

Вид механизма внутри сливного бачка устаревшей модели унитаза. Поплавковая система контроля набора и тяговое управление сливом. Бачок крепится также снизу на двух болтах. Верхняя крышка снимается проще и быстрее, чем на новых моделях

Так, чтобы демонтировать ту же крышку, достаточно скрутить рукоятку на штоке сливного механизма и отвернуть пластмассовую (или металлическую) шайбированную гайку.

Под крышкой внутри бачка установлен поплавковый механизм набора воды и рычажно-клапанный механизм слива. Клапанная система такого механизма обычно крепится к бачку через два дополнительных отверстия в донной части.

Сам бачок старой конструкции снимается аналогично тому, как это делается применительно к новым моделям. Нужно развинтить два болтовых соединения в области днища бачка.

Проходная зона для воды от накопителя к чаше на старых унитазах изолируется уплотнительным кольцом эллипсовидной формы. Часто в старых системах стоят переливные трубки, закрепленные снизу бачка пластмассовой гайкой.

Некоторые модели сливных бачков оснащаются крепёжными винтами с головками под отвертку. Но разъединять такой крепёж рекомендуется традиционно отворачиванием гаек снизу. Так не деформируются прокладки. Отвертка используется только для блокировки винта от проворачивания

Чтобы демонтировать рычажно-клапанный механизм слива, потребуется раскрутить ещё два болтовых соединения, которыми крепится коромысло сливного механизма. Демонтаж модуля набора воды производится путём отворачивания всего одной гайки с внешней стороны корпуса бачка.

Предварительно от клапана-накопителя нужно отключить шланг подачи воды. Следует отметить: есть модели бачков с рычагами спуска воды, врезанными в боковую стенку. На таких приборах крышка унитаза не закреплена вовсе – просто лежит, опираясь на стенки корпуса.

Ремонт без разборки сантехники

Распространенной причиной для проведения с боковой рукояткой является выход из строя именно ее – устройства, запускающего сливной механизм в действие. Для ремонта рукоятки бачок не снимают с посадочного места, а восстановление функции производят путем замены.

Работы по замене ручки выполняют в следующем порядке:

Галерея изображений

Фото из

Шаг 1: Подготовка бачка к замене сломанной ручки

Шаг 2: Демонтаж сломанной ручки унитаза

Шаг 3: Отделение цепочки клапана от рычага

Шаг 4: Извлечение рычага рукоятки

Успешно завершив действия по демонтажу сломанного устройства, приступаем к установке новой рукоятки:

Галерея изображений

Фото из

Шаг 5: Заведение штока ручки в отверстие бачка

Шаг 6: Установка прокладки на шток-рычаг

Шаг 7: Крепление ручки в отверстии бачка

Шаг 8: Выравнивание рычага рукоятки

Шаг 9: Регулировка длины цепочки сливного клапана

Шаг 10 : Крепление цепочки клапана к рычагу ручки

Шаг 11: Проверка действия ручки с закрепленной цепочкой

Шаг 12: Проверка работоспособности рукоятки

Неисправности – причина разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

  • протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
  • протечка в местах крепежа накопителя к полочке унитаза;
  • нарушение функций сливного механизма;
  • нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Галерея изображений

Фото из

Шаг 1: Поиск гайки, соединяющей бачок с полкой унитаза

Шаг 2: Затягивание ослабленных гаек

Шаг 3: Откручивание болтов для замены уплотнителей

Шаг 4: Замена уплотняющей шайбы

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из бачка в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка).

Если наполнение бачка водой происходит не в штатном порядке, выполняем следующие действия:

Галерея изображений

Фото из

Проверка положения поплавкового устройства

Регулировка водозаборного устройства

Регулировка выпускного клапана

Проверка переливной трубы

После замены арматуры на новый комплект необходимо произвести его настройку, пошаговый инструктаж по ее выполнению приведен в одной из нашего сайта.

Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.

Несколько практичных советов помогут вам справиться с самостоятельной регулировкой арматуры.

Правила ухода за сантехникой

Занимаясь разборкой сантехнических приборов, каждый пользователь должен помнить о принципах ухода за керамикой. К ремонтным работам это имеет самое непосредственное отношение.

Керамические изделия стойки к воздействиям химических веществ, но легко повреждаются от чистки металлической сеткой, абразивами и прочими подобными веществами. Очистку бытовой сантехники после ремонта следует выполнять мягкими веществами и материалами.

Выводы и полезное видео по теме

Все проблемы, связанные с бачком, и способы их устранения продемонстрированы в следующем видео:

Инструктаж перед исполнением работ, связанных с ремонтом бытовой техники своими руками – дело добровольное. Однако лишняя информация никогда не вредит в любых начинаниях. Чем больше имеется сведений о конкретном объекте, тем проще и легче выполнять все действия.

Разборка современных унитазов, несмотря на простоту действий, тоже не исключает обращения к инструкциям.

Хотите рассказать о том, как собственноручно ремонтировали смывной бачок? У вас есть сведения, которыми стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в ниже расположенном блоке.

типы и монтаж- Обзор +Видео

Как установить бачок для слива унитаза. В домах сантехнические приборы испытывают огромную нагрузку, поэтому они склоны к поломке, протечке, иногда неисправности требуют замены сантехники на новую.  Как разобраться какое соединение бачка с унитазом подходит имеющемуся типу водоотведения, как установить емкость слива своими руками, также сэкономить на услугах сантехников?

Ответы сможете найти ниже.

Содержание статьи:

Общие сведения. Разновидности сливной емкости

Выделяют следующие разновидности бачка для слива. Сливные модели различаются типом монтажа с чашей унитаза и требованиями монтажных работ.

Виды сливов:

  • 1.Слив вида компакт. Бачок продается в комплекте, прикрепляется болтами к полочке чаши унитаза, после завершения монтажных работ образует единое сантехническое устройство. Сборка данного вида считается самой простой, является экономным вариантом.
  • 2.Автономный, навесной вид бачка. Емкость крепится к стенке над чашей, соединяется унитаз с бачком при помощи сливной трубы, выведенной из бачка. Смыв осуществляется не нажатием кнопки, а с помощью веревки либо рычажка.
  • 3.Встроенный вид сливного бака. Эта разновидность бачка придумана специально для унитазов, которые имеют подвесную чашу. Унитаз вмонтирован в стенку туалета, сливной резервуар расположен за ним на каркасе, который устанавливается за фальш-стеной, кнопка смыва выведена наружу. Данная сантехника снабжена дозированным спуском.

Процесс работ

Как прикрепить бачок компакт унитаза

До начала работы подготовим монтажные детали и нужные инструменты.   Соберем внутреннюю арматуру бачка; приготовим специальную прокладку из резины, соединяющую унитаз с резервуаром для слива; гибкий шланг понадобится для соединения бачка к водопроводной трубе, крепежные элементы: гайки, болты, прокладки конусообразной формы, строительную смазку, предотвращающую образование коррозии.

Сначала накладывают резиновую манжету. Срок эксплуатации возрастает при тщательном подборе этой прокладки, она защищает от протечки из – под бачка.

Внимание! Если прокладка покупается отдельно, нужно правильно подобрать ее форму, прокладку лучше приобрести из качественной резины.

Поверхность специального выступа, куда крепится бачок, не должна содержать следы дефектов. После установочных работ манжета должна соприкасаться с бачком и полочкой без зазоров. Для исключения возможных протечек, манжет необходимо смазать с помощью силиконового герметика. Он служит гарантией дополнительной фиксации резиновой прокладки во время крепления.

Отдельного внимания требуют отверстия сбоку бака, надо, чтобы они полностью соответствовали отверстиям на полочке. Перед прикручиванием рожковым ключом болтов, ставим на них уплотнители. Если забыть поставить прокладки, может возникнуть раскол сантехники, начнутся протечки емкости. Проводим гибкий шланг от бачка к водоотведению холодной воды. В шайбу тоже должна быть вставляться прокладка против протечек.

Как завершена работа по установке сантехники производим контрольный смыв. Стоит обратить особое внимание на процесс наполняемости резервуара, если что – то не устраивает, нужно отрегулировать поплавковое устройство. Если смывной бак работает исправно и нет протеканий, значит, работа выполнена верно.

Как установить навесной вид бачка

Бачок для слива продается вместе с унитазом. Высота крепления сливной емкости зависит от длины трубы. Труба с сечением в тридцать два миллиметра может быть из пластика или металла, подключается к резервуару с водой и унитазу. Затем делаются отверстия в стене по меткам перфоратором. Можно использовать крепления из комплекта либо дюбеля, надежней всего крепить на кронштейны, которые можно купить самостоятельно.

До того, как повесить бачок на стену, устанавливается внутренняя арматура бачка, при сборке нужно следовать указаниям инструкции. Дальше сливной резервуар устанавливается на нужной высоте, используя уплотнители подключается труба для подачи воды. После установочных работ сантехники проверяются ее герметичные свойства. Если слив и набор воды происходит исправно, можно пользоваться унитазом.

Как установить встроенный бачок

Скрытый пластиковый бачок убирается в специальную нишу в стене или устанавливается за фальш-стеной, выполненную из гипсокартона. Сантехника экономит пространство туалетной комнаты и скрашивает современный интерьер. Процесс монтажа не сложный, для крепления элементов используют опорную раму – инсталляцию, стоит такой комплект гораздо дороже компакт — унитаза. В комплект к унитазу можно купить биде.

В скрытой конструкции бак находится в дополнительной сохранности. Стоит отметить такое достоинство модели, как дозируемая система слива в бачке, которая экономит воду. После установки сливного резервуара на стене остается видна только кнопка слива. Болты и каркасная рама прилагаются к унитазу при покупке.

До установки рамы нужно вывести трубы от водопроводной и канализационной системы к бачку и унитазу. После окончания работ по закреплению размеров каркасной рамы и подготовки инсталляционной системы отмечают точки крепежей на стене и полу. С помощью перфоратора делают отверстия, нужно учитывать материал стены, чтобы не испортить сверло. С помощью анкерных болтов либо дюбелей каркасная рама прикручивается к стене.

Важно соблюдать четкую вертикальность, ее измеряют строительным уровнем, выполнение этого требования обусловлено гарантией бесперебойной работы сантехники.

На каркас устанавливают все элементы сантехники, начиная от сливного бачка с унитазом до сифона. Резервуар для слива подводят к воде. В фальш-стене устанавливают кнопку слива, в заранее подготовленные отверстия. Кнопка слива двойная, так система дозированная и разрешает при смыве выбирать режим полного либо частичного слива в три или шесть литров, либо шесть и девять литров. Монтажную раму отделывают декоративными материалами в виде панелей. Во время всего монтажного процесса нужно контролировать герметичность каждого элемента.

Внимание! Чтобы на бачке не появлялся конденсат проводят теплоизоляционные работы, с применением наиболее подходящих материалов.

Какой тип унитаза более выгоден

С финансовой точки зрения установка бачка компакт — унитаза считается более экономным и простым, все крепежные элементы идут в комплекте, нужно при покупке проверить их наличие. В случае установки бака в навесной или скрытой модели потребуется покупка дополнительных крепежных деталей самостоятельно.

Внимание! До того, как купить новую сантехнику, нужно убедиться в полной неисправности сливного устройства, возможно оно требует только ремонта. Но для ремонта, бак для слива придется снять, потом опять прикрепить.

Как заменить старый сливной бачок

Как правильно выполнить работы по установке нового бачка на место старого?

Существует определенная последовательность действий:

  • 1.Перекрываем кран подачи воды к унитазу.
  • 2.Отсоединяем емкость от трубы для подачи воды.
  • 3.Откручиваем с помощью специального ключа болты, соединяющие унитаз с бачком.
  • 4.Удаляем с полочки известковый налет и ржавчину.
  • 5. Монтируем новый сливной резервуар и подключаем его к водопроводной системе.
  • 6.Регулируем сливной и наливной механизмы.
  • 7.Устанавливаем на место крышку и кнопку для смыва.

Важно! При установке бачка не забываем проложить резиновые прокладки между всем крепежными элементами.

пошаговая инструкция – Все о ремонте

Установка сливного бачка и замена сливного устройства

Установка  сливного бачка осуществить намного быстрее, чем демонтаж старого. Во-первых, работы проводятся на сухом месте, во-вторых, в чистоте: нет налета и осадков, которые образуются при длительной эксплуатации бачка. И в-третьих, делать что-то новое всегда приятнее, чем разрушать.

Инструменты и материалы

  • разводной ключ
  • рожковый ключ
  • специальный ключ
  • отвертка
  • защитные печатки

1. Разбираем винты крепления бачка к полке унитаза.
2.Надеваем на винт металлическую шайбу до упора.
3.Натягиваем центрирующую шайбу до соприкосновения с металлической.
4.Вставляем винт в крепежное отверстие.

5.С наружной стороны банка надеваем на винт резиновую прокладку, металлическую шайбу и гайку.
6.Затягиваем гайку рожковым ключом нужного размера.
7.Подобным образом устанавливаем второе крепление.
8.Вставляем винт сливного клапана в отверстие бачка.

9. Тянем за винт сливного клапана (или прижимаем сам сливной кла­пан к бачку изнутри).
10. Наворачиваем гайку.


11.Специальным ключом затягиваем гайку до упора.
12.Снимаем защитную пленку
с липкого слоя уплотнительного кольца с обеих сторон.
13. Прикрепляем уплотнительное кольцо к бачку.

14.Подготавливаем поплавковый клапан к монтажу: надеваем пластмассовую шайбу и резиновую прокладку.
15.Вставляем поплавковый клапан в предназначенное отверстие.
16.Закрепляем клапан.

17.Затягиваем гайку.
18.Бачок готов к монтажу на полку унитаза.

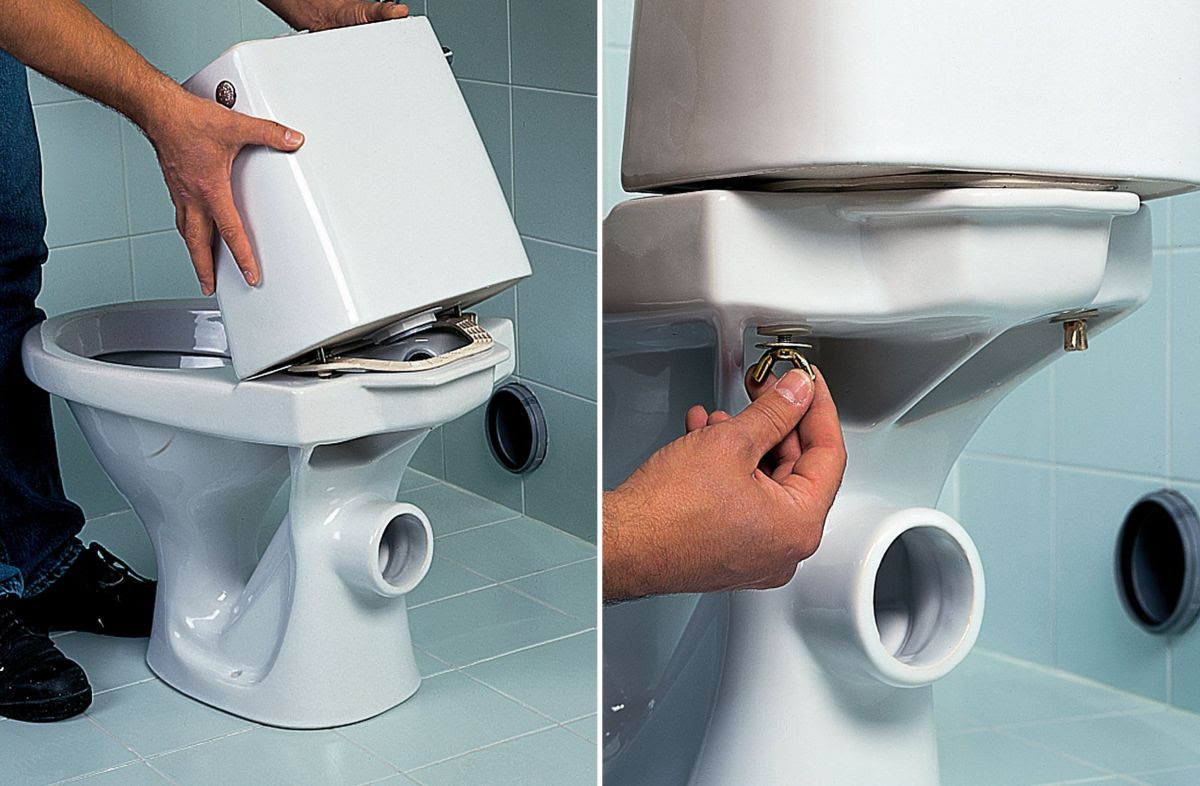

19. Аккуратно вставляем винты в отверстия полки унитаза.

20.Надеваем на винт последовательно резиновую прокладку, металлическую шайбу, барашковую гайку.
21 Затягиваем барашковую гайку.

22. Устанавливаем на сливной бачок крышку.
23. Вставляем в отверстие на крышке кнопку смыва.



Совет к шагу 21
Не перетягивайте гайку. Лучше, если бачок будет слегка упруго «играть», если его тронуть рукой. Воз­можную течь из-под уплотнения впоследствии мож­но будет устранить подтягиванием барашковых гаек. Если же гайки будут перетянуты, при случайных на­грузках (задели бачок спиной, например) его пере­косит — и полка может обломиться.

При двухкнопочной системе (экономичный слив) устанавливаем кнопку так, чтобы при на­жатии на меньшую срабатывал малый клапан, при нажатии на большую — большой. В кон­струкции сливного клапана это видно сразу.
После установки бачка подсоеди­няем его к водопроводу, то есть подключаем шланг

Демонтаж сливного бачка

Если по какой-то причине сливной бачок вдруг вышел из строя, например случайно разбился от падения сверху тяжелого предмета, его необходимо демонтировать.

Совет
Если резьба на винтах крепления бачка заржавела и гай­ка не откручивается, смочите ее керосином и оставьте на ночь. В противном случае придется спиливать винты через зазор между полкой и бачком.

Инструменты и материалы

  • разводной ключ
  • рожковый ключ
  • специальный ключ
  • ведро и тряпка

1.Перекрываем подводящий вентиль.
2.Спускаем воду из бачка.

3.Отсоединяем гибкую подводку.
4. Снимаем кнопку банка вручную или с помощью специального ключа, который идет в комплекте с креплением бачка.
5. Снимаем крышку.
6.Откручиваем барашковые гайки крепления бачка к унитазу.

7.Аккуратно снимаем бачок с полки унитаза.
8.Специальным ключом откручиваем крепление сливного клапана и гайку на подводящем патрубке.
9.Вынимаем сливной клапан.
10.Вынимаем поплавковый клапан.

11.Выкручиваем винты крепления бачка к унитазу. Рабо­та по демонтажу закончена — можно ставить новый бачок.

Как установить, отрегулировать или отремонтировать сливной механизм унитаза

Заглянув в подтекающий бачок унитаза, иной домашний мастер сначала чешет в затылке, а потом звонит сантехнику.

Но если, не торопясь разобраться в устройстве механизма обеспечивающего слив и наполнение бачка, кажущееся нагромождение деталей предстает простым и логичным.

Давайте посмотрим как работает, устанавливается, и регулируется система слива унитаза. Разберемся, отчего она выходит из строя, и попробуем отремонтировать это остроумное устройство.

Внешне сложный механизм сливного устройства предстает логичным и остроумным, когда в нём разберёшься

Содержание:
1. Как работает слив воды в унитазе.
1.1 Сливной клапан.
1.2 Узел подачи воды с поплавковым клапаном.
2. Установка механизма слива унитаза, устанавливаем бачок.
3. Устанавливаем систему слива воды своими руками.
4. Регулировка наполнения бачка унитаза.
5. Регулировка системы слива унитаза.
6. Регулировка аварийного перелива унитаза.
7. Ремонт системы слива унитаза.
8. В заключение.
9. Замена сливного механизма в бачке без сантехника своими руками (видео).
10. Замена сливной системы унитаза (видео).

Как работает слив воды в унитазе

При огромном разнообразии систем слива принцип у них идентичен. И если вы знаете, как работает одна модель системы слива воды в унитазе то, подумав, разберетесь в любой другой.

Систем слива состоит из двух частей.

Механизм бачка состоит из клапана слива и крана подачи с поплавковым клапаном

Сливной клапан

Управляется выведенным наружу рычагом или кнопкой. Задача сливного клапана — открывать путь воде при смыве и надежно удерживать её в бачке всё остальное время.

В старых моделях, с высоким чугунным бачком отверстие слива затыкалось тяжёлой железной пробкой. Поднимали её потянув за цепочку связанную с рычагом. Рычаг в свою очередь поднимал пробку, открывая путь воде.

Если цепочку бросали, пробка снова падала, перекрывая трубу. И чтобы получить нужный объём воды, приходилось стоять рядом с унитазом и удерживать рычаг.

Неудобство устранили, заменив тяжелую пробку полым грушевидным клапаном. Открывая путь воде, заглушка всплывает, и слив оставался открытым, пока вода не уходила. Клапан опускается вместе с водой и снова затыкает выходное отверстие.

Система слива унитаза с полым грушевидным клапаном

Полая «груша» служит и сейчас, но чаще применяют более сложные системы из переливной трубки, резинового клапана и пластикового поплавка, работающие на таком же принципе.

Узел подачи воды с поплавковым клапаном

Основа и тут поплавок связанный через рычаг с мембраной водяного крана. Когда воду выпустили сливным клапаном, поплавок оказывается внизу, освобождая мембрану. Вода льётся в бачок.

Вода прибывает, с ней всплывает и поплавок. На определенном уровне он через рычаг и шток давит на мембрану крана, которая перекрывает подачу воды. Бачок полон воды и готов к новому смыву (Рис. 1).

Узел подачи воды в бачок унитаза с поплавковым клапаном

Регулируя высоту поплавка относительно, мы устанавливаем количество воды, которое наполнит бачок. Обычно от 6 до 10 литров.

Установка механизма слива унитаза, устанавливаем бачок своими руками

Установку сливного механизма унитаза начинают одновременно с установкой бачка. По ссылке можно узнать → как установить унитаз, и про бачок там тоже есть.

Скручиваем большую гайку с горловины слива и вставляем его в нижнее отверстие бачка. Гайку затягиваем снаружи. Резиновая шайба, надетая на корпус спускного клапана, остается внутри бачка и обеспечивает герметичность прилегания корпуса клапана к его дну.

Многие из сливных устройств имеют отделяемый крепежный узел. То есть, верхняя часть с клапаном, поплавком, кнопкой и рычагами разделяется с нижней частью.

Сливной клапан системы слива унитаза состоит из двух частей, разъединяются они поворотом относительно друг друга

Выполняется это поворотом частей относительно друг друга. При этом крючки нижней части расцепляются со штифтами верхней части. Обратный поворот снова заводит крючки за штифты, прочно соединяя элементы между собой.

Если ваш клапан имеет такое устройство, воспользуйтесь этим. Перед установкой снимите верхний блок, чтобы не повредить его тонкие и хрупкие детали.

После того, нижняя часть системы слива воды своими руками установлена, укладываем на седло бачка прокладку и ставим бачок на унитаз таким образом, чтобы выступающая гайка попала в отверстие слива.

Совет. Перед тем, как уложить прокладку между бачком и седловиной, смажьте её с обеих сторон силиконовым герметиком.

Крепим бачок к седловине с помощью двух длинных болтов и системы шайб. Последовательность тут следующая: под головки болтов ставим плоские шайбы из пластика, затем надеваем конусные силиконовые шайбы, сужением книзу.

Болты заводим в отверстие седловины унитаза, подкладываем силиконовые шайбы и зажимаем барашковыми гайками.

Устанавливаем систему слива воды унитаза

Бачок установлен. Теперь ставим клапан подачи воды в бачок с поплавком.

Приобретая систему слива унитаза, уточните у продавца, для какого типа подключения он предназначен. Дело в том, что у бачка отверстие для подачи воды может быть снизу или сбоку. А поскольку поплавок клапана должен двигаться в бачке вместе с водой, то есть вертикально, то и клапан нужен соответствующий.

Некоторые модели являются универсальными и могут устанавливаться как снизу, так и сбоку. Как это делать, легко разобраться, стоит лишь взять клапан в руки. Но большая часть систем рассчитана на конкретный вариант установки.

Важно! Приобретая новую систему слива, обязательно уточните, на какой тип подключения рассчитан её поплавковый клапан.

Приобретая механизм для бачка важно уточнить какое он должен иметь подключение

Обычно гайка и шайбы уже надеты на патрубок. В этом случае свинчиваем гайку, выводим патрубок из отверстия для подачи воды бачка и снова закручиваем гайку, закрепляя устройство в бачке.

На всякий случай имейте в виду, шайбы на патрубке располагаются следующим образом: первыми от упорного буртика патрубка ставятся две косых шайбы, скосами друг к другу, затем мягкая прокладка, которая упирается изнутри в стенку или днище бачка. Снаружи располагается только зажимная гайка.

На выступающую часть резьбы навинчиваем гайку шланга подачи воды. Перед этим, убедитесь, что в гайке шланга есть уплотнительная шайба.

Чтобы избавится от шума наполняющей бачок воды, на патрубок подачи надеваем пластиковую трубочку.

Осталось соединить верхний блок сливного клапана к уже установленной нижней частью и при необходимости выполнить регулировку.

Регулировка наполнения бачка унитаза

Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.

Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.

На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.

Регулировка наполнения старой системы наполнения унитаза

Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.

У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.

Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.

Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.

Механизмы регулировки системы наполнения бачка унитаза

Регулировка системы слива унитаза

Правильно установленная кнопка должна плотно прилегать своей обечайкой к крышке бачка унитаза и свободно нажиматься.

Если кнопка не достает до резьбы, или наоборот, не прилегает к крышке, нужно отрегулировать систему слива унитаза, подняв или опустив её посадочное место.

Для этого нужно аккуратно отвести фиксаторы, удерживающие скобу, на котором находится гнездо крепления кнопки, затем скобу приподнять вверх или опустить.

Регулировка аварийного перелива унитаза

Уровень воды в бачке должен на 10-12 мм не доходить до верхнего обреза трубки аварийного перелива. Если он заметно ниже, или, хуже того, вода постоянно льется в перелив, трубку аварийного перелива нужно отрегулировать — опустить или поднять. Чтобы сделать это, нужно ослабить зажимную гайку, соединяющую звенья трубки, отрегулировать их и снова зажать гайку.

Ремонт системы слива унитаза

Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.

Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.

Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:

  • Деформация элементов механизма из-за старения пластика.
  • Ржавление и окисление металлических деталей (при наличии).
  • Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
  • Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.

Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов

Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.

Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.

Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.

Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.

В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.

Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.

Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.

Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь

Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел. Протираем детали от грязи, осторожно очищаем от известковых отложений все детали. Особое внимание уделяем клапанам и гнездам, куда они прилегают.

Очищаем и проверяем, как двигаются шарниры рычагов.

Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.

В заключение

В заключение небольшое, но важное дополнение:

Все соединения системы слива, включая соединение шланга подачи воды, рассчитаны на сборку без применения инструментов.

Но поскольку пальцы не у всех одинаково сильные, не стоит их травмировать. Лучше всё же воспользоваться пассатижами или подходящим ключом, если руками нужного усилия создать не получилось.

При необходимости гайки системы подключения воды и слива можно осторожно поджать ключом

Но не подтягивайте гайки ключом больше чем на пол, максимум один оборот. Если соединение всё же подтекает, скорее всего, дело не в силе затягивания. Обычно причина в неправильно установленной, выпавшей или имеющей заводской брак прокладке. Последнее, как правило, удаётся устранить силиконовым герметиком.

Замена сливного механизма в бачке без сантехника своими руками (видео)

Замена сливной системы унитаза (видео)

Мы уверены, разобраться с устройством системы слива и привести его в порядок вам вполне по силам, сэкономив заметную сумму на визите сантехника.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как установить унитаз | Туалеты

Вот инструкция о том, как установить унитаз. Если вам нужно сначала удалить старый, вы можете найти инструкции здесь — удаление унитаза

Если ваш туалет устанавливается на плиточный пол, поместите его на старое полотенце, чтобы не оставлять следов на плитке.

Ваш новый унитаз состоит из двух частей: бачка и унитаза. В унитазе должен быть водозаборный клапан и механизм смыва, которые сначала необходимо установить в цистерну.

Это впускной клапан для воды, он проходит через небольшое отверстие в основании бачка. Здесь вы можете увидеть, что у него черная резиновая коническая шайба, плоская белая пластиковая шайба и белая пластиковая гайка. Снимите белую пластиковую гайку и белую шайбу и протолкните клапан через отверстие в бачке изнутри.

Теперь установите белую пластиковую шайбу и затяните гайку гаечным ключом или разводным гаечным ключом, не затягивайте эту гайку слишком сильно. Перед тем, как полностью затянуть клапан, убедитесь, что клапан не мешает промывочному механизму.

Это смывной механизм. На него надевают черную резиновую шайбу, а затем проталкивают через большое отверстие в центре бачка. Теперь на клапан надевается еще одна шайба и большая гайка, гайка затягивается, удерживая промывочный клапан на месте.

Здесь вы можете видеть, что гайка клапана промывки была установлена ​​вместе с клапаном подачи воды. Есть два длинных крепежных болта и уплотнительные шайбы, которые также необходимо установить на бачок, они установлены и гайки затянуты.Важно следить за тем, чтобы все шайбы и гайки были установлены в правильных местах, инструкции будут более конкретными! .

Теперь наденьте большую поролоновую (иногда резиновую) шайбу на гайку клапана промывки. Когда бачок прикреплен к унитазу, шайба сжимается и создает водонепроницаемое уплотнение между бачком и унитазом.

Теперь вы можете прикрепить бачок к унитазу, осторожно поднять бачок на унитаз и ввинтить болты в отверстия в унитазе. Установите правильные шайбы и гайки, а затем затяните гайки.Теперь ваш туалет готов к установке.

Перед установкой унитаза рекомендуется заполнить переливное отверстие последнего унитаза (если он был) и заделать поврежденные участки штукатуркой.

После сборки унитаза его можно разместить. Здесь вы можете видеть, что старый впускной клапан для воды находится далеко от нового впускного клапана, поэтому трубу необходимо заменить. Самый простой способ сделать это — использовать гибкий переходник. Убедитесь, что на подающей трубе установлен запорный клапан!

Чтобы снова подсоединить унитаз к грунтовой трубе, мы будем использовать гибкий соединитель поддона, так как это действительно упрощает задачу.Возможно, вам придется немного обрезать почвенную трубу! Наденьте соединитель гибкого поддона на поддон, а затем надавите на унитаз. Перед тем, как вставить гибкий соединитель поддона в почвенную трубу, вы можете смазать его жидкостью для мытья посуды, так как это значительно облегчит его установку. Убедитесь, что соединение почвы в вашем новом туалете находится на том же уровне или выше, чем в старом, иначе вы можете столкнуться с проблемами. Если новый унитаз расположен слишком низко, возможно, его нужно прикрепить к дереву той же формы, что и основание унитаза.

Теперь прижмите унитаз к стене и отметьте положение карандашом. Часто в бачке есть два отверстия для крепления к стене, отметьте их, затем просверлите стену и прикрепите унитаз к стене.

Это унитаз у стены.

Вставьте кнопку через отверстие в крышке бачка.

Теперь навинтите пластиковую стопорную гайку и затем подсоедините гибкий провод от механизма смыва к кнопке унитаза.

Здесь вы можете видеть, что почвенная труба и впускной клапан воды подключены.Это просто нужно боксировать сейчас, это еще один проект!

Бокс в трубах

Блог — Информация для самостоятельной сборки: Как установить унитаз

Если вы зашли так далеко, значит, вы уже измерили место, которое у вас есть для вашего нового унитаза, и, вероятно, купили его тоже. Ваш ремонт ванной комнаты своими руками обретает форму!

Выбираете ли вы ультрасовременный шедевр или более функциональный дизайн, решать только вам, но одно можно сказать наверняка: вы ничего не сможете сделать, не сняв предварительно существующий унитаз.

Убрать унитаз

Это довольно простой процесс, но людям все равно удается ошибаться. Ошибка здесь может означать затопленную ванную комнату или медленную утечку в вашей новой установке — так что обратите внимание!

Необходимо перекрыть подачу воды в бак. Обычно это делается у крана у пола и за приспособлением. Как только вы это сделаете, не забудьте спустить воду из унитаза, пока не вытечет вся вода. Удалите всю воду, оставшуюся в бачке, небольшой чашкой или губкой.

После того, как вы отсоединили линию подачи, снимите крышку бака и открутите бачок от основания. Уберите эти детали из рабочей зоны, а затем снимите винты, удерживающие чашу на месте.

Для устойчивых болтов внутри бачка смочите проникающим маслом на несколько минут. Если проблема в шкафных болтах, их можно также разрезать подходящей пилой.

Унитаз следует вынести прямо наружу или оставить на газете или пластике, чтобы остатки сургучной печати не попали повсюду.

Время убирать

Подготовка места для нового приспособления чрезвычайно важна, так как она определяет, насколько хорошо будет закончена ваша работа.

Следующий шаг в вашем проекте ванной комнаты своими руками может быть самым важным — закрыть сливное отверстие. Работа рядом с этими газами сделает остальную работу паршивой. Используйте тряпку или старое полотенце, чтобы заблокировать отверстие, но убедитесь, что оно не соскользнет и не заблокирует трубы.

Затем вы можете использовать шпатель или скребок для удаления остатков воска или стойкой грязи, прежде чем использовать пылесос от Kennards Hire для завершения уборки.

Убедитесь, что фланец, на который вы будете устанавливать унитаз, в хорошем состоянии и что монтажная поверхность ровная. Если под фланцем есть гниль, для ее устранения есть специальные кольца.

Теперь вы готовы к последней части этой серии — установке нового унитаза на место.

Как установить унитаз

перейти к содержанию
Перейти в меню навигации

Wickes

  • Строка заказа 0330123 4123


  • Список проектов

  • Обслуживание клиентов

  • Войдите или зарегистрируйтесь

Поиск

Корзина

Корзина

0

вернуться наверх

Просматривать


Назад

  • Магазин

    • Новый в

      • Ванные комнаты

      • Отопление

      • Кухни

      • Наружное освещение

      Просмотреть все Новое в

    • Кухни

      • Выставочный зал кухонь

        • Посмотреть все диапазоны

        • Кухня Галерея

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

        • Брошюра о кухне

        • Продажа кухни

        • Офисная мебель

      • Готовые кухни

        • Посмотреть все диапазоны

        • Кухонные гарнитуры

        • Мэдисон Кухня

        • Орландо Кухня

        • Дакота Кухня

        • Кухня Огайо

      • Кухонный гарнитур

      • Метчики

        • Все смесители для кухни

        • Кухонные моноблочные смесители

        • Смесители для кухни

      • Аксессуары

        • Ручки и ручки для шкафа

        • Хранение на кухне

        • Отопление и электричество

        • Ящики для кухни

        • Освещение Кухни

        • Краска для кухни

        • Плитка для кухни

      • Раковины

        • Раковины из нержавеющей стали

        • Керамические мойки

        • Раковины из гранита и композитных материалов

        • Установки для утилизации отходов

      • Бытовая техника

        • Духовки

        • Варочные поверхности

        • Плиты

        • Вытяжки

        • Холодильники и морозильники

        • Посудомоечные машины

      • Обувь для скинали

      • Шкафы

        • Кухонные гарнитуры

        • Декоративные панели

        • Двери для бытовой техники

        • Цоколи и карнизы

        • Винные шкафы

      • Столешницы и Тумбы

        • Столешницы из ламината

        • Столешницы из массива дерева

        • Подставки

        • Фартуки

        • Рабочие поверхности из инженерного дерева

        • Столешницы барной стойки

      Посмотреть все кухни

    • Ванные комнаты

      • Выставочный зал ванной комнаты

        • Посмотреть все люксы

        • Галерея Ванной

        • Брошюра для ванной

        • Продажа ванных комнат

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

      • Ванная комната

        • Мебель и Шкафы

          • Мебель для умывальника

          • Шкафы и Хранение

          • Туалеты

          • Встроенная мебель для ванной

          • Модульная мебель для ванных комнат

          • Столешницы для ванной

          • Зеркала для ванной

        • Метчики

          • Все смесители для ванной

          • Краны для бассейна

          • Смесители для ванны

          • Шайбы для кранов и ремонт

        • Душевые и ограждения

          • Душевые кабины

          • Душ

          • Аксессуары для душа

          • Поддоны для душа

          • Душевые Панели

          • Прогулка в душевых и влажных помещениях

          • Шторки для ванной

        • Раковины

          • Мебель для умывальника

          • Раковины столешницы

          • Гардеробные Раковины

          • Пьедестал бассейнов

          • Настенные бассейны

          • Подставка для бассейна

        • Ванны и аксессуары

          • Все ванны

          • Прямые ванны

          • Душевые ванны

          • Панели для ванны

          • Отдельностоящие ванны

          • Двухсторонние ванны

          • Фигурные ванны

        • Туалеты и аксессуары

          • Все туалеты

          • Комбинированные туалеты

          • Сиденья для унитаза

          • Туалеты

          • Вернуться к стене туалета

          • Подвесные туалеты

          • Низкие и высокие туалеты

        • Аксессуары

          • Все аксессуары для ванной

          • Аксессуары для душа

          • Сиденья для унитаза

          • Зеркала для ванной

          • Полки для ванной

          • Держатели туалетной бумаги

        • Полотенцесушители

          • Клапаны радиатора

          • Вертикальные радиаторы для полотенец

    Видеоуроки | баня


    0
