Дымоход для газового котла: описание, расчет, монтаж



Вступление

Дымоход для газового котла нужен для отвода результатов горения газа в топке котла. Расчет, строительство и материал дымохода подчиняются определенным строгим правилам и определяются в проекте газификации дома.

Познакомьтесь с содержанием статьи:

  • Что такое дымоход (кратко)
  • Размеры газового дымохода

Что такое дымоход

Дымоход входит в монтаж внутреннего газопровода дома. Дымоход это круглая или прямоугольная вертикальная труба, по которой из газового котла выводятся продукты после сгорания газа. Дымоход, смонтированный в доме, называют внутренним, дымоход, смонтированный или построенный вне дома, называют наружным. Отводящие по дымоходу продукты горения имеют высокую температуру. Именно по этому пожарная инспекция особенно тщательно проверяет правильное устройство дымоходов.

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга. Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

  • Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
  • Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
  • Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.

Расчет диаметра и длины дымохода

Вообще говоря, в паспортах большинства газовых котлов указан диаметр дымохода. Диаметр дымохода привязан к его мощности.

Для расчета понадобится две величины: внутренняя площадь сечения  дымохода (f) и внутренняя площадь сечения топки (F).

  • Для каминов и круглых дымоходов отношение F/f должно равняться 10 .
  • Для квадратных и прямоугольных дымоходов отношение F/f= 1,5.

 Причем: f= π×d внутренний. F=Ш×Г топки.

Диаметр дымохода нельзя делать меньше диаметра отводящей трубы газового котла.

Высота дымохода над крышей

Для коньковой крыши «нулем» для определения высоты дымохода служит конек. Возможны три варианта высоты:

  •  500 мм над коньком;
  • На уровне конька;
  • На 10⁰ ниже уровня конька.

Нормированная высота дымоходов хорошо видна на рисунке.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла.  По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Специально для сайта Obotoplenii.ru

Другие статьи раздела Газификация дома

Популярные статьи

устройство, требования к установке и высоте

Согласно нормативным документам, работы по подключению газоиспользующего оборудования к магистрали и первому запуску должна выполнять специализированная служба. Зато построить дымоход для газового котла вам никто не запрещает своими руками, главное, чтобы он соответствовал требованиям правил. Иначе контролеры управляющей компании не разрешат пользоваться отопительным агрегатом и опломбируют кран газопровода, пока нарушения не будут устранены. Отсюда и цель нашей публикации – рассказать, как правильно сделать дымоходную трубу в частном доме.

Способы отвода продуктов горения

В зависимости от конструкции теплогенератора дымовые газы выбрасываются наружу двумя способами:

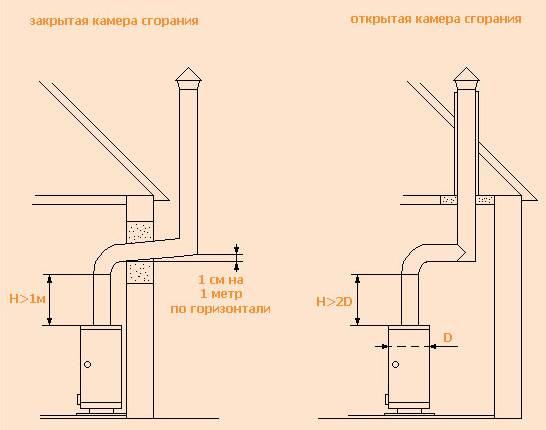

  1. Из напольных и настенных котлов с открытой камерой сжигания дым направляется в вертикальный канал нужной высоты, обеспечивающей появление естественной тяги. Проще говоря, это традиционные дымовые трубы, поднимающиеся над крышами зданий, как показано на фото.
  2. Турбированные котельные установки с закрытой камерой сгорания оснащаются короткими коаксиальными дымоходами, прокладываемыми горизонтально сквозь ближайшую стену.

Примечание. По желанию домовладельца газоход наддувного котла можно установить и вертикально, выведя через кровлю.

Принцип работы традиционного дымохода хорошо всем известен: за счет перепада давлений между верхом и низом вертикального канала, а также разницы температур продуктов горения и окружающего воздуха, в нем возникает естественная тяга. Она благополучно уносит дым на улицу.

Коаксиальная двустенная труба для газового котла с закрытой камерой сгорания служит одновременно воздушным и дымовым каналом, полностью изолирующим агрегат от помещений частного дома. По внутренней трубе дымохода газы идут на улицу, а в пространстве между стенками навстречу им движется воздушный поток. Работа системы обеспечивается за счет принудительного давления, создаваемого турбиной (вентилятором).

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Справка. В дымоходах газовых котельных установок конденсат появляется всегда. Дело в том, что в результате горения метана, пропана и других углеводородов образуется водяной пар, который выпадает каплями влаги на внутренних стенках. Если их не утеплить, конденсат станет прихватывать мороз, а через некоторое время сечение газохода перекроется льдом.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Совет. Перед закупкой материалов и монтажом лучше составить проект будущего дымохода, проконсультировавшись со знающими печниками. Так вы обезопасите себя от ошибок и дорогостоящих переделок, о чем подробно рассказывается в видео от эксперта:

Дымоотводы из стальных труб дозволяется выводить на кровлю прямо через перекрытия, но с одним условием: канал не должен проходить через жилую комнату. Второй и более дешевый по цене вариант – это приставной газоход, монтируемый на внешней стене здания.

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

  • кирпичные со вставкой из нержавейки;
  • керамические;

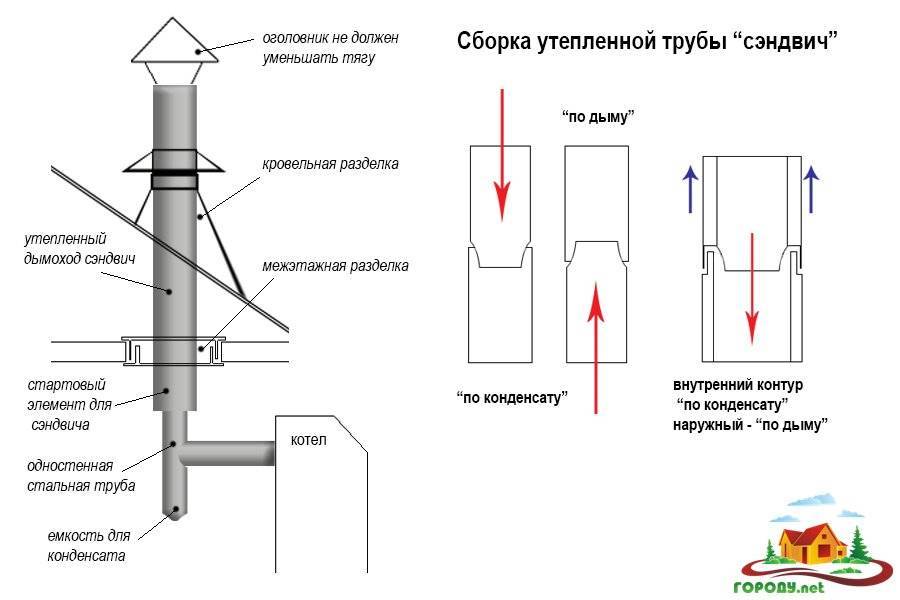

  • двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Примечание. Различные коаксиальные системы для газовых турбированных котлов делаются из нержавеющей стали и практически не отличаются друг от друга по конструкции.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

  1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
  2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

 О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

·         подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Примечание. Шиберная заслонка не должна закрываться наглухо. Минимальный диаметр отверстия – 5 см.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

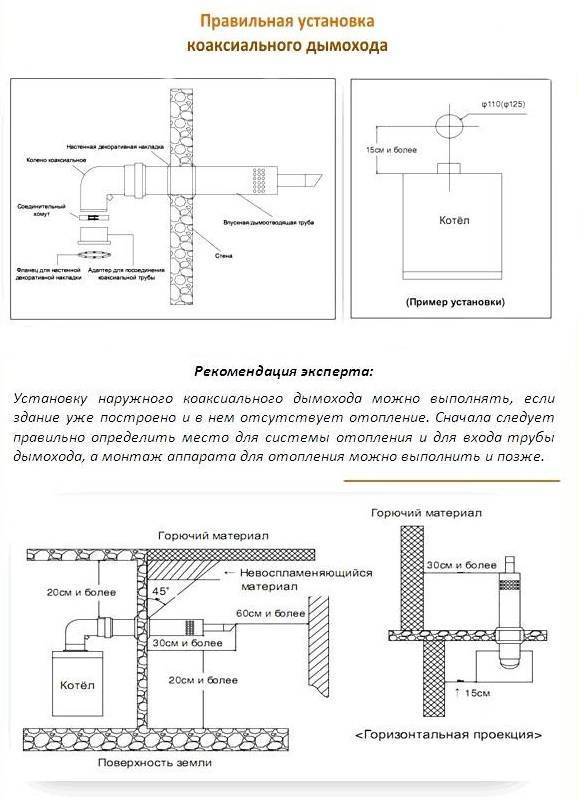

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Заключение

Если работы по устройству дымохода вы решили целиком взять в свои руки, то связываться с кирпичной кладкой не стоит, лучше подсоединить к газовому котлу трубы — сэндвич. Рекомендация актуальна в тех случаях, когда жилище давно построено и что-либо изменить внутри нереально. Действуйте по проверенной схеме: монтируйте дымоотвод на стену дома и подключайте к теплогенератору горизонтальным участком.

Дымоход для газового котла в частном доме

Дымоход — это не только часть трубы, которая возвышается над крышей. На самом деле это сложный механизм, отвечающий за отведения продуктов сгорания от отопительного прибора. И не важно, на чем работает ваш котел, на жидком, и твердом топливе или газу, он должен иметь систему отвода дыма и газа.

Поэтому, необходимо разбираться в его устройстве, знать принцип работы и правила эксплуатации, хотя бы на базовом уровне. При подключении к котлу отопления, придется придерживаться определенных правил.

Прежде чем идти в магазин за оборудованием или обращаться в специализированную компанию, стоит побольше узнать о различных вариантах дымоходов, ознакомиться с их достоинствами и недостатками.

Виды дымоходов — какой выбрать

Классический дымоход из кирпича сегодня уже вряд ли вам предложат. Так как они постепенно уходят в небытие, а их место занимают более современные. Кирпичные дымоходы отличаются сложной конструкцией, которая к тому же занимает большое пространство.

На его возведение требуется много времени и средств. Кроме того, кирпич по своим техническим характеристикам значительно уступает новым конструкциям. В результате, многие владельцы домов, в которых установлен газовый котел, используют более современные конструкции.

Видео: Устройство дымохода

Из нержавеющей стали

Нержавейка устойчива к механическим повреждениям и воздействию агрессивной среде. Дымоход из нержавеющей стали представляет из себя две трубы разного диаметра, вставленные друг в друга.

Пространство между труб заполняется жаростойким утеплителем — базальтовая вата. Это так называемая сэндвич система, которая используется для предотвращения конденсата в трубе из-за разницы температур. Вид у такого устройства эстетичный и современный, поэтому спрос на такие конструкции довольно высок.

Коаксиальный

Является отличным решением для оборудования газового котла дымоходом. Из-за специфического внешнего вида его не спутаешь ни с каким другим.

Главным преимуществом конструкции является полное отсутствие конденсата. Кроме этого коаксиальный дымоход внешне выглядит привлекательно, обладает всеми необходимыми характеристиками, прост в монтаже, не занимает много места.

Керамический

Использование керамического дымохода популярно в элитном строительстве. У потребителей среднего класса не пользуется особым вниманием.

Хотя это надежная конструкция, отвечающая всем требованиям пожаробезопасности. Кроме того, они легко монтируются вполне доступны по цене.

Требования к дымоходам

При монтаже дымоходов для газового котла необходимо придерживаться требований регулирующих правила и особенности монтажа, которые прописаны в СНИП 2.04.05-91 (Отопление, вентиляция и кондиционирование).

Чтобы монтаж прошел без нарушения, эти правила должны соблюдаться безукоризненно. Именно от этого зависит безопасность при эксплуатации.

Несколько правил для обязательного исполнения:

  • Наличие хорошей тяги;
  • Для предотвращения скопления конденсата на стенках, его оборудуют конденсатосборником;
  • Все стыки должны плотно прилегать и быть герметичными;
  • Уклон не должен превышать 30°;
  • Ответвление труб допускается максимум на 1 м.;
  • Не должно быть поперечных сечений, колена устанавливаются в необходимых местах, допустимое количество — 3 шт. При этом система должна быть оборудована ревизионными лючками;
  • Нижняя часть трубы оборудуется ревизией и капельником;
  • Стыки на трубах не должны совпадать с перегородками и перекрытиями;
  • Горизонтально расположенная труба не может превышать 3 метра для строящегося дома и 6 метров для эксплуатируемого;
  • Расстояние от дымохода до легковоспламеняющихся материалов — минимум 25 см;
  • Если труба проходит через конструкции, выполненные из легковоспламеняющихся материалов, она изолируется, например базальтовой ватой или огнеупорной мастикой.

Монтаж внутри или снаружи

В частном доме дымоход может быть внутренним или наружным. Внутренние дымоходы отличаются отсутствием необходимости теплоизоляции. Утепление производится только для части конструкции которая выходит из дома на улицу.

Монтаж производится из нескольких частей разного диаметра, что влечет за собой сложности плотного соединения и герметизации. Минусом этого варианта является сложный монтаж и возможна утечка угарного газа в помещение.

Наружный считается более безопасным, однако для него требуется качественное утепление. Все составные части наружного дымохода хорошо подогнаны, что значительно облегчает его сборку.

Монтаж внутреннего дымохода

До начала сборки, нужно хорошо продумать и вымерить будущую конструкцию. Затем разметить перекрытия и крышу, отметив места, в которых надо сделать отверстия.

После того, как вы будете уверены в правильности разметки можно вырезать проемы и приступить к монтажу.

  1. Патрубок газового котла соединяется с переходным адаптером;
  2. Затем подводится тройник, ревизия и основной кронштейн;
  3. Наращивается труба, при необходимости можно использовать дополнительные колена;
  4. Стыки труб скрепляются хомутами;
  5. Для перекрытий используется специальный патрубок;
  6. К стене дымоход крепится специальными хомутами и кронштейнами с шагом 2 и 4 метра соответственно;
  7. Выполняется теплоизоляция.

Монтаж дымохода снаружи

Для вывода газоотводящей трубы на улицу так же надо все замерить и отметить на стене место для отверстия. Когда отверстие будет готово, к газовому котлу подключается проходной элемент и труба выводится наружу. Затем устанавливается тройник с ревизией и заглушкой.

Труба наращивается до нужной длины, скрепляется хомутами и крепится к стене кронштейнами через каждые два метра. Производится теплоизоляция трубы. Если дымоход собирается из «сэндвичей» дополнительное утепление не требуется.

Особенности подключение дымохода к котлу

К одному дымоходу можно подключить только один газовый котел. Подключение нескольких приборов с помощью совмещения труб не допускается, так как это может привести к проникновения продуктов сгорания в помещение. Так же нельзя совмещать разные по составу материалы: кирпич, асбест, металл.

Оптимальной высотой дымохода считается 5 метров и выше. Над плоской кровлей труба должна возвышаться на 1,5 метра. Труба, высота которой превышает 2 м. дополнительно фиксируется растяжками.

Заключение

Перед началом монтажа дымохода, если решили сделать это самостоятельно, внимательно изучите правила и технологию. Если нет уверенности, что справитесь, лучше обратиться в специализированную компанию, чтобы быть уверенными в безопасности.

Не зависимо от того, какой дымоход выбрали, залогом бесперебойной работы газового котла, будет его правильная эксплуатация и обслуживание. Для этого нужно раз в год проводить его осмотр и чистку, а при наличии повреждений устранять их.

Видео: Как установить котел и дымоход в деревянном доме

какие требования к монтажу дымохода выдвигают нормативы Беларуси

Газовая мини-котельная в частном доме для удаления загрязнённого воздуха продуктами горения газообразного топлива согласно белорусским нормам оборудуется дымоходом.

Что нужно знать, чтобы сделать дымоудаление из помещения топочной по всем требованиям нормативов Республики Беларусь (РБ), как правильно установить трубы дымохода для газового котла на крыше мини-котельной частного жилого дома, расскажет статья:

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

  •  Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Поэтому при новом строительстве частного дома и установке вентиляционной трубы в топочной стоит купить модульную конструкцию металлического дымохода из листов нержавеющей жаропрочной стали.

  • Дымоотвод для удаления загазованного воздуха продуктами горения в газовых котлах отопления с закрытой (герметичной) камерой сгорания может проектироваться горизонтальным и выводиться через наружную стену на улицу так, чтобы обеспечить рассеивание вредных веществ в атмосфере.
  • Дымовые трубы для котлов на газу с камерой сгорания закрытого типа могут иметь коаксиальное (по типу «труба в трубе») или две параллельные: для подачи воздуха в камеру сгорания и отвода продуктов горения.
  • На нижней части трубы дымоудаления для котлов с не коаксиальным дымоходом оставляют отверстие для прочистки дымоходного канала и патрубок (капельник) для отвода конденсата.
  • Отводить конденсат следует в систему канализации через гидрозатвор.
  • Если присоединительный дымоотвод пересекает стену, выполненную из горючих материалов (деревянный брус, бревенчатые стены), то трубу нужно заключить в негорючую гильзу, диаметр которой на 30 мм больше диаметра трубы. Полученный зазор нужно заделать негорючим материалом на всю толщу стены.

Важно! Дымоходная туба, проходящая через перекрытия из горючих материалов, обрамляется негорючей гильзой по тому же принципу, что и в стене.

• При монтаже присоединительного дымоотвода соблюдайте следующие минимальные расстояния до трубы:

Важно! Защитная изоляция предусматривается выступающей на 15 см за габариты трубы.

• На присоединительных трубах допускается не более трех поворотов.

Важно! Радиус закругления присоединительного трубопровода принимается большим либо равным диаметру трубы.

• Размеры (диаметр, площадь сечения) вентиляционной трубы дымохода для вытяжки продуктов горения от газового котла рассчитываются в проекте в зависимости от мощности подключённого газового оборудования и объёма удаляемого загазованного воздуха. При этом, если к дымоходному каналу подключаются несколько приборов, то сечение вытяжной трубы рассчитывают на одновременное бесперебойное удаление продуктов сгорания установленных аппаратов.

Важно! Нержавеющие модульные трубы для дымохода выпускают овального, круглого или прямоугольного сечения, размер которого обязательно выбирают не меньше размера патрубка присоединяемого газового котла.

Рассчитать сечение и определить, какой диаметр трубы нужен для дымохода газового котла, во избежание ошибок лучше доверить специалистам.
• Для предотвращения переохлаждения удаляемых продуктов горения, обеспечения хорошей тяги и предохранения от образования конденсата внутри трубы правильно будет утеплить дымоход снаружи негорючим материалом (минватой) или купить утеплённую на заводах-производителях дымоходную двухконтурную сэндвич-трубу из нержавейки для газового котла.

Как правильно определить высоту, на которую можно выводить дымоход выше крыши, читайте далее.

Норма высоты вентиляционной дымовой трубы для газового котла на крыше

Какая минимальная высота дымохода для газового котла может быть относительно конька крыши согласно нормам Беларуси, оговорено в пункте 22.13 названного в начале статьи нормативного документа.

Высота подъёма наружной вертикальной части внутреннего дымохода над крышей здания зависит от расположения трубы, типа кровли и не зависит от вида топлива для котла.

Норма высоты подъёма (выхода на скатную крышу и плоскую кровлю) вентиляционной дымовой трубы для газового, твёрдотопливного и другого отопительного котла в мини-котельной частного жилого дома в Беларуси приведена в таблице 1.

Таблица 1 – Минимальная высота дымохода при монтаже над скатной крышей

Схема выхода дымоходных труб на крышу с учётом минимальной допустимой высоты подъёма по требованиям норм Беларуси приведена на рисунке 1.

Рисунок 1 − Схема для определения и расчёта высоты дымовой трубы котельной от конька крыши, кровли дома

Важно! Высота подъёма дымовой трубы над прилегающей частью крыши дома принимается не менее 0,5 м.

Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.

Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь.

Читайте также и другие полезные статьи по данной теме, ссылки на которые представлены ниже. Желаем успехов!

Как правильно сделать дымоход для газового котла в частном доме

Давайте обсудим, как правильно сделать дымоход для газового котла в частном доме при наличии отдельной котельной и без нее.

В этом вопросе, после правильного к нему подхода, нет совершенно ничего сложного. А значит, для обустройства «дымовой трубы» даже для теплогенератора на газе необязательно вызывать специального мастера. Все можно сделать самостоятельно.

Как сделать дымоход для газового котла в котельной

Если у вас имеется отдельное помещение, которое отвечает всем требованиям по установке отопительного оборудования на газу, то логично именно там и устанавливать теплогенератор с выводом дымовых газов наружу.

Для этого нужно знать, как правильно сделать дымоход для газового котла в частном доме из оборудованной котельной.

Итак, для котельной у нас два варианта:

  1. Вертикальный дымоход с естественной тягой.
  2. Горизонтальный коаксиальный дымоход с принудительной тягой.

При этом вертикальный дымоход мы можем смонтировать как в утепленном варианте, так и в неутепленном. Этот вопрос правилами установки никак не регламентируется.

Чтобы понимать, какие вертикальные дымоходы вы можете установить, давайте пройдемся по их списку:

  1. Утепленный сэндвич – дымоход.
  2. Труба из нержавейки толщиной от 0,5 мм без утепления.
  3. Точно такая же труба, но с утеплением.
  4. Кирпичный дымоход.
  5. Керамический дымоход.
  6. Стальной толстостенный дымоход.
  7. Дымоход из оцинкованного железа (только для отдельно стоящих и пристроенных котельных).

Как видите, вариантов достаточно много. Сразу поясню по поводу оцинкованной трубы. Соединения цинка при нагреве выделяют вредные для человека вещества. Поэтому оцинкованная труба может быть использована для дымохода только в тех помещениях, которые не сообщаются с жилыми комнатами в доме.

Высота вертикального дымохода для газового котла должна быть не менее 6 метров. Диаметр трубы для такого дымохода должен быть равен выходному патрубку газового котла.



Порядок монтажа вертикального дымохода в котельной

Итак, мы монтируем вертикальный дымоход для газового котла в частном доме. Как правильно сделать все его части, чтобы это устройство соответствовало правилам?

  1. Секции любого сборного дымохода при использовании с газовым котлом собирают «по конденсату». Дымовые газы в данном случае будут низкотемпературными, а, значит, возможно образование конденсата.
  2. Сами секции должны крепиться к несущей стене или иметь какое-либо основание. Секции в этом варианте не могут опираться на сам газовый котел.
  3. Для возможности ревизии дымоходной шахты «на просвет» котел располагают не под дымоходом, а рядом с ним, соединяя их патрубком или разгонным участком с коленом на конце.
  4. На таком дымоходе не допускается установка любой запорной или регулирующей арматуры типа шибера (вьюшки) или тому подобных.
  5. На нижнем конце обыкновенно располагается емкость для сбора конденсата со сливным краном. Кран можно соединить патрубком с канализационной трубой для прямого слива в канализацию.
  6. Горизонтальный патрубок, соединяющий котел с дымоходом делается с уклоном в 1 градус в сторону трубы для исключения заливания котла конденсатом.

Монтаж коаксиального дымохода

Коаксиальный дымоход монтируется согласно схеме, которая прилагается к нему при продаже. Поскольку коаксиал является готовым и уже собранным устройством для подачи воздуха в закрытую камеру сгорания котла, а также для удаления оттуда дымовых газов, никаких работ по сборке его не предусмотрено.

Подключение производится после того, как произведены следующие работы:

  1. Обустройство проходки через стену котельной или кухни.
  2. Установка коаксиального дымохода в стене.
  3. Подведение патрубка к газовому теплогенератору.

Чтобы образующийся конденсат не стекал обратно в котел, горизонтальный участок также устанавливают с уклоном в 1 градус наружу.

Естественно, такая установка приводит к тому, что снаружи в холода намерзает огромная сосулька на трубе. Как этого избежать?

Можно установить горизонтальный участок с уклоном в сторону котла. И перед котлом предусмотреть установку конденсатосборника с краном для слива конденсата.

Где можно ставить котел с коаксиальным дымоходом

Поскольку с коаксиальным дымоходом эксплуатируются газовые котлы с закрытой камерой сгорания, устанавливать эту связку можно в любом помещении дома, кроме жилого и кроме помещений с повышенной влажностью.

То есть, такая связка может стоять в котельной, кухне, коридоре, холле или в подсобных помещениях, где нет точек водоразбора.

Дымоход от газового котла в частном доме

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого может привести к смерти.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи (+)

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Галерея изображений Фото изДымоход газового оборудованияСертифицированные дымоходные конструкции и элементыМеталлические дымоходные конструкцииНаружная схема устройства дымовой трубыПрокладка коаксиального дымохода в котельнойПодключение дымоотвода к коллективным каналамГерметичное соединение дымового каналаПриборы сигнализации о содержании газа в помещении

Тонкости проектирования дымохода

При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

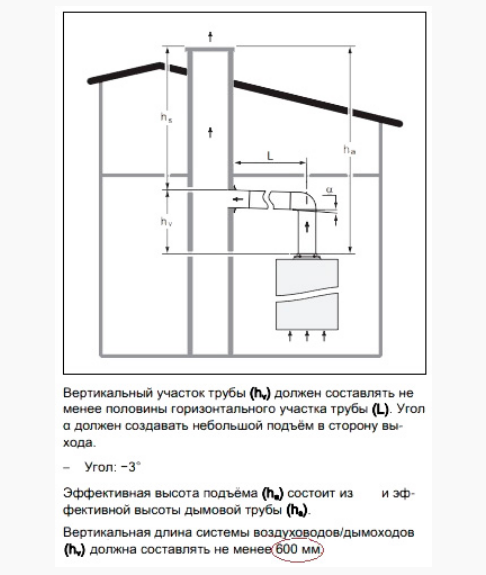

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса.

Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение.

Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см.

Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. высота дымоходной трубы должна достигать этой отметки.

Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью, пористые или шлакобетонные материалы. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа.

Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см.

Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов.

Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка.

Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Такой дымоход поставляется также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество коаксиального дымохода — повышенный уровень безопасности.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго.

Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром.

Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева.

Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Предварительные расчеты и устройство

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т. п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм — для 30 кВт;
  • 170 мм — для 45 кВт;
  • 190 мм — для 55 кВт;
  • 220 мм — для 80 кВт;
  • 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт — 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт — 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт — 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

  • требования к диаметру дымохода;
  • вертикальность проёма;
  • ровность и прямота;
  • наличие зонтика на верхушке;
  • наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

  • кирпич;
  • нержавеющая сталь;
  • керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

Фото дымоходов для газовых котлов

Разнообразие выбора

Рассматривая основные виды дымоходов для газового котла, есть наиболее приемлемые и устанавливаемые, как внутри помещения, так и снаружи. Отличаются дымоходы по способу установки, виду материала и местонахождения. По способу установки дымохода отличаются с вертикальной и горизонтальной локацией.

В зависимости от местонахождения есть наружные и внутренние, настенные и напольные газовые дымоходы, устанавливаемые:

  • в частных домах;
  • на производстве;
  • установленная дымовая труба котельной;
  • на промышленных объектах.

Наружные дымоходы применяются с внешней вентиляцией. Удобство заключается в прокладке труб по поверхности дома на расстоянии двадцать сантиметров. Внутренние устанавливаются в нежилом помещении, где есть возможность провести вентиляцию, создать условия с целью нормальной и бесперебойной работы оборудования.

Также есть настенные и напольные установки, применяемые как в промышленности, в частных домах. Для их монтажа применяются соответствующие требования. Государственные службы проверяют ежеквартально оборудование, ведут учет данных и записей относительно его технических условий и правил эксплуатации.

По схеме можно собрать все удобное комплектации, например, как дымоход для напольного газового котла с горизонтальным расположением, удобный и безопасный в эксплуатации, так как строго проверяются соответствующими службами.

Дымоход для настенного газового котла с вертикальной установкой имеет ряд привилегий перед другими способами монтажа, что позволяет использовать его в нежилых помещениях с хорошей тягой, вентиляцией:

  • сохраняет габариты устройства;
  • не мешает проводке труб;
  • используется длительный период времени.

Следует соблюдать правила подключения настенного газового котла к дымоходу:

  1. Монтаж труб вдоль стен, с учетом установленного расстояния не меньше двадцати сантиметров;
  2. Соединение проходного и переходного патрубков с включениями;
  3. Подключение переходников, колен и тройников;
  4. Запуск отопительной системы.

В зависимости от изготавливаемого материала выделяются следующие виды:

  • с кирпичной укладкой;
  • с керамическим покрытием;
  • с коаксиальными трубами;
  • оцинкованные.

Чтобы определиться с выбором, стоит посмотреть технические характеристики, способы подключения, материал для изготовления и местонахождение.

Кирпичный вариант

Есть некоторые недостатки в сооружении громоздкого кирпичного агрегата:

  • тяжелые трубы укладываются долго, что не всегда удобно для жильцов дома;
  • работа довольно трудоемкая и требует применения не только знаний, но и опыта:
  • шероховатость и габаритные формы не позволяют создать хороший отвод продуктов сгорания.

По техническим параметрам такой дымоход для газового котла в частном доме проигрывает современным технологиям и усовершенствованным системам. Его монтировали в частных домах довольно давно. В то время еще не было разнообразия материалов, чтобы выбрать самый лучший вариант. В связи с этим кирпичный дымоход для газового котла утратил свой актуальность.

Жильцы частного дома настроены на полную безопасность своих домов, поэтому выбор стоит в пользу модернизированных систем с усовершенствованными очистителями и вытяжными устройствами.

Устройство кирпичного дымохода

Керамические устройства

Рассматривая оборудование для газовых котлов из керамики, отмечают следующие три главных составляющих компонента:

  • надежные изоляционные плиты;
  • керамзитобетонная оболочка.

Рассматривая положительные качества, выделяют следующие особенности строения, монтажа и наладки:

  • надежная и простая конструкция;
  • несложный способ монтажа и наладки;
  • высокая степень пожарной безопасности материала;
  • есть качественный дымоотвод;
  • есть габаритная вытяжка для газового котла;
  • соответствующий нормативным стандартам размер дымохода для газового котла;
  • доступная ценовая политика.

Сейчас этот материал все чаще приобретают для установки в частные дома. Привлекает заказчика договорная невысокая цена, довольно простая установка дымоходов для газовых котлов на крышу.

Коаксиальный вариант

Данный вид существенно отличается от двух предыдущих конструкций по своим габаритам и параметрам, как внешним, так и внутренним масштабам. Конструкция дымохода имеет индивидуальные особенности, характерные для него:

  • обладает высокой эффективностью в работе;
  • есть в наличии дымовая труба для котельной;
  • не скапливает конденсат;
  • труба для дымохода;
  • специфическое подсоединение;
  • удобная конструкция легко монтируется.

Коаксиальный вариант все больше пользуется популярностью, потому что с точки зрения технических характеристик вид является безопасным для установки в частные дома. Индивидуальность монтажа оказывается в том, что труба для дымохода газового котла выводится не вверх на крышу, а через стену. Плотность дымовых газов в коаксиальном варианте соответствует государственным стандартам. Модернизированные современные технологии коаксиального оборудования позволяют проводить его эксплуатацию в экономном режиме.

Оборудование из нержавеющей стали

На практике отработана и проверена схема дымохода для газового котла, изготовленного из нержавеющей стали, потому что имеет много положительных качеств:

  • простая конструкция для сборки и хороший материал, входящий в основу конструкции;
  • надежные дымовые трубы в комплекте с необходимыми деталями в виде переходников, тройников, колен, других качественных элементов, изготовленных специально с целью упрощения сборки, наладки оборудования из нержавейки;
  • внутренняя поверхность идеально ровная, гладкая, что позволяет качественно и надежно выводить продукты сгорания из нержавеющей трубы.

Средний теплоизолирующий слой позволяет утеплить дыхомодные устройства с внутренней поверхности. Его толщина варьируется от 5 до 10 см. Все зависит от температурного режима в регионах страны.

Конденсат в удачно выбранной трубе позволяет исправно работать системе отопления. Установка дымохода из нержавеющей стали считается надежной и долговечной. Зеркальная внешняя поверхность способствует презентабельному виду системы отопления в целом. Таким образом, модернизированная конструкция, изготовленная из нержавеющей стали, является наиболее приемлемым вариантом для частного дома.

Монтаж оборудования

Правильно спроектированная схема дымохода для газового котла будет способствовать качественному монтажу. Рассматривая данную процедуру, отмечают трудоемкий пошаговый процесс, соответствующий всем инструкциям, правилам, требованиям государственных служб. Проверка оборудования позволит выявить недостатки своевременно с целью их устранения в текущем рабочем режиме.

Так, монтаж дымохода для газового котла происходит по следующим этапам:

  1. Проводится расчет проводки труб по дому и перекрытиям;
  2. Делается расчет диаметра дымохода для газового котла;
  3. Производится включение проходного патрубка;
  4. Устанавливаются переходники;
  5. Подключаются колена к трубам;
  6. Фиксируются хомуты, стягивающиеся болтами;
  7. Устанавливаются металлические листы;
  8. Происходит прикрепление металла к перекрытиям;
  9. Последним насаживается наконечник конусной формы.

Важно выбрать подходящее месторасположение, произвести его компетентную установку. Для этого есть соответствующие фирмы, компании, где компетентные люди смогут произвести качественный монтаж.

Требования для безопасной работы дымохода

Есть особые правила для эффективной работы такой конструкции как дымоход на котел. Для налаживания эффективной работы оборудования необходимо соблюдать основные правила эксплуатации. Так, дымовая труба для котельной прокладывается по специальной схеме. Состоящей из основныхэлементов конструкции.

Есть соответствующие технические инструкции, требования к установке газовых котлов, которых необходимо придерживаться с целью предотвращения штрафов, выставленных газовым хозяйством, стоит задуматься о мерах безопасности заранее. Придерживаясь требований, соблюдая инструкции, подключение газового котла к дымоходу происходит при определенных условиях:

  • нужна хорошая тяга;
  • правильное отведение конденсата снизу трубы с целью сбора лишней влаги;
  • грамотный расчет сечения дымохода для газового котла;
  • установка дымовой трубы котельной;
  • хорошая герметичность деталей;
  • соблюдено необходимое расстояние между трубой, дымоходом пятьдесят сантиметров;
  • соединительная труба для котла соединяется с другими приборами;
  • наличие вертикального участка соединительной трубы;
  • диаметр не должен превышать сорока градусов;
  • высота горизонтальных участков соединения должна соответствовать высоте дома;
  • важно соблюдать расстояние, идущее от стены к трубе не меньше двадцати сантиметров;
  • следует подобрать соответствующий размер дымохода для газового котла;
  • наличие дымоотвода;
  • непосредственная установка дымохода на газовый котел.

Герметичность и надежность входящих в систему элементов, одной из которых выступает вытяжка для газового котла, гарантируют лучшую проходимость и бесперебойную работу.

Запрещается устанавливать неисправное оборудование и проводить следующие мероприятия в частном доме:

  • тормозить отвод продуктов сгорания внутрь помещения;
  • проводить систему сквозь жилые комнаты в доме.

Каждый квартал соответствующие органы обязаны проверять правильность установки всех элементов и работы дымохода для газового котла по вышеуказанным требованиям. Следует строго соблюдать инструкции, своевременно устанавливать безопасные конструкции, согласовывая все технические условия с контролирующей организацией.

Монтаж дымохода для газовой системы производится в соответствии с параметрами по общепринятым стандартам и инструкциям. Независимо от способа установки и месторасположения котла, требуется постоянный контроль со стороны государственных служб с целью соблюдения правил эксплуатации, техники безопасности. Правильный подход к решению проблемных вопросов позволит своевременно устранить причины, последствия.

Установленные годами требования к дымоходу газового котла влияют на выбор новейшего оборудования в частных домах. Современные технологии позволяют делать выбор в пользу модернизированных систем, изготовленных из нержавеющей стали. Необходимо периодически проводить мероприятия по устранению недостатков работы составляющих частей и основного оборудования дымоходов.

Сотрудниками газового хозяйства периодически проводятся с целью налаженной работы всех составных частей и элементов разных видов дымоходов с целью проверки и контроля налаженной работы оборудования.

Требования к установке котла — Департамент строительства Нью-Йорка — Absolute Mechanical Co Inc

Основные требования к установке котла, Нью-Йорк DOB

1. Двери котельной должны быть огнестойкими и самозакрывающимися. Они должны вылететь из котельной. Не требуется для герметичных котлов внутреннего сгорания.

2. Маркированный аварийный выключатель должен быть установлен на двери каждой котельной. Для открытых подвалов допускается переключение на лестнице.

3. Стены и потолок котельной должны быть ограждены.Инспектор может утвердить замену котла с небольшими отверстиями и написать владельцу о нарушении ECB. Большие отверстия приведут к провалу первого теста.

4. В открытых подвалах над котлом должен быть установлен огнестойкий материал на расстоянии не менее 8 футов вокруг.

5. На момент проверки на месте должны быть перфорированные планы DOB и руководства по эксплуатации котла.

6. На чертежах должны быть указаны марка, модель котла и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; Материал и размер дымохода

7.Необходима чистка у основания дымохода.

8. Дымоход или газоотводное отверстие должны заканчиваться на 2 фута выше стены парапета и на расстоянии 10 футов от более высоких стен.

9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию на 7 футов выше частных тротуаров и проездов, на 4 фута ниже работающих окон, 4 фута в сторону от работающих окон, на 3 фута выше воздухозаборников в пределах 10 футов, 3 фута над уровнем земли, 1 фут над дверями и в 3 футах от внутренних углов зданий. Они не могут горизонтально выходить на общественный тротуар (требуется 4-футовый буфер). Максимум 350000 БТЕ тепла для устройств с вентиляцией в радиусе 10 футов.Вентиляция в переулках, на небольших площадках, под навесами и на террасах или подача тепла на сумму более 350 000 британских тепловых единиц будет рассматриваться в индивидуальном порядке. Любой подвод тепла допускается на линии крыши или наверху самого верхнего этажа.

10. Забор свежего воздуха должен производиться непосредственно снаружи. Воздуховод для подачи воздуха для горения должен иметь противопожарный клапан или иметь противопожарное покрытие для наружного освещения. Устройства с прямой вентиляцией не облагаются налогом.

11. Моторизованные заслонки свежего воздуха должны иметь внешний выключатель блокировки для всех котлов.

12: Механическая подача свежего воздуха должна иметь реле протока и блокироваться со всеми устройствами сгорания.

13. Газовые котлы с теплопроизводительностью менее 2 миллионов БТЕ должны иметь заглушку на дымоход.

14. Необходимо изолировать все новые трубопроводы отопления и горячего водоснабжения в котельной.

15. Напольный слив или непрямой сливной трубопровод, необходимый для слива предохранительного клапана, слива котла, слива обратного потока и т. Д.

16. Котлы должны опираться на бетонное основание, заполненные бетонные блоки или кирпичную основу.

17. На всех котлах должна быть запорная арматура на трубопроводах отопления.

18. Должны иметь две отсечки по низкому уровню воды для каждого парового котла с подводимой теплотой 350 000 БТЕ и выше. Один должен быть с ручным сбросом. Человек должен быть механическим.

19. На трубопроводе, регулирующем давление пара, должны быть заглушки.

20. Нет ленточного железа для ремней, должны быть подвески или стержни для нагревательных линий или дымоходов.

21. Продувочные трубопроводы на линиях сброса бытовой воды должны быть медными или латунными.

22. Паровые системы должны иметь контур Хартфорда.

23. Подача холодной воды должна подаваться в обратный трубопровод минимум на 2 фута от котла.

24. Все газовые котлы, работающие на природном газе, с подводимой теплотой более 350 000 БТЕ, идущие в общий дымоход, должны иметь переключатели утечки, заблокированные последовательно ,

25. Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а переключатель разлива должен быть установлен в нижней части заслонки.

26. В устройствах, работающих на двух видах топлива, газ / мазут, переключатель утечки должен быть расположен в верхней части барометрического демпфера.

27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO / дыма для отключения котлов в случае активации.

28. Все котлы с C.D.R. органы управления и переключатели малой тяги должны быть подключены и работать.

29. Отсутствие заглушки дымохода на масляных устройствах.

30. Масляные баки должны быть сняты или законно оставлены.

31. Жидкотопливной труба должна иметь cleanouts каждое 15′

32. Внутри нефтехранилище 550 и выше, должна иметь отсечной клапан на баке и антисифон клапана после запорного клапана.

33. Должен иметь огнестойкий потолок внутри масляного бака как минимум на 3 фута выше масляного бака.

34. На масляных трубопроводах нет компрессионных фитингов.

35. Комплекты масляных насосов для №2 и №4 должны работать в прерывистом режиме.

36. Жидкотопливные горелки, работающие на 3 галлона в час, должны иметь комплект DAR.

Основы установки котла 6/8/09

Разъяснение правил дымохода котла | Руководство котла

Правила

для новых котлов введены в действие, чтобы защитить вас и ваших соседей от потенциально вредных газов. В этом руководстве мы разберем правила, чтобы вы были уверены, что дымоход вашего котла находится в безопасном месте.

Что такое дымоход котла?

Дымоход котла — это труба или воздуховод, прикрепленный к газовым котлам, который позволяет отходящим газам, образующимся в процессе отопления, безопасно покидать здание. Вы можете узнать в них черные или белые воздуховоды, которые выходят из зданий и выбрасывают газ.

Почему существуют правила по уходу за дымовыми газами?

Газы, которые дымовые трубы котла рассеивают наружу, потенциально опасны, поэтому правила, касающиеся их, ужесточаются.Правила работы с дымоходом в котле гарантируют, что выбрасываемые газы не попадут обратно в дом, что мгновенно сделало бы дымоход ненужным.

Что говорится в правилах дымохода котла

В правилах учитывается несколько вещей, начиная от положения дымохода и заканчивая его направлением. Мы выделили некоторые ключевые моменты из правил, которые вам необходимо учитывать при установке нового котла.

Куда может пойти дымоход?

Согласно правилам размещения дымохода котла, дымоход должен располагаться на определенном расстоянии от любых частей дома, которые могут открываться, например, окон и дверей.Насколько это далеко, будет зависеть от размера вашего котла, но обычно оно находится на 30-60 см выше, ниже или сбоку от отверстия.

Эти меры помогают предотвратить попадание вредных газов в дом, ведь дымоход котла нужен для того, чтобы они вообще не попали в дом.

Температура

Вредные газы образуются, когда котел сжигает топливо, это означает, что газ, выходящий через дымоход, горячий, поэтому это необходимо учитывать при размещении дымохода.Держите его подальше от любых пластиковых желобов, так как они могут в конечном итоге расплавиться — это одно из соображений, которые следует здесь принять.

Дымоходы для общественных мест

Правила системы дымохода действуют не только для обеспечения безопасности вашего дома, но и людей, проходящих мимо вашей собственности. Если дымоход вашего котла должен выходить в общественное место, установщик должен убедиться, что он установлен на высоте не менее 2,1 метра над уровнем земли, над уровнем головы.

Дымоход вертикальный

Большинство дымоходов из котла выходит из стены горизонтально, но если дымоход из вашего котла выходит на уровень крыши, то есть также некоторые правила, которые необходимо учитывать.Обычно это происходит, когда ваш котел работает на твердом топливе.

Вертикальные дымоходы, проходящие через дом, обычно скрыты, находятся ли они в шкафу или просто закрыты доской. Правила гласят, что должны быть открывающиеся панели через регулярные промежутки времени для обеспечения доступа, что поможет при обслуживании и обнаружении неисправностей.



Нужно ли переносить старый котел?

В случае, если ваш дымоход не соответствует ни одному из этих правил, выходите на общественную дорожку высотой ниже 2.1 метр например, тогда может потребоваться установка нового котла. Однако многие правила применимы только к новым котельным установкам, поэтому стоит проконсультироваться с квалифицированным инженером-теплотехником.

Согласно правилам конденсационных котлов, все установки в Великобритании теперь должны быть конденсационными котлами. Конденсационные котлы — это высокоэффективные агрегаты, которые имеют 2 внутренних теплообменника, что означает, что меньше тепла теряется через дымоход. Когда неконденсирующий котел заменяется конденсационным котлом, различное расположение дымохода может означать, что текущий дымоход должен быть перемещен.

Переносите котел?

Возможно, вы подумываете о переносе имеющегося котла в другую комнату в доме, чтобы освободить место или дать вам больше свободы в дизайне интерьера. При этом необходимо учитывать положение дымохода, чтобы оно соответствовало правилам размещения дымохода котла. В среднем, перемещение котла может стоить от 300 до 800 фунтов стерлингов, но могут возникнуть дополнительные расходы, если дымоход необходимо переместить или расширить.

Вид работ Средняя стоимость
Новый дымоход котла 70–120 фунтов
Удлинитель дымохода / колена дымохода £ 40 за метр

Требуется ли для установки нового дымохода разрешение на проектирование?

Дымоход котла, отвечающий нормативным требованиям, не должен нуждаться в разрешении на строительство. Если вы собираетесь установить дымоход котла вне нормативных требований, вам, вероятно, потребуется разрешение на строительство.Опять же, чтобы убедиться, что дымоход вашего котла правильно установлен, вам следует проконсультироваться с квалифицированным монтажником.

Вам понадобится инженер?

Помните, что эти правила были введены для новых установок, поэтому, если дымоход вашего котла не соответствует им, вам не о чем беспокоиться. Они будут применяться только при установке нового котла.

Лучший способ убедиться, что дымоход вашего котла соответствует нормам, — это проконсультироваться с квалифицированным инженером, зарегистрированным в Gas Safe. Заполните нашу простую форму сегодня и получите БЕСПЛАТНЫЕ расценки от 3-х надежных инженеров в вашем регионе.


У нас есть домовладельцы, которым нужна ваша помощь.


Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с работой своих систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности.А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу восходящего потока горячего воздуха, поскольку он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода вместе создают тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля.Один Па равен 0,004 дюйма водяного столба («вод. Ст.).
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет внесена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищает конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчив к коррозии внутри и погодным условиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что в местах прохождения через жилое пространство дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стен, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда огонь не горит, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вызывают как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы производят более сильную тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте об увеличении высоты дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия в пределах 3 м (10 футов) по горизонтали. Эти правила являются минимально необходимым. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проникает в крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня и потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать размеру прибора

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда дело доходит до размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные монтажники иногда выбирают дымоход с меньшим внутренним диаметром, чем воротник дымохода.Обычно это делают, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с воротником дымохода, должно быть оставлено на усмотрение опытного специалиста.

Ваш дом лучше дымохода, чем дымоход?

Дымоход представляет собой замкнутый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, плавного воздуха, создающего своего рода «сквозняк». Фактически, теплый воздух поднимается к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале негерметичного дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения второго этажа более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению вне дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях дома называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через прибор.

Зимой холодная обратная тяга затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам нужно будет использовать для вашей установки.Все дымоходы заводского изготовления должны иметь установленный колпачок для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кладочные дымоходы, построенные в соответствии со строительными нормами и правилами, можно использовать с дровяными приборами. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как теплоотвод, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозотовые пожары и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку в дымоходе заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходах можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать дрова так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

Нужно ли устанавливать котел у внешней стены?

В. В комнате для завтрака / кухне в моем доме газовый котел находится в прессе в комнате подальше от внешней стены. Вот уже год отопление работает удовлетворительно, но периодически вода не греет.Слесарь посоветовал мне заменить котел, который стоит 15 лет. Он также заявил, что мне нужно переместить его внутрь внешней стены. Поскольку эта работа потребует прокладки труб под полом и удаления досок пола и кухонного пресса для их размещения, я спрашиваю, есть ли какой-либо тип бойлера, который можно было бы разместить внутри дома вдали от внешней стороны. стена.

А. С 31 марта 2008 г. все газовые и мазутные котлы, устанавливаемые в качестве замены в существующих жилищах, должны иметь минимальный сезонный КПД 86%, где это возможно. Это требование было введено в рамках пересмотра Строительных норм, часть L, Сохранение топлива и энергии , принятых в декабре 2007 года.

В настоящее время единственными котлами, достигающими такого уровня производительности, являются конденсационные котлы. Тем не менее, Департамент окружающей среды в консультации с Управлением по устойчивой энергетике Ирландии подготовил руководство по установке конденсационных котлов в существующих жилищах и изложил процедуру, которой необходимо следовать для оценки конкретных ситуаций, когда установка конденсационных котлов нецелесообразна.

Процедура оценки установки конденсационного котла должна использоваться в тех случаях, когда ожидается, что установка конденсационного котла в качестве замены котла в существующем жилом доме может быть «нецелесообразной».Практическое следует понимать как «выполнимое с учетом существующего состояния технологий и экономической целесообразности для задействованного объекта».

На фотографии, которую вы приложили к своему вопросу, я отмечаю, что в настоящее время ваш котел находится в центре вашего дома. Это не является необычным для старых домов, где воздушная система изначально была установлена ​​централизованно, чтобы воздух мог циркулировать в комнатах первого этажа и спальнях верхнего этажа без использования значительных воздуховодов.

Проблема, связанная с размещением конденсационного котла в центре дома, заключается в том, что конденсационные котлы производят конденсат, и поэтому необходима сливная труба. Обычно это требует размещения котла на внешней стене или рядом с ней. Ограничения относительно длины дымохода и расположения с точки зрения близости к окнам, дверям и вентиляционным отверстиям также необходимо учитывать при изменении расположения котла.

Если вы твердо намерены сохранить существующее расположение котла, вам следует выяснить, есть ли поблизости сточные трубы, обслуживающие туалеты или ванные комнаты, к которым вы можете легко получить доступ для подключения отвода конденсата.

В противном случае, возможно, придется прибегнуть к установке эффективного неконденсирующего котла. Ваш сантехник должен будет пройти оценку, чтобы продемонстрировать, почему не были выполнены требования строительных норм.

Также может быть возможность перенести котел в другое место внутри вашего дома, что не потребует снятия отделки пола, кухонных прессов и т. Д. Большинство котлов имеют герметичное помещение и могут быть размещены в любом месте вашего дома при условии, что дымоход соответствует требованиям. могут быть выполнены требования строительных норм и отвода конденсата.

Было бы целесообразно, чтобы ваша собственность была проверена местным уполномоченным инспектором по строительству, чтобы помочь рассмотреть все варианты, которые могут быть вам доступны.

Ноэль Ларкин — дипломированный землемер и член Общества дипломированных геодезистов Ирландии, scsi. ie

Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода — разницы давлений, создаваемой разницей внутренней и внешней температуры воздуха и высоты дымохода — и площади дымохода.

Перепад давления в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход из здания.

Тяга дымохода

Перепад давления или тяга в дымоходе можно выразить как:

dp ch = h (ρ o ρ i ) a g

)

где

dp ch = тяга давления в дымоходе (Па)

h = высота дымохода (м)

85

= плотность окружающего воздуха снаружи (кг / м 3 )

ρ i = плотность воздуха внутри дымохода (кг / м 3 )

a g = ускорение гравитация (9. 81 м / с 2 )

Так как Закон об идеальном газе гласит, что

ρ o T o = ρ i T i

или

84

i = ρ o T o / T i (2)

где

T = t + 273 = абсолютная температура (K) где

t = температура (° C)

— (1) в качестве альтернативы может быть выражено как:

dp ch = h ( ρ ρ o T o / T i ) a g

или 9033 1

dp ch = h ρ o ( 9028 9028 ) a g (3)

Пример — Тяга дымохода

Дымоход высотой 20 м работает с температурой дымовых газов 200 ° C (473 K) . Наружная температура составляет 0 ° C (273 K) . Плотность наружного воздуха 1,292 кг / м 3 3 .

Тягу в дымоходе можно рассчитать с помощью (3) как

dp ch = (20 м) (1,292 кг / м 8 3 ) ( 1- (273 K) / (473 K) ) (9,81 м / с 2 )
5

03

04

Вычислитель тяги

h — высота дымохода (м)

ρ o — плотность наружного воздуха (кг / м 3 )

t внутри дымохода 9032 температура ( o C)

t o — температура наружного воздуха ( o C )

Таблица тяги дымохода

Площадь дымохода

Скорость воздуха a nd дымовой газ в печи меньшего размера не должен превышать 2 м / с . Расчетные скорости для более крупных печей не должны превышать 10 м / с .

Требуемая площадь дымохода может быть рассчитана как

A = Q / v (3)

, где

A = площадь поперечного сечения дымохода (м 2 )

Q = объем дымовых газов при температуре дымохода (м 3 / с)

v = скорость (м / с)

В целом 1 кВт котла требует тепла 1100 мм 2 площади дымохода.

График производительности дымохода — БТЕ / ч и кВт

При замене газового котла необходимо произвести замену дымохода

Замена старого котла, особенно котла, установленного до 2005 г., вероятно, потребует замены дымохода. Это важная задача, которую всегда должен выполнять зарегистрированный установщик Gas Safe. Для многих установок это будет квалифицированной, но относительно простой задачей, которая часто включается в стоимость установки котла. Тем не менее, существует ряд нормативных требований к дымоходу, которые необходимо учитывать, и которые в некоторых случаях могут затруднить замену дымохода котла.

Что делает дымоход котла?

В современном конденсационном котле с вентилятором дымоход можно так же легко описать как канал для воздуха / дымовых газов, поскольку он имеет два отдельных канала для газов и выполняет две функции:

  • Для вывода отработанных газов котла в наружный воздух, где они рассеиваются в атмосфере.
  • Подача свежего воздуха (кислорода) извне для использования котлом для сжигания природного газа.

Горизонтальный дымоход для газового котла

Типичный дымоход газового котла (или труба для большинства людей) имеет диаметр 100 мм с двумя разными каналами для прохождения газов. Центральная труба диаметром 60 мм используется для отвода выхлопных газов наружу, а наружное кольцо диаметром 100 мм используется для подачи свежего воздуха.

Вывод дымохода котла

Конец дымохода называется выводом и представляет собой точку, где выхлопные газы выбрасываются в атмосферу (как показано на изображении выше).Котельные дымоходы диаметром 125 мм также используются для более длинных участков трубы.

Зачем мне перемещать дымоход котла?

Нормы и инструкции по размещению дымоходов котлов значительно изменились с тех пор, как конденсационные котлы стали обязательными в 2005 году. Ужесточение правил было сделано для повышения безопасности и уменьшения неудобств для жителей, соседей и прохожих от дымовых газов конденсационных котлов . Это означает, что дымоход, через который выхлопные газы выходят наружу, не может находиться как можно ближе к элементам здания, таким как окна, двери, карнизы крыши и другим элементам, включая парковочные места.

Еще одним важным изменением является то, что было добавлено руководство для доступа для визуального осмотра скрытых дымоходов, чтобы можно было должным образом проверить всю длину для ввода в эксплуатацию и ежегодного обслуживания. Это может вызвать разрушение, если дымоход встроен в ткань здания, и может стать особой проблемой в квартирах, где может быть установлена ​​общая система дымохода.

Даже если существующее положение дымохода в котле является подходящим, конструкция дымоходов с годами изменилась, их выводы обычно имеют круглую форму, а старые модели без конденсации — прямоугольные.

При замене старого дымохода в доме вполне может остаться отверстие необычной формы в кирпичной кладке, которое необходимо исправить. Это может означать замену 3-4 кирпичей или, в худшем случае, около 6-8 кирпичей. Если дымоход проходит через крышу (вертикальный дымоход), а не через стену (горизонтальный дымоход), возможно, потребуется внести другие изменения.

Перемещение дымохода для котла: вероятно, потребуется ремонт кирпичной кладки (отмечен синим)

Сколько стоит установка дымохода для котла?

Для простой установки горизонтального дымохода стоимость деталей и работ, включая НДС, составит около 200 фунтов стерлингов. Базовые комплекты дымохода для большинства популярных котлов стоят около 100 фунтов стерлингов, а остальная часть затрат — это труд, который просверлит кирпичную кладку и возведет ее. Это должно быть включено в стоимость замены котла установщиком; если положение котла перемещается, то ремонт старого дымохода может быть указан отдельно. Найти блоки с точным соответствием — сложная задача, хотя местный установщик обычно знает, где их найти.

Для более сложных и сложных установок стоимость может значительно возрасти и приблизиться к 500-600 фунтов стерлингов.Это будет включать в себя строительство, может быть, шести или семи метров дымохода вокруг нескольких изгибов и через крышу и восстановление кирпичной кладки там, где был удален старый прямоугольный дымоход. При работе на высоте требуется башня доступа, которая может стоить от 50 до 100 фунтов стерлингов в неделю.

Где лучшее место для дымохода котла?

Это действительно зависит от планировки собственности, но простой установкой будет настенный котел с использованием горизонтального дымохода, который проходит прямо через закрытую внешнюю стену либо сзади, либо сбоку от котла. Существуют различные правила, касающиеся дымоходов котлов, большинство из которых предназначены для того, чтобы выхлопные газы широко рассеивались в атмосферу, не создавая риска для пассажиров и тех, кто проходит мимо дома. Задачу по установке горизонтального дымохода можно упростить, если вывод дымохода (выпускной патрубок) может быть:

  • Высота не менее 2,1 м, поэтому нет риска контакта горячих выхлопных газов с людьми.
  • Не расположен под крышей автомобильного люка или слишком близко к свесу крыши.
  • На достаточном расстоянии от отверстий, таких как двери и окна, чтобы предотвратить попадание выхлопных газов в здание. Как правило, в котле с вентиляторной тягой вывод должен находиться на расстоянии не менее 300 мм от любого отверстия.
  • Расположен на расстоянии не менее 2,5 м от облицовочной стены, забора, здания или границы участка.

Есть и другие аспекты, которые необходимо учитывать, и ваш зарегистрированный установщик Gas Safe может помочь вам при осмотре участка.

Горизонтальная схема дымохода котла

Схема горизонтального дымохода котла

На схемах выше горизонтальный дымоход проходит через внутреннюю и внешнюю кирпичную кладку внешней стены.Хотя толщина наружных стенок может быть разной, производители тумана предлагают телескопические дымоходы, которые позволяют регулировать толщину стенок в разумных пределах. При установке дымоход слегка наклонен назад (на несколько градусов), чтобы влага, конденсирующаяся в трубе, могла стекать обратно в котел.

Схема расположения вертикальных дымоходов котла

Не в каждом доме есть наружная стена, подходящая для установки дымохода. В этом случае может потребоваться вертикальный дымоход, который, скорее всего, пройдет через крышу дома.

Дымоход газового котла: вертикальные дымоходы для плоской крыши и с коленом

Производители котлов предлагают множество различных отводов дымохода, которые можно собрать для создания дымоходов разной формы. Они также предлагают специальные компоненты, которые могут помочь в решении конкретных задач, например, коньковую плитку с предварительно отформованным отверстием для дымохода.

Общие рекомендации: дымоход должен быть как можно короче и прямее.

Терминал для вертикального дымохода котла

Вертикальный дымоход для котла — популярный выбор для одноэтажных домов, таких как бунгало.

Когда можно использовать защитный кожух с дымоходом котла?

Защитные ограждения выводов дымовых газов

В идеале вывод дымовых газов должен располагаться так, чтобы они не соприкасались с людьми (т.е. на высоте более 2,1 м), но это не всегда возможно. В этом случае используется ограждение вывода дымохода, чтобы никто не мог обжечься, если он случайно коснется вывода горячего дымохода. Ограждение представляет собой мелкую сетку без острых краев, обеспечивающую зазор не менее 50 мм от вывода дымохода. Защитное ограждение вывода дымохода используется, когда вывод дымохода находится ниже 2 м над землей в зоне, где люди могут ходить, или когда дымоход выходит через плоскую крышу, к которой люди имеют доступ.В зависимости от конструкции установка дымоотвода обойдется примерно в 20-40 фунтов стерлингов.

Вам нужно разрешение на проектирование дымохода котла?

Как правило, разрешение на строительство дымохода котла не требуется, но в некоторых случаях оно может потребоваться:

  • Памятник архитектуры. Уточните у местного органа планирования, требуется ли согласие.
  • В охраняемых территориях, объектах всемирного наследия, национальных парках и территориях выдающейся природной красоты дымоход не должен устанавливаться на основном или боковом фасаде, если его видно с дороги.
  • Дымоход находится в задней части здания и выступает более чем на один метр над самой высокой частью крыши.

Специалист по установке Gas Safe сможет посоветовать вам этот вопрос.

Что насчет общих дымоходов?

К коммунальным дымоходным системам предъявляются собственные требования, с которыми специалист-установщик должен быть в состоянии помочь вам. Для котла, подключенного к коммунальной системе, как правило, требуется обратная заслонка / клапан дымовых газов для предотвращения повторного попадания отработанных газов в котел

.

Почему трудно найти решение для дымохода для многоквартирных домов?

(Копия добавлена ​​в сентябре 2020 г.)
Дымоходы для газовых котлов для многоквартирных домов являются проблемной областью из-за сочетания недавних событий, которые сговорились с тем, чтобы усложнить, а не облегчить задачу для потребителей, монтажников и производителей.

События, которые сделали эту область более проблемной:

  • В редакции 2010 г. Части J Строительных норм гораздо больше внимания уделяется возможности визуального осмотра любых стыков в скрытых дымоходах с помощью смотровых люков. Квартиры, построенные в соответствии со старыми версиями Строительных норм, в то время не требовали проведения такого уровня инспекции на стадии строительства.
  • Строительные нормы и правила 2018 запрещают нанесение горючих материалов на внешние стены зданий высотой более 18 м.Для зданий такой высоты в настоящее время нет имеющихся в продаже дымоходов, удовлетворяющих этому требованию, поскольку они, как правило, используют пластик на внутренней облицовке, чтобы избежать утечки выхлопных газов.
  • План по предотвращению подключения газа к новостройкам с 2025 года
  • Квартиры, сдаваемые в аренду, часто имеют ограничения на то, какие изменения могут быть внесены во внешние стены. Для этого от управляющих агентов может потребоваться одобрение любого решения для дымохода.

Эффект от этого заключается в том, что производители газовых котлов вынуждены разрабатывать новые решения для дымоходов после Гренфелла для квартир, при этом осознавая, что в настоящее время газовые котлы не будут устанавливаться в новых домах с 2025 года.Проблема усугубляется тем, что старые многоквартирные дома с трудом соответствуют Строительным нормам 2010 года, когда необходимо заменить газовые котлы.

В отношении высотных дымоходных систем в настоящее время проводятся консультации с Министерством жилищного строительства, общин и местного самоуправления. Вклад в эту консультацию был закрыт в мае 2020 года, но пока ответа от Министерства не последовало. Как только ответ будет опубликован, производители котлов смогут лучше определить возможные решения, но это может занять некоторое время, прежде чем какие-либо продукты станут коммерчески доступными. Ссылка на консультацию: https://www.gov.uk/government/consultations/review-of-the-ban-on-the-use-of-combustible-materials-in-and-on-the-external-walls- домов

Какие правила и инструкции относятся к дымоходам и выводам котлов?

Существуют три основных документа, которые могут повлиять на конструкцию дымохода и расположение терминала:

  • Строительные нормы и правила, часть J (2010 г. с поправками 2013 г.)
  • Британские стандарты BS 5440-1: 2008
  • Руководство по процедуре оценки установки конденсационных котлов в жилых помещениях (ODPM 2005)

Строительные нормы и правила будут основным источником для установщиков Gas Safe.Требования британских стандартов широко включены в Строительные правила, хотя документ включает дополнительные аспекты, такие как общие дымоходы на нескольких этажах в квартирах.

В руководстве OPDM рассматриваются некоторые другие проблемы, связанные с заменой котла без конденсации на конденсационный котел. В качестве примера: « Дымовые газы, выпускаемые из дымохода, более холодные и менее плавучие и обычно образуют видимый« шлейф ». Они могут вызвать намокание поверхностей слишком близко к терминалу, причинить неудобства соседнему имуществу или людям, проходящим поблизости.”

Просмотрите последнюю версию Части J Строительных норм.

Должен ли я перенести существующий дымоход котла, если он выступает на землю моих соседей?

При замене старого газового котла на новый необходимо соблюдать действующие СНиП. Для этого требуется, чтобы выход дымохода находился на расстоянии не менее 600 мм от соседнего участка.

Вам не обязательно перемещать существующий дымоход для старого котла, который все еще используется, который выступает на соседнем участке, при условии, что установка соответствовала строительным нормам в то время, была установлена ​​с разрешения соседа и находилась там в не менее 20 лет, поскольку вы, возможно, установили «предписывающий сервитут». См. Https://www.gov.uk/government/publications/easements-claimed-by-prescription/practice-guide-52-easements-claimed-by-prescription


Последнее обновление ориентировочных цен: Апрель 2019 .

Расчет высоты дымохода

для котлов сжиженного нефтяного газа

Расчет высоты дымохода для котлов, работающих на сжиженном газе

Расчет высоты дымохода для котлов, работающих на сжиженном нефтяном газе в Индии. Расчет высоты дымохода для котлов сжиженного нефтяного газа в Индии. Методики расчета высоты дымохода исследуются для пяти европейских стран путем расчета высоты дымохода для некоторых специально созданных тематических исследований, основанных на различных моделях, с целью проведения сравнения и понимания различий

Как рассчитать соответствующую высоту дымохода для …

Как рассчитать соответствующую высоту дымохода, чтобы выбросы NO2 из небольших газовых котлов, контролируемых Законом о чистом воздухе, не приводили к превышению цели Стратегии качества воздуха в отношении диоксида азота (NO2), предписанной в Правила качества воздуха 2000 г. , SI № 928 ?.. Поддержка местных властей и практиков местного управления качеством воздуха.

Расчет высоты дымовой трубы для котлов, работающих на сжиженном нефтяном газе

Котел на газе / жидком топливе 1-20 тонн. Производительность: 1-20 т / ч Давление: 0,7-2 МПа Топливо: природный газ, коксовый газ, биогаз, метанол, сжиженный пропан, дизельное топливо, мазут

Расчет мощности котла-утилизатора — Паровые котлы

Поток выхлопного газа расчет скорости котла ЦФБК. 2017-9-6 · Расчет расхода воздуха (дымовые выхлопные газы).На 1 объем газа требуется, чтобы из дымохода было выброшено примерно 12,5 объема газа. Пример,. Котел мощностью 1000 кВт, работающий с КПД 90%, дает мощность розжига горелки 1099 кВт. Котел, работающий на отработанном газе — unic.co.in

Дымовые трубы Паровой котел, работающий на жидком и газе

Расчет высоты дымохода для котлов, работающих на сжиженном газе. Дымовая труба — Википедия Дымовая труба — это тип дымохода, вертикальной трубы, канала или аналогичной конструкции, через которую дымоход является частью парогенерирующего котла, и его развитие тесно связано с увеличением…

Расчет Тепловывода воды в котел

Расчетная таблица теплопроизводительности масляного котла. Тип котла Теплопотери на тепловыделение топлива Жидкотопливный котел 0,2 — 0,5% Угольный котел, сухое золоудаление 3% Угольный котел, удаление расплавленной золы около 2% Решетчатый котел 4-6% Тепловые потери из-за потерь тепло в дымовых газах Дымовые газы покидают топку с высокой температурой и, таким образом, уносят значительное количество энергии от процесса котла.

Расчет конструкции стальной трубы дымовых газов — Изучите…

2020-7-31 · Расчет высоты дымовой трубы — Рассчитайте удельный расход топлива вашей дизельной генераторной установки.Скажем, это Х кг. В час. — Определите процентное содержание серы в дизельном топливе, которое вы используете. Предположим, это P% __. — Теперь вам нужно рассчитать процентное содержание диоксида серы (SO2) в дымовых газах. Так как атомный вес SO2 в два раза больше атомного веса серы, процентное содержание SO2 в…

котлах для центрального отопления, работающих на сжиженном нефтяном газе

Котлы, работающие на сжиженном нефтяном газе, для центрального отопления — zgsteamboiler. 2019-3-20 · С ростом цен на нефть во всем мире, газовые котлы становятся все более популярными в некоторых странах и регионах.Особенно в Бангладеш, Ямайке и т. Д. Они используют котлы, работающие на сжиженном нефтяном газе, для своего центрального отопления или…

Котел, работающий на сжиженном газе, 1-й котел в Нигерии — meerkotten…

Котел, работающий на сжиженном нефтяном газе, 1-й котел в Нигерии — urlaub-in. Котел-утилизатор мощностью 1,5 т / ч для поршневого двигателя мощностью 17 МВт. Доставка 1 тонны жидкого водогрейного котла в Нигерию. Паровой котел на сжиженном газе для завода по производству пальмового масла Промышленный котел на пальмовом масле Alibaba Yinchen Давление пара 150 фунтов на квадратный дюйм 6000 кг Сжиженный газ / пальмовое масло / Городской газ, работающий на 6 т. ч. Котлы. заводская цена пальма

Приложение VIII: Определение высоты дымохода

2016-6-15 · Высота дымохода «Некорректированная высота дымохода» и «окончательная высота дымохода» 15 Первый этап — это расчет «нескорректированной высоты дымохода». Для топлива, отличного от природного газа и промышленного газа, нескорректированная высота дымохода — это высота, соответствующая соответствующему максимальному уровню выбросов диоксида серы с учетом

Руководство по контролю за загрязнением при переоборудовании котлов

2014-6-18 · или » вода в трубчатых котлах, в которых условия меняются на противоположные: вода проходит по трубам, а горячие газы проходят вне труб. Эти котлы могут быть одно- и многобарабанные. Эти котлы могут быть рассчитаны на любую паропроизводительность и давление и имеют более высокий КПД, чем дымогарные котлы.

котел Расчет КПД сжигания агента

КПД котла

жома — Электрический отопительный котел. Водогрейный котел из жмыха в канаде энергоэффективный zg. Котел CFB для жмыха, котлы на жмыхе, котлы с CFB, жом Поскольку котельное топливо CFB (и обессеривающий агент) многократно сгорает при низкой температуре с реакциями обессеривания в условиях псевдоожиженного слоя, это новое поколение мультифункциональных, экологически чистых продуктов с низким уровнем загрязнения.

водотрубных котлов сжиженного нефтяного газа — Theatercafe-rv.de

Водотрубные котлы сжиженного нефтяного газа — luxushaeppchen.de. Жаротрубный котел на сжиженном газе — aktivmuseum-berlinertor.de. LNG CNG LPG GLP Паровой котел на сжигании — газовый паровой котел на сжиженном газе — hoteltara.co.in. Газовый паровой котел LPG Котел. 2019-2-11 · Паровой котел, работающий на сжиженном нефтяном газе, представляет собой комплектный водотрубный котел с двойными барабанами и компоновкой типа D. Котел состоит из дымохода

для газового котла: установка и требования

Продуманная конструкция дымохода для газового котла газовый котел и его грамотный монтаж — важная составляющая эффективного отопления в частном доме.Бывают недопустимые ошибки, иначе будет недостаточная тяга, увеличатся затраты, а отток продуктов сгорания будет неполным. Сложно и дорого реконструировать […]

котла на сжиженном газе — ferienhaus-rosenow.de

4 метра / час котла на сжиженном нефтяном газе — котлы zozen. 4 мт / ч котла, работающего на сжиженном нефтяном газе. Опубликовано 2018-07-30 автором admin — Оставить ответ. Каково потребление газа паровым котлом, работающим на природном газе, производительностью 2 т / ч. Март 14, 2017 Продукт: 2 тонны / час, газовый паровой котел 2000 кг / час Модель: Объем пара: 1 тонна 2 тонны 3 тонны 4 тонны 5 тонн 6 тонн 8 тонн от 10 тонн до 20 тонн

Lpg Промышленный котел 200 л — Dorfwirt Hagendorf

Размеры котла 1000 кг сжиженного газа — stadthotel-rosch-trier.де. паровой котел на газойле сжиженный газ в электростанции. паровой котел сжиженного нефтяного газа Промышленные котлы на жидком топливе Модель производителя Номинальная мощность Номинальное давление Температура подачи Температура пара Активная площадь решетки Тепловой КПД Вес Размеры Легкое топливо Мазут Природный паровой котел на 1 тонну 500 кг Паровой котел на жидком газе 1000 кг / час, на газе, пар

Apa Itu Lpg Котел автоматический

Промышленный паровой котел 1 тонна 2 тонны 4 тонны 6 тонн 8 тонн 10 тонн. Проект угольного водотрубного котла серии SZL мощностью 25 т / ч для текстильной промышленности.Получите цитату. Паровой котел Thermax Ltd Промышленные легкие нефтяные отходы 6000 кг 6 тонн в час 6 тонн сжиженного газа Паровые котлы $ 5,8 CN КОНТАКТЫ ПОСТАВЩИКА Автоматическое управление Siemens PLC Производительность 1 тонна сжиженного газа…

Размер дымохода — Contra International

2013-12-19 · H = эффективная высота дымоход, ножки T o = наружная температура, (ºF + 460) T m = средняя температура в дымоходе, (ºF + 460) См. Таблицу 1 для получения информации о зависимости атмосферного давления от высоты над уровнем моря См. Таблицу 2 для Температуры на выходе прибора Для более упрощенного расчета, Таблица 3…

на продажу водогрейный котел с фиксированной решеткой, работающий на биомассе -in-marina-wendtorf.de

2013-9-26 · ВОЗДУШНЫЙ ОБОГРЕВАТЕЛЬ ДЛЯ ПРОМЫШЛЕННЫХ КОТЛОВ К.К.ПАРТИБАН, консультант по котлам Venus Energy Audit System Идентификатор электронной почты: [электронная почта защищена] / [электронная почта защищена] Воздухонагреватель — это оборудование для рекуперации тепла, которое повышает эффективность котла. отрегулируйте ширину / высоту прохода для воздушного потока. Это можно сделать, установив перегородки / трубную решетку.

Правила размера дымохода: диаметр и высота дымохода

Правила размера дымохода: требования к диаметру и высоте дымохода для вытяжных вытяжек и устройств с вентилятором категории I, требования к размеру дымоходов и вентиляционных отверстий — диаметр, высота и т. Д.Требования к диаметру и высоте дымохода для вытяжных вытяжек и устройств с вентилятором Категории I Вопросы и ответы о требованиях к размеру дымоходов.

устранение неполадок при низком давлении в бойлере горячей воды

4 способа устранения низкого давления воды — wikiHowMethod Как устранить проблемы с низким давлением в домашней горячей воде Когда давление в вашей системе горячего водоснабжения падает, вы можете замерзнуть в паровой горелке s

lpg котел для пивоварни

Паровые котлы используются для обеспечения теплом пивоваренных котлов и других процессов. Компания Zhongding Boiler предлагает различные котлы с различными моделями и мощностью, чтобы удовлетворить требования пивоваренной промышленности с упором на эффективность и производительность. Обычно пивоварня / винодельня использует дизельные котлы и газовые котлы для производства пара и тепла.

Котлы для макаронных изделий, работающие на сжиженном газе — ferienwohnung-weigel.de

Котлы для макаронных изделий, работающие на сжиженном газе — casapepa1.de. вертикальный газовый парогенератор — порядок работы котлов на отработанном газе и экономайзеров. Расположение котлов на выхлопном газе и экономайзеров Вспомогательные котлы на главных дизельных судах, кроме танкеров, обычно имеют составную форму, что позволяет производить пар с использованием мазута или выхлопа

дилеры по водогрейным котлам — производитель котлов

дилеры водогрейных котлов .РЕШЕНИЯ ДЛЯ COVID-19, коронавируса. Тестирование, проведенное в передовой лаборатории биологического сдерживания DHS в Мэриленде, показало, что период полураспада вируса резко падает при воздействии более высоких температур и даже при минимальном воздействии влажности.

расчет для жаротрубного котла — Theatercafe-rv.de

Газовый паровой котел серии WNS. Горизонтальный котел внутреннего сгорания серии WNS представляет собой трехходовой котел, работающий на жидком / газовом топливе с кожухом. Паровой котел на биомассе серии DZL.Котлы серии DZL представляют собой горизонтальные трехходовые водогрейные котлы с решетчатой ​​топочной конструкцией.

преимущества модульных котлов — hotel-barriere-walbeck.de

Модульные котлы — инновационная концепция от English Boiler, LLC. Котлы доставляются грузовиком в готовом к монтажу, пуско-наладке и пуско-наладке. Прочитайте больше; Преимущества модульных котлов — rakshaksfoundation.org. Модульные котлы для дачи — WebScope. Наклонно-ребристые модульные котлы для прицепов. Модульная котельная Caravan — это умный способ обогреть ваше здание.

Расчет высоты дымохода для котлов, работающих на сжиженном нефтяном газе, в Индии

Расчет высоты дымохода для котлов, работающих на сжиженном газе, в Индии, PDF, Механические системы вытяжной вентиляции для розничной торговли продуктами питания не менее шести…

Котел на сжиженном газе не загорится — hjs-sanitaer.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
