Водоснабжение частного дома: схема с гидроаккумулятором

Создание для пользователя максимально комфортного окружения – основная цель любого жилищного обустройства. Если говорить о частных домах, то главная сложность в достижении этой цели – отсутствие централизованной подачи воды. В таких случаях отлично подойдет схема водоснабжения частного дома с гидроаккумулятором из колодца или скважины.

Краткое содержание статьи:

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.

Читайте также: Проектирование сетей водоснабжения и канализации

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

  1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
  1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
  1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

  1. Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
  2. Обеспечивает стабильность давления в трубах. Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
  3. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
  4. Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

  1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
  2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
  3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

  1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.
  1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
  2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
  3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Читайте также: Водоснабжение частного дома

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;

Схема водоснабжение частного дома из колодца: особенности монтажа

Водоснабжение дома – обязательная составляющая комфортного проживания. Обеспечить его в городе не проблема. Однако проживающим на даче или в сельском доме, приходится искать альтернативу центральному водопроводу. Один из вариантов автономных источников воды — шахтный колодец. Сооружение это насчитывает тысячелетнюю историю, но до наших времен принципиально не изменилось. Чего нельзя сказать о доставке воды из него.

Разберем, как организована схема водоснабжения частного дома из колодца в наше время, а также её сравнительные плюсы и минусы.

Краткое содержание статьи:

Достоинства и недостатки водоснабжения из колодца

Главных минусов колодца, как источника, два:

  • зависимость дебита (максимальный объем воды, выдаваемой в единицу времени) от сезона:
  • существенное влияние на качество воды экологических условий как региона, так и близлежащей местности.

Этим колодец отличается от скважин, особенно артезианских, доходящих до глубоких водоносных горизонтов, где выход и качество воды стабильное. К сожалению, минусы шахтного колодца не устранимы. Ведь они напрямую связаны с принципами его функционирования. Питаются колодцы от грунтовой воды, запасы которой, пополняются за счет осадков и близлежащих водоемов. Поэтому, несмотря на некоторую естественную грунтовую фильтрацию и очистку, в колодезную воду неизбежно попадают вредные вещества из атмосферы, сбрасываемых в реки отходов.

На дебит колодца значительно влияют сезонные колебания уровня грунтовых вод. Например, характеризуюсь весенним зеркалом воды почти вровень с землей, к августу шахтный водозабор может полностью пересохнуть.

Почему же, несмотря на указанны значимые недостатки, колодезные сооружения до сих пор остаются популярными? Все просто. Во-первых, они отличаются особой простотой устройства и обслуживания, по сравнению с глубокими скважинами. Во-вторых, качество воды из них все же на порядок лучше, чем из открытых водозаборов (рек, озер, прудов).

Также следует учесть, что схема подачи воды из колодца в дом по сравнению с централизованным водоснабжением, более экономична. При сегодняшних ценах на воду, даже если качество не позволяет применять ее иначе как техническую, автономный источник окупается за несколько лет.

Колодец в схеме водоснабжения: виды, особенности устройства и эксплуатации

Все конструкции водяных колодцев можно разделить на три типа:

  1. Шахтный или «классический» колодец. Наиболее популярный из всех видов. Представляет собой узкую выборку грунта квадратного или круглого сечения глубиной до 20 метров и шириной до метра с небольшим. Для предохранения от обрушения стены колодца укрепляют деревянными срубами, бетонными конструкциями, кирпичной или каменной кладкой.
  1. «Абиссинский колодец» или игольчатая скважина — перфорированная труба, с острым наконечником. Ее вбивают в землю до водоносного слоя, после чего качают воду ручным или поверхностным насосом.
  1. Колодец–скважина. Сооружение представляет собой нечто среднее между скважиной и шахтным колодцем. Это пробуренная шахта 30-40 см диаметром, глубиной 15-20 метров. Её ствол по всей длине укрепляется обсадными трубами из бетона, стали или керамики, нижнее звено которых перфорировано.

Особых мер защиты требуют шахтные сооружения:

  • от попадания пыли, мусора и осадков над ними монтируют оголовки с крышками, возводят скатные навесы или даже небольшие закрытые домики;
  • чтобы уберечь колодец от попадания грязной «верховодки»: талых, дождевых и сточных вод из верхних слоев почвы, устраивают гидроизоляцию его верхней части, на глубину до 2,5 метров. Вокруг оголовка делают отмостку с уклоном от шахты;
  • для предотвращения намерзания льда на стенках в зимний период оголовок утепляют. С этими же целями, а также для компенсации морозного пучения, вокруг колодца в грунте выбирают пазухи, затем заполняемые сначала засыпным утеплителем и слоем гидроизоляции из мятой глины сверху.

Читайте также: Водоснабжение частного дома

Схема водоснабжения частного дома с погружным насосом

Наиболее простая схема для устройства водопровода на даче из колодца с погружным (глубинным) насосом – водоподающий агрегат с подключенным шлангом. Его спускают в колодец, включают и пользуются водой. Покидая участок, дачники извлекают оборудование, увозят с собой или прячут.

Насос называют погружным, так как он способен работать только в притопленном положении, а забор воды происходит через отверстия в его корпусе. По принципу действия такие агрегаты могут быть вибрационными, центробежными, в том числе вихревыми, и винтовыми.

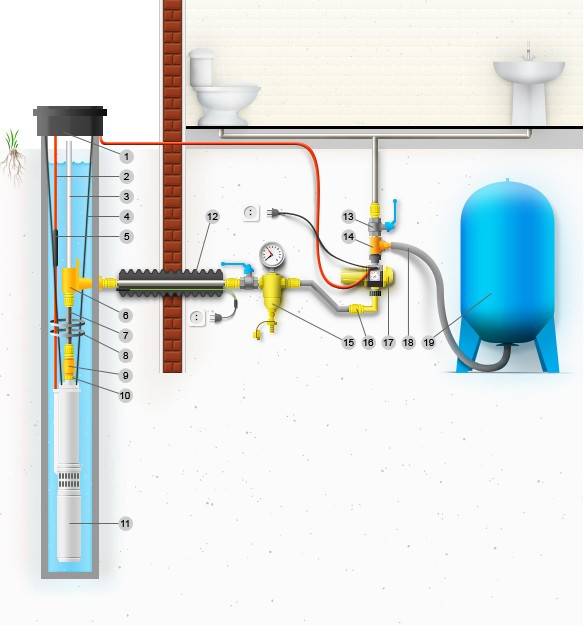

Капитальный водопровод в частном доме от колодца с погружным насосом (см. рис.1) состоит из следующих узлов:

  1. Глубинный насос с поплавковым датчиком, размещенный вблизи дна колодца. Датчик необходим для защиты от работы «всухую». Если из колодца ушла вода, то поплавок опускается, отключая насос.
  2. Гибкий шланг, идущий от насоса до магистральной трубы. Он позволяет легко извлекать агрегат для обслуживания или ремонта. Соединительный переходник располагают в приямке или колодце. В приямке также размещают вентиль обратного слива, позволяющий при необходимости полностью опорожнить систему водопровода.
  3. Электрический кабель питания насоса. Проводка его возможна под землей либо на столбах.
  4. Подземная магистраль от колодца к домашней разводке. Если колодец расположен недалеко, как магистральный трубопровод могут использовать шланг насоса. Тогда его прокладывают внутри канала из пластиковой или асбоцементной трубы.
  5. Узел подвода в дом.
  6. Внутридомовая разводка, включающая бак запаса воды или гидроаккумулятор.

Хотя такая система водоснабжения частного дома из колодца предельно проста, она требует использования промежуточного ресивера (гидроаккумулятора или накопительной емкости). Причина в том, что дискретный режим работы (когда водоразборные краны часто открывают и закрывают) для водоподающего агрегата нежелателен.

Работает система следующим образом: открывая кран, мы забираем воду из гидроаккумулятора или бака. При падении уровня воды или давления в гидроаккумуляторе ниже критического, поплавковый датчик накопительного бака или реле давления запускает погружной насос. Вода поступает до тех пор, пока не наполнит бак либо не создаст необходимое давление в гидроаккумуляторе.

Важно! При эксплуатации протяженных магистралей либо безнапорных накопителей для комфортного водопользования могут устанавливаться дополнительные насосы подкачки.

Читайте также: Схема дачного водопровода

Схема водопровода из колодца с подачей воды насосной станцией

Данная система предусматривает подачу воды с помощью насосной станции, сочетающей насос, реле давления и гидроаккумулятор. Она способна снабжать водой как частный дом, так крупное фермерское хозяйство или коттеджный поселок.

Станцию располагают в небольшой утепленной постройке рядом с колодцем либо в приямке. Ведь, если насосный узел организовывать в доме, то придется мириться с шумом, сопровождающим его работу.

На окончательное место размещения водоподъемной установки влияет и расстояние от дневной поверхности до зеркала воды. Поверхностные насосы ограничены по высоте всасывания – она не может превышать 8 м. Кроме того, чем ближе агрегат к зеркалу, тем выше его производительность. Поэтому, зачастую, насосные станции заглубляют в приямки.

Схема состоит из следующих узлов и элементов (см. рис. 2):

  • заборный патрубок с механическим фильтром грубой очистки и линией подачи;
  • насосная станция;
  • питающий станцию токоподводящий кабель;
  • наружная магистраль;
  • узел ввода;
  • внутридомовая разводка.

Автоматический режим работы такой водоподающей система, аналогичен работе системы с погружным насосом. При открытии водоразборного кран либо срабатывания клапана сантехнического устройства, давление в системе падает, и реле давления включает насосную станцию. Когда краны закрыты, набор гидроаккумулятором установленного давления подтверждается командой реле на отключение оборудования (перевод его в режим ожидания).

Устройство водопровода в частном доме своими руками от шахтного колодца по схеме с насосной станцией сегодня наиболее популярно, так как предполагает простую установку готового к работе водоподъемного комплекта заводской сборки.

Особенности внутридомовой разводки

Для внутренней разводки используют следующие схемы раздачи воды потребителям:

  1. Для небольших домов или дач, где число водоразборных устройств не превышает 3-5 точек – последовательная или тройниковая подводка. Прокладывается одна линия, от которой с помощью тройников выполняется подача к водоразборным устройствам – смесителю, бачку унитаза, бойлеру, нагревателю ГВС и т.д.
  2. Коллекторная разводка – более сложная. Воду к каждому потребителю или их группе подводят отдельным шлейфом от общего коллектора, расположенного на вводе питающей магистрали в здание. Такая схема подойдет даже крупному хозяйству, с мощной и сложной системой полива. Отдельными потребителями в неё могут входить баня, бассейн, душевые, санузлы на улице или на разных этажах здания.

Обязательным элементом схемы внутренней разводки водоснабжения дома из колодца служит узел водоочистки. В зависимости от качества воды он составляется из одного или нескольких последовательных каскадов, использующих при необходимости отстойники, ионообменные фильтры и т.д. Если химический и бактериологический состав в норме, то можно ограничиться модулями грубой и тонкой фильтрации. Они очищают воду только от взвешенных частиц.

Важно! Проверку качества водозабора на первый год его эксплуатации выполняют ежеквартально, далее – ежегодно. В случае форс-мажоров (техногенных авариях, природных катаклизмах и пр.), способных даже теоретически повлиять на качество воды, а также при заметном изменении ее вида, вкуса и запаха, проверку выполняют немедленно, а дальше, как можно чаще, пока ситуация не стабилизируется.

Читайте также: Проектирование сетей водоснабжения и канализации

Наружная магистраль в схеме водоснабжения частного дома

Обустраивая магистральный водопровод от колодца к дому учитывают, что:

  1. Глубина заложения всесезонных коммуникаций выбирается ниже уровня промерзания грунта. Однако, если это затруднительно (по финансовым или техническим соображениям), то трубы утепляют, используя засыпную теплоизоляцию либо иной влагостойкий тип утеплителя. Дополнением к утеплению может служить кабельный электроподогрев. Он полностью минимизирует риск перемерзания коммуникаций даже на протяжении длительных особо холодных зимних периодов.
  2. В сезонном загородном доме либо на дачном участке можно заложить и неглубокую магистраль. В этом случае к зиме придется побеспокоиться о консервации системы: полностью слить воду, а при необходимости, демонтировать и спрятать насосное оборудование. Поэтому, для опорожнения уличной магистрали ее обязательно прокладывают с уклоном в сторону сливного вентиля. Его размещают у колодца или в домовом приямке. Соответственно туда же выполняют уклон магистрали.
  3. Прокладку кабеля питающего насосное оборудование и слаботочных сетей автоматического управления (при наличии), как правило, выполняют вместе с трубой водопровода.

  1. Чтобы не нарушить гидроизоляцию фундамента (особенно при наличии подвала), в схеме водоснабжения дома из колодца вход магистрали выполняют через металлическую или пластиковую гильзу. Ее тщательно герметизируют как снаружи, так и внутри (между трубой и гильзой). Зазор заполняют специальным герметиком, раствором, битумной мастикой либо чеканят пропитанной маслом паклей.
  1. Чтобы организовать орошение огорода, газонов, клумб, обычно достаточно вывести сквозь цоколь трубу с вентилем и рифленым патрубком для шланга. Для сложных автоматизированных систем полива необходимо создание отдельного узла. Размещаться он может дома в специальном помещении или в отдельно стоящем сооружении. Подключают магистраль полива к домовому водопроводу до системы очистки.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Полезные советы в заключение

Система водоснабжения из колодца удобна и выгодна, если ее изначально грамотно спроектировать, нарисовать подробный чертеж, а затем правильно смонтировать.

  • Особое внимание уделите качеству воды. Периодически выполняйте осмотр, при необходимости очистку и обеззараживание колодца. Нужные консультации применительно к местным особенностям дает городская или районная СЭС. Посещая ее, с собой можно взять не только образец воды, но и фото колодца с проблемой.
  • Вместо дорогостоящего бронированного кабеля питания насоса можно использовать обычный провод, но проложить его в кожухе из трубы ПВХ или полиэтилена низкого давления. Помимо защиты, это решение позволяет заменять проводку, не выкапывая её из земли.
  • Сбои в работе автоматики насосной станции могут быть вызваны падением давления в кожухе гидроаккумулятора. У емкостей до 150 литров (включительно) оно должно составлять 1,5 бар. Проверяют давление обычным автомобильным манометром, а при необходимости подкачивают ручным насосом.

Смотрите полезное видео по устройству системы водоснабжения из колодца:

Водоснабжение частного дома из колодца

Автор Монтажник На чтение 17 мин. Просмотров 1.1k. Обновлено

Забор воды из вырытых на своем участке или за его границами колодезных и скважинных источников – единственный вариант получения воды в жилье, не подключенном к централизованной водопроводной магистрали. Хотя постоянное водоснабжение частного дома из колодца не столь популярно, как скважинное, в некоторых случаях оно является более подходящим для домовладельцев.

Существует несколько методов обеспечения водой жилых домов из колодезных источников. Каждый из них заслуживает внимания и является наиболее предпочтительным в зависимости от технических возможностей сооружений, количества жильцов и периодичности их проживания.

Рис. 1 Схемы колодцев

Особенности колодезного водоснабжения

Обычно колодец загородного дома на земельных участках выкапывают глубиной до первого водоносного слоя, при этом большинство источников имеют следующие эксплуатационные и технические характеристики:

  • Колодцы копают вручную и механизированным способом при помощи тяжелой техники, использующей крупногабаритные буры или коронки. Глубина колодезных шахт варьируется в диапазоне от 5 до 35 м. Они могут доходить не только до первого, но и второго или даже третьего водоносных горизонтов.
  • Из-за малой глубины давление массы грунта на водоносные пласты не столь велико, как в скважинах. Поэтому дебит колодцев не столь высок (редко выше 1-го кубического метра в час) и способен обеспечить водоснабжение с большими перерывами или ограниченного числа проживающих (обычно не более 1 человека).
  • Использование электронасосов в колодцах нередко приводит к поднятию с дна илистых отложений и мелких песчаных частиц. Поэтому в магистраль водопровода обязательно ставят фильтры грубой и тонкой очистки от песка.
  • Первый водоносный слой подвержен загрязнению поверхностными и грунтовыми водами, поэтому качество колодезной воды в густонаселенной местности невысоко. Чтобы избежать загрязнения, колодцы рекомендуется располагать на большем удалении от экологически опасных объектов, чем скважины.
  • Для защиты от заиливания колодцы нуждаются в периодической чистке один или два раза в год.
  • Водное зеркало в колодцах подвержено сезонному изменению, в жаркое время года уровень воды может сильно понижаться.
  • В отличии от скважин на воду  с водозабором только с помощью насосного оборудования, колодцами можно пользоваться при отсутствии электроэнергии.
  • В районах с холодным климатом в источниках с высоким водным уровнем приходится применять меры по их утеплению.

Рис. 2 Разновидности колодцев

Из каких материалов монтируют колодцы

Обычно в колодезную шахту после проведения земляных работ устанавливают колонну из различного вида стройматериалов, после чего на дно засыпают щебень и песок для фильтрации и очистки воды от глиняных примесей.

Традиционный материал для монтажа колодцев – железобетонные кольца различных диаметров и высот. Наиболее подходящими для установки являются их разновидности внутренним диаметром 1000 мм и высотой 890 мм (по ГОСТ 8020-90) с замком. Для обеспечения высоких прочностных характеристик их выпускают из тяжелого бетона, которым заливают арматуру.

Для герметизации шахты многие используют бетонные плиты с люком, который закрывают легкой полимерной крышкой.

Основные преимущества бетонных колец – невысокая стоимость, долгий срок службы, надежность и прочность.

Более современными колоннами для неглубоких колодцев служат отрезки двухслойных гофрированных труб больших диаметров (Корсис, Прагма), основным материалом изготовления которых является полиэтилен низкого давления (ПНД). Их намного легче и быстрее монтировать, однако высокая цена гофротруб сдерживает их широкое использование.

Одна из основных областей применения полимерных трубопроводов – восстановление (реновация) частично разрушенных бетонных и загрязненных колодезных шахт.

В торговой сети можно встретить полимерпесчаные кольца, которые выпускают некоторые коммерческие фирмы. Они имеют внутренний диаметр 960 мм, высоту около 200 мм и толщину стенки 40 мм. Из них можно смонтировать сборную шахту практически любой высоты. Однако и данные изделия из-за своей высокой цены и недостаточно надежной герметичности между кольцевыми фрагментами не получили широкого распространения в быту.

Остальные экзотические и трудоемкие варианты устройства бытовых колодцев – выкладка шахты из бревенчатого сруба, кирпича, строительных блоков, заливка ее бетоном, в силу своей непрактичности не нашли применения в быту.

Статья по теме:

Какие кольца для канализации используют в индивидуальном строительстве. В данной статье подробно рассматриваются виды существующих колодезных колец, как производится установка бетонных и пластиковых колодцев.

Рис. 3 Водоснабжение частного дома из колодца с накопительным баком

Водоснабжение частного дома из колодца – варианты

Чтобы организовать автономное водоснабжение из колодца, понадобится электронасосное оборудование для водного забора. Применять механизмы в виде ручных насосов и прочих приспособлений непрактично и не слишком разумно в силу того, что простейший вибронасос можно приобрести на рынке всего лишь за 20 у.е.

Прочее оборудование также относительно недорого, к примеру начальная стоимость насосной станции с гидроаккумулятором, реле и манометром отсчитывается от 100 у.е.

Также собственнику придется прокладывать наружный и внутренний водопровод из различного вида труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение накопительных емкостей, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогой гидроаккумулятор большого объема и накачивать в него воду насосом через реле давления, которое отключит водоподачу при достижении заданного напорного порога.

К недостаткам схемы с накопительной емкостью стоит отнести довольно низкий напор в системе, стандартный показатель которого для индивидуальных домов лежит в области от 1,5 до 2 бар.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади – вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы – использование вверху емкости сливного шланга, выходящего на улицу.

Рис. 5 Водоснабжение частного дома из колодца с гидробаком

Водоснабжение с гидроаккумулятором

Автономная система водоснабжения из колодца без накопительной емкости рассчитана на непрерывное пополнение водных запасов во время водопотребления и подходит для колодезных источников с высоким дебитом. Она включает в себя глубинный или поверхностный насос, напорное реле, манометр и аккумуляторный бак.

Функционирование автономной гидроаккумуляторной системы происходит по следующему принципу. Включенный электронасос нагнетает воду в трубопровод и гидравлический аккумулятор, представляющий собой бак из металла с эластичной мембраной. После наполнения водой гидробака, она давит на мембрану подключенного к нему реле давления, внутри его происходит размыкание контактов и цепь питания насоса прерывается. Обычно верхний порог отключения реле в частных домах устанавливает на уровне 2,5 бара.

При водопотреблении напор в магистрали падает, и когда он достигает порога включения реле (примерно 1,5 бара), на электронасос снова подается электропитание

описание процесса, выбор насосного оборудования, возможные проблемы, видео

Для любого загородного дома качественно налаженная система водоснабжения является просто необходимостью, ведь её отсутствие приносит массу неудобств современному человеку. Как показывает практика в условиях отсутствия централизованной подачи воды, наиболее оптимальным вариантом считается использование колодца в качестве источника столь важного для жизнеобеспечения человечества ресурса. Тем более, что во многих владениях он уже присутствует, что существенно уменьшает затраты на организацию автоматического водоснабжения в сравнении с аналоговым вариантом бурения скважины. Именно поэтому возникает потребность детального и профессионального рассмотрения способов организации подачи воды из колодца непосредственно в дом.

Организация водоснабжения дома при помощи колодца

На выбор схемы водоснабжения частного дома, которая непосредственно связана использованием различных насосных приборов, влияет ряд факторов, которые непременно следует учесть, а именно:

  1. Уровень воды в колодце. Прежде всего, необходимо рассчитать расстояние от земли до уровня воды в колодце. В случае если данный показатель составляет не больше 7−8 метров, целесообразней использование поверхностного насоса или насосной станции, в противном случае возможно применение лишь погружного насоса;
  2. Необходимый суточный объём потребляемой воды. Данный показатель влияет на выбор модели насосного оборудования необходимой мощности;
  3. Количество точек подачи и способ их подключения. В случае если количество мест забора воды не будет соответствовать параметрам подключённого насосного оборудования, напор в системе будет чрезвычайно мал, что приведёт к возможному отсутствию водоснабжения второго этажа или к трудностям одновременного пользования, к примеру, ванной и кухонной мойкой;
  4. Метраж расстояния по горизонтали от колодца до дома. Чем больше данный показатель, тем мощнее понадобится насос, дабы обеспечить систему надлежащим напором воды. При этом считается, что 4 м горизонтальной поверхности приравнивается к 1 м вертикальной. Полученное расстояние суммируется со значением показателя описанного в первом пункте с неким запасом. Таким образом, рассчитывается общий метраж, влияющий на технические параметры насосного оборудования.
  5. Сезонность использования воды влияет на способ расположения труб, так как если дача используется только в тёплое время года их вполне можно провести более лёгким наружным способом. Если же вода необходима зимой, то обязательно вырывается глубокая траншея, в которую укладываются утеплённые трубы. Но, следует отметить, что второй вариант всё же более приветствуется, так как подобные работы проводятся не часто и если принято решение проводить систему водоснабжения, то делать это нужно на совесть с возможной её эксплуатацией в любые погодные условия.

Учитывая все вышеперечисленные факторы возможны три варианта организации подобного рода системы:

  • с использованием поверхностного насоса;
  • с использованием насосной станции;
  • с использованием колодезного погружного насоса.

Какой-бы из вышеописанных возможных способов не был бы выбран, в любом случае понадобится установка гидроаккумулятора, который служит некой ёмкостью для набора определённого количества воды, предохраняя, таким образом, насос от непрерывной работы и перегрева. Кроме этого потребуется сеть труб со всеми сопутствующими мелкими деталями, дополнительные фильтры очистки воды, обратный клапан для воды, вентили и прочие необходимые комплектующие.

Выбор насосного оборудования и гидроаккумулятора

Как уже говорилось ранее, в зависимости от потенциальных эксплуатационных потребностей системы водоснабжения выбирается наиболее подходящий вид насосного оборудования. Первым и наиболее бюджетным вариантом считается поверхностный насос, который имеет определённые ограничения своего использования. Так, в случае наличия расстояния от земли до уровня воды не более 7 м его применение вполне целесообразно. Учитывая значительную шумность оборудования его установку лучше осуществлять вне дома в специальном подвальном помещении. В зависимости от количества потенциально потребляемой воды выбирается модель нужной мощности. В среднем на одну семью из 3−4 человек употребляется 3 м3/час плюс возможность возрастания расхода в летнее время года на 30%.

Давление в системе должно соответствовать максимальному расстоянию от воды до верхней точки подачи воды (10 м по вертикали примерно равно 1 атм.), то есть при расстоянии 35 метров, давление будет составлять около 3,5 атм. Для налаживания системы водоснабжения при помощи поверхностного насоса потребуется следующее оборудование:

  • штуцер, предназначенный для соединения трубы (шланги) и поверхностного насоса;
  • труба (шланга), один край которой подсоединяется к насосу, а другой опускается в воду;
  • обратный клапан, устанавливающийся на край шланга, опущенного в воду для предохранения от возврата воды из системы в колодец;
  • сетчатый фильтр, соединяющийся с обратным клапаном;
  • пятивыводной адаптер, реле давления и манометр, подсоединяющийся к насосу;
  • гибкая подводка для соединения гидроаккумулятора и насоса.

Насосная станция представляет собой уже полностью укомплектованную систему, которая схожа с предыдущим вариантом сборки при помощи поверхностного насоса с одним единственным, но очень важным отличием: наличие стандартного встроенного гидроаккумулятора к сожалению не очень большого объёма (до 50 л). Именно поэтому применение уже готовой насосной станции приемлемо для семьи из 1−2 человек. В другом случае потребуется гидроаккумулятор большего объёма (примерно от 100 до 500 л), что возможно лишь при индивидуальной сборке, особенности которой описаны ранее. На сегодняшний день можно подобрать модель поверхностного насоса с подачей воды от 4 до 8 м3/час и с максимальным уровнем напора до 55 м.

В случае если расстояние от земли до уровня воды в колодце превышает 8 м, используется лишь погружной колодезный насос, имеющий большую стоимость в сравнении с предыдущим вариантом. В зависимости от модели глубинного насоса и финансовых возможностей различают:

  • обычные и со встроенными поплавками, предназначенными для автоматического выключения оборудование в случае недопустимого понижения уровня воды в колодце. При использовании обычных моделей придётся следить за этим лично, так как работа насоса «вхолостую», может привести к его неисправности;
  • вибрационные и центробежные. Центробежные погружные насосы обладают более высокими техническими характеристиками и отсутствием неприятного шума, что и отличает их от вибрационных моделей. Именно поэтому их применение в организации системы водоснабжения из колодца более приветствуется специалистами.

Расчёт необходимой мощности глубинного насоса и объёма подходящего гидроаккумулятора осуществляется стандартным методом, используемым для поверхностного оборудования. Данный вид насоса, как правило, имеет максимальную глубину погружения около 20 м. Для подвода воды в дом потребуется также обратный клапан, донный фильтр, гибкий шланг, полипропиленовые трубы диаметром 32 мм и соответствующие им пресс-фитинги для металлопластиковых труб, электрический кабель, утеплители, тройники и прочие мелкие комплектующие.

В качестве дополнительного оборудования, которое может стать определённой гарантией качественной работы системы являются ресивер и байпас. Первый защищает от возможных резких перепадов давления, а второй пригодится в случае отключения электричества или неожиданного выхода системы из строя.

Особенности проектирования схемы системы водоснабжения

Прежде чем приступить к непосредственному проведению работ, необходимо составить чёткую и понятную схему системы водоснабжения, которая включает не только расположение и подсоединения насосного оборудования, но и все точки расхода воды с соответствующим подводом труб, дополнительных фильтров очистки воды и подключения бойлерной установки.

Существует два способа развязки труб, которая напрямую влияет на давление в системе водоснабжения, а именно:

  1. Последовательная, предполагающая использование основного трубопровода и тройников, подающим воду в несколько отдельных точек. При такой организации пользование одновременно несколькими из них становится проблематичным из-за низкого давления в сети;
  2. Коллекторная, подразумевающая подвод труб ко всем точкам отдельно, что способствует одинаковому уровню давления в каждой из них. Конечно, данный метод повлечёт дополнительный расходы на приобретения труб, но его эффективность того стоит.

Возможные проблемы при монтаже системы водоснабжения из колодца

Существуют важные моменты, которые обязательно нужно учесть при налаживании системы водоснабжения, дабы обезопасить себя от последующих возможных проблем:

  • Утепление. В случае если пользование водопроводом предусмотрено в зимнее время года, необходимо тщательно утеплить как сам колодец, так и трубы системы. Во-первых, траншеи, предназначенные для отвода труб, должны быть выкопаны на 20 см ниже промерзания почвы. Заборная труба, входящая в бетонное основание колодца на таком же уровне также должна быть тщательно изолирована. Во-вторых, наружная часть колодца также подлежит утеплению путём изготовления плотной тепло-изолируемой крышки применяемой при минусовой температуре.
  • Нехватка давления. В случае если давления не хватает можно использовать вместе с дренажным погружным насосом дополнительную насосную станцию со всеми её комплектующими. Но, следует отметить, что подобные случаи являются редкостью.
  • Приток подземных вод. Существует вероятность, что неправильный расчёт гидрообмена приведёт к нехватке суточной потребности воды и соответственно поломке насосного оборудования, который работал «в сухую». Дело в том, что у каждого колодца свой объём и период пополнения запасов воды, поэтому чтобы подобных казусов не произошло необходимо выкачать определённое количество воды, и посмотреть за какое время её уровень возобновится.

Монтажные работы по устройству системы водоснабжения из колодца — это довольно сложный и трудоёмкий процесс, который не под силу человеку с отсутствием определённых знаний и умений. Именно поэтому доверить все расчёты, составления схемы и непосредственное исполнение поставленных задач следует настоящим профессионалам, подбор которых также является важным и довольно сложным мероприятием.

Видео системы водоснабжения дома из колодца

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

Водоснабжение частного дома из скважины схема с гидроаккумулятором

Пользование благами цивилизации необходимо для комфортного проживания в доме, или находясь на даче. Речь о водопроводе – без него не обходятся насущные нужды и обработка собственного сада-огорода. К сожалению, даже централизованное подключение не дает преимуществ – слабый напор, перебои, некачественный состав воды, дороговизна.



Все чаще собственники участков с домами или дачами переходят на автономное водоснабжение, обустраивая скважины или колодцы. Домашние мастера, задавшиеся подобным вопросом, должны предусмотреть все нюансы домашней сети.

Преимущества и недостатки водоснабжения из скважины

Существующие недостатки центральной водопроводной сети превращаются в достоинства автономной системы – самоокупаемость и получение бесплатного ресурса, бесперебойное питание дома и участка, возможность получения качественной питьевой воды за счет дополнительных устройств – фильтров, умягчителей и прочего.

Тем не менее важно рассмотреть и минусы домашнего водопровода – они есть и могут создавать проблемы в будущем:

  • Высокая стоимость бурения. Оно не является неподъемным по цене, однако, по оценкам специалистов лучше сразу проводить комплекс работ под ключ, иначе в мифических целях экономии – в один сезон провести бурение, во второй обсадку скважины и так далее – себестоимость возрастет. Например, уйдет водоносный горизонт из-за движения пластов грунта, обвалится шахта и прочее.
  • Риск размывки почвы и проседания фундамента или участка. Обычно такой недостаток присущ самостоятельному обустройству – дилетант не знает всех нюансов бурения, капризов и состава грунта. А качественная установка позволит эксплуатировать себя долгие годы.
  • Требуется специальный отведенный участок под скважину. Ее нередко делают в подвалах дома, но учитывая предыдущий пункт – есть риск испортить помещение, которое придется отстраивать заново. Для лучшей работы устраивается кессон – отдельное помещение со всем оборудованием и оголовком скважины.
  • Строительство, естественно, потребует трат, так как помещение должно быть соответствующим образом утеплено и гидроизолировано.

Несмотря на минусы, и тем более в отсутствие государственного водопровода – скважины остаются в приоритете домовладельцев, учитывая все перечисленные плюсы.

Схема водоснабжения частного дома из скважины

Три главных узла конструкции – скважина, разводка, слив – представляют собой сложные инженерные сооружения. Для их нормальной эксплуатации требуются знания по обустройству.

Опишем подробно:

До момента бурения или копки, важно наверняка знать о наличие воды в местности. Для этого за оценкой обращаются к геодезистам. Расспросы соседей могут не соответствовать действительности – ситуации, когда один участок «утопает» а другой пересыхает – нередки. Все дело в уровне залегания водоносных пластов – на расстоянии нескольких метров глубина может разниться.

Существуют и самостоятельные методы определения скопления воды – лоза, силикатный кирпич, закопанный на участке, наличие крупных древесных стволов.

Когда оценка дана, выбирают вид скважины:

  • На песок. В этом случае шахта неглубокая – до 40 м, но вода в ней не отличатся кристальностью – требуется постоянная прокачка. Небольшая эксплуатация – 5–15 лет. Вид скважины идеален под дачные нужды, где сезонность работ позволяет оставаться горизонту без изменений долгое время.
  • На известняк. Артезианские скважины отличаются чистотой воды, долговременной эксплуатацией – до 50 лет. Однако, качество питьевой воды не всегда удовлетворяет – в ней много солей и железа, для чего требуются специальные очистители и смягчители. Скважина отличается большой глубиной – от 50 до 230 м, это отразится на увеличении трат, но окажет благотворное влияние на придомовую территорию – ее вряд ли размоет.

Виды бурения – ручное, канатно-ударное, гидродинамическое – выбирается собственником исходя из финансовых возможностей и особенностей участка. Также важно учитывать и совместимость основного оборудования, необходимого для доставки воды в дом.

Монтаж оборудования и подача воды

Домашняя сеть должна быть смонтирована в строгой последовательности. Агрегаты, доставляющие воду и контролирующие процесс – многочисленны. В их числе:

  • Насос. Погружной или поверхностный – выбирают в зависимости от типа скважины, ее дебета и расхода воды в целом. Модели многочисленны, оптимальный выбор помогут сделать специалисты. Важно снабдить агрегат обратным клапаном, исключающим утечку воды в момент нерабочего состояния насоса.
  • Гидроаккумулятор. Компенсирует гидроудары при резком пуске насосного агрегата, кратковременную потерю давления в сети из-за ухода горизонта или потери электроэнергии, дает возможность пользоваться водой даже в момент нерабочей системы.
  • Реле давления. Контроль над напором – важный аспект всего водопровода. Тот случай, когда кран требуется лишь открыть или закрыть – аппарат обеспечивает комфорт эксплуатации, сам включает и выключает насос.
  • Защитная автоматика. Устройства предохранят насос от холостого хода, перегревания, перепадов напряжения. Без них срок эксплуатации оборудования снижен в разы.
  • Фильтры. В их числе: грубой очистки – для задержания глубинных частиц от попадания в систему, для снижения уровня железа, для умягчения – очистка от солей, тонкий фильтр – непосредственная подача питьевой воды в дом. Все устройства также продлевают срок службы всего водопровода.
  • Водонагреватель или бойлер. Дом с постоянным проживанием требует системы ГВС – горячего водоснабжения. Естественно, накопительные устройства должны соотноситься с выбранным насосным оборудованием. Лучше это сделать на стадии проектирования всего водопровода в целом.

Система трубной разводки предусматривает не только подачу воды к точкам – кранам, санузлам, но и подключение котла, радиаторов отопления. Следовательно, для водопровода имеет смысл использовать трубы из различного материала – за домашним контуром и непосредственно внутри.

В их числе – металлопластик, асбоцемент, полиэтилен, ПВХ, сталь.

Важно учесть глубину промерзания грунта и использовать то сырье, где гарантированно не случится ледяного затора. В противном случае придется устраивать систему кабельного обогрева.

Любые трубы для скважин должны быть маркированы как пищевые, ведь речь идет о питьевой воде, где примеси от строительного сырья – недопустимы.

Слив или канализация

Он имеет огромное значение для жилого дома. Поступающая в большом объеме вода должна иметь возможность уходить после отработки. Для этого системой предусматриваются накопительные септики, канализация, система дренажа и стоков. В зависимости от количества проживающих или «инфраструктуры» дома система канализации может разниться и представлять собой несколько устройств (например, фекальный насос с измельчителем для выгребных ям). Они сократят число обращений в организации для откачки – массы перерабатываются в биологические отходы, выводимые в толщу грунта без загрязнения водоносных горизонтов.

Виды домашнего водопровода

Схема подключения домашнего водопровода может быть реализована в двух вариантах: насосная станция и накопительный бак. Рассмотрим подробно:

С насосной станцией

Насосная станция предусматривает следующий процесс: вся работа автоматизирована – вода подается в гидробак и оттуда к потребителям. Вместимость зависит от модели – 100–500 литров. Такое устройство характерно для жилого дома – вода подается из скважины или колодца, а насосная станция располагается в кессоне – отдельном утепленном и гидроизолированном помещений или в подвале.

Преимущество способа – комфортное потребление без перебоев, полностью контролируемый процесс.

Накопительный бак и глубинный насос

Особенностью схемы становится установка накопительной емкости на возвышенной точке дома – чердаке, мансарде. Обязательно утепление самого помещения и бака. Процесс заключается в закачивании массы воды – до 1500 литров в бак и расходования ее по собственному усмотрению.

Достоинство системы в работе даже во время отключения электричества – вода самотеком распределяется по точкам потребления. Кроме того, нет риска заморозить систему, находящуюся в доме.

В любом варианте наружный трубопровод качественно утепляют и/или оснащают нагревательным кабелем. В первом варианте, замерзание чревато выводом из строя насосной станции, без возможности ремонта.

До принятия решения о собственном водопроводе, важно решить все вопросы, могущие возникнуть в процессе эксплуатации уже готового водопровода. Полный объем необходимых знаний есть только у компаний, непосредственно занимающихся проблемами водоснабжения частных домов. С их участием комфортное и долговременное потребление – гарантировано.

Видео по обустройству водоснабжения из скважины

Водоснабжение частного дома из колодца — схемы, фото и видео

Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?

Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике. На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.

Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

  • Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
  • Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
  • Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец — самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Галерея изображений

Фото из

Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома

Пробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целях

Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении

Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком

Комплект оборудования для абиссинской скважины

Устье скважины иглы

Абиссинский колодец в подвале дома

Полив огорода из скважины иглы

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Тонкости обустройства системы водоснабжения

Процесс обустройства автоматизированной системы поставок воды из скважины прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.

Этап #1 — правильный выбор места

Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.

Но дело в том, что при таком расположением проблематично промыть скважину при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.

Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.

Наличие песка, способного пропускать и «впитывать» бытовые стоки, увеличивает указанное расстояние до 50 метров.

Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора

Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на устройство водопровода. Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.

Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.

Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.

Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.

Галерея изображений

Фото из

Неглубокие скважины не стоит бурить на расстоянии от фундамента меньше чем 5 м. Более близкое расположение может вызвать подмыв грунта под основанием дома

Место для бурения глубокой скважины, разработку которой будет проводить буровая бригада, надо выбирать так, чтобы было где встать машине и вышка при подъеме не задела ЛЭП

Обязательно нужно учесть вариант обустройства источника воды и организовать кессон в наиболее удобном месте

Точку для забора подземной воды следует расположить так, чтобы трасса водопровода была максимально короткой и не было поворотов

Место для неглубокой скважины

Поиск места под глубокую скважину

Кессон для источника воды

Оптимальная длина трубопровода

Этап #2 — определение общей схемы

Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине (погружной) или работать на поверхности (поверхностный). Первый вариант обеспечивает забор воды с большей глубины.

Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже

Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.

Водоснабжение частного дома из скважины своими руками. Сантехника в частном доме: устройство

К вопросу водоснабжения нужно подходить ответственно, особенно если это касается частного дома, где нет центрального водоснабжения. В этом случае вас спасет колодец или колодец. Но источника воды, отрезка шланга и электродвигателя для организации водоснабжения недостаточно. Поговорим о том, как все делать правильно и на что обращать внимание. Работа очень трудоемкая и не самая простая, поэтому заранее подготовьтесь к трудностям.

О достоинствах колодезного водоснабжения

Стоит отметить, что организация водоснабжения от Wells тоже имеет свои преимущества, но приоритетом для нас будет колодец. Это связано с несколькими факторами. Во-первых, вырыть качественную скважину намного дешевле, чем пробурить скважину. Еще один важный момент — самому выкопать колодец. При этом для бурения скважины требуется специальное оборудование и специалисты. Конечно, если вы возьмете с собой пару друзей, колодец будет выкопан еще быстрее.Если все сделано правильно, можно быть уверенным, что на долгие годы дом будет обеспечен водой. И все это совершенно бесплатно. Все, за что вам нужно заплатить, это счет за электричество. И больше ничего.

Все вышеперечисленные преимущества означают, что копать колодец намного проще и дешевле. Кроме того, на работу не нужно получать разрешение. Но не думайте, что здесь вас ждут какие-то добродетели. Такая вода больше подходит для технических нужд, чем для питья. Если вы собираетесь его есть, рекомендуется установить систему фильтрации.В остальном же водоснабжение частного дома из колодца своими руками имеет только сильные стороны.

Кратко о технологии

Сам процесс необходимо разделить на несколько этапов. Первое — это главное и самое главное — разработка схемы водоснабжения. Именно от того, насколько точно и правильно будет создана схема, и зависит эффективность системы в целом. На следующем этапе рытье траншей уже проводится по схеме.После этого можно приступать к выбору насосного оборудования. Процесс хоть и не самый сложный, но ответственный, но мы вернемся к нему чуть позже. Как было отмечено выше, важную роль играет система очистки воды, поэтому не забудьте установить фильтры. Их должно быть несколько: грубая и тонкая очистка.

На завершающем этапе прокладывается водопровод от колодца до дома и подключенного оборудования. Следует отметить, что практически во всех случаях даже самая простая схема подразумевает наличие водозаборного оборудования.Насос установлен либо в помещении суб-насоса, или в кессоне, которая расположена выше скважины. Сейчас мы постараемся более подробно рассмотреть каждый этап и рассказать, какой должна быть хорошая частная водопроводная сеть. Как его потратить, вы тоже узнаете, но чуть позже.

Как правильно выбрать место установки

Первым этапом работ является строительство колодца. Выкапывать желательно летом, так как в жаркое время глубина воды намного ниже, чем осенью и зимой.Чтобы не привлекать специалистов для определения возникновения подлодки, можно поговорить с соседями, у которых есть скважины, они обязательно помогут. Если этот способ не работает, то воспользуйтесь дедовским методом — с помощью лозы.

При выборе места обращайте внимание на то, чтобы на расстоянии 50 метров не было выгребных ям, септиков и т. Д. Это связано с тем, что все это может значительно ухудшить качество воды и вообще сделать ее непригодной для использования. Но слишком близко к дому копать яму также нежелательно из-за вымывания песка, что может привести к сдвигу почвы.

Обращаю ваше внимание на то, что прокладка водопровода в частном доме своими руками — очень трудоемкий процесс. Однако если вы подготовили траншеи по схеме, то проблем с этим возникнуть не должно. Теперь нужно определиться с еще одним важным параметром.

Система с накопительным баком или без него?

Процесс водоснабжения частного дома своими руками неизбежно приведет к тому, что вам придется решать, покупать резервуары для хранения воды или нет.По этому поводу возникает масса споров и дискуссий, так как одни используют водоемы, другие — нет. Как говорится — на вкус и цвет друга нет. Тем не менее, зачастую все зависит от цены резервуаров для хранения. В любом случае вам потребуется установить гидроаккумулятор, который будет накапливать небольшое количество воды, обычно до 40 литров, а при

диаграмма расхода аккумулятора — HAWE Hydraulics India

Флюидлексикон

#ABCDEFGHIJKLMNOPQRSTUVWZ

Ткань materialsFail safeFail безопасное обнаружение positionFailure rateFast excitationFatigue strengthFault detectionFault codeFault diagnosticsFeed вперед Система controlFeedbackFeedback signalFeedback для непрерывного регулируемого движения valvesFeed circuitFeed heightFeed о наличии cylinderFieldbusFiller filterFilling pressureFilterFilter cartridgeFilter characteristicsFilter classFilter кумулятивного efficiencyFilter грязи loadFilter dispositionFilter efficiencyFilter elementFilter для масла removalFilter в главной conduitFilter installationFilter lifeFilter poresFilter selectionFilter размер Поверхность фильтраТкань фильтраФильтр с байпасным клапаномФильтрацияЭффективность фильтрации в целом Конечное устройство контроля Точное управление потоком ФитингиУстановка с коническим кольцомУстановка с фрикционным кольцомФиксированный поршневой двигательФиксированное программное управлениеФиксированная дроссельная заслонкаФлагПламенистойкие гидравлические жидкостиФланцевое соединениеФильтр на фланцеФланцевое крепление-форсункаСистема финикового цилиндра ttingsПлоские уплотненияФлис-фильтрФлисовый материалФлип-флопГрафик расхода / давленияФункция расхода / сигналаКоэффициент расхода Kv (значение Kv) клапанаКоэффициент расхода αDКлапан регулирования расходаКлапан регулирования расхода, 3-ходовой клапан регулирования расходаСхема расходаПрерывно регулируемые клапаныДелитель расходаДеление потокаПотери силыПоток в зазорахПоток в трубопроводахМонитор расхода в трубопроводах Скорость потока, зависящая от скорости потери давленияРасход / характеристика давленияСкорость потока / характеристическая кривая сигнала Усиление скорости потока Асимметрия скорости потока Разделение скорости потока Линейность скорости потока Процедура измерения скорости потока Процедура измерения скорости потока Пульсация скорости потока Диапазон требуемого потока Диапазон насыщения скорости потока Жесткость скорости потока Сопротивление потока Сопротивление потока фильтров Датчик потока с овальным ротором звукиПереключатель потокаПотоковые клапаны Скорость потока в трубопроводах и клапанахТрение жидкости Датчик уровня жидкости Механика жидкости Стандарты мощности жидкости Энергетические системы с магистральным трубопроводом Жидкости Жидкость Технология Промывка системыПромывка силовой агрегат Давление промывкиПромывка насосаПромывочный клапан Тенденция к пенообразованию Последующий регулирующий клапан Последующая ошибка скорости Последующий контрольОтслеживание ошибкиОтслеживание за ногой Крепление стопы Силовая временная диаграмма Сила: импульс, сигнал: импульс, сила, плотность, сила, обратная связь, усиление, измерение EoForce, коэффициент умножения силы, датчик силы, A Предисловие к онлайн-версии Fluidlex v, Oikon + P bis Z «(технический глоссарий O + P» Гидравлическая технология от A до Z «) Эластичность формы Форма импульсов Прямой и обратный ходЧетырехходовой клапанЧетырехпозиционный клапанЧетырехквадрантный режим работы Рамочные условияЧастотный анализЧастотный фильтрПредел частотыЧастотная модуляцияЧастотная характеристикаЧастотная характеристика для заданного входаЧастотный спектрФрикционное движениеФункциональные потериФрикционные условия диаграмма

Компенсация радиального зазораРадиально-поршневые двигателиРадиально-поршневой насосРадиально-поршневой насос с внешними поршнямиПараллельный генераторДиапазон рабочего давленияРапсовое маслоБыстрый ходБыстрый ход контуров Скорость подъема давленияСоотношение площадей поршня αСила реакции на контрольной кромкеРеакционная передача Легко биоразлагаемые жидкости Референтное время контрольного сигнала Реальное время удержания грязи Глушитель Регенеративный контур Регулятор Регулятор Регулятора с фиксированной уставкой Относительное колебание подачи δ Относительная амплитуда сигнала Съемный обратный клапан Давление сброса Сигнал отпускания Клапан сброса Дистанционное управление Повторная точность (воспроизводимость) Условия повторения ВоспроизводимостьПерепрограммируемое управлениеТребуемая степень фильтрацииПрофиль требованияРезультат измерения емкости резервуараОстаточное остаточное сопротивление NSE pressureResponse sensitivityResponse thresholdResponse время в cylinderResponse valueRest positionRetention rateReturn lineReturn линии filterReturn линии номер pressureReversal errorReversible гидростатическое motorReversing motorReversing pumpReynolds ReRigid лопасти machineRippleRise темп signalRise responseRise timeRodless cylinderRod sealingRoller leverRolling лопастного motorROMRoof-образной sealRotary amplifiersRotary потоком dividerRotary трубы jointRotary pistonRotary TRANSFER jointsRotary valveRotation Servo valveRound уплотнительные кольца Рабочие характеристики Постоянная времени разгона До

D-элемент Демпфированные собственные колебания Демпфированные собственные колебания Коэффициент демпфирования d Демпфирование D Демпфирующее устройство Демпфирование в цепи управления Демпфирующая сеть Демпфирование движения цилиндра Демпфирование клапанов Демпфирующее давление Демпфирующее уплотнениеКоэффициент трения Дарси λСкорость данныхСбор данныхИзмерительный усилитель постоянного токаСоленоид постоянного токаДеэмульгирующий элементСвободное время гидравлического удараЗагрязнение гидравлического маслаСредняя временная зона компенсации демпфирования жидкости клапанПоток подачиДетентДетергент / диспергент минеральные маслаПульсация подачиДифференциальная системаДиафрагма (мембрана) Дифференциальный датчик давления Цилиндр дифференциального давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления ryЦифровое управлениеТеория цифрового управленияЦифровое управление с удержанием сигналаЦифровые цилиндры (с несколькими положениями) Шаг цифрового входаЦифровое управление клапанамиЦифровой измеряемый сигналЦифровой сбор измеренных значенийЦифровая процедура измеренияЦифровая измерительная технологияЦифровой насосЦифровое управление заданными значениямиЦифровая обработка сигналовЦифровые сигналыЦифровая системаЦифровая технологияЦифровой клапан управления потоком (квантовый клапан) 2 направления срабатывания клапана прямого действия Клапан управления потокомНаправленный клапанНаправленный клапанНаправленный клапан, 3-ходовые клапаныНаправленные клапаны 2-ходовые клапаныГрязепоглощающая способность фильтраГрязеудерживающая способностьГрязеочистительДиск-седельный клапанДискретные контроллерыДискретныеДиспергентные маслаДискретные камерные машиныДискретизацияДискретный расходДиапазон смещенияДиапазон вытеснительной машины (вытеснительная единица) Перемещаемый элемент эффект Цилиндр двухстороннего действия Ручной насос двойного действия Двойное горловое уплотнениеДвойной насос Время простоя Перетяжной поток Давление потока Перетащите индикатор ДрейфПривод мощностьДрайверВремя возвратаДвойной контур управленияНасос двойной переменнойДвойной насосDurchflussverteilung (разделение потока) Коэффициент заполненияДинамические характеристики плавно регулируемых клапановДинамическое давлениеПринцип динамического давления для измерения расходаДинамическое уплотнение

TachogeneratorTandem cylinderTankTeach в programmingTechnical cyberneticsTelescopic connectionTelescopic cylinderTemperature компенсации при измерении измерений technologyTemperature driftTemperature в hydraulicsTemperature измерения deviceTemperature rangeTemperature responseTerminalTest benchTest conditionsTest pressureTest signalsThermodynamic measuringThermoplastic elastomersThermoplasticsThickened waterThin фольги elementThin фольги деформации gaugeThreaded вала sealThree камеры valveThree вход controllerThree положение valveThree этап сервопривода valveThresholdThrottleThrottle проверить valveThrottle formsThrottle valveThrottling pointThrough поршень стержень, шток-цилиндр, управление на основе времени, управление рабочим процессом на основе времени, непрерывный сигнал, управляющие сигналы, зависящие от времени, постоянная времени, дискретный, таймер, элемент времени, контроль времени, допуск на скачкообразную реакцию агрегата, предел максимального давления, усилитель крутящего момента, электрогидравлический, характеристика момента, ограничение момента, измерение момента, измерение крутящего момента, электродвигатель, мультипликатор крутящего момента. nОбщая эффективностьОбщее давлениеПередаточный элементПередаточный коэффициентПередаточная функцияФункция переноса системы φСигнал передачиПереходный откликПереходная частьЭффективность передачиМетод передачиДавление передачиПередаточное отношениеСкорость передачиТехнология передачиТрансмиттер (единичный преобразователь) Транспортное движение цилиндраТрибологияСигнал триггера — Двухточечный фильтр — Двухточечный регулятор давления — Двухпозиционный регулятор — Двойной регулятор давления Квадрантный режимДвухступенчатое управлениеДвухступенчатый сервоклапанТипы тренияТипы движения цилиндровТипы крепления цилиндров

Фланец SAEСхема безопасностиСхемы управления безопасностьюЗадвижка-задвижкаЗамок безопасностиБезопасность системыПравила безопасностиРиск безопасностиПредохранительный клапанПробоотборник Блок отбора и удержанияСхема управления пробойКонтроллер отбора пробОшибка выборкиКонтроль обратной связи по образцуЧастота отбора пробВремя отбора пробПереносные элементы для отбора пробОткладочный патрон-фильтрЗаполнитель-фильтрНасос для мытья ) Уплотняющий элемент Уплотняющее трение Уплотнительный зазор Уплотнительный край Уплотнительный поршень Уплотнительный профиль Уплотнительный набор Уплотнительная система Утечка уплотнения Предварительная нагрузка уплотнения Уплотнения Износ уплотненияСедельный клапанВторичная регулировка гидростатических трансмиссийВторичные меры (в случае шума) Вторичное давлениеСегментный компенсатор давленияСамоконтроль системСамовсасывающий насосСамостоятельная регулировка датчика положения регуляторов напряженияСинхронизирующая память регуляторов температуры мера йти во время deviceSensitivity гидравлических устройств dirtSensorSensor для управления фактического valuesSensor systemSensor technologySensor valveSeparate цепи hydraulicSeparation capabilitySeparatorSequence controlSequence из actuatorsSequence diagramSequence из measurementsSequentialSerialSeries-производства cylinderSeries circuitSeries connectionSeries соединения characteristicServo всасывания valveServo actuatorsServo cylinderServo driveServo гидравлического systemServo motorServo pumpServo technologyServo valveSet геометрической displacementSet действующего conditionsSetpointSetpoint generationSetpoint generatorSetpoint processingSet давление pe Точка настройкиУстановка импульсаПроцесс настройкиВремя настройкиВремя настройки давленияВремя настройки T gНагрузка на вал в поршневой машинеСтабильность сдвига гидравлической жидкостиУдарная волнаТвердость берегаКороткоходовой цилиндр Блок отключенияОтключающий клапанКлапан-отсекательСигналСигнал / Формы выходного сигналаГенератор сигнала Формы сигнала elementSignal parameterSignal pathSignal processingSignal processorSignal selectorSignal stateSignal Переключаемый сигнал technologySignal transducerSilencerSiltingSingle действующего контроль cylinderSingle цепь systemSingle для управления с обратной связью controlSingle actuatorSingle краем circuitsSingle или отдельным приводом для станкиОдноцелевых квадранте operationSingle resistorSingle стадии серво valvesSintered металла filterSinus responseSI unitsSix-ходового valveSlave поршня principleSliderSliding frictionSliding gapSliding кольцо sealSlipperSlotted скорости близости switchesSlow двигатель с высоким крутящим моментомМалый диапазон сигналаСглаживание сигналаСоленоидСрабатывание соленоида Растворимость газа в гидравлической жидкостиЗвук в воздухеЗвук в жидкостиЗвуковое давление pИсточники погрешности в измерительных приборахСпециальный цилиндрСпециальный шестеренчатый насосСпециальный импедансСкоростная характеристика гидравлических двигателейСхема управления скоростью Измерение скоростиДиапазон уплотненияКвадратное передаточное отношениеСферический конус цилиндрической формы Напряжение сжатия в уплотнениях Стабилизированные гидравлические масла Анализ устойчивости Критерии устойчивости Стабильность гидравлической жидкости Поэтапное регулирование часов Поэтапный насос Поэтапный переключатель двигателяСтандартный цилиндрСтандартное отклонение измерения Давление в режиме ожидания Время пуска Пусковая характеристика Пусковые характеристики гидравлических двигателей Пусковое положение; Основная positionStarting torqueStart pressureStartup discontinuityStartup ProcessStart viscosityState controllerState diagramState equationsStatement listStatement listState variableStatic behaviourStatic параметры плавной регулировкой valvesStatic sealStationary flowStationary hydraulicsStationary stateStatus monitorsSteady stateStep управления actionStep Диаграмма controlStep functionStepper motorStepper двигателя управлением пропорционального направленного valveStick slipStiction от sealsStiffness из actuatorsStiffness гидравлического fluidStraight трубы fittingStrain gaugeStress relaxationStretch -загрузка уплотненийСальниковый контурПодсхема Погружной двигательПодчиненный контур управленияВсасывающая характеристикаВасосная фильтрацияВасосная линияВсасывающая линияДавление всасыванияРегулирование давления всасыванияУправление всасывающей дроссельной заслонкойВсасывающий клапанКонтроллер суммы мощности Суммарное давлениеПодача блока управленияДавление подачиСостояние подачи гидравлической жидкостиПоверхностный фильтрПоверхностное отклонениеПоверхность пластинчатый насосНасос с промывной пластинойВозрастание герметиковДавление выключенияВключительная характеристика соленоидаВремя включенияВключениеПоведение переключения устройствКлючающая способность гидрораспределителейКоммутационные характеристикиЦикл переключенияЦикл переключенияПереключающий элементМетоды переключения (электрические) Способы переключения для гидравлических насосовКонтроль переключаемой мощности Переключаемое положение переключаемых клапанов переключаемого перепада давления (гистерезис) Удар при переключенииСимволы переключенияВремя переключенияПоворотный двигательПоворотный винтовой фитингСимволыСинхронизирующий цилиндрСинхронное управлениеСинхронный датчик положенияСистемный сигналСистемный заказСистемное давление

Обратное давлениеКлапан обратного давленияЗаднее кольцоШариковый клапанПроход полосыБанковый клапан в сборе (моноблок) БарБарометрическая обратная связьСреднее уплотнение перемычкиBasicBaudСила изгиба осей БернуллиУравнение БернуллиБета-значение (значение β) ДвоичныеДвоичные символыБинарный элемент схемыДвоичный кодБинарный контрольДвоичный счетчикДвоичные процессоры сигналов двоичных данных (двоичный сигнал с плавающей запятой) Выпускной фильтрСпускной фильтрСпускной клапан (Hy), выпускной клапан (PN) Блок-схема Блокировочное положениеБлок штабелирования в сбореВоздушный эффектДавление продувкиДувание мимо поршневых уплотненийСхема компонентовГрафическая диаграмма (частотные характеристики) График сцепленияНижний конец цилиндраБез отскокаТрубка Бурдона Тормозной клапан Точка разветвленияТочка отрываФильтр отрываТрение отталкивания расстояние до направления потока жидкости Встроенная грязь Объемный модуль Давление разрыва Автобусная системаБайпасБайпасное расположениеБайпасная фильтрацияБайпасный клапан

Магнитный filterMain valveMale fittingManual adjustmentManual modeMaterials для обработки данных sealsMeasured signalMeasured valueMeasured variableMeasurement данных processingMeasurement (кондиционирование) Измерение uncertaintyMeasuringMeasuring accuracyMeasuring amplifierMeasuring усилитель с несущей процедуры frequencyMeasuring chainMeasuring converterMeasuring deviceMeasuring errorMeasuring instrumentsMeasuring (системы) Измерение rangeMeasuring дроссельной заслонки (калиброванное отверстие) Измерение turbineMechanical actuationMechanical dampingMechanical feedbackMechanical impedanceMechanical lossesMedium Диапазон давлений Емкость памяти Цепи памятиМеталлические уплотненияМетрический контрольСпособы установки клапанаДвигатель MH (станок с изогнутой осью) МикроэмульсияМикрофильтрМикрогидравликаМинеральные маслаМини-измерительное устройство (для работы в режиме онлайн) Минимальный расход управленияМинимальное поперечное сечение для регулирования расходаМинимальное давлениеМинор контурМодульная система управленияМинутная система управления designModula r проектирование систем управленияМодульная системаМодуляцияМодульМониторингСистемы мониторингаСистемы мониторинга гидравлической жидкостиМоностабильное управление засаживаниемСхема движенияУправление двигателем (замкнутый контур) Управление двигателем (разомкнутый контур) Проскальзывание двигателяЖесткость двигателяМонтажные размеры (схемы расположения отверстий) Монтажная плитаМонтажная стенкаСистема с подвижным змеевикомМногоконтурная система насосМногоконтурная система Функциональный клапанМногоконтурные схемы управления с обратной связьюМульти-медийный разъемМногопозиционный контроллерМноготактный гидростатический двигательМультишинаМногопроходный тестМногонасосный двигатель МЗ (машина с наклонной шайбой)

А / Ц converterAbrasion resistanceAbsolute цифровой измерительный systemAbsolute фильтрации ratingAbsolute измерения systemAbsolute pressureAbsolute давление gaugeAbsolute давления transducerAcceleration feedbackAcceleration measurementAccess timeAccumulatorAccumulator, hydraulicAccumulator зарядки расход valveAccumulator тест diagramAccumulator driveAccumulator lossesAccumulator regulationsAccumulator sizeACFTD dustAcoustic расцепления measuresAcoustic impedanceAC solenoidAction методов множественного resistanceActive sensorActual pressureActual valueActuated timeActuating для valvesActuationActuation elementActuatorAdaptationAdaptive controlAdaptive controllerAddition pointAdditiveAdditive (для смазочных материалов) Адрес Адгезионные режимы Адгезионные свойства гидравлических жидкостей Адгезионное соединение труб Регулируемый поршневой насос Регулируемый дроссель Регулировка поршневых машин Время регулировки Допуск Старение гидравлических жидкостей Старение уплотнений Воздухоочиститель Fine Test Dust (ACFTD) Расход воздухаAi г в стоимостном выражении oilAlgorithmAlphanumericAlphanumeric codingAlphanumeric displayAlpha из filtersAmplifierAmplifier cardAmplitude marginAmplitude modulationAmplitude plotAmplitude ratioAmplitude responseAnalogueAnalogue computerAnalogue controlAnalogue controllerAnalogue данные acquisitionAnalogue измеряется valuesAnalogue измерения procedureAnalogue измерения положения technologyAnalogue measurementAnalogue signalAnalogue сигнал processingAnalogue technologyAngle encoderAngle measurementAngular угловой частоты ω EAnharmonic oscillationAnnular область А RAnnular шестеренчатого насоса / motorAnti-вращение элемента для cylindersApparent грязеемкостьАрифметический логический блокСреднее арифметическое, среднее ASCIIASICАсинхронное управлениеПерепад атмосферного давленияАвтоматическое переключение цилиндровАвтоматическое управлениеАвтоматическое обнаружение неисправностейАвтоматическое переключение передачАвтоматическое запечатываниеАвтоматический запускВспомогательное срабатывание клапанов Вспомогательное питание (энергия) Вспомогательные сигналы Вспомогательные переменныеДоступная силаСредний крутящий момент Компенсация осевого зазора вкл. шестеренчатые насосы (так называемая компенсация зазора) аксиально-поршневой станок аксиально-поршневой двигатель аксиально-поршневой насос

I-блок (в системах управления) I-контроллер Идентификация системы Холостой циркуляционный клапан Потери на холостом ходу Давление холостого хода IEC Устойчивость к помехам Импеданс Z Импеллер Подаваемый поток Подавленное давление Импульсное срабатывание клапанов Импульсный дозирующий лубрикатор Импульсный шум Импульсное сопротивление шлангов Импульсный датчик положения Импульсный датчик положения Цифровая система измерения угла наклона Импульсная модуляция угла наклона ) Повышение Точность определения с помощью делителей потока Индикация коэффициентов при использовании делителей потока Точность индикации Диапазон индикации Индикатор Непрямое срабатывание Методы косвенного измерения Индивидуальный компенсатор давления Индуктивное давление Индуктивное измерение положения Индуктивные датчики давленияНадувные уплотнения Влияние на время переключения Индуктивные датчики давления Начальный перепад давления Начальный перепад давления Начальный угол наклона начального давления сигнал Входной сигнал Неустойчивость системы управления Мгновенные условия эксплуатации Инструкция

Гидравлический аккумулятор с пружиной, используемый для накопления энергии

Описание

Этот блок моделирует подпружиненный аккумулятор гидравлической жидкости.Аккумулятор состоит из предварительно нагруженной пружины и жидкостной камеры.
Жидкостная камера связана с гидравлической системой.

Поскольку давление жидкости на входе в гидроаккумулятор становится больше
чем давление предварительной нагрузки, жидкость поступает в гидроаккумулятор и сжимает
пружина, накапливающая гидравлическую энергию. Снижение давления жидкости
заставляет пружину разжиматься и выпускать накопленную жидкость в
система.

Во время типичных операций давление пружины равно
давление в жидкостной камере.Однако если давление в гидроаккумуляторе
входное давление падает ниже преднатяга, пружина замыкается
из системы. В этой ситуации жидкостная камера пуста и
давление пружины остается постоянным и равным давлению предварительной нагрузки
а давление на входе в гидроаккумулятор зависит от гидравлического
система, к которой подключен аккумулятор. Если давление на
на входе гидроаккумулятора создается давление предварительной нагрузки или выше, жидкость
снова попадает в аккумулятор.

Движение пружины ограничено двумя жесткими упорами, которые
ограничить расширение и сокращение объема жидкости.Жидкость
объем ограничен, когда жидкостная камера заполнена, и когда
жидкостная камера пуста. Жесткие упоры моделируются с конечной жесткостью.
и демпфирование. Это означает, что объем жидкости может
становится отрицательным или превышает емкость камеры с жидкостью, в зависимости от
от значений коэффициента жесткости упора и гидроаккумулятора
входное давление.

Диаграмма представляет
подпружиненный аккумулятор. Жидкостная камера находится слева и
пружина справа.Расстояние между левой стороной и
пружина определяет объем жидкости ( V F ).

Контактное давление жесткого останова моделируется с помощью члена жесткости
и демпфирующий член. Предполагается, что пружина аккумулятора имеет линейную
соотношение между давлением пружины и объемом жидкости, с
сбалансированное давление на конце пружины:

pHS = {KS (VF − VC) + KdqF + (VF − VC), если VF≥VCKSVF − KdqF − VFif VF≤00, в противном случае

qF + = {qFif qF≥00 в противном случае

qF — = {qFif qF≤00 в противном случае

где

V F Объем жидкости в аккумуляторе
V init Начальный объем жидкости в гидроаккумулятор
В C Емкость жидкостной камеры
p F Давление на входе гидроаккумулятора (манометр)
p pr Предварительная нагрузка давление (манометрическое)
K spr Коэффициент усиления пружины
p max Давление, необходимое для полного заполнения гидроаккумулятора
p spr Давление, развиваемое пружиной
p HS Контактное давление жесткого упора
K s Коэффициент жесткости жесткого упора
K d Коэффициент демпфирования жесткого упора
q F Расход жидкости в гидроаккумулятор, положительный, если
жидкость поступает в гидроаккумулятор

Расход жидкости в гидроаккумулятор — это скорость изменения
объем жидкости:

При т = 0,
начальное состояние: В F = В init ,
где В init — значение
вы назначаете параметру Начальный объем жидкости .

Подпружиненный аккумуляторный блок не
учитывать нагрузку на сепаратор. Для моделирования дополнительных эффектов, таких как
в качестве разделителя инерции и трения можно сконструировать подпружиненный
аккумулятор как подсистема или составной компонент, аналогичный
блок-схема ниже.

Гидравлические аккумуляторы Введение. Страница Руководство по выбору аккумулятора. Особенности конструкции и конструкции. Зарядный клапан.

1 Конструктивные особенности и конструкция Поршневые гидроаккумуляторы Поршневые гидроаккумуляторы Parker состоят из цилиндрического корпуса, закрытого газовой крышкой и заправочным клапаном на газовой стороне, а также гидравлической крышкой на гидравлической стороне.Легкий поршень отделяет газовую сторону гидроаккумулятора от гидравлической стороны. Как и в случае баллона / диафрагменного аккумулятора, сторона газа заполняется азотом до заданного давления. Изменения давления в системе заставляют поршень подниматься и опускаться, позволяя жидкости поступать или вынуждая ее выходить из корпуса аккумулятора. Баллонные аккумуляторы Баллонные аккумуляторы Greer имеют негофрированный гибкий резиновый баллон, заключенный в стальной корпус. Открытый конец баллона прикреплен к клапану предварительной зарядки на газовой стороне корпуса.Тарельчатый клапан, обычно удерживаемый в открытом положении за счет давления пружины, регулирует поток жидкости через гидравлический порт. Баллонные гидроаккумуляторы Greer доступны как в верхнем, так и в нижнем ремонтируемом исполнении для обеспечения оптимальной гибкости. Мембранные гидроаккумуляторы Мембранные гидроаккумуляторы Parker имеют цельную формованную диафрагму, которая механически герметично прикреплена к высокопрочной металлической оболочке. Гибкая диафрагма обеспечивает отличное разделение газа и жидкости. Кнопка, формованная в нижней части диафрагмы, предотвращает выдавливание диафрагмы из гидравлического порта.Неремонтируемая конструкция, сваренная электронно-лучевой сваркой, снижает размер, вес и, в конечном итоге, стоимость. Баллон / диафрагма заполняется сухим инертным газом, например азотом, до заданного давления предварительной зарядки, определяемого требованиями системы. Когда давление в системе колеблется, баллон / диафрагма расширяется и сжимается, выпуская жидкость из корпуса аккумулятора или пропуская жидкость внутрь нее. Рис. 1 Типичные баллон, диафрагма и поршневые аккумуляторы Корпус зарядного клапана Корпус зарядного клапана Зарядный клапан Газовая крышка Корпус баллона Тарельчатый клапан Пружина Гидравлический порт Кнопка диафрагмы Порт для жидкости Порт для жидкости ДИАФРАГМА МОЧЕРА ПОРШЕНЬ Поршень Гидравлический колпачок Газ 5 Parker Hannifin Corporation

2 ntents Руководство по выбору гидроаккумулятора Этап эксплуатации (a) Аккумулятор пуст, ни газовая, ни гидравлическая стороны не находятся под давлением.Этап (б) Аккумулятор предварительно заряжен. Этап (c) Гидравлическая система находится под давлением. Давление в системе превышает давление предварительной зарядки, и жидкость течет в аккумулятор. Стадия (d) Пики давления в системе. Аккумулятор заполнен жидкостью до проектной емкости. Любое дальнейшее повышение гидравлического давления будет предотвращено предохранительным клапаном в системе. Стадия (e) Давление в системе падает. Давление предварительной зарядки выталкивает жидкость из аккумулятора в систему. Этап (f) Достигнуто минимальное давление в системе.Аккумулятор вернул в систему максимальный расчетный объем жидкости. Рис.2 Условия эксплуатации баллонных, поршневых и мембранных аккумуляторов (A) (B) (C) (D) (E) (F) Gas 6 Parker Hannifin Corporation

3 Выбор аккумулятора При выборе аккумулятора для конкретного применения следует учитывать как системные критерии, так и критерии производительности. Чтобы обеспечить длительный и удовлетворительный срок службы, необходимо учитывать следующие факторы.Тип отказа Выходной объем Расход Тип жидкости Время отклика Подавление ударов Высокочастотная цикличность Монтажное положение Внешние силы Информация о размерах Сертификация Безопасность Температурное воздействие Режимы отказа В некоторых случаях внезапный отказ может быть предпочтительнее постепенного отказа. Например, высокоскоростная машина, где качество продукта зависит от давления в гидравлической системе. Поскольку внезапный отказ обнаруживается сразу, брак сводится к минимуму, тогда как постепенный отказ может означать, что производство большого количества нестандартной продукции может произойти до того, как отказ станет очевидным.Для этого применения лучше всего подходит баллонный / диафрагменный аккумулятор. И наоборот, если непрерывная работа имеет первостепенное значение и внезапный отказ может быть вредным, как, например, в цепи торможения или рулевого управления на мобильном оборудовании, желателен режим постепенного отказа. В этом случае подойдет поршневой аккумулятор. Выходной объем Максимальные размеры, доступные для каждого типа аккумулятора, определяют пределы их пригодности, когда требуются большие выходные объемы. Тем не менее, существует несколько методов достижения более высоких выходных объемов, чем предполагают стандартные емкости аккумуляторов — см. Большие / несколько аккумуляторов, стр. 11.В таблице 1 сравниваются типичные выходы жидкости для поршневых и баллонных аккумуляторов Parker на 10 галлонов, изотермически работающих в качестве вспомогательных источников энергии в диапазоне минимальных давлений в системе. Более высокое давление предварительной зарядки, рекомендованное для поршневых аккумуляторов, приводит к более высокой производительности, чем у сопоставимых баллонных аккумуляторов. Кроме того, баллонные аккумуляторы обычно не подходят для степеней сжатия более 4: 1, поскольку это может привести к чрезмерной деформации баллона. Поршневые гидроаккумуляторы по своей природе имеют более высокую мощность по сравнению с их габаритными размерами, что может иметь решающее значение в местах с ограниченным пространством.Поршневые аккумуляторы доступны с выбором диаметра и длины для данной емкости, тогда как баллонные и мембранные аккумуляторы часто предлагаются только одного размера на емкость, и доступно меньшее количество размеров. Поршневые гидроаккумуляторы также могут быть изготовлены по индивидуальной длине для приложений, в которых доступное пространство критично. Таблица 1: Относительная производительность системы сжатия гидроаккумулятора объемом 40 литров. Рекомендуемый коэффициент выхода жидкости. Давление, предварительная заправка, галлонов в минуту PSI макс. Фунт / кв. Дюйм Мин. Баллон Поршень Баллонный поршень Ниже требуемого минимального рабочего отношения 4: 1.В таблице 2 показаны типичные максимальные скорости потока для аккумуляторов Parker различных размеров. Большие стандартные конструкции баллона ограничены 220 галлонами в минуту, хотя это может быть увеличено до 600 галлонов в минуту с использованием порта с высоким потоком. Тарельчатый клапан контролирует расход, при этом чрезмерный поток приводит к преждевременному закрытию тарелки. Скорость потока более 600 галлонов в минуту может быть достигнута путем установки нескольких аккумуляторов на общий коллектор. Аккумуляторы При заданном давлении в системе скорость потока для поршневых аккумуляторов обычно превышает соответствующие значения для баллонной конструкции.Поток ограничен скоростью поршня, которая не должна превышать 10 футов / сек. чтобы избежать повреждения уплотнения поршня. В высокоскоростных приложениях высокие температуры контакта уплотнения и быстрая декомпрессия азота, который проникает в само уплотнение, могут вызвать пузыри, трещины и ямки на поверхности уплотнения. Для этого типа применения лучше подходит баллонный аккумулятор. Таблица 2: Максимально рекомендуемый расход гидроаккумулятора, галлонов в минуту при давлении 3000 фунтов на кв. Дюйм. Баллон Поршневой баллон Диафрагма Поршневой баллон Большой диаметр отверстия диафрагмы Вместимость Станд.Расход 2 1 кв. Куб. в гал. у.е. в гал. у.е. в и более крупных компаний Parker Hannifin Corporation

4 ntents Руководство по выбору гидроаккумуляторов Баллонные / диафрагменные гидроаккумуляторы жидкостного типа более устойчивы к повреждениям, вызванным загрязнением гидравлической жидкости, чем поршневые. Хотя существует некоторый риск из-за загрязнения, застрявшего между баллоном и корпусом, более высокий риск отказа существует из-за тех же загрязнений, действующих на уплотнение поршня.Баллонные гидроаккумуляторы обычно предпочтительнее поршневых гидроаккумуляторов для систем водоснабжения. Водные системы имеют тенденцию содержать более твердые загрязнения, а смазка плохая. Как поршневые, так и баллонные агрегаты требуют некоторой подготовки, чтобы противостоять коррозии на смачиваемых поверхностях. Поршневые аккумуляторы предпочтительнее для систем, в которых используются экзотические жидкости или где наблюдаются экстремальные температуры, по сравнению с баллонами. Поршневые уплотнения легче формовать из требуемых специальных смесей и могут быть менее дорогими.Время отклика Теоретически баллонные и мембранные аккумуляторы должны быстрее реагировать на изменения давления в системе, чем поршневые. Нет статического трения, которое необходимо преодолеть, как в случае поршневого уплотнения, и нет массы поршня, которую нужно ускорять или замедлять. Однако на практике разница в ответах невелика и, вероятно, незначительна в большинстве приложений. Это в равной степени применимо и к сервоприводам, поскольку только небольшой процент сервоприводов требует времени отклика 25 мс или меньше.Это момент, когда разница в реакции поршневых и баллонных гидроаккумуляторов становится значительной. Как правило, баллонный аккумулятор следует использовать для приложений, требующих времени отклика менее 25 мс, и для любого типа аккумулятора для отклика 25 мс или более. Подавление ударов Для защиты от ударов не обязательно использовать баллонный / диафрагменный аккумулятор. Пример 1 Испытательная схема (рис. 3) включает регулирующий клапан, расположенный в 118 футах от насоса, подающего жидкость со скоростью 29,6 галлона в минуту. Схема использует 1.25-дюймовая трубка и предохранительный клапан настроен на открытие при 2750 фунтов на квадратный дюйм. При закрытии регулирующего клапана (рис. 4) происходит скачок давления на 385 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана (световая кривая). Длина трубки составляет 36 метров от насоса до клапана. Рис.3 Схема испытаний для создания и измерения ударных волн в гидравлической системе Давление PSI В контуре нет аккумулятора Поршневой аккумулятор Баллонный аккумулятор Время мс Рис.4 Результаты испытания ударной волной Пример 1 Установка поршневого аккумулятора Greer на 1 галлон на клапане снижает переходный процесс до Настройка предохранительного клапана 100 PSI (средний след).Подставив 1 галлон. Баллонный гидроаккумулятор дополнительно снижает переходной режим до 80 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана (темная кривая), улучшение всего на 20 фунтов на квадратный дюйм и малое практическое значение. Пример 2 Второе аналогичное испытание с использованием внутренней трубки и предохранительного клапана, установленного на 2650 фунтов на квадратный дюйм (рис. 5), приводит к скачку давления на 2011 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана без аккумулятора (световая кривая). Поршневой гидроаккумулятор Parker снижает переходной режим до уставки перепускного клапана 107 фунтов на квадратный дюйм (средний след), в то время как баллонный гидроаккумулятор достигает уставки перепускного клапана 87 фунтов на квадратный дюйм (темная кривая).Разница между типами аккумуляторов в подавлении ударов снова незначительна. Давление PSI В контуре отсутствует аккумулятор Поршневой аккумулятор Баллонный аккумулятор Время мс Рис.5 Результаты испытания ударной волной Пример 2 8 Parker Hannifin Corporation

5 Циклическое переключение с высокой частотой Высокочастотное циклическое изменение давления в системе может привести к сбою поршневого гидроаккумулятора, при этом поршень будет быстро переключаться вперед и назад на расстояние, меньшее, чем ширина его уплотнения.В течение продолжительного периода это состояние может вызвать перегрев под уплотнением из-за отсутствия смазки, что приведет к износу уплотнения и отверстия. Следовательно, для высокочастотного демпфирования, как правило, больше подходит баллонный / диафрагменный аккумулятор. Силы, перпендикулярные оси гидроаккумулятора, не должны влиять на модель поршня, но жидкость в баллонном аккумуляторе может отбрасываться в сторону корпуса (рис.7), смещая баллон, сплющивая и удлиняя его. В этом состоянии выпуск жидкости может привести к защемлению тарельчатого клапана и порезанию баллона.Более высокое давление предварительной зарядки увеличивает сопротивление баллона воздействию перпендикулярных сил. Монтажное положение Оптимальное монтажное положение для любого гидроаккумулятора — вертикальное, с гидравлическим отверстием вниз. Поршневые модели можно устанавливать горизонтально, если жидкость поддерживается чистой, но если твердые загрязнители присутствуют или ожидаются в значительных количествах, горизонтальная установка может привести к неравномерному или ускоренному износу уплотнения. Баллонный аккумулятор также может быть установлен горизонтально, но неравномерный износ верхней части баллона, когда он трется о корпус во время плавания в жидкости, может сократить срок его службы и даже вызвать необратимую деформацию.Степень повреждения будет зависеть от чистоты жидкости, частоты цикла и степени сжатия (т. Е. Максимального давления в системе, деленного на минимальное давление в системе). В крайних случаях жидкость может задерживаться вдали от гидравлического порта (рис.6), что снижает производительность, или баллон может стать удлиненным, что приведет к преждевременному закрытию тарельчатого клапана. Рис.7 Перпендикулярная сила заставляет массу жидкости смещать баллон. Информация об ускорении. Точный размер гидроаккумулятора имеет решающее значение для обеспечения длительного и надежного срока службы.Информация и рабочие примеры показаны в разделе размеров этого каталога, или размер аккумулятора можно рассчитать автоматически, введя сведения о приложении в программу выбора программного обеспечения Parker inphorm. Пожалуйста, свяжитесь с вашим местным дистрибьютором для получения подробной информации или свяжитесь с нами по Рис.6. Горизонтально установленный баллонный аккумулятор может улавливать жидкость от гидравлического клапана. Внешние силы. эксплуатации и может привести к повреждению баллонного аккумулятора.Силы, действующие вдоль оси трубы или кожуха, обычно мало влияют на баллонный аккумулятор, но могут вызывать изменение давления газа в поршневом типе из-за массы поршня. Сертификация Аккумуляторы часто должны соответствовать отечественной или международной сертификации. Эти требования варьируются от простых факторов проектирования до подробных процедур испытаний и проверки материалов, проводимых внешним агентством. Большинство гидроаккумуляторов Parker с поршнями, баллонами или диафрагмами имеют сертификаты соответствия всем основным стандартам U.С. и большинство основных европейских стандартов. Безопасность Гидропневматические гидроаккумуляторы всегда следует использовать вместе с предохранительным блоком, чтобы можно было изолировать аккумулятор от цепи в аварийной ситуации или для целей технического обслуживания. 9 Корпорация Паркер Ханнифин

6 ntents Руководство по выбору гидроаккумулятора Установка газового баллона Рис.8 Аккумулятор можно использовать с удаленным газовым баллоном там, где пространство критично. Размер поршневого аккумулятора должен быть тщательно подобран, чтобы предотвратить его опускание на дно в конце цикла.Размеры мочевого пузыря должны быть такими, чтобы они не заполнялись более чем на 75%. Для установки баллона требуется специальное устройство, называемое перегородкой на конце газа, чтобы предотвратить выдавливание баллона в трубопровод газового баллона. Скорость потока между перегородкой для переноса баллона и его газовым баллоном будет ограничиваться горловиной перегородки для переноса. Из-за вышеуказанных ограничений поршневые аккумуляторы обычно предпочтительнее баллонных для использования в установках с газовыми баллонами. Мембранные аккумуляторы обычно не используются в сочетании с газовыми баллонами.Удаленное хранение газа обеспечивает гибкость установки, когда доступное пространство или позиция не могут вместить аккумулятор необходимого размера. Аккумулятор меньшего размера можно использовать вместе с дополнительным газовым баллоном Parker, который можно разместить в другом месте (рис.8). Размер газового баллона рассчитывается по формуле: Для поршневых аккумуляторов: размер баллона с газом = размер аккумулятора — (требуемый выход из аккумулятора x 1,1) Для баллонных аккумуляторов: размер баллона с газом = размер аккумулятора — (требуемый выход из аккумулятора x 1.25) Например, приложение, которое требует 30-галлонного аккумулятора, может фактически потребовать всего 8 галлонов выходной жидкости. Таким образом, это приложение может быть удовлетворено аккумулятором на 10 галлонов и газовым баллоном на 20 галлонов. В установках с газовыми баллонами могут использоваться баллонные или поршневые аккумуляторы с учетом следующих соображений. Любой аккумулятор, используемый с удаленным хранением газа, обычно должен иметь порт того же размера на газовой стороне, что и на гидравлической стороне, чтобы обеспечить беспрепятственный поток газа в газовый баллон и из него.Газовый баллон будет иметь эквивалентный порт на одном конце и газозаправочный клапан на другом. Коллектор аккумулятора с тремя газовыми баллонами, прикрепленными к поршневому аккумулятору барьерного типа. 10 Parker Hannifin Corporation

7 Большие / несколько аккумуляторов Требование к аккумулятору с выходной мощностью более 50 галлонов обычно не может быть удовлетворено с помощью одного аккумулятора, потому что поршневые конструкции большего размера относительно редки и дороги, а баллоны таких размеров обычно недоступны.Однако это требование может быть выполнено с использованием одной из многокомпонентных установок, показанных на рис. 9 и 10. Установка на рис. 9 состоит из нескольких газовых баллонов, обслуживающих один поршневой аккумулятор через газовый коллектор. Размер аккумуляторной части может выходить за рамки ограничений формулы для определения размера на стр. 10, но он не должен позволять поршню многократно ударять по крышкам во время езды на велосипеде. Большой объем газа, доступный в этой конфигурации, обеспечивает относительно большее перемещение поршня — и, следовательно, выход жидкости — по сравнению с одиночным аккумулятором обычного размера.Еще одно преимущество состоит в том, что из-за большого резервуара предварительной зарядки давление газа остается относительно постоянным в течение полного цикла разрядки аккумулятора. Основным недостатком такой конструкции является то, что выход из строя единственного уплотнения может вызвать слить всю газовую систему. В установке, показанной на рис. 10, используется несколько гидроаккумуляторов поршневой или баллонной конструкции, установленных на гидравлическом коллекторе. Два преимущества нескольких аккумуляторов по сравнению с несколькими газовыми баллонами заключаются в том, что допустимы более высокие удельные расходы жидкости, и одна утечка не приведет к сбросу давления предварительной зарядки из всей системы.Потенциальный недостаток заключается в том, что при использовании поршневых аккумуляторов поршень с наименьшим трением будет двигаться первым и иногда может упасть на торцевую крышку гидравлической системы. Однако в медленной или редко используемой системе это не имело бы большого значения. Рис.10 (вверху) Несколько аккумуляторов, соединенных вместе коллектором, обеспечивают высокий расход системы Коллектор жидкости Рис.9 (внизу) Несколько газовых баллонов могут обеспечивать предварительное давление в одном аккумуляторе Газовый коллектор Жидкость 11 Parker Hannifin Corporation

8 ntents Руководство по выбору аккумулятора Процесс предварительной зарядки Правильная предварительная зарядка подразумевает точное заполнение газовой стороны аккумулятора сухим инертным газом, таким как азот, перед подачей жидкости на гидравлическую сторону.Важно предварительно зарядить аккумулятор до заданного давления. Давление предварительной зарядки определяет объем жидкости, оставшейся в гидроаккумуляторе при минимальном давлении в системе. В приложении для хранения энергии баллон / мембранный аккумулятор обычно предварительно заряжается до 90% минимального давления в системе, а поршневой аккумулятор — до 95% минимального давления в системе при рабочей температуре системы. Возможность правильно проводить и поддерживать предварительную зарядку является важным фактором при выборе типа аккумулятора для приложения.Баллонные аккумуляторы гораздо более подвержены повреждениям во время предварительной зарядки, чем поршневые. Перед заправкой и вводом в эксплуатацию внутреннюю часть корпуса следует смазать системной жидкостью. Эта жидкость действует как амортизатор, смазывает и защищает мочевой пузырь при его расширении. При предварительной заправке первые 50 фунтов на квадратный дюйм азота следует вводить медленно. Несоблюдение этой меры предосторожности может привести к немедленному отказу мочевого пузыря: азот под высоким давлением, быстро расширяющийся и, следовательно, холодный, может образовать канал в свернутом пузыре, концентрируясь на дне.Охлажденная, хрупкая резина, быстро расширяющаяся, неизбежно разорвется (рис. 11). Мочевой пузырь также может быть зажат под тарелкой, что приведет к порезу. (Рис.12). Во время предварительной зарядки следует уделять пристальное внимание рабочей температуре, так как повышение температуры приведет к соответствующему увеличению давления, которое затем может превысить предел предварительной зарядки. Небольшие повреждения могут возникнуть при предварительной зарядке или проверке предварительной зарядки на поршневом гидроаккумуляторе, но следует позаботиться о том, чтобы в аккумуляторе не было всей жидкости, чтобы предотвратить получение неверных показаний предварительной зарядки.Рис. 11 Разрыв звездообразования, вызванный потерей эластичности баллона. Чрезмерно высокий уровень предварительной зарядки. Чрезмерное давление предварительной зарядки или снижение минимального давления в системе без соответствующего снижения давления предварительной зарядки может вызвать проблемы в работе или повреждение аккумуляторов. При чрезмерном давлении предварительной зарядки поршневой гидроаккумулятор будет переключаться между ступенями (e) и (b) на рис. 2, см. Стр. 4, и поршень будет перемещаться слишком близко к гидравлической торцевой крышке. При минимальном давлении в системе поршень может опуститься до дна, что приведет к снижению производительности и, в конечном итоге, к повреждению поршня и его уплотнения.Часто слышно, как поршень опускается на дно, предупреждая о надвигающихся проблемах. Чрезмерная предварительная зарядка в баллонном аккумуляторе может привести к попаданию баллона в тарельчатый узел при переключении между этапами (e) и (b). Это может вызвать усталостное повреждение узла пружины тарельчатого клапана или даже защемление и разрезание баллона, если он окажется зажатым под тарельчатым клапаном при его принудительном закрытии (рис. 12). Чрезмерное давление предварительной зарядки — наиболее частая причина отказа мочевого пузыря. Чрезмерно низкий уровень предварительной зарядки. Чрезмерно низкое давление предварительной зарядки или повышение давления в системе без соответствующего увеличения давления предварительной зарядки также могут вызвать проблемы в работе и последующее повреждение аккумулятора.Без предварительной зарядки в поршневом аккумуляторе поршень будет вбиваться в крышку газового конца и часто остается там. Обычно одиночный контакт не вызывает никаких повреждений, но повторяющиеся удары в конечном итоге повреждают поршень и уплотнение. И наоборот, для мочевого аккумулятора слишком низкая предварительная зарядка или ее отсутствие может иметь быстрые и серьезные последствия. Баллон будет вдавлен в верхнюю часть оболочки и может выдавиться в газовый стержень и быть проколот (Рис. 13). Это состояние известно как «выбрать». Одного такого цикла достаточно, чтобы разрушить мочевой пузырь.В целом поршневые гидроаккумуляторы более терпимы к небрежной подзарядке. Рис.13 Жидкость, попадающая в аккумулятор баллона без предварительной зарядки, вынудила баллон попасть в газовый шток. Рис.12 С-образный разрез показывает, что баллон был зажат под тарелкой 12 Parker Hannifin Corporation

9 Контроль предварительной зарядки поршневых аккумуляторов Для контроля давления предварительной зарядки поршневых аккумуляторов Parker можно использовать несколько методов.Обратите внимание, что на рисунках 14b и 14c необходимо использовать плоские поршни, чтобы датчики могли регистрировать свое положение. Датчик давления При отключенной гидравлической системе. Датчик давления или манометр, расположенный в торцевой крышке газового клапана (рис. 14а), показывает истинное давление предварительной зарядки после того, как гидравлическая система остынет и аккумулятор опустошен. Жидкость Рис. 14a Датчик давления измеряет фактическое давление предварительной зарядки в системе отключения при работающей гидравлической системе. Датчик положения поршня установлен в торцевой крышке гидросистемы (рис.14b) и подключен к электронной измерительной системе. При точной начальной предварительной зарядке и после достаточной работы системы для обеспечения термической стабильности электроника может быть откалибрована для обеспечения непрерывного и точного считывания давления предварительной зарядки. Датчик давления жидкости Датчик абсолютного положения гидролокатора Рис. 14b Датчик положения может обеспечивать непрерывную индикацию давления предварительной зарядки В приложениях, где аккумулятор соединен с газовым баллоном, датчик приближения на эффекте Холла может быть установлен в торцевой крышке аккумулятора (рис.14c), чтобы определить, когда поршень приближается к колпачку на расстояние менее 050 дюймов. Эта система будет выдавать предупреждение, когда давление предварительной зарядки упадет, и следует принять меры по исправлению положения. Датчик приближения на эффекте Холла Датчик давления жидкости Рис. 14c Датчик на эффекте Холла регистрирует близость поршня к торцевой крышке 13 Parker Hannifin Corporation

10 ntents Руководство по выбору аккумулятора Бесконтактный или герконовый переключатель может использоваться в приложениях, где желательно знать, когда поршень приближается к газовой крышке аккумулятора, или обнаруживать низкий уровень предварительной зарядки.Когда стержень обнаруживается герконом или бесконтактным переключателем, переключатель может быть настроен на отправку предупреждающего сигнала. При использовании с реле давления он может обнаруживать низкий уровень предварительной зарядки. В некоторых случаях на корпусе могут быть установлены два геркона или бесконтактных переключателя. Может потребоваться, чтобы первый переключатель всегда был включен, чтобы гарантировать, что предварительная зарядка не слишком высока; если произойдет второе переключение, это сообщит нам, что предварительная зарядка слишком низкая. Положение поршня можно определить на расстоянии от долей дюйма до нескольких дюймов до того, как он достигнет торцевой крышки.Бесконтактный переключатель или геркон Магнит (только если используется геркон Стержневой Гидравлический порт. Газовый клапан SS Корпус Реле давления Рис. 14d Бесконтактные переключатели могут определять положение приближающегося поршня.) Газовый баллон В некоторых случаях чрезвычайно важно знать точное расположение поршня внутри гидроаккумулятора. Это можно сделать с помощью датчика линейных перемещений (LDT). Позиции, а также скорости могут быть определены с помощью этого устройства. LDT работает, посылая сигнал на зонд.Затем этот сигнал отражается магнитом, прикрепленным к узлу штока и поршня. LDT записывает количество времени между отправкой и получением отраженного сигнала, а затем вычисляет положение поршня. Несколько сигналов позволят устройству рассчитать скорость. Результат использования этого устройства позволит пользователю узнать точные кубические дюймы жидкости в аккумуляторе, а также скорость потока жидкости. Hyd. Порт. Магнитный зонд LDT Рис. 14e Датчики линейного смещения (LDT) могут точно определять как положение поршня, так и скорость 14 Parker Hannifin Corporation

11 Предотвращение отказов Отказ аккумулятора обычно определяется как неспособность принять и выпустить определенное количество жидкости при работе в определенном диапазоне давления в системе.Отказ часто является результатом нежелательной потери или увеличения давления предварительной зарядки. Нельзя переоценить тот факт, что правильное давление предварительной зарядки является наиболее важным фактором продления срока службы аккумулятора. Если пренебречь поддержанием давления предварительной зарядки и настройками предохранительного клапана, а также если давление в системе регулируется без соответствующих корректировок давления предварительной зарядки, это приведет к сокращению срока службы. Накопители мочевого пузыря Отказ аккумулятора мочевого пузыря / диафрагмы происходит быстро из-за разрыва мочевого пузыря / диафрагмы (рис.15). Разрыв нельзя предсказать, потому что неповрежденный мочевой пузырь или диафрагма по существу непроницаемы для просачивания газа или жидкости; отсутствие измеримых утечек газа или жидкости через баллон или диафрагму не предшествует отказу. Давление предварительной зарядки PSI Давление предварительной зарядки PSI Давление предварительной зарядки PSI Количество циклов Количество циклов (a) Рис. 15 При разрыве баллона гидроаккумулятора давление предварительной зарядки немедленно падает до нуля. Когда жидкость протекает мимо поршня аккумулятора, давление предварительной зарядки повышается (a). Утечка газа через поршень или клапан вызывает падение давления предварительной зарядки (b) Поршневые гидроаккумуляторы Поршневые гидроаккумуляторы обычно возникают в одном из следующих постепенных режимов.Количество циклов (b) Утечка жидкости на стороне газа Этот отказ, иногда называемый динамическим переносом, обычно имеет место во время операций с быстрым циклом после значительного времени работы. Изношенное поршневое уплотнение переносит небольшое количество жидкости на газовую сторону при каждом такте. По мере того как газовая сторона медленно наполняется жидкостью, давление предварительной зарядки повышается, и аккумулятор накапливает и выпускает все уменьшающееся количество жидкости. Аккумулятор полностью выйдет из строя, когда давление предварительной зарядки сравняется с максимальным давлением в гидравлической системе.В этот момент аккумулятор больше не будет принимать жидкость. Поскольку рост давления предварительной зарядки можно измерить (рис. 15а), можно спрогнозировать отказ и произвести ремонт до того, как произойдет полный отказ. Утечка газа Предварительная зарядка может быть потеряна, поскольку газ медленно обходит поврежденные уплотнения поршня. Износ уплотнения происходит из-за чрезмерно длительного срока службы, из-за загрязнения жидкостью или из-за сочетания этих двух факторов. Газ также может выходить напрямую через дефектный газовый сердечник или уплотнительное кольцо торцевой крышки. Снижение давления предварительной зарядки приводит к тому, что в систему поступает все меньше жидкости.Поскольку это постепенное снижение давления предварительной зарядки можно измерить (рис. 15b), ремонт снова может быть произведен до полного отказа. Выводы Правильно подобранный аккумулятор Parker, установленный и обслуживаемый в соответствии с инструкциями, содержащимися в этом каталоге, обеспечит долгие годы безотказной эксплуатации. Комбинация чистой системной жидкости и точной предварительной зарядки предотвратит большинство описанных здесь общих неисправностей, а также будет способствовать долгому сроку службы и высокой эффективности работы всей гидравлической системы.15 Parker Hannifin Corporation

Гидравлика

Насосы

Панель гидронасоса -1/200

Самолет 737-1 / 200 имел систему A, приводимую в действие двумя насосами с приводом от двигателя (EDP) и
система B питается от двух насосов с приводом от электродвигателя (EMDP). А также есть
выключатель заземления, позволяющий запитать систему A, когда двигатели
выключены.



Панель гидронасоса -300 г.в.

Начиная с 737-300 каждая гидравлическая система имела как EDP, так и EMDP.
для большей избыточности в случае отказа двигателя или генератора.

EDP намного мощнее, так как гидравлический поток составляет 22 галлона в минуту (Classics) / 37 галлонов в минуту (NG). EMDP производит только 6 галлонов в минуту. Выходной сигнал системы в режиме ожидания еще меньше — 3 галлона в минуту.

Обратите внимание, что на EDP нет индикатора ПЕРЕГРЕВА.Это связано с тем, что они приводятся в действие механически (не электрически) и имеют очень небольшой нагрев, поэтому нет необходимости в предупреждении о перегреве. Отметим также, что ЭДП всегда работают при включении двигателя, их нельзя отключить или выключить. Выключение EDP оставляет насос работать, но открывает перепускной клапан сброса давления, чтобы отвести жидкость из насоса.

Посмотреть гидравлические системы (насосы, резервуары, датчики
и т. д.) см. нишу fwd

Оказанные услуги

Оказанные услуги

Система A

Система B

Резервный

А / П «А»

А / П «Б»

Элероны

Элероны

Руль

Руль

Руль

Демпфер рыскания

Демпфер резервного рыскания (как установлен)

Elev & Elev feel

Elev & Elev feel

Бортовой бортовой спойлер

Подвесной бортовой спойлер

Дорожные спойлеры

Заслонки и предкрылки L / E

Заслонки и планки L / E (только для выдвижения)

Заслонки T / E

ПТУ для автопластов

Автопласты

Реверс No1

Реверс No2

Реверсеры тяги №№ 1 и 2 (медленные)

Рулевое колесо носовое

Управление передним передним колесом

Альтернативные тормоза (только для мужчин)

Обычные (автоматические и ручные) тормоза

Шасси шасси

Шасси раздаточной коробки (только втягивание)

Резервуары

Гидравлическая система B Датчик давления в резервуаре

Гидравлические резервуары находятся под давлением из пневматического коллектора, чтобы обеспечить поступление положительного потока жидкости в насосы.A от левого коллектора и B справа (см.
вперед). Последние 737-е (с середины 2003 г. и далее) имели гидравлический резервуар.
Система наддува значительно модифицирована для устранения двух проблем в эксплуатации 1)
гидравлические пары в кабине экипажа, вызванные утечкой гидравлической жидкости
линия нагнетания резервуара обратно в пневматический коллектор,
Гидравлические пары в системе кондиционирования и 2)
качать низкое давление во время очень длительного полета в промокшем от холода самолете. В
последнее происходит из-за замерзания воды, попавшей в систему наддува резервуара.
блокировка подачи отбираемого воздуха из резервуара.Самолеты, которые были модифицированы (SB
737-29-1106) распознаются только по одному манометру пластового давления в
колесо хорошо.

Предохранители

Гидравлические предохранители

Также в колесной арке можно увидеть
гидравлические предохранители. По сути, это подпружиненные челночные клапаны, закрывающие гидравлический
линии, если они обнаруживают внезапное увеличение потока, например, разрыв ниже по потоку,
тем самым сохраняя гидравлическую жидкость для остальных служб.Гидравлические предохранители
установлены на тормозной системе, линии выдвижения / втягивания закрылков / предкрылков L / E, передняя опора
линии выдвижения / втягивания, напорные и возвратные линии реверсора тяги.

Выше схематическое изображение любезно предоставлено Леоном Ван Дер Линде. Для
более подробная гидравлическая
схематическая диаграмма, нажмите здесь.

Гидравлические манометры 737-3 / 400

На самолетах до EIS (до 1988 г.) гидравлические датчики были аналогичны
737-200.Теперь есть отдельные измерители количества, так как резервуары не
взаимосвязаны, а маркировка упрощена. Сейчас есть только один
манометр тормозного давления, показывающий нормальное тормозное давление в системе B.

737-200 Гидравлические манометры.

Обратите внимание, что есть только измеритель количества системы A, потому что на
737-1 / 200 система B заполняется из резервуара системы A. Количество в системе B составляет
контролируется желтым светом «B LOW QUANTITY» выше.Гидравлический тормоз
манометр имеет две иглы, потому что система A управляет внутренними тормозами и
система B — подвесные тормоза, каждый из которых имеет аккумулятор.


Кол-во

В этой таблице указаны номинальные количества на разных уровнях в резервуарах

Самолеты серии Оригиналы Классика НГ
Система Калибры EIS ЦДУ верхний
А Полный уровень 3.6 USG 100% 100% (5,7 галлона / 21,6 литра)
Заправка 2,35 USG 88% 76%
Напорная труба EDP ? 22% 20%
Напорная труба EMDP НЕТ 0% 0%
В Полный уровень Полный 100% 100% (8.2 галлона / 31,1 литра)
Заправка 3/4 88% 76%
Линия заполнения и балансировки (до резервного резервуара) ? 64% 72%
Напорная труба EDP НЕТ 40% 0%
Напорная труба EMDP ? 11% 0%

Напр.Если вы, скажем, 737-300 и заметили количество гидравлических систем в системе B
упадете до 64%, то из таблицы выше можно заподозрить утечку на балансе
линейный или резервный резервуар.

Примечание. Значение пополнения действительно только в том случае, если самолет находится на земле с выключенными обоими двигателями или после посадки с закрылками во время руления.

Гидравлические резервуары могут заполняться через наземное соединение.
точка на передней стенке колесной арки СТБД.

Гидравлическое соединение с землей

Нормальное гидравлическое давление 3000 фунтов на кв. Дюйм

Минимальное гидравлическое давление 2800 фунтов на кв. Дюйм

Максимальное гидравлическое давление 3500 фунтов на кв. Дюйм

Нормальный предварительный заряд тормозного аккумулятора составляет 1000 фунтов на кв. Дюйм

NB. Альтернативная система заслонок выдвигает (но не убирает) устройства LE с резервным гидравлическим приводом.Он также будет выдвигать или втягивать закрылки TE с помощью электродвигателя, но для этого нет защиты от асимметрии.

LGTU делает доступным давление Hyd B для втягивания шестерни, когда Двигатель №1 падает ниже 50% N2

Способы перекачки гидравлической жидкости

Само собой разумеется, что если в гидравлической системе мало
затем вам следует долить в эту систему свежую жидкость (и выяснить, почему она была
низкий!), чтобы избежать перекрестного загрязнения.Однако если вы действительно хотите переместить жидкость
из одной системы в другую вот как это сделать.

от A до B (Ссылка 737NG-FTD-29-16003)

  1. Установив противооткатные упоры, выключите EMDP системы A и системы B.
  2. Включите систему A EMDP.
  3. Включите стояночный тормоз.
  4. Включите систему B EMDP.
  5. Отпустите стояночный тормоз.
  6. Выключите EMDP системы A и системы B.
  7. При необходимости повторите эту процедуру

Boeing хотел бы отметить, что EMDP может перегреться, если эта процедура используется слишком много раз за короткий промежуток времени. Мы рекомендуем использовать EMDP с перерывами максимум пять раз в течение пятиминутного периода (с 30-секундным временем ожидания между каждой остановкой и запуском насоса). После выполнения пяти итераций вышеупомянутой процедуры насосы следует либо поработать непрерывно в течение пяти минут после пятого цикла (при отслеживании сигнальных ламп перегрева), либо выключить оба насоса и дать им остыть более 30 минут.

Каждая итерация описанной выше процедуры приведет к перекачке жидкости из системы A в систему на 15-20 кубических дюймов. Таким образом, вышеупомянутая процедура не рекомендуется для переноса больших объемов жидкости между гидравлическими системами. Boeing рекомендует по возможности обслуживать гидравлические баки в соответствии с заданием AMM 12-12-00-610-801.

B — A (передача 4% за цикл)

  1. Убедитесь, что зона вокруг реверсора тяги №1 свободна.
  2. Выключить оба EMDP
  3. Переключите FLT CONTROL на SBY RUD.
  4. Выберите ВЫХОД реверсора тяги No1 (использует резервную гидросистему)
  5. Установите переключатель FLT CONTROL в положение ON.
  6. Включите Hyd Sys A EMDP.
  7. Реверсор тяги стойки № 1 (с использованием системы A)

Нажмите здесь, чтобы увидеть подробную гидравлическую
принципиальная схема.

Многие люди хотят пробурить частную скважину до того, как начнут платить за воду …

Около 78% населения скоро столкнется с перспективой расплачиваться за воду.

Тем не менее, люди, которые полагаются на свои собственные частные источники снабжения, смогут избежать платы за питьевую воду (плата за сточную воду все еще может взиматься), и теперь многие надеются пойти по тому же пути.

Компании по бурению скважин по всей стране сообщают о резком росте спроса, поскольку население ищет альтернативные источники водоснабжения, но для многих это просто невозможно.

Эймер Бриоди из буровой компании Tom Briody and Son, базирующейся в Ко Мите, сказал, что за последние несколько месяцев бизнес «значительно вырос».

«Это действительно начало расти с июля, — сказала она, — но, очевидно, больше в прошлом месяце».

Люди сейчас ищут автономные источники питания для своих жилых домов или ферм, или люди, которые подключены к электросети, хотят избавиться от них.

Бриоди сказал, что для бурения скважины требуется минимум акр земли, отсутствие поблизости загрязняющих веществ, безопасное расстояние от септика, а также место для установки оборудования.

Это может быть камнем преткновения, потому что, как видно на видео ниже, буровые установки могут быть довольно большими.

Институт геологов Ирландии опубликовал руководство о том, что именно необходимо.

Источник: Дэвид Мерфи / YouTube

Рост спроса был поддержан другой буровой компанией в Уотерфорде, Seery Water Services.

«Произошел большой скачок в связи с введением платы за воду. Все больше людей хотят стать независимыми », — сказала Клэр Сири.

Некоторым компаниям понравился подъем бизнеса, но для некоторых это не особенно приветствуется, поскольку их телефоны постоянно звонят.

Другая крупная буровая компания, которая отказалась называть свое имя, заявила, что их завалили звонками от людей, которые хотели установить собственную скважину, чтобы избежать платы за воду, но не понимают, в чем дело.

«Они звонят, держат вас на линии в течение 15 минут, задавая 101 вопрос, и могут быть немного рассержены тем, что им приходится платить за воду», — сказал один сотрудник.

Они сказали, что если кто-то живет за пределами города, по крайней мере, на акре земли, это обычно не проблема, но для людей на окраинах города это просто невозможно.

«Часто это слишком близко к чьей-то собственности, иначе нет никакой надежды на то, что туда попадет техника».

Они не понимают, какую банку с червями открывают.

Хотя только небольшая часть домов может иметь свой собственный колодец, существует не так много препятствий, через которые можно перепрыгнуть.

В настоящее время разрешение на строительство не требуется, но затраты на строительство колодца могут быстро возрасти. Сначала необходимо провести геологическое исследование участка, чтобы определить, будет ли скважина жизнеспособной, хотя часто это делается бесплатно.

После этого фактическое рытье и облицовка колодца обычно стоит от 2 000 до 3 000 евро. Это зависит от того, насколько высок уровень грунтовых вод и насколько глубоким должен быть колодец.

Необходимо выкопать траншеи для подачи воды в дом, установить насос и системы очистки воды (которые, в зависимости от качества воды, могут быть довольно дорогими).

Карта водоносных горизонтов Ирландии.

Источник: Геологическая служба Ирландии

.

Насос и системы очистки также необходимо обслуживать ежегодно.Стоимость этого будет варьироваться в зависимости от типа воды в вашем районе.

Еще одна переменная — сколько места займет все это оборудование — возможно, вам понадобится построить насосную станцию.

Этот огромный набор факторов означает, что стоит правильно рассчитать стоимость установки частного колодца. Скорее всего, окупится, но не в ближайшем будущем.

Мы спросили представителя Irish Water о том, что повлечет за собой переключение на частный колодец из государственного источника:

Клиенты могут связаться с нами, и мы сообщим, что они больше не являются клиентами, однако мы проведем выборочные проверки, чтобы убедиться, что предоставленная информация верна.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
