Вертикальный брус новая технология деревянного домостроения

Деревянные дома прочно занимают строительную нишу индивидуальных застройщиков из-за экологичности, натуральности, оригинального экстерьера и дешевизны возведения и эксплуатации. Брусовые дома – одно из перспективных направлений, а вертикальный брус занимает особое место в линейке рекомендуемых пиломатериалов. Вариантом строительства дома из вертикального бруса является технология naturi. Что это такое, и почему вертикальный брус предпочтительнее традиционного горизонтального сруба?
Дом из вертикального бруса в разрезе



Преимущества технологии Naturi

  1. При изготовлении пиломатериалов для брусового дома используется только массив дерева, часто – северных пород, что придает брусу прочность и плотность;
  2. Устойчивость здания к механическим и сейсмическим нагрузкам обеспечивает безопасность проживания и эксплуатации жилья;
  3. Отличная звукоизоляция и износостойкость строительных поверхностей;
  4. Строительство без вредных токсичных клеевых составов и теплоизоляционных слоев, экологичность;
  5. Прочный монтаж методом «паз-планка»;
  6. Отсутствие усадки при укладке бруса вертикальным способом обеспечивает быстрое строительство и такое же быстрое начало эксплуатации дома.

Проект норвежского дома из вертикального бруса

Проекты домов

Отличие технологии naturi от других способов деревянного строительства состоит всего их трех пунктов, но они обеспечивают все те преимущества, о которых было сказано выше:

  1. Вертикальная сборка конструкций полностью исключает усадку коробки здания;
  2. Высокая точность заводского изготовления элементов дома обеспечивает правильность геометрии объекта и высокую скорость сборки здания;
  3. Отсутствие клееных деталей и слоев бруса;
  4. Минимальная влажность из-за камерной сушки бруса – это последовательное превращение сборных элементов в единый конструктивный массив. По мере эксплуатации вся древесина, используемая при строительстве, набирает влажность одинаково, а значит, и разбухает одинаково, что способствует более прочному сцеплению элементов и конструкций между собой.

Пример уплотнения элементов дома из вертикального бруса



Преимущества сборки из вертикального бруса перед жильем из горизонтальных элементов:

  1. Вдоль волокон древесина усаживается в 80 раз меньше, чем в поперечном направлении;
  2. Шпунты (нагели) считаются самым прочным соединением деревянных элементов, что сказывается на прочности дома;
  3. Сухой брус, набирая влагу при эксплуатации готового дома, уплотняется, что улучшает звукоизоляцию, ветрозащиту и тепловые показатели здания;
  4. Дом из вертикального бруса не требует принудительной вентиляции благодаря существующему естественному обмену воздуха;
  5. Проекты домов из вертикального бруса могут быть любой формы и сложности;
  6. Унифицированные детали позволяют монтировать каркас в несколько раз быстрее.

Сырье для технологии натури – тонкие бревна хвойных пород деревьев. На ошкуренных бревнах удаляют мягкую наружную часть древесины, оставляя только сердцевину, и из нее нарезают на доски стандартной длины – 2,5 метра, 3 и 6 метров. Сушка заготовок производится сначала естественным способом – на воздухе без воздействия солнечных лучей, а затем в сушильной камере. На выходе влажность пиломатериала не должна превышать 12%.

Отделывая такой дом из вертикального бруса, можно использовать для наружных стен лиственницу, а для внутренних поверхностей – кедр, который, кроме красивой текстуры, имеет лечебные свойства благодаря фитонцидам, содержащимся в его древесине. В любом случае, проекты домов из вертикального бруса в долгосрочной перспективе обойдутся застройщику дешевле из-за более длительной эксплуатации, поэтому цены на материал и строительство – не главное в выборе материала и проекта.
Внутренняя отделка из кедра



В заводской комплект дома по технологии naturi входят следующие профилированные элементы:

  1. Фрезерованный профилированный брус;
  2. Сложные фрезерованные элементы для наружной и внутренней отделки здания;
  3. Доска для нижней и верхней обвязки, на которую крепится кровля и стены;
  4. Шпунты или нагели для соединения бруса друг с другом и с обвязкой;
  5. Финишный профиль.

Весь вертикальный брус новая технология деревянного домостроения которого используется в naturi – это сложный фрезерованный деревянный профиль с точно совмещенными отверстиями для шпунтов по торцам и по длине элемента. Как он выглядит, показано на первом рисунке.

Деревянные элементы для отделки дома – это плоские снаружи и профилированные изнутри изделия. Точность сборки обеспечивается компьютерным программированием всех элементов с последующей 3-D визуализацией процесса сборки. Поэтому строительство такого дома представляет собой сбору плотно подогнанных друг к другу элементов, и недостатки такого монтажа практически отсутствуют. Элементы – широкого назначения, то есть, из них можно собирать как стены разной толщины, так и перегородки или горизонтальные плоскости.

Двухрядные брусовые стены имеют толщину 300 мм, трехрядные – 400 мм. Типовые проекты имеют однорядные перегородки минимальной толщиной 100 мм, максимальной – 200 мм.

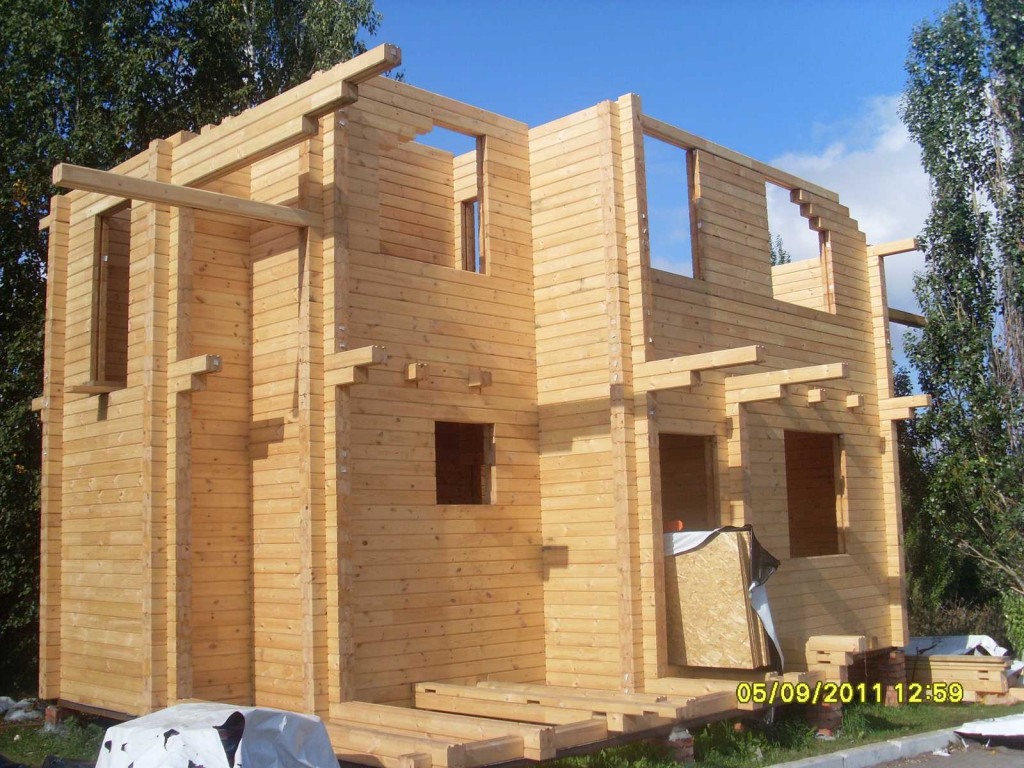

Сборка дома из вертикального бруса

Сборка стен

Даже обработанный брус требует защиты от влаги. И это делается при помощи укладки на фундамент нескольких слоев гидроизоляционного материала. Кроме того, дополнительная защита бруса от гниения обеспечивается подкладочными досками размером 50 х 250 мм, пропитанными антисептиком. На доски укладывают первый горизонтальный ряд бруса стандартным сечением 250 х 100 мм, а к основанию всю эту многослойную конструкцию крепят на анкера.

Следующий шаг в монтаже – укладка на брус двух рядов доски для обвязки. Доски, как и брус, имеют заранее подготовленные отверстия для шпунтов, которые используются как шаблон в дальнейшей сборке, а в нижнем брусе отверстия нужно высверлить по этому шаблону, и вставить в них шпунты Ø 25 мм. Закрепленные таким образом шпунты будут осью для стенового бруса. Верхняя часть бруса крепится также шпунтами и обвязкой. Кроме этих элементов, монтируются опорные брусья, к которым будет крепиться верхняя обвязочная доска.
Сборка брусового дома



Затем брусья надеваются по одному на шпунты – нижним концом, а верхняя его часть фиксируется на месте таким же нагелем-шпунтом в верхней обвязке. Для всех этих операций в элементах существуют заводские отверстия. Все стеновые брусья оснащены четырьмя отверстиями для крепления шпунтами. Отверстия просверлены на осевых гранях бруса.

Поэтому получается, что все брусья связываются не только по верху и низу, но и в двух местах между собой, конструкция сборной стены получается достаточно жесткой и плотной. Не требующей использования дополнительного крепления и утепления. Облицовочные элементы вставляются в заводские пазы, которые получаются при соединении двух брусьев.
Монтаж отделочных элементов

Технология NATURI позволяет создавать проекты домов высотой до трех этажей, и такие здания будут собраны без дополнительных метизов и креплений, но будут такими же прочными.

Также вертикальный брус предусматривает и такие нюансы, как печное отопление, что важно для загородного дома. В таком случае все необходимые изменения вносятся в проект на начальном этапе его разработки.

Вертикальный брус новая технология деревянного домостроения. Вертикальный брус

Относительно недавно в Австрии была разработана необычная технология деревянного домостроения, при которой брус располагается не привычным горизонтальным способом, а выставляется вертикально. Столь необычное устройство стен оказалось весьма выгодным с различных точек зрения, поэтому такие дома становятся все более распространенными.

Такая технология выгодна и с конструктивной, и с экологической точки зрения.

Преимущества домов из вертикального бруса

Дом из вертикального бруса не только необычно смотрится, но и обладает целым рядом практических преимуществ, благодаря которым данная технология из Австрии распространилась практически по всему миру.

В чем особенности и главные плюсы таких домов?

  • Все знают, что один из главных недостатков дерева – долгая усадка, из-за которой строительство приходится останавливать почти на год после возведения стен. Когда брус располагается вертикально, никакой усадки нет, а значит, можно сразу же продолжать строительство кровли и приступать к внутренней отделке. Меньше сроки – меньше расходы на строительство, поэтому австрийская технология оказалась еще и выгодной;
  • Высокая степень энергосбережения. Проектировщики рассчитали, что когда бревна стоят перпендикулярно направлению ветра, они намного лучше препятствуют сквознякам и потерям тепла;

Важно!
Правильно собранная конструкция обладает в 1,5 раза меньшей теплопроводностью, чем обычный дом из клееного бруса, и в 2 раза меньшей, чем дом из оцилиндрованного бревна.
Низкие теплопотери помогают экономить на отоплении и создают дома комфортную атмосферу.

  • Технология позволяет пользоваться всеми преимуществами дерева, к тому же расположенного так, как оно растет в природе. Не используются синтетические уплотнители или клей, нет необходимости в укладке межвенцового утеплителя, как при строительстве сруба из бревен. В доме будет приятная и полезная для здоровья атмосфера, особенно, если он будет сделан из кедра или лиственницы;
  • Дома из вертикального бруса отличаются простотой монтажа и высокой скоростью сборки. Даже большое здание можно собрать всего за несколько месяцев. Брус имеет небольшой вес, поэтому не возникает проблем с его транспортировкой и доставкой на участок. (см. также статью )

Кроме того, стоит отметить прочность и надежность дома из вертикального бруса. Благодаря такому расположению материал подвергается минимальному воздействию влажности и не страдает даже от большой снеговой нагрузки
.

Неслучайно, технология была разработана в горной местности заснеженной Австрии, где климатические условия почти столь же суровы, как и в России. Вертикальный брус — новая технология деревянного домостроения, которой, возможно, удастся обрести самое широкое распространение.

Требования к материалу:

  1. Брус не должен иметь никаких сучков и дефектов, так как из-за них снижается прочность стен;
  2. Он должен быть идеально высушен. Уровень влажности не превышает 12%. Сначала он высушивается естественным путем, на открытом воздухе, а затем помещается в специальную камеру.

Конечно, цена на такой материал достаточно велика, но взамен вы получите теплый и комфортный дом, а экономия достигается за счет минимальной внутренней отделки.

Брус, расположенный вертикально, сохраняет всю свою природную красоту, поэтому и с наружной, и с внутренней стороны дом будет выглядеть замечательно. Полностью высушенный материал имеет небольшой вес, поэтому на строительном участке можно обойтись минимумом техники.

Совет!
Элементы, из которых складываются стены, вполне может поднять один человек.
Благодаря этому такой дом можно попробовать возвести своими руками, не прибегая к помощи специалистов строителей.

Как построить здание из вертикального бруса?

Строительство можно завершить за 1 сезон, и при этом можно обойтись минимальным количеством профессиональной помощи. Одной из самых сложных операций, с которой невозможно справиться самостоятельно, является подготовка бруса для строительства.

Стволам с помощью специального строгально-фрезерного станка придается форма скругленного бруса, после чего в них вытачиваются специальные пазы, с помощью которых элементы конструкции будут скрепляться между собой.

Подготовка архитектурного проекта

Такие здания могут иметь весьма большое конструкторское разнообразие, так как вертикально можно выставить любое количество бруса в любом направлении. Длина его тоже может быть разной, поэтому возможна различная высота потолков. Вы можете воспользоваться одним из типовых проектов деревянных домов, а можно заказать или составить самостоятельно индивидуальное, уникальное здание, которое станет украшением улицы и гордостью владельца.

Вертикальные размеры стен из бруса могут достигать 3 метров. Древесина должна иметь минимальный диаметр 180 мм, стена дома может иметь толщину более 300 мм. Это надежно защитит внутреннее пространство и от холода и от ветра. Когда все элементы для сборки готовы, их можно перевозить на участок.

Заливка фундамента

Еще один сложный этап – заливка основания для будущего дома. Поскольку он имеет небольшой вес, особо мощный фундамент не потребуется. Обычно используют традиционную ленточную разновидность, позволяющую обустроить подвальное помещение. Возможен также и столбчатый вариант, в этом случае столбы соединяются единой обвязкой, на которую устанавливаются бревна.

На участке готовится котлован, после чего заливается специальный ленточный фундамент с пазами, на которые будет устанавливаться в вертикальном положении брус. Фундамент должен полностью высохнуть, брус ставится только на прочный слой гидроизоляции, чтобы исключить возможность контакта с влагой.
Чтобы рассчитать необходимое количество материалов для ленточного фундамента, можно воспользоваться калькулятором:

Строительство здания

Инструкция и общий принцип строительства чем-то напоминает детский конструктор, так как брус соединяется в прочную систему с помощью пазов в точном соответствии с планом. Чтобы бревна в начале строительства не отклонялись от вертикальной плоскости, они выстраиваются по уровню и скрепляются между собой шкантами. Работа может идти очень быстро, так как один брус просто приставляется к другому и присоединяется выступами и пазами.

Углы при этом оказываются монолитными, уникальных деталей нет. Конструктор состоит из одинаковых элементов, поэтому и собирается он очень быстро. Внутри конструкции остаются небольшие воздушные полости, что повышает теплоизолирующие свойства дома. Как только стены собраны, можно приступать к обустройству полов и кровли, а затем – ко всем деталям отделки.

Брус – это обтесанные с одной или нескольких сторон бревна, чаще всего квадратного сечения. Традиционно его изготавливают из хвойных пород дерева — кедр, лиственница, ель или сосна.

Сравнительные характеристики технологии строительства дома из клееного, двойного, вертикального, профилированного и обычного бруса

Клееный брус
делают из радиально распиленной древесины. Затем эти распилы (их ещё называют ламелями) просушиваются до 10-12 % влажности, а потом склеивают между собой. После этого заготовкам придается привычная квадратная форма. Максимально возможная длина, получаемая по такой технологии, составляет 18 метров.
Он прочнее, чем обыкновенный, не деформируется, устойчив к повышенной влажности и грибку. У него есть и недостатки, основной из которых – высокая цена, обусловленная сложной технологией изготовления.
Альтернативой традиционного бруса стал так называемый двойной брус
, чье название слабо отражает истинное положение вещей. Технология, при помощи которой финские производители научились комбинировать популярные материалы для устройства капитальных стен и перегородок, спровоцировало появление на рынке конструкций, внешне напоминающих брус из цельного дерева. Реалии же таковы, что точнее было бы именовать конструкцию деревянной стеной-сендвичем. Это две поставленные на ребро доски толщиной от 0,44 до 0,7 м и высотой до 1,40 м. Посадочные грани формируют по принципу паз-гребень, что придает конструкции жесткость и защищает швы от продувания.

Углы конструкции монтируют методом переруба. Между панелями закладывают утеплитель – эковату, минеральную вату, пенополиуретан, льняное волокно или измельченную солому.
Основное преимущество двойного бруса – хорошая теплоизоляция. Процент усадки составляет 1-2 %, поэтому ждать полгода после постройки не нужно.

Недостаток только один – со временем некоторые виды утеплителя слеживаются, образуя холодные полости. Но если использовать эковату, этого не происходит.

Термин «профилированный
» означает наличие замкового соединения – профиля различной формы. На одной стороне заготовки расположены пазы, на другой – шипы, выполняющие направляющую и фиксирующую функции. Такой способ гарантирует прочное соединение и отличные теплоизоляционные свойства, поскольку венцы соединяются между собой очень плотно. При этом внешняя сторона бруса плоская или закругленная для имитации строения из брёвен.
Распространенные виды профильных соединений:

  • гребенка, представляющая собой конструкцию с несколькими шипами;
  • профили с одним и двумя шипами;
  • «финский» профиль, представляющий собой углубленный расширенный паз с одной стороны и несколько параллельных шипов – с другой. Такая конструкция минимизирует теплопотери;
  • профиль со скошенными фасками и другие.

Особенность вертикального бруса
в сложной форме. При строительстве дома бревна из таких заготовок закрепляются вертикально. Эта технология сокращает усадочный период после завершения строительства.
Много пропилов повышает теплоизоляционные свойства материала. Кроме того, он легкий, поэтому монтаж по силам выполнить самостоятельно.

Теплопотери при зимней эксплуатации дома для каждого вида бруса

Тепло уходит через стены, окна, крышу. Часть тепла теряется через вентиляцию.
Самые значительные теплопотери – через стены дома. Их значение тем выше, чем больше перепад температуры в доме и на улице. Величина потери тепла напрямую зависит от теплоизоляционных свойств материала, из которого построен дом.
Теплопроводность материала напрямую зависит от его плотности: чем выше плотность, тем ниже теплопроводность.

Породы дерева, из которых изготавливают заготовки, имеют различную плотностью. Это нужно знать при расчете теплопотерь в зимний период.
При расчете теплопотерь дома из бруса используется термин сопротивление теплопередаче — величины, характеризующей теплозащитные свойства ограждающих конструкций.
Эта характеристика демонстрирует, какое количество тепла потеряно при заданной разнице температур через квадратный метр стены.
Расчет по формуле:
Q = S * ΔT/ R,

где Q — потери тепла;
R — сопротивление теплопередачи;
S — площадь конструкции;
ΔT — разница между температурой в доме и на улице.
Значение переменной R есть в строительных справочниках — СНиП II-3-79.

Популярные проекты у нас на сайте

Практичность и стоимость строительства дома (капитальные затраты на строительство)

Обычный брус – самый доступный по цене. Обусловлено это небольшими затратами на изготовление и относительно простой технологией. Экологичность и дешевизна – вот его плюсы, однако дом из такого материала нуждается в утеплении и отделке.
Профилированный (к нему же относится и вертикальный) брус изготавливают по сложной технологии в несколько этапов. Этот вид пиломатериалов соответствует строгим параметрам, точность распила на производстве соблюдается в пределах 1 мм. Такая технология увеличивает скорость и качество постройки дома, но одновременно повышает стоимость.
Технология изготовления клееного бруса сложна и продолжительна. Она улучшает утилитарные характеристики, но увеличивает стоимость. Минус — ухудшение циркуляции воздуха и присутствие клеевых составов.
Двойной брус дешевле клееного и теплее профилированного. Цена квадратного метра двойного бруса сопоставима со стоимостью массива дерева из бревен 150*150 мм, но без утепления.

Наименование бруса

прочность;
отсутствие деформации;
устойчивость к грибку, повышенной влажности и поражению насекомыми;
не требует отделки.

высокая цена;
использование клеевых составов, из-за низкого качества некоторых из них возможно расслаивание древесины.

Деревянные дома прочно занимают строительную нишу индивидуальных застройщиков из-за экологичности, натуральности, оригинального экстерьера и дешевизны возведения и эксплуатации. Брусовые дома – одно из перспективных направлений, а вертикальный брус занимает особое место в линейке рекомендуемых пиломатериалов. Вариантом строительства дома из вертикального бруса является технология naturi. Что это такое, и почему вертикальный брус предпочтительнее традиционного горизонтального сруба?

Преимущества технологии Naturi

  1. При изготовлении пиломатериалов для брусового дома используется только массив дерева, часто – северных пород, что придает брусу прочность и плотность;
  2. Устойчивость здания к механическим и сейсмическим нагрузкам обеспечивает безопасность проживания и эксплуатации жилья;
  3. Отличная звукоизоляция и износостойкость строительных поверхностей;
  4. Строительство без вредных токсичных клеевых составов и теплоизоляционных слоев, экологичность;
  5. Прочный монтаж методом «паз-планка»;
  6. Отсутствие усадки при укладке бруса вертикальным способом обеспечивает быстрое строительство и такое же быстрое начало эксплуатации дома.

Проекты домов

Отличие технологии naturi от других способов деревянного строительства состоит всего их трех пунктов, но они обеспечивают все те преимущества, о которых было сказано выше:

  1. Вертикальная сборка конструкций полностью исключает усадку коробки здания;
  2. Высокая точность заводского изготовления элементов дома обеспечивает правильность геометрии объекта и высокую скорость сборки здания;
  3. Отсутствие клееных деталей и слоев бруса;
  4. Минимальная влажность из-за камерной сушки бруса – это последовательное превращение сборных элементов в единый конструктивный массив. По мере эксплуатации вся древесина, используемая при строительстве, набирает влажность одинаково, а значит, и разбухает одинаково, что способствует более прочному сцеплению элементов и конструкций между собой.

Преимущества сборки из вертикального бруса перед жильем из горизонтальных элементов:

  1. Вдоль волокон древесина усаживается в 80 раз меньше, чем в поперечном направлении;
  2. Шпунты (нагели) считаются самым прочным соединением деревянных элементов, что сказывается на прочности дома;
  3. Сухой брус, набирая влагу при эксплуатации готового дома, уплотняется, что улучшает звукоизоляцию, ветрозащиту и тепловые показатели здания;
  4. Дом из вертикального бруса не требует принудительной вентиляции благодаря существующему естественному обмену воздуха;
  5. Проекты домов из вертикального бруса могут быть любой формы и сложности;
  6. Унифицированные детали позволяют монтировать каркас в несколько раз быстрее.

Сырье для технологии натури — тонкие бревна хвойных пород деревьев. На ошкуренных бревнах удаляют мягкую наружную часть древесины, оставляя только сердцевину, и из нее нарезают на доски стандартной длины — 2,5 метра, 3 и 6 метров. Сушка заготовок производится сначала естественным способом – на воздухе без воздействия солнечных лучей, а затем в сушильной камере. На выходе влажность пиломатериала не должна превышать 12%.

Отделывая такой дом из вертикального бруса, можно использовать для наружных стен лиственницу, а для внутренних поверхностей – кедр, который, кроме красивой текстуры, имеет лечебные свойства благодаря фитонцидам, содержащимся в его древесине. В любом случае, проекты домов из вертикального бруса в долгосрочной перспективе обойдутся застройщику дешевле из-за более длительной эксплуатации, поэтому цены на материал и строительство – не главное в выборе материала и проекта.

В заводской комплект дома по технологии naturi входят следующие профилированные элементы:

  1. Фрезерованный профилированный брус;
  2. Сложные фрезерованные элементы для наружной и внутренней отделки здания;
  3. Доска для нижней и верхней обвязки, на которую крепится кровля и стены;
  4. Шпунты или нагели для соединения бруса друг с другом и с обвязкой;
  5. Финишный профиль.

Весь вертикальный брус новая технология деревянного домостроения которого используется в naturi – это сложный фрезерованный деревянный профиль с точно совмещенными отверстиями для шпунтов по торцам и по длине элемента. Как он выглядит, показано на первом рисунке.

Деревянные элементы для отделки дома — это плоские снаружи и профилированные изнутри изделия. Точность сборки обеспечивается компьютерным программированием всех элементов с последующей 3-D визуализацией процесса сборки. Поэтому строительство такого дома представляет собой сбору плотно подогнанных друг к другу элементов, и недостатки такого монтажа практически отсутствуют. Элементы – широкого назначения, то есть, из них можно собирать как стены разной толщины, так и перегородки или горизонтальные плоскости.

Двухрядные брусовые стены имеют толщину 300 мм, трехрядные — 400 мм. Типовые проекты имеют однорядные перегородки минимальной толщиной 100 мм, максимальной — 200 мм.

Сборка стен

Даже обработанный брус требует защиты от влаги. И это делается при помощи укладки на фундамент нескольких слоев гидроизоляционного материала. Кроме того, дополнительная защита бруса от гниения обеспечивается подкладочными досками размером 50 х 250 мм, пропитанными антисептиком. На доски укладывают первый горизонтальный ряд бруса стандартным сечением 250 х 100 мм, а к основанию всю эту многослойную конструкцию крепят на анкера.

Следующий шаг в монтаже – укладка на брус двух рядов доски для обвязки. Доски, как и брус, имеют заранее подготовленные отверстия для шпунтов, которые используются как шаблон в дальнейшей сборке, а в нижнем брусе отверстия нужно высверлить по этому шаблону, и вставить в них шпунты Ø 25 мм. Закрепленные таким образом шпунты будут осью для стенового бруса. Верхняя часть бруса крепится также шпунтами и обвязкой. Кроме этих элементов, монтируются опорные брусья, к которым будет крепиться верхняя обвязочная доска.

Затем брусья надеваются по одному на шпунты – нижним концом, а верхняя его часть фиксируется на месте таким же нагелем-шпунтом в верхней обвязке. Для всех этих операций в элементах существуют заводские отверстия. Все стеновые брусья оснащены четырьмя отверстиями для крепления шпунтами. Отверстия просверлены на осевых гранях бруса.

Поэтому получается, что все брусья связываются не только по верху и низу, но и в двух местах между собой, конструкция сборной стены получается достаточно жесткой и плотной. Не требующей использования дополнительного крепления и утепления. Облицовочные элементы вставляются в заводские пазы, которые получаются при соединении двух брусьев.

Технология NATURI позволяет создавать проекты домов высотой до трех этажей, и такие здания будут собраны без дополнительных метизов и креплений, но будут такими же прочными.

Также вертикальный брус предусматривает и такие нюансы, как печное отопление, что важно для загородного дома. В таком случае все необходимые изменения вносятся в проект на начальном этапе его разработки.

Из чего можно построить деревянный дом? Как известно, выбор стенового материала здесь небольшой – это цельное или оцилиндрованное бревно, цельный или клееный брус. Любой из перечисленных стеновых материалов имеет свои преимущества и недостатки. Но не об этом пойдет речь в этой статье. В преддверии строительного сезона мне хотелось бы познакомить читателей еще с одной технологией — строительства дома из вертикального бруса. Данная технология пока мало знакома у нас в стране и не получила широкого распространения.

Технология — дом из вертикального бруса Naturi — разработана в Австрии. Построенный по данной технологии дом идеально подходит для сурового российского климата.

Идея

Надеюсь, что вам приходилось складывать пазлы. Так вот, сборку стен дома можно сравнить с этим увлекательным занятием. Стена собирается из брусьев, устанавливаемых вертикально, и имеющих определенный профиль с зацеплениями.

Технология производства

Шестиметровое бревно поступает на пилораму, где из него пилят брус. С двух сторон бруса делают пропилы, предохраняющие его от растрескивания в процессе сушки. Из сушильной камеры брус с влажностью 12% подвергается фрезерованию, где ему придается определенный профиль. Длина готового бруса, поступающего в продажу, 3 м. На торцах, в верхней и нижней части бруса, сверлят отверстия под нагели. Брус упаковывается в специальную в пленку, которая защищает его от влаги.

Брус получается легким, и при строительстве дома не потребуется использовать подъемные механизмы.

Технология сборки

На подготовленный фундамент укладывают доску с отверстиями, в которые вставляют нагели. На них устанавливают вертикально брусья. Дополнительно брусья скрепляют вверху и внизу парой горизонтальных нагелей. За счет этого достигается жесткость и предотвращаются деформационные процессы.

Одновременно устанавливается внутренняя и наружная обшивка стен. Наружная доска выполняется из лиственницы, устойчивой к влаге, а внутренняя – из кедра, что делает микроклимат в доме невероятно полезным для человека.

Главный секрет

Вы обратили внимание на процент влажности стенового материала? Для чего же так тщательно сушат древесину? Известно, что сухая древесина, находящаяся на открытом воздухе, начинает впитывать в себя влагу, незначительно разбухая при этом. В итоге стена, собранная из сухого бруса, поглощая влагу из воздуха, стягивается в единую монолитную структуру. При всем желании разобрать дом и перевезти его на другое место уже не получится. По этой причине не допускается сборка дома во время осадков.

По желанию заказчика можно спроектировать дом со стенами различной конфигурации. Не будет проблем и со строительством как скромного по размерам дома, так и большого элитного загородного коттеджа. Единственное ограничение – невозможно сделать мансарду. Здесь уже придется возводить полноценный второй этаж здания.

Еще одно очевидное преимущество – вертикально установленный брус выдерживает значительно большие нагрузки, в отличие от горизонтального бруса. Поэтому не возникает проблем с возведением двухэтажного дома.

Никакой химии при изготовлении бруса не используется. Нет и утеплителя, порой содержащего химические соединения. В итоге дом получается экологически чистым, а наличие кедровой дощечки, выделяющей фитонциды, делает воздух в нем целебным.

После монтажа дома внутренние и наружные стены не требуют дополнительной отделки.

В отличие от других деревянных домов, дом из вертикального бруса не подвержен усадке.

Единственный недостаток
– сложности, возникающие при самостоятельной сборке дома. Любой незначительный перекос в установке бруса, и через пару метров появляются большие расхождения, что потребует разборки части стены с заменой испорченного бруса. Таким образом, сборку дома лучше всего доверить рабочим, имеющим специальную подготовку и опыт монтажа таких сооружений.

Post Views:

627

Строительство домов из вертикального бруса – относительно новая технология, которая появилась в России. Принято считать, что технология родилась в горных районах Австрии, где особенности климата предполагают возведение построек, устойчивых к сильному ветру и осадкам. Однако чаще такие дома называют норвежскими, видимо, из-за близости внешнего вида постройки к скандинавскому стилю. Новый способ носит название Naturi, прекрасно подходит для условий российского климата и становится, судя по отзывам, востребованным.

Дом из вертикального бруса

О чём пойдет речь:


Подготовка материала

Стены строятся из элементов – брусьев. При заготовке в брусьях делаются продольные пропилы, что позволяет избежать дальнейшей деформации материала. Устанавливается брус вертикально, элементы соединяются между собой в монолитную стену, благодаря пазам и гребням, что очень похоже на сборку картинки-паззла. Часть монолитной стены из брусьев представлена на фото.

Основные требования к материалу – качество и сухость. Древесина должна быть без сучков и трещин, иначе дефекты могут серьезно повлиять на долговечность постройки. Важен такой этап, как высушивание древесины. Конечный элемент не должен содержать более чем 12% влаги. Технология высушивания сочетает как естественные условия, так и специальные помещения, в которых брус доводится до необходимого уровня влажности.

Основные этапы подготовки бруса:

  • Выбор, сортировка сырья, проверка качества;
  • Распил заготовок необходимого по проекту размера;
  • Высушивание заготовок по специальной технологии;
  • Фрезирование элементов, дополнительный контроль качества;
  • Высверливание дополнительных пазов, необходимых для строительства;
  • Укладывание и упаковка бруса.

Строительство по технологии Naturi дома из вертикального бруса позволяет использовать заготовочные брусья с минимальной толщиной в 180 мм.

Особенности проектирования и монтажа

Проекты домов из вертикального бруса поражают разнообразием. Можно создавать деревянные дома как классических, так и весьма сложных геометрических форм. Такой подход очень ценится у дизайнеров, особенно при работе над индивидуальным заказом. Материал для строительства может отличаться в разных частях дома. Использование различных пород дерева сделает дом уютнее и функциональнее. Снаружи можно использовать влагоустойчивые породы деревьев, внутри выстроить стены из пород, содержащих полезные для здоровья вещества. Например, хвойный брус благоприятно воздействует на нервную систему.

Поскольку вертикальный брус – очень легкий материал, его просто доставлять до места монтажа и устанавливать своими руками, без использования специальной техники.

Элементы имеют пазы с четырех сторон и заполнены воздухом. Сложный профиль соединения элементов затрудняет проникновение холодного воздуха в жилое помещение. Деревянные дома из вертикального бруса Naturi обладают прекрасными показателями теплоизоляции. По отзывам владельцев, в помещениях значительно теплее, чем в домах из бревен или клееного бруса.

В качестве дополнительного крепления используются нагели из древесины, которые размещаются снизу и сверху каждого элемента.

Монтаж состоит из нескольких этапов:

  • Подготовка фундамента.
  • На фундамент укладываются доски с отверстиями для нагелей.
  • Нагели вставляются в отверстия, на нагели вертикально устанавливаются брусья.
  • Торцы скрепляются горизонтальными нагелями сверху и снизу.
  • Одновременно в пазы вставляются элементы обшивки дома.

На видео можно посмотреть некоторые этапы монтажа брусьев.

Преимущества метода

Технология Naturi отличается множеством преимуществ:

  • В качестве материала для заготовок используется только натуральная, высококачественная древесина. Производство исключает обработку бруса клеевыми составами. Деревянные дома, построенные из такого материала, являются экологичными, имеют природный, естественный вид.
  • Заготовки обработаны станочным способом до состояния гладкости, имеют ровную поверхность, что позволяет избежать дальнейшей отделки. Требуется только стандартная защита древесины от внешних воздействий и насекомых.
  • Брус отличается легкостью, его можно перенести своими руками.
  • Дома, построенные вертикально из бруса, не дают усадки. В такой дом можно вселяться и начинать отделку сразу же после окончания постройки.
  • Постройки отличаются особой прочностью и устойчивостью к нагрузкам, ветро- и влагонепроницаемостью.
  • Быстрота. В среднем строительство дома площадью 200 кв.м продолжается 3 месяца.

Какие существуют недостатки

Основным недостатком строительства домов из вертикального бруса является сложность технологии производства заготовок. Многочисленные этапы работы с древесиной предполагают длительный процесс, по времени порой длиннее, чем конечная сборка. Кроме того, затраты на производство обуславливают достаточно высокую стоимость бруса.

Особенностью постройки является использование направляющих деталей вверху и внизу конструкции, что исключает возможность реализовывать некоторые проекты, например, мансарду. Вертикальный брус позволяет строить дома в один-два полноценных этажа.

Довольно затруднена сборка своими руками. Небольшой перекос установленных брусьев приводит к появлению значительных расхождений. В этом случае часть стены придется разобрать, а испорченный брус заменить. Элементы не подлежат повторному использованию после демонтажа. Чтобы избежать проблем, владельцам стоит доверить монтаж постройки опытным рабочим.

Заключение

Новая австрийская технология Naturi позволяет без значительных проблем и довольно быстро возводить экологически чистые, прочные деревянные сооружения, которые послужат не один десяток лет. С помощью технологии «паз в паз» жилые помещения получают высокую термоизоляцию, а обработка древесины на стадии подготовки придает интерьеру построенного дома натуральный вид без дополнительной отделки.

Дома из вертикального бруса

Строительные материалы, предлагаемые современным рынком, разнообразны и универсальны. Возведение дома из вертикального бруса — новая тенденция, которая в России появилась относительно недавно.

Считается, что технология вертикального строительства зародилась в Австрии, где климатические условия в горах, с сильным ветром и обилием снега, требовали от жилья особых качеств. Дом должен быть теплым и устойчивым к влаге, ветру, снегу.

Часто дома из вертикального бруса еще называют норвежскими. Считается, что норвежские бедняки строили свои дома из бревен, которые опиливались с двух сторон. Заготовка для строительства в своем сечении не была похожа ни на брус, ни на бревно. Две прямые стороны были длиннее двух других, округлых. Укладываться они могли как вертикально, так и горизонтально. Более широкая сторона сечения заготовки помогала сэкономить на количестве материала. А остатки материала, спиленные с бревен, использовались на устройство крыши.

Норвежский дом, его преимущества

Подобный стиль строительства представляет собой практичное решение. Деревянные заготовки, расположенные вертикально, не дают усадки, поэтому при строительстве норвежских домов отсутствует после усадочный период.

Это быстро возводимые дома, их строительство и запуск в эксплуатацию происходит в течение нескольких месяцев.

Заготовки для строительства изготавливаются из высушенного до определенного уровня влажности деревянного сырья, и представляют сборную конструкцию из нескольких элементов. Между элементами заготовки возникают воздушные полости, что делает такой дом более теплым. Дом из вертикального бруса в 1,5 раза теплее дома из клееного и в 2 раза теплее дома из оцилиндрованного бревна.

Все заготовки обработаны на строгально — фрезерном станке и имеют ровную и гладкую поверхность. Такие дома не нуждаются в дальнейшей отделке, кроме защиты древесины.

При производстве заготовок не используются клеевые составы, это экологически чистые дома.

Заготовки можно выполнять из нескольких пород дерева и совмещать их в одном строении. Например, наружная часть дома может быть изготовлена из лиственницы, обладающей высокой устойчивостью к влаге. А внутреннюю часть дома можно выполнить из кедра, известного своими целебными свойствами и высоким содержанием антиоксидантов.
Сосна так же может быть применена для производства вертикального бруса.

Заготовки очень легкие, одну заготовку может перенести один человек, что позволяет возводить дома в труднодоступных местах для техники.

Использование вертикального бруса, как новой и модернизированной тенденции

Строительство деревянных домов из вертикального бруса активно использовалось в Европе в 30 — годы 20 века. С тех пор материалы, применяющиеся для их создания, на протяжении многих лет совершенствовались и видоизменялись, улучшая качественные характеристики.
Строительство малоэтажных домов на основе деревянных заготовок, в частности и из вертикального бруса, востребовано и сегодня, и активно предлагается современными строительными компаниями.
При использовании данного материала получается строение любых размеров и площадей, обладающее высокой стойкостью к природным и механическим нагрузкам.
Стоит отметить высокие теплоизоляционные показатели коттеджей, созданных на основе норвежской технологии. Современные заготовки имеют поперечное сложное сечение, что их и отличает от иных строительных материалов.

Строительство осуществляется при помощи деталей, на всех сторонах которых присутствуют специальные пропилы.

В них попадает естественный воздух, значительно повышающий теплотехнические показатели готового дома.

Холодному уличному воздуху сложно проникнуть внутрь помещения.
Соединение элементов происходит за счет нескольких соединений «паз—планка», что делает стену из вертикального бруса монолитной. Дополнительное крепление элементов осуществляется с помощью нагелей, снизу и сверху каждой заготовки вертикального бруса. Нагели размещаются в нижнем и верхнем обвязочных брусьях. Между собой вертикальные брусья крепятся соединением «паз в паз» и дополнительно стягиваются нагелем по горизонтали.
Толщина заготовки может быть различной, но не менее 180 мм.
Благодаря малому весу брусьев их транспортировка, загрузка и выгрузка не вызывает каких—либо сложностей. Отмечено достаточно быстрое по времени строительство таких, например за 5 месяцев полностью возводится объект площадью в 200 кв. м.

Недостатки домов, созданных из вертикального бруса

Возведение описываемых объектов необычно и востребовано, однако оно предполагает применение на практике специализированного оборудования, установок. Только так норвежские проекты домов могут быть в полной мере воплощены в реальность.

При строительстве из вертикальных брусьев обязательно применение направляющих элементов, которые закрепляются в верхней и нижней их части. Следовательно, подобная технология не дает возможности создать коттедж с шикарной мансардой. Получится объект с одним, двумя полноценными этажами, проект дома будет очень лаконичным по своей планировке.

Поэтапное изготовление вертикальных брусьев:

  • сортировка и отборка сырья, проверка его качественных показателей;
  • последующий распил на заготовки необходимых размеров;
  • обязателен этап просушки полученных заготовок в особенных условиях;
  • проведение фрезеровочных работ;
  • создание в уже подготовленном материале технологических отверстий путем высверливания;
  • окончательная укладка и упаковывание вертикальных заготовок.

То есть процесс создания самих заготовок длительный по времени. Исходя из произведенных затрат на их изготовление, заготовки не могут стоить дешево.

Сама технология возведения домов из вертикального бруса интересна и стремится свести недостатки деревянного домостроения к минимуму.

Известно, что погодные условия горных районов Австрии во многом совпадают с климатическими условиями умеренного пояса России (с четко выраженными четырьмя временами года). Не удивительно, что проекты, предполагающие использование вертикального бруса, широко применимы и достаточно востребованы.

Вертикальный брус: дома из бруса

Содержание статьи

Вертикальный брус используют для построения домов. Для этого качественный брус приводят в вертикальное положение и сооружают из него стены дома, более прочным и теплым будет дом, стены которого утеплены брусом. Где добывают дерево для таких построек и как строить дома из деревянного бруса, в этом необходимо разобраться.

Вертикальный брус или новая технология в домостроении

Существует множество технологий деревянных домостроений, тем не менее такие новинки в строительстве, как деревянный брус, не перестает удивлять своей новизной и удобством в строении. Технология построения домов из деревянных балок зародилась в Австрии, в горах, где наблюдается суровый климат с трескучими морозами и сильными снегопадами. Дома из вертикального бруса очень теплые и хорошо сохраняют тепловую энергию. Дерево — это натуральный материал, который проверен временем и стойкий к внешним воздействиям окружающей среды.

Дом из вертикальных брусьев

Главная идея возведения теплых домов из бруса — это размещение балок в вертикальном положении.

В таком положении дерево не прогибается и выдерживает высокие нагрузки благодаря природному положению. Каждый брус выпилен точно, чтобы одна его сторона выступала внешней стороной, а вторая сторона оставалась внутри дома, между собою он имеет выпиленную сцепку, поэтому высокая цепкость деталей между собою обеспечена. Выпиленные внутри пространственные ложбины задерживают внутри дерева воздух, за счет чего дерево становится теплее, чем обычное полено. Постройка дома из бруса проходит быстро, для этого не нужна специальная техника для возведения стен, потому что материал выпускается разной длины. Между собою он хорошо сцепляется и не требует дополнительных материалов для соединения.

Брусы выточены очень точно, с учетом 12% вбирания влаги и усушки, поэтому не имеют трещин на стыках и не образуют их в углах дома, благодаря нагелям, которые выточены по всей высоте и внизу, образуя мощную сцепку. Дополнительного утепления он не требует, единственный материал, который используется для утепления межкомнатных порогов, это обычный поролон. Перед сборкой все элементы обрабатываются шлифовочным станком, образуя гладкую поверхность и по желанию хозяина поскрываются специальным лаком для деревянных поверхностей. Снаружи они обязательно обрабатываются лаком, чтобы увеличить срок эксплуатации дерева и сохранить хороший внешний вид. Характерная особенность постройки домов из деревянных балок состоит в том, что такие дома должны иметь два этажа. Этого требует именно такая технология постройки, такой дом будет более прочным, устойчивым и теплым и занимает меньше времени для строительства.

Из какого дерева изготавливают брус?

Для изготовления бруса с целью возведения стен домов используют высокорослые деревья средних лет. Не используются старые деревья, потому что их свойства не подходят для возведения высоких сооружений и многолетней эксплуатации. Для наружной стороны балки используют лиственницу. Лиственница — это порода растения из отряда хвойных. Дерево довольно старое по своему происхождению и возникло немного позже сосны, вместе с дубом. Существует более 20 пород деревьев лиственницы, и произрастают эти деревья по всему миру: в странах Азии, в Европе, в России и Украине. Широко известны породы лиственницы в северной полосе России, в лесах Сибири и Чукотки, много видов лиственницы встречается в лесах Карпат.

Дерево выдерживает низкие температуры и суровые климатические условия, устойчиво к морозам и не погибает даже при самых низких температурах. Благодаря таким положительным характеристикам, именно лиственница используется для изготовления деревянного бруса под постройку домов. Дом из лиственницы хорош в устойчивости, дерево не поддается дрожанию, не промерзает в лютые морозы и хорошо выполняет теплоизоляционную функцию.

Для внутренней отделки дома используют кедр. Дерево достигает большой высоты, до 30 метров и выше, благодаря этому его удобно использовать для изготовления балок. Кедр — морозоустойчивое дерево, не промерзает, хорошо держит тепло внутри здания, препятствует вытеснению теплого воздуха из здания наружу.

Брус лиственницы в соединении с кедром образует эффект теплоизоляции помещения. Лиственница не пропускает холод внутрь помещения благодаря специальным ложбинам в середине, а кедр не выпускает тепло, нагревая воздух за счет ложбин, в которых задерживается воздух. Именно вырезанные ложбины сохраняют тепло в помещении.

Благодаря структуре дерева помещение вентилируется естественным путем, не прогнивая и не образовывая конденсат внутри бруса.

Преимущества домов из вертикального деревянного бруса

Дом из вертикального бруса является эко постройкой, потому что кроме дерева никакие дополнительные материалы не используются. В таком жилье можно безопасно прожить всю жизнь.

Деревянная поверхность дома снаружи выдерживает все воздействия окружающей среды: снег, дождь, солнцепек и морозы. Поверхность при этом не портится и сохраняет свой оригинальный вид.

Дома, выполненные из вертикального бруса, очень быстро сооружаются, для этого не нужно использовать дополнительные машинки и станки, такие материалы продаются в готовом виде, их легко транспортировать и производить сборку на месте.

Благодаря уникальной технологии вырезки брусьев и их вертикальному расположению, они легко собираются и разбираются при необходимости. То есть возведенный дом можно аккуратно разобрать.

По цене данный материал превышает сумму затрат на возведение кирпичных домов, но качество материала, прочность, выносливость и долговечность заслуживают такой стоимости.

Дома по уникальной технологии строят в пригороде Владивостока

Вертикальный брус Naturi – одна из самых экологичных, надежных технологий в деревянном домостроении, популярная в Европе и центральной части России. Строительная компания «Кодама» – единственный официальный представитель технологии Naturi на Дальнем Востоке. Совсем скоро в пригороде Владивостока будут возведены первые дома из вертикального бруса.

Самыми важными моментами в строительстве по новой технологии поделился коммерческий директор компании «Кодама» Вячеслав Морозов.

– Кодама в японской мифологии означает «дух дерева» или само дерево. Верно?

– Да, Кодама – японское божество, которое живет в дереве, к выбору названия для компании подошли основательно. Мы строим современные дома из дерева по трем технологиям. Первые две вы наверняка знаете – это клееный брус и фахверк. Третья – вертикальный брус Naturi.

– Это какая-то новинка?

– Это новинка для Дальнего Востока. Начало технологии положили норвежские викинги. Они строили конструкции из вертикального бочарного палисада, в котором бревно ложилось не горизонтально, а вертикально. Технология распространялась вместе с их перемещениями по миру и находила новые отражения в различных культурах. Пример, сохранившийся до наших дней, – музей-заповедник «Мураново» им. Ф. И. Тютчева, построенный в 1841 году из вертикального бруса.

Технология Naturi запатентована в 2000 году инженером Георгом Ганаусом. Именно он возвел первый современный дом из вертикального бруса в Австрийских Альпах, который сегодня используется как гостиница. В 2007 году открылось производство в России. С тех пор на территории страны построили более 400 объектов. Первые дома из вертикального бруса во Владивостоке появятся буквально через месяц-полтора.

– Критики скажут: зачем вертикальный брус, наши предки строили избы, укладывая сруб горизонтально, и они стоят много лет. В чем ключевые особенности строительства из вертикального бруса?

– В горизонтальной укладке бруса максимальная нагрузка приходится на нижние элементы, при установке вертикально она распространяется равномерно по всей площади стены. Для тех, кто разбирается в деревянном домостроении, эта технология в приоритете. Во-первых, дом не дает усадки: можно сразу делать ремонт. Во-вторых, дома экологичны благодаря отсутствию клеевых соединений, в самой стене нет никаких химических составов. В-третьих, отсутствуют перерубы – места, через которые уходит тепло.

В качестве сырья используются разные породы хвойных деревьев, кроме того, технология позволяет соединять их между собой. К примеру, наружные стены, выполненные из лиственницы, позволяют не пропускать в дом влагу, а внутренние могут быть из насыщенного полезными веществами кедра. Кроме того, технология пластична, она позволяет строить различные архитектурные объекты любой формы. Ни одна другая технология деревянного домостроения такого не позволяет.

– В строительстве по технологии Naturi не применяется клей. Как скрепляется брус?

– В строительстве применяются специальные нагели, по два сверху и снизу. Они, как правило, делаются из березы и являются скрепляющим элементом. Дополнительно используются шурупы. Между собой брус скрепляется по принципу паз-гребень.

– Нагели не ссыхаются со временем?

– Наборные элементы и сама древесина вертикального бруса при усушке со временем становятся только прочнее, а дом – монолитнее. Поэтому, когда дом построен, его нельзя демонтировать и построить в другом месте.

– Зима в деревянном доме. Как продумано утепление?

– Деревянный дом создает определенный микроклимат. Если на улице жарко, дома будет прохладно, если снаружи холодно, дом долго держит тепло. В технологии Naturi есть три варианта толщины стены: 200, 300 и 400 мм. Если сравнивать со стеной из клееного бруса толщиной в 200 мм, стена Naturi в 300 мм будет теплее в два раза.

– Какова стоимость строительства по сравнению с другими технологиями?

– Стена Naturi толщиной 200 мм по цене сопоставима с клееным брусом.

– Есть ли готовые проекты домов из вертикального бруса?

– Да, их можно посмотреть у нас на сайте – все проекты просчитаны и неоднократно построены. Также у нас есть собственный проектный отдел, который может создать дом по индивидуальному проекту. Большинство наших заказчиков выбирают типовые проекты, а внутреннюю планировку меняют под свои нужды.

– Как долго возводится типовой двухэтажный дом по технологии Naturi?

– С момента подписания договора дом можно построить за четыре месяца. Полностью, с отделкой и ландшафтным дизайном, это займет год-полтора.

 – А своими глазами можно увидеть, как выглядит стена из вертикального бруса? Где будут построены первые дома?

– Домокомплекты в производстве, сейчас заканчиваем возводить фундамент. Первый дом возводим на территории заказчика в районе Садгорода. Это большой дом с цокольным этажом, переходом из дома в баню, бассейном. Второй дом будет возведен чуть позже в нашем жилом квартале «Бархат».

– Расскажите подробнее про жилой квартал «Бархат».

– Мы получили эту территорию как компания-резидент свободного порта Владивосток в январе. Находится она в районе Черной речки. Из 60 участков уже реализовано более 15. Территория «Бархата» граничит с Ботаническим садом, зоной рекреации с девственным лесом. Участки от 8 до 35 соток, ровные и с перепадом, каждый может выбрать под себя и свои задачи.

У нас есть еще одна территория, небольшой коттеджный поселок на 10 участков, Family Club. Находится на Сахарном Ключе в районе «Фетисов-Арены». Там все готово к строительству – общий забор по периметру, подведены все сети. Осталось всего пять участков.

Телефон отдела продаж: +7 (423) 20-888-30.

Адрес: Енисейская, 23д, корпус 1, 6-й этаж.

kodamadom.ru

На правах рекламы

Норвежский дом из вертикального бруса. Проекты домов по норвежской технологии. Фото дома в норвежском стиле

Современные строительные материалы радуют разнообразием, но некоторые технологии приходят в нашу страну только сейчас. Например, все чаще заказчики стали возводить норвежские дома, которые имеют ряд особенностей.

Особенности дома

Норвежский стиль строительства – это практичное решение при возведении жилья в не слишком холодных условиях, но с большим количеством осадков в любое время года. Климат Норвегии во многом похож на климат северо-запада России, что позволяет возводить жилье с оптимальными характеристиками. Когда мы слышим «норвежский дом», то представляем себе массивное строение из сруба-лафета. Но на деле эти коттеджи имеют свои особенности, к тому же сам процесс их возведения и используемые материалы менялись год за годом.

Что было – что стало

В XIX веке дома в Норвегии строились в простых формах, с остроугольной крышей, покрытой черепицей. В послевоенное время возводились в основном лаконичные здания скромных размеров. Главное в таких коттеджах — удобство, рациональность и экономичность. Норвежские дома из бруса изначально строились по двум категориям – для постоянного проживания или отдыха в горах. Правда, даже последние отличаются продуманностью и рациональностью, поэтому они идеально подходили для полноценного проживания. При этом основные особенности — простота оформления и внутренней планировки — остались прежними, как и века назад.

Вертикальный брус – новая тенденция

Среди современных технологий деревянного домостроения выделяется возведение домов с использованием вертикального бруса. В малоэтажном строительстве эта тенденция привлекает внимание возможностью воссоздания необычных архитектурных решений. Причем вертикально могут располагаться и бревна, и брусья. Норвежский дом из вертикального бруса отличается технологией строительства, так как материал укладывается не горизонтально, а вертикально. Конечные конструкции отличаются надежностью в эксплуатации.

В чем особенности?

Использование вертикального бруса позволяет сделать строение стойким к нагрузкам. К тому же здание не будет давать усадку и будет обладать большей устойчивостью благодаря расположению в естественном вертикальном положении. Вертикальная технология предполагает использование брусьев со сложным поперечным сечением, а соединение материала выполняется с помощью пазо-гребневой системы. Норвежский дом может возводиться с использованием разных видов брусьев:

  • внутренних: они используются для сборки стен любой толщины;
  • реек, с помощью которых выполняется внешняя и внутренняя облицовка стен.

Сама отделка выполняется так, чтобы соединения, которые имеются между брусьями, закрывались снаружи с помощью декоративных планок.

Достоинства технологии

Главное достоинство строительства из вертикального бруса – возможность начать отделку сразу после того, как возведена коробка и установлена кровля. Дом по норвежской технологии, построенный на основе вертикальных брусов, имеет следующие особенности:

  1. Элементы конструкции готовы на 100%, поэтому строительство ведется быстро, а дополнительные уплотнители, утеплители и клеевые соединения не потребуются.
  2. При строительстве используется только натуральная древесина, поэтому внешний вид коттеджей будет природным и натуральным.
  3. Стены из вертикального бруса отличаются прочностью, так как древесина располагается естественным образом.
  4. Дома, построенные по данной технологии, способные выдержать большую нагрузку по сравнению с традиционными деревянными постройками.
  5. Усадка отсутствует, так как размеры деревянных домов всегда меняются только при высыхании поперечных волокон, а не продольных.

Норвежский дом, построенный из вертикального бруса, отличается еще и высоким уровнем теплоизоляции, так как геометрия соединений брусьев сложная. Вертикальные брусья с четырех сторон имеют пропилы, заполняемые воздухом, а это, в свою очередь, способствует улучшению теплотехнических свойств древесины, создавая препятствия на пути холодного воздуха в помещение.

Особенности заготовки и монтажа

Вертикальные бревна отличаются легкостью, поэтому при монтаже строений не требуется использование специальной техники и подъемных механизмов. Да и доля физического труда сведена к минимуму, к тому же в случае необходимости строение можно перенести с одного места на участке на другой. Проекты домов по норвежской технологии открывают большие возможности для дизайнеров, которые могут придумать интересные архитектурные и планировочные решения. Например, при вертикальном монтаже бревен или бруса можно играть формами, выстраивая овальные, круглые или традиционные прямоугольные стены. А оригинальные решения можно воплотить, если вертикальное расположение конструкций будет частичным.

А какие минусы?

Вертикальный брус – интересное решение в современном строительстве, но сама технология производства не отличается простотой. Связано это с необходимостью применения точного высокотехнологичного строгально-фрезеровочного оборудования. Второй момент, о котором стоит помнить, возводя дом в норвежском стиле, — необходимость использования для сборки стен деревянных нагелей, задача которых – сохранить вертикальное положение стен. Нагели крепятся по всей длине бруса, а также сверху и снизу. Такое решение служит залогом дополнительной жесткости стен, исключая их деформацию.

При использовании вертикального бруса потребуется использование специальных направляющих деталей, которые ставятся сверху и снизу конструкции. То есть по данной технологии невозможно построить дом в норвежском стиле с мансардой – только два полноценных этажа. Производство материала предполагает ряд этапов:

  1. Сначала сырье сортируется и проверяется на качество.
  2. Пиловочник распиливается на заготовки.
  3. Выполняется сушка заготовок в специальных сушильных камерах.
  4. Профиль бруса подвергается фрезерованию.
  5. Проводится контроль качества.
  6. В готовом материале высверливаются технологические отверстия.
  7. После тщательного контроля качества готовая продукция укладывается и упаковывается.

Какой брус использовать

Строительство норвежских домов с использованием вертикальных брусьев имеет свои особенности, но самая главная – это отсутствие усадки в течение первого года эксплуатации. Соответственно, уже после возведения коробки и монтажа крыши можно заниматься отделкой. Преимущество такого бруса еще и в том, что можно сделать оригинальной архитектуру строений, придавая им любую форму в зависимости от проекта.

Брусья могут крепиться в вертикальном положении разными способами. Чаще всего обустраиваются специальные пазовые фундаменты из монолитного бетона. Суть технологии в том, что роется котлован нужного размера, если нужно – обустраивается водоотвод для отведения грунтовых вод, крепление брусьев или бревен выполняется на специальных гидроизоляционных шинах.

Норвежский деревянный дом может располагаться на столбчатом или ленточном фундаменте. В этом случае вертикальные брусья вставляются в заранее созданную обвязку, которая является окладным венцом. Чтобы бревна не отклонялись в вертикальной плоскости, крепление выполняется шкантами. Чтобы стены не продувались, выполняется конопатка швов.

Особенности проектирования

Проектирование современных частных домов чаще всего выполняется с акцентом на использование древесины. Точно так же возводится норвежский дом. Проекты таких строений предполагают использование древесины, минимальный диаметр которой составляет 180 мм. Вес таких конструкций небольшой, поэтому удобно проводить любые транспортные операции. Монтаж строения также быстрый и простой – на строительство жилья площадью примерно в 200 кв. м потребуется 3-6 месяцев.

Кроме отличных эксплуатационных свойств, имеет особенную архитектуру современный норвежский дом. Проекты, предлагаемые многими компаниями, позволяют построить полноценный двухэтажный коттедж в самых разных стилях – от модерна и классики до хай-тека. При этом планировочное решение можно выбрать любое, особенно если заказать индивидуальное проектирование. К отличительным особенностям домов из вертикального бруса можно отнести следующее:

  1. Экологичность, так как при производстве материала используется только натуральная древесина. А это значит, что в помещении будет создаваться благоприятный микроклимат.
  2. Теплосохранение. Использование качественного сырья служит залогом того, что строение будет экономичным в эксплуатации.
  3. Точность сборки и большое количество контактных плоскостей обеспечивают высокий уровень ветронепроницаемости.

Система Naturi

Вертикальное домостроение сегодня пользуется все большей популярностью. Особенно востребована система Naturi, которая представляет собой строительный материал из тонких деревянных стволов. Они обработаны так, что их можно собрать как пазл и фиксировать сбоку деревянным нагелем. То есть можно возвести стены из массивной древесины, при этом ее длина и ширина не играют роли. В целом очень красиво, эффектно и необычно смотрится такой норвежский дом. Фото показывает, что можно реализовать любой проект.

Система Naturi – это современный строительный материал, отвечающий требованиям экологичности и высокой технологичности современности. К преимуществам вертикального домостроения Naturi относятся:

  1. Ветронепроницаемость.
  2. Использование натуральной древесины.
  3. Отсутствие усадки.
  4. Готовые поверхности, которые можно обработать уже после строительства.

Инновационная система идеально подходит для возведения домов в любых регионах России независимо от ландшафта региона. Соединение бруса выполняется на основе пазов, благодаря которым распределяются силы и нагрузка на стены. В практическом воплощении системы Naturi нет ничего сложного, так как все операции выполняются последовательно. Для получения материала заготавливаются стволы, которым придается форма скругленного бруса. Материал в дальнейшем сушится до оптимальной влажности, которая составляет 12%, причем сушка выполняется сначала на улице, затем – в сушильной камере.

Особенности внешнего вида

Если вы хотите построить натуральное жилье, обратите внимание на норвежский дом. Фото строений показывает, что чаще всего это небольшие и компактные по форме строения, которые занимают много места, а благодаря этому обеспечивают хорошую вместительность.

К внешним отличительным особенностям домов в норвежском стиле можно отнести:

  • чаще всего постройки имеют один-два этажа и отличаются приземистостью;
  • мощный внешний вид обеспечивается использованием лафета из крупных бревен;
  • окна в доме выполняются небольших размеров;
  • крыша чаще всего прямая или с минимальным скатом, что сразу бросается в глаза.

Выводы

Вертикальный брус – инновационный материал, созданный самой природой. Австрийский метод строительства, который почему-то получил название норвежского, предполагает совершенно иной подход к строительству жилья, когда готовая конструкция отличается высоким качеством, надежностью и отличными эксплуатационными свойствами. Кроме того, дом из вертикального бруса действительное умеет «дышать», так как между декоративными панелями и брусом остаются микрозазоры. Несмотря на сложность технологии, она заслуживает внимания, особенно если вы хотите создать красивое и уютное жилье.

технология строительства наружных стен и перегородок

Натуральная древесина является наиболее востребованным материалом в малоэтажном строительстве.
Благодаря экологичности, ценовой доступности, а главное – технологичности, деревянный брус нашёл широчайшее применение в частной застройке.

Он применяется при возведении жилых домов и дачных домиков, гаражей, бань и прочих надворных построек. Однако, чтобы стена из бруса смогла прослужить достаточно долгое время, при работе с ней требуется соблюдение особых технологий.

Разновидности бруса

Сразу же следует сказать, что под собирательным названием «брус» подразумевается сразу несколько видов строительных материалов, отличающихся друг от друга техническими характеристиками, технологиями строительства и стоимостью.

Виды бруса

Единственное, что объединяет их – область применения: прежде всего, это строительство несущих стен зданий.

Брус из массива древесины

Самый распространённая разновидность – обычный брус из массива древесины.

Он изготавливается простой кромкой брёвен на пилораме. В сечении представляет собой квадрат или прямоугольник без выступов и пазов.

Чаще всего для строительства несущих стен применяется брус сечением 15 х 15, 15 х 18 или 18 х 18 см. Среди преимуществ данного строительного материала можно назвать его доступность и низкую стоимость.

Клееный брус

Клееный материал состоит из склеенных досок
Клееный брус является относительно новым материалом, появившимся на строительном рынке в конце ХХ века. Конструктивно он состоит из отдельных досок-ламелей, склеенных между собой составами на основе синтетических смол.

Чаще всего, клееный брус выполняется в профилированном варианте, что делает его более технологичным в использовании. Перед склеиванием ламели тщательно просушиваются, что уменьшает вероятность деформации готового бруса в процессе эксплуатации.

Профилированный брус

Отличительная черта такого бруса – наличие пазов и шипов, находящихся на двух его противоположных продольных сторонах.

Они расположены таким способом, что при укладке двух брусьев один на другой пазы одного бруса входят в пазы другого.

Таким образом, кладка стен из бруса больше походит на сбор детского конструктора.

Профилированный брус является разновидностью либо клееного, либо массивного бруса. В первом случае пазы получаются путём склеивания ламелей с некоторым смещением относительно друг друга. В случае с массивной древесиной система шип-паз получается при помощи фрезы.

Брус для строительства дома

Брусчатые стены экономичнее бревенчатых стен, т.к. брусья изготовляют, как правило, индустриальным методом, что позволяет сократить расход древесины, а горбыль, опилки и другие отходы использовать в производстве. Бревно под брусья опиливается на 4 шканта сечением 180×180 или 150×150 мм для наружных стен и сечением 100×180 или 100×150 мм для внутренних стен в зависимости от климатических условий. На самом деле существуют брусы различного сечения – от 120 х 120 мм до 200 х 200 мм, наиболее часто как мы говорили используются брус 150*150 мм или 150*180 для возведения стен, и брус 200 х150 мм для перекрытий и стропил.

Для такого бруса устанавливаются ребра жесткости (стены) не менее чем через 6-6,5 метров.

Технические особенности материала

Брус прост и удобен в монтаже
Обычным брусьям, изготовленным из древесного массива, свойственны все плюсы и минусы данного материала. Однако его геометрическая форма придаёт ему ряд отличий от того же бревна-кругляка. Он прост в обработке и монтаже. Плоские грани легко ложатся друг на друга с минимальным зазором.

В отличие от брёвен брусья не нужно подгонять друг к другу, а это значительная экономия сил и времени. В сравнении с бетоном или кирпичом материал из древесного массива обладает отличными теплоизоляционными качествами, что позволяет значительно сэкономить на утеплителе.

Дом из дерева “дышит”

Особо следует упомянуть экологичность деревянных пиломатериалов. Стены, сложенные из них, позволяют беспрепятственно «дышать» помещению: в нём происходит свободный паро- и газообмен с внешней атмосферой, что не позволяет скапливаться в доме излишкам водяных паров и углекислого газа.

В таблице даны сравнительные технические характеристики древесины и других материалов, применяемых для возведения несущих стен в малоэтажном строительстве.

Сырость и огонь для дерева губительны

Но, несмотря на множество преимуществ, такой материал имеет и целый ряд недостатков. Прежде всего, это его низкая устойчивость к сырости и открытому огню. Также недостаточно просушенная древесина склонна при высыхании к изгибанию и скручиванию.

Клееный брус лишён большинства этих недостатков. Склеенный из отдельных ламелей он, даже будучи сырым, не деформируется. Доски, имеющие различную структуру волокон, образуют более прочную конструкцию при их склеивании между собой.

Специальные пропитки продлят срок эксплуатации дома

Качественные клееные брусья изготовляются в соответствии с особыми технологиями, среди которых предусмотрена пропитка антисептическими составами и антипиренами. Таким образом, значительно увеличивается их срок службы, а также повышается устойчивость к неблагоприятным внешним воздействиям.

Плотно входящие друг в друга элементы рельефной поверхности создают более надёжную защиту от сквозняков, часто проникающих в помещение сквозь плохо проконопаченные пазы.

По сравнению с древесным массивом клееный вариант имеет только один минус – более высокую стоимость.

Монтаж кровли на дом из бруса

Перекрытия монтируются из бруса сечением 150 х 200 мм. При необходимости можно срастить между собой два бруса.

Стропильную систему монтируют из бруса сечением 200 х 50 мм, при этом стяжки выполняются двойными. Более подробно о монтаже стропильной системы вы можете узнать из статьи «Стропила для крыши своими руками»

Монтировать ли весь кровельный «пирог» (пароизоляцию и гидроизоляцию, утеплитель, кровельный материал) на первом же году строительства дома, или отложить его на «потом», а пока обойтись обшивкой рубероидом, выбирает каждый хозяин сам. Но, с нашей точки зрения, создание полноценной кровли на первом этапе более целесообразно, и экономически выгодно.

Строительство стен из бруса

Монтаж стен из бруса имеет свои особенности, соблюдение которых необходимо для возведения качественной постройки. Подробнеее о том, как возводить стены из бруса, смотрите в этом видео:

Выбор и подготовка материала

От правильного выбора материала во многом зависит качество будущей постройки.

Прежде всего, при покупке материала следует обратить внимание, чтобы древесина была достаточно сухой. В противном случае высока вероятность того, что во время высыхания она будет деформироваться – изгибаться и скручиваться «пропеллером».

Данный процесс связан с тем, что внутренняя структура дерева не однородна – одни волокна более плотные, другие – более пористые и наполненные влагой. В результате во время испарения влаги одни волокна будут терять в объёме больше, чем другие. Это и приводит к деформациям материала.

Если же выбора нет, и пришлось приобрести сырой брус, следует правильно его складировать для просушки. Для этого нужно подготовить выровненное прочное основание, на которое будут укладываться лаги-подложки. Пиломатериал следует раскладывать на них с промежутками в несколько сантиметров. Это необходимо для лучшей циркуляции воздуха и более быстрой сушки.

Перед укладкой второго ряда на уже уложенный первый ряд вновь кладём подложки, следя за тем, чтобы они оказались ровно над нижними лагами.

Выбирайте ровный брус
Также при выборе материала необходимо, чтобы брусья были идеально ровными – выпрямить поведённый брус будет уже невозможно, и его в лучшем случае придётся использовать для каких-либо вспомогательных целей.

После того, как пиломатериал достаточно просушен его следует обработать специальными пропитками – антисептиками и антипиренами. Они в большом ассортименте представлены в любом строительном магазине и представляют собой жидкий состав, уже готовый к применению, который наносится на древесину при помощи кисточки или валика.

Нагели в доме из бруса (шипы)

Они необходимы для того, чтобы избежать скручивания брусьев. Для этого, каждые три бруса высверливаются, и в них вставляется деревянный нагель. Расстояние между нагелями, примерно, полметра. Кроме этого, в качестве нагелей могут использоваться гвозди и арматура. Использование гвоздей более оправданно, поскольку из-за рифленой поверхности арматуры, при усадке брусьев, они могут зависать и образовывать большие щели. В качестве нагелей используются гвозди длиной 250-300 мм. Кроме того, что они стягивают брусья, гвозди за счет гладкой поверхности позволяют «двигаться» брусьям при усадке. Чтобы гвозди не выталкивали верхние венцы, гвозди утапливают в брусья на глубину 3-4 см с помощью добойника. Укладка полов в доме из бруса

Возведение брусовых стен

Укладывайте первый брус на слой гидроизоляции
Самым первым шагом следует обустроить надёжную гидроизоляцию между выровненным по горизонтальному уровню бетонным основанием и деревянной стеной.

Для этого идеально подойдут рулонные материалы – рубероид и его аналоги, вплоть до толстой полиэтиленовой плёнки.

Гидроизоляция укладывается по поверхности фундамента. Она необходима для защиты древесины от сырости, которая может исходить от бетона.

Укладка первого венца

Установка первого ряда брусовых стен производится на анкерные болты, которые обычно монтируют в бетонное основание дома уже на этапе его заливки. В противном случае их следует установить при помощи перфоратора. О тонкостях укладки первого венца смотрите в этом видео:

В качестве анкеров можно также использовать арматуру диаметром 16 – 22 мм. Размечаем на брусе места под отверстия, совпадающие с анкерами, и сверлим их буром нужного диаметра. Анкера должны входить в отверстие с небольшой натяжкой.

Делать слишком маленькие отверстия, а потом пытаться насадить брус на анкера при помощи кувалды крайне не рекомендуется. Он может попросту расколоться вдоль, особенно, если пиломатериал достаточно сухой.

Порядок стыковки

Угловую стыковку можно производить несколькими способами. Рассмотрим устройство наиболее распространённых из них.

  1. В шахматном порядке. В этом случае стыковка происходит торцом одного бурса в боковую плоскость другого. На следующем венце они стыкуются в обратном порядке таким образом, чтобы между рядами получалась вертикальная перевязка. Наиболее простой и быстрый способ, но имеющий один минус – угловые стыки недостаточно защищены от сквозняков, и поэтому требуют тщательной теплоизоляции.
  2. Шпонками. Это вариант шахматной укладки, когда в соседних брусьях в местах стыков делаются запилы глубиной 5 см и шириной 3 – 5 см. Делаются они таким образом, чтобы при стыковке двух брусьев совпадали между собой, образуя закрытую полость, в которую и устанавливается деревянная плашка-шпонка. Она служит как для лучшего скрепления элементов стены между собой, так и создания барьера против проникновения в дом сквозняка сквозь стык.
  3. «Шип-паз». Ещё одна разновидность шахматного способа монтажа. При этом на торце одного стыкуемого бруса со стороны, обращённой внутрь здания, выпиливается шип, а на боковой поверхности другого делается вертикальный паз для стыковки с шипом.
  4. «В лапу» или «вполдерева». Метод, применяемый также при строительстве домов из бревна-кругляка. В этом случае на торцевых концах брёвен выпиливается «лапа»: выемка в половину его толщины. На одном бревне эта выемка делается сверху, а на другом – снизу. При укладке друг на друга эти выемки совпадают, образуя более защищённый от сквозняков стык.

Укладка балок для пола

Для пола выбирают балки толщиной 15 на 15 или 18 на 18 см
После монтажа первого венца следует произвести укладку несущих балок, на которые будет настилаться черновой пол.

Для них можно взять брус сечением 15 х 15 или 18 х 18 см. Выбор толщины зависит от длины их безопорного пролёта: чем шире пролёт, тем толще должна быть балка.

Шаг между балками зависит от того, из какого материала вы будете настилать черновые полы. Если это будет доска-дюймовка, то расстояние между ними не должно превышать 0,6 – 0,8 м. При настиле из «сороковки» или «пятёрки» расстояние между балками можно увеличить до 1 – 1,2 м.

На дно выемки уложите утеплитель
На поверхности первого венца выполняем соответствующую разметку и делаем при помощи пилы и топора парные выемки под несущие балки. Глубина выемки не должна превышать половины толщины бруса, в котором она выпиливается.

На дно выемки настилается утеплитель (джут, пакля, мох) и укладывается несущая балка. Крепится она к венцу при помощи нагелей (шкантов) или анкерных болтов.

После того, как смонтированы все несущие балки, можно приступать к укладке второго венца.

Выбор межвенцового утеплителя

Пакля не боится влаги и солнечного света
Перед тем, как приступить к укладке второго венца, на первый венец настилается утеплитель-уплотнитель. Он не даёт холодному воздуху свободно проникать в помещение сквозь стыки отдельных деревянных элементов.

Традиционно для этих целей применялся мох, который заблаговременно собирали и сушили впрок. Данный материал помимо своей экологичности обладает замечательным свойством расти после укладки, постепенно заполняя собой все щели, трещины и стыки. Таким образом, это, пожалуй, единственный строительный материал, который с течением времени только улучшает свои свойства.

Перед укладкой мох следует намочить, чтобы придать ему эластичность, а заодно и пробудить «жизненные силы» для его роста.

Мох идеален для утепления
Другой традиционный и экологичный материал – пакля. Она может продаваться как в тюках, так и в уже готовых рулонах шириной 20 см, обладает неплохими изоляционными свойствами, причём практически не подвержена воздействию солнечного излучения и атмосферной влаги.

Единственный минус – паклю очень любят выдёргивать из пазов различные птицы для постройки своих гнёзд. Поэтому для защиты межвенцовых стыков их следует прокрасить поверх пакли либо обработать герметиком или монтажной пеной.

Джут

В последние годы популярность среди частных застройщиков набирает импортный уплотнитель стыков – джут. Он производится по большей части в южной Азии и имеет отличные технические показатели, доступную стоимость и простоту в использовании. На рынок он обычно поставляется в виде узких рулонов, которые можно сразу же раскатывать поверх венцов. Ещё один плюс джута – он не растаскивается птицами.

Использовать в качестве уплотнителя минеральную вату нельзя, так как она имеет повышенную гигроскопичность – свойство впитывать и удерживать в себе влагу. В результате между венцами образовывается рассадник гнили и грибка.

Деревянный дом будущего или технология NATURI

Что выбрать — дерево, газобетон или тёплую керамику? Именно эти вопросы возникают перед любым застройщиком решившим построить дом. И если каменные здания традиционно ассоциируются с надёжными и долговечными строениями, практически не дающими усадки, то коттедж, возведённый из дерева, несмотря на отличный микроклимат, «живёт своей жизнью», ещё долгое время, продолжая усаживаться и вынуждая своих владельцев повременить с отделкой.

Требуется совместить прочность бетонного монолитного строения с достоинствами деревянного сруба — до недавнего времени большинство пользователей FORUMHOUSE сказали бы, что это невозможно. Но технологии не стоят на месте – с каждым годом в странах Европы растёт популярность нового способа возведения деревянного дома — NATURI, или как её ещё называют, технология возведения дома из вертикально установленного бруса.

Страна — родоначальница этой технологии Австрия, но доподлинно известно, что в Москве дом из вертикальных бревен можно было встретить ещё 150 лет назад. И если в нашей стране эта технология ещё малоизвестна, то в таких странах как – Германия, Франция и Австрия этот способ строительства деревянных домов обрёл массу поклонников. Нельзя сказать, что вертикальный брус — такая уж новая технология деревянного домостроения.

Читайте нашу статью о домостроении в Норвегии

Технология NATURI – западный подход

Создатель технологии — Георг Ганаус.

Австриец озадачился вопросом — как можно построить энергоэффективный и высокотехнологичный дом из дерева и одновременно избавиться от такой существенной проблемы как усадка. И, как гласит городская легенда, решение проблемы ему подсказала сама природа.

Ведь ствол дерева, поставленный вверх, может выдержать нагрузку в 5 раз большую, чем уложенное горизонтально.

Осталось только придумать способ монтажа и решить ещё одну проблему, а именно, — избавить деревянное строение от такой операции, как заделывание щелей. Взяв за основу технологию производства клееного бруса, Георг Ганаус усовершенствовал её, добившись того, что после монтажа вертикального бруса стена превращается в деревянный монолит и имеет вид финишного покрытия.

В 2000 году был построен первый дом по новой технологии NATURI.

Читайте нашу статью про особенности построек з клееного бруса.

Как делается вертикальная укладка бруса

Суть этой новинки в технологии домостроения вот в чем. Стена собирается по принципу паззла из небольших брусьев. Как видно на фотографии, брус имеет сложный рисунок поперечного сечения, что позволяет, используя систему соединения паз/гребень и дополнительное крепление с помощью нагеля, собирать стену практически любой толщины и формы.

При вертикальной укладке возможно создание любых криволинейных поверхностей, а благодаря тому, что между брусьями остаётся небольшой зазор, в котором содержится воздух, стена не требует дополнительного утепления.

Вертикальный сруб деревянного дома имеет огромную прочность. Это достигается за счёт того, что дерево изначально сухое и содержащее небольшой процент влаги, поступает на строительную площадку в специальной термоизоляционной плёнке, а после сборки немного набирает влагу из воздуха и, разбухая, брусья буквально намертво сцепляются друг с другом.

Строить по этой технологии легко, но, благодаря вышеназванной особенности, разобрать дом его невозможно.

Для закрепления вертикально установленного бруса в фундаменте, применяется два технологических решения:

  1. В фундаменте заранее изготавливаются технологические отверстия – пазы, в которые можно установить вертикальный брус, но это может привести к гниению нижних концов, поэтому чаще всего применяется следующий способ;
  2. На фундамент горизонтально укладывается пропитанный огне- и биозащитой брус – это делается для того, чтобы концы вертикально установленного бруса не гнили. Затем на этот брус, называемый окладным венцом, закрепляется специальная доска с отверстиями для штырей, благодаря которым элементы скрепляются друг с другом

Вся правда о плитном малозаглубленном фундаменте рассказана в специальном разделе нашего форума.

Одним из достоинств технологии NATURI заключается в том, что для наружной и внутренней отделки можно использовать разные сорта древесины: снаружи отделать здание не пропускающей влагу и не гниющей лиственницей, а изнутри — полезным для здоровья и микроклимата кедром.

Причем, благодаря небольшому расходу дорогого материала снижается общая стоимость дома из вертикального бруса и, как заявляют производители, цена 1м2 такого дома ниже, чем аналогичного по площади дома из бруса клееного.

Ещё одним, но далеко не последним, плюсом данной технологии домостроения является тот факт, что такой дом, благодаря микрозазорам между декоративными панелями и брусьями что называется «дышит», а вот ветер, из-за сложной внутренней структуры стены уже не может приникнуть сквозь стены вертикального сруба.

Данная технология, имея множество неоспоримых достоинств, таких, как:

  1. Дом фактически собирается по принципу конструктора. Все элементы заранее изготовлены на заводе, а для монтажа брусьев из-за их легкости не требуется прибегать к помощи сложной техники, что сокращает время на возведение дома;
  2. Стены имеют огромную прочность и ровную геометрию, а благодаря гибкости монтажа у дизайнеров и заказчиков появляется возможность придавать стенам любую эксклюзивную форму;
  3. Для стен не требуется дополнительное утепление или ветрозащита, а дом может выдержать большую снеговую нагрузку;
  4. Практически отсутствует усадка дома, стены благодаря соединению паз/гребень и дополнительному креплению нагелем не ведёт даже при сезонных температурных колебаниях;
  5. Дом по окончании возведения готов к заселению, а поверхность стен имеет вид финишного покрытия, избавляя своих владельцев от необходимости производить финишную отделку.

Но у всякой медали есть и оборотная сторона:

  1. Из-за сложной системы соединения брусьев для их изготовления необходимо применять высокоточное токарно-фрезерное оборудование;
  2. Возведение дома можно доверить только хорошо обученной и высококвалифицированной бригаде сборщиков;
  3. Все детали будущего дома проходят через систему компьютерного моделирования, так как самое небольшое отклонение от проекта может привести к накоплению погрешностей, а один неровно уложенный или кривой брусок способен испортить всю стену.

Таким образом, подведя итог можно сказать что, несмотря на все достоинства, строить дома по технологии NATURI нужно ответственно, а вышеперечисленные особенности приводят к заметному увеличению сметы на строительство.

Из статьи на FORUMHOUSE вы сможете больше узнать о строительстве быстровозводимых домов, поучаствовать в обсуждении вертикальной укладки бруса. Посмотрите наше видео, в котором наглядно показывается и рассказывается о строительстве дома из вертикально сложенного бруса.

Вертикальная планка. Вертикальная балка — новая технология строительства

Существует несколько технологий деревянного домостроения, к которым относится новый австрийский метод Naturi. Для сооружения короба используется вертикальный брусок. Деревянные элементы изготавливаются на специальном оборудовании. Сложная геометрическая форма предусматривает наличие специальных вырезов, расположенных с четырех сторон, соединение гребень-паз, отверстия для дюбелей. Такие постройки отличаются от классических брусово-балочных вариантов техникой сборки, эксплуатационными характеристиками и внешним видом.

Вертикально-балочный коттедж

Строительная техника

На готовый фундамент укладывается несколько слоев гидроизоляции, чтобы исключить попадание влаги на деревянные элементы. Стойки монтируются в вертикальном положении к нижней и верхней обвязке. Нижний ряд состоит из подкладочной доски, уложенной в 2 ряда. В нем сверлятся отверстия под деревянные дюбели круглого или квадратного сечения 25 мм. Верхняя обвязка из досок с отверстиями закрепляется на деревянных опорах, расположенных на некотором расстоянии друг от друга.Установленные вертикальные стойки соединяют между собой с помощью таких штырей, которые располагаются по длине и с обеих сторон — 2 крепления в верхней части и 2 в нижней.

Стыковочные места закрываются изнутри и снаружи фигурными планками из разных пород дерева. Для наружной облицовки используется влагостойкая и гниющая лиственница, по внутренним полезным свойствам подходит кедр. Элементы отделки крепятся с помощью пазогребневого соединения. В результате получается массивный и особо прочный деревянный ящик, устойчивый к ветровым и вертикальным нагрузкам.

На нашем сайте Вы можете ознакомиться с наиболее популярными проектами от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Особенности домов из вертикального бруса

Все чаще для сборки деревянных домов используется вертикальный брус. Новая технология деревянного домостроения имеет ряд особенностей:

    Сборка вертикальных стоек выполняется аналогично конструктору Лего. Высокая точность изготовленных элементов гарантирует скорость строительства и правильную геометрию деревянного здания.

    Технология

    Naturi основана на использовании экологически чистых материалов – для конструкции короба и отделки не используются клеи и искусственные утеплители.

    Дерево выделяет не только тепло, но и образует воздух внутри помещения, насыщенный эфирными маслами, благотворно влияющими на органы дыхания человека.

    Повышенные теплоизоляционные характеристики зданий достигаются за счет воздушных зазоров, образованных внутри вертикальных элементов. Благодаря сложной форме профиля и плотному соединению всех элементов исключены мостики холода.

    Вертикально расположенный брус имеет низкую степень усадки – на 80% меньше по сравнению с другими видами материалов. Эта особенность стенового материала из дерева объясняется тем, что изменения размеров происходят вдоль, а не поперек волокон. Стены не подвержены деформации даже при сезонных колебаниях температуры.

Минимальная усадка вертикальной планки позволяет приступить к отделочным работам практически сразу после монтажа

    Нет необходимости создавать дополнительное утепление, отделку снаружи и внутри, что снижает общие затраты на строительство.

    Заселяться в дом из вертикальной планки можно сразу после завершения отделочных работ.

Долговечность дома из вертикального бруса зависит от качества деревянных элементов. Главное не только отсутствие дефектов и сучков, но и полное соблюдение процесса сушки. Сначала древесина подвергается естественной сушке под воздействием природной среды, после чего попадает в специальную камеру, где влажность древесины доводится до 14% (не выше).На строительную площадку материал доставляется в теплоизоляционной упаковке. После установки брусья собирают влагу из воздуха, разбухают и плотно сцепляются друг с другом, так что их невозможно разъединить. Деревянные дома по технологии Naturi не поддаются демонтажу.

Описание видео

Наглядную демонстрацию технологии Naturi — дома из вертикального бруса смотрите в следующем видео:

На строительном рынке большой выбор проектов домов и цен

Здания строятся по австрийской технологии не выше 3-х этажей, чаще возводят двухэтажный дом из бруса.Дизайнеры предлагают большое разнообразие форм вертикальных брусовых домов. Проекты и цены настолько разнообразны, что могут удовлетворить потребности как больших, так и маленьких семей из двух человек. Оптимальный вариант дома вы сможете выбрать из предложенных готовых проектов с учетом особенностей ландшафта и размеров конкретной территории. Предлагаем вам просмотреть несколько вариантов дома из бруса: проекты, фото взяты с сайтов строительных компаний.

Двухэтажный дом с мансардой

Двухэтажный дом 9х15 м с мансардой под крышей выполнен из вертикальных брусьев по технологии Naturi.Основание — ленточный фундамент. Наружные элементы отделки из лиственницы размером 200х50 мм. Несущие стены и внутренние перегородки сечением 200х200 мм выполнены из хвойных пород. Интерьер отделан кедровыми досками. Крыша — металл. Здание теплое и просторное, подходит для большой семьи из 5-6 человек.

Дом с балконом

Проект двухэтажного дома 8х12 м с вертикальным балочным балконом выполненным по австрийской технологии. Фундамент монолитно-плитный… По периметру 1-го этажа уложена подкладочная доска из лиственницы сечением 200х50 мм. Материал наружных стен и внутренних несущих перегородок состоит из хвойных пород. Колонны вертикальные размером 200х200 мм. Влажность древесины не менее 12-14%. Балки перекрытий 100х200 мм с шагом 600 мм по осям. Кровельный материал металлочерепица. Дом предназначен для семьи из 3-4 человек. Такой проект, например, предлагает СК «Белый кран» — дома из бруса — его специализация.Цена проекта от 20 000 рублей, если заказывать строительство под ключ, то дизайн делается бесплатно.

Коттедж с крытой террасой

Оригинальный проект дома — отличное решение для участка с небольшим уклоном. Количество этажей — 2, общая площадь — 329 кв.м, площадь террасы — 102 кв.м. Все наружные стены выполнены из бруса толщиной 200 мм по технологии Naturi. Внутренние стены — каркасное исполнение. Проектом предусмотрено 3 санузла, гараж, сарай.Жилой дом светлый и просторный. В нем с комфортом может проживать семья с 2-3 детьми и члены семьи старшего поколения.

Двухэтажный дом с крытой террасой на склоне

Коттедж с комбинированной крышей: плоской и скатной

Современный жилой дом для постоянного проживания под ключ с большими окнами площадью 245 кв. м. Террасы занимают площадь 82 квадратных метра. м. Экологичный и функциональный дом отличается оригинальной архитектурой.Жилой дом можно использовать как для постоянного проживания, так и для дачи. Подходит для семьи из 2-3 человек.

Цена настенного комплекта от 3 560 000 руб.

А если планируется очень маленькое жилье, то можно построить дом из бруса 6х6, такие дома обычно выбирают для дачи, где дом нужен для отдыха от городской суеты.

Описание видео

Подробнее о домах из вертикального бруса смотрите в следующем видео:

Также на нашем сайте вы можете ознакомиться с большинством из строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Заключение

Жилые дома из вертикального бруса легкие, повышенной прочности и удобны как для сезонного, так и для постоянного проживания. Монтаж стен завершается за несколько недель. Технология экономична и прибыльна, что и стало основной причиной ее популярности среди разработчиков.

В последние год-два в деревянном домостроении появилась новая технология: вертикальные брусья. Название говорит само за себя: деревянные несущие и облицовочные элементы стен традиционно устанавливаются не горизонтально, а вертикально:

Идея вертикальной установки балок известна давно, но в современном виде получила новое рождение в Австрии под названием Naturi и активно продвигается на российском рынке фирмой «ВистаСтройСервис».

В чем суть вертикальной технологии, ее преимущества и недостатки.

Стена состоит из отдельных тонких балок со сложной структурой поперечного сечения. Брусья устанавливаются вертикально, плотно соединяются друг с другом, благодаря пазам и выступам их профиля, и при сборке в разрезе напоминают сложенный пазл. Существуют внутренние бруски, из которых можно собрать стену практически любой толщины, и рейки для наружной (внешней) и внутренней обшивки стен:

К основным преимуществам вертикальной технологии деревянного домостроения можно отнести следующее:

  1. Элементы стен дома имеют полную заводскую готовность, легко стыкуются между собой и не требуют дополнительной герметизации и отделки поверхностей. При этом облицовочные планки на разных поверхностях стен могут быть разными. Например: массив лиственницы снаружи и душистый кедр внутри.
  2. Стены очень прочные, так как при вертикальном расположении балок (как деревья в природе) древесина выдерживает в 5-8 раз большую нагрузку, чем при горизонтальном расположении.
  3. Отсутствие усадки деревянных стен, поскольку основное изменение размеров деревянных изделий при их высыхании происходит поперек волокон древесины, а не вдоль, так как балки устанавливаются в вертикальных домостроениях.
  4. Стены из вертикального бруса

  5. обеспечивают высокую тепловую эффективность здания, так как сложная геометрия их стыков создает прекрасное препятствие для фильтрации холодного наружного воздуха внутрь.
  6. Вертикальная технология предлагает большой простор для дизайнеров, так как практически не имеет ограничений в выборе очертаний отдельных комнат и всего дома в целом – можно легко установить и круглые в плане стены, и овальные, и любые другая форма.

К условным недостаткам описанной технологии, пожалуй, можно отнести лишь несколько сложную технологию изготовления самих вертикальных элементов, требующую высокотехнологичного строгально-фрезерного оборудования.

Следует отметить, что жилые дома из вертикального бруса строились в России более 150 лет назад. Например, до наших дней сохранился один из домов, построенных по этой технологии еще в 1841 году в подмосковной усадьбе Мураново. В настоящее время современные технологии вертикального деревянного домостроения в нашей стране только начали внедряться, но спрос на такие дома уже есть. Вот так выглядит «вертикальный» дом в проекте:

Вертикальный брус считается относительно новой технологией в домостроении.Название указывает на то, что облицовочные и несущие элементы, из которых состоят стены, монтируются не горизонтально, а вертикально.

Особенности конструкции

Если вы решили построить дом из вертикального бруса, то вам следует знать, из каких элементов состоят стены. Это вертикальные балки, в процессе изготовления которых делаются пропилы. Они исключают возможность деформации материала. В процессе проведения работ по возведению здания балки монтируются вертикально, чтобы составные части были максимально сцеплены друг с другом.Это обеспечивается гребнями и пазами профиля. В собранном виде и в разрезе бруски напоминают сложную головоломку. Связи, образующиеся между ними, замыкаются внутренним и наружным сегментами. Стены могут иметь совершенно разную толщину и форму. Если вы собираетесь строить дом из вертикального бруса, то вам следует знать, что такая техника предполагает более внушительную нагрузку на материал, чем при использовании горизонтальной техники.

Требования к брусу

Если вы решили строить дом из вертикального бруса, то следует выбирать материал, не имеющий дефектов и сучков, так как они могут повлиять на прочность стен.Кроме всего прочего, пиломатериал должен быть высушен в идеальных условиях. Сначала бруски проходят естественную сушку на открытом воздухе, только после того, как они попадают в специальную камеру. В конечном итоге у вас должна получиться древесина с уровнем влажности не более 12%.

Положительные отзывы

Дом из вертикального бруса, по мнению владельцев такого жилья, имеет множество преимуществ. Среди них можно выделить отсутствие усадки. Это связано с тем, что изменение размеров изделий из древесины происходит не вдоль, а поперек волокон.Домовладельцам нравится тот факт, что вертикальные решетки лучше сохраняют тепло. Домашние умельцы все чаще отдают предпочтение этой технологии из-за готовности всех элементов к строительству. Дома из вертикального бруса, отзывы о которых вы можете прочитать в статье, не нуждаются в отделке и уплотнителях. Что касается облицовочных планок, то они могут быть изготовлены из разных пород дерева. Тот, кто пользуется таким жильем не один год, отмечает, что вертикальное расположение выдерживает более внушительную нагрузку. Специалисты в подтверждение этому отмечают, что в таких постройках эта способность увеличивается в 8 раз. Дизайнеры имеют возможность проектировать самые разнообразные формы домов. Внутренняя отделка может производиться сразу после установки вертикальных балок, что невозможно в деревянном домостроении, где используются другие технологии. Потребители строят дома из вертикального бруса, проекты которых вы можете рассмотреть в статье, а можете составить проект для себя самостоятельно. Благодаря малому весу бревно можно монтировать без использования подъемных механизмов и сложной строительной техники.

Отрицательные отзывы

Эта современная методика имеет и свои недостатки. Основная из них выражается в том, что изготовление элементов требует применения высокотехнологичного специального оборудования. Поэтому частный потребитель имеет возможность приобрести только тот материал, который он будет использовать в будущем. Дома из вертикального бруса, проекты которых вы можете заказать у профессионалов, обычно строят без мансардных этажей. Это связано с тем, что данная технология предполагает создание неудобств при устройстве чердачных помещений.

Выбор фундамента

Дома из вертикального бруса, отзывы о которых вы можете прочитать выше, имеют небольшой вес. Это говорит о возможности экономии еще на этапе обустройства фундамента. Именно поэтому можно использовать традиционную ленточную конструкцию, позволяющую обустроить подвальное помещение. Если есть желание, то можно соорудить столбчатый фундамент, при этом опоры придется соединить единой обвязкой, на которую будут устанавливаться лаги.Строительство домов из вертикального бруса на первом этапе предполагает подготовку котлована, дно которого выравнивается, а также засыпается подушкой из щебня и песка. На следующем этапе монтируется опалубка, а также выполняется армирование. После этого можно приступать к заливке ленточного фундамента. Дайте бетону полностью высохнуть, прежде чем приступать к дальнейшим работам. Брус необходимо устанавливать исключительно на гидроизоляционный слой, что исключит взаимодействие материалов с влагой.

Технология строительства

Дома по технологии вертикального бруса строятся как детский конструктор. Брус соединяется в единую систему с помощью пазов. Чтобы лаги на первом этапе не отклонялись от вертикальной плоскости, следует проверять уровнем, фиксируя дюбелями. Вы можете быть уверены, что работа будет выполнена в кратчайшие сроки, так как одну планку нужно будет просто прикрепить к другой. Углы будут монолитными, уникальных элементов однако нет.Конструктор, имеющий одинаковые элементы, будет собран очень быстро. Внутри остаются воздушные полости, которые повышают теплоизоляционные качества дома.

Проекты

Дома по описанной технологии чаще всего строят в один этаж. Однако на имеющейся территории можно устроить все необходимые помещения и подсобные помещения. В статье представлено несколько вариантов проекта, один из которых вы можете использовать для собственных нужд. Однако специалисты рекомендуют обращаться к профессионалам своего дела, которые составят проект согласно имеющейся территории.Не стоит слишком полагаться на то, что в доме будет второй этаж, но с этим вопросом все же стоит обратиться к застройщику.

Вертикальный брус как строительный материал для домов имеет красивый эстетический вид, а также имеет существенное практическое преимущество, благодаря которому данная технология строительства из Австрии получила широкое распространение по всему миру, в том числе и в России.

Для расчета количества кубов профилированного бруса, для постройки дома, вы можете воспользоваться калькулятором бруса.

Основные преимущества вертикальных деревянных домов.

1) Как известно, у деревянных домов есть главный недостаток – длительная усадка бруса, из-за которой строительство необходимо прекращать после возведения стен не менее года. При вертикальной технологии строительства усадки не происходит, а значит нет необходимости останавливать строительство, а потому монтажники могут возводить крышу и производить внутренние отделочные работы сразу после возведения стен.Именно поэтому австрийская технология строительства вертикального бруса также выгодна с точки зрения затрат на строительство, так как дом сокращается в кратчайшие строки с минимальными денежными затратами.

2) Вертикальная планка обеспечивает высокую степень энергосбережения. Специалисты подсчитали, что при установке бруса перпендикулярно направлению ветра он препятствует потерям тепла и исключает возможность появления сквозняков в помещении.

3) Вертикальная балка позволяет расположить дерево так, как оно растет в природе, чтобы вы могли в полной мере использовать преимущества дерева.При этом нет необходимости использовать синтетический герметик или клей, нет необходимости устанавливать междурядные утеплители, которые применяются в строительстве из бревен. Если дом построен из лиственницы или кедра, то в доме из вертикального бруса тоже будет здоровая и приятная атмосфера.

4) Вертикальная балка очень проста в установке и имеет очень высокую скорость сборки. Благодаря этому дом больших размеров монтажники могут собрать за пару месяцев. Небольшой вес обеспечивает удобную транспортировку и доставку бруса на строительную площадку.

Кроме того, вертикальный брус придает дому прочность и надежность. Такая технология расположения бруса защищает материал от воздействия влаги, а также помогает выдерживать большую снеговую нагрузку.

Именно поэтому данная технология была разработана для австрийского высокогорья, зимние климатические условия которого столь же суровы, как и в России. Эта новая технология деревянного домостроения, вероятно, найдет широкое применение в строительстве уже в ближайшее время.

Применение материала для строительства домов из вертикального бруса.

Технология строительства зданий из вертикального бруса называется Натури, и она имеет свои требования и особенности к качеству используемого материала. При выборе бруса следует обращать внимание на его качество, так как он не подвергается химической обработке и пропиткам.

В качестве материала специалисты часто используют для строительства лиственницу, этот материал морозостойкий, имеет повышенную прочность, не боится сырости и даже при очень высоком уровне влаги не разбухнет. Также хорошим материалом для строительства помещений является кедр. Этот материал очень прочный, а также имеет большое преимущество – лечебные свойства, что положительно сказывается на проживающих в нем жильцах.

Материал должен соответствовать следующим требованиям:

  • Вертикальный брус должен быть без дефектов и сучков, так как они снижают прочность возводимых стен;
  • Древесина должна быть идеально сухой. Влажность материала не должна превышать 12%. Вертикальный брусок высушивают естественным путем, а затем помещают в специальную камеру.

Такой материал имеет высокую цену, но взамен вы получите уютный и теплый дом, и при этом сэкономите на внутренней отделке, которая будет минимальной.

Благодаря вертикальному расположению брус сохраняет природную красоту дерева, что обеспечивает красивый внешний и внутренний вид. При этом идеально просушенный материал имеет небольшой вес, поэтому при возведении зданий минимум нужно задействующее оборудование.

Построить дом из вертикального бруса за один сезон вполне возможно с помощью минимальных затрат на услуги профессиональных монтажников. Самое сложное в этом процессе – подготовка бруса к строительству, так как сделать это самостоятельно практически невозможно.

Вертикальному брусу на специальном строгально-фрезерном станке придается округлая форма, затем вытачиваются специальные пазы, которыми элементы конструкции здания скрепляются между собой.

Подготовка проекта здания из вертикального бруса.

Вертикальная балка позволяет строить здания с большим конструктивным разнообразием, так как балку можно задавать в любом направлении и в любом количестве. Длину бруса также можно регулировать, определяя при этом высоту потолков. Решив построить дом из вертикального бруса, вы можете выбрать уже существующий проект, либо заказать и создать свою индивидуальную неповторимую постройку, не похожую на другие, которая станет гордостью владельца и украшением улицы.

Высота стен из вертикального бруса может быть до 3-х метров. Диаметр бруса должен быть не менее 180 мм, толщина стен дома может быть 300 мм. Такая стена надежно защитит от проникновения ветра и холода. А когда все элементы для сборки конструкции будут готовы, их можно транспортировать на площадку для возведения здания.

Заливка фундамента здания из вертикального бруса.

Пожалуй, самый главный и сложный этап – это заливка фундамента здания.Благодаря небольшому весу дома нет необходимости закладывать прочный фундамент. Традиционно заливается ленточный фундамент, что позволяет сделать цоколь. Также можно использовать столбчатый вариант, при котором столбы соединяются друг с другом обвязкой, на которую затем устанавливается вертикальный брус .. Сначала выкапывается котлован, после этого заливается бетонный ленточный фундамент со специальными канавками, затем на эти канавки устанавливается вертикальная балка. Брус укладывают только на полностью сухой фундамент, на прочный слой гидроизоляции, чтобы не было контакта материала с влагой.

Возведение здания с помощью вертикального бруса в принципе аналогично конструктору, так как брус соединяется пазами в единую систему в строгом соответствии с планом здания. Во избежание отклонения лаг от вертикальной плоскости в начале строительства их необходимо выставить по уровню и скрепить дюбелями. Высокая скорость работ по сборке конструкции обеспечивается тем, что брус крепится друг к другу и соединяется пазами.

В этом случае уголки становятся монолитными, при сборке нет уникальных деталей. Собирается конструкция очень быстро, так как состоит из одинаковых элементов. Небольшие воздушные карманы внутри конструкции повышают теплоизоляцию здания. После возведения стен приступаем к обустройству крыши и пола, а затем к отделке дома.

Вывод : Вертикальный брус позволяет возводить легкие, прочные и удобные постройки.Брус не требует крепежа, поэтому роботам на возведение здания понадобится всего несколько месяцев. Благодаря удобству и преимуществам эта технология в скором времени найдет широкое применение в строительстве.

Брус – обтесанное с одной или нескольких сторон бревно, чаще всего квадратного сечения. Традиционно его изготавливают из древесины хвойных пород – кедра, лиственницы, ели или сосны.

Сравнительная характеристика технологии строительства дома из клееного, двойного, вертикального, профилированного и рядового бруса

Клееный брус из радиально распиленной древесины.Затем эти отрезы (их еще называют ламелями) высушивают до влажности 10-12%, после чего склеивают между собой. После этого заготовкам придается обычная квадратная форма. Максимально возможная длина, полученная по этой технологии, составляет 18 метров.
Прочнее обычного, не деформируется, устойчива к повышенной влажности и грибку. Есть у него и недостатки, главный из которых – высокая цена из-за сложной технологии изготовления.
Так называемый двойной бар , название которого плохо отражает истинное положение дел.Технология, с помощью которой финские производители научились комбинировать популярные материалы для возведения капитальных стен и перегородок, спровоцировала появление на рынке конструкций, внешне напоминающих балки из цельного дерева. Реалии таковы, что правильнее было бы назвать конструкцию деревянной сэндвич-стеной. Это две поставленные на ребро доски толщиной от 0,44 до 0,7 м и высотой 1,40 м. Посадочные кромки формируются по принципу «паз-гребень», что придает конструкции жесткость и предохраняет швы от продувания.

Углы конструкции монтируются подрезкой. Между панелями укладывается утеплитель – эковата, минеральная вата, пенополиуретан, льняное волокно или измельченная солома.
Главное преимущество двойного бруса – хорошая теплоизоляция. Процент усадки составляет 1-2%, поэтому нет необходимости ждать полгода после строительства.

Есть только один недостаток — со временем некоторые виды утеплителя спекаются, образуя холодные полости. Но если использовать эковату, этого не происходит.

Термин « профилированный » означает наличие замкового соединения – профиля различной формы. На одной стороне заготовки имеются пазы, на другой – шипы, выполняющие направляющую и фиксирующую функции. Этот способ гарантирует прочное соединение и отличные теплоизоляционные свойства, так как венцы соединяются между собой очень плотно. При этом внешняя сторона бруса плоская или закругленная для имитации конструкции из бревен.
Распространенные типы соединений профилей:

  • гребенка, представляющая собой конструкцию с несколькими шипами;
  • профилей с одним и двумя шипами;
  • «финский» профиль, представляющий собой углубленный расширенный паз с одной стороны и несколько параллельных шипов с другой.Такая конструкция минимизирует потери тепла;
  • профиль скошенный

  • и другие.

Особенность вертикальная планка сложной формы. При строительстве дома бревна из таких заготовок закрепляют вертикально. Эта технология сокращает период усадки после завершения строительства.
Многочисленные разрезы повышают теплоизоляционные свойства материала. Кроме того, он легкий, поэтому монтаж можно выполнить самостоятельно.

Потери тепла при зимней эксплуатации дома по каждому типу бруса

Тепло уходит через стены, окна, крышу. Часть тепла теряется через вентиляцию.
Наиболее значительные потери тепла происходят через стены дома. Их значение тем выше, чем больше разница температур в доме и на улице. Величина теплопотерь напрямую зависит от теплоизоляционных свойств материала, из которого построен дом.
Теплопроводность материала напрямую зависит от его плотности: чем выше плотность, тем ниже теплопроводность.

Породы древесины, из которых изготавливаются заготовки, имеют разную плотность.Это необходимо знать при расчете теплопотерь зимой.
При расчете тепловых потерь дома из бруса используется термин сопротивление теплопередаче – величина, характеризующая теплозащитные свойства ограждающих конструкций.
Эта характеристика показывает, сколько тепла теряется при данной разнице температур на квадратном метре стены.
Расчет по формуле:
Q = S * ΔT/R,

где Q — теплопотери;
Р — сопротивление теплопередаче;
S – площадь строения;
ΔT — разница между внутренней и наружной температурами.
Значение переменной R есть в строительных справочниках — СНиП II-3-79.

Популярные проекты на нашем сайте

Практичность и стоимость строительства дома (затраты на капитальное строительство)

Рядовой брус самый доступный. Это связано с низкой себестоимостью изготовления и относительно простой технологией. Экологичность и дешевизна – это его преимущества, однако дом из такого материала нуждается в утеплении и отделке.
Профилированный (к нему относится и вертикальный) брус изготавливается по сложной технологии в несколько этапов.Этот вид пиломатериала соответствует строгим параметрам, точность распила на производстве выдерживается в пределах 1 мм. Эта технология увеличивает скорость и качество строительства дома, но одновременно увеличивает стоимость.
Технология производства клееного бруса сложная и трудоемкая. Это улучшает производительность коммунальных услуг, но увеличивает стоимость. Минусом является ухудшение циркуляции воздуха и наличие клеев.
Двойной брус дешевле клееного и теплее профилированного бруса.Цена квадратного метра двойного бруса сравнима со стоимостью цельного бруса из бревна 150*150 мм, но без утепления.

Название бара

сила

;
отсутствие деформации;
устойчивость к грибку, повышенной влажности и поражению насекомыми;
не требует отделки.

высокая цена;
применение клеев, из-за некачественности некоторых из них возможно расслоение древесины.

особенности строительства, технологии, проекты и отзывы

Вертикальный брус считается относительно новой технологией в домостроении.Название указывает на то, что облицовочные и опорные элементы, из которых состоят стены, монтируются не горизонтально, а вертикально.

Особенности конструкции

Если вы решили построить дом из вертикального бруса, то должны знать, из каких элементов состоят стены. Это вертикальные бруски, в процессе изготовления делаются прорези. Они исключают возможность деформации материала. В процессе строительных работ балки монтируются вертикально, чтобы составные части были максимально сопряжены.Это обеспечивают гребни и пазы профиля. В собранном виде и в разрезе бруски напоминают сложный пазл. Стыки, образующиеся между ними, замыкаются внутренними и наружными сегментами. Стенки могут иметь абсолютно разную толщину и форму. Если вы строите дом из вертикального бруса, то должны знать, что эта техника предполагает более внушительную нагрузку на материал, чем при горизонтальной технологии.

Требования к древесине

Если вы решили строить дом из вертикального бруса, следует выбирать материал, не имеющий дефектов и сучков, так как они могут повлиять на прочность стен.Кроме всего прочего, пиломатериал должен быть высушен в идеальных условиях. Сначала бруски сушатся естественным образом на открытом воздухе, только после того, как они попадают в специальную камеру. В итоге у вас должна получиться древесина, уровень влажности которой не более 12%.

Положительные отзывы

Дом из вертикального бруса, как утверждают владельцы такого жилья, имеет массу плюсов. Среди них нет усадки. Это связано с тем, что изменение размеров деревянных изделий происходит не вдоль, а поперек волокон.Домовладельцам нравится, что вертикальные брусья лучше сохраняют тепло. Домашние мастера чаще отдают предпочтение этой технологии из-за готовности всех элементов к строительству. Дома из вертикального бруса, отзывы о которых вы можете прочитать в статье, не нуждаются в наличии отделки и уплотнителей. Что касается облицовочных планок, то они могут быть изготовлены из разной древесины. Те, кто пользуется таким жильем не один год, отмечают, что вертикальное расположение выдерживает более внушительную нагрузку. Эксперты в поддержку этого отмечают, что эта способность увеличивается в подобных зданиях в 8 раз.Дизайнеры имеют возможность проектировать самые разнообразные дома. Внутреннюю отделку можно проводить сразу после установки вертикальных брусьев, что невозможно при деревянном домостроении, где используются другие технологии. Потребители строят дома из вертикального бруса, проекты которых вы можете рассмотреть в статье, а можете создать проект для себя. Бревно, благодаря небольшому весу, можно монтировать без использования подъемных механизмов и сложной строительной техники.

Отрицательный отзыв

Этот современный метод имеет свои недостатки. Основная из них выражается в том, что изготовление элементов требует применения высокотехнологичного специального оборудования. Поэтому частный потребитель имеет возможность приобрести только тот материал, который он будет использовать в дальнейшем. Дома из вертикального бруса, проекты которых вы можете заказать у профессионалов, строятся, как правило, без мансардных этажей. Это связано с тем, что данная технология предполагает создание неудобств при устройстве чердачных помещений.

Выбор основы

Дома из вертикального бруса, отзывы о которых вы можете прочитать выше, имеют незначительный вес. Это говорит о возможности экономии еще на этапе закладки фундамента. Именно поэтому можно использовать традиционную ленточную конструкцию, позволяющую обустроить цокольный этаж. Если есть желание, то можно соорудить столбчатый фундамент, при этом опоры будут связаны единой обвязкой, на которую будут установлены лаги. Строительство домов из вертикального бруса на первом этапе предполагает подготовку котлована, дно которого выравнивается, а также засыпается подушкой из щебня и песка.На следующем этапе монтируется опалубка, а также делается армирование. После этого можно приступать к заливке ленточного фундамента. Прежде чем продолжить дальнейшие работы, дайте бетону хорошо высохнуть. Брус нужно устанавливать исключительно на слой гидроизоляции, что исключит взаимодействие материалов с влагой.

Технология строительства

Дома по технологии вертикального бруса возводятся по типу детского конструктора. Брус необходимо объединить в единую систему, используя пазы.Чтобы лаги на первом этапе не отклонялись от вертикальной плоскости, необходимо выполнить выравнивающую съемку, зафиксировав нагелями. Вы можете быть уверены, что работа будет выполнена в кратчайшие сроки, ведь одну балку нужно будет просто приставить к следующей. Углы монолитные, но уникальных элементов нет. Конструктор, имеющий одинаковые элементы, будет собран очень быстро. Внутри имеются воздушные полости, повышающие теплоизоляционные качества дома.

Проекты

Дома по описанной технологии чаще всего возводят в один этаж. Однако на существующей территории можно устроить все необходимые помещения и подсобные помещения. В статье представлено несколько вариантов проекта, один из которых вы можете использовать для своих нужд. Однако специалисты рекомендуют обращаться к профессионалам своего дела, которые составят проект согласно имеющейся территории. Особо не рассчитывайте на то, что в доме будет второй этаж, но с этим вопросом все же стоит обратиться к застройщику.

процесс сборки и последовательность установки

?
Вот вопросы, которые возникают перед любым застройщиком, решившим построить дом. И если каменные постройки традиционно ассоциируются с надежными и прочными конструкциями, практически не дающими усадки, то коттедж, построенный из дерева, несмотря на прекрасный микроклимат, «живет своей жизнью», долго, продолжая садиться и вынуждая их владельцев откладывать отделку.

Требуется совместить прочность бетонной монолитной конструкции с достоинствами деревянного каркаса – до недавнего времени большинство пользователей FORUMHOUSE говорили, что это невозможно.Но технологии не стоят на месте — с каждым годом в странах Европы растет популярность нового метода строительства деревянного дома — NATURI
, или как его еще называют, технология возведения дома из вертикально установленного бруса .

Страна родоначальница этой технологии Австрия, но доподлинно известно, что в Москве есть вертикальные бревна можно было найти 150 лет назад. И если в нашей стране эта технология еще малоизвестна, то в таких странах, как Германия, Франция и Австрия, этот способ строительства деревянных домов приобрел массу поклонников. Нельзя сказать, что вертикальный брус — такая новая технология деревянного домостроения.

Технология NATURI – западный подход

Создателем технологии является Георг Ганаус.

Австрийца озадачил вопрос — как можно построить энергоэффективный и высокотехнологичный дом из дерева и при этом избавиться от такой существенной проблемы, как усадка. И, как гласит городская легенда, к решению задачи его подсказала сама природа.

Ведь поставленный вверх ствол дерева выдерживает нагрузку в 5 раз большую, чем уложенный горизонтально.

Осталось только придумать способ монтажа и решить еще одну проблему, а именно уберечь деревянную конструкцию от такой операции, как заделка щелей. Взяв за основу технологию производства клееного бруса, Георг Ганаус усовершенствовал ее, добившись того, что после монтажа вертикального бруса стена превращается и выглядит как отделочное покрытие.

В 2000 году построен первый дом по новой технологии NATURI.

Как осуществляется вертикальная укладка бруса?

Суть этой новинки в технологии домостроения такова. Стена собирается по принципу пазла из небольших брусков. Как видно на фото, брус имеет сложный рисунок поперечного сечения, что позволяет, используя систему соединения паз/гребень и дополнительное крепление дюбелем, собрать стену практически любой толщины и формы.

При вертикальной укладке возможно создание любых криволинейных поверхностей, а благодаря тому, что между балками есть небольшой зазор, в котором находится воздух, стена не требует дополнительного утепления.

Вертикальный каркас деревянного дома обладает большой прочностью. Это достигается за счет того, что дерево изначально сухое и содержит небольшой процент влаги, поступает на строительную площадку в специальной теплоизоляционной пленке, а после сборки набирает немного влаги из воздуха и, набухая, бруски буквально плотно прилегают друг к другу.

По этой технологии легко строить, но, благодаря указанной выше особенности, дом невозможно разобрать.

Для крепления вертикально установленной балки в фундаменте используются два технологических решения:

  1. В фундаменте заранее делаются технологические отверстия – пазы, в которые можно установить вертикальный брусок, но это может привести к загниванию нижних концов, поэтому чаще всего применяют следующий способ;
  2. Брус, пропитанный огнебиозащитой, горизонтально укладывается на фундамент – это делается для того, чтобы торцы вертикально установленного бруса не гнили.Затем на эту планку закрепляется специальная доска с отверстиями для штифтов, называемая окладным кольцом, благодаря которому элементы крепятся друг к другу.

Вертикальная балка – относительно новая строительная технология, пришедшая из Австрии. Дома из вертикального бруса, проекты и цены на них достаточно демократичны и разнообразны.
Архитектурное бюро ARXY специализируется на проектировании и строительстве, предлагая эксклюзивные решения и выгодные условия сотрудничества. Если вам нужно, то не стесняйтесь обращаться к нам.

Особенности домов из вертикального бруса

Главной особенностью таких домов является вертикальная направленность бруса и то, что в процессе строительства не используются утеплитель и клей. Конструкция полностью изготовлена ​​из натурального дерева. Вертикальное расположение балок решает типичные проблемы деревянных построек, такие как усадка и усадка. По технологическим характеристикам такой дом ближе к каменному. При этом дома из вертикального бруса, проекты и цены на их реализацию несравнимо ниже.
Прорези вдоль балок не дают дереву деформироваться, а также отвечают за высокие теплотехнические свойства материала. Масса бревен очень мала, что упрощает процесс монтажа и позволяет снизить затраты на строительную технику и дорогостоящие фундаменты.
Специалисты ARXY предупреждают, что технология монтажа таких домов такова, что подходит для возведения только полноценных этажей без чердаков.

2 основные ошибки типовых проектов домов из вертикального бруса:

Наше архитектурное бюро занимается индивидуальным проектированием жилых домов, предлагая только оригинальные решения, созданные лично под конкретного заказчика.Если вас интересуют вертикальные дома из бруса, проекты и цены формируются индивидуально, оставаясь в доступном сегменте. Архитекторы
ARXY точно знают, что существует множество тонкостей, которые почти никогда не учитываются в типовых проектах. Основная их проблема и очень распространенная ошибка при проектировании домов заключается в том, что проектировщики используют те же схемы, что и при проектировании квартир:
● Отсутствие буферной зоны для тепла. Выходя из подъезда частного дома в зимние месяцы, вы попадаете не на отапливаемый подъезд, а прямо на улицу.
При минусовых температурах первый этаж будет прохлаждаться и холод через несколько секунд можно будет ощутить в самом дальнем углу.
● Неправильное использование пространства. Типичная ошибка в проектах домов из вертикального бруса – активное использование коридоров, без которых в квартире трудно обойтись, а в доме они только загромождают пространство. Сами по себе они не несут функциональной нагрузки, но отнимают полезную площадь дома и не позволяют создать открытое и более привлекательное пространство.
Даже самый лучший типовой проект не будет учитывать особенности почвы на вашем участке, предпочтения в плане организации функциональных зон и многие другие нюансы. Более того, создание индивидуальных проектов всегда оборачивается экономией.

Почему с нами лучше?

Наше архитектурное бюро предлагает полный спектр услуг от создания проекта до строительства под ключ. Это выгодное предложение, которое позволит вам сэкономить деньги, сократить сроки реализации проекта и полностью контролировать процесс.
Имеем лицензии и допуски СРО на все виды работ. Команда инженеров, дизайнеров, архитекторов и планировщиков справится с любой задачей. Также мы предлагаем нашим клиентам:
● Скидка 50% на дизайн интерьера при заказе строительства в нашем офисе;
● бесплатный авторский надзор;
● бесплатные 3D-туры по проекту.
Если вы планируете построить дом из вертикального бруса, проекты и цены можно обсудить, позвонив нам по телефону, указанному на сайте.
Также теперь Вы можете заказать бесплатный выезд замерщика на объект.

Брус – обтесанное с одной или нескольких сторон бревно, чаще всего квадратного сечения. Традиционно его изготавливают из древесины хвойных пород – кедра, лиственницы, ели или сосны.

Сравнительная характеристика технологии строительства дома из клееного, двойного, вертикального, профилированного и рядового бруса

Клееный брус из радиально распиленной древесины. Затем эти отрезы (их еще называют ламелями) высушивают до влажности 10-12%, после чего склеивают между собой. После этого заготовкам придается обычная квадратная форма… Максимально возможная длина, полученная по этой технологии, составляет 18 метров.
Прочнее обычного, не деформируется, устойчива к повышенной влажности и грибку. Есть у него и недостатки, главный из которых – высокая цена из-за сложной технологии изготовления.
Альтернативой традиционному брусу стал так называемый двойной брус , название которого плохо отражает истинное положение дел. Технология, с помощью которой финские производители научились комбинировать популярные материалы для возведения капитальных стен и перегородок, спровоцировала появление на рынке конструкций, внешне напоминающих балки из цельного дерева.Реалии таковы, что правильнее было бы назвать конструкцию деревянной сэндвич-стеной. Это две поставленные на ребро доски толщиной от 0,44 до 0,7 м и высотой 1,40 м. Посадочные кромки формируются по принципу «паз-гребень», что придает конструкции жесткость и предохраняет швы от продувания.

Углы конструкции монтируются подрезкой. Между панелями укладывается утеплитель – эковата, минеральная вата, пенополиуретан, льняное волокно или измельченная солома.
Основное преимущество двойного бруса – хорошая теплоизоляция. Процент усадки составляет 1-2%, поэтому нет необходимости ждать полгода после строительства.

Есть только один недостаток — со временем некоторые виды утеплителя спекаются, образуя холодные полости. Но если использовать эковату, этого не происходит.

Термин « профилированный » означает наличие замкового соединения-профиля различной формы. С одной стороны заготовки имеются пазы, с другой – шипы, выполняющие направляющую и фиксирующую функции.Этот способ гарантирует прочное соединение и отличные теплоизоляционные свойства, так как венцы соединяются между собой очень плотно. В этом случае внешняя сторона бруса плоская или закругленная, чтобы имитировать строение из бревен.
Распространенные типы соединений профилей:

  • гребенка, представляющая собой конструкцию с несколькими шипами;
  • профилей с одним и двумя шипами;
  • «финский» профиль, представляющий собой углубленный расширенный паз с одной стороны и несколько параллельных шипов с другой. Такая конструкция минимизирует потери тепла;
  • профиль скошенный

  • и другие.

Особенность вертикальный брус v сложной формы . При строительстве дома бревна из таких заготовок закрепляют вертикально. Эта технология сокращает период усадки после завершения строительства.
Многочисленные разрезы повышают теплоизоляционные свойства материала. Кроме того, он легкий, поэтому монтаж можно выполнить самостоятельно.

Потери тепла при зимней эксплуатации дома по каждому типу бруса

Тепло уходит через стены, окна, крышу.Часть тепла теряется через вентиляцию.
Наиболее значительные потери тепла происходят через стены дома. Их значение тем выше, чем больше разница температур в доме и на улице. Величина теплопотерь напрямую зависит от теплоизоляционных свойств материала, из которого построен дом.
Теплопроводность материала напрямую зависит от его плотности: чем выше плотность, тем ниже теплопроводность.

Породы древесины, из которых изготавливаются заготовки, имеют разную плотность. Это необходимо знать при расчете теплопотерь зимой.
При расчете тепловых потерь дома из бруса используется термин сопротивление теплопередаче — величина, характеризующая теплозащитные свойства ограждающих конструкций.
Эта характеристика показывает, сколько тепла теряется при данной разнице температур на квадратном метре стены.
Расчет по формуле:
Q = S * ΔT/R,

где Q — теплопотери;
Р – сопротивление теплопередаче;
S – площадь строения;
ΔT – это разница между внутренней и наружной температурами.
Значение переменной R есть в строительных справочниках — СНиП II-3-79.

Популярные проекты на нашем сайте

Практичность и стоимость строительства дома (затраты на капитальное строительство)

Рядовой брус самый доступный. Это связано с низкой себестоимостью изготовления и относительно простой технологией. Экологичность и дешевизна – это его преимущества, однако дом из такого материала нуждается в утеплении и отделке.
Профилированный (к нему относится и вертикальный) брус изготавливается по сложной технологии в несколько этапов.Этот вид пиломатериала соответствует строгим параметрам, точность распила на производстве выдерживается в пределах 1 мм. Эта технология увеличивает скорость и качество строительства дома, но одновременно увеличивает стоимость.
Технология производства клееного бруса сложная и трудоемкая. Это улучшает производительность коммунальных услуг, но увеличивает стоимость. Минусом является ухудшение циркуляции воздуха и наличие клеев.
Двойной брус дешевле клееного и теплее профилированного бруса.Цена квадратного метра двойного бруса сравнима со стоимостью цельного бруса из бревна 150*150 мм, но без утепления.

Название бара

сила

;
отсутствие деформации;
устойчивость к грибку, повышенной влажности и поражению насекомыми;
не требует отделки.

высокая цена;
применение клеев, из-за низкого качества некоторых из них возможно расслоение древесины.

Относительно новой технологией в домостроении считается вертикальный брус.Название указывает на то, что облицовочные и несущие элементы, из которых состоят стены, монтируются не горизонтально, а вертикально.

Особенности конструкции

Если вы решили построить дом из вертикального бруса, то вам следует знать, из каких элементов состоят стены. Это вертикальные балки, в процессе изготовления которых делаются пропилы. Они исключают возможность деформации материала. В процессе проведения работ по возведению здания балки монтируются вертикально, чтобы составные части были максимально сцеплены друг с другом.Это обеспечивается гребнями и пазами профиля. В собранном виде и в разрезе бруски напоминают сложную головоломку. Связи, образующиеся между ними, замыкаются внутренним и наружным сегментами. Стены могут иметь совершенно разную толщину и форму. Если вы собираетесь строить дом из вертикального бруса, то вам следует знать, что такая техника предполагает более внушительную нагрузку на материал, чем при использовании горизонтальной техники.

Требования к брусу

Если вы решили строить дом из вертикального бруса, то следует выбирать материал, не имеющий дефектов и сучков, так как они могут повлиять на прочность стен.Кроме всего прочего, пиломатериал должен быть высушен в идеальных условиях. Сначала бруски проходят естественную сушку на открытом воздухе, только после попадания в специальную камеру. В конечном итоге у вас должна получиться древесина с уровнем влажности не более 12%.

Положительные отзывы

Дом из вертикального бруса, по мнению владельцев такого жилья, имеет множество преимуществ. Среди них можно выделить отсутствие усадки. Это связано с тем, что изменение размеров деревянных изделий происходит не вдоль, а поперек волокон.Домовладельцам нравится тот факт, что вертикальные решетки лучше сохраняют тепло. Домашние умельцы все чаще отдают предпочтение этой технологии из-за готовности всех элементов к строительству. Дома из вертикального бруса, отзывы о которых вы можете прочитать в статье, не нуждаются в отделке и уплотнителях. Что касается облицовочных планок, то они могут быть изготовлены из разных пород дерева. Тот, кто пользуется таким жильем не один год, отмечает, что вертикальное расположение выдерживает более внушительную нагрузку. Специалисты в подтверждение этому отмечают, что в таких постройках эта способность увеличивается в 8 раз.Дизайнеры имеют возможность проектировать самые разнообразные формы домов. Внутреннюю отделку можно проводить сразу после установки вертикальных балок, что невозможно при деревянном домостроении, где используются другие технологии. Потребители строят дома из вертикального бруса, проекты которых вы можете рассмотреть в статье, а можете составить проект для себя самостоятельно. Благодаря небольшому весу бревно можно монтировать без использования подъемных механизмов и сложной строительной техники.

Отрицательные отзывы

Эта современная методика имеет и свои недостатки. Основная из них выражается в том, что изготовление элементов требует применения высокотехнологичного специального оборудования. Поэтому частный потребитель имеет возможность приобрести только тот материал, который он будет использовать в будущем. Дома из вертикального бруса, проекты которых вы можете заказать у профессионалов, обычно строят без мансардных этажей. Это связано с тем, что данная технология предполагает создание неудобств при устройстве чердачных помещений.

Выбор фундамента

Дома из вертикального бруса, отзывы о которых вы можете прочитать выше, имеют небольшой вес. Это говорит о возможности экономии еще на этапе обустройства фундамента. Именно поэтому можно использовать традиционную ленточную конструкцию, позволяющую обустроить подвальное помещение. Если есть желание, то можно соорудить столбчатый фундамент, при этом опоры придется соединить единой обвязкой, на которую будут устанавливаться лаги.Строительство домов из вертикального бруса на первом этапе предполагает подготовку котлована, дно которого выравнивается, а также засыпается подушкой из щебня и песка. На следующем этапе монтируется опалубка, а также выполняется армирование. После этого можно приступать к заливке ленточного фундамента. Дайте бетону полностью высохнуть, прежде чем приступать к дальнейшим работам. Брус необходимо устанавливать исключительно на гидроизоляционный слой, что исключит взаимодействие материалов с влагой.

Технология строительства

Дома по технологии вертикального бруса строятся как детский конструктор. Брус соединяется в единую систему с помощью пазов. Чтобы лаги на первом этапе не отклонялись от вертикальной плоскости, следует проверить уровень, зафиксировав дюбелями. Вы можете быть уверены, что работа будет выполнена в кратчайшие сроки, так как одну планку нужно будет просто прикрепить к другой. В этом случае углы будут монолитными, уникальных элементов нет.Конструктор, имеющий одинаковые элементы, будет собран очень быстро. Внутри остаются воздушные полости, которые повышают теплоизоляционные качества дома.

Проекты

Дома по описанной технологии чаще всего строят в один этаж. Однако на имеющейся территории можно устроить все необходимые помещения и подсобные помещения. В статье представлено несколько вариантов проекта, один из которых вы можете использовать для собственных нужд. Однако специалисты рекомендуют обращаться к профессионалам своего дела, которые составят проект согласно имеющейся территории.Не стоит слишком полагаться на то, что в доме будет второй этаж, но с этим вопросом все же стоит обратиться к застройщику.

Часто можно услышать мнение, что каркасные дома являются одним из самых простых, рациональных и недорогих видов конструкций зданий. Исходя из этой идеи, многие застройщики выбирают для строительства каркасные технологии, думая об экономии и, даже, о возможности возведения дома своими силами. К сожалению, представление о простоте и дешевизне каркасных технологий касается лишь тех зданий, которые не соответствуют никаким строительным нормам и правилам, которые строят гастарбайтеры и неопытные любители все делать своими руками.Впрочем, то же самое можно сказать и о строительстве рубленых деревянных домов своими руками.

Каркасные технологии действительно имеют много преимуществ, но только в тех случаях, когда дом возводится опытными строителями из комплектующих промышленного производства для каркасного домостроения. Неопытный или неграмотный строитель, работая по каркасной технологии, может допустить гораздо больше ошибок, чем при возведении дома из массивных деревянных или каменных материалов. Там, где при строительстве дома из массивных стеновых материалов требуется всего несколько технологических операций, каркасные технологии потребуют гораздо большего количества технологических «проходов».При большем количестве операций значительно возрастает риск совершения ошибок, несоблюдения технологий и неправильного использования материалов. Поэтому каркасные дома, построенные без проекта и привлечения квалифицированных специалистов «наугад» или на доверии к гастарбайтерам, могут оказаться недолговечными, вскоре потребовать капитального ремонта из-за неудовлетворительных потребительских качеств (промерзание, намокание утеплителя, высокие затраты на отопление, гниение элементов конструкции, разрушение как отдельных элементов, так и всей конструкции в целом).К сожалению, в России перечень нормативных строительных документов на проектирование и строительство существенно ограничен. каркасные дома. В настоящее время действует свод правил 2002 г. СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», основанный на устаревшем Канадском национальном жилищном кодексе 1998 г.

В этой статье мы приведем краткий обзор основных ошибок и нарушений технологии строительства каркасных домов.

Строительство без проекта.

Это универсальная «общая» ошибка при выборе любой технологии строительства. Однако именно в каркасной технологии цена ошибки может быть особенно высока и привести к перерасходу средств вместо их экономии как из-за использования избыточного количества материала (каркас из бруса большого сечения), так и из-за необходимости ремонта из-за к недостаточным сечениям балок, редкому шагу их установки, разрушению элементов конструкции по неучтенным нагрузкам, неправильно подобранным способам соединения в узлах и материалам крепления, биологическому разрушению древесины из-за нарушения паро- и влагоотвода.

Деревянная конструкция «естественная влажность».

Почти нигде в цивилизованных странах не строят дома из необработанного дерева, так же как и раньше в России никогда не строили дома из свежесрубленных стволов деревьев. В СП 31-105-2002 п.4.3.1 сказано: «Несущие конструкции (элементы каркаса) домов данной системы изготавливаются из пиломатериалов хвойных пород, просушенных и защищенных от влаги при хранении». Древесное сырье является лишь полуфабрикатом для производства строительных материалов.В России продавцы и поставщики деликатно называют необработанный пиломатериал древесиной «естественной влажности». Напомним, свежесрубленное дерево имеет влажность 50-100%. Если дерево плавало на воде, то влажность составляет 100% и более (количество воды превышает количество сухого вещества). «Естественная влажность» обычно означает, что древесина слегка подсохла во время погрузочно-разгрузочных работ и транспортировки и содержит от 30% до 80% влаги. При сушке на открытом воздухе количество влаги снижается до 15-20%. Нормальная равновесная влажность промышленно высушенной древесины при контакте с атмосферой будет составлять 11-12% влажности. При усадке влажной древесины длина пиломатериалов уменьшается на 3-7%, а объем древесины на 11-17%. Использование древесины «естественной влажности» для строительства каркасных домов приводит к неконтролируемой усушке древесины, что изменяет линейные размеры элементов конструкции, может привести к деформациям, растрескиванию и разрыву древесины с разрушением креплений.При усадке деревянного каркаса открываются многочисленные трещины и зазоры, значительно повышающие теплопроводность стен каркасного дома, разрывая изоляционные материалы для предотвращения проникновения влаги. По мере усадки древесины ее плотность увеличивается, что приводит к лучшей передаче вибраций и звуков.

Конструкция из пиломатериалов без предварительной антисептической обработки.

Даже в самом правильно спроектированном каркасном доме неизбежно некоторое количество конденсата на участках сред, которого в каркасных домах значительно больше, чем в строениях из массивных материалов. Влажное дерево, содержащее в своей структуре полисахариды, является прекрасной средой для размножения различных форм микрофлоры и микрофауны, представители которых способны за короткий промежуток времени разрушить структуру дерева. В СП 31-105-2002 (п. 4.3.2) указано, что антисептической обработке подлежат все деревянные элементы, расположенные ближе 25 см от уровня земли, и все деревянные элементы, изготовленные не из сухой древесины.

Неправильное использование материалов.

В классической каркасной технологии угловые стойки каркас не следует делать из бруса или из трех сбитых вплотную досок — в этом случае обеспечивается повышенная потеря тепла через «холодные углы».Правильный «теплый уголок» собирается из трех вертикальных стоек, расположенных во взаимно перпендикулярных плоскостях.

Для обшивки каркаса применяют материалы, способные воспринимать несущие нагрузки. Например, ОСБ должна быть конструкционной и предназначаться именно для наружных работ.

Утепление вертикальных каркасных стен допускается только жесткими изоляционными плитами. Из-за усадки и проскальзывания со временем засыпной и рулонный утеплитель можно применять только на горизонтальных поверхностях или в кровлях с уклоном до 1:5.При использовании экономичных вариантов теплоизоляционных плит низкой плотности рекомендуется закреплять каждый ряд плит прокладками между плитами для предотвращения скольжения. Это решение удорожает конструкцию, повышает теплопроводность стены, поэтому выгоднее использовать качественный, более дорогой утеплитель большей плотности. Размер проемов между стойками каркаса не должен превышать поперечный размер плит утеплителя – 60 см. Еще лучше, если размер проема уменьшить до 59 см, чтобы исключить зазоры между стойками и плитами утеплителя.Заливать стены обрезками утеплителя нельзя – будет много щелей.

Неправильное крепление материалов.

Черные саморезы можно использовать только для крепления листовых материалов. Использование черных саморезов в силовом каркасе, особенно в каркасе из мокрого дерева, может привести к разрыву этих ненадежных креплений с низкой прочностью на сдвиг.

Во всех случаях сборки конструктивных элементов каркаса применяют оцинкованные гвозди, либо хромированные или латунированные саморезы диаметром не менее 5 мм.Применение крепежа из перфорированной стали без перевязки бруса не всегда гарантирует расчетную прочность каркаса.

Крепление балок и других элементов несущего каркаса к плитам OSB запрещается, особенно гвоздями.
При прибивании листовых элементов гвоздями или ввинчивании их саморезами недопустимо заглубление головки или головки глубже плоскости поверхности материала. С точки зрения прочности конструкции углубление шляпки или шляпки на половину толщины материала считается недостающим элементом крепления и должно быть продублировано правильно установленным саморезом или гвоздем.
Минимальное расстояние от края материала обшивки до головки или головки крепежного элемента 10 мм.

С 2012 года Международные строительные нормы и правила для жилых зданий (п. 2308.12.8) требуют для предотвращения сдвига от землетрясений, ветровых нагрузок и т. п. крепить каркас всех вновь возводимых каркасных зданий к фундаменту анкерными болтами через прижимные плиты размером не менее 7,6 на 7,6 мм при толщине стального листа не менее 5,8 мм. Минимальный диаметр болтов или анкеров составляет 12 мм.

Строительство каркасных домов по «инновационным» технологиям.

Самая распространенная в мире технология каркасного строительства предусматривает последовательную сборку «площадок» — перекрытий с перекрытиями с последующей сборкой на них стен и установкой их в вертикальном положении. В этом случае строителям удобно передвигаться по твердой поверхности, удобно работать с материалами, любые отклонения от проектного положения можно устранить до возведения стен, а сами перекрытия надежно опираются на нижележащие конструкции.Почему-то отечественные строители пытаются изобретать свои варианты строительства каркасного дома со сборкой стен «по месту», смешивая технологию возведения каркасного дома с технологией фахверка или «столбно-балочного » с устройством полов в последнюю очередь, что чревато необходимостью врезки или «подвешивания» балок перекрытий, необходимостью перемещения по временным настилам, большой вероятностью получения травм при падении с высоты.

Ошибки при работе с балками перекрытий каркасного дома.

Больше всего ошибок совершается при креплении балок. Лучше всего опирать балки на верхнюю обвязку несущих стен, за прогоны. Запрещается уменьшать сечение бруса запиливанием среза для соединения с обвязкой. При необходимости стыковки балки перекрытия с обвязочной балкой или балочным прогоном ее необходимо крепить через подкладочную опорную планку с забивкой гвоздей, либо с помощью стальных опор балки. Стальная опора балки должна иметь высоту, равную высоте балки, и должна быть прибита гвоздями через все крепежные отверстия.Крепление балок с меньшими опорами, непроваривание всех крепежных отверстий, крепление черными саморезами, крепление только на гвозди без опорной планки — ошибки.

Наиболее распространенный в мировой практике каркасного домостроения шаг балок перекрытий от 30 до 40 см. Такой шаг балок позволяет получить прочные перекрытия, не прогибающиеся при ударных нагрузках. Перекрытие с шагом более 60 см вообще не рекомендуется. Минимальная толщина листовых материалов для настила по балкам перекрытия составляет 16 мм при шаге балок 40 см.

Часто гнущиеся балки вытягиваются из досок вровень, а не устанавливаются на ребро.

Несущая способность плит увеличивается, если к лагам плит дополнительно приклеивается листовой материал покрытия чернового пола.
Несущая способность каркасных плит может быть увеличена за счет жестких поперечин. Такие стяжки устанавливаются с шагом 120 см и могут служить опорой для внутренних ненесущих перегородок (через черновой пол). Также поперечные раскосы служат препятствием для распространения пламени при пожаре.

Как правильно просверлить отверстия в балках перекрытий:

Двутавровые балки:

Композитные двутавровые балки можно резать или сверлить только в определенных местах, указанных производителем. Верхние и нижние элементы двутавровых балок не должны нарушаться. На одну балку допускается не более 3 отверстий. В любой части двутавра, кроме опорных частей, можно просверлить одно отверстие диаметром до 40 мм. Клееные двутавровые балки Дерево-ОСБ-Древесина имеют обозначение «Верх».При самостоятельном изготовлении балки на основе ОСП следует учитывать направление силовой оси материала.

Балки перекрытий из пиломатериалов:

Ошибки при работе с обшивкой каркасного дома.

Согласно зарубежным строительным нормам и рекомендациям Американской ассоциации инженеров по лесоматериалам (APA), каркас можно обшивать плитами OSB как по вертикали, так и по горизонтали. Однако, если плита ОСП пришита вдоль стоек каркаса, то ось усилия (указана на плите ОСП стрелками и надписью Ось прочности) будет параллельна стойкам.Такое расположение плит целесообразно только для усиления слабых стоек каркаса, работающих на сжатие без значительных боковых и касательных нагрузок (что в реальных условиях эксплуатации практически нереально). Если плиты OSB вшиты перпендикулярно стойкам, они усиливают каркас здания для восприятия касательных и боковых нагрузок, возникающих от действия ветра, подвижек основания при подвижках грунта. Особенно актуальна горизонтальная обшивка панелями ОСБ в каркасах с отсутствующими скатами, для придания конструкции необходимой жесткости.Если листы OSB уложить поперек стоек, то ось сил будет перпендикулярна им, и листы OSB выдержат большую нагрузку на сжатие и растяжение. Так, например, в отечественном СП 31-105-2002. «Проектирование и строительство энергоэффективных домов на одну семью с деревянным каркасом» содержит (Таблица 10-4) рекомендуемую минимальную толщину фанеры для облицовки каркаса: если волокна фанеры параллельны стойкам каркаса на расстоянии 60 см, минимальная толщина фанеры составляет 11 мм.Если волокна фанеры располагаются перпендикулярно стойкам, то можно использовать более тонкие листы толщиной 8 мм. Поэтому предпочтительнее сшивать листы ОСБ длинной стороной не вдоль, а поперек стоек или стропил. Для наружной обшивки одноэтажных каркасных домов можно использовать ОСП толщиной 9 мм. А вот при строительстве двухэтажных домов и любых домов в районах с сильным ветром минимальная толщина ОСП для наружной обшивки составляет 12 мм. Если каркасный дом обшит мягкими волокнистыми плитами типа «Изоплат», то каркасная конструкция обязательно должна иметь укосины, обеспечивающие боковую жесткость конструкции.

Между всеми листовыми материалами обшивки следует оставлять зазоры 2-3 мм для теплового расширения. Если этого не сделать, то при расширении листы будут «раздуваться».
Стыковка листов обшивки осуществляется только на стойках и ригелях. Листы сшиты «врассыпную», чтобы обеспечить большую прочность конструкции несущего каркаса с цепной перевязкой. Наружная обшивка должна связать каркас стены с нижней и верхней обвязкой.

« Пироги» перекрытия стен и крыши каркасного дома.

Основной ошибкой при устройстве каркасных пирогов полов, стен и крыш является возможность намокания утеплителя от проникновения влаги внутрь. Общее правило возведения стен в отапливаемых помещениях – паропроницаемость материалов должна увеличиваться изнутри наружу. Даже в полу, где часто делают наоборот: пароизоляцию укладывают со стороны грунта, а паропроницаемую мембрану — со стороны помещения.
В любом утепленном пироге каркасного дома должен быть сплошной слой пароизоляции изнутри.«Сплошной слой» действительно означает, что пароизоляция должна быть без каких-либо дефектов: листы должны быть наклеены внахлест по всему защищаемому контуру без исключения. Например, почти все строители на этапе сборки каркаса забывают проложить пароизоляцию под местом примыкания внутренних перегородок к наружным стенам по типовым схемам устройства примыкания п.7.2.12 СП 31-105- 2002.

Дополнительно все зазоры между листовыми материалами обшивки во влажных помещениях и на кровле необходимо проклеить гидроизоляционными материалами для предотвращения попадания влаги внутрь утепляемых «пирогов».
Помимо предотвращения попадания влаги в утепляющий пирог, следует обеспечить и отвод влаги: наружная стена каркаса должна быть либо обшита плитами OSB, являющимися «умным» паропроницаемым материалом, способным повышать паропроницаемость при увлажнении окружающей среды , либо защищен полупроницаемой мембраной, удаляющей влагу из изоляции. Дешевые однослойные мембраны имеют неудовлетворительную паропроницаемость, требуют воздушного зазора между утеплителем и мембраной.Также дешевые однослойные мембраны плохо защищают от проникновения влаги извне. Предпочтительнее использовать дорогие супердиффузионные мембраны, которые обладают действительно хорошей паропроницаемостью и могут монтироваться непосредственно на утеплитель.

Вентиляция каркасного дома.

Образно говоря, внутреннее пространство правильно построенного каркасного дома идентично внутреннему пространству термоса: потери тепла через стены очень малы, а перенос влаги через стены чаще всего практически отсутствует (но может сохраняться в процессе эксплуатации) .Соответственно, он должен быть отведен наружу. Без вдумчивости это становится невозможным. В каркасном доме в каждом помещении должны быть установлены вентиляционные клапаны, либо окна должны иметь режим микропроветривания или встроенные щелевые вентиляционные клапаны. В кухне и санузле обязательно должна быть установлена ​​вытяжная вентиляция. За рубежом каркасные дома для постоянного проживания практически не строят без приточно-вытяжной вентиляции с системой рекуперации.

В конце статьи приводим иллюстрации распространенного «народного» строительства каркасного дома, в котором при ближайшем рассмотрении нет ни одного правильно выполненного элемента.

Типичные ошибки, которые мы описали в статье, легко предотвратить. Прежде чем начать строить свой первый каркасный дом или нанимать строителей, подробно изучите пусть немного устаревший, но единственный свод правил каркасного домостроения, имеющийся на русском языке СП 31-105-2002. Уделяя внимание всем деталям и тонкостям создания несущего каркаса здания и обеспечивая долговечность его эксплуатации, вы сможете избежать дорогостоящих ошибок при строительстве или заказе своего каркасного дома.

Gale Apps — Технические трудности

Технические трудности

Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [[email protected]]; вложенным исключением является Ice.UnknownException
unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0
в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.ява: 64)
в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70)
в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions. java:248)
в java.base/java.util.Objects.checkIndex(Objects.java:372)
в java.base/java.util.ArrayList.get(ArrayList.java:458)
на com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.ява: 60)
в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53)
в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30)
в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244)
на com.gale.blis.api.authorize.contentmodulefetchers. CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.java:71)
на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52)
в ком.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82)
на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44)
в ком.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31)
в com.gale.blis.api.BLISAuthorizationServiceImpl. authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61)
на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1)
на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141)
в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359)
в IceInternal.Incoming.invoke(Incoming.java:209)
в Ice.ConnectionI.invokeAll(ConnectionI.java:2800)
в Ice.ConnectionI.dispatch(ConnectionI.java:1385)
в Ice.ConnectionI.message(ConnectionI.java:1296)
в IceInternal.ThreadPool.запустить (ThreadPool.java: 396)
в IceInternal.ThreadPool.access$500(ThreadPool.java:7)
в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool. java:765)
в java.base/java.lang.Thread.run(Thread.java:834)
»

org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365)

org.springframework.remoting.ice.IceClientInterceptor.вызывать (IceClientInterceptor.java:327)

org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71)

org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186)

org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212)

com.sun.proxy.$Proxy130.authorize(Неизвестный источник)

ком.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61)

com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65)

com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57)

com.gale.apps.controllers. DocumentController.redirectToDocument(DocumentController.java:22)

jdk.internal.reflect.GeneratedMethodAccessor229.invoke (неизвестный источник)

Ява.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)

java.base/java.lang.reflect.Method.invoke(Method.java:566)

org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:215)

org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142)

org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895)

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800)

org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter. дескриптор (AbstractHandlerMethodAdapter.java:87)

org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038)

org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942)

org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998)

org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890)

javax.servlet.http.HttpServlet.service(HttpServlet.java:626)

org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875)

javax.servlet.http.HttpServlet.service(HttpServlet.java:733)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

орг.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core. ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.ява: 189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

орг.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter. java:101)

org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162)

org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130)

org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66)

org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

орг.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123)

org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter. java:92)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.java:93)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.внутреннийDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122)

org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter. doFilterInternal(WebMvcMetricsFilter.java:107)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200)

org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107)

org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189)

org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162)

org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.ява: 202)

org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97)

org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542)

org.apache.catalina.core. StandardHostValve.invoke(StandardHostValve.java:143)

org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92)

org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.ява: 687)

org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78)

org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357)

org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374)

org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65)

org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.ява: 893)

org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707)

org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49)

java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128)

java.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628)

org.apache.tomcat.util.threads. TaskThread$WrappingRunnable.запустить (TaskThread.java: 61)

java.base/java.lang.Thread.run(Thread.java:834)

наука о силах и статических конструкциях

Как работают здания: наука о силах и статических конструкциях

Реклама

Удивительные здания создают удивительные города.
Но что делает удивительным
здания так…. удивительно ? Помимо того, что
приятно смотреть и замечательно работать, удивительное здание
довольно часто продукт очень умной инженерии. Другими словами,
он построен не только на камнях или земле, но и на передовой науке и
технологии. Удивительные здания могут выдерживать землетрясения
и авиакатастрофы. Они могут согреться, используя немногим больше, чем солнечный свет.
посмотреть. Они используют передовые материалы очень продвинутыми способами, так что вы никогда не
приходится красить деревянные изделия или мыть окна. Давайте поближе
посмотрите на некоторые научные открытия, скрывающиеся в тех местах, где мы живем,
работай, спи и дыши!

Фото: Стальной каркас: Вы можете смотреть на здание и думать, что оно держится на стенах, но современное здание также может поддерживаться скрытым стальным каркасом.В этом частично построенном общественном центре паутина гигантских переплетенных стальных балок действует как скелет, покоящийся на бетонном фундаменте. Кирпичи возводятся вокруг внешней стороны стального каркаса, чтобы придать привлекательный традиционный внешний вид, но они в основном носят косметический характер: большая часть сил, удерживающих здание, будет поддерживаться сталью внутри.

Как действует гравитация на здания

Все дети любят строить! Собираем ли мы LEGO®
кубики или игральные карты в гостиной, палки в лесу или
замки из песка на пляже, мы все архитекторы и строители в душе. Вспомните, когда вы в последний раз делали что-то подобным образом. Что было
самая большая проблема, с которой вы столкнулись? Одна из вещей, которые имели бы
вас беспокоила возможность того, что ваше здание рухнет, как только оно
достиг определенной высоты. Это верно и в реальном мире, где
Проблема номер один, с которой сталкивается любой строитель, — сохранение структуры
в вертикальном положении.

Вся беда связана с гравитацией: магнитоподобная сила
притяжение между любыми двумя объектами в нашей Вселенной. На Земле мы видим
гравитация как склонность вещей падать на пол, но гравитация
всегда работайте двумя способами.Если вы уроните ручку, она действительно упадет в
пол, но пол также подпрыгивает на микроскопическую величину, чтобы встретиться с ним на
путь! Сила, притягивающая вашу ручку к Земле,
того же размера, что и сила, которая притягивает Землю к вашему загону.

Теперь гравитация обычно тянет вещи прямо вниз, но может действовать
другими способами тоже. Предположим, вы построили очень высокую кирпичную стену. Мы можем
подумайте о гравитации, действующей на него двумя разными способами. Мы можем видеть это как
набор отдельных кирпичей, каждый из которых притягивается силой тяжести
по отдельности.Или мы можем думать об этом как о сплошной стене с гравитационным притяжением.
в целом, как если бы вся его масса была упакована в
единственная точка в его центре. Место, где кажется, что масса объекта
быть сконцентрированным называется его
центр гравитации.
Для простой кирпичной стены центр тяжести
шлепок в середине центрального кирпича.

Так что заставляет стену падать? Если центр тяжести находится над
с одной стороны (если мы построили стену не прямо или если мы построили ее на
наклонной поверхности) сила тяжести, действующая вниз, создаст
поворотный эффект, называемый моментом .Если момент мал, миномет
между кирпичами может сопротивляться этому и держать стену в вертикальном положении. Но если
момент слишком большой, раствор развалится, кирпичи
опрокинуться, и стена рухнет.

Работа: почему стены остаются и почему они рушатся. Левый:
Если стена построена вертикально или на ровной поверхности, центр тяжести (синяя точка) находится прямо над ней.
центральная точка фундамента стены (желтая точка), поэтому стена устойчива. Правильно: Но если
стена построена на наклонной поверхности, центр тяжести больше не находится выше центра основания.В настоящее время
гравитация (красная стрелка) создает момент (зеленая стрелка), который опрокидывает стену. Чем выше стена,
чем больше масса над центром тяжести, тем больше вращающая сила и тем больше шансов, что стена рухнет.

Теперь это относится не только к отдельным стенам: это относится ко всему
здания. Если небоскреб имеет высоту 200 м (650 футов) и его сносит шторм
тяжело наверху, есть огромная вращающая сила, пытающаяся опрокинуть весь
здание в сторону. Вот почему высотным зданиям нужны глубокие
фундаменты (где построена значительная часть здания
под землей для поддержки надземной части).Если что-то
пытается отодвинуть верх здания в сторону, фундамент
эффективно сопротивляться и толкать его обратно в противоположном направлении! В других
слова, они помогают противостоять моменту, который сделал бы здание
опрокинуть набок.

Фото: Вопрос: Как строить глубокий фундамент под высотное здание
без выкапывания тонны земли? Ответ: Используйте сверло для фундамента, подобное этому.
Эти удивительные буры могут погрузить фундамент на глубину более 30 м (100 футов) в землю.
Некоторые могут просверлить около 2 отверстий.5 м (8,2 фута) в диаметре! Узнайте больше в нашей основной статье о
технология бурения.

Рекламные ссылки

Как здание выдерживает собственный вес

Здания должны нести не только боковые, опрокидывающие силы.
выдержать. Если вы когда-нибудь поднимали кирпич или кусок камня
кирпичная кладка, вы знаете, что она достаточно тяжелая. А теперь представьте, сколько всего
кирпичи или каменные блоки в небоскребе весят. Добавьте к этому
вес полов и потолков. А потом, вдобавок ко всему, вес
всего офисного оборудования, мебели и людей в здании.То, что у вас есть, это гигантский кусок веса, толкающий прямо
вниз… что сразу вызывает два вопроса.

Во-первых, почему все здание не уходит прямо в воду?
земля? Конечно, если вы строите свой небоскреб на зыбучих песках или в
посреди болота, он мог бы сделать именно это! Но большинство людей строят на
достаточно твердая земля (почва) или скала. будет определенное количество
сжимая вниз, если вы строите на земле, но как только почва полностью
сжатый (сжатый) он будет почти таким же твердым, как скала и дальше
сжатие не должно быть проблемой.Однако это возможно, если наводнение
или засуха делают землю слишком влажной или сухой, что земля под
здание может сдвинуться или утонуть. Эта проблема называется оседание
и должен решаться
перекачивание тонн бетона под
здание, чтобы укрепить его.

Другой вопрос, почему здание не рушится на
сам. Вы, наверное, видите, что нижние этажи здания
будет находиться под гораздо большим давлением (сила, действующая на единицу
площади), чем верхние этажи, потому что они должны выдерживать больший вес.Итак, если вы построили нижние этажи здания из картона, а
верхние из кирпича, вы довольно быстро столкнетесь с проблемами. Но ты
можно построить нижние этажи из кирпича, а верхние
из картона. А можно было бы даже нижние соорудить из картона
если вы использовали дополнительные опоры (например, стальные
колонны), чтобы помочь выдержать вес кирпичей в этажах вверх
выше.

Как здания уравновешивают силы

Здания в реальном мире не похожи на башни
из LEGO® или замков из песка.Эти конструкции обычно изготавливаются из
твердый
материал, тогда как реальное здание в основном представляет собой пустое пространство. Не только
это, но «пустое пространство» внутри здания обычно должно поддерживать
вес
людей, офисного оборудования или заводских машин. Решив
их первая проблема (как сделать структуру, которая
не опрокидывается), архитекторы и строители тут же обращают
внимание на другую проблему: как сделать пустотелую постройку, которая
может поддерживать
собственный вес и вес его содержимого и пассажиров.Это сводится
к пониманию, где силы находятся в здании и как они
передается от одной части к другой, или, другими словами, как гравитация
направляется через различные части конструкции.

Artwork: Есть несколько способов сбалансировать вес здания. Вместо
прокладывая его через тяжелые вертикальные стены и горизонтальные полы, знаменитый Ричард Бакминстер Фуллер
геодезические купола равномерно распределяют силу через внешнюю «кожу» взаимосвязанных треугольников. Этот
создает непрерывное внутреннее пространство намного дешевле и с использованием гораздо меньшего количества материала.
Как он указал в своем патенте на купол 1954 года, вам нужно 23 кг (50 фунтов) стенового и кровельного материала, чтобы
укрыть 900 кв. см (один квадратный фут) площади пола, но вы можете достичь того же результата, используя всего 0,35 кг (0,78 фунта) геодезического купола. Это работает
выходит в 600 раз меньше строительного материала! Кроме того, Фуллер утверждал, что его купола достаточно прочны, чтобы выдержать
скорость ветра 240 км/ч (150 миль в час). Работа предоставлена ​​Управлением по патентам и товарным знакам США.
из патента США 2 682 235: Строительство зданий.
Ричарда Бакминстера Фуллера, опубликовано 29 июня 1954 г.

Чтобы сделать здание одновременно прочным и полым, нам нужно положить
горизонтальные и вертикальные структуры вместе для выполнения различных работ. За
например,
наружные стены обычно играют жизненно важную роль в поддержании здания,
а внутренние стены помогают отделить одну комнату от
другой и полы (которые часто бывают и потолками) дают нам что-то
стоять на. Но это не так просто, когда вы начинаете думать
о силах. Представьте, что вы сидите на диване посреди
этаж на верхнем этаже большого дома.Если нет стены прямо
под полом, где вы сидите, что мешает дивану рухнуть
через пол? Полная гравитационная сила, действующая вниз (т.
вес вашего тела,
вес дивана и вес пола) передается
сбоку через конструктивные элементы пола (которые могут быть
все, что угодно, от простых деревянных брусков под названием до балок
к тяжелым металлическим, известным как балки ) к
стены сбоку. Затем сила направляется вниз через стены на пол.Сила стен, давящих на пол, точно уравновешивается равной силой, когда
пол упирается в стену. Если бы это было не так, и две силы
не были точно сбалансированы, либо стены, либо пол двигались.
Тот факт, что здания и сооружения не двигаются, говорит нам о том, что силы
воздействие на них действительно должно быть уравновешенным — и поэтому мы называем такого рода конструкции
статических структур.

Если вы когда-нибудь видели, как кран сносит здание с
wrecker ball (мяч и цепь), вы, должно быть, заметили, что здания могут стоять даже
с разрушением большей части их стен. Это потому, что некоторые стены в
здания более важны, чем другие, и не все из них поддерживают
вес здания. Основные, несущие стены называются
несущие стены и они
обычно строятся из полнотелого кирпича или камня. Выбейте один из них и
большая часть вашего здания, вероятно, рухнет. Другие стены
в вашем здании может
просто быть косметическими, построенными из более легкого материала, такого как
гипсокартон. Вы можете легко удалить эти стены, не затрагивая
способность здания оставаться в вертикальном положении и сохранять форму (что известно
как его структурная целостность ).

Фото: Пол, стена, лестница или любая другая конструкция должны быть поддержаны, чтобы остановить их
разрушается, но это не означает, что он должен поддерживаться одинаково во всех местах. Хотя мы склонны думать о лучах как
требуется поддержка с обоих концов, если балка достаточно прочная, вы можете поддерживать ее только с одного конца. Любая нисходящая сила, которую вы прикладываете
на балке движется по всей длине и уравновешивается на единственном поддерживаемом конце. Такая структура
называется консолью, и она с большим успехом использовалась на длинных железобетонных террасах этого знаменитого здания,
Fallingwater, спроектированный архитектором Фрэнком Ллойдом Райтом.Фотография Джека Э. Баучера предоставлена ​​Библиотекой Конгресса США.

Когда небоскребы были впервые построены, они имели сложные деревянные
каркасы внутри них, чтобы выдержать их вес — много
внутренние стены, чтобы выдержать всю силу, давящую сверху.
Однако постепенно, по мере того, как люди обнаруживали, что им нужны (и часто предпочитались)
широкие открытые пространства внутри зданий для офисов и заводов, архитекторы нашли способы получить
избавиться от внутренних стен. Наличие стройных столбов или колонн было одним из
очевидный способ сделать это.Другой вариант заключался в том, чтобы иметь чрезвычайно прочные внешние стены.
и прочные горизонтальные балки, проходящие через полы и потолки
переносить вес здания на эту «внешнюю обшивку». А
третий вариант заключался в том, чтобы иметь прочное центральное ядро, крепкие полы,
выходит из него, как лепестки на цветке, и только относительно легкий
наружная обшивка из стали или стекла.

Здание – это не просто место, но способ существования. »

Фрэнк Ллойд Райт

Силы растяжения и сжатия в зданиях

Работа: Слева: Вертикальная деревянная балка сжимается: ее сжимает вес.
толкая вниз и отталкивая землю назад.Справа: одинаковая деревянная балка, уложенная горизонтально поверх двух
вертикальные балки сжимаются вверху и растягиваются внизу, в то время как вертикальные балки, поддерживающие его, сжимаются.

Части здания могут вести себя по-разному, когда они большие.
на них действуют силы. Предположим, например, что вы снова на диване в
середина этажа на верхнем этаже вашего дома. Предположим, я
достигать
через окно с помощью крана и поместите 50-тонный груз
на пол рядом с тобой.Вполне вероятно, что пол будет
немедленно рухни, и ты провалишься в дыру, которую я только что проделал.
Но что заставляет пол рушиться? Очевидно, балки, поддерживающие
пол не может выдержать вес, которому мы подвергаем их, но как
точно ломаются? И почему рушится пол, а не
стены? Все дело в растяжении и сжатии.

Предположим, у вас есть деревянная балка, стоящая вертикально. Вы можете поддержать
сверху много веса, потому что под ним что-то твердое
передающие силу тяжести непосредственно на землю.Чем больше
вес, который вы кладете на бревно, тем больше вы его сжимаете. Если бы ты мог
точно измерьте луч, вы увидите, что он сжимается совсем чуть-чуть
с каждым дополнительным весом, который вы на него накладываете. Когда балка загружена
вот так, мы говорим, что это сжатие :
он подвергается сжимающим или сдавливающим силам.

Теперь предположим, что вы уравновешиваете ту же балку по горизонтали между двумя
похожие вертикальные балки — очень похоже на балансировку пола дома
между стенами. Если вы нагрузите балку грузом, она не будет вести себя
совсем так же, как это было раньше.Весь луч начнет
изгибаются, но верх и низ будут изгибаться по-разному. Верхняя часть
балка будет сжата (силами сжатия) и станет слегка
короче, а низ растянется и станет немного длиннее. Мы говорим, что дно в
растяжение (это растяжение) и мы называем силы, которые делают это растягивающими силами.

Мы можем продолжать нагружать балку до тех пор, пока ее внутренняя
структура может справиться с этими силами. В какой-то момент дрова в
балка расколется, когда отдельные волокна древесины уже не справятся
с растягивающими силами внизу.Тогда луч разорвется на две части.
в центре, внизу, и пол рухнет.

Как и дерево, бетон хорошо выдерживает сжимающие усилия, но
не так хорошо справляется с растягивающими усилиями. Обыкновенный бетон представляет собой
превосходный материал для изготовления вертикальных стен, но он гораздо менее эффективен
для укладки горизонтальных полов, потому что он довольно хрупкий: треснет
в слабом месте, точно так же, как дерево, если вы нагружаете его слишком большим весом. Ты
Можно сделать бетон намного прочнее, если залить его в форму, содержащую
сетка из жестких стальных стержней (часто известная как «арматура»).Конкретный
укрепленный таким образом, называется усиленным
бетон, потому что сталь придает бетону дополнительную прочность и помогает ему выдерживать растяжение, а также сжатие
сил. В следующий раз, когда вы увидите, как люди строят огромное бетонное здание,
мост или другое сооружение, взгляните и посмотрите, сможете ли вы увидеть
стальные арматурные стержни или арматурная сетка перед заливкой бетона.

Фото: Здания должны выдерживать постоянно меняющиеся нагрузки
от таких вещей, как ветер и вес людей внутри.Когда архитектор Дэниел Бёрнем
завершил свое знаменитое высокое и тонкое здание Флэтайрон в 1902 году, как считали некоторые люди.
его сдуло бы ветром. В результате он получил прозвище «Безумие Бернхэма».
Хотя он, безусловно, направляет ветер на окружающие его улицы, знаменитый
Достопримечательность Нью-Йорка стоит и по сей день. Фото Кэрол М. Хайсмит,
любезно предоставлено Архивом Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий.

Уступи дорогу, тяжелый груз!

Напряжение и сжатие — не единственные силы, с которыми приходится сталкиваться зданиям.От самого высокого небоскреба до простейшего моста, каждое статическое сооружение
также приходится справляться с различными нагрузками. Офисный блок будет весить намного больше, когда он
больше людей, компьютеров, столов и копировальных аппаратов, чем когда он пуст,
и люди, которые его строят, должны это учитывать. Точно так же мосты
должны справляться с различными силами, как от вещей, которые наезжают на них, так и от погоды,
что может привести к изгибу и скручиванию ( кручение ), что может привести к их разрушению.
Каждая статическая конструкция должна выдерживать сочетание 90 166 постоянных нагрузок 90 167 (собственный вес) и 90 166 динамических нагрузок 90 167 (вес, который она несет, когда она занята или используется). Они будут
является важной частью проектирования зданий.Подробнее об этом вы можете прочитать в нашей подробной статье о мостах.

Картонные конструкции

Фото: вверху: картонный рулон туалетной бумаги, поставленный вертикально, может выдержать три тяжелые книги. Внизу: Помещенный ровно, он не может даже поддерживать один!

Если у вас есть полая картонная трубка (например, держатель для кухонных полотенец
или пустой рулон туалетной бумаги), вы, наверное, знаете, что лучше
выдерживать одни силы, чем другие. Попробуй! Если поставить трубку
вертикально, вы можете выдержать довольно большой вес на конце.Вы могли,
например, положить на трубу довольно много тяжелых книг без
он показывает наименьшие признаки стресса. Вес книг постарается
сжать трубку вниз. Другими словами, трубка находится в
сжатие. Поставленные вертикально, картонные тубы конструктивно очень
звук, потому что есть сплошные стены, идущие вниз от вершины
вниз, чтобы выдержать любой вес сверху. Кроме того, потому что стены
иметь круглое поперечное сечение
(вы получите круг, если их разрезать), силы распределяются
через конструкцию: никакая часть любой стены не нагружена больше, чем любая
разное.Картонные трубы настолько прочны, что один японский архитектор,
Сигеру Бан сделал их особенностью в легком временном
зданий, таких как аварийное жилье для беженцев.

Но предположим, вы пытаетесь сделать полы здания из
картонные трубочки. Вы, наверное, видите, что мы идем к неприятностям здесь
сразу! Если вы положите картонную трубку горизонтально и попытаетесь
стоять на нем, вы скоро раздавите его. Это потому что есть
только полое, пустое пространство между местом, где вы применяете
сила и земля.Изогнутые картонные стены просто слишком тонкие
чтобы направить силы вокруг них, чтобы вся структура рухнула. В
Другими словами, картонные трубки не очень хорошо выдерживают
сжимающие силы, когда они расположены горизонтально.

Это говорит нам о том, что некоторые материалы хорошо работают в зданиях.
когда мы используем их определенным образом, и они плохо работают, если мы их используем
другими способами. Иными словами, важно понимать
свойства материалов, если вы хотите, чтобы ваши здания работали эффективно.

Выбор лучших материалов для строительства

Дизайн невозможен до тех пор, пока полностью не изучены материалы, из которых вы проектируете. »

Людвиг Мис ван дер Роэ

Сталь, бетон и
древесина — три наших самых универсальных здания
материалов, но есть и множество других, включая композитные материалы и пластмассы. Архитекторы и инженеры используют
много разных материалов в своих конструкциях и выбрать один материал
вместо другого по разным причинам.Бетон – это материал
выбор для больших конструкций, таких как мосты и туннели, потому что
он прочный, долговечный, водонепроницаемый, огнеупорный, относительно
недороги и легко формуются в изогнутые, а также прямые формы.

Предположим, вы проектируете небоскреб. Как бы вы поступили
выбор материалов? Сначала вам нужно знать, сколько этажей в высоту
здание должно быть. Это получилось, подсчитав, насколько дорого
земля под застройку, сколько будет стоить строительство здания (
неизвестно, но примерно можно догадаться) и сколько прибыли собственники
хочу сделать.Скажем, вы
Думаю, здание должно быть 100-этажным. Ты можешь сейчас
оцените, сколько он будет весить и какой вес он должен будет поддерживать на
каждый этаж. Таким образом, вы можете начать проектировать какую-то структуру, которая
будет поддерживать такой большой вес для этой высоты в воздухе. Наверное
вы будете использовать сталь и бетон для структурных частей здания
(где вес будет поддерживаться), но вы не захотите строить
сплошной бетонный блок! Таким образом, вы можете скрыть структурные части в
центр здания и сделать внешние части полностью стеклянными.Но стекло тяжелое, поэтому вам нужно
также учитывайте его вес в своих структурных расчетах. И ты будешь
нужно выяснить, как вес стекла будет поддерживаться
полом или потолком этажа, к которому он примыкает, или внешним
стальная обшивка здания.

« Материалы городского планирования: небо, пространство, деревья, сталь и цемент; в этом порядке и в этой иерархии. »

Ле Корбюзье

Вам также придется подумать о сохранении жильцов здания.
тепло и комфортно.Если вы делаете фасад из стекла,
будет поглощать огромное количество солнечного тепла (что-то известное как
пассивная солнечная энергия). это здорово в
зимой, потому что это поможет сократить расходы на отопление, а летом
от этого в здании может быть невыносимо жарко. Так что, возможно, вы захотите использовать
какое-то тонированное или отражающее стекло, уменьшающее солнечную энергию.
маленький? Чтобы во всем этом разобраться, нужно кое-что понять.
о науке о тепловой энергии и о том, как она перемещается внутри зданий.

Фото: Пассивное усиление солнечной энергии: большое стекло
окна в этом
просторное деревянное здание помогает поглощать тепловую энергию Солнца.Рисунок Дональда Эйткена
любезно предоставлено Департаментом США
энергетики/Национальной лаборатории возобновляемых источников энергии (DOE/NREL).

Определившись с базовой структурой здания, вы
внимание к деталям интерьера. Возможно, вы решите сделать все
внутренний
стены из стальных панелей, которые можно перемещать по мере необходимости для создания
гибкое офисное пространство. Или, может быть, вы хотите использовать деревянные полы или
панели для создания более теплой и дружественной атмосферы? Надеюсь, вы
выбрать использование надлежащего источника устойчивого
поставки древесины. Для этого вам нужно понять, почему сокращение
деревья оказывают воздействие на окружающую среду в таких местах, как
актуальные тропические леса и как это можно свести к минимуму.

Вы видите, что каждый аспект дизайна здания нуждается в
тщательное рассмотрение. Строительство здания — это не только
придумать что-то, что выглядит хорошо. Речь идет о создании
структура, которая может выдержать все напряжения современного мира. За
что вам нужно быть таким же ученым, как и инженером!

Фактор истории

Благодаря достижениям науки и техники сегодняшние здания сильно отличаются от вчерашних.Когда-то строительство было делом проб и ошибок: примитивные строения были, в буквальном смысле,
не что иное, как хитроумные груды найденных материалов, предназначенных для укрытия от бури.
Сегодня, как мы только что видели, гораздо больше мыслей и расчетов уходит на строительство зданий.
и статические конструкции, такие как мосты. Знаменитый швейцарский архитектор Ле Корбюзье сказал, что «дом
это машина для жизни» — современный дом так же элегантен и хорошо спроектирован, как и современный автомобиль.

Это означает, что современные здания нельзя сравнивать с историческими.У людей, живших 200, 500 или 1000 лет назад, не было такого количества материалов, как у нас сегодня, или возможности добывать и транспортировать материалы на большие расстояния. У них также не было научного понимания того, как материалы ведут себя, когда они подвергаются стрессу и деформации по-разному или подвергаются различным воздействиям окружающей среды в течение многих лет, десятилетий или столетий.
Если вы пытаетесь понять здание, вам нужно посмотреть глазами людей, которые его построили.
Какие проблемы они пытались решить? Какие материалы у них были? Какие еще строительные технологии существовали в то время, что они могли копировать или развивать?

Фото: Соборы старый и новый: два архитектурных решения одной проблемы.1) Батское аббатство, каменный собор в Англии, ведет свою историю с 675 г. н.э., но с тех пор здание, которое мы видим сегодня, несколько раз перестраивалось. 2) Собор Святой Марии Успения (Собор Святой Марии) в Сан-Франциско, Калифорния, является более современным «решением» той же «проблемы», сделанным из сборного железобетона и датируемым 1971 годом. Фото: Коллекция Джона Б. Лавлейса. Калифорнийских фотографий в американском проекте Кэрол М. Хайсмит, Библиотеке Конгресса, гравюрах и
Отдел фотографий.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для юных читателей
  • Строительная инженерия: узнайте, попробуйте! от
    Тэмми Энц. Capstone, 2017. Экспериментируйте с различными видами сил при строительстве мостов и других статических сооружений.
  • Классная архитектура: 50 фантастических фактов для детей всех возрастов от Саймона Армстронга. Pavilion Books, 2015. Увлекательные факты об известных зданиях по всему миру.
  • Архитектура с точки зрения голубей
    Стелла Герни и Нацко Секи. Phaidon, 2013. Творческое введение в архитектуру для юных читателей, написанное голубем по имени Спек Ли Тейлфезер.
  • Начинающий архитектор: тетрадь для детей Трэвиса Келли Уилсона. Trafford Publishing, 2013. Хорошее вводное пособие для детей в возрасте
    8–10.
  • Очевидец: Здание Филипа Уилкинсона. Дорлинг Киндерсли, 2000. В значительной степени исторический путеводитель по зданиям, в основном для читателей в возрасте 9–12 лет.Другие книги Филипа Уилкинсона по архитектуре, в том числе Super Structures (DK, 2008), заслуживают внимания.
Для читателей постарше
  • Архитектура счастья Алена де Боттона. Penguin, 1995. Как архитектура связана с нашим повседневным благополучием?
  • Новая наука о прочных материалах (или Почему вы не проваливаетесь сквозь пол) Дж. Э. Гордона. Пингвин, 1991; Princeton University Press, 2006. Эта классическая книга объясняет, как материалы заставляют работать самые разные конструкции.Она очень понятная и простая для восприятия, практически не содержит математического содержания и подходит для большинства читателей, начиная с подросткового возраста. Недорогие ранние издания довольно легко найти в букинистических магазинах.
  • Как работают здания: естественный порядок архитектуры Эдварда Аллена и Дэвида Свободы. Издательство Оксфордского университета, 1995.
  • .

  • Почему рушатся здания Маттис Леви и Марио Сальвадори. Norton, 1992. Интересная и обширная серия «криминалистических» расследований причин катастрофического разрушения зданий и других сооружений.
  • «Почему здания выдерживают», Мэттис Леви и Саралинда Хукер. Нортон, 1990.
  • Смерть и жизнь великих американских городов
    Джейн Джейкобс. Knopf, 2016. Классическое введение в городской дизайн, впервые опубликованное в 1961 году, и до сих пор его стоит прочитать.

Карьерные сайты

  • RIBA: Образование и карьера: все о том, как стать архитектором, от Королевского института британских архитекторов (RIBA).
  • Go Construct: обширный британский веб-сайт, на котором рассказывается о различных профессиях в строительстве, от строительства и геодезии до архитектуры и гражданского строительства.
  • Архитектура: Образование: Американского института архитекторов (AIA). Здесь много информации об архитектурных курсах и карьере.
  • Девушка-инженер: Инженерное дело — это мужская работа? Конечно нет: это работа, которую может сделать каждый. Здесь много информации для поощрения более равных возможностей во всех видах инженерной работы.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2007, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

LEGO® является товарным знаком LEGO Group.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2007/2020) Как работают здания. Получено с https://www.explainthatstuff.com/howbuildingswork.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте…

Почему Mass Timber? | HDR

Миграция людей в центры городов вызвала массовый строительный бум во всем мире. В условиях нагрузки на ресурсы и пространство из-за быстрой урбанизации необходимо исследовать новые формы строительства экологически чистых зданий. Массовое деревянное строительство предлагает жизнеспособные экологически безопасные решения для традиционных многоэтажных, бетонных или стальных многоквартирных домов.

В мире, где на строительную отрасль приходится от 40 до 50 процентов выбросов CO 2 , возобновляемые материалы, такие как древесина, могут помочь смягчить темпы глобального потепления. Древесина улавливает углекислый газ со скоростью от 1 до 1,2 тонны/м 3  дерева и имеет относительно низкий углеродный след при производстве по сравнению с другими материалами. Фактически, дерево — единственный материал, способный удалять углерод из атмосферы на протяжении всего срока его использования. При использовании устойчивых источников можно заготавливать и пополнять массивную древесину с меньшим воздействием на окружающую среду.

Новые инженерные технологии и современные методы строительства расширили возможности массового деревянного строительства, особенно в среднеэтажном и высотном строительстве. Кросс-клееная древесина и клееная древесина — это два метода производства инженерной древесины, которые обеспечили значительный вертикальный рост массового деревянного строительства.

Перекрестно-ламинированная древесина (CLT) состоит из нескольких слоев высушенных в печи пиломатериалов, которые поочередно укладываются друг на друга перпендикулярно друг другу, склеиваются и прессуются.Количество слоев в секции определяется конструкционными требованиями панели. Использование несущих нагрузок для CLT-панелей включает полы, стены и крыши.

Ламинированная древесина (GLT или Glulam) представляет собой конструкционный инженерный деревянный элемент, состоящий из высушенных в печи и склеенных пиломатериалов с самыми прочными слоями, расположенными по центру балки. Волосы ламинатов идут параллельно его длине, увеличивая его прочность. Клееный брус часто используется для изготовления ферм, балок и колонн.По данным APA, Ассоциации инженеров по дереву, «клееный брус прочнее стали и обладает большей прочностью и жесткостью, чем пиломатериалы сопоставимого размера».

Откройте для себя весь потенциал дерева как высокоэффективного строительного материала и жизнеспособной замены стали и бетона:

То, что изначально начиналось для нашей команды как эксперимент с материалами, быстро оказалось достойным дальнейшего рассмотрения. По мере совершенствования строительных технологий и увеличения спроса на экологически чистые здания возможности исследовать и расширять границы массового деревянного строительства будут только следовать их примеру.

Что такое «стоечно-балочная» конструкция?

Когда люди говорят «стоечно-балочная конструкция», что они имеют в виду? К сожалению, для разных людей это может означать немного разные вещи, и контекст имеет значение. Попробуем немного прояснить для вас. Лучше всего начать с общепринятого общего определения из глоссария Гильдии производителей лесоматериалов:

СТОЙКА И БАЛКА. 1. Структурная система, состоящая в основном из вертикальных и горизонтальных элементов.2. Такая система, в которой нагрузки на пол и крышу несут основные бревна, просто состыкованные вместе и скрепленные конструкционными элементами. 3. Конструктивная система из тяжелых бревен, соединенных деревянными соединениями. См. ДЕРЕВЯННАЯ РАМА.

Звучит так, будто стоечно-балочная конструкция может быть сделана почти из чего угодно из дерева! И это правда. Обычно термин «стоечно-балочный» используется для различения конструкций, построенных из тяжелых бревен, и традиционной конструкции «баллонный каркас» или «деревянная конструкция».

История стоечно-балочного строительства

Ранние технологии деревянного каркаса были разработаны тысячи лет назад и позволяли строить укрытия с помощью относительно примитивных ручных инструментов. Железо не было доступно в качестве строительного материала, поэтому все столярные изделия выполнялись с помощью деревянных соединений.

Конструкции становились все более и более сложными, а технологии деревянного каркаса развивались быстрее, чем другие технологии инструментов и материалов. Поэтому многие грандиозные сооружения были созданы с использованием этих традиционных методов столбов и балок.

В конце концов, технологии догнали, и после промышленной революции стоечно-балочное строительство начало исчезать. Маленькие, однородные и недорогие пиломатериалы в сочетании с металлическими застежками быстро позволили гораздо более простой конструкции воздушного шара отвести цельнодеревянному каркасу особую роль на рынке.

Текущая терминология

Много раз термин «стоечно-балочный» используется очень широко, а термин «деревянный каркас» используется для определения определенного подмножества конструкций — тех, которые созданы с использованием традиционной гнутой конструкции с использованием исключительно или, по крайней мере, в основном , столярные изделия из дерева.

Если вы хотите построить какую-либо конструкцию из больших бревен, вы можете чувствовать себя в безопасности, используя термин «стойка и балка». Если вы ищете конструкцию с изгибами в стиле Старого Света с использованием столярных изделий из дерева, то правильнее было бы назвать ее структурой с деревянным каркасом.

Конечно, существует множество способов сочетания традиционных столярных изделий с железом и современными компонентами — например, гнутые фермы, изготовленные преимущественно из столярных изделий из дерева, но натянутые стальным стержнем.

Эти комбинации дают тренировку нашему многословию, но могут сделать возможным удивительное разнообразие структур с точки зрения внешнего вида, тактильных ощущений, размера и дизайна.

Узнайте больше о наших изделиях из необработанной древесины

Посмотреть необработанные пиломатериалы

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
