Дымоходы для газового котла в частном доме: выбираем правильный!

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. При установке данного устройства нельзя допускать ошибки, так как это приведет к недостаточной тяге, большому расходу топлива и неполному выводу продуктов горения наружу. Чтобы не пришлось переделывать дымоход, нужно учесть все рекомендации специалистов. Обустройство оборудования должно выполняться с учетом установленных нормативов и требований.

Правильный дымоход необходим в каждом жилище с автономной системой отопления

Читайте в статье

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

  • основная труба для вывода дыма;
  • набор патрубков для переходов;
  • переходники, крепежные элементы и хомуты;
  • тройники для устранения конденсата и отводы;
  • телескопические трубки и наконечники.

На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

  • высокий уровень КПД;
  • безопасность жильцов дома;
  • эффективность функционирования конструкции;
  • комфортный микроклимат в помещении.

При установке важна высота изделия

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии.

В процессе монтажа нужно придерживаться следующих правил:

  • установка производится снизу вверх;
  • конструкция должна располагаться только в вертикальном направлении;
  • труба не должна превышать высоту в 5 м;
  • исключаются любые изгибы в трубе;
  • переходы и стыки должны герметизироваться;
  • оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

При соблюдении всех правил технологии монтажа создать правильную установку можно своими руками

Нюансы устройства дымохода газового котла в частном доме

Любые типы изделий должны устанавливаться в соответствии с нормами СНиП. При их нарушении могут возникать различные проблемы. Нужно организовать нормальную тягу. Стоит продумать конструкцию для сбора конденсата, чтобы влага не накапливалась на стенках. Необходимо соблюдать герметичность стыков и соединений. Все детали в точках соединения плотно прилегают друг к другу.

На схеме представлены разные варианты установки системы: внутренний и внешний

Дымоходы для газового котла в частном доме возводятся с учетом таких факторов:

  • конденсат устраняется с применением специального механизма, который монтируется внизу конструкции;
  • установка производится в вертикальном направлении, и не имеет уступов;
  • область трубы, которая объединяет котел с дымоходом, должна обладать вертикальным отрезком.

На схеме изображены все важные элементы

В перекрытиях и перегородках, где протягивается труба, прокладывается минеральная вата. Оголовок трубы монтируется выше крыши на полметра. Устройство комплектуется по схеме, представленной производителями определенных моделей.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

  • первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
  • диаметр внутри конструкции зависит от разновидности газового оборудования;
  • при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
  • для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

  • труба состоит из отдельных элементов, которые соединены специальной мастикой;
  • утеплитель выполняется из минеральной ваты;
  • кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

  • повышение производительности системы отопления;
  • полная безопасность;
  • если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
  • для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Обзор и цены некоторых моделей

Перед приобретением дымохода стоит рассмотреть отдельные модели, их характеристики и цены.

Использование качественных моделей позволяет соорудить функциональную дымоходную конструкцию

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом. Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

  • делается разметка для прохода трубы;
  • выполняются отверстия по проделанным отметкам;
  • устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
  • в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
  • стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
  • дымоход крепится к поверхности стены при помощи специальных кронштейнов;
  • в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как правильно сделать дымоход для газового котла в частном доме

Давайте обсудим, как правильно сделать дымоход для газового котла в частном доме при наличии отдельной котельной и без нее.

В этом вопросе, после правильного к нему подхода, нет совершенно ничего сложного. А значит, для обустройства «дымовой трубы» даже для теплогенератора на газе необязательно вызывать специального мастера. Все можно сделать самостоятельно.

Как сделать дымоход для газового котла в котельной

Если у вас имеется отдельное помещение, которое отвечает всем требованиям по установке отопительного оборудования на газу, то логично именно там и устанавливать теплогенератор с выводом дымовых газов наружу.

Для этого нужно знать, как правильно сделать дымоход для газового котла в частном доме из оборудованной котельной.

Итак, для котельной у нас два варианта:

  1. Вертикальный дымоход с естественной тягой.
  2. Горизонтальный коаксиальный дымоход с принудительной тягой.

При этом вертикальный дымоход мы можем смонтировать как в утепленном варианте, так и в неутепленном. Этот вопрос правилами установки никак не регламентируется.

Чтобы понимать, какие вертикальные дымоходы вы можете установить, давайте пройдемся по их списку:

  1. Утепленный сэндвич – дымоход.
  2. Труба из нержавейки толщиной от 0,5 мм без утепления.
  3. Точно такая же труба, но с утеплением.
  4. Кирпичный дымоход.
  5. Керамический дымоход.
  6. Стальной толстостенный дымоход.
  7. Дымоход из оцинкованного железа (только для отдельно стоящих и пристроенных котельных).

Как видите, вариантов достаточно много. Сразу поясню по поводу оцинкованной трубы. Соединения цинка при нагреве выделяют вредные для человека вещества. Поэтому оцинкованная труба может быть использована для дымохода только в тех помещениях, которые не сообщаются с жилыми комнатами в доме.

Высота вертикального дымохода для газового котла должна быть не менее 6 метров. Диаметр трубы для такого дымохода должен быть равен выходному патрубку газового котла.



Порядок монтажа вертикального дымохода в котельной

Итак, мы монтируем вертикальный дымоход для газового котла в частном доме. Как правильно сделать все его части, чтобы это устройство соответствовало правилам?

  1. Секции любого сборного дымохода при использовании с газовым котлом собирают «по конденсату». Дымовые газы в данном случае будут низкотемпературными, а, значит, возможно образование конденсата.
  2. Сами секции должны крепиться к несущей стене или иметь какое-либо основание. Секции в этом варианте не могут опираться на сам газовый котел.
  3. Для возможности ревизии дымоходной шахты «на просвет» котел располагают не под дымоходом, а рядом с ним, соединяя их патрубком или разгонным участком с коленом на конце.
  4. На таком дымоходе не допускается установка любой запорной или регулирующей арматуры типа шибера (вьюшки) или тому подобных.
  5. На нижнем конце обыкновенно располагается емкость для сбора конденсата со сливным краном. Кран можно соединить патрубком с канализационной трубой для прямого слива в канализацию.
  6. Горизонтальный патрубок, соединяющий котел с дымоходом делается с уклоном в 1 градус в сторону трубы для исключения заливания котла конденсатом.

Монтаж коаксиального дымохода

Коаксиальный дымоход монтируется согласно схеме, которая прилагается к нему при продаже. Поскольку коаксиал является готовым и уже собранным устройством для подачи воздуха в закрытую камеру сгорания котла, а также для удаления оттуда дымовых газов, никаких работ по сборке его не предусмотрено.

Подключение производится после того, как произведены следующие работы:

  1. Обустройство проходки через стену котельной или кухни.
  2. Установка коаксиального дымохода в стене.
  3. Подведение патрубка к газовому теплогенератору.

Чтобы образующийся конденсат не стекал обратно в котел, горизонтальный участок также устанавливают с уклоном в 1 градус наружу.

Естественно, такая установка приводит к тому, что снаружи в холода намерзает огромная сосулька на трубе. Как этого избежать?

Можно установить горизонтальный участок с уклоном в сторону котла. И перед котлом предусмотреть установку конденсатосборника с краном для слива конденсата.

Где можно ставить котел с коаксиальным дымоходом

Поскольку с коаксиальным дымоходом эксплуатируются газовые котлы с закрытой камерой сгорания, устанавливать эту связку можно в любом помещении дома, кроме жилого и кроме помещений с повышенной влажностью.

То есть, такая связка может стоять в котельной, кухне, коридоре, холле или в подсобных помещениях, где нет точек водоразбора.

Монтаж дымохода для газового котла отопление: правила монтажа



Вступление

Чтобы разобраться, как делать монтаж дымохода для газового котла в частном домостроении, вспомним какой дымоход для такого котла предпочтительнее.

Готовый сборный овальный дымоход

Возьмем готовый, сборный, овальный дымоход. Кирпичный дымоход сделаем в другой статье. Расположение дымохода (вне или внутри дома) особого значения не имеет и выбирается основываясь на планировку дома и планируемые затраты на работы. Нужно понимать, что дымоход вне дома нужно хорошо утеплить.

Как рассчитать сечение и длину дымохода, а также его высоту на крыше я рассказывал в статье: Дымоход для газового котла.

Для примера будем считать, что диаметр дымохода совпадает с диаметром отводной трубы котла, а его высота на крыше совпадает с высотой её конька.

Составные части дымохода для газового котла

Сборный дымоход состоит из следующих частей:

  • Адаптер от отвода котла к дымоотводу;
  • Ревизионное колено со штуцером для слива конденсата;
  • Крепеж для стен и хомуты для стяжки;
  • Боковые отводы. Используются не ближе 2000 мм от переходника;
  • Патрубок дымохода проходной;
  • Трубы телескоп;
  • Наконечник в форме конуса.

 Наконечник можно не ставить. Дефлектор и зонт для газового дымоотвода не ставят.

Правила монтажа дымохода газового котла

  • Допустимый наклон ≤30⁰;
  • Отводы в стороне короче 1000 мм;
  • Поперечное сечение неизменно по всей длине;
  • Радиус изгиба больше диаметра дымоотвода;
  • Максимально три колена;
  • На поворотах ревизионный люк для чистки;
  • Внизу установить капельник и ревизию;
  • Прогиб труб недопустим;
  • Соединение колен на ½  d-труб;
  • Плотность соединения максимальная, зазоры исключены;
  • От труб дымоотвода до негорючей стены 50 мм, до деревянной стены 250 мм;
  • В не отапливаемых комнатах, например чердак, дымоход утепляется;
  • Дымоотвод от бытовых приборов снабжается заслонкой, называемый шибер.

Заслонки не ставят, если котел оборудован стабилизатором тяги.

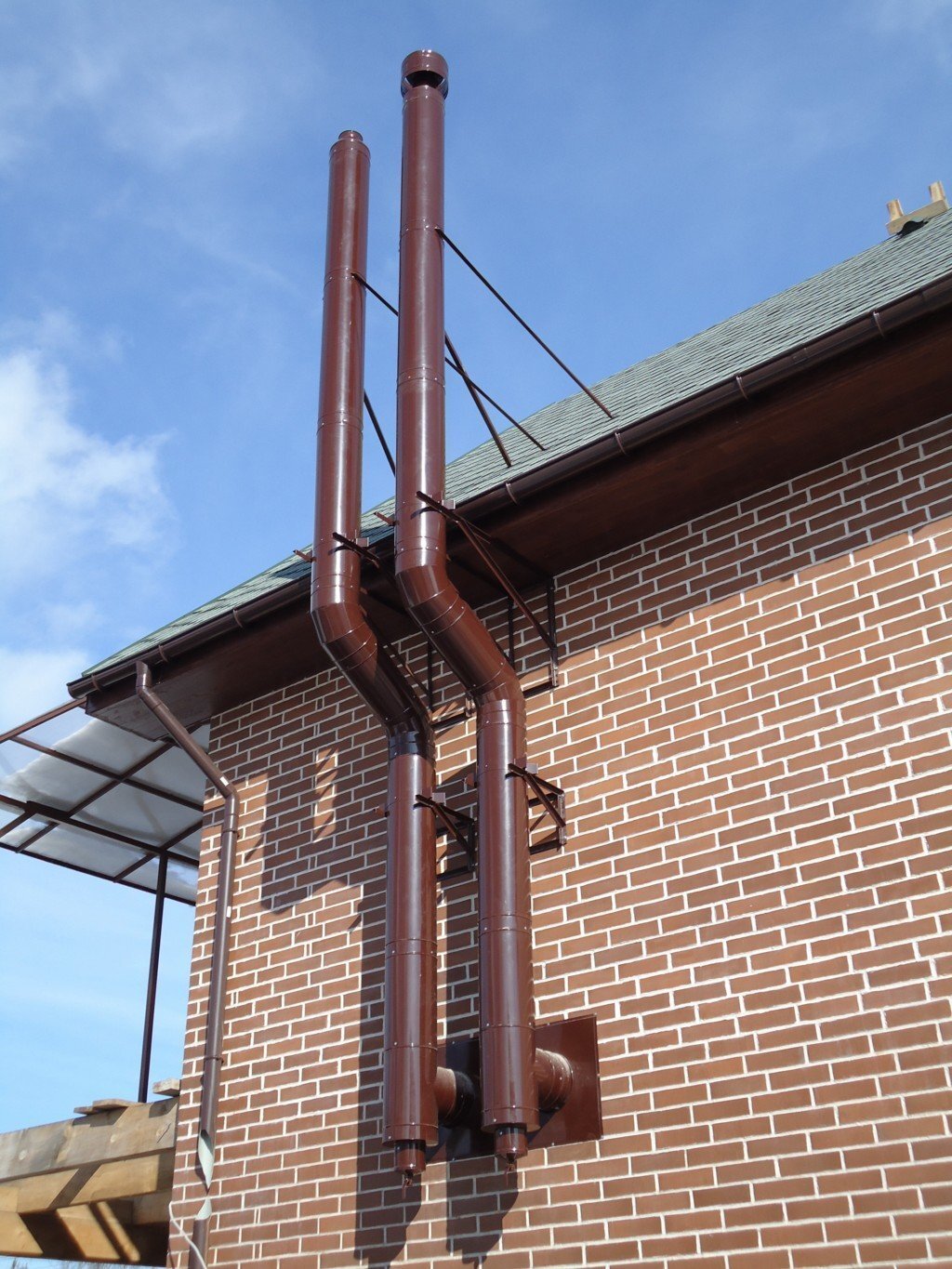

Монтаж дымохода на улице

Начинаем монтаж с соединения патрубка котла с проходным через стену звеном.

  • Предварительно в стене делаем проходное отверстие;
  • Проходное звено в стене изолируем, чтобы не было пожара;
  • Далее собираем тройник с ревизией. На тройник надеваем заглушку;
  • Удлиняем трубу дымохода коленами. Крепим трубы к стене кронштейнами. Шаг крепления 2000 мм;
  • Наверх дымохода крепим конус;
  • Стыки звеньев стягиваем хомутами;
  • Красим трубы дымохода краской устойчивой к температуре;
  • Весь дымоход зарываем теплоизолирующей, негорючей конструкцией.

  • Размечаем места прохода дымохода через потолок и кровлю;
  • Вырезаем отверстия для дымохода;

Далее аналогично дымоходу вне дома:

  • К патрубку котла присоединяем переходник;
  • Следом ревизию на тройнике;
  • Собираем прямые участи дымохода;
  • Не забываем изолирующие патрубки для прохода перекрытий и кровли;
  • В перекрытиях надеваем на трубу оцинкованный лист и крепи его с двух сторон. Этот лист для пожарной безопасности;
  • Кронштейны крепим через 4000 мм, хомутами усиливаем соединения через 2000 мм;
  • Наверх дымохода ставим конусный наконечник.

Изоляция дымохода

Важнейшим элементом конструкции дымохода это его изоляция от  дома:

  • Проходные патрубки оборачиваем базальтовой ватой с фольгой и смазываем патрубок огнеупорной мастикой.
  • В перекрытии, вокруг дымохода, используем негорючую минеральную вату.
  • Если дымоход закрывается коробом, то весь короб прокладывается негорючим материалом.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома





Вытяжка для газового котла в частном доме: устройство дымоходов

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

  • предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
  • обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
  • обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
  • снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330.2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

  1. отдельное строение;
  2. пристройку к основному зданию;
  3. пространство чердака;
  4. цокольный этаж;
  5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

  • площадь — минимум 4 м² на один отопительный прибор;
  • объём — не менее 13,5 м³;
  • высоту потолочного перекрытия — от 2,2 м;
  • отдельный вход с шириной проёма — от 80 см;
  • воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
  • окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
  • оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
  • ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

  1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
  2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

  • геометрических размеров котельной;
  • коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
  • скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

  1. длиной — 3 м;
  2. шириной — 4 м;
  3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

  • нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
  • просверлить отверстие;
  • установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
  • использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
  • установить заслонку, с помощью которой регулируется величина проходного отверстия;
  • установить вытяжной вентилятор;
  • прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

  1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
  2. длина максимального ответвления — 1 м;
  3. максимально допустимое количество колен в дымоходе — 3 шт.;
  4. в системе должны отсутствовать уступы и сужения поперечного профиля;
  5. в состав конструкции должны входить устройства для ревизии и капельник;
  6. места поворотов оснащаются очистным лючком;
  7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
  8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
  9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

  • Вычисляют площадь котельной.
  • Умножают результат на 5.
  • Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт Диаметр вытяжного отверстия, см
24 12
30 13
40 17
60 19
80 22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

  • Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
  • изолировать этот участок и само отверстие в стене;
  • прикрепить тройник с ревизией и установить заглушку;
  • нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
  • присоединить сверху конструкции конусообразный наконечник;
  • усилить стыки хомутами;
  • окрасить поверхность трубы термостойкой краской.

В доме

  • разметить места выхода дымохода в перекрытиях и кровельном покрытии;
  • вырезать проёмы в конструкциях;
  • соединить патрубок котла с переходным адаптером;
  • присоединить тройник и ревизию;
  • прикрепить лист стали и установить основной кронштейн;
  • нарастить трубу до нужной высоты;
  • в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
  • зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
  • установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

  1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
  2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
  3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
  4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Загрузка…

Вытяжки для газового котла в частном доме



Устройство вытяжки для газового котла в частном доме

 Вытяжка для систем котельного оборудования является обязательной и неотъемлемой ее частью. Что касается газовых котлов в частных домах, то здесь на нее возложено сразу две функции, значимость каждой из которой трудно недооценить.

Основными и главными обязанностями вытяжек являются:

  1. Обеспечение доступа воздуха вообще и кислорода в частности для поддержания горения.
  2. Гарантировать безопасность процесса (создание непрерывного процесса воздухообмена).
  3. Исключать или минимизировать вероятность образования плесени, грибка и скопления конденсата.



Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

  1. Минимальная площадь — 15 кв.м.
  2. Высота потолка — не менее 220 см.
  3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
  4. Минимальное расстояние котла от любой из стен — 10 см.
  5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.



Дымоходы для котлов из кирпича, металла или керамики?

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

Вытяжка для газового котла из кирпича

Вытяжка из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.



Вытяжка из металла

Стальные дымоходы, как и магистрали вентиляции считаются наиболее доступным и относительно недорогим решением. Среди них выделяют два типа: одно- и двухконтурные. При этом срок их службы напрямую будет зависеть от качества материала.

Важно!

Продукты горения, конденсат, температура и физические процессы в теле металла — не пощадят даже нержавейку, не говоря уже о более податливых марках.

Оградить себя на 10-12 лет от ремонта поможет более толстый металл толщиной. На сегодня в строй маркетах можно встретить готовые дымоходы, где используется металл 0,6 -1,0 мм. Не сделаем открытия, если скажем, что многослойная система (типа сэндвич) при которой труба меньшего диаметра проходит через больший диаметр, разделенная слоем изоляции, — весьма популярный выбор сегодняшних домовладельцев.

На заметку Вариантом сэкономить может послужить комбинация оцинковка- нержавейка. Отметим, что использование оцинкованной стали в дымоходах — неправильно по своей сути. Причина здесь в слабой стойкости покрытия уже при температуре 410-420 градусов. К тому же появляется вероятность стекания ядовитых окислов по трубе в помещение.

Недостатком всех типов металлических труб можно назвать низкие эстетические качества. Попыткой исправить данную ситуацию можно назвать облагораживание более совместимыми с фасадом и общим видом дома, материалами.

Кстати Говоря о трубах, которые мы подразумеваем использовать, как дымоходы, можно делать примерные расчеты на их использование и в качестве вытяжки для газовых котлов в частном доме.



Дымоход из керамики

Если вариант сэндвич-трубы вы поставили в приоритет — предлагаем воспользоваться несколькими дельными советами:

  • Шаг креплений трубы к стене должен помещаться в диапазон от 100 до 150 см;
  • Количество ревизионных колодцев должно обеспечивать полный доступ ко всем участкам трубы;
  • Желательно не допускать горизонтальные участки вентиляционных труб и дымоходов длиннее одного метра. В противном случае вам придется устанавливать принудительную тягу (вентилятор).

Вытяжка для газового котла из керамики

Еще одним вариантом материала из которого изготавливается вытяжка для котла в частном доме является керамическая труба. Из достоинств здесь можно отметить экологичность и долговечность. При этом, как единое целое, трубы из данного материала не используются. Все равно потребуется органическая или полимерная изоляция, а в качестве декоративного слоя — камень, металл, кирпич и что-то другое. Понадобятся в данном случае и конденсатоотводчики, что добавит стоимости и без того недешевому материалу.
До этого мы рассматривали варианты, когда вытяжка для газового котла в частном доме и дымоход существовали обособленно. Однако есть вариант коаксиальной трубы, позволяющей соединить два процесса и два предназначения — в один.

Суть данного изобретения состоит в помещении трубы, предназначенной для отвода летучих продуктов горения, в один корпус с трубой, обеспечивающей подачу чистого воздуха. Налицо сразу нескольких достоинств:

  1. Отводимые газы, двигаясь по внутренней трубе, охлаждаются поступающим извне воздухом. Это не только повышает коэффициент полезного действия котла, но и ослабевает агрессию на поверхность всего дымохода.
  2. Вторым фактором преимущества коаксиальной трубы можно назвать ее компактность. Экономия места — никогда не помешает, а вот меньшие трудозатрате при монтаже одной трубы — вместо двух — заметно скажется на бюджете.

Из конструкционной особенности следует один, но существенный недостаток — система не предусматривает горизонтальных участков. Это значит, что, приняв решение в пользу «два в одном», — нужно быть готовым к некоторым издержкам по прокладке трубы в ущерб принятому плану (перенести кухню, котельную или смириться с выпячивающим себя трубопроводом).



Вытяжка для газового котла и приточная вентиляция

Из основных вариантов поступления свежего воздуха извне к котлу можно выделить естественную и принудительную вентиляцию. Первая — осуществляется без вмешательства человека, а за счет разницы давления и температуры. В элементарном понимании — это сквозняк. Вторая — происходит благодаря работе вентилятора. В обоих случаях для помещений, где установлено газовое оборудование, считается достаточной та, которая позволяет за один час трижды обновить объем воздуха котельной или кухни.

Важно!

На качество естественной вентиляции существенно влияет температура воздуха. Априори принято, что температура за пределами помещения — всегда ниже. В противном случае возможен эффект обратной тяги, когда воздух в помещение будет затягиваться с улицы. В данном случае выход следует искать в установке принудительной вытяжной вентиляции.

Как естественная, так и принудительная вытяжка для котла в частном доме может быть не только канальной (состоящей из труб). Существует более простой способ получить доступ к свежему воздуху — банальное отверстие в стене. Обычно его пробивают выше верхней точки котла. В отверстие вставляется либо круглый, либо иной каркас. На отверстии может устанавливаться подвижная заглушка либо настенный (оконный) вентилятор (приточный или вытяжной). Заглушка, как и мелкая сетка помогут оградить доступ извне насекомым, домашним животным и птицам.

Коаксиальный дымоход

Если труба вентиляции спроектирована с выходом через стену — есть смысл предусмотреть ее незначительный уклон в сторону улицы. Это обеспечит сток конденсата и станет препятствием проникновения влаги снаружи. Остается один вопрос — какова должна быть необходимая площадь воздуховода или отверстия под вентилятор?



Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.
Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м



Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;
В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.



Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.



Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

  • Уровень относительно конька;
  • Удаление от дымоходной трубы;
  • Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

  1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
  2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
  3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
  4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

На заметку Высота вытяжки может быть скорректирована в случае наличия на дымовой трубе габаритной и высокой флюгарки — декоративной защиты от осадков или птиц.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками. Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность.

Читайте так же: Установка газового котла, Отопление частного дома.



Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Watch this video on YouTube

Дымоходы для котлов из нержавеющей стали, коаксиальные, дымоходы металлопластиковые, дымоход из полипропилена

Устройство дымоотвода и воздухопритока – один из неотъемлемых этапов монтажа котельной установки в частном доме или на даче. Дымоотводные системы или дымоходы не просто выводят в атмосферу остаточные продукты горения, от правильности монтажа дымоходной конструкции напрямую зависит эффективность и вообще возможность работы отопительного агрегата а также, безопасность всей системы отопления.



Дымоходы для твердотопливных и газовых котлов



Традиционно дымоходы для твердотопливных котлов и отопительных приборов, работающих на газу, выполнялись из кирпича. Однако современные газовые аппараты, пиролизные и пеллетные агрегаты сконструированы таким образом, что температура отходящих продуктов горения довольно низкая. Поэтому кирпичный дымоотвод быстро приходит в негодность из-за постоянно накапливающейся влаги.



В современных сетях отопления монтируют:



  • традиционные дымоходы из нержавеющей стали;
  • дымоходы из полипропилена для конденсационных котлов;
  • металлопластиковые коаксиальные дымоходы.



Дымоотводы сэндвич из нержавеющего стального сплава – популярный вариант обустройства системы дымоудаления. Такой дымоход для газового котла в частном доме гарантирует хорошую тягу, при этом практически исключается формирование конденсата и уменьшается накопление сажи.

Дымоотвод сэндвич состоит из двух вложенных одна в другую труб, между которыми находится слой минваты. Диаметр дымоотвода варьируется от 60 до 1000 мм, а толщина слоя теплоизоляции составляет 25-60 мм. Важно помнить, что выбор параметров дымоходной системы зависит от типа отопительного агрегата и условий эксплуатации.

Благодаря теплоизоляции внешняя оболочка нагревается в допустимых пределах, поэтому стальные дымоходы сэндвич полностью соответствуют нормам пожаробезопасности. А благодаря малому весу конструкции для нее не требуется фундамент.

Цена на дымоход-сэндвич из стали зависит от диаметра трубы, толщины теплоизоляции и используемой марки стального сплава. Монтаж дымохода сэндвич не вызывает особых затруднений. В продаже представлен широкий спектр элементов – трубы, тройники, отводы, колена, хомуты и прочие модули, что позволяет быстро собрать систему дымоудаления.

Для газовых теплогенераторов с закрытой камерой сгорания монтируют коаксиальные дымоотводно-воздушные системы. Конструктивно коаксиальный дымоход для котла в частном доме – это «труба в трубе». Внутренняя труба служит для отвода продуктов сгорания, а по внешней подается воздух. Коаксиальный дымоход для газового котла сокращает теплопотери и обеспечивает высокую теплоэффективность отопительной системы.

Если вам необходимо купить дымоход для газового котла конденсационного типа, то оптимальным выбором станут дымоходы из полипропилена. Они устойчивы к кислотной коррозии конденсата и выдерживают температуры до +120оС.



Где купить дымоход для котла в Челябинске?



Купить дымоходы сэндвич для котлов в Челябинске в широком ассортименте предлагает интернет магазин «Водокомфорт». Цена на дымоход для котлов зависит от материала и диаметра дымоотводов, производителя и ряда других параметров.

В нашем каталоге вы найдете качественные дымоходы, -сэндвич следующих производителей:

дымоход Baxi;
дымоход Buderus;
дымоход PROTHERM;
дымоход Vaillant;
дымоход Bosch;
дымоход STOUT;
дымоход Viessmann



Эти компании заслуженно пользуются доверием потребителей всего мира и предлагают купить надежные и долговечные комплектующие для дымохода, которые соответствуют всем требованиям стандартов.



Вам необходима консультация по выбору комплектующих для дымохода? Задайте вопрос нашим менеджерам по телефону или через форму на сайте – и мы поможем вам выбрать все необходимые элементы для обустройства дымоотводной конструкции высокого качества и по оптимальной цене.

Вытяжные трубы для газовых котлов и дымоходов

Опубликовано:

17.10.2013

Для успешной и полноценной работы системы с применением газовых котлов необходимо рассчитать и правильно смонтировать вытяжные трубы для газовых котлов. Соблюдение всех требований техники безопасности и правильный монтаж позволит обезопасить жизнь и здоровье членов семьи и продлит срок службы газового котла.

Пример системы труб для газового котла в частном доме.От разновидности газового котла, зависит его монтаж и размещение дымоходов.

Виды котлов и систем вентиляции

Разновидностей газовых котлов не много, но от вида их установки будет напрямую зависеть и монтаж дымохода. По виду установки котлы можно разделить на:

  • настенные;
  • напольные.

Настенный котел может устанавливаться в любой комнате или помещении.

Настенные газовые котлы имеют небольшие размеры, и монтаж происходит на стену или перегородку в помещении. При этом настенные котлы разделяются по виду отвода отработанных газов: принудительная и естественная вентиляция. Обязательное условие для принудительной системы – отдельная вытяжная горизонтальная труба, выходящая на улицу и через которую отводятся продукты сгорания газа. Для естественной вентиляции необходим дымоход, через который, за счет естественной тяги, выводятся продукты сгорания. Особые условия относятся к внутреннему устройству таких дымоходов.

Напольные котлы более объемные, и их устанавливают непосредственно на пол. Для них предусмотрены вертикальные или горизонтальные вытяжные трубы, и выбор варианта дымохода зависит от помещения, где устанавливают котел. Это может быть кирпичный дымоход с нержавеющей гильзой внутри. Она предотвращает разрушение кирпича от воздействия агрессивной среды и перепадов температур при работе газовых котлов.

По типу горелки котлы бывают с открытой и закрытой камерой сгорания.

При открытой системе необходимо самостоятельно производить розжиг котла.

Требования техники безопасности при установке такого вида котла – наличие приточной вентиляции, необходимой для поддержания горения газа, и естественной системы дымохода для удаления продуктов сгорания.

В закрытой камере сгорания приток необходимого воздуха и отвод отработанных газов осуществляется с помощью коаксиального дымохода. Это принцип «одна в одной», который позволяет через одну вытяжную систему под действием встроенного вентилятора отводить отработанные газы, а через другую – насыщать кислородом камеру сгорания газа.

Как выбрать дымоход для газового котла

Варианты расположения дымохода для газового котла.

Устройство дымохода включает несколько этапов:

  1. Проектирование и расчет мощности котла. Такие расчеты должны проводить специалисты, поскольку неправильный проект повлечет за собой ошибку, когда будет выполняться монтаж конструкции. Исправлять дефекты обойдется гораздо дороже, чем изначально сделать проектную документацию на систему вытяжки.
  2. Выбор дымоходов. Если проект дома или квартиры не предусматривает специальной конструкции для дымохода, то его выбирают в зависимости от вида газового котла.
  3. Выбор материалов для дымохода. Это трубы, переходники, патрубки, зонт, герметик и другие комплектующие.
  4. Монтаж дымохода. Идеальный вариант – установка вытяжки специалистом. Но в некоторых случаях можно смонтировать вентиляционную систему и своими руками, соблюдая при этом все технические условия и технику безопасности.

При выборе системы дымохода для газового котла необходимо учитывать многие факторы.

  • открытая или закрытая камера сгорания газового котла;
  • материал, из которого изготавливают детали;
  • диаметр и размер дымовой конструкции, в том числе и сам зонт;
  • монтаж дымохода.

Выбор труб для дымохода

Если с видом камеры сгорания котла определяются сразу при приобретении, то выбор труб для дымохода может быть затруднителен для тех, кто не сталкивался с этой проблемой раньше. Правильный выбор для устройства системы вытяжки очень важен, поскольку от их работы, срока службы и надежности зависит не только эксплуатация газового котла, но и порой здоровье людей, проживающих в помещении. Не любой материал годится для изготовления вытяжных элементов именно для работы на газовом топливе. Наиболее подходящими для этих целей могут служить изделия:

  1. Из нержавеющей стали марки 310S, 316L, 316, 304. Могут использоваться и для внутренней отделки дымохода, и как самостоятельная система вытяжки. Осуществляя монтаж, необходимо точно рассчитать диаметр дымовой конструкции.
  2. Покрытые специальными защитными эмалями (эмалированные). Эти детали могут быть выполнены в виде сэндвичей, то есть с внутренним утеплением. Такие изделия наиболее долговечны. Приобретая конструкции с теплоизолирующим слоем, необходимо учитывать диаметр входного отверстия газового котла и диаметр вытяжной системы.
  3. Алюминиевая вытяжная. Применяются и при внутренней отделке. и как отдельные вытяжные детали системы вентиляции.

Существенное условие при выборе дымоходных труб – это диаметр и размеры. Эти параметры должны быть точно рассчитаны специалистом. При этом диаметр входного отверстия системы воздуховода должен быть меньше диаметра входящей в него конструкции. Возможны варианты, когда между собой изделия соединяются переходниками или патрубками.

Внутренняя система должна быть защищена теплоизоляционным слоем по всему периметру. При этом монтаж дымовой трубы требует и отдельной герметизации всех стыков специальными термостойкими герметиками. Это позволит не допустить утечки отработанных газов и пыли в помещение. Изделия с термоизоляцией крепятся между собой при помощи саморезов. А монтаж производится в следующем порядке: труба, диаметр которой меньше, должна входить в верхнюю большего диаметра.

Монтаж системы дымохода

Подробная схема монтажа дымовых труб в частном доме.

Установка дымовой трубы требует определенных знаний. Если проектом предусмотрен кирпичный дымоход, то он должен быть обязательно внутри защищен металлической капсулой. Кирпичная кладка не позволяет полностью герметично отводить отработанные газы. При этом кирпич под воздействием кислотной среды, конденсата и тепловых перепадов температур способен быстро разрушаться. Для газовых котлов применение оцинкованных металлических труб в качестве защиты не разрешается.

Если устанавливается газовый котел с открытой камерой сгорания, то установка дымовой трубы обязательно должна быть произведена вертикально. Естественная вентиляция должна иметь хорошую тягу. Поэтому при расчете такой системы должны быть учтены и высота дымовой конструкции, и зонт, предохраняющий систему от попадания внутрь посторонних предметов, и система сбора конденсата. Особое внимание требуется уделить диаметру дымовой системы. Он должен полностью соответствовать нормам при выводе отработанных газов на определенную высоту помещения. Это особенно актуально для индивидуальных построек.

Зонт для вытяжки и различные дефлекторы предусмотрены и на сэндвич-детали. Зонт и комплектующие являются и завершающими элементами дымоходов. Изготавливают их из оцинкованной стали и меди. Различают два вида:

  • зонт для трубы без изоляции;
  • зонт для сэндвич-трубы.

Но для дымохода газового котла такие системы запрещены. Зонт понижает возможность вывода в открытое пространство отработанных газов и способствуют смешиванию угарного газа и воздуха, что позволяет такой смеси попадать обратно в систему для поддержания процесса горения. Это, в свою очередь, создает опасные ситуации. Поэтому зонт категорически недопустим.

Выбор подходящей системы устройства дымохода и правильный монтаж с учетом всех норм и требований по эксплуатации позволит долгие годы пользоваться надежной системой. Именно поэтому при любых работах с вытяжными трубами и устройством дымоходов необходимо воспользоваться услугами квалифицированных специалистов.

Советы по ремонту дома для специалистов по установке котла

Котлы — одна из самых горячих тем на форуме Brownstoner. Читатели спрашивают обо всем, от того, как приручить шизофренические котлы до различий в типах котлов, размерах котлов, расширительных баках, и даже об удивительном влиянии котла на материалы потолка подвала.

Лето — сезон замены котлов (поверьте, вы не захотите менять котел в середине зимы). А это значит, что пора задать один из самых простых — и страшных — вопросов, с которыми приходится сталкиваться владельцу бруклинского котла:

Что входит в установку котла?

Бойлер обычно выполняет две основные функции: нагревает воздух в доме и нагревает горячую воду в доме.Он делает это путем сжигания топлива — обычно нефти или газа — для получения очень горячей воды. Часть этой воды попадает прямо в водопроводную систему, когда вы открываете кран. Но он также проходит через систему закрытых труб и радиаторов по всему дому, передавая тепло воздуху. По мере охлаждения вода перекачивается обратно в котел для повторного нагрева.

Замена бойлера — один из самых дорогих ремонтов в доме. Так что вы определенно хотите быть уверенными в том, что с первого раза все сделано правильно.

Самое важное, что вы можете сделать, — это нанять лицензированного сантехника , который специализируется на установке котлов. Если у вас паровая система или работает на масле, обязательно найдите профессионала с опытом работы в этой области.

Помимо физической установки бойлера, сантехник сделает еще несколько важных вещей:

Они найдут проблему, которая убила ваш старый котел

Ваш котел находится в центре всей системы отопления, включая трубы, радиаторы и термостат.Но, как и в случае с сердцем и кровеносной системой в вашем теле, проблема с одной частью будет иметь комплексные последствия для других. Ваш сантехник изучит каждый аспект этой системы, чтобы найти и исправить любые проблемы.

Майкл и Жанна Петри из Petri Plumbing в Бруклине предупредили нас, что:

«Большинство старых котлов выходят из строя из-за системной проблемы. Если вы не устраните проблему, которая приводит к отказу существующего котла, новый котел, на который вы потратили свои кровно заработанные деньги, тоже выйдет из строя, причем довольно быстро.”

Специалисты будут знать, как проверить органы управления котлом, размер котла, размер и шаг трубы, размер коллекторной трубы, размещение воздухоотделителей и клапанов, функциональность клапана и — если ваша система представляет собой паровую систему — расстояние между концами пара. магистраль и уровень воды, все радиаторы, радиаторные клапаны и пароотделители.

Джон Катанео из Gateway Plumbing & Heating сказал Браунстонеру:

«Если все сделано неправильно, такое расположение трубопроводов может привести к закупорке артерии, заставляя сердце вашей системы переутомляться в попытках доставить пар или нагретую воду туда, где это необходимо. Термостат в вашем жилом помещении будет говорить вашему котлу: «Дайте нам больше тепла», и ваш котел послушно отреагирует, но большой процент тепла горящего топлива вполне может перемещаться вверх и наружу из дымохода, а не достигать ваших радиаторов. ”

Полная проверка системы также поможет водопроводчику порекомендовать правильный тип и размер для вашего нового котла.

Бруклинская котельная с трубопроводом около котла. Фото Gateway Plumbing

Ваш сантехник дважды проверит трубы

В руководстве по установке от производителя котла будет схема трубопроводов, которой ваш сантехник будет следовать во время установки.Затем сантехник должен сверить его с фактически установленными работами.

Майкл и Жанна Петри выразили сожаление по поводу проблем, связанных с пропуском этого этапа, добавив: «Я не могу сказать вам, сколько котлов мы перепроверяем, потому что предыдущий подрядчик по отоплению неправильно определил размер отверстия коллектора».

В паровых системах коллектор котла — это место, которое собирает весь горячий пар, производимый котлом, перед его отправкой в ​​радиаторы. Коллектор находится под давлением и помогает выпускать пар с нужной скоростью.Если отверстие коллектора (труба от котла к коллектору) не подходящего размера, это может снизить давление в вашей паровой системе.

Но все размеры и информация о трубах подробно описаны на схеме вашего котла.

Пример схемы трубопроводов

Котельная газовая. Фото из Википедии

Ваш сантехник найдет способ сделать ваш новый бойлер более эффективным

Две стратегии повышения эффективности котла — и, соответственно, производительности и срока службы — набирают обороты. Управление приоритетом позволяет указать, готовит ли котел горячую воду для отопления или для крана. Раньше котлы сжигали достаточно топлива для одновременного нагрева радиаторов и горячей воды. Но с приоритетным управлением котел меньшего размера может эффективно переключаться между двумя функциями, обычно отдавая приоритет воде для крана.

Первичный / вторичный трубопровод создает два контура проточной воды, которые обеспечивают оптимальный, независимый поток как для котла, так и для системы.По сути, ваш котел был создан для работы с определенным потоком воды к радиаторам и из них. Но ваши трубы и радиаторная система лучше всего работают с другим количеством. Первичный / вторичный трубопровод — это умный способ оптимизировать и то, и другое, помогая вашим радиаторам сохранять тепло, а также максимизировать эффективность котла.

Скорее всего, ваш сантехник предложит вам эти варианты.

Третий способ потенциально оптимизировать производительность вашего нового котла — просто переставить термостат .Как знают многие владельцы браунстонеров, нарастает жара. Поэтому, если ваш термостат находится на верхнем этаже, на нижних уровнях зимой может стать холодно. Если он находится на первом этаже, то верхние этажи легко превратятся в сауну.

Джон Катанео из Gateway Plumbing & Heating сказал нам:

«Нередко регистрируется разница температур в 15 градусов и более от нижнего до верхнего уровня трех- или четырехэтажного жилого дома. Неудивительно, что зимняя прогулка по улице с таунхаусами открывает широко распахнутые окна, проливая дорогостоящий перегретый воздух в холодную внешнюю атмосферу.”

Лучшее место для термостата — это место, где он не будет подвергаться воздействию сквозняков или локального тепла от готовки, освещения или солнца. Обычно это сердцевина здания для коричневого камня или самая большая комната в квартире.

Наконец, ваш сантехник назначит повторное наблюдение

Ваш специалист по отоплению должен вернуться примерно через шесть недель для обслуживания нового котла. Если это система горячего водоснабжения, они проверят, что все элементы управления работают правильно и что бойлер отключается при нужной температуре.Что касается паровой системы, ваш сантехник позаботится о ее бесперебойной работе, а также очистит котел, удалив масло с поверхности воды.

Замедленная установка: любезно предоставлено Gateway Plumbing

Если у вас есть вопрос о вашем доме, задайте его на форуме.
Если вы ищете подрядчика, ознакомьтесь с услугами Brownstoner’s Local Home Pros.

Особая благодарность нашим специалистам по котлам Майклу и Жанне Петри из Brooklyn’s Petri Plumbing и Джону Катанео из Gateway Plumbing & Heating.

Изображения из Браунстонера, если не указано иное

Подрядчик по трубопроводам Пибоди, Массачусетс | Ремонт газа, воды и канализации

Ремонт и замена линий газа, воды и канализации в Пибоди

Многолетний опыт работы с различными проектами ремонта трубопроводов означает, что, независимо от размера или серьезности, у нас есть все необходимое для ухода за вашими помещениями с квалифицированным обслуживанием, которого вы заслуживаете. При оказании комплексных услуг по ремонту или замене водопроводных, канализационных и газовых трубопроводов рассчитывайте на Silco Plumbing.

Ведущая компания по ремонту и замене газопроводов

Как первоклассная сантехническая компания Silco Plumbing способна справиться даже с самыми сложными проектами, включая ремонт газопровода. Наши обученные специалисты знают, как определить проблемы вашей системы и решить их, от утечек в трубопроводе до полной замены газопровода. Если вы заметили запах тухлых яиц или сточных вод на своем участке, не ждите, пока ситуация ухудшится. Вместо этого привлеките нашу команду для надежной замены и ремонта газопровода.

Ремонт и замена водопровода в Пибоди

Когда придет время инвестировать в услуги по ремонту и замене водопровода, доверьтесь команде Silco Plumbing. У нас есть все, что нужно сделать, чтобы удовлетворить потребности в замене водопровода как для жилых, так и для коммерческих клиентов. У нас работают сертифицированные сантехники, мы полагаемся на многолетние знания и формальное обучение, чтобы иметь склонность даже к самому сложному ремонту водопроводов. Будь то ремонт прорвавшейся трубы или полная замена водопровода, наши подрядчики по прокладке трубопроводов предоставят потрясающий сервис, которого заслуживает ваше предприятие.

Качественные услуги по ремонту и замене канализационных труб в Пибоди

Silco Plumbing предоставляет качественные услуги по ремонту канализационных сетей, основанные на формальном обучении и использовании первоклассных продуктов. Наши мастера-сантехники добираются до каждой строительной площадки, вооруженные инструментами и навыками, необходимыми для выполнения практически любого проекта по ремонту канализационной линии. Наши специалисты по замене и ремонту канализационных сетей подходят к каждому проекту, стараясь удовлетворить ваши потребности и предоставить вам надежный ремонт трубопроводов, который вам понравится.Для полной замены и ремонта канализационных труб обращайтесь к специалистам Silco Plumbing.

Знаете ли вы, есть ли у вас газопровод?

Знаете ли вы, есть ли в вашей собственности линии природного газа?

от 4 апреля 2019 г.

Знаете ли вы, что осмотр, техническое обслуживание и ремонт частных / домашних газовых линий после газового счетчика на вашем участке или месте ведения бизнеса в Аризоне, а не газовые компании?

Большинство домовладельцев и владельцев бизнеса знают, есть ли в их доме подача природного газа и счетчик, но многие не знают, сколько и где фактически расположены газовые линии на их территории, или находятся ли они под землей. или над землей.

В большинстве случаев будет магистральный газовый трубопровод, обслуживающий дом, называемый служебной линией, входящий в собственность для питания счетчика газа. Это для бытовых приборов в собственности, таких как печь, горячая вода и многие другие приборы. Тем не менее, у вас будет еще одна линия на участке, называемая домоподобным, — частная линия, за поддержание которой вы как домовладелец или владелец бизнеса несете ответственность.

Важно иметь полное представление обо всех источниках природного газа на вашем участке по двум ключевым причинам:

  1. Если неизвестный газопровод протекает снаружи или внутри стены, и вы не знаете, что он существует, это может быть очень опасным и потенциально смертельным.
  2. Вы можете в конечном итоге заплатить большую сумму денег не только за утечку газа с течением времени, но и за ее устранение.

Что вызывает утечку в газопроводах дома на участке?

Одной из основных причин утечек в газовых линиях дома является то, что они были неправильно установлены вначале неквалифицированным подрядчиком по природному газу, и земляные работы попали в отмеченные газовые линии. Пожалуйста, позвоните 811, прежде чем копать.

Многие проблемы могут возникнуть из-за неквалифицированного или просто неопытного подрядчика, устанавливающего инфраструктуру природного газа, например, использованный неправильный материал, газопровод, установленный без мер защиты от влаги, и необразованное мастерство с фитингами и процедурами для природного газа.

Как узнать, есть ли у вас и сколько газовых линий находится в вашей собственности?

Счетчик природного газа на вашем участке указывает на наличие поблизости газопровода, который, скорее всего, указывает на наличие газопровода на участке, за обслуживание которого вы будете нести ответственность. Запрос на расположение линии в RP Gas ответит на любые вопросы о наличии природного газа в вашей собственности и о ваших обязанностях, связанных с этой линией природного газа.

Если вы подозреваете, что у вас есть вторичная газовая линия, которую вы хотите исследовать, не копайте! В соответствии с требованиями закона штата Аризона вы должны позвонить в службу 811 штата Аризона, чтобы отметить любые подземные газовые линии. Это бесплатная услуга, которую необходимо выполнить до начала каких-либо копаний. Однако коммунальные предприятия и местные органы власти маркируют только то, что им принадлежит и чем они управляют. Они рекомендуют использовать частную компанию для частных услуг по размещению.

RP Gas может помочь в поиске подземных газопроводов на жилых и коммерческих объектах в Аризоне.После того, как объекту присвоено обозначение « blue staked », то есть обозначено, где находятся газовые линии, вы можете проводить любые проекты, требующие рытья, однако мы настоятельно рекомендуем использовать профессионального установщика газовых линий для любого расследования вашего вторичного газа. линий.

Таким образом, владелец собственности несет ответственность за определение того, что происходит с его собственностью. Если вы оплачиваете счет за газ и у вас есть газовый счетчик, вы должны знать, где расположены ваши линии природного газа из соображений безопасности и технического обслуживания. Если вам нужна помощь, чтобы определить, где находятся эти линии, позвоните в RP Gas сегодня, , свяжитесь с нами через Интернет.

типов систем отопления дома

Существует несколько типов систем, используемых для обеспечения тепла в доме, и в пределах каждого широкого типа существует множество вариаций. Некоторые системы отопления имеют общие компоненты с охлаждающим оборудованием дома, а некоторые системы обеспечивают как отопление, так и охлаждение. Термин HVAC — отопление, вентиляция и кондиционирование — используется для описания всей системы климат-контроля в доме.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, все отопительные приборы предназначены для отвода тепловой энергии от источника топлива и передачи ее в жилые помещения для поддержания комфортной температуры окружающей среды. В системах отопления могут использоваться различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, дрова) и электричество. Некоторые дома имеют более одной системы отопления, например, когда дополнительный или готовый подвал обогревается другой системой, чем остальная часть дома.

Системы воздушного отопления / охлаждения

Безусловно, наиболее распространенной системой отопления, вентиляции и кондиционирования воздуха в современных домах в Северной Америке является система приточного воздуха, в которой используется печь с нагнетательным вентилятором, который подает теплый воздух в различные комнаты дома через сеть каналов. Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку в системах кондиционирования воздуха могут использоваться одни и те же воздуходувки и воздуховоды, это эффективная общая система отопления, вентиляции и кондиционирования воздуха.

Источники топлива: Топки, питающие системы с наддувом, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, воздух распределяется по сети каналов к нагревательным регистрам в отдельных помещениях. Другая система каналов возвращает воздух обратно в топку через возврат холодного воздуха.

Преимущества:

  • Системы с принудительной подачей воздуха можно фильтровать для удаления пыли и аллергенов. Однако они также могут увеличить количество переносимых по воздуху аллергенов.
  • Увлажнитель (или осушитель) может быть интегрирован в систему принудительной подачи воздуха.
  • Печи с принудительной подачей воздуха относительно недороги.
  • Эти печи могут достигать самых высоких показателей AFUE (годовой эффективности использования топлива) среди всех систем отопления (но это не обязательно означает, что это наиболее эффективный способ обогрева дома).
  • Системы с принудительной подачей воздуха могут сочетать охлаждение с обогревом.

Недостатки:

  • Требуется воздуховод и занимает место в стенах.
  • Печные вентиляторы могут быть шумными.
  • Движущийся воздух может распространять аллергены.
  • Движущийся воздух может стать сухим, если его не увлажнить.
  • Поскольку системы с принудительной подачей воздуха нагревают воздух, а не предметы в комнате, это не считается самым удобным способом обогрева.

BanksPhotos / Getty Images

Системы гравитационных печей на воздухе

Предшественники систем принудительной подачи воздуха, гравитационные воздушные печи также распределяют воздух через систему металлических каналов, но вместо того, чтобы нагнетать воздух через воздуходувку, гравитационные воздушные системы работают по простой физике: теплый воздух поднимается и холодный воздух опускается.Печь с гравитационным воздухом в подвале нагревает воздух, который затем поднимается по воздуховодам в разные комнаты. Холодный воздух возвращается в топку по системе каналов возврата холодного воздуха. Так называемые печи «осьминоги», которые можно найти во многих старых домах, представляют собой гравитационные печи.

Системы гравитационного воздуха больше не устанавливаются, но во многих старых домах они продолжают работать эффективно.

Источник топлива: Печи с принудительным воздухом могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение : Кондиционированный воздух циркулирует через сеть металлических воздуховодов.

Преимущества :

  • Гравитационные системы не имеют движущихся частей и могут служить многие десятилетия.
  • Системное оборудование очень надежно и требует минимального обслуживания.

Недостатки :

  • Воздух не фильтруется эффективно.
  • Энергоэффективность ниже, чем у более новых печей.
  • Регулировка температуры происходит медленно, потому что системы работают за счет простых конвекционных потоков.

Системы лучистого отопления для пола

Современные теплые полы — это разновидность системы лучистого отопления. Лучистое отопление отличается от принудительного воздушного отопления тем, что нагревает предметы и материалы, такие как мебель и пол, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе.

Внутрипольное отопление состоит из пластиковых водяных труб, установленных внутри бетонных перекрытий или прикрепленных к верхней или нижней части деревянных полов.Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для адаптации, чем принудительное воздушное тепло, но его тепло более стабильно.

Существуют также внутрипольные системы, в которых используется электропроводка, проложенная под напольными покрытиями, обычно керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты.

Источники топлива : Системы трубопроводов горячей воды обычно обогреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве. Горячая вода также может быть обеспечена солнечными системами горячего водоснабжения, которые обычно используются в дополнение к топливным системам.

Распределение : Напольные системы обычно распределяются с помощью горячей воды, протекающей по пластиковым трубам.

Преимущества :

  • Излучающие системы обеспечивают комфортное, равномерное тепло.
  • При отоплении котлами излучающие системы могут быть очень энергоэффективными.

Недостатки :

  • Излучающие системы относительно медленно нагреваются и приспосабливаются к изменениям температуры.
  • Установка внутрипольных систем может быть дорогостоящей.
  • При возникновении проблем с обслуживанием доступ к скрытым трубопроводам затруднен.
  • Котельные системы нельзя комбинировать с кондиционированием воздуха.

elenaleonova / Getty Images

Традиционные котельные и радиаторные системы

Старые дома и многоквартирные дома в Северной Америке часто отапливаются традиционными котельными и радиаторными системами. К ним относятся центральный котел, который направляет пар или горячую воду по трубам к радиаторам, расположенным вокруг дома.Классический радиатор — чугунный вертикальный блок, обычно устанавливаемый возле окон — часто называют паровым радиатором, хотя этот термин иногда неточен.

На самом деле с этими старыми радиаторами используются два типа систем. Настоящие паровые котлы действительно направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода подается к радиаторам с помощью электронасосов. Горячая вода отдает тепло в радиаторе, а охлажденная вода возвращается в бойлер для дополнительного нагрева.Радиаторные системы с горячей водой очень распространены в Европе.

Источники топлива: Системы котлов / радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Оригинальные котлы могли даже работать на угле.

Распределение: Тепло вырабатывается паром или горячей водой, циркулирующими по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии.

Преимущества :

  • Лучистое тепло довольно комфортно и не сушит воздух, как принудительное тепло.
  • Радиаторы

  • можно обновить до низкопрофильных плинтусов или панельных радиаторов.
  • При замене старых котлов современные котлы могут предложить очень хорошую энергоэффективность.

Недостатки :

  • Радиаторы могут быть некрасивыми.
  • Расположение радиаторов может ограничивать размещение мебели и оконные покрытия.
  • Котельные системы нельзя комбинировать с кондиционированием воздуха.

Дэвид Де Лосси / Getty Images

Радиатор плинтуса с горячей водой

Еще одна более современная форма лучистого тепла — это система плинтуса с горячей водой, также известная как гидронная система. В этих системах также используется централизованный бойлер для нагрева воды, которая циркулирует по системе водяных труб к низкопрофильным нагревательным элементам на плинтусе, которые излучают тепло от воды в комнату через тонкие металлические ребра, окружающие водопроводную трубу. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем.

Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления.

Распределение :

  • Горячая вода, нагретая котлом, подается на плинтусы типа «ребристая труба», установленные вдоль стен. Ребра увеличивают площадь отвода тепла для повышения эффективности.
  • Тепло распределяется путем естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух падает в сторону блока для обогрева.

Преимущества :

  • Гидравлические системы могут предложить отличную энергоэффективность.
  • Гидравлические системы работают тихо, потому что в них нет вентиляторов или нагнетателей.
  • Температуру можно точно контролировать.
  • Радиаторные системы очень долговечны и не требуют значительного обслуживания.

Недостатки :

  • Блоки излучения / конвекции плинтуса должны оставаться свободными и могут создавать проблемы при расстановке мебели и дизайне драпировки.
  • Радиаторы медленно нагреваются.
  • Системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха.
  • Если тепло будет отключено на продолжительное время, трубы отопления могут замерзнуть.

Thinkstock Images / Getty Images

Системы отопления с тепловым насосом

Новейшая технология отопления (и охлаждения) дома — это тепловой насос. Используя систему, аналогичную кондиционеру, тепловые насосы извлекают тепло из воздуха и доставляют его в дом через внутренний кондиционер. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые забирают тепло из наружного воздуха.Существуют также наземные или геотермальные тепловые насосы, которые отбирают тепло из глубины земли, а также водяные тепловые насосы, которые получают тепло от пруда или озера.

Популярный тип теплового насоса с воздушным источником — это мини-сплит или бесканальная система. Он имеет относительно небольшой наружный компрессорный агрегат и один или несколько внутренних воздухообрабатывающих агрегатов, которые легко добавить к пристройкам к комнатам или удаленным районам дома. Многие системы тепловых насосов являются реверсивными и могут быть переключены в режим кондиционирования летом.Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду.

Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе.

Распределение : Тепло (и охлаждение) обеспечивается настенными блоками, которые продувают воздухом змеевики испарителя, связанные с наружным насосом, который отбирает или поглощает тепло снаружи.

Преимущества :

  • Системы предлагают как обогрев, так и охлаждение.
  • Тепловые насосы могут быть очень энергоэффективными.
  • Индивидуальные настенные блоки позволяют точно контролировать каждую комнату.
  • Вентиляторы тише, чем центральные приточно-вытяжные системы.
  • Воздуховодов не требуется.

Недостатки :

  • Тепловые насосы лучше всего подходят для относительно мягкого климата.
  • Распределение нагретого или охлажденного воздуха может быть ограничено, поскольку он исходит от одного блока (в каждой комнате или зоне).

Системы электрического сопротивления

Электрические обогреватели для плинтусов и другие типы электрических обогревателей обычно не используются для первичных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Тем не менее, они остаются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях (например, трехсезонных верандах и соляриях). Электрические обогреватели просты и недороги в установке, для них не требуются воздуховоды, насосы, кондиционеры или другое распределительное оборудование.Агрегаты недорогие, не имеют движущихся частей и практически не требуют обслуживания.

Помимо обычных обогревателей для плинтусов, существуют электрические лучистые обогреватели, которые нагреваются излучением. Обычно они устанавливаются под потолком и направлены на людей, находящихся в комнате, обеспечивая более сфокусированное тепло, чем при использовании плинтусов. Лучистые обогреватели также более энергоэффективны, чем плинтусы.

Распределение : В обогревателях плинтуса используется естественная конвекция для циркуляции тепла по комнате.Настенные обогреватели и многие специальные обогреватели (например, обогреватели toekick) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух.

Преимущества :

  • Нагреватели универсальны и могут быть установлены практически в любом месте.
  • Системам требуется только электрическая цепь для питания.
  • Агрегаты без вентиляторов работают бесшумно.
  • Излучающие электрические обогреватели нагревают предметы в помещении так же, как лучистое тепло в полу.
  • Не требуются воздуховоды или дорогостоящая установка.

Недостатки :

  • Электронагреватели очень дороги в эксплуатации.
  • Они потребляют много электроэнергии и поэтому вносят непропорциональный вклад в чрезмерное использование энергосистемы общего пользования и связанные с этим проблемы.
  • Большая часть электроэнергии вырабатывается угольными электростанциями, поэтому электрические обогреватели, хотя и чисты в эксплуатации, в значительной степени способствуют загрязнению воздуха и выбросу углерода в атмосферу.

Как я могу получить газ в моей собственности?

Как мы установили ранее, газ намного дешевле на единицу энергии, чем электричество. Для многих людей, у которых нет газа, электричество — единственный выход, но пытались ли вы узнать, сколько будет стоить новое подключение к газу? Насколько это выгодно с финансовой точки зрения для вашего дома?

Сколько стоит газоснабжение?

Это действительно зависит от вашей собственности, но есть несколько важных вещей, которые вам необходимо учитывать, которые значительно повлияют на стоимость подключения:

  • Был ли в доме газ в прошлом и отключен ли он? Если это так, то часто довольно просто повторно подключить вас, а стоимость, вероятно, составит несколько сотен фунтов.
  • Как близко находится ближайшая газовая магистраль? Если у ваших соседей или других людей на улице есть газ, то есть вероятность, что газ находится прямо у вас на пороге, и для этого просто нужна труба, идущая в нескольких метрах от вашего дома. Стоимость в этом случае должна быть меньше тысячи фунтов.
  • Вы живете в сельской части страны? Если вы находитесь за пределами города, вполне вероятно, что газоснабжение вашей собственности будет затруднено. В этом случае затраты могут вырасти до 1000 фунтов стерлингов только на подключение, что делает это довольно дорогим вариантом.
  • Вы находитесь в квартире выше первого этажа? Квартиры имеют тенденцию к осложнениям, так как труба должна будет проходить через чужую собственность. Высотные свойства также страдают от проблем с давлением газа. Подключение такого типа недвижимости обычно обходится в тысячи фунтов стерлингов.

National Grid (одна из компаний газораспределительной сети) дает список различных предварительных условий, которые должны быть выполнены для того, что они называют «стандартной платой». Вы можете найти их в документе о подключении здесь.Если ваша недвижимость соответствует всем этим критериям, велика вероятность, что стоимость вашей газопровода будет порядка сотен, а не тысяч фунтов.

Кто устанавливает вам газоснабжение?

Чтобы подать газ на объект, его сначала необходимо подключить к газовой сети. Если собственность не подключена к газовой сети, то компания газораспределительной сети (GDN или GT) может обеспечить подключение от ближайшего источника к газовым счетчикам вашей собственности.

Компании GDN, такие как National Grid, Northern Gas Networks, Southern Gas Networks и Wales & West Utilities, обязаны поддерживать эти сети, а также предлагать новые возможности подключения для новых клиентов, если они того пожелают.Чтобы узнать, какая компания GT может снабдить вашу собственность новым подключением, посетите следующий документ OFGEM, нажав здесь.

В первую очередь вы можете поговорить со своей газоснабжающей компанией (розничным продавцом), такой как British Gas, E.ON, SSE, EDF и т. Д., О том, как лучше всего продолжить подключение к газовой сети. Поставщик газа в большинстве случаев посоветует вам получить расценки на GDN, у независимого перевозчика газа (IGT) или поставщика коммунальной инфраструктуры (UIP).

Другие варианты подключения к газопроводу

Для обеспечения максимальной конкуренции на рынке OFGEM разработали структуру, которая также позволяет другим организациям, таким как IGT и UIP, также предоставлять эту услугу подключения в определенных случаях.

Поставщики коммунальной инфраструктуры обычно закупают для подключения к газовой сети новые жилые дома или новые коммерческие помещения. Однако в соответствии с руководящими принципами OFGEM вы можете попросить одну из этих компаний обеспечить подключение к вашей собственности.

>>> Какой самый дешевый электрический обогреватель для работы?

<<<

Заполнения

Например, если вы живете в сообществе, где есть ряд существующих объектов недвижимости, которые не подключены к газу, тогда термин «засыпки» обычно применяется к проекту подключения к газу.Часто это удаленные населенные пункты, расположенные на некотором удалении от газопровода.

Если несколько местных жителей собираются вместе и запрашивают проект заполнения, GT определяет плату за подключение в начале схемы и применяет аналогичную плату ко всем запросам на подключение к магистрали на максимальный период двадцать лет.

Эти тарифы предусмотрены Правилами для газа (плата за подключение), подробнее см. Здесь.

Таким образом, если вы недавно переехали в удаленный населенный пункт, и соседи подключены к газовой сети, а ваша собственность не подключена, то в соответствии с правилами, если вы узнаете, каковы были ставки за проект заполнения, тогда те же ставки могут применяться для подключения вашей собственности — даже если первоначальный проект был почти 20 лет назад. Таким образом, это может сэкономить вам довольно много денег.

Стоит ли подавать газ?

Если у вас есть представление о стоимости, вам нужно решить, окупится ли она в долгосрочной перспективе.Очевидно, что в краткосрочной перспективе стоимость будет значительной, так как вам нужно будет не только заплатить за подключение газа, но и за установку бойлера, радиаторов и трубопроводов. Это включает в себя установку трубопроводов от счетчика к котлу и дополнительных трубопроводов для обеспечения отопления через радиаторы или полы с подогревом.

Чтобы получить представление о связанной с этим экономии, вы можете взглянуть на свой EPC или отчет о зеленых сделках и проверить экономию, которую можно получить при переходе на газовое отопление. В зависимости от размера собственности вы можете получить экономию в размере от 200 до 800 фунтов стерлингов в год — действительно, все может быть по-разному.

Сравните это со стоимостью установки котла и подключения газа. Эта стоимость может варьироваться от скромной системы отопления в квартире на первом этаже, начиная с 4000 фунтов стерлингов, до полулюкса с 4 кроватями за 8000 фунтов стерлингов.

Как видите, большие первоначальные затраты не окупятся в течение ночи, но окупаемость в течение 10–15 лет на самом деле довольно хороша, если сравнить с другими улучшениями, позволяющими сэкономить деньги, такими как двойное остекление.И как только вы окупите эту стоимость, вы значительно сэкономите на счетах за электроэнергию.

Установка нового котла

Вы думаете о покупке нового котла? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли вам местного установщика для установки нового котла в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Системы домашнего отопления | Министерство энергетики

Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме, обычно составляя около 42% ваших счетов за коммунальные услуги.

Независимо от того, какая у вас система отопления в вашем доме, вы можете сэкономить деньги и повысить свой комфорт, правильно обслуживая и модернизируя свое оборудование. Но помните, что сама по себе энергоэффективная печь не окажет такого большого влияния на ваши счета за электроэнергию, как использование всего дома. Сочетая надлежащее обслуживание и модернизацию оборудования с рекомендуемыми настройками изоляции, воздушного уплотнения и термостата, вы можете сэкономить около 30% на счетах за электроэнергию при одновременном снижении выбросов в окружающую среду.

Наконечники нагрева

  • Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
  • Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
  • Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
  • Удаляйте воздух из радиаторов горячей воды один или два раза за сезон; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
  • Поместите термостойкие отражатели радиатора между внешними стенами и радиаторами.
  • Выключите кухню, ванну и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончите готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
  • Зимой держите шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать от холодных окон.

Выбирайте энергоэффективные продукты при покупке нового отопительного оборудования. Ваш подрядчик должен иметь возможность предоставить вам информационные бюллетени по энергопотреблению для различных типов, моделей и конструкций, чтобы помочь вам сравнить энергопотребление. См. Стандарты эффективности для получения информации о минимальных рейтингах и ищите ENERGY STAR при покупке новых продуктов.

Услуги (дома) викторианской и эдвардианской эпохи 1850-1914 гг.

4 Конец XIX века — средний класс

К концу девятнадцатого века в
предоставление услуг в области городского жилья, хотя, неизбежно, выгоды
были более заметны в доме среднего класса.Самым ярким достижением было
быстрое освоение ванной комнаты с фиксированной техникой, поставляемой с горячим
и холодная вода в больших домах после 1870 года.
представляет собой серьезное изменение планировки первого этажа, в результате чего
устаревшая традиционная гардеробная; это также оказало огромное влияние на то, как люди
жили и хранились чистыми. Ключом была большая доступность электросети.
вода. В течение 1860-х и 1870-х годов большинство городов приобрели постоянный характер.
поставка фильтрованной воды под давлением либо через муниципальные предприятия
или через частные компании.Практические трудности заполнения полной
длинные ванны поднимались после подключения к электросети. Установлен
только на холод, вода в ванне нагревалась небольшим твердым топливом или газом.
плита, прикрепленная к одному концу ванны или с помощью газовой горелки, прикрепленной снизу.

Это
может потребоваться полчаса для нагрева воды, но после изобретения
Гейзер Бенджамина Уодди Могана в 1868 году, горячая вода могла быть
мгновенно.Гейзер представлял собой медный цилиндр, в котором мелко
разделенные потоки воды нагреваются горячими газами, поднимающимися из рядов газа.
форсунки в базе.

Очевидным недостатком газовой колонки и других подобных нагревателей было то, что
горячая вода обычно подавалась только в один прибор. Однако после 1850 г.
многие более крупные домохозяйства приобрели закрытые пламенные плиты, оснащенные котлом
который подавал горячую воду в накопительный бак по подающей и обратной трубам.Этот
позволял отводить горячую воду в любое количество точек в доме,
включая кухню или посудомойку, ванную комнату и спальни. Раннее
устройство было известно как система резервуаров и состояло из контура потока и
обратные трубы, соединяющие бойлер кухонной плиты в нижней точке с горячей
резервуар для воды в самой высокой точке системы и обычно размещается на крыше.
Система резервуаров была неэффективной, и серьезной проблемой были потери тепла, но она также
обладал одной смертельной слабостью.Поскольку все краны располагались ниже горячей
резервуар для воды можно было откачивать воду в самой нижней точке до тех пор, пока поток
труба была почти пуста, так что оставшаяся вода в бойлере испарилась.
и стало докрасна. Если вода вернется в пустой бойлер, немедленно
превратился в пар, что привело к быстрому увеличению давления в котле.
иногда достаточно, чтобы вызвать катастрофический взрыв. К 1880-м годам цилиндр
Система появилась как более безопасная и эффективная альтернатива.Вместо
резервуар для горячей воды в крыше, резервуар для горячей воды был размещен просто
немного выше диапазона. Горячая вода отводилась из расширительного патрубка.
который простирался вверх от верхней части цилиндра до резервуара с холодной водой
поэтому не было риска непреднамеренного опорожнения системы.
Мебель для ванных комнат 1870-х и 1880-х годов обычно заключалась в красное дерево.
обшивка, которая обеспечила визуальное единство ванны, умывальника и туалета.Из
в середине 1880-х годов реформаторы здоровья продвигали использование отдельно стоящих приборов, которые
легче содержать в чистоте. Чугунные ванны с декоративными ножками и
рулонные диски стали популярными в 1880-х годах вместе с умывальниками, поддерживаемыми
декоративные подставки из чугуна, а затем в 1884 году новый цельнокерамический пьедестал для унитаза.
дебютировал на Международной выставке здоровья в Южном Кенсингтоне. В
первые унитазы на пьедестале были смывного типа, в которых неглубокий запас воды
удерживался в верхнем бассейне, отдельно от воды в ловушке
ниже.Однако смывные шкафы оказалось трудно смыть, и вскоре
путь к умывальнику, в котором был только один уровень воды, созданный путем размещения
ловушка в задней части тазика, а не под ним. Смывной унитаз был
легче промыть, чем другие туалеты, с ограничением в два галлона, установленным большинством
органы управления водой на цистернах туалетов и к началу 1900-х годов, смыв пьедестала
был установлен как стандартный туалет для среднего класса. К 1870-м годам — ​​в
время для принятия ванной комнаты более состоятельными людьми — во многих городах
вложили средства в создание канализационных систем, чтобы новые ванные комнаты были
подключен к канализации дома, которая, в свою очередь, ведет к канализации на улице.К тому времени
после принятия Закона 1875 г. об общественном здравоохранении городская выгребная яма быстро превращалась в
дело прошлого.
Газ и уголь по-прежнему являются основными источниками энергии в доме.
на протяжении второй половины девятнадцатого века. После 1870-х годов дизайн
как угольных плит, так и открытых каминов была направлена ​​на улучшение
эффективность топлива. Решетки медленного горения установлены низко на очаге в пределах
узкие прямоугольные проемы были введены около 1870 года.Декоративная глазурованная плитка
что соответствовало преобладающей моде среди состоятельных людей для эстетической
Внутренний декор часто включали в окружение камина. К 1890-м годам
нижняя решетка шириной шестнадцать дюймов стала торговым стандартом и
камины были снабжены декоративными регулируемыми навесами для регулирования тяги.
К 1890-м годам практически на всех закрытых полигонах хорошего качества было обычным делом:
включить раздвижные и складывающиеся панели над решеткой, чтобы их можно было
быстро и легко превращается в открытый огонь по окончании приготовления, чтобы
экономить топливо.
В период с 1850 по 1900 год цена на газ упала вдвое, и к 1885 году она составила около
два миллиона потребителей газа в Англии и Уэльсе. Освещение по-прежнему было главным
внутреннее применение газа, но несколько важных нововведений принесли
ассортимент газовых приборов в доме среднего класса в конце девятнадцатого
век. Использование газа для нагрева воды в бане во многом зависело от
внедрение атмосферной горелки Dr Bunsens в 1860-х годах.Комбинируя воздух
с помощью газа горелка Бунзена превратила желтое люминесцентное пламя в
горячее синее пламя, способное выделять значительное количество тепла. Атмосферные горелки были
также применяется к плитам, печам и даже к утюгу для стирки. Использование газа
для приготовления пищи пришлось преодолеть врожденный консерватизм среднего среднего класса
домовладельцев и их поваров — но с середины 1880-х годов газовые компании начали
устраивать кулинарные демонстрации, чтобы преодолеть популярные предрассудки.Результатом стал
значительный рост объемов приготовления пищи на газе в конце века и в Бристоле, для
Например, к 1908 году газовые плиты использовались в 40% домашних хозяйств.
С 1885 года газовое освещение было улучшено после разработки
лампы накаливания австрийца Карла Ауэра, барона фон Вельсбаха. Его свет
работал по совершенно новому принципу. Пока свет плоского пламени и Аргана
Горелки были произведены путем нагрева углеродных частиц в газе до накала.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
