Схема однотрубной системы отопления с нижней разводкой частного дома: Разводка системы отопления в частном доме: схемы лучших вариантов

Содержание

основные особенности нижней разводки труб для циркуляции теплоносителя

Каждый дом всегда оснащается индивидуальной конфигурацией отопления в зависимости от конструкции здания и предпочтений домовладельца. Помимо этого важную роль играет экономичность и комфорт эксплуатации отопительных устройств. Очень сложно найти две полностью одинаковые отопительные системы даже в стандартной многоэтажной постройке.

Большую популярность в частном домостроении приобрели многим известные однотрубные отопительные системы с нижней разводкой. Их активное внедрение началось совместно со строительством государственных многоэтажек, когда экономическая составляющая в решении жилищного вопроса стояла на первом плане.

Разновидности схем обвязки отопительной системы

Для большего осознания сути разводки отопительных систем следует разобраться с их классификацией, которая может отличаться по своим конструктивным особенностям:

  • однотрубная разводка отопления;
  • двухтрубная отопительная разводка.

Плюс ко всему обвязка может отличаться в зависимости от способа прокладки трубопровода:

  • отопление с нижней разводкой;
  • верхний способ обвязки отопительной системы.

Нижняя однотрубная разводка также называется горизонтальной из-за способа прокладки трубы с теплоносителем от теплового источника, которым в большинстве случаев считается котёл к батареям в комнате. В таком варианте предусматривается проводка одной общей магистрали с поднимающимися к радиаторам патрубками.

Схема, предусмотренная верхней конструкцией разводки — вертикальная. Она обусловлена подачей теплоносителя к батареям вверх по трубам с дальнейшим распространением стояками по горизонтальным участкам. Такую схему также называют разводкой с принудительным принципом циркуляции теплоносителя. Это обусловлено тем, что подача нагретой воды вверх обеспечивается циркуляционным насосом, то есть в принудительном порядке.

Как устроено однотрубное отопление?

Под однотрубной системой отопления подразумевается замкнутая конструкция контура, состоящая из магистрального трубопровода, котла, радиаторов, бочка расширителя, а также элементов, обеспечивающих циркуляцию теплоносителя. При этом принципиальная схема однотрубного отопления включает в себя определённые типичные элементы.

  1. Основной любого отопления является котёл, для работы которого в большинстве случаев используется газ. Хотя в частном секторе, где зачастую отсутствует централизованная подача газа, можно повстречать твердотопливные аналоги.
  2. В качестве источников основного тепла в однотрубной системе отопления с нижней разводкой выступают всем привычные радиаторы. Но использование чугунных изделий нецелесообразно, так как нормы, предъявляемые к батареям во времена СССР, уже давно ушли в прошлое. Намного предпочтительнее использовать биметаллические изделия, обладающие максимальным коэффициентом теплоотдачи и таким же эксплуатационным ресурсом. Плюс ко всему эстетическая составляющая современного радиатора порадует любого обладателя собственной жилплощади.
  3. Все системы отопления, основанные на однотрубной схеме обвязки, оснащаются расширительным баком, основной функцией которого является контроль степени расширения теплоносителя во время нагрева. Благодаря такому конструктивно простому устройству в процессе нагрева теплоносителя излишки воды вытесняются в бак расширителя, тем самым предотвращая её перегрев.

Подача теплоносителя от котла к радиаторам и другим элементам отопления достигается за счёт специальной разводки труб нижней и верхней конструкции через вентиль и запорную арматуру. При этом отличительной особенностью однотрубной отопительной системы является отсутствие обратных процессов. В свою очередь, многотрубная схема обвязки отопления подразумевает естественную циркуляцию теплоносителя как в прямом, так и обратном направлении. Монтаж однотрубного отопления даёт возможность спрятать трубы под полом, что очень удобно с эстетической стороны.

Особенности однотрубной схемы отопления

В соответствии с площадью отапливаемого помещения подбирается способ и схема монтажа системы отопления. В домах с маленькой площадью вполне достаточно установки котла с естественной циркуляцией теплоносителей. При этом, благодаря разнице плотности воды на верхнем и нижнем участке батареи, будет происходить балансировка системы. В случае с площадью дома больше средней, нужно использовать котлы с принудительным принципом циркуляции теплоносителя, которая достигается за счёт дополнительного циркуляционного насоса соответствующей мощности.

Но, вне зависимости от принципа циркуляции воды по трубам отопления, радиаторы должны оснащаться входными вентилями, благодаря которым в необходимый момент можно перекрыть поступление теплоносителя на конкретно взятой части магистрали. Это очень удобно в случае проведения локального ремонта на определённом участке без необходимости отключения остальных отопительных узлов.

Особенности монтажа однотрубной системы отопления

Котёл – основной узел любой системы отопления. Однотрубная система с естественной циркуляцией предусматривает размещение основного узла на определённой глубине, но не в подвальном помещении. То есть расположение нижнего патрубка котла должно находиться ниже любого элемента отопительной системы в доме.

  1. После того как будет установлен котёл, производится его подключение к системе отвода отработанных газов. Если делается разводка газового котла, то используют коаксиальный дымоход, который поставляется совместно с отопительным агрегатом. Поэтому его монтаж не составляет особых затруднений, тем более к нему прилагается подробная инструкция.
  2. На следующем этапе выполняют подключение центральной магистрали. В большинстве случаев используют трубы с диаметром не менее 2,5 см.
  3. Хочется уточнить, что к котлу должны подводиться только участки труб из металла. Это, в первую очередь обусловлено тем, что части труб подсоединены непосредственно к отопительному агрегату и имеют максимальную степень нагрева. Если говорить о полимерных изделиях, то немногие из них выдерживают настолько высокие температуры.
  4. После того как центральная магистраль будет подключена, приступают к разводке, то есть монтажу оставшейся части труб системы отопления, соединяющих котёл с батареями. Также на данном этапе выполняется монтаж запорной арматуры или кранов Маевского.
  5. Для достижения максимальной эффективности обогрева помещений в доме, размещение радиаторов должно выполняться под каждым окном таким образом, чтобы между батареей и подоконником оставался промежуток.
  6. Если рассматривать прокладку трубопровода, то он должен проходить прямо без провисания. Помимо этого желательно не использовать лишние обводы и повороты.
  7. Наличие каждого дополнительного изгиба может привести к частичному снижению уровня давления, что влияет на эффективность отопления, причём не в лучшую её сторону.
  8. Схема монтажа однотрубной разводки системы отопления, также должна предусматривать возможность ремонта основных узлов и элементов, таких как радиаторы, котёл и т.д. Для этого проводится слив воды для чего необходимо установить сливной вентиль и отверстие для заливки нового теплоносителя.
  9. Если система отопления снабжена расширительным бочком, то доливка теплоносителя выполняется через него. Для обустройства слива также не понадобиться ничего особенного. Нужно просто установить на крайней батарее запорную арматуру, через которую будет осуществляться полное удаление теплоносителя.

Естественно, не нужно напоминать, что сливной кран должен размещаться в нижней части отопительного радиатора или центральной магистрали, то есть ниже всех составных элементов отопления в зависимости от схемы разводки.

Положительные и отрицательные стороны однотрубной системы

Такой вид отопительных обвязок состоит из центральной магистрали, расположенной под незначительным углом с последовательным размещением и подключением радиаторов. Передача теплоносителя происходит путём поступательного нагрева узлов отопления начиная от котла и заканчивая самой крайней батареей, что является основным недостатком такой схемы разводки. Но, для начала хотелось бы рассмотреть основные достоинства однотрубного отопления.

  1. Возможность прокладки труб под полом и дверными коробками, не испортив интерьера помещения.
  2. Благодаря однотрубной схеме с нижней разводкой появляется возможность за счёт одного замкнутого кольца проложить трубы отопления по всему дому вдоль стен комнат. Проще говоря, центральная магистраль, выходящая одной трубой из котла, последовательно огибает все помещения в доме по полу или под ним и возвращается назад в обратный вход основного отопительного прибора.
  3. Все сопутствующие элементы отопления, такие как батареи, сушилки для полотенец, трубы тёплого пола и водяной насос, устанавливаются непосредственно на центральную трубу.
  4. Благодаря тому, что центральную магистраль можно проложить под полом, не нарушается эстетичность помещений в доме.
  5. В схеме однотрубной разводки отопления предусмотрена регулировка нагрева отопительных радиаторов.
  6. В однотрубную систему отопления можно последовательно подключить несколько котлов, например, электрический агрегат с газовым или твердотопливным аналогом. Благодаря этому достигается экономичность и высокая надёжность отопительной системы.
  7. Возможность направлять теплоноситель в разных направлениях в зависимости от того, как спланирован дом. Благодаря этому, можно первым делом направлять горячую воду в самые холодные комнаты с северной стороны или в помещение, где живут дети.
  8. Однотрубная система отопления с естественной циркуляцией в двухэтажном здании имеет максимальную эффективность. При этом правильно распределить нужный уровень теплоотдачи всех радиаторов можно за счёт кранов Маевского.

Так же, как и у любого другого отопления, у однотрубной схемы отопительной системы с нижней разводкой есть свои недостатки:

  • для обеспечения комфортных температурных показателей в доме зачастую используют радиаторы с большим количеством секций;
  • если для прокладки однотрубной системы отопления используются трубы из металла, то в будущем демонтаж батарей будет сильно затруднён;
  • чтобы схема однотрубного отопления работала с максимальной эффективностью, желательно устанавливать дополнительный насос для поддержания высокого давления теплоносителя.

Благодаря простоте и минимальному количеству труб однотрубной системы отопления с нижней разводкой, она считается самой дешёвой. Но, прежде чем использовать такую разводку в доме, нужно понимать, что прогрев радиаторов происходит постепенно а, следовательно, температура в помещении будет увеличиваться медленно. При этом первыми начинают греться батареи, которые располагаются ближе к котлу, после чего последовательно все остальные радиаторы.

Оцените статью: Поделитесь с друзьями!

схема с нижней разводкой, как правильно сделать


Содержание:


Выбор системы отопления волнует каждого владельца квартиры или частного дома. Из двух схем отопления, однотрубной и двухтрубной, для самостоятельного монтажа выбирают первый вариант. Однотрубная система отличается простотой, надежностью и минимальным количеством запорных элементов. Такой вариант подразумевает использование котла и труб, а в качестве рабочей среды выступает вода.


Принцип работы


Чтобы решить вопрос, как сделать однотрубное отопление в частном доме, необходимо изучить принцип его работы. Главный элемент однотрубной схемы – газовый или твердотопливный котел. С его помощью нагревается вода, которая в дальнейшем идет в трубы и радиаторы отопительной системы. В процессе перемещения теплоноситель постепенно остывает и по возвратной трубе вновь приходит в котел.


Особенность такой системой заключается том, что первый и второй радиатор будут нагреваться больше, а в последних батареях температура воды существенно снижается, следовательно, в этом помещении будет холоднее. В этом случае важно понимать, как правильно сделать однотрубную систему отопления.



Решить проблему можно следующим образом:

  • Увеличить теплоемкость радиаторов, расположенных далеко от котла, что способствует повышению теплоотдачи.

  • Повысить температуру воды на выходе из котла.


Однако оба варианта требуют значительных материальных затрат, что делает всю систему отопления дорогой.

Рекомендации — как сделать правильное отопление


Большей эффективности при монтаже однотрубной системы отопления своими руками можно добиться следующими способами:

  • Установка насоса, способствующего ускоренной циркуляции теплоносителя. Особенностью приборов является обязательное наличие электропитания, поэтому они не пользуются популярностью в местах с регулярным отключением электричества.

  • Использование разгонного коллектора, который представляет собой высокую прямую трубу. В этом случае вода, проходя по трубе, набирает скорость и быстро перемещается по батареям.


Однако при установке коллектора следует учесть некоторые особенности. К примеру, такой вариант не будет работать в доме с низкими потолками, для эффективной работы необходима высота не меньше 2,2 м. А вот в двухэтажных строениях разгонный коллектор работает с максимальной отдачей благодаря своему устройству. Ведь коллектор от котла поднимается к самой верхней точке водоотдачи. При этом эффективность и бесшумность работы зависит от высоты коллектора.



Расширительный бак подключают к верхней части коллектора. Он необходим для стабилизации и контроля объема рабочей среды. Нагретая вода расширяется, и лишнее количество воды попадает в расширитель, тем самым решая проблему перелива. С понижением температуры уменьшается объем жидкости, и она вновь возвращается в систему.


Особенностью однотрубной системы является отсутствие трубы обратного действия, по которой вода должна возвращаться в котел. Схема однотрубной системы отопления с нижней разводкой подразумевает использование в качестве «обратки» вторую часть магистральной трубы.

Преимущества однотрубных систем


Система отопления с одной трубой имеет несколько преимущественных моментов, которые следует знать при монтаже однотрубного отопления в частном доме своими руками.


Во-первых, один контур можно располагать и в помещении, и за стенами. При укладке под полом требуется дополнительная теплоизоляция трубы для сокращения теплопотерь.


Во-вторых, поэтапное подключение дает возможность присоединить различные элементы системы отопления. В частности речь идет о радиаторах, полотенцесушителях и системах «теплый пол». Параллельное или последовательное подключение радиаторов определяет степень их нагрева.



В-третьих, в однотрубную систему отопления частного дома можно одновременно монтировать котлы разного вида, газовый, твердотопливный или электрический. Это позволяет системе работать в бесперебойном режиме, так как при выходе из строя или отключении одного из котлов можно подключить другой котел.


В-четвертых, конструкция однотрубной системы позволяет направить поток рабочей среды в наиболее выгодном для жильцов направлении. К примеру, вначале отапливаются комнаты, расположенные с северной или подветренной стороны.

Недостатки системы отопления


Выбирая вариант обогрева помещений, важно знать, как правильно сделать отопление однотрубной системой, также следует учитывать ее недостатки:

  • Система очень долго запускается после затяжного простоя.

  • В двухэтажных домах в радиаторы верхнего этажа подается более горячая вода, чем в радиаторы нижних этажей. При этом достичь баланса достаточно сложно. Решить проблему можно установкой дополнительных радиаторов, но это требует больших затрат.

  • На время ремонта однотрубной системы отопления частного дома своими руками требуется полное отключение.

  • Отсутствие уклона в системе приводит к образованию воздушных пробок и соответствующем снижении теплоотдачи.

  • Процесс эксплуатации сопровождается существенными теплопотерями.

Монтаж системы однотрубного типа в частном доме


Строение однотрубной системы имеет свои особенности, которые следует учесть перед тем, как сделать однотрубную систему отопления:

  • Началом монтажных работ является установка котла.

  • По всей длине системы необходимо выдерживать уклон примерно 5 мм на 1 погонный метр трубы. Это способствует нормальному движению воды в системе и препятствует скоплению воздуха.

  • Радиаторы системы должны иметь краны для спуска воздуха.

  • Перед радиаторами рекомендуется монтировать специальную запорную арматуру, которая позволит регулировать температуру в системе. Кроме того запорный кран позволяет проводить ремонт или обслуживание радиатора, не сливая воду со всей системы.

  • Кран для слива воды должен устанавливаться в самой нижней точке однотрубной системы отопления.

  • В системах с естественной циркуляцией теплоносителя коллектор устанавливают на высоте 1,5 метра и больше.

  • Трубы должны следует надежно зафиксировать на стене, чтобы не допустить прогибов трубы и, как следствие, скопления воздуха.

  • Если в системе установлен электрокотел и подключен циркуляционный насос, то работать они должны в синхронном режиме, при отключении котла перестает работать насос.

  • Установка насоса выполняется перед котлом, так как он вполне может функционировать при температуре 400С.


Разводка системы выполняется в двух вариантах, горизонтального и вертикального типа.



Однотрубная горизонтальная система отопления отличается использованием минимального количества трубных материалов и последовательным подключением радиаторов. Недостатком такой разводки является частое образование воздушных пробок и отсутствие возможности регулировать потоки тепла.


Второй вариант предполагает монтаж труб в чердачном помещении и установку отводов к каждой батарее. Преимуществом такой системы можно назвать подачу к радиаторам воды одинаковой температуры. Особенностью вертикальной разводки является общий стояк для всех приборов отопления независимо от этажности дома.


Экономичность и простота такой системы отопления делает ее достаточно популярной. Однако возникающие в процессе эксплуатации проблемы в большинстве случаев заставляют делать выбор в пользу других систем отопления.


правльная разводка однотрубной системы отопления на фото и видео


Содержание:


Однотрубное обустройство отопительной системы означает отсутствие разделения трубопровода для теплоносителя на подающую линию и обратку: жидкость из котла передвигается по одному кольцу, после чего возвращается назад в теплоагрегат. Когда создаются однотрубные системы отопления с нижней разводкой, радиаторы располагаются последовательно, как это показано на фото. Жидкий теплоноситель поступает в них поочередно: сначала — в первую батарею, затем во вторую, потом в третью и т.д. В результате температура носителя тепла понижается постепенно и в самом последнем приборе он холоднее, чем на начальном этапе.


В двухтрубной системе в отличие от однотрубной конструкции, имеется как подающий, так и обратный трубопровод, которые между собой соединяются отопительными приборами аналогично перемычкам. При этом поступающий в каждую батарею теплоноситель имеет одинаковую температуру.


Разные типы однотрубного отопления с нижней разводкой


Однотрубная система отопления с нижней разводкой может быть:

  • конструкцией закрытого типа (не контактирующей с атмосферой). В ней наблюдается избыточное давление, притом, что сбросить воздух получится только вручную при помощи специальных вентилей или действующих без участия человека автоматических воздушных клапанов. Закрытые системы функционируют с циркуляционными насосами;

  • конструкцией открытого типа (контактирующей с атмосферой) непосредственно через расширительный бак, при помощи него происходит сбрасывание лишнего воздуха. При таком варианте кольцо с теплоносителем следует располагать выше радиаторов отопления. В противном случае в приборах будет собираться воздух и тем самым создавать препятствие для циркуляции жидкости;

  • конструкцией с расположением трубы с теплоносителем в горизонтальной плоскости. Такая однотрубная система отопления является практически идеальным вариантом для одноэтажных частных домовладений или для квартир, где установлено автономное отопление;

  • конструкцией с расположением трубы с теплоносителем в вертикальной плоскости. Ее чаще всего устанавливают в жилых зданиях, в которых количество этажей составляет не более четырех.


Достоинства и недостатки нижней разводки


Однотрубное отопление с нижней разводкой, предусматривающее последовательное передвижение теплоносителя через радиаторы, исключает возможность регулировки или отключения одной отопительной батареи. Также непростыми задачами является ликвидация протечки или замена пришедшего в негодность отопительного прибора. Для устранения неполадок придется сливать из системы весь теплоноситель.


Еще один недостаток, который имеет однотрубное отопление с нижней разводкой заключается в том, что между первым и последним радиатором всегда есть большая разница в температуре и это негативно отражается на уровне комфорта в комнате.

Более удобным будет однотрубное отопление с байпасами: в трубу для теплоносителя, образующую кольцо, врезают параллельно радиаторы отопления, при этом на каждый из них устанавливают регулировочный кран для радиаторов отопления и кран, предназначенный для сброса воздуха. Благодаря данным мерам увеличится скорость передвижения теплоносителя, практически исчезает разница температур между последней и первой батареей. Кроме этого, ремонт можно выполнять, не сливая воду. Но работать такая система может лишь с принудительной циркуляцией.


Когда отопительная конструкция является самотечной, потребуется разгонный коллектор. В данном случае из котла теплоноситель направляют вертикально вниз, потом к коллектору и уже от него – к радиаторам, которые подключают параллельно по отношению к циркуляционному кольцу.


Видео об однотрубном отоплении с нижней разводкой:


Однотрубная система отопления двухэтажного частного дома: схема, фото, видео


Обязательным условием комфорта для каждого дома в нашей стране является наличие надежной и экономичной системы отопления. В нынешних условиях для большинства потребителей используются газовые котлы, так как этот вид топлива относится к наиболее доступным и удобным в эксплуатации.


При этом важно брать в расчет и нюансы, связанные с магистральной разводкой теплоносителя по дому. Одной из популярных и востребованных является однотрубная система отопления двухэтажного дома, схема которой может применяться и в строениях большей этажности.


Конструкционные особенности


Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше – «обратка».

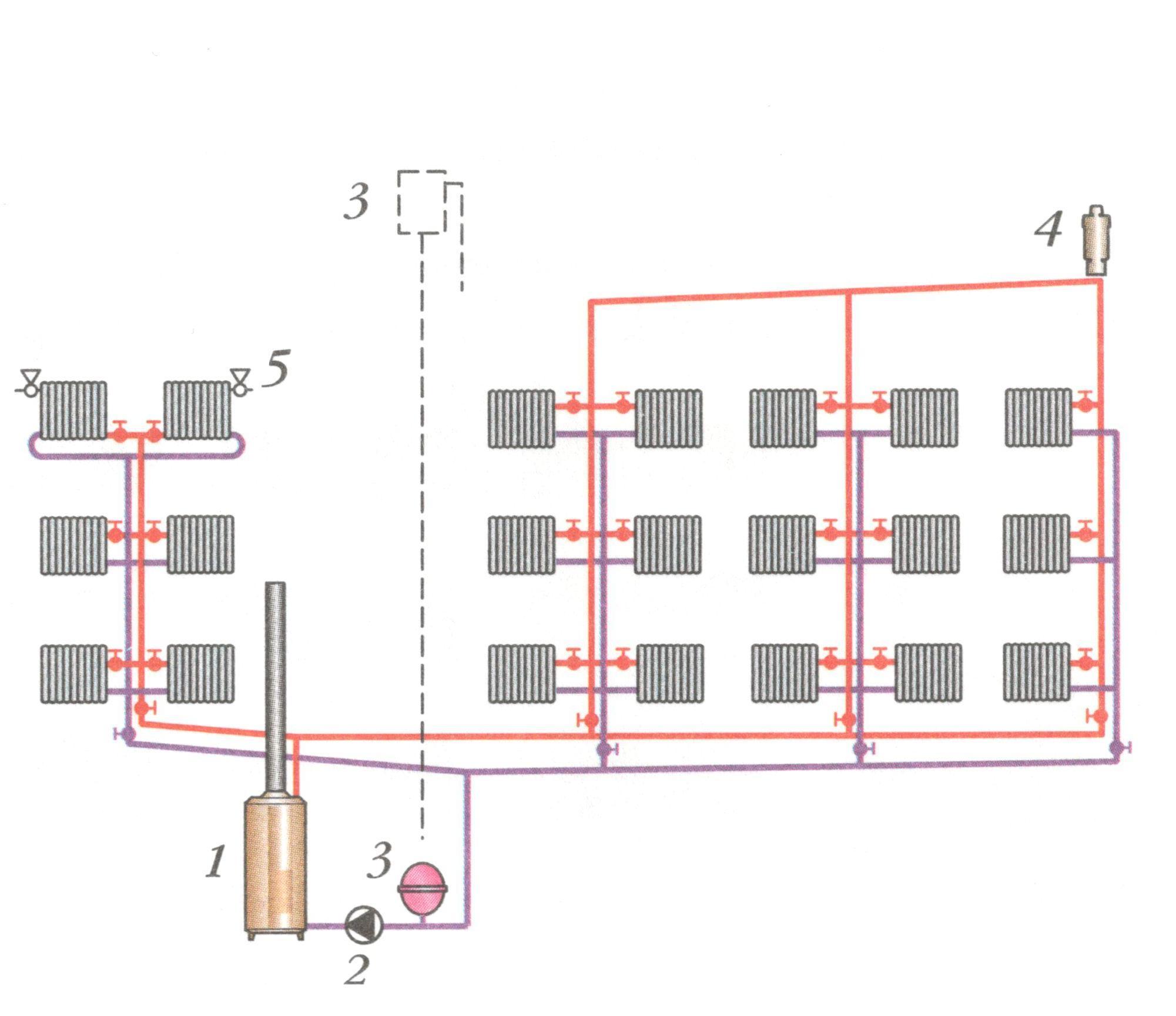

Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:


  • Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость – подготовленная мягкая вода или антифриз.


  • Отопительные потребители – секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.


  • Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем – мембранные емкости.


  • Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.


Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.


Отличительные характеристики


Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.


Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.


Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче. При этом в случае укрытия под полом труб, удастся снизить тепловые потери.


Минусы однотрубных систем водяного отопления


Принципиальное отличие однотрубной схемы от двухтрубной заключается в способе соединения радиаторов в системе – оно последовательное. Это исключает возможность контролировать интенсивность теплоотдачи каждого из них по отдельности, не снижая температуру в последующих в цепи. То есть если в одной комнате (не последней) очень жарко, то убавив температуру на батарее именно в этой комнате, тем самым снижается температура во всех остальных.


Второй более чем существенный недостаток – повышенное давление теплоносителя для того, чтобы система могла работать эффективно. Если речь идет об одном доме, такой недостаток при наличии хорошего циркуляционного насоса даже не заметен, но в централизованных котельных увеличение мощности насоса влечет за собой увеличение эксплуатационных расходов, интенсивное воздействие на магистраль, риск повреждения и протечек и т.д. Все это требует постоянного контроля воды в системе и ее подкачки. Это, в свою очередь, приводит к концентрации воздуха и увеличению воздушных пробок.


Третий минус – вертикальная разводка, при которой расширительный бак всегда устанавливается в самой верхней точке. Если это частное домовладение, для его размещения вполне может быть задействован чердак, но при этом бак желательно утеплить во избежание его промерзания. В многоквартирных домах нужно выполнить целый ряд мер не только по утеплению, но и поддержанию температуры на приблизительно одинаковом уровне с верхнего по нижний этажи, что очень проблематично. На верхнем этаже жильцы всю зиму открывают форточки, а нижним приходится использовать камины, радиаторы и прочие ухищрения, чтобы согреться.


Поскольку потеря тепловой энергии к нижним этажам превышает 50%, рекомендуется устанавливать на каждом этаже специальные «вилки» и увеличивать количество секций радиаторов на нижних этажах.


С этой статьей читают: Ленинградская система отопления: плюсы и минусы


Общая схема с учетом всех элементов обвязки


Вертикальная разводка


Перед тем, как правильно сделать отопление в двухэтажном доме, необходимо выбрать наиболее удобный тип разводки. Часто для таких строений предпочитают подбирать вертикальный тип. В этом случае разогретая вода поднимается по стояку, а дальше происходит ее распределение к отопительным радиаторам.


  • В большинстве случаев перемещение осуществляется естественным способом притом, что нагретая масса воды перемещается вверх за счет своих физических свойств.


  • С верхней точки осуществляется перемещение теплоносителя по трубам за счет сформированного во время монтажа уклона в несколько градусов.


  • Возврат происходит при достижении нижней точки системы, в которой обычно расположен котел.


Данная схема отопления 2-х этажного частного дома является абсолютно независимой от наличия электричества. Хотя теплоноситель перемещается недостаточно быстро по трубам, но происходит экономия на использовании электроэнергии.


В качестве недостата отмечается то, что трубы, расположенные под уклоном вряд ли удастся спрятать под пол.


Горизонтальная разводка


Данный тип не нуждается в вертикальном стояке. Основная магистраль может быть скрыта под полом либо находиться над его уровнем. Если осуществляется монтаж магистрали для отопления 2х этажного частного дома своими руками с возможностью укрытия под пол, то необходимо позаботиться о снижении тепловых потерь.


Для этого проводится укрытие труб в термоизоляционные кожухи. Если в магистрали не предусмотрен циркуляционный насос, то прокладка трубопровода также должна осуществляться под небольшим уклоном.


С этой статьей читают: Двух- и однотрубная система отопления с принудительной циркуляцией


Оптимальный монтаж секций радиаторов


Для подключения отопительных радиаторов специалисты предлагают использовать один из популярных способов:


Проточное подключение


Теплоноситель, перемещаясь по магистрали, поступает внутрь радиатора через верхнее отверстие, а затем, отдав часть тепловой энергии, удаляется через нижний патрубок в радиаторе. Проводить какие-либо регулировки, связанные с температурой или скоростью подачи, в таких системах нет никакой технической возможности. Данный вариант подключения является актуальным для относительно небольших отапливаемых площадей.


С замковыми участками


Эта схема однотрубной системы отопления двухэтажного дома подразумевает наличие замковых участков трубопровода. Запорная арматура устанавливается обычно перед входным патрубком радиатора, а также на вмонтированном участке магистрали, соединяющем точку входа и выхода из радиатора. Данный элемент разводки называется байпасом. Подобное решение позволяет разделить теплоноситель на два потока. Одна его часть проходит по радиатору, а вторая – отправляется через байпас. Таким образом удается проводить регулировку температуры в каждом из блоке радиаторов.


ВИДЕО: Подключение радиатора



Алгоритм монтажа системы


Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:


  • установка котла на постоянное место;


  • отделка стен под радиаторами;


  • монтаж секций с радиаторами под углом;


  • монтаж магистральной разводки с обозначением врезки радиаторов;


  • врезка радиаторов по меткам.


Для подключения радиаторов рекомендуется использовать байпас и запорную арматуру – так намного проще ухаживать за всей системой.


Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних – монтируемых на условной части «обратки».


Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.


ВИДЕО: Однотрубная система отопления


Однотрубная система отопления двухэтажного дома: схема и особенности монтажа

Домовладельцам нравится однотрубная система отопления двухэтажного дома, схема которой считается наиболее экономичной. Длина труб в ней меньше двухтрубного варианта, хотя диаметр труб больше, прогрев батарей неравномерный, повышенный объем теплоносителя, перекачивая который расходуется больше электроэнергии.

Выгодна ли самотечная однотрубная система двухэтажного дома

Намереваясь смонтировать данную дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии, «самотек») обойдется вдвое-втрое дороже оснащенной циркуляционным насосом. Естественная циркуляция требует:

  • толстых труб для минимизации гидравлического сопротивления теплоносителю;

  • достаточности уклонов магистральных труб;

  • расположения отопительного котла ниже уровня отопительных приборов в приямке на кухне /в подвале, показанного на рисунке ниже.

Самотечному отоплению 2-х этажного дома присущ стандартный недостаток — батареи второго этажа прогреваются лучше первого. Установка байпасов, регулировочных устройств наращивает стоимость системы.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Однотрубная система отопления двухэтажного дома с циркуляционным насосом

Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.

Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.

Однотрубная горизонтальная система 2-х этажного дома с насосом.

Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Распространенные ошибки при монтаже

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Виды подключения радиаторов в горизонтальных однотрубных контурах.

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

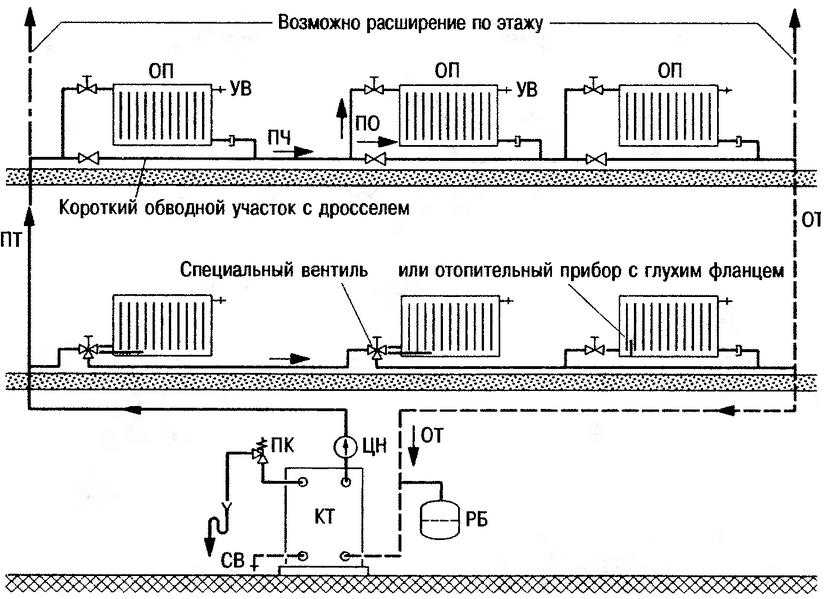

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Однотрубное отопление с нижней разводкой

Однотрубная система отопления с нижней разводкой: схема и разводка

В нашем сегодняшнем материале мы расскажем, что представляет собой однотрубная система отопления, какой может быть ее схема, а также преимущества и недостатки данной системы.

От двухтрубной системы однотрубная отличается отсутствием соединенных друг с другом подающего и обратного трубопровода. Также отличительной особенностью двухтрубной системы является и то, что теплоноситель поступает в каждый радиатор, имея одинаковую температуру, в однотрубной системе такого же нет.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;

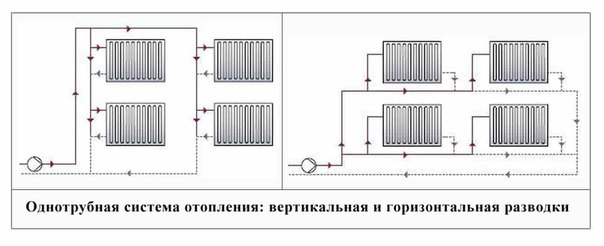

  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

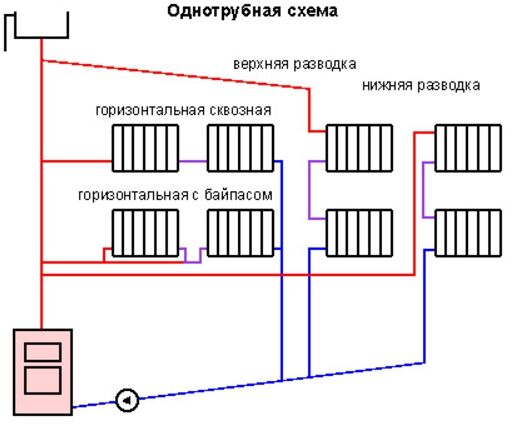

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Однотрубная система отопления: плюсы и минусы

Преимущества

Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:

  • возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
  • возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
  • есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
  • простота монтажных работ. Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
  • при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.

Недостатки

Недостатки однотрубной системы такие:

  • наличие особых требований к диаметру ключевого трубопровода;
  • в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
  • последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
  • на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.

Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов. Желательно иметь в наличии циркуляционный насос. а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.

Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.

Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.

Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.

Однако, несмотря на это, преимуществ у данного решения все равно больше.

Однотрубное отопление с нижней разводкой — делаем систему сами

Однотрубное обустройство отопительной системы означает отсутствие разделения трубопровода для теплоносителя на подающую линию и обратку: жидкость из котла передвигается по одному кольцу, после чего возвращается назад в теплоагрегат. Когда создаются однотрубные системы отопления с нижней разводкой, радиаторы располагаются последовательно, как это показано на фото. Жидкий теплоноситель поступает в них поочередно: сначала — в первую батарею, затем во вторую, потом в третью и т.д. В результате температура носителя тепла понижается постепенно и в самом последнем приборе он холоднее, чем на начальном этапе.

В двухтрубной системе в отличие от однотрубной конструкции, имеется как подающий, так и обратный трубопровод, которые между собой соединяются отопительными приборами аналогично перемычкам. При этом поступающий в каждую батарею теплоноситель имеет одинаковую температуру.

Разные типы однотрубного отопления с нижней разводкой

Однотрубная система отопления с нижней разводкой может быть:

  • конструкцией закрытого типа (не контактирующей с атмосферой). В ней наблюдается избыточное давление, притом, что сбросить воздух получится только вручную при помощи специальных вентилей или действующих без участия человека автоматических воздушных клапанов. Закрытые системы функционируют с циркуляционными насосами;
  • конструкцией открытого типа (контактирующей с атмосферой) непосредственно через расширительный бак, при помощи него происходит сбрасывание лишнего воздуха. При таком варианте кольцо с теплоносителем следует располагать выше радиаторов отопления. В противном случае в приборах будет собираться воздух и тем самым создавать препятствие для циркуляции жидкости;
  • конструкцией с расположением трубы с теплоносителем в горизонтальной плоскости. Такое устройство теплоснабжения является практически идеальным вариантом для одноэтажных частных домовладений или для квартир, где установлено автономное отопление;
  • конструкцией с расположением трубы с теплоносителем в вертикальной плоскости. Ее чаще всего устанавливают в жилых зданиях, в которых количество этажей составляет не более четырех.

Достоинства и недостатки нижней разводки

Однотрубное отопление с нижней разводкой, предусматривающее последовательное передвижение теплоносителя через радиаторы, исключает возможность регулировки или отключения одной отопительной батареи. Также непростыми задачами является ликвидация протечки или замена пришедшего в негодность отопительного прибора. Для устранения неполадок придется сливать из системы весь теплоноситель.

Еще один недостаток, который имеет однотрубное отопление с нижней разводкой заключается в том, что между первым и последним радиатором всегда есть большая разница в температуре и это негативно отражается на уровне комфорта в комнате.

Более удобным будет однотрубное отопление с байпасами: в трубу для теплоносителя, образующую кольцо, врезают параллельно радиаторы отопления, при этом на каждый из них устанавливают регулировочный кран для радиаторов отопления и кран, предназначенный для сброса воздуха. Благодаря данным мерам увеличится скорость передвижения теплоносителя, практически исчезает разница температур между последней и первой батареей. Кроме этого, ремонт можно выполнять, не сливая воду. Но работать такая система может лишь с принудительной циркуляцией.

Когда отопительная конструкция является самотечной, потребуется разгонный коллектор. В данном случае из котла теплоноситель направляют вертикально вниз, потом к коллектору и уже от него – к радиаторам, которые подключают параллельно по отношению к циркуляционному кольцу.

Видео об однотрубном отоплении с нижней разводкой:

Однотрубное отопление с нижней разводкой

Что такое «однотрубное отопление»?

В однотрубной системе отопления нет разделения на подающий и обратный трубопровод: теплоноситель выходит из котла и движется по одному кольцу, а затем вновь возвращается в котел. Радиаторы при этом расположены последовательно. В каждый из них теплоноситель поступает поочередно: вначале в первый, затем во второй и т.д. При этом температура теплоносителя снижается и последний в системе отопительный прибор всегда холоднее первого.

В отличие от однотрубной системы отопления в двухтрубной системе есть подающий трубопровод и обратный трубопровод, соединенные между собой отопительными приборами, как перемычками. При этом в каждый радиатор теплоноситель поступает одной и той же температуры.

Видео обзор — однотрубное отопление «Ленинградка»

Однотрубные системы отопления могут быть следующих видов:

  • Закрытыми. не сообщающимися с атмосферой. В них избыточное давление, а сбросить воздух можно только вручную, через специально предназначенные для этого вентили или автоматические воздушные клапаны, действующие без участия человека. Закрытые системы работают с циркуляционными насосами. Такое однотрубное отопление может быть с нижней разводкой.
  • Открытыми. сообщающимися с атмосферой через расширительный бак, через который сбрасывается лишний воздух. В этом случае кольцо с теплоносителем должно быть расположено выше отопительных приборов, иначе воздух будет собираться в них, и препятствовать циркуляции воды.
  • Горизонтальными. с расположением трубы теплоносителя в горизонтальной плоскости, что в большей степени подходит для одноэтажных частных домов или квартир с автономной системой отопления. В этом случае удобнее всего однотрубное отопление с нижней разводкой.
  • Вертикальными. с расположением трубы теплоносителя в вертикальной плоскости. Такая отопительная система более характерна для жилых домов с небольшим количеством этажей:2-4эт.

О достоинствах и недостатках

Последовательное движение теплоносителя через все радиаторы в однотрубной системе отопления полностью исключает возможность отключения одного отопительного прибора или регулировки его работы: это неизменно приведет к тому, что следующие приборы просто перестанут работать. Еще сложнее устранить течь или заменить радиатор: придется полностью сливать теплоноситель.

К тому же в такой системе слишком большая разница температуры первого отопительного прибора и последнего, что негативно сказывается на уровне комфорта в помещении.

Намного удобнее однотрубное отопление с нижней разводкой. а точнее с байпасными (запасными) линиями. Реализуется она предельно просто: в трубу с теплоносителем, составляющую кольцо, врезаются параллельно приборы отопления. Каждый из них снабжается регулировочным краном, а также краном для сброса воздуха.

В результате скорость циркуляции теплоносителя увеличивается, практически устраняется перепад температур между последним и первым прибором отопления, а также появляется возможность проведения ремонта без слива воды.

Такая система отопления может работать только с принудительной циркуляцией. Если речь идет о самотечной системе, то реализовать ее можно только при наличии так называемого разгонного коллектора.

В этом случае теплоноситель из котла подается вертикально вниз, а затем к коллектору, откуда он направляется к отопительным приборам, подключенным параллельно циркуляционному кольцу.

Заключение

Однотрубное отопление с нижней разводкой одна из наиболее простых, удобных и эффективных систем отопления.

Что такое «однотрубноеотопление »? В однотрубной системе отопления нет разделения на подающий и обратный трубопровод:

У меня однотрубноеотоплениеснижнейразводкойс регулировочным краном. Верхняя часть радиатора греется больше чем нижняя.В чём я допустил ошибку?

и есть основной смысл, если так можно сказать, нижнейразводки. Если бы конвекции не было, горячая вода сосредоточивалась

В соответствии с какими нормативными документами производится выбор схема системы отопления (однотрубная. двухтрубная, снижнейразводкой. с верхней разводкой. тупиковая)

Ответ эксперта: Выбор схемы системы отопления производится на стадии проектирования. Она может быть любой

Разводкаоднотрубной системы отопления

Однотрубная система стала широко применяться в строительстве благодаря тому, что дает ряд преимуществ. Так, она

Здравствуйте! В моем одноэтажном доме отопление производится от колонки-котла. Разводка — ленинградка снижней подводкой. Хочу установить доп радиатор в туалете. Там у задней стены проходит полипропиленовая труба отопления. Вопрос — могу ли я установить р

будет греть радиатор или нет, можно только «на месте», с учетом диаметра трубы, мощности циркуляционного насоса

В двухэтажном коттедже имеется и работает двухтрубная двухконтурная система отопленияс верхней разводкой. магистральные трубы металлические диаметром 40 мм. Отопление было центральным, а сейчас после газификации работает как автономное. На втором этаже р

Источники: http://kotel.guru/sistemy-otopleniya/odnotrubnaya-sistema-otopleniya-s-nizhney-razvodkoy-shema-i-razvodka.html, http://teplospec.com/montazh-remont/odnotrubnoe-otoplenie-s-nizhney-razvodkoy-delaem-sistemu-sami.html, http://aquagroup.ru/articles/odnotrubnoe-otoplenie-s-nizhney-razvodkoy.html

Особенности однотрубной системы отопления частного дома и

Однотрубная система отопления — самое простое и экономичное решение для частного дома. Однако для того, чтобы он был действительно эффективным, перед тем, как приступить к его проектированию, необходимо ознакомиться с некоторыми нюансами и особенностями такого обогрева. Поэтому далее мы подробнее рассмотрим, что представляет собой эта схема и как своими руками делается однотрубное отопление частного дома.

Особенности

Основным отличием рассматриваемой системы от двухтрубной является отсутствие разделения основных каналов на прямой и обратный. В результате замкнутый контур отопления проходит через весь дом по определенной дорожке. При этом в необходимых точках последовательно подключаются радиаторы.

Выравнивание температуры в разных помещениях осуществляется изменением количества аккумуляторных секций, а также установкой перемычек.

Кроме того, следующие устройства позволяют регулировать температурный баланс:

  • Термостатический клапан;
  • Балансировочные клапаны,
  • Радиаторные регуляторы или шаровые краны.

В целом устройство такой системы довольно простое.

Достоинства

Рассмотренная схема имеет множество преимуществ, среди которых:

  • Экономичное исполнение , так как для ее монтажа требуется гораздо меньше труб.
  • Простота установки и ремонта .
  • Возможность прокладки трубопровода над полом или даже под ним .
  • Возможность реализации как в одноэтажном доме, так и в многоквартирном доме . Более того, замкнутое кольцо способно охватить даже большую площадь дома.

По этим причинам широкое распространение получила схема однотрубной системы отопления частного дома.

недостатки

Наряду с достоинствами однотрубная система имеет ряд недостатков:

  • Неэффективно работает без принудительной циркуляции, осуществляемой специальным насосом.
  • Если вы создаете давление в системе с помощью верхнего патрубка, необходимо использовать трубы большего диаметра, цена которых выше. К тому же коммуникации могут испортить внутреннее пространство. Поэтому с эстетической точки зрения трубы лучше спрятать под полом.
  • Нет возможности регулировки степени нагрева отдельных аккумуляторов (при установке по простой схеме).

В целом, как видим, недостатки такой схемы не критичны.

Способы установки радиаторов

В однотрубной системе радиаторы можно подключать двумя способами. Поэтому, прежде чем завершить монтаж конструкции, необходимо ознакомиться с особенностями обоих вариантов:

Однотрубная или двухтрубная система отопления лучше и эффективнее | Своими руками

При проектировании системы отопления возникает резонный вопрос — какой схеме отдать предпочтение: одно- или двухтрубной?

Проще, проще и дешевле монтировать однотрубную линию, а двухтрубный расчет необходимо проводить с учетом многих технических параметров различных агрегатов.Так ли это на самом деле?

См. Также: Расширительный бак в системе отопления

Однотрубная система отопления

Однотрубная система отопления давно пользуется популярностью (особенно в Советском Союзе) во многом из-за простоты монтажа и, как следствие, меньших затрат на ее создание.

Часто однотрубную систему называют «Ленинградской», в традиционном проточном варианте — это магистраль, на которой все радиаторы расположены последовательно.

Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующее отопительное устройство.

Недостатки такой разводки очевидны.

Обеспечить одинаковую температуру теплоносителя для каждого радиатора практически невозможно, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих рядом.

Например, если в спальне слишком жарко и вы понижаете температуру с помощью клапана, то нужно понимать, что в этом случае и в других комнатах станет прохладнее.Однако решить эту проблему все же можно, установив перед нагревателем отдельный участок трубопровода — байпас, представляющий собой байпасный контур для теплоносителя. На байпасе устанавливаются запорные вентили, с помощью которых можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрывать подачу теплоносителя к устройству.

Еще одним недостатком однотрубной системы является то, что она требует более высокого давления в трубопроводе.

Следовательно, мощность насосов увеличивается, что означает увеличение эксплуатационных расходов.

Третий существенный недостаток — в однотрубной системе отопления одноэтажного дома расширительный бак необходимо устанавливать в самой высокой точке контура (например, на чердаке). В случае с многоэтажным домом придется прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах. Факт. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Конечно, он постепенно остывает, достигая нижней точки с потерей тепловой энергии почти до 50%.Поэтому в таких системах на всех этажах устанавливаются дополнительные перемычки, причем на нижних этажах устанавливается больше секций радиаторов, чем на верхних.

Однако, несмотря на все недостатки, однотрубная система отопления сегодня довольно распространена.

В первую очередь, за счет экономии материалов при ее установке, кроме того, при открытом монтаже этот вид разводки выглядит более эстетично.

И, наконец, можно найти множество технологических решений, устраняющих проблемы, которые существовали с такими системами буквально десять лет назад.

Современные однотрубные системы отопления оснащены термостатическими клапанами, радиаторными регуляторами, специальным воздухоотводчиком. балансировочные краны, шаровые краны.

Любое устройство в однотрубной системе должно иметь лучшую производительность, чем двухтрубная: выдерживать высокое давление и высокую температуру.

Ссылка по теме: Проект системы отопления в частном доме

.

Двухтрубная система отопления

Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, другая возвращает его в котел в качестве «обратной».Несмотря на то, что однотрубная система намного дешевле, многие домовладельцы отдают предпочтение двухтрубной системе. Он позволяет устанавливать комфортную температуру отдельно в каждом помещении, а также подходит для зданий разной конфигурации с любой этажностью. Двухтрубная система отопления, кроме того, легко расширяется в вертикальном и горизонтальном направлении, поэтому при необходимости достройки дома менять систему отопления не придется.

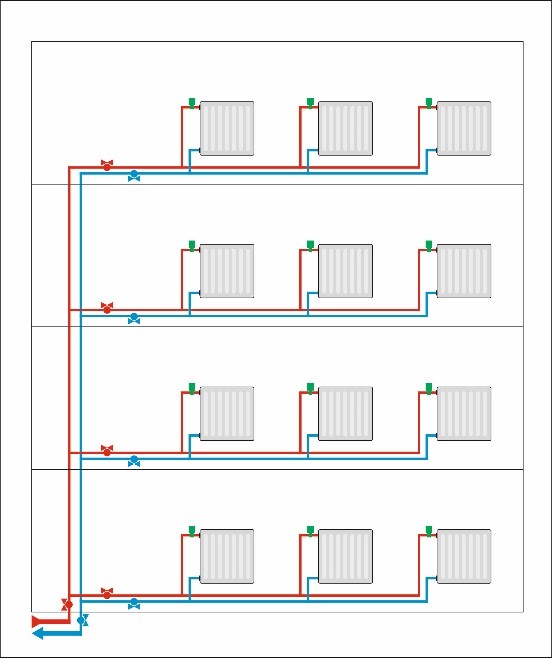

Двухтрубная система может быть горизонтальной и вертикальной.В первом варианте отопительные приборы одного этажа подключаются к одному стояку, а во втором варианте радиаторы с разных этажей обслуживают один стояк. Вертикальная система стоит немного дороже, чем горизонтальная, так как здесь нужно больше труб, а сама установка занимает больше времени.

Но исключает возможность образования воздушных пробок в отопительных приборах, а также проще в эксплуатации. Другая классификация двухтрубных систем отопления касается направления потока теплоносителя.Бывают тупиковые и прямоточные. В первом случае прямой и возвратный поток воды разнонаправлен, а во втором их направления совпадают.

Третья классификация связана с циркуляцией воды в системе отопления. В небольшом частном доме можно использовать естественную циркуляцию теплоносителя, в коттеджах большой площади потребуется принудительная.

Нет единого мнения, какая система лучше — однотрубная или двухтрубная. Выбор того или иного варианта зависит от многих факторов, и поэтому часто можно увидеть дома, где, например, одновременно используется одно- и двухтрубная разводка.

При прокладке труб в системе отопления с естественной циркуляцией уклон составляет 3-5 ° / м в системе с принудительной циркуляцией 1 см / м.

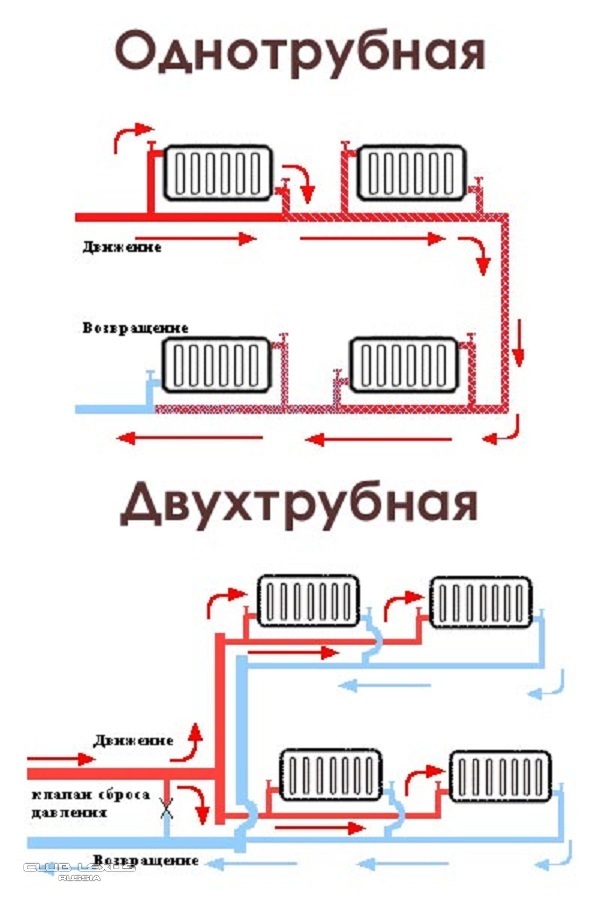

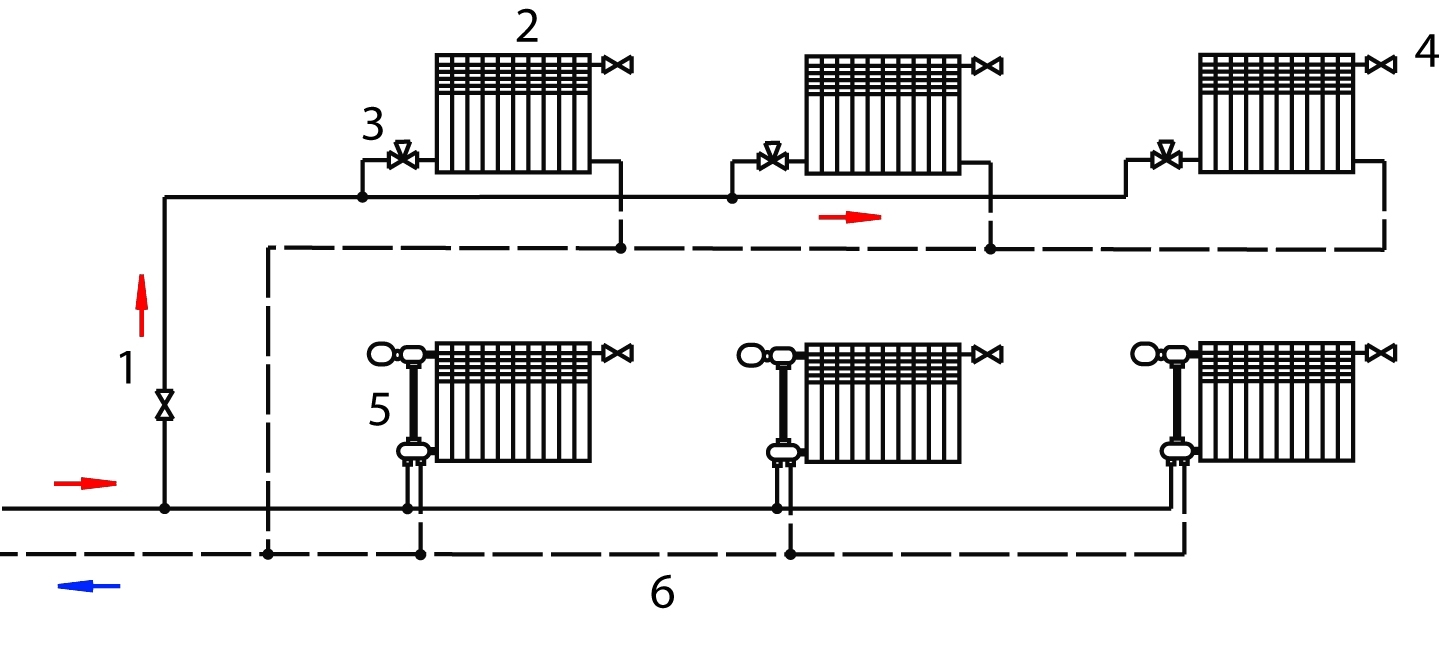

Однотрубная система отопления и двухтрубная — разница на фото

Подключение радиаторов в однотрубных и двухтрубных системах отопления:

1. Однотрубная система / диагональное соединение
2. Однотрубная система / нижнее соединение 3. Двухтрубная система / диагональное соединение 4.Двухтрубная система / нижнее соединение

Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать

Системы отопления частного дома

1. Однотрубный 2. Двухтрубный 3. Коллектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Двухтрубная система отопления в доме отдыха своими руками
    Отопление коттеджа двухтрубной системой отопления…
  • Различие типов циркуляции, нагрева открытый и закрытый РАСПРЕДЕЛЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ — СОВЕТЫ …
  • Теплоноситель для отопления — как заменить воду в системе Выбираем теплоноситель для систем отопления. ..
  • Универсальный обогреватель своими руками — подробные чертежи и схемы Как сделать универсальный обогреватель …
  • Замена воды на пропиленгликоль в системе отопления
    Пропиленгликоль в качестве охлаждающей жидкости в системе…
  • Как сделать опрессовку трубы в частном доме ОПРЕСС ТРУБЫ В ЗАГОРОДНОМ ДОМЕ Состояние …
  • Дуги для самодельных теплиц-теплиц в качестве автополива (чертеж)
    Самодельная теплица в теплице с арками …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    • Как работают домашние термостаты | HowStuffWorks

    Часто в вашем доме есть комнаты, в которых всегда теплее или холоднее, чем в других.Этому может быть много объяснений. Во-первых, повышается тепло, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно. Комнаты со сводчатыми потолками с трудом удерживают тепло, тогда как комнаты, которые получают долгие часы солнечного света, часто трудно охладить. Это всего лишь несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

    Система зонирования довольно проста.Он включает в себя несколько термостатов, подключенных к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха. Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование полезно не только для домов с непостоянной температурой в помещении, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

    Объявление

    При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию. По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного отопления или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

    Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов.Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой нагнетания воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

    Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, заполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреву, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они будут проколоты, что маловероятно, большинство отверстий не повлияют на производительность.Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр. Демпферы Flex также работают с большинством марок зонных панелей управления.

    Если вы планируете установить модернизированную систему зонального контроля, вот что вам нужно добавить в свой список покупок:

    • термостат для каждой зоны
    • соленоидный насос
    • соленоидная панель
    • панель управления зоной
    • нагнетательный трубопровод
    • трансформатор
    • огнестойкая лента
    • концевой выключатель управления
    • гибкие демпферы

    Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, при которой зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды должны быть увеличены на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

    Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

    типов систем HVAC | IntechOpen

    1. Введение

    Система отопления, вентиляции и кондиционирования воздуха (HVAC) предназначена для удовлетворения экологических требований, касающихся комфорта людей и технологического процесса.

    Системы HVAC больше используются в различных типах зданий, таких как промышленные, коммерческие, жилые и институциональные здания.Основная задача системы HVAC — удовлетворение теплового комфорта жителей путем регулирования и изменения условий наружного воздуха в соответствии с желаемыми условиями в жилых зданиях [1]. В зависимости от внешних условий наружный воздух втягивается в здания и нагревается или охлаждается перед тем, как он распределяется по жилым помещениям, затем он выбрасывается в окружающий воздух или повторно используется в системе. Выбор систем HVAC в данном здании будет зависеть от климата, возраста здания, индивидуальных предпочтений владельца здания и проектировщика проекта, бюджета проекта, архитектурного дизайна зданий [1] .

    Системы HVAC можно классифицировать по необходимым процессам и процессу распределения [2]. Необходимые процессы включают процесс нагрева, процесс охлаждения и процесс вентиляции. Могут быть добавлены другие процессы, такие как процесс увлажнения и осушения. Этот процесс может быть достигнут с помощью подходящего оборудования HVAC, такого как системы отопления, системы кондиционирования воздуха, вентиляторы и осушители. Системы HVAC нуждаются в распределительной системе для подачи необходимого количества воздуха в желаемых условиях окружающей среды.Система распределения в основном различается в зависимости от типа хладагента и способа доставки, например оборудования для обработки воздуха, фанкойлов, воздуховодов и водопроводных труб.

    2. Выбор системы HVAC

    Выбор системы зависит от трех основных факторов, включая конфигурацию здания, климатические условия и желание владельца [2]. Инженер-проектировщик отвечает за рассмотрение различных систем и рекомендацию более чем одной системы для достижения цели и удовлетворения потребностей владельца здания.Можно рассмотреть некоторые критерии, такие как изменение климата (например, температура, влажность и давление в помещении), емкость здания, требования к пространству, стоимость, например капитальные затраты, эксплуатационные расходы и затраты на обслуживание, анализ жизненного цикла, а также надежность и гибкость.

    Однако выбор системы имеет некоторые ограничения, которые необходимо определить. Эти ограничения включают доступную мощность в соответствии со стандартами, конфигурацию здания, доступное пространство, строительный бюджет, доступный источник коммунальных услуг, отопление и охлаждение здания.

    3. Основные компоненты системы HVAC

    Основные компоненты или оборудование системы HVAC, которая подает кондиционированный воздух для обеспечения теплового комфорта помещения и людей, а также для достижения качества воздуха в помещении, перечислены ниже [3]:

    1. Нагнетательная камера смешанного воздуха и регулировка наружного воздуха

    2. Воздушный фильтр

    3. Приточный вентилятор

    4. Вытяжные или разгрузочные вентиляторы и выпускное отверстие для воздуха

    5. Забор наружного воздуха

    6. Воздуховоды

    7. Терминал устройства

    8. Система возвратного воздуха

    9. Змеевики нагрева и охлаждения

    10. Автономный блок нагрева или охлаждения

    11. Градирня

    12. Котел

    13. Control

    14. Охладитель воды

    15. Оборудование для увлажнения и осушения

    4.Классификация систем HVAC

    Основная классификация систем HVAC — центральная система и децентрализованная или локальная система. Типы системы зависят от адресации к месту расположения основного оборудования, которое должно быть централизовано как кондиционирование всего здания в целом или децентрализовано как отдельное кондиционирование определенной зоны как части здания. Следовательно, система распределения воздуха и воды должна быть спроектирована на основе классификации системы и расположения основного оборудования. Критерии, упомянутые выше, также должны применяться при выборе между двумя системами.В таблице 1 показано сравнение центральной и локальной систем по критериям выбора [3, 4].

    Критерии Центральная система Децентрализованная система
    Требования к температуре, влажности и давлению в помещении Выполнение любого или всех проектных параметров Выполнение конструкции параметры
    Требования к мощности
    Резервирование Резервное оборудование приспособлено для поиска и устранения неисправностей и обслуживания Нет резервного или резервного оборудования
    Особые требования

    • Помещение с оборудованием находится за пределами помещения с оборудованием

    • Установка вторичного оборудования для распределения воздуха и воды, требующего дополнительных затрат

    Первоначальные затраты
    Эксплуатационные расходы
    Расходы на техническое обслуживание Доступ к помещению с оборудованием для обслуживания и сохранения оборудования в отличном состоянии, что снижает затраты на обслуживание Доступ к оборудованию, которое должно быть расположено в подвале или жилом помещении.Однако установка крыши затруднена из-за плохой погоды
    Надежность Центральное системное оборудование может быть привлекательным преимуществом с учетом его длительного срока службы Надежное оборудование, хотя расчетный срок службы оборудования может быть меньше
    Гибкость Выбор резервного оборудования для обеспечения альтернативного источника отопления, вентиляции и кондиционирования воздуха или резервного питания Размещено во многих местах для большей гибкости

    Таблица 1.

    Сравнение центральной и местной систем HVAC.

    5. Системные требования HVAC

    Четыре требования являются базовыми для любых систем HVAC [4]. Им требуется основное оборудование, необходимое пространство, распределение воздуха и трубопроводы, как показано на рисунке 1.

    Рисунок 1.

    Горизонтальное иерархическое представление требований к системе HVAC.

    Первичное оборудование включает отопительное оборудование, такое как паровые котлы и водогрейные котлы для обогрева зданий или помещений, оборудование для подачи воздуха в виде комплектного оборудования для подачи кондиционированного вентиляционного воздуха с помощью центробежных вентиляторов, осевых вентиляторов, пробковых или нагнетательных вентиляторов, а также холодильное оборудование, которое доставляет в космос охлажденный или кондиционированный воздух.Он включает в себя охлаждающие змеевики на основе воды из чиллеров или хладагентов из процесса охлаждения.

    Необходимое пространство необходимо для создания центральной или местной системы HVAC. Для этого требуются следующие пять помещений:

    1. Помещения с оборудованием: поскольку общие требования к механическому и электрическому пространству составляют от 4 до 9% от общей площади здания. Предпочтительно располагаться в центре здания, чтобы уменьшить протяженность и размеры длинных каналов, труб и каналов, упростить компоновку шахт и централизованное обслуживание и эксплуатацию.

    2. Помещения HVAC: отопительное и холодильное оборудование требует множества помещений для выполнения своих основных задач по обогреву и охлаждению здания. Для отопительного оборудования требуются котельные, насосы, теплообменники, оборудование для снижения давления, управляющие воздушные компрессоры и прочее оборудование, а для холодильного оборудования требуются чиллеры или градирни для больших зданий, водяные насосы конденсаторов, теплообменники, кондиционирование воздуха. оборудование, управляющие воздушные компрессоры и прочее оборудование.При проектировании аппаратных помещений для размещения обеих частей оборудования следует учитывать размер и вес оборудования, установку и техническое обслуживание оборудования, а также применимые нормативы, касающиеся критериев воздуха для горения и вентиляции.

    3. В фан-залах есть вентиляторное оборудование HVAC и другое разное оборудование. Помещения должны учитывать размер установки и снятия валов и змеевиков вентиляторов, замены и обслуживания. Размер вентиляторов зависит от требуемой скорости воздушного потока для кондиционирования здания и может быть централизованным или локализованным в зависимости от доступности, местоположения и стоимости.Желательно иметь свободный доступ к наружному воздуху.

    4. Вертикальный вал: обеспечивает пространство для распределения воздуха и распределения воды и пара. Распределение воздуха включает воздуховоды для приточного, вытяжного и возвратного воздуха. Распределение труб включает подачу горячей воды, охлажденной воды, воды в конденсатор и пар, а также возврат конденсатора. Вертикальная шахта включает другие механические и электрические распределительные устройства для обслуживания всего здания, включая водопроводные трубы, противопожарные трубы и электрические каналы / туалеты.

    5. Доступ к оборудованию: помещение с оборудованием должно позволять перемещение большого и тяжелого оборудования во время установки, замены и обслуживания.

    Распределение воздуха предполагает наличие воздуховодов, по которым кондиционированный воздух доставляется в нужную зону прямым, бесшумным и экономичным способом. Распределение воздуха включает в себя воздухораспределительные устройства, такие как решетки и диффузоры, для подачи приточного воздуха в помещение с низкой скоростью; оконечные устройства с приводом от вентилятора, в которых используется встроенный вентилятор для подачи воздуха в помещение; оконечные устройства с переменным расходом воздуха, которые доставляют в помещение переменное количество воздуха; оконечные устройства всасывания воздуха, которые контролируют первичный воздух, нагнетают возвратный воздух и распределяют смешанный воздух в помещении; и оконечные устройства для впуска воздуха-воды, которые содержат катушку в воздушном потоке.Все воздуховоды и трубопроводы должны быть изолированы, чтобы предотвратить потери тепла и сэкономить энергию здания. Также рекомендуется, чтобы в зданиях было достаточно места на потолке для размещения воздуховодов в подвесном потолке и плите перекрытия, а также чтобы их можно было использовать в качестве приточной камеры для возвратного воздуха, чтобы уменьшить количество обратных воздуховодов.

    Система трубопроводов используется для прямой, бесшумной и доступной подачи хладагента, горячей воды, охлажденной воды, пара, газа и конденсата к оборудованию HVAC и от него. Системы трубопроводов можно разделить на две части: трубопровод в центральном аппаратном помещении завода и трубопровод подачи.Трубопроводы HVAC могут быть изолированы или не изолированы в соответствии с существующими нормативными требованиями.

    6. Центральные системы HVAC

    Центральная система HVAC может обслуживать одну или несколько тепловых зон, а ее основное оборудование расположено за пределами обслуживаемой зоны (зон) в подходящем центральном месте внутри, наверху или рядом с здание [4, 5]. Центральные системы должны кондиционировать зоны с их эквивалентной тепловой нагрузкой. Центральные системы HVAC будут иметь несколько контрольных точек, таких как термостаты для каждой зоны.Среда, используемая в системе управления для обеспечения тепловой энергии, подклассифицирует центральную систему HVAC, как показано на Рисунке 2.

    Рисунок 2.

    Горизонтальное иерархическое представление основных типов центральных систем HVAC.

    Средой передачи тепловой энергии может быть воздух, вода или и то, и другое, которые представляют собой воздушные системы, воздушно-водяные системы, водные системы. Кроме того, центральные системы включают тепловые насосы с водяным источником и панели отопления и охлаждения. Все эти подсистемы обсуждаются ниже.Центральная система отопления, вентиляции и кондиционирования воздуха имеет комбинированные устройства в вентиляционной установке, как показано на рисунке 3, которая содержит вентиляторы приточного и возвратного воздуха, увлажнитель, змеевик повторного нагрева, змеевик охлаждения, змеевик предварительного нагрева, смесительную камеру, фильтр и наружный воздух.

    Рисунок 3.

    Расположение оборудования для центральной системы HVAC.

    6.1. Воздушные системы

    Средой передачи тепловой энергии по системам подачи в здание является воздух. Полновоздушные системы можно подразделить на одну зону и многозонную, скорость воздушного потока для каждой зоны — постоянный объем воздуха и переменный объем воздуха, конечный повторный нагрев и двойной воздуховод [5].

    6.1.1. Одна зона

    Система с одной зоной состоит из вентиляционной установки, источника тепла и источника охлаждения, распределительных воздуховодов и соответствующих устройств подачи. Приточно-вытяжные агрегаты могут быть полностью интегрированы там, где имеются источники тепла и охлаждения, или раздельными, если источник тепла и холода отделены. Интегрированный блок, как правило, представляет собой установку на крыше и соединен с воздуховодом для доставки кондиционированного воздуха в несколько помещений с одной и той же тепловой зоной. Основным преимуществом однозонных систем является простота конструкции и обслуживания, а также низкая первоначальная стоимость по сравнению с другими системами.Однако основным его недостатком является обслуживание одной тепловой зоны при неправильном применении.

    В однозонной системе отопления, вентиляции и кондиционирования воздуха одно устройство управления, такое как термостат, расположенное в зоне, управляет работой системы, как показано на рисунке 4. Управление может быть либо плавным, либо двухпозиционным, чтобы соответствовать требуемой тепловой нагрузке. единой зоны. Это может быть достигнуто путем регулировки мощности источника нагрева и охлаждения в собранном блоке.

    Рисунок 4.

    Воздушная система отопления, вентиляции и кондиционирования воздуха для одной зоны.

    Хотя несколько зданий могут быть одной тепловой зоной, одна зона может использоваться в нескольких приложениях. Односемейные жилые дома можно рассматривать как системы с одной зоной, в то время как другие типы жилых домов могут включать различную тепловую энергию в зависимости от занятости и структуры здания. Движение людей влияет на тепловую нагрузку здания, что приводит к разделению здания на несколько отдельных зон для обеспечения требуемых условий окружающей среды. Это можно наблюдать в больших жилых домах, где две (или более) системы с одной зоной могут использоваться для обеспечения теплового зонирования.В малоэтажных квартирах каждый квартирный блок может быть оборудован отдельной однозонной системой. Многие большие одноэтажные здания, такие как супермаркеты, магазины уцененных товаров, могут быть эффективно кондиционированы с помощью серии систем с одной зоной. Большие офисные здания иногда обуславливаются серией отдельных систем с одной зоной.

    6.1.2. Многозонный

    В многозонной системе с общим воздухом для каждой зоны в здании предусмотрены отдельные воздуховоды. Холодный воздух и горячий (или возвратный) воздух смешиваются в приточно-вытяжной установке для достижения тепловых требований каждой зоны.В определенной зоне есть кондиционированный воздух, который не может быть смешан с воздухом других зон, и для всех нескольких зон с различными тепловыми требованиями требуются отдельные приточные каналы, как показано на Рисунке 5. Многозонная система кондиционирования воздуха состоит из кондиционера с параллельные пути потока через охлаждающие змеевики и нагревательные змеевики и внутренние смесительные заслонки. Рекомендуется, чтобы одна многозонная зона обслуживала максимум 12 зон из-за физических ограничений на соединения воздуховодов и размер заслонки. Если требуется больше зон, можно использовать дополнительные кондиционеры.Преимущество многозонной системы состоит в том, чтобы адекватно кондиционировать несколько зон без потерь энергии, связанных с конечной системой повторного нагрева. Однако утечка между палубами кондиционера может снизить энергоэффективность. Главный недостаток — необходимость в нескольких приточных воздуховодах для обслуживания нескольких зон.

    Рисунок 5.

    Воздушная система HVAC для нескольких зон.

    6.1.3. Терминальный повторный нагрев

    Терминальная система повторного нагрева — это многозонная система, которая учитывает адаптацию однозонной системы, как показано на рисунке 6.Это может быть выполнено путем добавления нагревательного оборудования, такого как змеевик с горячей водой или электрический змеевик, к выходу за потоком приточного воздуха от вентиляционных установок около каждой зоны. Каждая зона контролируется термостатом для регулировки тепловой мощности нагревательного оборудования в соответствии с тепловыми условиями. Приточный воздух от приточно-вытяжных установок охлаждается до самой низкой точки охлаждения, а конечный подогрев добавляет требуемую тепловую нагрузку. Преимущество терминального повторного нагрева заключается в гибкости и его можно устанавливать или снимать с учетом изменений зон, что обеспечивает лучший контроль тепловых условий в нескольких зонах.Однако конструкция терминала повторного нагрева не является энергосберегающей системой, потому что значительное количество чрезвычайно охлаждающего воздуха не требуется регулярно в зонах, что можно рассматривать как ненужную энергию. Поэтому энергетические нормы и стандарты регулируют использование систем повторного нагрева.

    Рисунок 6.

    Одноканальная система с оконечными устройствами повторного нагрева и байпасными блоками.

    6.1.4. Двойной воздуховод

    Двойная воздуховодная система представляет собой модификацию многозонной концепции с терминальным управлением.Центральная приточно-вытяжная установка обеспечивает два кондиционированных воздушных потока, таких как холодная палуба и горячая палуба, как показано на Рисунке 7. Эти воздушные потоки распределяются по всей площади, обслуживаемой приточно-вытяжной установкой, в отдельных и параллельных каналах. Каждая зона имеет клеммную смесительную коробку, управляемую зонным термостатом для регулировки температуры приточного воздуха путем смешивания приточного холодного и горячего воздуха. Этот тип системы сведет к минимуму недостатки предыдущих систем и станет более гибким за счет использования терминального управления.

    Рисунок 7.

    Двухканальная система отопления, вентиляции и кондиционирования воздуха.

    6.1.5. Переменный объем воздуха

    В некоторых помещениях требуется другой поток приточного воздуха из-за изменений тепловых нагрузок. Таким образом, воздушная система с переменным объемом воздуха (VAV) является подходящим решением для достижения теплового комфорта. Предыдущие четыре типа воздушных систем представляют собой системы постоянного объема. Система VAV состоит из центрального кондиционера, который обеспечивает подачу воздуха к клеммной коробке управления VAV, расположенной в каждой зоне, для регулировки объема приточного воздуха, как показано на рисунке 8.Температура приточного воздуха в каждой зоне регулируется путем изменения расхода приточного воздуха. Основным недостатком является то, что контролируемая скорость воздушного потока может отрицательно влиять на другие соседние зоны с другой или аналогичной скоростью воздушного потока и температурой. Кроме того, в условиях частичной нагрузки в зданиях может потребоваться низкая скорость воздушного потока, что снижает мощность вентилятора, что приводит к экономии энергии. Это также может снизить скорость вентиляции, что может быть проблематичным для системы HVAC и повлиять на качество воздуха внутри здания.

    Рисунок 8.

    Воздушные системы HVAC с оконечными устройствами VAV.

    6.2. Водные системы

    В полностью водяных системах нагретая и охлажденная вода распределяется из центральной системы в кондиционируемые помещения [4, 5]. Этот тип системы относительно невелик по сравнению с другими типами, поскольку в качестве распределительных емкостей используются трубы, а вода имеет более высокую теплоемкость и плотность, чем воздух, поэтому для передачи тепла требуется меньший объем. Системы водяного отопления включают в себя несколько устройств подачи, таких как напольные радиаторы, радиаторы плинтуса, модульные обогреватели и конвекторы.Однако системы, полностью использующие только водяное охлаждение, необычны, например, подвесные балки, установленные в потолке. Основным типом, который используется в зданиях для кондиционирования всего пространства, является фанкойл.

    6.2.1. Фанкойлы

    Фанкойлы — это довольно маленькие устройства, используемые для нагрева и охлаждения змеевиков, циркуляционного вентилятора и соответствующей системы управления, как показано на Рисунке 9. Устройство может быть установлено вертикально или горизонтально. Фанкойл может быть размещен в комнате или открыт для людей, поэтому очень важно иметь соответствующую отделку и стиль.В центральных системах фанкойлы подключаются к бойлерам для нагрева и к чиллерам для охлаждения кондиционируемого помещения. Требуемая температура зоны определяется термостатом, который регулирует поток воды к фанкойлам. Кроме того, пассажиры могут регулировать фанкойлы, регулируя жалюзи приточного воздуха для достижения желаемой температуры. Основным недостатком фанкойлов является вентиляция воздуха, и его можно решить только в том случае, если фанкойлы подключены к наружному воздуху.Еще один недостаток — уровень шума, особенно в критических местах.

    Рисунок 9.

    Водная система: фанкойлы.

    6.3. Системы «воздух-вода»

    Системы «воздух-вода» представлены как гибридная система, объединяющая в себе преимущества полностью воздушных и полностью водных систем [5]. Объем комбинированного уменьшается, и производится наружная вентиляция для правильного кондиционирования желаемой зоны. Водяная среда отвечает за передачу тепловой нагрузки в здании на 80–90% за счет нагрева и охлаждения воды, тогда как воздушная среда обрабатывает остальное.Есть два основных типа: фанкойлы и индукционные.

    6.3.1. Фанкойлы

    Фанкойлы для систем воздух-вода аналогичны фанкойлам для водяных систем, за исключением того, что приточный воздух и кондиционированная вода подаются в желаемую зону от центрального кондиционера и центральных систем водоснабжения ( например, бойлеры или чиллеры). Вентиляционный воздух может подаваться отдельно в пространство

    Подход Laars Heating Systems к первичным / вторичным и многокотельным системам

    1 Документ с техническими данными 7009C Подход «Системы отопления Лаарса» к первичным / вторичным и многокотельным системам

    2 Page 2 Системы отопления LAARS. Идея, время которой пришло. Медно-оребренный котел Laars и концепция первичной / вторичной перекачки родились в Америке сразу после Второй мировой войны.Оба возникли из-за необходимости решить конкретную системную проблему. За прошедшие годы эти две концепции зарекомендовали себя как мощная команда. Взятые вместе, они дают вам возможность построить свой бизнес, предлагая надежные инновационные решения проблем ваших клиентов. Используя основные / второстепенные методы, вы можете: Сопоставить нагрузку на здание для повышения комфорта. Повышение эффективности системы. Избегайте прохождения потока через необожженные котлы (это может снизить эффективность и быстро и легко модифицировать любую работу.Сегодня, более чем когда-либо, котел Laars и технология первичной / вторичной перекачки могут дать вам, профессионалу в области отопления, реальное конкурентное преимущество. Применяя простые концепции, описанные в этом буклете, вы сможете предложить своим клиентам гораздо больший контроль над уровнем комфорта в их зданиях, работая с гораздо большей эффективностью системы. И все это вы сможете сделать с помощью стандартных, готовых к работе, простых в установке компонентов. Вам не понадобятся специальные инструменты. Фактически, вам, вероятно, будет проще работать с первичной / вторичной системой, чем со многими системами, которые вы устанавливаете сейчас.Этот буклет предлагает огромные возможности для профессионалов в области отопления, которые хотят работать не только руками, но и головой. Читать дальше! Рисунок 1. Именно это и сделали «старожилы» (см. Рисунок 2). Они использовали специальные тройники-переключатели, которые создавали большее сопротивление в стояке, чем в отводном трубопроводе радиатора. С помощью этих тройников была решена часть старой проблемы. За несколько дней до разработки циркуляционного насоса подрядчики по отоплению горячей воды столкнулись с проблемой: как заставить воду течь там, где она нужна, когда единственная сила, на которую они рассчитывали? им была плавучесть горячей воды? Это были дни гравитационного жара горячей воды.Горячая вода поднималась, потому что она была легче холодной. Но если бы воде было легче плыть по ближайшему стояку, она бы никогда не пробилась через радиатор. Чтобы оставаться конкурентоспособными, большинство подрядчиков по горячей воде хотели работать с однотрубными системами, как это могли делать их конкуренты, паровые подрядчики. Но что заставило бы воду течь через радиатор, если бы он был подключен, как показано на рисунке 1. Законы природы гласят, что вода будет идти прямо вверх по стояку, потому что это путь наименьшего сопротивления.Единственный способ заставить его превратиться в радиатор — это увеличить сопротивление вдоль стояка. Рисунок 2. Вода откололась и переместилась в радиатор. Это была простая идея (без движущихся частей!), Но потребовались некоторые размышления. Например, подрядчик должен был знать, использовать ли один или два таких специальных тройника. Ответ зависел от размера стояка, размер

    3 Обсуждение конструкции котла Страница 3 радиатора и длины трубопровода между ними.После долгих проб и ошибок старожилы узнали, что они могут и чего не могут. К 1930-м годам большинство подрядчиков, работающих в сфере горячего водоснабжения, отказались от горячего водоснабжения. Циркуляторы позволяли им работать с гораздо меньшими (и гораздо менее дорогими) стояками и сетями. Но для отвода воды по радиаторам все же понадобились специальные тройники. Несколько производителей сделали тройники, подобные изображенному на рис. 3. Система) насос непрерывно, они могли включать и выключать вторичные насосы. Таким образом, каждая ветка стала независимой зоной.Так родилась наука о первичной / вторичной откачке! Основной принцип В первичной / вторичной системе не используются сложные инженерные системы. Вы можете легко применить его на следующей работе и получить реальное конкурентное преимущество. Давайте начнем с рассмотрения этой простой петли трубопровода (см. Рисунок 4). Увеличенное сопротивление Рис. 3. На этом конусе вдавлен конус тройника. Конус создает перепад давления по магистрали. Это облегчает отвод части воды через радиатор. Используя один тройник, подрядчик мог получить определенный поток через радиатор; используя два, он получил бы больше.Как вы понимаете, без этих специальных тройников подрядчик столкнулся бы с той же старой проблемой: отсутствие потока через радиатор! Это потому, что вода всегда будет идти по пути наименьшего сопротивления. Вскоре большинство подрядчиков, работающих с горячей водой, стали использовать эти специальные тройники. А потом совершенно случайно произошло открытие. В начале 1950-х подрядчик установил систему отводных тройников в офисном здании Нью-Йорка. К сожалению, он использовал очень длинные пробеги к радиаторам и, к своему разочарованию, обнаружил, что к радиаторам не поступает достаточно воды, хотя он использовал тройники как для подачи, так и для возврата.Видите ли, перепад давления был больше на участке ответвления (из-за его большой длины), чем на магистрали (даже с двумя тройниками!). Подрядчик, работая с инженером-конструктором и производителем тройников отводящего устройства, опробовал эксперимент. Он установил небольшие циркуляционные насосы на ответвлениях радиаторов, чтобы увеличить поток. Он управлял этими циркуляционными насосами одновременно с основным насосом системы. К его радости, радиаторы греются красиво! От этого базового открытия было совсем немного времени до выяснения, что если они запустили первичный (основной рисунок 4.Здесь ничего сложного. Это просто одноконтурная система с циркуляционным насосом. Очевидно, что когда этот циркуляционный насос включится, вся вода будет вытекать из котла и вокруг контура. Он делает это, потому что у него нет выбора. Циркуляционный насос создает перепад давления, и вода движется в ответ. Оно крутится по кругу, как колесо обозрения. И, как колесо обозрения, подъема не происходит. В такой замкнутой системе, как эта, вес поднимающейся вверх воды уравновешивает вес опускающейся воды.Подъема нет, только поворот. Но предположим, что мы добавляем второй контур трубопровода к основному контуру. Мы не будем использовать те специальные тройники с переключателем, о которых мы говорили ранее, вместо этого мы установим стандартные тройники и вставим клапан в участок трубы между тройниками (см. Рисунок 5). Рисунок 5.

    4 Page 4 Системы отопления LAARS Теперь, будет ли вода течь через второй контур? Это зависит от обстоятельств, не так ли? Это зависит от того, полностью ли открыт этот клапан, полностью закрыт или находится где-то посередине.Клапан похож на затвор, который направляет воду в ту или иную сторону. Это может происходить с потоком воды, потому что это влияет на разницу в перепаде давления между быками и проходами двух тройников. Возьми? Поскольку клапан увеличивает падение давления на участке, он определяет, сколько (если есть) воды будет проходить через вторичный контур. Просто! Вы можете получить тот же эффект с тройниками с переключателем. Они похожи на клапан, застрявший в неподвижном положении. Вы также можете получить аналогичные результаты, используя трубу меньшего размера между тройниками.Это потому, что при одинаковом потоке меньшая труба будет производить большее падение давления, чем большая труба. Если вы любите приключения, вы можете зажать медную трубу между тройниками с помощью плоскогубцев. Это тоже сработает, если вы не слишком сильно обжимаете. Да, как бы то ни было, все дело в падении давления. Но ни один из этих методов не дает вам возможности очень легко запускать, останавливать или изменять поток во вторичном контуре. Итак, давайте попробуем что-нибудь еще (см. Рисунок 6). Потери тепла через магистраль минимальны, так как она не проходит через какое-либо излучение.Только нагревательные контуры пропускают воду через излучение. И эти первичный и вторичный контуры работают совершенно независимо друг от друга. Общий трубопровод Но что происходит в трубопроводе между двумя тройниками? Этот трубопровод является общим для обоих контуров, и это очень важно. Итак, давайте рассмотрим его поближе (см. Рисунок 7). Максимум 12 дюймов Рисунок 7. Рисунок 6. Теперь у нас действительно есть то, с чем мы можем работать! Мы запустим насос котла непрерывно. Если насос отопительного контура выключен, вода не будет течь через его контур из-за падения давления в отопительном контуре. больше, чем давление по ходу двух тройников.Но когда насос контура отопления включен, столько воды, сколько нам нужно, войдет в контур и будет течь свободно, потому что мощность насоса изменяет соотношение перепада давления. Красиво просто, не правда ли? В первичной / вторичной системе насос отопительного контура забирает горячую воду из магистрали, как если бы это был бойлер. В некотором смысле, магистраль фактически становится продолжением котла, длинным желобом, из которого вы можете извлекать тепло в любое время и в любом месте. Мы должны убедиться, что соединение между двумя тройниками очень короткое — от шести до 12 дюймов.Это потому, что мы хотим, чтобы падение давления в этом участке трубопровода было чрезвычайно низким. Как придешь? Потому что мы хотим, чтобы все насосы могли ладить друг с другом. Видите ли, если у вас есть система с двумя насосами, и один оказывается более мощным, чем другой, могут возникнуть проблемы. Вы, наверное, видели, как это происходило на зонированных коммерческих работах. Поток от меньшего насоса может не попасть в общий трубопровод, который он разделяет с большим насосом, из-за разницы давлений, которые каждый насос способен создавать.Вот пример того, что мы имеем в виду (см. Рисунок 8). Насос высокого давления Рис. 8. Обратные клапаны B A Насос низкого давления

    5 Обсуждение конструкции котла Стр. 5 Эти два насоса, один с высоким напором, а другой с низким напором, разделяют весь трубопровод в направлении потока между точками A и B. Допустим, насос высокого давления является работает, а насос низкого давления выключен. Насос с высоким напором создает высокое давление в точке A, но к тому времени, когда оно достигает точки B.Это потому, что давление в насосе съедается сопротивлением трения трубопроводов системы. Вода хочет течь в обратном направлении по трубопроводу насоса с низким напором, потому что высокое давление всегда переходит в низкое давление, но в этом случае это невозможно, потому что в этой линии есть обратный клапан. Итак, теперь включается насос с низким напором. Он тоже создает давление, но этого давления недостаточно, чтобы открыть обратный клапан. Он подавлен, потому что слишком большая разница в давлении между точками A и B.Теперь посмотрите на разницу в первичном / вторичном трубопроводе (см. Рисунок 9). Насос с высоким напором A B A Нет потока B 10 галлонов в минуту 10 галлонов в минуту Рисунок в галлонах в минуту Посмотрите на Рисунок 10. Допустим, мы настроили оба насоса на 10 галлонов в минуту. Когда насос зоны выключен, поток насоса котла со скоростью 10 галлонов в минуту будет перемещаться через точки A и B. В зоне вообще не будет потока. Теперь при включении зонного насоса весь поток перейдет от котла к контуру зоны. Вода не будет течь по общему трубопроводу. Это происходит по простому принципу: все, что входит в тройник, должно выходить из тройника.Но здесь он может уйти двумя способами. Что произойдет, полностью зависит от этого вторичного насоса. Давайте немного изменим ситуацию (см. Рисунок 11). A 10 галлонов в минуту B Контур зоны контура котла Контур котла 20 галлонов в минуту 20 галлонов в минуту Рис. 9. Давления, создаваемые высоконапорным насосом в точках A и B, почти одинаковы, поскольку тройники расположены так близко друг к другу. (Вот почему так важно расстояние от шести до двенадцати дюймов между тройниками.) Насос с высоким напором не будет перекачивать воду через зону, потому что магистраль (общий трубопровод между тройниками) — это путь наименьшего сопротивления.Когда включается насос с низким напором, он перекачивает от общего трубопровода, вокруг его контура (который включает общий трубопровод) и обратно на свою сторону всасывания. Это возможно, потому что давления в точках A и B практически одинаковы. Другими словами, насос высокого давления не может выключить насос низкого давления. Эти двое действуют так, как если бы они находились в разных системах. Они уживаются — наконец-то! Поток через общий трубопровод То, что происходит в общем трубопроводе, может быть довольно интересным. В зависимости от производительности насосов вода может двигаться вперед, назад (правильно!) Или вообще не двигаться.Это вещи, которые вы не видите со стороны, когда находитесь на работе. Вы должны увидеть их в своем воображении. И на бумаге. Рисунок gpm Zone Loop Вот небольшая коммерческая работа. Предположим, насос котла может двигаться со скоростью 20 галлонов в минуту, а насос зоны — только 10 галлонов в минуту. Когда насос зоны выключен, полные 20 галлонов в минуту от насоса котла будут перемещаться по общему трубопроводу. Теперь включается насос зоны. Он пропускает 10 галлонов в минуту через тройник A. Остальные 10 галлонов в минуту проходят через общий трубопровод, чтобы снова соединиться с 10 галлонами в минуту в зоне на тройнике B.Все, что входит в тройник, должно выходить из тройника.

    6 Page 6 Системы отопления LAARS Правило «То, что входит в тройник, должно выходить из тройника», остается в силе. Только сейчас мы разделили выходящий поток на два направления. У нас есть поток через общий трубопровод, но это только половина того, что было, когда зональный насос был выключен. (То, что здесь происходит, очень похоже на то, что происходит в системе с отводным тройником.) Все просто, не правда ли? Но подождите, мы еще не закончили, потому что с первичным / вторичным потоком вода может течь по общему трубопроводу еще одним способом. Предположим, мы переключаем два только что использованных насоса. Давайте поместим насос на 10 галлонов в минуту на контур котла, а насос на 20 галлонов в минуту на контур зоны (см. Рисунок 12). A 10 галлонов в минуту B 10 галлонов в минуту 10 галлонов в минуту Цифра в галлонах в минуту Контур зоны контура котла Теперь внимательно следите. Это немного сложно. Когда зонный насос выключен, по общему трубопроводу будет течь 10 галлонов в минуту, потому что мы рассчитали, что насос котла должен двигаться.Включается насос зоны и забирает 20 галлонов в минуту из тройника А. Но как он может это сделать? В него втекает всего 10 галлонов в минуту. Здесь вы должны запомнить простой принцип: все, что входит в тройник, должно выходить из тройника. Но здесь мы должны сформулировать этот принцип по-другому: все, что выходит из тройника, должно входить в тройку. Видите ли, если мы возьмем 20 галлонов в минуту от тройника, 20 галлонов в минуту должны поступить с двух других сторон. Поскольку насос котла может подавать только 10 галлонов в минуту, зональный насос должен принимать остальные 10 галлонов в минуту с противоположной стороны.Другими словами, из собственного потока! В этом случае вода будет течь в обратном направлении по общему трубопроводу при работе обоих насосов. Только подумайте о возможностях! Вы можете смешать возвратную воду с питающей и получить двухтемпературную систему (без трехходового клапана!), Если это то, что вам нужно. Начальная / средняя школа открывает для вас мир возможностей, если вы хотите работать не только руками, но и головой. Рассмотрим, например, что происходит, когда мы начинаем применять эту технику на стороне котла в системе.Первичные / вторичные котлы? Эви Льюис Миллер, калифорнийский инженер и изобретатель, придумал идею котла с медными оребрениями и трубами с высоким расходом и малой массой. Он полагал, что его концепция устранит проблемы образования накипи и электролитической коррозии, которые обычно сокращают срок службы отливок. применение котлов с железными и стальными трубами для нагрева воды, поэтому он основал Laars Engineering и проверил свои идеи. Индустрия бассейнов только зарождалась в южной Калифорнии в те годы после Второй мировой войны, и бойлер Эви Миллера оказался идеальным нагревателем воды для бассейнов.Его котлы, в большинстве случаев, располагались снаружи, подверженные воздействию элементов. Они будут обращаться с сильно насыщенной кислородом и хлорированной водой. Они увидят условия хуже, чем любой водогрейный котел. И они длились годами. Судя по мучительной работе, которую они видели с хлорированной и насыщенной кислородом водой в бассейне, они казались естественными для водяного отопления, поскольку эта наука развивалась в пятидесятые годы. Фактически, когда дело доходит до простой закрытой системы водяного отопления, котлы Laars, вероятно, намного лучше, чем должны быть! А из-за своего небольшого размера и низкого содержания воды котлы Laars идеально подходят для первичных / вторичных систем.Чтобы понять, что мы имеем в виду, вы должны представить себе гидравлическую систему отопления как состоящую из трех основных частей: бойлера, который мы будем рассматривать как теплогенератор, поскольку он нагнетает тепло во вторичный контур по мере необходимости. Назовем котельные контуры первичными контурами. Вторичный контур, который для нашей цели мы назовем системой теплопередачи, поскольку он доставляет тепло от теплогенератора (или основного контура) людям, занимающим здание, и, наконец, … радиаторам, или, в данном случае, распределители тепла, потому что именно это они и делают — распределяют тепло там, где и когда это необходимо.Радиаторные зоны назовем третичными контурами. Теперь давайте внимательно посмотрим на каждую часть нашей системы. Теплогенератор (котел) Вы должны рассчитать свои котлы для наихудших условий. Когда воет ветер и температура наружного воздуха равна или ниже нуля градусов, этот котел должен вырабатывать достаточно тепла, чтобы ваш клиент чувствовал себя комфортно. Если вы правильно подобрали размеры, котел должен работать непрерывно в самый холодный день года. Это и есть расчеты теплопотерь.Но теперь подумайте: почти каждый второй день в году этот котел способен делать намного больше, чем вам нужно. Думаю об этом. Есть ли

    7 Обсуждение конструкции котла Page 7 Рис. 13. Смысл котла генерировать максимальное количество тепла при 30- или 40-градусном дне? Конечно, нет. И именно в эти менее суровые дни котлы, подключенные к первичному / вторичному трубопроводу, светятся, потому что вы можете заставить их генерировать только необходимое количество тепла, соответствующее теплопотерям здания в любой момент.Он дает вам возможность поговорить о двух вещах, отвечающих интересам ваших клиентов: комфорте и экономичности. Это дает вам лучшую историю, чем следующий парень, и это все важное конкурентное преимущество. Например, предположим, что общая чистая потребность здания в тепле (отопление помещений и горячее водоснабжение) составляет 500 000 БТЕ / ч. Вы можете рассчитать один котел на такую ​​нагрузку. Он будет отапливать здание и обеспечивать горячую воду в любой день года, однако в большинстве дней он будет иметь большие размеры. Но разделив общую нагрузку между двумя котлами, каждый из которых может производить, скажем, 250 000 БТЕ / ч, вы выполнили несколько задач: В первую очередь, как мы уже говорили, разделив нагрузку, вы осознали, что не каждый день бывает самым холодным. года.Ваш клиент согласится с вами в этом, потому что это здравый смысл. В обычный зимний день вы, вероятно, можете запустить только один котел и все еще иметь возможность отапливать его дом. Фактически, поскольку размер этого котла меньшего размера больше соответствует фактическим потерям тепла в здании в этот день, есть вероятность, что он будет работать дольше, чем один более крупный котел. Это повышает вашу общую эффективность работы за счет сокращения потерь в режиме ожидания меньшего котла. Это также снижает расход топлива вашим клиентам. Естественно, что по мере того, как становится холоднее, второй котел включается последовательно, чтобы помочь первому поддерживать требуемую температуру вторичного контура.Другими словами, два небольших котла работают как один, но только в те холодные дни. ДАЛЕЕ, используя два котла, вы встраиваете функцию ожидания, которой нет у одного большого котла. Вероятность того, что оба котла потребуют ремонта в один и тот же день, мала. Ты знаешь что. Ваш клиент тоже будет это знать интуитивно. Он будет продан с мыслью, что он, вероятно, никогда не останется без тепла и горячей воды, когда воспользуется вашей системой. Эта ключевая особенность является причиной того, что вы видите так много подобных систем в больницах, школах и домах престарелых.Эти люди просто не могут позволить себе оставаться без тепла. КРОМЕ ТОГО, при подключении трубопроводов к первичному / вторичному котлу, вода в системе не будет проходить через котел. Это означает, что вы снизили тепловые потери через дымовую трубу и рубашку котла. Включенный котел будет генерировать тепло, необходимое вашей системе, в то время как выключенный котел простаивает. Как будто котел отключили от системы, хотя это не так. Это преимущество в сочетании с низким содержанием воды (и низкими потерями в режиме ожидания) котла Laars еще больше увеличивает общую эффективность системы (опять же, давая вам это конкурентное преимущество.) НО МЫ ЕЩЕ НЕ ПОКАЗАЛИСЬ. Давайте поднимем его на еще более высокий уровень, добавив в систему элемент управления Laars EM 2. Эта простая и недорогая система управления включает циркуляционный насос первичного котла в течение нескольких минут после отключения его горелки. Циркуляционный насос отводит остаточное тепло из медного теплообменника и направляет его во вторичный поток воды. При этом EM 2 полностью исключает потери котла в режиме ожидания! Это, безусловно, в интересах вашего клиента, не так ли? Если вы работаете с трубопроводом первичного / вторичного котла, вы можете разделить общую нагрузку на более чем два котла, если хотите.Однако мы обнаружили, что четыре котла — это максимум, который вы должны использовать в первичной / вторичной системе с несколькими котлами. Причина проста: рентабельность более чем четырех котлов настолько мала, что не стоит дополнительных усилий. Но представьте себе возможности, если бы каждый из этих четырех первичных / вторичных котлов был способен переключаться с большой нагрузки на малую и обратно! У вас будет четыре очень отзывчивых котла, разделяющих общую нагрузку системы. Одна или две горелки могут работать на сильном огне, третья — на слабом, а четвертая — в состоянии покоя.С помощью этой стратегии вы сможете точно настроить потребности вашего клиента в тепле и горячей воде для любого дня года. Вы напрямую коснетесь двух вещей, которые его больше всего интересуют: комфорта и экономии. Еще одно соображение, которое следует учитывать при использовании нескольких котлов первичного / вторичного контура, — это преимущество их небольшого размера. Их можно легко разместить в здании (котлы Laars очень маневренные!). Вы также можете легко соединить их трубкой (обычно из меди). Фактически, если вы можете прокладывать трубы для системы жилого размера, вы также можете прокладывать трубы для большой системы с несколькими котлами, первичной / вторичной.Это так просто. А из-за их компактных размеров вы сможете установить два (и более!) Котла Laars в одном помещении, которое занимал бы чугунный секционный или стальной жаротрубный котел. Вы обнаружите, что ваши материальные затраты будут сопоставимы с установкой одного котла. Эти котлы проходят практически через любую дверь, что делает их идеальными для работ по модернизации. Ваши затраты на рабочую силу, скорее всего, также будут меньше из-за меньшего размера и веса котла Laars.

    8 Page 8 LAARS Системы отопления Потребность в потоке котла Поток через котел важен в любой системе, но здесь мы уделяем ему особое внимание, поскольку котел в первичной / вторичной системе является теплогенератором.Он должен подавать в систему нужное количество тепла в нужное время. А так как котел находится в собственном контуре, мы подберем размеры трубопроводов и циркуляционного насоса только в соответствии с его потребностями. (Мы будем обрабатывать потребности системы в потоке и излучении аналогичным образом.) Следуя этой стратегии, вы обычно получаете небольшой, легко доступный встроенный циркуляционный насос для бойлера. Вы также будете использовать трубопровод котла, который, скорее всего, будет меньше, чем вам нужно для одного большого котла. Мы рекомендуем повышение температуры на 25 градусов через бойлер Лаарса.Наши котлы серии PH поставляются с установленными на заводе циркуляционными насосами, которые предварительно рассчитаны на работу в первичных / вторичных системах. (Это самый простой способ сделать это.) Если вы решите заказать котел Laars без установленного на заводе циркуляционного насоса, вам будет полезна таблица 1. Напор для отбора воды в котел (внутренний) Скорость (дюймы) Потери (галлоны в минуту) (футы) P * P P P P P P P * 2P = Двухходовой теплообменник. 1P = однопроходный теплообменник. Таблица 1. Расходы первичного контура (при 25 F) и размеры труб. Как мы уже говорили, держите два тройника, которые соединяют подающий и обратный трубопровод котла с вторичным контуром системы, на расстоянии примерно шести дюймов (никогда не дальше фута).При таком трубопроводе вода не будет течь через бойлер, когда первичный насос выключен. И всегда качайте в котел насосом основного котла. Другими словами, вдали от общего трубопровода между первичным и вторичным контурами. Насос котла использует это обычное соединение в качестве расширительного бака. Видите ли, с первичной / вторичной системой вам нужно только одно место расположения компрессионного бака, независимо от того, сколько котлов вы используете. И вы всегда должны помещать этот резервуар во вторичный контур. При желании вы можете использовать несколько резервуаров.Хитрость состоит в том, чтобы соединить их вместе так, чтобы они соединялись в одной точке вторичного контура. (Подробнее об этом чуть позже.) Этот вторичный контур является транспортной системой для тепла. Это второй элемент в общей системе. Давайте рассмотрим это поближе. Транспортная система (вторичный контур) Рис. 14. Подумайте о вторичном контуре как о монорельсовой дороге, которая огибает внешний край здания и передает тепло от котлов к радиаторам. Это большая гоночная трасса из трубы с относительно небольшим циркуляционным насосом, который гонит воду по кругу.Если температура вторичного потока падает, котлы посылают в него немного тепла. Если зоны требуют тепла, их циркуляторы отбирают тепло от него, как если бы вторичный контур был продолжением котла. Видите, почему мы называем это системой транспортировки тепла? Вы будете эксплуатировать циркуляционный насос вторичного контура непрерывно в течение отопительного сезона, поскольку никогда не знаете, когда какая-либо зона потребует тепла. Вы подберете этот циркуляционный насос в соответствии с потребностями расхода и потери напора только этого контура. Обычно вы получаете небольшой встроенный циркуляционный насос для этой работы, так как вторичный контур содержит несколько витков и не имеет котлов или радиаторов.Здесь очень небольшое сопротивление потоку. Вторичный контур подобен автостраде для потока воды. Это еще одно из часто упускаемых из виду преимуществ первичной / вторичной системы. В коммерческих системах с одним котлом / одним насосом вы почти всегда получаете большой циркуляционный насос, установленный на цоколе. Эти насосы стоят дороже при покупке и установке, чем меньшие насосы в линию. Также необходимо установить их на тяжелые бетонные основания, затереть их и периодически выравнивать. Они занимают ценную площадь на полу и обычно требуют длинных подводящих трубопроводов для предотвращения выхода из строя подшипников насоса.

    9 Обсуждение конструкции котла Page 9 Вы избегаете всех этих скрытых затрат с первичными / вторичными насосами, потому что вы работаете с серией небольших линейных циркуляционных насосов. Настенный контроллер (Laars Mighty Matic) включает вторичный циркуляционный насос осенью (в зависимости от температуры наружного воздуха) и поддерживает его работу до тех пор, пока в здании требуется тепло (подробнее об этом контроллере позже) .Потребности в потоке вторичного контура Вы измените размер первичного контура в соответствии с потребностями в потоке всех зон. Вы можете оценить свой расход, используя следующее: ПРАВИЛО БОЛЬШЕГО ПАЛЬЦА: один галлон вторичного потока в минуту будет транспортировать в систему 12 500 БТЕ / ч. (Мы основали это на падении температуры в системе на 25) .Так, например, если ваша общая тепловая нагрузка составляет 500000 БТЕ / ч, вы можете получить расход для вашего вторичного циркуляционного насоса, разделив 12500 БТЕ / ч на общую нагрузка (500000 БТЕ / ч). 500 000 = 40 галлонов в минуту 12 500 Опять же, это учитывает 25-градусное падение температуры в системе.Для выбора размера медной вторичной магистрали используйте рекомендации, приведенные в таблице 2. Расход основного размера БТЕ / ч 1 дюйм 8 галлонов в минуту 100000 1,000 дюйма 14 галлонов в минуту 175000 1½ дюйма 22 галлона в минуту 275,000 2 дюйма 45 галлонов в минуту 562000 2½ дюйма 85 галлонов в минуту 1062 500 резервуар и заполните система в том месте, где находится компрессионный бак. Поскольку мы основываем размер компрессионного бака в основном на объеме воды во всей системе, вы получаете реальное преимущество, используя маломассивные котлы Лаарса вместо высоководных, литых — железные секционные или стальные жаротрубные котлы Котлы Laars содержат часть объема, которую вы найдете в этих больших котлах, и все же они производят такое же количество тепла.Эта важная особенность позволяет снизить размер (и стоимость!) Мембранных баков. И это увеличивает вашу прибыль. Важная деталь Бак сжатия — это точка, в которой давление в любой закрытой гидравлической системе не изменяется. Это единственное место, на которое не может повлиять перепад давления циркулятора. Фактически, циркуляционный насос использует резервуар как ориентир, чтобы знать, что делать. Если вы откачиваете из компрессионного бака, насос будет добавлять свой перепад давления к наполняющему (статическому) давлению системы.Если вы качаете в сторону компрессионного бака, насос уберет перепад давления из статического давления заполнения. Например, предположим, что у вас есть циркуляционный насос, способный создавать перепад давления 10 фунтов на квадратный дюйм (23 фута напора насоса). Предположим также, что вы заполнили эту систему до давления 15 фунтов на квадратный дюйм (см. Рисунок 15). 15 фунтов на кв. Дюйм 25 фунтов на кв. Дюйм, ман. Теперь, когда вы знаете скорость потока для вторичного циркуляционного насоса, вам нужно будет найти его напор насоса. Для этого вы можете использовать следующее: ПРАВИЛО БОЛЬШОГО ПРАВИЛА: на каждые 100 футов трубопровода вторичного контура оставьте шесть футов напора насоса.Например, если общая длина вторичного контура составляет 300 футов, выберите размер вашего циркуляционного насоса для надлежащего расхода при 18 футах напора насоса. (Мы основали это на показанных выше скоростях потока) Это достаточно просто, не правда ли? Теперь у вас есть скорость потока и потеря напора. Все, что вам нужно сделать, это выбрать вторичный насос из каталога производителя насоса. Теперь, помимо вторичного циркуляционного насоса, в контуре также находятся компрессионный бак системы, воздушный сепаратор и заправочный клапан. Всегда устанавливайте циркуляционный насос подальше от компрессионного Циркулятора резервуара (перепад 10 фунтов на квадратный дюйм). Если вы откачиваете из этого резервуара, давление на нагнетательном фланце циркуляционного насоса будет 25 фунтов на квадратный дюйм, когда он работает.Давление на его всасывающем фланце будет 15 фунтов на кв. Дюйм (при условии, что его нагнетание находится рядом с точкой, где подсоединен компрессионный бак). Теперь переместите циркуляционный насос на другую сторону компрессионного бака. Вы собираетесь качать прямо в точке, где резервуар подключен к первичному контуру. В этих условиях, когда циркуляционный насос включается, его давление нагнетания останется на уровне 15 фунтов на кв. Дюйм, но давление на его стороне всасывания упадет до 5 фунтов на квадратный дюйм!

    10 Page 10 LAARS Heating Systems Рис. Psig Циркулятор 15 psig (перепад 10 psig) Резервуар 15 psig Видите? Как показано на Рисунке 16, перепад давления насоса отображается как падение давления на всасывании.Вода продолжает течь, потому что в циркуляционном насосе все еще существует перепад давления 10 фунтов на кв. Дюйм, но это падение давления может создать проблемы с воздухом в системе. Воздух всегда растворен в воде системы, и когда насос понижает давление, воздух выходит из раствора и образует пузырьки. Это очень похоже на то, что происходит, когда вы встряхиваете бутылку с газировкой, а затем открываете крышку. Внезапное падение давления, вызванное открытием крышки, высвобождает растворенные пузырьки углекислого газа в соде.(Вы знаете, что будет дальше.) Нам нравится избегать проблем с воздухом в системе, и поэтому мы рекомендуем всегда откачивать воду из компрессионного бака. (И помните, что первичные циркуляционные насосы используют в качестве компрессионных баков общий трубопровод между первичным и вторичным контурами.) По этой же причине вы всегда должны подавать питательную воду в точку, где подсоединен компрессионный бак. Это единственное место в системе, где циркуляционный насос не может изменить давление. Это единственное место, где подающий клапан может получить истинное представление о том, что на самом деле происходит в системе.А теперь давайте посмотрим, как мы собираемся распределять весь этот комфорт, который создавали. Радиаторы (распределители тепла) заключительная часть нашей первичной / вторичной системы. Если вы до сих пор хорошо поработали с определением размеров, всегда будет правильное количество тепла, доступного между этими двумя близко установленными тройниками, которые разделяют вторичный контур и третичный контур радиатора. Третичный циркулятор включается по вызову зонного термостата, чтобы изменить соотношение падения давления между вторичным и третичным контурами в точке, где они сходятся.При необходимости этот циркулятор нагнетает необходимое количество тепла в радиаторы. Вы должны выбрать размер радиационного трубопровода, чтобы он соответствовал потребностям расхода в отдельных третичных зонах. Используя ту же разницу температур 25, с которой мы работали до сих пор, мы пришли к Таблице 3: Зональный расход нагрузки Размер трубы (БТЕ / ч) ½ «1½ галлонов в минуту 18 750 ¾» 4 галлонов в минуту 50 000 1 «8 галлонов в минуту 100 000 Таблица 3. Определение размеров радиационных контуров Итак, если вы выбрали длину медного плинтуса для подачи, скажем, 15 000 БТЕ / ч в зону, вы бы посмотрели на таблицу и выбрали 1/2 медных трубок.Просто, не правда ли? Просто снимите две футболки любого размера с половиной на второй петли, соблюдая расстояние между ними около шести дюймов. Затем установите третичный (зональный) циркуляционный насос подальше от тройника и подключите его к зонному термостату. Если вам нужна вода с низкой температурой в вашей зоне, потому что вы повторно устанавливаете панель излучающего тепла, вы должны использовать трехходовой клапан для регулировки температуры воды, протекающей через излучающую зону. Трехходовой клапан должен реагировать на температуру наружного воздуха.(Производители излучающих трубок обычно имеют этот элемент управления как часть своей системы.) Подключите трехходовой клапан на стороне вторичного контура циркуляционного насоса, чтобы поток через излучающую панель оставался стабильным. Точно так же, как на рис. 18. Трехходовой клапан вторичного контура Циркулятор Рис. 17. Проще говоря, работа радиатора заключается в отводе тепла, которое мы вводили обратно в котельную — тепла, которое циркулировало во вторичном контуре. петлю — и кладем в места где люди.Радиаторы (третичные контуры трубопровода) становятся рис. 18. Радиантная зона

    11 Обсуждение конструкции котла Page 11 Трехходовой клапан, реагируя на температуру наружного воздуха, определяет потребности в температуре в помещении и регулирует температуру, но не скорость потока, излучающей панели. Это важно. Самый простой способ справиться с любым типом излучения — отключить от сети шлейф.Просто включите циркуляционный насос в ответ на сигнал комнатного термостата, и он будет действовать как ваш переключатель включения / выключения. Естественно, вы будете основывать размер излучения на потерях тепла в зоне, которую оно обслуживает. Вы также можете отвести радиаторы от переключающих тройников в третичном контуре, если хотите. Это дает вам возможность использовать неэлектрические зональные клапаны на каждом радиаторе. Это дополнительно увеличивает уровень контроля всей системы, но проконсультируйтесь с производителем клапана, если вы решите пойти по этому пути. Падение давления через каждый термостатический вентиль радиатора становится очень важным в этом случае.Для достижения наилучших характеристик ищите клапаны с максимально низким перепадом давления. Практически во всех случаях циркулятор, который вы будете использовать для контура третичного излучения, будет маленьким, например, Taco 005 (или 007), Bell & Gossett SLC или Grundfos UP. Это связано с тем, что зонный циркулятор видит только расход и падение давления в третичном контуре. Как правило, это не больше, чем в небольшом доме с водяным отоплением. Управление первичной / вторичной системной фигурной ступенью и 8-ступенчатыми контроллерами.Мы хотели бы, чтобы вы рассмотрели контроллер Laars Mighty Matic для вашей новой первичной / вторичной системы. Мы выбрали два контроллера, имея в виду эти системы, и не думаем, что вы где-нибудь найдете лучший контроль. Mighty Matic выпускается в двух размерах для управления 4 или 8 ступенями горелки. Это означает, что вы сможете зажечь этот котел в режиме сильного пламени и этот котел в режиме малого пламени, в то время как остальные котлы находятся в режиме ожидания. Эта функция позволяет вам предоставить вашим клиентам максимально полный контроль над уровнем комфорта (и счетами за топливо!).Все, что вам нужно сделать, это выбрать и предварительно установить одну из кривых нагрева контроллера, и все готово. Mighty Matic автоматически отслеживает потребности системы с этого дня. Выбрать правильную кривую нагрева просто. Вы основываете его на условиях, которым должна соответствовать ваша система в самый холодный день года. Например, предположим, что вы настроили свое излучение таким образом, чтобы обеспечить комфорт в 70 градусов в день без градусов. Для этого вам может потребоваться, чтобы в этот очень холодный день в радиаторах была средняя температура воды 180 градусов.Затем вы выбираете кривую нагрева, которая соответствует 180-градусной температуре воды и нулевой наружной температуре. В любой другой день года система будет отслеживать кривую нагрева вверх и вниз в соответствии с потребностями этого дня. Если на улице тепло, температура вторичной воды снизится. Если температура упадет ниже установленного вами минимума, Mighty Matic определит это и сместит кривую нагрева вверх. Таким образом, система может работать при температурах выше, чем установленный вами максимум.Довольно умно, не правда ли? Но это не все. Допустим, здание заполнено людьми, и в результате температура в помещении повышается. При добавлении комнатного термостата Mighty Matic тоже это почувствует и сместит кривую нагрева вниз для компенсации. Другими словами, он игнорирует датчик наружного воздуха и говорит: «Даже если на улице холодно, здесь тепло, поэтому давайте снизим температуру!» Если кто-то внезапно откроет все окна и двери в очень холодный день, Mighty Matic тоже почувствует это и снова мгновенно сместит кривую нагрева, чтобы компенсировать это.Результат всего этого — беспрецедентный уровень человеческого комфорта. Mighty Matic также может понижать температуру ночью или поддерживать температуру первичного контура на фиксированном уровне. Твой выбор; все, что вам нужно сделать, это сказать контроллеру, что вы хотите. Если вы выберете, Mighty Matic также установит порядок зажигания горелок. Вы можете включить каждый из них по очереди и работать в течение равного времени, или вы можете сделать так, чтобы ближайший к дымоходу загорался первым и каждый раз отключался последним, таким образом гарантируя, что у вас всегда будет теплый дымоход и хорошая тяга.Опять же, это ваш выбор. Вы также можете настроить Mighty Matic на определение минимальной и максимальной температуры воды и выключение системы, если это вызывает беспокойство. Этот контроллер настолько умен, что летом он также будет вращать циркуляторы холостого хода и открывать любые вентиляционные заслонки (если вы их используете) на пару минут каждые несколько дней. Это гарантирует, что ключевые компоненты не застрянут во время простоя в межсезонье. О чем еще ты можешь попросить?

    12 Page 12 LAARS Системы отопления Независимое сравнительное исследование Мы понимаем, что мы не единственная компания, предлагающая на сегодняшний день системы с несколькими котлами.Вам доступно множество других систем, и утверждения могут сбивать с толку. Мы пришли к выводу, что подход «первичный / вторичный» — лучший способ. Некоторые люди предлагают системы, в которых горячая вода проходит через неработающие котлы. Нам это кажется расточительным, но сторонники этих систем настаивают на отсутствии разницы между производительностью их системы и первичной / вторичной системы. Они говорят об экономии от использования всех этих маленьких насосов. Мы не согласны, но вместо того, чтобы верить нам на слово, мы хотели бы, чтобы вы рассмотрели независимое исследование, которое Национальное бюро стандартов провело в NBS, сравнив эти системы и дало некоторые интересные результаты: 1.Многокотельная система, в которой они позволяли возвратной воде проходить через все котлы, независимо от того, работают они или нет. Во всех этих котлах непрерывно горели летчики. 2. Те же системы, что и №1, за исключением того, что пилоты были отключены в неработающих котлах. 3. Многокотельная система с первичным / вторичным трубопроводом (подход Лаарса). Из-за наличия первичного / вторичного трубопровода в неработающих котлах не проходил поток через них. И, как и в случае с №2, пилоты отключались при простое котла.4. Единый большой котел. 5. Многокотельная установка работает непрерывно, как если бы это был один большой котел. Другими словами, все котлы были либо включены, либо выключены. На рисунке 20 показаны результаты теста Национального бюро стандартов. * Кривая вверху (№3) представляет подход Лаарса. Он показывает более высокую общую эффективность по сравнению с другими. Нижняя кривая представляет все остальные системы. Как видите, между ними не было достаточной разницы, чтобы требовать отдельных кривых.Все они дали в основном одинаковые результаты. Это исследование ясно показывает, что перекачка горячей возвратной воды через неработающие котлы приводит к отходам, достаточным для нагрева дымохода и через рубашку, чтобы компенсировать любую экономию за счет снижения потерь цикла. Мы думаем, что здравый смысл тоже говорит вам об этом. Вот почему мы рекомендуем вам использовать первичные / вторичные методы откачки на всех ваших многокотельных системах. Это в лучших интересах ваших клиентов. И в твоем! Мы здесь, чтобы помочь вам В Laars Heating Systems мы гордимся тем, что являемся системной компанией.Мы здесь, чтобы помочь вам, и мы рекомендуем вам позвонить нам или нашему местному представителю за помощью с вашей следующей работой. Наши инженеры и представители на местах хорошо разбираются в первичных / вторичных системах с несколькими котлами. Они проектировали, контролировали и исправляли многие из них на протяжении многих лет. Это мощная команда, и они могут заставить вас хорошо выглядеть на следующем предложении. Воспользуйтесь нашим опытом. Узнай нас лучше. Мы можем сделать вашу жизнь намного проще. И намного выгоднее. Это подход Лаарса! * Срыв и падение КПД при нагрузке примерно 25 процентов произошло, когда второй блок начал цикл и нести часть возрастающей нагрузки.Подобные падения можно ожидать при 50- и 75-процентной проектной нагрузке при запуске блоков 3 и 4, но это не было включено в программу испытаний Fax (Служба поддержки клиентов, консультанты по обслуживанию) 20 Industrial Way, Rochester, NH Fax (Разработка приложений) 1869 Sismet Road, Mississauga, Ontario, Canada L4W 1W Fax Litho в США Laars Heating Systems 0905 Документ 7009C

    Ищете более интеллектуальную систему управления отоплением?

    Предназначены ли старые термостаты с круговой шкалой на свалку?

    Для большинства из нас комнатный термостат — это простой циферблат на стене, который позволяет (по крайней мере теоретически) контролировать температуру в доме.Я говорю «теоретически», потому что во время наших домашних обследований мы заходим в большое количество домов, в которых на самом деле термостаты установлены на 30 0 ° C, но в доме очень редко бывает такая температура.

    Минусы классического комнатного термостата

    Не поймите меня неправильно, термостаты — фантастическое изобретение, но они довольно ограничены. Заходим в дома, где прямо у входной двери стоит термостат. Он подвергается почти постоянному потоку холодного воздуха, а это означает, что термостат всегда будет посылать сигнал котлу на запуск, поскольку он регистрирует температуру окружающей среды как очень низкую.

    >>> Неужели термостат Nest вообще сломался? <<<

    Еще одним очевидным недостатком термостатов является их негибкость: шкала на стене — не самый эффективный способ контролировать температуру в доме с 10 радиаторами. Это также невероятно ручной режим — вам нужно перемещать диск каждый раз, когда вы хотите отрегулировать температуру.

    Наше независимое исследование также показывает, что достижение желаемой температуры для каждого в доме — непростая задача, ведь постоянное перемещение ручки термостата и изменение температуры в помещении часто вызывает споры в доме.

    Итак, как вы подойдете к эффективному управлению всеми этими требованиями?

    Интеллектуальное управление отоплением — более разумный способ обогреть ваш дом уже здесь!

    Новое поколение термостатов и регуляторов отопления доступно для дома — таких, которые подходят для современной насыщенной жизни; разная температура снаружи и внутри; вариативность между комнатами, а некоторые даже узнают о ваших привычках!

    Так что, если у вас старый термостат — такой как тот, который вы видите на картинке справа, возможно, вам лучше заменить его сегодня!

    Какая интеллектуальная система управления отоплением мне нравится больше всего?

    Доступно несколько различных интеллектуальных систем отопления, поэтому в оставшейся части этого блога мы рассмотрим каждую из них и попытаемся выделить ключевые особенности и ограничения каждой, исходя из их основных функций, интеллекта и возможностей зонирования. (возможность нагревать разные части дома до разной температуры) — надеюсь, это даст вам некоторое представление о том, как принять решение о покупке.

    Какие аналогичные продукты для интеллектуального управления отоплением представлены на рынке в настоящее время?

    Доступно несколько действительно интеллектуальных систем отопления, о некоторых из которых вы, вероятно, слышали, — Nest — недавно купленную Google, а Hive у British Gas, которая в настоящее время широко рекламируется в британской прессе. Другие — это Heat Genius и Honeywell evohome, поэтому прокрутите вниз, чтобы узнать о них больше. Нам нравятся продукты Netatmo.

    >>> А как насчет термостатов Heat Genius, Owl, Heatmiser, Insteon и Lyric? <<<

    Мы знаем, что были выпущены и другие интеллектуальные системы отопления с тех пор, как мы впервые написали это — чтобы узнать о них, нажмите на ссылку выше.

    Интеллектуальный термостат Nest

    В начале 2014 года Google выкупила Nest за колоссальные 2 миллиарда фунтов стерлингов — на тот момент их единственными продуктами были интеллектуальный термостат Nest и дымовая пожарная сигнализация Nest Protect. По крайней мере, это подсказывало нам, что у интеллектуальных систем управления отоплением очень светлое будущее. Продукт теперь доступен в Великобритании после объявления в апреле 2014 года, когда Nest также тесно сотрудничает с NPower, чтобы нацелить распределение среди своих потребителей энергии.

    По сути, интеллектуальный термостат Nest похож на ваш существующий термостат, хотя и является очень продвинутой версией. На самом простом уровне вы можете провести пальцем по сенсорному экрану, чтобы изменять температуру вверх и вниз, как в традиционном термостате.

    После установки интеллектуальный термостат Nest начнет изучать ваши режимы нагрева, поскольку вы вручную меняете их в течение первых двух недель и разрабатываете автоматический график, который будет автоматически делать это в будущем.

    Термостат также имеет датчики температуры, влажности, активности и освещения за окном датчика, чтобы помочь ему более разумно реагировать на изменение условий, например, он отключит отопление, когда заметит, что вы вышли из дома, чтобы сэкономить на отоплении. счета. Он также будет учитывать влияние прямых солнечных лучей, падающих на устройство, и по-прежнему считывать и устанавливать правильную температуру.

    Кроме того, терморегулятором можно управлять дистанционно — он может работать как с Apple, так и с мобильным программным обеспечением Android, поэтому на планшете, компьютере и телефоне вы можете проверять использование и управлять им вдали от дома.Самое замечательное в гнезде то, что оно имеет возможность связываться с широкополосным маршрутизатором без дополнительного «ключа», который есть во многих других интеллектуальных системах отопления. Это означает, что вам нужны только два блока — сам термостат и ресивер, который подключается непосредственно к котлу.

    Само изделие довольно легко установить, если у вас есть некоторый опыт замены осветительной арматуры или выполнения основных электрических работ в доме. На данный момент на веб-сайте Nest есть очень простой видеоролик с инструкциями, но он предназначен для рынка США, хотя версия для Великобритании должна появиться в ближайшее время.

    У термостата Nest есть два недостатка — во-первых, он контролирует только горячую воду, которая используется для обогрева вашего дома, а не горячую воду, выходящую из кранов (что является проблемой для бойлеров, работающих только на отопление). Во-вторых, его необходимо постоянно включать в электрическую цепь, резервной батареи нет.

    Сейчас он продается по цене 220 фунтов стерлингов, и вы можете купить его здесь.

    Британский газовый улей

    Следующей в списке идет система отопления Hive Intelligent от British Gas.Если вы живете в Великобритании, я уверен, что вы видели все сообщения в прессе об этом продукте — британский газ, очевидно, стремится использовать пробел на рынке, прежде чем Nest дойдет до этих берегов!

    Итак, фактическое оборудование продается как часть «Hive Active Heating Kit», который по существу включает в себя следующие элементы: приемник, который устанавливается инженером на котел; беспроводной термостат; концентратор, который подключается к широкополосному маршрутизатору и позволяет управлять беспроводным термостатом с помощью компьютерного приложения.

    Приложение Hive, как и все другие интеллектуальные системы управления отоплением, позволяет домашнему хозяйству управлять своим отоплением удаленно из любой части страны (если позволяет сигнал Интернета). Так что, если вы случайно оказались вне дома и хотите попасть домой в жаркий теплый дом, просто войдите в программное обеспечение на своем телефоне — Android и iPhone — и включите обогрев.

    В конечном итоге Hive — это термостат, ограничивающий нагрев одной зоной. Он также не такой умный, как Nest, поэтому, кроме защиты от замерзания, он не отслеживает привычки отопления дома, и все настройки настраиваются вручную.

    >>> Наш подробный обзор Hive <<<

    Итак, хотя интеллектуальный термостат Nest еще не доступен в Великобритании, если бы он предлагался по той же цене, что и Hive, мы полагаем, что Hive не сможет конкурировать с ним по чистой функциональности. Однако это первая модель, и мы ожидаем, что в последующих выпусках будут устранены некоторые из этих начальных недостатков функциональности.

    Одним из больших преимуществ Hive перед Nest является то, что вы можете контролировать горячую воду с помощью системы, поэтому для тех, у кого есть бойлер, работающий только на нагрев (т.е.е. бак с горячей водой), это может быть долгожданным дополнением.

    Сейчас он продается на Amazon за 215 фунтов стерлингов.

    Тадо

    Tado — это довольно аккуратная и простая система, позволяющая контролировать температуру и время включения / выключения нагрева. Настройка довольно проста, она состоит из трех частей — коробки Tado, разъема Tado для широкополосной связи и, наконец, датчика движения температуры.

    Если у вас уже есть комнатный термостат, вы можете просто подключить коробку Tado напрямую к нему.Если у вас нет термостата, вам нужно будет подключить коробку Tado напрямую к системе отопления. К большинству существующих котлов можно подключиться, но если вы не уверены, обратитесь к веб-сайту Tado для получения дополнительной информации.

    >>> Наш подробный обзор Тадо <<<

    Затем разъем Tado вставляется в один из разъемов USB на задней панели маршрутизатора, и вы почти готовы к работе. Наконец, температурный датчик движения следует разместить в том месте, где вы собираетесь проводить большую часть своего обитаемого или жилого времени.Когда он подключен, вы просто запускаете приложение в своей системе Apple / Android, и вы готовы приступить к настройке расписания нагрева и целевой температуры.

    Отсюда устройство будет работать как любой другой термостат — отопление выключится, когда вы скажете ему об этом, и, если в комнате достигнута заданная температура, бойлер выключится.

    Ключевой проблемой интеллектуального термостата Tado является то, что вам необходимо приложение для изменения режима нагрева или настройки «виртуального термостата».В отличие от устройства Nest или систем Hive, нет возможности увидеть температуру на любом из поставляемых комплектов Tado — вам понадобится приложение, работающее на вашем телефоне или столе, чтобы увидеть это в режиме реального времени. Итак, если вы чувствуете себя немного неудобно при использовании этого метода, вам следует рассмотреть другие системы.

    Одна действительно приятная особенность Tado заключается в том, что у него есть функция геозон (например, Honeywell Lyric) — система будет знать, кто находится в доме (на основе приложений на их телефоне), и соответственно обогревать собственность.Как только все выйдут из дома (при условии, что они помнят свои телефоны), бойлер выключится, так как он будет предполагать, что в доме нет никого, кто мог бы получить выгоду от отопления — это довольно страшно, но, тем не менее, умно и, возможно, станет следующим шагом в домашней автоматизации !

    В настоящее время он продается по цене 200 фунтов стерлингов, и вы можете купить его здесь.

    Honeywell evohome

    Многие из наших читателей, вероятно, знакомы с Honeywell, поскольку у них дома уже установлен один из основных термостатов Honeywell.Evohome, безусловно, представляет собой «эволюционный» шаг от этих старых термостатов, поскольку он позволяет пользователю настраивать зоны нагрева в своем доме, все из которых могут быть настроены на разные температуры для еще большего контроля над отоплением. — так же, как Hive and Nest, evohome также можно управлять удаленно с помощью приложения для телефона.

    Компания пыталась упорно бороться против Nest Интеллектуальный термостат в последние годы и играет в догонялки несколько в быстро расширяющейся «потребительского обидчивый» рынка.

    Сам продукт evohome должен быть подключен к системе центрального отопления. Отсюда у вас есть центральный контроллер, который взаимодействует как с котельной, так и с термостатическими радиаторными клапанами (TRV), которые можно установить на отдельные радиаторы в комнатах, которыми вы хотите управлять — для каждого базового блока вы можете создать максимум 12 зоны нагрева.

    Затем центральным контроллером можно управлять вручную или дистанционно с помощью подходящего программного приложения. Изюминкой контроллера evohome является то, что он может быть прикреплен к стене, как ваш существующий термостат, или действовать как автономный, как планшет, который вы можете носить с собой по дому.Однако, в отличие от Heat Genius или интеллектуального термостата Nest, эта конкретная модель не учитывает пользовательские привычки.

    Это, конечно, не самая дешевая модель на рынке, начиная с 372 фунтов стерлингов за базовый стартовый пакет и комплект мобильного доступа, но это предполагает, что дом — это одна зона — немного похоже на ваш существующий термостат. Если затем вы хотите иметь несколько зон, это будет стоить около 69 фунтов стерлингов за радиатор или за приобретенный TRV.

    Мы знаем, что были выпущены и другие интеллектуальные системы отопления с тех пор, как мы впервые написали это — чтобы узнать о них, нажмите на ссылку выше.

    Сейчас он продается на Amazon за 216 фунтов стерлингов.

    Что мы думаем об экономии от установки интеллектуальной системы отопления?

    Рассматривая различные утверждения производителей, говорящие об экономии 20% и более — лично мы думаем, что это цифры «пирожка в небе», поскольку все полностью зависит от ткани и изоляции вашей существующей собственности.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2025 © Все права защищены.
