принцип работы, устройство и обслуживание

Правильная работа системы вентиляции – важная составляющая комфортного проживания в квартире. Вентиляция в многоквартирном доме позволяет организовать правильную циркуляцию воздуха: удаление загрязненного и приток с улицы свежего воздуха в достаточных объемах. Для этого важно не только хорошо понимать как должны функционировать системы вентиляции в доме, но и обеспечить ее надлежащее обслуживание.

Содержание статьи

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

вентиляция в многоэтажке

Различают три подхода к организации вентиляции в многоэтажных постройках:

  • Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
  • Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
  • Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

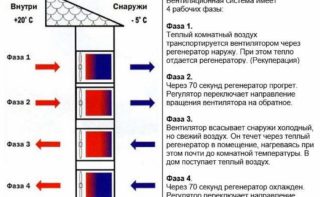

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

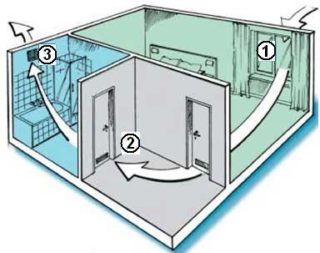

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

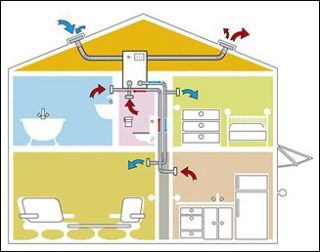

схема

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

  • Установка глухих оконных рам.
  • Монтаж дверных проемов без зазора между полом и дверным полотном.
  • Постоянно закрытые межкомнатные двери.
  • Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

  • От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
  • Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
  • Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
  • Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах. Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п.  Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Естественная поквартирная приточно-вытяжная вентиляция

Главное правило естественной вентсистемы – без постоянного притока свежего воздуха не будет работать и вытяжка. Более того, важно, чтобы приток воздуха шел в достаточном объеме. Так, через узенькую щель в окне в комнату не сможет попасть достаточно воздуха для эффективного проветривания. Чтобы шел нормальный процесс воздухообмена, окно необходимо держать приоткрытым, либо использовать дополнительные элементы конструкции:

  • Проветриватель. Встраивается в стеклопакет и обеспечивает достаточный приток воздуха даже с закрытыми рамами.Самовентиляция
  • Бризер. Более эффективное устройство. Имеет ряд дополнительных функций: очистку от аллергенов, пыли и иных вредных примесей, подогрев воздуха до нужной температуры.
    Бризеры

    Бризер

Обратите внимание! Важно помнить, что для создания достаточной тяги расстояние от вентиляционного отверстия до выхода шахты должно составлять не меньше 2 м.

Вентиляция подвала и цокольного этажа

Вентиляция нужна не только в квартирах, но и в подвальных помещениях, где часто располагаются всевозможные коммунальные приборы, складские помещения, спортзалы и т.п. Цокольный этаж по сути представляет собой фундамент дома, поэтому влажность воздуха здесь во многом зависит от типа грунта.

Вентиляция подвала многоэтажки чаще организуется посредством специальных отверстий в стенах – продухов. Они располагаются чуть выше уровня земли, а их количество и диаметр непосредственно зависят от площади подвального помещения.

как устроена, схема, как работает

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Многоквартирный дом

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Воздух в жилых комнатах должен циркулировать непрерывно – это залог здорового микроклимата и комфорта и безопасности всех жителей многоквартирного дома.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.

Многоквартирный дом

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

  1. Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
  2. Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
  3. Циркуляция воздуха должна быть непрерывной.
  4. Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Многоквартирный дом

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Принцип работы вентиляции многоквартирного дома

Вентиляция осуществляется естественным или механическим путем. Эти виды вентиляции можно организовать в многоэтажных жилых домах и отдельных квартирах.

Как устроена вентиляция в многоквартирном доме? Ее проектируют по двум стандартным схемам. Знание обустройства системы воздуховода поможет разобраться и исправить проблемы в ее функционировании.

Первая схема представляет собой несколько герметичных коробов. Они объединены в одну шахту, которая заканчивается над крышей здания. Воздух с каждого этажа выходит в горизонтальный короб, оттуда через общую шахту во внешнюю среду.
Во второй схеме вентиляционные каналы ведутся к чердаку. Чердак выступает промежуточной камерой, наружу ведет одна шахта. Многие новые постройки имеют такой план воздуховода.

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

  1. Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
  2. Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

  • слабая тяга на верхнем этаже;
  • не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

  1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
  2. Чистый воздух поступает в комнаты через открытые окна и форточки.
  3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы.
Есть несколько методов механической вентиляции жилого помещения:

  • кухонные вытяжки;
  • вентиляторы;
  • приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

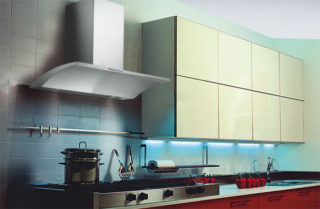

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети.
Вытяжки делят по принципу работы:

  1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
  2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.

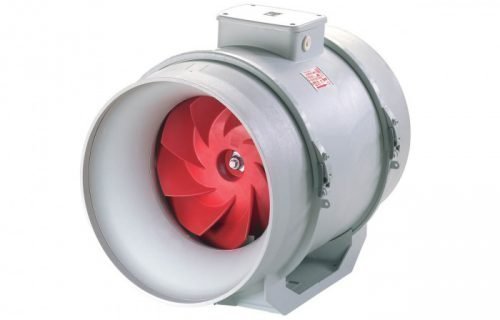

Вытяжной вентилятор

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Приточные клапаны

Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.

Каналы притока воздуха бывают двух типов:

  1. Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
  2. Оконные. Монтируются в щель пластикового окна.

Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.

Вентиляция подвала жилого дома

Вентиляция многоквартирного дома начинается с подвала. Оттуда идут воздуховоды, к которым присоединены все квартиры подъезда.

Подвалы многоэтажных домов – помещения с повышенной влажностью. Она может стать причиной разрушения дома, ржавления коммуникаций. Поэтому очень важно организовать механическую вентиляцию в подвале жилого дома.

Можно использовать вытяжные вентиляторы высокой мощности. Устройство вентиляции в подвале многоквартирного дома лучше доверить профессионалам.

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации.
На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

Вентиляция в многоквартирном жилом доме: схема, устройство, расчет

От того, насколько эффективно функционирует вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит, и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфорт своего проживания. Цель нашей статьи – пояснить, как действуют различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Также мы затронем вопрос обслуживания и периодической очистки систем для подачи и удаления воздуха.

Содержание статьи:

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

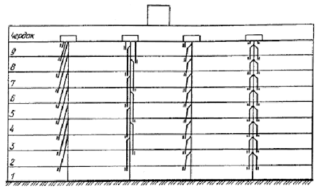

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

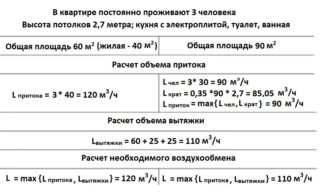

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Совет. Есть еще способ испытания с помощью листа бумаги, но он неточен, поскольку часто тяга вентиляции не в состоянии удержать бумагу на решетке. Лучше производить проверку пламенем.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Система вентиляции в многоквартирном доме схема

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.



Различают три подхода к организации вентиляции в многоэтажных постройках:

  • Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
  • Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
  • Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.



Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.



Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

  • Установка глухих оконных рам.
  • Монтаж дверных проемов без зазора между полом и дверным полотном.
  • Постоянно закрытые межкомнатные двери.
  • Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

  • От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
  • Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
  • Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
  • Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах. Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.



Правильно работающая вентиляция — необходимость в многоквартирном доме!

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

  1. Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
  2. Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
  3. Циркуляция воздуха должна быть непрерывной.
  4. Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.



Переоборудовать систему вентиляции в многоэтажном доме запрещено

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

  1. Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
  2. Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

  • слабая тяга на верхнем этаже;
  • не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

  1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
  2. Чистый воздух поступает в комнаты через открытые окна и форточки.
  3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы.
Есть несколько методов механической вентиляции жилого помещения:

  • кухонные вытяжки;
  • вентиляторы;
  • приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

  • воздушные каналы;
  • вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

  • герметичность;
  • пропускная способность соответствует проектному объему;
  • соответствие санитарно-гигиеническим нормативам;
  • пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Естественная вентиляция МКД

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +50С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

ОтдушиныВ последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Источники

  • https://TopVentilyaciya.ru/ventilyaciya/v-mnogokvartirnom-dome.html
  • https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html
  • https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html
  • https://tion.ru/ventilyaciya/v-mnogokvartirnom-dome/
  • https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html
  • https://m-e-g-a.ru/ventilyatsiya/kak-sozdaetsya-shema-ventilyatsii-v-mnogoetazhnom-dome
  • http://venteler.ru/ventilyaciya/ventilyaciya-v-mnogokvartirnom-zhilom-dome-sxema-ustrojstvo.html

[свернуть]

Вентиляция в многоквартирном доме

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

  • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
  • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

  1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
  3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
  4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:



Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

составляющие, виды, требования, принцип работы

Содержание статьи:

Комфорт в квартирах определяется не только наличием водопровода, канализации и отопления. Грамотно спроектированная вентиляция в многоквартирном доме является неотъемлемым условием для поддержания здорового микроклимата в каждом жилом и хозяйственном помещении. От правильного воздухообмена зависит самочувствие и здоровье людей, состояние вещей и отделки, срок эксплуатации самого здания. В СНИП этой теме посвящен целый раздел, где прописаны нормы, требования, схемы, правила установки и обслуживания вентиляционных систем в многоэтажках, составляющих основной сегмент современных населенных пунктов.

Обязательные составляющие вентиляции в многоквартирном доме

Схема вентиляции в многоквартирном доме

Схема вентиляции в многоэтажном доме разрабатывается на этапе проектирования здания с учетом его планировки и прочих особенностей. На первый взгляд может показаться, что эта система имеет простое и незамысловатое устройство. На самом деле, это сложная конструкция, состоящая из множества частей, каждая из которых выполняет определенную функцию.

В зависимости от сложности планировки и материалов изготовления стен система воздухообмена состоит из таких деталей, устройств и сооружений:

  • Шахты. Вентиляционная шахта в многоэтажном доме представляет собой вертикальный внутренний проем, проходящий по всему строению. Как правило, через каждую квартиру проходит 2-3 шахты. Сечение проходов прямо пропорционально количеству этажей в доме. Плюс делается небольшой запас на возможные загрязнения внутренних стенок. Нижняя часть шахт находится в подвале, к ним воздух поступает через отверстия в цоколе. Верх трубы выводится в отдельный короб на крыше.
  • Горизонтальные каналы. Прокладываются от помещений к шахтам. В обязательном порядке этими сооружениями обустраиваются кухни, ванные комнаты и туалеты. В квартирах с большой площадью вывод делается в дальнюю тупиковую комнату.
  • Впускные клапаны. Устанавливаются в современных квартирах, где установлены пластиковые окна и металлические двери с резиновыми уплотнителями. Такие помещения полностью герметичны, монтаж клапана является единственным способом поставить в жилье свежий воздух.
  • Рекуператоры. Эти устройства осуществляют теплообмен между поступающим и выходящим из здания воздуху. Так зимой он нагревается, а летом охлаждается. Это позволяет экономить энергию, которая расходуется на поддержание в помещениях заданной температуры.

Проектирование вентиляционной системы многоэтажных зданий проводится только опытными специалистами на основе требований ГОСТ и с учетом сопутствующих нюансов.

Принцип работы

Поступление воздуха через приточный канал и удаление через вытяжной

Вентканалы в многоквартирном доме работают по принципу движения воздуха от области высокого давления к низкому. Это достигается разницей уровней подвала и крыши, где на каждые 10 м давление понижается на 1 мм.рт.ст.. На верхних этажах высотных зданий делается отдельная вытяжка, высота которой над кровлей составляет 2 м для обеспечения достаточной тяги и предотвращения проникновения запахов, идущих снизу.

Расчет делается на то, что свежая атмосфера поступает в помещения через приоткрытые окна, вентиляционные отверстия, замочные скважины, сквозь деревянные рамы. Затем воздух втягивается в шахты, увлекает за собой массы из жилых помещений, которые собирая пыль, влагу, запахи и углекислый газ выводятся наружу.

В строительстве применяются следующие схемы вентиляции:

  • Индивидуальные для каждой квартиры. Используются при возведении малоэтажных зданий. Схема вентиляции в 5 этажном доме довольно сложная. Отдельные шахты делаются там, где установлены газовые колонки. Обусловлено это интересами безопасности.
  • Коллекторные. В таких конструкциях шахты проходят сквозняком через все этажи и на чердаке объединяются в общий на подъезд коллектор. Затем, через одно или несколько отверстий загрязненный воздух выводится на улицу.
  • Общая с каналами-спутниками. Используется в кирпичных домах. Из каждой квартиры в шахту прокладывается горизонтальный канал. Вариант самый бюджетный, но малоэффективный, так как из-за большого количества горизонтальных труб падает тяга.

Лучшей считается схема подачи воздуха по разветвленным каналам, где используются нагнетательные и вытяжные устройства.

Виды проектирования вентиляционной системы

Вентиляционные каналы при естественной вентиляции расположены в ванной и на кухне

Выбор конструкции и схемы осуществляется на основании высоты и планировки здания.

Существуют такие виды вентиляционных систем:

  • Естественная. Обустраивается в домах старой планировки. Удаление загрязнений из помещения происходит за счет возникновения тяги в вертикальных шахтах, проходящих по кухням и санузлам. В кирпичных строениях делается отдельная кладка, образующая стену туалета. Работать такие сооружения будут при условии ветреной погоды, постоянно приоткрытых окон или изготовлении приточного отверстия под окном дальней комнаты.
  • Механическая. Представляет собой сложное многоканальное сооружение, которое делается в процессе строительства здания. По одним каналам воздух поступает в комнаты, а по другим удаляется. В подвале устанавливается лопастный нагнетатель, в котором атмосфера сушится или увлажняется, нагревается или охлаждается. На вытяжной шахте монтируется вытяжная установка, мощность которой соответствует нагнетателю. Благодаря такому плану происходит постоянная циркуляция воздуха во всех комнатах.
  • Комбинированная. Является упрощенным аналогом механической конструкции. Отличие состоит в том, что в нижней части установлен обычный воздухозаборник с фильтром, а тяга обеспечивается за счет установленного в коллекторе вытяжного вентилятора. Устройства достаточно эффективные и недорогие. Обслуживать их просто, делать это можно самостоятельно или обращаться в специализированные службы.

Современные дома изначально обустраиваются дорогими, но эффективными механическими или комбинированными системами. Естественная вентиляция практически не работает в строениях, обустроенных пластиковыми окнами и стальными дверями.

Требования к обустройству вентиляции в многоквартирном доме

Примерные требования для воздухообмена в квартире по требованиям СНиП

При выборе параметров системы вентиляции учитываются загрязненность атмосферы, количество этажей, специфика расположенных рядом зданий и уровень шума улицы.

Требования к конструкции:

  • герметичность;
  • соответствие санитарным нормам;
  • пожарная безопасность;
  • достаточный размер каналов;
  • удобство обслуживания;
  • долговечность.

Вентиляция делается так, чтобы ее расположение обеспечивало наибольшую эффективность воздухообмена. При этом она должна иметь такую конструкцию, чтобы было невозможно убрать ее часть при проведении перепланировки в одной из квартир.

Организация циркуляции воздуха в квартире

Вентиляция с подогревом воздуха

Если в доме установлена механическая или комбинированная система, циркуляция воздуха в квартире уже продумана и дополнительно делать ничего не нужно. Остается только оставлять доступ к вентиляционным отверстиям. Если они находятся на кухне, ее двери нужно держать открытыми или обустроить в них проемы площадью не менее 200 см².

Для домов с естественной циркуляцией существуют такие способы обеспечения притока воздуха с улицы:

  • Окна с функцией проветривания. Щели между косяком и створкой вполне достаточно, чтобы обеспечить нормальное проветривание. Но этот вариант не подойдет, если возле окна стоит кровать, на которой отдыхают люди.
  • Клапан на внешней стене. Чтобы его установить, потребуется привлечение установки алмазного бурения. Кроме этого, следует установить на изделие противомоскитную сетку. Если квартира имеет большую площадь, а шахта хорошую тягу, вместо клапана можно поставить внутренний нагнетательный вентилятор.
  • Отверстие между подоконником и батареей. Пробить его можно любым способом, так как эта часть стены не является несущей. Плюс такого решения еще и в том, что проходя рядом с радиатором, холодный воздух будет нагреваться.
  • Решетки в рамах предварительно делается одно или несколько отверстий, которые закрываются с обеих сторон декоративными накладками с сетками.

Если впускная дыра делается для естественного притока воздуха, ее нужно делать максимально высоко, не ниже 200 см от пола. Так холодные массы будут под потолком смешиваться с теплым воздухом и нагреваться по мере движения по каналам шахты.

Когда нагнетатель оснащен нагревательным элементом, его следует устанавливать ближе к полу. Это обеспечит равномерное распределение тепла в помещении и его более полный охват по объему.

Вентиляция канализации

На кухне в систему вентиляции встраивается вытяжка

В большинстве случаев вентиляционным каналом для канализации является сам стояк. На своем протяжении от выпуска в общую сеть до фановой трубы конструкция практически герметична, так как выходы от унитаза перекрываются водяными затворами. Повышение давления в стояке и выдавливание затворов исключается, так как верхний конец трубы открыт, через него выходят запахи и стравливается избыток воздуха.

Другим вариантом является обустройство параллельной системы, где рядом со стояком монтируется вентиляционная шахта. От сточной трубы делаются отводы, благодаря чему исключается всасывание водяного затвора.

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

схема устройства принудительной вентиляции в многоэтажном домесхема устройства принудительной вентиляции в многоэтажном домеСхема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок  заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

Вентиляция в многоквартирном  доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

системы устройства и схемы вентиляции многоэтажных домов

системы устройства и схемы вентиляции многоэтажных домов

  1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
  2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
  3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль  промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному  и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

вентиляция квартиры в доме

вентиляция квартиры в доме

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция  на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

схема естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домесхема естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домеСхема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домеВернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

чертеж установки клапана вентиляции на окночертеж установки клапана вентиляции на окноЧертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

принудительная вентиляция в панельных домахпринудительная вентиляция в панельных домахСхема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

  • способ перемещения воздушных масс: механическая или естественная;
  • назначение: приточная и вытяжная;
  • зона обслуживания: местная или общеобменная;
  • конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.



схема естественной вентиляции многоквартирного многоэтажного домасхема естественной вентиляции многоквартирного многоэтажного домаСхема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

параллельная вентиляция канализации многоэтажного домапараллельная вентиляция канализации многоэтажного домаСхема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

схема вентиляции канализации в многоквартирном домесхема вентиляции канализации в многоквартирном домеСхема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

Учебно-дидактический материал по Английскому языку «Фразовые глаголы»

Введение

На английском языке имеется термин Фразовые глаголы (фразовые глаголы). Фразовые глаголы, не имеющие аналогов на русском языке, имеют большие трудности ввиду большого разнообразия, идиоматичности значений и неоднородности функционирования.

Фразовые глаголы делятся на глаголы с предлогом, наречием или предлогом и наречием одновременно, которые составляют единую семантическую и синтаксическую единицу.Примеры:

введите (войти), где частица — это наречие;

наткнулись на (найти случайно), где частица — это предлог;

мириться с (терпеть), где первое — это наречие, а второе — предлог.

Цель данного пособия — научить учеников / студентов правильно понимать и употреблять основные глагольные словосочетаний с частицами. Частицы — это такое же эффективное средство образования новых слов, как и приставки на русском языке.По своему происхождению они являются предлогами или наречиями. Применение той или иной частицы изменяет значение основного глагола. Кроме того, глагол с одной и той же частицей может быть многозначным.

В приведённом ниже виде-минимуме представлены 30 наиболее употребляемых базовых глаголов, от которых с помощью частиц образуются новые глаголы. Для закрепления языкового материала даны тренировочные и тестовые упражнения с ключами.

Рекомендации

Систематическое изучение словаря — минимума и примеров на употребление фых глаголов позволит вам совершенствовать навыки употребления этих глаголов в устной речи и письме.А так как очень значение фразового глагола кардинально часто отличаются от значения базового глагола, то приходиться их заучивать.

На первом этапе вы знакомитесь со списком фразовых глаголов и их значениями. На втором этапе вы запоминаете употребление этих глаголов в примерах. На третьем этаже вы заполняете пропуски в предложениях частицами.

Приведенный мини-словарь может быть использован как справочник. Ко всем базовым глаголам даётся перечень значений на русском языке.Эти значения приводятся для справки, чтобы облегчить понимание глаголов с частицами.

Мини-словарь, знакомя вас с многозначностью самых употребительных глаголов, показывает, каким мощным словообразовательным средством на английском языке являются частицы. Рекомендуется систематически прорабатывать примеры из серии упражнений, глаголы с частицами.

Фразовые глаголы: be, break

Фразовые глаголы, их значения и примеры употребления

быть после — хотеть, преследовать
быть против — быть против
быть вперед — ожидать чего-либо
быть выключено — отсутствовать, не хотеть, уходить, быть испорченным, быть свободным
быть вперед — идти (спектакль, фильм) не хватать, не хватать, не иметь чего-либо, заканчиваться, стать известным
закончиться — закончиться, встать ,ться, бодрствовать, происходить, быть причиной
сломаться — сломаться, не контролировать себя , сломать что-либо, прекратить (переговоры)
вмешаться / вмешаться — вмешаться, вмешаться, прервать разговор, разразиться (слезами), броситься бежать
прерваться — резко замолчать, прекратить что-либо делать, отломить
прорваться — начаться внезапно (пожар, война), сбежать
распад — закрыться на каникулы, разделить на части, подходить к концу

Научитесь употреблять фразовые глаголы: быть, ломать
(Учимся употреблять фразовые глаголы)

1.Мы разбили из по стране.
2. Моя квартира была разбита из , пока меня не было.
3. Полиция после грабителей банка.
4. Сломалась стиральная машина . Я вызову ремонтников.
5. Великобритания пригрозила разорвать дипломатических отношений с .
6. Многие люди против по новому закону.
7. Скоро на каникулы школа переведет на .
8. Что больше ? Что-то не так?
9.В супермаркете было из хлеба из , поэтому я не получил ни одного.
10. Вы уже на ? Я позвонил маме сегодня рано утром.
11. Джек был из школы на прошлой неделе из-за гриппа.
12. Когда она услышала плохие новости, она сломала на и заплакала.
13. Через 3 недели экзамены, наконец, вместо .
14. Утром из из тюрьмы вырваны из изрубленных заключенных.
15. Я был до всю ночь из-за сильного кашля.
16. Переговоры с правительством превысили на / на на прошлой неделе.
17. Джеймс — против / — скидка на новый велосипед в этот день рождения.
18. Посмотрите на облака. Я думаю, что мы из на ненастья сегодня.
19. Раньше я любил пиццу, но сейчас на меньше .
20. Пара на какое-то время разбила до , но потом снова сошлась.
21. Новый спектакль на в театре «Империя».
22.Секретарь разбил на на встрече, чтобы принести нам кофе
23. Темные тучи начали срываться с на .
24. Это уже третий раз, когда наша машина разбивает на в этом месяце.
25. Похоже, что пожар разгорелся на кухне из .

Фразовые глаголы: приносить, звонить, переносить

принести о — вызвать, быть причиной
сбить — свалить, сломать, подстрелить (обычаи), навлечь (гнев)
принести вперед — предложить (идею), перенести на более ранний срок
ввести — ввести (обычаи), (внести на рассмотрение)
вызвать — спасать, успешно выполнять
вызвать — вызвать, быть причиной, навлекать
вызвать — опубликовать, издать, высказывать мнение
привести — привести в чувство, обеспечить, доставлять
вызвать — воспитывать, растить, поднимать (вопрос), вынести на обсуждение
позвонить обратно — отказаться, перезвонить, вспомнить что-либо
позвонить — зайти за кем-либо, требовать, быть нужным
позвонить — делать выговор
позвонить — приглашать, требовать назад (долг)
вызов — отзыв, отменить, отвлекать (внимание), откладывать
вызов — навещать
вызов — закричать, вскрикнуть, вызвать (откуда-либо)
вызов — звонить, пригласить подняться, будить
быть 90 162 9016 унесено прочь — увлекать, охватывать (о чувстве), уносить
унести — увести, унести, похитить
продолжить — продолжить заниматься чем-либо
выполнить –доводить до конца, завершить, выполнить,

Научитесь использовать фразовые глаголы: приносить, звонить, переносить

1.Когда шум прекратился, она понесла по , как ни в чем не бывало.
2. Трудно воспитывать до детей в одиночку.
3. Сильные дожди принесли из сильных наводнений.
4. Мой любимый певец только что принес из новый рекорд.
5. Пол успешно осуществил из своего плана.
6. Я сейчас занята, поэтому перезвоню вам позже, .
7. На собрании было высказано несколько отличных идей вперед .
8. Ученые провели из экспериментов в своих лабораториях.
9. Я пытаюсь привести к своим идеям моего отца вокруг / вместо .
10. Эта вакансия: для знания иностранного языка.
11. Зрителей унесло выступление певца.
12. Приступ астмы у Джанет произошел с по / около из-за задымленности.
13. Когда их сын заболел, они вызвали за доктору.
14. ребята выполнили заданий быстро и спокойно.
15. Упав в реку, женщина набрала из

.

Прочтите вслух минимальные пары, указанные ниже. Выделите контрастирующие фонемы.

⇐ ПредыдущаяСтр 6 из 17Следующая ⇒

jug — bug led — lay lay — He

судья — сдвинуться с места — главное сказать — вздох

береза ​​- птичка опаленная — грешная

keen — попытка монеты — бухты Трои — покупает ложь — Ллойд

ожог — костяная вилка — народный олененок — мех для телефона — враг девушка — цель

прочтение — поднятие свинца — злобный день — олень платит — скорость сверстников — пронзить

ручка — край боли — возраст

закон — низкая пила — так грызть — без паузы — поза

жемчуг — поджатый полюс — после куртки — окунь для пальто — проклятый брак — побережье

красный — редкий очень — разн. Кровать — оголенный пирс — парная дорогая — молочная

залив — по дням — умирает

рев — восторженная роза — ода называется — холодный рваный — тон

с решеткой — изогнутый Карл — часть капота — надутое искусство — нет — сейчас

do — doer pear — бедный мой — mire write — riot bowered — куплено

2.Прочтите эти слова. Обратите внимание на аллофоническое различие одной и той же фонемы.

/ т /

атмосферник: дубль, высокий, тон

без наддува: стейк, стойл, камень

без звука: форпост, хафпин, футбольный мяч, белый мел

носовой выпуск: хлопок, пуговица, съедена, край

боковой выпуск: КРС, атлас, наконец

частично посвященный: до, собака, день

озвучено: вождь, заказ, убийство

безмолвный: бид, безумный, дорога

без звука: хорошая собака, пора спать, хороший сыр

носовой выпуск: доп., Дорожная карта, красная карта

боковой выпуск: средний, без головы, плохо, удачи

фут /

без наддува: приехала, легковая, угольная без наддува: пекарь, говорящий, ровный, секретный

без слышимого выпуска: заперто, шезлонг, доска, темная ночь, черный Imagic, выпросил

боковой выпуск: свечение, горн, борьба безмолвный: собака, нога, расплывчатый частично облеченный: го, гуси, подпоясанный, стекло озвученный; цифра, нетерпеливо, назад, начало

ф.5

3, прочтите эти слова. Обратите внимание на позиционные аллофоны / 1 / pho-

.

neme.

тянуть — мельничный дурак — зал

На

меньше — протекающая кукла — девушка сдала — перечислить уголь — двенадцать

4. Прочтите эти слова. Обратите внимание на произношение глухих аллофонов фонем / 1, w, r / после / p, t, k /.

щель дважды

твидовый кег

слой тихий

пожалуйста, дрожите

клерк педик
играть

попробовать дерево

pry

цена

крик

крона

урожай

тяжелое положение — класс гниения — стеклянная оболочка — чистая радость — подобрать подсказку — клей

5.Прочтите эти слова. Обратите внимание на распределительный характер фонемы / h /.
Обратите внимание на аллофоны в начальной предокальной позиции слога,
каждый из них следует рассматривать как «сильное, глухое начало гласного,
, которое следует за ним». г

| он, ударил, помогите, счастливый, половина, прыжок, рог, хижина, крючок, кто, ее, привычный, сено, высокий, как, подъемник, мотыга, услышать, заяц, гури

6. Прочтите эти слова. Обратите внимание на взаимодополняемость мягких и жестких английских аллофонов
, а также на независимые мягкие и жесткие русские pho
nemes.

/ p / pea —paw / b / bee —bark / t / tea —talk / d / deep — dope

/ к / ключ — машина / г / гуси — гусь / т (7 сыров — выбрал / дг / джет — кувшин

Щ far —fee / v / veel —vote / 9 / theme — thumb / 5 / thee — те;

/ r / read — проехал

/ с / см — пила

/ аз / jupe — Joe / h / he — home / 1 / lee — law

/ z / zeal — зона / j / yes — молодой / Jf / she — туфли / w / we — мокрые / m / me — met / n / колено — сетка

/ п / пол / п7 пёк / б / бак / 67 бязь / т / ток / т7 тёк

1 Гимсон А, С,

/ к7 Кяхта / с /
/ г / год / с 1 /
/ г7 гяур / з /
/ Ц / цепь / з7
N час / ш /
/ Ф / фунт / ш ‘
Оп.cit__ Р. 1С6.

сон

сёл

зол

зять

шёлк

/ м / мак / м7 мять / н / нос / н7 нёс / л / лад / л7 лёд

/ д / да / ф 1 / Фёкла / ж / жар / и / яр / д 1 / дядя / в / воз / ж ‘/ жжёщь / р / рад] / к / как / в7 вёз / х / холм / р7 ряд

Задачи управления

1. Приведите примеры, подтверждающие, что следующие особенности английских согласных и гласных являются отличительными,

оральность — взрывность назальности — сжатие губ —

глухота — звонкость

напряженность — расслабленность передн. — спинка

* 2.Приведите примеры комбинаторных аллофонов фонемы / r /.

* 3. Какие позиционные афлофоны возникают в результате палатализации в русском языке?

* 4. Приведите примеры для различных типов распределения: (а) дополнительное, (fa) контрастное, (c) свободное варьирование.

5. Приведите примеры: (а) одинарной оппозиции, (б) двойной оппозиции, (в) множественной оппозиции
.

6. Приведите теоретические и практические доказательства для объяснения конститутивных, распознающих
и отличительных функций фонем.

7. Сопоставьте слова ниже, чтобы получить минимальные пары.

поймать, пип, дешево, сок, он, тюрьма, колени, пара, скажем, тонуть, разорвать, провал, девушка, Сэм, норка, кепка, слеза, она, лежала, куча, совпадение

АНГЛИЙСКИЕ СОГЛАСНЫЕ КАК ЕДИНИЦЫ ФОНОЛОГИЧЕСКОЙ СИСТЕМЫ

Звуки могут функционировать как единицы языка, только если они отличаются друг от друга. Взаимно отличительные звуки речи называются фонемами. Как уже указывалось, основным методом установления фонем данного языка является проверка коммутации или обнаружение минимальных пар, посредством которых осуществляется установление фонематического статуса каждого звука.

Когда в контрастирующей паре один согласный; пнонема противопоставляется любой другой согласной фонеме хотя бы в одной позиции, эта пара называется минимальной, 1 Например, в минимальной паре pen Ben фонема / p / противопоставляется фонеме / б / из-за наличия и отсутствия голоса; это единственная отличительная черта этой минимальной пары. Все остальные особенности пары Pen — Ben не имеют значения. Если в паре более одного отличительного признака, он называется субминимальным.Например, в паре сокровище давление является субминимальным, поскольку противодействие происходит из-за: (1) присутствия и отсутствия голоса в фонемах / g — J /, (2) форлингвальной артикуляции / t / фонема и двугубная артикуляция фонемы / p /. Все остальные fe-

1 «Минимальные пары полезны, если они найдены, но не обязательно, чтобы их можно было ожидать, и они не важны для работы анализа». ‘ßteason H, A. Op. соч.— С. 280.)

таблицы явно не имеют значения.Минимальные пары встречаются в идентичных, суб-минимальных — в похожих средах.

Следует иметь в виду, что отчетливо несущественные признаки могут быть двух типов: случайные, которые могут присутствовать или не присутствовать в фонеме, и такие, без которых фонема вообще не может существовать. Например, наличие или отсутствие голоса в конечных согласных слова / с, з / в русском языке рос роз является «действительно случайным или избыточным признаком, тогда как переднеязычная артикуляция / т / и двугубная артикуляция of / p / — соответствующие отличительные особенности.Палатализация фонематически несущественна, случайна для английского языка и актуальна для русского и т. Д.

Фонологический анализ системы английских согласных фонем позволяет установить 24 фонемы:

/ p, b, t, d, k, g, f, v, 9, 3, s, z, J \ 5. h, tj, 65, m, n, n, w t r, j, 1, a 1 /

Предложенные советскими фонетиками классификационные принципы служат основой для установления следующих отличительных противопоставлений в системе согласных английского языка.

I. Работа голосовых связок и сила выдоха

Безголосый fort is vs t озвученный lenis

/ п — б / перо — Бен / т — д / тен — ден / к — г / шуба — коза

Безмолвно-озвученная оппозиция одновременно основана на различении for-tis — lenis. Иначе обстоит дело с русским языком, где голосование без голоса основывается только на наличии или отсутствии голоса. Если сравнить английские / p, t, k, b, d, g / и русские In, т, к, б, д, г /, то можно констатировать, что: в исходном положении английский / b, d, g / слабо озвучены, русские / б, д, г / полностью озвучены:

книга — бук гусь — гусь deem — Дима

В английском языке / p, t, k / в исходном положении без наддува, в русском языке / п, т, к / без наддува, поэтому в английском языке оппозиции / p — b, t — d, k — g / основаны на различении силы дыхания, тогда как в русском языке пары / п — б, т — д, к — г / различаются голосом — отсутствием различения голоса (но не в конечном положении).

на английском языке

(умолять — кровоточить — дип пришел — жевательный персик — пляжный чай — диджей — погладить — летучая мышь — милая трость — прибыль

1 / a / — «факультативная фонема». Некоторые авторы доказывают его фонематический статус
минимальными парами: witch which, wine whine, wear____ where.

на русском языке

пой — бой тал — дал кот — год пей — бей тол — дол кит — гид

2.Активный орган речи и место артикуляции

Этот принцип классификации согласных обеспечивает основу для следующих отличительных противопоставлений:

(1) Губные и язычные

pain — тростниковая булочка — ton fame — tame

В этих парах губная двугубная / p / противопоставляется язычной спине-Hngual velar / k /; губно-билабальный / b / противопоставляется язычному передне-язычному апикальному HI; губно-дентальная / f / противопоставляется язычной апикальной части / t /.

(2) Лингвальная в сравнении с фарингатом (голосовая щель)

Тим — ему это — шипящая пена — уход в домашних условиях — волосы

В этих парах язычный передне-язычный апикальный / t / противопоставляется глотке / hi; язычный переднеязычный верхушечный межзубный противопоставлен глоточному / ч /; губно-дентальный / f / противопоставляется глоточному / h /; язычный backlingual velar Ikl противопоставляется глоточному / h /.

В группе губных, билабиальных может противопоставляться губно-зубным.

wear — ярмарочные мышки — тиски

В этих парах билабиальный / w / противоположен губно-дентальному HI; двухгубная / м / противопоставляется губно-дентальной / в /.

В группе передних язычков верхушечная часть может отличаться от какуминальной.

dim — обод

В этой паре апикальный переднеязычный альвеолярный / d / противоположен какуминальному переднеязычному альвеолярному полюсу / r /.

В группе языковых, переднеязычный может быть противопоставлен средоязычному.

язык — молодой джет — еще

В этих парах переднеъязычный (апикально-альвеолярный) / t / противоположен медиолингвальному (небному) 1) 1]

переднеъязычный (апикальный небно-альвеолярный) l & $ l противоположен медиолингвальному (небному) / j /.

3. Способ создания шума

Этот принцип классификации согласных обеспечивает основу для следующих отличительных противопоставлений: (1) Окклюзионные (остановки) vs.конститутивный

сосна — прекрасная Берн — папоротник дерзкий — поделить летучую мышь — та родила — талая пчела — тебе заботиться — вот моя — тайна мне — хромая

В этих парах окклюзионные / p, b, d, k, мл противоположны ограничивающим / f, J 1 , S, 9, 1 /. (2) Констриктивное по сравнению с окклюзионно-констриктивным (аффрикаты)

плата за проезд — стул провал — работа в тюрьме — рывок

В этих парах сужающие / f, w / противоположны окклюзионно-сужающим (аффрикаты) / tf, dg /.

«Внутри групп окклюзионных, или остановок, и констриктивов, шумовые согласные могут противопоставляться сонорам.

(а) окклюзия: шум против назальных сомрантов

сосна — шахтная лодка — сказка о рове — гвоздь мертв — нужен удар — король

В этих парах окклюзионные шумы / p, b, t, d, k / противоположны носовым сонорам / m, n, rj /.

(б) суживающий: шум по сравнению с сонорантами

то же — хромая зря — переулок то — когда

В этих парах констриктивные шумовые согласные / s, v, ö / противопоставляются констриктивным звуковым звукам / 1, w /.

Одноцентральные сжимающие согласные могут быть противопоставлены двухцентральным сжимающим согласным.

(c) констриктивный одноцентральный по сравнению с констриктивным бицентральным

то же — позор твой — вино

В этих парах констриктивная моноцентраль / s, 5 / противопоставлена ​​констриктивной бицентральной линии w /.

Сужающие согласные с плоским сужением можно противопоставить сужающим согласным с круглым сужением.

(d) плоское сужение по сравнению с круглым сужением

fame — тот же ндс — сб

В этих парах сужающиеся согласные с плоским сужением / f, v / противопоставляются сужающим согласным с круглым сужением / si.

Во всех этих противопоставлениях приведены только примеры с изначально противопоставленными согласными фонемами. Это не означает, что пары медиально и окончательно противоположных согласных, подтверждающие их фонематический статус, могут не быть найдены.

Положение мягкого неба

Этот принцип классификации согласных служит основой для следующих отличительных противопоставлений. Орально против носа

яма — поиск булавки — увиденный вор — тема больная — петь 60

В этих парах устные согласные It, k, v / противопоставляются носовым / m, n, ту.

Метод минимальных пар помогает идентифицировать 24 согласных фонемы в английском языке на основе такого анализа, который требует обращения к значению или отличительной функции фонемы.В. А. Василий г пишет, что лингвисты, отвергающие значение как внешнее по отношению к лингвистике, думают, что можно «сгруппировать звуки языка в фонемы, даже не зная значения слов», как выразился Д. Джонс. В.А. Васильев утверждает, что «это убеждение I…] Основано на двух законах фонематического и аллофонического распределения (1), что аллофоны различных фонем всегда встречаются в одном и том же фонетическом контексте I..] И (2) что, следовательно, , аллофоны одной и той же фонемы никогда не встречаются в одном и том же фонетическом контексте и всегда встречаются в разных позициях [.. .]. «Из этих законов» делаются два вывода: (1) если более или менее разные звуки речи встречаются в одном и том же фонетическом контексте, они должны быть аллофонами различных фонем ; и (2) если более или менее похожие звуки речи встречаются в различных позициях и никогда не встречаются в одном и том же фонетическом контексте, они являются вариантами одной и той же фонемы […]. Этот метод известен в современной фонологии как чисто распределительный метод из , идентифицирующий фонемы языка как элементы его фонематической системы.«

Хотя практическое применение чисто распределительного метода теоретически возможно, его использование сопряжено с множеством трудностей.

Принцип, определяющий выбор наиболее подходящего метода для целей обучения, называется принципом педагогической целесообразности в фонематическом анализе.

Вопросы

1. Каково определение фонемы с точки зрения отличительных противопоставлений? 2. В чем разница между минимальными и субминимальными парами? 3.Какие особенности фонемы отчетливо уместны и явно несущественны? 4. Какова природа озвученного — безголосого противостояния на английском и русском языках? 5. Какие отличительные противопоставления иллюстрируют существование лабиальных, языковых и фарингальных согласных фонем? 6. Какие отличительные противопоставления иллюстрируют классификационные подразделения в группе губных и языковых согласных? 7. Какие отличительные противопоставления иллюстрируют существование окклюзионных (или прекращающих), конструктивных, окклюзионных (или аффрицированных) согласных? 8.Какие отличительные противопоставления иллюстрируют классификационные подразделения внутри групп окклюзионных и ограничивающих согласных? 9. Какие отличительные противопоставления доказывают существование устных и носовых согласных фонем? 10. В чем разница между семантическим и чисто дистрибутивным методами фонологического анализа?

Васильев В.А. Указ. Соч. cit, —P. 160.

Упражнения

* 1. Укажите, какие классификационные принципы можно проиллюстрировать приведенными ниже группами пар (согласные изначально противопоставляются).

пин — корзина, упаковка — спинка, пирог — пока, галстук — матрица

ручка — десять, был — декан

шест — уголь, наживка — походка

плата — мы, упали — скважина

гонорар — он

sob — rob, seal — real, sole — role, sip ■ — rip, прицел — правый

жалость — город, плати — допустим, ведро — парус, шест — подошва, кожура — печать

сосна — шахта, долг — чистая, пинка — ник

упал — ну те — встал, соул — роль, глоток — рип, прицел — правый

упало — ну плата — у нас

провал — парус, гонорар — вижу, ступня — копоть, жир — сел, упал — продам

2 / Прочтите пары слов.Обратите внимание на наличие стремления в / p, «t, k / по сравнению с его отсутствием в / b, d, g /, а не на различие безмолвного фортиса и голосового лениса.

кукуруза — ушедшая пещера — дала

It— d / / k — g /
ten —den come — жевательная резинка
город — нижнее побережье — призрак
тонна — сделано — игра
галстуки — смерть могла — хорошо
занимает — дневная кроватка — кудри — девушки

/ п — б /

питомец — ставка

свинья — большая

put —boots

пасс — автобус

Пакет

— задний

портвейн — купил слеза — дорогой

пирог — дротик
торс —двери

* 3.Какой минимальный отличительный признак (или особенности) делает эти противопоставления фонологически релевантными?

(a) cap —cab отправлен —отправить

пачка — задняя тонна —дон капер — лебедя — трап

Утечка

— уголь лиги — указ о цели — степень

(б) пописать — платно — вздох — зоопарк

ужин — страдающий приезд — восходящий рейдер — бритва

прыжок — парк утечки — отчасти грубый — русэ

(c) до —холодного дня — сойки —стула

мученик — марширующее убийство — слияние много — болото

ешьте — каждое сало — мебельщик больших размеров — мебель

(d) бедро — застенчивая Рут — руче корень — руж
сохранить — бритье — прижимная масса — затор
уловка — руж

(д) плохо — безбашенный док — стук такелаж — звенящая
беседка — бронированный вихрь — любое бревно — длинное
руб — барабан плохо — бан

* 4.Прочтите эти пары слов. Укажите, какие из них представляют минимальные пары
, а какие субминимальные пары.

толщиной — тупая цедра — самая ежедневная — маргаритка

купались — основа они — лежали Вейлер — погода
пасть — выходила замуж — мерила угря — легкость

бедро — застенчивый жанр — купание в кувшине — залог
отдых — книга

Задачи управления

* 1. Разберите противопоставления по следующим заголовкам: (а) губные и переднеязычные, (б) губные и средолингвистические, (в) губные и переднеязычные.backlinguai.

pat — кошачье орудие — дающий мужчина — щелчок

ужин — плач на помощь — идет Йель — хитрый прыжок
— похоже на утечку — видно

* 2. Укажите, какая из пар иллюстрирует (а) переднеязычное противопоставление средоязычному и (б) переднеязычное и фоновое.

tame — carae sinner — певец спел — молодой

На

меньше — да горько — летучая мышь спорит — назад

руль — ключ к разгадке — день спасения — гей

нарисовал — из-за плохого — ранг — молодой

* 3.Отсортируйте противоположности по следующим заголовкам: (а) окклюзионное против сужающегося, (б) сужающееся против окклюзионно-суживающего, (в) шум против со-норанта, (г) одноцентральное против бицентрального, <д) плоское сужение по сравнению с круглым сужением.

сосна — мелкая работа — толчок напрасный — переулок

еда — пчелиная коляска — пришла — хромой

лодка — дело рва — нужна слава — то же

ищи — видишь — винная болезнь — пинаешь
пинаешь — король

4. Указать аллофонические различия фонем / t, k / в исходном положении за счет влияния следующей гласной.

\ W чай, наконечник, десятка, загар, деготь, верх, порвал, кадка, взял, два, срок, табак, сказка, галстук, городок, пакля, слеза, порвал

/ к / ключ, род, хранится, кепка, машина, кроватка, сердцевина, разрез, пробка, круто, бордюр, содержать, торт, воздушный змей, корова, кой, уголь, уход

* 5. Государственные аллофонические отличия:

Л, р, ж / после / п / в: план, цена, чистый;

/ р, ж, ж / после / т / в: проба, трубка, двенадцать;

/ I, r, j, w / after / k / in: чистый, кремовый, кий, довольно

АНГЛИЙСКИЕ ГЛАВНЫЕ КАК ЕДИНИЦЫ ФОНОЛОГИЧЕСКОЙ СИСТЕМЫ

Классификационные принципы, предложенные советскими фонетиками, могут быть проиллюстрированы отличительными противопоставлениями в системе следующих английских гласных фонем: / i :, i, e, se, a-, d, o :, u, u :, л, а :, зЛ

1.i% t доза гласных llt u lu / are напротив t0 the

(б) открытое (низкое) и среднеоткрытое (среднее)

отсутствие — скрытый бард — крик птицы — завиток

Xenvowei / 3 : /

к h 0 lte? I Wi l hin e f ch grou P which we s tog le out подгруппы Вертикальный Перемещение ^ шпунт имеется

/ i « Р е Г 0 ^ / 1Т !, 8 , п аГ % 3 иЬ (! 1 у 1 1 ØЬ 1 и ] [1 У ! го ^ и передний втянутый:

Его «независимый» h y 7 nt — ‘{ 1; .} 1 т 1 © ~ <° т < или середина > как , а также открытое (или низкое) yow — подразделяются на гласные узкого и широкого вариации. 64

Таким образом, в группе высоких гласных / 1 :, u: / относятся к гласным фонемам узкой вариации, а / i, u / относятся к гласным фонемам широкой вариации. Об их независимом фонологическом статусе свидетельствует наличие таких пар, как:

Пит — бассейн — тяга

В этих парах / i :, u: / противопоставляются / i, u /, которые принадлежат к подгруппе высоких гласных широкой вариации.

В группе среднеоткрытых (или средних) гласных / e, з: / относятся к фонемам узкой вариации, а / a / — к подгруппе средних гласных широкой вариации. Независимый фонологический статус / e, з :, э / может быть доказан существованием таких пар, как:

пенса — предисловие шесть пенсов — вперед

/ ‘ручки / — /’ sikspans / / ifo: w3: d / — / if

Открытые (или низкие) гласные также подразделяются на фонемы широкой вариации (/ se, a /) и узкой вариации \ ht). Их независимый фонологический статус подтверждается существованием минимальных пар:

плохой — бардовый узел — комар

3. Степень напряженности и характер окончания гласной

Этот принцип классификации гласных вместе с принципом длины обеспечивает основу для следующих отличительных противопоставлений:

Напряженное и расслабленное Проверенное против свободного

угорь — ил сталь — все еще сделано — штопать вязать — нужно
кожура — сиденье из пилюли — сидеть весело — на ферме — карта

поступок — сделал ноги — подошел — спокойный — подать

4.Длина

В английском языке есть долгие гласные фонемы / i :, а, о :, и :, э: / и краткие / i, e, ae, 1 л, и, и, э /. Но длина гласных — не единственная отличительная черта таких минимальных пар, как: Пит — яма, свекла бит, Барт плохо, и т. Д. Другими словами, разница между / i: —i ,

■ а — л / и др. Не только количественное ——— 1

, но и качественный, что соответствует -______ [

по разным позициям навалка

■ языка.Например. в словах бусина — ставка

не только длина гласных / i :, i /

js разные, но в артикуляции / i: /

основная часть язычка занимает более переднее и высокое положение,

, чем в артикуляции A /.

Качественное различие — это главная важная особенность, которая служит для различения долгих и коротких гласных фонем, поскольку количественные

Некоторые авторы считают / a / длинной фонемой.

3–182

6>

характеристики долгих гласных зависят от позиции, которую они занимают в слове: 1

(а) они самые длинные в крайнем положении: пчела, бар, ку, ее,
закон, автомобиль,

(б) они короче перед звонкими согласными: бусина, бард, круто, терм,
сало, карта ‘,

(в) они самые короткие перед глухими согласными: свекла, Барт,
гудок, Турок, рыхлый, телега.

Чтобы определить количество или длину гласных в разных позициях, рекомендуется выполнять упражнения на контраст, например

пчела — бусина — свекольный батончик — Бард — Барт вагон — карточка — тележка

5. Стабильность сочленения

Принцип обеспечивает основу для следующих отличительных противопоставлений:

(1) Монофтонги против дифтонгов

бит — наживка — борода мертвая — смелая кроватка — пальто

В этих парах монофтонги / i, e, o / противопоставляются дифтонгам / ei, ia, еэ, эй /.

Комплект

— долг кайта — сомневаюсь, Джон — присоединяйтесь к

В этих парах монофтонги / i, e, o / противопоставляются дифтонгам / ai, au, 01 /.

(2) Дифтонги против устойчивых гласных

поклевка — наживка для пчелы — лодка для свеклы — ведро для ботинка — озеро в бассейне — борода из лука-порея — налет на бусину — грубый уход — воркование

В этих парах дифтонги / ai, ei, ю, эй, вэ / противопоставляются мл., u: /.

В зависимости от движения языка в сочленении дифтонга от ядра до скольжения дифтонги подразделяются на замыкающие и центрирующие.

Метод минимальных пар помогает установить 20 фонем гласных в фонологической системе английских гласных:

12 монофтонгов: / i, e, se, a, v, o :, u, л, з :, э, i :, u: /> 8 di phthongs: / ei, ai, oi, 1Э , вэ, иэ, аи, эй /.

* Есть и другие факторы, обуславливающие количественное различие гласных фонем (см.39).

Вопросы

1. Какие отличительные противопоставления иллюстрируют классификационные группы округлых и неокругленных гласных? 2. Какие отличительные противоположности иллюстрируют классификационные группы по (а) горизонтальным, (б) вертикальным движениям языка? 3. Можно ли с помощью минимальных пар доказать существование гласных, убранных вперед и назад, вперед? 4. Является ли длина гласных единственной отличительной чертой долгих (напряженных) и коротких (расслабленных) фонем гласных, таких как / i :, i /, / u :, u /, и т. Д.? 5. Каким образом определяется позиция длины гласного? 6. Какие отличительные противопоставления иллюстрируют классификационный принцип стабильности гласных при артикуляции? 7. Как дифтонги подразделяются в зависимости от движения языка от ядра к скольжению?

Упражнения

* 1. Прочтите эти пары слов. Укажите, какие принципы классификации гласных они иллюстрируют.

(a) треска — шнур (b) конец — и (c) ель — для
не — ноут десять — тэн твердый — форма

детская кроватка — схваченная кромка —хаморка — порванная

корпус — бордюрный котел — крупный рогатый скот — борд

(d) дурак —full (e) am —aim (f) or —no

пул —pull add —aid law — low

еда — хозяин — главный зовут — холодный

инструмент — взял парня — лысый — жирный

сапог — книжный жир — судьба поймана — пальто

2.Прочтите эти слова и укажите, какие движения языка образуют гласные фонемы / е, з :, л, a :, u, i, эе, ж / разное,

кровать — птица — бутон — бард, бид — птица — бутон

недостаток — прятаться — удача — жаворонок — светодиод — парень

шляпа — больно — хижина — сердце большое — просьба — сумка

кабина — обочина — комплект детенышей — короткая — пойманная
желтая — поворот — тонна

* 3. Прочтите эти пары слов. Состояние:

(а) какие закрывающие дифтонги противопоставляются парам:

сено — высоко лежал — лежал нет — теперь известно — существительное залив — купи ленту — типа мотыга — как звонили — найдено

(б) какие центрирующие дифтонги противопоставляются в парах:

здесь — волосатое ухо — задняя часть — редкий страх — честное пиво — медвежья слеза — тара

* 4.Прочтите эти слова. Обратите внимание на аллофоническое различие фонем / i :, ei, ж, з: /, обусловленное их позиционной длиной.

пчела — была — свекла — отложена — конец

ди — декан — глубокий май — горничная — помощник

о * 67

колено — нужно — аккуратно сказать — сохранить — безопасно
см. — семя — знак сиденья — сбоку — прицел

лига — лига — утечка — прилив — плотный

сердечник — шнур — поймал — услышал — бросил

пила — меч — искал сэр — служить — крепостной

четыре — форма — мех вилки — мех — первый

проточка — доска — куплены были — девочка — кошелек

* 5.Какой классификационный принцип гласных можно проиллюстрировать приведенными ниже парами контрастиверов?

ставка — бородатый пух — тоже бедный — тур — из мертвых — осмелившийся осел — лед съел — восьмая лестница — нижняя стручка — литая манера — второстепенное письмо — более поздняя масса — мышь

Управление Задачи

* 1. Какой из приведенных примеров иллюстрирует (а) высокий, средний, открытый и (б) передний, смешанный, задний противостояния?

бусина — кровать — плохой поступок — мертвый — папа такси — бордюр — загар детеныша — поворот — тон хад — птица — шляпа из бутона — больно — хижина

• 2.Разделите эти слова на минимальные отличительные пары.

тележка, бородавка, боз, поймали, дор, рат, бары, треска, карточка, пух, кроватка, шнур

* 2. Разделите эти противопоставления на две колонки: (а) закрывающий дифтонг против закрывающего дифтонга, (б) центрирующий дифтонг против центрирующего дифтонга.

известное — существительное пиво — медвежье сено — высокий зад — редко звонил — найдено ухо — воздушный залив — не покупай — сейчас слышу — слезы волос — слезы страха — мотыга — как

Лента

— тип

.

Задание 1. Прочтите и устно переведите текст А.

Урок 1

Задание 1. Прочтите и устно переведите текст А.

Текст A. Общие принципы построения Общие принципы строительства
Здание должно выдерживать гравитацию и оставаться безопасным на протяжении всего расчетного срока службы. Каждое здание состоит из нескольких общих элементов: фундамента, полов, стен, крыши, окон и дверей, лестниц и пандусов, отделки поверхностей, услуг. Здание должно противостоять гравитации и надежности на протяжении всего срока службы. Каждое здание из нескольких общих элементов: фундаменты, полы, стены, крыша, окна и двери, лестницы и пандусы, отделка поверхностей, инженерные сети.
Комплексный подход очень важен для успеха строительного проекта. Невозможно рассматривать выбор, например, окна без учета его взаимодействия со стеной, в которой оно должно быть расположено и закреплено. Для успеха проекта строительства очень важен комплексный подход. Невозможно выбор, например, окна без учета его взаимодействия со стенкой, в которой оно должно быть расположено и закреплено.
Несущие конструкции из каменной кладки хорошо зарекомендовали себя в строительном секторе. Это зависит от навыков рабочих на стройплощадке и от навыков мокрых работ, например, кирпичной и штукатурной. Контроль качества зависит от качества наблюдения на месте. Возведение несущих стен методом каменной кладки хорошо известно в строительной отрасли. Оно зависит от навыков работников объекта и от вида строительных работ, например кирпичная кладка и штукатурка. Контроль качества зависит от руководства качества объекте.
В типичной конструкции несущей стены основные нагрузки передаются на фундамент через внутреннюю несущую стену. Внешняя оболочка обеспечивает защиту от атмосферных воздействий и эстетическое качество. В типовой конструкции нагрузки несущие стены передаются на фундамент через внутреннюю нагрузку несущую стену. Наружный слой служит для обеспечения защиты от непогоды и эстетического качества.
Каркасное строительство также имеет давнюю практику. Первые каркасы малоэтажных домов были деревянными. Позже появились железные и железобетонные рамы. Для малоэтажной застройки используются три основных материала: дерево, сталь и бетон.Каркасная конструкция лучше подходит для заводского изготовления и изготовления вне строительной площадки, чем несущая кладка. Используются сухие методы, и контроль качества упрощается, поскольку производственный процесс повторяется, а большой объем работы выполняется в тщательно контролируемой среде. Операции на объекте связаны с правильным размещением и безопасным соединением отдельных компонентов. Каркасное строительство также продолжается в течение долгого времени.Первые каркасные малоэтажные здания были построены из древесины. Позже появились железо и железобетонные конструкции. Три основных материала, используемые для малоэтажных разработок это лес, сталь и бетон. Каркаскное строительство лучше подходит для индустриального строительства и производства за пределами участка, чем каменная стоечно-балочная конструкция. Используются сухие методы и контроль качества в таком случае, потому что повторяется производственный процесс, и большое количество работ выполняется в контролируемых условиях.Работники объекта изменены правильным размещением и подключением отдельных составных частей безопасным способом.

Урок 2

Задание 1. Прочтите и устно переведите текст А.

Текст A. Функции зданий Уровни зданий
Есть ряд основополагающих принципов, которые мы должны учитывать, когда начинаем проектировать и строить здание. Существует ряд основополагающих принципов, которые мы должны рассмотреть, когда мы начинаем проектировать и возводить здания.
Здания строятся, видоизменяются, модернизируются, восстанавливаются или сносятся по разным причинам. Все строительные проекты должны соответствовать требованиям к производительности. Основная функция здания — обеспечить укрытие от непогоды, контейнер для жизни, работы и игр. Основные функциональные требования включают: 1) укрытие, 2) безопасность, 3) безопасность и комфорт, 4) простоту использования и эксплуатация (функциональность), 5) простота обслуживания, периодического ремонта и замены, 6) возможность вторичного использования материалов и компонентов.Основная цель — обеспечить выполнение этих функций экономичным и безопасным способом с использованием наиболее подходящих доступных ресурсов. Здания строятся, изменяются, обновляются, восстанавливаются или сносятся различные по причинам. Все строительные проекты должны соответствовать требованиям производительности. Основная функция здания состоит в том, чтобы обеспечить защиту от нашей погоды, объект для проживания, работы и игры в нем. Основные функции включают в себя: 1). Жилище 2) защищенность 3) безопасность и комфорт, 4) легкость использования и эксплуатации (функциональность), 5) простота в обслуживании, периодическом ремонте и замене 6) способность перерабатывать материалы и компоненты.Основной целью использования этих функций экономичного и безопасного способа использования наиболее подходящих источников ресурсов.
Характеристики здания будут определяться рядом взаимосвязанных факторов, установленных заказчиком, законодательством и обществом. Основными соображениями являются: 1) площадь, определяемая цифрой для площади и объема этажа, 2) тепловые и акустические характеристики, 3) срок службы здания и конкретных элементов здания, 4) стоимость строительства, стоимость использования и стоимость снос и утилизация, 5) качество готового здания, 6) внешний вид готового здания. Производительность здания будет определяться рядом взаимосвязанных факторов, факторов клиентом, законодательством и обществом. Основными факторами являются: 1) пространство, определяемое показателями площади и объема, 2) тепловая и акустическая службы, 3) срок здания и конкретные элементы, 4) стоимость строительства, стоимость эксплуатации и стоимость сноса и утилизации, 5) качество готового здания, 6) возведение готового здания.
Функциональные и эксплуатационные требования будут влиять на процесс проектирования, от начальных концепций до завершения деталей и производства информации (чертежей, графиков и спецификаций), на основе которых будет построено здание.Хорошая детализация поможет подрядчику собрать здание безопасно и экономично и будет способствовать долговечности и простоте использования здания на протяжении всего срока его службы. Функциональные и эксплуатационные требования будут исходить от процесса проектирования, первичных концепций до завершения деталей и стандартов производства информации (чертежи, графики и спецификации), из которых будет построено здание. Хорошо поможет построить безопасную систему строительных работ и конструкторам систем по его жизни.

Урок 3

Читайте также:

Рекомендуемые страницы:

Поиск по сайту

Поиск по сайту:

.

Единица 1

Блок 1

I. Прочтите текст:

Части здания

Практически все с интересом наблюдали за строительством дома и следили за его развитием.

Сначала выкапывается котлован под подвал, затем возводятся стены фундамента ниже уровня земли; После этого каркас возводится, покрывается различными отделочными материалами и покрывается несколькими слоями краски.

Деталь, от которой зависит устойчивость конструкции, — это каркас. Он предназначен для безопасной переноски возлагаемых нагрузок. Полы, стены, крыша и другие части здания должны быть тщательно спроектированы и подобраны.

Архитектор или дизайнер должен решить, какого размера должны быть стены, перекрытия, балки, балки и части, составляющие каркас, и как они должны быть размещены и расположены. Иногда это делает архитектор, составляющий планы дома, иногда дизайнер.

Вот основные части здания и их функции.

Фундамент должен предохранять стены и полы от контакта с почвой, защищать их от воздействия мороза, препятствовать их оседанию и оседанию, которые могут вызвать трещины в стенах и неровные полы.

Этаж делит здание на этажи. Они могут быть как из дерева, так и из огнестойкого материала.

Стены построены для ограждения территорий и выдерживания веса полов и крыш.Стены могут быть сплошными или полыми. В качестве материалов для возведения стен используются кирпич, камень, бетон и другие природные и искусственные материалы.

Крыши покрывают здание и защищают его от погодных условий. Они связывают стены и придают конструкции прочность и твердость.

II. Найдите английские эквиваленты в тексте:

котлован — _________________

копать, рыть — ______________

цоколь, подошва — ___________________

каркас — _________________

воздвигать — _______________

покрывать — _____________

отделочный материал — _______________________

.

слой краски — __________________

сооружение — _________________

действующая нагрузка — _____________________

балки — ________________

грунт, почва — ____________

затоплять — ________________

оседать — _______________

трещина — _____________________

неровный — ________________

лес, дерево — ________________

бетон — _________________

искусственный материал — ____________________

твердотельный, цельный — _________________

пустотелый — ______________

воздействие — ____________________

прочность — ________________

твердость — ___________________

III. Приведите российские эквиваленты следующего:

прогресс — _________________

фундаментные стены — ___________________

ниже уровня земли — ______________________

частей дома — _____________________

грузы — ________________

должен быть точно пропорционален — _____________________

для предотвращения их затопления — ________________________

огнестойкий материал — _________________________

Вес перекрытий — ____________________

кирпич — ___________

для обвязки стен — ________________________

натуральные материалы — _____________________

для защиты от атмосферных воздействий — ______________________________

IV.Переведите текст и скажите, верны эти утверждения или нет:

1. Сначала выкапывается котлован под каркас.

2. Фундаментные стены возводятся над уровнем земли.

3. Каркас покрыт различными отделочными материалами и защищен несколькими слоями краски.

4. Частью, от которой зависит устойчивость конструкции, является подвал.

5. Стены и другие части здания должны быть точно выверены.

6. Архитектор должен решить, какого размера должны быть перекрытия, балки и балки.

7. Проседание и оседание конструкции могут вызвать трещины в стенах и неровности пола.

8. Полы могут быть только деревянными.

9. Материалы для возведения стен могут быть только натуральными.

10. Крыши закрывают здание и защищают его от оседания.

В. Выберите подходящий вариант:

1.Часть, от которой зависит устойчивость конструкции, — это каркас.

а) Частично стабильность сооружения зависит от каркаса.

б) Частично от устойчивости сооружения зависит каркас.

в) Часть, от которой зависит стабильность сооружения, является каркас.

2.… какого размера должны быть стены, перекрытия, балки, балки и детали, составляющие каркас…

а)… как стены, полы, балки, фермы и другие части должны составлять каркас…

б)… каким должен быть размер стен, полов, балок, ферм и других частей, которые составляют каркас…

в)… что размер стен, полов, балок, ферм и других частей, которые составляют каркас, должен быть…

3.Материалом для возведения стен может быть кирпич…

а) Материал, который использовался для строительства стены, был кирпич…

б) Материал, который используется для строительства стен, может быть кирпич…

в) Материал, который использовался при строительстве стен, был кирпич…

4.… которые могут вызвать трещины в стенах…

а)… что могло вызвать трещины в стенах…

б)… что может вызвать трещины в стенах…

в) … которые послужили причиной трещин в стенах …

VI. Продолжить предложение:

1. Каркас предназначен для безопасного переноски…

а) вес стен.

б) вес перекрытий и кровли

в) прилагаемые нагрузки

2. Фундамент защищает стены от воздействия…

а) вс

б) морозостойкий

в) гром

3. Этажи могут быть…

а) ни из древесины, ни из огнестойкого материала.

б) только из огнестойкого материала.

в) либо из древесины, либо из огнестойкого материала.

4. Материалы для возведения стен могут быть…

а) только натуральный.

б) только искусственный.

в) натуральные и искусственные.

VII. а) Заполните таблицу:

Существительное

Глагол

Прилагательное

чистовая

защита

делить

организовано

решение

прямая

б / у

намерение

б) Выберите слово из таблицы, чтобы завершить предложение:

1.Этажи… здание в этажи.

2. Проектировщик должен… как балки и балки должны быть размещены и скомпонованы.

3. Каркас обшивается различными… материалами.

4. Материалы… для возведения стен могут быть натуральными и искусственными.

5. Крыши… здание от непогоды.

6. После того, как каркас… защищается несколькими слоями краски.

7. Архитектор должен решить, как разместить и… все части здания.

8. Каркас предназначен… для несения прилагаемых нагрузок.

VIII. Отсканируйте текст и ответьте на вопросы:

1. Вы когда-нибудь наблюдали за строительством дома?

2. Где возводятся фундаментные стены?

3. От какой части здания зависит его устойчивость?

4. Каковы функции фонда?

5. Какие материалы можно использовать при устройстве полов?

6.Какие материалы используются для возведения стен?

7. Для чего нужна крыша?

Грамматика:

1. Объясните грамматические явления, подчеркнутые в тексте.

2. Задайте три типа вопросов (общие, специальные и по теме) к подчеркнутому предложению в тексте.

3. Запишите эти предложения в формах прошедшего и будущего простого времени.

1. Дизайнер должен определить высоту потолка.

2. Защитить фундамент от сырости можно несколькими способами.

3. Он может сделать все необходимое для презентации.

4. Сделать это предложение пассивным .

Архитектор рассчитывает смету проекта здания.

5. Раскройте скобки.

1. Ученые пока (обнаружили) только 115 различных видов атомов.

2. Батарея (для производства) электричества с использованием двух разных металлов в химическом растворе.

3. Чтобы решить проблему отправки электричества на большие расстояния, Уильям Стэнли (разработать) устройство, называемое трансформатором.

4. Половина электронов (вращается) в одном направлении; половину (крутить) в другой.

5. Концепция электрического поля (будет представлена) Майклом Фарадеем.

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
()
x
