Подключение котла к системе отопления схема в частном доме: Схема подключения отопления котла в частном доме

Содержание

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке)  или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот  недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость — труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

  • однотрубную
  • двухтрубную
  • коллекторную

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления  теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от  котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему , создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки  каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Подведем итоги

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Как провести отопление от котла в частном доме

Как таковых температурных норм для частных домов нет, каждый выбирает режим, который его устраивает. Оптимальным показателями считается 23-25°. Уже на стадии проектирования системы отопления необходимо рассчитать количество требуемого тепла и на основании этого подобрать оборудование, определиться с типом разводки, приобрести трубы определенного размера и сечения.



Системы отопления в частных домах

Для частных домов без центрального отопления существуют различные варианты отопительных систем. Они делятся на три основных типа: водяное отопление, воздушное отопление, электрическое отопление.

При воздушной системе отопления нагревание воздуха происходит непосредственно возле теплового агрегата (печи, камина), дальше тепло по законам физики заполняет помещение.

Электрическая система подразумевает использование электроконвекторов и/или системы «теплого пола». Оборудовать такой пол имеет смысл только при наличии радиаторов, в одиночку с прогревом дома он не справится.




В России наибольшую популярность получила система водяного отопления. Относительно недорого и практично.  Главный плюс такой системы в том, что тепло равномерно распространяется по всем отапливаемым помещениям. Минусы – трудоемкий монтаж и необходимость в постоянном уходе.



Структура системы отопления

Система водяного отопления состоит из трех основных элементов:

  • Котел, являющийся отопительным прибором.
  • Трубы, по которым, собственно, перемещается жидкость.
  • Радиаторы.




Существуют разновидности котлов, различающиеся видом топлива. Активно используются котлы, работающие на газе, солярке, дровах, угле, электричестве. Сейчас можно выбрать комбинированную модель, функционирующую, например, на газе и дровах, газе и электричестве. Заканчивается один вид топлива – переходите на другой.

Универсальной рекомендации здесь нет: все зависит от доступности и цены разных ресурсов. Используя модель, работающую на жидком или твердом топливе, вы получаете автономную систему, и при отключении электричества мерзнуть не придется.

Модели котлов различаются и по мощности, поэтому выбор осуществляется с учетом площади помещения, которое планируется обогревать. Расчет требуемой мощности можно произвести самостоятельно: соотношения один киловатт на десять квадратных метров будет достаточно, но высота стен помещения не должна превышать трех метров. На уровень теплоизоляции дома, размеры оконных рам, необходимость обогрева дополнительных помещений (кладовка, веранда, чердак) тоже стоит обратить внимание.

Трубы для котлов еще недавно предпочитали стальные, но они быстро ржавели. Сейчас перешли на нержавейку и медь. Медные изделия обладают лучшими эксплуатационными характеристиками: легко переносят перепады давления и температур, не ржавеют, очень устойчивы к физическим воздействиям. Правда, стоят они недешево.

Более экономичны трубы из полимеров. Как правило это полипропилен: прочный, долго служит, устойчив к коррозии, легко и быстро монтируется. Недостаток состоит в том, что при перепадах температур материал может расширяться, что рано или поздно выводит трубы из строя.

При всей относительной легкости монтажа полипропиленовых труб вам не обойтись без сварочного аппарата: он необходим для соединения отдельных труб и закрепления их фитингами. Стоит такой инструмент недешево, но его можно взять напрокат.

Радиаторы бывают стальные, чугунные, алюминиевые, биметаллические. От материала зависят теплоемкость, прочность, устойчивость к давлению, срок эксплуатации. Например, чугун прослужит 50 лет и больше, а алюминий – 15-20. Еще один важный момент – общая площадь радиатора: чем она больше, тем и тепла будет выделяться больше.

В целом же, для отопления частного дома подойдут любые из перечисленных типов. Приоритеты могут быть разные у каждого домовладельца. Алюминиевые батареи имеют самую высокую отдачу тепла. Стальные радиаторы отопления дешевые и непрактичные. Биметаллические, которые сегодня активно рекомендуют на строительных форумах, наоборот, дорогие и тепла выделяют меньше алюминиевых. Для системы автономного отопления они, возможно, это не лучший выбор.




Принцип работы системы водяного отопления

Водяной обогрев работает по несложной схеме: генератор тепла (котел) разогревает воду (как вариант – гликолевый раствор), которая по трубам идет к радиаторам, те отдают тепло помещению, прогревая воздух. Остывая, жидкость возвращается к котлу, опять нагревается и идет на повторный заход. Эта система замкнута и циклична.

Циркуляция воды может осуществляться в двух видах, отличающихся друг от друга, и при проведении системы теплоснабжения этот момент нужно учесть.




Естественная (гравитационная) циркуляция происходит за счет разности плотностей горячей и холодной воды. Горячая вода имеет меньшую плотность, а значит, и вес, поэтому, по законам физики, движется по трубопроводу в радиатор. Охлаждаясь, вода прибавляет в весе и уходит обратно  в котел. Такая система автономна, не нуждается в электричестве и конструктивно несложная, но при ее монтаже необходимо предусмотреть размещение большого количества труб широкого диаметра и обеспечить уклон с углом не менее двух градусов.

При принудительной циркуляции вода перемещается при помощи специального насоса. Здесь, помимо котла, монтируется бачок расширения, в который уходит лишняя жидкость. Кроме того, во избежание прорыва труб в такой системе предусмотрен манометр для контроля давления в трубопроводе. Для подобной схемы отопления необходимо электричество – это дополнительные регулярные затраты, однако труб требуется меньше, а температуру можно контролировать.



Монтаж трубопровода: важные моменты

Существует две схемы монтажа водяного отопления от котла в частном доме:

  • Одноконтурная схема рассчитана только на обогрев помещений. Состоит из котла с воздушной вытяжкой, однотрубной разводки и радиатора с нужным количеством секций. Чтобы обеспечить поступление горячей воды в доме, нужно будет устанавливать дополнительную конструкцию: одна отапливает дом, вторая подает воду. Эта система, простая в сборке и сравнительно дешевая, подойдет для небольших дачных домиков (до ста квадратов). При необходимости систему можно прокачать, установив насос для циркуляции и устройства регулирования температуры.
  • Двухконтурная схема позволяет одновременно обогревать помещение и подавать горячую воду. Но эксплуатационные характеристики данной системы таковы, что применима она только для домов, в которых проживает до четырех человек.




Следующий принципиальный момент – тип трубопровода. Их существует три.

  • Однотрубная система. По этой схеме вода будет идти от радиатора к радиатору, постепенно охлаждаясь, поэтому следующая батарея будет холоднее предыдущей. Этот вариант не имеет смысла в многокомнатных домах, а для небольшого домика вполне подойдет.
  • Двухтрубная система отапливает помещения более качественно. Схемой предусмотрено проведение двух труб к каждой батарее. По одной трубе идет горячая вода, вторая направляет остывшую воду к котлу, что сводит потери тепла к минимуму.
  • Коллекторная система самая «теплая». Здесь много труб, каждая из которых подводится к каждому радиатору. Можно контролировать температуру на каждой батарее. Минус в том, что работа по монтажу такой системы очень трудоемкая: мало того, что нужно обустроить большое количество труб, так еще и коллекторный шкаф нужно установить. Не в каждом доме хватит на это места.



При проведении водяного отопления необходимо учесть все нюансы, связанные как с характеристиками помещения, так и с вашими конкретными целями. Существующие схемы монтажа трубопровода наглядно показывают весь алгоритм такой работы. Однако, планируя трудоемкие варианты решения, не стоит пренебрегать помощью специалистов.

Монтаж и установка электрокотла в частном доме своими руками

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Для чего нужно правильно обвязать электрокотел

Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.

Главное его преимущество – это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя. Гладкая внутрення поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системах любого типа.

Из недостатков можно выделить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.

Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:

  1. Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора. В основном применяется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление лишь на малом участке трубопровода – до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом обустройстве предусматривается без наличия металлических соединителей, но лишь при условии, что температура воды на подаче не превышает 80˚С.
  2. Твердотопливное отопление. Особенностью использования таких котлов отопления есть высокая инертность при остановке подачи топлива – пока в камере сгорания есть горючее котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) устанавливать металлические трубы, а потом уже использовать полипропилен.
  3. Электрическое отопление. Здесь также, аналогично с твердотопливными установками, полипропиленовые трубы применяются не сразу на выходе из котла, а на отдалении. Применение полипропилена в электрокотлах оправдывается наличием автоматики, свойственной им, которая предотвращает перегрев теплоносителя. Также предусматривается установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.

Основное назначение обустройства электрокотла – это предотвращение перегрева отопительного оборудования. Поэтому правильно выполненная обвязка помогает снизить энергозатраты. Если выполнить работы корректно, то это позволит снизить контроль за перегревом котла и вероятность аварий.

А в случае отсутствия автоматики, обустройство играет определяющую роль, так как благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

  • аппарат;
  • температурные датчики;
  • радиаторы;
  • сливные и запорные вентили;
  • расширительный бачок;
  • циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Особенности электрического отопления

Электропитание частных домов может быть трехфазным и однофазным, что зависит от технических условий подключения. Это наделяет здание запасом мощности, что позволяет подобрать электрический котел по квадратуре отопления. Как правило, современные дома с однофазным вводом (220В) могут потреблять до 7 кВт энергии, с трехфазным подключением — 15 кВт.

Внимание. Чтобы узнать о том, какой электрической мощностью вы ограничены, нужно осмотреть вводной автомат, определить количество полюсов и высчитать силу тока, на которую он рассчитан. В большинстве случаев для однофазных подключений это двухполюсной автомат на 25 ампер, для трехфазных ‒ трехполюсной на 32 ампера.

Что касается требований к размещению электрического котла в доме, то их нет. Для сравнения, у газового котла есть номы СНИП, которые требуют, чтоб если котел располагался на кухне, площадь помещения составляла не меньше 15 квадратных метров. Если же котел установлен в котельной, то критерии касаются объема, который должен быть не менее 7,5 кубических метров (до 60 кВт). Обязательна форточка, вытяжка и вентиляционный канал притока воздуха для нормализации процесса горения.

В случае с электрокотлом, вы выбираете место для монтажа, закладываете кабель, подключаете систему через отдельный вводной автомат и наслаждаетесь тихой, размеренной работой. Современные системы (например, котлы Галан) работают бесшумно, имеют возможность подключения автоматики, терморегуляторов, всевозможных датчиков уличной температуры, а также ориентированы на экономию энергии. Поэтому при правильной настройке и должной теплоизоляции дома такой котел будет выгоднее остальных типов.

Однотрубная система отопления с электрокотлом

Каждый, кто проектирует систему отопления для дома своими руками, рассматривает однотрубную подачу (ленинградку) теплоносителя к радиаторам, как основную модель. Это наиболее выгодная система с точки зрения установки, поскольку материалов на ее конструирование идет меньше, не так много затрачивается времени, не требуется особых навыков. Вот только она выгодна на первоначальных этапах.
Все дело в физической стороне вопроса. Дело в том, что однотрубная система предполагает использование циркуляционного насоса. Вы скажете, что он тоже используется в двухтрубной системе. Да, так и есть, но в случае с одной трубой он толкает охлажденную воду, температура которой будет тем меньше, чем больше радиаторов в контуре.

Это связано с тем, что в радиатор по нашей трубе поступает вода, разогретая, скажем, до 60 градусов. Она проходит через секции, отдавая тепло в помещение и, немного остывшая, выходит в ту же трубу с потерей до 10-20% теплоемкости. Поэтому далее по маршруту радиаторов, после смешивания, вода двигается с меньшей температурой. Таким образом, последний радиатор может иметь потери температуры до двух крат от первоначального значения.

Частично проблему можно решить кранами на входе и выходе радиатора. Что касается схемы, то здесь используют или диагональное подключение, или нижнее, что не имеет существенной разницы, поскольку имеется проблема поэтапного охлаждения теплоносителя.

Внимание. Специалисты не рекомендуют использовать однотрубную систему подключения с электрокотлами из-за больших затрат на подогрев носителя.

Двухтрубная система отопления с электрокотлом

Такая система передачи теплоносителя более приемлема для работы с электрокотлами. Потому что она включает в себя контур подачи и обратки. В результате, нагретая жидкость поступает на радиатор, отдает тепло и стекает в контур обратки, где, слегка охлажденная, отправляется на котел под действием циркуляционного насоса. Что касается горячего теплоносителя, то он без изменения температуры движется к следующему радиатору, наполняя его, как и первый.

В то же время, специалисты рекомендуют разбивать этаж дома на два крыла, чтобы сократить время прогрева последнего радиатора. Как и в первом случае, регулировка обогрева может производиться кранами на входе каждого радиатора.

От выбора схемы системы отопления с электрокотлом многое зависит в частном доме – от эффективности отапливания помещения до эстетического вида. Опыт эксплуатации разных схем подключения радиаторов показал, что именно диагональное подключение работает лучшим образом. В таком случае подача идет от котла и входит в верхнюю часть радиатора, тогда как обратка исходит снизу по диагонали. Для эстетики, такой вариант подключения требует штробления стен, но в итоге получается привлекателен и менее затратен с точки зрения потраченных киловатт электроэнергии.

Двухтрубная система и теплый пол прекрасно комбинируются между собой. При этом, помимо того, что в электрическом котле зачастую уже стоит свой циркуляционный насос, специалисты рекомендуют ставить на каждый контур отдельное оборудование. Т.е ставится распределительный коллектор. От него через насос подключается коллектор теплого пола, первый и второй этаж по отдельности. В основном коллекторе создается избыточное давление системы, которое по трубам 32 мм с переходом на 25 доставляется на радиатор. Здесь идет заужение, и по трубе 20 мм вода попадает в радиатор, откуда отдает тепло в помещение.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Преимущества современных электрических котлов:

  • Главным преимуществом электрических котлов является их невысокая стоимость. Обычно цена электрокотлов в несколько раз ниже, чем стоимость аналогичного оборудования, работающего на дизеле или газе. Это обстоятельство делает эти котлы доступными для любых слоев населения.
  • Кроме этого простые модели электрокотлов легко собирать и настраивать, поэтому для их монтажа не требуются услуги профессионалов.
  • Из-за небольших размеров многие отопительные электрические котлы устанавливаются прямо на стене. Малые габариты позволяют сэкономить полезную площадь помещения, поэтому их установка особенно актуальна в небольших домах.
  • В отличие от газовых, дизельных и твердотопливных котлов под электрокотлы не нужно создавать отдельное помещение с дымоходом (дымоотводом).
  • Электрические котлы не требуют особого ухода и обслуживания.
  • Они просты в управлении. В большинстве моделей все кнопки и дисплей выведены на переднюю панель. Основное управление берет на себя электроника, работающая по одной из заданных Вами программ.
  • Нельзя не сказать об экологической чистоте этих приборов, которые при своей работе не выделяют в окружающую среду никаких вредных выбросов.
  • Электрические котлы являются самым безопасным видом отопительных приборов. Ведь в них нет доступа к открытому огню, как у твердотопливных или газовых котлов.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Подключение котла отопления к электропитанию

В пятипроводной электрической сети фазовые силовые жилы кабеля подключаются к входным зажимам основного автоматического выключателя котла. Нулевой рабочий проводник подключается к разъему, обозначенному буквой «N». Защитный провод электрического питающего кабеля подключается к винтовому разъему, который обозначен значком заземления.

Статьи по теме: Что выбрать накладной или встроенный электрощит для квартиры

Подключение электрического котла отопления в пятипроводной системе

Если в доме четырехпроводная сеть, то фазовые жилы подсоединяются аналогично, а жила PEN подключается к винтовому разъему с символом заземления. При этом зажим заземления соединяется с разъемом нейтрали N проводом ПВ-1 с минимальным сечением 2,5 мм2.

Подключение электрического котла отопления в четырехпроводной системе

Примечание: Чаще всего схема подключения электрического котла собранная на заводе, приспособлена под пятипроводную электрическую сеть.

Монтаж системы отопления частного дома своими руками: схема

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Отопить свой дом не так уж и сложно. Вот то, что потребуется для сооружения системы отопления частного дома своими руками: схема монтажа оборудования и коммуникаций, необходимое количество материалов, знания и полезные советы, предлагаемые далее.

Котельная в частном доме

Как устроить отопление частного дома своими руками: схемы различных вариантов

Уже на этапе проектирования, будущие владельцы должны определиться с выбором типа системы отопления для загородного дома, призванной согревать теплом домочадцев на протяжении многих лет. Он зависит от многих важных обстоятельств. Главными из них являются: наличие инженерных коммуникаций, подведенных к строительной площадке, стоимости того или иного ресурса в конкретной местности. По типу расположения источников тепла в помещении, все варианты можно разделить на:

  • точечные: печи, калориферы, газовые и электрические нагреватели;
  • распределенные: жидкостные радиаторы, связанные трубами.

Пример отопительной системы в двухэтажном доме

При наличии определенных знаний и умений можно создать любое из перечисленных отопление частного дома своими руками. Схемы с описанием можно без труда найти в сети, а с основными моментами монтажа необходимо ознакомиться заранее.

Твердотопливные источники тепла

По источнику энергии все обогревательные приборы можно поделить на: твердотопливные, на жидком топливе, газовые и электрические. К твердотопливным относят классические дровяные печи из металла или кирпича. Во многих местах они до сих пор исправно функционируют. Сегодня еще большое количество населенных мест не имеет газоснабжения, поэтому жители вынуждены делать выбор между обычной печью и электрическим котлом. Пока еще дрова стоят дешевле электроэнергии в пересчете на м² отапливаемого объема. К недостаткам такого варианта можно отнести наличие мусора в доме от дров, и необходимость дважды в день топить печи в зимний период.

Подключение одно- и двухтрубной системы отопления

Полезный совет! При невозможности устроить в доме более современное отопление, можно оптимизировать и использование печей. Для этого рекомендуется приобрести печь длительного горения и использовать ее как энергетический центр для питания жидкостной радиаторной системы отопления.

Отопление в доме с помощью теплых полов

Точечные газовые и электроприборы

Кроме прочего, можно устроить систему отопления частного дома своими руками, схема которой предусматривает только установку нескольких нагревательных приборов в разных комнатах. Имеются ввиду различные электрические или газовые нагреватели. Они могут быть конвекционного типа или инфракрасные. Первые предполагают распространение непосредственно тепла от нагретых элементов приборов посредством конвекции, а вторые излучают инфракрасные, невидимые человеческим глазом электромагнитные волны, которые способны вызывать ускорение движения молекул в окружающих предметах, чем способствуют выделению ими тепла. Эти приборы потребляют на 30% меньше электроэнергии.

Горячее водоснабжение и отопление частного дома

Проще всего создать такого типа отопление частного дома своими руками. Схемы, видео и инструкции к нагревательным приборам сможет понять каждый. Монтаж приборов такого типа не сложен. Прибор ставят в нужное место и включают в сеть. Сложность может возникнуть только с подключением газового нагревателя. Однако этот прибор не пользуется большой популярностью, так как не обладает достаточной мобильностью и стоит только в точке, куда выведен газопровод. Кроме того, в нем присутствует открытый огонь, что небезопасно для использования в жилых помещениях.

Схема отопления с использованием газового котла

Полезный совет! Калориферы, в отличии от обычных электронагревателей, подают горячий воздух от нагревательных элементов с помощью вентилятора, поэтому помещение нагревается значительно быстрее. При этом они, к сожалению, используют большое количество электроэнергии. Такие приборы рекомендуется использовать на дачах для быстрого нагрева в зимний период при нечастых посещениях.

Отопление дома с использованием твердого топлива

Точечные источники тепла не принято применять в роли основного отопления частного дома. Своими руками схему этой конструкции повторить не сложно, но она не отвечает всем предъявляемым к отоплению домов средних широт требованиям.

Полноценные жидкостные системы

Это самый популярный способ обеспечения теплом различных помещений, в том числе и жилых домов. Если в городских квартирах жидкий теплоноситель нагревается в центральных котельных и насосами перекачивается по всем квартирам, то в частном доме его нагревать нужно самостоятельно. Это можно делать с помощью любой энергии: электрической или выработанной за счет сгорания какого-либо топлива. Зачастую не имеет значения, какое топливо горит. Это могут быть дрова, сухие брикеты, газ или мазут. Для каждого из них существуют свои печи и котлы, некоторые из которых нормально функционируют на различных видах топлива.

Двухтрубная схема с принудительной циркуляцией и теплыми полами

Безусловно, можно построить такую систему отопления частного дома своими руками. Схема ее монтажа всегда примерно одинаковая:

  • печь или котел, установленные в специальном помещении или в санузле. Котлы могут быть электрическими или газовыми. Некоторые современные модели имеют два контура и автоматическую систему управления. Газовые варианты снабжены трубой для выхода из них продуктов сгорания. Они бывают с естественной тягой или с принудительным выхлопом. Все котлы различаются по мощности, от которой зависит способность обогрева той или иной площади. Внутри всех котлов имеются так называемые колосники или контуры из тонких трубок, по которым циркулирует жидкий теплоноситель. Им может быть вода, антифриз или техническое масло. Каждый контур имеет вход и выход;

Элементы и комплектующие отопительной системы частного дома

  • система радиаторов, имеющих соединения между собой с помощью труб последовательно или параллельно. Она подключена к контуру котла. Так как жидкость подвержена термическому расширению в значительной степени, то в системе всегда присутствует расширительный бачок, который может быть отдельным элементом или являться частью котла;

Схема обустройства отопления с помощью электрического котла

  • при отоплении больших площадей или домов с двумя и более этажами в систему монтируют центробежный насос, который заставляет жидкость интенсивно циркулировать по трубам и радиаторам, более эффективно осуществляя теплообмен с окружающим воздухом.

Зная основные принципы, можно приступить к созданию системы отопления частного дома своими руками. Схема ее была изложена выше, а с порядком монтажа можно ознакомиться далее.

Схема комбинированной отопительной системы

Инструкция по организации системы отопления частного дома своими руками: схема устройства

Перед тем как приступить собственно к монтажу, необходимо рассчитать потребность в материалах. Сделать это можно только, если знать необходимую мощность котла и нормы распределения килокалорий от радиаторов. Чтобы рассчитать количество секций в радиаторах частного дома, необходимо знать, что на 1 м² необходимо 150 Вт мощности. Зная, что средняя мощность стандартной секции батареи составляет 15 Вт, можно посчитать количество секций для любой комнаты. Мощность самого котла должна превышать на 10% требуемую для отопления всего дома. Например, для нормальной работы котла по отоплению дома, площадью 100 м², необходимо, чтобы он имел мощность более 15 кВт.

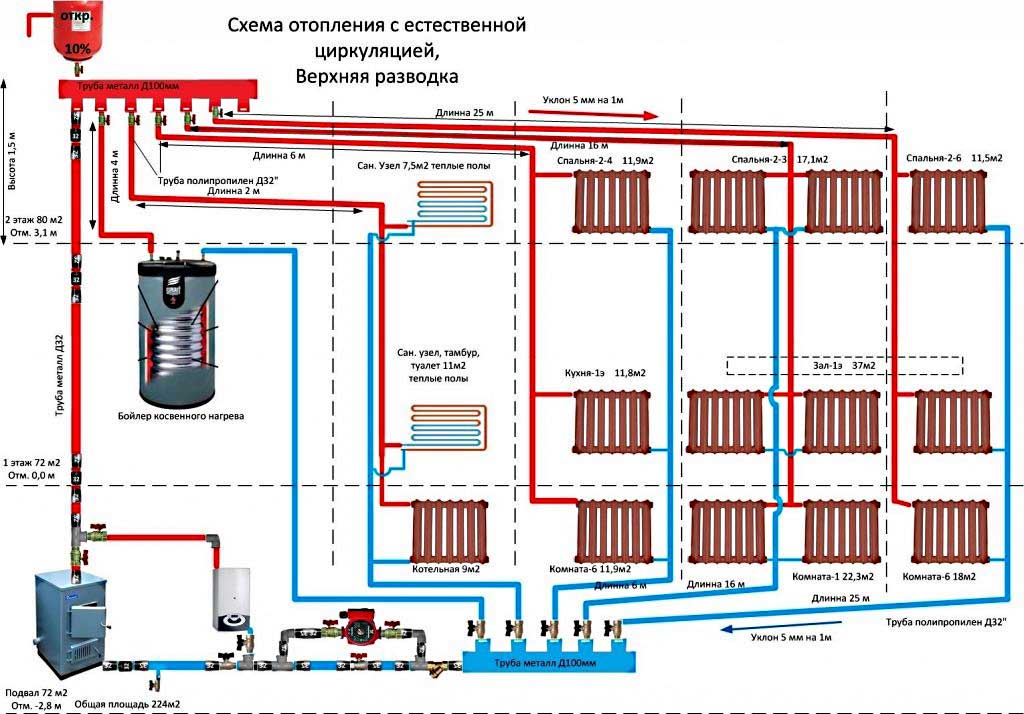

Примеры однотрубных систем отопления с верхней разводкой и естественной циркуляцией теплоносителя

Продолжим инструкцию по сооружению отопления частного дома своими руками. Схемы, видео и нюансы различных вариантов этого процесса можно почитать здесь. В общих же чертах можно следовать следующему алгоритму:

  1. Местом для установки котла должно быть отдельное помещение, особенно если он газовый.
  2. В нужные места устанавливаем батареи с необходимым количеством секций.
  3. Соединяем их между собой одной или двумя трубами, в зависимости от выбранного варианта разводки. При этом следим за уровнем относительно горизонта.
  4. В обратную трубу устанавливаем расширительный бак, а в подачу центробежный насос если их нет в самой конструкции котла.
  5. Входящую и выходящую трубы приворачиваем к соответствующим патрубкам котла.
  6. Заполняем систему водой через расширитель или непосредственно из водопровода, если такая возможность предусмотрена в конструкции и запускаем котел.

Подключение радиаторов через распределительный коллектор

Полезный совет! В верхней части батарей должны присутствовать сливные краны для стравливания воздуха. В противном случае заполнить систему полностью не удастся.

Существует много видов организации отопления в частном доме и способов его монтажа. Какой выбрать, каждый хозяин решает сам в соответствии с предпочтениями и экономическими соображениями.

Система отопления частного дома своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы — простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы — простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы — гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) — будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды — всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила — для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева — наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Схемы подключения радиаторов отопления в частном доме

При устройстве системы водяного отопления в частном доме каждый предварительно задумывается, как все скомпоновать, какие элементы как разместить, чтобы отопление работало максимально эффективно. Одним из вопросов, который нужно решить, выступает, по какой схеме сделать разводку радиаторов отопления?

Общая схема разводки отопления в частном доме

На рисунке отображены основные схемы подключения радиаторов и теплых полов в частном доме. Как видно из рисунка, на первом этаже установлен котел отопления, от которого начинается разводка по всему дому. Здесь изображена коллекторная схема подключения радиаторов и теплого пола. При этом разводку отопления можно произвести еще по двум схемам: однотрубной и двухтрубной, которые будут рассмотрены ниже.

Подающая труба на рисунке изображена красным цветом, а обратка – синим, причем сами радиаторы можно также подключить по-разному.

Однотрубная система отопления

В однотрубной системе отопления теплоноситель подводится к батареям отопления и отводится от них по одной и той же трубе. При этом, если в многоэтажных домах делают и горизонтальную, и вертикальную системы отопления, то в частном доме используют в основном однотрубную горизонтальную систему. Схема такой системы отопления показана на рисунке ниже.

Схема горизонтальной однотрубной системы отопления для частного дома

На рисунке красной стрелкой обозначена подача теплоносителя, а синей – его отведение. Однотрубную систему можно также подключить по- разному, при этом следует отметить, что при подключении по верхней схеме КПД системы будет выше, так как циркуляция теплоносителя лучше.

Для хорошей циркуляции теплоносителя в системе нужно обязательно на каждой батарее при проводке однотрубной сети соединять подающую и отводящую трубу, так называемый байпас.

К достоинствам однотрубной системы отопления следует отнести:

  1. Простота – монтаж однотрубной системы намного проще чем, например, двухтрубной или лучевой.
  2. Низкая стоимость – поскольку эта система проще, то она и намного дешевле. Такую систему отопления ставят в основном при ограниченном бюджете на проведение отопления.

При  этом у такой системы отопления есть несколько недостатков:

  1. Однотрубную систему отопления сложнее регулировать и балансировать. Такой балансировки, как при других схемах разводки, добиться почти невозможно.
  2. При использовании самотечной системы отопления самые дальние от котла батареи будут прогреваться хуже, чем ближние радиаторы. Поэтому на такую систему дальние радиаторы нужно делать немного больше, чем ближние, или ставить циркуляционный насос.
  3. Такая система не может быть слишком большой, поэтому не сильно подходит для большого дома.
  4. Требуются трубы большего диаметра, чем для других систем отопления.Этих недостатков лишена двухтрубная схема подключения.

Двухтрубная система отопления

В такой системе отопления теплоноситель подводится к батареям по одной трубе, а отводится – по другой. Такая система намного лучше настраивается и регулируется, но более дорогостоящая, чем однотрубная. Существует несколько вариантов двухтрубной разводки: горизонтальная и вертикальная.  Схемы таких систем показаны на рисунке ниже.

Вертикальная и горизонтальная двухтрубные схемы разводки системы отопления

На рисунке показаны схемы горизонтального и вертикального подключения. Красным цветом отмечен подающий трубопровод, синим – отводящий. При этом следует знать, что циркуляционный насос и расширительный бачек устанавливают на обратный трубопровод системы отопления.

Достоинства:

  1. Возможность лучшей балансировки и регулировки такого отопления.
  2. Меньший диаметр труб отопления.
  3. Равномерный прогрев всех радиаторов системы отопления.

Недостатки:

  1. Более высокая стоимость.
  2. Более сложный монтаж отопительного оборудования.

Лучевая или коллекторная система отопления

При  монтаже по этой схеме на каждом этаже устанавливаются специальные коллекторы на подачу и обратку, от которых идут трубы к каждому радиатору отопления на этаже. Таким образом, при использовании такой системы отопления можно добиться самой лучшей балансировки и регулировки, но она считается самой дорогостоящей и не может работать в безнапорном режиме.

Для выбора оптимального решения можно объединить все системы в одну и сделать так называемую комбинированную систему отопления. Например, для теплых полов и бойлера косвенного нагрева использовать коллекторную схему подключения, для незначительных помещений: коридора и прихожей – однотрубную, для остальных – двухтрубную.

Подключения радиаторов

Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

Схемы подключения радиаторов отопления

Как видно из рисунка, батареи можно подключить четырьмя разными способами. От  способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.

Рассмотрим подробно все схемы подключения радиаторов:

  1. Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
  2. Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
  3. Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
  4. Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Facebook

Twitter

Вконтакте

Одноклассники

Подключение электрического котла к системе отопления

Электрокотлы отличаются по типу нагревательного элемента: ТЭНовые, электродные или индукционные модели. Из-за меньшей стоимости и простоты обслуживания больше популярен первый вариант. Особенностью обустройства электроотопления является возможность подключения своими руками агрегата к трубной системе и электросети без оформления разрешительных документов.

Основные правила

Согласно требованиям ПУЭ отопительные электроприборы мощностью до 10 кВт разрешено подключать самостоятельно без согласования с Энергонадзором. К службам придется обратиться, если решено установить в целях экономии счетчик, контролирующий расход электроэнергии по зонам суток.

Каждый производитель в инструкции отображает требования к соблюдению свободного пространства от стенок отопительного агрегата. В зависимости от модели они отличаются, но среднее значение следующее:

  • от верха – 70 см;
  • от боков – 50 см;
  • от передней панели – 70 см;
  • между задней панелью и стеной здания оставляют минимальный зазор 3 см.

Соблюдение требований обеспечивает пожаробезопасность. Упрощается доступ к агрегату для обслуживания.

Электрические котлы ЭВАН Warmos

Подготовка к монтажу

Традиционно подготовительные мероприятия начинаются с определения места. По сравнению с газовыми и твердотопливными аналогами, вариантов расположения электрокотла больше. Его разрешено устанавливать в жилой зоне, например, кухня или коридор. Однако осуществляя выбор места нужно учесть, что к аппарату нужно прокладывать трубопровод, электропроводку. Усложнение схемы приведет к лишним затратам.

В сырых помещениях монтаж запрещен. Ванную комнату, санузел, открытый балкон сразу нужно исключить. Стена, на которую будет подвешен агрегат, должна быть сухая. Если частный дом построен из дерева, никаких ограничений монтажа нет. Участок деревянной стены, прилегающий к задней панели котла, закрывают листом негорючего материала.

Обычно электрический котел поставляется производителем с циркуляционным насосом, фильтром и расширительным баком. Такой агрегат сразу подключают к трубопроводу. Реже встречаются «голые» модели. Насос, бачек и фильтр потребитель покупает отдельно. Дополнительно для подключения нужно подготовить группу безопасности, соединительные муфты, шаровые краны, трубы.

Выбор схемы

Отопление бывает с принудительной и естественной циркуляцией. В первом случае теплоноситель по системе транспортирует циркуляционный насос. Здесь разрешается установка котла на любом уровне относительно трубопровода.

Во втором случае естественная циркуляция происходит за счет уклона подающей и обратной трубы. Такое отопление часто встречается в частных домах. Здесь уже схема подключения требует расположение входящего патрубка котла ниже обратной трубы.

Схема с нижней разводкой и боковым подключением к радиаторам применяется только при принудительной циркуляции.

Схема с верхней подающей и нижней обратной трубой способна работать с насосом и при естественной циркуляции, если выдержаны уклоны. Во втором случае расширительный бак ставят в верхней точке вместо группы безопасности.

Пошаговая инструкция монтажа

После подготовительных мероприятий приступают к основным работам. Чтобы выполнить монтаж, проделывают следующие действия:

  1. На подготовленном участке стены наносят разметку под монтажную пластину котла. Элемент крепят дюбелями, предварительно просверлив отверстия. На монтажную пластину фиксируют электрокотел.
  2. Дальнейшие особенности установки зависят от выбранной схемы отопления. Элементы трубопровода подключают к патрубкам котла разъемными муфтами «американками». Подающая труба всегда идет вверх, а обратная располагается ниже по уровню.
  3. В нижней точке системы предусматривают два крана для заполнения и слива воды.

Когда система будет закольцована, ее заполняют водой. Через воздухосборники стравливают воздух.

Подключение к электросети

Электрокотлы бывают двухфазные (220 вольт), а также трехфазные (380 вольт). В первом варианте требуется подключить два провода: ноль и фазу. Во втором варианте фазных провода три и один ноль. В обеих вариантах подводят дополнительный провод на заземление. На линии между электросчетчиком и отопительным аппаратом устанавливают автомат.

Электропроводка, отопление от котла в частном доме

  • Труба для систем отопления
  • Заключение
  • Проектирование и обустройство системы отопления в доме можно осуществить самыми разными способами. На этапе разработки следует выбрать наиболее оптимальный вариант, который поможет воплотить в жизнь все задумки собственника, в рамках запланированного бюджета.

    Самый выгодный с финансовой точки зрения вариант — однотрубная разводка системы отопления. Разводка двухтрубная, обогрев может стоить немного дороже, но эффективность такого способа значительно выше.

    В современном интерьере частного дома очень часто ставят камин или печь, но они, скорее всего, несут декоративную функцию, подчеркивая индивидуальный стиль дома, так как тепловая нагрузка приходится на одно- или двухконтурные котлы отопления. Принцип работы одноконтурного котла сводится исключительно к обеспечению отопления дома, в свою очередь, котел помимо отопления дома может работать еще и в режиме водяного отопления.

    Вне зависимости от типа котла, для устройства индивидуальных систем отопления может использоваться как однотрубная схема подключения, так и парная.Рассмотрим их основные особенности и постараемся разобраться, в чем преимущества и недостатки каждого типа.

    Однотрубная разводка системы отопления ↑

    Принцип работы такой системы очень прост: при отоплении здания устанавливается только одна труба, что создает замкнутый круг. К системе подключайте батареи из каждой комнаты в доме.

    Построить такую ​​систему можно двумя способами:

    Горизонтальный способ устройства однотрубной системы отопления с нижней разводкой более популярен, так как имеет довольно простую конструкцию.Особенностью является особый метод штабелирования, при котором установленная труба должна иметь небольшой уклон, чтобы теплоноситель мог беспрепятственно циркулировать по системе.

    Нюансы метода горизонтальной штабелирования возникают в случае, когда отопление монтируется в многоэтажном доме. Тогда на входе в исходную секцию радиатора, расположенную на первом этаже, нужно установить вентиль, частично внахлест можно создать необходимое давление для циркуляции теплоносителя по верхним этажам.

    Внимание! Обустраивая вертикальную разводку труб отопления в частном доме очень важно учитывать расположение труб. Он должен быть только вертикальным, а трубы иметь диаметр чуть больше, чем при установке в горизонтальной компоновке.

    Одним из преимуществ однотрубной системы отопления с нижней разводкой является отсутствие необходимости обязательного подключения к циркуляционному насосу.

    Преимущества однотрубного отопления:

    • хорошая экономия на материалах, так как требует меньшего количества трубок;
    • очень простая и понятная схема подключения;
    • понимает расчет гидравлических нагрузок на трубу.

    Но к сожалению, несмотря на все положительные моменты, они полностью нивелируют один отрицательный. При снятии с котла происходит значительная потеря температуры теплоносителя. Это значит, что батарейки в подсобке будут чуть теплее.

    Чтобы исправить эту ситуацию, выполните следующие действия:

    • для увеличения общего количества секций в радиаторе, сняв его с котла;
    • установлены специальные термостатические радиаторные клапаны, регулирующие давление подачи охлаждающей жидкости к каждому радиатору;
    • смонтировать циркуляционный насос, который будет поддерживать давление на необходимом уровне и способствовать правильному распределению теплоносителя по сети.

    Однотрубная разводка отопления в частном доме подойдет для устройства системы отопления в одноэтажном жилом доме, площадью не более 100м², не требует дополнительных устройств по типу » теплый пол».

    Двухтрубная разводка системы отопления ↑

    Основное отличие этого типа устройства системы отопления от предыдущего в том, что каждая батарея подключена к магистральной трубе постоянного и обратного тока. Эта функция увеличивает потребление трубок примерно в два раза. Но стоит отметить и положительные моменты. Арендодатель может регулировать уровень тепла в каждом радиаторе. В результате в каждой комнате можно легко создать приятную атмосферу.

    Обустройство двухтрубной системы отопления предполагает несколько высокопоставленных способов разводки. Давайте рассмотрим каждый из них более подробно.

    Вертикальная схема с нижней разводкой ↑

    Монтаж двухтрубной системы отопления с нижней разводкой включает следующие этапы:

    1. На полу первого этажа или в подвале смонтирован магистральный трубопровод, берущий свое начало от котла отопления.
    2. Магистраль выполнена в вертикальном патрубке, обеспечивающем продвижение теплоносителя к радиаторам в помещениях.
    3. Каждый радиатор необходимо установить в трубу для обратного оттока уже остывшего теплоносителя в котел.

    Инженерная схема двухтрубной системы отопления с нижней разводкой, необходимо продумать, как она обеспечит необходимость регулярного выпуска воздуха из трубопровода. Как правило, это требование обеспечивается установкой воздуховодов, расширительного бачка и установкой клапанов Маевского на все батареи, которые расположены на втором и третьем этаже здания.

    Вертикальный контур с верхней разводкой ↑

    В данной модели предполагается подача теплоносителя от водонагревателя на чердак по трубопроводу. Оттуда по стоякам теплоноситель течет по всем радиаторам дома. А уже остывшая вода по трубопроводу возвращается в котел.

    Внимание! Во избежание завоздушивания системы важно периодически удалять воздух. Для этого установлен специальный расширительный бачок.

    Способ устройства системы отопления дома во многом более эффективен, чем метод с нижней разводкой, потому что стояки обслуживаются намного большим давлением.

    Горизонтальная система отопления ↑

    Устройство горизонтальной разводки системы отопления с принудительной циркуляцией — очень популярный метод отопления дома.

    При установке горизонтального отопления традиционно используют несколько схем:

    1. Тупик. Достоинства этого варианта — экономичный расход трубы. Недостаток в том, что длина петли очень большая, и это сильно усложняет регулировку всей системы.
    2. Связанная промо-вода.Все проходы имеют одинаковую длину, что помогает быстро и легко настроить систему. Недостатком такого способа разводки отопления частных домов является большой расход труб, стоимость которых значительно увеличивает бюджет на ремонт и портит внутреннее убранство помещения.
    3. Коллекторное или радиальное расположение системы отопления. Благодаря тому, что каждая батарея индивидуально подключается к центральному коллектору, распределяющему тепло, очень просто обеспечивается равномерное распределение тепла.Недостатком, как и во втором случае, является очень большой расход материалов. Но все трубы монтируются в стене, что не портит интерьер помещения. На сегодняшний день именно такая схема подключения отопления частных домов набирает популярность среди застройщиков.

    При выборе схемы подключения важно учитывать множество факторов, таких как площадь здания, типы строительных материалов и т. Д.

    Практика показала, что при прокладке трубопровода системы отопления чаще всего используются пластмассовые, полипропиленовые, стальные, медные, а также трубы из нержавеющей и оцинкованной стали.

    Рассмотрим подробнее каждый тип трубок:

    1. Расходные материалы для стали. Процесс соединения стальных труб — сварка. Детали из оцинкованной и нержавеющей стали соединяются резьбовым способом. Очень важны работы по усовершенствованию системы отопления дома, проводимые квалифицированными рабочими. Следует отметить, что в современном строительстве редко используются металлические трубы. Это связано с их дороговизной и довольно сложным монтажом.
    2. Медная труба — самый прочный материал для устройства системы отопления дома.Такие трубы выдерживают очень высокое давление и температуру. Способ соединения медных труб — пайка. Редкость использования труб такого типа заключается в очень высокой цене материала.
    3. Трубы из полипропилена. На сегодняшний день это лучший вариант устройства разводки системы отопления в частном доме. Большое количество видов труб из этого материала. Например: алюминий, армированный стекловолокном. Соединение полипропиленовых труб производится склеиванием.Преимущество использования труб этого типа — невысокая цена и простой монтаж.
    4. Пластиковая труба. Монтаж системы отопления с использованием труб такого типа не требует особых навыков и знаний. Также стоит отметить, что трубы из такого материала не образуют осадка. Подключение осуществляется с помощью фитингов. Обратной стороной использования этого типа труб является то, что с каждым годом вероятность утечки увеличивается в геометрической прогрессии.

    Проектирование и устройство системы отопления частного дома — дело только время, знания и деньги.Поэтому во избежание ошибок лучше всего обратиться за помощью к профессионалам. Ведь недостатки могут стоить очень дорого, поэтому с самого начала их следует избегать.

    Как выполнить автономную двухтрубную разводку отопления в частном доме узнайте в следующем видео

    Связанные с контентом

    онлайн-курсов PDH.

    PDH для профессиональных инженеров. PDH Engineering.

    «Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

    курсов.»

    Russell Bailey, P.E.

    Нью-Йорк

    «Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

    , чтобы познакомить меня с новыми источниками

    информации «

    Стивен Дедак, P.E.

    Нью-Джерси

    «Материал получился очень информативным и организованным.Я многому научился и их было

    очень быстро отвечу на вопросы.

    Это было на высшем уровне. Будет использовать

    снова. Спасибо. «

    Blair Hayward, P.E.

    Альберта, Канада

    «Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду использовать ваши услуги снова.

    проеду по вашей компании

    имя другим на работе.»

    Roy Pfleiderer, P.E.

    Нью-Йорк

    «Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

    с деталями Канзас

    Городская авария Хаятт »

    Майкл Морган, P.E.

    Техас

    «Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

    информативно и полезно

    на моей работе »

    Вильям Сенкевич, П.Е.

    Флорида

    «У вас большой выбор курсов, а статьи очень информативны. You

    — лучшее, что я нашел ».

    Рассел Смит, П.E.

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

    материал «

    Jesus Sierra, P. E.

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле

    человек узнают больше

    от сбоев.»

    John Scondras, P.E.

    Пенсильвания

    «Курс составлен хорошо, и использование тематических исследований является эффективным

    способ обучения »

    Джек Лундберг, P.E.

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

    студент для ознакомления с курсом

    материалов до оплаты и

    получает викторину.»

    Arvin Swanger, P.E.

    Вирджиния

    «Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

    получил огромное удовольствие «.

    Mehdi Rahimi, P.E.

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

    на связи

    курсов.»

    Уильям Валериоти, P.E.

    Техас

    «Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

    обсуждаемых тем ».

    Майкл Райан, P.E.

    Пенсильвания

    «Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

    Джеральд Нотт, П.Е.

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

    информативно, выгодно и экономично.

    Я очень рекомендую

    всем инженерам »

    Джеймс Шурелл, P. E.

    Огайо

    «Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

    не на основании какой-то неясной секции

    законов, которые не применяются

    до «нормальная» практика.»

    Марк Каноник, П.Е.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

    организация «

    Иван Харлан, P.E.

    Теннесси

    «Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

    Юджин Бойл, П.E.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

    а онлайн-формат был очень

    доступный и простой для

    использовать. Большое спасибо «.

    Патрисия Адамс, P.E.

    Канзас

    «Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

    Joseph Frissora, P.E.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

    обзор текстового материала. Я

    также оценил просмотр

    предоставлено фактических случаев »

    Жаклин Брукс, П.Е.

    Флорида

    «Очень полезен документ» Общие ошибки ADA при проектировании объектов «.Модель

    испытание потребовало исследований в

    документ но ответы были

    в наличии »

    Гарольд Катлер, П.Е.

    Массачусетс

    «Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

    в транспортной инженерии, которая мне нужна

    для выполнения требований

    Сертификат ВОМ.»

    Джозеф Гилрой, П.Е.

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

    Ричард Роудс, P.E.

    Мэриленд

    «Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

    Надеюсь увидеть больше 40%

    курсов со скидкой.»

    Кристина Николас, П.Е.

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

    курсов. Процесс прост, и

    намного эффективнее, чем

    вынуждены путешествовать. «

    Деннис Мейер, P.E.

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры получат блоки PDH

    в любое время.Очень удобно ».

    Пол Абелла, P.E.

    Аризона

    «Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

    пора искать где на

    получить мои кредиты от. «

    Кристен Фаррелл, P.E.

    Висконсин

    «Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

    и графики; определенно делает это

    проще поглотить все

    теорий. »

    Виктор Окампо, P.Eng.

    Альберта, Канада

    «Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

    .

    мой собственный темп во время моего утром

    метро

    на работу.»

    Клиффорд Гринблатт, П.Е.

    Мэриленд

    «Просто найти интересные курсы, скачать документы и взять

    викторина. Я бы очень рекомендовал

    вам на любой PE, требующий

    CE единиц. «

    Mark Hardcastle, P.E.

    Миссури

    «Очень хороший выбор тем из многих областей техники.»

    Randall Dreiling, P.E.

    Миссури

    «Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

    по ваш промо-адрес электронной почты который

    сниженная цена

    на 40% «

    Конрадо Казем, П. E.

    Теннесси

    «Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

    Charles Fleischer, P.E.

    Нью-Йорк

    «Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

    кодов и Нью-Мексико

    правил. «

    Брун Гильберт, П.E.

    Калифорния

    «Мне очень понравились занятия. Они стоили потраченного времени и усилий».

    Дэвид Рейнольдс, P.E.

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости дополнительных

    аттестация. «

    Томас Каппеллин, П.E.

    Иллинойс

    «У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

    мне то, за что я заплатил — много

    оценено! «

    Джефф Хэнслик, P. E.

    Оклахома

    «CEDengineering предоставляет удобные, экономичные и актуальные курсы.

    для инженера »

    Майк Зайдл, П.E.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    в хорошем состоянии »

    Glen Schwartz, P.E.

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока —

    .

    хороший справочный материал

    для деревянного дизайна »

    Брайан Адамс, П.E.

    Миннесота

    «Отлично, я смог получить полезные рекомендации по простому телефону».

    Роберт Велнер, P.E.

    Нью-Йорк

    «У меня был большой опыт работы в прибрежном строительстве — проектирование

    Строительство курс и

    очень рекомендую . «

    Денис Солано, P.E.

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими

    хорошо подготовлены. »

    Юджин Брэкбилл, P.E.

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на номер

    .

    обзор где угодно и

    всякий раз.»

    Тим Чиддикс, P.E.

    Колорадо

    «Отлично! Сохраняю широкий выбор тем на выбор».

    Уильям Бараттино, P.E.

    Вирджиния

    «Процесс прямой, без глупостей. Хороший опыт».

    Тайрон Бааш, П.E.

    Иллинойс

    «Вопросы на экзамене были зондирующими и продемонстрировали понимание

    материала. Полная

    и комплексное ».

    Майкл Тобин, P.E.

    Аризона

    «Это мой второй курс, и мне понравилось то, что мне предложили этот курс

    поможет по телефону

    работ.»

    Рики Хефлин, P.E.

    Оклахома

    «Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

    Анджела Уотсон, П.Е.

    Монтана

    «Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

    Кеннет Пейдж, П.E.

    Мэриленд

    «Это был отличный источник информации о солнечном нагреве воды. Информативный

    и отличный освежитель ».

    Luan Mane, P. E.

    Conneticut

    «Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

    вернись, чтобы пройти викторину. »

    Алекс Млсна, П.E.

    Индиана

    «Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях »

    Натали Дерингер, P.E.

    Южная Дакота

    «Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

    успешно завершено

    курс.»

    Ира Бродский, П.Е.

    Нью-Джерси

    «Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

    и пройдите викторину. Очень

    удобный а на моем

    собственный график «

    Майкл Гладд, P.E.

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет.»

    Dennis Fundzak, P.E.

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат

    . Спасибо за изготовление

    процесс простой. »

    Фред Шейбе, P.E.

    Висконсин

    «Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

    часовой PDH в

    один час. «

    Стив Торкильдсон, P.E.

    Южная Каролина

    «Мне понравилась возможность скачать документы для проверки содержания

    и пригодность, до

    имея заплатить за

    материал . «

    Ричард Вимеленберг, P.E.

    Мэриленд

    «Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

    Дуглас Стаффорд, П.Е.

    Техас

    «Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

    .

    процесс, которому требуется

    улучшение.»

    Thomas Stalcup, P.E.

    Арканзас

    «Мне очень нравится удобство участия в викторине онлайн и получение сразу

    сертификат. «

    Марлен Делейни, П.Е.

    Иллинойс

    «Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

    многие различные технические зоны за пределами

    по своей специализации без

    надо ехать. «

    Hector Guerrero, P.E.

    Грузия

    Схема расположения трубопроводов для систем водяного отопления

    Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является тем, что делает или ломает гидравлическую систему отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах в доме.

    Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусами из оребренных труб, которые используются во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

    После того, как вы выбрали котел и несколько излучателей тепла, вам потребуется система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности.В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

    Последовательная цепь

    В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре. Радиаторы около конца контура часто больше, чтобы компенсировать более низкую температуру воды.

    В простейшей гидравлической системе распределения все излучатели тепла соединены в общий контур или «контур» с источником тепла.В этом устройстве температура воды постепенно понижается по мере перехода от одного излучателя тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

    Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе. В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые помещения в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные в конце.

    Основным преимуществом последовательных схем является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя. Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

    Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона.Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

    Однотрубные системы

    Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию

    «Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по пути ответвления трубопровода.Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не затрагивая всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой, чего не предлагают последовательные схемы. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами при использовании однотрубной системы, чем с любым другим типом распределительной системы.

    Поскольку тепловую мощность от каждого излучателя тепла можно регулировать независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

    Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи. Каждую единицу еще необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

    Наилучший способ управления однотрубными системами — обеспечение постоянной циркуляции нагретой воды по главному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

    Многозонные и многоконтурные системы

    В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивая воду в каждую зону примерно одинаковой температуры. Предпочтительный метод — использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

    Другой метод зонирования гидронной системы использует отдельный трубопровод для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

    • Циркуляционные системы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одна или несколько зон требуют тепла.

    • Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создать раздражающие шумы потока в трубах.

    • При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Отказ циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

    Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь обратно через контуры, которые должны быть отключены. Это ограничит тепловыделение активной цепи. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

    У многозонных систем, использующих отдельные контуры, есть еще одно преимущество: каждая зона получает воду примерно одинаковой температуры.Это может позволить иметь несколько меньшие размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

    Двухтрубные системы

    Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

    Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей сети и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать излучатели меньшего размера в каждой комнате.

    Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные цепи.

    На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

    Поскольку в каждый излучатель тепла поступает вода примерно одинаковой температуры, перепад температур между подающей и обратной линиями котла будет меньше, чем это связано с последовательной системой трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, что предотвращает конденсацию дымовых газов.

    Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплого пола можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать с помощью клапанов для регулирования потока через любой данный излучатель тепла.

    % PDF-1.4
    %
    7199 0 объект
    >
    endobj

    xref
    7199 83
    0000000016 00000 н.
    0000004214 00000 н.
    0000004377 00000 п.
    0000005610 00000 н.
    0000005978 00000 п.
    0000006676 00000 н.
    0000007329 00000 н.
    0000007380 00000 н.
    0000007433 00000 п.
    0000007485 00000 н.
    0000007537 00000 н.
    0000007589 00000 н.
    0000007704 00000 н.
    0000007817 00000 п.
    0000007925 00000 п.
    0000008649 00000 п.
    0000009374 00000 н.
    0000009480 00000 н.
    0000010123 00000 п.
    0000010816 00000 п.
    0000010931 00000 п.
    0000013431 00000 п.
    0000013870 00000 п.
    0000014272 00000 п.
    0000014751 00000 п.
    0000031813 00000 п.
    0000068521 00000 п.
    0000072906 00000 п.
    0000080158 00000 п.
    0000087079 00000 п.
    0000106471 00000 н.
    0000107292 00000 н.
    0000107458 00000 н.
    0000126850 00000 н.
    0000127266 00000 н.
    0000128063 00000 н.
    0000128884 00000 н.
    0000128908 00000 н.
    0000128987 00000 н.
    0000141441 00000 п.
    0000152264 00000 н.
    0000152626 00000 н.
    0000152695 00000 н.
    0000152813 00000 н.
    0000153714 00000 н.
    0000154010 00000 н.
    0000154349 00000 н.
    0000157715 00000 н.
    0000157756 00000 н.
    0000196342 00000 н.
    0000196383 00000 н.
    0000199127 00000 н.
    0000199168 00000 н.
    0000199233 00000 н.
    0000199695 00000 н.
    0000199748 00000 н.
    0000199784 00000 н.
    0000199863 00000 н.
    0000201660 00000 н.
    0000201995 00000 н.
    0000202064 00000 н.
    0000202183 00000 п.
    0000202219 00000 н.
    0000202298 00000 н.
    0000210426 00000 н.
    0000210761 00000 п.
    0000210830 00000 н.
    0000210950 00000 н.
    0000212747 00000 н.
    0000242614 00000 н.
    0000243050 00000 н.
    0000292928 00000 н.
    0000325011 00000 н.
    0000326623 00000 н.
    0000328797 00000 н.
    0000332220 00000 н.
    0000345722 00000 н.
    0000381263 00000 н.
    0000382327 00000 н.
    0000416703 00000 н.
    0000423603 00000 п.
    0000003916 00000 н.
    0000002001 00000 н.
    трейлер
    ] / Назад 13663201 / XRefStm 3916 >>
    startxref
    0
    %% EOF

    7281 0 объект
    > поток
    hWklU> 3cO18q ڢ E
    % h @ JT5cv \ 7 $ Mh) $$ @ ‘/ $ EhGBPci
    U P * -? VWE + wflϸn OF {w {wν

    Схема подключения системы отопления.Варианты схем подключения радиаторов отопления в частном доме и квартире. Самое эффективное подключение радиатора

    На практике эффективность даже самой качественной системы отопления со временем устаревает. По этой причине хозяин дома часто сталкивается с проблемой замены некоторых его отдельных компонентов.

    Заменить радиатор отопления очень просто: нужно просто следовать пошаговой инструкции, хоть немного понимать специфику этой области и иметь соответствующий инструмент.


    Виды систем отопления

    Современные способы подключения радиатора отопления — это исключительно важные нюансы в вопросах обеспечения домашнего тепла. В строительной практике наиболее распространены два типа систем отопления — однотрубные и двухтрубные.
    Смотря какой конкретно появится, по какой схеме будет производиться интеграция радиатора.

    Кстати, даже если вы подключаете аккумулятор не самостоятельно, а с помощью профессионалов специализированной компании, вы все равно должны знать, какую систему отопления вы установили.Для наглядности рассмотрим каждый из этих типов более подробно.

    Отопление однотрубное

    Этот тип работает по принципу подачи воды в современный радиатор, обычно встраиваемый в многоквартирный многоэтажный дом, то есть в многоэтажный дом. Такое подключение батарей отопления считается самым доступным и простым видом.

    Но и у этой системы есть свои недостатки: с учетом такой, казалось бы, несложной монтажной работы однотрубная система не предполагает возможности саморегулирования подводимого тепла. То есть в данном виде отопления не предусмотрены какие-либо дополнительные устройства, которые могли бы оказать домовладельцу такую ​​услугу. Ввиду этого теплопередача в квартире подведена в соответствии с изначально заложенными.

    Двухтрубное отопление

    Действие этой системы основано на движении горячего теплоносителя по первой трубе, а по второй трубе в обратном направлении — уже остывшая жидкость удаляется. В данном виде теплоснабжения существует параллельный способ подключения отопительных приборов.

    Характерной чертой двухтрубной системы является методическая равномерность нагрева всех ее компонентов. Плюс к этому у обладателя такого отопления есть возможность самостоятельно регулировать тепло в квартире с помощью специального клапана, установленного возле самого радиатора.

    Подробный обзор — читайте на нашем сайте.

    Совет : Обратите внимание на документ, регулирующий нормы для правильного подключения радиаторов отопления. Его название: СНиП 3.05.01-85.

    Точка интеграции радиатора

    Независимо от того, есть ли у вас последовательное соединение нагревательных батарей или более сложное параллельное соединение, в любом случае помните, что теплоснабжение — не единственная функция этих агрегатов. Дополнительным плюсом таких устройств является то, что радиаторы хорошо защищают от «холодного» проникновения ветра и сквозняков.

    Поэтому неудивительно, что именно под подоконниками эти спасательные устройства находят свое убежище.Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно при локализации оконных проемов.

    Совет : Не монтируйте два радиатора близко друг к другу — это чревато потерей дорогостоящего тепла: плотность потока горячего воздуха значительно снизится, что повлечет за собой резкое падение эффективности подачи тепла. сам.

    Перед тем, как использовать конкретный тип подключения, составьте схематический план, на котором четко и визуально обозначьте расположение устройств, произведите правильные расчеты расстояния установки.

    Радиаторы правильно расположены в следующих случаях:

    • устройства расположены на расстоянии 100 мм от нижней линии подоконника;
    • расстояние до пола — 120 мм;
    • расстояние до стен — 20 мм.

    Подключаем радиаторы к разным системам циркуляции воды

    Теплоноситель в системе отопления, которым, как правило, является обычная вода, циркулирует в системе двумя способами — принудительно или естественным путем.

    Принудительно работа теплоносителя осуществляется благодаря водяному насосу, проталкивающему воду по трубе. Безусловно, такое насосное устройство является элементом общей схемы отопления. Монтаж такого агрегата либо осуществляется непосредственно возле отопительного оборудования — котла, например, либо изначально входит в его «оригинальную» комплектацию. вы узнаете в отдельной статье.

    1. Однотрубная последовательная система отопления с естественной циркуляцией
    2.Двухтрубная система отопления с параллельной естественной циркуляцией

    Другая система с естественной циркуляцией очень эффективна и действенна в местах, где чаще всего возникают скачки напряжения. В указанной схеме такой циркуляции насосного устройства нет, но есть место для энергонезависимого котла. Движение жидкости по системе осуществляется за счет вытеснения охлаждаемого теплоносителя потоком горячей воды.

    Факторы, которые следует учитывать при подключении радиаторов:

    • особенности прокладываемой теплотрассы;
    • его длина и тд.

    Схема подключения радиатора отопления

    Любая из перечисленных ниже схем подключения радиатора вполне способна реализовать в системе отопления с «принудительным» подходом, то есть с помпой:

    Благодаря универсальной конструкции данной конструкции охлаждающая жидкость равномерно заполняет радиатор, что, конечно, способствует максимальной степени теплоотдачи. Система кроссовера значительно увеличивает КПД системы: тепловые потери снижаются до 2%!

    Любая отопительная система — это довольно сложный «организм», в котором каждый из «органов» выполняет строго определенную роль. И одним из важнейших элементов являются теплообменные устройства — именно на них возлагается конечная задача по передаче тепловой энергии в помещения дома. В этом качестве могут выступать обычные радиаторы, конвекторы открытого или скрытого монтажа, набирающие популярность среди систем водяного теплого пола — трубные петли, проложенные по определенным правилам.

    Возможно, вас заинтересует информация о том, что составляет

    В данной публикации речь пойдет о радиаторах отопления.Не будем отвлекаться на их разнообразие, структуру и характеристики: на нашем портале достаточно исчерпывающей информации по этим темам. Теперь нас интересует другой блок вопросов: подключение радиаторов отопления, обвязка, установка аккумуляторов. Правильная установка теплообменных устройств, рациональное использование заложенных в них технических возможностей — залог эффективности всей системы отопления. Даже самый дорогой современный радиатор будет иметь невысокую отдачу, если не прислушиваться к рекомендациям по его установке.

    Что следует учитывать при выборе схемы обвязки радиатора?

    Если просто взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой довольно простую, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными перемычками, по которым движется теплоноситель. Вся эта система либо сделана из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример -), либо «облачена» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

    1 — Коллектор верхний;

    2 — Коллектор нижний;

    3 — Вертикальные каналы в радиаторных секциях;

    4 — Корпус теплообменника (кожух) радиатора.

    Оба коллектора, верхний и нижний, имеют выходы с обеих сторон (соответственно на схеме верхняя пара B1-B2 и нижняя B3-B4). Понятно, что при подключении радиатора к трубам контура отопления подключаются только два выхода из четырех, а два оставшихся заглушены. А эффективность установленной АКБ во многом зависит от схемы подключения, то есть от взаимного расположения патрубка подачи теплоносителя и выхода на «обратку».

    И прежде всего, планируя установку радиаторов, собственник должен точно выяснить, какая система отопления функционирует или будет создана в его доме или квартире. То есть он должен четко понимать, откуда идет теплоноситель и в каком направлении направлен его поток.

    Однотрубная система отопления

    В многоэтажных домах чаще всего применяется однотрубная система.В этой схеме каждый радиатор как бы вставлен в «зазор» единой трубы, по которой осуществляется как подача теплоносителя, так и его выход в сторону «обратки».

    Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно рассеивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше — это тоже нужно учитывать при планировании установки радиаторов отопления.

    Здесь важен еще один момент. Такой однотрубный системный многоквартирный дом можно организовать по принципу верхнего и нижнего питания.

    • Слева (поз. 1) показан верхний поток — теплоноситель по прямой трубе передается в верхнюю точку стояка, а затем последовательно проходит через все радиаторы на этажах. Это означает, что направление потока — сверху вниз.
    • Для упрощения системы и экономии расходных материалов нередко организуют другую схему — с нижним питанием (поз. 2).В этом случае радиаторы устанавливаются таким же образом на трубу, идущую вверх на верхний этаж, и на трубу, идущую вниз. Это означает, что направление потока теплоносителя в этих «ответвлениях» одного контура меняется на противоположное. Очевидно, разница температур в первом и последнем радиаторах такой схемы будет еще заметнее.

    Важно разобраться в этом вопросе — на какой трубе такой однотрубной системы установлен ваш радиатор — оптимальная схема врезки зависит от направления потока.

    Обязательным условием для обвязки радиатора в однотрубном стояке является байпас

    Под не совсем понятным для некоторых названием «байпас» понимается перемычка, соединяющая трубы, соединяющие радиатор с стояком в однотрубной системе. Для чего он нужен, какие правила соблюдают при его установке — читайте в специальной публикации нашего портала.

    Однотрубная система также широко применяется в частных одноэтажных домах хотя бы из соображений экономии материалов на ее установку.В этом случае владельцу проще разобраться с направлением потока теплоносителя, то есть с какой стороны она будет подводиться к радиатору, а с какой — на выход.

    Преимущества и недостатки однотрубной системы отопления

    Привлекающая простотой устройства такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домашней электропроводки. Что важно знать о том, как его смонтировать самостоятельно — читайте в отдельной публикации нашего портала.

    Двухтрубная система

    Уже из названия становится понятно, что каждый из радиаторов в такой схеме «держится» на двух патрубках — отдельно для подачи и возврата.

    Если посмотреть на двухтрубную схему разводки в многоэтажном доме, сразу видны различия.

    Понятно, что зависимость температуры нагрева от расположения радиатора в системе отопления сведена к минимуму. Направление потока определяется только взаимным расположением труб, врезанных в стояки.Единственное, что вам нужно знать, это какой именно стояк служит подачей, а какой — «обратным» — но это, как правило, легко определяется даже по температуре трубы.

    Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, в которых система не перестанет быть однотрубной. Взгляните на иллюстрацию ниже:

    Слева, хотя кажется, что стояков два, показана однотрубная система. Верхняя подача теплоносителя осуществляется просто по одной трубе.А вот справа — типичный случай двух разных стояков — подающего и «обратного».

    Зависимость КПД радиатора от схемы его ввода в систему

    За что все было сказано. что размещено в предыдущих разделах статьи? А дело в том, что теплоотдача радиатора отопления очень серьезно зависит от взаимного расположения подающей и обратной труб.

    Схема врезки радиатора Направление потоков охлаждающей жидкости
    Диагональное двустороннее подключение радиатора, верхняя подача
    Данная схема считается наиболее эффективной.В принципе, именно она берется за основу для расчета теплоотдачи конкретной модели радиатора, то есть за единицу берется мощность АКБ при таком подключении. Теплоноситель, не встречая сопротивления, полностью проходит через верхний коллектор, по всем вертикальным каналам, обеспечивая максимальную теплоотдачу. Радиатор нагревается равномерно по всей площади.

    Такая схема является одной из самых распространенных в системах отопления многоэтажных домов, как наиболее компактная в плане вертикальных стояков.Применяется на стояках с подачей теплоносителя сверху, а также на возвратных, нисходящих — с подачей снизу. Это достаточно эффективно для небольших радиаторов. Однако если количество секций большое, то нагрев может быть неравномерным. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора — жидкость стремится пройти по пути наименьшего сопротивления, то есть по ближайшим ко входу вертикальным каналам. Таким образом, в наиболее удаленной от входа части батареи не исключены застойные зоны, которые будут намного холоднее, чем наоборот.При расчете системы обычно предполагается, что даже при оптимальной длине батареи ее общая эффективность теплопередачи снижается на 3 ÷ 5%. Ну а с длинными радиаторами такая схема становится малоэффективной или требует некоторой оптимизации (об этом ниже) /
    Одностороннее подключение радиатора с верхним подводом
    Схема аналогична предыдущей, а во многом повторяет и даже усиливает присущие ей недостатки. Применяется в тех же стояках однотрубных систем, но только в схемах с нижним подводом — на восходящей трубе, поэтому теплоноситель подводится снизу. Потери в суммарной теплопередаче при таком подключении могут быть еще выше — до 20 ÷ 22%. Это связано с тем, что перекрытию движения теплоносителя по ближним вертикальным каналам будет способствовать еще и разница в плотности — горячая жидкость стремится вверх, а значит труднее пройти к удаленному краю нижнего питающий коллектор радиатора.Иногда это единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общая температура теплоносителя всегда выше. Схема поддается оптимизации за счет установки специальных устройств.
    Двустороннее соединение с нижним соединением обоих соединений
    Нижний контур, или, как его часто называют, «седловое» подключение, чрезвычайно популярен в автономных системах частных домов из-за широких возможностей скрыть трубы контура отопления под декоративной поверхностью пола или сделать их как невидимый насколько это возможно. Однако с точки зрения теплопередачи такая схема далека от оптимальной, и возможные потери КПД оцениваются в 10-15%. Наиболее доступным путем для теплоносителя в этом случае является нижний коллектор, а распределение по вертикальным каналам во многом связано с разницей в плотности. В результате верхняя часть радиатора может нагреваться намного меньше, чем нижняя. Существуют определенные способы и средства освещения и этот недостаток сведен к минимуму.
    Диагональное двустороннее подключение радиатора, подача снизу
    Несмотря на кажущееся сходство с первой, наиболее оптимальной схемой, разница между ними очень большая.Потеря эффективности при таком подключении достигает 20%. Объясняется это довольно просто. У теплоносителя нет стимула беспрепятственно проникать в дальний участок нижнего подающего коллектора радиатора — из-за разницы в плотности он выбирает наиболее близкие ко входу в аккумулятор вертикальные каналы. В результате при достаточно равномерно прогретом верхе очень часто образуется застой в нижнем углу напротив входа, то есть температура поверхности аккумулятора в этой области будет ниже.На практике такая схема применяется редко — даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отказавшись от других, более оптимальных решений.

    В таблице намеренно не упоминается нижнее одностороннее подключение аккумулятора. С ним — вопрос спорный, так как во многих радиаторах, предполагающих возможность такой врезки, предусмотрены специальные переходники, которые по сути превращают нижнее подключение в один из вариантов, приведенных в таблице.Кроме того, даже для обычных радиаторов можно приобрести дополнительное оборудование, в котором нижний односторонний трубопровод будет конструктивно модифицирован на другой, более оптимальный вариант.

    Надо сказать, что есть и более «экзотические» схемы врезки, например, для вертикальных радиаторов большой высоты — некоторые модели из этой серии предполагают двустороннее подключение с обоими подключениями сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

    Зависимость эффективности теплоотдачи радиатора от места его установки в помещении

    Помимо схемы подключения радиаторов к трубам отопительного контура, на КПД данных теплообменных устройств также серьезно влияет место их установки.

    В первую очередь необходимо соблюдать определенные правила размещения радиатора на стене относительно смежных конструкций и элементов интерьера помещения.

    Наиболее типичное расположение радиатора — под оконным проемом … В дополнение к общей теплопередаче восходящий конвекционный поток создает своего рода «тепловую завесу», препятствующую свободному проникновению более холодного воздуха из окон.

    • Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит около 75% ширины оконного проема. В этом случае необходимо постараться установить аккумулятор ровно по центру окна, с минимальным отклонением не более 20 мм в ту или иную сторону.
    • Расстояние от нижней плоскости подоконника (или другого препятствия, расположенного выше — полки, горизонтальной стенки ниши и т. Д.) Должно быть около 100 мм. В любом случае он никогда не должен быть меньше 75% глубины самого радиатора. В противном случае создается непреодолимая преграда конвекционным потокам, и КПД батареи резко падает.
    • Высота нижнего края радиатора над поверхностью пола также должна быть примерно 100 ÷ 120 мм. При зазоре менее 100 мм, во-первых, искусственно создаются значительные трудности в проведении регулярной очистки под аккумулятором (а это традиционное место скопления пыли, переносимой конвекционными потоками воздуха).А во-вторых, сама конвекция будет затруднена. При этом «приподнимать» радиатор слишком высоко, с зазором 150 мм и более от поверхности пола, тоже совершенно бесполезно, так как это приводит к неравномерному распределению тепла в помещении: в нем может остаться ярко выраженный холодный слой. область, граничащая с поверхностью пола, воздух.
    • Наконец, радиатор должен располагаться на расстоянии не менее 20 мм от стены посредством кронштейнов. Уменьшение этого зазора — нарушение нормальной конвекции воздуха, кроме того, вскоре на стене могут появиться хорошо заметные следы пыли.

    Это ориентировочные индикаторы, которым необходимо следовать. Однако для некоторых радиаторов существуют и свои рекомендации, разработанные производителем по линейным параметрам установки — они указаны в руководствах по эксплуатации.

    Вероятно, нет необходимости объяснять, что радиатор, расположенный открыто на стене, будет демонстрировать гораздо более высокую теплопередачу, чем радиатор, полностью или частично покрытый некоторыми предметами интерьера. Даже слишком широкий подоконник уже может снизить эффективность обогрева на несколько процентов.И если учесть, что многие хозяева не могут обойтись без плотных штор на окнах, или ради внутренней отделки стараются прикрыть неприглядные, ни глаза, ни радиаторы с помощью фасадных декоративных ширм или даже полностью закрытых кожухов, то Расчетной мощности аккумуляторов может не хватить для полноценного обогрева помещения.

    Потери теплопередачи в зависимости от особенностей монтажа радиатора отопления на стенах приведены в таблице ниже.

    Рисунок Влияние показанного размещения на теплоотвод радиатора
    Радиатор располагается на стене полностью открытым или устанавливается под подоконником, закрывающим не более 75% глубины батареи. При этом полностью сохраняются оба основных способа передачи тепла — и конвекция, и тепловое излучение. Эффективность можно принять за единицу.
    Подоконник или полка полностью закрывают верхнюю часть радиатора.Для инфракрасного излучения это не имеет значения, но конвекционный поток уже встречает серьезное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности батареи.
    В данном случае верхом является не подоконник или полка, а верхняя стенка ниши стены. На первый взгляд все то же самое, но потери уже несколько выше — до 7 ÷ 8%, так как часть энергии уйдет на нагрев очень теплоемкого стенового материала.
    Радиатор спереди прикрыт декоративным экраном, но зазора для конвекции воздуха достаточно. Потери происходят именно в тепловом инфракрасном излучении, которое особенно влияет на эффективность чугунных и биметаллических батарей. Потери теплопередачи при такой установке достигают 10 ÷ 12%.
    Радиатор отопления полностью закрыт декоративным кожухом со всех сторон. Понятно, что в таком кожухе есть решетки или щелевидные отверстия для циркуляции воздуха, но резко снижается и конвекция, и прямое тепловое излучение.Потери могут составлять до 20-25% от номинальной емкости аккумулятора.

    Итак, очевидно, что владельцы вольны изменять некоторые нюансы установки радиаторов отопления в сторону увеличения эффективности теплоотдачи. Однако иногда пространство настолько ограничено, что приходится мириться с существующими условиями как в отношении расположения труб отопительного контура, так и в отношении свободной площади на поверхности стен. Другой вариант — желание спрятать батарейки от глаз берет верх над здравым смыслом, и установка экранов или декоративных крышек — уже дело.Это означает, что в любом случае вам придется вносить поправки в общую мощность радиаторов, чтобы обеспечить в помещении необходимый ровный обогрев. Калькулятор ниже поможет вам внести необходимые корректировки.

    Рано или поздно любой радиатор отопления придется менять. Такое случается, если выходит из строя, начинает течь. Или если за многие годы эксплуатации на его внутренней поверхности накопилось столько известкового налета, что он не справляется с функцией нагрева. В этом случае требуется качественная установка радиаторов отопления, соответствующая нормам, установленным СНиП.

    В частном доме установку может выполнить собственник. Даже если при запуске системы обнаруживается утечка, индивидуальный обогрев легко отключить, чтобы устранить недостатки. В многоэтажных домах все сложнее. Если на стыке труб и радиаторов теплоноситель начинает закапывать через 2-3 недели после начала отопительного сезона, отключить систему отопления всего дома сложно. К тому же соседи пострадают из-за отсутствия отопления или из-за наводнения.

    Сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому эту работу лучше доверить им.

    Даже если авария произойдет после запуска системы, они будут нести ответственность за произошедшее. Придется ремонтировать за собственные средства, а также оплачивать нанесенный жильцам ущерб. Если монтаж радиаторов отопления производился мастерами, цена на которые оказалась завышенной, потребитель не может себе позволить, работы придется проводить самостоятельно.Для этого необходимо ознакомиться с прилагаемой к новому отопительному прибору инструкцией, изучить схему установки.

    Перед установкой радиаторов отопления своими руками ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

    После покупки радиатора отопления, монтаж осуществляется в зависимости от типа системы и схемы подключения.

    Виды систем отопления

    Уровень теплоснабжения напрямую зависит от типа системы отопления в квартире или доме. По схеме подключения труб можно выделить 3 типа систем: однотрубная, двухтрубная и с коллектором.

    Однотрубная система

    Однотрубная монтируется так, чтобы теплоноситель по одной трубе (последовательно) поступал в каждый радиатор, после чего, охлажденный, возвращался в котел. Эта система самая простая в установке. Устанавливается везде в многоэтажных домах. Его недостаток в том, что каждый последующий радиатор получает все более остывающую охлаждающую жидкость, и хуже прогревает помещение.Также нет варианта местного ремонта одной батареи. При необходимости придется отключить стояк целиком.

    Двухтрубная система

    предполагает подачу горячего теплоносителя к каждому радиатору отдельно (параллельное подключение), по одной трубе за раз. Таким образом, все они нагреваются до одинаковой температуры. Охлажденная жидкость попадает в отдельный обратный трубопровод и направляется в котел для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены от системы можно отключить только один старый радиатор.

    Коллекторная система

    Система сбора очень сложная. Предназначен для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут установить только профессионалы.

    Схемы подключения

    Перед тем, как самому установить радиатор отопления, определитесь со способом подключения его к сети. Наиболее часто используемые схемы:

    Вы можете спросить у специалистов, сколько стоит установка радиатора отопления, и, возможно, согласиться на их услуги.Опытные мастера подскажут, какую схему подключения выбрать, и какие вспомогательные элементы необходимы для установки.

    Крепление

    Выполняется в любое время года. Не устанавливайте в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а также с искусственным — более 24. Перед установкой, вам необходимо приобрести буксировку или уплотнительную ленту, уплотнитель, запорные и термостатическое оборудование, а также крепежи из соответствующего материала, например, кронштейны определенной длины, скребки разных размеров. Размер резьбы гильз должен соответствовать размерам батарей и труб.

    Поскольку дополнительные детали стоят недешево, да и стоимость установки радиаторов отопления тоже не низкая, наем специалистов может быть проблематичным. Кроме того, в эту работу входит демонтаж радиаторов отопления, цена на который хоть и не высока, но все же влияет на общую стоимость. А потому, в любом случае, лучше самому демонтировать, чтобы не переплачивать.

    Для этого сначала с одного радиатора сливается охлаждающая жидкость, которая меняется, если ее можно локализовать, закрыв клапаны на входе; или от всей однотрубной системы.При проведении работ в многоквартирном доме следует обращаться к жео, чтобы его сотрудники сливали воду из стояка, на котором производится замена. После этого можно снимать старый радиатор.

    Для установки радиатора отопления самостоятельно, сначала необходимо установить запорное и управление оборудованием на нем.

    А еще смонтировать кран Маевского, с помощью которого впоследствии можно будет выпускать воздух из аккумуляторов. Кронштейны устанавливаются на стену, предварительно тщательно разметив место для установки.Считается, что для крепления радиатора среднего размера понадобится 2–3 кронштейна для удержания верхней части и 2 для крепления нижней.

    Крепеж выравнивается, на него устанавливается аккумулятор. Если кронштейны установлены правильно, они должны плотно прилегать к опорам, а не качаться. Небольшая мелочь: отопительный прибор устанавливают с небольшим уклоном (0,3 см на каждый метр его длины), чтобы кран Маевского располагался вблизи наивысшей точки. Собственно установка радиатора отопления, цена которого снижается за счет самостоятельной установки, начинается с откручивания заглушек от АКБ.

    Если, установите байпас с клапаном. В двухтрубной системе подключайте только швабру, на которой установлен клапан. Затем к трубам подсоединяются рукава. Для этого требуются динамометрические ключи. Их придется покупать, что увеличит стоимость установки радиатора отопления, но без них не обойтись. Они позволят не переборщить при затяжке гаек и других крепежных элементов, так как в инструкции к каждому вспомогательному элементу указан допустимый крутящий момент.

    Плохое соединение также опасно из-за возможности утечки. Стыки заделываются паклей, пропитанной масляной краской, либо специальной пломбой. Их тоже можно приготовить. После установки соединения необходимо обжать. Его выполнит вызванный сантехник, так как обжимной инструмент — дорогое удовольствие. По окончании работы нужно произвести пробный запуск системы, и при необходимости сразу устранить недостатки.

    Ознакомившись с тем, как правильно установить радиаторы отопления, следует задуматься, нужно ли вам выполнять эту работу самостоятельно.Если у вас нет навыков установки отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в поселке, где они будут установлены.

    Если вы устанавливаете алюминиевые или, оставьте их в упаковке до конца установки, чтобы не повредить поверхность в случае случайного удара. Примечательно, что установка чугунных радиаторов отопления также имеет свои особенности. Они тяжелые и поэтому требуют установки дополнительных кронштейнов.Кроме того, эти детали следует врезать глубже в стену, особенно если она кирпичная.

    Если стена сделана из гипсокартона, тяжелую батарею на нее не вешают, а устанавливают на специальных напольных стойках, а для предотвращения падения конструкции требуется пара настенных кронштейнов. Кроме того, если монтируемое устройство чугунное, то его подключение к трубам выполняется сварочным аппаратом … То есть в этом случае практически всегда применяется установка радиаторов отопления газовой сваркой, а этого не следует пренебрегать.

    Из всего вышесказанного следует, что установка нагревательных батарей может быть довольно простой, если изначально хорошо к ней подготовиться и изучить все прилагаемые к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не один десяток лет.

    Основная функция любой системы отопления — обогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самом дальнем помещении, необходимо подключать и располагать так, чтобы уровень их теплоотдачи был близок к максимальному.В системе подключения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их длину, а также общее количество отопительных приборов.

    Как правильно выбрать место

    Отопление в доме работает одновременно в двух направлениях:

    • Прогрев помещения,
    • Блокировка движения холодного воздуха.

    Именно поэтому подключение радиаторов отопления в частном доме — довольно сложный процесс, от правильности которого будет зависеть комфорт в помещении.

    Видео 1 Инструкция по подключению батарей отопления

    Чаще всего батареи ставят под подоконник, для этого необходимо выдерживать определенное расстояние:

    • Между стеной и батареей — от трех до пяти сантиметров.
    • Между полом и радиатором — не менее 10 сантиметров.

    Кроме того, аккумулятор не следует класть полностью под подоконник — если он слишком широкий, нужно выдвинуть обогреватель вперед с помощью специальных креплений.

    В коттеджах или домах батареи чаще всего ставят в двух вариантах — это однотрубный и двухтрубный способ подключения. Стоит рассмотреть каждый из них более подробно, чтобы выбрать для себя наиболее оптимальный.

    Схема однотрубная

    К способам подключения радиаторов отопления в частном доме можно отнести самый простой — это однотрубный способ, при котором все батареи соединяются последовательно одной трубой. Он идет от котла отопления к первому радиатору, затем ко второму, третьему и так далее.Есть еще один вариант такого подключения — неразъемная труба, к которой радиаторы подключаются с помощью стояков и обратных труб (обратных труб). В первом варианте схемы нельзя перекрыть один из радиаторов, не прекратив подачу тепла к другим. Преимущество метода — экономия материалов, минус — большая разница в нагреве первого радиатора от котла и радиатора в самом дальнем помещении.

    Видео 2 Радиаторная система отопления однотрубная

    Двухтрубная схема

    Способ подключения радиаторов отопления в частном доме по данной схеме несколько сложнее.Система состоит из нескольких радиаторов, подключенных друг к другу параллельно. В этом случае подача горячей воды осуществляется по одной трубе, а обратка — по другой. Этот способ больше всего подходит для отопления частного дома или дачи, так как степень нагрева в этом случае практически одинакова во всех комнатах, ее можно регулировать с помощью удобного терморегулятора.

    При размещении радиаторов следует учитывать то, как была спроектирована система отопления, в частности, если движение теплоносителя обеспечивается насосом, проблем в этом случае гораздо меньше, но есть зависимость от энергоносителей.

    Видео 3 Как подключить радиатор к двухтрубной системе отопления

    Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, своей массой выталкивает холодный. В этом случае система отопления не зависит от энергоносителей, а спроектировать такую ​​схему необходимо только специалистам, которые изучат общую длину труб, специфику, количество ТЭНов, а также количество. секций в радиаторах.

    Одним словом, если цель — качественное отопление дома, необходимо учитывать все особенности того или иного объекта, а процесс доверить профессионалам.

    Пример подключения

    Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится в первую очередь к созданию эффективно работающей системы, которая была бы экономически оправданной. А поскольку большинство систем отопления относятся к радиаторному типу, вопрос, как правильно подключить батареи отопления, является одним из самых актуальных.

    Для многих это ничего не значит, особенно для тех, кто впервые сталкивается с проблемой прокладки трубопроводов системы отопления. Но тот, кто уже занимался созданием подобных схем, прекрасно понимает, о чем идет речь.

    Классификаций типов трубопроводов и разводки трубопроводной системы не так уж и много, особенно если речь идет о трубопроводных радиаторах. Поэтому разобраться в этом вопросе не составит большого труда. Чаще всего именно обвязка влияет на характер подключения радиаторов батареи.Поэтому необходимо рассмотреть классификацию различных систем отопления и определить, какая из них лучше всего подходит для того или иного подключения.

    Классификация систем отопления

    Основным критерием разделения систем отопления является количество контуров. Исходя из этого, все системы отопления делятся на две группы:

    1. Однотрубные.
    2. Двухтрубный.

    Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, между которыми устанавливаются радиаторы отопления.Если речь идет об одноэтажном здании, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура была равномерной во всех комнатах дома, необходимо предусмотреть некоторые меры. Например, создайте секции на крайних радиаторах цепи.

    Оптимальный вариант такой схемы разводки — подключение аккумулятора ленинградским способом. На самом деле получается, что обычная труба идет по всем комнатам у пола, и в нее врезаются батареи радиатора… В этом случае используется так называемая нижняя рамка. То есть радиатор соединен с патрубком через два нижних патрубка — теплоноситель входит в одно, а выходит из другого.

    Внимание! Тепловые потери при таком подключении аккумуляторов составляют 12-13%. Это самый высокий уровень тепловых потерь. Поэтому, прежде чем принять такое решение, взвесьте все за и против. Первоначальная экономия может обернуться высокими эксплуатационными расходами.

    Допустимые ошибки

    В целом это хорошая электрическая схема, которая окупается в небольших зданиях.А чтобы охлаждающая жидкость равномерно распределялась по всем радиаторам, можно установить циркуляционный насос … Вложение недорогое, а устройство работает отлично и потребляет мало электроэнергии. Зато обеспечивает равномерное распределение тепла по всем помещениям.

    Кстати, в городских квартирах очень часто применяется однотрубная схема. Правда, нижнее подключение аккумулятора здесь использовать нельзя. То же самое следует сказать и о двухтрубной системе.

    Другие типы подключения

    Есть варианты более выгодные, чем нижнее подключение, обеспечивающие снижение теплопотерь:

    Диагональный вид

    1. Диагональ.Все специалисты давно пришли к выводу, что этот тип соединения идеален вне зависимости от того, в какой схеме трубопроводов он используется. Единственная система, в которой невозможно использовать этот тип, — горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального соединения? Внутри радиатора теплоноситель движется по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему устройства, спускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды при естественной циркуляции не очень велика, теплоотдача будет высокой. Потери тепла в этом случае составляют всего 2%.
    2. Боковое или одностороннее. Этот тип очень часто используется в многоквартирных домах … Подключение производится к боковым подключениям с одной стороны. Специалисты считают, что этот вид является одним из самых эффективных, но только если в системе установлена ​​циркуляция теплоносителя под давлением. В городских квартирах это не проблема. А чтобы обеспечить его в частном доме, придется установить циркуляционный насос.

    В чем преимущество одного вида перед другими? Фактически, правильное подключение — залог эффективной теплопередачи и снижения теплопотерь. Но чтобы правильно подключить аккумулятор, нужно расставить приоритеты.

    Взять, например, двухэтажный частный дом … Что предпочесть в этом случае? Здесь есть несколько вариантов:

    Двух- и однотрубные системы

    • Установите однотрубную систему с боковым подключением.
    • Установить двухтрубную систему с диагональным подключением.
    • Используйте однотрубную систему с нижним трубопроводом на первом этаже и верхним трубопроводом на втором.

    Так что схемы подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещения, наличие подвала или чердака. Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность системы отопления придется в обязательном порядке учитывать даже при таком вопросе, как правильное подключение радиаторов отопления.

    В одноэтажном частном доме правильно подключить аккумулятор, учитывая протяженность отопительного контура. Если это однотрубная ленинградская схема, то возможно только нижнее подключение. Если есть двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подключения одного радиатора к двум контурам — подаче и обратке теплоносителя. В этом случае чаще всего применяется верхняя обвязка, где разводка по контурам осуществляется на чердаке.

    Кстати, этот вариант считается оптимальным как с точки зрения эксплуатации, так и в процессе ремонта. Каждую цепь можно отключить от системы, не отключая ее. Для этого в месте разделения труб устанавливается запорная арматура. Точно такой же монтируется после радиатора на обратном патрубке. Стоит только закрыть оба клапана, чтобы отключить контур. После слива охлаждающей жидкости можно смело заниматься ремонтом. В этом случае все остальные цепи будут работать нормально.

    Классическая система

    Многие думают, что вариант подключения радиатора не так уж и важен, если речь идет об отводе тепла. Ведь очень многое будет зависеть от выбранного типа источника тепла. Например, в биметаллических радиаторах теплопередача тепла выше, чем у чугуна. Но представьте, что чугунные устройства установлены по диагональному принципу движения теплоносителя, а биметаллические — по днищу. В первом случае потери тепла составляют 2%, а во втором — 12%.Разница в потерях достигает 10%. Для системы отопления это достаточно высокий показатель, который скажется не только на температурном режиме в помещении, но и на количестве потребляемого топлива. Это очень важно для частных домов.

    Сегодня специалисты дают рекомендации, как увеличить теплоотдачу устройств. Для этого на стене за радиатором можно установить светоотражающую панель, например, обычный кусок ДВП, обшитый алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть не менее 1.5 см.

    Заключение по теме

    Какой вывод? Правильное подключение радиаторов отопления — важный критерий эффективной работы всей системы. От этого будет зависеть не только температура внутри помещений, но и расход топлива. И экономия сегодня стала главным показателем, от которого зависит благополучие каждого жителя квартир и частных домов.

    Дровяные печи Hydronic — Backwoods Home Magazine

    Джеффри Яго, П.E., CEM

    Выпуск № 105 • Май / июнь 2007 г.

    Понимаете ли вы, что существует целый ряд дровяных печей, о которых широкая публика редко слышит, хотя специализированные магазины дровяных печей есть в каждом городе, а дровяные печи — в большинстве торговых точек для оборудования и строительных материалов. Это область дровяных водогрейных котлов, печей или OWHH (наружные дровяные водонагреватели), которые предназначены для обогрева домов и предприятий с использованием горячей воды.

    Системы водяного отопления, использующие древесину в качестве топлива, появились более 2000 лет назад, когда римляне отапливали общественные бани и частные виллы водой, протекающей через глиняные трубы, проложенные над дровяными печами. Я бывал на этих объектах, и, за исключением использования больших керамико-глиняных труб вместо стальных, они работали очень похоже на современные системы водяного отопления. Конечно, эти древние системы водяного отопления требовали большого количества неоплачиваемого персонала, чтобы поддерживать дрова в этих темных подвалах.

    Гидравлическая дровяная печь после завершения кирпичной кладки. Все соединения трубопроводов находятся за боковой панелью доступа.

    Любой, кто когда-либо пытался отапливать большой дом с помощью традиционной дровяной печи, скоро узнает, что стоять рядом с печью будет жарко, а в остальной части дома намного прохладнее. Добавив внутренние вентиляторы, некоторые дровяные печи улучшили распределение тепла, но вентиляторы по-прежнему перемещают нагретый воздух только по комнате, а не обязательно по всему дому, если в стене много перегородок.

    Отопление домов, школ и предприятий с помощью водогрейного котла — одна из старейших систем отопления в мире. Даже сегодня вы можете найти радиаторы для плинтусов с горячей водой, стоячие водяные радиаторы и теплые полы во многих коммерческих и институциональных зданиях. Системы водяного отопления — один из лучших способов обогрева нескольких помещений с разными заданными значениями температуры и тепловой нагрузкой одновременно.

    Гидравлическое отопление и принудительное воздушное отопление

    Небольшие трубы, по которым проходит нагретая вода, и крошечный циркуляционный насос могут распределять одинаковое количество тепла по нескольким помещениям, что потребует очень большой системы воздуховодов и приточных вентиляторов.При подключении настенного термостата к небольшому регулирующему клапану каждая комната может иметь собственное управление отоплением, не влияя на другие, чего очень трудно добиться с помощью единой центральной системы кондиционирования воздуха.

    Вид сзади водяной дровяной печи, встраиваемой в каменный камин

    Существует несколько технических причин, включая отвод конденсата от змеевиков, которые затрудняют использование гидравлической системы отопления для распределения охлажденной воды для охлаждения.Вот почему большинство домов в местах, где требуется как отопление, так и охлаждение, предпочитают устанавливать систему воздуховодов, подключенных к центральному тепловому насосу или печи с принудительной подачей воздуха, что позволяет сэкономить на установке двух отдельных систем, гидравлической системы для отопления и системы воздуховодов. для охлаждения.

    Недавний рост количества систем обогрева полов в элитных домах с целью обеспечения большего комфорта и индивидуального управления зонами обогрева возвращает жилые системы водяного отопления. Кроме того, существующую бытовую систему водяного отопления, подключенную к центральному газовому или масляному котлу, легко дооснастить дровяным водогрейным котлом.

    Из-за высокого процента домов с системами принудительного воздушного отопления в системах с принудительной подачей воздуха с теплообменником вода-воздух установлено больше OWHH, чем в любом другом типе установки.

    Типы водяных печей

    Гидравлические дровяные печи очень универсальны, так как вы можете оставить свой существующий газовый или жидкий котел и использовать дровяной котел в качестве основного или резервного источника тепла для вашего дома. Вы также можете приобрести отдельно стоящий дровяной котел, который включает в себя все соответствующие элементы управления и клапаны, предварительно установленные в едином отдельно стоящем водонепроницаемом корпусе.Этот тип системы расположен снаружи рядом с вашим домом и использует гибкие изолированные подземные трубопроводы для подачи и возврата горячей воды в систему отопления вашего дома. Многие из этих устройств имеют собственный фундамент и готовы к использованию сразу после доставки и подсоединения трубопроводов.

    Циркуляционный насос водяного отопления с долевым потреблением мощности. Змеевик с горячей водой можно увидеть на заднем плане.

    Эти комплектные дровяные водогрейные котлы теперь доступны для сжигания древесных отходов, таких как старые грузовые поддоны, древесные гранулы, кукуруза и уголь.Большинство конструкций имеют автоматические регуляторы подачи воздуха для горения, и их необходимо заполнять только один раз в день. В случае печей для пеллет и кукурузы большинство из них имеют механизмы автоматической подачи.

    В новостройке вы можете купить дровяной водогрейный котел, который включает в себя дополнительную горелку, которая позволяет работать котлу на газе или мазуте, когда вам просто лень рубить, колоть, тащить и сжигать дрова.

    Существуют змеевики с горячей водой, предназначенные для установки внутри традиционных отдельно стоящих дровяных печей, и водные рубашки с водяным охлаждением, предназначенные для установки внутри обычного каменного камина.Некоторые модели резервуаров для горячей воды для бытового потребления доступны с внутренним теплообменником. Существуют внешние водо-водяные теплообменники, которые можно установить с обычными существующими водонагревателями. Его можно подключить к той же системе водяного отопления, которая позволяет одному и тому же дровяному водяному котлу нагревать воду для бытового потребления в дополнение к обогреву помещения.

    Моя гидронная система

    Я живу на влажном юго-востоке, и нам нужно как охлаждение, так и осушение в течение всего лета, а для этого нужна система воздуховодов.Однако мы все еще хотели обогреть наш трехэтажный дом на солнечных батареях с помощью дровяной печи, расположенной в подвале, поэтому я установил встроенную водяную рубашку с водяным охлаждением внутри обычного каменного камина. Водяная рубашка и нагревательные змеевики подключены к змеевику горячей воды, расположенному в главном канале возвратного воздуха нашей системы принудительного воздушного охлаждения. Второй змеевик горячей воды расположен в приточном воздуховоде той же системы приточного воздуха, которая подключена к нашему резервуару для горячей воды на пропане на 65 галлонов.

    Качественный водяной дровяной котел для наружной установки.Фото любезно предоставлено Central Boiler

    Отдельные насосы 1/20 л.с. перекачивают горячую воду от любого источника тепла к их соответствующему змеевику. Это позволяет обогревать каждую комнату дома воздухом, который был либо полностью нагрет, либо предварительно нагрет с помощью гидронной рубашки в нашем камине. Другой змеевик, подключенный к нашему резервуару для горячей воды с пропаном, обеспечивает нагрев, когда мы не хотим разжигать огонь. При отоплении только дровами мы используем только центральный вентилятор и небольшой циркуляционный насос горячей воды.Даже в трехэтажном доме в каждой комнате на каждом уровне сохраняется почти одинаковая температура, что невозможно со стандартной дровяной печью.

    Безопасность гидронной системы

    У отопления с помощью горячей воды много преимуществ, но некоторые люди считают бойлер более опасным, чем другие системы отопления. Большинство OWHH имеют атмосферную вентиляцию и работают без давления. Да, если вы полностью закроете металлический контейнер, наполненный водой, и нагрейте его настолько сильно, насколько это возможно, что-то обязательно либо лопнет, либо взорвется.Но то же самое можно сказать о газовой или масляной печи, в которой произошла утечка топлива или неисправная горелка. Сегодня существуют очень надежные предохранительные клапаны давления и температуры горячей воды с сертификационными бирками, свидетельствующими о том, что они протестированы на срабатывание при указанной температуре или давлении. Сегодняшние герметичные герметизированные гидронные дровяные печи без вентиляции ограничивают рабочее давление и используют эти многочисленные отказоустойчивые устройства управления.

    Клапаны и трубы системы водяного отопления

    Любой квалифицированный монтажник систем водяного отопления, независимо от типа котельного топлива, понимает важность обеспечения предохранительных клапанов надлежащего размера для защиты котла и трубопроводов при достижении небезопасных температур и давлений в случае систем под давлением.Однако, чтобы избежать сброса из этих предохранительных клапанов каждый раз, когда горячая вода в трубопроводном контуре расширяется, в трубопроводный контур включен расширительный бак для поглощения этого постоянного расширения и сжатия воды.

    Наконец, в случае систем под давлением, устройство, называемое клапаном «автозаполнения», подключает этот водяной котел к системе подачи холодной воды, чтобы компенсировать любые потери воды на предохранительных клапанах или небольшие утечки. Это устройство обычно настраивается от 10 до 12 фунтов на квадратный дюйм, что поддерживает заполнение контура трубопровода, не позволяя системе работать при высоком давлении.Обратный клапан в этой линии подачи подпиточной воды предотвращает нагнетание воды из контура нагрева горячей воды обратно в линию холодной воды во время теплового расширения, поскольку в этих системах обычно есть антифриз или ингибиторы коррозии в контуре нагрева горячей воды.

    Требования к питанию

    Основным преимуществом использования гидравлической системы отопления для сельских и автономных домов, независимо от типа топлива, является низкое потребление электроэнергии, необходимое для их эксплуатации. За исключением нескольких небольших зонных клапанов, единственное реальное электричество, необходимое для работы небольшого циркуляционного насоса, который для большинства систем потребляет меньше энергии, чем 75-ваттная лампочка.Это означает, что теперь небольшой карманный инвертор, доступный для питания небольших развлекательных или компьютерных устройств переменного тока в вашем автомобиле и подключенный к жилой / морской аккумуляторной батарее глубокого цикла, сможет питать всю вашу домашнюю систему отопления во время отключения электроэнергии.

    Гидравлическая дровяная печь, подключенная к водонагревателям плинтуса
    Гидравлическая дровяная печь, подключенная к змеевику горячей воды в воздуховоде

    Типичная канальная система отопления и центральная установка кондиционирования ½ л.с. потребуют непрерывной работы генератора среднего размера, чтобы поддерживать этот тип системы отопления в рабочем состоянии во время отключения электроэнергии.

    Другие типы систем

    Я спроектировал гидравлические системы отопления, которые также включали в себя большой изолированный резервуар для горячей воды без давления объемом до 500 галлонов. Когда в доме достигается желаемая температура, горячая вода из водяной дровяной печи направляется в этот накопительный бак для хранения избыточного тепла. Позже ночью или на следующий день, когда в доме начнется охлаждение, горячая вода из накопительного бака направляется в систему лучистого отопления. Это может быть реальным преимуществом, когда вы не хотите постоянно поддерживать огонь, но этот тип системы требует довольно сложной системы управления и дополнительных зональных клапанов.

    Эти схемы трубопроводов предназначены для демонстрации того, как жидкостная дровяная печь может использоваться с плинтусом с горячей водой или системой воздушного отопления. Они включены, чтобы показать только общие комбинации трубопроводов системы и не должны использоваться для реальной установки системы. Квалифицированный монтажник должен спроектировать и установить систему и убедиться, что все предохранительные устройства работают должным образом, прежде чем разводить первый пожар.

    На рынке есть несколько действительно хороших брендов жидкостных дровяных печей, которые предлагают множество различных возможностей нагрева и функций, подходящих практически для любого применения для обогрева помещений.Всегда нанимайте лицензированного сантехнического подрядчика, чтобы завершить прокладку труб и убедиться, что все предохранительные устройства работают должным образом.

    Hydronic Woodstove Производителей:

    Central Boiler Inc.
    800-248-4681
    www.centralboiler.com

    HeatMor Corp.
    800-834-7552
    www.heatmor.com

    Harman Stove Company
    www.harmanstoves.com

    Чармастер Корп. .
    218-326-6786
    www.charmaster.com

    Hardy Manufacturing
    601-656-5866
    www.hardyheater.com

    [weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

    «Теплый пол»: полное руководство по «теплый пол»

    Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

    Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами полов?

    Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

    Узнайте больше о различных типах отопления в нашем справочнике.

    Как работает теплый пол?

    Теплый пол бывает двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные панели или тепловые насосы.

    Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

    Сколько стоит установка теплого пола?

    Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки.Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м 2 .

    Только материалы:

    • Электрический мат = от 35 до 80 фунтов за м 2
    • Электрический в стяжке = от 20 до 90 фунтов за м 2
    • Теплая вода, первые 20 м 2 = От 80 до 120 фунтов за м 2
    • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
    • Элементы управления = от 80 до 150 фунтов за комнату

    Установленная система:

    • Электрический мат = от 70 до 120 фунтов за м 2
    • Электрический в стяжке = от 60 до 110 фунтов за м 2
    • Теплая вода, первые 20 м 2 = от 120 до 160 фунтов за м 2
    • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
    • Органы управления = от 100 до 200 фунтов за комнату

    Дорогое ли использование теплого пола?

    Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

    По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25 процентов более эффективен в сочетании с современным конденсационным котлом и до 40 процентов дешевле в сочетании с тепловым насосом.

    Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол, не отапливая весь дом.

    Какие бывают типы теплых полов?

    ЗНАЕТЕ ЛИ ВЫ?

    По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

    Существует два основных типа систем теплого пола: теплые водяные или влажные теплые полы, которые проходят через трубы как часть системы отопления; и электрический.

    Тепловодный пол с подогревом

    Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло излучает не радиаторы, а вся плита пола.

    Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

    Минусы: Требуется капитальный ремонт существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

    Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая напольная система 2 будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

    (Изображение предоставлено Nu-heat)

    Теплый пол с подогревом на поверхности

    Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

    Pros Простая в установке низкопрофильная система.

    Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

    Электрическая

    Электрическая система позволяет избежать необходимости поднимать уровни пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

    Плюсы Легкость модернизации. Идеально подходит для отдельных комнат. Недорого в установке.

    Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

    Джейсон Орм, эксперт по ремонту

    Плиточные полы идеально подходят для использования с UFH из-за их низкого теплового сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м 2 и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , и Стены и пол

    Мокрый пол или сухой пол системы отопления

    Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

    Влажные системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Поэтому влажные системы с большей вероятностью будут использоваться в новых постройках и пристройках или во время крупных ремонтных работ.

    Мартин Конвей, менеджер по техническим вопросам в Pimlico Plumbers

    Какая изоляция нужна для полов с подогревом?

    Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

    Для комнат на первом этаже и проектов ремонта с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

    Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

    Для комнат наверху необходимая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

    Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см с панелями, которые можно просто соединить а затем установили между балками на месте.

    Получить Real Homes Журнал доставлен прямо к вашей двери и на ваше устройство

    Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

    От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
    Просмотреть сделку

    Является ли теплый пол лучшим вариантом для моего дома?

    UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

    Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто определяются другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания покажут, сколько тепла вам необходимо произвести.

    Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

    Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где соотношение площади пола к объему помещения низкое.

    Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

    Подходит ли теплый пол для старого дома?

    UFH может быть хорошим выбором для старого дома. Однако это не подходит, если будет поврежден исторический пол или подорвется фундамент. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

    Имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

    Какой пол для теплого пола лучше?

    Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для полов с подогревом является любой тип коврового покрытия — на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

    Можно ли совместить теплый водяной пол с подогревом и радиаторы?

    Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

    Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

    Насколько легко контролировать теплый пол?

    Специализированные регуляторы UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этой задержки необходимы программируемые элементы управления.

    Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для дачных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

    Как выбрать правильную тепловую мощность

    Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

    Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

    Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

    Лучшим типом основания пола является тот, который сделан из стяжки, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

    Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов, обеспечивающих хорошую теплоотдачу.

    Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования инженерных деревянных панелей, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях помните, что температура поверхности не должна превышать 27 ° C.

    Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

    Ковры можно использовать с UFH. Тем не менее, обратите внимание на комбинированный рейтинг ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

    Получите дополнительную консультацию по выбору ковра.

    Как происходит установка теплого пола?

    Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов все еще выполняется подрядчиком, например плиточником или электриком.

    Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

    Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола все установки должны быть проверены.

    Требуется квалифицированный монтажник для электрических или газовых подключений.

    Как измерить

    Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки, содержащей внутри теплые водные или электрические нагревательные элементы, а затем отделку пола.

    Может ли протекать теплый пол?

    Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

    При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

    Есть ли гарантия на теплый пол?

    Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы легче заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

    В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

    Рассматривая гарантии, убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

    Полы с подогревом в сравнении с радиаторами

    Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

    Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему под полом. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более что многие люди по-прежнему хотят использовать полотенцесушители в своих ванных комнатах.

    Электрическая система теплых полов Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

    Существуют ли другие системы невидимого отопления?

    В качестве альтернативы полам с подогревом можно рассмотреть как систему плинтусов, так и панельное отопление.

    Обогрев плинтусов

    Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

    Прямые электрические версии проще и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического отопления.

    Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте платить от 500 до 720 фунтов за номер.

    Настенное панельное отопление

    Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, в которых полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
