Крыша гаража пристроенного к дому: проекты и планировка гаражных помещений с хозблоком, навесы для машины между домом и гаражом, варианты из газобетона и профлиста

Содержание

чем покрывают для гидроизоляции, перекрываем односкатную конструкцию, как перекрыть, как крыть двухскатную крышу

Конструкции крыш для гаража бывают нескольких видов. Для того чтобы выбрать оптимально подходящую, нужно ознакомиться со специфическими чертами каждой из них. Так, разные варианты по-разному монтируются.

Особенности

Крыша для гаража во многом отличается от кровли для дома. Это обусловлено не только тем, что гараж используется в качестве дополнительного хозяйственного сооружения, но и тем, что отпадает всяческая необходимость столь качественной теплоизоляции. Поэтому крыши покрывают недорогими материалами, не вызывающими сложностей при их монтаже.

Специфической чертой гаражной крыши является то, что ее форма и конструкция подбирается относительно расположения гаражного домика. К тому же ее определяет стилистическая окраска фасада основного дома, а также окружающего ландшафта. Однако необходимо помнить, что здесь не должно быть каких-то особенных изысков, потому что гараж – строение все же не основное, и по идее он не должен приковывать к себе слишком много внимания.

Благодаря простоте конструкции крыши для гаража не будут стоить много. Это обусловлено дешевизной материала и ремонтных работ. Из-за простоты монтажа работы по возведению будут стоить немного. Благодаря этой же черте монтаж может быть произведен самостоятельно, без привлечения специалистов.

Есть здесь и еще одна специфическая черта: отсутствие мансардного помещения под крышей. Вне зависимости от конструкции, чердак не предусматривается, поскольку в данном случае он не нужен.

Настолько качественное утепление не требуется, поэтому от этой побочной детали можно с легкостью отказаться.

Виды

Нельзя сказать, что гаражная кровля представлена большим разнообразием видов. Простота и функциональность – вот основополагающие принципы, в соответствии с которыми и делается выбор в пользу той или иной конструкции. Этим и обусловлен столь скудный выбор.

Выбор в пользу того или иного вида принимается на основе нескольких факторов. Во-первых, важна климатическая зона, в которой строится гараж. То, насколько ветреный участок, сколько здесь выпадает осадков, напрямую сказывается на выборе конструкции и уклоне крыши. Во-вторых, опять же, важна общая гармония. Намного лучше, если крыша гаража подобна той, что имеется у дома. В-третьих, играет роль выбранный материал. Некоторые типы смотрятся хорошо только на крышах с одним скатом, другие – с двумя.

Прежде чем выбрать тот или иной вид, необходимо проанализировать ситуацию со строительством гаража. В первую очередь, нужно знать:

  • климат, в котором будет располагаться гаражная постройка;
  • будет ли гараж смежным с домом или отдельно стоящим;
  • из какого материала настилается кровля;
  • высота кровли над уровнем земли.

Ответив на каждый из поставленных вопросов, вам удастся выбрать наилучший, подходящий именно в конкретном случае вариант.

Каждая из разновидностей крыш имеет свои подтипы, которые тоже стоит иметь в виду. Использование того или иного подтипа определяется в зависимости от площади кровельного покрытия. Таким образом, получается не допустить обвала крыши, ее проседания под весом осадков, а также регулируется нагрузка на фундамент.

Плоская

Крыша с высотой уклона до 3 градусов относится к плоским. По сравнению со скатными крышами, она обладает рядом преимуществ:

  • плоская крыша занимает намного меньше места, чем скатная, благодаря чему достигается экономия на материалах для ее изготовления;
  • плоскую крышу можно построить намного быстрее, чем скатную, поскольку здесь не потребуются сложные расчеты по поводу стропильной системы;
  • ремонт плоской конструкции намного проще и безопаснее благодаря тому, что снижен риск упасть, скатившись по поверхности с крутым уклоном;
  • если гараж пристраивается к дому, то такую крышу можно переоборудовать в балкон или использовать в качестве террасы на втором этаже.

Тем не менее плоские крыши не подходят для местностей с сильными ветрами и большим количеством осадков, поскольку они могут не выдержать и провалиться под весом снега. Этим же обусловлено и то, что такую крышу придется периодически очищать от снега и оледенелой корки.

Для отвода воды с таких крыш часто приходится организовывать дополнительные водосточные каналы. Герметичность кровли оказывается под угрозой: за этим необходимо постоянно следить, производя каждый год профилактические работы.

Малоуклонная

Малоуклонные скатные крыши считаются универсальным решением. Они подходят для местностей со средним климатом. Гараж может быть расположен не в городе, но не должен стоять и в степном ветреном пространстве. Угол уклона малоуклонных конструкций варьируется от 3 до 30 градусов. Достоинствами таких крыш являются некоторые черты, о которых пойдет речь далее. Особенностью является то, что уклон для каждого конкретного случая определяется посредством расчетов, при этом выбирается минимальное допустимое значение. Расчеты производятся исходя из кровельного материала.

При строительстве крыш с малым уклоном необходимо будет учитывать несколько специфических черт:

  • Необходимость в оборудовании водосточной системы внутреннего или внешнего типа.
  • Кровля обязательно должна обладать хорошей герметичностью.
  • Необходимость в наличии вентиляционного зазора под кровлей. Его размер определяется в соответствии с углом наклона: чем более плоская крыша, тем больше зазор.

Таким образом, выбор в пользу малоуклонной крыши гарантирует экономию на материалах, но вам придется потратить намного больше усилий и денег на само обустройство конструкции. Убедитесь, что выбор малого уклона обоснован, с точки зрения эстетической привлекательности.

Крутоуклонная

Угол наклона крутоуклонных крыш начинается с 30 градусов. Как и с прочими вариантами, данная разновидность имеет как плюсы, так и минусы. Использовать кровли с крутым наклоном необходимо в случаях размещения гаража на безветренных площадках (например, в условиях городской застройки). Если в местности выпадает много снега, то такая кровля позволит не тратить время на ее очищение, ведь снег не будет задерживаться на ней, скатываясь по крутым поверхностям.

Этот вариант совершенно неприемлем для ветреных территорий. Так, крышу с легкостью может снести сильным порывом ветра. Если местность безветренная, и осадков здесь выпадает мало, то затраты на такое строительство не будут обоснованными.

Таким образом, выбор той или иной разновидности в первую очередь обусловлен расположением гаража и участка в целом.

Для степных ветреных пустынь лучше всего выбирать плоские или малоуклонные крыши, для лесистых местностей лучше всего подойдут малоуклонный варианты, а для городских застроек при большом количестве осадков оптимальным выбором станет крутонаклонная разновидность.

Однако кровли делят не только по углу наклона. Есть и другая классификация крыш – по количеству скатов. Для гаражей используются только две разновидности: односкатная и двухскатная.

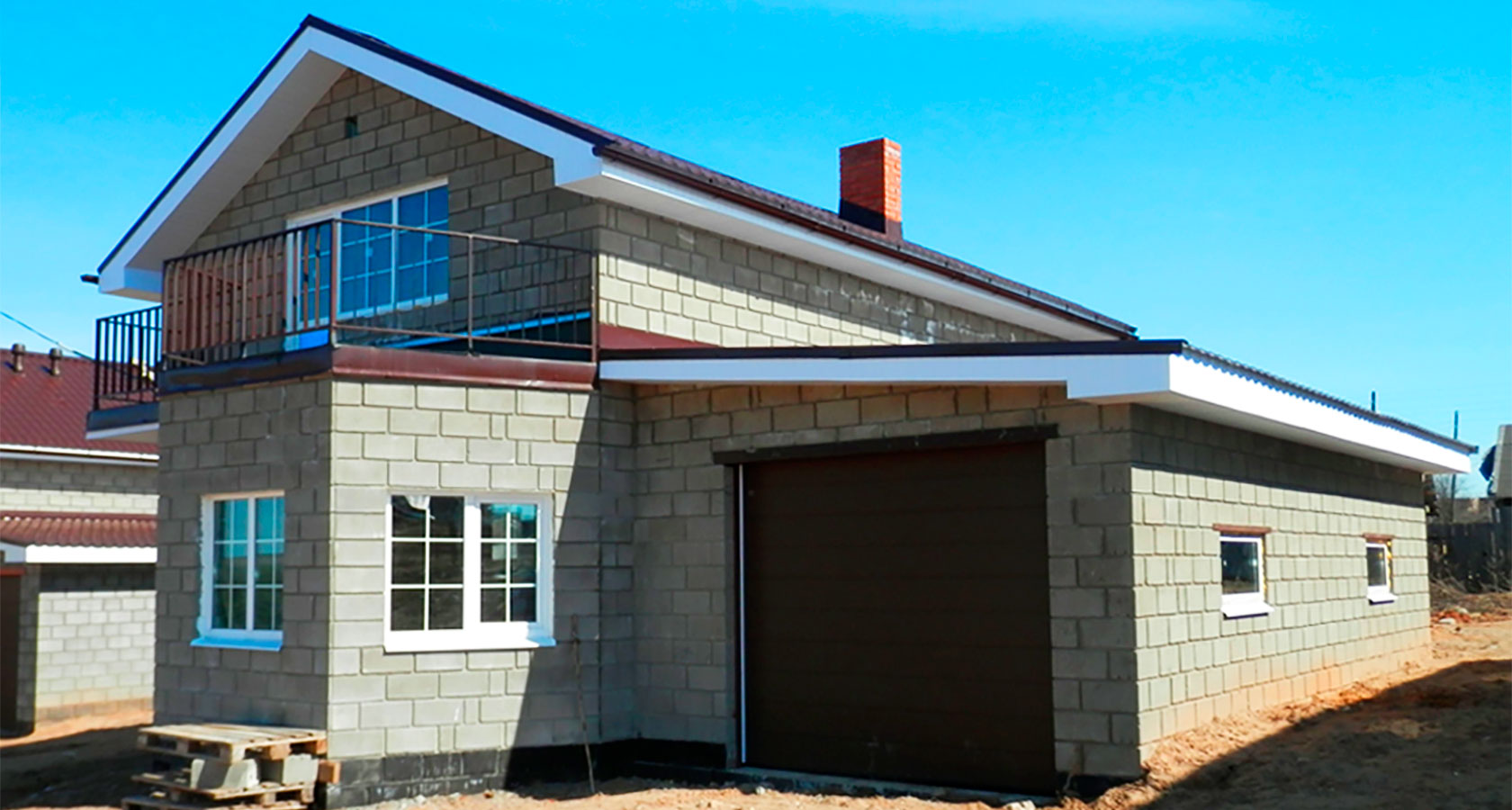

Односкатная

Односкатная кровля ценится за свою простоту и функциональность.

  • Во-первых, ее монтаж занимает действительно меньше времени, чем строительство двухскатного варианта.
  • Во-вторых, произвести все расчеты по требуемому количеству материала не составит труда. Этот шаг может быть предпринят самостоятельно, причем точность расчетов не будет вызывать сомнений.
  • В-третьих, материала на такую крышу уходит значительно меньше, чем на двускатную конструкцию такой же площади.
  • В-четвертых, односкатная крыша – прекрасный вариант, если нужно оформить гараж, пристроенный к дому. Она выглядит наиболее гармонично.
  • В-пятых, считается, что односкатные крыши более долговечны, чем двускатные. К тому же они более надежные и крепкие, а благодаря вовремя проводимому ремонту смогут прослужить до 50 лет.

Не лишены односкатные конструкции и недостатков.

  • Из-за того, что в большинстве случаев односкатные варианты – плоские, возрастает нагрузка на них в зимний период. Снег сам по себе не скатывается, и его приходится либо самостоятельно счищать, либо уповать на то, что крыша выдержит.
  • При односкатном варианте точно придется отказаться от чердака, даже если изначально небольшое чердачное помещение все же планировалось.
  • Эту разновидность труднее оснастить достойной теплоизоляцией.
  • Многие замечают, что односкатная конструкция в

Односкатная крыша для гаража — твойдомстройсервис.рф

У многих людей нет возможности построить гараж у своего дома, нет места для строительства, но для  обладателей своего дома бревенчатого, изготовленного из бревна, лафета, бруса по индивидуальному проекту, всегда найдётся место на участке для строительства гаража. У своего рубленного дома, можно построить навес для автомобилей, это будет намного меньше по стоимости изготовления, чем строительство гаража, мы уже об этом рассказывали, как построить навес из поликарбоната для автомобиля, можно посмотреть здесь.

Характеристика односкатной крыши

Жилые дома с односкатной устройством крыши редкость, экономичная конфигурация больше подходит для построек хозяйственного назначения: сараев, бань и гаражей. Простой план и легкий монтаж – основные факторы популярности подобной формы. Незамысловатый внешний вид не является преградой при обустройстве гаража.

Любая конфигурация крыши обладает рядом положительных и негативных моментов, чем сложнее устройство крыши, тем больше вероятности для протечки крыши строения.

  • Конструкция препятствует легкому сходу снежного покрова. Критического образования сугробов и наносов можно избежать при расчете правильно угла наклона ската.
  • Возможность эксплуатации чердачного или мансардного помещения практически отсутствует. Единственный вариант – значительный угол наклона позволит частично задействовать пространство крыши для размещения предметов быта.
  • Односкатная конфигурация усложняет процесс оформления теплоизоляции гаража, особенно, если в проекте отсутствует чердачное помещение.
  • Внешний вид  гаража.
  • Экономия. Достигается за счет сокращения расходов материала, особенно весомым является пункт на закупку древесины для стропильной системы. Причем надежность односкатной кровельной конструкции гаража не уступает другим вариантам обустройства крыши.
  • Доступность самостоятельного монтажа за счет легкого процесса сборки стропильной системы. Оформление крыши гаража своими руками помогает дополнительно сэкономить на наемных рабочих.
  • Скорость возведения. По сравнению с двускатными конструкциями, односкатный вариант формируется гораздо быстрее.
  • Длительная безукоризненная эксплуатация. Грамотно подготовленный и воплощенный в жизнь проект предусматривает качественную вентиляцию крыши гаража. Как следствие, воздушные потоки препятствуют образованию конденсата, поэтому условия для увлажнения и последующего гниения элементов стропильной системы крыши односкатной формы отсутствуют.

 Проектирование устройства крыши

Направление уклона

Проектирование односкатной конструкции начинают с определения направления уклона ската. Преобладающим ориентиром является направление ветра, факторы удобства и легкости монтажа стропильной системы отодвигаются на второй план.

Рекомендации по монтажу уклона крыши гаража именно на наветренную сторону имеют под собой веские основания. Такое расположение способствует прижиманию кровельной конструкции вниз при сильных потоках воздуха. Несоблюдение условия приведет к формированию подъемной силы, действующей на односкатную крышу.

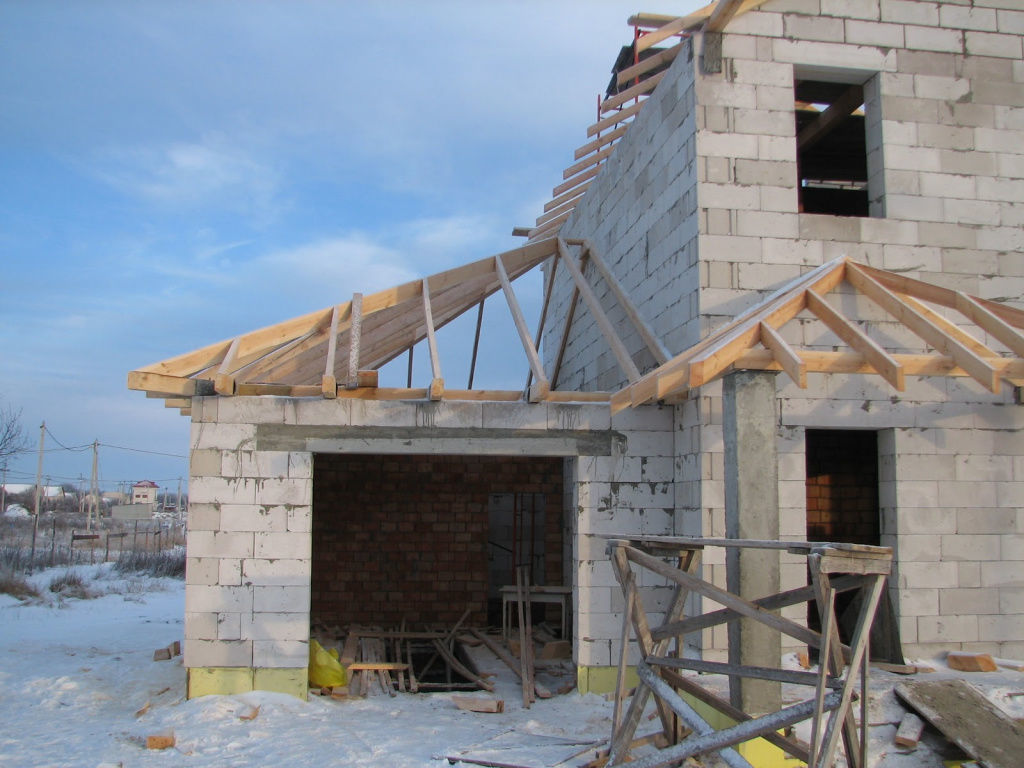

Трехскатная крыша гаража пристроенного к дому

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

  1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

    В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

  2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
  3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

    Тип обрешётки зависит от применяемого кровельного покрытия

  4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

    Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

  5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
  6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
  7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

    Кровельный свес защищает лицевую поверхность дома от избыточной влаги

  8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

    Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

  9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
  10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

  • брус для опорных стоек — 2 штуки;
  • укороченные стропила — 20 штук;
  • полноразмерные стропила — 14 штук;
  • брус опорного стропила для вальмы — 1 штука;
  • полноразмерные стропила для вальмы — 11 штук;
  • доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м2. Рассчитать её довольно просто:

  • скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
  • вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

  1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
  2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
  3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
  4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
  5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

    Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

  6. Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
  7. Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
  8. Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.

    Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

  9. Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

  1. Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

    На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

  2. Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.

    Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

  1. Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

    К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

  2. Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.
  3. Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.

    Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

  4. Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.

    Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

  5. Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
  6. Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

    Кобылки служат для удлиннения стропил при формировании кровельных скатов

  7. Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.
Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

  1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
  2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

  1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
  2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
  3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Как сделать расчет элементов

Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад.

Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

  1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
  2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
  3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Совет! Как правило, размеры трехскатной крыши меньше стандартной двухскатной или вальмовой конструкции, поэтому для ее изготовления могут пригодиться остатки пятидесятой доски, бруса и реек обрешетки, использованных при сборке кровельного каркаса основного здания.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Заключение

Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.

  • Стеклоизол для кровли
  • Расчет снеговой нагрузки на плоскую крышу
  • Расчет количества ондулина на крышу
  • Торцевая планка для металлочерепицы

Трехскатная крыша. Варианты устройства и применения.

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

Из конструктивных элементов трехскатной крыши специалисты выделяют:

  • Вальма или треугольной скат;
  • Трапециевидный или боковой скат;
  • Конек;
  • Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

  • Диагональные;
  • Накосные.

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Трехскатная крыша –профессионалы сделают для вас

Возведение трехскатной крыши специалистами КАДЕТ-СПб! Наши профессионалы возьмутся, как за трехскатную пристройку, так и за полноценную крышу из трех скатов

Источник: kadet-spb.ru

Устройство трехскатной крыши: расчеты и основные элементы

Часто в сети можно встретить запрос «трехскатная крыша дома». Однако не все понимают, что подобная конструкция является актуальной скорее не для всей коробки здания (не для домов полностью), а для её пристроек. И если такую крышу укрыть идентичным с основной кровельным материалом, то в итоге дом будет смотреться оригинально и витиевато. Все о трехскатной кровле в подробностях в материале ниже.

Крыша треугольная: определение

Стоит знать, что треугольная крыша — это своеобразная вальмовая конструкция стропильной системы. То есть у неё имеются два ската в форме трапеции и всего один (в отличие от крыши-конверта) скат в форме треугольника. Он и называется вальмой. Вторая треугольная часть подобной конструкции отсутствует, поскольку такой скелет крыши возводят над пристройками к дому. То есть имеется его примыкание к основной торцевой стене здания. В результате вторая вальма такой крыше просто не нужна.

Назначение треугольной крыши

Чаще всего такую конструкцию кровельного пространства используют над различными пристройками к дому, такими как:

  • Веранда;
  • Терраса;
  • Крыльцо;
  • Гараж;
  • Зимний сад;
  • Вспомогательная территория (котельная и прочие пристройки).

Основная роль такого перекрытия кроме защиты от осадков — декоративная. То есть, при условии использования того же кровельного материала, что и на основной крыше, треугольная вальмовая кровля будет представлять собой органичное дополнение к архитектурной задумке дома.

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

  • Мауэрлат . Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки. При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.
  • Коньковый прогон . Является верхней точкой опоры любой крыши. Именно на коньковый брус опирают стропильные ноги.
  • Диагональные стропила . Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.
  • Центральное стропило . Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.
  • Промежуточные стропила . Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.
  • Нарожники (короткие стропила) . Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.
  • Раскосины . Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.
  • Шпренгель . Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.
  • Вертикальные стойки . Служат опорами для конькового бруса и упираются в деревянный прогон.

Важно: чтобы все элементы каркаса были максимально жесткими, их нужно усиливать металлическими стальными скобами, уголками и пр. А перед монтажом крыши желательно все деревянные её фрагменты обработать антисептиками и антипиренами. При этом для изготовления всех фрагментов скелета крыши лучше использовать брус или доску влажностью 16-20%. При большей влажности дерево начнет со временем усыхать, что приведет к проседанию конструкции, и её возможному разрушению.

Расчеты трехскатной крыши

Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровен

как пристроить конструкцию к дому из кирпича, дерева

Содержание статьи:

Приобретение дома с участком дает владельцу возможнось решить проблему с парковкой и мелким ремонтом имеющегося у него транспортного средства. Можно возвести пристройку к имеющемуся строению. Сооружая гараж, важно определить, с какой стороны дома будет вестись строительство. Обычно стараются сделать так, чтобы путь от ворот в гараж до въезда на участок был как можно короче.

Достоинства и недостатки пристроенного гаража

К гаражу, пристроенному к дому, легче подвести коммуникации

Гараж, пристроенный к дому, обладает следующими достоинствами:

  • Несущая стена основного дома толстая и практически всегда теплая. Таким образом тепло в пристроенном гараже сохранить намного легче, чем в отдельно стоящем сооружении.
  • В жилой дом уже заведены все необходимые коммуникации и присоединиться к ним значительно проще, чем заводить в отдельный гараж.
  • Можно организовать дополнительный вход через гараж.

Можно пристроить к дому двухэтажный гараж, позволяющий расширить полезную площадь здания. Комнаты над гаражом обустраивают как зимний сад, бильярдную и пр.

Не рекомендуется располагать над гаражом жилые комнаты.

Расположение пристройки

Пристройка гаража осуществляется на отдельном фундаменте

Оптимальное расположение пристроенного гаража определяется не только коротким подъездным путем. Не менее важно оценить возможность подключения необходимых в гараже инженерных коммуникаций:

  • электрическая сеть;
  • отопление;
  • водопровод и отвод стоков;
  • сигнализация (пожарная и охранная).

Имеет значение сохранение целостности зрительного восприятия всего комплекса. Нужно рассмотреть возможность взаимного расположения жилого дома и пристройки под одной крышей.

Порядок проведения строительных работ

Пристройка гаража к дому – процесс непростой, требующий особого внимания при стыковке фундаментов двух сооружений. Сложность заключается в том, что основное строение уже прошло этап усадки, а пристройка еще только начнет усаживаться. При неправильно состыкованных фундаментах может произойти перекос соединяемых строений, что в дальнейшем приведет к нарушению целостности всего сооружения.

Независимо от способа стыковки двух фундаментов рекомендуется после заливки основания пристройки выдержать его в спокойном состоянии не менее одного года – это позволит убедиться в том, что сформированная конструкция устойчива.

Существует несколько способов стыковки ранее построенных зданий с фундаментом вновь возводимой пристройки.

Жесткое соединение двух фундаментов

Жесткое соединение двух фундаментов

На уровне бетонного основания жилого дома выкапывают траншеи, в которые засыпают гравийно-песчаную подушку. Затем в имеющийся фундамент забивают арматурные стержни длиной 0,5 м. Для этого перфоратором пробивают в нем отверстия диаметром чуть меньшим, чем диаметр арматуры, куда затем ее «загоняют». Далее на песчано-гравийную подушку укладывают армирующий каркас, к которому проволокой привязывают забитые штыри. Потом заливают получившуюся конструкцию бетоном.

«Мягкое» соединение пристроек.

Бетонное основание пристройки и старый фундамент разъединяют мягкой прослойкой, в качестве которой чаще всего используют рубероид. Таким образом обеспечивается «развязка» двух фундаментов. При усадке гаража такой вариант поможет избежать резких перекосов и трещин.

Пристройка облегченного гаража каркасного типа

Каркасный гараж-пристройка

Облегченный гараж из сэндвич-панелей можно установить на слабом фундаменте в непосредственной близости от основного строения без привязки к его капитальной стене. При этом бетон заливают в траншеи глубиной 50-60 см с армированием четырьмя прутками диаметром 10 мм. Утепляют его только по внешней стороне, которая не примыкает к дому. Минимальное давление, которое такая конструкция оказывает на грунт, сводит риск деформации и просадки фундамента основного здания к нулю.

Незамкнутые ленточные фундаменты представляют собой П-образные бетонные отливки, уложенные на глубину промерзания грунта. Жесткость их невелика, поэтому их используют при возведении легких каркасных пристроек из СИП-панелей и газо- или пенобетонных блоков. Таким же образом можно пристроить гараж к деревянному дому.

Замкнутые основания имеют вид двух четырехугольников, расположенных с небольшим зазором относительно друг друга. Такая связка позволит пристроить к основному строению тяжелые гаражи из кирпичей или шлакоблоков.

Рассчитать параметры бетонного фундамента гаража в соответствии с осадкой довольно сложно. Поэтому основание такой пристройки заливают с запасом по высоте.

Возведение стен

Стены можно выкладывать, когда бетон фундамента полностью застынет

После того как фундамент приобретет необходимые прочностные характеристики, приступают к возведению стен. Лучше всего для этих целей вместо кирпича использовать блоки из ячеистого бетона – они легкие, хорошо обрабатываются и недороги. Размеры позволяют сократить время строительства.

Начинают строительство с гидроизоляции. Для этого применяют рубероид или специальную мастику, которую укладывают на основание в несколько слоев.

Затем наносят строительный раствор и приступают к укладке стенового материала. При применении кирпича используют цемент, а вот для блоков из ячеистого бетона понадобится специальный клей. Стену дома необходимо связать с примыкающей к ней стеной гаража. Для этого используется арматура диаметром 10 мм, штыри из которой вбивают в стену дома на уровне кладочного шва. Если гараж возводится из кирпича, штыри вбивают через каждые 6-10 рядов, а если из блоков – через каждые 3-5 рядов. В каждый ряд вбивают 2-3 штыря, их выступающая часть должна быть не менее 25 см. Если к кирпичной стене дома пристраивают деревянный гараж, для ее крепления понадобятся металлические уголки, анкера и длинные саморезы для дерева. При этом к стене дома крепят каждый брус.

По окончании работ стену, примыкающую к основному зданию, обрабатывают огнеупорным составом, после чего приступают к возведению крыши.

Крыша гаража

Односкатная крыша – самый удобный вид

Как правило, выбор падает на односкатную конструкцию, отличающуюся простотой монтажа и экономичностью.

Порядок монтажа:

  1. Определяют высоту строения и на самом верхнем уровне крепят горизонтальный брус во всю длину постройки. Его минимальное сечение должно составлять 50х100 мм. Способ крепления бруса существенного значения не имеет, главное – обеспечить достаточную прочность крепления.
  2. На противоположной стене гаража крепят мауэрлат.
  3. Стропильные ноги крепят одним концом к мауэрлату, а другим – к брусу, закрепленному на стене дома. Соединяют их стальными уголками и саморезами на расстоянии не менее 20 см друг от друга.
  4. Затем на стропильные ноги монтируют обрешетку, поверх которой укладывают гидроизоляцию, а затем кровельный материал.
  5. Фронтоны закрывают стеновым или кровельным материалом. Можно также использовать любые листовые материалы.

При обустройстве гаражной пристройки важно создать гармоничный архитектурный комплекс. Добиться этого будет легче, если крыша основного сооружения и пристроенного гаража будет выполнена из одного и того же материала.

Гаражные ворота

Финишная обшивка и ворота должны гармонировать с общим внешним видом дома

Ворота, которыми будет оснащена пристройка, должны обеспечить сохранность транспортного средства. Выбор ворот полностью зависит от предпочтений владельца и его финансовых возможностей. Ворота бывают:

  • секционными;
  • поворотными;
  • роллетными.

Гаражные ворота секционного и роллетного типа не требуют дополнительного пространства для открывания.

Как пристроить гараж к дому

Гаражная пристройка поможет существенно сэкономить небольшую площадь земельного участка. Кроме того, машина будет всегда рядом с домом, благодаря чему облегчается доступ к автомобилю. При возведении пристройки следует учитывать несколько нюансов, а сам процесс строительства состоит из последовательных этапов.

Стены гаражной пристройки специалисты советуют возводить из газо- или пенобетона. Эти материалы обладают низкой теплопроводностью, довольно прочные, безопасные в плане возгорания, не оказывают вред на организм человека. Можно соорудить гараж из деревянных балок и обшить стены металлическими листами, но тогда теплоизоляция будет минимальной. При строительстве стоит учитывать, что все коммуникации будут идти из жилого дома. Обязательно нужно провести пожарную сигнализацию. Стену, которая является смежной с жилыми помещениями, необходимо обшить огнеупорным материалом.

Гаражная пристройка имеет свои плюсы и минусы. К преимуществам относится то, что она увеличивает жилплощадь здания и может служить мастерской или кладовой. Также она позволяет экономить на обогреве (по сравнению с отдельным гаражом), так как вплотную примыкает к стене дома. Однако минусом является то, что подъездный путь может сократить драгоценное свободное пространство участка.

Гараж лучше сооружать как можно ближе к воротам, чтобы сократить подъездной путь. Расстояние до забора с соседним участком должно быть не меньше 5 метров (с учётом края крыши). Важно предварительно ознакомиться с законодательными актами, регламентирующими возведение придомовых пристроек. Также нужно уведомить органы местного самоуправления о планирующихся строительных работах и подать пакет документов, включающий акт о праве собственности и его копию, копию поэтажного плана и план БТИ, проект постройки и копию техпаспорта здания.

Для начала нужно вырыть фундамент гаража, который должен иметь ту же глубину, что и основное здание. Важно «примкнуть» фундамент гаража к жилому дому, что достигается путём установки арматурных прутьев в фундамент дома и последующая заливка бетона. Выемка грунта проводится по предварительной разметке, причём глубина вырытой траншеи должна быть равной уровню промерзания земли (примерно 1,2 метра вглубь). После постановки опалубки, арматуры и заливания бетоном стоит подождать несколько дней, чтобы бетон схватился, и выявились возможные дефекты и трещинки. На бетон нужно поместить изоляцию (можно использовать листы рубероида).

Для ровности возведения стен можно установить вертикальные направляющие. При кладке чаще всего используют пеноблоки, газобетон или кирпич. Последний этап – монтаж крыши. Предпочтение отдают односкатным конструкциям, и стоит следовать правилу: материал крыши гаража соответствует крыше основного здания. Важно установить обрешётку из сухой древесины или металла. Уклон крыши гаража следует сделать несколько большим, чем у дома, чтобы вода без проблем стекала с пристройки, а также не стоит забывать о гидроизоляции.

Что можете посоветовать для возведения гаражной пристройки?

Дом с гаражом под одной крышей: проекты, фото, стили

Автолюбители прекрасно знают, как это удобно оставлять машину в своём доме, а не стоянке, даже если она находится через дорогу. Именно по этой причине сегодня так востребованы проекты домов с гаражом под одной крышей. У хозяев такого жилища имеется возможность в любую минуту проверить, каково состояние автомобиля, быстро собраться и выехать из дома в случае возникшей необходимости. Учитывая современный быстрый темп жизни, это имеет большое значение.

Дом спроектированный с гаражом –  это эргономично, удобно и очень выгодно. Именно такое расположение является наилучшим решением для маленького по площади участка.

Обустройство террасы над гаражом – отличный вариант использования плоской крыши

Дом с гаражом – очевидные преимущества

Если ваш новый дом будет строиться под одной крышей с гаражом, то это сразу исключит необходимость возведения одной стенки, а также опорного фундамента. Кроме этого, существенная экономия ждёт хозяев при обустройстве крыши.

Стоит заметить, что конструкция стены в гараже предполагает гораздо более простые, следовательно, дешевые по своей стоимости строительные материалы, нежели та часть здания, где находится основной коттедж.

Миниатюрный дачный домик с красивой зеленой крышей

Проект дома с пристроенным гаражом

Конечно, главное преимущество – это то, что ваш автомобиль находится в полностью закрытом месте, в помещении, где его не засыпает снегом и не поливает осенним затяжным дождём.

Не секрет, что и прогревать в тёплом гараже машину гораздо быстрее. В том случае, если имеется отопление, есть возможность в свободное время комфортно произвести небольшой текущий ремонт своего автомобиля.

Дом с гаражом на две машины

Если гараж находится под общей крышей с жилым помещением дома, то это всегда ещё одна зона для удобного хранения множества вещей, необходимых в хозяйстве, например, садовый инвентарь, хозяйственные инструменты, даже запасы овощей на зиму. Удобно и то, что к этим вещам имеется доступ через единые с основным жилищем двери.

Если вы выбрали проект дома с гаражом под одной крышей, обратите внимание на то, чтобы к гаражу был обустроен удобный подъезд

Когда на приусадебном участке отпадает необходимость сооружения сразу двух строений, появляется возможность более организовано использовать имеющуюся площадь, например, разбить красивый сад по всем правилам ландшафтного искусства, построить красивые беседки.

То есть, грамотно воплощённые в жизнь проект дома с гаражом под общей крышей является гарантией дополнительного свободного места. К тому же работы при строительстве будет гораздо меньше: уже не надо возводить дополнительное здание для автомашины, прокладывать к гаражу специальную дорожку, а также думать, как грамотно организовать выезд.

Красивый двухэтажный частный дом с пристроенным гаражом

Кроме перечисленного выше, весьма ощутимая материальная экономия будет возникать от того, что упраздняется необходимость прокладывать к зданию отдельно стоящего гаража инженерные системы.

Когда ваш дом и гараж находятся под общей крышей, гораздо проще реализовать единую систему обогрева, такое отопление обернется значительной экономией. Очевидно, что для обогрева двух зданий будет тратиться больше энергии, нежели для одного.

Самым удобным подъездом к гаражу считается подъезд с дороги

Варианты размещения дома с гаражом с общей стеной

Если вы определённо решили строить дом с гаражом под одной крышей. Перед тем, как окончательно выбрать проект, следует сперва определиться, как именно обе части вашей постройки будут расположены.

Ваше решение зависит от характера участка и от личных предпочтений. Главным образом решается, как располагать гараж, так как с домом все значительно проще. Местонахождение помещения для содержания в нём автомобиля осуществляется, как правило, одним из перечисленных ниже вариантов.

Стильный и современный загородный дом с мансардой и большим гаражом

Гараж подземного типа

В этом случае первоначально возводится цокольный этаж либо большой по площади и глубокий подвал, в котором должен быть заезд и удобные большие ворота.

При таком варианте возникает кроме дополнительной экономии территории, о которой мы уже говорили выше, сокращение общих работ с грунтами, которые в некоторых случаях могут быть весьма затратными. Кстати, гараж подземного типа особенно хорош, если ваш участок имеет небольшой уклон.

Предусмотреть гараж под домом лучше на стадии индивидуального проектирования

Подземный гараж значительно улучшает общее экологическое состояние на вашем участке. Дело в том, что выхлопные газы автомобиля будут выбрасываться через обустроенную для этого вентиляцию, но чем ближе гараж расположен к земле, тем концентрация газов будет ниже.

Кроме этого, потребляемая энергия обычно невелика: под землёю весь год температура воздуха почти постоянна, колеблется незначительно. Но для нормальной реализации этого преимущества следует организовать достойную теплоизоляцию всего сооружения в целом.

Гараж в цокольном этаже дома

Надземный гараж в нижней части дома

Такой гараж сооружается в основании здания, все жилые помещения располагаются наверху, над ним. Экономия участка налицо, но необходимо несколько увеличивать общую высоту вашего дома.

В некоторых проектах такой вариант смотрится весьма презентабельно, к тому же гараж внизу дома позволит дополнительно утеплить пол на первом этаже. Для общей отделки образовавшегося цокольного этажа можно использовать натуральный камень (мрамор или гранит).

Возведение жилого пространства над гаражом с функциональной планировкой

Наземный гараж сбоку дома

Наиболее распространенный и самый доступный способ. Вся постройка происходит в боковой части дома, гараж просто пристраивается с правой или левой стороны здания. Явное преимущество этого варианта – строительство гаража можно начинать даже тогда, когда здание почти построено или даже совсем готово.

Большой популярностью пользуется проект, в котором над гаражом обустраивается фронтон. Это создаёт возможность соорудить прямо в гараже на второй этаж дома лестницу, что смотрится весьма оригинально.

На заметку! Если ваш гараж хорошо утеплён, и содержится в полном порядке, то такой вариант будет идеален.

Небольшой дом с маленьким приусадебным участком и красивым садом, являющимся продолжением природы

Миниатюрный гостевой домик с небольшим и компактным гаражом

Одноэтажные и двухэтажные дома с гаражом (фото)

Совместить маленький одноэтажный дом с гаражом неизмеримо проще, нежели провести такие работы со строением в два, а то и три этажа. Значительно упрощаются все работы с единой кровлей.

В одноэтажном доме целесообразно предпочесть гараж сбоку, что является очень практичным и простым вариантом, к тому же обеспечивает полное удобство при использовании.

Жилой дом в скандинавском стиле

Плоская крыша гаража может использоваться в качестве открытой террасы

При планировании дома с гаражом в один этаж важно разместить все комнаты таким образом, чтобы это было гармонично и безопасно для самых маленьких членов семьи. В частности, запрещено обустраивать детскую, если гараж прямо за стеной.

Лучший вариант – соорудить в сообщающейся с гаражом стене санузел, кладовку, прихожую и другие подсобные помещения. Для такой постройки, как правило, используется крыша двускатного типа. Однако, можно использовать иные варианты, но водосточная система всегда продумывается с особой тщательностью, в противном случае ваш гараж будет затоплен при первом же ливневом дожде.

Красивый дом в два этажа с необычными дизайнерскими решениями

Существует много споров о том, какой дом более предпочтителен — двухэтажный либо одноэтажный. Двухэтажный дом, как говорят специалисты, более экономен, так как на участке занимает гораздо меньше места. При совершенно одинаковой площади внутри, дом в два этажа займет почти вдвое меньшую площадь на вашем участке. К тому же с балкона второго этажа, как правило, открывается живописный вид.

Очень выигрывает при этом наличие, кроме балкона, террасы или французского окна. Существенную экономию при строительстве двухэтажного дома приносит также гораздо меньшая, нежели в одноэтажном варианте, площадь крыши. Меньший объём занимает и площадь фундамента. Красивая лестница с первого на второй этаж украсит ваше жилище внутри и придаст ему изюминку.

Пристроенный к дому гараж должен соответствовать архитектуре основного строения

Идеальная планировка дома с гаражом, расположенным с лицевой стороны строения

Наиболее распространенным вариантом двухэтажного дома с гаражом под одной крышей является обустройство гаража в цокольном этаже, тогда первый этаж отдаётся под помещения для хозяйственных нужд, под санузел, под кухню и кладовку, спальни, жилые комнаты находятся на втором этаже. Правильная вентиляция в этом проекте очень важна, несколько расширив цокольный этаж целесообразно обустроить небольшую веранду.

На заметку! Очень часто имеет смысл построить слегка вытянутый дом, а гараж разместить в торце здания. При таком варианте удобно будет заезжать в гараж, так как ворота выходят прямо на улицу. Можно обустроить два входа – один с гаража, другой со двора.

Одноэтажный блочный дом с гаражом в красивом внешнем оформлении

Идеальное сочетание белого и коричневого цвета в оформлении стен дома

Архитектурные стили домов

Чтобы ваш дом выглядел гармонично, следует изначально подумать о том, в каком стиле вы хотите его построить, это надо решить до выбора проекта.

Важен и материал изготовления, он должен давать возможность реализовывать оригинальные, но весьма практичные идеи, что в варианте дома с гаражом имеет значение. Можно рассматривать самые различные идеи и архитектурные стили, начиная от традиционного классического либо неоклассического, и вплоть до ультра — современного.

Выбирая проект будущего жилища, помните, что фасад гаража и дома должны хорошо гармонировать друг с другом

Английский стиль

Большой изысканностью и простотой, отличается традиционный английский стиль, с его ровными формами. Дом в этом стиле подразумевает шикарный фасад, изящный по стилю интерьер, дополненный декоративными элементами. Такое жилище – очень красиво благодаря тому, что в нём имеются башни, эркеры и колонны.

Фасад из натурального камня смотрится роскошно и очень выигрышно на фоне других отделочных материалов

  • Дом в английском стиле — это золотая середина в сфере строительства. Главными чертами его традиционно выступают гармоничные пропорции, симметричные формы, а также прямые чёткие линии. Везде должна быть утонченность и солидная роскошь, присущая респектабельному человеку.

Классический и английский стиль предполагает симметрию, поэтому при таком выборе гараж лучше обустроить в подземном или цокольном этаже. В противном случае, если справа от дома будет пристроен гараж, придётся делать такого же типа помещение слева и использовать его, например, под хозяйственные нужды. Однако, если в вашей семье две машины – это наилучший вариант.

Дом и гараж под одной крышей должен смотреться, как единое целое

Стиль модерн

  • Дом в стиле модерн – характеризуются плавными линиями, напоминающими перетекающую волну. Если вы решили построить загородный коттедж в этом стиле, следует очень гармонично вписать его в свой участок, и хорошо продумать о том, какой будет ваш сад.

Интерьер должен соответствовать экстерьеру, деталям придаётся важное значение. Волшебные и красиво изогнутые плавные линии, различные стилизованные мотивы, заимствованные из растительного мира.

Стилю модерн свойственны новые материалы с уникальной декоративностью, например, натуральные камни, цветные металлы, яркое стекло. Правда обойдётся такой вариант недёшево, но гараж в него можно вписать в любом варианте.

Простота, строгость и изящество форм дома в стиле модерн

Современный стиль

  • Дом в современном стиле. Современная популярная архитектура часто подразумевает практическое отсутствие привязок к каким-либо стилевым канонам, допускает эксперименты в применении строительных материалов и в первую очередь внимание уделяется эргономике и пожеланиям заказчика.

К современным стилям относится функционализм и конструктивизм, а также минимализм, хай –тек, авангард и эко-стиль. Для дома с гаражом под одной крышей все эти направления подойдут практически идеально.

Большой и комфортный дом с красивым фасадом

Материалы для строительства

Выбирая строительные материалы, следует с особой тщательностью продумать мелкие нюансы, так как если в гараже стоит автомашина, это может иметь значение.

Например, древесина всегда обеспечивает прекрасную циркуляцию воздуха, оно экологично, но поддается быстрому гниению, требует специальных пропиток. Мало того, что в нём могут завестись насекомые – оно пожарооопасно, так что если в доме имеется гараж, лучше отказаться от дома из бревна или бруса. Альтернативой может послужить – металлосайдинг, имитирующий натуральное дерево.

Использование новейших строительных материалов в оформлении наружных элементов частных домов, позволяет воплощать любые дизайнерские идеи

Можно обратить свой взор на газо- или пенобетонные блоки, так как они не только прочные, но и негорючие. К тому же это давольно бюджетный вариант строительства дома.

Без сомнений, наилучшим из всех подходящих материалов для строительства дома с гаражом под одной крышей считается традиционный кирпич. При этом нужно помнить, что из-за традиционно большого веса такому строению нужен особо прочный фундамент. В этом случае, кирпичный дом с подземным гаражом или с гаражом в цоколе – это очень хороший вариант.

Практичный кирпичный дом с двумя гаражами

Итак, небольшой дом с гаражом под общей крышей – это, как минимум, экономия площади, что особенно важно на небольшом участке, и, как максимум, это комфорт, удобство и современный подход к обустройству своего жилья.

Пристроенная пожарная защита гаража — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Пристроенный гараж — это гараж, который физически прикреплен к дому. Пожары, начинающиеся в пристроенных гаражах, с большей вероятностью распространятся на жилые помещения, чем пожары, возникающие в отдельно стоящих гаражах. По этой причине в сочетании с множеством легковоспламеняющихся материалов, которые обычно встречаются в гаражах, пристроенные гаражи должны быть надлежащим образом изолированы от жилых помещений. Правильно закрытый пристроенный гараж в идеале ограничит возможное распространение огня на достаточно долгое время, чтобы у жителей было время покинуть дом или здание.

Почему гаражи (как пристроенные, так и отдельно стоящие) представляют опасность пожара?

  • Масло или бензин могут капать с автомобилей. Эти жидкости могут скапливаться незамеченными и в конечном итоге воспламениться.
  • Легковоспламеняющиеся жидкости, такие как бензин, масло и краска, обычно хранятся в гаражах. Некоторые другие примеры — тормозная жидкость, обезжириватель, моторное масло, лак, жидкость для зажигалок и жидкости, содержащие растворители, такие как разбавитель для краски. Эти химические вещества легко воспламеняются в жидкой форме, а некоторые могут выделять взрывоопасные пары.
  • Нагреватели и котлы, которые часто устанавливаются в гаражах, создают искры, которые могут воспламенить пары или жидкости. Автомобильные аккумуляторы при определенных условиях также будут искры.
  • Проекты механических или электрических зданий часто выполняются в гараже. Пожар может легко начаться, когда неосторожный человек ведет сварку рядом с легковоспламеняющимися материалами.

Двери

В издании Международного жилищного кодекса (IRC) 2006 г. говорится о дверях, отделяющих гаражи от жилых помещений:

R309.1 Проход через проем

Проемы из частного гаража прямо в комнату, используемую для сна, не допускаются. Остальные проемы между гаражом и резиденцией должны быть оборудованы дверями из массива дерева толщиной не менее 1-3 / 8 дюймов (35 мм), стальными дверями с массивным или сотовым заполнением не менее 1-3 / 8 дюймов (35 мм). мм) или 20-минутные огнестойкие двери.

Кроме того, инспекторы InterNACHI могут проверить следующее при осмотре дверей, которые отделяют гаражи от жилых помещений:

  • Хотя это не требуется IRC, полезно, если есть хотя бы одна ступенька, ведущая к двери от гараж.Пары бензина и другие взрывоопасные газы тяжелее воздуха и будут скапливаться на уровне земли. Их вход под дверью будет замедлен из-за увеличения высоты.
  • Двери должны иметь плотные уплотнения вокруг стыков для предотвращения просачивания дыма в жилые помещения дома. Окись углерода с той же приблизительной плотностью, что и воздух (и часто более теплая, чем окружающий воздух), легко поднимается над основанием приподнятой двери и просачивается через герметичные стыки.
  • Двери должны закрываться автоматически.Многие домовладельцы считают эти двери неудобными, но они безопаснее, чем двери, которые можно оставить приоткрытыми. Хотя это требование больше не указано в IRC, оно по-прежнему является ценной рекомендацией.
  • Если в дверях есть окна, стекло должно быть огнестойким.
  • Двери для домашних животных нельзя устанавливать в огнестойкие двери. Двери для домашних животных нарушат целостность противопожарного барьера.

Стены и потолки

В издании IRC 2006 г. говорится следующее, что касается стен и потолков гаражей:

R309.2 Требуется разделение

Гараж должен быть отделен от жилого помещения и его чердака гипсокартоном не менее 1/2 дюйма (12,7 мм) со стороны гаража. Гаражи под жилыми помещениями должны быть отделены от всех жилых помещений наверху гипсокартоном типа X не менее 5/8 дюйма (15,9 мм) или его эквивалентом. Если перегородка представляет собой сборку пола и потолка, конструкция, поддерживающая перегородку, также должна быть защищена гипсокартоном толщиной не менее 1/2 дюйма (12,7 мм) или эквивалентом.Гаражи, расположенные на расстоянии менее 3 футов (914 мм) от жилого помещения на том же участке, должны быть защищены гипсокартоном толщиной не менее 1/2 дюйма (12,7 мм), нанесенным на внутреннюю сторону наружных стен, находящихся в пределах этой зоны. Проемы в этих стенах регулируются разделом 309.1. Это положение не распространяется на стены гаража, перпендикулярные стене соседнего жилого дома.

Кроме того, при осмотре стен и потолков инспекторы могут проверить следующее:

  • В гаражах, имеющих доступ на чердак, крышка люка, сделанная из утвержденного огнестойкого материала, должна постоянно защищать этот доступ. .Следует выявлять отсутствующие или открытые крышки, а также крышки из легковоспламеняющихся материалов, например, тонкой фанеры. Дверь на чердак гаража должна быть сконструирована так, чтобы выдерживать 45-минутный рейтинг; любые края гипсокартона как на люке, так и на окружающей среде, подверженные физическим повреждениям, должны быть защищены. Крышка или дверь должны быть установлены стационарно (несъемно) с фиксаторами для удержания в закрытом положении. Этого можно добиться с помощью подпружиненных петель, дверного доводчика или оборудования, которое не позволит оставлять его в открытом положении, когда он не используется.Фурнитура с одним болтом или крючком не обеспечивает надежного закрытия, так как это позволит оставить дверь открытой. Точно так же шурупы для гипсокартона — это крепеж, а не оборудование, поэтому их нельзя использовать в качестве единственного средства закрытия дверцы доступа.
  • Жилое пространство должно быть отделено от гаража перегородкой, простирающейся от пола до крыши. Если материал потолка является огнестойким, брандмауэр может оканчиваться на потолке.
  • Стыки гипсокартона должны быть заклеены или загерметизированы.Стыки должны быть установлены так, чтобы зазор не превышал 1/20 дюйма, при этом стыки должны быть подкреплены массивной древесиной или другим слоем гипсокартона так, чтобы стыки располагались в шахматном порядке.

Воздуховоды
В издании IRC 2006 г. говорится следующее относительно воздуховодов, проходящих через стены и потолки гаражей:

R309.1.1 Воздуховод

Воздуховоды в гараже и воздуховоды, проходящие через стены или потолки, отделяющие жилище от жилого помещения. гараж должен быть построен не менее чем из кол.Стальной лист толщиной 26 (0,48 мм) или другой одобренный материал и не должен иметь отверстий в гараже.

Выхлопные каналы осушителя, проходящие через стены гаража, представляют серьезную опасность пожара. Эти воздуховоды обычно изготавливаются из пластика и легко плавятся во время пожара, создавая большую брешь в брандмауэре.

Полы
В редакции IRC 2006 г. говорится следующее, что касается полов в гаражах:

R309.3 Поверхность пола

Поверхность пола в гараже должна быть из утвержденных негорючих материалов.Площадь пола, используемая для парковки автомобилей или других транспортных средств, должна иметь уклон, чтобы облегчить движение жидкостей в канализацию или к входной двери основного транспортного средства.

Инспекторы также должны проверить следующее:

  • По периметру пола гаража должен быть бордюр. Этот бордюр должен быть спроектирован так, чтобы жидкости не попадали в жилые помещения дома. Бордюры часто являются полезными барьерами для талого снега, который заносят в гараж автомобилями, но бордюры также могут удерживать химические разливы, оставшиеся в гараже.
  • Водонагреватели должны быть выше уровня пола не менее чем на 18 дюймов. Пилотная лампа может воспламенить пролитую жидкость или воспламеняющиеся пары на уровне пола, если водонагреватель расположен на уровне пола.

Что касается предметов, размещенных на полу, инспекторы должны проверить следующее:

  • Все легковоспламеняющиеся жидкости должны храниться в самозакрывающихся контейнерах с четкой маркировкой и в небольших количествах. Их следует хранить вдали от обогревателей, приборов, контрольных ламп и других источников тепла и пламени.
  • Пропановые баллоны никогда не должны храниться в помещении. Их возгорание может привести к серьезному взрыву. Баки с пропаном достаточно прочные, чтобы хранить их на открытом воздухе.
  • На полу не должно быть беспорядка. Свободные бумаги, спички, промасленная тряпка и другие легковоспламеняющиеся предметы опасны, если они разбросаны по полу гаража.

Общие советы по технике безопасности, которые инспекторы могут передавать своим клиентам:

  • Используйте электрические лампочки соответствующей мощности.
  • Не допускайте перегрузки электрических розеток.
  • Скотчите все шнуры и провода, чтобы они не перекручивались или случайно не рвались.

Таким образом, пристроенные гаражи должны быть изолированы от жилого помещения, чтобы предотвратить возгорание.

мифов о огнестойких стенах и дверях между домом и гаражом.

Распространенная ошибка, которую делают домашние инспекторы при осмотре одноквартирных домов, связана с высказанными мнениями о требованиях к противопожарному разделению между домом и пристроенным гаражом.

Их комментарии часто ставят их в тупик, когда требуется ремонт, а строитель или ремонтник сообщает им, что требований «пожарной безопасности» нет.

Я должен уточнить, что эта статья основана на IRC 2015 года и может не согласовываться в во всех отношениях с измененными кодами или иным образом в вашем регионе. Также более ранние версии кодексов просто относились к разделению гаражных домов, в отличие от более современных стандартов, относящихся к разделению огня.

Стена между домом и гаражом — хотите верьте, хотите нет — НЕ является огнестойким сооружением и упоминается в кодексе как «Противопожарная перегородка между домом и гаражом».

Выполнение требований «противопожарной защиты» на самом деле довольно просто и минимально по сравнению с тем, что было бы необходимо в реальной «огнестойкой сборке» (что требуется между несколькими жилыми единицами, такими как квартиры, таунхаусы, дуплексы и т.

Как правило, гипсокартон ½ дюйма (или его эквивалент) — это все, что необходимо для выполнения требования разделения.

Если над гаражом есть жилое пространство, потолок должен быть из гипсокартона 5/8 дюйма типа «X» (или аналогичный). Опять же, это не «огнестойкая сборка», а просто то, что требуется для выполнения надлежащих требований «пожаротушения».

Эта отделка стен и поверхностей должна иметь индекс распространения пламени не более 200, однако деревянные рамы и отделка дверей и окон не подпадают под это требование.

Воздуховоды внутри гаража или воздуховоды, проходящие через эти огнестойкие поверхности, должны быть выполнены из минимального количества материалов.26 калибра листовой стали или другого одобренного материала и не должно иметь отверстий в гараж. Значит, в гараже нет регистров возвратного воздуха или теплоснабжения.

Отверстия вокруг Другие типы проходов в стенах и потолках (воздуховоды, трубы, провода и т. Д.) Должны быть заполнены одобренным материалом, чтобы препятствовать свободному прохождению пламени и продуктов сгорания. В кодексе для строительства жилых домов на одну семью нет ничего, что запрещало бы прокладку пластиковых труб через эти огнестойкие поверхности.Это еще один распространенный неправильный вызов домашних инспекторов. Отверстия вокруг них просто необходимо закрыть должным образом.

Для того, чтобы соответствовать требованиям к гипсокартону 1/2 или аналогичному, либо иметь 20-минутную огнестойкость, потребуется спускная лестница в потолке гаража.

Дверь или двери, расположенные в этом «противопожарном отделении», также часто неправильно понимаются и неправильно сообщаются.

Для двери между домом и гаражом все, что необходимо, — это установить дверь, отвечающую «требованиям пожарной безопасности» кодекса.Конечно, эта дверь никогда не может вести в спальню.

Нет ничего, что говорило бы, что это должна быть «противопожарная дверь», как часто сообщают домашние инспекторы.

Это может показаться запутанным, но если посмотреть на код, он станет понятнее. Это также показывает источник некоторой путаницы.

Для соответствия требованиям противопожарной защиты дверь должна быть одного из трех типов: дверь из массива дерева толщиной не менее 1–3 / 8 дюймов, дверь из стали со сплошным или сотовым заполнением толщиной не менее 1–3 / 8 дюйма , или 20-минутная огнестойкая дверь с самозакрывающимся устройством.Следует также отметить, что дверца из массивной деревянной панели толщиной 1-3 / 4 дюйма, скорее всего, не будет соответствовать требованиям, потому что минимальная толщина в углублениях, вероятно, будет меньше, чем 1-3 / 8 ».

В качестве примечания, эта маленькая запятая после слова «дверь» в: «дверь с самозакрывающимся устройством», соответствует всем трем вариантам, а не только 20-минутной двери. Если это применимо только к этому типу дверей, запятой не должно быть.

Первые два типа говорят сами за себя, но включение третьего типа привело к большой путанице, потому что дверь, которая является «20-минутной огнестойкой дверью», наводит на мысль, что дверь в целом и таким образом, стены и потолок должны быть каким-то образом «огнестойкими».”

Кроме того, наличие «огнестойкости» (как и все материалы в доме) не делает ничего из этого «огнестойкой сборкой». Это просто означает, что огнестойкие поверхности должны быть изготовлены из материалов с известными огнестойкими характеристиками.

Для того, чтобы дверь достигла 20-минутного класса огнестойкости, она должна пройти процедуры тестирования в лаборатории Underwriters Laboratories, после чего она получит свой «список UL» как огнестойкий узел.

Для всех трех типов дверей потребуется герметизация / уплотнения на всех четырех краях двери для предотвращения проникновения газов, которые могут попасть в дом, а также для соответствия стандартам энергоэффективности и нормам кодов топливного газа.

Надеюсь, этот пост поможет прояснить некоторую путаницу.

Чарльз Буэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост, и вы хотите получать уведомления о новых сообщениях в моем блоге, пожалуйста, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ рассылать спам в вашу электронную почту! 🙂

Дополните описание словами из списка.

Дополните описание словами из списка.

| |

Ответьте на вопросы.

1. Какие современные минусы заменили свечи, колодец и камин?
2. Какие устройства помогают сохранять тепло в помещении?
3. В чем разница между джакузи и джакузи?
4. Какие современные минусы вряд ли можно найти в коттедже?
5. Почему люди устанавливают кондиционеры в своих домах?
6. Какие современные удобства могут появиться в будущем?

Опишите дом, укажите, какие в нем современные удобства.

Закончите предложения.

1. Я живу в небольшом районе с населением 100 000 человек.

2. Джон живет в первом __________, и там нет лифта.

3. Будьте осторожны с _________, когда выходите из парадной двери. Вы можете упасть.

4. Мы живем в прекрасном районе r__________. Проблема только в том, что нет автобусного сообщения.

5. Когда мы приехали, мы увидели дым, выходящий из помещения __________.

6. Раньше мы жили в __________ доме и слышали каждое слово соседей. Вот почему мы позже купили дом __________.

7. Она вышла на улицу, чтобы посмотреть, что происходит на улице.

8. Многие люди живут в районе __________ и каждый день ездят на автобусе или поезде в центр города.

9. Нам нужно отремонтировать __________, потому что, когда идет дождь, вода поступает в одну из спален.

10. Мы предпочитаем жить в районе __________, а не в городе.

Дополните описание словами из списка.

раковина центр стены ворота гараж умывальник кресло деревня
ванная комната тропинка посудомоечная машина душ сад журнальный столик спальня

Традиционный загородный коттедж из толстого камня (1) __________, расположенный в тихом (2) __________, но всего в 40 км от города (3) __________.Он имеет большие (4) __________ по всему дому. Из сада (5) __________ к входной двери ведет широкий (6) __________. У него нет (7) __________, но обычно нет проблем с парковкой. Гостиная небольшая, но уютная. Меблирована диваном, двумя (8) __________ и (9) __________ в центре комнаты. Большие стеклянные двери ведут в задний сад. Кухня современная, с новой плитой, холодильником и (10) __________. Имеет двойной (11) __________ и много места для хранения посуды, продуктов и т. Д.Также есть небольшой (12) __________ на первом этаже с туалетом, (13) __________ и (14) __________. Однако главная ванная комната находится на втором этаже, а также три спальни, одна двуспальная и две односпальные.

наверху гостиная лестничная площадка внизу холл центральное отопление
дымоход почтовый ящик чердак столовая крыльцо подвал

5. Вставьте следующие слова в предложения ниже.

1. Дом состоит из двух этажей — __________ и __________.

2. Из __________ выходит дым.

3. Помещение под домом называется __________.

4. Вы едите в __________.

5. Пространство под крышей, часто используемое для хранения ящиков и т.п., называется __________.

6. Большинство семей отдыхают и смотрят телевизор в __________.

7. В большинстве современных домов вместо открытого огня __________.

8. Пространство внутри входной двери (обычно возле лестницы) называется __________.

9. Помещение наверху лестницы называется __________.

10. В некоторых домах перед входной дверью есть крытое пространство. Это называется __________.


: 2015-09-10; : 65 |


лекции.сеть — . — 2014-2020 гг. (0,007.)

Механическая вентиляция для пристроенного гаража

Гаражи могут содержать несколько загрязнителей, переносимых по воздуху. Выхлопные газы автомобилей содержат загрязнители горения, такие как окись углерода и бензол; даже если дверь гаража открыта, некоторые из этих паров могут накапливаться в гараже при запуске или парковке автомобиля. Дополнительную озабоченность вызывают брелоки без ключа, которые теперь поставляются со многими автомобилями, поскольку они дают возможность случайно дистанционно запустить автомобиль, когда он припаркован в закрытом гараже.Гаражи часто используются как складские помещения для бытовых чистящих средств, удобрений, пестицидов и бензина для косилок и снегоочистителей. Они также используются в качестве мастерских для проектов, связанных с опасными химическими веществами, такими как краски, растворители и клеи, которые могут постоянно выделять газ в гаражное пространство. Вода от дождя или таяния снега, капающая с автомобилей, может способствовать росту плесени, еще одного источника потенциального загрязнения в гараже. Без надлежащей изоляции и вентиляции эти загрязнители могут накапливаться в гаражном пространстве и попадать в жилые помещения дома.См. Рисунок 1.

Рисунок 1 — Установка вытяжного вентилятора в гараже — один из важных шагов в предотвращении попадания выхлопных газов и других загрязняющих веществ в дом. (Источник: EPA Indoor airPLUS, 2014 г.)

Самый эффективный способ предотвратить попадание загрязняющих веществ из гаража в дом — это спроектировать дом с отдельным гаражом. Меньшие размеры участка делают этот вариант менее осуществимым, но при выборе проекта все же следует учитывать минимизацию количества общих стен и потолков между гаражом и жилым помещением.Любые стены и потолки, которые разделяют между гаражом и домом, должны быть тщательно герметизированы, и должны быть приняты меры, чтобы гарантировать, что дом не разгерметизирован по сравнению с гаражом.

В доме есть несколько типов бытовых приборов, которые могут вызвать снижение давления в доме, поскольку они вытягивают воздух из дома во время работы, например, вытяжные вентиляторы, вытяжные вентиляторы, сушилки для одежды, центральные пылесосы, камины, с атмосферной вентиляцией. водонагреватели или печи, а также регистры подачи ОВК, расположенные в гараже или некондиционированном подвале.Если в доме нет системы забора свежего воздуха или сбалансированной системы вентиляции, которая обеспечивает приток свежего воздуха при выходе застоявшегося воздуха, например, ERV, HRV или центральная система вентиляции с вентилятором, в доме может снизиться давление и втягиваться наружу. воздух из других менее желательных мест, таких как чердак, подполье или пристроенный гараж.

Признавая эту озабоченность, Агентство по охране окружающей среды США Indoor airPLUS требует, чтобы в домах программы, в которых используется только вытяжная вентиляция, либо был установлен вытяжной вентилятор в гараже, либо был проведен тест дверцы вентилятора для проверки воздушного барьера между домом и гаражом .Вытяжной вентилятор удалит выхлопные и другие пары из гаража и немного снизит давление в гараже по отношению к дому, что значительно снизит вероятность попадания воздуха из гаража в дом. Программа EPA требует, чтобы вентилятор был подключен для непрерывной работы или с автоматическим управлением вентилятором, таким как датчик движения, который будет активировать вентилятор всякий раз, когда гараж занят, и в течение как минимум одного часа после того, как гараж будет освобожден. Вытяжной вентилятор должен иметь минимальную установленную мощность 70 куб. Футов в минуту, и он должен выводиться прямо на улицу, через стену или через воздуховод, проходящий через крышу.EPA рекомендует использовать вытяжной вентилятор с маркировкой ENERGY STAR. См. Вкладку «Соответствие» для получения дополнительной информации.

Строители могут предпринять несколько дополнительных шагов, чтобы не допустить попадания паров из гаража в дом. Многие из этих шагов требуются или рекомендуются EPA Indoor airPLUS или ENERGY STAR Certified Home, оба из которых являются требованиями для сертификации по программе DOE Zero Energy Ready Home.

  • Герметизировать общие стены и потолки между пристроенными гаражами и жилыми помещениями перед установкой изоляции (TES разделы 3 и 5).
  • Используйте уплотнительную прокладку или аналогичную прокладку, чтобы убедиться, что все двери между жилыми помещениями и прилегающими гаражами по существу герметичны.
  • Установить автоматический доводчик на все двери, соединяющие жилые помещения и пристроенные гаражи.

Дополнительные сведения см. В следующих руководствах Building America:

Как установить вытяжной вентилятор гаража

1. Убедитесь, что все стены и потолки, отделяющие гараж от жилого помещения, полностью герметичны и имеют непрерывный воздушный барьер.Заклейте гипсокартоном верхние и нижние плиты и швы; использовать герметичные электрические коробки; уплотнение вокруг всей проводки и трубопроводов; установить самозакрывающиеся двери и уплотнитель дверного обрамления. См. Рисунок 2 и приведенные выше руководства для получения дополнительных сведений.

Рисунок 2 — Установите самозакрывающуюся дверь с защитой от атмосферных воздействий и тщательно герметизируйте стены общего дома и гаража, чтобы предотвратить попадание выхлопных газов и других загрязняющих веществ в дом. (Источник: EPA Indoor airPLUS 2014).

2. Выберите место для вентилятора, которое не находится рядом с окнами, дверьми или воздухозаборниками.(Для получения дополнительной информации см. Руководство «Расположение воздухозаборников для вентиляции».)

3. Выберите вытяжной вентилятор с рейтингом ENERGY STAR, который имеет минимальную установленную мощность 70 кубических футов в минуту и ​​подключен для непрерывной работы или оснащен датчиком движения, который активирует вентилятор, когда гараж занят, и в течение как минимум 1 часа после гараж освобожден. Список поклонников, имеющих сертификат ENERGY STAR, можно найти на веб-сайте ENERGY STAR.

4. При необходимости снять сайдинг и вырезать отверстие для вентилятора в стене или потолке и крыше; установить оклад, который совмещен с водосточной плоскостью наружной стены или крыши.

5. Установите вентилятор в соответствии с инструкциями производителя, при необходимости переустановите сайдинг и поменяйте местами вокруг вентилятора. Объедините оклад с внешней облицовкой.

6. При необходимости установите на вентилятор автоматически закрывающуюся решетчатую крышку и убедитесь, что она открывается и закрывается.

7. Предоставьте домовладельцу информацию о качестве воздуха в помещении, об опасностях эксплуатации любых двигателей внутреннего сгорания в гараже, когда двери закрыты, и о необходимости вентиляции при работе в гараже в течение продолжительных периодов времени.

20 Традиционная архитектура с пристроенными гаражами

К традиционному дому в основном пристроен гараж. Часто в таких домах гараж гармонирует с внешним видом и дизайном дома. Есть также жилые помещения, используемые над гаражом, и красиво оформленные окна также являются дополнительной деталью. Пристроенный гараж подходит для мест, где часто идет дождь, поскольку он соединен с домом, вы можете легко попасть внутрь, не намокнув.Еще одним преимуществом пристроенного гаража является то, что вы можете легко поддерживать его, так как он является частью вашего дома. Он также может служить складским помещением, и его дешевле построить, чем отдельно стоящий гараж.

В сегодняшней статье мы представляем 20 традиционных домов с пристроенными гаражами. Дома варьируются от коттеджей до элегантных бревенчатых домов с пристроенным гаражом. Так что не стесняйтесь проверить их и убедиться в красоте дизайна и размещения гаража в этих красивых домах.

Салем Авеню Ремонт

sicora.com

Дом в стиле коттеджа с пристроенным гаражом был отремонтирован компанией Sicora, Inc. Гаражные ворота сделаны из стекловолокна и окрашены, чтобы соответствовать внешнему виду всего дома, а детали над воротами просты и красивы.

Преобразование Голливудских холмов

Tim Barber LTD Архитектура и дизайн интерьеров

Этот красивый белый дом с элементами черного был спроектирован компанией Tim Barber LTD Architecture & Interior Design.В прилегающем гараже есть комната наверху, а белые гаражные ворота с окнами просто элегантны.

Внешний вид Лэнгли

Clayconstruction.ca

Этот элегантный дом был спроектирован компанией Clay Construction Inc. Пристроенный гараж расположен в левом крыле дома, а над гаражом есть окно, возможно, для дополнительной комнаты. Белая гаражная дверь гармонирует с внешним видом всего дома.

Горный европеец

Хайленд Групп

В этом красивом горном доме наверху гаражи расположены в основании, а есть комнаты наверху.В гараже могут разместиться до трех автомобилей, а деревянные гаражные ворота уравновешивают весь внешний вид дома, придавая ему деревенский вид.

Ики Резиденс

Студия S Squared Architecture, Inc.

Классический дизайн гаража, который дополняет весь традиционный дом. Гаражная дверь белого цвета, а маленькое окошко в гараже придает ему еще более привлекательный вид.

2001 Витрина

Witt Construction

В этом традиционном доме гараж находится в другом крыле дома с деревянными дверями, которые соответствуют внешнему виду дома.Также есть окна над гаражом для помещения, расположенного выше.

Коттедж Вест-Арм

Стоунвуд, ООО

В пристроенном гараже этого дома есть французский балкон наверху для комнаты. Гараж также хорошо сочетается со всем домом, он красивый, но простой.

Новое строительство — Льюис, Делавэр

Строительная компания Девсон

Еще два гаража с навесом над гаражными окнами.Цвет окраски гаражных ворот темнее, чем цвет всего гаража, но он все равно гармонирует с общим видом дома.

Дома на заказ от Reynolds Architecture

Reynolds Architecture — Нортфилд, Иллинойс

Этот дом в традиционном стиле был спроектирован Reynolds Architecture. В гараже есть две двери для автомобиля и пристройка над гаражом.

Теллурид, модифицированный Candlelight Homes

Дома при свечах

Гараж этого элегантного дома прост, но он вписывается в общий вид дома.Гаражные ворота из белого дерева с маленькими окошками сочетаются со всем цветовым сочетанием фасада дома.

Новый дом в Bethesda, MD

gtmarchitects.com

В этом традиционном доме гараж расположен сбоку от дома для легкого доступа. Он имеет две деревянные окрашенные двери и жилое пространство над гаражом, чтобы использовать дополнительное пространство.

Зеленый дом, сертифицированный NAHB

Bret Franks Construction, Inc.

Этот следующий дом был спроектирован Bret Franks Construction, Inc. в традиционном стиле. Красные кирпичи на внешней стороне дома добавляют красоты, а сочетание белого и коричневого цветов ворот гаража просто, но прохладно для глаз.

Резиденция Нанаймо

Richardson Homes Ltd

Пристроенный гараж в этом доме находится внизу, на цокольном этаже. В нем две белые двери с окнами, и это довольно интересное решение для размещения гаража, так как оно не нарушает внешний вид дома.

Дом ремесленников в Касл-Рок

Erin Johnson Interiors, LLC

В этом элегантном и потрясающем доме в традиционном стиле гараж кажется действительно подходящим для дома. Гаражные ворота изготовлены из натурального дерева и имеют небольшие окна, которые придают современный вид всему классическому дизайну.

Побег из Вест-Хиллхерста

Stephens Fine Homes Ltd

Пристроенный гараж к этому традиционному, но немного современному дому может вместить до двух автомобилей.Гаражные ворота из более темного дерева с окнами придают всему внешнему виду немного деревенского вида.

Глина Передняя внешняя

Clay Construction Inc.

Гаражные ворота этого дома имеют интересный цвет и сияют, что действительно привлекает внимание прохожих. Он пристроен к дому и на гараже есть две арки для каждой из гаражных ворот.

Peak 8 Breckenridge Pioneer Log Home of BC

Mountain Log Homes of CO, Inc.

К этому великолепному бревенчатому дому примыкает гараж у подъездной дороги. Над гаражом есть чердак с площадкой для использования пространства наверху, а ворота гаража сделаны из дерева.

Парк Пичтри

Студия дизайна Кастро

Гараж в этом традиционном доме соединен крышей, так как гараж находится в отдельном крыле. Он имеет деревенский, но чистый и элегантный вид, который подходит к дому.

Buffington Homes

Buffington Homes Builders L.С.

Еще один дом в традиционном стиле с пристроенным гаражом. В гараж две деревянные двери, над гаражом есть жилая площадь с балконом. Это действительно красиво, и использование пространства было продуманным.

Vickery Residence

Dwell Design Studio

Пристроенный гараж этого традиционного дома имеет собственное крыло и дорожку. Он имеет две автомобильные двери, а также жилое пространство наверху и освещение за пределами гаража.

Как было сказано выше, эти гаражи прекрасно сочетаются со всем домом.Дизайн гаражных ворот по-прежнему дополняет общий вид и делает его таким же привлекательным, как и прежде. Если вам нужен отдельно стоящий гараж, обратите внимание на отдельно стоящие традиционные конструкции гаража.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
