Какого диаметра использовать трубы для отопления частного дома: Понятный расчет диаметра трубы для отопления

Диаметр трубы для отопления частного дома: расчет

Любому профессионалу не составит большого труда определить величину необходимого сечения трубопровода. Для этого существуют специальные таблицы, по которым опытный специалист быстро найдет верный ответ. Намного сложнее обычному владельцу жилья. Он не обладает профессиональными знаниями, а вот желание самостоятельно создать отопительный контур всегда существует. Эта статья поможет правильно определить диаметр трубы для отопления частного дома.

Как сечение трубы влияет на отопительную систему и ее КПД

Высокая эффективность отопительной системы зависит от грамотно разработанного проекта трубопровода. При планировании прокладки труб очень важно правильно рассчитать возможные теплопотери. Нужно стремиться к их максимальному уменьшению. Если этого не сделать, то даже огромные энергетические затраты не помогут нормально функционировать отопительной системе.

Покупая трубы, нужно учитывать некоторые свойства материала изделия:

• физико-химические показатели;
• длину;
• диаметр.

Учет всех этих параметров поможет создать высокоэкономичную отопительную систему, отличающуюся высоким показателем КПД.

Какой диаметр трубы лучше всего использовать для отопления вашего частного дома? От сечения трубы зависят гидродинамические свойства трубопровода. Отсюда следует, что подбор должен осуществляться тщательно, соблюдая все требуемые нормативы.

Существует мнение, что если увеличить диаметр труб для отопления, повысится эффективность отапливающей системы. Однако такое утверждение ошибочно. Когда диаметр неоправданно большой, происходит понижение давления отопительной системы, оно падает до минимальных значений. В результате дом остается вообще без отопления.

Как грамотно подобрать диаметр труб для монтажа трубопровода в собственном коттедже

Выбор диаметра труб для отопления начинается с определения того, как будет происходить подача теплоносителя. Если она осуществляется от централизованной магистрали, проводить расчет нужно аналогично подаче тепла в жилую квартиру.

Если коттедж имеет установленную автономную отопительную систему, то расчет диаметра будет зависеть от вида материала трубы и существующей схемы отопления.

Например, если осуществляется естественная циркуляция воды, необходимо монтировать трубы с определённым диаметром, а если подключен дополнительный насос, то эта цифра будет совсем другой.

Какие параметры необходимо знать, чтобы сделать правильный расчет диаметра

Очень важным считается значение тепловой мощности. От нее зависит то, насколько эффективно будет обогреваться помещение. Обычно этот параметр определяется на стадии проектирования котельной установки. Если этого не сделано, то приблизительное количество теплоты рассчитывается в зависимости от объема комнаты.

Кубометр помещения будет нормально обогреваться за счет 40 Вт. Следовательно, для определения расхода тепла нужно существующий объем помещения умножить на 40. Результат должен получиться в Ваттах.

Затем определяется вид системы отопления. Он может быть:

• однотрубным;
• двухтрубным.

Второй тип отопительной системы частного дома намного лучше. Он остается самым востребованным и популярным. Однотрубные схемы никто не отменял. Они также применяются в отопительных системах.

Жидкость движется в этих системах по одним и тем же законам, поэтому при определении диаметра трубопровода вид отопления не имеет решающего значения. Намного важнее способ движения теплоносителя. Он может быть нескольких видов:

• конвекционный, или самотечный;
• принудительный: движение осуществляется с помощью циркуляционного насоса.

Эти способы отличаются между собой только движением теплоносителя. При конвекционном методе жидкость перемещается по трубопроводу очень медленно. При принудительном − насос заставляет ее двигаться намного быстрее.

Именно скорость продвижения теплоносителя считается самым важным параметром для расчета такой величины, как диаметр труб отопления. От ее значения зависит пропускная способность магистрали. Рекомендуемая скорость находится в диапазоне 0,3 − 0,7 м/с.

При использовании принудительной системы скорость составляет 0,7 м/с, для конвекционного способа − это 0,3 м/с.

Если скорость жидкости меньше указанного значения, начнется образование воздушных пузырьков. Если диаметр трубопровода будет очень большим, это вызовет значительные затраты.

При высокой скорости трубопровод начнет сильно шуметь, увеличится гидравлическое сопротивление сети, обычный циркуляционный насос с такими условиями может просто не справиться.

Расчет сечения трубы

Чтобы понять методику расчета и познакомиться с таблицей диаметров труб, возьмем типовой расчет монтажа трубопровода комнаты, общей площадью 20 кв. м:

• вычисляется тепловая мощность. Если стены в квартире имеют утепление, высота потолка менее 3 м, то берется 1 кВт на 10 кв. м площади;
• у нас площадь равна 20 кв. м, а это значит, что потребуется 2 кВт мощности;
• к этому значению прибавляются запасные 20 %. В результате получается 2,4 кВт. Следовательно, чтобы в квартире было тепло и уютно, необходимо чтобы отопление имело тепловую мощность не ниже 2,4 кВт;
• если в комнате есть окна, необходимо установить радиаторы отопления. Их количество должно соответствовать числу окон. Например, если имеется 2 окна, требуется установить 2 батареи, мощность каждой из них должна быть не менее 1,2 кВт. Радиаторы устанавливаются под подоконниками. Возможны и другие места в соответствии с дизайном проекта;
• значение мощности отопительных радиаторов разрешается увеличивать, но не уменьшать;
• в таблице в графе внутренних диаметров, необходимо найти величину мощности, равную 2,4 кВт. После этого находится верхний параметр теплового потока. Голубой участок таблицы, показывает оптимальную скорость, с которой движется жидкость;
• такая таблица предназначена для определения необходимых значений двухтрубной отопительной системы. В данном случае учитывается разница между температурой теплоносителя при входе и на его выходе из трубопровода.

После операций с таблицей мы получили следующие значения: чтобы нормально обогреть помещение в 20 кв. м, необходимо чтобы труба имела диаметр 8 мм. Движение теплоносителя будет совершаться со скоростью около 0,6 м/с. При этом расход составит 105 кг/ч, значение тепловой мощности не будет превышать 2453 Вт. Разрешается использовать трубы с сечением 10 мм. Тогда скорость достигнет 0,4 м/с. Расход составит 110 кг/ч. Мощность созданного теплового потока = 2555 Вт.

Теперь вы знаете, какой диаметр трубы выбрать для отопления.

Практические советы

Если неправильно подобрать диаметр трубопровода, возможно появление очень многих проблем:

• протечки;
• высокий расход топлива;
• большие затраты электроэнергии.

Поэтому монтаж такой отопительной системы должен выполняться с учетом всех технологических правил. Для контура из сочетания разнородных труб необходимо сделать специальные расчеты. Отдельно считается пластиковая труба, отдельно металл. Такую задачу должен выполнять только специалист. Самостоятельно рассчитывать диаметр не нужно, ошибка может достигнуть большой величины. Стоимость услуг профессионала намного меньше, чем переделка всех коммуникаций во время отопительного сезона. Все приборы должны подключаться только трубами одинакового сечения.

Похожие статьи:

Как правильно выбрать диаметр трубы для отопления дома

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища? Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

• Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
• Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
• В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел? На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

На заметку! Принято считать, что для обеспечения качественного обогрева дома необходимо придерживаться следующего соотношения – 1 м2/0,1 кВт. Но если учитывать особенности климата, щадящий режим работы агрегата (чтобы не «гонять» его на пределе), то следует добавить порядка 30%. Получается – 1/1,3.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали. Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов. Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

На заметку! Принято оперировать усредненным значением величины сечения (диаметром условного прохода). Именно данный параметр и применяется в расчетах.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Практические рекомендации

• Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.
• Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее. Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.
• Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

какие трубы выбрать, как произвести их прокладку и оптимальная схема разводки труб

На чтение 7 мин. Просмотров 2.6k. Обновлено 13 февраля, 2021

Еще перед строительством дома важно определиться с видом отопления и смонтировать его так, чтобы не допускать ошибок. Иначе не серьезный подход может в будущем негативно отразиться на его функционировании.

Чтобы исключить деформацию материала, порывы и протечки нужно выбрать оптимальный диаметр трубы для отопления частного дома. Такой параметр выбирается или рассчитывается, при учете целого ряда факторов.

Чтобы выбрать подходящие элементы для монтажа отопительной системы необходимо решить, как будет циркулировать теплоноситель. При отдельном отоплении нужно учесть ее вид, схему конструкции и прокладку.

Выбор составляющих

Сегодня строительный рынок предлагает широкий выбор образцов из различных материалов:

Выбрать необходимые элементы не сложно, если изучить маркировку, где отмечено допустимое давление и температура теплоносителя.

Важность грамотного подбора трубы

Основывать выбор нужно не только на свойствах материала, а также определить правильный диаметр труб для отопительной системы в частном доме. От этого будет зависеть гидродинамика отопления, ее экономичность и эффективное функционирование.

Частые ошибки. Если сечение образцов больше чем нужно это вернее всего приведет к снижению давления, вода перестает нормально циркулировать и обогрев помещения на порядок снизится. Используя составляющие меньшего сечения, чем требуется, система начнет издавать неприятные шумы.

Выбрать все составляющие для прокладки отопления частного дома будет проще, если учесть тот факт, что разные материалы предполагают разный замер сечения.

Образцы из чугуна и стали измеряются по внутреннему диаметру, а пластиковые и медные по наружному. Этот момент является очень важным, если планируется монтировать комбинированное отопление.
При использовании составляющих из разных материалов, чтобы избежать ошибок, самым лучшим и правильным решением станет воспользоваться данными из таблицы соответствия диаметров, которая представлена на нашем сайте.
Смотрите как провести отопление своими руками.

Основные параметры и расчет диаметра

Есть три основных диаметра, которые нужно учитывать. А именно:

• внутренний. Учитывается как показатель пропускной способности теплоносителя;
• внешний. Важный показатель, влияющий на качество монтажа отопительной схемы;

• условный. Стандартное значение, которое округляется и отображается в дюймах.

При вычислении диаметра трубы отопления стоит помнить о шкале измерения данной величины.

В основном этот показатель указывается в дюймах и обозначается в целых числах или долях.

Чтоб не ошибиться при расчете, нужно знать, что дюйм приравнивается к 2,54 см.

Расчет подходящего диаметра

При определении диаметра сечения обязательно нужно знать о тепловой нагрузке. Считается, что для обогрева «одного квадрата» стандартного помещения потребуется использовать 100 Вт тепловой энергии. Учитывая это, проводим следующие расчеты:

25х100 = 2500 Вт = 2,5 кВт

Таким образом для создания тепла в помещении 25 квадратов потребуется использовать 2,5 кВт. После этого по таблице определяется, какой диаметр трубы для отопления частного дома станет оптимальным.
По нашим расчетам самый подходящий размер составляет ½ дюйма и выбрать рекомендуется именно такой диаметр.

Оптимальная температура и давление воды

При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.

Видео о прокладке отопления, разводке труб

Запомните, что самый низкий коэффициент теплопередачи у чугунных радиаторов, а самый высокий у моделей из алюминия. Подсчет количества батарей и их секций проводиться, учитывая такую величину, как паспортная тепловая мощность.

Такой параметр устанавливается при учете, что температура жидкости не превысит 75 градусов. Такой показатель считается самым оптимальным.

Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.

Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.

Если этот показатель поднимается до 3, то возможен сбой работы всей схемы и даже протечки и порывы.

Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.

Виды отопления

Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.

Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.

Стоит остановиться на методе, когда прокладка труб отопления в частном доме будет менее затратной.

Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.

Ниже рассмотрим более детально каждый вид разводки.

Однотрубная система

Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.

На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.

На сегодняшний день есть технологии, которые помогают улучшить работу однотрубной схемы отопления. К ним относится наличие:

1. регуляторов на батареях;
2. вентилей для баланса поступающего теплоносителя;
3. термостатических или шаровых клапанов.

Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.

Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:

• горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
• вертикальной схеме, где жидкость перетекает естественным путем;
• вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.

Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.

Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.

Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.

Недостаток же заключается в использовании составляющих с сечением большого размера и обязательной прокладке системы под уклоном.

Поэтому такой вид разводки не станет украшением интерьера.

Двухтрубная система

Второй вид схемы отопления частного дома – разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.

Такая конструкция способна обеспечить равномерное распределение теплоносителя и облегчит настройку и регулировку работы всей системы.

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Watch this video on YouTube
Использование котлов современного типа от зарубежных производителей желательно для двухтрубной разводки. Нагревается жидкость при помощи двухконтурного котла с использованием газовой энергии.

Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе».

От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.

Однотрубная или двухтрубная система отопления Как выбрать

Watch this video on YouTube
Температурный режим при этом можно поддерживать, используя терморегуляторы. Если «квадратура» дома не превышает сотни, то однотрубная конструкция с естественным потоком теплоносителя вполне справится с обогревом всех комнат.

Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.

Даже минимальная ошибка может отразиться на эффективности работы конструкции.

Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону.

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

• маленький объём теплоносителя быстрее нагревается;
• меньший просвет создаёт большее сопротивление движению теплоносителя, оно замедляется, что приводит к уменьшению шума;
• трубопровод небольшого диаметра лучше впишется в интерьер и вызовет меньше трудностей при монтаже;
• от размера трубы зависит её стоимость, поэтому тонкие трубы более выгодны по цене.

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.

Какие нужны параметры

В описании характеристик на конкретную трубу могут встретиться следующие параметры:

• Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
• Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
• Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.

Процедура расчёта, чтобы подобрать размер

Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м².

• Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м² площади требуется 1 кВт тепла. Или для 40 м² — 4 кВт.
• Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по ~1,6 кВт.

Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

• Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

Вам также будет интересно:

Особенности выбора в частном доме

В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

Фото 2. Применение байпаса в отопительной системе, в этом случае диаметр труб должен быть меньше, чем у трубопровода.

Последствия заужения стояка в многоквартирном доме

Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.

Как выбрать диаметр подачи и обратки в квартире

В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

Трубопровод как ключ к эффективной работе

Сечение труб, из которых монтируется система отопления, имеет большое значение в эффективности её работы.

Неправильно произведённый расчёт диаметров может не проявить себя до поры до времени.

Например, пока вы не измените температуру теплоносителя или не попытаетесь запустить систему в холодном доме.

Если отопление и так работало «на грани», то изменение температурного режима может понизить давление до таких уровней, что система просто не будет работать.

Полезное видео

Из видео можно узнать некоторые советы специалиста по выбору диаметра труб отопительной системы.

Заключение

Помимо традиционного отопления на базе котла, сегодня набирает популярность геотермальное отопление, использующее тепловую энергию, запасённую в грунте от солнца. Специальное оборудование (тепловой насос) преобразует небольшую температуру +5–8 °C на глубине земли в тепло для обогрева помещений.

К преимуществам данного способа отопления является повсеместная доступность, возобновляемость энергии, экологичность и низкие расходы на эксплуатацию. Но пока такие установки слишком дороги и окупаются через 5–8 лет. К тому же, для питания насоса требуется электричество, что делает такое отопление полностью энергозависимым.

необходимые данные и последовательность расчета

Трубы — одни из самых распространенных, разнообразных и незаменимых изделий в современном мире. Их функции и области применения так многочисленны, что только их перечисление займет всю страницу. Трубы, для выполнения разнообразнейших задач, изготовляются из металла, стекла, пластика и керамики. Размеры могут быть от долей миллиметра и до гигантских труб для транспортировки газа и нефти.

Эта статья поможет сделать подбор диаметра трубы для отопления, ведь ошибки при выборе диаметра трубы могут значительно ухудшить гидродинамику контура отопления, уменьшить КПД системы отопления и привести к неоправданным затратам на покупку труб завышенного диаметра.

Основные характеристики труб:

• усредненный диаметр;
• диаметр трубы внешний;
• диаметр трубы внутренний;
• материал трубы.

Что нужно сделать перед расчетом и монтажом системы?

Для контуров систем большое значение имеет диаметр трубы для отопления, определяющий гидродинамическое сопротивление и пропускную способность контура. Еще до начала расчета нужно четко определить тип труб и материал. Нанесенная маркировка для труб отличается. Пластиковые трубы маркируются с указанием наружного диаметра, а чугунные и стальные по внутреннему диаметру. Учитывать это обстоятельство придется, если монтаж контура будет производиться комбинированным способом.

Перед началом монтажа нужно нарисовать эскиз будущей отопительной системы, подобрать диаметр труб для отопления в частном доме и приобрести нужные материалы.
Подобрать комплектующие — краны, тройники, переходники, воздушные клапаны и т. п. Расчет диаметра трубы требует аккуратности и внимания, а последовательность расчета изложена в данной статье.

Данные необходимые для расчета

Обычно расчет диаметра труб для отопления частного дома начинается с вычисления тепловой мощности — Q. Нужное количество теплоты определяется произведением объема помещения V в м3 на норму равную 40 Вт/м3. Q = V х 40 Вт/м3. Следующим шагом определяется тип отопительной системы: двухтрубная или однотрубная. Для частных домов лучше двухтрубная система, но для дальнейшего расчета выбор типа системы не критичен.

Гораздо большее значение имеет выбранный метод движения теплоносителя:

1. естественный или конвекционный;
2. принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

• облегчается монтаж;
• цена труб меньшего диаметра ниже;
• при меньшем количестве теплоносителя увеличивается динамичность системы.

Последовательность расчета

Определены следующие исходные данные: эскиз системы отопления, определен тип отопительной системы, предварительно рассчитана величина Q для всех помещений. Как правило, расчет диаметра труб начинается для самого удаленного помещения.

Объемный расход теплоносителя вычисляется по формуле: G = 0.86 Q / 20 , в которой:

G – объемный расход воды, кг/ч;
Q – расчетное количество теплоты, Вт;
20 – разница температур в подаче и «обратке». Для расчетов равна 20 градусам.

По приведенной формуле определяется масса теплоносителя, но горячая вода имеет при 80 градусах плотность р = 971.6 кг/м3. Поэтому объемный расход Vo вычисляется формуле: Vo = G / р

Зная объем и скорость потока легко вычислить площадь поперечного сечения: S = Vo / (3600 х Vт), где:

S — площадь поперечного сечения;
Vo — расход (объемный) теплоносителя;
Vт — выбранная скорость движения воды.

И в завершение производится расчет диаметра по формуле:

D = корень квадратный из выражения — 4S /3,14.

После вычисления диаметра трубы для дальнего помещения, рассчитать какой диаметр трубы нужен для отопления следующего помещения, несложно. Но не следует забывать, что через это помещение нужно пропустить суммарное количество тепла для двух помещений и т. д. Принцип расчета понятен, но для тех, кому не приходилось заниматься расчетами, довольно громоздок.

Поэтому для облегчения расчетов разработаны таблицы, которые дают ответ и решают задачу — как рассчитать диаметр трубы для отопления. Подобную таблицу можно скачать в сети Интернет. Из таблиц четко видно — диаметр труб для отопления с естественной циркуляцией требуется больший, т. к. скорость движения потока 0,3 м/с. Подбирать трубу нужно по ближайшему большему диаметру, учитывая несовпадение логики маркировки труб из различных материалов:

1. стальные водо-газопроводные трубы — указан внутренний диаметр;
2. стальные электросварные трубы — наружный диаметр;
3. полиэтиленовые, металлопластиковые, трубы ПНД, полипропиленовые трубы — указан наружный диаметр трубы.

Применение труб из полипропилена

Если для контура отопления применить полипропиленовые трубы для отопления как выбрать диаметр согласно вышеприведенным формулам? Да точно так же. Но у полипропиленовых труб огромный срок службы, до 100 лет, поэтому отопительная система, правильно рассчитанная и аккуратно смонтированная, будет служить очень долго. На вопрос — как подобрать размеры труб для отопления, ответ можно найти по таблицам, которые можно скачать в сети Интернет.

Популярность полипропиленовых труб для создания систем отопления довольно высока, ведь они значительно дешевле металлических, экологичны и имеют неплохой внешний вид. Да и монтаж контуров систем при использовании таких труб значительно облегчается. Разработаны специальные аппараты для сваривания труб, различные переходники, фитинги, краны и другие необходимые комплектующие. Сам процесс монтажа похож на сборку системы из конструктора.

Оребренные трубы

Иногда можно встретить объявление — куплю оребрение трубы для отопления бу, дорого. Что же это такое? И почему в объявлении есть слово — дорого?

Оребренные трубы — это трубы изготовленные методом поперечно-винтовой прокатки.

На них наносятся ребра, которые увеличивают площадь поверхности отдающей тепло. Использование подобных труб позволяет сократить вес теплообменников, ведь тепло будет отдавать также труба (оребренная), по которой движется теплоноситель.

Оребренная труба, если сравнить ее с гладкой трубой, имеет площадь теплообмена в 2-3 раза большую. Широкому применению оребренных труб препятствует их высокая цена. Трубы изготовляются из алюминия, меди и латуни. Создание отопительной системы с применением оребренных труб потребует значительных финансовых затрат, поэтому их расчет в данной статье не рассматривается.

Отопление частного дома для новичков

Оглавление статьи

Если вы начали обдумывать как сделать отопление в вашем новом доме, то эта статья окажется для вас полезной! Отправной точкой для нас будет расчет тепловых потерь тех помещений, которые мы собираемся отапливать. Такой расчет можно заказать у профессионального проектировщика (имеет смысл для больших коттеджей и производственных помещений), либо сделать его при помощи калькулятора тепловых потерь. После расчета тепловых потерь, нужно переходить к выбору котла

Выбор котла для дома.

Пример: ТЭН, для котла

Дальше необходимо решить какой вам необходим котёл. Этот трудный выбор делается исходя из того на каком топливе вам дешевле и удобней отапливать ваш дом. Для некоторых регионов таким топливом будет каменный уголь, для других электричество или природный газ. Однако, мы живем в России и может так случиться, что у вас отключат газ или свет. Поэтому, чтобы не остаться зимой без тепла, нужно продублировать вашу систему  — в идеале для частного дома я рекомендую установку в одну систему электрического, твердотопливного и если есть газ, то и газового котла.  Вы можете возразить, что это будет дорого стоить, но если вы установите только один котёл, например газовый, а зимой у вас перемерзнет дымоход и из-за этого будет разморожен теплообменник котла, то вам придется на время ремонта куда-то эвакуироваться.

Чтобы избежать таких катаклизмов и нужно установить не один, а хотя бы два котла. При выходе из строя одного отопительного аппарата вы включите другой и сможете заняться ремонтом вышедшего из строя. Часто применяется следующая «комбинация» котлов — настенный или напольный газовый котёл плюс котёл длительного горения на каменном угле со встроенным блоком ТЭН.

Выбор типа и конфигурации системы отопления.

Необходимо заранее обдумать конфигурацию системы отопления. Под словом «конфигурация» я имею в виду строение системы, то есть вам нужно определиться со схемой разводки труб, расположением приборов отопления, местом установки котла и котельного оборудования. И необходимо решить какой тип системы отопления вы будете использовать — радиаторы или радиаторы плюс теплый пол. Последний вариант системы отопления является частный случаем комбинированной системы отопления.

 Системы отопления отличаются способом циркуляции теплоносителя. Имеются три вида систем отопления по циркуляции теплоносителя:

• Гравитационные системы отопления — в них циркуляция теплоносителя происходит по причине разделения теплоносителя по плотности в результате нагрева в котле. Нагретая вода легче холодной поэтому она поднимается вверх по подающей трубе, а потом при помощи силы тяжести «проталкивает» холодную воду в котел. Такая система является энергонезависимой, но требует большого диаметра труб и соблюдения уклонов.
• Системы отопления с принудительной циркуляцией — наиболее популярные на данный момент системы отопления. В них циркуляция теплоносителя обеспечивается с помощью специального насоса. Системы с принудительной циркуляцией можно делать с помощью труб малых диаметров, что значительно снижает стоимость материалов и монтажа. Кроме этого, в системах с принудительной циркуляцией, разница температуры между подачей обраткой меньше, чем гравитационных, а это создает более комфортные условия для работы теплообменника котла.
• Системы отопления с комбинированной циркуляцией — это гравитационные системы, на которые для улучшения циркуляции установлен насос. Обычно, насос в таких системах устанавливается на «байпас».

Теперь перейдем к выбору труб для отопления.

Выбор труб для отопления.

Выбор труб является не менее важным этапом, чем выбор котла и конфигурации! Необходимо правильно выбрать материал и диаметр трубопроводов  для вашей системы. Для начала решим какая вам нужна система отопления. Если вам нужна система с естественной циркуляцией теплоносителя (гравитационная система), диаметр трубы следует брать 2 или 2,5 дюйма, а материалом труб лучше брать черный металл — черный металл будет гораздо дешевле, чем медь или полипропилен. Преимуществом такой системы является её независимость от электричества, так как теплоноситель может циркулировать в системе под действием силы тяжести.

Сейчас наиболее популярны системы отопления с принудительной циркуляцией теплоносителя. Они требуют меньшего диаметра труб, что позволяет сэкономить деньги. Кроме того, сейчас модно прятать трубы в стены, а при малом диаметре делать это гораздо проще. Но стоит помнить, что замуровывать в стену лучше цельные участки  без прессовых и цанговых соединений.  На трубу необходимо надеть специальную гофру, в которой труба будет защищена от агрессивной воздействия стяжки и будет иметь место для теплового расширения.

Для отопления можно брать трубы следующих видов:

• Медные — если вы можете себе позволить отопление из меди, то это очень хороший вариант. Они сочетают все преимущества металлических труб и простой монтаж при помощи пайки (твердой или мягкой). Медь прекрасно работает при высоких температурах  (до 250°С) и при высоком давлении (60 бар и более в зависимости от диаметра)
• Металлопластиковые — для отопления лучше всего подходит металлопластик 26 и 32 мм в диаметре. Для монтажа  необходимо использовать прессовые фитинги. Они обжимаются на трубе специальным инструментом — прессом, который для таких работ можно взять напрокат, если собираетесь делать работу сами или найти монтажника с таким инструментом. Рабочее давление для металлопластиковых труб равно 10 бар — для частного дома этого хватит с запасом, а для многоквартирного дома это маловато.
• Полипропиленовые  — очень популярный материал для монтажа , но стоит помнить, что не все виды полипропиленовых труб подходят для монтажа отопления. Для систем отопления можно использовать только армированные трубы, они могут быть армированы стекловолокном, металлической  фольгой в среднем слое или в наружном слое.   Скажу свое мнение, лучшим вариантом для отопления будет полипропиленовая труба армированная фольгой снаружи. С ней придется повозиться (нужно зачищать фольгу на стыках), но после этого проблем с ней не возникает. Однако, монтажники не любят такую трубу по причине своей лени, им проще поставить вам по-быстрому трубу с внутренней армировкой или стекловолокном. В принципе на отоплении будет стоять и такая , но есть риск, что труба армированная металлом внутри может расслоиться на стыке и возникнет течь, а труба со стекловолокном предназначена больше для горячей воды, чем для отопления.
• Трубы из нержавеющей стали (гофрированные) — они могут быть отожжёнными и неотожжёнными. Работать с отожжённой трубой проще (она держит форму). Соединяется такая труба при помощи цанговых латунных фитингов с силиконовыми уплотнительными кольцами. Целые участки можно прятать внутрь стен, но соединения прятать нельзя, к ним должен быть доступ. Для отопления подойдет труба с условным проходом от 20 мм.  Трубы меньшего диаметра можно использовать для теплых полов.
• Трубы из «черного» металла — их основное достоинство это низкая цена. Их можно использовать если у вас есть хороший сварщик для их монтажа. Они хорошо подходят для гравитационных отопительных систем.

Медные трубы для отопления

Для отопления не стоит брать трубы маленького диаметра — металлопастиковая труба диаметром 16 мм и полипропиленовая труба диаметром  20 мм. не подходят для этих целей из-за большого гидравлического сопротивления. Система сделанная из таких труб просто не будет работать! С помощью таких труб можно делать только небольшие участки, такие как ответвления от стояка до радиатора или перемычка на радиаторе

Необходимо прочитать паспорт на ваш котёл, в нем указан диаметр подсоединения (чаще всего 1.25 или 1,5 дюйма так же для больших мощностей используется диаметр подсоединения 2 дюйма). Нельзя резко сужать этот диаметр, то есть нельзя подключать котёл сразу к 16-му металлопластику. Отопительный аппарат наверняка выйдет из строя. Обычно используют 2 или 3 разных диаметра труб в системах отопления, например для полипропиленовых труб часто стояки делают трубой 40 мм, подводы к радиаторам делают или трубой 32 мм. или трубой 25 мм, а байпасы на радиаторах делают трубой 20 мм. в диаметре.

Если у вас установлен твердотопливный отопительный аппарат, то первые 3-4 метра от него необходимо отвести металлическими трубами, а после этого уже можно использовать полипропиленовые или металлопластиковые трубы. Причина этому — высокие температуры, к которым пластиковые трубы не приспособлены.Выбор диаметров труб отопления лучше обсудить со специалистом по теплотехнике, если вы знаете такого. И конечно, лучше чтобы этот специалист сделал вам полноценный проект системы отопления. Без проекта вам придется довериться опыту монтажника, а монтажники как и все люди могут ошибаться.



Полипропиленовые трубы с наружной армировкой



Выбор приборов отопления для вашего дома.

Приборы отопления могут быть разными:

• Радиаторы всех видов.
• Конвекторы настенные или встраиваемые в пол
• Регистры из труб
• Системы теплого пола.

Как выбирать радиаторы отопления и как правильно их устанавливать мы уже говорили. Читайте мои прошлые публикации. Конвекторы выбираются по номинальному тепловому потоку, который необходим для обогрева помещения. Если у вас французские окна, то вам придется устанавливать встраиваемые в пол конвекторы. Регистры из труб делают народные умельцы, говорить об их параметрах трудно так как они делаются «на глазок». Системы теплого пола в России применяются как дополнение к радиаторам или конвекторам, так как теплый пол может дать 50-75 Вт тепла с квадратного метра пола, а в нашем климате этого будет мало. Мои рекомендации остаются прежними — для частных домов и коттеджей лучший вариант алюминиевый радиатор, для квартиры биметаллический. Если у вас высота потолков меньше 3 метров, то одной секции радиатора будет достаточно чтобы отопить 2 квадратных метра площади. То есть на 20 квадратов нужно 10 секций.

Выбор запорной арматуры для отопления.

шаровый кран марки vienna от фирмы Itap

Для отопления лучше всего применять латунные шаровые краны разных диаметров. На приборы отопления устанавливают терморегулирующие вентили, которые помогают управлять температурой в помещении. Также в сложных больших системах применяют балансировочные клапана — они помогают выравнивать гидравлическое сопротивление разных контуров отопления. Если этого не делать, то в одних помещениях будет очень жарко, а в других холодно, потому что теплоноситель как электричество всегда идет по пути наименьшего сопротивления.



Не стоит покупать дешевую запорную арматуру (вентиля и краны). Они могут быть изготовлены из материалов низкого качества и не прослужат долго. Например, если корпус шарового крана будет сделан из силумина, а не из латуни, то весьма вероятно, что вы его сломаете когда будете закручивать гаечным ключом.   Лучший выбор, по моему мнению, это итальянская запорная арматура. Производители и цены могут быть разными. Советую запомнить несколько названий:

Кроме того, если вы делаете отопление из полипропиленовых труб, то можно использовать паечные шаровые краны и вентиля. Они существенно дешевле латунных. Здесь так же лучше отдавать предпочтение иностранным производителям из Турции, Чехии и Германии.

Выбор циркуляционного насоса.

циркуляционный насос для отопления

Этот пункт актуален если у вас система с принудительной циркуляцией теплоносителя. По теме выбора циркуляционного насоса написана отдельная статья, с которой советую вам ознакомиться

Специального внимания требуют теплые полы! В них из-за маленького сечения труб и большой протяженности контуров  возможна только принудительная циркуляция! Для этого на коллектор теплого пола устанавливают специальный узел — группу автономной циркуляции. В её состав входит циркуляционный насос с напором 6 или 8 метров. О теплых полах будет написан отдельный пост, в котором мы обговорим их особенности.

Источники бесперебойного питания.

Блок-схема, описывающая работу источника.

Источники бесперебойного питания необходимы для того, чтобы при отключении света циркуляция теплоносителя и  система управления котла (если она энергозависимая) не прекратили работать. Если у вас установлен настенный газовый котёл, то такой источник необходим. Мощность источника выбирается как суммарная потребляемая мощность циркуляционных насосов в системе плюс мощность потребляемая котлом (чаще всего мощность источника не превышает 1 кВт). Питаются такие источники от аккумуляторов, количество которых определяется потребляемой мощностью и необходимым временем автономной работы. Отдельная статья по теме источников бесперебойного питания представлена здесь.

Резюме.

Завершу статью так: отопление в частном доме одна из самых дорогостоящих систем в доме, но экономить на ней себе дороже. Тут все важно, каждый вентиль должен быть надежен. Иначе зимой (в период интенсивной эксплуатации) что-нибудь выйдет из строя и дешевая мелочь вызовет катастрофу местного масштаба. Лучше сэкономьте на кафеле или ламинате, чем на трубах отопления или котле. На этом пока всё, жду ваших вопросов в комментариях.



Диаметры полипропиленовых труб для отопления: таблица и расчет

В современных строительных технологиях всё реже наблюдаем применение для монтажа магистралей труб из ставших привычными металлов. Сегодня всё чаще переходят на использование полимерных материалов. Например, для прокладки канализации их используют из ПВХ, а для систем отопления – пропиленовые. Они гораздо качественнее, долговечнее и эффективнее, чем металлические изделия.

Пропиленовые трубы применяют в следующих областях:

1. Системы центрального отопления;
2. Холодное водоснабжение;
3. Горячее водоснабжение;
4. Котельные;
5. Водяной пол с обогревом;
6. Стояки;
7. Системы орошения в сельском хозяйстве;
8. Транспортировка сжатого кислорода и химрастворов.

Классификация труб из полипропилена

Классификация полипропиленовых труб выделяет следующие разновидности:

• армированные алюминием. Алюминий может быть в виде сплошного листа, несплошного, может быть гофрированным. Армирование может выполняться как по внешнему краю, так и по середине изделия. Соединение с алюминием существенно повышает их стабильность работы и прочность;
• армированные стекловолокном. Армирование выполняется по серединному слою;
• армированные композитом. Армирование выполняется композитом, включающим в себя пропиленовые составляющие и стекловолокно. Это помогает сделать лучше свойства этих изделий для использования в системах отопления.

Данная классификация уже сама по себе даёт представление о том, чем пропиленовые изделия лучше стальных.

Основные характеристики полипропиленовых труб

Пропиленовые изделия стали так популярны и востребованы в монтаже систем отопления в современном строительстве, благодаря совокупности своих эксплуатационных характеристик. Рассмотрим подробнее эти характеристики:

1. Отличная износостойкость изделий, благодаря их многослойной структуре;
2. Они не поддаются коррозии, что даёт возможность не тратить ресурсы на их окрашивание;
3. Высокая стойкость к гниению и разрушению;
4. Маленькая масса, что упрощает их транспортировку;
5. Отсутствие вибрации при движении жидкости в них и маленькое гидравлическое сопротивление;
6. Герметичность;
7. Защищённость от блуждающих токов;
8. Стойкость к высоким и низким температурам;
9. Устойчивость против химичского и механического разрушения;
10. Нетоксичность и экологичность;
11. Отсутствие благоприятных условий для возникновения бактерий, микроорганизмов, а также накипей и минеральных отложений;
12. Простота и удобство в монтаже и эксплуатации;
13. Доступная цена;
14. Универсальность;
15. Долговечность и гарантия не менее 50 лет службы.

Благодаря всем вышеперечисленным свойствам пропиленовыетрубы широко используются в современных строительных технологияхдля прокладки магистралей и систем подачи воды. Ввиду заявленной долговечности и гарантированного длительного срока службы, их можно проводить в виде как открытой, так и закрытой прокладки, а также прокладки по стенам.

Следует учесть, что заявленный производителями длительный срок службы этих изделий может существенно сократиться, если температура и давление жидкости не соответствуют нормам. Они могут выдерживать большое давление, но при низкой температуре. Либо наоборот – высокую температуру при низком давлении. Высокая температура при высоком давлении приведут к значительному снижению срока службы изделия.

Размеры полипропиленовых труб для отопления

Пропиленовые трубы имеют разные размеры в зависимости от тех участков, где их применяют. Основной характеристикой является диаметр.  Различают внутренний диаметр и внешний. Внешний диаметр зависит от гидродинамических расчётов участка, где планируется использование данного изделия.

Рассмотрим, какие диаметры применяются для решения различных задач в строительстве:

1. Большие диаметры свыше 200 мм применяются при строительстве больших объектов – магазинов, гостиниц, торговых центров, больниц, где планируется большое количество людей;
2. Диаметры в диапазоне от 20 до 32 мм используют для строительства небольшого здания или частногодома. Их удобно прокладывать, придавая необходимую форму;
3. Для горячего водоснабжения применяется диаметр 20 мм, а для монтажа стояков – 25 мм;
4. Для монтажа водяного пола с подогревом используют изделия, диаметр которых составляет 16-18 мм. Они легко гнутся, принимая необходимую форму укладки системы;

Ниже приведённая таблица покажет взаимозависимость различных параметров у таких изделий:

Размеры полипропиленовых труб для отопления частного дома

Рассчитать размеры полипропиленовой трубы для любого дома поможет специальная таблица. Учитывая перепады давлений и температур, используя массу различных сложных формул, вникать в которые не хочется да и нет никакой надобности, таблица даст возможность в зависимости от расхода воды за единицу времени определить какой нужен диаметр изделия для отопления данного конкретного дома.

Мы видим, чтов зависимости от расхода воды, теплового потока и скорости водыможем определить,какой диаметр подойдёт для отоплениядома.

Однако, как показала практика, для частногодома расчёты проводить не нужно – в этом случае просто рекомендуется использовать пропиленовые трубы диаметром 20 мм.Это избавляет нас от необходимости сверяться с таблицами размеров, погружаться в сложные технические формулы и даёт возможность без особых усилий определиться с тем, какой размер трубы для отопления лучше всего подойдёт для нашего дома.

Трубы и домашняя сантехника для сантехников своими руками

Как работают водопроводные трубы в домашних условиях, со схемой обычных материалов и размеров труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода служат дому: подводящие трубы и дренажно-канализационные трубы. Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие, более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом.Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды. Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода отходов используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основную канализацию, обычно под домом, которая сбрасывается в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — водонаполненные изгибы в трубах — препятствуют выходу газов в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом для домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции.Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-отводной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другие сантехнические устройства.Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для водоснабжения, питающего льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большинство надземных водопроводов относится к типу M.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь. Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Стальная оцинкованная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренняя поверхность труб забивается минеральными отложениями и в конечном итоге подвергается коррозии.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, необходимо использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии. Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика.Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для водопровода горячей и холодной воды, только для водостока DWV, сточных труб (DWV). Иногда его используют для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает. ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена.Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т.п.

Чугунная труба

Чугунная труба — это прочный и долговечный материал, используемый для водопровода DWV. Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без ступичные» или «бесшумные» трубы, которые соединяются с помощью специальных резиновых прокладок и нержавеющей стали. ленточные зажимы, называемые «бесцентровыми соединениями».”

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды, чтобы выдержать ваши постройки. Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это расскажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальную реконструкцию или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения.Для идеального давления воды в светильники на втором и третьем этажах вам может потребоваться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

5 типов сантехнических труб

Сантехнические трубы, по которым вода подается к смесителю на кухне или отводят отходы в канализацию, со временем эволюционировали.Гальванизированные железные или стальные трубы, которые в начале 1900-х были основным продуктом домашней сантехники, уступили место более продвинутым водопроводным решениям, таким как трубы из поливинилхлорида (ПВХ) и трубы с поперечными связями из полиэтилена (PEX).

Продолжайте читать, чтобы узнать о самых распространенных сантехнических трубах, которые можно найти у себя дома.

1. Трубы ПВХ

ПВХ

— это водопроводная труба, известная своей универсальностью, легкостью и устойчивостью к засорению. Трубопровод из ПВХ обычно используется как часть сливной линии раковины, туалета или душа, хотя иногда его используют в качестве основной трубы для водоснабжения дома.

Плюсы

• Доступный — Легкие свойства ПВХ не только сокращают трудозатраты, необходимые для установки, но также снижают стоимость транспортировки материала.
• Устойчивость к высокому давлению воды — ПВХ нелегко изгибается, но труба действительно обладает некоторыми гибкими свойствами, которые позволяют ей выдерживать постоянный приток высокого давления воды.
• Устойчивость к засорению— Гладкая внутренняя облицовка из ПВХ ускоряет процесс слива, защищая его от накопления отложений и засоров.

Минусы

• Проблемы токсичности — Несмотря на соответствие стандартам питьевой воды Американским национальным институтом стандартов, администратором и координатором системы добровольной стандартизации частного сектора США, существуют опасения по поводу того, что трубы из ПВХ могут выщелачивать химические вещества в питьевую воду, подвергая опасности людей к высоким уровням поливинилхлорида, потенциально вызывающим респираторные и репродуктивные проблемы.
• Варианты ограниченного размера — трубы из ПВХ имеют ограниченные возможности выбора размеров, что может сделать трубопровод неэффективным в ограниченном пространстве.
• Деформация — Как и многие виды пластика, ПВХ не выдерживает горячей воды и в результате деформируется.

Подробнее : Как определить трубы и фитинги из ПВХ

2. Трубы PEX

PEX — это доступное решение для пластиковой сантехники, которое выдерживает как горячую, так и холодную воду и обычно используется для линий водоснабжения.

Плюсы

• Простая установка — PEX использует метод установки «обжимом», который включает обжим кольца вокруг ребристого фитинга с помощью специального инструмента.PEX можно даже дооснастить медными или ПВХ трубами, используя метод обжима и специальные фитинги.
• Гибкость — трубы из PEX подходят для работы в ограниченном пространстве и в острых углах и могут растягиваться на большие расстояния без дополнительных фитингов.

Минусы

• Только для внутреннего использования — Так как PEX подвержен разрушению под воздействием ультрафиолетовых лучей, эти трубы нельзя использовать на улице.
• Несоответствие безопасности — Некоторые исследования показали, что химические вещества из труб PEX вымываются в питьевую воду, потенциально подвергая домовладельцев воздействию канцерогенов.В результате трубопроводы PEX противоречат сантехническим нормам штата Калифорния.

3. Трубы АБС

Трубопровод из акрилонитрилбутадиенстирола (АБС) — это пластиковый трубопровод, который похож на ПВХ и отличается черным цветом. АБС-пластик, известный своим долгим сроком службы, используется только в дренажных и сточных трубопроводах.

Плюсы

• Устойчивость к низким температурам — Хотя его структура не обладает гибкими свойствами ПВХ, она лучше выдерживает более низкие температуры.
• Простота установки — В то время как для труб из ПВХ перед нанесением цемента, скрепляющего трубы, необходимо нанести слой растворителя, для труб из АБС необходим только цемент.

Минусы

• Громкая транспортировка воды. Трубы из АБС-пластика не так эффективно поглощают звук проточной воды, как трубы из ПВХ, что вызывает определенные неудобства у домовладельцев.
• Деформируется при высоких температурах — трубы из АБС-пластика не выдерживают длительного воздействия прямых солнечных лучей и могут деформироваться под сильным ультрафиолетовым светом.

4. Медные трубы

Медные трубы служат более 50 лет и являются стандартной твердой трубой в сантехнической промышленности. Он способен выдерживать высокое давление воды и бывает разной толщины, разделенной на две категории: жесткие и гибкие медные трубы.

Жесткая медная труба обычно используется для линий водоснабжения, тогда как гибкие медные трубы используются в труднодоступных местах, где ковкая медь может изгибаться.

Плюсы

• Коррозионно-стойкие — Медные трубы устойчивы к коррозии, выдерживают высокое давление воды и устойчивы к горячим и холодным температурам.
• Экологичность — Медь может быть переработана, поэтому ваши водопроводные линии могут быть сделаны из переработанного материала или переработаны для использования в будущем.

Минусы

• Дорого — Медные трубы дороже некоторых из их более популярных альтернатив, таких как ПВХ или PEX.
• Пониженная гибкость — Медь не может использоваться в ограниченных пространствах, где пластиковые трубы были бы более жизнеспособными.

5. Чугунные и оцинкованные трубопроводы

Хотя чугунные и оцинкованные трубы редко устанавливаются в домах новой постройки, у вас могут быть эти трубы, если у вас есть старый дом, построенный в начале 20 века.

Чугунная труба прочна и долговечна и до сих пор используется в частях систем водоснабжения. Чугунные трубы жаропрочные и уменьшают шум движущейся воды. Обе трубы со временем подвержены ржавчине и коррозии, и их заменяли на медные или пластиковые трубы при ремонте сантехники.

Часто задаваемые вопросы о сантехнических трубах

Какие типы труб используются в сантехнике?

Самыми распространенными водопроводными трубами, которые вы найдете в доме, являются трубы из ПВХ, PEX, ABS, меди или оцинкованной стали.

Как часто нужно менять сантехнику?

Частота замены труб зависит от используемого материала труб. Срок службы латуни, чугуна и оцинкованной стали составляет до 100 лет, меди — более 50 лет, а PEX и PVC обычно служат около 50 лет.

Если вы живете в новом доме, вам, вероятно, не придется беспокоиться о замене труб, однако, если вы живете в более старом доме, подумайте о том, чтобы проверять вашу водопроводную систему каждые два года, чтобы убедиться, что она выдерживает нагрузку.

Что вызывает вибрацию водопроводных труб?

Трубы вибрируют из-за так называемого «молоткового» эффекта. Это происходит, когда вода резко выключается, в результате чего по всему дому слышны стук и вибрация.

Чтобы поделиться мнением или задать вопрос об этой статье, отправьте сообщение нашей команде обзоров по адресу [email protected] .

Как определить размер трубы PEX для домашнего водопровода | На главную

Гленда Тейлор Обновлено 29 декабря 2018 г.

На протяжении десятилетий медная труба была лучшим вариантом для водопровода — она ​​не загрязняла воду, как старые свинцовые трубы, и сопротивлялась коррозии.В то время как медь по-прежнему используется для водопровода, сшитый полиэтилен или PEX быстро становится предпочтительной трубой для водоснабжения в жилых системах, поскольку она доступна, гибка и удобна для самостоятельной работы. В сочетании с коллекторной системой PEX исключает сращивание и снижает риск утечек. PEX поставляется в различных размерах, чтобы соответствовать давлению воды и вашим индивидуальным бытовым приборам.

PEX Диаметр

Когда вы покупаете PEX, важным числом является «номинальный» размер. Этот строительный стандарт указывает, что труба совместима с фитингами того же размера. Гибкие трубки поставляются в рулонах от 50 до 1000 футов. Трубки PEX имеют диаметр от 3/8 дюйма до 1 дюйма для жилых помещений. Для обеспечения адекватного потока воды рекомендуется установить 1/2-дюймовый или 3/4-дюймовый PEX для ваших основных линий. Стандартным при замене старых водопроводных линий на PEX является использование того же размера.

Коллекторная система

Благодаря тому, что она гибкая и непрерывная, сантехники могут прокладывать трубы PEX от коллектора водоснабжения непосредственно к каждому приспособлению.Коллекторы для всего дома обычно имеют синие клапаны с одной стороны и красные клапаны с другой, что указывает на линии горячей и холодной воды соответственно. Общее правило при прокладке водопроводных сетей — переходить от более широкой линии к более узкой, но не наоборот. Размеры клапана на коллекторе указывают на самый большой совместимый размер трубки PEX. Например, если в коллекторе есть клапаны 3/4 дюйма, вы можете установить трубку PEX 3/4 дюйма или меньше. Переходные фитинги необходимы, когда вам нужно установить трубопровод более узкий, чем вентиль коллектора.

Давление воды

Экономия воды — замечательная цель, и, проведя более узкие линии PEX к некоторым светильникам, вы можете уменьшить потери воды, но не все светильники выигрывают от более узких линий. Большинство домовладельцев не готовы ждать 15 минут, чтобы наполнить ванну, поэтому хорошая идея — проложить к ней линию не менее 1/2 дюйма. Другие приспособления, которые выигрывают от линий 1/2 дюйма — это стиральные и посудомоечные машины. Раковины и душевые кабины поглощают воду, и вы можете сэкономить, проложив к ним 3/8-дюймовые линии.Поскольку скорость наполнения бака для туалета обычно не важна, можно также проложить 3/8-дюймовую линию.

Соображения о падении давления

В целом, чем больше расстояние от коллектора до приспособления, тем шире должна быть трубка PEX. 3/8-дюймовой лески достаточно для длины до 250 футов; 1/2-дюймовая линия обеспечит адекватное давление воды на глубину до 350 футов; и трубка диаметром 3/4 дюйма необходима для прокладки линии длиной 500 футов. См. Спецификацию максимальной рекомендуемой длины на упаковке PEX.

Раздел 10.14 — Водоснабжение и водораспределение, 248 Массачусетс рег. 10,14

на входах 9

Каждый случай должен оцениваться индивидуально

X

X

Отопительные котлы низкого давления

AG RPBP DCVA AVB BFPAV

Воздушный зазор Прерыватель обратного потока пониженного давления 0 Двойной обратный клапан в сборе Промежуточный клапан с обратным клапаном

ТИП ОПАСНОСТИ ПОМЕЩЕНИЙ

ДОПУСТИМЫЕ ТИПЫ ПРЕДОХРАНИТЕЛЯ ОБРАТНОГО ПОТОКА

КОММЕНТАРИИ *

9029B

BFPAV

1. Станция очистки сточных вод

X

X

2. Канализационные насосные станции

X

Пищевая промышленность

X

X

X *

* Если нет опасности для здоровья

4.Лаборатории

X

X

X *

* Если нет опасности для здоровья

5. Раковины со шланговыми резьбами

X

X

6. Больницы, морги, клиники

X

X

Гальваническое оборудование

X

X

8. Системы полива **

X

X

X

* Если противодавление невозможно

** Вакуумные выключатели давления могут быть установлены, если нет опасности для здоровья и обратное давление невозможно .

9. Системы или оборудование, использующие радиоактивный материал

X

X

10. Погруженные впускные отверстия

X *

* Если нет опасности для здоровья и невозможно обратное давление

11. Портовые сооружения

X

12.Клапанные выпускные отверстия или арматура с присоединениями для шлангов

X

X

X *

X **

Каждый случай следует оценивать индивидуально

* Если нет опасности для здоровья

** Если нет опасности для здоровья и обратное давление невозможно

13.Коммерческие прачечные и химчистки

X

X

14. Коммерческие посудомоечные машины

X

X

9068

Если нет опасности для здоровья

15. Котлы высокого и низкого давления

X

X

При добавлении химикатов

X

Жилые и небольшие коммерческие помещения, без добавления химикатов

17. Оборудование для обработки фотографий

X

18. Системы рециркуляции резервуаров и градирни

X

X

19.Системы пожаротушения

a. Любая система, которая включает соединения насоса, в которые можно перекачивать химические средства пожаротушения или непитьевую воду.

X

X

X

б. Любая система, которая включает резервуары для хранения или пожарные насосы, всасывающие из закрытых резервуаров или резервуаров

X

X

X

c.Любая система, включающая подключения к химическим средствам пожаротушения, антифризу или вспомогательным источникам воды.

X

X

20. Солнечные энергетические системы

X

X

2 X

небольшой коммерческий продукт, не содержащий химикатов или добавленный только глицерин USP

21. Теплообменники с одинарной рубашкой

X

X

Каждый случай должен оцениваться индивидуально

Таблицы толщины изоляции труб | Купить изоляционные материалы

«Стеклопластиковая изоляция для труб какой толщины должна быть заказана?»

— это очень частый вопрос, который мы получаем от наших клиентов.

Это тоже очень хороший вопрос, потому что мы продаем изоляцию из стекловолокна для труб толщиной от полдюйма до двух дюймов.Эффективность и стоимость этих различных толщин сильно различаются, и важно изолировать каждую трубу такой толщиной изоляции, которая является наиболее рентабельной.

Это руководство поможет вам решить, какая толщина изоляции стеклопластиковых труб лучше всего подходит для вашего конкретного применения. Мы постарались сделать его максимально простым и понятным. Если у вас есть какие-либо вопросы или проблемы, пожалуйста, свяжитесь с нами для дальнейшего обсуждения вашего проекта.

Обратите внимание, что мы разбили это руководство на два раздела: жилой и коммерческий.Для вашего собственного дома нет требований к толщине, поэтому у вас есть больше места для личного выбора / бюджета. Для наших подрядчиков, устанавливающих нашу изоляцию в коммерческих зданиях, существуют более строгие требования к минимальной толщине, если инженеры не предоставили спецификации.

ЖИЛОЙ:

Отопительные трубы (пар, паровой конденсат и горячая вода):

Это, безусловно, одно из самых популярных применений в жилых помещениях нашей изоляции для труб из стекловолокна из-за большой потенциальной экономии энергии для домовладельцев.Наличие оголенных неизолированных труб отопления в вашем доме, по сути, похоже на сжигание денег или смывание денег в канализацию (как бы вы ни смотрели на это). Самый быстрый и простой способ сократить расходы на отопление (помимо его отключения!) — это заизолировать все отопительные трубы в доме. Неважно, какой у вас тип системы отопления, ваши трубы для пара, парового конденсата и горячей воды должны быть изолированы стекловолоконной изоляцией.

Обычно нет требований к толщине изоляции для труб отопления жилых помещений, но мы обнаружили, что минимальная толщина 1 дюйм является рентабельной в большинстве сценариев.Практически в каждом сценарии, включающем нагревательную трубу, замена изоляции трубы толщиной 1/2 дюйма на изоляцию трубы толщиной 1 дюйм снижает потери теплопередачи вдвое. На трубопроводе более 3 дюймов использование толщины 1-1 / 2 дюйма также является экономически эффективным.

Наш гид:

IPS 3 дюйма и меньше: толщина 1 дюйм

От 3 дюймов до 6 дюймов IPS: минимальная толщина 1 дюйм / рекомендуется 1-1 / 2 дюйма

8 дюймов IPS и больше: рекомендуется толщина 1-1 / 2–2 дюйма

Горячая вода:

Это основная труба для горячей воды, отходящая от водонагревателя.Температура этих труб обычно составляет от 104 ° F до 120 ° F, и, изолировав эти открытые трубы (незавершенный подвал / подвальные помещения), вы можете уменьшить потери температуры от водонагревателя к крану. За счет ограничения этой потери тепла температура в кране повысится, что позволит вам снизить настройку температуры на водонагревателе. Уменьшение количества потраченной впустую воды также можно заметить в определенных ситуациях, когда стоячая горячая вода сохраняет свою температуру, устраняя необходимость ее смыва между использованиями.Например: после первого утреннего душа следующий человек, который примет душ через 10 минут, не должен будет запускать горячую воду, ожидая, пока она станет горячей.

В целом не существует требований к толщине изоляции для бытовых труб горячего водоснабжения, но мы обнаружили, что толщина 1 дюйм значительно снижает потери теплопередачи. Использование стекловолоконной изоляции для труб толщиной 1-1 / 2 или 2 дюйма, скорее всего, поможет не будет экономически выгодным для горячего водоснабжения, если размер трубы не превышает 3 дюймов IPS (не является обычным явлением в домах).

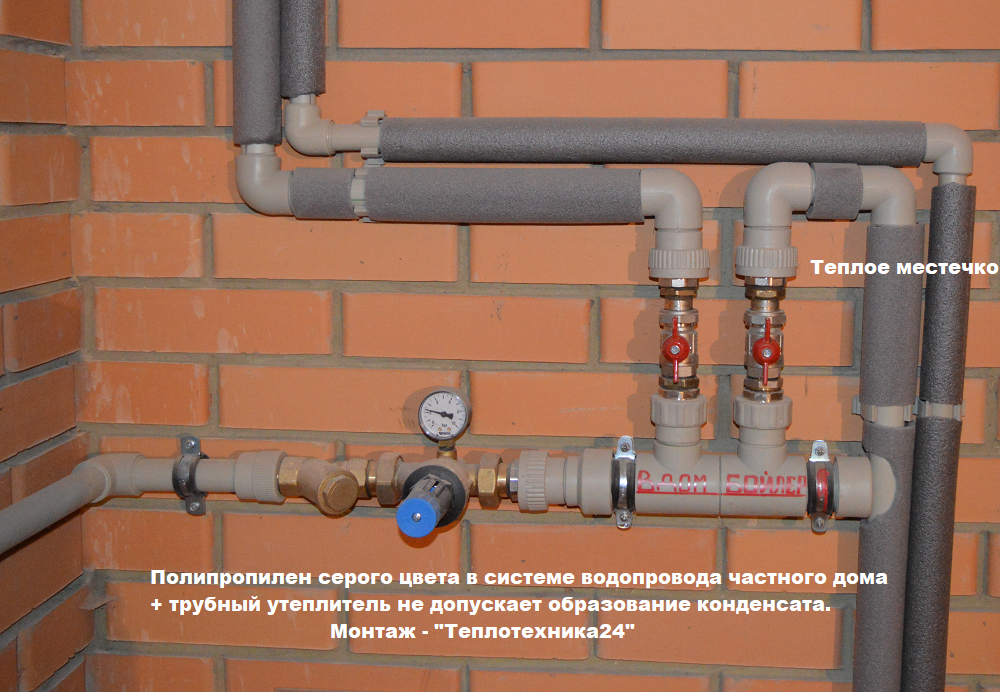

Холодная вода (контроль конденсации):

Трубы холодной воды должны быть изолированы, чтобы предотвратить накопление конденсата на трубопроводах, когда они проходят через горячие и влажные помещения. Трубы с холодной водой, в которых наблюдается конденсация, могут привести к опасностям для здоровья, таким как рост плесени и грибка в подпольях и недостроенных подвалах. Толщина изоляции для большинства обычных бытовых труб холодной воды составляет 1/2 дюйма. Обычно нет дополнительных преимуществ от добавления стекловолокна или резиновой изоляции толщиной более 1/2 дюйма к трубопроводу холодной воды.

Горячая и холодная вода (защита от замерзания):

Когда трубы с горячей или холодной водой подвергаются воздействию элементов, вероятность их замерзания значительно возрастает. Обратитесь к нашему Руководству по замороженным трубам для получения дополнительной информации по этому вопросу.

КОММЕРЧЕСКИЕ ЗДАНИЯ:

Отопительные трубы (пар, паровой конденсат и горячая вода):

Это, безусловно, одно из самых популярных применений нашей стекловолоконной изоляции для труб в коммерческих целях благодаря значительной экономии энергии для владельцев зданий.В большинстве новостроек инженеры будут указывать толщину изоляции труб из стекловолокна. Для ремонтных работ или проектов без спецификации толщины лучше всего следовать ASHRAE 90.1, который устанавливает основные требования к механической изоляции. См. Таблицу толщины изоляции труб ниже:

Расчетная рабочая температура	Средняя температура ° F	≤ 1 дюйм IPS	от 1-1 / 4 дюйма до 2 дюймов	от 2-1 / 2 до 4 дюймов	Более 5 дюймов
Выше 350 °	250 °	2-1 / 2 «	2-1 / 2 «	3 «	3-1 / 2 «
251 ° — 350 °	200 °	2 «	2-1 / 2 «	2-1 / 2 «	3-1 / 2 «
201 ° — 250 °	150 °	1-1 / 2 «	1-1 / 2 «	2 «	2 «
141 ° — 200 °	125 °	1-1 / 2 «	1-1 / 2 «	1-1 / 2 «	1-1 / 2 «
105 ° — 140 °	100 °	1 «	1 «	1 «	1-1 / 2 «

* На диаграмме показана минимальная толщина, соответствующая ASHRAE 90.1

Горячая вода:

Для систем горячего водоснабжения используйте изоляцию из стекловолокна толщиной 1 дюйм на трубах толщиной до 2 дюймов IPS. Используйте стенки толщиной 1-1 / 2 дюйма на трубах больше 2 дюймов IPS.

* Минимальная толщина в соответствии с ASHRAE 90.

Защита персонала (защита от ожогов):

Это означает изоляцию горячих труб для предотвращения случайного ожога от соприкосновения с неизолированными системами трубопроводов. Эмпирическое правило гласит, что толщина 1/2 дюйма снижает температуру поверхности достаточно, чтобы предотвратить возгорание труб с рабочей температурой 300 ° F или ниже.См. Ниже трубы с более высокими температурами:

400 ° F — толщина 1 дюйм

500 ° F — толщина 1-1 / 2 дюйма

600 ° F — трубы размером до 12 дюймов используют толщину 1-1 / 2 дюйма, а толщину более 2 дюймов — более 12 дюймов

800 ° F — трубы размером до 3 дюймов используют толщину 2 дюйма, а толщину от 2-1 / 2 до 3 дюймов — более 3 дюймов

* Данные по защите персонала из таблицы данных Owens Corning

Трубопровод охлажденной жидкости (контроль конденсации):

Это означает изоляцию систем трубопроводов охлажденной воды / жидкости (линий охлаждения) для предотвращения конденсации.Чтобы дать надлежащие рекомендации, необходимо учитывать относительную влажность (RH), а также рабочую температуру системы и температуру окружающей среды (температуру наружного воздуха). См. Диаграмму ниже:

Температура окружающей среды	Влажность	Работа при 35 ° F	Работа при 45 ° F	Работа при 55 ° F
110 ° F	80%	1-1 / 2 «	1-1 / 2 «	1-1 / 2 «
110 ° F	90%	3-1 / 2 «	3-1 / 2 «	3 «
100 ° F	80%	1-1 / 2 «	1-1 / 2 «	1 «
100 ° F	90%	3-1 / 2 «	3 «	2-1 / 2 «
90 ° F	80%	1-1 / 2 «	1 «	1 «
90 ° F	90%	3-1 / 2 «	3 «	2-1 / 2 «
80 ° F	80%	1-1 / 2 «	1 «	1 «
80 ° F	90%	3 «	2-1 / 2 «	2 «
70 ° F	80%	1 «	1 «	1 «
70 ° F	90%	2-1 / 2 «	2 «	1 «

* Информация о диаграммах из таблицы данных

Owens Corning

PEX vs.Медь: какие трубы подходят для моего дома?

Фото: istockphoto.com

Медь, когда-то являвшаяся лучшим выбором для всех водопроводных труб, была отодвинута в сторону гибкими трубами из сшитого полиэтилена, сокращенно PEX. В то время как медь по-прежнему играет важную роль в водопроводных трубах для нового строительства, трубы PEX быстро становятся выбором для реконструкции и модернизации. И медь, и полиэтиленгликоль обладают рядом преимуществ и недостатков, поэтому, если вы хотите заменить существующую систему водоснабжения в доме, продолжайте читать.Эта шпаргалка по PEX и меди описывает основные различия между двумя материалами, чтобы вы могли принять обоснованное решение для своего сантехнического проекта.

СВЯЗАННЫЕ С: 10 советов по сантехнике, которые должен знать каждый

Медь служит дольше, чем трубы из ПВХ.

Трудно превзойти медные трубы по долговечности, которая в среднем составляет от 50 до 70 лет, по сравнению с PEX, ожидаемый срок службы которой составляет от 30 до 50 лет. Продолжительность жизни PEX можно сократить за счет использования очень горячей воды в доме (180 градусов по Фаренгейту или выше) или если вода в доме содержит высокий уровень хлора.

Срок службы меди можно сократить из-за сильнокислой воды. При установке в обычных условиях (например, ваш дом подключен к городской системе водоснабжения) можно ожидать, что медь прослужит дольше PEX примерно на 20 лет. Если вы используете частный колодец, проверьте воду перед модернизацией системы водоснабжения. Местные офисы отдела помощи округа могут проверить воду из колодца, чтобы определить, содержит ли она много кислоты или хлора.

Медь также дороже.

В последние годы стоимость меди существенно выросла из-за увеличения ее стоимости вторичного использования, поэтому производство меди также увеличилось.В среднем установка медных водопроводных труб будет на 58-68 процентов дороже, чем установка PEX. Например, вы можете рассчитывать заплатить от 8000 до 10000 долларов за то, чтобы сантехник заменил старые трубы на новые медные трубы в среднем доме площадью 1500 квадратных футов с двумя ванными комнатами, по сравнению с 4000–6000 долларов для PEX.

Фото: istockphoto.com

PEX требует меньше соединений.

Поскольку медь является жесткой, ее необходимо разрезать по размеру и устанавливать угловые фитинги каждый раз, когда она подходит к углу, например, когда она поворачивается от вертикального участка между шпильками к горизонтальному участку для встречи с раковиной.Чем больше соединений, тем больше монтажных работ. С другой стороны, PEX непрерывно проходит от водораспределительной панели (называемой коллектором) до каждого приспособления (ванны, раковины и т. Д.). PEX легко загибается за углы, поэтому дополнительные соединения не требуются.

В проекте реконструкции гибкость является большим плюсом, потому что трубу PEX можно протянуть сквозь готовые стены без необходимости вырезать гипсокартон. Чтобы установить новые медные трубы в готовом доме, необходимо снять гипсокартон, чтобы сантехник мог выполнить соединения.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

+

Фото: istockphoto.com

PEX предлагает центральное перекрытие.

Большинство водопроводных принадлежностей, таких как ванны, раковины и душевые, имеют индивидуальные запорные клапаны, расположенные где-то поблизости. В случае раковины она обычно находится в шкафу для умывальника внизу, но запорные клапаны для ванн и душевых часто расположены за дверными панелями, закрепленными винтами, что затрудняет доступ к ним.

С PEX каждая труба подключается к водораспределительному коллектору (обычно расположенному рядом с тем местом, где водопровод входит в дом), и каждая отдельная труба имеет свой собственный запорный клапан непосредственно на коллекторе. Коллектор особенность этикетки для каждого запорного клапана, такие как «ванна» или «Прачечная Раковина», так превращая подачу воды и для любого прибора прост.

Медь более склонна к замерзанию и разрушению.

Одним из самых больших недостатков медных труб является их склонность к растрескиванию, если вода внутри замерзает и расширяется.Обладая степенью гибкости, PEX способен расширяться, если вода внутри него замерзает, что делает PEX более устойчивым к разрушению при замерзании.

Тем не менее, при строительстве новых домов существует небольшой риск замерзания и разрушения медных труб, потому что современные сантехнические технологии предназначены для обеспечения изоляции и безопасности труб.

Проблема чаще встречается в старых домах, в которых отсутствует надлежащая изоляция. Если вы живете в холодном регионе и ваш дом недостаточно теплоизолирован или если в прошлом у вас были проблемы с замерзанием водопроводных труб, то при замене труб может быть хорошей идеей использовать PEX.

СВЯЗАННЫЙ: Предотвращение замерзания и разрыва труб — вот как

PEX более удобен для самостоятельного использования.

Для домашних мастеров проще всего установить трубы PEX. Выполнение необходимых соединений в медных трубах требует использования горелки для пайки и герметизации фитингов.

Трубы PEX соединяются с помощью ряда простых в использовании фитингов, включая быстроразъемные фитинги, которые соединяются, просто сдвинув их вместе, обжимные фитинги (требующие специального обжимного инструмента) или зажимные фитинги (требующие зажимного инструмента).

Производители фитингов каждого типа обычно размещают на своих веб-сайтах подробные видеоролики по установке, и, поскольку PEX является гибким, вам нужно будет выполнить только два соединения для каждого приспособления — одно на коллекторе, а другое на самом приспособлении.

Примечание. Разрешение на установку новой сантехники в вашем собственном доме зависит от строительных норм в вашем районе, поэтому перед тем, как начать, обратитесь в местную строительную администрацию.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

+

% PDF-1.7
%
1749 0 объект
>
endobj

xref
1749 77
0000000016 00000 н.
0000003500 00000 н.
0000003823 00000 н.
0000003877 00000 н.
0000004007 00000 н.
0000004413 00000 н.
0000004463 00000 н.
0000004528 00000 н.
0000005455 00000 н.
0000006128 00000 н.
0000006757 00000 н.
0000007028 00000 н.
0000007688 00000 н.
0000007945 00000 н.
0000008547 00000 н.
0000009034 00000 н.
0000009285 00000 п.
0000009873 00000 н.
0000010268 00000 п.
0000058465 00000 п.
0000089249 00000 п.
0000124669 00000 н.
0000124726 00000 н.
0000140759 00000 н.
0000141017 00000 н.
0000141408 00000 н.
0000215322 00000 н.
0000303780 00000 н.
0000304286 00000 п.
0000305434 00000 н.
0000305707 00000 н.
0000306012 00000 н.
0000306063 00000 н.
0000306138 00000 н.
0000306218 00000 н.
0000306382 00000 п.
0000306439 00000 н.
0000306597 00000 н.
0000306653 00000 н.
0000306803 00000 н.
0000306859 00000 н.
0000307031 00000 н.
0000307087 00000 н.
0000307195 00000 н.
0000307251 00000 н.
0000307359 00000 н.
0000307415 00000 н.
0000307517 00000 н.
0000307573 00000 н.
