Как подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Инструменты:

  • отвертка;
  • плоскогубцы;
  • нож;
  • индикатор напряжения;
  • уровень;
  • защитные очки и перчатки.

Советы:

  • перед началом работ отключите электропитание в квартире;
  • прежде чем прикасаться к любому из проводов, с помощью индикатора напряжения убедитесь, что на него не подается напряжение;
  • если вы не хотите рисковать, обратитесь за помощью к профессиональному электрику.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.

Устройство розетки.

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали». После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как подключить розетку своими руками

Умеете ли вы правильно заботиться о собственном доме? Конечно, в понятие заботы входит и создание уютной атмосферы, и наведение чистоты, и поддержание бытовых удобств в работоспособном состоянии. И последнее — одна из главных составляющих комфорта. Если в доме протекают краны или искрят розетки, жить в нем как-то не очень удобно, а в некоторых случаях даже опасно. Давайте сейчас рассмотрим самое простое — подключение розетки без замены электропроводки. Дело это по плечу любому человеку, умеющему держать в руках отвертку.





  1. Типы розеток, используемых в жилых помещениях
  2. Монтаж розеток своими руками



Типы розеток, используемых в жилых помещениях

Что такое розетка, знают даже дети. Розетка — это устройство для подключения к общей электрической сети различных электроприборов. Сама розетка состоит из внешнего изолирующего корпуса и рабочей части, в которой на изолирующей же основе установлены клеммы для подключения электропровода и пружинные контакты для штепсельной вилки. Казалось бы, схема розетки достаточна проста. Но технический прогресс не стоит на месте и современные розетки не так уж и похожи на те, которые использовались во времена наших родителей. А при замене розетки все-таки стоит знать устройство и старых, и новых устройств.

Так какие же типы розеток существуют? Классификация электрических розеток может быть как по назначению, так и по конструкции.

Систематика розеток по их конструкции

Рассмотрим сначала конструктивное деление розеток на типы:

  • накладные розетки для открытой проводки — устанавливаются непосредственно на стену с использованием щитка-подложки из дерева или пластмассы там, где проходят провода, проложенные прямо по поверхности стены (на сегодняшний день применяются чаще всего в небольших деревянных домах)
  • встроенные или скрытые розетки для внутренней проводки — устанавливаются внутри стены в специальном отверстии с подрозетником, провода также проложены внутри стены и подводятся непосредственно к подрозетнику
  • розетка с винтовым зажимом клеммы — в этом случае провод от электросети вставляется между двумя пластинами и фиксируется специальным винтом, такой способ на данный момент считается наиболее надежным
  • розетка с клавишным зажимом — фиксация контакта происходит с помощью клавишной пружинной клеммы, при нажатии клавиши пластины расходятся, освобождая пространство для контакта, при отпускании пластины достаточно плотно охватывают контакт

Собираясь заменять розетки, вы сможете убедиться, что сейчас наиболее распространены встроенные розетки с винтовым зажимом. А вот по количеству гнезд для вилки розетки можно разделить на одинарные и двойные. Причем розетка двойная может устанавливаться как в один подрозетник (стационарная двойная розетка), так и в разные — два или более подрозетника с одинарными розетками, расположенных в непосредственной близости друг от друга и соединенных между собой перемычкой с параллельно подключенными проводниками (такая розетка называется собранной).



Группировка розеток по их назначению

Теперь рассмотрим разделение розеток на типы по назначению:

  • розетка с заземлением — с выводом на корпус розетки заземляющих контактов, подсоединенных с заземляющим проводником (предназначена для защиты от пробивающего тока, выходящего на корпус электроприбора)
  • закрытая розетка — в этих розетках гнездо для вилки закрыто поднимающейся сплошной панелью или сами отверстия прикрыты шторками, отодвигающимися только при одновременном введении металлических контактов вилки (устанавливается для защиты маленьких детей, которые могут попробовать засунуть в розетку какой-нибудь гвоздь или просто палец)
  • розетка с программируемым включением/отключением — в конструкцию такой розетки входит программируемый таймер, с помощью которого можно задать четкие временные рамки работы подключенного электроприбора
  • розетка с выталкивателем вилки — с помощью кнопки, входящей в конструкцию розетки, можно просто вытолкнуть вилку электроприбора (такая розетка помогает более долгое время сохранять вилку в работоспособном состоянии)
  • уличная розетка — розетка с повышенными защитными свойствами, позволяющими сохранять работоспособность розетки в любых погодных условиях (степень защиты от IP55 — от пыли и сильных водяных струй), имеет дополнительную крышку, закрывающую гнездо для вилки
  • розетка для ванной — с повышенной защитой от проникновения влаги (маркировка от IP44)

По поводу этой классификации стоит уточнить, что в последнее время (из-за появления большого количества импортных электроприборов) используются исключительно заземленные розетки — ведь это значительно безопаснее. В старых домах кабель заземления зачастую отсутствует, но провести его не такая уж и большая проблема, с этим вполне может справиться электрик вашего участка. Однако прокладкой заземления лучше заниматься при полной (или частичной) замене проводки во время капитального ремонта, если вы не хотите, чтобы этот кабель был протянут поверх стены. Остальные виды розеток, кроме влагозащищенных, используются исключительно по желанию хозяев. А вот если вы собираетесь провести розетку в ванную (душевую или совмещенный санузел) то, кроме покупки розетки с повышенной степенью защиты от влажности, необходимо еще точно знать, где именно располагать розетки с точки зрения безопасного использования.

Кстати, сетевая розетка устанавливается чаще всего в офисах для большой локальной сети. В домашних же условиях установка такой розетки не обязательна, но лучше всего вам на все вопросы, связанные с подключением к сети интернета, смогут ответить специалисты, проводящие такое подключение.



Стиль и дизайн розеток

Да, и буквально пара слов по внешнему виду розеток. В наше время появился богатый выбор розеток самых различных производителей. Цены на них, что и так понятно, тоже разные: чем солидней «лейбла», тем больше цена. Однако большинство из нас, желающих установить розетку самостоятельно, предпочитает средние расценки — где оплата идет именно за качество, а не за «крутость» фирмы-изготовителя. Но в любом случае при установке новых розеток следует проследить, чтобы и розетки, и выключатели гармонировали по стилю и дизайну со всем интерьером нашего жилья. Вряд ли кому-то будет приятно увидеть в уютной спальне розетку стиля техно, с его лаконичными, но отнюдь не романтичными чертами. Да и наоборот будет тоже как-то не очень. Так что, делая выбор, думайте не только о функциональности розеток, но и о той эмоциональной составляющей, которую они привнесут в ваш дом.



Монтаж розеток своими руками

Ну что, с выбором новых розеток уже определились. Осталось установить их на свои места. В этой статье мы рассматриваем монтаж новой встроенной розетки вместо старой, а перенос розетки на другое место, подключение заземления и полная замена электропроводки — это уже темы для отдельного разговора.

Схема замены розетки

Общая схема подключения новой розетки выглядит таким образом:

  • отключить электропитание на щитке (выключить автомат или вывернуть пробки) и, для тех, кто любит абсолютную надежность, одеть резиновые перчатки
  • проверить отсутствие тока в розетке — индикатором или любым электроприбором, например, феном или настольной лампой
  • снять старую розетку (отвинтить верхнюю крышку с гнездом, ослабить монтажные лапки, вынуть старую рабочую часть, отсоединить провода)
  • почистить подрозетник, если он есть (при отсутствии подрозетника можно даже установить новый, зафиксировав его гипсом или алебастром) и вытащить все провода для наиболее удобного доступа к ним
  • подготовить провода к подсоединению (обрезать до нужной длины — где-то на ширину ладони, снять общую оплетку, зачистить концы проводов примерно на 1-1,5 см, при необходимости — пропаять)
  • подсоединить провода к рабочей части новой розетки
  • аккуратно подогнуть провода, вставить в подрозетник рабочую часть розетки, прикрепить ее винтами к подрозетнику или просто отрегулировать монтажные лапки, чтобы рабочая часть сидела в подрозетнике крепко и ровно
  • установить декоративную рамку
  • привинтить верхнюю крышку новой розетки
  • включить электричество

Теперь пройдемся по тем мелочам, которые могут оказаться важными.

Некоторые нюансы подключения проводов

Если вы живете в старом доме, где даже нет заземляющего провода, ваша задача упрощается, так как по большому счету абсолютно неважно, подключаете вы к клеммам розетки фазу или ноль. Поэтому в данном случае идет обычное подключение питающего провода без разделения их по фазе. Главное, чтобы не прицепить оба провода к одной клемме, но в одинарной розетке сделать это очень затруднительно.

В достаточно новых домах заземление уже проведено и поэтому к двум питающим проводам добавился провод заземления. Тут уже необходимо точно знать, какой кабель какую функцию выполняет, чтобы правильно провести их подсоединение к рабочей части розетки. В этом случае на помощь приходит цветовая маркировка проводов:

  • фаза — провод обычно имеет белый, красный или коричневый цвет изоляции
  • ноль — синий (голубой) или черный цвет изоляции
  • земля — желто-зеленый, или желтый, или зеленый цвет изоляции

Единственное отличие при подключении розетки с заземлением от обычной состоит в подсоединении кабеля «земли» к центральной клемме с усиками, выходящими в корпус розетки.

Подключать провод к винтовому зажиму клеммы можно двумя способами: просто просунуть ровный зачищенный контакт между пластинами зажима или завернуть конец провода вокруг винта колечком. Второй случай обеспечивает наиболее надежный контакт, следует только заворачивать кольцо по часовой стрелке — в направлении прикручивания винта.

Зачищать концы проводов также следует правильно. Самый лучший способ — воспользоваться специальным приспособлением для снятия изоляции, не повреждающим провод. Однако далеко не в каждом доме имеется подобный инструмент (ну, разве что вы профессиональный электрик, но тогда вам нет нужды искать советы по установке розеток), поэтому воспользуемся тем, что есть под рукой. Для этой цели домашние мастера используют, в основном, плоскогубцы или нож. Причем при зачистке многожильного провода нужно изоляцию подрезать по кругу и снять, а вот с одножильного провода изоляцию состругиваем, как будто затачиваем карандаш, чтобы не задеть сам провод. Зачищенный медный кабель нужно будет еще и пропаять для увеличения срока службы.

Как подключить двойную розетку

Про одинарную розетку уже все понятно, теперь стоит обрисовать установку двойной розетки.

Стационарная двойная розетка монтируется точно так же, как и одинарная. Нужно только внимательно проследить, чтобы питающие провода были подключены к разным токопроводящим пластинкам, иначе при включении электричества вам гарантировано очень красивое короткое замыкание.

А вот подключение собранных розеток чуть более сложное. Для него нужен кусок кабеля, соответствующий тому, который подсоединен к основному подрозетнику. То есть если в подрозетнике, куда сделан вывод проводки общей сети, три провода (питающие и заземление), то и дополнительных проводов тоже должно быть три. Эти дополнительные провода протягиваются между подрозетниками, и в первом подрозетнике (где уже есть выход основного кабеля) к зажимам клемм подключается по 2 провода — от основного кабеля и от дополнительного, во втором же подрозетнике подсоединение проводов проводится стандартно. Более подробно этот процесс показан на видео.

Вот и все! Это действительно несложно — наверняка в школе, на лабораторных работах по физике, вы собирали и более трудные схемы. Как говорится, если мастер взял отвертку в руки, то дело его начинает бояться. Так что за отвертку и вперед, на покорение новых вершин мастерства. И этот опыт вам явно пригодится в дальнейшем, ведь для нормальной работы розеток их стоит хотя бы раз в год-два профилактически вскрывать и осматривать, все ли в порядке с проводами и контактными. И тогда ваша домашняя электрическая сеть будет работать как часы, возможно даже швейцарские. Удачи вам!

Как подключить розетку правильно своими руками

Электрик в доме

Энциклопедия об электричестве от А до Я

Каталог мастеров

Найдите лучшего мастера или фирму в своем городе

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

  • Возможные варианты подключения розеток Подключение обычной розетки
  • Подключение последовательно нескольких розеток
  • Подключение от розетки сети освещения
  • Вывод
  • Как подключить розетку: теория

    Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам, выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением.

    Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, — подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите.

    А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.

    Если вы зачистили правильно, то оголенный провод не должен торчать наружу из клеммы.

    Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным — провод не должен выпадать из клеммы даже при при несильном подергивании.

    Специфика параллельного подключения

    Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

    Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

    Один из вариантов параллельной схемы демонстрирует подборка фото:

    Галерея изображенийФото из При устройстве скрытой проводки кабель для параллельного подключения розеток можно проложить в общей штробе По аналогии с шлейфовой схемой сооружаются гнезда и могут использоваться подрозетники, в каждый из которых заводится трехжильный кабель Подрозетники устанавливаются в выбранную в стене выемку и закрепляются цементным или гипсовым раствором Кромки подрозетников должны быть расположены заподлицо с плоскостью стены. Убедившись в этом, пространство вокруг штукатурят В каждом подрозетнике должно быть по 10 — 15 см собственного трехжильного кабеля, который нужно на 10 см освободить от общей изоляции С проводов, освобожденных от общей изоляции, снимается собственная полимерная оболочка на 10 мм К каждой из групп проводов подключается собственный механизм розетки с учетом обозначенных производителем клемм Подключенные по параллельной схеме рабочие части розеток закрываются общей лицевой панелью Шаг 1: Скрытая прокладка кабеля по параллельной схемеШаг 2: Подготовка спаренного подрозетника к установкеШаг 3: Крепление подрозетников в подготовленной стенеШаг 4: Выравнивание стены вокруг установленных подрозетниковШаг 5: Удаление общей изоляции кабеляШаг 6: Удаление изоляции с ноля, фазы и землиШаг 7: Параллельная установка розетокШаг 8: Установка и фиксация общей лицевой панели

    Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для “Умного дома”, например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

    Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

    Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

    Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

    Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

    Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

    Предназначение провода проще всего определить по цвету изоляции:

  • «фаза» – провода с белым оттенком;
  • «нуль» – изоляция окрашена в синий цвет;
  • «заземление» – оплетка желто-зеленого цвета.
  • Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

    Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

    Соединение проводов выполняют в такой последовательности:

    1. С розетки снимают пластиковую защитную крышку.
    2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
    3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
    4. Гнезда с уложенными проводами плотно затягивают винтами.
    5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

    Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

    Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

    После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

    При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

    Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

    Варианты подключения розетки.

    С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?

    Тут есть несколько вариантов. Лучший из всех возможных — электрический щиток с автоматами.

    Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.

    Если коробка тоже не вариант, то единственное, что остается — это присоединиться к… другой розетке! Принципиально это выглядит так:

    В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

    Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.

    Наиболее часто допускаемые ошибки при монтаже

    Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

    1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
    2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
    3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
    4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
    5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
    6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

    Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени.

    Как устроена электророзетка

    Выделяются основные составные части:

    1. Внешняя лицевая панель (служит для декорации и выбор цветового решения неограничен).
    2. Основание, которое может быть выполнено из керамики или термостойкого пластика.
    3. Металлическая рамка (на ней имеются специальные отверстия по периметру для надежной фиксации).
    4. Контакты фазы и нуля, к которым подключаются жилы проводника (неважно, в какой из них будет подключена фаза, а в какой нуль, распространена маркировка проводов цветом, где синий — нуль, а белый — фаза).
    5. Контакт заземления (расположен посередине, предусмотрен не во всех моделях).
    6. Клеммы для присоединения электропроводов.

    Розетки с доп. функциями

    Устройства с таймером более комфортны в использовании и повышают безопасность работы. Они дают возможность производить переключения во времени. Можно отключить насос через определенное время, включить телевизор перед началом любимой программы, обесточить электроплиту. Подключение к сети производится точно так же, как и у обычных розеток.

    Наличие встроенного УЗО делает работу безопасной в помещениях с высокой влажностью, где есть опасность получить удар током. Наличие датчика внутри обеспечивает своевременное отключение прибора при утечке тока, а также защищает от короткого замыкания.

    Универсальные модели позволяют подключать электроприборы с любыми типами вилок. Для этого у них сделано несколько разъемов.

    Правила

    Предполагается монтаж блоков розеток от 2 до 5 шт., подключенных между собой шлейфом. Правильно выбирается их расстояние от пола, которое должно быть не менее 25 см, что позволит предотвратить попадание влаги при мытье пола. Соединение шлейфом по возможности делать не надо, несмотря на то, что из коробки потребуется вести больше проводов. В комнате для детей электрические розетки располагаются на высоте 150-170 см.

    С целью снижения перегрузки отдельных участков домашней сети целесообразно установить дополнительные розетки. Они очень пригодятся в дальнейшем, когда появятся новые электроприборы. При правильной проводке в помещении не должно быть никаких тройников и удлинителей.

    Следует предусмотреть подключение временных приборов: утюга, ноутбука, пылесоса, зарядных устройств для телефонов или планшетов. В помещениях с повышенной влажностью розетку установить можно только с защитой от влаги не менее IP 44. Если в ванной комнате размещаются стиральная машина и бойлер, к их розеткам подключают УЗО для защиты от поражения электрическим током.

    Типы и нагрузочная способность электрических розеток

    В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396. 1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.

    Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А. Такие розетки предназначены для установки только в жилых помещениях.

    Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника желто — зеленого

    цвета. Розетка заимствована из немецкого стандарта CEE 7/4 и называется Шуко.

    Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников. Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.

    Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.

    Способы крепления

    Типу розетки придают большое внимание. Она может быть внутренней или наружной.

    Розетка внутренняя (а) и наружная (б)

    Внутренняя модель устанавливается в подрозетник, встроенный в стену, и к нему подводится скрытая электропроводка. Наружная розетка монтируется на поверхности, когда проводка открыта. Последний вариант часто применяют при прокладке кабеля в коробе. На бетонную или кирпичную стену розетки крепят через основание с помощью дюбель-гвоздей или шурупов. Под них подкладывают пластину из негорючего материала (паронит, гипсолит). Особенно это важно сделать для деревянных стен. Подрозетник для монтажа не требуется.

    Отдельной группой идут внешние розетки с открытой установкой. Их применяют на садовом участке, на улице, в гараже и всех местах, где могут быть атмосферные воздействия. Высокая стойкость розеток позволяет использовать их в помещениях с повышенной влажностью и в загородных домах. Крепление производится на стену с применением подложки.

    Наружная розетка сверху закрывается крышкой и имеет высокий уровень защиты – IP 55. Модели этого типа устойчивы под воздействием дождя, снега, ветра и солнечных лучей. К ним часто подключаются электроинструменты и техника при проведении работ рядом с домом.

    Внутренняя установка производится в подрозетник. Под его размер в стене коронкой делается выемка, к которой штробят канавку, чтобы скрыть провода. Если используются полые перегородки, для них существуют специальные установочные коробки для гипсокартона.

    Старый металлический подрозетник имеет большой диаметр. Поэтому его придется менять на новый, иначе розетка меньшего размера будет плохо держаться. Коробку аккуратно извлекают из выемки и подгоняют ее размер под новую, которую устанавливают на гипсовый раствор по плоскости стены. Лучше сделать подрозетник немного утопленным внутрь.

    В розетке 4 провода как подключить

    Подключение розетки 4 провода

    Виды устройств и их особенности

    Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

    1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
    2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
    3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

    Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

    Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

    Основные популярные типы

    К ним относятся:

    • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
    • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
    • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

    Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

    Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

    1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
    2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
    3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

    Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

    Возможные способы подключения

    Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

    Шлейф — последовательный метод

    При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

    Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

    Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

    Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

    Звезда — параллельное подключение

    В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

    Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

    Комбинированный компромисс

    При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

    Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

    Что делать с защитным проводом?

    Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

    Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

    Другой способ — монтаж дополнительного подрозетника, призванного сыграть роль монтажной коробки. Потом его прячут под заглушку и камуфлируют отделочным материалом. Это решение позволит сделать распайки/скрутки для фазы с нулем, оснастить их колпачками СИЗ, а провода надежно изолировать.

    Монтаж розеток

    Прежде чем искать, как подключить розетку на 4 гнезда, лучше познакомиться с требованиями и процессом установки простого одиночного устройства. Дело в том, что нет никакой разницы в установке двойных, тройных розеток, или устройств с большим количеством гнезд.

    Полное обесточивание — первое условие для любых электромонтажных работ. При установке надо обязательно ориентироваться на маркировку проводов цветом. Фазные провода (L) могут быть:

    • белыми;
    • бирюзовыми;
    • коричневыми;
    • красными;
    • оранжевыми;
    • розовыми;
    • серыми;
    • фиолетовыми;
    • черными.

    Но все же чаще используют 3 цвета — белый, черный либо коричневый. Нейтраль (N) — нулевой рабочий контакт — голубой или синий. Заземление (PE), которое нередко называют «нулевой защитой», имеет оболочку из желтых и зеленых полос (продольных, поперечных), иногда — желто-зеленый оттенок, а также может быть чисто желтого либо только зеленого цвета.

    Процесс установки розеток выглядит так:

    1. Сначала в стене сверлят отверстие необходимого диаметра под подрозетник, делают штробы для электропроводки. Эти операции не нужны, если задача стоит простая — замена розетки, вышедшей из строя. В этом случае конец силового кабеля вытаскивают наружу, с помощью пылесоса или кисти удаляют весь накопившийся мусор.
    2. Для монтажа подрозетника готовят цементный/гипсовый раствор. После его нанесения в отверстие вставляют установочную коробку, протягивая в нее кабель, фиксируют на одном уровне со стеной. Оставляют работу до полного схватывания раствора.
    3. Затем с концов проводов снимают изоляцию, их заводят в крепления контактов (фаза — слева, ноль — справа, защитный кабель — по центру) и затягивают с помощью отвертки. Проверяют соединение на прочность.
    4. Корпус устанавливают внутрь коробки, выравнивают по горизонтали, с обеих сторон временно фиксируют саморезами. Уровнем корректируют положение, потом затягивают крепеж и распорные лапки, окончательно фиксирующие корпус розетки
    5. Прикрепляют к корпусу крышку, закручивают центральный винт. Включают электричество и индикатором проверяют работоспособность розетки.

    Установка блока из нескольких розеток

    Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

    Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

    1. В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
    2. Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
    3. Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
    4. Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
    5. Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
    6. Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление. Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
    7. Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
    8. Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

    Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

    Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

    Источник: https://dom-i-remont.info/posts/elektrika/8178/

    Провода в розетке, как их нарастить

    Электрический провод (провод) — кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься лёгкая неметаллическая оболочка, обмотка и (или) оплётка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

    Замена розетки дело простое, но не всегда всё идет как вам хочется. Часто происходит так, что нельзя просто взять и подключить новую розетку, потому что не хватает длины старых проводов. Они могут обломиться или же просто конструкция новой розетки отличается и не получается нормально зажать провода. В этой статье мы рассмотрим способы удлинения коротких проводов.

    Жилы проводов

    Провода и кабеля могут иметь однопроволочные жилы – это такие жилы, которые состоят из одной цельной проволоки их называют жесткими или монолитными жилами. При частом сгибании могут переломится. Другой вид – многопроволочные жилы – они мягкие, состоят из нескольких тонких проволочек. Хорошо гнуться такие провода часто называют многожильными или гибкими. Количество проволочек зависит от класса гибкости жилы – чем он выше, тем больше проволочек.

    Как это касается вопроса удлинения проводов в розетке? Дело в том, что от типа жил зависит способ их соединения. Многопроволочные жилы не соединяют с помощью винтовых клеммников или болтами, так как они не предназначены для этого из-за сдавливания проволочек не получится обеспечить хороший контакт. Что делать мы расскажем дальше.

    Клеммники и гильзы

    Для того чтобы удлинить провод в розетке нужно просто соединить «огрызок» старого провода, который торчит из стены или подрозетника с новым больше длины. Иначе нужно прокладывать новый провод от распределительной коробки той, длины которая вам нужна – но это, согласитесь, затратно и глупо в большинстве случаев.

    Различают два основных типа клеммников:

    1. Зажимные. К таким относятся современные клеммники типа ВАГО. Они состоят из подпружиненного контакта и изолированного корпуса. В принципе, зажимные клеммники подходят для использования с проводами с многопроволочными жилами.

    2. Винтовые – состоят из изолированного корпуса и контакта, который зажимается винтом. В зависимости от конструкции клеммника может быть либо металлическая трубка, наподобие гильзы с винтами в которую вставляются концы проводов, либо винтовые клеммы, расположенные на изолированном основании, например, карболитовом.

    3. Гильзы и кабельные наконечники – это электротехнические изделия предназначенные для соединения кабелей с помощью обжимки. Обжимка производится специальным прессом или клещами (в зависимости от диаметра гильзы). Некоторые электрики советуют обжимать гильзы или наконечники с помощью плоскогубцев. Так делать нельзя!

    Вернее, как бы можно, но только для временного пользования или в местах, которые не несут важной нагрузки, например, для низковольтного слаботочного оборудования, типа источников питания для экспериментов и других учебных установок. То есть в тех местах, когда вы знаете на что идете.

    Вывод:

    Гильзы и наконечники, используемые для постоянного пользования должны обжиматься специальным инструментом.

    Логичным будет вопрос «Почему нельзя обжимать гильзы плоскогубцами?». Посмотрите на гильзу – она круглая, провод тоже круглый, соединение двух проводов овальное или круглое (если они скручены). Что это значит? Всё очень просто – когда вы обжимаете плоскогубцами гильза стремится стать плоской – тогда образуются пустоты в гильзах, и даже если сейчас провод вроде бы зажат неплохо, то через время он может уйти в пустоты. Контакт ослабнуть и провод выскочит из гильзы.

    К чему это приведет? Плохо контакт греется, при нагреве начинает портиться изоляция, жилы оголяются – рано или поздно произойдет возгорание или короткое замыкание.

    Здесь же нужно упомянуть колпачки типа СИЗ. Они состоят из изолированного колпачка внутри которого расположена пружина, она нужна для сжатия и удержания скрутки.

    Как правильно обжимать гильзы

    Инструмент для обжимки гильз представляет собой либо клещи, либо различного рода пресса. В том числе оправки для обжимки гильз молотком. В таких устройствах жилу укладывают в П-образный проем, после чего зажимают винтом, либо пассатижами.

    Либо бьют кувалдой в результате чего обжатая гильза имеет форму между круглой и квадратной, что обеспечивает хорошую площадь контакта для протекания тока и удержания жилы.

    Форма матриц бывает разной, некоторые её разновидности вы видите на рисунке ниже. В зависимости от их формы на гильзе или наконечники появляются соответствующие желобки или следы различных форм.

    Для каждого из видов наконечников нужны свои профили матрицы.

    Более совершенными считают опресовщики, которые обжимают гильзу с разных сторон, подобно действию диафрагмы фотоаппарата. Различают в основном гексагональную (шестигранную) обжимку (отлично) и квадратную четырёхсторонюю (хуже).

    Видео: обзор инструмента для обжимки наконечников типа НШВИ с четырёхсегментной матрицей для квадратного обжима – отличное решение для подключение мягкого провода с многопроволочной жилой к автоматам, розеткам или для простого наращивания проводов в распредкоробках и подрозетниках.

    Но из-за их конструкции не всегда удобно выполнить обжим проходного соединения. Зато с гильзами и наконечниками на конце кабеля справляются отлично.

    Пайка и медь

    Соединение методом пайки подходит если нужно удлинить медный провод. Однако у этого способа есть недостаток: если у вас нет возможности обесточить отдельно розеточную группу – нужен газовый или аккумуляторный паяльник. Если такого нет – нужно проситься к соседям. Можно еще нагревать жало горелкой или на конфорке газовой плиты и паять провода пока не остыло.

    Пайка разрешена современными правилами и хорошо подходит для удлинения и соединения проводов. В отличие от сварки – во время пайки не образуется брызг, и вы не повредите обои или другой вид покрытия стен.

    Пайка меди может осуществляться припоем и канифолью, наиболее универсальным припоем является ПОС-61, кстати он часто продается в виде трубки с канифолью – что ускоряет пайку и лужение. Кроме канифоли могут использоваться и флюсы марки ЛТИ-120 и другие. Не используйте для лужения электропроводки кислоты и другие активные флюсы, чтобы избежать выгнивания контактов в соединениях под действием активных веществ.

    Соединение коротких проводов

    Выше были перечислены основные способы соединения проводов, но какой из них лучше подойдет для удлинения концов жил в розетке.

    Рассмотрим условия:

    — Ограниченное место – короткие концы находятся в подрозетнике, где и без того мало место. Поэтому удобно подлезть туда хотя бы плоскогубцами не всегда получается.

    — Если провода медные нужно действовать с минимумом изгибов, чтобы избежать излома жил.

    — Перегревать провода нельзя, потому что на и без того коротких концах недопустимо повреждение изоляции – восстановить будет сложно, а в особо запущенных случаях невозможно без снятия покрытия стен.

    Рассмотрим способы соединения проводов в этих условиях:

    1. Пайка. Если в стене проложен медный провод – вы можете припаяться к его концу. Не паяйте провода под напряжением! Проблемы возникают если вы не можете обесточить комнату отдельно. Одним из возможных вариантов является запитать отдельную розетку с «верхних» клемм вводного автомата, которые находятся со стороны ввода и всегда под напряжением. Или разогреть паяльник от сети, после чего отключить ввод и быстро припаять одну жилу, затем таким же способом вторую.

    2. Винтовые клеммники

    Если места мало, то можно снять с клеммника пластиковую оболочку, а после монтажа заизолировать. Можно использовать и с медными и с алюминиевыми проводами.

    Важно:

    В ЭТОМ СЛУЧАЕ ЖИЛА ДОЛЖНА БЫТЬ МОНОЛИТНОЙ ИЛИ МНОГОПРОВОЛОЧНОЙ, НО ОБЖАТОЙ НАКОНЕЧНИКОМ НШВИ

    3. Зажимные клеммники, например, WAGO

    Это основные способы соединения проводов, разрешенные ПУЭ и безопасные для постоянного использования. Главное – избегайте прямого контакта алюминия и меди и не делайте скруток в любом их виде и проявлении.

    Кстати в этом видео показан не совсем стандартный, но вполне хороший и интересный метод наращивания проводов, на примере выключателя и винтовых клеммников. Он подойдет если концы проводов совсем короткие, а места вокруг очень мало.

    Заключение

    Мы рассмотрели основные способы наращивания проводов в розетках и выключателях и других местах со стесненными условиями. Надеюсь эта статья была вам полезна. Делитесь своими идеями и опытом в комментариях.

    Ранее ЭлектроВести писали об опыте перевода производственного цеха на питание от солнечной электростанции. Мощность солнечных панелей составляет 27 000 Вт.

    По материалам: electrik.info.

    Как подключить розетку своими силами


    Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!


    Какие они бывают


    • Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.

    • Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.

    • Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.

    • Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.

    • Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.

    • Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.


    Самостоятельное подключение


    Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.


    Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное. Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.



    Как подключить несколько розеток


    Это возможно проделать одним из трёх способов:


    • Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.

    • Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.

    • Смешанное подключение. Комбинация двух вышеперечисленных способов.



    Маркировка проводов


    Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:


    • Заземление — жёлтый, зелёный или жёлто-зелёный.

    • Ноль — синий, голубой или чёрный.

    • Фаза — красный, коричневый или белый.


    Провода


    Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.


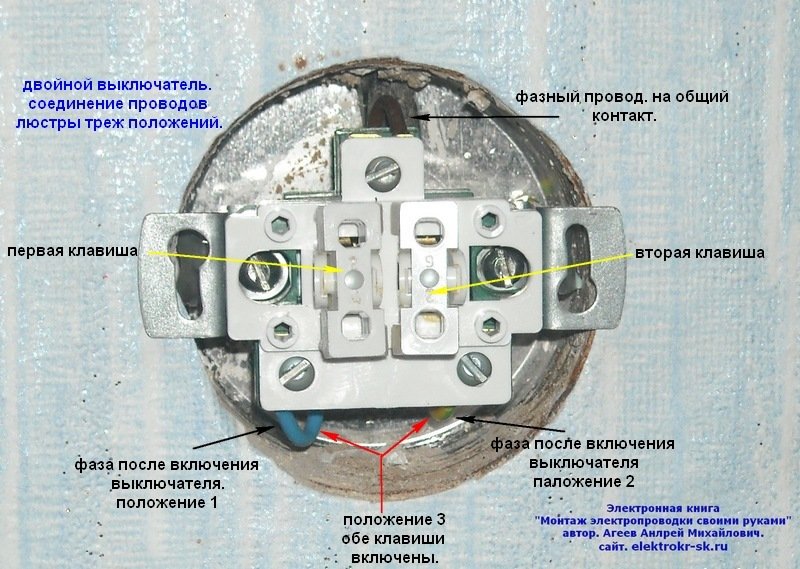

    Что такое двухклавишная розетка


    Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.


    Техника безопасности


    Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

    Как подключить розетку с заземлением

    Что представляет собой розетка с заземлением?

    Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

    Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

    Схема расположения основных элементов розетки:

    Теперь каждый наверняка сможет отличить такую розетку.

    Подключение розетки с заземлением

    Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

    Как проверить заземление в розетке?

    Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

    Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

    Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

    Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

    Процесс монтажа розетки с заземлением

    Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

    Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

    • Перфоратор
    • Гипс
    • Подрозетник
    • Уровень
    • Пассатижи
    • Вольтметр
    • Отвертка
    • Саморезы

    Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

    Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

    Подключение розетки с заземлением

    Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

    Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

    На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

    Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

    Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

    Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

    Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

    Видео об установке розеток с заземлением:

    Больше информации

    Задать вопрос

    Подключение розетки в середине цепи

    Когда розетка попадает в середину участка цепи, а не в конец, обычно в розетке есть два кабеля. Один кабель — это входящий источник питания, входящий в коробку с одной стороны, а второй кабель выходит из коробки, чтобы продолжить движение к «нижним» точкам цепи. (Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.)

    Существует два основных варианта подключения розетки к двум кабелям, проходящим через коробку.

    Во-первых, цепь может быть напрямую подключена к через розетку, то есть входной кабель может быть присоединен к одной паре винтовых клемм под напряжением и нейтралью на розетке, а выходной кабель может быть прикреплен к другому набору винтов. . В этой конфигурации цепь протекает через розетку все время, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

    Второй метод подключения промежуточной розетки — это подсоединить розетку к проводам схемы с помощью гибких выводов , которые входят в провода схемы, проходящие через коробку.В этом случае нагрузка схемы течет как к розетке, так и к любым «находящимся ниже по потоку» розеткам, не зависимо от прохождения через соединительный язычок розетки. Оба метода приемлемы для Кодекса, но использование пигтейлов предпочтительнее по нескольким причинам.

    Прямое подключение через розетку

    С двумя кабелями в электрической коробке, один — это входящий кабель питания или «линейный» кабель, а другой — выходной кабель питания или «нагрузочный» кабель. Нагрузочный кабель питает любые розетки или другие устройства, находящиеся ниже по цепи.

    В стандартной розетке на 120 В имеется три типа винтовых клемм: винты латунного цвета для подключения черных проводов цепи под напряжением, винтовые клеммы серебристого цвета для подключения белых нейтральных проводов и зеленая винтовая клемма для подключения неизолированных медных проводов заземления. .

    Предупреждение

    Имейте в виду, что в старой проводке вы можете не увидеть знакомые черные и белые оболочки на проводах схемы — важно помнить, что латунные винты принимают провода под напряжением, а белые провода — нейтрали.Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

    Чтобы пропустить провод через розетку, подключите один из черных проводов цепи под напряжением к одной из клемм цвета латуни, а другой черный провод — к другой клемме из латуни. Точно так же каждый белый нейтральный провод подключается к серебряному нейтральному выводу. Остались два заземляющих провода — обычно неизолированные медные провода или иногда зеленые изолированные провода. Их нужно скрутить вместе с помощью одного или двух жгутов, соединенных с помощью соединителя.

    Один провод заземления подключается к зеленой винтовой клемме заземления на розетке. Если электрическая коробка металлическая, вам также понадобится второй кабель для подключения к клемме заземления на самой коробке. Обычно эта клемма заземления представляет собой зеленый винт, ввинченный в заднюю часть металлической коробки, но кодекс также допускает выполнение этого соединения с помощью зеленого зажима, который крепится к боковой стороне коробки.

    Предупреждение

    Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для «обратной проводки».«Используйте их только в том случае, если они относятся к типу, который можно закрепить винтом. Вставной разъем ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы почти никогда не используют вставные разъемы на устройствах.

    Электропроводка с косичками

    Чтобы соединить розетку с помощью косичек, каждый из черного, белого и заземляющего проводов в двух кабелях в коробке соединяется вместе с помощью короткого провода, называемого кабелем . Обычно пигтейл представляет собой провод с той же цветовой кодировкой, что и провода схемы: черный пигтейл горячий, белый пигтейл нейтральный, а зеленый или голый медный пигтейл является заземлением.

    Другой конец горячего пигтейла подключается к одной из горячих латунных клемм на розетке. Нейтральный провод подключается к нейтральному выводу, а заземляющий провод подключается к зеленой клемме заземления на розетке. Опять же, если коробка металлическая, вам понадобится дополнительный провод заземления, подключенный к клемме коробки. При использовании этого метода к розетке подключаются только три провода, в отличие от пяти проводов при прямом подключении.

    Почему предпочтительнее использовать косички

    Одним из недостатков прямой проводки через розетку является то, что розетка находится посередине цепи, и любая неисправность в розетке создает проблемы для любых устройств, находящихся ниже по потоку.Любая проблема с розеткой или даже ослабленный провод под одной из винтовых клемм также может привести к потере питания розеток нижерасположенной цепи. Даже диагностировать проблему может быть сложно, потому что, если все розетки теряют мощность, трудно определить, какая из них вызывает проблему.

    Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно вынуть одну розетку из цепи, вы прервете работу остальных последующих розеток. Розетка должна быть повторно подключена, прежде чем цепь, расположенная ниже по потоку, сможет снова заработать, тем временем оставив цепь из строя.

    При разводке с помощью косички эти недостатки устраняются. Проблема или неплотное соединение с одной розеткой не повлияет на расположенные ниже емкости. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

    Одна ситуация, в которой можно не рекомендовать использование пигтейлов, — это если настенная коробка очень мелкая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных гаек и пигтейлов. Если коробка слишком мала, чтобы можно было удобно обрабатывать все косички и разъемы, то решением может быть установка настенной коробки большего размера или обойтись прямой проводкой через розетку.

    Более двух кабелей в коробке

    Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три кабеля, а не один или два. В этом случае один кабель — это линия (входящая мощность), а два других — кабели нагрузки (питающие устройства ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда. Подключайте более одного провода под одной винтовой клеммой. Также не рекомендуется напрямую подключать все три кабеля к розетке, используя как винтовые клеммы, так и вставные клеммы на задней панели устройства.

    Как подключить розетку (Руководство по проекту)

    Фото: shutterstock.com

    Проще говоря, электромонтажные работы опасны. Для проектов любой сложности и сложности мы настоятельно рекомендуем нанять лицензированного электрика. Тем не менее, существуют простые ремонтные работы и обновления, подходящие для экономных мастеров, готовых приступить к работе, уделяя особое внимание деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку. Это простая работа, и если вы примете соответствующие меры предосторожности, она безопасна.

    Добавление новой розетки

    Для добавления новой розетки необходимо проложить кабель между розеткой и электрической панелью дома. Гораздо легче сказать, чем сделать. Для этой работы мы рекомендуем вам нанять лицензированного мастера-электрика, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что разрешение необходимо для новых электромонтажных работ, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить собственное разрешение после прохождения государственного теста.

    Переход на трехконтактную вилку

    Старомодные двухконтактные розетки не заземлены, что делает их опасными в случае электрического повреждения. Без электрика можно безопасно преобразовать двухконтактную розетку в трехконтактную, только если электрическая коробка, в которой находится розетка, сделана из металла, а кабель, питающий коробку, бронирован. Если эти условия соблюдены, коробка обеспечивает защиту от замыкания на землю (даже если розетка этого не делает). Как узнать, не открывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения.Вставьте один выступ в более короткий паз розетки («горячий паз»), затем прикоснитесь другим выступом к винту, фиксирующему лицевую панель. Если тестер загорелся, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлена , вы все равно можете преобразовать ее в трехконтактную, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

    Некоторые рабочие места лучше оставить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных электриков.

    +

    Как подключить электрическую розетку

    МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
    — Отвертка 4в1
    — Тестер напряжения
    — Плоскогубцы
    — Инструмент для зачистки проводов

    ШАГ 1

    Прежде чем идти дальше, это Обязательно отключите питание заменяемой розетки. Подойдите к электрической панели вашего дома и выключите выключатель, связанный с цепью, которая отправляет электричество в соответствующую розетку. После того, как вы отключили питание от розетки, используйте тестер напряжения, чтобы дважды проверить, действительно ли он выключен.Вставьте щупы тестера в два верхних паза на выходе. Если тестер загорелся, вы переключили не тот переключатель на электрической панели, и вам придется повторить попытку. Продолжайте метод проб и ошибок, пока не убедитесь, что в розетку больше не подается электричество. Нет тестера напряжения? Вместо этого вы можете использовать лампу, если вы знаете, что лампа работает. Вставьте лампу в розетку, и если она не загорится, можно продолжать.

    Фото: shutterstock.com

    STEP 2

    Отвинтите лицевую панель розетки.В большинстве лицевых панелей посередине есть единственный винт. Удалите этот винт, и пластина должна легко оторваться. Далее откручиваем крепежные винты, которыми розетка крепится к распределительной коробке. Наконец, осторожно вытяните розетку из розетки.

    STEP 3

    Теперь вы можете увидеть три провода, идущие от стены до розетки. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода вогнуты в отверстия в задней части розетки, нажмите на фиксатор и потяните за провода, предполагая, что они не выходят сами по себе.Отложите старую розетку.

    STEP 4

    Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку от розетки. Обязательно сориентируйте загнутый конец провода так, чтобы его изгиб проходил по часовой стрелке, в том же направлении, в котором вращается винт при его затягивании.

    STEP 5

    Подключите заземляющий провод к зеленому винту, используя ту же технику, что описана выше.

    STEP 6

    Подсоедините токоведущий провод (черный) к золотому винту, который является последним оставшимся на выпускном корпусе.

    STEP 7

    Осторожно протяните провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью монтажных винтов вверху и внизу. Наконец, поместите лицевую панель над розеткой и прикрутите ее обратно.

    ШАГ 8

    Вернитесь к электрической панели и включите питание розетки, которую вы теперь закончили заменять.

    Некоторые рабочие места лучше оставить профессионалам

    Получите бесплатные оценки от ближайших к вам лицензированных электриков.

    +

    Электрические схемы для добавления новой розетки

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    Эта страница содержит схемы для добавления новой электрической розетки к существующей цепи. Включены меры по использованию существующей цепи розетки или цепей освещения и переключателей в качестве источника для новой розетки.

    Подключение новой розетки к другой розетке

    Чтобы добавить новую розетку к группе уже установленных розеток, соедините новые провода с одним набором проводов на одной из существующих розеток. Проложите двухжильный кабель от существующей розетки к новому месту розетки.

    На этой схеме каждая розетка подключена к следующей с помощью клемм для передачи напряжения, поэтому каждая розетка имеет 4 подключенных к ней провода, не считая заземления. Чтобы подать напряжение на новую розетку, отключите оба черных и оба белых провода от существующей розетки. Соедините оба существующих черных провода вместе с черным проводом, идущим к новой розетке, и коротким гибким проводом для подключения к существующей розетке. Таким же образом соедините белые провода. Кроме того, соедините провод заземления от нового кабеля с другими проводами заземления в розетке.

    Схема подключения новой розетки выключателя света

    На этой схеме показана проводка для новой розетки, добавленной от выключателя света. Переключатель должен иметь всегда находящийся под напряжением провод для источника и нейтральный провод для обратного пути. Эта розетка не может быть добавлена ​​к переключателю, подключенному как петля для управления освещением.

    Здесь горячий источник соединен кабелем обратно с переключателем и с черным проводом на новом двухжильном кабеле, идущем к новой розетке.Нейтраль соединяется в распределительной коробке как с существующим светом, так и с белым нейтральным проводом в новом месте. Наконец, новый провод заземления соединяется с другими проводами заземления в распределительной коробке.

    Подключение новой переключаемой розетки от светильника

    Здесь новая розетка добавляется к существующей цепи светильника, создавая новую переключаемую розетку. Источником для этой схемы является выключатель света. Соединения выполняются на осветительной арматуре путем отсоединения черного и белого проводов от светильника.Новые выходные провода соединяются с каждым из этих существующих проводов вместе с гибким проводом для подключения обратно к клеммам освещения. При таком расположении новая розетка будет выключаться и включаться вместе с осветительной арматурой.

    Подключение новой розетки к светильнику

    На этой принципиальной схеме показана проводка для новой розетки, подключенной к существующему осветительному устройству, где источник тепла находится на потолочной коробке. Для управления освещением используется контур переключателя с доступным нейтральным проводом, соответствующий требованиям NEC 2011.

    Новый 2-проводной кабель идет от коробки осветительной арматуры к новому месту розетки. Горячий источник подключается к новому черному проводу и к черному проводу контура переключателя. Нейтраль соединена с новым белым проводом и косичкой обратно к клемме легкой нейтрали. Новый провод заземления стыкуется с существующими проводами заземления в потолочной коробке. При таком расположении новая розетка всегда горячая.

    Подключение новой розетки к трехпозиционному переключателю

    На этой схеме розетка добавлена ​​к трехсторонней схеме освещения, где источник входит перед переключателями.Он не управляется переключателями, а всегда горячий. Новый 2-проводный кабель проходит от трехпозиционной распределительной коробки источника до нового места выхода.

    Горячий провод источника отсоединяется от цепи в распределительной коробке, и новый черный провод для розетки сращивается. Аналогичным образом нейтраль новой розетки соединяется с нейтральными проводами схемы. Новый провод заземления стыкуется с другими существующими проводами заземления в распределительной коробке. Это дополнение не влияет на существующую схему трехпозиционного переключателя.

    Еще подобное на Do-It-Yourself-Help.com

    Как подключить розетку

    Это гостевой пост Итана Хагана из One Project Closer. Ознакомьтесь с некоторыми из его других мужских работ, например, «Как установить туалет».

    Умение подключать розетку — отличный навык, который стоит включить в ваш репертуар, и, освоив его, вы сможете заменить старые или поврежденные розетки за считанные минуты. Чтобы помочь вам понять, чего ожидать, я создал настольное руководство с изображениями, показывающими, как правильно подключить розетку.

    На этой настольной демонстрации показано, как подключить типичную электрическую розетку . Это означает, что я делаю некоторые предположения, и если вы обнаружите, что проводка в вашем доме выглядит иначе, это не значит, что она была сделана неправильно. Фактически, существует множество возможных вариантов, включая другую схему усилителя, розетку усилителя, калибр проводов, количество проводов и многое другое. С учетом сказанного, то, что я представил ниже, является очень распространенным сценарием, и это отличное место для начала.

    Кодекс и разрешения

    Очевидно, что демонстрация на столе не требует разрешений на вывоз. Однако местный кодекс часто требует разрешения для новых или расширенных цепей, и иногда только лицензированные мастера-электрики могут получать разрешения. В некоторых округах домовладельцы могут пройти стандартный тест и получить разрешения на почти , все они работают в своем собственном доме. Посетите веб-сайт лицензирования и разрешений правительства вашего округа или штата, чтобы узнать подробности для вашего региона. Большинство юрисдикций следуют некоторым вариантам Национального электрического кодекса (NEC), и вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт Национальной ассоциации противопожарной защиты (NFPA).

    Инструменты и материалы

    Большинство электрических проектов можно выполнить с помощью нескольких ручных инструментов. Для этой демонстрации я взял:

    • Отвертка
    • Плоскогубцы линейные
    • Универсальный нож
    • Плоскогубцы
    • Устройства для зачистки проводов (многие устройства для зачистки проводов имеют петельки, устраняющие необходимость в плоскогубцах)
    • Тестер напряжения (на изображении не показан)
    • Розетка на 15 А
    • 14/2 провод
    • Электрический шкаф
    • Проволочная гайка

    Вы можете найти все необходимые инструменты и материалы в местном центре DIY. Розетка на 15 ампер, подобная показанной здесь, стоит всего около 0,60 доллара, а вы можете купить 100 футов 14/2 Romex за 35 долларов! Если вы планируете крупный проект, купите «наборы для подрядчиков» и не упустите купон Home Depot по еще более выгодным ценам.

    Шаг 1. Выключите выключатель

    Если розетка, с которой вы работаете, уже подключена к панели прерывателя, выключите соответствующий прерыватель и дважды проверьте, что он выключен, с помощью тестера напряжения или даже лампы (которая, как вы знаете, работает).Отключив соответствующий прерыватель и дважды проверив вольтметром, снимите лицевую панель. Вы увидите винты вверху и внизу розетки, и после их удаления розетку можно будет вытащить из коробки. Если у проводов достаточно лишней длины, их можно просто разрезать и заново зачистить. Если проводов для работы не так много, их необходимо отсоединить, вытащив винтовой зажим или нажав на отсек для освобождения, чтобы разъединить обратное соединение.

    Новые рабочие электрические коробки будут прибиты к стойке, а переделанные электрические коробки (например, изображенные ниже) будут прикреплены к гипсокартону.Коробка будет иметь как минимум один кабель (пучок проводов), проходящий через заднюю часть. В этой демонстрации показан 2-проводной провод, что означает, что каждый кабель содержит один черный и один белый провод, а также провод заземления.

    Шаг 2: Соединительные провода заземления

    Если вы заменяете существующую розетку, велика вероятность, что вы можете пропустить этот шаг, потому что вы можете повторно использовать существующую сварку. Однако, если какой-либо из проводов порезан или поврежден, их следует обрезать и переделать.

    Так как эта коробка имеет два заземляющих провода, а розетка имеет только одну клемму заземления, нам нужно соединить заземляющие провода вместе с косичкой. Не совершайте ошибку, просто выстраивая провода и накручивая гайку для проводов! Это соединение обязательно выйдет из строя. Вот как это сделать:

    Загните один из заземляющих проводов обратно на себя.

    Обрежьте другой провод заземления до такой же длины.

    Используйте линейные плоскогубцы, чтобы плотно скрутить провода.

    Далее отрезаем концы.

    Наконец, накрутите гайку на место стыка. Убедитесь, что размер проволочной гайки соответствует размеру.

    Шаг 3. Зачистите и подключите нейтральные провода

    На задней панели большинства розеток есть индикатор для удобной работы. Измерительный прибор определяет, сколько оголенного провода должно быть обнажено после снятия изоляции. Достаточно просто обернуть клеммный винт или сделать надежное соединение с помощью возвратного соединения.

    Выровняйте белые (нейтральные) провода и отрежьте их одинаковой длины.Затем снимите изоляцию с помощью приспособлений для зачистки проводов.

    С помощью плоскогубцев или петлеобразователя скрутите оголенный провод в виде полукруга.

    Оберните нейтральные провода вокруг серебряных винтов по часовой стрелке (в том же направлении, в котором вращаются винты) и затяните винты.

    Шаг 4. Подключите провод заземления

    Оберните провод заземления вокруг зеленого винта заземления и затяните винт.

    Шаг 5: Повторите для горячих проводов

    Повторите тот же процесс резки, снятия изоляции и прикрепления горячих проводов к золотым винтам.

    Шаг 6: Закрепите розетку на коробке

    Осторожно проденьте все провода в коробку и закрепите розетку двумя винтами.

    Шаг 7: Установите лицевую панель

    Наконец, установите лицевую панель.

    На этом этапе вы можете снова включить выключатель и проверить розетку.

    ______________________________

    Итан Хаган владеет и управляет веб-сайтом по благоустройству дома под названием One Project Closer.В One Project Closer вы узнаете, как решать проекты, опираясь на экспертные знания профессиональных подрядчиков. Ознакомьтесь с инструкциями по усовершенствованию дома OPC (так называемые Pro-Follows) и следите за ними на Facebook.

    Схемы подключения коммутируемых настенных розеток

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

    Подключение переключателя к розетке

    На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

    Подключение разделенной коммутируемой розетки

    Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина функционирует независимо.Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

    Источник, горячий на переключателе, соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

    .

    При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

    Подключение розетки к шлейфу переключателя

    На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

    Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки.На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

    Подключение разделенной коммутируемой розетки с помощью контура переключения

    На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

    Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

    Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер.Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

    Схема электрических соединений выключателя настенной розетки

    Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

    Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку.Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

    На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

    При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

    Электрическая схема для нескольких переключаемых розеток

    На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

    Подробнее Like This на Самостоятельной помощи.com

    Электропроводка розетки — электрическая 101

    Электропроводка розетки

    На схеме ниже 2--жильный кабель NM подает линейное напряжение от электрической панели к первой розеточной коробке. Черный провод (линия) и белый (нейтраль) подключаются к клеммам розетки, а еще один двухпроводной провод NM, идущий к следующей розетке. Это повторяется до конца цепочки.

    Схемы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую электрическую схему распределительной коробки.

    Типовая схема подключения заземляющего провода модуля

    показана ниже.

    Типовые соединения заземляющего провода для розеток

    Все заземляющие провода и клеммы устройства соединены вместе в каждой розетке.

    В каждой электрической коробке все заземляющие провода соединены вместе.Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

    Типовая схема подключения проводов заземления

    для розеток

    Электропроводка розетки осушителя

    Справа 3--проводный кабель 10 AWG NM подает 240 В от электрической панели к розетке розетки осушителя. Черный провод (фаза «A») и красный провод (фаза «B») подают 240 вольт. Белый провод подает нейтраль к розетке осушителя.

    Заземление показано на этой схеме.

    Электросхема розетки осушителя

    Схема подключения розетки

    Линейный и нейтральный провода не соединены вместе.

    Нейтральные провода соединены вместе, как требуется в многопроволочных цепях , чтобы предотвратить обрыв нейтрали.

    Линейный и нейтральный провода соединены вместе (предпочтительная проводка).

    Что находится внутри электрической розетки?

    Ноу-хау домовладельца

    Иллюстрация Гарри Кэмпбелла

    Треснувшая, плохо закрепленная или (ой!) Электрическая розетка может быть заменена. Но прежде чем отправиться за покупкой нового, узнайте, о чем просить и как безопасно все подключить.

    Предупреждение: Перед тем, как ремонтировать розетку, отключите питание на коробке выключателя.

    Розетка

    Иллюстрация Гарри Кэмпбелла

    Замените, если какая-либо часть лицевой поверхности сломана или если вилки вилки не сжимаются. Убедитесь, что номинальный ток, указанный на лицевой стороне розетки, не превышает номинальный ток, указанный на кабеле.

    Контактные отверстия

    Иллюстрация Гарри Кэмпбелла

    Разные формы обеспечивают совместимость контактов вилки с проводами под напряжением, нейтралью и заземлением.

    Клеммные винты

    Иллюстрация Гарри Кэмпбелла

    Самые безопасные точки подключения проводов. (Вставные клеммы, или «backstabbers» на задней стороне розетки, не так надежны.) Белый провод всегда идет к одному серебряному винту (не имеет значения, какой), а черный провод — к одному латунному. Переставленные провода или ослабленные винты могут вызвать короткое замыкание или удар.

    Винт заземления

    Иллюстрация Гарри Кэмпбелла

    Подключается к оголенному заземляющему проводу для предотвращения поражения электрическим током.

    Монтажный ремень

    Иллюстрация Гарри Кэмпбелла

    Удерживает емкость заподлицо с внешней стороной коробки.

    Неметаллический кабель

    Иллюстрация Гарри Кэмпбелла

    Также известен под торговым названием Romex. Пластиковая оболочка содержит черный (горячий), белый (нейтральный) и неизолированный медный (заземляющий) провода, которые подключаются к панели автоматического выключателя.

    Стальные розеточные коробки и армированный кабель

    Иллюстрация Гарри Кэмпбелла

    В старых домах и некоторых городах, стальные розетки и армированный кабель являются правилом.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
