Струбцина своими руками из дерева или металла

Начинающие мастера, возможно, на первом этапе своей работы обходятся всего двумя инструментами: молотком и ножовкой. Но с приобретением опыта их количества уже становится недостаточно. Всегда нужно склеить две детали и закрепить что-то в тисках или в струбцинах. Струбцина своими руками изготавливается очень легко и просто.

Как сделать струбцину своими руками

Использование инструмента виды и его устройство

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

  • деревянные;
  • металлические;
  • F-образные;
  • C-образные;
  • угловые;
  • кулачковые;
  • G-образные ;
  • зажимы для крепления проволоки;
  • зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

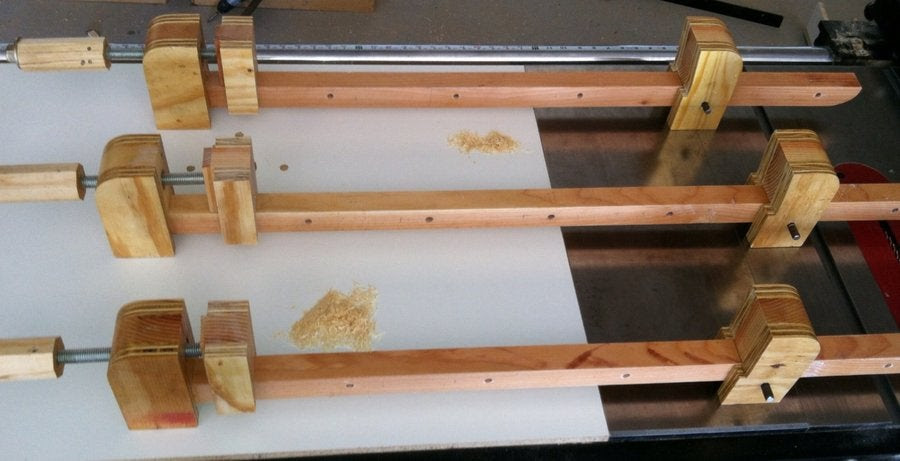

Деревянная струбцина для стяжки

Один из самых доступных и недорогих в производстве примеров для самостоятельного изготовления. Она делается легко, проста в использовании. Для ее производства берутся кленовые или сосновые планки. Минимальная ширина их может быть 5 см, толщина не меньше 0,6 см. В качестве фиксатора используется металлический стержень с четырьмя гайками. Для изготовления ручки понадобиться любое дерево лиственной породы, не имеющее видимых внешних дефектов. Подвижная деталь полностью просушена и легко проходить по металлическому стержню.

На концах стержня располагаются две гайки, которые затягиваются для предотвращения расхождения. Можно воспользоваться простой стопорной, а также оригинальной гайкой с стационарным замком. Дополнительно с обеих сторон накручиваются еще две гайки с шайбами. Эти гайки стопорят друг друга. Обязательно оставляем проем для вращающейся шпильки.

Струбцина деревянная и стальная

Она тоже имеет форму буквы F. Ее ключевым отличием является использование металлических деталей. Долговечность и прочность металла играет в этом случае важную роль. Самой сложной частью является сама пластина, в которую в дальнейшем будет вставляться планка. Необходимо просверлить несколько отверстий. По окончании можно очистить металл с помощью болгарки. Пластинка обязана легко ходить по этой пластине. На противоположном конце пластины сверлиться просвет, которое должно соответствовать резьбе винтовой шпильки.

Конец следует делать под углом для полного соответствия вырезам. Это делается легко шлифофкой на станке. О том, как изготавливать остальные детали, говорилось выше.

Струбцина F-образная своими руками

Делается как из дерева, так из металла. По форме она напоминает штангенциркуль. Изготавливается она из прочной древесины или листов фанеры. На рейке нужно вырезать углубления для фиксации самого подвижного средства. Обычно используется червячная система передвижения планки. Детали крепятся держателем, который фиксируется несколькими оборотами гайки. Когда отпускается держатель, деталь легко извлекается из фиксатора.

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.
Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:

  1. Монтажные.
  2. Ручные.
  3. Угловые.
  4. Винтовые.
  5. Рычажные.

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания. Это немаловажно, например, при склеивании.
Остальные виды струбцин отличаются лишь методом крепления деталей.

Изготавливаем столярную струбцину

При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.
Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.
На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.

Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.

В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.

Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

  1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
  2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
  3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
  4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
  5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
  6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Изготовление прищепочного зажима

Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.

Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.

Следует отметить, что если нужна более крупная модель, то нужно использовать более прочную и толстую фанеру.

Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.

Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.

Как выбрать струбцину при покупке

Струбцина достаточно простое устройство и проблем с выбором не должно возникнуть. Главное перед покупкой проверить ее исправность, чтобы корпус не имел трещин. Винтовая часть должна легко закручиваться и выкручиваться. Посмотреть насколько плотно прилегают губки. Они должны быть ровными. Если в комплекте есть резиновые прокладки, то опробовать их. Они нужны для того, чтобы не оставлять следов на мягких материалах во время крепления. Устройство также должно быть легким и прочным.

Простая струбцина своими руками

Очень полезную и простую вещицу можно сделать для своей мастерской буквально за несколько минут — это струбцина из куска профиля. С помощью неё можно фиксировать заготовки как из металла, так и из дерева. Так что если вам вдруг потребовалось зажать заготовку в нескольких местах — сделать несколько струбцин для таких работ не составит никакого труда.
Размеры профиля бывают разные, вы можете выбрать любой под свои нужды.

Понадобится

  • Кусок стального П-образного профиля.
  • Две широкие гайки, лучше самодельные, если есть такая возможность.
  • Длинный болт.
  • Тонкий длинный болт или отрезок стального прута.

Все есть у большинства в своих гаражах, а если нет, то купить в ближайшем строительном магазине не составит труда.

Изготовление струбцины

От куска профиля необходимо отрезать нужный размер, для этого проводим линию по которой будем резать.

Отрезаем болгаркой по линии. Острые края стачиваем.
Для большей параллельности внутренних плоскостей профиля, подгибаем стороны ударами молотка.

В одной из сторон сверлим сквозное отверстие, диаметром большим диаметра резьбы большого болта.

Просверлили.

Привариваем гайку дуговой сваркой с внешней стороны профиля.

Завинчиваем болт, чтобы удостовериться, что все проходит нормально и не задевает.

Сверху на толстый болт навариваем тонкий.

Это будет ручка, за которою будет вращаться зажимной механизм струбцины.

Чтобы увеличить площадь давления, на конец болта навариваем гайку.

Теперь струбцина готова. Переходим к испытаниям.
Я сделал сразу несколько штук, на это ушло не больше двух десятков минут. Прижимаю стальную пластину к столу. Держится отлично.

Для лучшей работы, неплохим решением будет смазать резьбу, графитовой или другой смазкой.
Существенный минус этой конструкции в том, что при затягивании нажимная подошва оставляет след на закрепляемом изделии, так как вращается вместе с болтом. Для некоторых видов работ это конечно же не креативно, если вам нужно будет этого избежать — подложите под нажимную гайку подкладку из кусочка стали.
Всего доброго!

Смотрите видео

Эту и другие поделки смотрите в видео.

Самодельная быстрозажимная струбцина

В столярном и слесарном деле часто используются струбцины, которые достаточно долго сжимаются и разжимаются. Их быстрозажимные аналоги удерживают заготовки слабо, поэтому не везде применимы. Однако есть конструкция мощной быстрозажимной струбцины, которую можно повторить в домашних условиях.

Материалы:

  • профильная труба 30х20 мм или больше;
  • крепкая накладная мебельная петля;
  • защитная пластина с керном, снятая из магнита акустического динамика;
  • подшипник;
  • втулка для состыковки керна пластины динамика и внутренней обоймы подшипника;
  • листовая сталь 2-4 мм;
  • ручка от болгарки или дрели.

Изготовление струбцины

Для изготовления плеч струбцины используется профильная труба. От нее отрезается 2 одинаковые заготовки удобной длины. Один край каждого обрезка нужно спилить под 45 градусов.

На плечи со стороны ровного торца приваривается мебельная петля.

В пластине с керном, снятой с магнита звукового динамика, делается отверстие. На керн ставится втулка, и набивается подшипник.

Из листовой стали вырезается шайба, соответствующая по диаметру пластине с керном. В ней делается отверстие напротив отверстия на пластине динамика. Шайба приваривается к втулке. Также нужно сварить изнутри втулку и керн. В результате получается мощная катушка.

Катушка выставляется посередине плеча струбцины и приваривается к нему. Варить нужно верхнюю обойму подшипника.

Из листовой стали вырезается 2 тяги.

Они должны соединить отверстия на катушке, повернутые в верхнюю точку относительно струбцины, и отверстия в ее нижнем плече. В качестве осей вращения для тяг используются болты.

Теперь при вращении катушки, плечи струбцины разжимаются и сжимаются. Сведя их вместе нужно вварить в переднюю часть катушки шайбу с гайкой, чтобы поставить на нее ручку от болгарки или дрели.

Чтобы сделать губки струбцины, нужно вырезать 2 квадрата 30х30 мм.

Они привариваются к обточенным гайкам, накрученным на обрезки шпильки или болтов.

В срезанных под 45 градусов торцах струбцины сверлятся отверстия большого диаметра. К плечам привариваются оси губок. Благодаря отверстиям они не зажимаются и могут проворачиваться. На губках нарезается насечка.

Струбцина готова. Благодаря особому механизму зажима она сжимает заготовки практически как тиски, при этом делает это за одно движение ручки, на что уходят секунды.

Смотрите видео

Быстрозажимная самодельная струбцина своими руками из металла

Каждый мастер, занимающийся изделиями и деталями из металла или дерева, не может обойтись без самодельных струбцин. Ранее такой инструмент выпускался в различных модификациях, от специализированных до универсальных. Основная задача состоит в фиксации заготовки для проведения операций по обработке и соединению деталей. Разберем, как изготавливается быстрозажимная струбцина своими руками в различных вариациях.

Угловая струбцина

Этот вид струбцины своими руками из металла предназначен для фиксации двух предметов под прямым углом и соединения между собой любыми методами, однако основное назначение — кондуктор для сварки металлических деталей под необходимым для работы углом. Чтобы ее изготовить должным образом, понадобятся следующие компоненты:

  1. Уголок из стали 40 миллиметров и толщиной 4 миллиметра;
  2. Пластины шириной 50 миллиметров;
  3. Закаленные резьбовые шпильки;
  4. Прутки и гайки для червячного механизма;
  5. Сварочный аппарат, который поможет в изготовлении необходимых устройств;
  6. Дрель вместе с метчиками различного предназначения.

Уголки следует приваривать под углом 90 градусов к металлическим или стальным пластинам. Сваркой крепим червячную конструкцию, а в рабочую гайку вкручиваем шпильку-вороток, дабы на конце собрать упор. Упор обязательно должен свободно проворачиваться. Затем с обратной стороны необходимо просверлить отверстие, куда мы вставляем металлический прут в качестве рычага. Невероятно простая конструкция и практичность использования стали залогом популярности такой струбцины среди всех, кто работает с металлом и делаемыми из него изделиями.

Столярная струбцина

Такие конструкции, использующиеся в столярном деле, бывают следующих типов:

  • Стандартная струбцина, являющаяся наиболее популярной или простой;
  • В виде штангенциркуля для деталей небольшого размера и оперативной фиксации;
  • Самозажимная струбцина для процессов фрезерования и работы с заготовками различной высоты.

Первый вид делается из двух сосновых брусков, гайки с фиксатором, прутки, гайки в форме барашка с резьбой и упорные шайбы. Процесс изготовления весьма простой:

  1. Выпиливаем рабочие клещи из брусков, сверлим отверстия под шпильки с учетом небольшого люфта;
  2. Вкручиваем шпильки и контрим их соответствующими способами;
  3. Обеспечиваем схождение гайками, выполненными либо в форме барашков, либо стандартных гаек для улучшенного натяжения.

Второй вариант применяется в том случае, когда необходима оперативная фиксация небольших деталей. Изготовление ведется из небольших брусков и тонколистовой фанеры. Червячной системой выступают гайки для мебели и шпильки-воротки. Один упор неподвижен, крепим его на конце направляющей рейки, в которой вырезаем углубления для фиксации двигающегося механизма.

Есть как переносной, так и стационарный вариант такой конструкции, где нарезаются пазы для перемещения с креплением неподвижных упоров. Зажимом выступают мебельная гайка, шпилька и вороток. За счет этого можно работать с заготовками любых габаритов.

Самозажимная же конструкция имеет рычаг с эксцентриком на поворотном конце. Поворачиваем на определенный угол, автоматически получается быстрый зажим. Высота регулируется шпилькой на верстаке. Его изготавливают индивидуально для каждой матрицы, в зависимости от ее предназначения и цели проводимых работ.

Трубная струбцина

Сварка металлических труб торец в торец является сложной операцией. Более простой считается приварка трубы к готовой системе. Конструкция для таких случаев изготавливается из металлического уголка и стальных пластин. Фиксировать половинки такого устройства следует традиционным методом, а именно шпильками с резьбой. В результате можно получить достаточно простую и эффективную конструкцию, которая значительно облегчит работу при сварке труб с различными конструкциями.

Имеются и другие виды конструкций, среди которых кулачковые механизмы, ленточные и зажимы для проволоки, которые могут пригодиться для работ со специфическими конструкциями, включая особо хрупкие и тонкие. Однако их изготовление является предметом отдельных мастер-классов и статей на специализированных ресурсах.

Самодельные струбцины являются незаменимыми помощниками для любого мастера, работающего с металлическими и деревянными деталями и изделиями. Изготовить же их достаточно просто и весьма увлекательно. Здесь важно соблюдать технологию изготовления, найти оптимальные инструкции и видеоролики. Покупать же струбцины можно, но они могут в итоге не подойти из-за специфичности заготовок или работы. Именно поэтому следует изготавливать струбцины самостоятельно. Удачной работы с различными заготовками и изготовления самодельных быстрозажимных струбцин!

Быстрозажимная самодельная струбцина своими руками из металла

В процессе работы в мастерской часто требуется что-то зажать, закрепить. С этой работой лучше всего справляются струбцины, зажимы, прижимы и тд. Но если заготовки слишком велики, то простые зажимы будут слишком малы. Для крупногабаритных заготовок, нужны зажимы соответствующей длины. В магазине их возможно найти, но думаю цены на них будут большими. Лучше всего сделать их своими руками, потому-что вы можете выбрать длину зажимов под себя, а также хорошо сэкономить деньги. В этой статье мы рассмотрим подобного рода зажимы, а точнее их называют трубными струбцинами. Изготовил эти самоделки, автор YouTube канала. Внизу я оставлю видео и источник на это видео, если кому интересно можете подписаться на его канал, там вы найдете еще много интересных самоделок.

Для изготовления, понадобится:

1. Труба диаметром 25мм2. Уголок 40*60 мм3. Шпилька М144. Удлиненная гайка М145. Профильная труба 30*30 мм6. Квадрат 12*12 мм7. Рулевая тяга и два отрезка толстостенной трубы

Шаг 1. Изготовление

Все материалы режутся под нужные размеры. Рулевая тяга приваривается к уголку, а к рулевой тяге приваривается кусок шпильки м14. К уголку приваривается кусок толстостенной трубы, который будет служить направляющей по трубе. Потом другой кусок толстостенной трубы приваривается на конец направляющей трубы. Потом к толстостенной трубе приваривается квадрат и на квадрат приваривается гайка м14, на низ приваривается кусок профиля который будет служить ножкой.Далее к толстостенной трубе приваривается кусок уголка и профильной трубы, в толстостенной трубе сверлится два отверстия.

Шаг 2. Последние штрихи и тестирование

Все швы от сварки шлифуются, потом все детали красятся. Теперь осталось лишь собрать эту струбцины. Каковы они в работе вы можете посмотреть на видео.

От себя хочу добавить что на направляющей трубе можно было бы сделать отверстия, чтобы получше закрепить зажим. Если есть какие идеи по улучшению этих самоделок, оставляйте их в х.

На этом можно и закончить, надеюсь вам понравилась эта статья. Спасибо за просмотр, не забываем ставить лайки.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Источник: https://USamodelkina.ru/13849-bolshie-trubnye-strubciny-svoimi-rukami.html

Как сделать струбцину своими руками: инструкции по изготовлению с чертежами, фото и видео

Проведение слесарных или столярных работ в необорудованных для этого местах неизбежно связано с проблемой крепления заготовок.

Очень трудно исключить их перемещение по столу или верстаку в процессе обработки, если те не оснащены специальными зажимами, тисками или другими фиксирующими устройствами. Одним из таких устройств, простым, доступным и универсальным, являются струбцины.

Мы расскажем, что они собой представляют и как используются, а также дадим подробную инструкцию по изготовлению надёжных струбцин своими руками.

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам.

Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации.

Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

    Струбцины такого типа подходят для работы с крупными заготовками

  2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

    Предметы фиксируются за счёт вспомогательного винта и шагового механизма

  3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

    Стубцина подходит для работы с габаритными заготовками

  4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

    Струбцины этого типа упрощают стыковку заготовок под прямым углом

Струбцина своими руками из металла: способы изготовления, чертежи

Сборка струбцин своими руками из металла или фанеры. Конструктивные особенности, область применения фиксатора. Преимущества использования угловых струбцин для сварочных работ.

Даже несложные сварочные работы требуют профессионального отношения к делу. Для получения соединений максимально возможного качества в большинстве случаев необходимо использование специальных приспособлений. К их числу относятся угловые струбцины для сварки, которые можно собрать из металла своими руками. Применение фиксатора позволяет надежно фиксировать соединяемые заготовки, что ускоряет и облегчает процесс получения сварочного шва. Для изготовления потребуется нехитрый набор инструментов, подручные материалы и готовые чертежи струбцин, в соответствии с которыми будет выполняться работа.

Устройство угловой струбцины для сварки

Струбцина – это своеобразные угловые тиски универсального применения, служащие для фиксации металлических заготовок перед сваркой в удобном положении под требуемым углом. В зависимости от способа закрепления детали могут применяться приспособления, отличающиеся конструкцией, формой и размерами.

Опытные сварщики всегда пользуются несколькими типами струбцин, так как в процессе работы может возникнуть потребность в соединении заготовок различной конфигурации.

Серийно выпускается множество моделей угловых струбцин, предназначенных для выполнения определенных работ. Например, для устройства трубопровода может одновременно использоваться несколько приспособлений, устанавливающих свариваемые элементы под углами 15, 30, 45 или 90 градусов. Без применения зажима точно установить детали затруднительно, особенно для работ, требующих высокой точности.

Конструкция угловых струбцин для сварки обладает следующими особенностями:

  1. Губки прижимных элементов имеют большую толщину, что позволяет увеличить жесткость соединения заготовок, исключить выгибание сварочного шва.
  2. Дополнительное использование зажимных винтов предотвращает спаивание участка угловой струбцины с резьбой при разбрызгивании расплавленного металла. Это способствует увеличению срока службы сварочного оборудования.
  3. При производстве электродной сварки под определенным углом применение зажима позволяет расширить рабочую зону.

Конструкция струбцины состоит из двух элементов:

  • подвижной части с зажимным винтом, предназначенным для регулирования степени прижатия заготовок;
  • рамы.

Благодаря наличию подвижного механизма угловые струбцины позволяют надежно фиксировать элементы различных габаритов, геометрических форм, изготовленных из любых металлов. Для удобства выполнения работ возможно одновременное использование сразу нескольких угловых тисков. Большинство производимых серийно струбцин рассчитано на применение для сваривания изделий толщиной до 390 мм.

Передача усилия на зажимные плоскости, а от них – на фиксируемые детали осуществляется посредством Т-образных рукоятей. Выплавленные из чугуна скобы способны выдержать любые температуры, образуемые при выполнении сварки.

Выбирая угловую струбцину, в первую очередь следует ориентироваться на вид предполагаемых работ:

  • приспособления G-образной формы больше подходят для крепления заготовок небольшой толщины;
  • F-зажимы, оснащенные регулируемым прижимным механизмом, используются для обработки деталей внушительных размеров.

Угловые быстрозажимные струбцины могут устанавливаться в гаражах, небольших мастерских и цехах на рабочих столах и верстаках с ровной поверхностью.

Способы изготовления своими руками

Сварочные струбцины заводского производства обладают немалой стоимостью, потому рационально сделать угловой фиксатор своими руками. Такую задачу нельзя назвать сложной, так как для сборки можно использовать годами складываемые в гараже или сарае металлические элементы, которые жалко выбросить. Благодаря простоте конструкции для изготовления угловой струбцины не требуется использование сложного инструмента.

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

Для самостоятельного изготовления струбцины потребуются такие материалы:

  • пара брусков из твердых сортов древесины толщиной 25 мм;
  • лист фанеры толщиной не менее 12 мм;
  • крепежные элементы: шпильки, саморезы;
  • ножовка либо лобзик;
  • дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Угол следует установить максимально точно, так как от него в будущем будет зависеть правильное закрепление заготовок относительно друг друга.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

На удалении в 20 мм от угловых закрепляются бруски упорные, между которыми оставляется небольшой промежуток. Размер его должен немного превышать максимальную ширину подлежащих фиксации заготовок. Шпильки удобнее вкрутить сразу, до прикрепления упорных колодок.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

В первую очередь нужно сделать чертеж или эскиз угловой струбцины, определиться с основными размерами.

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

  1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
  2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
  3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
  4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Пользуетесь ли вы струбциной дома или на работе? Изготовили вы ее своими руками или приобрели готовую в строительном магазине? С какими трудностями и особенностями выполнения сварки вы столкнулись при использовании приспособления? Поделитесь, пожалуйста, своим опытом в комментариях.

Учебное пособие по изготовлению самодельного каподастра за 4 простых шага [Видео]

Если вы хотите узнать, как сделать свой собственный домашний каподастр с нуля, продолжайте читать. В этой статье мы расскажем о четырех простых шагах, которые помогут собрать каподастр своими руками на лету — всего из двух материалов!

Когда вы играете с друзьями, и в миксе появляется новый вокалист, вам может понадобиться играть в незнакомой тональности. Если вы оставили своего верного капо дома, нет проблем! Следуйте этому простому руководству, и вы быстро научитесь делать каподастры.

DIY Самодельное Учебное пособие по каподажу

Вы можете решить загадку смены ключа с относительной легкостью, если знаете, как сделать каподастр на лету. По сути, вам нужна жесткая полоса материала, которую можно закрепить на грифе гитары.

Вот материалы, которые вам понадобятся:

  1. Карандаш или фломастер
  2. 2-4 резинки (средней толщины)

Да, вам понадобятся только два простых материала для этого самодельного каподастра. Если вы не можете найти резинки, хорошей альтернативой будет резинка для волос.

Теперь, когда у вас есть все необходимое, вот шаги, как сделать каподастр.

[cta_split_test id = ”BST-Guitar-Shortcode”]

Шаги по созданию каподастра своими руками

  1. Убедитесь, что ваша гитара настроена.
  2. Поместите карандаш или маркер на желаемый лад.
  3. Сложите резиновую ленту пополам и обмотайте ею оба конца карандаша.
  4. При необходимости добавьте дополнительные ленты для достижения желаемого натяжения. Проверьте это, дернув каждую струну и прислушиваясь к чистому тону.

Вот и все! Это очень простой способ собрать самодельный каподастр на лету из легко доступных материалов. Хотите увидеть процесс наглядно? Посмотрите шаги в кратком видео ниже:

5 причин, по которым каждому гитаристу нужен каподастик

Теперь давайте взглянем на некоторые преимущества использования каподастра, если вы еще не были уверены, что вам нужен один.

  • Капо создает подвижную гайку или ствол.Например, если вы поместите каподастр на второй лад, вы переместите все аккорды на одну ступень вверх (C теперь D).
  • Позволяет играть уже знакомые вам формы аккордов, но в другой тональности. Так что с каподастром, небольшой смекалкой и несколькими аккордами вы можете сыграть некоторые ранее труднодоступные мелодии.
  • Использование каподастра позволяет вам исследовать различные голоса аккордов или инверсии, которые могут сделать звук аккорда ярче или темнее и добавить интерес к игре.
  • Это полезно для изменения мелодии на более удобный диапазон или тональность для вокала.
  • Каподастр добавляет глубины игре с другими гитаристами. Некоторые могут играть открытые аккорды, в то время как другие размещают капо в разных местах, что создает более широкий звуковой диапазон и текстурный интерес.

Теперь вы знаете о некоторых преимуществах использования гитарного каподастра, поэтому, даже если вы мало знакомы с этим инструментом, вы можете начать изучать его возможности.

Вы также узнали, как очень быстро и легко сделать каподастр, если хотите опробовать эти концепции, не тратя денег.

Практикуя свои навыки, обязательно посетите частные уроки игры на гитаре или онлайн-уроки игры на гитаре, чтобы помочь вам достичь своих музыкальных целей, поскольку личная обратная связь является очень важной частью процесса обучения. Получайте удовольствие от своего каподастра, сделанного своими руками, и вперед!

Автор сообщения: Трейси Д.
Трейси Д. преподает гитару, барабаны, фортепиано и многое другое в Эдмонде, штат Оклахома, а также в Интернете. Она преподает с 2010 года и имеет степень бакалавра музыкального образования Христианского университета Оклахомы.Узнайте больше о Трейси здесь!

Как сделать печатную плату в домашних условиях

Мы все хорошо знакомы с печатными платами или печатными платами , поскольку их легко найти в телевизорах, компьютерах и в любом электронном устройстве. Печатные платы широко распространены и чаще всего используются в электронной промышленности. Печатная плата очень рентабельна, она собирает сложные схемы в небольшом пространстве и исключает риск ослабления соединений, в ней есть заранее спроектированные медные дорожки для эффективного и чистого соединения компонентов.

В промышленности существует множество методов изготовления печатных плат, и оборудование, необходимое для разработки печатных плат, очень дорогое. А вот сделать печатную плату в домашних условиях довольно легко. Только вам нужно выполнить несколько шагов, чтобы сделать свою собственную печатную плату. Прежде чем мы начнем, вам нужно получить инструменты и материалы:

Необходимые инструменты и материалы

  • Сверлильный станок
  • Утюг
  • Лазерный принтер
  • Фотобумага / Глянцевая бумага
  • Перчатки
  • Хлорид железа (травильный раствор)
  • Печатная плата
  • Черный перманентный маркер
  • Наждачная бумага или стальная вата
  • Паяльник

Шаг 1

На первом этапе нам понадобится программа для проектирования печатных плат , чтобы преобразовать принципиальную схему в компоновку печатной платы.Для этой цели доступно множество платных и бесплатных программ, некоторые программы с открытым исходным кодом — Cadsoft Eagle, Fritzing, PCBWizard и т. Д. Здесь мы используем программу Dip Trace для проектирования печатных плат. С помощью этого программного обеспечения мы можем разработать схему и макет печатной платы для любого проекта.

В этом уроке мы создаем робота-следящего за линией, используя 8051, на печатной плате. Проверьте его принципиальную схему в упомянутой статье, мы разработали макет печатной платы для робота-повторителя линии.

В этом макете печатной платы мы разработали печатную плату для робота-повторителя линии и 2 стержня для размещения ИК-датчиков.

Шаг 2

После изготовления макета необходимо взять распечатку зеркального изображения макета печатной платы. Печать должна выполняться на глянцевой бумаге / фотобумаге с использованием лазерного принтера.

Шаг 3

На этом этапе нам нужна плата с медным покрытием, и нам нужно обрезать эту медную оболочку до необходимого размера в соответствии с нашим дизайном макета печатной платы.

Шаг 4

Теперь потрите наждачной бумагой или стальной ватой. Он удалит оксидный слой с доски, а также сделает ее шероховатой, чтобы бумага могла правильно приклеиваться.

Шаг 5

На этом этапе поместите это медное покрытие сбоку от отпечатанной стороны фотобумаги и сложите бумагу.

ИЛИ поместите медную плату на распечатанный макет медной стороной вниз к печатному макету и пластиковой стороной вверх.Затем сложите бумагу.

ИЛИ Вы можете вырезать макет печатной платы из фотобумаги и положить ее на медную плату стороной принтера вниз к медной плате. И используйте ленту для виолончели по углам, чтобы как следует приклеить ее к доске.

Шаг 6

Теперь возьмите горячий утюг и начните медленно гладить в течение 5-10 минут или сильно прижмите горячий утюг на некоторое время. Нагревание бумаги перенесет чернила на медную доску.Теперь дайте медной пластине остыть и откройте сложенную бумагу. Если бумага прилипла к пластине, удалите ее с помощью теплой воды.

В некоторых местах чернила не переносятся должным образом на медную пластину или теряют сознание во время удаления бумаги, поэтому используйте черный перманентный маркер и заполните недостающие линии и дорожки.

Альтернативный метод: Если вы очень хорошо рисуете или принципиальная схема очень проста, то вы можете избавиться от печати схемы на бумаге и перенести ее на медную доску, погладив ее.Вы можете нарисовать всю компоновку печатной платы на медной плате, используя черный перманентный маркер. Сначала нарисуйте его карандашом, а затем нанесите маркер поверх карандашного рисунка. Но для сложных схем этот метод не рекомендуется.

Шаг 7

Теперь у нас есть макет схемы под черными чернилами, и нам нужны только медные дорожки под этими черными линиями. Поэтому нам нужно удалить все остальные медные линии, кроме черных линий.

Для этого мы приготовим Раствор хлорида железа (FECL3) , добавив 2-3 чайные ложки хлорида железа в немного воды.Этот раствор называется Etching Solution . Поместите печатную плату в этот раствор на прибл. полчаса. Теперь хлорид железа будет реагировать и удалять открытую медь и не реагировать с замаскированной медью под черными линиями. И мы получаем медную дорожку согласно схеме нашей печатной платы.

Теперь выньте печатную плату и проверьте, удалена ли вся нежелательная медь, если нет, то снова погрузите ее в раствор на некоторое время. Помните, что не прикасайтесь к раствору хлорида железа прямо , либо используйте плоскогубцы или перчатки, чтобы извлечь печатную плату из раствора.Раствор хлористого железа очень опасен и токсичен.

Наконец, извлеките печатную плату из раствора и промойте ее холодной водой.

Весь процесс на шаге 7 называется процессом травления . Чтобы ускорить процесс травления, вы можете либо перемешивать раствор (с погруженной печатной платой) каждые 2-3 минуты, либо использовать немного теплой воды для приготовления раствора.

Шаг 8

Теперь протрите печатную плату металлической мочалкой или мелкой наждачной бумагой, чтобы удалить черные чернила, или вы можете использовать растворитель (ацетон) на ватной палочке, чтобы удалить черные чернила.Теперь вы можете отчетливо видеть блестящие медные дорожки в соответствии с макетом печатной платы нашего принтера.

Шаг 9

На этом этапе возьмите ручную дрель для просверливания отверстий. И просверлите отверстия в соответствии с размещением компонентов. И вырежьте из него часть ИК-датчика (поскольку мы строим печатную плату для этого робота-повторителя линии, используя 8051).

Шаг 10

Пришло время припаять компоненты на этой печатной плате (PCB).

Шаг 11

Теперь разрежьте печатную плату. Средство отрезает ненужные ножки компонента с помощью резака.

На этом процесс изготовления печатной платы завершен. проявляет особую осторожность при глажке печатной платы и при работе с раствором хлористого железа.

Теперь ваша печатная плата перед вами. Взглянуть.

10 советов, как сделать бесшовный бумажный фон дольше

Бесшовные бумажные фоны — один из основных продуктов как для любителей, так и для профессиональных фотографов.Они универсальны, многоразовы и доступны по цене. Тем не менее, я нахожу удивительным, как много фотографов не заботятся о них и не избавляются от них гораздо раньше, чем нужно. Вот 10 советов, как сделать фон долговечным, и два потрясающих проекта своими руками. Один поможет вам утяжелить нижнюю часть фона, чтобы он не скручивался, когда вы его разворачиваете, а другой — это супер доступный способ защитить и сохранить фон, чтобы он не деформировался и продлил срок его службы.

Свой первый бесшовный фон из бумаги я купил в 1976 году.Позвольте мне сказать вам, что для молодого 16-летнего фотографа это был самый крутой фон! Если вам интересно, это был фон 107 ”# 20 Black Savage . Спустя более 40 лет я все еще использую Savage Paper Backdrops в качестве основного бренда и выбора для студийных фонов.

Бумажные фоны — популярное решение для фона, потому что они доступны в огромном ассортименте цветов, плюс с гелями и освещением есть почти бесконечное количество возможностей. Еще один бонус к бесшовным бумажным фонам — это цена.Они более доступны по цене, чем ткань аналогичного размера или окрашенный фон. Это не значит, что вы должны думать о них как о дешевых или одноразовых. На самом деле они как раз наоборот. Бесшовные бумажные фоны предназначены для многократного использования, а при надлежащем уходе и уходе они могут прослужить долгие годы.

Если вы еще не видели их, в прошлом я писал сообщения в блогах о некоторых отличных вариантах фона DIY для портретов, а также об удивительном держателе фона DIY. У меня также есть видео, в котором объясняется, почему СЕРЫЙ — мой любимый цвет фона, и это не так скучно, как кажется.

Хотя решения «сделай сам» отлично подходят для простых портретов, ничто не сравнится с цельным бумажным фоном для универсальности. Кроме того, полное раскрытие: я упоминаю фоны бренда Savage, потому что я действительно использовал их более 40 лет. Я пробовал более дешевые марки, и бумага тоньше и изнашивается намного быстрее, не говоря уже о том, что цвета неоднородны и блекнут. И для ясности: мне не платят за это.

Параметры размера фона

В первую очередь следует подумать о том, какой размер лучше всего подходит для ваших нужд.Это будет зависеть от типа фотографии, которую вы делаете, и от количества пространства, в котором вам нужно работать. Вы не будете просто случайным образом выбирать модификатор света перед съемкой. Вы выбираете модификатор, который даст вам тот свет, который вы ищете, и, следовательно, лучший результат. Выбор фона не должен отличаться.

Фотография продукта

Вы можете получить очень тонкие рулоны, которые отлично подходят для настольной фотографии и фотографии продуктов, шириной 26 и длиной 36 футов.36 футов — это много фона, поэтому, если вы делаете только эпизодические снимки продуктов или столешниц, вы можете рассмотреть варианты фона из пенопласта, плаката или даже ткани.

Выстрелы в голову и выстрелы на три четверти

Большой размер для портретной съемки — это рулон размером 53 x 36 футов. Его ширина составляет чуть менее 4,5 футов, и он отлично подходит для съемки детей, хедшотов и трех четвертей длины. Тем не менее, вы должны быть внимательны, когда снимаете три кадра на четверть длины. Если ваш объект съемки слишком далеко вытянул руки — он будет не на заднем плане.Также помните: чем дальше от объекта вы размещаете фон, тем меньше он становится по отношению к объекту. Так что на мои деньги ширина 53 дюйма предназначена только для хедшотов или портретов.

Снимки всего тела

Самый распространенный размер, который можно найти в студиях, — это рулон 107 дюймов на 36 футов. Это дает вам фон шириной чуть менее 9 футов и достаточной длины, чтобы можно было развернуться, и ваши объекты могли стоять на нем, лежать на нем или даже прыгать по нему. Он отлично подходит для снимков всего тела и даже небольших групп.

Другие варианты фона

Savage также продает рулоны размером 107 дюймов на 150 футов. Да — 150 футов, что является чудовищным рулоном и ужасно тяжелым — но если вы много работаете с бесшовными и часто меняете фоны — это жизнеспособное решение. Некоторые цвета Savage также доступны в размерах 86 x 36 футов и 140 x 105 футов.

Настройка фона

Я предпочитаю вешать фоны на потолок в своей студии. Помните, что в моей домашней студии, через которую я провел вас в этом сообщении в блоге, потолки всего 8 футов, поэтому для меня важно, чтобы фоны были как можно плотнее к потолку. Если у вас более высокие потолки, вы можете легко установить фон на стена.

Если вам нужна портативная установка, вы можете установить фон на подставки и перекладину . ВНИМАНИЕ: если вы не хотите просто уничтожить бумажные фоны и постоянно бороться с подставками, не покупайте дешевый набор подставок для фона. Бесшовный рулон размером 107 дюймов на 36 футов весит 15 фунтов. 150-футовый рулон весит 49 фунтов. Если вы собираетесь использовать эти большие рулоны в портативной установке, вам нужно потратить несколько дополнительных долларов и купить сверхмощную установку. Не думайте, что использование двух осветительных стоек и самодельной перекладины — хорошая идея для больших роллов.

53-дюймовые рулоны весят всего 6 фунтов, поэтому вы можете работать с гораздо более легкой установкой и не столкнуться с проблемами. Подставка DIY из ПВХ, о которой я упоминаю в этой статье, отлично подходит для коротких рулонов.

10 советов по созданию последних фотографий фона

Это советы, которые я усвоил на собственном горьком опыте, повредив фон. Уверяю вас, они стоят затраченных на них усилий.

1. НИКОГДА не раскатывайте бесшовный фон поверх ковра

Возможность развернуть бесшовный фон и поставить на нем объект съемки — большая часть того, что делает эти фоны такими полезными.Это отлично подходит для твердых, ровных полов. Если вы снимаете пространство с ковровым покрытием, вам нужно положить твердую поверхность, например кусок фанеры или оргстекла, между бумагой и ковром. В противном случае бумага будет сморщиваться и сминаться — не говоря уже о том, что каблуки обуви вашей модели будут торчать сквозь бумагу, если она не на твердой поверхности.

2. А-образные хомуты лучшие

Даже если у вас есть роликовая система, которая предотвращает раскручивание фона, A-образные зажимы — самый важный аксессуар для вашего фона.Не покупайте их у поставщика фотографий; это не настоящая фотография. Приобретите 6-дюймовые А-образные зажимы на Amazon . Если вы умен, возьмите за привычку прикреплять их к перекладине, прежде чем распутывать бесшовные. Я не могу сказать вам, сколько раз я тянул бесшовное пуховое полотно только для того, чтобы понять, что я забыл захватить А-образные зажимы, и, конечно же, вес бесшовного полотна просто продолжает стягивать рулон со стержня. Затем вам нужно свернуть его обратно — возьмите A-образные зажимы и начните все сначала, и к этому времени вы, вероятно, уже смяли часть фона.

3. НЕ ПЕРЕДАТЬ НА МЕНЯ

Избегайте ходьбы по бесшовной. Ваша модель может, но вы и ваши помощники не должны! Если вы хотите, чтобы ваш шов прослужил долго, вы не можете обрезать углы на этом. Когда я устанавливаю свои бесшовные рулоны и мне нужно разместить световые стойки или подпорки на бесшовные, я всегда снимаю обувь и хожу только по бумаге в носках. Если вы не хотите снимать обувь, вы можете приобрести съемные бахилы. Эти чехлы одноразовые, но в большинстве случаев их можно использовать многократно.Вы можете купить 50 пар из них менее чем за десять долларов на Amazon. Когда дело доходит до моих моделей, идущих по моему бумажному фону, я всегда на минутку вытираю подошвы их обуви, пока они находятся в кресле для макияжа, и кладу небольшой коврик для ванной прямо на край бумаги и спрашиваю их. чтобы вытереть ноги, прежде чем ступить на задний план. Обязательно время от времени бросайте коврик в стиральную машину, чтобы он не собирал грязь и не возвращал ее обратно на обувь.

4.Лента Gaffer — ваш лучший друг

Gaffer tape — это то, что вам уже нужно иметь в своей студии. Всякий раз, когда вы раскатываете это бесшовное, чтобы ваша модель стояла на нем, заклейте края скотчем. Когда бумажный бесшовный фон раскатывается на гладкую поверхность, он скользит очень легко. Если вы не приклеиваете его, вам лучше иметь действительно хорошую страховку ответственности, потому что вы подвергаете свою модель риску падения. Не говоря уже о том, что закон Мерфи в значительной степени гарантирует, что туфля на высоком каблуке вашей модели найдет край бумаги и разорвет ее, когда она войдет на съемочную площадку.Кстати — НЕ ИСПОЛЬЗУЙТЕ КЛЕЙКУЮ ЛЕНТУ! Лента Gaffers состоит из смеси смолы и натурального каучука, которая позволяет удалить ее, не оставляя клей на бумаге. Клейкая лента дешевле, но она разрушит фон и оставит остатки клея на полу.

5. Сделайте пол сияющим

Кусок плексигласа или прозрачного акрила размером 4 на 8 футов — отличный способ придать вашему полу светоотражающие свойства. Лист 4 × 8 немного сложно хранить в небольших студиях, но если у вас есть место — я очень рекомендую его.

6. Нанять помощника

Я не могу сказать вам, сколько раз я ронял или повредил рулон, потому что я спешил и пытался справиться с этим самостоятельно. Если вам нужно работать в одиночку, не торопитесь и не торопитесь. В идеале попросите помощи, чтобы повесить, сменить и свернуть фон. Они прослужат дольше, и вы будете меньше ругаться.

7. Держите их в чистоте

Я уже говорил вам, как предотвратить появление пятен и грязи на ваших фонах, но на самом деле это все равно будет время от времени происходить.Пластиковые ластики белого цвета без латекса отлично подходят для удаления большого количества подтеков. Эти ластики используются для удаления графита с бумаги и черновой пленки, они очень мягкие и не повреждают бесшовную бумагу. Только не тереть сильно. Также полезны простые салфетки Swiffer Duster. Я всегда протираю ту часть бесшовного шва, на которой стояла моя модель, прежде чем свернуть ее и положить на хранение.

8. Используйте линейку и утилизируйте

Когда вы будете готовы отрезать часть рулона, потому что конец изношен до невозможности, не используйте ножницы, используйте прямой край, например нож для резки коробок или сверхмощный нож для декоративно-прикладного искусства.Поскольку бесшовная бумага толстая и имеет загиб, обрезка ножницами всегда дает неровный и случайный край. Я использую два бруса размером 1 на 4 на 10 футов, которые вы можете купить в хозяйственном магазине менее чем за десять долларов каждый. Один я кладу под шов, а второй использую сверху как линейку, чтобы направлять нож. Этот метод также гарантирует, что вы не поцарапаете поверхность пола в студии.

9. Следите за влажностью

Этот совет применим практически ко всему в фотографии; камеры, объективы и фоны.Если вы фотограф в студии, важно следить за влажностью в помещении студии. Влажность — вам не друг, она может вызвать грибок на линзах и сенсорах, а также привести к деформации бесшовного фона. Вы можете купить простой датчик влажности менее чем за десять долларов. Идеальная относительная влажность составляет от 40 до 50 процентов для предотвращения грибка. Не снижайте уровень влажности слишком низко, поскольку вы рискуете высохнуть резину и смазку в линзах.Если у вас есть проблемы с влажностью в помещении для съемки или хранения, ознакомьтесь с моим советом по хранению DIY в нижней части страницы.

10. Храните их вертикально

Бесшовные бумажные фоны всегда прослужат дольше, если хранить их в вертикальном положении. Если вы храните их висячими или даже лежащими, картонные сердцевины со временем начнут провисать посередине, а затем бумага согнется и станет неровной. Что бы вы ни делали, не прислоняйте их к стене. Доступно несколько недорогих решений для хранения, включая очень простую и очень эффективную бесшовную скрепку для хранения бумаги от Savage.Кстати: хранить их в картонной коробке, в которой они были отправлены, — не лучший план, если вы не находитесь в среде с очень низкой влажностью. Гофрированный картон, из которого сделана коробка, впитывает влагу и увеличивает влажность внутри коробки.

DIY фоновые помощники

Противовес своими руками

Первый из двух моих поделок — это противовес, чтобы нижняя часть бесшовной бумаги не скрутилась, когда вы ее повесите. Savage продает линейку фоновых лидеров по цене 75 долларов.00 и поставляется с рулоном белой бумаги размером 107 дюймов на 36 футов, или они также продают более короткую версию, которая имеет размер 4 фута 8 дюймов и поставляется с рулоном белой бесшовной бумаги размером 53 дюйма. Manfrotto также продает противовес для фоновой бумаги, состоящий из двух частей и работающий на рулонах шириной 4 или 9 футов. Он продается по цене 32,95 доллара.

Мое решение стоит всего 6,50 доллара в вашем местном магазине Home Depot. Просто купите трубу из ПВХ размером 10 футов на 1 1/4 дюйма и две торцевые заглушки размером 1 1/4 дюйма. Затем отрежьте 8 дюймов, чтобы получилась труба длиной 112 дюймов. Это создаст небольшой выступ с каждой стороны бесшовные.

Затем с помощью настольной пилы с очень низко установленным лезвием прорежьте леску длиной 109 дюймов. Когда я делал надрезы, я слегка покачивал трубку, чтобы отверстие было немного шире лезвия — это облегчает вставку бумаги.

Затем все, что вам нужно сделать, это надеть заглушки, и ваша сборка будет завершена. Заглушки приклеивать даже не нужно, а если хочешь покрасить — дерзай.

Чтобы прикрепить противовес, сначала необходимо убедиться, что у вас есть чистый край на конце бесшовные.Важно, чтобы край был прямым и квадратным по бокам, иначе ваш противовес будет криво свисать и заставит заднюю поверхность прогнуться.

Если вы работаете с совершенно новым фоном — он уже квадратный. Если вы отрезаете изношенный или грязный конец существующей бесшовной ткани, у меня есть очень простой способ сделать это. Повесьте фон и убедитесь, что он висит ровно. Если у вас есть потолочные крепления — это несложно. Если вы используете подставки — используйте пузырьковый уровень, чтобы убедиться, что рулон выровнен.Затем распутайте фон сразу за тем местом, где вы хотите добавить противовес. Возьмите маркер Sharpie и просто проведите им по нижней стороне рулона до конца.

Затем разверните фон достаточно далеко, чтобы леска оказалась на полу, или, если хотите, вы можете удалить фон и положить его на пол. Острым лезвием сделайте разрез по линии, только что нарисованной Sharpie. Отогните примерно один дюйм бесшовной ткани и плотно прижмите складку, чтобы получился чистый жесткий край.

Затем просто вставьте этот край в паз на ПВХ-трубе. Я использую несколько небольших кусочков клейкой ленты, чтобы удерживать ее на месте во время движения, а затем провожу полосой по всей длине над канавкой, в которую была вставлена ​​бумага. Как только вы это сделаете, все готово. Повторно повесьте фон или сверните его, и у вас будет ровный противовес, который намного дешевле, чем варианты из обработанного металла, доступные в Интернете.

Хранение фона своими руками

Я также пообещал вам простой совет DIY Storage для ваших бесшовных фонов.Если вы собираетесь держать рулоны на открытом воздухе — стоя, конечно, вертикально — у вас должна быть комната с низкой влажностью, как я уже упоминал. Если вы не можете контролировать влажность и не можете хранить рулоны в вертикальном положении, вы можете приобрести 4-дюймовые трубы для их хранения. Обычная рекомендация — 4-дюймовые трубы из ПВХ. Я лично считаю, что это ужасное решение. 10 футов 4-дюймовой трубы из ПВХ обойдутся вам более чем в 20 долларов, без учета заглушек — не говоря уже о том, что она весит чуть более 20 фунтов.Лучшей альтернативой является покупка гофрированной дренажной трубы длиной 10 футов на 4 дюйма за 7,21 доллара. Купите две твердые 4-дюймовые торцевые крышки с защелкой по 2,52 доллара каждая. Затем используйте простой нож для резки коробок — отрежьте кончик раструба — это конец побольше. Я измеряю свою трубу до 109 дюймов и режу.

Поместите цельнотянутый рулон в пластиковый пакет, в котором он был, и затем вставьте все в трубу. Добавьте защелкивающиеся колпачки с обоих концов, и вы получите прочную воздухонепроницаемую трубку для хранения, которая стоит всего 12,25 доллара. Теперь вы можете складывать рулоны или ставить их, и у вас есть защищенная и свободная от влаги среда для бесшовных.Кстати: это решение весит всего 3 фунта.

Итак, у вас есть: 10 важных и полезных советов, как сделать ваши бесшовные бумажные фоны долговечными, и два проекта своими руками, чтобы сэкономить ваши деньги. Надеюсь, вы нашли это полезным. Так что до следующего раза бери камеру и снимай что-нибудь, потому что твой ЛУЧШИЙ снимок — это СЛЕДУЮЩИЙ снимок. Так что продолжайте учиться, продолжайте думать и продолжайте стрелять. Прощай!

Neewer Photography 3-х роликовая настенная система ручной поддержки фона

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
