Содержание

особенности конструкции и нюансы монтажа

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.
Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

Многощипцовая
Вальмовая
Декоративная
Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

Особенности вальмовой крыши

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья эркера имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

Для формирования надежной опоры всех балок, поддерживающих систему стропил.
Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
Специальная вязальная проволока.
Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
Строительство такой крыши требует больших затрат.

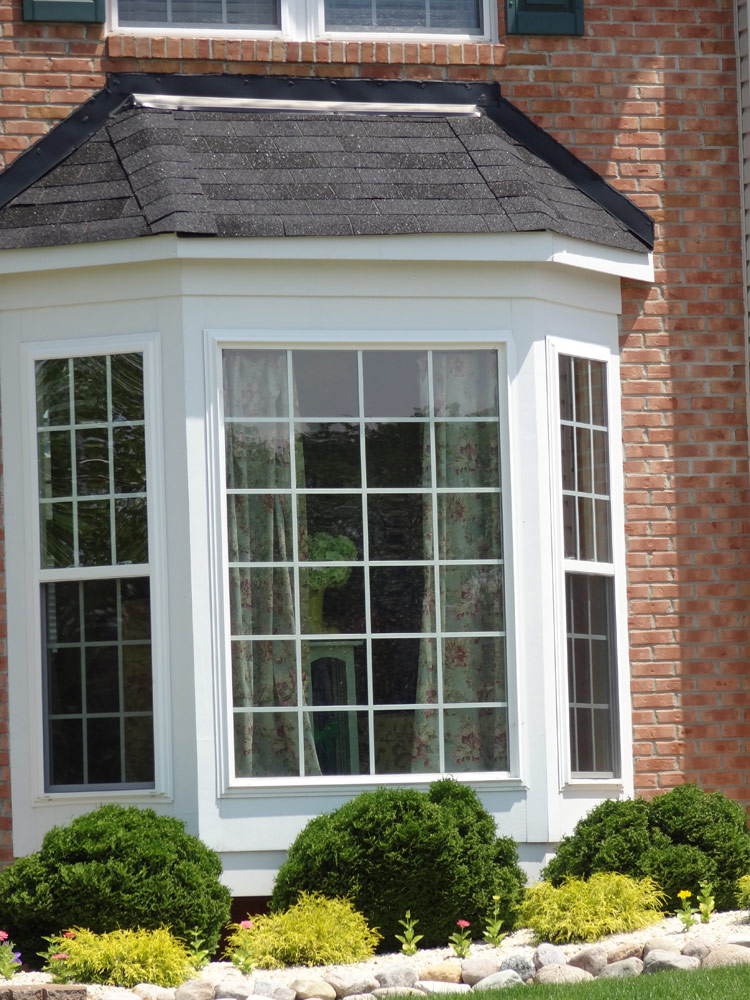

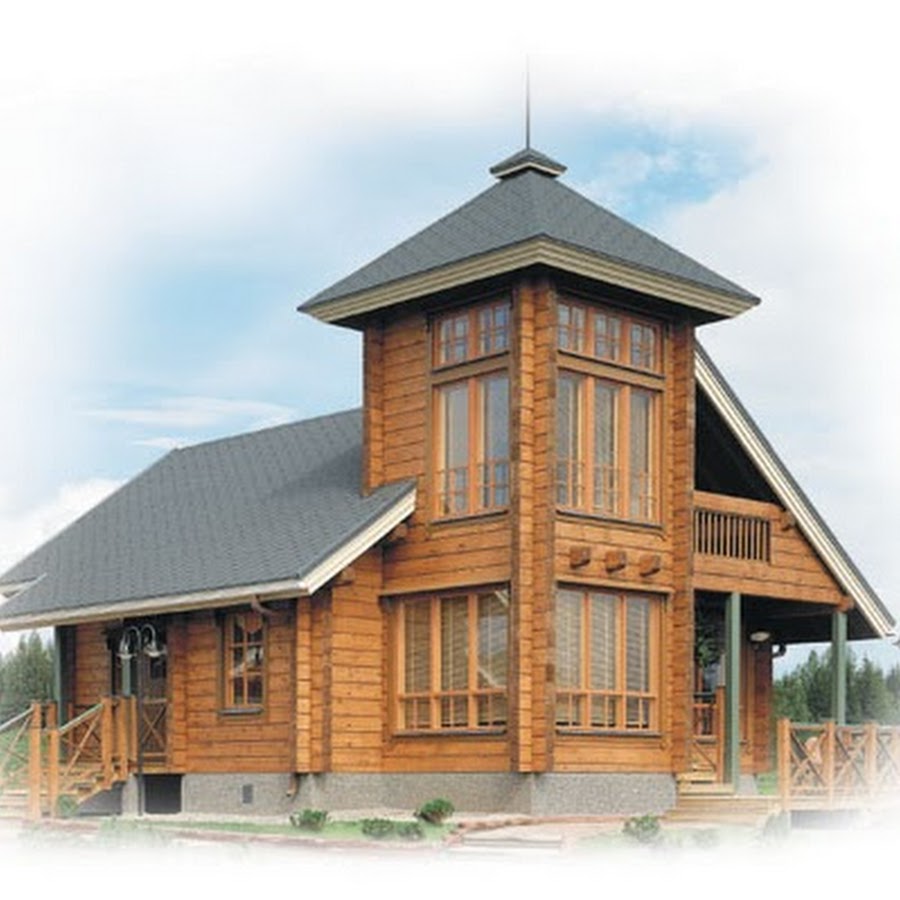

Фото крыш с эркером

Содержание

Подготовительные работы
Стропильная система

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

Статья по теме: Молниезащита частного дома с крышей из металлочерепицы

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

Многощипцовая.
Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
В форме полусферы или декоративная крыша.

Варианты исполнения крыши конверт

Главное конструктивное отличие такой кровли — это отсутствие фронтонов, вместо которых оборудуются дополнительные скаты.

Крыши конверты бывают:

Вальмовые — конструкция с двумя скатами в виде трапеции, и двумя — в виде треугольника.
Шатровые — конструкция состоит из четырех треугольных скатов, которые соединяются коньковым узлом.

Вальмовые

Система стропил в данной конструкции отличается от двускатных кровель с торцовой стороны сложностью примыкания (в двускатных конструкциях стропила одинакового исполнения по всей длине постройки). В данном варианте две несущие конструкции сходятся, в результате обычно применяются наслонные стропила. Монтаж опоры осуществляется на участке примыкания конька с вальмой. Стропила от вальмы, бокового ската сходятся под прямым углом на ребре.

Шатровые

Шатровая крыша конвертом имеет все кровельные скаты в форме одинаковых треугольников — вальм. Все стропильные ноги от скатов сходятся в одной центральной точке (достаточно важно не ошибиться при ее расчете). Если проект выполнен правильно, все стены здания будут равномерно защищены от воздействия атмосферных осадков. Подобная кровельная конструкция одинаково будет противостоять ветровым нагрузкам с любой стороны.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.

Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
Усиливает стены эркера, так как напрямую связывается с ними.

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

Длина диагональных стропильных ног значительно превышает длину прямых стропил.
Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

Можно делать балки любой нужной длины.
Увеличивается устойчивость к нагрузкам.
Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Диагональные стропильные ноги

Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.

Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.

В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

Создает опору для балок, удерживающих стропила;
Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Возведение крыши

Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку.

Существует два конструктивных варианта:

самостоятельная крыша эркера;
объединенная с основной кровлей дома.

Армированный пояс

Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур.

Стропильная система

По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку.

Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Кровельное покрытие

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная.

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Ендовые планки используют двух видов:

верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег.

Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Особенности монтажа

Крыша с конвертом и ее схема — достаточно прочная, надежная, но проблематичная для проектирования и монтажа конструкция, которая требует тщательных расчетов и столярного мастерства. Наиболее сложными узлами считаются коньковые соединения, где диагональные стропила сходятся с коньковым брусом. В общих чертах строительство кровли, формой напоминающих конверт, состоит из следующих этапов:

Закладка мауэрлата. Сначала очередь на верхнюю обвязку дома укладывают мауэрлат. Этим термином называют прочный, толстый брус прямоугольного или квадратного сечения, в который врезаются стропильные ноги. Он необходим для лучшего распределения веса конструкции.
Установка вертикальных стоек. На внутреннюю несущую стену, покрытую лежнем, устанавливают вертикальные стойки, поддерживающие коньковый прогон. У вальмовой крыши минимум 2 стойки, а у шатровой – всегда одна.
Затем происходит установка диагональных стропил, их подрубают таким образом, чтобы они соединялись с вертикальными стойками и коньковым прогоном.
После этого приступают к фиксации рядных и накосных стропил, которые формируют плоскость ската кровли-конверта.
Следующий этап – монтаж обрешетки. Обрешеткой называют рейки, фиксируемые перпендикулярно стропильным ногам, которые распределяют вес кровельного материала.

После сборки стропильного каркаса можно приступать к гидроизоляционным работам и утеплению ската, а затем поверхность крыши покрывают кровельным материалом. Последним этапом кровельных работ будет обустройство водосточной системы и доборных декоративных элементов.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Разновидности конвертных крыш

Крыша конвертом выполняется в 2 вариантах:

Вальмовая – 2 ската в этой модели представляют собой трапеции, а 2 других – равнобедренные треугольники. Если наличествует коньковый прогон, это облегчает расчет схемы и сооружение кровли конвертом. Вальмовая крыша возводится на зданиях прямоугольных в проекции.
Шатровая – все секции имеют форму равнобедренных треугольников. Коньковый прогон отсутствует. Эта конструкция сложнее в расчетах, так как требует точной подгонки элементов. В монтаже шатровая крыша тоже сложнее. Такой вариант подходит для жилого дома или пристройки квадратной формы.

Оба варианта кровли отличаются стойкостью к нагрузкам, надежностью и долговечностью. На фото – крыша конверт шатрового типа.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Достоинства

Крыша конверт – популярное архитектурное решение, которое часто используется в строительстве частных малоэтажных домов. Профессиональные кровельщики утверждают, что шатровая конструкция с точки зрения проектирования, монтажа намного сложнее вальмовой, а расчет ее стропильного каркаса вообще под силу только опытному проектировщику. Достоинствами этих кровель считают:

Большое подкровельное пространство. Большая высота потолка и площадь под кровлей позволяет организовывать жилые мансарды и просторные чердаки.
Хороший сток воды со скатов. Благодаря достаточно большому уклону и количеству скатов талая или дождевая вода с поверхности скатов стекает, не встречая затруднений. Благодаря этому нагрузка на каркас не увеличивается даже во время самых сильных снегопадов и интенсивного таяния.
Защита стен от осадков. Благодаря тому, что фронтоны заменяются на скаты, все наружные стены и их отделка хорошо защищается от атмосферных осадков, а потому сохраняется лучше.
Равномерный подогрев подкровельного помещения. Благодаря тому, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, чердачное помещение и поверхность кровли прогревается равномерно.

Важно! Хотя построить крышу в виде конверта своими руками достаточно сложно, благодаря замене вертикальных фронтонов на дополнительные скаты, конструкция приобретает повышенную ветровую устойчивость, прочность и несущую способность.

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Вальмовые крыши своими руками: чертежи и фото, эскизы и расчеты конструкции

Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и произвести корректный расчет всей конструкции. Нелишним было бы обратиться за помощью к специалисту, который имеет опыт в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция кровли может содержать ломаные линии и неровности, безошибочно просчитать все составляющие элементы будет затруднительно.

Советы по составлению чертежей и эскизов

Перед тем как сделать вальмовую крышу своими руками, пусть даже самой простой конструкции, потребуется разработка проекта вальмовой крыши с чертежами и эскизами. Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:

следует измерить высоту, длину и ширину дома. Согласно полученным данным изобразить схематично фасад и торец дома в удобном масштабе. Таких эскизов необходимо выполнить несколько экземпляров;
при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши, необходимо на одном из эскизов отобразить несколько вариантов контура кровли. Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;

Проект вальмовой крыши, где А1 — ширина основания, А2 — ширина заложения, B — высота подъема, C — длина свеса, D — длина основания

следующим этапом будет нанесение на схему разметки положения наслонных стропил – в этих местах отмечаем точки. Делим длину стены, обозначенную на схеме, на равные отрезки – это и будет шаг между балками. Он может быть от 40 см до 2 м. Но необходимо учитывать, что довольно часто установленные стропильные ноги повлекут за собой чрезмерный расход материала, а большой шаг между стропилами станет причиной использования элементов усиления конструкции;
при определении длины конька необходимо брать во внимание, что прогон должен связывать парное количество стропильных ног. На одном из эскизов необходимо отметить равные отрезки от каждого края стены;
полученные схемы переносятся на общую схему, после чего можно просчитать количество необходимого материала. Длина стропильных ног определяется по внешней стороне, исходя из длины карнизных свесов (около 50 см).

Пример раскладки стропил вальмовой кровли

По числу стропильных ног можно высчитать количество крепежных элементов. Во всех узловых креплениях будут использоваться гвозди. На каждую стропильную ногу приходиться по два крепежных уголка. При заготовке материала следует сделать небольшой запас на случай повреждения материала. Если дом выполнен из кирпича или блоков, необходимо приобрести брус для устройства мауэрлата.

Выбор угла наклона скатов

При определении угла наклона вальмовой крыши следует учитывать климатические условия, в которых ведется строительство. Если климат жаркий, сухой и ветреный – уклон должен быть минимальным, чтобы не допустить перегрева и избежать дополнительной нагрузки. В районах с обильными снеговыми осадками – уклон увеличивают для беспрепятственного схода снега.

Кроме того, при выборе угла вальмовой крыши следует учитывать материал кровельного покрытия, каждый вид которого имеет ограничения по уклону скатов:

шифер – покрытие используется при уклоне кровли от 13 до 60 градусов. В случае если угол наклона менее 13 градусов, то в стыки будет просачиваться влага, а зимой – попадать снег. Это приведет к значительному сокращению срока эксплуатации крыши;
керамическая черепица – оптимальный уклон для этого материала: от 30 до 60 градусов. При укладке черепицы на крыше, уклон которой менее 25 градусов, следует выполнить меры по улучшению вентиляции и гидроизоляции;

Выбор угла наклона скатов кровли

металлочерепица – при укладке этого материала максимальный угол наклона не нормируется, минимальный – 15 градусов;
битумная черепица – покрытие используется для крыш с уклоном свыше 12 градусов. Максимальный показатель угла наклона неограничен. Материал отлично повторяет форму любой поверхности;
битумный шифер – листы этого материала используют при уклоне от 5 градусов. Максимального значения нет, однако от угла наклона будет зависеть шаг обрешетки, а при уклоне от 5 до 10 градусов нужно обустроить сплошной настил;
стальная фальцевая кровля – укладывается при уклонах от 20 градусов. Максимальное ограничение угла наклона отсутствует.

Увеличение угла наклона способствует увеличению площади крыши, что повлечет дополнительные расходы строительного материала. Поэтому если принципиально важно экономить материалы, то это следует брать во внимание при составлении чертежей.

Особенности расчета площади вальмовой крыши

Чтобы определить требуемое количество кровельного материала для покрытия вальмовой кровли, необходимо рассчитать площадь покрываемой поверхности.

Расчет площади вальмовой крыши частного дома

Для вычисления потребуются следующие данные:

учитываются имеющиеся в крыше слуховые окна и трубы дымохода, так как их присутствие обязывает увеличить расход кровельного материала;
определяется длина ската от нижней части конька до края карнизного свеса;
производится расчет стен брандмауэра, парапетов, свесов и других элементов;
расчетом не учитываются примыкания полотен, стоячие фальцы, выступающие элементы брусков.

Чтобы получить точные данные о площади крыши, можно обратиться за помощью к специалистам или воспользоваться современными программами, которые произведут максимально точный расчет. Но если все же вы решили сделать это самостоятельно, необходимо условно разделить всю поверхность на отдельные элементы, площадь которых легко просчитать математически, а затем полученные значения просуммировать.

Чем более точно будет определена площадь, тем ниже вероятность приобретения излишнего материала и нерационального расходования финансов. Количество материалов, требуемое на строительство, должно быть зафиксировано еще на стадии проекта одноэтажного дома с вальмовой крышей. В стоимость этих материалов входит и кровельное покрытие, поэтому от правильного расчета площади поверхности крыши зависят расходы на постройку дома в целом.

Двухэтажный дом с вальмовой крышей

Для расчета площади необходимо воспользоваться планом вальмовой крыши. Следует также учитывать технические характеристики кровельного покрытия (толщину, длину) и методы его монтажа. Толщина материала оказывает влияние на вес покрытия, а зная длину и ширину материала можно расположить его с наименьшим количеством отходов и стыковочных линий.

Для наглядности можно проанализировать использование в качестве кровельного материала керамической или гибкой черепицы. Керамическая черепица – материал тяжелый и превосходит по весу гибкую в 5 раз. Под укладку гибкой черепицы не требуется система стропил и частая обрешетка, однако под нее необходимо укладывать всплошную фанеру или другой материал. Поэтому, чтобы определить стоимость всего строительства и выбрать наиболее выгодный материал, необходимо выполнение расчета вальмовой крыши.

На общую стоимость строительства, без сомнения, будет влиять площадь вальмовой кровли, но при этом стоит учитывать и сложность возведения самой конструкции, особенно если речь идет об обустройстве мансардного помещения. На сложность расчета будут влиять такие элементы, как слуховые окна, отверстия для вентиляции, дымоходы и т. д.

Для примера можно рассчитать площадь четырехскатной вальмовой крыши. С чертежом кровли расчеты произвести гораздо удобнее и требуемые значения будут более точными. На схемах видно, что основанием для крыши служит прямоугольник, два ската представляют собой равнобедренный треугольник, два другие — трапеции.

Схема устройства четырехскатной вальмовой крыши, где L1 — длина, L2 — ширина

В этом случае, тангенс угла наклона треугольной грани равен отношению h (высота кровли) к ? величины b (длина основания треугольника). Так, высоту крыши определяем выражением:

h = (b tan ?)/2.

Длину боковой стропильной ноги (е) можно определить с помощью угла наклона:

е = b/2 cos ?.

Используя Теорему Пифагора можно определить длину накосных стропильных ног (d):

Общая площадь всей кровли вычисляется путем суммирования площадей всех составных элементов поверхности вальмовой кровли, а именно четырех треугольников и двух прямоугольников:

S = 4(eb/2)+2(a-b)e = 2e(b+a-b) = 2ea.

Если требуется рассчитать площадь вальмовой крыши на квадратный дом, то ее значение будет равно сумме площадей четырех треугольных скатов.

Устройство четырехскатной шатровой крыши

Калькулятор расчета площади вальмовой крыши

Ввиду того что не всем под силу самостоятельно рассчитать все параметры кровли, сайты компаний, специализирующиеся на строительстве крыш и реализации кровельных материалов, предлагают воспользоваться онлайн-калькулятором. С его помощью можно узнать точное количество пиломатериалов, изоляционных и кровельных материалов, а также рассчитать длину и сечение стропил для конструкции выбранного типа.

Воспользовавшись для расчета вальмовой крыши онлайн-калькулятором с чертежами и схемами, можно определить, насколько оптимален уклон скатов относительно того или иного кровельного покрытия, способно ли сечение бруса выдержать действующие ветровые и снеговые нагрузки на стропильную систему именно в вашем регионе.

Перед тем как рассчитать вальмовую крышу с помощью программы, необходимо заполнить предлагаемые поля калькулятора: длину и ширину основания, уклон кровли, длину боковых и торцевых свесов, ширину, толщину и шаг доски обрешетки, указать сорт древесины и шаг для стропильных ног. Кроме того, для расчета нагрузки вводятся данные о регионе и типе местности.

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность. С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Дом с эркером (64 фото) » НА ДАЧЕ ФОТО

Дом с эркером

Крыши домов с эркером

Дом с эркером

Дом из бруса

Крыша дома с эркером

Домик эркер балкон

Кирпичный дом с эркером

Проекты двухэтажных домов

Треугольный эркер

Фасады домов с мансардной крышей

Дом с эркером

Двухэтажный кирпичный дом

Дом с эркером

Эркерные окна в доме

Проект j-151-1k

Полукруглый эркер

Проект в Узбекистане с эркеры

Шевалье дом с эркером

Каркасный дом с эркером и мансардой

Коттедж кирпичный двухэтажный

Двухэтажный дом с эркером и террасой

Остекление полукруглого балкона

Дом с эркером

Эркер снаружи

Фасад двухэтажного коттеджа

Дом с застекленной мансардой

Фасад двухэтажного дома с эркером

Красивый дом с эркером

Дом двухэтажный Новация с эркером

Двухэтажный дом с эркером и террасой

Дом 2 этажа с эркером

Двухэтажный кирпичный дом

Усадьба с эркером

Дом с эркером двухэтажный

Дом с эркером и террасой

Домик с эркером

Кирпичный дом с эркером и гаражом

КП Праймвиль

Дом с эркером

Домик с эркером

Дом с эркером двухэтажный

Двухэтажный коттедж

Облицовка круглого эркера

Коттедж с мансардой

Двухэтажный дом

Трехэтажный дом с мансардой

Коттедж с круглым эркером

Английский дом с эркером

Гостиная столовая с эркером

Американская Неоклассика экстерьер

Маленький двухэтажный дом с балконом

Проект двухэтаженого дом

Дом с эркером двухэтажный

Красивый дом с эркером

Экер с панорамными окнами

Проекты двухэтажных домов

Кирпичный дом с эркером

Эркер фасад

Проект дома трасса спереди дома

Двухэтажный дом с эркером 120 м кв

Кирпичный дом с эркером

Кирпичный коттедж с эркером

Дом с эркером (проекты, 50 фото): выразительный экстерьер, привлекательный интерьер

Благодаря большому остеклению, эркер помогает продлить в прилегающей комнате световой день

Эркер (с немецкого «выступ в стене», хотя более четкое представление дает другое толкование — «фонарь», ведь освещенный изнутри эркер действительно сильно его напоминает) – это остекленный выступ на фасаде здания. Фасады домов с эркерами смотрятся не только эффектно, стильно и торжественно, они позволяют добавить уникальности и внутреннему дизайну здания.

Содержание

Кроме эстетической привлекательности, эркер очень функционален:

он помогает увеличить полезную жилую площадь, что особенно актуально для небольших домов (квартир)

благодаря большому остеклению, помогает продлить в прилегающей комнате световой день, за счет естественного освещения экономя на электричестве

Эркер удачно украшает дом, придавая ему необычной формы

Такой выступ может соответствовать по площади целой комнате, а может представлять собой лишь небольшой изгиб стены

с него открывается отличный обзор на прилегающие окрестности

Эркер придаст уникальный вид вашему дому

Проект дома с эркерами: вариативность архитектурных решений

Эркер уже сам по себе – доминирующий элемент во внешнем декоре дома, который позволяет превратить простой проект в некое подобие средневекового дворца, со своей историей, тайнами и атмосферой. Между тем эркер можно достаточно просто сочетать с другими архитектурными элементами украшения фасада:

с балконом – проект двухэтажного дома с эркером на первом этаже, который переходит в балкон на втором – один из наиболее востребованном в загородном строительстве. Снаружи, от самого фундамента, начинается выступ эркера, который, по достижении второго этажа, плавно переходит в балкон, точно повторяющий контуры эркера. Сам балкон при этом может представлять огражденное пространство, быть застекленным или просто крытым

В пространстве, образованном аркой эркера можно устроить домашнюю студию, небольшой спортзал или ванную комнату

с мансардой – вариант для небольшого участка, когда, несмотря на дефицит площади, можно получить компактный, то при этом очень функциональный дом. При этом может быть несколько вариантов размещения эркера – как более традиционный, например, на первом этаже, так менее редко встречающийся – на мансарде. А поскольку мансарду часто отводят под спальню, то такой вариант выглядит вполне органичным

Эркер и мансарда

два эркера – такой вариант позволит получить однозначно уникальный вид здания. Как правило, в таком случае эркерами оснащают кухню/столовую и гостиную. Такое сочетание не будет смотреться чрезмерно только на достаточно больших домах. Желательно, чтобы эркеры были разными по высоте – например, один – на всю высоту дома, второй – поменьше, всего на один этаж. Проект дома с двумя эркерами потребует тщательной и всесторонней проработки – правильно вписать два таких достаточно сложных в архитектурном плане элемента, сохранив общую конструкцию дома надежной и безопасной – задача очень непростая

Дом загородного типа

Эркер на втором этаже

В зависимости от общей стилистики здания, эркеры могут быть разных типов и формы:

квадратный (прямоугольный) – самый простой в реализации, поэтому – самый распространенный. Он не потребует возведения сложных конструкций, проект одноэтажного дома с эркером незначительно прибавит к изначальной стоимости, но зато существенно прибавит к экстерьеру здания Кроме того, такой вариант эркера очень просто разумно вписать в интерьер дома. Несмотря на свою внешнюю простоту, квадратный эркер практичен и удобен

Квадратный (прямоугольный) – самый простой в реализации, поэтому – самый распространенный

круглый – такой вариант еще называют «венецианским», он будет гармонично смотреться как посередине стены, так и вместо одного из углов дома. При этом он сразу становится доминирующим элементом во всем архитектурном ансамбле. И чтобы венецианский эркер не превратился в безвкусное аляповатое пятно, он потребует грамотного и взвешенного дизайнерского подхода – как в экстерьере, так и в интерьере

Круглый эркер

многогранный – за счет сложной конструкции смотрится очень интересно. Проект загородного дома с эркером многогранной формы можно рассматривать как компромисс между простой прямоугольного и изысканностью круглого эркеров.

Многогранный эркер – за счет сложной конструкции смотрится очень интересно

Застекленная терраса

Совет! Пристройка эркера к готовому зданию – возможность эффективно расширить жилую площадь без больших капиталовложений.

Круглый эркер создает ощущение комфорта в вашем интерьере

Эркер в интерьере дома

Функциональное наполнение и дизайн эркера определяется тем, в какой комнате он расположен:

Эркер в гостиной. Такой вариант позволяет получить достаточно изолированную зону отдыха (чилаут) или мягкую зону. Под оконным проемом можно установить диван – это разгрузит основную площадь гостиной, сделает её просторной. Как вариант, для небольшого эркера – два кресла и между ними – журнальный столик, место для уединенных посиделок или разговора с близким другом.

Эркер в гостиной

Круглый эркер в светлой гостиной

Большая и светлая гостиная

Удачный выбор круглого стола в эркере

Эркер с элементами библиотеки

Эркер в столовой. Позволяет грамотно и рационально зонировать пространство – на обеденную (столовую) зону и собственно кухню. В эркере можно поставить круглый обеденный стол, для экономии пространства вдоль окна установить узкую мягкую лавочку или сделать из подоконника посадочные места. С одной стороны, это позволит разместить больше гостей, с другой, при небольшой численности гостей – отказаться от стульев, тем самым сохранив визуальный контакт с кухонной зоной. И человек, занимающийся на кухне, может принять участие в общем разговоре, он не будет чувствовать себе «отрезанным».

Эркер в столовой

Эркер рядом с кухней деликатно создает отдельную уютную обеденную зону, отделяя ее от гостиной

Эркер в белоснежном интерьере

Круглый эркер в просторной комнате

Очень удобно размещать диванчик в эркере

Эркер в спальне. Его можно превратить в маленький будуар, личное пространство для уединений – чтения книг, прослушивания музыки, общения в соцсетях. Здесь потребуется минимум мебели – на высокий поддонник будет достаточно положить несколько стильных мягких подушек (небольшой матрас или даже просто плед). Или вдоль окна установить скамью с нишами для хранения вещей. Вариант с креслами и журнальным столиком – достаточно спорный, только если вы собираетесь принимать в спальне очень близких, самых доверенных людей.

Эркер способствует поступлению большого количества света в вашу спальню

Эркер в спальне

Эркер с большим окном — прекрасное место для отдыха

Эркер с большими окнами пропускает максимальное количество природного освещения в дом

Одно удовольствие — чтение на удобном диванчике в эркере

Эркер в детской. Здесь можно создать рабочее место, игровую зону, но лучше – просто уютный уголок, особенный мир и пространство ребенка

Эркер в детской

Эркер в детской придаст ей необычной формы

Эркер – отдельное помещение. Чаще всего образуется в круглом (многогранной) угловом эркере. Здесь можно устроить рабочий кабинет, уголок стеклянного дома, зимний сад, читальный зал (благо, всегда много естественного света).

Уютное место для отдыха в эркере

Рабочий уголок в эркере

Эркер-лоджия

Высокий застекленный эркер

Совет! Эркер со сплошным остеклением смотрится очень эффектно, но потребует надежной теплоизоляции, поэтому оптимальный подход – остекление только половины выступающей стены. Полностью стеклянный эркер подойдет для летних домиков

Проекты одноэтажных домов с 4-х скатной кровлей, фото, цены, готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

Проекты одноэтажных домов с 4‑х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4‑х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

как сделать правильно- особенности, виды +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

Эркер в деревянном доме или в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая им интересный дизайн и форму.

Что такое эркер

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

способствует увеличению площади помещения;
увеличивает пространство для обзора;
улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качество естественного освещения и экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

настенный;
эркер, который вписан в угол;
угловой.

Так же эркер по форме строения может быть:

треугольный;
квадратный;
многогранный;
треугольный;
прямоугольный;
круглый;
трапециевидный.
полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

особенность строения;
уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
увеличение площади помещений;
появляется возможность применить интересный дизайн;
комнаты дольше могут быть освещены дневным светом;
при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
остекление эркера обходиться не дёшево;
так же потребуется дополнительная покупка отопительных приборов.

В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.

Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

Для начала необходимо составить проект и оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

Если у строителя не большой опыт или нет вообще опыта в строительстве венецианского эркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как монолитный ленточный.

Порядок возведения фундамента остаётся прежним:

Сначала выкапывают траншею;
Затем делают опалубку;
Утепляют;
Армируют;
Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Виды крыш эркера могут быть разными, это зависит от сложности конструкции самого эркера. К примеру:

Вальмовая крыша.

Применяют её для строений продолговатых конструкций. Такая крыша имеет конёк, а так же имеет четыре ската, различной формы. Два ската имеют треугольную форму, а два других имеют трапециевидную форму;

Шатровая крыша.

Такой крышей накрывают эркеры небольших размеров, так же такой вид крыши придаёт эркеру вид башни. Шатровая крыша имеет множество граней и внешне напоминает пирамиду;

Ендова крыша.

Такая крыша связывает крышу эркера с основной крышей дома или стеной здания.

Какой вид крыши выбрать, решать заказчику. Но самым главным критерием при выборе крыши, является то, чтобы она справлялась со своими функциями.

Делаем крышу на эркере

При построении кровли на эркере, чаще всего применяют те же материалы что и на основной кровле. Для покрытия крыши используют такие материалы как:

В том случае, если всё здание представляет собой сочетание сложных конструкций, то покрытие эркера лучше всего совершить ендовой крышей. Потому что крыша такой постройки становиться с множеством скатов и поэтому будет уязвимой к воздействию окружающей среды.

Первым этапом работ будет обустройство армирующего пояса. Данный пояс является опорой для балок и при этом ещё увеличивает прочность кладки. Пояс выполняют из бетона и армированной сетки. Затем идет подготовка необходимых материалов для строительства.

Для строительства крыши необходимы следующие материалы:

оцинкованное железо;
саморезы, шурупы, гвозди;
вязальная проволока;
балки для обрешётки;
подстропильные и стропильные балки.

После того как все материалы подготовлены, можно приступать к монтажу и установке подстропильных балок. В этом случае подойдут брус или доски, которые соединяют при помощи саморезов и шурупов.

Пиломатериал отрезать необязательно чётко по размеру, лучше всего оставить небольшие зазоры. Их можно будет убрать после окончательного закрепления. Перед строительством стропил необходимо выяснить точный угол наклона будущей кровли.

Подгон стропил происходит на земле, но затем их поднимают и сшивают на коньке крыши.

Прикрепляют стропила при помощи пластин из металла с саморезами.

Затем их устанавливают и крепят к подстропильным балкам.

Следующим шагом в строительстве крыши для эркера, является сооружение обрешётки, но до начала сооружения обрешетки необходимо стропильную систему, защитить гидроизоляционными материалами.

После завершения работ по гидроизоляции, сооружают обрешётку. Самой сложной частью в укладке крыши эркера, считается установка ендов, данный процесс требует использования желобов разных видов:

Нижней планки (ПЕН). Планка служит для отвода скопившейся воды или снега;
Верхней планки (ПЕВ). Это декоративный элемент, который позволяет скрыть имеющиеся недостатки кровли.

Планки обычно крепят на ендову доску. Места стыков, на которые может быть оказано негативное влияние окружающей среды, обрабатывают герметиком или уплотнителем. Этот этап является окончательным для наружных работ, но обустройство крыши продолжается изнутри дома.

Крышу далее утепляют, делают пароизоляцию и подшивают.

Очень важно знать, что все пиломатериалы, которые предназначены для строительства крыши, обрабатывают антисептиком.

Применение эркера

На этапе разработки проекта архитекторы не имеют понятия, какое применение эркеру найдут заказчики. Вариантов для использования эркеров масса, мы можем предложить несколько вариантов.

Например:

обустроить спальню;
обустроить в эркере кухню;
обустроить детскую комнату;
так же в эркере может быть обустроена гостиная комната.

Сооружение эркера умелыми руками, придаст дому респектабельный вид, а так же увеличивает площадь комнат и улучшает освещение в доме.

В данной статье мы рассказали, как пристроить эркер к деревянному дому самому. Надеемся, что эта информация была вам полезной. Желаем удачи!

Одноэтажный дом с эркером, проекты, планировки

Для строительства выбирают самые разные материалы, например, популярны дома из пеноблоков с эркером. Это может быть такой вариант, как одноэтажный дом с двумя эркерами. В таком жилище будет еще больше света и простора. А выбрав одноэтажный дом с эркером и террасой, вы получите возможность наслаждаться чудесным видом из окна зимой, а летом — обедать на террасе, дыша свежим воздухом.

В этом разделе вы найдете одноэтажные дома с эркером, проекты, поэтажные план, фото, размеры. Дом обязательно комплектуется одним или двумя эркерами, может включать в себя террасу, Дома могут быть выполнены из любых материалов, монолит, пеноблок, кирпич, брус, газобетон, теплая керамика, по каркасной технологии. Крыши домов с эркером так же могут быть выполнены из различных материалов, таких как, металлочерепицы, мягкая кровля, пескоцементная черепица. натуральная черепицы.

Планировка одноэтажного дома с эркером

Каждый мечтает об уютном и светлом доме для своей семьи, который будет красивым, практичным и надежным. Чтобы воплотить в жизнь такую мечту, идеально подходит вариант одноэтажного дома с эркером. Оригинальный пристрой сделает дом необычным. С его помощью можно удачно выполнить зонирование помещения изнутри, чтобы создать стильный уникальный интерьер. Необычная форма дает возможность для воплощения дизайнерских идей и самовыражения хозяев. Если вы хотите построить для себя одноэтажный дом с эркером, фото стандартных вариантов можно найти на многих сайтах.

Какие задачи выполняет эркер

С помощью этого элемента дома не только выгодно выделяются среди других. Эркер выполняет следующие полезные функции. В случае, когда планировка одноэтажного дома с эркером такая же, как и обычного дома, то у первого будет гораздо больше полезной площади.

Естественный свет лучше проникает в квартиру, что позволяет сэкономить на освещении.

Такое решение позволяет наблюдать за тем, что происходит на улице во время обеда или чаепития.

Современные одноэтажные дома с эркером

Эркеры использовали для строительства еще в 50-х. В наши дни мода на них возвращается. Сегодня их строят и из современных материалов. Например, можно встретить даже дома из пеноблоков с эркером.

При желании можно заказать проект индивидуально или выбрать из уже имеющихся проектов одноэтажных домов с эркером. Среди готовых проектов есть не только стандартные варианты, но и необычные. Например, одноэтажный дом с двумя эркерами. Такой прием позволит проявить еще больше творчества в обустройстве интерьера дома и сделать его очень светлым и просторным. Этот архитектурный элемент дает много возможностей сделать свой дом уникальным. Можно подобрать вариант одноэтажного дома с эркером и террасой, эркером и мансардой и т. д. Все зависит лишь от вкусов, фантазии и пожеланий будущих хозяев дома.

Почему нужно выбрать одноэтажный дом с эркером

Многие люди предпочитают красивые частные дома тесным квартирам и заказывают строительство дома по выбранному проекту. Отличным вариантом в этом случае будет одноэтажный дом с эркером. Этот необычный элемент сделает любое жилище неповторимым как снаружи, так и изнутри. Существует очень много разных вариантов одноэтажных домов с эркером, фото которых в большом количестве есть в интернете. Из них можно почерпнуть немало интересных идей. Там есть и проекты одноэтажных домов с эркером.

Преимущества эркера в одноэтажном доме

Такой дом будет не только очень оригинальным. Он обладает и другими преимуществами. Сравнив планировку одноэтажного дома с эркером и такую же планировку дома без него, можно увидеть, что эркер значительно увеличивает полезную площадь изнутри. Дом будет намного светлее, так как в нем больше окон.

Изнутри обеспечивается хороший обзор на участок и внутренний двор.

70 фото идей выразительных проектов для постройки

Сегодня почти все современные офисные здания, как и жилищные новостройки, украшены таким модным элементом архитектуры, как эркер. С немецкого языка слово переводится, как часть дома, которая выступает из плоскостей фасада. Если вы хотите придать зданию немного аристократичного вида, то посмотрите фото дома с эркером и убедитесь в том, что это идеальный вариант, который ко всему прочему во время строительства позволит проявить всю свою фантазию и удивить соседей.

Несомненным плюсом использования эркера в доме является то, что он застекляется по длине всего периметра, что положительно влияет на параметры инсоляции, а также освещенности.

Оглавление статьи:

В чем функциональные преимущества эркера?

Во-первых, он дает возможность увеличить жилую площадь, что особенно актуально для больших семей и маленьких квартир, домов.

Во-вторых, с эркера может открываться отличный вид на прилегающую к дому территорию.

В-третьих, благодаря ему можно максимально эффективно провести в квартире (доме) зонирование.

В-четвёртых, это отличная возможность сэкономить на потреблении электричества, поскольку остекление позволяет автоматически продлить в помещении световой день.

От массовой застройки к интересным проектам

Если вас интересуют необычные идеи строительства – в этом вам помогут проекты домов с эркером, которые отличаются не только индивидуальными дизайнами, но и тем, что дают возможность построить такой дом, который будет ежедневно притягивать взгляды всех прохожих. Вид и форма эркера зависит напрямую от типа дома.

Эркер прямоугольной или квадратной формы – один из самых распространенных вариантов, поскольку для него нет необходимости в возведении сложных конструкций, и его проектирование не занимает много времени.

Особенность данной формы заключается в том, что ее возведение возможно, как в блоковом, так и кирпичном доме. Такой эркер достаточно легко вписать в любой интерьер, однако ни в практичности, ни в эффектности он не уступает никаким другим.

Круглый эркер

Данный эркер очень часто называют венецианским и его любят практически все дизайнеры, предлагающие своим клиентам классические направления. Его главное достоинство заключается в том, что размещение возможно в любой части здания.

Определенно, дом, в котором будет полукруглый эркер, на фоне остальных коттеджей будет заметно выделяться, однако для того чтобы он не стал безвкусным пятном в интерьере, необходим грамотный подход дизайнера с решениями о том, как сделать его местом для отдыха.

Многогранный эркер

Если по каким-либо причинам вы решили сделать дом из бруса с эркером, то в таком случае лучше отказаться от прямоугольного или круглого решения в пользу многогранного, поскольку именно в сочетании с брусом он смотрится изысканно, и при этом доступен каждому.

Нюансы оформления интерьера

Решив построить маленький коттедж или дом с эркером и мансардой важно иметь в виду, что выступающая конструкция – это всегда заметное усложнение процесса строительства. Первое, что она потребует – это более внимательного отношения к качеству используемых строительных материалов, во избежание в будущем ослабления каркаса дома.

Вполне реально пристроить выступ и к уже готовому дому, однако лучше, если строительство будет производиться на едином фундаменте с самого начала. Это необходимо для надежности конструкции.

Абсолютно все детали строительства важно будет учесть еще во время проектирования, даже в том случае, если в планах построить всего лишь одноэтажный дом с эркером. Размышляя о том, в интерьере какой из комнат лучше всего обыграть конструкцию, которая будет выступать, стоит заметить, что наиболее выигрышно смотрятся дизайны с гостиной или кухней.

Тем не менее, в не зависимости от того, какая комната будет выбрана, главное, что нужно будет сделать – это подойти к процессу оформления с творческим человеком.

Для разграничения пространства дома и дополнительной стилизации интерьера можно использовать такие современные элементы дизайна, как декоративные арочные проходы или же фальш-колонны. При этом, если планируется оформление второго этажа в современном стиле, то лучше всего использовать различные холодные оттенки.

Таким образом, в сочетании с естественным светом, можно будет добиться ощущения безграничности помещения и его индивидуальности, о которой, без сомнений, мечтает каждый хозяин.

Очень часто, при использовании эркера в два этажа, вся его высота застекляется. Вот только стоит отметить, что у данного варианта есть и минусы, поскольку обзор в этом случае будет и снаружи тоже, а мало кто мечтает о том, чтобы личная жизнь внутри дома стала достоянием общественности.

Как удачно обыграть эркер?

Если вы решили построить двухэтажный дом с эркером, то выполнять планировку такого большого пространства самостоятельно лучше не стоит. Дизайн любого дома с эркером – это достаточно сложный процесс, а когда он еще и большой – тем более лучше воспользоваться услугами профессионала.

Нет никакого значения будет дизайнером ваш лучший друг или же сотрудник какой-то компании. Главное, чтобы он помог вам грамотно воплотить без лишних затрат в жизнь все идеи и при этом разделить свободное пространство на максимально функциональные, а также уютные и комфортные для жизни различные зоны.

Если вы хотите добиться уникального интерьера, то использование эркера легко поможет вам в этом. Нужно лишь заставить его сыграть по вашим условиям.

Еще до начала строительства обязательно посмотрите, как эркер в принципе может использоваться в интерьере загородного дома, а уже затем беритесь за создание собственного.

Популярные варианты использование эркера:

отдельная зона в большой кухне в качестве столовой;

ниша для зоны чаепития;

кабинет для работы;

место, которое будет использоваться для чтения с подиумом, большими мягкими креслами;

место, где в будущем смогут играть дети;

дополнительное место для сна (например, для гостей)

зимний сад с большим количеством редких и красивых цветов.

Кроме всего вышеперечисленного, эркер во всю высоту построенного дома, может использоваться, как один из основных источников света.

Успешного и качественного проектирования и строительства дома с эркером вышей мечты!

Фото домов с эркером

Вам понравилась статья? Поделитесь 😉

Установка эркеров: знайте свои варианты!

Эркеры вызывают в воображении образы традиционного загородного дома, комфортного дневного отдыха на солнце и вневременной красоты, которая может легко повысить ценность вашего дома. Однако установка эркера сопряжена со своими проблемами, особенно при ремонте.

У вас правильное местоположение?

Эркеры лучше всего подходят для гостиных, гостиных, спален или многоцелевых игровых площадок и лофтов, что дает вам множество вариантов размещения. Когда дело доходит до стиля, у вас также есть немало вариантов. Угловые эркеры имеют наклон наружу около 45 градусов, в то время как оконные коробки, как следует из названия, выступают наружу под углом 90 градусов и создают больше места для сиденья у окна или широкой полки.

По возможности размещайте эркеры в таком месте в своем доме, которое позволит вам использовать преимущества вашего ландшафта. Кроме того, примите во внимание следующее:

Замена окна: Традиционные окна отлично подходят для создания эркеров, поскольку вы можете использовать ту же раму и построить окно.Тем не менее, он должен быть достаточно большим и достаточно низким, чтобы хорошо работать в качестве эркера, и идеально расположен в пространстве, где у вас есть место для улучшения окна с помощью полок, сидений, подушек и других элементов.

Обеспечение надлежащей опоры: Установка эркера требует значительной поддержки для этого дополнительного веса окна. Эта поддержка может исходить от балок, устанавливаемых под окном и уходящих в землю, или кабелей, установленных в ваших стенах, которые прикрепляются к балкам над окном. Эти варианты различаются в зависимости от местоположения и от того, какой дизайн вы хотите.

Защита карниза: Эркеры должны быть защищены нависающими карнизами. В общем, вы не хотите, чтобы ваше окно выходило за пределы карниза, что может ограничить ваши возможности стиля.

Материалы и цены

Эркеры могут быть изготовлены из дерева, винила или иногда алюминия. В дополнение к размеру и дизайну окон (многослойные окна популярны благодаря своему классическому виду), вы также можете выбрать ряд функций окон, от энергоэффективного остекления до двойных стекол на основе аргона.

При таком большом выборе цены могут значительно различаться. Этот Old House сообщает, что недорогие готовые окна могут стоить от 800 до 1100 долларов. Однако, по оценкам Houzz, большой индивидуальный эркер с новыми сиденьями или стеллажами и подходящей древесиной может стоить до 15000 долларов.

Новаторские дизайнерские идеи

Используйте свое воображение. Установка эркера — прекрасная возможность обновить свой дом. Подумайте о ветряных коробах на втором этаже, коробчатых окнах во всю стену, встроенной комнате с эркером с кругом окон во внешнем пространстве и других крупных проектах.Вы также можете обратить внимание на простой кухонный эркер с выращиванием трав, горшечный сад или детский эркер, который служит игровой площадкой. Немного творчества может иметь большое значение!

Когда вы будете готовы установить окна, обратитесь к специалистам в Атланте из Findlay Roofing. Их опыт обеспечит плавный и быстрый процесс.

Источник фото: Flickr

Bay Windows — Fine Homebuilding

Эркеры не только добавляют интерес к внешнему виду дома, они открывают изнутри более продолжительный вид, привлекают более широкий свет и увеличивают жилые площади.Они также вносят множество потенциальных неудач в дизайне, от крыш до фундамента. И помимо отдельного элемента, вам нужно помнить о том, как эркер вписывается в общую композицию вашего дома.

При размещении эркера снаружи дома сначала спросите, стоит ли композиция без него сама по себе? Слишком часто дизайнеры добавляют все больше и больше элементов дизайна, чтобы скрыть несфокусированную и неразрешенную общую композицию. Если ваш глаз продолжает прыгать между блестящими объектами, он не задержится ни на одном из них достаточно долго, чтобы произвести удар.

Эркеры имели богатое наследие, прежде чем их вошли в мир McMansions. Бухты часто использовались по бокам и сзади домов, а не спереди. Итак, начните с вопроса, как эркер влияет на интерьер.

Хотя существует бесконечное количество переменных для глубины, угла и формы эркера, если вы примените эмпирические правила, изложенные в этой статье, практически любая комбинация пропорций приведет к великолепно выглядящему эркеру.

Строительный состав на первом месте

Два эркера только еще больше загромождают нижнюю (левую) композицию, где двухэтажный вход обращает взор на несбалансированную и неудобную крышу. В хорошо сбалансированном двухэтажном доме отсек сбоку дома (справа внизу) может быть более подходящим местом для того эффекта, который он оказывает на интерьер, а внешний угол изогнутой крыши добавляет тонкие детали. на фасадный фасад.

Не выходить из бухты без опоры

Поскольку залив выступает из дома, одна из первых деталей, которую необходимо решить, — это то, что происходит под окном. Избегайте конструкций, которые срезают отсек непосредственно под окном или консолью без поддержки.Многие эркеры оказываются незаземленными, потому что они используются для расширения интерьера дома без дополнительных затрат на изменение фундамента, а иногда и во избежание посягательства на обрушение здания. Вы можете решить проблему пространства под отсеком несколькими способами: добавить 2–3 дюйма конструкции под окном, использовать кронштейны для визуальной поддержки пролета, поддержать отсек фундаментом или использовать комбинацию этих методов.

Для крыши меньше значит больше

Наклон крыши вашего эркера не обязательно должен совпадать с уклоном крыши вашего дома. Имейте в виду, что даже в экстремальных климатических условиях только минимальное количество воды будет попадать в залив, который выступает всего в нескольких футах от здания. Крыша с крутым скатом имеет слишком большую поверхность для относительно небольшой массы большинства пролетов. Лучше использовать крышу с низким скатом, чтобы было видно. Если вы добавите изгиб к крыше, он может выступать выше на стену. Важным моментом является угол наклона крыши у карниза: если он низкий, то залив будет ощущаться как самостоятельный элемент.

Карниз должен иметь свес

При оформлении карниза эркера помните, что чем меньше, тем лучше.Как и крыша, она не обязательно должна совпадать с карнизом остальной части дома. Во многих бухтах есть полные карнизы, но исправление этих деталей может быть дорогостоящим, поэтому не стесняйтесь упрощать. Только помните, что карниз должен выступать за окно, чтобы вода не капала по стеклу.

Достаточно структуры между окнами

Многие производители окон предлагают эркеры в сборе, но, как правило, избегают этих вариантов. Вместо этого купите отдельные окна, которые вы обрамляете вместе.Проблема с предварительными сборками — отсутствие конструкции, соединяющей окна. Стыки между окнами, стойки помогают определить облик залива. Для стоек используйте материал 5/4 × 4 или 5/4 × 6, чтобы придать видимой структуре достаточно веса, чтобы она казалась твердой. Избегая тонких оконных соединений, будьте осторожны, чтобы не перекомпенсировать слишком тяжелые стойки. Распространенной ошибкой здесь является перетаскивание отделочного строительного материала — сайдинга или даже кирпича — между окнами. Избегайте этой детали.Эркер — отдельный элемент; это не продолжение внешней обшивки дома, это дополнение к внешней обшивке. Пусть эркер постоит сам по себе.

Размер окна имеет значение

Используйте то же эмпирическое правило для комбинирования окон, что и для любых групповых окон. Общий размер оконной створки может быть разным, если ширина остается неизменной. Не сжимайте и не растягивайте изображения малой ширины, чтобы они поместились в окнах разной ширины.

Марианна Кузато является автором книги Get Your House Right .Рисунки автора.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Заливные окна

против носовых окон — два вида прекрасного

Из этого поста вы узнаете …

В чем основное отличие эркера от эркера.

Если есть разница в стоимости лука и эркера.

Возможности, которые предлагает Stanek Windows.

В нашем доме есть большая комната с маленьким переносным органом и клавесином. Когда мы начали планировать дизайн интерьера, я решил, что одна из вещей, которые мне действительно нужны, — это сделать нашу музыкальную зону как можно более особенной. У нас не было лишнего места в комнате, поэтому мы решили установить сверкающее новое эркерное окно. Он выступает вперед, поэтому на самом деле дает нам больше внутреннего пространства. И он наполняет комнату видами на окружающий ландшафт, отраженным в его наклонных панелях.Клавесин красиво изгибается в уголке, образованном новым эркером, и манит нас прийти и поиграть.

«Новый лук или эркер сразу становится центром внимания в доме, — говорит Свен Крамер, национальный менеджер по продажам Stanek® Windows, компании Great Day Improvements, LLC. «Это не просто еще одно окно. Оно состоит из оболочки, которая выступает за пределы дома и содержит три или более оконных панелей. Эркер или эркер полностью преображают как интерьер, так и экстерьер дома.«

В чем разница?

На первый взгляд эркеры и эркеры могут выглядеть очень похоже. Оба сделают многое, чтобы открыть комнату и позволить ей дышать, создавая видимость большего пространства и пропуская больше света, добавляя гламура в любую комнату.

Вот основные различия между ними:

Эркер имеет три отверстия, доступных в наклонных проекциях. Эркер обычно их четыре-пять.

Общая структура эркера состоит из картинного окна с двумя другими окнами, обычно меньшего размера, с каждой стороны.Конструкция эркерного окна изогнута, создавая округлый вид снаружи дома. (Эти эркеры обычно называют «луком с четырьмя легкими» или «луками с пятью луками».)

Угловые линии и плоские плоскости современного эркера часто считаются более подходящими для современных домов, в то время как полукруглая внешняя структура эркера идеально подходит для любой архитектуры, напоминающей викторианскую. Конечно, любой из этих типов идеально подходит для дома любого стиля.

Эркеры выступают дальше от стены во внешнее пространство, добавляя немного больше места внутри.

Эркерные окна часто пропускают больше света в комнату, так как в них больше стекол, чем в эркерах.

Поскольку у эркеров всего три панели, они редко бывают такими же широкими, как эркеры.

Эркерные окна могут быть завернуты в угол здания, образуя уникальную форму башни снаружи и заманчивый уголок внутри.Этот выгодный вариант позволяет также видеть дом с двух сторон.

Как насчет разницы в стоимости?

Стоимость эркера примерно в 2,5 раза превышает стоимость аналогичного плоского окна с проемом такого же размера. Это потому, что эркер — это не одно окно. В случае окон Stanek® носовая часть представляет собой сделанную на заказ раковину из твердой древесины, которая оснащена несколькими нестандартными окнами. К тому же установка эркера сложнее, чем установка обычного эркера.Для установки эркерного окна требуется крепление к потолку или новая вальмовая крыша, чтобы правильно изолировать воздух и воду.

Почувствуйте разницу в счетах за коммунальные услуги

Неэффективные окна имеют утечки воздуха, которые наносят ущерб вашим счетам за коммунальные услуги. Когда вы сделаете выбор в пользу окон, сертифицированных Energy Star, вы заметите значительную экономию. На самом деле окна иногда окупаются всего за несколько лет. Все эркеры и эркерные окна Stanek® официально признаны «энергоэффективными», поэтому их установка привносит в ваш дом больше, чем шарм и красоту.Вы получаете желанные независимые рейтинги Energy Star и NFRC, которые повышают стоимость вашей собственности. Вы также сэкономите деньги на счетах за отопление и охлаждение, даже если выберете путь, одобряющий планету.

Stanek® Bay или варианты носовых окон

Заливные окна

Луковые окна

Трех-, четырех-, пяти- и шестиступенчатая оконная рама

Варианты угла окна пролета

Угол 25 °, угол 35 ° и угол 45 °

Варианты угла дугового окна

Борта устанавливаются под такими же углами и будут более пологими.

Цвета салона

Белый, бежевый, светлый дуб, средний дуб, вишня и орех

Цвета экстерьера

Белый, бежевый, коричневый, коричневый, какао, глина, зеленый охотник и красное дерево

Опции оборудования

Белый, бежевый, коричневый, светлая латунь, античная латунь и сатиновый никель

Пользовательские формы

Доступны 24 возможных специальных формы окон и множество различных комбинаций стилей

Несколько слов о корпусах бухты Станека / носового окна

«Раковина — это ключ к хорошему эркеру / эркеру», — говорит Крамер.«Ему нужна надлежащая структурная целостность, чтобы поддерживать тяжелые окна, в которых он находится. Ему также нужна превосходная изоляция, поскольку он выступает за пределы дома. Подумайте о плиточном полу без подвала и о том, насколько холодным будет этот пол зимой . »

Stanek® Windows предлагает две превосходные оболочки, обе с современной виниловой створкой и несколькими отличительными вариантами стекла:

Ультра Дуб Шпон: Эта раковина имеет сиденье 1-1 / 4 дюйма с дубовыми кожухами 3-1 / 2 дюйма.

Ultra Elite Tongue & Groove: Эта оболочка предлагает твердые, изолированные доски для пола из твердых пород дерева с пазом и пазом с 6-дюймовыми колониальными кожухами мебельного класса.

«Многие потребители отмечают, что их новое носовое или эркерное окно добавляет больше света в дом и расширяет пространство в комнате, где они добавляют нишу или носовой элемент», — сказал Крамер. «Другой часто слышимый комментарий заключается в том, что это было доступное усовершенствование дома».

Замените панорамные окна, раздвижные окна и двойные окна на наши эркерные или эркерные окна, и выберите из нескольких различных форм, адаптированных к вашим индивидуальным предпочтениям.Если вам нужна помощь в выборе между эркером и эркером и вам нужна точная оценка на месте, запишитесь на бесплатную консультацию без обязательств.

Узнать больше о Наши заливные и носовые окна

Вас также могут заинтересовать:

Эркер или эркер? Плюсы, минусы и стоимость

Для домовладельцев наступает время модернизировать жилые помещения. Два стильных и функциональных варианта — эркер и эркер — создают один простой, но эффективный способ улучшить внешний вид, энергоэффективность, функциональность и ценность дома.

Более дорогие, но и менее распространенные, чем оконные рамы, навесы или панорамные окна, ниши и дуги создают неповторимую красоту, которая гарантированно выделяется среди окружающих. Но какой из них подходит для вашего дома? King Quality поможет вам в этом разобраться.

Эркеры и носовые окна кажутся похожими — настолько сильно, что мы часто принимаем их друг за друга. Оба стиля окон выступают за пределы дома. Оба открывают небольшие переполненные комнаты, создавая больше места для дыхания, более естественную ночь и создавая видимость большего пространства.Оба создают необыкновенный вид на открытом воздухе и подчеркивают привлекательность дома с помощью уникального шарма, который красиво выделяется.

Однако несколько определяющих характеристик отличают эркеры от эркеров:

Эркеры объединяют три окна — одно большое панорамное окно с двумя меньшими створками или двойные навесные окна с обеих сторон — в форме арки, расположенной под углом от 25 до 45 градусов. Популярные в современных домах, эркеры создают пространство, которое выступает из дома в форме квадрата, шестиугольника или восьмиугольника.

Эскизные окна объединяют от четырех до шести створчатых окон, размещенных вместе под углом 10 градусов для образования округлой формы. Эркерные окна, популярные в домах в викторианском стиле, создают эффект башни в углу дома с широким углом обзора.

Помимо различий, у каждого стиля окна есть свои плюсы и минусы — от внешнего вида и внешнего пространства до вентиляции и установки. Присмотритесь, чтобы выбрать правильное окно для следующего обновления дома.

Заливные окна: профи

Широкое разнообразие форм, размеров и стилей делает эркеры популярным вариантом.Эркеры предназначены для того, чтобы открывать дома через вентиляционные отверстия, свободно поступая свежим воздухом. Фирменное энергоэффективное панорамное окно создает беспрепятственный вид на улицу. Эркеры также дешевле, чем эркеры.

Заливные окна: минусы

Эркеры создают более ограниченный обзор, позволяя меньше естественного света проникать в комнату. Эркеры непрактичны в помещениях возле тротуара или улицы.

Bow Windows: профессионалы

Узкий внешний профиль, прилегающий к краю дома, делает эркерные окна идеальными для помещений, расположенных близко к краю дома.Экраны могут загибаться за угол, создавая уникальный элегантный вид. Более длинные окна покрывают большую часть внутренних стен, а большее количество стекла создает панорамный вид и больше естественного света.

Луковые окна: недостатки

Эркерные окна с меньшей вероятностью открываются, вентилируются и пропускают свежий воздух в комнату. Все окна одинакового размера, без графического окна. Более узкие носовые части также создают меньше места для сидения, чем отсеки. Эркеры дороже и сложнее в установке.

Внешний вид

Характеризуется более чем одной секцией окон, соединенных вместе как одно целое, оба стиля окон выступают из стены снаружи с соответствующим выступом или нишей во внутренней части.

Носовые окна имеют больше окон, обычно более широкие, но в них отсутствует иллюминатор, установленный в центре эркеров. Бухты также выступают дальше снаружи и образуют большую нишу внутри. Для современного или исторического дома выбирайте эркеры. Однако эркерные окна — лучший вариант для дома в викторианском стиле.

Естественный свет

Оба стиля окон пропускают много естественного света. Даже небольшой залив может украсить комнату больше, чем плоское окно. Выберите любой из них для любой комнаты, где требуется больше солнечного света, включая гостиную, кухню и столовую.Для дополнительного прикосновения к классу и более широкого обзора на открытом воздухе лучше всего подходят эркерные окна.

Вентиляция

Выбор прост, если вам нужно универсальное окно, открывающееся, чтобы впускать свежий воздух. В то время как в отсеках могут быть открывающиеся створчатые или двойные окна, в луках часто есть фиксированные окна, расположенные слишком близко друг к другу, чтобы открываться или проветриваться.

Установка

Ожидайте более сложных задач, связанных с установкой эркера или носовой части над плоским окном — от добавления опор для увеличения веса до увеличения и обрамления существующего оконного проема.Особенно сложнее установить более крупные и тяжелые луки. Эффективная и привлекательная бухта или нос требует тщательного планирования. Наймите профессионала, прежде чем запускать проект DIY.

Внешнее пространство

Бухты, которые простираются от домов на высоту до двух футов, далеко не идеальны для комнат рядом с улицей или тротуаром. Банты — лучший вариант, особенно в местах с ограниченным пространством.

Стоимость при перепродаже

Красивые и энергоэффективные, оба стиля окон привлекут внимание, привлекут покупателей и увеличат стоимость вашего дома при перепродаже.

Затраты

Ответ здесь прост: рассчитывайте платить больше за эркеры. Однако стоимость замены окон в доме зависит от материала, климата, гарантийного покрытия и многого другого.

Доверьте ваш самый большой актив в наши руки.

Доверьте подрядчику с наибольшими наградами на Лонг-Айленде модернизируйте свой дом с помощью нового красивого эркера или эркера. Обратитесь в King Quality сегодня и откройте для себя королевское обслуживание для вас и вашего дома.

Постройте эркер, о котором вы всегда мечтали

Из сотен частей, из которых состоит дом, окна больше всего влияют на нашу жизнь.Снаружи они отражают архитектурный стиль дома и при правильном размере и размещении создают ощущение баланса и масштаба. Внутри они обеспечивают естественный свет и формируют наш взгляд на мир. Они также могут трансформировать комнату и определять то, как мы ее видим — цвета, текстуры и обстановка, которые мы выбираем для пространства, и наши действия в этой комнате часто зависят от того, сколько света пропускают окна. И все это с плоского стекла. . Но это только начало. Вы можете придать внешнему виду своего дома дополнительное измерение, получить больше света и значительно улучшить вид, заменив это плоское стекло элегантным эркером.В отличие от плоского окна, залив выходит на улицу, чтобы улавливать свет и виды с трех сторон. Доска с глубоким сиденьем также обеспечивает удобное место для чтения газет и наблюдения за окружающим миром. Как и большинство компонентов дома, эркеры бывают разных стилей и размеров. Приведенные ниже советы по шоппингу упростят выбор подходящего эркера для дома; мы также предоставили некоторые детали, которые могут раскрыть тайну установки, независимо от того, выполняете ли вы работу или нанимаете подрядчика.

ЭТО 30-ГРАДУСНЫЙ агрегат от Eagle Windows & Doors состоит из двухстворчатых окон реверсивно-коттеджного типа.Над окном расположены фрамуги с фиксированным освещением с полукруглыми решетками.

Bay Styles

Эркер на самом деле состоит из трех окон, соединенных или склеенных на заводе в единое целое. Широкое центральное окно обрамлено более узкими или двойными окнами. Две вертикальные стойки, называемые столбами стоек, разделяют эти три стойки. Самый распространенный стиль — угловой эркер, который выступает из дома и наклоняется к стене под углом 30 или 45 градусов.Прямоугольный отсек квадратный — боковые створки отходят прямо от дома под углом 90 градусов. Блочный отсек со стеклянной крышей известен как садовый отсек или окно оранжереи. Все основные производители окон предлагают угловые эркеры как в 30-, так и в 45-градусной конфигурации; некоторые делают бухты под 60 градусов. Большинство также предлагает отсеки для боксов под углом 90 градусов. Размер. Каждый тип отсека поставляется в сотнях стандартных и нестандартных размеров, подходящих для любого проема. Стандартные размеры обычно имеют ширину от 3 футов 6 дюймов до 10 футов 6 дюймов и высоту от 3 футов до 6 футов 6 дюймов. Материалы. Большинство окон делают из дерева или винила. Варианты внешней отделки включают грунтованное дерево, экструдированный винил и деревянную облицовку из алюминия или винила, не требующего особого ухода. Окна из грунтованного дерева экономичны, но их необходимо красить, периодически очищать и перекрашивать, чтобы предотвратить гниение. Виниловые окна также доступны по цене и не требуют ухода, но их рамы содержат винил на внутренних поверхностях — такой вид нравится далеко не всем. Облицованные окна обычно стоят дороже, но предлагают не требующий особого ухода виниловый или алюминиевый внешний вид и красивый цельнодеревянный интерьер.Большинство отсеков поставляются с изолированным остеклением — двумя стеклами, разделенными воздушным пространством. Если вам нужна более высокая энергоэффективность, закажите окно с аргоном между стеклами или выберите низкоэмиссионное остекление, которое пропускает солнечное тепло зимой и отражает его летом. Дома в холодном климате могут выиграть от тройного остекления (три стекла, два воздушных пространства), которые обеспечивают на 15-25 процентов более высокую энергоэффективность, чем стандартное изоляционное остекление. Сколько вы заплатите. Хотя цены сильно различаются в зависимости от размера и конструкции окна, ожидайте, что вы заплатите от 800 до 1100 долларов за эркер с 30-градусными створками, покрытый винилом, высотой 3 фута и шириной 6 футов.Изготовленное на заказ устройство будет стоить как минимум на 15–20 процентов больше, а доставка займет от четырех до шести недель, по сравнению с менее чем неделей для большинства отсеков стандартного размера. Вот почему так важно выбрать окно, которое лучше всего подходит вашему дому, бюджету и графику.

Решающие факторы

Какой бы эркер вы ни выбрали, перед покупкой ответьте на следующие пять вопросов. Какого размера окно? Проще и дешевле поставить нишу такого же размера или меньше, чем старое окно.Более широкий отсек требует большего отверстия и нового заголовка — и обычно добавляет к работе от 300 до 500 долларов. Тем не менее, окно большего размера принесет больше света в комнату и создаст больший визуальный эффект внутри и снаружи. Какой тип створки? Не существует установленного правила относительно того, какой стиль створки — створчатый или двухстворчатый — должен иметь отсек. Часто створки эркера совпадают с таковыми на других окнах дома, но это не обязательно. Выберите стиль, который вам больше всего нравится. Более высокие и узкие пролеты обычно лучше смотрятся со створчатой створкой.Более короткие блоки наиболее привлекательны с двойными створками. Вы также обнаружите, что центральное окно пролета обычно неподвижно. Но ее также можно заказать с открывающейся створкой или с двойной створкой меньшего размера. Как поддерживается окно? Эркеры должны поддерживаться снизу скобами или сверху стальными тросами, прикрепленными болтами к потолочному каркасу. Обе системы работают хорошо, но опорные кабели гораздо менее навязчивы, потому что они спрятаны внутри оконной рамы. Не все производители предлагают поддерживающие кабели, но их можно купить отдельно и приспособить для использования практически на любом эркере. Есть ли карниз над окном? Эркеры часто заправляют под карниз, при этом пространство между верхом окна и нижней стороной потолка заполняется изоляцией и скрывается декоративными досками. Перед тем, как выбрать эркер, измерьте глубину карниза по горизонтали. Затем закажите достаточно неглубокий блок, чтобы поместиться под ним, если сможете. Большинство эркеров с углом наклона 30 градусов имеют глубину от 12 до 14 дюймов, а окна под углом 45 градусов — от 16 до 22 дюймов. Отсеки боксов и отсеки под 60 градусов обычно имеют глубину от 18 до 24 дюймов. Что делать, если над ним нет карниза? Если эркер установлен на остроконечном конце или посередине стены — и прямо над ним нет свеса крыши — над ним должна быть построена небольшая крыша или юбка. Юбки крыши также должны быть построены над любым окном, которое выступает за нависающий карниз. Наконец, убедитесь, что ваш подрядчик по ремонту имеет опыт установки эркеров, особенно если старый проем необходимо увеличить. Даже некоторые специалисты по замене окон не знакомы с особенностями установки отсеков.

Где найти:

Джелд-Вен

а / я 1329

Кламат-Фолс, ИЛИ 97601

800-535-3936

www.jeld-wen.com Andersen Windows

100 4th Ave. N, Dept. Th398

Бэйпорт, Миннесота 55003-1096

800-426-4261

www.andersenwindows.com CertainTeed

750 E. Swedesford Rd., Dept. Th398

Valley Forge, PA 19482

800-782-8777

www.Certified.com Chelsea Building Products, Inc.

565 Cedar Way, Dept. Th398

Окмонт, Пенсильвания 15139

800-424-3573

www.chelseabuildingproducts.com Craftline

1125 Ford St., Dept. Th398

Мауми, Огайо 43537

800-283-3311

Окна Crestline

888 Southview Dr., Dept. Th398

Mosinee, WI 54455

800-552-4111

www.crestlineonline.com Орел Окна и двери

375 E. 9th Street, Box 1072, Dept. Th398

Dubuque, IA 52004

800-324-5354

www.eaglewindow.com Flintwood Products

Производитель сборных порогов на крышу.

1866 English St., Dept. Th398

Мэйплвуд, Миннесота 55109

800-728-4365 Georgia-Pacific Corp.

133 Peachtree St., NE, Dept. Th398

Атланта, Джорджия 30303

800-284-5347 Окно Великих озер

30499 Tracy Rd., Box 1896, Dept. Th398

Толедо, Огайо 43603

800-666-0000

www.greatlakeswindow.com Kolbe & Kolbe

1323 S. 11th Ave., Dept. Th398

Wausau, WI 54401

800-955-8177

www.kolbe-kolbe.com Marvin Windows & Doors

Box 100, Dept. Th398

Warroad, MN 56763

800-346-5128 Двери и окна Peachtree

4350 Peachtree Industrial Blvd., Отдел Th398

Norcross, GA 30071

800-ПЕРСИК-99

www.peachtreedoor.com Pella Corp.

Main Street, 102, Dept. Th398

Pella, IA 50219

800-84-ПЕЛЛА

www.pella.com Окна Vetter

888 Southview Dr., Dept. Th398

Mosinee, WI 54455

800-838-8372 Защитный экран для окон

1 Weather Shield Pl., Dept. Th398

Medford, WI 54451

800-477-6808

www.weathershield.com

Актив 2

Для первой части «Гаражи» и части второй «Входные двери и подъезды» щелкните ЗДЕСЬ и ЗДЕСЬ.

Площадки и балконы

Закругленная бухта на угловом участке в Пивоваренном городе | Фотография: « Hidden City Daily

»

В поисках большей площади и света многие архитекторы и строители новых рядных домов в Высшей больнице обратились к эркеру. Тем не менее, помимо своей функциональности, эркер обеспечивает наиболее очевидный способ отличить один ряд от другого, и разработчики безумно воспользовались этой относительной свободой, экспериментируя с новыми формами, цветами, материалами и пропорциями.

Помимо внешнего вида, что нового и особенного в этом изобилии эркеров, так это их расположение на втором и третьем этажах. Традиционно архитекторы использовали эркеры, чтобы выделить более крупные и богато украшенные угловые здания, над витринами или в сочетании с подъездами (см. Блок 4600 на Хейзел-авеню в Западной Филадельфии). Когда они использовались для фасадов среднего блока, залив занимал один этаж на уровне улицы (улица Коултер в Джермантауне) или расширялся с третьего этажа до уровня улицы (квартал 1400 Вест-Жирар-авеню).Очень немногие чисто жилые фасады среднего блока имели заливы на втором и третьем этажах, хотя несколько примеров можно увидеть в Южной Филадельфии (см. 13-е место между Таскером и Дикинсоном).

Магазины под скошенными эркерами на проспекте Джермантаун в Фэрхилле | Фотография: « Hidden City Daily

»

Проблема с новыми фасадами второго и третьего этажей состоит в том, что из-за них здания кажутся слишком тяжелыми. В прошлом снятие фаски с отсеков помогало смягчить эту проблему, однако почти все новые отсеки имеют прямоугольную форму, что усугубляет проблемы с пропорциями и часто создает впечатление коробки, приклеенной к фасаду.

Взяв пример с рядных домов Южной Филадельфии начала века, строители и архитекторы также часто включают балконы, иногда внутри или наверху эркера. Большинство балконов почти на одном уровне с остальной частью фасада; их цель — позволить окнам функционировать как двери, которые либо раздвигаются, либо открываются внутрь и переносят улицу в дом. Другие балконы достаточно широки, чтобы на них можно было стоять, но недостаточно широки, чтобы вместить стул, что снижает их функциональность.

Образцы

Давайте начнем с одного из немногих примеров в больнице Града современного скошенного отсека, который был нормой почти для всех эркеров, построенных до Второй мировой войны. Здесь скошенная форма с декоративными вставками, контрастная цветовая гамма и подробные столярные изделия создают очень красивую интерпретацию традиционного эркера. К сожалению, здания по-прежнему кажутся тяжелыми, а простой первый этаж почти не обеспечивает баланса.

Фото: Hidden City Daily

Вот похожая обработка, но прямоугольная, а не скошенная. По сравнению с этим он кажется неуклюжим.

Фото: Hidden City Daily

Как насчет небольшого ослепления с этим традиционным скосом плюс балкон наверху? Или нет. За наши деньги последовательность — это ключ к созданию традиционного образа.

Фото: Hidden City Daily

Покрытие бухты скатной «крышей» и окном в форме полумесяца становится все более распространенным явлением и, похоже, заимствовано из дизайна загородного дома.Скатная «крыша» подчеркивает размеры заливов, которые затмевают входы на первый этаж. Похоже, кто-то уронил особняк короля Пруссии на верхний рядный дом.

Фото: Hidden City Daily

Модель?

Фото загородного дома

Вот еще один вкус пригорода или берега, хотя и значительно менее последовательный, чем дом, изображенный выше. У отсеков такое же качество, как у дома, которое усиливается тем, что выглядит как виниловый сайдинг.По крайней мере, балкон достаточно глубок, чтобы на нем сидеть.

Тем не менее, отсек с треугольным верхом может быть эффектным элементом дизайна. Здесь отсек неглубокий, относительно тонкий, а треугольная вершина находится под большим углом, минимизируя его профиль над линией крыши. Это похоже на игрушечный домик с ноткой постмодернистской игривости.

Фото: Hidden City Daily

Теперь это большой мальчик. Бухты здесь особенно широкие, что придает зданию довольно пухлый вид.По сравнению с этим вход ничтожен, однако наличие четвертого этажа помогает сбалансировать пропорции, равно как и контрастная желто-коричневая полоса.

Фото: Hidden City Daily

Кирпич серого цвета на контрасте с… штукатуркой серого цвета. Может быть, они совпадали — все окна тоже одного размера, что нормально для первого этажа, но слишком мало по сравнению с размером выступов. С другой стороны, выступ отсека действительно обеспечивает некоторую защиту элементов.

Фото: Hidden City Daily

Вот пример того, что можно сделать с квадратными отсеками на угловом участке (если не обращать внимания на первый этаж, который был зарезан позднее). Отверстия в этом довоенном сооружении относительно неглубокие и пропорциональны высоте. На первом этаже детализация проста, но эффектна, а сокращенная скатная крыша с декоративным корбеллингом обеспечивает баланс.

Фото: Hidden City Daily

Вот еще один большой угловой отель, которому есть что понравиться.Бухты относительно узкие и неглубокие, что дает зданию шанс быть пропорциональным. Сочетание цвета отсеков с дверьми — приятный штрих, хотя материал слишком похож на виниловый сайдинг.

Фото: Hidden City Daily

Раз уж мы говорим о материалах, вот вам пробоотборник: штукатурка, металл и — доброе дело! — медь. Разнообразие цветов и материалов приятно видеть, и они не становятся слишком пестрыми, потому что рядные дома по обеим сторонам из простого кирпича.Двое слева выбирают балкон Джульетты в центре залива. Эта функция на самом деле помогает минимизировать видимый размер отсеков, поскольку они занимают больше места, чем обычные окна.

Фото: Hidden City Daily

Материалы могут быть повсюду на карте, но одна вещь, которая почти никогда не меняется в расположении окон: прямо посередине. Вот одно из немногих исключений. Контур залива прерывается окном, что делает его меньше и, следовательно, более пропорциональным.Удивительно эффективный метод, и хотелось бы, чтобы его использовали больше строителей.

Фото: Hidden City Daily

Балконы редко используются как самостоятельный заметный элемент дизайна. Здесь они занимают центральное место в фасаде, минимально граничащем с равниной. Отсутствие глубины добавляет фасаду в целом плоского вида. Гаражи, кажется, здесь больше выделяются — возможно, негабаритные отсеки помогают отвлечь взгляд от их присутствия.

Фото: Hidden City Daily

Вот балкон, который выполняет три задачи одновременно: дает достаточно места, чтобы сидеть, укрывается за дверным проемом и разрушает то, что в остальном является плоским монолитным фасадом.

Фото: Hidden City Daily

Заканчиваем загадкой. Что это за замаскированный эркер? Кто-то неправильно измерил? Мы, вероятно, никогда не узнаем, о чем они думают, но не стесняйтесь присоединяться к теории…

Фото: Hidden City Daily

Таинственный инспектор встречается со стражами высот: Плохая крыша с эркером

Во время посещения места работы в Мэриленде мое внимание привлекли некоторые внешние детали. И не совсем в хорошем смысле. Много лет назад, когда я был рамщиком, я столкнулся с задачей оформить комнату над эркером.Поначалу это кажется простой небольшой задачей, на выполнение которой не должно уйти больше получаса. Потом начинается чесание головы. Под каким углом вальмовые стропила должны пересекать стены пролета? Если они идут прямо к внешней стене, как на этом фото, то уклон кровли на каждой стороне вальмового стропила разный. Обрезка стропил, чтобы разделить стены пополам под углом 45 градусов, как в случае с типичной вальмовой крышей, тоже не работает — бедренные стропила могут рассечь друг друга пополам еще до того, как дойдут до внешней стены.

Я видел, как ребята прожигали большие груды бревен, пытаясь построить одну из этих «простых» крыш. В конце концов, они часто делают то, что мы видим здесь: проложили стропила под углом 90 градусов от внешней стены пролета прямо к дому, в результате получилась многоскатная, блочная крыша. Крыша не так проста, как кажется, потому что она основана не на прямоугольнике. Это действительно должен быть небольшой участок конической крыши, вроде восьмиугольника.

Вместо того, чтобы прожигать виртуальную груду пиломатериалов, я попросил авторитетную помощь по этой теме.В этом выпуске Mystery Inspector я замещаю некоторых профессионалов в области дизайна и называю их Elevation Enforcers. Оба архитектора подтвердили мои подозрения и дали дополнительную информацию об элементах внешнего фасада по этому «традиционному» проекту.

Первый архитектор дал мне список из 5 пунктов:

1. Купите книгу Марианны Кузато « Сделай свой дом правильно» — лучших $ 15, которые вы потратите в этом месяце.

2. Инспектор прав. Вальмовые стропила односкатной кровли следует устанавливать на половину угла угла.В стандартном 90-градусном углу бедро установлено под 45-градусным углом. В этом отсеке угол составляет 135 градусов, поэтому бедра должны быть установлены на 67,5 градусов.

3. Фасады в виде человеческих лиц — это всегда странная, грандиозная идея. Овальные оконные глаза с эркером носа слишком очевидны.

4. Отсеки, занимающие внутреннее пространство на полу, сложно отделать снаружи. Это проблема масштаба. В этом случае карнизу требуется меньше облицовки и выступа и больше отделки, как в случае хорошо спроектированного слухового окна.Горизонтальную обшивку подоконника и пола следует усилить.

5. Наконец, если бы залив был окрашен в бежевый цвет окантовки вместо белого цвета окна, это смягчило бы отсутствие деталей в заливе.

Такие вещи так разочаровывают, особенно после того, как они делали это веками!

Второй архитектор дал Mystery Inspector урок словарного запаса, порку и дополнительную информацию о том, как определять размеры стен:

Дэвид Лоренц, старший дизайнер Visbeen Architects в Гранд-Рапидс, штат Мичиган., отвечает:

Технически это не эркер, а эркер, поэтому Mystery Inspector получает удар по носу свернутой газетой. Залив имеет фундамент на земле, а эркер представляет собой консольный выступ из стены, обычно на верхнем этаже. Эркер всегда должен иметь видимую структурную опору, такую как кронштейны или кирпичная кладка, а у этого эркера их нет.

Окно эркера на фотографии должно иметь шатровую крышу (как правильно указывает Таинственный инспектор), но это приведет к получению только половинного среза шестиугольной пирамиды, если стены эркера имеют одинаковую длину; на фото их нет.Показанный каркас неверен в том смысле, что на передней части эркера имеется односкатная крыша, в то время как стороны пролета просто заполняют образовавшиеся зазоры.

Эркер должен иметь одинаково скатные крыши, соединяющиеся в бедре, что приведет к линейному соединению со стеной дома (в отличие от точки), но это линейное соединение будет короче, чем длина передней части эркера. .

В идеале, когда все стороны не равны, длина передней части эркера будет определяться удвоением или утроением окна угловых сторон без увеличения размера оконного блока.Эркер на этой картинке имеет большое окно в центре. Хотя это обычная практика (и приемлемая по сегодняшним стандартам), это не то, как традиционно пропорции или фенестрирование бухты или эркера.

Затем Дэвид также порекомендовал Тайному инспектору книгу « Традиционные строительные модели » архитектора Стивена А. Музона. Он говорит, что это «очень полезный иллюстрированный полевой справочник, в котором объясняются, что можно и чего нельзя делать в традиционных архитектурных деталях.»

———————— Есть что-нибудь правильное с этой картинкой? Видите то, что мы упустили? Отметьте это в комментариях.

У вас есть фотографии, которые подойдут для нашей игры Mystery Inspector? Разместите их на нашей странице в Facebook. с заголовком «Кандидат в таинственные инспекторы» и кратким описанием того, что на фотографиях хорошего и неправильного, мы возьмем его оттуда.
————————

Другие сайты таинственных инспекторов:
Арлингтон, Вирджиния

& nbsp;

& nbsp;

.

Кирпич ширина высота длина: Размеры кирпича

Расстояние между лагами пола под доску 40: таблица, шаг лаг из досок, через какое расстояние ложат, между половыми лагами под доску, фото и видео

Want to say something? Post a comment
Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*

Email*

Website

Рубрики

Баня

Дом

Как установить

Материал

Печ

Разное

Своими руками

Советы

Что лучше
