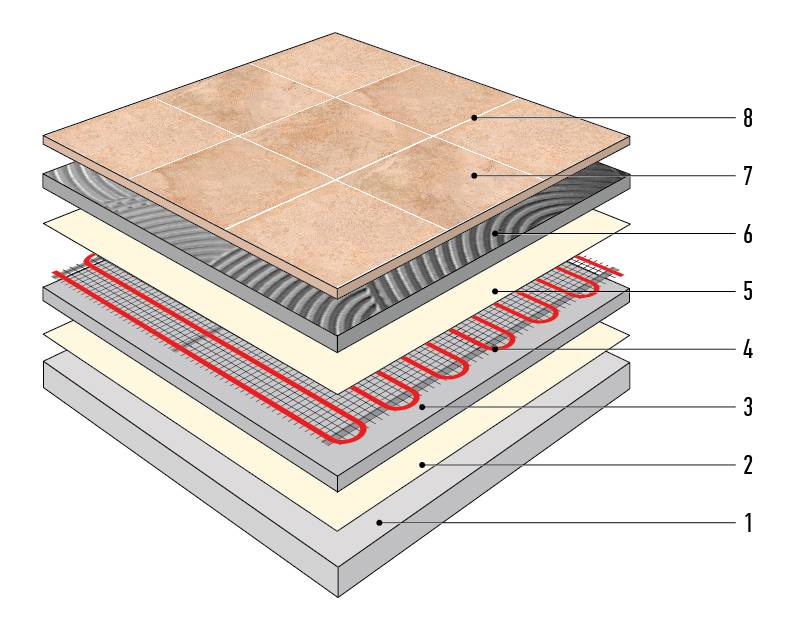

Теплый пол под плитку в деревянном доме

   В деревянном доме стены и пол помогают сберечь тепло и уют, в таком доме комфортно находиться при любых погодных условиях.

   Дощатый пол, ламинат и паркет — теплые материалы, их редко обогревают, но во влажных помещениях, например, на кухне или в ванной комнате плитка правит бал. Керамика и керамогранит легко моются, это долговечные и влагостойкие материалы, но даже при комнатной температуре стоять на них босиком холодно.

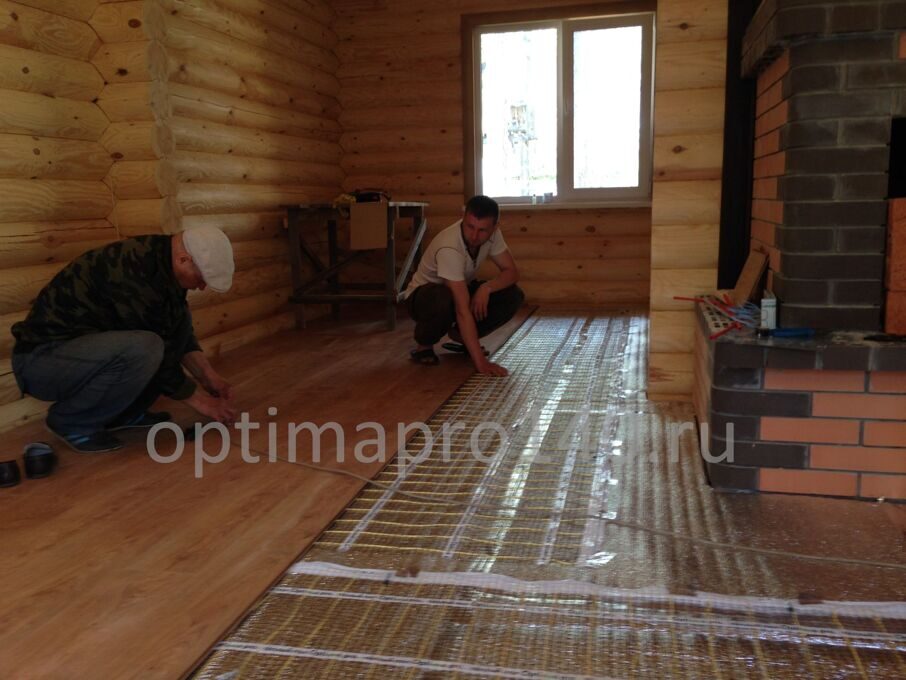

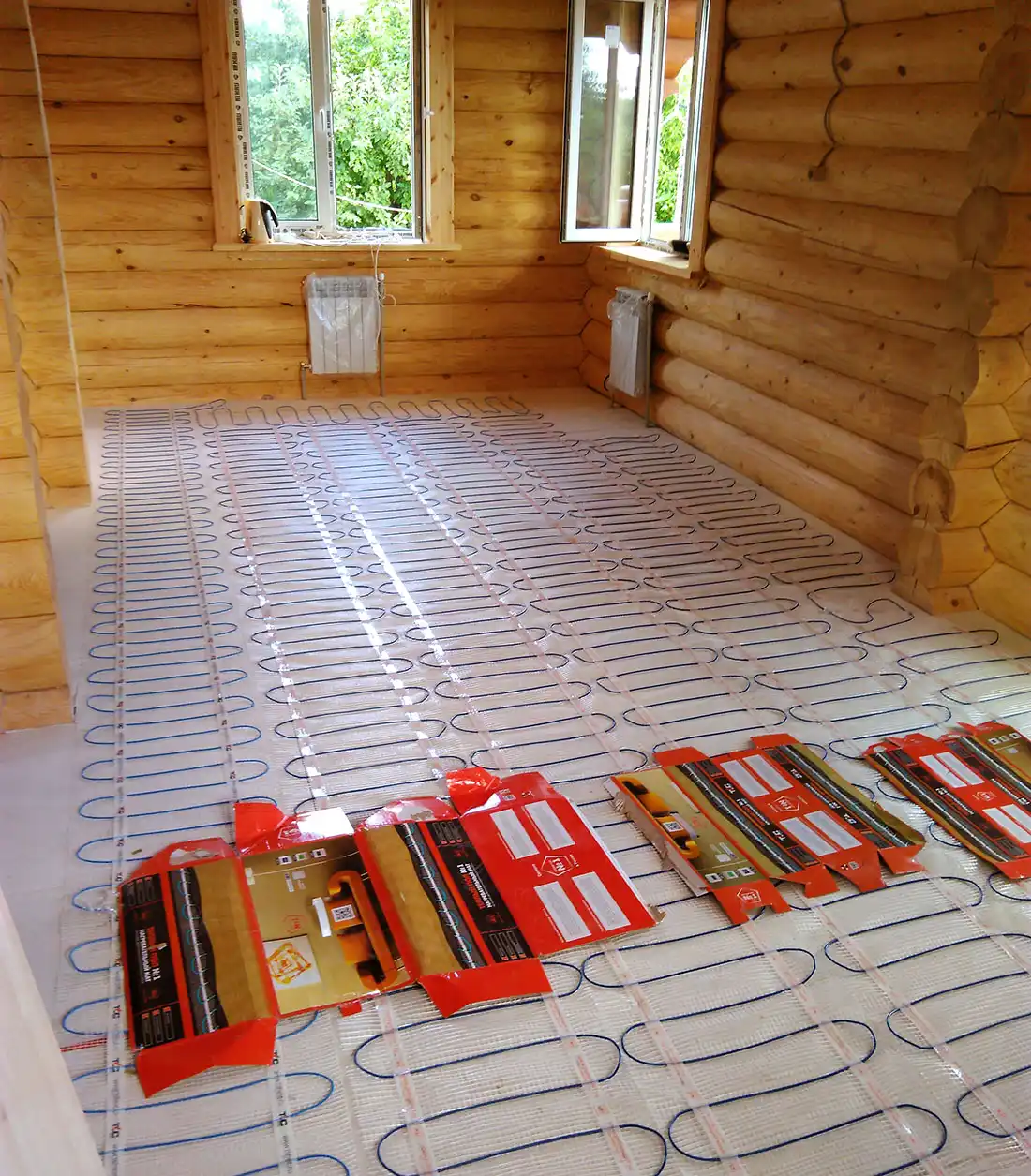

   Теплый пол в виде греющих матов или кабеля отлично подойдет для решения этой проблемы.

   Самое важное тут — подготовить черновую поверхность поверх дерева — лагов или досок. Нужно решить две задачи:

  1. Организовать гидроизоляцию
  2. Создать ровную гладкую подложку, на которую ляжет плиточный клей.

   Полиэтиленовая пленка не позволит влаге или плиточному клею пройти сквозь пирог пола, но на лаги её не уложишь без подготовки. Если между лагами не более 40 см, то лист фанеры в пару сантиметров защитит пленку от истирания.

   Когда гидроизоляция готова, пора перейти к подложке под плитку. Специалисты рекомендуют применять листовые материалы типа ГВЛ, ЦСП или ОСП. Уложите два слоя вразбежку: со смещением, чтобы швы не совпадали: так механические нагрузки распределятся лучше.

   Переходим к укладке теплого пола. Полезный совет: сначала нанесите тонкий слой клея, уложите на него мат, дайте схватиться, и потом доливайте клей до нужного уровня. Таким образом вы закрепите греющий кабель на равной глубине под плиткой, что даст более равномерный прогрев.

   При монтаже теплых полов в плиточный клей рекомендуем использовать специальные типы клея для теплых полов или пластификаторы, улучшающее сцепление плитки с основой.





Выбор нагревательных матов по торговым маркам:


Быстрый переход в разделы:




Расчёт площади обогрева производится по формуле

S обогрева = S общая — (S мебели + S бытовой техники)

где, S общая = a x b

  • Отступ от стен — 50мм
  • Отступ от мебели и бытовой техники — 100мм

Для каждого отдельного помещения деревянного дома площадь рассчитывается индивидуально.

Пример расчёта для спальни

Общая площадь спальни (S общая) = 20 м²

Площадь мебели, бытовой техники с учётом отступов: (S мебели + S быт. техники + S отступы) = 7 м²

20 м² — 7 м² = 13 м²

Полученная цифра = 13 м². Из таблицы выше следует выбирать ближайшее меньшие значения*. Т.е. в нашем случае площадь обогреваемой поверхности ДО 13 м² из таблицы выбираем диапазон 11,0 м²-13,0 м².

(*если Вы выберите большее значение площади тёплого пола чем площадь помещения это приведёт к тому что тёплый пол не поместиться в помещение)

Электрические системы: легкость монтажа и большой ассортимент

Классическим вариантом считается монтаж системы теплого пола на основе нагревательного кабеля – резистивного или саморегулирующегося. Использование первого позволяет сэкономить на покупке материалов, второго – получить максимально удобную и безопасную систему.

Чтобы упростить монтаж теплого пола в частном доме из дерева, можно выбрать усовершенствованный вариант – купить электрические нагревательные маты. Они представляют собой прочную сетку, на которой в заводских условиях разложен и зафиксирован кабель. Покупателю уже не нужно выполнять эти действия – достаточно уложить маты по составленной схеме.

Есть возможность получить эффективную систему обогрева с еще меньшими усилиями: для этого можно приобрести пленочный инфракрасный теплый пол. Пленка состоит из двух плотных слоев полимерного материала, между которыми расположены тонкие токопроводящие элементы. Они излучают инфракрасные волны, которые нагревают предметы, находящиеся в помещении. Пленочный пол укладывается с минимальными трудозатратами непосредственно под напольное покрытие. Он не увеличивает высоту пола, поэтому его можно использовать даже в деревянных домах с низкими потолками.

Водяные системы: экономичность и безопасность

Монтаж теплого пола на основе труб водяного отопления сложнее, чем сборка электрической системы. Тем не менее, водяные теплые полы остаются востребованными, и тому есть как минимум две причины:

  • при их эксплуатации не расходуется электроэнергия – а значит, не приходится платить за нее
  • водяные системы полностью исключают риск короткого замыкания и возгорания, превосходя по критерию безопасности электрические теплые полы.

Каким должен быть окончательный выбор?

Он всегда делается в индивидуальном порядке и зависит от целого ряда факторов:

  • площади и конфигурации помещений, которые нужно обогревать
  • наличия или отсутствия основной системы отопления с радиаторами
  • конструкции и технического состояния пола
  • вида напольного покрытия, которое будет укладываться после монтажа системы.

Оцените все факторы, примите к сведению рекомендации из этой статьи, и вы сможете грамотно выбрать теплый пол для укладки в деревянном доме.

НАШИ ПРЕИМУЩЕСТВА:





Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.

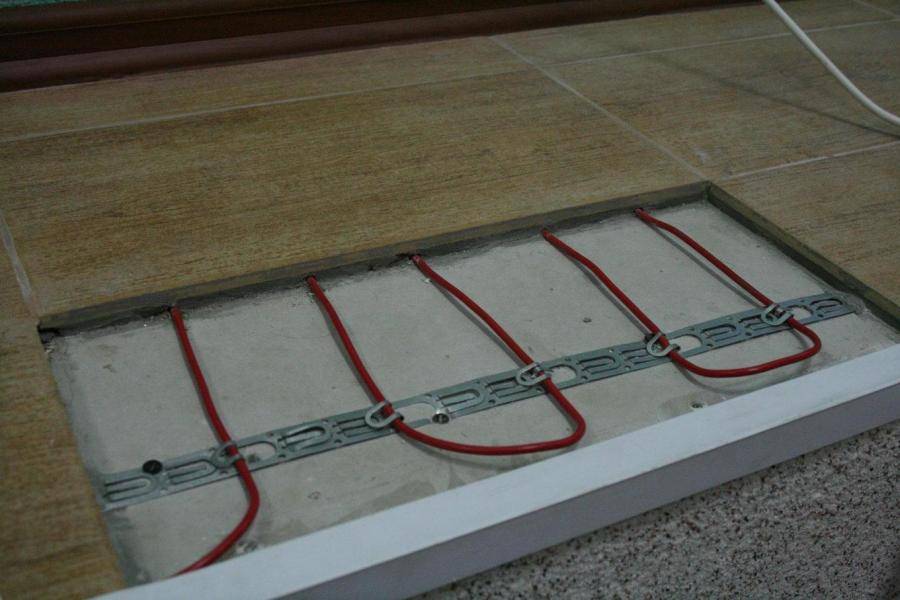

  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

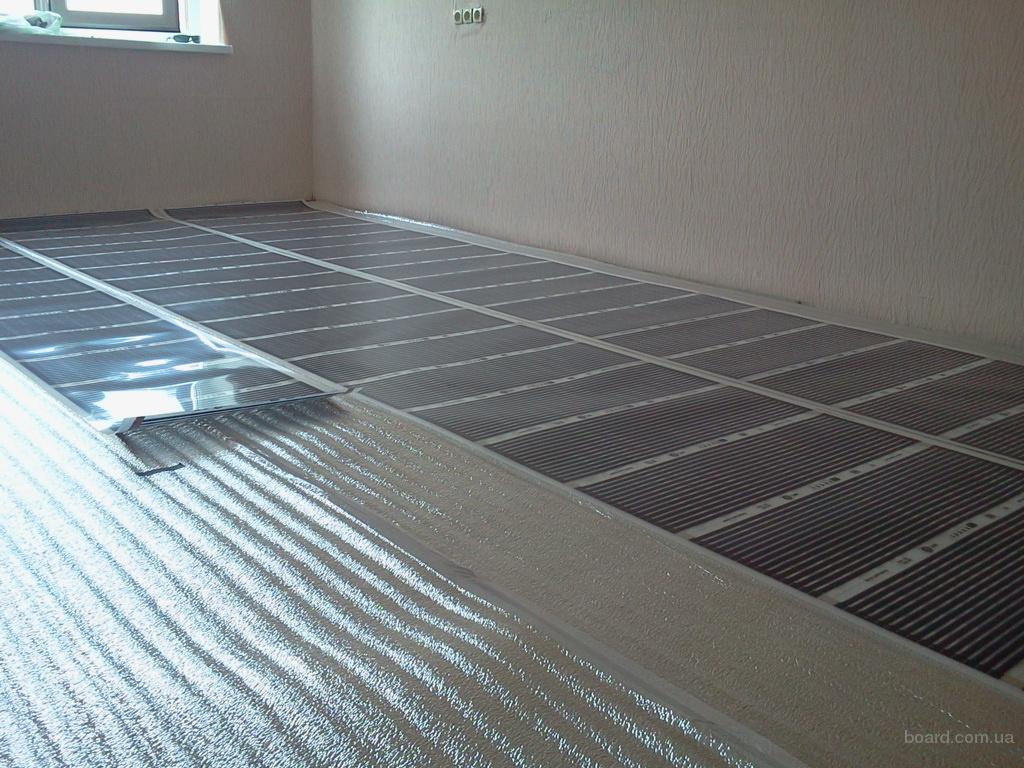

Инфракрасные теплые полы.

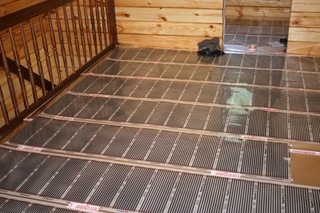

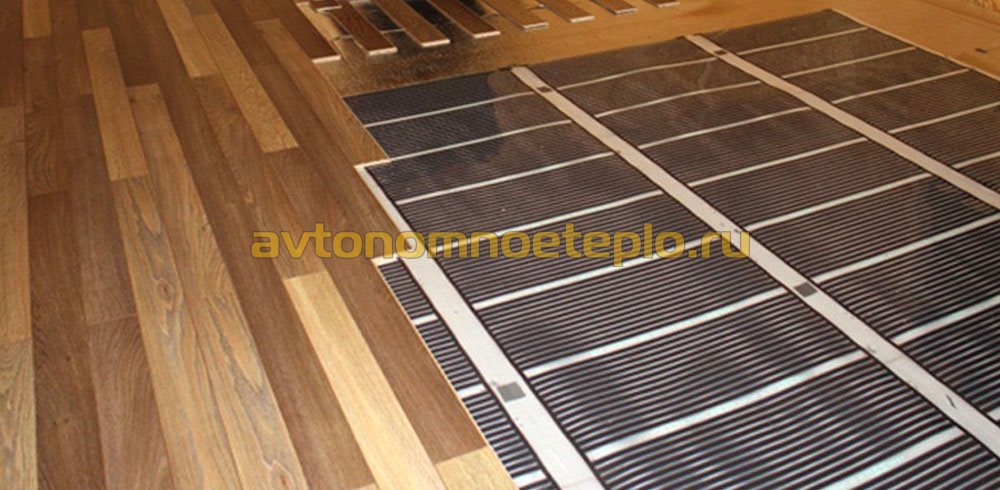

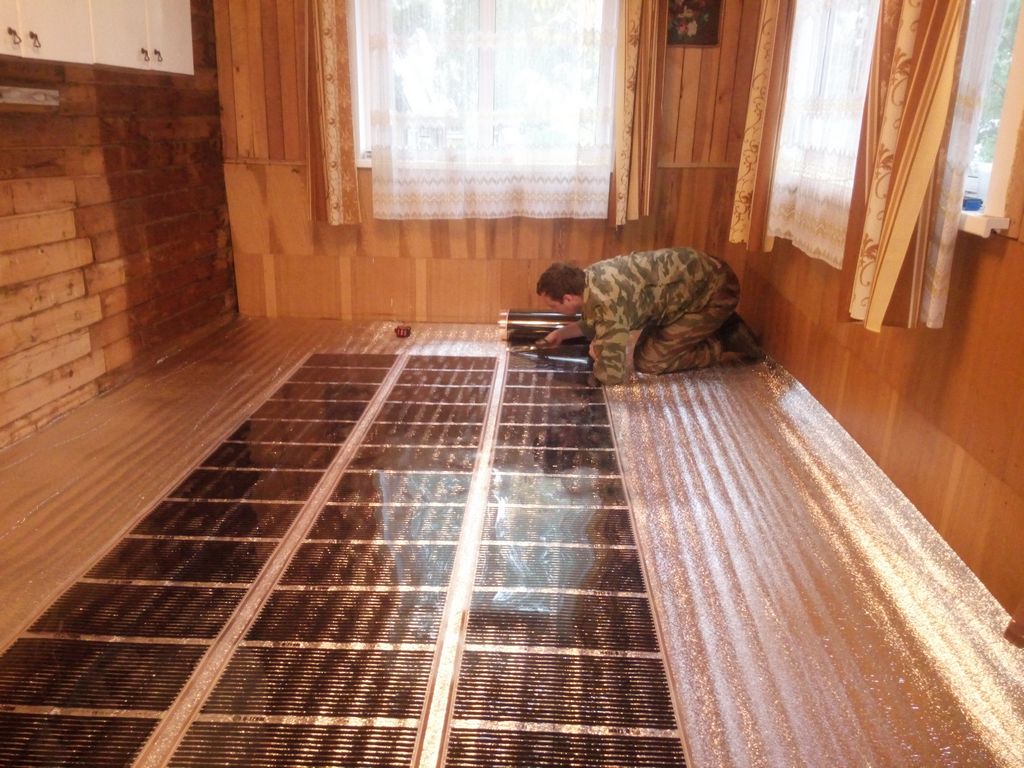

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

Теплый пол в деревянном доме

    Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

   Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.
Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.


   Хороший вариант монтажа кабельных систем по деревянному полу — применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

    Отдельный, и к сожалению, самый проблемный случай, когда финишное  покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.

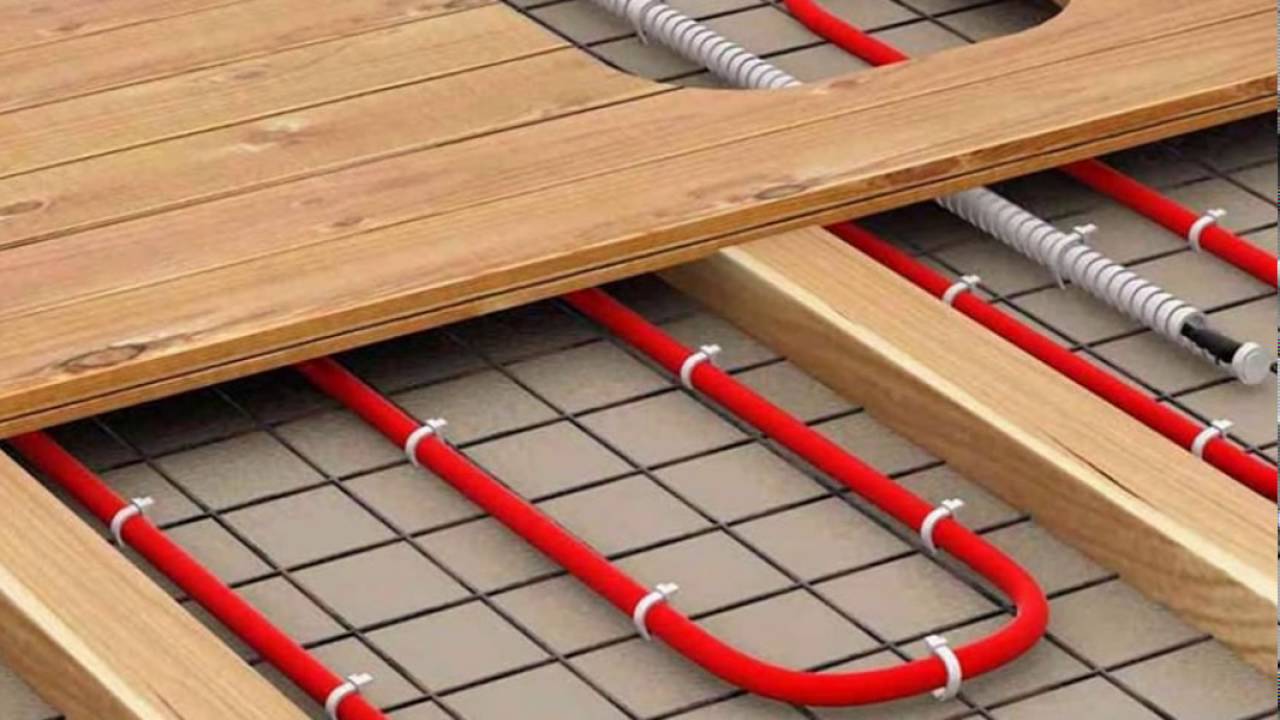

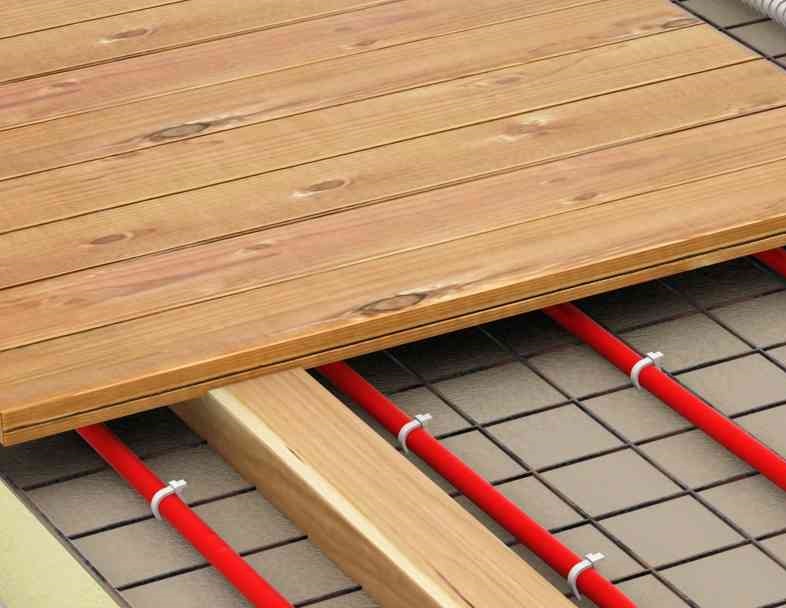

Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

Пол из ламината и линолеума

  Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол — тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

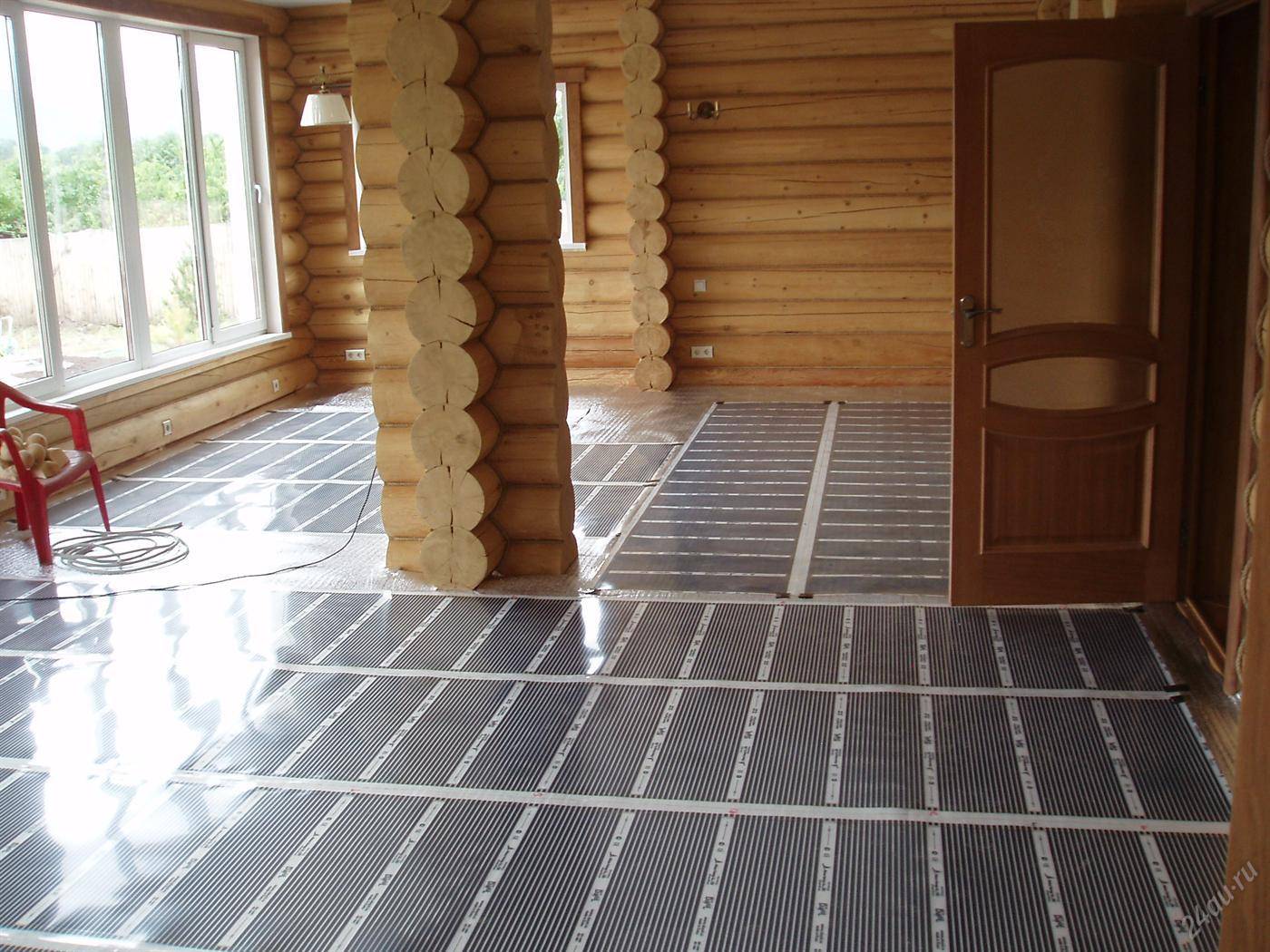

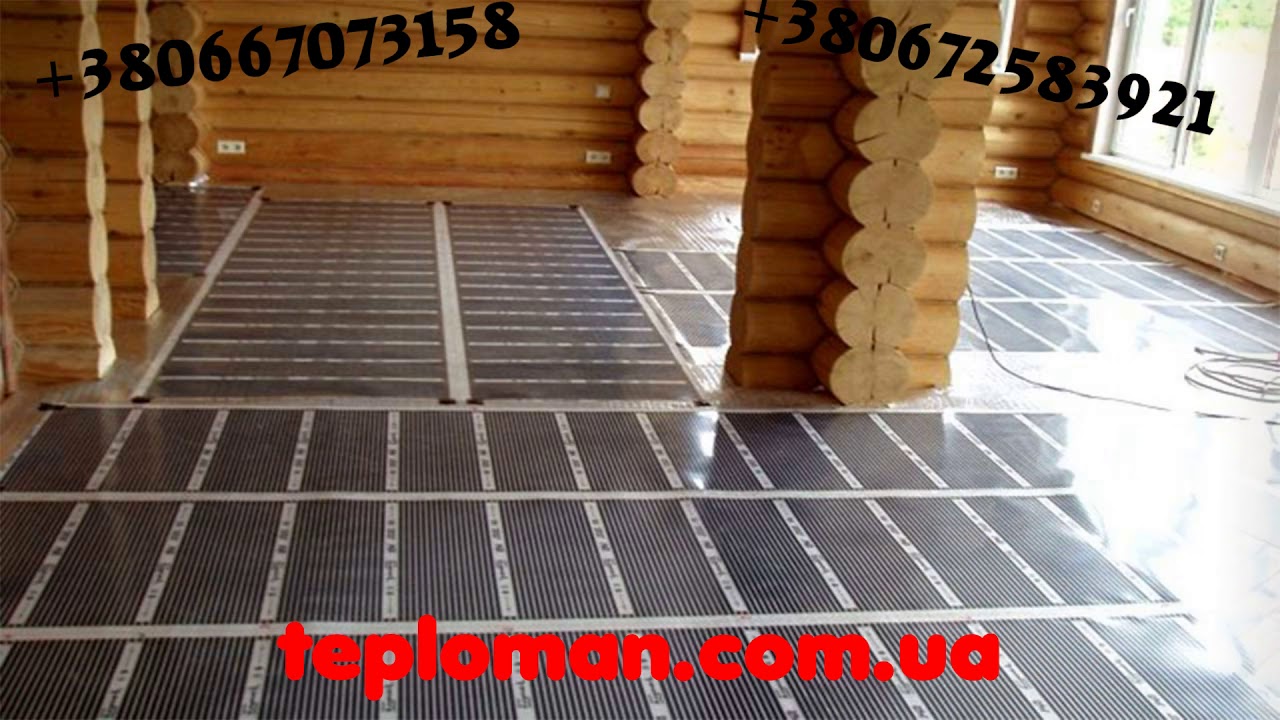

   Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий — их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев  помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

Теплый пол в деревянном доме

На высокую стоимость установки влияют не только цены на трубы и распределители, но прежде всего оборудование котельной. Электрический обогрев не занимает много места в помещении, а монтаж его легок и прост. О том, как сделать электрический теплый пол на даче своими руками, пойдет речь ниже.

Особенности обустройства, достоинства

Многие давно оценили все достоинства электрического пола, установив его в своих домах. Он доступен всем, а эксплуатационные данные позволяют во многом сэкономить средства, отказавшись от других способов подачи тепла. Этот пол успешно заменяет все другие виды, делает дом теплым и комфортным для проживания. С ним приятно просыпаться по утрам, не приходится ежиться, вставая с постели. Путем нехитрого управления можно включить подачу тепла, регулировать его поступление в определенные часы либо круглосуточно. Специальный термостат поможет в управлении, на нем выставляется любой необходимый режим. Такой способ заметно повышает уровень комфорта в доме и в каждом из отдельно взятых его помещений.

Система теплого пола используется по-разному. Ее можно установить как самостоятельный объект, который один будет служить источником тепла. Но также эту систему можно обустроить в паре с привычной для всех центральной системой отопления. Пол на электричестве помогает во многих моментах жизни. Он убирает сырость, таким образом предотвращает появление плесени в помещении. По полу можно ходить босиком в холодный сезон, что для многих довольно комфортно.

Установленные по всей площади пола теплые полы сделают комнату более приятной для пребывания. Каждый ее участок будет равномерно прогрет и обеспечен теплом. Монтируют теплый пол и на определенных участках помещений, а именно там, где собирается больше всего сырости. Обустроить систему можно в любой из жилых комнат, в ванной, туалете. Установка на застекленных и присоединенных балконах, лоджиях является самым эффективным способом отопления на этих участках.

Особенности монтажного процесса

Начнем с того, что в деревянном доме все напольные конструкции являются полами по лагам. Бетонное основание здесь встречается крайне редко. Поэтому задача нашей статьи разобраться с укладкой теплого пола по деревянным лагам, а, точнее сказать, между ними.

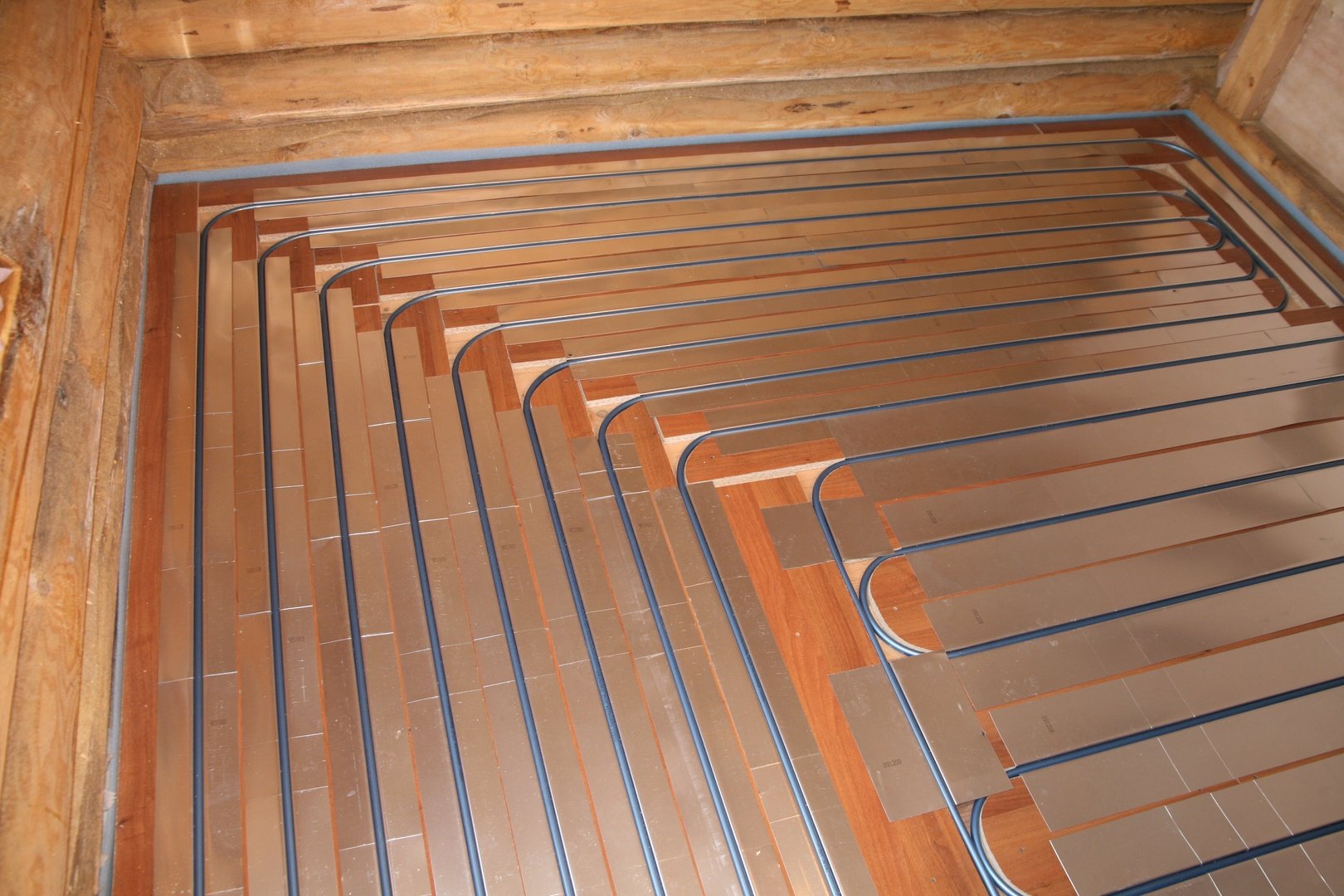

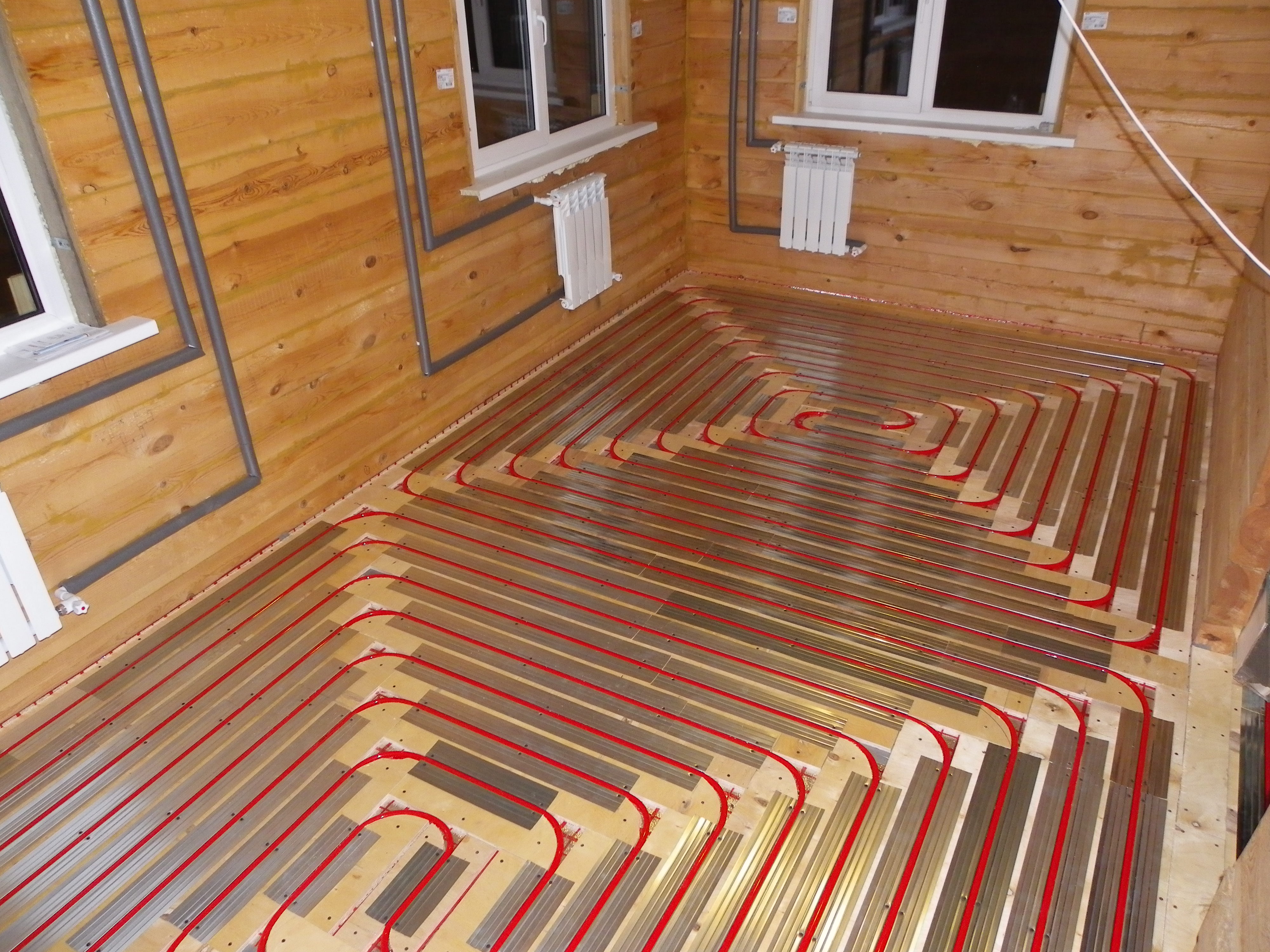

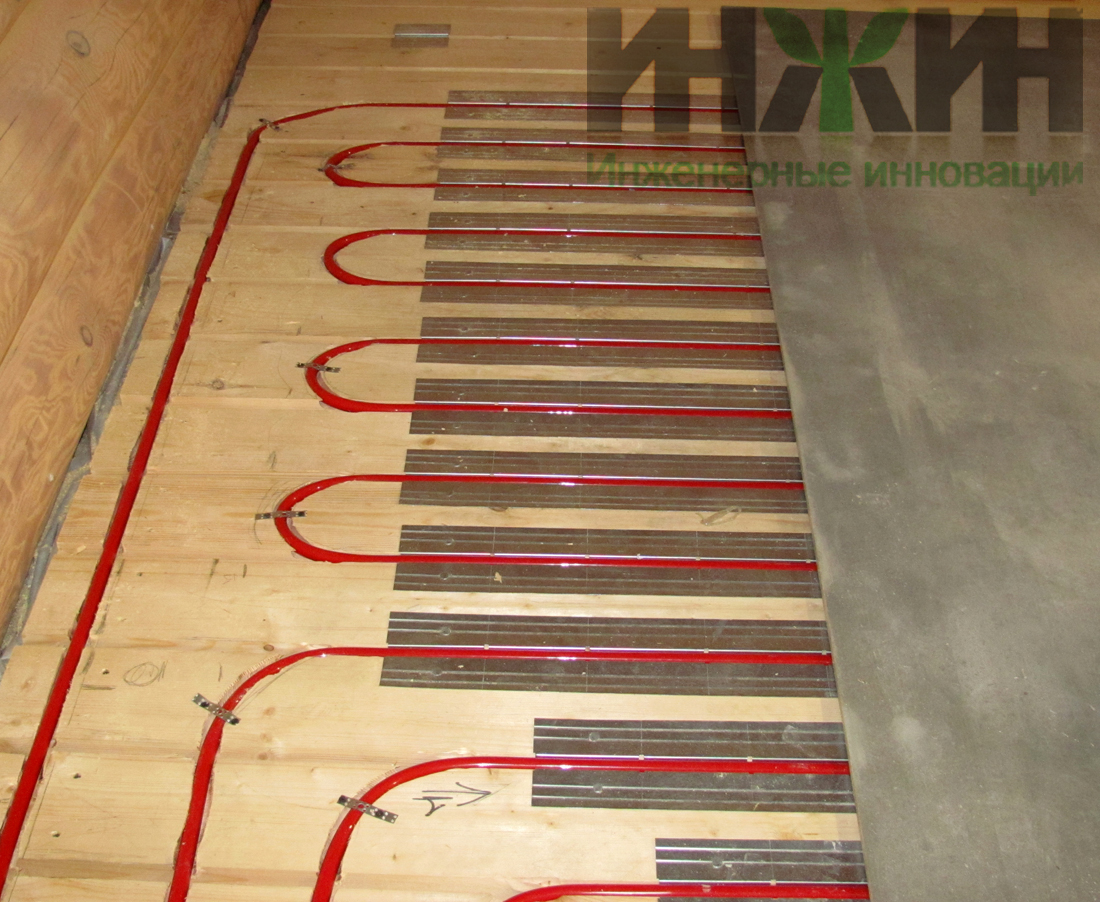

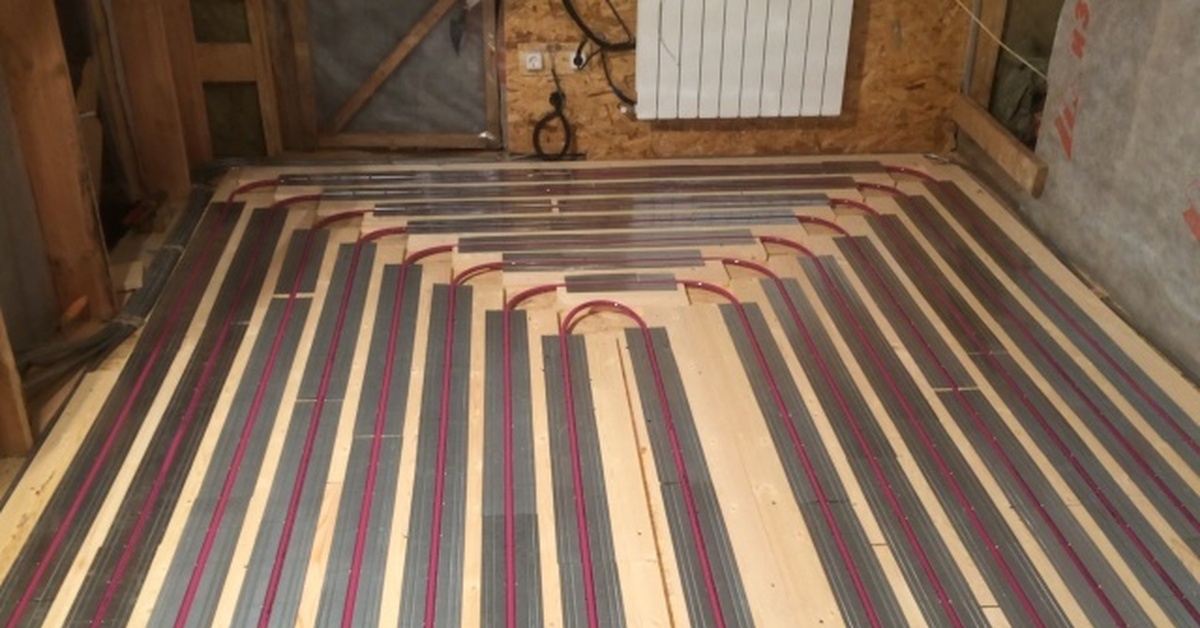

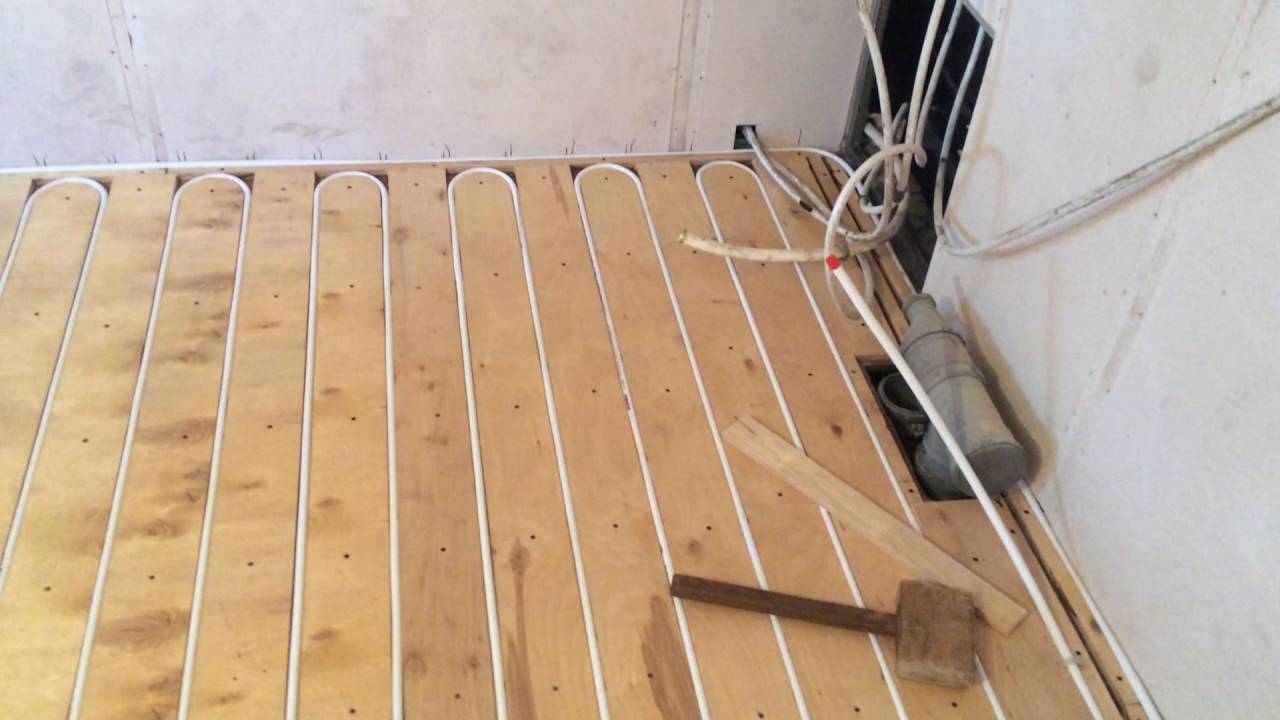

Уложенная труба на деревянном основании

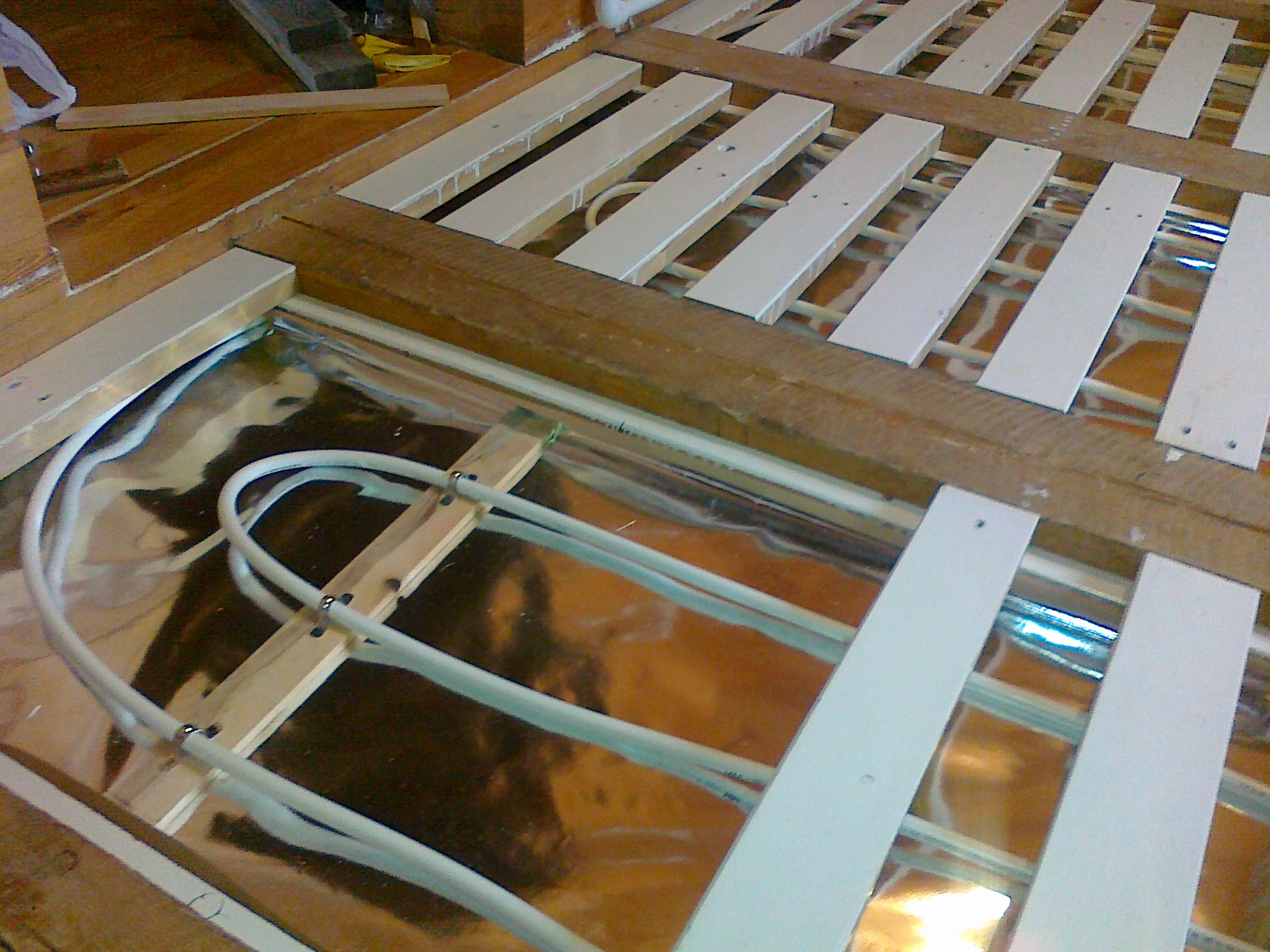

Итак, будем считать, что лаги установлены, они подшиты черновым полом и готовы к дальнейшему проведению работ. Вернемся к теплопроводности древесины. Как можно преодолеть этот барьер, чтобы создать внутри помещения нормальный температурный режим? Есть два варианта, которые обычно используются вместе:

В том случае, если вы укладываете теплый пол на деревянный пол первого этажа, и под ним нет отапливаемого помещения, то придется провести достаточно серьезную подготовку.

  • В первую очередь по лагам пробивается пароизоляционная мембрана. Кстати, можете воспользоваться обычной полиэтиленовой пленкой.
  • Затем набивается черновой пол.
  • Далее перемещаетесь в помещение комнаты. Укладываете утеплитель между лагами.
  • Затем по ним же пробиваются продольные рейки во всю длину лаговой конструкции.
  • И уже на рейки укладываются доски толщиною 20 мм, между которыми оставляются зазоры шириною 20 мм.
  • В зазоры монтируются профилированные дефлекторы, специально подготовленные под трубу.
  • Затем между лагами змейкой укладывается сама труба теплого пола.
  • Все это закрывается водонепроницаемой подложкой.
  • И конечный этап – установка напольного покрытия.

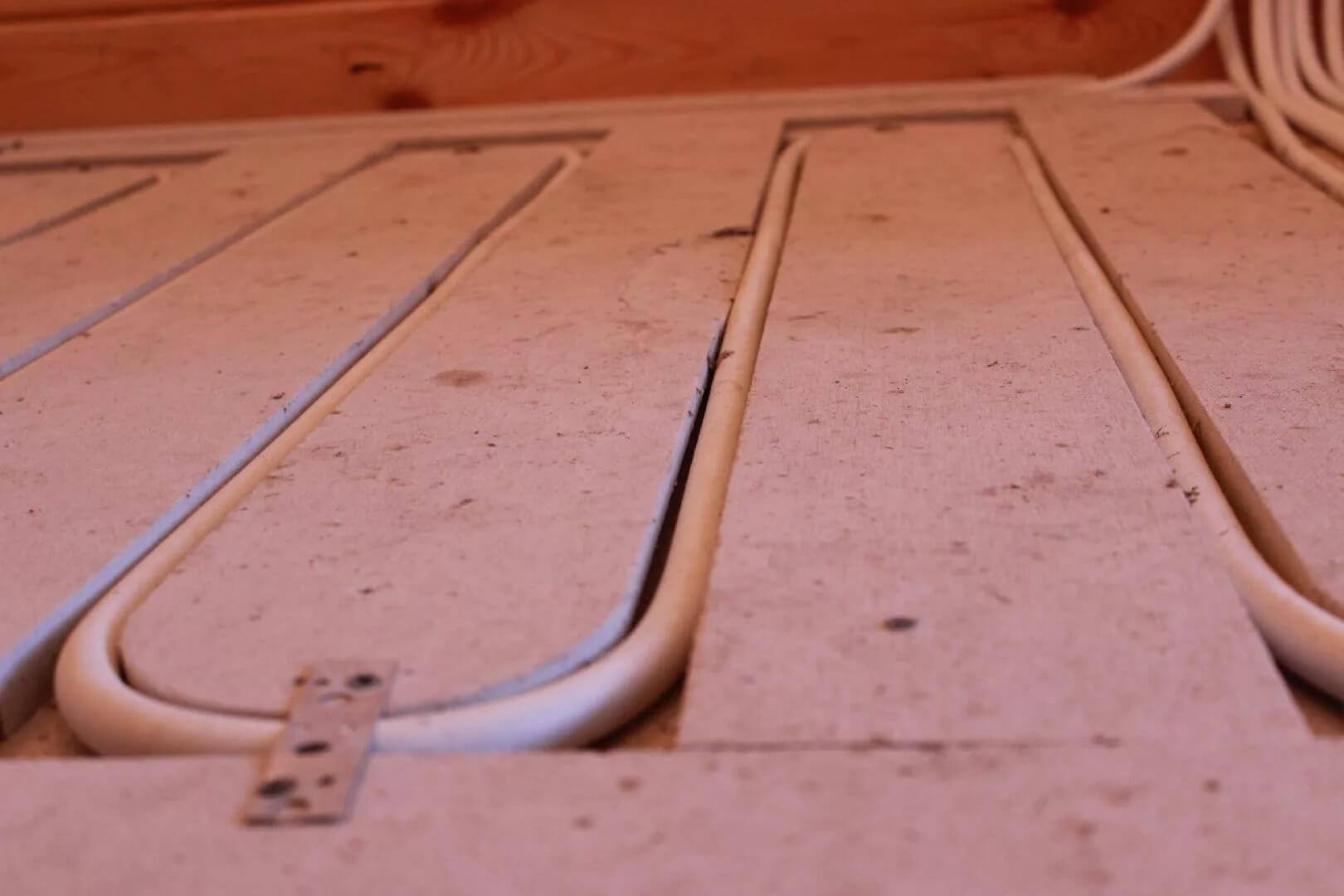

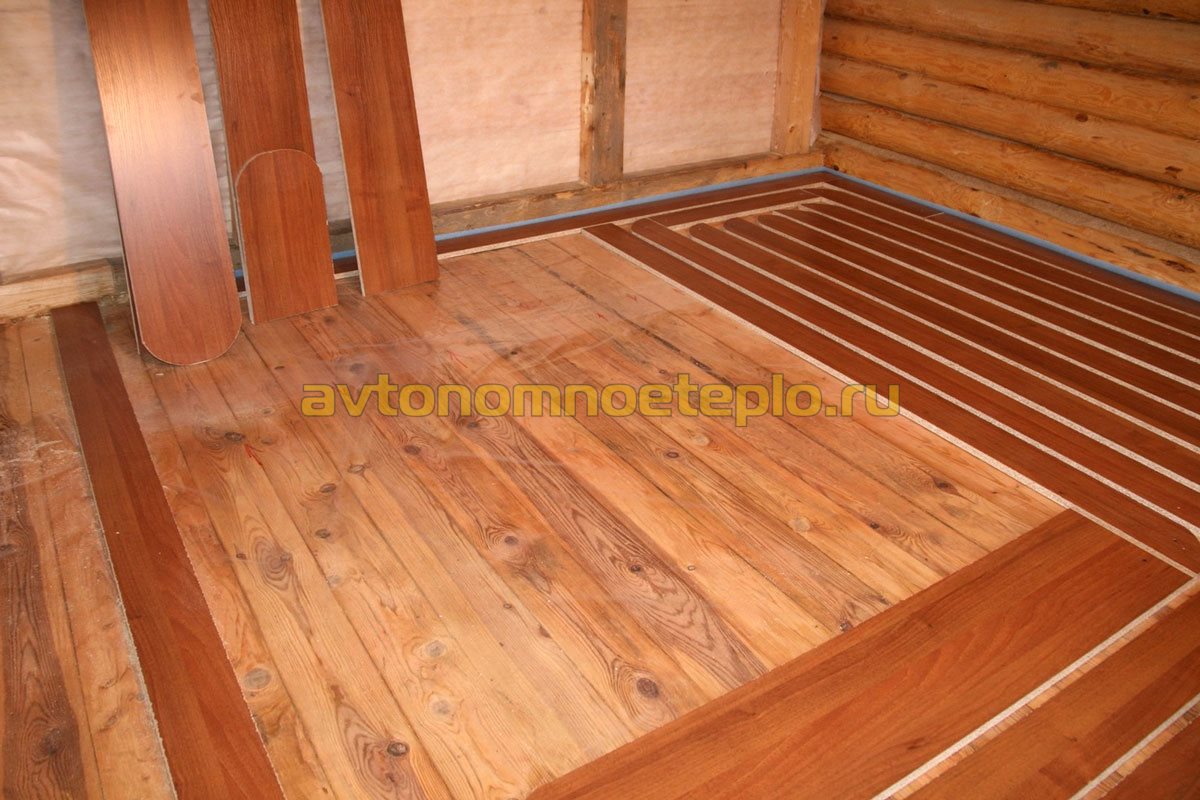

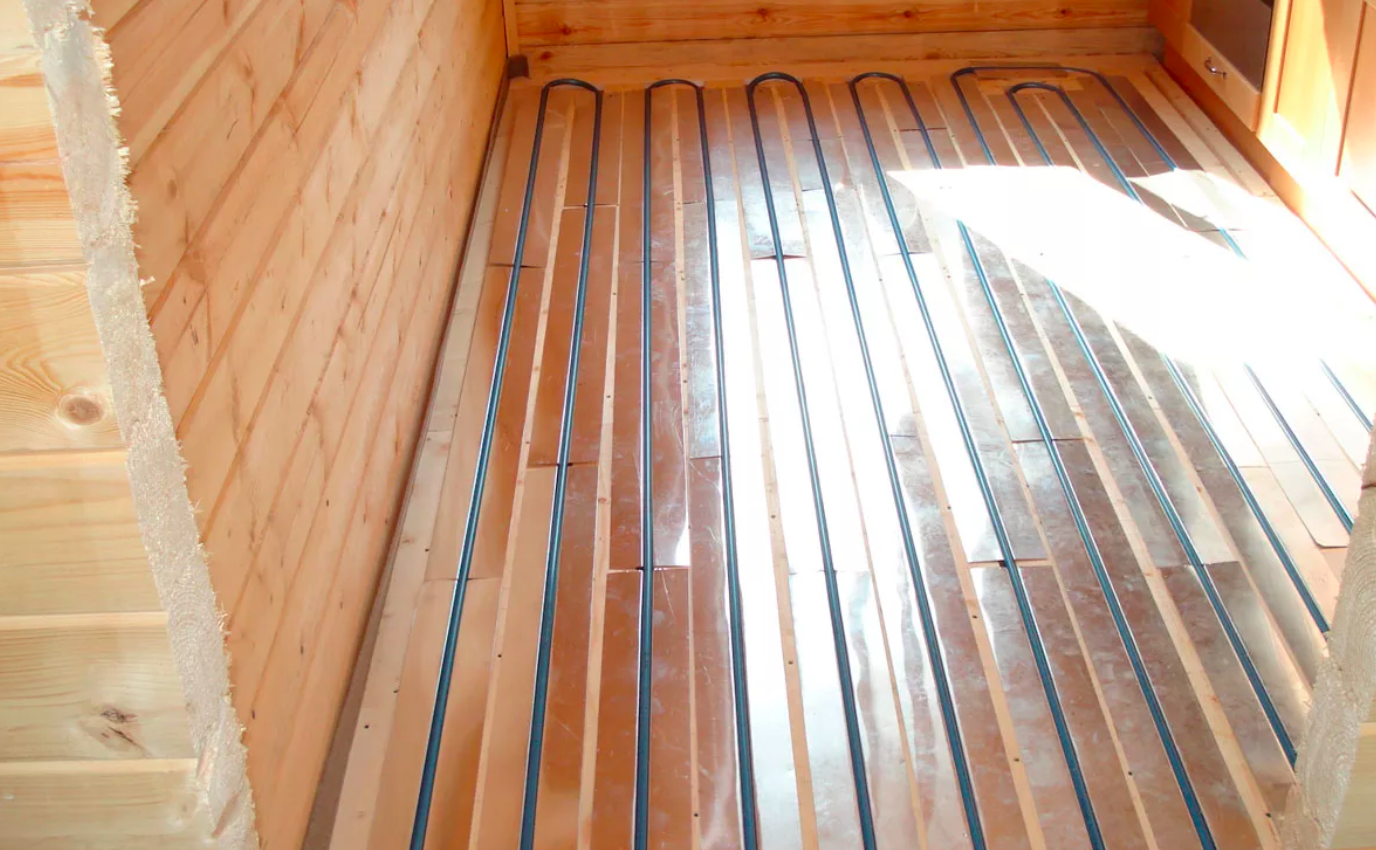

Канавки под теплый пол

Вот такой достаточно слоистый пирог. Если теплый пол укладывается на верхнем этаже, где тепловые потери основания практически сведены к нулю, то не стоит затрачивать такое большое количество различных материалов. Достаточно установить дефлекторы во всю площадь пола. В некоторых случаях достаточно будет изоляции.

В этом случае крепление трубной разводки можно проводить любыми доступными средствами. К примеру, использовать обычные пластиковые хомуты, которые чаще всего применяют для крепления труб к стенам. Метод топорный, но действенный, малозатратный в плане дешевизны изделий, но в тоже время трудоемкий (придется каждый хомут крепить к полу саморезом).

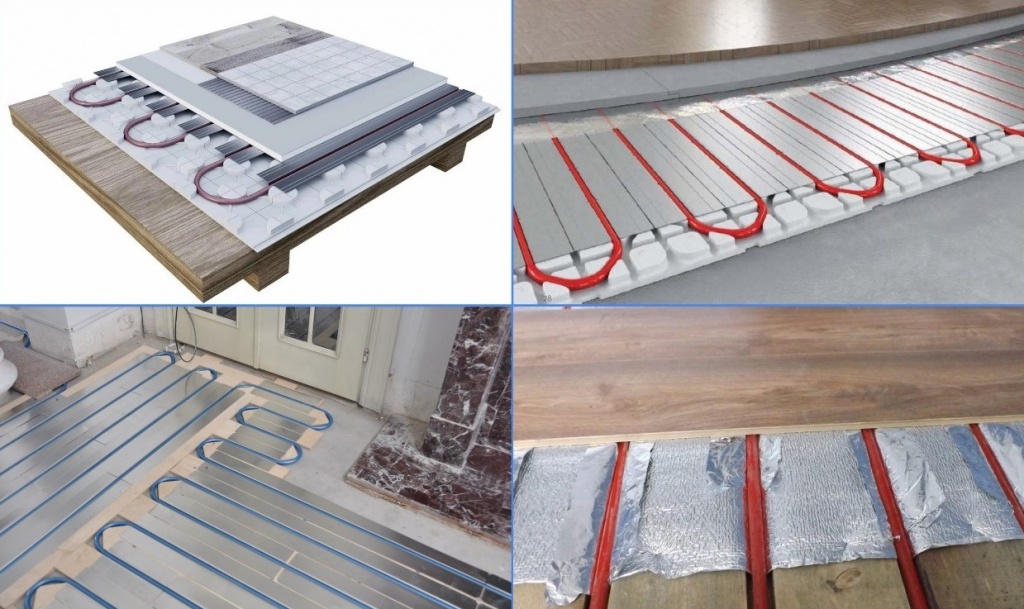

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

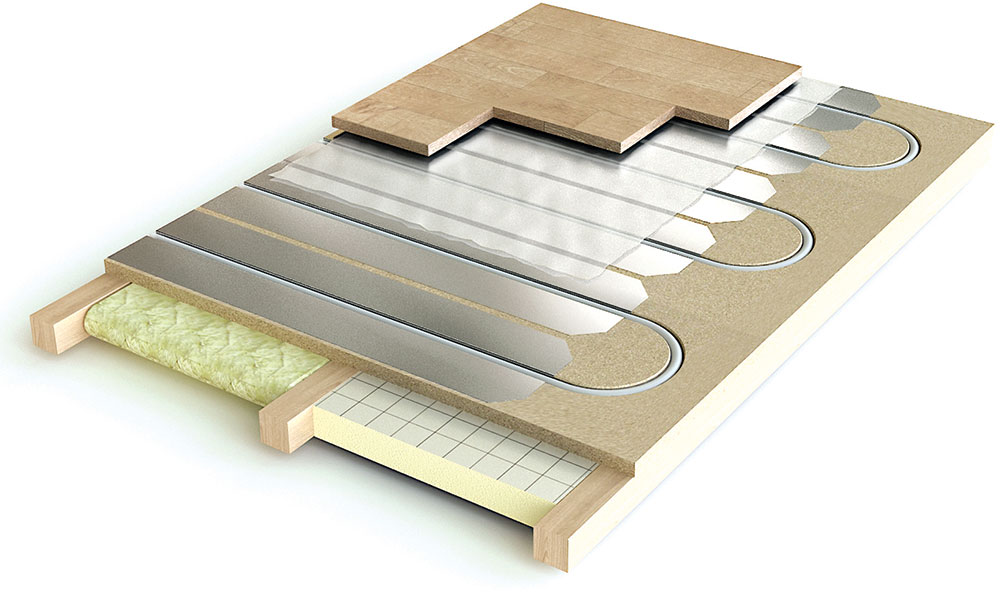

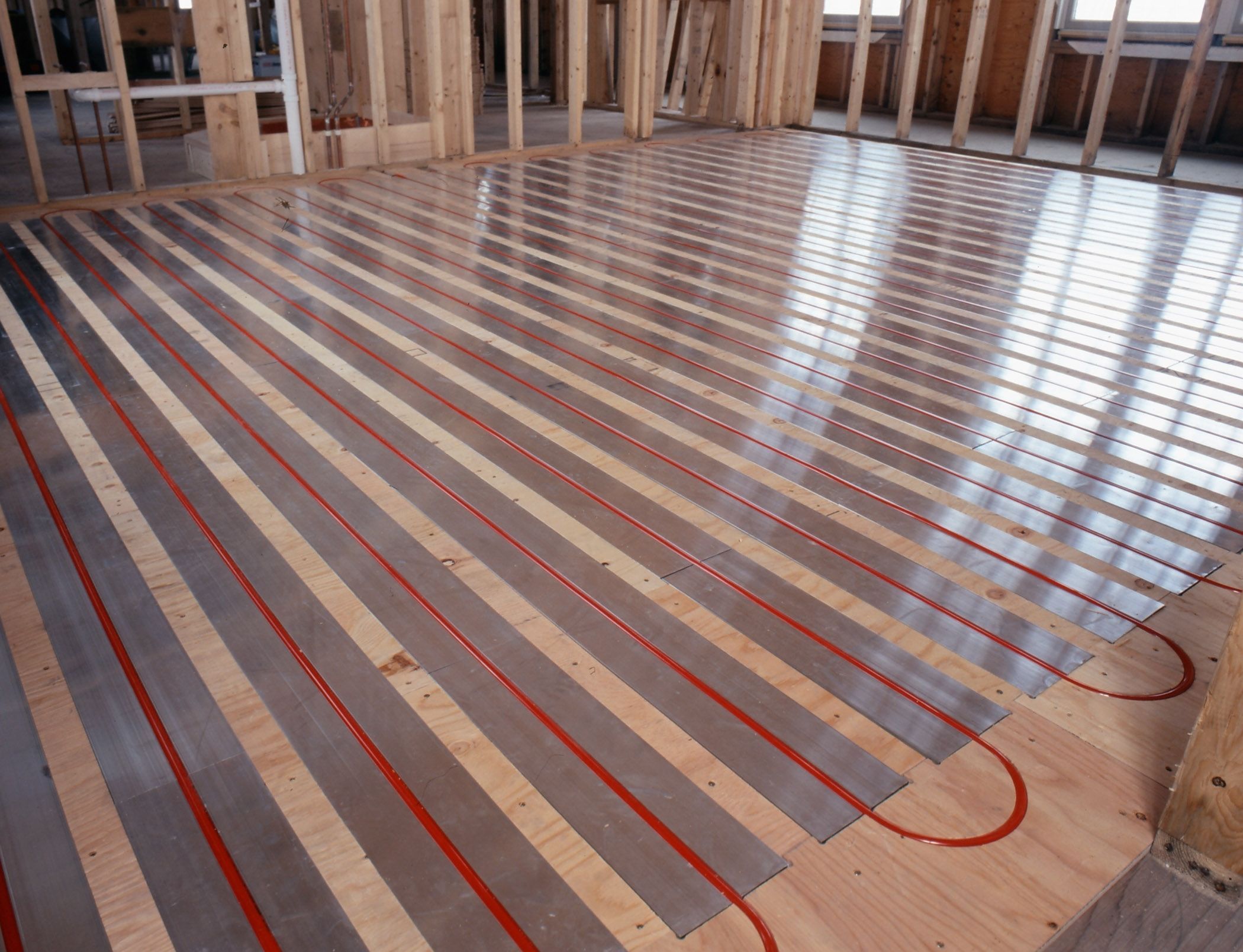

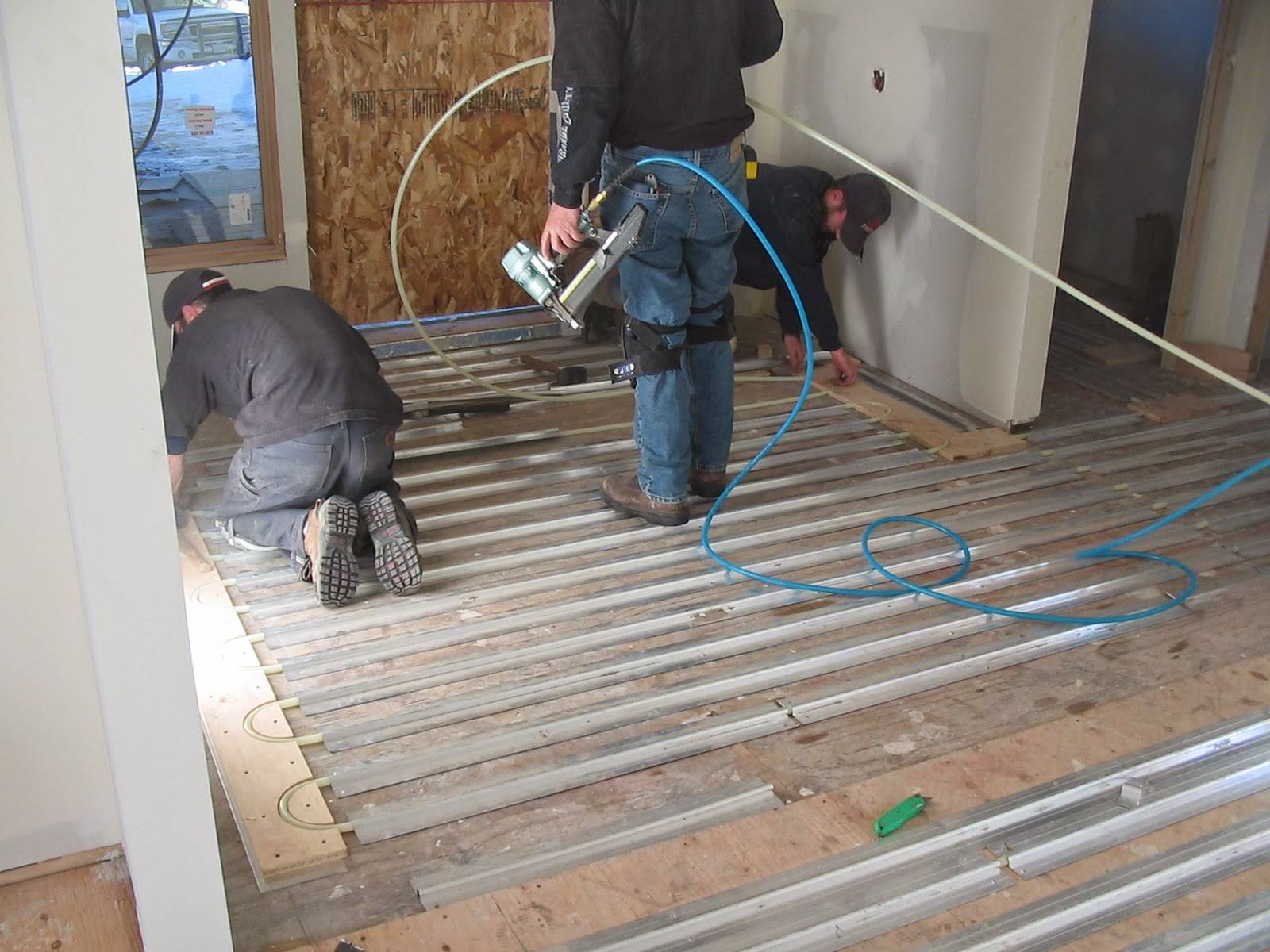

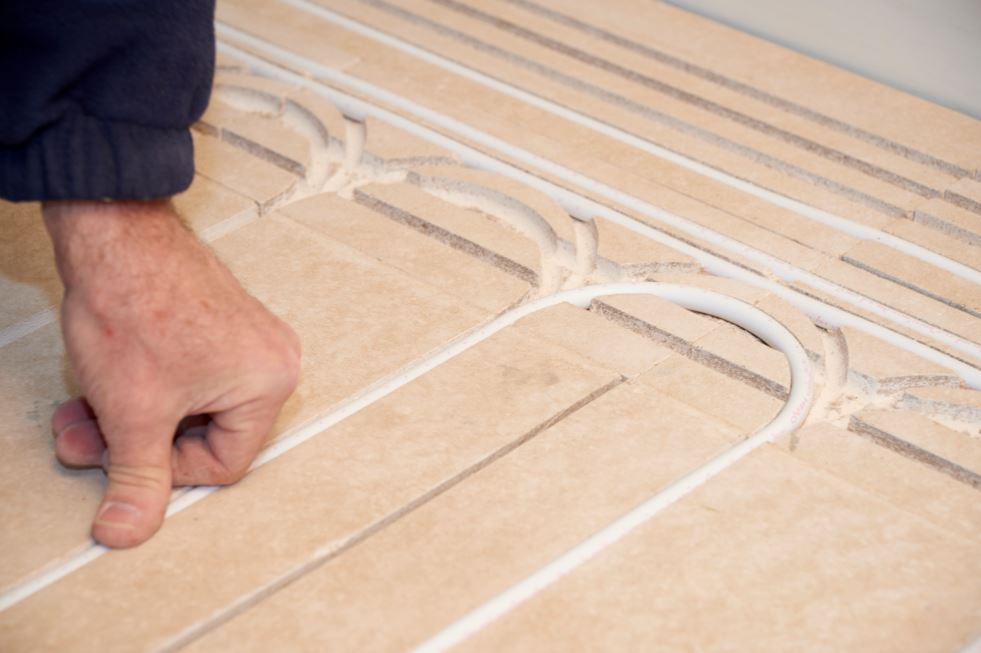

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

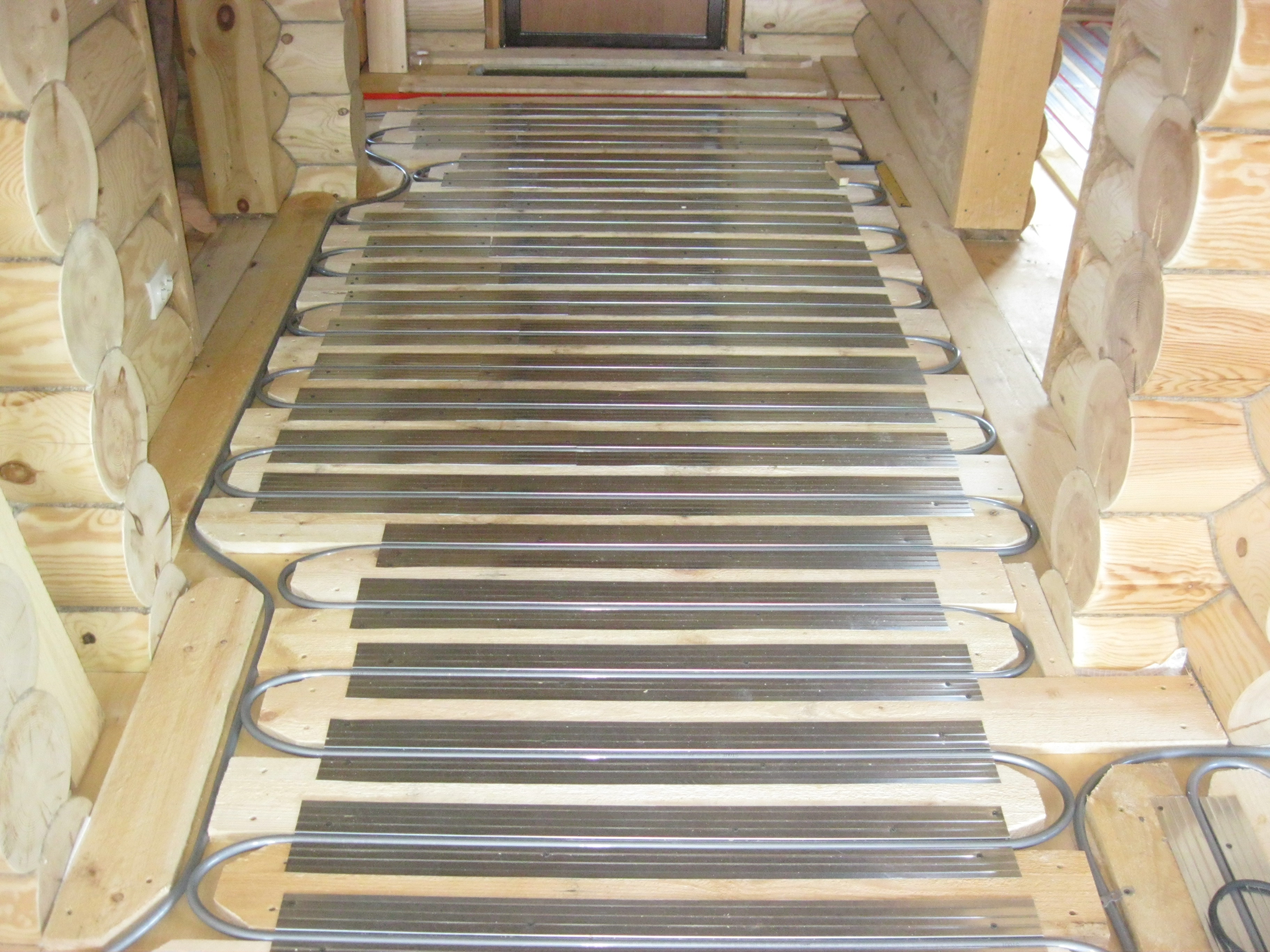

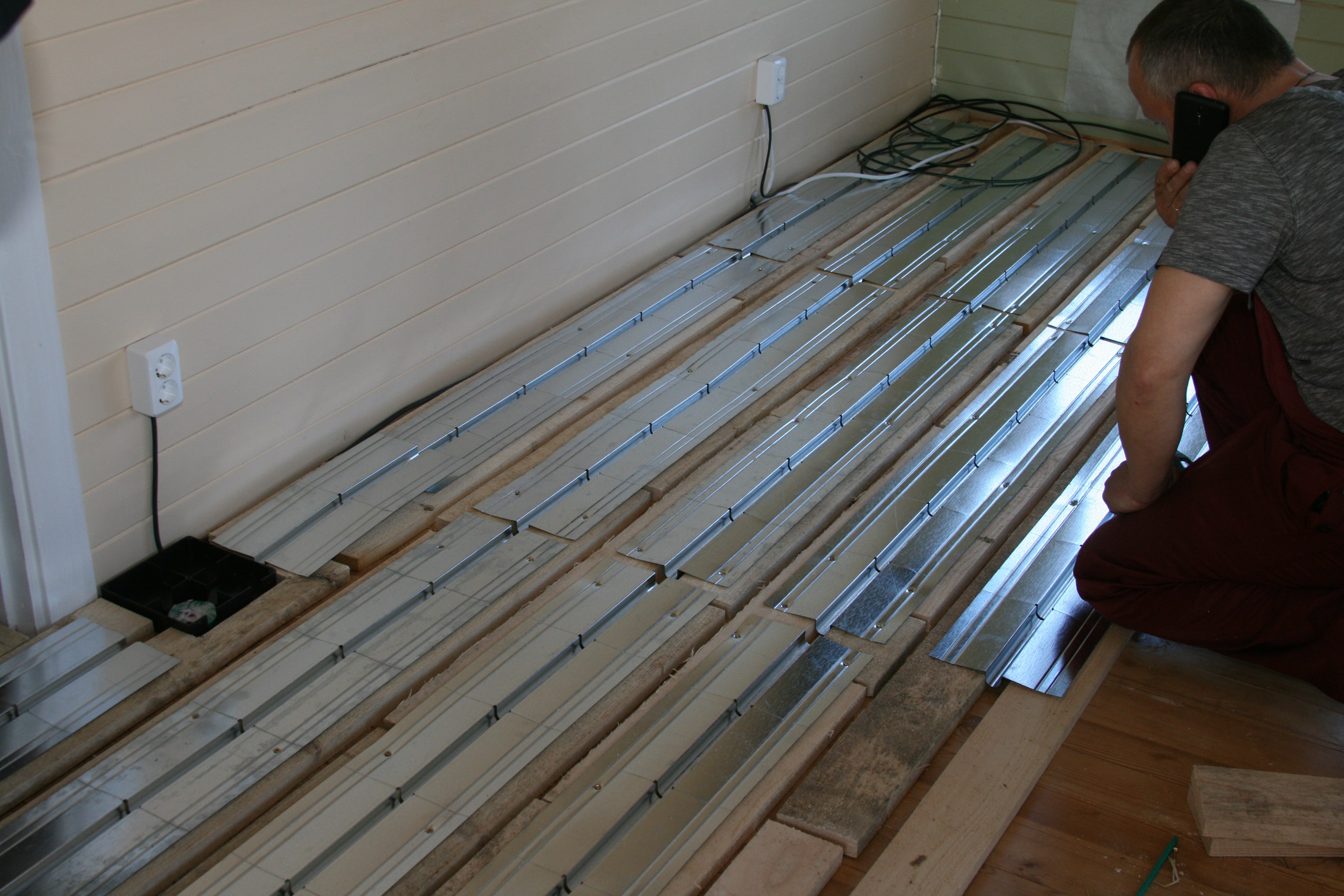

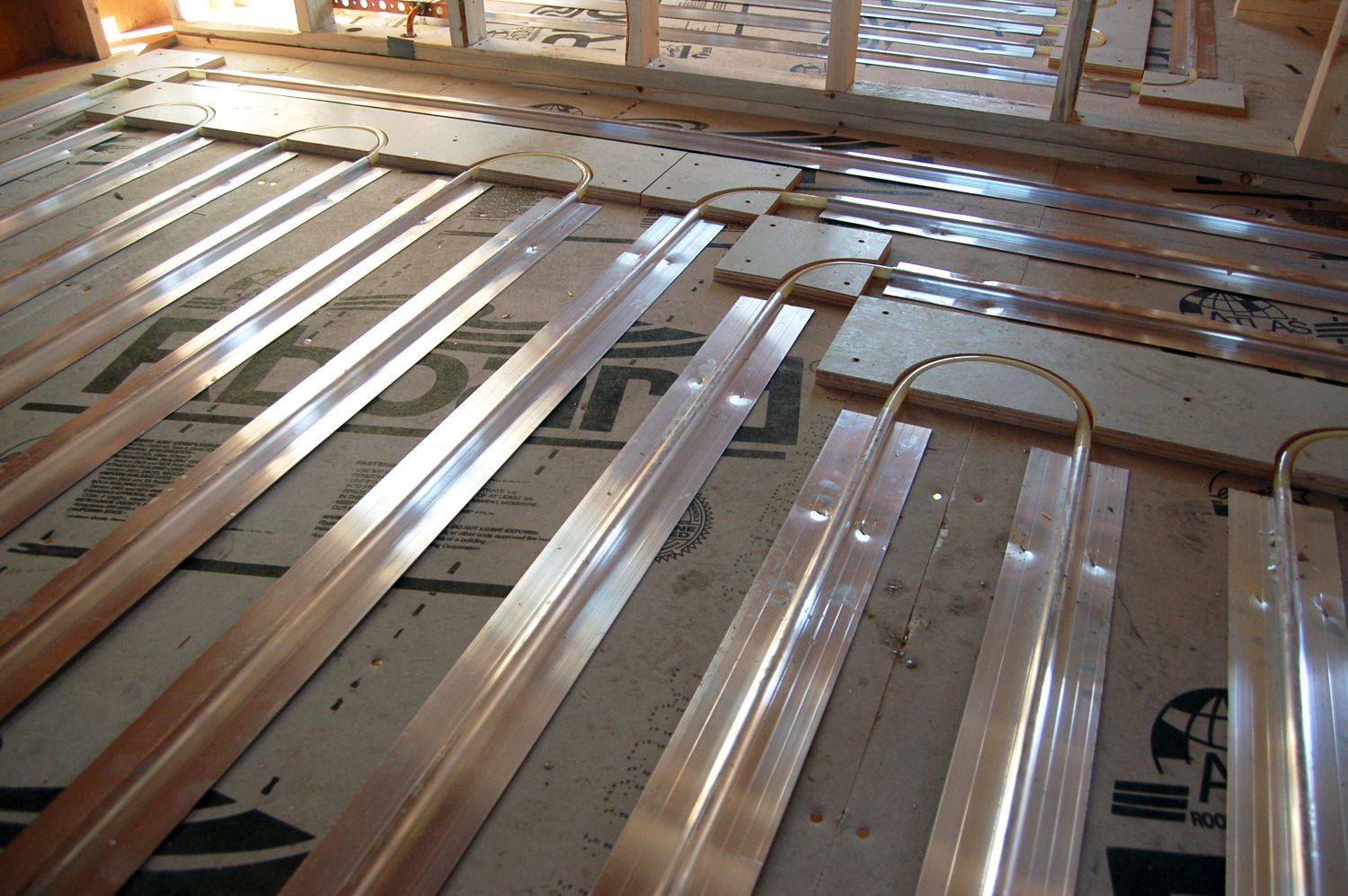

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Характеристики пола

Вне зависимости из чего построен дом, пол должен обладать следующими характеристиками:

  1. Элементы пола не должны прогибаться под весом и скрипеть. Все должно быть хорошо закреплено и стыковано.
  2. Окончательная поверхность пола должна быть ровной и без изъянов.
  3. Вся конструкция должна максимально сохранять тепло внутри дома. Потери следует свести к нулю.
  4. Соответствие пожарным нормам и требованиям.
  5. Долгий период эксплуатации.
  6. Красивый и законченный вид.

Еще следует учесть, что нагрузка на пол, первого или цокольного этажа должна рассчитываться из среднего значения 2100 Ньютонов на 1 квадратный метр.

Виды полов

Для деревянных домов, используют два самых распространенных вида полов, это из бетона и из дерева. Сейчас мы разберем плюсы и минусы каждого.

  • Бетонный пол. К достоинствам можно отнести быстроту процесса, а особенно при наличии бетономешалки. Незначительная цена, которую составляет стоимость песка и цемента.

Возможность провести работу своими руками, без профессиональных навыков. При всех этих плюсах, мы получаем готовую ровную поверхность через месяц, после окончательного высыхания бетонной стяжки.

К недостаткам относят большую массу пола, которая давит на фундамент. Не для каждого вида фундамента подойдет, требует тщательного расчета нагрузки на фундамент и грунт.

И второе, так как у нас дом из дерева, то происходят колебания стен (сужение – расширение), это плохо влияет на поверхность из бетона, появляются зоны напряжения, сколы, трещины.

  • Деревянный пол. К достоинствам отнесем тот факт, что дерево – это экологически чистый материал. Полы, выполненные из дерева в деревянном доме, это гармония, естественность и изысканность.

При выполнении работ не требуется специальных приспособлений. Недостатков немного больше, чем у бетонных полов. Самый главный минус – это стоимость (высокая).

Второй недостаток – это сложность технологии монтажа, потребуются помощники. Возможно, придется привлечь специалистов, а это дополнительные затраты. Во время укладки чистового пола, тяжело добиться идеально ровной поверхности. Строгое соблюдение технологии процесса монтажа пола.

Систему «теплый пол», рекомендуют монтировать в не зависимости от выбранного вами типа пола.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

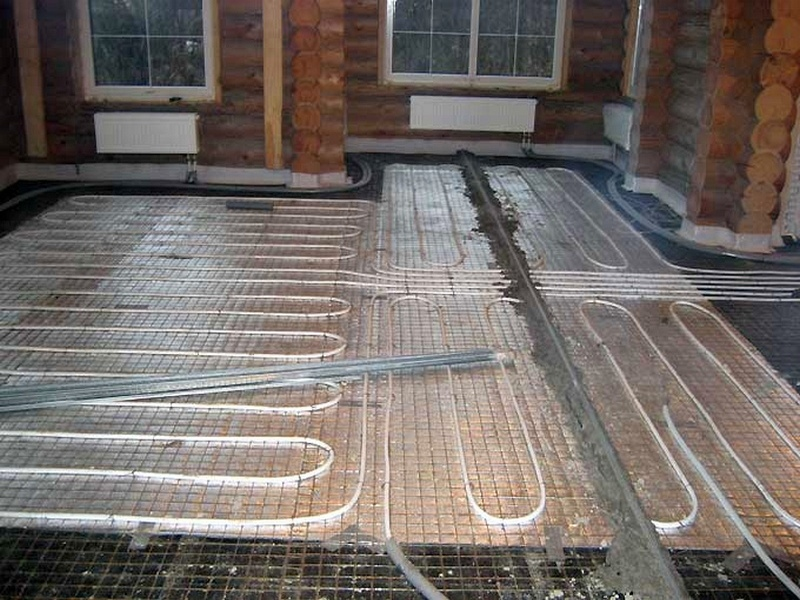

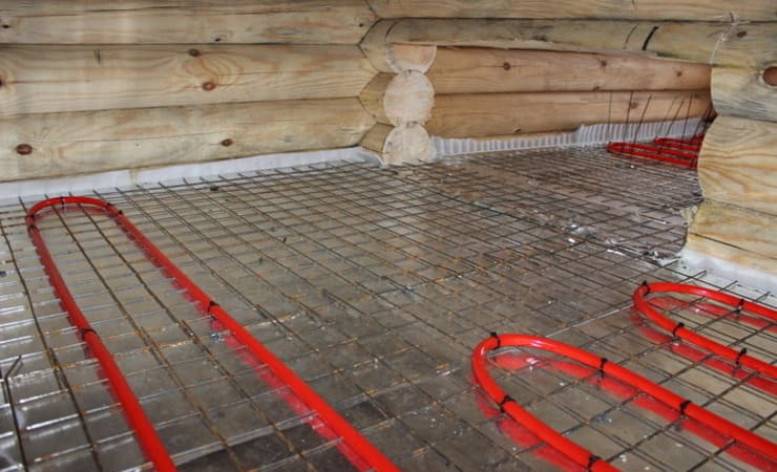

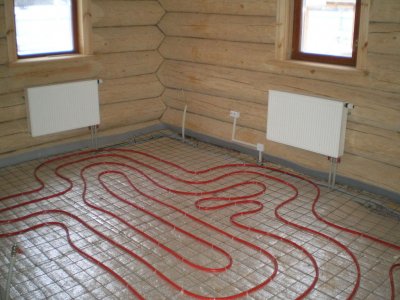

Вариант заливки бетонной стяжки по деревянным лагам и черновому настилу из доски или толстой фанеры обычно не рассматривают. Причина вполне очевидна: при нужной толщине слоя нагрузка на квадратный метр перекрытия вполне может достигать 300 кг. Для деревянного каркаса это очень много, потому он или деформируется сразу, или продержится некоторое время — а потом начнет прогибаться.

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

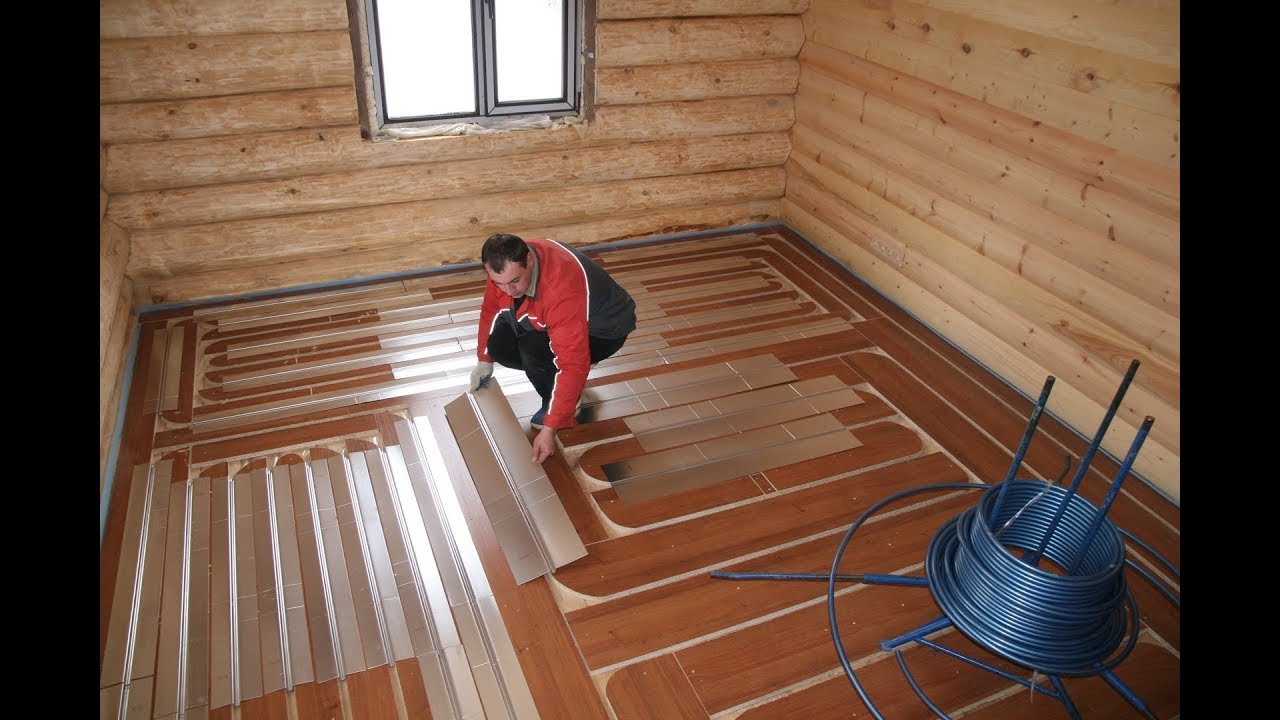

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

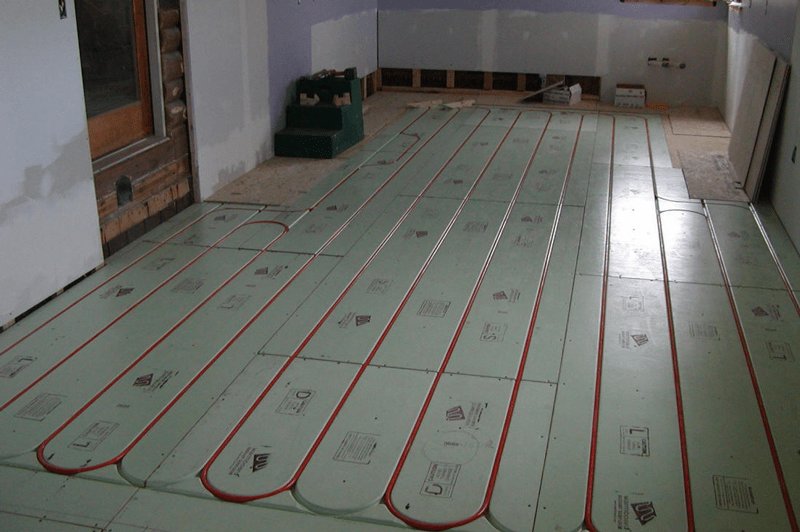

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

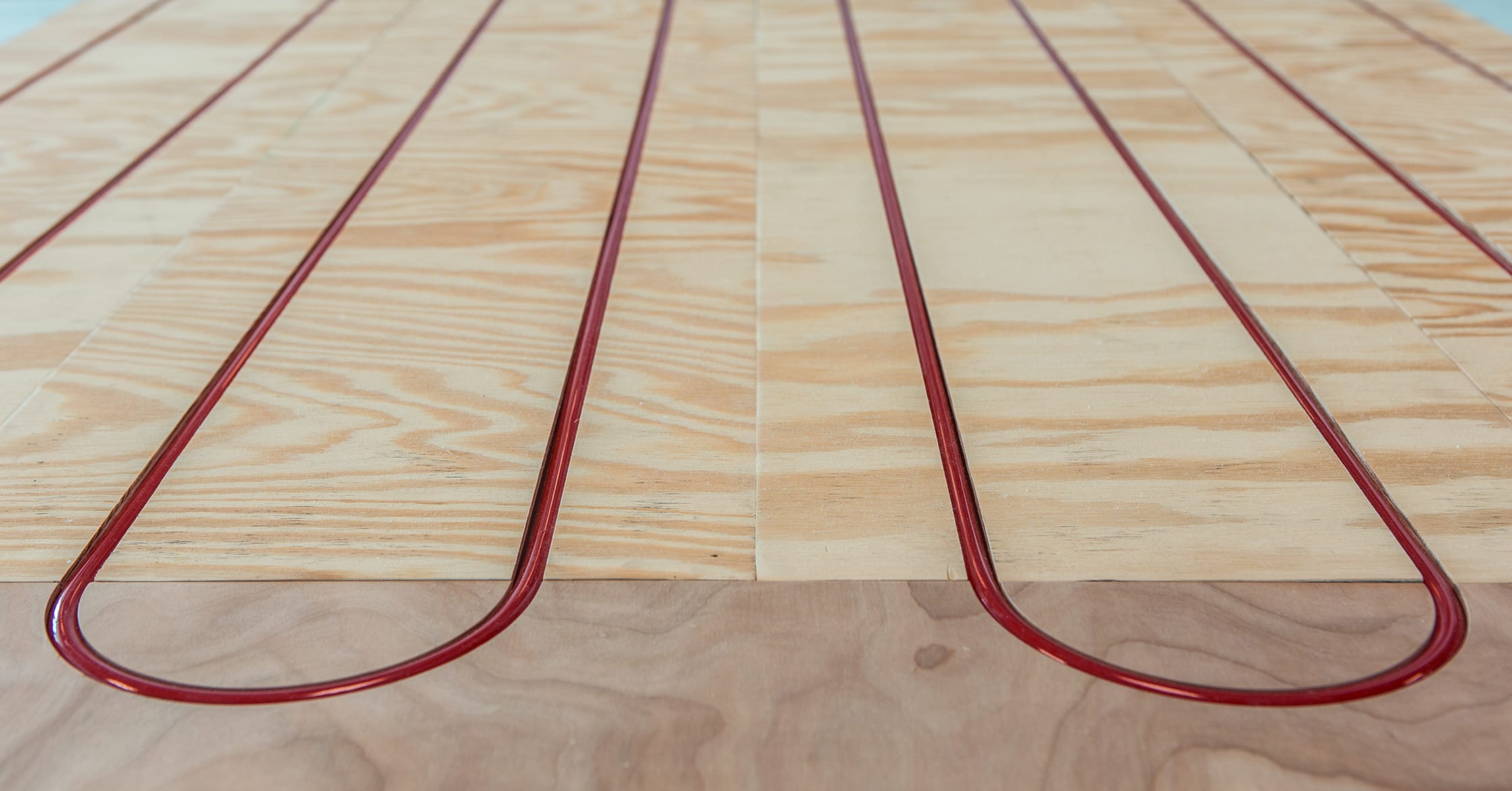

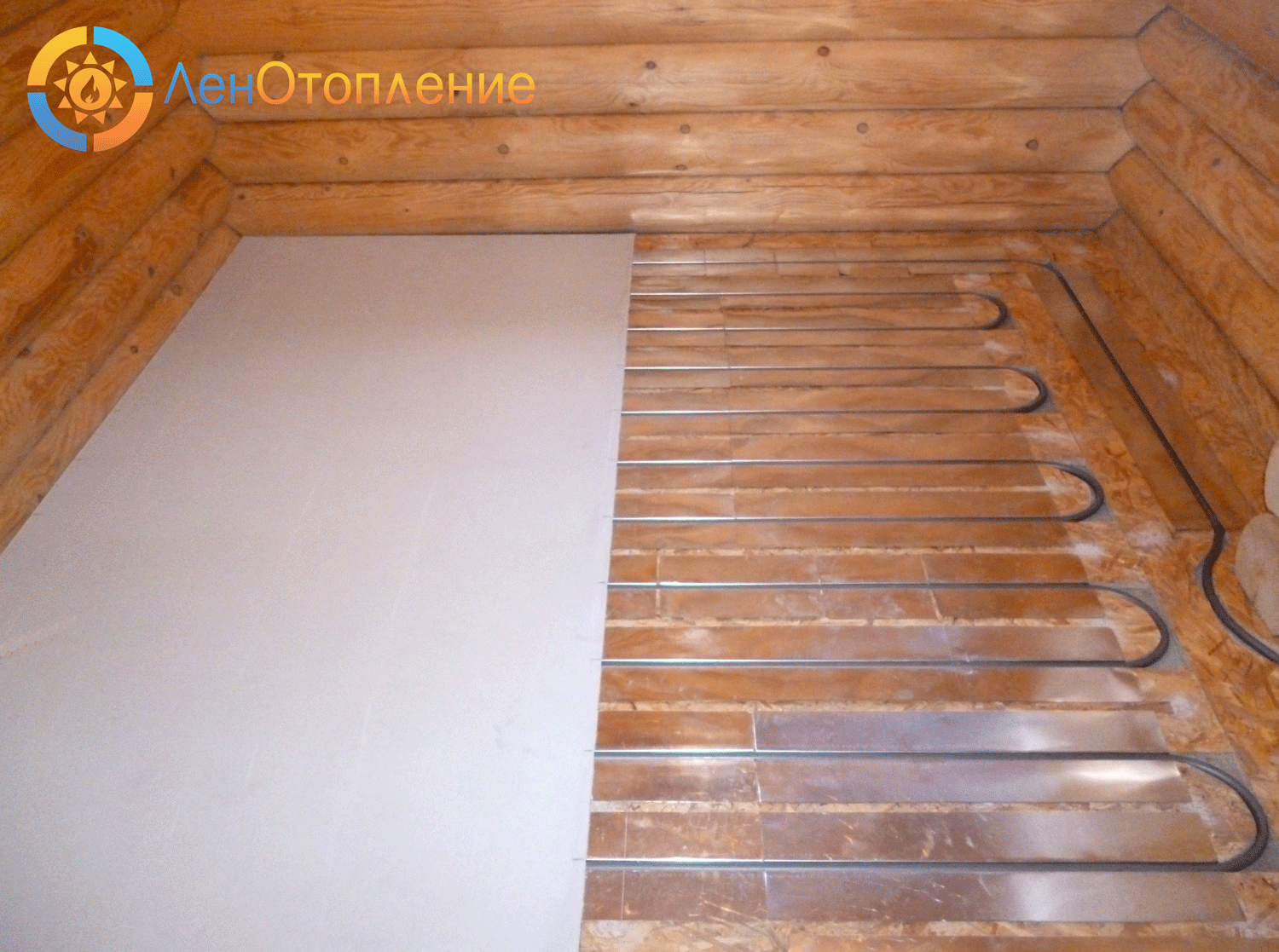

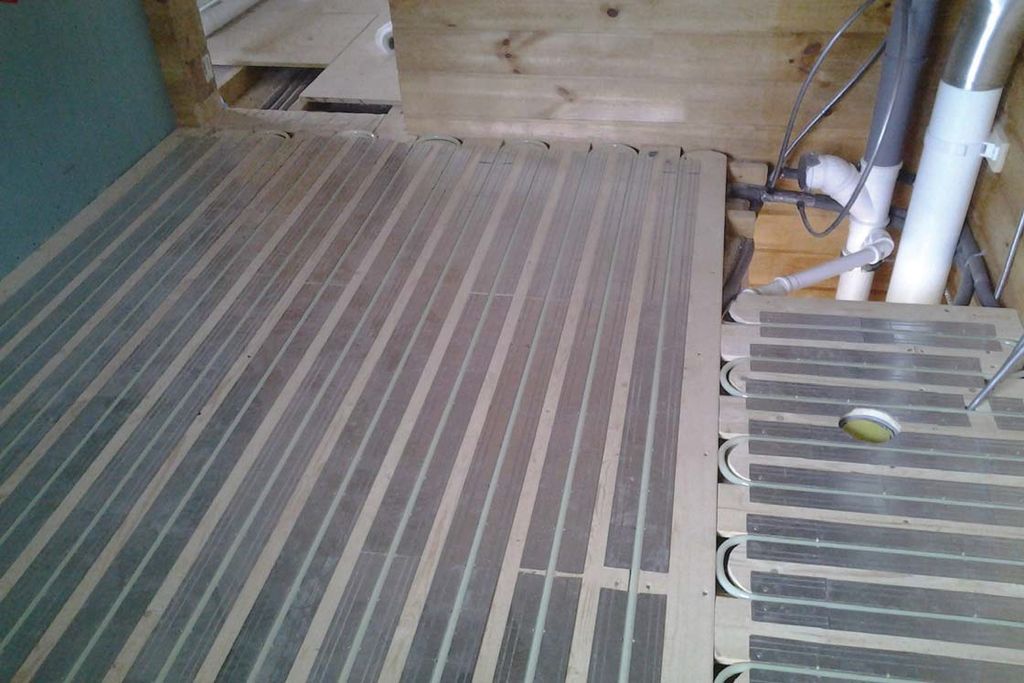

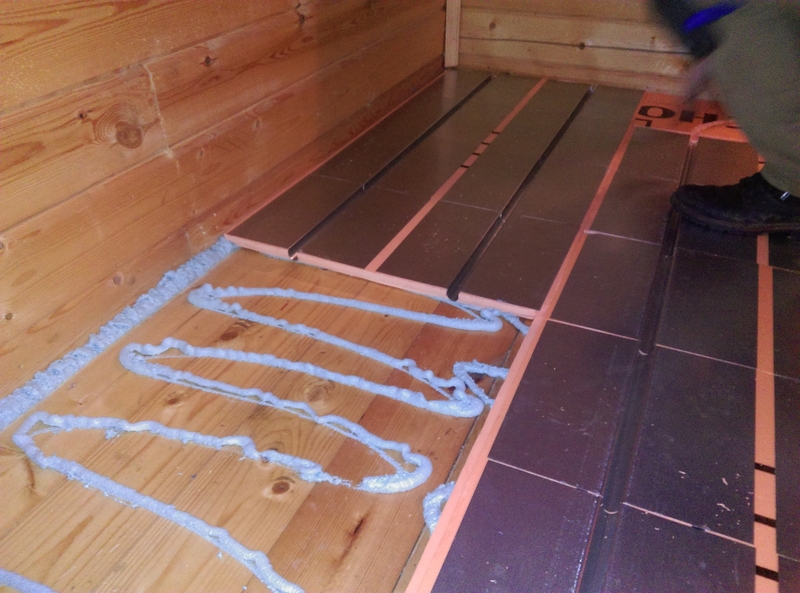

Сборное основание из ламинированной ДСП, готовое к укладке труб

Заключение

Как видите, сделать теплый пол в деревянном доме можно, выбрав любую разновидность системы. При условии соблюдения технологии работ и техники безопасности она будет надежно служить, обогревая дом и создавая комфортные условия без лишних затрат.

Читайте далее:

Система отопления в деревянном доме — от печки до котла

Уют в доме создаст переносной теплый пол

Как сделать отопление в деревянном доме экономичным

Водяной теплый пол как основное отопление

Как правильно делать отопление в загородном доме?

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Тёплый водяной пол

В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.

При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.

Технология монтажа тёплого водяного пола заключается в следующих операциях.

  1. Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
  2. Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
  3. На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках. Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.

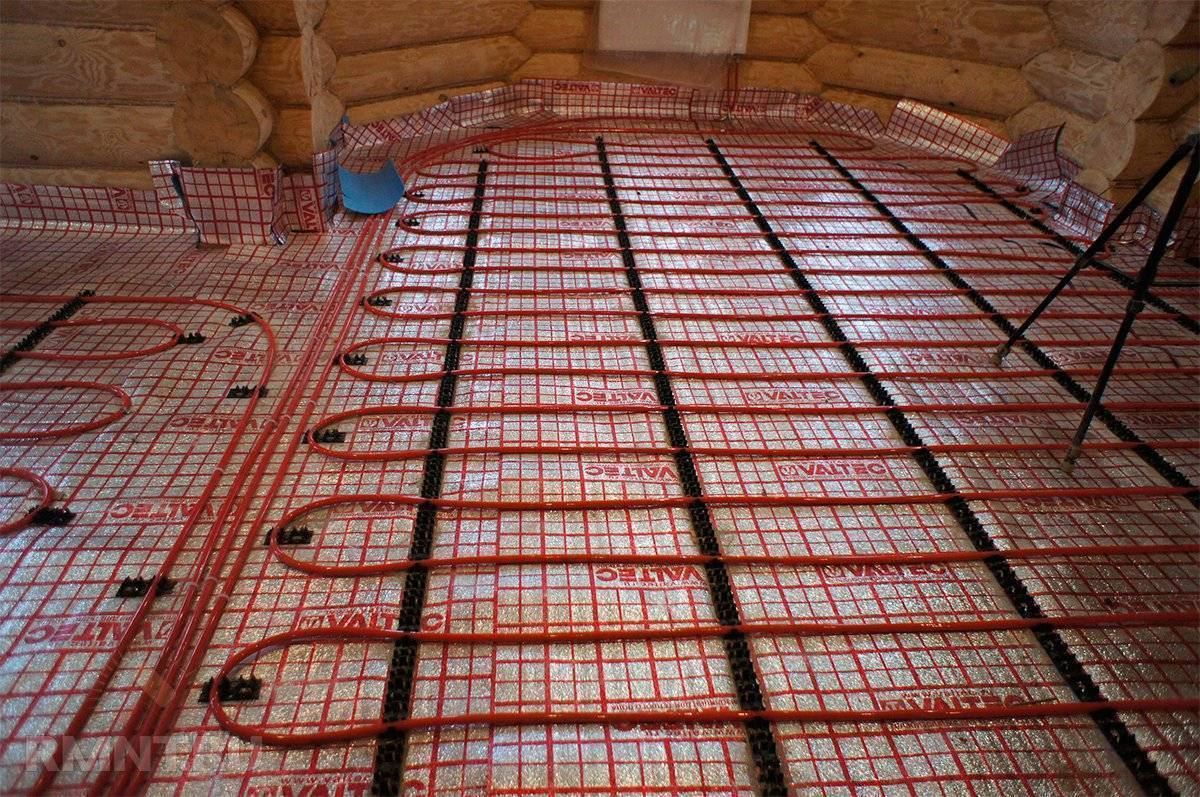

  4. Затем кладут и крепят трубы, соединяя их между собой в единую систему.
  5. Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту. В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
  6. Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.

В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.

Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м2 следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.

В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.

Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

  • уменьшают шаг между водяными трубами;
  • создают отражающие поверхности (дефлекторы).

Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Электрический теплый пол в деревянных строениях

Виды электрического теплого пола следующие:

  • греющий кабель, поставляемый в виде мотков и классифицирующийся степенью нагрева;
  • нагревательные маты, или кабельная система, укрепленная на основании;
  • инфракрасные пленочные системы, представляющие собой металлизированные контакты на пленочном основании;
  • нагревательные стержни (вариант предыдущей системы).

Чтобы сделать электрический теплый пол в деревянном доме своими руками, не понадобится выполнять каких-то особенных действий.

Устройство электрического теплого пола

Все будет примерно так же, как и в случае, когда выполняют теплые водяные полы.

Монтаж выглядит следующим образом: раскладывается теплоизолятор, затем отражающий материал, затем выбранный для создания теплого пола материал с датчиком температуры. Сверху все перекрывается половой доской, производится устройство напольного покрытия.

Еще статьи по этой теме:

  • Как монтировать теплые водяные полы на деревянный пол
  • Монтаж теплого пола в каркасном доме
  • Как сделать скрытую проводку в деревянном доме

Полезные рекомендации

Рекомендации квалифицированных специалистов всегда помогают человеку справиться с бытовыми задачами, касающихся ремонта и строительства.

Для длительной и надежной эксплуатации системы обогрева ниже приведены наиболее значимые советы опытных профессионалов:

  1. Необходимо обращать внимание на то, что система подпольного обогрева помещения должна иметь удельную мощность, которая не будет превышать 130 Вт/кв. м. площади.
  2. Греющий кабель должен укладываться равномерно по всей площади помещения.
  3. Толщина деревянного покрытия должно быть не более 50 миллиметров.
  4. На этапе монтажа напольного покрытия влага не должна попадать на строительные материалы.
  5. Система должна быть оснащена специализированным датчиком температурного режима, служащим для регулирования температуры воздушной подушки под полом, при этом максимальный предел температуры должен составлять 40° С.
  6. Монтаж теплого пола в частном деревянном доме необходимо осуществлять в несколько этапов.
  7. Плотные ковровые покрытия во время эксплуатации теплого пола укладывать настоятельно не рекомендуется.

Монтаж тёплого пола под плитку. Что нужно знать, чтобы его произвести? Ответ вы найдёте на нашем сайте.

Какой тёплый пол лучше? В данной статье вы найдёте подробную характеристику и несколько отзывов о тёплых полах.

Отзывы о пробковом покрытии можно почитать тут. Рекомендуем ознакомиться!

Планомерное соблюдение всех правил, рекомендаций, кропотливый труд – совокупность понятий, обязательно приносящих положительный результат.

Полученные знания, умения и навыки дают толчок на новые бытовые подвиги, необходимые для совершенствования комфортной жизни в собственном жилье.

Удачи вам!

Понравилась статья? Поделись с друзьями в социальных сетях:FacebookTwitterВконтактеОдноклассникиGoogle+Что еще почитать по теме?

  • Как утеплить пол керамзитом
  • Как изготовить и установить водяной теплый плинтус своими руками?
  • Как сделать терморегулятор для теплых полов своими руками

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

  • Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
  • Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
  • Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Способы монтажа теплого пола

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

  • Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
  • Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
  • Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Какой теплый пол самый безопасный

В большей степени безопасным можно считать обогрев деревянного пола греющим саморегулирующим кабелем. Дело в том, что тепловая матрица, которая входит в устройство провода, на автомате меняет интенсивность нагрева. И все это по мере того, как в комнате прогревается воздух. Саморегулирующиеся кабельные теплые полы абсолютно оправданы в деревянном доме. Ведь просто исключены ситуации, которые могут быть связаны с перегревом из-за мебели сверху.

Теплый пол в деревянном доме должен быть надежным и безопасным

Определенные меры безопасности теплых полов в доме из бревна, конечно, должны выполняться. Например, это кабель именно с двойной степенью защиты. То есть пол подключается к автомату, после чего устанавливают УЗО. Там, где кабель проходит опорные брусья, делаются пропилы с обязательной изоляцией стенок фольгой.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

* Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

На заметку: чтобы узнать, как сделать водяной тёплый пол по деревянным лагам, читайте по ссылке.

Водяной или электрический, что выбрать?

Чтобы определиться с выбором, нужно разобраться с теми задачами, которые предполагает решить владелец деревянного дома. Если его больше заботят проблемы, касающиеся издержек при сооружении самой отопительной системы, целесообразнее воспользоваться электрическим вариантом.

Если же хозяин дома озабочен вопросами экономичного расходования теплоносителя – ему больше подойдет водяной теплый пол.

Для обустройства надежного и долговечного домашнего отопления удобнее всего пригласить высококвалифицированных специалистов. Но если принято решение о самостоятельном его изготовлении – не следует экономить на материалах, что гарантирует минимум неудобств и забот при эксплуатации отопительной системы любого типа.

Сколько стоит

Что ж, с типами и монтажом теплого пола в деревянных домах мы вроде бы определились. Теперь нужно определиться с вопросом, какой же пол лучше. Не вообще, а именно в случае деревянного дома.

Если речь идет об экономии материалов, то электрический пол, безусловно, дешевле. Но если иметь в виду стоимость энергоносителей, то система на основе воды будет, безусловно, дешевле. Однако в случае с водяными теплыми полами, следует предусмотреть вариант промежуточного варианта, когда есть возможность отопления только теплыми полами с отключением радиаторов, в случае смешанной системы отопления.

Конечно, для теплого водяного пола в деревянном доме предпочтительна все же стяжка. Просто дерево – отличный теплоизолятор, который довольно сильно снижает эффективность всей отопительной системы. Для того, чтобы такой пол был эффективен, толщина покрытия над ним не должна быть более двух сантиметров. Независимо от того, какой тип пола вы выбрали.

Наиболее распространенные ошибки при обустройстве

Ошибки при укладке теплого пола Если за дело берется новичок, то сложности могут возникнуть на каждом шагу. Секреты успеха кроются в деталях, о которых следует узнать до начала выполнения предстоящих работ. Необходимо понять то, что работать предстоит с электрическими приборами, которые имеют повышенный уровень опасности. Такой тип покрытия предназначен для подогрева поверхности напольного покрытия, тем самым создавая такой необходимый домашний уют. В основе конструкции будет лежать мат или двужильный кабель. Длину следует рассчитать заранее, так как резать его самостоятельно не рекомендуется.

В большинстве случаев проблемы возникают именно благодаря несоблюдению обозначенных технологий и нарушения правил проведения монтажных работ.

Квадратура помещения также будет играть не последнюю роль. Отдельно рассчитывается площадь, которая будет прогреваться и та, на которой размещается мебель или сантехника. Производить монтаж кабеля под мебелью строго воспрещается, так как система будет работать на прогрев кровати или шкафа, а не окружающего пространства. Это приведет к скорой поломке в связи с огромными и регулярными нагрузками. Рабочая поверхность должна быть заранее очищена и подготовлена. Соприкасаться или пересекаться петли не должны.

Изгибов рекомендуется также избегать. Наступать на кабель запрещается, так как возможна внутренняя деформация проводов и последующее их замыкание и потеря эластичности. Термодатчик размещать в толще бетона не рекомендуется, так как для этого используется гофрированная труба. Перед включением следует дождаться полного высыхания используемого раствора. Сушить стяжку при помощи устройства не рекомендуется.

Укладка напольного покрытия

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Теплый пол в деревянном доме: выбор преимущества особенности монтаж

Монтаж отопительных систем в домах, сооруженных из дерева, требует особого подхода. Сложности обусловлены тем, что резкие перепады температур способствуют деформации и усыханию древесины. Кроме того, эксплуатация таких домов требует соблюдения жестких нормативов по обеспечению пожарной безопасности. Среди наиболее подходящих в данном случае способов отопления выделяется система теплого пола.

С технической точки зрения теплый пол выступает прослойкой, передающей и рассеивающей теплое излучение через декоративное покрытие. Как показывает практика, такие системы полностью обеспечивают помещения из бревна или бруса обогревом. При условиях наличия термоизоляционной прослойки и рационального использования системы, пол значительно сократит затраты на отопление дома в зимнее время. Таким образом, отпадает необходимость установки труб и батарей, что позволяет сохранить привлекательность деревянного интерьера без его искажения присутствием неприглядного антуража тепловых коммуникаций. Не отразится на облике интерьера и теплый пол – его скроет чистовое напольное покрытие. Единственный конструктивный минус будет заключаться в увеличении высоты пола, что неизбежно сократит высоту помещения. Впрочем, при укладке электрических матов этот нюанс будет несущественным, в отличие от полов водяного типа. Поэтому строители рекомендуют продумывать возможность устройства таких покрытий еще на этапе создания проекта деревянного дома. И вот, мы подошли к главному вопросу, который встает перед владельцем дома в самом начале монтажом теплого пола – какую систему выбрать?

Вернуться к содержанию

На электричестве или воде?

Возведение деревянных построек подразумевает использование одной из двух видов перекрытий: деревянных или бетонных. Как правило, используют древесные балки, поскольку они не сокращают теплотехнические характеристики деревянных домов и не предполагают увеличение несущих способностей фундамента.

Оба вида перекрытий могут комбинироваться с теплыми полами всех существующих типов, поэтому решающее значение при выборе будут иметь индивидуальные предпочтения хозяина и требуемая мощность оборудования.

Итак, на перекрытия домов, построенных из дерева, могут устанавливаться:

  • Токопроводящие полы, которые представляют собой кабели, маты или нагревательную инфракрасную прослойку между основанием и декоративным покрытием;
  • Трубопровод с циркулирующим в нем теплоносителем — водой или антифризом.

Многие домовладельцы в силу простоты монтажа решают укладывать под полы токопроводящие конструкции, однако и водяные системы имеют немало поклонников благодаря своим преимуществам. Как правило, трубы теплых полов устанавливают над перекрытиями в ванных, что объясняется легкостью их подключения к системам, подающим горячий теплоноситель. Тем не менее, небольшой вес, простая укладка, минимальное потребление электроэнергии и эффективность токопроводящих комплектов обусловили популярность электрических полов как элемента отопления в деревянном доме. Не менее востребован в деревянных домах и пленочный теплый пол, но такие модели, как правило, обладают меньшей эффективностью.

Однако, стоит помнить, что мощность нагревательных элементов, размещенным над деревянными перекрытиями, не должна превышать уровень в 17 Вт/м. Предельный показатель мощности электро-пола в домах из бруса или бревна составляет 130 Вт/м2. С точки зрения нормативов пожарной безопасности отклонения от этих показателей создают риск воспламенения.

Правильный монтаж электрического обогревательного пола способен обеспечить эффективный теплообмен в доме и оптимальный микроклимат для комфортного проживания. Кроме того, новейшие модификации таких систем оборудываются средствами контроля влажности, что повышает эксплуатационные качества деревянных компонентов и продлевает их срок службы.

Вернуться к содержанию

Требования к монтажу электрических термополов

Собственникам, которые решают организовать теплый пол в доме из дерева, стоит ориентироваться на ряд правил монтажа, которые позволят минимизировать риски возникновения неприятных «сюрпризов» при эксплуатации системы.

При монтаже кабельной конструкции теплого пола необходимо учитывать следующие нюансы:

  • Наличие терморегуировщика, снабженного температурными индикаторами и аэро-подушкой, позволяет исключить воспламенения и перегревы напольного покрытия. Для деревянных домов предельный уровень, предусмотренный возможностями настройки термостатом, составляет 40° С.
  • Электрический теплый пол на деревянном полу должен монтироваться с учетом равномерного распределения обогревательных элементов по всей площади помещения.
  • Требуется устройство гидроизоляционного слоя, который исключит неблагоприятные для электрического пола воздействия влажности, которая становится нежелательным токопроводником.
  • Исключить монтаж кабельного пола в зонах, где будет расставлена мебель и другие тяжелые объекты, масса которых при постоянном воздействии сможет привести к повреждению кабелей.
  • Высота деревянного покрытия, которое будет уложено поверх системы обогрева, в случае использования твердых пород дерева (бук, дуб) не должна быть выше 2,4 мм, а если применяются пиломатериалы из лиственницы или сосны – это предел составляет 2,2 см.

Нежелательно и малоэффективно поверх нагревательных полов выстилать натуральные или искусственные ковры, которые будут занимать всю площадь помещения. Такие настилы являются хорошими изоляторами, благодаря чему вырабатываемое теплым полом тепло не сможет в полной мере рассеиваться по комнате. Вообще, сочетание теплых полов в деревянном доме с разными декоративными поверхностями – это отдельный вопрос. Главная характеристика, которой должны обладать финальные покрытия – максимальная теплопроводность, которая повысит эффект при эксплуатации отопительной системы.

Вернуться к содержанию

Монтажа системы теплого пола в деревянном доме

Усиленная цементная стяжка неизбежно повышает массу дома, выполненного из бруса или бревна. По этой причине теплый пол на деревянный пол, даже своими руками чаще устанавливают на базе «воздушной подушки».

Для начала следует установить черновую основу, на которую и «встанет» теплый пол. Перечень монтажных работ на данном этапе будет следующим:

  • Перекрытия необходимо очистить от имеющихся загрязнений, пыли и других инородных элементов.
  • В некоторых случаях может потребоваться шпатлевка прощелин и полостей. В качестве средства заделки следует применять только смеси, предназначенные для затирки древесных поверхностей. Следует учесть, что использование монтажной пены не рекомендуется для конструкций с теплыми полами. Это связано с высокими изоляционными свойствами данного средства, которые будут препятствовать прохождению тепловых лучей, рассеиваемых нагревательными элементами.
  • Производится монтаж направляющих деревянных компонентов черновой основы. Бруски фиксируются к основанию саморезами.
  • После этого можно приступать к укладке термоизоляционного слоя. Как правило, это фольгированные изделия, способные выполнять две задачи одновременно: функции изолятора и отражателя тепловых лучей, подаваемых нагревательным оборудованием. Пленка укладывается в прослойке между брусками.
  • Над термоизоляционным слоем размещается прошедшая оцинковку сетка.
  • Вместе с направляющими элементами с интервалом в 1 см укладывается нагревательный кабель.
  • В местах, где кабель пересекается с брусками, необходимо выполнить специальные пропилы, доводя их до уровня термоизоляционного материала. На каждом участке пропила следует уложить металлизированную фольгу.
  • Фиксация провода к брускам осуществляется посредством монтажной пленки. В случае необходимости фиксации кабеля к сетке желательно применять хомуты.

При монтаже нагревательного кабельного пола в деревянном сооружении «воздушная подушка» должна иметь высоту не меньше 3 см. На этом этапе организация отопления деревянного дома посредством теплых полов завершена и можно начинать укладку чистового покрытия.

Вернуться к содержанию

Особенности монтажа водяного пола

Монтаж водяных полов сам по себе достаточно сложен. В этом заключается их главный минус по сравнению с электрическими аналогами. Однако эксплуатация таких покрытий обходится дешевле, что является существенным привлекающим обстоятельством для тех, кто останавливает свой выбор на водяной системе.

Так или иначе, водяной теплый пол в деревянном доме должен устанавливаться с учетом специфики его взаимодействия с древесными конструкциями:

  • В первые месяцы эксплуатации дома его стены дают усадку. Степень усаживания зависит от материала (брус или бревно) и порой достигает 5 %, что нельзя не учитывать при составлении плана укладки трубопровода;
  • Уже отмечались процессы высыхания и растрескивания дерева под действием тепловых потоков. Не исключают такую вероятность и водяные полы.

Оптимальный результат при укладке труб водяной системы можно получить только с условием тщательного соблюдения технологии монтажа, в которой должны предусматриваться характеристики деревянного дома.

Как правило, установка начинается с промежуточной термоизоляционной прослойки, которая исключит тепловые утечки. Как правило, деревянные конструкции с пустотами, наполненными теплоизоляторами и сами собой являются утеплителями, поэтому необходимость дополнительной термоизоляции имеет место лишь в отдельных случаях, где наблюдаются большие теплопотери.

В обязательном порядке следует учесть что тепло, рассеивающееся от трубопровода, должно правильно распределяться по всему помещению. Для соблюдения этого условия в конструкции пола необходимо предусмотреть алюминиевую фольгу толщиной, совпадающей с расчетными паромерами для теплого настила в конкретном помещении.

При установке водяной системы реечного типа следует придерживаться равномерности шагов укладки и плотности фиксации фольги к трубопроводу, так как именно эти характеристики обеспечивают трансляцию тепла чистовому покрытию.

Грамотно подобранная высота фанерных вставок тоже повысит нагреваемость напольного покрытия. Огромным достоинством применения водяных теплых полов в деревянных домах является возможность их использования сразу по завершению установки.

Вернуться к содержанию

Монтаж декоративного покрытия

Как правило, чистовой пол в деревянных домах составляется из досок, прошедших фрезеровочную обработку. Такие конструкции для более надежного крепления имеют элементы замковых фиксаторов «шип-паз». Идеальные параметры досок, которые могут использоваться для этой цели: ширина – 1-1,4 дм, толщина 0,3 – 0,45 дм. Фрезерованные доски, тыльная поверхность которых обеспечена продольными выемками, увеличит эффективность естественной воздушной вентиляции в системе нагревательного пола. Монтаж декоративного покрытия может осуществляться посредством шпунтованных досок с рейкой или с фальцем с необработанной нижней стороной. При этом качественное отопление деревянного дома теплым полом с применением шпунтованных изделий требует от мастера соответствующего опыта и навыков – это и заставляет многих делать выбор в пользу фрезерованных элементов.

Специалисты рекомендуют применять для укладки декоративного пола в деревянном доме пиломатериалы, которые подвергались камерной сушке. Перед тем как зафиксировать элементы покрытия, материал должен отлежаться над включенным кабельным полом два дня, после чего пол можно закреплять.

Внимательное исполнение всех монтажных работ при условии соблюдения правил и нормативов по устройству пола может избавить от риска воспламенения, теплопотерь и возникновения различных поломок в токопроводящем «пироге».

Похожие статьи:

Электрический теплый пол в деревянном доме

В обустройстве любого помещения, предназначенного для проживания в нем, должен учитываться один важный момент – это обогрев в холодное время года. Сейчас все больше пользуется спросом электрический теплый пол в деревянном доме. Он имеет веские преимущества в сравнении с другими видами напольного утепления. Для его монтажа требуется меньше усилий, это экономит время того, кто решил осуществить такую установку самостоятельно.

Электрическая система напольного отопления может служить как дополнительным средством обогрева, так и основным источником подачи тепла в помещение. Его функциональные возможности вполне позволяют сделать теплым любое пространство без ограничений. Особенно подходит такой вид утепления для деревянных домов. У них обычно деревянное покрытие, под которое легко монтируются теплые системы.

Особенности обустройства, достоинства

Многие давно оценили все достоинства электрического пола, установив его в своих домах. Он доступен всем, а эксплуатационные данные позволяют во многом сэкономить средства, отказавшись от других способов подачи тепла. Этот пол успешно заменяет все другие виды, делает дом теплым и комфортным для проживания. С ним приятно просыпаться по утрам, не приходится ежиться, вставая с постели. Путем нехитрого управления можно включить подачу тепла, регулировать его поступление в определенные часы либо круглосуточно. Специальный термостат поможет в управлении, на нем выставляется любой необходимый режим. Такой способ заметно повышает уровень комфорта в доме и в каждом из отдельно взятых его помещений.

Система теплого пола используется по-разному. Ее можно установить как самостоятельный объект, который один будет служить источником тепла. Но также эту систему можно обустроить в паре с привычной для всех центральной системой отопления. Пол на электричестве помогает во многих моментах жизни. Он убирает сырость, таким образом предотвращает появление плесени в помещении. По полу можно ходить босиком в холодный сезон, что для многих довольно комфортно.

Установленные по всей площади пола теплые полы сделают комнату более приятной для пребывания. Каждый ее участок будет равномерно прогрет и обеспечен теплом. Монтируют теплый пол и на определенных участках помещений, а именно там, где собирается больше всего сырости. Обустроить систему можно в любой из жилых комнат, в ванной, туалете. Установка на застекленных и присоединенных балконах, лоджиях является самым эффективным способом отопления на этих участках.

Рекомендации по выбору из существующих вариантов

Ввиду постоянной модернизации с каждым годом появляется все большее количество видов напольных нагревателей. Всем тем, кто решает проблему с обогреванием своего жилья приходится учиться разбираться во всех тонкостях и предлагаемых моделях электрических полов. Выбрать самостоятельно теплые полы для помещений в деревянном доме может каждый желающий. Для этого нужно овладеть хотя бы минимальной информацией о том, какие типа полов существуют, каким способом они монтируются и какие выгоды приносят своим обладателям.

Электрический теплый пол — качество и надежность

Прежде чем приступать к выбору именно электрической модели необходимо объективно оценить ситуацию с потреблением электроэнергии. По своей сути это изделие является скрытой электропроводкой. Теплые полы всех типов имеют свойство эффективно преобразовывать электроэнергию в тепловую. При процессе прогревания помещения до установленной температуры и отключения термостата потребляется достаточное количество электроэнергии. Через время датчик терморегулятора регистрирует падение температуры и снова срабатывает включение греющих элементов. Такая постоянная работа электросети порядком скажется на оплате за электроэнергию в конце месяца. Расход электричества полностью зависит от того, сколько длятся циклы включения, выключения нагрева. Дом можно протапливать как быстро, так и медленно. Все зависит от того как выставлен температурный режим нагревания.

Следует учитывать несколько критериев при выборе системы напольного обогрева:

  • его назначение;
  • длительность и надежность использования;
  • безопасность;
  • стоимость.

Помимо этих факторов также учитывается тепловая мощность, которая должна соответствовать размерам помещений для утепления.

Существует несколько типов полов на электричестве:

  • кабельные;
  • инфракрасные стержневые;
  • пленочные.

Все они имеют свои отличия и для правильного выбора надо иметь понятие о каждом.

Стандартная кабельная модель

Кабельный вариант представляет систему из резистивных одножильных, двужильных кабелей. Изделие лишено жесткости, вполне эластично, способно легко изгибаться и укладываться в несколько слоев. Следует учитывать, что двужильный кабель несколько дороже одножильного. У этого типа нагревательной системы свои особенности. Во время работы кабель производит тепло равномерно на всех участках, что способствует постоянной теплоотдаче. Это приводит к тому, что может возникать перегрев в одном месте, а в другом будет его не хватать. Регулировать теплоотдачу невозможно без терморегулятора, а также специального датчика к нему, который чувствителен к температуре.

Теплый пол TermoLand

Не так давно появился саморегулирующийся кабель. Плюс его, в отличие от резистивного, свойство подстраиваться под температуру окружающей среды. Этот кабель в то время, когда повышается температура на определенном участке, снижает теплоотдачу, а когда температура снижается, то происходит обратный процесс. Саморегулирующийся кабель не перегревается, устойчив к влажности и любым воздействиям внешней среды. Кабельная система имеет низкую стоимость, что является немаловажным плюсом при выборе именно ее.

Инфракрасные стержневые маты

Инфракрасные маты представляют скрепленные силовым кабелем карбоновые стержни. Стержни этой конструкции имеют свойство реагировать на внешнюю температуру. Реакция проявляется изменением собственной мощности и регулированием ее на каждом участке. Холодные места обогреваются интенсивнее, чем теплые. Эта особенность указывает на способность равномерно распределять тепло, экономит электричество.

Еще одним преимуществом эксплуатации этого типа можно назвать его универсальность. Изделие подходит для монтажа в любом месте, под любую нагрузку, а также на полы с перекрытиями из дерева. Стержни долговечны и совершенно безопасны, не имеют свойства перегорать, перегреваться. Эта разновидность устанавливается и долго работает на любом напольном покрытии.

Пленочная модель

Пленочные маты имеют наиболее тонкую структуру. Они очень удобны в установке, поверху можно укладывать разный настил. Использовать этот тип напольного обогрева возможно в любом помещении. Иногда его монтируют даже на стены, потолок и декорируют разными отделочными материалами. Пленку используют как самостоятельный элемент обогрева, так и совместно с системой отопления в виде добавочного средства. Это зависит от мощности выбираемого пленочного мата.

Пленочная модель выдерживает любые физические и механические нагрузки. Структура из параллельно соединенных нагревательных волокон, даже если ее повредить механически в одном месте будет продолжать работать на неповрежденных участках. Легкий монтаж и демонтаж этого типа теплые системы нагрева позволяет при необходимости переносить маты в любое другое место. Эта модель наиболее экономна по потреблению электричества.

Теплый пол в деревянном доме, варианты отопления коттеджа полами

В последнее время теплый пол в деревянном доме часто используется в качестве дополнительной возможности отопления жилья. Электрические системы отличаются от многих других высоким уровнем практичности и автономности. Благодаря наличию теплого электрического пола владельцы дома могут быть избавлены от многих проблем, которые возникают при обустройстве обогрева помещения.

Электрические теплые полы

Электрические системы обладают самыми высокими показателями КПД, предусматривая возможность  удобного контроля температуры в каждом отдельно взятом помещении. Благодаря этому расход электричества является намного более экономичным, нежели при использовании других систем отопления. Теплые полы в доме известны своим огромным количеством достоинств, среди которых отдельно можно выделить бесшумность работы  системы, удобство ее эксплуатации, а также отсутствие необходимости специального ухода.

При установке электрических полов обогрев дома происходит за счет того, что электрическая энергия преобразуется в тепловую,  то есть процесс осуществляется  без теплоносителей (в большинстве случаев жидкости). В результате этого воздух в обогреваемом помещении достигает нужной температуры за максимально короткое время.

Подытожив все вышесказанное, можно считать, что электрическое отопление является экологически безопасным, бесшумным и полностью отвечающим всем требованиям способом обогрева жилья.

Кабельный теплый пол в деревянном доме является  практически классикой напольного обогрева. Этот вид полов может поддерживать в разных помещениях температуру на различном, необходимом уровне, при этом не оказывая никакого отрицательного влияния на влажность воздуха. Пожалуй, одним из наиболее значимых недостатков такой системы отопления можно считать количество потребляемой энергии.

Используя систему кабельных полов здании, возраст которого достигает 10 лет, предварительно следует тщательно проверить проводку на наличие возможных неисправностей.

Установив  кабельный теплый пол в коттедже в качестве главного источника обогрева, можно отапливать  помещение с площадью порядка 10-20 кв.м. Если использовать эту систему в качестве дополнительной возможности получения тепла, то можно обогревать площадь порядка 10-28 кв. м.

Рекомендуем к прочтению:

В большинстве случаев токоведущие жилы кабеля изготавливаются из алюминия  или меди. В последнее время все чаще используется  именно последний материал, так как алюминий является не слишком хорошим проводником электрического тока.

Кабельный теплый пол в частном доме состоит из нагревательного  кабеля, который следует монтировать на поверхность пола, соединяя с силовыми проводами, которые направлены к источнику электроэнергии. Обычно нагревательные кабели обладают высокими показателями надежности и долговечности, благодаря чему конструкции кабельного теплого пола могут оставаться в первоначальном виде  в течение многих лет.

Виды нагревательных кабелей

Нагревательные кабели, которые используются в системах теплых полов, бывают двух типов: резистивные и саморегулирующиеся.

Резистивные кабели обладают нагревательной жилой, покрытой металлической оплеткой и преобразующей энергию в тепло. На эту оплетку возложено две основные функции: заземление и защита от электромагнитных полей. Вся система кабеля сверху надежно закрыта изолирующей оболочкой. Иногда кабели армируются стекловолокном, что позволяет увеличивать их прочность, а преградой для распространения электромагнитных волн служит экран из специальной фольги.

Резистивные кабели делятся на одножильные и двужильные. Внутри двужильного кабеля располагается токопроводящая жила, что позволяет течь току в разных параллельных направлениях.

Благодаря этому его подключение к электросети значительно упрощается, так как при монтаже можно использовать только один конец кабеля. Также стоит отметить то, что двужильный кабель намного безопаснее, чем одножильный вариант. К достоинству последних по праву можно отнести их дешевизну, которая и привлекает многих людей.

Саморегулирующиеся кабели, которые используются при обустройстве теплых полов в деревянном доме, по своему строению чем-то похожи на двужильные кабели. Обе жилы являются токопроводящими, а между ними укладывается полимерный материал, выполняющий задачи нагревательных элементов. При плохом контакте со стяжкой (если пол заставлен мебелью) саморегулирующиеся кабели не перегреваются, что на сроках эксплуатации системы сказывается самым положительным образом.

Рекомендуем к прочтению:

Кабельный теплый пол в частный дом, как правило, используется в качестве дополнительного, а не основного источника отопления жилья. К недостаткам этой системы можно отнести большой количество потребляемой электроэнергии, а также обязательный аудит проложенных электрических проводов, так как они должны справляться с повышенными электрическими нагрузками. Основным преимуществом этой системы является то, что кабельный теплый пол в деревянном доме можно установить своими собственными силами.

Пленочные теплые полы

Пленочный теплый пол на первом этаже работает практически по такой же схеме, что и инфракрасные обогреватели. В качестве нагревательного элемента выступает тончайшая гибкая пленка, которая обладает качественными изоляционными свойствами. В эту пленку полосками запаивается токопроводящий материал – углеродная паста с различными добавками.

Пленочный теплый пол в деревянном доме идеально подойдет в качестве источника  дополнительного локального прогрева отдельных участков или в качестве основной системы обогрева. Отопление дома теплыми полами может стать прекрасной альтернативой традиционным способам отопления, если пленка закрывает собой не менее 70% рабочей поверхности пола.

Пленочный теплый пол в двухэтажном доме с влагозащитным покрытием идеально подойдет для использования в помещениях с повышенным уровнем влажности (например, ванной комнате). Но стоит помнить, что в прачечных и душевых такие системы устанавливать крайне не рекомендуется.

Пленочный теплый пол в каркасном доме долговечен и не подвергается воздействию коррозии. В пленку впаяны параллельно соединенные токопроводящие элементы, благодаря чему исключена возможность перегорания сразу всего пола (если таковые ситуации возникнут).

При выходе из строя одной нагревательной пластинки, ее функции равномерно распределяются среди оставшихся исправных элементов, за счет чего существенных температурных изменений не произойдет.

Отопление частного дома теплыми полами хорошо тем, что такие системы можно сочетать практически с любыми видами напольного покрытия: ламинатом, ковролином, паркетом, линолеумом и т.д.

Кроме этого, отопление загородного дома теплыми полами обладает другой, не менее приятной особенностью – такие системы, благодаря своей гибкости, позволяют обогревать не только горизонтальные, но и вертикальные поверхности, например, стены. При проживании в загородных домах это очень удобно, особенно, в зимнее время, так как есть возможность нагреть воздух в жилище до нужной температуры за максимально короткий срок.

Должны ли вы установить излучающий теплый пол?

Фото: Агустина Салас/Unsplash

Теплые полы с лучистым отоплением могут быть отличным способом сохранить тепло вашего бревенчатого дома, и есть много причин, по которым вы можете рассмотреть этот тип источника тепла.

Покупатели выбирают системы лучистого обогрева пола по целому ряду причин:

1. Постоянство температуры.

Вы устанавливаете термостат на определенную температуру, и система работает самостоятельно, чтобы поддерживать эту температуру в доме.

2. Тепло начинается у ваших ног.

Лучистое тепло пола фактически касается вашего тела, позволяя вам чувствовать себя теплее. Затем тепло медленно поднимается. Он не пропускает сквозняки и не теряется в стропилах, как многие системы с принудительной подачей воздуха.



3. Не вызывает аллергии.

Для людей с аллергией на пыль или пыльцу системы лучистого обогрева имеют большой смысл, так как вокруг вашего дома не летает такое количество загрязнителей воздуха.





Технические аспекты

Существуют различные стили лучистого обогрева пола, от гидросистем, в которых нагретая вода циркулирует по трубам, проложенным внутри пола, до низковольтного электрического обогрева пола (скорее дополнительный источник тепла, чем решение для всего дома). подходит для кухонь, ванн, помещений над гаражами и т.д.

Когда мы говорим о выборе гидрорадиационной системы в качестве основного источника тепла для вашего бревенчатого дома, очень важно вовлечь в предварительную работу вашего генерального подрядчика и/или строителя, чтобы он/она мог предвидеть потребности в энергии для вашего бревенчатого дома. дом будет и поможет направить вас к системе, которая будет соответствовать этим требованиям.

При использовании систем гидрорадиационного отопления их обычно размещают на полу цокольного или основного этажа дома, позволяя теплу подниматься на верхние уровни, вместо того, чтобы иметь второй ряд труб на верхнем этаже.В этом случае установка сетки электрических нагревательных элементов в полу под чистовым полом в спальне или ванной на верхнем уровне может стать хорошим способом дополнить вашу гидрорадиационную систему и обеспечить комфорт на втором этаже.

Также помните, что тепло для системы лучистого обогрева пола должно откуда-то поступать. Это означает, что вам понадобится котел, который работает на каком-то виде энергии, будь то дрова, пеллетная печь, природный газ, пропан или электричество, чтобы нагреть воду. Солнечная энергия — еще один вариант, но он может быть непредсказуемым и неэффективным, поскольку солнце не так сильно светит в зимние месяцы, когда вам больше всего нужна система отопления.Как и сама система, ваш источник тепла — это то, что вы должны учитывать на ранней стадии проектирования и строительства, поэтому ваш бревенчатый дом построен с учетом этих потребностей.



Особенности конструкции

Ваш бревенчатый дом должен быть построен так, чтобы он правильно поддерживал систему излучающего пола, и это может потребовать некоторых изменений, особенно в конструкции ваших черных полов.

Производители систем лучистого отопления пола предлагают владельцам и строителям различные виды помощи.В некоторых случаях вы можете отправить им свой план этажа, и они создадут полное дизайнерское решение для вашего дома, интегрируя его в фанерные формы, в которых уже вырезаны канавки для трубопровода, избавляя от догадок из уравнения для вашего дома. строитель. Другие проектируют систему, но предоставляют точные спецификации относительно того, как именно они должны быть установлены, давая вашему строителю дорожную карту вместо шаблона.

Независимо от того, в каком состоянии находится ваша система, сборщик должен следовать инструкциям в деталях, буквально.Прокладка линий слишком близко друг к другу или пропущенная область могут создать холодные точки в вашем доме или, что еще хуже, это может привести к тому, что субподрядчики, такие как монтажники готовых полов, могут непреднамеренно проткнуть трубопровод гвоздем или шурупом, если система отопления расположена не там, где это должно быть. Конечно, в системах есть допуски на такие вещи, как отделка гвоздей, поэтому это не должно быть проблемой, если позаботиться о точной установке излучающей системы.

Еще одна причина, по которой так важно заранее решить, будете ли вы использовать систему лучистого обогрева пола, заключается в том, что это может повлиять на высоту готового пола. Трубы и подложка требуют дополнительного места и могут поднять высоту пола на 2-3 дюйма. Строитель должен обеспечить управление высотой системы пола, чтобы вы не оказались с губой, когда входите в дверь. Вам также необходимо запланировать достаточно большое механическое пространство, чтобы обеспечить доступ к системе, источнику тепла и соединительным линиям.



Эксплуатационные соображения

Как и у любого другого устройства, у теплых полов есть свои плюсы и минусы.Один недостаток заключается в том, что когда вы включаете его, у вас нет ощущения мгновенного выброса тепла в комнату. Тепло постепенное. Так что, если вы уедете на некоторое время и уменьшите температуру до минимума (что, кстати, не рекомендуется), потребуется время — может быть, несколько дней, в зависимости от размера дома, — чтобы прогреть комнаты один раз. вы запускаете систему обратно. И если вы попытаетесь включить систему на полную мощность, чтобы ускорить процесс, это может иметь негативные последствия.

Например: Ваш дом является сезонным, и вы открываете его, чтобы обнаружить, что температура составляет 65 градусов.Итак, вы включаете излучающую систему до 80, чтобы быстрее нагреть ее до 72 градусов, но тепло начинается с пола. Вы будете ходить по 80-градусной плитке или дереву, пока не получите нужную температуру воздуха… не очень комфортно. Если система постоянно поддерживается на постоянном уровне, у вас не будет перепадов температуры.

Суть в том, что лучистое отопление пола в бревенчатом доме может иметь большой смысл, но для достижения наилучших результатов примите это решение заранее и убедитесь, что вся ваша команда дизайнеров/строителей находится на одной волне.

Дэн Митчелл — строитель, профессор Университета Log & Timber Home и президент Ассоциации домостроителей Большого Ноксвилля в 2018 году. Он владеет Eagle CDI в Теннесси.

Теплый пол для вашего нового бревенчатого или бревенчатого дома

В какой-то момент жизни мы все испытали это – вы выползаете из тепла своей кровати, сбрасываете ноги с края и тут же жалеете о своем решении, как только когда ваши ноги коснулись ледяного пола. В то время как цивилизация тысячелетиями играла в этот маленький танец с дискомфортом, благодаря современным инновациям на это танго можно сказать сёнара.

Дровяные печи, вентиляция, плинтусное отопление… все они имеют свои достоинства, но когда дело доходит до комфорта, ничто не сравнится с теплым полом.

Проблема

Бенджамин Франклин заметил неэффективность стандартного очага камина при правильном обогреве всей комнаты, поэтому в истинно американском стиле он изобрел собственную альтернативу — печь Франклина. Хотя его печь не пользовалась спросом, она помогла осуществить дальнейшие изобретения, чтобы обеспечить достаточный комфорт в холодные времена.

Приточно-вытяжные системы отопления хороши тем, что почти как только вы прикасаетесь к термостату, потоки теплого воздуха вырываются из регистров, чтобы приветствовать вас. Однако эти системы не очень энергоэффективны, не говоря уже о количестве пыли и аллергенов, которые они продолжают выбрасывать в ваши комнаты каждый раз, когда включаются. К тому же, всегда есть тот неловкий период, когда топится печь, и комната начинает остывать, и ты не уверен, стоит ли брать свитер, а в тот момент, когда ты его надеваешь, печка снова включается, и ты начинаешь потеть… Да, ТОТ момент.Это как метеорологические американские горки.

Плинтусные радиаторы, будь то электрические или водяные, имеют свои особенности. Да, некоторые из них более энергоэффективны, чем другие, но вопиющая проблема заключается в следующем: они нагревают периметр. Теперь, возможно, это не большая проблема, если вам нравится цепляться за свои красивые бревенчатые стены. Но, если вы похожи на большинство людей, вы живете в более широком пространстве своего дома. При нагреве плинтуса теплый воздух поднимается вдоль стен, оставляя остальную часть комнаты наверстывать упущенное, часто создавая неравномерную температуру по всему дому.

И ни один из этих вариантов даже не коснется нашей изначальной беды – холодных полов. При традиционных методах обогрева вы часто получаете горячий воздух в верхней части комнаты, в то время как области ближе к полу остаются более прохладными. Если вы стоите, вам жарко; если вы сидите, вы замерзаете.

Ответ – лучистое отопление пола

Ответом на эту дилемму отопления является лучистое отопление пола, новейшая инновация в области отопления, которая обогревает ваш дом снизу вверх. Другими словами, он обогревает ваш дом в том слое стратосферы, где вы живете, не беспокоясь о нагреве балок на потолке собора.

Существует несколько типов, в том числе электрические маты или панели, которые служат в качестве греющих прокладок под полом (обычно зарезервированы для одноместных комнат), но наиболее популярными и экономичными системами являются «гидронические» системы с горячей водой, в которых горячая вода циркулирует из центральный котел через пластиковые трубы под полом.

Эта трубка обычно имеет диаметр ½ дюйма и сплетена взад и вперед по вашим комнатам, чтобы обеспечить мягкий, равномерный нагрев. Эти трубы обычно укладываются в специальные панели с предварительно вырезанными канавками (как показано ниже). Эти системы могут быть установлены поверх чернового пола, или некоторые производители также предлагают материалы для чернового пола, которые уже предназначены для установки труб. Их также можно использовать в цементных полах, установив их до заливки бетона.

Системы отопления радиатора пола не предлагают мгновенный ответ принудительного воздушного блока; скорее, они постепенно нагревают комнату, излучая свое тепло через пол (и все, что соприкасается с ним), чтобы довести комнату до устойчивой и ровной температуры.Но этот «медленный и стабильный» подход приводит к значительному повышению энергоэффективности и максимального комфорта… не говоря уже о том, что навсегда исчезнут холодные полы.

Еще одним преимуществом многих систем лучистого пола является возможность разделения помещений дома или отдельных комнат на «зоны», что позволяет более точно регулировать температуру для комфортного уровня комфорта каждого человека. Некоторые из них даже оснащены возможностью автоматической регулировки температуры в зависимости от внешних условий!

Теплый пол может быть не лучшим вариантом, если вы планируете укладывать много ковровых покрытий или ищете универсальную систему обогрева и (поскольку системы лучистого подогрева пола не удовлетворяют потребности в охлаждении) .К счастью, у вас есть возможность установить любую систему отопления, которую вы хотите, в своем новом бревенчатом доме или доме из деревянного каркаса. Мы рекомендуем вам проконсультироваться со специалистом для получения полной информации и всегда обсуждать эти варианты с вашим торговым представителем Timberhaven. Пришло время вернуть эти холодные полы, так что внесите свой вклад и присоединитесь к сопротивлению!

Информация @ Timberhavenloghomes.com
#855-306-5678

Пол с подогревом в жилом срубе – что нужно знать

Как сделать бревенчатый дом теплым и уютным? Пол с подогревом — один из лучших вариантов для бревенчатых домов, поскольку он позволяет регулировать температуру в помещении, несмотря на холодную погоду на улице. Бревенчатые конструкции обычно утепляют, особенно если правильно подобрать породу дерева с необходимой толщиной и плотностью. Тем не менее, есть замечательные системы и технологии отопления, предназначенные для современных бревенчатых домов.

Что утепляет пол жилого сруба?

Полы с подогревом довольно популярны во многих бревенчатых домах в Северной Европе. Этот тип системы отопления становится более предпочтительной альтернативой обычным радиаторам. Это совсем другое, чем централизованное радиаторное отопление. Теплый пол использует комбинацию конвекции и излучаемого тепла для включения системы. Результатом является постоянная температура и комфорт между потолком и полом жилого сруба.

Пол с подогревом лучше?

Среди систем отопления, используемых в современных бревенчатых домах, пол с подогревом часто предпочтительнее из-за его замечательных особенностей, включая следующие:

Дешевле

Экономическая эффективность является одним из основных преимуществ использования этого типа системы отопления. Теплый пол, работающий от конденсационного котла, на 90% дешевле, чем системы отопления, работающие от радиаторов.

Гибкий

Системы напольного отопления практически гибки в эксплуатации. Вы можете запустить эту систему, используя большинство доступных видов топлива для отопления. В напольных обогревателях мокрой системы используются обычные газовые, твердотопливные или масляные котлы. Возобновляемые технологии также питают теплые полы, особенно тепловые насосы. Этот тип насоса обеспечивает более эффективный обогрев при более низких температурах. Полы в бревенчатом доме также можно обогревать с помощью котла, работающего на биомассе.Дополнение этого типа системы отопления осуществляется через солнечную тепловую панель. Существуют также электрические системы теплого пола.

Что такое система водяного теплого пола?

Средства управления являются наиболее важной характеристикой, описывающей этот тип технологии напольного отопления. Трубопровод из армированного полиэтилена служит проводником нагретой воды, которая циркулирует и распределяется по разным помещениям и помещениям жилого сруба.Трубопровод имеет отдельные контуры, которые распределены по многочисленным местам в бревенчатом доме. Каждый из этих контуров также связан с коллектором, который имеет термостат и регулирующие клапаны. Таким образом, разные помещения в кабине могли обогреваться при разной температуре в разное время. Эта система позволяет сократить расходы на потребление энергии.

3 основных типа напольного отопления

1. Массивные полы

Новостройки предпочитают этот тип системы отопления.Система подогрева пола встраивается и интегрируется в стяжку или бетонный пол, что делает ее неотъемлемой частью конструкции. Перед заливкой труб стяжкой или бетоном выполняется изоляция. Затем на поверхность накладываются напольные покрытия, такие как камень, дерево, винил, ковер или плитка.

2. Плавающие полы

В жилом бревенчатом доме с плавающими полами все еще может быть полезен мокрый теплый пол. Этот тип пола предлагает самую быструю установку, так как вам не нужно устанавливать бетон или стяжку.Система отопления устанавливается над существующим деревянным или твердым полом. Таким образом, напольный обогреватель с плавающим полом идеально подходит для модернизации.

3. Подвесные полы

В пространство между рейками и стыками вставляется система обогрева. Подвесные полы имеют кожухи, включающие в себя пазовую доску пола и шпунт. Это позволяет отдать предпочтение различным типам напольных покрытий, подходящих для вашего бревенчатого дома.

Что такое электрическая система обогрева пола?

В отличие от мокрых напольных обогревателей, в этой электрической системе теплого пола для обогрева полов используются электрические провода.Эти электрические провода под полом питаются от электричества. Он применим как к новым, так и к существующим бревенчатым конструкциям. Он работает в новых бревенчатых домах с отделкой стяжкой или в существующих конструкциях с плиткой или электрическим покрытием.

Несмотря на то, что его можно использовать в новых постройках, электрические теплые полы также рекомендуются для существующих жилых бревенчатых домов. Это связано с простотой монтажа электрических проводов по сравнению с водопроводными трубами. Эксперты сходятся во мнении, что электрический теплый пол более чувствителен, поэтому он может прогреть комнату намного быстрее, чем его аналог с водяным подогревом пола.Недостатком использования этой системы является увеличение потребления электроэнергии и, как следствие, счетов.

Что такое теплый пол?

Другим вариантом обогрева пола в жилом бревенчатом доме является система лучистого обогрева пола. Его работа основана на инфракрасном излучении или лучистом теплообмене. Одним из преимуществ использования этой системы теплого пола является то, что тепло равномерно распределяется по пространству. Нагнетаемый воздух не используется для обдува одной или двух зон салона.

Как это работает

Лучистое отопление пола основано на простой системе. Вода нагревается и циркулирует по сетке трубок, проложенных в полу. Затем нагретая вода передает свое лучистое тепло и распространяет его по всему помещению. Жилая бревенчатая хижина испытывает тепло во всем строении. Тепло не выдувается только из одного или двух воздуховодов. Температурный контроль осуществляется за счет регулирования потока горячей воды, проходящей через трубопровод.Для этого процесса используются клапаны и термостаты.

Преимущества лучистого теплого пола

Лучистое отопление полезно для пола вашего жилого бревенчатого дома, поскольку оно энергоэффективно. Он не использует воздух для распространения тепла, поэтому в воздухе меньше аллергенов и пыли. Лучистый теплый пол не влияет на влажность воздуха. Вам не нужно беспокоиться о увлажнении или росте плесени и грибка внутри бревенчатого дома. Система гарантирует низкое энергопотребление и стоимость электроэнергии. В процессе также используются универсальные источники тепла для нагрева гидравлических систем.

Наслаждайтесь своим бревенчатым домом круглый год. Полы с подогревом – это всегда комфортно и уютно. Вы можете получить полы с регулируемой температурой с помощью новейших систем напольного отопления, доступных сегодня. Узнайте больше о вариантах обогрева пола и выберите лучшую систему, которая отвечает потребностям вашего бревенчатого дома.

Различные типы напольного отопления

Пол с подогревом — это простой способ создать роскошь в вашем доме.Всегда теплые ноги холодным зимним утром могут сделать долгую скандинавскую зиму более приятной. Пол с подогревом также означает, что вы можете отказаться от уродливых настенных радиаторов и снизить температуру в остальной части дома на пару градусов, потому что пол нагревает все пространство.

На выбор предлагаются различные типы теплых полов: водяные, воздушные и электрические.

Пол с подогревом можно использовать под винилом, ламинатом, деревянным паркетом и плиткой, но он не подходит для полов из массивной древесины.

Теплый пол на водной основе

Горячая вода подается по медным, стальным или полиэтиленовым трубам, уложенным в бетонные плиты под полом. Системы на водной основе также доступны для деревянных балок, где модули из пенопласта и листового алюминия укладываются на черновой пол или опираются на деревянную балку.

Система может быть подключена к различным источникам тепла, таким как геотермальное отопление, солнечное отопление или пеллетные печи, но если у вас есть радиаторы с циркулирующей водой, вы можете преобразовать их в напольное отопление на водной основе.

Электрический теплый пол

Существует четыре типа электрических теплых полов: кабель сопутствующего обогрева, панели теплых полов, низковольтный и саморегулирующийся теплый пол. Трассировочные нагревательные кабели являются наиболее распространенными и не занимают много места.

Система подогрева пола Pergo, Quickheat, состоит из матов со встроенными нагревательными спиралями, которые можно просто раскатать и соединить без помощи электрика. Вам нужно только установить термостат и сейф на стене и подключить их к сети.Лучше всего поверх Quickheat укладывать ламинат Pergo или паркет.

Теплый пол с воздушным источником

При напольном отоплении с воздушным источником горячий воздух подается через вентиляционные трубы, встроенные в нижележащие бетонные плиты, и горячий воздух приводится в действие системой вентиляторов. Хотя в настоящее время это необычно для домов, это используется в некоторых новостройках.

  • Пол с подогревом можно использовать под винил, ламинат, деревянный паркет и плитку
  • Доступны водяные, электрические и воздушные системы подогрева пола
  • Pergo Quickheat легко укладывать самостоятельно без помощи электрика

Установка системы электрического лучистого отопления под паркетными полами

При выборе дерева в качестве отделочного материала для напольного покрытия могут возникнуть вопросы и опасения по поводу его совместимости с системой напольного отопления.

Влажность

Перед установкой необходимо акклиматизировать древесину внутри дома и убедиться, что она достаточно сухая. Этот процесс может занять от 4 до 14 дней в зависимости от породы дерева. Поверхность цемента, в которую погружен нагревательный кабель, также должна быть сухой. Время высыхания цемента зависит от типа и толщины и должно быть проверено на этикетке продукта или у производителя.

Плоский пиломатериал по сравнению с четвертьпиленным

Обычный пиломатериал, как правило, не рекомендуется для напольных покрытий, потому что его радиальная ориентация волокон позволяет древесине со временем искажаться и принимать дугообразную форму.Пиломатериалы на четверть являются предпочтительным выбором для укладки полов, поскольку их направление волокон делает их более устойчивыми к усадке и деформации с течением времени. Кроме того, более узкие доски, как правило, имеют меньше зазоров при износе и изменении влажности, чем более широкие.

Лиственная древесина против мягкой древесины

Твердая древесина является более распространенным и практичным напольным покрытием из-за ее устойчивости к износу и усадке/расширению из-за изменений влажности. Среди лиственных пород, используемых для полов, наиболее распространены следующие: дуб, вишня, клен, орех и береза.
Мягкая древесина (сосна, пихта, кедр) не является обычным выбором для напольных покрытий, так как ее легко повредить и она требует особого ухода. Мягкая древесина также является гораздо менее практичным выбором для использования с подогревом пола, потому что она менее плотная и, следовательно, менее эффективна в передаче лучистого тепла.

Плюсы и минусы деревянных полов для лучистого отопления

Плюсы: Древесина — красивый и чистый строительный материал с отличными акустическими и износостойкими свойствами. Он гипоаллергенен и не содержит химических веществ, которые вызывают или осложняют респираторные заболевания.Правильно обработанная древесина проста в уходе и уходе и является хорошей инвестицией, которая увеличивает стоимость недвижимости.
Минусы: Несмотря на то, что можно выбрать правильный тип и толщину деревянных полов для системы лучистого отопления, вышеприведенная информация должна быть тщательно рассмотрена, чтобы обеспечить совместимость, эффективность и бесперебойную работу системы.

Почему важно значение R

Прежде всего, важно проверить значение R напольного покрытия в зависимости от породы дерева и его толщины у производителя или дистрибьютора продукции.
Значение R является критическим фактором, так как указывает на термическое сопротивление конкретного материала или, в нашем случае, деревянного пола, передаче тепла. Для большинства систем электрического обогрева пола, в том числе, приемлемое комбинированное * R-значение пола над нагревательным кабелем или матом не должно превышать в сумме 1,0. Пол, который слишком толстый или имеет высокое значение R, может действовать как изолятор, снижая температуру поверхности пола и эффективность системы.
* Суммарное значение R материалов (дерево лиственных пород, фанера и т. д.)) над нагревательным кабелем рассчитывается путем сложения значений R каждого отдельного слоя.

Установка: проблемы и решения

Одной из основных проблем при укладке деревянных полов над системой лучистого теплого пола является риск проникновения в нагревательный элемент шурупов или гвоздей.
Поскольку деревянный пол нельзя прибить к цементному полу, решением является установка так называемых «деревянных шпал». Это планки из дерева (или фанеры) обычно толщиной от 3/8 до 1/2 дюйма и шириной 1-2 дюйма, которые устанавливаются между (параллельно) нагревательным кабелям, чтобы создать поверхность для прибивания гвоздей к паркетному полу. на.Расстояние между шпалами может варьироваться в зависимости от длины доски из твердой древесины, и рекомендуемый минимум составляет 12 дюймов друг от друга OC (по центру). Каналы между шпалами затем заполняются самовыравнивающимся цементом, а когда он высохнет, сверху укладывается настил. В зависимости от типа основания под нагревательным кабелем (например, уровень земли или цокольная плита) может потребоваться гидроизоляция.

Другие варианты:

Плитка для пола — включает керамику, фарфор и натуральный камень.

Как установить электрическое лучистое тепло под деревянными полами | Главная Руководства

Электрические системы лучистого теплого пола можно установить под деревянными полами, работая из подвала или из подвала. Это самый простой и экономичный способ установки электрического лучистого тепла под готовые деревянные полы; это также наименее трудоемкий. Вам придется снять изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.

Определение площади для обогрева

Системы подогрева пола бывают двух видов — с нагревательным кабелем и нагревательными матами. Для самодельщиков комплекты тепловых матов проще всего установить, потому что они сочетают в себе нагревательный кабель с теплоотражателем с фольгой и сетчатой ​​сеткой, что позволяет легко прикрепить их к сторонам балок пола с помощью простого степлера. Тепловые маты бывают трех стандартных размеров, которые подходят для пространства между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длинах от 5 футов до 30 футов.Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого отсека балки, который будет обогреваться.

Установка нагревательных матов

Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался двухдюймовый воздушный зазор. Самый простой способ обеспечить равномерный зазор в 2 дюйма — это провести линию вдоль внутренней стороны балки пола на расстоянии 2 дюймов от пола, а затем поместить отражатель из фольги вместе с линией. Закрепите тепловые маты, установив скобы через каждые 4–6 дюймов.Этот проект может выполнить один человек, но помощник сделает работу менее неудобной.

Электрические соединения

Соедините все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются постоянной нагрузкой, поэтому потребляемый ток всех матов в любой заданной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80 % является требованием Национального электротехнического кодекса. Еще одно требование кодекса заключается в том, что все соединения должны выполняться в одобренной распределительной коробке.

Инструкции производителя

Изучите инструкции, прилагаемые к конкретным комплектам тепловых матов, которые вы купили, поскольку у каждого производителя несколько разные требования, когда речь идет о таких деталях, как установка лампочки датчика тепла пола.

Разрешения и инспекции

Прежде чем начинать этот проект, свяжитесь с местным строительным отделом, поскольку в большинстве юрисдикций перед прокладкой любой новой электропроводки требуется приобрести разрешение на электропроводку. Как правило, вам необходимо будет провести проверки вашей работы — грубую проверку и чистовую проверку. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После того, как вы прошли обе проверки, вы можете установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19. Не используйте изоляцию с R-величиной выше R-19.

Предупреждения

Несмотря на то, что установка тепловых матов является простой задачей, с которой справится даже новичок, необходимо соблюдать некоторые меры предосторожности. 1. НИКОГДА не располагайте скобы ближе 1/4 дюйма к нагревательной проволоке. 2. НИКОГДА не позволяйте нагревательным матам перекрываться или сбиваться в кучу. 3. НИКОГДА не позволяйте нагревательным матам приближаться ближе чем на 8 дюймов к электрическому кабелю или электрической коробке. 4. НИКОГДА не допускайте контакта нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.

Как работает лучистое отопление пола

При выборе системы лучистого отопления пола (RFH) вы выберете либо электрическую, либо водяную систему. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, нерентабельно, поэтому, если вы отапливаете весь дом, то Hydronic — это то, что вам нужно. Вы строите новый дом или ремонтируете старый дом? Если это новостройка, то, вероятно, лучшим выбором будет водяная система.Вы можете установить водяные системы в существующем доме, но вам придется разобрать пол, что дорого и требует много работы.



Допустим, вы выбрали гидравлическую систему RFH. Первое, что вы должны знать, это то, что это будет стоить вам больше, чем стандартная печь. Система принудительной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Водяной теплый пол с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на целых 40 процентов, и служит дольше.Срок службы стандартных печей составляет от 10 до 25 лет, а система RFH обеспечивает срок службы до 40 лет.

Водяная система имеет еще одно преимущество — вы можете использовать различные источники для нагрева воды:

  • Котел на жидком топливе
  • Газовый котел
  • Керосиновый, газовый или солнечный водонагреватель



Решение Deciding Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно там, где вы живете. Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная.С другой стороны, если вы строите дом меньшего размера во Флориде, вам может сойти с рук использование обычного водонагревателя.



Итак, вы решили, что вам нужен газовый котел для вашего нового дома. Перед укладкой пола ваш специалист RFH или генеральный подрядчик должен установить вашу систему. Существует два типа установки — мокрый или сухой . При мокрой укладке укладывается либо бетонная плита под черновым полом, либо тонкий лист бетона между черновым полом и поверхностью.При сухой установке трубы размещаются непосредственно под полом во время строительства, без бетона сверху. Поверхность пола — древесина, плитка или ковровое покрытие — укладывается поверх чернового пола и получает тепло непосредственно от труб.



Бетон действует как тепловая масса для удержания тепла, так что под полом у вас будет большой горячий блок. Бетон обязан своей способностью сохранять тепло своей плотности и низкой теплопроводности. Древесина обладает очень высокой проводимостью — подумайте, как быстро остывают деревянные настилы или скамейки, когда солнце садится.Из-за этой тепловой массы системам с мокрой установкой требуется больше времени для нагрева и работы. Системы с сухой установкой менее дороги, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Они также требуют отражающей изоляции под трубами, чтобы направлять тепло вверх.



Ваш котел или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны.Таким образом, вы можете обогревать каждую зону вашего дома отдельно от одного программируемого термостата. Из коллектора горячая вода подается по схеме труб PEX с помощью рециркуляционного водяного насоса. PEX — это полиэтиленовая трубка, герметичная, нетоксичная, гибкая и способная выдерживать высокие температуры.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
