Кирпичный дымоход для газового котла



Вступление

Кирпичный дымоход для газового котла понятие условное. Сам по себе кирпич неприемлем для газового канала. Конденсат, который характерен для дымохода, быстро разрушает кирпич. В доме кирпичный дымоход набирает влагу, которая передается на примыкающие стены. Кирпичный оголовок дымохода со временем просто рассыпается.

Кирпичный дымоход для газового котла — особенности

Для решения проблемы непрочности кирпича и его разрушение от влаги конденсата есть простой способ. Кирпичный дымоход должен быть загильзован. То есть внутри кирпичной кладки дымохода, сам дымоход нужно сделать в металлической трубе. Причем трубу нужно взять из нержавейки.

Часто в качестве альтернативы трубе из нержавеющей стали выбирают асбестовую трубу, металлическую трубу, стальную оцинкованную трубу, трубы из фуранфлекса, но все они имеют недостатки, которые не стоит скрывать кирпичной кладкой.

Недостатки дымоходов

Асбестовый дымоход

Асбестовый дымоход стоит недорого, однако:

• Его трудно подключить к котлу, Нужен люк для прочистки и отводчик конденсата, что в асбестовой трубе сделать проблематично.
• Дымоход из асбеста тяжело монтировать из-за большого веса;
• Стыки труб в дымоходе трудно сделать герметичными;
• И последнее, асбест хорошо впитывает конденсат, а при повышенных температурах, часто асбестовые трубы лопаются.

Стальные и стальные оцинкованные трубы

Стальная труба и стальная оцинкованная труба, «запертая» в кирпичную кладку быстро ржавеет от конденсата, что значительно уменьшает срок службы дымохода (стальная труба — 2-3 года/ оцинкованная труба 3-4 года).

Фуранфлекс достаточно новый материал и еще не так популярен для гильз дымохода в кирпичной кладке.

Поэтому в кирпичный дымоход закладываются гильзы из нержавеющей стали в качестве фактического дымохода. Вне кирпичной кладки дымоход из труб нержавеющий стали делают в виде сэндвичей (одна труба в другой).

Выводы статьи

• Дымоход для газового котла из кирпича нежелателен;
• При желании сделать кирпичный дымоход, из кирпича делают лишь шахту дымохода, закладывая дымоход из труб из нержавеющей стали.
• Уклон вертикального дымохода не более 30° на 1 метр;
• К котлу дымоход подключается через тройник с карманом 25 см, люком для прочистки и отводчиком конденсата.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома



Похожие статьи

Кирпичный дымоход для газового котла: кладка своими руками

Кирпичные дымовые трубы очень красиво смотрятся

Благодаря отличным эксплуатационным качествам и высокой эффективности, котлы, работающие на природном газе, получают все большее распространение. При монтаже такого оборудования необходимо обеспечить отвод продуктов сгорания. Кирпичный дымоход для газового котла один из вариантов. Рассмотрим особенности его конструкции и требования, предъявляемые к нему работниками газовой службы и пожарного надзора.

Также в помощь вам видео в этой статье:

Чем отличается дымоход газового котла от котла твердотопливного

Газовый котелКотел на твердом топливе

Основная задача любого дымохода — отвести отработанные газы и поддержать тягу необходимую для поступления воздуха в зону горения. При сгорании как твердого топлива, так и газа, образуются в основной массе  двуокись углерода (углекислый газ) и пары воды.

Также в дыму присутствую другие примеси (чаще всего вредные)  и частицы несгоревшего топлива (сажа). Но все-таки к дымоходам для газовых котлов предъявляются особые требования. Расскажем почему.

Безопасность

Не самые худшие последствия от взрыва газового котла из-за дымохода

При правильно отрегулированной горелке наличие примесей в уходящих газах минимально. Поэтому дымоходы газового котла загрязняются меньше. Но осматривать и чистить их нужно гораздо чаще. Дело в том, что отсутствие тяги может привести к более тяжелым последствиям, чем у твердотопливных котлов.

1. Неполное сгорание топлива приводит к образованию ядовитого угарного газа. Изменение настроек горелки может произойти и из-за уменьшения тяги. Причем в отличие от твердотопливного котла это трудно заметить. Дым от газа чистый и незаметный, запаха гари в помещении может и не быть.
2. Погасание пламени может вызвать накопление газа в помещении и последующему взрыву (особенно при неисправной  или отключенной автоматике безопасности). Во многих моделях котлов проконтролировать отсутствие пламени можно только индикаторам, сам горелка чаще спрятана внутри кожуха.

Поэтому дымоход для газового котла из кирпича должен иметь конструкцию, которая позволяет легко проводить их осмотр и очистку. Также к дымоходам газовых котлов предъявляют и особые требования по пожаробезопасности. Причина та же — возможное накопление газа в помещениях.

Если перегрет кирпичный дымоход для твердотопливного котла  или через его дефекты проникли искры, в обычном помещении могут загореться обстановка и строительные конструкции, то в случае наличия газа слово «могут» неприменимо. Вероятность пожара или взрыва возрастает в десятки раз.

Особые условия работы

Еще одна особенность дымоходов газовых котлов — возможное образование конденсата на поверхностях. При сгорании обычного топлива водяных паров образуется меньше, а температура на срезе дымовой трубы выше точки росы. Для газового оборудования это условие соблюдается не всегда.

Сосульки на срезе трубы из-за конденсата

Отметим, что некоторые модели котлов предполагают специальное снижение температуры отходящих газов (например, Vitocond). Таким способом повышается использование тепла от сгорания топлива.

Если вы видите в рекламе что коэффициент полезного действия больше 100 % (что противоречит законам термодинамики) то, скорее всего, имеете дело именно с такой конструкцией. Нереальная цифра связана с применением методики расчета КПД, в которой не учитывается пониженная температура дымовых газов.

Конденсат вызывает накопление влаги в материалах, из которых сделаны дымоходы, что приводит к их разрушению. Части трубы находящиеся вне помещения разрушаются зимой еще быстрее — вода замерзает, лед вызывает трещины.

Второй неприятный фактор, связанный с конденсатом — разрушение материалов от химических веществ. Углекислый газ растворяется в воде, образуя слабую, но все же кислоту. При повышенном содержании серы в сжигаемом газе образуется уже более агрессивная среда (про действие серной кислоты знают все).

Серная кислота содержится в конденсате

Поэтому дымовые трубы для газовых котлов должны иметь устройства для отвода конденсата. Материалы для устройства трубы должны быть устойчивыми не только к повышенной температуре, но и к воздействию влажности и агрессивных веществ.

Кирпич может работать в таких условиях недолго, поэтому часто дымоход газового котла имеет внутри стальную или керамическую гильзу. Допустимый вариант — оштукатуренный специальными смесями кирпич.

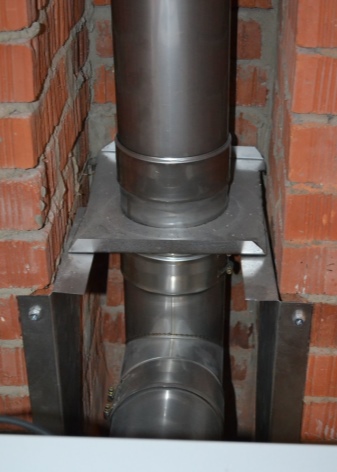

Дымоход кирпичный для газового котла с внутренними гильзами

Теперь остановимся подробнее, что нужно учесть при строительстве кирпичного дымохода для газового котла, чтобы он был безопасным и долговечным, а при приемке соответствующими службами не возникало вопросов.

Сечение дымохода

Дымоход газового котла должен обеспечивать полный отвод продуктов сгорания. Поэтому площадь его поперечного сечения оговаривается в инструкции котла. Если такой информации нет, то следует брать исходя из нормы не более 5,2 квадратных сантиметров  на киловатт мощности. Больше можно, меньше нельзя.

Совет. Можно также ориентировать по площади выхода котла, оно не может быть меньше допустимого.

Геометрическая форма выбирается такой, чтобы площадь контакта конструкции с газами была минимальной. В идеале круг, но по технологическим причинам для кирпича чаще выбирают прямоугольник. Также часто применяю вариант, когда вокруг круглой гильзы возводят кирпичную прямоугольную коробку.

Это уменьшение площади контакта с газами нужно по двум причинам:

1.  Уменьшается теплоотдача от дыма к конструкции. Труба нагревается меньше, следовательно, она более безопасна в пожарном плане. Также, чем больше температура дымовых газов, тем меньше в них образуется конденсата.
2. Улучшается тяга. Хотя сопротивление потоку из-за образования завихрений у стенок минимально, но и эта небольшая величина важна.

Кроме того для сечения трубы существуют еще два ограничения:

1. Не допускается расширение и сужение трубы на всей ее протяженности;
2. Если труба прямоугольного сечения, то соотношение сторон не более одного  к двум.

Толщина стенок

Как уже говорилось выше, устройство дымохода из кирпича для газового котла должно быть таким, чтобы теплопередача через стенки была минимальной. Керамика сама по себе имеет неплохие теплоизоляционные свойства, как показывает практика (даже не прибегая к расчетам), кладки в полтора-два кирпича достаточно. Но учтите, при проходе через сгораемые конструкции толщина должна увеличиваться. Об этом чуть ниже.

Форма дымохода

Форма дымоходов газового котла

Для того чтобы устройство кирпичного дымохода для газового котла  минимально создавало сопротивление потоку газов он должен иметь минимальное количество изгибов. Для котлов без устройств принудительного наддува воздуха или дымососов (исключая канал через который котел присоединяется к дымоходу), труба вообще должна быть строго вертикальна.

Перечислим все требования к форме дымохода:

1. Количество изгибов не больше трех.
2. Отклонение от  оси не разрешается более чем на один метр.
3. Уклон не должен быть более 30 градусов.
4. Не допускаются уклоны вниз.
5. Диаметр закруглений должен быть больше диаметра трубы.

Все эти требования понятны — поток газов должен двигаться исключительно вверх, устройство дымохода для газового котла из кирпича не допускает участки со снижением.

Высота дымохода

Высота дымохода над коньком

Чем больше она будет, тем лучше тяга дымохода. Конечно, для частного дома строить вариант заводской трубы не стоит, особенно если котел с наддувом или дымососом. Правила требуют, чтобы труба была выше кровли на 1 метр.

Если крыша скатная, то вот  инструкция по подбору минимальной высоты:

1. если труба ближе полтора метра к коньку — то 0,5 метра;
2. если труба дальше, но не более чем на три метра — можно делать вровень с коньком;
3. при большем расстоянии разрешается снижать трубу до такой высоты чтобы ее верхняя точка составляла с коньком угол к горизонтали не более 10 градусов.

Подключение других отопительных приборов к трубе газового котла

Несколько дымоходов под одной облицовкой

Дымоходы из кирпича для твердотопливных котлов  позволяют одновременное подключение к себе нескольких отопительных устройств (котла, камина, печи). Для газовых котлов такой подход недопустим.

Даже если хватает сечения дымохода, это запрещено в связи с тем, что через канал дымового хода возможно проникновение газа в другие помещения. Если не хотите украшать крышу несколькими трубами, то просто сблокируйте их в одной общей облицовке.

Поверхность внутренних стенок

Такая поверхность внутренних стенок котла недопустима

Для того чтобы исключить налипание сажи и опять же улучшить условия удаления дыма поверхность внутри дымохода должна быть максимально гладкой. Поэтому состав для оштукатуривания труб без гильз не должен иметь крупных заполнителей. Затирать свежеуложенную на поверхность смесь следует максимально качественно.

Проход через перекрытия и кровлю

Тут устройство дымохода для газовых котлов из кирпича подчиняется тем же требованиям, что и к обычным дымовым трубам.

Порядовка разделки дымохода

1. При проходе через перекрытие из сгораемых материалов должна быть обеспечена разделка (утолщение внешнего размера трубы) на расстояние не менее 250 мм. Допускается уменьшить этот размер до 150 мм, если использовать тепловую защиту из асбеста и стали.
2. При проходе через несгораемые перекрытия должен быть обеспечен зазор не менее 100 мм.
3. На выходе дымохода через кровлю из листовых материалов, в месте прохода трубы делается фартук из жести или подобного материала, отстоящий от ее периметра не менее чем  на 100 мм для несгораемых кровельных покрытий (асбестоволокнистые листы, черепица и т. п.) и 250 мм для горючих (ондулин, мягкие покрытия на основе битума). Также не менее 25 см должно быть расстояние до деревянных элементов стропильной конструкции и обрешетки.

На оголовке дымохода желательно устанавливать дефлектор. Он обеспечит увеличение тяги и защитит канал трубы от влаги  и попадания посторонних предметов.

Совет. Дефлектор или козырек дополнительно нужен еще и потому, что почему-то птицы не только привыкли отдыхать на оголовках труб, но и засорять их своим пометом. Часто причиной уменьшения тяги  трубы является уставшая, отравившаяся ворона или голубь, упавшие внутрь, и естественно не способные выбраться.

Даже самодельный козырек спасает от засора

Дополнительные устройства на дымоходе для газового котла

Итак:

• Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте

Гильза из нержавейки с ревизией

• Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).
• Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Соединение гильз с использованием герметика

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

1. Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.
2. Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.
3. На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.
4. Все стыки должны быть герметичными.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

• В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
• Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
• Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
• Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
• Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
• Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
• Устанавливаем люк для чистки трубы.
• Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
• Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
• Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
• Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
•  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
• Подходя к кровле здания, снова переходим на цементный раствор.

После выхода на кровлю снова используем цементный раствор

• Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

Выход дымохода через кровлю

• Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Кирпичный дымоход для газового котла: как сделать, размеры

СНиП разрешают использовать кирпичный дымоход для газового котла. Многие владельцы частных домов останавливают свой выбор на нем из-за дешевизны по сравнению с дымоходной системой. Канал кажется простым, но это очень сложная конструкция, которая должна соответствовать установленным стандартам. Своими руками, не имея навыков каменщика — печника, эту работу лучше не выполнять.

Недостатки дымоотвода из кирпича

Газовый котел последних моделей работает на принципе экономного расхода ресурсов. Газ на обогрев включается при срабатывании температурного датчика, достигая установленной температуры, отключается. Дымопровод остывает, в нем образуется конденсат. В природном газе в малом количестве содержатся различные микроэлементы. Вступая в реакцию с водой, продукты сгорания образуют растворы соляной, азотной и серной кислот.

Внутри канала образуется агрессивная среда, которая приводит к быстрому разрушению кирпича и растрескиванию швов. Каждые 5 лет трубу необходимо ремонтировать. У газовой службы много предписаний к подобным дымоотводам, и инспекторы весьма требовательны в момент сдачи объекта в эксплуатацию. Низкая себестоимость — существенное, но единственное достоинство дымоходов из моно-кирпича. Перепрофилировать имеющийся канал в дымоход для газового котла возможно только с условием применения специальных, сделанных из стали или керамики, вкладышей.

Многие строители под «дымоходом из кирпича» подразумевают комбинированные варианты кирпича с нержавеющей сталью, керамикой или асбоцементом. Внешне это выглядит как колодцы из камня, а вкладыши из других материалов не видны. Такие системы почти полностью устраняют недостатки конструкций из монолитного камня, но значительно проигрывают в цене.

Вернуться к оглавлению

Где разместить?

Сделать дымоход для котла разрешается внутри дома или снаружи. Оба варианта имеют свои преимущества и недостатки, показанные в таблице:

Расположение	Плюсы	Минусы
В доме	Утепляется часть конструкции на чердаке и крыше	Чаще возникают возгорания и утечки угарного газа
Вне здания	Более безопасен в использовании	Вся труба требует теплоизоляции
	Ремонтные работы делать легко

Вернуться к оглавлению

Размеры конструкции

Высота кирпичной трубы над крышей зависит от степени ее удаленности от конька.

Установка дымохода проводится с учетом требования Горгаза или Облгаза к его высоте и сечению:

• Дымоотвод должен возвышаться над коньком крыши дома на 0,5 м, если находится к нему ближе, чем 1,5 м. Если отступ от 1,5 м до 3 м, высота их совпадает. Когда расстояние еще больше, линия вышины дымохода находится на прямой, отходящей от конька под 10° вниз.
• Размеры дымохода для газового котла определяют после приобретения изделия. Полезное пространство внутри кирпичного колодца (площадь сечения умноженная на высоту) должно превышать объем камеры сгорания. Информацию можно получить из технического паспорта.
• Сторону канала делают кратной размеру кирпича с учетом швов. Часто выбирают 20×20 см (¾×¾ камня), чтобы в случае необходимости легко было провести гильзование.

Вернуться к оглавлению

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Вернуться к оглавлению

Как сделать кладку?

Для работ закупается материал, прочность которого не ниже М 200.

Чтобы сложить кирпичный дымоотвод используют материалы определенных марок. Применяют полнотелые керамические кирпичи с прочностью М200 или М250, огнестойкостью класса А или Б и морозоустойчивостью F300. Стенки дымохода делают не тоньше, чем полкирпича. Внутренняя часть канала должна быть гладкой, к шероховатым стенам сильнее цепляется сажа.

Лучше купить готовые жаростойки смеси для кладки. Но они не дешевы. В целях экономии можно использовать приготовленные своими силами растворы:

• Камни трубы на крыше скрепляют цементным раствором со специальными присадками для усиления прочности и кислотоустойчивости.
• Внутри здания замешивают раствор на основе глины и песка (процентное соотношение зависит от жирности глины). Такая смесь считается жаростойкой.

Вернуться к оглавлению

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

Если отопительный прибор неправильно соединен с каналом, то последний может начать быстро рушиться.

• Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
• Наличие неутепленных участков дымохода (например, чердак).
• Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Лучше не экономить на дымоотводе и сделать в кирпичную конструкцию вкладыш из керамики или нержавеющей стали.

Вернуться к оглавлению

Заключение

Требования по приему в эксплуатацию кирпичных дымоходов к котлам на газе очень строгие и относительно часто меняются в сторону ужесточения. При обнаруженных нарушениях инспектор газовой службы не примет работу и придется все переделывать. Поэтому важно перед началом монтажа узнать актуальную информацию, соблюдать все нормы и не затягивать строительство.

Дымоходы для газового котла в частном доме: выбираем правильный!

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. При установке данного устройства нельзя допускать ошибки, так как это приведет к недостаточной тяге, большому расходу топлива и неполному выводу продуктов горения наружу. Чтобы не пришлось переделывать дымоход, нужно учесть все рекомендации специалистов. Обустройство оборудования должно выполняться с учетом установленных нормативов и требований.

Правильный дымоход необходим в каждом жилище с автономной системой отопления

Читайте в статье

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

• основная труба для вывода дыма;
• набор патрубков для переходов;
• переходники, крепежные элементы и хомуты;
• тройники для устранения конденсата и отводы;
• телескопические трубки и наконечники.

На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы.  При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

• высокий уровень КПД;
• безопасность жильцов дома;
• эффективность функционирования конструкции;
• комфортный микроклимат в помещении.

При установке важна высота изделия

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии.

В процессе монтажа нужно придерживаться следующих правил:

• установка производится снизу вверх;
• конструкция должна располагаться только в вертикальном направлении;
• труба не должна превышать высоту в 5 м;
• исключаются любые изгибы в трубе;
• переходы и стыки должны герметизироваться;
• оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

При соблюдении всех правил технологии монтажа создать правильную установку можно своими руками

Нюансы устройства дымохода газового котла в частном доме

Любые типы изделий должны устанавливаться в соответствии с нормами СНиП. При их нарушении могут возникать различные проблемы. Нужно организовать нормальную тягу. Стоит продумать конструкцию для сбора конденсата, чтобы влага не накапливалась на стенках. Необходимо соблюдать герметичность стыков и соединений. Все детали в точках соединения плотно прилегают друг к другу.

На схеме представлены разные варианты установки системы: внутренний и внешний

Дымоходы для газового котла в частном доме возводятся с учетом таких факторов:

• конденсат устраняется с применением специального механизма, который монтируется внизу конструкции;
• установка производится в вертикальном направлении, и не имеет уступов;
• область трубы, которая объединяет котел с дымоходом, должна обладать вертикальным отрезком.

На схеме изображены все важные элементы

В перекрытиях и перегородках, где протягивается труба, прокладывается минеральная вата. Оголовок трубы монтируется выше крыши на полметра. Устройство комплектуется по схеме, представленной производителями определенных моделей.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Обзор и цены некоторых моделей

Перед приобретением дымохода стоит рассмотреть отдельные модели, их характеристики и цены.

Использование качественных моделей позволяет соорудить функциональную дымоходную конструкцию

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом. Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

• делается разметка для прохода трубы;
• выполняются отверстия по проделанным отметкам;
• устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
• в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
• стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
• дымоход крепится к поверхности стены при помощи специальных кронштейнов;
• в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Дымоходы для газового котла в частном доме: устройство, требования к монтажу

Правильное устройство дымохода для газового котла в частном доме является основой для качественной работы отопления. Соблюдать нормы и правила здесь нужно неукоснительно, так как, в противном случае это может поставить под угрозу безопасность жильцов дома. Разберем подробнее, как обустраиваются дымоходы для газовых котлов: требования и рекомендации в нашей сегодняшней статье.

Вне зависимости от места расположения дымохода, есть определенные правила монтажаИсточник strojdvor.ru

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

• Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.
• В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.
• Дымоотвод делается из негорючего материала.

Важно! Запрещено для вывода дыма использовать вентиляционный канал.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

• Всякому тепловому агрегату соответствует единичный дымоотвод.
• Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).
• Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 ммИсточник pech-kamin.ru

• Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).
• Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п. 3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet. ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Какой котел лучше для частного дома 150 кв м: существующие разновидности и способы подключения

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Важно! Стыковка этих труб производится строго по осевой линии.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

1. Неграмотно выбранная высота и сечение трубы.
2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
3. Невыполнение норм ППБ (правил пожарной безопасности).
4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Наглядно несколько правил выбора дымоходов смотрите в видеоролике:

Установка печи в деревянном доме: строительство, установка и монтаж котлов, фото

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см² на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

1. По дыму – металлическая труба вставляется в керамическую. Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.
2. По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Подробнее про подключение к керамическому дымоходу в следующем видео:

Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Заключение

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Дымоходы для твердотопливных котлов из кирпича

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.

1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.

Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.

Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.

1. Конструкция должна иметь стенки не менее 100 мм толщиной.
2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.
   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Как сделать дымоход из кирпича для котла?

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Требования при возведении дымоходов

К каждому типу конструкции предъявляются свои требования. Связано это с тем, что температура сгорания различных видов топлива может находиться в пределах от 50 до 500°С.

Главные требования, которые имеет приспособление для отвода дыма от котла:

1. Дымоходная конструкция должна изготавливаться из негорючих материалов.
2. Для получения герметичности дымохода понадобится применять такие средства для герметизации, которые не боятся высоких температур.
3. Постройка должна обеспечить полную непроницаемость газа, она не должна пропускать в помещение продукты сжигания топлива.
4. В канале не должно быть каких-либо сужений или расширений, его следует размещать вертикально. Исходя из нормативной документации известно, что допустимое отклонение канала дымохода от вертикали на длине 1 м составляет максимум 30 мм.
5. В процессе устройства конструкции подобного типа отверстие для вытяжки должно рассчитываться на основе площади дымохода.
6. Следует позаботиться о том, чтобы изготавливаемое приспособление располагалось выше конька крыши. Это понадобится сделать для того, чтобы можно было исключить подсос воздуха и конструкция могла обеспечить хороший отвод продуктов сгорания.

Вернуться к оглавлению

Какие размеры должен иметь дымоход?

Варианты размещения дымохода.

Тяга в канале дымохода будет происходить из-за отличий в высоте входа и выхода, а также за счет разницы температур. Для обеспечения непрерывной работы любого устройства для отопления понадобится сделать сильную тягу. Перед началом кладки важно определиться с тем, какой тип устройства для отопления будет использован, какие оно имеет габариты и сколько планируется делать каналов.

Число каналов можно определить с учетом мощности прибора для отопления, топлива и особых требований производителя устройства.

Если диаметр канала дымохода будет значительно превышать расчетное значение, тяга в подобном канале сильно снизится. В результате будут частые перебои в функционировании газового котла или другого устройства для отопления. Если диаметр канала будет меньше, то это может препятствовать отводу продуктов сгорания. Именно по этой причине в большинстве случаев останавливается работа котлов.

Чтобы изготовить кирпичные каналы, понадобится использовать керамический кирпич марки М50-75. Можно применить и бетонные блоки, которые имеют каналы с квадратным сечением.

Если планируется использовать для изготовления дымохода керамический кирпич, то стоит знать, что его минимальное сечение составляет 14х14 см. Если планируется приобрести материал с круглым сечением, то допустимый диаметр составляет 15 см или более.

В дымоходе из кирпича, высота которого составляет менее 5 м, габариты каналов надо увеличить до 14х20 см или до 18 см в диаметре. Подобные конструкции должны изготавливаться в стенках между помещениями, которые планируется отапливать. Таким способом можно будет создать определенную защиту несущих конструкций от охлаждения, которое в большинстве случаев приводит к ослаблению тяги.

Нужно попытаться сгруппировать каналы дымохода так, чтобы в устройстве, которое будет выводиться над кровлей, их число было максимальным. Таким образом можно будет снизить денежные затраты на работы по изготовлению и значительно улучшить работоспособность дымоходного приспособления.

Вернуться к оглавлению

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила. Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.

Вернуться к оглавлению

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

После этого понадобится сформировать шейку и оголовок. Действия будут такими же, как и в случае возведения разделки.

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Источники: http://gidroguru.com/otoplenie/teploistochniki/kotel/tverdotoplivnye/1232-dymohod-dlya-tverdotoplivnogo-kotla, http://1pokirpichu.ru/pechi/dyimohod-iz-kirpicha-dlya-kotla.html, http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/

Как правильно сделать дымоход для котла в частном доме

Другие статьи на эту тему:

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

•  труба керамическая,
•  утеплитель,
• оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Стальной дымоход

Стальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 ^оС изготавливают из нержавеющей стали толщиной 0,5-0,6мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымохода Слева сэндвич — двухстенная. Одностенная — справа.

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива.

Дымоход выбирают по следующим параметрам:

• По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
• По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.
• По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
• По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
• По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 ^оС.
• По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе. Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

В дымоход рекомендуется установить автоматический ограничитель тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход ниже места соединения трубы с котлом. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 ^оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение на следующей странице 2:

Муфта дымоходная: Муфта дымоходная кирпичная для газового котла с полимерной муфтой, керамической муфтой и нержавеющей трубой.

Другие опции

Муфта дымоходная – установка трубы внутри дымохода из кирпича. Эта труба изготавливается из специальных огнестойких материалов. Например, нержавеющая сталь. Трубы для гильз различаются по типу сечения, и это зависит, в первую очередь, от размеров дымохода. Они прямоугольные, квадратные. Но это далеко не все, что нужно знать тем, кто собирается обшивать дымоход.


Что это такое?

По мере эксплуатации дымоходов кирпичного типа в них начинает скапливаться сажа, что влияет на поведение тяги в системе. Особенно в кирпичных дымоходах стены шероховатые, потому что там действительно может скапливаться сажа, и довольно быстро . Да и легкое разрушение кирпичных систем для отвода продуктов горения не самое лучшее с точки зрения долгосрочной перспективы эксплуатации. На них воздействуют и термоудары, и конденсат (появляющийся также из-за перепадов температуры), и агрессивный химический состав, присутствующий в саже.


Что происходит из-за накопления сажи: тяга в системе становится неидеальной, отопительная конструкция начинает работать хуже, здание не эффективно обогревается . Но может сработать и эффект обратной тяги, из-за которого не исключено задымление дома. Это уже становится очень опасно. Поэтому встает вопрос обшивки дымохода, либо придется полностью демонтировать старый канал и установить новый дымоход. Очевидно, что в большинстве случаев предпочтительнее первый вариант.


Пути

А вот у владельца дома с трубой есть выбор.

Стальные модули

Этот процесс хорош тем, что не предполагает трудоемких демонтажных работ. Гильза очень проста, то есть с ней справится даже тот, кто не очень разбирается во всех этих инженерных коммуникациях. С помощью стальных модулей можно реконструировать печи и камины, те же дымоходы, на каком бы топливе они ни работали .Но есть у метода и недостаток – стальные модули не справляются с дымоходной коммуникацией извилистого типа.


Вставки из полимерных материалов

Пластиковые трубы устанавливаются внутри кирпичного канала. Обычно это трубы, армированные стекловолокном, которые при нагревании становятся пластиковыми . И благодаря этим пластическим свойствам материал заполнит все деформации просвета, а после остывания внутренняя поверхность дымохода уже станет почти обычной гладкой трубой.Толщина стенки такой втулки около 2 мм. Но этот метод не был лишен недостатков. Например, температурные ограничения будут очень строгими: выше 250 градусов вы не подниметесь. Поэтому этот способ актуален только для тех отопительных агрегатов, которые работают на газе или жидком топливе.

Муфта стеклосетка просмоленная, работает так: в шахту вставляется комплектный шланг, соединительные элементы не используются . Но можно использовать фигурные детали. Максимальная длина такого рукава составляет 60 м, а толщина может достигать 50 см.Подобная система используется уже 30 лет. Также важно, какой котел эксплуатируется, низкотемпературный или высокотемпературный – тогда составные части рукава будут другими.


Обмотка рукавом хороша тем, что можно получить цельный канал без демонтажа кирпича — это привлекает многих . Вкладыш неуязвим для конденсата, хорошо гнется даже в серьезных поворотах. Правда, этот способ нельзя назвать дешевым, и своими руками тоже все не сделаешь.

Отдельно стоит отметить керамические вкладыши, по прочности и долговечности они уверенно лидируют . Если есть пробуренная шахта, и ее нужно восстановить, то используют именно керамику. Керамические элементы могут быть круглыми или прямоугольными. Элементы соединяются в раструб или методом «шип + паз». Рукава используются диаметром 12-45 см. Керамика же не боится возгорания сажи. Но стоит такая конструкция много, да и весит она немало – и это ее главные минусы.При установке неизбежно придется разбирать мину.


Гофрированная стальная труба

Такую трубу из нержавейки берут только тогда, когда у нагревателя не очень высокая температура горения. Дело в том, что гофрированная труба из нержавейки имеет тонкие стенки, и под огромной температурой они просто быстро прогорят. Использовать этот вариант дымохода в бане категорически нельзя — топливо в банной печи горит при очень высоких температурах .


Технология работы

Все начинается со стандартных подготовительных мероприятий. Для начала вам нужно запастись мощным фонариком, который поможет вам исследовать шахту. Необходимо точно определить размер разрушения, меру загрязнения копотью, кусками осыпающегося раствора и кирпича . Есть даже гнезда птиц (часто они «селятся» в дымоходах). Затем железными скребками, щетками и другими инструментами тщательно очищают систему.Кирпичи, которые выступают из кладки, не позволят вставить тот же вкладыш, потому что все выступающие части сбиты. Обычно с этим хорошо справляется монтировка или молоток. Далее необходимо измерить длину и, конечно же, диаметр дымохода, измеренное перенести на схему с обозначением оборотов и угловых градусов .


Осталось расчистить дно шахты от строительного и прочего мусора, а при необходимости выровнять.Затем можно купить материалы для рукава, и приступить к основной части работы.

Вот как установить вкладыш в малую шахту

1. Все части вкладыша собраны в единую систему. Стыки необходимо обработать термостойким герметиком и обмотать сверху клейкой алюминиевой лентой.

2. Два ремня, троса или просто мощные веревки крепятся к нижней части трубы с помощью хомута.

3. Втулку осторожно пропускают через вал до упора в нижнюю зону.При небольшой длине дымохода легкая труба из нержавеющей стали опускается вручную, и даже тросы не требуются.

4. Снизу вставку необходимо прикрепить к входу котла, после чего ставится сборник конденсата. А с уличной части гильзу выводят над кирпичной кладкой, сверху надевают защитный колпак.


Если дымоход длинный и изогнутый, установка системы будет немного отличаться . Сначала демонтируется дымовой канал на входе в котел, так же и все участки, где фиксируются фасонные стыки. Затем из ровных фрагментов трубы собирается дно втулки, упирающееся в первый фигурный соединитель. Затем вкладыш опускается на дно шахты, где он соединяется с вводом в котел или печь, а внизу размещается сборник конденсата. На второй — пока неактивный — наконечник втулки устанавливается фигурный соединитель. И вот он присоединяется к плоскому куску нержавейки, и такой сценарий продолжается до нового поворота шахты.Операцию нужно будет повторить до того, как втулка будет снята с самого вала.

Участок стыковки труб необходимо армировать герметиком с термостойкими характеристиками, а затем как следует обмотать алюминиевой лентой. Ну и осталось вставить голову сверху.


Как герметизировать дымоход керамическим вкладышем

1. Роликовая система крепится к отверстиям емкости для конденсата … Керамика очень тяжелая, и вам нужно опустить ее на 30 см вниз, поэтому на этом этапе безопаснее использовать лебедку.

2. Верхний торец емкости для конденсата обработать герметиком . Ровный кусок трубы закрепляется на пазогребневой системе (или раструбе).

3. Для соединения котла, например, с универсальным штуцером, в керамической втулке необходимо сделать отверстие. Фрагмент лейнера приводится в движение лебедкой и уходит в саму шахту. К концу первой трубы также крепится новый элемент. При спуске необходимо контролировать момент, когда втулка не проворачивается отверстием под штуцер в другую сторону.

При упоре коллектора конденсата в дно шахты необходимо состыковать его с входом в котел. А сверху над кирпичами выводится керамическая система. Свес выполнен равным по высоте накладке.


НО для того, чтобы при строительстве, например, для обшивки дымохода полимерной втулкой, без специального оборудования не обойтись. Вкладыш чем-то похож на шланг, свернутый в спираль. И вот рукав поднимается на крышу здания, выводится по каналу на дно шахты, подается на компрессор, подается воздух. Давление заставит мягкие стороны рукава стать гладкими. Когда рукав примет форму канала, вместо сжатого воздуха появится пар. И тогда полимер сначала размякнет, потом затвердеет. А внизу будет собираться емкость для конденсата. По пути от выхода из шахты лишние рукава нужно снять, а сверху поставить головку.


Для чего бы ни использовался дымоход, необходимо следить за тем, чтобы площади внутри системы не сужались.Фасонный поворот всегда устанавливается до упора.

И не забудьте при необходимости насыпать утеплителя в зазоры между стенками шахты и вкладышем.


Во время строительства часто имеет смысл установка овальной, круглой или другой формы рукава: для домовладельцев это хорошо, проблем с дымоудалением не будет .Установка коаксиального дымохода – это процедура что часто предусмотрено нормативными актами, а его отсутствие может быть чревато штрафом.При необходимости следует обратиться в компании, которые занимаются гильзой, предоставят различные варианты санации дымоходов и дадут все необходимые гарантии.

Дымоходные вкладыши | RAND Engineering & Architecture, DPC

Наш кооператив планирует переход с мазута № 6 на газомазутную систему. Наш инженер сказал нам, что в рамках проекта нам придется выровнять и, возможно, удлинить дымоход, что обойдется дополнительно в 300 000 долларов. Является ли это требованием, и если да, то что оно влечет за собой?

Дымоходы защищают дымоход от кислотного конденсата, образующегося при сжигании природного газа.

Из-за высокой цены на нефть по сравнению с газом и постановления Департамента охраны окружающей среды Нью-Йорка, которое требует от владельцев зданий, сжигающих мазут № 6, перейти на более чистое топливо к 2015 году, многие кооперативы и многоквартирные дома переоборудовали перевести свои котельные на газовую систему (твердый газ) или на двухтопливную систему. Двухтопливная система, также известная как прерывистый газ, сжигает газ почти все время, а мазут № 2 — только тогда, когда потребность в газе очень высока, например, в очень холодные дни.

Управляющие недвижимостью и члены правления часто удивляются, когда узнают, что перевод теплоцентрали их дома с жидкого топлива на газ может потребовать замены дымохода. Большинство дымоходов были построены для отопления мазутом, а не газом. Если это относится к вашему зданию, потребуется облицовка дымохода для размещения новой отопительной установки перед началом подачи газа в соответствии с Кодексом промыслового газа города Нью-Йорка 2008 года и Строительным кодексом города Нью-Йорка 2013 года. Кроме того, вашему дымоходу также может понадобиться удлинение или смещение.

Дымоходные вкладыши защищают дымоход от кислотного конденсата, образующегося при сжигании природного газа, так как конденсат может вызвать коррозию внутренней кладки дымохода. Помимо защиты кирпичной кладки, вкладыш предотвращает перегрев дымохода и препятствует проникновению токсичных газов в здание.

Типы дымоходов

Существует несколько типов дымоходных вкладышей, каждый из которых характеризуется своим материалом и способом его установки или применения. Толстая нержавеющая сталь (размер 10 или больше) является наиболее распространенным типом футеровки и может использоваться в дымоходах любой высоты и диаметра.Вкладыши, которые обычно доставляются на площадку секциями примерно в четыре фута, свариваются вместе, когда их либо опускают в дымоход сверху, либо поднимают на место из подвала. Поскольку вкладыши из нержавеющей стали могут весить несколько тысяч фунтов, их необходимо укреплять с определенными интервалами, а существующая конструкция здания, включая фундамент и каркас пола, может потребовать усиления.

Тонкие (калибр 24 или легче) дымоходные вкладыши из нержавеющей стали заводского изготовления также легко доступны.Некоторые производители предлагают до 15 лет гарантии на свои системы. Эти более легкие системы обычно скреплены заранее разработанными воротниками, ремнями, завязками и опорами. Хотя эти системы легче и дешевле, они требуют специальных опор через частые промежутки времени, что может сделать их непрактичными для замены дымоходов с труднодоступными внутренними помещениями.

Для многих дымоходов требуется вкладыш
для установки новой газовой отопительной установки
.

Еще одна распространенная прокладка – это керамический герметик для дымохода, который распыляется на внутреннюю часть каменной трубы. Спрей, представляющий собой керамический состав, по консистенции эквивалентный неформованному бетону, затвердевает, образуя непроницаемую поверхность, которая повышает устойчивость дымохода к экстремальным температурам. По сравнению со стальной облицовкой, облицовка, наносимая напылением, может значительно снизить потребность в усилении конструкции, поскольку ее относительно небольшой вес напрямую переносится на каменную дымовую трубу.

Однако керамические вкладыши

ограничены дымоходами высотой примерно до 250 футов из-за оборудования, используемого для установки, и рекомендаций производителя. Некоторые производители напыляемых вкладышей, такие как Thermocrete, утверждают, что они работают над преодолением ограничений по высоте и скоро смогут устанавливать свои вкладыши в дымоходы высотой до 400 футов.

Реже встречаются каменные облицовки, состоящие из огнеупорного кирпича или глиняной черепицы. Вкладыши для каменной кладки не очень подходят для ремонта или переделки, потому что, учитывая ограниченное пространство, чрезвычайно трудоемко безопасно и эффективно установить кирпичи или плитки (которые должны соответствовать строительным нормам Нью-Йорка) вдоль внутреннего дымохода. стена.Кроме того, кирпичи и плитка значительно утяжеляют дымоход. Кроме того, каменные вкладыши конструктивно не являются самонесущими, поэтому обычно они не подходят для дымоходов, требующих удлинения.

Вопросы дизайна

Основными факторами, влияющими на выбор типа облицовки дымохода, являются стоимость и возможность установки. Сварные футеровки из нержавеющей стали стоят примерно на 25 % дороже, чем альтернативные варианты распыления, и в зависимости от высоты может потребоваться поддержка через определенные промежутки времени.Но поскольку в вашем здании 35 этажей, керамическая облицовка, вероятно, невозможна.

Другие факторы, которые следует учитывать, включают высоту и внутренние размеры дымохода, состояние дымохода, график отопления здания и изменения, необходимые для соответствия действующим строительным нормам. Если строительные работы будут выполняться в отопительный сезон, ваше правление может выбрать вкладыш с более коротким периодом установки, чтобы свести к минимуму время отключения теплоцентрали здания (что потребует использования временного котла) или подождать, пока весной начать строительные работы.

Расширения и смещения

Если здания, прилегающие к вашему кооперативу, были завершены после того, как ваше здание было построено, или к вашему зданию была добавлена ​​пристройка, возможно, вашему дымоходу потребуется расширение или смещение для соответствия нормам. Согласно разделу 503 Кодекса топливного газа города Нью-Йорка 2008 г. и разделу 802 Механического кодекса города Нью-Йорка 2008 г., дымоход должен превышать высоту самой высокой точки конструкции, как правило, переборки, парапетной стены или пентхауса. Насколько выше, зависит от типа конструкции вашего здания, топлива, используемого в вашем здании для обогрева, и размеров дымохода. Ваш инженер укажет точные размеры, необходимые для соответствия нормам.

Если дымоход
расположен слишком близко к соседнему зданию,
его необходимо сместить.

Если дымоход расположен слишком близко к соседнему зданию, дымоход также необходимо сместить, т. е. отвести от стены здания, чтобы соответствовать нормам.Поскольку обычно невозможно переместить весь дымоход, необходимо сместить только ту часть дымохода, которая выходит за пределы уровня крыши и находится слишком близко к ближайшей постройке. Требуемый зазор определяется спецификациями кода, аналогичными спецификациям расширений. Помимо наличия достаточного зазора от соседних конструкций, пристройка должна выдерживать нагрузки от силы тяжести и ветра, а также дождя, льда, снега, резких перепадов температур и даже землетрясений.

Как и вкладыши, удлинители дымохода могут быть изготовлены из стали, бетона или кирпичной кладки. Выбор наиболее подходящего материала будет зависеть от высоты пристройки и эстетических соображений. Пристройки из каменной кладки относительно дороги и обычно используются для ограниченных переделок или когда эстетика является приоритетом.

Знаковые здания и здания, расположенные в определенном историческом районе Нью-Йорка, должны будут получить разрешение от Комиссии по сохранению достопримечательностей (LPC) до начала строительных работ.Инженер-проектировщик/архитектор должен рассмотреть, как изменение повлияет на эстетику здания, и спроектировать удлинение или смещение дымохода, чтобы сохранить исторический вид собственности, принимая во внимание ее внешний вид с улицы, если это применимо.

Специальные проверки

Специальные инспекции проводятся на различных этапах строительного процесса и проводятся Специальным инспекционным агентством, зарегистрированным в Департаменте строительства города Нью-Йорка. Все новые и измененные дымоходы требуют специального осмотра, чтобы убедиться, что работа соответствует утвержденной строительной документации и что дымоход имеет надлежащее расстояние от соседних горючих конструкций. Если строительные работы включают каменную стену, стальные болты, сварку стали, анкеры или монтаж каменной кладки, для этих элементов также потребуются специальные проверки.

Работа механической системы, включая отопительную установку, также может потребовать специальной проверки. Необходимые проверки зависят от типа указанного вкладыша и выбора материала для расширения дымохода.

DOB Инспекции

В дополнение к специальной проверке дымохода и футеровки, сами работы по переходу с нефти на газ должны пройти проверку Департамента строительства, чтобы убедиться, что они соответствуют нормам.Отдел сантехники DOB проверяет газовые трубы и комнату газового счетчика, а отдел котлов — котел, горелку и сопутствующее оборудование.

Переход с нефти на газ, установка облицовки дымохода и удлинение/смещение дымохода, выполняемые одновременно или последовательно, обычно выполняются в рамках одного и того же проекта. Как правило, механические работы начинаются до того, как начнутся работы по футеровке и расширению, но проблемы с логистикой и графиком могут потребовать задержек между этапами проекта.

Независимо от порядка установки, здание не может начать сжигание газа, пока все работы не будут завершены и не пройдут проверку DOB. Даже в этом случае, из-за большого количества зданий, переведенных с мазута на газ, может пройти до нескольких месяцев, прежде чем Con Edison подведет к зданию газопровод и предоставит газовый счетчик для установки. До тех пор котельная должна продолжать работать на жидком топливе, поэтому правление должно планировать соответственно.

Вкладыш дымохода и удлинитель или смещение могут значительно увеличить стоимость при переводе здания с жидкого топлива на газ, но выигрыш заключается в более безопасной отопительной установке и потенциальной возможности долгосрочной экономии затрат на отопление.

Стивен Вароне , AIA — президент и Питер Варсалона , PE — директор RAND Engineering & Architecture, DPC

9 9. Эта колонка была первоначально опубликована в выпуске журнала Habitat Magazine за октябрь 2014 года.

БОЛЬШЕ СПРОСИТЕ ИНЖЕНЕРА СТАТЬИ

Советы по вентиляционной трубе водонагревателя дома и как это сделать правильно

Подробнее о вентиляционной трубе водонагревателя читайте в моей статье под видео.Следуйте по ссылкам, чтобы пропустить более важную информацию.

Вентиляция водонагревателя в доме Видео:

Чтобы полностью понять вентиляцию водонагревателя в доме на природном газе, я настоятельно рекомендую прочитать «Проблемы с дымоходом из кирпича дома и размеры дымохода газового водонагревателя и печи» — некоторые из условий вентиляционной трубы водонагревателя, описанные ниже зависит от правильной эксплуатации и установки дымохода!

Посмотрите мой новый пост, объясняющий техническое обслуживание газового водонагревателя и осмотр водонагревателя Это важно!

Существует две распространенные системы вентиляционных труб газового водонагревателя с естественной тягой:

• газовый водонагреватель с естественной тягой – пояснение ниже по-прежнему преобладает, и пока недвижимость имеет благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

  Типовое соединение вентиляционной трубы газового водонагревателя с естественной тягой будет выглядеть примерно так, как показано на рисунке (одна из проблем этого соединения – отсутствие винтов на вытяжном колпаке). Там может быть несколько вариантов… некоторые хорошие и некоторые плохие, конечно.

  Предполагая, что вы ничего не знаете о вентиляционной трубе водонагревателя, вот как должна быть установлена ​​вентиляция газового водонагревателя с естественной тягой:

  Вытяжной колпак вентиляционной трубы водонагревателя

  Поверх естественной тяги газового водонагревателя, в его центральной части, прямо над дефлектором водонагревателя, необходимо установить вытяжной колпак.Он сидит на 3-4 коротких ножках, иногда прикрепленных к верхней панели водонагревателя с помощью винтов, или ( в зависимости от конструкции ) имеет ножки в виде штифтов или крючков на конце, вставленных в отверстия в верхней крышке водонагревателя.

  Для правильной работы системы вентиляционных труб газового водонагревателя вытяжной колпак должен располагаться по центру над вентиляционным отверстием, а его ножки должны быть прямыми – любые смещенные или деформированные вытяжные колпаки должны быть отремонтированы/заменены при необходимости. Вытяжные колпаки водонагревателя служат очень важной цели, и при неправильной установке угарный газ может попасть в жилое помещение.Я почти уверен, что вы знаете, насколько опасным может быть угарный газ…

  1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для продуктов сгорания, которые должны быть правильно удалены из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
  2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, при котором воздух/ветер возвращается в вентиляционную трубу/дымоход) предотвращает гашение воздуха газовая горелка.

  Вытяжные колпаки газового водонагревателя бывают разных размеров, и если вы заменяете водонагреватель, убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.

  Если у вытяжного колпака, поставляемого с водонагревателем, диаметр верхнего отверстия рассчитан на 3-дюймовую вентиляционную трубу, а у вас установлена ​​4-дюймовая вентиляционная труба, используйте переходник/удлинитель, чтобы соединить их вместе.

  Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу – не уменьшайте его! / НЕ устанавливайте переходник от 4-дюймового вытяжного колпака к 3-дюймовой вентиляционной трубе водонагревателя только для того, чтобы приспособить старую вентиляционную систему.

  Замените вентиляционную трубу меньшего размера на надлежащий/требуемый размер:

  — в большинстве газовых водонагревателей на 30 галлонов, 40 галлонов и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

  — для некоторых 50 галлонов может потребоваться 4 дюйма

  -75 галлонов и более потребуются 4″ и более

  Всегда следуйте рекомендациям производителя прибора и соблюдайте требования местных норм – еще раз – никогда не уменьшайте размер вентиляционной трубы водонагревателя!

  Материал вентиляционной трубы газового водонагревателя с естественной тягой

  Для типа с естественной тягой просто используйте оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, консервными банками со снятыми обоими концами, секциями из нержавеющей стали, голубыми печными трубами, высокотемпературными пластиковые трубки, гибкие трубы… и т. д.

  Участок вентиляционной трубы между водонагревателем и дымоходом сделать максимально коротким и прямым. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей высоты в развернутом виде.

  Соединения вентиляционной трубы вытяжного колпака и газового водонагревателя

  Соединение между вытяжным зонтом и вентиляционной трубой должно быть закреплено винтами для листового металла – рекомендуется три на одно соединение на одностенной трубе.

  НЕ ИСПОЛЬЗУЙТЕ обычную клейкую ленту для фиксации или герметизации соединений. Некоторые строительные инспекторы не разрешают использовать алюминиевую ленту даже на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или появление отверстий на поверхности.

  Если вы используете B-vent, который представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении – к вытяжному колпаку или к одностенной вентиляционной трубе водонагревателя. В секциях вентиляционных труб с двойной стенкой меньшего диаметра и вентиляционных трубах с двойной стенкой используются фитинги с поворотным замком без винтов / для вентиляционных труб B большего диаметра могут потребоваться винты на соединениях.

  Шаг вентиляционной трубы газового водонагревателя с естественной тягой

  Соединитель вентиляционной трубы газового водонагревателя должен непрерывно проходить вверх к входу в дымоход, поднимаясь не менее чем на 1/4″ на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть серьезной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня подключения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с принудительной тягой.

  Коррозия вентиляционных труб газового водонагревателя с естественной тягой

  Вентиляционные трубы WH следует периодически проверять на наличие коррозии и износа.Проблемы с надлежащей тягой, состоянием дымохода и проблемами с воздухом для горения обычно вызывают коррозию оцинкованных труб.

  На их поверхности начинают появляться небольшие отверстия – наиболее распространенные участки расположены вдоль нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

  Корродирующие вентиляционные трубы газового водонагревателя следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / угарным газом.

  Зазоры и ограничения для вентиляционной трубы водонагревателя

  Вентиляционная труба / соединитель для одностенного газового водонагревателя не может быть установлена ​​ближе 6 дюймов от каких-либо горючих материалов, таких как пол / каркас стены, бумага и т. д.). Такая установка может создать пирофорные условия и пожароопасность.

  Пирофорное состояние — это когда материал самовозгорается при значительно более низкой температуре, если он постоянно подвергается воздействию тепла. Таким образом, если что-то обычно воспламеняется при 500°F, при постоянном нагреве эта точка воспламенения может быть снижена, скажем, до 250°F – это просто пример… например, на чердаке или в гараже (даже если они частично проникают в это пространство), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и нарушит правильную тягу — требуется труба с двойными стенками / тип B-вентиляции.

• Одностенная вентиляционная труба газового водонагревателя с естественной тягой не может использоваться внутри стен, потолков и любых труднодоступных мест – необходимо установить двухстенную вентиляционную трубу / B-образную вентиляцию.

Думаете о переносе газового водонагревателя с естественной тягой в гараж? Проверьте эту важную информацию – требования к гаражному водонагревателю.

Проверьте зазоры в вентиляционной трубе газового водонагревателя, чтобы узнать больше о вентиляции водонагревателя с естественной тягой.

Дымоходы — обзор | Темы ScienceDirect

6.6.4 Промышленные дымоходы

На всех АЭС и практически во всех центрах ядерных исследований имеются дымовые трубы (часто называемые дымовыми трубами) для отвода вентиляционного воздуха и загрязненных газов (рис. 1.7). Однако опыт их потенциального повторного использования можно почерпнуть в основном из неядерного сектора. До наших дней сохранилось значительное количество старых дымоходов, входивших в состав первых промышленных установок во многих странах и датируемых первой половиной 1800-х годов и даже ранее. Некоторые из них удивительно высоки (сотни м) и имеют осмысленный архитектурный дизайн.

«Проблема с дымоходом… это, безусловно, типичный пример многих «аварийных ситуаций», создаваемых нашими историческими зданиями. Эволюция методов, использованных при его изготовлении, в Европе шла рука об руку с прогрессивной трансформацией городского и сельского ландшафта в результате индустриализации. Более того, дизайн и конструкция дымохода часто выявляют независимые культурные корни данной географической области — материальные признаки мастерства местных ремесленников» (Рива и Зоргно, 1995). Невероятная высота некоторых уцелевших дымоходов в заброшенных промышленных районах и эффективные методы их изготовления остаются удивительными.

По мере появления новых типов дымоходов старые дымоходы были заброшены и вскоре состарились, часто изнашиваясь до такой степени, что они больше не были конструктивно безопасными. К проблеме сохранения исторических дымоходов следует подходить с большим вниманием, уделяя особое внимание испытаниям материалов и статическому/динамическому моделированию. Но промышленные дымоходы передают ощущение культурной «принадлежности», которое нельзя игнорировать.Одним из примеров является район к югу и западу от площади Святого Петра в Риме, Италия. Почва там богата глиной, подходящей для обжига кирпича и извести («горн» по-итальянски). На протяжении многих веков в этом районе действовали печи, о чем свидетельствуют местные топонимы; и некоторые дымоходы остались. На рис. 6.36A показан один из этих дымоходов отдельно в декабре 2007 г., а на рис. 6.36B показан тот же дымоход, перестроенный под музей в августе 2018 г.

Рис. 6.36. (A) Промышленный дымоход, Рим, Италия. (B) Промышленный дымоход, Рим, преобразованный в музей.

(А) Фото М. Ларайя, 2007 г. (Б) Фото М. Ларайя, 2018 г. На заднем плане виден купол собора Святого Петра.

За последние десятилетия резко возросла потребность в телекоммуникациях, что сделало возможным повторное использование вышедших из употребления промышленных дымоходов (рис. 6.37).

Рис. 6.37. Старый стек повторно используется для телекоммуникационных целей, Вена, Австрия.

Фото М. Ларайя, 2013 г.

Еще одно фото из Вены (рис. 6.38) свидетельствует о том, что некоторые промышленные трубы сохранились не для практического использования, а лишь как символы прошлого мира.Этот красивый дымоход в центре Вены окружен многоквартирными домами.

Рис. 6.38. Старая труба печи во дворе в центре Вены.

Photo M. Laraia, 2018.

Инновационная концепция, в которой старый дымоход повторно используется в качестве физической опоры для выработки солнечной энергии, представлена ​​в SIGUS (n. d.). Концепция основана на следующих основных элементах:

•

«СТЕНА ТРОМБЕ» со светопрозрачной оболочкой вокруг дымохода, улавливает солнечное излучение, нагревает воздух и увеличивает приток воздуха из основного дымохода.Он также нагревает стенку дымохода для более равномерного непрерывного нагрева воздуха (ночью поток нагретого воздуха будет ниже).

•

«СТЕКЛЯННЫЙ ФАРТУК» расположен у основания дымохода. Нагретый солнечным излучением воздух собирается под стеклянной крышей и направляется в дымоход. Стеклянный фартук использует подход «гибкого захвата» с панелями из поликарбоната. Вторичное использование этой расширенной конструкции («фартук») может быть в качестве теплицы.

•

ДЫМОХОД.Теплый воздух помещения поднимается по дымоходу и создает перепад давления у основания, засасывая холодный воздух из отверстий.

Компания Eurowind запустила ветряную турбину мощностью от 1 МВт до более 10 МВт (ASME, 2004). Концепция сочетает в себе современные технологии ветроэнергетики, судостроения и строительства. Модульная конструкция предназначена для различных применений, от морских до различных наземных установок, ветровых электростанций или автономных установок.Станок можно монтировать на промышленных дымоходах и других высоких конструкциях, не препятствуя их нормальному использованию. Вместо того, чтобы иметь ветряную турбину, которая разгружает определенную нагрузку на свою опорную конструкцию, система предназначена для регулировки ветряной турбины — и, следовательно, ее нагрузки — в соответствии с известным запасом прочности несущей конструкции, например. дымоход. В этом случае поверхность раздела между конструкцией и турбиной будет поглощать напряжения, создаваемые вращением лопастей турбины.

В недавней заявке на патент использовалась аналогичная концепция.Вертикальная ветряная турбина установлена ​​на верхней части дымохода. Лопасти ротора расположены снаружи дымохода, и механическая энергия, производимая вращающимися лопастями ротора, передается на генератор с помощью короткого приводного вала. Лопасти вращаются с помощью восходящего потока, связанного с дымовой трубой (Патенты, 2013 г.).

Солнечная башня с восходящим потоком — это электростанция, работающая на возобновляемых источниках энергии, описанная в Solaripedia (2011). Он сочетает в себе три технологии: дымоходный эффект, парниковый эффект и ветряные турбины.Воздух нагревается солнечным светом в очень большой конструкции, похожей на оранжерею, вокруг основания высокой трубы; возникающая в результате конвекция заставляет воздух подниматься вверх по восходящей башне. Этот воздушный поток приводит в действие турбины, которые производят электричество. Австралийская компания EnviroMission предлагает построить в Аризоне самую высокую в мире солнечную электростанцию ​​с восходящим потоком воздуха. Башня высотой 800 м станет вторым по высоте сооружением в мире — всего на 30 м ниже небоскреба Бурдж-Халифа в Дубае, Объединенные Арабские Эмираты. Генерирующая способность солнечной электростанции с восходящим потоком зависит в основном от двух факторов: площади коллектора и высоты дымовой трубы. Чем больше площадь коллектора, тем больший объем воздуха нагревается, чтобы подняться в дымоход. В таблице 6.1 (Википедия, 2018 г.) перечислены самые высокие дымоходы в мире: после закрытия завода, на котором они расположены, промышленные дымоходы можно будет повторно использовать для выработки энергии, как описано выше.

Таблица 6.1. Самые высокие дымоходы Мира

Название	Высота Pinnacle, M	года		года			Заметки
Электростанция GRES-2	419.7	1987	1987	Казахстан	самый высокий дымоход в мире
INCO SupoStack	380,1	1971	Canada
4-й дымоход Homer City Greating Station	371	1977	1977	1977	1977		Tallest трубы в США
Kennecott Smokestack	370,4	1974	USA
Дымовая Березовской ГРЭС	370	1985	Россия	Tallest трубы в России

Следует отметить, что дымовая труба выведенной из эксплуатации АЭС Гарильяно в Италии (рис. 1.7) был демонтирован в конце 2017 года из-за сейсмических опасений и заменен более коротким дымоходом, который будет обслуживать оставшиеся этапы процесса вывода станции из эксплуатации.

Начиная с 15-го и 16-го веков, высокие трубы, искусно украшенные резьбой, нишами и инкрустациями, веками составляли впечатляющий элемент архитектурного ансамбля. Вдохновившись этими древними дымоходами, в последние годы появилась новая тенденция, согласно которой дымоходы художественно украшаются, покрываются или обертываются и превращаются в настоящие произведения искусства.Одним из примеров среди многих является церковь Святого Лика (Chiesa del Santo Volto, по-итальянски). Башня бывшей трубы сталелитейного завода была сохранена и обернута спиральной символической металлической конструкцией, на которой установлен ряд шипов, изображающих шипы; спиральная структура передает ощущение восхождения. Сверху был установлен 60-метровый серебряный крест (Design Build, n.d.). Обзор старых дымоходов, «украшенных» в последнее время, дан в (Web Urbanist, 2009). Замечательным примером «красивой» трубы является венский мусоросжигательный завод, спроектированный известным австрийским архитектором Фриденсрайхом Хундертвассером (рис.6.39).

Рис. 6.39. Дымоход Венского мусоросжигательного завода.

Фото М. Ларая, 2018 г.

Дымоходный кирпич для камина

Правильно составленная схема и дизайн дымохода играют очень важную роль. При неверных расчетах высоты трубы конструкции печи начнут дымить, затем все вокруг покроется слоем копоти и копоти. Любая печь или камин для отопления требует удаления воздуха, насыщенного продуктами горения.

Дымоход должен иметь хорошую тягу, а также должен быть защищен от влаги и атмосферных осадков.

Во избежание проблем в вашей системе отопления, вам необходимо сделать правильный кирпичный дымоход для камина. Это гарантия комфорта и безопасности.

От правильного проектирования и конструкции дымохода зависят затраты на топливо, чистота воздуха в помещении, пожарная безопасность и соотношение потерь и выработки тепла. При создании канала для отвода всех продуктов горения необходимо учитывать все строительные нормы, которые предусмотрены при установке каминов.

Главной характеристикой дымохода является материал, из которого он изготовлен. В последнее время стали популярны печные дымоходы из нержавеющей стали с небольшой добавкой молибдена. Но для создания печей и каминов, в которых удаляются дымовые газы без повышенной кислотности, с успехом применяется и кирпич.

Выбор размера и формы

Оптимальной для дымохода считается цилиндрическая форма. Чем больше препятствий на пути дыма, которые создаются из-за углов, тем труднее ему будет пройти и тем больше копоти будет откладываться на стенах.Размеры дымохода определяются высотой и диаметром конструкции. Диаметр следует рассчитывать исходя из того, насколько мощное будет оборудование, какие препятствия есть на пути дыма, сколько их, какова ширина входа дымохода. Высота рассчитывается с учетом строительных норм, высоты здания, типа кровли и габаритов соседних строений.

При составлении проекта необходимо учитывать требования ко всем горизонтальным участкам кирпичного дымохода для камина.Их длина не должна превышать 1 м, потому что теплый воздух стремится двигаться не горизонтально, а вертикально. Если это требование не соблюдается, то тяга будет плохой, а копоть в этом месте будет откладываться очень сильно.

Особенности конструкции дымохода

Подключить котельную или каминную топку к кирпичному дымоходу часто мешают проблемы с несоответствием диаметров. В этих случаях необходимо использовать переходник. В этом случае область, в которой дымоход будет соединяться с оборудованием, обрабатывается специальным герметиком.Последующая сборка дымохода из труб осуществляется по направлению движения конденсата (с расширением вверх). Это предотвращает выход конденсата на наружные стенки трубы.

Кирпичный дымоход монтируется в соответствии с проектом. Каждый камин требует своей кладки, которую прописывают слоями. Рекомендуется при строительстве минимизировать шероховатости на стенах внутри и следить за герметичностью здания.

Если в доме уже есть старый кирпичный дымоход, который можно использовать для газового котла, то предварительно следует сделать гильзу.Для этого в старый дымоход необходимо установить кислотоупорную стальную трубу, при этом оставив технический зазор между кладкой и новой трубой. При создании дымоходов часто используют тройники. В их конструкции необходимо учесть все углы выхода и предусмотреть смотровые дверцы.

Правильно выполненная изоляция дымохода обеспечивает его безопасность и безопасность всего дома. С помощью изоляции ускоряется прогрев трубы и снижается образование конденсата.Изоляция защищает конструкцию при прохождении кирпичной трубы рядом с горючими материалами. Если дымоход проложен через перекрытия, то должны быть соблюдены все противопожарные нормы, которые зависят от температуры трубы и материала перекрытия.

Лучше всего, если поверхности потолка и стен, которые расположены возле дымоходного канала, были отделаны исключительно негорючими материалами. В противном случае их придется накрывать металлическими листами, имеющими слой негорючего материала.

Выходящая на улицу часть трубы дымохода защищена от ветра и дополнительно закреплена. Дефлекторы, флюгеры и сетки обеспечивают защиту от мусора и осадков. Если для печи или камина наличие колпака является нормой, то его отсутствие для газового оборудования является нарушением всей системы безопасности.

При кладке дымового канала необходимо выдерживать соответствующие углы дымохода, это увеличит тягу и защитит от попадания воды.

Ошибки, допущенные при строительстве дымохода, чреваты очень серьезными последствиями. Поэтому очень важно соблюдать все технические требования и строительные нормы. Последствия неправильного проектирования могут быть самыми разными: от дорогостоящих переделок до возникновения пожара или отравления продуктами горения.

При строительстве кирпичного дымохода рекомендуется не использовать материалы, не предназначенные для этой цели (например, алюминий или асбест). В процессе эксплуатации изменение диаметра дымохода без помощи специалиста значительно снизит КПД системы. Нагрузка на основание дымохода ни в коем случае не должна превышать значения, которое может привести к возникновению деструктивных процессов в доме.

Объединение нескольких установок в одну сеть для дымохода возможно только после проведения инженерных расчетов специалистом данного профиля.

Список самых опасных ошибок

К этим ошибкам относятся:

1. Недостаточная теплоизоляция дымохода, что приводит к воспламенению и обуглению прилегающих материалов.
2. Применение объединяющей защиты двух и более каналов одним грибком. В результате вентиляционная система выходит из строя и дым попадает в дом.
3. Самовольный ремонт и модификация без специальных предварительных расчетов.

Устройство правильного и технически безопасного — достаточно сложная задача. Каждый случай уникален и имеет свои нюансы. Поэтому необходимо проконсультироваться со специалистами хотя бы при составлении проекта дымохода для камина.

Требования к конструкции

Высота дымохода зависит от его удаленности от конька.

1. В помещении невозможно создать искусственную вытяжную вентиляцию, которая не будет компенсирована соответствующей приточной вентиляцией.
2. Не выпускать дым в вентиляционные каналы, если на них установлены вентиляционные решетки.
3. Камины следует размещать вблизи внутренних перегородок и стен из негорючих материалов. Сами дымовые каналы должны располагаться в наружных стенах из негорючего материала. При необходимости их необходимо утеплить снаружи во избежание появления конденсата от выхлопных газов.Если нет стен, в которых можно разместить дымовые каналы, то для отвода дыма используют корневые или навесные дымоходы.
4. Для каждого камина должен быть предусмотрен отдельный канал или отдельная дымовая труба. Допускается подключение к одной трубе двух каминов, находящихся на одном этаже. При соединении двух труб необходимо предусмотреть пропилы толщиной 12 см и высотой не менее 1 м от нижнего соединения труб.
5. Если камин будет использоваться для масштабного отопления, то можно подключить радиаторную трубу (специальное устройство из пластин, увеличивающее площадь теплоотдачи).При этом интенсивность горения можно регулировать, контролируя воздухообмен. В качестве альтернативы можно использовать заслонку (ворота).
6. Дым в каминах следует удалять самым простым способом. Поэтому идеально было бы создать вертикальный дымоход высотой более 6-7 м или соорудить более сложную конструкцию, имеющую изгибы с углом не менее 45°. При использовании колена устанавливается тройник для облегчения доступа для последующих прочисток.
7. Помимо формы важны соответствующая степень теплоизоляции и расположение дымохода.Дым согревает дымоход, а значит, необходимо защитить от огня все потолки и стены. Если многослойный дымоход проходит рядом с деревом или пластиком, то их необходимо утеплить материалами на основе базальта. Место, где проходит дымоход, должно быть защищено от холода. Дымоход защищается флюгером или грибком, установленным на конце.

Инструменты и материалы, необходимые для создания и обустройства кирпичного дымохода для камина: цементный раствор и емкость для него, кирпич, комплект дымоходных труб со всеми необходимыми элементами, свинцовый лист или липкие алюминиевые ленты, расшивка, мастерок, мерка инструменты (рулетка, строительный уровень, угольник), швабра, молоток, лестницы, лопата для подачи раствора.

Заказ дымохода

Самостоятельное создание дымохода для камина требует большой аккуратности в исполнении. Раствор необходимо проверять руками во избежание проникновения мусора и мелких камушков. Каждый ряд возводимых кирпичей необходимо сверять с порядком на чертежах, приложенных к проекту. Чтобы предотвратить колебания температуры и разрушения при перегреве кирпичной кладки, каркас для камина не должен соприкасаться со всеми внешними стенами.

Для каминов чаще всего используется труба, продолжающая вытяжной патрубок камина. Кладку внутренней части дымохода необходимо производить на глиняно-песчаный раствор. В первую очередь следует выложить основание трубы – не менее 3-4 рядов кирпичей. Внутреннее сечение канала, по которому будет проходить дым, должно соответствовать мощности камина.

Принцип работы правильно спроектированного дымохода.

На всю длину потолка должна быть выполнена противопожарная защита — пух.Расширение трубы должно быть достигнуто за счет смещения кирпича на четверть ширины в сторону внешнего края. Следует следить за тем, чтобы основание пристройки совпадало с поверхностью потолка в доме. Пух должен иметь толщину не менее 50 см. Если он меньше, то необходимо по всему периметру проложить расширение листовым асбестом или другими негорючими материалами.

После завершения перекрытия между кровельной обшивкой и полом на чердаке выкладывается основной стояк.Его размеры должны быть такими же, как и у шеи у основания.

Дальнейшая схема кладки дымохода для должна предусматривать еще одно продолжение трубы со стороны улицы – выдра. Он служит для защиты от проникновения атмосферных осадков через щели между кровельным материалом и трубой на чердак.

Металлические трубы для дымохода имеют ряд преимуществ, они долговечны, не подвержены коррозии и достаточно прочны.

Не забывайте, что работы по кладке кирпича снаружи дома необходимо проводить с добавлением в раствор воды и цемента.

Дымоход должен быть установлен строго вертикально, его внутренняя поверхность должна быть идеально ровной и не иметь выступов. Если устраивается отвод, то нельзя, чтобы он уходил в сторону более чем на 1 м. При прокладке трубы необходимо учитывать отсутствие препятствий на всем ее пути. Дымоход от двух каминов можно вывести в один канал, когда они расположены на одном этаже.Для этого в швеллере делают вырез размером в полкирпича высотой не менее 75 мм.

Высота дымохода для камина должна быть намного выше, чем у печи, так как в процессе горения в камине расходуется больше воздуха. Для предотвращения потерь тепла стенки дымохода необходимо делать достаточной толщины. По толщине наружную холодную стену следует выкладывать кирпичом, а посередине помещения кладку можно делать в полкирпича. Если в помещении деревянные стены и через них необходимо проложить дымоход, то проход следует осуществлять только через металлический или асбестоцементный лист.

Стенки камина внутри необходимо делать под углом, чтобы тепло уходило в помещение.

Следует знать, что наилучшей формой сечения дымохода будет круглая. Прямоугольные и квадратные формы будут хуже, так как копоть будет скапливаться под прямым углом, что будет препятствовать движению газов. Наиболее оптимальные сечения для дымоходов составляют 1/10, 1/15 или 1/12 размера внутреннего топочного отверстия. При монтаже дымоходов лучше всего использовать керамические или асбестоцементные трубы.

В продаже имеются готовые комплекты дымоходов. В их состав входят бортовые плиты для облицовки, строительные блоки, защита верха трубы и другие необходимые элементы. Монтаж таких труб начинается с установки первого блока в самом верху конструкции. Цементный раствор следует нанести на место, где трубы будут соединяться с дымосборником. Канавки этого блока должны быть обращены прямо вверх. Внутрь нужно вставить первый блок вагонки (сверху необходимо разместить расширенную часть).

Кирпичная облицовка крепится с помощью анкерных металлических стяжек, которые вставляются между всеми наружными блоками трубы. Кирпичная кладка доводится до верха трубных блоков. После этого на край последнего блока укладывают слой раствора и вдавливают в раствор манжету во внутреннюю трубку. На него наносится раствор и укладываются кирпичи. Затем следует накрыть все защитной пластиной на растворе. Место пересечения труб с кровлей имеет зазор, через который в помещение может проникнуть оплавленная или водосточная труба.Чтобы избежать этих неприятных последствий, щель необходимо заделать раствором или сделать металлическую обшивку.

Свинцовые листы или липкие алюминиевые ленты используются для создания металлической оболочки. Свинцовая обшивка содержит не только свинцовые полосы, но и фартук, расположенный с каждой стороны трубы (в этом случае образуется воротниковая конструкция). Один край воротника заделывают в швы кирпичной кладки, а другой оставляют лежать на поверхности кровли. Толщина стенки дымовой головы делается не менее кирпича, но если стены трубы утеплить асбестоцементными плитами и оштукатурить, то можно выкладывать толщиной в полкирпича.

Можно использовать готовые головки труб. Установка многоярусного дефлектора позволит избежать опрокидывания тяги в устье трубы. Над головой следует установить коньковый навес, который будет свободно обдуваться ветром. Металлические колпаки и окантовка из кровельной стали помогут избежать разрушения под действием осадков торцевой части оголовка. Для обеспечения тяги на головках труб должны быть установлены ветрозащитные насадки. Оголовок дымохода должен быть удален над зоной действия ветрового подпора.В конце на оголовки труб устанавливаются искрогасители, имеющие форму колпака и проволочной сетки по бокам (размер ячейки должен быть не более 3 мм).

Дымоход для газового котла в частный дом: требования, размеры, установка

Дымоход для газового котла в частном доме необходимо обустраивать по определенным правилам. Та часть, которая возвышается над поверхностью крыши, — всего лишь небольшой видимый элемент довольно сложного механизма. Труба отвечает за отвод газа и дыма.Домовладельцы обязательно должны быть знакомы с устройством дымохода в собственном доме. Это позволит правильно эксплуатировать систему отопления. Если вы только собираетесь устроить газовое отопление, то для начала необходимо определиться с типом дымохода и ознакомиться с сильными и слабыми сторонами каждого решения.

Какой дымоход выбрать

Если вы собираетесь обустроить дымоход для газового котла в частном доме, то сначала вам следует определиться с выбором.От классических кирпичных вариантов сегодня уже давно отказались специалисты и частные домовладельцы. Данная конструкция отличается сложностью, высокой стоимостью, да и на возведение уходит довольно внушительное количество времени. Кроме того, по эксплуатационным характеристикам кирпичный дымоход уступает современным конструкциям.

Использование нержавеющей трубы

Дымоход для газового котла в частном доме может быть изготовлен из нержавеющей стали. В магазине строительных материалов можно найти широкий ассортимент моделей. Среди достоинств можно выделить устойчивость к повреждениям механического характера, а также к воздействию агрессивных веществ.Такие конструкции выполняются в виде сэндвич-систем, предполагающих наличие двух труб разного диаметра. Все пространство заполнено термостойкой базальтовой ватой. Такие изделия отличаются надежностью, а выглядят очень презентабельно. Сегодня дымоход из нержавеющей стали, выполненный в виде бутерброда, выступает одним из самых удачных решений.

Использование коаксиального дымохода

Дымоход для газового котла в частном доме тоже может быть коаксиальным. Его невозможно спутать с каким-либо другим дизайном.Привлекательный внешний вид выступает отличительной чертой. Следует признать, что эксплуатационные параметры также находятся на высоком уровне. Такие изделия имеют специфическую форму, а на внутренних поверхностях не способен образовываться конденсат. Это обстоятельство является наиболее важным для систем, работающих на газовом топливе.

Использование керамического дымохода

Монтаж дымохода для газового котла также может осуществляться с использованием керамической конструкции. Подобные решения сегодня не пользуются особым вниманием покупателей, работающих в сегменте элитного строительства.Однако если вы преследуете цель установить надежный, пожаробезопасный и недорогой дымоход, то другой альтернативы, кроме керамической конструкции, сегодня нет. Кроме всего прочего, такие изделия легко монтируются.

Требования к устройству дымохода газового котла

Монтаж дымохода газового котла требует максимального внимания к работе. Особое внимание необходимо уделить герметичности элементов конструкции в тех местах, где производилось соединение.Следует постараться добиться максимальной герметичности. Это исключает проникновение горячих газов за пределы дымохода. Если в системе отопления несколько узлов, то можно использовать общие соединительные дымоходы.

Установка дымоходов внутри здания

Дымоходы для котельных устанавливаются как снаружи, так и внутри здания. Для того, чтобы понять, в чем разница, необходимо провести сравнительный анализ. Таким образом, внутренний дымоход не требует теплоизоляции, если необходимо отапливать все помещения.Через них будет проходить дымоход, и утеплять нужно будет только внешнюю часть трубы.

Что касается наружного дымохода, теплоизоляция должна быть полностью оборудована. Внутренние дымоходы имеют высокий риск попадания угарного газа в здание. Это свидетельствует о повышенной пожароопасности.

Если говорить о наружных конструкциях, то они отличаются высоким уровнем безопасности при эксплуатации. Внутренние трубы имеют множество различных составляющих элементов, отличающихся конструктивными особенностями.Это непременно приведет к определенным трудностям при монтаже. Компоненты оппонента очень похожи, что упрощает его установку. Внутренние дымоходы трудно ремонтировать. Внешний дымоход легко ремонтировать, какие бы проблемы ни возникали.

Особенности устройства внутреннего дымохода

Когда обустраиваются внутренние дымоходы для котлов, то предварительно следует провести разметку в кровельном пироге и перекрытиях, что позволит сделать отверстия.Правильность этих работ следует проанализировать несколько раз. Только после этого можно приступать к вырезанию проема. Патрубок, идущий от отопительного оборудования, следует соединить с переходником-переходником. Далее соединяется ревизия и тройник, фиксируется металлический лист, а также монтируется основной кронштейн. При удлинении трубы может потребоваться использование колен.

Следует запастись специальной трубой, если предполагается ее установка через потолок. На трубу необходимо надеть оцинкованный лист, в котором заранее сделать отверстие более внушительного диаметра по сравнению с трубой дымохода.Оцинкованное покрытие следует крепить к потолку. Для того чтобы стыковка была более надежной, следует использовать хомуты, которые стягиваются хорошей проволокой или болтами.

Заключительные работы

Правила установки газового котла в частном доме предполагают крепление дымохода настенными хомутами. Их устанавливают на расстоянии 2 метров друг от друга. Помимо прочего, рекомендуется использовать кронштейны с шагом 4 метра. Для завершения конструкции следует использовать специальный наконечник, который имеет коническую форму.На последнем этапе проводятся работы по утеплению в районе дымохода.

Дополнительные требования к дымоходу

Правила установки газового котла в частном доме предусматривают соблюдение всех требований, которые предъявляются к дымоходу. Для удаления газов и подачи воздуха в котел необходимо использовать специальное оборудование. Внешне он выглядит как вал, во внутреннем пространстве которого установлена ​​труба. Дымоход должен быть установлен строго вертикально. Наличие сужений и расширений внутри канала категорически не допускается.

Устройство предполагает использование исключительно негорючих и неплавких материалов. Конструкция не должна иметь трещин и каких-либо механических повреждений, через которые продукты горения могут просочиться в помещение. При монтаже следует использовать только качественные герметики, устойчивые к высоким температурам. Высота трубы и ее диаметр должны соответствовать выходным параметрам котла. В противном случае вы не сможете добиться достаточной тяги.

Как уже упоминалось, дымоход может быть как внутренним, так и внешним. Есть стандартные схемы подключения. Если приходится выбирать вариант, не считающийся стандартным, он должен соответствовать регламенту. Любая система подключения предусматривает уклон в сторону котла горизонтального участка дымохода в пределах 3 градусов и выше на один метр.

Присоединение дымохода к газовому котлу

Дымоходы к газовым котлам, цена которых может варьироваться от 700 рублей за 1 метр, не подключаются по схеме, предполагающей подключение нескольких отопительных приборов путем объединения трубы в один дымовая труба.В этом случае продукты горения могут попасть в помещение. Запрещается соединять элементы, состоящие из асбеста, оцинковки, кирпича и алюминия. Оптимальная высота дымохода – это параметр в пределах 5 метров и более. Если речь идет о плоской кровле, то устройство дымохода предполагает возвышающийся над поверхностью элемент на 1,5 метра.

Что касается высоты трубы, ось которой находится в 3 метрах от кровли, то этот параметр должен определяться уровнем конька. Если труба возвышается над последним элементом более чем на 2 метра, то следует произвести дополнительную фиксацию с помощью строительных растяжек.

Выход дымохода наружу

Диаметр дымохода для газового котла должен соответствовать выходным параметрам отопительного оборудования. Для того чтобы вывести элемент наружу, следует разметить сечение, а затем подогнать размеры трубы, сверив их с разметкой. Только после этого можно начинать делать отверстия. К патрубку котла следует подсоединить проходной элемент, выводящий трубу на улицу. Для перехода используйте патрубок. Отверстие в стене и проходящий через него кусок трубы следует хорошо заизолировать.

При демонтаже дымоходов для напольных газовых котлов следует установить тройник с ревизией, а затем надеть заглушку. Мастер должен нарастить трубу, постепенно присоединяя к ней звенья. Конструкцию необходимо крепить к стене с шагом 2 метра. Крепление следует усилить хомутами.

После достижения желаемой высоты следует установить конический наконечник. Если выпускной канал формировался из сэндвич-материала, то теплоизоляция не выполняется, если ее нет, то следует провести такие манипуляции.Дымоход для настенного газового котла, в первую очередь, должен быть безопасным, а также эффективным. Только после этого необходимо думать об эстетическом виде изделия. Если вы не уверены в своих силах и возможностях, то предпочтительнее доверить подключение профессионалам своего дела, это позволит вам получить гарантию безопасности.

Монтаж воздуховодов на трубы на крыше. Короб дымохода: его конструкция и назначение

К сожалению, многие частные застройщики, решившие построить на своем участке баню, забывают о некоторых деталях и мелочах, одним из которых является дымоходный короб.

Некоторые строители не знают, о чем идет речь. А кто-то слышал, но не придал этому особого значения.

Мы решили восполнить этот «пробел» и рассказать, зачем нужен короб на дымоход, ведь правильно построенная баня – залог долголетия и здоровья ее владельцев.

На самом деле это достаточно сложный вопрос, так как воздуховод относится к двум конструкциям, выполняющим совершенно разные функции.

В первом варианте это приспособление для прохода дымохода через крышу или потолок, а во втором — декоративный элемент, который может служить для скрытия вентиляционной трубы и дымохода.

Рассмотрим каждую конструкцию по порядку.

Труба дымоудаления может проходить как внутри, так и снаружи помещения.

Прохождение трубы через помещение парилки целесообразнее для большего сохранения тепла, но в этом случае она будет проходить через крышу. Для этого и нужен дымоход.

Благодаря такому устройству от дымохода к стропилам потолка, а также к гидро- и пароизоляционным пленкам не будет передаваться высокая температура.

Очень хорошо, если проем для дымоудаления будет спроектирован сразу после строительства бани. Тогда для дымохода сразу делается отдельная стропильная система.

В зависимости от типа трубы расстояние от ее поверхности до поверхности горючих материалов должно быть от 15 до 25 см. Тогда вокруг дымохода достаточно места для заполнения негорючим материалом, например, базальтовой ватой высокой плотности, и в этой зоне можно обойтись без дополнительной гидроизоляции.

Важно! Чтобы крыша не протекла потом, гидроизоляцию перекрытия следует хорошо закрепить по периметру коробки к стропилам и дополнительно прижать обрешеткой. Пароизоляция с внутренней стороны помещения также прибивается к стропильной системе гвоздями или скобами, после чего прижимается к отделочному материалу.

Таким образом, получается красивый деревянный дымоход, который изолирует кровельный пирог или потолок в бане от высоких температур, и при этом имеет достаточную гидроизоляцию.

Существуют также ящики из других негорючих материалов, таких как металл или керамика.

Металлическое устройство для изоляции дымовой трубы

Это устройство также представляет собой короб, который может быть изготовлен из листового металла, оцинкованной и нержавеющей стали, толщиной 1 мм, с отверстием для дымохода посередине.

Эти устройства продаются практически во всех специализированных магазинах или строительных супермаркетах, для различных дымоходов.

Пример декоративной коробки

Декоративный короб на дымоход, изготавливается из различных материалов с последующим декорированием.

Благодаря декоративной отделке можно значительно улучшить внешний вид дымоходов из металла и кирпича.

Кроме того, в декоративном коробе может иметь место вентиляция, труба которой также будет надежно скрыта от посторонних глаз и различных атмосферных явлений.

• Если дымоход кирпичный, то в этом случае декоративное обрамление для него можно сделать из гипсокартона. После этого тщательно штукатурят и декорируют искусственным камнем, плиткой или плиткой.
• Если труба дымохода металлическая, то вначале ее следует обернуть фольгированным теплоизоляционным материалом. Только после этого можно установить декоративный короб из гипсокартона и декорировать его по своему вкусу.

Важно помнить, что проходное устройство для дымохода бани является очень важным элементом. И от того, как вы его сделаете и установите, будет зависеть пожарная безопасность всего здания.

В настоящее время каркасный дом, пожалуй, самый популярный вид строительства, сочетающий в себе такие замечательные качества, как скорость возведения, бюджетность возведения, экологичность получаемого здания.

Кроме того, это уютное, комфортное, теплое и красивое жилище современного человека.

Но для того, чтобы этот чудесный дом полностью оправдал свои функциональные характеристики, он должен быть грамотно построен, включая качественный дымоход.

При строительстве любого каркасного здания, особенно из деревянных материалов, значимым моментом всегда является правильная разработка проекта с последующим его воплощением опытными мастерами.

Особая роль при проектировании отводится выбору модели и типа печи, дымохода и короба к ней.

Отличная тяга воздуха, полная пожаробезопасность, надежность и долговечность постройки – все это крайне важные моменты, необходимые требования к дымоходу в частном доме ,
  учитывается при разработке плана здания.

При непосредственной эксплуатации уже построенного дома время от времени возникает острая необходимость почистить дымоход внутри и снаружи дома. А для этого должен быть удобный и безопасный доступ к самому устройству для удаления дыма.

В современном строительстве монтаж дымохода в каркасном доме обычно производят из стали, кирпича или керамики. Выбор материала во многом определяет конечную стоимость готового изделия.

Дымоход в каркасном доме

Из кирпича

Вариант обустройства дымохода в частном доме на сегодняшний день является самым популярным. Это хорошо зарекомендовавший себя материал, проверенный временем, доступный, надежный и долговечный, с хорошей огнеупорностью.

Но не все так замечательно.Труба из этого материала имеет такой огромный вес, что требует отдельной. Кроме того, поверхность кирпича имеет много шероховатостей, что в последствии вызовет отложение и скопление сажи на стенках трубы.

Из стали

Зачастую владельцы домов отдают предпочтение стальным дымоходам внутри домов. У них нет отдельных недостатков кирпичных труб: вес у них достаточно небольшой, а монтаж занимает гораздо меньше времени и сил. Есть у стальных труб и недостатки.

Ограничены по t (температуре) дыма: она не должна быть более 500 °С.   Этому правилу следовать достаточно сложно, особенно если речь идет о твердом топливе. К качеству нержавеющей стали для изготовления дымохода предъявляются особые требования. Если она не будет соответствовать качеству, труба дымохода окислится и даже прогорит.

Из керамики

Также сегодня не редкость использование керамического дымохода в деревянном доме. Технология его использования называется сэндвич. Внутренний, исходный слой обычно изготавливают из специальной огнеупорной керамики. Его важной характеристикой является отсутствие острой реакции на вредное (агрессивное) воздействие внешней среды.

Представлен следующий слой, который обычно используется.

Заключительный, последний слой является своеобразной упаковкой, декоративной оболочкой двух предыдущих. Подходящим материалом для нее является искусственный или натуральный камень.

Этот способ особенно хорош высокой степенью безопасности такого дымохода, а, следовательно, его надежностью и долговечностью.Достаточно высокая стоимость как самого дымохода, так и его монтажа, а также его большой вес являются существенными недостатками.

Керамическое устройство будет легче кирпичного, но тяжелее системы из нержавеющей стали.

Внешний дымоход

Традиционно всем привычный дымоход располагается внутри помещения, внутри дома. Естественно, проходя снизу вверх, он как бы пронизывал весь дом, отнимая полезное пространство своего жилища.

Это не проблема для больших размеров корпуса, но если они достаточно ограничены?

Есть, например, где ценится чуть ли не каждый дециметр площади.

Отличным выходом из этого, да и в других случаях, станет обустройство выносной дымоходной системы. .

Через стену выводится, и идет вдоль внешней стены здания.

Одним из главных достоинств такого дымохода является отличная тяга, а, следовательно, замечательный КПД системы.

Кроме того, исключено проникновение дыма в помещение, возможность повреждения полов. Наружные системы чрезвычайно просты в уходе и обслуживании, отложение копоти на стенах незначительное.

Все это обеспечивает их надежность и безопасность. Дополнительные бонусы наружного дымохода – малый вес, отсутствие необходимости возводить специально под него фундамент, невысокая стоимость.

Ну, как было отмечено выше, жилплощади у жилища он не отнимает.

Процедура установки дымохода

При обустройстве дымохода через стену в каркасном доме вся конструкция полностью обрабатывается специальными теплоизоляционными материалами. Его роль выполняют шлакобетон, фиброизоляция и другие негорючие материалы.

Сверху труба обернута изоляционной алюминиевой фольгой, надежно закреплена стяжками. Можно сделать проще – использовать сэндвич-дымоходы с утеплителем. Их устройство предельно просто. Грубо говоря, это две трубы отличного диаметра, меньшая из которых врезана в большую. В качестве наполнителя пространство между ними служит утеплителем.

Выбирая наиболее подходящий тип дымохода для своего дома, нужно помнить, что он будет эксплуатироваться длительное время. Поэтому особое внимание следует уделить не только материалу для него, но и прочности и надежности всей конструкции.   Ведь его пожарная безопасность и эффективность использования будут определяться типом выбранного метода и качеством его реализации.

Дымоход обеспечивает приток воздуха и удаление продуктов сгорания из помещения, отвечает за естественную тягу печи или газового котла. Установка дымохода является обязательным условием работы отопительного оборудования.

— Это залог комфортного микроклимата и безопасности внутри дома, дачи или бани. В целях экономии можно собрать дымоход своими руками. Важно правильно рассчитать и соблюсти все существующие нормы проектирования и монтажа дымоходов.

Правила размещения дымохода на крыше

Монтаж дымохода должен производиться в соответствии с требованиями пожарной безопасности. Основные моменты следующие:

• На плоской крыше высота трубы не должна превышать высоту крыши более чем на 1 м;
• На скатной крыше при размещении устройства менее 1.5 м от конька труба должна возвышаться над коньком не менее чем на 0,5 м;
• При расстоянии от конька 1,5-3 м труба должна быть установлена ​​на одном уровне с коньком;
• Труба, расположенная на расстоянии 3 и более метров от конька, должна находиться на расстоянии не ниже 10° от горизонта коньковой части. Варианты размещения внутреннего дымохода на скатной крыше показаны на рисунке:

• При установке устройства рекомендуется установить ревизионные элементы для удаления конденсата и очистки конструкции, а также заглушку с сифоном из нержавеющей стали;
• Установка дымохода на высоте не менее 1.5 м от кровли прилегающих строений;
• Трубу дымохода высотой более 1,5 м необходимо дополнительно закрепить раскосами. Пример показан на рисунке:

• Если кровля из горючих материалов, рекомендуется монтировать ее на искрогаситель;
• Стыки дымохода не должны совпадать с проходом через потолок, кровлю или стену;
• Монтаж колена и тройников необходимо производить таким образом, чтобы на них не приходилась нагрузка от дымохода, расположенного выше;
• Следует избегать горизонтальных заплат.Их максимальная длина может составлять 1 м.

Выбор дымохода в зависимости от типа обогревателя

При монтаже дымохода необходимо учитывать не только конструктивные особенности кровли, но и тип обогревателя, для которого он будет использоваться в дальнейшем. Для печей и дровяных каминов рекомендуется установка кирпичного дымохода, но в случае с газовым оборудованием кирпич не походит, так как он разрушается кислотами, содержащимися в дыме. Для газовых котлов лучше всего использовать дымоходы из нержавеющей стали.

Особенности монтажа кирпичного дымохода

Для дымохода рекомендуется использовать глиняные кирпичи и каждую стенку выкладывать шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности — в пять рядов и для печей большой мощности — в шесть рядов. Однако любой кирпич разрушается сажей, копотью и конденсатом, во избежание этого кирпичный короб следует усилить, добавив металлическую трубу. Пространство, которое образуется между трубой и кирпичными стенами, необходимо заполнить негорючим теплоизоляционным материалом, выполнив таким образом дополнительную изоляцию дымохода.

Этапы строительства дымохода:

1. Кирпичный дымоход своими руками начинаем устанавливать с горловины. Это часть дымохода, которая сразу следует за патрубком трубы топки. В этом месте необходимо сделать дымовой клапан, или, как его еще называют, вьюшку, перекрывающую трубу после обработки топливом.
2. Далее внешний диаметр кладки расширяется, выполняется так называемая распускка, а внутренний дымовой канал не изменяется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом месте.


3. После прохождения дымохода через перекрытие укладывается стояк трубы такого же размера, как и горловина.
4. В следующий раз наружный размер кладки увеличивается при проходе дымохода через стропила крыши. Это расширение называется выдра. Необходимо монтировать каждую стенку выдры с минимальной шириной 0.1 м, чтобы успешно завершить защиту от проникновения влаги в чердачное помещение через имеющиеся зазоры между дымоходом и кровлей.
5. После обрезки выдры внешний диаметр снова сужается — производится закладка горловины трубы.
6. После кладки горловины дымохода снова расширяется — это наконечник трубы.
7. На наконечник устанавливается специальный металлический колпак, зонт, защищающий дымоход от дождя и других осадков.
    Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале, и служит украшением дымохода и всего здания, придавая ему законченный вид.
8. Изоляцию видимой части дымохода можно выполнить с помощью короба.

Иногда при недостатке опыта дымоход выкладывают одинакового размера от горловины до оголовка, а затем расширяют стену снаружи, добавляя пух и выдру из бетона.Кладка кирпичного дымохода дело непростое и требует определенных навыков. Однако вы можете сделать это самостоятельно, если подробно изучите схемы и чертежи.

Строим кирпичный дымоход по схеме, представленной на рисунке:

Монтаж металлического дымохода

Возможны различные варианты монтажа металлического дымохода как внутри здания, так и снаружи. Чтобы правильно сделать дымоход из металлической трубы, необходимо соблюдать некоторые правила:

• Диаметр трубы дымохода должен быть равен или больше диаметра выходного патрубка каменки;
• Трубы без изоляции используются исключительно внутри помещений;
• Если дымоход расположен снаружи здания, то необходимо утеплить трубу, либо использовать т.н.дымоход-сэндвич;
• Гладкий вертикальный дымоход можно использовать без опорной площадки;
• Если конструкция дымового канала имеет изгибы, необходимо усилить ее с помощью опорной площадки;

• Для сбора конденсата необходимо установить специальные тройники с заглушками;
• В местах прохода конструкции через перекрытие необходимо использовать элемент «Проход через перекрытие» и провести изоляцию свободного пространства;
• Если дымовой канал проходит сквозь стену, труба выводится под углом 45°.Также потребуется дополнительное утепление и утепление пространства между стеной и трубой;
• В местах прохода дымохода через крышу используется элемент «Проход через крышу»;
• Комплектация конструкции осуществляется с помощью защитного элемента «Зонтик» или «Зонт утепленный»;
• Необходимо провести утепление всех стыков трубы с помощью термостойкого герметика и хомутов;
• Установка должна производиться снизу вверх;
• На основную трубу дымохода по желанию можно установить короб.

Короб или кожух закрывает возвышающуюся над крышей часть дымовой трубы и выполняет ряд важных технических задач:

• Теплоизоляция основной трубы, что в свою очередь улучшает тягу;
• Усиление дымохода, в случае установки канала на проницаемую стенку дымохода;
• Декоративный дизайн. При наличии на крыше нескольких газоходов воздуховод устанавливается на каждый из них.

Короб дымохода может быть изготовлен из различных материалов, быть цельнометаллическим или состоять из элементов профнастила.Если на крыше установлен воздуховод, зонт монтируется прямо на него.

.
