Содержание

95 фото самодельных и фабричных изделий

Каждый домашний мастер знает, что хранить и переносить инструмент гораздо удобней в специальном инструментальном кейсе. Если у вас нет отдельной мастерской и верстака, то это становится вообще единственным возможным вариантом для того, чтобы собрать весь инструмент в одном месте.

Казалось бы: куда еще проще – ящик для инструмента, что тут может быть особенного. Однако это только первоначальное впечатление человека, который не сталкивался с этой проблемой в реальной жизни.

Инструментальный ящик должен быть не столько вместительным, сколько практичным, обеспечивать удобный доступ, позволять хранить не только сами инструменты, но и расходные материалы или фурнитуру, которая поможет потребоваться в повседневной работе.


Его конструкция должна быть достаточно прочной для того, чтобы прослужить верой и правдой долгие годы. В этой статье мы остановимся на всех неявных критериях выбора инструментального ящика, рассмотрим вопросы, связанные с особенностями конструкций и поможем вам разобраться во всем многообразии представленной на рынке продукции.

Если просмотреть прайс-листы компаний предлагающих товары для мастеров, при этом обратить внимание на представленные фотографии ящиков для инструментов, даже самый искушенный мастер отметит разнообразие всевозможных конструкций разного размера, вместимости и выполненных из различного материала.

Как не потеряться в этом многообразии и подобрать именно то, что нужно вам, при этом поберечь семейный бюджет и получить оптимальное сочетание цены и качества – об этом читайте в этой статье.

Краткое содержимое статьи:

Современный инструментальный ящик

Если для хранения деловых бумаг и документов мы используем в повседневной жизни органайзер, то для инструмента нужен свой кейс – специальный инструментальный ящик. Можно разделить ящики для инструмента на профессиональные и универсальные, которые наиболее часто используются в домашнем хозяйстве.


Наши деды вообще делали ящик для инструментов своими руками, однако сегодня надобности в этом нет – в продаже можно всегда подобрать то, что нужно и за вполне приемлемую цену. Естественно, за любителями делать все своими руками остается право и здесь проявить себя и собрать оригинальный и отвечающий всем индивидуальным требованиям кейс.

Профессиональные ящики делают вообще под конкретные наборы инструмента, которые зависят от вида деятельности.

Естественно, в этом случае можно наиболее оптимально распределить содержимое, предусмотреть все, что потребуется: от специальных креплений под конкретные приспособления и инструменты, до ящичков под расходные материалы и запасные части.

Все инструментальные ящики подразделяют на два типа:

Кейсы. Такие инструментальные ящики представляют собой плоский чемодан, раскрывающийся конструкции и отсеками определенной формы под конкретные инструменты: дрели, ключи, отвертки и т.д. Существуют конструкции с настраиваемыми перегородками, которые позволяют изменять внутреннее обустройство.

Ящик контейнерного типа. Такая конструкция, как правило, имеет открывающийся верх. Внутри имеется несколько отсеков разделенных перегородкой. В конструкции предусмотрены отдельные закрывающиеся ящички.

Простые и небольшие конструкции имеют ручку для транспортировки. Более сложные конструкции могут быть смонтированы на тележках, иметь выдвижные ящики, множество отсеков и отдельных коробок, собираемых в единую конструкцию.

Контейнерные конструкции более универсальны, вместительны и просты в эксплуатации, однако они уступают по удобству доступа ящикам типа «кейс».


Самодельные конструкции

Невозможно однозначно ответить на вопрос: как сделать ящик для инструмента своими руками, поскольку вариантов огромное, неограниченное ни чем, кроме вашей фантазии, множество. Хочется отметить, можно использовать старые кейсы для бумаг, сумки или полностью изготовить короб самостоятельно. В качестве материала используют металл или дерево.

Внутренние перегородки делают также деревянными или пластиковыми. Крышки подвешивают на шарниры, необходимо предусмотреть замок, который будет предохранять от случайного открытия.

Готовый ящик красят или обшивают подручным и подходящим материалом, как снаружи, так и изнутри.

Не очевидные аспекты выбора

В процессе выбора, прежде всего, смотрите на материал, из которого сделан корпус.


Пластиковые ящики для инструментов имеют небольшой вес, просты в использовании и ремонте. При всем том, они не очень хорошо выдерживают механические воздействия и нагрузки.

Более прочные и долговечные металлические ящики для инструментов, изготовленные из алюминия, его сплавов или стали. При большей массе, они долговечней, однако требуют периодического обслуживания: восстановления лакокрасочного покрытия, очистки от ржавчины и следов коррозии. Кроме всего прочего, металлические ящики дороже.

Если вам необходимо транспортировать громоздкий и тяжелый инструмент, то лучше, если это будет ящик для инструментов на колесах.

Самодельные конструкции чаще всего представляют собой деревянный ящик для инструментов. Основные недостатки: громоздкость, большой вес. При этом для деревянных конструкций свойственны специфическое достоинство, а именно: дерево хорошо хранит металлический инструмент, поскольку впитывает влагу из окружающего пространства.

Помните о практичности: ящик должен обеспечивать свободный доступ ко всему инструменту. Он должен иметь достаточно надежный корпус, защищать содержимое от влаги, пыли и внешних воздействий.

Не всегда удобно, когда слишком много отсеков и ящичков внутри: можно запутаться в них и долго искать то, что необходимо.

Обращайте свое внимание на шарниры и замок – как показывает практика, именно эти элементы чаще всего ломаются.

Фото ящика для инструментов

Также рекомендуем посетить:

Шикарный шкаф для инструментов своими руками + подробные ЧЕРТЕЖИ | Своими руками

© Автор: Владимир Сасин

Рано или поздно у каждого мастера-столяра возникает желание упорядочить и компактно разместить накопленный годами инструмент. Идеальным решением для этого является инструментальный шкаф. В отличие от открытых полок и стеллажей он имеет дверцы-фасады, которые препятствуют попаданию пыли. А ещё очень интересно наблюдать за реакцией гостей, когда мастер открывает свой шкаф. За его дверцами прячется «золото и хлеб» столяра.

Несомненно, шкаф для инструмента можно сделать из листовых материалов, но, на мой взгляд, это неспортивно и не по-столярному. При изготовлении данного шкафа я использовал классические столярные приёмы и соединения, не обошлось и без использования ручного инструмента.

Самый первый шаг в изготовлении любого столярного изделия — воплощение чертежа или эскиза из задумок и желаний. На этом шаге нужно продумать всё до мелочей: решить все нюансы отделочных составов, какая фурнитура и какие материалы будут использоваться, какие операции и на каком оборудовании будут выполняться.

Ну а когда уже всё продумал и сделал эскиз — можно смело приступать!

Конструкция корпуса моего шкафа щитовая, собранная на ЛХ (ласточкин хвост), с применением рамно-филёнчатых конструкций. Все детали выполнены из массива бука. Древесина должна быть столярной влажности (5-9 %), отлёжанная и «привыкшая» к мастерской.

Щиты для корпуса, полок, выдвижных ящиков, дверок я склеивал с небольшим припуском на дальнейшую обработку. Применялся столярный клей Titebond HI. После снятия струбцин необходимо дать «отдохнуть» щитам день или два (лучше больше) для распределения влаги, и только потом приступать к дальнейшей обработке.

Ссылка по теме: Передвижной шкаф для инструментов своими руками ( подробные чертежи)

Пока щиты отлёживались, я занимался изготовлением фасадных рам и задней стенки.

Ниже описано только изготовление фасадов, задняя стенка выполнялась по той же технологии.

Обвязка фасадов (детали DC и DD согласно спецификации) имеет сечение 45 х 18 мм. Вдоль кромки отфрезерован шпунт глубиной 10 мм и шириной 6 мм. В горизонтальных элементах обвязки фрезеровка производилась и на торцевых сторонах.

Затем я по периметру снял небольшую фаску. Для склейки рамы фасада подготовил вставные шипы из бука длиной по волокну 19 мм, шириной 35 мм, толщиной 6 мм. Склеенный щит для филёнок выгнал в размер, но так, чтобы филёнка была на 3-5 мм меньше по ширине, чем внутренний размер рамы. Это делается, чтобы предотвратить влияние сезонных деформаций древесины. Фигарейное поле на филёнках фрезеровал на станке.

Элементы обвязки задней стенки

Фигарейное поле на филёнке, выполненное на фрезерном столе

Склейка задней стенки

После подготовки всех деталей можно приступать к склейке. Промазав клеем вставные шипы и установив филёнку, необходимо зафиксировать раму струбцинами. Ни в коем случае не вклеивайте филёнку! Это можно делать только при использовании фанеры.

Следующие операции — фугование и рейсмусование. Это основные операции для подготовки к склеиванию щитов. Все детали стола изготавливаются из переклеенных делянок (кроме ножек). Переклеенные заготовки всегда более стабильные, чем непереклеенные.

Щиты корпуса необходимо обрезать в размер, согласно чертежам. И можно приступать к нарезанию шипов ласточкин хвост. Важно правильно их расположить. На чертеже показано, что на вертикальных деталях корпуса и на боковых деталях выдвижных ящиков расположены сами шипы.

Шипы ласточкин хвост и ответные части я выполнял на шипорезном приспособлении Leigh D4R Pro. Отмечу, что оно в несколько раз ускорило изготовление шипов, причём качество и плотность подгонки регулируются очень точно.

Фрезеровка шипов на детали выдвижного ящика с помощью приспособления Liegh D4R Pro.

Фрезер снят для лучшего обзора

Изначально ширина щитов горизонтальных и вертикальных элементов корпуса была одинаковая. Но для установки задней стенки боковины и внутренние элементы я сделал меньше на 12 мм.

Шип формировал на фрезерном столе, после того как сделал ответную часть в боковинах (так легче подгонять плотность соединения).

Все детали шкафа готовы к склейке. К этому процессу нужно подойти со всей ответственностью. От этого этапа будет зависеть последующая геометрия и прямоугольность всей конструкции.

Когда склеивал корпус, выдвижные ящики и обвязки дверок, то для правильной геометрии в углах крепил фанерные косынки струбцинами.

Склейка корпуса шкафа

Специальная планка для давления на шипы во время склейки

Читайте также: Шкаф с выдвижными ящиками для инструментов своими руками

Когда я выполняю ящичное соединение на ласточкин хвост, то делаю длину шипа чуть больше, чем толщина сопрягаемой детали. Но в момент склеивания, чтобы каждый шип сел на своё место, использую специально приготовленные планки с выступающими элементами чётко в местах шипов.

Перед склейкой я обычно шлифую внутренние поверхности: после будет проблематично добиться качественной поверхности, особенно в углах.

Выступающие части шипов после склейки легко убираются

Процесс шлифовки внутренних дверок перед склейкой торцовочным рубанком.

Теперь нужно изготовить перегородки органайзера для рубанков. Склеенный щит для восьми перегородок я напилил в размер. Изготовил шаблон для фрезеровки радиусного изгиба. Перед фрезеровкой отпилил с небольшим припуском на ленточной пиле лишний материал.

Рис. 5. Перегородка органайзера для рубанков

На внутренних дверках я не стал использовать готовые ручки: некуда было их монтировать.

Путём некоторых манипуляций получились этакие ручки-косынки. На мой взгляд, это добавило небольшую изюминку моему инструментальному шкафу.

Когда все детали склеены, подогнаны, установлена фурнитура, ящики выдвигаются, а дверцы открываются — можно заняться подготовкой изделия к покрытию маслом.

Все элементы я отшлифовал до 240 грит.

Затем покрыл шкаф датским маслом Decking Oil от компании Вогта Wachs (Италия) в три слоя с межслойной шлифовкой абразивом в 320 грит. Во время работы с различными маслами советую строго следовать инструкции по применению, указанной на банке.

Перед покраской, естественно, снял фурнитуру и все съёмные элементы. Покрытие маслом выбрано не случайно. Это, на мой взгляд, наиболее простой способ отделочного покрытия, но позволяющий достичь отличных результатов.

После полимеризации масла можно собрать изделие и установить на своё место в мастерской. Хочу заметить, что во избежание коробления и потери геометрии его лучше подвешивать или устанавливать на тумбу, ширина которой больше, чем ширина самого шкафа.

Чтобы использовать максимальное пространство шкафа нужно проявить фантазию и продумать, как будет крепиться инструмент. Ну и потом изготовить сами крепежи.

Если соберётесь сделать подобный шкаф, то будьте внимательны при выборе метизов для установки крепления для инструмента. Толщина задней стенки и филёнок наружных и внутренних дверок — 12 мм. Будет очень обидно, если винт или саморез пройдёт насквозь.

Заказать такой же шкаф можно в магазине RUBANKOV.RU.

ИНСТРУМЕНТАЛЬНЫЙ ШКАФ СВОИМИ РУКАМИ – ЧЕРТЕЖИ

Рис. 1. Взрыв-схема инструментального шкафа

Рис. 2 Габариты шкафа и другие размеры

Рис. 3. Передняя дверца

Рис. 4. Задняя стенка

Рис. 6. Внутренняя дверца

Рис. 7. Выдвижной ящик

Читайте также: 7 способов приспособить шкафы для мастерской и сделать ее удобной

ИНСТРУМЕНТАЛЬНЫЙ ШКАФ СВОИМИ РУКАМИ – ВИДЕО

Инструментальный шкаф из фанеры – мастерская Rubankov.Net , обзор

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Ящик для инструментов своими руками: варианты изготовления

В этой статье мы рассмотрим:
Ящик для инструментов своими руками: куда девать габаритный инструмент
Как сделать ящик для инструментов: вариант для мелкого инструмента и расходников
Изготовление ящиков для инструментов: органайзер своими руками
Хороший ящик для инструментов: простота – залог успеха

Существуют два типа современных инструментов – крупногабаритный и так называемая мелочевка, которая имеет свойство теряться в самый ответственный момент. Именно по этой причине одними из наиболее востребованных товаров в строительных магазинах являются всевозможные ящики и коробочки для крепежа и инструмента. О них и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с вопросом, как изготовить ящик для инструментов своими руками. Мы рассмотрим несколько удобных конструкций, которые не будут лишними в домашней мастерской.

Ящик для инструментов своими руками фото

Ящик для инструментов своими руками: куда девать габаритный инструмент

Такой инструмент, как уровень, ручная ножовка, молоток, киянка и прочее, в арсенале мастера представляет наибольшую проблему – их габариты и форма не позволяют аккуратно разметить этот инструмент в мастерской. Также он достаточно проблематичный в плане перевозки – его острые края достаточно легко рвут обычные сумки и даже приводят в упадок заводские ящики для инструмента, которые, как правило, изготавливают из хрупкого пластика. Проблема данного рода никогда не возникала у наших дедов. Решали они ее просто – брали и сколачивали из подручных материалов самодельный ящик для инструментов открытого типа, который отличался и долговечностью, и удобством в эксплуатации.

Его конструкция выглядит достаточно просто – если утрировать, то это обыкновенная деревянная коробка с ручкой, максимум разделенная на пару отсеков. Были умельцы, которые умудрялись вмонтировать в этот ящик некоторое подобие крышки с небольшими секциями для крепежа.

Изготавливается такой ящик достаточно просто – понадобятся для этого доски или фанера сантиметровой толщины и крепеж в виде гвоздей или саморезов. Сначала делается заготовка – вырезается днище, две длинные боковины и две короткие, отличные от длинных боковин своей высотой. В коротких боковинах, в их самом верху, делается прорезь для установки рукоятки. Потом все это собирается в единый ящик – для человека, имеющего понятие о столярном деле, подобная конструкция ящика отнюдь не покажется сложной.

Как сделать ящик для инструментов фото

Недостатком этой конструкции можно назвать узкую направленность – такой ящик хорош для крупного инструмента, но никак не для мелочевки. Кроме того, он открытый, что представляет собой некоторую проблему при перевозке – поэтому не лишним будет продумать некоторое подобие крышки. Как вариант, можно просмотреть брезентовую накидку – она и инструмент прикроет, и ящик не сделает тяжелым.

Как сделать ящик для инструментов: вариант для мелкого инструмента и расходников

Инструмент небольшого размера и всевозможные расходные материалы как никакие другие технические приспособления нуждаются в порядке – в процессе работы они должны быстро находиться и не теряться. Именно по этой причине наиболее оптимальным местом хранения для таких инструментов является секционный ящик с большим количеством специальных креплений для определенных инструментов. Такой ящик для хранения инструментов несколько сложнее в изготовлении, но зато он решит достаточно много проблем.

Для изготовления такой конструкции от досок лучше отказаться в пользу фанеры толщиной 6мм. Конструктивно это приспособление представляет собой два неглубоких ящика (по 15-20см глубиной каждый), соединенных между собой петлями. При раскрывании такой конструкции появляется доступ сразу к двум половинкам, на одной из которых можно разместить небольшие выдвигаемые ящички с секциями для крепежа и мелкого расходного материала, а на другой посредством всевозможных креплений поместить мелкий инструмент. Здесь можно положить и отвертки, и плоскогубцы, и всевозможные измерители, и многое другое, что найдется в вашем инструментарии.

Ящик для хранения инструментов фото

Изготовление ящиков для инструментов: органайзер своими руками

На сегодняшний день ящик-органайзер для инструментов имеет наиболее удобную и оптимальную в эксплуатации конструкцию – по сути, он представляет собой раздвижную систему из пяти или семи небольших ящичков, в которых можно разместить как инструменты среднего размера, так и массу всевозможной мелочевки. В изготовлении подобный ящик можно назвать самым сложным, но это еще не означает, что сделать его своими руками не представляется возможным. На самом деле все просто, а сложности могут возникнуть исключительно с раздвижным механизмом. Рассмотрим несколько подробнее устройство инструментального ящика-органайзера. А чтобы проще было понять технологию его изготовления, представим ее по пунктам.

  1. Для начала изготавливаем нижний ящик с открытым верхом. Сделать его можно сравнительно глубоким, так, чтобы в нем мог поместиться такой инструмент, как молотки и прочий среднегабаритный инструмент. Конструкция этого ящика очень простая и представляет собой не что иное, как обыкновенную коробку, которую для удобства можно разделить на пару секций с помощью вертикальной перегородки.
  2. Теперь изготавливаем четыре небольших ящика – важно, чтобы их было четное количество. Каждая пара ящиков по размеру должна совпадать с нижним большим ящиком – впоследствии они будут установлены друг над другом и соединены специальными подвижными тягами. Одну из пар небольших ящиков нужно будет оборудовать крышками – вариантов здесь много, но наиболее оптимальными являются выдвижные конструкции крышек.
  3. Соединяем ящики в единую конструкцию – для этого понадобится металлическая пластина в количестве шести штук на каждую сторону такого инструментального ящика. Две пластины соединяют нижний и два расположенных над ним ящика – они самые короткие. Две другие соединяют все три этажа ящиков – они самые длинные. Ну а две остальные соединяют средние и верхние ящики, образуя, ко всему прочему, ручку. В общем, механизм нехитрый и его достаточно просто воспроизвести исходя из приложенного рисунка.

    Ящик органайзер для инструментов фото

Как видите, механизм открывания подобного инструментария несложный, и сделать его самостоятельно вполне реально. Самым важным моментом в ящиках подобных конструкций является правильная планировка его на секции – при грамотном подходе к делу в этих секциях можно разместить все самое необходимое для работы.

Хороший ящик для инструментов: простота – залог успеха

В заключение темы скажу несколько слов о самой простой конструкции под названием «сундучок матрешки» – конструкция этого изделия довольно простая и в самом деле напоминающая матрешку. По сути, это один большой ящик, в который вставляется несколько маленьких. Изготовить такой инструментарий под силу каждому, кто умеет пользоваться современным инструментом. Самое главное здесь – четко рассчитать размеры всех отдельно взятых ящичков. Кроме своей простоты в изготовлении, эта конструкция имеет и другие преимущества – таким способом можно изготовить арсенал любого объема. Тут главное не переборщить, чтобы он оказался подъемным.

По большому счету, ящик для инструмента можно изготовить своими руками любой формы и любой конструкции – здесь все зависит от вашей фантазии и наличия свободного времени. Достаточно распространены стационарные инструментарии, посредством которых оборудуют мастерские. Не меньшим спросом пользуются комбинированные варианты подобных изделий, которые можно использовать и как стационарные арсеналы, и как переносные – в большинстве случаев это ящики трансформируемой конструкции, отдельные секции которой можно просто снять и взять с собой на выездной объект.

Изготовление ящиков для инструментов фото

В общем, почва для размышлений здесь имеется, причем очень просторная. Самое главное – правильно продумать конструкцию, поскольку ящик для инструментов, сделанный своими руками, в первую очередь должен быть удобным и легким. В этом отношении далеко впереди находятся пластиковые заводские изделия, но изготовить их в домашних условиях практически невозможно. Хотя, как знать, возможно, вы сможете решить эту задачу.

Автор статьи Александр Куликов

Ящик для инструментов своими руками

Каждый уважающий себя хозяин нуждается в большом количестве инструментов. В процессе работы, вне зависимости от ее характера, они постоянно должны быть под руками. Именно по этой причине каждый инструмент обязан иметь свое собственное место. И самая подходящая для этого конструкция — это ящик для инструментов. Прежде всего, отметим, что ящик для инструментов своими руками может сделать каждый, главное при этом — обзавестись самыми инструментами.

Вне всяких сомнений, в строительных магазинах сегодня есть огромнейший выбор подобных ящиков, но все они в своем большинстве изготовлены из пластмассы. Но вместе с тем гораздо большей надежностью и прочностью обладает иной материал — речь идет о дереве. Более того, дополнительную надежность нашему изделию обеспечит специальный каркас, который мы изготовим по методике «ласточкиного хвоста».

Выбираем материал.

В принципе, все было сказано ранее. Конечно, вы можете выбрать пластик, но деревянная конструкция будет более надежной, а вот пластиковые ящики в этом плане значительно уступают.

Начинаем изготовления ящика для инструментов

Этап первый: определяемся с размерами.

Размеры изделия, равно как его объемы, будут зависеть только от количества инструментов в вашем доме. Кроме того, будут учитываться и их габариты, так что каких-либо универсальных рекомендаций по этому поводу нет.

Этап второй.

В самом начале нам следует изготовить стенки, в каждой из которых мы проделываем специальные пазы для дальнейшего крепления стенок с днищем и между собой. Когда эта процедура будет закончена, мы делаем собственно днище, в котором будут находиться точно такие же пазы (их, кстати, необходимо делать с помощью фрезы).

Этап третий.

Производим осмотр конструкции на предмет каких-либо изъянов. Если такие обнаружатся, то их необходимо сразу же исправить. Далее мы скрепляем все детали при помощи строительного клея, а образовавшиеся щели забиваем деревянными щепками. Когда процесс высыхания будет завершен, мы обрабатываем все углы и края конструкции с помощью рубанка.

Этап четвертый.

В принципе, на этом процесс изготовления ящика для инструментов заканчивается. Следующее, о чем нам нужно будет позаботиться, это крышка для изделия. После того как мы вырежем ее, нам понадобится сточить ее края тем же рубанком. Далее мы берем приготовленные заранее петли и крепим крышку к нашей конструкции. На боковых стенках необходимо закрепить металлические ручки, чтобы ящик было легко транспортировать в дальнейшем.

Этап пятый.

Когда ящик будет уже готов, его поверхность можно дополнительно обработать лаком, желательно в несколько слоев. При этом следует помнить, что каждый новый слой наносится лишь после того, как высохнет предыдущий.

Советы специалистов

Советуем вам ознакомиться с мнением специалиста, способным помочь вам избежать самых распространенных ошибок в работе.

Совет первый. Каждая подобная работа должна начинаться с детального чертежа. Учитываете количество и разновидность хранимых инструментов. Более того, вы должны рассчитать их приблизительный суммарный вес. Если он окажется незначительным, то вместо дерева вы можете применить банальную фанеру. Но если инструменты тяжелые, то без плотного дерева вам не обойтись.

Совет второй. Если ваш ящик будет открытым, то заранее позаботьтесь о центральной ручке. Для ее установки нужно на боковых стенках сделать два глухих отверстия, расположенных один напротив другого (их примерная глубина составит 1. 0-1.2 сантиметра).

Совет третий. Так или иначе, а в большинстве случаев для изготовления подобных конструкций используются те дощечки, которые уже использовались ранее. По этой причине на начальных этапах работы вам нужно очистить их от пыли и грязи, если она конечно имеется.

[Всего:    Средний:  /5]

Ящик для инструментов своими руками чертежи

Ящик для инструментов своими руками, чертежи изделия для хранения и переноса необходимого комплекта приспособлений для выполнения слесарных, столярных и строительных работ.

Представленная конструкция имеет три выдвижных отсека и два внутренних. Нижний выдвижной отсек перемещает вдоль продольно стенки в двух направлениях. Верхние выдвижные отсеки расположены зеркально и перемещаются вдоль торцевой стенки в одном направлении, и состоит из нескольких сборочных единиц:

  1. Корпус.
  2. Нижний выдвижной ящичек.
  3. Верхний выдвижной ящичек.
  4. Выдвижная крышка.
  5. Ручка.

Размеры конструкции могут быть любыми, в зависимости от того какой инструмент будет в нем храниться.

Материал для изготовления:

  • влагостойкая фанера толщиной 8, 4 и 3 (мм)
  • деревянный черенок диаметром 20…30 (мм)
  • деревянный квадрат 10х10 (мм)

КОРПУС

Состоит из следующих деталей:

  1. Продольная стенка.
  2. Поперечная стенка.
  3. Перегородка верхних отсеков.
  4. Направляющая.
  5. Дно.
  6. Полка.
  7. Крышка.
  8. Фиксатор выдвижной крышки.

Чертеж корпуса.

НИЖНИЙ ЯЩИЧЕК

Размеры: 63,5х283,5х400 (мм)

ВЕРХНИЙ ЯЩИЧЕК

Размеры: 63,5х187,5х292 (мм)

КРЫШКА

Размеры: 4х149,5х247 (мм)

РУЧКА

Расстояние между центрами отверстий поворотной планки 181 (мм)

Справка.
Дно ящичков крепится к стенкам гвоздями. Клеевое соединение деталей между собой.

Заказать чертеж

Поделитесь с друзьями!

Сделайте свой ящик для инструмента под собственные нужды, удобный и практичный

Не секрет, что хороший мастер начинается с хорошего инструмента. А любой инструмент необходимо бережно хранить. В этом материале речь пойдет о том, как сделать ящик для инструментов своими руками. При этом использовать в своей работе доступные материалы.

Кроме того, есть инструмент, который нельзя хранить просто навалом. Например, напильники или сверла. От трения друг о друга, эти предметы тупятся. Да и во время работ, небрежно валяющийся инструмент, вынуждает вас тратить время на его поиски.

Итак – нам нужен ящик для хранения нужных приспособлений, расходных материалов и крепежных элементов.

Делаем ящик для инструментов самостоятельно

Для начала, определимся с предназначением и его функциональностью. Что он из себя представляет и каким должен быть.

Переносной ящик для инструмента

В него помещается небольшое количество предметов, обычно комплектация соответствует роду работ. Такой ящик должен иметь крепкий замок, чтобы он случайно не раскрылся при транспортировке. Во время движения инструмент не должен болтаться внутри, каждый элемент имеет свою нишу, и по возможности закрепляется.

Стационарный инструментальный ящик

Правда, это понятие относительное. Просто такой ящик не носят с собой к месту выполнения работ. Его можно аккуратно перемещать в пределах мастерской.

В такой конструкции не предусмотрены крепления для инструментов, но они разложены по отсекам и, как правило, разделяются по группам.

Специализированный ящик под инструмент

В отличие от двух первых вариантов, такое хранилище предназначено для определенной группы приспособлений. Например, гаечных ключей, или набора бит и сверл для шуруповерта. Кроме основного содержания, в такие ящики обычно кладут и материалы для обслуживания.

Подобные приспособления удобней универсальных, но их потребуется несколько штук.

Поэтому перед изготовлением, надо определиться, какой именно вариант вам нужен. Для начала, проведите инвентаризацию своих инструментов. Разложите их по группам и размерам. И вам сразу станет ясно, сколько ящиков, и какого размера они вам понадобятся.

Как сделать ящик для инструментов

Выбираем материал:

  • Ящик для инструментов металлический. Сделать его не так просто. Может понадобиться сварка. Самостоятельно изготовленная коробка из стали будет слишком тяжелой для переноски, но у нее есть и преимущества.Тяжелый и громоздкий инструмент не так быстро разобьет ячейки. Можно не слишком церемониться с аккуратностью укладки ключа 38х52 весом пол килограмма. Увесистый набор накидных головок не проломит деревянное дно.А вот для приспособлений с острой заточкой, или напильников – он не подойдет. Оптимальный вариант – установка такого ящика под верстак. Только необходимо установить ограничителя, чтобы тяжелый поддон не упал вам на ноги. Изготавливая мобильный или переносной вариант – можно использовать тонкую жесть, и выполнить ящик по примеру фабричных конструкций.
  • Еще один вариант для подражания – железная тележка с ящиками для инструмента и принадлежностей. Такая конструкция популярна в автосервисах. Для домашней мастерской – это идеальный вариант, только изготовление сопряжено с техническими сложностями;
  • Если нужна такая же прочность и функционал – попробуйте изготовить ящик для инструментов из фанеры. Прочность немного уменьшится, но обрабатывать такой материал куда легче.Прежде чем изготовить ящик своими руками – нарисуйте чертежи. Поделка должна быть аккуратной, и соответствовать размерам вашего инструмента.Для основного корпуса выбирайте толщину 8-10 мм. Колесики (если они вам нужны) покупаете в магазине хозтоваров. Все соединения должны быть на шурупах. Гвозди быстро разболтаются. Стыки дополнительно промазываете клеем ПВА. Ящики с ячейками можно делать их фанеры 6-8 мм. Каркасные стенки из материала потолще, дно и ячейки более тонкие. Если инструмент не слишком тяжелый – в качестве направляющих выбираем бруски дерева твердых пород. Можно прикрутить металлические уголки.

    Обратите внимание

    Если вы располагаете дополнительными средствами – купите роликовые направляющие в магазине аксессуаров для мебели.

    Тогда вы не будете бояться, что ящик упадет вам на ноги. Широкие и невысокие поддоны отлично разделяются на секции внутренними перегородками. Чем их больше – тем легче рассортировать инструмент и расходные принадлежности по предназначению. Ящик для инструментов, изготовленный своими руками – предоставляет широкие возможности для творчества;

  • Деревянный ящик своими руками. Это классика столярного дела. Чертежи такого переносного хранилища печатались в журнале «Юный техник» еще 50 лет назад.Для изготовления потребуется доска толщиной 10-20 мм и ножовка по дереву. Это собственно все. Поэтому, несмотря на множество современных конструкций, мастера старой школы выбирают именно этот вариант. Классическая конструкция не предусматривает отсеков и ли иных функциональных приспособлений. Просто глубокая коробка и удобная ручка по всей длине. Такая форма рукояти имеет практическое значение. Если вес инструмента распределен неравномерно, всегда можно найти точку центра тяжести, поэтому нести ящик всегда удобно;
  • Практичным дополнением будет вставная секция с собственной ручкой, которая по высоте занимает 50% ящика. Эта вставка используется для мелкого инструмента (отвертки, шило, небольшие ключи) и расходных материалов (сверла, биты для отвертки и пр.). Изготовить ее можно из фанеры или более тонкой древесины.В нижнем (основном) отсеке располагается крупный инструмент. Молоток, дрель, рубанок, крупные пассатижи;
  • Если деревянный ящик не требует постоянной переноски – можно изготовить коробку с выдвижной крышкой. Таких емкостей делают несколько, одинакового размера. Они размещаются на стеллажах, на торце делается опись, какое там содержимое.Из дерева и фанеры можно сделать совершенно иную конструкцию. Ящик-трюмо (только без зеркал).

Дверцы представляют собой дополнительные ячейки, которые при открывании образуют площадку с инструментами размером с заднюю стенку верстака. Ящик не предназначен для переноски, но с места на место его аккуратно можно переставить. Поэтому сверху есть рукоятка.

Внутреннюю секцию можно усложнить небольшими ящиками, в которые складываются самые мелкие предметы. Если не предполагается слишком тяжелого инструмента – соединения, как и в предыдущем варианте, клей ПВА и саморезы по дереву.

Комбинированный ящик для инструментов своими руками

Приспособление станет практичней, если подойти к изготовлению его творчески. Можно применить различные материалы – дерево, фанеру, металл, пластиковые готовые секции. На иллюстрации мы видим пример комплексного подхода.

Основная часть и секция для крупногабаритного инструмента выполнена из доски 12 мм толщиной. На силовой стенке размещен фабричный органайзер, купленный в магазине хозтоваров. Из алюминиевых обрезков изготовлены плоские ящички с Z-образным механизмом складывания. Там размещаются сверла, шурупы, болты и гайки.

Делать ручку для переноски такого ящика бессмысленно. Он слишком тяжел, чтобы стать мобильным. Однако вы всегда можете поставить его там, где инструмент должен быть под рукой.

Если инструмента немного – есть компактные конструкции. Таким ящиком удобно пользоваться во время работы, и он достаточно легкий для переноски. Изготавливается из фанеры толщиной 6-8 мм. Это удобный вариант для кладовки или балкона. Для мастерской он слишком маленький.

Или совсем оригинальная конструкция, собранная из фанеры без единого гвоздя.

Как видите, даже такой простой атрибут домашнего мастера, как ящик для инструмента – может иметь множество вариантов исполнения. Какой из них выбрать – решать вам.

Органайзер для инструмента. Видео подробной сборки удобного ящика с приведением размеров и способов изготовления.

About sposport

View all posts by sposport

Загрузка…

чертеж, инструменты и особенности изготовления Ящик с крышкой своими руками

Вещь универсальная и необходимая в быту. А изготовление деревянных ящиков не требует особых навыков и усилий. Рассмотрим, как можно сделать деревянные ящики своими руками
.

Подходят деревянные ящики для хранения овощей, фруктов, различных бытовых мелочей, инструментов, для посадки цветов.

Почему именно дерево является лучшим материалом для изготовления ящиков?

Во–первых, это полностью натуральный и безопасный материал, он отлично подходит для хранения пищевых продуктов, овощей и фруктов.

Во-вторых, ящики из дерева получаются прочными и долговечными. Дерево дышащий материал, потому все, что вы будете хранить в таком ящике будет проветриваться, и не будет образовываться влага.

В-третьих, деревянные ящики
просты в изготовлении, а материалы для них найдутся, наверное, у каждого. Ведь для изготовления таких ящиков подойдет любая, даже не очень качественная древесина.

Какие материалы вам понадобятся, что бы изготовить деревянные ящики для хранения:

  1. Деревянные доски, подойдет так же и фанера или ДВП. Толщина доски должна быть не менее 2-х сантиметров.
  2. Саморезы и гвозди
  3. Наждачная бумага
  4. Карандаш и линейка (рулетка) для разметки
  5. Небольшая пила или электролобзик.
  6. Лак или краска для дерева, морилка и кисть
  7. Рейки
  8. Отвертка

Изготовление деревянных ящиков своими руками

Изготовление ящиков в зависимости от назначение будет несколько отличаться. Рассмотрим технологию изготовления различных типов деревянных ящиков ящиков.

Деревянные ящики для цветов своими руками

1. Первое, что нужно сделать – определиться с размером будущего ящика. Обычно ящики для цветов имеют не очень высокие стенки и продолговатую форму для посадки двух и более растений. Растения можно высаживать прямо в ящик либо ставить в ящик вазоны с цветами. В ящике растения легче транспортировать и перемещать по дому или саду.

2. Для того, что бы изготовить деревянные ящики необходимо из досок вырезать две доски высотой, примерно 20 сантиметров, а длину вы определяете сами, в зависимости от количества растений или вазонов. Это будут боковые стенки. Затем вырезаем две планки такой же высоты, как и первые две, но меньшей длинны. Длинна здесь тоже определяется на ваше усмотрение, но она не должна быть меньше чем ширина вазонов, которые вы хотите поставить в ящик. Это будут поперечные стенки.

3. Последним вырезаем планку, которая послужит дном нашего ящика.

5. Можно приступать к сборке деревянного ящика для цветов. В нижней части боковых стенок и в соответствующих местах днища просверливаем отверстия для саморезов, затем, соединив стенки с дном плотно закручиваем. Можно поступить проще и соединит стенки и дно с помощью длинных гвоздиков. При этом соединяемые края можно промазать клеем для дерева. Углы ящика также следует укрепить.

6. Далее можно декорировать ящик по вашему вкусу и использовать по назначению. Если деревянные ящики для цветов вы будете использовать на улице не лишним будет обработать дерево различными защитными составами.

Различных бытовых мелочей или инструментов может быть разной формы и размера.

Изготовить такой ящик своими руками проще простого:

1. Из деревянных досок или листа фанеры нужно вырезать четыре квадратные или прямоугольные планки, они будут служить стенками будущего ящика. Их форма и размер зависит от того каким должен получится ящик в итоге.

2. После того как стенки ящика готовы, можно переходить к сборке. Для этого нам понадобится клей, гвозди, молоток, деревянные планки для укрепления углов. Для начала, как и в случае с ящиком для цветов, скрепляем стенки и дно. Для этого промазываем торцы стенок клеем и присоединяем ко дну, для большей крепости вбиваем по несколько гвоздиков по периметру.

3. Что бы ящик был прочным и прослужил вам долго, нужно дополнительно укрепить деревянными планочками углы. Их мы прибиваем с помощью небольших гвоздиков с двух сторон угла.

4. Последним этапом изготовления деревянного ящика является крышка. Самый простой способ – это оббить последнюю из четырех планок которые мы вырезали в начале деревянными планками по периметру. Если вы хотите, что бы крышка крепилась к самому ящику можно это сделать с помощью металлических колец. Просто делаете отверстия необходимого диаметра на крышке и на самом ящике и соединяете их с помощью деревянного кольца.

Для хранения овощей подойдет и обычный деревянный ящик для хранения, который мы уже рассматривали. В нем можно хранить овощи, которые не терпят воздействия света. А для тех овощей и фруктов, которые солнца не боятся и наоборот требуют дополнительной вентиляции подойдет ящик с решетчатыми стенками. Такой ящик также просто сделать своими руками. Для этого необходимо сделать каркас из деревянных брусков, а на него закрепить обрешетку из деревянных планок.

Ирина Железняк, Собкор интернет-издания «AtmWood. Дерево-промышленный вестник»

Насколько информация оказалась для Вас полезной?

Укоренение нескольких десятков черенков удобнее производить в переносном контейнере – весной почва в нём прогревается быстрее, чем в холодном парнике, а осенью саженцы легко перемещаются на место зимовки. Изготовить ящик своими руками несложно: времени уйдет немного, а подходящие обрезки пиломатериалов найдутся в каждом хозяйстве.

В деревянном коробе должны быть достаточно пространства для нормального роста черенков в течение 4–6 месяцев до осенней пересадки или даже 1–2 лет, если этого требует агротехника укоренения. Оптимальные размеры ящика: 300х350х750 мм (высота/ширина/длина). В менее глубоком контейнере побегам будет мешать крышка, а излишне громоздкую конструкцию труднее передвигать.
Подготовка к работе
Для сооружения самодельного ящика понадобится инструмент:
– ножовка ручная,
– рубанок,
– молоток,
– дрель,
– сверла по дереву,
– мебельный степлер,
– нож,
– рулетка,
– угольник,
– карандаш,
– кисть.

Для работы подойдет сосновая древесина без следов загнивания:
1. Доски толщиной 16–25 мм.
2. Бруски сечением 30х50 мм.
3. Тонкие рейки 10х30 мм.
Перебирая доски, отбраковывайте покоробленные и скрученные – при повышенной влажности они станут ещё хуже.
Расходные материалы:
1. Гвозди 50х2,5 – 28 шт.
2. Гвозди 60х3,0 – 20 шт.
3. Гвоздики мебельные декоративные – 10 шт.
4. Антисептик.

Крышкой самодельного ящика может служить кусок полиэтиленовой пленки или белого нетканого материала размерами 80х60 см.
Изготовление деталей
Чертеж элементов ящика для черенкования

Деревянные детали: 1 – продольные планки для боков и днища; 2 – вставка дна; 3 – планки для торцевых стенок; 4 – рейки; 5 – ручки; 6 – соединительные бруски.
Используя карандаш, угольник и рулетку, разметьте заготовки по чертежам, отсекая растрескивавшиеся и сколотые концы.

Распилите доски по размерам и обработайте поверхности рубанком. Покройте детали 2–3 слоями защитной пропитки, следуя инструкции на упаковке.
Сборка ящика своими руками
Сложите две короткие дощечки в щит, проведите на расстоянии 30 мм от среза параллельную ему линию. Повторите разметку с противолежащей стороны. Приложите соединительные брусочки вдоль линий. Сбейте детали гвоздями и загните с обратной стороны выступающие концы.

Возьмите две продольные планки и «наживите» по краям гвоздики. Соберите заготовки буквой «П», подровняйте торцы и забейте гвозди.

Переверните конструкцию и закрепите боковые планки противоположной стороны. Старайтесь заглублять гвозди вертикально, чтобы избежать выхода острия из древесины.

Прибейте детали дна, разместив узкую планку посередине и оставив между дощечками просветы в 2–3 мм для возможности расширения деревянных элементов при набухании. Прикрепите ручки гвоздями ближе к верхней части короба.

Просверлите в днище ящика два ряда дренажных отверстий.

Сделайте импровизированную крышку для ящика. Обверните одну рейку пленкой и закрепите материал скобами.

Обмотайте вторую рейку противоположным краем полиэтилена, положите на отворот третью планку и прибейте мелкими гвоздиками.

Прикрепите полотно на стенку ящика в трех точках, предварительно высверлив направляющие отверстия в рейках для предотвращения раскола тонкой древесины.

При использовании полиэтилена сделайте ножом прорези для стока воды, иначе в сильный дождь пленка прогнется и сомнет побеги.

Засыпьте в сделанный своими руками ящик плодородный грунт и посадите заготовленные черенки.

Размещая контейнер на поверхности почвы, подложите под низ кирпичи. После определения саженцев в «школку» освободите ящик от земли, очистите стенки и просушите древесину.

Очень часто, когда я прохожу мимо фруктовых базаров после торгового дня, я вижу много выброшенных ящиков, сделанных из буковых реек. Их так много, а дерево ценное и декоративное, и у меня возникает вопрос: что же такое интересное и полезное можно сделать из этих реек своими руками. А можно сделать к примеру вот такой ящик для белья, который помимо своей функциональности является украшением интерьера. Несколько ящиков, будто бы небрежно поставленных друг на друга с красивыми вещицами внутри создадут неповторимый стиль и уют в вашей спальне.

Сам ящик собирается довольно просто из деревянных реек и брусков:

Стенки ящика делаются так: на два бруска прибиваются рейки. Края выравниваются так, чтобы ни одна рейка не выходила за пределы бруска:

Таким образом сколачиваем две стенки-платформочки. Связываем их дощечками:

Угол делаем не в накладку, а оставляем маленький зазор и чуть закругляем торцы, чтобы не ударяться об острые углы:

На дно пойдет тонкая фанера. Ее либо прибиваем гвоздями, либо приклеиваем клеем ПВА (можно и то и другое).

Когда коробка готова, сверлим отверстия для вентиляции, так как такие ящики ставятся друг на друга:

Для декора нашего ящика для белья можно использовать разные варианты пропиток и тонировок на ваш вкус:

Ручки можно сделать из обычной веревки, это очень декоративно:

Вот и еще один предмет мебели, сделанный своими руками украшает вашу спальню.

По такому же принципу, кстати, можно делать и ящики для игрушек в детскую комнату.

Оцени, пожалуйста, этот пост:


У хорошего хозяина всегда под рукой окажется целый арсенал инструментов: от гвоздей и саморезов до пассатижей, уровня и набора отверток, не говоря уже о дрели, перфораторе и шуруповерте. Очень часто простой бытовой ремонт никак не начинается из-за того, что мастер не может найти в квартире или гараже все нужные ему инструменты. Чтобы этого не случилось, весь рабочий инструментарий должен храниться в специально отведенном месте — ящике для инструментов.

Какие бывают ящики для инструментов, каким требованиям они должны отвечать, и как сделать ящик для инструментов своими руками — об этом статья.

Разновидности ящиков для инструментов

По сути, ящик для инструментов представляет собой короб с крышкой или без, разделенный на несколько различных по размеру и форме отсеков. Маленькие ящички предназначены для хранения крепежа, в них могут лежать сверла, наконечники или другие небольшие детали. Как правило, такие боксы разделены на несколько отделений, каждое из которых имеет отдельную крышку. Такие ящики легко переносить, ведь весят они немного.

Более габаритные кейсы необходимы для хранения и транспортировки крупного инструмента, такого как молотки, пилы, дрели или электролобзики. Совсем огромные боксы понадобятся для содержания в них перфораторов, уровней или киянок. Такие ящики для инструментов часто делают на колесах, чтобы их можно было передвигать и транспортировать.

Профессиональные ящики для инструментов могут отличаться в зависимости от квалификации мастера: так сантехнику нужен один набор оборудования, а автомеханику — совершенно другой. Найти подобные боксы можно в строительных супермаркетах или в специализированных магазинах, часто они продаются в комплекте с самими инструментами.

Делятся кейсы на несколько категорий. Здесь учитывается не только их размер, но и конструкция, а также, материал изготовления. Конструктивно это могут быть:

  • Открытые короба с ручкой для крупных инструментов и облегчения их переноса с одного места в другое.
  • Многоярусные боксы со множеством мелких и крупных отсеков для комплексного хранения рабочих деталей и их облегченной транспортировки. Такой бокс можно закинуть в багажник авто или перенести в руках.
  • Компактные кейсы с эргономичной ручкой, содержащие весь инструмент, необходимый для мелкого ремонта или поездки на дачу.
  • Комоды, состоящие из нескольких выдвижных отсеков, как правило, используют стационарно по месту работы.
  • Пояса с инструментами нужны тем, кто работает на высоте или в труднодоступных местах.
  • Тележки — своеобразные ящики для инструментов на колесах, отличающиеся большими размерами. На таких устройствах передвигают очень габаритное оборудование, типа сварочных аппаратов, буров.

Важно!
Выбирая ящик для своих инструментов, лучше отдавать предпочтение многофункциональным боксам, где каждой детали отведено свое место, а мелкие отсеки закрываются крышками. Иначе все инструменты рискуют смешаться в одну кучу во время транспортировки.

Из чего делают ящики для инструментов

Кейсы и боксы могут выполняться из различных материалов, но главное требование к ним одно — ящики должны быть легкими, так как сами инструменты весят достаточно много. Есть еще несколько нюансов, о которых нужно знать тем, кто покупает кейс для своего арсенала инструментов:

  • Дно ящика должно быть максимально толстым, так как именно на него давит вся масса содержимого.
  • Полный ящик при поднятии не должен деформироваться — стенки остаются перпендикулярными крышке и днищу. Если стенки прогибаются, это говорит о том, что прочность кейса недостаточная для такого набора комплектующих.
  • Хорошо, если материал короба огнестойкий, тогда дорогостоящий инструментарий уцелеет даже во время пожара.
  • Если в боксе будут зазоры, пыль и характерный для стройки мусор проникнут внутрь короба и загрязнят инструменты. А еще в таком случае содержимому грозит окисление и ржавчина из-за повышенной влажности.
  • Долговечность — немаловажный фактор, ведь стоит профессиональный бокс совсем немало, а нагрузка на него от металлических комплектующих будет существенной.

Сегодня самыми популярными материалами для таких ящиков считаются:

Внимание!
Все материалы должны соответствовать специальным нормам, ведь, если ящик сломается в самый неподходящий момент, все тяжелые инструменты выпадут на ноги (или на голову) несчастному хозяину.

Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить.

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

  • Кейс
    — переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
  • Контейнер
    — более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
  • Мультибоксы
    располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно!
Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже).

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину — для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

  1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
  2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
  3. Вырезают детали по контуру, используя электролобзик или пилу.
  4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
  5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
  6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
  7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
  8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
  9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
  10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

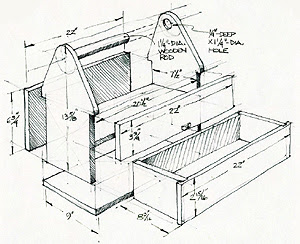

Самый простой ящик для инструментов

Новичкам столярного дела предлагается более простая конструкция бокса для инструментов — обычный короб с ручкой, но без крышки. Преимущество такого ящика заключается в том, что он подходит для инструментов различного размера, при желании, сюда можно поместить даже водяной уровень или перфоратор, а можно изготовить миниатюрный бокс для «квартирного» мастера.

Состоит такой короб всего из шести деталей:

  • двух длинных боковых элементов;
  • двух коротких сторон, высота которых должна превышать высоту длинных боковин, так как сюда будет крепиться ручка;
  • днища, которое следует изготовить из цельного куска дерева, так как именно дно воспринимает нагрузку от веса инструментов;
  • ручки, роль которой может сыграть брусок, планка или отрезок круглого сечения — выбор зависит от размера короба и предполагаемой массы его содержимого.

При желании, конструкцию можно дополнить внутренними перегородками или усложнить ее отсеками с крышками либо дверцами.

Все элементы собираются в одну конструкцию, фиксируются столярным клеем, затем дополнительно крепятся саморезами. Особенное внимание нужно уделить крепежу ручки — он должен быть прочным и надежным.

Самостоятельно собрать ящик для инструментов можно не только из досок, в зависимости от арсенала инструментария, может использоваться фанера, ДСП, OSB, оцинкованный металл или листовой алюминий.

Нет ничего сложного в изготовлении такого бокса, а плюсы изделия очевидны: инструменты и крепеж будут находиться в определенном месте, в любой момент достаточно достать ящик из кладовки или гаража и выполнить необходимый ремонт.

Главным преимуществом ящика для цветов из дерева является вариабельность решений: его можно выполнить своими руками из остатков стройматериалов, притом габариты и форма будут определяться лишь конкретными потребностями. Такие композиции крайне дешевы, и при умелом подходе они ни в чем не уступают прочим декоративным элементам ландшафтного дизайна.

Ключевым достоинством решения считается крайне низкая себестоимость, также радует возможность создания уникальной композиции, полностью соответствующей интерьеру или ландшафтному дизайну. Особая структура древесины помогает поддерживать оптимальный микроклимат для растений, при умелом подходе можно использовать естественную красоту и волокнистость материала.

Все недостатки таких ящиков обусловлены подверженностью древесины гниению и биологическому поражению. Если хочется высадить растения непосредственно в емкость, нужно позаботиться о защите досок от контакта с влагой и почвенным субстратом. При применении на улице дерево относительно недолговечно, поэтому нуждается в защитных пропитках и лакокрасочном покрытии.

Какие материалы и инструменты понадобятся для изготовления?

Чтобы выполнить своими руками ящик для цветов из дерева, необходимо подготовить следующие элементарные инструменты:

  • электролобзик либо пилу;
  • шлифовальную машинку;
  • щипцы;
  • рулетку с угольником;
  • рубанок;
  • шуруповерт;
  • молоток.

Конструкция будущего короба подбирается в соответствии с присутствующим оборудованием: если предстоит все манипуляции выполнять вручную, лучше отдать предпочтение самой простой форме. Наличие электроинструмента позволяет, в свою очередь, реализовать любые дизайнерские задумки.

В качестве базовых материалов можно использовать:

  • рейки и доски толщиной не менее 1 см;
  • обрезки ОСП;
  • листы фанеры, в том числе и имеющие повторное применение.

Последующая обработка поверхностей будет осуществляться с помощью антисептика, разнообразных красок и лаков, морилки. Для соединения деталей подойдут гвозди, водостойкий клей, саморезы.

Технология изготовления простой уличной модели

В самом примитивном виде работа выполняются по следующим шагам:

  1. Доски, ширина которых варьируется в пределах 15-20 см, разрезаются на заготовки. Три длинных куска понадобится для выполнения днища и бортов, торцы будут оформлены двумя короткими (здесь с трех сторон нужно оставить припуски, равные толщине).
  2. Доски обстругивают рубанком, их можно ошкурить крупнозернистой наждачкой, нужно тщательно обработать срезы.
  3. По краям заготовок выполняются тонкие отверстия: в боковых деталях – по 3, в торцевых – по 4.
  4. С помощью шурупов сначала фиксируют борта и днище, затем прикрепляют торцевые заготовки.
  5. Собранную конструкцию шлифуют мелким наждаком.

Все поверхности необходимо тщательно пропитать антисептиком, снаружи можно нанести лак, морилку либо эмаль.

В качестве базового материала нередко используют б/у грузовые паллеты, это очень дешевое сырье, удобное в обработке. Инструкция по сборке уличного ящика для цветов:

  • поддон необходимо разобрать с помощью гвоздодера, для извлечения крепежных элементов понадобятся щипцы;
  • отбраковываются гнилые и поврежденные дощечки;
  • составляется примерный эскиз коробочки с указанием планируемых габаритов;
  • в соответствии с заметками распиливается древесина, зачищается с применением наждачки;
  • сборка начинается с фиксации нижнего основания и верхней рамки;
  • к двум частям контейнера гвоздями прикрепляются боковые грани;
  • стыки маскируются узкими декоративными планками.

Здесь также завершающим этапом служит нанесение защитных и лакокрасочных составов.

При необходимости можно прибить к контейнеру ножки, выполненные из брусьев, с их помощью обеспечивается полноценное проветривание нижней грани. Цветы можно поместить внутрь в горшочках или высадить непосредственно в емкость. Во втором случае необходимо застелить ящик пленкой и оснастить его дренажными отверстиями.

Варианты декоративного оформления

Большим спросом пользуются миниатюрные ящики для цветов из дерева, в которых декором служит непосредственно растительность: свисающие стебли и длинные листья образуют единую композицию, в которой преобладает зелень.

Умельцы украшают коробочки из древесины спилами (то есть тем, что осталось после работы), тонкими дощечками на манер штакетника и фигурными толстыми обрезками веток, очищенными от коры и покрытыми лаком.

Тем, кто владеет навыками фигурной резьбы по дереву, не составит труда выполнить красивые емкости для цветов, имитирующие по форме ящики для инструментов, корзины, корабли, предмет интерьера. Здесь нет ограничений – можно черпать вдохновение в окружающем ландшафтном дизайне.

Если планируется использовать декоративные ящики в помещении, для создания единой стилистической композиции стоит обратить внимание на возможности декупажа. Краски, кисти, клей и специальные салфетки помогут без труда преобразить любую емкость, создать на ее основе дизайнерский элемент интерьера.

Тем, кто не любит перегружать восприятие, можно порекомендовать монохромное оформление дерева – например, выкрасить его в выбеленный серый, сиреневый, голубой или салатовый оттенок. Такие пастельные нотки выглядят сочно, но в то же время сдержанно.

Изделия могут быть напольными и подвесными. Широкое распространение получили вариации, устанавливаемые на высоких ножках: они позволяют ухаживать за растениями, не вставая на корточки, что существенно упрощает все манипуляции. Для сборки настенных моделей понадобятся специальные держатели: выбирая их, необходимо учитывать потенциальный вес наполненной грунтом и цветами конструкции.

В моде ящики, вывешиваемые за окно – их фиксируют на наружной стороне подоконника с помощью особых крепких петлеобразных креплений. Особенно эффектно смотрятся фигурные изделия, отполированные или покрытые морилкой.

15 бесплатных планов набора инструментов для плотников

Вы работаете по дереву в бегах? Вам нужно что-нибудь, чтобы возить инструменты на работу по дому или городу? В этом списке бесплатных ящиков для инструментов ваши инструменты помещаются там, где они вам нужны больше всего.

Я разделил их вот так…
>> 4 лучших плана набора инструментов
>> 3 плана расширенного набора инструментов
>> 5 планов базового набора инструментов
>> 3 плана набора инструментов для детей

Я нашел много планов хранения инструментов, которые не были действительно портативными ящиками для инструментов… Я напишу для них отдельный пост.

>> Топ-3 «известных» планов набора инструментов
1) Самый… инновационный? ToolBox:
Я не могу себе представить, чтобы кто-то на самом деле использовал это, за исключением, может быть, если бы Тейдж Фрид пришел для ремонта стула на месте;)
От дизайнеров: «Этот уникальный набор инструментов включает стороны и концы, которые включают волнообразную тему. Углы собираются с помощью шарнирных соединений, а нижняя панель вставляется в паз, проходящий по всей периферии ящика для инструментов ». К сожалению, настоящего плана нет, только описание того, как устроен «уникальный набор инструментов».

2) Самая удобная сумка для инструментов: сумка для инструментов от Гэри М. Каца

Сумка для инструментов от Гэри Каца выдвинула «Сумку для инструментов, выступ и прорезь» из положения «самого удобного ящика для инструментов» (см. Ниже). Почему? Прочтите все проблемы, которые Кац решил с помощью своего творения: « Мне нужно было что-то, что я мог бы организовать и что-то, на чем я мог бы стоять, что-то, что привело бы меня к самому верху двери 6/8, что-то, что помогло бы мне добраться до штифтов 8-футовая дверь, что-то, что позволяло мне видеть поверх верхней полки в шкафу.И мне тоже хотелось чего-нибудь, на чем я мог бы сидеть, долбивая хитрые пазы в косяке или выпивая чашку кофе в перерыве. ”

Это хорошо организованная переноска для инструментов + табурет + место, где можно посидеть и попить кофе. Кто-нибудь остановит меня, я собираюсь вскочить с этого компьютера и построить его прямо сейчас … (спасибо PutnamEco, предложившей этот набор инструментов в комментариях ниже)

Также … обратите внимание на контейнер Altoids в сумке с инструментами … Может ли Гэри Кац быть скрягой по дереву? 😉

Ознакомьтесь с планами The Tool Tote Гэри М.Кац >>

3) Самый «классический» из классических ящиков для инструментов: Ящик для инструментов, Простой DIY из PM

Почему эта конструкция потрясающая: «Ящик для инструментов разработан таким образом, чтобы свести к минимуму затягивание в торцевое зерно — винты и гвозди захватывают намного лучше, когда вбиваются в лицевую часть или край. доски. » Плюс это приятный поворот в самом простом стиле.
Как собрать ящик для инструментов: простой проект деревообработки своими руками

4) Ящик для инструментов «Overachiever»: Сумка для инструментов Sawhorses

«Эти козлы имеют удобную корзину в основании для хранения инструментов, зажимов и других предметов. А разделенный верхний лоток — отличное место для хранения часто используемых аппаратных средств и ручных инструментов в порядке и в пределах легкой досягаемости. Но вот что самое интересное — верх козлы можно регулировать вверх и вниз ». — Спасибо PutnamEco за то, что рассказали мне о Tote Sawhorses… они СЛАДКИЕ! Но будет ли функция регулировки высоты работать через полгода? Какая разница! Они получают A +++ за УДИВИТЕЛЬНЫЙ.
Пильные машины Tote Tool

>> 3 расширенных плана ящиков для инструментов
Коробка передач заводского изготовления (pdf)

Ящик для столярного инструмента с пазами

«Самый удобный» ящик для инструментов: сумка для инструментов, язычок и прорезь

>> 5 базовых планов ящиков с инструментами
Создание классического деревянного ящика с инструментами

Десятиминутный ящик для инструментов

строительство ящика для инструментов

Планы ящиков для инструментов

Коробка, плотники (PDF)

>> 3 набора инструментов для детей >>
Детский набор инструментов

План ящика для инструментов (штабелируемый)

Создание деревянного ящика для инструментов для ребенка

Дополнительные ресурсы плана Toolbox:
Бесплатные планы деревообработки для создания ящика для инструментов или ящика с инструментами.
Ящики для инструментов и шкафы для мастерской
Бесплатные планы ящиков для инструментов

Дополнительные бесплатные планы для деревообработки:
24 бесплатных плана для пилорамы в поисках лучшего пилорама
Окончательное руководство ToolCrib.com по бесплатным планам деревообрабатывающих верстаков
9 идей для хранения наждачной бумаги (+ бесплатные планы)
Окончательное руководство ToolCrib.com для более чем 4000 Бесплатные планы деревообработки
Окончательное руководство ToolCrib.com по бесплатным планам стола маршрутизатора
Окончательное руководство ToolCrib.com по поперечным салазкам

DIY Kids Tool Box

Мой сын получил набор игровых инструментов на Рождество, поэтому я построил ему его собственный ящик для инструментов, чтобы его инструменты были в загоне.Этот детский ящик для инструментов — это очень простой проект для начинающих, требующий минимального количества материалов и инструментов. На самом деле, это отличный проект из древесных отходов!

Я снова объединился с замечательными ребятами из BuildSomething. com, чтобы предоставить вам бесплатные планы строительства ящика для инструментов этого ребенка. Если вы не знакомы с BuildSomething.com, это новый веб-сайт, на котором вы можете собирать идеи и вдохновение, просматривая их каталог бесплатных планов строительства, составлять и делиться своими собственными планами, а также присоединяться к растущему сообществу мастеров-мастеров. .Я поделился там планами для стола для рукоделия и полки для ванной для моей детской фермы.

Щелкните здесь, чтобы просмотреть пошаговые планы строительства и списки материалов / вырезов для Детского ящика для инструментов.

Разве это не супер мило? Моему сыну три года, и я спроектировал ящик для инструментов идеального размера — достаточно маленьким, чтобы его можно было носить с собой, но достаточно большим, чтобы вместить все его инструменты. Мне нравится смотреть, как он играет со своим набором инструментов. Похоже, он очень занят взглядом, в котором сосредоточено внимание, но затем он останавливается на время, достаточное для того, чтобы сказать мне: «Мама, у меня есть работа. «Я совершенно уверен, что мое сердце взрывается каждый раз, когда я слышу, что он вообще что-то говорит. Он сейчас в таком очаровательном возрасте, что я просто хочу его съесть.

На создание этого ящика для инструментов из древесных отходов ушло около 30 минут. Затем я заполнил все отверстия от гвоздей, отшлифовал и нанёс пару слоев красной аэрозольной краски. Затем я использовал белую акриловую краску для рукоделия, чтобы придать ей индивидуальность. Наконец, я нанесла на него пару слоев прозрачного полиуретана и оставила его на ночь для высыхания. Сегодня утром сын разбудил меня: «Мама, можно мне теперь ящик для инструментов?» Излишне говорить, что он и его ящик для инструментов неразделимы.

Без лишних слов, нажмите здесь, чтобы получить пошаговые планы строительства!

А если вам нравится видео, я вам помогу:

Спасибо за чтение, друзья! Если вам понравился этот проект, я буду рад, если вы наберете PIN и ПОДЕЛИТЕСЬ им! Счастливого строительства!

* Это сообщение спонсируется BuildSomething. com. Все усилия и мнения принадлежат мне.

Приколите на потом!

Деревянный ящик для инструментов с планами ящиков | MyOutdoorPlans

Этот пошаговый проект своими руками представляет собой деревянный ящик для инструментов с планами ящиков .Я разработал этот простой в изготовлении ящик для инструментов с ящиком для хранения, чтобы вы могли удобно расположить свои ручные инструменты. К тому же, если вы новичок в работе с деревом, это прекрасная возможность изучить новые приемы и приемы. Для создания этого проекта вам потребуются только базовые инструменты и навыки, но вы также сэкономите значительную сумму денег. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения).Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов по этим планам

Изготовление тележки для деревянных инструментов с выдвижным ящиком

Строительный ящик для инструментов с выдвижным ящиком

  • A — 2 куска пиломатериалов 1 × 8 — длина 11 1/4 ″ ENDS
  • B — 1 кусок пиломатериала 1 × 8 — длина 18 ″ НИЖНИЙ
  • C — 2 шт. Пиломатериалов 1 × 8 — длиной 18 ″, 1 шт. Пиломатериалов 1 × 3 — длиной 18 ″ ПОЛКА
  • D — 1 кусок пиломатериала 1 × 6 — длина 3 1/2 ″ ОПОРА
  • E — 2 куска пиломатериалов 1 × 3 — длиной 4 1/4 ″, 2 куска — длиной 17 3/4 ″, 1 кусок пиломатериалов 1 × 6 — длиной 19 1/2 ″, 1 кусок 1 / Фанера 4 ″ — длина 5 3/4 ″ x 17 3/4 ″ ЯЩИК
  • F — 1 кусок дюбеля 3/4 ″ — длина 19 1/2 ″ РУЧКА

Один день

Деревянный ящик для инструментов с планами ящиков

Строительство торцов

Первым шагом проекта является сборка концов тележки для инструментов. Отметьте линии реза на планках 1 × 8 и выполните работу циркулярной пилой. Сгладьте обрезанные края наждачной бумагой для профессионального результата.

Сверление отверстий для ручки

Отметьте центр отверстий для рукоятки и завершите работу сверлом 3/4 ″. Убедитесь, что вы не слишком сильно надавливаете, чтобы не порвать края.

Установка боковой

Установите планку 1 × 8 на одну сторону ящика для инструментов. Выровняйте края, убедившись, что углы квадратные. Добавьте клей в стыки и вставьте гвозди размером 1 1/2 дюйма.

Установка нижних планок

Установите нижнюю часть и полку на люльку, как показано на схеме. Отрежьте кусок пиломатериала 1 × 8 с размерами, показанными на схеме (5 3/4 ″ x 18 ″). Убедитесь, что углы квадратные, добавьте клей в стыки и вставьте гвозди размером 1 1/2 дюйма, чтобы плотно скрепить все вместе.

Установка бокового лотка

Прикрепите кусок пиломатериала 1 × 3 к другой стороне тележки. Прикрепите его к полке и к концам с помощью гвоздей 1 1/2 ″ и клея. Перед тем, как вставлять гвозди, убедитесь, что края ровные.

Изготовление опоры для отвертки

Постройте опору для отвертки из куска пиломатериала 1 × 6. Загладьте срезанные края наждачной бумагой и просверлите несколько отверстий с помощью дрели. Выбирайте сверла в соответствии с вашими потребностями.

Установка держателя отвертки

Установите опору для отвертки на один конец ящика для инструментов. Используйте водостойкий клей и несколько зажимов, чтобы надежно зафиксировать опору на месте.

Установка ручки

Установите ручку 3/4 дюйма на кэдди и зафиксируйте ее на месте с помощью клея и гвоздей 3/4 дюйма.

Сборка каркаса ящика

Далее нам нужно собрать ящик для деревянного ящика для инструментов. Как вы можете заметить на схеме, вам нужно построить каркас из бруса 1 × 3. Убедитесь, что углы квадратные, и выровняйте края заподлицо. Добавьте клей в стыки и используйте гвозди размером 1 1/2 дюйма.

Нижняя часть ящика

Постройте дно ящика из фанеры 1/4 дюйма.Совместите края и закрепите панель на месте гвоздями 3/4 дюйма. Добавьте клей в стыки для прочного скрепления.

Установка лицевой панели ящика

Вставьте ящик в проем и убедитесь, что с обеих сторон есть зазор 1/8 дюйма. Затем вставьте гвозди на 1 1/2 ″ через лицевую панель ящика в раму.

Установка упоров

Сделайте небольшие упоры для ящика (шириной 3/4 дюйма). Просверлите пилотные отверстия и закрепите их на верхней планке с помощью гвоздя.

Упоры для ящиков

Если вы внимательно следовали моим планам, нижний ящик должен открываться легко.

Деревянный ящик для инструментов с планами ящиков

И последнее, но не менее важное: вам нужно позаботиться о последних штрихах. Поэтому заполните отверстия и вмятины шпаклевкой для дерева и загладьте поверхность наждачной бумагой зернистостью 120-220. Затем нанесите несколько слоев морилки или другого покрытия для защиты компонентов. Закройте поверхность несколькими слоями лака.

Планы контейнеров для деревянных инструментов

Этот ящик для инструментов с выдвижным ящиком — хороший проект, он поможет вам организовать свои ручные инструменты.Это простой однодневный проект, поэтому вам не составит труда его собрать. Если вы построите это, я хотел бы увидеть ваш проект.

Этот деревообрабатывающий проект составлял около деревянных ящиков для инструментов с бесплатными планами ящиков . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Kid’s First Toolbox (Планы сборки)

Конор попросил инструменты на Рождество.Сегодня я делюсь его первым проектом — Kid’s First Toolbox.

Наши самые маленькие любят помогать с проектами и готовить. Честно говоря, он — мини-я Люка, и он боготворит Чипа Гейнса. Каждую неделю мы смотрим Fixer Upper, и его любимая часть — «demo day». Он не может дождаться, пока мы переделаем нашу кухню (чего не будет в ближайшие несколько лет), но у него есть всевозможные идеи, и он определенно хочет стать важной частью демонстрационного дня.

Как вы знаете, Люк полюбил строительную мебель.Он создал так много замечательных проектов, но я думаю, что мне больше всего нравится обеденный стол в фермерском доме, который он построил для нас из переработанной сосны. Вы можете увидеть этот проект здесь.

Дерево так красиво, как и мастерство исполнения.

Конор всегда помогает Люку, как на столе для пикника этого ребенка. Он любит помогать своему папе. В этом году на Рождество он попросил свои собственные инструменты. Я бы хотел, чтобы вы видели его лицо, когда он разворачивал их.

Этот пост содержит несколько партнерских ссылок.Вы можете прочитать мою полную политику раскрытия информации здесь.

Мы дали ему ручную пилу, молоток, ножовку и универсальную отвертку.

Ему не терпелось начать строительство. Люк помог ему построить свой ящик для инструментов, в который поместятся все его новые инструменты. Это идеальный проект, чтобы ваш ребенок начал строить, конечно, взрослый всегда должен присутствовать, когда ребенок использует инструменты.

Детский ящик для первых инструментов

Материалы

  • Доска 1 × 4
  • 1 × 8 Доска
  • 3/8 ″ слой
  • дюбель 1 ″
  • Гвозди отделочные
  • Клей для дерева
  • Наждачная бумага

Метод

    1. Отрежьте две части 1 × 4 до длины 19 1/2 ″
    2. Отрежьте две части 1 × 8 до длины 9 ″
    3. Нарисуйте изогнутый или прямой угол на 1 × 8, чтобы получить желаемые концы
    4. Вырежьте форму с конца с помощью копировальной пилы или спиральной пилы
    5. Просверлите отверстие диаметром 1 дюйм (или любого другого диаметра дюбеля) примерно на дюйм ниже вершин концов
    6. Отрежьте кусок слоя 7 1/2 ″ x 21 ″
    7. Надеть концы на дюбель, приклеить
    8. Прикрепите концы к бокам клеем и закончите гвоздями
    9. Прикрепите слой к основанию с помощью клея и гвоздей
    10. Если дюбель болтается, можно прибить верхнюю часть конца
    11. Когда закончите, отшлифуйте ящик для инструментов, чтобы убедиться, что он ровный.

      Я на самом деле снял небольшое видео, потому что было так мило наблюдать за его энтузиазмом.

Разве это не так мило?

Он так горд собой и не может дождаться, чтобы построить больше.

Следующим шагом для динамичного дуэта является верстак для Люка в подвале, игровой стол для игровой комнаты, где можно поиграть в Риск, и журнальный столик для нашей гостиной. Вчера пошли за дровами. Ура! Не могу дождаться всей этой новой мебели.

Отец Люка в очень раннем возрасте научил его пользоваться инструментами и сделал его и его братьев значительной частью домашних проектов.Я считаю, что так важно учить детей в раннем возрасте. Если у вас есть ребенок, который хочет учиться, вы можете отложить эти планы на потом.

Craft Box DIY Сделано из дерева, Винтажный ящик для инструментов!

Я всегда рад сотрудничать с другими блоггерами, чтобы подарить вам массу вдохновения и проектов, чтобы ваши творческие соки текли. На этот раз мы представляем вам «Вызов« Сделай сам с нулевым долларом »»! Сара из Flourish and Knot собрала нас вместе, чтобы предложить вам проекты с предметами, которые у нас уже есть под рукой.Мы не можем купить ничего нового для их завершения. Это отличное сотрудничество, частью которого стоит стать, потому что я буду вынужден получить все свои проекты! В конце этого поста вы увидите все другие проекты моих друзей по блогу. Вы не захотите пропустить ни один из них, потому что у вас может быть один из предметов в вашем доме, и вы будете вдохновлены, чтобы переделать его. Создавать эту коробку для поделок своими руками было очень весело. Мне это ничего не стоило, и я выполнил проект !!

Я беру самодельные ящики для инструментов всякий раз, когда их нахожу.Они отлично подходят для множества применений, и тот факт, что кто-то сел за их создание, делает их бесценными для меня.

Этот конкретный ящик для инструментов собрал много пыли в нашем гараже, но он идеально подходит для моего первого проекта «Сделай сам с нулевым долларом».

Ручка вырезана вручную. Это не идеально. Древесина была собрана без скошенных кромок, но ящик для инструментов функционирует отлично.

Эти характеристики — все, что привлекает меня в самодельных ящиках для инструментов.Кому-то нужен был ящик для переноски инструментов и принадлежностей, и он использовал все необходимое, чтобы собрать его вместе.

{В этом сообщении используются партнерские ссылки. Вы можете прочитать мое раскрытие ЗДЕСЬ. }

Первое, что я сделал с коробкой для крафта, — это покрасил ее. У меня всегда есть запас краски под рукой. Это мой любимый инструмент # 1 для самостоятельной работы, потому что с его помощью вы можете внести самые большие изменения, и он не стоит больших денег.

В качестве первого слоя я выбрал «Homestead Blue» от Fusion Mineral Paint .

После того, как это высохло, я покрыл его «Picket Fence» от Fusion Mineral Paint. Я не покрыл ящик с инструментами полностью белой краской, потому что хотел в конце его испортить.

Я решил оставить внутреннюю часть ящика для инструментов синим.

Чтобы сделать коробку для рукоделия, мне понадобился кусок дерева и деревянный дюбель. Я покрасил их в «Синий реликвии», потому что они находились внутри ящика для инструментов.

После высыхания белой краски я использовал наждачную бумагу , чтобы немного обработать ее и показать больше синего сквозь белую краску.

Я вырезал кусок дерева, чтобы он поместился на внутреннем крае ящика для инструментов, и сделал в нем выемку, чтобы удерживать деревянный дюбель, который был обрезан по размеру.

Теперь этот самодельный ящик для инструментов отлично подходит в качестве поделочного ящика для всех видов принадлежностей! Дюбель удерживает ленту для васи, но также отлично подходит для катушек с лентой.

Мне нравится синий цвет внутри хранилища для поделок и белый снаружи.Различные отделения образуют идеальные полки для всех небольших принадлежностей для рукоделия, которые может скопить человек. (Не то, чтобы я знал). 😉

Несмотря на то, что эта коробка была изменена, она сохранила все свои причуды и характер.

Как я уже сказал ранее, я беру эти ящики с инструментами всякий раз, когда нахожу их, и использую их для самых разных вещей. Было весело подумать о новом способе его использования на этот раз.

Наличие всех принадлежностей для рукоделия в ящике для рукоделия на стене действительно делает его красочным произведением искусства, не так ли?

У вас есть деревянные ящики для инструментов? Для чего вы их используете?

Обзор поставки: DIY Craft Box:

Минеральная краска Fusion Blue «Homestead Blue»

Минеральная краска Fusion «Пикетный забор»

Античный воск

Деревянный дюбель

Наждачная бумага

PIN ЭТОГО ПОЧТА!

Мы вернемся в апреле со специальным выпуском «Там для создания», посвященным Дню Земли.А пока я надеюсь, что вы нальете себе еще чашку кофе и навестите других блоггеров, участвующих в нашей серии бесплатных статей «Сделай сам». Следующий блоггер в нашем хмеле сегодня — DIY Birch Business Card Holder от Minty Green Dream . Все эти проекты доказывают, что в наших домах есть скрытые возможности для рукоделия и DIY! Можно быть творческим, не тратя ни копейки!

Там для создания — февральский вызов!

Визитница из березы своими руками от Minty Green Dream

Меловой ремонт стула двумя пчелами в стручке

Ремонт рамы с росписью губкой от Flourish & Knot

DIY Chalkboard Monogram от лично Андреа

Браслет с драгоценными камнями от Lifeovereasy

Картины двух фиолетовых диванов «Hello Sunshine»

ул.Макияж бутылки вина ко Дню Святого Патрика от Green с декором

Сделай сам Зеркало для сарая — Ikea Hack by Vin’yet Etc.

DIY Организационный буфер обмена от DIY Passion

Кашпо с геометрическим рисунком Love Create Celebrate

Держатель для полиэтиленовых пакетов, повернутый в рулонах туалетной бумаги, дизайн внутри коробки

Преобразование стула от Simple Nature Decor

Vintage Toolbox Turned Craft Storage от My Creative Days

Поделиться — это забота!

30 Уникальный набор инструментов для самостоятельной работы, который всегда будет вас встречать (УДИВИТЕЛЬНЫЕ ФОТОГРАФИИ)

Посмотреть в галерее Ящик для инструментов из дерева своими руками pdf pellets diywoodplans

Вы, ребята, не задумывались, насколько мне нравится делиться фотографиями, которые являются здесь набором инструментов своими руками.Это действительно один из моих постов, который нужно подготовить. Я люблю узнавать, и я рад, что вы обожаете мой пост здесь. Надеюсь, это вас воодушевит.

Прежде всего:

В этом посте мы делимся уникальными идеями набора инструментов своими руками для вашей мотивации и 30 идей творчества. Просмотрите каждую из этих идей, и вы, без сомнения, найдете что-нибудь полезное для своего дома.

Здесь вы можете увидеть нашу галерею, вы найдете множество изображений, которые вы можете просматривать.Не забудьте по всему земному шару Пометить и раскрыть!

Подарочный набор инструментов Darling Doodles

Ящики для инструментов Ящик для инструментов Ящик для инструментов

Складной ящик для инструментов Ящик для гвоздя

Доска для инструментов Diy Tidy Your Garage Workshop Funrover

Building Tool Box Hugopincho

Best Tool Box 2018 Portable Budget Commercial

9000 Ящик для свиной отбивной Грузовик Ящик для инструментов Хранение более

Портативная рабочая станция Ящик для инструментов Шаги

Если вам понравился этот ассортимент вдохновляющей галереи ящиков для инструментов своими руками, отметьте его на потом или обсудите с друзьями:

Pdf Ящик для инструментов из дерева Diy Деревянная дверь гаража

Вы действительно ищете pdf diy деревянный ящик для инструментов деревянные гаражные ворота? Здесь вы нашли лучшее место для начала.Мы предоставим галерее несколько красивых изображений. Мы рады помочь вам. Теперь, это на самом деле самое первое изображение:

Посмотреть в галерее Pdf деревянный ящик для инструментов своими руками деревянная дверь гаража Просмотреть в галерее Японские планы ящиков для инструментов поделки из дерева рождество

Сделать планы деревянных ящиков для инструментов Сделай сам Сделай сам может быть очень сложной задачей, но наш профессионал вам очень поможет. Вы увидите большое количество разнообразных.

Посмотреть в галерее Сделать планы ящиков для инструментов из дерева diy Просмотреть в галерее Поддельные оснастки matco ящик для инструментов ящик комода diy дерево Просмотреть в галерее Diy построить классический ящик для инструментов интервал времени

Woodwork Wood планы ящиков для инструментов Pdf

Это понятие, которое представляет собой деревянные планы ящиков для инструментов из дерева pdf может быть действительно сложно, но наш эксперт вам очень поможет.Вы увидите большое количество разнообразных.

Посмотреть в галерее Планы ящиков для инструментов из дерева pdf

Инструменты Набор инструментов для сантехников Diy

Идея, что ящики с инструментами для сантехников своими руками, может быть пугающей и довольно сложной, но наш специалист может вам очень помочь. Вы посетите большое количество разнообразных.

Посмотреть в галерее Инструменты, ящик для инструментов сантехника diy Посмотреть в галерее Деревянный ящик для инструментов, созданный своими руками, деревоархивист Посмотреть в галерее Деревянный ящик для инструментов Посмотреть в галерее Чарльз Бентли красный ящик для инструментов, металлические защелки Посмотреть в галерее Идеи организации лотков для лего своими руками

Идеи для деревообработки Настройте свой ящик для инструментов

Эти изображения Это идеи деревообработки, чтобы ваш ящик с инструментами выглядел великолепно и привлекательно.Привет, ты выглядишь профессионально? Было бы сложно найти то, что вам нравится в том случае, если вы? Тогда смысл художественного открытия и захвата нашего сайта. У нас есть масса изображений для вдохновения.

Посмотреть в галерее Идеи для деревообработки Настройте свой ящик для инструментов Просмотреть в галерее Ящик для инструментов Сделай сам органайзер для гаечного ключа на заказ Посмотреть в галерее Восстановить старинный деревянный ящик для инструментов diy

Ящик для инструментов Ящики, созданные заказчиком под Diamondback

Даже если вы не знаете, с чего начать с ящиком для инструментов, созданным клиентом бункеры под diamondback или не понимаете всего, что ищете, просмотр наших статей может быть фантастическим местом для начала.

Посмотреть в галерее Ящик для инструментов, изготовленный заказчиком под diamondback

Шарль Бентли Красный ящик для инструментов Металлические защелки

Эти фотографии с металлическими защелками красного ящика для инструментов Чарльза Бентли выглядят красиво и привлекательно. Вы выглядите более профессионально? Если да, то не думаете ли вы, что трудно найти то, что вам нравится? Тогда не стесняйтесь пользоваться и исследовать наш веб-сайт. У нас есть большое количество картинок для вдохновения.

Посмотреть в галерее Charles Bentley красный ящик для инструментов металлические защелки Просмотреть в галерее Деревянный ящик для инструментов caddy планы diy в помещении Посмотреть в галерее Лазерные инструменты очистить красный металлический ящик для инструментов консольный ящик для инструментов Посмотреть в галерее Пластиковый ящик для инструментов из нержавеющей стали набор для хранения diy Посмотреть в галерее Pdf diy резьба ящик для инструментов резьба по дереву Просмотр в галерее Пластиковый ящик для инструментов из нержавеющей стали сундук diy home

Portable Workstation Toolbox Steps

Эта функция портативного ящика для инструментов рабочей станции предлагает различные стили для вдохновения и некоторые идеи.Взгляните на эти фотографии, чтобы решить, какой из них лучше всего подходит для вас. Желаем вам признательности.

Посмотреть в галерее Шаги ящика для инструментов портативной рабочей станции Серия

Ящик для инструментов тележки Ящик для свинины Более

Кроме того, если вы не знаете, с чего начать с хранилища ящика для инструментов тележки ящика для свиной отбивной серии серии

или не знаете, что ищете, просмотрите наш статьи будут отличным местом для начала.

Просмотреть в галерее Ящик для инструментов тележки серии ящиков для свинины хранения более

Лучшие сундуки для инструментов 2018 Портативный бюджетный коммерческий

На нашем веб-сайте вы найдете более чем достаточно портативных бюджетных коммерческих советов по лучшим сундукам для инструментов 2018 с множеством изображений.Вы найдете сотни способов создать свой собственный.

Посмотреть в галерее Лучшие сундуки для инструментов 2018 портативный бюджетный коммерческий вариант Посмотреть в галерее Строительный ящик для инструментов hugopincho Посмотреть в галерее Доска для инструментов своими руками привести в порядок свой гараж Мастерская funrover Посмотреть в галерее Складной ящик для инструментов Ящик для гвоздя Посмотреть в галерее Ящики для инструментов и т. Д. Ящик для инструментов Посмотреть в галерее Инструмент подарочный набор darling doodles

Подводя итог:

Мои обзоры о ящике для инструментов своими руками служат только для мотивации некоторых идей. Я получаю много мотивации от нескольких веб-сайтов, таких как P-Interest.Если вы хоть немного знакомы с этой платформой, то понимаете, что есть много изображений без прямых ссылок на ресурс. Некоторые фотографии, выделенные здесь, я не нашел, или, возможно, у них неправильный источник, но если вы знаете источник, свяжитесь со мной, и я обновлю этот пост, большое спасибо!

Деревянный ящик для инструментов грузовика Diy

Найдите и сохраните идеи о ящике для инструментов Truck на Pinterest. Используя — и 1-дюймовые лопаточные сверла, просверлите отверстия в форме X на квадрате.

7 лучших изображений деревянных кузовов для грузовиков своими руками на Pinterest Пикап
Download Full Resolution

Плотник ящик для инструментов плотники деревянный ящик для инструментов деревянный ящик rossfinclub как сделать деревянный ящик для инструментов искусство мужественности планы ящиков для инструментов деревянный ящик для инструментов плотники дерево

деревообработка . Деревообработка Эта пошаговая статья о том, как сделать деревянный ящик для инструментов. Если у вас много инструментов и вы хотите хранить их стильно, лучшее, что вы могли бы сделать, — это сделать базовый ящик для инструментов из пиломатериалов.Этот размер позволяет больше места в кровати для переноски, но я все еще могу носить с собой то, что мне нужно. Но если вы работаете по дереву в магазине, ситуация меняется. Семейство All-Terrain 271 260 просмотров См. Больше идей о Верхний ящик для инструментов Ящик для инструментов под лотком и Самосвалы. Зажмите вставку держателя инструмента на деревянной обрезке. Для тех, кто отрицает возможность обходиться второстепенным, есть только одно решение — построить деревянный ящик для инструментов, который должен быть разработан специально для деревообрабатывающего цеха.

См. Другие идеи о Ящиках для инструментов для грузовиков Ящик для инструментов для платформы и Фонари для платформы для грузовиков.Самодельная система ящиков без выдвижных ящиков для внедорожников из цельного листа фанеры для наземных работ и кемпинга — Продолжительность 13 16. Сантехники и электрики, занимающиеся рамой, также хорошо обслуживаются всем, от хранения пикапа до рамы. корпус должен быть изготовлен из 8 слоев A Marine или B 3 8, запечатанных продуктом Thompsons Water Seal или аналогичным. Затем вся коробка будет покрыта парой слоев прокладки Bed Liner. Я хочу построить ящик для инструментов грузовика из дерева.Находите и сохраняйте идеи о ящиках для инструментов для грузовых платформ на Pinterest. Постройте ящик для инструментов плотника Если вы механик, то найти ящик для инструментов не проблема — на рынке их десятки, от огромных складных ящиков для магазинов до небольших металлических ящиков.

Line-X Rhino Liner и т. Д. Шаг девятый Как собрать набор инструментов. Вам понадобится ящик для инструментов, который подходит для того ассортимента и разнообразия ручных инструментов, которые нравятся большинству плотников. Если вы хотите, чтобы мебель для гвоздей скользила по дну коробки, чтобы она не царапала пол.Деревянный ящик из поддонов для замены моего стандартного алюминиевого ящика для инструментов. Затем заполните его инструментами, возьмите его за ручку, и вы получите

Планы деревянных ящиков для грузовиков Планы DIY Бесплатная загрузка кожа
Скачать в полном разрешении

Как построить деревянный ящик для инструментов для грузовика — WoodWorking
Скачать в полном разрешении

Дерево ящик для инструментов для грузовика, который мы запечатали краской для палубы и
Загрузить в полном разрешении

Ящик для деревянной кровати на заказ Транспортные средства Пользовательские идеи
Загрузить в полном разрешении

ЯЩИК ДЛЯ ИНСТРУМЕНТОВ ДЛЯ ГРУЗОВИКА ДЛЯ ПЛОТНИКОВ — YouTube
Загрузить в полном разрешении

Бесплатные планы для деревянных ящиков с инструментами Планы Бесплатная загрузка tenuous44ukg
Скачать в полном разрешении

Самодельные ящики для инструментов Планы Планы DIY Бесплатная загрузка sjoberg
Скачать в полном разрешении

Pergola Canopy Ideas Uk Wood Ящики для инструментов для грузовиков Дерево
Скачать в полном разрешении

Ящики для хранения вещей в кузове грузовика diy
Скачать Полное разрешение

Built Monster TOOL BOX 13 Wheel All Terrain Wooden Rol l
Скачать в полном разрешении

Как построить деревянный ящик для инструментов Планы DIY Бесплатная загрузка
Скачать в полном разрешении

Как построить деревянный ящик для инструментов на грузовике — проекты WoodWorking
Скачать в полном разрешении

25 лучших идей о хранении кузова грузовика на Pinterest
Загрузить в полном разрешении

Планы самодельных деревянных сундуков для инструментов — Деревянные идеи
Загрузить в полном разрешении

Самодельные деревянные сундуки для инструментов — Планы проектов WoodWorking
Загрузить в полном разрешении

Планы сундуков с деревянными инструментами для работы по дереву Pinterest Ящики для инструментов для грузовиков Планы DIY на открытом воздухе
Загрузить в полном разрешении

Как построить деревянный ящик для инструментов для грузовика — WoodWorking
Загрузить в полном разрешении

Как построить ящик для инструментов деревянного грузовика — Проекты WoodWorking
Загрузить в полном разрешении

Как сделать Изготовление деревянного ящика для инструментов для грузовика — WoodWorking
Dow nload Full Resolution

деревянные планы ящиков для грузовиков outgoing20twg
Загрузить полное разрешение

Фанерные планы ящиков для инструментов DIY Бесплатная загрузка Diy Wine Rack In
Download Full Resolution

Самодельный ящик для инструментов — HomemadeTools.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
