Каркасная баня 4х4 под ключ, проект каркасной бани 4 на 4, цена

Наименование

Цена (руб)

Единица измерения

Устройство фундамента на винтовых сваях или ж/б фундамента

8-921-930-69-80,
8-926-742-95-01

[email protected]

Декоративная отделка цоколя – забирка (узнать подробнее)

от 1700

пог.м. наружных стен

Установка армированных бетонных плит 500*500*100 мм под опорные тумбы (узнать подробнее)

1400

шт.

Защита (подкладная доска) первого ряда обвязки из доски лиственницы 50*150 мм (узнать подробнее)

550

пог.м.

Защита (подкладная доска) первого ряда обвязки из доски лиственницы 50*200 мм (узнать подробнее)

660

пог. м.

Двойная обвязка из бруса 150х150мм

440

пог.м.

Двойная обвязка из бруса 150х200мм

550

пог.м.

Устройство лаг пола из бруса 150х100мм

440

пог.м.

Устройство полов из  террасной доски лиственницы  «вельвет» (для открытых террас)(узнать подробнее)

3100

м2 пола

Устройство чистовых полов из шпунтованной половой доски лиственницы 27 мм (узнать подробнее)

3100

м2 пола

Утепление в 150 мм (перекрытия, стены, фронтоны, мансарда)

700

м2 утепляемой площади

Утепление в 200 мм (перекрытия, стены, фронтоны, мансарда)

900

м2 утепляемой площади

Увеличение высоты потолка на 10 см

от 1000

пог. м. наружных стен

и перегородок

Устройство лестницы на тетивах из клееного бруса, с широкими ступенями, точёными столбами , балясинами и фигурным поручнем.

37000

шт.

Кровельное покрытие – металлочерепица

(RAL 3005,5005,6005,7004, 7024,8017)

1000

м2 кровли

Кровельное покрытие – профнастил с полимерным покрытием

 (RAL 3005,5005,6005,7004, 7024,8017)

550

м2 кровли

Устройство системы водостока (ПВХ, ДЁКЕ )

1900

пог.м. ската кровли

Устройство уголковых снегобарьеров  (подробнее)

1100

пог. м. ската кровли

Устройство трубчатых снегобарьеров  (подробнее)

2200

пог.м. ската кровли

Устройство чердака: разреженный настил из обрезной доски по потолочным балкам, дверца в одном из фронтонов + слуховое окно в противоположном фронтоне

1000

м2 потолка

Отделка стен – блок хаус ель/сосна АВ 28*140 (вместо вагонки)

1100

м2 площади

Отделка стен – имитация бруса 18*140 мм (вместо вагонки)

800

м2 площади

Обработка всей постройки огнебиозащитным составом НЕОМИД (узнать подробнее)

1400

м2 площади постройки

Обработка поверхности маслом для террас НЕОМИД (узнать подробнее)

440

м2 пола

Обработка стен и потолка  парилки и моечной лаком НЕОМИД «для бань и саун» (узнать подробнее)

660

м2 стен и потолка

Обработка полков в парилке маслом НЕОМИД (узнать подробнее)

2000

м2 полка

Отделка стен и потолка моечной вагонкой из лиственницы 14*90мм (узнать подробнее)

2100

м2 стен и потолка

Устройство «проливного пола» в моечной (подробнее)

9300

м2 пола

Отделка парной вагонкой ОСИНА А , в том числе полок – ОСИНА А

800

м2 стен и потолка

Отделка парной вагонкой ЛИПА А, в том числе полок – ЛИПА А

1900

м2 стен и потолка

Отделка парной вагонкой ЛИПА ЭКСТРА, в том числе полок – ЛИПА Экстра

2100

м2 стен и потолка

Отделка парной вагонкой ОЛЬХА Экстра, в том числе полок – ОЛЬХА Экстра (узнать подробнее)

2900

м2 стен и потолка

Отделка парной вагонкой АБАШ ЭКСТРА, в том числе полок – АБАШ Экстра (узнать подробнее)

3600

м2 стен и потолка

Установка утеплённой стальной двери Российского производства (подробнее)

от 20000

шт.

Установка стеклянной двери в парную (узнать подробнее)

от 15000

шт.

Установка наборной на клин двери

6600

шт.

Установка красивой двери из липы (подробнее)

от 6600

шт.

установка окон ПВХ с однокамерными  стеклопакетами

от 8000

шт.

остановка окон ПВХ с двухкамерными стеклопакетами

от 9300

шт.

Установка в печи ЕРМАК теплообменника, установка выносного бака(нерж 60л) на стене моечной, подводка горячей воды металлопластиковыми трубами

31000

шт.

Установка бака (нерж 50л) на трубе  над печью, с выводом крана в моечную

21000

шт.

Установка другой печи ЕРМАК (узнать подробнее)

от 14000

шт.

Камни для печи (подробнее)

от 660

коробка 20кг

Банная мебель (подробнее)

от 660

шт.

Устройство защитного экрана вокруг печи (кирпичная кладка)

29000

шт.

Устройство дымохода из нержавеющей стали толщиной 0,5 мм

 (в комплекте защитный  экран, притопочный  лист  из нержавейки)

от 20000

комплект

Устройство дымохода из нержавеющей стали толщиной 0,8 мм

 (в комплекте защитный экран, притопочный  лист  из нержавейки)

от 26000

комплект

Доставка свыше 400км от г. Пестово, Новгородской обл. Внимание! Изучите важную информацию о стоимости доставки.

150

км

Строительная бытовка 2,0*3,0 / 4,0 м (подробнее)

от 30000

шт.

Садовый туалет 1,0*1,0 м (подробнее)

от 15000

шт.

Каркасная баня 4х4 на заказ































КОМПЛЕКТАЦИЯ

ЭКОНОМ

СТАНДАРТ

ПРЕМИУМ

ЛИДЕР

ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА

Каркасная

Высота потолка 2м

Каркасная

Высота потолка 2м

Каркасная

Высота потолка 2м

Каркасная

Высота потолка 2.

ФУНДАМЕНТ

Столбчатый, Бетонные блоки.

(по два блока в опоре, 9 точек опор)

Столбчатый, Бетонные блоки.

(по два блока в опоре, 9 точек опор)

Столбчатый, Бетонные блоки.

(по два блока в опоре, 9 точек опор)

Винтовые сваи диаметр 89мм

Длина 2500мм(9 точек опор)

НИЖНЯЯ ОБВЯЗКА

Брус 100х150

Брус 100х150 Антисептирован.

Брус 100х150 Антисептирован.

Брус 100х150 Антисептирован.

СТЕНЫ

Каркас из бруса 50х100

Каркас из бруса 50х100

Каркас из бруса 50х100

Антисептирован.

Каркас из бруса 50х100

Антисептирован

УТЕПЛЕНИЕ СТЕН ПОТОЛКА

50 мм парного отделения.

Толщина утепления 100 мм.

Толщина утепления 100 мм.

Толщина утепления 100 мм.плитный

ГИДРО-ПАРО ИЗОЛЯЦИЯ БАНИ

ТЕХНОНИКОЛЬ ISOBOX

ТЕХНОНИКОЛЬ ISOBOX

ТЕХНОНИКОЛЬ ISOBOX

ТЕХНОНИКОЛЬ ISOBOX

ПОЛЫ

Доска строганная 40х150 мм

Доска строганная 50х150 мм, в

комнате отдыха и парная шпунт 28мм.

Доска строганная 50х150 мм, в

комнате отдыха и парная шпунт 36мм

Шпунт 36мм,

ком отдыха утепление 100мм

ОТВОД ВОДЫ

Приямок

Приямок

В пластиковую бочку через желоб

КРОВЛЯ

Профнастил оцинкованный

Профнастил оцинкованный

Профнастил окрашенный

Метталочерепица

ВНЕШНЯЯ ОТДЕЛКА

Евровагонка хвоя (А/В)

Евровагонка хвоя (А/В)

Рау Хаус (А/В)

Блок Хаус  (А/В)

ВНУТРЕННЯЯ ОТДЕЛКА

Евровагонка хвоя (А/В)

Евровагонка хвоя (А/В)

Евровагонка хвоя (А/В)

Евровагонка хвоя (А/В)

ВНУТРЕННЯЯ ОТДЕЛКА ПАРНОГО ОТДЕЛЕНИЯ

Евровагонка хвоя (А/В)

Стены хвоя, потолок осиновой

евровагонкой  (А/В)

Евровагонка-осина (А/В)

Евровагонка-липа (А/В)

ПОЛАТИ В ПАРНОЙ

Двухуровневые полати- хвоя

Двухуровневые полати — осины

Двухуровневые полати — осины

Двухуровневые полати — липа

ОКНА

Одинарные

Двойного остекления открывающиеся

с уплотнителем

Двойного остекления открывающиеся

с уплотнителем

Пластиковые 500х500 мм-1шт

1000х1000мм-1шт

ДВЕРИ

Банные

Банные

Банные

Входная металлическая, парная,

помывочная — стеклянная.

ЦОКОЛЬ ПО ПЕРИМЕТРУ БАНИ

В цвет кровли с вентиляцией

В цвет кровли с вентиляцией

КАМНИ ДЛЯ КАМЕНКИ

ПЕЧЬ

Ермак 12 (6мм) встроенная

Ермак 12 (6мм) встроенная

Ермак 12 (8мм) встроенная

Ермак 12  чугун, встроенная

в перегородку

ДЫМОХОД

«Сэндвич» (стандарт, нерж/цинк)

с шибером

«Сэндвич»  (стандарт, нерж/цинк)

с шибером

«Сэндвич»  (стандарт, нерж/цинк)

с шибером

«Сэндвич» (супер вул, нерж/нерж)

с шибером

БАК ДЛЯ ВОДЫ

На трубе из нержавеющей стали 60 л.

Aisi 430

На трубе из нержавеющей стали 60 л.

Aisi 304

На трубе из нержавеющей стали 60 л.

Aisi 304

На трубе из нержавеющей стали 60 л.

Aisi 304

ЗАЩИТНЫЕ ЭКРАНЫ

Цинк+базальт.

Цинк+базальт.

Нержавейка+базальт.

Плита Flamma, Нержавейка+ базальт.

ВОДОСТОК КРОВЛИ

Пластиковый белый(пломбир)

ЭЛЕКТРОПРОВОДКА ВНУТРИ БАНИ

КОЗЫРЕК НАД ВХОДОМ

ЛЮК-ЛАЗ

ВЫТЯЖКА В ПАРНОЙ

СТУПЕНИ ПЕРЕД ВХОДОМ

ДОСТАВКА

Рассчитывается индивидуально

Рассчитывается индивидуально

Рассчитывается индивидуально

Рассчитывается индивидуально

ЦЕНА С УСТАНОВКОЙ

329 000 руб

286 000 руб

348 000 руб

303 000 руб

439 000 руб

373 000 руб

630 000 руб

564 000 руб

Проекты каркасных бань, чертежи, схемы видео

Каркасная технология строительства дома широко применяется и для бань, гаражей, сараев и других хозпостроек. Проекты каркасных бань (6х6, 3х4) – это теплые и долговечные постройки, а скорость их возведения такова, что париться можно будет уже через 2-3 недели после начала строительства. И, конечно, дешевизна материалов и рабочего процесса не оставляет равнодушным никого при планировании объектов недвижимости на участке.

Типовые чертежи бани 6х4

Примеры индивидуальных проектов каркасных одноэтажных бань

Ниже вы видите индивидуальный проект каркасной бани 6х4 м, на котором видно, что кроме парилки площадью 7,65 м2 в строении есть просторная комната для отдыха, компактный санузел и тамбур с крыльцом. Каркас стоит на ленточном мелкозаглубленном основании (МЗЛФ) глубиной 0,7 м, фундамент имеет продолжение в виде цоколя высотой 0,4 м, полная высота МЗЛФ – 1,1 м, слой щебня или гравия под подошвой фундамента – 0,2 м. Тамбур не позволяет холодным воздушным массам проникать внутрь при открывании дверей.


Простой чертеж бани размером 4х6 м

Общая площадь – 24 м2, размеры помещений:

  1. Помещение для отдыха – 12 м2.
  2. Парилка на 7,65 м2.
  3. Санузел – 4,35 м2.

Из каких стройматериалов собирается каркас:

  1. Вертикальные стойки, верхний и нижний обвязочный пояс – доска 100 х 50 мм.
  2. Балки чернового пола – доска 150 х 50 мм.
  3. Стропила – доска 150 х 50 мм.

Этот проект предусматривает каменку, установленную и протапливаемую в парилке, и такое тесное расположение обусловлено исключительно размерами. Параллельный вариант расположения печки – тоже в парилке, но с удлиненной топочной камерой, что позволит закладывать дрова из помещения для отдыха. Такое решение позволит отапливать не только парилку, но и комнату отдыха.

Проект бани с мансардой

Типовые проектные решения (6х6, 3х4, 5х4 и др.) вряд ли будут предлагать проект каркасной бани с мансардой. Это сугубо частное решение, обусловленное маленькими размерами земельного участка и желанием разместить на нем как можно больше полезных площадей. Нижний этаж имеет стандартный набор помещений: комнату для отдыха, парилку, террасу, мойку, предбанник (на чертеже проекта – прихожая) и, конечно, винтовую лестницу на мансардный этаж.
Чертежи бани 6х4 с мансардой


Такая каркасная баня 6х4 также довольно тесная, но мансарда расширяет ее возможности. Кроме того, размер строения позволяет использовать стандартные пиломатериалы длиной 300 или 600 см, что минимизирует количество отходов. Баню можно ставить на столбчатый, ленточный или свайный фундамент, так как ее масса незначительна в силу каркасного варианта рамы.

Проект является более функциональным, так как после парилки можно не только отдохнуть в отдельном помещении, но и просто принять душ в моечной. Парилка связана с моечным помещением отдельной дверью, поэтому в душевой будет довольно высокая температура и влажность. Кроме того, в моечной можно обустроить пару лежанок, что еще больше повысит комфортность отдыха после парной.

Общая площадь этого проекта вместе с мансардой – 42 м2. Размеры и площадь помещений:

  1. Комната отдыха – 10 м2.
  2. Прихожая – 2,25 м2.
  3. Моечная – 3 м2.
  4. Парилка – 5 м2.
  5. Мансарда – 18 м2.

Проект бани с террасой

Типовые проекты каркасных бань (6х6, 3х4, 5х4 и др.) с террасой (примеры можно бесплатно скачать в свободном доступе) чаще всего просто делят общую площадь пополам, оставляя мало места под функциональные помещения. Поэтому индивидуальное проектирование в этом случае предпочтительнее, и одно из решений показано ниже. Баня довольно просторная (114 м2), так как при размерах 6х4 террасу устроить очень сложно.

Подобные проекты (можно скачать в сети бесплатно) стараются оснастить более широкими возможностями, так как сделать это позволяет дополнительная площадь. Так, чертежи этого проекта отображают наличие бассейна, совмещенного с парилкой, и коридора, а также сауны и отдельного топочного помещения, гостиной и, естественно, просторной террасы, на которую приятно выйти. Фото подобных готовых построек достаточно в сети.
Баня с террасой

Так как топочное отделение отгорожено от остальных, в нем можно устроить не просто каменку, а оборудовать небольшую систему отопления, охватывающую те помещения, которые не обогреваются от парилки. Так как таких помещений много, отопление лишним не будет, тем более – для зимней террасы. Согласно схеме этого проекта (более подробный можно скачать бесплатно в сети) терраса как раз предназначена для зимней эксплуатации, поэтому она отделена прихожей и коридором, которые также необходимо подключить к отопительной системе.

Даже каркасные бани с террасой легко возводятся своими руками, без привлечения спецтехники и рабочих.

Общая площадь бани, построенной по фото выше, – 114 м2. Площадь и размеры помещений:

  1. Сауна –  11,74 м2.
  2. Душевое помещение – 10,45 м2.
  3. Парилка с бассейном – 8,22 м2.
  4. Терраса – 33,83 м2.
  5. Прихожая (предбанник) – 3,33 м2.
  6. Коридор – 5,29 м2.
  7. Топочное помещение – 4,72 м2.
  8. Санузел – 4,72 м2.
  9. Гостиная (комната для отдыха) – 18,88 м2.

Стройматериалы:

  1. Обвязка – брус 100х150 мм.
  2. Черновой пол – брус 150х100 мм.
  3. Перекрытие потолка – доска 150х40 мм.
  4. Стропильная система – доска 100х50 мм.
  5. Материал для кровли – профнастил, листовой оцинкованный металл, металлочерепица, шифер, ондулин.

Маленькая баня с террасой

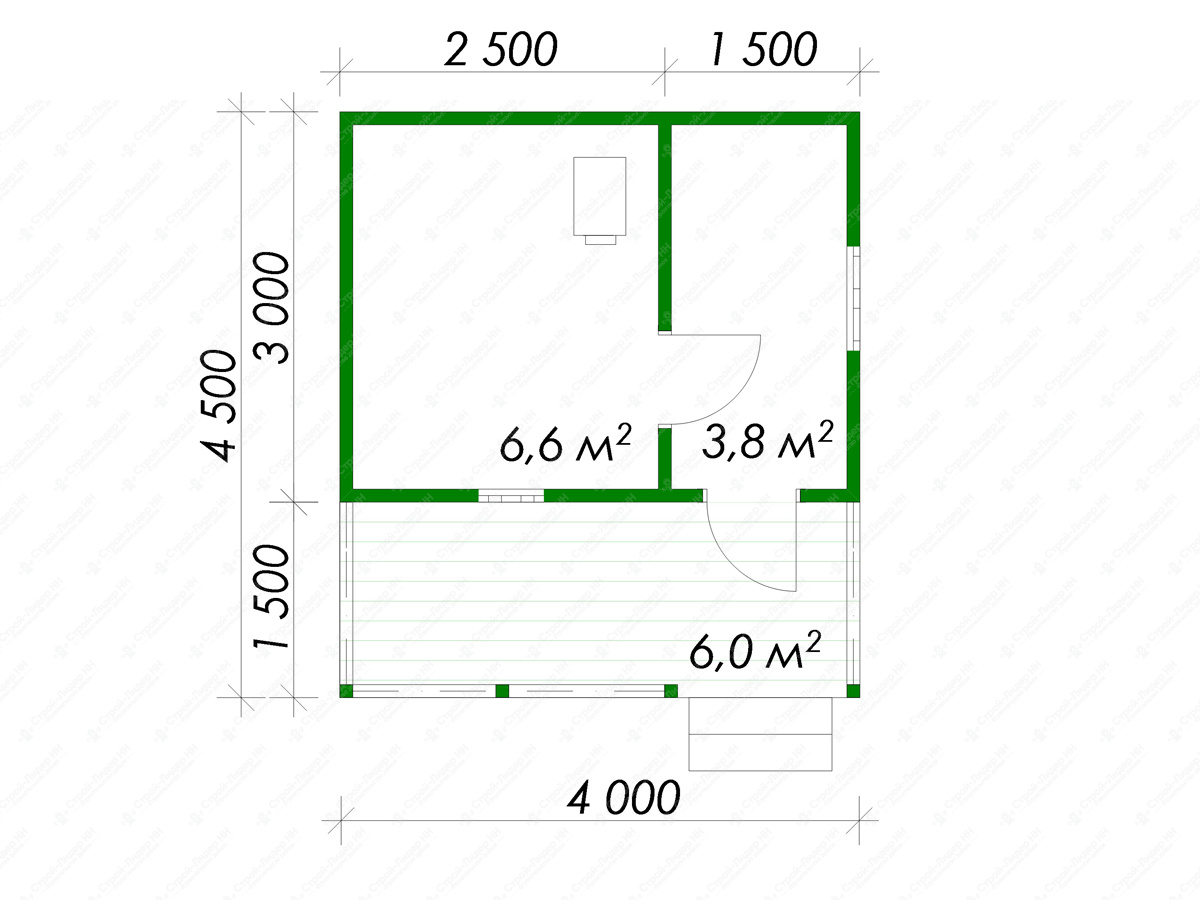

Размеры этой мини-бани –  4х4 м, размеры террасы – 4х1,5 м. Для семьи из 3-4 человек это вполне приемлемые габариты. Функциональность от размеров не страдает – есть мойка, парилка на двух человек, комната для отдыха, при этом остается достаточно места для веранды или террасы, во влажных помещениях оборудованы окна с форточками (одно – в парилке, одно – в моечной).

Парилка идеально подходит для одного человека, так как здесь единственная лежачая полка, на второй можно только сидеть, что в понятии русской бани является не совсем полноценным отдыхом (финские не в счет). Размеры моечной некритичны, так как в ней всегда будет находиться только один человек. Поэтому площадь моечного помещения принесена в жертву размерам террасы и комнаты отдыха.


Баня с террасой

Площадь всех помещений с расчетом:

  1. Помещение для отдыха – 5,67 м2.
  2. Мойка – 3,04 м2.
  3. Парилка – 3,61 м2.
  4. Терраса –  6 м2.

Строительные материалы:

  1. Обвязочный брус – 100х150 мм.
  2. Черновой пол – брус 150х100 мм.
  3. Перекрытие потолка – доска 150х40 мм.
  4. Стропила – доска обрезная сечением 100х50 мм.
  5. Материал для кровли –  профнастил, листовой оцинкованный металл, металлочерепица, шифер, ондулин.

Каркасная баня 5х6 м

Все каркасные бани, проекты которых представлены здесь, а также финские, рассчитаны на строительство своими руками с минимальными трудовыми и финансовыми затратами. Например план, представленный ниже, упрощен до минимума и этим привлекает хозяев домов, желающих иметь возможность попариться даже на маленьком участке. Но даже такое небольшое строение можно оборудовать пристройкой – террасой размером 2х5,4 м, по длине короткой стороны бани.
Фото и чертеж бани с минимальным функционалом

Параметры:

  1. Общая площадь – 22,2 м2.
  2. Парилка – 5,0 м2.
  3. Площадь комнаты для отдыха – 11,3 м2.
  4. Моечное помещение – 5,9 м2.
  5. Терраса – 10,8 м2.

Достоинства строительства бань на каркасной основе

Каркасное проектирование включает в себя брусовую раму, обшитую отделочными пиломатериалами изнутри и снаружи. Все свободное пространство внутри каркаса забивается слоями паро- и теплоизоляции. Такая форма строительства идеально подходит для частных застройщиков, потому что автоматически попадает в разряд малобюджетных. Кроме того, строительство можно еще удешевить, если использовать не промышленные материалы для теплоизоляции, а народные приемы утепления стружкой, опилками и т.д.

Из-за маленького веса строения появляются дополнительные преимущества. Так, фундамент, на котором будет стоять каркасная баня (проекты описаны выше), можно строить облегченным – незаглубленным или мелкозаглубленным, свайным или столбчатым, что совсем дешево по сравнению с фундаментами других типов и мощностей. Конечно, если застройщик хочет перестраховаться, то постройка прекрасно будет эксплуатироваться и на плитном, и на ленточном монолитном основании, но стоимость проекта возрастет намного.
Схема стены

При строительстве понадобится набор стандартного садового инструмента: пила или ножовка (можно заменить болгаркой), молоток, саморезы по дереву или гвозди, шуруповерт или мощные отвертки, отвес и строительный уровень. При возможности механизировать строительный процесс конечный результат только приблизится. Основное преимущество строительства – эту работу даже одному человеку можно сделать своими руками, а значит, сэкономить семейный бюджет.

Недостатки

Высокая пожароопасность – главный недостаток бани, который частично минимизируется пропиткой древесины антипиреновыми растворами. Из-за повышенной пожароопасности электропроводку необходимо прокладывать в самозатухающем гофрированном шланге, что сделает смету несколько больше.
Фото “скелета” бани

Отрицательное влияние на постройку оказывает и постоянная высокая влажность в помещениях, поэтому кроме антипиренов древесину пропитывают и антисептиками, отсекающими возможность появления плесени и других грибковых заболеваний. В дополнение в антисептической защите в пространстве каркаса укладываются слои паро- и гидроизоляции.

Недорогая каркасная баня на сваях

Почему именно каркас?

Может любители бревенчатых бань и раскритикуют такую постройку, но для возведения именно такой были свои веские причины. Дело в том, что предыдущее строение полностью сгорело вместе с соседними дачными домиками вследствие пожара, который начался в результате возгорания сухой травы на близлежащей примыкающей территории.

Поэтому новую баню решено было строить руководствуясь уже другими принципами, а именно, максимально обезопасить ее от случайного возгорания. А еще, хотелось возвести ее быстро и с минимальными денежными затратами. Все это сходится только на каркасной разновидности. Для пущей безопасности обычную конструкцию решено было до усовершенствовать листами профнастила. Что из этого в итоге получилось читайте и смотрите ниже.

Устройство фундамента

Фундамент будущей бани представляет собой забетонированные трубы, диаметром 50 мм, с накладками в виде металлических пластин (башмаков). Конечно, здесь желательно использовать специальные винтовые сваи или трубы большего диаметра, но применить пришлось то, что было в наличии. Процесс заливки к сожалению не попал на фото, слишком поздно спохватился.

1

На фундамент был уложен каркас из брусков 50х100мм, соединённых металлическими уголками. Дальняя от нас половина — место будущей «парилки». Видно, что уже приготовлено основание будущей печи, сваренное из швеллера. Ближняя часть – место для помывочного помещения (видна заранее установленная труба канализации, диаметром 110 мм).

2

Не зашитая внизу часть будущей постройки – это комната отдыха и раздевалка. И также сюда выведена топка печи.

3

Фундамент парильного и помывочного помещения для сохранения тепла имеет следующую конструкцию: по их периметру к брускам вертикально крепятся отрезки профнастила, усиленные вертикальными арматурными прутками. Затем вся огороженная площадь устилается пеноплексом, толщиной 50 мм и заливается цементным раствором на глубину примерно 80 мм, укладывается арматурная сетка и заливается опять цементом слоем, толщиной уже 50 мм.

Так же, предварительно, в эту стяжку пола до заливки раствора, устанавливаются стойки «независимого пола», представляющие собой квадратную трубу 50х50мм. Для того чтобы точно выровнять пол по уровню, в этих трубах телескопически двигаются отрезки труб меньшего диаметра с наваренными отрезками швеллера 80 мм.

Именно на них в будущем лягут половые лаги из бруса 50 х 100 мм, поставленные на ребро. На каждом из этих стоек просверлено по два отверстия, с приваренными к ним гайками диаметром М16. При помощи болтов, вкручиваемых в эти гайки, мы надёжно фиксируем внутреннюю подвижную трубу на необходимой высоте.
После заливки пола, канализационная труба срезается заподлицо.

Возведение стен и кровли

Как только цементная стяжка высохла приступили к строительству самой бани. Одновременно с установкой угловых вертикальных стоек установили и печь.

4

Она самодельная, трёхходовая, сварена из черного металла, толщиной 6мм. Сверху печи будет установлен бак из нержавеющей стали для горячей воды.

При обшитии стен постройки укосины, усиливающие вертикальные угловые стойки, можно не ставить, ведь жёсткость конструкции придадут листы профнастила.  Обрешетка делалась из досок – «дюймовка», размером 25 х 100 мм, к которым и крепился профлист.

5

Стропила для крыши изготовили все из того же бруса  — 50х100 мм. Причём фронтоны крыши, перед установкой на место для простоты монтажа, собирались и обшивались профнастилом прямо на земле.

6

В одном из них подготовлен проём для будущего входа на чердак.

7

После установки стропил крыша также обшивается обрешетником и покрывается п/настилом, только уже не крашенным — обычная оцинковка.

8

Весь профнастил, используемый в постройке, имеет толщину 0,45мм

9

После устройства крыши начали обшивать листами металла стены бани. Для красоты был использован крашенный материал.

10

Дальше дело встало за дверью и окнами. Их можно установить в любом удобном для вас месте, предварительно усилив места их установки брусками, а затем болгаркой выпилив необходимый проём.

11

Умышленно, не касаюсь темы внутренней отделки бани. Существует огромное количество утеплителей, которые можно поместить между внешней обшивкой и внутренней. Безусловно, внутренний окончательный слой должен быть из натурального дерева, например, из липовой вагонки, что при помывке будет радовать вас своим ароматом. Как поступили мы с отделкой бани расскажем уже в следующей статье.

P.S. Такой упрощенный вариант бани отлично подойдет тем, кто владеет земельным участком достаточно удаленном от города, тем, кто не силен в строительстве и не имеет возможности возвести что-то поприличнее или кто не хочет вкладывать много средств. Возвести ее по силам даже одному человеку, хотя вдвоем получится гораздо быстрее.

Каркасные бани

Наиболее экономичный вариант собственной деревянной бани – каркасная. Такие постройки возводятся в рекордно сжатые сроки и не требуют больших вложений. Строительство каркасных бань на вашем участке сопровождается, как правило, минимальным присутствием рабочих и спецтехники. Отходов и строительного мусора также наблюдается немного. Купить каркасную баню это, действительно, очень быстро и удобно.

В этом разделе находятся проекты одноэтажных и двухэтажных каркасных бань. Вы с легкостью можете заказать у нас строительство каркасной бани под ключ, которое произведет бригада наших высококвалифицированных строителей. Результатом подобного строительства несомненно станет очень устойчивая и надежная конструкция.

В нашем каталоге представлен широкий ассортимент стандартных проектов, полностью готовых к строительству. Вам остается только выбрать, а мы построим! Большинство проектов каркасных бань подразумевает наличие парной, моечной, а также комнаты отдыха, предназначенной, в том числе, и для хранения вещей. Многие имеют просторную крытую веранду, на территории которой с комфортом могут расположиться сразу несколько человек.

Основные плюсы строительства каркасной бани

  • Экономия – заказывая у нас баню по готовому проекту, вы сэкономите деньги и время на разработке плана;
  • Удобство – бригада специалистов нашей компании приедет и установит заказанную вами баню в указанном месте в самые короткие сроки;
  • Надежность – мы гарантируем долговечность и качество каждой каркасной бани;
  • Актуальность – сегодня большинство участков в коттеджных и дачных поселках оборудовано каркасными банями. Поэтому, строительство этих аккуратных и компактных сооружений в данное время невероятно популярно и актуально.

Почему мы рекомендуем строительство каркасной бани?

На сегодняшний день строительство бань под ключ ведется по разным технологиям: из бревна, бруса, кирпича и других материалов. Но если сравнить традиционные способы возведения бань с каркасной технологией, тогда преимущества последней становятся очевидны. Посудите сами.

  1. Строительство каркасной бани под ключ занимает всего несколько дней, в то время как для возведения каменной постройки потребуются недели.
  2. Небольшой вес каркаса и материалов для его обшивки позволяет отказаться от усиленного фундамента, а это существенная экономия времени и материалов.
  3. Сборка бани осуществляется без использования грузоподъемной техники, въезд которой на приусадебный участок нежелателен или затруднен.
  4. Если для начала строительства деревянного или каменного дома приходится ожидать установления теплой и сухой погоды, то каркасная баня с верандой может возводиться при любых погодных условиях.
  5. Понравившийся вам проект бани с мансардой или верандой может быть реализован под ключ сразу, без необходимого для каменных и деревянных сооружений периода усадки.
  6. Изоляционные свойства каркасных зданий очень высоки, а это значит, что в каркасной бане будет несложно создать и поддерживать необходимый температурный режим.

Каркасная баня – идеальный бюджетный вариант. Ее можно возвести в течение нескольких недель и наслаждаться результатом. Даже если выбрать качественный и дорогой утеплитель и не экономить на других материалов, у каркасных бань остается существенное преимущество – небольшие трудозатраты по сравнению с бревенчатыми вариантами: не нужно носить бревна и заниматься конопаткой.

Каркасные бани с мансардой. Возведение каркасной бани с мансардой, сроки и этапы Каркасная баня с мансардой и мангалом

В наше время существует очень много вариантов для постройки бань, к примеру, бани с древесины, пеноблоков и каркаса. Мы поговорим именно о каркасных банях, которые имеют . Она характеризуется своими особенностями в строительстве, и уходе за собой.


Варианты постройки

После определения с вариантом бани, а также местом, в котором она будет находиться, необходимо составить чертеж или проект. Благодаря современным технологиям строительства бань, сейчас они уже превратились в комфортные парные. Внешний вид строения бани будет напрямую зависеть от личных пожеланий заказчиков.

Независимо от типа бани, он характеризуется своими особенностями в конструкции, иметь сильные и слабые стороны. О них необходимо знать заранее, чтобы в дальнейшем не возникло серьезных проблем. Многих интересует вопрос, как построить каркасную баню, и в то же время избежать образования конденсата во время использования её в зимнее время. Как правило, конденсат наносит только большой вред конструкции, именно поэтому, чтобы сберечь каркасное строение, нужно позаботиться о .

Каркасные

Всем известно, что каркасные бани строятся намного проще и быстрее, чем брусовые или кирпичные бани. Они не требуют ни создание серьезного фундамента, ни чертежей, ни дорогих материалов. Все намного проще, чем это можно себе представить. Главное, иметь четкий план перед собой, и следовать ему. Чтобы построить баню из кирпича или из бревен, необходимо использовать только дорогостоящие строительные материалы, а также грамотные чертежи. Для постройки каркасной бани всех этих нюансов не понадобится, именно поэтому она считается самым простым, но очень эффективным вариантом бани.

Преимущества

Главным преимуществом каркасной бани в первую очередь считается то, что она очень простая в строительстве. Помимо этого, стены каркасной бани еще могут утепляться энергосберегающими материалами, которые достаточно быстро прогреваются, а также сохраняют тепло. Этот нюанс считается немаловажным для хорошей бани.

Если коэффициент теплопроводности деревянной стены, как правило, составляет около 0,13-0,15, то современные теплоизоляционные материалы имеют уже 0,03-0,04, что, безусловно, намного выше. Также данный вариант бани можно строить в любое время, независимо от погодных условий. Чтобы сделать подобную конструкцию, необязательно иметь профессиональные навыки в этом деле, достаточно просто ознакомиться с чертежом, запастись терпением и приступать к работе. Главным плюсом каркасных бань считается то, что её можно отделывать и внутри и снаружи при помощи различных инструментов.

Недостатки

Несмотря на большой перечень преимуществ, каркасные бани характеризуются и своими небольшими недостатками. В первую очередь это расходы на утеплитель, а также на отделку. Само по себе строительство каркасной бани может обойтись дешевле, чем баня из кирпича, но цена вырастает за счет того, что имеется утеплитель.

Поэтому понадобится дополнительное оштукатуривание, которое также стоит немалых денег. Следующим недостатком считается то, что для такой бани достаточно сложно подобрать качественный утеплитель. Экономить в данном случае нельзя, но и среди дорогих вариантов утеплителей, выбрать подходящий вариант будет не так-то и просто.

Особенности проектирования

Строительство каркасной бани очень часто происходит за счет использования хорошо просушенной древесины, такой как осина, липа, или же лиственница. Все эти породы деревьев имеют достаточно низкую теплопроводность, которая помогает на длительное время сохранить первозданную форму строения, об этом можно судить, исходя из многочисленных положительных отзывов, которые мы можем видеть.

Возводя стены, принято использовать доски, которые имеют толщину 20-30 мм. Во время внешней обшивки бани, можно применять доски из сосны, а для внутренней обшивки – доски любой породы дерева. Также необходимо особое внимание уделить правильно подобранной вагонке для бани.

Также каркасные бани с мансардой еще имеют достаточно жесткий каркас, который устанавливается на , после чего обивается досками. Собирая этот каркас, необходимо использовать заранее заготовленные стойки, обвязки и ригели. Стены панельной бани необходимо собирать таким образом, чтобы каждая стена имела вид отдельной рамы.

Монтаж каркасной мини-бани начинается с цокольной обвязки. Чтобы выполнить такую работу, понадобятся доски, сечение которых 50х100 мм. Они обязательно должны быть обработаны антисептическим раствором. Перед самой работой нужно провести разметку стен строения.

Этапы строительства

Строительство каркасной бани происходит в несколько этапов, соблюдая которые можно быстро и легко построить баню. В целом можно выделить три этапа:

  • Первый этап предполагает начало сооружения основы.
    В это время стоит определиться с необходимым видом фундамента, так как именно он будет отвечать за груз, оборудование и интерьер. Для начала стоит выбрать фундамент, а именно тип его устройства. Для этого стоит обязательно учитывать все технические моменты освещения и мебели, в том числе и характер грунта. Очень часто для такого рода зданий устраивают столбчатый фундамент. Чтобы установка асбестовых труб была надежной, создаются скважины, глубина которых составляет до полутора метра. В каждую из лунок вставляется труба, которая плотно закапывается, а вовнутрь заливается цемент вместе с песком.
  • Вторым этапом считается обвязка.
    Для этого устройства уже необходимо использовать деревянные брусы 50х100 мм. На них наносят разметки для дальнейшего строения, после чего производится укладка досок по внешнему контуру строения. Чтобы провести такие работы, можно использовать любую породу древесины, которая бы в дальнейшем не смогла подвергаться гниению. Но, тем не менее перед самой укладкой брус должен быть обязательно обработан специальными смесями, которые бы смогли предотвратить возникновение гниения и возгорания.
  • Третьим этапом считается установление полов, каркаса и стен.
    В том месте, где будут установлены стены, стоит обязательно установить дополнительные стойки из брусьев, которые имеют сечение 10х10. После чего уже можно будет приступать к обустройству полов. На первом этапе укладываются лаги. Они могут быть как в виде брусья, так и в виде спаренных досок. Они могут ложиться . На черное покрытие накладывается рубероид, который сможет противостоять попаданию влаги на помещение. Именно это и считается главной особенностью третьего этапа.

Монтаж мансарды

Хозяева, которые хотят, чтобы их мансарда над баней была как можно больше функциональней и жилым помещением со всеми соответствующими требованиями, должны позаботиться о том, чтобы в помещение свободно поступал свежий воздух, а также дневной свет. Чтобы решить эти задачи, понадобится использование исключительно мансардных окон, которые будут отличаться от всех стандартных технологий монтажа фасадных аналогов.

Если владелец бани решил оснастить окнами скаты, а не фронтоны, то конструкция со светопроводящим элементом обязательно должна стать частью многослойной кровельной системы. Окна должны быть не просто закреплены, но еще и давать гарантию на то, что будут сохранены все технические характеристики крыши, которые гарантируют функциональность и комфорт.

Можно выделить три этапа монтажа мансарды:

  • предварительная планировка и дальнейшие расчеты;
  • вычисление площади остекления;
  • выбор места для установки окон;

Проекты

Данный проект может возводиться из бревна или из бруса. Сама рубка предполагается в чашу. На крыше находится , или же, как вариант, композитная черепица. Мансардное помещение в этом проекте устроено под двускатной крышей с прямыми скатами. Он имеет достаточно большую площадь.

В качестве освещения для такой мансарды, являются встроенные окна, которые будут подавать свет с окружающей среды. Отопление происходит благодаря печи, которая устанавливается в центре самого здания, и через него проходит труба на крышу. Если понадобится дополнительное отопление, то его всегда можно организовать при помощи газа или электричества.

Проект №1

Проект №2

Проект №3

Сроки строительства

Чтобы в минимально короткое время построить качественную каркасную баню с мансардой, необходимо составить для себя соответствующий план и чертежи, которые нужно соблюдать и придерживаться их. Если четко следовать этапов, то постройка каркасной бани может занять 2 недели. Профессионалы в этом деле смогут выполнить такую конструкцию и за 10 дней.

Цена

Строительство каркасной бани с мансардой считается самым оптимальным вариантом. В отличие от постройки бани с древесины, баня из каркаса будет требовать к себе минимальное количество расходов и времени. Если работа будет выполняться самостоятельно, то о больших расходах не может быть и речи.

Главное, изначально запастись всеми необходимыми материалами и инструментами, которые в дальнейшем смогут понадобиться. Если же за работу возьмутся специалисты, то, естественно, затраты увеличатся, так как ни одна работа не сможет остаться неоплаченной.

Многие приверженцы попариться от души мечтают обзавестись хорошей, но недорогой собственной баней. Местом, где можно и помыться, и отдохнуть, и получить хороший заряд бодрости. Один из доступных и бюджетных вариантов — каркасная баня своими руками: пошаговая инструкция строительства откроет секреты каркасной технологии, станет примером для самостоятельного возведения начиная от фундамента и заканчивая правильным подбором теплоизоляционных материалов.

Имея навык сборки каркасных конструкций, можно достаточно просто и быстро своими руками

Перед тем как построить каркасную баню своими руками, многие задаются вопросом: какой материал использовать для ее возведения? Ведь у многих бани ассоциируются с сооружениями из сруба или кирпича. Но такие постройки довольно дорого обходятся их обладателям, да и время, необходимое на прогрев, например, рубленной бани, составляет около 6 часов.

Преимущества каркасной технологии

Сооружение каркасной бани решает сразу несколько задач, так как это: простая методика строительства, доступность используемых материалов и быстрая скорость возведения. К преимуществам каркасной технологии относят такие:

  • самая бюджетная стоимость строительства;
  • использование облегченных видов фундамента;
  • низкая теплопроводность сооружения способствует быстрому нагреву;
  • возможность проведения коммуникаций внутри стен, что положительным образом сказывается на эстетической составляющей сооружения бани;
  • отсутствие усадки дает возможность эксплуатировать баню сразу после ее возведения и отделки;
  • использование экологически безопасных материалов;
  • нет надобности в привлечении специальной строительной техники;
  • не требуется специальных строительных навыков при самостоятельном возведении каркасной бани. Видео, выложенные в сети, отлично это демонстрируют;
  • отсутствие мокрых циклов возведения дает возможность вести строительство независимо от температуры воздуха и наличия воды;
  • множество способов отделки сооружения.

Все эти достоинства способствуют все большей популярности каркасных бань. Отзывы владельцев, которые использовали при строительстве такую технологию, свидетельствуют о том, что такие сооружения экономичны и при правильном возведении способны создать отличные условия для комфортного использования.

Слабые стороны каркасных бань, отзывы владельцев

Чтобы взвесить все за и против технологии строительства каркасной бани, можно поинтересоваться отзывами владельцев. На интернет-форумах имеется много информации от тех, кто уже имеет такую баню и пользуется ею какое-то время. Некоторые оставляют негативные отзывы: каркасные бани, по их мнению, имеют свойство быстро терять внешний вид из-за образования грибка на стенах. Это происходит вследствие быстрого остывания помещения, как бы хорошо оно ни было утеплено.

Этот недостаток можно ликвидировать с помощью применения для теплоизоляции только высококачественных утеплителей. Подойти к выбору материала теплоизоляции необходимо со всей серьезностью. Ведь дешевый пенопласт или минеральная вата не будут в должной степени выполнять свои функции. Использование пенопласта экономкласса может стать причиной возгорания конструкции из-за легкой воспламеняемости утеплителя.

К одному из отрицательных моментов, описанных в отзывах, относится усадка бани. Многие свидетельствуют, что со временем (приблизительно в течение 1,5-2 лет) каркасная конструкция дает усадку, величина которой достигает 8-10 см. Это, в свою очередь, может вызвать деформацию внутренней и внешней отделки строения.

Полезный совет!

Чтобы минимизировать последствия усадки каркасной бани, следует использовать при строительстве пиломатериалы, подвергшиеся камерной сушке.

Обобщая сказанное, можно сделать вывод, что основными недостатками являются значительные расходы на утепление стен каркасной бани, необходимость в тщательной антисептической обработке и низкая огнестойкость. Однако, учитывая огромный перечень преимуществ, возведение каркасных бань по популярности не уступает конструкциям из сруба или кирпича.

С некоторыми нюансами сборки и отзывами владельцев можно ознакомиться, посмотрев видео строительства каркасной бани своими руками.

Проекты каркасных бань своими руками. Фото лучших построек

Знакомясь с фото и видео каркасных бань своими руками, многие принимают решение о самостоятельной постройке сооружения. Имея некоторый опыт в строительстве и учитывая положительную практику возведения объектов по каркасной технологии, можно построить такую баню довольно быстро. Однако, как и в любом строительстве, чтобы избежать серьезных ошибок, необходим грамотный проект.

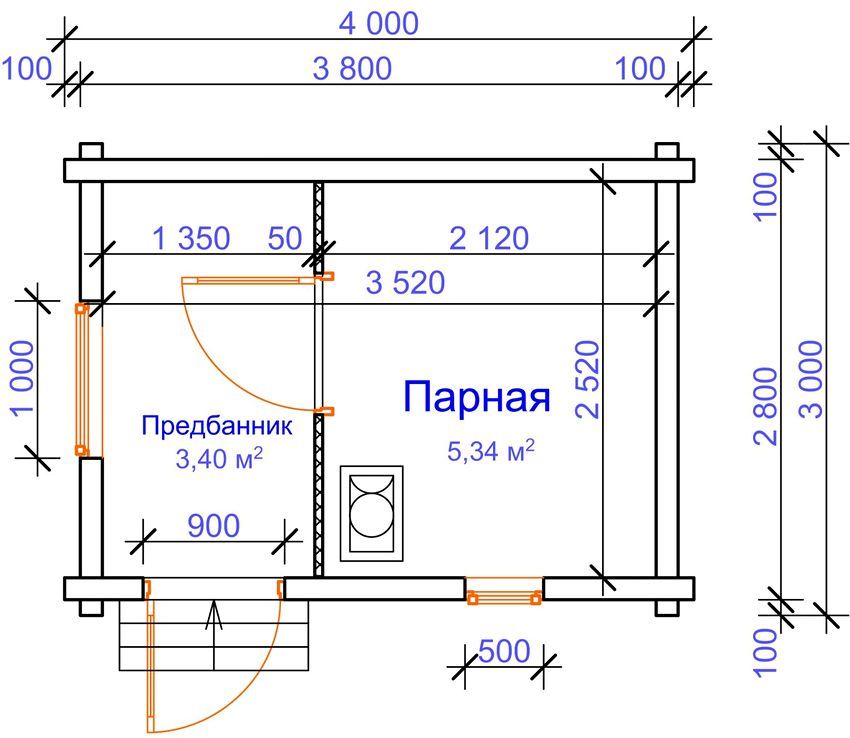

Проекты, фото каркасных бань своими руками 3х4 , 4х4 м

При строительстве своими руками каркасной бани 3х4 м необходимо учитывать, что пространство внутри помещения должно быть использовано максимально эргономично. Такие мини-бани можно возвести на небольшой даче или участке с загородным домом, где есть необходимость в экономии территории. Предаться банным процедурам здесь смогут не более двух человек.

Перед тем как построить каркасную баню быстро и недорого, необходимо иметь готовый проект, на который можно ориентироваться при возведении. В принципе, баня может состоять из одного помещения, в котором будут объединены парилка, душевая и раздевалка. Это не совсем удобно, так как одеваться после принятия процедур в комнате с высокой температурой воздуха и большой влажностью не очень комфортно.

Типовыми проектами каркасных бань 3х4 м предусмотрены такие планировки, где под парилку, помывочную и комнату отдыха отводятся отдельные комнаты. Обогрев такой бани можно осуществить одной дровяной печью или котлом. Чертежи каркасной бани могут учитывать и наличие скромной веранды.

Строительство своими руками каркасных бань 4х4 или 3х4, ввиду их малогабаритности, имеет свои преимущества:

  • приличная экономия на строительных материалах — если длина стены сооружения составляет 3 м, шестиметровый брус разрезают пополам и отходов практически не остается;
  • скорость возведения — имея в наличии проект и чертеж каркасной бани, возвести конструкцию возможно в течение 2 недель;
  • прочность и долговечность — учитывая, что материалов потребуется минимум, можно не экономить на качестве древесины и выбрать добротный материал с хорошей пропиткой.

Полезный совет!

Любое новое сооружение на вашем участке, даже небольшая баня, подлежит обязательной регистрации в кадастровом реестре.

Ознакомиться с проектами и выбрать вариант по душе поможет обзор фото каркасных бань небольшой площади.

Проекты каркасных бань 6х6 с мансардой

Если вы обладатель большого приусадебного участка, имеет смысл построить красивую и просторную баню. В ней можно попариться самому и пригласить друзей — места хватит всем. В проектах каркасных бань с мансардой разработана планировка, где комната для отдыха, как правило, занимает до 20 кв. м. В этой же комнате находится лестница, ведущая на мансардный этаж, который обычно используют как спальную комнату.

Многие пользователи выкладывают в сети фото этапов строительства каркасной бани своими руками. Фотоотчеты помогут наглядно ознакомиться с нюансами самостоятельного возведения.

Схема утепления каркасной бани

Один из важных моментов в сборке каркасной бани является ее теплоизоляция. И к подбору материала, и к его монтажу следует подойти со всей ответственностью. В качестве утеплителя может быть использована минеральная вата. Этот материал характеризуется высокой паропроницаемостью, он негорюч и стены с таким утеплителем «дышат». Этим достигается эффект бани из сруба.

Можно укладывать минеральное волокно, сформированное в плиты или рулоны, однако предпочтительней использовать первый вариант. Плиты утеплителя укладывают между стоек. Если в углах ниши каркаса листы деформируются и неплотно прилегают, необходимо с помощью ножа расправить листы. Утеплитель должен плотно соприкасаться с деревянными элементами каркаса по всему периметру, а также между собой.

Полезный совет!

Специалисты рекомендуют утеплять каркасную баню двумя слоями по 5 см: первый слой из утеплителя в плитах, второй — из рулонного материала. Таким образом, все стыковочные линии будут перекрыты.

Между плитами утеплителя и внешней обшивкой каркаса укладывают слой гидроизоляции. Для этого можно использовать, например, пленку Тектотен. Дело в том, что в процессе эксплуатации открытый утеплитель частично продувается в вентиляционном зазоре, что приводит к уменьшению толщины утеплителя и ухудшению его теплоизоляционных свойств. Укладка ветрогидроизоляционной защиты из паропроницаемой мембраны станет гарантией эффективности теплоизоляционного слоя.

С внутренней стороны устраивают пароизоляцию из полиэтиленированной алюминиевой фольги. Стыки пленки проклеивают скотчем, после чего приступают к внутренней отделке. Процесс утепления каркаса довольно трудоемок и требует аккуратного исполнения. Если не выдержать технологию, со временем минеральная вата может дать усадку, что повлияет на теплоизоляционные параметры всего сооружения.

Более детально продемонстрирует технологию утепления конструкции при строительстве каркасной бани видео, размещенное ниже.

Обустройство крыши

Для небольшой бани подойдет двускатная или четырехскатная форма крыши. Более простая в исполнении — двускатная. Стропильную систему такой крыши выполняют из деревянных балок 15х5 см. Для удобства и безопасности все элементы конструкции следует собирать на земле. Чтобы не допускать ошибок при сборке, рекомендуется сделать макет, форму которого будут повторять все стропильные элементы.

Для того чтобы сделать макет, необходимо соединить между собой гвоздем верхние концы двух стропил. Нижние края стропильных ног размещают и закрепляют в точках, где планируются опоры. Получившуюся фигуру закрепляют поперечной перемычкой — ригелем. Ригель соединяют со стропильными ногами с помощью шурупов.

Когда все стропильные фермы будут собраны, начинают установку их на месте. Первым шагом фиксируют фронтальные элементы, между которыми для ориентира натягивают строительный шнур. Его расположение будет совпадать с линией прохождения конька кровли. По его уровню монтируются остальные элементы. Шаг между стропильными фермами обычно принимают 1,2 м, хотя можно его изменять в большую или меньшую сторону.

Полезный совет!

Принимая шаг стропильных ног, необходимо учитывать расположение дымохода. Он должен находиться по центру между стропилами.

При монтаже каждой из стропильных ферм, следует проверять вертикальность установки с помощью отвеса. Если есть отклонения от вертикали, необходимо выровнять их положение с помощью подкладки под стропильную ногу кусочков доски соответствующей толщины. Далее, устраивают обрешетку. Если в качестве кровельного покрытия будет использоваться ондулин либо другой мягкий материал, расстояния между элементами обрешетки должно составлять не более 1 см.

Утепление крыши производят материалами, использованными для теплоизоляции каркаса. Крышу покрывают кровельным материалом. Конек защищают уголком, выполненным из оцинкованного листа или изготовленным заводским элементом.

Устройство и отделка пола

Особенностью полов в бане является то, что их конструкция может быть различной в зависимости от назначения помещения, в котором они укладываются. В комнатах, которые непосредственно контактируют с водой, устраивают проливной пол. Конструкция его представляет собой настил из досок, между которыми оставляют зазоры для пропуска стоков в грунт. Утеплять такие полы необходимости нет.

Сооружение пола каркасной бани начинают с укладки лаг. Если расстояние между опорными точками больше 3 м, рекомендуется возведение опорных столбиков. В местах соприкосновения лаг с ленточной основой и столбиками, используют гидроизоляцию из нескольких слоев рубероида. На лаги монтируются доски.

Полезный совет!

Для возможности просушить проливной пол его половицы к лагам не фиксируют.

Доски в конструкции проливного пола размещают с зазором от 3 до 4 мм. Интервал также должен быть между линией настила и стеной бани (около 2 см). Если грунт под строением песчаный, можно ограничиться засыпкой слоя из гравия в 25 см. Расстояние от поверхности гравия до чернового пола должно быть 10-12 см. Если почва глинистая, необходимо соорудить поддон, из которого вода будет направляться в стоковую яму.

Для помещений отдыха обустраивают пол «непротекающей» конструкции. Его устройство начинают с чернового пола из двух рядов досок. Сверху укладывают сплошной настил из сосновых досок. Их сначала просто наживляют. И только тогда, когда все работы по внутренней отделке будут закончены и помещение качественно просушено, доски пола окончательно подгоняют и полностью фиксируют.

Следует отметить, что половицы пола должны располагаться с уклоном к точке сбора стоков и выведения их в канализацию. В самой нижней точке деревянного настила делают отверстие, его соединяют со сливным сифоном. Непротекающий пол нуждается в утеплителе, который располагают перед чистовым покрытием.

Видео: каркасные бани своими руками от фундамента до крыши

Для тех кто впервые столкнулся с возведением каркасной бани, очень важно не только ознакомиться с пошаговой инструкцией монтажа, но и получить наглядное представление обо всех этапах строительства. В интернете можно найти десятки обучающих роликов о том, как построить каркасную баню своими руками. Видео-материалы содержат много полезной информации и могут стать своеобразным ориентиром в производстве работ.

Изучая видеоинструкции, можно узнать об особенностях укладки и типах фундамента для конструкции бани, а также целесообразности применения того или иного вида основы. Здесь можно получить ответы на все возникающие вопросы, которые касаются обвязки, монтажа каркаса, устройства кровли и оснащения бани тем или иным отопительным оборудованием.

Просмотр видеоуроков поможет узнать полезные рекомендации относительно применения материала для утепления и его укладки. Ведь главное для бани – тепло, которое должно сохраняться внутри конструкции. Советы профессионалов помогут правильно распределить и смонтировать утеплитель в зависимости от сезонного использования бани, что повлияет на долговечность и внешний вид сооружения.

Многие видеосюжеты посвящены разделу отделки каркасной бани. Здесь приведены достоинства и недостатки различных материалов для декорирования. Консультации опытных мастеров раскроют особенности и эксплуатационные свойства каждого вида материала. Нелишними будут и практические советы от тех, кто построил и использует собственную каркасную баню.

Хотя строительство по каркасной технологии не отличается особой сложностью, с основными рекомендациями стоит ознакомиться. Некоторые видео содержат информацию о наиболее часто встречающихся ошибках при возведении бани. Просмотр материала поможет в дальнейшем их избежать. Это станет гарантией быстрого возведения надежной и долговечной конструкции.

Постройки с мансардным этажом — оптимальное решение для тех, кто хочет рационально использовать место на участке. Вам не придется идти на компромисс между просторной банькой и другими объектами — гаражом, мангалом, клумбой или фруктовыми деревьями. Стоимость каркасной бани с мансардой лишь ненамного выше, чем у одноэтажных вариантов. А площадь вы получаете, как на полноценных двух этажах!

Строительная компания «Поместье» предлагает несколько проектов наиболее востребованного метража 6 на 6. На первом этаже помещаются просторные парилка, моечная и комната отдыха. Если их немного уменьшить, освободится место для санузла и тамбура. Наверху остается одно большое помещение, которое можно использовать как спальню, бильярдную или домашний кинотеатр. Проекты каркасных бань с мансардой 7,5 на 6 или 8 на 6 по цене отличаются незначительно, но более комфортны для большой семьи или дружеской компании. Ломаная крыша увеличивает площадь чердачного помещения.

Почему каркасная технология так популярна?

  • Легкий монтаж. Для возведения постройки не потребуется тяжелой техники. Фундамент подойдет облегченный, ведь материалы весят совсем немного. Работу быстро выполняет бригада из нескольких человек, что положительно сказывается на стоимости.
  • Скорость. Мы строим каркасные бани с мансардой под ключ всего за несколько недель. Ждать усадки не требуется, так что вы получаете полностью готовую к банным процедурам постройку.
  • Теплоизоляция. Каркасные стены удерживают тепло лучше, чем деревянные и тем более кирпичные. Помещения быстро прогреваются и долго остывают, а вы можете париться в любой сезон и экономить на топливе.

Мы занимаемся загородным малоэтажным строительством уже более 6 лет и приобрели значительный опыт в этой области. Наши дома и бани получаются комфортными и долговечными, о чем свидетельствуют многочисленные отзывы. Позвоните нам, чтобы сделать заказ или получить бесплатную консультацию!

Существует множество вариантов постройки бань. К примеру их можно возводить из пеноблоков, древесины, каркасно-щитовые и многие другие. Давайте в этой статье подробнее рассмотрим каркасные бани с мансардой.

Каркасная баня с мансардой

Строительство происходит по следующим этапам:

  1. Уборка территории, разметка и заливка фундамента.
  2. На фундамент укладываем гидроизоляцию в два слоя рубероида. Брёвна первой обвязки укладываем на него. При окончании нижней обвязки укладываем лаги для пола. Производим врезку в обвязку и вставляем концы лаг.
  3. После сруба создаём для кровли двойную обрешётку. Укладываем для этого рубероид в два слоя. Укладывают друг на друга внахлест. Наверх обрешётки кладут металлочерепицу. Урезают потолочные балки и укладывают потолки.
  4. Оббиваем сруб бани изнутри и снаружи.
  5. С наружу баню покрываем слоем фасадного лака и двумя слоями огнебиозащитного состава. Устанавливаем наличники и делаем плавающую обвязку.
  6. Делаем убору излишнего мусора, и укладываем полы. Применяем такие виды утеплителя как керамзит. Рассыпаем под доски настила между слоями гидроизолирующей плёнки.
  7. Хорошо шлифуем стены сруба. Декоративную обработку проводить не стоит, так как внешний вид дерева достаточно красивый.
  8. Делаем установку дверей и окон. Правильность установки проверяется при помощи уровня.
  9. Выходим на финальную работу. Ей является обустройство крыши, строению мансарды.

Парилка бани с полками

Кладка печи

Кладка печи для бани – это достаточно ответственное дело. Выполнять её не каждый сможет, а точнее лучше доверить это дело опытному печнику. Место установки печи планируется до начала строительства, так как кирпичная печь нуждается в крепком и качественном фундаменте.

Печь в бане с полками и ванной (только зачем она там, не понятно)

Рубленая баня это конечно хорошо, но есть один большой минус. Мало кто из обычных любителей сможет возвести такой вид бани. Ведь тут строение требует наличия определённых навыков.

Достаточно неплохой альтернативой срубу из брёвен, прослужит баня соответствующая каркасной конструкции. Применяя все правила, строительство нам не составить никакого труда сделать баню.

Самую основную роль всей несущей конструкции в этой технологии выполняет каркас. Строят его из деревянного бруса. Установку стоек производят на нижнюю обвязку в шаг на 0,6 м, и крепят на верхнюю обвязку.

Наружная обшивка

Наружною обшивку чаще всего делают при помощи листов OSB или ЦСП. Это созданные материалы для надёжных прочных конструкций. Обладают водостойкостью и негорючестью.

Положительные стороны каркасной бани:

  1. Быстрое строительство
  2. Баня не даст усадки
  3. Отделка любыми материалами
  4. Простая конструкция
  5. Экономия эксплуатации и экономичность
  6. Строительство производится в любое время года.

Внутренняя отделка с лавкой и столиком

Это важнейший этап во всём строительстве бани. Неважно какую, с чего, где строим баню, но утепление должно быть отличным. Ведь это и есть основа бани, чем теплее и дольше она держит тепло, тем лучше и приятнее нам в ней проводить время. Грамотность монтирования это залог большого успеха. Утеплителем для бани могут прослужить пенополистерол или минеральная вата.

Пенополистерол крепят с внутренней стороны каркаса. А зазоры заполняют монтажной пеной. Сверху прокладывают пароизоляционную плёнку и фольгу. Стыки приклеивают при помощи скотча. Далее стены зашивают вагонкой. Всё быстро и просто. Только есть один минус. Стены не «дышат», а значит, необходима дополнительная вентиляция.

Материалы теплоизоляции обладают очень высокой паропроницаемостью. При правильном монтировании стены будут спокойно «дышать». Для начала на наружную обшивку при помощи реек крепят плёнку. Между стойками кладут утеплитель в пару слоёв. Для пароизоляции на внутренней стороне монтируют плёнку со слоем фольги. Все швы проклеивают скотчем. Последним этапом является обивка стен вагонкой.

Самое большое преимущество состоит в том, что внешнюю отделку можно делать любыми материалами. Стенам можно придать практически любой вид – обшить доской, сайдингом, или отделать искусственным камнем.

Отделанная вагонкой баня с открытыми современными окнами

Монтаж мансарды бани

После монтажа конструкции каркаса стен приступаем к монтажу каркаса мансарды.

1. Укладка балок перекрытия
. На них крепят П-образные рамы. Потом они превращают в «ломаную» крышу. Этот вид крыши позволяет нам не только максимально использовать помещение мансарды, но и избежать от распорных усилий на стены.

Ломаная крыша с мансардой смотрится красиво и оригинально в том случае, если выдержаны все пропорции при строительстве. Итак, установку каркаса мы завершаем.

2. На балки укладываем настил
и приступаем к монтажу коньковых стропил. По правильной технологии производят изготовление одной конструкции стропил, а затем как бы по шаблону все остальные. При этом виде сборки происходить будут отклонения в размерах и смещения деталей.

Крыши малых построек

Мансардная крыша при маленькой ширине, смотрится не совсем красиво. Если стойки поставить на стены, а значит, произойдет увеличение полезной площади.

Итак, можно сделать вывод, что к малым каркасным постройкам, стеновым стойкам мансарды могут быть сквозные. Это упростит и ускорит время строительства. Применяют тут метод блочного монтажа. Разница в том, что формирование рам происходит в поперечном направлении, а не в продольном. Так руками легче поднимается. Хотя при использовании техники, на этом заострять внимание не нужно

Рамы крыши

Вручную поднимать высокие рамы нелегко. Так как центр тяжести находится выше человека. Даже с приподнятыми руками. Дл этого случая применяют дополнительные элементы, которые помогут держать раму. Например, толкатели. Крепятся выше центра тяжести. Они надёжно соединены со стойками, при помощи крепёжного элемента – винт-глухарь с шайбой. Он дополнительно служит осью.

Раму укладывают на фундамент с прикреплёнными толкателями, поднимают за балку. Далее проталкивают сами стойки. Постепенно при подъёме на уровне вытянутых рук её подпирают, после всего действуют толкателем. Внимание нужно обратить на смещение рамы по подкладной доске.

Добиться этого возможно более простым способом, применяя проволочные хомуты. Делают кольца на концах хомута, вбивают в землю копья. При подъёме освобождаются хомуты и переносят на новое место.

Теперь можно представить такой же вид конструкции, но возводимый традиционным способом. Необходимо поднять столб высотой в 6 м, далее – второй, а потом непонятно как взгромоздить наверх балки. Это практически не возможно. Балочный метод поставит всё на свои места.

Итак, конструкцию крыши, а соответственно помещение для мансарды мы сделали. Теперь осталась внутренняя отделка, теплоизоляция.

Теплоизоляция мансарды

Теплоизоляция мансарды необходимо в том случае, если вам помещение необходимо для летней комнаты или даже для проживания. В любом случае после принятия банных процедур, не зависимо от поры года, мы всё равно идём проводить время в мансарду. По этому поводу нам нужна качественная изоляция мансарды. Ведь в жаркое летнее время при нагревании кровельного материала весь жаркий воздух переместиться в мансарду.

Изолировать мансарду будем при помощи стекловаты находящейся в пакетах, минеральная вата или пенопласт. Закладывают их в потолок. Между теплоизоляционным материалом и кровельным покрытием мансарды остаётся небольшой промежуток, для возможности циркуляции воздуха. Между внешней границы ножек стропил и материалом теплоизоляции минимальное расстояние должно быть от (2-до 4 см). На внутренней части крыши обязательно нужно установить паронепроницаемый слой. Это делается для предотвращения попадания влаги через слои теплоизоляции в баню. Ещё одним важнейшим показателем теплоизоляционных материалов будет, является огнестойкость. Этот главный показатель теплоизоляции. Для избегания возгораний мансарды бани, и в целом её необходимо отделывать негорючими материалами раскосы и стропильные фермы. В этом случае мы предотвратим вероятность возгорания не только нашей бани с мансардой, но и где бы вы не применяли такую защиту. Например, в обычных домах с мансардной крышей.

Каркасная баня с мансардой на втором этаже

Каркасная баня без мансарды

Подведём итог

Если сравнить обычную каркасную баню против каркасной бани с мансардой, то можно сделать один простой вывод. Строительство каркасно-щитовой бани без мансарды практически ничем не будет отличаться от строительства с ней, если что не брать в расчёт второй этаж, точнее строительство мансарды под крышей. Так как первый этаж возводится по такому же принципу, как и обычная каркасно–щитовая баня. А вот второй этаж – крыша, которая строится не по обычной конструкции. Именно там мы заострим внимание на строительстве мансардного помещения. Это в связи с тем, что отдых наш будет проводиться именно там. А значит, мы устраиваем помещение, делаем теплоизоляцию, гидроизоляцию, отделываем его. Всё это ведёт нас в большей степени к хорошим растратам. Так что выбор стоит за вами. Либо возводить обычную каркасную баню, либо каркасную баню с мансардным помещением.

Каркасная баня с мансардой

Каркасная баня с мансардой, своими руками изготовленная, – это одно выгодных сооружений для дачного участка. Такое строение позволит насладиться от пребывания в парилке и применить здание как летнюю дачу для проживания 3-4 человек. Существующие проекты каркасных бань с мансардой позволяют выбрать любой вариант строения, но не каждый из их может разместиться на дачном участке в 6 соток или гармонично вписаться в число строений фермерского хозяйства. Поэтому наиболее оптимальной конструкцией, удовлетворяющей по стоимости и комфорту, считается каркасная баня 6х6 с мансардой.

Баню размером 6х6 с мансардой и террасой несложно построить своими руками без привлечения профессиональных строителей. Если вы хотите достичь прочности и долговечности сооружения, то нужно разработать проект, благодаря которому баня простоит очень долго.

В качестве строительного материала для возведения каркасной бани размером 6х6 применяется доска размером 150х50 мм или же брус 100х100 мм. При самостоятельной заготовке материалов нужно выбирать только хорошо просушенный материал, так как если влажность древесины более 20%, существует определенный процент вероятности, что в процессе использования бани сооружение «поведет» и нужен будет скорый дополнительный ремонт. Каркасная баня 6х6 строится с парным и моечным отделениями на первом этаже. Здесь же размещаются предбанник и раздевалка. Для более комфортного использования печь-каменка топится из предбанника. В мансарду можно будет попасть, поднимаясь из предбанника по внутреннему лестничному маршу. Некоторые конструкторы кроме комнаты отдыха в мансарде размещают веранду или террасу.

Баня должна быть оборудована перегородками между парилкой, предбанным помещением и моченым отделением. Внутри всех перегородок должен находиться утеплитель, который зашивается между внешними слоями. Утеплительный материал должен закрываться слоями гидро- и пароизоляционным материалом. Каркасная баня независимо от вида отделочных работ имеет небольшую нагрузку на почву, так что для строительства здания достаточно соорудить малозаглубленное ленточное основание. Этот вид основания позволит сэкономить время строительные материалы.

Перед возведением фундамента нужно подготовить площадку: очистить ее от мусора и выровнять поверхность. Основание бани будет ленточным, поэтому необходимо оставить отверстия для подачи, слива воды, вентиляции и т. п. Далее нужно сделать разметку ленточного основания, а для этого нужно вбить деревянные колышки по всему периметру строения. Площадка для фундамента должна быть ровной. Если почва на площадке имеет достаточную плотность, можно не терять время на изготовление внутренней опалубки, а траншею копать по ширине, указанной в плане. В процессе обустройства основания под баню нужно подготовить фундамент под печь, а заодно и место для небольшого септика, в который будет собираться влага из парной и моечной комнат.

Из арматурных прутьев нужно связать металлический каркас для заливки бетона. Далее необходимо выкопать траншею глубиной не более 80 см, дно которой будет засыпано песком (не более 30 см) и утрамбовано. Песчаная подушка будет компенсировать перепады почвы во время зимних холодов и летней жары. В готовую траншею поместите армированную сетку и равномерно залейте бетоном по всему периметру. Идеальной считается заливка бетона на протяжении суток. На следующий день необходимо выровнять верхнюю часть фундамента, поскольку основание по всему периметру должно быть ровным. После того как раствор полностью высохнет, а это произойдет не ранее чем через 2 недели, накройте основание 2 слоями рубероида и приложите камнями.

Канализация

Канализационная система в бане состоит из трубопроводов и септиков, поэтому подготовку места под канализацию лучше всего выполнять на этапе работ по подготовке фундамента. В первую очередь нужно определиться с местом расположения септика. Желательно чтобы его место расположения было под небольшим уклоном относительно бани. Если естественный уклон невозможен, его можно добиться путем вырытой под уклоном траншеи. Далее натяните между баней и местом для септика шнур и проверьте горизонтальность поверхности при помощи водного уровня. Согласно техническим требованиям, уклон канализационных труб должен составлять не меньше 3%. Если туалетная комната будет использоваться только в летний период, то глубина залегания труб не имеет значения, но лучше подойти к этому основательно и расположить трубы на глубине ниже точки промерзания грунта.

Не стоит приобретать дорогие промышленные септики, так как для небольшой семьи достаточно обычной бочки емкостью в 200 л.

В бочке нужно проделать как можно больше отверстий для слива жидкости. После укладки трубы соедините ее с бочкой и засыпьте землей.

Строительство каркаса

Сооружение каркаса выполняется из досок, утепленных минеральной ватой. Сделайте нижнюю обвязку из досок размером 50х150 мм. Обычно доски по стандарту имеют длину 6 м, поэтому кроме угловых частей соединять нигде не придется. Для их фиксации можно применять гвозди или саморезы. Сразу установите балки для пола с шагом 80 см. После этого нанесите разметку оконных и дверных проемов. Далее заготовьте вертикальные стойки по всем углам помещения и установите их на верхнюю обвязку. При помощи водного уровня проверьте еще раз высоту и в случае необходимости выровняйте опоры. С нижней части их можно зафиксировать металлическими уголками, а сверху – временными боковыми распорками. После выполнения верхней обвязки проверьте прочность конструкции, установите балки перекрытия второго этажа и не забудьте отметить проемы для окон и дверей. После этого нужно настелить временный пол мансарды, который поможет облегчить установку стропильной системы.

Сооружение крыши

Кровля для мансарды требует особого подхода, так как она должна быть теплой, к тому же устойчивой. Также нужно позаботиться, чтобы расположение стропильных ног можно было спрятать под обшивкой межкомнатных перегородок. Самый распространенный вариант крыши для бани 6х6 – это двухскатная кровля под ондулином. Чтобы ее соорудить, на земле нужно собрать шаблон стропильных ног с правильным углом, который очень поможет при дальнейшем возведении системы. Подготовьте всю стропильную систему на земле. Далее установите 2 крайние стропильные ноги и закрепите их. Натяните между ними веревку, которая станет ориентиром для установки всей конструкции. После возведения стропильной системы можно переходить к установке обрешетки.

Ондулин крепится к обрешетке из деревянных реек размером 20х50 мм с шагом, рекомендуемым фирмой-производителем кровельного материала. Учитывая то, что мансарда будет утепляться минеральной ватой, нужно качественно укрепить гидроизолирующий материал. Неважно, какой из них будет выбран, главное – это надежность материала. На этом этапе желательно установить мансардные окна. После того как вся конструкция будет готова останется настелить пол, выполнить внутреннюю и наружную обшивку бани и вставить двери.

Проекты каркасных бань с мансардой своими руками

Проектирование и постройка бань с террасой и мансардой по каркасной технологии. Лучшие проекты каркасных бань с мансардой.

Проекты каркасных бань

Каркасная технология строительства применяется не только при возведении жилых домов – бани, гаражи, сараи и другие хозяйственные постройки, в строительстве которых используются каркасные элементы, все больше завоевывают благосклонность индивидуальных застройщиков по понятным причинам. Даже проекты каркасных бань – это теплые и долговечные постройки, а скорость их возведения такова, что париться в новой бане можно будет уже через 2-3 недели после начала строительства. И, конечно, дешевизна материалов и рабочего процесса не оставляет равнодушным никого при планировании объектов недвижимости на участке.

Типовые проекты каркасной бани

Примеры индивидуальных проектов каркасных бань

Ниже вы видите индивидуальный проект каркасной бани 6х4 метров, на котором видно, что, кроме парилки площадью 7,65 м 2 , в строении есть просторная комната для отдыха, компактный санузел и тамбур с крыльцом. Каркас бани стоит на ленточном мелкозаглубленном основании (МЗЛФ) глубиной 0,7 м, фундамент имеет продолжение в виде цоколя высотой 0,4 м, полная высота МЗЛФ – 1,1 м, слой щебня или гравия под подошвой фундамента – 0,2 м. Тамбур не позволяет холодным воздушным массам проникать внутрь при открывании дверей.

Простой проект каркасной бани размером 4 х 6 метров

Общая площадь бани — 24 м 2 , площадь и размеры помещений:

  1. Помещение для отдыха — 12 м 2 ;
  2. Парилкой на 7,65 м 2 ;
  3. Санузел 4,35 м 2

Из каких стройматериалов собирается каркас бани:

  1. Вертикальные стойки, верхний и нижний обвязочный пояс — доска 100 х 50 мм;
  2. Балки чернового пола — доска 150 — 50 мм;
  3. Стропила — доска 150 — 50 мм.

Этот проект каркасной бани предусматривает каменку, установленную и протапливаемую в парилке, и такое тесное расположение обусловлено исключительно размерами бани. Параллельный вариант расположения печки – тоже в парилке, но с удлиненной топочной камерой, что позволит закладывать дрова из помещения для отдыха. Такое решение позволит отапливать не только парилку, но и комнату отдыха.

Проект бани с мансардой

Типовые проектные решения для каркасных бань вряд ли будут предлагать такой вариант — проект каркасной бани с мансардой. Это – сугубо частное решение, обусловленное маленькими размерами земельного участка и желанием разместить на нем как можно больше полезных площадей. Нижний этаж бани имеет стандартный набор помещений: комнату для отдыха, парилку, террасу, мойку и предбанник (на чертеже проекта — прихожая). И, конечно, винтовую лестницу на мансардный этаж.

Каркасная баня с мансардой

Такая каркасная баня 6х4 также довольно тесная, но мансарда расширяет ее возможности. Кроме того, стандартный размер строения позволяет использовать стандартные пиломатериалы длиной 300 или 600 см, что минимизирует количество отходов. Баню можно ставить на столбчатый, ленточный или свайный фундамент, так как ее масса незначительна в силу каркасного варианта рамы.

Проект является более функциональным, так как после парилки можно не только отдохнуть в отдельном помещении, но и просто принять душ в моечной. Парилка связана с моечным помещением отдельной дверью, поэтому в душевой будет довольно высокая температура и влажность. Кроме того, в моечной можно обустроить пару лежанок, что еще больше повысит комфортность отдыха после парной.

Общая площадь этого проекта вместе с мансардой — 42 м 2 . Размеры и площадь помещений:

Проект бани с террасой

Типовые проекты каркасных бань с террасой чаще всего просто делят общую площадь пополам, оставляя мало места под функциональные помещения. Поэтому индивидуальное проектирование в этом случае предпочтительнее, и одно из решений показано ниже. Баня довольно просторная (114 м 2), так как при размерах 6 х 4 террасу устроить очень сложно.

Подобные проекты бань каркасного типа стараются оснастить более широкими возможностями, так как сделать это позволяет дополнительная площадь. Так, чертежи этого проекта отображают наличие бассейна, совмещенного с парилкой, и коридора, а также сауны и отдельного топочного помещения, гостиной, и, естественно, просторной террасы, на которую приятно выйти после парилки.

Баня с террасой

Так как топочное отделение отгорожено от остальных помещений, в нем можно устроить не просто каменку, а оборудовать небольшую систему отопления, которая будет охватывать те помещения, которые не обогреваются от парилки. Так как таких помещений много, отопление лишним не будет, тем более – для зимней террасы. Согласно схемы этого проекта, терраса как раз предназначена для зимней эксплуатации, поэтому она отделена прихожей и коридором, которые также необходимо подключить к отопительной системе.

Даже каркасные бани с террасой легко возводятся своими силами, без привлечения спецтехники и дополнительных рабочих рук.

Общая площадь бани, построенной по проекту выше — 114 м 2 . Площадь и размеры помещений:

  1. Сауна — 11,74 м 2 ;
  2. Душевое помещение – 10,45 м 2 ;
  3. Парилка с бассейном – 8,22 м 2 ;
  4. Терраса – 33,83 м 2 ;
  5. Прихожая (предбанник) – 3,33 м 2 ;
  6. Коридор – 5,29 м 2 ;
  7. Топочное помещение – 4,72 м 2 ;
  8. Санузел – 4,72 м 2 ;
  9. Гостиная (комната для отдыха) – 18,88 м 2 .
  1. Обвязка – брус 100 х 150 мм;
  2. Перекрытие потолка — доска 150 х 40 мм;
  3. Стропильная система — доска 100 х 50 мм;

Маленькая баня с террасой

Размеры этой мини-бани — 4 х 4 м, размеры террасы – 4 х 1,5 м. Для семьи из 3-4 человек это – вполне приемлемые габариты. Функциональность бани от размеров не страдает – есть мойка, парилка на два человека, комната для отдыха, и остается достаточно места для веранды или террасы, во влажных помещениях оборудованы окна с форточками (одно – в парилке, одно – в моечном помещении).

Парилка идеально подходит для одного человека, так как лежачий полок – только один, на втором можно только сидеть, что в понятии русской бани является не совсем полноценным отдыхом. Размеры моечной некритичны, так как в ней всегда будет находиться только один человек. Поэтому площадь моечного помещения принесена в жертву размерам террасы и комнаты отдыха.

Баня размером 4 х 4 м с террасой размером 4 х 1,5 м

Площадь всех помещений:

  1. Обвязочный брус – 100 х 150 мм;
  2. Черновой пол — брус 150 х 100 мм;
  3. Перекрытие потолка бани – доска 150 х 40 мм;
  4. Стропила – доска обрезная сечением 100 х 50 мм;
  5. Материал для кровли — профнастил, листовой оцинкованный металл, металлочерепица, шифер, ондулин.

Все каркасные бани проекты которых представлены здесь, рассчитаны на самостоятельное строительство с минимальными трудовыми и финансовыми затратами. Например, план бани, представленный ниже, упрощен до минимума, и этим привлекает застройщиков, желающих иметь баню на маленьком участке. Но даже такое небольшое строение можно оборудовать пристройкой – террасой размером.2 х 5,4 м, по длине короткой стороны бани.

Баня с минимальным функционалом

  1. Общая площадь бани — 22,2 м 2 ;
  2. Парилка – 5,0 м 2 ;
  3. Площадь комнаты для отдыха — 11,3 м 2 ;
  4. Моечное помещение — 5,9 м 2 ;
  5. Терраса — 10,8 м 2 .

Достоинства строительства бань на каркасной основе

Каркасное проектирование включает в себя брусовую раму, обшитую отделочными пиломатериалами изнутри и снаружи. Все свободное пространство внутри каркаса забивается слоями паро- и теплоизоляции. Такая форма строительства идеально подходит для частных застройщиков, потому что автоматически попадает в разряд малобюджетных. Кроме того, строительство можно еще удешевить, если использовать не промышленные материалы для теплоизоляции, а народные приемы утепления стружкой, опилками, и т.д.

Из-за маленького веса строения появляются дополнительные преимущества, как-то: фундамент, на котором будет стоять каркасная баня проекты которой описаны выше, можно строить облегченным – незаглубленным или мелкозаглубленным, свайным или столбчатым, что совсем дешево по сравнению с фундаментами других типов и мощностей. Конечно, если застройщик хочет перестраховаться, то баня прекрасно будет эксплуатироваться и на плитном, и на ленточном монолитном основании, но стоимость проекта возрастет намного.

Схема стены каркасной бани

При строительстве небольшой каркасной бани понадобятся вполне стандартные инструменты: пила или ножовка по дереву (можно заменить болгаркой), молоток, саморезы по дереву или гвозди, шуруповерт или мощные отвертки, отвес и строительный уровень. При возможности механизировать строительный процесс конечный результат только приблизится. Основное преимущество каркасного строительства – это работа для одного человека, а это – экономия семейного бюджета.

Высокая пожароопасность — главный недостаток каркасной бани, который частично минимизируется пропиткой древесины антипиреновыми растворами. Из-за повышенной пожароопасности электропроводку необходимо прокладывать в самозатухающем гофрированном шланге, что сделает смету несколько больше.

Скелет каркасной бани

Отрицательное влияние на постройку оказывает и постоянно высокая влажность в помещениях, поэтому, кроме антипиренов, древесину пропитывают и антисептиками, отсекающими возможность появления плесени и других грибковых заболеваний. В дополнение в антисептической защите в пространстве каркаса укладываются слои паро-и гидроизоляции.

Проекты каркасных бань, чертежи, схемы видео

Каркасная технология строительства применяется не только при возведении жилых домов – бани, гаражи, сараи и другие хозяйственные постройки, в строительстве которых используются каркасные элементы, все больше завоевывают благосклонность индивидуальных застройщиков по понятным причинам. Даже проекты каркасных бань – это теплые и долговечные постройки, а скорость их возведения такова, что париться в новой бане можно будет уже через 2-3 недели после начала строительства.

Возведение каркасной бани с мансардой, сроки и этапы

Все мы любим проводить летние уикенды на природе. Одни просто выезжают за город к водоему, другие – едут на дачу. Но что за отдых на даче без баньки, шашлычка? Тем, кто приобрел дачный участок недавно и еще не решил, какое строение там будет находиться, мы предлагаем оптимальный вариант – каркасная баня с мансардой. Преимущество подобного строения на небольших дачных участках заключается в следующем:

  1. Возводя баню с мансардным этажом, вы получаете строение «2 в 1», где можно и попариться и переночевать.
  2. Если в дальнейшем планируется строительство большого дома, то такая баня будет служить домиком для гостей.
  3. На время строительства добротного загородного коттеджа вам не придется решать вопросы с времянкой (бытовкой).
  4. Если участок небольшой и капитального строительства вы на нем не планируете, баня с мансардой – идеальный вариант для экономии пространства под грядки и зону отдыха, ведь вам не придется выкраивать место для двух отдельно стоящих построек.

Каркасная баня 6х6 с мансардой

Плюсы каркасной технологии:

  • экономичность, как в процессе возведения, так и при эксплуатации
  • легко и быстро монтировать своими руками
  • каркасная баня не требует усадки
  • можно строить в любое время года
  • широкий выбор отделочных материалов

Внешний вид и планировка каркасной бани практически ничем не отличаются от бани из бруса (бревна). Проекты каркасных строений также включают тамбур, моечное помещение, парилку и санузел, а на мансарде, как правило, размещается комната для отдыха, которую вы можете использовать по своему усмотрению. Однако есть между ними и различия, выгодно выделяющие каркасные проекты на фоне их бревенчатых аналогов:

  • каркасная баня обходится намного дешевле, чем точно такая же, но из бревен или бруса (еще больше можно сэкономить, если делать все своими руками)
  • в отличие от сруба, который с течением времени растрескивается под воздействием внешних факторов, обшивка каркасной бани, выполненная из блок-хауса, сохраняет первоначальный внешний вид
  • на возведение каркасной бани требуется гораздо меньше времени
  • в парилке каркасный проект предусматривает обивку осиновой вагонкой, которая превосходно переносит любые температуры и создает полезный микроклимат
  • для теплоизоляции используются негорючие материалы, что позволяет каркасным баням отлично удерживать тепло

Каркасная баня с мансардой и небольшой верандой

С чего начать

Начинается все с проекта, который можно купить, заказать у архитектора или создать самостоятельно, в подробностях расписав, как все соорудить своими руками – выбор за вами. Обычно проекты любых строений содержат следующие основные пункты:

  • общая площадь
  • детальное расположение помещений
  • тип перекрытий
  • коммуникации
  • строительные материалы

Примерный проект каркасной бани с мансардой

Приступаем к строительству

Если позволяет площадь участка, то самым оптимальным будет проект 6х6 м. – в нем как нельзя лучше разместятся все необходимые помещения, к тому же вышеупомянутые габариты позволят сделать их довольно просторными и комфортными. Место под строительство, по возможности выбирайте ровное, а если такого не нашлось, то постарайтесь по максимуму выровнять имеющуюся территорию. Когда готов проект, можно начинать строительство бани по каркасной технологии. Далее вы можете ознакомиться с одним из множества проектов бани своими руками.

Для каркасной конструкции вполне подойдет ленточный фундамент:

  • удаляем плодородный слой грунта
  • выкапываем траншею и закладываем в нее подушку из песка, щебня и гравия (можно использовать ПГС)
  • заливаем все расплавленным битумом и закладываем бетон в предварительно установленную опалубку из досок

Баня на свайном фундаменте

Перед тем, как строить каркас

  1. Как только фундамент застынет, укладываем на него слой рубероида, который будет служить гидроизоляцией, и делаем нижнюю обвязку конструкции. Для этого используем брус 150х100 или 150х150 мм.
  2. Стыки соединяем гвоздями.
  3. На обвязку устанавливаем сделанные из досок 150х50 мм лаги.
  4. Обрабатываем обвязку и лаги антисептиком в соответствии с инструкцией и оставляем до полного высыхания.

Из досок 150х50 мм изготавливаем стойки каркаса и детали стропильной системы (все делается в соответствии с проектом).

Каркас для бани

Возводим стены

  • в углах устанавливаем по две стойки, а между ними – по несколько промежуточных
  • монтируем обшивку (в нашем случае это плиты ОСП) – крепим плиты к каркасу саморезами (использование шуруповерта при производстве работ своими руками значительно сэкономит время и силы)
  • не забываем периодически контролировать положение листов строительным уровнем
  • одновременно с монтажом плит устанавливаем последующие стойки, к которым также будет крепиться обшивка

Так, монтируя стойки и крепя к ним листы ОСП, мы и проводим монтаж всей нашей каркасной конструкции (не забываем о дверных и оконных проемах).

Монтируем крышу

  1. Согласно проекту собираем стропильную конструкцию на земле;
  2. Готовую конструкцию поднимаем и крепим к каркасным стойкам.
  3. Чтобы работы было производить удобно, крепим на балки временное перекрытие. Наносим разметку для крепления обшивки для фронтона постройки.

Не забывайте, что вся древесина, которую используем для строительства, должна быть хорошо высушена и обработана огнебиозащитой. Это необходимо, чтобы дом не был съеден жучками, что особенно актуально в домах, расположенных в непосредственной близости к лесу.

  • между контрбрусом и стропилами укладываем слой специальной пленки для обустройства вентиляции
  • обрешетку кровли крепим непосредственно на стропила, затем монтируем кровлю
  • когда монтаж кровельного материала завершен, крепим к фронтонам постройки листы ОСП

Внутренняя и наружная отделка

  1. Вставляем в проемы окна и двери и приступаем к внутренней отделке.
  2. Для обустройства потолка можно использовать те же плиты ОСП – их крепим к балкам снизу.
  3. Утепляем потолок и стены слоем утеплителя, в стены парилки помимо утеплителя прокладываем слой «экранной» фольги. Поверх утеплителя монтируется пергамин.

Для обустройства пола используем доски, оставшиеся от временного перекрытия при установке кровли (снимаем доски с балок и прибиваем гвоздями к лагам).

Обычно парилки в банях оборудуются печью-каменкой, а котлы для нагрева воды устанавливают в предбаннике возле общей стены с парилкой (стена между парилкой и комнатой отдыха должна быть кирпичная – это требуется нормами пожарной безопасности). Можно использовать обычный строительный кирпич.

Отделка для каркасной бани

В принципе наружную отделку можно производить одновременно с внутренней. Такой подход значительно сэкономит ваши силы и время. Каркасы внутренних перегородок можно изготавливать уже во время строительства и сразу же прикреплять к ним материалы финальной отделки (это может быть или блок-хаус, или вагонка).

Что же касается внутренней отделки, то тут все зависит от назначения помещения. Так, для комнаты отдыха можно использовать блок-хаус, а для прочих помещений – деревянную вагонку. Выход на мансарду можно обустроить в предбаннике, сделав в потолке люк и установив лестницу.

Внутренняя отделка блок хаусом под брус

Потолок в парилке нужно дополнительно утеплять и оббивать вагонкой. Если вы решили составлять проект и строить баню своими руками следует учесть, что дополнительное утепление потолка парилки значительно снижает высоту потолка. По нормам высота потолка не должна быть меньше 2,1 м.

Сроки монтажа и всех работ

У бригады из трех строителей на возведение каркасной бани обычно уходит десять дней. Если у вас есть помощники и вы решили все сделать своими руками, не прибегая к помощи наемных работников, то вам поможет вот такой примерный план:

  • закладка и обустройство фундамента – 3 дня;
  • монтаж обвязки и лаг – 3 дня;
  • возведение стропильной системы – 2 дня;
  • установка дверей, окон, монтаж кровельных материалов и работы по внутренней и внешней отделке – 2 дня.

Примечание: не стоит стремиться в точности соблюдать приведенные в плане сроки. Главное – внимание и аккуратность – только в этом случае вы получите хороший результат, а баня, построенная своими руками, станет предметом гордости для вас, вашей семьи.

Каркасная баня с мансардой своими руками

Каркасная баня с мансардой – один из самых распространенный объектов для загородного строительства. Строим баню с мансардой от фундамента до крыши.

Фоторамки и фоторамки

  • 10»x11,5»

    Уточнить по размеру: 10»x11,5»

    (1)

  • 10″x10″

    Уточнить по размеру: 10 «x10»

    (2)

  • 10″x13″

    Уточнить по размеру: 10 «x13»

    (1)

  • 11»x13»

    Уточнить по размеру: 11»x13»

    (1)

  • 11″-13″

    Уточнить по размеру: 11″-13″

    (1)

  • 11″x14″

    Уточнить по размеру: 11 «x 14»

    (64)

  • 11″x17″

    Уточнить по размеру: 11 «x 17»

    (6)

  • 12»x20»

    Уточнить по размеру: 12»x20»

    (1)

  • 12»x24»

    Уточнить по размеру: 12»x24»

    (1)

  • 12″x12″

    Уточнить по размеру: 12 «x 12»

    (20)

  • 12″x16″

    Уточнить по размеру: 12 «x 16»

    (2)

  • 12″x18″

    Уточнить по размеру: 12 «x 18»

    (1)

  • 12″x18″

    Уточнить по размеру: 12 «x 18»

    (3)

  • 13″-19″

    Уточнить по размеру: 13″-19″

    (4)

  • 14″x16″

    Уточнить по размеру: 14 «x 16»

    (1)

  • 14″x17″

    Уточнить по размеру: 14 «x 17»

    (2)

  • 14″x18″

    Уточнить по размеру: 14 «x 18»

    (2)

  • 16»х1. 5 дюймов

    Уточнить по размеру: 16»x1,5»

    (1)

  • 16»x24»

    Уточнить по размеру: 16»x24»

    (1)

  • 16″x20″

    Уточнить по размеру: 16 «x20»

    (25)

  • 18″x18″

    Уточнить по размеру: 18 «x 18»

    (2)

  • 18″x24″

    Уточнить по размеру: 18 «x 24»

    (10)

  • 2»x3»

    Уточнить по размеру: 2»x3»

    (1)

  • 20»x24»

    Уточнить по размеру: 20»x24»

    (1)

  • 20»x25»

    Уточнить по размеру: 20»x25»

    (2)

  • 20»x28»

    Уточнить по размеру: 20»x28»

    (4)

  • 20″x30″

    Уточнить по размеру: 20 x 30 дюймов

    (5)

  • 22. 38»x34»

    Уточнить по размеру: 22,38 »x 34»

    (2)

  • 22»x28»

    Уточнить по размеру: 22»x28»

    (1)

  • 24»x32»

    Уточнить по размеру: 24»x32»

    (1)

  • 24″x36″

    Уточнить по размеру: 24 «x 36»

    (7)

  • 25»x30»

    Уточнить по размеру: 25»x30»

    (2)

  • 27»x40»

    Уточнить по размеру: 27»x40»

    (1)

  • Уточнить по размеру: 4»

    (1)

  • 4»x4»

    Уточнить по размеру: 4»x4»

    (6)

  • 4″х6″

    Уточнить по размеру: 4 «x 6»

    (56)

  • 5»x5»

    Уточнить по размеру: 5»x5»

    (4)

  • 5″x5″

    Уточнить по размеру: 5 «x5»

    (3)

  • 5″x7″

    Уточнить по размеру: 5 «x7»

    (76)

  • 6″х8″

    Уточнить по размеру: 6 «x8»

    (7)

  • 7″x9″

    Уточнить по размеру: 7 «x9»

    (1)

  • 8. 5″x11″

    Уточнить по размеру: 8,5 «x 11»

    (5)

  • 8»x16»

    Уточнить по размеру: 8»x16»

    (2)

  • 8»x20»

    Уточнить по размеру: 8»x20»

    (1)

  • 8»x8»

    Уточнить по размеру: 8»x8»

    (5)

  • 8″х10″

    Уточнить по размеру: 8 «x10»

    (73)

  • 8″х8″

    Уточнить по размеру: 8 «x8»

    (1)

  • 9»x11»

    Уточнить по размеру: 9»x11»

    (1)

  • 9″х12″

    Уточнить по размеру: 9 «x12»

    (2)

  • Как укрепить настил для поддержки гидромассажной ванны

    Колоды бывают всех форм и размеров. От небольшой квадратной посадочной площадки за задней ползунок до обширного многоуровневого, многофункционального пространства, у них всех есть одна общая черта — приветственная ничья для джакузи. Однако гидромассажные ванны очень тяжелые, особенно когда они заполнены водой, и есть вероятность, что существующая палуба не сможет безопасно выдержать их без дополнительного усиления. К счастью, укрепить террасу при подготовке к джакузи — относительно простая задача. Вот несколько советов, которые помогут вам.

    Шаг 1. Сбор материалов
