Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

  • подготавливается котельное помещение;

  • размещается агрегат на объекте;

  • прокладываются трубные конструкции по помещению;

  • выполняется обвязка;

  • запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

  1. Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.

  2. Между котлом и стеной нормативно безопасное расстояние составляет от 0. 5 м.

  3. Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).

  4. Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

  1. сваркой и маской для нее;

  2. угловой шлифмашинкой, которая режет по металлу;

  3. комплектом разнокалиберных ключей;

  4. строительным уровнем и угольником;

  5. отверткой с комплектом различных насадок;

  6. сантиметром и карандашом;

  7. пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

  • запорные краны с подвижной деталью в форме шара, муфту;

  • соединители и отводы из стали;

  • трубы из металла;

  • герметизирующие средства для термозащиты;

  • сантехническую подмотку;

  • трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

  1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.

  2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.

  3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.

  4. Устанавливается трубная конструкция для вывода продуктов сгорания.

  5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.

  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.

  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.

  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.

  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.

  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.

  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,

  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,

  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

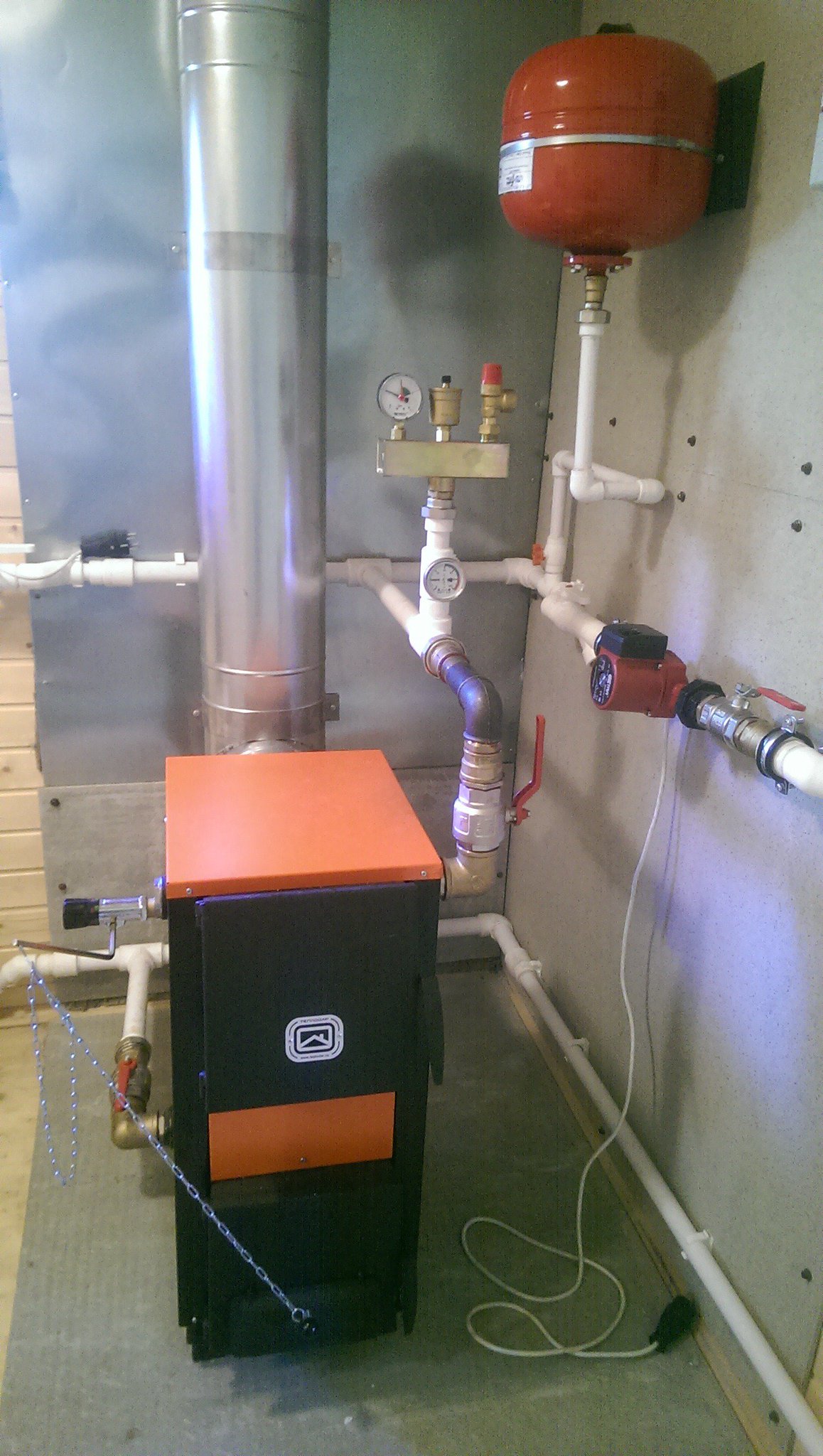

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

domkotlov.by

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей. Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) — отзывы Установка, монтаж пеллетного котла

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

Объект смонтированный в феврале 2021. От клиента поступил вопрос — войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение «ДОРОГО». Пришлось пересчитывать смету под «сварку». Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)



















Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

схема как сделать своими руками




Содержание

  1. Что такое обвязка, ее задачи и виды

  2. Обвязка по схеме с естественной циркуляцией

  3. Система отопления с принудительной циркуляцией

  4. Обвязка с использованием резервного котла

Введение

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.


Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.


Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.


Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:


  • с естественной циркуляцией;

  • с принудительной циркуляцией;

  • с использованием резервного источника отопления.


Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.



Вернуться к оглавлению

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.



Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.


Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.


Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.


Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.



Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.


Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.



Вернуться к оглавлению

Система отопления с принудительной циркуляцией



Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:


  • Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.

  • При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.


К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.


Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:


  • В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.

  • При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.

  • Позволяет использовать устройства большей мощности.

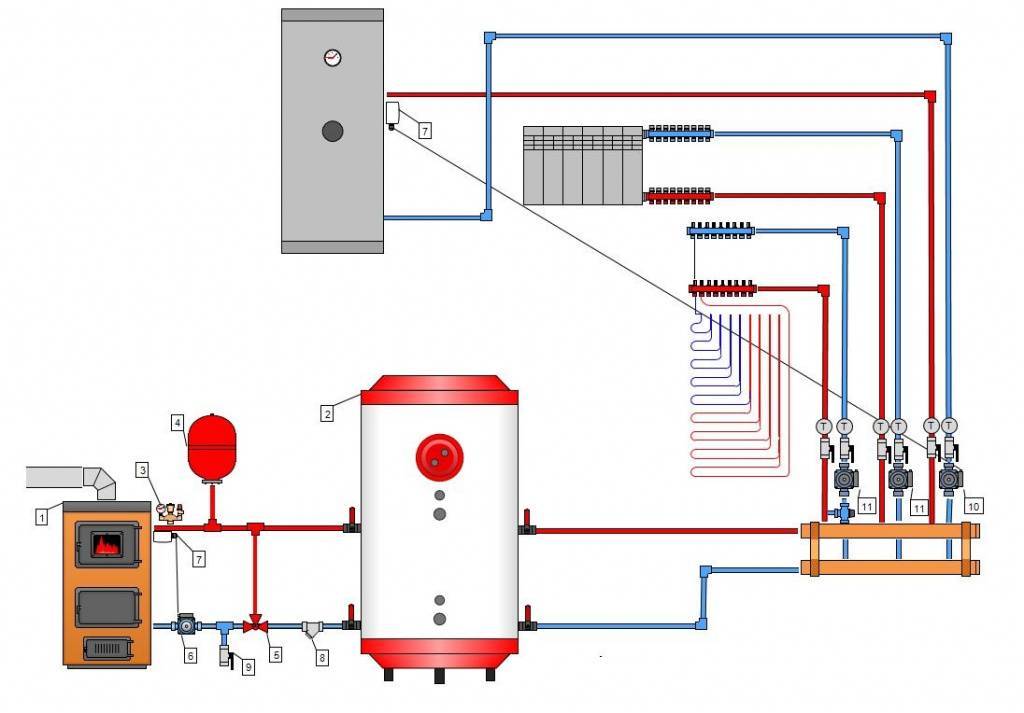

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:



Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.


Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.



Вернуться к оглавлению

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.


На рисунке ниже представлена обвязка, содержащая основной и резервный котел:



Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.


Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.





Вернуться к оглавлению


Заключение

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Твердотопливный котел своими руками – необходимые чертежи

[adsense-vverh]

Содержание:

  1. Наиболее приемлемые случаи работы
  2. Некоторые замечания по выбору материалов
  3. Делаем устройство самостоятельно
  4. Детали создания теплообменника
  5. Выполняем подключение разумно

Отопительный котел на твердом топливе станет удобным выходом там, где нужно создать действительно эффективную систему обогрева при условии присутствия других видов энергоносителей. Однако, перед желающими организовать свой быт часто встают несколько трудностей, ограничивающих возможность покупки готового инженерного решения.

В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и выполнить монтаж батарей отопления. Хотя на это уйдет время и некоторое количество денежных средств, полученное решение будет идеально не только в плане отопления дома, но и в отношении оптимального расположения.

Наиболее приемлемые случаи работы

Создавать твердотопливный котел отопленияя своими руками – идеальный способ организации тепла в помещении для тех, кто не имеет возможности вносить изменения в архитектуру здания, устраивать отдельную котельную и так далее. Также это станет удобным выходом для тех, кто желает убрать старую дровяную печь. Место можно использовать с пользой.

К поиску чертежей твердотопливного котла для работы своими руками прибегают те, кто физически не может обеспечить необходимые условия для тех готовых решений, которые предлагаются к продаже. К примеру, агрегаты промышленного исполнения достаточно требовательны:

  • есть критерии по давлению в системе циркуляции;
  • необходимо обеспечить тягу, для чего сооружается дымоход с четкими условиями к конструкции;
  • часто мощность избыточна, поэтому за котлом необходим постоянный надзор;
  • иногда эффективность агрегата серийного исполнения зависит от того, что входит в его обвязку.


Созданный своими руками твердотопливный отопительный котел обладает рядом преимуществ, которые для некоторых могут оказаться решающими:

  • возможно размещение на месте старой печи, с использованием готового дымохода;
  • сборка и подключение ничем не ограничиваются, можно использовать существующие структуры;
  • оптимально подбирается мощность под размер отапливаемого помещения;
  • структура отопления может быть сформирована на любом принципе циркуляции – гравитационной или принудительной;
  • форма устройства ничем не ограничена, котел может быть идеально размещен в свободном пространстве;
  • конструкционное решение может быть создано с учетом используемого топлива – дрова, уголь;
  • устройство создается, учитывая желательный режим работы – варьируется размер топки, объем и площадь теплообменника.

Как таковая, схема твердотопливных котлов для выполнения своими руками не существует. Есть ряд принципов построения и рекомендации по конструкционным решениям отдельных узлов. Остальное – ничем не ограниченная свобода творчества, а также расчет, базирующийся на характеристиках системы отопления и площади помещений.

Некоторые замечания по выбору материалов

Чтобы коэффициент полезного действия котла на твердом топливе, особенно самодельного, был выше, следует соблюдать несколько рекомендаций, относящихся к материалам конструкции. Следование простым правилам увеличит общий срок службы изделия.

  1. Чтобы обеспечить качественное сгорание топлива, стенки топки должны быть сделаны из материала с как можно меньшей теплопроводностью. Идеален кирпич, а в случае создания стенок из стали, лучше всего использовать схему с прокладкой теплоизолятора (бетон, песок) между двух стенок корпуса.
  2. Сталь, используемая при конструировании узлов котла, должна иметь толщину минимум 4 мм.
  3. Дымоход из металла, в зависимости от побочного применения, имеет требования к толщине стенок. Если он используется только для отвода продуктов сгорания, сталь должна быть как можно толще. Это замедлит прогорание. Если же применяется «титан» как накопитель воды для горячего водоснабжения, дымоход делается из листового металла 4 мм. В этом случае, для обеспечения надлежащей тяги, нужно наращивать длину вертикального участка.
  4. Конструкция котла должна предусматривать два регулятора режима работы. Задвижка дымохода обеспечивает баланс тяги и напрямую влияет на скорость сгорания топлива. Нижняя дверца котла, как источник подачи свежего воздуха, отвечает за качество «топливной смеси» в камере сгорания, которая состоит из кислорода и топочного газа.

Это краткий список рекомендаций, который позволяет примерно рассчитать конструкцию. Можно перейти непосредственно к технологии изготовления твердотопливного котла.

Делаем устройство самостоятельно

Чтобы определить план работ, нужно учитывать, что оптимальная схема твердотопливного котла, который будет работать в том числе, как источник горячей воды должна включать в себя три основных элемента:

  • нагревательный блок, состоящий из топки, зоны накопления золы и дымохода;
  • тепловой аккумулятор, который служит для поддержания режима циркуляции, стабилизирует температуру жидкости в системе, позволяя достаточно неравномерный режим работы котла;
  • накопитель горячей воды – «титан», откуда будет браться жидкость для бытовых и гигиенических нужд.

Особых требований к конфигурации всех систем не существует. Приблизительные цифры можно определить так.

  1. Итоговую мощность котла можно рассчитать по нормативным документам. Цифра очень приблизительная, основана на объеме топки, но не учитывает характер тяги и отклонения в теплоотдаче топлива.
  2. Емкость теплоаккумулятора можно выбрать, исходя из рекомендаций по формированию обвязки твердотопливных котлов промышленного исполнения.
  3. Титан рассчитывается по приблизительной потребности в горячей воде. Для него обязательно условие присутствия системы безопасности в виде клапанов для стравливания давления.

Идеальный материал для создания корпуса – кирпич. Но многие предпочитают делать конструкцию из металла. Способ проще, требует меньшего набора навыков, поэтому будем рассматривать именно его, поскольку основная часть, касающаяся теплообменника, не изменится.

Для работы понадобятся:

  • сталь листовая, толщиной 5 мм и больше;
  • металлический уголок;
  • решетка колосников, можно купить готовую, нужного размера или сварить ее самостоятельно;
  • дверцы топки и накопителя золы;
  • заслонка дымохода;
  • нержавеющая сталь листовая – нужна для создания теплоаккумулятора и накопителя горячей воды;
  • песок речной или просеянный строительный;
  • сварочный аппарат, желательно с низкой мощностью;
  • болгарка;
  • дрель, сверла по металлу;
  • рулетка, шило, угольник, спиртовой строительный уровень.

Металл можно приобрести на специализированных базах, торгующих металлопрокатом. Многие из них предоставляют услуги резки, поэтому полезно заранее рассчитать конструкцию, чтобы приобретать почти готовые детали.

Так как конструкция из металла довольно тяжелая, сборку лучше осуществлять непосредственно там, где будет расположен агрегат. В итоге, после проведения всех работ по сварке, получится блок, который представлен на фото твердотопливного котла, он, кстати, также сделан своими руками.

Детали создания теплообменника

Существует две базовые конструкции, представленные на схемах ниже:

Принцип работы совершенно одинаковый. Разница в материалах, из которых изготовлены узлы. Блок из труб требует большей квалификации, точности отрезки, а также проведения достаточно сложных сварочных работ. Схема с плоскими накопителями легче в изготовлении, но повышает требования к самому нагревательному блоку. Для достижения оптимальных условий в камере сгорания, потребуется очень хорошая тяга, достаточное количество топлива до достижения рабочего режима.

Монтаж теплообменника в камере сгорания производится при соблюдении простого условия – расстояние до стенок корпуса должно составлять не менее 10 мм. Зная параметры корпуса, который уже изготовлен, можно максимально точно просчитать параметры конструкции обменника.

Подвод труб обратки и подачи системы отопления ничем не лимитирован. Иногда ввод обратки производится спереди котла, там же делается и сливной отвод для ликвидации воды в случае проведения ремонтных работ или тогда, когда помещение оставляется на зиму без отопления. На видео про отопительный котел, который делается своими руками показано, как создать теплообменник и осуществить его монтаж внутри корпуса.

В зависимости от тяги и конфигурации, можно варьировать конструкцию теплообменника. Он может быть следующих типов:

  • с горизонтальным или вертикальным расположением труб;
  • плоскостенный, вытянутый по вертикали или горизонтали;
  • так называемый «шахтный», когда ось конструкции расположена под углом. Такой теплообменник применяется редко, для него требуется специфическая конструкция топки, переходящей в наклонный дымоход.
Выполняем подключение разумно

[adsense-vstat]
Собранный своими руками твердотопливный отопительный котел подсоединяется к системе отопления совершенно обычными способами, с применением стандартных правил обвязки. Чаще всего используется гравитационная циркуляция, поэтому можно следовать простым правилам организации системы:

  • котел располагается как можно ниже относительно радиаторов отопления;
  • для регистров используются трубы большого диаметра;
  • трубопроводы должны располагаться под легким уклоном;
  • расширительный бачок обязателен, располагается в самой верхней точке системы;
  • обязательна возможность сброса давления, слива и добавления теплоносителя в систему;
  • количество уголков, поворотных зон трубопроводов должно быть минимальным.

Также можно применять любые обвязки, использующие насосы принудительной циркуляции. Однако, такие схемы потребуют наличия постоянного энергопитания, что может быть недостижимо. Поэтому для твердотопливного котла, сделанного самостоятельно, идеальной будет обвязка, основанная на модели гравитационной циркуляции. У нее в контур обратки включен насос принудительной циркуляции с возможностью автоматического переключения на прямой трубопровод при отсутствии напряжения. Такая система будет уверенно работать во всех случаях.
Вверх


Естественно, такая работа потребует довольно много времени, рекомендуется привлекать специалистов для сварки теплоаккумулятора и теплообменника. Однако, можно получить оптимальный результат. Котел идеально подойдет к месту, будут соблюдены все требования по мощности, что может быть очень удобно в отдельных случаях.

Дровяной котел отопления своими руками

Котел – это устройство, которое включает в себя закрытый сосуд, где вода, пар или иной теплоноситель нагреваются до заданной температуры. Они служат для обеспечения теплом и горячей водой жилых и служебных помещений.

Хоть сейчас более популярны газовые и электрические котлы, в связи с глобальной газификацией и электрификацией страны, тем не менее, в селах и деревнях, а также там, где нет возможности подключиться к электричеству или газу, используют твердотопливные устройства. Они могут быть дровяными, торфяными, угольными, пеллетными, в зависимости от того, какое топливо используется. (См. также: Котлы длительного горения своими руками)

Дровяной котел отопления: недостатки и преимущества

Дровяной котел отопления – разновидность твердотопливных колов, в котором энергия на нагревания сосуда с теплоносителем получается в результате сгорания дров. Дровяной котел выполняется, как правило, из чугуна или стали. Подача топлива осуществляется в ручном режиме, если речь идет о бытовых котлах. В промышленных устройствах предусмотрена автоматическая подача дров.

Дровяные котлы имеют как ряд недостатков, так и преимущества. К недостаткам можно отнести то, что они требуют постоянной очистки от золы, которая является продуктом сгорания топлива. Также не стоит забывать про непродолжительное время горения на одной загрузке. Это обуславливает то, что дровяные котлы для дома требуют постоянной подзагрузки топлива и контроля со стороны оператора, что не очень удобно. Ну и, конечно же, требуется постоянно переносить топливо со склада к котлу.

Из преимуществ стоит выделить независимость такой системы: котел не требует подключения ни к электрической промышленной сети, ни к газовой системе. Стоимость дров относительно не высокая, что делает его использование экономным. Можно использовать несколько видов топлива: уголь, дрова и торф. И самое главное – такие котлы весьма доступны. В магазинах они стоят не очень дорого. (См. также: Как выбрать твердотопливный котёл отопления)

Устройство дровяного котла

Дровяной котел должен быть сделан из термостойкого материала, способного выдержать длительное воздействие высоких температур, ведь его работа может длиться не один час, а то и день. Состоит котел из камеры горения, зольной камеры, труб вывода теплого воздуха наружу (дымоход), которые проходят через емкость с водой или паром и непосредственно осуществляют нагревание теплоносителя. Камера горения находится над зольной камерой и отделена от нее колосниковыми решетками. Зольная камера и камера горения закрываются специальными дверками или заслонами.

Делаем котел своими руками

Для создания котла потребуется болгарка, сварочный аппарат и навыки в их использовании, чтобы обеспечить безопасность при работе с ними.

Для того чтобы сделать дровяной котел своими руками необходимо сварить его корпус из нескольких деталей или же найти подходящую металлическую емкость, в которой можно будет сделать дверцы для камеры горения и зольной камеры и установить колосниковую решетку. Очень часто в качестве главной детали используется старый котел «Титан», который имеет форму продолговатого цилиндра. В данном случае переделывается камера сгорания, которая должна обеспечить полное сгорание топлива и наиболее оптимальную загрузку сырья. Это необходимо для того, чтобы ночью не было нужды вставать и докидывать дрова. Некоторые также переделывают газовые котлы в твердотопливные, что зачастую малоэффективно. Конечно, самым лучшим способом получить качественный твердотопливный котел является самостоятельное его проектирование и создание с нуля. (См. также: Водонагреватель для бассейна своими руками)

Необходимо запастись терпением для проведения всех необходимых расчетных операций при проектировании дровяного котла. В ходе составления проекта необходимо определиться с количеством воды, необходимым для правильной и эффективной работы, обеспечивающий температурный комфорт в помещении. При этом берется во внимание средняя зимняя температура в регионе, материал, из которого сделаны стены дома, степень его термозащиты, а также объем пространства внутри дома.

Исходя из того, что мы выбрали в качестве основного топлива дрова, учитываем его теплоотдачу и, рассчитав объем воды, определяем, какое количество сырья необходимо будет сжечь, чтобы добиться нужного эффекта. А дальше проще простого: дровяной котел отопления должен обладать камерой сгорания, соответствующей количеству одновременно загружаемого топлива для получения нужной температуры на выходе. Камера для золы делается размером в 1/3-1/4 от размера топочной.

Дровяной котел должен быть оборудован еще одной неотъемлемой частью: емкостью для теплоносителя. Чаще всего это вода. Есть два варианта размещения камеры горения по отношению к баку. Первый: когда бак расположен над камерой, где сгорают дрова, а через него проходят дымоходные трубы, которые и осуществляют теплообмен с теплоносителем системы. Второй: расположение камеры сгорания внутри бака с водой. Температура воды будет подниматься при воздействии на нее лучевой энергии, выделяющейся непосредственно в процессе горения, что гораздо эффективнее. При этом сталь, которая используется для создания котла, должна быть еще устойчивой к коррозии. (См. также: Печь долгого горения своими руками)

Есть также конструкция котла для твердого топлива, которая не предполагает наличие емкости с водой. В данном случае теплообмен происходит непосредственно с трубами системы отопления, что также довольно эффективно. На нагревание больших объемов воды не тратится много энергии. Правда, стоит отметить, что такая система довольно быстро остывает, если дрова полностью прогорают. В тоже время это весьма экономный дешевый вариант для бань, где нет необходимости длительного поддержания температуры.

Дровяной котел: используемые материалы

Немаловажно правильно подобрать материал, из которого будет сделан корпус камеры сгорания. Лучше всего использовать сталь листовую толщиной не менее 2 миллиметров. Постарайтесь найти жаропрочную сталь, которая уже была в использовании в схожих условиях или же купить новый материал, аналогичный по свойствам. Ведь котел должен служить не один сезон, а несколько лет или даже десятилетий. А этого можно добиться не только, проведя правильно все расчетные операции, но также верно выбрав расходные материалы. Одним из основных материалов для подобного котельного оборудования является чугун. И если срок службы изделий из стали составляет 15-20 лет, то чугунные могут эксплуатироваться на протяжении более чем 30 лет.

Дровяные котлы отопления: применение

Конечно, дрова менее эффективны, чем газ или мазут. Но при этом стоит учитывать их доступность и дешевизну. Они просто эксплуатируются и ремонтируются. На сегодняшний день дровяные котлы отопления покупают жители сельской местности, где нет проблем с сырьем, а также те, кто хочет построить себе баню. Большим спросом данное оборудование пользуется также у дачников.

Как заземлить котел своими руками

Многим людям, проживающим в частном доме, приходится выполнять монтаж системы отопления своими руками. И первое, что нужно сделать – правильно подобрать котел и выполнить его установку, сделать заземление. Следуя определенным рекомендациям, можно сделать в частном доме отличную систему отопления, которая позволит поддерживать комфортную температуру в жилье круглогодично, независимо от сезона.

Виды котлов отопления, используемые в частном доме

На выбор домовладельца представлены различные виды котлов:

  • электрического отопления, которые не требуют установки дымохода. Они максимально просты в управлении
  • газового отопления. Основное преимущество такого котла – его экономичность
  • устройства на твердом топливе, которые считаются наиболее простыми. Твердотопливный котел работает на угле, коксе, дровах

Независимо от того, какой котел выбран – газовый, электрический или твердотопливный, заземлять его нужно в любом случае.

Для чего нужно заземление котла в доме?

В прежние времена при возведении зданий заземление никто не делал, потому что особой необходимости в этом не было. Сегодня, когда в частном доме не обойтись без электрического или газового котла, используется множество энергоемкой техники, вопрос заземления стал более чем актуальным. Это обеспечит надежную работу устройств и их безопасность.

Заземление, которое получает твердотопливный или какой-либо другой котел, представляет собой определенную проводку, соединяющую систему отопления в частном доме с заземляющим устройством. Заземление котла позволит:

  • исключить вероятность поражения током человека, который прикоснулся к корпусу работающего устройства
  • обеспечить стабильное функционирование газового котла (как уже говорилось выше, это также может быть твердотопливный или электрический аппарат)
  • уменьшить электромагнитные излучения и количество помех в сети

По правилам безопасности, подключить газовый, электрический или твердотопливный котел можно только при наличии заземления. Для газового котла, который считается по схеме работы более сложным, чем твердотопливный, дополнительным условием будет устройство УЗО, которое отключит котел при замыкании в сети.

Заземление газового котла необходимо сделать независимо от срока эксплуатации. Нужно учитывать, что на его корпусе генерируется статическое напряжение, которое при определенных условиях может привести к:

  • вероятности возгорания. Это самая важная причина, по которой необходимо сделать заземление газового котла в доме. Одной случайной искры будет вполне достаточно для взрыва или возгорания природного газа
  • выходу из строя автоматики, замена которой обойдется дорого

Для проведения работ по занулению или заземлению котлов своими руками необходимо обладать определенными электротехническими знаниями. Стоит помнить о том, что напряжение – опасная вещь и при неправильном обращении может привести к летальным случаям. Если есть сомнения относительно уровня своих познаний, лучше доверить работу по заземлению котлов отопления профессиональным специалистам. Они справятся с задачей максимально быстро. Кроме того, опытные мастера знают предъявляемые требования к заземлителям:

  • не более 50 Ом для песчаных почв
  • не более 10 Ом для глинистых почв

Как правильно заземлить газовый котел?

Перед выполнением заземления котла, нужно выбрать заземлитель. Он пребывает в прямом контакте с землей и является частью всей системы. Заземлители могут быть искусственными и естественными. Какой из них использовать – зависит от собственных предпочтений.

Естественными заземлителями являются различные металлические сооружения, контактирующие с грунтом. Такие заземлители необходимо связывать с котлом несколькими проводниками (как минимум, их должно быть два). Запрещается использовать как естественные заземлители трубопроводы горячих жидкостей, канализационной системы. Искусственными заземлителями считаются стальные трубы, уголковая сталь, которые находятся в земле в вертикальном положении.

Сделать подключение котла к заземлению сложнее, чем в случае обычных устройств (стиральной машины, холодильника, электроплиты). Необходимо заблаговременно проверить как общее сопротивление конструкции, так и удельную проводимость почвы.

Заземление котла отопления предполагает ряд работ:

  • выполнение на грунте макета канавы. Для этого чертится равнобедренный треугольник, между углами которого расстояние составляет два погонных метра. После этого выкапывается канава шириной 35-40 см и 50 см глубиной
  • на углах треугольника пробуривают шуфры, для чего может использоваться мотобур
  • в шуфры забивают трехметровые уголки (шестьдесят миллиметров в ширину)
  • далее происходит обваривание треугольника четырехсантиметровой полоской. Аналогичную полосу протягивают от канавы к частному дому
  • далее вваривается 10-миллиметровая шпилька на конце полосы. Ее цепляют к цоколю в здании. В том случае, если хочется спрятать шпильку, можно применить коробку из поливинилхлорида. От шпильки провода подводят к заземляемому устройству отопления

Чтобы быстрее произвести монтаж заземления, необходимо купить готовые комплекты. Их можно легко найти в продаже. Позаботившись о заземлении котла своими руками, можно рассчитывать на надежную и, что немаловажно, безопасную эксплуатацию этого отопительного устройства.

Инструкция как сделать дровяной котел отопления своими руками

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.


Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться, как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

Начало работы

Хотите ли вы снизить высокие счета за отопление с помощью дровяной или угольной печи или оживить комнату с помощью потрясающего газового камина и камина, Stoves n’ Stuff поможет вам найти то, что вы ищете. за. Мы специализируемся на качественном продукте и обслуживании для всех ваших потребностей в продукции для очага. Если вы хотите, чтобы один из наших экспертов по очагам помог вам начать работу, пожалуйста, заполните форму ниже:

Помогите мне начать работу

Чтобы просмотреть интересующий вас тип продукта, нажмите на интересующий вас тип топлива; дрова, уголь, пеллеты, газ или электричество.

Если вы не уверены, какое топливо подходит вам лучше всего, перейдите к приведенным ниже описаниям.


ВЫБОР ТИПА ТОПЛИВА

В Stoves n’ Stuff мы стремимся помочь вам разобраться в различных доступных вариантах обогрева, чтобы вы могли выбрать тот, который лучше всего соответствует вашим потребностям и стилю жизни.

Нам нравится думать о вашем выборе отопления в спектре. С одной стороны, это более дорогое отопление, такое как электрическое и масляное отопление, которые требуют очень мало работы и обеспечивают чрезвычайно чистое горение. С другой стороны, это менее дорогое отопление, такое как уголь и дрова, которые требуют немного больше труда и не так чисто горят. Древесные гранулы обычно стоят примерно столько же, сколько покупные дрова, но их проще использовать. Природный газ недорог и, как правило, очень прост в использовании, но большая часть нашего региона использует пропан, который, как правило, дороже.

Все эти альтернативные виды топлива — отличные варианты, но изучение плюсов и минусов каждого из них поможет вам сделать правильный выбор.Прочтите подробное описание ниже, чтобы понять различия между каждым типом нагрева.

Нажмите здесь, чтобы сравнить стоимость топлива в текущих ценах в вашем регионе.



ДЕРЕВО

Люди сжигают дрова с незапамятных времен, и, вероятно, это вид топлива, с которым они знакомы лучше всего.

  • Температура: Древесина дает гораздо более теплое тепло, чем масло или электричество.
  • Стоимость: При покупке по шнуру дрова стоят половину стоимости мазута для обогрева. Древесное топливо также может быть бесплатным, если вы предоставляете рабочую силу для его приобретения.
  • Источник энергии: для работы дровяных печей не требуется электричество, что делает их идеальным резервным источником тепла. Для работы дополнительных вентиляторов, которые значительно способствуют циркуляции тепла, потребуется электричество.
  • Время горения: Дровяные печи могут гореть примерно 8-12 часов при минимальной температуре, поэтому они обычно требуют более частой дозаправки, чем другие варианты.
  • Рабочая сила: многие люди могут найти и вырубить собственный лес, если они готовы потратить время и усилия.Свежесрубленным дровам требуется целый год для выдержки с момента их рубки и колки. Даже если древесина куплена по шнуру, она требует чуть большей грузоподъемности, чем некоторые другие виды топлива. Более новые, одобренные EPA дровяные печи более эффективны и более чистые, чем старые и не одобренные EPA модели, поэтому они имеют меньше золы и меньше скоплений в дымоходе.
  • Вентиляция: Для дровяных печей требуется дымоход, и их нельзя вентилировать другими способами. Доступны дымоходы класса А, их легче установить, чем каменные дымоходы, и обычно они имеют пожизненную гарантию (в отличие от каменных дымоходов).Эти изолированные дымоходы с двойными стенками из нержавеющей стали также работают лучше, поскольку более высокая температура дымовых газов обеспечивает более сильную тягу и меньшее накопление дыма в дымоходе. Многие домовладельцы могут самостоятельно установить эти дымоходы, чтобы сэкономить на рабочей силе.

> Обзор дровяных печей сейчас

> Вопросы? Свяжитесь с нами



ДРЕВЕСНЫЕ ПЕЛЛЕТЫ

Сжигание пеллет находится в середине спектра нагрева. Это намного дешевле, чем нефть или электричество, но проще в использовании и чище, чем дрова или уголь.

  • Стоимость: тонна пеллет в удобных 40-фунтовых мешках равна примерно полутора кордам дерева, что делает ее примерно такой же по стоимости, как отопление дровами
  • Температура: Пеллетные печи представляют собой конвекционные обогреватели, использующие воздуходувку для циркуляции тепла по дому. Полностью автоматические пеллетные печи также обеспечивают гораздо более равномерный нагрев, чем дрова или уголь.
  • Время горения: Пеллеты горят гораздо дольше, чем дрова, и требуют менее частой загрузки. Размеры бункера варьируются от 40 до 120 фунтов.В выключенном состоянии они могут работать до нескольких дней при полной нагрузке.
  • Эксплуатация: Большинство пеллетных печей самозажигаются. Многие из них имеют термостатический контроль для лучшей терморегуляции. Это делает их намного проще в использовании, чем дровяные печи.
  • Труд: при сжигании пеллет образуется гораздо меньше золы, чем при сжигании дров. Необходимо контролировать зону топочной решетки, чтобы предотвратить накопление, но, как правило, для работы печи на пеллетах требуется меньше работы, чем для дров или угля.
  • Источник энергии: для работы устройства на гранулах требуется электричество.Несмотря на то, что потребление электроэнергии минимально, пеллетные агрегаты не будут работать, если отключится электричество.
  • Вентиляция: В отличие от дровяных печей, пеллетным печам не нужен дымоход, и их можно вентилировать через боковую стенку. Это обеспечивает большую гибкость при установке, а также снижает общие затраты на установку. Многие домовладельцы также могут самостоятельно установить пеллетные печи. Пеллетные печи могут быть подключены к существующим дымоходам.

> Обзор пеллетных печей сейчас

> Вопросы? Свяжитесь с нами



УГОЛЬ

Северо-восточная Пенсильвания находится на самом большом в стране пласте антрацита, что делает его самым дешевым источником тепла в нашем районе.Не путать с мягким углем, найденный здесь каменный уголь очень чисто горит и не способствует кислотным дождям.

  • Стоимость: Уголь составляет одну четверть стоимости нагрева мазута.
  • Температура: уголь имеет на 60% более высокую теплотворную способность, чем древесина. Ручные угольные печи обеспечивают теплое, лучистое тепло, не похожее ни на что другое. В автоматических моделях используется конвекционное тепло, как в печи на пеллетах. Тепло от этих моделей гораздо более равномерное и контролируемое.
  • Время горения: уголь горит в три раза дольше, чем дерево.Автоматические кочегарки служат еще дольше, до нескольких дней на бункере.
  • Эксплуатация: обычно ручные печи необходимо загружать и встряхивать два раза в день, а пепел удалять один раз в день. Автоматические кочегарки не требуют стряхивания золы и обычно работают от термостата.
  • Трудоемкость: Модели с ручным отоплением требуют ежедневной встряхивания и удаления пепла, а также ежедневной загрузки. В то время как эта дополнительная работа обычно необходима для достижения большой экономии, которую обеспечивает уголь, все больше потребителей выбирают автоматические модели, которые не требуют этого.
  • Источник энергии: модели с автоматическим кочегаром, такие как пеллетные печи, нуждаются в электричестве для работы. Они потребляют минимальное количество электроэнергии, но отключаются при отключении электричества. Для работы ручных угольных печей не требуется электричество, которое потребуется в случае отключения электроэнергии.
  • Вентиляция: Обычно для работы угольных печей нужны дымоходы. Модели с ручным отоплением нуждаются в сильной тяге, чтобы втягивать воздух для горения в огонь, чтобы уголь сгорел. У автоматических кочегарок есть вентиляторы горения, поэтому сквозняк не так важен.Некоторые автоматические топки также доступны в виде моделей с прямой вентиляцией, где дымоход не требуется.

> Обзор угольных печей сейчас

> Вопросы? Свяжитесь с нами



ГАЗ

Газовые плиты и камины стали чрезвычайно популярными за последнее десятилетие.

  • Стоимость: Цены на природный газ чрезвычайно низки, в настоящее время менее половины стоимости мазута.
  • Эксплуатация: большинством устройств можно управлять с помощью дополнительного настенного термостата или ручного дистанционного термостата.
  •  Температура: газ также идеально подходит для обогрева помещения, чтобы создать теплую комнату без использования более дорогого центрального отопления.
  • Труд: Газовые плиты и камины намного чище и проще в использовании. Нет топлива или золы, с которыми можно было бы справиться.
  • Визуальная привлекательность: у большинства юнитов есть декоративные костры, которые могут сойти за дрова.
  • Вентиляция: Блоки прямой вентиляции обеспечивают большую гибкость при выборе места установки. Также доступны безвентиляционные блоки для максимального обогрева в ограниченные сроки.
  • Источник энергии: Газовые агрегаты также могут работать без электричества, что делает человека идеальным резервным источником тепла. Для дополнительных конвекционных вентиляторов потребуется электричество.
  • Стоимость: Стоимость топлива для пропана выше, чем для дров или пеллет

> Обзор газовых плит и каминов сейчас

> Вопросы? Свяжитесь с нами

Нужно сравнить стоимость топлива в вашем регионе? Кликните сюда.

отопительная вода с дровяной печью

Душ на дровах и солнечном свете. Мы установили один, используя нашу крошечную дровяную печь, две старые чайные урны и два насоса. Немного повозившись с сантехникой и проницательно взглянув на потенциальные опасности, мы думаем, что у нас есть отличная маленькая система, которую можно легко воспроизвести в любом автономном сценарии.

Наверное, многие мечтают о возможности принять горячий душ, используя воду, нагретую в дровяной печи. Мы установили систему в нашем автономном сарае, которая покажет вам, как воплотить эту мечту в реальность.

Если у вас есть пастушья хижина, садовая комната или автономная хижина, то вы, вероятно, размышляли над вопросом, как обеспечить запас горячей воды для душа и т. д.когда вы не подключены к «сетке»?

Одним из решений является установка небольшой дровяной печи, так как это позволит вам не только согреться и приготовить пищу, но и решить проблему обеспечения горячей водой.

Помимо простого размещения чайника или кастрюли на верхней части печи, как еще ваша дровяная печь может нагревать воду? Ответ заключается в том, чтобы установить задний бойлер из нержавеющей стали внутри вашей печи, чтобы напрямую нагревать воду изнутри топки. Это означает, что вы можете организовать горячую воду из-под крана, оставив верхнюю часть плиты свободной для приготовления пищи.

Мы установили систему горячего водоснабжения «под кран», работающую на дровах и солнце, используя две старые медные чайные урны и два насоса.

Вода нагревается внутри печи в обратном бойлере из нержавеющей стали, а затем по принципу естественного термосифона сливается в медный резервуар. Этот резервуар с нагретой водой после нагревания будет действовать как тепловой аккумулятор.

Этот аккумулятор тепла можно использовать для нагрева второй урны с водой для стирки и т. д.. Используя наш боковой котел, установленный в печи Hobbit, мы подключили задний котел к старой медной урне, которая вмещает около 35 литров. или 7 галлонов и включая 1-дюймовую медную соединительную трубу. Небольшой насос на 12 В обеспечивает циркуляцию воды внутри хранилища до тех пор, пока не будет достигнута желаемая температура для вашего душа. (42,8 градуса в моем случае). Два термометра для аквариума были установлены таким образом, чтобы можно было контролировать температуру в обеих урнах.

Наша крошечная дровяная печь имеет два варианта заднего котла, при этом котел заменяет либо задний, либо боковой огнеупорный кирпич.С боковым котлом клиент может выбрать, с какой стороны печи он хотел бы, чтобы фитинги выводились. Боковой котел — это решение, когда в печи есть и котел, и система прямого воздуха, совмещенные вместе. Этот вариант котла, встроенный в любую небольшую дровяную печь с аналогичной настройкой горячей воды, может стать ответом на ваши потребности в горячей воде.

Видео об этой системе можно посмотреть здесь



Скоро появится наша крошечная дровяная плита для приготовления пищи, которая даст вам вышеуказанный потенциал, а также даст вам возможность делать широкий спектр приготовления выпечки и жарки, а также поддерживать тепло и уют. Горячая вода, приготовление пищи и отопление от вашей крошечной дровяной печи.

Узнайте больше о приключениях вне сети здесь.

Установка дровяной печи.

Установка системы солнечной энергии

или приготовление пищи на дровяной печи.







Назад к сообщениям в блоге

EGLE — Сжигание древесины и качество воздуха

Сжигание древесины и качество воздуха

Контактное лицо: Центр помощи окружающей среде, 800-662-9278Агентство: Окружающая среда, Великие озера и энергетика

Сжигание древесины было частью наследия Мичигана.Домовладельцы, решившие использовать камины и дровяные печи, должны понимать, что здоровое качество воздуха в помещении и на улице требует хороших привычек сжигания дров. Следующие рекомендации по ответственному сжиганию древесины сводят к минимуму проблемы со здоровьем и помогают поддерживать чистоту окружающей среды. Для получения информации о программе Open Burning посетите веб-страницу Open Burning.

  • Знай, когда сжигать
    • Контролировать все возгорания; никогда не оставляйте огонь без присмотра.
    • Замените старую дровяную печь на каталитическую камеру сгорания, которая сжигает лишние загрязняющие вещества.
    • Будьте вежливы, когда к вам приходят гости. Древесный дым может вызвать проблемы у людей с развивающимися или чувствительными легкими (т.е. у детей, пожилых людей) и у людей с заболеваниями легких
  • Знай, что сжигать
    • Разделите большие куски дерева на более мелкие и убедитесь, что они выдержаны (оставлены сохнуть в течение года). Горящие свежесрубленные бревна = дымящиеся костры.
    • Покупая древесину у торговца, не думайте, что она выдержана.
    • Приправьте дрова.
    • Небольшие горячие костры более эффективны и менее расточительны, чем большие пожары.
    • Никогда не сжигайте химически обработанную древесину или недревесные материалы.
    • Промышленные поленья для костра создают приятную атмосферу, оказывают наименьшее влияние на качество воздуха и являются хорошим выбором для домовладельцев, которые нечасто пользуются камином.
  • Уметь жечь
    • Правильное сгорание имеет ключевое значение. Убедитесь, что ваш дровяной огонь не погас.Если из трубы или дымохода идет избыточный дым, огню не хватает воздуха.
    • Визуально проверьте дымоход или дымовую трубу через 10–15 минут после того, как вы зажгли огонь, чтобы убедиться, что из него не выходит чрезмерное количество дыма.
    • Домовладельцы должны ежегодно обслуживать и чистить дровяные печи и камины, чтобы обеспечить их правильную работу.
  • ЭГЛЕ
  • АООС США
  • Служба расширения MSU

Советы и рекомендации по отоплению с помощью наружного дровяного котла

Последнее обновление: 5 апреля 2019 г. , 09:41

Кен Фарабо

Для обогрева выставочного зала мы используем центральный котел E-Classic 2400, который мы приобрели в компании Dale Temple of Temple Plumbing & Heating в Вестминстере, штат Вермонт.Мы сжигаем древесный лом (от производства мебели) и деревья, которые нужно выбраковать из нашего леса.

Экологически безопасное отопление Стоунхерста

Мы с женой Пегги в 2005 году основали компанию по производству экологически чистой мебели. С годами бизнес вырос, и в сентябре 2012 года мы приобрели Стоунхерст, историческую собственность и бывшую горнолыжную зону в Верноне, штат Вермонт. Цель состояла в том, чтобы восстановить собственность и создать уникальное место для покупателей, чтобы покупать деревянную мебель, сделанную в Вермонте. Мы решили инвестировать в открытый дровяной котел для обогрева отремонтированного дома.Пегги хотела избежать использования ископаемого топлива, а я хотел использовать множество поваленных деревьев.

Мы выбрали модуль Wi-Fi FireStar XP, который обеспечивает производительность в режиме реального времени, рабочие данные, диаграммы и графики с течением времени. Я также настроил текстовые и электронные письма, чтобы предупредить меня о потенциальных проблемах.

Наружные дровяные котлы прошли долгий путь

Наружные дровяные котлы стали очень эффективными, и технология значительно изменилась за последнее десятилетие. Ими можно сжигать практически любую древесину (кроме химически обработанной).У нас есть центральный котел E-Classic 2400 с опцией модуля удаленного мониторинга, приобретенный в декабре 2012 года. Теперь, имея за плечами около пяти лет опыта, я почувствовал, что пришло время поделиться нашим опытом с другими, которые могут рассматривать котел. . Я также участвовал в практических занятиях по управлению лесным хозяйством, так как это является ключом к нашей стратегии (и, возможно, к вашей).

Удивительно, но с нашим котлом редко бывает дым.

Преимущества

  • Топливо для отопления в Вермонте доступно и в изобилии.
  • В помещении нет беспорядка.
  • Дыма почти нет. Котел настолько эффективен, что вы обычно не можете сказать, что он работает, если не видите волны тепла, исходящие от дымовой трубы.
  • Наружные дровяные котлы включают опцию, которая позволяет осуществлять удаленный мониторинг, который отправит вам электронное письмо или текстовое сообщение, если возникнет какая-либо проблема. Вы можете следить за работой котла на своем iPhone, чтобы увидеть, когда пора добавить дополнительные дрова.
  • Котловая зола минимальна в холодную погоду, когда котел работает в горячем состоянии.В более мягких условиях котел работает немного холоднее, что приводит к большему накоплению золы.
  • Мы можем заполнить топку дровами, обрезанными до 30 дюймов, оставляя по 3 дюйма с каждого конца для потока воздуха примерно 10 раз перед очисткой от золы. Количество золы обычно составляет около 2 полных лопат.
  • После того, как вы загрузите котел, вы будете пахнуть дымом… лол, если вам нравится этот аромат.

Удаленный мониторинг обеспечивает уверенность в том, что котел работает в соответствии с проектом.Я могу видеть температуру воды и реакционной камеры, время горения и режим печи в режиме реального времени с помощью своего iPhone.

Проблемы

  • Вы будете пахнуть дымом после того, как загрузите котел
  • Понимание того, как поддерживать химический состав котловой воды. Важно предотвратить коррозию трубопроводов и компонентов. Это не сложно, но вы должны проверять химический состав не реже одного раза в год или после добавления дополнительной воды.
  • В уличном дровяном котле можно сжигать древесину любого типа, однако есть и обратная сторона, если древесина мягкая, например, сосна или болиголов, креозот скапливается в отверстиях воздухозаборников.

Мы пытаемся выкорчевать часть хвойных пород на нашей территории, чтобы наши местные саженцы лиственных пород могли расти.

Основы котла

Несколько замечаний о том, как работает большинство уличных дровяных котлов:

  • Котел включается и выключается для поддержания температуры воды в котле между 170 и 185 градусами по Фаренгейту.
  • При горении древесины образуется угольный пласт. Горячие угли падают в область, называемую реакционной камерой, которая действует как доменная печь, что приводит к газификации древесины, которая затем сжигается.
  • Воздух для горения в топку подается вентилятором, который нагнетает воздух в топку через отверстия с электромагнитным приводом.
  • Как правило, имеется два прохода диаметром примерно 2 дюйма, которые работают независимо в зависимости от температуры воздуха для горения, подаваемого в теплообменник для нагрева воды.
  • При сжигании древесины хвойных пород в этих отверстиях образуется креозот, и они начинают закупоривать. Они будут требовать периодической очистки, и частота будет зависеть от того, сколько хвойных пород сжигается.

Наш профессиональный лесничий Линн Левин убедила нас пройти сертификацию American Tree Farm. ATF — это независимая третья сторона, которая гарантирует, что мы соблюдаем 8 важных стандартов устойчивого развития на нашей земле. Хорошее управление лесами требует стратегической заготовки древесины, поэтому у нас есть постоянный источник топлива.

Экономика управления лесным хозяйством

  • Мы управляем нашим лесом с целью увеличения урожая лиственных пород, поэтому хвойные породы (у нас сосны и болиголовы) необходимо удалить, чтобы открыть полог леса и позволить саженцам лиственных пород процветать. Нам повезло, что этим занимается наш профессиональный лесничий Линн Левин.
  • Вам необходимо иметь лесозаготовительную технику для вырубки деревьев в лесу (или вы можете нанять лесоруба).
  • Чтобы удаление деревьев было прибыльным для лесозаготовителя, должно быть достаточно пиловочника, чтобы оправдать перемещение оборудования на месте. Для этого потребуется пройтись по лесу и пометить деревья, чтобы лесоруб знал, что рубить.
  • Очевидно, что здесь есть какая-то работа, связанная с распиловкой, раскалыванием и укладкой дров.Вы также должны быть опытными в эксплуатации и обслуживании бензопилы.
  • Дровокол необходим, но если вы потеряете концентрацию на долю секунды, это может привести к серьезной травме. Разделитель логов очень неумолим. Вы не должны никогда не спешить при использовании разделителя бревен (я потерял из-за него палец).

Мы проходим около 12-16 корд дров каждый год, в зависимости от зимней погоды – это отопление около 5000 квадратных футов в нашем демонстрационном зале в Стоунхерсте.

Убедитесь, что ваша древесина сухая

Используемая древесина будет определять КПД котла, она должна быть хорошей и сухой.Мы научились вести 2-х летний запас древесины. Покрытие верхней части штабеля древесины пластиком помогает процессу сушки. Дровяной штабель должен иметь хороший поток воздуха вокруг него и примерно 2 года времени для значительной сушки, что ограничит количество периодической очистки входных сопел воздуха для горения.

Панель управления Firestar показывает температуру воды и реакционной камеры, а также подключение к Интернету.

Проблемы с техническим обслуживанием

Существуют определенные критические компоненты, в случае отказа которых котел перестанет подавать тепло, поэтому разумно провести инвентаризацию этих деталей.Эти детали включают в себя: дверную прокладку, циркуляционный насос/двигатель котла, один запасной соленоид, датчик температуры реакционной камеры и датчик температуры воды.

Наш демонстрационный зал и офисы в Стоунхерсте занимают около 5000 квадратных футов. Мы используем 12-16 кордов дров/год для отопления.

Советы и рекомендации

Современные дровяные котлы для наружной установки используют передовую технологию газификации, обеспечивающую высокую эффективность. Если у вас есть доступный запас древесины и оборудование, или пара крепких подростков, которые будут рубить, раскалывать и складывать в штабели, или вам нравится пользоваться бензопилой, или если вам просто нравится заниматься спортом, это хороший способ обогрева здания.

Я считаю, что по умолчанию лучше выбирать больше, чем меньше, если речь идет о размере котла. Чем больше коробка, тем больше кусков бревна вы режете, тем меньше пропилов для большего количества топлива. Рубить, колоть и складывать дрова — это весело! Вспомните Тома Сойера… Оставайтесь там в тепле и безопасности!

Обновление дровяного котла сезона 2018-19 и испытания

Вот и подошёл к концу очередной отопительный сезон!

Этой зимой в холодный декабрьский день (15 градусов) между Рождеством и Новым годом наружный котел начал отключать выключатель питания котла GFCI на 15 ампер в главном здании. GFCI удалось сбросить, однако он периодически продолжал отключать выключатель примерно раз в неделю. Ни на главном распределительном щите, ни на котле ничего не обнаружено.

7 февраля сработало УЗО, и были сняты показания тока на всех трех зональных насосах, а также при включении электроники. Ниже приведены показания:

  • Включение питания – 0,245 А
  • Суммарный ток при работающем насосе Зоны 1 – 3,64 А
  • Всего при работающем насосе Зоны 2 – 4.26 ампер
  • Суммарный ток при работающем насосе для зоны 3 – 5,24 А (значительно ниже номинальных 15 А для GFCI)

12 февраля котел потерял электроэнергию, и на этот раз GFCI не сбрасывался. Из-за предыдущих расследований в центре внимания оказался котел снаружи.

Новый модуль удаленного мониторинга был установлен ранее в этом сезоне после выхода из строя цифрового источника питания удаленного мониторинга в октябре, поэтому все соединения проверялись.Осмотр выявил повреждение соединения на вентиляторе. Один из трех проводов на пластиковом разъеме был деформирован и почернел сильнее остальных. Из-за характера окружающей среды черный пылевой налет на этом корпусе не является редкостью, поэтому все приходилось протирать, чтобы увидеть его.

Это соединение, по-видимому, периодически вызывало всплеск дифференциального тока, который обнаруживал GFCI. Рядом с энергетической компанией также проводились работы на линии, которые могли периодически влиять на напряжение в сети, что усугубляло проблему.

К счастью, у меня был запасной вентилятор, который мы смогли установить. Старый вентилятор был отсоединен, разъем почистили, как могли, и установили новый вентилятор. В самом вентиляторе не было ничего плохого, это было просто соединение с высоким сопротивлением, которое перегревало соединение и вызывало состояние дифференциального тока и последующее срабатывание выключателя.

Руководство по эксплуатации центрального котла Classic советует вам в конце отопительного сезона смазать этот вентилятор маслом 3-в-1 со стороны двигателя, и вы должны удалить его, чтобы сделать то, что включает отсоединение этого разъема. Я предполагаю, что в процессе отсоединения этого разъема один из проводов слегка сместился или ослаб, что привело к соединению с высоким сопротивлением. Сейчас 28 марта и никаких дополнительных проблем не замечено.

Если вы читали мой первоначальный блог о котлах, я подчеркнул важность наличия критически важных запасных частей. При 15 ° F снаружи это причина, по которой критически важные запчасти важны, когда вы полагаетесь на открытый дровяной котел для большей части вашего тепла.

Счастливого нагрева!

Загляните и посмотрите, подходит ли вам уличный котел

Мне за это не платят — мне просто очень нравится котел, и я хочу обратиться к тем, кто может его купить.Не стесняйтесь зайти в Стоунхерст и проверить наши.

Наружная дровяная печь: что нужно знать — зернистость

Новая технология выводит дровяное отопление на новый уровень благодаря уличной дровяной печи.

1 / 6

Наружные дровяные печи могут позволить чувствовать себя немного безопаснее, если горение происходит вдали от дома. Фото любезно предоставлено Центральный котел

2 / 6

Несмотря на то, что эта технология выводит отопление дровами на новый уровень, правильное хранение и приправа дров по-прежнему важны для получения наиболее чистого и эффективного горения.Дрова должны выдерживаться не менее года перед сжиганием. Фото предоставлено HeatMaster

3 / 6

Тщательно продумайте, где разместить устройство. Направление ветра (дым) и поленница — два ключевых фактора. Фото Брэндона Ходжинса

4 / 6

Всегда полезно сделать много фотографий, задокументировать стыки и измерить расположение вещей для дальнейшего использования. Фото Brandon Hodgins

5 / 6

Линии подачи и возврата горячей воды должны быть должным образом изолированы, и автор рекомендует использовать для этого применения 12-дюймовый баллон из пенопласта с закрытыми порами.Фото Brandon Hodgins

6 / 6

4-футовая траншея длиной 140 футов, которая шла от наружной дровяной печи к дому, потребовала много работы, но вы будете рады, когда она будет сделана точно так, как так, как вы этого хотите. Фото Брэндона Ходжинса

❮
❯

Бывшие в употреблении дровяные горелки были значительно улучшены и усовершенствованны, а эффективность производства тепла повысилась. Есть современные варианты старой буржуйки, которые и стильные, и способные обогреть большую площадь.Дополнительные дровяные печи могут быть адаптированы к существующим мазутным и пропановым печам, обеспечивая дополнительную или двойную форму нагрева. В последние годы популярность наружных дровяных котлов (OWB) значительно возросла среди людей, которые имеют доступ к древесине и хотят заменить традиционные методы отопления.

Как работают OWB?

Дровяные водяные нагреватели, также называемые наружными дровяными котлами или печами, представляют собой бытовые или небольшие коммерческие водонагреватели, работающие на дровах, которые располагаются на открытом воздухе вдали от отапливаемого помещения.Как правило, водяная рубашка окружает теплообменник топки печи, и нагретая вода циркулирует в дом или другое строение по изолированным подземным трубам. После того, как нагретая вода подается в здание, ее можно спроектировать для работы с существующими системами отопления. Теплообменники «вода-воздух» или «вода-вода» или прямая циркуляция воды передают выделяемое тепло в печи с принудительной подачей воздуха, излучающий плинтус или излучающий теплый пол. OWB имеют возможность отапливать несколько зданий от одной печи.Гаражи, мастерские, теплицы, амбары и даже бассейны или джакузи можно обогревать с помощью OWB.

Преимущества системы

В США есть много производителей OWB, большинство из которых расположено на Среднем Западе или Северо-Востоке. Похоже, что большинство производителей в своей литературе и на своих веб-сайтах согласны с преимуществами использования уличных дровяных котлов. Эти преимущества включают снижение затрат на коммунальные услуги, повышение безопасности и чистоты за счет размещения дровяных горелок снаружи, использование возобновляемых источников энергии в изобилии, нулевой чистый выброс углерода при эффективном сжигании древесины и общую общую эффективность современного OWB. Также в литературе производителей и на их сайтах можно найти многочисленные отзывы довольных покупателей, довольных своей покупкой.

Проблемы со здоровьем

С ростом популярности OWB возникли вопросы о воздействии на здоровье дыма, производимого устройствами. По данным Агентства по охране окружающей среды (EPA), в США установлено более 200 000 OWB, и ожидается, что в этом году будет продано еще 14 000 единиц. Агентство по охране окружающей среды заявляет, что было проведено множество исследований, в которых сообщается о потенциально серьезных неблагоприятных последствиях для здоровья от вдыхания дыма, выделяемого при сжигании древесины в жилых помещениях.Дым содержит мелкие частицы загрязнения и ряд токсинов в воздухе. Загрязнение мелкодисперсными частицами связано с целым рядом проблем со здоровьем, включая астму, снижение функции легких и бронхит. Старые OWB, произведенные до 2007 года, имели тенденцию быть менее эффективными при сжигании древесины, что приводит к увеличению количества дыма и мелких частиц.

Производство OWB никогда не регулировалось, но для решения некоторых проблем со здоровьем EPA запустило добровольную программу для производителей OWB, чтобы продемонстрировать, что их модели на 70 процентов чище, чем неподходящие модели.Цель программы — добиться сокращения выбросов и защитить здоровье населения без федеральных правил.

Новая технология

Добровольная программа, инициированная EPA, дала некоторые желаемые результаты, поскольку производители OWB принимают вызов и создают более эффективные устройства. Новые сертифицированные OWB сжигают древесные газы более эффективно, вызывая меньше дыма. Повышение эффективности означает, что владельцы также сэкономят деньги и ресурсы, поскольку им придется сжигать меньше древесины.

Многие из этих новых OWB используют технологию газификации для более чистого сжигания и работы с более высокой эффективностью, чем традиционные дровяные котлы.Причина, по которой старые OWB в последнее время стали предметом такого пристального внимания, заключается в том, что они выделяют весь дым с мелкими твердыми частицами.

Газификация – это процесс, при котором выбросы дыма сжигаются во вторичной камере при очень высокой температуре. Этот процесс значительно снижает количество твердых частиц и повышает эффективность установок до 70 процентов и выше.

Советы по покупке

Если вы заинтересованы в приобретении OWB, у Департамента качества окружающей среды штата Мичиган есть несколько советов.Ищите хорошо спроектированный блок, в котором используется вторичное горение, потому что они горят более эффективно и могут быть хорошим вариантом обогрева дома в сельской местности. В нескольких новых моделях добавлены технологии для более полного сжигания выбросов твердых частиц и газов. Из-за более высокой эффективности нагрева они используют от половины до одной трети количества древесины для производства такого же количества тепла и демонстрируют гораздо более чистую работу, чем большинство современных моделей. Будьте готовы платить больше за устройство хорошего качества — с OWB вы определенно получите то, за что платите. Они также перечислили следующие советы:

• Ищите устройство с большим количеством огнеупорного кирпича, что позволяет устройству гореть горячее и лучше сгорать.
• Будьте хорошим соседом – убедитесь, что высота дымохода не меньше высоты дымохода в вашем доме.
• Запрашивайте доказательства, если заявления о производительности устройства кажутся преувеличенными.
• В дровяных котлах следует использовать только сухую, выдержанную древесину.

Другим источником, где можно найти эффективный OWB, является веб-сайт EPA Burn Wise. Ищите программу Hydronic Heaters Program, в которой перечислены производители OWB, которые добровольно представляют свои устройства для тестирования и утверждения.

Установка своими руками: сделай это один раз, сделай это правильно

Брэндон Ходжинс

При покупке любой уличной дровяной печи необходимо сразу же принять важное решение: где ее разместить? Убедитесь, что дровяная печь находится в удобном месте. Можете ли вы легко загрузить печь и подъехать грузовиком или прицепом прямо к поленнице, чтобы легко разгрузить дневную заготовку дров? Если ответ отрицательный, выберите другое место. Подумайте о преобладающем ветре, чтобы дым не стал помехой.

Другим важным решением является приобретение готовых линий подачи и возврата или их изготовление своими руками. Сборные линии работают хорошо, но они могут вызвать небольшой шок от наклеек. Они продавались по цене до 12 долларов за фут, когда я покупал, и эта цифра быстро растет, когда между печью и домом, который нужно отапливать, находится большое расстояние.

Если у вас достаточно смелости, чтобы сделать это самостоятельно, посмотрите, как строятся сборные линии, и попытайтесь повторить этот дизайн. Когда весной 2014 года я устанавливал линии подачи и возврата, я выкопал 4-футовую траншею длиной 140 футов.Я взорвал дно траншеи примерно 4 дюймами пенопластовой изоляции. Я использовал проволочные стяжки и стяжки, чтобы скрепить линии подачи и возврата, с промежутками между ними в 1-дюймовые полоски пенопласта. После надежного размещения линий подачи и возврата в траншею я распылил 12-дюймовый баллон пены по всему периметру линий, не оставляя зазоров для проникновения воздуха или воды. Он прекрасно работает, так как 185-градусная вода, поступающая из уличной печи, почти не теряет тепла во время своего 140-футового пути к дому.

Для этого применения важно использовать пенопласт с закрытыми порами. Размокший, мокрый пенопласт быстро теряет свои теплоизоляционные свойства.

Прежде чем засыпать траншею, подумайте о том, чтобы убить двух зайцев одним выстрелом. Вы давно хотели провести водопровод от дома к сараю? Вам нужно подключиться к электричеству вашего дома, чтобы запустить насосы дровяной печи? Если да, сэкономьте время и деньги, сделав это сейчас. Если вы закапываете водопровод для бытовых нужд в ту же траншею, закопайте его под линиями подачи и возврата, чтобы быть уверенным, что мороз никогда не заморозит запас пресной воды.

Избегайте добавления каких-либо соединений в подземные линии, особенно линии подачи и возврата горячей воды. Если соединение абсолютно необходимо, измерьте расстояние соединения между домом и дровяной печью. Сфотографируйте его и задокументируйте как можно точнее. Это значительно облегчит поиск и ремонт, если соединение выйдет из строя в будущем.

Рубка дерева — это выбор здорового образа жизни. Наружные дровяные горелки снижают зависимость от жидкого топлива, мазута и природного газа и перемещают горение из дома на безопасное расстояние снаружи.Сделайте это один раз, сделайте это правильно и пожинайте плоды нашего самого возобновляемого ресурса на протяжении десятилетий.

Тим Племянник, писатель-фрилансер, живущий в Миннесоте, любит природу и управляет своими 80 акрами дикой природы. Тим регулярно пишет на страницах Grit.

Опубликовано 1 сентября 2015 г.

РОДСТВЕННЫЕ СТАТЬИ

Иногда мамы не хотят отпускать своих юных нянь.Вот когда я вступаю в роль мамочки из бутылочки.

Собачья упряжка Russ-Stick Acres отправляется на зимнюю прогулку на санях. Первоначально опубликовано в феврале 2010 г.

Узнайте, как тренировать свою собаку и как упражнения приносят пользу ее психическому и физическому здоровью.

Древесная щепа в качестве топлива — преимущества использования котла на древесной щепе

Все больше и больше людей ищут безопасные, гибкие и экономичные способы обогрева своего дома или коммерческого здания, при этом снижая выбросы углекислого газа. Наружные котлы на биомассе — не такая уж новая технология, которая набирает популярность благодаря своим экологическим преимуществам и низким эксплуатационным расходам.

Поскольку деревья и другие растения являются легкодоступными возобновляемыми источниками топлива, печи на биомассе также обеспечивают гибкость и энергобезопасность. Древесная щепа является распространенным источником топлива из биомассы, который обеспечивает высокую прибыль по низкой цене.

Давайте рассмотрим, что это такое и какие преимущества они предлагают.

Что такое щепа?

Древесная щепа считается самым дешевым видом топлива для отопления вашего дома или бизнеса, поскольку она представляет собой остаточную древесину, полученную из устойчивых древесных отходов.

Изготовление древесной стружки путем пропускания небольших кусков древесины через измельчитель представляет собой высокоавтоматизированный процесс, который можно осуществить довольно дешево и без особых усилий. Сухая древесная щепа имеет большую топливную ценность на тонну, поскольку из нее удаляется больше воды и она более устойчива к плесени и другим проблемам хранения.

Древесная щепа классифицируется по качеству, начиная с сорта А, который соответствует самому высокому качеству, и класса D, который соответствует самому низкому качеству. Каждый сорт отличается энергоемкостью, влажностью, зольностью, однородностью и содержанием мусора.

Сжигание щепы в открытом котле

Котлы на древесной щепе работают так же, как и другие наружные печи с газификацией, эффективно сжигая топливо для обогрева больших помещений с помощью систем лучистого отопления или принудительной вентиляции. Он также может нагревать воду для горячего душа, бассейнов, джакузи или коммерческого применения. Древесная щепа воспламеняется, а затем сгорает с небольшим количеством кислорода, образуя дым, который затем сгорает при высоких температурах. Энергия этого двухступенчатого процесса затем нагревает воду во внешней рубашке котла.Нагретая вода передается в вашу систему горячего водоснабжения или печь, где тепло распределяется через ряд систем обмена.

Древесная щепа и бревна

Древесина, будь то дрова, древесные гранулы или щепа, является отличным источником топлива для отопления вашего дома или бизнеса. Традиционные дрова являются наиболее распространенным способом отопления наших домов, но они могут иметь свои недостатки. У древесной щепы есть несколько явных преимуществ, особенно если у вас есть большие площади для обогрева. Легко найти и использовать

Производство бревен для дров — это большой труд.Если только вы не платите дополнительные расходы за то, чтобы кто-то другой рубил, таскал и укладывал, все это время и энергия ложатся на вас. Кроме того, котлы на дровах требуют более регулярного заполнения вручную. В зависимости от того, где вы живете, древесную щепу часто легче найти в вашем районе. Фактически, вы можете обеспечить себя, если у вас есть доступ к полученной древесине и измельчителю.

Комфорт и удобство

Дрова требуют места и времени, чтобы высохнуть и приправиться. Для приложений, требующих большого количества энергии — сараев, хозяйственных построек или коммерческих помещений — наличие достаточного количества дров для производства необходимой энергии требует много места. Плюс бревна нужно чаще загружать.

С автоматизированной системой щепы вам не нужно постоянно беспокоиться о доливке топлива. Можно настроить автоматическую загрузку древесной щепы в печь для сжигания биомассы и удаленный контроль.

Экономичный

Поскольку древесная щепа производится из оставшихся ветвей, верхушек деревьев или отходов лесопиления, она не зависит от капризов изменчивого рынка топлива. Он также легко доступен и дает больше энергии при меньших затратах.Наружные печи на древесной щепе имеют низкие эксплуатационные расходы и обеспечивают эффективность до 90 процентов, а это означает, что вы получаете больше от покупаемого топлива.

Тепловые мастера

нерж. сталь Преимущество

HeatMaster ss Инженеры знают, что беззаботная система отопления бесценна. Производство доступного высококачественного продукта – цель всего, что мы делаем. Наша многотопливная печь на биомассе серии B предназначена для обеспечения неограниченного количества тепла и горячей воды в больших помещениях по низкой цене.

Наша высокоэффективная конструкция гарантирует, что каждая наружная печь производит максимальное количество тепла при меньшем количестве топлива, чем обычные системы. Изготовленные из титановой нержавеющей стали, наши уличные печи на биомассе устойчивы к коррозии и выдерживают более высокие постоянные температуры, что обеспечивает непревзойденную долговечность.

Благодаря полной автоматизации HeatMaster ss B Series сделает вашу жизнь проще. Автоматический запальник топлива создает очень горячее горение, что позволяет печи HeatMaster ss быстро реагировать на ваши потребности.А автоматическая подача топлива и движущаяся колосниковая решетка обеспечивают бесперебойную подачу топлива из биомассы.

Поговорите с нашей командой о преимуществах наружной печи на щепе, чтобы понять, подходит ли она вам и вашей семье — найдите ближайшего к вам местного дилера HeatMaster ss .

Назад ко всем сообщениям

Внутренние и наружные дровяные печи и угольные котлы | Tempstar HVAC Services — Хоутон, Барага, Онтонагон и Кевино, Мичиган

Не позволяйте непредсказуемым и дорогим расходам на отопление дома держать вас в дураках. Возьмите комфорт своей семьи в свои руки с дровяной печью ENERGY KING! На протяжении более 35 лет дровяные печи ENERGY KING американского производства обеспечивают такие семьи, как ваша, безопасными, долговечными и эффективными альтернативами для отопления дома, которые мы поддерживаем на 100%.

Линейка дровяных печей ENERGY KING предлагает несколько вариантов решения проблем, связанных с отоплением дома.

ENERGY KING Дровяные печи / Угольные печи и дровяные котлы / Угольные котлы могут помочь вам обрести энергетическую независимость, предлагая альтернативу колеблющимся и дорогим затратам на газ, мазут или электрическое отопление.В частности, наша самая продаваемая дровяная печь модели 385EK поможет вам сэкономить деньги, потому что:

Это как минимум на 20% эффективнее стандартной дровяной печи, а это означает, что вы будете сжигать значительно меньше дров (сэкономите 1/3 или больше!), и каждый год будете экономить на расходах на топливо;
А благодаря добавлению системы вторичного сжигания она производит меньше креозота, чем традиционные дровяные печи, а это означает, что вы также можете сэкономить на ежегодных расходах на техническое обслуживание.
Или, если вы хотите добавить более эстетичный источник тепла в жилую зону вашего дома, дровяная печь и каминная топка серии ENERGY KING Bay 2000C, а также камин с нулевым зазором серии ENERGY KING Silhouette привлекательны и высокоэффективны. дополнительные возможности обогрева.

HeatMasterSS предлагает безопасные, надежные и эффективные решения для отопления с 2001 года. С нашим производственным и дистрибьюторским центром, расположенным в Манитобе, Канада, которая известна одним из самых холодных климатов в Северной Америке, мы действительно понимаем потребности клиентов, которые ищут экономичные, высокоэффективные наружные печи по конкурентоспособным ценам.

Разработанный для высокотемпературных применений, HeatmasterSS выбрал нержавеющую сталь 409 вместо других металлов, обычно используемых в наружных печах, таких как мягкая (углеродистая) сталь, котельная плита или нержавеющая сталь 304, потому что это идеальное сочетание прочности, теплового расширения и коррозионной стойкости для уличные печи.

Из-за этих преимуществ наружные печи из нержавеющей стали 409 прослужат до 3 раз дольше, чем печи из мягкой (углеродистой) стали, поэтому мы с гордостью предлагаем нашу ограниченную пожизненную гарантию, которая распространяется на топку и водяную рубашку, наиболее важную часть. вашей наружной печи. Проверьте и сравните! Гарантия на мягкую сталь не может этого сделать!

Использование уличной дровяной печи имеет много преимуществ:

  • Лучше для вашего кошелька — Снижает расходы на коммунальные услуги и практически исключает счета за отопление.
  • Это лучше для вашей безопасности. Принимая на себя риск возникновения пожара вне дома, он устраняет опасности, связанные с возгоранием внутри помещений, включая возгорание в дымоходе, отравление угарным газом или кислородное истощение.
  • Это лучше для вашего здоровья — Сохраняет все проблемы, связанные с сжиганием дров в помещении (дым, пепел, запах, накопление сажи, качество воздуха) и хранением дров в помещении (жуки, грызуны) снаружи и вдали от вашего дома.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
