ЗАПИРАЮЩЕЕ УСТРОЙСТВО, В ЧАСТНОСТИ, ДЛЯ ГАРАЖНЫХ ВОРОТ
RU (11) 2087660 (13) C1
(51) 6 E05C1/04
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ РОССИЙСКОЙ ФЕДЕРАЦИИ
Статус: по данным на 27.09.2007 — прекратил действие
(14) Дата публикации: 1997.08.20
(21) Регистрационный номер заявки: 94020387/12
(22) Дата подачи заявки: 1994.05.31
(45) Опубликовано: 1997.08.20
(56) Аналоги изобретения: Патент США, N 3541816, кл. E 05 C 1/04, 1970.
(71) Имя заявителя: Акционерное общество Челябинский металлургический комбинат «Мечел»
(72) Имя изобретателя: Пашнин Н.И. Фрейнд О.Н.
(73) Имя патентообладателя: Акционерное общество Челябинский металлургический комбинат «Мечел»
(54) ЗАПИРАЮЩЕЕ УСТРОЙСТВО, В ЧАСТНОСТИ, ДЛЯ ГАРАЖНЫХ ВОРОТ
Использование: изобретение относится к запирающим устройствам и может быть использовано для запирания гаражных ворот, складских, служебных и других объектов.
Задачей, на решение которой направлено изобретение, является обеспечение надежности запирания ворот, дверей и т.п. как снаружи, так и изнутри. Сущность изобретения: устройство содержит запорный элемент, засов с ручкой, установленный в корпусе с возможностью продольного перемещения и взаимодействия с запорным элементом, упор для фиксации засова в крайних положениях и замок. Запорный элемент выполнен в виде коробки с отверстием в нижней стенке и имеет петлю, установленную внутри коробки параллельно оси засова с возможностью совмещения отверстия петли с отверстием стенки коробки. При этом засов имеет расположенную параллельно его оси и установленную с возможностью размещения внутри коробки петлю, а замок смонтирован вокруг петли на засове и снабжен запирающей дужкой. Последняя выполнена с возможностью размещения в полости, образованной отверстием в стенке коробки и отверстиями петель засова и коробки. Корпус устройства выполнен в виде направляющих планок. Упор для фиксации засова в крайних положениях представляет собой защитную планку, установленную на засове перпендикулярно его оси за замком, а в защитной планке выполнена замочная скважина для доступа к замку.
Гаражные ворота могут иметь калитку с установленным на ее внутренней стороне замком, при этом на засове образована замочная скважина, выполненная с возможностью совмещения с замочной скважиной замка калитки. 1 з.п.ф-лы, 3 ил.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к защитным устройствам им может быть использовано для запирания гаражных ворот, складских, служебных и других объектов и позволяет повысить надежность запирания.
Из источников информации известно много запирающих устройств для дверей, ворот и т.п.
Так известна щеколда для дверей и ворот, включающая засов с подвижной и неподвижной петлями, соединенные между собой посредством серьги, и скобу.
Недостатком данной щеколды является то, что она не обеспечивает надлежащего отпирания и запирания дверей, ворот и т.п. [1]
Известна также задвижка, содержащая корпус, запорную планку, установленный в корпусе с возможностью продольного перемещения и взаимодействующий с запорной планкой засов, средство для перемещения засова и упоры для фиксации засова в крайних положениях.
[2]
Известно также запирающее устройство, в частности, для гаражных ворот, содержащее запорный элемент, засов с ручкой для его перемещения, при этом засов установлен в корпусе с возможностью продольного перемещения и взаимодействия с запорным элементом, фиксатор крайних положений засова и замок для запирания засова. [3]
Недостатком запирающего устройства является то, что оно не обеспечивает надежного запирания и применяется для одностороннего запирания ворот, калиток, дверей и т.п.
Задача, на решение которой направлено изобретение, заключается в том, что запирающее устройство обеспечивает надежность запирания ворот, дверей и предотвращение взлома как снаружи, так и изнутри.
Технический результат достигается за счет выполнения запорного элемента в виде коробки с отверстием в нижней стенке, установке петель внутри запорного элемента и на засове, параллельно его продольной оси, размещения замка вокруг петли засова, выполнения корпуса в виде направляющих планок, а фиксатора в виде защитной планки с замочной скважиной, установленной на засове перпендикулярно его оси, за замком, снабженным запирающей дужкой, выполненной с возможностью размещения в полости, образованной отверстием в стенке коробки и отверстиями петель засова.
Сопоставительный анализ заявляемого технического решения с прототипом показывает, что заявляемое запирающее устройство, в частности, для гаражных ворот отличается наличием новых элементов и их связей с остальными элементами запирающего устройства. Таким образом, заявляемое запирающее устройство соответствует критерию изобретения «Новизны».
Сравнение заявляемого решения с другими техническими решениями в данной области техники показывает, что признаки отличающие заявленное запирающее устройство от прототипа обеспечивает ему соответствие критерию изобретения «Изобретательский уровень».
На фиг. 1 показано запирающее устройство в открытом положении, на фиг.2 то же в закрытом положении, на фиг.3 разрез по А-А на фиг.1.
Запирающее устройство, в частности, для гаражных ворот, располагается снаружи ворот и содержит запорный элемент в виде коробки 1, прикрепленной к одной из створок ворот, засов 2 с ручкой для перемещения 3, установленный в корпусе 4, представленном в виде направляющих планок, с возможностью продольного перемещения и взаимодействия с запорным элементом.
В нижней стенке коробки 1 выполнено отверстие 5, симметрично расположенное отверстию на петле 6 коробки и петле 7 на засове. Засов 2 содержит замок 8, смонтированный вокруг петли на засове и снабженный запирающей дужкой 9. Для фиксации засова в крайних положениях предусмотрена защитная планка 10 с замочной скважиной 11 для доступа к замку. Защитная планка расположена за замком перпендикулярно оси засова. Гаражные ворота имеют калитку и установленный на ее внутренней стороне замок, а засов имеет замочную скважину 12, выполненную с возможностью совмещения с замочной скважиной замка на калитке.
Запирающее устройство работает следующим образом: для закрывания запирающего устройства ручкой 3 для перемещения засова 2 перемещают засов до взаимодействия с коробкой 1. Защитная планка 10 фиксирует засов в коробке, при этом происходит совмещение отверстия 5 в нижней стенке коробки с отверстиями петлей 6 и 7, образуя полость, в которую вставляют запирающую дужку 9 замка 8. Затем в замочную скважину 11, расположенную на защитной планке 10, вставляют ключ и закрывают замок 8.
В закрытом положении замочная скважина 12 не совпадает с замочной скважиной, расположенной снаружи, на калитке ворот, так как засов перекрывает ее и следовательно нет доступа к замку, расположенному на внутренней стороне калитки (фиг.2).
Для отпирания устройства в замочную скважину 11 на защитной планке 10 вставляют ключ и открывают замок 8, при этом освобождается запирающая дужка 9 замка 8, за ручку 3 перемещают засов 2, защитная планка 10 фиксирует засов в крайнем положении, при этом замочная скважина 12 совпадает с замочной скважиной, расположенной снаружи, на калитке. В замочную скважину 12 вставляют ключ и открывают замок, расположенный на внутренней стороне калитке (фиг.1).
Замки на засове можно применять любой конструкции, для этого меняется способ крепления замка 8 и петель 6 и 7.
Преимущества запирающего устройства заключаются в следующем:
при преднамеренном открытии запирающего устройства нет доступа к замку, так как он находится внутри запорной коробки и защищен в ней с 4-х сторон
нет доступа к замку калитки, так как засов перекрывает замочную скважину на калитке
наличие направляющих защищает засов от его распиливания ножовкой по металлу
при проникновении во внутрь гаража через стены нельзя открыть створки ворот, так как они перекрыты засовом.
Источники информации, принятые во внимание.
1. Авторское свидетельство SU 343022, кл.ЕО5С 1/04, 1972.
2. Гоберман Г.Е. и др. «Замки и скобяные приборы», М. 1962, с.64, рис. 80.
3. Патент США 3541816, кл.ЕО5С 1/04, 1970.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Запирающее устройство, в частности для гаражных ворот, содержащее запорный элемент, засов с ручкой, установленный в корпусе с возможностью продольного перемещения и взаимодействия с запорным элементом, упор для фиксации засова в крайних положениях и замок, отличающееся тем, что запорный элемент выполнен в виде коробки с отверстием в нижней стенке и имеет петлю, установленную внутри коробки параллельно продольной оси засова с возможностью совмещения отверстия петли с отверстием стенки коробки, при этом засов имеет расположенную параллельно его оси и установленную с возможностью размещения внутри коробки петлю, а замок смонтирован вокруг петли на засове и снабжен запирающей дужкой, выполненной с возможностью размещения в полости, образованной отверстием в стенке коробки и отверстиями петель засова и коробки, причем корпус выполнен в виде направляющих планок, упор для фиксации засова в крайних положениях представляет собой защитную планку, установленную на засове перпендикулярно его оси за замком, а в защитной планке выполнена замочная скважина для доступа к замку.
2. Устройство по п.1, отличающееся тем, что гаражные ворота имеют калитку и установленный на ее внутренней стороне замок, а засов имеет замочную скважину, выполненную с возможностью совмещения с замочной скважиной замка калитки.
Гаражный замок: какой лучше
Замок гаражный риф 1
Замок для гаражных ворот, при его надежности, позволит сохранить свой автомобиль в целости и сохранности, станет преградой для злоумышленников. При выборе устройства недопустимы спешка или экономия.
Какие замки для ворот гаражных используются, как правильно устанавливаются, предлагает разобраться эта статья.
Виды и особенности гаражных замков
В капитальном гараже конструкция ворот состоит из двух распашных створок, на одной из них может располагаться калитка (см. Гаражные металлические распашные ворота и их правильное изготовление ).
Изнутри закрытые створки полностью фиксируются на задвижки, засовы, специальные крюки-фиксаторы.
В гараж можно войти через калитку в створке, что требует врезки в нее запорного устройства, как видно на фото.
Затворы в калитке на створке гаражных ворот
В гаражные ворота можно установить такие типы замков:
Навесные запирающие устройства функциональны, просты при изготовлении и относительно надежны в эксплуатации, способны обеспечить достаточно хорошую степень взломостойкости гаража, но имеют недостатки: главный из них — способ установки снаружи, что позволяет воспользовавшись монтировкой, злоумышленнику сбить замок, а значит, нет гарантии 100%-ой защиты гаража от проникновения вора.
Совет: Обезопасить запорное устройство гаража, лучше навесным замком, имеющим обтекаемую форму, где вместо дужки устроен съемный запорный палец. Высокопрочная сталь, используемая для изготовления устройства, дополнительное покрытие, делающее замок устойчивее к образованию коррозии, более обтекаемая геометрия, увеличивают стойкость замка, исключают возможность перепиливания его и точного удара для взлома.
Навесной замок
Для исключения возможности ее повреждения при механическом воздействии на ворота, следует убедиться в ее достаточно надежной фиксации к корпусу замка.Совет: При выборе запорного накладного устройства следует избегать грубейшей ошибки многих владельцев гаражей. В этом случае не исключена вероятность проникновения взломщиков внутрь помещения, например, через пролом в стене, поэтому замок изнутри должен отпираться только ключом. В данном случае существует стопроцентная гарантия невозможности открытия ворот изнутри.
Замок гаражный згц
В замках накладного типа важнейшая роль принадлежит засову, который замыкает ворота. При закрывании замков, засов выходит из корпуса, а при отпирании — прячется внутрь.
Несколько цилиндрических стержней, которые образуют засов, обеспечивают защиту объекта более надежную, а в момент механического воздействия, нагрузка распределяется по всему корпусу, что предотвращает быстрый выход его из строя.
Цилиндровые замки для гаража
Замок в гараж с сувальдной системой является наилучшим вариантом при защите любого гаража. Его секретную часть образует пакет из фигурных пластин, в пазах которых движется стойка засова.
Высокая защита механизма секрета замка, наличие защитных броненакладок, оптимально выбранная конфигурация сувальд, огромное количество комбинаций ключа, более 1 000 000, большие размеры и повышенная прочность полностью исключают возможность перепиливания замка, устраняют вероятность взлома с помощью отмычек и других подручных средств.
Замки, пользующиеся спросом несколько десятилетий назад, изготавливались под заказ, не отличаются особой секретностью и сейчас. Их легко взламывать или открывать, несмотря на большие размеры. Не добавит удобств и ношение ключа к такому замку. Единственное преимущество конструкции – более низкая цена изделия.Как установить гаражный замок
Установить замки на гаражные ворота не так просто, как кажется. При этом потребуются предварительная подготовка и тщательное планирование всех операций.
В противном случае, при неправильной установке запорного устройства, можно нарушить его функциональность, а иногда и целостность.
Для монтажа своими руками замков необходимо приобрести:
Совет: Для надежного запирания гаража не следует приобретать только один замок.
После определения типов запорных устройств и проверив серийные номера ключей, можно приступать к подготовке монтажа.
Инструкция установки замка в гараже:
Совет: Для установки замка навесного типа следует заранее приобрести специальные детали для продевания дуги замка.
Совет: Необходимо следить, чтобы места фиксации запорной системы с наружной стороны были невидимыми.
Как правильно устанавливаются гаражные замки вертикальные, можно познакомиться по видео.
Рейтинг гаражных замков
Гаражные замки – одни из наиболее надежных и прочных, поскольку их корпус, как правило, выполняют из крепких материалов. Однако все не так просто, выбрать подходящий тип замка, его модель и фирму среди такого многообразия довольно сложно. Тем более что подделок замков, тоже очень много. Разберемся в этом вопросе подробнее и постараемся выяснить, какой же гаражный замок можно считать лучшим?
Какой замок для гаража считается лучшим?
Все замки по способу монтажа на гаражные ворота делятся на три вида: навесные, накладные и врезные. Что касается навесного запирающего устройства, то для гаража оно считается менее всего подходящим. Чаще всего его используют в качестве дополнительного запора, вешающегося на калитку. Петли для подобного замка необходимо надежно закрепить, например, при помощи сварки или болтов.
При этом для надежности лучше использовать замки с прямым цилиндрическим засовом.
Врезные и накладные замки имеют похожее устройство. Только врезные запирающие устройства не видно ни с наружной, ни с внутренней стороны, накладные же не видны только с внешней стороны двери. Лучшим из этих замков считается тот, который в совокупности обладает самыми достойными характеристиками. Из всех имеющихся на рынке замков выбрать лучший можно только оценив конкретные образцы по следующим параметрам:
Накладной или врезной замок?
В сущности, не имеет значения накладной или врезной замок вы выбираете, главное, чтобы сложнее было определить, как он закреплен.
Злоумышленники, вскрывая подобный замок, могут попробовать каким-либо способом ослабить или удалить его крепления и им гораздо сложнее будет это сделать, если крепления тщательно спрятаны. При выборе замка специалисты рекомендуют отдавать предпочтение накладным или врезным сувальдным замкам.
Среди европейских и американских производителей большинство делают очень хорошие запорные устройства, однако их цена будет баснословной по сравнению с отечественными замками. Правда среди российских замков нередко попадается «откровенный ширпотреб», который поставить можно разве что на курятник.
Хорошим вариантом считается изготовление запорного устройства на заказ у надежного специалиста с хорошей репутацией. Ведь заказывая ему накладной или врезной замок, вы должны быть уверены в том, что он потом сам не приедет к вашему гаражу с намерением совершить преступление. Преимущество замков изготовленных на заказ очевидно, ведь их секрет известен только одному специалисту. Уникальность секретного механизма обеспечивает более надежную защиту.
Кроме того, замки, изготовленные на заказ, часто имеют дополнительные средства защиты в виде геометрических запоров и фиксаторов, что улучшает их надежность в разы.
Ключный или бесключный?
Все замки не зависимо от их монтажа можно разделить на ключные и бесключные. Для гаражей в наших условиях лучше использовать ключные замки. Тому есть несколько веских оснований.
- Замок для гаража с кодовыми элементами, который открывается без помощи ключа, бывает механическим или электронным. Механические замки слишком ненадежны, поскольку подобрать простую комбинацию цифр довольно легко. Кроме того, если долго не менять заветный шифр, то нужные кнопки просто износятся и будет видно невооруженным глазом куда нажимать чтобы калитка открылась.
- С электронным замком проблем не меньше, ведь подобные сложные системы довольно дороги и капризны. Велика вероятность того, что при попытке открыть калитку гаража в лютый мороз он вас просто подведет. А если вспомнить о том, что к очень многим гаражам нашей необъятной родины банально не подведены электрические коммуникации, то все становится понято.
- Неплохим вариантом для гаража можно было бы считать электромеханический бесключный замок. Ему не нужна постоянная подпитка, некоторые модели могут работать от автономных источников питания низкого напряжения. Но есть одна проблема – его цена. Стоимость некоторых замков данного типа сопоставима с ценой содержимого иного гаража, поэтому о целесообразности его установки рассуждать не приходится.
Можно сказать однозначно, что в условиях российской действительности лучше всего отдавать предпочтение традиционным замкам с ключами. В этом случае главное подобрать правильное запирающее устройство и желательно не одно. И тогда можно с большой долей уверенности говорить о том, что злоумышленники до вашего ценного имущества не доберутся.
Интересный тест с гаражными замками
Научно-исследовательский центр ГУВО МВД России в лаборатории для испытаний провел тестирование гаражных замков. В качестве образцов были взяты 16 запирающих устройств различных моделей и производителей.
Цель тестирования – проверка надежности. Так как на сегодняшний день нет требований к качеству изделия, то за основу для сравнения был взят стандарт на замки для жилья ГОСТ 5089-97.
По этому документу необходимо проводить испытание на каждую серию запорных устройств для обычных дверей, по которому определяется их устойчивость к взлому. На первом этапе испытания определяют прочность при помощи силового стенда, подобно тому, как бы этот замок ломали домкратом или ломом. Далее замок подвергают ударам металлического шара под определенным углом, вес которого составляет 30 кг.
Если замок выдерживает подобные испытания, переходят ко второму этапу, на котором проходит проверка на взлом «интеллигентными» способами (крючками, отмычками и т.п.), а также металлорежущим инструментом.
Поскольку описание подобных испытаний это закрытая внутриведомственная информация, то о способах и методах мы и не будем рассуждать. Только по совокупности результатов четырех подобных испытаний можно объективно сказать о надежности запорного устройства. Ведь судите сами, если замок выдерживает взрывную волну, его нельзя перерезать газовой горелкой и секрет его механизма сверхсовершенный, то это просто прекрасно. Но если достаточно дрели, работающей от аккумулятора, чтобы высверлить за пару минут личинку этого замка, то все его достоинства можно перечеркнуть и отнести этот замок только к первому классу стойкости к взлому.
Каковы же результаты проведенного теста? Самым удивительным оказался результат, который показал замок для гаражей «Гранат» от тольяттинской фирмы. Привлекательный внешне, с мощным корпусом, высокой секретностью, он мог бы занять первое место, а оказалось, что по стойкости к взлому он тянет только на первый класс. И что самое интересное: этот замок стоил дороже других образцов. В первый класс также попали: замок Мариуполого завода им. П. Мишарева, замок из Волковыска, замок от завода Сибремточстанок в Новосибирске и массивный замок от предприятия КЭМЗ.
Второй класс заслужили девять запирающих устройств, из которых лучшим был признан замок от фирмы Kerberos.
И, самое главное, лидером стал замок Class GC-S-002Z, изготовленный в г. Железнодорожный Московской области. Помимо того, что он имеет лучшую конструкцию, он один из 16-ти претендентов защищен от вскрытия методом подбора отмычки. Вторую позицию по итогам испытаний отдали запорному устройству фирмы МЕТТЭМ г. Балашиха Московской области, это надежный замок третьего класса с защитой от распила.
В заключении хочется сказать, что каким бы идеальным и сверхсовершенным ни был замок, он не спасет от взлома гаража с хлипкими воротами. Чтобы гараж стал настоящей крепостью для вашей машины и других ценностей, которые в нем хранятся, нужно применить и другие средства защиты, помимо замка. Выбирая замок, ориентируйтесь не на его цену, а на надежность конструкции и механизма, изучите вопрос самостоятельно, а не полагайтесь на консультацию продавца.
Как установить замки на гаражные ворота своими руками
Превратить гараж в надежный дом для любимого автомобиля Вам поможет качественный замок, который станет непреодолимой преградой для злоумышленников.
Гаражные замки в силу эксплуатационных особенностей (желанная добыча взломщиков в виде Вашего авто, воздействие окружающей среды, перекосы калитки или ворот) выделены в отдельную группу запорных устройств, при выборе и установке которых недопустимы ни экономия, ни спешка. Какие замки используются для обустройства гаража и как их правильно устанавливать, попробуем разобраться в статье.
Содержание
Замки для гаражных ворот: виды и особенности
Прежде чем рассуждать о гаражных замках напомним, что конструкция ворот капитального гаража включает две распашные створки, на одной из них расположена калитка. Полностью закрытые створки изнутри фиксируются на засовы, задвижки, специальные крюки-фиксаторы. Войти в гараж можно через калитку в створке, а значит, в нее и врезается запорное устройство.
Гараж можно оснастить следующими типами замков: реечными, навесными, врезными и накладными (цилиндрическими и сувальдными), каждый из которых обладает своими достоинствами и, безусловно, недостатками.
Реечные замки
Еще не так давно на рынках запорных устройств не было сегодняшнего многообразия замков, поэтому для запирания гаража повсеместно пользовались реечными крупногабариными конструкциями с большим ключом. Чтобы открыть калитку, нужно было поместить ключ в скважину и, приложив гигантские усилия, втолкнуть внутрь. Огромная величина прилагаемых усилий, тяжелый ключ, низкий уровень секретности и взломостойкости с лихвой перекрывали единственное достоинство реечного замка – его прочность. Именно по этим причинам замки реечного типа сегодня практически не встречаются.
Навесные замки
Старым, добрым методом запирания гаражных ворот считается использование навесных замков, которые сегодня в большом ассортименте можно купить в специализированных магазинах. Установка такого замка возможна лишь после приваривания к наружной части створки специальных петель.
Запирающие устройства навесного типа функциональны, просты и относительно надежны в эксплуатации, а также способны обеспечить хорошую степень взломостойкости объекта, однако не лишены недостатков: один из них — наружный способ установки.
Так, воспользовавшись монтировкой, злоумышленник может сбить замок, а значит, сложно говорить о 100%-ой защите гаражной конструкции.
Чтобы обезопасить запорное устройство своего гаража, лучше воспользоваться навесным замком обтекаемой формы со съемным запорным пальцем вместо дужки. Закаленная сталь, из которой выполнено устройство, дополнительное покрытие, придающее устойчивость, и более обтекаемая геометрия исключают возможность точного удара и перепиливания замка.
Врезные и накладные замки
Особое место в группе гаражных замков занимают запорные устройства врезного и накладного типа.
Врезные замки крепятся внутрь дверцы-калитки посредством лицевой планки толщиной не менее 2,5 мм, которая подчас является слабым звеном запорной системы. Чтобы исключить возможность ее повреждения в момент механического воздействия на ворота, необходимо убедиться в ее максимально крепкой фиксации к корпусу замка.
Установка же накладных замков производится с внутренней стороны гаражных ворот.
При выборе накладного запорного устройства постарайтесь избежать грубейшей ошибки многих автовладельцев – поскольку не исключена вероятность попадания взломщиков внутрь объекта, например, через пролом в стене, то изнутри отпираться замок должен только ключом. Гарантия 100%-ой сохранности автомобиля в данном случае – это невозможность открытия ворот изнутри.
Важнейшая роль в замках накладного типа принадлежит засову, посредством которого ворота замыкаются. Стоит только запереть замок, как засов выйдет из его корпуса, и, наоборот, при отпирании – прячется внутрь. Большее число цилиндрических стержней, образующих засов, обеспечивает более надежную защиту объекта, к тому же в момент механического воздействия, ударная нагрузка будет распределяться по всему корпусу, предотвращая его быстрый выход из строя.
Нельзя не упомянуть о запорных устройствах цилиндрового и сувальдного типа . которые в последнее время считаются самыми востребованными замками для гаража. Замки цилиндровые .
благодаря сложной кодовой системе, отлично противостоят воздействию отмычек. Однако злоумышленник может легко спилить, если, конечно, не предусмотрена специальная защита от высверливания цилиндра.
Наилучшим вариантом для защиты Вашего гаража однозначно станет сувальдная система . секретную часть которой образует пакет фигурных пластин, в вырезах которых передвигается стойка засова.
Благодаря высокой защите механизма секрета замка, наличию защитных броненакладок, правильно выбранной конфигурации сувальд, огромному количеству (более 1 000 000) комбинаций ключа, внушительным размерам и повышенной прочности, полностью исключается возможность перепиливания замка, взлома с помощью отмычек и прочих подручных средств.
Установка замка на гаражные ворота
Итак, если Вы приняли решение врезать замок в гаражные ворота самостоятельно, то Вас минуют трудности только в случае использования самых простых запорных устройств. Остальные замки потребуют предварительной подготовки и тщательного планирования всех операций, иначе Вы рискуете неправильно установить запорное устройство, нарушив его функциональность или даже целостность.
Материалы и инструменты
Какие инструменты и материалы Вам понадобятся для оснащения гаража надежным и прочным замком? Прежде всего — металлическая пластина и замок, стальной уголок, дрель, винты и электросварочный аппарат.
Технология установки гаражного замка
- Определившись с типом запорного устройства и проверив серийный номер ключей, следует приступить к подготовке: металлическая пластина, на которую будет в дальнейшем установлен замок, внахлест приваривается к воротам гаража. При использовании навесного замка Вам придется приварить 2 крепежа на 2-х створках. На приваренной пластине размечаются зоны будущих отверстий под крепежные винты для фронтального крепления запорной системы и аккуратно просверливаются. Чтобы установить замок навесного типа Вам нужно заранее купить специальные крепления для продевания дуги. В каркасе гаражных дверей вырезаются для ригелей и пазы для крепежа торцевого.
- Установив замок, проверяется правильность крепления. В наружном металлическом листе делается скважина под ключ, в точности соответствующая профилю замка, затем вырезается.
Использование стального уголка дополнительно укрепит ответную часть, в которую войдут ригели. Для такой установки используются все крепежные отверстия, и это позволяет максимально защитить ваш гараж от несанкционированного взлома. При этом необходимо помнить, что точки крепления запорной системы с внешней стороны должны быть невидимыми.
Как правильно установить замок ригельный замок для ворот можно узнать, посмотрев видеоролик на youtube.
Источники:
www.ntpo.com, 1pogarazham.ru, ozamkah.ru, svouimirukami.ru
Запорные устройства для рольставен
Где можно увидеть защитные рольставни? На витринах и входах магазинов, на окнах и дверях
офисов и складов, на гаражах, различных павильонах и фасадах жилых домов. Они
есть везде.
Для чего необходимы рольставни? Это гарантированная максимально высокая защита от взлома. Особая
конструкция и установка роллетов делает их вскрытие невероятно тяжёлым делом. А запорные устройства им в этом помогают.
Они также отвечают за безопасность
помещения, делают невозможным поднятие
рольставни со стороны улицы, тогда как допуск к нему будет возможен только
изнутри помещения. Если же использовать обычный замок и ключ, тогда роллеты
будут отпираться как со внутренней, так
и со внешней стороны.
Устройство самих запоров
напрямую зависит от типа управления рольставнями.
1) Электрический
замок с карточкой. Применяется в автоматических
рольставнях, которые оборудованы
электроприводом. Считается самым надёжным видом запора. Работает следующим
образом: к специальному считывающему устройству прикладывается магнитная
карточка и происходит открытие или закрытие рольставни.
2) Электрический
замок с ключом. Также, как и предыдущий вариант, устанавливается на тех
ставнях, которые имеют электропривод. Только в данном случае замок срабатывает
не от карточки, а от специального ключа. Но сам механизм идентичен предыдущему.
3) Верхний замок.
Это запорное устройство служит для рольставен с электроприводом и карданным
механизмом. Замок размещается на валу, который находится в коробе. В случае
если кто-то пробует приподнять рольставни несанкционированно, срабатывает
механизм блокировки.
4) Замок,
устанавливающийся в нижнюю планку. Это запорное устройство применимо ко всем
типам защитных рольставен, кроме
тех, у которых имеется электропривод. Замок с ключом устанавливается в нижнюю
планку. Как он работает: с поворотом ключа ригельная пластина раздвигается, а
ставни закрываются.
5) Боковые задвижки
(щеколды). Применяются со всеми типами рольставен, которые работают от ручного
и пружинного управления. Такие рольставни оборудованы специальными прорезями и
направляющими, по которым передвигаются
задвижки. По принципу обычной щеколды. Для них характерна более
демократичная цена в сравнении с отсальными вариантами.
|
Закажите ворота или рольставни прямо сейчас! |
Замок для откатных ворот своими руками | Построй дом сам!
Несомненное преимущество откатных ворот — их компактность.
Изделие не нуждается в площадке для открывания, его удобно монтировать даже при весьма тесной территории участка. Но для большинства владельцев таких конструкций проблемой становится выбор замка для откатных ворот. Из-за специфики своего открывания, механизм должен значительно отличаться от всех существующих стандартных моделей.
Разновидности замков для откатных ворот
Неизменным атрибутом любого замка, закрывающего откатные ворота, является защелка с крючком, которая противостоит открыванию конструкции, когда это не требуется. Поэтому традиционные виды замков для откатных ворот совершенно неприемлемы, поскольку их выдвигающийся засов нечего удерживать не в состоянии.
Разработано несколько требований, соответствие которым обеспечивает качество закрывания механизмов, выполняющих запорную функцию для воротной системы:
- надежность, гарантирующая исключить малейшей вероятности физического варианта воздействия на механизм;
- качественный материал, гарантирующий длительную эксплуатацию запорной конструкции;
- простота обслуживания;
- любая электромеханическая модификация непременно обязана снабжаться автономным источником электроэнергии, а также для удобства иметь возможность открываться дистанционно либо ключом.
Также при выборе замка для ворот любого типа непременно нужно контролировать, чтобы он был сделан только из материала, стойкого к морозам, не портился из-за развития коррозии. Для замковых конструкций откатных ворот необходима дополнительная степень прочности. Выпускаемые промышленностью запирающие устройства классифицируют по нескольким типам.
По способу срабатывания
После монтажа калитки и ворот на одну из сторон створки монтируют автоматические запорные устройства либо изделия с ручным вариантом запирания. Механизм обязан быть удобным в эксплуатации и не терять свою эффективность, невзирая на погодные условия. Выбирая устройство, требуется основываться на личных предпочтениях, учитывая эксплуатационные условия. Для частных домовладений обычно монтируют ручные модели, на производственных складах более распространены автоматизированные запоры.
По виду с учетом конструкционных особенностей
Запор откатных конструкций бывает разным по исполнению.
Выделяют такие варианты механизмов:
- Механический. Открывается ключом с любой стороны ворот. Его наружную планку можно спрятать внутри створки, чтобы не допустить ее открывание извне.
- Электромеханический. Допускает дистанционное управление либо открывается ключом.
- Кодовый. Подобный механизм удобен, поскольку не нуждается для открытия в наличии ключа. Владельцу необходимо лишь помнить код.
- Цилиндровый. Особенность этого типа запора в наличии внутри механизма нескольких цилиндров. Они не позволяют выполнять открытие замка недоброжелателями, практикующими для взлома подбор ключей. Устройство открывается посредством введения внутрь плоского ключа качели, который практически подделать невозможно. Чем большее количество цилиндров внутри такого механизма, тем он надежнее.
- Самодельный запор, приваренный непосредственно к раме ворот. Такое приспособление способно иметь всевозможную конструкцию. Запирает створку оно на крючок в момент расположения подвижной створки в конечном запертом положении. Такие изделия домашние умельцы мастерят самостоятельно.
Запирает створку оно на крючок в момент расположения подвижной створки в конечном запертом положении. Такие изделия домашние умельцы мастерят самостоятельно.На основании способа установки
При наличии откатной системы открывания подойдет накладной, навесной либо врезной замок. Выбирая подходящее изделие, требуется учитывать не только тип ворот, но и максимальную толщину створок. Навесные приспособления — наиболее распространенные. Они встречаются всевозможных вариантов — от сложных конструкций до самодельных механизмов наподобие «вертушки» либо «шпингалета».
Подходят для таких конструкций и врезные или накладные запирающие механизмы. Первые встраиваются внутрь створки либо предварительно сооруженной опоры. Тогда отвечает за запирание ригель, имеющий форму крючка.
Когда предстоит выбор замка, лучше предпочитать изделия, на изготовление которых использована нержавеющая сталь. Такое требование касается как корпуса, так и все внутренностей запора.
У кодового устройства обязан присутствовать защитный кожух, чтобы в механизм не попадали загрязнения и жидкости.
Замок для откатных ворот своими руками
Решив соорудить для откатных ворот замок своими руками, следует понимать, что наиболее простое устройство — установка пары скоб для
навесного замка. Также простым приспособлением станет крюк. Монтируют его прямо на створку, которая перемещается. На опоре крепят петлю.
Внимание! Крюк обязан быть достаточно крепким и иметь необходимую длину.
Еще один несложный механизм — поперечный засов, снабженный пружиной. Его монтируют на торце перемещаемой створки. У всех таких приспособлений присутствует один недостаток — они подходят лишь для закрывания ворот изнутри.
Сделать самостоятельно замок для перемещаемых ворот вполне доступно. Достаточно иметь только некоторые инструменты, а руки обязаны справляться с элементарными слесарными навыками.
Источник : https://postroimka-dom.ru/zabory-i-vorota/zamok-dlja-otkatnyh.html
Засов на калитку из профнастила своими руками
Запоры и засовы для калиток
Калитка выполняет две функции: охранную и декоративную. Чтобы она охраняла приусадебный или дачный участок надлежащим образом, ей нужен надёжный запор. Это может быть обычный засов, или другое какое-либо запорное устройство. Его можно купить в магазине хозяйственных товаров или же смастерить своими руками.
Конструкция простого засова для калитки
Важно, чтобы он не был очень сложным, не создавал проблем при входе/выходе, а своим внешним видом вписывался в общий ансамбль оформления экстерьера. Также можно использовать различные замки для калиток.
Вернуться к оглавлению
Виды калиточных запорных устройств
Запоры для калиток можно разделить на несколько видов. В их числе есть такие приспособления, которые может сделать практически каждый домохозяин. У него всегда есть в наличии простейшие электроинструменты, которые он время от времени берёт в руки. Найдётся болгарка, дрель, шуруповёрт, набор свёрл и многое другое. Даже заполучить сварочный аппарат для него не проблема. А материал для этих целей он использует подручный, который остался после какого-либо строительства или ремонта.
Названия элементов запора для калитки
Простейшие приспособления, не требующие использования ключей:
- вертушка на калитку;
- крючок;
- защёлка;
- вертикальное запорное устройство;
- горизонтальный накладной засов;
- щеколда;
- шпингалет для калиточной дверцы;
- задвижка на пружине.
Запорные вертушки для калиток не продаются, их сбивают своими руками. Для этого нужен деревянный брус, который сквозным болтом прикрепляется к опорному калиточному столбику. Когда он повёрнут вертикально, параллельно опоре, дверца открывается свободно. А если расположен горизонтально, вход закрыт. Снаружи он не виден, повернуть его оттуда практически невозможно.
Используется самодельная вертушка не так уж часто, скорее для того, чтобы свободная створка не болталась на ветру.
Со временем болтовое крепление расшатывается, а перекладина устройства не держится в заданном положении. Тогда между ней и опорной стойкой вставляется пружина и проблема решена. Ровесницей вертушки на Руси является щеколда для калитки. Ей ставят изнутри, а с улицы её открыть невозможно. Бывают они самые разнообразные. Например, такие, которые работают по принципу рычага: одно плечо под тяжестью своего веса падает в защёлку и система автоматически запирается. С той стороны открыть можно только потянув за бечёвку, которая, как правило, вовсе не на виду.
Щеколда на калитку ставится зачастую для подстраховки, чтобы дополнить устройство, которым запереть вход можно только извне. Установка её простая, а удобство ещё в том, что на случай экстремальной ситуации, например, пожара, она открывается очень легко.
Дачники для фиксации створки калитки часто используют обыкновенный крючок со скобой для его защёлки. Смастерить, установить его очень легко и просто. Взять проволоку необходимой длины, чтобы она гнулась и не ломалась, накалить на костре или газовой плите, и плоскогубцами придать ей нужную форму. Затем изделие закаливают, опустив в холодную воду. Скобу делают по той же технологии.
В качестве запорного устройства можно использовать шпингалет, засов, по форме напоминающий оконную или дверную задвижку. Его свободно можно купить в любом хозяйственном магазине по невысокой цене. Поэтому, как правило, никто не спешит делать его своими руками. Он удобен на калиточной двери, встроенной в створку ворот. Запираться может сверху и снизу.
Но если дверца отойдёт, не будет прилегать плотно и возникнет люфт, то использование такого устройства станет невозможным. Металлический стержень окажется не над запорным отверстием. Часто используется для фиксации накладная вертикальная задвижка для ворот. Но она вполне пригодна в качестве запора на калитку.
Схема работы накладной задвижки на калитку
Устанавливают на ровную поверхность в нижней части дверцы в виде металлического прута с ручкой или изогнутого буквой «Г». Фиксируется в выемке бетонного основания или в укреплённом отрезке трубы.
Стержень используют длинный, а погружаться он должен достаточно глубоко, чтобы обеспечить безопасность и прочность конструкции.
Углубление делают, используя садовый бур соответствующего диаметра. В нём укрепляют кусок металлической трубы такого диаметра, чтобы запирающая задвижка входила свободно. К ней для удобства использования приваривают ручку, а к боковой стойке крюк, на который в открытом состоянии будет опираться засов. В закрытом состоянии он надёжно удерживает дверцу запертой и не виден с улицы.
Чтобы открыть его с обратной стороны, некоторые хозяева стараются сделать различные замаскированные проволочные или верёвочные приспособления. Горизонтальный накладной засов работает по тому же принципу.
Вариант установки накладного запора на калитку
Только изготавливается меньших размеров, а отличие от вертикальной задвижки устанавливается перпендикулярно стойке. Бывает в виде плоской металлической пластины или круглого стержня. Использовался испокон веков. Конструкция его проста: оболочка-держатель, подвижной стержень, плоский с петлёй-кармашком, а круглый с фиксирующим ушком.
Изготовить его также может каждый хозяин своими руками и с помощью обычных домашних инструментов.
Для запора калиточной дверцы используются также защёлки. Они бывают разные, но принцип их работы одинаков. Когда створка закрывается, засов под тяжестью собственного веса опускается в фиксирующее приспособление. Изнутри открывается просто, а для того, чтобы поднять запирающее устройство, потребуется прикреплённая к ней бечёвка или проволока.
Широко используются защёлки на пружинной основе, которые устанавливаются изнутри в дополнение к замкам.
Схема с размерами пружинной защелки
Их запирающий стержень отводится вручную, а возвращается в запирающее положение при помощи пружины. Их используют для запора тогда, когда все дома и никому не придётся открывать вход снаружи. В других случаях, а также на ночь дверца закрывается на ключ.
Кроме перечисленных простейших запирающих механизмов, некоторые дачники и владельцы приусадебных участков стараются сделать свои потайные устройства, препятствующие свободному проникновению на охраняемую территорию.
Пример самодельного простого запора для калитки
Зачастую они изобретают самодельные запоры, о которых непосвящённым трудно догадаться. На створке дверцы нет никаких замков и отверстий для вставных ключей, а её с улицы невозможно открыть.
Оказывается, изнутри имеется задвижка, но закрывается она снаружи. В общей массе шурупов, находящихся со стороны улицы, затерялся шестигранный мебельный болт. Он проходит насквозь через створку и свободно проворачивается. Со двора к нему перпендикулярно приварена металлическая пластина, которая при повороте блокирует или освобождает дверку входа.
Вернуться к оглавлению
Запорные устройства с использованием металлических ключей
К ним следует отнести:
- навесные замки;
- винтовые механизмы;
- пазовые запоры;
- накладные и врезные замки;
- кодовые механические устройства.
Навесные замки – это наследие прошлого. Сегодня на калитки их навешивают редко, практически тогда, когда посещение территории не такое уж частое, а в зданиях нет дорогостоящих вещей.
Ведь такое охранное устройство очень легко взломать рычажным способом или при помощи простейшей проволочной отмычки. Единственным достоинством его является простота монтажа: достаточно приварить две проушины для дужки, одну на металлическом каркасе дверцы, а другую на опорной стойке, и установка готова. Непременный спутник такой охраны – защёлка с внутренней стороны.
Винтовой затвор прост в монтаже и использовании. Он устанавливается с внешней стороны калитки.
Так выглядит винтовой засов для калитки
Главная его составная часть – стержень с винтообразной резьбой. Специальным ключом он вкручивается в углубление запорной основы, для которой должно быть достаточно пространства между калиточным каркасом и опорной стойкой. Такая запирающая система не получила широкого распространения из-за своей невысокой практичности в эксплуатации.
Ригельный замок на основе реечной системы своими руками произвести очень сложно. Необходимы инструменты, соответствующий станок и профессиональные навыки.
Некоторые устройства такого вида оснащены крабовой системой запирания. При повороте ключа язычки замка входят в зацепление, которое находится на створке калитки. Такой запор надёжен и прост в эксплуатации.
Накладным замкам требуется достаточная толщина калиточной двери, а также ровная площадка для его установки. Конструкция прикрепляется непосредственно к дверце так, чтобы снаружи открывалась только ключом, а изнутри защёлкой.
Элементы накладного замка на калитку
Большое распространение получили врезные замки. Для их установки требуется выемка в калиточной основе. Но не каждый материал, из которого сооружают калитки, позволяет это сделать. Тогда некоторые пользователи к каркасу приваривают прочную металлическую коробку, внутри которой будет установлено врезное замыкающее устройство. Сегодня популярны кодовые запорные механизмы, которые бывают накладными или навесными. Они, кроме корпуса и засова, оснащены блокирующими элементами, ползунками, кодовыми механизмами.
Приводятся в работу путём составления заранее введённого цифрового кода, который набирается самим пользователем.
Способ расположения цифр может быть различный, а их комбинацию в целях надёжности можно менять по собственному усмотрению.
Кодовые накладные замки работают за счёт подбора нужной расстановки цифр, расположенных на вращающихся наборных кругах. Их количество обычно от двух до шести, что позволяет набрать длинный код. Взломщику потребуется много времени, чтобы подобрать нужную комбинацию. Есть и подвесные механизмы, у которых цифры расположены на вращающихся колесиках внутри замочного корпуса. На виду только цифры для набора секретного числа.
Вернуться к оглавлению
Кодовые и электромеханические системы
Достоинства кодовых механических запоров:
- отсутствие металлического ключа, замочной скважины;
- высокий срок эксплуатации, простой уход.
Недостатком можно считать вероятность того, что цифровой код можно забыть или его каким-то образом может узнать постороннее лицо.Сегодня широкий выбор калиточных запоров, которым для их функционирования необходим электрический ток. Их подразделяют на следующие разновидности:
Электромеханические замки сочетают в себе механические элементы и электрокомпоненты. Это прибавило защитным устройствам надёжности и создало возможность беспроводного дистанционного управления. Они бывают накладные с выступающей кнопкой с внутренней стороны, которую следует нажимать при выходе.
При входе прикладывают ключ-таблетку или электронную карту. В случае отключения электричества изнутри дверца открывается нажатием кнопки, а извне обычным металлическим ключом.
Достоинств у электромеханических замков много. Важнейшими являются: удобство эксплуатации, высокая устойчивость к взломам, возможность комбинирования с домофоном, звуковым сигналом и иными системами безопасности.
Схема установки электромагнитного калиточного запора
К недостаткам следует отнести необходимость постоянного подключения к электричеству, а также вероятность сбоев, вызванных низкой температурой или влажностью.
Благодаря новейшим технологиям разработаны магнитные замки.
Сделать их самому без специальной подготовки практически невозможно. Надёжность их очень высокая. Не требуется никакой металлический ключ или засов. Усиленный магнит, функционирующий на электронной основе, надёжно фиксирует дверцу в закрытом состоянии. Открывается замок магнитным ключом.
К средствам защиты от взлома и несанкционированного проникновения может относиться и звуковая сигнальная система. Для этого на заборе, воротах или калитке устанавливают датчики, чувствительные к вторжению лица, пытающегося взломать охранное устройство. Они срабатывают и подают сигнал в общую систему, которая перерабатывает его в громкий отпугивающий звук. И пусть он резкий и неприятный, но все жители округи будут знать о появлении на их территории нежелательной личности.
Засов на ворота своими руками: как сделать для распашных гаражных конструкций, фото и видео
С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным.
Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.
Засов на воротах с проушиной для замка
На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.
Вернуться к оглавлению
Что лучше выбрать – самодельные или покупные гаражные засовы
Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.
Самодельные конструкции засовов отличаются простотой и малой стоимостью.
Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:
- фиксаторы;
- задвижки;
- засовы;
- шлагбаумы.
Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.
Такой засов украсит любые деревянные ворота
При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.
Вернуться к оглавлению
Штыри и защелки для откатных ворот
Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.
- Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
- На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
- В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
- На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.
Классические вертикальные штыри для ворот — на фото ниже.
Подойдут и для откатных, и для распашных ворот
Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.
Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.
Чертеж для изготовления нижнего засова своими руками
Для замка на середине крайней стойки откатных ворот понадобятся:
- 4 уголка;
- пластина;
- заклепка;
- навесной замок;
- 8 саморезов.
Из инструментов следует приготовить:
- дрель;
- шуруповерт;
- 2 сверла;
- молоток.
Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.
Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.
Вернуться к оглавлению
Запоры для распашных ворот
Навесной замок обеспечит дополнительную защиту
Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.
Двухстворчатые конструкции требуют вложить в них больше труда.
Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.
Штыри
Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.
При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.
- Установить прутья длиной до поперечного профиля каркаса.
- Ручку прикрутить, нарезав в отверстии резьбу.
- Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.
- На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.
Для этого трубы, в которые он входит, крепятся к разным половинам ворот.Штыри обеспечат надежную фиксацию
В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.
Засовы
При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.
Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.
Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.
Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.
Такую задвижку можно смастерить за несколько минут
- К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
- Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
- Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.
Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.
Схема задвижки из прута и квадратного профиля
Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.
Схема засова из трубы и прута
Для забора из профлиста и таких же ворот своими руками делается плоский засов.
В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.
Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.
Схематичный вариант из пластин и металлического профиля
На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.
Вертушка и шлагбаум
Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.
На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.
Классическая вертушка
При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.
Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.
Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.
Шлагбаум представляет собой вариант вертушки с осью на одном краю.
Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.
На фото — классический пример шлагбаума.
Надежный и долговечный вариант
Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.
Щеколда на калитку из квадратной трубы своими руками. — Сообщество «Сделай Сам» на DRIVE2
Всем здравствовать!Решил я поменять старую калитку из уголков на новую, из квадратной трубы.На старой стоял обычный дверной замок, который меня категорически не устраивал.Облазив наш и буржуйский Интернет, не нашёл ничего приемлемого для себя — или безумно дорого, или откровенно убого.Сделал сам, по детским воспоминаниям: у деда на калитке стояла похожая система.Стальная полоса 20мм, два болта М8, несколько винтиков М5, пружинка какая-то.Всё делалось по месту, чертежей нет. Сделал фотографии с рулеткой, для ориентира.Впереди ещё покраска, отделка ручек деревом, но уже понятно, что работает.
Вдруг, кому-нибудь пригодится…
Полный размер
Отверстия в калитке.
Полный размер
Ограничитель подъёма защёлки.
Полный размер
Внутренняя ручка.
Полный размер
Внутренняя ручка.
Полный размер
Внешняя ручка.
Полный размер
Подварил ребро жёсткости на внутреннюю ручку.
Полный размер
Калитка на месте. Вид снаружи.
Полный размер
Калитка на месте. Вид снаружи.
Полный размер
Калитка на месте. Вид изнутри.
Всем прямых рук из правильного места 🙂
Как сделать запор на калитку своими руками
Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только — в этой статье.
Основные модели запоров
В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации.
Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:
- Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
- Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
- Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.
Изготовление запоров своими руками
В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:
- Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
- Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
- Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
- Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.
Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.
Заводские изделия
Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:
- Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
- Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
- Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.
И в заключение
Запоры, засовы, замки и другие механизмы, защищающие собственность, используются не одну сотню лет. От момента зарождения идеи и до наших дней эти устройства обрели значительное развитие. Появились сложные механизмы, несколько степеней защиты. вовсю используется видеонаблюдение для ворот или входных дверей. однако, люди не оставляют без внимания и более простые решения. Засовы должны быть простыми в использовании, но, тем не менее, надёжными. По этой причине до сих пор применяются запоры, штыри, защёлки и другие нехитрые механизмы.
Данилко Степан Игоревич
Учимся делать оригинальный запор для калитки
Вариант фиксации запирающего устройства
Мужчины стремятся больше внимания уделять не только обустройству своей частной собственности, но и ее защите, независимо от того, гараж это или свой двор. Лицо их чаще всего представляют ворота или входные калитки. Причем не всегда главную роль играет их красота. Куда более важна безопасность и защита их от нежелательных визитеров. Потому чаще хозяев привлекает надежный запор для калитки. Зачем он нужен?
Любой стандартный замок требует наличия ключей. А если ключи потеряны калитку можно надежно запереть с помощью дополнительной защелки или засова.
Сейчас существует несколько видов запорных механизмов и засовов, для которых не нужны ключи. Но, вообще-то, любая дверь, в том числе и калитка должна иметь некое устройство, которое зафиксирует ее в открытом или закрытом положении.
Чаще всего используются вертикальные задвижки. Такой удобный и простейший запор обеспечивает фиксацию любой двери или ворот. Для укрепления используют толстые металлические пруты с рычажками, которые фиксируют в специальных отверстиях в полу или в потолке. Такие запоры еще используют во врезных калитках, только они меньших размеров. Но их используют просто для закрытия калиточной двери.
Самозахлопывающаяся щеколда
Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку.
Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.
Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.
Винтовые запоры
Винтовое приспособление для запирания
Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы.
Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проёме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень. Но такой запор несложно взломать при подборе похожего ключа.
Пазовый запор
При несложном их устройстве такие запоры имеют высокий уровень защиты от взлома. Принцип работы запора следующий: вставленный в щель замка ключ вращением приводит в действие поворотный шестерной механизм, открывающий или закрывающий дверь. В роли фиксаторов используют задвижки с пружинной основой. Пружинный механизм позволит без усилий приводить запор в действие.
Запоры для калитки со щеколдой и веревкой внутри
Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .
Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте.
Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.
Потайной замок
Устройство потайного механизма
Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери.
Делают такие запоры довольно легко.
На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.
Собирают запор так:
- сверлят специальное отверстие для резьбового участка болта;
- толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
- с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
- на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.
Скрытая задвижка
Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.
Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается.
Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.
На видео есть еще один вариант засова, изготовленного своими руками:
Запоры на ворота своими руками – усиленная защита частной собственности
Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором .
Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.
Существующие запорные механизмы
Ассортимент засовов и запоров на сегодняшний день довольно широк.
Запор на ворота из профнастила
Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:
- Горизонтальные. которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
- Вертикальные – вариант, схожий по расположению с предыдущим.
- Дополнительные – приспособления для калиток и дверей хоз. построек.
Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.
Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:
Как поставить «вертушку» на гаражные ворота
Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации.
Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.
Запор «Вертушка»на ворота
Материалов для создания «вертушки» требуется немного.
- брусок толщиной в 5 см;
- металлические полоски.
В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.
Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.
Шпингалет для внешних ворот
Шпингалет прост в устройстве и установке
Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет.
Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.
Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :
- приварить 2 петли по краям полотен ворот;
- прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
- для усиления функций оснастить засов стопором.
Защитный запор для распашных ворот
Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка.
Какой способ фиксации выбрать, хозяин решает сам.
Профильная труба – надежный, но малопривлекательный вариант. Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.
Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.
Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.
Основную работу выполняют так:
- Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
- Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.
- Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
- К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
- Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).
Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.
Источники: http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotovlenie-zasovov-svoimi-rukami-i-foto-zaporov-na-vorota.
html, http://moyaograda.ru/kalitki/zamki/zapory-dlya-kalitki-56.html, http://zaborlike.ru/vorota/zapory-na-vorota-svoimi-rukami.html
Щеколда на калитку своими руками
Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только — в этой статье.
Основные модели запоров
В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:
- Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
- Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
- Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.
Изготовление запоров своими руками
В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:
- Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
- Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
- Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
- Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.
Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность.
По этим причинам, собственноручные защитные механизмы и обрели такую популярность.
Заводские изделия
Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:
- Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
- Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
- Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.
И в заключение
Запоры, засовы, замки и другие механизмы, защищающие собственность, используются не одну сотню лет. От момента зарождения идеи и до наших дней эти устройства обрели значительное развитие. Появились сложные механизмы, несколько степеней защиты. вовсю используется видеонаблюдение для ворот или входных дверей. однако, люди не оставляют без внимания и более простые решения. Засовы должны быть простыми в использовании, но, тем не менее, надёжными.
По этой причине до сих пор применяются запоры, штыри, защёлки и другие нехитрые механизмы.
Данилко Степан Игоревич
Как и чем закрывать калитку?
Любая дверь должна быть оборудована устройством, которое могло бы удерживать ее как в закрытом, так и в открытом положении. Фиксация предполагает применение самых различных устройств.
Самое простое из них – дверной крючок. Но это не самый лучший запор для калитки, ведь его подвесная установка очень неудобна.
Преимущества установки щеколды
Щеколда на калитку – очень нужная и практичная вещь.
Ее главными плюсами являются:
- Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
- Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.
Как изготавливается засов?
Для того чтобы своими руками изготовить засов, необходим набор следующих материалов и инструментов:
- Щеколды.
- Бруски деревянные.
- Швеллеры.
- Дрель.
- Болты и гвозди.
- Сварочный аппарат.
- Крепкая веревка.
Все перечисленные элементы наверняка найдутся у любого хозяина. Как правило, засов на калитке может быть накладным или врезным. Они отличаются по конструкции, но действуют примерно одинаково.
Как установить запор на калитку с веревкой и щеколдой?
Чтобы установить такой засов, необходима щеколда, оборудованная фиксатором с одной стороны. Ее закрепляют под углом 40 градусов.
Потом протягивают своими руками сквозь направляющие кольца прочный шнур, окончание которого размещают в доступном месте.
Конец этого шнура нужно будет дергать для того, чтобы калитка открылась.
Этот метод установки запора на калитку является удобным только для хозяев, у посетителей могут возникать определенные проблемы.
Как установить запор со щеколдой и балкой?
Такой засов является отличным способом для установки на металлическую калитку. В нем есть один нюанс: брусок, который вращается на круглой панели, открывается изнутри ручкой. Хотя сложно даже предположить, что она способна вращаться.
Своими руками устанавливается для подстраховки щеколда, с ее помощью дверь открывается только изнутри. Для взаимодействия щеколды с балкой, немного стачивается накосо ее нижняя часть. Такими несложными способами можно изготовить запор для калитки. В конструкцию можно привнести что-то свое, что обязательно сделает ее надежнее.
Потайной замок
Бывает так, что на двери незаметны отверстия для ключей и секретные замки, а открыть ее невозможно, как будто она заперта изнутри.
Если рассмотреть ее конструкцию, то можно убедиться в том, что с другой стороны все-таки задвижка есть.
Однако закрывается она снаружи, и сначала сложно понять, каким образом. Ответом на этот вопрос является шестигранная головка мебельного болта, которая затерялась между шурупами на полотне двери. С помощью шестигранного ключа-воротка такие секретные замки очень легко открывается.
Суть в том, что обычная рейка-щеколда установлена с обратной стороны калитки, а при поворачивании головки болта, она дублирует его движение, закрывая или открывая дверь. Делаются такие секретные запоры очень просто.
На хвостовике болта с применением напильника своими руками выполняют плоскую лыску. На нее устанавливается задвижка, которая имеет специальную прорезь под уже упомянутую лыску.
Собирают секретные запоры таким образом: для начала просверливают для резьбовой части болта отверстие, затем более толстым сверлом делают углубления под головку, чтобы «утопить» ее на уровне дверной поверхности.
С другой стороны двери надевают на болт две шайбы и поджимаются с помощью гайки таким образом, чтобы утонула головка болта. На лыску болта надевают задвижку и с помощью другой гайки плотно зажимают. Таким образом делают секретные запоры. Изготовить их под силу своими руками любому хозяину.
Засовы на ворота своими руками – простой вариант усиления защиты собственности
Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная. Его особенности зависят от типа конкретного механизма.
Засовы бывают:
Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.
- Швеллеры;
- Щеколды;
- Деревянные бруски;
- Гвозди и болтики;
- Крепкий шнур.
Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.
Разновидности засовов для двустворчатых ворот
Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.
«Шлагбаум» — самый распространенный засов для двухстворчатых ворот
«Вертушка»
Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.
Засов «Вертушка» для двухстворчатых ворот
Параметры данной детали таковы :
Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу.
Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.
«Шлагбаум»
На распашные ворота поставить этот засов своими руками также несложно.
Засов «Шлагбаум» используют с уличной стороны ворот
- Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
- Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).
Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.
«Шпингалет»
Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше.
Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.
Шпингалет лучше использовать вместе с вертикальными засовами
Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.
Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

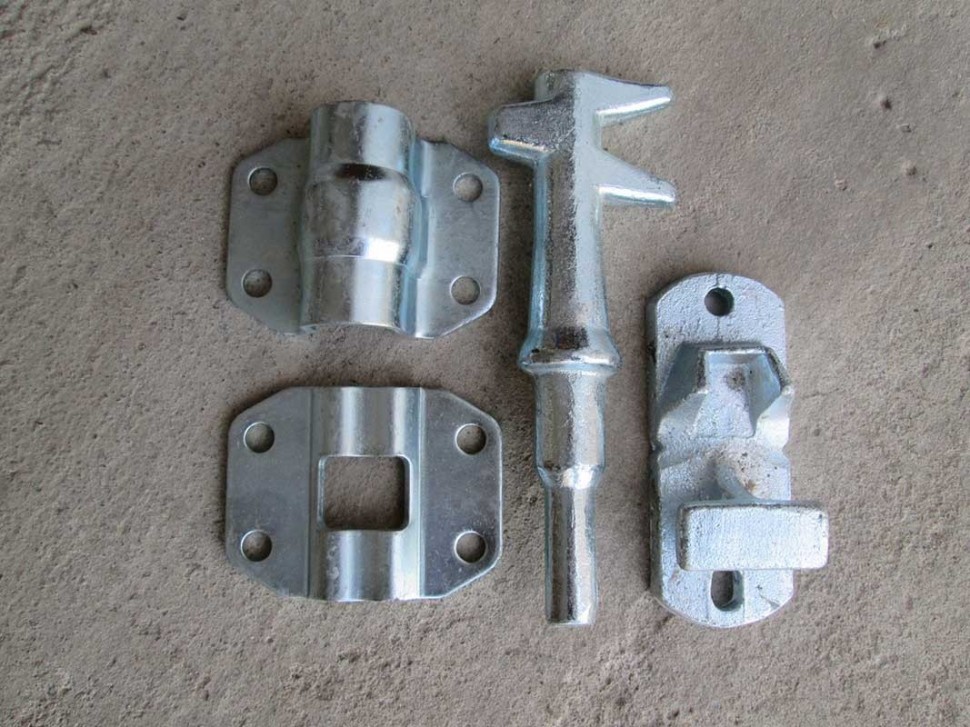

Засов с запорным механизмом
Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :
- Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
- Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
- В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.
Универсальные варианты засовов
Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.
Со щеколдой и верёвкой
Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.
Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.
Засов с балкой и щеколдой
Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.
Сдвижной засов
Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.
Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы
Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм.
Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.
Источники: http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotovlenie-zasovov-svoimi-rukami-i-foto-zaporov-na-vorota.html, http://votdver.ru/kalitka/shhekolda-zasov-svoimi-rukami.html, http://zaborlike.ru/vorota/zasovy-na-vorota-svoimi-rukami.html
Как сделать засов для ворот: своими руками на гаражные распашные створки
Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.
Засов для распашных створок
Выбор вида засова
Сегодня на рынке можно встретить множество вариантов засовов.
Рассмотрим основные из них.
Типы по методу крепления:
- Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
- Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
- Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.
Типы по виду конструкции
- Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
- Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
- Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
- Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.
Готовые модели
- Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
- Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
- Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.
Типовая конструкция для распашных ворот
При выборе засова или электрозамка необходимо обращать внимание на вес ворот.
Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.
Делаем запоры для распашных ворот своими руками
На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.
Простой запор
Пошаговая инструкция сборки:
- все детали для сборки механизма можно купить в Леруа Мерлен;
- предварительно делается чертеж;
- на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
- из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
- в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
- в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
- углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
- к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.
Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;Засов
Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.
Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.
Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.
От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.
Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.
Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня.
Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.
После монтажа обязательно проверяют, вращается ли анкер.
В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.
Вертушка
Установка производится поэтапно:
Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.
Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.
Далее пошаговая инструкция выглядит следующим образом:
- В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.
- Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
- На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
- К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
- Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.
Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.
Задвижки и защелки для откатных ворот
Также для ворот, например гаража, можно применять и другие запорные устройства.
Засов-фиксатор
Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.
Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.
Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте..JPG)
Такая модель часто монтируется и на откатные ворота гаража.
Вертикальные запоры
С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.
Пазовый засов с поворотным устройством
Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.
На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.
Автоматика достаточно удобна в эксплуатации.
Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота.
Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.
Как установить замки на гаражные ворота своими руками.
Превратить гараж в надежный дом для любимого автомобиля Вам поможет качественный замок, который станет непреодолимой преградой для злоумышленников. Гаражные замки в силу эксплуатационных особенностей (желанная добыча взломщиков в виде Вашего авто, воздействие окружающей среды, перекосы калитки или ворот) выделены в отдельную группу запорных устройств, при выборе и установке которых недопустимы ни экономия, ни спешка. Какие замки используются для обустройства гаража и как их правильно устанавливать, попробуем разобраться в статье.
Замки для гаражных ворот: виды и особенности
Прежде чем рассуждать о гаражных замках напомним, что конструкция ворот капитального гаража включает две распашные створки, на одной из них расположена калитка. Полностью закрытые створки изнутри фиксируются на засовы, задвижки, специальные крюки-фиксаторы. Войти в гараж можно через калитку в створке, а значит, в нее и врезается запорное устройство.
Гараж можно оснастить следующими типами замков: реечными, навесными, врезными и накладными (цилиндрическими и сувальдными), каждый из которых обладает своими достоинствами и, безусловно, недостатками.
Реечные замки
Еще не так давно на рынках запорных устройств не было сегодняшнего многообразия замков, поэтому для запирания гаража повсеместно пользовались реечными крупногабариными конструкциями с большим ключом. Чтобы открыть калитку, нужно было поместить ключ в скважину и, приложив гигантские усилия, втолкнуть внутрь. Огромная величина прилагаемых усилий, тяжелый ключ, низкий уровень секретности и взломостойкости с лихвой перекрывали единственное достоинство реечного замка – его прочность.
Именно по этим причинам замки реечного типа сегодня практически не встречаются.
Навесные замки
Старым, добрым методом запирания гаражных ворот считается использование навесных замков, которые сегодня в большом ассортименте можно купить в специализированных магазинах. Установка такого замка возможна лишь после приваривания к наружной части створки специальных петель.
Запирающие устройства навесного типа функциональны, просты и относительно надежны в эксплуатации, а также способны обеспечить хорошую степень взломостойкости объекта, однако не лишены недостатков: один из них — наружный способ установки. Так, воспользовавшись монтировкой, злоумышленник может сбить замок, а значит, сложно говорить о 100%-ой защите гаражной конструкции.
Чтобы обезопасить запорное устройство своего гаража, лучше воспользоваться навесным замком обтекаемой формы со съемным запорным пальцем вместо дужки. Закаленная сталь, из которой выполнено устройство, дополнительное покрытие, придающее устойчивость, и более обтекаемая геометрия исключают возможность точного удара и перепиливания замка.
Врезные и накладные замки
Особое место в группе гаражных замков занимают запорные устройства врезного и накладного типа.
Врезные замки крепятся внутрь дверцы-калитки посредством лицевой планки толщиной не менее 2,5 мм, которая подчас является слабым звеном запорной системы. Чтобы исключить возможность ее повреждения в момент механического воздействия на ворота, необходимо убедиться в ее максимально крепкой фиксации к корпусу замка.
Установка же накладных замков производится с внутренней стороны гаражных ворот. При выборе накладного запорного устройства постарайтесь избежать грубейшей ошибки многих автовладельцев – поскольку не исключена вероятность попадания взломщиков внутрь объекта, например, через пролом в стене, то изнутри отпираться замок должен только ключом. Гарантия 100%-ой сохранности автомобиля в данном случае – это невозможность открытия ворот изнутри.
Важнейшая роль в замках накладного типа принадлежит засову, посредством которого ворота замыкаются.
Стоит только запереть замок, как засов выйдет из его корпуса, и, наоборот, при отпирании – прячется внутрь. Большее число цилиндрических стержней, образующих засов, обеспечивает более надежную защиту объекта, к тому же в момент механического воздействия, ударная нагрузка будет распределяться по всему корпусу, предотвращая его быстрый выход из строя.
Нельзя не упомянуть о запорных устройствах цилиндрового и сувальдного типа, которые в последнее время считаются самыми востребованными замками для гаража. Замки цилиндровые, благодаря сложной кодовой системе, отлично противостоят воздействию отмычек. Однако злоумышленник может легко спилить, если, конечно, не предусмотрена специальная защита от высверливания цилиндра.
Наилучшим вариантом для защиты Вашего гаража однозначно станет сувальдная система, секретную часть которой образует пакет фигурных пластин, в вырезах которых передвигается стойка засова.
Благодаря высокой защите механизма секрета замка, наличию защитных броненакладок, правильно выбранной конфигурации сувальд, огромному количеству (более 1 000 000) комбинаций ключа, внушительным размерам и повышенной прочности, полностью исключается возможность перепиливания замка, взлома с помощью отмычек и прочих подручных средств.
Установка замка на гаражные ворота
Итак, если Вы приняли решение врезать замок в гаражные ворота самостоятельно, то Вас минуют трудности только в случае использования самых простых запорных устройств. Остальные замки потребуют предварительной подготовки и тщательного планирования всех операций, иначе Вы рискуете неправильно установить запорное устройство, нарушив его функциональность или даже целостность.
Материалы и инструменты
Какие инструменты и материалы Вам понадобятся для оснащения гаража надежным и прочным замком? Прежде всего — металлическая пластина и замок, стальной уголок, дрель, винты и электросварочный аппарат.
Технология установки гаражного замка
- Определившись с типом запорного устройства и проверив серийный номер ключей, следует приступить к подготовке: металлическая пластина, на которую будет в дальнейшем установлен замок, внахлест приваривается к воротам гаража. При использовании навесного замка Вам придется приварить 2 крепежа на 2-х створках.
- На приваренной пластине размечаются зоны будущих отверстий под крепежные винты для фронтального крепления запорной системы и аккуратно просверливаются. Чтобы установить замок навесного типа Вам нужно заранее купить специальные крепления для продевания дуги.
- В каркасе гаражных дверей вырезаются для ригелей и пазы для крепежа торцевого.
- Установив замок, проверяется правильность крепления.
- В наружном металлическом листе делается скважина под ключ, в точности соответствующая профилю замка, затем вырезается.
Использование стального уголка дополнительно укрепит ответную часть, в которую войдут ригели. Для такой установки используются все крепежные отверстия, и это позволяет максимально защитить ваш гараж от несанкционированного взлома. При этом необходимо помнить, что точки крепления запорной системы с внешней стороны должны быть невидимыми.
Как правильно установить замок ригельный замок для ворот можно узнать, посмотрев видеоролик на youtube.
Ворота своими руками | «Портал 42»
Ворота из металлопрофиля – удобная в эксплуатации и надежная конструкция, с помощью которой можно ограничить въезд на частную территорию загородного участка, дачного дома или оформить гаражное пространство.
Безусловно, приобрести готовую продукцию гораздо проще, но не у всех есть возможность купить этот достаточно дорогостоящий товар. Именно поэтому владельцы гаражей или дач чаще всего предпочитают сделать ворота из металлопрофиля своими руками. Профлист – недорогой, качественный и долговечный материал, идеальный для создания ограждающей конструкции любого размера и величины.
Рассмотрим один из самых элементарных типов воротной системы, состоящей из двух створок, которые могут распахиваться внутрь или наружу.
В конструкцию также входят следующие элементы: рама, обшивка, опорные стойки.
Перед тем как приступить к изготовлению ворот из профиля следует определиться с размерами створок, которые в свою очередь зависят от габаритов транспортного средства, въезжающего на частную территорию. Чтобы произвести сборку ворот из металлопрофиля, обязательно потребуется чертеж с точным указанием всех элементов будущей конструкции.
Создаем фундамент и каркас
В первую очередь необходимо создать прочное и надежное основание для воротной системы:
- Подготавливаем территорию для монтажа вертикальных опор: выкапываем ямы глубиной 20-25 см, засыпаем щебнем 10-15 см, утрамбовываем подушку.
- Замешиваем цементный раствор для заливки опор.
- Вставляем в образовавшиеся ямы опорные стойки в вертикальном положении и заливаем до верха цементом.
От того, насколько правильно будет подготовлен фундамент ворот из профиля, зависит надежность и долговечность будущей конструкции.
Ненадежно установленные опоры могут расшататься и привести к перекосу створок из-за постоянной нагрузки.
Конструкция ворот из металлопрофиля включает каркас. Желательно, чтобы рама была изготовлена из того же материала, что и опорные стойки. Оптимальный вариант – создать каркас из профильной трубы, укрепить его при помощи стальных уголков.
Установка ворот из металлопрофиля, также как и их производство, может быть произведена собственными силами, без помощи бригады специалистов.
Конструкция ограждающего устройства часто включает калитку – встроенную или отдельно стоящую. Такой элемент позволяет не приводить в действие ворота без надобности, что положительно сказывается на эксплуатационных показателях оборудования.
Преимущества конструкций из металлического профиля
Когда принять решение создать воротную конструкцию самостоятельно, нередко приходится определяться с типом используемого материала. В чем преимущества ворот из металлопрофиля:
- Долговечность оборудования даже при условии интенсивной эксплуатации
- Лучшее решение для ограждения дачного участка или гаража
- Прочность конструкции
- Устойчивость к механическим нагрузкам, деструктивным воздействиям окружающей среды
- Эстетическая привлекательность ворот из металлопрофиля
- Простой монтаж
- Минимальные финансовые затраты на материал.
Аксессуары и комплектующие от компании «Портал 42»
Если вы хотите оснастить ворота из металлопрофиля надежной автоматикой, эти работы также можно выполнить своими руками. Компания «Портал 42» предлагает богатый ассортимент электроприводов ведущего отраслевого производителя DoorHan, который разработал специальные серии автоматических устройств, рассчитанных на эксплуатацию в условиях российского климата.
Также в нашем электронном каталоге вы найдете все необходимые детали и комплектующие элементы, чтобы создать действительно прочные и долговечные ворота: защитные и запорные устройства, блоки управления, болларды, датчики открытой калитки и другие виды продукции.
Замки для въездных, садовых, проходных, пешеходных ворот и дверей
Типов замков столько же, сколько и конструкций для ворот и дверей. В этой категории вы найдете механические кодовые замки, цифровые замки, замки с клавиатурой, ручки, рычаги, засовы, защелки, ящики для замков, магнитные замки, электрические защелки, соленоидные замки, сенсорные планки, дверные петли и замки для ворот, совместимые с бассейном.
У нас есть широкий ассортимент брендов, включая Locinox, Lockey, Linear, Schlage, Kwikset, Duragate, Papaiz, PDQ, Cal-Royal, D&D, Adams Rite, Trine, Keedex, Platinum Access, Ramset, Liftmaster, DoorKing, Securitron, FAAC, Eagle, AiPhone, Rofu, International, Seco-Larm и Enforcer.
Замки без ключа доступны в механическом и электронном форматах . Механические блоки используют выбираемые винты для установки вашего уникального кода, электронные блоки имеют цифровую память и питаются от батареи. Если вам нужен механический замок, то Locinox представляет собой отличный продукт для использования на пешеходных воротах, изготовленных из трубчатой стали, для которых требуется просверлить всего несколько отверстий, а не приваривать специальный замок, как это требуется для моделей Lockey. Вы тратите немного больше на продукт заранее, но экономите на затратах на установку.Если вы решите использовать продукцию Lockey на наружных воротах, убедитесь, что вы заказываете отделку «Морской класс», чтобы устройство выдержало воздействие погодных условий.
Linear предлагает хорошую линейку электронных замков, но убедитесь, что вы выбрали 212LS, если планируете устанавливать его на открытом воздухе.
В категории «Замки и рычаги» вы найдете традиционную дверную фурнитуру, такую как ручки, рычаги, защелки и засовы, для которых потребуется приварить запорную коробку, если вы делаете стальные ворота. Если вы используете линейку продуктов Locinox, вы можете установить замок, просто просверлив несколько отверстий в трубке ворот.Если вы строите раздвижные ворота, вы можете приварить один из приварных засовов с крюком или поворотный замок Locinox LSKZ. У нас также есть простой замок для распашных ворот, в котором используются саморезы, который называется DuraGate DGT-SGL.
Категория защелок содержит гравитационные защелки более традиционного типа, которые обычно можно найти на боковых воротах на заднем дворе дома. Существует несколько вариантов отделки и стилей, и их можно приварить или привинтить к воротам и стойке.
Коробка для замка категории имеет широкий спектр сварных швов в коробках для замков определенного типа, которые будут использоваться с декоративными стальными, железными или алюминиевыми воротами. Много раз мы также указываем коробку с замком на вкладке «Аксессуары» замка, с которым он идет, и это гораздо более простой способ найти нужную деталь. Если у вас есть вопросы о том, какая конкретная коробка и замок подходят друг к другу, не стесняйтесь обращаться к нам за помощью.
У нас есть широкий выбор магнитных замков с удерживающим усилием от 300 до 2000 фунтов, и вы можете комбинировать несколько замков в одной цепи для увеличения удерживающего усилия.Маглоки питаются от 12 или 24 вольт постоянного тока и могут запускаться с помощью клавиатур, считывателей карт, кнопок, клавишных переключателей, домофонов, домофонов и т. д. Вы также можете подключить их напрямую к оператору ворот для дополнительной безопасности.
Электрические защелки сочетаются с дверной ручкой или рычагом с ключом для электронного управления доступом к двери или воротам в сочетании с клавиатурой, кнопкой или другим устройством контроля доступа.
Как правило, доступ снаружи надежно контролируется, а внутренняя часть ручки или рычага остается незапертой, чтобы обеспечить свободный выход из помещения, хотя вы можете заблокировать обе стороны и потребовать код или считыватель карт для доступа и выхода.Электромагнитные замки обычно используются в качестве альтернативы магнитным замкам на въездных воротах с солнечными батареями.
Сенсорные панели используются для экстренного выхода из охраняемого объекта, они бывают разной длины и стиля, а некоторые из них также предлагают возможность включения сигнала тревоги при использовании. Дверные шнуры или дверные петли используются для защиты любых электрических проводов, проходящих между движущейся дверью или воротами и стойкой или стеной рядом с ними.
Замки для плавательных бассейнов подходят и необходимы для блокировки доступа к плавательным бассейнам.
Магнитные замки для садовых ворот, ворот бассейнов, проходных ворот, пешеходных ворот и въездных ворот
Магнитные замки для садовых ворот, ворот бассейнов, проходных ворот, пешеходных ворот и въездных ворот
Магазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Магнитные замки могут использоваться в широком спектре приложений от внутренних дверей до пешеходных ворот, раздвижных ворот и подъемных дверей. У нас есть много размеров и брендов, включая FAAC, Locinox, Ramset, Platinum Access, Eagle, Doorking, Liftmaster и Securitron. Удерживающая сила начинается с 300 фунтов и достигает 2000 фунтов на магнитный замок с возможностью последовательного подключения нескольких замков для увеличения удерживающей силы.Магнитные замки питаются от источника постоянного тока, и вы можете добавить блок питания в штучной упаковке с аккумулятором для поддержания питания в случае сбоя питания. Маглоками можно управлять с помощью любого реле с сухими контактами, подключив его последовательно с источником питания.
Это позволяет вам активировать или деактивировать замок с клавиатуры, пульта дистанционного управления, домофона, телефонного входа, считывателя карт, переключателя с ключом, тумблеров и кнопок, или вы можете подключить их обратно к оператору ворот, чтобы они автоматически запирались и разблокировались с помощью кнопки. цикличность ворот.Если у вас есть вопросы по вашему конкретному заявлению, позвоните нам по телефону (888) 818-4283.
Читать далее
-
Магнитный замок Liftmaster Elite MG1300
GD# LFM-mg1300 MFR# MG1300
• Удерживающая сила 1300 фунтов
• Питание 12 или 24 В постоянного тока
• Стальная арматура и монтажные пластины
• Предназначен как минимум для 1. Рама ворот 5 дюймов
• Наружное крепление на лицевой и боковой панели
• Включает замок, распределительную коробку, трансформатор и крепеж
.
• Срок изготовления 1-3 недели Подробнее -
DoorKing DKGL-S6-1 Магнитный замок для ворот — 600 фунтов
GD# DKS-dkgl-s6-1 MFR# DKGL-S6-1
• Удерживающая сила 600 фунтов
• Встроенный кабельный узел
• Работа от 12 или 24 В пост. тока
• Монтаж только на лицевой стороне
• Быстроразъемная кнопка «Pop» на якоре
• Встроенное сигнальное реле для индикации состояния магнитного замка; защищенный или незащищенный
• Для всех продуктов требуется 3-5 дней Подробнее -
Магнитный замок Locinox MAGMAG3000 — 660 фунтов
GD# LCX-magmag3000 MFR# MAGMAG3000
Выберите черный или серебристый
• Удерживающая сила 660 фунтов
• Всепогодный алюминиевый корпус для наружного применения
• Система защиты от остаточного магнетизма
• Ошибка открытия
• На всю продукцию взимается комиссия в размере 10% Подробнее -
Магнитный замок Locinox MAGMAG6000 — 1200 фунтов
GD# LCX-magmag6000 MFR# MAGMAG6000
Выберите черный или серебристый
• Удерживающая сила 1200 фунтов
• Всепогодный алюминиевый корпус для наружного применения
• Система защиты от остаточного магнетизма
• Ошибка открытия
• На всю продукцию взимается комиссия в размере 10% Подробнее -
Магнитные замки для ворот DoorKing DKGL
GD# DKS-dkgl-комплект
Выберите только замок или комплект
Доступен с сигнальным реле
• Удерживающая сила 1200 фунтов
• Работа от 12 или 24 В пост. тока
• Предварительно просверленные отверстия для кабелепровода с резьбой
• Верхний, нижний или лицевой монтаж
• Быстроразъемная кнопка «Pop» на якоре
• В комплект входят монтажные кронштейны B01-GL12 и B02-GL12
.
• Для всех продуктов требуется 3-5 дней Подробнее -
Магнитные дверные замки DoorKing DKML-S12 — 1200 фунтов
GD# DKS-dkml-1200-комплект
Выберите одинарный или двойной
Доступен с индикатором состояния и временной задержкой
• Удерживающая сила 1200 фунтов
• Поверхностное крепление
• Встроенный электрический шкаф
• Работа от 12 или 24 В пост. тока
• Быстроразъемная кнопка «Pop» на якоре
• Светодиодный индикатор состояния (красный/зеленый)
• Таймер задержки регулируется от 1 до 90 секунд
• Только для использования внутри помещений
• 5-летняя ограниченная гарантия производителя
• Для всех продуктов требуется 3-5 дней Подробнее -
Магнитный срезной замок DoorKing DKSL-M20-1L — 2000 фунтов
GD# DKS-dksl-m20-1l MFR# DKSL-M20-1L
• Удерживающая сила 2000 фунтов
• Врезное крепление
• Магнитное и механическое соединение
• Работа от 12 или 24 В пост. тока
• Светодиодный индикатор состояния (красный/зеленый)
• Только для использования внутри помещений
• 5-летняя ограниченная гарантия производителя
• Для всех продуктов требуется 3-5 дней Подробнее -
Магнитные дверные замки DoorKing DKML-M3/S3 — 300 фунтов
GD# DKS-dkml-300-комплект
Выберите поверхностное или врезное крепление
• Удерживающая сила 300 фунтов
• Встроенный электрический шкаф с монтажом на поверхность
• Работа от 12 или 24 В пост. тока
• Быстроразъемная кнопка «Pop» на якоре
• Только для использования внутри помещений
• 5-летняя ограниченная гарантия производителя
• Для всех продуктов требуется 3-5 дней Подробнее -
Магнитные дверные замки DoorKing DKML-M6/S6 — 600 фунтов
GD# DKS-dkml-600-комплект
Выберите одинарный или двойной
Одноместный доступен в врезном креплении
Дополнительный индикатор состояния и временная задержка
• Удерживающая сила 600 фунтов
• Встроенный электрический шкаф с моделями для поверхностного монтажа
• Работа от 12 или 24 В пост. тока
• Быстроразъемная кнопка «Pop» на якоре
• Светодиодный индикатор состояния (красный/зеленый)
• Таймер задержки регулируется от 1 до 90 секунд
• Только для использования внутри помещений
• 5-летняя ограниченная гарантия производителя
• Для всех продуктов требуется 3-5 дней Подробнее
Рама ворот 5 дюймов
тока
тока
тока
тока
тока Магазин
Купить у
Марка
Выберите опцию .
..
Двери (6)
Орел (1)
ФААК (2)
Лифтмастер (3)
Лоцинокс (4)
ММТС (1)
Платиновые системы доступа (2)
Рамсет (1)
Секуритрон (1)
@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены.
Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.
замки без ключа, кнопочный замок, замки с ключом, вход без ключа для дверей, садовые ворота, ворота для бассейнов, проходные ворота и ворота для пешеходов
замки без ключа, кнопочный замок, замки с ключом, вход без ключа для дверей, садовые ворота, ворота для бассейна , проходные ворота и ворота для пешеходов
Магазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
В категории «Замки без ключа» Gate Depot вы найдете продукты от Locinox, Linear и Lockey.
Механические кодовые замки Locinox позволяют вам иметь кодовый вход на квадратные трубчатые стальные ворота без необходимости подачи питания на устройство, и для них не требуется сварка.Наша линейка линейных кодовых замков сосредоточена на электронных установках с питанием от батареи как в автономном устройстве, которое хорошо подходит для наружного использования, так и в системе LS-2, которая сочетается с их программным обеспечением Hub Manager для отслеживания и программирования клавиатуры и считывателя карт. Lockey продает широкий ассортимент кодовых замков, цифровых замков и крюков. Обязательно закажите отделку «морского класса», если вы планируете установить серию Lockey на открытом воздухе. Для большей части линии Lockey потребуется сварка в сейфе для стальных или алюминиевых ворот и столярные работы на месте для деревянных дверей или ворот.Не стесняйтесь звонить нам, если у вас есть дополнительные вопросы по телефону (888) 818-4283.
Читать далее
-
Комплект ворот Lockey GB210
GD# LKY-gb210-gate-kit-bundle
Предлагается со стальной или алюминиевой коробкой затвора
Выберите стиль ручки или рычага
• Двойной комбинированный ригель M210-DC
• Безопасность засова
• Позволяет проход при необходимости• На все товары действует комиссия в размере 25% Подробнее
-
Серия засовов Lockey 3210
GD# LKY-3210-комплект
Выберите одинарную или двойную комбинацию
• Механический замок с засовом без ключа
• Один код пользователя
• Увеличенная ручка снаружи и внутри
• Двусторонняя передача
• Регулируемый засов
• Закрывает стандартное отверстие 2 1/8 дюйма
.
• Отделка морского класса• На всю продукцию действует комиссия в размере 25% Подробнее
-
Комбинированный скользящий болт Lockey MS-40
GD# LKY-ms40 MFR# MS-40
• Комбинированный скользящий болт для поверхностного монтажа
• В комплекте винты с защитой от несанкционированного доступа
.
• Идеально подходит для оснащения различных приложений бесключевым доступом
• Рекомендуется для ворот, навесов, шкафов• На всю продукцию действует комиссия 25% Подробнее
-
Замок Lockey C120 для поверхностного монтажа
GD# LKY-c120 MFR# C120
Доступен в 8 вариантах отделки
• Механический засов без ключа для поверхностного монтажа
• Реверсивная длинная/короткая штанга
• Один код пользователя
• Низкий профиль
• Идеально подходит для легких условий эксплуатации
• Пожизненная гарантия производителя механического оборудования• На все продукты взимается комиссия в размере 25% Подробнее
-
Мини-крюк Lockey C150
GD# LKY-c150 MFR# C150
Доступен в 8 вариантах отделки
• Механический, без ключа, крюк
• Замок для поверхностного монтажа
• Один код пользователя
• Низкий профиль
• Идеально подходит для раздвижных стеклянных дверей
• Пожизненная гарантия производителя механического оборудования• На все продукты взимается комиссия в размере 25% Подробнее
-
Замок шкафа Lockey C-170
GD# LKY-c170 MFR# C-170
Доступен в 7 вариантах отделки
• Механический, без ключа, кнопочный замок
• Кулачковый замок для поверхностного монтажа
• Идеально подходит для дверей шкафа
• Один код пользователя
• Низкий профиль
• Пожизненная гарантия производителя механического оборудования• На все продукты взимается комиссия в размере 25% Подробнее
-
Ригель Lockey M220 для поверхностного монтажа
GD# LKY-m220 MFR# M220
Доступен в 7 вариантах отделки
• Механический замок с засовом без ключа
• Крепление на поверхность/на обод
• Один код пользователя
• Ручка внутри и снаружи
• Сменная ручка
• Реверсивная длинная/короткая штанга
• Идеально подходит для узкопрофильных дверей и шкафов
• Ригель 3/4″
• Подходит для большинства распашных дверей• На всю продукцию действует комиссия в размере 25% Подробнее
-
Lockey GM270 Gemini Механический кодовый замок
GD# LKY-gm270 MFR# GM270
Выберите горизонтальную или вертикальную
Доступен в черном, серебристом или белом цвете
• 4-колесный механический кулачковый кодовый замок
• 10 000 уникальных комбинаций
• Блокировка аварийного ключа
• Утопленный или поверхностный монтаж
• Включает 2 ключа• На все товары действует комиссия в размере 25% Подробнее
-
Lockey MC-728 Механический кодовый замок
GD# LKY-mc728 MFR# MC-728
Выберите черный или серебристый
• 4-колесный механический кулачковый кодовый замок
• 10 000 уникальных комбинаций
• Переопределение ключа
• Функция поиска кода
• Функция изменения кода• На все товары действует комиссия за пополнение запасов в размере 25% Подробнее
-
Lockey EC780 Стандартный цифровой электронный замок для шкафа
GD# LKY-ec780 MFR# EC780
Доступен в 3 вариантах отделки
Выберите вертикальную, левую или правую ориентацию
SLAM Self-Lock & RAS Remote Allocation System Дополнительно
• До 80 000 циклов на пару батареек AA
.
• Индикатор состояния батареи
• Звуковая клавиатура (можно включить/выключить)
• 8-значный мастер-код / 4-значный код пользователя
• Режим автоматической разблокировки (можно включить/выключить)
• Аккумуляторы в комплекте• На все продукты действует комиссия в размере 25% Подробнее
-
Lockey EC782 ADA Рычажная ручка Цифровой электронный замок для шкафа
GD# LKY-ec782 MFR# EC782
Доступен в черном или серебристом цвете
Выберите вертикальную, левую или правую ориентацию
SLAM Self-Lock Дополнительно
• Рычажная рукоятка ADA
• До 80 000 циклов на пару батареек AA
.
• Индикатор состояния батареи
• Звуковая клавиатура (можно включить/выключить)
• 8-значный мастер-код / 4-значный код пользователя
• Режим автоматической разблокировки (можно включить/выключить)
• Аккумуляторы в комплекте• На все продукты действует комиссия в размере 25% Подробнее
-
Lockey EC783 Электронный замок для шкафа с RFID
GD# LKY-ec783 MFR# EC783
Доступен в черном или серебристом цвете
• RFID: может быть сопряжен с существующим MIFARE/NFC 13. Системы 56 МГц или используются отдельно
• Частные или общедоступные режимы пользователя
• Переопределение ключа
• До 80 000 циклов на пару батареек AA
.
• Индикатор состояния батареи
• Звуковое срабатывание (можно включить/выключить)
• Аккумуляторы в комплекте• На все продукты действует комиссия в размере 25% Подробнее
-
Lockey EC784 Заподлицо с электронным замком для шкафа
GD# LKY-ec784 MFR# EC784
Доступен в черном или серебристом цвете
Выберите вертикальную, левую или правую ориентацию
• До 80 000 циклов на пару батареек AA
.
• Индикатор состояния батареи
• Звуковая клавиатура (можно включить/выключить)
• 8-значный мастер-код / 4-значный код пользователя
• Режим автоматической разблокировки (можно включить/выключить)• На все товары взимается комиссия в размере 25% Подробнее
-
Lockey EC785 Электронный замок для шкафа заподлицо с RFID
GD# LKY-ec785 MFR# EC785
Доступен в черном или серебристом цвете
• RFID: может быть сопряжен с существующим MIFARE/NFC 13. Системы 56 МГц или используются отдельно
• Частные или общедоступные режимы пользователя
• Переопределение ключа
• До 80 000 циклов на пару батареек AA
.
• Индикатор состояния батареи
• Звуковое срабатывание (можно включить/выключить)
• Аккумуляторы в комплекте• На все продукты действует комиссия в размере 25% Подробнее
-
Lockey EC790 Электронный замок для шкафчика
GD# LKY-ec790 MFR# EC790
Доступен в черном или серебристом цвете
Система удаленного распределения RAS Дополнительно
• Подходит для большинства стандартных металлических шкафчиков «
«.
• Соответствует стандарту ADA
.
• Переопределение ключа
• До 80 000 операций на пару батарей
• Индикатор состояния батареи
• Индикатор повторной блокировки
• 8-значный мастер-код / 4-значный код пользователя• На все продукты действует комиссия за пополнение запасов в размере 25% Подробнее
-
Lockey SL910 Slim Line Электронный / механический засов
GD# LKY-sl910 MFR# SL910
Доступен в 4 вариантах отделки
• Электронно-механический ригель
.
• Переопределение ключа
• Клавиатура с подсветкой
• Автоматическая блокировка при неправильном вводе кода пользователя
• До 20 кодов пользователей
• Аварийный сигнал низкого заряда батареи
• Двусторонняя подача• На всю продукцию действует комиссия за пополнение запасов в размере 25% Подробнее
-
Механический кодовый замок Locinox LLKZV2L Leonardo для раздвижных ворот
GD# LCX-llkz-комплект
Для профилей 2″ и 2-1/2″
Выберите черный или серебристый
• Принимает кодовые комбинации от 4 до 6 цифр
• Регулируется для горизонтальной или вертикальной установки ответной планки (стопорного болта)
• Панель рабочего кода с обеих сторон
• Отдельные коды входа и выхода
• Простая и быстрая установка или изменение кодов доступа
• Оснащен чехлами от пыли и дождя
.
• Пара рукояток из усиленного алюминия 3006C в комплекте
• На всю продукцию взимается комиссия в размере 10% Подробнее -
Lockey E995 Блокировка рычага электронной клавиатуры
GD# LKY-e995 MFR# E995
Выберите из 4 вариантов отделки
• Возможность удаленного управления (1 пульт в комплекте, до 5 устройств)
• Электронный рычажный замок
• Регулируемая задняя защелка
• Питание от батареек (4 щелочные батареи AA)
• До шести уникальных кодов пользователей
• Одноразовый (одноразовый) код, способный
• Функция автоматической блокировки
• Светодиодная подсветка
• Переопределение ключа
• Визуальные и звуковые подтверждения
• На всю продукцию взимается комиссия в размере 25% Подробнее -
Lockey EC950 Horizon Электронная клавиатура Кодовый замок
GD# LKY-ec950 MFR# EC950
Выберите черный или белый
• Режим общедоступной, частной и удаленной системы распределения (RAS)
• Переопределение ключа
• Светодиодный индикатор состояния батареи
• Звуковая клавиатура (можно включить/выключить)
• Утопленный или открытый монтаж
• Режим автоматической разблокировки/блокировки
• Неудачная блокировка кода (можно включить/выключить)
• На всю продукцию взимается комиссия в размере 25% Подробнее -
Lockey GE370 Gemini Электронная клавиатура Кодовый замок для шкафа
GD# LKY-ge370 MFR# GE370
Выберите горизонтальную или вертикальную ориентацию
Доступен в черном, серебристом и белом цветах
• Электронный эксцентриковый замок
• Общий и частный режимы пользователя
• Может устанавливаться заподлицо или на поверхность
• Блокировка аварийного ключа (ствол с 7 дисками)
• Светодиодные индикаторы
• 10-кнопочная клавиатура
• Крепится двумя винтами M4 с полукруглой головкой
.
• На всю продукцию взимается комиссия в размере 25% Подробнее -
Цифровой замок без ключа Adams Rite G100L — беспроводной для стеклянных дверей
GD# ART-g100л MFR# g100л
• Беспроводная технология Aperio®
• Простая установка кронштейна для поверхностного монтажа
• Применение с одной или двумя дверями
• Не требуется резка или сверление
• Поддерживает однофакторную (только карта) или двухфакторную (карта + клавиатура) аутентификацию
.
• Использует 13.Учетные данные 56 МГц
• Расширяет существующую систему контроля доступа Подробнее
Системы 56 МГц или используются отдельно
Системы 56 МГц или используются отдельно
Магазин
Купить у
Марка
Выберите опцию .
..
Обряд Адамса (3)
Лоцинокс (1)
Локи (19)
@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены.
Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.
Замок ворот | Аксессуары для открывания ворот
Аксессуары — это последний шаг в превращении автоматических ворот в хорошо продуманную конструкцию.
система. НАЖМИТЕ ЗДЕСЬ>>, чтобы прочитать больше.
Сравнение замков для открывания подъездных ворот
На сегодняшний день на рынке представлено несколько видов замков для входных ворот.Основными двумя типами замков для ворот являются соленоидные замки и электромагнитные замки. У каждого типа дверного замка есть свои преимущества и недостатки.
Штифтовые замки
предназначены для блокировки устройства открывания ворот на столбе или на воротах, что помогает предотвратить кражу устройства открывания ворот.
Это простые устройства, которые вставляются в места крепления на устройстве открывания ворот вместо болтов, входящих в комплект устройства открывания ворот.
Наиболее популярным типом запорного устройства для ворот является электромагнитный замок.Все эти замки поставляются с платой управления и достаточным количеством проводов, необходимых для подключения замка ворот либо к плате управления, либо к главной плате управления вашего устройства для открывания ворот. Эти замки не поставляются с монтажным оборудованием, так как каждое приложение будет уникальным для ваших ворот.
У нас есть электромагнитные замки для ворот трех марок. Замок для ворот Estate Swing и замок для ворот Gate Crafters по сути являются одним и тем же устройством.
Замок GTO/PRO отличается от замков Estate Swing и Gate Crafters типом язычка.Фиксирующий язычок GTO/PRO должен скользнуть внутрь устройства, и для этого требуется усилие около 10 фунтов.
Недостатком этого замка для ворот является то, что при сильном ветре штифт может застрять за язычком. Кроме того, если ваш механизм открывания ворот имеет функцию плавной остановки, ее необходимо отключить, так как для запирания ворот не хватит усилия.
Замки Estate Swing и Gate Crafters оснащены защелкой роликового типа, для открывания которой требуется минимальное усилие.Фиксирующий язычок откидывается обратно в устройство и позволяет легко запирать и отпирать. В условиях сильного ветра этот замок сработает так, как задумано, так как запорный язычок имеет гладкую спинку.
GTO/PRO также имеет замок для открывания/открывания. Это точно такой же замок, как и обычный замок для ворот GTO/PRO, но он предназначен либо для блокировки ваших ворот в открытом положении, либо для использования в качестве замка для открывания ворот нажатием. Однако, чтобы использовать этот замок в качестве замка для открывания ворот, вам необходимо заранее спланировать установку.
Gate Crafters также продает электромагнитный замок для ворот. Этот замок для ворот не совместим с солнечными открывателями ворот, потому что он постоянно потребляет энергию. Кроме того, если перерезать проволоку замка ворот, это, по сути, превратит этот замок ворот в кирпич. Это связано с тем, что для работы этого замка необходим постоянный источник электроэнергии. Этот замок для ворот идеально подходит для районов с сильным ветром, где вы не хотите беспокоиться о том, что ваши ворота зависнут на замке.
Пожалуйста, посетите нашу страницу часто задаваемых вопросов на нашем веб-сайте, чтобы задать дополнительные вопросы, касающиеся замков для ворот.Если вы не видите свой вопрос на нашей странице часто задаваемых вопросов, напишите нам, и мы быстро ответим на ваш вопрос.
GateCrafters.com — ваш универсальный магазин ворот, устройств для открывания ворот и аксессуаров для ворот. У нас есть техническая поддержка 7 дней в неделю с 9:00 до 21:00 по восточному времени. Пожалуйста, позвоните нам, отправьте электронное письмо или воспользуйтесь онлайн-чатом на нашем веб-сайте, чтобы наши специалисты могли помочь вам подобрать подходящие аксессуары для ваших ворот и механизма открывания ворот.
GateCrafters.com предлагает широкий выбор аксессуаров, от дополнительных передатчиков
для других членов семьи к приемникам дальнего действия для работы ворот на расстоянии.
Мы также поставляем клавиатуры и кнопки выхода, чтобы сделать доступ к собственности более удобным для
вы и ваши гости. GateCrafters.com может дать вашей системе альтернативное питание, безопасность
блокировка, безопасность автомобиля и многое другое. У нас самый большой и тщательный выбор
в Интернете, предназначенный для рынка жилых ворот.Наши специалисты по применению
всегда звоните или щелкайте, чтобы автоматизировать ваши ворота без проблем.
В качестве дальнейшего
обслуживание наших клиентов, мы отправим аксессуары БЕСПЛАТНО при покупке устройства для открывания ворот.
Хотите узнать больше? Посмотрите это информационное видео ниже!
4 простых, но творческих способа сделать ваши виниловые замки для ворот безопасными
Никакое ограждение не удовлетворит ваши потребности в безопасности без запирающего устройства.Потенциальные злоумышленники могут легко получить доступ к вашей собственности, если ваши ворота не заперты должным образом. Соседские дети могут проникнуть на ваш задний двор без вашего ведома, воспользовавшись вашим бассейном, и возложить на вас ответственность, если они будут ранены. Ваши питомцы могут покинуть вашу территорию и потеряться, если они не будут надежно защищены запертым забором.
Есть несколько причин, по которым вам нужна надлежащая система блокировки ворот из винилового забора, которая защитит ваш дом и двор от любых злонамеренных действий.
Ниже представлен наш список замков, которые вы можете установить на свой забор, не задумываясь. Эти запорные устройства выходят за рамки типичной защелки для ворот из винилового забора и не требуют много времени для установки. Вот что мы предлагаем вам попробовать.
1. Регулируемая откидная защелка с навесным замком
Для домовладельцев, которые ищут эффективный замок для двойных ворот из винилового забора, регулируемая откидная защелка является надежным вариантом. Этот запирающий механизм является относительно простым.
На внутренней стороне вашего забора с двойными воротами вы установите защелку из нержавеющей стали, привинченную к вашему забору, которая соединит обе ворота вместе.Сама защелка делает практически невозможным проникновение через забор с другой стороны.
Вы можете сделать еще один шаг к безопасности, заперев защелку навесным замком.
Правильный выбор замка
Навесные замки
относительно дешевы, их можно купить в любом магазине в вашем районе. Вы можете приобрести кодовый замок, похожий на те, что вы использовали на своих школьных шкафчиках, примерно за 5 долларов. Недостатком этих замков является то, что они обычно имеют диаметр от ⅓ до ⅛ дюйма. Благодаря этому их легко сломать болторезом.
Мы рекомендуем запирать любую защелку ворот из винилового забора закрытым навесным замком с дужкой или навесным замком с дужкой для диска. Эти замки предназначены для защиты скобы навесного замка, чтобы их нельзя было срезать. Убедитесь, что они запираются на ключ.
2. Самозакрывающиеся петли Multi-Adjust
Каждый комплект ворот из винилового забора поставляется с петлями, чтобы ваши ворота работали должным образом. Установка самозакрывающихся петель повысит безопасность ваших ворот в десятки раз.
Сколько раз ваши руки были заняты или вы не могли закрыть за собой ворота, работая во дворе? Самозакрывающиеся многорегулируемые петли закроют ворота вашего забора, чтобы домашние животные и дети не могли уйти, пока вы заняты работой.
Мы предлагаем установить эти самозакрывающиеся петли на внутренней стороне забора. Таким образом, потенциальные злоумышленники не смогут получить доступ к петле и отвинтить или сломать ее с ваших ворот, когда они пытаются обойти замки.
3. Виниловые защелки для ворот
Прелесть виниловой защелки для ворот в ее простоте. По сути, это добавление дверной ручки к вашему забору, которую вы можете запереть с помощью ключа. Установка самостоятельно выгодна, так как вы можете самостоятельно установить высоту и положение защелки на воротах.Мы рекомендуем размещать его на воротах выше, чем на входной двери, чтобы маленькие дети не могли добраться до защелки.
Двусторонняя запираемая защелка дает вам возможность запирать ворота с любой стороны. Если у вас есть ранчо, двухсторонние замки помогут обезопасить ваш скот или лошадей, пока вы перемещаетесь между пастбищами.
4. Откидные стержни ограждения
Откидной стержень для заборных ворот из нержавеющей стали — один из самых надежных способов запирания одинарных или двойных ворот. Доп-стержень устанавливается с противоположной стороны от петель или там, где ваши ворота открываются. Если у вас двойные ворота, установите тягу на неподвижные ворота.
Размер удилища не обязательно должен соответствовать высоте забора. 2-футовый стержень, установленный в нижней части забора, надежно скрепит ваши заборные ворота.
Стержни могут быть установлены на любой поверхности. Если ваши ворота над бетоном, вам нужно будет просверлить приемное отверстие в земле.Если вы находитесь над травой или грязью, удилище войдет прямо в землю.
Откидные стержни доступны только с одной стороны ограждения. Вы также можете прикрепить висячий замок к удилищу для дополнительной безопасности.
Советы по безопасности забора
Помимо запирающих механизмов и петель, есть и другие советы по безопасности, которым вы должны следовать, когда речь идет о безопасности вашего имущества — читайте их ниже!
• Установите сигнализацию возле ворот забора.
• Установите над забором камеры на возвышении.
• Установите фонари вокруг ворот забора или на них.
• Положите цемент или бревно у входа в ваши ворота, чтобы ничто не могло зарыться под них.
• Убедитесь, что ваши ворота в заборе имеют такую же высоту или выше, чем ваш забор.
• Установите панели ограждения плотно друг к другу.
Vinyl Fence Wholesalers предлагает вам на выбор разнообразную фурнитуру для тяжелых условий эксплуатации и замки для ворот из винилового забора. Вы можете просмотреть наш выбор стилей, которые лучше всего подходят для вашего забора с одинарными или двойными воротами и защитят вашу собственность от потенциальных преступлений и несчастных случаев.
Свяжитесь с нами сегодня, чтобы настроить собственное виниловое ограждение для дополнительной безопасности!
Защита откатных ворот с замками
Откатные ворота часто закрываются на висячий замок, но при этом теряется удобство автоматического открывания/закрывания (фото tOrange.biz ).
Но большинство полагаются исключительно на силу мотора автоматического механизма.
Большинство автоматических ворот закрываются только двигателем.
Двигатели автоматических механизмов не обеспечивают закрытие ворот
Проблема в том, что все моторы по закону должны легко отключаться, чтобы можно было выйти через ворота в случае неисправности автоматического механизма или отключения электроэнергии .В этих случаях ДОЛЖНА быть возможность открыть ворота.
По этой причине все моторы автоматических механизмов имеют размыкающее устройство, управляемое небольшим замком (как в почтовых ящиках или даже из пластмассы), который вор может легко взломать всего за несколько секунд, а затем легко открыть ворота.
«] По закону должно быть легко отключить двигатели автоматических ворот, чтобы обеспечить открытие также в случае неисправности или отключения электроэнергии, и по этой причине их нельзя использовать для надежного закрытия ворот.
Раздвижные ворота для особенно привлекательных предметов
Эта ситуация тем более парадоксальна, если учесть, что откатные ворота часто используются для закрытия въездов в такие места, как склады, склады и автостоянки, в которых размещаются привлекательные для воров предметы, такие как товары и транспортные средства .
Именно по этой причине раздвижные ворота должны иметь большую гарантию того, что их нельзя будет легко открыть, по сравнению, например, с входными воротами для пешеходов (почти все они оснащены специальными электрическими замками).
Несмотря на то, что они часто имеют высоту, на которую можно легко перелезть, очень важно, чтобы их нельзя было легко открыть, чтобы предотвратить проезд транспортных средств . Таким образом, , даже если удастся войти пешком , будет невозможно ни выгнать какие-либо транспортные средства, припаркованные внутри, ни войти с фургонами или грузовиками, чтобы загрузить предметы и товары, хранящиеся внутри области, закрытой воротами.
На складах, в гаражах, автостоянках, на фабриках и в подобных местах очень важно, чтобы ворота не открывались, чтобы предотвратить выгон транспортных средств, припаркованных внутри, или въезд с грузовиками и фургонами для кражи хранящихся внутри товаров.
Для раздвижных ворот необходим специальный электрический замок
Поэтому раздвижные ворота всегда должны быть закрыты замком, а также блокировкой двигателя.
И этот замок должен управляться автоматическим механизмом, без необходимости открывать и закрывать его вручную. Это вопрос как удобства, так и безопасности, потому что замок, который открывается и закрывается вручную, всегда может быть оставлен открытым по ошибке.
Но обычные электрические замки нельзя использовать на откатных воротах , так как они работают только на распашных дверях и воротах. Необходим электрический замок, специально разработанный с учетом, а также принципа действия, того факта, что раздвижные ворота, как правило, довольно длинные и, следовательно, подвержены значительному тепловому расширению из-за колебаний температуры в течение года.
Раздвижные ворота, как правило, имеют достаточную длину, чтобы страдать от сезонных тепловых расширений, что делает проблематичным использование традиционных замков с дужкой.
Замок Viro V09 – первый замок, разработанный специально для раздвижных ворот
Но замков такого типа раньше не существовало.
Первым электрическим замком, специально разработанным, запатентованным и изготовленным для раздвижных ворот, является Viro V09 . Запирание осуществляется не защелкой, как в замках для распашных дверей и ворот, а вращающимся шипом, который, зацепляясь со специальной ответной планкой, фиксирует ворота.
Замок
Viro V09 — это первый электрический замок, специально разработанный для раздвижных ворот.
Шип проходит в стальных направляющих, так что выдерживает удары, и защищен от возможных попыток срезать с помощью вращающихся колец из цементируемой и оцинкованной стали.При соприкосновении с ножом или отрезным диском кольца вращаются вместе с лезвием или диском, не позволяя ему захватить металл и разрезать его. Система соединения между шипом и ответной планкой способна выдерживать изменения длины ворот из-за изменений температуры примерно до 1 см в ту или иную сторону (соответствует диапазону температур 100°C для ворота длиной 8 метров), и выдерживать неизбежные боковые и вертикальные движения ворот при открытии и закрытии.
Замок стандартно поставляется с электронной картой, что позволяет подключать его к любому автоматическому механизму.
Замок
Viro V09 стандартно поставляется с электронным блоком управления, что позволяет подключать его к любому автоматическому механизму, используя мигающий сигнал.
Время открывания и закрывания замка контролируется сигналом, который включает проблесковую лампу (имеется на всех автоматических механизмах, как того требует закон).Для обеспечения полной совместимости с любым типом автоматического механизма замок работает как при напряжении 12 В, так и при напряжении 24 В переменного или постоянного тока. Универсальность «Viro V09» дополняется широким ассортиментом аксессуаров, которые позволяют использовать все возможные типы систем установки, а также стандартную на стойке ворот для предотвращения их опрокидывания (которая также всегда присутствует в качестве это требуется по закону).
Доступен комплект, который позволяет устанавливать замок Viro V09 в положениях, отличных от стандартного, предусмотренных на стойке откатных ворот, чтобы предотвратить их падение.
Viro V09 изготовлен для того, чтобы выдерживать самые суровые погодные условия . Корпус, крышка и ответная планка изготовлены из оцинкованной стали. Пружины, толкающие шип, изготовлены из нержавеющей стали, а устойчивые к порезам вращающиеся кольца, защищающие шип, и все движущиеся части внутри механизма обработаны специальным процессом химического никелирования (Niploy), что делает их особенно устойчивыми к коррозии. из-за выветривания. Наконец, в стандартную комплектацию входит крышка из оцинкованной стали, которая также используется в качестве фиксирующей пластины, которую можно приварить непосредственно к стойке ворот, чтобы предотвратить их падение.
Замок может управляться не только электрически, но и вручную с помощью любого типа двойного цилиндра или полуцилиндра европейского профиля , и по этой причине его также можно устанавливать на откатные ворота с ручным управлением .
По сравнению с замками с дужкой, обычно используемыми на откатных воротах с ручным управлением, они имеют двойное преимущество.
С одной стороны, он обеспечивает дополнительную безопасность, обеспечиваемую большим ригелем, а с другой стороны, надежность, обеспечиваемую тем фактом, что на него не влияет тепловое расширение ворот, которое является основной причиной засорения скобового типа. замки.
По сравнению с запиранием навесным замком или навесным замком и цепью, которые часто используются для закрытия раздвижных ворот, «Viro V09» предлагает большую простоту использования и большую безопасность.
Легче в использовании, потому что замок можно открыть и закрыть простым движением, в то время как висячий замок или, что еще хуже, висячий замок и цепочка должны каждый раз открываться, сниматься и храниться, а затем снова браться, переустанавливаться и повторно закрыт.
Повышенная безопасность, поскольку «Viro V09» нельзя разрезать большим резаком, как это часто бывает с обычными цепями.
«Viro V09» стандартно поставляется с полуцилиндром серии Viro 700, но, конечно, можно установить и другие цилиндры, например, с теми же ключами, которые уже используются.
Итак, с сегодняшнего дня можно легко и безопасно закрывать откатные ворота, просто используйте V09.
Посмотреть презентацию замка Viro V09
См. технические характеристики замка Viro V09
| замок замок для кодовых колодок 410/415 | замок замок для кодовых колодок 100, 200, 300 .
6 |
||||
| Замок затвора для KABA 1000, 5000. Трилогия T2, T3. Codelock CL5000 | Gate Lock Box для Kaba 1000 Двухсторонний Замок | ||||
| Gate Lock Box для Kaba 7000 | ворот блокировки коробки для KABA 6200 | ||||
| Gate Lock Box для KABA 4000 (бурильные отверстия для Kaba 710, 850, 950) | замок блокировки для большинства 2 1/8 дюймов | ||||
| 71 | |||||
| замок затвора для Securitron SABL | Для сверхмощного замка с защелкой Schlage | ||||
| Замок затвора для KABA E-Plex 2000, E760, Oracode Cylindrical | замок замок для Omnilock OM100 , OM300, OM500 цилиндрический | ||||
| Gate Block Box для Mortise Schlage S Schlage L | |||||
| Замок затвора для Mortise Corbin / Russwin 5000, ML2000. Falcon M. Лучший 34-37H | замок затвора для Prono-Matic Locks | ||||
| Gate Box для Schlage AD , 200/250/400 цилиндрический — 2 3/4 дюйма Backset | Коробка замка ворот для обряда Адамса 1850A, 1851S, 4511, 4710, 4711. 1 1/8 дюймовый Backset
|
||||
| Gate Электрическая забастовка для Adams Rite 7000 и много Rutherford | |||||
| Gate Electric Strike Box для HES 4500 | Сварибе Ansi электрические удары | ||||
| Gate Electric Strike для HES 1003, 1006 | Gate Electric Strike для HES 7001 (7000 W 701 Опция | ||||
| Ворота электрические забастовки коробки для Adams Rite 7100 | 80870 1 | 80870 | |||
| замок замок для Schlage Electronic Round & Deadbolts & MLOCKS | |||||
| Gate Box для сквозных рычагов с болтами | Grows Рычаг 6 |
||||
| 9 0871 | Большая свариваемая пустая коробка | ||||
| Сварная коробка для сигнализации ETPDL с Von Duprin 99 | |||||
| Gate Дружественные Box Для выхода устройства | Gate Box для Arrow Revolution Deadbolt | ||||
| Коробка ворот для профиля Sargent 8200 Врезной замок | |||||
Locknetics CM5196 .
Want to say something? Post a comment
Want to say something? Post a comment
