Содержание

автоматические запоры и задвижки, щеколды для откатных ворот и вертикальные воротные засовы, большие и другие засовы для запирания ворот

Ворота распашной конструкции существуют еще со времен древнего Вавилона. Археологи утверждают, что уже тогда люди задумывались о том, чтобы надежно запирать распашные ворота. На сегодняшний день в обиходе владельцев частных домов используются разные виды засовов. Большинство из них доступны для самостоятельного изготовления. Засовами оборудуют ворота изнутри как дополнение к врезному либо навесному замку для большего уровня защиты. Также такой подход позволяет не пользоваться ключом для запирания замка и открывания его при выезде с территории.

Особенности

Засовом принято называть запорный механизм, фиксирующий створки ворот в закрытом состоянии. При наличии качественно установленного запора существенно упрощается процесс эксплуатации ворот. При этом сама входная конструкция в ограждении становится гораздо более надёжной. В основном модели воротных засовов предназначены для открытия створок только изнутри и не предусматривают использования ключей. То есть, открыть механизм с наружной стороны не получится.

Отсюда следует, что не понадобится носить с собой никакие дополнительные ключи. С качественным засовом для ворот минимизирован риск проникновения злоумышленников на частную территорию. Это устройство способно удерживать закрытыми даже очень массивные створки.

Из несомненных плюсов можно также отметить долговечность и практичность готовых и самодельных запорных конструкций.

Обзор видов

Некоторые типы устройств для запирания можно приобрести в торговых точках, продающих хозяйственные товары. Но большинство владельцев недвижимости на земле предпочитают устанавливать на уличные ворота крепкие самодельные засовы. Для этого годится материал, который всегда под рукой у рачительных хозяев. Это могут быть деревянные бруски либо металлические швеллеры, прутья и т. п.

Засовы из дерева традиционно встречаются на деревянных воротах, а металлические годятся для въездных ворот разного типа: металлических, собранных из профиля или комбинированных вариантов. Способы изготовления тоже могут различаться. Очень привлекательно выглядят оригинальные и надежные кованые затворы.

Только это получаются достаточно дорогостоящие изделия, особенно если делать большой засов для габаритных ворот.

При этом не обойтись без опыта работы по металлу и оборудованной домашней кузни, что является редкостью. Поэтому для изготовления запоров на ворота в домашних условиях чаще прибегают к обычным методам и инструментам типа дрели, болгарки и сварки. Благодаря разнообразию и доступности современных материалов и методов, запоры на ворота представлены в широком ассортименте. Они могут отличаться по типу изготовления, расположению (внизу/вверху створок) и способу запирания.

Вертушка

Такой вид засова чаще служит временной конструкцией либо в качестве дополнительно запирающего механизма. Элементарное устройство достаточно практичное, считается самым надежным «народным» засовом, простым в изготовлении. Подобный засов на распашные ворота предстоит сооружать собственноручно в любом случае, потому что в продаже не представлено его промышленных аналогов. Вертушка изготавливается под каждые ворота индивидуально. Создание поворотного засова осилит всякий домашний мастер.

Возможно, выглядеть засов будет не особо презентабельно, но надежность и прочность перекроют этот сомнительный минус.

Шлагбаум

Как и «вертушка», шлагбаум относится к поворотным засовам. Готовая к установке и эксплуатации конструкция не встречается в специализированных магазинах и на рынках. Но при минимуме усилий и затрате нескольких часов можно создать изделие с долговечным ресурсом службы, устойчивое к перепадам температур и повышенной влажности, надежно охраняющее частную территорию от незваных гостей. По принципу конструкции шлагбаум схож с вертушкой, только запирающая металлическая полоса устанавливается не в приваренные по отдельности пазы, а непосредственно в швеллер, который приварен на всю ширину второй створки ворот. Дополнительно на конце швеллера и запирающей полосы рекомендуется приварить проушины, чтоб дополнительно фиксировать засов навесным замком.

Шпингалет

Запором такого типа оснащают ворота с наружной стороны. Шпингалеты (щеколды) представлены в торговых точках любого города в обширном ассортименте. Принцип работы устройства состоит в передвижении ригеля по борозде вручную. Среди популярных моделей щеколд – небольшие изделия для входной части ворот, калиток, шкафов и кладовых. В продаже есть и массивные шпингалеты, сделанные для установки на воротах распашного типа. Но если сделать такой шпингалет своими силами, можно повысить его надежность и долговечность. При желании заняться этим достаточно подобрать подходящий отрезок металлической трубы.

В нее вставляется арматура (прут), и на этом этапе конструкторская работа считается завершенной.

Самозахлопывающаяся щеколда

Многие предпочитают устанавливать на ворота затворы, которые облегчают процесс захлопывания. Простое и надежное устройство легко выполнить кустарно. Напротив створки ворот устанавливается металлический язычок с упором, закрепленный с помощью болта и гайки, с возможностью вращения с одного конца. При закрывании створки механизм срабатывает, язычок приподнимается и защелкивается автоматически, под действием своего веса оставляя створку в закрытом состоянии. Нетрудно сделать и пружинный вариант щеколды, если устанавливать его снизу.

Для автоматического открытия створок используют и электромеханические, и электромоторные засовные устройства.

  • Электромеханические – запирающая часть такого механизма приходит в движение под воздействием электромагнитного поля. Ригели таких запоров работают по следующим принципам: при отсутствии электропитания под действием пружин остаются выдвинутыми, а по сигналу втягиваются; при сигнале, включающем ток в цепи, ригели выдвигаются и не меняют положения, пока не поступит новый сигнал.
  • Электромоторные – запирающая часть осуществляет свою функцию под воздействием электромотора с редуктором либо посредством червячной передачи. Редукторный вид развивает значительное усилие, потому не реагирует на перекосы ворот, а червячные более шустрые, на процесс открывания тратятся секунды.

Некоторые специалисты по установке систем автооткрывания распашных ворот относят к системе запора и фотоэлементы безопасности, так как они реагируют на закрытие ворот при наличии объекта в створе.

Стало быть, тоже принимают участие в движении створок. На рынке представлено немало различных запоров первого и второго типа, поэтому при желании установить подобное устройство на автоматические ворота достаточно только приобрести подходящий комплект агрегатов. Хотя и эту систему запирания можно сделать самому. Интернет предлагает к просмотру различные ролики, создатели которых наглядно демонстрируют, как у них получились такие автоматические конструкции из доступных под рукой материалов.

По типу конструкции

По виду конструкции запоры делят на 4 типа.

  • Засов. Простое устройство, собираемое за короткое время. Отличаются отменной прочностью и надежностью удерживания створок даже при шквалистом ветре.
  • Запор с дополнительными проушинами. Изготавливается из стали, чаще всего монтируется на гаражные ворота.
  • Штырьковой засов. Для этой ригельной конструкции используются обрезки трубы и метровые или полуметровые металлические прутья.
  • Защёлка для ворот откатной конструкции. Состоит из двух пар согнутых крюков и пластины, выполненной из стали. Для производства подойдет и дерево. Деревянные засовы часто встречаются на дачных воротах и садовых калитках.

Типизация также осуществляется по принципу действия.

  • Сдвижной. Известный как щеколда. Представляет собой стержень плоской конфигурации, зафиксированный в упорах.
  • Винтовой. Устанавливается с внешней части ворот. Хитрая задвижка приводится в движение специальным ключом.
  • Пазовый тип с поворотным механизмом. Один из простейших типов, хотя вручную его сделать весьма проблематично.
  • С фиксацией. Такой вид используется дополнительно к основному комплексу затворных устройств.

Электронный автоматический, электромеханический с пружинным механизмом и магнитный. В этот подкласс входит целый ряд механизмов с пружиной и без нее. Закрытие и открытие осуществляется при подаче электричества.

Их использование дает большие возможности эксплуатации, но не всегда оправдано.

По методу крепления

Методы отличаются по своему принципу расположения фиксирующей части и элементов крепежа.

  • Поворотный. Засовы по типу «Вертушки» или «Шлагбаума». Они легкие в изготовлении, крепкие и надежно удерживают створки. Чаще всего сделаны из прочного деревянного бруса. Минусом считается их визуальная массивность и «старомодность» конструкции. Однако в дизайне определенного типа именно такая модель засова будет смотреться гармонично и достойно. Простое приспособление в виде шлагбаума или вертушки эффективно фиксирует тяжелые полотна, предупреждая вторжение посторонних на частную территорию.
  • Задвижной горизонтальный. Сюда можно отнести стандартные полосовые засовы и «шпингалетного» типа. Недостатком такого запора считается отсутствие прочной фиксации, так как при сильном ветре створки из профнастила могут перекручиваться. Рекомендуется устанавливать 3 шт. задвижек для лучшей фиксации створок, соблюдая промежуток 50 см сверху и снизу, а одну из задвижек нужно расположить посередине, на ребре жесткости.
  • Задвижной вертикальный. Запорный механизм для удерживания створок по отдельности.

Советы по выбору

Каждая модель запора выбирается и устанавливается согласно конструкции ворот. То, что подходит для откатных ворот, не будет целесообразно делать для ограждения распашного типа. Иногда выгодно и надежно соорудить кустарный засов, чем покупать менее прочный аналог в магазине. Запорный механизм из профильной трубы будет очень надежным самодельным вариантом для защиты ворот от взлома.

Для подъемных запирающих устройств подойдет крепкая деревянная балка. Это оптимально для деревянных ворот и створок из профиля на дачных участках.

Дачники часто прибегают к изготовлению таких засовов и привинчивают к створкам дополнительные задвижки из арматуры. На раздвижные ворота целесообразно устанавливать надежные фиксирующие защелки. Крепления на металлические створки лучше дополнительно усилить петлями под навесной замок. Это повысит надежность запорной системы.

Задвижкой будет сложно пользоваться, если ворота не имеют дополнительных фиксаторов в верхней либо нижней части. Придется придерживать створки, а это не всегда удобно. Поэтому конструкцию нужно дополнительно усилить фиксаторами. Данные устройства можно отыскать в хозяйственном магазине либо изготовить самостоятельно, согласно инструкции. В зависимости от материала створок подбирается дизайн и размер задвижки.

Установка

Какой бы ни был выбран засов для ворот, важно помнить – надежность предохранения от взлома зависит не только от его конструкции, но и от качества его монтажа на тех самых воротах. У каждого вида запорных устройств имеются свои нюансы, касающиеся процесса установки. Их придется учитывать при желании поставить на ворота тот либо иной вариант засова. Вертушку можно установить на любых воротах. В этом случае все делается просто и быстро, даже без сторонней помощи.

Найти в магазине промышленную вертушку – задача не из простых, поэтому проще сделать её собственноручно. Для создания кустарного засова понадобится брусок и полоски из металла. Желательно выбрать брусок 50-миллиметровой толщины. Механизм устраивается так, чтобы крепление располагалось по центру основания устройства, а в процессе поворота «крылья» запирают две створки.

В основном такая конструкция используется как временный запорный механизм.

Процесс изготовления вертушки выглядит так. Ровно посередине крепится брусок в форме клина, закрепленный сквозным болтом. По необходимости засов может передвигаться вдоль брусков поворотным механизмом. При закрытии створки будут упираться в деревянные блоки. Они имеют максимально плотное примыкание, что считается весомым преимуществом.

Вскрыть ворота со стороны улицы будет невозможно, так как на полотне нет деталей замка. Придать модели большей функциональности можно оснащением дополнительными вертикальными запорами из металлической трубки от 10 см в диаметре. Трубку режут на три элемента, длина одного из них равна 10 см, а двух других – наполовину короче. Щеколда монтируется только на ровную поверхность. В ином случае стержню не удастся попасть в паз. В качестве поддерживающей меры безопасности механизм оснащается дополнительными ушками, на которые можно навесить дополнительный замок.

Шпингалет прикрепить очень просто, установка займет минимум времени.

Горизонтальный засов рекомендуется дополнять вертикальными шпингалетами. Самая длинная часть приваривается на краю полотна по горизонтали. Один из более коротких отрезков приваривают на край, противоположный длинному отрезку трубки.

Далее сюда вставляют шпингалет, согнутый из металлического штыря (по диаметру штырь подбирают такой, чтоб без усилий задвигался в полость трубки). Шпингалет передвигают до упора, а с краю приваривается 3-я короткая часть трубы. Запор фиксируется креплением из металлической пластины. Дополнительно оборудуют проушины под навесной замок.

Задвижной вертикальный засов устанавливается на воротах в нижней части полотна. В редких случаях, например, при наличии крепкой рамы, допускается установка в верхней части ворот. Задвижка горизонтального типа крепится на одну из створок и удерживает между собой две створки либо одну из них и раму. Обычно при этом хотя бы одну створку дополнительно закрепляют вертикальными фиксаторами.

Как сделать надежный запор для ворот?

Каждый из нас хочет защитить свое имущество от посягательств злоумышленников. Для этого используются самые разные запоры. Однако навесные замки, как показывает статистика, не являются серьезным препятствием для преступников. Именно поэтому домашние умельцы придумали несколько способов, как изготовить простые, но надежные запоры для ворот. Каждый мастер может воспользоваться идеями и воплотить их для защиты гаража, участка, дома и так далее.

Запор-«вертушка»

Такой запор используется для ворот с двумя створками. Поэтому он наиболее популярен для гаражей и амбаров. Существенным преимуществом такого запора является плотное прилегание створок. Несмотря на то, что такой запор пользуется большой популярностью, его не производят на заводах, поэтому вам придется делать его самостоятельно.

Зачастую все элементы «вертушки» делают из дерева. Но вы также можете делать перекладину для замка из металла. Такая перекладина будет прочнее.

Перекладина поворачивается вдоль брусков, запирая дверь. Она закрепляется с помощью болта насквозь посередине. Створки упираются в блок двери во время запирания. Обычно предполагается, что с другой стороны гаража или амбара (например, из дома) имеется вторая дверь для входа.

Запор-«шлагбаум»

Такой вариант делается еще проще, чем «вертушка». Отличие в том, что для создания запора «шлагбаум» вам потребуется закрепить брусок не посередине, а в отдалении от торца на 7-8 см. Важно иметь в виду, что в такой конструкции штырь имеет особое предназначение, потому что несет существенную нагрузку. Именно поэтому он должен быть особо прочным.

Штырь упирается шляпкой с внешней стороны, при этом надежно защищен от выворачивания. Когда дверь закрывается, брусок опускается, перекрывая вход. К подобным конструкциям можно также отнести запор-«шпингалет». Однако следует понимать, что такой запор допускает наличие люфта, потому что створки могут прилегать недостаточно плотно. Но запор надежен и прочен, а потому остается популярным. По сути, он представляет собой стержень, ходящий по салазкам и имеющий упор. Кстати, запор-«шпингалет» в отличие, к примеру, от вышеописанной «вертушки» можно без проблем купить в любом магазине.

Ставим запор из профнастила

Такой запор можно также приобрести в магазине. Подобная разновидность популярна, потому что прочна и подходит для всех видов распашных ворот. Замок обычно крепится на раму из профильной трубы.

Запор представляет собой накладной механизм сдвижного типа, который приваривается к раме. Важно правильно установить такой запор. Так, если вы ставите на двустворчатые ворота, рекомендуется приобрести два запора.

  1. Сначала непосредственно на раме отметьте будущее место расположения замка. Необходимо сделать это таким образом, чтобы вы могли без труда пользоваться запором.
  2. Вам нужен металлический прут. Разрежьте его пополам. Отметьте место, где будут располагаться эти прутья, то есть входить в землю. Важно: прутья должны иметь достаточную длину для того, чтобы створки ворот надежно удерживались в закрытом состоянии.
  3. Для создания углублений воспользуйтесь обычным ручным садовым буром. На раме приварите кольца – в них и будет вставляться запор. Совет: чуть выше вы можете прикрепить крюк – он нужен для того, чтобы запор в открытом состоянии имел опору.

Делаем запор для калитки

Если вы хотите сделать надежный запор для калитки, вам нужно купить в магазине щеколду с фиксаторами, расположенными с одной стороны. Длина щеколды не должна превышать 200 мм. При этом ее вес должен быть достаточно большим.

Прикрепите щеколду (можно и к двери, и к забору), фиксаторы должны быть направлены вниз, угол наклона — 40°. На самом деле, все очень просто: приложите щеколду и медленно наклоняйте ее. Как только стержень самостоятельно сдвинется вниз под действием собственного веса, положение щеколды нужно зафиксировать.

Вам нужен тросик, который следует протянуть через кольца (они выполняют роль направляющих). Один конец тросика привязывается к ручке, а второй выводится в тайное место. Теперь все предельно просто: для того, чтобы открыть дверь, нужно потянуть за тросик в известном вам потайном месте.

Низкая цена садового бордюра в компании «Арсенал Проектирование».

Выбери как сделать запоры на распашные ворота надежнее

История использования распашных ворот насчитывает тысячелетия, поэтому таким же архидревним возрастом могут похвастаться простейшие системы блокирования их открывания «нежелательными» личностями.

Как утверждают археологи, человек задумался как сделать надежные запоры на распашные ворота еще в древнем Вавилоне.

Наиболее давним механизмом для запирания ворот были запоры в виде:

  • накладного бруса, когда один конец такого запора закрепили на шарнире – получилась щеколда;

  • сдвижного бруса – засова.

Модификации этих механизмов используются и сегодня.

Если говорить о всем их многообразии, то можно сгруппировать следующим образом в такие разновидности:

  • монтирующиеся горизонтально, наиболее часто применяются для гаражных ворот, бывают по месту расположения на воротах центральные, верхние и нижние.
  • монтирующиеся вертикально с таким же расположением.

Засовы на ворота могут быть как приваренными к раме ворот, а могут и устанавливаться на болтах. Как правило, последние монтируются на въездные ворота на участок там, где предполагается присутствие собаки, которая всегда просигнализирует о подозрительной возне у ворот.

Делятся также по разновидностям механизмов, приводящих в движение запирающий элемент:

  • замки врезные;
  • запоры накладные сдвижные
  • механизмы поворотные;
  • механизмы ригельные и винтовые;
  • поворотные, пазовые, пружинные запоры с фиксацией.

Если говорить о популярности запоров для распашных ворот для гаражей и дачных участков, то есть там, где используются сплошные воротные полотна, то на одном из первых мест окажется простое приспособление, которое в «народе» называют «Вертушка. Оно представляет собой поворотную балку, зафиксированную в точке на равном расстоянии от верха и низа ворот в их центре.

В горизонтальном положении она входит в прорези фиксаторов, размещенных на обеих створках ворот. Такую конструкцию очень легко изготовить самому. Видимо именно этот момент обусловил ее популярность, а с другой стороны стал причиной отсутствия ее в промышленном производстве – вряд ли какая компания захочет производить механизм, который потребитель предпочтет сделать сам за пару часов, сэкономив свои деньги.

Для того, чтобы сделать такой запор понадобится пара брусков 50×50 mm и две металлические полосы. Поскольку снаружи нет никаких деталей запора, его невозможно вскрыть.

Механические запоры для ворот распашных

Для блокирования движения створок ворот, которые распахиваются наружу, как правило применялись и применяются:

  1. Висячие замки. Для установки висячего замка требуется наличие петель на створках с отверстиями, в которые продевается дужка самого замка. Существенным недостатком такого вида запоров является его наружное расположение, что делает довольно легким процесс взлома – можно не только спилить, но и свернуть при помощи рычага-лома.
  2. Замки накладные:
  • реечные замки. Ключ в виде пластинки, вставляется в прорезь замка и проталкивается внутрь, в ходе его движения пропилы сдвигают задвижку замка. Несмотря на свою хитроумность, такие замки довольно легко открываются «специалистами»;
  • сувальдные замки – наиболее надежные. Сувальды – это детали, при помощи которых стопорятся засовы замка. Секретность замка прямо пропорциональна количеству сувальд. Количество сувальд соответствует количеству бородок ключа.

  • Замки с падающим ключом. Это довольно надежный механизм, который практически отсутствует в розничной продаже. Имеет секрет – поперечный штифт, устанавливаемый в барабане замка. Кроме штифта в замке, на ключе имеется специальная прорезь, которой соответствует выступ в самом замке, то есть ключ без такой прорези или отмычка просто будет упираться в препятствие и не сможет достигнуть проворачивающихся деталей. Такой замок приобрёл популярности и из-за своей кажущейся простоты – он реально создает впечатление, что за воротами с такой дешевкой вряд ли хранится что-то ценное.

Независимо от того, какая система тип запоров монтируется для препятствия открытия створок ворот, на их внешних углах монтируются приваренные к раме ворот сдвижные механизмы – фиксаторы-штыри, уходящие в углубления (ответную трубку) или заходящие за балку воротной рамы. Они обеспечивают дополнительную защиту и одновременно препятствуют «болтанию» створок.

Запоры для автоматических распашных ворот

Для автоматического открытия распашных ворот используются электромеханические и электромоторные замки:

  1. Электромеханические – движение запирающей части механизма происходит под воздействием электромагнитного поля, создаваемого соленоидом, ригели таких запоров работаю по двум принципам:
  • при отсутствии тока под действием пружин находятся в выдвинутом положении и при подаче сигнала втягиваются;
  • при подаче сигнала, включающего ток в цепи, ригели выдвигаются и находятся в таком положении, пока не будет подан другой сигнал.
  1. Электромоторные. – движение запирающей части происходит под воздействием передачи от электромотора с редуктором или при помощи червячной передачи. Редукторные развивают значительное усилие, поэтому им не страшны перекосы ворот, червячные более скоростные, процесс открывание занимает секунды.

Некоторые специалисты, устанавливающие системы автоматического открывания распашных ворот, относят к системе их запора также фотоэлементы безопасности, поскольку они, препятствуя закрытию ворот при наличии объекта в их створе, также имеют отношение в движению створок.

На рынке представлено большое количество различных запоров для автоматических распашных ворот как первого, так и второго типа, поэтому если вы захотите установить такое устройство на свои ворота – вам будет достаточно купить соответствующий комплект агрегатов. Но их несложно сделать и самому. В интернете много роликов, создатели которых показывают, как они самостоятельно изготовили автоматические распашные ворота из подручных агрегатов и материалов.

Какой бы вы не выбрали вид запора на свои распашные ворота, помните – надежность предохранения от взлома ваших ворот зависит не только от самого запора, но в не меньшей степени и от надежности его монтажа на воротах.

Как сделать запор на ворота гаража

Ни для кого не секрет, что в гараже помимо автомобиля обычно хранится довольно много других предметов и все это имущество должно находиться под замком. Поэтому так важно сделать запор для ворот гаража. Он будет препятствовать проникновению на его территорию посторонних лиц и защитит ваш автомобиль и другие вещи от преступных посягательств. Необходимо отметить, что для ворот не требуется слишком сложного механизма закрывания. Согласно статистике наиболее надежными считаются механические замки, которые вы вполне сможете установить самостоятельно.

С другой стороны надо понимать, что запор несколько отличается от простого навесного замка. И главным отличием является возможность его изготовления своими силами. К тому же он значительно проще открывается и не требует применения ключей для открывания и закрывания.

Какими бывают запорные механизмы

Существует множество разных видов запоров, но они все подразделяются на несколько групп относительно устройства механизмов и расположения. Итак, основные признаки классификации запоров:

  • внешний вид;
  • место крепления;
  • тип запирания;
  • как движется основной элемент.

Также запоры можно разделить на:

  • горизонтальные, то есть те, посредством которых и запирают гаражные ворота;
  • вертикальные, которые крепятся снизу или сверху створок ворот;
  • дополнительные, то есть находящиеся на дверях ворот или на калитке.

Что касается механизма открывания, то в этом случае запоры можно разделить на:

  • врезные;
  • со сдвижной накладкой;
  • винтовые;
  • поворотные;
  • с фиксацией;
  • ригельные.

Окончательный выбор конкретного вида запора зависит только от вас и ваших требований к данному механизму. Рассмотрим более подробно несколько видов запоров.

Вертушка

Данный вид запора считается простейшим и применяется в основном для ворот, состоящих из двух створок. Этот же вид запора может использоваться для закрывания любой хозяйственной постройки. Отличительными характеристиками данного вида запорного механизма являются его высокая прочность, легкость сборки и простота закрывания. Как правило, вертушку изготавливают самостоятельно, так как данный вид запора не производят в массовом количестве на заводах. Следовательно, и в магазине их не бывает.

Для самостоятельного изготовления вертушки вам необходимо заготовить несколько деревянных брусков толщиной 50 мм и металлические пластины. Принцип работы таких запоров состоит в следующем. В центре створок крепится деревянная перекладина. Крепление выполняется с помощью болта через предварительно просверленное сквозное отверстие. Сама перекладина должна двигаться вдоль бруска клинообразной формы. Для этого необходимо совершить поворотное движение. Закрытые створки ворот должны достаточно плотно прилегать друг к другу и в результате упираться в дверной блок. Данный запор не требует дополнительного засова. При этом закрываются ворота исключительно изнутри гаража.

Шпингалет

Не менее простым видом запора считается шпингалет. Его установка не представляет никаких сложностей. Но шпингалет имеет и негативные стороны. Во-первых, он не обеспечит необходимую плотность прилегания створок, соответственно при закрытых воротах всегда будет иметь место небольшой люфт. К положительным характеристикам можно отнести достаточно высокую надежность. Как известно, шпингалет представляет собой стержень с упором, изготовленный из металла, движение которого осуществляется по специально сделанным салазкам. Такой запор можно пробрести в хозяйственном магазине.

Каким должен быть запор для распашных ворот

Для распашных ворот чаще всего используются самодельные запоры. Как правило, они не предполагают применение клепок или болтов, так как данные крепежные элементы не гарантируют надежность работы запорного механизма. Если ворота гаража изготовлены из профнастила, то запирающий механизм, будь то замок или запор, необходимо крепить на предварительно изготовленную раму.

Для сборки рамы вам потребуется уголок или профильная металлическая труба – по вашему выбору. Однако при этом необходимо учитывать конструкцию ваших ворот. У перечисленных материалов для каркаса есть как положительные, так и отрицательные моменты. Например, более привлекательный внешний вид металлического уголка противостоит его недостаточно высокой прочности. Профильная труба в этом отношении значительно жестче, но выглядит не слишком эстетично.

Накладные сдвижные механизмы, используемые для распашных гаражных ворот, крепятся к раме с помощью сварки. Для изготовления такого запора необходимо четко наметить его месторасположение. Специалисты советуют на каждую створку установить по запорному механизму. На собранной раме отмечается место, где будет крепиться сам замок, а также место, где прут должен входить в углубление в земле. Затем к верхней части прута приваривается небольшой отрезок такого же прута, который будет служить рычагом для поднимания и опускания запора. Углубление делается садовым буром. Для вставки прута к раме приваривается небольшое металлическое кольцо.

Запор на ворота

Запор для ворот своими руками: как сделать на распашные и гаражные, фото, видео

Запор для распашных ворот считается самым надежным способом заблокировать створки. Он фиксирует их и препятствует открыванию снаружи даже при значительной нагрузке и грубой силе. Разблокировать такие полотна можно только с внутренней стороны. Как сделать подобный запор для ворот своими руками – рассмотрим ниже.

Типовой пример

Вернуться к оглавлению

Преимущества

Некоторые считают запоры устаревшим способом запирания распашных ворот, калиток, дверей.

В настоящее время в магазинах есть большое количество новых замков, электрические ключи, системы видеонаблюдения и дистанционного управления. Однако засовы имеют ряд преимуществ, которые обуславливают их популярность и сегодня:

  • надежность;
  • простота в использовании;
  • высокое качество материала;
  • невысокая цена;
  • понятный механизм;
  • возможность сделать самостоятельно.

Самодельный вариант

Вернуться к оглавлению

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Расположение

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Покупной вариант

Виды моделей
  1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
  2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
  3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
  4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
  5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
  6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
  7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Читайте также

Задвижка и засов на калитку своими руками: инструкция и фото

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Вертушка

Вернуться к оглавлению

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

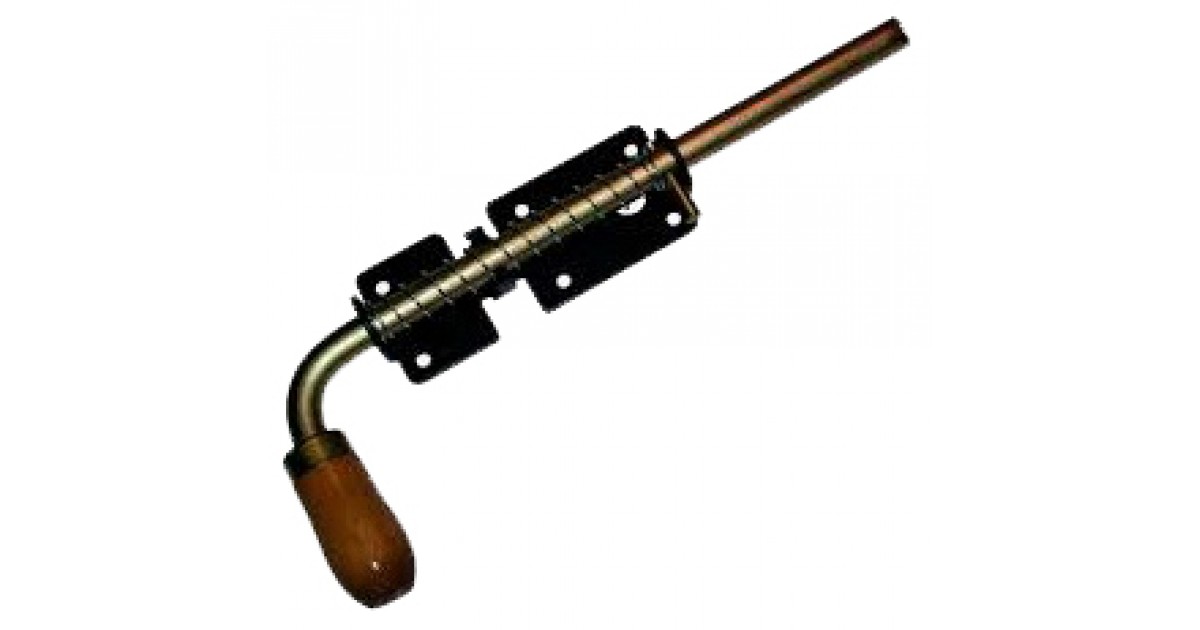

Пружинный тип

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

  1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
  2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Простой вариант

Такое запорное приспособление устанавливают и в верхней части двери.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Засов

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

  1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
  2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Пример вертушки

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

Схема установки

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Два прута одного и того же размера нарезают из металлических или стальных стержней. Сверху приваривают короткие штырьки, назначение которых – опускание и подъем запорного механизма. Длина прута должна быть достаточной для удержания створок ворот.

В земле с помощью бура делают углубление. Важно, чтобы его диаметр соответствовал толщине прута. Два железных кольца приваривают к рамке ворот. Через них будет проходить прут.

Сейфовый механизм

Крючки привариваются к концам засова сверху и снизу. Они захватываются пальцами, которые неподвижно зафиксированы в верхней и нижней частях рамы или полотна.

Поворотное стоечное устройство

На концы трубы приваривают мощные крюки, осуществляющие функции зацепов. Сверху рамы полотна и в нижней ее части или на пороге прикрепляют толстые цилиндры. По длине они должны быть небольшими. Когда стойка поворачивается, крюк сцепляется с цилиндрами.

Мощный вариант

Такое устройство надежное и прочное.

Упоры на карабинах

На каждом полотне с внутренней стороны просверливаются по два отверстия с резьбой. В них вкручиваются рым-болты, смазанные герметиком. На них крепятся карабины, в которые вставляют стропы.

Крючки крепят на заборе, стене, соседних воротах или вертикальных плоскостях.

Этот самодельный засов для створок – довольно крепкий механизм. Выглядит он не очень красиво, а потому не всегда популярен.

Фиксатор-ловушка

Своими руками можно сделать приспособление, автоматически блокирующее ворота. К трубе диаметром сорок миллиметров приваривают металлическую пластинку, толщина которой составляет четыре миллиметра. С другой стороны пластины приклеивают резиновую прокладку, чтобы механизм не издавал звуков при работе.

Схема изготовления

Трубку вместе с крючкообразной собачкой закрепляют на соседней стене. На полотне ворот крепят скобу. Как только створка начинает двигаться, скоба, закрепленная на ней, поднимает собачку. Потом собачка опускается и блокирует ворота.

При установке этого устройства снизу используется пружина для возврата собачки в горизонтальное положение.

Вернуться к оглавлению

Обслуживание

Все запоры для распашных ворот требуют регулярного обслуживания. Металлические части смазывают. Из полых труб убирают грязь, а зимой – конденсат.

Ригельный замок

Вернуться к оглавлению

Дополнительная защита

Часто человек покупает и устанавливает на дачных и гаражных воротах дополнительную защиту в виде замков, которые открываются ключами. К ним относятся:

  • навесные замки;
  • пазовые запоры;
  • механические устройства с кодом;
  • накладные замки;
  • винтовые механизмы.

На фото изображен вариант для гаража.

Легко смастерить своими руками

Запорные устройства для разных видов ворот, дверей, калиток не теряют своей актуальности. Они надежны, просты в эксплуатации, их можно сделать своими руками. Для этого нужны инструменты, остатки стройматериалов и немного сноровки. В результате получится крепкий и надежный защитный механизм.

zaborsebe.ru

Самостоятельное изготовление запоров на гаражные ворота

В любом магазине можно найти огромный ассортимент всевозможных замков, и других систем, которые препятствуют постороннему проникновению в гараж. Но простые запоры на гаражные ворота, которые можно изготовить своими руками, еще на долгое время останутся классическим механизмом, без которого сложно представить распашную конструкцию ворот. Такая система безопасности обеспечивает не только надежную защиту, но и держит створки плотно закрытыми, что препятствует их вибрации при порывах ветра.

Виды запорных замков

Существует несколько видов запоров, которые отличаются не только конструкцией, но и степенью защиты. Основной особенностью запоров является их установка с внутренней стороны гаража, поэтому их применение возможно только при наличии второго выхода из гаража или калитки. Наиболее распространенными являются следующие виды запорных систем:

  • щеколда или шпингалет;
  • фляжный засов;
  • повторно-стоечный запор;
  • запор-вертушка.

Щеколды и шпингалеты являются самым простым и ненадежным механизмом, который способен удерживать створки от самовольного раскрытия. Для их установки достаточно на одну створку установить штырь с патроном, а на вторую прикрутить гнездо.

Остальные виды гаражных запоров более надежны, хоть и имеют несложную конструкцию.

Запоры фляжного типа состоят из двух элементов: рычаг с крюком, который крепится на створку ворот, и металлическая петля. Крюк цепляется за петлю и рычаг отводится до упора. Такой механизм можно приобрести готовым и установить на ворота с внутренней стороны.

Изготовление поворотно-стоечных запоров

Такая категория запоров может быть в вертикальном или горизонтальном исполнении. В вертикальном исполнении такой засов представляет собой металлический прут, который входит в пазухи, установленные на потолке и в полу.

Для изготовления такого запора в качестве стержня можно использовать пруток арматуры или металлическую трубу. Чтобы удобно было открывать и закрывать засов на стержень, рекомендуется приделать ручку. Можно приварить кусочек трубы перпендикулярно основному стержню.

Стержень крепится на створку при помощи металлических полок с отверстиями, которые можно прикрутить саморезами или приварить. Вертикальный запор можно сделать на всю высоту ворот или установить в верхней или нижней части полотна.

Пазухи, куда входит стержень, могут быть разного исполнения. Если пол и потолок из бетона, то можно высверлить отверстие диаметром стержня и вставить в отверстие металлическую пластину цилиндрической формы. Если ворота крепятся на металлической раме, то к ней можно приварить металлические пазухи, но такой механизм будет менее надежным, чем система, которая предусматривает фиксацию металлического стержня в полу или потолке.

Горизонтальный запор имеет аналогичный принцип работы, как и вертикальный. Только вместо фиксации стержня в полу и потолке, он входит в стенки проема. Есть и уменьшенный вариант горизонтального запора. Он представляет собой металлический стержень, установленный на одной створке, который фиксируется в металлическом пазе, закрепленном на второй створке.

Изготовление запора-вертушки

Запорная вертушка не теряет своей популярности среди владельцев гаражей. Это неудивительно, поскольку процесс изготовления простой, а по надежности такой механизм не уступает другим системам внутренних запоров.

Для справки! Запор-вертушку в продаже не найти и такой механизм можно изготовить только своими руками.

Для изготовления вертушки необходима балка, которая может быть деревянной, но для более надежной конструкции лучше взять металлическую планку толщиной около 50 мм. На одну створку прикрепить планку, обеспечив ей свободное вращение. Фиксация поворотной балки осуществляется за счет специальных металлических пластин, на которые кладутся концы вращательной балки. Металлические ограничители монтируются на створы ворот параллельно друг другу на уровне центра вращения поворотной балки.

При установке запора-вертушки никаких дополнительных замков устанавливать не требуется. Такая конструкция надежно защищает ворота от взлома, поскольку навесной замок можно срезать, врезной замок можно вскрыть при помощи отмычек, а доступ к поворотной вертушке с наружной стороны невозможен.

Обслуживание запоров

Все запорные механизмы требуют систематической смазки, которая обеспечивает не только беспрепятственную работу системы, но и предотвращает появление ржавчины.

При изготовлении запоров своими руками следует тщательно зачистить места сварки и обработать их антикоррозийным средством.  Использование деревянных элементов, например, при изготовлении запора-вертушки, подразумевает постоянный уход за деревянной поверхностью, которую следует регулярно покрывать антисептиком, препятствующим гниению и появлению грибка на дереве.

rusolymp.ru

Запор для ворот своими руками – три способа надежных замков

[sam_ad id=»1″ codes=»true»]

При устройстве ворот и забора всегда нужно помнить о дополнительной безопасности вашего гаража или территории в целом. Поэтому очень важно поставить запор для ворот, который позволит повысить эффективность забора в целом. Используйте запоры, при которых не нужно будет большого количества времени для запирания и отпирания, позволяющие избавиться от ключей, которые можно потерять.

Идеальными считают запоры на ворота, выполненные своими руками, следующего типа:

  • Вертушка. Подходит для распашных гаражей.
  • Шпингалет.
  • Запор для распашных ворот.

Запорные механизмы

Благодаря современным материалам и технологиям запоры на ворота, отличающиеся по типу изготовления, расположения и способом запирания, представлены в большом ассортименте. Основные типы:

  • Горизонтальный запор, располагающийся вверху, по центру или внизу. Возможно изготовление своими руками. Чаще всего используется для гаража.
  • Вертикальный замок, схожий по расположению и предназначению.
  • Дополнительные, которые можно разместить на калитке или хозяйственной двери.

Расположить такие запоры можно не только на полотне, но и раме ворот. При этом направление язычка может быть индивидуальным. Согласно способам, можно различить следующие виды замков:

  • Поворотные.
  • Замок с фиксацией.
  • Ригельный или винтовой вариант.
  • Врезной запор.

Вертушка своими руками

Вертушка является одним из самых распространенных вариантов, при этом такой запор возможно смонтировать своими руками. Для того чтобы изготовить замок такого вида, вам понадобятся:

  • Деревянные брусья около 50 мм толщиной.
  • Металлические полоски.

Суть работы заключается в поворотном движении, с помощью которого брус запирает ворота. Монтируется он к полотну благодаря сквозному болту. Упираясь в дверной блок, брус создает плотное прилегание. Открыть снаружи их невозможно из-за отсутствия любого механизма.

Шпингалет

[sam_ad id=»2″ codes=»true»]

Особенностью такого шпингалета является его простота и надежность. Монтируя своими руками запор, можно столкнуться с единственной проблемой – наличием небольшого зазора между створками. Однако благодаря устройству конструкции – шпингалет, который входит в салазки с упором, открыть их не предоставляется возможным. Изготовить такой замок вы можете самостоятельно или же обратиться в специализированный магазин за готовой конструкцией.

Обратите внимание, что, используя такой запор, вы можете выполнить удобную задвижную систему, приварив металлическое ушко внизу створки. Таким образом, выполненные из металла элементы позволят вам надежно и гарантированно безопасно, запирать ворота, не боясь проникновения извне.

Запор на распашные ворота

Хотите сделать удобный запор для распашных ворот своими руками? Предлагаем вам выполнить конструкцию, которая не подразумевает использование различных быстро выходящих из строя элементов – болтов, клепок или других крепежей. Идеальные они из профнастила. Особенностью такого механизма является возможность выбора двух разных вариантов:

  • Замок, который крепится на профильные трубы.
  • Замок на основе уголка.

Металлический уголок не имеет необходимой прочности, чтобы удержать тяжелые ворота. В свою очередь, профильная труба не имеет эстетичного вида, зато являет собой надежный и крепкий запор для любого вида ворот.

Внешний вид замка похож на сдвижной накладной, который путем приваривания крепится к раме. Учитывая размеры полотна, конструируется количество замков. Если створки две, то вам понадобится замок на каждую половинку. Отмечаем место, где замок будет монтироваться, длину прута, входящего в землю, а также отметку его входа. Далее режутся пруты одинаковой длины, после чего к их верхней части привариваются еще короткие отрезки прута, чтобы запоры удобно фиксировались. Отметьте, что длина прутов должна позволять им погружаться в землю настолько, чтобы обеспечивать надежность и не позволять, не прилагая усилий, открыть ворота.

Сделать запоры на ворота достаточно просто, при этом нет необходимости тратить деньги на сложные механизмы и конструкции, которые легко срезать. Подарите своему гаражу или дому высокий уровень надежности – сделайте недорогой засов для своих распашных ворот, но при этом быстро и качественно!

[sam_ad id=»3″ codes=»true»]

vorotagate.ru

Запоры на ворота своими руками – усиленная защита частной собственности

Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором.

Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

Запор на ворота из профнастила

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

  • Горизонтальные, которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
  • Вертикальные – вариант, схожий по расположению с предыдущим.
  • Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

  • Врезные;
  • Поворотные;
  • Винтовые и ригельные;
  • Сдвижные накладные;
  • С фиксацией (запоры поворотные, пазовые, пружинные).

Как поставить «вертушку» на гаражные ворота

Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.

Запор «Вертушка»на ворота

Материалов для создания «вертушки» требуется немного:

  1. брусок толщиной в 5 см;
  2. металлические полоски.

В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.

Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом:

  1. приварить 2 петли по краям полотен ворот;
  2. прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
  3. для усиления функций оснастить засов стопором.

Защитный запор для распашных ворот

Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка. Какой способ фиксации выбрать, хозяин решает сам.

Профильная труба – надежный, но малопривлекательный вариант.  Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.

Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.

Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.

Основную работу выполняют так:

  1. Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
  2. Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.
  3. Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
  4. К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
  5. Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).

Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.

zaborlike.ru



Изготовление засовов для гаражных ворот. Сделаем запор для распашных ворот. Навесной замок и его фото


Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

  • Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
  • Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
  • Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
  • Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Разновидности запоров для ворот

Придумать абсолютно новый засов на ворота сложно, да и зачем? Их и так достаточно:

  1. «Вертушки». Так называют запоры с осью вращения посередине. При повороте «крылья» вертушки запирают обе створки. Простой временный запор, используется, когда вы уезжаете ненадолго.
  2. «Шлагбаумы». Разновидность вертушек, когда ось вращения расположена на краю засова для ворот.
  3. «Шпингалеты». Засовы на ворота этого типа наиболее распространены. Их можно купить готовые (красивые и не очень крепкие) или изготовить своими руками (мощные, но непрезентабельные). Засов для ворот этого типа используют не только для запирания, но и для фиксации створок в нужном положении. При необходимости конструкции этих трех типов можно дополнить «ушками» и навесить замок.
  4. Запоры с фиксацией. Такой тип используется для запирания дверей у фургонов, бортов у грузовиков.
  5. Запорные механизмы типа сейфа. При повороте рукоятки створки притягиваются и фиксируются сразу в двух местах, сверху и снизу.

Отметим, что все засовы на ворота не предназначены для посторонних глаз, поэтому требования внешнего вида на них не распространяются.

Как сделать вертушку?

Для изготовления вертушки своими руками вам не понадобится сварка, в этом ее плюс. Дрель, сверло, болт, полоса железа или профильная труба – вот и все, что нужно.

Схема запора типа «вертушка»

  • Делаем отметку посередине и сверлим отверстие по диаметру болта.
  • Такое же отверстие сверлим в одной из створок ворот.
  • Если предполагается запирать засов на замок, на конце полосы сверлим еще одно отверстие и загибаем ушко для замка. Можно приварить его отдельно.
  • Временно прикручиваем полосу на болт и размечаем положение скобок, куда приходит запор при повороте. Одна расположена открытой частью вверх, другая – вниз.
  • В одной скобе предусматриваем отверстие для дужки замка. Можно просверлить его уже после сборки.
  • После окончательной сборки желательно сделать головки болтов несъемными. Болгаркой спилите грани и прорези с внешней стороны ворот.

Ставим шлагбаум на ворота

Этот тип запора отличается от предыдущего расположением оси вращения и скобок. Отверстие под болт сверлят на краю полосы, а скобки (лучше 3) крепят открытой частью вверх на обеих створках. Чем длиннее засов, тем меньше «люфтят» створки ворот.

Запор типа «шлагбаум»

Разновидностью «шлагбаума» можно считать рейку из бруса во всю ширину ворот. На опорных столбах приваривают две скобы буквой «П», на створках посередине две открытые. Вставив брус во все четыре скобы, мы получаем надежно зафиксированные створки ворот.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

  • Болгарку.
  • Дрель.
  • Сварочный аппарат.

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

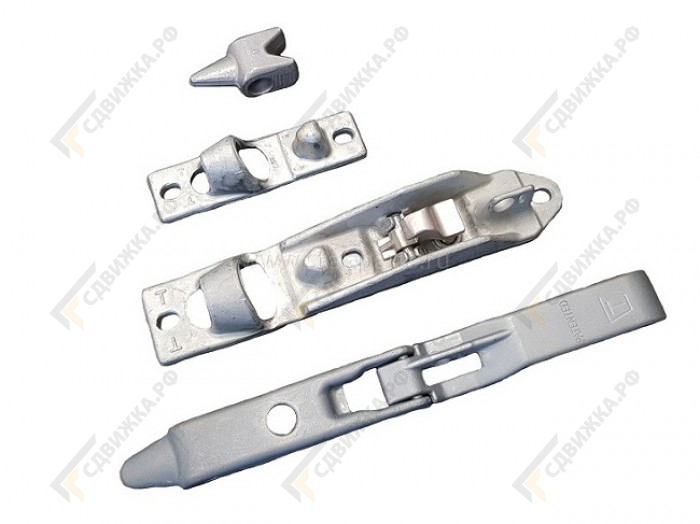

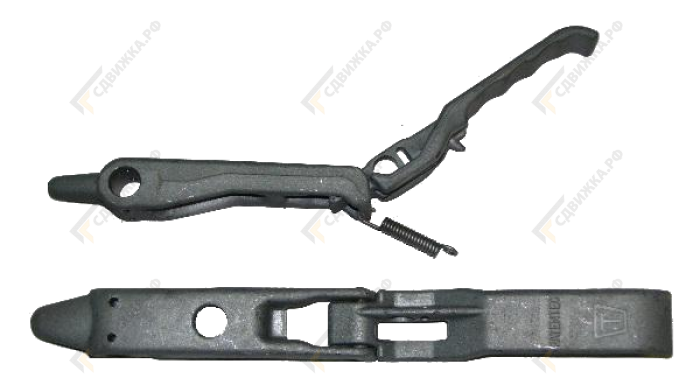

Самая распространенная конструкция добывается в запчастях для грузовичков и «Газелей». Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Сейфовый механизм

Несмотря на грозное название, сделать его тоже несложно. Принцип работы аналогичен предыдущему, но запоры объединены в одно целое. Неподвижно закрепленные «пальцы» захватываются крючками, которые приварены к концам длинного стержня. Запирание происходит одновременно и вверху и внизу.

Совет, который подойдет к любому типу запоров: два засова (вверху и внизу) гораздо лучше фиксируют створки, чем один посередине. Особенно это касается заборных ворот, у которых нет ограничителей по верху.

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.
Его особенности зависят от типа конкретного механизма.
Засовы бывают:

  • Сдвижные;
  • Поворотные;
  • Ригельные.

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

В него входят:

  1. Швеллеры;
  2. Щеколды;
  3. Деревянные бруски;
  4. Гвозди и болтики;
  5. Крепкий шнур.



Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот


Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Параметры данной детали таковы:

  • Длина – не менее 1,5 м.
  • Толщина – от 5 до 10 см.

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

  1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
  2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).



Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом:

  1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
  2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
  3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Как известно, задвижка на калитку значительно отличается от подобной системы для ворот. В первую очередь это касается качества и удобства ее использования. Учитывая то, что калиткой пользуются значительно чаще, чем открывают ворота, для первого случая нужно использовать хорошую и надежную задвижку. Ее можно приобрести в специализированных магазинах, получить вместе с готовой калиткой, либо сделать самостоятельно.

Пример простой самодельной задвижки на калитку

Помимо высокого уровня прочности, важен и внешний вид изделия, так как задвижка всегда находится на виду, а точнее, на самом видном месте. Лучше всего, если затвор будет снабжен сложным механизмом, либо можно просто установить на калитку врезной замок либо навесной. Калитки в большинстве своем имеют вполне стандартные размеры и виды, поэтому подобрать к ним замок в магазине будет не сложно. Если же трудности все-таки возникли, можно сделать задвижку на калитку своими руками, либо поручить это дело профессионалам.

В зависимости от личных предпочтений владельца дома и необходимого уровня безопасности, можно выбрать 1 из нескольких вариантов замков для ворот и калиток. Одним из популярных вариантов является вертушка, которая представляет собой рейку, вращающуюся вокруг центра.

Простой самодельный засов на калитку типа вертушка

Если повернуть вертушку в нужном направлении, можно закрыть сразу 2 створки. Таким образом, можно использовать вертушки не только для калитки, но и для ворот. Эксперты считают, что такой вид задвижки является не самым надежным, но довольно удобным в использовании. Его можно применять, когда владельцы дома выезжают ненадолго.

Примерно по тому же принципу работают и мини-шлагбаумы. Единственная разница в том, что тут основание, вокруг которого крутится затвор, расположено на одном конце металлической полоски.

Использовать такую задвижку можно только на калитке. Для ворот такой замок не подойдет. Немалой популярностью пользуются всем известные шпингалеты, их нередко можно увидеть внутри жилого помещения, но на наружных входных дверцах они тоже неплохо выполняют свои функции.
Шпингалеты продаются в любом специализированном магазине.

Оригинальная задвижка из кованых элементов

При этом производители нередко предлагают не только очень прочные, но довольно красивые и оригинальные модели. Такую задвижку можно довольно быстро изготовить и собственноручно, но будет ли она иметь достойный внешний вид? Часто для большей надежности шпингалеты снабжают дополнительными ушками. С их помощью можно навесить прочный замок, чтобы недоброжелатели не проникли во двор в то время, когда хозяева дома будут отсутствовать.

Некоторые предпочитают устанавливать запоры на ворота и калитки , как на фургонах и грузовиках. Такие варианты пользуются спросом, так как они удобны и прочны. Самым сложным типом затвора для калитки является сейфовый тип. В данном случае одним нажатием рукоятки происходит стягивание створок с нижней и верхней частей. Такие замки самостоятельно изготовить можно, но эта работа очень сложная и трудоемкая.

Задвижка-вертушка

Чтобы своими руками создать замок на калитку, вовсе не обязательно обладать сверхспособностями и особыми навыками. Можно остановиться на самом простом варианте, с которым под силу справиться любому. К примеру, для изготовления вертушки не нужны сложные инструменты и сварочный аппарат. Чтобы изготовить такую задвижку, необходимо запастись дрелью, сверлом, болтиком и парой полосок железа небольшого размера. Для начала необходимо отметить точку на металлической полоске и просверлить в этом месте отверстие достаточное для болта. Аналогично нужно поступить и с одной из створок ворот.

В случае, когда задвижка будет дополнительно запираться на навесной замок, нужно загнуть конец металлической рейки и сделать там круглое аккуратное отверстие. Далее нужно временно прикрутить металлическую пластинку, чтобы проверить, куда именно будет приходить конец затвора в закрытом состоянии. На этом месте делается отметка.

После этого нужно сделать небольшой уголок и просверлить в нем круглое отверстие, как на конце металлической рейки. Его прикручивают к калитке. Теперь, когда обе дужки для замка будут готовы, можно проверить, насколько удобно будет его закрывать. Если что-либо не сходится, конструкцию нужно снять, доработать, а после тщательно прикрутить к калитке. Желательно обработать головки болтов, которые должны стать несъемными.

Аналогично проходит работа с задвижкой-шлагбаумом. Единственная разница заключается в том, что сверлить металлическую рейку нужно не в середине, а с одного конца. Разновидностью шлагбаума является и мощный прочный засов из дерева, который ранее использовали не только для ворот, но и для жилых домов.

Такие варианты нельзя назвать самыми удобными, но они очень прочные. Чтобы изготовить такой мощный засов, понадобятся 4 металлических изделия в виде буквы П, которые крепятся по краям и в центре ворот.

При этом буква П должна быть перевернутой. После этого в эти скобы можно уложить деревянный брус, который будет надежно фиксировать ворота.

Задвижка своими руками

Затворы задвижного типа можно часто встретить в специализированных магазинах в различных вариантах. Они могут быть плоскими, круглыми и пружинными. Заводские модели, безусловно, выглядят очень хорошо, и иногда можно найти довольно оригинальные варианты. Однако они в большинстве случаев стоят немалых денег. Если желания тратиться на подобное приобретение нет, можно изготовить задвижку для калитки своими руками.

Для этого нужно запастись такими инструментами, как болгарка, дрель и сварочный аппарат. Кроме того, понадобится материал для изготовления замка. Главное в этом деле — это подобрать трубу, подходящую по диаметру к стержню. При этом вовсе не обязательно, чтобы труба была идеально круглой.

Названия элементов задвижки для калитки

Это не имеет значения, так как важнее всего, это свободное движение стержня. Трубку необходимо разделить на 2 части. Одна будет больше, а вторая меньше. Первую часть нужно аккуратно распилить по верхней стороне. К стержню приваривается болтик, а после вставляется в трубу так, чтобы его рычажок оставался наверху. Далее крайние части разреза аккуратно завариваются.

В результате получаем задвижку по принципу шпингалета.
Эта часть трубы прочно приваривается к дверце калитки с одной стороны, а на другую сторону необходимо прикрепить таким же образом остаток трубки. Важно, чтобы каждая часть задвижки находилась на одном уровне.

Таким образом, получаем хороший и надежный шпингалет, то есть, замок-задвижку. При его открывании стержень будет переходить в более длинную часть трубы, а в случае, когда необходимо открыть калитку, он будет фиксироваться в короткой части трубки. Управление задвижкой происходит за счет ручки-болтика, приваренной к стержню.


Многие мужчины, которые владеют собственными частными угодьями, стараются постоянно уделять внимание их обустройству. Лицом любого двора или гаража являются красивые входные ворота.

Однако в этом случае красота — не главное, для такого изделия очень важна надежность и защита от возможных визитов нежелательных гостей.

Такими свойствами безопасности дворовые или гаражные ворота наделяет крепкий запор для калитки. Эта удобная дверца позволяет не отворять массивные створки ворот, а просто входить в гараж или во двор через небольшой проем.

Запор для нее можно приобрести в специализированном магазине или смастерить своими руками.

Виды запорных конструкций

Важно понимать, что любой механический замок в отличие от ручных запорных конструкций предусматривает наличие ключей. Так что вы можете не бояться за потерю ключа, поскольку в любое время сможете надежно закрыть калитку или с помощью .

Сегодня существует несколько типов запорных механизмов и различных для калиток, наиболее распространенными из них являются:

  1. По направлению монтажа:

  • Вертикальные задвижки. Удобный запор, который обеспечит надежность и четкую фиксацию калитки и ворот. Чаще всего такой тип затвора применяется в распашных воротах для гаража. Для закрепления створок используются металлические прутья с ручками, которые фиксируются в небольших выемках в полу и на потолке.

Во врезных калитках также применяют такие затворы только в меньшем размере и для их монтажа в верхней и нижней части калиточного проема привариваются металлические фиксаторы с отверстием для закрепления стержня замка.

Дворовые калитки могут запираться таким же образом, только вертикальный запор может быть установлен в нижней их части, а фиксация происходит благодаря отверстию в земле, укрепленной бетонным покрытием.

  • Горизонтальные щеколды. Самые популярные затворы, которые применяются во всех типах ворот. Принцип действия примерно тот же, что и у вертикального механизма. Сам запор имеет простую конструкцию из стержня, оболочки-держателя и фиксирующего ушка.

  1. По функционированию механизма:

  • Накладные запоры сдвижного типа. Простой механизм, который легко крепится к любому материалу с ровной поверхностью. Благодаря усиленному плоскому стержню такой вид задвижки обеспечивает еще большую крепость и надежность запирания калитки. Запор можно установить как с внешней ее стороны, так и с внутренней. Для еще большего укрепления механизма с лицевой стороны можно использовать навесной замок, который следует установить на монтажные уши.

  • Винтовые затворы. Винтовой механизм устанавливается с лицевой стороны ворот и довольно прост в использовании. Состоит он из стержня с винтовой резьбой и ключевой основой, которая имеет выемку и небольшой шпиль. С помощью специального ключа, который имеет соответствующее углубление и шпиль, приводится в действие механизм затвора. Такой замок можно легко сделать своими руками. Однако, сложность такого устройства заключается в том, что в калиточном проеме должно быть достаточно пространства для выемки с резьбой, в которую будет вкручиваться сам стержень. К тому же, такой запор несложно взломать путем подбора похожего ключа.
  • Ригельный замок с реечной системой. Такой затвор можно приобрести в магазине и соорудить его своими руками сможет только опытный мастер. Он состоит из ключа со специальными выемками и соответствующей запорной основы. Такая конструкция обладает особой прочностью и долговечностью, однако, существует вероятность того, что ключ могут подделать. Поэтому для закрытия калитки лучше использовать какой-либо дополнительный запор.

  • Пазовый запор с поворотным механизмом. Такой замок имеет несложную конструкцию, а также может похвастаться особой надежностью и защищенностью от возможного взлома. Его можно изготовить самостоятельно, однако, для этого понадобятся профессиональные знания, станки и инструменты. Принцип функционирования заключается в том, что падающий ключ, когда вставляется в замочную скважину, путем круговых движений приводит в действие шестерной механизм, который отворяет или закрывает калитку.

  • Задвижки с фиксацией на пружинной основе. Эти затворы применяются в основном с внутренней стороны и чаще всего выступают в роли дополнительных фиксаторов ворот на уровне с основным замком. Их пружинная конструкция позволяет без усилий приводить защелку в действие.

  • Врезной замок. Один из самых распространенных запоров, который продается в любом хозяйственном магазине. Для его монтажа понадобиться вырезать отверстие во внутренней основе калитки. Надежность такого замка находится на высоком уровне. Однако, из-за сложности механизма его практически невозможно смастерить в домашних условиях.

  • Электромагнитные системы. Благодаря современным технологиям такой механизм может навсегда уберечь вас от взлома. Его можно купить в специализированных компаниях и для монтажа системы, скорее всего, понадобится помощь специалистов. С помощью усиленного магнита, который функционирует на электронной основе, ваша калитка в закрытом состоянии будет монолитно зафиксирована. Открывается замок с помощью подходящего магнитного ключа.
  • Кодовые устройства. Также удобный и надежный тип запорной системы. Механизм приводится в действие благодаря одновременному нажатию кнопок в соответствии с заранее выставленной комбинацией цифр. Для большей надежности меняйте эту комбинацию как можно чаще.

Как видите, существует большое количество различных запорных систем, которые вы можете применять для защиты своего двора или гаража. В зависимости от сложности конкретного механизма, вы сможете приобрести запор в магазине или сделать его своими руками. Все зависит от вашего желания, опыта, знаний и уровня денежных сбережений.

Делаем запорный механизм собственноручно

Можете самостоятельно соорудить запор для калитки в домашних условиях. Для удобства рекомендуется использовать самый простой механизм в виде горизонтальной щеколды на пружинной основе.

Перед тем как приступить к делу, определите место на калитке для монтажа задвижки, с помощью рулетки и карандаша обозначьте точные пометки. Теперь начертите схему будущей конструкции, наиболее полный и понятный рисунок представлен ниже.

Затем подготовьте все необходимые материалы и инструменты, такие как:

  • металлические пластины подходящего размера;
  • стальной стержень с ушком;
  • пружина;
  • тиски;
  • ножовка по металлу;
  • молоток, отвертки или гаечные ключи;
  • шуруповерт, дрель, сварочный аппарат.

Вначале вам следует смастерить каркас запора. Для этого возьмите металлическую пластину и приварите к ней держатели для стержня. Затем укрепите на стержне ручку и вставьте его вместе с пружиной в готовый каркас. Теперь пришло время заняться монтажом готового изделия.

Если у вас металлическая калитка, прикрепите к указанному месту замок с помощью сварочного аппарата или затяните крепления винтами и гайками.

Ну а если у вас деревянные ворота можно применить монтаж на саморезах. Напротив запорного стержня в соответствующем месте несущего столба или профиля ворот проделайте отверстие для фиксации затвора в закрытом состоянии.

Теперь ваш затвор практически готов. Однако, вы сможете его отворять только с внутренней стороны, поэтому лучше соорудить торсионный механизм. Для этого возьмите тонкий металлический трос нужной длины, проделайте для него небольшое отверстие в боковой нижней части ворот.

Прикрепите трос к ушку задвижки, протяните его на внешнюю сторону через отверстие и закрепите где-нибудь в закрытом месте. Потянув за него, вы сможете открыть калитку с внешней стороны.

Итак, в самостоятельном изготовлении и монтаже этой важной детали нет ничего сложного.

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов.

Калитка выполняет две функции: охранную и декоративную. Чтобы она охраняла приусадебный или дачный участок надлежащим образом, ей нужен надёжный запор. Это может быть обычный засов, или другое какое-либо запорное устройство. Его можно купить в магазине хозяйственных товаров или же смастерить своими руками.

Конструкция простого засова для калитки

Запоры для калиток можно разделить на несколько видов. В их числе есть такие приспособления, которые может сделать практически каждый домохозяин. У него всегда есть в наличии простейшие электроинструменты, которые он время от времени берёт в руки. Найдётся болгарка, дрель, шуруповёрт, набор свёрл и многое другое. Даже заполучить сварочный аппарат для него не проблема. А материал для этих целей он использует подручный, который остался после какого-либо строительства или ремонта.

Названия элементов запора для калитки

Простейшие приспособления, не требующие использования ключей:

  • вертушка на калитку;
  • крючок;
  • защёлка;
  • вертикальное запорное устройство;
  • горизонтальный накладной засов;
  • щеколда;
  • шпингалет для калиточной дверцы;
  • задвижка на пружине.

Запорные вертушки для калиток не продаются, их сбивают своими руками. Для этого нужен деревянный брус, который сквозным болтом прикрепляется к опорному калиточному столбику. Когда он повёрнут вертикально, параллельно опоре, дверца открывается свободно. А если расположен горизонтально, вход закрыт. Снаружи он не виден, повернуть его оттуда практически невозможно.

Используется самодельная вертушка не так уж часто, скорее для того, чтобы свободная створка не болталась на ветру. Со временем болтовое крепление расшатывается, а перекладина устройства не держится в заданном положении.

Тогда между ней и опорной стойкой вставляется пружина и проблема решена. Ровесницей вертушки на Руси является щеколда для калитки. Ей ставят изнутри, а с улицы её открыть невозможно. Бывают они самые разнообразные. Например, такие, которые работают по принципу рычага: одно плечо под тяжестью своего веса падает в защёлку и система автоматически запирается. С той стороны открыть можно только потянув за бечёвку, которая, как правило, вовсе не на виду.

Щеколда на калитку ставится зачастую для подстраховки, чтобы дополнить устройство, которым запереть вход можно только извне. Установка её простая, а удобство ещё в том, что на случай экстремальной ситуации, например, пожара, она открывается очень легко.

Дачники для фиксации створки калитки часто используют обыкновенный крючок со скобой для его защёлки. Смастерить, установить его очень легко и просто.

Взять проволоку необходимой длины, чтобы она гнулась и не ломалась, накалить на костре или газовой плите, и плоскогубцами придать ей нужную форму. Затем изделие закаливают, опустив в холодную воду. Скобу делают по той же технологии.

В качестве запорного устройства можно использовать шпингалет, засов, по форме напоминающий оконную или дверную задвижку. Его свободно можно купить в любом хозяйственном магазине по невысокой цене. Поэтому, как правило, никто не спешит делать его своими руками. Он удобен на калиточной двери, встроенной в створку ворот. Запираться может сверху и снизу.

Но если дверца отойдёт, не будет прилегать плотно и возникнет люфт, то использование такого устройства станет невозможным. Металлический стержень окажется не над запорным отверстием. Часто используется для фиксации накладная вертикальная задвижка для ворот . Но она вполне пригодна в качестве запора на калитку.

Схема работы накладной задвижки на калитку

Устанавливают на ровную поверхность в нижней части дверцы в виде металлического прута с ручкой или изогнутого буквой «Г». Фиксируется в выемке бетонного основания или в укреплённом отрезке трубы. Стержень используют длинный, а погружаться он должен достаточно глубоко, чтобы обеспечить безопасность и прочность конструкции.

Углубление делают, используя садовый бур соответствующего диаметра. В нём укрепляют кусок металлической трубы такого диаметра, чтобы запирающая задвижка входила свободно. К ней для удобства использования приваривают ручку, а к боковой стойке крюк, на который в открытом состоянии будет опираться засов. В закрытом состоянии он надёжно удерживает дверцу запертой и не виден с улицы.

Чтобы открыть его с обратной стороны, некоторые хозяева стараются сделать различные замаскированные проволочные или верёвочные приспособления. Горизонтальный накладной засов работает по тому же принципу.

Вариант установки накладного запора на калитку

Только изготавливается меньших размеров, а отличие от вертикальной задвижки устанавливается перпендикулярно стойке. Бывает в виде плоской металлической пластины или круглого стержня. Использовался испокон веков. Конструкция его проста: оболочка-держатель, подвижной стержень, плоский с петлёй-кармашком, а круглый с фиксирующим ушком. Изготовить его также может каждый хозяин своими руками и с помощью обычных домашних инструментов.

Для запора калиточной дверцы используются также защёлки. Они бывают разные, но принцип их работы одинаков. Когда створка закрывается, засов под тяжестью собственного веса опускается в фиксирующее приспособление. Изнутри открывается просто, а для того, чтобы поднять запирающее устройство, потребуется прикреплённая к ней бечёвка или проволока.

Широко используются защёлки на пружинной основе, которые устанавливаются изнутри в дополнение к замкам.

Схема с размерами пружинной защелки

Их запирающий стержень отводится вручную, а возвращается в запирающее положение при помощи пружины. Их используют для запора тогда, когда все дома и никому не придётся открывать вход снаружи. В других случаях, а также на ночь дверца закрывается на ключ.

Кроме перечисленных простейших запирающих механизмов, некоторые дачники и владельцы приусадебных участков стараются сделать свои потайные устройства, препятствующие свободному проникновению на охраняемую территорию.

Пример самодельного простого запора для калитки

Зачастую они изобретают самодельные запоры, о которых непосвящённым трудно догадаться. На створке дверцы нет никаких замков и отверстий для вставных ключей, а её с улицы невозможно открыть.

Оказывается, изнутри имеется задвижка, но закрывается она снаружи. В общей массе шурупов, находящихся со стороны улицы, затерялся шестигранный мебельный болт. Он проходит насквозь через створку и свободно проворачивается. Со двора к нему перпендикулярно приварена металлическая пластина, которая при повороте блокирует или освобождает дверку входа.

Запорные устройства с использованием металлических ключей

К ним следует отнести:

  • навесные замки;
  • винтовые механизмы;
  • пазовые запоры;
  • накладные и врезные замки;
  • кодовые механические устройства.

Навесные замки – это наследие прошлого. Сегодня на калитки их навешивают редко, практически тогда, когда посещение территории не такое уж частое, а в зданиях нет дорогостоящих вещей. Ведь такое охранное устройство очень легко взломать рычажным способом или при помощи простейшей проволочной отмычки. Единственным достоинством его является простота монтажа: достаточно приварить две проушины для дужки, одну на металлическом каркасе дверцы, а другую на опорной стойке, и установка готова. Непременный спутник такой охраны – защёлка с внутренней стороны.

Винтовой затвор прост в монтаже и использовании. Он устанавливается с внешней стороны калитки.

Так выглядит винтовой засов для калитки

Главная его составная часть – стержень с винтообразной резьбой. Специальным ключом он вкручивается в углубление запорной основы, для которой должно быть достаточно пространства между калиточным каркасом и опорной стойкой. Такая запирающая система не получила широкого распространения из-за своей невысокой практичности в эксплуатации.

Ригельный замок на основе реечной системы своими руками произвести очень сложно. Необходимы инструменты, соответствующий станок и профессиональные навыки. Некоторые устройства такого вида оснащены крабовой системой запирания. При повороте ключа язычки замка входят в зацепление, которое находится на створке калитки. Такой запор надёжен и прост в эксплуатации.

Накладным замкам требуется достаточная толщина калиточной двери, а также ровная площадка для его установки. Конструкция прикрепляется непосредственно к дверце так, чтобы снаружи открывалась только ключом, а изнутри защёлкой.

Элементы накладного замка на калитку

Большое распространение получили врезные замки . Для их установки требуется выемка в калиточной основе. Но не каждый материал, из которого сооружают калитки, позволяет это сделать. Тогда некоторые пользователи к каркасу приваривают прочную металлическую коробку, внутри которой будет установлено врезное замыкающее устройство. Сегодня популярны кодовые запорные механизмы, которые бывают накладными или навесными. Они, кроме корпуса и засова, оснащены блокирующими элементами, ползунками, кодовыми механизмами.

Приводятся в работу путём составления заранее введённого цифрового кода, который набирается самим пользователем. Способ расположения цифр может быть различный, а их комбинацию в целях надёжности можно менять по собственному усмотрению.

Кодовые накладные замки работают за счёт подбора нужной расстановки цифр, расположенных на вращающихся наборных кругах.

Их количество обычно от двух до шести, что позволяет набрать длинный код. Взломщику потребуется много времени, чтобы подобрать нужную комбинацию. Есть и подвесные механизмы, у которых цифры расположены на вращающихся колесиках внутри замочного корпуса. На виду только цифры для набора секретного числа.

Накладной замок для откатных ворот

Садовники с тачкой у зеленых раздвижных ворот в парке

Самолет за зелеными раздвижными воротами

Крупный план самолета за зелеными раздвижными воротами

Самолет за открывающимися зелеными раздвижными воротами

Самолет за открытыми зелеными раздвижными воротами с шагающими пилотами

Замок для ворот Securitron GL1 — ASSA ABLOY

Документы, сертификаты и списки

Электромеханические ворота обеспечивают удерживающую способность в одну тонну

Электромеханический замок для ворот повышенной прочности GL1 обеспечивает погодостойкий контроль доступа для широкого спектра ворот. GL1 обеспечивает удерживающее усилие в 2000 фунтов для электрических и ручных ворот внутри или снаружи помещений, где важна предварительная нагрузка.

Технические характеристики

  • Удерживающая сила: 2000 фунтов [907 кг]
  • Размеры: 2-3/4″Д x 7-1/4″Ш x 3-1/4″Г
  • Электрические:
    -12 В, начальное (пиковое): (~1,0 с) при 870 мА — пониженное: 290 мА, мощность
        Потребление: 3,5 Вт
    -24 В, начальное (пиковое): (~1,0 с) при 720 мА — пониженное: 170 мА Мощность
        Потребление: 4.1 Вт
  • Рабочая температура: от -58 до +167F [от -50 до +75C]
    -Использование внутри или снаружи помещений
  • Транспортировочный вес: 6 фунтов [2,72 кг]
  • Отделка: Черная отделка

Характеристики продукта

  • Удерживающая сила 2000 фунтов
  • Работает с предварительным натягом до 100 фунтов
  • Автоматическое двойное напряжение — настройка на месте не требуется
  • Подходит для стандартного врезного цилиндра с кулачком Adams Rite MS для ручного управления ключом (не входит в комплект, см. руководство по проставкам ниже)
  • Самоустанавливающийся приемник помогает компенсировать смещение и провисание ворот
  • Литой корпус с защитой от несанкционированного доступа
  • Дополнительный монитор состояния защелки
  • Поверхностный монтаж
  • MagnaCare ®  пожизненная замена, гарантия без сбоев

Модели

Деталь № Описание
ГЛ1-ФЛ Замок ворот, 12/24 В постоянного тока, стандартная блокировка при отказе
ГЛ1-ФС Замок для ворот, 12/24 В пост. тока, стандартный отказоустойчивый
ГЛ1-ФЛМ Замок ворот, 12/24 В пост. тока, блокировка при отказе, контроль
ГЛ1-ФСМ Замок ворот, 12/24 В пост. тока, отказоустойчивый, контролируемый
GMC Цилиндр врезного замка (только для моделей FL)

Патент заявлен и/или запатентован. ком/патенты

Магазин Lockey от AAA Industrial Supply Inc

Замки Lockey Gate сделаны, чтобы противостоять погоде и элементам, которые убивают большинство замков на открытом воздухе. Они механические, то есть не нуждаются в электричестве или батареях. У нас есть все аксессуары, необходимые для установки замка на ворота любого типа, включая звено цепи, кованое железо, алюминий, дерево и винил.

Не знаете, что вам нужно для ваших ворот? Позвоните нам по телефону 888-508-0585 или отправьте нам фотографии ваших ворот, используя нашу линию чата.

Замки без ключа Lockey для ограждений из звеньев цепи. Любой из замков на этой странице будет работать на воротах с цепным звеном в сочетании с коробкой ворот GB2900-LINX. У вас должна быть направляющая ворот диаметром 1 5/8 дюйма или 1 7/8 дюйма.

Пружинные замки распашных ворот будут автоматически запираться, когда вы закрываете ворота.Доступен с клавиатурами на 1 или обеих сторонах. См. Сопутствующие товары для соответствующей коробки ворот.

Замки с засовом для распашных ворот обеспечивают лучшую безопасность. Доступен с клавиатурами на 1 или обеих сторонах. См. Сопутствующие товары для соответствующей коробки ворот.

Замки для раздвижных ворот имеют крюковые болты для крепления ворот к стойке. См. раздел «Сопутствующие товары» для каждого замка, чтобы найти подходящую коробку для ворот.

Коробки для ворот Lockey

облегчают установку замка на ворота. Каждая коробка изготовлена ​​в соответствии с рисунком отверстия для замка и врезной защелкой. Многие доступны в стали и алюминии.

Lockey Продукты LINX идеально подходят для замков Lockey и доводчиков на цепных воротах.

Безопасность защелки ворот — 360 ярдов

Категории дверных защелок | Защита ваших ворот | Материал защелки ворот |
Типы дверных защелок | Таблица вариантов защелки ворот | Что можно и чего нельзя делать с дверными защелками

Есть несколько вариантов запирания ворот.Они варьируются от воротных защелок со встроенным замком до воротных защелок с отверстием для навесного замка, засовов и скользящих засовов.

Запираемые дверные замки . К ним относятся замок, являющийся неотъемлемой частью защелки ворот или дополнением к защелке ворот (например, висячий замок, просунутый через отверстие в защелке). Они варьируются от самой простой защелки для ворот старого образца, к которой вы привязываете тяговый шнур, до высокотехнологичных защелок, в которых замок является частью конструкции.У нас есть замки для ворот с ключом, которые имеют цилиндры с ключом либо с одной, либо с обеих сторон.

См. ассортимент запираемых защелок от 360 Yardware.

Засовы

(С тех пор как мы написали эту страницу, мы добавили целую страницу, посвященную только засовам на воротах. Прочтите ее здесь.)

Другое фоновое чтение….

Иногда вы влюбляетесь в конкретную защелку ворот, и она не запирается, но вам нужна какая-то мера безопасности на воротах.Ригель — действительно хороший вариант. Установка засова требует некоторых инструментов и навыков, но выглядит и работает хорошо. Как правило, засов устанавливается в дополнение к защелке . Скорее всего, вы найдете тот, который имеет ту же отделку, что и ваша защелка.

Существует два варианта засовов: одноцилиндровые или двухцилиндровые. Один цилиндр означает, что на внутренней стороне ворот есть ручка, а на внешней стороне ворот есть сторона с ключом. Если вам нужно запереть садовые ворота с обеих сторон, вам подойдет двухцилиндровый засов . У вас будет сторона с ключом с обеих сторон ворот. Если безопасность нужна вам только изредка, вы можете не защелкивать засов до тех пор, пока он вам не понадобится. Засовы немного технически сложны в плане установки — во внутренних внутренностях ворот и косяка требуется сверление.

Для очень толстых ворот мы предлагаем удлинитель ригеля толщиной до 5,5″.

См. подборку засовов 360 Yardware. Почти все засовы можно заказать в виде двухцилиндровых засовов.

Другая возможность для запираемой защелки ворот  – использовать ригель в качестве защелки . Преимущество заключается в том, что вам нужен только один аппаратный компонент. Недостатком
является то, что вам понадобится ключ, чтобы открыть ворота со стороны улицы (или с обеих сторон ворот, если вы выберете засов с двойным цилиндром). Вам также всегда нужно будет запирать засов вручную, а не защелку ворот, которая автоматически запирается.

Скользящие болты, бочкообразные болты и т. д. В то время как засовы работают с обеих сторон ворот, задвижки, бочкообразные болты и им подобные устанавливаются с внутренней (дворовой) стороны ворот. Устанавливаются как дополнительная мера над или под незапирающейся защелкой ворот. Чтобы заблокировать замок, вы вставляете ствол в защелку, и это предотвращает открытие затвора с любой стороны. Эти типы болтов монтируются на поверхности ворот.

См. ассортимент скользящих болтов и бочкообразных болтов на сайте 360 Yardware.

Примеры запираемых защелок

Запираемая защелка для ворот из нержавеющей стали Leva Marine

















Примеры засовов

Одноцилиндровый засов Emtek для ворот и дверей. Сторона с ключом будет снаружи ворот. Сторона с выступом будет находиться внутри ворот. Ворота можно открывать с обеих сторон. Этот двухцилиндровый засов необходимо открывать ключом с обеих сторон ворот.

















Примеры скользящих болтов и цилиндра  Болты (болты для поверхностного монтажа)

Это 3 болта с латунной поверхностью разной длины. Более декоративный болт









Просмотрите каталог  Архитектурная фурнитура для ворот  , который включает в себя все наши защелки для ворот (современные, современные, деревенские, традиционные и антикварные), а также петли для наружных ворот, упоры для ворот, тростниковые засовы и замки для ворот.Каталог включает в себя защелки для двойных ворот и комплекты фурнитуры для одинарных ворот, в которых мы не задумываемся о том, чтобы собрать ансамбль фурнитуры.

360 Yardware является авторизованным дистрибьютором дверной фурнитуры Emtek , , в том числе современной дверной фурнитуры , современной дверной фурнитуры , фурнитуры , дверной фурнитуры, засовов. Чтобы увидеть наши полные предложения, см. нашу страницу каталога Emtek.





Накладной замок | Лоцинокс

Черные ворота у детского сада

Со снегом — черно-белый

Серебряные ворота перед маяком

Самолет за зелеными воротами

Серебряный забор на баскетбольной площадке

7 Лучший умный замок для наружных ворот

Изображение продукта Подробнее Price

8

Наш лучший выбор Ultraloq UL3 Bearless Smart рычаг дверной блокировку вы устали от вашего традиционного блокировки, который требует ключ для разблокировки? Сделайте свою жизнь проще с лучшим умным замком для наружных ворот! Ultraloq UL3 Keyless Smart Lever Door Lock обеспечит вам настоящую работу без ключа, которая вам понравится.
RUNNER UP Электронная клавиатура Signstek с дверной ручкой Вы хотите надежно защитить свой офис, дом или другое имущество? Попробуйте этот замок без ключа с кодом для наружных ворот! Электронная клавиатура Signstek с дверной ручкой Keyless Smart Lock Keypad повысит уровень защиты вашей собственности с помощью TurboLock YL-99 с клавиатурой с подсветкой.
ТАКЖЕ БОЛЬШОЕ Умный замок Igloohome Вы ищете замок для наружных ворот, который может обеспечить идеальный баланс между безопасностью и удобством? Попробуйте этот лучший смарт-замок для наружных ворот! Этот наружный замок без ключа рассчитан на длительный срок службы и гибкость.Этот навесной замок оснащен чувствительным ко времени доступом, который может разумно защитить ваш дом, имущество или имущество.
Дверной замок для бесключевого доступа WeJupit V8 В отличие от традиционных замков, в этом навесном замке есть мобильное приложение Igloohome, которое записывает дату и время, когда посетители входят в ваш дом, а также предоставляет журнал активности для лучшего спокойствия. разум.
Замок Yale Assure с Z-Wave Вы устали от своего скучного замка и ищете что-то современное? Дверной замок без ключа WeJupit V8 — лучший умный замок для вашего дома.Поскольку это лучший смарт-замок для наружных ворот, вы можете быть уверены в его качестве и производительности при обеспечении безопасности вашей собственности.
AmazonBasics Дверной замок с электронной клавиатурой Хотите заменить старый ржавый замок на современный умный замок? Пришло время переключиться на Yale Assure Lock с Z-Wave! Поскольку это лучший смарт-замок для наружных ворот, вы знаете, что сделали правильный выбор. После его покупки вам больше не нужно беспокоиться о том, чтобы брать ключи, потому что вы можете без проблем запирать или открывать свой дом!
Kwikset 92640-001 Современная электронная клавиатура Вы ищете элегантный смарт-замок, который обязательно впишется в дизайн вашего дома? Попробуйте этот лучший смарт-замок для наружных ворот! Дверной замок AmazonBasics Electronic Keypad Deadbolt обеспечивает максимальную защиту в точках входа и выхода. Благодаря своим традиционным, но расширенным функциям он вам понравится!

Сделайте так, чтобы прорваться через ваши ворота было чрезвычайно сложно

Штифт, удерживающий ворота в закрытом состоянии, можно удалить при открытии любого замка. Здесь верхний замок дает энергетической компании доступ к оборудованию в задней части фермы.Нижний замок дает владельцу доступ к своему имуществу. Штифт держит замки. В каждом его конце просверливаются отверстия, вырезанные по размеру скоб.

Этот замок оснащен защитным цилиндром. Это ключевой элемент, сделанный из обрезков стальной трубы. Он служит важной цели — удерживает воров от взлома любого из замков чем-то вроде болтореза. Убедитесь, что цилиндр имеет достаточную длину, чтобы воры не смогли взломать замок болторезом.

Цилиндр был разделен по длине, чтобы создать прочную точку контакта между трубой и вертикальной частью рамы ворот.В задней части цилиндра был удален паз, чтобы создать вторую точку сварки, где цилиндр и один из горизонтальных элементов ворот соединяются.

Обратите внимание на кусок плоского стального стержня, выступающий через заднюю часть цилиндра (часть, через которую вставляется круглый стержень). В этой части просверливается отверстие для штифта.

Этот кусок полосы приваривается перпендикулярно второму отрезку полосы, затем приваривается к другой стороне ворот, противоположной стороне, удерживающей цилиндр.Когда ворота закрыты, небольшой кусок плоского стержня скользит через заднюю часть цилиндра, как показано на рисунке. (https://www.dtn.com/…)

Штифт и два замка удерживают его в запертом состоянии.

Если у вас есть идеи по замкам для ворот, пришлите мне фотографии и объяснение по следующей контактной информации.

С Дэном Миллером можно связаться по адресу dan.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
