Вертикальный ветрогенератор своими руками — пошаговые инструкции по сборке

Здесь вы узнаете:

Вертикальный ветрогенератор своими руками — это метод преобразования энергии ветра в электрическую энергию. Альтернативная энергия, получаемая от ветра — экологичный и экономичный способ.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб.  Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

  • Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
  • Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
  • Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
  • Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
  • Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
  • Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
  • Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 — 15 лет;
  • Если окупаемость системы — не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Преимущества и принцип работы ветряков

Современный вертикальный генератор – один из вариантов альтернативной энергии для дома. Агрегат способен преобразовать порывы ветра в энергетический ресурс. Для корректной работы он не нуждается в дополнительных устройствах, определяющих направление ветра.

Ветряной генератор роторного типа очень легко изготовить своими руками. Конечно, полностью взять на себя обеспечение частного крупногабаритного коттеджа энергией он не сможет, но с освещением хозяйственных построек, садовых дорожек и придомовой территории справится на отлично

Прибор вертикального типа функционирует на низкой высоте. Для его обслуживания не нужны различные приспособления, обеспечивающие безопасное проведение высотных ремонтных и обслуживающих работ.

Минимум движущихся деталей делает ветряную установку более надежной и эксплуатационно устойчивой. Оптимальный профиль лопастей и оригинальной формы ротор обеспечивают агрегату высокий уровень КПД независимо от того, в каком направлении дует ветер в каждый отдельный момент.

Малые бытовые модели состоят из трех и более легких лопастей, моментально улавливают самый слабый порыв и начинают вращаться, как только сила ветра превышает 1,5 м/с. Благодаря этой способности их эффективность часто превышает КПД крупных установок, нуждающихся в более сильном ветре

Генератор работает абсолютно бесшумно, не мешает хозяевам и соседям, не создает вредных выбросов в атмосферу и надежно служит в течение многих лет, аккуратно поставляя энергию в жилые помещения.

Вертикальный генератор ветрового типа работает по принципу магнитной левитации. В процессе вращения турбин образуются импульсная и подъемная силы, а также сила фактического торможения. Первые две заставляют крутиться лопасти агрегата. Это действие активирует ротор и он создает магнитное поле, вырабатывающее электричество.

Ветряк, имеющий вертикальную ось вращения, по эффективности уступает своим горизонтальным аналогам. Зато не предъявляет претензий к территориальному расположению и полноценно работает практически в любом удобном для домовладельцев месте

Прибор функционирует полностью самостоятельно и не требует вмешательства хозяев в процесс.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.
  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.

Достоинствами данной группы являются:

  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

  • Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.
  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.
  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

ВС

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Карусельный и ортогональный роторы

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис. ), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50%. В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

Вертикальный ротор с направляющим аппаратом

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Сборка аксиальной ВЭУ на неодимовых магнитах

Поскольку неодимовые магниты в России появились относительно недавно, то и аксиальные ветрогенераторы с безжелезными статорами стали делать не так давно.

Появление магнитов вызвало ажиотажный спрос, но постепенно рынок насытился, и стоимость этого товара стала снижаться. Он стал доступен для умельцев, которые тут же приспособили его для своих разнообразных нужд.

Аксиальная ВЭУ на неодимовых магнитах с горизонтальной осью вращения – более сложная конструкция, требующая не только умения, но и определенных знаний

Если у вас имеется ступица от старого авто с тормозными дисками, то её и возьмем в качестве основы будущего аксиального генератора.

Предполагается, что эта деталь не новая, а уже эксплуатировавшаяся. В этом случае её необходимо разобрать, проверить и смазать подшипники, тщательно вычистить прочь осадочные наслоения и всю ржавчину. Готовый генератор не забудьте покрасить.

Ступица с тормозными дисками, как правило, достаётся умельцам в качестве одного из узлов старого автомобиля, отправившегося в утиль, поэтому нуждается в тщательной чистке

Распределение и закрепление магнитов

Неодимовые магниты должны быть наклеены на диски ротора. Для нашей работы возьмем 20 магнитов 25х8мм.

Конечно, можно использовать и другое количество полюсов, но при этом необходимо соблюдать следующие правила: количество магнитов и полюсов в однофазном генераторе должно совпадать, но, если речь идёт о трехфазной модели, то соотношение полюсов к катушкам должно составлять 2/3 или 4/3.

При размещении магнитов полюса чередуются. Важно не ошибиться. Если вы не уверены, что расположите элементы правильно, сделайте шаблон-подсказку или нанесите сектора прямо на сам диск.

Если у вас есть выбор, купите лучше не круглые, а прямоугольные магниты. В прямоугольных моделях магнитное поле сосредоточено по всей длине, а в круглых – в центре.

У противостоящих магнитов должны быть разные полюса. Вы ничего не перепутаете, если с помощью маркера пометите их знаками минус или плюс. Чтобы определить полюса, возьмите магниты и поднесите их друг к другу.

Если поверхности притягиваются, поставьте на них плюс, если отталкиваются, то пометьте их минусами. При размещении магнитов на дисках чередуйте полюса.

Магниты установлены с соблюдением правила чередования полисов, по наружному и внутреннему периметрам расположены бортики из пластилина: изделие готово к заливке эпоксидной смолой

Для надежности закрепления магнита нужно применять качественный и максимально сильный клей.

Чтобы усилить надежность фиксации, можно воспользоваться эпоксидной смолой. Её следует развести так, как это указано в инструкции, и залить ею диск. Смола должна покрыть диск целиком, но не стекать с него. Предотвратить вероятность стекания можно, если обмотать диск скотчем или сделать по его периметру временные пластилиновые ограждения из полимерной полосы.

Генераторы однофазного и трехфазного вида

Если сравнивать однофазный и трехфазный статоры, то последний окажется лучше. Однофазный генератор при нагрузке вибрирует. Причиной вибрации становится разница в амплитуде тока, возникающая из-за непостоянной его отдачи за момент времени.

Такого недостатка у трехфазной модели нет. Она отличается постоянной мощностью из-за компенсирующих друг друга фаз: когда в одной происходит нарастание тока, в другой он падает.

По итогам тестирования отдача трехфазной модели почти на 50% больше, чем аналогичный показатель однофазной. Ещё одним достоинством этой модели является то, что в отсутствии лишней вибрации повышается акустический комфорт при функционировании устройства под нагрузкой.

То есть, трехфазный генератор практически не гудит в процессе его эксплуатации. Когда вибрация снижается, срок службы устройства логично повышается.

В борьбе между трехфазными и однофазными устройствами неизменно побеждает трехфазное, потому что оно не так сильно гудит в процессе работы и служит дольше однофазного

Правила наматывания катушки

Если спросить специалиста, то он скажет, что перед тем, как наматывать катушки, нужно выполнить тщательный расчет. Практик в этом вопросе положится на свою интуицию.

Мы выбрали не слишком скоростной вариант генератор. У нас процедура зарядки двенадцативольтового аккумулятора должна начаться при 100-150 оборотах за минуту. Такие исходные данные требуют, чтобы общее количество витков всех катушек составило 1000-1200 штук. Эту цифру нам осталось поделить между всеми катушками и определить, сколько же витков будет на каждой.

Ветряк на низких оборотах может быть мощнее, если увеличится количество полюсов. Частота колебаний тока в катушках при этом увеличится. Если для намотки катушек применять провод большего сечения, сопротивление уменьшится, а сила тока увеличится. Не упустите из виду тот факт, что большее напряжение может «съедать» ток из-за сопротивления обмотки.

Процесс намотки можно облегчить и сделать эффективнее, если использовать для этой цели специальный станочек.

Совсем необязательно такой рутинный процесс как наматывание катушек делать вручную. Немного смекалки и отличный станочек, который легко справляется с намоткой, уже есть

На рабочие характеристики самодельных генераторов большое влияние оказывают толщина и количество магнитов, которые расположены на дисках. Совокупную итоговую мощность можно рассчитать, если намотать одну катушку, а затем прокрутить её в генераторе. Будущая мощность генератора определяется путем измерения напряжения на конкретных оборотах без нагрузки.

Приведем пример. При сопротивлении 3 Ом и 200 оборотах в минуту выходит 30 вольт. Если отнять от этого результата 12 вольт напряжения аккумулятора, получится 18 вольт. Делим этот результат на 3 Ом и получаем 6 ампер. Объём в 6 ампер и отправится на аккумулятор. Конечно, в расчете мы не учли потери в проводах и на диодном мосту: фактический результат окажется меньше расчетного.

Обычно катушки делают круглыми. Но, если их немного вытянуть, то получится больше меди в секторе и витки окажутся прямее. Если сравнивать размер магнита и диаметр внутреннего отверстия катушек, то они должны соответствовать друг другу или размер магнита может быть немного меньше.

Толщина статора, который мы делаем, должна правильно соотноситься с толщиной магнитов. Если статор сделать больше за счет увеличения количества витков в катушках, междисковое пространство возрастет, а магнитопоток уменьшится. Результат же может оказаться таким: образуется такое же напряжение, но, из-за увеличившегося сопротивления катушек, мы получим меньший ток.

Для изготовления формы для статора применяют фанеру. Впрочем, сектора для катушек можно разметить на бумаге, используя в качестве бордюров пластилин.

Если поверх катушек на дно формы поместить стеклоткань, прочность изделия повысится. Перед нанесением эпоксидной смолы нужно форму смазать вазелином или воском, тогда смола не прилипнет к форме. Некоторые используют вместо смазки скотч или пленку.

Между собой катушки закрепляются неподвижно. При этом концы фаз выводятся наружу. Шесть выведенных наружу проводов следует соединить звездой или треугольником. Вращая собранный генератор рукой, производят его тестирование. Если напряжение будет 40 V, то сила тока составит примерно 10 ампер.

Окончательная сборка устройства

Длина готовой мачты должна составлять примерно 6-12 метров. При таких параметрах её основание должно быть забетонированным. Сам ветряк будет закреплен на верхней части мачты.

Чтобы до него можно было добраться в случае поломки, нужно предусмотреть в основании мачты специальное крепление, которое позволит поднимать и опускать трубу, используя при этом ручную лебедку.

Высоко вздымается мачта с прикрепленным к ней ветрогенератором, но предусмотрительный мастер сделал специальное устройство, которое позволяет при необходимости опустить конструкцию на землю

Чтобы изготовить винт, можно использовать трубу ПВХ диаметром 160 мм. Она будет использоваться для вырезания из её поверхности двухметрового винта, состоящего из шести лопастей. Форму лопастей лучше разработать самостоятельно опытным путем. Цель – усилить крутящий момент при низких оборотах.

Винт-пропеллер следует беречь от слишком сильного ветра. Для решения этой задачи используют складной хвост. Выработанная энергия накапливается в аккумуляторах.

Вниманию наших читателей мы предоставили два варианта ветрогенераторов, сделанных своими руками на 220 в, которые пользуются повышенным вниманием не только владельцев загородной недвижимости, но и простых дачников.

Обе модели ВЭУ эффективны по-своему. Особенно хорошие результаты эти устройства способны продемонстрировать в степной местности с частыми и сильными ветрами. Они достаточно эффективны, чтобы использоваться в организации альтернативного отопления дома и в поставке электроэнергии. И их не так уж сложно соорудить своими руками.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора — достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы «любят» когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к. данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Другим фактором, который необходимо учитывать при подборе места размещения, является сила ветра. Архив данных по силе ветра для вашей местности можно найти в интернете, правда это будет очень приблизительно, т.к. все зависит от конкретного места.
Также, в выборе месторасположения установки ветрогенератора поможет анемометр (прибор для измерения силы ветра).

Результат работы ветряка: расчет эффективности

Тестовые испытания ветрогенератора при разной скорости ветра показали следующие результаты:

  • при скорости ветра 5 м/с получаем 60 об/мин — 7 В и 2,3 А = 16 Вт;
  • при скорости ветра 10,6 м/с получаем около 120 об/мин — 13 В и 3,4 А = 44 Вт;
  • при скорости 15,3 м/с примерно 180 об/мин — 15 В и 5,1 А = 76,5 Вт;
  • при скорости ветра 18 м/с получаем 240 об/мин — 18 В и 9 А = 162 Вт.

В основном ветряк выдает 16–45 Вт, так как ветер более 15 м/с бывает редко. Однако, если поставить скоростной винт, тогда можно получить более высокие результаты.

Самодельный ветрогенератор для дома своими руками

Ветер является чистым источником недорогой энергии, которую довольно легко получить. По нашему мнению, каждый сам в праве выбирать, откуда получать электричество. Для этих целей нет ничего более практичного и действенного, чем постройка ветряного генератора своими руками из подручных материалов.

Общая схема ветрогенератора

Ветрогенератор в сборе

Большинство инструментов и материалов, упомянутых в этой инструкции, можно приобрести в хозяйственном магазине. Также, настоятельно рекомендуем Вам поискать указанные ниже компоненты у торговцев подержанным товаром или на местной свалке.

Вопрос безопасности имеет для нас наивысший приоритет. Ваша жизнь является гораздо более ценной, нежели дешевый источник электричества, поэтому соблюдайте все правила техники безопасности, связанные с постройкой ветряка. Быстровращающиеся детали, электрические разряды и резкие погодные условия могут сделать ветрогенератор довольно опасным.

Конструкция данного ветрогенератора для дома проста и эффективна, при этом он быстро и легко собирается. Использовать энергию ветра Вы можете без каких бы то ни было ограничений.

Комплектующие ветрогенератора

В данной инструкции используется электродвигатель постоянного тока от беговой дорожки (питание 260V, 5A), с присоединенной к нему нарезной втулкой 15 см. При скорости ветра около 48 км/ч, выходной ток достигает 7 А. Это небольшой, простой и дешевый агрегат с которым вы можете начать освоение энергии ветра.

Вы можете использовать любой другой двигатель постоянного тока, который выдает не меньше 1V на 25 об/мин и может работать при более чем 10 амперах. Если это необходимо, можно изменить список требуемых компонентов (к примеру, найти втулку отдельно от двигателя – полотно циркулярной пилы с валовым переходником на 1,6 см подойдет для этих целей).

Инструменты для сборки ветрогенератора

— Дрель
— Сверла (5,5 мм, 6,5 мм, 7,5 мм)
— Электролобзик
— Газовый ключ
— Отвертка с плоским шлицем
— Разводной ключ
— Тиски и/или струбцина
— Инструмент для снятия изоляции с кабеля
— Рулетка
— Маркер
— Циркуль
— Транспортир
— Метчик для нарезания резьбы на 1/4″х20
— Помощник

Материалы для сборки ветрогенератора

Несущая планка:
— Труба квадратного сечения 25х25 мм (длина 92 см)
— Маскирующий фланец на трубу 50 мм
— Патрубок 50 мм (длина 15 см)
— Саморезы 19 мм (3 шт.)

Примечание: если у Вас есть возможность воспользоваться сварочным аппаратом, то приварите отрезок 50 мм трубы длиной 15 см квадратной трубе, без использования фланца, патрубка и саморезов.

Двигатель:
Двигатель постоянного тока от беговой дорожки (питание 260V, 5A) с присоединенной к нему нарезной втулкой 15 см
Диодный мост (30 – 50 А)
Болты для двигателя 8х19 мм (2 шт. )
Отрезок полихлорвиниловой трубы 7,5 см (длина 28 см)

Хвостовик:
Квадратный кусок жести 30х30см
Саморезы 19 мм (2 шт.)

Лопасти:
Отрезок полихлорвиниловой трубы 20 см длиной 60 см (если она устойчива к ультрафиолетовому излучению, вам не придется ее красить)
Болты 6х20 мм (6 шт.)
Шайбы 6 мм (9шт.)
Листы бумаги А4 (3 шт.)
Скотч

Сборка ветрогенератора

Вырезание лопастей – у нас получится три набора лопастей (всего девять штук) и тонкая полоска отходов.

Поместите нашу ПВХ трубу длиной 60 см на плоскую поверхность вместе с отрезком трубы квадратного сечения (можно использовать любой другой достаточно длинный предмет с ровной кромкой). Плотно прижмите их друг к другу и проведите на ПВХ трубе линию в месте их соприкосновения по всей ее длине. Эту линию назовем А.

Сделайте отметки с каждого конца линии А, отступив от края трубы по 1-1,5 см.

Склейте вместе три листа бумаги формата А4 так, чтобы они образовали длинный прямой кусок бумаги. Вам предстоит обернуть им трубу, прикладывая по очереди к только что сделанным отметкам на ней. Убедитесь, что короткая сторона куска бумаги плотно и ровно прилегает к линии А, а длинная — ровно перекрывается в тех местах, где идет внахлест сама с собой. С каждого конца трубы проведите линию вдоль края бумаги. Назовем одну из этих линий В, другую – С.

Возьмите трубу так, чтобы конец трубы, ближайший к линии В смотрел вверх. Начните там, где линии А и В пересекаются и делайте отметки на линии В каждые 145 мм, двигаясь влево от линии А. Последний отрезок должен получиться длиной около 115 мм.

Переверните трубу вверх тем концом, который является ближайшим к линии С. Начните с точки, где линии А и С пересекаются, и также наносите отметки на линии С каждые 145 мм, но двигаться нужно вправо от линии А.

При помощи квадратной трубки соедините линиями соответствующие друг другу точки на противоположных концах ПВХ трубы.

Разрежьте трубу вдоль по этим линиям, используя электролобзик, таким образом, чтобы у Вас получилось четыре полоски шириной 145 мм и одна – около 115 мм.

Разложите все полоски внутренней поверхностью трубы вниз.

Сделайте на каждой полоске отметки по узкой стороне с одного конца, отступая с левого края 115 мм.

Повторите то же самое с другого конца, отступая по 30 мм с левого края.

Соедините эти точки линиями, пересекая полоски разрезанной трубы по диагонали. Распилите пластик по этим линиям при помощи лобзика.

Полученные лопасти положите внутренней поверхностью трубы вниз.

Сделайте на каждой отметку по линии диагонального распила на расстоянии 7,5 см от широкого конца лопасти.

Сделайте другую отметку на широком конце каждой лопасти на расстоянии 2,5 см от длинной прямой кромки.

Соедините эти точки линией и отрежьте получившийся уголок по ней. Это предохранит лопасти от заламывания побочным ветром.

Обработка лопастей ветрогенератора

Вы должны обработать шкуркой лопасти для того, чтобы добиться нужного профиля. Это повысит их эффективность и, также, сделает их вращение более тихим. Передняя кромка должна быть закруглена, а задняя должна быть заостренной. Для уменьшения шума любые острые углы должны быть скруглены.

Вырезание хвостовика

Размеры хвоста не имеют решающего значения. Вам нужен кусок легкого материала размером 30х30 см, желательно металла (жести). Вы можете придать хвостовику любые очертания, главным критерием является его жесткость.

Сверление отверстий в трубе квадратного сечения – используйте сверло 7,5 мм.

Поместите двигатель на передний конец квадратной трубы таким образом, чтобы втулка выступала за край трубы, и отверстия под крепежные болты смотрели вниз. Отметьте положение отверстий на трубе и просверлите трубу в отмеченных местах насквозь.

Отверстия в маскирующем фланце – этот момент будет описан ниже, в разделе данной инструкции, посвященном монтажу, так как эти отверстия определяют баланс конструкции.

Сверление отверстий в лопастях — используйте сверло 6,5 мм.
Отметьте два отверстия на широком конце каждой из трех лопастей вдоль их прямой (задней) кромки. Первое отверстие должно быть на расстоянии 9,5 мм от прямой кромки и 13 мм от нижнего края лопасти. Второе – на расстоянии 9,5 мм от прямой кромки и 32 мм от нижнего края лопасти.

Просверлите эти шесть отверстий.

Сверление и нарезание отверстий во втулке – используйте сверло 5,5 мм и метчик на 1/4″.

Двигатель от беговой дорожки поставляется с прикрепленной к нему втулкой. Чтобы снять ее, плотно зафиксируйте плоскогубцами вал, выступающий из втулки, и поверните втулку по ходу часовой стрелки. Она отвинчивается по часовой стрелке, именно поэтому лопасти вращаются против хода часовой стрелки.

Сделайте шаблон втулки на листе бумаги, используя циркуль и транспортир.

Отметьте три отверстия, каждое из которых находится на расстоянии 6 см от центра круга и на равном расстоянии друг от друга.

Поместите этот шаблон на втулку и набейте на ней предварительные отверстия сквозь бумагу в отмеченных местах.

Просверлите эти отверстия сверлом 5,5 мм.

Нанесите на них резьбу метчиком 1/4″х20.

Прикрутите лопасти к втулке болтами 1/4«х20 мм. В этот момент внешние, близкие к границам втулки отверстия еще не просверлены.

Измерьте расстояние между прямыми кромками кончиков каждой лопасти. Отрегулируйте их так, чтобы они были равноудалены. Наметьте и набейте каждое отверстие на втулке сквозь каждую лопасть.

Сделайте отметки на каждой лопасти и втулке, чтобы Вы не перепутали места крепления каждой из них на более поздней стадии сборки.

Скрутите лопасти с втулки, просверлите и нанесите резьбу на эти три внешних отверстия.

Изготовление защитного рукава для двигателя.

Проведите на нашем отрезке ПВХ трубы диаметром 7,5 см вдоль ее длины две параллельные линии на расстоянии 2 см друг от друга. Разрежьте трубу по этим линиям.

Срежьте один из концов трубы под углом 45°.

Поместите остроносые плоскогубцы в образовавшуюся прорезь и осматривайте трубу сквозь нее.

Убедитесь, что отверстия под болты на двигателе отцентрированы по середине прорези в ПВХ трубе и поместите двигатель в трубу. С помощником сделать это намного легче.

Монтаж

Поместите двигатель на трубу квадратного сечения и прикрутите его к ней, используя болты 8х19 мм.

Разместите диод на квадратной трубе за двигателем на расстоянии 5 см от него. Прикрутите его к трубе саморезом.

Присоедините черный провод выходящий из двигателя к “плюсовому” входящему контакту диода (он обозначен АС со стороны “плюса”).

Присоедините красный провод выходящий из двигателя к “отрицательному” входящему контакту диода (он обозначен АС со стороны “минуса”).

Разместите хвостовик так, чтобы конец квадратной трубы, противоположный тому на котором размещен двигатель, проходил по его центру. Прижмите хвост к трубе при помощи струбцины или тисков.

Прикрутите хвостовик к трубе при помощи двух саморезов.

Разместите все лопасти на втулке таким образом, чтобы все отверстия совпали. Используя болты 6х20 мм и шайбы, прикрутите лопасти к втулке. Для трех отверстий внутреннего круга (ближайших к оси втулки) используйте по две шайбы, по одной с каждой стороны лопасти. Для трех остальных используйте по одной (со стороны лопасти, ближайшей к головке болта). Туго затяните.

Надежно зафиксируйте вал двигателя (который проходил через отверстие во втулке) плоскогубцами и, надев втулку, поворачивайте ее против хода часовой стрелки, пока она не закрутится до конца.

При помощи газового ключа плотно прикрутите патрубок 50 мм к маскирующему фланцу.

Зажмите патрубок в тисках так, чтобы фланец был расположен горизонтально над губками тисков.

Расположите квадратную трубу, несущую на себе двигатель и хвостовик, на фланце и добейтесь ее идеально сбалансированного положения.
После достижения сбалансированности сделайте метки на квадратной трубе сквозь отверстия во фланце.

Просверлите эти два отверстия, используя сверло 5,5 мм. Возможно, придется скрутить для этого хвост и втулку, чтобы они не мешали Вам.

Прикрутите несущую квадратную трубу к фланцу двумя саморезами.

Для того, чтобы продлить срок службы Вашего ветрогенератора необходимо покрасить его лопасти, защитный рукав двигателя, основание и хвостовик.

Дополнительная информация

Для использования ветрогенератора Вам понадобится мачта, провода, амперметр, контроллер зарядки и аккумуляторные батареи.

Мачта является одним из самых важных компонентов ветрогенератора. Она должна быть прочной, устойчивой, надежно закрепленной и легко опускаемой/поднимаемой. Чем больше будет ее высота, тем большему воздействию ветра будет подвергаться ваш генератор. Проволочные растяжки должны быть расположены через каждые 5,5 м высоты мачты. Растяжки следует закрепить на земле на расстоянии от основания мачты составляющим как минимум 50% ее высоты.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный ветряк, ветряная установка своими руками

Решил собрать небольшой ветряк, посмотреть, пощупать, сколько он выдает крутящего момента. В будущем планируется сделать подобный более крупный ветряк с небольшим генератором, а потом может и с

Читать далее

С развитием технологий, альтернативная энергетика все больше входит в жизнь современного общества. Солнечная энергетика, ветрогенераторы, гидрогенераторы и даже геотермальное отопление для

Читать далее

Эй,диджей поставь мой компакт-диск, да? /Народная мудрость/ Наверное самый маленький в мире действующий ветряк с генератором. А не поставить ли нам за окна мини-турбинки для нужной генерации?

Читать далее

Для питания изготовленной аккумуляторной светодиодной лампы, описание которой приведено на сайте, был изготовлен и используется по настоящее время, ветрогенератор на базе двигателя постоянного тока

Читать далее

Если вас волнует вопрос получения альтернативной энергии, можете собрать для себя вот такой вот простой ветрогенератор. Основная часть используемых запчастей – это детали от велосипеда. С помощью

Читать далее

Если у вас сломался корпус гироскутера не спешите его выбрасывать. После небольшой переделки из него можно сделать ветрогенератор. Именно его и попробовал сделать автор-самодельщик. Что из этого

Читать далее

Такая конструкция ветряка позволяет вырабатывать энергию из ветра независимо от направления, с которого ветер дует. Лопасти ветряка представляют собой своего рода паруса. Собирается все из доступных

Читать далее

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать полноценный флюгер и установить его на конек вашего дома для

Читать далее

Есть множество случаев, когда проживая за городом, Вам может понадобиться небольшое количество электроэнергии для питания маломощного устройства. Например, для работы компактной метеостанции,

Читать далее

Для привода ветрового генератора изготовлена турбина роторного типа с вертикальной осью вращения. Этот тип ротора очень прочен и долговечен, имеет относительно небольшую скорость вращения и легко

Читать далее

Идея изготовления ветрогенератора появилась при наступлении ранних осенних ночей. Решил попробовать использовать энергию ветра для хозяйственных нужд. Пусть ветер заряжает аккумулятор, от которого

Читать далее

Совершенно не сложно своими руками сделать небольшой ветряк, выдающий до 250 ватт мощности. Его стоимость получается около 200$ — значительно дешевле, чем использовать достаточно дорогую солнечную

Читать далее

Эту уменьшенную модель ветрогенератора автор строил для того, чтобы получить больше опыта и практике в создании аксиальных генераторов и понять суть его возможностей и принцип работы. Материалы и

Читать далее

Автор давно увлекается ветрогенераторами и альтернативной энергией, поэтому он решил попробовать собрать собственный ветряк. Для создания данного ветряка автору понадобились следующие материалы: 1)

Читать далее

Декоративный ветряк своими руками

Доброго времени суток, уважаемые самоделкины! В данной статье Владимир Натынчик, автор одноименного канала, расскажет нам о том, как сделать интересную поделку для декора. Автор сделает декоративный ветряк практически из хлама.

Итак, начнем. У Владимира есть вот такие доски, это бывшие в употреблении доски от поддона.

Поддоны он разобрал и достал из них гвозди. Признается, что ржавые старые гвозди из палеты достаются очень тяжело.

Начинает обработку с торцовки, обрезает всю некондицию.

Следующим этапом доски распускает на толщину 25 миллиметров, в принципе это не особо важно, можно варьировать.

После нарезки заготовок и сейчас требуется найти примерный центр, на глаз. Пускай центр будет здесь, на краю ставит отметку карандашом.

А затем по всей длине уровнем, можно правилом делает полную отметку.

Теперь внизу каждой заготовки сверлит сквозные отверстия, диаметр будет зависеть от того, какую шпильку Вы будете использовать.

Просверлил везде отверстия и продел через все заготовки шпильку.

Следующей манипуляций стягивает все заготовки шпилькой, шайбой и гайкой в одну «пластину».

Дальше делает лекала из двух листков А4 формата, склеенных между собой на скотч.

Из них делает трафарет, потом переворачивает, ровняет по центру повторяет те же манипуляции. Вот отбился контур.

При помощи электрического лобзика или дисковой пилы отпиливает лишнее.

Уже выпилил, теперь шлифует всю поверхность ленточной шлифовальной машиной.

Отшлифовал поверхность и по бокам сделал такие кантики.

Теперь каждую заготовку раздвигает друг от друга по соосности.

Пора вскрывать краской изделие. Одну сторону покрасил красным цветом, вторую сторону пока сделал зеленой. В итоге весьма неплохо смотрится.

Для финиша осталось дело за малым, надо установить подшипник, чтобы ветряк свободно крутился.

Теперь берет подседельный штырь, на нем велосипедное седло стояло. Обрезает вот в этих местах.

Получает вот такую конструкцию. То бишь гайка, подшипник гайка и контргайка.

Одевается все идеально.

Теперь обрезает лишнюю длину шпильки возле контргайки, чтобы она не мешала.

Обрезал и внутрь отверстия продевает проволоку.

Крепление тоже окрашивает в красный цвет.

Вот такой ветряк у Владимира получился.

На его базе можно сделать не только украшение, но и пугало для назойливых птиц, приклеив например изображение хищной птицы.
Также можно закрепить «музыку ветра» на нижней планке, либо по краям.

Спасибо Владимиру за интересную идею.

Всем хороших самоделок!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Своими руками ветряк для дачи

Ветрогенераторы для дома своими руками — инструкция!

Мощности самодельного ветрогенератора будет достаточно для зарядки аккумуляторных батарей разнообразной техники, обеспечения освещения и в целом работы бытовых электроприборов. Установив ветрогенератор, вы избавите себя от расходов на электроэнергию. При желании рассматриваемый агрегат можно собрать своими руками. Нужно лишь определиться с основными параметрами ветрогенератора и сделать все в соответствии с инструкцией.

Ветрогенераторы для дома своими руками

Как работает ветрогенератор?

Конструкция ветрогенератора включает в себя несколько лопастей, вращающихся под воздействием ветряных потоков. В результате такого воздействия создается энергия вращения. Образовавшаяся энергия посредством ротора поступает на мультипликатор, который в свою очередь передает энергию на электрогенератор.

Как работает ветрогенератор

Также существуют конструкции ветрогенераторов без мультипликаторов. Отсутствие мультипликатора позволяет существенно повысить производительность установки.

Принцип работы ветрогенератора

Ветрогенераторы можно устанавливать как по отдельности, так и группами, объединенными в ветропарк. Также ветродвигатели можно комбинировать с дизельными генераторами, что позволит экономить топливо и обеспечить максимально эффективную работу системы электрообеспечения дома.

Такие системы называются инверторными (или аккумуляторными) системами бесперебойного питания

Что нужно знать до начала сборки ветрогенератора?

Перед началом сборки ветрогенератора вам нужно определиться с рядом основных моментов.

Первый шаг. Выберите подходящий тип конструкции ветродвигателя. Установка может быть вертикальной и горизонтальной. В случае самостоятельной сборки лучше отдавать выбор в пользу именно вертикальных моделей, т.к. они более просты в изготовлении и балансировке.

Второй шаг. Определите подходящую мощность. В этом моменте все индивидуально – ориентируйтесь на собственные потребности. Для получения большей мощности нужно увеличивать диаметр и массу рабочего колеса.

Увеличение этих характеристик приведет к возникновению определенных сложностей на этапе закрепления и балансировки колеса ветрогенератора. Учитывайте данный момент и объективно оценивайте свои возможности. Если вы новичок, рассмотрите вариант с установкой нескольких ветрогенераторов средней мощности вместо одного очень производительного агрегата.

Третий шаг. Подумайте, сможете ли вы самостоятельно изготовить все элементы ветрогенератора. Каждая деталь должна быть точно просчитана и сделана в полном соответствии с заводскими аналогами. При отсутствии необходимых навыков лучше купите готовые элементы.

Четвертый шаг. Выберите подходящие аккумуляторные батареи. От автомобильных аккумуляторов лучше отказаться, т.к. они недолговечны, взрывоопасны и требовательны в уходе и обслуживании.

Более предпочтительным вариантом являются герметичные аккумуляторы. Они стоят в пару раз дороже, зато служат в несколько раз дольше и в целом отличаются более высокими характеристиками.

Рекомендации по выбору количества лопастей

Отдельное внимание уделите выбору подходящего количества лопастей. Самыми популярными являются ветрогенераторы с 2-мя и 3-мя лопастями. Однако у подобных установок есть ряд недостатков.

При работе генератора с 2-мя или 3-мя лопастями имеют место мощные центробежные и гироскопические силы. Под воздействием упомянутых сил существенно возрастает нагрузка на основные элементы ветрогенератора. При этом в некоторых моментах силы действуют в противовес друг другу.

Чтобы нивелировать поступающие нагрузки и сохранить конструкцию ветрогенератора в целостности, нужно выполнить грамотный аэродинамический расчет лопастей и изготовить их в точном соответствии с расчетными данными. Даже минимальные погрешности в несколько раз уменьшают КПД установки и повышают вероятность скорой поломки ветрогенератора.

При пользовании данными аэродинамических справочников необходимо производить соответствующую корректировку

Новичкам настоятельно рекомендуется отдавать выбор в пользу тихоходных винтов. Они более просты в изготовлении и не требуют такой точности, как быстроходные модели.

При работе быстроходных ветродвигателей создается много шума, в особенности, если идет речь о самодельных установках.Чем больший размер будут иметь лопасти, тем сильнее будет шум. Этот момент накладывает ряд ограничений. К примеру, установить настолько шумную конструкцию на крыше дома уже не получится, если, конечно, владельцу не нравится ощущение жизни в условиях аэродрома.

Учитывайте, что с увеличением количества лопастей будет повышаться уровень вибрации, образующейся во время работы ветрогенератора. Двухлопастные установки более сложны в балансировке, особенно для неопытного пользователя. Следовательно, шума и вибрации от ветряков с двумя лопастями будет очень много.

Отдайте выбор в пользу ветрогенератора на 5-6 лопастей. Практика показывает, что такие модели являются наиболее оптимальными для самостоятельного изготовления и использования в домашних условиях.

Винт рекомендуется делать диаметром порядка 2 м. С работой по его сборке и балансировке справится практически любой желающий. Набравшись опыта, можете попробовать собрать и установить колесо с 12-ю лопастями. Сборка такого агрегата потребует больше усилий. Расход материалов и временные затраты тоже увеличатся. Однако 12 лопастей позволят даже при несильном ветре в 6-8 м/с получать мощность на уровне 450-500 Вт.

Учитывайте, что при 12 лопастях колесо будет довольно тихоходным, а это может привести к различным проблемам. К примеру, вам придется собрать специальный редуктор, более сложный и дорогой в изготовлении.

Таким образом, лучшим вариантом для начинающего домашнего мастера является ветрогенератор с колесом диаметром 200 см, оснащенным лопастями средней длины в количестве 6 штук.

Комплектующие и инструменты для сборки

Сборка ветряка потребует наличия множества различных комплектующих и дополнительных приспособлений. Соберите и купите все необходимое заранее, чтобы вам не пришлось отвлекаться на это в будущем.

Ветрогенератор Савониуса

Набор для сборки ветрогенератора
  1. Генератор. Бытовую установку лучше всего собирать на основе генератора на 12 В.
  2. Ротор. В рассматриваемой установке будет использовать ротор 1,5 м. При желании вы можете вносить свои коррективы в рекомендуемые параметры, но помните о том, что многие из них напрямую связаны друг с другом.
  3. Аккумулятор. Лучше всего использовать специальный альтернативный (герметичный) аккумулятор. В крайнем случае, подойдет автомобильная батарея. Используйте аккумулятор на 12 В.
  4. Бочка из алюминия либо нержавеющей стали.
  5. Реле для подзарядки батареи.
  6. Полугерметичный выключатель.
  7. Вольтметр.
  8. Реле лампы заряда.
  9. Большая наружная доза. Этот элемент представляет собой распределительную коробку, посредством которой осуществляется присоединение проводов. Также благодаря дозе будет обеспечиваться удобный доступ к соединениям.
  10. Мачта для установки колеса. В домашних условиях не рекомендуется использовать мачты высотой более 10 м.
  11. Провода.
  12. Болты М6.
  13. Хомуты для крепления основного элемента ветрогенератора к опорной мачте. Также для крепления можно использовать нержавеющую проволоку.
  14. Кусачки.
  15. Электродрель.
  16. Шуруповерт.
  17. Гаечные ключи.
  18. Отвертки.
  19. Ножовка.
  20. Уровень.
  21. Рулетка.

    Набор для сборки ветрогенератора

В зависимости от условий конкретной ситуации перечень необходимых инструментов может немного меняться. В этом моменте вы самостоятельно сориентируетесь по ходу выполнения работы.

Вертикальный ветрогенератор

Пошаговое руководство по сборке ветрогенератора

Сборка и установка самодельного ветрогенератора выполняется в несколько этапов.


Бытовые ветрогенераторы

Первый этап. Подготовьте трехточечное бетонное основание. Глубину и в целом мощность фундамента определяйте в соответствии с типом грунта и климатическими условиями в месте строительства. Дайте бетону набрать прочность в течение 1-2 недель и установите мачту. Для этого заройте опорную мачту в землю примерно на 50-60 см и зафиксируйте с помощью растяжек.

Подъем мачты ветрогенератора трактором

Второй этап. Подготовьте ротор и шкив. Шкив представляет собой фрикционное колесо. По окружности такого колеса расположена канавка либо обод. При выборе диаметра ротора нужно ориентироваться на среднегодовое значение скорости ветра. Так, при средней скорости в 6-8 м/с ротор диаметром 5 м будет более эффективен, чем ротор на 4 м.

Третий этап. Изготовьте лопасти будущего ветрогенератора. Для этого возьмите бочку и разделите ее на несколько одинаковых частей в соответствии с выбранным количеством лопастей. Разметьте лопасти при помощи маркера, а затем вырежьте элементы. Для резки прекрасно подойдет болгарка, также можно использовать ножницы по металлу.

Как сделать ветрогенератор

Как сделать ветрогенератор

Четвертый этап. Скрепите днище бочки со шкивом генератора. Для крепления используйте болты. После этого вам нужно отогнуть лопасти на бочке. Не переборщите, иначе готовая установка будет работать нестабильно. Установите подходящую скорость вращения ветрогенератора путем изменения изгибов лопастей.

Зависимость диаметра колеса от потребной мощности

Пятый этап. Подключите провода к генератору и соберите их в цепь в дозе. Закрепите генератор на мачте. Провода подключите к генератору и мачте. Соберите генератор в цепь. Также подключите к цепи аккумулятор. Учитывайте тот факт, что максимально допустимая длина проводов в случае с такой установкой составляет 100 см. Подключите нагрузку при помощи проводов.

Сборка ветрогенератора

На сборку одного генератора уходит в среднем 3-6 часов, в зависимости от имеющихся навыков и в целом работоспособности мастера.

Рекомендации по уходу и обслуживанию

Ветрогенератор требует регулярного ухода и обслуживания.

  1. Через 2-3 недели после установки нового генератора нужно демонтировать прибор и убедиться в надежности имеющихся креплений. В целях собственной безопасности проверяйте крепления исключительно при слабом ветре.
  2. Смазывайте подшипники как минимум 1 раз в 6 месяцев. При появлении первых признаков нарушения балансировки колеса сразу же снимите его и устраните имеющиеся неисправности. Самым частым признаком разбалансировки является нехарактерное дрожание лопастей.
  3. Не менее чем раз в 6 месяцев проверяйте щетки токоприемника. Каждые 2-6 лет красьте металлические элементы установки. Регулярная покраска защитит металл от разрушения под воздействием коррозии.
  4. Следите за состоянием генератора. Регулярно проверяйте, не перегревается ли генератор во время работы. Если поверхность установки нагревается до такого состояния, что на ней становится очень трудно держать руку, отнесите генератор в мастерскую.
  5. Контролируйте состояние коллектора. Любые загрязнения нужно в кратчайшие сроки удалять с контактов, т.к. они существенно снижают эффективность работы установки. Следите и за механическим состоянием контактов. Перегрев агрегата, сгоревшие обмотки и прочие подобные дефекты – все это должно сразу же устраняться.

Таким образом, в сборке ветрогенератора нет ничего сложного. Достаточно лишь подготовить все необходимые элементы, собрать установку по инструкции и подключить готовый агрегат к электросети. Правильно собранный ветрогенератор для дома станет надежным источником бесплатной электроэнергии. Следуйте полученному руководству и все получится.

Удачной работы!

Видео – Ветрогенераторы для дома своими руками

svoimi-rykami.ru

Создаем ветряную электростанцию своими руками

Делаем ветроэлектростанцию своими руками у себя в частном доме. Ознакомимся с уже существующими промышленными аналогами на рынке и с работами народных умельцев.

Человечество на протяжении всего своего развития не перестает искать дешевые возобновляемые источники энергии, которые могли бы решить многие проблемы энергообеспечения. Одним из таких источников является энергия ветра, для преобразования которой в электрическую энергию, разработаны ветровые энергетические установки (ВЭУ), или, как их чаще называют, ветряные электростанции.

Любому человеку, особенно имеющему частный или загородный дом, хотелось бы иметь свой ветрогенератор, обеспечивающий жилье недорогой электрической энергией. Препятствием этому служит высокая стоимость промышленных образцов ВЭУ и, соответственно, слишком большой срок окупаемости для отдельно взятого владельца жилья, делающий его приобретение невыгодным. Одним из выходов может служить изготовление ветряной электростанции своими руками, позволяющее не только снизить общие затраты на ее приобретение, но и распределить эти затраты на некоторый срок, так как работа осуществляется в течение довольно длительного времени.

Для того чтобы сделать ветряную электростанцию, необходимо определить, позволяют ли погодные условия использовать ветровую энергию в качестве постоянного источника энергии. Ведь, если ветер для вашей местности редкость, вряд ли стоит начинать строительство самодельной ветряной электростанции. Если же с ветром все обстоит благополучно, желательно узнать общие климатические характеристики и, в частности, скорость ветра, с распределением ее по времени. Знание скорости ветра позволит правильно выбрать и сделать своими руками конструкцию ветряной электростанции.

к содержанию ↑

Виды

Ветроэлектростанция своими руками классифицируется по расположению оси вращения и бывают:

  • с горизонтальным расположением;
  • с вертикальным расположением.

Установки с горизонтальным расположением оси называются установками пропеллерного типа и имеют самое широкое распространение в связи с высоким коэффициентом полезного действия. Недостатком этих установок является их более сложная конструкция, затрудняющая самодельные варианты изготовления, необходимость применения механизма следования направлению ветра и большая зависимость работы от скорости ветра — как правило, при малых скоростях эти установки не работают.

Более просты, неприхотливы и мало зависимы от скорости и направления ветра установки с вертикальным расположением рабочего вала — ортогональные с ротором Дарье и карусельные с ротором Савониуса. Недостатком их является весьма малый КПД, составляющий порядка 15%.

Недостатком обеих типов самодельной ветряной электростанции является низкое качество вырабатываемой электроэнергии, требующее дорогостоящих вариантов компенсации этого качества — стабилизирующих устройств, аккумуляторов, электрических преобразователей. В чистом виде электроэнергия пригодна только для использования в активной бытовой нагрузке — лампах накаливания и простых нагревательных устройствах. Для питания бытовой техники электроэнергия такого качества не пригодна.

к содержанию ↑

Конструктивные элементы

Конструктивно, независимо от расположения оси, самодельная полноценная ветряная электростанция должна состоять из следующих элементов:

  • ветряной двигатель;
  • устройство для ориентирования ветряного двигателя по направлению ветра;
  • редуктор или мультипликатор для передачи вращения от ветряного двигателя к генератору;
  • генератор постоянного тока;
  • зарядное устройство;
  • аккумуляторная батарея для накопления электроэнергии;
  • инвертор для преобразования постоянного тока в переменный.

к содержанию ↑

Особенности выбора источника тока

Одним из сложных элементов ветряной электростанции является генератор. Наиболее подходящим для изготовления своими руками является электродвигатель постоянного тока с рабочим напряжением 60-100 вольт. Этот вариант не требует переделки и способен работать с аппаратурой для зарядки автомобильной батареи.

Применение автомобильного источника напряжения затруднено тем, что его номинальная частота вращения составляет порядка 1800-2500 об/мин, а такую частоту вращения при прямом соединении не сможет обеспечить ни одна конструкция ветряного двигателя. В этом случае в составе установки необходимо предусмотреть редуктор или мультипликатор подходящей конструкции для увеличения частоты вращения в необходимых размерах. Скорее всего, этот параметр придется подбирать экспериментальным путем.

Возможным вариантом может стать реконструированный асинхронный двигатель с использованием неодимовых магнитов, но этот способ требует сложных расчетов и токарных работ, что зачастую не приемлет самодельная работа. Имеется вариант с межфазным подключением к обмоткам электродвигателя конденсаторов, емкость которых рассчитывается в зависимости от его мощности.

к содержанию ↑

Изготовление

Учитывая то, что эффективность электростанции с горизонтальной осью имеет лучшие показатели эффективности, а бесперебойность подачи электроэнергии предполагается обеспечивать с помощью накопления энергии в аккумуляторной батарее, предпочтительнее для изготовления своими руками является именно такой вид ВЭУ, который мы и рассмотрим в рамках данной статьи.

Для того что бы сделать такую электростанцию своими руками понадобится следующий инструмент:

  • сварочный аппарат электродуговой сварки;
  • набор гаечных ключей;
  • набор сверл по металлу;
  • электродрель;
  • ножовка по металлу или УШМ с отрезным диском;
  • болты диаметром 6 мм с гайками для крепления лопастей к шкиву и алюминиевого листа к квадратной трубе.

Для изготовления ветряной электростанции своими руками потребуются следующие материалы:

  • пластиковая труба 150 мм длиной 600 мм;
  • лист алюминия размером 300х300 мм и толщиной 2,0 — 2,5 мм;
  • металлическая квадратная труба 80х40 мм и длиной 1,0 м;
  • труба диаметром 25 мм и длиной 300 мм;
  • труба диаметром 32 мм и длиной 4000-6000 мм;
  • медный провод длиной, достаточной для соединения электродвигателя, находящегося на мачте длиной 6 м, и нагрузки, которую будет питать этот источник тока;
  • электродвигатель постоянного тока 500 об/мин;
  • шкив для двигателя диаметром 120-150 мм;
  • аккумуляторная батарея 12 вольт;
  • автомобильное зарядное реле аккумулятора;
  • инвертор 12/220 вольт.

Процесс изготовления своими руками производится в следующем порядке:

  • Пластиковая труба 150х600 мм, для изготовления лопастей пропеллера, разрезается вдоль на четыре части и каждая часть по диагонали разрезается так, что бы одна сторона осталась прежней ширины, а вторая получилась размером 20-25 мм. В качестве лопастей будут использоваться три части трубы;
  • Полученные лопасти крепятся к шкиву с шагом 1200 с помощью болтов 6 мм подходящей длины, и шкив крепится на валу электродвигателя;
  • К более широкой стороне квадратной трубы на расстоянии 1/3 от края перпендикулярно приваривается труба диаметром 25 мм;
  • На короткое плечо квадратной трубы крепится электродвигатель, а на длинное устанавливается алюминиевый лист, служащий для поворота всей конструкции по направлению ветра по типу флюгера;
  • Полученная конструкция вставляется трубой 25 мм в один конец трубы 32 мм. Это сочленение будет служить поворотным механизмом ветряной электростанции для следования ее по направлению ветра;
  • К электродвигателю подключается кабель, труба диаметром 32 мм устанавливается в качестве мачты и прочно закрепляется в грунте и с помощью растяжек;
  • Электрическая часть ВЭУ собирается в отдельном блоке таким образом, что бы энергия от генератора через реле зарядки подключалось к аккумуляторной батарее, а от батареи через инвертор запитывались необходимые потребители. Составные части электрооборудования можно сделать самостоятельно или приобрести.

Далее, в процессе работы установки, возможно, придется сделать другими размеры и конфигурацию лопастей, передаточное отношение между ветряным двигателем и генератором — каждый ветрогенератор, изготовленный своими руками, индивидуален в силу использования различных компонентов и условий ветрообразования. Первоначально ветряную электростанцию рекомендуют изготавливать небольшой мощности, на которой можно отработать полученную информацию не вкладывая большое количество средств.

mirenergii.ru

Как сделать ветрогенератор своими руками

Главная > Генераторы > Как сделать ветрогенератор своими руками

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-2500С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 900. В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов. В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

elquanta.ru

Как сделать ветрогенератор своими руками: принцип изготовления и работы системы электроснабжения

Оглавление: Как сделать ветрогенератор своими руками: как работает система Ветряной генератор своими руками: из чего сделать Ветрогенератор для дачи своими руками: лопасти

Ветер – это движение воздуха, которого на нашей планете в избытке. Регионов, в которых он отсутствует на Земле, практически нет. Бывают, конечно, затишья, но это редкость, и именно поэтому электростанции, работающие по принципу генерирования энергии из неисчерпаемых природных источников, делают комбинированными. В смысле, объединяют в одну систему солнечные панели и ветрогенератор – когда отсутствует один энергоноситель, обязательно присутствует другой. Но не в этом дело – в данной статье разговор пойдет о ветрогенераторе. Вместе с сайтом moyadacha.org мы разберемся с вопросом, как сделать ветрогенератор своими руками – мы изучим принцип его изготовления и работу системы энергоснабжения с его участием.

Как сделать ветряной генератор в домашних условиях фото

Как сделать ветрогенератор своими руками: как работает система

Генератор – это основной узел любой электростанции, и ветряная система в этом отношении не является исключением. Работает она просто, и по сути, если не учитывать все оборудование ветроэлектростанции, состоит из двух частей – это сам генератор и ветряная установка или, попросту говоря, лопасти. С ними и нужно будет разбираться в первую очередь – именно они и отвечают за выработку электрической энергии. Лопасти, установленные на вал генератора или подключенные к нему посредством специального редуктора, передают вращение валу, в результате чего и происходит выработка электричества. Здесь все просто. Но дальше, чтобы вырабатываемая ветрогенератором энергия смогла в полной мере служить на благо человека, она должна пройти еще через целый комплекс различного оборудования. В принципе, «целый комплекс» – это громко сказано. По сути, это три основные элемента.

  1. Инвертор-преобразователь. Генератор, используемый в ветряных электростанциях, не вырабатывает сразу 220V – 12 или в лучшем случае 24 вольта постоянного тока. Для переработки этого напряжения в привычные для нас 220V переменного тока как раз и используется инвертор – о его выборе можете почитать в статье «Инвертор для дачи».

    Ветрогенератор для дачи фото

  2. Блок аккумуляторов. Обеспечивает запас энергии – ветер бывает не всегда, а электричество необходимо все 24 часа в сутки. Оптимальным хранилищем электроэнергии являются гелевые аккумуляторы, которые как нельзя лучше приспособлены выдерживать большое количество циклов разрядки и зарядки. Емкость аккумуляторов – это величина расчетная и определяется она исходя из энергопотребления дачного дома. По большому счету, от этого момента зависит то, будет ли хватать вам энергии или нет.
  3. Контроллер. Можно сказать, что это сердце системы – управление. Контроллер решает, куда направлять электрическую энергию, вырабатываемую ветрогенератором для дачи. Если аккумуляторы разряжены, то он заряжает их, если бак заполнен, то энергия поступает непосредственно к потребителю через повышающий инвертор.

Естественно, не следует забывать и о таком сопутствующем оборудовании, как специальные электрические кабели, коммутационные коробки и тому подобные вещи, без которых не работает ни одна система. Кроме всего прочего, следует подумать и об «утилизации» излишков электричества – существует оборудование, которое позволяет выдавать электроэнергию в городскую сеть. Мало того, при заключении соответствующего договора с энергоснабжающими компаниями, вы будете получать еще за это деньги. О простейшем варианте изготовления ветрогенератора смотрите в этом видеоролике.

Ветряной генератор своими руками: из чего сделать

Подходя к решению вопроса, как сделать ветряной генератор, первое, с чем придется столкнуться, это с выбором энергетической установки – самого генератора, который будет вырабатывать электроэнергию. Здесь имеется два варианта.

  1. Автомобильный генератор или другие генераторы, не предназначенные для ветроэлектростанций. Использовать их можно только в том случае, когда речь идет об обычном эксперименте – баловстве. На большую мощность в таких ситуациях рассчитывать не получится – максимум, что можно выжать из автомобильного электрогенератора, это несколько десятков ватт, которых может хватить разве что на освещение дачного дома. В принципе, и это уже хорошо, но если нужно больше, то обратить внимание необходимо на специальные генераторы для ветроэлектростанций – обойдутся они дороже, но их использование может подарить вам сотни ватт энергии.
  2. Покупные генераторы для ветряных электростанций. Как и говорилось выше, невзирая на стоимость этих изделий, они являются наиболее оптимальным решением, позволяющим собрать своими руками поистине эффективный ветрогенератор. Да, за него придется отдать как минимум 200 долларов, но за эти деньги можно рассчитывать на 250 и более ватт электрической энергии в час. Естественным будет предположить, что такие генераторы могут быть различного типа – особое внимание следует обратить на так называемые генераторы без щеток. Магнитные электрогенераторы, которые в работе оказываются очень неприхотливыми.

    Как сделать ветряной генератор фото

А вообще при выборе энергетической установки для ветроэлектростанции нужно взять во внимание и такие факторы, как выдаваемое напряжение. Здесь есть два варианта. Первый – генератор на 12V и второй – генератор на 24V. В последнем случае можно рассчитывать на большие мощности, чем в первом случае – естественно, в зависимости от вашего выбора, следует подбирать и другое оборудование. Как и генераторы, на работу с этим или иным напряжением могут быть рассчитаны и инверторы, и контроллеры, и даже аккумуляторы. В случае с электрическими емкостями дела обстоят проще – если подключить пару равнозначных аккумуляторов на 12V последовательно друг с другом, получится одна емкость на 24V. Если все-таки нужно увеличивать емкость аккумуляторов, а не напряжение, то подключать их нужно параллельно друг с другом (плюс к плюсу, а минус к минусу).

Ветрогенератор для дачи своими руками: лопасти

Ни для кого не секрет, что современные ветряные электрогенераторы делятся на несколько типов. Они могут быть лопастными и барабанными, горизонтальными и вертикальными. Наиболее простыми в самостоятельном изготовлении являются лопастные генераторы – попросту говоря, вырабатывающая электричество установка приводится в движение обыкновенным пропеллером. Мягко говоря, это не самый эффективный способ преобразования энергии ветра, эффективность которого напрямую зависит от размера лопасти – существуют более эффективные приводы, но следует понимать, что в изготовлении они сложнее. К примеру, барабанная установка с крыльчаткой – наподобие как устанавливаются в мощных вентиляторах систем вентиляции. Таких вариантов достаточно много, и выбирать их нужно исходя из массы факторов.

Ветрогенератор для дачи своими руками фото

Опять простой пример – обычные лопасти будут создавать массу проблем, если ваш дом находится в черте города. По большому счету, их использование в густонаселенных пунктах даже запрещено – для дачи они, конечно, подойдут, но, опять-таки, если говорить о более или менее серьезных электростанциях, то лучше все-таки окажутся барабанные приводы горизонтальной или вертикальной установки. Их вполне реально установить на крыше дома – мало того, если говорить о заводских изделиях этого типа, то они намного тише в работе, чем лопастные приводы ветрогенератора. Для их изготовления придется найти в интернете не только чертежи, но и описание их возможностей.

В общем, выбор типа привода для решения вопроса, как сделать ветряной генератор в домашних условиях, дело ответственное, и уделить ему внимания нужно не меньше, чем генератору. Мало того, если первое устройство вполне реально приобрести в магазине, то вот привод придется изготавливать самостоятельно из подручных материалов. Сделать его можно из различных вещей – к примеру, канализационные трубы, любой (желательно легкий) пластинчатый материал. В общем, думайте и размышляйте – эта область народного хозяйства изучена слишком мало, чтобы останавливаться на достигнутом.

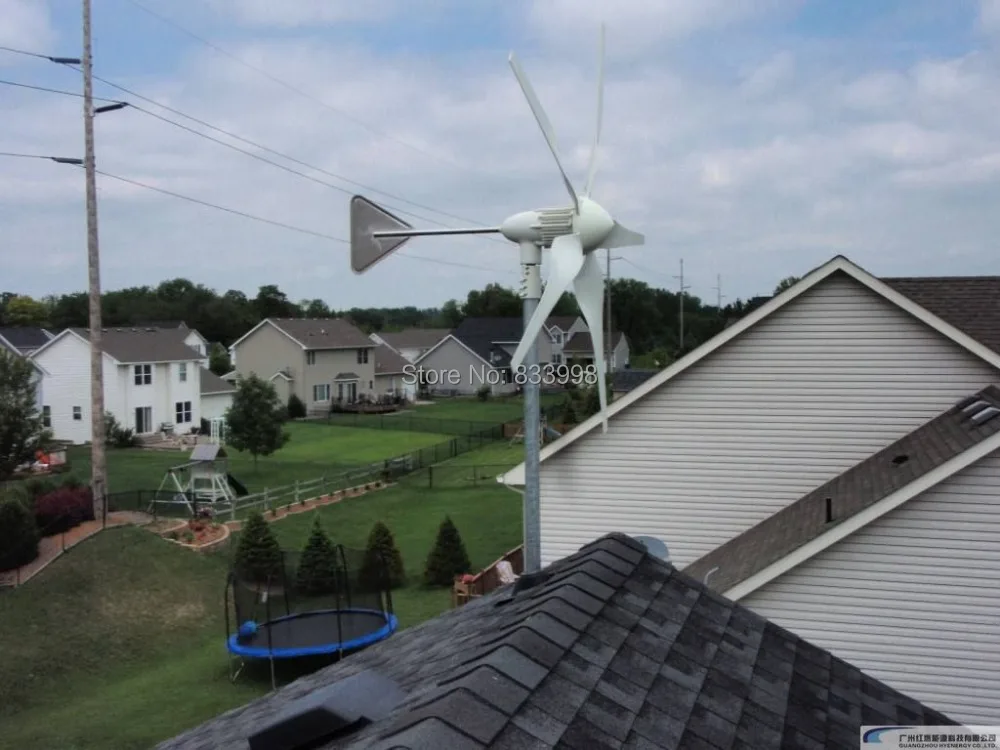

Как сделать ветрогенератор своими руками фото

В заключение темы, как сделать ветрогенератор своими руками, скажу только одно – не стоит думать, что это простая работа, даже несмотря на сравнительно элементарную технологию «добычи» электроэнергии из ветра. На самом деле, придется решать много неразрешимых задач, изготавливать нестандартные детали и делать много других нелегких вещей. В общем, гораздо проще приобрести готовый ветрогенератор и наслаждаться его возможностями.

moyadacha.org

Мини ветрогенератор своими руками

В местах без электричества возникает проблема с подзарядкой смартфонов и прочей техники. Использование павербанка только временная мера. Гораздо надежней обзавестись бесплатным альтернативным источником энергии. В его качестве подойдет самодельный миниатюрный ветрогенератор. Его производительности вполне достаточно, чтобы подзаряжать смартфон.

Материалы:

Изготовление ветряка

Первым делом поясню о сердце нашего ветряка, которым является купленный на АлиЭкспресс мотор-мини генератор на 220В.

Это трехфазный безщеточный электродвигатель (мощностью 50 Вт), который при номинальных оборотах (10000 об./мин.) способен вырабатывать порядка 220 Вольт трехфазного напряжения. Но так как при помощи ветра такие обороты создать невозможно, нам доступно лишь слабое вращение, то такая турбина будет нам выдавать порядка 12-20 В. Этого будет достаточно для наших целей.
Берем ПВХ трубу.

На край канализационной ПВХ трубки 32 мм термоклеем приклеивается моторчик. Для надежности его нужно закрепить парой червячных хомутов.

Отступив 50 мм от двигателя, в трубе делается сквозное отверстие сверлом d10 мм, как на фото. Саму трубку нужно обрезать. Достаточно оставить 35-40 см.

На противоположном от моторчика краю трубы делается продольный рез длиной 25-30 мм. Нужно, чтобы он соответствовал направлению ранее проделанного отверстия.

Из куска пластика или оргстека вырезается хвост ветряка. С помощью термописталета он вклеивается в прорезь на трубке.

В отверстие трубки с моторчиком и хвостом вставляется болт М10. На него навинчивается гайка.

Далее насаживается подшипник, который поджимается второй гайкой.

ПВХ переходник из 32 мм на 50 мм насаживается на подшипник. Если тот немного меньше, то можно использовать проставку из кусочка трубки.

К переходнику присоединяется ПВХ труба 50 мм.

На вал моторчика нужно надеть лопасти. Их можно снять из перегоревшего вентилятора.

Если посадочный диаметр на лопастях немного больше, то следует насадить на вал подходящую трубочку и дополнительно воспользоваться термоклеем.

Чтобы защитить моторчик от осадков, на него наклеивается крышка. Для этого можно применить кусочек разрезанной вдоль канализационной трубки 50 мм.

Для закрепления ветрогенератора нужно сделать тяжелую стойку. Проще всего замешать бетон и залить в квадратную форму, выложенную из кирпича.

В полученную бетонную подушку вертикально вставляется ПВХ труба 50 мм, снятая с переходника на корпусе вентилятора. На второй день бетон уже достаточно крепкий, чтобы удерживать генератор.

При воздействии ветра генератор выдает энергию со скачущим напряжением, это нормально. При подсоединении светодиодной лампочки видно, что она мерцает. Припаиваем провода от моторчика сначала к трехфазному выпрямителю.

А затем к понижающему преобразователю напряжения.

После него подается стабильное напряжение без критических скачков, пригодное для зарядки смартфона напряжением 5В.

Это недорогой вполне простой в изготовлении ветрогенератор. Его можно поставить на балкон, если вы живете не на первом этаже. И ветра вполне должно хватить для зарядки АКБ сотового телефона.

Смотрите видео

Право на участие

Право на проживание по месту жительства обычно основывается на двух вещах: академической кредитной нагрузке и возрастных требованиях. Соответствие всем требованиям не гарантирует получение предложения о проживании.

Требования к академической кредитной нагрузке

  • Студенты бакалавриата должны быть и оставаться зарегистрированными на зимнюю сессию для получения как минимум 18 кредитов очных или дистанционных учебных курсов — по 9 кредитов в каждом семестре 1 и семестре 2.
  • Аспиранты должны иметь статус очной формы обучения, подтвержденный факультетом последипломного образования.

Дополнительные требования

Резиденция круглый год

Вы должны соответствовать возрастным требованиям до 31 декабря того года, когда вы переезжаете в резиденцию.
Если вы в настоящее время проживаете в Winter Session Residence, вы имеете право на любой тип общей квартиры, перечисленный ниже, независимо от минимального возраста. Для всех остальных типов юнитов вы должны соответствовать возрастным требованиям.

Резиденция Минимальный возраст Дополнительная информация
Морской привод 19 лет Должно быть 19+, чтобы иметь право на студию.Есть выделенные этажи для аспирантов.
Thunderbird 19 лет Должно быть 19+, чтобы иметь право на студию или люкс с одной спальней. На студию и однокомнатные апартаменты в первую очередь обращаются аспиранты и студенты 25+.
Иона Хаус 19 лет Должно быть 19+, чтобы иметь право на студию или люкс с одной спальней.
Ponderosa Commons
(Земляное дерево, клен, ель, дуб)
19 лет Должно быть 19+, чтобы иметь право на студию.
Brock Commons — Tallwood House 19 лет Должно быть 19+, чтобы иметь право на студию.
Обмен 19 лет Должно быть 19+, чтобы иметь право на студию или люкс с одной спальней. В первую очередь рассматриваются апартаменты с одной спальней для аспирантов и студентов старше 25 лет.
Фрейзер Холл 19 лет

Резиденция зимней сессии

Вы должны соответствовать возрастным требованиям до 31 декабря того года, когда вы переезжаете в резиденцию.
Если вы в настоящее время проживаете в Winter Session Residence, вы имеете право на любой тип общей квартиры, перечисленный ниже, независимо от минимального возраста. Для всех остальных типов юнитов вы должны соответствовать возрастным требованиям.

Резиденция Минимальный возраст Дополнительная информация
Totem Park, Place Vanier, Orchard Commons Нет 19+ считаются первыми для одноместных номеров.
Рицумейкан-УБК Дом 18 лет Должно быть 19+, чтобы иметь право на люкс с одной спальней.
Уолтер Гейдж 19 лет Должен быть 19+, чтобы иметь право на студию и люкс с одной спальней в Walter Gage Apartments.
Ponderosa Commons Cedar House 19 лет 19+ считаются первыми среди студий.
Fairview Crescent 19 лет * Должно быть 19+, чтобы иметь право на люкс с одной спальней.

* В зависимости от наличия, некоторые студенты до 19 лет могут быть размещены в этих общежитиях.


Аспирантура

Вы должны соответствовать возрастным требованиям до 31 декабря того года, когда вы переезжаете в резиденцию.

Резиденция Минимальный возраст Дополнительные требования
Колледж Святого Иоанна 19 лет Должен быть утвержден для членства в SJC.
Одинокие жители, имеющие право на отдельные квартиры.
Пары, имеющие право на квартиры с одной спальней.
Докторанты и приглашенные преподаватели, подходящие для крупных индивидуальных отделений.
Зеленый колледж 19 лет Должен быть утвержден для постоянного членства в GC.
Одинокие жители, имеющие право на отдельные квартиры.
Семейные пары и постдокторанты, подходящие для работы в студии.

Студенческое семейное общежитие

Резиденция Минимальный возраст Дополнительные требования
Парк Акадия Нет Зарезервировано для пар и взрослых с одним или несколькими детьми-иждивенцами в возрасте 18 лет или младше.
Дети должны проживать в парке Акадия не менее десяти месяцев.
Один взрослый резидент должен соответствовать требованиям академической кредитной нагрузки.

При появлении вакансии предложение будет сделано следующему человеку в списке ожидания, право на участие которого соответствует размеру имеющейся квартиры в соответствии с этими руководящими принципами.

Детский * 2х-комнатная Одна спальня + ден Две спальни Три спальни Четыре спальни
Нет Есть Есть Нет Нет Нет
Один Да ** Есть Есть Нет Нет
Два Нет Нет Да

Летняя резиденция — Проватас, остров Милос, Киклады, Греция

Летняя резиденция расположена в подветренной бухте Проватас. Проватас — залив на южном побережье Милоса со множеством небольших пляжей, до всех которых можно дойти пешком, кроме главного пляжа поселения.
с мелководьем, куда можно поехать и на машине. Его пляжи известны своим «золотым» песком! Проватас идеально подходит для
те, кто ищет природную красоту и спокойствие для своего отпуска. Он находится в 7 км от Адамаса, порта Милос и поселка.
нет магазинов и продуктовых рынков, но есть несколько ресторанов.

Летняя резиденция состоит из летнего домика, летней квартиры, летнего бунгало, квартиры полулюкс и меньшего размера.
бунгало. Все они построены в красивом традиционном саду с сиденьями и шезлонгами, которые предлагают удивительные
глубокий вид на синее море! Тишина и естественная красота местности, а также захватывающий вид делают Летнюю резиденцию идеальным вариантом для настоящего.
расслабляющий отдых вдали от стресса и шума оживленных мест у моря.

Summer House идеально подходит для семей, с 2 спальнями (одна с двуспальной кроватью) большой, полностью оборудованной кухней-гостиной.
комната и большая отдельная веранда с прекрасным видом на море. Вместимость 2-4 человека. Летний дом оформлен в традиционном стиле и будет
Вы сразу почувствуете себя «как дома».

Летнее бунгало — это двухкомнатное бунгало с супружеской спальней и гостиной с диванами-кроватями и мини-кухней.Также есть две ванные комнаты, обе с душем. Он имеет собственное патио перед ним в саду и вид на море. Вместимость 2-4 человека.

Летняя квартира состоит из двух смежных спален и большой гостиной с обеденным столом и встроенными диванами.
вокруг него, с кухней. Он имеет большую веранду с прекрасным видом на море. Вместимость 2-4 человека.

В апартаментах Junior есть две спальни, одна с супружеской кроватью, а другая с 2 встроенными диванами-кроватями, а также гостиная.
с кухней.Перед ним также есть собственное патио с видом на море. Вместимость 2-4 человека.

Bungalows — это бунгало открытой планировки с чайным уголком. В них есть двуспальная кровать, а в некоторых также диван-кровать. Все единицы
находятся посреди сада, и у каждого есть свой внутренний дворик. Из них не открывается прямой вид на море. Они спят по 2 или 3 человека.

В Provatas всего несколько таверн. Знаменитый ресторан TARANTELA находится всего в нескольких метрах от отеля.
обещает вам вкусную греческую и интернациональную кухню!
Ближайший город для покупок — Адамас, в 7 км.
Автобусная остановка находится почти в 500 метрах, и автобусы ходят не очень часто, поэтому это может быть неподходящим вариантом, если у вас нет собственного автомобиля.

Заансе Сханс — Традиционная голландская деревня и ветряные мельницы

Приятная поездка на полдня из Амстердама — это посещение живописного голландского деревенского парка в Заансе Сханс, примерно в 15 км к северу от города. Вы найдете знаковые виды на 6 ветряных мельниц, установленных на реке Заан, традиционные дома, магазины и музеи.

В Заансе Сханс царит атмосфера музея под открытым небом, и он стал очень популярной туристической достопримечательностью, так как вход в этот район бесплатный. Информационная стойка для посетителей Zaanse Schans (открыта ежедневно с 09:00 до 17:00) находится у стойки регистрации главного музея Заана.

Музеи Заансе Сханс

Заанский музей (Шансенд 7, открыт ежедневно с 09:00 до 17:00) дает исторический обзор людей и промышленности области. Здесь представлена ​​разнообразная коллекция картин, костюмов, мебели, а также мультимедийные экспонаты.

В музее также находится Verkade Pavilion , который представляет собой историю производителя шоколада и печенья. Вход стоит 12,50 евро, дети 4-17 лет 6,50 евро. Владельцам музейных карт вход бесплатный.

В Заансе Сханс есть еще несколько музеев:

Магазин-музей Альберта Хейна (Kalverringdijk 5) — это реконструкция первого в истории магазина Albert Heijn из Остзаана, построенного в конце 19 века.

Сегодня Albert Heijn — это самый большой супермаркет в Амстердаме и остальной части Нидерландов.Вход свободный, открыт ежедневно с 10:00 до 16:30 с апреля по сентябрь, в межсезонье — только по выходным с 12:00 до 16:00.

Zaanse Time Museum (Kalverringdijk 3, ежедневно с 10:00 до 17:00) демонстрирует историю голландских часов с коллекцией часов, которые вместе отбивают время. Стандартный вход — 10 евро.

Музей пекарни de Gecroonde Duyvekater (Zeilenmakerspad 4, ежедневно с 09:00 до 17:00), где вы можете попробовать Duivekater , знаменитый сладкий хлеб Заансе. Бесплатный вход.

Jisper House (Kraaienpad 4, ежедневно с 11:00 до 16:00 с апреля по сентябрь) — это рыбацкий коттедж из деревни Джисп, построенный примерно в 1850 году.Вы можете примерить традиционный местный костюм.

Honig Breethuis (Lagedijk 80, чт-вс 1300-1700, закрытие 16:00 межсезонье) — это семейный дом купцов 19 века. Вход 4 евро.

Посетите действующую ветряную мельницу Заансе Сханс

Есть 6 действующих промышленных ветряных мельниц в Заансе Сханс:

De Huisman — мельница для специй
De Gekroonde Poelenburg — лесопилка
De Kat — завод по производству красок и красок
De Zoeker — маслобойня
De Bonte Hen — маслобойня
Het Jonge — лесопилка

Посещение ветряных мельниц стоит 5 евро или 2 евро.50 для детей 6-12 лет. Вы найдете традиционных мастеров за работой.

Другие достопримечательности в Заансе Сханс

Сырная ферма Катарины Хов (Zeilenmakerspad 5) является копией старой фермы из Остзаана. Сыроделы носят традиционные костюмы и проводят ежедневные демонстрации.

Вы когда-нибудь задумывались, как производятся вездесущие голландские сабо? Мастерская Clog Workshop (Kraaienest 4) дает вам возможность увидеть в действии устройство для производства засоров. Вход бесплатный, а в местном музее хранится впечатляющая коллекция деревянной обуви.

Модель Weaver’s House (Zeilenmakerspad 8) показывает, как изготавливались паруса на ткацких станках. Модель Tiemstra Coopery (De Kwakels 2) покажет вам мастерство изготовления деревянных бочек, которые были жизненно важны для транспортировки товаров. Вход в каждую по 2 евро.

Доступна для покупки карточка Zaanse Schans (15 евро, дети от 4 до 17 евро), которая дает право на вход в музей Заансе, Музей времени Заана, Дом Ткача и Купери. Вы также можете выбрать 1 бесплатное посещение ветряной мельницы.Если вы планируете посетить несколько музеев и ветряную мельницу, это может сэкономить вам несколько евро.

Круизы на ветряную мельницу Zaanse Schans (Kalverringdijk 21A) отправляются каждые 30 минут с 11:00 до 16:30. Круиз на лодке со стеклянным верхом занимает 45 минут и стоит 9,95 евро (дети от 4 до 12 5 евро). Забронируйте заранее здесь

Стоит выбраться из Амстердама, чтобы осмотреть Заансе Сханс, версию традиционной голландской деревушки в сельской местности на воде и на открытке.

Как добраться до Заансе Сханс из Амстердама

Экскурсии: Можно совершить автобусную экскурсию на полдня по Заансе Сханс с местом встречи на смотровой площадке A’DAM Toren на северном берегу IJ, недалеко от центрального железнодорожного вокзала.

Есть 2 варианта общественного транспорта до Заансе Сханс.

Поезд: Сядьте на один из поездов NS Sprinter с остановкой из Центрального Амстердама (направление Uitgeest, до 4x в час) до станции Zaandijk Zaanse Schans .Дневной возврат (2020 г.) стоит 6,80 евро, а поездка занимает чуть менее 20 минут. За одноразовые билеты взимается дополнительная плата в размере 1 евро.

Оттуда примерно 10-15 минут пешком до Заансе Сханс — просто следуйте указателям. Идите вверх по дороге, затем поверните налево к ветряной мельнице и затем направо, чтобы перейти через мост.

Автобус: Автобусная линия Connexxion Industrial Heritage (391) курсирует от автовокзала (со стороны IJ) в районе Центрального Амстердама до Зандама и ветряных мельниц Заансе Сханс.Он курсирует до 4 раз в час, а поездка занимает около 40 минут. Билет на 90-минутный автобусный трамвай на метро стоит 6,50 евро.

Немного более выгодная цена: дневной автобусный билет Zaanstreek стоит 11,50 евро и действителен для всех услуг Connexxion в районе Zaandam / Zaanstreek, включая поездку на 391 рейс в / из Амстердама. Вы можете заранее купить дневной билет Zaanstreek здесь — распечатайте или загрузите на мобильный.

См. Нашу статью о транспортных билетах Амстердама для получения дополнительной информации о 1-3-дневном проездном билете Амстердам и регион , который может быть полезен для посетителей Заансе Сханс.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
