Ворота распашные металлические — размеры, масса, ГОСТ

Приусадебные участки частных домов огораживаются забором, в котором, независимо от вида, обязательно устанавливается калитка для прохода людей и ворота для автомобиля. Чаще всего, для этих целей используются распашные, реже – откатные конструкции.

В качестве материала для ворот обычно используется металл, так как металлические, в отличии от деревянных, будут служить дольше.

Какими должны быть ворота

При самостоятельном изготовлении или покупке готовых ворот, необходимо учитывать основные требования которым они должны соответствовать. Ворота должны быть:

  1. прочными и жесткими, а так же устойчивыми к взлому и проникновению на территорию;
  2. в меру тяжелыми – их вес должен противостоять порывам ветра, и в тоже время легкими, чтобы их можно было легко открывать — закрывать;
  3. эстетичными и индивидуальными – распашные ворота можно сделать более красивыми и изящными, чем стандартные и однообразные металлические откатные или секционные.

В ГОСТ № 31174-2003 регламентированы все требования к металлическим воротам, а так же описаны все их основные виды. Помимо распашных и откатных конструкций, есть еще 9 вариантов – это и секционные, складные и т.д. Однако все эти системы для ограждений используются не часто, так как их установка сопровождается некоторыми сложностями: установка технологической арки или ниши для полотна.

Видео: Металлические ворота и калитки для гаража.

Нормы и технические условия

Требования к распашным воротам определены в ГОСТ 31174-2003, в нем прописаны общие положения, а вот конкретные характеристики определяются уже непосредственно при проектировании. Для надежного запирания и блокировки проема, ворота должны устанавливаться на массивные столбы и иметь прочный каркас.

Прочность каркаса обеспечивается наличием большого количества металлических элементов, что влечет за собой увеличение массы конструкции. А это в свою очередь увеличивает нагрузку на раму и петли системы. Поэтому, во избежание обрыва петель, а так же проседания створок и других аварийных ситуаций, в ГОСТе прописано условие – механизмы и узлы для распашных металлических конструкций должны быть изготовлены строго по проектной документации и расчетам производителя:

  • петли и навесы, а так же каркас и рама должны иметь двойной запас прочности, а качество технических решений, должно быть подтверждено сертификатами соответствия центра стандартизации и санитарно-гигиеническим заключением Госсанэпиднадзора;
  • на металлических распашных ворот не должно быть дефектов поверхности металла, различимых невооруженным глазом;
  • сварные швы должны соответствовать нормам прочности и непрерывности;
  • разница по высоте и ширине стоек не должна быть более 5 мм;
  • допустимое отклонение по диагонали металлических створок до 2 м – 3 мм, для створок более 2-х метров – 5 мм;
  • слой лакокрасочного покрытия должен быть не менее 30 мкм и не должен вызывать аллергических реакций при контакте с кожей.

Устойчивость конструкции к ударным нагрузкам проверяется падением собранных створок на жесткую поверхность. После проведения всех испытаний завод — изготовитель оформляет технический паспорт изделия и наносится маркировка в которой указывается: модель ВМ (ворота металлические), номер ГОСТ и размеры.

Размеры и вес

Высота распашных ворот используемых в частном секторе обычно не превышает 3 метра, для производственных конструкций – 5,5. При увеличении высоты увеличивается масса створок и их парусность, что приводит к сложностям в эксплуатации.

Ширина для каждого случая рассчитывается индивидуально. К основным критериям для расчета относятся:

  1. наличие свободного пространства;
  2. ширина транспорта который будет проезжать через них: берется максимальная ширина автомобиля и добавляется запас, чтобы он мог свободно проехать, для частных домов достаточно 3 м – ширина легковой машины не превышает 2 м и по 50 см с каждой стороны для свободного проезда.

Делать ворота больших размеров без острой необходимости не всегда практично: во-первых – большая площадь приведет к повышенной ветровой нагрузке, и во-вторых – конструкция получится с большим весом, поэтому потребуется дополнительное усиление.

Вес металлических распашных ворот зависит от того, какой материал использовался для их производства. Примерный расчет делается так:

  • Каркас – профильная труба 40 × 20 мм с шириной стенки в 2 мм. Вес 1 м профильной трубы – 1,7 кг. Для ворот шириной 3 м и высотой 2 м из 2-х створок периметр будет равен 12 м. Каждая створка усиливается поперечными балками – 1,5 м для каждой. Получается, что необходимо 15 метров профильной трубы, общий вес которой составит 25,5 кг;
  • Обшивка – листовая сталь. Толщина металлического листа – 1,5 мм, общий вес будет в пределах 70 кг.

Получается, что вес металлических распашных ворот будет около 95,5 кг. Добавляем к нему вес запорной фурнитуры, декоративные элементы и прочее.

Преимущества и недостатки

Распашные ворота – это и отличная защита территории от проникновения, и простая и удобная конструкция. У них есть ряд достоинств, а именно:

  • при изготовлении можно использовать современные металлические профили, а это в свою очередь дает простор для воплощения в жизнь дизайнерских задумок;
  • на большинство металлических элементов наносится специальное полимерное покрытие, которое защищает от коррозии, перепадов температур и т.п;
  • на металлических распашных воротах нет видимых элементов крепления, поэтому взломать их сложней;
  • конструкция может быть сделана по индивидуальному проекту, с использованием элементов художественной ковки, автоматики для открытия и многое другое.

Но, так же как и любые другие воротные конструкции, распашные имеют и недостатки. Так как створки получаются довольно тяжелыми, возможен их перекос и опускание. Эта проблема решается установкой более мощных опор из кирпича, железобетона или стали.

Ели створки ворот будут широкими, а значит тяжелыми, то сложнее избежать их провисания, а так же износа и выгибания петель. С увеличением площади вырастет парусность и соответственно нагрузка от ветра.

Конструкции распашных ворот

Есть несколько видов распашных конструкций, каждый из которых выполняет свои определенные функции и кроме того отражает современный взгляд на ворота. Из самых популярных можно выделить:

  1. кованные – защитно декоративные функции;
  2. алюминиевые – легкость и быстродействие;
  3. из профлиста – надежные и удобные.

Кованые распашные ворота


Служат не только для защиты проезда, но и украшают территорию частного дома. Коваными могут быть все створки полностью, от рамы до перемычек и мелких деталей – самые дорогие, но красивые модели. У вариантов подешевле, основные элементы, такие как: рама створок и перемычки изготовлены из труб, а детали художественной ковки используются в качестве украшения.

Створки кованных конструкций чаще всего подвешиваются на петлях к закладным в кирпичных столбах. Верхняя часть створок может быть как полностью открыта, так и с декоративными вставками из поликарбоната. Нижняя часть обычно закрывается металлической облицовкой.

Алюминиевые

Алюминиевые конструкции используются с автоматическим приводом на служебных стоянках и территориях компаний. Выглядят они современно и по деловому. Створки закрываются быстро, легко и почти бесшумно.

Створки изготавливаются из алюминиевого профиля 96 × 177 мм или сэндвич-панелей, от деформации защищены внутренний диагональной растяжкой из троса. Производитель гарантирует 25 — 28 тыс. срабатываний, и отсутствие коррозии в течение 15 лет.

Из профилированного листа

Конструкция из металлических труб, обшитая профильным листом считается самой популярной, современной и практичной. Такие створки практически не уступают по прочности кованным воротам, а возможность сделать конструкцию самостоятельно только увеличивает их популярность.

При изготовлении этого варианта применяется такая же технология, как и при производстве забора из профнастила. Облицовку легко подобрать под цвет забора. Вес створок высотой 3 метра составит около 300 кг. А стоимость намного меньше алюминиевых и кованых вариантов.

Ориентировочные цены на приведенные выше конструкции:

КонструкцияСтоимость (руб)
КованныеОт 9 500 за м²
АлюминиевыеОт 50 000
Из профлистаОт 7 000

При выборе ворот для своего участка, специалисты рекомендуют руководствоваться таким принципом: если забор сделан из металлопрофиля или модульных секций, для него оптимальным вариантом будет распашные ворота из алюминия или стального профиля, а для забора из камня отличным выбором станет кованый вариант.

Видео: Изготовление железных ворот

Сколько весят металлические ворота 3 х3 метра — Ремонт металлических ворот — Мариуполь сервис

Сколько весят ворота

Очень часто заказчика интересует вопрос соотношения размера створки ворот и столба, на котором она крепится. Давайте попробуем разобраться в этом вопросе на примере ворот из профнастила .

Материал для каркаса

Каркас створки ворот изготавливается из профильной металлической трубы сечением 40×20 или 40×25 с толщиной стенки полтора — два миллиметра. Рассчитаем массу каркаса для створки. Для этого необходимо знать вес одного метра профильной трубы, из которой будет изготовлено полотно будущей конструкции. Итак, 1 метр трубы 40×20×1,5 весит 1,4 килограмма, а один метр трубы 40×20×2 весит 1,7 кг. Для удобства расчета приведем примеры распространенных эскизов ворот.

Эскизы для расчета длины и массы

Длина 2 метра.

Общая длина профильных труб около 9м.

Материал для обшивки

Материалом для обшивки в нашем случае будет профнастил для заборов маркировки С20 толщиной 0,5 мм. Квадратный метр такого материала имеет массу около 5 килограммов. На распашные ворота шириной 4 метра (самый ходовой размер от 3 до 4 м) при высоте забора 2 метра — необходимо 4 листа, по два на каждую створку, т.е. получается максимум 20 килограмм.

Материал для столбов

Столбы нужно использовать толщиной стенки не меньше, чем толщина стенки трубы, из которой изготовлен каркас ворот. Конечно, чем больше сечение и толщина стенки, тем столб будет более прочным — но в каждом деле по известным соображениям стоимости критерием является «золотая середина». Поэтому достаточным решением для распашных ворот из профнастила будет столб 60×60×2 или 80×80×3.

Вес металлической входной двери: от чего зависит и как подобрать оптимальную массу

Содержание

Для обеспечения надежной защиты жилья от постороннего проникновения, чаще всего используется металлическая дверь, она отличается надежностью и долговечностью. Вес металлической двери определяет её устойчивость от механического взлома и подверженность деформации в процессе эксплуатации.

Требования к металлическим дверям

Какие составляющие влияют на вес конструкции

Основной составляющей, определяющей тяжесть изделия, является толщина используемых листов металла. В целом же вес двери складывается из следующих факторов:

  • толщина стальных листов
  • масса металлической коробки
  • количество ребер жесткости
  • теплоизоляционный слой
  • обшивка
  • дополнительная фурнитура.
  • Конструктивные особенности напрямую влияют на вес двери

    Листовая сталь, применяемая для изготовления металлических дверей, бывает двух видов: холодного и горячего проката. Сталь горячего катания более дешевая, но подвержена коррозии. Такой сплав имеет обозначение 19903 по ГОСТ. Лист холодного проката (19904 по ГОСТ) стоит дороже, устойчив к влажности, перепадам температуры, подходит для наружных дверей частных домов или подъезда.

    Толщина тонкого листа из стали составляет 0,8 мм, толстого – 4 мм. Для входной двери в квартиру оптимальная величина должна быть не менее 2 мм. А для надежной защиты дачи или коттеджа следует выбирать 4-миллиметровые листы.

    Для уменьшения массы и придания большей жесткости конструкции, ребра изготавливают из проката со сложным профилем, который невозможно согнуть механически. Число ребер выбирается из соотношения «надежность/вес». Минимальное число ребер жесткости, закладываемое при изготовлении двери – два по вертикали, одно по горизонтали. Но чтобы обеспечить защиту от взлома, лучше увеличить их количество.

    Для придания надежности конструкции металлические двери оснащаются ребрами жесткости, от количества которых зависит вес изделия

    Для тепло- и звукоизоляции жилья между стальными листами дверной конструкции размещают специальный теплоизоляционный слой. В качестве утеплителя, как правило, используют плиты полистирола или минеральную вату. Для придания эстетичного вида стальные листы обшиваются шпоном, МДФ или ламинированными панелями. Каждая из этих деталей увеличивает общую массу конструкции.

    Современные модели дверей, как правило, совмещают в себе несколько замков разных типов, вес такого запорного механизма может достигать 7 кг. При этом, чем больше весит готовое изделие, тем больше будет петель. Стандартная входная конструкция оснащается двумя петлями. Для тяжелых специализированных изделий потребуется 3-4 петли.

    Сколько весит готовое изделие

    Итак, сколько весит металлическая дверь? Самые легкие – китайские металлические изделия, весят около 40 кг, как правило, покрыты порошковым напылением с толщиной листа не больше 2 мм и не имеют никаких дополнительных накладок. Такие изделия не способны обеспечить надежную защиту квартиры. Оптимальный вес металлической двери для квартиры составляет 60-70 кг, такие двери, чаще всего, покрываются ламинатом, шпоном или МДФ-панелями. Конструкции, имеющие отделку из цельного массива натурального дерева, зачастую весят больше 100 кг.

    Входная дверь, покрытая ламинатом или МДФ-панелями весит около 70 кг

    Вес сверхпрочных металлических конструкций с двойным или тройным слоем стали может достигать 150 кг и более.

    При выборе металлической конструкции следует ориентироваться не только на её вес, но и на производителя. Фирмы, заботящиеся о своей репутации, не будут использовать низкосортное сырье и излишне утяжелять изделия, а все усилия направят на прочность и надежность конструкции.

    Вес откатных ворот. Правильный расчет очень важен.

    Необходимо сразу разъяснить тезис, вынесенный в заголовок этой статьи. Правильный расчет веса откатных ворот важен потому, что от этого зависит, какие комплектующие вам необходимо будет заказывать, какой мощности автоматику использовать и т.д. По большому счету, от этого расчета зависит то, насколько удачной получится ваша будущая откатная система.

    Вес откатных ворот в первую очередь зависит от материала, которым зашита створка. Наиболее популярные материалы для этого: профнастил, листовой металл, дерево, кованые элементы.

    Вот примерные параметры ворот со створкой длиной 4 метра, зашитых самым популярным материалом – профнастилом:

    — вес каркаса ворот – около 120-130 кг

    — вес профнастила – около 70 кг.

    Вообще этот материал является одним из самых легких для данной цели. Вес одного квадратного метра профнастила составляет около 4 кг. Тогда как квадратный метр листовой стали толщиной 1 мм – около 8 кг. Соответственно квадратный метр 2-милиметрового стального листа – до 16 кг.

    Дерево – тоже достаточно тяжелый материал. Чтобы узнать точно вес одного квадратного метра древесины, нужно знать ее сорт и толщину доски. Но обычно общая масса деревянных ворот равносильна массе стальных ворот.

    Напрямую от того, насколько тяжелые у вас ворота, будет зависеть, настолько прочная фурнитура (в частности – направляющая балка) вам потребуется, и какой мощности привод вам предстоит выбрать.

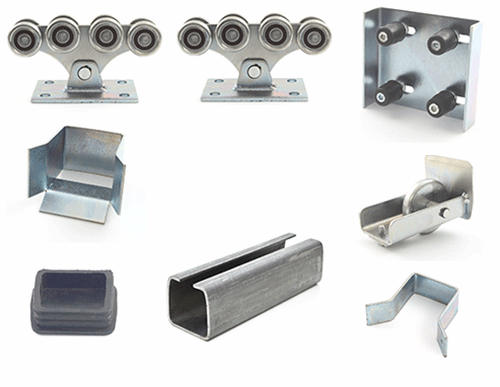

    Так, например, если ваши ворота весят не более 300 кг . нужно покупать балку с профилем 6х7 см с толщиной стали от 5 мм.

    Если вес ваших ворот составляет от 300 до 700 кг . вам стоит выбрать балку сечением 8,5х,5 см с толщиной стали не менее 5 мм.

    Ворота весом 800 кг и более требуют использования балки с профилем 17Х18 см, толщина стали – 12 мм.

    Это приблизительные цифры, не забывайте, что всегда следует выбирать комплектующие с запасом по прочности. Для более подробных консультаций по данному вопросу вы можете обратиться к нашим менеджерам по телефону 095-137-0006.

    Прочность балки очень важна, но также не забывайте о надежности и других комплектующих – роликов, швеллера и т.д.

    Вы всегда можете обратиться к нам с целью подбора наиболее соответствующих именно вашей откатной системе компонентов. Просто позвоните нам по телефону и обсудите все нюансы с нашим менеджером!

    Зависимость мощности электропривода от веса ворот:

    — если ваши ворота весят от 200 до 300 кг, выбирать следует привод мощностью от 250 до 300 Вт

    — если вес ваших ворот составляет от 300 до 600 кг, то вам понадобится привод мощностью до 400 Вт

    — для массивных ворот весом от 800 кг нужен электропривод с мощностью не менее 500 Ватт.

    Также не забывайте, что, как и в случае с фурнитурой, всегда необходимо иметь запас, в данном случае, о мощности.

    Обращайтесь к нам, мы подскажем, какую именно автоматику вам будет лучше всего приобрести.

    Когда вы сделаете все необходимые расчеты и сделаете заказ, вам нужно будет приступать к остальным работам по изготовлению откатных ворот – заливке фундамента, установке опорных столбов и т.д. Узнать подробнее обо всех этих этапах работ можно из нашего подробного, снабженного фотографиями, руководства. Мы постарались описать каждую процедуру как можно более подробно, чтобы в этом деле смог разобраться даже человек далекий от строительства и сваривания металлических конструкций.

    Как только у вас возникнут какие-либо вопросы по поводу подбора компонентов, изготовления раздвижных ворот или их монтажа, сразу же звоните нам! Мы поможем вам разобраться!

    Вес ворот

    Сколько весят (хотя-бы примерно) панорамные ворота 3х3. Есть старые ворота без шильдиков, лопнула пружина. Нужно подобрать, на надо знать вес ворот. Ворота снимать нет возможности.

    Судя по количеству сообщений, Вы пытаетесь заработать на воротах. а по данному сообщению, впечатление, что стекла протираете на мерседесах, выезжающих из этих ворот за дайскоканежалко. и решили их отремонтировать т.к. ворота сломались, и оттуда мерсы не едут. дайскоканежалко взять больше неоткуда. пойду подчиню, пока совсем по миру не пошел.

    Если Вы все же занимаетесь воротами, то чтоб получить ответ нужно писать одним из следующих способов:

    Если у Вас есть ворота и Вы не знаете, что за ворота и что за производитель, то, наверное, нужно написать так: вот есть такие ворота(фото, несколько разных узлов), лопнула пружина, размеры такие-то, подъем такой-то, барабаны такие-то. наличие калитки, усилителей и прочей бодяги, мы бы сомогли определить по фото. помогите определить производителя( вес или сразу типоразмер пружины)

    Если у Вас есть ворота, производитель опознан, но нет шильды — тип полотна ворот, подъема, барабана, наличие калиток, усилителей, желаемый ресурс

    Или воспользуйтесь рулеткой и штангелем и снимите размеры с лопнувшей пружины.

    А теперь на сладкое(для справки):

    — в России распространены панорамные ворота 4-6 производителей. Могут попадаться серые ворота привезенные строителями черт-знает -откуда. У каждого производителя свой профиль, свое наполнение и, как следствие, разный вес. В линейке только одного Хермана несколько видов.

    — При замере проволоки учтите, что были американские пружины и у них был подкалиберный пруток(не 0,5 мм). были пружины диаметром 125мм- таких тоже не найдете. И даже при одинаковых значениях длины, диаметра, прутка характеристики могут отличаться из-за разной жесткости прутка.

    з.ы. надеюсь не зря писал.

    Источники:
    www.rocmk.ru, dvervdome.ru, novi-vorota.com.ua, www.vorotaforum.ru

    Калькулятор распашных ворот, расчет онлайн


    Тип ворот


    РаспашныеОткатныеКалитка


    Тип каркаса


    плоский (40×20)плоский (40×60)с рамкой (40х20 и 40х20)с рамкой (40х60 и 40х20)плоский (40×20)плоский (40×60)с рамкой (40х20 и 40х20)с рамкой (40х60 и 40х20)


    Покрытие каркаса


    НетГрунтAlpinaЭмаль 3 в 1


    Тип обшивки


    НетПрофлистЕвроштакетникДеревянный штакетник


    Тип профнастила


    С8 (односторонний)С8 (двусторонний)МП20 (односторонний)МП20 (двусторонний)С21 (односторонний)С21 (двусторонний)


    Цвет профнастила


    Коричневый (Ral 8017)Зелёный (Ral 6005)Вишнёвый (Ral 3005)


    Марка евроштакетника


    СтронгНоваEco-line М-обр.Barrera GRANDКронаЛима


    Цвет евроштакетника


    Коричневый (Ral 8017)Зелёный (Ral 6005)Вишнёвый (Ral 3005)


    Окраска


    С одной стороныС двух сторон


    Окраска дерева


    НетГрунтПропитка Pinotex Focus AQUA Краска Tikkurila Valtti


    Тип доски


    100×20 мм120×20 мм


    Зазор между штакетом


    Нет1 см2 см3 см4 см5 см6 см


    Обшивка с двух сторон


    НетДа


    Фундамент для ворот


    НетНа сваяхИз бетона


    Вид столбов


    НетПрофильные 80x80x3 ммПрофильные 100x100x3 мм


    Закрепление столбов


    ЗабутовкаБетонирование


    Планка над воротами


    НетСъемная Не съемная


    Замок


    НетНавесной замокВрезной замок


    Ручки


    НетДаДа


    Стопор верхний


    НетДа


    Стопор нижний


    НетДа


    Задвижка


    НетДа


    Автоматика


    НетNiceFaac


    Фотоэлементы


    НетДа


    Сигнальная лампа


    НетДа


    Установка


    НетДа


    Доставка


    НетДа


    Направление от Москвы


    ЩелковскоеГорьковскоеРязанскоеСимферопольскоеВаршавскоеКаширскоеКалужскоеКиевскоеМинскоеМожайскоеНосовихинское НоворязанскоеНоворижскоеПятницкоеЛенинградскоеДмитровскоеЯрославскоеУспенскоеЭнтузиастов

    Статья «Сколько весят противопожарные двери»


    Этим вопросом чаще всего задаются при заказе противопожарных дверей, которые необходимо доставить автомобильным или железнодорожным транспортом, поскольку вес и объем груза существенно определяет стоимость грузоперевозок.

    Вес противопожарных дверей зависит от нескольких основных факторов:

    — особенности металлической конструкции противопожарной дверной коробки;

    — особенности металлической конструкции противопожарного дверного полотна;

    — тип материала для заполнения внутренних полостей дверного полотна;

    — предел огнестойкости металлической противопожарной двери.

    Кроме этого вес металлической противопожарной двери с остеклением зависит от площади остекления и количества и типа огнестойких  стеклопакетов, выбранных для остекления полотна.


    Двери первого поколения, основу конструкций которых составляют металлические трубы прямоугольной формы и листовая сталь 1,5-2 мм весят примерно 50-55 кг/ кв.м.

    Двери  противопожарные второго поколения, дверная коробка которых изготавливается из гнутого стального профиля толщиной 2 мм, весят несколько меньше – 40-45 кг/ кв.м.


    Формула определения веса противопожарной двери достаточно проста: площадь дверного блока умножить на показатель веса квадратного метра двери выбранного типа.


    Противопожарные двери первого поколения  – 55 кг/кв.м.

    Противопожарные двери второго поколения одностворчатые – 42 кг/кв.м.

    Противопожарные двери второго поколения двухстворчатые – 45 кг/кв.м.


    Необходимо отметить, что показатели веса носят приблизительный характер, погрешность которого составляет ± 5 кг. Данная погрешность для грузовых перевозок вполне допустимая.


    Объем противопожарной двери рассчитывается с учетом толщины дверного блока, величина которой определяется по дверной коробке с учетом упаковки.

    Поскольку дверные коробки, изготавливаемые нами, имеют несколько типов, толщина дверного блока также различная:

    Для противопожарной двери с дверной коробкой торцевого типа – не более 102 мм

    Для противопожарной двери с дверной коробкой углового типа – не более 105 мм

    Для противопожарной двери с дверной коробкой обхватывающего  типа – 200-300 мм.


    А.  Противопожарные однопольные двери















    Размер, мм

    Вес, кг

    Размер, мм

    Вес, кг

    1400х700

    42

    2200х950

    88

    1600х750

    51

    2000х1000

    84

    1700х800

    58

    2050х1000

    86

    1800х900

    68

    2100х1000

    88

    1900х900

    72

    2000х1050

    88

    2000х900

    76

    2050х1050

    90

    2100х900

    80

    2100х1050

    93

    2200х900

    84

    2200х1050

    97

    2000х950

    80

    2000х1100

    102

    2050х950

    82

    2050х1100

    95

    2100х950

    84

    2100х1100

    97

    2150х950

    86

    2200х1100

    102


    Примечание: размеры даны в мм: h x b


    Б. Противопожарные двупольные двери














    Размер, мм

    Вес, кг

    Размер, мм

    Вес, кг

    2000х1200

    108

    2150х1500

    145

    2050х1200

    111

    2200х1500

    149

    2100х1200

    114

    2300х1500

    156

    2150х1200

    116

    2400х1500

    162

    2200х1200

    119

    2000х2200

    198

    2300х1200

    124

    2050х2200

    203

    2400х1200

    130

    2100х2200

    208

    2000х1500

    119

    2150х2200

    213

    2050х1500

    139

    2200х2200

    218

    2100х1500

    142

    2300х2200

    228





    2400 х2200

    239


    Примечание: размеры даны в мм: h x b




    Противопожарные распашные ворота размером 2500х3000 и более – 55 кг/кв.м.

    Кроме веса противопожарной металлической конструкции необходимо учесть вес автоматических приводов, которые имеют различные весовые характеристики от 6 до 12 кг. Для ворот с большими размерами применяются более мощные приводы, которые весят соответственно больше.  Тип  автоматического привода, необходимого для заказываемых распашных ворот поможет рассчитать наш менеджер. Кроме этого, при заказе распашных ворот с дополнительной калиткой в створке ворота, общий вес также увеличивается.

    С. Противопожарные распашные ворота (без привода)








    Размер, мм

    Вес, кг

    Размер, мм

    Вес, кг

    2500х2500

    345

    4000х4000

    880

    3000х3000

    495

    4500х4000

    770

    4000х3000

    660

    4500х5000

    1240

    3500х4000

    720

    4500х6000

    1485

    3500х4500

    867

    5000х4500

    1237


    Примечание: размеры даны в мм: h x b


    Противопожарные откатные ворота немного легче, чем распашные ворота, поскольку имеют особенности в конструкции. При расчете веса противопожарных ворот откатных необходимо учитывать вес противопожарного полотна (около 50 кг/кв.м.), вес балки, рольцентра, ловушек, противопожарных замков, зубчатой рейки, автоматического привода. Полный вес откатных противопожарных ворот Вам также поможет рассчитать наш менеджер.


    Д. Противопожарные откатные ворота (без монтажного комплекта)







    Размер, мм

    Вес, кг

    Размер, мм

    Вес, кг

    2500х2500

    315

    4000х4000

    800

    3000х3000

    450

    3500х4000

    700

    4000х3000

    600

    4000х4500

    700

    3500х4000

    700

    4000х6000

    1200


    Примечание: размеры даны в мм: h x b

    Как посчитать вес будущих откатных ворот

    Вес створки напрямую зависит не только от ее габаритов, а и от материалов, из которых она сделана.



    Кроме того, определить какой вес будет иметь створка нужно еще до того, как Вы начнете их делать. Просто исходя из показателей веса нужно будет подбирать фурнитуру для ворот. То есть если створка будет до 400 кг – подойдет стандартный комплект, если же ее вес больше 400 кг – только большой усиленный.

    Малая фурнитура для ворот до 400 кгБольшая фурнитура для ворот до 800 кг

    Показатели веса важны не только для подбора правильной фурнитуры, ну и для выбора подходящей модели автоматики. В некоторых производителей в технической характеристике указывается и вес и длина створки, на которые рассчитана автоматика. Но в большинстве случаев модели подбирают только исходя из веса створки.

    Существует прямая зависимость цены на автоматику и фурнитуру от веса створки, т. е. чем больше показатель веса, тем больше стоит комплект.

    Если брать в расчет одинаковый размер створки, то самой легкой она получается, если обшить ее каркас профнастилом. С данным материалом вес ворот не бывает больше чем 200 кг.



    Давайте посчитаем, сколько будут весить ворота из данного материала, если для изготовления каркаса брать профильные трубы 60*40 мм и 30*20 мм.

    Итак, сам каркас будет иметь вес около 130 кг.



    Один квадратный метр листа профнастила весит 4 кг, нам для ворот необходимо 8 м2, то есть это 32 кг.



    Если же в качестве обшивки брать не профнастил, а листовую сталь, то вес ворот будет зависеть от толщины этих листов. Например, если лист 1 мм толщиной, то вес всей обшивки – 64 кг, а если 2 мм – 128 кг.

    Очень сложно посчитать вес створки, если она сделана из дерева. Такие ворота самые тяжелые, а сам вес зависит от многих факторов, таких как порода, толщина и т.п.

    В табличке ниже наведен вес разных пород дерева при влажности в 12%.

    Существует и более тяжелое дерево, такое как збеновое (черное). 1 м3 весит 2160 кг.

    То есть вес ворот из дерева очень сильно отличается от веса из метала. К тому же также он разный и для разных пород дерева. Поэтому чтобы узнать хотя бы приблизительную массу будущих ворот, необходимо уточнить у фирмы, которая будет этим производством заниматься.

    Еще часто можно встретить ворота с кованными элементами. Чаще всего это решетчатые ворота с приваренными декоративными металлическими деталями. Чтобы посчитать вес такой створки необходимо знать точную длину всей арматуры, которая была использована, а также ее диаметр.

    диаметр, мм5,56,08,010,012,014,016,018,020,0
    вес 1 м.п.0,1870,2220,3950,6170,8881,2101,5802,0002,470

    В случае, когда кованные детали приварены на стальные листы, то приблизительный вес створки считается при помощи складывания массы листов и массы художественных элементов. Это сложно будет сделать самому, но в подсчете приблизительного веса могут помочь изготовители Ваших ворот.



    Не зависимо от вида обшивки, консольная конструкция откатных ворот подразумевает наличие направляющей балки. Размеры ее сечения и толщина металла, из которой ее изготовляют также зависит от веса будущих ворот. Балку приваривают внизу створки к каркасу.

    Как видно на фото данная балка имеет сложную форму. Размеры профиля (b, h, s) зависят от предполагаемого веса створки:

    • Легкие ворота (до 400 кг) – сечение профиля «М» – 60*70 мм, толщина металла, из которого сделан – 3,5 мм и выше;
    • Ворота средней тяжести (до 800 кг) – сечение балки «Р» — 85*94 мм, а толщина металла – 5 мм;
    • Тяжелые ворота (свыше 800 кг) – сечение балки «G» — 169*184 мм, металл толщиной 12 мм.

    Вес стандартной направляющей из черного металла и длинной 6 м для легких ворот – 34 кг (если толщина металла – 3,5 мм).

    Но масса направляющей (а она нам нужна для подсчета веса створки) будет зависеть не только от толщины металла, из которого она сделана, но еще и от длины (она зависит от ширины проема плюс треугольная часть – хвостовик).

    При выборе балки стоит покупать с некоторым запасом, т.е. если ворота до 300 кг можно брать стандартную направляющую (металл – 3,5 мм), для ворот до 700 кг – усиленную балку (металл – 5 мм).

    От размера балки напрямую зависит тип комплекта фурнитуры – малая или большая. Их отличие в толщине использованного металла, а также в грузоподъемности подшипников, которые используются в роликовых каретках.

    Но не зависимо от типа комплекта, в нем обязательно должны быть следующие комплектующие:







    1. Две опоры. Их монтируют на закладную в стороне от проема исходя из стороны отката. Ролики опор вставляются в направляющую балку. Так обеспечивается движение створки вдоль забора.

    2. Верхняя роликовая пластина. Приваривается к нащельнику с той же стороны, что и опоры. Необходима для удержания полотна ворот в одной плоскости без наклона. На пластине два ролика, если ворота легкие, и 4 – если тяжелые.

    3. Нижний уловитель. Приваривают к нащельнику, находящемуся дальше опор. На него накатывается концевой ролик, который передает часть нагрузки от ворот с опор.

    4. Нижний концевой ролик. Прикручивается в направляющей, предварительно заведя его внутрь балки. Накатывается на полку уловителя.

    5. Верхний уловитель. Приваривается к тому же нащельнику, что и нижний. Необходим для поддержания полотна в закрытом положении (чтобы створка не хлопала во время ветра).

    6. Резиновые заглушки. Используются для закрывания краев балки от попадания грязи и снега. В стандартных комплектах – две заглушки, а в больших – одна, так как на концевом ролике присутствует отбойник.

    Есть еще одно комплектующее – регулировочная пластина для монтажа роликовых кареток. Она не включена в комплект фурнитуры, поэтому ее покупают отдельно, поскольку с ней гораздо проще устанавливать опоры.

    Если Вы хотите ознакомится с полной информацией, то можете перейти по ссылке.

    Давайте подытожим. Чтобы посчитать общий (приблизительный) вес створки необходимо сложить массу всех элементов, которые используются при изготовлении.

    То есть если считать вес 2-х метровых ворот шириной 4 м, обшитых профнастилом:

    130 кг (вес каркаса) + 32 кг (вес профнастила) + 34 кг (вес стандартной направляющей)

    Итого: 196 кг.

    Округлив мы получим 200 кг (с учетом саморезов, которые будут использованы при прикручивании листов профнастила, ну и швов).





    Подбор автоматической системы

    При подборе подходящей модели привода для откатных ворот также огромную роль играет вес будущей (или уже имеющейся) створки. в технических характеристиках всех приводов обязательно указан вес ворот, на который рассчитан тот или иной двигатель. Но покупать автоматику с мощностью на грани ни в коем случае нельзя – это грозит поломкой мотора уже через полгода-год. Просто вес в характеристиках указан номинальный, т.е. без учета всевозможных довесков.

    Чтобы ознакомится со всеми правилами для выбора модели автоматики, которая точно подойдет для Ваших ворот прочтите статью Автоматика для ворот: характеристики и особенности применения.

    Если же Вам не охота читать статьи, Вы всегда можете позвонить нашим специалистам, которые с удовольствием проконсультируют в данном вопросе.

    Спецпредложения для посетителей нашего сайта:

    1. Бесплатное консультирование со специалистом по установке откатных ворот. Наши специалисты помогут посчитать вес будущих ворот и помогут с выбором подходящих комплектующих.
    2. В случае приобретения фурнитуры с раздела «Рекомендуемые товары» мы предоставим совершенно бесплатно точный до миллиметра чертеж Ваших будущих ворот с подробным описанием сколько и чего необходимо приобрести.
    3. В подарок Вы получите подробную инструкцию по изготовлению и монтажу откатных ворот, разработанную нашими экспертами исходя из своего многолетнего опыта. С данным руководством любой человек справится с этим процессом без помощи сторонних организаций (это поможет сэкономить около 5 000 грн)
    4. При покупке рекомендуемого комплекта фурнитуры на сумму свыше 2700 грн, ее доставку мы осуществляем за свой счет.
    5. Автоматика из раздела «Рекомендуемые» доставляется бесплатно. Также на такие модели действует акция – тест-драйв в течении 365 дней. В данный период Вы тестируете автоматику и если она Вам не нравится – меняете на новую или же забираете деньги.
    6. Оплатить покупку Вы можете после получения и проверки товара.
    7. Цена на фурнитуру и автоматику – рекомендована заводами-производителями. Мы не осуществляем наценок, поскольку являемся официальными представителями моделей, размещенных в разделах «Рекомендуемые модели».

    Еще есть вопросы? Оставьте свой контактный номер телефона в форме и наш специалист Вам перезвонит и проконсультирует.

    Распашные ворота | Ametco Manufacturing

    ВОРОТА ДВОЙНЫЕ

    ВЕНЕЦИАНСКИЙ ДИЗАЙН АЛЮМИНИЕВАЯ ФИКСИРОВАННАЯ ЗАСЛОНКА 30 ФУТОВ ШИРИНОЙ X 15 ФУТОВ ВЫСОКИЕ ДВОЙНЫЕ ЗАДВИЖНЫЕ ВОРОТА НА АВЕНЮ ФОРСИТ, АТЛАНТА, Джорджия.

    DOUBLE SWING GATES SHADOW 100 FIXED LOUVER DESIGN Оцинкованная и порошковая окраска в NORTH ROYALTON LIBRARY 436_1

    DOUBLE SWING GATES SHADOW 100 FIXED LOUVER DESIGN Оцинкованная и порошковая окраска в NORTH ROYALTON LIBRARY

    DOUBLE SWING GATES SHADOW 100 FIXED LOUVER DESIGN, Оцинкованная И ПОРОШКОВАЯ ПОКРЫТИЯ @ Wal-Mart Store в Чандлере, Az 102

    DOUBLE SWING GATES SHADOW 100 FIXED LOUVER DESIGN, ОЦИНКОВАННАЯ И ПОРОШКОВАЯ ПОКРЫТИЯ @ Wal-Mart Store в Чандлере, Аризона

    DOUBLE SWING GATE SHADOW 100 ДИЗАЙН, ОЦИНКОВАННЫЙ И ПОРОШКОВОЙ ПОКРЫТИЙ В МУЗЕЕ НАУКИ И ПРОМЫШЛЕННОСТИ В ЧИКАГО, Иллинойс.02774_1

    DOUBLE SWING GATE SHADOW 100 DESIGN, оцинкованный и покрытый порошком, в музее науки и промышленности в Чикаго, штат Иллинойс.

    SHADOW 100 ДИЗАЙН НА ВЯЗЕ ARBOR. ШКОЛА EUCLID, OH 020

    SHADOW 100 DESIGN AT ARBOR ELM. ШКОЛА EUCLID, OH

    Венецианский дизайн 30 футов. x 14 футов. Двойные распашные ворота @ Авеню Форсайт, Атланта, Джорджия,

    Венецианский дизайн 30 футов.х 14 футов. Двойные распашные ворота @ Авеню Форсайт, Атланта, Джорджия,

    SHADOW 100 DESIGN AT BLUESTONE ELM. ШКОЛА EUCLID, OH 003 — копия

    SHADOW 100 DESIGN AT BLUESTONE ELM. ШКОЛА EUCLID, OH

    ВОРОТА ДВОЙНЫЕ

    АЛЮМИНИЕВЫЕ ВЕНЕЦИАНСКИЕ ДВОЙНЫЕ ОТКАТНЫЕ ВОРОТА НА ПАРКОВКЕ СТАРОГО ГОРОДА В ТРАВЕРС-СИТИ, штат Мичиган.

    ВОРОТА ДВОЙНЫЕ

    АЛЮМИНИЕВЫЕ ВЕНЕЦИАНСКИЕ ДВОЙНЫЕ ОТКАТНЫЕ ВОРОТА НА СТРАХОВАНИИ АВТО ВЛАДЕЛЬЦЕВ В ВОСТОЧНОМ ТРАВЕРС-СИТИ, Мичиган.

    ВОРОТА ДВОЙНЫЕ

    АЛЮМИНИЕВЫЕ ДВОЙНЫЕ ОТКАТНЫЕ ВОРОТА ВЕНЕЦИАНСКОГО ДИЗАЙНА В ШКОЛЕ MAPLEWOOD, СИЛЬВАНИЯ, Огайо

    ВОРОТА ДВОЙНЫЕ

    ВЕНЕЦИАНСКИЙ ДИЗАЙН АЛЮМИНИЕВЫЕ ДВОЙНЫЕ Распашные ворота на авиабазе Скотт

    ЗАБОР ИЗ ОЦИНКОВАННОЙ СТАЛИ

    METRO DESIGN ОЦИНКОВАННЫЙ СТАЛЬНЫЙ ЗАБОР В УЧЕБНОМ ЦЕНТРЕ СООБЩЕСТВА ROBERT G HYRNE, АКРОН, Огайо

    ВОРОТА ДВОЙНЫЕ

    SHADOW 100 DESIGN ДВОЙНЫЕ ОТВЕТНЫЕ ВОРОТА ИЗ ОЦИНКОВАННОЙ СТАЛИ В АКАДЕМИИ BROOKEFIELD

    ВОРОТА ДВОЙНЫЕ

    SHADOW 100 DESIGN ДВОЙНЫЕ РАСПАДАЮЩИЕСЯ ВОРОТА ИЗ ОЦИНКОВАННОЙ СТАЛИ В ШКОЛЕ LANGSTON HUGHES, ЧИКАГО, Иллинойс.

    ВОРОТА ДВОЙНЫЕ

    SHADOW 100 DESIGN ДВОЙНЫЕ ЗАДВИЖНЫЕ ВОРОТА ИЗ ОЦИНКОВАННОЙ СТАЛИ НА LANSING COMM. КОЛЛЕДЖ

    ВОРОТА ДВОЙНЫЕ

    АЛЮМИНИЕВЫЕ ЗАСЛОНКИ ECLIPSE DESIGN ДВОЙНЫЕ ОТВЕРСТИЕ В СЕМЕЙНОМ ЦЕНТРЕ CERMAK

    ВОРОТА ДВОЙНЫЕ

    АЛЮМИНИЕВЫЕ ФИКСИРОВАННЫЕ ЗАСЛОНКИ ECLIPSE DESIGN 22 ФУТЫ ДВОЙНЫЕ ОТКАТНЫЕ ВОРОТА НА КОМПЛЕКСЕ ОБЩЕСТВЕННОЙ БЕЗОПАСНОСТИ САНФОРД, ФЛ.

    ЗАБОР ИЗ ОЦИНКОВАННОЙ СТАЛИ

    METRO DESIGN ОЦИНКОВАННЫЙ СТАЛЬНЫЙ ЗАБОР В УЧЕБНОМ ЦЕНТРЕ СООБЩЕСТВА ROBERT G HYRNE, АКРОН, Огайо

    ВОРОТА ДВОЙНЫЕ

    SHADOW 100 DESIGN ДВОЙНЫЕ РАСПАДАЮЩИЕСЯ ВОРОТА ИЗ ОЦИНКОВАННОЙ СТАЛИ В УОЛГРИНС, ПАРМА, Огайо.

    ВОРОТА ДВОЙНЫЕ

    SHADOW 100 DESIGN GALVANIZED FIXED LOUVER GGATING AT MACY В ТОРГОВОМ ЦЕНТРЕ MILLENIA В ОРЛАНДО, Флорида.

    .

    Custom Metal Алюминий моторизованные качающиеся садовые ворота

    Мы специализируемся на производстве качественных, легких, прочных, нержавеющих алюминиевых ворот любых форм, размеров и конструкций.

    Наш ассортимент ворот включает:

    • Ворота подъездных путей
    • Автоматические ворота
    • Откатные ворота
    • Электрические ворота
    • Ворота безопасности
    • Стальные ворота

    900

    • Алюминиевые ворота
    • Распашные ворота
    • Садовые ворота

    1

    Лезвия Материал Алюминиевый сплав 6063 T5

    2

    0

    0 Тип лезвия

    Лезвия Aerofoil или алюминиевые планки

    3

    Угол лезвия 45 ° -90 ° (горизонтальный или вертикальный)
    4 Материал штифта Алюминиевый сплав 6063 T5 или ванна из горячеоцинкованной стали e
    5 Размеры стоек 50 * 50 мм, 80 * 80 мм или 100 * 100 мм
    6 Обработка поверхности Порошковое покрытие или PVDF
    7 Цвет См. Образец цвета RAL или доступны индивидуальные цвета
    8 Дизайн Чертежи, разработанные в соответствии с требованиями клиентов
    9 Вспомогательный продукт Жалюзийные ворота с электроприводом или вручную
    10 Условия оплаты T / T, L / C, Paypal, кредитная карта и т. д.
    11 Срок поставки Обычно 15-20 рабочих дней после подтверждения чертежи

    BLD-G701 (горизонтальные откатные ворота)

    9 0002 BLD-G702 (вертикальные откатные ворота)

    BLD-G703 (двойные распашные ворота)

    BLD-G704 (двойные распашные ворота)

    02

    BLD-G705 (одинарные распашные ворота)

    BLD-G706 (алюминиевая решетка)

    BLD-G707 (алюминиевая решетка

    )

    ———————————————- ————————————————— ————————————————— —————————-

    BALLEDE LIMITED ФОКУСИРУЕТ НА ЗАКАЗ АВТОМОБИЛЯ ДЛЯ КЛИЕНТОВ.ЛЮБЫЕ СОМНЕНИЯ ИЛИ ВОПРОСЫ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ

    .

    Мотор распашных ворот, привод распашных ворот с дистанционным управлением, электрические двойные открыватели распашных ворот

    Мы являемся фабрикой по производству дверей и открывателей дверей в Гуандуне. Наша продукция включает дверь в операционную больницу, дверь для чистых помещений, дверь / окно с защитой от рентгеновского излучения, автоматические и ручные рольставни (алюминий / сталь / ПВХ), секционные гаражные ворота (сталь / алюминий + стекло), стальные противопожарные двери , Противопожарные рольставни / окна, стальные ворота и соответствующие входные системы охраны (открывашка, двигатель и т. Д.).Добро пожаловать, чтобы связаться с нами, если возникнет необходимость.

    ГОРЯЧИЕ ПРОДАЖИ

    Фотографии продукта

    мотор для автоматических распашных ворот,

    мотор для распашных ворот,

    привратник,

    Устройство открывания распашных ворот

    Сделано в Гуанчжоу, Китай

    Описание продукта

    Параметр
    Масса (кг) 24.5
    Размер (см) 42 * 32 * 31
    Стандартные компоненты 2 двигателя, 1 панель, 2 пульта дистанционного управления
    Дополнительные детали ИК-датчик, аккумуляторная батарея
    Рабочее напряжение 24 В постоянного тока
    Температура окружающей среды -50 ° C ~ + 50 ° C
    Gate ширина (на створку) ≤6M
    Вес ворот (на створку) ≤600 кг

    Характеристики продукта
    Легче управлять воротами: двигатели устанавливаются на дальних концах от точки шарнира.
    Специальная канавка скольжения: позволяет выдерживать неровности дорожного покрытия до 80 мм.
    Неограниченный угол раскрытия: что касается сошника, угол раскрытия может составлять более 180 °.
    Блок автоматической блокировки: Этот блок интегрирует блокировку в движение закрывания ворот.
    Дополнительное ручное управление: при отключении электроэнергии режим работы можно легко переключить на ручной с помощью клавиши.

    Упаковка

    Отгрузка / Доставка

    Наша компания сотрудничает с несколькими хорошими транспортными агентами.Они доставляют наши дверные изделия в большинство морских портов / аэропортов. Если вам нужна наша помощь в доставке наших дверей и автоматических дверных систем, сообщите нам об этом. Мы бы хотели организовать это для вас.

    Прочие товары

    Мы производим и продаем автоматические двери разных стилей. Наши продукты включают,

    1, автоматический открыватель двери, привод ворот, фотоэлемент, считыватель карт, считыватель отпечатков пальцев, удостоверение личности, датчик руки, резервный аккумулятор, магнитный замок, кнопочный переключатель, беспроводная кнопка нажатия;

    2, гаражные стальные секционные ворота, гаражные ворота из алюминиевого стекла;

    3, дверь больницы, герметичная дверь отделения интенсивной терапии, дверь операционного зала, дверь с свинцовым покрытием, стойкая к рентгеновским лучам, дверь чистой комнаты, окно с защитой от рентгеновского излучения;

    4.дверь рольставни из нержавеющей стали, дверь роллетной решетки, дверь быстросъемного рольставни из ПВХ, дверь из твердого материала, ветрозащитная дверь рольставни;
    5, окно из алюминиевого стекла, дверь из алюминиевого стекла;
    6, огнестойкая стальная дверь, огнестойкое окно, противопожарный рольставни;

    7, ворота кованые, ворота раздвижные, ворота стальные;

    8, защитная дверца МРТ.

    Квалификационный аттестат

    Наши услуги

    Удовлетворенность клиентов очень важна для нас, и наша оценка отзывов отражает это удовлетворение.Если у вас есть какие-либо вопросы, сотрудники нашей службы поддержки будут рады приветствовать вас по электронной почте. Мы стремимся ответить на все вопросы и решить любые проблемы максимально быстро

    насколько возможно.

    Информация о компании

    Наша компания, Guangzhou OUYANG Security and Building Material Tech Co., Ltd., является одним из производителей автоматических дверей в Гуанчжоу, Китай.

    Основанная в 2002 году, мы специализируемся на поставках автоматических дверей и входных систем на заказ.

    Наша продукция включает в себя двери для больниц, двери для чистых помещений, двери / окна с защитой от рентгеновских лучей, защитные двери для МРТ, автоматические и ручные рольставни (алюминий / сталь / ПВХ), секционные гаражные ворота (сталь / алюминий + стекло), стальные противопожарные дверь с защитой от огня, противопожарные жалюзи / окна, стальные ворота, электрические открыватели дверей (раздвижные и распашные), дистанционные открыватели ворот (раздвижные и поворотные) и т. д.

    Все наши автоматические двигатели имеют сертификат CE. Предлагаем отличную продажу и послепродажное обслуживание. И мы можем изготовить для вас двери разных размеров.

    Если возникнут какие-либо вопросы или возникнут вопросы, обращайтесь по телефону & n

    .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
