В бане теплообменник: принцип работы, изготовление и установка

Содержание

Теплообменник в бане. Как подключить регистр к выносному баку своими руками | Баня на 5+

Всем привет! Ко мне продолжают поступать вопросы по поводу подключения теплообменника банной печи к баку, люди пишут и звонят с вопросами, как правильно подключить теплообменник, чтобы вода циркулировала, чтобы она нагревалась нужным образом!

Сам регистр, даже если это будет не такой как на схеме и в видео ниже, имеет 2 штуцера для подключения. Попросту говоря, в нижний поступает холодная вода, а с верхнего выходит горячая вода.

Для правильного подключения теплообменника к баку, нам нужно понимать на какой высоте находятся эти штуцеры и как высоко нужно будет расположить бак, чтобы вода циркулировала в системе как следует. Чтобы было понятно, о чем я говорю, давайте посмотрим на схеме.

Основная схема подключения теплообменника к баку

Рассмотрим вариант подключения к баку Теплов и Сухов объёмом 60 литров. Бак имеет 2 штуцера на дне для подключения подающего и отводящего контура.

По правилам вход в бак горячей воды должен быть как минимум на 5 см выше верхнего штуцера регистра. И нужно это для должной циркуляции воды в системе и, соответственно, лучшего её прогрева.

В некоторых источниках рекомендуют делать подъём больше и, наверное, правильно, т.к. циркуляция должна быть в таком случае лучше, хотя я пробовал по-разному и не заметил существенной разницы. Но будем исходить из минимума.

Высота подключения для различных моделей печей

Высота различных моделей печей будет отличаться. В нашем случае, при установке дымохода на печь Ферингер Уют с пароиспарителем ПИФ, верхний штуцер регистра будет на высоте около 1,4 метров от пола (это при установке печи на подиуме в 15 см высотой). Следовательно, низ бака должен быть где-то на уровне 1,5 метров. Сам бак 0,5 м. И в сумме это уже будет 2 метра.

Если высота в моечной (или там, где вы будете располагать бак) не сильно выше, то нужно понимать, как будет заливаться холодная вода в бак.

Возможно, у Вас есть водопровод, тогда нет проблемы подвести отдельную трубу с краном для наполнения бака. Если же предполагается наполнение в ручную, то здесь может быть проблема, потому что заливная горловина бака находится сверху и туда будет не подлезть ковшиком и тем более ведром.

Другой вариант подключения — в случае низких потолков

Другим вариантом может быть установка такого бака. В данном случае бак можно опустить ниже, но есть минус такого варианта. Если уровень воды будет ниже верхнего штуцера, то вода не будет циркулировать, но в тоже время будет закипать в регистре и с шумом выбрасываться в бак периодически.

Не очень удобный вариант, но не плохой, у меня в бане до недавнего времени было что-то похожее. Тогда нужно либо искать бак с похожими штуцерами, либо врезать дополнительный штуцер для подающего контура с боку в имеющемся баке.

В обоих случаях нужно не забыть про краны для забора воды и полного опорожнения системы. Для опорожнения системы кран нужен в самой нижней точке. Нужно это для того, чтобы слить все остатки воды после бани и она у Вас не замёрзла в системе , если баня уходит в минус.

Можно дополнительно установить кран в парной для забора воды на поддачи в каменку, ну или сделать возможность автоматической подачи воды в каменку и пароиспаритель, как было реализовано у меня.

А чем соединять регистр и бак?

Остался вопрос, чем соединять бак и регистр. Самым, наверное распространённым вариантом является гофрированная нержавеющая труба.

Её достоинствами являются гибкость, т.е. простота монтажа, материал, который хорошо подходит для бань, отсутствие заужений в фитингах, что не тормозит воду. Недостатком может быть сама форма, т.к. гофра в какой-то мере тормозит движение воды.

У меня по-началу был металопластик и я продолжительное время не видел никаких проблем с ним, пока не сделал режим сауны без воды в регистре и не оплавил металопластик в соединениях с фитингами. Потом уже поставил нержавеющую трубу.

Разницы в нагреве воды я не заметил. Но по монтажу должен сказать металопластик сложнее, т.к. толстая металопластиковая труба гнётся сложно, соединить её с финингами в неудобных местах может быть не простой задачей. Да и сами фининги внутри имеют заужение, что в какой-то мере будет тормозить циркуляцию. Но в общем, система работает и в том и в другом случае.

Оцените статью, не забудьте ПОДПИСАТЬСЯ, если ещё этого не сделали! Всего Вам доброго, до свидания!

Другие мои статьи:

Как я установил самое дешёвое обливное ведро в своей бане

Как запарить веник для бани? Закопай его в снег!

Как сделать проход перекрытия в бане?

Теплообменник Жара — печь для бани Жара Добросталь, печь каменка, металлические печи для бани, буржуйка, печи банные производства Тольятти Самара

Описание

Инструкция по монтажу и эксплуатации теплообменника.

Существует несколько способов получения горячей воды на банных печах «Жара».

Один из вариантов это установка, либо навеса, бака на корпус печи (форма и размеры бака могут меняться с учётом пожеланий и технических особенностей места установки)

При выносе бака из отопительного помещения, либо удаления от печи, используется вариант получения горячей воды, при помощи установки теплообменника в банные печи «Жара»

Возможно применение теплообменника (подключив его к отопительной системе) для обогрева смежного помещения объемом до 25 м.куб.

Теплообменник изготавливается из жаростойкой нержавеющей стали, толщиной не менее 3-4 мм и устанавливается неразборным соединением в топочное пространство. Срок службы составляет 25 лет, что превышает срок службы самой печи. Поэтому банные печи «ЖАРА» никогда не выйдут из строя по причине порчи теплообменника.

Комплектация теплообменником дает возможность выноса бака с горячей водой в любое место в банном комплексе. Обычно бак размещают в моечной комнате. Преимущества применения теплообменника в конструкции печи дает небольшую экономию места, более быстрый нагрев воды и самой парильной комнаты.

При монтаже не требуется специальных устройств в системе, циркуляция воды происходит самостоятельно. Для этого бак надо располагать выше уровня печи на расстоянии не менее одного метра. Присоединение надо производить стальными трубами. В нижней точке системы необходимо предусмотреть кран для слива воды и предотвращения размораживания при минусовых температурах.

Возможен выход патрубков теплообменника на задней стенки, на левую или на правую стороны печи. Стандартный теплообменник рассчитан на баки объёмом 50, 60, 80, 100 литров. Мы выпускаем теплообменники повышенной мощности для баков объемом до 200 литров. Время нагрева воды до 95 гр.С в среднем составляет 30-40 минут. Размер водопроводной арматуры — 3/4″.

Теплообменник — нержавеющая сталь, толщина 4мм, выход 2 патрубка 3/4″

Банные печи с теплообменником, принцип работы теплообменника

Решать вопрос нагрева воды для помывки в бане можно различными способами, в том числе и путем установки электрического бойлера. Зато когда в бане планируется поставить хорошую дровяную печку, то никакое дополнительное оборудование для этой цели и не требуется. Достаточно подобрать и приобрести готовый отопитель с теплообменником либо изготовить последний самостоятельно. Разобраться в вопросах, зачем нужен теплообменник для бани и каким образом его правильно смонтировать, призвана помочь данная статья.

Для чего нужен теплообменник?

Подавляющее большинство конструкций банных печей не способствует экономии древесного топлива. Это объясняется специфическими требованиями к ним, а именно:

  • парная должна протапливаться за возможно короткое время до высокой температуры;
  • печка не может занимать много места;
  • наличие каменки – обязательно;
  • режим работы отопителя – периодический.

Исходя из перечисленных требований, печи для бани конструируются таким образом, чтобы быстро достигать высокой температуры в топке и поддерживать ее в течение определенного промежутка времени. При этом много неиспользованного тепла попросту уходит в атмосферу через дымоходную трубу. Грех не пустить эту тепловую энергию на подогрев воды для помывки или даже отопления смежных с парилкой помещений.

Примечание. Исключением являются кирпичные колпаковые печи Кузнецова, предназначенные для бань. Продуманная конструкция позволяет существенно экономить дрова, печь долго держит тепло и к тому же обогревает соседние помещения. Существуют и модификации с применением водяного теплообменника.

Одно из самых простых решений – это использовать тепло, выделяемое при сжигании древесины. В настоящий момент на рынке предлагается множество моделей печей со встроенным змеевиком. Если же отопитель без водяного контура уже установлен и функционирует, ничто не мешает оборудовать его самодельным или заводским теплообменником. Тогда не придется тратиться на бойлер и потом платить за электроэнергию.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

  • змеевик, встраиваемый внутрь отопителя;
  • наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
  • наружный водяной контур, отбирающий теплоту дымовых газов.

Примечание. Существуют модели, где в тело печи встроен не змеевик, а бак для воды из нержавейки. Их принципы действия аналогичны.

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Примечание. Исключением из этого правила считаются кирпичные банные печи с теплообменником и несколькими ходами движения дымовых газов, обогревающие предбанник и моечную.

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфракрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

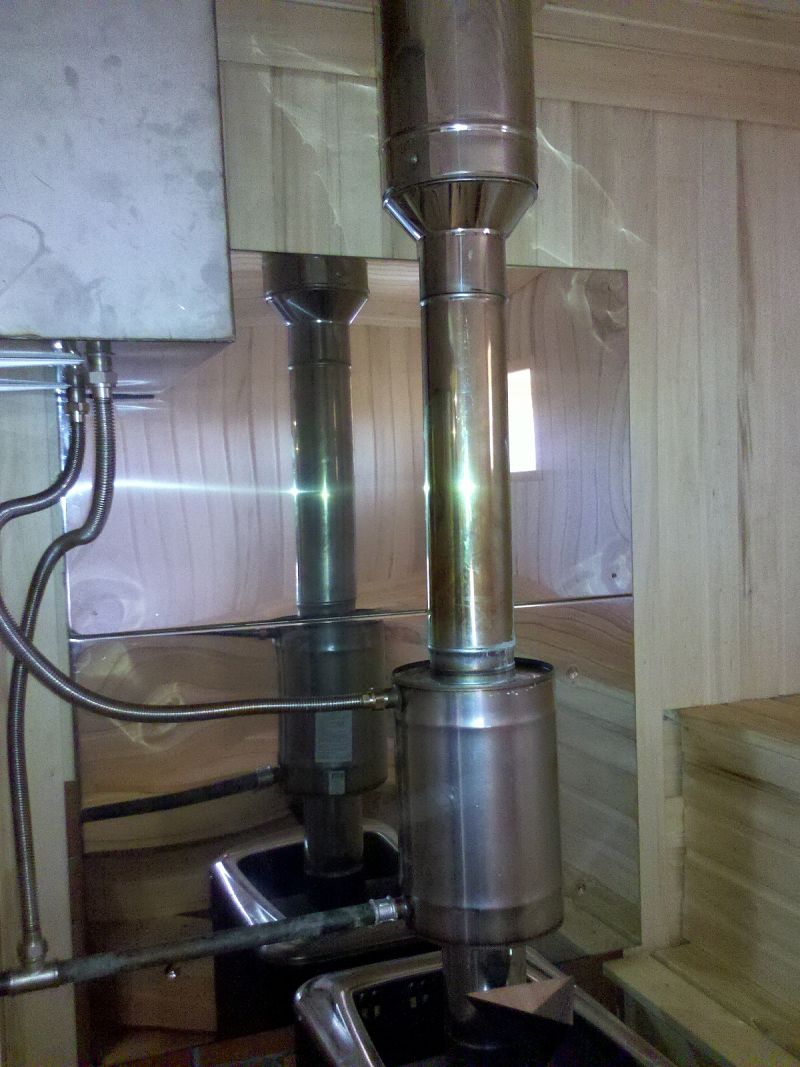

Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем. Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Установка теплообменника

Проще всего производится установка теплообменника в бане, когда он идет в комплекте с приобретаемой металлической печью. Надо лишь внимательно изучить инструкцию по эксплуатации и выполнить сборку в соответствии со схемой. Останется только осуществить подключение к системе, об этом будет сказано ниже. Иное дело – монтаж водяного контура в газоход или топку кирпичной печи. Тогда регистр надо изготовить заблаговременно из черной толстостенной трубы либо нержавейки, а затем встроить его в соответствии с проектом печи.

На просторах интернета часто можно прочесть рекомендацию о том, что площадь теплообменника, то бишь его поверхности, должна составлять 1 м2. Утверждение не совсем корректное, ведь печи бывают разные, а рассчитать данный показатель довольно сложно. В этом случае лучше изготовить змеевик по принципу аналогии. То есть, надо отыскать технические характеристики на изделие любого производителя такой же мощности, как у вас, и принять указанную площадь поверхности теплообмена.

Важно. Если изготовить контур с небольшой поверхностью обмена, то вода в нем будет постоянно закипать, что недопустимо. «Перебор» с размером, наоборот, чреват долгим разогревом, в результате к моменту помывки вода в баке останется прохладной.

Что же касается дымоходных теплообменников, действующих по принципу водяного экономайзера, то такой элемент можно как приобрести в готовом виде, так и сварить из двух труб разного диаметра. Помните, чем больше длина контура, тем эффективнее он будет обмениваться теплом с дымоходной трубой.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Заключение

Печи для бань с водяным контуром весьма популярны, потому часто на рынке можно подобрать не только готовые изделия в комплекте, но и специальные теплообменники, что легко встраиваются в отопитель. Также при желании есть возможность усовершенствовать схему подключения, присоединив к ней трубопровод подпитки холодной воды.

Разновидности теплообменников на печах для бани


Теплообменник – важный элемент банной печи, который позволит нагревать довольно большие объёмы воды, не используя для этого бойлер. Принцип работы теплообменника прост – ёмкость с водой меньшего размера, нагревающаяся от горения печи передаёт тепло в нагревательный бак, расположенный в смежном помещении. При этом используется физическое свойство воды – более горячая поднимается вверх, по трубе в нагревательный бак, а более холодная из бака по трубам поступает в теплообменник, за счёт чего происходит быстрое и эффективное нагревание всего объёма воды в баке.


В этой статье мы рассмотрим виды теплообменников, а также преимущества и недостатки каждого из них.

Внутренний


Внутренний теплообменник располагается в теле печи, но без прямого контакта с пламенем. Он хорош тем, что быстро и эффективно нагревает воду до высоких температур. Установка такого бака также не вызывает сложностей, однако при необходимости демонтажа могут возникнуть некоторые трудности и неудобства. Такой теплообменник прекрасно сохраняет тепло весь период горения печи.


Минус такого теплообменника в том, что при недостаточной мощности печи большая часть тепла будет уходить на обогрев воды, плохо прогревая саму парную. Поэтому, планируя установку внутреннего теплообменника, стоит учитывать этот момент.

Внешний


Внешние теплообменники бывают двух типов – расположенные возле корпуса печи, и непосредственно на дымоходе. Расположенные возле корпуса печи теплообменники дают довольно высокую эффективность нагрева воды.


Теплообменники, размещённые непосредственно на дымоходе имеют одно существенное преимущество перед прочими – они не забирают для нагрева воды тепло от горения печи, а используют тепло, которое до этого в прямом смысле вылетало в трубу. Покупка такого теплообменника поможет не только рационально использовать топливо, но и равномерно нагревать воду. Единственный минус такого решения – теплообменник находится на трубе над печкой, а накопительный бак должен быть выше теплообменника, то высота в парной/моечной должна соответствовать для обеспечения нормальной работы теплообменника и накопительного бака.


Изготавливаются теплообменники из нержавеющей стали или чугуна. Выбирая теплообменник, важно учитывать, что чем меньше у него сварных швов, тем долговечнее он будет. Выбирая же теплообменник из чугуна необходимо быть особо внимательными, чтобы не допускать в нём резкого перепада температур – не заливать в горячую систему холодную воду.


Выбрать подходящий вам теплообменник вы можете в каталоге товаров нашего магазина. Мы гарантируем высокое качество и долговечность покупаемого у нас печного оборудования.




Как нагреть воду в бане

При строительстве бани один из первых вопросов, с которым мы сталкиваемся, – «Как нагреть воду в бане?». Способы нагрева различаются в зависимости от вида печи –
традиционная кирпичная или металлическая. Об их преимуществах и недостатках мы поговорим в другой статье, а пока рассмотрим, каким образом каждая печь может обеспечить нагрев воды в бане.

В случае с кирпичной печью простейшим способом нагрева воды является чугунная плита, расположенная над топкой печи. На эту плиту устанавливается бак из металла с крышкой.
Такой бак легко снимается, что позволяет очищать его от накипи. У данного варианта есть свои недостатки: о раскаленные стенки бака легко обжечься, а при продолжительной топке
образование пара вынуждает переливать кипяток и добавлять холодную воду или присоединять внешний бак, что лишает мобильности всю конструкцию. Установка сливного крана в баке
облегчит доступ к горячей воде. Маленький бак будет закипать слишком рано и пар в бане станет влажный.

Другим способом нагрева воды в бане является бак, расположенный внутри печи или закрепленный на стене. Крепление бака на стене рационально только когда конструкция печи обеспечивает
хороший нагрев рядом с баком. В противном случае нагрев воды будет недостаточным, либо потребует слишком много времени. Что касается встроенного бака – его основным недостатком является
трудоемкий ремонт при возникновении повреждений, например, течи. Решением такой проблемы может стать особое углубление в печи, внутри которого крепится бак. Мы советуем Вам рассматривать
долговечный вариант бака из нержавеющей стали.

Третий способ нагрева воды в бане – использование теплообменника. Данный способ признан оптимальным. Существуют разнообразные виды теплообменников. Простейший из способов – отрезок трубы в
виде буквы П. Это может также быть секция чугунной батареи или сваренный из труб регистр. Его габариты определяются мощностью самой печи, объемом и исходной температурой воды и временем нагрева.

Как бы ни была хороша печь с кирпичной кладкой, сегодня многие останавливают свой выбор на металлической печи для бани. Прежде чем Вы остановите свой выбор на той или иной конструкции печи,
советуем заранее определиться со способом нагрева воды.

В случае с металлической печью существует три основных способа нагрева:

  • теплообменник располагается в топливнике;
  • теплообменник установлен на трубе печи над каменкой;
  • бак встраивается в cаму печь над топливником или рядом с ним.

В случаях с теплообменником допускается расположение бака в стороне от печи, однако он обязательно должен быть выше теплообменника, иначе не обеспечивается циркуляция воды.
Преимущество вариантов с теплообменником – в том, что объем бака для воды и его расположение могут быть произвольными.
Встроенный бак ограничен по объему конструкцией печи, но позволяет избежать дополнительных подключений, благодаря чему упрощается установка печи. К тому же такая конструкция более компактна за счет отсутствия соединений.

Для увеличения количества нагреваемой воды часто используется комбинация навесного бака и бака с теплообменником.

Итак, как мы видим, существует довольно много вариантов нагрева воды в банной печи, поэтому советуем Вам осознанно подойти к данному выбору и заранее продумать все основные

моменты именно для вашей бани. Тогда вы получите удобную конструкцию и оптимальный нагрев воды.

«Зачем печи встроенный теплообменник?» — Сделано у нас

Каждый, кто выбирает банную печь, стоит перед огромным выбором: и дровяные печи есть, и газовые, и электрические, и для маленьких парных, и для больших, и с теплообменником и без. Для своей родной баньки хочется выбрать что-то максимально практичное, удобное, качественное и просто приятное глазу.

Это раньше люди ставили в баню самую обычную печь и чан с водой, которая нагревалась во время прогрева парной, тут же и парились, и мылись, и отдыхали. А сейчас в цене комфорт и Ваше время, поэтому мы предлагаем более практичные и универсальные решения.

Если вы планируется использовать баню не только для того, чтобы попариться и хорошо провести время, но и соблюсти гигиену, то вам, конечно же, нужна горячая вода. Но для этого не нужно ставить водонагреватель. Мы предлагаем вам простой вариант — печь со встроенным теплообменником, который исполняет роль водонагревателя.

Такие печи идеально подойдут для тех, у кого в бане есть комната отдыха, моечное отделение, парное и т. д. Решать вопрос нагрева воды для помывки в бане можно различными способами. Но если вы планируете поставить в бане хорошую печку, дровяную или газовую, то никакое дополнительное оборудование для этой цели и не требуется.

Существует несколько видов теплообменников. Например, часто распространенный вид — змеевик. Или соединение двух металлических емкостей: цилиндра и параллелепипеда. Теплообменники бывают навесные и встроенные. Навесные теплообменники называют — теплообменниками самоварного типа.

Навесные теплообменники нагреваются посредством выбрасываемых в дымоход газов. Вода быстро нагревается в баке и остается горячей на протяжении всего времени топки бани. При обустройстве дымохода вначале устанавливают теплообменник самоварного типа, а затем уже дымоотводную трубу. Обязательно нужно следить за наличием в теплообменнике воды, поскольку в сухом состоянии он может перегреться и потерять свои герметические свойства. Недостаток такой конструкции заключается в том, что она довольно громоздкая + требует дополнительных финансовых вложений.

Печи со встроенными теплообменниками это более практичный вариант для нагрева воды в баке расположенном в соседнем с парилкой помещении — помывочной. Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака разной емкости (зависит от модели печи). В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л). В печи теплообменнику отведено место непосредственно внутри топки. Необходимо именно перед началом топки печки заполнять систему водой, поскольку разогретый сухой теплообменник под воздействием высокой температуры от горящего пламени деформируется и потеряет свою герметичность и начинает просто протекать. Встроенный теплообменник позволяет экономить на топливе, т.к. нагревается за счет тепловой энергии, идущей на обогрев парилки и камней.

Основные достоинства печи со встроенным теплообменником:

  • Эффективность и скорость нагревания встроенного теплообменника значительно выше по причине установки его непосредственно в топке.
  • Значительно экономится пространство парилки за счет идеального сочетания отопительного прибора и нагревателя воды.
  • Бак, в котором нагревается вода, может быть удален на существенное расстояние от печки.
  • Устройство используется в бане, как для нагрева воды, так и для создания высокой температуры, а также образования пара в парилке.

Компания TMF предлагает разные варианты печей со встроенными теплообменниками: дровяные печи «Ангара 2012», «Гейзер», «Тунгуска», «Аврора», линейку газовых печей «Таймыр» и другие.

принцип работы, схема монтажа и достоинства

При наличии в бане печи, оснащенной теплообменником, не потребуется тратить дополнительные средства на установку бойлера для нагревания воды. Такие модели считаются наиболее оптимальным вариантом, так как они не только обогревают помещения, но и обеспечивают горячей водой. Печи с теплообменником, в котором вода нагревается, а затем поступает в навесной бак, выполняют сразу две функции: наполняют теплом парилку, моечную и предбанник и греют воду.

Виды теплообменников

При выборе банной печи, оснащенной системой подогрева воды, необходимо знать, что теплообменники бывают двух видов:

  • Змеевик. Это самый простой вариант, в котором трубы сгибаются в кольцо и помещаются в бак, из которого они выводятся наружу для поступления холодной воды и выхода горячей;
  • Соединенные между собой две емкости. Нижний прямоугольный бак нагревается от горящего топлива и передает тепло верхней цилиндрической емкости. Оттуда горячая вода по трубам подается в нужное место. Этот вид теплообменника применяется чаще всего, поскольку такая печь прекрасно справляется и с прогревом всех помещений, и нагревом воды, что позволяет экономить топливо, а, значит, и средства.

Принцип работы

Любой вид таких устройств обязательно должен заполняться жидкостью (это может быть вода или антифриз), поступающей из сообщающейся емкости, функцию которой выполняет либо навесной бак, либо отопительные батареи.

Принцип работы теплообменников достаточно прост: все нужные функции осуществляются за счет циркуляции нагретых жидкостей, которая может быть естественной или принудительной с подключением электронасоса.

Чтобы банная печь функционировала с максимальной отдачей, необходимо учитывать множество нюансов. Например, опытные специалисты советуют применять открытые системы нагрева воды, то есть без давления. Общая протяженность труб не должна быть больше 3 метров, именно такие показатели считаются самыми оптимальными. Такой длины вполне достаточно, чтобы установить бак за стеной парилки. Причем трубы должны быть толщиной не менее 1 дюйма, иначе большое сопротивление не позволит жидкости свободно перемещаться, и без насоса подавать воду будет практически невозможно.

Монтаж

Для установки печи для бани с теплообменником необходим фундамент, уходящий вглубь на 40 см. Его высота над землей определяется в зависимости от уровня пола и топки. Вокруг печи обустраивается кладка из кирпича с применением глиняного раствора.

Теплообменник помещается в топочное помещение, а сама топка должна быть выведена в отверстие, которое заранее прорубается в срубе. Трубы, используемые в системе, обматываются теплоизоляционным материалом, а имеющиеся стыки должны быть тщательно герметизированы. Для дымовой трубы в крыше проделывается отверстие, которое обшивается металлическим листом.

Достоинства

Банные печи с теплообменником обладают множеством преимуществ, благодаря которым они получили столь широкое распространение:

  • Выполнение сразу нескольких функций. Эти устройства нагревают и воздух во всех помещениях бани, и воду, а также обеспечивают образование пара;
  • Возможность установки бака в другом помещении;
  • Длительный срок службы. Изготовленные из современных материалов, печи и стоят недорого, и функционируют долго;
  • Привлекательный внешний вид и простота ухода;
  • Легкость установки и эффективная функциональность;
  • Возможность монтажа и в русской бане, и в финской сауне;
  • Компактные размеры экономят пространство в помещении;
  • Высокие показатели мощности позволяют быстро нагревать парную до нужной температуры;
  • Отсутствие деформаций при нагреве за счет жесткой конструкции;
  • Топки печей оснащаются жаростойким стеклом, через которое можно визуально наблюдать за горением.

Техника безопасности

Для безопасной эксплуатации печи необходимо соблюдать следующие основные правила. Крепление труб, идущих от теплообменника, не должно быть жестким и неподвижным, ведь при расширении от нагрева они изменяют свои линейные размеры.

Выносной бак следует подобрать так, чтобы вода в нем нагревалась не ранее чем через 2 часа после начала топки, иначе в помещениях будет переизбыток пара. Нельзя заполнять водой емкости, если они разогреты до высокой температуры.

Превышение мощности теплообменника над мощностью самой печи не должно быть более 10%. Уплотнять резьбу в местах соединения деталей следует при помощи материалов, способных выдержать высокую температуру.

Габариты печи должны соответствовать площади отапливаемого помещения, поэтому перед покупкой устройства необходимо рассчитать объем парной, умножив между собой ее ширину, высоту и длину, и от полученного результата вычесть толщину отделки стен.

Современные производители, как российские, так и финские, выпускают широкий ассортимент качественных печей с теплообменником, причем разной ценовой категории, что дает возможность приобрести такие устройства людям с разным материальным достатком.

Теплообменник для ванной AS-SHOWER: ASIO, spol. s r.o.

Теплообменник в вашей ванной комнате — это элегантное решение, позволяющее сэкономить до 45% энергии, затрачиваемой на производство горячей воды.

Теплообменник предназначен для рекуперации тепла сточных вод до максимального давления воды 16 бар и температуры 90 ° C. Для душа обычно используется горячая вода от 37 ° C до 40 ° C. Из этой горячей воды мы можем использовать для душа около 5 ° C, что составляет всего 10%.Оставшаяся вода (при температуре 35 ° C) без использования уходит в канализацию. Это означает, что 90% энергии, которую мы используем для нагрева воды, тратится впустую.

Новый душевой теплообменник AS-SHOWER может очень эффективно снизить такие потери. Он может использовать 45% энергии для предварительного нагрева холодной воды и тем самым снизить потребление горячей воды.

Рабочая часть теплообменника, то есть абсорбер, образована гофрированными пластинами из полированных листов нержавеющей стали. Пресная вода проходит через систему каналов внутри пластин и нагревается за счет тепла сточных вод, протекающих по поверхности абсорбера.Поскольку температура пресной воды из водопровода составляет около 100 ° C, она может потреблять от 12 до 140 ° C из сточных вод, нагретых до 350 ° C.

Если теплая вода, предварительно нагретая в теплообменнике, подается к смесительному клапану, то здесь с ней смешивается поток горячей воды (вместо холодной воды, поступающей непосредственно из водопровода) для получения теплой воды с температурой, обычно используемой для душ. Таким образом, потребление горячей воды снижается даже на 45%, что представляет собой экономию, предлагаемую теплообменником AS-SHOWER.

Необходимый комфорт при принятии душа обеспечивается автоматическим смешиванием воды в термостатическом смесительном клапане.

Количество мест

Установка теплообменника должна быть рассмотрена до того, как ваша ванная комната будет модернизирована или оборудована новой. В зависимости от требований к пространству и возможностям рекомендуется размещать теплообменник под душевым поддоном или как можно ближе к нему. Теплообменник всегда следует класть на горизонтальную поверхность.Необходим доступ как для слива, так и для входа холодной воды.

Подключения

Сточные воды проходят через дренажный сифон в теплообменник, а затем в канализацию. Для подключения канализации следует использовать пластиковую трубу DN40. Теплообменник является противоточным, и вход чистой воды всегда ближе к выходу сточных вод. Для подключения чистой воды можно использовать гибкие армированные шланги с накидными гайками и плоскими прокладками. Подробнее см. Инструкцию по установке и эксплуатации.

Очистка

Чистые рабочие поверхности теплообменника являются основным условием теплопередачи. При регулярной чистке сифона поддона необходимо удалить отложения, образовавшиеся в сливной трубе и теплообменнике. Мы советуем использовать экологически чистые препараты на биологической основе, где бактерии, поглощающие загрязнения, существующие в канализации, будут выполнять работу по очистке за вас. Все, что вам нужно сделать, это налить чистящий раствор в сифон душевого поддона.

Технические параметры

• Давление воды: макс. 16 бар
• Температура воды: макс. 900 ° C
• Корпус теплообменника: АБС-пластик (вакуумное формование)
• Абсорбер: прессованный лист из нержавеющей стали (класс AISI 316)
• Подключение сточной воды: DN 40
• Подключение чистой (холодной) воды: G ¾ ”
• Размеры: 552 × 144 × 87 мм

Теплообменник для ванны — Isakssons

Теплообменник для бани. Обладая почти 100-летним опытом производства нержавеющей стали и листов по индивидуальному заказу, мы разработали уникальную способность сочетать надежные материалы, великолепный дизайн и подлинное мастерство, что приводит к надежным решениям для наших клиентов.Наши изделия, разработанные по индивидуальному заказу, и эффективные экологические решения используют тепло, которое имеет как экономические, так и экологические последствия. Мы узнали во время работы и знаем, что делаем. Теплообменник для ванны
Ekoflow использует тепловую энергию сточных вод для обеспечения эффективной рекуперации энергии, достигая КПД до 85%. Окупаемость инвестиций составляет всего несколько лет. Для достижения наилучших результатов спланируйте теплообменник на самой ранней стадии проекта. Оптимизация размеров — ключ к максимальной рекуперации энергии.

Коротко о фактах

  • EKOFLOW ТЕПЛООБМЕННИК ДЛЯ ВАННЫ ПОДХОДИТ ДЛЯ УТИЛИЗАЦИИ ТЕПЛА ИЗ СТОЧНЫХ ВОД
  • ЭФФЕКТИВНОСТЬ ДО 85%
  • ИДЕАЛЬНО ПОДХОДИТ ДЛЯ РАЗЛИЧНЫХ ИСПОЛЬЗОВАНИЙ, ВКЛЮЧАЯ ПРОМЫШЛЕННЫЕ, ЖИЛЫЕ, ОТЕЛИ, БАССЕЙНЫ, СПОРТИВНЫЕ КОМПЛЕКСЫ, БОЛЬНИЦЫ, ПРАЧЕЧНЫЕ И Т.Д.
  • Рентабельность инвестиций ПРИМЕРНО 3 ГОДА

Определение размеров и последующий контроль

Isakssons предоставляет программу расчетов для максимальной оптимизации и определения размеров, а также измерительное оборудование для последующего мониторинга эффективности и экономии энергии.Измерительное оборудование подключено к теплообменнику и предоставляет текущую информацию об уровнях эффективности и экономии энергии.

Техническое обслуживание

Ekoflow предлагает надежное и простое системное решение, которое легко обслужить заказчик. Все модели имеют люк, обеспечивающий удобный доступ для чистки. Процесс очистки занимает около 10 минут и должен проводиться не реже одного раза в месяц.

Дизайн

  • ДВУХТРУБНЫЙ ПРОТИВОТОЧНЫЙ ТЕПЛООБМЕННИК
  • КОМПАКТНЫЙ ДИЗАЙН
  • ТРУБКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ КИСЛОТОУСТОЙЧИВЫЕ
  • МОЩНОСТЬ ПРИ СОБСТВЕННОМ ДАВЛЕНИИ (БЕЗ НАСОСА): ПРИБЛ.4 ЛИТРА / СЕК
  • РАЗДЕЛЕНИЕ ЧЕРНОЙ / СЕРЫЙ ВОДЫ ПРЕОДОЛЕВАЕТ БОЛЕЕ ЭФФЕКТИВНОЕ ВОССТАНОВЛЕНИЕ ЭНЕРГИИ
  • ЛЮК ДЛЯ ОЧИСТКИ ОБЕСПЕЧИВАЕТ ЛЕГКОСТЬ ОБСЛУЖИВАНИЯ
  • ПРЕДНАЗНАЧЕН В РАЗЛИЧНЫХ РАЗМЕРАХ И МОЖЕТ БЫТЬ СПЕЦИАЛЬНО АДАПТИРОВАНО ПО ТРЕБОВАНИЯМ. EKOFLOW МОЖНО ИЗМЕНИТЬ РАЗМЕРЫ ДЛЯ ДРУГИХ ДИАПАЗОНОВ ПОТОКА И АДАПТИРОВАТЬ ДЛЯ РАБОТЫ НАСОСА, ПРОМЕЖУТОЧНОГО КОНТУРА И / ИЛИ ТЕПЛОВОГО НАСОСА

Теплообменник ванны

ДЛЯ ОБЪЕКТА НА 40 ДУШЕВ EKOFLOW 15: 6 ОБЕСПЕЧИВАЕТ ГОДОВОЙ ЭКОНОМИИ 560 000 кВтч, I. E. ПРИБЛИЗИТЕЛЬНО 28 000 евро.

Пример

Экофлоу 6: 6

Высота: 752 мм
Длина: 6 800 мм
Глубина: 370 мм
Площадь нагрева: 7,2 м²
Вес: 290 кг
Количество трубок: 6
Расчетное годовое потребление: 13 600 м³
Экономия энергии:
7 800 евро в год *
КПД: до 85%
Устройство очистки: Стандарт
Принадлежности: Измерительное оборудование. Чистящее оборудование.

Экофлоу 9: 6

Высота: 980 мм
Длина: 6800 мм
Глубина: 370 мм
Поверхность нагрева: 11.0 м²
Вес: 440 кг
Количество трубок: 9
Расчетное годовое потребление: 13 600 м³
Экономия энергии:
10 400 евро в год
Эффективность: до 85%
Устройство очистки: Стандартное
Принадлежности: Измерительное оборудование. Чистящее оборудование.

Экофлоу 14: 6

Высота: 1360 мм
Длина: 6800 мм

свяжитесь с нами [email protected] или здесь

Теплообменник нового поколения возвращает тепло из душевых водостоков для подогрева воды

Было подсчитано, что от 80 до 90% энергии, используемой для нагрева воды в наших домах, в конечном итоге направляется прямо в канализацию, но новый сливной теплообменник может эффективно улавливать часть этой энергии, снижая потребление энергии за счет затрат: эффективный способ.

Стоимость энергии, необходимой для нагрева воды, является одной из самых больших затрат энергии в доме сразу после охлаждения и нагрева, и, учитывая, что большая часть этой энергии по существу тратится впустую, стекая в канализацию, сбор тепла из наших душевых может быть простым способом для экономии энергии и денег.

Рекуперация отходящего тепла и дренажные теплообменники не являются новыми концепциями, но в действительности они не были жизнеспособными в небольших масштабах из-за ограничений конструкции и установки и в основном были предназначены для более крупных коммерческих приложений.Тем не менее, новая модель теплообменника для утилизации отработанного тепла в жилых зданиях обещает стать первой практичной версией для использования в домашних душах, утилизируя до 45% отработанного тепла из желобов и предлагая хорошую окупаемость инвестиций.

Более ранние модели с рекуперацией тепла были разработаны для вертикальной установки, что ограничивало их установку новым строительством или ванными комнатами с вертикальным сливом не менее 5 футов. Ecodrain может быть установлен горизонтально, что позволяет устанавливать его прямо возле источника горячей воды (слив для душа), и говорят, что его легко установить (при условии, что вам удобно выполнять основные работы по сантехнике).

«Ecodrain не имеет движущихся частей и не требует электричества для работы. Внутри особая конфигурация трубопроводов передает тепловую энергию от горячей воды для душа к входящей пресной воде. А запатентованное устройство оптимизирует турбулентность в пресной воде. поставка для максимальной рекуперации энергии ». — Ecodrain

Согласно Ecodrain, окупаемость установки одного из их теплообменников может составлять от 2 лет (в районах с высокими затратами на электроэнергию) или до пяти лет (в районах с низкими затратами на электроэнергию), а также потому, что агрегаты рассчитаны на срок до 30 лет, эти вложения могут окупаться еще долгое время.

Вот короткое видео, которое помогает объяснить, как работает продукт и почему он эффективен:

Одним из отличительных элементов Ecodrain является включение в устройство собственной конструкции турбулятора, который создает турбулентность в воде для увеличения скорости теплопередачи без значительного снижения давления воды для пользователя. Блоки, которые имеют прочную конструкцию с двойными стенками, полностью разделяют сточную воду и пресную воду, поэтому нет шансов на перекрестное загрязнение, и могут быть легко установлены любым сантехником или опытным мастером по ремонту, если есть доступ к сливу душа. трубка.

© Ecodrain
Компания утверждает, что, используя один из своих теплообменников, пользователи могут эффективно принимать более длительный душ (до 33%) без увеличения выбросов углекислого газа или затрат на электроэнергию. Базовая цена устройства составляет 439,95 долларов США, и из-за высокой скорости рекуперации энергии, возможной с помощью устройства, Ecodrain заявляет, что их продукт является одним из самых простых и наиболее экономичных домашних улучшений, которые вы можете сделать. Агрегаты также могут быть установлены в любом месте, где используется много горячей воды, например, в тренажерном зале или в душевых у бассейна, в гостиницах, прачечных или на коммерческих посудомоечных машинах.

Косвенный нагреватель ванны

За последние пару недель я был вовлечен в беседу на Linkedin (группа инженеров-химиков) о целесообразном использовании нагревателей для ванн непрямого действия. Эта тема вызвала у меня интерес, и я начал более подробно изучать использование таких систем. Несколько опытных инженеров-технологов также прокомментировали эту тему, и я попытался включить как можно больше из этого в следующее резюме.

Нагреватели косвенного нагрева используются в основном в нефтегазовой промышленности для нагрева технологических жидкостей.Механизм осуществляется косвенно через ванну (хозяйственную ванну), в отличие от нагрева непосредственно пламенем или печью (прямые жаротрубные нагреватели). Использование бани способствует равномерному нагреву и снижает вероятность возникновения горячих точек. Горячие точки часто возникают в нагревателях с дымогарными трубами прямого действия в результате накопления углерода на огневой стороне трубок. Если не остановить этот процесс, это накопление может стать источником деградации технологической жидкости и может привести к разрывам, взрывам и утечкам (Green and Perry 2007). Из-за косвенного характера нагревателей для ванн риски для безопасности намного ниже (горючие потоки изолированы) по сравнению с нагревателями с прямой дымовой трубой, поэтому они могут использоваться во взрывоопасных зонах, где безопасность является проблемой.

Непрямый нагреватель ванны: общий механизм

«Непрямое» название происходит от того факта, что жаровая труба погружена в ванну, которая обеспечивает нагрев через среду ванны для погруженного змеевика, содержащего технологический поток. Обычно жидкостью для ванны является вода, но в зависимости от климата и требований к нагреву она также может быть маслом (способным нагревать технологические жидкости до более высоких температур) или смесью воды и гликоля (используется в более холодном климате для снижения точки замерзания).

Обычно нагреватели косвенного нагрева для ванны должны обеспечивать эффективность нагрева около 50-55%. Этот относительно низкий КПД по сравнению с дымогарными обогревателями прямого действия является результатом большого количества этапов теплопередачи. Например, в каталитических инфракрасных жаротрубных обогревателях есть только два этапа: 1 — инфракрасный от пламени до HX, 2 — HX для обработки жидкости. В то время как косвенные (жаротрубные) нагреватели ванны имеют четыре: 1 — тепло от пламени к жаровой трубе, 2 — жаротрубка к жидкости ванны, 3 — жидкость ванны к змеевику технологического потока, 4 — змеевик технологического потока для технологической жидкости. Также стоит упомянуть, что нагреватель ванны медленно реагирует на изменения температуры входящего потока, в основном из-за большой теплоемкости среды ванны.

Обычно косвенные нагреватели ванны используются там, где скорость потока технологического потока низкая и операции могут выполняться без присмотра, их также можно использовать для предотвращения образования кокса на трубах, когда требуются низкие тепловые потоки.

Применения:
Предварительный подогрев сырой нефти, подогрев газа / сырой нефти на устье скважины (предотвращает охлаждающий эффект расширения газов), подогрев высоковязких жидкостей для снижения давления нагнетания, подогрев топливного газа на объектах выработки электроэнергии, подогрев на компрессоре станции, контроль точки росы топливного газа, нагрев потоков углеводородного газа высокого давления, испарение технологических жидкостей и нагрев ребойлера.

Нашли дополнительную информацию? Не стесняйтесь делиться в разделе комментариев ниже.

Грин, Дон и Роберт Перри. Справочник инженеров-химиков Перри. McGraw-Hill Companies, 2007.

G.L.Hayett. «Инженерный справочник: техническая информация». Нью-Йорк: Industrial Press Inc., 2004.

Мэннинг, Фрэнсис С. и Ричард Э. Томпсон. Нефтепромысловая переработка нефти: сырая нефть. Оклахома: Pen Well, 1995.

Пьетро Фиорентини. «Нагреватели косвенного нагрева.Пьетро Фиорентини. 2010. http://www.fiorentini.com/media/files/503_systems_-_indirect_fired_heaters_-_eng_-_apr2010.pdf (по состоянию на 08 2012 г.).

Следующие две вкладки изменяют содержимое ниже.

ProcessPrinciples.com — это мой личный блог, который позволяет мне делиться некоторыми знаниями, которые я получил на пути к тому, чтобы стать инженером-химиком. Моя цель — создать сайт, который поддерживает обмен информацией с помощью учебных пособий, презентаций, статей и записей в блогах. Не стесняйтесь обращаться ко мне с предложениями или отзывами.

Все о домашней вентиляции, теплообменниках HRV и ERV

Дома, построенные за последние 40 лет в Канаде, относительно герметичны. . Раньше мы обычно полагались на неплотные неизолированные стены, чтобы обеспечить свежий воздух и предотвратить появление плесени и грибка, и у них это очень хорошо получалось.

Стоимость и комфорт заставили нас добавить изоляцию, но не обязательно герметизировать наши стены. Безумие этого было быстро осознано, и вскоре после этого пароизоляция стала частью оболочки здания.

Пароизоляция препятствовала прохождению влажного воздуха через стены, это, конечно, приводило к накоплению влаги в домах, а конденсат на окнах был обычным явлением, и его трудно было остановить. Это привело к скоплению плесени и грибка в домах. Современные герметичные дома нуждаются в механической помощи, чтобы остановить повреждение влаги и защитить качество воздуха в помещении, особенно в подвалах, где вентиляция необходима для предотвращения образования плесени.

Есть еще те, кто утверждает, что стены должны дышать и что «дома слишком герметичны», но этот миф полностью ложен и наносит большой ущерб вашему дому.Стены должны высыхать, в идеале в обоих направлениях.

Если зимой держать дверь открытой в щели, естественная конвекция будет втягивать воздух снизу и вытеснять его сверху. Ваш дом будет вести себя аналогичным образом, это называется эффектом стека.

Теплый воздух поднимается вверх, вытесняя воздух из верхней части дома и втягивая холодный воздух снизу, чтобы заменить его. Насколько сильно изменится воздух, зависит от того, насколько хорошо герметичен ваш дом.

В то время как естественная конвекция предлагает определенное количество свежего воздуха, для большинства новых домов этого просто недостаточно.Правильно закрытые дома требуют систем механической вентиляции для удаления влаги и обеспечения жителей достаточным количеством свежего воздуха.

Вентиляционные системы — что такое HRV?

Системы механической вентиляции известны как теплообменники , HVAC (отопление, вентиляция и кондиционирование воздуха) или HRV (вентиляторы с рекуперацией тепла). Эти системы предназначены для удаления влаги и подачи свежего воздуха в ваш дом, который предварительно нагревается выходящим воздухом.

© Van EE

Ядро HRV имеет небольшие отдельные каналы, через которые проходит воздух, что позволяет предварительно нагреть поступающий воздух выхлопным воздухом.Здесь нет нагревательных спиралей, вы просто управляете вентиляторами, поэтому они относительно дешевы в эксплуатации. И вы, безусловно, сэкономите деньги в целом, поскольку нагревание влажного воздуха потребляет много энергии.

В зависимости от качества машины, которую вы покупаете, вы можете рассчитывать на возмещение от 50% тепла воздуха до 95%. Планируйте потратить около 2000 долларов на установку, это достаточно эффективный вариант. Вдвое больше, чем у высокопроизводительных моделей с алюминиевым сердечником, который проводит тепло лучше, чем пластиковый.

Вентиляционные системы — Что такое ERV?

Вентиляция с рекуперацией энергии ( ERV ) — это процесс обмена энергией, содержащейся в обычно забираемом вентилятором несвежем или влажном воздухе из домов, и ее использование для обработки (предварительного кондиционирования) поступающего наружного свежего воздуха в жилых и коммерческих системах ОВК. В теплые дни система ERV предварительно охлаждает и осушает, в то время как в зимний период системы ERV увлажняют и предварительно нагревают входящий воздух снаружи дома.Одним из преимуществ использования рекуперации энергии в США является возможность соответствовать стандартам вентиляции и энергопотребления ASHRAE, одновременно улучшая качество воздуха в помещении и снижая общие рейтинги HVAC и потребности в энергии.

Технология

ERV — это не только эффективное средство снижения затрат на электроэнергию и отопление и охлаждение, но и позволяет использовать меньшее оборудование. Кроме того, системы ERV позволяют поддерживать идеальную относительную влажность от 40% до 50% в домашних условиях. Этот диапазон может поддерживаться более или менее во всех условиях, с единственной потерей энергии для воздуходувки, которая преодолевает падение давления в системе.

Если вам нужна помощь в выборе между системой HRV и ERV, см. Здесь

Качество воздуха в помещении важно по многим причинам:

  • Предотвращение проблем с влажностью, таких как гниль и плесень

  • Предотвращение повреждения окон конденсатом

  • Профилактика респираторных заболеваний, вызванных внутренними загрязнителями

  • Снижение затрат на отопление за счет отказа от нагрева избыточного водяного пара, который выходит из вашего дома.

Идеальный уровень влажности:

© Министерство здравоохранения Канады


Наряду с удалением загрязняющих веществ из воздуха, слишком много или слишком мало влаги в наших домах имеет последствия для здоровья. Есть бактерии, вирусы, плесень и клещи, которые появятся на любом конце спектра, если ваш воздух слишком влажный или слишком сухой.

Обычно считается, что относительная влажность в диапазоне от 35 до 50% является наилучшей для предотвращения большинства рисков для здоровья и раздражителей.Она достаточно высока, чтобы не было потрескавшейся мебели, потрескавшихся губ или постоянных кровотечений из носа, и она не слишком влажная для комфорта, конденсации или потребления тепла.

Если вы живете в старом доме, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство. Если вам хорошо, воздух хорошо пахнет, а из окон не капает, расслабьтесь.

Для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который в большинстве хозяйственных магазинов будет стоить вам от 20 до 30 долларов.Если у вас есть проблема, немного взломайте окно, пока не разберетесь с ней. Для решения некоторых из этих проблем доступны увлажнители, осушители и очистители воздуха.

Осушитель будет стоить от 200 до 300 долларов в месяц, а эксплуатация — от 10 до 15 долларов в месяц. Эти дополнительные затраты, вероятно, будут нивелированы за счет экономии тепла, поскольку для нагрева влажного воздуха требуется гораздо больше энергии, чем для нагрева сухого воздуха.

Если вы планируете самостоятельно выполнить проект по установке HRV или ERV, сначала проведите исследование, чтобы определить правильное размещение вентиляции.Например, воздухозаборник в ванной, а не простой вытяжной вентилятор, будет означать нагретый входящий воздух вместо того, чтобы просто создавать отрицательное давление и позволять холодному воздуху находить свой собственный путь каждый раз, когда кто-то включает вентилятор.

Конечно, если у вас есть воздухозаборник, вам не нужно устанавливать вентилятор для ванной, просто установите таймер, чтобы вы и ваши гости могли его включить. Воздухозаборник на кухне или рядом с ней помогает улавливать общую влагу и загрязнения, но не подключайте ее к вытяжке.Посылать кулинарный жир через дорогой теплообменник — не лучший вариант.

Что касается монтажа воздуховодов, гибкие трубки дешевле и с ними проще работать, но они могут быть довольно шумными, а ребра замедляют движение воздуха, заставляя ваш воздухообменник работать тяжелее.

Поскольку вентиляционные отверстия лучше всего размещать в жилых помещениях и спальнях, вы можете обнаружить, что они оправдывают дополнительные затраты на массивные воздуховоды просто для снижения шума.

Дополнительные статьи о высокоэффективных системах вентиляции для пассивных домов и домов с сертификатом LEED см. Здесь из EcoHome

Руководства по экологическому строительству

Погружные змеевики — коэффициенты теплопередачи

Общие коэффициенты теплопередачи для паровых змеевиков среднего давления, змеевиков или труб с горячей водой, погруженных в масло или жир:

Пар, водные растворы, агенты, агенты

30

Тип змеевика Коэффициент теплопередачи
— U —
(Вт / м 2 o C) (Btu / hr ft 2 o F)
800-1200 140-210
Пар в водные растворы, естественная конвекция 340-570 60-100
Пар в легкое масло, естественная конвекция 170
Пар в тяжелую нефть, естественная конвекция 85-115 15-20
Пар в тяжелую нефть с перемешиванием 14 0-310 25-55
Пар в жир, естественная конвекция 30-60 5-10
Пар в органические вещества при перемешивании 510-800 90-140
Горячая вода в воду, естественная конвекция 34-140 6-25
Горячая вода в воду, естественная конвекция 200-370 35-65
Горячая вода в воду, с перемешиванием 480-850 90-150
Масло-теплоноситель для органических веществ при перемешивании 140-280 25-50
Солевой раствор в воду с перемешиванием 280-630 50-110
Охлаждающая вода в глицерин, перемешиваемый 280-430 50-75

Пример — теплопередача от парового змеевика

A 50 мм паровой змеевик с наружным диаметром 60.3 мм (0,0603 м) и длиной 10 м при 1 бар абсолютное давление и температура пара 120 o C погружается в масляную ванну с температурой 50 o C .

Площадь поверхности змеевика можно рассчитать, умножив длину окружности трубы на длину трубы как

A = π (0,0603 м) (10 м)

= 1,89 м 2

Из таблицы выше коэффициент теплопередачи составляет 170 Вт / м 2 o C для «Пар — легкая нефть, естественная конвекция».Теплопередача может быть рассчитана как

Q = (1,89 м 2 ) ((120 o C) — (50 o C)) (170 Вт / м 2 o C)

= 22491 W

Системы технологического нагрева расплавленных солей

Расплавленные соли, иногда называемые солевыми расплавами, представляют собой семейство продуктов, используемых для широкого спектра применений, таких как высокотемпературный технологический нагрев, термообработка и отжиг стали, а также аккумулирование тепла на солнечных тепловых электростанциях.Эти соли состоят из фторидных, хлоридных и нитратных солей.

Преимущество расплавленных солей заключается в очень высоких рабочих температурах жидкой фазы (1000 ° F или выше) при небольшом давлении пара или его отсутствии. Расплавленные соли могут заменить органические или синтетические масла в системах теплопередачи. Хотя расплавленные соли действительно обладают существенным преимуществом благодаря своим высоким рабочим температурам, они также могут иметь нежелательную характеристику очень высоких точек замерзания (в диапазоне от 248 ° F до 428 ° F).

Существует три основных типа систем нагрева расплавленной соли: нагреватели солевой ванны, циркулирующая расплавленная соль и прямой нагрев для таких применений, как термическая обработка металлических узлов.Со всеми этими типами систем могут возникнуть проблемы: металлургия, приборы, выбор компонентов системы, обогрев, плавление и дренаж, и это лишь некоторые из них.

Системы циркуляции расплавленной соли

Циркуляционные системы с расплавом соли используются для распределения горячей жидкой соли в качестве теплоносителя между теплообменниками или другими потребителями технологического тепла.

Принцип работы и конструкция

Когда требуется энергия, начинается процесс циркуляции расплавленной соли.Большинство систем поддерживают температуру соли выше точки замерзания, чтобы избежать процесса переплавки, но во время ввода в эксплуатацию или в ситуации холодного перезапуска соль плавится в резервуаре для горячей соли. Расплав соли затем циркулирует через систему с замкнутым контуром с использованием циркуляционного насоса, специально разработанного для перекачивания горячей соли. Жидкость циркулирует из резервуара для горячей соли к огневому обогревателю или электронагревателю, выходит к пользователю, а затем снова возвращается в резервуар для горячей соли.

Система обычно спроектирована таким образом, что горячая соль будет возвращаться в резервуар для горячей соли, если и когда циркуляционные насосы будут выключены.Он отличается от других систем отопления с замкнутым контуром из-за точки замерзания соли. Система должна быть спроектирована с использованием резервуара для горячей соли, в который всегда возвращается жидкость, когда система не работает.

Эти системы должны быть нагреты и спроектированы таким образом, чтобы предотвратить замерзание или тепловой удар в циркуляционном трубопроводе. Расплав соли хранится в этих системах при температуре 1050 ° F при нормальном атмосферном давлении. В этих системах датчики применяются для измерения и контроля уровня жидкости, давления, температуры и расхода.

Циркуляционные системы с расплавом солей могут предоставить предприятиям возможность интегрированного накопления энергии, разработанного для удовлетворения конкретных потребностей применения. Эта концепция накопления энергии обычно используется на солнечных электростанциях для хранения тепловой энергии для производства электроэнергии в ночное время или в пасмурные периоды.

Емкости для горячей соли

Резервуар для горячей соли является важной частью системы циркуляции расплавленной соли, помогая перемещать расплавленную соль через генератор, а затем обеспечивая электроэнергией приложение.

Системы с расплавленной солью обычно работают с двумя резервуарами для хранения с разным уровнем заполнения и температурой, резервуарами для горячей и холодной соли. Расплавленная соль в резервуаре для хранения холода движется обратно по циклу, в то время как соль, содержащаяся в резервуаре для горячей соли, движется дальше, чтобы генерировать энергию для системы.

Циркуляционные насосы системы обычно устанавливаются в этом резервуаре вместе с электрическими элементами или пожарной трубой, которая используется в качестве источника тепла для плавления твердой соли. Эти резервуары также часто отслеживаются теплом и могут быть изолированы керамическим материалом и защитным покрытием.Изолируя бак, вы обеспечиваете наилучшую производительность.

Нагреватели для соляных ванн

В системах обогрева соляных ванн используются процессы естественной конвекции без использования циркуляционных насосов. Эти системы предназначены для работы при высоких температурах, чтобы обеспечивать энергией различные приложения.

Функционирование и дизайн

Нагреватели для соляных ванн работают, нагревая сосуд с солью с помощью горелки с дымовой трубой или электрических элементов, погруженных на дно сосуда.Затем горячая соль нагревает погруженный технологический змеевик, в котором затем нагревается текущая технологическая среда. Тепловая энергия передается от этой трубки к жидкости ванны. Соли теплопередачи работают при температурах до 800 ° F.

При загрузке и плавлении затвердевшей соли необходимо учитывать конструктивные особенности. Плохая конструкция может привести к повреждению емкости нагревателя или пожарной трубы при запуске из холодного состояния.

Нагреватели с соляной ванной обычно используются для нагрева регенерационного газа в молекулярных ситах, хотя они подходят для других применений, требующих простой конструкции системы косвенного нагрева с возможностью повышенных рабочих температур.

В Sigma Thermal мы проектируем и производим системы циркуляции расплавленной соли, резервуары для горячей соли, нагреватели соляных ванн и электрические нагреватели. Мы можем разработать полностью автоматизированную систему в соответствии с вашими потребностями. Свяжитесь с нами сегодня, чтобы узнать больше о наших возможностях.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
