Рекомендации по подготовке проема для установки рулонных ворот

Рулонные ворота очень популярны. Давно изучены конструкция и типы монтажа. Но очень часто, по приезду мастера на объект,  возникает много замечаний по проему, что затрудняет монтаж ворот, или вовсе, делает его невозможным.
Специалисты Компании Защита подготовили некоторые рекомендации по подготовке проема для установки рулонных ворот.

 1. Конструкция рулонных ворот.

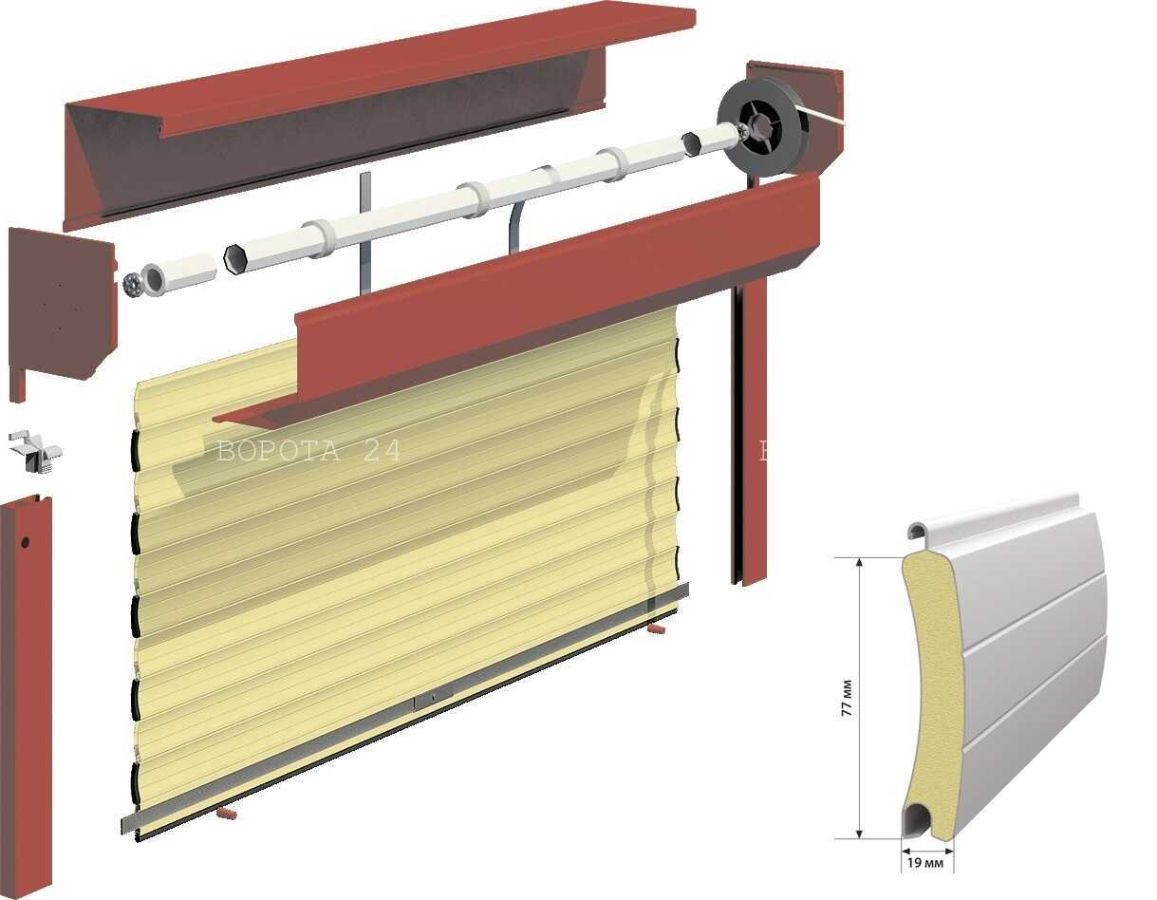

Для начала, вспомним основные конструктивные детали ворот (рис. 1). Рис. 1

 Рис. 2 Прошу обратить внимание на конструктивную особенность состыковки боковой крышки с направляющей шиной. Данная информация нам понадобится позднее.

Технические параметры профиля не имеют значения для подготовки проема, но для сведений хочу уточнить, что рулонные ворота бытового применения поставляются из 77 профиля. Все остальные профиля 45, 58 считаются роллетными.

Короб
Короба для рулонных ворот бытового применения поставляются двух типов:
— 300 и 375 (360) см. на рис. 3
Примечание. 375 короб состоит из 3-х частей, при встроенном монтаже поставляется с задней крышкой, при накладном монтаже  — без задней крышки.

Рис. 3

Если конструкция ворот в готовом виде – 2700 – 2900мм (с учетом короба), то поставляется короб 300мм. Рулонные ворота высотой свыше  2900м поставляются с 375 (360) коробом.
Внимание! Если ворота большой ширины, то при высоте до 2900 возможен короб 375 (360). Обязательно уточняйте у специалистов.
Размер короба очень важен при возведении колонн. Размер проезда по высоте + короб + концевой профиль (100мм).

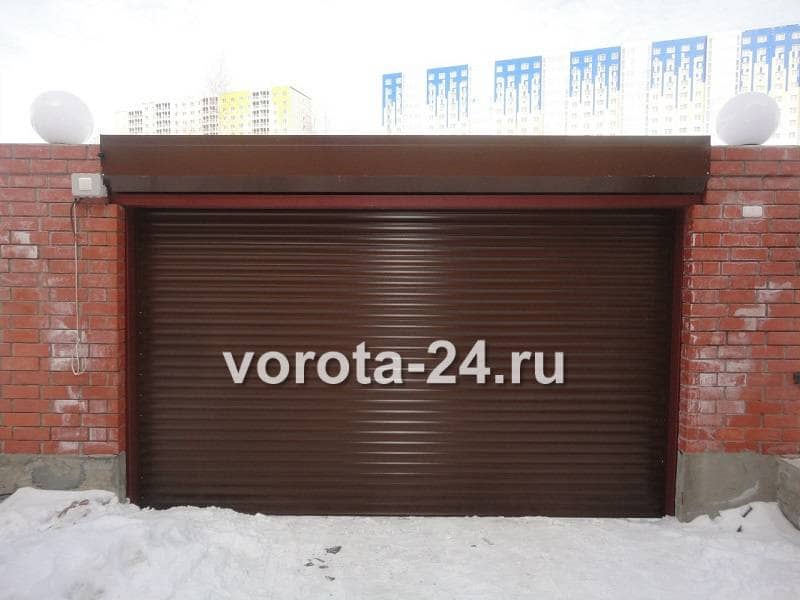

На фотографии пример ворот Алютех с 360 коробом (без задней крышки).
Размер ворот, мм — ш. 5210 х в. 2700 (размер проезда — ш. 5010 х в. 2240)
Комплектация — 360 короб, 102 вал , направляющие шины — 100.

Направляющие шины
В зависимости от размера конструкции направляющие шины поставляется следующих типов: 83, 90, 100.

Размер шины очень важен при определении типа монтажа ворот.
При встроенном монтаже направляющие шины перекрывают часть проема по ширине.
При накладном монтаже, размер шин необходим при возведении колонн.

 2. Тип монтажа рулонных ворот.

В основном, рулонные ворота (рольворота) используются в качестве въездных ворот на территорию, но иногда устанавливаются и на гараж.
Монтаж встроенный
При встроенном монтаже световой проем уменьшается — по ширине за счет направляющих шин (166 -200мм), по высоте — за счет короба + концевого профиля (400 -475мм).
Для правильной и надежной установки должны быть соблюдены некоторые требования относящиеся к проему:
— проемы должны иметь прямоугольную форму;
— плоскость к которой крепится направляющая шина  должна  быть  ровной  и  гладкой;
— отклонения  рабочих  поверхностей от  вертикали  и  горизонтали  не  должны больше 5 мм.
Если стены (колонны) имеют неровную, выпуклую или вогнутые контуры, в этом случае конструкция ворот не может плотно прилегать к стенам и поэтому образовываются щели. Если такие зазоры составляют 2-3мм, их  можно скрыть с помощью герметизирующего материала подобранного в цвет конструкции, но бывают зазоры 10 — 20мм.
Монтаж накладной
Накладной монтаж — наиболее распространенный и простой тип монтажа рольворот. Короб с полотном устанавливается над проемом, направляющие шины – сбоку от него. Проем должен быть в одном уровне и иметь гладкую поверхность.

3. Подготовка проема.

Если Вы устанавливаете рулонные ворота на гараж, Вам, прежде всего, следует определиться,  где будут стоять ворота – внутри гаража или снаружи.

Если притолока внутри гаража 300 или 400мм, и нет труб или других конструкций в местах крепления ворот, то смело можно монтировать ворота внутри гаража.

 Примечание.
Для того чтобы определить проем в свету по высоте, необходимо учитывать размер короба (300, 375) и размер концевого профиля (ориент. 10 см с уплотнительной резинкой), который не заходит в короб и также перекрывает световой проем.

При монтаже ворот на колонны (на въезд) необходимо подготовить устойчивые колонны нужной высоты.
Вернемся в начало статьи и посмотрим на рис. 2, на котором видно, что боковая крышка вставляется в направляющую  шину. Так как основные механизмы (вал, привод, весь профиль (в открытом состоянии)) находятся в коробе, то основная нагрузка ложится на боковые крышки, соответственно они должны быть жестко закреплены. Поэтому, при расчете высоты колон на въезд необходимо учесть высоту рулонных ворот в готовом виде.

Пример.

Монтаж рулонных ворот на въезд, тип монтажа – накладной.

Если Вы хотите, чтобы проезд в чистом виде был – шир. 3000 х выс. 2700

Вам необходимо, чтобы между колоннами по ширине было – 3000мм

Высота колонн должна быть не менее 3175мм

В данном случае, световой проем по высоте составит – 2700 мм

Готовая конструкция ворот – 3175м.

РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЕМУ

Н – высота проёма; В – ширина проёма

Притолока, при монтаже ворот внакладку изнутри помещения, от 250 до 350мм. b1 и b2 – зоны крепления направляющих, (не менее ширины направляющей – 90мм).

При монтаже внакладку на проем, стена, на которую устанавливаются ворота, должна быть в одной вертикальной плоскости, без выступов и ниш. При встроенном монтаже ворота располагается внутри проема, и при этом указываются минимальные размеры проема.

Если стена сделана из пеноблоков, следует обварить внутренний проем уголком 75х75мм.

До начала монтажа необходимо завершить всю финишную отделку, штукатурку и т.п.

Ну и, конечно же, электропроводка.
К одной из колон, необходимо подвести электрическую проводку  (кабель ПВС 220 Вт 1,5 мм2) для подключения ворот, так как рулонные ворота, в основном, поставляются с электроприводом.

Надеюсь, что данная информация Вам будет полезна.

Если у Вас остались вопросы, обращайтесь по тел. +7-928-766-23-15



Установка — Быстров И.Г.

Установка

Мы оказываем широкий спектр услуг по установке (монтажу) гаражных, оконных, дверных и сантехнических (туалетных) роллет, секционных и откатных ворот, калиток, заборов и шлагбаумов. Установим роллеты и ворота на автомобиле.

Стоимость установки будет зависеть от разных факторов: сложность монтажа, размер изделия, месторасположения объекта.

Почему за установкой роллет, ворот, калиток, заборов и шлагбаумов нужно обращаться именно к нам?

  1. Огромный опыт в сфере установки и обслуживания

  2. Доставляем и устанавливаем «под ключ»

  3. Наличный и безналичный расчет

  4. Возможность монтажа в выходные дни

  5. Гарантия производителя

  6. Рассрочка или кредит

Теперь, когда Вы знаете на что мы способны осталось только

Заказать обратный звонок

Монтаж роллет

Мы устанавливаем гаражные, оконные, дверные, туалетные роллеты. Сроки минимальные, цены оптимальные. Используем только качественные комплектующие от передовых производителей.

На данную услугу предоставляется рассрочка или кредит

Предлагаем ознакомиться с нашим Портфолио.

Дополнительная информация
Профили для роллет

Цветовая гамма

Типы монтажа роллет

Если вы хотите быть уверенными в безопасной эксплуатации рольставень и их надежности, приобретайте данные защитные устройства и заказывайте их монтаж у нас. Мы предлагаем полный спектр услуг в области монтажа и обслуживания роллет. Быстро и качественно выполним установку роллет и предоставим все необходимые рекомендации по их дальнейшей эксплуатации. На все проведенные работы предоставляется гарантия.

Заказать монтаж роллет

Мы устанавливаем роллеты производства компаний Alutech и DoorHan.

Возможно у Вас есть неисправная роллета? Так что же вы ждете, заказывайте ремонт роллет.

Монтаж секционных и откатных ворот

Многолетний опыт работы в этой сфере позволяет проводить монтаж в кратчайшие сроки, а индивидуальный подход к каждому заказу позволит сэкономить Ваши денежные средства.

На данную услугу предоставляется рассрочка или кредит

Не ждите, скорее заказывайте

Установку ворот

Мы устанавливаем секционные ворота производства компаний Alutech, DoorHan и Ryterna.
Мы устанавливаем откатные ворота из комплектующих Alutech, DoorHan и DEA.

А так же устанавливаем электроприводы.

Если у Вас уже есть старые или неисправные ворота — мы можем их отремонтировать.

Монтаж калиток и заборов

Окажем услуги по установке калиток и железных заборов. Наши специалисты устанавливят забор и калитку «под ключ».

Мы предлагаем нашим клиентам не только прочные, но и удобные в использовании ворота и калитки — они легко открываются в любое время года, долго служат, не требуют дополнительного ухода. Все это становится возможным благодаря тому, что мы не используем дешевых материалов и обеспечиваем высокое качество работ по установке заборов, ворот и калиток.

На данную услугу предоставляется рассрочка или кредит

Предлагаем ознакомиться с нашим Портфолио.

Пришло время огорадить свою территорию, заказывайте

Установку калитки и забора

Старый забор накренился, а калитка слетела с петель? Закажите ремонт калитки и забора.

Монтаж шлагбаума

Выполним установку и обслуживание шлагбаума. Пропишем дополнительные пульты. Мы не занимаемся согласованием установки шлагбаума с администрацией района и оформлением документов, зато качественно выполняем свою работу.

На данную услугу предоставляется рассрочка или кредит

Какие документы нужны для установки шлагбаума?
Для установки шлагбаума необходимо:

  1. Согласовать с государственными учреждениями (администрация района) и местным исполнительным органом о возможности установки шлагбаума

  2. Подготовить задание на проектирование в КУП «Минский городской центр инжиниринговых услуг»

  3. Разработать проектную документацию в ЧУП «Системы охраны и безопасности»

  4. Утвердить проектную документацию в комитете архитектуры и градостроительства Мингорисполкома

  5. Получить разрешение на строительство

Ваше парковочное место снова занято машиной с другого двора? Пришло время заказать

Установку шлагбаума

Мы устанавливаем шлагбаумы производства компаний BFT, Nice и другие.

Не можете выехать со двора? Пришло время заказать ремонт шлагбаума.

Монтаж видеодомофонов

Оказываем услуги по установке видеодомофонов. Наши специалисты проконсультируют Вас по модельному ряду, чтобы Вы выбрали именно то, что Вам нужно.

Пришло время обезопасить свой дом от нежеланных гостей, закажите

Установку видеодомофона

Мы устанавливаем видеодомофоны от нашего партнера ASDiO-Systems

Роллетные ворота

Роллетные ворота изготавливаются из алюминиевых профилей и могут быть вмонтированы в любой проем, вне зависимости от его ширины и высоты. При этом конструкция занимает мало мета, что позволяет максимально полно использовать пространство как внутри, так и снаружи. Роллеты, представленные в каталоге компании «Ворота в дом71», заслуженно считаются одним из самых надежных и практичных перекрытий проемов гаражей, торговых центров, складских и производственных помещений.

Преимущества роллетных ворот

Роллетное полотно собрано из алюминиевых ламелей. Конструкция устойчива к коррозии, атмосферным осадкам, перепадам температур и другим факторам окружающей среды. При поднятии ворот оно сматывается в рулон на вал, размещенный внутри защитного короба. Также возможен бескоробный монтаж. Он целесообразен в том случае, если рольстави устанавливаются внутри помещения или под навесом. Востребованность роллетных ворот объясняется их характеристиками и преимуществами:

  • Компактность. Ширина полотна не затрагивается пространство за пределами проема.

  • Простота эксплуатации. Конструкция не требует сложного ухода, дорогостоящих сопутствующих материалов, достаточно легко открывается и закрывается, особенно при наличии автоматического привода.

  • Цена. Роллетные ворота стоят дешевле секционных конструкций аналогичного качества, при этом срок службы алюминиевых роллетов составляет не менее 10 лет. А уровень защиты внутреннего пространства от шума, теплопотерь и пыли достаточно высок.

  • Эстетичность. Цветовое разнообразие панелей позволяет подобрать полотно со специальной оригинальной текстурой, дополняющей или оттеняющей общий облик фасада здания.

Роллетные ворота устанавливаются в гаражах и паркингах, для перекрытия проемов различных хозяйственных построек, складских помещений, цехов и других производственных площадей. В нашем каталоге представлены рольворота производства компании Alutech. Высокое качество изделий подтверждено протоколами международных испытаний, а специалисты компании контролируют исполнения заказа от замера до монтажа и последующего техобслуживания.




Классификация ветровых классов согласно ГОСТ
Ветровые классы по ГОСТ 52502-201201234567
Давление, Па<505070100170270400>400
Скорость ветра, м/с<9,29,210,812,816,821,225,8>26




Классификация ветровых районов согласно СНиП
Ветровые районы по СНиП 2. 01.071a1234567
Давление, Па170230300380480600730850
Скорость ветра, м/с16,819,522,325,228,331,634,937,7




Классификация ветровых классов согласно EN
Ветровые классы по EN 13659123456
Давление, Па75100150250400600
Скорость ветра, м/с11,112,815,820,425,831,6

Гарантией ветровой устойчивости роллетных ворот является установка боковых замков со специальными ветровыми захватами и усиленных направляющих шин с большей площадью захода полотна. Эти комплектующие обеспечивают дополнительную жёсткость и прочность конструкции, защищают от выдувания полотна даже при самом сильном ветре.



Наши цены

  • размеры 3,00х2,50 от 40 608,00

  • размеры 3,50х2,70 от 49 726,00

  • размеры 4,00х2,70 от 56 493,00

Конструктивные элементы роллетных ворот

Полотно роллетных ворот — один из основных элементов ворот, который определяет функциональные характеристики всей конструкции. В зависимости от размеров гаражного проема и необходимого класса ветровой устойчивости полотно изготавливается из профилей роликовой прокатки с мягким либо твёрдым пенным наполнителем.



Направляющие шины обеспечивают движение полотна роллетных ворот при его намотке на вал. При монтаже могут использоваться стандартные либо усиленные шины четырёх типоразмеров. Направляющие имеют различные показатели захода полотна в шину и дают возможность установить на полотно специальные боковые замки с ветровыми захватами.



Защитные короба и боковые крышки подбираются в зависимости от экстерьера здания и требований к жесткости конструкции. Для роллетных ворот предлагаются 45-градусные роллформинговые короба различных типоразмеров — от 250 до 405 мм. Иногда при установке роллетных ворот внутри помещения монтаж осуществляется на консолях без короба. Для увеличения срока службы ворот рекомендуется устанавливать подвижные каретки, которые снижают изгибающие нагрузки на элементы подвеса и обеспечивают плавный ход полотна ворот.



Элементы управления роллетными воротами. Приводы могут быть ручными или автоматизированными (электроприводы). Автоматическое управление позволяет управлять воротами одним нажатием кнопки. На случай отключения электроэнергии можно предусмотреть установку системы аварийного ручного подъёма.

Цветовые решения

Мы предлагаем более 30 цветовых решений для профилей роликовой прокатки, более 20 цветов — для экструдированных профилей. Широкая цветовая гамма профилей и комплектующих для роллетных ворот «АЛЮТЕХ» обеспечивает разнообразные варианты сочетаний роллет с фасадом здания. В зависимости от выбранного вами цветового решения роллетные ворота могут повторять цвет отделки или служить ярким элементом, создавая оригинальные индивидуальные решения.

НОВИНКА! Роллетные ворота в цвете, имитирующем ценные породы дерева: золотой дуб, орех, вишня и ирландский дуб. Лучшее решение для коттеджей и домов из деревянного бруса, камня, красного кирпича и других декоративных материалов.





Установка и монтаж

Надежная работа ворот на протяжении всего срока эксплуатации во многом зависит от правильного монтажа. Для установки ворот требуется предварительная подготовка проема, по окончании которой проем должен отвечать следующим требованиям:

  • Иметь прямоугольную форму и выровненные откосы. В случае, если проем имеет скругленные углы, выполнен в форме арки и т. д., установка ворот возможна, но только коробом внутрь;
  • Обрамление проема должно иметь ровную гладкую поверхность без наплывов штукатурного раствора и трещин;
  • При монтаже ворот с частичным перекрытием проёма необходимо заранее предусмотреть и подготовить нишу, в которой будет монтироваться короб и механизм ворот;
  • Пространство для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т. п.

Возможны различные варианты монтажа роллетных ворот: установка в проеме, монтаж на внешнюю или внутреннюю поверхность стен, с защитным коробом или без (на специальных консолях). Параметры, которые следует учесть при выполнении замеров и подготовке проема, указаны на рисунке.

Монтаж с защитным коробом

Встроенный монтаж. Короб располагается внутри проема (в проёме). При таком монтаже не будет выступающих элементов роллетных ворот на фасаде. Однако при данной схеме монтажа часть проема перекрывается коробом, уменьшая его высоту. Накладной монтаж. Короб роллетных ворот устанавливается на стену здания над гаражным проёмом. Такой монтаж обеспечивает максимальное использование высоты проема.

Комбинированный монтаж коробом наружу предполагает расположение короба роллетных ворот располагается в нише проема. Этот вид монтажа совмещает преимущества накладного и встроенного монтажа — максимальное использование проема и отсутствие выступающих элементов роллетной конструкции.

Комбинированный монтаж коробом внутрь. Короб располагается в нише проема передней частью внутрь. При таком монтаже опущенные роллетные ворота сливаются с фасадом, так как находятся на одном уровне с ним. Целостность архитектурного решения подчеркнут роллетные ворота, цвет которых будет максимально близок к цвету фасада.

Бескоробной монтаж на консоли. Система подвеса в данном случае монтируется на специальные монтажные консоли. Важно помнить, что бескоробной монтаж подходит только в случае, если роллетные ворота монтируются внутри помещения.



Вне зависимости от типа монтажа механизм роллеты может быть дополнительно оборудован специальными подвижными каретками, которые обеспечивают плавность хода роллетного полотна, бесшумность работы и долгий срок службы.

При установке подвижных кареток также происходит снижение изгибающих нагрузок на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот.

Как выбрать роллетные ворота

Шаг 1. Определиться с планируемым бюджетом.



Шаг 2. В зависимости от этапа завершенности самого объекта определиться с видом работ (в процессе эксплуатации, строительства, реконструкции).

Шаг 3. Выбрать оптимальный вариант монтажа: для строящихся объектов подойдет скрытый монтаж со встроенным коробом, для всех остальных зданий — бескоробной монтаж на консолях, встроенный, накладной или комбинированный монтаж с 20 и 45-градусными, а также круглыми/полукруглыми защитными коробами).

Шаг 4. Подготовить проемы (проверить форму, откосы, поверхность на ровность, а также подготовить нишу, если монтаж предполагает перекрытие проема; освободить пространство от трубопроводов и др. строительных конструкций).

Шаг 5. Если у вас есть важные дополнения по установке и монтажу роллетных ворот, сообщить их специалистам до начала работ.

Роллетные ворота на гараж: установка своими руками

Итак, что же представляют собой роллетные ворота на гараж, как их установить и ими управлять? На рынке ворот для гаража имеются роллетные системы, которые пользуются спросом. Чтобы выполнить монтаж таких конструкций, не требуется много площади под притолокой либо над стенным проемом, в открытом положении они не будут загораживать улицу и мешать.

Способы крепления роллетных ворот

Существует 2 таких способа:

  • внутри проема. Это самый популярный метод крепления данных конструкций. Если остановиться на данном способе крепления, то можно будет обеспечить дополнительную защиту от взломов конструкции;
  • снаружи проема. Данный метод дает возможность устанавливать подобные ворота на любой вид проема. Однако необходимо отметить, что качество защиты от взломов в данном случае будет ниже, потому как поддеть ломом полотно и снять его с направляющих будет очень легко.

В зависимости от метода управления, имеются такие типы роллетных ворот для гаража:

  • с ручным приводом;
  • с электроприводом.

Плюсы и минусы роллетных конструкций

Сначала подробнее о плюсах данных конструкций:

  1. Цена роллет для гаража. Она намного меньше, чем цена секционных конструкций.
  2. Возможность монтажа на различные типы проемов. Роллетам для гаража (в сравнении с секционными конструкциями) не нужна особая подготовка проема.
  3. Легкость установки своими руками обеспечивается простотой всего устройства. По причине того, что для монтажа понадобится очень мало времени и труда, то зачастую установка роллет для гаража выполняется своими руками.
  4. Простая транспортировка. В несобранном виде ворота роллетного типа будут занимать очень мало места, по этой причине привезти их будет довольно легко.
  5. Современное и разное оформление. На данный момент имеется очень большое количество вариантов дизайна.. Самыми популярными на данный момент считаются роллеты, которые имитируют структуру древесины.

Теперь о минусах данных конструкций:

  1. Роллеты, если сравнивать с секционными конструкциями, не смогут обеспечить звуко- и теплоизоляцию гаража.
  2. Неустойчивость к взломам.
  3. Низкая устойчивость к механическим воздействиям.

Монтаж роллетных ворот для гаража

Сначала нужно выполнить подготовительный этап. Для этого нужно будет убрать интерьерные детали и отделку, которые могут помешать во время работы.

Выполнять монтаж вала и полотна необходимо в верхнюю часть проема двери. По этой причине нужно будет разобрать некоторую часть отделки потолка, если таковая имеется.

Еще нужно выполнить обзор проема, потому как нужно будет монтировать направляющие детали, благодаря которым будет перемещаться и удерживаться лента ворот.

Далее для установки роллетных ворот выполняется монтаж направляющих. Данные детали представлены специальными планками, в которые нужно будет монтировать края роллета, и они там будут удерживаться при помощи особой системы крепления. Монтировать данные детали ворот по внутренней части боковых проемов.

Далее необходимо установить вал, на котором будут крепиться роллеты, и благодаря этому валу вся конструкция сможет приводиться в движение.

Этот вал необходимо монтировать с коробом. Внутри него сможет поместиться как вал, так и система шестеренок и цепная передача, которые будут нужны для работы всей конструкции.

Вал можно устанавливать внутри проема либо на наружной или внутренней стороне. К валу нужно подсоединять и сам роллет.

Теперь необходимо своими руками выполнить монтаж привода, благодаря которому будет работать вся конструкция. Приводы бывают механическими и с электродвигателем. Первый вариант намного дешевле, однако второй будет более удобным, поскольку им можно управлять при помощи дистанционного управления.

Еще нужно учитывать, что такие ворота бывают оснащены дополнительной защитой от взломов в виде замков и сигнализаций.

Важно, что электропривод необходимо в обязательном порядке дополнительно защитить от пыли и влаги.

Электропривод для роллетных гаражных ворот.

У всех современных электроприводов есть защита термопредохранителем, что позволяет спасти обмотку двигателя от замыкания и может защитить систему от повреждений в случае перекоса. Но лучше выбрать систему, в которой есть блок управления. Благодаря ей можно будет управлять предельным крутящим моментом.

Команды данному блоку управления выполняются с любых пультов. Нынешние пульты управления являются маленькими радиопередатчиками, у которых радиус действия примерно 50 м.

Запасное управление, которое имеет вид стационарной панели, монтируется изнутри стены, а снаружи устанавливается выключатель с ключом.

Теперь известно, как установить гаражные ворота подобного типа. Особых трудностей данная работа не вызывает. Если следовать вышеописанной инструкции, то процесс работы будет выполняться с легкостью, и качество будет на высоте. Желаем вам успехов в выполнении данных работ!

Изготовление, доставка, установка рулонных ворот в Ногинске

Роллетные ворота «НК Ворота» предназначены для установки на проемы в торговых центрах, производственных и складских помещениях, а также гаражах. Благодаря компактной конструкции роллетные ворота идеально подходят для проемов, где вверху расположены инженерные коммуникации (водопровод, электропроводка и др.). Монтаж рольворот возможен как на проем, так и в проем снаружи или внутри помещений. Максимальные размеры проема для установки роллетных ворот: ширина — более 7 м, площадь — более 21 м2.

Роллетные ворота (гаражные рольставни) состоят из алюминиевых профилей, которые сворачиваются в защитный короб, расположенный в верхней части ворот. «НК Ворота» предлагает профили роликовой прокатки с мягким и твердым пенным наполнителем в 16 цветах, а также экструдированные профили — вентиляционные и смотровые — в 12 цветах. Профили роликовой прокатки в отличие от профилей для оконных роллет изготавливаются из более толстой алюминиевой ленты. Высота кроющей поверхности всех профилей для рольворот — 77 мм, толщина — 19 мм.

Основной материал для изготовления роллетных ворот и гаражных рольставен — алюминий — обеспечивает высокую устойчивость конструкции к коррозии, воздействию атмосферных осадков, перепадам температур, гарантирует прочность, надежность и экологическую чистоту.

Основные достоинства роллетных ворот

  • По сравнению с распашными воротами рольворота, работающие в вертикальной плоскости, идеально подходят для объектов, где подъезд к гаражу занимает небольшую территорию либо въезд происходит с тротуара.
  • Удобство монтажа в гаражах с низким потолком.
  • Дополнительный воздухообмен благодаря использованию вентиляционных профилей.
  • Частичный обзор и освещенность помещения обеспечивается использованием смотровых профилей со специальной прозрачной вставкой из поликарбоната.
  • Сохранение единого стиля и цвета в доме с различными проемами при помощи установки на малых проемах роллет из профилей роликовой прокатки AR/37…AR/55 и на больших — серии AG/77.
  • Дополнительная устойчивость полотна роллетных ворот к ветровым нагрузкам за счет применения концевого захвата, что позволяет устанавливать рольворота на проемы большей ширины.
  • Ворота с автоматическим управлением могут быть оснащены электроприводом с системой аварийного ручного подъема. В случае отключения электроэнергии ворота можно открыть ручным воротковым приводом.
  • Широкий выбор цветовых решений — 16 цветов — позволяет создать разнообразные варианты сочетаний ворот с фасадом здания. Специальная программа подбора цветов поможет увидеть сочетание роллетных ворот с различными фасадами в широкой цветовой гамме.



Компания «НК Ворота» производит широкий ассортимент профилей и комплектующих для роллетных ворот и гаражных рольставен — роллформинговые и экструдированные роллетные профили, концевые профили, направляющие шины, защитные короба, боковые крышки, октогональные валы, подвижные каретки, консоли.

Для обеспечения безопасной эксплуатации роллетные ворота могут быть оснащены системой «чувствительный край». При соприкосновении нижнего края роллетного полотна с препятствием (человек, автомобиль или другая преграда) система останавливает движение роллет, а затем меняет его на противоположное.

Собственное производство позволяет эффективно контролировать качество производимой продукции на всех стадиях жизненного цикла — от проектирования до поставки готовой продукции клиентам.

Устройство рулонных ворот. Роллетные ворота для гаража: выбор и установка


В последнее время на гаражах, заборах, торговых павильонах и промышленных объектах все чаще можно увидеть плоские роллетные ворота. Эти конструкции приобретают все большую популярность, и «виной» тому масса преимуществ ворот роллетного типа перед обычными распашными створками, а также, достаточно быстрая и простая их установка в проем.

Чем хороши роллетные ворота на гараж, каково их устройство, в чем особенность рольворот фирмы «Алютех», и каков принцип монтажа роллетных полотен — об этом статья.

Устройство роллетных ворот для гаража

Конструкция роллетных ворот очень простая — они состоят из направляющих, непосредственно воротного полотна, вала, на который наматывается роллетное полотно, и механизма открывания\закрывания.

Само полотно ворот чаще всего изготавливается из алюминия. Материал может окрашиваться в разнообразные оттенки или имитировать дерево, камень, другие фактуры. Каждая ламель (полосы, из которых собрано воротное покрытие) имеет одинаковые размеры: высоту и толщину.

Ламели могут быть полыми или наполняться пенополиуретаном. В пенообразном или твердом виде этот наполнитель играет роль утеплителя и звукоизолятора.

Механизм приведения ворот в действие может быть ручным или электрическим. Ручные приводы делятся на два типа в зависимости от массы воротного полотна:

  1. Привод с металлическим воротком устанавливается на роллетные ворота массой до 35 кг.
  2. Кордовый привод работает с помощью прочного ремня, он может выдержать вес ворот до 80 кг.

Электрические приводы, как правило, управляются дистанционно с помощью пульта или специальных датчиков. Самые дорогие модели ворот могут оснащаться датчиками дождя, ветра или температурных колебаний — роллеты автоматически закрываются при изменении погодных условий. Так же, электрический привод можно запрограммировать по таймеру, оснастить его датчиком движения и прочее.

Преимущества и недостатки конструкций роллетного типа

Ворота роллетные стали столь популярными, благодаря ряду положительных характеристик:

  • ими можно закрыть проемы любой геометрии и параметров;
  • полотно сворачивается в компактный рулон, который размещается под потолком гаража;
  • стоимость простых роллетных полотен намного ниже стандартных распашных моделей;
  • для привода легкого полотна достаточно маломощного и недорогого электродвигателя;
  • есть возможность подбора цвета роллетных полотен, соответствующего общему экстерьеру двора;
  • можно дополнительно заказать утепление роллет и их звукоизоляцию;
  • поднимающимся вертикально воротам не помешают снежные наносы или наледь, они не затрудняют видимость водителю, компактно складываются в считанные секунды;
  • установить ворота роллетного типа вполне можно и своими руками.

Важно!
Для дополнительного комфорта рекомендуется использовать ламели со смотровыми и вентиляционными зазорами. Такие перфорированные профиля чередуют с обычными сплошными роллетами.

Конечно, перечисляя достоинства таких конструкций, не стоит забывать о высокой эстетичности — роллетные полотна не испортят даже самый изысканный дизайн, они станут оригинальным дополнением любого стиля.

К сожалению, как и все устройства, роллетные ворота для гаражей имеют и свои недостатки:

  • небольшое сопротивление механическим повреждениям;
  • плохую антивандальную защиту — вскрыть ворота достаточно просто;
  • невозможность врезки в полотно калитки или двери;
  • необходимость в запасе места для установки короба;
  • не очень хорошую теплоизоляцию — в холодных регионах гараж может промерзать, а сами роллеты — покрываться наледью.

Несмотря на это, вороты из роллет пользуются большим спросом, к тому же, почти все минусы нивелируются приобретением дополнительных систем. Например, есть возможность приобретения усиленной системы защиты полотна от взлома и проникновения в гараж.

Особенности гаражных ворот «Алютех»

Одним из лучших производителей рольворот признана компания «Алютех». Здесь производят любые конструкции, есть возможность индивидуального заказа под нестандартные размеры и форму проемов.

Размеры стандартных роллетных гаражных ворот данного производителя:

  • высота — 2000 мм;
  • ширина — от 2 до 7 метров;
  • площадь полотна — до 21 м²;
  • высота ламели — 77 мм, а толщина — 19 мм.

Особенности рольворот компании «Алютех» следующие:

  1. Широкий ассортимент оттенков и фактур полотна.
  2. Возможность установки в местах с затрудненным подъездом.
  3. Возможность оснащения полотна смотровыми окошками и вентиляционными зазорами.
  4. Дополнительная устойчивость к нагрузке от ветра, благодаря установке концевого захвата полотна.
  5. Возможность оснащения электропривода аварийной системой ручного управления (для случаев отключения электроэнергии или неисправности двигателя).
  6. Повышенная безопасность рольворот «Алютех», обеспеченная системой автоматической остановки полотна при соприкосновении с инородным предметом.

Дополнить список преимуществ может простота установки системы, которую можно выполнить своими руками или привлечь к процессу сотрудников компании «Алютех». Еще большую надежность ворот и качество их комплектующих доказывает собственное производство и тщательный контроль изготовления деталей.

Установка роллетных ворот

Для гаража с нестандартной формой и размерами проема придется заказывать изготовление ворот по индивидуальному проекту. В остальных случаях можно стандартизировать проем, подогнав его параметры под размеры существующих в продаже полотен — этот вариант окажется намного дешевле.

Выполнить монтаж можно несколькими способами, которые зависят от того, где будет располагаться вал для наматывания роллетных ворот. Существуют такие способы:

  1. Накладной наружный или внутренний монтаж.
  2. Встроенный монтаж коробом наружу или внутрь.
  3. Комбинированный монтаж коробом наружу или внутрь.

Так что, в первую очередь, необходимо определиться со способом установки короба.

Итак, непосредственно процесс монтажа роллетных ворот заключается в следующих этапах:

  • подготовка проема — очищение его от обшивки, декоративных деталей, выравнивание всех сторон с применением строительного уровня. Проем должен быть идеально ровным и гладким, только так рольставни будут плотно прилегать к его краям, обеспечивая хорошую тепло- и звукоизоляцию.
  • Установка направляющих сопровождается контрольной проверкой по уровню. Металлические направляющие монтируются с боковых сторон гаражного проема, они нужны для фиксации боковой части роллетного полотна, которое впоследствии заправляется в держатели направляющих.
  • Примеряется и монтируется короб с валом, на который будет наматываться роллетное полотно. На этом этапе нужно внимательно следить за горизонтальностью установки вала, не забыть вывести провода и элементы привода рольворот.
  • Фиксация концевого захвата на уровне пола гаража производится только после проверки работоспособности устройства — совпадения его захватов с краем опущенного воротного полотна.

Намереваясь установить защитную конструкцию на ворота дома или гаража, рекомендуем обратить внимание на роллетные гаражные ворота, которые по некоторым параметрам и эксплуатационным качествам превосходят аналогичные системы. Вас приятно удивит несложное устройство и принцип действия защитных ворот, а также возможность собственноручного монтажа.

Роллетные системы – устройство и принцип действия

Первое, что привлекает в конструкциях рулонных ворот или ворот роллетных, это компактность и оригинальность системы – защитные роллеты поднимаются к потолку гаража или сооружения и прячутся в специальном коробе.

Причем, заметьте, совершенно не перегружая пространство возле гаража или въездных ворот в дом, что позволяет производить установку ворот, где нужно экономить на территории.

Естественно, это расширяет сферу использования и применения автоматических рулонных ворот. Тем более, что устройство роллетных ворот и принцип действия моделей идентичен.

Утрированно и укрупненно, алгоритм устройства ворот роллетных следующий.

Роллетное полотно, собранное из алюминиевых ламелей, расположенных горизонтально, движется по направляющим с помощью тяговых пружин. Для закрытия проема ворот, полотно разворачивается с помощью ручного или автоматического привода и в крайней точке фиксируется запирающим устройством.

Кроме роллетного полотна в процессе функционирования системы задействованы:

  • привод
  • боковые направляющие
  • короб или кожух для скрытия полотна
  • крепежные и соединительные элементы системы.

Однако, при кажущейся простоте устройства не стоить забывать об сложностях монтажа роллетных ворот, который зависит от месторасположения и крепления короба для роллетного полотна.

cпособы установки и монтажа

Ворота роллетные и автоматические рулонные ворота можно установить следующими способами:

  • накладной монтаж короба
  • встраиваемый в стену
  • притолочный.

Накладной
монтаж считают наиболее простым и доступным для собственноручного исполнения. Он заключается в креплении над гаражным дверным проемом вала (снаружи или изнутри) и направляющих, обеспечивающих перемещение полотна.

Внутренний
(встраиваемый в стену) монтаж можно считать универсальным, обеспечивающим установку в любую геометрию проемов, не изменяя и не искажая архитектурный вид здания. Детали конструкции ворот в этом случае хорошо защищены от осадков.

Притолочный
способ монтажа можно отнести к декоративному оформлению гаража или ворот, потому что при данном способе создается новая притолока, размещаемая на 40 см ниже основной.

Полезные советы

Полезность выбора способа установки короба определяет рисунок фасада дома или сооружения. Накладной наружный монтаж предпочтителен для домов, оборудованных рольставнями с наружным крепление коробов. Накладная роллетная система будет в теме. Защитные роллеты встраиваемые в стену это оптимальный вариант, правда, для монтажа направляющих потребуется создание дополнительных стеновых ниш.

Установка накладных роллетных ворот своими руками

Расскажем и покажем поэтапный собственноручный монтаж и установку роллетных ворот гаражных ворот на примере системы Hormann
RollMatic
, состоящей из короба с валом, двух направляющих, электропривода и дистанционного пульта управления.

Этапы установки

Подготовительные работы

Снимаем старые воротные гаражные двери.

Производим установку профильных труб для последующего крепления направляющих системы.

Распаковываем и подготавливаем роллетное полотно и направляющие.

Вставляем направляющие в базы короба для примеривания размещения по месту.

Разметка ворот под короб с октогональным валом

Приставляем короб с валом к существующей рамке ворот и выставляем по уровню вертикальность и горизонтальность положения.

Делаем разметку для монтажа и крепежа направляющих.

Монтаж короба и направляющих

Сверлим сверлом меньшего диаметра отверстия в направляющих и стенке.

Рассверливаем направляющую большим сверлом.

В полученное отверстие устанавливаем и закручиваем саморезы и закрываем прессшайбой.

Закрепляем корпус короба по месту слева и справа.

Удаляем защитную пленку с направляющих.

В торцах короба просверливаем отверстие для вывода кабеля электропривода.

Подвешивание полотна

Распределяем дистанционные кольца держатели по длине вала короба.

Поднимаем и заводим роллетное полотно с нижней полосы на крюки держателя.

На верхний край полотна надеваем тяговые пружины и их также равномерно распределяем.

Края пружин тяговых фиксируем в посадочные отверстия на валу.

Проверяем работу электропривода роллетных ворот.

Подключение проводов электропривода и дистанционного пульта

Подключение проводов электропривода по маркировке и цвету, согласно схеме прилагаемой производителем.

Подключаем блок дистанционного управления через клеммные отверстия согласно инструкции.

Привязываем и кодируем данные блока дистанционного управления пульта в память.

Подтягиваем шестигранником регулировочные винты для установки конечное положение полотна.

Полезные советы, как произвести установку роллетных ворот своими руками, показаны в видео.

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности
и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие
, с нетрудной процедурой и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого выше, чем у других изделий.

Ламели стягиваются плотно для того, чтобы усилить противовандальный эффект
, а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные
. Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

Рольставни, предназначенные для гаража, выпускают двух видов
: с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Виды и особенности

Рольставни давно уже стали популярным материалом
, способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике , материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные
. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на
:

По назначению рольставни
подразделяют на санитарно-технические, оконные и гаражные.

  1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или трубы.
  2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
  3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни
, их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность
, легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы
на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота
. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Какой материал выбрать для гаража?

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью
и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража
и для перегородки между двумя секциями в помещении.

Изделия из понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко
, и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно. Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа
будущего ограждения.

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ , предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа
:

  • подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
  • выбор нужного материала с учетом качества стен гаража и глубины крепежа;
  • монтаж и установка конструкции.

Возможно вас заинтересует о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж
, где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления
можно разделить на определенные пункты:

  • нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
  • монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
  • нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
  • отбортовка в шинах при необходимости;
  • нарезание короба для защиты, изготовление для управительных элементов;
  • нарезание октогонального вала со шлифовкой мест нарезки;
  • сборка полотна роллеты;
  • сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования
, в числе которого:

  • столы для заготовок;
  • станки для отрезания составляющих рольставни;
  • пила торцовая;
  • верстак для слесарей;
  • компрессор.

Как правильно собрать и установить?

Для успешного монтажа
роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей
стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора.

Самая трудоемкая работа
– это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас
, шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

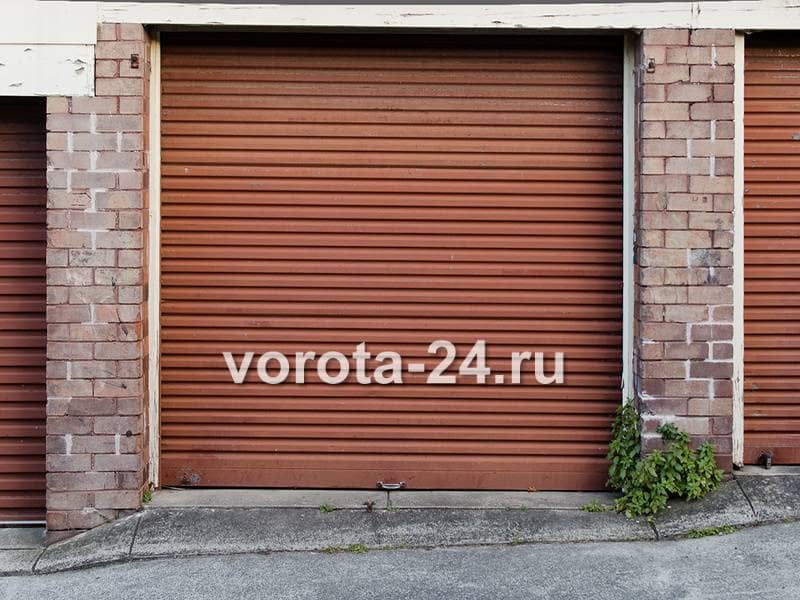

Плюсы и минусы, устройство, виды и установка роллетных ворот на гараж

Роллетные ворота для гаража отличаются от большинства остальных видов тем, что не требуют места для открытия. Принцип их действия прост: соединенные между собой горизонтальные металлические пластины опускаются и поднимаются при помощи небольшого вала, на который они наматываются. Он может приводиться в движение с помощью мускульных усилий человека или же с применением небольшого электрического мотора.

Обычно их применяют:

  • Когда невозможно использовать другой тип ворот – например, в том случае, если конструкция гаража такова, что нет места для направляющих .
  • Когда нужно смонтировать ворота в максимально короткие сроки.

Кроме того, они обладают специфическом списком плюсов и минусов, которые отличают их от других типов конструкций.

Преимущества и недостатки

К достоинствам роллетных ворот принято относить:

  • Легкость управления. Ворота можно снабдить небольшим электрическим мотором, который будет включаться при нажатии на пульт и поднимать полотно заблаговременно. Отдельным плюсом является то, что пультов может быть несколько.
  • Устойчивость к погодным условиям. От частого соприкосновения с палящими лучами солнца, дождем или градом ворота совершенно не пострадают, а в снежную погоду им не требуется дополнительной расчистки прилегающей территории – они откроются и так.
  • Устойчивость к механическим повреждениям — очень сложно повредить прочные металлические пластины.
  • Возможность монтажа при арочной форме проема. Арка может быть высокой или низкой, но ворота все равно можно легко под неё подогнать.
  • Компактность. Из-за чрезвычайно простого принципа открытия конструкции не требуется пространство ни сбоку, ни спереди, ни сзади от проема.
  • Эстетичность. Они отлично сочетаются с роллетными же ставнями и придают дому современный вид.

К недостаткам принято относить:

  • Отсутствие калитки или двери. Из-за того, что горизонтальные панели (они называются ламели) составляют всю поверхность полотна, вырезать в них калитку невозможно.
  • Простота взлома. Из-за относительной легкости замка воры могут забраться в гараж с меньшими усилиями, чем потребовались бы для того, чтобы вскрыть другие типы ворот.
  • Возможное обледенение. Если секционным конструкциям лед не может повредить, то на том, как будут выполнять свои функции роллетные, обледенение может сказаться.

Плюсы перевешивают минусы в том случае, если ворота предполагается ставить в достаточно теплом регионе.

Как их выбрать?

Выбор ворот – ответственное дело, требующее комплексного подхода. Служить они должны долго, потому нельзя потратить на выбор всего полчаса и решить, что этого достаточно. Нужно действовать последовательно:

Не стоит покупать слишком дешевые ворота, поскольку скупой платит дважды, и они могут выйти из строя очень быстро. Лучше взять качественную вещь, которая прослужит долгие годы.

Разновидности полотна

Полотно роллетных ворот может выполнятся из алюминия, нержавеющей стали либо из сплавов
, причем ламели могут иметь разную форму, от которой зависят эксплуатационные характеристики конструкции:

  • Двустенные пенонаполненные профили
    . В этом случае ламель изготавливается в виде типовой конструкции с полостью внутри между двумя стенками, которая заполняется специальной строительной пеной. Это позволяет снизить уровень шума в гараже и значительно улучшить теплоизоляцию. Сверху их покрывают лаком. Единственный недостаток – полотно получается достаточно тяжелым, и человеку, непривычному к физическим нагрузкам, может надоесть каждый день с ним возиться.
  • Одностенные пластины в облегченном варианте
    . В этом случае ламель изготавливается из одного длинного отрезка металла, который не имеет пустот и не способен обеспечить звукоизоляцию и теплоизоляцию, а также более податлив для взлома. Однако стоит такая конструкция дешевле и при жесткой экономии может быть хорошим решением.
  • Рулонные решетки
    . Такие варианты редко применяют в жилых домах, поскольку сквозь них легко увидеть все, что происходит в гараже. Однако, если он расположен в глубине участка, решетку можно использовать в качестве элемента дизайна.

Материал, из которого изготавливаются ворота, менее важен, чем способ, которым это делается.

Варианты и порядок установки

Есть три варианта монтажа:

  • Внешний
    . В этом случае ворота выступают на внешней стороне дома также, как выступает коробка роллетного окна. Используется такой способ, когда дом уже оборудован этими окнами и таким образом можно достигнуть единства стиля.
  • Внутренний
    . Этот вариант применяют гораздо чаще, поскольку в этом случае конструкция оказывается защищена от внешних невзгод, а также её не видно снаружи.
  • Притолочный
    . Этот вариант возможен только при большой высоте проема. При нем вал крепится к притолоке, уменьшая высоту полотна на несколько десятков сантиметров, и его можно полностью замаскировать, чтобы ворота эффектно въезжали в стену и выезжали из неё.

Выбирать способ каждый волен сам в соответствии со своими представлениями об эстетике и удобстве.

В основную комплектацию ворот входят:

  • Защитный короб.
  • Полотно.
  • Заглушки и крепления.
  • Направляющие.
  • Система автоматического управления.

Перед тем, как начинать монтаж, следует внимательно прочитать инструкцию, удостовериться, что проем для ворот подходит (не должно быть отклонений по вертикали и горизонтали), и что есть, куда вывести провод для электропривода. После этого можно начинать установку:

  1. Подготовить направляющие к монтажу, просверлив все необходимые отверстия в них и в стенах, к которым они будут крепиться.
  2. Подготовить к установке короб ворот, сняв с него переднюю крышку для установки полотна и заднюю для того, чтобы наметить в ней отверстия для крепления и электрического шнура.
  3. Соединить направляющие с коробом, руководствуясь инструкцией.
  4. Приложить получившийся каркас к дверному проему и измерить правильность приложения с помощью строительного уровня.
  5. Закрепить каркас в проеме, соединив направляющие со стенами.
  6. Распаковать полотно и закрепить его в верхней части ворот.
  7. Отрегулировать максимальное верхнее и максимальное нижнее положение.
  8. Выполнить подключение электричества, протянув провод через заранее проделанное отверстие.
  9. Установить мотор на короб, закрыть переднюю крышку.
  10. Заглушками закрыть технические отверстия.
  11. Снять с ворот техническую пленку, которая предохраняла их от грязи и пыли.

Главное при работе – аккуратность и точность. Небольшой перекос может привести к тому, что конструкция выйдет из строя.

Подробная наглядная инструкция по установке представлена на следующем видео:

Возможные неисправности и их ремонт

Неприятности, которые могут случиться с роллетными воротами, довольно типичны. Их можно разделить на следующие группы:

  • Поломка электродвигателя
    . Простой пользователь может проверить, не выбило ли пробки, в порядке ли провод и не идет ли из двигателя серый дым. Если пробки выбило, их нужно вставить, если провод не в порядке, его нужно заменить или привести в порядок. Если же электродвигатель шумит, внезапно выключается, искрит или дымит – поломка внутри, и нужно вызвать мастера.
  • Блокировка полотна
    . С полотном может случиться много неприятного. Если оно обледенело – лед следует растопить или сбить. Если оно застряло из-за чего-то, попавшего в ламели, стоит изъять помеху. Если же его пытались взломать или по какой-то причине оно резко поднимается или опускается, заедает или не желает открываться – также следует вызвать мастера и не пытаться устранить поломку самостоятельно. Может стать только хуже.
  • Повреждение короба
    . Проблема может быть в направляющих, и если ворота заедают, скрипят, не желают закрываться – стоит проверить, все ли с ними в порядке.

Кроме совсем простых проблем, вроде обледенения или обрыва провода, непрофессионал, как правило, ничего не может исправить самостоятельно. Потому лучше не ставить под угрозу все ворота из-за одной небольшой поломки и вовремя обратиться к специалисту.

Установка роллетных ворот: подробная инструкция

Сегодня стало модным оптимизировать пространство таким образом, чтобы оставлять больше места для функциональных и интерьерных решений. В эту концепцию весьма органично вписались роллетные ворота, которые фактически не занимают полезную площадь, и одновременно с этим являются надежной преградой от несанкционированного проникновения. В специализированном разделе каталога нашего магазина вы сможете выбрать роллетные ворота в гараж, но покупка это только половина дела. Куда больше времени займет установка. Если чувствуете, что справитесь без сторонней помощи, эта инструкция для вас! Да, установка роллетных ворот непростое мероприятие, но если действовать поступательно, положительный результат будет непременно достигнут. Начнем наш экскурс с обзора типов монтажа.



Разные техники обустройства роллетных ворот

Наружный монтаж выполняется в так называемом защитном коробе, в котором ламели размещается после поднятия. Если установочные работы проводятся внутри здания, применяют консольный подход. Ворота ставятся без короба. Движение осуществляется по направляющим. Такая техника установки минимизирует давление на подвесы и, как следствие, продлевает жизнь всей конструкции. Мы упомянули о двух подходах, но есть еще установка гаражных роллетных ворот, которая зависит от расположения полотна и проема.

Есть некоторые тонкости, касающиеся работы с коробом. Его монтируют поверх проема, либо же внутри него. Внутреннюю установку называют встроенной. Ее достоинства, это отсутствие выступов. В закрытом виде полотно составляет единую плоскость со стеной. Эстетически выгодный подход, но тогда вы должны быть готовы пожертвовать шириной проема. Накладной метод не отбирает драгоценные сантиметры, но лишает лицевую часть здания слитной фактуры. Реализуется как при размещении внутри, так и в качестве наружного монтажа.

Отдельно стоит упомянуть монтаж роллетных ворот по комбинированной технологии. Для этого над проемом обустраивается ниша, в которую помещают короб с роллетом. Такая техника оставляет проход открытым, плюс с внешней стороны ничего не выступает. А если выбрать полотно под цвет стены, после опускания все пространство зальется единой палитрой.

ОБРАТИТЕ ВНИМАНИЕ! На выбор монтажной техники влияет высота притолоки. Есть запас в 10-20 сантиметров? Используйте низкую установку. В запасе до 50 сантиметров? Выбирайте любой из стандартных методов.



Что входит в роллетный комплект?

Обзор комплектации поможет составить представление об элементах, с которыми нам придется работать. Итак, роллетные ворота устройство которых напоминает сворачивающийся рулон бумаги, изготавливают из прочных стальных или пенонаполненных ламелей. Ширина каждого элемента не превышает 8-и сантиметров. Ламели объединяются в единую систему шарнирами и крепятся на коробе, который в свою очередь соединяется с капитальными элементами строения. Роллеты изготавливаются на заводах (приезжают отдельно направляющие, короб, ламели и фурнитура), сделать их самостоятельно не получится.

В стандартную комплектацию входят:

  • короб в сборе представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим;

  • полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля;

  • концевой профиль с уплотнителем, в концевой профиль могут быть установлены запирающие механизмы;

  • комплект направляющих профилей с уплотнителем, большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости;

  • ручной или автоматический привод.

Мы перечислили набор механических элементов, отдельно докупаются: блок управления, приемник и пульт. Для монтажа потребуются: уровень, дрель, отвертки, анкеры с дюбелями на 10 мм, саморезы и перфоратор.



Порядок монтажных работ

Весь процесс делится на два этапа: обустройство направляющих, монтаж самих роллетов. Любая установка рулонных ворот начинается с оптимизации пространства. Раскладываем на земле рядом с местом работ комплектные элементы, очищаем проем, пристенки. Если необходимо, замазываем трещины, выравниваем поверхность шпаклевкой. Без ровных стен можно забыть о плотном прилегании роллетов по бокам. Как только подготовка закончена, приступаем непосредственно к установке.

  1. Крепим направляющие. При ширине ворот свыше полутора метров, монтаж следует проводить вдвоем. Для начала крепим боковые профили, просверливая в них по два отверстия, диаметром 4 мм. Максимальное расстояние между крепежами – 50 см. Внутри помещения делаем отверстия для размещения пружины, предназначенной для фиксации механизм управления. Теперь собираем короб, объединяя его с боковыми крышками. Пружину загоняем в вал и монтируем на притолоке. Приступаем к разметке крепежных элементов. Для этого опираем короб на поверхность проема. Каркас закрепляется саморезами и анкерами. Отверстия декорируются пробками из комплекта.

  2. Монтируем роллеты. Теперь, когда у нас есть каркас, остается установить полотно. Делаем это по направляющим, пропуская через вал. Заводим края ламелей, концевым профилем крепим край на нижней планке. В последней ламели размещаем стопоры, которые помогают удерживать ламели. Роллеты и отверстия закрываются крышками. Остается разместить кассету и ролик в притолоке.

Саморезы и другие крепежные элементы следует затягивать равномерно, чтобы конструкция в итоге не оказалась перекошенной. И дело здесь не только в нарушении эстетического восприятия, а прежде всего, в неравномерном распределении нагрузки на механизм.

Что ж, теперь вы знаете, как установить роллетные ворота, остается проверить результаты нашей работы. Несколько раз открываем и закрываем роллеты. Если полотно движется плавно, мы четко настроили горизонтальный уровень. Снимаем защитную пленку, и получаем удовольствие от использования ворот!

Вопросы по установке рольставен

Вы измерили свой сайт и внесли депозит; Ваши жалюзи уже заказаны – но что дальше? Мы получаем много вопросов о том, как работает установка и как люди должны к ней подготовиться, поэтому мы подумали, что сгруппируем их в одну статью и предоставим нашим клиентам как можно больше информации.

Начнем:

1. Что нужно сделать для подготовки к установке?

Чтобы установить ваши рольставни, нам потребуется доступ к вашим окнам и проемам, и нам часто придется работать в вашем саду.Пожалуйста, обрежьте лишнюю листву, чтобы мы могли получить доступ, не повреждая ничего в вашем саду. Наши установщики будут рады помочь вам переместить любые большие горшечные растения или мебель в течение дня, если они слишком тяжелые для вас.

Кроме того, нашему электрику потребуется доступ к местам, где вы устанавливаете выключатели. Мы также рекомендуем вам убрать мелкие предметы со столов и комодов, так как нам будет легче накрыть вашу мебель простынями, чтобы защитить их от пыли.

2. Будут ли большие разрушения?

Необходимый нам физический доступ создаст некоторые помехи. Наш электрик также должен будет отключить питание на время от 10 до 30 минут при установке электрических рольставен или электрических наружных жалюзи. Мы рекомендуем вам выключить все компьютеры в вашем доме до того, как это произойдет, чтобы не потерять работу. Наш электрик всегда уведомит вас перед отключением питания.

3. Нужно ли мне быть дома для установки?

Вам не нужно быть дома для всей установки.Многие клиенты встречаются с нашими установщиками на месте в начале дня, а затем возвращаются после завершения. Мы рекомендуем вам вернуться до того, как наши установщики уйдут, чтобы вы могли убедиться, что довольны установкой, и чтобы наши установщики могли показать вам, как правильно управлять вашими новыми жалюзи.

4. Есть ли у NuStyle страховка?

Да. Все наши сотрудники, в том числе продавцы и электрики, застрахованы, включая гражданскую ответственность, как для себя, так и для работы, которую они выполняют в вашем доме.Наши транспортные средства и производственные мощности также застрахованы. Копии наших страховых свидетельств предоставляются по запросу.

5. Сколько мастеров потребуется для моей установки?

Обычно в работе участвуют 2 установщика жалюзи NuStyle и квалифицированный специалист-электрик. Наши мастера работают как одна команда на всех наших работах, чтобы убедиться, что работа завершена и полностью функциональна в день установки. В некоторых случаях при установке могут присутствовать дополнительные специалисты по шторам.Это вероятно, когда ваша работа связана с работой на высоте или подъемом тяжестей.

6. Убираете ли вы мусор?

Да, наши сотрудники сделают все возможное, чтобы оставить вашу собственность такой же опрятной и чистой, как они ее нашли. Наши команды проводят тщательную уборку после каждой работы, при необходимости используют защитные листы и будут рады снять обувь перед входом в вашу собственность. Мы также используем пылесос во время бурения, чтобы в вашем доме не было пыли.

7.Что произойдет, если что-то не так?

Если сломалось, починим, но такое случается редко. Если вы хорошо ухаживаете за рольставнями и наружными жалюзи, у вас должны быть годы без проблем.

Если вы обнаружите проблему с вашими новыми жалюзи, вас защитит 10-летняя гарантия NuStyle (5 лет на наружные жалюзи). Если вы заметили проблему, позвоните нам по телефону 1300 798 776, и один из наших технических специалистов выедет как можно скорее.

как установить рольставни

Необходимые инструменты

  • Рулетка, карандаш, спиртовой уровень, перфоратор, сверла 5 мм, 10 мм, 12 мм, 17 мм, 22 мм и 25 мм
  • Сверла по каменной кладке, 6 или 8 мм в зависимости от ваших шурупов, шурупов, молотка и заклепочного пистолета.

Вы можете приобрести некоторые инструменты и сверла, указанные выше, в нашем интернет-магазине.

Инструкция по монтажу роллеты с ручным управлением на стену (самая сложная установка)

С помощью рулетки и спиртового уровня отмерьте от окна по 53 мм с каждой стороны, это место, где ваши направляющие будут располагаться на стене. нарисуйте линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается вверху). Рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стену. . Они будут представлены в 4 размерах: 150 мм, 165 мм, 180 мм и 205 мм

Теперь измерьте расстояние от верхней части окна до высоты ящика для ламбрекена, который вы только что измерили. Это будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене примерно в 3 местах.

Теперь просверлите отверстие диаметром 6 мм в полой квадратной секции (как показано на рисунке выше) направляющего отверстия спереди назад.

Примечание. Помните, что открытая сторона направляющей обращена к окну, так как на ней будет удерживаться занавеска, когда она будет двигаться вверх и вниз по стеклу.

Примечание: проще установить направляющие на кусок дерева, чтобы можно было просверлить прямо насквозь.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы головка винта могла пройти сквозь нее, — теперь прикрутите направляющую к стене через только что просверленные отверстия.

Теперь ножки ламбрекена можно надеть на концы коробки ламбрекена (это серебряные ножки, поставляемые в коробке — они вставляются на место на каждом конце коробки ламбрекена — они соединяют коробку с направляющими — убедитесь, что они плотно затянуты) и что сначала был снят зеленый резиновый выступ).

На той стороне, где будет находиться ваш элемент управления, отмерьте 15 мм от верхней части направляющей и от этой точки отмерьте 15 мм, это даст вам точку доступа к 25-миллиметровому отверстию для доступа к вашему элементу управления.

Просверлите пилотное отверстие прямо в доме и делайте это медленно, чтобы не треснуть кирпичи во время сверления. Будьте особенно осторожны, если у вас есть плитка на потолке, если это ванная или кухня, или вы можете их взломать.

Сначала повторно просверлите отверстие сверлом на 12 мм, чтобы медленно увеличивать размер отверстия.

Просверлите кирпич насквозь, затем снова просверлите сверлом 17 мм

, повторите это с 22-мм сверлом, чтобы постепенно увеличивать диаметр отверстия.

Затем просверлите отверстие 25-миллиметровым сверлом примерно наполовину, а затем войдите внутрь дома, чтобы просверлить такое же отверстие, но изнутри, пока вы не просверлите отверстие насквозь.

Выйдите на улицу и вставьте белый конъюгат из коробки, в которую вставлена ​​заподлицо прорезная направляющая для ленты, в отверстие.

Вы можете обрезать эту трубку, чтобы она соответствовала глубине вашей полости. Сначала вставьте ее в полость, нарисуйте ее карандашом и обрежьте по размеру.

Эта трубка предназначена для того, чтобы лента/лента не терлись об излишки раствора или кирпичей на внутренней стороне стены и не изнашивались.

Теперь вы можете прикрутить и заглушить направляющие к стене. Начиная с точки положения направляющей вверху, зафиксируйте середину и низ направляющей только на этом этапе, чтобы у вас все еще было некоторое движение направляющей вверху.

Снимите только переднюю крышку ламбрекена и снимите защитную пластиковую крышку с приклеенной. поднимите заднюю часть ящика для ламбрекена в нужное положение на стене и сдвиньте маленькие ножки так, чтобы они сели на верхнюю часть направляющих. После установки закрутите верхнюю часть направляющих.

В ламбрекене находится красная или черная круглая нейлоновая шпуля, цвет зависит от высоты ставни.

На нем намотана лента/ремень. Размотайте всю ленту с катушки, затем сделайте 2-3 оборота и наденьте немного ленты обратно на катушку.закрепите ремень, разворачивая рулон планок, которые находятся в ящике для ламбрекена, сдвиньте нижнюю часть шторки, называемую нижней перекладиной, в верхнюю часть направляющей, и, оказавшись в направляющей, вы можете опустить штору в направляющие, пока она полностью не войдет.

Снова размотайте всю ленту с катушки и повторите процесс еще 2-3 раза, чтобы снова намотать ленту на катушку. Проденьте конец ленты обратно через коробку для ламбрекена в направляющую для ленты с прорезями, которую вы вставили в стену ранее, убедившись, что лента не перекручена, иначе ее будет трудно, если не невозможно, намотать. Проденьте его внутрь дома изнутри. иногда проще прикрепить ремень к вешалке, выпрямленной, чтобы помочь вам протолкнуть ее через стену.

Убедившись, что ремешок не перекручен, проденьте его через ролик с алмазной шейкой, затем вдавите ролик с алмазной шейкой в ​​отверстие на стене внутри дома.

Затем измерьте от земли 500 мм от пола, это рекомендуемая высота для установки намоточной коробки. Четко отметьте положение точек крепления наматывающего устройства на стене, вставив шуруп в отверстия для шурупов и сделав на стене углубление с помощью шурупа.удалите 2 торцевых винта намоточной коробки.

Снимите ролик, наденьте ремешок на ролик и проденьте ремешок через прорезь в катушке внутри наматывающего устройства и завяжите ремешок узлом, чтобы закрепить его. Намотайте ленту на катушку намоточного устройства и поместите ролики и катушку обратно в коробку для намотки. Поместите обратно крышку моталки и 2 торцевых винта.

Теперь вы можете закрепить наматывающую машину к стене с помощью дюбелей и винтов, вставив ручку.

Теперь вернитесь наружу, если все работает нормально, вставьте переднюю крышку ящика для ламбрекена и заклепайте ее на место, и все готово.

, пожалуйста, не стесняйтесь присылать нам свои готовые фотографии, чтобы мы могли увидеть, чего вы достигли, и опубликовать их, чтобы другие могли вдохновиться ими.

Инструкции для жалюзи с батарейным питанием (ODS), устанавливаемых на стену (простая установка)

Для завершения установки жалюзи с батарейным питанием требуется ряд инструментов и оборудования:

Спиртовой уровень, перфоратор и сверла -5 мм и удлиненные 10 мм, перезаряжаемая электродрель, крестовая отвертка и сверла по стали (5 мм и 10 мм), молоток, заклепочный пистолет, карандаш, рулетка, саморезы, заглушки направляющих отверстий , проволока, лестница и 2 отрезка бруса.

Некоторые из этих инструментов можно приобрести в нашем интернет-магазине.

Каждая стандартная сборка ODS — аккумуляторная заслонка будет поставляться со следующими частями: коробка для ламбрекена с собранной шторкой и механизмом, пара направляющих, трубка с портом E, настенная пластина с портом E, адаптер переменного тока серии E, заклепки и концевые упоры направляющих.

Подключите адаптер переменного тока серии E к розетке питания и подключите его к порту E-Port для зарядки. Загорится красный светодиодный индикатор, сообщая, что идет зарядка.

С помощью рулетки и спиртового уровня отмерьте от окна по 53 мм с каждой стороны, это место, где ваши направляющие будут располагаться на стене. нарисуйте линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается вверху). Рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стену. .Они будут представлены в 4 размерах: 150 мм, 165 мм, 180 мм и 205 мм

Теперь измерьте расстояние от верхней части окна до высоты ящика для ламбрекена, который вы только что измерили. Это будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене. Вы должны закрепить ее в трех местах.

Теперь просверлите отверстие диаметром 6 мм через полую квадратную часть направляющей, просверлив ее спереди назад.

Примечание. Помните, что открытая сторона направляющей обращена к окну, так как на ней будет удерживаться занавеска, когда она будет двигаться вверх и вниз по стеклу.

Примечание: проще установить направляющие на кусок дерева, чтобы можно было просверлить прямо насквозь.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы головка винта могла пройти, и дополнительное 10-миллиметровое отверстие в задней части направляющей, из которого выйдет провод ods mech, чтобы он мог войдите в стену дома в той же точке на направляющей, где вы просверлили отверстие для ввода провода, просверлите отверстие такого же размера в стене дома, чтобы провод механизма ods мог проходить по ножке жалюзи через направляющую и в стену к точке, где будет установлен контроль экспорта.

Теперь ножки ламбрекена можно надеть на концы коробки ламбрекена (это серебряные ножки, поставляемые в коробке — они вставляются на место на каждом конце коробки ламбрекена — они соединяют коробку с направляющими — убедитесь, что они плотно затянуты) и что сначала был снят зеленый резиновый выступ).

Теперь посмотрите, где внутри дома будет установлен ваш мобильный телефон, имейте в виду, что порт E должен располагаться на той же стороне, что и механизм ODS, который находится внутри вашего ящика для ламбрекена.

Теперь просверлите вертикальное 10-миллиметровое отверстие в серебряной концевой ножке коробки для прохождения провода ODS и проденьте двигатель ODS через это отверстие, установите концевую ножку коробки на концы ламбрекена, убедившись, что вы сначала удалили зеленую проушину.

Теперь наденьте направляющие на коробку для ламбрекена, протяните провод ODS вниз по внутреннему SQ. часть направляющей и вытащите предварительно просверленное отверстие диаметром 10 мм, которое вы просверлили в качестве выхода для него ранее. .

После того, как жалюзи вместе с направляющими на месте, попросите кого-нибудь помочь вам поднять жалюзи на стену, где они должны быть установлены, пока кто-то будет удерживать их, вы сможете протолкнуть кабель ODS через отверстие, которое вы проделали в стене. стену, чтобы можно было позже установить блок управления внутри.

Примечание: вы можете выудить его с помощью проволоки или плечиков.

Прикрепите рольставни к стене, используя предварительно просверленные отверстия в направляющих, чтобы закрепить рольставни.

Вставьте порт зарядки E в настенную панель и подключите провод ODS к клеммам на задней панели. Когда вы нажимаете кнопку «вниз» на вашем E-Port, занавес должен начать опускаться, если нет, то поменяйте местами провода на клеммах настенной панели.

Теперь снимите E-Port с настенной пластины и закрепите настенную пластину над «выходным отверстием» провода ODS, используя 3 точки крепления, и вставьте прилагаемую накладку.Теперь вы можете вставить свой E-Port обратно в настенную панель.

Поверните затвор на полный оборот вверх и вниз несколько раз, чтобы убедиться, что он в рабочем состоянии. Как только вы будете удовлетворены, оставьте занавеску опущенной, и у вас будет возможность окончательно закрепить напорную коробку, например, привинтить ее техническим винтом к стене или углу.

Заклепайте крышку на головном ящике с помощью прилагаемых заклепок и вставьте заглушки отверстий в точки крепления в направляющих, и установка вашей аккумуляторной системы завершена.

 инструкция по монтажу рольставни с электроприводом на стене (самая простая установка)

Все электромонтажные работы должны выполняться квалифицированным электриком. Если у вас возникнут проблемы и вы не сможете предоставить сертификат соответствия, мы не будем давать гарантию на ваш двигатель. Квалифицированный электрик по закону должен предоставить вам эту форму после заполнения. Вы можете установить жалюзи самостоятельно, но электрик должен подключить их.

С помощью рулетки и спиртового уровня отмерьте от окна по 53 мм с каждой стороны, это место, где ваши направляющие будут располагаться на стене. нарисуйте линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы нарисуете, будет вертикальной).

В зависимости от высоты ваших жалюзи зависит от размера вашего ящика для ламбрекена (коробка, в которую все это закатывается вверху). Рекомендуется сначала измерить высоту фактического ящика для ламбрекена, который был доставлен, прежде чем измерять стену. .Они будут представлены в 4 размерах: 150 мм, 165 мм, 180 мм и 205 мм

Теперь измерьте расстояние от верхней части окна до высоты ящика для ламбрекена, который вы только что измерили. Это будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и провести линию между ними.

Примечание. При сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь поднесите направляющую к стене и отметьте на ней лучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене примерно в 3 местах.

Теперь, когда линия выхода вашего жалюзи отмечена на стене, вы можете выбрать наилучшую точку входа для сетевого питания и предварительно просверлить отверстие перед установкой (при необходимости). Вы также можете проконсультироваться по этому поводу со своим электриком, если вы не уверены.

Установка In-Reveal  используется тот же принцип, но ваше окно — это ваше горизонтальное и вертикальное положение. Тем не менее проверьте, чтобы они были точно горизонтальными и вертикальными — Это важно!

Измерьте глубину напорного ящика Затем от верхнего горизонтального положения рольставни, которое вы отметили на стене, измерьте это расстояние вниз с каждой стороны.Это даст вам положение верхней части направляющей с каждой стороны окна. Для установки In-Reveal теперь вы можете отрезать направляющую точно по длине и углу подоконника.

Удерживайте направляющую в двух отмеченных положениях. Верхнее положение направляющей (как в шаге 2) и положение вертикальной направляющей (как в шаге 1). Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти метки можно перенести на другую боковую направляющую. Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта.В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки — они закрывают точки крепления.

Для In-Reveal : Крепежные отверстия просверлены со стороны полотна на 10 мм наружу на 5 мм. Цветной штекер 10 мм не требуется.

Коробка для ламбрекена поставляется с предварительно просверленными отверстиями для крепления крышки напорного ящика после установки. Направляющие ножки теперь можно установить на место (литые ножки, которые подходят к нижнему углу каждой стороны напорной коробки и соединяют основной узел с направляющими). ​​Сначала снимите резиновые кольца, удерживающие концевую вставку пластиковой коробки, эта концевая вставка коробки помогает направлять штору из напорного ящика вниз в направляющие.Затем сдвиньте направляющие на каждой боковой ножке. Аккуратно поместите рольставни по контуру, отмеченному на стене, и отметьте точки крепления.
Затем просверлите и заглушите стену, если она каменная; если это деревянная стена, просто сделайте направляющее отверстие для крепежных винтов.

Осторожно поместите рольставни рядом с окном, затем протяните кабель от двигателя (при необходимости) через отверстие, предварительно просверленное в шаге 1, это поможет электрику. Поднимите створку до контура, отмеченного на стене, а затем прикрутите ее к стене.
Для установки на стене , затем вставьте 10-миллиметровые цветные направляющие заглушки.

Разверните штору и поместите нижнюю планку шторы в направляющие с каждой стороны.

Обратите внимание: Завеса не сдвинется, пока двигатель не сможет повернуть ось.

На стороне двигателя оси вы увидите желтую и белую кнопки. Они предназначены для установки положения остановки в полностью открытом и полностью закрытом положении.

Когда обе кнопки нажаты, вы можете приступить к установке пределов «вверх» и «вниз».Было бы целесообразно начать установку предела со шторкой в ​​среднем положении и практиковаться в установке пределов до тех пор, пока вы не будете чувствовать себя уверенно и комфортно в этой процедуре.

Установка нижнего предельного положения:

Выключите двигатель и остановите изделие в крайнем нижнем положении. Нажимайте соответствующую ограничительную кнопку на двигателе до тех пор, пока кнопка не подпрыгнет.
Установлены нижние предельные положения.

Установка крайнего верхнего положения:

Включите двигатель и остановите изделие в крайнем верхнем положении.Нажимайте соответствующую ограничительную кнопку на двигателе до тех пор, пока кнопка не подпрыгнет.
Были установлены верхние предельные положения.

Обратите внимание: Если предел высоты затвора установлен неправильно, нижняя перекладина завесы имеет V-образный стопор нижней перекладины с каждой стороны, который не дает завесе полностью войти в напорный ящик, но это приводит к заклиниванию двигателя и стоп, этого следует избегать и установить верхний предел для остановки шторки до того, как это произойдет.

Когда штора находится в нижнем положении, вы сможете закрепить напорный ящик к стене, это нужно сделать с каждой стороны через концевую пластину напорного ящика.

Вспомогательные пружины натяжения

U-образный инструмент, входящий в комплект поставки, используется для стабилизации оси и вспомогательной пружины, когда необходимо отрегулировать число оборотов пружины. Подтянуть пружины до нужного количества оборотов очень просто:

  1. Отсоедините фиксаторы пружины от восьмиугольной стальной оси (убедитесь, что при этом прилагаемый U-образный инструмент находится в положении короны вспомогательной пружины). Это не позволит двигаться.Занавеску можно оставить сидящей на окне и направляющих; нет необходимости снимать занавеску.
  2. В зависимости от требуемого натяжения снимите U-образный инструмент и при этом держитесь за восьмиугольную ось.
  3. Продолжайте поворачивать ось вперед или назад на один или сколько угодно полных оборотов в зависимости от того, требуется ли больше или меньше оборотов.
  4. После того, как вспомогательная пружина натянута, правильно поместите U-образный инструмент в положение короны вспомогательной пружины, чтобы гарантировать отсутствие смещения при соединении пружинных застежек.
  5. Приступайте к соединению пружинных креплений с восьмигранной осью
  6. После соединения снимите U-образный инструмент, удерживая восьмиугольную ось, и медленно отпустите ось, позволив шторе свернуться в верхнее положение направляющих (где V-образные стопоры соприкасаются с концевыми вставками коробки). Вспомогательная пружина теперь должна иметь правильное требуемое натяжение/оборот.
  7. Если штора по-прежнему не натянута должным образом, повторяйте инструкции до тех пор, пока не будет найдено нужное натяжение.

Как установить рольставни

Рольставни — это безопасный и привлекательный способ защиты вашего дома. Если у вас есть руки, вы можете установить их самостоятельно или вы можете попросить профессионала сделать это за вас, если хотите. В любом случае, вот основные этапы установки рольставен.

Что входит в комплект поставки рольставней?

Чтобы установить рольставни, вам потребуются некоторые вещи. Для этого рольставни поставляются со всеми необходимыми деталями и фурнитурой, системой управления (ручной или электрической), любыми необходимыми пультами дистанционного управления и подробными инструкциями по измерению ваших окон и установке жалюзи.Вам понадобятся основные инструменты, такие как перфоратор, отвертки, шуруповерт, заклепочник, уровень и измерительное оборудование. Для домашних мастеров также предоставляется полная поддержка.

Процесс установки рольставней

Первое, что вам нужно сделать, это измерить окно. Если вы будете монтировать рольставни на стену, вам необходимо измерить ширину оконного проема, а затем добавить немного ширины направляющей (точное значение будет зависеть от самой шторы – ваш производитель сообщает вам о точная ширина для добавления).Затем вам нужно измерить высоту окна, а затем добавить высоту ламбрекена. Чтобы измерить ставни, которые будут установлены в окне, измерьте ширину оконного проема и вычтите немного, чтобы ставни поместились (опять же, производитель точно скажет вам, сколько нужно вычесть). Для высоты измерьте высоту оконного проема на лицевой стороне кирпичной кладки.

После того, как вы точно измерили свои окна, вы можете выбрать стиль, цвет и способ работы ставней и заказать их с доставкой.Начните с распаковки всех деталей из коробки. Отметьте, где вам нужно будет просверлить направляющие затвора. Убедитесь, что вы входите в сплошной кирпич, а не в раствор, когда направляющие прикреплены к стене. Просверлите небольшие отверстия в полых секциях направляющих. Просверлите отверстия большего размера через те же отверстия, чтобы головки винтов проходили сквозь них. Если в стене нет полости, вам нужно будет просверлить 10-миллиметровое отверстие в задней части направляющей, чтобы оно соответствовало высоте настенного переключателя для управления рольставнями, чтобы вы могли провести кабель двигателя через стену.

Следующим шагом является установка ножек торцевой пластины на торец коробки. Для стены без полости просверлите отверстие в торце коробки и протяните провод двигателя через отверстие и в полую секцию направляющей, а затем через отверстие, которое вы предварительно просверлили для кабеля. Затем вам нужно будет просверлить отверстие насквозь в стене дома, чтобы вы могли пропустить через него кабель. Если в вашей стене есть полость, все, что вам нужно сделать, это просверлить отверстие в задней верхней крышке, на которой находится двигатель, и продеть через него провод так, чтобы он торчал в верхней части ламбрекена. Поместите направляющие, которые вы просверлили, на ножки торцевой пластины и заклепайте их, чтобы удерживать их на месте.

Далее держите затвор ровно и на месте. Просверлите предварительно просверленные отверстия в направляющей в бриг и используйте дюбели и шурупы, чтобы прикрепить жалюзи к стене. Для стены с полостью просверлите отверстие в каменной кладке, пока не дойдете до полости, прямо над кабелем двигателя. Проденьте кабель. Просверлите соответствующее отверстие внутри дома и протяните кабель. Уплотните внешнюю стенку силиконом.Затем вы можете подключить кабель к оператору (вам нужен электрик). После установки двигателя убедитесь, что переключатель выключен, поверните заслонку в крайнее нижнее положение и с помощью специального инструмента поверните самый верхний винт в головке двигателя по часовой стрелке, пока двигатель не остановится. Медленно поворачивайте против часовой стрелки, пока не достигнете нужного нижнего положения. Повторите тот же процесс для установки верхнего положения, но используйте нижний винт в головке двигателя.

Обратите внимание, если вы устанавливаете жалюзи с электродвигателями

Если вы устанавливаете жалюзи с электродвигателем в качестве операционной системы, обязательно попросите лицензированного электрика подключить их для вас.Это может быть дополнительная плата, но на самом деле вам противозаконно поднимать жалюзи самостоятельно.

Как установить стальные рольставни? [PDF]

🕑 Время чтения: 1 минута

Стальные рольставни представляют собой тип ворот, состоящих из взаимосвязанных решетчатых секций, образованных из полос холоднокатаной стали, и обычно используются в складских помещениях и магазинах.

Стальные рольставни должны быть двухтактного типа или приводиться в действие с помощью механического устройства. Если площадь затвора до 10 кв.м, она должна быть двухтактного типа, а если площадь более 10 кв.м, то, как правило, должна быть снабжена редуктором, приводимым в действие механическим устройством с цепью или рукояткой.

Спецификация материалов для рулонных ворот

1.

Затвор

  1. Заслонка должна состоять из замкового реечного профиля, образованного из полос холоднокатаной стали.
  2. Толщина листа, из которого прокатывают реечные секции, должна быть не менее 0.90 мм для ставней шириной до 3,5 м и не менее 1,20 мм для ставней шириной более 3,5 м.
  3. Ставни шириной более 9 метров должны быть разделены на две части с обеспечением одного среднего подвижного или неподвижного направляющего канала или с опорой с тыльной стороны для сопротивления ветровому давлению.
  4. Секция рейки должна быть прокатана так, чтобы иметь переплетенные завитки на обоих краях и глубокое гофрирование в центре, с глубиной перемычки не менее 12 мм, чтобы обеспечить достаточную жесткость полотна для сопротивления ручному давлению и нормальному давлению ветра.
  5. Каждая секция рейки должна быть единой сплошной деталью без сварного соединения.
  6. Когда рейки соединены между собой, секции рейки должны иметь расстояние между центрами прокатки 75 мм.
  7. Каждая чередующаяся секция рейки должна быть закреплена зажимами из мягкой стали или ковкого чугуна, надежно заклепками на каждом конце, чтобы зафиксировать секцию рейки с обоих концов и предотвратить боковое перемещение.

Рис. 1: Компоненты стальных рольставен

2. Пружина

  1. Пружина должна быть спиральной.
  2. Пружина должна быть изготовлена ​​из высокопрочной проволоки или полос из пружинной стали достаточной прочности.

3. Ролик и кронштейны

  1. Для створок шириной до 6 м и высотой не более 5 м следует использовать стальные трубы диаметром 50 мм.
  2. Мягкий кронштейн размером 375 x 375 x 3,15 мм должен использоваться для поддержки вала жалюзи высотой до 3,5 метров.
  3. Для ставней с высотой в свету от 3,5 м до 6,5 м следует использовать кронштейн из мягкой стали размером 500 x 500 x 10 мм.
  4. Вал подвески, закрепленный на кронштейнах, должен быть закреплен вращающимися чугунными шкивами, к которым крепится затвор.
  5. Шкивы и трубный вал должны быть соединены с помощью винтовых пружин предварительного натяжения, чтобы удерживать затвор в равновесии в любом частично открытом положении и уравновешивать вес затвора.
  6. Если ширина проема превышает 3,5 метра, чугунные шкивы должны быть соединены между собой сепаратором, состоящим из пластин из мягкой стали размером не менее 32 x 6 мм и фиктивных колец из мягкой стали для равномерного распределения крутящего момента.
  7. На крайнем шкиве должны быть предусмотрены самоустанавливающиеся двухрядные шарикоподшипники, а закладные кольца должны иметь минимальный шаг 15 мм, а по всей длине ролика должно быть предусмотрено не менее 4 лысок.
  8. В случае жалюзи большой ширины с механическим открыванием ролик должен быть оснащен шестерней на одном конце, которая контактирует с червяком, закрепленным на пластине кронштейна, кожухом и шкивом с двумя шарикоподшипниками.

4.Направляющий канал

  1. Ширина направляющего канала должна быть 25 мм. Минимальная глубина направляющих каналов может быть выбрана из таблицы 1.
  2. Зазор между двумя ножками направляющих каналов должен быть достаточным для свободного перемещения жалюзи и в то же время достаточно близким, чтобы предотвратить дребезжание затвор из-за ветра.
  3. Каждый направляющий канал должен быть снабжен как минимум тремя фиксирующими планками или опорами для крепления к стенам или колонне с помощью болтов или винтов.
  4. Расстояние между планками не должно превышать 0,75 м. В качестве альтернативы направляющие каналы также могут быть снабжены соответствующими дюбелями, крючками или штифтами для ввинчивания в стены.

Таблица 1: Глубина направляющего канала для разной ширины жалюзи .

95 мм

Четкая ширина жалюзи Глубина направляющего канала
до 3,5 м 65 мм
3,5 млн. До 8 м 75 мм
8 м и старше 8 м. 100 мм

5.Верхняя крышка

  1. Верхняя крышка должна быть из мягких листов толщиной не менее 0,90 мм и усилена угловыми или плоскими ребрами жесткости по верхнему и нижнему краям для сохранения формы.

Крепление рольставней

  1. Кронштейны должны быть закреплены на перемычке или под перемычкой, как указано, с помощью необработанных дюбелей и болтов.
  2. Затем вал вместе с пружиной закрепляется на кронштейнах.
  3. Реечная часть (ставня) укладывается на землю, а боковые направляющие швеллеры обвязываются веревками и т.п.
  4. Затем заслонка должна быть установлена ​​на место и закреплена сверху трубным валом с помощью болтов и гаек.
  5. Боковые направляющие швеллеры и защитные рамы крепятся к стене через пластину, приваренную к направляющим.
  6. Эти пластины и кронштейны должны быть закреплены с помощью стальных болтов и дюбелей, скрытых в штукатурке, чтобы их расположение было невидимым.
  7. Крепление должно быть выполнено аккуратно и профессионально, чтобы жалюзи работали легко и плавно.

Часто задаваемые вопросы о стальных рольставнях

Что такое стальные рольставни?

Стальные рольставни представляют собой тип ворот, состоящие из взаимосвязанных решетчатых секций, образованных из полос холоднокатаной стали, и обычно используются в складских помещениях и магазинах.

Какие бывают типы стальных рольставен?

Рулонные стальные ворота должны быть нажимно-вытяжными или приводиться в действие с помощью механического устройства. Если ставня до 10 кв.м, она должна быть нажимно-вытяжной, а ставни площадью более 10 кв.м.m, как правило, должны быть снабжены редуктором, приводимым в действие механическим устройством с цепью или рукояткой.

Подробнее:
1. 18 типов дверей, используемых в строительстве
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОЛЬСТАВНИ

Как установить электрические рольставни

Электрические рольставни, жалюзи и маркизы помогут поддерживать идеальную температуру и защитить дом от взлома. Дополнительная теплоизоляция от электрических жалюзи также может помочь значительно сократить ваши счета за отопление и электроэнергию.

Плавно работающий трубчатый двигатель тихий, требует минимального обслуживания и может быть быстро интегрирован во все существующие хорошие системы домашней автоматизации.

Электрические намоточные машины и цилиндрические двигатели

У всех, кто заинтересован в установке электрических рольставен дома или на работе, есть два варианта:

Электрическая намотка ремня

Электрическая намотка ремня легко и без усилий открывает и закрывает рулонные шторы.Имеются модели для всех типов ременных коробок, что делает их модернизацию быстрой и простой. Также нет необходимости заменять вал роллеты или прокладывать питающий кабель, а намотчик ремня также экономит место.

Дополнительные функции можно легко добавлять по мере необходимости. Существуют модули для всего, от таймера до изоляционных добавок.

Трубчатый мотор

Внутривальный двигатель установлен на валу роллеты и приводит его в движение.Там рулонная штора закатывается. Эта опция предлагает больше контроля и автоматизации в стандартной комплектации. Моторы с радиоуправлением не только удобны, но и устраняют все эти надоедливые кабели. Некоторыми моделями можно управлять дистанционно, если нужно выскочить неожиданно или даже с солнечного пляжа!

Решающим преимуществом внутритрубных двигателей перед электрическими ременными намотчиками является безопасность. Трубчатые моторы блокируют полотно роллеты, когда экран опущен, а защита от подъема обеспечивает необходимую безопасность.Вы можете отличить высококачественные трубчатые двигатели по их передаче мощности практически без потерь.

7 шагов по установке электрических жалюзи

  1. Прикрутите крепление двигателя к головке двигателя.
  2. Сдвиньте переходник вала до стопорного кольца на головке двигателя.

    Для этого необходимо натянуть внутреннюю канавку адаптера на фальц кольца ротора.

  3. Поместите привод на цапфу двигателя или внутренние распорные хомуты, пока они не защелкнутся.Привинченная металлическая пластина должна быть обращена наружу.
  4. Осторожно вставьте двигатель в вал рольставни, пока переходное кольцо не остановится. Расположите переходник и привод так, чтобы они попали в предусмотренное углубление во внутренней канавке вала. Очень важно предотвратить соскальзывание вала с адаптера или кольца ротора, чтобы избежать последующих проблем при установке!
  5. Наденьте капсулу вала на вал с другой стороны, а затем привинтите подшипник двигателя и опорный подшипник в коробе рольставни, чтобы сбалансировать вал рольставни.Затем вы можете прижать шарикоподшипник к осевому штифту.
  6. Теперь приступайте к монтажу двигателя. Поместите шарикоподшипник в опорный подшипник и поместите двигатель так, чтобы квадратный двигатель находился в подшипнике двигателя.

    Затем плотно поместите шарикоподшипник в корпус опорного подшипника и вдавите его на место. Закрепите моторный угольник шплинтом в мотораме, слегка раздвинув последнюю. Наконечник: Вытягивая капсулу вала, можно компенсировать любые неточности до 40 мм.

  7. После установки необходимо отрегулировать трубчатый двигатель. При калибровке путей и конечных точек работайте как можно точнее, чтобы избежать проблем в дальнейшем. Верхняя конечная точка должна быть установлена ​​с промежутком 2-3 см. Сначала подключите двигатель к сети и установите его в положение «Рольставни открыты». Затем выполните первый цикл открытия. С помощью регулировочного винта «+» переместите рольставни в нужное положение и снова откройте их. Повторяйте этот процесс до тех пор, пока рольставни не займут нужное положение.После установки цикла открытия повторите те же шаги для настройки механизма закрытия.

    Совет: При первоначальной установке двигатель должен останавливаться в верхнем и нижнем конечных положениях роллеты. Если это не так, отключите двигатель от сети и исправьте ограничители.

Если вы не хотите прокладывать новые кабели, вы можете рассмотреть ламповые радиодвигатели. Они позволяют управлять отдельными ставнями или группой, не вставая с дивана!

Неприглядные кнопки полностью исчезают, что улучшает внешний вид жилого пространства.

Беспроводные жалюзи с радиоуправлением позволяют вам устанавливать индивидуальные ежедневные и еженедельные программы для автоматического подъема и опускания жалюзи. Управление работает с помощью таймеров. В дополнение к ежедневным или еженедельным программам многие модели также предлагают случайные программы, которые защищают от мошеннических действий и могут служить сдерживающим фактором для грабителей. Есть также праздничные программы, датчики солнца и сумерек, а также автоматический переход с летнего времени на зимнее.

Концепции умного дома

обеспечивают дополнительную безопасность и экономию средств.Можно удобно управлять рольставнями и навесами, а также другими компонентами, такими как отопление или освещение, с помощью приложений на вашем телефоне. Шелленберг, специалист по этой технологии, например, предлагает решения для умного дома, которые сделают ваш дом умным всего за несколько шагов. Продукты интуитивно понятны и просты в установке. Модульная структура концепции умного дома позволяет быстро добавлять новые компоненты без чрезмерных сложностей.

training.gov.au — MSFBA3020 — Установка рольставней

MSFBA3020 — установка рольставней (версия 1)

Резюме

Рекомендации по использованию:

Текущий

Выпуски:

1 1 (эта версия)
07. 05.2020

Сопутствующие тома:

Единица компетенции

Требования к оценке

Учебные пакеты, включающие этот модуль

Квалификации, включающие этот модуль

Классы

История классификации

Asceed Модуль / единица компетентности Сфера образования Идентификатор 040319 Установка меблировки 03 / Jul / 2020

Отображаемый контент был создан третьей стороной, хотя были предприняты все попытки сделать этот контент как можно более доступным, но это не может быть гарантировано. Если вы столкнулись с проблемами, связанными с содержимым этой страницы, рассмотрите возможность загрузки содержимого в исходной форме

.

История изменений

Выпуск 1. Новая единица компетенции.

Применение

Эта единица компетенции описывает навыки и знания, необходимые для выбора и установки рольставен в соответствии с требованиями работы. Блок включает в себя планирование требований к работе, определение необходимых изделий для использования, их размеров и креплений, а также применение процедур на рабочем месте для обеспечения их безопасной и правильной установки.

Устройство предназначено для тех, кто устанавливает рольставни в жилых и коммерческих помещениях. Ставни, которые будут установлены, включают легкие бытовые, тяжелые коммерческие, а также противопожарные и циклонные жалюзи. Ставни могут быть установлены в различных проемах, включая окна, стационарные и раздвижные двери, входы в здания, а также внутри и снаружи зданий. Их можно крепить к различным поверхностям, включая алюминий, бетон, кирпичную кладку, гипсокартон и дерево.

К данному устройству могут применяться лицензионные, законодательные или сертификационные требования. Следует проконсультироваться с соответствующими государственными/территориальными и местными органами власти, чтобы определить необходимые требования для установки рольставней

.

Предварительный блок

Не применимо.

Блок Сектор

Жалюзи и навесы

Элементы и критерии эффективности

Элементы

Элементы описывают основные результаты.

Критерии производительности

Критерии производительности описывают производительность, необходимую для демонстрации достижения элемента.

1. Подготовка к установке рольставней

1. 1

Определение требований к работе и рольставням из наряда на работу и инструкций поставщика

1.2

Завершить проверку на месте и задокументировать необходимые спецификации продукта, а также особые требования к доступу и установке

1,3

Определить требования по охране труда и технике безопасности (WHS) и средствам индивидуальной защиты при установке в соответствии с процедурами на рабочем месте

1.4

Определить и выбрать необходимые материалы, инструменты, оборудование и принадлежности на основе рабочего задания и проверить их безопасную и эффективную работу

1,5

Запланировать установку и договориться о доступе к объекту

1. 6

Спланировать логическую, безопасную и эффективную последовательность работ, отражающую рабочее задание

2. Установить рольставни

2.1

Осмотрите место установки по согласованию с заказчиком, подтвердите тип жалюзи, который будет установлен, и учтите рабочие, локальные и специфические для заказчика технические требования и требования безопасности

2.2

Установить необходимые материалы, оборудование и механизмы жалюзи в соответствии с рабочими инструкциями и спецификациями производителя

2,3

Подгонка ворот к проему в соответствии с рабочим заданием, типом системы управления и спецификациями производителя

2. 4

Закрепите затвор в соответствии с типом затвора, порядком работы и площадью проема с помощью крепежных инструментов в соответствии с инструкциями поставщика и процедурами на рабочем месте

2,5

Проверить правильность работы установленного затвора в пределах нормальной работы, отрегулировать и устранить проблемы с производительностью в соответствии со своим уровнем ответственности

3.Завершить установку

3.1

Проверка того, что выполненная работа соответствует требованиям качества и порядка выполнения работ, и устранение выявленных недостатков

3,2

Очистите рабочее место и поверхности и утилизируйте отходы безопасным и устойчивым образом в соответствии с процедурами на рабочем месте

3. 3

Выявление и хранение излишков неиспользуемых предметов для повторного использования и переработки в соответствии с процедурами на рабочем месте

3,4

Проверяйте инструменты и оборудование, маркируйте неисправные предметы и сообщайте о них в соответствии с процедурами на рабочем месте

3.5

Очищайте и храните оставшиеся инструменты и оборудование в соответствии с процедурами на рабочем месте

3,6

Консультирование клиента по правильной эксплуатации и уходу за рольставнями

3,7

Разборчиво заполнять и оформлять необходимую рабочую и клиентскую документацию

Базовые навыки

В этом разделе описываются те языковые, грамотные, математические и трудовые навыки, которые необходимы для работы, но не указаны в критериях эффективности этой единицы компетенции.

Навыки счета до:

  • интерпретировать, обсуждать и использовать математическую информацию в рабочих заданиях и спецификациях
  • оценка и измерение монтажных отверстий, включая требуемые допуски
  • обработка клиентской документации, включая необходимые счета-фактуры и получение
  • учет отработанных часов, количества использованных предметов и дополнительных текущих расходов

Навыки устного общения до:

  • обсуждать и договариваться о доступе на объект, требованиях по установке и правильной эксплуатации рольставен с целым рядом клиентов, включая агентов по недвижимости, представителей юридических лиц, строителей, владельцев домов и арендаторов:
  • говорить четко
  • применение эффективных методов прослушивания
  • задавать вопросы для получения информации

Навыки чтения до:

  • интерпретировать стандартную документацию по рабочему месту, включая рабочие задания, требования WHS и процедуры установки на рабочем месте

Информация о сопоставлении объектов

Выпуск 1. Новая единица компетенции. Нет эквивалента

Ссылки

Руководства по внедрению Companion Volume

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=0601ab95-583a-4e93-b2d4-cfb27b03ed73

.




История изменений

Выпуск 1. Новая единица компетенции.

Свидетельство производительности

Должны быть доказательства того, что кандидат выполнил задачи, указанные в элементах, критериях эффективности и базовых навыках этого подразделения, которые должны включать способность:

  • безопасно и правильно установить один из следующих типов рольставен :
  • легкие наружные рольставни для дома
  • Тяжелые наружные рольставни для коммерческих помещений
  • Противопожарные или циклонные рольставни
  • внутренние рольставни.

Одна из вышеперечисленных установок должна находиться в отверстии на уровне земли и демонстрировать безопасное и правильное использование подъемного оборудования.

В ходе вышеуказанных четырех установок лицо должно продемонстрировать способность устанавливать жалюзи со следующими устройствами управления жалюзи:

  • одна электрическая система, включающая радиоуправляемое дистанционное устройство или сенсорное устройство с фотоэлементом
  • одна ручная система, включающая намотчики или ремни.

Одно из вышеперечисленных устройств управления жалюзи должно быть устройством управления на 240 В, подключенным к сети, а одно — устройством управления на 12 В, работающим от солнечной батареи или аккумулятора.

В ходе каждой из вышеперечисленных работ лицо должно:

  • интерпретировать наряд на выполнение работ и найти необходимые материалы, инструменты и оборудование
  • применять безопасные процедуры подъема и перемещения
  • следуйте инструкциям по работе и правилам техники безопасности, чтобы:
  • свести к минимуму риск травм для себя и других
  • предотвратить повреждение площадки, инструментов, оборудования и изделий
  • поддержание требуемой производительности и качества
  • безопасно использовать ручной и электроинструмент
  • использовать средства индивидуальной защиты (СИЗ)
  • рационально использовать и утилизировать отходы
  • избегать возврата, прерывания рабочего процесса и потерь
  • выявление и устранение рутинных проблем и сбоев
  • работать с другими, признавая зависимости и используя совместные подходы для оптимизации рабочего процесса и производительности.

При установке комплекта рольставен кандидат должен продемонстрировать способность:

  • устанавливать не менее чем в два из следующих различных проемов:
  • дверь или окно
  • раздвижная дверь
  • широкопролетный проем 3,2 метра или более, требующий помощи помощника
  • крепится как минимум к двум из следующих различных поверхностей:
  • алюминий
  • бетон
  • кирпичная кладка
  • гипсокартон
  • брус.

Доказательства знаний

Должны быть доказательства того, что кандидат знает:

  • особенности заказов на монтажные работы и инструкции поставщика, относящиеся к типам рольставней в доказательствах эффективности, а также как идентифицировать и интерпретировать ключевую информацию
  • требования к рабочим заданиям, а также принятые в отрасли показатели качества и требования, относящиеся к установкам, описанным в свидетельстве эффективности:
  • основные требования австралийских стандартов и сводов правил для индивидуальных монтажников
  • Требования строительных норм и правил

  • , относящиеся к установке, описанной в свидетельстве эффективности
  • соображения безопасности и потенциальные опасности, связанные с неправильной установкой
  • требования к ветровому зонированию наружных рольставней
  • требования к эксплуатации и техническому обслуживанию рольставней в эксплуатационных характеристиках
  • Новые тенденции в установке рольставней, в том числе:
  • Новые материалы, используемые для облицовки, фальца и упаковки
  • связанные с ними классы энергопотребления и характеристики огнестойкости
  • процедуры, методы и нормы охраны труда и техники безопасности (WHS), относящиеся к установкам, описанным в свидетельствах эффективности:
  • контроль опасностей и рисков
  • устранение опасных материалов и веществ
  • Управление сопротивлением дождю и ветру во время установки
  • с использованием противопожарного оборудования, средств первой помощи
  • работающее подъемное оборудование
  • использование средств индивидуальной защиты
  • процедуры на рабочем месте, касающиеся:
  • каналов связи и протоколов
  • планирование установки
  • доступ и проверка мест установки
  • ручное перемещение, включая подъем и переноску
  • в соответствии с инструкциями и процедурами производителя
  • безопасный монтаж и крепление рольставней
  • Маркировка и сообщение о неисправных инструментах и ​​оборудовании
  • безопасное и экологически безопасное удаление отходов
  • руководство по переработке и повторному использованию
  • инструменты и оборудование для чистки и хранения
  • хранение лишних неиспользуемых предметов
  • запись и отчет об установке информации
  • выставление счетов, сбор и получение платежей
  • техника для установки электрических и ручных устройств управления жалюзи:
  • электрические, в том числе радиоуправляемые дистанционные устройства и сенсорные устройства с фотоэлементами, работающие от сети 240 В, а также от солнечных батарей и аккумуляторов 12 В -управление
  • руководство, включая наматывающие устройства или ремни
  • влияние характеристик площадки и ограничений доступа на выбор и использование монтажного оборудования
  • приемы установки и крепления рольставен, описанные в эксплуатационных показаниях, в том числе:
  • в проемы из ряда:
  • алюминий
  • бетон
  • кирпичная кладка
  • гипсокартон
  • брус
  • установка и крепление, которые:
  • соответствуют требованиям качества
  • соответствовать инструкциям поставщика и спецификациям производителя
  • максимизировать внешний вид готовой работы
  • обеспечивают наиболее экономичное использование материалов и труда
  • математические методы оценки и измерения монтажных отверстий, включая учет требуемых допусков
  • требования и процедуры для использования квалифицированных лицензированных электриков, когда для установки и управления устройствами требуется питание от сети
  • типов распространенных проблем, возникающих во время установки, и как их избежать и реагировать
  • типы, характеристики, использование, техническое обслуживание и ограничения следующих элементов, необходимых для установок, описанных в свидетельстве о производительности:
  • изделия и материалы для рольставней
  • приводы, необходимые для типа устанавливаемых роллет, в том числе радиоуправляемые дистанционные устройства и сенсорные устройства с фотоэлементами
  • специальный крепеж, используемый для различных типов роллет
  • инструменты и оборудование:
  • ручной инструмент, включая отвертки, ножовки и ножницы
  • электроинструменты, в том числе с питанием от сети 240 В, а также аккумуляторные солнечные батареи и аккумуляторы 12 В
  • оборудование, включая лестницы, откидные листы, барьеры, конусы, знаки и подъемное оборудование
  • требования к документации для монтажных работ, описанные в свидетельстве о выполнении

Оценка условий

Оценка должна проводиться на рабочем месте или в смоделированной среде, которая отражает условия и непредвиденные обстоятельства на рабочем месте.

Необходим доступ к инструментам, материалам, оборудованию и спецификациям для установки, описанной в приведенном выше подтверждении эффективности, включая:

  • рольставни, требующие установки, как указано в подтверждении эффективности
  • СИЗ, применимые к рабочим требованиям
  • Документация WHS, относящаяся к установке
  • инструменты и оборудование, указанные в доказательствах знаний
  • устройства управления устанавливаемыми жалюзи
  • рабочая документация, необходимая для каждой установки, в том числе:
  • рабочие задания, заказы клиентов, рабочие карты и рабочие предложения
  • процедуры на рабочем месте, указанные в доказательствах знаний
  • инструкции поставщика и спецификации производителя
  • карточки обслуживания клиентов
  • счета-фактуры и квитанции клиентов
  • табелей учета рабочего времени.

Оценщики этого модуля должны соответствовать требованиям к оценщикам в применимом законодательстве, структурах и/или стандартах профессионального образования и обучения.

Ссылки

Руководства по внедрению Companion Volume

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=0601ab95-583a-4e93-b2d4-cfb27b03ed73

.

Установка сплошных роллет: качественно и недорого

Обратитесь в компанию London Roller Shutter для установки сплошных рольставней

Каждый тип бизнеса требует реальных инвестиций в инвентарь, защиту и капитал.Поддержание безопасности всего оборудования и имущества бизнеса является основной задачей каждой организации. Одной из таких установок, на которую можно положиться, являются сплошные рольставни. Это единственное в своем роде оборудование, обеспечивающее исключительную защиту от злоумышленников, потенциальных угроз и плохих погодных условий. Такая установка наилучшим образом защищает вашу коммерческую или некоммерческую собственность от оппортунистических преступлений. Обычно изготавливаются из высококачественного алюминия или стали – эти изделия повышают общую защиту помещения.

Рольставни Solid устанавливаются в любых помещениях благодаря своей эффективности и доступной цене. Популярность этих жалюзи возросла из-за многочисленных преимуществ, которые они предлагают. Солидные рольставни могут управляться вручную или электрически (с двигателем). Цельнолитые рольставни изготавливаются из материалов, достаточно прочных для защиты помещения от злоумышленников. Они также улучшают внешний вид вашего дома, поскольку доступны во многих различных цветах и ​​​​дизайнах.вместе с тем, они являются наиболее экономичным вариантом, когда речь идет о безопасности и безопасности вашего помещения.

Преимущества твердых рольставен

  1. Рольставни изготовлены из прочных материалов, таких как сталь и алюминий. Это делает рольставни долговечными и защищает ваш магазин от нападения злоумышленников. Таким образом, люди не смогут попасть внутрь вашего магазина, а ваше имущество будет в целости и сохранности.
  2. Цельные роллеты придают прохожим очень привлекательный вид и заставляют их думать, что проникнуть в вашу собственность невозможно. Только внешний вид отпугнет злоумышленников.
  3. Рольставни Solid обеспечивают уединение в вашем доме. Они не позволяют людям видеть, что происходит внутри вашего помещения. Они установлены таким образом, что нет никаких шансов, что глаза заглянут в вашу собственность.
  4. Рольставни могут легко контролировать количество солнечного света и воздуха, которые вы хотите видеть в своей комнате. Они могут предотвратить попадание прямых солнечных лучей внутрь вашего дома и сделать его прохладным. Хотя вредные солнечные лучи и попадают на ставни, они остаются целыми.
  5. Основная причина, по которой владельцы магазинов выбирают рольставни, заключается в том, что они легко выдерживают любые погодные условия. Будь то сильный ливень или буря, такая установка защитит ваше помещение от повреждений. Если вы хотите немного сэкономить, то выбирайте рольставни. Вы можете легко увидеть положительные результаты в ваших счетах за электроэнергию. Вы можете сэкономить до 50% от общей суммы счета. Благодаря их установке зимой в вашем доме будет прохладно, а летом тепло.
  6. Если ваша недвижимость находится на оживленной улице и вы устали от шума, который вы слышите, то рольставни могут стать вашим преимуществом. Они предотвращают проникновение шума внутрь вашего дома, чтобы вы могли спокойно работать или жить.
  7. Преимущество установки рольставней в том, что они просты в эксплуатации. Закрывать и открывать их просто и без проблем.
  8. Установка роллет также не требует особого ухода. Так как все жалюзи имеют специальное покрытие, меньше вероятность появления коррозии и царапин.

Стоит ли инвестировать в установку сплошных рольставней?

Установка цельных рольставней – это одно из лучших вложений в вашу недвижимость. Это не только улучшит внешний вид вашего имущества, но и сделает его более безопасным. Установка цельных рольставней также придает вашему бизнесу профессиональный вид. Свяжитесь с London Roller Shutter сегодня, чтобы обсудить ваши потребности.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
