Схема включения люминесцентных ламп: Устройство и схема включения люминесцентной лампы

Содержание

Устройство и схема включения люминесцентной лампы

Люминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.

Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать. Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер — лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины. В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Стартерная схема включения люминесцентных ламп работает следующим образом.

  1. На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд.
  2. При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого проводником становится металл, и разряд прекращается.
  3. Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.
  4. Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.

Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.

Бездроссельное включение люминесцентных ламп: схемы

Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

  • возможность пуска с любой временной задержкой;
  • не нужны массивный электромагнитный дроссель и стартер;
  • отсутствие гудения и моргания ламп;
  • высокая светоотдача;
  • легкость и компактность устройства;
  • больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Система ЭПРА преобразует сетевое переменное напряжение 220 В в высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение. При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампы может обеспечивать холодный запуск или с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется диодным мостом, после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4 и пробивается динистор. Запускается полумостовой генератор на трансформаторе TR1 и транзисторах Т1 и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2, С3, L1, подключенного к электродам, и лампа зажигается. В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.

ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.

Преимущества современных ЭПРА следующие:

  • плавное включение;
  • экономичность работы;
  • сохранение электродов;
  • исключение мерцания;
  • работоспособность при низкой температуре;
  • компактность;
  • долговечность.

Недостатками являются более высокая стоимость и сложная схема зажигания.

Применение умножителей напряжения

Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам. Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.

После выпрямления напряжение удваивается, и лампа загорается моментально. Конденсаторы С1, С2 выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах. Конденсаторы С3, С4 устанавливают слюдяные на 1000 В.

ЛЛ не предназначена для питания постоянным током. Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.

Бесстартерная схема включения люминесцентных ламп

Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.

Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.

Как включить сгоревшую лампу?

Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА. Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения.

Схемы подключения люминесцентных ламп | ehto.ru

Вступление

Существует два способа подключения люминесцентных ламп: при помощи стартера и дросселя (ЭМПРА) и при помощи электронного пускового аппарата (ЭПРА). Нельзя сказать, что они отличаются принципиально, но в схемах подключения задействованы различные устройства.

Схемы подключения люминесцентных ламп при помощи ЭМПРА

ЭМПРА это электромагнитный пускорегулирующий аппарат, а по сути, обычный дроссель. В схеме подключения ЭМПРА обязательно задействуется стартер, который создает первый импульс для начала свечения люминесцентной лампы.

Читать, ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов

Схема подключения люминесцентной лампы ЭМПРА

Данная схема подключения используется в большинстве стандартных одноламповых светильниках местного освещения эконом класса.

Схема индуктивная реализация

  • Напряжение питания 220 Вольт;
  • Дроссель (LL) подключается последовательно к проводу питания и выводу 1 лампы;
  • Стартер подключается параллельно к выводам 2 и 3 лампы;
  • Вывод  4 лампы подключается ко второму проводу питания;
  • В схеме участвует конденсатор, который снижает импульс напряжения, увеличивает срок службы стартера и снижает радиопомехи при работе светильника.

Схема индуктивно-ёмкостная реализация

Вторая схема подключения называется индуктивно-ёмкостной. В ней дроссель и конденсатор (индуктивное и ёмкостное сопротивление схемы) включаются последовательно. Стартер по-прежнему подключен параллельно вывода 2-3 лампы.

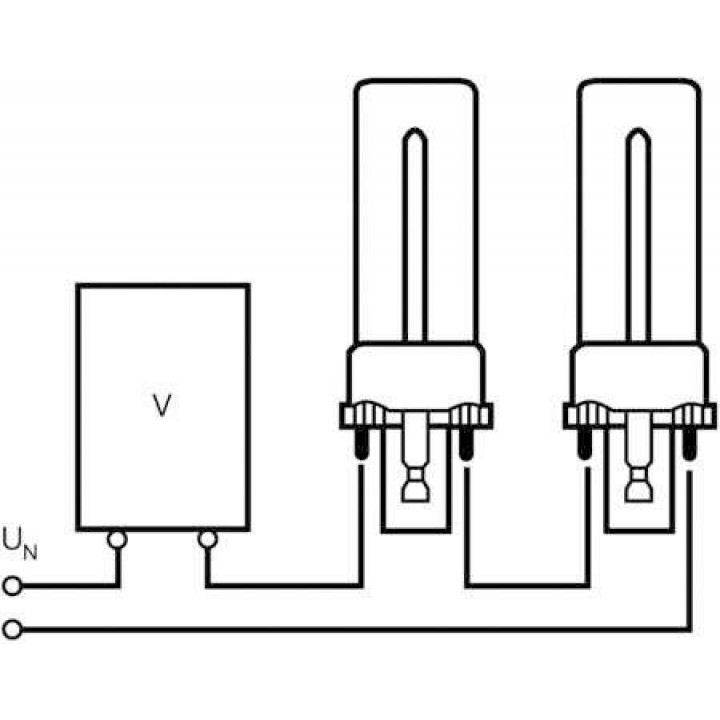

Схема подключения 2-х люминесцентных ламп до 18 Вт (ЭМПРА)

Несколько меняются схемы подключений при двух лампах. Наиболее распространены две схемы для ламп до 18 Вт (последовательная) и ламп 36 Вт (параллельная).

В первой схеме, по-прежнему участвуют два стартера, один стартер для каждой лампы. Дроссель подключается, как в схеме с индуктивной реализацией. Мощность дросселя подбирается суммированием мощности ламп.

Важно! В данной (последовательной) схеме необходимо использовать стартеры на 127 (110-130) Вольт. Мощность ламп не может быть больше 22 Вт.

Во второй параллельной схеме, участвуют уже два дросселя (LL1 и LL2). Стартеров по-прежнему два, один стартер для каждой лампы.

Важно! В данной схеме используются стартеры на 220-240 Вольт. Мощность ламп до 80 Вт.

Важно замечание. Современные ЭмПРА выпускаются в едином корпусе. Для подключения на корпусе есть только выводы контактов. Схема подключения ламп указывается на корпусе.

Схемы подключения люминесцентных ламп при помощи ЭПРА

ЭПРА это электронное пускорегулирующие устройство. По сути это сложная электронная схема которая обеспечивает и запуск и стабильную работу люминесцентных ламп (светильников).

Отмечу, что каждый производитель ЭПРА по-своему выводит контакты для подключения к ним ламп. Схема подключения люминесцентных ламп указана на корпусе или в паспорте ЭПРА Пример на фото.

Для информации публикую подбор схем подключения различных ламп к ЭПРА различной маркировки.

Схемы подключения компактных люминесцентных ламп к нерегулируемым ЭПРА (OSRAM), марки QT-ECO

Схемы подключения нерегулируемым ЭПРА QTP-DL, QTP-D/L, QTP-DVE, лампы 2х55, 1х10-13, 2х16-42.

Схемы подключения нерегулируемым ЭПРА QTP5 лампы 2х14-35Вт, 2х24-39Вт, 2х54Вт, 1х14-35Вт, 1х24-39Вт, 1х54Вт, 1х80.

Схемы подключения ЭПРА QT-FQ, QT-FC ламп Т5 (трубчатые)

©Ehto. ru

Еще статьи

Поделиться ссылкой:

Похожее

Схемы включения электрических источников света

Категория: Электромонтажные работы

Схемы включения электрических источников света

Схемы включения ламп накаливания. Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем (рис. 1, а), пятью лампами — двумя выключателями (рис. 1, б), расположенными рядом (одним выключателем включают две лампы, другим — три лампы), тремя лампами — с помощью люстрового переключателя (рис. 1, в) для попеременного изменения числа включаемых ламп. При первом повороте переключателя включается одна из трех ламп, при втором — остальные две, но выключается первая лампа, при третьем — выключаются все лампы, при четвертом — выключаются все лампы люстры. Для независимого управления одной или несколькими лампами с двух мест применяют схему (рис. 1, г), в которой используют два переключателя, соединенных двумя перемычками. Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами. Схема питания сети, питаемой от четырехпроводной системы с заземленной нейтралью ламп от трехпроводной и четырехпроводной сети показана на рис. 1, д, е.

Рис. 1. Схемы присоединения группы ламп накаливания к осветительной сети: а — двух ламп одним выключателем, 6 — пяти ламп двумя выключателями, в — с помощью люстрового переключателя, г — с двух мест двумя переключателями, соединенными перемычками, д — ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью, е — ламп

Схемы включения люминесцентных ламп. Люминесцентные лампы могут включаться в электрическую сеть по стартерной или бесстартерной схемам зажигания.

При включении ламп по стартерной схеме зажигания (рис. 2, а) в качестве стартера (рис. 2, б) применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.

Рис. 2. Стартерное зажигание люминесцентной лампы:
а — схема, б — общий вид стартера; 1 — дроссель, 2 — лампа, 3 — стартер

Зажигание люминесцентной лампы происходит следующим образом. При включении лампы между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы. Подогреваясь, электроды начинают испускать электроны. При прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы. При разрыве к напряжению сети добавляется эдс самоиндукции дросселя и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера. Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.

Рис. 3. Схема бесстартерного зажигания двухлампового люминесцентного светильника:
ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С — конденсатор, НТр — нахальный трансформатор, Л — люминесцентная лампа

Для включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты ПРА, которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности. Схема включения бесстартерных ПРА двухлампового люминесцентного светильника показана на рис. 3.

Схемы включения ламп ДРЛ. Двухэлектродные лампы включают в электрическую сеть переменного тока напряжением 220 В через поджигающее устройство, с помощью которого (импульсом высокого напряжения) зажигается лампа (рис. 4).

Для защиты выпря-напряжения служит конденсатор С1. Конденсатор СЗ необходим для устранения помех радиоприему, создаваемых поджигающим устройством при зажигании лампы. Четырехэлектродная лампа в отличие от приведенной выше схемы включения двухэлектродной лампы включается в сеть по упрощенной схеме, в которой отсутствует поджигающее устройство. Зажигание четырехэлектродной лампы происходит от питающей сети напряжением 220 В.

В схеме включения в сеть четырехэлектродной лампы имеются дроссель и конденсатор, которые выполняют те же функции, что и в схеме включения двухэлектродной лампы ДРЛ.

Рис. 4. Схема включения двух-электродной лампы ДРЛ: ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С1 — конденсатор защиты выпрямителя, С2 – зарядный конденсатор, СЗ — помехоподавляющий конденсатор, СВ – селеновый выпрямитель, R — зарядный резистор, Л — двухэлектродная лампа ДРЛ. Р – разрядник

Поджигающее устройство состоит из разрядника Р, селенового выпрямителя (диода) СВ, зарядного резистора R и конденсаторов С1 и С2. Основная обмотка дросселя в схеме служит для предотвращения резкого возрастания тока в лампе, а также стабилизации ее режима горения.

Электромонтажные работы — Схемы включения электрических источников света

Схемы включения люминесцентных ламп с электромагнитными ПРА

Для поддержания и стабилизации процесса разряда поочередно с люминесцентной лампой врубается балластное сопротивление в сети переменного тока в виде дросселя либо дросселя и конденсатора. Эти устройства именуют пускорегулирующими аппаратами (ПРА).

Напряжение сети, при котором работает люминесцентная лампа в установившемся режиме, недостаточно для ее зажигания. Для образования газового разряда, т. е. пробоя газового места, нужно повысить эмиссию электронов методом их подготовительного разогрева либо подачи на электроды импульса завышенного напряжения. То и другое обеспечивается при помощи стартера, включенного параллельно лампе.

Схема включения люминесцентной лампы: а — с индуктивным балластом, б — с индуктивно-емкостным балластом.

Разглядим как происходит процесс зажигания люминесцентной лампы.

Стартер представляет собой маленькую лампочку тлеющего разряда с неоновым заполнением, имеющую два биметаллических электрода, которые в обычном положении разомкнуты.

При подаче напряжения в стартере появляется разряд и биметаллические электроды, изгибаясь, замыкаются накоротко. После их замыкания ток в цепи стартера и электродов, ограниченный только сопротивлением дросселя, растет до двухтрехкратного значения рабочего тока лампы и происходит резвый разогрев электродов люминесцентной лампы. В это время биметаллические электроды стартера, остужаясь, размыкают его цепь.

В момент разрыва цепи стартером в дросселе появляется импульс завышенного напряжения, вследствие которого происходят разряд в газовой среде люминесцентной лампы и ее зажигание. После того как лампа зажглась, напряжение на ней составляет около половины сетевого. Такое напряжение будет и на стартере, но этого оказывается недостаточно для его повторного замыкания. Потому при пылающей лампе стартер разомкнут и в работе схемы не участвует.

Одноламповая стартерная схема включения люминесцентной лампы: Л — люминесцентная лампа, Д — дроссель, Ст — стартер, С1 — С3 — конденсаторы.

Конденсатор, включенный параллельно стартеру, и конденсаторы на входе схемы созданы для понижения уровня радиопомех. Конденсатор, включенный параллельно стартеру, не считая того, содействует повышению срока службы стартера и оказывает влияние на процесс зажигания лампы, содействуя значительному понижению импульса напряжения в стартере (с 8000 -12 000 В до 600 — 1500 В) при одновременном увеличении энергии импульса (за счет роста его длительности).

Недочетом описанной стартерной схемы является маленький cos фи, не превосходящий 0,5. Увеличение cos фи достигается или включением конденсатора на вводе, или применением индуктивно-емкостной схемы. Но и в данном случае cos фи 0,9 — 0,92 в итоге наличия высших гармонических составляющих в кривой тока, определяемых специфичностью газового разряда и пускорегулирующей аппаратурой.

В двухламповых светильниках компенсация реактивной мощности достигается при включении одной лампы с индуктивным, а другой с индуктивно-емкостным балластом. В данном случае cos фи = 0,95. Не считая того, такая схема ПРА позволяет сгладить в значимой степени пульсации светового потока люминесценых ламп.

Схема включения люминесцентных ламп с ПРА с расщепленной фазой

Наибольшее распространение для включения люминесцентных ламп мощностью 40 и 80 Вт получила у нас двухламповая импульсная схема стартерного зажигания с применением балластных возмещенных устройств 2УБК-40/220 и 2УБК-80/220, работающих по схеме «расщепленной фазы». Они представляют собой комплектные электронные аппараты с дросселями, конденсаторами и разрядными сопротивлениями.

Поочередно с одной из ламп врубается только дроссель-индуктивное сопротивление, что делает отставание тока по фазе от приложенного напряжения. Поочередно со 2-ой лампой, кроме дросселя, врубается конденсатор, емкостное сопротивление которого больше индуктивного сопротивления дросселя приблизительно в 2 раза, создающий опережение тока, в итоге чего суммарный коэффициент мощности комплекта выходит порядка 0,9 -0,95.

Не считая того, включение поочередно с дросселем одной из 2-ух ламп специально подобранного конденсатора обеспечивает таковой сдвиг фаз меж токами первой и 2-ой ламп, при котором глубина колебаний суммарного светового потока 2-ух ламп будет значительно уменьшена.

Для роста тока обогрева электродов поочередно с емкостью врубается компенсирующая катушка, которая отключается стартером.

Монтажная схема включения двухлампового стартерного аппарата 2УБК: Л — люминесцентная лампа, Ст- стартер, С — конденсатор, r — разрядное сопротивление. Корпус ПРА 2УБК показан пунктиром.

Бесстартерные схемы включения люминесцентных ламп

Недочеты стартерных схем включения (значимый шум, создаваемый ПРА при работе, возгораемость при аварийных режимах и др.), также низкое качество выпускаемых стартеров привели к напористым поискам бесстартерных экономически целесообразных оптимальных ПРА с тем, чтоб сначала применить их в установках, где довольно ординарны и дешевы.

Для надежной работы бесстартерных схем которых рекомендуется использовать лампы с нанесенной на пробирки токопроводящей полосой.

Наибольшее распространение получили трансформаторные схемы резвого запуска люминесцентных ламп в каких в качестве балластного сопротивления употребляется дроссель, а подготовительный обогрев катодов осуществляется накальным трансформатором или автотрансформатором.

Бесстартерные одноламповая и двухламповая схемы включения люминесцентных ламп: Л — люминесцентная лампа, Д — дроссель, НТ — накальный трансформатор

В текущее время расчетами установлено, что стартерные схемы для внутреннего освещения более экономны, и потому они имеют преимущественное распространение. В стартерных схемах энергопотери составляют приблизительно 20 — 25%, в бесстартерных — 35%

В ближайшее время схемы включения люминесцентных ламп с электрическими ПРА равномерно вытесняются схемами с более многофункциональными и экономными электрическими пускорегулирующими аппаратами (ЭПРА).

Схемы включения источников света. Разводка электропроводки в дачном домике

Схемы включения источников света

Схемы включения ламп накаливания . Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем, пятью лампами – двумя выключателями, расположенными рядом (одним выключателем включают две лампы, другим – три, тремя лампами° – с помощью люстрового переключателя для попеременного изменения числа включаемых ламп. При первом повороте переключателя включается одна из трех ламп, при втором° – остальные две, но выключается первая лампа, при третьем – выключаются все лампы, при четвертом – выключаются все лампы люстры. Для независимого управления одной или несколькими лампами с двух мест применяют схему, в которой используют два переключателя, соединенных двумя перемычками. Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами.

Рис. 2. Схемы присоединения группы ламп накаливания к осветительной сети:

а – двух ламп одним выключателем; б – пяти ламп двумя выключателями; в – с помощью люстрового переключателя; г – с двух мест двумя переключателями, соединенными перемычками; д – ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью; е – ламп к сети, питаемой от четырехпроводной системы с заземленной нейтралью

Схемы включения люминесцентных ламп . Люминесцентные лампы могут включаться в электрическую сеть по стартерной или бесстартерной схемам зажигания. При включении ламп по стартерной схеме зажигания в качестве стартера применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением – дроссель.


Рис. 3. Стартерное зажигание люминесцентной лампы:

а – схема; б – общий вид стартера; 1 – дроссель; 2 – лампа; 3 – стартер

Рис. 4. Схема бесстартерного зажигания двухлампового люминесцентного светильника:

ООДр – основная обмотка дросселя; ДОДр – дополнительная обмотка дросселя; С – конденсатор; НТр – накальный трансформатор; Л – люминесцентная лампа

Зажигание люминесцентной лампы происходит следующим образом. При ее включении между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы. Подогреваясь, электроды начинают испускать электроны. При прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы.

При разрыве к напряжению сети добавляется ЭДС самоиндукции дросселя, и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера.

Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.

Для включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты (ПРА), которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности.

Схемы включения двухэлектродных ламп (ДРЛ). Их включают в электрическую сеть переменного тока напряжением 220 В через поджигающее устройство, с помощью которого (импульсом высокого напряжения) зажигается лампа.

Поджигающее устройство состоит из разрядника Р , селенового выпрямителя (диода) СВ, зарядного резистора R и конденсаторов С1 и С2 . Основная обмотка дросселя служит для предотвращения резкого возрастания тока в лампе, а также стабилизации режима ее горения.

Зажигание ламп происходит так. Ток, проходя через выпрямитель СВ и зарядный резистор R , заряжает конденсатор С2 . Когда напряжение на этом конденсаторе достигнет примерно 220 В, происходит пробой воздушного промежутка разрядника Р и конденсатор С2 разряжается на дополнительную обмотку дросселя, в результате чего в основной обмотке дросселя создается повышенное напряжение, импульсом которого и зажигается лампа Л.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Схема подключения лампового светильника и схема подключения

Необходимые компоненты проводки

Трубчатый светильник не подключен напрямую к питающей магистрали. Несмотря на то, что он работает при напряжении 230 В, 50 Гц, некоторые вспомогательные электрические компоненты используются для вставки в эту установку для поддержки принципа работы лампового освещения. Общее количество электрических компонентов для однолампового светильника:

  1. Дроссель: электромагнитный балласт или электронный балласт
  2. Стартер: маленькая неоновая лампа накаливания
  3. Выключатель
  4. Провода

Пожалуйста, убедитесь, что вы принимаете соответствующие меры предосторожности в отношении электробезопасности при выполнении любого вида электромонтажных работ.

Схема подключения однолампового светильника с электромагнитным балластом

На приведенной ниже схеме подключения используются различные электрические символы:

Как установить одноламповый светильник с электромагнитным балластом

  • От распределительной коробки нейтральный провод не выводится на распределительный щит, а вынимается из распределительной коробки и выводится на порт 2 лампового светильника, как показано на рисунке выше. Провод уже соединяет порт 2 и контакт 1 терминала 2.Таким образом, нейтральный провод продолжается от порта 2 к контакту 1 клеммы 2.
  • Провод под напряжением или фаза берется от распределительной коробки к распределительному щиту. Провод под напряжением подключается к одной клемме переключателя. От другого вывода выключателя провод проводится до установки лампового освещения и подключается к порту 1.
  • Один вывод дросселя или балласта подключается к выводу 1, а другой вывод подключается к выводу 1 вывода 1.
  • Один конец пускателя подключается к выводу 2 вывода 1, а другой конец пускателя подключается к выводу 2 вывода 2.

Схема подключения однолампового светильника с электронным балластом

Как установить одноламповый светильник с электромагнитным балластом

  • Поскольку в случае применения электронного балласта стартер не используется, схема подключения несколько отличается.
  • Электронный балласт имеет шесть портов, два порта из шести предназначены для ввода, а остальные четыре порта — для выходных портов. Предположим, что они названы портом 1 и портом 2 для ввода; порт 3, порт 4, порт 5 и порт 6 предназначены для вывода балласта.
  • Из распределительной коробки вынимается нулевой провод и подводится к порту 2 электронного балласта для подключения, как показано на рисунке выше.
  • Провод под напряжением или фаза берутся от распределительной коробки к распределительному щиту. Провод под напряжением подключается к одной клемме выключателя. От другого вывода выключателя провод подводится к ламповому светильнику и подключается к порту 1 электронного балласта.
  • Пусть цвет проводов от порта 3 и порта 4 черный, а от порта 5 и порта 6 красный или любой другой цвет.
  • Порт 3 и контакт 2 клеммы 1 и порт 4 и контакт 1 клеммы 1 соединены.
  • Порт 6 и контакт 2 клеммы 2 и порт 5 и контакт 1 клеммы 2 соединены.

[Примечание: Входное напряжение порта 1 и порта 2 электронного балласта составляет всего 230 В, 50 Гц. Но выходные порты 3, 4, 5 и 6 дают очень высокое напряжение в момент включения, может быть 1000 В при 40 кГц и более. Когда ламповый свет начинает работать, напряжение на выходных портах становится ниже 230 В на частоте 40 кГц и выше.]

Запуск — Как работают люминесцентные лампы

Классическая конструкция люминесцентных ламп, которая в основном отошла на второй план, использовала специальный пусковой механизм для включения лампы. Вы можете увидеть, как эта система работает на диаграмме ниже.

При первом включении лампы путь наименьшего сопротивления проходит через обходную цепь и через пусковой выключатель . В этой цепи ток проходит через электроды на обоих концах трубки. Эти электроды представляют собой простые нити накала , такие же, как в лампе накаливания.Когда ток проходит через обходную цепь, электричество нагревает нити накала. Это выпаривает электроны с поверхности металла, направляя их в газовую трубку, ионизируя газ.

В то же время электрический ток запускает интересную последовательность событий в переключателе стартера. Обычный пусковой выключатель представляет собой небольшую газоразрядную лампу, содержащую неон или какой-либо другой газ. Лампа имеет два электрода, расположенных рядом друг с другом. Когда электричество первоначально проходит через байпасную цепь, электрическая дуга (по сути, поток заряженных частиц) прыгает между этими электродами, чтобы установить соединение.Эта дуга зажигает лампочку так же, как большая дуга зажигает люминесцентную лампу.

Один из электродов представляет собой биметаллическую полоску , которая изгибается при нагревании. Небольшое количество тепла от зажженной лампочки изгибает биметаллическую полосу, так что она входит в контакт с другим электродом. Когда два электрода соприкасаются друг с другом, току больше не нужно прыгать дугой. Следовательно, через газ не протекают заряженные частицы, и свет гаснет. Без тепла света биметаллическая полоса остывает, отгибаясь от другого электрода.Это открывает цепь.

К тому времени, когда это произойдет, нити уже ионизируют газ в люминесцентной лампе, создав электропроводящую среду. Трубке просто нужен скачок напряжения на электродах, чтобы образовалась электрическая дуга. Этот толчок обеспечивается балластом лампы , специальным трансформатором, включенным в цепь.

Когда ток протекает через обходную цепь, он создает магнитное поле в части балласта.Это магнитное поле поддерживается протекающим током. При размыкании пускового выключателя ток кратковременно отключается от балласта. Магнитное поле разрушается, что создает внезапный скачок тока — балласт высвобождает накопленную энергию.

Этот всплеск тока помогает создать начальное напряжение, необходимое для образования электрической дуги в газе. Вместо того, чтобы течь через байпасную цепь и перескакивать через зазор в выключателе стартера, электрический ток течет по трубке.Свободные электроны сталкиваются с атомами, выбивая другие электроны, что создает ионы. В результате получается плазма , газ, состоящий в основном из ионов и свободных электронов, свободно движущихся. Это создает путь для электрического тока.

Воздействие летящих электронов сохраняет тепло двух нитей, поэтому они продолжают испускать новые электроны в плазму. Пока есть переменный ток и нити накала не изношены, ток будет продолжать течь через трубку.

Проблема с такими лампами в том, что они загораются за несколько секунд.В наши дни большинство люминесцентных ламп рассчитаны на почти мгновенное загорание. В следующем разделе мы увидим, как работают эти современные конструкции.

Товары для боулинга Brunswick

Поиск

Искать Брансуик

  • Боулеры

  • Боулинг-центры

  • Продукты

    Шарики

    • Все мячи
    • Текущий
    • Ушедший на пенсию
    • ТОЧКА
    • DynamiCore
    • Индекс производительности
    • Инструкции по сверлению
    • Архив каталога мячей
    • Архив листов с информацией о мяче
    • Зарегистрируйте свой продукт
    • Гарантии

    Сумки

    • Все сумки
    • Нести сумки
    • Роликовые сумки
    • Зарегистрируйте свой продукт
    • Гарантии

    Обувь

    • Вся обувь
    • Зарегистрируйте свой продукт
    • Гарантии

    Аксессуары

    • Все аксессуары
    • Перчатки и поддержка
    • Уход за мячом
    • Обувные товары
    • Захватные изделия
    • Зарегистрируйте свой продукт
    • Гарантии

    Одежда

    • Вся одежда
  • Брансуик Прос
  • Найти профессиональный магазин

Боулеры
Боулинг-центры

  • Боулеры Главная

  • Продукты

    Продукты

    • Мячи

      Мячи

      • Текущий

      • Ушедший на пенсию

      • ТОЧКА

      • DynamiCore

      • Индекс производительности

      • Инструкции по сверлению

      • Архив каталога мячей

      • Архив листов с информацией о мяче

      • Зарегистрируйте свой продукт

      • Гарантии

      Сумки

      Сумки

      • Нести сумки

      • Роликовые сумки

      • Зарегистрируйте свой продукт

      • Гарантии

      Обувь

      Аксессуары

      Аксессуары

      • Перчатки и поддержка

      • Уход за мячом

      • Обувные товары

      • Захватные изделия

      • Зарегистрируйте свой продукт

      • Гарантии

      Одежда

  • Брансуик Прос

  • Найти профессиональный магазин

  • Компания

    Боулеры

    • Новости и СМИ

    • Патенты

  • Политика конфиденциальности

  • Контакт

  • Боулинг-центры Главная

  • Оборудование, запчасти и расходные материалы

    Оборудование, запчасти и расходные материалы

    • Подсчет очков и управление

      Подсчет очков и управление

      • Подсчет очков

      • POS-система

      • Маркетинг

      • Управление

      • Синк® Прима™

      • Синхронизация® One™

      • Преимущество короны

      • Spark® · Зажги!

      • Приложение OpenLane

      • Пользовательский интерфейс Видения

      • Синхронизация передовых технологий

      • Боулер Опыт

      • Синхронизировать паспорт

      • Запланировать демонстрацию синхронизации

      • Запрос на демонстрацию Spark

      Центр окружающей среды

      Центр окружающей среды

      • Мебель

        Мебель

        • Места для сидения

        • Таблица

        • Системы хранения мячей

        • Особенности и преимущества

        • Ткани и отделка

        • Тафтинговая мебель

        • Ресторан и бар

        • Зона боулеров

        • Зал

      • Единицы маскировки

        Единицы маскировки

        • Небесный

        • Прибрежный

        • промышленный

        • Современный

        • Деревенский

        • Традиционный

        • Винтажный паз

        • Пользовательские единицы маскировки

        • Блоки маскировки видео

      • переулки

      • Аксессуары для дорожек

      • Пинсеттеры

      • Пины

      • Прокат обуви

      • Домашние шары

      Центр обслуживания

      Центр обслуживания

      • Части

        Части

        • А2, Джетбэк, А

        • GS

        • Оборудование для боулинга

      • Расходные материалы для обслуживания дорожек

      • переулок машины

  • Модернизация

    Модернизация

    • Лучше вместе

      Истории успеха

  • Построить центр

    Построить центр

    • Планирование и ресурсы

      Планирование и ресурсы

      • Инвестиционная форма нового центра

      • Международная инвестиционная форма

      Модели и рынки

      Модели и рынки

      • Семейные развлекательные центры

      • Казино

      • Кинотеатр

      • Курортный отель

      • Ресторан и бар

      Дакпин Социальный

      Эпицентр

      Альянсы

      Жилой

      Жилой

      • У. S. Форма запроса на проживание

      • Форма запроса на проживание за пределами США

  • Фотогалерея

  • Служба поддержки

    Служба поддержки

    • Библиотека документов

      Гарантия

      Гарантия

      • Подавать иск

      • Партнеры по гарантийной поддержке

      Ремонт электроники

      Ремонт электроники

      • Места ремонта

      Техническая поддержка

      Техническая поддержка

      • Запросы на техническую поддержку

      Обучение

      Обучение

      • Календарь

  • Компания

    Боулинг-центры

    • Новости и СМИ

    • Патенты

  • Политика конфиденциальности

  • Контакт

  • Колумбия 300
    Колумбия 300

  • DV8 Боулинг
    DV8 Боулинг

  • Эбонитовый боулинг
    Эбонит

  • Молот Боулинг
    Молоток

  • Радикальные технологии боулинга
    Радикальные технологии боулинга

  • Трек Боулинг
    Трек Боулинг

  • Лучшие товары для боулинга
    Лучшие товары для боулинга

Страница не найдена

Вернуться на домашнюю страницу

Брансуик

  • Компания
  • Контакт
  • Подписаться
  • Карьера
  • Политика конфиденциальности

  • Фейсбук

  • Твиттер

  • Инстаграм

  • YouTube

© 2022 Брансуик

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самая сложная), ремонт
люминесцентный светильник 3 или 4. .. довольно простые, но некоторые основные электрические
необходимы навыки, такие как умение идентифицировать провода по цвету, зачистку
изоляция с концов обрезанных проводов, установка проволочных гаек и чтение
инструкции. Я добавил первое и последнее с иронией … Я знаю
большинство из вас не дальтоники, и большинство из вас умеет читать… иначе вас бы здесь не было!

Вот некоторые распространенные флуоресцентные выходки и некоторые
решения! Обратите внимание, что я буду в первую очередь ссылаться на фикстуры, использующие
прямые люминесцентные лампы в этом обсуждении.Изогнутые трубы работают в
похожая мода, но разные способы крепления.

Я использую термины «лампа» и «трубка» несколько бессистемно и
непоследовательно. Мои извинения. Хотя оба правы
«трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в
стандартные светильники, такие как встроенные светильники или настольные лампы, имеют одинаковые
Особенности люминесцентного светильника. Увы, ремонту не подлежит…Oни
должны быть заменены, если они вышли из строя.

Наконец, пусть покупатель остерегается!! Части для некоторых небольших флуоресцентных
светильники могут стоить дороже, чем новый светильник!

Поиск и устранение неисправностей неработающих или мерцающих флуоресцентных ламп…
может быть лампочка, стартер или балласт!!

Перегоревший люминесцентный светильник может быть вызван недостатком электроэнергии (сработал автоматический выключатель).
или перегоревший предохранитель), севший или умирающий балласт, неисправный стартер или перегоревшие лампочки. Проверять
сначала для питания… затем стартер (если применимо), а затем лампочки.Когда все остальное терпит неудачу,
балласт следует заменить. Так как это самый дорогой товар, будьте
конечно он действительно мертв!! Перед покупкой проверьте цену… некоторые
балласты дороже новых светильников!!

Если проблема заключается в мерцании, вы все равно должны сделать то же самое.
устранение неполадок начиная с все те же проблемы которые могут привести к тому что лампа не загорается
работа также может вызвать мерцание… неисправные стартеры, неисправные лампочки или
неисправный балласт.

ВАЖНО: мерцание люминесцентных ламп может привести к выходу из строя балласта.
перегреваться и преждевременно выходить из строя! Они могут даже привести к тому, что стартер сгорит!
Не ждите слишком долго, чтобы решить проблему, иначе вы можете получить большую
ремонт!

Проверка люминесцентных ламп…

Первый
и прежде всего… посмотри на лампочки! Если какая-либо лампочка выглядит очень темной
рядом с любым концом лампочка неисправна или близка к отказу. Примечание
верхняя лампочка на левом рисунке… она определенно приближается к своему золотому
годы! Хотя эта лампочка все еще излучает свет, ее дни сочтены.

Там
представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть
два видимых штифта, которые входят в монтажные гнезда на обоих концах
приспособление. Проверив эти контакты, вы можете определить,
электроды целы.Электрически говоря, если есть непрерывность
через контакты, электрод должен работать. Однако , даже если
электроды целы, лампочка может не загореться.  Это может произойти
если часть или весь газ вытек из колбы… состояние, при котором
нюхательного теста нет! Кроме того, может быть небольшое короткое замыкание в
электроды, которые дают положительный результат, но электрод на самом деле каблой !

Таким образом, самый надежный способ проверить люминесцентную лампу — установить ее в
известный
рабочее приспособление.Если вы устраняете неисправности 4-лампового люминесцентного
приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп.
трубки и замените ее каждой из сомнительных трубок по одной. 99%
время это будет одна из трубок, которая является виновником.

А как насчет пары люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимой пары
лампочки в светильнике есть купил в хозяйстве . Во многих люминесцентных светильниках
мощность передается через пару лампочек.Если какая-либо лампочка неисправна, они могут
оба мерцают или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта заключается в том, чтобы всегда заменять обе лампочки.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с
за исключением некоторых лампочек «естественного света»), что в этом нет смысла
скупиться.

Я признаю, что замена всех лампочек не самое экономичное решение… это просто практическая точка зрения того (меня), кто
получает оплату за выполнение такой работы для других (вас).Люминесцентные лампы представляют собой
общий экономичный выбор по сравнению с альтернативами! Просто логичнее менять обе трубки сразу. Чтобы получить
второй сервисный звонок за месяц из-за того, что одна из других лампочек вышла из строя.
ни с точки зрения клиента ($$), ни с моей (гордость за работу)
сделано правильно).

Однако, если обе трубки исправны, проблема связана с балластом или,
если применимо, стартер . Сначала заменяют стартер, и если это не решит проблему,
балласт следует заменить.Читайте дальше…

Есть ли у вашего светильника стартер? Может быть…
хотя вряд ли!

А
Люминесцентный стартер представляет собой небольшой серый металлический цилиндр, который вставляется в розетку.
крепится к раме светильника. Его функция состоит в том, чтобы послать отложенный выстрел
электричество высокого напряжения к газу внутри флуоресцентной лампы. Задержка
позволяет газу стать ионизированным, так что он может проводить электричество.
Поскольку этот процесс не мгновенный, лампочки будут мигать в течение нескольких секунд.
секунд до освещения.Следовательно, неисправный стартер может вызвать либо
мерцание или полная темнота!

Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти
один, если вашему приспособлению меньше 15-20 лет. При определении
использует ли ваш прибор стартер, обязательно загляните под лампочки…
Иногда приходится снимать лампочки, чтобы получить доступ к
стартер. Если вы не видите стартера… они никогда не прячутся ни под каким
крышки или «люки»… ваш светильник — современный
типа «самозапуск».

Стартеры рассчитаны на мощность ламп, которыми они будут управлять. если ты
есть приспособление, но потеряли стартер, запишите мощность любого
люминесцентных ламп и отнести эту информацию в хозяйственный магазин,
чтобы вас не отругал скупой приказчик и не отправил домой без ужина… или
стартер.

К сожалению, домашний мастер не может устранить неисправность стартера, кроме как
заменив его. Однако перед заменой существующего стартера убедитесь, что он
надежно закреплены в основании, сняв и переустановив его.А
стартер устанавливается вдавливанием в гнездо и последующим вращением по часовой стрелке
пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните
против часовой стрелки. .. затем вытащите стартер.

Если у вас есть люминесцентные светильники со стартером, всегда держите под рукой несколько
для устранения неполадок! И не забудьте выкинуть б/у …
большую часть времени невозможно отличить хорошее от плохого
стартер!

Замена балласта (или нет) может иметь неожиданные последствия.
побочные эффекты для вашего кошелька!

Я уверен, что многие из вас задаются вопросом, откуда произошло название «балласт».
от.Ведь есть морской термин «балласт», который
относится к содержимому баков на подводной лодке, которые контролируют ее плавучесть.
Заполните балластные цистерны водой, и подводная лодка пойдет ко дну… с воздухом, и она
поверхности.

Из-за неисправного балласта в вашем люминесцентном светильнике вы можете захотеть его утопить.
в ближайшем пруду! Действительно, стоимость замены балласта в
приспособление может соперничать со стоимостью нового приспособления… особенно если вы хотите использовать
современный электронный балласт, который быстрее зажигает лампочки, меньше нагревается и практически
без шума. (Да, Вирджиния, это мычание, когда ты включаешь
люминесцентная лампа от балласта, а не от лампочки!)

Когда мои клиенты спрашивают у меня совета в этом вопросе, я всегда склоняюсь к
прежде всего эстетика. Нравится ли им внешний вид прибора? Если не,
добавьте одну точку в сторону «заменить». Затем я противостою
Проблема с ремонтом потолка. Если новое приспособление меньше или имеет другую
«след», чем оригинальный светильник, потолок, возможно, потребуется
перекрасил, чтобы закрыть неокрашенный участок под старым светильником.Иногда,
Текстура потолка также должна быть подправлена ​​​​после того, как светильник снят!

Небольшие люминесцентные светильники, например, на кухне для освещения
столешницы или встроенные в мебель, следуют одним и тем же основным критериям. С
у вас могут возникнуть проблемы с поиском точной замены приспособления (особенно если
приспособление имеет очень точный размер), замена балласта может быть лучшим выбором.

Таким образом, если приспособление не является абсолютно отвратительным, замена балласта
обычно самый дешевый ремонт в целом, когда все остальные факторы
обдуманный!

Замена балласта.

.. просто следуйте цветам!

Слева изображение двухбалластной четырехламповой люминесцентной лампы.
системы со снятой крышкой балласта для доступа к проводке. Один взгляд на проводку, похожую на спагетти, может свести с ума любого.
аппетит! Но получить Rolaids… не все потеряно! В этом рычащем
беспорядок в порядке… просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения.
на корпусе балласта с четко обозначенными цветами проводов. Если не,
схема будет упакована в коробку или напечатана на ней.
В виде
если этого недостаточно, обычные балласты часто используют одну и ту же цветовую схему,
сделать работу настолько легкой, насколько это возможно!

Universal Lighting Technologies имеет множество технических
информация и даже инструмент выбора балласта, который является довольно тщательным. Посетите их сайт http://www.unvlt.com
)

ПРИМЕЧАНИЕ. Ваш новый балласт может иметь ту же проводку, что и старый, но цвета проводки могут отличаться . Обязательно сравните их перед отключением старого балласта.

Правильный выбор балласта…

Излишне говорить, что когда вы идете за покупками, возьмите с собой старый балласт.
убедитесь, что вы получите правильный размер. Однако размер — это еще не все.
Поскольку вы должны приобрести балласт, который подключен так же, как к
существующий, ваш единственный выбор — тип балласта, магнитный или
электронный .

Магнитные балласты — старые рабочие лошадки в флуоресцентном мире.
Они недороги и прослужат от 10 до 20 лет. Существовал
некоторые люминесцентные светильники на заправке моего отца, которым было более 40 лет
и до сих пор работает!!

Электронные пускорегулирующие аппараты — новинка в мире.У них есть некоторые
особые преимущества перед магнитными балластами. Во-первых, они быстрее начинают
чем магнитные балласты. Во-вторых, они не шумят. Магнитные балласты
гул прямо из коробки. Звук исходит от внутренних вибраций.
вызванный магнитным сердечником, который питает лампы. Как они
с возрастом магнитные балласты имеют тенденцию становиться все громче и громче… пока, наконец,
потерпеть поражение. Электронные балласты бесшумны из коробки и остаются таковыми… до тех пор, пока
смерть разлучит вас.

Удваивают ли дополнительные расходы на электронный балласт
стоимость зависит от вас.Я лично предпочитаю электронные балласты, потому что
гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммер, который будет работать с или .
люминесцентные светильники. Тем не менее, этот тип диммера
«зависимый от балласта», что означает, что каждая марка люминесцентного диммера
будет работать только с некоторыми балластами от определенных производителей .
Другими словами, попытка найти диммер, подходящий к вашему прибору, может оказаться неудачной.
умопомрачительное занятие.Идеальная ситуация – выбрать диммер и
Светильник вместе для обеспечения совместимости. Кроме того, эти диммеры
не подходит для ламп накаливания. Нельзя смешивать люминесцентные светильники
и лампы накаливания на одном диммере.

Ответ «Нет» в этом вопросе состоит в том, что «обычный»
диммерные выключатели, которые вы можете приобрести в хозяйственном магазине, предназначены для
только лампы накаливания, а не люминесцентные лампы. Если вы попытаетесь
использовать их, люминесцентный светильник может работать, но только в полностью включенном положении, если
вообще.

Оставить флуоресцентные лампы включенными… Энергосбережение??

Не обязательно! Как и в большинстве вещей в жизни, умеренность является ключом к
долголетие! Прочтите нашу статью о фактах и ​​мифах о великом
люминесцентное отключение! Нажмите ЗДЕСЬ
для полной статьи!

Прочие ресурсы…

Если вам нужна хорошая техническая информация по тестированию балластов, наиболее
полный источник, который я нашел в сети, — The Lighting Center, http://www. thelightingcenter.com/lcenter/technica.htm.

Если вы хотите подробно ознакомиться с работой люминесцентных светильников, посетите
«Как Stuff Works» для подробного, высокоинтеллектуального объяснения, на http://www.howstuffworks.com/fluorescent-lamp.htm

Вернуться к списку статей по электротехнике

Как подключить двухпроводной балласт | На главную Руководства

Балласт — это электрический блок управления, который регулирует и распределяет мощность люминесцентных ламп. Обычно скрытый от глаз балласт устанавливается внутри потолочного люминесцентного светильника и закрывается экраном или пластиной.Изношенный балласт необходимо заменить, так как это может привести к опасным коротким замыканиям или скачкам напряжения. Это также может привести к преждевременному перегоранию люминесцентных ламп. Существует много типов балластов, но самый простой обычно встречается в двухламповых светильниках. Балласт имеет горячий и нейтральный провод на одном конце для получения питания, а два синих провода и красный на другом конце для подачи питания на фонари.

Выключите автоматический выключатель, подающий питание на освещение в распределительной коробке.

Снимите прозрачную пластиковую крышку со светильника, чтобы получить доступ к люминесцентным лампам. Снимите трубки и отложите их в сторону.

Снимите внутреннюю крышку осветительного прибора. Некоторые пластины защелкиваются, а другие удерживаются на месте винтами.

Прикоснитесь наконечником тестера напряжения к черному проводу существующего балласта, чтобы убедиться в отсутствии напряжения.

Отвинтите гайки, соединяющие провода, затем разделите провода. Открутите винты, крепящие пускорегулирующий аппарат к светильнику, затем снимите пускорегулирующий аппарат.

Зачистите примерно 1/2 дюйма с концов каждого провода нового балласта.

Прикрепите новый балласт к светильнику в соответствии с инструкциями производителя. Новые винты обычно поставляются с балластом вместе с инструкциями, показывающими монтажные отверстия в основании балласта.

Подсоедините провода от балласта к проводам светильника следующим образом: один синий провод от балласта к одному синему проводу от светильника; другой синий провод от балласта к оставшемуся синему проводу от светильника; черный балластный провод к черному (горячему) проводу здания; белый балластный провод к белому (нулевому) проводу здания; красный провод балласта к обоим красным проводам светильника. Выполните соединения, соединив концы проводов, которые нужно соединить, а затем накрутив проволочную гайку на оголенную медь. Не перетягивайте, так как медный провод может порваться.

Установите на место внутреннюю крышку, затем установите лампочки и прозрачную пластиковую крышку. Включите автоматический выключатель и включите выключатель света, чтобы проверить, работает ли свет.

T8-8-24G-8xx-SE-BYP

%PDF-1.5
%
1 0 объект
>/OCGs[13 0 R 80 0 R]>>/Страниц 3 0 R/Тип/Каталог>>
эндообъект
2 0 объект
>поток
2019-06-27T11:57:37+08:002019-06-05T14:34:47+08:002019-06-27T11:57:37+08:00Adobe Illustrator CC 23.0 (Macintosh)

  • 256176JPEG/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA
    AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
    DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f
    Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAsAEAAWER
    AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
    AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
    UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE
    1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ
    qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
    obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
    0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo
    +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A7zqPmLyF5Z07SF1+S2sW
    1CGloZISwkaGIO4qqMA1OgO7HYVJpiqCH5l/lQb6zsjPGtxflVsw+n3KLIzxxygCRoAlQk6Ft/ч
    vTFVdvPn5arBa3HFmt73n9VmTTLt0f0mSNyGW3IpzlVK92PEb4qraN5y/LfWdRGm6dJDNfF/SNub
    SWNlk9OSXhJ6kScG4QuaNTpirJv0Tpf/ACxwf8i0/pirv0Tpf/LHB/yLT+mKu/ROl/8ALHB/yLT+
    mKu/ROl/8sch/ItP6Yq79E6X/wAscH/ItP6Yq79E6X/yxwf8i0/pirv0Tpf/ACxwf8i0/piqldWe
    g2ltNdXUFrb2tujSzzyrGkccaDkzuzABVUCpJxVK9J178utYuvqmkajo+o3fEv8AV7Sa1nk4LSrc
    IyzUFeuKtw63+Xs2kz6zDf6RJpFs4iuNRSa2a2jkJUBHmB4K37xdie48cVVdG1HyNrnrfoS60zVP
    q/H6x9Skt7j0+deHP0i3HlxNK9aYqj9NgggmvkhjWJPrAPFAFFfQi7DFUdirGPO35g6N5PS2fUre
    7uBcpPIv1OITFUtlVpGcFLIAV617AEmgGKsWT/nIPyqVt5H0nVooLiJ5kneK14KkRkV+fG4Yr8cL
    JuKE0psQcVRk/wCePlqG2N2NO1GW1SH6xLJGtqzJHSKnOH6x6w5G4Tj8HxdVqu+Kt6N+eHlLVfMN
    toMFrR311cS20byRw+jyhAq4lSZ0kRiSFaMt0r0ZCyr0PFXYq7FXYq7FXYq7FXYqw/S/wA2/IWp
    jTntL6f6vq04tNNvJrG+gtZ7glgIo7maCOEuWjYBedSRTriqIg/M3yNPPrdvHqi/WPLsU8+rQtFO
    jxw2rvHPIisgMyRvEys0XIVoO4qqr6b5+8sahqttpUctzbahexyS2UF/ZXtgZ1hCmT0DdwwLKUVw
    xVCTTelK4qxbzzq0lnaaHGLDRrxXtkKvrElqvAExrKIxcTQtvGa/CD037AlDGJ9dd/q1utj5Layk
    tCZI5DZH6vctEquupX63xdZAnAqvTYc2Arirb+eVkGo2TeUfLawSvdG3uDqekSxSAKjxmWayRl/rE
    sSj7QpRS32cUonTvPtnb+her+UfL9jdQqVtlg1fSDLABNworqYxvHcSyhVIh3lrV8VR9t+bvmRLK
    OS6stFuLsW49WCLWbGENcel6hKs08vFPU/dcdzX4uVMVUG/OrzDbX8kEml6Texy+m1qYNZtIeANu
    HkWWR2liJEwdAQy9NxupZVMIvzb1WW4lLWekW0EbTJCj61YyGUK8XoyGRZF9IOhkqvpuQQN+xVQJ
    /OjXbmWVLPTtMiiEwRLifVbIBVjuPSlDI80LtyjUyJIo47gUbriqIn/N7XhqEEEOn6N9UmkRJrs6
    5YkW6DgZJCvNGl5cmCgBSONTWtMVZz/jryR/1MOmf9Jlv/zXgV3+OvJH/Uw6Z/0mW/8AzXiqW+Z/
    MHkjXPLWraJ/ifTLf9KWVxZfWPrVu/p/WImi58PUXlx5VpUVxV57P5Q0IWmgpa/mfZm70DTLjS7C
    5ujaH6r9ato7Vp7P6lPYSRyLHGQnryTUqD9ociraDs/y38m6bFqltpn5j2SWWqW+mxSQztaclm0i
    4iltpfVtJrOQcYYTH8BViWLly1MVtk3knStB0jznLrtx530vVZ7yxXTI7RZXlmqJ/VQpc31/qVyA
    SzAxI6oxoePJa4q9Ms/96L7/AIzr/wAmisVRWKsC/NbzbeeX49JS01m00eS/mMRa6SSRpAjxMwiW
    O3uuT8apxPH7Va1GKsN1P8xdWsLqzOoedotNhhtJU1GCewmVjPMshtZQ0mnp/MhrRVIh3D3KoZvz
    yJgkgh84aGXkTglw0V6ZUKwyL6igWnplnlETnkhUfGAD8OKqt7+e99b6nEi+YPLSwJNIL21uI9Wj
    mECy1i4EW54ytDs5YcQ24FNiFQ3/ACt/zXbQpGnmjQbu/luZhZpd2upRpLbuOcXJYbRWaWPko+Cg
    K9d98Kom3/ODzPFqMbpq+l6lpeoOs0E31PUAsdvGFikCcIYmIaUOef7yhHHbsq7/AJXVqU2nw3kv
    mfQLYIaST29tqb2ruTMOLerAWIA9A0V0Nee9OOKoWf8AO7X59Pu3HmLQ9PkeOVI52gvwImLn6lPG
    Db3KlJ4xVhIa/wAtKEYqvm/OnzBLNHcW/mjy4NIdktprpbXVAwlILH0gYJE9Vh0DORQfZxV6Rf8A
    5v8A5e6dGsmoalJZxuquj3FneRKVcVRgXhGzDp44FQn/ACvb8qKRN+n0pPX0T6FzR6HieP7r4qEU
    2xVVk/O38sI7j6tJrQS4ILei1tdB6AcieJirQKK4q810gfkDaaTpWnaV5w1PloV2LqyuC1xdhLiR
    pBGfqdxbT2CPynPBkt1fkAQeVSVUHaW3/ONmnCOGz836hatHpt3o9wgmuWE1rexusqyRyQOi8ZJW
    mVUVU9T4ipxVOPKl1+R2j+YdN1/S/Nc/rQNJZQpDZW1lbXBuVC+jcGx0+09ahVXVXc8WAbxxVEfm
    9+Xnn/zJe+Tda8n+gt3okBkE0zxrwlPpNGQkisrfY7imKhIrn8v/AM79RtWi1zSNK1WaVka4uJv0
    YGdUj9JY1pZVRVX7PAhl7NhVRtfyg8+RCD1PLFmTa8DA8U2gxvyWPgxkY6M5lBapo9fep+LAqrp3
    5P8Am63mFze+UbTVJeaPNDd3ellJXCMHkMkWnRSj4+JCMWU78qnfCqItfy2/MWBLhv8AC1lJdTRu
    sM0t5ps3oO6lS0Rm06WVQ3Ill9Tc+G9VVR/IX5sxotva6NaJYpb+nHZmTRfSSRm5sqA6Y7iAFmHD
    nyNeXME0xVAWf5R+eodMTT5/KtpcxQzCS2d77TiYo0QqqCNtOaF2YtV3kjYnenFmZiqjV/Lj8w5I
    o4L7yfpd3bxwrCEM+lR9ITGX+DTQvNW4tGePwAcdwzVVRQ/L7zzNI9rN5RsLfRPAGSyt5dGb6tcb
    B7i156ZxVmVQvx8j/lVpRVQvvIf5r6hfWtzqOiQ6gkEK20ltd3ejTRNDFUxJHGdJEcYV2Y14lqHi
    CuBVK/8Ay98/S6fpVrD5R0myudMkmkF9HNpHrSvIxeAMP0z0lWNmqVRAH6/CaUVQ035X/mlMzNNo
    FhI00BtbhzJoqP6JVARE0elx+m2zip5fCQKfDUlVeT8sPP7XatB5VsrSyYE3MNtdaTDNI9VKsJ49
    LThxZAwovdhWjUCqmPyh82Ozu/lCzhZWYwLBcaLQoWj4pIZtKmqVSOnMdf5fiYkKklv+Rn5uzea9
    Mvru1sbfSbLUYbxbaF7SL040lUn4bWC2jZuC78UWp7DFX03Z/wC9F9/xnX/kxFiqKxV5l+dv5Uat
    +YMOjLpupRabLpUssvqyBySZAnEoU3BUpirHtI/J78zdOpOdb0691cb/AKau5dYkvCwDKrVF4sey
    Px48OJAHIHFVH/lSX5hhY401mxjghJ9CBbrXgkYYAsqA35IDSqsp3+2o7bYqitJ/KP8AM3TzM7a7
    ZXsk0c0RF1caxLEVuSPWEkT3RR+W/geR5dQMKomb8s/zRmP73VdIZFhe2iiDawqRRuSD6KpeKIzw
    b06rQ8dsVUb78pPzBubxLj9JadHGvMm2F3r4iMk4pK3Fb9AvIltlpUMQ3I74FXD8q/zPS0ntIdX0
    yG2uYhFJEJtbcAISyGP1L5/TKs3IBKD2pUEqvh/LH80be2Nva6tpMEaqyw0fWZGiZong9RGlvZCX
    EMnBS1eIVeNKYqtj/Kbz+7zNe3+m3K3IhhuUE+sIsltBGI1hK/WmUGqq4kA5hq0O+yqEv/yZ/MK/
    tpYLnU9NkaZleWeS416WRjGrpHUy37j4BKeO3zrvgVF2/wCVn5nW2mDTbfVNJhtRMs4MT6zHN8Cv
    wj9dL1ZvTWSVpAvP7XttiqET8m/zIW+nvf0zYPcTmJuclzrrlGiXhyVnvi/IoSvIksoJ4FcVRVt+
    VP5kwaUNOGq6d6cSp9VdbjXIzFJHQrIEW9EZPKr7ru9GNaYVa1L8qfzR1C6trifXrKluxl9BLjWY
    4ммMjMsn7u7RwVRhHXlWg61NcVYw3/ONHni41WyurvzNbvZWVxHNBp/K8liiVJPUKxCeSVhuzHdj
    uTgV9B6T/wAcuz/4wR/8QGKorFXYq7FXYq7FXEgAkmgHU4qoyXltHUM4qOw3P4Yqh/0jI9RBCWp3
    PT26Yq4QajMKSyCNTswHUj6P64qqRadCjB3Jkcdye+KorFXYq7FXYqhbP/ei+/4zr/yYixVFYqxj
    zl5U8r660Q1sW5KwzIgnkljJi2aXj6U0GygAse3tiqR6f+VfkO7s5Dpq281jNQSC1uL1oTsG40jv
    OFCCDTp09sKt2n5YeQY5BJaxWQaYNbpwkuSD6Yq6KBd0qoTcDpTFCpP+UfkiFFlns7SJYniYTMbp
    KMg9OMFzdAnZuNCd6074pUf+VS/l7E/D6tZRyRSKhUPdKwllA4A/6VXmwpxrv0pirUn5P+Q76dBL
    BbXcscEawI0l25S3SMQR8QLqvELHQMfvxVl2j2T2WnQWGn3dsbWyUWsYEbOVMQ4lWPrfaFN8CpT+
    YB1VPLnCO6KTy3VsiPa3K6ZLT1AWVJZZOLsQP7vkvLpXFXnEdvrECcrDU/NMcEamLUXvNU02J7No
    yzIGV78kPLwpVuqnlXCqZ6loXmhdNM/LzXAII3c8tS0+ISMxB/eSnUn4DelV2A6e6qa6Zd+bPKNl
    dy31pquo2jcXVru5s7yUSySyExQ+peQsVXlRatyK8dqg4qnrebtbbVJtMttNe5vLcLJLEjafzETV
    IcxnUfVHKg48kAPIbjegV195l85W1xbRLoMkwuT8IV7JJBxRnccJL5OTCg4hWI6klabqoTU/OXnS
    3hu7iz8uSXVvaW7XDOZLMM4VhQRpFeTseUYdlrSpAXueJVkflvVL/V9Nt9SliNrDcLzW2mjjE3E/
    ZJaG4uYxXwrXxocCq1jeQQabYJJzLvboVVEeQ0VVqaIG/mGKq/6St/5J/wDpHn/5oxV36St/5J/+
    kef/AJoxV36St/5J/wDpHn/5oxV36St/5J/+kef/AJoxVTuNQjaB1jWcOVIU/V5x+pBiqWRQyNdm
    e6u7t0K8fqwt5OHbevoq1fmT1+WKo+KTTYxtDMx6Va3nP4cKYqiBqVsBQJOAOg+rz/8ANGKu/SVv
    /JP/ANI8/wDzRirv0lb/AMk//SPP/wA0Yq79JW/8k/8A0jz/APNGKu/SVv8AyT/9I8//ADRirv0l
    b/yT/wDSPP8A80Yq79J2tVBEq8mVQWhmUVYhQCWQAVJxV1n/AL0X3/Gdf+TEWKorFULf6bZ30TR3
    EasxjkiSUqjOiyrxfgXDAVHt88VedXn5QeV9PigZr+2tLO1gMc0tzpejO0zMSqm4ma0UFfi4lVCl
    qn4qmuKrbfyJ+Wsq29v+mra4uE9COB0g0cSgxMSqRFLQOoZ22RTQbBab1KohPyd0OSWI3epyXiGd
    5bq3ksNLWGdTX00eNLNEHFiGY0+Jtz+zxCtn8kNHiuLh7HU57O3uolSe0ht7KKL1EjMQnRYIIRHJ
    xP7IClgpYHjTFUT5b/JPyTpN1eXd5Y2urT3bllW6srT0rdanjHboI6oir8IHI7Yqyez8m+UrGcT2
    Wi2NtMJPWDw20UZEp6yDioo5oKt1xVb5tsL280xEsoYLi4jnjlWO6to7yP4San05JrQVFdmEgIPj
    irBbTTfMJRkTyTZRWonFktt9Q09E9FQI3umBvlLRgLREUAlR7jiVQy6Bq9rIk9x5D0siSaJitppG
    nyymdJChlZzqMQWqtyR6fCCS1PslVc/k3zDeNKLjyzpUaxGRI5pNH02aWS2Mr8LaL/cgEiVY0X7Y
    avIVAoRiqlB5O8zy6PcNN5V0qw1NWkb07PStLImmiYmCeJ5b2VVZxx3kX4fi26EKpj5f8na08TWu
    q+WtCtJZpme5uxpNrJDMFjDRySiO9V/VMxqT6ZG3aoIVTZ/yzgaS4b6p5dh2kzM7foKMvynYBjyN
    xRqxVDclPJtz8PwYFZN5d0qbStLjspjas6MzFrG1+pRFnPN29ESSgM7lmYg7k4qkuuSXUXl6KaA3
    J9LSpXMenxmW9fiITxtgHj/eH9nCrzu3TUZrKOMz+fj9cCu8skE0UsRkkChWpMnDh9XqeIpxfvyN
    FUb5U1XUIJYtVaDzrPLAnox2Wq2k3FvUcpyeFZ1jcjryfoN+vVVPZPzW1RFuz/hXzE31R2Si6M5M
    vF1TlF/pXxqefIf5IJwKmMnnzVUu4rf9Bas4kUN666YxjWvPZm+s1B/d+HdfHCq258/6rAzL+gdX
    lIVXrFpbsDy57A/WRuPT3HuvjiqkfzI1MOUPl3W+QjEm2kSEE+sisgYXNOS15+6CorirUf5j6q8E
    ky+XNb/dBmaNtJZXIUK3whrkcieewHgR1GKrD+Zmq1mUeWdeZoZXhp+iHAfhE0gdGNyFKNw4Ka/a
    IHfAq+H8yNWlR2/w1rien6nIPpRB/d/y/wClfFy/Z41rhVXn8+6pEzL+gtXk4txqmluQf3PrVH+k
    9P2P9fbFVGX8x9Ujh9X/AA7rbKI2kKrpDlvgcIU4/WeXLeo23HTFUK/5q6os0sQ8q+YW9L16uNGf
    gfq4J+Em5HL1afu6fawKyHyx5m1PX0nb6heaSYCPg1TT5LYuC7pVP37hv7uvXoQe+Kpnfx6iIozJ
    PCyevb8lWJlJHrp0Jkb9WKomz/3ovv8AjOv/ACYixVFYq7FUp1kXMk8dvCQvNOTOycl+CRKrUOpU
    spanwkV6+DKsas/KV3p1rLDbXj3/ANYvI55Rqc8twEtzJGJoYzTlxWFW4KSat9smpwqjzpenxWlj
    OLOGK6E1mWdYkRgxnjDdAKdcUJlf2Yl1QR/WIVnnRpIbdnpI6RcFkcJSpVGdQSONIeOBKM0qxFnH
    MjcPUmk9R+FNzwVN9gSaJ3xVHAgioNRiqT+Z9HstYtbWwu4lkikuVdSxkBR4keVHRonidWDJsQ2K
    sZ17RbTQbWGZotX1EyF4/UsJNWvLlF9Jq82W9M3GnTc/FSnxUOFUlgbSG1NQsHmmyN1IfVYW3mD0
    JRLb+ksspS4k9PYjf4XVwGalK4qye58lGGFy2p3svq3YkAa+1Reh2hkiZUKXqNwUbqpNFPTArGPM
    1p5w0qa+uLHy1PfWdrC1dRj1u5tZJooTFJVh9a9QmhkpzNfhI6PhV5xL+c9vp2l2UunaPeXNheRQ
    PE0muantdNJIq2o5zytQBG5HZTTiR0xVNvLeq6hrUKW/l3yo2oxS2yajcovmS55B3jd0huI5roS8
    WcgBZF4nmX406qvV/Kflc6LFpkjRPZzSlluLE3t9dojGFz9qa4kSQgIAGZOmwpirfmeCO48qJBJp
    челюсткумлDpiySRGar244+pCryKB1JVTtiryeC1jtrfTZ9L/LTU7WeOO79KMzauJokdSbmM3AKOjTM
    KRyEEmuy4qr3seal02SLSPJPmG3jlEUenR3moa7J6NImYC4hinH7uiKpCuKcqMCQVxVJrnWPzDe
    3tbUeSNTls7aX0RDMNfZfRWWZoF/3sbkv7mLnyBUVHbjiqN1LUvzMv7iKxPljUfRjeC2maV/MSRe
    ixE0ToYr3i8kSxkSO1Pj4jke6qjqmufmML+TTovJmq30EQhuLGa5Ouzr67QcwGllvaDjN6StuKD1
    K9d1UQL/AM5NPcagPJOoRyWtrLBpzRDWobj0rONRGjlbtalpiOHHdo+fckFVL4r78yW1fWFl8kXV
    s1+0kz3VquvwxzyxskUrzmG7HLnBHJ6NFryKn9psVRCt+YVpqVp9R8mXcZubJ2upUOthvrBe4QFZ
    fr6LG5t4lrI59QswFaMGCqGl1P8AMNylfKmqWlncvcNK9nDrv6QkhNxIyxSzSXBMYkbi7DluD+yu
    Krfrf5jI97P/AIGu47mOZ7aymhbzAN4XQxylVukIj+Jgroa8PgACjdVkvlXy/wCf/MenyTPoi6Lc
    WK3EENtqt75ggWQyD4D6a3LI0cm3rHkxY161riqdr+Xn5pW9pLY2N3pttYiKNbS3j1LXIxE0Toyx
    IUlDJE37wNQ8qcVBCgAKrtf8i/m1d6mlxZS6KIFVVm5X+u28s44AMshhmYfC7MYzuyEBgdyMCvQN
    PHmQaBajzH9T/S4mg+sfo71fq39+lOHrfvPvxVM7P/ei+/4zr/yYixVFYq7FWB+dfzDfQtYXTk0W
    7umMEswuWpDbP6QRvTilYMrufUpTalMKofSvPun3itBdaDqUccUtyBNa2MuoWhkikKsUlt0epl5M
    ykLQjvuKqG5Nf8vWOmWttY+XNYhSG29ezt7PRJVNqWcVSMPH6CSq3x8dxtXfaoSmWk+a9AkvYmuo
    dTN8zC0srvUNIvIJGWb01dVkNuiqJXiDuvwD4eRUKvLFWY8V8BirsVY55+j06TQuGpancaLZFz6+
    qWkxtpoAIpDzSYA8N+5FPHFXj2sXFjp0l1pen+ate1WCJGmF9/iSKG69WJORtzHLCvAN9XkJbtxf
    pvhVjreatRbTvrLXnmCNbf01tOPnCwPrmZn4tNIY+IoYOK0Lct9ieWKs88sxaBNNplxc+cNZGqx3
    Df8AOvPrLajFLGL4x1fjErycTsKbqQFJJBqq9Vb6hQ8ReluwP14Cv44FYpC/5i+gfWgsPXFoQvCX
    WeBvSRRzWOohVS3w7s1B8S8vhKsrX6hQcvrvLvT69SuBVh+p/X7D0vrXP1m/vvrPH+4l/wB+/Diq
    RebNOt9R8qwWk9guph9PLR2b+uQ0iNA8f+84MmzqOhFehYDCh5H5btpb3y/DpOq/lVeQxXDyKwE+
    qwBFh5ys7+oskqmSVgU/efEOQr8PxKWcxfmz52t9LSQfl7qTmK2icQE3ZlMroXEIrayluCpRpGb7
    VKgFhgVbN+aH5lSxtdWXk66igeNTBa3NndeuJC1GEpWlFCyL9lSfhfY7DCq5fzY/MUely8gXjGfl
    IgX60AiBeQjkJtiVb4W+Km54jiOVVVWJ+cnnWGWZLj8v9YnYIHRbe1uBGpRiJU9Z46yHasf7teW3
    jUBUav5n+fGurdG8iXsUNyZWTeaR1ijJ4GSkCxo83HZGccdiSa0wql9p+cP5iXBMw/LzUYra3WZ7
    iOaO4jlmRGX02tx6LfvGUPWF1/lo+BWSD8z7uDTTc33lDXhcLHHI1rZ2b3JPrLzVEJERLqDSQFQF
    aoqeuKsq0DWV1nSbfUVs7vT/AF1qbPUIWt7mM/yyRtWh+RIxVMMVdirsVdiqF1L/AHnT/jPb/wDJ
    9MVdZ/70X3/Gdf8AkxFiqKxV2KpNr/mGPS7iythG9xd6g7RWlpCYRJI0cbyuR6zxLRUjNTy/XiqS
    S+avNcCz3Vxo7pYWksnqBWhaeW2jjkJlRWkjjSrqhUFyxU7qp6FCaadruryXMNvfabPbeq4jW4LW
    xjYiPkxZI5pXSrKwAHLtv4BKlrWsecLfW4bLTdIjuNMmRvU1RpCfQcRsw5wfCZAz8FXg/wDNXjxH
    JVkuKuxVJPNySyadHHHpkesmSUo+lzNGkc6PFIrqxlDR/YJNG2PTFXzp5q+pWuq6pcaz5QuNE1C5
    ciWyg1ez9IvPaTvOyubR0j4W8sj81fqAooajCrGdNk8t/oe51iXTdTitZoommY6tZyLFBPcSq0vo
    rpnFWRudAsZ2lalDWir1H8n5YJrazfTPKLyae91F9a8yXt7DczwP6iSJ6Ykt7WZ0nBWUlFHxyEkV
    5UVe8zer6T+iVE3E+mXqV5U25U3pXArEhJ+bpKVt/L4AV/UpPemrNGojC/uhQRy8ix35rQfAd8VZ
    bD6vpJ63h2uI9ThXjypvxrvSuKoe8/3osf8AjO3/ACYlxVjHmaaaHytHJBZy38o0yThZwidnkJEI
    C8bekjjxXkoPQkdcKHnmmfl15cisH08eUIecMLgxlvMMMY+txAXIEjQTBvU9NVojNwpWprQqXTeW
    dCuJZIrzyK3qyq0ctzE+uyRNHcHmw3toH+B4Kt7AcRWQDFUZonkPSLjVNUji8nW0ct2Xlklkvdft
    UeRFVWRnuLFYitZWo6N8Q6JsaKpjH+T9i8t3Dc+U9KNncQC3Ekes6msvpJEOELL9X6eovEuriq78
    a7EKg9R/IzTpi9tF5V0V9KMiSLbvqeqxykxRcUZpI0Iq3Jk+zsKN8RHHFUwk/JzTkvWurfy7pRYO
    GBlvtRJZBEsXpnYqp4Rgc+JH+R/MVQNh+RWgJMTceTtKjHJW9S31rVQxDSxyMsimEepwozKWajFV
    +FOXwhWpPyhS7sZyPJWjWN7Kk8cfq61qUyqXV41LLFbw1RhIxIVxtTofsqop/wAmdHSSOKLyjpsk
    CSrc+u2u6pHL6/MOzcRbyGnL4gDJSv34qstfye0621U3LeT9OeS4/wBGe8h2nUlKWjW7QPzjeI1Y
    Rn014n4vtHhirJIvyW/LSK2htl0c+hA7SRo11dt8bvzYktKS3JuvKuKp3oXknyzoN3Ld6TZm2nnD
    iVvWmcN6jKzVV3ZeqDtt26nFU8xVC6l/vOn/ABnt/wDk+mKus/8Aei+/4zr/AMmIsVRWKuxVJvMG
    nLdFJlMoureOX6r6U0kS85EZPjVGVH67cweJ3FDvirDdW07zbLoqXEKwRs9rxnjkuNTuo5Gl4VY2
    iJHcig5D0+dRy+KtMKE90mfzJcXmmDUoLVUWJJp5bf6wC0pQqWCTRp6akt/ds7OvevXFUytJLLWr
    sajaKyizWa3t7l1kQTCX029WIrInOEtH+0vx0DoeBVnCAMPKd0dZW6ee2/R0cgmhtkiukuEf6uYW
    ZZxeemrb0BEIonwf5WKsgtbaO2gWGIURa0FSepJ3LEknfcnFWNfmVqnmHSvLf6Q0HSW1q+tp43ax
    j9UStDuJTGYSrhuJoKBv9VumKsA1P8wPzHEMUNh5RvUvjE000siatNAGjkbnDt6BDenGRG1SHYg/
    ApHIqtl/NHz+Le3SL8vdYkuZQxlm9TUFVFDuFPpNHu5WIsU9UdVHM8tlVW4/MnziLY3reRNSurMl
    BFbQXGoSzeqqmUOHjhkR4yQqqwAo1QelSqgX/ML82mksRH5QuYmu0CzRvFq7pBMWhassysKR+lI9
    eMZ4sKfFxOKuPnr84rjR2u7TyvJDdyPLJBBdQauONvHUBZUWXmJmNCANiO+Kp75W82+bZdUp5ksZ
    10l4lEUlhp/mFZRccY+YcTrVUDM+/ClKfFs1FWY6Dr+i6pqZtorXVLW6gWSa3GpQXtuskaN6LSx/
    WAF6yUo1Goa0pvgVKPPl39V8lRyGayhDWHpu2pPcR2hR3t1kSVrX96A0ZYbbeO2FWBaXHFLZ6fcW
    +veXLe8S2S2t7QaxrVsq+nNIqL6T3UTtTi1OcQbmCe2Kqn1rzChW01LzD5YhuY0ZEWLWNbWM3DEm
    JQpuVDScxX7XqN1HjirIdOsfy4vLKy/xXrlm3mEWxNzFBr2oKgUK87MkVxdLMojSVmBcckHgBsFT
    y8f8srqG6ivdbcwczaXSTaveoiv8XwkNcKEr6vwttX4aHZcVbtLr8s5Uvfq/mN+Fm88F6P05eqIG
    YFZAQbkemFER4EUC0JSm+KqEE35XDnqaeaXvY45F9Nhrt1cJGyBG4IiXLCtF5NUFiC1TxNMVTyb8
    yPy/hsvr0nmTTfqlUHrLdQutZWZE+yx6tG//AALeBxVY/wCZv5eI0fLzHp3pytwS4FzGYOfHnwac
    ExKxXcKWriqJHnvyW06wJrljLOzFfTjuI5GUqSDzCE8ACKEtQV264q1/jzyZ6ssQ1q0Z4LlLKULK
    rcbiQqqxkio5cnUHwJoaYqsk/MPyJHcwW76/YLJdKzWzG4j4S+m/puscleDMrihUHl7Yqnlrd2t3
    BRXVpMlxazqJIZ4mDxujCqsrKSGBHQjFVXFULqX+86f8Z7f/AJPpirrP/ei+/wCM6/8AJiLFUVir
    sVYn540TznqU9k3lzUYrGGOG5jvEkcxs0knp/V5FYQz19Li+xFPi74qhNM8t/mTCxkm8xWkaFpuN
    lNafX1Cu1Yj9YDWEhaNfh+zQ7/QqjX8v+emjt0XzNbRmKONJpU0xPUldKl5DynZFLnjsFoBypuQV
    VVBp/wCY8ZbjrelTiR6/vNMnT0krvx4Xp5/CKANQ1PLlQccVZMK03698VdiqT+bNA8ua5o0lp5ij
    V9LjInlLzSW6oY6kOZY3jZeNf5sVYdD5b/J2CkVhraWRhtkt7dbTW5ojAgYqsicbjZ2ZOJdq148e
    lQVWW+VofLC28z+X74XtuH9OYx3sl7Gkm8hFGklRGPq8mpQmor2xVPMVdirsVdirsVYd5k/wx/h6
    y/xNN6Gj/Ux68vqSxUPKDj8cJVxvhQwuC18oCwuL/Qb6w05GuFjJbzFrFlGpE3FvVhVoDyIaqoVA
    5GtSGril19daKNI1Lnf6T6kMklsovPMOq3iSejKrJ6kEy8vWV5IQHAkNCKVXiMVVB+jZbW3lg1PR
    5r7TY0nW7upPNupXRSIookkd1WI8HEpJ/YYcajccFU30rWPy71CwltNU1yGe9vSyXVva61qF3bsVR
    mX0GkkUrzi+MBAKkHiW4VxVUvbP8no0fV7nXiUsn+rvcrr18whfkUCfBdHgyNPQfyV7YFbS3/KWD
    9Hm11/ja20ss1ra2+sXMtsXpvWNZ5EAjYgxgUCvQLuaEqg7i0/JBrO6vn19PqTR01BU1q5+NopEI
    kmC3HresjyBS1eR50atRgVFXt3+S91Mtte+YYpmjrcD1taumVVYgcy7XPEIxmULU0J4gfZFFVd2/
    KCymtJX8xw28lu8jWtdeuE+KVY2kAX61RuQ4MVII35Uq1SqhdQ1b8n7qZmuvNMj3do0kAVNavldZ
    U5Ru0cMc6qZE5n4lSqjfpTFXXKflPpOnQo/mW4sEMLiO4j1m9jJoaPcuiTekzs7gmR0+JmHWoGKp
    7b+WPJuv2UF1pepXc2m8mIbTNXvVt5K8i6t9XuAhq0lWpvXrttiqtH+Xuipbpbi81QxK5ZkOpXvF
    kLchDw9XgsYooCoF+EU6E1VTea0itNNgtomkaOKW3VWmlknkIE6fallZ5HPuzE4qrWf+9F9/xnX/
    AJMRYqisVdiqS6re3C6rHbRH04lt3mnmkhZox8YCD1fUjFaByQA1NuRWq81WA+U9f813l3+ktYu7
    KysLo8oNM+to72sXpKD6pMUTySNInJEqoVXfmaqi4VZ5bfXP0m4ecsoER9L0SsYHNxyR60LPT4hy
    NKKaCvxBURd2N5PcSot9JAZlLQGKM/u1VUU1di8ZbkeS1Ar4GhOKoq61O2tp44JEnZ5acTFbzyoK
    yJF8Txo6L8Uqn4iPh5N9lWIVRWKpF57m1CLyhqr6dape3hgKR2ssU88cnMhWDxW1ZnXiTyVASR2O
    KvJtNsNSaAPL5W0tC7RxUj0fXY6zijTHi8IYI3WN2AX+Yg4UKnlm9/MGyit47XRNN0mG7W3e7S30
    7zFArXU07I3wpH8IS1iozyUCvxq3Ag4pTGPzR+ZAs/VuLWKOeazE1vCLDzM5Sco/wzenHIAOfp/D
    XlTl7YqidE8yfmJPKhvtPjkhpEZFhg8w2zUa7KSupuYRslvT4SocuCePAg4qq6h5o8628U0kOmer
    xMxjiWLzGzgIZPSUcbTjI0np0Y1ULUU5Blqqr2fnDzCl5KdX0C8tbGOWNF+q/py8laM8xI44WiqW
    UmFgvTizfEWQqFWeaX9Su4I722+tqjV4pdfW4X2JU8obng46bcl98CpTqHl3SfMWk2Gk6tC09hPZ
    h2olkki5BTA1C0bI1DTcVoRscVeax655ZtoYoYtQ0RL+phtSPMWrSSQ1cJIsdqE9a3ZkLKEV1+Pi
    tTXYq7TNR8oSy200V/pKrDxm00jzHrE0qTEcuf7xYzLD6nq+qNl+Gr7khFW7m78tXmqST3V9oKws
    qiEp5q1S2MjK45NIyokXqBkj5RULFZ5N8K1VabXdN9O4jk1DRaqZrFzceb9WkS3cKwBle4WLk0jq
    yVSjhd15LXiFWX/m+3кубмKa80Ti3povr+YdUnWdVjjuHZZIYhEI1jfnyC/B1K/HUFUe40m602R7
    vVdHOmpKFkuofNeoVn9KRuEdzcOsh5hGo0bFtzUFaDFU70ry3qN5a32qadZWkNzqdwZzLba/qjQF
    4aork24CPyZfi48Kg0YVFCqvvfKvm2G8U6dpVriEcR214+v6vEwtlpKRcKqFncyqQG5N9o1G7VCr
    dP8AJnmyxt5YYNPtEkurppbq4TzBrahkLKfV9MxuxldeXL96N6fE3ZVFT+U/MN9ayw6lptvMouDP
    bInmHWFoJAyuGk9HlsJGoB8NDxooGKqUnk3zOXmCWsJ2eO1upPMGtPLGki8OSq6twkRWPxI9X/yK
    7Kr4fId9AlnNHp0Tanbh5XvG13VAzRvUPLJwiX1pH+2Vf9omjdyqmGj+U7ozxNqtgIUiZJ1mj1zU
    7+VZoCBD/vRHBVSleVW8QQ3JjirJtS/3nT/jPb/8n0xV1n/vRff8Z1/5MRYqisVdiqX6tG0kMsa/
    aeJlHzIIxVgHmXR9c1sxS2mqTSQxSXHoegL+1EfJuI4z2e8pFCvM9BWn2jhQmehJrtrd6WNV1Rqz
    XM3O0NvcBHklEsvBLiUKSB9pUKgKBxXYAYqyHVTXX9PjayS8jNrdsQSDKrLJbAcUcrEVIY8iTyG3
    HYtgSgZvL+jy3Nuz6Nd+pBJJcR8ZiqFnkDsJeNwEkXkfhjkqoXZRx2xVOtCm1ObTIm1Owj028Wqv
    aQTC4iUKaJwk4Q1HGnVFodvcqqHmxmXy5f0SSSsfFkigmunKswVv3FvJDNIKHdUcGnj0xV5mmgar
    ro+qjVb+25zvb2s0+l6/FG0aotFuI57uNI0ZOfxLwRm4mqsAuFU4vfyr80XVzdXH+LJLaa8H76W1
    XUYn5CMqgX/ckVWONzyVVUNT4WZuTcgrp/yo1+SfUWbzKZodRZGlSYasGokPpcSbXVbVWU9xx3HW
    uxxVEN+WOsxu0dnrUNtZtGkPH09UlnESMZCiySao0dObtQelQDahAxVDJ+VGuRwW0TeYJb+VQTcX
    OoXGsTJzAPFo7YakiVq2xLfDQUq3xYqjLr8rriSK2trfV5re3s3V7ZzPqUskaKrqIl9S+K8SHo3M
    NyX4SKBaFU/8m+VJfL+mpBdajcapfnl695PPeSK1WqoSK6uLvgFWg2b9ZwKk/nCzmuvK9ksVvFdP
    FaJL6MyXcqkJJbkkR2INw7DsEBwoYh5eE8SmSe2uLzVIIkiF6h8zyRW7glfRjEtvJKeJlbnWfmKk
    EKq0ClAaxf8AmKO7t5LjyVqmr3bXksts9lqWupFHFbDkqzyXEAYKzEFAqgSMv2QApdVua5ledkPk
    7Wb5bu+h2F4rzzJbJDK8nqNcStPEjQ09QfvUQftJ9hasqj4dOa2h+sw+TpVTnJCsT6n5hcRxQzNJ
    G3oCxfivqR8o0jU8eW1AxxVCpqF7Z6Lc2l15evNN0+GWWZI47nzFbMFhm+NXMFrfQ8JWD8f3u8ZU
    BRtRVO9Et9Qvbn0I9Fv7aRwZJo5dX8w2oUsqRTVnezgimcMvws0zMR8SEDbFUXJ5L8yTTRQJpcVt
    bxl5p5H8xarcxTyTKQRLC0MbzlCqkF3XjtxrSmBUTb+TNdWOtxZxyn0GWQrrerpNMxqY1Z2aWhj/
    AGXZ3IJ+HhTcqiIfJ9++mpGdPMEpiV1im17VbgRXDhWfsKtG6jjIrBiakFSTUKoweWvMz87SbTTD
    FFAFive8z6u7PLKlJNmi5/Aa0dyT0p7Kpan5W3wuYzNY291HJH6Oo3Eut6z9YuFDng7ndWdFmkIZ
    gaEDjxB+AqibzyFrRuIfqumQyW8BEY+seZNcLywNQur0jYFRx4+m/NWB7bhgq6D8uJVa3tn0qCKw
    t5WNu1pr2sWzxRStGz0SNaMw4mg5gfCoHEh5VWXpo9lpdiYbQzFJLq3kf6xcT3LcvVjUkNO8jCvG
    pAO5q3UklVG2f+9F9/xnX/kxFiqKxV2KsS88earzQrizjttJm1NrqG5lJiPFU+remQhYhhzk9X4A
    afZOKsPuU8z+ZZCf0d5gSwt5ruh2dN1G1sv3kcgC8KmzkmgcCscjMSPDcnCqZqvn+1itZbbSNXuJ
    09S4lt7i+0lUEzuHeIyASMyfvG9Pai8QoCLTFU80q61u2vr54/LF8vrRI0l7dXVgr3NzEvphmhgm
    eNOSBQZAA2wXhxRMCpxput313qU1jPol7YrBGkhvpzbG2dnA+CNoppJGYb1qg6e4qqm2KpF56tLa
    78n6vb3OnHVoHtn9TTVadGnA39MNbJLMC1NuCE4q8msfJvl99Et7uTyMtmhgexks2l8wSzrYSSPz
    i+G0EvJn+MEpUA/ThVBLouhrrMEdv5FS7hHCO7mt38w8o/Sga2jj9Z7NY3kiiZkbmV3YBuPFmxVG
    XPk6zgthfN5Finkgu4blVjn1tZAZESJpzAkEoZoQAGRWbnQsKftKqbeVPKtppNrL/hFbbTbRkuTD
    NN5nYw3Lv6Ebxq1krz1QKvAopXbscVU7JWaZbabyBqDW+nRo9q8l75i9JLcGKZY4EktpKlHVfgHF
    m4fYB+AKsg0mbUJJ4LB/LE8/oKx095LnzBHxikfi0Pr3lrw5BS1WlkjqKLxVdwqzbQoPPGn3y2V1
    bWUmgiZ/QuEvby6vVhMdVWY3Yq7CWtX9U/DQBB1wKhtc806boenaY13p2pXrmz9SNtNRmICqnJDx
    kiPJtqD2woSsfmd5e9Eu+keYUkAakJinZiykDjVJmTflUEtTrviq6L8ydEd5EbRfMEZjUsSwehIX
    nwUrcNU9vCu1emKtH8ytFBSuieYeLsiBgGNDIvKrAXPIBT8LGmx9qkKrR+Zmi0QtofmJQ5NKqxIU
    UPJgtyadenX2xVk+kapoOpaZa34mns/rMay/Vbu4lhuI+QrwljMp4sO4wJRnPQv+W/8A6fJP+qmK
    tttpcdlc3cUs90lrG0rx29zLI5CKW4qBJ9o02GKsLT80NBJPPQ/McaKwRpDHKwqVVjRUuGcgcqcg
    tKg79KlV7fmboPqKE0bzDJG1B6ojlUAmhoVedHFK7njT3xQuk/MjRFkVF0XX5GZlUcQwHxcjUs1y
    qgDjvU9xiqkv5n6K0ZcaB5jqih4jKkMPh5ECtyAxHT4Cd8Vbn/NDy9DGHfR/MO6B1VY5mJJdE4bT
    n4/j5UPYHFUy8uedND1u8ltTZ6ppZjhS49XUZHgRhIaBARO/xihqtMUsiU6GzoBeCRgysiNdO4LK
    QV+EyEHcYFRVn/vRff8AGdf+TEWKorFXYqlutX13bW8wtPTW4FvLJDJPtAroPh9VgQQtSK+1cVSK
    /wDPEdrH6qXdjKESSV4hPHzKpEzDjRyalwq9D1w0hPLbUriRohPE1u0jqio4QkkoHP8AdvIBx3U1
    PUGm1CQlUmn1YTyLDbqYlICO5X4vhBJFG6VNNwMVVryS+Xh9VjWStefI9OlO4xVVtmnaFTcKFl35
    KvTrt3OKpT51FofKeqi7+rfV/q78/rs0ltbVA+h2ZogZEXlSpXfwxV482l/kg9pbTanF5eW8hhkt
    uKa9esQk6sHCsY0leJo5OSuV4qGqppvhVQ+oeR7W3jmFp5bj1ieVohK+sar6cU11Is/723MJkjVp
    kqObIGAFCOdAqi9Gv/KdolxpWm3/AJesorcj1o7fzFqmnvKvAtHxkAUyx/V5EYTKXUbgDuFUbDc+
    TLbRjz1e0+ozwLPBaf4n1a2CRsTEvwookFuxpykZPiYlmrUYq1pNzoEaX9sEsLPRJKJPCnmXUEnL
    +iLdUlgYo4adWZkPHk6qpK8+JCqWNqvl+30yS4g1PRUvlRDJer5w10qOQQMjFE9VWpEAsXPkQtaf
    CRgV7H5M+pDy/AtncRXESPKC0EzXCK/qsXT1HCyEqxNQ/wAQOxJ64ql2tpr8flyG80vUprNYbJA0
    NvYrfylyFCukVQzEV3UdsKpbb+YPNMcCxS6nJO8ZP1i5byxqisQ8gRVRVmAqtH+IKwpQn/LCqFn5
    N82TXFnYpc3c73HC2a+Plu+tYllUOz3EhubiP003jVqrQ78O/BVkCaT5++ryJJ5isjOYBFFMmmMo
    WUD++Km7fkSeq7LTpTriq2+sfzHkliitdX0yK2ZUFxcCxmE6uJAzmJXuJYyrICoDdK1qemKqrWP5
    gLdP6WsaY9rI/NfW0+bnEoUD014XaB+Tb8iQV6fF2VV5LHzi0sbDV7KOJXVmRdPkq6hHDoWa6bZn
    KMCBUUI3rsqneKuxVjGnebJ7vVotJWF2ure6uLXU5jFFClLa3jl9SOKS69cRu11DxdUl8GChlfFU
    5SW7eS8CSAGCYCNWWoK+jGxU0+LcuTXr8+mKset/ON7rV7BpOlRtpGq+k93dHULZb2BY4J2tZbcS
    Wl2kfriUD7MjBRUMOVQqqYHWtR0mMx6yG1GVI2mlutOs3hiUBWKosUk9xJNK5jYKkPNhtyABBKqb
    WklzP+/kVoE3VbdgOWxpVz47bcdvc7YqicVQtn/vRff8Z1/5MRYqisVdirFPO0VpbR3WstaJJc2m
    mXYFx6YMgUAME9QAsAd/xwqhPLvmdbfSYrOfT7pItLhNpNeyRCNX+prIjzLGWZxGwg5qdwQ60JNa
    KpsXnvtYsLl0NrHaGRDHIFYzNKiEFGD1UL8QIZKn2HUKi9SvJoNUtUhsJbuR7e4ImiijIj4vDs00
    ssQXnWvDq/Gu3DFUjv7XWbm70+Y6Rbt9VkIlM9hbTSGBbiOeKOCT6+voMnoIerDayKrhV4hcVZTp
    17HfWUN3HFLCsq19K4jeGVTWhV43AYEH+o2xVK/O1nbXnlbULa5W0e3kRfVS/me2tiodSRJNH8cY
    22YdD44q81i1Py5Nc6ZYW2paXqWpQLMIOXmnV4AysEkbjVbr1Y2iI+25U022rxKpYvmby7PFS31j
    Q3eBCIFHmbWreJFc0jlldVIjRGoFhIpGSOLqSBiqnBrul+udR1C80eKSN1tDqi+YdbRVnSOESASS
    iN5PVgEjRFKqP529Qkqp3JZ2Fw0GoWN1pMfG0kVNSk806vdhoyR6kTOPQDRh2P2pD9n7IpsqhvrX
    ltLaTSLKfRVltjbSvbDzRqsnqLLTZ5UiD/DUCJjz34fCpKjFVW7ubKfT4orrW9Jhi+CSf6zr+s+n
    LYzsJWFJJYeUghMlQxavwlgoPEKvWtHvdNvdOgn024W5s+PCOVXMh+D4SrMxLc1Io3L4q9d8CpFr
    WnajceWYbnT3vpLyGw9ODT7G5jtDM8hibl6koKq6+lRSxpRm8dlUpvovOD3DhB5pIWTlA8T+W44g
    RQg7nmydVpIrda0qAQqvTTtf1jWLC3u7nzLpL6TwuJL1JdKSyuZHRaxy+krNOAVYU9FQCSdvhxVO
    5vK2ryxPG3mvVgrx+meK6ahrw48wyWauGr8WxpX22xVAv5G16UzJN501hbckC0WBbGOSKOhDI0ht
    nMtfho7DmKfa3aqqIfyXqJhhii82a1CIZXl5q1k7Py+yjtNaykoi7AfSatviqcafplzaSsz6jcXc
    JWgiuPTajbfFyVEboKU+ZNTiqPxVQvrlrayuLlUMjQRPII1V2LFFLcQsSSyGtOiIzeAJ2xVi8fnX
    y6NLv9duNTEkVjNqE0dlFcQseGnxlXWJY/SMoaFPrAWQtT1Aa8eFFU5k1K205r24uOXpvfW1svEc
    j6l0Le3j28Ocor4DFWPah5u0tPMOm6VplwmqNqFsZLf0blWW3MV3FDzHoxTzh2lnlJLEpSA7BfUc
    Kpq15p8V8bfU7tYNVIlt7O/dVibeNJJPqyzKVooZCxXmpYUYkrxCqaaTqttqSXEtq6TWsUvpQXMT
    M6SgRoxZXKqjUdip9NnWopy5clVVHYqhbP8A3ovv+M6/8mIsVRWKuxVJ/Mdxp6W0tveXdvbfWbeU
    L9YkSMFVFHajkVVeY5eFcVYxB5dt9QOmzW1jBwtapqv1U6fKrzIoDwvWFuVHrUp6LDwHTChPxHr8
    lzaP9RSP0YmllD3C8Dc8eIjqqO3h5j+8oNv2OmKUfaWN7JJHd6iYlvo0kjj+rcuKRzMrtGfUrzp6
    aDnxHKlaLXiAqM+rn/frfcn/ADTiq9EKihYt7mn8AMVS/wAyySxaDeyRSW8MiRkiW7nktYFodzJN
    F8aL7jFXm0+raTHPBGur2lk1sjrctN5m1RxxAVSYXuBHBLIJ5QoeTl2/1QVSy81Xy1Bb/Dr1nJcN
    ZTyTXcHmDWb6VYhIfRmi9Eybp+8V3G4NFFFbjiqFm82+WNRs7u1rZwXVy1uYXl1zXJ2kHpPdwOWj
    gimiQhm9OrD4e1AqlVH6w1ikVzp0d35bit0T0YLD9P34ZYiY5Y/UiVHT4VjldaxkLSvQviqHgu7A
    zWVzf6vokYS5imdU81ap/erH/o8lzHKg9R+MW6yBDVN2NSoVRGrz2FzM6Qajok2p20zMzP5v1f1I
    mJaIrGkQMkJZigKK1DuvUA4FTHyNrnlZvNWm26T2Uk9zbTHRpbLUtVvuQAVp1YTxC3NR8bMz8lcs
    tC3JiVZFr9pFPpds9zosmowJpTQCdbyO1B+tNAj2yrJJGnOQKGV22qvGo5Yqxu20nT4L3TJl8ta3
    PrMMAtvUbX2a6T02jae3MgvxE1Ff1fT5gMBXiKYqir3SdKtSn1jy/q0mp3TQ+vJ/iFqwKkhjjcTz
    ahHOuxanpJVjVTiqrc2ts9wL220LXVtgrB79dfSGKdZOUMa1TunLVZwULcSvY1+Eqq5Nutzc3Mml
    +YFns4kupLabXIUSCpYLEyx6mRykHJl9SqHpyAFFCq0kl81k97/hfXleNY5ooTrCwhkLVIkB1BQk
    iK7M6sOO1OR2oqzLTdVtb9CEIju4lQ3li0kTzW7yKHEcwheVFah7MQexIxVGYqx3zr5x8veWbOBt
    dalrfu9uikIVdhE0npn1GVfjC8QO52xVgvl3V/JnmHTLeaxtLme6t66Sb/RbV44bSIiGb+4juLuI
    BY4II35cw/DgVaOqYVZRL5uslXUjJY6qQt0ZFC6PqEjOsEcaq0IMDIW9RBwJ/wBbpvgVDQ67oE82
    puvl7U7DVYAjw3+oaPeXivJEn7mSMw+o0iwtO3wCRGJLlerNiqlfa15auJdO1jVNK1Y6xxn/AEfa
    29hqFtNKjxQtcRzRxsYZOYgVvTnbooWhZd1U+8p6tYXl1fR2Wn39itUnl+v2M9qZGdFCussqqJKI
    qrxY80oFNAKBVkmKoWz/AN6L7/jOv/JiLFUViqGv9U0zT4/Uv7uG0j4u3OeRIl4xryc1cjZVFT4D
    FWAfmL5Fg81zwX7+Z4tOhjhnhsJKH916qD1jHJFcWwcMYkZ1kD7L8PHriq7y5+WOg2Fx6D6u981L
    g3Lx3d9DfSSvKvMyTRXu6qxIdWQ/FxNQRuVTbUfy38gLaQfpGKUWlinCA3Go3vpxISqqAXnoOJA4
    /wAp6UrgVWg8reSPrs863Ms95dQmKZ5dTu53a3MhQx/vJ3PpeqSvEfDyr3xVGReSdGj1E3rS30xB
    heG2nvruW2ie3IKPFA8pjU/CK7frNVU+xVJfOv1ceVdSe4hS4hihMrxSXZ09SIyHqbsFTDx4151F
    PHFXj1r5wsrF2lt9EhjnVjc3LP53RpB6xIrIzXDFlaFEkox477biuFVWLXNKfzDHI/l62j1KbjBc
    3MfnBPrafvXhmXiJkdnghUt1qB8IIpsqsn83SABo9AWRpwiJK/nnjMRJKAUhk+sMw/edlYA0AFaA
    YqyWD8zRpKPYWFha3UgubgBLrzLaTymFQrRzc7mWaUCQCQiP9gIfHAqnD+cvmS4cRL5Y011dPUan
    mTTGpExkXkQK/DWMCvTf2OKp3Z+f9alW0ttP8vWtw8skkSW9rq9iwWCNYzFKgBBZXVnPFRVQnuMK
    о/RPMvn+81aytdT8mHS9PnSRrzUDqVrOLdl5emnpRjnJz4ruNhy9jgVV1nUPLa+Wk0zW7hYYbnTH
    УЗВАФбгфВ7YRCaT05Ip4m4GZPhZDWvQ0OKsIbRfyikW5guPNFk6TXAJufR0dCF9En6u10LT4v3XO
    p5eoEb7XclUdZ6X+TkGri41HzFo+r39u/ER3y6D6iPUsqj6vawSqyuSwoa1wKjFvfyDkkS4ig0C4
    l9d5I5IbW3mczhvikQxxsxZjGSGh3uJIJ4miqMvU/JHTTGl3D5dtvrYaJVeKzXmkMRVgfh+wkXwk
    n4Qu3fFVL1/yO0do5k/QUb3bKsUka28zuWU+milA7UKoVjUbbcVHbFUb5X8z/lLBI2neVbzSIpJG
    iD2ulCFeTSnihKW433ehP7JO9MVZZexXE1nPFbT/AFW5kjdILkKJPTdlIV+DfC3E70PXFXlHnpPz
    Xmv7+Py/dz30CoLezhjs9JaKO7WMTGRpJ5ZnCkVRhJGm5UDrywqmWi6x+ahnktl0K1s7N4rZ7ad4
    rf6yrPCrSyXVql7CtOZZF4MDyTpQ1VVB3Hmb84YNWubQ2KfV3llMEj2lmzpC7hbVRy1W1jd3bmo/
    ee7LVQSRgVHy6p+Z3oRadFPHDqQCLJeXVrYFm9UlgvoR6ntMEU8aVRuLbDY4VQknmf8ANCLWL79w
    PTVyLDSpYdL5tyMQVHkGro4ZuXw/BtzUnkfgIVGvrf5pLqKrI1jHYW8Uf1+5+p25jjklZQfUB1kS
    KqKfUB7rXYtxqq9GFab9e+KoWz/3ovv+M6/8mIsVRWKsF/Nu2tZ9Ei+sLyRPVcqL61sKqE+JS12r
    xMrL8LV6A4QrAEtVXWJNTtfLN5eW1wTaNNqK+XbRp4ZCoU2waKONuLQMGjajeEMpJ6DFUB5h8uaY6
    3t1d6Xq+nT3M8HCcy6BpUs7q6loVmiEfqcCAi+qx5VPBqb4qu0v8thNpFtYnRdVs7W0e4uY1c+Xt
    QkLSl0a2E03qjjWSSqMjKVpVgariq678uzfUbSw1Py/fWFvalJUkjbyrydIU5DlFJFHCUiZgHHEB
    WClajfFWR+TdZ1jT9LTS7PQ7i6nUl2tvX0O2htASRwEdhL8MTMjiM8XYsG5UpXAqeL5q81/XXify
    Xqh2VDIBcrdaYSwVgI2VDdLs61J5EFTQb1JCqZ6vpUXmXy5d6XqEdxYQahG0FxGGiEwjJowqhnjo
    6/PY74q86P8AzjN5EP14NqGqsmoQRW86NNbsKQhAjrytyQw4eNPbpRVGS/8AOPHkWSZbkXF/HeCe
    K4a7jlhSZmjiEUnJxDX/AEjjymP2nYk1xVbb/wDOPXlSJpnk1fWLp5GjaM3FxBIIfSm9cLCvocUX
    1N6UxVu2/wCcePI0F5FeNcX09xE8jGSZrZmdZVKGNj6APAA7BaficVUbH/nG/wAkW3MS3+qXokMV
    VupoHUJCxdIlUQKojDNy4gUrTFWY+T/y88teVLNLbToPVaJ2kiubhImnTkvAhXRI6DjtTwxVkuKs
    Q8weZtO0rywIJLu3gvhpy3ix3Mk8MfoRNFHI7y26vJGtZVHJQSK1oQDirDor2yuZIkiubATIyy2Q
    XzZqFzJL+65FmuBFO0MLxwkqRviBvSrKSqB1DUfKmpq8N3c6NPcyXFYBceZ9UjaCa2m5HheyQMUl
    SYoY4Qq0G4qMVRNtf2pI09b7StXgldUhuD5v1J545UiBSrBJnWVuTtziC/CvI06BVXki8vXNysRf
    TbmRbkrcRp5t1WYxuYuEcrosRCyFFI5PTiaEMWxVL3vvLVrqEdnLJa/oi4l9W2t7bX9dmQo/Ey8x
    BHLaELL9mKvA8qfCftKo7Tbzy1FZx2drc20VhbgSG4i806tFboESV1QMAfTjWJY3KOVSj7cqLyVe
    l+V7mW50O2nf6twkXnC9neyajC8bbqyXUscLODX+XAryP8wbLyhLrmuSahavNc3E4hlhjuPLKxlo
    рZFikb66BdRyD6wSKhnPQ1j4LirHz5d/Lo3C6/YRSx3U0klnBNeXvl63hYXMrMKW86TJya2aoV4O
    RjdOpqylUJay2NrbraQ+XbRU042088sOr+XGvBxUCSJQ1moCpMHV+DqWdm49WAVZVDP5Knl1TTtY
    9O0jMUMLu8vlh5JGko0MwDxRUuOZlcDgUrXvQBVSn07yxa3el2drBcmyskinfTTH5TuHa6kkIQGa
    ARpFuJZh34faJohHZVGx/l9Zay1lO/lbWIEt1k9KW9tPK0btJykZTKPSlmI5OeooTxYq1WbAr0Xy
    KmtRafJDqltqVu3L1I49Tl0+b0w7N+5iewO6JTb1B0IAOxAVTuz/AN6L7/jOv/JiLFUVirDPzNtJ
    Liws+NrJdqkknKOLTINVYepE0QKpOyiM/vPtbjjyU7GuKsWfTq2YvG0rTZma39G5aXyheteSckUv
    G8QljXiAKtxYhz8KioFSqvDptnrXHQ7bT9PtLaOcJOlx5VmEBXl9ZWOks3CGsRB5yLTk37L/AAhV
    Mf8AlVd1JDbw3TeXZkhieE08vRD4Hb4Qga5dUEcfwoKU7sG6YFT7Q/JGm2sJ/Sdho91dcnZJ7PTE
    sx+94mUsrSXNWkZFLEEVoNtsVV7b8vvIdtFFFB5d01EhVUi/0SAkKr+oBurX7fxf62/XFU8gghgh
    SCCNYoYlCRxIAqqoFAFUbADFV+KuxV2KuxV2KuxV2KuxVj2sRX0vkho7C9XTrw2sJgvXlECxOApD
    GQpKANu6EHoRirzHXr7WJrW10vRvOv797yauoXOsQwVlhJ/ds6acN6gBYlHBlDbVo2FXQeYJdQ1Q
    JYeeYEF5BKi2sesLSSaPi5CTz6bIigKxr6aq3Hi32WpiqZXGp+Y5XjEPm+yhsUdZ7q5OrW8gnVpB
    FIqyrpcSRNE8bcFjejHZ0oxxVYfMetWzXFpa+bbRXeJzaNdajHJNJKGjRpZPU0srHxJHGFBR+Y40
    qMVQ2p675kntHXTvO+nSq8IntZItYsv3e/pmSVRp5llijf7PF6s9EZTucVVWPmHne6bb+d9Liiur
    wTxOdQtDcPBcOFaKaIWKSMduCMswY9OQ2AVewWv1b6tF9V4fVuC+h6VPT9Onw8OO3GnSmBVKeS00
    +3nufTCISZZygVSzcaVP2eTNxCj6MVWg6RfTxyj6vdT21WiccJHj5UBKncrWnbFVeGKG3RLeCERQ
    IpCLGFVFApRQop1r2GKqSXdw3pVspk9SaSF6mH92kfPjO9JD+7k9NeIWr/GvJV+LiqicVQd5qX1W
    9sLT6rcT/X5Hi9eGPnFB6cTy87hqjgrcOCnuxA74qjMVQtn/AL0X3/Gdf+TEWKorFXYq7FXYq7FX
    Yq7FXYq7FXYq7FXYq7FXYq7FXYqgbKCO40O3gkLCOW2RHKO0bUaMA8XQqyn3U1xVLZPImgSWptXf
    UDbtQNH+lNSAKrzohpcfY/esCvQigI+FaKuHkTQVRUWTUV4igddU1JXpUGnMXHIgU2FdhUDYnFV9
    z5L0O5vvr0r331nh6QdNS1CMcOfPjxSdVoW67b9Dtiqgn5eeWY/T4/XwYpDMjfpPUSwkYuWbkbip
    L+q3Kv2hQGoAoqntpY2tonGBKEhQ8jMzyPwUIpkkcs8jcRTkxJxVVjhiiDCJFQMxdgoAqzGrMady
    euKrsVS7zBodvrmlSabcSywRyPDIJoCgkV4JUmQrzWRftxjqpxViun/kx5NtCyyfWbuEpFGsEkiw
    oBBcm7jP+ipbsxE7cquTXavQYqmX/KtPK7WiW0x1CYRzPcLM+pX4mMklQS0qTq7fCePxE7AVrTFV
    Z/y/8vNbtb+pqS27AqYU1bVEQKwpwVVuQFSmwUbAdMVTrTdOt9Oso7O3aZ4YqhGuJ5rmXc1+KWd5
    JG6/tNiqJxV2KoWz/wB6L7/jOv8AyYixVFYq8+/OhtVGiaWunzanbj9IK13NpCzNL6PoTLxf0J7S
    TiZHQ/b6jFXjd3qn5q3FpcM+p+YvWNtDDNbRW7wsFsxA5kheK7DGaajB6ICeTbtRcKvT9Hj83Rfl
    BYSfW9UbW7a+5S3Nx9ZNzMIpWRVaJI9SkaIgKjVQBgDJtXkVUs0bUvzKjvITqGsakILh0a5eLT72
    YApFH6hWKXQ4+Afh9gSKKs1KNir0LSvMUszwWAnvZpwPTN3d6Nf24dkFCzyFIIV5UrUBV8MCojzJ
    qPmLS9MN3ZJb3swkRPQMF50c0r/oiXsu3/GOniRirHtN8+eaHuP9ymmi2tKEmW10/XbmQEfZ/dvY
    W9a9/i298VZJp+tTX9x6EDyo/FnrcaXfWyUUgH95P6aV+LZa1PbocVS7W/MfmbTdbtrNLaG40+RV
    a4u47XU5ZE5FgQqW1vcwtTiPtTqfYbEqtnzvAAxP14BV5mugax0rTYenWvtiqnb+frK5ijmtmvZr
    eZQ8c8ehasyMrAEEME364qnEt/qp0eTUrRkkIiaWKCa0uoZGKgkK0XxzqTToIi3gpxViP+O/PQoT
    pFv8XwqotdeP7w7Cp/RvwpXqxwqmnl/zfrd8fQ1O2NnevMYo44NO1aWHj8I5PcXFvZom7f6tN6+A
    VlHp6p/y0Qf8iH/6q4qoWE95DY20MlhOHjiRHHKA7qoB/wB24qx+byH5amR0fSdQCvdG+ATUJ04X
    TMzmaLjdj0n5SMapTriqr/hDS+Mi+jrhEoAYnWr8mgbmOJ+vVXfuvbbpiqqnlfTI4pIo7TVo0lml
    uWCapcr+9uk+ovivAVBLE8RsCagA4qhZvIfluW6kuzpepR3M1DJLDqVxCxZWLh6xXifvKs3x/aoS
    K0JGKomXyvp8sYRoNaAHQrq94jftftLehv2z38PAUVUoPKNrHNdSyNr04upPUMcmrXHCM+oZOMap
    dJxXcLx6cRTuaqtX3kzSrqa6uUt9XtL68XhLe22pSxyhapUIfrJVKiJQaDtiq5fJuiLNLOLDVfrE
    rB3nOqXJkDAcaq5vOS/D8PwkbbdMVa/wfpkkNgl5b6tfSaZcG7srifUZPVSWrhSWS5TlxSVo/irV
    dmrirpPJmjyRem9rrLASJOjNq94WSSNSqsjG9JX4WIIGx74qtfyVo8kcKzW+tSywCkdydXu1m3JJ
    /eJeq3xFtwNum3wrRVXt/LNvE0juNaneSUTVk1OailSDxRUukVUqN1pQ1I+ztiqpJ5espK8rfV/i
    BHw6pdLSokXbjeChpM24/wAn+VaKpnZc7O2S3hsrto0rxaadZ5NzXeSad3b6TiqtYCYvdySwtD6s
    wZFcoSVEUa1+BnHVTiqLxVB6npVrqUKw3D3EaKSQbW5uLRviUoavbyRMdm2qdjQ9QDiqWnyToxdX
    +sanVJTOoGramFDGm3EXFOG32Ps+2+Kqy+VNLWOWMT6hxmkMrk6nqBYM1KhGM9UXb7KkKPDFVAeS
    NFAoLjVAN/8Apb6p3BH/AC0+/wDHFVn+AtE9USfWtWqAw4nWNUK/GpSoBuTQgE0pSh464qqQ+SNF
    hdXSfU6o6yANq2puOSVAqGuSCPi3Xodq9Biqify+0AsGNzq9VBAP6b1forRT/AJa8VdceQNDn487r
    V141+xrOqrUNyNDS533bb7um2KuHkLRwrj67q55urknV9SNOIpxA+sU4neo9/lRVkgFBTwxV2Kux
    V2KuxV2Kv//Z

    • UUID: 23315e34-bd24-384b-b94e-596f8e657846xmp. сделал: c54928cb-8f68-42d4-a974-fdae04589bc2proof: pdfuuid: 5D20892493BFDB11914A8590D31508C8uuid: 3e30b2af-5533-4180-a94c-be5f413de2d7xmp.did: 2cddc744-1790-8a41-92cb-0538d37898ccuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf

  • Adobe Illustrator CC (Windows) / 2017 -09-21T15:50:18+08:00xmp.iid:80271eee-7287-7b4f-9130-01be885551e4сохранено
  • сохраненоxmp.iid:c54928cb-8f68-42d4-a974-fdae04589bc22019-06-05T14:34:44+08:00Adobe Illustrator CC 23.0 (Macintosh)/

    • 1ПравдаПравда204.000000297.000000Миллиметры

  • MyriadPro-LightMyriad ProLightOpen TypeVersion 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6849.otf
  • MyriadPro-LightItMyriad ProLight ItalicOpen TypeVersion 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6850.otf
  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2. 115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6851.otf
  • MyriadPro-ItMyriad ProItalicОткрытый типВерсия 2.115;PS 2.000;горячая версия 1.0.81;makeotf.lib2.5.63406False.6848.otf
  • MyriadPro-SemiboldMyriad ProSemiboldOpen TypeVersion 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6852.otf
  • MyriadPro-SemiboldItMyriad ProSemibold ItalicOpen TypeVersion 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6853.otf
  • MyriadPro-BoldMyriad ProBoldОткрытый типВерсия 2.115;PS 2.000;hotconv 1.0.81;makeotf.lib2.5.63406False.6846.отф
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0

    • приложение/pdf

  • T8-8-24G-8xx-SE-BYP

    • Библиотека PrintAdobe PDF 15. 00

    конечный поток
    эндообъект
    3 0 объект
    >
    эндообъект
    5 0 объект
    >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/XObject>>>/Thumb 93 0 R/TrimBox[0. 0 0,0 595,276 841,89]/Тип/Страница>>
    эндообъект
    15 0 объект
    >/Ресурсы>/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/XObject>>>/Thumb 100 0 R/TrimBox[0.0 0.0 578,268 841,89]/Type/Page>>
    эндообъект
    94 0 объект
    >поток
    HW[SJ~-Nձi!g-al9¿?=W$»LOS8~wJ)
    f gZ1(

    Диммеры и люминесцентные светильники

    Как управлять люминесцентными светильниками с помощью диммера: общие сведения о диммерных выключателях и люминесцентных светильниках.

    Люминесцентные лампы с диммером
    [ad#block] Освещение Вопрос: Что нужно сделать, чтобы использовать диммер для люминесцентных ламп?

    Этот вопрос по освещению поступил от Джерри, электрика из Техаса.
    Дополнительные комментарии: Отлично.

    Ответ Дэйва:
    Спасибо за вопрос по электричеству, Джерри.

    Как управлять люминесцентным светом с помощью диммера

    Применение: Диммерный выключатель люминесцентного света.
    Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный электрик.
    Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
    Расчетное время: зависит от личного опыта и умения работать с инструментами.
    Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
    Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
    Материалы: Убедитесь, что переключатель диммера имеет ту же номинальную силу тока и напряжение и совместим, как указано в документации на осветительный прибор и лампу.

    Диммеры и люминесцентные светильники

    • Если светильник относится к типу люминесцентных ламп, в зависимости от возраста светильника и существующего балласта может потребоваться специальный балласт.
    • Также потребуется специальный диммер, совместимый с балластом и рассчитанный на нагрузку в ваттах.
    • Многие из новых люминесцентных светильников имеют электронные балласты и лампы, которыми можно управлять с помощью диммерного выключателя, однако лампы и диммерный выключатель должны быть совместимы друг с другом, а соответствующий размер подключенной осветительной нагрузки будет необходимо для правильного выбора диммера.
    • Новые технологии освещения, такие как светодиодные фонари, обеспечат полные возможности управления диммерами, однако осветительная арматура и диммер должны быть совместимы друг с другом.Это очень важно, потому что растет количество светильников и диммеров, которые сейчас доступны.

    Подробнее о диммерных выключателях и люминесцентных светильниках

    • Схема подключения трехходового диммера
    • Полностью объясненная схема подключения 3-позиционного диммера избавит вас от загадок при подключении 3-позиционного диммера.
    • Подключение выключателя освещения — схема 1
    • Полностью поясненные изображения и схемы подключения выключателей света с описанием наиболее распространенных выключателей, начиная с фотосхемы 1.

    Вам также может быть полезно следующее:

    Руководство Дейва по домашней электропроводке:

    »
    Вы можете избежать дорогостоящих ошибок!
    «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
    Отлично подходит для любого проекта домашней электропроводки.



    Идеально подходит для домовладельцев, студентов,




    включает в себя:
    проводки GFCI выходов 9072 проводки дома электрические схемы
    120 вольт и 240 вольт выпускных цепей
    Электропроводка Выключатели освещения
    Электропроводка 3- и 4-проводной электрической плиты
    Электропроводка 3- и 4-проводной сушилки Шнур и розетка для сушилки
    Способ устранения неполадок и ремонта электропроводки

  • 6 9 Метод Модернизация электропроводки
    Коды NEC для домашней электропроводки
    .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
