Установка и настройка привода на ворота – особенности и сложности
Итак, сразу следует отметить, что выполнить установку и подключение привода, самостоятельно не имея при этом опыта и специального инструмента, будет сложно. Если важно чтобы после установки привод проработал длительное время качественно и
исправно, то следует доверять подобную работу опытным мастерам, которые гарантировано все сделают правильно и с учетом требований.
Отметим, что выполнить установку привода можно с любой стороны ворот. После монтажа привода, створки могут открываться вовнутрь, наружу с захватом прилегающего пространства.

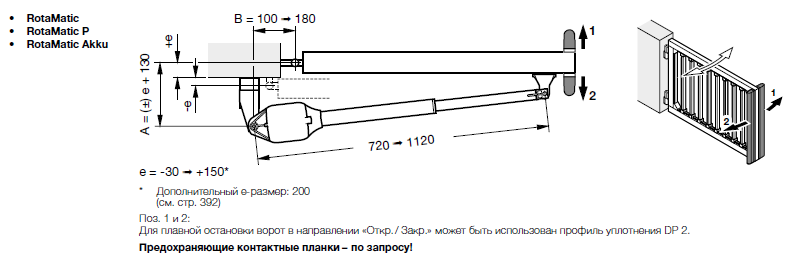

ВАЖНО! При установке привода необходимо четко рассчитать расстояние от центральной опоры для движения штока. Кроме этого нужно проверить достаточно ли, для открывания створок отведено места, устранить имеющиеся препятствия. Если условия
соблюдены не будут, то увеличивается вероятность образования перегрузки, что может стать причиной преждевременного износа устанавливаемого на ворота привода.
Особенности установки и настройки привода
Начинается процесс установки со сварочных работ, на опорных столбах фиксируются монтажные пластины. Отметим, что в случае если при выполнении установки ворот были предусмотрены закладные, то процесс установки привода облегчается почти на
50%. Если автоматика монтируется на ворота распашного типа, то створки беспрепятственно открываться на 90 градусов, выдерживается расстояние в 0,8 сантиметров, между центром пластин и приваривается на створки 2-й кронштейн.
Процесс установки привода зависит от самой модели и типа ворот, прежде чем приступать к основной части необходимо используя специальный ключ разблокировать автоматику, тем самым переведя привод на режим ручной настройки.
Теперь следует проверить плавность хода, если монтаж выполнен правильно, то установленная автоматика будет обеспечивать плавный ход, без толчков и усилий вне зависимости от того в каком положении будет выполнена установка механизма.
Если после установки привода при открывании ворот плавность нарушена, прослеживаются рывки, необходимо проверить, насколько правильно выполнены операции, а главное, соблюдено ли установочное расстояние, которое указанное производителем.
На что следует обратить внимание?
После того, как привод установлен проверяем работоспособность, если все сделано правильно, то створки должны двигаться в нужном направлении плавно. При неправильном подключении могут появляться рывки, это может быть связано с тем, что при
подключении были перепутаны клеммы местами. Это исправить несложно и после устранения ошибки ворота начнут нормально функционировать в автоматическом режиме.
Рекомендуется доукомплектовать автоматику датчиком движения, что существенно повысит удобство и безопасность эксплуатации ворот, они автоматически будут останавливаться, в случае если рядом со створками появится движение.
Сотрудничая с нашим магазином, вы сможете выгодно купить привод и заказать при необходимости его установку, которая мастерами будет выполнена в рекордно короткие сроки с соблюдением всех требований и индивидуальных пожеланий.
Распашные Ворота (Схема — Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы
Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.
Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.
Содержание статьи:
-
Плюсы и минусы распашных ворот -
Подготовка площадки -
Рытье ям под фундаменты для столбов -
Подготовка металлических элементов перед заливкой фундаментов -
Бетонирование -
Устройство закладных деталей и металлических накладок -
Изготовление каркаса створки -
Установка замка -
Крепление створок к опорам -
Монтаж дополнительных элементов
Плюсы и минусы распашных ворот:
Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн.
(для откатного типа конструкции).
Плюсы:
-
Простая конструкция. -
Можно изготовить самостоятельно в домашних условиях. -
Самый дешевый вариант по сравнению с другими типами.
Минусы:
-
Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора. -
Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар. -
Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.
Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.
Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.
Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:
-
труба прямоугольная 60х30 мм – 28 кг; -
труба прямоугольная 30х20 мм – 18 кг; -
профнастил окрашенный – 6 м2.
В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.
Рассчитаем стоимость необходимых материалов:
-
труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн; -
труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн; -
профнастил окрашенный: 6 м2*110 грн = 660 грн.
Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.
Две створки: 1580 грн*2 = 3160 грн.
Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов.
Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.
Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.
Подготовка площадки:
Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.
Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.
Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.
Количество необходимых материалов будет зависеть от ширины Вашего проезда.
Рытье ям под фундаменты для столбов:
Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.
Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра.
Если не выполнить это требование, со временем опора может «покоситься».
Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.
Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.
Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.
Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется).
Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.
Подготовка металлических элементов перед заливкой фундаментов:
Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.
Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть»..jpg)
Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).
Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.
Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.
Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.
Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:
-
3,4 м — длина каркаса; -
0,2 м – шаг стрежней проволоки; -
4 шт.
– количество сторон каркаса.
– количество сторон каркаса.
Общий вес и длина проволоки:
Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.
Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:
-
арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн; -
проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.
Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.
Бетонирование:
Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка.
Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.
При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).
Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.
Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.
После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.
Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.
Устройство закладных деталей и металлических накладок:
Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм.
На каждом столбе устанавливают не меньше трех закладных для металлических планок.
Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.
Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.
Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.
Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов.
На схеме видна такая пластина для крепления привода по центру створки ворот.
После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).
Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.
Изготовление каркаса створки:
Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.
Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант.
Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.
Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.
Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:
Далее вторую:
Потом крепим перекладину:
Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.
После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.
Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.
Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.
Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.
Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм.
Поэтому Вам сразу нужно определить высоту установки привода.
После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.
Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.
Установка замка:
При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.
Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.
Изготовление вырезов в каркасе зависит от конкретной модели замка.
Болгаркой прорезают соответствующие вырезы под место установки.
В большинстве случаев замок устанавливают на высоте 80-90 см от земли.
Крепление створок к опорам:
После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.
Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.
Монтаж дополнительных элементов:
Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.
Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда.
Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.
Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.
Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.
Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.
В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.
Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.
Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.
Установка автоматики
Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием
Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками
Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:
Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота
Автоматика для ворот своими руками: схема установки
Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища.
Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты. Однако их вызов в большинстве случаев стоит немалых денег. Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым.
Автоматика для ворот схема установки
Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему.
Необходимые материалы и оборудование
Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии. Комплект автоматики для откатных или распашных ворот, как правило, включает:
- Привод (или же электропривод).
- Зубчатую рейку.
- Средство для дистанционного управления устройством.
- Фотоэлементы, которые будут обеспечивать необходимую безопасность.
- Сигнальный светильник.
Инструменты для монтажа автоматики ворот
Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без:
- Аппарата для контактной сварки.
- Дрели с комплектом разнокалиберных сверл для работы с металлом.
- Провода с сечением 2 на полтора или 2 на 2 миллиметра (предназначен для обеспечения питания электропривода).
- Проводов с сечениями 0,5 миллиметра на 4 миллиметра и 0,5 миллиметра на 2 миллиметра (предназначены для обеспечения питания фотоэлементов).
- Провода на 220 вольт и сечением 0,5 миллиметра на 2 миллиметра для подключения сигнального светильника.
Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас.
Установка монтажного основания
Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот).
После этого очень важно правильно подобрать месторасположение.
Установка монтажного основания и прокладка кабельного канала откатных ворот
В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.
Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия.
Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.
Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).
Установка зубчатой рейки
Металлическая зубчатая рейка откатных ворот
Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр.
Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке.
Установка выключателей
Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности. После этого закрепляются там при помощи обычного шурупа.
Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться.
Крепление концевых выключателей на зубчатой рейке
Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита.
2 разнополярных магнита устанавливаются по разные стороны от рейки. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал.
При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства. В противном случае магниты можно просто поменять друг с другом местами.
Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке.
Подключение электропривода
Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль.
Типовая схема силовых и сигнальных линий автоматики откатных ворот
После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.
Лучше всего производить тестирование перед установкой фотоэлементов.
Установка фотоэлементов
Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.
Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.
Схема подключения фотоэлементов откатных ворот
Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество. Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах.
Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента).
Схема подключения фотоэлементов своими руками выглядит следующим образом:
- контакт “минус“ подсоединяется к левому контакту АС24-V на контрольном блоке;
- “плюс“ — к правому АС24-V;
- “НС“ — к “ГНД“;
- “АУТ“ — к “ФОТО».
Вместе с фотоэлементами также можно подключить сигнальный светильник. Схема его установки своими руками предельно проста. А её реализация не займет у вас много времени. Зато отныне другие участники дорожного движения будут проинформированы о том, что ваше транспортное средство выезжает на улицу.
Автор, специалист в сфере IT и новых технологий.
Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова.
После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.
Загрузка…
Как сделать распашные ворота с электроприводом своими руками: инструкция
Содержание статьи:
Распашные конструкции ворот являются надежными и экономными, а снабжение приводом увеличивает их функциональность. Проезд открывается без выхода из автомобиля, никаких усилий прилагать не нужно. Владельцы участков, гаражей собирают и устанавливают распашные ворота с электроприводом своими руками, т. к. схема простая, а изготовление не требует особого мастерства.
Особенности и виды распашных ворот
Распашные ворота с заполнением
Проезд изготавливают только для машины или совмещают в одной конструкции с проходом для людей. Второй вариант является распространенным и популярным, т. к. строительство отдельной калитки связано с дополнительными затратами.
Потребуется материал на стойки, бетонирование, чего не нужно, если проход будет выполнен в полотне ворот.
Распашные створки делают из различных материалов, в основном берут стальной каркас с различным заполнением, утеплением. Теоретически можно сделать и конструкцию из дерева, но на практике самооткрывающиеся ворота из досок не делают. Стильный вариант предполагает кованые полотна, которые весят много, требуют монтажа усиленного электропривода.
Металлические рамы, каркасы сваривают, иногда применяют болтовое и гаечное соединение. К стенам, столбам конструкцию фиксируют анкерами. Крепежные узлы состоят из металлической пластины с отверстиями под метизы.
Распашные ворота из металлопрофиля
Ворота имеют конструктивные части:
- столбы;
- воротная коробка;
- навесы;
- рамы полотен или одной створки;
- заполнение каркаса;
- автоматика;
- запирающие элементы.
Если ворота ставят вместе с опорными столбами, в их толще заделывают закладные детали.
Материалом служит уголок, пластины, толстая проволока. Впоследствии их приваривают к центральной металлической части внутри столба (трубе, швеллеру) и выводят наружу для фиксации к каркасу ворот.Необходимые материалы и инструменты
Стандартные ворота изготавливают из профилированной трубы 60 х 30 мм и 30 х 20 мм или уголка №50, 60, 75. Иногда применяют швеллер № 40, 50. Цветной профнастил берут по площади створок так, чтобы меньше было соединений. Рассчитывают дополнительные укосы на полотнах, чтобы обеспечить жесткость. Для сварки берут электроды № 3, 4.
Инструменты для сборки распашных автоматических ворот своими руками:
- сварка;
- растворомешалка;
- кельма, лопата, вера, носилки, лом;
- рулетка 10 м, плотничный угольник, уровень, отвес, керн по железу;
- шуруповерт, дрель;
- молоток, гаечные ключи, плоскогубцы.
Для окраски понадобятся кисти и валик, можно применить краскопульт. Краску размешивают в специальной кювете.
Используют масляные, акриловые, латексные и эмалевые составы, лак.
Автоматика для распашных ворот
Деревянные распашные ворота с автоматикой
В продаже есть автоматика линейного вида, которая является самой распространенной, работает посредством изменения размеров штока. Помимо этого, есть подземная и рычажная разновидности.
Рычажное устройство представляет удлиненную рукоять, прикрепленную к двигателю-редуктору внизу конструкции. Рычаг нужен для передачи движения воротной створке. Его без проблем сочетают с железными, кирпичными и бетонными опорами.
Подземный механизм ставят, если нужен большой раствор открывания. Это тянет удорожание конструкции ворот, но створки можно обеспечить открывание на 180°. Скрытый в почве привод незаметен, т. к. монтируется ниже поверхности земли.
Выбор материала распашных ворот
Ворота из сэндвич панелей
Полотна собирают на каркасе, который зашивают различными материалами.
Для заполнения применяют:
- сэндвич-панели с утеплением;
- профлист крашеный, оцинкованный, с рисунком под дерево, кирпич, камень;
- поликарбонат прозрачный и с оттенком, сотовый или сплошной;
- дерево, панели ОСБ с восковой пропиткой и другие материалы.
Прозрачные и решетчатые заполнения выбирают, если нет задачи скрыть внутреннее пространство участка, глухие, наоборот, не допустят просмотров. Материал воротного каркаса и рамы створок подбирают по варианту окружающего забора или стены гаража.
Как работает автоматизация
Привод рычажного типа снабжен двумя коленами. Поворот начинается с работой первого элемента, а когда вылет первой рукоятки заканчивается, начинает движение второй рычаг. Питание подводят с помощью полых труб, в которых протянуты электрические провода, координирует действие управляющий узел. Блок крепят на стойке на усиленных закладных деталях.
На время отсутствия хозяев ставят запоры внутри или снаружи, которые закрывают при сохранении автоматики в нерабочем виде, открывают по возвращении. Внизу под створками монтируют стопоры, которые являются конечными упорами. Автоматика останавливает усилие поворота после упирания в них полотна, т. к. поступает сигнал, что ворота закрыты.
Принцип работы линейного привода (актуатора)
Линейный привод для ворот
Линейный тип бывает на основе механики и на базе гидравлики.
Его устанавливают на железные столбы или колонны маленького сечения. Неподвижный кронштейн фиксируют к стойке, а движущаяся часть располагается на створке. Две пары фотоэлементов контролируют присутствие в проеме предмета или человека, блокируют закрывание на дистанционной основе.
Распространенный линейный двигатель работает по принципу затягивающегося и выдающегося вперед штока. Слайдер передвигается по полозьям с помощью винтовой передачи. Крепежный элемент вращается, но сообщает штоку линейное направление.
Линейные приводы различают по длине хода, различаются размерами элемента поступательного движения и корпуса. Другими характеристиками являются усилие передачи и скорость работы.
Этапы самостоятельного изготовления ворот с автоматикой
Перед монтажом разбивают на местности ось линии ворот и места вкапывания опор. Снимают плодородный пласт земли. Шнуры натягивают на колья так, чтобы получился четырехугольник в месте установки столбов с полотнами ворот. Контролируют длину диагоналей, координируют до полного выравнивания.
Вторым этапом подготовки является копание траншеи для кабеля, глубина ямы по нормам не должна быть меньше 0,9 м. Кабель прячут в трубу из ПВХ поперечным сечением 25 х 30 мм. Если первоначально решено ставить ворота без автоматики, такую гильзу в земле закладывают все равно, чтобы впоследствии не ломать покрытие проезда при установке автоматики для распашных ворот своими руками.
Установка опор
Ямы под опоры роют садовым буром, если ставят стальные трубы. Размер ямы должен быть на несколько сантиметров больше сечения столба, если монтируют только металл. При обкладывании железной стойки кирпичом делают полноценный железобетонный фундамент под кирпичную конструкцию.
Глубину заложения принимают с учетом стояния почвенной влаги и отметки промерзания земли. Принимают в расчет тип грунта, т. к. влажные глиняные относятся к категории пучинистых и могут выталкивать опоры в случае замерзания. На дне делают песчано-щебеночную подсыпку, бетонируют столбы только в теплое время без отрицательных температур.
Сварка створок
Сварка каркаса для створок
Коробку варят из стального проката, массивность конструкции задают с учетом веса створок, заполнения, декоративной ковки и парусности при действии ветра. Перед сборкой уместно выполнить детальный чертеж.
Применяют строение коробки:
- п-образные используют там, где нет возможности соединить боковые детали нижним прогоном;
- замкнутые по периметру каркасы.
Первый вариант открывающихся ворот уступает по жесткости прямоугольной модели. Есть случай, когда проезд невозможно ограничивать снизу и сверху, тогда жесткость коробочного каркаса полностью определяется несущей способностью боковых элементов.
Раму створки усиливают диагоналями и угловыми подпорками. Их приваривают, чтобы увеличить устойчивость полотна и в качестве основы под установку заполнения.
Сооружение привода
Можно сделать самодельный привод для распашных, откатных или подъемных секционных конструкций. Для этого понадобится мотор, преобразователь оборотов (редуктор) и механизм управления. Тягу можно передавать цепью и звездочкой или прижимным колесиком.
При трехфазном напряжении выбирают мотор со звездочной электрической обмоткой, чтобы максимально задействовать мощность двигателя. Если в сети две фазы, то используют однофазный агрегат. Но при этом пуск движения будет затруднен из-за нехватки мощности.
Преобразователь привода для распашных ворот выбирают с учетом выходного момента оборотов (80 – 100 об/мин.), при этом скорость вращения двигателя должна соответствовать входным моментам редуктора.
Монтаж и настройка привода
Настройка актуатора
Рычажные механизмы устанавливают для нетяжелых полотен, но есть и более мощные и дорогие модели. Линейные потянут большие нагрузки, но по надежности оба устройства одинаковы, поэтому выбирают тип для конкретного случая. Элементы механизма располагают недалеко от плоскости ворот, изолируют от влаги.
Пульт управления открыванием и закрыванием ставят как отдельное устройство в помещении или на уличной опоре. Монтаж приводных деталей и запчастей выполняют по инструкции, которая сопровождает продажный комплект автоматического устройства.
Перед настройкой разблокируют автоматику ключом, чтобы дать возможность ручной координации. Проверяют плавность передвижения полотна, чтобы не было толчков. Если есть затруднения, контролируют правильность монтажа, а также соблюдение монтажного промежутка, который рекомендует изготовитель.
Как избежать распространенных ошибок
Расчет мощности автоматики по весу конструкции
Работы выполняют последовательно, чтобы не исправлять неточности монтажа. Основная ошибка в том, что недостаточно проверена конструкция ворот, неправильно выбраны сечения каркасных элементов. Наблюдается перекос рамы створок из-за недостаточного объема усилительных элементов. Некачественное вкапывание опор ведет к проседанию.
Для штока оставляют 1 см по ходу, чтобы он не упирался, что приведет к быстрому износу. При настройке устанавливают большое усилие для увеличения скорости открывания. Это не всегда хорошо, т. к. система воспринимает излишнюю нагрузку.
Правила эксплуатации
Если открывают полотно ворот, калитка должна быть в закрытом положении, а в проеме должны отсутствовать любые препятствия. Любые неисправности, шумы, звуки вызывают необходимость остановки привода и выяснения обстоятельств.
В случае ручного открывания движение створок проводят плавно, без резких рывков. Дистанционное управления используют в области сигнала, не отходят на большое расстояние. Обслуживание и ремонт проводят своевременно.
Монтаж автоматики для распашных ворот. Установка автоматики для распашных ворот
Монтаж автоматики на распашные ворота
Установка автоматики для распашных ворот пугает многих людей, решивших установить ее на свои ворота. Более того, даже некоторые монтажники, занимающиеся установкой откатной автоматики по нескольку лет, не рискуют связываться с распашной. Но это из-за незнания и отсутствия опыта. На самом деле ее установка ничем не сложнее откатной, а в ряде случаев еще легче. Так не будем бояться, а попробуем разобраться? Ведь распашных ворот во много раз больше больше, чем откатных. Зачем отказывать себе в удовольствии и всю жизнь открывать ворота руками?
Можно, конечно, прочитать инструкцию к электроприводу распашных ворот и попытаться самостоятельно установить на откатные ворота. Но если Вы не устанавливаете автоматику на распашные ворота каждый день, у Вас наверняка возникнут сложности при установке. Поэтому мы откроем Вам секреты, касающиеся установки привода на распашные ворота. Но так как каждый привод имеет свои особенности, мы разбили раздел установки автоматики на распашные ворота на несколько страничек — так Вам легче будет найти необходимую информацию по установке конкретной модели привода для распашных ворот.
Монтаж автоматики Rotelli MT400 внутрь
Монтаж автоматики Rotelli MT400 наружу
Монтаж автоматики Miller Technics 3000 внутрь
Монтаж автоматики Miller Technics 3000 наружу
Монтаж автоматики Miller Technics 4000 внутрь
Монтаж автоматики Miller Technics 4000 наружу
Здесь находится информация по установке самых популярных и самых надежных моделей автоматики для распашных ворот, представленных на рынке Украины. Мы могли бы привести примеры установки и других моделей, но умышленно не делаем этого, так как они или значительно уступают по критерию цена/качество, или же не имеют поддержки запасными частями и сервисом. Поэтому рекомендуем остановить свой выбор на этих проверенных и надежных моделях приводов для распашных ворот — они не будут огорчать Вас частыми поломками. Но и даже в случае поломки такой привод Вы всегда сможете отремонтировать за вменяемые деньги.
Советуем ознакомиться со статьей автоматика для распашных ворот — там Вы получите информацию, которая поможет определиться с моделью привода для ворот.
У нас вы найдёте инструкции для всех видов автоматики CAME
Установку любого оборудования необходимо доверять высококвалифицированным специалистам или иметь возможность пользоваться качественным пошаговым руководством. Автоматика для разного типа ворот и шлагбаумов, изготовленных итальянской компанией CAME, не является исключением. Несмотря на высокую надёжность механизмов, инструкции требуются не только при установке, но и для правильной эксплуатации и ремонта. Где же взять эти так необходимые инструкции для всех видов автоматики CAME?
Инструкция для привода CAME — самая обширная коллекция мануалов для автоматики CAME представлена на нашем сайте
На нашем сайте вы найдёте всю необходимую документацию по установке и эксплуатации автоматики для разного вида ворот, а также контролирующих устройств:
- для секционных конструкций;
- откатных и распашных вариантов;
- гаражных и промышленных приводов;
- шлагбаумов;
- блоки управления;
- инструкция для привода CAME для любого вида автоматики.
Тексты описаний напечатаны чётким и удобным для работы шрифтом, а чертежи только высокого качества в формате pdf.
Автоматика CAME для откатных ворот:
BK 1200P
BK 1200-1800-2200
BX P
BX 74-78
BX 241 (ZN1)
BX 243
BX 64-68
BY 3500T
B4336
BK 2200T
Цепная передача BK-BX
DBS
BK 221
BX A-B
BX 10
BX 241 (ZBX 241)
BX 246
BX 324
Автоматика CAME для распашных ворот:
FLEX (F500)
FAST (7000-7001)
FROG-A, FROG-A24
KRONO (KR310)
h4000
LOCK 82
FAST (F7024N)
FAST (F7001)
AXO 24V
AXO 230V
FERNI (F1024)
FERNI (F1000)
ATI (A3000A-A5000A)
ATI (A3024N-A5024N)
AMICO (A1824)
AMICO (A18230)
STYLO
A 4364
A 4366
SUPER FROG
Автоматика CAME для гаражных ворот:
EMEGA 1000, 1100, 1024
EMEGA 300, 450, 1024
VER 600, 700
V0670 Плата аварийного питания для серии VER
VER 700E
VER 900E
EMEGA 306, 456, 1024
E 881 Электромеханический замок
Автоматика CAME и аксессуары для промышленных ворот:
С100, CBY
C001
C002
C003
C004
C005
C006
C007-C008
C009
C010
Приводы серии CBX
CMS
Автоматические шлагбаумы CAME и аксессуары к ним:
GARD 2500 (ZG2-ZC2)
GARD 4000
GARD 6000
GARD 4 (G 4040Z — G 4040IZ)
GARD 8 (G 2080Z — G2080IZ)
G 0460 Лампы на прямоугольную стрелу
G 0462 Фиксированная опора
G 0463 Шарнирная опора
G 0465 Шторка на стрелу
G 0467 Шарнир для прямоугольной стрелы
Правый — Левый (переделка)
G 028011 Защита стрелы от удара
GARD 12000
G 02803 — G 02804 Дюралайт (старый)
Совместимость дюралайта и кабеля
GARD 3750
GARD 2500 (ZC5)
GARD 3000
G 02801 Купольная лампа
G 02802 Кронштейн для DIR
G 028401 — G 028402 Дюралайт (новый)
G 02805 Кронштейн для аккумулятора
G 02807 Фиксированная опора
G 02808 Подвижная опора
G 03003 — G 04001 Защита стрелы от удара
G 03003 Крепление полуовальной стрелы
G 03004 Крепление круглой стрелы
G 03755 Шарнир для полуовальной стрелы
G 06802 Дополнительная вставка для стрелы
G 06803 Соединитель и вставка для стрелы
GARD 6500
Турникеты CAME:
BRIDGE PSAO01-PSA07
TWISTER PSBPS07N
TWISTER PST001
GUARDIAN PSGS3-PSGD3
BRIDGE PSAP07N-PSAP08
COMPASS
FLAG
GUARDIAN PSHPS01-PSHPS07
TWISTER PST002
TWISTER PST003
TWISTER PST004
WING40
SALOON40
Автоматические двери CAME:
CORSA
RODEO
FLY PB1100
FLY PB2100
S 20 Алюминиевые профили
S 40 Алюминиевые профили
MI 1010 Шнур для антипаники Corsa/Rodeo
MI 6030-6040 Система «Антипаника» Corsa/Rodeo
MA 7032 Система резервного питания для Corsa/Rodeo
MA 7034 Система резервного питания для PB1100
MF 9011 Фотоэлементы безопасности Corsa/Rodeo/FLY
MP 8030 Коврик контактный
MR 8334-70-90 ИК Радар безопасности
MRT 001 Пульт управления радара
MA 7012 Электрический замок для Corsa/Rodeo
MA 7041 Программатор режимов работы Corsa/Rodeo/FLY
SIPARIO
MR 8104 Радар СВЧ
SIPA 01 Система резервного питания Sipario
SIPA 02 Замок электрический с разблокировкой Sipario
SIPA 03 Программатор проводной Sipario
SIPA 04 Программатор безпроводной Sipario
SIPA 05 Плата радиоканала для 001SIPA04
SIPA 06 Плата CLOK Sipario
SIPA 07 Дополнительный трос разблокировки Sipario
SIPA 08-09 Фотоэлементы безопасности Sipario
Барьеры CAME:
CAT-X (ZG2)
CAT-X24
UNIPARK
CAT-X (ZC5)
Аксессуары безопасности CAME:
DIR Фотоэлементы
DIR L Стойка для DIR
DOC MS Фотоэлементы для резинового профиля
DOC I-E Фотоэлементы
DOC L — CSS — CLM Стойки
KIARO IN 24IN Сигнальная лампа с индикатором
KIARO N24N Сигнальная лампа
DFW Резиновый чувствительный профиль
DBC Фотоэлементы беспроводные
DADOO (DD-1KA) Сигнальная лампа светодиодная
DELTA Фотоэлементы
DELTA-S Фотоэлементы
KLED, KLED 24 Сигнальная лампа светодиодная
Подключение KLED 24, DD-1KA, DD-1KB к ZL 38
Аксессуары управления CAME:
S0001 Блок электронники одноканальный
S6000-7000 Клавиатура 7-кнопочная, встраиваемая
S9000 Клавиатура радиоканальная 7-кнопочная, накладная
SET-J Ключ-выключатель, накладной
TSP01 Считыватель PROXIMITI
SMA Датчик магнитный с дип-переключателями
SMA2 Датчик магнитный с дип-переключателями
S0002 Блок электронники двухканальный
S0004N Блок электронники четырехканальный
S5000 Клавиатура 9-кнопочная накладная
SET-K Ключ-выключатель, встраиваемый
SMA, SMA2 Датчик магнитный с дисплеем
Радиоуправление CAME (инструкции):
AF43SR Радиоприемник ATOMO, встраиваемый
AT01 Брелок 433МГц
RBE4N Радиодекодер внешний ~/= 12/24В
RE432 Радиоприемник TOP, TAM, 433 МГц, внешний
RE432RC Радиоприеник ATOMO, внешний
TAM-432SA Брелок 433МГц
TOP-432SA Брелок 433МГц
TOP-432SA Программирование
TOP-432NA Брелок 433МГц
TCH-4024 Брелок 40 МГц
TCH-4048 Брелок 40 МГц
TWIN Программирование
TOP-432EE Брелок 433МГц
TOP-434EE Брелок 433МГц
Антенна
AT02 Брелок 433МГц
AT04 Брелок 433МГц
RBE42 Радиодекодер внешний ~ 220В
RE402 Радиоприемник TOUCH 40 МГц, внешний
RE862 радиоприемник ТОР 868 МГц, внешний
S9000 Клавиатура радиоканальная ТОР, ТАМ 433МГц
TOP-432EV Брелок 433МГц
TOP-434EV Брелок 433МГц
TOP-434NA Брелок 433МГц
TOP-862NA Брелок 433МГц
TOP-864NA Брелок 433МГц
TWIN2 Брелок 433МГц
TWIN4 Брелок 433МГц
RBE4RC Радиоприемник АТОМО, внешний (500 брелков)
Блоки управления привода CAME (инструкции):
Блок управления LB18
Блок управления LB35
Блок управления LB38
Блок управления LB54
Блок управления LB90
Блок управления LB180
Блок управления LBD2
Блок управления V0670
Блок управления LM21
Блок управления LM22
Блок управления ZA3N
Блок управления ZA4
Блок управления ZBK-ZBKE
Блок управления ZBX-7
Блок управления ZBX-6
Блок управления ZC3
Блок управления ZC4
Блок управления ZC5
Блок управления ZCX10
Блок управления ZE4
Блок управления ZE5
Блок управления ZG2 (ZC2)
Блок управления ZL19
Блок управления ZL21
Блок управления ZL22
Блок управления ZL37
Блок управления ZL38
Блок управления ZL150N
Блок управления ZL160N
Блок управления ZL80 ZL80C
Блок управления ZL90
Блок управления ZL170N
Блок управления ZL180
Блок управления ZM2
Блок управления ZM3E
Блок управления ZN1
Блок управления ZR100
Блок управления ZT4
Блок управления ZE5 New
Блок управления ZL19N
Блок управления ZLJ24
Блок управления ZT6-ZT6C
Блок управления ZT5-ZT5C
Блок управления ZR24
Блок управления ZC3C
Блок управления ZF1N
Блок управления ZL19NA
Блок управления ZL92
Блок управления ZLJ14
Блок управления ZM3EP
Дополнительные устройства CAME (инструкции):
PSRT02 обогреватель
PSSRV1 светофор
PSSRV2 светофор
Схема подключения светофора
Разделы мануалов
В каждом из документов присутствует описание назначения автоматики и ограничения по применению. Затем в обязательном порядке указаны:
- технические характеристики;
- пошаговая инструкция по монтажу и подключению;
- схемы подключения и чертежи;
- описание блока управления, а при необходимости — и его программирования;
- рекомендации по техническому обслуживанию.
Чёткое следование инструкции гарантирует долгую и беспроблемную эксплуатацию.
Как воспользоваться нашими инструкциями
Обращаются к нам за помощью, если поставляемая с изделием инструкция:
- напечатана на языке производителя;
- напечатана мелким шрифтом;
- затерялась.
Наши клиенты скачивают описания без предварительной регистрации и совершенно бесплатно. Просто выбирают, к примеру, инструкции для шлагбаумов CAME, затем необходимую модель и одним кликом курсора раскрывают документ, с помощью которого узнают о достоинствах нужной автоматики, её функциях и всех тонкостях эксплуатации. Мануалом можно воспользоваться в режиме online, сохранить у себя на диске или для большего удобства распечатать. Мы всё делаем для того, чтобы пользователям было удобно и комфортно на нашем ресурсе.
АВТОМАТИЗАЦИЯ ДЛЯ ОТКАТНЫХ ВОРОТ СЕРИИ ATI РУКОВОДСТВО ПО УСТАНОВКЕ A 3024 N A 5024 N
Автоматика для распашных ворот
Автоматика для распашных ворот АВТОМАТИЧЕСКИЕ ВОРОТА FLEX 1,60 м 24V Предназначена для небольших столбов Автоматика для распашных ворот может быть быстро установлена на столбах размером от 8 см (3 1/4).Создан исключительно для
Дополнительная информация
Infrarot-Bewegungsmelder IP44
Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение
Дополнительная информация
Руководство по установке Floodlight Range
Руководство по установке прожекторов SPARTAN CML13ATEX3007 IEC Ex CML14.0001 В данном руководстве по установке представлены инструкции по установке взрывозащищенных устройств серии SPARTAN SPX для инфракрасного и белого света серии
.
Дополнительная информация
Выключатели безопасности машины
Машинные выключатели Серия SI-LS31H с концевым выключателем 31 мм с откидными рычажными приводами Характеристики Конструкция с концевым выключателем (EN 50047) Для использования на дверях или заслонках Контакты безопасности с положительным открытием (IEC 60947-5-1)
Дополнительная информация
MOOVO, КРАСИВЫЙ ПРАКТИЧНЫЙ
2 MOOVO, КРАСИВАЯ ПРАКТИЧНОСТЬ Moovo — это новейшая система автоматизации для ворот и гаражных ворот: прочная, практичная, с четким, функциональным и эргономичным дизайном.Moovo можно установить где угодно, даже
Дополнительная информация
4,3-дюймовая резервная камера
TM 4.-дюймовая резервная камера Номер модели: PKC0BU4 Руководство пользователя и информация о гарантии Перед использованием данного продукта полностью прочтите эти инструкции. Сохраните это руководство для использования в будущем. ВВЕДЕНИЕ
Дополнительная информация
Инструкция по эксплуатации
Важная информация: Эти инструкции содержат информацию о безопасности, внимательно прочтите их и следуйте им.Dialight не несет ответственности за травмы, повреждения или убытки, которые могут возникнуть из-за неправильного номера
.
Дополнительная информация
Металлоискатель Gold Century GC-1023
Металлоискатель Gold Century GC-1023 Металлоискатель с распознаванием булавки РУКОВОДСТВО И ГАРАНТИЯ ВЛАДЕЛЬЦА С металлоискателем GC-1023 вы можете охотиться за монетами, реликвиями, ювелирными изделиями, золотом и серебром всего за
Дополнительная информация
Металлоискатель Treasure Cove
Металлоискатель Treasure Cove Fortune Finder 1020 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ www.treasure-cove.com 805-658-2328 С металлоискателем 1020 вы можете охотиться за монетами, реликвиями, ювелирными изделиями, золотом и серебром практически в любом месте,
Дополнительная информация
Система выравнивания Laserlyte-Flex
Система выравнивания Laserlyte-Flex LaserLyte-Flex Система выравнивания LaserLyte-Flex — уникальная, взаимозаменяемая, недорогая лазерная система plug and play. Разработан специально для центровки и позиционирования
Дополнительная информация
ABLOY DA60 SWING DOOR OPERATOR Руководство по установке и вводу в эксплуатацию Abloy Oy An ASSA ABLOY Group РАЗРЕШЕНИЯ / СТАНДАРТЫ Директива по низковольтному оборудованию 7 // EEC с поправками, внесенными директивой 9/68 / EEC Директива EMC
Дополнительная информация
Руссо 10.Гид пользователя
Rousseau 10 Руководство пользователя Обзор базовой станции ➀ Светодиод горит Белый, постоянный свет: — Базовая станция готова, вы можете зарегистрировать трубку Медленно мигает белым светом: — Идет пейджинговый звонок — Активный звонок (вы
Дополнительная информация
804 Ti Stand. Руководство 8.804.8001EN
804 Ti Stand Manual 8.804.8001EN Metrohm AG CH-9101 Herisau Switzerland Телефон +41 71 353 85 85 Факс +41 71 353 89 01 info @ metrohm.com www.metrohm.com 804 Ti Stand Manual 8.804.8001EN 06.2010 ek Teachware
Дополнительная информация
MIC-WKT и MIC-WKT-IR
MIC-WKT и MIC-WKT-IR Руководство по установке Bosch Security Systems RU Руководство по установке и эксплуатации Руководство по установке MIC-WKTI и MIC-WKT-IR RU 2 Комплекты плат привода промывочного насоса MIC-WKT и MIC-WKT-IR
Дополнительная информация
Руководство по системам кромки безопасности
Руководство по краевым системам безопасности Тел .: 0845 054 5070 asosafety @ egduk.com Руководство по безопасным кромкам Все новые автоматические ворота и дверные системы, установленные в Великобритании, должны соответствовать стандартам BS-EN13241-1 и EN-138491-1, согласованным
Дополнительная информация
Инжектор AXIS T81B22 DC 30 Вт
РУКОВОДСТВО ПО УСТАНОВКЕ Инжектор AXIS T81B22 DC 30 Вт РУССКИЙ Об этом документе Этот документ содержит инструкции по установке AXIS T81B22 в сети. Предыдущий опыт работы в сети будет полезен
Дополнительная информация
National- Spencer Inc.
9-27-2010 National- Spencer Inc. ПИСТОЛЕТ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ 19,2 В ХАРАКТЕРИСТИКИ ПРОДУКТА Входная мощность зарядного устройства 110 В переменного тока Выходная мощность аккумулятора 19,2 В Емкость аккумулятора 1500 мАч Время зарядки аккумуляторной батареи 1 час Максимум
Дополнительная информация
Оператор подземных распашных ворот
770 Подземный оператор распашных ворот FAAC International Inc. Штаб-квартира и операции на восточном побережье 5151 Sunbeam Road Suites 9-11 Jacksonville, FL 32257 Тел.866 925 3222 www.faacusa.com FAAC International
Дополнительная информация
FPV МОНИТОР. Руководство пользователя
FPV MONITOR Руководство пользователя Важные инструкции по безопасности: прочтите Руководство пользователя перед использованием этого продукта. Сохраните Руководство пользователя для использования в будущем. Пожалуйста, прочтите предупреждения, чтобы предотвратить возможную опасность
Дополнительная информация
приводы гаражных ворот
Приводы гаражных ворот Duo Vision Отдельный блок управления со встроенной внутренней кнопкой Дополнительные дизайнерские корпуса управления Другие корпуса блоков управления с различной отделкой (спросите о других вариантах исполнения)
Дополнительная информация
Наружная IP-камера ES-CAM3A
Наружная IP-камера ES-CAM3A www.etiger.com RU Технические характеристики — Датчик изображения: 1/3 CMOS, 3,15 МП — Разрешение видео: 160×90, 320×180, 640×360, 1280×720 (H.264) — Цифровой зум: 2x — Фокусное расстояние: 3,6 мм, Диафрагма:
Дополнительная информация
EM6625 Кнопка e-domotica
Кнопка EM6625 e-domotica Кнопка EM6625 e-domotica 2 РУССКИЙ Содержание 1.0 Введение … 2 1.1 Функции и характеристики … 2 1.2 Содержимое упаковки … 2 2.0 Установка или замена батареи…
Дополнительная информация
Фрезерные станки и обрабатывающие центры
Фрезерные станки и обрабатывающие центры Безопасные методы работы Информационный лист HSE Введение Этот информационный лист дает практическое руководство по безопасным методам работы при использовании фрезерных станков с ЧПУ и обрабатывающих центров
Дополнительная информация
СЛИВ СТАЛЬНОГО МАСЛА 15GAL С НАСОСОМ 110 В
СЛИВ СТАЛЬНОГО МАСЛА 15GAL С РУКОВОДСТВОМ ДЛЯ ВЛАДЕЛЬЦА НАСОСА 110 В ПРЕДУПРЕЖДЕНИЕ: внимательно прочтите и усвойте все ИНСТРУКЦИИ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ перед работой.Несоблюдение правил техники безопасности и других элементарных мер безопасности
Дополнительная информация
Датчик радиационной температуры TY7321
AB-5361-U Технические характеристики / Инструкции Температура излучения TY7321 Общие сведения TY7321 Температуры излучения предназначены для измерения инфракрасного излучения от окон и стен по периметру и обеспечивают пропорциональное измерение
Дополнительная информация
BroadBand PowerShield.Руководство пользователя
Руководство пользователя BroadBand PowerShield 990-0375G 12/2006 Глава 1 Общие сведения PowerShield обеспечивает источник питания для широкополосной телефонии и других приложений постоянного тока. Безопасность Это руководство по безопасности содержит
Дополнительная информация
IP-камера ES-CAM2A. www.etiger.com
IP-камера ES-CAM2A www.etiger.com RU Содержимое коробки — ES-CAM2A x1 — Монтажный кронштейн x1 — Адаптер переменного тока x1 — Руководство пользователя x1 и приложения Перед использованием ES-CAM2A загрузите приложение isecurity + в App Store или
Дополнительная информация
Беспроводная камера заднего вида для парковки
Беспроводная камера заднего вида для парковки RAC-HP102 Этот продукт отмечен знаком селективной сортировки отходов электрического и электронного оборудования (WEEE).Это означает, что с этим продуктом необходимо обращаться в соответствии с
.
Дополнительная информация
Ручной фонарь безопасности Wolflite H-251E
Ручной фонарь безопасности Wolflite H-251E и H-251 Mk1 и Mk2 Ручной фонарь безопасности Wolflite H-251E H 18Y H 17 H 31Y H 21A H 30 H 24 H 26 H 19 H 25 H 03 H 15Y H 22 H 104 H 29 H 66 H 13 Ч 14 Ч 09 Ч 12 Ч 48 Ч 11 Ч 62 Ч 63
Дополнительная информация
OLI.Индикатор уровня масла
OLI Индикатор уровня масла Индикатор уровня масла Неожиданные или случайные утечки масла могут произойти случайным образом в течение всего срока службы трансформатора. Четкая индикация уровня масла внутри t
Автоматика для распашных ворот — скорость, безопасность и качество гарантированы
Ellard располагает полным ассортиментом двигателей для автоматизации распашных ворот
Универсальность диапазона
Мы предлагаем Полный спектр автоматики для установки любых распашных ворот, от домашнего использования до интенсивного использования, на воротах длиной до 6 метров.
Автоматика для распашных ворот может подойти для любой установки, например, подземный мотор-редуктор Vulcan можно установить незаметно, чтобы сохранить эстетику входа.
Плюс водонепроницаемость обеспечивает безупречную работу в любых погодных условиях.
Safe Operation
Автоматика для распашных ворот от Ellard, управляется цифровыми блоками управления. Это позволяет:
- Точный и постоянный мониторинг положения ворот с помощью энкодера
- Обнаружение препятствий
- Самообучение времени открытия и закрытия
Экологичность
Исследования были направлены на разработку систем, снижающих потребление и воздействие на окружающую среду.
ECO-LOGIC — это устройство на солнечной энергии для питания автоматики ворот без подключения к электросети.
Автоматика для распашных ворот — различные опции
Ось — до 2,8 м в длину
Все модели этой линейки оснащены механическим ограничителем открывания.
Практичный отсек электропроводки
Внутренний пусковой конденсатор
Версии с энкодером для точной и безопасной работы
Версии с электрическим концевым выключателем в открытии
Опция 24 В для интенсивного использования
Калипсо — до 4 м длиной
Одинарный версия для левой и правой створок
Практичная система разблокировки
Версия на 400 створок до 2.5 м
500 версия для створок до 3 м
600 версия для створок до 4 м
Bingo — up tp длиной 5 м
Все модели оснащены механическим ограничителем открывания и закрывания; боковые упоры больше не требуются на затворе
Внутренний пусковой конденсатор
Версия 24 В для интенсивного использования
Версия 400 для створок до 2,5 м
Версия 500 для створок до 3 м
Ursus — до 6 м длиной
Идеально для интенсивного использования
Одинарная версия для правой и левой створки
Замок открывания и закрывания
Механический амортизатор закрытия
Регулировка с помощью регулируемых клапанов
Zariss — up tp 2 .2 м длиной
Простая установка на колонны средних / больших размеров
Прочный шарнирно-сочлененный рычаг, предотвращающий срезание, из литого под давлением алюминия
Обнаружение препятствий
Программируемое ускорение и замедление
Самообучение времени открытия и закрытия
Работа в случае отсутствия питания с использованием резервного аккумулятора B-PACK
Работа с солнечной панелью с использованием системы ECO-LOGIC
Ciclon -до 2.Длина 5 м
Простая установка на небольшие стойки
Одинарная версия для правой и левой створок
Встроенный электротормоз
Шарнирно-сочлененный рычаг, предотвращающий срезание, из лакированной стали
Дополнительный прямой рычаг со скользящей шиной
Blitz — длина до 3 м
Одинарная версия для правой и левой створок
Версия 24 В для интенсивного использования
Внутренний рычаг разблокировки
Встроенный двойной электрический концевой выключатель
Внутренний пусковой конденсатор
Возможность внешнего деблокирования
Vulcan — подземная установка для створок до 3.Длиной 5 м
Герметичный мотор-редуктор
Открытие до 110 ° с помощью прилагаемых рычагов
Открытие до 360 ° с помощью вспомогательного рычага (162218)
Версия 24 В со встроенным энкодером
Специальные монтажные отверстия позволяют двигателям Vulcan быть установленным внутри многочисленных существующих моделей фундаментных коробов
Регулируемый механический упор открывания и закрывания
Устройство открывания распашных ворот — автоматические приводы распашных ворот (линейные / двойные)
Подходят устройства открывания распашных ворот QUIKO (автоматические приводы распашных ворот) как для бытового, так и для промышленного использования.
Широкий ассортимент, предлагаемый производителем распашных ворот, включает приводы ворот с линейными рычагами, автоматику с шарнирными рычагами и подземные системы. Кроме того, линейные рычаги QUIKO доступны как в электромеханическом приводе распашных ворот, так и в гидравлической версии.
Каждый механизм открывания распашных ворот QUIKO включает систему ручного открывания ворот для ручного управления воротами в случае сбоя электропитания, а резервная аккумуляторная система может поставляться в качестве опции для низковольтных приводов. Наши сошники отличаются исключительной простотой установки и использования.Каждый привод доступен либо в виде готового к установке полного комплекта распашных ворот, либо в виде отдельного мотор-редуктора.
В зависимости от веса и длины ворот, которые вы хотите автоматизировать, вам предлагается изучить наш каталог открывателей для распашных ворот и выбрать между сериями EON, NEO, ROTELLO, HYDRO, SPIDER, SCARABEO и SUB, чтобы найти идеальный электрический автоматика для ворот (комплект электрического открывания ворот) или устройство для открывания ворот для вашего применения. Комплект автоматических ворот серии EON лучше всего подходит для использования в жилых помещениях, поскольку размеры электрического открывателя распашных ворот позволяют устанавливать его в помещениях с ограниченным пространством.С другой стороны, открыватели распашных ворот серии NEO также предпочтительны для использования в жилых помещениях в качестве комплекта электрических открывателей ворот, и они позволяют автоматизировать створки до 4 м и 300 кг с помощью установленного в них тонкого двигателя. Электромеханическая автоматика для распашных ворот серии ROTELLO имеет упругий механизм и выполняет бесшумную работу, способную работать в любых условиях окружающей среды. Электромеханический привод с шарнирно-сочлененной рамой серии SPIDER находит широкое применение в конструкциях с большими опорами.Его конструкция выполнена из высококачественных материалов, что придает ему долговечность. Открыватели для ворот серий HYDRO и SCARABEO — это другие открыватели для распашных ворот в этой категории, которые используются для определенных применений и обладают отличной технологичностью.
.
Want to say something? Post a comment
Want to say something? Post a comment
