Схема подключения твердотопливного котла отопления

Конструкция обогрева имеет терморегуляторы, батареи котел, развоздушки, увеличивающие давление насосы, крепежи, трубы, систему соединения, бак для расширения, коллекторы. Любой фактор очень важен. Исходя из этого соответствие каждого элемента конструкции важно делать обдуманно. Система обогревания дачи насчитывает различные части. На открытой вкладке web проекта мы попытаемся определить для нужного особняка необходимые компоненты системы.

Устройство системы отопления на твердом топливе

Твердотопливный котел – это теплоагрегат с камерой сгорания открытого типа. Понятно, что и вся остальная схема подключения оборудования отопления должна быть разработана с учетом требований к открытым системам:

  • Выход для продуктов сгорания котла необходимо подключить к дымоходу с естественной тягой;
  • В верхней точке отопительного контура нужно обязательно установить расширительный бачок, обеспечивающий контакт теплоносителя с атмосферой;
  • Работать такая система может только на воде.

Котельная с установленным твердотопливным котлом

В последнее время среди владельцев загородной недвижимости гораздо большей популярностью стали пользоваться системы отопления закрытого типа. Однако подключение твердотопливного котла к закрытым системам категорически запрещено. Дело в том, что при нагревании воды происходит серьезное увеличение ее объема и давления.

В газовых моделях котлов для предотвращения неконтролируемого расширения теплоносителя имеется терморегулятор, который мгновенно отключает горелку в опасной ситуации. Процесс горения в камере твердотопливного котла гораздо более инерционен: даже после полного перекрытия подачи кислорода в топку (для этого также нужно подключить терморегулятор) температура воды в отопительном контуре может расти еще достаточно долгое время. Это обусловлено большей теплоемкостью дерева по сравнению с газом. Так что при сильном перегреве излишки воды в открытой системе просто выльются через отводящую трубку расширительного бачка. Если же применяется закрытая схема, избыточное давление в трубах может привести к их разрыву.

Где можно устанавливать котел на твердом топливе

Для размещения котлов с открытой топкой, в том числе и твердотопливных, необходимо обустраивать отдельное помещение – котельную.

Чаще всего для нее выделяют место в подвале или на цокольном этаже. В отличие от систем газового отопления, монтаж твердотопливного котла можно производить самостоятельно, без согласования с надзорными службами. Тем не менее, установка подобного оборудования должна выполняться в полном соответствии с требованиями, которые приведены в строительных нормах и правилах:

  1. Основание под твердотопливный котел должно быть ровным и прочным и обеспечивать строго вертикальное расположение его корпуса;

Часто котел устанавливают на твердую плиту из негорючего материала, хотя более правильно залить для этого бетонную стяжку.

  • Расстояние от стен до задней поверхности котла – не менее 50 см, до передней стенки – не менее 125 см;
  • Стены и пол в котельной должны быть обработаны парогазонепроницаемым пожаробезопасным покрытием (предел огнестойкости 0,75 часа). Обязательно наличие приточной вентиляции, например, установка окна или отверстия в стене площадью 8 см 2 на каждый киловатт мощности котла;
  • Объем помещения котельной – не менее 15 м 3. минимальная высота потолков – 2,5 м;
  • В зависимости от способа подключения к дымоходу, в стене или потолке необходимо предусмотреть отверстие для выхода трубы. Ее внутренний диаметр не может быть меньше диаметра выходной горловины котла.
  • к меню ↑

    Основные этапы установки твердотопливного котла

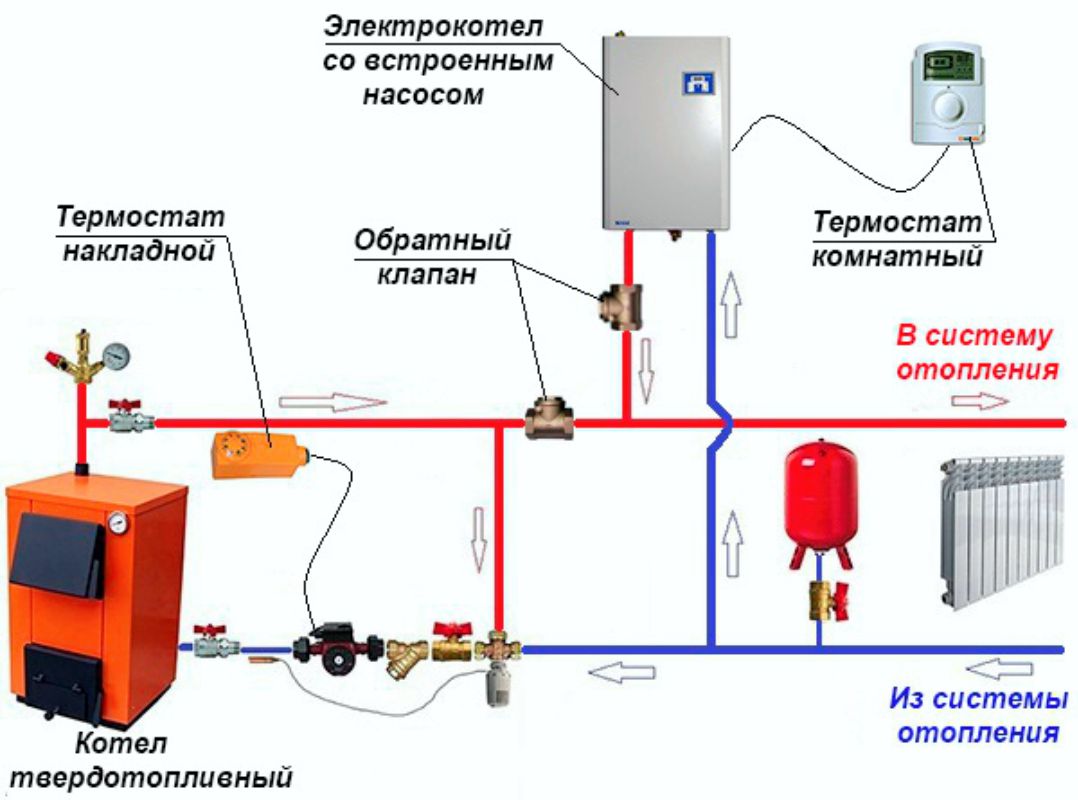

    Схема подключения твердотопливного котла включает в себя сам теплоагрегат, трубы и радиаторы отопления, расширительный бачок, циркуляционный насос, теплоаккумулятор и элементы автоматики: предохранительный и воздушный клапан, терморегулятор, манометр. Установка котла и необходимые подключения периферийного оборудования производятся в следующем порядке:

    Обвязка котла

  • Если схема работы системы предполагает использование электрической сети, необходимо подключить провода питания и заземления;
  • Установка группы безопасности. В зависимости от типа котла и его комплектации в нее могут входить предохранительный, воздушный клапан, терморегулятор, датчик тяги, манометр и т. д. Эти приборы ставятся до всех запирающих устройств;
  • Сборка дымовой трубы. Места соединения колен уплотняются термостойким герметиком. Схема установки, площадь сечения и высота дымохода должны обеспечивать хорошую естественную тягу, поэтому необходимо придерживаться рекомендаций, приведенных в инструкции по эксплуатации котлов;
  • Заполнение теплового контура водой. Первоначальное давление воды должно быть немного выше рабочего. На этом этапе вся схема отопления проверяется на отсутствие протечек;
  • Проверка расположения внутренних элементов топки котла: колосников, шамотных камней, растопочной заслонки, заглушки для прочистки и т.д;
  • Сброс давления теплоносителя до рабочего, установка заслонок в топке и дымоходе в необходимое положение, закладка дров.
  • После выполнения всех указанных операций можно приступать к запуску твердотопливного котла. Для этого нужно разжечь топливо, а через 10–15 минут закрыть растопочную заслонку. При достижении температуры 80–85 °С рекомендуется установить терморегулятор на необходимый уровень подачи тепла. Теперь достаточно в нужные моменты подкладывать дрова в топку, и комфортный климат в доме будет обеспечен.

    Рекомендации по безопасному и эффективному использованию твердотопливного котла

    В отличие от газовых котлов, при эксплуатации их твердотопливного аналога часть продуктов сгорания остаются в топке. Их необходимо периодически удалять, а также проводить другие мероприятия по повышению эффективности процесса горения:

    • Желательно периодически снимать отложения со стенок котла. Специалисты подсчитали, что слой сажи толщиной в 1 мм снижает мощность котла на 3%. Чистку проводят на холодном котле примерно раз в неделю;
    • При заполнении колосниковой решетки золой мощность котла также снижается. В таких случаях рекомендуется немного пошевелить угли. В современных моделях котлов для этого предусмотрен специальный рычаг. С его помощью можно также произвести аварийный сброс углей;
    • Для улучшения прохождения воды через тепловой контур можно использовать циркуляционный насос. Установка насоса в обратке перед входом в котел позволит увеличить эффективность работы – теплоноситель будет проходить по магистрали быстрее, возвращаясь в котел более горячим, следовательно, энергии на его подогрев будет затрачиваться меньше;
    • Необходимо следить за тягой в дымоходе. Для этого желательно регулярно, с интервалом один раз в год, производить его чистку. Участки дымохода, проходящие через неотапливаемые помещения, необходимо утеплять, чтобы предотвратить образование конденсата, который, замерзая, препятствует свободному выходу продуктов сгорания;

    Варианты вывода дымохода твердотопливного котла

  • Для более эффективного расходования топлива лучше устанавливать терморегулятор на меньшую производительность при хорошем прогреве помещения и повышении температуры воздуха на улице.
  • к меню ↑

    Твердотопливный котел и закрытая система отопления

    Как мы уже отмечали, установка обычного твердотопливного котла в систему отопления закрытого типа запрещается.

    Существуют специальные модели котлов, схема исполнения которых предусматривает увеличенную прочность, устойчивость к повышенному давлению и наличие встроенной емкости для удаления избытка жидкости.

    Прежде чем такой котел будет допущен к установке, он должен пройти серию испытаний, правильно провести которые могут только специалисты. Поэтому самостоятельно принимать решение об использовании твердотопливных тепловых агрегатов в закрытых системах не стоит, даже если сделать это рекомендуют опытные установщики, которые утверждают, что уже внедрили на других объектах не один десяток подобных решений.

    Единственный возможный способ совместить данное оборудование – это использовать теплообменник, который позволяет разделить систему на два контура: открытый, с котлом и расширительным баком, и закрытый, включающий радиаторы и закрытый мембранный бачок.

    Пример установки твердотопливного котла смотрите на видео ниже:

    Источник: http://all-for-teplo.ru/kotly/ustanovka-i-podklyuchenie-tverdotoplivnogo-kotla. html

    Схема подключения котла «Партнёр» с атмосферно-открытой самотечной системой радиаторного отопления.Подробнее

    Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей эффективностью.

    Эффективность системы отопления зданий зависит нескольких параметров:

    1. Времени нагрева помещений до заданной температуры.
    2. Стабильности параметров работы за весь отопительный период.
    3. Скорости перемещения теплоносителя по системе отопления.
    4. Теплоёмкости теплоносителя.
    5. Теплопередачи радиаторов отопления.
    6. Согласованности узлов и комплектующих системы отопления.

    Радиаторы с большим коэффициентом теплопроводности позволяют быстро снимать тепло с теплоносителя. В результате помещения быстро прогреваются, при этом система отопления работает в умеренных температурных режимах. Для этих же целей можно увеличить общее количество радиаторов в системе.

    Для качественного распределения тепла по всем помещениям необходимо, чтобы ко всем радиаторам в системе доставлялся теплоноситель с одинаковой температурой. Достичь этого возможно с помощью современной лучевой схемы системы отопления с коллекторными узлами.

    Современные системы отопления собираются из труб малого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность всей системы. Такая система называется скоростной или малообъемной.

    Однако при использовании в таких системах твердотопливных котлов существует реальная опасность перегрева теплоносителя. Так как горение угля и других высококалорийных видов топлива плохо поддается управлению.

    Результатом перегрева может стать повреждение трубопроводов от перегрева и гидроударов (т.к. малообъемные системы чаще собираются из полимерныхтруб).

    Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой задачей справляется гидравлический разделитель. Он же помогает согласовывать различных потребителей: системы радиаторного отопления и теплых полов, бойлер для производства горячей воды и т. д. (см. схему №1).

    Емкость гидравлического разделителя подбирается в соответствии с мощностью котла из расчета 10 литров на 1 кВт.

    Малообъемные системы работают только с принудительной циркуляцией теплоносителя, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним (по схеме циркуляции) устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

    На выходе из котла обязательно устанавливается группа безопасности (автоматический воздушный клапан, термометр и манометр) для защиты котла от гидроударов и превышения давления.

    Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

    Источник: http://www.kotli.pro/tverdotoplivnye-kotly-podklyuchenie/

    06 февраля 2013 | 14021 просмотр

    Прежде чем принимать решение о приобретении твердотопливного котла, следует предварительно обмозговать обустройство всей отопительной системы, ведь твердотопливный котел отличается от привычного и хорошо нам знакомого — газового.

    Сперва пройдемся по паспортам твердотопливных котлов и изучим рекомендации по проектированию системы отопления из первых рук, то есть — непосредственно от производителей.

    Тезисы из паспорта твердотопливного котла.

    Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия.

    Температура котла должна быть не менее 55 °С, а температура воды в обратном не менее 45 °C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем.

    Отсюда и несколько вариантов подключения твердотопливного котла в систему отопления.

    Схема подключения ТТ котла с использованием обходного моста.

    Схема подключения ТТ котла с помощью дозирующих насосов – микширование.

    Схема подключения ТТ котла с использованием водной связи.

    Схема подключения ТТ котла в систему отопления с аккумулирующей емкостью и четырехходовым клапаном.

    Аналогичная вышеприведенной, схема другого производителя.

    Еще несколько вариантов подключения ТТ котла из другого паспорта.

    Твердотопливный котел рекомендуется устанавливать в систему с расширительным баком открытого типа, предусматривая несколько моментов. Циркуляционный насос устанавливается на обратной трубе, чтобы обезопасить систему от термальных перегрузок и перегрева, в случае сбоев в работе системы энергообеспечения:

    Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения.

    В системе обязательно должны быть предохранительные линии между котлом и баком. Они устанавливаются на входной и выходной трубе котла, причем как можно ближе к котлу, а также соединяют котел с расширительным баком наиболее коротким путем. На предохранительных линиях не должно стоять никаких клапанов и кранов!

    Если по каким либо причинам в системе не может быть организовано расстояние «h», то насос должен быть установлен на прямой трубе.

    Если это не сделать, существует возможность всасывания воздуха в радиаторы верхнего уровня. Насос на прямой трубе устанавливается по следующей схеме:

    Обратный клапан должен быть установлен на трубе общей системы водоподачи, чтобы защищать систему от обратного давления и обратный сифонный дренаж. Клапан должен быть подобран в соответствии с существующими нормами.

    Система байпаса должна быть организована между входным и выходным подсоединением труб к насосу. Это обеспечит достаточный проход воды, когда насос выключен, а котел продолжает работать. Организация системы байпаса обеспечит нормальную работу системы, если произойдут сбои в системе электроснабжения.

    Расширительный бак должен быть установлен на высшей точке системы, чтобы создавалось нужное давление и не затруднялась работа котла при расширении воды, в следствии увеличения температуры. Расширительный бак конструируется в виде призмы и может быть установлен как в горизонтальном, так и в вертикальном положении. Предохранительные линии между котлом и расширительным баком должны быть установлены под углом, увеличивающимся к баку. Нижеприведенная схема показывает максимальное расстояние между предохранительными линиями и котлом:

    Твердотопливный котел не рекомендуется устанавливать в системах закрытого типа, так как при работе котла на твердом топливе, затрудняется процесс управления и температура может подниматься выше установленной Вами величины. Однако, если Вы все-таки намерены поставить котел в закрытую систему, необходимо температурный предохранительный клапан (с двумя датчиками). Устанавливается он на трубе подачи воды от основной системы водопровода, по следующей схеме:

    Температурный предохранительный клапан необходим для того, чтобы не использовалась в пустую энергия на нагрев воды. Когда в системе температура воды достигает, например, точки кипения, ее необходимо понизить, чтобы система не вышла из строя, из-за резкого увеличения объема. Так как установлен расширительный бак закрытого типа, система не может сделать это самостоятельно. Для того чтобы снизить температуру в системе используется температурный предохранительный клапан, оснащенный двойным температурным датчиком. При увеличении температуры воды в системе до 95-100 оС, датчик дает сигнал на клапан и в систему поступает холодная вода. После того как температура снижена до нужной величины, датчик дает другой сигнал, который закрывает клапан и прекращает поступление холодной воды в систему.

    Никогда не устанавливайте температурный предохранительный клапан на входной трубе непосредственно перед котлом. Холодная вода, поступающая непосредственно на горячие части котла, может вызвать образование трещин, вследствие большой разницы температур. Редуктор давления должен быть установлен перед входным отверстием температурного предохранительного клапана, чтобы минимизировать перепад давления между основной системой подачи воды и системой отопления. Между температурным предохранительным клапаном и редуктором давления может быть установлена система бай паса, что облегчит регулировку давления. Для систем с расширительным баком открытого типа, также рекомендуется устанавливать температурный предохранительный клапан, чтобы повысить безопасность системы.

    Кроме того, в странах, где действует EN 303-5, отопительные котлы должны быть оснащены устройствами, обеспечивающими надежный отвод тепла без использования дополнительной энергии. При этом температура воды не должна превышать 100 °C (защита от перегрева).

    Поэтому многие европейские производители уделяют внимание аварийному отводу лишней тепловой энергии с применением различного типа клапанов.

    Гидравлическая схема присоединения охлаждающего контура

    1 – Выход отопит.воды в систему 2”

    2 – Вход возврат. воды из охладительного контура 1 1/2 “

    3 – Вход возврат. воды в котел из системы 2”

    4 – Выход охлаждающей воды

    5 – Teрмостатический вентиль TS 130 (STS 20)

    6 – Выход отопит. воды из котла 2 “

    7 – Вход охлаждающей воды

    Oхлаждающий контур или двуxxодовой защитный клапан DBV 1 — 02 служит для отвода избыточного тепла в том случае, если температура воды в котле превысит 95 °C. В том случае, если система оснащена двуxxодовой защитный клапан DBV 1 — 02, и происходит перегрев котла (температура воды на выходе превышает 95 C) двуxxодовой защитный клапан создает контур холодной воды а именно, до тех пор, пока температура не снижается ниже лимитного значения. В данный момент одновременно закрывается выпускное охлаждающее оборудование и подвод холодной воды, которая поступает в систему.

    1 – Kотeл

    2 – Двуxxодовой защитный.клапан DBV 1 – 02

    3 – Предоxранительный клапан

    4 – Редукционный вентиль

    5 – Фильтр

    6 – Шаровой кран

    7 – Насос

    8 – Удаление избыточного тепла

    9 – Выпускной вентиль

    I – Вxод xолодной воды

    II – Выxод отопительной воды

    III – Вxод возвратной воды

    Двухходовой защитный клапан DBV 1 – 02 предназначен для защиты котла центрального отопления от перегрева. В корпусе клапана находятся выпускной и впускной вентили, управляемые термостатическим элементом. При достижении лимитной температуры одновременно открываются выпускной и впускной вентили, это означает, что в котел поступает холодная вода и одновременно удаляется горячая вода из котла. При снижении температуры под лимитную одновременно закрываются выпускной и впускной вентили.

    Вот аналогичная схема другого производителя.

    Также бывает техническое решение, когда в котле присутствует теплообменник

    В случае использования открытого расширительного сосуда, не нужное защитное оборудование от перегрева. Каждый источник тепла в открытой отопительной системе должен быть присоединен с открытым расширительным сосудом, который находится в самом высшем пункте отопительной системы. Расширительные сосуды должны быть установлены так, чтобы они могли поместить изменения объема воды, которые возникли нагревом и охлаждением. Открытые расширительные сосуды должны быть оснащены не закрывающимися воздуховыпускными и переливными трубопроводами. Переливной трубопровод должен быть спроектирован так, чтобы произошел безопасный отвод самого высшего проточного количества воды входящей в систему. Этого можно достигнуть назначением размеров переливного трубопровода на один DN выше, чем имеет загрузочный трубопровод. Расширительные сосуды и их присоединительные трубопроводы должны быть спроектированы и расположены так, чтобы было надежно предупреждено замерзании.

    Вот, собственно, и информация к размышлению. Осталось придумать себе систему отопления, учитывающей все нюансы, выясненные в результате ознакомления с рекомендациями, и внедрить систему отопления в жизнь.
