Содержание

Установка и регулировка верхнего доводчика своими руками


Дверной доводчик хорошего производителя – это не только качественная и долговечная работа устройства, но и простота монтажа. Компания «Фапиком» предлагает купить доводчики от ведущих европейских производителей – Dorma, Geze, Abloy, которые вы сможете установить и отрегулировать самостоятельно, достаточно лишь иметь базовые навыки, минимум инструментов (дрель, отвертка, карандаш и линейка) и следовать инструкции.

Как установить дверной доводчик


В комплекте дверного доводчика есть установочный шаблон, выполненный в масштабе 1 к 1. Для разного класса усилия обозначены разные места для отверстий. Схему нужно зафиксировать в месте крепления изделия и сделать наметки для отверстий карандашом (можно пробить небольшие отверстия-отметки). Всего их будет 6: 4 для доводчика, 2 для коробки. Саморезы для фиксации есть в комплекте, нередко в двух вариантах – для дерева или металла (металлопластика). На момент установки корпус и рычаг не должны быть соединены.Порядок установки:


  1. Проделываем отверстия.


  2. Фиксируем тягу.


  3. Устанавливаем рычаг тяги.


  4. Соединяем рычаг и тягу.


Проще всего поставить доводчик на деревянную дверь. В пластике дрелью нужно проделать лишь небольшие отверстия, увеличивая их шурупом, в противном случае крепления будут болтаться. При монтаже на алюминиевую дверь могут понадобиться резьбовые бонки.

Как отрегулировать доводчик


Нередко доводчик не справляется со своей функцией, недостаточно плотно захлопывая дверь, или же «превышает полномочия», беря на себя дополнительную функцию тренажера. Это говорит не о плохом качестве изделия, а скорее о плохой его настройке. Для достижения оптимального напряжения необходима регулировка механизма.


Совет: Для оценки результата регулировки ориентируйтесь не на собственные ощущения, а на отзывы тех, кто будет пользоваться дверью с доводчиком. Если это дети или люди преклонного возраста, ослабьте винты.


За регулировку отвечают два винта:


  • Верхний винт (1)– нужен для настройки скорости закрытия, позволяет ускорить закрывание.


  • Нижний винт (2) – нужен для регулировки скорости закрывания (захлопывания) створки в финальном промежутке – от 15 до 0 градусов, он обеспечивает плавное закрывание без хлопка. Таким образом, вы сможете различить регулировочные винты, например, в моделях Geze TS 1000 или Dorma TS Profill, а вот на Assa Abloy DC 110 аналогичные болты будут обозначены буквами L (1) и R(2).


Некоторые модели отличаются более сложной схемой регулировки для обеспечения идеального результата. Например, Assa ABLOY DC700 имеет большее число винтов регулировки: B – тормоз открывания, С – скорость закрывания, L – конечная скорость закрывания, D – задержка закрывания.


Качественный доводчик легко установить и несложно настроить. Он будет служить вам долгие годы, снижая затраты на отопление и оберегая нервы людей. Купить дверные доводчики Geze, Abloy, Dorma вы можете на сайте компании «Фапиком». Мы быстро доставим товар в любую точку РФ и СНГ. Гарантируем оригинальность продукции и низкие цены. Для оптовых клиентов предусмотрены особые условия сотрудничества.


Facebook


Вконтакте


Одноклассники

Регулировка доводчика geze

Доводчик пластиковой двери как отрегулировать. Регулировка доводчика двери: инструкция, устройство механизма

Доводчик – вовсе не предмет роскоши, особенно если речь идет не о квартире, а о подъезде или общественном учреждении. При резком закрывании створка ударяется о коробку, причем с довольно большой силой. Такая нагрузка вовсе не идет на пользу конструкции и сокращает срок эксплуатации.

Также существует 2 типа дверей – эвакуационные и пожарные, где доводчик является обязательным элементом.

Принцип действия

В общем, конструкция прибора одинакова для всех моделей: в цельнолитом корпусе располагается пружина и поршень. При открывании створки, поршень передает усилие на пружину и сжимает ее. При этом через каналы в поршне в освободившуюся часть корпуса перетекает специально масло. Оно выполняет роль амортизатора

При закрывании давление на поршень ослабляется и пружина распрямляется. При этом масло перетекает обратно и создает сопротивление движению пружины, благодаря этому закрывается створка медленно и плавно без ударов, с небольшим ускорением в самом конце – дохлоп, которое обеспечивает плотность прижима.

Регулировка пружины доводчика двери подразумевает под собой отладку клапанов, подающих то или иное количество масла. Но если клапаны регулируют скорость и плавность хода, то от пружины зависит принципиальная возможность открывания. Одним из главных показателей является усилие пружины, то есть та сила, которую она обеспечивает при распрямлении. Очевидно, что для створок разной массы требуется разное усилие. По этому показателю механизмы разделяют на 7 классов. Устройство 1 класса может управлять дверным полотном массой не более 20 кг, 7 класса – 160 кг.

Разновидности устройства

Наибольшую разницу в конструкции прибора обуславливает метод монтажа. Регулировка доводчика двери своими руками будет зависеть от обоих факторов. Выделяют 3 категории.

  • Верхние – получили свое название за место монтажа – верхняя часть полотна. Устройство не маскируется, и, к сожалению, не защищается, поэтому, будучи закрепленным на уличных входных дверях, довольно часто становится жертвой хулиганов: рычаг приспособления можно согнуть, приложив усилие. Чтобы отрегулировать его работу, придется выпрямлять или заменять рычаг.

Верхние доводчики различаются по типу передачи.

    • Механизмы с зубчатым приводом – усилие на поршень передается с помощью зубчатой шестеренки. Это простое и доступное по стоимости устройство. Примером может служить модель norman, выполненная из силумина.
    • Механизмы с приводом от кулачкового вала – здесь осью доводчика выступает кулачок, расположенный между открывающим и тормозным поршнями. Во время открывания кулачок сжимает пружину при помощи открывающего поршня, а при затворении ослабляет давление под действием тормозного поршня. Такое устройство отличает максимальная плавность хода. Пример – модель Дипломат, обеспечивающая не только плавность закрывания, но и возможности коррекции скорости.

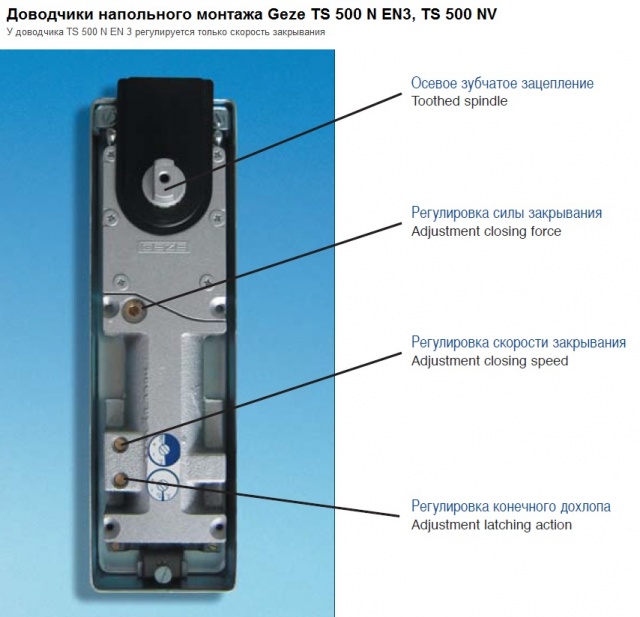

  • Напольные конструкции по устройству аналогичны верхним моделям с кулачковым приводом. Однако монтаж их должен быть предусмотрен в начальном проекте.
  • Скрытые – модель монтируется в дверное полотно – верхний торец. В закрытом состоянии прибор не виден, при открывании рычаг между створкой и рамой становится заметным. Чаще всего здесь тоже реализуется кулачковый привод. На фото – образцы изделий.

Параметры регулировки

  • Скорость закрывания – главные критерий работы устройства. Заводские установки могут не устраивать потребителя. В этом случае, вооружившись инструкцией и отверткой, можно своими руками отрегулировать скорость.

Проделывать эту операцию необходимо при каждой смене сезона. Дело в том, что под влиянием температуры вязкость масла внутри корпуса, соответственно, изменяется и скорость движения створки. При слишком «жидком» масле створка будет захлопываться, при слишком высокой вязкости и том же сечении клапана – закрываться очень медленно, что сказывается и на дверном полотне, и на устройстве.

  • Регулировка усилия доводчика двери подразумевает второй фактор – дохлоп. Если есть защелка или необходимо плотное примыкание полотна к раме, то створке на последних 7–15 градусах поворота необходимо придать ускорение.
  • Задержка перед движением – обеспечивается отладкой фиксатора. В этом случае створка, открытая на 90–95 градусов удерживается некоторое время, а спустя несколько секунд начинает закрываться.
  • Если устройство оснащено функцией hend open, то она также регулируется. Суть приспособления в том, что створка, открытая на угол меньше 90 градусов, закрывается в обычном режиме, но при открывании на угол более 90 градусов удерживается и остается открытой, пока перемещение не будет начато вручную.

Эта функция очень полезна для доводчиков на уличных и внутренних входных конструкциях в медицинском учреждении, где производится транспортировка неходячих больных.

Отладка механизма

  • Регулировка закрывания доводчика двери производится с помощью первого клапана – обозначается единицей, на корпусе устройства. Поворот по часовой стрелке ускоряет движение створки, против – замедляет. Допускается не более двух полных оборотов в обе стороны.

В зависимости от типа амортизирующей жидкости отладку нужно проводить с разной периодичностью. Прибор от geze предлагается отрегулировать 2 раза в год, некоторые другие модели – до 4, при каждой смене температуры.

  • Второй клапан позволяет увеличить или уменьшить скорость дохлопа. Принцип тот же: вращение против часовой уменьшает скорость, по часовой – увеличивает. В некоторых моделях есть и третий клапан: он отвечает за скорость движения при угле 80–90 градусов.
  • Регулировка доводчика двери dorma включает также коррекцию времени удержания створок открытыми. Для этого используется фиксирующий винт. Его затягивают, когда створка находится в открытом состоянии – 90–100 градусов.
  • Активация функции hend open также проводится при распахнутой створке, для ее регулировки в модели предусмотрен фиксатор.

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке ).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается,
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина,
  2. рычажная тяга,
  3. осевое зубчатое сцепление,
  4. зубчатая передача или кулачковый механизм,
  5. игольчатый подшипник,
  6. клапан регулировки «ветрового тормоза» или демпер,
  7. защитный кожух,
  8. рычаг,
  9. уплотнительные резинки,
  10. регулировочные винты,
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания,
  2. скорость закрывания,
  3. скорость открытия,
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т. е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Установка на дверное полотно нехитрого приспособления, осуществляющего полное закрытие створки автономно и плавно, завершена. Так для качественной работы устройства необходимо знать, как отрегулировать доводчик двери.

Особенности использования конструкции

Доводчик полотна перекрытия

Фактически все современные дверные блоки оснащены такими нехитрыми устройствами, как доводчик двери. Типичные специальные конструкции позволяют посетителей избавить от лишнего беспокойства плотного прикрытия дверной створки за собой, так и сберегать комфортную атмосферу за автономно прикрытой дверью в помещение с улицы. При использовании доводчиков, створка не будет резко захлопываться за гостем, а плавно прикрываться без лишних резких звуков.

Доводчики нельзя рассматривать, как излишек роскоши, поскольку благодаря его деятельности, продлевается эксплуатационный срок качественной работы дверных петель, фурнитуры. Доводчик позволяет комплектующим элементам дверного блока меньше изнашиваться.

Перед приобретением устройства, прикрывающего полотно двери, производится подборка системы под определенные параметры створки двери. При покупке учитываются некоторые основные нюансы:

Помимо условия правильного монтажа закрывающего механизма, для нормального функционирования системы, стоит знать тонкости регулирования этого самого механизма, дабы в последствии не совершать ремонт доводчика двери. Процесс регулировки устройства автоматического механического закрывания створки не представляется сложной задачей. Производить регулировку допустимо своими силами без прилегания к посторонней помощи и вызова специалистов.

Необходимость в использовании доводчиков на дверях продиктована функциональными и довольно практичными доводами:

Классификация относительно способа монтажа

Доводчики допустимо монтировать на входные утяжеленные дверные блоки, так и на облегченные межкомнатные конструкции. При этом учитывается ширина полотна и его вес, не забывая, перед началом эксплуатации правильно настроить доводчик. Чем больше относительно веса дверное полотно, тем мощнее необходимо устройство прикрытия, наделенное надежными качествами. Наиболее простым вариантом для прикрытия створки является пружина, деятельность которой не регулируема, при этом достаточно шумна и резка. Типичный вариант довольно примитивен и в современное время мало, где используется.

Фактически весь перечень доводчиков, представленных на розничном потребительском рынке, допустимо классифицировать относительно способа установки по месту:

Инструкция регулировки разных типов

Идеальным наиболее простым вариантом является система, в основании которой работает пружина, заключенная в герметичный, пластиковый либо металлический корпус с масляным составом. Принцип деятельности типичного устройства довольно прост:

  • При открытии полотна, человек прикладывает определенные усилия,
  • Приложенные усилия передаются на доводчик простым механическим путем,
  • При передаче усилий, расположенная в корпусе устройства, аккумулируется пружина посредством сжатия,
  • Процесс закрытия створки регулируется возвращением пружины в исходное положение.

Принцип регулирования типичной системы доступен для совершения процесса своими собственными руками:

  • Силу натяжения основного работающего механизма – пружины, можно регулировать своими собственными руками методом поворота клапана регулировки:

— поворот налево регулирующего клапана облегчит открывание полотна,

— поворот направо клапана – усложнит открытие створки, потребуется прилагать больше усилий для открывания.

Стоит помнить, что клапаны не допустимо проворачивать более, чем на пару оборотов. Не рекомендовано своими же руками помогать закрываться двери, а так же фиксировать полотно в распахнутом состоянии, если устройство закрывания не наделено функцией hold open.

За плавность закрывания пневматических устройств отвечает масло, перетекающее из одной стороны в иную при совершении движения полотна, что задает скорость возвращения пружины в исходное положение. Интенсивность скорости масляного потока в современных устройствах производится посредством двух установленных клапанов (в дорогих системах установлены 3 клапана).

Самым стареньким дверным механизмом, который захлопывал дверь, был привязанный булыжник. Но с развитием научно-технического прогресса мы привыкли жить и не перетруждаться. Именно тогда и придумали доводчик. Булыжник заменили на пружину. Она подавала импульс и дверь автоматически закрывалась. В скором времени эту конструкцию заменили на плавный и ровный механизм. Специальные приспособления немного изменили процесс, но суть осталась прежней. Поэтому всем нам необходимо знать, как отрегулировать доводчик двери.

Это современное приспособление для автоматического закрытия двери

Типы доводчиков

Этот механизм снижает нагрузку и позволяет плавно закрывать дверь. Этим устройством можно оборудовать любую дверь в помещении – неважно входная она или межкомнатная. Монтаж бывает разный и зависит от типа механизма. Они разделяются на такие:

  • накладной механизм, который устанавливают на брус короба или полотно, в дверную петлю вместо стержня,
  • напольную конструкцию – её закладывают во время устройства напольного покрытия,
  • скрытое устройство – оно располагается в коробе или полотне и должно быть мощным. Этот тип потребует фрезеровки.

Выбирают тип доводчика в зависимости от веса и ширины полотна: чем больше эти показатели, тем мощнее следует выбирать механизм.

Регулируем доводчик

Перед тем как купить доводчик, нужно подобрать его в соответствии с параметрами. Если правильно эксплуатировать, то вам никогда не придётся сталкиваться с вопросами ремонта или замены. Но помимо ремонта в самом начале для нормальной работы необходимо знать, как регулировать доводчик у двери.

Изменяем скорость

Чтобы дверь закрывалась плавно и не хлопала, нужно отрегулировать скорость. Масло, перетекающее из стороны в сторону, регулирует ускорение. Оно перетекает во время движения и отвечает за работу пружины. В современных доводчиках есть два клапана, которые отвечают за поток масла. Закрытие разделено на две стадии:

  • Основная.
  • Вторая (10–15 градусов перед закрытием).

    Дорогие модели имеют ещё и третий клапан – 80–90 градусов до закрытия. Но как правило, двух достаточно. Летом скорость выше, а зимой немного снижается. Суть в том, что вязкость жидкости обусловлена температурой окружающей среды. Когда наступает зима, дополнительно настраиваем первый клапан, который отвечает за основную скорость.

    Фиксация двери

    Чтобы зафиксировать, достаточно просто изменить положение винта для регулировки. Если правильно отрегулировать доводчик, то он будет работать автоматически, а вывести из зафиксированного положения вы сможете только самостоятельно. Подрегулировать доводчик с зубчатым рычагом возможно, лишь используя специальную систему рычагов. Чтобы изменить фиксацию, необходимо поставить конструкцию простую и без режима фиксации. Но если вы решите им пользоваться для фиксации – не волнуйтесь, здесь нет ничего сложного: фиксируем под опережённым углом и разблокируем самостоятельно.

    Если же необходимо отрегулировать датчик со скользящим рычагом, то следует обратить внимание на пружинистый ступор. Дверь фиксируется, когда доходит до определённого угла, и освобождается ступор. Просто нужно открыть её шире, и фиксатор сам её опускает.

    Как усилить пружину?

    Работа пружины зависит от поступления масла, как и её скорость, соответственно. Как мы уже знаем, поступление масла управляется клапанами, а этого достаточно для усиления или регулировки работы пружины.

    Особенности регулировки:

    Выполнив правильно все шаги для регулировки доводчика, вы можете спокойно пользоваться дверью. Если же и регулировка не помогает справиться с недостатками при закрывании, тогда причина в установке. Здесь сделать что-то самостоятельно будет сложно. Лучший вариант – это вызвать мастера и заново установить доводчик. Используйте автоматизированные вещи, и пусть ваша жизнь будет комфортной.

    • Дверной доводчик Geze: немецкое качество и надежность

    В настоящее время дверной доводчик стал привычным атрибутом современного комфортного офиса. Сегодня этот механизм с успехом обеспечивает плавное и тихое закрывание дверей, сберегая тепло зимой и прохладу летом.

    Чтобы в полной мере насладиться комфортом автоматической дверной системы, необходимо обратить пристальное внимание на ее качество. Компания «Стройсистема» представляет на рынке дверные доводчики именитой торговой марки Geze. На протяжении 150 лет эта немецкая компания задает высокие стандарты качества в области дверных и оконных систем.

    В ассортименте компании «Стройсистема» представлены дверные доводчики TS 1000 и TS 2000. Они крепятся в верхней части двери и снабжены рычажной тягой. Обе модели относятся к эконом – классу. Рассмотрим ряд важных особенностей этих дверных доводчиков.


    Сила закрывания доводчика

    Основная характеристика любого доводчика – сила закрывания (иногда используются синонимы «размер доводчика», «сила доводчика» или «усилие доводчика»). Усилия, которые доводчик должен развивать, нормированы в европейском стандарте EN 1154. В зависимости от веса и размера дверного полотна доводчики Geze могут демонстрировать разную величину силы закрывания. Так, Geze TS 1000 может работать в «силовом диапазоне» 2-4, а TS 2000 – 2,4 и 5.

    При выборе дверного доводчика с оптимальной силой закрывания обычно используют наибольший параметр. Например: масса двери 30 кг (величина силы 2), а ширина — 900 мм (величина силы 3). В данном случае рекомендуется выбрать механизм с величиной силы закрывания 3. Компания Geze не рекомендует устанавливать доводчик, который «сильнее» на несколько порядков от требуемого размера. Ведь чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания.









    Сила закрывания доводчика

    Ширина двери, мм

    Масса двери, кг
    1 До 750 До 20
    2 До 850 До 40
    3 До 950 До 60
    4 До 1100 До 80
    5 До 1250 До 100
    6 До 1400 До 120
    7 До 1600 До 160

    Функции комфорта в доводчике

    В дверных доводчиках Geze TS 1000 и TS 2000 имеются разнообразные регулировки, которые позволяют сделать работу автоматической дверной системы максимально слаженной и комфортной. Так, функция «Скорость закрывания» позволяет выбрать оптимальную скорость движения двери из открытого положения. Она может закрываться как очень медленно, так и довольно быстро.

    Функция «Конечный дохлоп» подразумевает незначительное увеличение скорости движения двери на последних 7–15°. Эта возможность необходима для того, чтобы дверь плотно закрылась, и защелкнулся замок.

    Дополнительная функция «Фиксация двери в диапазоне угла раствора от 70° до 150°» необходима для того, чтобы можно было, например, пронести мебель во время переезда. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

    В модели TS 2000 также предусмотрена дополнительная функция «Демпфирование открывания». Она позволяет создать небольшое сопротивление во время открывания двери. Эта регулировка актуальна, если доводчик установлен на входную дверь. В случае ветреной погоды на улице функция «Демпфирование открывания» предотвратит резкое открытие двери и ее удар о стену дома.

    Температурные пределы

    Климат оказывает существенное влияние на работу дверного доводчика. Под воздействием высокой или низкой температуры стабильность работы механизма может запросто нарушиться. Чтобы доводчик не «замерз» холодной зимой и не «потек» жарким летом, необходимо обратить пристальное внимание на рабочий температурный диапазон дверного доводчика. Так, Geze TS 1000 будет надежно функционировать при температуре от –15°С до + 40°С. Этот доводчик целесообразно устанавливать на внутриофисные двери. Geze TS 2000 способен исправно работать при температуре от –30°С до + 40°С. Этот механизм можно устанавливать как на внутриофисные, так и на наружные двери.

    Как определить точный срок службы доводчика?

    Согласно стандарту EN 1154, дверные доводчики должны отрабатывать не менее 500 тысяч циклов. Продукция компании Geze соответствует этому показателю. Немецкий производитель гарантирует безотказную работу дверного механизма на протяжении этого времени при условии строгого соблюдения правил по транспортировке, установке, хранению и эксплуатации.

    В настоящее время некоторые компании вводят потребителей в заблуждение, указывая так называемый «средний расчетный срок службы» дверного доводчика в годах. Это неверный подход! Ведь каждый дверной доводчик работает с разной интенсивностью. Поэтому один механизм прослужит 5 лет, другой — 10, а третий – 15…

    Вы можете самостоятельно определить, сколько времени дверной доводчик Geze прослужит именно в вашей компании. Допустим, в офисе работает 10 человек. Каждый сотрудник в течение дня проходит в среднем 10 раз через межкомнатную дверь, на которой установлен дверной доводчик Geze. То есть, в день получается 100 циклов срабатывания механизма. Компания Geze гарантирует безотказную работу дверного доводчика на протяжении 500 тысяч циклов. Это означает, что в вашем офисе немецкий механизм надежно проработает 5000 дней или более 13,5 лет.

    Дизайн доводчика

    Современные дверные доводчики удачно вписываются в дизайн любого интерьера. Так, доводчики Geze TS 1000 и TS 2000 в настоящее время снабжаются декоративными крышками в различном цветовом исполнении — белые, серебряный, бронзовый. Это позволяет сделать механизм элементом дизайна.

    По желанию заказчика доводчики Geze и вовсе могут быть окрашены в любой оттенок по каталогу RAL. В результате дверной механизм становится попросту незаметными в интерьере.

    ***

    Благодаря высоким стандартам качества, дверные доводчики Geze по праву считаются одними из самых известных в мире. Ежедневно миллионы людей наслаждаются комфортом надежных немецких автоматических дверных систем. Geze – выбор истинных ценителей комфорта!

    Регулировка доводчика двери своими руками: инструкция

    Сегодня во многих домах входные и межкомнатные двери для удобства пользования оснащены доводчиком, но чтобы это устройство прослужило исправно не один год, его нужно периодически осматривать и ремонтировать. В этой статье мы подробно рассмотрим, как отрегулировать доводчик двери, рано или поздно эти знания обязательно вам пригодятся.

    Сегодня доводчики весьма популярны и используются практически повсеместно

    Виды доводчиков

    Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

    Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

    В основном используются два типа механизмов:

    • кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
    • зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

    Схема конструкции доводчика с зубчатым рычажным механизмом

    По способу установки доводчики можно разделить на следующие типы:

    • накладные,
    • напольные,
    • скрытые.

    Накладные

    Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

    Накладная модель чаще всего используется для жилых помещений

    Напольные

    Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

    Напольные модели часто используются для стеклянных дверей

    Скрытые

    Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

    Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно

    Когда требуется регулировка

    Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.

    В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.

    Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год

    Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.

    При смене сезонов года необходимо обязательно проводить регулировку доводчика

    Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.

    Доводчик подлежит обязательной корректировке в случае возникновения неисправностей

    Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.

    Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.

    Выбор скорости движения двери

    Функций у доводчика может быть несколько. Практически каждое действие можно корректировать простым способом. Первый важный момент – регулировка скорости доводчика входной двери. Иначе говоря, от этого зависит как быстро будет открываться и закрываться дверь. Стандартные накладные модели имеют на своем корпусе два винта, первый винт как раз и отвечает за регулировку скорости, но проворачивать его можно ограниченное количество раз.

    Скорость доводчика настраивается с помощью двух регулировочных винтов: 1 — скорость движения полотна, 2 — скорость дохлопа

    Посредством корректировки уровня натяжения пружины вы можете как ослабить, так и сделать доводчик двери более жестким. В зависимости от направления прокрутки вы можете затянуть её или отпустить, что обеспечит более свободный ход полотна.

    Обратите внимание, что для регулировки достаточно одного поворота винта, поворачивать винт два раза нельзя, иначе устройство может разгерметизироваться и вытечет масло.

    Установка дохлопа

    Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

    Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

    Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

    Открытое положение

    В некоторых случаях может возникнуть необходимость удерживания двери в открытом положении на протяжении довольно длительного времени. Давайте рассмотрим, как отрегулировать доводчик, чтобы двери не захлопывались, а оставались открытыми.

    Во многих моделях доводчиков для этой цели предусмотрена специальная функция «hold open». Чтобы настроить его на этот режим необходимо открыть дверь примерно на 90 градусов, а затем затянуть специальный фиксатор. После таких нехитрых манипуляций вы сможете оставлять дверь открытой при распахивании её на выставленный градус. В доводчике сработает особый фиксатор, который и будет удерживать её в таком положении столько времени, сколько потребуется. Когда будет необходимо закрыть дверь, просто потяните её на себя, и фиксация снимется. Если же распахнуть дверь не полностью, она будет двигаться так же, как и обычно, без задержки.

    Дополнительные функции доводчика регулируются специально предназначенными для них винтами

    Чего делать нельзя

    Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

    1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
    2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
    3. При закрывании двери нельзя оказывать сильное давление на нее;
    4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
    5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

    Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

    Рекомендуем посмотреть видео


    Дверной доводчик GEZE TS 2000 VBC в комплекте со стандартным рычагом

    Дверной доводчик GEZE TS 2000 VBC — надежность проверена временем

    GEZE TS 2000 VBC — доводчик двери верхнего расположения, предназначен для одностворчатых левых и правых дверей с шириной створки до 1250 мм и весом до 160 кг. В доводчик TS 2000 VBC встроен гидравлический ветровой тормоз (Back Chek) Возможна регулировка скорости закрывания и гидравлического концевого упора. Усилие EN2, EN4 и EN5 регулируется перемещением тела доводчика относительно петель согласно прилагаемой инструкции, не требует пересверливания отверстий. Максимальный угол открывания двери 150°.

    Преимущества доводчика GEZE TS 2000 VBC EN2/4/5

    • Регулировка усилия доводчика методом установки (без пересверливания отверстий)


    • Амортизация открывания двери Back Check (ветровой тормоз)


    • Подходит для огнезащитных и дымозащитных дверей


    • Рабочий диапазон температур от -30ºС до +40ºС (на основании лабораторных испытаний)


    • Соответствует ГОСТ Р 56177-2014


    • Ресурс доводчика не менее 500 000 циклов закрывания.


    • Страна-разработчик Германия. Страна-изготовитель КНР.


    • Гарантийный срок эксплуатации 2 года


    ТЕХНИЧЕСКИЕ ДАННЫЕ

    • Размеры 226*48*60


    • Сила закрывания EN 2/4/5


    • Ширина створки двери MAX мм 1250


    • Масса доводчика с рычажной тягой (кг) 2,2


    • Функция фиксации двери в открытом (опция)


    • Рычажная тяга (складная штанга)


    • Плавная регулировка скорости закрывания


    • Плавная регулировка скорости дохлопа


    • Регулировка силы закрывания (методом установки)


    • Торможение открывания


    • Цвет (артикул): белый — RAL 9016, серебристый, темно-бронзовый


    • Гарантия 2 года


    Как купить доводчик GEZE TS 2000

    Купить дверной доводчик TS 2000 VBC можно через корзину на нашем сайте:

    1. Добавьте доводчик в корзину


    2. Перейдите в корзину


    3. Заполните все необходимые поля


    4. Выберите способ доставки и оплаты


    5. Подтвердите оформление заказа


    6. Ожидайте звонка менеджера


    Если Вы хотите приобрести доводчик GEZE TS 2000 VBC с рычажной тягой как юридическое лицо, то пришлите запрос и реквизиты на нашу электронную почту [email protected]
    Цены на сайте указаны розничные и включают НДС.
    Для получения информации по оптовым цен и минимальной оптовой партии на доводчик TS 2000 V BC позвоните по телефону +74995069176, наши менеджеры с удовольствием ответят на ваши вопросы.

    Мы осуществляем доставку заказов по всем городам России. Подберем для Вас оптимальные условия по срокам и стоимости доставки.

    Geze TS-4000 — дверной доводчик для внутренних и внешних огне






    Дверной доводчик Geze TS-4000, TS-4000S, TS-4000 Tandem



    Дверной доводчик GEZE TS-4000 EN1-6 — для внутренних и внешних огне- и дымозащитных дверей, масса двери до 120 кг, ширина двери до 1400 мм, угол открытия двери 150˚. Регулировки: сила и скорость закрытия, дохлоп двери, угол демпфирования открытия. t˚ -30 С до +40 С

    Дверной доводчик GEZE TS 4000 EN5-7 — для внутренних и внешних огне- и дымозащитных дверей, масса двери до 160 кг, ширина двери до 1600 мм, угол открытия двери 150˚. Регулировки: сила и скорость закрытия, дохлоп двери, угол демпфирования открытия. t˚ -30 С до +40 С

    Дверной доводчик GEZE TS 4000 S EN1-6 — для внутренних и внешних огне- и дымозащитных дверей, масса двери до 120 кг, ширина двери до 1400 мм, угол открытия двери 150˚. Регулировки: сила и скорость закрытия, дохлоп двери, угол демпфирования открытия. t˚ -30 С до +40 С. Регулируемая задержка при закрывании (до 30 с) спереди на корпусе.

    Дверной доводчик GEZE TS 4000 Tandem EN-7. Сочетание TS4000 EN5-7 и TS4000 EN1-6 на адаптерной пластине с общей осью. Для внутренних и внешних огне- и дымозащитных дверей, ширина двери более 1600 мм. Регулировки: сила и скорость закрытия, дохлоп двери, угол демпфирования открытия. t˚ -30 С до +40 С. Комплект



    ЦЕНА по прайсу

    РОЗНИЧНАЯ

    ШОРТ-ЛИСТ моделей

    На ОПТ и для монтажных организаций ЗНАЧИТЕЛЬНЫЕ СКИДКИ !!!

    ОБРАЩАЙТЕСЬ

    Назначение.



    Мощный дверной доводчик Geze TS-4000 с рычажной, или скользящей тягой, способен закрыть практически любую, даже самую тяжелую дверь.

    Доводчик GEZE TS-4000S обладает строгим, совершенным дизайном и предназначен для дверей массой до 200 кг и шириной полотна до 1400 мм (для модели TS-4000 EN1-6), и до 1600 мм (для TS-4000 EN7).

    Дверной доводчик GEZE TS-4000 имеет множество регулировок, прост в установке и чрезвычайно надежен.

    Доводчик GEZE TS-4000S и его модификации можно устанавливать на противопожарных дверях.

    Существуют исполнения дверного доводчика GEZE TS-4000, как со стандартной тягой, — GEZE TS-4000S, так и со скользящей — GEZE TS-4000G).

    Встроенный защитный перепускной клапан практически исключает вероятность выхода дверного доводчика TS-4000 из строя из-за неправильной эксплуатации.

    Доводчик снабжен оптическим индикатором силы закрытия, расположенным на передней стороне тела доводчика.

    Регулировки GEZE TS 4000 S (все регулировки выполняются на передней панели доводчика):
      • сила закрывания EN 1/2/3/4/5/6 (кроме модели GEZE TS4000 EN7, обладающего фиксированной силой закрывания)

      • скорость закрывания от 70 до 0 градусов

      • конечный дохлоп в диапазоне от 10 до 0 градусов — регулируется тягой

      • демпфирование открытия (ветровой тормоз) — фиксированный

      • задержка закрывания до 30 секунд — настраивается на передней панели (только для TS-4000S)

      • возможно применение доводчика на дверях с левым и правым упором без перестановки

      • опционально поставляется с рычажной тягой с фиксацией ( диапазон фиксации 70°-150°)

      Эти регулировки обеспечивают высочайшее удобство эксплуатации доводчика и легкость настройки даже на тяжелых уличных дверях. Настройки позволяют обеспечить режим работы с минимальным сопротивлением открытию двери.



      Задержка закрывания открытой двери является регулируемой, что позволяет использовать GEZE TS4000 S на дверях с большим потоком посетителей, и объектах социального значения, такие как больницы и дома престарелых. Данная функция может значительно облегчить проход через дверь с тележкой, или большими чемоданами.

      Точная настройка усилия закрывания двери позволяет применять GEZE TS4000 S на любых дверях, от самых легких (EN1) до тяжелых дверей массой до 200 кг (EN7).

      Встроенный в доводчик TS-4000S защитный перепускной клапан регулирует давление масла при резком открытии и закрытии вашей двери, тем самым существенно повышается надёжность и ресурс дверного доводчика.

      Цвета:

      Дверной доводчик GEZE TS-4000S поставляется в трех базовых цветах — белый (RAL 9016), серый (RAL 9006) и коричневый (RAL 8017). Возможна поставка под заказ в любом другом цвете.

      Дополнительные модификации:
      • GEZE TS 4000 E — верхний дверной доводчик с электрогидравлической фиксацией, сила закрывания 1-6EN

      • GEZE TS 4000 R — верхний дверной доводчик с электрогидравлической фиксацией и встроенным датчиком дыма

      • GEZE TS 4000 EFS — верхний дверной доводчик с рычажной тягой Freeswing и электрогидравлической фиксацией

      • GEZE TS 4000 RFS — верхний дверной доводчик с рычажной тягой Freeswing и электрогидравлической фиксацией по стандарту EN 1155, сила закрывания 1-6EN, со встроенным датчиком дыма

      Комплект поставки:
      • Дверной доводчик GEZE TS-4000 — 01

      • Рычажная тяга — 01

      • Монтажный шаблон — 01

      • Инструкция по установке — 01

      • Два комплекта монтажного крепежа — для стальных и деревянных дверей.

      Технические характеристики GEZE TS-4000:












      Модель

      TS-4000

      TS-400S

      TS-4000 tandem

      Размер корпуса

      226x48x60

      287x51x130

      Рабочая температура

      от -35°С до +40°С

      от -30° до +40°

      Масса двери

      до 120 кг

      более 160 кг

      Ширина полотна

      до 1400 мм

      1400 мм

      более 1600 мм

      Угол открытия двери

      до 150°

      Усилие закрывания по DIN

      1-6, 5-7

      1-6

      >7

      Задержка закрывания

      нет

      до 30 секунд

      нет

      Варианты исполнения

      TS 4000 с фиксирующей рычажной тягой TS 4000 EN 5-7 со стандартной тягой

      TS 4000 S с рычажной тягой TS 4000 S с рычажной тягой с фиксацией в открытом положении от 70° до 150° (не допускается применение на противопожарных дверях)

      TS 4000 tandem в комплекте с рычажной тягой и адаптерной пластиной

      Цвет:

      белый, серебряный, RAL, тёмно-коричневый

      Документация.







      GEZE TS-4000. Инструкция по монтажу.
      GEZE TS-4000S. Инструкция по монтажу.
      GEZE TS-4000 tandem. Инструкция по монтажу — установочный чертеж.
      GEZE TS 1500 / TS 2000 V / TS 4000. Верхние дверные доводчики с рычажными тягами. Буклет



      Условия продажи.




      Купить дверной доводчик GEZE TS-4000 в Санкт-Петербурге Вы можете по ценам действующего прайс-листа, оформив заявку на нашем сайте.

      Цена на дверной доводчик GEZE TS-4000 для монтажных организаций и постоянных клиентов устанавливается со скидкой.

      В гарантийный ремонт принимаются модели дверных доводчиков GEZE, приобретенные в нашей компании. В послегарантийный ремонт принимаются все дверные доводчики GEZE.

      Отгрузка производится со склада в Санкт-Петербурге. Отправка в любой адрес РФ осуществляется транспортными компаниями по минимальным ценам доставки.

      В пределах Санкт-Петербурга возможна курьерская доставка — цена оговаривается отдельно.

      Установка, ремонт доводчиков двери, цены на Elementis, GEZE TS

      В компании «Помощь окнам» вы можете купить дверной доводчик, а также заказать услуги по его установке, ремонту и регулировке. Предлагаем качественные механизмы от ведущих мировых производителей: Geze (Германия), Elementis (Турция).

      Преимущества доводчиков

      Доводчик — это специальный механизм, который обеспечивает плавное автоматическое закрывание двери. Его использование особенно актуально для общественных помещений (подъездов, магазинов) и для комнат, в которых работает кондиционер.

      Также доводчики обеспечивают мягкий, плавный ход дверной створки. Как показывает практика, это позволяет значительно продлить срок службы двери.

      Как выбрать дверной доводчик?

      При выборе нужно обращать внимание на такие параметры, как:

      • усилие, с которым действует пружинный механизм;

      • быстрота срабатывания;

      • степень фиксации.

      Чтобы сделать правильный выбор, необходимо разбираться в тонкостях механизма и хорошо изучить особенности разных моделей. Наши специалисты готовы помочь с этим: они осмотрят объект, обсудят ваши пожелания и подберут лучший вариант.

      Дополнительно мы предлагаем услуги по установке и ремонту доводчиков.

      Установка

      Наши специалисты проводят монтаж доводчиков, строго соблюдая рекомендованную технологию:

      1. Осмотр объекта, подбор конструкции.

      2. Подготовка отверстий для крепежа.

      3. Установка тяги и самого доводчика — способ зависит от выбранного метода монтажа.

      4. Сборка тяги и основного механизма.

      5. Настройка доводчика: устанавливаем скорость открывания/закрывания.

      6. Монтаж защитного корпуса.

      Ремонт

      На нашем складе в наличии различные аксессуары и комплектующие для доводчиков, поэтому мы оперативно можем заменить сломанные детали механизмов на новые:

      • рычаги для скрытых доводчиков и моделей верхнего расположения;

      • крышки для напольных доводчиков;

      • пластины и кронштейны для крепления доводчиков и рычагов;

      • фиксаторы, бегунки для рычагов;

      • петли, шпиндели и заливки;

      • координаторы закрывания створок;

      • дверные петли и замки с доводчиком.

      Регулировка доводчиков

      Также мы регулируем дверные доводчики: эта простая процедура может значительно продлить срок службы механизма.

      В процессе регулировки наш мастер подкручивает винты, расположенные на торце корпуса, и других механизмов. Для проведения качественной работы необходимы специально оборудование и профессиональные навыки, поэтому не рекомендуем регулировать доводчики самостоятельно без должного опыта: это может привести к серьезным поломкам.

      Вам также могут понадобится другие наши услуги по ремонту дверей:

      Ремонт ПВХ дверей
      Ремонт алюминиевых дверей
      Замена дверной ручки

      Отзывы клиентов

      Здравствуйте! Мы заказывали установку доводчиков для двери в автосервис. Всем довольны, цена-качество отличные, сделали быстро.

      , Игорь А.

      Брали тут дверной доводчик… Ребята быстро поставили… Все без проблем. Очень удобно оказывается.

      , Власова Мария

      Спасибо помощь окнам за классную работу! Починили сломанный доводчик.

      , Ирина

      Все отзывы

      Каталог

      Мы осуществляем ремонт, установку доводчиков дверей, отличающихся по функциональным особенностям и цене. У нас можно заказать:

      • Механизмы с рычагом тяги. В качестве эконом варианта мы предлагаем установку доводчика Elementis с тяговым рычагом и ступенчатой регулировкой силы закрывания.

      • Модели без тяги. В ассортименте компании имеются качественные доводчики со скользящей тягой от немецкого производителя GEZE. Изделия выдерживают высокую нагрузку металлической двери, весом до 100 кг. Механизм оснащен функцией мягкого конечного дохлопа.

      • Напольные доводчики. У нас можно установить дверной напольный доводчик. Герметично закрытый корпус изделия монтируется в полу. Многие модели оснащены предохранительным клапаном от перегрузки.

      Самыми качественными считаются доводчики от европейских производителей: Dorma, Notedo, Geze, Apecs, DS. Популярны также серия Premium, TS, DS. В нашем ассортименте есть разные модели доводчиков: для входных дверей (уличных), межкомнатных, металлических, пластиковых, раздвижных, стеклянных, для подъезда. Есть модели со скрытой установкой, а также скользящие и морозостойкие. Все модели высокого качества, металлические, выдерживают вес до 120 кг. В наличии цвета — белый, коричневый, возможна покраска по вашему желанию. Ниже представлены самые популярные модели доводчиков.

      Как сделать регулировку двери ближе

      Большинство дверных доводчиков поставляются с завода предварительно настроенными на наиболее распространенные настройки в соответствии с тем, что было заказано. После установки доводчика могут потребоваться дополнительные регулировки для правильной работы отверстия. В этом посте мы рассмотрим некоторые общие настройки доводчика, которые помогут обеспечить правильное закрытие двери.

      Зоны управления доводчиком дверей

      Вот схема, показывающая основные зоны управления, которыми можно управлять с помощью доводчика.

      Более подробные настройки, о которых мы поговорим, не будут включать зону управления отложенным действием. Отложенное действие является необязательным для некоторых дверных доводчиков при заказе, но обычно не включается.

      Клапаны регулировки доводчика двери

      В зависимости от типа дверного доводчика, который вы установили, регулирующие клапаны доводчика будут расположены в разных местах на корпусе дверного доводчика. Регулирующие клапаны обычно располагаются в доступном месте, чтобы дверной доводчик можно было отрегулировать после того, как он уже был установлен.Вот несколько примеров:

      Как видите, есть некоторые корпуса доводчиков с клапанами наверху, спереди или по бокам корпуса доводчика. Для поворота регулирующих клапанов требуется шестигранный ключ для винтов или иногда отвертка. Обязательно ознакомьтесь с более подробными инструкциями, чтобы узнать, что необходимо для регулировки.

      Доводчики скрытого монтажа часто имеют регулировочные винты, видимые, даже если корпус доводчика скрыт в раме, двери или в полу.

      Скрытый доводчик

      Регулировка доводчика двери

      После того, как вы нашли клапаны, вам необходимо убедиться, что вы настраиваете правильный клапан и поворачиваете его в правильном направлении.

      ВНИМАНИЕ! СЛИШКОМ ОТКРЫТИЕ РЕГУЛИРУЮЩИХ КЛАПАНОВ МОЖЕТ ПРИВЕСТИ К БЛИЖАЙШЕЙ УТЕЧКЕ, ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ВНИМАТЕЛЬНО СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ, ПРЕДОСТАВЛЯЕМЫЕ С БЛИЖАЙШИМ.

      Затягивание клапанов обычно снижает скорость каждой зоны управления, тогда как ослабление клапанов увеличивает скорость каждой зоны управления. Затягивание силы пружины увеличит общую скорость доводчика, а ослабление уменьшит общую скорость доводчика.Обычно поворот клапана по часовой стрелке приводит к его затяжке, а поворот против часовой стрелки — к ослаблению.

      Регулировки часто не требуют большого поворота для значительного изменения скоростей зоны контроля.

      Не поворачивайте клапаны слишком сильно при регулировке. Даже небольшие четверть оборота клапана могут иметь большое значение.

      Если клапан ослаблен слишком сильно, это может привести к утечке дверного доводчика и нарушению его работы.Скорее всего, это потребует замены корпуса доводчика. Если вы неправильно отрегулировали клапаны дверных доводчиков, на это не распространяется гарантия завода-изготовителя.

      Держите Open Nut Корректировки

      Когда дверной доводчик имеет рычаг удержания в открытом положении с помощью фрикционной гайки, доводчик можно отрегулировать так, чтобы он оставался открытым со степенью открытия, определяемой установщиком. При отгрузке с завода по умолчанию обычно устанавливается значение удержания в открытом положении на 90 градусов.

      Чтобы отрегулировать фиксирующую гайку, ослабьте гайку и затем откройте дверцу в желаемое фиксирующее положение.Здесь вы надежно затянете фиксирующую гайку. Некоторые стили удержания открытой руки потребуют немного других настроек.

      Важно следовать инструкциям, прилагаемым к установленному вами доводчику. Это сообщение в блоге служит введением в клапаны доводчиков дверей и возможность управлять открыванием с помощью регулировок доводчиков, доступных на большинстве коммерческих доводчиков.

      GEZE TS1500 EN Доводчик 3/4 Серебристый

      Дверной доводчик 3/4 GEZE TS1500 EN — это верхний дверной доводчик с реечной передачей, устанавливаемый на поверхность, который одобрен для использования на односторонних дверях с шириной створки до 1100 мм, а также для дымовых и противопожарных дверей.Он имеет маркировку CE и сертифицирован CF 144, а усилие закрывания в соответствии с EN1154, размер 3/4 регулируется по шаблону. Дверной доводчик доступен с дополнительной монтажной пластиной, что делает его подходящим для левых и правых дверей простого действия без необходимости переоборудования.

      Скорость закрывания и фиксирующее действие можно удобно отрегулировать спереди после установки, чтобы можно было приспособить ее к двери.

      Имеется два различных параметра усилия закрытия, которые можно выбрать, просто повернув опорный блок рычага тяги:

      • «Слабое» усилие закрытия (размер EN 3 в соотв.согласно EN 1154) для дверей шириной до 950 мм.
      • Сильное закрывающее усилие (размер EN 4 согласно EN 1154) для дверей шириной до 1100 мм.
      • Дверной доводчик доступен с дополнительной монтажной пластиной. Это делает его подходящим для левых и правых дверей простого действия без необходимости переоборудования.
      • Регулируемая мощность EN 3-4
      • Пожарная нагрузка 120 минут Противопожарные двери (FD120)
      • Подходит для дверей шириной до 1100 мм
      • Универсальное применение — Рис.1 (Тяговая сторона), Рис.66 (Толкающая сторона) Рис.61 (Передняя толкающая сторона)
      • Регулируемое усилие закрытия
      • Регулируемая скорость закрытия
      • Регулируемое фиксирующее действие
      • CE Маркировка согласно EN 1154, EN 1158

      Цвет: Серебристый

      Применение: Рис. 1 — Монтаж на вытяжной стороне

      Применение: Рис 61 — Крепление на транце с нажимной стороны

      Применение: Рис 66 — Монтаж с нажимной стороны

      Классификация обязанностей: Средняя нагрузка

      GEZE TS4000 ИНСТРУКЦИИ ПО УСТАНОВКЕ Pdf Загрузить

      TS4000 / DA Series

      Доводчик верхней двери

      Инструкции по установке

      Контрольный список компонентов:

      1 x Доводчик и крышка

      1 x рычаг в сборе

      1 x M6 Болт с внутренним шестигранником

      4 винта M5 x 20 мм с цилиндрической головкой

      1 x Пластиковая крышка шпинделя

      Информация для пользователя дверных доводчиков

      Эту информацию необходимо соблюдать.Несоответствие будет

      освобождает производство от какой-либо ответственности. Доводчик дверной

      можно использовать только по назначению; т.е.

      закрывание боковых дверей после ручного открывания.

      Неправильное использование может привести к травмам

      Препятствие процессу закрывания (например, волочение дверей,

      наклеивающиеся уплотнители / уплотнительные резины, обкатка

      замков)

      Неправильная установка и регулировка (например, захлопывание

      двери)

      Опасность защемления пальцев между рамой и дверным полотном.

      Доводчик неправильного размера.

      Доводчик используется не для закрытых боковых подвесов

      двери.

      Техническое обслуживание:

      ПРИМЕЧАНИЕ:

      Техническое обслуживание должно выполняться только специалистом.

      Проверить узел на допуск и чрезмерный износ.

      Затяните все ослабленные винты.

      Не реже одного раза в год:

      Смажьте подвижные части.

      Проверить работу дверей и при необходимости отрегулировать.

      Для доводчиков дверей, разрешенных Electro

      Механические и электрогидравлические средства гарантируют, что

      Соблюдаются местные правила

      .

      Монтаж и настройка только специалистами

      При необходимости должен быть дополнительный упор или буфер

      установлен для ограничения максимального открытия двери. Это из

      особенно актуален для доводчиков направляющих рельсов, где проем

      угол может быть ограничен рамкой. Дополнительные пояснения

      см. Предисловие к каталогу и информацию о продукте.

      Дверная ручка — DIN левая / правая

      Встаньте лицом к двери со стороны петель / тяги.Если петля

      или поворот справа от вас дверь считается

      быть DIN справа. Если шарнир или шарнир находится слева от вас

      дверь считается DIN левой.

      ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ:

      ВЫСОКОЕ ВНУТРЕННЕЕ ДАВЛЕНИЕ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ

      ПОПЫТКА РАЗБИРАТЬ БЛИЖНИЙ.

      Саморезы с потайной головкой 4 x 5 x 55 мм

      4 винта M5 x 55 мм с потайной головкой

      1 регулировочный винт (установлен на рычаге)

      ВНИМАНИЕ: ДВЕРНЫЕ ДОВОДЧИКИ МОЩНОСТЬЮ

      МЕНЬШЕ 3 ИЛИ С ОТКРЫТОМ МЕХАНИЧЕСКИМ УДЕРЖИВАНИЕМ

      УСТРОЙСТВА

      НЕ ПОДХОДЯТ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПОЖАРОМ

      ДВЕРИ.

      Инструменты, необходимые для установки:

      Отвертка с плоским шлицем

      Отвертка Posidrive

      Электродрель

      Сверло 4,2 мм

      Шаблон (прилагается)

      Карандаш

      Гаечный ключ на 10 мм

      Шестигранный ключ на 5 мм (в комплекте)

      Ключ для метчиков M5

      (монтаж на стальную дверь)

      Дверной доводчик GEZE TS4000 | Дверной материал

      Технические характеристики:
      Универсальный дверной доводчик с реечным приводом для накладного монтажа с плоским
      формовочный рычаг для дверей до 1400 мм, с регулируемым усилием закрывания,
      индикатор оптической силы, обратная проверка, защелкивающееся действие.Все клапаны
      регулировки на передней части механизма. Может
      использоваться для правой и левой дверей на рисунке
      1, 61 и 66 приложений. Поставляется в коробке с
      инструкция, крепежный шаблон, кронштейны и все крепежные винты.

      GEZE TS4000 — это универсальный дверной доводчик, подходящий для
      самые требовательные приложения. Дверной доводчик можно полностью отрегулировать
      на передней части механизма с четко обозначенными регулировочными винтами
      и индикатор оптической силы.TS 4000 идеален в школах,
      офисы, магазины и больницы. Идеально подходит для открывания наружу
      внешние двери, где функция проверки спины позволяет доводчик
      чтобы не дать ветру «поймать дверь» и открыть
      это слишком далеко. Также защитите стену за дверью от взлома.
      повреждать.

      Количественные скидки:
      Эти
      Скидки распространяются на все доводчики TS4000 и аксессуары

      Кол-во

      Скидка

      Пример: TS4000, серебро

      1-4

      0%

      67 фунтов стерлингов.02
      (80,42 фунтов стерлингов, включая НДС )

      5-9

      4%

      £ 64,34
      (77,21 фунта стерлингов, включая НДС )

      10+

      8%

      61 £.66 (73,99 фунтов стерлингов, включая НДС )

      Ремонт доводчиков Geze в Сиднее

      Наша услуга по ремонту доводчиков дверей Geze идеально подходит для тех, у кого проблемы с доводчиками дверей.

      Geze Door — один из самых узнаваемых брендов в индустрии раздвижных дверей и дверных доводчиков. Их двери построены из качественных деталей.

      Но, как и любая механическая часть, они со временем изнашиваются и требуют замены.

      Есть ряд доводчиков, произведенных Geze, в том числе:

      • Доводчик дверной транцевой
      • Доводчики дверей в полу
      • Гидравлический доводчик
      • Доводчики скрытого монтажа
      • Доводчики для коммерческих дверей
      • Напольные доводчики дверей с пружинами

      Наиболее распространенные проблемы ремонта дверных доводчиков Geze

      Нет ничего более раздражающего для вас и ваших клиентов, когда ваш автоматический доводчик больше не работает.

      Вот наиболее распространенные проблемы с доводчиками дверей Geze, которые мы помогаем решить нашим клиентам в Сиднее:

      • Доводчик хлопает
      • Гидравлическое масло не заполнено и перестало работать
      • Ваша дверь Geze царапает пол, вызывая неприглядные царапины
      • Доводчик слишком слаб для веса двери и требует регулировки
      • У вас есть проблема с безопасностью, так как ваша дверь больше не выстраивается должным образом

      С 1992 года наша команда ремонтирует, заменяет и настраивает доводчики дверей Geze и имеет тысячи довольных клиентов.

      Как отрегулировать дверной доводчик Geze

      Нам снова и снова рассказывают о людях, пытающихся самостоятельно отремонтировать или настроить доводчик двери Geze.

      Иногда это срабатывает, но часто это приводит к гораздо более серьезным последствиям, чем то, с чего вам приходилось начинать.

      Мы предлагаем, если вам нужно знать, как отрегулировать дверной доводчик Geze, позвоните в нашу команду, чтобы уточнить, является ли проблема постоянной.

      Мы зададим вам несколько уточняющих вопросов, чтобы понять, в чем именно проблема и что можно сделать.

      В некоторых случаях вы можете сразу же отрегулировать дверной доводчик Geze.

      Но вы должны понимать, что дверные доводчики — это единое целое. Каждый дверной доводчик содержит мощную пружину, и если она сломается, то может нанести серьезный ущерб.

      Наша рекомендация по ремонту доводчиков Geze

      Наша самая настоятельная рекомендация — позвонить нам, и если он действительно нуждается в ремонте, то в течение часа или двух мы вынимем старый блок и заменим его новым.

      Вы должны понимать, что после того, как дверной доводчик вышел из строя, вы не сможете его «отремонтировать». Вместо этого его необходимо заменить.

      Хорошая новость в том, что все новые дверные доводчики, которые мы ремонтируем, имеют гарантию производителя. Это дает вам уверенность в том, что ваша дверь и доводчик прослужат вам долго.

      Мы отремонтируем ваш доводчик Geze в любом месте Сиднея

      Наша команда находится в Сиднее, и мы приезжаем к вам в офис или на рабочее место в любом месте Сиднея.

      Независимо от того, находитесь ли вы в Сиднее, Северном Сиднее, Белла Виста, Кронулле, Парраматте, Западном Сиднее, Северном берегу или Восточном пригороде, мы можем приехать к вам.

      Наш процесс прост:

      • Обсуждаем вопрос по телефону
      • Мы сообщим вам, какой ремонт, регулировку или замену необходимо произвести.
      • Вместе фиксируем в удобное время
      • Приедем вовремя и отремонтируем вашу дверь
      • Вы возвращаетесь к нормальному бизнесу с рабочей дверью
      • Все в офисе довольны 😉

      Нас часто бронируют за неделю или две заранее, поэтому позвоните нам сегодня, чтобы обсудить решение по ремонту доводчика.

      Не стесняйтесь звонить нам, чтобы получить бесплатное предложение

      по телефону 0401 349 821.

      Как отрегулировать стандартный дверной доводчик за 6 шагов

      Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик. Если у вас есть подходящий инструмент для доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

      Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

      На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы дверь закрывалась плавно:
      • Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты. Поворот при открывании замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания.Обычно это клапан, расположенный отдельно от петель.
      • Размах (основная скорость) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
      • Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания. Обычно это ближайший к петле клапан, расположенный рядом с проходом.

      Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны и вам необходимо заменить доводчик двери.

      Шаг 1: Снимите крышку

      Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если есть застежки, ослабьте их и снимите крышку. Если застежек нет, крышка удерживается натяжением и ее можно просто стянуть. Теперь вы должны увидеть регулирующие клапаны.

      Шаг 2: Закройте все клапаны

      Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

      Шаг 3. Отрегулируйте обратную проверку

      Сделайте 1,25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

      Шаг 4: Отрегулируйте скорость развертки / основную скорость

      Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

      Шаг 5: Отрегулируйте скорость фиксации

      Сделайте 1,5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость фиксации зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее.Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

      Шаг 6: Проверьте дверь

      Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость. Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

      Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые необходимо учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия.Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы помочь удовлетворить эти требования.

      Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

      Как отрегулировать доводчик?

      Разрешение:

      How to : Какие шаги нужно выполнить для регулировки дверного доводчика?

      Факты: Все дверные доводчики LCN и FALCON будут иметь 3 регулирующих клапана и регулировку пружины.Все доводчики с функцией «Задержка» будут иметь дополнительный 4-й клапан. Подробные инструкции по установке доводчика см. Здесь.

      Разрешение: При необходимости внесите необходимые изменения.

      • Обратный обратный клапан (клапан № 1, как указано в инструкциях) регулирует интенсивность обратного обратного хода (гаечный ключ на 3/32 дюйма). Задняя проверка используется, чтобы замедлить движение двери, если кто-то ее распахивает или если ветер подхватит дверь и распахнет ее. Задняя проверка используется, чтобы замедлить движение двери, а не остановить ее.Если у вас ветреная обстановка или жестокие люди (тюрьмы, школы, колледжи и т. Д.), Вы можете настроить обратную проверку немного жестче, чем в доме престарелых, дверях больниц, дневных стационарах и т. Д. по часовой стрелке даст вам более жесткий обратный чек. Поворот клапана против часовой стрелки облегчит обратный контроль. Если дверь должна быть остановлена ​​в определенном положении, можно использовать рычаг Cush, или для более сложных применений можно использовать верхний упор.

      • Клапан основной скорости

        (клапан № 2, как указано в инструкциях) регулирует основную скорость закрытия двери (гаечный ключ на 3/32 дюйма).Основная скорость — это расстояние от двери в широко открытом положении до последних 15 ° или около того до защелки. При повороте клапана по часовой стрелке дверь закрывается медленнее. При повороте клапана против часовой стрелки дверь закрывается быстрее.

      • Клапан скорости фиксации

        (клапан № 3, как указано в инструкциях) регулирует скорость фиксации двери (гаечный ключ на 3/32 дюйма). Скорость защелки — это последние 15 ° или около того закрытия. При повороте клапана по часовой стрелке дверца закрывается медленнее и мягче.При повороте клапана против часовой стрелки дверца закрывается быстрее и резче.

      • Клапан замедленного действия, регулирует время задержки на доводчиках, оборудованных таким образом (гаечный ключ на 3/32 или отвертка с плоским лезвием — в зависимости от серии и возраста доводчика). Для доводчиков, установленных на шаблон 90 ° — когда дверь открывается примерно на 70 °, доводчик задерживает закрывание, пока не вернется примерно на 70 °. Поворот клапана по часовой стрелке приведет к более длительной задержке доводчика (примерно до 50 секунд).Поворот клапана против часовой стрелки приведет к тому, что ближе будет задержка на более короткое время (вплоть до отсутствия задержки). Обратите внимание, что положение, в котором сработает задержка, зависит от того, какая степень открытия установлен доводчик. Например, если доводчик установлен ближе к шаблону 180 °, замедленное действие сработает только после того, как дверь откроется примерно на 95 ° и будет доступно в положении примерно от 120 ° до 90 ° по сравнению с тем, если бы доводчик был установлен на шаблон 90 °, он бы срабатывает, когда он открывается примерно на 70 ° и становится доступным от 90 ° до примерно 70 °.Кроме того, Closer Spring Force может повлиять на то, сколько времени задержки может быть достигнуто. Чем слабее сила пружины ближе, тем большей задержки вы можете достичь, а чем больше сила пружины ближе, тем меньше будет время задержки. Доводчики, настроенные на размер пружины 5 или 6, будут иметь минимальное время задержки или отсутствие задержки из-за большей силы закрытия. ПРИМЕЧАНИЕ: Во время цикла отложенного действия дверь не остается в одном заданном месте в течение времени задержки, она все равно будет двигаться в течение зоны задержки в соответствии с настройкой задержки.

      • Регулировка пружины, находится на конце трубки пружины (шестигранный ключ на 5/32). Он используется для регулировки силы пружины (силы закрытия двери). По часовой стрелке дает доводчику большую силу закрывания (что также затрудняет открытие двери), а поворот винта против часовой стрелки снижает силу закрывания двери (и облегчает открытие двери).

      ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

      ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, И МЫ НЕ ДЕЛАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ НА ВАШЕМУ ОТВЕТУ) ИЛИ БЕЗ ОШИБОК.

      ВЫ СОГЛАШАЕТЕСЬ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ДАННОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ НАДЕЖНОСТЬ НА ТОЧНОСТЬ, ПОЛНОСТЬЮ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ДОСТУПНЫХ МАТЕРИАЛОВ.

      Want to say something? Post a comment

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      2024 © Все права защищены.
