производство Деревянной двутавровой балки



Компания «Деревянный двутавр» — единственный в регионе производитель двутавра из дерева. Мы имеем достаточно мощностей, чтобы выполнить заказ любого объема и сложности.

Технология производства

Двутавровые деревянные балки – это новое слово на строительном рынке. Изделия представляют собой Н-образные конструкции: две планки из LVL-бруса (либо сосновые бруски) усилены «распоркой» из OSB-3. Таким образом, деревянный двутавр прочнее и одновременно с тем легче обычных балок, а также за счет увеличенного сечения может выдерживать больший вес.

Все детали сначала изготавливаются по отдельности, а затем собираются в одну конструкцию. Элементы крепятся между собой с помощью системы пазов и фиксируются клеем. На заводе по изготовлению двутавра из дерева используется несколько многофункциональных насадок и станков – все зависит от габаритов балки.

С целью повышения рабочих характеристик древесины и предотвращения гниения, изготовитель двутавра из дерева тщательно сушит заготовки. А для защиты от огня и насекомых ее обрабатывают антипиреном и антисептиком.

Преимущества наших услуг

Купить двутавровую балку из дерева оптом у нас выгодно, ведь мы уделяем большое внимание качеству материала. На каждом этапе производства наши специалисты контролируют соответствие балки всем требованиям и стандартам качества. В процессе производства мы используем высокоточное оборудование и передовые технологии. На свою продукцию мы обязательно даем длительную гарантию, поскольку уверенны в ее надежности и долговечности.

Продажа двутавровой балки – относительно новый бизнес на российском рынке, поэтому принципиально важно сразу установить высочайшую планку качества и предоставить потребителю возможность ознакомиться с лучшими образцами. Компания «Деревянный двутавр» не стремится «брать количеством», нам гораздо важнее, чтобы вы остались довольны покупкой и порекомендовали нас своим знакомым. Мы комплексно подходим к вопросу и подбираем для вас лучшее решение!

Сфера применения двутавра

Область использования двутавра обширна и не ограничивается межэтажными перекрытиями в зданиях, что считается классикой применения данного материала.

Двутавровые балки могут использоваться для:

·        устройство лаг пола, чердачных перекрытий;

·        создания вертикальной, горизонтальной опалубки;

·        устройства стен различных каркасных построек;

·        выполнения монолитных работ;

·        изготовления длинных перемычек над панорамными окнами и воротами;

·        создания стропил скатной крыши;

Покупка двутавровой балки

Купить деревянные двутавровые балки перекрытия оптом и в розницу вы можете:

·        позвонив по телефону +7 (966) 705-23-40;

·        написав письмо на электронный адрес [email protected].

Мы моментально отреагируем на вашу заявку и предоставим всю интересующую информацию.

Деревянные двутавровые балки перекрытия от производителя.

Невозможно представить себе дом без перекрытий. Для этого раньше использовался металлический двутавр. Сегодня тяжелый и неудобный в транспортировке и при монтаже материал заменяют деревянные двутавровые балки, которые изготавливаются из ОСБ-плит и строганного бруса.

Деревянная двутавровая балка заменяет громоздкие, уступающие по характеристикам металлические конструкции. Она используется в строительстве для:

  • монтажа стропильных систем;
  • обустройства каркаса здания;
  • устройства межэтажных перекрытий;
  • реконструкции зданий (балконов, мансард и т.д.).

Однако не только такая многофункциональность выгодно выделяет деревянный двутавр на фоне привычных материалов.

Преимущества двутавровых балок из дерева

  • универсальность использования
  • легкость при перевозке и монтаже
  • высокая прочность
  • не подверженность деформации и изменению параметров под воздействием внешних факторов
  • не требуется специальная пропитка и покраска

Двутавровые деревянные балки не деформируются, не рассыхаются, не подвержены коррозии. Их параметры и свойства остаются неизменными при любых воздействиях извне. Несмотря на сверхпрочность, двутавр из дерева можно распилить любой пилой и получить необходимый размер для строительства или реконструкции. Балка легко выдерживает большие нагрузки без вспомогательных усиливающих конструкций. Благодаря этой особенности, полы можно монтировать без стяжки.

Техническая документация и подбор сечения балок

Прайс-лист на двутавровые балки

Производство

Предлагаем широкий ассортимент качественных изделий из древесного шпона в разных размерах. У нас есть даже деревянная двутавровая балка размером 9 метров. Ее покупают для работ над масштабными проектами для обеспечения максимальной надежности конструкции.

  • Серия БП – балки, верхняя и нижняя полка которых изготовлена из сухого строганного бруса с максимальной длиной 9 метров.

Для создания деревянной двутавровой балки мы используем качественно просушенный и проклеенный брус из дерева (в серии БП) , а также особые клеевые материалы, обладающие повышенной огнеупорностью и влагостойкостью.

Двутавр изготавливается на современном оборудовании (Германия) и супермощном прессе. На выходе мы получаем высокопрочный однородный продукт, сразу готовый к эксплуатации.

Видео

Заказывая двутавр из дерева у нас, вы получаете товар с нашего завода, который расположен в Калуге. Мы берем на себя полную ответственность за всю поставляемую продукцию и предоставляем гарантии. А при необходимости изготовления партии товара срок поставки составит от трех до пяти дней. После выхода с завода двутавр готов к длительной эксплуатации без корректировок их технических характеристик.

Фотогалерея

Двутавровая деревянная балка

Популярность каркасных зданий из СИП панелей с каждым годом растёт, что увеличивает спрос на комплекты деревянных конструкций для этих домов. Учитывая повышенную потребность, компания «Арт Каркас Строй» активно продвигает на рынке строительные материалы и конструкции, необходимые для возведения домов по канадской технологии: СИП панели, калиброванный брус, балки и другую продукцию.

Главными фишками компании являются обширный ассортимент изделий и высокое качество материалов и конструкций.

Спрос на канадские дома возник не одномоментно. Нынешнему росту популярности предшествовало более полувека безупречной эксплуатации энергоэффективных домов в непростых условиях Канады и Северной Европы. Немалый срок использования энергоэффективных канадских домов для жилья показал все выгодные стороны и преимущества такого строительства.

Грамотный подход к выбору конструкций и соблюдение технологии возведения гарантирует застройщикам обладание добротным домом с великолепными характеристиками теплозащиты.

Двутавровая балка — конструктивный элемент канадских домов

Основные конструктивные элементы дома – стойки, СИП панели, двутавровые деревянные балки. Именно они составляют костяк дома, придают ему жёсткость и устойчивость.

Достоинства двутавровой балки

Двутавровая балка – удобный и оригинальный вариант устройства перекрытий и стропильной системы. Конфигурация идеально отвечает работе конструкции на изгиб в эксплуатационных условиях. По рабочим характеристикам балка с конфигурацией двутавра превосходит аналогичные конструкции из металла, железобетона и клееного бруса.

  • Выдерживает расчётные нагрузки без прогиба как на малых, так и на больших пролётах до 12 м. Несущая способность двутавровой балки сопоставима с характеристиками изделия из цельной древесины при значительной экономии пиломатериалов.
  • Сохраняет неизменяемость геометрических параметров в течение длительного срока службы.
  • Экологические характеристики соответствуют установленным нормативам.
  • Низкая теплопроводность материала поддерживает общие высокие показатели теплозащиты здания.
  • Лёгкий вес конструктивного элемента облегчает монтаж. Отсутствует необходимость привлекать специальную технику и большое количество людей.
  • После обработки специальными составами балка не горит, не плесневеет, а её целостность не нарушается грызунами.

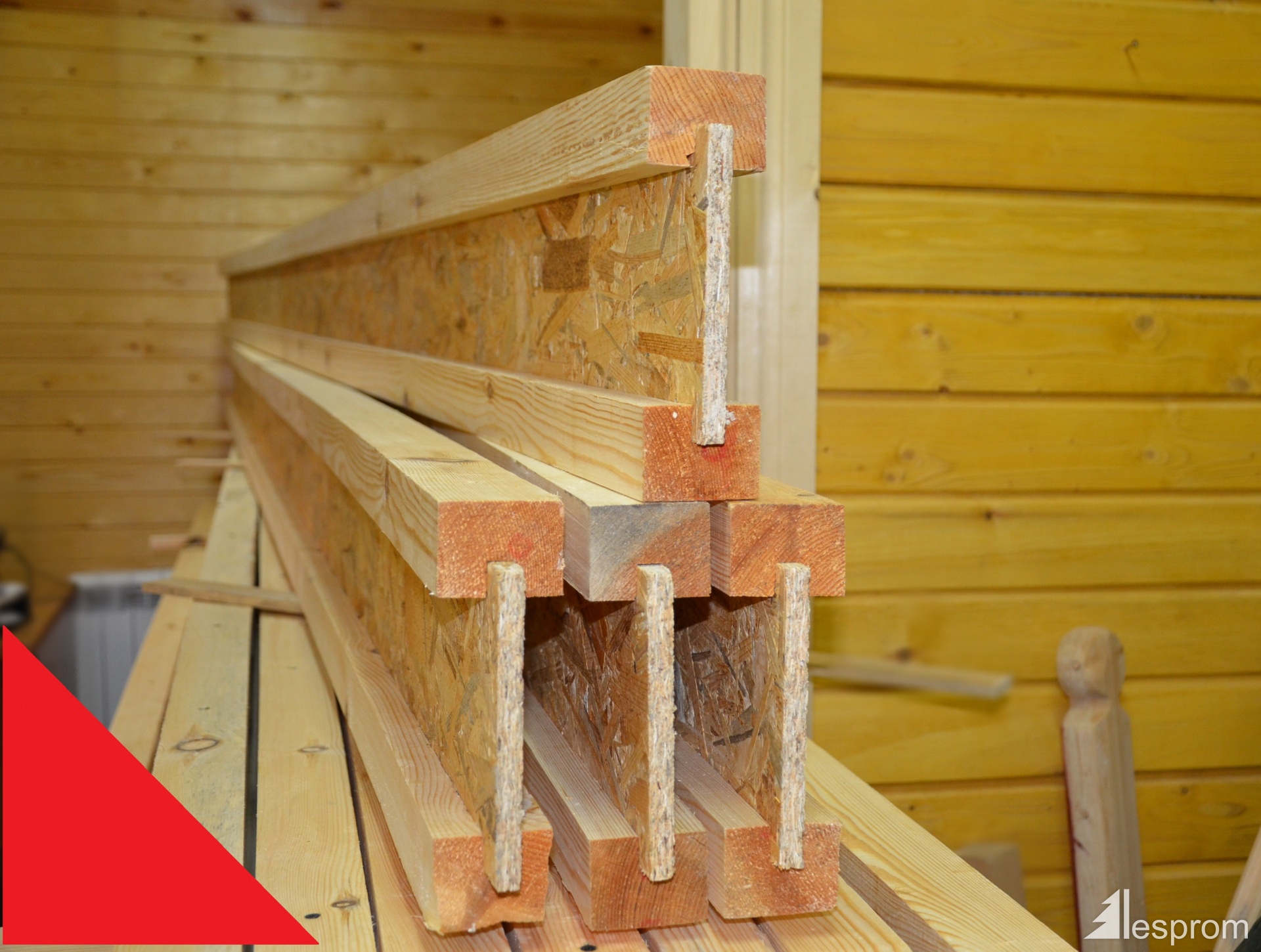

Из чего изготавливают двутавровую балку?

Конструкция балки проста и представлена:

  • верхней и нижней полками;
  • стойкой.

Для изготовления полок используется калиброванный брус, стойки выкраиваются из ориентировано-стружечных плит (OSB-3, OSB-4).

Калиброванный лес отличает высокая точность геометрических размеров, позволяющая идеально подгонять части конструкции друг к другу. Калибруется лес на современных деревообрабатывающих станках Global edge.

Обеспечить надлежащее качество изделий можно только при использовании сухого леса с влажностью не более 12 %. Такое содержание влаги в древесине позволяет на этапе эксплуатации избежать:

  • деформаций;
  • появления трещин и других видов нарушения целостности;
  • снижения несущей способности.

Для достижения оптимальной влажности лес подвергают камерной сушке.

Предназначенная для изготовления стойки OSB3 панель имеет плотную прочную структуру, эффективно обеспечивающую жёсткость конструкции и долговечность работы всех её частей. Показатель деформации плиты на излом достаточно высок.

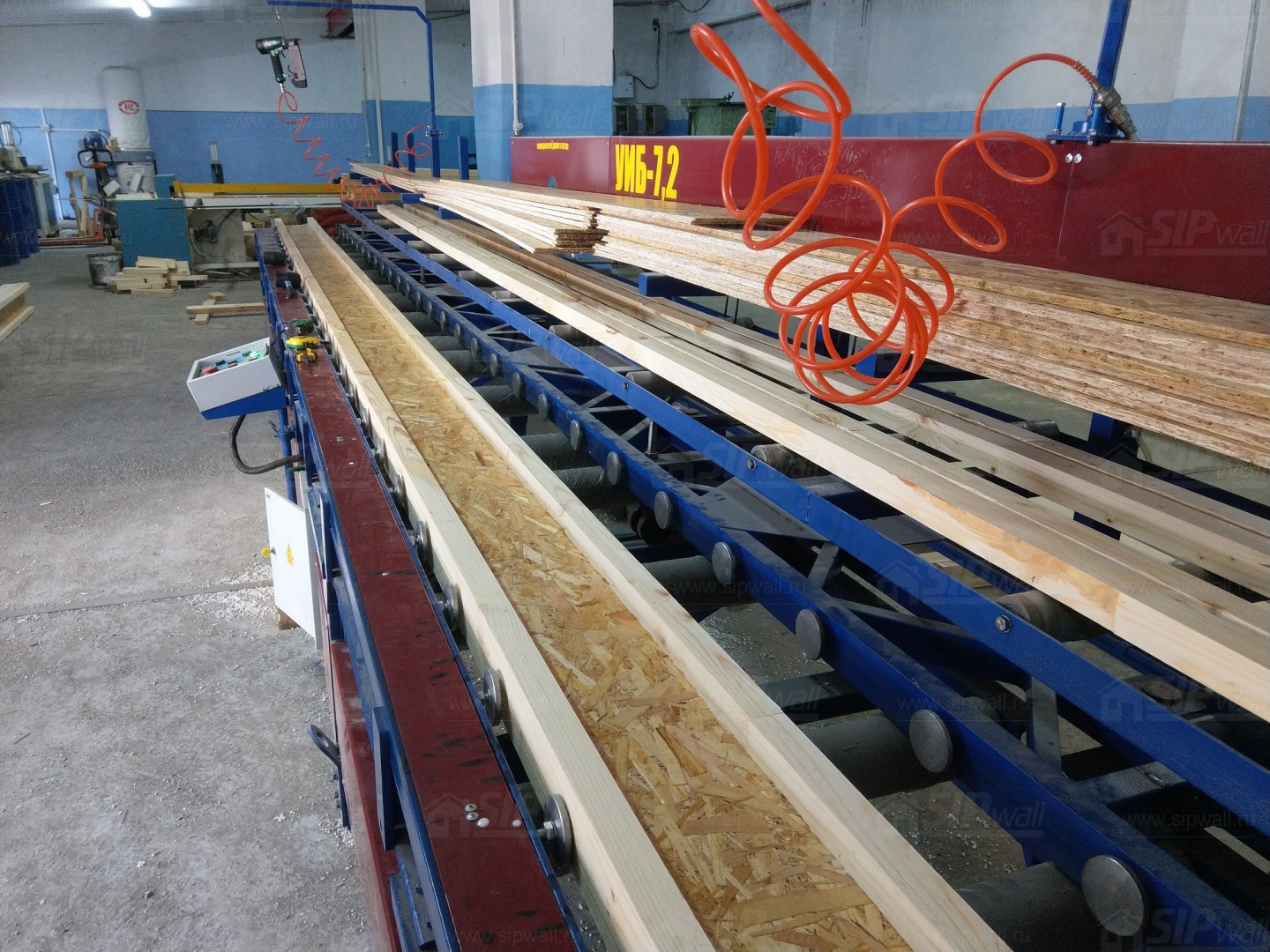

Производство двутавровых балок

Изделия проектируют и изготавливают в соответствии с высокими требованиями промышленных стандартов. Ассортимент типоразмеров двутавровых балок достаточно широк, ориентируясь на потребности строительства для различных вариантов перекрытия пролётов.

  • После изготовления полок и стойки в соответствии с расчётными размерами склеивание выполняется с помощью эффективного клея от европейских производителей.
  • Для обеспечения основательности и надёжности соединений балки выдерживаются под прессом.
  • Для поддержания точных геометрических параметров части конструктивного элемента дополнительно пристреливают пневмопистолетом.
  • Изготовленное изделие определённое время выдерживается в условиях сухого и тёплого микроклимата для достижения расчётной прочности.

Преимущества сотрудничества с компанией «Арт Каркас»

При выборе балок для строительства дома из СИП панелей потребитель обращает внимание на ряд критериев:

  • цену продукции;
  • качество;
  • условия доставки.

Компания «Арт-Каркас» может предложить:

  • отличное качество изделий по оптимально соответствующей цене;
  • эффективно организованная система логистики позволяет доставлять изделия по минимальным ценам без переплаты.

Сотрудничая с «Арт-Каркас», вы сможете:

  • купить двутавровые балки и материалы для застройки в полном комплекте;
  • построить дом быстро и без дополнительных издержек;
  • получить профессиональные консультации по эффективному применению материалов.

Бизнес план производства деревянной двутавровой балки

1. Технический прогресс добрался и до изготовления деревянных изделии. На данный момент передовым изделием считается двутавровая деревянная балка. Данный вид балки является «технической новинкой» только у нас в стране, поскольку в западных странах она давно известна и пользуется широкой популярностью среди обывателей. Именно поэтому для российского предпринимателя является выгодным видом деятельности, поскольку данная ниша на строительном рынке никем не занята.

2. Также стоит отметить, что кроме отсутствия конкуренции, данный вид деятельности является наиболее рентабельным и перспективным. Данная перспективность связана не только с отсутствием аналогов, но и также рядом технических особенностей данного вида балок.

3. Первой особенностью является отсутствие дефектов в виде кривизны, сучков, гнили, паразитов и т.д. Данная особенность характерна только для этого вида балок, поскольку у обычных балок присутствует брак производства. Также данная особенность гарантирует пригодность к применению и высокое качество изделий.

4. Второй особенностью является широкий спектр применения, поскольку данный вид балок перекрывает большую площадь пролетов, не требуя использование опоры. Также стоит отметить длину и высокий уровень несущих показателей, которые позволяют перекрыть восемь метров пролета. Как и в первом случае, данная особенность характерна только для данного вида балок.

5. Третьей особенностью является оптимальное использование балок. Данная особенность позволяет проводить перекрытие во внутренней части перекрытий, тем самым оставляя потайной канализацию, водопровод, воздуховод, электропроводку и т.д.

6. Четвертой особенностью является минимальный вес балок, который облегчает общий вес изготовляемой конструкции. Данная особенность помогает облегчить общий вес дома, тем самым исключая риск обрушения. Также стоит отметить, что данная особенность позволяет избежать затрат на применение специализированной техники, необходимой при монтаже обычных балок, вес которых составляет 20 кг.

7. Пятой особенностью является технологический аспект монтажа. Она довольна простая и не требующая специальных навыков монтажа. Данная особенность гарантирует правильный монтаж балки и быстрый срок выполнения.

8. Шестой особенностью высокий срок эксплуатации и износостойкость, поскольку данный вид балок защищены от воздействия внешних факторов и потери основных своих свойств. Также стоит отметить, что температурные перепады не страшны данному виду балок.

9. Седьмой особенностью является стоимость данного вида балок. В отличие от стоимости других видов балок, цена на данные балки намного ниже, при этом качественные показатели выше.

10. Восьмой и заключительной особенностью являются отсутствие скрипов, трещин, сдвигов, усушки и усадки. Данная особенность позволяет избежать ряда технических проблем при возведении конструкции и доставление неудобств при эксплуатации готовой конструкции.

11. Что касается высокой устойчивости, то она достигается следующим образом. При изготовлении данного вида балок использует поперечное сечение, которая в разрезе образует букву «Н». В таком случае пере нагрузка конструкции невозможна, поскольку происходит равномерное распределение тяжести. Именно поэтому в Европе данный вид балок широко востребован. Что касается увеличения прочности перекрытий, то она происходит в случае параллельного или горизонтального расположение.

12. Таким образом, одна балка данного вида выдерживает триста килограмм нагрузки, но в случае расположения еще одной такой балки степень допустимой нагрузки увеличивается в два раза. Для еще большего увеличения прочности необходимо закреплять балки друг на друге. Таким образом, прочность увеличивается в четыре раза, то есть груз способность составляет тысячу двести килограмм.

13. Стоит отметить, что прочность конструкции зависит не только от балок, но и от размера, частоты укладок, качества и вида. Именно поэтому при выборе двутавровых балок необходимо ориентироваться на спектр применения. Данный вид балок применяется для стеновой панели, каркаса, для дома с коротким или длинным пролетом.

14. Что касается необходимых инструментов, необходимых для изготовления данного вида балок, то они следующие:
а. Пила циркулярная;
б. Фрезер;
в. Электрический рубанок;
г. Клей для дерева;
д. Рулетка;
е. Сырье: фанера и клеевой брус.

15. Стоит отметить, что технология ручного производства является простой и доступной. Для начала необходимо нарезать клееный брус на равные части. Далее при помощи фрезера необходимо вырезать паз, в котором соответствующая глубина. Главным предназначением этих брусков является закрепление нижней верхней части балки.

16. Далее следует процесс изготовления ребра жесткости. Данное ребро изготавливается из фанеры, затем следует вырезание необходимых деталей одинаковой длины и ширины. Фиксация паза и фанеры происходит при помощи столярного клея. После чего необходимо стянуть струбцинами и отправить сушиться.

17. Сам процесс изготовления не является продолжительным. Примерное время изготовления одного бруса составляет тридцать минут. Даже такой быстрый процесс можно ускорить при помощи одновременном изготовлении всех вышеуказанных деталей. Удачи в ваших начинаниях и всех благ!

Деревянные двутавровые балки перекрытия своими руками

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

Изготовление деревянных двутавровых балок своими руками

Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.

А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.

Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.

Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.

Выбор материала

Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.

  • Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
  • Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.

Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.

Какие инструменты нужны?

Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.

  • Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
  • Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).

Изготовление

Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.

Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.

Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.

Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.

Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.

При изготовлении самих опор не должно возникнуть никаких проблем.

Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.

Типичные ошибки

Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.

Ошибка №1

Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.

Ошибка №2

Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.

Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.

Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.

Ошибка №3

Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.

Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.

Ошибка №4

Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.

Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.

Ошибка №5

Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.

Полезные рекомендации

Не стоит пренебрегать общими рекомендациями, советами и замечаниями.

  • Не используйте одинаковый двутавр для перекрытий, меняйте его.
  • Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
  • Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
  • Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.

Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.

Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:

  • жаро- и морозостойкость;
  • сопротивляемость нагрузкам и погодным условиям;
  • относительно легкий вес.

Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.

Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.

О том, как производят деревянные двутавровые балки, смотрите далее.

Как сделать деревянные двутавровые балки перекрытия своими руками

Подобные опорные элементы широко используются в строительной области, в особенности при обустройстве разных перекрытий. В продаже существует ряд альтернатив двутавровых балок, в изготовлении которых применяется «чистая» древесина и материалы на её основе. Средняя стоимость – 500 руб/п.м. – достаточно приемлемая для многих индивидуальных застройщиков.

Но есть несколько задач, которые наводят на мысль – а не легче ли сделать древесный профиль собственными руками? Во-первых, не возникнет проблемы с его перевозкой, во-вторых, с подгонкой по месту монтажа. Ведь придется ограничиваться только тем, что дает рынок.

Как осуществить самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные аспекты производства балок двутавровых бессмысленно. К примеру, как сделать собственными руками пазы для установки стоек. У любого хозяина собственный инструмент (цепная пила, фрезы либо иное) и методика.

Но ряд замечаний общего плана лишними не станут:

На нашем сайте Вы можете ознакомиться с различными технологиями строительства:

– I-STRONG
– Дома из СИП панелей
– Каменные дома

Даже для перекрытий один и тот же двутавр использовать не стоит. Следует сделать точный расчет нагрузок. Древесные балки обладают небольшой массой, но вот какой они сами готовы выдержать? По этой причине в случае если монтаж и проводится собственными руками, то определение оптимальных характеристик двутавровой опоры правильнее поручить специалисту.

Перед началом «конструирования» все образцы из древесины необходимо высушить. Ещё неизвестно, в каком месте и при каких обстоятельствах использованный материал хранился до этого, как был приобретен. Нарушение данной рекомендации может послужить причиной к тому, что установленная двутавровая опора через определенное время деформируется.

Выбор материала

Понятие древесина – общее. Что непосредственно рационально применять при производстве собственными руками двутавровых балок?

Практика показывает, что правильнее, если он будет клееный. Подобные заготовки менее всего подвергаются деформации. Если прочесть разнообразные описания готовой продукции, то почти все без исключения изготовители заверяют потенциального покупателя, что их строй/материал (наравне с другими плюсами) не впитывает жидкость, следовательно, не разбухает и не гниет.

Практика малоэтажного строительства показывает, что наиболее применяемые типоразмеры двутавровых балок следующие:

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и иных исполнений, для производства собственными мощностями правильнее ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они гарантируют значительную надежность и долговечность конструкции благодаря особому структурному составу и технологии изготовления.

Как правило, на это мало кто акцентирует внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и необходимо учитывать. При выборе средства необходимо ознакомиться с его составом, особенно если подразумевается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация элементарная – чем меньше «химии», тем правильнее.

Особенности производства двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы с целью последующей установки стойки. Она должна располагаться строго в вертикальном положении, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед применением основательно осматривается. Незначительный недостаток (а он отразится на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком состоянии до абсолютного просыхания клея. Это время указывается в инструкции по использованию состава.

Качественную стыковку всех элементов двутавровой балки можно гарантировать отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), вплоть до абсолютного отвердевания клея.

И только лишь после этого древесную балку-двутавр можно применять для обустройства перекрытия.

Процесс производства опор из древесины, как и выбор материалов, особых сложностей не предполагает. Работа, сделанная собственными руками, экономит и время, и средства. Однако это целесообразно только в том случае, если расчеты нагрузок проведены на профессиональном уровне. В случае если нет полной уверенности, что это удастся совершить самостоятельно, подвергать себя риску не нужно. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может быть оправданием нарушению проектных характеристик.

Назначение

Двутавровая балка получила свое название за счет уникальной конструкции. Вид, имеющий Т-образную конфигурацию, называется тавром. Поскольку сечение рассматриваемой конструкции похоже на 2 буквы Т, она приобрела название двутавровой. Её сечение можно сравнить и с буквой Н. Подобные двутавры обладают увеличенной прочностью. При сравнении с обычным профилем можно понять, насколько двутавровые балки оказываются более надежными. Они обладают прочностью, в 7 раз большей обычного профиля. При этом их прочность выше в 30 раз.

Благодаря большому количеству положительных характеристик материал достаточно широко используется в области строительства. Он особенно популярен при создании конструкций каркасного типа. Помимо изделий из металла, при создании различных конструкций могут использоваться и двутавры из бревна.

Даже под большой нагрузкой эти пиломатериалы не будут прогибаться. Они не станут изменять форму, что считается значимым превосходством при возведении разных систем. В ходе постройки частного здания древесные двутавры укладывают для монтажа перекрытий. Их стоимость не очень высокая, по этой причине такие элементы пользуются популярностью среди частных застройщиков. Главное – грамотно подготовить элементы конструкции. Это даст возможность сделать ее долговечной и надежной.

Двутавры отличаются по конструкции. Они могут быть стандартными и с широкой полкой. Первые имеют полку 64х39 мм. Вторые – 89х39 мм.

Самыми прочными из представленных считаются двутавры, серии L (клееный шпон). В их изготовлении используется LVL-брус. Благодаря LVL-брусу можно выполнить элементы до 12 метров в длину. При этом это не отражается на стоимость.

В независимости от того, какой материал применялся для изготовления балок, они характеризуются достаточно высоким уровнем жесткости и прочности. По этой причине конкурентов у подобных изделий достаточно мало. Помимо этого, такие элементы отличаются легкостью. Его транспортировка не составляет сложностей. Балки стоят относительно недорого, что привлекает большинство потребителей. Работы с материалом проводятся весьма просто.

Как сделать деревянные двутавровые балки перекрытия своими руками – инструкция и чертежи

С ростом индивидуального строительства двутавровые балки перекрытия стали обретать все большую популярность в частном секторе. Их преимущества – отдельная тема, но один из плюсов опор этого типа отметить стоит. В отличие от металлических аналогов, двутавровые балки из древесины можно изготовить своими руками. Как это сделать, подробно рассматривается в данной статье.

Сфера применения деревянных двутавров не ограничивается лишь обустройством перекрытий. Они широко используются при возведении каркасных строений, монтаже настилов, перегородок и опалубок. Зная технологию и ряд особенностей промышленного производства таких изделий, можно изготовить образец любого типоразмера, под конкретное использование.

Ведь сделать двутавровую балку своими руками – значит, решить ряд проблем. Во-первых, с транспортировкой габаритной продукции. Во-вторых, с подгонкой ее по месту, так как покупные экземпляры могут в точности и не подойти.

Это не все, что предлагает рынок, но конструктивные особенности двутавров и их основные типоразмеры понятны.

Выбор материалов

Деревянные балки – понятие обобщенное. Для изготовления двутавра используется не только цельная древесина, но и изделия на ее основе (плитные, листовые, слоеные, прессованные и так далее).

Опорные части балки

Только брус. Благодаря правильной геометрии такие заготовки – один из лучших выборов для производства балок двутавровых. Другое дело – какой именно брус? Так как для опорного элемента первоочередное значение имеет прочность, то лучше ориентироваться не на профилированные заготовки, а на клееные. Разница между ними хорошо изложена здесь.

Отдельно следует остановиться на породе дерева. На эту тему рассуждать можно много, описывая плюсы и минусы той или иной древесины. Автор рекомендует для сборки двутавровой балки использовать лиственницу или изделия, которые изготовлены на ее основе.

Достаточно вспомнить, что именно это дерево всегда применялось для закладки нижних венцов срубов. Причина в том, что частично вбирая влагу, оно становится еще прочнее. Собственно, что и требуется, если думать о надежности и долговечности опорного элемента.

Стойка балки

Если собирать двутавр своими руками, то лучшее решение (хотя и не единственное) – плиты OSB или листы фанеры (многослойной). Здесь необходимо учитывать, о каком именно перекрытии идет речь. Если нагрузка незначительная, то можно обойтись более дешевыми листами ФК. Для возведения массивных конструкций однозначно – плиты ориентировано-стружечные, так как они намного прочнее.

Рекомендация простая – если речь идет о монтаже перекрытий или иных конструктивных элементов в жилом строении, то при выборе клея для древесины следует обратить пристальное внимание на его компонентный состав. Чем меньше токсичных веществ, тем лучше. Такие клеи имеют в маркировке обозначение ECO.

Порядок изготовления деревянной балки двутавровой

Подразумевается, что материалы просушены, отбракованы и готовы к использованию.

Планки

Наиболее важный технологический этап. От того, насколько точно произведена разметка, зависят долговечность двутавровой балки и ее способность держать расчетную нагрузку. Даже малейший перекос стенки будет иметь самые негативные последствия. Выборка древесины в брусе должна вестись строго по осевой линии заготовки. Это и учитывается при разметке деревянной детали под двутавровую балку. Причем независимо от линейных параметров планки.

Стенка

Так как она устанавливается в пазы, подготовленные в брусе, соответствующие кромки листа (плиты) следует немного стесать.

Сборка двутавровой балки

Сам процесс изготовления, когда все грамотно организовано, много времени не занимает.

  • Промазка клеем пазов в планках.
  • Установка в заготовку, которая является нижней, листовой или плитной стенки.
  • Накладка бруса сверху, прижим и выравнивание.

Особенность работы

Необходимо не только добиться плотного прилегания всех частей двутавровой балки, но и избежать их перекоса в процессе высыхания клея. Для этого следует использовать любое «железо» с соответствующим профилем. Можно взять готовый швеллер по размерам планок, согнуть листовой металл, придав ему нужную форму. Останется лишь эти детали наложить на собранную двутавровую балку снизу и сверху и зафиксировать хомутами или обмотать веревкой, как кокон.

Практические рекомендации

  • Расчет параметров двутавровой балки в зависимости от нагрузки лучше доверить профессионалу. Собрать ее своими руками несложно, а вот самостоятельно определить необходимые параметры (к примеру, толщину, ширину заготовок) сможет лишь специалист в этой области. Сэкономив на оплате его услуг, впоследствии можно потерять значительно больше на капитальном ремонте.
  • Не следует использовать изделия, изготовленные по единому шаблону, для разных условий применения. Опять-таки, из-за возможных отличий по предельной нагрузке.
  • Покупная древесина, даже промышленной осушки, характеризуется определенным уровнем влажности. Перед тем, как приступать к «конструированию» двутавровых балок и их сборке своими руками, пиломатериалы следует некоторое время выдержать в условиях, где они дополнительно просохнут. В противном случае есть риск, что после установки опорного элемента его поведет, а вместе с ним и всю конструкцию.
  • Производительность можно существенно повысить, если правильно организовать работу по изготовлению двутавров. Независимо от размеров балок, все они имеют идентичную конструкцию. Следовательно, целесообразно процесс подготовки разбить на несколько этапов. Например, раскрой материалов, шлифовка образцов, их обработка препаратами (антипирены, антисептики) и так далее. При выполнении однотипных операций экономия времени налицо. В этом случае на изготовление одного двутавра уйдет минут 15, не больше.
  • Решение использовать для стенки доску – не совсем правильное. Рекомендованные выше материалы из фрагментов дерева (фанера, OSB) в процессе изготовления подвергаются «горячему» прессованию. Значит, характеризуются большой плотностью. А вот о древесине такого не скажешь. Поэтому доска при сборке двутавровой балки используется крайне редко – при небольшой высоте изделия, и то, по необходимости. Причем берутся только плотные породы, а они стоят довольно дорого. Да и их защита от впитывания влаги потребует более интенсивной обработки. Вывод – такое решение экономически неоправданно.

Собственно, ничего сложного ни на этапе подготовки, ни в процессе сборки двутавровой балки своими руками нет. Если инженерные расчеты сделаны грамотно, с учетом всех особенностей эксплуатации, то самодельный опорный элемент получится ничуть не хуже заводского. А главное – в точности подойдет по месту установки.

Строительство домов

Если предстоит реконструкция, строительство загородного дома, дачи или бани, где предусмотрено деревянное перекрытие, то для работы подойдут двутавровые балки. Материал соответствует нормам СНиП и позволяет существенно сократить время постройки. Применение деревянных балок имеет ряд неоспоримых достоинств, что делает этот материал популярным среди застройщиков. Конструкция двутавра, основное предназначение, расчет и технология монтажа описаны в статье.

Деревянные двутавровые балки: конструкция и сфера применения

Двутавры из древесины активно используются в сфере строительства для устройства межэтажных перекрытий, в качестве несущей конструкции стропильной системы, кровельных и мансардных стеновых каркасов. В разрезе конструктивный материал имеет сечение в виде буквы «Н». Боковые полозья двутавра изготавливаются из сухого проклеенного бруса, перемычка выполняется из ОСБ (ориентированно-стружечной плиты). Согласно СНиП поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.

Деревянная двутавровая балка – отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной постройкой из сруба. Этот конструктивный элемент – достойная альтернатива металлическим профилям, деревянным доскам и ЖБ плитам. К числу основных достоинств относятся:

  • высокая прочность и жесткость, позволяющая выдерживать большие нагрузки;
  • в отличие от традиционных пиломатериалов, балки не прогибаются и не вызывают скрипов пола;
  • благодаря относительно невысокому весу облегчается монтаж перекрытия – работу получится выполнить без привлечения спецтехники; выполнить межэтажное перекрытие из бетона своими руками очень сложно;
  • деревянные двутавровые балки перекрытия, в отличие от металлических, не подвергаются коррозии;
  • материал не рассыхается, не деформируется, не ссыхается и не подвергается усадке, кручению и вздутию;
  • в полках двутавра есть возможность проложить коммуникации;
  • использование деревянных балок в разных климатических условиях;
  • работы относительно «чистые» – нет такого количества грязи и пыли, как при заливке межэтажного перекрытия своими руками;
  • сокращение сроков строительства и экономия трудозатрат;
  • экологичность и длительный срок службы.

Достоинства стройматериала обуславливают популярность его применения:

  1. Каркасное строительство. Возведение несущих элементов, опор перекрытия дверных и оконных проемов, стропильной кровельной конструкции.
  2. Обустройство межэтажных перекрытий и чердаков. Особенно актуально при возведении газобетонных домов, мансардного помещения.
  3. Реконструкция здания. Деревянные двутавровые опоры применяются при реставрации, замене или укреплении конструктивных узлов постройки.

Виды и технические характеристики деревянных двутавров

Серии двутавровых балок из древесины подразделяются на несколько разновидностей. Классификация согласно СНиП:

  1. Серия БП. Балки для устройства перекрытий на пролетах до 9 м. Основные габариты элементов:
    • высота – 19-46 см;
    • боковые пояса – 4*9 см;
    • толщина ОСБ-перегородки – 12 мм;
    • длина балки – 12 м.
  2. Серия БС. Изделие используется для стропильной системы. К этой группе относятся балки двутавровые размерами:
    • ширина опоры – 19-41 см;
    • пояса по 4*6 см;
    • поперечная стойка – 9,5 мм;
    • длина – до 8,5 м.
  3. Серия СС. Двутавры применяются при строительстве домов согласно «канадской» технологии, выполняя функцию основной стойки при возведении внутренних перегородок и фасадной стены. Параметры выпускаемой продукции:
    • высота балки – 13-25 см;
    • ширина пояса – 4-4,5 см;
    • габариты стойки и длина соответствуют моделям серии БС.

Номенклатурный ряд деревянных двутавров включает ряд позиций:

  • БДК – клееные балки для возведения конструкций с небольшими пролетами;
  • БДКУ/БДКУ-Л – широкие ребра жесткости, обеспечивающие высокую прочность;
  • СДКУ/СДКУ-Л – сооружение стенового каркаса;
  • БДКШ/БДКШ-Л – для возведения конструкций, подвергающихся высоким нагрузкам; оптимально для строительства построек коммерческого назначения;
  • СДКШ, СДКШ-Л – широкие ребра жесткости позволяют использовать балки при сооружении стеновых панелей.

Двутавровое сечение выступает усилителем конструкции – прочность перемычки многократно возрастает. По техническим показателям материал стоит в одном ряду с ЖБ и бетонными перекрытиями.

Сравнительная характеристика основных параметров деревянного двутавра, брусьев, металлической и монолитной железобетонной опоры отображена в таблице. Показатели рассчитаны для площади в 200 кв.м.

Требования к межэтажным перекрытиям

Обустройство перекрытия межэтажного руками выполняется с учетом постоянных и переменных нагрузок. Помимо своего веса, балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности – его величина зависит от назначения постройки, этажности дома, материала стен и прочих факторов.

Важно! При расчете обязательно надо брать во внимание индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума, существенно увеличивают нагрузку на перекрытия.

Для уменьшения нагрузки на площадь балки, их рекомендуется равномерно располагать перпендикулярно длинным стенам.

Принцип устройства перекрытия зависит от его предназначения:

  1. Цокольное помещение. Главное требование – высокая прочность. Двутавровые балки выступают основанием пола, поэтому обязаны выдерживать существенную нагрузку. При устройстве цокольного помещения или подземного гаража расстояние между двутаврами необходимо сократить.
  2. Чердачное перекрытие. Возможно независимое или «встраиваемое» в стропильную систему размещение. Первый способ повышает звукоизоляцию помещения. Кроме того, «независимый» монтаж позволяет при необходимости ремонтировать перекрытие.
  3. Межэтажная конструкция. С одной стороны балки являются опорным конструктивом для потолка, а с другой выступают напольными лагами. Межэтажный «пирог» заполняется звуко- и теплоизолятором с применением пароизоляционной прослойки.

Расчет предполагаемых нагрузок

Расчет деревянного перекрытия желательно доверить профессионалам. Грамотно произведенные вычисления и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию. Для определения типа опоры, его сечения и шага установки надо рассчитать суммарную нагрузку на перекрытие с учетом удельной массы самого перекрытия и переменных нагрузок.

Предварительно следует подготовить схему межэтажного перекрытия, отобразив на ней количество и частоту размещения деревянных балок, разновидность гидро- и пароизоляции.

Масса каждого составляющего рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

Плотность строительных материалов и отделки

Важно! Вес межкомнатных перегородок и стен, опирающихся на перекрытие, рассчитывается как стабильная нагрузка. Номинальный удельный вес конструктивных элементов – 50 кг/кв.м.

Переменная нагрузка (вес людей, предметов мебели, животных и т.д.) согласно СНиП для жилых зданий составляет 150 кг/кв.м. Суммарная нагрузка определяется исходя из коэффициента надежности:

  • 1,2 – если постоянная и переменная масса в пределах 200 кг/кв.м.;
  • 1,3 – если сумма расчетных нагрузок свыше 200 кг/кв.м.

Исходя из полученного значения и рекомендуемых предельных нагрузок на деревянные двутавры, подбирается оптимальный тип опоры и расстояние между балками.

Технология монтажа межэтажного перекрытия

Варианты крепления балок

Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

  1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
  2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

«Пирог» межэтажного перекрытия из деревянных балок

Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

  1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
  2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
  3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

Использование деревянных балок перекрытия по ГОСТу и СНиП

Применение деревянных двутавров в строительстве регулируется государственными стандартами и нормативами. Перед работой необходимо ознакомится с основными документами:

  • СНиП 2.01.07-85 «Нагрузки и воздействия»;
  • СНиП II-25-80 «Деревянные конструкции»;
  • ГОСТ 8486-86Е «Пиломатериалы хвойных пород. Технические условия»;
  • СНиП 2.08.01-89 «Жилые здания»;
  • ГОСТ 30244-94 «Материалы и изделия строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции».

Изготовление деревянных двутавров своими руками

Для создания двутавровой балки понадобятся следующие инструменты и материалы:

  • циркулярная пила;
  • шлифмашинка;
  • хомуты и швеллера;
  • рулетка, клей для деревянных изделий;
  • клееный брус и ОСП.

Порядок изготовления балок:

  1. Клееный брус раскроить на равные детали и выпилить в них пазы нужной глубины. Это будет основание балки.
  2. Подготовить ребро жесткости. На этом элементе не должно быть неровностей, все дефекты надо зашкурить.
  3. Зафиксировать перемычку из ОСП в пазах брусьев, используя специальный клей.
  4. Оставить балку до полного высыхания клеевого состава.

Оборудование для производства двутавровых балок — УИБ-7,2 группы компаний «СИПпром».

Параметры производимых балок:

Длина:

  • в базовом варианте до 7 200 мм
  • по требованию заказчика до 12 000 мм

Высота:

  • в базовом варианте 140 – 450 мм
  • по требованию заказчика 150 – 500 мм

Диапазон размеров используемых комплектующих:

  • полка (брусок): 50 – 120 мм
  • стенка (ОСП): 10 – 12 мм

Применяемый клей:

  • однокомпонентный полиуретановый
  • поливинилацетатный (ПВА) D4 /однокомпонентный/


1. Гидравлический пресс ГП-7200


Гидравлический пресс – ГП-7200 предназначен для сборки двутавровых балок путем запрессовывания стенки (ОСП, фанера) в полку (деревяный брусок) с заранее подготовленным клиновидным или прямоугольным пазом и нанесенным в паз клеем. После прессования собранной балки в прессе брусок фиксируется к стенке (ОСП, фанере) балки путем свозной прошивки шпилькой посредством пневматического инструмента. После фиксации готовая балка высвобождается из пресса и складируется.








Характеристики пресса:
Габаритные размеры пресса (мм), ДхШхВ: 8 000 х 1 600 х 2 200
Масса пресса (кг): 2 000
Номинальная производительность (п.м./смену): 1 200
Персонал (чел): 2
Напряжение (В): 380, 3 фазы
Мощность, потребление (кВт):
Двигатель _1
Двигатель_2
0,18
3,00
Комплектация (ед):
Пресс
Гидростанция
1
1

2. Станция нанесения клея СНК-2


Полуавтоматическая станция нанесения клея – СНК-2 предназначена для нанесения клеевой смеси в клиновидные или прямоугольные пазы деревянного бруска (полки) посредством форсунок. Станция оснащена функцией автоподачи брусков по двум направляющим. Скорость подачи бруска и объем подаваемой клеевой смеси регулируются.
Станция комплектуется столом подачи.












Характеристики пресса:
Габаритные размеры станции (мм), ДхШхВ: 1 100 х 1 500 х 1 600
Габаритные размеры стола подачи (мм), ДхШхВ: 6 100 х 1 200 х 1 500
Масса станции (кг): 350
Масса стола подачи (кг): 300
Персонал (чел): 1
Скорость нанесения клея: Регулируется
Объем нанесения клея: Регулируется
Объем клеевой емкости (л): 40-50
Объем емкости для воды (л): 20
Напряжение (В): 380, 3 фазы
Мощность, потребление (кВт):

Мотор-редуктор подачи бруска

Водяной насос

Мотор-редуктор подачи клея
0,75
0,37
1,5

3. Станок специальный фрезерный СФ-101


Станок специальный фрезерный – СФ-101 предназначен для формирования клиновидного или прямоугольного паза в деревянном бруске или LVL-брусе (полке).








Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 1 500 х 800 х 1400
Масса (кг): 450
Персонал (чел): 1-2
Скорость обработки бруска п.м/мин: 7,8
Количество фрез (шт): 2
Мощность, потребление (кВт):

Двигатель привода фрезы _1

Двигатель привода фрезы _2

Мотор-редуктор подачи бруска
3,0
3,0
0,75
Дополнительные требования: обязательно наличие системы аспирации (в комплекте не поставляется).

4. Станок специальный фрезерный СФ-102


Станок специальный фрезерный – СФ-102 предназначен для формирования клиновидного спила на стенке балки (ОСП).






Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 1 400 х 800 х 1300
Масса (кг): 450
Персонал (чел): 1-2
Количество фрез (шт): 2
Мощность, потребление (кВт):
Двигатель привода фрез
Мотор-редуктор подачи
3,0
0,75

5. Станок специальный фрезерный СФ-202


Станок специальный фрезерный – СФ-202 предназначен для формирования пропила для замкового соединения стенки балки (ОСП).






Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 3 700 х 1 300 х 1 700
Масса (кг): 450
Персонал (чел): 1
Количество фрез (шт): 2
Мощность, потребление (кВт):
Двигатель привода фрезы _1
Двигатель привода фрезы _1
3,0
3,0

6. Стенд проверки балок





Испытательный стенд – ИС-1 предназначен для проверки полученных образцов балок на изгиб.






Характеристики пресса:
Габаритные размеры (мм), ДхШхВ: 2 700 х 900 х 2 000
Масса (кг): 450
Персонал (чел): 1
Гидроцилиндры (ед): 2
Гидравлический привод: Ручной

Производство дешевых деревянных балок, найдите предложения по производству деревянных балок на сайте Alibaba.com

Предыдущий

следующий

1 /34

Связанные ключевые слова:

П-образная балка из стали

производители aisi316 плоский стержень

структурная алюминиевая двутавровая балка

par20 угол луча

стальная l балка

Ключевые слова, связанные с Китаем:

Китай брус i балка

Деревянная опалубка из Китая

Китайские деревянные балки

Балка из клееного бруса из Китая

Брус брус китай х30

LVL, двутавровые балки и балки из клееного бруса

LVL (Клееный шпон)

LVL — это изделие из искусственной древесины, в котором используется несколько слоев тонкой древесины, скрепленных клеями.Он обычно используется для тяжелых структурных целей в строительстве, таких как перемычки, балки крыши, гаражные и поперечные балки. LVL имеет несколько преимуществ по сравнению с обычным фрезерованным лесом. Специально изготовленный на фабрике в соответствии с контролируемыми спецификациями, он прочнее, прямее и однороднее. Из-за своей композитной природы вероятность деформации, скручивания, деформации или усадки у нее гораздо меньше, чем у обычной древесины. LVL внешне похож на фанеру.

Балки

LVL состоят из тонких деревянных листов, склеенных вместе, чтобы образовать сплошную секцию.Этот процесс позволяет свести к минимуму слабые места в древесине, тем самым обеспечивая более высокую прочность.

Функции включают:

  • Доступны профили глубокого размера
  • Возможны многие применения, включая короткие и длинные пролеты
  • Некоторые изделия LVL адаптированы для конкретных применений балок, например: распорки

Доступны следующие размеры:

240 x 36 150 х 36
200 х 36 170 х 36
130 х 45 130 х 36
150 х 45 170 х 45
200 х 45 240 х 45
300 х 45 360 х 45
400 х 45 130 х 63
150 х 63 170 х 63
200 х 63 240 х 63
300 х 63 300 х 75
360 x 63 400 х 75
400 x 63 450 х 63

Двутавровые балки (также известные как двутавровые балки)

Балки перекрытия

Двутавровая балка — профессионально спроектированная и сконструированная

Балка для деревянной опалубки — фанера

Балки для деревянной опалубки

18 Просмотры

Балки для деревянной опалубки

Деревянная балка предназначена для опалубки, плоских балок, стен и строительных работ.Деревянные балки для многократной опалубки. Легкие и тяжелые, они устойчивы к сильным ударам.

  • Балка

    Деревянная балка для опалубки, состоящая из двух верхних и нижних деревянных крыльев и центральной секции, состоящей из трех слоев. Штуцер выполнен в виде клеевого соединения с насечкой.

    Головки

    Древесина ели высшего качества, калиброванная, с выровненными краями и пальцевыми соединениями по длине.

    полотна

    Из трехслойной доски толщиной 27 мм.

    Защищенный конец балки

    Противоударные полимерные колпачки, специально разработанные для более длительного использования на стройплощадке.

  • Шарнир

    Зубчатое соединение пальца между сердечником и крыльями по всей их длине. Высокочастотная, высокопрочная склейка.

    Средство против влажности

    Защитное лакокрасочное покрытие по всей длине луча.

  • Преимущества опалубочной балки

    • Прочность и безопасность

      Стабильность размеров и способность к восстановлению после приложения нагрузки.Высокая грузоподъемность по всей длине. Защита от влаги, ударов и сколов.

      Легкость

      Простое обращение и быстрая сборка. Минимальный вес.

    • Экономичный

      Можно использовать многократно. Хорошее соотношение цены и использования. Удобное хранение.

      Приспособляемость к строительным работам

      Идеально подходит для использования с трехслойной плитой. Брус можно разрезать в любой точке. Между балками можно установить опоры в любой точке. Может использоваться в любой опалубке.

如 无 特殊 说明 , 文章 均为 本站 原创 , 请 注明 出处 。Если нет специальных инструкций, статьи являются оригинальными, если вы хотите использовать или воспроизвести, укажите первоисточник www.plywoodinspection.com, если вы обнаружите, что наши статьи нарушают ваши авторские права и интересы, пожалуйста, напишите нам по адресу [email protected] вовремя, и мы удалим их в первый раз.

Проверьте также

Материал двутавровой балки Две створки — сушеная сосна с влажностью ниже 13%.The…

21 Тип балок в строительстве [PDF]

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

клееный брус (клееный брус), поперечно-клееный брус (CLT)

Существует ряд строительных материалов для несущих конструкций из дерева: массивная конструкционная древесина (KVH), двойные / тройные балки, клееный брус (LVL ), клееный брус, поперечно-клееный брус (КЛТ) и другие. Здесь объясняется процесс производства массовых деревянных изделий — клееного бруса и поперечно-клееного бруса.

Клееный брус (Glulam) — это строительный продукт промышленного производства для несущих конструкций.Он изготовлен из ламелей доски, которые соединены шипами по длине, а затем склеены параллельными волокнами. В результате получается удлиненная балка, похожая на сплошную деревянную балку. По сравнению с этим клееный брус как строительный продукт имеет решающие преимущества: с одной стороны, несущая способность больше, чем у массивной древесины, поскольку дефекты (сучки и т. Д.) Вырезаются заранее, и создается однородное поперечное сечение. склейкой. С другой стороны, соединение пальцами позволяет реализовать балки большей длины.Таким образом, возможны бесколонные пролеты ферм крыши до 60 м. Клееные швы из клееного бруса необходимо производить с особой тщательностью. Например, во время склеивания необходимо обеспечить подходящий климат (температура и влажность).

Клееный брус производится в стандартном исполнении или по списку любой желаемой длины и размера. Кроме того, существуют также нестандартные строительные элементы, которые превышают стандартные размеры, а также формы, такие как выступающие балки, скатные балки крыши, арочные фермы и произвольные формы.Элементы потолка также могут быть изготовлены из клееного бруса. Кроме того, существуют также конструктивные элементы для несущих целей, характерные для конкретной страны, такие как метод строительства столбов и балок в строительстве деревянных домов в Японии.

Клееный брус превратился в высококачественный универсальный продукт для деревянного строительства. Во всем мире производится около 7-8 миллионов м³ балок. Основные страны-производители — Япония, Австрия и Германия. На расстоянии следуют США, Россия и Финляндия.Известные производители включают Mayr-Melnhoff, Hasslacher, Binderholz, Stora Enso и Chugoku Mokuzai. Для больших пролетов хорошо известны такие компании, как WIEHAG и Derix.

Поперечно-клееная древесина (CLT) представляет собой массивное деревянное изделие в форме панелей, которое состоит как минимум из трех поперечно склеенных слоев. Каждый слой состоит из панелей из деревянных ламелей. По тому же принципу, что и для фанеры, высокая степень стабильности размеров достигается за счет поперечной структуры: каждый слой древесины предотвращает изменение размеров соседнего слоя под прямым углом к ​​нему, что происходит с отдельными плитами из-за изменений влажность древесины.

CLT чаще всего используется в качестве потолочного и стенового элемента в деревянном строительстве. Еще одна область применения — строительство временных путей, например, при добыче нефти и газа, бездорожья с твердым покрытием (буровые маты). Они используются как статические несущие и ненесущие элементы в жилом, коммерческом и промышленном строительстве. Коврики можно использовать не только для возведения наружных и внутренних стен, элементов кровли и потолка, но также для лестниц и балконных плит.Благодаря небольшому весу они часто используются для пристройки к существующим зданиям. Утеплитель, облицовочные листы и элементы фасада легко крепятся на поперечно-клееный брус. Есть также специальные применения, такие как деревянные башни для ветряных турбин.

CLT хорошо сочетается с другими материалами, например с бетоном. Поэтому это идеальный материал для многоэтажного деревянного строительства. В Брумунддале, Норвегия, находится самый высокий (март 2019 г.) дом из CLT. Он имеет 18 этажей и высоту более 80 м.В продаже имеются панели с тремя-семью слоями и общей толщиной примерно до 50 см. Возможно изготовление досок длиной до 20 м и шириной до 6 м. Еще одно распространенное имя на рынке — X-Lam.

Правильно спроектированное, построенное и защищенное от погодных условий и влаги здание из CLT может служить веками. Рынок поперечно-клееной древесины во всем мире очень динамично растет. В 2019 году производственная мощность составила около 2,5 млн м³. К 2022 году это должно быть увеличено еще примерно на 2 миллиона м³.

Процессы производства клееной древесины и CLT во многом схожи. В сращивании нет отличий. Ключевым элементом обоих процессов является пресса. Конструкция прессов для клееного бруса и прессов для поперечно-клееной древесины естественно отличается.

балок — определение двутавра по The Free Dictionary

Китайские и мексиканские производители якобы утилизировали готовую конструкционную сталь, такую ​​как двутавровые балки, стержни и балки, с маржой от 0% до 141,4%, сообщило Министерство торговли.Он также предлагает H-образные сваи, клетчатую двутавровую балку, легкие секции, конструкционные тройники (тройники), двутавровые балки, двутавровую сталь для опор шахты (горные двутавровые балки), равные углы, неравные углы, перевернутые углы, Каналы и шпунтовые сваи. Печь поддерживается двутавровыми балками, чтобы передние колеса загрузочной тележки выдвигались под печь во время загрузки. Основательница Элизабет Стреб сохранила необработанные элементы конструкции, такие как стены из бетонных блоков и сталь I. -балки, а также загрузочные ворота на уровне улицы.Чтобы обеспечить возможность установки необходимого медицинского оборудования, строительная бригада должна была запланировать добавление 64 стальных конструктивных элементов, включая различные 10-дюймовые стальные каналы и двутавровые балки в жилых помещениях под зоной ремонта. устанавливается на двутавровые балки и уголки, а дополнительные комплекты позволяют крепить к сплошным балкам и Z-образным цоколям. В 2010 году компания BSC была полностью отремонтирована и теперь производит широкий спектр продукции, такой как арматура, квадратные заготовки, круглые заготовки, швеллеры, катанка, уголки, двутавры, пруток квадратного и круглого сечения, различные отливки.Ученые, архитекторы и инженеры из Европы, США, Саудовской Аравии и Новой Зеландии описывают влияние защитных панелей на обугливание деревянных элементов в сборках деревянных каркасов; механическое поведение соединений дерева и бетона наклонными шурупами; моделирование деревянных двутавров на гибку; структурное поведение поперечно-ламинированных деревянных панелей с точки зрения пространства состояний; экспериментально-аналитическая оценка сопротивления стеллажам частично анкерных деревянных каркасных стен; использование инфракрасных технологий для оценки деревянных конструкций; и экспериментальные испытания гибридной системы стен с деревянным каркасом.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
