Профлист размеры листа: Размеры профнастила — Размеры Инфо

технические характеристики, размеры листа, цены

Листы из стали широко используются при возведении промышленных сооружений и частных домов. Профнастил по сравнению с металлочерепицей и сайдингом имеет более широкую сферу применения: ограждения; щитовые конструкции; облицовка стен, в том числе с имитацией фактур камня, кирпича, дерева; изготовление сэндвич-панелей; кровля. Достоинствами универсальной марки МП-20 являются не только малый вес, что облегчает выполнение высотных монтажных работ, но и универсальность.

Оглавление:

1. Чем обусловлена популярность профлиста?
2. Советы по выбору
3. Стоимость

Классификацию определяют по маркировке (ГОСТ 24045-2010):

• МП – тип профиля – универсальный.
• 20 – высота трапеции, мм.
• 1150/0,5 – полезная ширина листа/толщина металла, мм.
• АЛ – марка стали заготовки.
• PE – вид покрытия лицевой поверхности.
• МЛ-1203 – покрытие тыльной поверхности.

Маркировочная надпись по ТУ может отличаться и выглядеть так:

• С – стеновой профиль.
• 8 – высота трапеции, мм.
• 1150/1200 – полезная/полная ширина, мм.
• 3005 – цвет (RAL).
• РЕ – покрытие.
• 0,5 – толщина металла, мм.

Вид профиля:

• «С» – стеновой. Применяют в конструкции стен, ограждений, гаражных ворот.
• «Н» – несущий. Способный выдерживать большие нагрузки в сравнении с «С» и «НС» – пригоден для кровли, несъемной опалубки, перекрытий. Высота трапеции – до 114 мм.
• «МП» – универсальный. Используют чаще всего в частном домостроении: в кровельных работах, монтаже стен и заборов. Высота волны – до 35 мм.
• «НС» – универсальный, как и МП.

ГОСТ допускает использование заводами изготовителями собственных обозначений типа изделия.

МП20 – самый востребованный профлист

Популярность универсального МП 20 объясняется широкой сферой применения:

• постоянные и временные ограждения;
• облицовка стен;
• монтаж подвесных потолков и перегородок;
• устройство кровли.

Целевое назначение определяется конструкционными особенностями модификаций (A, B, R) профлиста:

1. A – для вертикальных систем: заборы, облицовка внешних стен. Верхняя площадка трапеции (67,5 мм) больше шага между гофрами (35).

2. B – тот же тип А, только перевернутый. Разница в том, на какую сторону нанесен защитный декоративный слой. Какая поверхность будет лицевой – это решать заказчику.

3. R – для монтажа скатных кровель, подвесных потолков. Как у модификации B, размеры верхней площадки и шага: 35 и 67,5 мм. По краю R капиллярная канавка обеспечивает отток конденсата, предохраняет от проникновения атмосферных осадков. Стоимость выше, чем у предыдущих модификаций.

Общие характеристики профнастила марки МП 20:

1. Профлисты выпускают из тонколистовой стали с антикоррозионным слоем:

• Оцинковка – сплав цинка ДО или Ц1 с алюминием, свинца и другими металлами (ГОСТ 14918-80) наносится гальваническим методом.
• Алюмоцинк – алюминий 55 %, цинк 43 %, кремний 1,6 %, согласно ТУ 14-11-247-88.

Полимерно-декоративное покрытие – осуществляет не только защиту от внешнего воздействия, но и способствует улучшению шумоизоляционных свойств:

• Полиэстер (PE) – глянцевый или матовый слой, рекомендованный для средних климатических условий.
• Пурал (PURAL) – в химсостав входят полиамид и полиуретан, обладает высокой стойкостью к UF-лучам, толщина – 50 мкм.
• Пластизол (HPS200) – поливинилхлоридное покрытие 200 мкм, с рельефным тиснением различных фактур: кожа, «кирпич», «структура дерева». Применимо в условиях с высокой ветровой, снеговой нагрузкой, в промышленной и городской среде, долговечное.
• Полидифторионад (PVF2) – фторосодержащий химический состав.
• Поливинилиденфторид (PVDF) – содержит поливинилфторид и акрил, обеспечивает надежную защиту от всех видов воздействий. По характеристикам, сроку службы схож с пластизолом.
• Двустороннее нанесение защитного декоративного пласта – позволяет использовать для устройства заборов и перегородок.

2. Высота трапеции – 18 мм (в маркировке округление до 20).

3. Толщина металла: 0,4-0,8 мм. Чем больше это показатель, тем выше прочность профлиста, но больше масса.

Толщина металла, мм	0,4	0,5	0,55	0,6	0,65	0,7	0,75	0,8
Масса, кг/м²	3,29	4,26	4,7	5,13	5,57	6,0	6,43	6,86

4. Общая ширина МП 20 – 1150 мм. Показатель зависит от габарита заготовки и количества гофр. Производитель может корректировать технические параметры, что повлияет на геометрию.

5. Полезная ширина – 1100, определяется как основной размер за минусом минимального «нахлеста» при сборке.

6. Длина: 2, 3, 6 метров. Можно купить кровельный МП20 до 12 м. Все зависит от наличия специального оборудования на заводе-изготовителе. Цена под заказ будет выше.

Советы, как выбирать качественный профнастил

1. Перед приобретением необходимо выполнить расчет:

• Обратиться к специалистам.
• С помощью «калькулятора» на специализированных сайтах.
• Самостоятельно. Деление площади конструкции на произведения длины и полезной ширины листа даст нужный результат.

2. Обязательно ознакомиться с сертификатами на продукцию для получения полной информации о характеристиках:

• ГОСТ или ТУ;
• какое защитное покрытие;
• из какой стали и где она произведена;
• завод-изготовитель.

3. Проверить маркировку (наклейку) и соответствие характеристик сертификату.

4. Провести осмотр профнастила МП 20 на наличие царапин, заусениц, острых краев, непрокрашенных участков, наплывов полимерного слоя.

5. Попросить продавца согнуть лист дугой. Качественная продукция после этой операции примет первоначальный вид.

6. Нарезку МП-20 длиной до 12 м (кратно 0,5 или 1 м) можно заказать у производителя. При монтаже кровельных покрытий желательно приобретать изделия длиной в размер ската крыши. Это необходимо для минимизации нахлестов.

7. Заказать доставку. Самостоятельная транспортировка без соблюдения правил, может деформировать профлист и нарушить его характеристики. Товар обратно не примут.

Стоимость

Выпуском продукции занимаются промышленные и малые предприятия. Купить лучше у зарекомендовавшего себя производителя, технология которого согласована с ГОСТ или ТУ.

Размер, мм	Цена, руб/лист
	Оцинковка	Полимерное покрытие
1150х1300	230	260
1150х2000	350	400
1150х3000	530	600
1150х6000	1050	1200
В размер	175 руб/пог.м	200 руб/пог.м

Цена в зависимости от вида полимерного слоя:

Покрытие	Стоимость, руб/ м2
Полиэстер	311
PURETAN	427
Пластизол	575
PVDF	575

толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой профнастил, который еще называется профлистом, нашел сегодня широкое распространение и обрел популярность у многих потребителей. Используя данный материал, можно возвести гараж, склад или киоск. Профнастил обладает множеством разновидностей, с помощью одной из них вы всегда сможете облицевать стену, возвести перегородку или забор, а также легко соорудить крышу.

Однако высокая прочность и декоративность — это не единственные качества, за которые бы стоило выбрать данный материал. Ведь он еще довольно просто поддается транспортировке, а по прибытии на место вы сможете за несколько часов укрепить лист с помощью саморезов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую особенность, присущую всем разновидностям профиля. Речь идет о покрытии, которое может быть простым или полимерным. Под простым покрытием следует понимать оцинкованный слой.

Еще в процессе производства материал может покрываться прочным и декоративным полимерным покрытием. Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что позволяет использовать профлист в области строительства.

Стоит помнить о том, что профнастил, толщина и размеры листа которого будут упомянуты ниже, изготавливается по своим стандартам каждым производителем. Это указывает на то, что упомянутые характеристики могут отличаться.

Назначения профиля С8

Такой лист имеет волнистую поверхность и обладает более низкой прочностью по сравнению с профилями, приведенными ниже. Полотно может иметь оцинкованное или полимерное покрытие. В продаже такие полотна наиболее часто имеют коричневый, вишневый, белый, синий или тёмно-зелёный цвет.

Если крыша имеет достаточно большой уклон, то этот материал может использоваться для обустройства кровли. Его применяют еще в роли облицовки для стен и при возведении заборов. Профнастил С8 может использоваться для устройства кровли, если она имеет сплошную обрешетку. Применять материал можно как элемент конструкции при возведении временных сооружений и зданий, которые имеют быструю технологию строительства.

Этот профнастил может лечь в основу кровли, если имеет оцинкованный слой. Купив рифленый профлист, вы можете уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем может использоваться для возведения ограждающих и щитовых конструкций. Дополнительными областями применения являются:

• стальные заборы;
• облицовка стеновых конструкций;
• защитное покрытие стен;
• элементы сборных сэндвич-панелей;
• элементы составных сэндвич-конструкций стен, перегородок, перекрытий, имеющих противопожарные характеристики.

Если речь идет о заборах, то следует приобрести профнастил С8, который имеет оцинкованное покрытие, защищенное полимером.

Размеры и характеристики профнастила С8

Профнастил, толщина которого может изменяться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она изменяется от 0,5 до 12 м. Рабочая ширина листа равна 1150 мм, а высота профиля равна 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м² листа равен 4,5 кг. Это верно, если толщина составит 0,5 мм. При толщине 0,7 мм вес 1 м² составит 6,17 кг.

Назначение профиля С10

Профнастил, толщина которого будет упомянута ниже, может иметь обозначение С10. В этом случае речь идет о гофрированном листе, который имеет пониженную прочность. Гофра обладает формой трапеции, а расцветки и покрытия листа будут такими же, как и в вышеописанным случае.

Этот вид профлиста используется для устройства кровель с большим углом наклона. Применять материал можно для строительства заборов, подходит он и для создания быстровозводимых сооружений, хозяйственных построек и при облицовке зданий. Применяется этот профлист для изготовления несущих деталей, перегородок из сэндвич-панелей, которые предохраняют постройки от пожара.

Минимальная толщина профнастила С10 составляет 0,4 мм. Используется данный материал при обустройстве кровель, на которые укладывается обрешетка с шагом 0,8 м. Увидеть С10 можно еще и в качестве элемента конструкции при возведении стальных сооружений разного назначения.

Размеры и характеристики профлиста С10

Профнастил оцинкованный, толщина 0,5 мм, — это усредненное значение. Максимальный параметр толщины составляет 0,8 мм. Что касается длины листа, то она изменяется от 0,5 до 12 м, общая и рабочая ширина листа равны 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями равно 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля С18

Этот профнастил, толщина, виды которого будут описаны в статье, имеет вид волнистого или ребристого материала. Он обладает небольшой толщиной, что позволяет резать и сверлить его довольно просто. Типы и расцветки полимерных покрытий схожи с вышеописанными профилями. Декоративность довольно высока, поэтому С18 распространен при обустройстве оград и заборов. Подходит профлист для крыш, на которые предварительно укладывается обрешетка с шагом в 40 см или меньше. Дополнительными сферами использования являются:

• облицовка потолков;
• отделка стен;
• возведение щитовых конструкций;
• строительство перегородок.

При использовании профлиста для настила кровли скат должен быть равен 25° или меньше.

Размеры и характеристики профиля С18

Данный кровельный профнастил, размеры которого по длине составляют предел от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа равна 1023 и 1000 мм соответственно. Высота профиля равна 18 мм. При расчете нагрузки на кровлю может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа равна 0,5; 0,6; 0,7; 0,8, то вес одного квадратного метра составит 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля С21

Толщина кровельного профнастила С21 остается такой же, как и в вышеописанном случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму. Полотно защищено от коррозии:

• призмой;
• полиэстером;
• полиуретаном;
• пуралом.

Нашел свое распространение С21 для покрытия крыш с обрешеткой, элементы которой удалены на 80 см или меньше. Если проводить сравнение с предыдущими профилями, то профлист марки С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал имеет высокую прочность, а также отличается универсальностью, что верно при сравнении с предыдущими профилями.

Сферами использования являются:

• конструкции каркаса;
• ограждающие и щитовые конструкции;
• стеновые строительные конструкции;
• внешние стены небольших сооружений по типу торговых павильонов, бытовых помещений и гаражей;
• элементы сборных сэндвич-панелей.

Размеры листа профиля С21

Толщина листа была упомянута выше, длина остается прежней и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа равны 1051 и 1000 мм соответственно. Высота профиля равна 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм вес одного квадратного метра составит 5,14; 7,13; 8,11 кг соответственно.

Разновидности 2-мм профнастила по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2-мм изготавливается по одной из двух технологий:

• холодный прокат;
• горячий прокат.

В первом случае используются государственные стандарты Р 52146-2003, тогда как во втором – Р 52246-2004. Можно классифицировать данный материал еще и по высоте профиля. Этот параметр будет изменяться, что определяет марка, и составит предел от 10 до 114 мм. Погрешность, допустимая при производстве, составляет предел от 1 до 2,5 мм.

Если приобрести лист с более высокой гофрой, то вы получите материал высокой жесткости, который может использоваться при возведении несущих конструкций. Подразделить профлист 2-мм толщины можно еще и по форме профиля, он может быть:

• волнообразным;
• прямоугольным;
• квадратным;
• трапециевидным.

При производстве может использоваться сталь тонколистовая горячеоцинкованная, с алюминиевым покрытием, алюмокремниевой защитой, с электролитическим цинковым покрытием. Эти виды профнастила изготавливаются из рулонной стали, которая защищена полимерным слоем.

Разновидности профнастила в зависимости от вида защитного покрытия

Самые известные покрытия, используемые для защиты профлиста, можно классифицировать на две группы: покрытие цинком или алюмоцинком и покрытие полимерными составами. Самой простой защитной основой является оцинковка. Она изготавливается горячим способом. Это говорит о том, что лист окунают в расплавленный цинк, добиваясь создания слоя толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюмоцинковое покрытие. Оно более стойко, называется еще гальвалюмом. В составе три компонента: цинк, алюминий и кремний. Последний необходим для связи первых двух металлов. Профлист с алюмоцинковой защитой используется в тех зонах города, которые имеют множество оживленных автотрасс. Подойдет такой материал для крыш дома у морского побережья или в промышленной зоне.

Небольшое заключение

Профнастил нашел свое широкое распространение в частном и промышленном строительстве по множеству причин. Среди них следует выделить: прочность, удобство монтажа, устойчивость к коррозии, удобство транспортировки и современный дизайн.

Если проводить сравнение с гладкими металлическим листом той же толщины, то профилированная основа будет обеспечивать большую прочность на изгиб, которая иногда достигает 3,5 тонны. Монтировать профилированный лист к обрешётке или отдельным частям зданий можно с помощью самонарезающих винтов. Листы устойчивы к разного рода погодным условиям, а также коррозии, что продлевает срок их эксплуатации.

Профлист на забор размеры. Профнастил

(часто именуемый также как
«профлист для забора»
)
стал наиболее популярным материалом при возведении временных и
постоянных ограждений. Этот материал вытеснил использовавшиеся ранее
деревянные варианты. И сейчас подавляющее большинство строительных
организаций и частных лиц предпочитают использовать именно профнастил
при установке забора.

Цены на листы профнастила для забора высотой 2м

24.08.17 введен в действие новый прайс-лист, актуальная информация находится .

Толщина металла/количество	До 25шт.	26-75шт.	76-250шт	251-500шт.
С полимерным покрытием
0,35-0.37мм полиэстер	560	546	536	530
0,45мм полиэстер	648	622	608	598
0,5мм полиэстер	704	678	664	654
0,45мм полиэстер двусторонний	730	704	690	680
0.47мм под дерево/камень (принтек)	1060	1034	1020	1010
Оцинкованный
0,35-0. 37мм	480	454	440	430
0,45мм	530	504	490	480
0,5мм	580	554	540	530

Цены указаны в рублях за 1 лист высотой 2м. Цены на количества свыше 500 листов и листы других размеров — в полном
прайс-листе

*Помимо стандардных 2-хметровых листов на нашем производстве Вы сможете заказать листы для забора любой высоты
. Срок исполнения заказа — от нескольких часов до 1 дня!

Профнастил
для забора, по своим потребительским характеристикам — надежности,
долговечности и экономичности — лидер среди всех заборных материалов.

• Надежность заключается в том, что забор, выполненный из профлиста,
  устойчив к достаточно серьезным нагрузкам. Он не прогибается под
  воздействием сильного ветра, абсолютно не боится воздействия влаги и
  довольно хорошо противостоит посягательствам вандалов.
• Долговечность профилированных металлических заборов измеряется
  десятилетиями. Такие заборы можно использовать не только в качестве
  временных сооружений для ограничения периметра строительных объектов, но
  и как долговременные ограждения дачных участков, различных учреждений,
  предприятий и жилых домов.
• Экономичность заборов из профнастила обусловлена не только
  демократичной ценой самого материала, но и легкостью монтажа, благодаря
  которой трудовые затраты на сооружение сводятся к минимуму.

Цвета профнастила для забора

Цены на профнастил для забора

Определившись с выбором марки, нужно решить, где приобретать
материал — в близлежащем розничном магазине или непосредственно у
производителя. Основной фактор за то, чтобы купить профнастил для
строительства забора от производителя, имеющего собственное мощное
производство — это, конечно же, цена. Прямая поставка от производителя,
исключающая посредников и розничные накрутки, всегда более выгодна в
финансовом плане.

Все цены Вы можете посмотреть в нашем .

ЗАО фирма «Фрегат» выпускает профлист для забора всех основных марок. Наш профнастил для забора

подвергается строжайшему контролю качества на каждом этапе
производства, а ценовая и маркетинговая политика направлена на
максимальное удовлетворение потребностей клиентов. Заказывая в ЗАО
«Фрегат» профлист для сооружения забора или любых других целей, Вы
можете быть уверены как в своевременности поставки, так и в качестве
получаемого материала на все сто процентов.

Профнастил
— популярный кровельный материал, который представляет собой оцинкованный и гофрированный стальной лист, сверху которого нанесено специальное полимерное покрытие.

В зависимости от размеров, веса и производителя, могут разниться виды покрытия и другие параметры, которые в конечном итоге определяют выбор профнастила.

Учитывая широкое разнообразие товара на рынке, покупатели задаются вопросом: какой именно профнастил необходим для кровли? Подойдет ли для ? Какие в принципе существуют размеры и маркировки? Мы ответим на вопросы и предоставим читателю информацию, которая будет иметь для него практическую пользу.

Маркировка и виды профнастила

Узнать основные характеристики данного строительного материала достаточно просто. Необходимо рассмотреть надписи, которые имеются на каждом листе — они одинаковы для всех производителей и стандартизированы под отечественный ГОСТ 24045-94.

Согласно с данным ГОСТом, принято выделять такие виды профнастила:

Важно: несмотря на разные виды маркировок, допускается использование профлистов не по определенному назначению.

Например, профлисты «С» можно применять и в кровельных работах, однако при этом необходимо делать кровлю с большим уклоном, а должна быть очень плотной, если не сплошной. То же касается и кровельных листов — их можно использовать для установки заборов, но при этом необходимо монтировать дополнительные поперечные балки.

Чтобы избежать подобных технологических усложнений строительного процесса, рекомендуется использовать листы только по назначению.

Область применения профнастила

Часто различные марки профнастила имеют схожие характеристики, из-за чего приходится выбирать материал исключительно по стоимости и внешнему виду листов.

Мы рассмотрели самые популярные марки профнастила и составили соответствующую таблицу для того, чтобы читатель смог ориентироваться в функциональном предназначении каждой марки:

Маркировка профнастила	В каких работах используется материал?
	Облицовочные работы	Кровельные работы	Монтаж несущих конструкций	Установка несъемной опалубки	Монтаж ограждений
С8	+				+
МП18 (тип А)		+			+
МП18 (тип В)	+				+
МП20 (А,В)	+				+
МП20 (R)		+
C21 (тип А)		+			+
С21 (тип В)	+				+
НС35 (А)		+			+
НС35 (В)					+
МП35 (А)	+				+
МП35 (В)		+			+
МП40 (А)	+				+
С44 (А)		+			+
С44 (В)	+				+
Н60 (А)		+			+
Н60 (В)			+	+	+
Н75 (А, В)			+	+	+
Н114 (А, В)			+	+

Область применения профнастила с характеристиками

Исходя из области применения, необходимо определиться с конкретными параметрами профилированных листов.

Так, исходя из параметров можно использовать профнастил для сооружения калитки. Сделанная и красиво оформленная будет отлично вписываться в окружающий ландшафт.

После того как установлена калитка необходимо сделать замок. Замок на калитку из профнастила может быть самым разнообразным. перечислены все возможные замки на калитку. Выбор будет зависеть от вас.

Размеры профлиста

Размеры необходимы для определения необходимого количества материала для проведения монтажных работ. Помимо этого, необходимо знать и вес профилированных листов — таким образом высчитывается предельная нагрузка и определяется тип обрешетки, который должен использоваться для установки профнастила.

Длина и ширина профилированных листов

Рассмотрим стандартные размеры листа профнастила наиболее распространенных видов:

Для определения длины профлиста необходимо смотреть на последние цифры в маркировке на товаре. Длина одного листа может быть как 2.5 метра, так и 11 метров и больше.

Толщина листа и высота волны

Высота волны напрямую зависит от вида профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм. Соответственно, высота волны каждого следующего вида будет больше на 3-3.5 мм.

Толщина листов:

• Листы с маркировкой «Н» имеют толщину от 0.55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7.4-11.1 кг
• Листы с маркировкой «НС» имеют толщину 0.55-0.8 мм. Вес — от 6.3 до 9.4 кг
• Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0.55-0.7 мм, а вес — от 5.4 до 7.4 кг

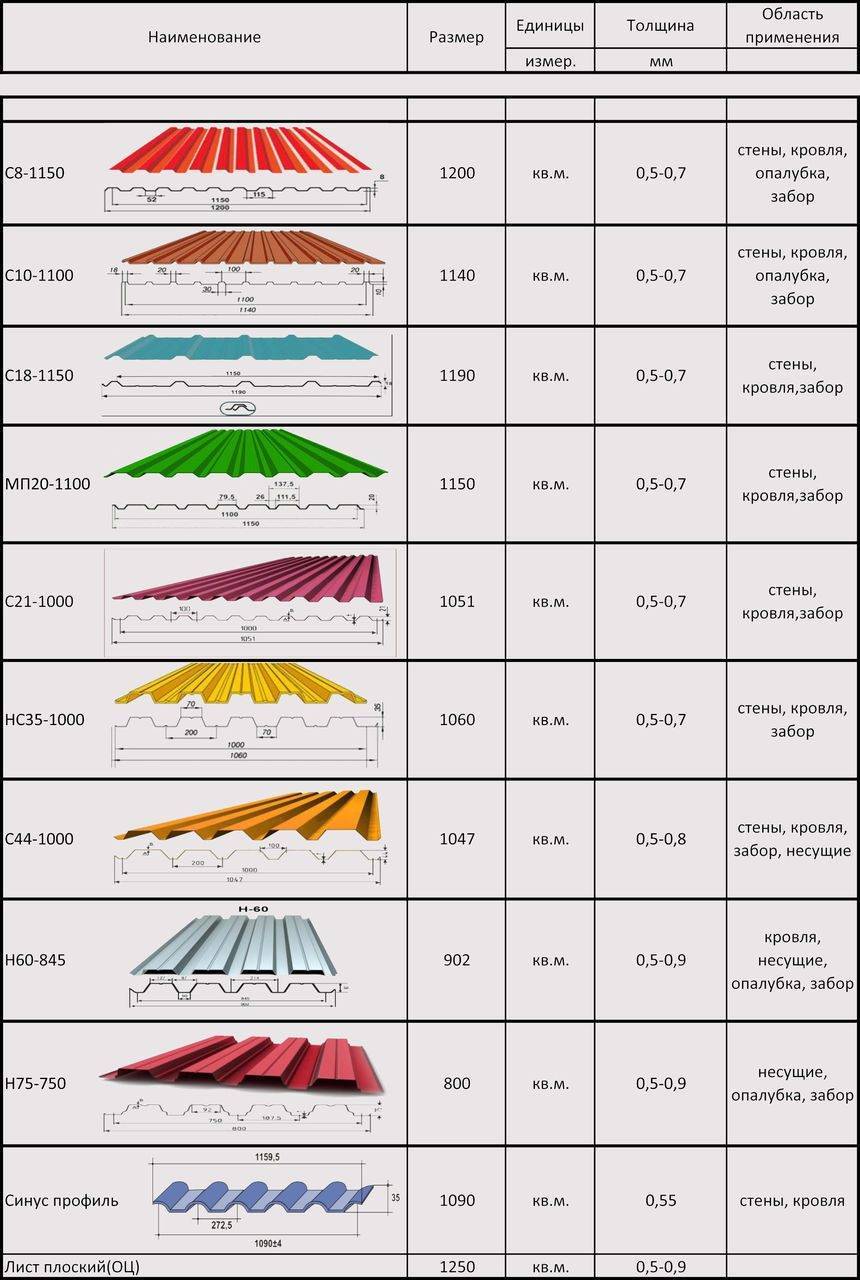

Размеры различных видов профнастила

Заключение

После всех приведенных параметров читатель сможет определить, какой материал будет оптимально подходить под те или иные виды монтажных работ. Необходимо учитывать, что все приведенные виды, размеры были составлены согласно с действующим ГОСТом. При приобретении иностранных профлистов, которые не имеют сертификацию ГОСТа, возможно отклонение от вышеперечисленных характеристик.

Видео о размерах профнастила

Несколько видео, которые рассказывают о популярном, приобретаемом профнастиле с характеристиками.

Общие характеристики профнастила

Профнастил С8

Профнастил С20

Профнастил С21

Профнастил Н57

Профнастил Н60

Профнастил Н75

Профнастил НС35

Профнастил НС44

Одним из самых недорогих, но в то же время качественных и надежных стройматериалов является металлопрофиль. Под этим материалом могут подразумеваться листы профнастила или рейки из металла, которые, как правило, используются для создания каркасов различных конструкций.

Благодаря прекрасным эксплуатационным характеристикам металлопрофиль, размеры листа которого позволяют легко и быстро смонтировать необходимую конструкцию, нередко выбирают в качестве строительного материала для различных ограждений или отделки строений. практически не подвержен воздействию окружающей среды, имеет отличную прочность и жесткость, а также отличается долгим сроком службы.

Листы металлопрофиля

Полотна, изготовленные из металлопрофиля, широко используют для отделки как стен, так и крыши или строительства При этом во время выбора материала нередко встает вопрос о том, какое именно полотно необходимо в конкретном случае. Дело в том, что металлопрофиль, размеры которого более чем разнообразны, различают на несущий, стеновой и универсальный. И каждый из них имеет свою толщину и высоту гофры, наиболее подходящую для определенного вида строительных работ и обеспечивающую требуемую жесткость.

Использование профнастила

Для правильного выбора материала необходимо понимать, в чем заключается различие между типами профнастила и в каких случаях предпочтительнее применять тот или иной металлопрофиль.

Размеры листа профнастила имеют два параметра ширины: общая и рабочая. Эти величины обусловлены особенностями монтажа профнастила, так как во время установки каждый лист захлестывается на предыдущее полотно минимум на одно Поэтому при расчете необходимого количества листов для отделки поверхности или строительства ограждения этот нюанс обязательно нужно учитывать. В зависимости от вида металлопрофиля для забора могут отличаться на 50-60 мм.

Длина листа зависит от пожеланий клиента, как правило, профнастил на производстве нарезается полотнами длиной 1,5; 1,8 или 2,0 м. Однако возможно изготовление профлиста на заказ: желаемая высота будущего забора определит, какой размер металлопрофиля будет нарезан.

Разновидности металлопрофиля

Профнастил подразделяют на три основных вида в зависимости от их размеров, толщины листа и высоты гофры. От этих параметров зависит жесткость материала, благодаря которой металлопрофиль используют для различных строительных и отделочных работ:

• Самым распространенным является стеновой металлопрофиль (размеры гофры порядка 8-44 мм в высоту), применяющийся для отделки жилых домов, обустройства легкой кровли, а также строительства заборов из профнастила.
• Универсальный металлопрофиль с высотой гофры 35-44 мм используется для перекрытий, ограждений и обшивки различных сооружений хозяйственного назначения.
• Несущий металлопрофиль, размеры гофры которого начинаются от 60 мм, чаще всего применяется в для капитальной кровли, а также в качестве постоянной опалубки при постройке масштабных производственных сооружений.

Характеристики стенового профнастила

Этот металлопрофиль маркируется буквой «С» и отличается небольшой высотой ребра жесткости (гофры). От этого размера зависит прочность, эксплуатационные характеристики и стоимость материала. Чем меньше ребро, тем более низкие все эти параметры. Сама гофра имеет трапециевидную форму, которая гарантирует устойчивость полотна. Размеры металлопрофиля для забора:

• Лист с высотой ребра 8 мм является наиболее экономичным вариантом, толщина варьируется от 0,5 до 0,8 мм. Заявленная производителем ширина составляет 1,2 м, в то время как рабочая — 1,15 м.
• Профнастил под маркой «С10» и «С20», то есть с высотой ребра жесткости в 10 и 20 мм соответственно. Именно этот размер листа металлопрофиля для забора используется чаще всего благодаря отличному соотношению стоимости и эксплуатационных характеристик. Как правило, применяется для заборов различной высоты и наружной отделки зданий. Общая ширина такого листа — 1,15 м, рабочая — 1,1 м.

Универсальный и несущий профлист

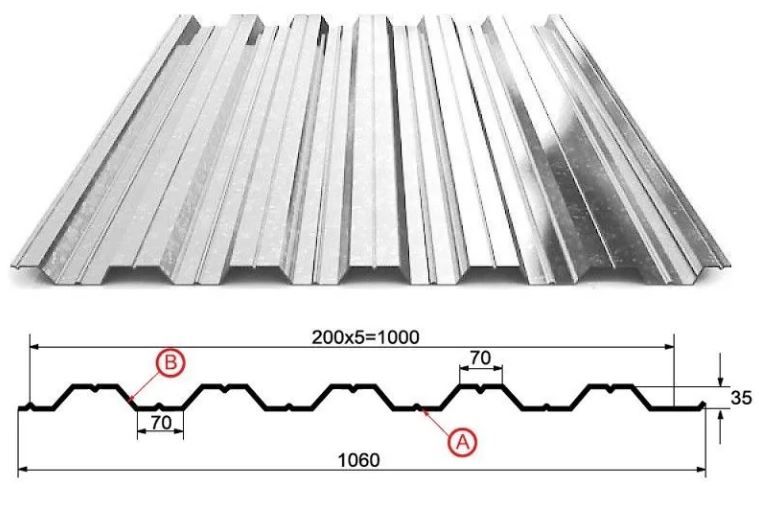

«НС 35» относится уже к универсальному металлопрофилю и используется для ограждений, испытывающих повышенную ветровую нагрузку, кровли и перегородок. Благодаря высокой гофре в 35 мм и толщине листа в 0,4-1 мм отличается хорошей прочностью и устойчивостью. Ширина листов (заявленная и реально используемая) составляет 1,06 м и 1,0 м соответственно.

Несущий профнастил в частном строительстве используется в основном для создания капитальной кровли. Небольшая популярность такого металлопрофиля обусловлена в первую очередь довольно высокой стоимостью материала. Стандартная ширина листа составляет 1,06 м, толщина — 0,6-1,0 мм.

Как понятно, ориентировочно рабочая ширина листов профнастила составляет порядка 1-1,1 м. При этом обязательно обратите внимание на толщину материала.

Для частного строительства рекомендуется приобретать металлопрофиль, размеры гофры которого составляют 10-20 мм из листа толщиной 0, 5-0,8 мм. Более тонкий даже при большой высоте гофры не будет иметь достаточной жесткости, слишком толстый обойдется довольно дорого.

для конструкций из гипсокартона

Металлопрофиль может выпускаться не только в листах, но и в виде профиля для создания конструкций, имеющих небольшой вес и в то же время обладающих достаточной прочностью и надежностью. Наиболее часто этот материал применяется для созданий каркасов под обшивку гипсокартоном. С помощью такого металлопрофиля можно быстро возвести перегородку или ненесущую стену в помещении.

Такой металлопрофиль для гипсокартона, размеры и форма которого различаются в зависимости от предназначения, подразделяют на стоечный (ПС/CW), направляющий (ПН/UW и ПНП/UD), потолочный (ПП/CD) и маячковый. Каждый профиль используется по своему назначению, при этом все размеры реек, которые используются для его производства, связаны между собой. Так как стойка каркаса при монтаже вставляется в направляющий или потолочный профиль, то стандартные габариты обоих видов выполняются с учетом этой особенности.

Типовые размеры металлопрофилей для конструкций из гипсокартона

При строительстве различных конструкций, например перегородок, ниш или ненесущих стен, в первую очередь рассчитывают примерную прочность сооружения. В зависимости от требуемой жесткости и способности воспринимать заданную нагрузку определяют, какой применить металлопрофиль для гипсокартона. Размерыреекклассифицируются по ширине спинки профиля. Как правило, выбор начинают с который может иметь ширину 50, 75, 100 мм и стандартную глубину в 40 мм, длина варьируется от 3 м до 4 м.

В зависимости от выбранного направляющего профиля подбирают стоечный. Несмотря на то что производители заявляют ширину такого профиля в 50, 65, 75 и 1000 мм, реальный размер металлопрофиля на 1-2 миллиметра меньше. Это необходимо для того, чтобы беспрепятственно вставить стойку в потолочный профиль. Глубина стоечной рейки всегда равна 50 мм, длина — 3-4 м.

Кроме этих основных материалов, еще есть угловой металлопрофиль, предназначенный для защиты кромок гипсокартона и углов конструкции, а также маячковый — для выравнивания стен, пола и потолка.

Профнастил (стеновой, кровельный, несущий) — один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.

Что такое профнастил?

Профнастил — это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие — эстетичный вид и устойчивость к внешнему воздействию, профилирование — дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил — ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) — одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Основные характеристики и свойства профнастила — это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев — от 3 до 10 и толщиной каждого слоя.

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы — до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на .

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы — до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Материал подготовлен для сайта www.сайт

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан — это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила — 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ)
  . Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый — 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural)
  . Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200)
  . Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2)
  . Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы
  . Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч
  . Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число — обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 — профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

толщина, размеры листа, виды, назначение

Прочная, легкая и недорогая профилированная оболочка, называемая еще профлист, нашла сегодня широкое распространение и завоевала популярность у многих потребителей. Из этого материала можно построить гараж, склад или киоск. Профнастил имеет множество разновидностей, с помощью одной из них вы всегда сможете обшить стену, возвести перегородку или забор, легко соорудить крышу.

Однако высокая прочность и декоративность – не единственные качества, за которые стоит выбрать этот материал.Ведь его еще довольно легко транспортировать, а по прибытии на место можно укрепить лист с помощью саморезов на несколько часов.

Основные виды

Профнастил

, толщина которого может быть разной, имеет общую черту, присущую всем видам профиля. Это покрытие, которое может быть простым или полимерным. Под простым покрытием следует понимать оцинкованный слой.

Еще в процессе производства на материал можно нанести прочное и декоративное полимерное покрытие.Рассматривая разнообразие профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что позволяет использовать профнастил в сфере строительства.

Стоит помнить, что профнастил, толщина и размер листа которого будут указаны ниже, изготавливается по своим стандартам каждым производителем. Это указывает на то, что вышеперечисленные характеристики могут быть разными.

Назначения профилей C8

Такой лист имеет волнистую поверхность и обладает меньшей прочностью по сравнению с профилями, приведенными ниже.Ткань может иметь оцинкованное или полимерное покрытие. В продаже такие картины чаще всего коричневого, вишневого, белого, синего или темно-зеленого цвета.

Если крыша имеет достаточно большой уклон, то этот материал можно использовать для обустройства кровли. Используется в роли облицовки для стен и ограждений. Профнастил С8 можно использовать для кровли, если он имеет сплошную обрешетку. Материал может использоваться как элемент конструкции при возведении временных сооружений и зданий, имеющих быструю технологию возведения.

Этот профнастил может служить основой кровли, если он имеет оцинкованный слой. Купив гофрированный профлист, вы можете заложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем можно использовать для возведения ограждающих и панельных конструкций. Дополнительные области применения:

• Стальные ограждения;
• Облицовка стеновых конструкций;
• Защитное покрытие стен;
• Элементы сборных сэндвич-панелей;
• Элементы композитных многослойных конструкций стен, перегородок, перекрытий, обладающие огнезащитными свойствами.

Если речь идет об заборах, то необходимо приобрести профнастил С8, который имеет оцинкованное покрытие, защищенное полимером.

Размеры и характеристики гофрокартона S8

Профнастил, толщина которого может варьироваться от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она варьируется от 0,5 до 12 м. Рабочая ширина листа 1150 мм, высота профиля 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м ² листа равен 4.5 кг. Это верно, если толщина составляет 0,5 мм. При толщине 0,7 мм вес 1 м ² составляет 6,17 кг.

Назначение профиля C10

Профнастил, толщина которого будет указана ниже, может иметь обозначение С10. В данном случае это гофрированный лист, обладающий пониженной прочностью. Гофра имеет форму трапеции, а окраска и покрытие листа будут такими же, как и в вышеописанном случае.

Этот вид профлиста используется для устройства крыш с большим углом наклона.Материал можно использовать для строительства заборов, также он подходит для возведения сборных конструкций, хозяйственных построек и для облицовки зданий. Этот профнастил используется для изготовления несущих частей, перегородок из сэндвич-панелей, защищающих здания от пожара.

Минимальная толщина профнастила С10 0,4 мм. Этот материал используется при устройстве крыш, на которые укладывается обрешетка с шагом 0,8 м. Также можно увидеть С10 как конструктивный элемент при возведении металлоконструкций различного назначения.

Размеры и характеристики профлиста С10

Профнастил, оцинкованный, толщиной 0,5 мм, это усредненное значение. Максимальный параметр толщины составляет 0,8 мм. Что касается длины листа, то она варьируется от 0,5 до 12 м, общая и рабочая ширина листа 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля C18

Этот профнастил, толщина, виды которого будут описаны в статье, имеет вид волнистого или ребристого материала. Он имеет небольшую толщину, что позволяет довольно просто его резать и сверлить. Типы и цвета полимерных покрытий аналогичны описанным выше. Декоративность достаточно высокая, поэтому С18 распространен в обустройстве заборов и заборов. Подойдет профнастил для крыш, на который предварительно укладывается обрешетка с шагом 40 см и меньше.Дополнительные области применения:

• Облицовка потолков;
• Отделка стен;
• Монтаж панельных конструкций;
• Строительство перегородок.

При использовании профлиста для кровли скат должен быть равен 25° и менее.

Размеры и характеристики профиля С18

Данный кровельный профнастил, длина которого составляет длину от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм.Общая и рабочая ширина листа 1023 и 1000 мм соответственно. Высота профиля 18 мм. При расчете нагрузки на крышу может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа 0,5; 0,6; 0,7; 0,8, то вес одного квадратного метра будет 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Профиль С21 Назначение

Толщина кровельного профнастила С21 остается такой же, как и в вышеописанном случае.Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму. Ткань защищена от коррозии:

• Призма;
• Полиэстер;
• Полиуретан;
• Пурал.

Нашла свое распространение С21 для покрытия кровли обрешеткой, элементы которой вынесены на 80 см и менее. Если сравнивать с предыдущими профилями, то профлист С21 используется для облицовки и возведения заборов, зданий, хозяйственных построек и сооружений.Материал обладает высокой прочностью, а также отличается универсальностью, что справедливо, если сравнивать с предыдущими профилями.

Области применения:

• Каркасная конструкция;
• Конструкции экранирующие и панельные;
• Стеновые строительные конструкции;
• Наружные стены малых сооружений по типу торговых павильонов, подсобных помещений и гаражей;
• Элементы сборных сэндвич-панелей.

Размеры профильного листа С21

Толщина листа была указана выше, длина остается прежней и варьируется от 0.от 5 до 12 м. Общая и рабочая ширина листа 1051 и 1000 мм соответственно. Высота профиля 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм вес одного квадратного метра 5,14; 7,13; 8,11 кг соответственно.

Разновидности профнастила 2 мм по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2 мм изготавливается по одной из двух технологий:

• Холодная прокатка;
• Горячая прокатка.

В первом случае используются ГОСТы Р 52146-2003, во втором — Р 52246-2004. Также можно классифицировать этот материал по высоте профиля. Этот параметр будет меняться, определяющий марку, и составит ограничение от 10 до 114 мм. Погрешность, допускаемая в производстве, составляет предел от 1 до 2,5 мм.

Если купить лист с более высоким гофром, то вы получите материал повышенной жесткости, который можно использовать для возведения несущих конструкций. Разделить профлист толщиной 2 мм также можно по форме профиля, это может быть:

• волнистый;
• Прямоугольный;
• Квадрат;
• Трапециевидный.

В производстве может применяться тонколистовая сталь горячеоцинкованная, с алюминиевым покрытием, кремний-алюминиевой защитой, с электролитическим цинкованием. Эти виды профнастила изготавливаются из стального проката, который защищен полимерным слоем.

Разновидности профнастила в зависимости от вида защитного покрытия

Наиболее известные покрытия, используемые для защиты профлиста, можно разделить на две группы: цинковое или алюмоцинковое покрытие и покрытие полимерными соединениями.Самая простая защитная основа – оцинковка. Производится горячим способом. Это говорит о том, что лист погружают в расплавленный цинк, стремясь создать слой толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюминиево-цинковое покрытие. Он более стойкий, называемый еще гальвалумом. В составе три компонента: цинк, алюминий и кремний. Последний необходим для соединения первых двух металлов. Профилист с алюминиево-цинковой защитой применяется в тех районах города, где много оживленных магистралей.Подходящий материал для крыш дома у морского побережья или в промзоне.

Небольшой вывод

Профнастил нашел свое широкое распространение в частном и промышленном строительстве по целому ряду причин. Среди них следует выделить: прочность, простоту монтажа, коррозионную стойкость, удобство транспортировки и современный дизайн.

Если сравнивать с гладким металлическим листом той же толщины, то профилированное основание будет обеспечивать большую прочность на изгиб, которая иногда достигает 3.5 тонн. Крепление профлиста к обрешетке или отдельным частям построек с помощью саморезов. Листы устойчивы ко всем видам погодных условий, а также к коррозии, что продлевает период их эксплуатации.

Кровельные листы, гофрированная кровля, опалубка черепицы и листы коробчатого профиля

Высококачественная опалубка черепицы, коробчатый профиль, плоские и волнистые кровельные листы

Стальные полосы с покрытием, которые мы используем для обшивки крыш, производятся в соответствии со строгими стандартами качества ведущими поставщиками, что обеспечивает нам прослеживаемость и контроль качества. Все наши гофрированные листы, листы коробчатого профиля, облицовочные и проволочные изделия прошли независимые испытания на соответствие действующим требованиям CE EN 14782 для вашего спокойствия.

Долговечность этого кровельного материала зависит от оцинкованного и защитного покрытия, нанесенного непосредственно на стальную облицовку и кровельную основу. В качестве кровельного материала сталь уже давно используется в строительстве и имеет дополнительное преимущество, заключающееся в возможности вторичной переработки. Для производства наших высококачественных кровельных листов с предварительно нанесенным покрытием система многослойных покрытий наносится на оцинкованную полосу из высокопрочной стали, а затем отверждается в печи для обеспечения оптимальной адгезии.Это придает кровельным листам отличную коррозионную стойкость и защиту от климатических воздействий, а также стойкость к истиранию и прочную структуру.

Наш ассортимент покрытий для гофрированного листового металла, коробчатого профиля и кровельной черепицы

Металлические гофрированные кровельные листы с покрытием из ПВХ и пластизоля и коробчатые кровельные листы

Предварительно обработанный стальной лист с 200-микронным покрытием из высококачественного пластизоля ПВХ с тиснением под кожу. Это кровельное покрытие с покрытием обеспечивает длительный срок службы, обычно от 15 до 25 лет, пока не потребуется первое техническое обслуживание или перекраска, со сроком службы более 30 лет в нормальных условиях.Это покрытие, доступное в виде гофрированных кровельных листов и кровельных листов коробчатого профиля, а также плоских листов, обеспечивает высокую устойчивость к царапинам и повреждениям.

Коробчатые профилированные листы с полиэфирной краской и гофрированная металлическая кровельная обшивка

Гладкое покрытие толщиной 25 микрон, экономичное в использовании и обладающее отличной атмосферостойкостью, обычно от 8 до 12 лет до первого ремонта или перекрашивания со сроком службы более 20 лет в нормальных условиях, но с умеренной устойчивостью к царапинам.Это покрытие также доступно в виде листов коробчатого профиля, гофрированного листового металла и плоских листов.

Стальные кровельные листы с ПВХ-пластизольным и полиэфирным покрытием доступны в широкой цветовой гамме, где выбор и эстетическая привлекательность могут быть согласованы с экологическими и эксплуатационными требованиями. Оба типа имеют светло-серое покрытие на обратной стороне.

Гофрированные листы из оцинкованной стали, листы коробчатого профиля и плоские кровельные листы

Покрытые защитным слоем цинка, эти стальные кровельные листы представляют собой долговечное и не требующее особого ухода решение, а также наиболее экономичное покрытие для вашего здания.Их часто предпочитают для традиционных проектов, где не требуются цветные кровельные листы. Они доступны в виде кровельных листов коробчатого профиля и гофрированной кровли, а также плоских листов, которые можно использовать для создания собственных отливов, защиты от атмосферных воздействий и облицовки полов и стен.

Prelaq Mica Tile Form Листы облицовки крыши

Наши кровельные листы Prelaq с покрытием из слюды толщиной 0,6 мм в форме черепицы доступны в цветах Медно-коричневый и Графитовый серый, что придает им вид настоящей черепицы, при этом они более экономичны и требуют меньшего обслуживания, чем традиционная кровельная черепица. Наши кровельные листы Tile Form можно разрезать на длину до 5 м.

Для получения дополнительной информации о наших покрытиях, пожалуйста, ознакомьтесь с нашим руководством по покрытиям.

Покупка формы для черепицы, коробчатого профиля и гофрированной кровли

Когда дело доходит до расчета необходимого количества кровельного покрытия, будь то гофрированные кровельные листы, кровельные листы с коробчатым профилем или кровельные листы Tile Form, наш удобный кровельный калькулятор сделает всю тяжелую работу за вас. Просто выберите тип и размеры вашей крыши и сообщите нам, какой тип накладок, креплений и аксессуаров вам нужен.У нас также есть большой ассортимент Z-образных прогонов и кровельных фонарей для завершения вашего сельскохозяйственного, бытового, коммерческого или промышленного кровельного проекта.

Если у вас есть какие-либо вопросы о нашем ассортименте кровельной облицовки и других кровельных материалов, свяжитесь с нашей командой экспертов по телефону 01837 659 901 или напишите нам по адресу [email protected]

Стальные профилированные облицовочные листы | Панели и профили Томаса

Основные характеристики

Сильный
Легкий
Долговечный
Относительно простая установка с использованием простых инструментов
Доступен в различных цветах и ​​вариантах отделки. Заказы могут быть адаптированы к вашим требованиям.

Стальные профилированные листы также можно адаптировать.Когда необходим тепловой барьер для предотвращения образования конденсата (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или в отапливаемых помещениях), на нижнюю сторону листа можно нанести антиконденсационный нетканый материал.

Как это делается?

Мы производим листы из рулонной стали с плоским покрытием, которые обрабатываются на профилегибочной машине, вставляя профили (или узор) и придавая листу прочность.Мы можем изготовить практически любую длину листа от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных отрезков.
Возможность выбрать точную длину, которая вам нужна, означает, что соединение листов по ходу крыши осталось в прошлом!
Плитка с эффектом плитки проходит через тормозной пресс, чтобы сформировать внешний вид плитки, но, как и в случае с другими профилями, все начинается с одного и того же основного материала.

Цвета и покрытия

Под верхним слоем полиэфирной и пластиковой отделки весь материал подвергается ряду базовых покрытий перед цинкованием, а затем покрывается верхним слоем.Поскольку они наиболее популярны, мы предлагаем стандартную цветовую гамму, подобранную таким образом, чтобы она гармонировала с окружающей средой, а также множество других доступных цветов. Если вам или вашему клиенту требуется специальный цвет, мы можем покрыть его номером Ral, но это может повлиять на цену и время выполнения заказа. Существуют различные допуски для покрытий, мы можем посоветовать наиболее подходящий для вашего проекта.

ТПП Пластизоль

TPP Plastisol — стальной продукт с покрытием, специально разработанный компанией Thomas для обеспечения превосходных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.

Это более прочное покрытие, чем полиэстер, и оно всегда указывается в проектах, где требуется гарантия долговечности. Многие подрядчики по облицовке предпочитают использовать эту более прочную отделку, поскольку она облегчает монтаж. Мы ожидаем 15-25 лет, хотя мы считаем, что это может быть намного дольше.
Н.Б. Гарантия производителя на срок службы покрытия зависит от постоянной обработки и очистки.

*Цвета могут различаться в зависимости от экрана. Пожалуйста, свяжитесь с нашим отделом продаж для получения образцов цвета

См. Цвета пластизоля

ТПП Полиэстер

TPP Полиэстер — это продукт с покрытием из стали, который был разработан для агрессивных требований сельскохозяйственного сектора.
В целом полиэфирное или окрашенное покрытие является более дешевым вариантом, чем пластиковое покрытие, и хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
Факторы, влияющие на ожидаемый срок полезного использования, включают
Аспект
Близость к побережью
Загрязнение
Физические повреждения (из-за висящих веток и т.д.)

Одно из огромных преимуществ заключается в том, что по прошествии x лет, если отделка нуждается в уходе, это просто вопрос нанесения слоя краски.
Листы из полиэстера требуют осторожного обращения во время укладки, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие по-прежнему будет обеспечивать защиту от непогоды, и можно будет нанести подкрашивающую краску.

Мы тщательно отобрали наш плотный полиэстер различных цветов, чтобы он гармонировал с сельской местностью. Это приводит к продукту, который предлагает превосходную эстетику и срок службы по конкурентоспособной цене.

*цвета могут различаться в зависимости от экрана — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

См.

Цвета полиэстера

Какой профиль?

Имея более 300 профилей коробок и моделей гофрированного картона, существует множество вариантов! Но если вы специально не сопоставляете существующий лист (т.е. если вам нужно установить их «конец в конец», чтобы увеличить прогон крыши), используемый фактический профиль обычно не имеет решающего значения.Большинство из них описывается площадью покрытия, которую дают листы, когда их кладут внахлест, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм. Итак, этот профиль известен как 1000-32. Многие модели немного отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас найдется что-то подходящее для вас, даже если ваши требования носят специализированный характер.
Там, где требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации.Все, что нам нужно, это начертить на бумаге профиль и некоторые основные размеры. Пожалуйста, звоните для получения более подробной информации.

ТПП 1000-32 Форвард

Облицовка коробчатого профиля

– современная альтернатива гофрированному металлическому листу. Благодаря более современному внешнему виду он становится предпочтительным для сельскохозяйственных зданий и сооружений.

TPP 1000-32 Коробчатый профиль имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм. Он имеет капиллярную канавку на одном краю, что устраняет необходимость в использовании уплотнительных полос и защищает от атмосферных воздействий.

ТПП 1000-32 Передний грузовой пролет

Иллюстрация передней секции ТПП 1000-32

ТПП 1000-32 Передняя без ребер

ТПП 1000-32 Передний (без ребер) Грузовой пролет

ТПП 1000-32 Передний (без ребер) разрез Иллюстрация

ТПП 1000-32 Реверс

Все TPP 1000-32 можно использовать в качестве однослойного листового покрытия или поверх облицовки существующей крыши или части многослойной теплоизоляционной системы.
Это — Экономичный и надежный
Может изготавливаться большой длины
Легкий
Быстро и легко устанавливается

ТПП 1000-32 Пролет с обратной нагрузкой

ТПП 1000-32 Иллюстрация обратного сечения

ТПП 1000-32 Реверс без ребер

ТПП 1000-32 Реверсивный (без ребер) Нагрузочный пролет

ТПП 1000-32 Обратный (без ребер) разрез Иллюстрация

ТПП 1000-34 Форвард

ТПП 1000-34 Передний грузовой пролет

Иллюстрация передней секции ТПП 1000-34

ТПП 1000-34 Реверс

ТПП 1000-34 Пролет с обратной нагрузкой

ТПП 1000-34 Иллюстрация обратного сечения

ТПП Профнастил 14/3

Этот традиционный гофрированный профиль используется уже более века. Его можно использовать в качестве однослойного листового покрытия и облицовки, поверх покрытия существующей крыши или как часть встроенной теплоизоляционной системы. Гофрированные листы не требуют особого ухода, их можно изогнуть, и мы можем нанести антиконденсационный флис на нижнюю сторону, если под листами будет размещаться домашний скот.
В последнее время гофрированные листы снова стали популярными в жилых домах в Европе и Великобритании.

Нагрузочный пролет профнастила ТПП 14-3

Иллюстрация гофрированного сечения ТПП 14-3

ТПП 1000-19 надрельсовая

Иллюстрация сечения надрельсового вкладыша ТПП 1000-19

ТПП 1000-19 Подрельсовая

ТПП 1000-19 Подрельсовая часть разреза

TPP 1000-32 Walkable лайнер без ребер

TPP 1000-32 Walkable Liner (без ребер) Рисунок в разрезе

ТПП 1000-32 Пешеходный лайнер

TPP 1000-32 Иллюстрация разреза проходимой футеровки

ТПП 1000-20 Лайнер

Иллюстрация разреза хвостовика ТПП 1000-20

Вкладыш ТПП 1000-20 без ребер

Гильза ТПП 1000-20 (без ребер) в разрезе

Вкладыш для птицы ТПП 1000-20

Иллюстрация разреза вкладыша для птицы ТПП 1000-20

ТПП 1000-32 Оболочка птицы

Иллюстрация участка облицовки птицефабрики ТПП 1000-32

ТПП Про — Плитка

Иллюстрация сечения TPP Pro-Tile

ТПП 1000-35 Форвард

ТПП 1000-35 Передний грузовой пролет

Иллюстрация передней секции ТПП 1000-35

ТПП 1000-32 Перфорированный

Рисунок перфорированного сечения ТПП 1000-32

Профнастил 0 7 мм вес.

Технические характеристики профлиста для кровли

Профнастил представляет собой тонкий листовой материал, изготавливаемый методом холодной прокатки с выдавливанием на него продольных волн. Последний может иметь форму прямой волны, гребня или трапеции. Огромным преимуществом профлиста является:
— быстрое и достаточно простое производство;
— простота установки;
— относительно небольшой вес.

При этом профилированные листы, особенно высокого класса, жесткие и не провисают под весом, как собственным, так и максимально допустимым для них.Все это делает профлист востребованным материалом для заборов, гаражей и других подсобных помещений, а также для кровли. При выборе профлиста немаловажную роль играет его вес.

Масса профлиста

Стандартные параметры профлиста от 5 килограммов веса на каждый квадратный метр. Однако этот показатель более чем условен. Чем выше качество профилированного материала, тем соответственно выше вес листов, которые из него изготовлены.

Важно! Минимальный вес 1 квадратного метра профлиста чуть более 4 килограммов, а максимальный – более 21 килограмма. Листы с наибольшим весом чаще всего универсальны, но в основном используются для ограждений.

Кровельный профлист имеет средний вес, хотя, порой, оправдано и применение более толстых профлистов для наклонных крыш. Несущий профлист имеет больший вес.

Наиболее прочным является профнастил, у которого вес погонного метра равен (или близок) весу одного квадратного метра.

Показатели, влияющие на массу профлистов

Каждый производитель указывает, для какой области будет оправдано использование того или иного профилированного изделия. Именно для удобства потребителей не существует стандартных размеров этих листов.

В целом показатели, влияющие на общий вес профнастила, следующие:

• Толщина металла
• Оцинкованный слой покрытия
• Высота волны

Внимание! Современные производители все больше осваивают способы изготовления легколегированной стали, вес которой достаточно легкий, а качество высокое. При этом такой материал может стоить на порядок дороже аналогичного профлиста из более толстой стали.

Весь профлист имеет определенные маркировки, а именно:

• С — настенный
• H — носитель
• НС — универсальный

Некоторые марки профлиста

ГОСТ обязательно содержит параметры ширины листа, а также высоты волны. Например, НС35-1000 — это несущий стеновой профнастил с высотой волны до 35 мм и шириной 1 метр.Вес каждого квадратного метра такого листа составит от 6,4 килограмма до 8,4 кг.

Обычно производитель указывает вес своего продукта на упаковке. Там же говорится о весе не только квадратного, но и погонного метра. Может быть указан вес всей упаковки.

Перед началом работы очень важно знать вес профлиста. Нагрузку на крышу необходимо рассчитать правильно, иначе в дальнейшем могут возникнуть серьезные проблемы.

Тем не менее профлист считается относительно легким материалом, поэтому довольно часто используется для укладки на крышу. Подробнее о профнастиле кровли читайте . Статья поможет выполнить правильную установку.

Таблица веса профнастила 1 м2

Если профлист изготовлен по ГОСТу, то одна и та же марка будет иметь одинаковые параметры у разных производителей. В таблице ниже показаны классы и веса.

Торговая марка	Вес 1 пм	Вес 1 м2	Толщина листа	Ширина листа
С10 -1100	6,4 – 7,4	5,82 – 6,73	0,6 – 0,7	1100
S21-1000	6,4 – 8,4	7,4 – 8,4	0,6 – 0,8	1000
С8 -1035	5,6 – 7,4	5,41 – 7,15	0,6 – 0,8	1035
С8 -1150	4,45 – 8,37	3,87 – 7,29	0,4 – 0,8	1150
S17-1090	4,45 – 7,39	4,08 – 6,78	0,4 – 0,7	1090
Н57-750	5,62 – 9,3	7,5 — 11	0,6 – 0,9	750
Н60-845	7,4 – 9,3	8,76 – 11,01	0,7 – 0,9	845
Н75-750	7,4 – 9,3	9,87 – 12,4	0,7 – 0,9	750
h214-600	7,39 – 10,3	12,3 – 17,2	0,7 – 1,0	600
h253-840	8,66 – 18,08	10,3 – 21,52	0,7 – 1,5	840
HC35-1000	4,45 – 8,37	4. 45 – 8,4	0,4 – 0,8	1000
НС44-1000	8,3 – 9,4	8,3 – 9,4	0,7 – 0,8	1000
HC20-1080	4,0 – 6,0	4,0 – 6,2	0,45 – 0,7	1080
Марка	Вес 1 пм	Вес 1 м2	Толщина	Ширина

Учитываются стандартные отклонения

• Длина — до 10 мм
• По ширине волны — 0.8 мм
• Высота волны — 1,5 мм
• По весу — 20 — 100 грамм

Значение веса для качества профилированных листов

Вес профлистов указывается не только для того, чтобы строитель знал, сколько килограммов ему предстоит поднять, но и для определения моментов инерции и моментов сопротивления профлиста.

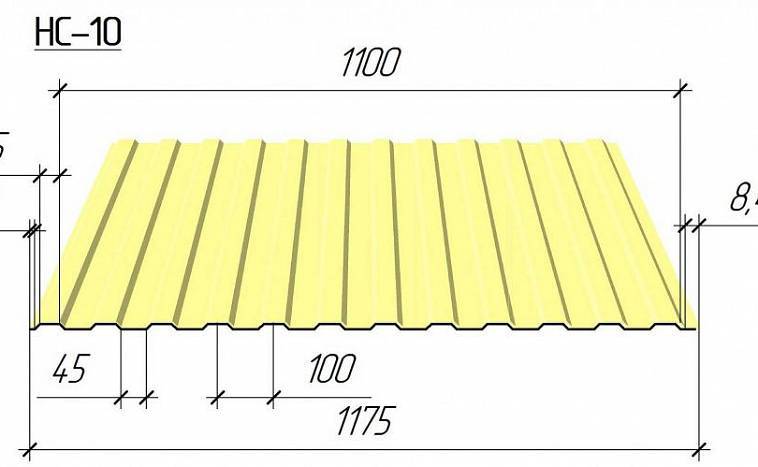

Данные геометрические параметры не принято рассчитывать, они справочные и нужны только для того, чтобы правильно подобрать материал с учетом задач, которые будут на него возложены, а также климатических условий, при которых профнастил будет использована часть конструкции здания.

Момент инерции и момент сопротивления рассчитываются исходя из длины осей. Для достижения указанного ТУ результата обе оси должны располагаться параллельно плоскостям верхней и нижней полки профиля. Эти параметры также указываются в расширенном сечении каждого профлиста.

Вообще при выборе профлиста необходимо учитывать не только маркировку (H, HC, C), но и его вес. Например, разница в толщине листа в 1 миллиметр дает разницу в весе более 16 килограммов.Так, профлист НС35-1000 имеет толщину от 0,4 до 0,8 миллиметра, а минимальный вес каждого квадратного метра не достигает и 4,5 килограмма. Тогда как Н153-840 имеет максимальную толщину 1,5 мм и весит более 21 килограмма.

Обычно вес 1 м2 профнастила составляет 5-7 кг. Легкость материала – одно из его основных преимуществ.

В этой статье мы расскажем об основных преимуществах, которые можно получить благодаря малому весу, а также об основных параметрах некоторых марок материала.Профнастил производится из тонких стальных листов, прошедших стадию профилирования – выдавливания продольных пазов с помощью специальных роликов. Чтобы узнать, сколько весит профнастил, необходимо учитывать толщину металла, который использовался при производстве.

Профиль может иметь другую форму:

• трапециевидный;
• волнистый;
• прямоугольный.

Вес профнастила определяется толщиной стальной основы, типом профиля (гофра) и высотой выступа профиля над основной плоскостью.

Профнастил имеет высокую жесткость, что позволяет монтировать его без использования дополнительных рамок. При этом лист не провисает и сохраняет устойчивость к динамическим нагрузкам. А за счет того, что вес профнастила 1 м2 относительно небольшой, это позволяет значительно снизить нагрузку на фундамент и несущие конструкции.

Настил — вес листа и связанные с ним преимущества

К преимуществам профлиста можно отнести следующее:

• удельный вес профнастила около 5-7 кг на 1 кв.м., при этом аналогичная площадь натуральной плитки весит до 42 кг;
• прочность и длительный срок службы. Многие производители выдают на свою продукцию 10-летнюю гарантию;
• так как вес профнастила 1 м2 небольшой, то можно добиться экономии ресурсов за счет облегчения несущего каркаса;
• внешний вид профнастила позволяет добиться небывалой красоты создаваемой конструкции, а благодаря наличию на рынке широкой цветовой гаммы и форм профиля можно реализовать самые смелые дизайнерские решения;
• малый вес оцинкованного профнастила и правильный расчет позволяют значительно ускорить процедуру монтажа.Кроме того, для работы с металлопрофилем можно обойтись без привлечения специальной техники для подъема больших грузов.

Как можно понять из вышесказанного, высокая популярность материала обусловлена ​​его отличным удельным весом, а также эксплуатационными характеристиками. Вес окрашенного профнастила позволяет без труда проводить реставрационные и ремонтные работы.

Так, например, при реконструкции старой крыши можно использовать металлопрофиль С8, который по сравнению с асбестоцементным значительно снижает финансовые и трудовые затраты на замену и усиление стропильной конструкции.А если учесть невысокую стоимость материала, то профнастил часто становится единственным альтернативным вариантом монтажа и ремонта кровли.

Как было сказано выше, весовая характеристика металлопрофиля зависит в первую очередь от толщины стальной основы. Так, например, при толщине стали 0,5 мм вес квадратного метра профнастила будет около 3,8 кг. В то же время при увеличении толщины листа в 2 раза его вес может составить 17 кг (это связано с увеличением общей площади поверхности за счет формы профиля и усиления материала с рамы жесткости). Кроме того, это также зависит от профиля волны и ее высоты. Современные методы производства металлических профилей позволяют добиться снижения веса листа без потери прочности и надежности.

Как правильно выбрать профнастил, подробно на видео:

Характеристики различных марок профнастила

Для наглядности рассмотрим несколько наиболее распространенных марок профнастила:

1. H60
   обладает повышенной жесткостью и прочностью.Этот кровельный профнастил используется для обшивки заборов, стен нежилых помещений, ограждений, а также для кровельных работ. Часто эту марку используют в качестве несъемной опалубки. Вдоль основной части листа расположены ребра жесткости, которые позволяют листу справляться с высокими динамическими и статическими нагрузками. H60 также используется при строительстве промышленных объектов. Для защиты от агрессивных атмосферных факторов профнастил Н60 покрывают оцинковкой и слоем полимера. Полимерные покрытия предназначены для защиты стали от перепадов температур, влаги и случайных механических повреждений. При толщине листа 0,7 мм и ширине 1,25 м один квадратный метр профнастила имеет вес 8,8 кг, при толщине 0,8 мм — 9,9 кг, при толщине 0,9 мм — 11,1 кг.

2. Профнастил Н75
   используется для кровельных работ. Материал отличается высокими показателями прочности и жесткости, а благодаря особой форме профиля листы выдерживают серьезные нагрузки в течение длительного периода времени.Данная марка профнастила применяется для возведения горизонтальных и вертикальных плоскостей, которые будут подвергаться постоянным нагрузкам (т.е. опалубка, междуэтажные перекрытия и т.п.). Благодаря оцинковке и наличию полимерного покрытия профнастил Н75 практически не подвержен влиянию таких негативных факторов, как снег, дождь и химикаты. Этот профнастил отлично противостоит длительным статическим нагрузкам. При этом он не деформируется. Благодаря длительному сроку службы профнастил Н75 также используется для строительства крупных промышленных объектов. Сколько весит лист профнастила? При толщине 0,7 мм и ширине листа 1,25 м квадратный метр материала весит 9,8 кг. При толщине 0,8 мм — 11,2 кг, а при толщине 0,9 мм — 12,5 кг.
3. Профнастил C21
   тоже из листов оцинкованной стали (читай: «»). Для придания большей жесткости всей площади листов их формируют трапециевидной формы. Этот материал используется для различных работ. Но основная область использования марки С21 – это строительство заборов и различных перегородок (подробнее: «»).Профнастил имеет высокую жесткость, что предотвращает провисание конструкции. Ввиду этого нет необходимости устанавливать в каркас конструкции дополнительные элементы. Из-за меньшего веса материала с ним значительно легче обращаться. Так, при толщине листа 0,55 мм и стандартной ширине 1,25 м квадратный метр материала весит всего 5,9 кг, при толщине основания 0,7 мм – 7,4 кг.

4. Настил C8
   имеет трапециевидный профиль.Высота гофры всего 8 мм, из-за чего эту марку называют «плоским» металлопрофилем. Этот материал нашел широкое применение при возведении перегородок и стен, заборов и различных легких конструкций. Профнастил С8 – один из лучших видов материала для возведения забора вокруг частного участка. При этом профнастил С8 не используется в качестве кровельного материала и несущих конструкций. Исключение составляет проведение ремонтных работ и использование профнастила в качестве временного покрытия оголенных участков стропильной системы.Масса профнастила – 4,92 кг при толщине основания 0,55 мм и 6,17 кг при толщине 0,7 мм.

5. Профнастил С10 и С10-1100
   изготавливаются из тонколистового проката марки 01. Высота профиля такого профлиста всего 10 мм, а стандартная ширина 1180 мм. При толщине 0,4 мм профнастил имеет вес 3,63 кг на 1 квадратный метр. При увеличении толщины до 0,5 мм вес увеличивается до 4.46 кг.
6. Профнастил марки НС35
   из оцинкованной стали или листового проката марки 01. Общая ширина листов 1060 мм. Сколько весит профнастил: при толщине основания 0,4 мм квадратный метр профнастила имеет вес 4,19 кг, при увеличении толщины до 0,8 мм вес увеличивается до 7,9 кг.

Широкий выбор оттенков и форм профилей позволяет реализовать практически любые архитектурные и дизайнерские решения.

При возведении различных зданий и сооружений очень важно учитывать массу строительных материалов, особенно при устройстве кровли, так как, кроме собственного веса, она должна воспринимать нагрузки от ветра, снега и воды во время дождя . Если кровельное покрытие выполнено из профлиста, то необходимо знать вес профлиста. Кроме того, необходимо разобраться, от каких факторов зависит это значение, и зачем оно нужно.

Вес профлиста зависит от нескольких факторов:

• особенности сплава стали;

толщина материала

• ;

конфигурация профиля

• ;
• размеры самого листа.

На вес продукта влияют следующие факторы:

1. Весовая характеристика профлиста во многом зависит от характеристик и состава сырья, используемого для его изготовления. Технология производства этого материала постоянно совершенствуется, улучшается состав сплава, что позволяет получать более легкое изделие без потери технических характеристик.
2. Еще одним условием, влияющим на вес изделия, является его толщина.Чем больше толщина, тем больше масса одного листа. Этот листовой материал выпускается по ГОСТ № 24045-94, по которому профилированные листы изготавливаются толщиной 0,06-0,1 см. Однако некоторые производители выпускают продукцию толщиной 0,045-1,018 см.
3. Также вес листа профнастила зависит от высоты и шага гребенки. Если два изделия одинаковых размеров и толщины стали имеют разные характеристики высоты и шага гребня, то и вес этих элементов будет разным.Это связано с тем, что при более высоком профиле на единицу площади приходится больше листовой стали, а значит, увеличивается вес изделия.
4. Также масса материала зависит от конфигурации волны. Профиль может быть обычной волнистой формы, трапециевидной или прямоугольной. Так, лист с волнистым гофром будет иметь меньшую массу, чем изделие с трапециевидной конфигурацией профиля.
5. Масса профнастила зависит от ширины изделия. Причем следует учитывать, что это значение указывается в двух вариантах: полном и рабочем.Последний из них дается с учетом нахлеста листов. По ГОСТ изготавливают листы шириной от 64,6 см до 106,0 см. Сам производитель позаботился о том, чтобы широкие листы не были очень тяжелыми, поэтому чем шире лист, тем меньше высота волны.

Необходимость определения массы материала

Особенно важно знать массу профилированного изделия, если вы собираетесь покрывать этим материалом крышу. Знание того, сколько весит профнастил, необходимо для того, чтобы рассчитать нагрузку от кровли на фундамент, несущие конструкции здания.Чтобы произвести необходимые расчеты и определить нужные значения, нужно точно знать, сколько весит профлист.

При выборе кровельного покрытия выбор часто делается в пользу профилированного изделия, так как оно достаточно прочное, долговечное и имеет небольшой вес. Один м2 профнастила (даже самого толстого) дает минимальную нагрузку на крышу и другие конструкции здания. Благодаря высокой жесткости металлического профиля покрытие не будет провисать и деформироваться под снеговыми и ветровыми нагрузками.За счет малого веса снижается нагрузка на стропильную систему.

Размеры и вес листа

Профнастил высшего качества изготавливается по ГОСТ № 24045-94. Этот нормативный документ регламентирует основные размеры металлопрофиля и его вес. Каждый вид профилированных изделий имеет свою маркировку. Первая буква в обозначении указывает на сферу использования материала, например, С – стеновой, Н – несущий, НС – универсальный. За буквенным обозначением следует цифра, указывающая на высоту гофра профиля.

Удельный вес гофрокартона указан в таблице ниже:

Маркировка	Толщина, мм	Полная ширина, мм	Вес метра длины, т	Масса 1 м2, т
Профлист C8	0,5	1155	Вес гофрокартона С8: 0,0054 т	0,0047 т
0,55	1155	0. 0059 т	0,00513 т
0,7	1155	0,0074 т	0,00643 т
Профлист С10	0,5	1022	0,00477 т	0,00477 т
0,55	1022	0,00521 т	0,00521 т
0,7	1022	0,0065 т	0,0065 т
0,55 мм	918 мм	0.0052 т	0,0054 т
0,7	918 мм	0,0056 т	0,0066 т
Металлический профиль	0,5	1051	0,0054 т	0,0054 т
0,55	1051	0,0059 т	0,0059 т
0,7	1051	0,0074 т	0,0074 т
0,6	1051 мм	0.0063 т	0,0063 т
Профлист Н57	0,55	801	0,0054 т	0,0074 т
0,6	801	0,0056 т	0,0061 т
0,7	801	0,0065 т	0,0086 т
0,8	801	0,0073 т	0,0098 т
Металлический профиль Н60	0,7	902	0. 0073 т	0,0088 т
0,8	902	0,0084 т	0,0099 т
0,9	902	0,0092 т	0,0111 т
Профнастил Н75	0,7	800	0,0074 т	0,0098 т
0,8	800	0,0084 т	0,0112 т
0,9	800	0.0093 т	0,0125 т
Профлист Н114	0,8	646	0,0083 т	0,013 т
0,9	0,0092 т	0,0156 т
1,0	0,0103 т	0,0172 т
0,8	807	0,093 т	0,0125 т
0,9	0,0105 т	0,0130 т
1,0	0.0117 т	0,0154 т
HC35	0,6	1060	0,0063 т	0,0063 т
0,7	1060	0,0074 т	0,0074 т
0,8	1060	0,0084 т	0,00084 т
ХК44	0,7	1052	0,0083 т	0,0083 т
0,8	1052	0. 0094 т	0,0094 т
С18	0,6	1023	0,0063 т	0,0063 т
0,7	1023	0,0074 т	0,0074 т
Профиль С15	0,6	940	0,0054 т	0,0054 т
0,07 см	0,00655 т	0,0068 т
0,6	1018	0.0064 т	0,0064 т
0,07 см	0,0074 т	0,0074 т
Металлический профиль С44	0,7	1047	0,0074 т	0,0074 т

Как видно из таблицы выше, профнастил С8, вес которого минимален, является самым легким среди профилированных листов. В целом вес 1 м2 металлопрофиля не так уж и велик, если сравнивать с другим кровельным покрытием:

• вес 1м2 цементно-песчаной штучной черепицы 25 кг;
• масса квадратного метра шифера 12 кг;
• необходимое количество натуральной черепицы для покрытия одного квадрата кровли весом 50 кг;
• если сравнивать шиферную крышу и профнастил, то вес первого покрытия намного больше и составляет 52 кг.

Именно поэтому, если возникает вопрос, какой легкий кровельный материал выбрать, чтобы излишне не нагружать стропильную систему и несущие конструкции здания, выбор падает на металлопрофиль.

Как видите, среди всех преимуществ, которыми обладает профнастил, основными можно назвать вес и жесткость. Однако при выборе кровельного профнастила не стоит отдавать предпочтение листу наибольшей толщины. Необходимо соблюдать баланс между необходимой жесткостью и достаточной легкостью.Для хозяйственных и одноэтажных построек можно выбрать изделие толщиной в пределах 0,05-0,06 см. Крышу двухэтажного частного дома можно покрыть металлопрофилем толщиной 0,07-0,08 см.

Профнастил – легкое кровельное покрытие, так как 1 м2 листа весит в среднем около 5 кг. Эта положительная характеристика сделала прочный материал популярным. Точный вес профлиста для каждой марки определяется индивидуально. Разберемся, от чего зависит этот показатель, и сделаем обзор популярных марок этого материала.

Влияющие факторы

Многие определяют вес листа профнастила по его размеру. Это не совсем так, так как 2 изделия имеют одинаковые габариты, но разные марки имеют разный вес. Эта величина определяется толщиной материала, формой и размером волны, а также массой стального сплава, из которого она изготовлена.

Чаще всего изготавливается из оцинкованного металла, но могут использоваться и сплавы. Каждое сырье имеет свой вес и играет одну из главных ролей в формировании массы готового продукта.Современные технологии позволяют использовать в производстве профлиста сплавы различных металлов. За счет этого производитель старается снизить затраты на материал, но не в ущерб его прочности.

Еще одним немаловажным фактором является толщина . Существует стандарт ГОСТ 24045-94, по которому производители выпускают продукцию 0,6-1 мм. Иногда в торговых точках встречаются изделия 0,45–1,18 мм.

Изделия любой марки имеют волну. Чем выше его высота, тем тяжелее будет изделие. Так почему же вес квадратного метра профнастила одной толщины, но с разной высотой волны такой разный? Все зависит от количества металла, приходящегося на 1 м2 изделия. Для изготовления высокой волны используется больше стали или сплава, чем для низкого профиля, поэтому общий результат будет различаться.

Помимо высоты, волна отличается формой. Профиль профнастила делают прямоугольным, трапециевидным или традиционной волной. Если взять, к примеру, образец с трапециевидным профилем, то его вес в 1 м2 будет превышать массу аналогичного размера волнистого изделия.

И последний фактор, на который следует обратить внимание, это ширина. Есть два понятия, рабочая зона и общая. Разница между этими двумя определениями заключается в ширине перекрытия. Изделие, изготовленное по ГОСТу, имеет полный диапазон ширины 646-1060 мм. На ширину влияет тот же индикатор высоты волны. Чем выше волна, тем уже изделие, но вес 1м2 больше.

Обзор популярных брендов

Чтобы узнать, сколько весит профлист, давайте рассмотрим несколько популярных марок, часто используемых при строительстве крыш и заборов.

Бренд C21

Профнастил

С21 изготавливается из оцинкованного листового металла. Жесткость придают волны, выполненные в форме трапеции. Чаще всего эту марку используют при строительстве заборов и перегородок. Повышенная жесткость профиля не допускает провисания, что снижает расход материала на дополнительное изготовление креплений каркаса. Узнать вес профлиста с21 при разной толщине металла можно из таблицы. Например, масса 1 п/м при толщине 0.6 и шириной 1250 составляет 6,4 кг. Если взять вес 1 м2 изделия с теми же параметрами, то он тоже будет равен 6,4 кг.

Марка Н114

Определим вес профнастила h214, который часто используется для строительства крыш. Применяется в регионах, где преобладают плохие климатические условия. Материал способен выдержать большую снеговую нагрузку, сильные порывы ветра. Большой вес профнастила h214 определяет его высокую прочность, что позволяет использовать его при возведении неразборной опалубки для монолитных сооружений. Массу профнастила Н114 будем рассчитывать по толщине стали, которая имеет диапазон 0,7–1,2 мм. Если посмотреть в таблицу, то видно, что листы этой марки намного тяжелее, например, по сравнению с маркой с21.

Возьмем, к примеру, лист толщиной 0,7. Согласно таблице вес профнастила h214-750 составляет 8,3 кг/1 л/м. Теперь узнаем вес 1 м2 изделия. Возвращаемся к той же таблице, где видим, что масса профнастила н114 размером 1 м2 превышает 1 л/м и равна 11.10 кг. Если взять из стали 1 толщину, то ее масса будет еще более внушительной. Например, вес профнастила Н114-750-1,0 равен 15,6 кг/м2.

Марка h214 выпускается с рабочей площадью 600 и 750 мм. Прочность обеспечивают трапециевидные формы профиля. За счет меньших габаритов на лист шириной 600 мм действует меньшая нагрузка, поэтому верхняя перекладина волны состоит из 1 ребра жесткости.

Марка С8

Внешний вид волн профлиста с8 напоминает форму трапеции.Профиль имеет высоту 8 мм. В таблице ниже указан вес профнастила с8 в зависимости от его толщины. Возьмем, к примеру, стальной лист с8-1150 толщиной 0,4. Из таблицы видно, что 1 м2 – 4,45 кг, а 1 м2 – 3,87 кг.

Профнастил

С8 применяется при возведении легких конструкций. Это могут быть перегородки, заборы приватных территорий и другие хрупкие конструкции. Использование профлиста с8 в качестве кровельного покрытия неоправданно. Он прочен, но недостаточно прочен, чтобы выдерживать большие снеговые нагрузки.Профлист с8 завоевал популярность у дачников благодаря невысокой стоимости, не в ущерб хорошим эксплуатационным характеристикам.

Марка Н75

Профнастил Н75 используется в качестве кровельного покрытия. Профиль повышенной прочности способен выдерживать большие нагрузки, как по вертикали, так и по горизонтали. Профнастил изготавливается из оцинкованной листовой стали. Изделия доступны в разных размерах. Если взять, к примеру, изделие толщиной 0,7 мм и шириной 1250, то 1 м2 будет равен 9.8 кг. Масса 1 м2 при толщине 0,9 будет уже 12,5 кг. Для удобства определения веса изделия марки Н75 аналогичным образом используют таблицы.

Марка НС35

Профнастил нс 35 изготавливается из листового проката с оцинкованным покрытием или оцинкованного металла с защитным полимерным слоем. Материал используется для покрытия крыш с небольшим уклоном, при строительстве быстровозводимых зданий, заборов и других конструкций.Трапециевидные формы волн придают материалу повышенную прочность при относительно небольшом весе. Если взять из таблицы материал наибольшей толщины 0,8 мм, то 1 м2 равен 8,4 кг. Самый тонкий профлист – 0,4 всего 4,45 кг/м2.

Из рассмотренных примеров можно сделать вывод, что профлист при высокой прочности имеет небольшой вес, и знать его необходимо для правильного расчета стропильной системы крыши.

Одним из самых универсальных и широко используемых современных строительных материалов является профнастил.

Поскольку материал имеет рельефную поверхность, что делает его обладателем исключительной продольной и поперечной жесткости, его используют практически повсеместно.

Подкупают и другие его качества: прочность, пластичность и антикоррозионная стойкость.

Из чего сделан гофрокартон?

Для изготовления профнастила используется тот же материал, что и для металлочерепицы – стальной лист.

Просто этот лист прокатывается методом холодной прокатки через другие машины и внешний вид профнастила другой.

Если металлочерепица является имитацией керамической плитки, то профнастил имитирует сланец.

Затем на поверхность листа наносится слой цинка для защиты от коррозии и слой полимерного антикоррозионного покрытия.

В зависимости от целей эксплуатации профнастил принято делить на несколько видов:

1. Марка «Н». В его маркировке наличие буквы Н говорит о том, что это «несущий» материал.Толщина стального листа максимально возможная. Высота волны также максимальна.

   Для того, чтобы этот материал стал еще более жестким, на его поверхности делают дополнительные бороздки. Профнастил марки Н хорошо зарекомендовал себя при изготовлении большегрузных контейнеров, а также при строительстве ангаров, гаражей, складов, мастерских, ограждений и других сооружений и сооружений.

   Именно этот профнастил чаще всего используется для внешней обшивки стен зданий, изготовления ворот, заборов.Иногда такой профнастил используют для кровельных работ.

   Но это случается очень редко, так как такой материал много весит.

2. Профнастил «НС». То есть несуществующий стеновой материал. Такой материал является самым универсальным из видов профнастила. Толщина такого профлиста усредненная.

   Также его волновая поверхность имеет среднюю высоту. Профнастил марки «НС» отличается повышенной жесткостью, может применяться для отделки потолков, стен, полов любого вида, в качестве кровельного материала.

3. Марка «С». Уже из маркировки видно, что это стеновой профнастил, и именно такие профилированные листы чаще всего используются для отделки стен. Небольшая толщина изделия значительно упрощает монтаж.

   Как правило, такой профнастил используется совместно с различными утеплителями: пенопластом, эковатой, минеральной ватой или натуральным утеплителем.

   Выпускается профнастил марки «С» средней и малой толщины. Высота гофры средняя, ​​что делает этот материал очень удобным для кровли.

   Кровля из этого материала долговечна и надежна. Он легко выдерживает любую нагрузку при любом воздействии.

   Такой опорный элемент часто используют в качестве настила на строительных лесах: такой материал легко выдерживает большую весовую нагрузку.

Общая характеристика

Для производства стальных холодногнутых трапециевидных профилей их изготовляют из стальных холоднокатаных листов (ГОСТ 24045-94) на гибочных станках.

Толщина листов от 0.4 мм для стенового профнастила до 1,5 мм для несущего профнастила.

Наличие дополнительных ребер жесткости, а также канавок делают этот материал очень устойчивым к различным агрессивным средам и любым видам нагрузок.

Но этот материал, несмотря на большую механическую прочность, является одним из самых легких строительных материалов.

Профнастил марки Н применяется в строительстве повсеместно.

Также часто используется в реставрационных и ремонтных работах.

Если для отделки кровли используется профнастил, то это материал марки Н или НС.

Способен легко выдержать вес человека (что очень важно при монтаже) или любую толщину снежного покрова.

На профилированные листы практически не действуют нагрузки, механические или химические воздействия.

Наличие гальванического покрытия и полимерной пленки делает стальные листы невосприимчивыми к влаге, резким перепадам температур, коррозии.

Перевозить и устанавливать профнастил можно в любую погоду.

Для монтажа профнастила не требуются сложные строительные инструменты и спецтехника.

Вес материала

Вес профлиста зависит от его толщины, толщины цинкового и полимерного покрытий.

Ведь каждый материал имеет свой вес.

Арт. профнастил	Толщина, мм	Длина масса, кг/м	Масса, кг/м2
Стеновой гофрокартон
С8-1150	0,5	5,4	4,70
С8-1150	0,55	5,9	5,13
С8-1150	0,7	7,4	6,43
С10-1000	0,5	4,77	4,77
С10-1000	0,55	5,21	5,21
С10-1000	0,7	6,5	6,5
С21-1000	0,5	5,4	5,4
С21-1000	0,55	5,9	5,9
С21-1000	0,7	7,4	7,

Саморезы для крепления

Крепление профлиста к элементам обрешетки осуществляется с помощью саморезов.

Или, как говорят строители, саморезы.

Саморез – вид крепежа, представляющий собой стальной стержень с головкой и треугольной наружной резьбой.

В процессе крепления такой винт самостоятельно нарезает резьбу внутри отверстия.

Этот вид крепежа отличается от шурупов и шурупов тем, что резьба нанесена на всю цилиндрическую поверхность стержня.

На сегодняшний день ассортимент саморезов для крепления профлиста очень широк.

И следует знать, что для каждого вида работ существует отдельный вид саморезов, отличающихся своими параметрами и характеристиками.

То есть на крыше и саморез для крепления к забору это разные крепления.

А если приобрести неправильный крепеж, сложно гарантировать прочность и надежность фиксации листов.

Саморезы изготавливаются из высококачественной нержавеющей или оцинкованной углеродистой стали.

В комплект саморезов также входит прокладка из неопрена.

Наличие такой прокладки позволяет герметизировать место крепления.

Большинство производителей крепежа, чтобы конструкция забора или крыши имела более презентабельный вид, покрывают головку самореза полимерной краской.

Краска используется такая же, как и при покраске листов.

Поэтому после установки саморез практически незаметен.

Виды саморезов для крепления

Саморезы для крепления профлиста бывают трех видов:

1. Для крепления изделий к деревянным каркасам. У такого самореза шаг резьбы редкий, что позволяет обеспечить прочность креплений. Такой саморез можно без проблем вкрутить даже в самые твердые породы дерева.
2. Для крепления изделия к металлу. Также такой саморез используют, если необходимо прикрепить профлист к конструкции, которая подвергается сильным ветровым нагрузкам.Шаг резьбы на таком саморезе тоже встречается редко, но при изготовлении сверлильного наконечника делается специальная заточка, которая при производстве работ исключает нарушение структуры материала.
3. Для крепления доборных и коньковых элементов на крыше. Такие саморезы длинные.

Все три типа саморезов оснащены специальным сверлом, благодаря которому не требуется предварительное сверление отверстия в закрепляемых элементах.

А шестигранная головка легко фиксируется в патроне отвертки, что значительно упрощает процесс работы.

Вес и стоимость шурупов

Вес шурупов и их стоимость зависят от их диаметра и длины.

Мера веса самореза — килограмм на 1000 крепежных изделий.

В зависимости от длины изделия вес одной тысячи саморезов может составлять от 18,5 до 41,67 кг. То есть один саморез может весить от 18.от 5 до 41,67 грамма.

При креплении профнастила на крышу расходуется 9 саморезов на лист.

Для крепления листа к забору достаточно 6 саморезов.

Поскольку листы укладываются внахлест, некоторые шурупы удерживают 2 листа одновременно.

Цены на саморезы также зависят от размера и находятся в пределах 1,6 — 3,0 рубля за шт.

Видео про крышу из профнастила своими руками.

M.3.2 Планы и профили

   M.3.2 Планы и профили

Описание

Этот модуль инструктирует пользователей, как создавать листы планов и профилей из трассы. Пользователи узнают:

• Как создать именованные границы, которые будут использоваться для создания листов планов и профилей.
• Различие между моделями чертежей и моделями листов, которые используются в процессе создания листов.
• Как создать листы планов и профилей – готовые к печати.

Объективы

• Создание планов
• Создание профилей
• Просмотр именованных границ
• Настройка макета листа
• Аннотировать

Быстрые шаги

Создать лист плана

Создать лист профиля

Обзор плана и профилей

Обзор именованных границ

Настройка макета листа

Удаление листов

Создать взорванную деталь

Метки размещения (аннотации)

Этикетка — Горизонтальное выравнивание

Этикетка — профиль (вертикальное выравнивание)

Инструменты аннотации CTDOT

Обозначьте начало проекта, конец проекта и предел строительства

Ярлык – Размещение звонков

Примечания

Создать лист плана

Все файлы контрактных планов, профилей и поперечных сечений будут находиться в папке Contract_Plans в папке дисциплин; пример: папка проекта/Highways/Contract_Plans.

1. Создайте расчетную модель, которая будет использоваться для создания плана и листов профиля для проекта. Перейдите в папку Contract_Plans, чтобы создать новый файл 2D-проекта, используя соглашение об именовании файлов, как описано в приложении/разделе CTDOT-CONNECT-DDE Volume-016 «Именование файлов» (пример: HW_CP_5678_5678_PlanPro_SR_14.dgn), и используя правильный исходный файл:
…CTDOT_DDE — CONNECT\CT_Configuration\Workspaces-Civil\CT Civil English WorkSpace\Standards\Seed\Seed2D — CT RoadDesign.дгн

2. Ссылка в файле мастер-модели, он находится в папке Highways/Base_Models в папке проекта, например: HW_CB_5678_5678_Master_Model.dgn. См. CTDOT CONNECT DDE, том 3 — Моделирование проезжей части ORD — Модуль 1 — Создание файлов базовой модели

3. Ссылка на мастер-модель осуществляется с помощью динамического вложения и глубины вложенности, равной 1, и к ней будут присоединены все остальные файлы: трассы, модели проектирования дорог, съемки и ландшафты.

4.Настройте представления дисплея, чтобы показать представление по умолчанию и представление профиля. Установите ландшафт в активное состояние и сохраните настройки.

5. Выберите Чертежная продукция > Именованные границы > Именованная граница > Поместите именованную границу . Именованная граница — это замкнутый элемент, с которым связано имя. Ранее вы могли создавать именованные ограждения из ограждений, объемов обрезки и масок обрезки.

6. Выберите режим Civil Plan .Установите исходный код чертежа на 40 Лист плана контракта масштаба . Установите масштаб детализации на 1 дюйм = 40 футов. Имя набора будет установлено на План 1.

СОВЕТ: Включение числа 1 в конце имени обеспечивает более единообразие названий именованных границ и листов, поскольку число включено в первое имя. В противном случае увеличивающаяся нумерация начинается со второго имени, например: План, План 1, План 2.

7. Задайте для группы значение (Новый) .Установите имя группы в соответствии с именем трассы, обычно номером маршрута или названием улицы (это нижнее поле имени, которое определяет имя названной группы границ). Пример: SR 14 (для государственной трассы 14). Длина (длина выравнивания на одном листе), Смещение влево и Смещение вправо (смещение от выравнивания), Перекрытие должно быть установлено на 0 (один лист перекрывает другой), а Граничные хорды имеют предустановленные значения.

8. Включите параметр Создать чертеж , чтобы листы создавались сразу после создания именованных границ.Включите параметр Показать диалоговое окно . Это диалоговое окно используется для переопределения настроек, определенных исходным кодом чертежа, если это необходимо.

9. В 2D-виде (вид в плане по умолчанию) выберите трассу, вдоль которой будут созданы именованные границы в плане. Командная строка (нижний левый угол) будет выглядеть так: Разместить именованную границу Гражданский план > Определить элемент пути .    С помощью курсора выберите выравнивание.

10. Выберите нужное начальное местоположение.Следуйте инструкциям. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Определите начальную точку пути для размещения границы .   Следуйте инструкциям.

СОВЕТ : Добавьте дополнительный элемент слева от начала пикетажа, например: Начальный пикет — 100+00, в поле Начальное местоположение введите 99+00, это переместит именованную границу влево от начала разбивки. Верните курсор в диалоговое окно, войдите в начальную станцию, нажмите кнопку Tab, вернувшись в представление, щелкните левой кнопкой мыши, чтобы принять.

11. Затем выберите Место остановки . Командная строка: Разместить именованную границу Гражданский план > Определить конечную точку пути для размещения границы .   Именованные границы отображаются интерактивно при перемещении курсора. Примите расположение конечной точки для именованной границы. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Точка данных на виде в плане для размещения границы. Определите конечную точку пути для размещения границы.

12. Появится диалоговое окно Создать чертеж . Убедитесь, что для Mode: установлено значение Plan, Name: должно быть заполнено с помощью инструмента Plan 1 from Place Named Boundary Civil Plan. В части диалогового окна «Модель чертежа» установите масштаб аннотации на 1 дюйм=40’ . В части диалогового окна «Модель листа» установите для параметра «Масштаб деталей» значение 1”=40’ .

13. Включите параметр Добавить в индекс листа .Этот вариант будет обсуждаться позже в этом модуле. Включите опцию Open Model .

14. Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

В диалоговом окне группы видов теперь можно увидеть только что созданные модели чертежей и модели листов.



Создать лист профиля

1.Откройте модель проектирования плана и профиля и отобразите вид профиля. Если еще не открыт.

СОВЕТ : Если вы сохранили настройки после настройки видов (шаг 2 из раздела создания листа плана), измените активную группу видов на Мультимодальные виды.

2. Выберите Чертежная продукция > Именованные границы > Именованная граница > Поместите названную границу .

3. Выберите режим Civil Profile . Настройте поля диалога следующим образом:

• Исходный чертеж > Лист профиля контракта в масштабе 40
• Масштаб деталей > 1 дюйм = 40 футов
• Имя > Профиль 1 (это верхнее поле имени, которое определяет имя именованной границы)

Метод

• > Из группы планов

Метод From Plan Group сопоставляет именованные границы профиля с именованными границами плана. Метод «Ограничения станций» используется для определения именованных границ профиля, которые не соответствуют границам плана, например, для листов только профиля, например: лист профиля для местной дороги.

• Группа планов > Выберите нужную группу планов, если в этом файле их несколько. Это имя группы планов, которая содержит именованные границы плана, которые также будут определять местоположения именованных границ профиля, например: как именованные листы плана: SR 14 или State Route 14.
• Группа > (новый)
• Имя  > Номер маршрута или название улицы, например: SR 14 или State Route 14

Это нижнее поле имени, которое определяет имя именованной группы границ для профилей. Это то же имя группы, которое мы использовали для части плана, но это две разные группы, одна из которых связана с планом, а другая — с профилем. Подробнее об этом позже в этом модуле.

• Вертикальное преувеличение > 10
• Доступная высота профиля, Верхний зазор (включен), Нижний зазор (включен) , Интервал отсчета высоты, Интервал отсчета пикета и Сдвиги профиля задаются начальным значением чертежа.

4. Убедитесь, что все включено.

• Использование местности
• Использовать активную вертикаль
• Создать чертеж
• Показать диалоговое окно

5. Следуйте подсказкам в нижнем левом углу слева, командная строка: Разместить именованную границу Гражданский профиль > Идентифицировать вид профиля Щелкните в окне вида профиля, чтобы определить именованные границы.Требуется более одного клика.

6. Появится диалоговое окно Создать чертеж . Измените Режим на Профиль и Имя на Профиль 1 (или сокращенно Pro 1). Все остальное предустановлено за вас.

7. Включите: Добавить в индекс листа и Открыть модель .

8.   Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы.Может потребоваться несколько щелчков левой кнопкой мыши.

Просмотрите листы плана и профиля

Существует несколько способов просмотра отдельных листов. Нажмите на вкладку «Вид» > В наборе инструментов «Группы просмотра» вы можете выбрать любой из листов. Тот же инструмент также доступен в наборе инструментов «Управление группами представлений» , если он закреплен внизу (обычно это так).

1. Выберите инструмент View Group для просмотра листов.Каждый лист имеет модель чертежа и модель листа.

Модель чертежа всегда 2D, является подмножеством 2D или 3D модели проекта и является прямой ссылкой на названную граничную область, она геопространственно верна. Модель чертежа используется для применения аннотаций, размеров и выносок к проекту, например: выноски для таких элементов, как пределы уклона и водосборные бассейны, или размеры для смещения направляющих. Затем модель чертежа ссылается на модель листа. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

Модель листа всегда является двухмерной, служит электронным чертежным листом (печатным листом), обычно имеет ссылки на чертежи и проектные модели, которые масштабируются и позиционируются для создания чертежа, пригодного для печати. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

2. Откройте и просмотрите модель листа для плана 1, выбрав Plan 1 [Sheet] Views, а затем выберите Apply .

СОВЕТ : Вы также можете дважды щелкнуть любую модель в списке, чтобы открыть ее.

Откроется модель листа для плана 1. Обратите внимание, что ячейка границы размещена на оси 0,0, на названную форму границы и все модели проекта ссылаются. Номер проекта, описание и название города будут автоматически заполнены из ПОДКЛЮЧЕННОГО проекта, название чертежа будет заполнено текстом, введенным в поле описания модели. Для получения более подробной информации см. Раздел 1 – Введение – ГРАНИЦА КОНТРАКТА ИНТЕРГРАЦИЯ ЗАГОЛОВНОГО БЛОКА

3. Откройте и просмотрите модель чертежа для Плана 1, выбрав Виды Плана 1 из списка, а затем выбрав Применить .

Откроется чертежная модель для плана 1. Обратите внимание, что фигура «Именованная граница» имеет ссылку, линия метки совпадения и выноска также добавлены в модель чертежа, и модель является геопространственно корректной. Аннотации вида в плане должны быть сделаны в модели чертежа.



4. Просмотрите остальные модели листа, выполнив те же действия, что и выше.Узнайте, как перемещаться между различными моделями чертежей и листов.

Просмотр именованных границ

1. Снова выберите мультимодельный вид.

2. Откройте диалоговое окно Чертежная продукция > Именованные границы > Именованные границы .

3. В поле Именованные границы разверните Группы планов . Существует группа планов для листов плана, названная при создании, например: SR 14.Имя группы и отдельные именованные границы берутся из значений, определенных в диалоговом окне Place Named Boundary. Развертывание связанных групп профилей показывает связь с группой профилей: пример SR 14, которая также называется группой плана.

4. Щелчком по отдельному плану названная граница выделяется на виде 1.

5. Развернуть Группы профилей . Существует группа профилей для просмотра отдельных профилей с именами границ для листов профиля, названных во время создания, например: SR 14.

Настройка макета листа

Окончательные корректировки макетов листов можно внести в справочных приложениях.

1. Используйте инструмент View Group для выбора модели Plan [Sheet] Views, например: Plan 2 [Sheet] Views.

2. Выберите Домашняя страница > Основной > Инструменты прикрепления > Ссылки . В диалоговом окне «Ссылки» выберите первое вложение, это модель чертежа в плане, например: (логический) план 2-1, HW_CP_5678_5678_PlanPro_SR_14

3.Нажмите на команду « Переместить ссылку » для активации, затем нажмите на Именованную границу, это активирует названную границу со всеми ссылками (должны быть выделены) и «прикрепленными» к курсору, переместите все для лучшего вписаться в контур листа.

4. Щелкните левой кнопкой мыши , чтобы принять новое опорное местоположение.

Помните, что листы являются ссылками на соответствующий план, профиль или пространство поперечного сечения. Любые элементы, видимые на исходном чертеже, автоматически появятся на листах.

Настройка именованных границ профиля

При необходимости можно настроить вертикальное положение профиля с именем границы. Откройте представления мультимоделей.

1. Выберите Чертежная продукция > Именованные границы > Именованная граница > Настроить именованную границу профиля.

2. Щелкните левой кнопкой мыши на виде профиля (пример: Вид 2).

3. Щелкните левой кнопкой мыши на одном из профилей с именем границ .Граница имени перемещается вертикально вместе с курсором, что позволяет настроить точное положение границы. Обратите внимание, что граница перемещается с шагом, определяемым высотой; Базовое расстояние, в этом примере 10’. Интервал отсчета высоты был одним из параметров, которые можно было установить при создании именованных границ.

Удаление листов

Иногда необходимо удалить листы. Лист состоит из нескольких частей.

• Именованная граница, которая определяет границы того, что показано на плане или профиле.
• Модели чертежей для аннотаций и размеров.
• Листовые модели с электронными чертежными листами.

Чтобы полностью удалить лист, их нужно удалить.

СОВЕТ : Когда возникает необходимость удалить листы в зависимости от количества листов в вашем проекте, может быть проще создать новую проектную модель и начать все сначала и удалить только из указателя листов. Это связано с тем, что обычно план с именем «граница» связан с профилем с именем «граница», и профили также необходимо удалить.

3. Выберите Главная > Основные > Модели . Выберите все модели чертежей и листов для видов в плане и профиле; пример План 1 и 2 [Лист] и План 1 и 2, Профиль 1 и 2 [Лист] и Профиль 1 и 2. Нажмите Удалить модели . УВЕДОМЛЕНИЕ. При необходимости листовые модели также удаляются из списка листов. Закройте диалоговое окно «Модели».

4. Удалить Именованные границы для листов планов и листов профилей.Откройте диалоговое окно Чертежная продукция > Именованные границы Именованные границы .

5. Разверните разделы План и группы профилей . Выберите группу планов, например SR 14.

6. Появится предупреждение , подтверждающее, что именованные границы и связанные с ними сохраненные представления будут удалены. Нажмите Да. Каждая граница удаляется.

Создать увеличенную деталь

В этом видеоролике показано, как разместить деталь в масштабе 20 на существующем листе в масштабе 40.

Метки размещения (аннотации)

В состав OpenRoads Designer входит инструмент MicroStation Place Label, который может считывать данные объектов гражданского строительства, такие как информация о кривых для дуг, названия трасс, пеленги, пикеты, северное и восточное направление и смещения. Метки связаны с элементами и могут обновляться и перемещаться по мере изменения ссылочного элемента. Элементы ссылки могут быть расположены в активном файле или в ссылке. Инструмент Place Label также используется для обозначения элементов проезжей части.

Существует четыре термина, с которыми следует ознакомиться при размещении и редактировании меток.

• Стиль текста = формат текста, такой как шрифт, размер шрифта, интервалы, выравнивание и т. д.
• Размерный стиль = формат размеров, таких как стрелка-ограничитель, линии выноски, ориентация текста, символы (цвет, стиль линии и вес размерных и выносных линий и разделителей)
• Text Favorite = Интеллектуальная многоразовая этикетка, состоящая из текста и полей.
• Поле = Ссылка или указатель на информацию об объекте. Это может быть информация об объекте гражданского строительства, такая как дельта кривой, координаты кривой PI, имя трассы, значения станции или общая информация MicroStation, такая как имя уровня, цвет, вес.

Метки могут быть размещены для объектов плана, профиля и поперечного сечения.

• Метки вида в плане можно размещать в моделях Design или Drawing, но не в моделях Sheet.
• Этикетки , которые необходимо повернуть к листу, должны быть созданы в Чертежной модели.
• Общие метки , которые не относятся к конкретному листу и вращение которых не имеет значения, могут быть размещены в расчетной модели и привязаны ко всем листам, например: горизонтальное выравнивание, пикетирование и данные кривой.
• Метки профилей и поперечных сечений должны быть размещены в чертежных моделях.

В нижней части панели инструментов «Разместить заметку» или «Разместить метку» есть три значка, которые определяют, как ведет себя метка при изменении масштаба чертежа или при изменении элемента, на который указывает ссылка.

• Блокировка аннотаций — этикетки, созданные с включенной этой опцией, будут масштабироваться при изменении масштаба аннотаций.
• Привязка к элементу — метки, созданные с включенной этой опцией, но отключенной опцией Относительная привязка к элементу, останутся на своем месте размещения при изменении опорного элемента, перемещается только линия выноски.
• Относительная связь с элементом — метки, созданные с включенной этой опцией, останутся в своем относительном расположении по отношению к элементу ссылки при изменении этого элемента ссылки.

Надписи, созданные в OpenRoads, состоят из трех частей (выноска, текст и опорная точка). Метки, созданные в MicroStation, состоят только из первых двух частей.

• Выноска — необязательная линия и стрелка, соединяющая текст и опорную точку.
• Текст — содержимое этикетки, состоящее из текста, текстовых полей и графики.
• Точка привязки — Точка, которая используется для вычисления значений в полях.

Этот модуль охватывает некоторые инструменты для маркировки, но не все. Для получения более подробных описаний и инструкций перейдите в меню помощи Bentley ORD

.

Этикетка — горизонтальное выравнивание

Горизонтальная разбивка должна иметь пикетирование, PC, PI, PT, данные кривых и азимуты. Это было автоматизировано, маркировка/аннотация будет находиться в файле проекта (файл выравнивания dgn) и обычно выполняется после создания выравнивания. См. CTDOT CONNECT DDE, том 3 — Моделирование проезжей части ORD — Модуль 2 — Создание трасс.

Этикетка — профиль (вертикальное выравнивание)

Аннотация профиля (вертикальное выравнивание) была автоматизирована для отображения:

• Пикетирование и отметки на отметках сетки
• Станции и эстакады для PVC, PVI и PVT
• Длина вертикальных кривых с К-фактором и дистанцией видимости для остановки
• Наклон касательных секций

Аннотация будет находиться в моделях чертежей профилей (пример: виды профиля 1 и виды профиля 2 для плана и файла проекта профиля HW_CP_5678_5678_PlanPro_SR_14. дгн).

Инструменты аннотации CTDOT

Рабочее пространство CT_CONNECT_DDE было настроено для облегчения аннотаций для планов, периодически добавляются корректировки и дополнения.

Выберите рабочий процесс CTDOT и щелкните вкладку CTDOT. Здесь настройки инструментов для каждой дисциплины и для разных тематик, здесь мы обсудим инструменты аннотации.

Эти инструменты аннотации были настроены с соответствующими атрибутами (уровень, цвет, стиль линии, стиль текста, размерный стиль), которые не должны изменяться пользователем.

Маркировка начала проекта, конца проекта и предела строительства

1. Выберите Виды в плане (пример Виды в плане 1) – Модель чертежа. Выберите рабочий процесс CTDOT и вкладку CTDOT .

2. Нажмите на инструмент Начать ограничения проекта . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите номер проекта F.A.P.номер, центральная станция, северные и восточные координаты.

Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

Ф.А.П. НЕТ. NH78(123)

КЛ СТАН. 100+40.00

Н 671 403.048

Е 993 511.112

3. Следуйте инструкциям. Разместить заметку > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > определить следующую точку или нажать <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.

4. Выберите Представления профиля (пример: Представления профиля 1) и повторите предыдущие шаги, чтобы отметить начало и конец проекта.

Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

Ф.А.П. НЕТ. NH78(123)

КЛ СТАН. 100+40.00

Н 671 403.048

Е 993 511. 112





Наклейка – место для выноски

1. Выберите Виды в плане (пример Виды в плане 1) – Модель чертежа .Выберите рабочий процесс CTDOT и вкладку CTDOT . Нажмите на инструмент Call Out .

2. Нажмите на инструмент Этикетка (Вес 2) или любой из других инструментов Этикетка: 0) . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите метку для элемента.

Пример: “ ПРИБЛ.ОГРАНИЧЕНИЯ НАКЛОНА ” . Разница веса 2 или 0 является весом линии выноски. Вес выбирается в соответствии со сложностью вызовов.

3. Следуйте инструкциям. Разместить заметку > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.



Примечания

Примечания, как правило, следует размещать на листе модели .Примечания используются для передачи такой информации, как полоса отвода, общие примечания по строительству, примечания по дренажу и последовательность строительства. Доступно несколько инструментов Note.

Заголовок используется для заголовка детализированной детали или в качестве метки для последовательностей построения на одном листе.

Общие примечания , Общие примечания Малые и Общие примечания Жирный шрифт используются для примечаний, относящихся к проекту, например: Все дорожные указатели должны быть защищены во время строительства.

Существующий текст предназначен для маркировки существующего элемента, например, почтового ящика.

Линия меток совмещения и Метка совмещения используются для маркировки и аннотирования меток совмещения между двумя листами. Это выполняется автоматически при использовании инструмента создания планов и профилей.

Детальное увеличение устанавливает атрибуты увеличенного круга или прямоугольника.

Инструмент «Разместить таблицу» – используется для размещения таблицы для общих заметок.Он отформатирован и может быть заполнен; более подробное описание с использованием таблиц см. в справке Bentley — Place Table

1. Выберите команду Разместить стол . На панели инструментов «Разместить таблицу» выберите первый значок .

2. Нажмите Seed: найдите таблицу для General Notes , выберите необходимое количество строк и столбцов (при необходимости это можно отредактировать позже), теперь таблица будет видна при наведении курсора. Поместите таблицу на лист по мере необходимости.



3. Чтобы добавить/заполнить таблицу, выберите вкладку Аннотировать и выберите инструмент Редактировать текст . ПРИМЕЧАНИЕ . Избегайте использования инструмента «Выбор элемента» для редактирования таблицы, так как это заблокирует файл.

СОВЕТ . Для лучшего просмотра текстового редактора пользовательские настройки в параметрах просмотра были изменены: черный фон -> белый.





Влияние конструкции листового профиля на композиционное действие плит из легкого щепобетона

https://doi.org/10.1016/j.conbuildmat.2017.04.193Получить права и содержание

Основные моменты

•

Анализ несущей способности композитных плит с использованием легкого щепобетона.

•

Легкий щепобетон обеспечивает снижение статической нагрузки на 50% по сравнению с обычным бетоном.

•

Форма профилированного стального листа оказывает значительное влияние на несущую способность.

•

Все образцы демонстрировали вязкое сцепление по всей длине соединения.

•

Легкий щепобетон применяется в системах стальных композитных плит.

Abstract

Тенденция использования возобновляемых материалов в строительстве для создания устойчивых и надежных зданий в настоящее время набирает популярность. Поэтому в данной работе исследуется применимость плотного легкого щепобетона в строительном строительстве. Здесь материал используется в качестве верхнего слоя бетона на композитных полах с профилированными листами и анализируется с точки зрения его несущей способности и действия композита.Для серии испытаний используется одна конкретная бетонная смесь, отвечающая требованиям минимальной прочности LC 20/22. Всего масштаб исследования включает 22 пластинчатых элемента. Варьируемыми параметрами являются пролеты сдвига, типы профилированного листа и толщина листа. Каждый исследуемый лист имеет профиль подрезки с дополнительным тиснением. На основе экспериментальных результатов обсуждается влияние различных параметров и форм профиля на несущую способность и поведение композита. Это исследование дает важные ключевые результаты, которые показывают, что плотный легкий древесностружечный бетон может передавать значительные продольные усилия сдвига на композитный шов.

Ключевые слова

Плита композитная

Профнастил

Бетон легкий

Щепка

Рекомендованные статьиСсылки на статьи (0)

© 2017 Авторы. Издано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Памятка для каждой сети

Размеры изображений в социальных сетях постоянно меняются.

В один момент у вас есть идеальная титульная страница для вашего аккаунта.Затем он был изменен в размере и выглядит пиксельным и неправильным.

Не помогает и то, что информацию об официальных размерах и размерах изображения найти труднее, чем гражданское обсуждение политики в Facebook.

Но это не сложно, если вы обратитесь к этому руководству по размерам изображений в социальных сетях на всех важных платформах социальных сетей!

Ниже приведены самые последние размеры изображений в социальных сетях по состоянию на 2022 год.

Бонус: получите всегда актуальную шпаргалку по размерам изображений в социальных сетях.  Бесплатный ресурс включает рекомендуемые размеры фотографий для всех типов изображений в каждой крупной сети.

Быстрые размеры изображений в социальных сетях

Мы более подробно рассмотрим каждую сеть ниже, но это изображение включает в себя размеры изображений социальных сетей, которые вы, вероятно, просматриваете чаще всего.

размеров изображений в Instagram

Instagram поддерживает горизонтально и вертикально ориентированные изображения. Он также по-прежнему поддерживает квадратные изображения, которыми платформа была известна при первом запуске.

Это увеличивает возможности вашего бренда. Но это также усложняет определение размеров изображения. Следуйте этим рекомендациям, чтобы ваши изображения выглядели наилучшим образом.

Размер фотографии профиля Instagram: 320 x 320 пикселей

фотографии профиля Instagram отображаются с разрешением 110 x 100 пикселей, но файлы изображений хранятся с размером 320 x 320 пикселей, поэтому обязательно загрузите изображение, которое меньше этого размера.

Несмотря на то, что размеры имеют квадратный формат, фотографии профиля Instagram отображаются в виде круга.Убедитесь, что все элементы, на которых вы хотите сфокусироваться на фотографии, расположены по центру, чтобы они не были обрезаны.

Размеры изображений Instagram для фотографий в ленте:

• Пейзаж: 1080 x 566 пикселей
• Портрет: 1080 x 1350 пикселей
• Квадрат: 1080 x 1080 пикселей
• Поддерживаемые соотношения сторон: Любое значение от 1,91:1 до 4:5
• Рекомендуемый размер изображения: Ширина 1080 пикселей, высота от 566 до 1350 пикселей (в зависимости от того, является ли изображение альбомным или портретным)

Наконечники:

• Если вы хотите, чтобы ваши изображения выглядели наилучшим образом в Instagram, постарайтесь загрузить изображение шириной 1080 пикселей.
• Когда вы делитесь изображением в Instagram размером более 1080 пикселей, Instagram уменьшит его размер до 1080 пикселей.
• Если вы поделитесь фотографией с разрешением менее 320 пикселей, Instagram изменит ее размер до 320 пикселей.
• Если ширина вашего изображения составляет от 320 до 1080 пикселей, Instagram сохранит эту фотографию в исходном разрешении, «при условии, что соотношение сторон фотографии составляет от 1,91: 1 до 4: 5 (высота от 566 до 1350 пикселей с шириной 1080 пикселей)».
• Если загруженное вами изображение в Instagram имеет другое соотношение сторон, платформа автоматически обрежет вашу фотографию, чтобы она соответствовала поддерживаемому соотношению.

Ресурс: Узнайте, как профессионально редактировать фотографии в Instagram.

Размеры эскизов фотографий в Instagram:

• Размер дисплея: 161 x 161 пикселей
• Рекомендуемый размер загрузки: 1080 пикселей в ширину

Наконечники:

• Помните, что Instagram хранит версии этих миниатюр размером до 1080 x 1080.
• Чтобы защитить свою ленту в Instagram в будущем и избежать пикселизации, загружайте изображения как можно большего размера.

Instagram Stories Размер изображения: 1080 x 1920 пикселей

Советы:

• Соотношение сторон 9:16.
• Загрузка изображения с меньшим размером пикселя (но тем же соотношением сторон) означает, что история будет быстро буферизоваться.
• Если вы не используете это соотношение, история может отображаться со странной обрезкой, масштабированием или оставлять большие участки экрана пустыми.
• Instagram Reels используют тот же размер.

Ресурс: Поднимите свои истории в Instagram на новый уровень с помощью этих бесплатных шаблонов.

Размер карусели в Instagram:

• Пейзаж: 1080 x 566 пикселей
• Портрет: 1080 x 1350 пикселей
• Квадрат: 1080 x 1080 пикселей
• Соотношение сторон: альбомная (1,91:1), квадратная (1:1), вертикальная (4:5)
• Рекомендуемый размер изображения: Ширина 1080 пикселей, высота от 566 до 1350 пикселей (в зависимости от того, является ли изображение альбомным или портретным)

Размеры роликов Instagram:

• 1080 x 1920 пикселей
• Соотношение сторон 9:16.
• Фотография на обложке: 1080 x 1920 пикселей
• Имейте в виду, что ролики обрезаются до изображения 1:1 в ленте вашего профиля и изображения 4:5 в домашней ленте.

Размер изображения для рекламы в Instagram:

• Пейзаж: 1080 x 566 пикселей
• Квадрат: 1080 x 1080 пикселей
• Минимальная ширина: 320 пикселей
• Максимальная ширина: 1080 пикселей
• Поддерживаемые соотношения сторон: Где-то между 1.91:1 и 4:5

Наконечники:

Размеры изображений для рекламы в Instagram Stories: 1080 x 1920 пикселей

Советы:

Размеры изображений Twitter

Твиты, содержащие изображения, неизменно получают больше кликов, больше лайков и больше ретвитов, чем твиты без изображений. Фактически, твиты с визуальным контентом в три раза чаще привлекают внимание.

Итак, выбор правильных изображений и создание качественного визуального контента для Twitter имеет большое значение. И, конечно же, это включает в себя правильные размеры изображений в Твиттере.

Размеры изображения Twitter для фото профиля: 400 x 400 (рекомендуется)

• Минимальный размер изображения : 200 на 200 пикселей
• Максимальный размер файла: 2 МБ

Размер изображения Twitter для заголовков: 1500 x 500 пикселей (рекомендуется)

Советы:

• Для будущего изображения лучше использовать максимальный размер.
• Изображения заголовков обрезаются до соотношения сторон 3:1.
• Имейте в виду, что способ отображения изображений заголовков меняется в зависимости от используемого монитора и браузера.

Размеры изображений Twitter для фотографий в потоке: 1600 x 900 пикселей (рекомендуется)

• Минимальный размер: 600 на 335 пикселей
• Рекомендуемое соотношение сторон: любое соотношение сторон от 2:1 до 1:1 на рабочем столе; 2:1, 3:4 и 16:9 на мобильном телефоне
• Поддерживаемые форматы: GIF, JPG и PNG
• Максимальный размер файла: До 5 МБ для фотографий и GIF-файлов на мобильных устройствах. До 15 МБ в Интернете.

Размер изображения карты Twitter:

Твиттер распознает, когда твит содержит URL-адрес.Затем Твиттер сканирует этот веб-сайт, извлекая контент, включая изображение Твиттера для итоговой карты. (Кстати, так все это работает.)

• Минимальный размер: 120 x 120 пикселей
• Поддерживаемые форматы : GIF, JPG, PNG
• Максимальный размер файла: 1 МБ

Наконечники:

• Вы можете проверить, как будет выглядеть ваша сводная карточка Twitter, и просмотреть предварительный просмотр с помощью валидатора карты.
• Существует множество разных карточек Twitter, а также разных размеров.Помимо обычных сводных карточек, есть сводные карточки с крупными изображениями, карточки приложений и карточки игроков.

Размеры изображения Twitter для рекламы:

• Твиты с одним и несколькими изображениями: Минимум 600 x 335 пикселей, но для достижения наилучших результатов используйте изображения большего размера.
• Карточка веб-сайта: 800 x 418 пикселей с соотношением сторон 1,91:1. 800 x 800 для соотношения сторон 1:1. Максимальный размер файла 20 МБ.
• Изображение карты приложения: 800 x 800 пикселей для соотношения сторон 1:1.800 x 418 пикселей для соотношения сторон 1,91:1. Максимальный размер файла 3MB.
• Карусели: 800 x 800 пикселей для соотношения сторон 1:1. 800 x 418 пикселей для соотношения сторон 1,91:1. Максимальный размер файла 20 МБ для 2-6 карт изображений.
• Карта прямого сообщения: 800 x 418 пикселей для соотношения сторон 1,91:1. Максимальный размер файла 3MB.
• Карта разговора: 800 x 418 пикселей для соотношения сторон 1,91:1. Максимальный размер файла 3MB.

Ресурс: Дополнительную информацию о размещении рекламы в Твиттере можно найти здесь.

Размеры изображений Facebook

Facebook постоянно обновляет дизайн и размеры изображения. Лучшая стратегия для будущего контента вашего бренда — всегда загружать изображение самого высокого качества, которое вы можете. Придерживайтесь рекомендуемых форматов файлов Facebook для достижения наилучших результатов.

Размеры изображений Facebook для фотографий профиля: 170 x 170 пикселей (на большинстве компьютеров)

Изображение вашего профиля Facebook будет отображаться с разрешением 170 x 170 пикселей на рабочем столе. Но на смартфонах он будет отображаться как 128 x 128 пикселей.

Размер изображения Facebook для обложки: 851 x 315 пикселей (рекомендуется)

• Размер экрана рабочего стола: 820 x 312 пикселей
• Размер дисплея смартфона: 640 x 360 пикселей
• Минимальный размер: 400 x 150 пикселей
• Идеальный размер файла: Менее 100 КБ

Наконечники

• Во избежание сжатия или искажения загрузите файл JPG или PNG.
• Используйте рекомендуемые размеры пикселей для максимально быстрой загрузки.
• Изображения профиля и обложки с логотипами или текстом лучше всего работают при загрузке в виде файла PNG.
• Не перетаскивайте, чтобы изменить положение после загрузки обложки.

Ресурс: Получите больше советов по созданию отличных фотографий для обложки Facebook.

Размеры изображений Facebook для постов и фотографий на временной шкале:

Facebook автоматически изменяет размер и форматирует ваши фотографии при их загрузке, чтобы временная шкала была шириной 500 пикселей и соответствовала соотношению сторон 1,91:1.

Но избегайте пикселизации или медленной загрузки, запомнив следующие размеры:

• Рекомендуемый размер: 1200 x 630 пикселей
• Минимальный размер: 600 x 315 пикселей

Наконечники:

• Если вы публикуете от 2 до 10 изображений в публикации вашего бренда на Facebook с помощью карусели, изображения должны иметь размер 1200 x 1200.
• Это соотношение 1:1.

Размер фото для обложки мероприятия Facebook: 1200 x 628 пикселей (рекомендуется)

Советы

Размеры изображения Facebook для панорамы или 360 фотографий:

Советы

• Facebook автоматически распознает и обрабатывает эти изображения на основе «специфических для камеры метаданных, найденных на фотографиях, сделанных с помощью устройств с поддержкой 360°.
• Файлы для этих изображений Facebook могут иметь размер до 45 МБ для JPEG или 60 МБ для PNG.
• Facebook рекомендует использовать файлы JPEG для панорамных фотографий и следить за тем, чтобы размер файлов не превышал 30 МБ.

Размеры изображений Facebook для историй Facebook: 1080 x 1920 пикселей (рекомендуется)

Советы

• Истории Facebook занимают весь экран телефона. Это соотношение сторон 9:16.
• Не выбирайте изображение шириной менее 500 пикселей.
• Для историй с текстом рассмотрите возможность оставить 14% верхней и нижней части без текста. (Это 250 пикселей.) Таким образом, любой призыв к действию не будет закрыт фотографией или кнопками профиля вашего бренда.

Размеры изображений Facebook для рекламы:

• Размеры для рекламы Facebook Feed: Минимум 1080 x 1080 пикселей. Минимальный размер 600 х 600 пикселей. Отношение 1,91:1 к 1:1. Максимальный размер файла 30 МБ.
• Размеры для объявлений правой колонки Facebook: Не менее 1080 x 1080 пикселей. Минимальный размер 254 x 133 пикселей. Соотношение 1:1. (Помните: это рекламный формат только для настольных компьютеров.)
• Размеры изображений Facebook для моментальных статей: Не менее 1080 x 1080 пикселей. Отношение 1,91:1 к 1:1. Максимальный размер файла 30 МБ.
• Размеры изображений для рекламы Facebook Marketplace: Не менее 1080 x 1080 пикселей. Соотношение 1:1. Максимальный размер файла 30 МБ.
• Размеры изображений для поиска в Facebook: Не менее 1080 x 1080 пикселей. Минимальный размер 600 х 600 пикселей. Отношение 1,91:1 к 1:1. Максимальный размер файла 30 МБ.
• Размеры изображений Facebook для рекламных сообщений: Не менее 1080 x 1080 пикселей.Отношение 1,91:1 к 1:1. Максимальный размер файла 30 МБ.
• Размеры для входящих объявлений Messenger: Не менее 1080 x 1080 пикселей. Соотношение 1:1. Минимальный размер 254 x 133 пикселей. Максимальный размер файла 30 МБ.
• Размеры для объявлений Messenger Stories: Не менее 1080 x 1080 пикселей. Соотношение 9:16. Минимальная ширина 500 пикселей.

Ресурс: Вот дополнительная информация о том, как размещать рекламу на Facebook.

Размеры изображений LinkedIn

Когда вы используете LinkedIn для бизнеса — будь то через ваш личный профиль или страницу компании — постоянно показывается, что объединение ваших обновлений LinkedIn с изображениями увеличивает количество комментариев и обмен.

Придерживайтесь рекомендуемых размеров ниже для достижения наилучших результатов. И всегда обязательно просматривайте свой профиль и контент на нескольких устройствах перед завершением.

Размеры изображений LinkedIn для фотографий профиля: 400 x 400 пикселей или больше (рекомендуется)

Советы

• LinkedIn может размещать фотографии размером до 7680 x 4320 пикселей.
• И он может обрабатывать файлы размером до 8 МБ, поэтому загружайте как можно больше, чтобы быть уверенным в будущем.

Размеры изображения LinkedIn для обложки профиля: 1584 x 396 пикселей (рекомендуется)

Советы

• Убедитесь, что ваш файл меньше 8 МБ.
• Фотографии обложки обрезаются по-разному на мобильных устройствах и компьютерах. Перед завершением обязательно просмотрите свой профиль на обоих типах дисплеев.

Размеры изображений LinkedIn для страниц компаний:

• Размер логотипа компании: 300 x 300 пикселей
• Размер обложки страницы: 1128 x 191 пикселей
• Вкладка Life Размер основного изображения: 1128 x 376 пикселей
• Пользовательские модули вкладки Life размер изображения: 502 x 282 пикселей
• Life tab Фотографии компании размеры изображения: 900 x 600 пикселей
• Квадратный логотип: Минимум 60 x 60 пикселей

Наконечники

• При публикации обновленных изображений на странице вашей компании обязательно используйте изображения PNG или JPG.
• Используйте соотношение сторон 1,91:1.
• Идеально подходят изображения размером 1200 x 628 пикселей.
• Этот размер изображений LinkedIn также применяется к страницам LinkedIn Showcase.

Размеры изображений LinkedIn для изображений ссылок в сообщениях блога: 1200 x 627 пикселей (рекомендуется)

Пользовательский размер изображения LinkedIn для публикации ссылки в обновлении: 1200 x 627 пикселей (рекомендуется)

При вставке URL-адреса в обновление в предварительном просмотре может появиться автоматически сгенерированное миниатюрное изображение, если оно доступно, вместе со статьей или заголовком веб-сайта.

Но вы можете настроить его, щелкнув значок Изображение под текстовым полем и выбрав фотографию на своем компьютере.

Советы:

• Изображение должно иметь соотношение сторон 1,91:1.
• Ширина больше минимума в 200 пикселей.
• Если ширина изображения меньше 200 пикселей, оно будет отображаться в виде миниатюры в левой части сообщения.

Размеры изображений LinkedIn для рекламы:

• Размер логотипа компании для рекламы: 100 x 100 пикселей
• Размер логотипа рекламы Spotlight: 100 x 100 пикселей
• Пользовательское фоновое изображение для рекламы Spotlight: 300 x 250 пикселей
• Изображения спонсируемого контента: 1200 x 627 пикселей (1.соотношение сторон 91:1)
• Изображения карусели спонсируемого контента: 1080 x 1080 пикселей (соотношение сторон 1:1)

Размеры изображений Pinterest

Размер изображения Pinterest для изображения профиля: 165 x 165 пикселей (рекомендуется)

Советы

• Помните, что фотография вашего профиля будет отображаться в виде круга.

Размер изображения Pinterest для обложки профиля: 800 x 450 пикселей (минимум)

Советы

• Старайтесь не размещать портретную фотографию на обложке.
• Вместо этого используйте пейзажную фотографию с соотношением сторон 16:9.

Размеры изображений Pinterest для пинов:

• Соотношение сторон: 2:3 (рекомендуется)
• Квадратные контакты: 1000 x 1000 пикселей
• Рекомендуемый размер: 1000 x 1500 пикселей
• Максимальный размер файла: 20 МБ

Наконечники

• Сохранение соотношения сторон 2:3 гарантирует, что аудитория вашего бренда увидит все детали изображения в своей ленте.
• В ленте пины отображаются с фиксированной шириной 236 пикселей.
• Если вы хотите создавать пины с другим соотношением сторон, знайте, что Pinterest обрезает изображения снизу.
• Принимаются файлы PNG и JPEG.

Размеры изображений Pinterest для коллекций Пины:

• Соотношение сторон: 1:1 (рекомендуется) или 2:3
• Рекомендуемый размер: 1000 x 1000 пикселей или 1000 x 1500 пикселей
• Максимальный размер файла: 10 МБ

Наконечники

• Этот формат отображается как одно основное изображение над тремя меньшими изображениями.
• Все изображения должны иметь одинаковое соотношение сторон.
• Подборки появляются в лентах на мобильных устройствах.
• Принимаются файлы PNG и JPEG.

Коллекции

• также могут быть рекламным форматом на Pinterest.

Размер изображения Pinterest для пинов-историй:

• Соотношение сторон: 9:16
• Рекомендуемый размер: 1080 x 1920 пикселей
• Максимальный размер файла: 20 МБ

Размеры изображений Pinterest для рекламы и каруселей:

• Объявления об установке приложений: Те же характеристики, что и у стандартных пинов.Рекомендуется соотношение сторон 2:3. Рекомендуется 1000 x 1500 пикселей.
• Карусель Пины и реклама: Соотношение сторон 1:1 или 2:3. Рекомендуется 1000 x 1500 пикселей или 1000 x 1000 пикселей. В карусель можно включить до 5 изображений.
• Товарные объявления: Те же характеристики, что и у стандартных булавок. Рекомендуется соотношение сторон 2:3. Рекомендуется 1000 x 1500 пикселей.

Ресурс: Получите совет о том, как использовать Pinterest для бизнеса.

Размеры изображений Tumblr

Размер фото профиля Tumblr:

• Рекомендуемый размер: 128 x 128 пикселей
• Минимальный размер и аватар: 64 x 64 пикселей



Размер баннера Tumblr:

• Рекомендуемый размер: 3000 x 1055 пикселей
• Минимальный размер: 640 x 360 пикселей

Изображение панели мониторинга:

• Минимальный размер: 500 x 750 пикселей
• Максимальный размер: 1280 x 1920 пикселей

Набор фотографий Tumblr:

• Одно изображение: каждая фотография шириной 500 пикселей
• Два изображения: каждое фото шириной 245 пикселей
• Три изображения: каждое фото шириной 160 пикселей

Изображения Tumblr в общей ссылке или текстовом сообщении:

• Миниатюра в ссылке будет отображаться с разрешением 130 x 130 пикселей.
• Изображения в текстовом посте отображаются шириной 125 пикселей, но расширяются при нажатии.

Размер изображения аудиопоста Tumblr: 169 x 169 пикселей

Размер изображения рекламы Tumblr: 1280 x 1920 пикселей (рекомендуется)

Размер изображения Snapchat

Размер изображения рекламы в Snapchat: 1080 x 1920 пикселей (минимум)

• Соотношение сторон: 9:16
• Тип файла: JPEG или PNG
• Максимальный размер файла: 5 МБ



Размер изображения Snapchat Geofilter: 1080 x 1920 (минимум)

• Соотношение сторон: 9:16
• Тип файла: JPEG или PNG
• Максимальный размер файла: 5 МБ

Ресурс: Как создать собственный геофильтр Snapchat

размеров изображений YouTube

Размер фотографии профиля YouTube: 800 x 800 пикселей (рекомендуется)

Наконечники

• Для достижения наилучших результатов убедитесь, что фокус фотографии находится в центре.
• Файлы должны иметь формат JPEG, GIF, BMP или PNG. Анимированные GIF не будут работать.
• Фотографии будут отображаться с разрешением 98 x 98 пикселей.

Размер изображения баннера YouTube: 2048 x 1152 пикселей (минимум)

• Соотношение сторон: 16:9
• Минимальная площадь для текста и логотипов без обрезки: 1235 x 338 пикселей
• Максимальный размер файла: 6 МБ

Ресурс: Как сделать лучшее оформление канала на YouTube (плюс 5 бесплатных шаблонов).

Размер видео YouTube: 1280 x 720 пикселей (минимум)

Советы

• YouTube рекомендует, чтобы видео, предназначенные для продажи или проката, имели большее количество пикселей: 1920 x 1080 пикселей.
• YouTube требует, чтобы видео имело размер 1280 x 720 пикселей, чтобы соответствовать стандартам HD.
• Соотношение сторон 16:9.

Размер эскиза YouTube: 1280 x 720 пикселей

Размеры изображений TikTok

Размер фотографии профиля TikTok: 20 x 20 пикселей (минимальный размер для загрузки)

Советы

• Минимальный размер загрузки – 20 x 20, но для будущего загрузите фотографию более высокого качества.

Размер видео TikTok: 1080 x 1920

Советы

• Идеальное соотношение сторон для видео Tik Tok — 1:1 или 9:16.

Почему важно правильно подобрать размеры изображений для социальных сетей?

Маркетологам социальных сетей нужно многое сделать правильно при создании визуального контента для социальных сетей.

Вы должны убедиться, что любые изображения, которые вы используете, не нарушают законы об авторском праве. Если у вас нет оригинальных изображений, вам нужно найти высококачественные стоковые фотографии.И вам нужно выяснить, какие инструменты могут помочь улучшить ваши изображения в социальных сетях.

Кроме того, вы должны правильно подобрать размеры изображений для социальных сетей. И сделать это правильно очень важно, потому что:

• Позволяет избежать пикселизации и неудобного растяжения изображения. Избегая этого, ваши изображения будут выглядеть профессионально.
• Ваши фотографии будут оптимизированы для ленты всех социальных сетей. Это может помочь увеличить вовлеченность.
• Это гарантирует, что ваша аудитория увидит полную фотографию. Неправильный размер может обрезать некоторые сообщения вашего бренда.
• Он может защитить ваш контент в будущем. Быть в курсе размеров изображений в социальных сетях сейчас может означать меньше работы для вашего бренда в будущем, когда сеть снова изменит способ отображения изображений.

Кроме того, бренды, использующие инструмент для редактирования фотографий Hootsuite, могут изменять размеры и редактировать свои изображения в социальных сетях прямо в Composer. В Composer загрузите изображение и нажмите Edit Image , чтобы запустить инструмент.И это упрощает обрезку и изменение размера изображений для каждого конкретного социального канала.

Вот как это работает:

Не хотите запоминать всю эту информацию? Легко изменяйте размер изображений в социальных сетях для публикации с помощью Hootsuite Compose, который включает в себя актуальные размеры изображений для каждой сети социальных сетей.
