Подключение трехфазной розетки 5 видов

Виды розетки 380В

Прежде чем устанавливать розетку необходимо правильно ее выбрать. Для этого необходимо ознакомится с ее видами и обозначениями на корпусе самой розетке. Маркировка наносится с целью обозначения типоразмера устройства.

На сегодняшний день представлены такие виды трехфазных розеток:

  1. Розетка 380 вольт с тремя фазами и землей. Предназначена для питания систем с глухозаземленной нейтралью.
  2. Розетка 380В с пятью гнездами, они расположены друг от друга по кругу с расстоянием 72 градуса. Фазы располагаются по часовой стрелке, разделяет их контакт нейтрали.
  3. Розетка 380 одно фазная выпускается только в рамках серии 2. Гнезда имеют треугольное расположение с расстоянием в 120 градусов.
  4. Розетка с одной фазой, нейтралью и землей 5 ч. Отличается от предыдущего вида, смещенными по часовой стрелке на 30 градусов, гнездами.
  5. Розетка 380 с двумя фазами с нейтралью и гнездами, разнесенными на 90 градусов. Расположение фаз в данном виде находятся деаметрально.

По всем признакам розетки берут начало от трехфазного напряжения и имеют схожесть по внешнему виду. Обозначения содержат информацию о номинальном токе, напряжении, роде тока, имеющиеся ограничения в использовании и номинальную частоту.

Классификация: розетка 380В

Количество разъёмов в розетке выбирается по такому принципу. Если подключение нагрузки выполняется по схеме треугольника, то количество разъёмов должно быть 4. А именно 3фазы А, В, и С плюс защитный 0 РЕ.

Если проводится подключение по схеме звезда, количество гнезд будет 3 фазы плюс нейтраль и земля.

Для повышенной защиты от поражения током применяют розетку с количеством разъёмов не меньше 7, где 3 фазы имеют свой рабочий 0 и заземление. Важно помнить, что диаметр проводов, подключенных к трехфазной розетке должен быть не менее 2,5 мм2.

Трехфазная розетка имеет такую классификацию:

  1. Способ установки у всех видов таких розеток разный. Модели открытого типа крепятся накладным способом для использования внутри и снаружи помещения. Если в доме проводка скрыта, специалисты рекомендуют использовать розетки закрытого типа, которые можно монтировать непосредственно в стену.
  2. Стойкость к внешнему воздействию имеет свой маркированный код IP. Цифры рядом с буквами обозначают уровень защиты от проникновения посторонних частиц и влаги. В основном больше всего встречаются розетки с маркировкой IP44, они имеют средний уровень защиты, могут использоваться в условиях повышенной влажности.
  3. По назначению розетки бывают с заземлением и без.

Во многих розетках можно встретить пластиковые защитные шторки, которые открываются, когда вилка вставляется в разъем. Некоторые модели содержат специальные выталкиватели, таймеры и систему УЗО.

Особенности розетки на 380 вольт

Силовые розетки на 380 вольт выбираются в соответствии норм безопасности. Чтобы не допустить ошибку необходимо изучить типы и их преимущества и недостатки.

Особенности:

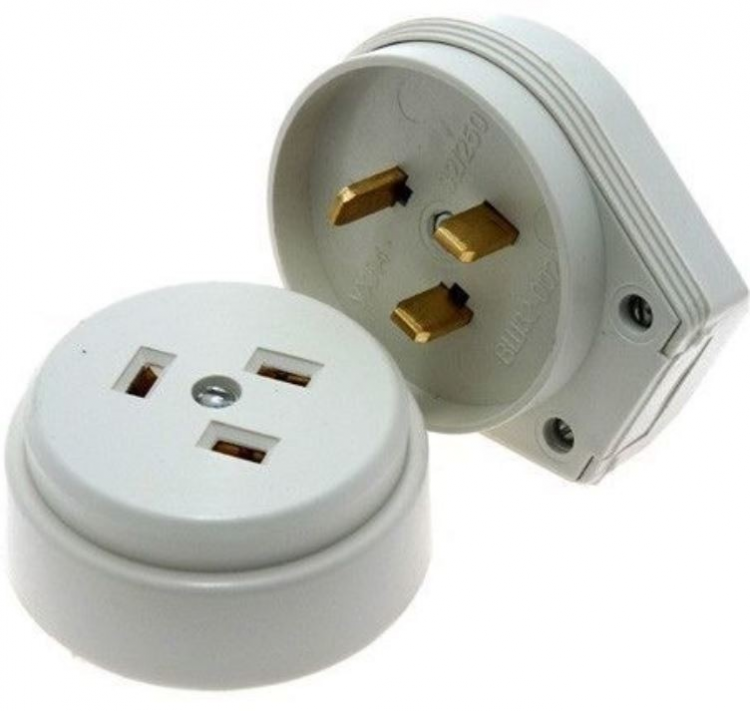

  1. Существуют силовые разъемы штепсельных соединителей РШ-ВШ. В народе составные части соединения называет папа и мама. Данные соединения используются для сети напряжением до 380В, где номинальные токи 25-30 А.
  2. Для подключения кабеля применяются винтовые зажимы, которые обеспечивают надежность контакта. Для прочного соединения также могут использоваться пружинные зажимы. Корпус таки розеток выполнен из прочного материала, который позволяет розетки выдерживать различные нагрузки.
  3. Контакты у данного типа могут быть плоскими, цилиндрическими или комбинированными. Приобретать штепсельный разъем необходимо в паре.

Разъемы РШ-ВШ имеют низкую стоимость, что является небольшим, но преимуществом. К недостатку можно отнести стандартный черный цвет изделия, который может не подходить к основному дизайну помещения.

Силовые розетки ССИ-125 также предназначены для работы под напряжением 380 вольт, могут использоваться в помещениях с высоким уровнем влажности.

Аббревиатура розетки означает – силовой соединитель ИЭК стационарный для номинального тока 32 а с 5-ю полюсами для трех фаз, нейтрали и земли. Данный тип розеток прикрепляется при помощи дюбелей поверх стены. Используют для подключения электроприборов с мощностью 63-125 А. Крепление жил выполняется за счет одного прижимного винта. Из-за того, что винт оставляет насечку, при долгой эксплуатации жила может обломится.

Трехфазная розетка с заземляющим контактом

Основными составными частями трехфазной розетки с заземляющим контактом являются: корпус, защитная крышка, механизм, уплотнительное кольцо. Помимо трех фаз любая розетка имеет заземление. Этот контакт подведен к винтовому зажиму, который выполняет функцию отведения тока.

Основное предназначение заземляющего контакта такое:

  • Обеспечение безопасного пользования;
  • При утечке тока прекращает электрообеспечение;
  • Обеспечивает стабильность работы защитного автоматического отключения.

Заземление в розетке обеспечивает безопасность человека, и значительно продлевает срок эксплуатации электроприборов. Существует варианты подключения с заземлением и без.

Подключение розетки 380 вольт 4 контакта

После того как розетка будет приобретена, ее следует правильно подключить.

Для этого необходимо следовать такой инструкции:

  1. При любых работах, связанных с электричеством, первым делом необходимо обесточить линию по которой будет производиться подключение. После, специальным индикатором проверяется отсутствие напряжения. Данный этап необходимо произвести для того, чтоб обезопасить себя от поражения током.
  2. На маркированные клеммы L1, L2, L3 необходимо подсоединить разноименные фазы. Порядок подключения фаз произвольный.
  3. На пометку “земля” необходимо подключить заземляющий проводник.
  4. На клемму с пометкой N подсоединяется нулевой проводник.

Главное ничего не перепутать и случайно не подключить фазную жилу на клеммы N и РЕ. Подключение розетки на 380 вольт не представляет особых сложностей, главное быть внимательным и придерживаться основным правилам безопасности.

Перед подачей электроэнергии в целях безопасности необходимо проверить все подключения. После возобновления подачи тока необходимо проверить отсутствие фазного напряжения на корпусе. После измеряется напряжение между фазами на магнитном пускателе и клеммнике. Если соединение правильное, напряжение имеет значение 3680 вольт.

Современные производители разработали удобный и безопасный способ монтажа.

Принцип основан на создании электрического контакта с жилой провода за счет прорезания изоляции с дальнейшей ее фиксацией. Перед выбором розетки следует убедиться, что контакты вилки электроприбора соответствуют расположению разъема. При проведении монтажа необходимо соблюдать все правила безопасности и условия подключения. Приобретать розетки и сопутствующие к ним товары необходимо в специализированных магазинах, где могут предоставить всю необходимую документацию о качестве продукции и проконсультировать при возникновении вопросов (ОЛХ). Схема контактная промышленная должна быть качественной.

Особенности трехфазной розетки (видео)

Подведя итог, можно отметить, что сегодня используются электрические приборы, которые для подключения требуют специальных трехфазных розеток. Данный вид розеток имеет свои нюансы в подключении, которые не стоит игнорировать.
