Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

  1. Основные разновидности

  2. Размеры планки

  3. Монтаж ветровой планки профнастила

  4. Установка фронтонной планки на крыше, покрытой металлочерепицей

  5. Правила установки ветровой планки на кровлю, покрытую ондулином

  6. Установка ветровой планки для мягкой кровли

  7. Декор в оформлении планок

  8. Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

  • фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;

  • карнизная – монтируется непосредственно по краю крыши, перед водостоком;

  • коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

Размеры планки

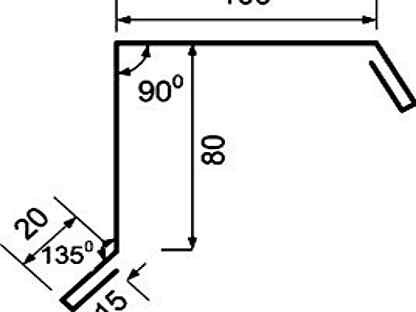

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

Ветровая планка для профнастила: размеры, установка, крепление

Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

  • защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
  • не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
  • оберегать края профнастила от деформации при сильных ветровых порывах;
  • придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
  • расширять кровельную поверхность;
  • позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

Технические характеристики и разновидности ветровых планок

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

  • фронтонная планка – необходима для защиты от осадков боковой части скатов;
  • коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
  • карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

  • длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
  • ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

  1. Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
  2. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
  3. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Монтаж торцевой планки

Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

Видео по теме:

Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

Посмотрите еще статьи:

Ветровая (торцевая) планка для металлочерепицы: размер

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц.

Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать.

Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства.

Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой.

Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга.

Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров.

При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию.

Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра.

Укладку ветровой планки проводят следующим образом:

  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;
  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

размеры ветровых экземпляров, монтаж и крепление

Кровля является важным элементом каждого дома. Эта конструкция выполняет защитную функцию, предотвращая разрушение внутренних материалов под воздействием воды и перепадов температур. Качество данной системы зависит не только от кровельного материала, но и вспомогательных элементов. Одним из таких изделий является ветровая планка, устанавливаемая на всех видах скатных крыш. Рассмотрим ее особенности, разновидности и способы крепления.

Особенности и назначение

Металлочерепица – достаточно популярный кровельный материал. Он используется все чаще, так как отличается практичностью, долговечностью и уникальными декоративными качествами. Обязательным элементом таких конструкций является ветровая планка. Ее используют для металлочерепицы и других кровельных материалов.

Планка представляет собой металлическую плоскую пластину, которую устанавливают на торцевых поверхностях кровельного покрытия. Существуют разновидности, которые имеют Г-образную форму. Она позволяет немного ускорить и упростить монтаж изделия.

Ветровые планки решают несколько основных задач, к которым относят защитную и декоративную функции. Данные конструкции предотвращают попадание влаги под листы металлочерепицы. В закрытые торцы не попадает ветер, который может создавать дополнительную нагрузку на листы. Это позволяет продлить срок службы всего кровельного пирога.

Планку выбирают под цвет металлочерепицы, что позволяет придать кровле красивый внешний вид. Выбор определенного оттенка способствует поддержанию визуальной целостности конструкции.

Ветровые планки применяют только на скатных кровлях. Если конструкция выполнена из бетона, тогда в ее использовании нет необходимости.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

При покупке торцевых планок следует обращать внимание на ширину сторон уголка. Чем они шире, тем лучше изделие будет лучше сопротивляться внешним нагрузкам.

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Размеры

Ветровые планки сегодня выпускают, согласно современным стандартам. Ширина одной стороны подгоняется под размеры бруса. Поэтому это значение варьируется в диапазоне от 15 до 30 см в зависимости от производителя и назначения. Толщина листа не превышает 1-2 мм, чего вполне достаточно для решения самых сложных задач. Если вам нужны изделия нестандартной формы и габаритов, можно заказать их непосредственно у производителя. Однако разрабатывать определенные модификации они будут только при значительных объемах продукции.

Технология монтажа

Установка ветровых планок – простая операция. Чтобы получить надежную конструкцию следует придерживаться простых правил:

  • Карнизные планки нужно крепить непосредственно перед укладкой металлочерепицы. Это важно, так как кровля после монтажа полностью перекрывает опорный брус. Получить доступ к нему уже будет невозможно.
  • Ширина планок подбирается под размеры древесины. Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
  • Торцевые планки монтируют после укладки кровли. Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Технологию монтажа ветровых планок можно разбить на последовательные шаги.

Подготовка каркаса

Зачастую опорой выступают деревянные доски. Одни из них крепят вдоль карниза, другие прибивают вдоль всего торца. Толщина доски подбирается индивидуально. Она зависит от типа кровли и силы ветровых нагрузок. Прибивают древесину к обрешетке с помощью гвоздей или саморезов. Важно при этом максимально закрыть всю поверхность, чтобы не получить разрывы.

Крепление

Монтаж планок осуществляется с помощью саморезов. Важно использовать специальные крепежи, которые исключат попадание влаги под шляпки, что может привести к быстрому распространению коррозии. Если нет возможности применять подобные метизы, их можно заменить обычными гвоздями. Карнизную планку прибивают к лобовой доске. Перед этим желательно прикрепить подвесы под водосборные трубы.

Крепление торцевых планок после укладки металлочерепицы предполагает использование силиконового герметика. Им нужно пропитать все стыки. Это не позволит влаге проникать между стыками, оставаясь внутри. Карнизные планки можно соединять с нахлестом до 50 см. Такой подход позволяет исключить резку материала. Этот показатель для торцевых изделий не должен превышать 5 см.

При монтаже последних вариантов желательно под ними располагать листы утеплителя и гидроизоляционную пленку. С их помощью вы исключите быстрое разрушение материала, а также получите более герметичную и долговечную систему.

Осуществляя монтаж ветровых планок, особое внимание следует уделить герметичности этой конструкции. Поэтому так важно постоянно следить за качеством стыков.

Ветровые планки для металлочерепицы являются важными элементами кровельных конструкций. Монтаж их может осуществляться самостоятельно. Для получения долговечной и стойкой кровли следует использовать только проверенные и качественные материалы. Если вы не уверены, что сможете выполнить монтаж своими руками, лучше решение таких задач доверьте бригаде опытных специалистов. Они проведут монтаж качественно и в короткий срок.

А в следущем видеоролике можно посмотреть на примере, как крепить ветровые планки.

крепление торцевой планки для кровли, как крепить, размеры, установка на крыше


Содержание:


Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.


Какие бывают ветровые планки


Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.



Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.



Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры


В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.



Зачастую в продаже можно встретить такие планки:

  • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.



В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле


Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.



Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.


Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу — как крепить правильно


В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.



Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.


Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.


виды и размеры, видео монтажа

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Оглавление:

  1. Разновидности доборов
  2. Способы крепления
  3. Правила монтажа и рекомендации

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

  • Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
  • Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

  • Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
  • Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
  • Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
  • Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана). Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
  • Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

  • Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
  • Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
  • Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

  • для крепления — шуруповерт;
  • кроится металл ножницами либо болгаркой;
  • измеряют правильность соединений, применяя уровень, нивелир;
  • разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

  • К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
  • Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
  • Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
  • Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

  • карнизная;
  • торцевая или ветровая;
  • коньковая;
  • планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка. ..

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Высота и размеры мокрой штанги | Руководства по дому

Рене Миллер Обновлено 14 декабря 2018 г.

Мокрая барная стойка в вашем доме создает центральную зону для развлечения гостей. Большинство домовладельцев могут сами построить бары для воды, хотя изменения в сантехнике должны выполняться профессионалами. Существуют стандарты высоты и размеров штанги для мокрой штанги, чтобы штангу было удобно использовать. Знание того, что это такое, помогает домовладельцам спланировать барную стойку, отвечающую их потребностям.

Правильная высота

Стандартная высота бара с мокрым покрытием учитывает средний рост большинства людей, поэтому большинство людей могут использовать его без необходимости приседать или наклоняться. Стандартная высота готовой штанги, которая включает материал столешницы и корпус штанги, должна составлять 42 дюйма.

Not Too Deep

Стандартная глубина столешницы бара с мокрым покрытием учитывает несколько факторов. Он должен быть достаточно большим, чтобы в него поместились раковина и другие приспособления, но не настолько глубоким, чтобы вы не могли достать до задней части.Обычно хорошо работает барная стойка глубиной не менее 18 дюймов, но вы можете увеличить ее до 20–24 дюймов, чтобы оставить больше места для больших раковин и приспособлений.

Оставьте немного выступа

Большинство брусьев для влажной уборки имеют верхнюю часть планки, которая обычно представляет собой готовую столешницу из плитки, камня или дерева. Если вы собираетесь поставить табуреты для сидения, столешница в передней части стойки должна выступать за основание стойки на 10–12 дюймов. Это позволяет людям сидеть комфортно, не касаясь коленями панели стойки.Если вы хотите построить барную стойку, в которой будут стоять только гости, свес можно уменьшить до глубины от 6 до 9 дюймов. Выступ сзади, или сторона бармена, более гибкий и зависит от ваших дизайнерских предпочтений. Однако имейте в виду, что уравновешенный верх с одинаковым выступом с каждой стороны с меньшей вероятностью перевернется, когда на него кто-то опирается.

Как долго идти

Длина мокрого бара зависит от ваших потребностей. Как правило, вам нужно не менее 2 футов длины для каждого сиденья, которое вы хотите добавить.Например, барная стойка на четырех человек должна быть не менее 8 футов в длину, а барная стойка для двух человек — вдвое меньше. Не забывайте о свободном пространстве для перемещения по планке. Обеспечьте себе достаточно места, чтобы перемещать предметы в барную зону и из нее, и не блокируйте дверные проемы.

Объяснение длины лески для кайтбординга | 2020

Панель управления кайтбордом и стропы важнее, чем вы думаете. Вот все, что вам нужно знать о подходящей длине строп.

Чтобы получить оптимальную производительность и максимальную дальность полета кайта, ширина руля и длина лески — два важных фактора, которые следует учитывать перед тем, как попасть в воду. Это легко упустить из виду и часто недооценивают, но как только вы попробуете различные комбинации рулей и строп для разных условий и размеров кайта, легко увидеть, насколько изменения влияют на то, как ваш кайт чувствует себя и летает.

Это огромное преимущество — понимать разницу в характеристиках, чувствовать себя комфортно с различными комбинациями в различных условиях и иметь пару настроек на выбор в зависимости от ветра, размера вашего кайта и того, каким типом катания вы хотите заниматься в этот день.

Независимо от того, являетесь ли вы опытным кайтером, ищущим большие арии, более узкие петли, лучший вейкстайл или более высокий уровень индивидуальной производительности, или вы новичок, который просто хочет наиболее управляемую настройку для условий, имея более глубокое понимание того, как ваша планка а стропы влияют на характеристики вашего кайта, сделают вас лучшим кайтером и помогут максимально использовать время, проведенное на воде.

Вот несколько основных моментов, которые заставят вас задуматься:

Начнем с вашего бара:

Для справки: стержни Slingshot Compstick бывают длиной 17, 20 и 23 дюйма

Общие рекомендации:

  • Более короткая штанга дает вам меньше рычагов воздействия на кайт, а более длинная штанга дает больше рычагов, что может быть хорошим или плохим в зависимости от того, к какому размеру кайт вы его прикрепите, насколько сильный ветер и насколько быстро / реактивно вы хотите, чтобы ваш кайт был быть.Общее правило — использовать короткую 17-дюймовую штангу для маленьких воздушных змеев (обычно от 4 до 6/7 м), длинную 23-дюймовую штангу для больших змеев (около 12/13 м и больше), а 20-дюймовую штангу — универсальный размер, который подойдет для всех кайтов, но лучше всего от 6/7 м до 12 м.
  • Усилие от более длинной штанги важно для больших кайтов, которые летают медленнее и требуют больше мускулов для управления и выработки мощности. Маленькие воздушные змеи, особенно при сильном ветре, очень быстрые и подвижные, а меньшая планка помогает замедлить рулевое управление до комфортной скорости.Нет реалистичной ситуации, в которой вы хотели бы использовать большую штангу на маленьком кайте, но использование маленькой штанги на кайте среднего размера или средней штанги на большом кайте часто очень полезно для новичков и райдеров вейкстайла, которым полезно менее отзывчивый, более медленный управляемый кайт, который требует больше усилий от водителя для движения.

Более короткий стержень:

  • Используется с маленькими воздушными змеями и сильным крылом
  • Уменьшает скорость поворота кайта
  • Меньшее усилие по сравнению с кайтом делает его менее отзывчивым
  • Полезно для новичков, не такое «обидчивое» рулевое управление
  • Хорошо для изучения новых трюков и вейкстайла

Более длинный стержень:

  • Больше рычагов, помогает с большими кайтами
    Более точный контроль над кайтом
  • Лучше для прыжков (более быстрое движение воздушного змея)
  • Меньше работы для перемещения воздушного змея и увеличения скорости
  • Увеличить скорость поворота кайта

Сейчас на линии:

Для справки: стержни Slingshot Compstick поставляются со следующей длиной строп: стержень 17 дюймов, строп 20 м; Штанга 20 дюймов, стропы 20 м + удлинители 3 м; Пруток 23 дюйма, линии 27 м

Общие рекомендации:

Длина линии напрямую зависит от размера окна ветра, в котором вы должны играть. Чем короче стропы, тем меньше окно, что означает меньшую потенциальную выработку энергии, меньшую способность к прыжкам, более быстрое рулевое управление, более узкие петли кайта и более гибкое управление. Между тем, чем длиннее ваши линии, тем больше ваше ветровое окно. Это означает больший потенциал выработки электроэнергии, более высокий возможный объем воздуха и более медленное и менее отзывчивое управление. Более длинные стропы также позволяют держать кайт дальше от воды, где ветер обычно сильнее.

Эти различия в характеристиках можно рассматривать как хорошие или плохие — все зависит от того, какой вы тип райдера, кайт какого размера вы используете и что делает ветер.Наш совет прост — не зацикливайтесь на одной настройке для всего. Попробуйте разные настройки с разными воздушными змеями, чтобы увидеть, что вам больше всего нравится в том, чем вы хотите заниматься.

Удлинения 3 м:

Без них не выходить из дома! 3-метровые удлинители лески , которые поставляются в комплекте с Slingshot 20 ”Compstick, являются бесценным инструментом, который дает вам возможность изменять дальность действия и характеристики каждого кайта в вашем колчане. Их можно добавить или удалить в конце ваших строп примерно за минуту, и они имеют огромное значение в работе вашего кайта.Если вам нужна дополнительная мощность, способность к прыжкам или немного более медленное рулевое управление, добавьте удлинители или снимите их, если вы хотите более отзывчивого управления, более узких петель кайта, более быстрого рулевого управления и лучших характеристик волны.

Более короткие линии (20 м)

  • Более высокая скорость поворота
  • Меньше мощности
  • Более быстрые / более узкие петли для кайта
  • Более легкий перезапуск
  • Более отзывчивый на баре
  • Лучше для сильного порывистого ветра
  • Предпочтительно для серфинга

Более длинные линии (27 м)

  • Более медленное рулевое управление
  • Менее отзывчивый на штанге
  • Более высокий прыжковый потенциал
  • Лучшая производительность на низком уровне
  • Больше выработки электроэнергии
  • Лучше при слабом ветре и в затишье

Посмотрите, как установить удлинители линии 3 м.

Панель управления кайтбордингом Размер и настройка кайта

Панели управления для кайтбординга

Первый шаг в настройке кайта — это выбор панели управления правильного размера.

Стандартная пара:

  • Грифы 43–47 см для кайтов 05–10 м
  • Штанги 50-55 см для воздушных змеев 11-13 м
  • Штанги 58 — 63 см для воздушных змеев 14 — 19 м

Конечно, это всего лишь рекомендации.Вы можете соединить планку любого размера с любым воздушным змеем, но вы измените способ его полета. Если вы поместите маленькую штангу на большой кайт, вы значительно замедляете его. Если вы поместите большую штангу на маленький воздушный змей, вы значительно ускорите его.

Размер штанги резко меняет скорость поворота кайта


Большие стержни

Лучше всего работает с воздушными змеями 12 м и выше.

  • Ускорьте кайт
  • Увеличить мощность
  • Менее прямой
  • Вес больше

Здесь все становится весело.Если вы используете кайт большего размера, рекомендуется использовать более крупную планку. Если вы относитесь к тем райдерам, которые предпочитают кайты меньшего размера, например, 10 и младше, попробуйте использовать большую штангу на своем 12-метровом кайте. Это значительно ускоряет кайт, делая ваши трюки такими же, как при катании на 10.

Если вы работаете с кайт-петлей, увеличенная планка также поможет ускорить кайт любого размера, на котором вы катаетесь. Это также может помочь уменьшить длину ваших строк, если сможете. Подробнее об этом чуть позже. С осторожностью используйте их на маленьких воздушных змеях.Это сделает ваши 8 метров невероятно быстрыми, возможно, слишком быстрыми для большинства людей.

Средние стержни

Эти стержни часто сочетаются с большинством любого размера. Я предпочитаю их на моих 10-17м.

  • Стандартный размер для средних кайтов
  • Часто универсальная длина
  • Идеально для обучения

Штанги от 50 до 55 см — это более или менее стандарт в кайтбординге. Это хорошо подходит для кайта любого размера, с которого начинают многие райдеры.Если вы хотите купить или путешествовать только с одной планкой, это будет ваш размер.

Малые стержни

Обычно они работают в паре с воздушными змеями 10 м и ниже, в зависимости от того, кого вы спросите.

  • Замедлить кайт
  • Уменьшение мощности
  • Более прямой
  • Повышение устойчивости

Если вы пробуете новые приемы, возможно, стоит использовать небольшую планку. Некоторые из моих любимых тренировок были на 15-метровых кайтах в паре с небольшой перекладиной.Это особенно полезно для трюков кайтбординга без крюка или прохождения ручки. Также приятно кататься при порывах ветра или на маленьких воздушных змеях. Очень полезен медленный, предсказуемый кайт.

Если вы новичок, придерживайтесь рекомендаций. Если вы хотите настроить свою поездку, возьмите пару полос разного размера и используйте их в соответствии с вашими предпочтениями.

Регулируемые стержни

В 2020 году большинство брендов предлагают регулируемую планку. Они варьируются от 46 до 55 см.Если вы не можете решиться, это будет лучший вариант. Вы можете поэкспериментировать с разными размерами и посмотреть, как это повлияет на ваши кайты. Лучше всего, если вы путешествуете, вам нужно взять с собой в сумке только один бар.

Большинство кайтов для кайтбординга имеют три настройки стропы рулевого управления


Настройки рулевых тросов

Чтобы продвинуться дальше, большинство кайтов имеют три настройки рулевых тросов. Установка ближе к законцовке крыла ускорит кайт и снизит давление на штангу.Установка ближе к центру кайта замедлит кайт и добавит давление в штанге. Среднее значение разделяет разницу.

Вы можете использовать панели управления разного размера с разными настройками для достижения разных эффектов. Поэтому, если вы хотите сделать свой большой медленный кайт очень быстрым, соедините большую перекладину с узлом, ближайшим к кончику крыла. Вы действительно можете удвоить все, что мы рассмотрели по размеру панели управления.

Длина лески для кайтсерфинга имеет значение


Длина лески

Что-то, что я упустил из видео, — это длина строк.Полоса каждого размера поставляется со стандартной длиной линии для этого размера. Обычно, чем меньше полоса, тем короче линии. Многие бренды имеют встроенные расширения, которые можно удалить. Кроме того, вы можете заказать дополнительные наборы расширений для дальнейшей модификации, если хотите.

Короткие линии

Короткие стропы сделают кайт более быстрым и прямолинейным. Они также уменьшают ветровое окно, уменьшая часть мощности кайта на низких частотах. Они идеально подходят для обучения и занимаются кайтлупом.

Длинные линии

Более длинные линии делают ваше ветровое окно больше. Это повысит эффективность вашего силового удара и даст дополнительный узел или около того силы. Это также замедлит кайт.

Многие кайты имеют дополнительные настройки для различных стилей кайтбординга


Настройки уздечки

Здесь все изменится от кайта к кайту. Не все, но многие кайты имеют регулировки, которые можно сделать на кайте.Я расскажу о некоторых, о которых мне известно. Такер из Foil Fridays присоединится и поможет с некоторыми из воздушных змеев, которые он тоже знает.

Обороты рогатки

У RPM есть настройки пробуждения и фристайла. Wake замедлит кайт и увеличит давление на штанге. Фристайл делает кайт быстрее. Используйте эти настройки с вашим выбором размера руля, чтобы добиться единообразия в ваших кайтах. Маленькая штанга в сочетании с настройкой высокого давления на штанге и настройкой уздечки вейка замедляет кайт 8 или 7 метров. Это очень полезно, если вы пытаетесь отцепить крючок. Если вы делаете петли, выберите более быстрые настройки. Точно так же вы можете модифицировать кайты большего размера, чтобы они поворачивались быстрее. Все сводится к тому, чтобы получить от кайта то, что вы хотите.

Кабринья FX

FX имеет три настройки в центре передней кромки для каждой точки соединения уздечки. Тот, который расположен ближе всего к центру передней кромки, даст кайту больше депауэра. Это полезно при порывах ветра. Тот, который ближе всего к законцовкам крыла, даст гонщикам фристайла больше провисания лески.Это полезно для райдеров, которые отцепляются от крюка и хотят испытать опыт c-kite. Обстановка между ними разделяет их. Я скептически относился к влиянию этих настроек, но они имеют большое значение для того, как летает кайт.

Cabrinha Drifter

Скиталец имеет настройку на берегу / на берегу. Это заставляет кайт сидеть дальше назад, что обеспечивает больший дрейф лески. Идеально подходит для волновых райдеров или катания на подводных крыльях.

Настройка бокового / морского берега заставляет кайт лететь дальше вперед, когда вы резко переключаетесь.Это позволит вам лучше ехать против ветра.

Duotone Neo

Neo имеет регулируемую переднюю повязку. Хотя это волновой кайт, вы можете настроить его для фрирайда с помощью настроек фрирайда.

Себастьян Рибейро едет на Duotone Neo на небольшом участке берега в условиях бокового берега


Заметки Такера о кайтах для серфинга

Настройка кайта для серфинга

Многие кайты для серфинга имеют несколько настроек для регулировки ваших характеристик.В отличие от других стилей катания, у вас есть еще одно измерение, которое нужно учитывать в том, как вы хотите, чтобы ваш кайт летал. Направление волн по отношению к направлению вашего ветра будет играть большую роль в том, как вам нужно расположить кайт. Боковой, береговой, морской или некоторые их вариации — общие термины, используемые для описания ветра. Чаще всего волны направляются к пляжу в направлении от берега к берегу / от берега, в то время как вы движетесь по волне в направлении из стороны в сторону / на берегу.

Представьте, что вы едете на волне по ветру.Проблема заключается в сохранении натяжения строп кайта, чтобы вы могли контролировать кайт и не дать ему упасть с неба. Подветренный или боковой / подветренный — наиболее распространенная ситуация, поскольку ветры и волны часто движутся одинаковыми путями, и вы едете поперек волны, а не прямо по ней. Когда вы едете на волне против ветра или в сторону / против ветра, кайт сдерживает вас, когда вы пытаетесь утащить его против ветра. Если дорожки выстроены правильно, это считается «самым простым» кайтсерфингом и идеально подходит для формирования чистых волн.Тоже самое редкое.

Из-за таких маршрутов движения во время кайтсерфинга многие кайты имеют несколько настроек уздечки для регулировки характеристик кайта в зависимости от типа направления волны. Не путать с настройками давления штанги на законцовке крыла, они обычно находятся на центральном узле крепления передней кромки или рядом с косичками на центральной линии. У большинства кайтов есть маркировка, напечатанная на передней кромке или куполе кайта, но вам может потребоваться обратиться к руководству пользователя для некоторых моделей.

Берег

Настройки типа на суше удерживают кайт дальше в ветровом окне и позволяют кайту «дрейфовать» назад, когда вы движетесь по ветру. Поскольку они сидят дальше и дрейфуют, они меньше склонны падать с неба или терять натяжение лески. Тем не менее, они теряют несколько степеней устойчивости против ветра. Береговая установка также отлично подходит для катания на подводных крыльях, потому что вы можете идти по ветру с такой большой скоростью, сохраняя при этом контроль над кайтом. Большинство фойлеров не против пожертвовать некоторыми способностями против ветра, так как они и так быстро взрываются против ветра.

Еще один наземный метод, который я ценил за эти годы, — это отделка с небольшим перекрытием. При подключении к узлу рулевой тяги, ближайшему к кайту, вы должны быть закрыты на 1-2 дюйма, когда вы полностью втягиваете штангу. Это позволяет кайту быстрее дрейфовать по ветру с меньшей возможностью поймать мощность. Это требует некоторой тонкости, чтобы правильно управлять им в полете, но если вы попрактикуетесь и научитесь правильно им пользоваться, это может помочь во многих ситуациях. Кроме того, он помещает вашу зону максимальной мощности в более удобное положение руки / запястья для жестких поворотов, которые так часто встречаются при кайтсерфинге или фольгировании.

Морской

Хорошие морские условия очень редки, за исключением нескольких сказочных мест, поэтому такой тип обсуждения менее распространен в мире кайтсерфинга. Для оффшорного катания идеально подходит кайт, который продвигается дальше к краю ветрового окна. Это потому, что вы обычно едете перпендикулярно или немного против ветра. Это позволит вам кататься на волне сверху вниз, не беспокоясь о том, что вас оттолкнет от волны. Способность против ветра также важна в качестве меры безопасности при ветре в море, поскольку вам нужно ехать против ветра, чтобы вас не унесло в море.Морские ветры, как правило, менее предсказуемы и порывисты из-за особенностей суши. У вас также должна быть спасательная лодка на случай, если вы не сможете вернуться на берег.


Райан (Риго) Головерсич

Многие люди мечтают бросить работу, путешествовать по миру и заниматься своими увлечениями. Риго — один из тех, кто нажал на курок. Спустя несколько лет своей карьеры он решил все изменить и путешествовать как кайтбордист, видеооператор и писатель-фрилансер. Его миссия — помогать людям и делиться током.Выходи и кайтй!

#Instagram

Продюсер: Ride with Blake I Sessions I Versus I Destinations I Foil Friday

26 февраля 2020 г.Rygo

Rebar — Имперский арматурный стержень США

Rebar — Имперский арматурный стержень США

Engineering ToolBox — ресурсы, инструменты и основная информация для разработки и проектирования технических приложений!

поиск — самый эффективный способ навигации по Engineering ToolBox!

U.

S. имперские размеры арматуры

4

1,693 = 1 3/4

905 Связанные темы Документы

Поиск тегов

  • ru: арматурный стержень арматурный стержень сталь u.с. имперский

Искать в Engineering ToolBox

search — это самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2009). Rebar — Имперский арматурный стержень США . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/reinforcing-bar-us-imperial-d_1482.html [день доступа, пн. год].

Изменить дату доступа.

. .

закрыть

Научный онлайн-калькулятор

2 12

.

Стандартные верхние планки для пчеловода

Ти Джей Карр и Джон Брэдфорд

Введение

Мы знаем, что медоносные пчелы и пчеловоды вносят большой вклад в американское сельское хозяйство и в наши обеденные удовольствия. Мы признаем улей Лангстрота оптимизированной конструкцией для крупномасштабного производства меда и опыления сельскохозяйственных культур пчеловодством, и мы понимаем, что он также подходит для многих мелких пчеловодов. Однако среди нас есть мятежные пчеловоды с благими намерениями, включая авторов этой статьи, которые предпочитают держать пчел в «Top Bar Hives». Мы предполагаем, что есть веские причины для содержания пчел в ульях с верхней решеткой, а пчеловоды с верхней планкой используют верхние планки стандартной конструкции и размеров.

Авторы — члены Клуба пчеловодов Альбукерке, Нью-Мексико, одной из двух крупных организаций пчеловодов Нью-Мексико.Другая крупная организация — Ассоциация пчеловодов Нью-Мексико, прошлым президентом которой является Лес Краудер. Лес разводил пчел более 30 лет, он не имеет себе равных в своих познаниях в пчеловодстве, щедро делится своими знаниями с другими и является сторонником ульев высшего класса. Нет лучшего обсуждения плюсов и минусов ульев с верхней планкой, чем на его веб-сайте. Если у вас есть доступ в Интернет, прочтите, что говорит Лес, на сайте www.fortheloveofbees.com/. И, чтобы еще раз обсудить ульи с верхней планкой и их использование, есть отличная статья в онлайн-энциклопедии Википедии по адресу http: // en.wikipedia.org/wiki/Top-bar_hive.

Авторы владеют авторскими правами на конкретные производственные чертежи предлагаемой стандартной верхней планки и конструкции улья, в которой она используется. Мы предоставляем чертежи и чертежи в свободный доступ для использования другими пчеловодами или для коммерческого производства. Электронные копии чертежей доступны в формате Adobe Portable Document Format (.pdf), который можно распечатать на стандартной бумаге размером 8-1 / 2 на 11 дюймов. Программное обеспечение Adobe Reader доступно для бесплатной загрузки и использования по адресу http: // get.adobe.com/reader/.

Чертежи и предварительный вариант этой статьи доступны для загрузки на следующих веб-сайтах: http://mistressbeek.com/2009/05/03/diagram-and-plans-for-a-top-bar-hive /; www. nmbeekeepers.org/page/topbar-hive-plans

Вы можете получить копию чертежей для справки при чтении этой статьи.

Некоторые причины для использования верхних ульев

Хотя ульи Лангстрота обычно производятся коммерческими производителями ульев, пчеловоды с верхней планкой часто строят свои собственные ульи.Мастера средней квалификации могут сделать ульи с верхней планкой, используя относительно простые инструменты для обработки дерева, и они часто делают ульи из отходов или излишков материалов. Таким образом, ульи с верхней планкой могут обеспечить значительно более низкую стоимость входа в пчеловодство, и они являются преобладающими ульями в некоторых развивающихся и слаборазвитых странах.

По сравнению с ульем Лангстрота, ульи с верхней планкой обеспечивают среду, намного более близкую к условиям, характерным для диких и одичавших пчел в природе. В ульях с верхней решеткой не используется гребенчатый фундамент.Пчелы свешивают соты с верхних решеток, по сути, так же, как в диких ульях, и пчелы определяют размер ячейки в соответствии со своими потребностями. Пчелы, содержащиеся в улье с верхней планкой, расходуют ресурсы на производство воска и меда примерно в тех же пропорциях, что и в диком улье.

Пчеловод собирает мед, отрезая соты на стыке с верхней планкой, а соты, вырезанные с верхних планок, не используются повторно в улье. Опасность накопления химических остатков в улье с верхней планкой намного меньше, чем в улье Лангстрота.Мед, извлеченный из новых сот, которые никогда не использовались для хранения расплода или пыльцы, может быть исключительно высокого качества. Мы считаем, что выживаемость колоний может быть увеличена за счет естественных условий в ульях с верхней решеткой.

Пчелы, содержащиеся в ульях с верхней решеткой, как правило, производят меньше меда и больше воска, чем пчелы, содержащиеся в ульях Лангстрота в той же среде источника пищи для пчел. Это может быть совсем не важно для маленького пчеловода с хорошо опыляемым фруктовым садом и огородом и с медом на столе.Дополнительный пчелиный воск может быть источником свечей и других желаемых предметов ручной работы.

Зачем нужна стандартная верхняя балка?

Одним из основных преимуществ стандартного улья Лангстрота является возможность взаимозаменяемости ульев и компонентов улья на пасеке и среди пчеловодов. Пчеловоды высшего класса в значительной степени отказались от этого преимущества в обмен на свободу строить собственные ульи по собственному выбору. Однако преимущества использования сменных верхних перекладин настолько велики, что некоторая потеря индивидуальной свободы оправдана.

Опытные пчеловоды без труда найдут множество причин, по которым верхние планки должны быть взаимозаменяемыми. При разделении или слиянии колоний необходимы сменные верхние планки. При введении в улей пакетированных пчел или пчелиного роя наличие пары пчелиных сот из другой колонии поможет гарантировать, что только что установленные пчелы не покинут улей.

Стандартные верхние слитки можно обменять с другими пчеловодами, а стандартные слитки имеют потенциальную стоимость для продажи и перепродажи.

Как и в случае с формами и функциями обычных инструментов столярных и других ремесел, форма и конструкция предлагаемой стандартной верхней перекладины развивались за годы использования, в которых были опробованы различные формы и конфигурации. Неисправные, неполноценные и ненужные функции были отброшены. Остается только брус, который дает оптимальные результаты на пасеке с верхним брусом.

Размеры и характеристики предлагаемой стандартной верхней перекладины

Мы предлагаем стандартную верхнюю планку с основным корпусом 19-1 / 2 дюйма в длину, 1-1 / 2 дюйма в ширину и 3/4 дюйма в толщину.Этот стержень можно временно использовать в улье Лангстрота, и его размер попадает в диапазон размеров стержня, который в настоящее время используется большинством американских пчеловодов с верхним стержнем. Верхняя планка глубиной 3/4 дюйма имеет достаточную жесткость, легка и проста в обращении. Когда пчелы вешают соты вдоль нижней центральной линии полос шириной 1–1 / 2 дюйма, соседние соты разделяются надлежащим «пчелиным расстоянием».

Предлагаемая стандартная планка имеет деревянную шлицевую планку длиной 17 дюймов и шириной 3/8 дюйма, которая проходит на 1/4 дюйма ниже нижней поверхности планки во внутреннее пространство улья.Этот выступ в улье побуждает пчел вешать соты вдоль длинной оси стержня и препятствует перекрестному начесу. Шлиц также обеспечивает дополнительную площадь поверхности на стыке гребня и верхней планки, так что образуется более прочное соединение. Наш опыт показывает, что пчелы образуют более прочное соединение гребня с шлицом, когда шлиц имеет прямоугольную форму, чем когда шлиц имеет треугольную форму.

Когда стандартная планка с 17-дюймовым шлицем используется в улье, где центральная планка оставляет зазор примерно 3/8 дюйма между нижними концами шлицев и боковыми стенками улья, пчелы будут стремиться закончить сот в шлицевым концом и, таким образом, не будет прикреплять гребень к боковой стенке на этой высоте и в таком месте.

Существуют опытные пчеловоды с верхней планкой, которые рекомендуют использовать верхнюю планку уже, чем 1-1 / 2 дюйма, в одном случае — до 1-1 / 8 дюйма. Мы отмечаем, что изменение ширины верхней планки — это одно отклонение от предлагаемого нами стандарта, которое не препятствует замене верхней планки между ульями или между пчеловодами. Мы также отмечаем, что верхняя планка тоньше 3/4 дюйма не препятствует ее временному использованию в ульях, предназначенных для использования с предлагаемой нами стандартной верхней планкой.

Особенности конструкции улья с верхней планкой

Авторы предлагают широкое использование стандартной верхней штанги для обеспечения гибкости и эффективности на отдельной пасеке, а также для облегчения замены верхней штанги и сотрудничества между пчеловодами с верхней штангой.Мы не предлагаем и не защищаем использование стандартного дизайна улья. Пчеловод может предпочесть улей меньшей глубины, чтобы обеспечить более легкие соты и снизить вероятность поломки сот. Это может быть разумным решением, особенно в случае ульев, которые нужно регулярно транспортировать в разные места. Пчеловод, находящийся в зоне с сильным потоком нектара, может предпочесть улей большей длины и объема. Пчеловоды высшего класса продолжат строить ульи в соответствии со своими собственными планами, желаниями и суждениями.Однако даже опытный пчеловод может чему-то научиться из обзора конструкции и методов наших ульев, как и начинающий пчеловод, который только начинает строить ульи.

Как обсуждалось в упомянутой выше статье Википедии, ульи с верхней планкой с вертикальными боковыми стенками часто называют «танзанийскими», а ульи с верхней планкой и наклонными боковыми стенками — «кенийскими». Широко распространенный опыт показывает, что пчелы реже прикрепляют соты к наклонным боковым стенкам кенийского улья с верхней решеткой.У нашей конструкции улья боковые стенки наклонены под углом 60 градусов к горизонтали, что совпадает с наклоном боковых стенок шестиугольных восковых ячеек, производимых пчелами. Читатель также может заметить, что 60 градусов — важная ось симметрии в расположении ячеек внутри гребня. Мы не претендуем на понимание рациональных процессов, происходящих в пчелах, но предполагаем, что пчелы относительно легко строят соты так, чтобы пчелам оставалось расстояние между параллельными наклонными сторонами сот сот и боковой стенкой улья.

Ульи

должны обеспечивать форму и объем полости, которые пчелы находят восприимчивыми, а ульи с верхней решеткой с размерами примерно такими же, как у нас, уже много лет успешно используются многими пчеловодами с верхней планкой. В соответствии с этим мы выбрали конкретные размеры, чтобы эффективно использовать легкодоступные материалы и свести к минимуму операции по обработке дерева при изготовлении ульев. Номинальная белая сосна 1 × 2, обработанная с четырех сторон, имеет конечные размеры 3/4 на 1-1 / 2 дюйма, которые могут использоваться без изменений при производстве верхних планок.Номинальная белая сосна 1 × 12, обработанная с 4 сторон, имеет стандартные размеры 3/4 на 11-1 / 4 дюйма. Ширина нашей нижней доски и ширина внутренней боковой стенки называются 11-1 / 4 дюйма.

В качестве материала для шлицов верхней планки требуется красный дуб. Красный дуб, обработанный до толщины 3/8 дюйма, легко доступен. Для покрытия улья мы призываем Hardie Board, цементно-волокнистый продукт, обычно используемый для сайдинга конструкций. Он выпускается в виде листов размером 4 на 8 или 4 на 10 футов, которые можно разрезать на четыре или пять крышек улья с минимальными отходами.

Мы используем только натуральное дерево для поверхностей, выходящих на внутреннюю полость улья (кроме стекла в смотровом окне), и избегаем фанеры из-за опасения выделения газов клеями, используемыми при производстве фанеры. Мы действительно призываем вклеивать шлицы верхней планки в канавку, но обычно доступные клеи для дерева являются относительно безвредными материалами, которые отверждаются без вредных паров и довольно инертны при отверждении.

Наши пчелы предпочитают входы через боковые стены, а не через торцевые.Тем не менее, проем в торцевой стене может быть весьма удобен для использования фидеров входного типа Boardman. Мы предлагаем входы в боковые и торцевые стены, которые могут быть открытыми или закрытыми по усмотрению пчеловода. Закрытие посадочной площадки (LBC) используется для закрытия входов в торцевые стены. При установке в одном из двух положений LBC также обеспечивает вентиляцию через «перфорированный металл». Авторы использовали декоративный листовой алюминий Lincane толщиной 0,020 дюйма, штрих-код продукта 040395520622, продаваемый листами размером 24 на 36 дюймов.Поиск в Google позволяет выявить различных поставщиков онлайн-магазинов и местных магазинов. Строители ульев могут уже иметь или могут идентифицировать другие подходящие перфорированные металлические или сетчатые изделия.

Обычно мы располагаем и ориентируем ульи так, чтобы вход был направлен на юг. При использовании этого улья в северном полушарии можно, как правило, смотреть на переднюю стену на восток и открывать вход в левую боковую стену так, чтобы активный вход для пчел был обращен на юг.

В наш дизайн входит смотровое окошко со шторкой.Окно может предоставить полезную информацию об активности пчел с минимальным беспокойством пчел, особенно при использовании ночью и с фонариком. Если ульи сгруппированы парами, удобно иметь окна снаружи пар. Пчеловод, занимающийся строительством ульев, может построить один из двух ульев с окном, расположенным на левой боковой стене, так, чтобы в каждом улье пары было окно, выходящее наружу. Строитель улья может решить опустить окно, чтобы упростить конструкцию. Один знакомый строит окна с обеих сторон: одно окно для просмотра выводка и одно окно для просмотра хранилища меда.

Ульи, изготовленные по нашим чертежам, имеют размер 18-1 / 4 дюйма по горизонтальной линии между вершинами внутренних поверхностей боковых стенок. Когда стандартная верхняя планка с 17-дюймовым шлицем находится по центру между боковыми стенками, расстояние от нижнего конца шлицевого соединения до ближайшей точки на боковой стенке составляет около 0,4 дюйма, что немного больше 3/8 дюйма. Как уже обсуждалось ранее, мы думаем, что этот зазор помогает пчелам поддерживать расстояние между сотой и боковыми стенками. Если стандартная верхняя планка случайно сместится к любой стороне улья, шлиц упрется в боковую стенку и остановит боковое движение, прежде чем штанга переместится достаточно далеко, чтобы она упала в полость улья.Мы рекомендуем строить ульи, которые обеспечивают этот размер 18-1 / 4 дюйма, даже если другие размеры и характеристики изменены.

Читатель заметит, что высота и верхняя ширина передней и задней торцевых стенок различаются. Верхняя поверхность передней торцевой стенки находится на 3/4 дюйма над вершинами наклонных боковых стенок и находится заподлицо с верхними поверхностями верхних планок. Верхние стержни прижимаются к передней торцевой стенке и параллельно ей. Крышка улья опирается на плоскость, образованную верхними поверхностями передней торцевой стенки и верхними перекладинами.

Верхняя поверхность задней торцевой стенки находится на одном уровне с верхними частями боковых стенок и с нижними поверхностями верхних стержней. В том случае, если общая ширина 29 верхних планок немного больше 43-1 / 2 дюйма, последняя верхняя планка может слегка пересекать заднюю торцевую стенку. Если остается зазор после установки максимального количества подходящих верхних стержней, зазор можно закрыть с помощью не шлицевого заполнителя подходящей ширины.

Летом в жарком климате ульи должны располагаться в затененном месте.Если тенистое место недоступно, мы поддерживаем отдельный кусок фанеры над крышкой улья на четырех кирпичах и добавляем сверху кирпичи или другие грузы, чтобы фанера оставалась на месте, когда дует ветер. Фанера должна быть достаточно большой, чтобы солнечный свет не попадал прямо на крышку улья.

Опытный пчеловод может захотеть иметь один или два ядерных улья. Их легко изготовить по чертежам, уменьшив продольные размеры. Строитель улья должен решить, сколько верхних планок нужно удалить, чтобы сделать ульи nuc, и должен сократить продольные размеры боковых стенок, нижней доски и крышки на 1-1 / 2 дюйма для каждой планки, которую необходимо удалить.Обычны ульи Nuc с 15 верхними планками. Мы опускаем окошко для ядерных ульев.

Практические советы по изготовлению улья с верхней перекладиной

Пчеловоды, которые строят ульи по этим чертежам, используют для выполнения этой задачи самые разные навыки работы с деревом и инструменты. Тем, кто обладает высокими навыками и самыми точными инструментами и оборудованием, не составит труда сохранить точные размеры улья. Однако достижение точных размеров торцевых стенок будет затруднено, если не будет точно выдерживаться угол боковой стенки 60 градусов.Большой треугольник с углом 30-60 градусов, используемый графическими дизайнерами и при традиционном рисовании пером и чернилами, может значительно помочь в точной компоновке и точной настройке недорогой настольной пилы. Если строитель улья не владеет или не может найти такой треугольник, он или она могут попросить кого-нибудь с точной настольной пилой или пилой с радиальной ручкой вырезать хороший шаблон.

Торцевые стены можно разложить без использования чертежного треугольника или шаблона. Начиная с ширины доски, равной необходимой высоте торцевой стенки, которую нужно нарисовать и разрезать, строитель улья проводит линию поперек доски, перпендикулярную длине доски.С одной стороны доски, начиная с этой перпендикулярной линии, строитель улья измеряет и отмечает в каждом направлении половину верхней ширины торцевой стенки. На другой стороне доски аналогичным образом отмеряют и размечают половину нижней ширины торцевой стенки. Затем нарисуйте наклонные стороны торцевой стенки, соединив соответствующие отметки на каждой стороне доски.

Фото Джеффа Диксона.

Пчеловод захочет, чтобы улей оставался стабильным даже после значительного обращения, и может захотеть разобрать его когда-нибудь в будущем.Мы рекомендуем собирать основные компоненты только с помощью шурупов. При необходимости гвозди следует использовать только временно во время сборки, а гвозди не должны использоваться в готовом изделии. Винты должны быть изготовлены из нержавеющей стали или должны быть изготовлены и предназначены для использования вне помещений. Такие винты обычно используются при строительстве наружных деревянных настилов и легко доступны.

Питатели Dadant имеют несколько иной дизайн. Хорошей идеей будет иметь под рукой образец конкретного питателя, который будет использоваться, и изготовитель улья должен убедиться, что отверстия в торцевых стенках подходят для этого устройства подачи.Изготовителю улья может потребоваться изменить закрытие посадочной доски, LBC, показанное на листе 16 чертежей, чтобы приспособить его к конкретному входному питателю, который будет использоваться.

Все внутренние поверхности улья следует оставить неокрашенными, но внешние поверхности улья прослужат дольше и станут более привлекательными, если на них будет нанесена хорошая окраска грунтовочного и финишного слоев. Не раскрашивайте головки винтов, если в будущем вы захотите разобрать улей. Белая краска предпочтительна. В летние месяцы в хорошо окрашенном белом улье может быть внутренняя температура на 20 градусов по Фаренгейту ниже, чем в ульях, окрашенных в более темный цвет.

Изготовление стержней и ульев из альтернативных материалов

Авторы использовали другие материалы при строительстве верхних решеток и ульев, в том числе дуб, извлеченный из транспортировочных поддонов, боковые стены, ламинированные из избытка полов с пазами 1 на 8, и длиннолистную сосну, ранее использовавшуюся примерно в 1920 году для реконструкции еще более старого дома. .

Использование альтернативных материалов обычно требует больше работы. Необходимо следить за тем, чтобы во внутренней части улья не использовались материалы, потенциально опасные для пчел.Вертикальную глубину улья не следует существенно увеличивать, так как это может привести к тому, что гребешок с высокой плотностью оторвется от верхней планки.

Если материал боковой стенки имеет ширину, отличную от 11-1 / 4 дюйма, то размеры торцевой стенки необходимо отрегулировать, чтобы сохранить желаемое расстояние 18-1 / 4 дюйма через верхнюю часть полости улья. В случае, когда мы использовали материал боковых стенок шириной 11-1 / 4 дюйма, нижняя ширина трапеций торцевых стенок называется 7 дюймов. Читатель может заметить, что 18-1 / 4 дюйма минус 11-1 / 4 дюйма равняются 7 дюймам.Это соотношение является результатом использования угла 60 градусов и того факта, что числовое значение для функции косинуса 60 градусов равно 0,50.

В качестве примера, если используется номинальный материал боковой стенки 1 x 10 дюймов с фактической шириной 9-1 / 4 дюйма, требуемая нижняя ширина торцевых досок рассчитывается как: 18-1 / 4 минус 9-1 / 4 равняется 9 дюймам.

Высоту задней торцевой стены можно рассчитать как ширину досок боковой стенки, умноженную на синус 60 градусов, шестизначное значение равно 0.866025.

В случае, показанном на нашем чертеже, где материал боковой стенки имеет ширину 11-1 / 4 дюйма, высота задней торцевой стенки была рассчитана как:
11,25 умножить на 0,866025 равно 9,743, что показано на чертежах как 9-3 / 4. дюймы.

Высота передней торцевой стенки на 3/4 дюйма больше высоты задней торцевой стенки. В случае, показанном на нашем чертеже, где материал боковой стенки имеет ширину 11-1 / 4 дюйма, высота передней торцевой стенки была рассчитана как 9-3 / 4 плюс 3/4, равная 10-1 / 2 дюйма.

В случае, когда материал боковых стенок имеет ширину 9-1 / 4 дюйма и мы рассчитали требуемую нижнюю ширину торцевых досок в 9 дюймов, высота задней торцевой стенки рассчитывается следующим образом: 9,25 умножить на 0,866025 равно 8,011 дюйма, что приблизительно равно до 8 дюймов.

Тогда высота передней торцевой стенки будет: 8 плюс 3/4 равно 8-3 / 4 дюйма.

Заключение

Здоровые пчелы, опыляющие растения в нашем саду и прилегающих садах, приносят пользу всем. Чистый, сырой мед в кладовой и на столе доставляет огромное удовольствие.Широкое рассредоточение пчелиных семей и разнообразные методы пчеловодства помогают обеспечить генетическое разнообразие медоносных пчел и выживание видов. Ульи с верхней перекладиной являются логичным выбором для многих пчеловодов, и мы надеемся, что эти пчеловоды рассмотрят возможность использования стандартной верхней перекладины и сочтут наш дизайн и комментарии полезными.

150 Пруток с полной резьбой KSI — Williams Form Engineering Corp.

150 KSI-пруток для всех резьб

Номер стержня Вес
(фунт / фут)
Номинальный диаметр
(дюйм)
Номинальный диаметр
(мм)
Номинальная площадь
(дюйм 2 )
Номинальная площадь
(мм 2 )
2 0,166 0,25 = 1/4 6,4 0.05 32
3 0,376 0,375 = 3/8 9,525 0,11 71
4 0,668 0,500432 9031 0 1/2

129
5 1,043 0,625 = 5/8 15,875 0,31 200
6 1,502 0,750 904 1931 0,44 284
7 2,044 0,875 = 7/8 22,225 0,60 387
8 2,63 509
9 3,400 1,128 = 1 1/8 28,65 1,00 645
10 4,303 1. 270 = 1 1/4 32,26 1,27 819
11 5,313 1,4 10 = 1 3/8 35,81 1,56 1006 43 2,25 1452
18 13,60 2,257 = 2 1/4 57,33 4,00 2581
Номинальный диаметр стержня
Диаметр
и шаг
Минимальная площадь нетто

Сквозная резьба

Минимум
Максимум
Прочность
Усилие предварительного натяжения Номинал
Масса
Прибл.
Резьба
Большой диам.
Деталь
Номер
0.80f pu A 0.70f pu A 0.60f pu A
1 ”- 4
(26 мм)
0,85 дюйма 2
(549 мм 2 )
128 тысяч фунтов
(567 кН)
102 тысячи фунтов
(454 кН)
89,3 тысячи фунтов
(397 кН)
76,5 тысяч фунтов
(340 кН)
3,09 фунта / фут
(4,6 кг / м)
1-1 / 8 ”
(29 мм)
Р71-08
1-1 / 4 ”- 4
(32 мм)
1.25 дюймов 2
(807 мм 2 )
188 тысяч фунтов
(834 кН)
150 тысяч фунтов
(667 кН)
131 тысяча фунтов
(584 кН)
113 тысяч фунтов
(500 кН)
4,51 фунта / фут
(6,7 кг / м)
1-7 / 16 ”
(37 мм)
Р71-10
1-3 / 8 ”- 4
(36 мм)
1,58 дюйма 2
(1019 мм 2 )
237 тысяч фунтов
(1054 кН)
190 тысяч фунтов
(843 кН)
166 тысяч фунтов
(738 кН)
142 тысячи фунтов
(633 кН)
5.71 фунт / фут
(8,5 кг / м)
1-9 / 16 ”
(40 мм)
Р71-11
1-3 / 4 ”- 3-1 / 2
(46 мм)
2,60 дюйма 2
(1664 мм 2 )
390 тысяч фунтов
(1734 кН)
312 тысяч фунтов
(1388 кН)
273 тысячи фунтов
(1214 кН)
234 тысячи фунтов
(1041 кН)
9,06 фунта / фут
(13,5 кг / м)
2 дюйма
(51 мм)
Р71-14
2-1 / 4 ”- 3-1 / 2
(57 мм) *
4.08 в 2
(2632 мм 2 )
613 тысяч фунтов
(2727 кН)
490 тысяч фунтов
(2181 кН)
429 тысяч фунтов
(1909 кН)
368 тысяч фунтов
(1636 кН)
14,1 фунта / фут
(20,8 кг / м)
2-1 / 2 ”
(64 мм)
Р71-18
2-1 / 2 ”- 3
(65 мм)
5,19 дюйма 2
(3350 мм 2 )
778 тысяч фунтов
(3457 кН)
622 тысячи фунтов
(2766 кН)
545 тысяч фунтов
(2422 кН)
467 тысяч фунтов
(2074 кН)
18.2 фунта / фут
(27,1 кг / м)
2-3 / 4 ”
(70 мм)
Р71-20
3 ”- 3
(75 мм)
6,85 дюйма 2
(4419 мм 2 )
1027 тысяч фунтов
(4568 кН)
822 тысячи фунтов
(3656 кН)
719 тысяч фунтов
(3198 кН)
616 тысяч фунтов
(2740 кН)
24,1 фунта / фут
(35,8 кг / м)
3-1 / 8 ”
(80 мм)
Р71-24
  • Пруток диаметром 2-1 / 4 дюйма не попадает под действие стандарта ASTM A722.
  • ACI 318-14, раздел 17.5.1.2 указывает, что номинальная прочность анкера на сдвиг не превышает 0,60 x площадь стали x предельное напряжение стали. Проектировщики должны использовать соответствующие коэффициенты сопротивления сдвигу в зависимости от условий использования.
  • Согласно рекомендациям PTI по ​​анкерному креплению, анкеры должны быть спроектированы таким образом, чтобы:
    • Расчетная нагрузка составляет не более 60% от указанного минимального предела прочности на разрыв предварительно напряженной стали.
    • Запирающая нагрузка не должна превышать 70% указанного минимального предела прочности на растяжение предварительно напряженной стали.
    • Максимальная испытательная нагрузка не должна превышать 80% указанного минимального предела прочности при растяжении предварительно напряженной стали.
    • Максимальная испытательная нагрузка и максимальная расчетная расчетная нагрузка не должны превышать предел текучести ЛЮБОГО стального элемента.

Структурные свойства

Предел текучести
Напряжение
Максимум
Напряжение
Относительное удлинение
Диаметр 20 бар
Сокращение
площади
120 KSI
(827 МПа)
150 KSI
(1034 МПа)
4% 20% мин.

Размеры

Штанги Williams 150 KSI производятся 7 диаметров от 1 дюйма (26 мм) до 3 дюймов (75 мм). Доступны все диаметры непрерывной длины до 50 футов (15,2 м)

Нитки

Стержни

All-Thread-Bars — это холоднокатаные резьбовые соединения с жесткими допусками под постоянным контролем качества. Резьба для штанги Williams 150 KSI специально разработана с прочным шагом резьбы, достаточно широким, чтобы быть быстрым в условиях рабочей площадки и легко собираться.Они также имеют гладкую, широкую, концентрическую поверхность, подходящую для крутящего момента. Эта комбинация обеспечивает огромную экономию на установке по сравнению с неэффективными, горячекатаными, неконцентрическими формами резьбы. Нити доступны как для правой, так и для левой стороны. Стержни Williams All-Thread-Bars имеют резьбу по всей окружности, что позволяет эффективно передавать нагрузку от стержня на крепежные детали без эксцентричной точечной нагрузки. Крепежные детали Williams легко соответствуют допустимым ограничениям передачи нагрузки, установленным Институтом пост-натяжения.Стержни и крепежи Williams 150 KSI с полной резьбой обрабатываются с жесткими допусками для обеспечения превосходных характеристик и механической блокировки. Прецизионная обработка значительно снижает вероятность ослабления или ослабления крепежа. Штанги Williams 150 KSI превышают требования к деформации ASTM A722. Специальная схема деформации резьбы Williams обеспечивает сверхвысокую относительную площадь ребра, намного большую, чем у обычной арматуры. Это обеспечивает превосходное сцепление с бетоном.

Резка (без сварки)

Williams 150 KSI All-Thread-Bar не следует подвергать воздействию тепла горелки, сварки или использования в качестве заземления.Распил следует производить абразивным кругом или ленточной пилой.

Качество стали

Прутки Williams 1 «, 1-1 / 4» и 1-3 / 8 «150 KSI — это гладкая, горячекатаная высокопрочная сталь для предварительного напряжения. Стержни подвергаются холодному напряжению и снимаются напряжения для достижения вышеуказанных свойств. Прутки 150 KSI от 1/4 до 4 дюймов изготовлены из стали на основе сплава, подвергнутой горячей прокатке, закалке и отпуску для обеспечения требуемых механических свойств ASTM A722. Тщательный контроль и отслеживание выполняются на всех этапах производства, чтобы гарантировать самые высокие стандарты качества

Недвижимость

Штанги

Williams 150 KSI производятся в строгом соответствии со спецификациями ASTM A722 и AASHTO M275 HighwaySpecifications.Стали для предварительного напряжения обладают высокой прочностью, но при этом достаточно пластичны, чтобы превышать указанное удлинение и уменьшать требования к площади. Выбранные плавки при необходимости могут пройти дополнительное испытание на изгиб 135 °. Испытания показали, что полнопроходные стержни Williams 150 KSI соответствуют или превосходят критерии пост-натяжения стержней и анкеровки породы, установленные Институтом пост-натяжения, включая требования к динамическим испытаниям свыше 500 000 циклов нагружения. Схема непрерывной деформации резьбы на 360 ° по Williams имеет идеальную конфигурацию относительной площади ребер, чтобы обеспечить превосходную прочность сцепления с цементным раствором или бетоном, намного лучшую, чем традиционные модели деформации армирования.

Предел прочности и рабочие нагрузки

Доступны штанги

Williams 150 KSI с пределом прочности на разрыв и рабочими нагрузками, как показано выше. Коэффициенты безопасности и функциональные рабочие нагрузки остаются на усмотрение инженера-проектировщика, однако испытательные нагрузки никогда не должны превышать 80% опубликованной предельной прочности стержня.

150 Принадлежности для резьбовых стержней KSI

Все муфты и шестигранные / гайки с буртиком превышают 100% опубликованной предельной прочности стержня и соответствуют требованиям стандарта ACI 318, раздел 25.5.7.1 для механических соединений арматуры.

R72 Муфты стопорные

Пруток
Диаметр
Внешний
Диаметр
Общая
Длина
Деталь
Номер
1 дюйм
(26 мм)
1-3 / 4 ”
(44 мм)
4 дюйма
(102 мм)
Р72-08
1-1 / 4 ”
(32 мм)
2-1 / 8 ”
(54 мм)
4-1 / 2 ”
(114 мм)
Р72-10
1-3 / 8 ”
(36 мм)
2-3 / 8 ”
(60 мм)
5 дюймов
(127 мм)
Р72-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
8-1 / 2 ”
(216 мм)
Р72-14
2-1 / 4 ”
(57 мм)
3-1 / 2 ”
(89 мм)
8-1 / 2 ”
(216 мм)
Р72-18
2-1 / 2 ”
(65 мм)
4-1 / 4 ”
(108 мм)
8-5 / 8 ”
(219 мм)
Р72-20
3 дюйма
(75 мм)
5 дюймов
(127 мм)
11-7 / 8 ”
(302 мм)
Р72-24

R73 Гайки с шестигранной головкой и буртиком

Гайка шестигранная с закругленным буртиком

Пруток
Диаметр
По
Квартиры
по углам Толщина Деталь
Номер
1 дюйм
(26 мм)
1-3 / 4 ”
(44 мм)
2.0 ”
(51 мм)
1-5 / 8 ”
(41 мм)
Р73-08
1-1 / 4 ”
(32 мм)
2-1 / 4 ”
(57 мм)
2,6 дюйма
(66 мм)
1-7 / 8 ”
(48 мм)
Р73-10
1-3 / 8 ”
(36 мм)
2-1 / 2 ”
(64 мм)
2,9 дюйма
(73 мм)
2-1 / 8 ”
(54 мм)
Р73-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
3.5 ”
(88 мм)
3-1 / 2 ”
(89 мм)
Р73-14
2-1 / 4 ”
(57 мм)
3-1 / 2 ”
(89 мм)
4,0 ”
(102 мм)
3-3 / 4 ”
(95 мм)
Р73-18
2-1 / 2 ”
(65 мм)
4-1 / 4 ”
(108 мм)
4,9 дюйма
(124 мм)
3-3 / 4 ”
(95 мм)
Р73-20
3 дюйма *
(75 мм)
4-1 / 2 ”
(114 мм)
OD 5 ”
(127 мм)
5-1 / 2 ”
(140 мм)
Р74-24

* Гайка с закругленным буртиком

R88 Сферические шестигранные хижины

Обеспечивает угол до 5 ̊ при использовании с выпуклой пластиной

Пруток
Диаметр
По
Квартиры
Толщина Снаружи
Купол
Деталь
Номер
1 дюйм
(26 мм)
1-3 / 4 ”
(44 мм)
2-1 / 4 ”
(57 мм)
2-1 / 2 ”
(64 мм)
R88-08
1-1 / 4 ”
(32 мм)
2-1 / 4 ”
(57 мм)
2-3 / 4 ”
(70 мм)
3-1 / 8 ”
(80 мм)
Р88-10
1-3 / 8 ”
(36 мм)
2-1 / 2 ”
(64 мм)
3-1 / 4 ”
(83 мм)
3-5 / 8 ”
(90 мм)
Р88-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
3-1 / 2 ”
(89 мм)
4 дюйма
(102 мм)
R88-14
2-1 / 4 дюйма *
(57 мм)
3-1 / 2 ”
(89 мм)
5-1 / 4 ”
(133 мм)
5-1 / 2 ”
(140 мм)
R73-18
R81-18
2-1 / 2 ”*
(65 мм)
4-1 / 4 ”
(108 мм)
5-1 / 2 ”
(140 мм)
6 дюймов
(152 мм)
Р73-20
Р81-20
3 дюйма **
(75 мм)
4-1 / 4 ”
(108 мм)
7-1 / 2 ”
(191 мм)
7 дюймов
(178 мм)
R74-24
R81-24

* Стандартная гайка со сферической шайбой в сборе
** Гайка с закругленным буртиком в сборе со сферической шайбой

R73-JN Гайки для варенья

Эти зажимные гайки / гайки с буртиком не могут быть заменены на гайки полной прочности и не могут использоваться на других стержнях, кроме стержней с полной резьбой Williams 150 KSI того же диаметра.

Пруток
Диаметр
По
Квартиры
по углам Толщина Деталь
Номер
1 дюйм
(26 мм)
1-3 / 4 ”
(44 мм)
2,0 дюйма
(51 мм)
0,41 дюйма
(10 мм)
R73-08JN
1-1 / 4 ”*
(32 мм)
2-1 / 4 ”
(57 мм)
OD 2,6 ”
(66 мм)
0,47 дюйма
(12 мм)
R74-10JN
1-3 / 8 ”*
(36 мм)
2-1 / 8 ”
(54 мм)
OD 2-3 / 8 ”
(60 мм)
0.53 ”
(14 мм)
R74-11JN
1-3 / 4 дюйма *
(46 мм)
2-3 / 4 ”
(70 мм)
OD 3 ”
(76 мм)
0,88 дюйма
(22 мм)
R74-14JN
2-1 / 4 дюйма *
(57 мм)
3-1 / 4 ”
(83 мм)
OD 3-1 / 2 ”
(89 мм)
0,94 дюйма
(24 мм)
R74-18JN
2-1 / 2 ”*
(65 мм)
4 дюйма
(102 мм)
OD 4-1 / 4 ”
(108 мм)
0.94 ”
(24 мм)
R74-20JN
3 дюйма *
(75 мм)
4-1 / 4 ”
(108 мм)
OD 5 ”
(127 мм)
2 дюйма
(51 мм)
R74-24JN

* Закрывающая гайка с круглым воротником — Доступна обработанная по специальному заказу шестигранная гайка.

R9F Шайба закаленная

Пруток
Диаметр
Внешний
Диаметр
Внутренний
Диаметр
Толщина Деталь
Номер
1 дюйм
(26 мм)
2-1 / 4 ”
(57 мм)
1-1 / 4 ”
(32 мм)
5/32 ”
(4 мм)
R9F-09-436
1-1 / 4 ”
(32 мм)
2-3 / 4 ”
(70 мм)
1-1 / 2 ”
(38 мм)
5/32 ”
(4 мм)
R9F-11-436
1-3 / 8 ”
(36 мм)
3 дюйма
(76.2 мм)
1-5 / 8 ”
(41 мм)
5/32 ”
(4 мм)
R9F-12-436
1-3 / 4 ”
(46 мм)
3-3 / 4 ”
(95 мм)
2-1 / 8 ”
(54 мм)
7/32 ”
(6 мм)
R9F-16-436
2-1 / 4 ”
(57 мм)
4-1 / 2 ”
(114 мм)
2-5 / 8 ”
(67 мм)
9/32 ”
(7 мм)
R9F-20-436
2-1 / 2 ”
(65 мм)
5 дюймов
(127 мм)
2-7 / 8 ”
(73 мм)
9/32 ”
(7 мм)
R9F-22-436
3 дюйма
(75 мм)
6 дюймов
(152 мм)
3-3 / 8 ”
(86 мм)
9/32 ”
(7 мм)
R9F-26-436

R8M Шайба со скосом

Пруток
Диаметр
Степень
скоса
Внешний
Диаметр
Внутренний
Диаметр
Максимальная
Толщина
Минимальная
Толщина
Деталь
Номер
1 дюйм
(26 мм)
10 ° 2-27 / 32 ”
(72 мм)
1-7 / 16 ”
(37 мм)
7/8 ”
(22 мм)
3/8 ”
(10 мм)
Р8М-08-150
1-1 / 4 ”*
(32 мм)
15 ° 3-3 / 8 ”
(86 мм)
1-9 / 16 ”
(40 мм)
1-15 / 64 ”
(44 мм)
3/8 дюйма
(10 мм)
Р8М-12С
1-3 / 8 ”
(36 мм)
15 ° 3-1 / 2 ”
(89 мм)
1-3 / 4 ”
(44 мм)
1-1 / 4 ”
(32 мм)
3/8 дюйма
(10 мм)
Р8М-13С
1-3 / 4 ”
(46 мм)
15 ° 5-1 / 4 ”
(133 мм)
2-1 / 4 ”
(57 мм)
1-5 / 8 ”
(41 мм)
5/16 ”
(8 мм)
Р8М-16-150
2-1 / 4 ”
(57 мм)
10 ° 6-1 / 2 ”
(165 мм)
3 дюйма
(76 мм)
1-7 / 8 ”
(48 мм)
3/4 дюйма
(19 мм)
Р8М-18-150
2-1 / 2 ”
(65 мм)
10 ° 7-1 / 2 ”
(190 мм)
3-1 / 2 ”
(89 мм)
2.31 ”
(59 мм)
1 дюйм
(25 мм)
Р8М-20-150
3 дюйма
(75 мм)
10 ° 8 ”
(203 мм)
3-5 / 8 ”
(92 мм)
2,43 дюйма
(62 мм)
1 дюйм
(25 мм)
Р8М-24-150

Для достижения полной прочности гайки необходимо использовать шайбы со скошенными кромками в сочетании с закаленной шайбой.

Полая инжекционная штанга

— Williams Form Engineering Corp.

Полый стержень для впрыска

B7X1 Внутренний полый стержень для впрыска

Пруток
Диаметр
Средний
Внутренний
Диаметр
Минимум
Чистая площадь
Сквозная резьба
Минимум
Максимум
Прочность
Минимум
Урожайность
Прочность
Номинал
Масса
Деталь
Номер
32 мм
(1-1 / 4 дюйма)
0.787 ”
(20,0 мм)
0,556 дюйм²
(359 мм²)
58,4 тысячи фунтов
(260 кН)
47,2 тысяч фунтов
(210 кН)
2,1 фунта / фут
(3,1 кг / м)
B7X1-032N
32S мм
(1-1 / 4 дюйма)
0,626 дюйма
(15,9 мм)
0,776 дюйм²
(501 мм²)
81,5 тысячи фунтов
(363 кН)
66,0 тысяч фунтов
(294 кН)
2,7 фунта / фут
(4,0 кг / м)
B7X1-032S
38 мм
(1-1 / 2 дюйма)
0.830 ”
(21,1 мм)
1,067 дюйм²
(688 мм²)
112 тысяч фунтов
(498 кН)
90,7 тысячи фунтов
(404 кН)
3,76 фунта / фут
(5,6 кг / м)
B7X1-038N
51 мм
(2 дюйма)
1,187 дюйма
(30,1 мм)
1,795 дюйм²
(1158 мм²)
188 тысяч фунтов
(837 кН)
152 тысячи фунтов
(677 кН)
6,26 фунта / фут
(9,3 кг / м)
B7X1-051N
76 мм
(3 дюйма)
1.890 ”
(48,0 мм)
3,880 дюйм²
(2503 мм²)
407 тысяч фунтов
(1811 кН)
329 тысяч фунтов
(1466 кН)
13,79 фунта / фут
(20,5 кг / м)
B7X1-076N

Структурные свойства

Предел текучести
Напряжение
Максимум
Напряжение
Минимальное
Удлинение
85 KSI
(5867 МПа)
105 KSI
(724 МПа)
15%


B7Y1 Полая инжекционная штанга не для бытового использования

Обозначение стержня
и внешний
Диаметр
Средний
Внутренний
Диаметр
Минимум
Чистая площадь
Сквозная резьба
Минимум
Максимум
Прочность
Минимум
Урожайность
Прочность
Номинал
Масса
Деталь
Номер
T30S — 30 мм
(1.18 ”)
11 мм
(0,43 дюйма)
0,662 дюйма 2
(427 мм 2 )
71,9 тысячи фунтов
(320 кН)
58,5 тысяч фунтов
(260 кН)
2,42 фунта / фут
(3,6 кг / м)
B7Y1-030S
T40N — 40 мм
(1,57 дюйма)
20 мм
(0,79 дюйма)
1,046 дюйм 2
(675 мм 2 )
121 тысяча фунтов
(539 кН)
96,7 тысячи фунтов
(430 кН)
4.23 фунта / фут
(6,3 кг / м)
B7Y1-040N
T40S — 40 мм
(1,57 дюйма)
16 мм
(0,63 дюйма)
1,222 дюйма 2
(788 мм 2 )
148 тысяч фунтов
(660 кН)
118 тысяч фунтов
(525 кН)
4,84 фунта / фут
(7,2 кг / м)
B7Y1-040S
T52N — 52 мм
(2,05 дюйма)
24 мм
(0,94 дюйма)
1,874 дюйма 2
(1209 мм 2 )
209 тысяч фунтов
(929 кН)
164 тысячи фунтов
(730 кН)
6.92 фунта / фут
(10,3 кг / м)
B7Y1-052N
* T73N — 73 мм
(2,87 дюйма)
53 мм
(2,08 дюйма)
2,5 дюйма 2
(1615 мм 2 )
260 тысяч фунтов
(1160 кН)
218 тысяч фунтов
(970 кН)
8,9 фунта / фут
(13,2 кг / м)
B7Y1-073N *
T76S — 76 мм
(2,99 дюйма)
45 мм
(1,77 дюйма)
3,891 дюйм 2
(2510 мм 2 )
427 тысяч фунтов
(1900 кН)
337 тысяч фунтов
(1500 кН)
13.23 фунта / фут
(19,7 кг / м)
B7Y1-076S
* T103N — 103 мм
(4,06 дюйма)
78 мм
(3,07 дюйма)
4,87 дюйма 2
(3140 мм 2 )
510 тысяч фунтов
(2270 кН)
405 тысяч фунтов
(1800 кН)
17,0 фунтов / фут
(25,3 кг / м)
B7Y1-103N *
* T130N — 130 мм
(5,12 дюйма)
60 мм
(2,36 дюйма)
16,2 дюйма 2
(10452 мм 2 )
1785 тысяч фунтов
(7940 кН)
1180 тысяч фунтов
(5250 кН)
50.4 фунта / фут
(78 кг / м)
B7Y1-130N *

* Диаметр по специальному заказу. Свяжитесь с вашим представителем Williams для получения информации о крепежных деталях и сверлах.

Принадлежности для полых инжекционных стержней

Профиль стержня с резьбой

Полая инжекционная штанга — это высокопрочная, ударопрочная толстостенная стальная труба, соответствующая ASTM A519 или A513, с непрерывной резьбой по всей своей длине с усиленной левой резьбой / рисунком деформации.Стальные трубки обеспечивают максимальный поток с минимальным сопротивлением во время операций промывки и заливки под высоким давлением. Форма резьбы (одинаковая для всех диаметров) — это уникальная особенность Williams, которая обеспечивает меньший угол шага резьбы для облегчения разъединения муфты без «блокировки» по сравнению с резьбой обычного каната во время операций бурения. Эта форма резьбы обеспечивает большую площадь поверхности и резьбу / деформацию на единицу длины, что обеспечивает превосходное сцепление по сравнению с конкурирующими формами резьбы из буровой стали.Рисунок резьбы / деформации стержня также превышает характеристики сцепления арматурной стали ASTM A615. Угол нижней резьбы позволяет закрепить установленный анкер с моментом затяжки. Анкерная система Geo-Drill Injection Anchor доступна с усиленной защитой от коррозии с помощью стержней и компонентов, оцинкованных горячим способом / с эпоксидным покрытием. Установочные адаптеры для инъекционных анкеров Geo-Drill доступны для всех буровых установок.

Муфты стопорные

Муфты для полой инжекционной штанги имеют уникальный конический центральный упор, который герметизирует соединение инжекционной штанги, чтобы минимизировать утечку раствора во время одновременных операций трассировки и бурения.Конструкция внутреннего упора также обеспечивает полное положительное резьбовое соединение на обоих концах нагнетательной штанги, обеспечивая при этом соответствующий концевой подшипник между штангами, что снижает потери энергии удара бурового долота. Муфты изготовлены из высокопрочной стали ASTM A29 класса C1045, чтобы обеспечить 100% предел прочности при растяжении или сжатии установленного анкерного крепления. Внешний диаметр муфты сужается на обоих концах, чтобы обеспечить смещение бурового шлама и раствора во время бурения, в то время как внутренний диаметр имеет внутренние фаски для облегчения выравнивания и соединения стержней.Муфты для полых инжекционных стержней других производителей не имеют конического центрального упора, но вместо этого имеют уплотнительное кольцо для минимизации утечки раствора.

Штанга Внешний
Диаметр
Общая
Длина
Деталь
Номер
32 мм 1-5 / 8 ”
(41 мм)
6-1 / 4 ”
(159 мм)
B7X2-32
38 мм 2 дюйма
(51 мм)
7-5 / 8 ”
(194 мм)
B7X2-38
51 мм 2-5 / 8 ”
(67 мм)
8-1 / 2 ”
(216 мм)
B7X2-51
76 мм 3-7 / 8 ”
(98 мм)
9-7 / 8 ”
(251 мм)
B7X2-76
T30 1-1 / 2 ”
(38 мм)
4-1 / 8 ”
(105 мм)
B7Y2-30
T40 2-1 / 8 ”
(54 мм)
5-1 / 2 ”
(140 мм)
B7Y2-40
T52 2-3 / 4 ”
(70 мм)
6-1 / 4 ”
(159 мм)
B7Y2-52
T76 3-3 / 4 ”
(95 мм)
8-5 / 8 ”
(219 мм)
B7Y2-76

Гайки шестигранные

Шестигранные гайки, разработанные специально для анкерной системы Geo-DrillInjection, представляют собой полностью 100% компонент предельной прочности на растяжение или сжатие.Они изготовлены из высокопрочной стали, соответствующей стандарту ASTM A108.

Номинальный
Диаметр прутка
По
Квартиры
по углам Толщина Деталь
Номер
32 мм
(1-1 / 4 дюйма)
1-3 / 4 ”
(44 мм)
2,0 дюйма
(51 мм)
1-3 / 4 ”
(44 мм)
B7X3-32
38 мм
(1-1 / 2 дюйма)
2 дюйма
(51 мм)
2.3 дюйма
(59 мм)
2 дюйма
(51 мм)
B7X3-38
51 мм
(2 дюйма)
3 дюйма
(76 мм)
3,5 дюйма
(89 мм)
3-1 / 2 ”
(89 мм)
B7X3-51
76 мм
(3 дюйма)
4-1 / 4 ”
(108 мм)
4,9 дюйма
(125 мм)
3-3 / 4 ”
(95 мм)
B7X3-76
T30 1-7 / 8 ”
(46 мм)
2,2 ″
(59 мм)
1-3 / 8 ”
(51 мм)
B7Y3-30
T40 2-1 / 2 ”
(65 мм)
2.9 ″
(73 мм)
2 дюйма
(51 мм)
B7Y3-40
T52 3-1 / 8 ”
(80 мм)
3,6 ″
(92 мм)
2-3 / 4 ”
(70 мм)
B7Y3-52
T76 4 дюйма
(102 мм)
4,6 ″
(117 мм)
3-1 / 8 ”
(80 мм)
B7Y3-76

R8M Шайба со скосом

Штанга Степень
скоса
Внешний
Диаметр
Внутренний
Диаметр
Максимальная
Толщина
Минимальная
Толщина
Деталь
Номер
32 мм
и T30
15 ° 2-13 / 16 ”
(71 мм)
1-5 / 16 ”
(33 мм)
1 дюйм
(25 мм)
5/16 ”
(8 мм)
Р8М-09С
38 мм 15 ° 3-3 / 8 ”
(86 мм)
1-3 / 4 ”
(45 мм)
1-1 / 4 ”
(32 мм)
3/8 дюйма
(10 мм)
R8M-12S * 38
T40 15 ° 3-1 / 2 ”
(89 мм)
2 дюйма
(51 мм)
1-1 / 4 ”
(32 мм)
3/8 дюйма
(10 мм)
Р8М-13С
51 мм
и T52
15 ° 5-1 / 4 ”
(133 мм)
2-9 / 32 ”
(58 мм)
1-5 / 8 ”
(41 мм)
7/16 ”
(11 мм)
Р8М-16-150
76 мм
и T76
15 ° 6 дюймов
(152 мм)
3-1 / 2 ”
(89 мм)
2-7 / 64 ”
(54 мм)
1/2 ”
(13 мм)
R8M-24B7X

*** Шайбы со скошенной кромкой должны использоваться вместе с закаленной шайбой.***

R9F Шайба закаленная

Штанга Внешний
Диаметр
Внутренний
Диаметр
Толщина Деталь
Номер
32 мм
и T30
2-1 / 2 ”
(64 мм)
1-3 / 8 ”
(35 мм)
5/32 ”
(4 мм)
R9F-10-436
38 мм
и T40
3 дюйма
(76 мм)
1-5 / 8 ”
(41 мм)
5/32 ”
(4 мм)
R9F-12-436
51 мм
и T52
3-3 / 4 ”
(95 мм)
2-1 / 8 ”
(54 мм)
7/32 ”
(6 мм)
R9F-16-436
76 мм
и T76
5-1 / 2 ”
(140 мм)
3-1 / 8 ”
(80 мм)
9/32 ”
(7 мм)
R9F-24-436

B7XC Центраторы

Штанга может быть центрирована в просверленном отверстии с шагом 10 футов, путем прикрепления стального центратора перед муфтой во время операции бурения.Доступны гладкие или оцинкованные горячим способом по ASTM A123. При заказе указывайте диаметр отверстия и размер стержня.

B7XB Свёрла

HC закаленное сверло
закаленное сверло с поперечным срезом, подходящее для большинства применений, включая узкие полосы мягких пород.
Типы грунтов : Насыпи и гравий средней плотности

CC Карбидное сверло
Карбидное сверло с крестообразным шлицем. Отличный выбор для большинства зернистых почв со смешанными твердыми образованиями.
Типы почв: насыпи, гравий, сланцы и пластовые горные образования

SB Сверло для песка и глины
Двухступенчатое сверло с поперечным насечением, подходящее для рыхлых и средних грунтов и насыпей.
Типы грунтов: Песок, глина и легкий гравий

BB Буровая коронка
Полусферическая буровая коронка из карбида вольфрама для обработки скальных пород, валунов и обломков от умеренной до прочной.
Типы горных пород: Аргиллит, известняк и гранит

CB Cobble Bit
Буровое долото со смещенным торцом и поперечным насечением, подходящее для бурения булыжников с илом и гравием, а также осадочных пород.

Номинальный
Диаметр прутка
Доступные диаметры сверл
HC CC SB BB CB
32 мм 2 дюйма
(51 мм)
2 дюйма
(51 мм)
5 дюймов
(127 мм)
2-1 / 2 ”
(65 мм)
4 дюйма
(102 мм)
2-1 / 2 ”
(65 мм)
2-1 / 2 ”
(65 мм)
3 дюйма
(76 мм)
3 дюйма
(76 мм)
3 дюйма
(76 мм)
3-1 / 2 ”
(89 мм)
3-1 / 2 ”
(89 мм)
3-1 / 2 ”
(89 мм)
4 дюйма
(102 мм)
4 дюйма
(102 мм)
4 дюйма
(102 мм)
38 мм

T30

Т40

2-1 / 2 ”
(65 мм)
2-1 / 2 ”
(65 мм)
5 дюймов
(127 мм)
2-1 / 2 ”
(65 мм)
4 дюйма
(102 мм)
3 дюйма
(76 мм)
3 дюйма
(76 мм)
3 дюйма
(76 мм)
3-1 / 2 ”
(89 мм)
3-1 / 2 ”
(89 мм)
3-1 / 2 ”
(89 мм)
6 дюймов
(152 мм)
4 дюйма
(102 мм)
4 дюйма
(102 мм)
4 дюйма
(102 мм)
4-1 / 2 ”
(114 мм)
5 дюймов
(127 мм)
51 мм 3 дюйма
(76 мм)
6 дюймов
(152 мм)
3 дюйма
(76 мм)
4-3 / 4 ”
(121 мм)
3-1 / 2 ”
(90 мм)
3-1 / 2 ”
(90 мм)
4 дюйма
(102 мм)
4-1 / 2 ”
(114 мм)
8 ”
(203 мм)
4 дюйма
(102 мм)
6 дюймов
(152 мм)
5 дюймов
(127 мм)
5 дюймов
(127 мм)
6 дюймов
(152 мм)
T52 4 дюйма
(102 мм)
7 дюймов
(178 мм)
76 мм

Т76

5 ”
(125 мм)
7 дюймов
(178 мм)
5 ”
(125 мм)
6 дюймов
(152 мм)
10 ”
(254 мм)
6 дюймов
(152 мм)
7 дюймов
(175 мм)

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
