Опалубка для монолитного строительства — виды и особенности

Технологию монолитного строительства всё чаще применяют не только при возведении промышленных зданий и жилых многоэтажек, но и в частном строительстве. Эта технология позволяет строить дома с высокопрочными стенами и перекрытиями, воплощать в жизнь любые идеи проектировщика, возводить сложные геометрические и закруглённые элементы зданий. Установка опалубки для монолита и заливка в неё бетона не требует больших трудозатрат, применения дорогостоящих механизмов и материалов.

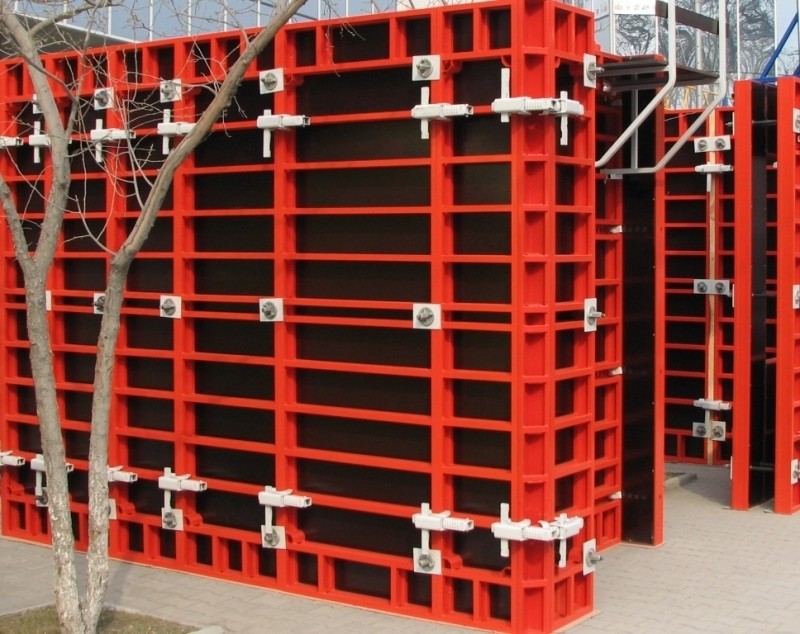

Опалубка крупнощитовая

Опалубка для монолитного строительства, область применения

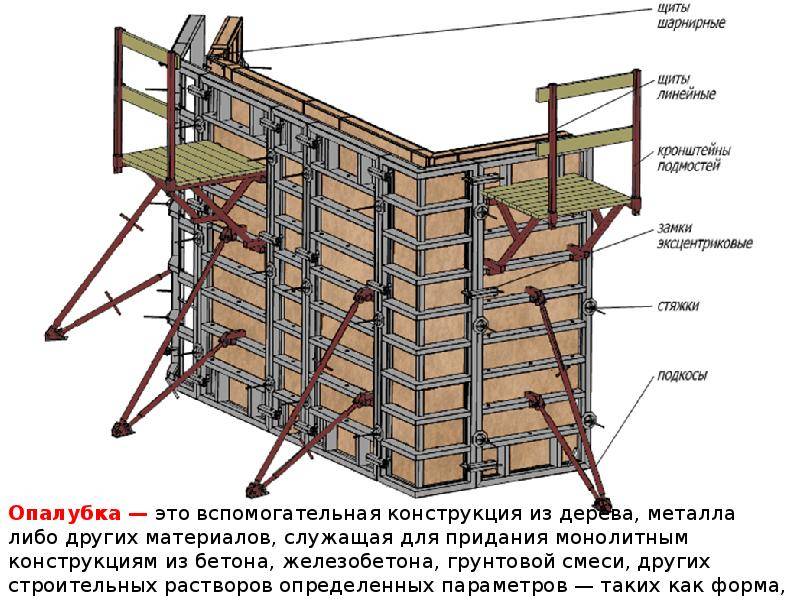

Монолитная опалубка – это конструкция, в которой залитый бетон принимает нужную форму. Выпускается съёмной и несъёмной. И простые, и самые замысловатые элементы строения получают из бетона, используя съёмную опалубку:

  • вертикальную – для стен, фундаментов;
  • горизонтальную – для перекрытий;
  • ползущую – для поверхностей с уклоном;
  • закруглённую – для стен с любым радиусом изгиба, колонн.

Несъёмная опалубка для монолитного строительства пользуется популярностью в частном домостроении благодаря минимальным затратам времени, труда и финансов на строительство, практичности. По окончании работ она остаётся неразрывной с бетоном, возведённые монолитные элементы здания утеплены и изолированы от шума.

Опалубка своими руками

Чтобы снизить затраты на строительство частного дома, делают опалубку для монолитного домостроения своими руками. Для этого применяют материалы, которые не пропускают влагу и держат форму – шифер, дерево, черепицу. Чаще самодельную опалубку изготавливают из деревянных досок. Первым делом рассчитывают размеры опалубки для монолитного строительства, потом сбивают щиты, скрепляют между собой, устанавливают перемычки и упоры.

Важно:

  • запроектировать ширину опалубки на 2 — 4 мм больше, так как при высыхании бетон даёт усадку и расширяется;
  • не допустить появления щелей и зазоров при сборке опалубки, чтобы избежать вытекания бетонной смеси;
  • сделать внутреннюю поверхность опалубки как можно более ровной, чтобы упростить отделку.

Видео

Виды, преимущества и технология сборки опалубки под монолитное перекрытие

Монолитное строительство позволило удешевить и ускорить сооружение перекрытий зданий. Вместо трудоёмкой и затратной установки перекрытий грузоподъёмными кранами используется простое устройство из стоек и щитов, которое монтируется силами одного – двух человек.

Опалубка перекрытий на телескопических стойках

Строительная опалубка для монолитного перекрытия состоит из опорной и опалубочной части. Существует опорная часть двух видов:

  • простой конструкции (при высоте перекрытия до 4,5 м) – как опоры для опалубочной части применяются установленные в треноги телескопические стойки;
  • объёмной конструкции (при высоте перекрытия от 4,5 до 20 м) – закреплённые в домкратах вертикальные стойки и горизонтальные ригели соединяются между собой в замок, при необходимости укрепляются установкой диагональных раскосов.

На унивилки, установленные на верхних элементах опорной части, укладывается опалубочная часть: продольные и поперечные балки-двутавры из дерева, концы балок для прочности связываются отожжённой проволокой. На подготовленную основу из балок укладываются опорные углы и щиты.

Виды опалубки для монолитного строительства

Для строительства зданий и сооружений любой сложности выпускается несколько видов съёмной опалубки:

  • мелкощитовая разборно-переставная – монтируется из деталей площадью до 3 м2 и весом до 50 кг, универсальна, при необходимости из неё вручную собирают блоки разного размера и конфигурации, используется для строительства небольших зданий;
  • крупнощитовая – щиты большой площади, зачастую стандартной величины (дублируют стандартные размеры стен или перекрытий), выдерживают большие нагрузки без подпорок, удобны при заливке фундамента, туннелей, протяженных стен, перекрытий;
  • объёмно-переставная – изготавливается в виде П-образных и Г-образных крупноразмерных секций, из которых собираются и устанавливаются краном в рабочее положение блоки. В результате образуется П-образная конструкция для последовательного бетонирования стен и перекрытий. Горизонтально, вертикально-перемещаемая и туннельная разновидности объемно-переставной опалубки используются для масштабного строительства.

Несъёмная опалубка представляет собой набор стандартных элементов разной формы, принцип их соединения подобен соединению деталей конструктора «Лего».

Материалы для опалубки и уход за ней

Выпускаются разные виды несъёмной опалубки для монолитного строительства, её делают из пластика, смеси из цемента и щепы. Наибольшей популярностью пользуется опалубка, изготовленная из пенополистирола. Пенополистирол – лёгкий, негорючий материал, хороший утеплитель, обладает шумопоглощающими свойствами. Недостаток такой опалубки – она используется только один раз.

Деревянная опалубка

Съёмную опалубку делают из дерева, пластика, алюминия, стали. Каждый материал имеет достоинства и недостатки, исходя из главных критериев оценки опалубки для монолитных работ (прочность, оборачиваемость, универсальность, вес, цена):

  • деревянная опалубка для монолитного строительства – недорогая и лёгкая, но непрочная и гигроскопичная, выдерживает до 30 циклов использования;
  • пластиковая – лёгкая и гладкая, не пропускает влагу, но переносит лишь 200 циклов оборота и недостаточно прочна для многоэтажного строительства;
  • стальная – высокопрочная и универсальная, оборот – более 500 раз, главный недостаток, затрудняющий применение в частном строительстве – большой вес;
  • алюминиевая – лёгкая и прочная, выдерживает 300 циклов использования, но при этом подвержена коррозии при контакте с жидким бетоном.

Срок использования опалубки монолитного строительства продлевают правильным уходом за ней. По окончании работ все элементы разборной опалубки очищают от бетона щётками или скребками и смазывают. Недопустимо при очистке ударять по ним молотком или кувалдой.

14.06.2016

Съемная опалубка для монолита своими руками —

В последнее время в строительстве применяется заливка монолитных конструкций. С помощью монолита строят многоэтажные дома, выполняют целые стены из бетона. В частных домах также без него не обойтись. Он применяется для опорных конструкций забора, для фундамента, цокольного этажа, а иногда для декораций.

В связи с этим стоимость на бетонные работы держится на высоком уровне. Но не у всех желающих построить свой дом есть возможность приглашать специалистов. Если постараться и строго следовать проекту, монолит можно залить самостоятельно. В этом случае без опалубки не обойтись.

В частном строительстве распространен съемный вид опалубки. Он предполагает съем конструкции после схватывания бетона.

Что потребуется для опалубки?

Традиционно для этой конструкции используют: доски, обычную или влагостойкую фанеру, железные листы.

Металл обычно применяется при массовом строительстве и редко в частном. Ведь стоимость такой опалубки будет огромной. Чаще всего опалубку своими руками делают из досок или фанеры. В качестве дополнительных материалов применяют металлические каркасы, на которые крепятся доски.

При сооружении опалубки нужно следить, чтобы были соблюдены правила:

  • опалубка делается прочной, четко фиксированной;
  • рассчитывается на давление бетона;
  • между щитами не должно быть щелей;
  • опалубка не должна сильно прилипать к бетону, чтобы ее можно было снять;
  • конструкция не должна деформироваться в ходе заливки бетона.

Подготовка к установке

Приобретают доски от 25 до 50 мм толщиной, а шириной около 250 мм, можно использовать специальную фанеру для опалубки. Сначала из досок делают щиты нужной высоты, прибивая к ним брусья. Нужно постараться подогнать материал близко друг к другу, чтобы не было щелей. Если все же они образовались, затрамбовать паклей, залить пеной. Если останется хоть одна щель, при заливке фундамента польется бетон.

Подготавливают также брусья длиннее опалубки на одну треть, доски для распорок и проволоку для связки щитов.

Установка опалубки

Сначала нужно подготовить место: вырыть траншеи, проложить песчаную подушку. На ровной поверхности устанавливают опалубку. Для начала обозначают периметр будущего фундамента с помощью кольев и брусьев. Первые нужны для удержания низа щитов, на брусья ориентируются при установке подпорок. Подготовленные щиты прикрепляются к кольям и брусьям.

Верх опорных брусьев подпирают досками в 1,5 раза длиннее фундамента. Доска должна упереться в верх опорного бруса одним краем, а другим – в землю. При этом край, который упирается в землю, дополнительно укрепляют с помощью колышка. Затем устанавливают арматурный каркас. Если фундамент слишком толстый, необходима связка опалубки дополнительными перемычками. Подпорки могут не выдержать давления заливаемого бетона. Часто щиты опалубки связывают проволокой, возможно применение пластиковых перемычек. Все они должны надежно скрепить конструкцию.

Затем выполняют гидроизоляцию, прикрепляя к доскам пленку. Если используется фанера, лучше заранее обернуть ее пленкой.

Опалубка выполнена, можно приступать к заливке бетона.

Вот так, следуя данным рекомендациям, можно своими руками выполнить опалубку. Это не так сложно, как кажется на первый взгляд.



Монолитная опалубка — виды, материалы, этапы монтажа

Монолитное строительство – современная технология возведения строительных объектов промышленного и гражданского назначения. Она позволяет в короткие сроки строить здания любой этажности и формы даже в стеснённых условиях, например, при точечной застройке в центре города, обеспечивая высокую прочность и сейсмоустойчивость несущих конструкций и межэтажных перекрытий. В основе этой технологии лежит применение опалубки для монолитного строительства. Она может различаться в зависимости от размера палуб, материалов их изготовления, сфер применения.

Опалубка для возведения монолитных сооружений – это вспомогательное строительное оборудование, задачей которого является создание нужной геометрической формыопалубка для монолитного строительстваний и её поддержание до полного отвердения используемых строительных смесей.

По способу использования технология монолитного строительства предусматривает применения съёмной и несъёмной опалубки. Первая предусматривает многократное применение для заливки стен, фундаментов и перекрытий. Бывает вертикальной и горизонтальной. Вторая – недемонтируемая конструкция одноразового использования, изготовленная из теплоизолирующих материалов и применяется для возведения утеплённых монолитных стен. Бывает только вертикальной.

Деревянная опалубка своими руками

При строительстве частных домов нецелесообразно покупать или арендовать стеновую опалубку. Как правило, её самостоятельно изготавливают из досок или ОСБ-плит прямо на объекте. Второй вариант получает всё большее распространение, так как применение ориентированно-стружечной плиты даёт значительную экономию материалов и средств, сокращает сроки производства работ, обеспечивает гладкую поверхность заливаемой конструкции.

Помимо самих плит ОСБ для изготовления опалубки необходимы:

  • Болты, гайки, шайбы, шпильки, саморезы для соединения деревянных щитов.
  • Деревянный брус для изготовления каркаса и рёбер жесткости.
  • Металлические уголки для скрепления ОСБ-плит.
  • Пластмассовая труба для скрепления щитов, расположенных напротив друг друга.
  • Стержни из стальной или пластиковой арматуры.
  • Тонкая рейка или куски фанеры для прикрытия щелей между щитами.
  • Стандартный набор инструментов для плотницких работ.

Этапы проведения работ:

  • Нарезать ОСБ-плиты по размерам граней возводимой конструкции.
  • Изготовить деревянный каркас для стенок.
  • Прикрепить плиту к каркасу с помощью саморезов.
  • Усилить каждую сторону конструкции поперечными рёбрами жесткости с шагом 0,4 м.
  • Соединить противоположные щиты с помощью шпилек, шайб и гаек предварительно просверлив отверстия диаметром 16 мм.
  • Продеть внутрь конструкции пластиковые трубки для соблюдения одинаковой ширины по всей площади опалубки.
  • Придать конструкции жёсткость с помощью стальных уголков.

Видео

Виды опалубки для монолитных перекрытий

Опалубка для заливки монолитных плит межэтажных перекрытий может монтироваться на стойках или на рамах.

Съёмные опалубки на телескопических стойках-домкратах – самое распространённое решение для заливки бетонным раствором перекрытий, монтируемых на высоте от 1,8 до 5,2 м. Основное преимущество таких опалубочных систем – быстрота монтажа и демонтажа.

При больших высотах (до 20 м) или увеличенной толщине плиты перекрытия (до 1 м) целесообразно рассмотреть вариант аренды опалубки на объёмных стойках. В зависимости от расстояния между опорными стойками такие конструкции выдерживают давление бетонной массы в пределах 5 т /м2.

В основе рамной опалубки лежат алюминиевые или стальные рамы высотой от 1,2 до 2,4 м и шириной 1,2–1,5 м, предназначенные для монтажа опалубочных щитов соответствующих размеров. Как правило, такие конструкции применяются на высоте более 5,5 м при возведении высотных зданий различной конфигурации, мостов, эстакад, тоннелей.

Разновидности опалубки для монолитного строительства

Для возведения фундаментов, стен, перекрытий, опорных колонн, лестничных маршей и других бетонных конструкций используются съемные (сборно-разборные) системы щитовой опалубки:

  • Мелкощитовая опалубка состоит из малогабаритных щитов, а также соединительных, поддерживающих и монтажных элементов. Вес каждого щита не превышает 26 кг, системы в сборе – 50 кг. Мелкощитовую опалубку собирают вручную, без применения грузоподъемных механизмов.

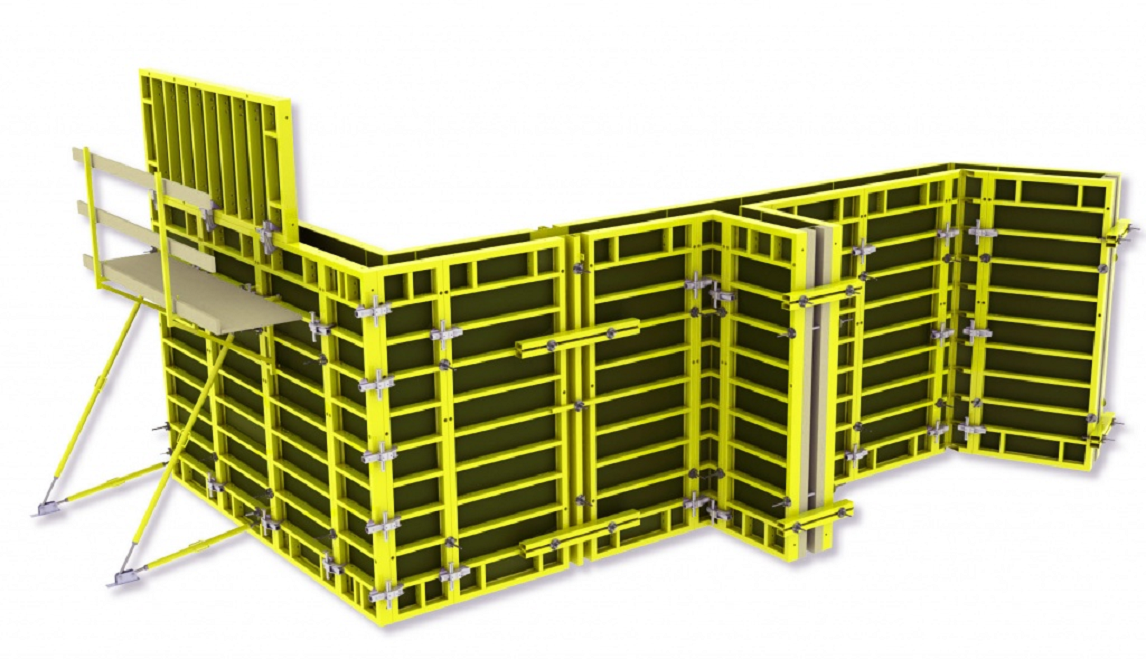

  • Крупнощитовая опалубка – это сборно-разборная вспомогательная строительная конструкция, усиленная рёбрами жёсткости. Размеры палуб достигают до 3 метров в высоту. Крупнощитовую опалубку используют, когда производят заливку фундаментов и других протяженных элементов зданий, строений, сооружений, от которых требуется повышенная прочность и долговечность.
  • Объёмно-переставная опалубка – крупногабаритная строительная конструкция, состоящая из нескольких сегментов. Привлекается на заливку бетона одновременно в вертикальной и горизонтальной плоскостях, например, стен и перекрытий, тоннелей, объектов с сотовой геометрией.

Из каких материалов делают опалубку

Традиционная технология монолитного строительства предполагает использование съёмной опалубки, которая демонтируется после высыхания бетонной смеси. Однако в последние годы получили распространение несъёмные опалубочные системы, обеспечивающие не только прочность, но и теплоизоляцию стен. Такую опалубку изготавливают из пенополистирола. Она представляет собой прямоугольные пустотелые блоки, которые собираются подобно детскому конструктору «Лего». После установки внутрь закладывается арматура и заливается бетонный раствор.

В несъемных опалубках застройщиков привлекает, прежде всего, высокая скорость возведения стен монолитных строений, которые априори получат высокий класс энергетической эффективности. Однако у этой технологии строительства есть ряд существенных недостатков:

  • Пенополистирол не является экологически безвредным материалом.
  • Требуется хорошая герметизация стыков между блоками, иначе в них могут попасть насекомые и вода.
  • Ввиду того, что эта технология является достаточно новой, для использования несъёмной опалубки потребуются квалифицированные рабочие, овладевшие этим методом строительства.
  • Стены, построенные по этой технологии, плохо «дышат», так как пенополистирол обладает низкой паронепроницаемостью.
  • В пенополистирольном «термосе» бетон высыхает довольно долго, что провоцирует повышенную влажность воздуха внутри здания.

В связи с названными причинами, технология строительства с применением традиционных съёмных опалубочных систем по-прежнему остаётся более востребованной. Щиты этих вспомогательных строительных конструкций изготавливаются из пластика, стали и алюминия.

Многоразовая пластиковая опалубка – это набор панелей из твёрдого пластика, которые оборудованы ручками для удобства монтажа и надежной фиксации палуб. Это самая удобная в эксплуатации сборно-разборная конструкция, которая позволяет значительно сократить время строительных работ. С их помощью в основном возводят монолитный каркас зданий, заполняемых строительными блоками или кирпичом. Пластиковую опалубку можно использовать до 150 раз.

Стальная опалубка – крупнощитовая конструкция, состоящая из готовых к применению металлопрофильных палуб на рамках, усиленных рёбрами жёсткости. Каркас обработан антикоррозийным составом и окрашен порошковой краской. Оборачиваемость стальных конструкций достигает 500 циклов.

Алюминиевая опалубка – универсальная сборно-разборная конструкция, которая состоит из металлокаркаса с палубами из алюминиевого профилированного листа. Характеризуется относительно лёгким весом, простотой транспортировки и монтажа. При этом выдерживает высокое давление бетонной смеси и не боится коррозии. Оборачиваемость каркаса достигает 350 циклов.

Основные преимущества использования съёмных опалубочных конструкций для возведения зданий и сооружений промышленного и гражданского назначения сводятся к следующему:

  • Обеспечение гладкой поверхности заливаемой конструкции.
  • Быстрый монтаж и демонтаж.
  • Высокая оборачиваемость.
  • Лёгкая транспортировка.
  • Возможность хранения на открытых площадках.

Теги

Аренда опалубки монолита Аренда монолитной опалубки

типы и виды опалубки, приемы ведения монолитных работ.

Какую опалубку выбрать для постройки монолитного сооружения. Разновидности, особенности эксплуатации и обустройства.

При возведении зданий с использованием монолитного бетона, как в чистом виде, так и в комбинации с другими материалами (например, сборным железобетоном, строительным камнем, деревом или металлом), не обойтись без применения специальных конструкций. Они предназначены для придания формы будущему бетонному элементу, удержания раствора в момент заливки и вплоть до его застывания. Называются такие конструкции опалубкой.

Разновидности опалубки

Опалубка делится по пространственной ориентации будущего элемента на горизонтальную и вертикальную.

Горизонтальная

Вертикальная

Другое название — опалубка перекрытий — предназначена для создания различных перекрытий, мостов, пролетов и им подобных сооружений, где нагрузка бетонной смеси будет действовать в направлении сверху вниз. Сюда же относятся элементы сооружений с наклонными поверхностями.

Другое название — опалубка стен, колонн — используется для вертикальных сооружений и некоторых видов наклонных поверхностей. С помощью вертикальной опалубки формируются колонны, стены, столбы, фундаменты.

Цели применения

Различные типы опалубки позволяют создавать монолитные изделия самых разных форм. Есть виды, предназначенные для возведения высотных конструкций (скользящая и подъемно-переставная), которые можно поднимать по стенам сооружения по мере застывания предыдущей порции раствора. С помощью правильно подобранной горизонтально перемещаемой опалубки можно устраивать монолитные участки трубопроводов и тоннелей, прокладываемых как открытым способом, так и с подземной проходкой. Различные объемные формы позволяют одновременно заливать стены и перекрытия здания, и даже формировать криволинейные конструкции, такие, как купола.

Опалубка может выполнять и специальные функции – например, утеплять или подогревать бетонный раствор, предохраняя его от замерзания в зимнее время. Материалом для опалубки может служить дерево (фанера, обрезная доска, ДСП), металл, твердые и мягкие полимеры, а иногда – и составы на основе цементных смесей.

Поскольку все виды опалубки выпускаются в соответствии с ГОСТом 52085-2003 (Скачать ГОСТ 52085-2003 в формате PDF), они унифицированы, и различные конструкции совместимы и взаимозаменяемы. К тому же все типоразмеры привязаны к строительным модулям. Поэтому на крупных объектах, в зависимости от характера выполняемых работ и экономической целесообразности, могут использоваться параллельно сразу несколько типов.

Оборачиваемость: многоразовая и одноразовая опалубка

По оборачиваемости различают разовую и инвентарную (многооборотную) опалубку. Разовая может быть, в том числе, и несъемной, и в этом случае сама становится частью здания, поэтому ей стараются придать дополнительные полезные свойства. Такие блоки могут служить для обеспечения гидро- и теплоизоляции, стать облицовочным материалом или обеспечить внешнее армирование. Помимо прочих достоинств, несъемные конструкции сравнительно дешевы и позволяют значительно ускорить процесс строительства – ведь их не требуется переставлять с места на место. Для их изготовления используются современные полимерные и полимер-органические материалы, как правило, применяется метод литья или выдува. Это позволяет придавать конечной конструкции практически любую конфигурацию.

Понятно, что многооборотная опалубка является съемной. При этом она может быть модульной или разборной. Если первая способна ускорить процесс укладки бетонных смесей, то вторая, за счет использования конструктивных элементов различных типоразмеров, более универсальна.

Компании, занимающиеся капитальным строительством, непременно имеют собственный парк и того, и другого. Фирме, которая занимается возведением одиночного объекта, а тем более – частнику, строящему собственный дом, есть прямой смысл арендовать опалубку, благо на рынке есть из чего выбрать. Например в компании СТРОИТЕЛИ вы можете арендовать инвентарную опалубку стен любого типа: стальную, алюминиевую, деревянную.

Как выбрать опалубку для строительства частного дома

В последнее время набирает популярность монолитное строительство, в том числе и среди малоэтажных зданий. Монолит имеет ряд преимуществ, среди которых: повышенная прочность, улучшенная теплоизоляция, разнообразие объемно-планировочных решений, минимальные затраты на внутреннюю отделку, а также высокая скорость возведения. При строительстве из монолитного железобетона использование опалубки является обязательным условием технологического процесса. Еще на этапе проектирования необходимо определиться, какие конструктивные элементы здания будут монолитными, а также с выбором типа опалубочной системы: будет ли извлекаться опалубка после набора прочности бетоном или же останется в составе конструкции в качестве тепло- и звукоизоляции.

Что нужно знать, чтобы определиться с выбором опалубки?

Давайте рассмотрим какие существуют типы опалубки для малоэтажного строительства, особенности применения таких систем, сравним достоинства и недостатки каждой из них.

Начнем с рассмотрения несъемной опалубки. Такая система применяется для возведения как вертикальных конструкций, так и горизонтальных. По сути это «пирог», состоящий из полых блоков или плит с перемычками, внутрь которых заливается бетон. Опалубка позволяет железобетонной «начинке» принять заданную геометрическую форму, а сами блоки служат утеплителем. В качестве сырья для такой формообразующей системы выступают: полистирол, полистиролбетон или же древесно-плитные материалы. Также имеют место комбинированные варианты, когда внешняя стенка из ППС или ПСБ, а внутренняя – из листовых материалов типа ОСП или ЦСП. Если вы решили строить с помощью данной системы, полезно будет знать, что наиболее экологичная опалубка – из щепоцемента. В составе таких блоков и плит до 90% органического наполнителя, а в качестве связующего вещества используется цемент.

Достоинства использования несъёмной опалубки следующие:

  • сокращение сроков строительства благодаря совмещению процессов монтажа опалубки и устройства теплоизоляции, отсутствие необходимости многократно собирать и разбирать конструкцию;
  • невысокая стоимость строительства;
  • возможность возведения опалубки без соответствующей квалификации;
  • строительство объектов различной конфигурации;
  • упрощенный процесс прокладки инженерных коммуникаций;
  • ровные поверхности, не требующие толстого штукатурного слоя;
  • высокая прочность в сочетании с легким весом;
  • строительство без использования тяжелой строительной техники.

Помимо преимуществ у такой системы есть ряд недостатков. Среди них:

  • токсичность полистирола при нагревании и горении: при нагревании пенопласт выделяет опасные токсины, что создает вред для здоровья, а при горении образующийся дым смертельно опасен;
  • низкая паропроницаемость: дом становится термосом, если не организовать принудительную приточно-вытяжную вентиляцию;
  • ограниченная нагрузка на стены объекта;
  • не всегда качество изготовления блоков и плит соответствует предъявленному производителем;
  • блоки и плиты из полистирола хрупкие;
  • здание, выполненное с помощью такой опалубки, не подлежит перестройке;
  • неплотное прилегание блоков опалубки к друг другу может стать причиной проникновения влаги внутрь и образования грибка;
  • при высоких температурах воздуха необходимо дополнительное увлажнение твердеющего бетона.

В качестве несъемной опалубки для ребристого перекрытия могут использоваться модули из пенополистирола или профилированный лист. В результате, облегчённое перекрытие, меньшая нагрузка на стены, экономия на бетоне.

Мы рассмотрели особенности применения несъемной опалубки, её достоинства и недостатки. Теперь перейдем к рассмотрению второго типа опалубки.

Съемная опалубка представляет собой систему из формообразующих щитов и элементов, обеспечивающих ее жесткость и устойчивость. Щит состоит из несущего каркаса и палубы. Каркас, как правило, может быть выполнен из деревянного или металлического профиля, а в качестве палубы чаще всего используют ламинированный лист фанеры.

При строительстве частного дома актуальны два варианта: соорудить опалубку своими руками из пиломатериалов или же арендовать инвентарную. Выбор того или иного варианта зависит от таких факторов, как: объемы строительства, тип конструкции, её геометрические параметры и форма. Если же вы решили изготавливать опалубку самостоятельно, необходимо учесть множество требований, которые выдвигаются к техническим свойствам конструкции:

  • опалубка должна быть достаточно прочной и устойчивой, сохранять заданную форму под воздействием нагрузок;
  • опалубка должна быть плотной, без щелей, иметь ровную поверхность, прилегающую к бетону;
  • легко монтироваться и демонтироваться, не создавать проблем при укладке и уплотнении бетона и установке арматуры;
  • размеры отдельных элементов опалубки должны в точности соответствовать проектным размерам железобетонных конструкций;
  • рабочая поверхность опалубки должна быть ровной и гладкой;
  • опалубка должна иметь высокую оборачиваемость.

Выше перечисленные требования и есть достоинства инвентарной опалубки. Важно понимать, что некачественно изготовленная опалубка впоследствии негативно отразится на характеристиках здания.

Если ваше здание целиком из монолита, наилучшим решением будет использование мелкощитовой инвентарной опалубки. Легкость щитов и простота сборки позволят сократить сроки строительства и сэкономить на аренде крана. А многофункциональность элементов делает возможным их применение для возведения различных конструкций. Одни и те же щиты могут применяться при устройстве фундамента, стен, пилонов, колонн и даже перекрытия.

На сегодняшний день существует широкий выбор инвентарной мелкощитовой опалубки. Она различается материалом каркаса, способом исполнения и количеством системных элементов. Обычно каркас изготавливают из алюминия или синтетического пластика. Последний является инновационным решением в строительстве, так как благодаря ему опалубка имеет легкий вес. Например, самый большой щит полимерной опалубки DUO компании PERI весит не более 25 кг.  Также преимуществом системы DUO является не только универсальность применения, но и возможность совместного монтажа опалубки стен и перекрытия с их одновременным бетонированием, что существенно сокращает сроки строительства. А полимерные соединители DUO позволяют проводит бесшумный монтаж и демонтаж без использования молотка в ночное время суток. Такая опалубка собирается словно конструктор: просто, быстро, интуитивно понятно.

Компания, занимающаяся частным домостроением, имея небольшой парк такой опалубки, может в короткие сроки возводить различные объекты благодаря многократной оборачиваемости щитов. А затраты на складирование и перевозку будут минимальными за счет небольшого количества системных элементов.

Если говорить об опалубке перекрытий, то универсальным решением является балочно-стоечная система. Основными компонентами такой системы являются несущие и распределительные балки, телескопические стойки, треноги и ламинированная фанера в качестве палубы. Стойки выполняют функции отдельно стоящей опоры, в вертикальном положении которую фиксирует тренога. Для обеспечения устойчивости балок и передачи от них нагрузки на стойку используют крестовую головку.

 Главным достоинством данной системы является возможность подбора и проектирования опалубки под любую геометрию и различное очертание перекрытия. Так, рассчитав вес свежеуложенного бетона, необходимо определить максимальные значения геометрических параметров системы, таких как шаг главных балок, шаг второстепенных балок и шаг стоек. Расчёты помогут подобрать рациональное количество элементов и обеспечить надежность конструкции опалубки.

Как гласит народная мудрость, мой дом – моя крепость. И чтобы построенный вами дом действительно был надежный, устойчивый, нерушимый, долговечный, не вызывал серьезных затруднений в ходе эксплуатации, был экологичным и безвредным для жизни и здоровья вашей семьи, необходимо ответственно подходит не только к выбору качественных материалов, но и способов и средств возведения несущих конструкций здания. Для монолитных конструкций опалубка имеет определяющее значение. Только от вашего выбора зависит, насколько комфортным и безопасным будет проживание в построенном доме.

Если у вас остались вопросы — мы готовы на них ответить! Звоните 8 (800) 505 72 16

Прайс-лист на опалубку и комплектующие

Почему клиенты выбирают коммерцстрой

Вы доверяете сделку высококвалифицированным специалистам, работающим со дня основания компании.

Штат инженеров проводит оптимальный расчет любой сложности и дает необходимую консультацию.

Нас рекомендуют клиенты, как надежного поставщика оборудования для монолитного строительства.

Мы стараемся в каждой сделке, не зависимо от ее суммы.

Мы отвечаем за качества нашего оборудования.

В своей работе мы ориентируемся на потребности наших клиентов и обеспечение их уверенности в качестве предоставляемых нами услуг.
Уже 15 лет с нами сотрудничает большое количество строительных организаций и частных предпринимателей, которым мы благодарны за доверие,
и для которых, стараемся улучшить свою работу из года в год!

Собственное производство опалубочных систем

Компания КоммерцСтрой проектирует, производит и занимается поставкой крупнощитовой стальной опалубки, I класса точности АРСЕНАЛ.
Предприятие имеет полный производственный замкнутый цикл, начиная от инжиниринговых разработок до изготовления собственного опалубочного профиля;
современное высокотехнологичное оборудование, отвечающее международным стандартам качества; грамотных инженеров-технологов с многолетним опытом работы в сфере строительных инновациях.

В процессе создания опалубочной системы АРСЕНАЛ мы постарались исключить все выявленные недостатки и недоработки аналогичных систем, в ходе непосредственного
контакта с участниками строительного производства (инженерами, прорабами и строителями) и создать продукт, полностью удовлетворяющий требованиям заказчика.
Придавая большое значение оптимизации затрат на изготовление опалубочной системы, сокращая расходы на производство и не теряя при этом качественных показателей,
мы создаем надежные опалубочные системы.

География

КоммерцСтрой осуществляет торговлю не только по регионам России (Санкт-Петербург, Воронеж, Краснодар, Красноярск, Екатеринбург), но и занимается поставкой
оборудования на экспорт, в страны Европы. Польша, Казахстан, Армения — далеко не весь список стран, в которые осуществляется поставка нашего оборуования.

Виды и классификация опалубки для монолитного строительства

22 июля 2019 г.

Монолитное строительство — технология не новая, но широко востребованная. Она основана на применении опалубки и полужидкого раствора. Первая представляет собой каркасную конструкцию, образующую ёмкость для заливки бетона или другого подобного состава. Последний при застывании принимает заданную опалубкой форму, тем самым реализуя задумки архитекторов и дизайнеров. Такая технология подходит как для возведения промышленных, общественных, жилых зданий, так и для сооружения ангаров, мостов, тоннелей, коллекторов, водоводов. В каждом конкретном случае требуется установка монолитной опалубки определённого вида, а полная классификация представлена в ГОСТе 52085–2003 «Опалубка. Общие технические условия».

Виды монолитной опалубки по типу бетонируемых конструкций

В монолитном строительстве наиболее часто используются вертикальные и горизонтальные опалубки. С помощью вертикальных сооружают фундаменты, стены, перегородки, ростверки, градирены, трубы, колонны. Горизонтальные применяют для монтажа перекрытий, ригелей, мостовых пролётов, эстакад.

Наклонно-вертикальные и наклонно-горизонтальные опалубки используются чуть реже, но в некоторых случаях они просто незаменимы: при сооружении арок, сфер, оболочек, сводов и других сооружений нестандартной формы.

Разновидности монолитной опалубки по конструкции

В состав опалубок для монолитного строительства обычно входят формообразующие элементы, поддерживающие (стойки, рамы, подкосы) и крепёжные. Тем не менее в строении наблюдаются и особенности, продиктованные назначением систем, целью использования, условиями монтажа. В совокупности схожие и различные параметры определяют виды монолитных опалубок по конструкции.

Крупно- и мелкощитовая опалубки

Крупнощитовая опалубка для монолитного строительства состоит из щитов с большой площадью, конструктивно связанных с поддерживающими элементами. Выравнивается по высоте с помощью системы домкратов. Дополняется специальными подмостями, предназначенными для перемещения рабочих. Для сборки необходимо применение грузоподъёмной техники.

Мелкощитовая монолитная опалубка состоит из секций весом до 50 кг, которые для укрупнения конструкции можно стыковать по вертикали. Подходит для отливки сравнительно небольших архитектурных элементов разных форм. Сборка требует значительных трудозатрат, зато возможна вручную или путём использования лёгких кранов.

Блочная и объёмно-переставная опалубки

Блочная опалубка внутреннего и внешнего контура состоит из щитов с разъёмными либо неразъёмными соединениями. Образует пространственную конструкцию определённой формы. Обычно монтируется вне строительного объекта и на место устанавливается в готовом виде. Для упрощения распалубливания снабжается специальными домкратами. Предназначена для возведения отдельно стоящих замкнутых монолитных конструкций. Во многих случаях способствует экономии средств. Характеризуется высокой оборачиваемостью.

Объёмно-переставная по строению похожа на блочную, но монтируется в предусмотренном проектом месте. Имеет Г- или П-образную форму. Используется при одновременном бетонировании стен и перекрытий, сооружении отдельно стоящих конструкций (ростверков, фундаментов, колонн), внутренних поверхностей замкнутых ячеек жилых домов и лифтовых шахт. Обеспечивает постройкам дополнительную прочность.

Подъёмно-переставная, скользящая, горизонтально перемещаемая опалубки

Подъёмно-переставная с шахтным подъёмником или с опиранием на сооружение — это разборная опалубка, специально разработанная для сооружения вертикальных элементов с постоянным или переменным сечением высотой более 40 м. Укомплектована внешними и внутренними щитами, приводными станциями и закреплёнными на рамах домкратами. С помощью последних осуществляется периодическое поднятие опалубки на новый уровень. Ввиду сложности оборудования и высокой технологичности процесса необходимо использование труда профессиональных рабочих.

Скользящая опалубка для монолитного строительства по конструкции и принципу действия похожа на подъёмно-переставную. Отличия заключаются в том, что она неразборная, предназначена для возведения высоких конструкций с небольшим сечением (например, дымоотводных труб) и обеспечивает непрерывность процесса бетонирования.

Горизонтально перемещаемая (катучая, туннельная) опалубка состоит из щитовых секций, опорных конструкций (тележек), горизонтальных винтов и домкратов. Механизмы позволяют по мере затвердевания бетона передвигать систему в определённом плоскостном направлении. Такая опалубка актуальна при сооружении линейно-протяжённых объектов, в том числе и в закрытом пространстве.

Пневматическая опалубка

Пневматическая (надувная) опалубочная система может быть стационарной и подъёмной. От других видов отличается кардинально. Она представляет собой гибкую ёмкость, напоминающую мешок определённой формы. Под воздействием закачиваемого внутрь воздуха это изделие расправляется и тем самым образует каркас для будущей конструкции. Раствором в данном случае заливается не полость опалубки, а ограниченное пространство вокруг неё. Такой принцип работы позволяет изготавливать плиты с отверстиями, полукруглые своды, купола. При этом монтаж особой сложностью не отличается, поскольку пневмоопалубка относительно лёгкая по весу, простая в использовании и не требует вмешательства строительной спецтехники.

Съёмная и несъёмная опалубки

Все вышеописанные опалубки для монолитного строительства принадлежат к категории съёмных. После затвердевания бетонного раствора их снимают в цельном виде или по частям и убирают с рабочего участка.

Несъёмными являются опалубки, которые не подвергаются демонтажу. При расчётах они могут включаться либо не включаться в сечение будущего сооружения. По окончании процесса бетонирования несъёмные опалубки становятся конструктивной частью объекта и в дальнейшем играют роль облицовочного слоя, гидро- или теплоизоляции.

Виды опалубки для монолитного строительства по материалу основы

Современные опалубочные системы для монолитного строительства производятся из разных материалов. Соответственно, каждая из них обладает отличающимися свойствами, причём как положительными, так и отрицательными.

  1. Деревянная и фанерная опалубки характеризуются лёгкостью и дешевизной. К недостаткам принадлежат высокая гигроскопичность, сравнительно малая прочность и короткий срок эксплуатации — не более 30 циклов.
  2. Пластиковая конструкция тоже лёгкая, но в отличие от деревянной обладает гладкой поверхностью, не пропускает влагу, выдерживает до 200 циклов оборачиваемости. Из-за недостаточной прочности не подходит для возведения многоэтажных зданий.
  3. Стальная — высокопрочная и универсальная в применении опалубка. Её можно повторно использовать 500 и даже более раз. Главный недостаток заключается в значительном весе, затрудняющем применение в частном строительстве.
  4. Алюминиевая достаточно прочная и гораздо легче стальной. Оборачиваемость достигает 300 циклов. Минус — подверженность коррозии при контакте с жидким бетоном.
  5. Комбинированная — это опалубка, в состав которой входят элементы из двух или нескольких материалов. Такая структура позволяет усилить положительные свойства конструкции и свести к минимуму отрицательные.

В последнее время приобретают популярность пенополистирольные, а также несъёмные опалубки из листов стекломагнезита, арболитовых блоков, композитных армопанелей. Они обеспечивают сооружения дополнительной теплозащитой, но в экологическом плане оправдывают себя не всегда. Картонные, наоборот, абсолютно безвредны. Их недостаток — спиралевидный или полосчатый рисунок на поверхности отлитой конструкции.

Резиново-тканевые ёмкостные устройства, то есть пневматические, характеризуются высокой прочностью, простотой в использовании, многоразовостью, но подходят для сооружения только некоторых видов объектов.

Виды опалубки по применяемости при различной температуре воздуха и характеру воздействия на бетон монолита

Самой распространённой является неутеплённая опалубка. Она предназначена для строительства монолитных сооружений при положительных показателях температуры наружного воздуха.

В противовес неутеплённой идёт греющая (термоактивная) опалубка, позволяющая осуществлять зимнее бетонирование. В её составе предусмотрены нагревательные элементы, роль которых могут играть электроды, спирали, ТЭНы, а также пар и разогретые минеральные масла.

Утеплённая — это несъёмная опалубка, материал которой повышает энергоэффективность здания. Наряду со снижением теплопотерь он может выполнять и другие функции. К примеру, полистирол обеспечивает герметичность конструкции и защищает её от биоповреждений.

Описанные выше термоактивная и пневматическая монолитные опалубки иногда классифицируются как специальные, поскольку они используются только в особых случаях. Ещё к этой категории принадлежат виброопалубка и мелкоштучная. Первая оснащена накладными вибраторами, которые ускоряют уплотнение бетонной смеси. Вторая служит для изготовления нетиповых либо сложных конструкций небольшого размера и получения рельефной поверхности. Также её используют при заделке стыков и швов сборных железобетонных сооружений.

Виды монолитной опалубки по оборачиваемости

В зависимости от количества циклов оборачиваемости опалубки для монолитного строительства подразделяются на инвентарные и разового применения. Под инвентарными подразумеваются конструкции, которые пригодны для повторного использования. Например, надувные могут служить от 5–10 раз, подъёмно-переставные — от 60–100, блочные — от 150–300, а объёмно-переставные — от 300 – 500 раз.

Опалубки разового применения — это в первую очередь несъёмные конструкции. Также к данной категории относятся устройства, изготовленные для возведения сооружений нестандартных форм.

Как выбрать и где купить опалубку для монолитного строительства

Представленные выше описания помогут вам сориентироваться в разнообразии монолитных опалубок. Делая окончательный выбор, рекомендуем сначала проконсультироваться с сотрудником нашей компании.

Мы специализируемся на аренде и продаже любых видов монолитной опалубки. Все они соответствуют техническим требованиям ГОСТа, а потому в полной мере обеспечат надёжность будущих объектов!

Doka Монолитная алюминиевая опалубка

Мы запрашиваем ваше согласие

1) на использование файлов cookie
2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

1) Использование файлов cookie
Мы, Doka GmbH, используем файлы cookie и сторонние приложения. Это помогает нам обеспечить оптимальную работу нашего веб-сайта, в частности

  • для постоянного улучшения функциональности нашего веб-сайта,
  • для облегчения использования Интернет-магазина Doka или
  • для размещения рекламы, подходящей для вас как пользователя, на определенных платформы.

См. Наше Заявление о конфиденциальности данных для получения дополнительной информации о наших файлах cookie.
Мы также предлагаем вам возможность выбора файлов cookie (расширенные настройки файлов cookie).

2) Передача данных в Соединенные Штаты Америки
Некоторые из наших партнеров являются организациями, учрежденными в Соединенных Штатах Америки. Мы передаем ваши личные данные этим партнерам в Соединенных Штатах Америки вручную или через интерфейс.

Сообщаем вам, что постановление от 16 июля 2020 года (решение Суда Европейского Союза по делу C-311/18, «Schrems II») признает недействительным ЕС — U.S. Решение по программе Privacy Shield, разрешившее передачу личных данных в Соединенные Штаты Америки. Как следствие, Соединенные Штаты Америки как третья страна не обеспечивают надлежащего уровня защиты данных.

Для вас как пользователя риск того, что передача персональных данных организации, учрежденной в Соединенных Штатах Америки, заключается, в частности, в том, что к вашим данным будет предоставлен доступ властям США для целей мониторинга и наблюдения, а также для крупных если вы не имеете эффективного административного и судебного права на возмещение ущерба в отношении таких действий властей США.

Персональные данные, которые мы передаем в Соединенные Штаты Америки, — это, в частности, IP-адреса (адреса интернет-протокола).

Мы сотрудничаем через различные приложения со следующими получателями:

  • Facebook LLC
  • Google LLC
  • MaxMind Inc.
  • Microsoft Corporation
  • Monotype Imaging Holdings Inc.
  • Rocket Science Group LLC
  • Sketchfab Inc.
  • The Trade Desk, Inc.
  • Vimeo LLC
  • YouTube LLC

Нам необходимо ваше явное согласие, чтобы продолжить отправку ваших личных данных этим поставщикам.

Вы можете в любое время отозвать свое согласие, перейдя в настройки файлов cookie на веб-сайте.

Согласны ли вы на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Монолитный пенобетон и полистиролбетон

Монолитный пенобетон — это материал, который можно производить непосредственно на строительной площадке. Этот процесс не сложный и быстрый.

Монолитный пенобетон и его преимущества

Высокая квалификация строителей при работе с монолитным пенобетоном вовсе не нужна.Для производства монолитного пенобетона используется специальная закрытая установка для пенобетона (например BAS130), в которой под давлением за несколько минут можно произвести части кубометра пенобетона. Его вес составляет 140 кг, а при необходимости он легко перемещается на колесах по строительной площадке. Монолитный пенобетон как строительный материал избавляет от накладных расходов, присущих производству блоков из пенобетона. Так например вам не понадобятся формы и дополнительные материалы, связанные с изготовлением пеноблоков.

Технология строительства из монолитного пенобетона

Первым этапом является возведение опалубки. Материалом для возведения съемной опалубки может быть фанерное дерево или металлический каркас. Последний состоит из легких оцинкованных профилей толщиной 1-3 мм, высотой 100-300 мм. Затем каркас облицовывают плитами, гипсокартоном, кирпичом и различные блоки можно использовать для несъемной опалубки.

Для строительства съемной опалубки используется фанера, деревянный каркас, виниловая или металлическая вагонка.Все зависит от здания, которое вы строите.

После возведения опалубки или в процессе ее возведения необходимо позаботиться о связке, увеличивающей прочность конструкции. Это может быть арматура, металлические прутки, сетка и другие подобные материалы.

Следующий этап — заливка пенобетона в опалубку. При заливке пенобетона, если используется несъемный каркас, в его пустотах прокладываются кабели и коммуникации, предусмотрены трубы отопления и водопровода. В результате применения несъемной опалубки после ее заливки бетоном получается многослойная отделанная стена, практически не требующая внешней отделки.

Строительство монолитных домов и построек из пенобетона на сегодняшний день — одна из самых перспективных технологий. Эта технология позволяет в кратчайшие сроки возводить постройки любой формы и высоты. Строительство зданий из пенобетона выгодно как компаниям, так и будущим владельцам, так как для обогрева или охлаждения такого дома требуется гораздо меньше энергии, а значит и денег.

На видео показан ход строительства монолитного пенобетонного дома на заводе по производству пенобетона BAS130. Это не настоящее видео, созданное нашим клиентом.

Многовековая монолитная застройка на подъеме

Монолитное строительство становится все более распространенным в США, но не так, как вы думаете. Построенные таким образом здания — это не огромные монолиты, возвышающиеся над городскими кварталами.

Скорее, это офисные башни, многоквартирные дома, дома, церкви и действительно любые конструкции, построенные из одного материала — обычно литого бетона.

В то время как этот метод снова набирает популярность в Соединенных Штатах после кратковременного всплеска интереса на протяжении многих лет, он уже довольно распространен в Соединенном Королевстве и других странах из-за эффективности затрат и времени на строительство.

«Этот метод проектирования делает строительство простым и понятным и использует меньше строительных материалов, чем стандартные методы», — говорит Яннис Вернери, ученый из отдела строительных материалов и компонентов Швейцарской федеральной лаборатории материаловедения и технологий.

Как строятся монолитные дома?

Чтобы построить монолитное здание, сначала устанавливают предварительно спроектированную опалубку вместе с электрическими, водопроводными, канализационными и другими услугами. Затем вся конструкция заливается бетоном. Плита и балка сливаются вместе таким образом, чтобы обеспечить фиксацию в стыке, так что весь блок действует как единое целое. Между тем, опалубка обеспечивает правильное выравнивание и гладкие поверхности.

Когда здание заливается монолитно, и водопровод, и электричество можно разместить до того, как будут установлены формы.Это избавляет от необходимости каркасной внутренней части здания для установки водопровода и электрики.

Большинство ключевых компонентов этих конструкций, таких как стены, колонны, балконы и проемы, заливаются на месте, так же как и плиты и балки, что устраняет необходимость и затраты на кирпич, штукатурку и другие строительные материалы. Подрядчики могут возводить монолитные стены и плиты за одну операцию в течение дня.

Все эти факторы означают, что строительство может произойти быстро.

И поскольку метод повторяется — он повторяется снова и снова, пока здание не будет завершено — монолитное строительство экономит время и деньги. Он сочетает в себе скорость, качество и точность товарного бетона и опалубки, производимого за пределами строительной площадки, с гибкостью и экономичностью монолитного строительства.

Вытолканный в скале

Самой ранней формой монолитной архитектуры, наиболее часто упоминаемой, являются сооружения, вырезанные из скалы, такие как монолитные церкви, построенные во время средневековой династии Загве, которая правила примерно с 900 по 1270 год нашей эры.D. на территории современной Северной Эфиопии. Церкви вырезаны из твердой скалы, и часто основание скалы до сих пор служит основанием конструкции. В той или иной форме из этих ранних построек здание вырезано из скал.

Купола также могут быть образцами монолитной архитектуры, будь то древние купола или современные купола, ставшие популярными благодаря Бакминстеру Фуллеру. Институт монолитных куполов в Италии, штат Техас, построил купольные спортивные стадионы, магазины розничной торговли, церкви и складские сооружения.

«Купола построены по методу, требующему надувной формы Airform, железобетона и пенополиуретана. Каждый из этих ингредиентов используется особым образом », — говорит Дэвид Саут, основатель института.

«Монолитные купола становятся все более популярными, — говорит он. «Даже люди, которые говорят, что им не нравится их внешний вид, обычно просто потому, что они такие разные, хотят монолитный купол за его превосходную изоляцию и энергоэффективность, низкие эксплуатационные расходы, виртуальную нерушимость и относительно простой процесс строительства.”

Томас Эдисон построил первый монолитный бетонный дом в 1908 году и запатентовал технологию примерно 10 лет спустя. Только после Первой мировой войны, когда возросший спрос на жилье пробудил интерес к монолитному строительству, строители снова не пытались возводить монолитные бетонные дома. Однако после войны интерес снизился.

Теперь он снова растет в Соединенных Штатах из-за низких затрат и простого метода строительства.

Другие страны также используют эту технику.

В Индии государственное управление строительства Центрального отдела общественных работ внедрило технологию монолитного строительства для крупных проектов на фоне растущих опасений по поводу загрязнения пылью, по данным Министерства городского развития, которое курирует этот департамент.

По данным Министерства, этот метод получил признание за «быстрое, качественное и беспыльное строительство» для крупных проектов.

Также в Индии частная строительная компания PG Setty около трех лет назад ввела монолитное строительство в государственный сектор для «массовых жилищных проектов для обитателей трущоб и более слабых слоев населения», — говорится в заявлении фирмы.Используя монолитную технику, компания может построить каркас четырех домов за 48 часов с помощью опалубки из США.

«Монолитная бетонная конструкция и соответствующие материалы приведут к быстрому и экономичному устойчивому развитию строительства, обеспечивая качество, время, стоимость и долговечность благодаря своей однородности», — говорится в заявлении PG Setty.

«Когда здание строится из цемента, необходимо учитывать такие простые вещи, как изоляция», — говорит Вернери.

Он и его коллеги-ученые из его швейцарской лаборатории говорят, что они разработали кирпич, который значительно увеличивает изоляцию, но не увеличивает объем. По словам Вернери, в строительной отрасли начали внедрять внутренние изоляционные стены, и на сегодняшний день уже доступно несколько изолированных кирпичей и систем панелей, в которых в качестве изоляционных материалов используются такие материалы, как перлит, минеральная вата или полистирол.

Ученые из его группы создали кирпичи, которые изолируют лучше, чем уже существующие кирпичи.Они используют другой изоляционный материал, чем остальные: аэрогель. По его словам, стена, построенная из аэрокирпичей из этого материала, проводит тепло в восемь раз лучше, чем стена из стандартных глиняных и сланцевых кирпичей.

По мере роста спроса на здания возрастает потребность в более эффективных методах строительства. Одно из них — монолитное строительство. Какие еще методы приходят на ум? Прокомментируйте ниже и дайте нам знать.

Каркасно-монолитное строительство — Технология основа.группа

Несколько преимуществ:
— архитекторы и дизайнеры получили гибкость и свободу в принятии проектных решений, появилась возможность их разнообразить;
— пространственная каркасная работа конструкций позволила более равномерно распределять нагрузки по всей площади здания по сравнению с шарнирной опорой плит по сборной каркасной схеме. Это позволило значительно снизить материалоемкость по сравнению с сборными железобетонными конструкциями.Спрос на сталь снижается в среднем на 7-20%, а на бетон примерно на 15%, что снижает стоимость строительства в целом;
— за счет снижения нагрузок со стороны наземной части здания также получено снижение стоимости фундамента;
— весь производственный цикл перенесен на строительную площадку. В панельном корпусе изделия изготавливаются на заводе, привозятся на объект и собираются. При изготовлении сборных конструкций допуски закладываются на всех технологических этапах, они приводят к дополнительным трудозатратам при отделке стыков.Если монолитное строительство ведется по четко проработанной схеме, то возведение построек осуществляется в более короткие сроки. Процесс строительства упрощается, если есть возможность создать бетонную сборку прямо на месте. Хорошо выполненная работа устраняет необходимость в мокрых процессах. Стены и потолок практически готовы под отделку;
— монолитная конструкция обеспечивает практически «бесшовную» конструкцию. Благодаря этому повышаются показатели тепло- и звукоизоляции;
— монолитные конструкции более прочные.Если установленный расчетный срок современных панельных домов составляет 50 лет, то построенных по монолитной технологии — не менее 100;
— при данной технологии труд удешевляется, затраты на оплату труда выполняются один раз;
— благодаря современной конструкции опалубки возведение монолитных зданий стало возможным круглый год;
— монолитные дома в силу своих технологических особенностей более устойчивы к воздействию техногенных и других неблагоприятных факторов окружающей среды, более устойчивы к землетрясениям.

Несъемная опалубка монолитного перекрытия

ОБЛАСТЬ: химия.

Изобретение относится к области строительства, а именно к монолитным кессонным перекрытиям и перекрытиям с применением несъемной опалубки. Профнастил, используемый в качестве несъемной опалубки, выполнен в сборе из универсальных модульных элементов, при этом каждый арматурный каркас выполнен в виде пространственного каркаса.

Технический результат: снижение трудозатрат при возведении перекрытий и повышение несущей способности за счет применения арматурного каркаса в виде пространственного каркаса, выполненного из легких стальных тонкостенных конструкций С-образного профиля.

ф-лы, 8 ил.

Те же патенты:

Изобретение относится к строительству, а именно к изготовлению тяжелых оребренных конструкций на площадке строительства промышленных, складских, гражданских, спортивных и сельскохозяйственных зданий

.

Изобретение относится к строительству и может быть использовано при возведении зданий из монолитных плит

.

Область: строительство.

Способ конструкции перекрытия для строительства зданий, когда один или несколько несущих элементов жесткости изготовлены из холодногнутой стали, причем элементы представляют собой балки из холодногнутой листовой стали и приварены к листовой стали, такой как облицовочная плита, предпочтительно лазерной или комбинированной сваркой. В конструкции плиты элементы распорки крепятся предпочтительно сваркой к одной стальной плите футеровки сэндвич-типа, а одна или несколько поверхностей стальной плиты футеровки сэндвич-типа покрываются поверхностным покрытием, таким как бетон, соединяющий элементы распорки на плите футеровки сэндвич-типа.В изобретении также описана конструкция плиты, изготовленной этим способом.

ДЕЙСТВИЕ: повышение несущей способности.

13 сл, 25 ил.

Изобретение относится к строительству и может быть использовано при строительстве социальных и производственных зданий

.

Изобретение относится к строительству, а именно к перекрытиям промышленных и гражданских зданий, в том числе к деаэраторным кабинетам компьютерных залов АЭС

.

Изобретение относится к ребристой пластине для сложных панельных балок, причем профиль этой пластины состоит из выступающих ребер, образованных по существу плоской пластиной, а поверхность верхних краев полки подвергается формовочной обработке (профилированию) для обеспечения гарантии. лучшее сцепление между ребристой плитой и бетонной сложной панелью перекрытие

Изобретение относится к строительству и предназначено для оформления перекрытий перекрытий и стеновых панелей с створчатыми клапанами

.

Область: строительство.

Способ конструкции перекрытия для строительства зданий, когда один или несколько несущих элементов жесткости изготовлены из холодногнутой стали, причем элементы представляют собой балки из холодногнутой листовой стали и приварены к листовой стали, такой как облицовочная плита, предпочтительно лазерной или комбинированной сваркой. В конструкции плиты элементы распорки крепятся предпочтительно сваркой к одной стальной плите футеровки сэндвич-типа, а одна или несколько поверхностей стальной плиты футеровки сэндвич-типа покрываются поверхностным покрытием, таким как бетон, соединяющий элементы распорки на плите футеровки сэндвич-типа.В изобретении также описана конструкция плиты, изготовленной этим способом.

ДЕЙСТВИЕ: повышение несущей способности.

13 сл, 25 ил.

Область: строительство.

Изобретение относится к области строительства, в частности, к сборным строительным плитам. Плита состоит из комбинированной панели перекрытия, включающей стальную балку, бетонную плиту и бетонную вертикальную стену, расположенную между бетонной плитой и стальной балкой, а из композитной балки, содержащей бетонную вертикальную стену, двутавровую балку, прикрепленную к нижняя часть бетонной вертикальной стены.К двутавровой балке крепится кронштейн, предназначенный для размещения и фиксации хотя бы части стальной балки панели.

Технический результат: снижение материалоемкости слябов.

пл. Ф., 10 ил.

Изобретение относится к химии.

Изобретение относится к области строительства, а именно к монолитным кессонным перекрытиям и перекрытиям с применением несъемной опалубки. Профнастил, используемый в качестве несъемной опалубки, выполнен в сборе из универсальных модульных элементов, при этом каждый арматурный каркас выполнен в виде пространственного каркаса.

Технический результат: снижение трудоемкости устройства перекрытий и повышение несущей способности за счет применения арматурного каркаса в виде пространственного каркаса, выполненного из легких стальных тонкостенных конструкций С-образного профиля.

ф-лы, 8 ил.

Изобретение относится к химии.

Изобретение относится к области строительства, а именно к монолитным кессонным перекрытиям и перекрытиям с применением несъемной опалубки. Профнастил, используемый в качестве несъемной опалубки, выполнен в сборе из универсальных модульных элементов, при этом каждый арматурный каркас выполнен в виде пространственного каркаса.

Технический результат: снижение трудоемкости устройства перекрытий и повышение несущей способности за счет применения арматурного каркаса в виде пространственного каркаса, выполненного из легких стальных тонкостенных конструкций С-образного профиля.

ф-лы, 8 ил.

Руководство архитектора по методам монолитного строительства

Архитекторы: Найдите исходные материалы для своего следующего проекта через Architizer. Производители: ознакомьтесь с последними новостями строительства и зарегистрируйтесь сейчас .

Монолитные здания исторически использовались для обозначения постоянства, силы, верховенства закона и долговечности. Таким образом, масса в форме здания является одновременно символом больших общественных идеалов, а также эстетическим выбором. Однако современные технологии позволили архитекторам более дешево и быстро построить солидное здание, в связи с чем возникает вопрос: какова ценность действительно массивного здания в нашей архитектурной культуре сегодня?

Этот сборник обращается к различным технологиям массивного строительства, включая монолитный бетон, утрамбованный грунт, уложенные монолитные камни и каменные блоки, все с использованием материалов выраженной несущей способности.

Concrete Studio от Mell Lawrence Architects, Остин, Техас, США

Этот студийный дизайн для творческой семьи — игра двойственности; тяжесть бетона с прозрачностью стекла, твердость стены с мягкими краями ландшафта. Эта небольшая конструкция полностью состоит из заливного бетона с использованием специальной опалубки для создания повторяющейся внешней текстуры.

Modern Ruin by autotroph, Санта-Фе, Н.М., США

Этот особняк построен с использованием техники утрамбованной земли и отсылает к руинам, построенным много лет назад и сохранившимся. В массивной форме размещаются хозяйственные компоненты проекта, а жилые помещения — из обветренной стали.

ДОМ 1101 by HARQUITECTES, Сан-Кугат-дель-Валлес, Испания

В этом доме используется двойная двойная каменная стена с несущими кирпичами, окрашенными в красный цвет снаружи и окрашенными в белый цвет внутри.Кубические формы дома соединены плавными переходами, которые можно полностью открывать наружу или закрывать от стихии.

Трюфель от Ensamble Studio, Коста-да-Морте, Испания

Это небольшое убежище, охватывающее слои земли, сделано из неармированного бетона, образованного путем наложения грунта снаружи и тщательно уложенных тюков сена в качестве держателей для внутреннего объема. Затем сено было убрано, а почва перераспределена без материальных отходов.

Дом 1014 от HARQUITECTES, Гранольерс, Испания

Этот проект расположен в историческом центре города и поэтому слишком чувствителен к масштабу и существующему контексту. Сохраняя исторический каменный фасад, эта реконструкция контрастирует с существующей тканью с несущими кирпичными стенами, столь же прочными, как и их предшественники.

Приморская библиотека от Vector Architects, Хэбэй Шэн, Китай

Легко сделать что-то, что тяжелее выглядит тяжелее.В этой библиотеке на китайском побережье используется свет, чтобы ее массивная бетонная конструкция казалась простой и маневренной.

Поиск производителей бетона

Найдите лучшие строительные продукты через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите наладить контакт с архитекторами? Щелкните здесь .

ВИДОВ ОПАЛУБКИ В МОНОЛИТНОМ КОНСТРУКЦИИ

Сегодня в отрасли монолитного строительства используются съемные и несъемные формы опалубки.Первый вид опалубки применяется для многоэтажного домостроения. Для его изготовления монтируются специальные панели из фанеры или металла различной формы и параметров, которые соединяются согласно проекту. Такие панели готовы выдержать более 100 циклов заливки бетона. Несъемная опалубка состоит из двух панелей из пенополистирола или другого материала, которые соединяются перемычками с блоком. Этот вид опалубки после заливки в нее бетонной смеси является неотъемлемой частью строительной конструкции, поэтому применяется только один раз. Несъемная опалубка актуальна при строительстве домов и небольших объектов.

Самая экологически чистая форма несъемной опалубки

Сегодня несъемная опалубка из ДВП широко применяется в монолитной технике. Этот строительный материал представляет собой смесь древесной щепы, смешанной с портландцементом или едким магнезитом. Фибролит характеризуется следующими достоинствами:

  • легкость, удешевляющая строительные работы;
  • биологическая устойчивость;
  • устойчивость к горению;
  • из этого материала внутри конструкций не может образовываться конденсат, что увеличивает срок службы конструкции;
  • отличные показатели прочности, сейсмостойкости, морозостойкости, звукоизоляции, энергосбережения.

Этот строительный материал многофункциональный и экологически чистый для человека и окружающей среды.

Следует отметить, что несъемная опалубка из полистирола также применяется при строительстве по монолитной технологии.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
