Сетка кладочная — цены, размеры, характеристики

Сетка кладочная из проволоки ВР-I (в картах)
































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































ФотоРазмер ячейки, ммДиаметр провол.
мм
Размер карты, м
(ширина х длина)
Цена (с НДС) , руб / м.кв.
до 500
м.кв.500-2000
м.кв.от 2000
м.кв.
25х2530,35х2 ; 0,38х2 ; 0,5х2 ; 1х2132 р.129 р.126 р.
50х5030,1х2,0,25х2;0,35х2 ; 0,5х2 ; 0,64х2 ; 1х264 р.62 р.60 р.
50х5040,1х2,0,25х2;0,35х2 ; 0,5х2 ; 0,64х2 ; 1х2108 р.105 р.102 р.
50х5050,1х2,0,25х2;0,35х2 ; 0,5х2 ; 1х2 ; 1,5х2181 р.178 р.175 р.
75х7530,35х2 ; 0,5х2 ; 0,64х2 ; 1,5х258 р.56 р.54 р.
75х7540,35х2 ; 0,5х2 ; 0,64х2 ; 1,5х298 р.95 р.93 р.
75х7550,35х2 ; 0,5х2 ; 0,64х2 ; 1,5х2160 р.158 р.156 р.
100х10030,38х2;0,5х2 ; 0,64х2 ; 1х2 ; 1,5х236 р.34 р.32 р.
100х10040,5х2 ; 0,64х2 ; 1,5х2; 2х359 р.56 р.53 р.
100х10050,5х2 ; 0,64х2 ; 1,5х2; 2х3, 2х694 р.91 р.88 р.
150х15031х2 ; 1,5х2 ; 1х3; 2х327 р.25 р.23 р.
150х15041х2 ; 1,5х2 ; 1х3; 2х343 р.41 р.39 р.
150х15051х2 ; 1,5х2 ; 1х3; 2х3,2х663 р.61 р.59 р.
200х20031х2 ; 1,5х2 ; 1х3; 2х324 р.22 р.20 р.
200х20041х2 ; 1,5х2 ; 1х3; 2х338 р.35 р.33 р.
200х20051х2 ; 1,5х2 ; 1х3; 2х3,2х656 р.53 р.50 р.

Сетка кладочная оцинкованная в рулонах


































































































































































































































































































































































































































































































































ФотоРазмер ячейки, ммДиаметр
провол. мм
Размер рулона, м
(ширина х длина)
Цена за м2 (с НДС),
руб/м2
50х601,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5047 р.
50х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5049 р.
25х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5065 р.
25х251,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5087 р.
25х301,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5085 р.
12,5х251,61х50; 1,2х50; 1,5×50; 1,8×50; 2×50131 р.
12,5х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5090 р.
12,5х12,51,61х25; 1,2х25; 1,5×25; 1,8×25; 2×25219 р.

Сетка кладочная неоцинкованная в рулонах










































































































































































































































































































































































































































































































































































































ФотоРазмер ячейки, ммДиаметр
провол. мм
Размер рулона, м
(ширина х длина)
Цена за м2 (с НДС),
руб/м2
50х601,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5035 р.
50х601,60,15х50; 0,2х50; 0,3×50; 0,35×50; 0,5×5035 р.
50х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5038 р.
25х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5049 р.
25х301,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5065 р.
25х251,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5067 р.
12,5х251,61х50; 1,2х50; 1,5×50; 1,8×50; 2×50101 р.
12,5х501,61х50; 1,2х50; 1,5×50; 1,8×50; 2×5068 р.

Применение сетки 50х50х3

Этот тип материала активно используется как в масштабном, так и в частном строительстве. В частности, очень популярно его применение:

  • при армировании кирпичной кладки, что позволяет значительно повысить ее прочность и продлить срок ее эксплуатации;


  • в монолитном строительстве. Сетка кладочная 50х50х3, цена которой у нас весьма конкурентная, позволяет быстро возводить прочные, надежные здания. При этом, они обладают “способностью” хорошо сохранять тепло в помещениях;


  • при проведении отделочных работ. Этот материал, укладываемый под штукатурку, позволяет значительно увеличить срок эксплуатации декора. Это особенно актуально в том случае, если поверхность стен весьма неровная, и требуется выкладывать достаточно большую толщину слоя. Также использование этого сетчатого полотна позволяет сделать более прочной плиточную кладку.


Сетка кладочная 50х50х4

Такой материал обладает несколько более высокой прочностью. Он отлично подходит, например, для:

  • закладывания фундамента. Он позволяет значительно повысить прочность бетона, который без армирования может быть подвержен растрескиванию;


  • проведении работ по прокладыванию дорожного полотна. Это особенно актуально для местности с рыхлым грунтом. Сетка кладочная 50х50х4 позволяет уменьшить толщину дороги и, соответственно, сократить расход используемых материалов. Она также бывает необходима при прокладывании крупных магистральных дорог, которые будут активно использоваться для проезда тяжеловесного грузового транспорта.


Компания “Гефест” осуществляет изготовление и продажу кладочной сетки согласно ГОСТу, что является гарантией ее долговременной эксплуатации.

Сетка кладочная: характеристики, ассортимент, цены

Компания «ЕвроСтройГрупп» поставляет кладочную сетку в широком ассортименте и предлагает действительно выгодные условия для ее приобретения. У нас вы сможете найти необходимые размеры рулонов или карт, толщину проволоки, параметры ячеек, тип защитного покрытия. Все товары поставляются по действительно выгодным ценам, а для оптовых заказчиков действуют специальные скидки.

Ассортимент продукции

Компания «ЕвроСтройГрупп» предлагает как «бюджетные» варианты товаров для армирования конструкций и использования в неагрессивной среде, так и полностью защищенные материалы, которые можно использовать снаружи для ограждений и декорирования участков. У нас вы сможете найти:

  • Кладочную сетку в рулонах и без защитного покрытия. Такой материал рекомендуется для армирования фундаментов, кирпичных кладок, наливного пола или несущих конструкций. Он неустойчив к воде и другой агрессивной среде, металл может ржаветь. Невысокая цена – основное преимущество изделия.
  • Кладочную оцинкованную сетку с максимальной защитой от коррозии. Несколько видов оцинковки материала, разные параметры ячейки и полное соответствие ГОСТ – такие товары вы сможете найти в нашем ассортименте. Рекомендуются для наружного использования или армирования конструкций с коррозионной средой.
  • Изделия с ПВХ покрытием. У нас вы сможете купить кладочную сетку с полимерным покрытием, которое делает ее максимально привлекательной и подходящей для ландшафтного дизайна или ограждения территории. Защита от влаги и отличный внешний вид – основные преимущества такого изделия.

Кладочные сетки поставляются с диаметром проволоки от 3 до 5 мм, чтобы изделие удовлетворяло всем СНиП относительно кладки стен и оштукатуривания поверхностей. Размер ячейки может быть от 30 мм до 250 мм, в зависимости от сферы использования и технических характеристик, определенных заводом-производителем. Прямоугольные ячейки допускаются, но поставляются в меньшем ассортименте, чем изделия с квадратными ячейками. Цена кладочной сетки будет зависеть от выбранных параметров и объема партии.

Подробнее о параметрах изделия, его технических характеристиках и способах покупки вы можете узнать по контактным данным компании «ЕвроСтройГрупп», где вам будет предоставлена подробная информация по каждому товару и оказана помощь в выборе.


Весь каталог


Сетка кладочная: цены

Стоимость кладочной сетки — от 50 руб/м2

Уважаемые клиенты! Цены не являются публичной афертой.
Стоимость продукции вы можете уточнить по телефонам, указанным на сайте.

Ячейка/проволока, ммРазмер карты/рулона, мКол-во, м2/тнВес, м2/кгЦена мелк. опт, руб/м2Цена оптовая, руб/м2
Сетка сварная из проволоки ВР-I (в картах)
50х50х30,35;0,5х2450,52,2273,6064,00
50х50х3*0,5×2;1х2450,52,2263,2555,00
Сетка сварная из оцинк. проволоки ВР-1 (в картах)
50х50х3 ОЦ0,5х2263,23,80102,3093,00
50х50х3 ОЦ*0,5х2263,23,8088,0080,00
Сетка сварная оцинкованная (в рулонах)
50х50х2,51,5;1,8х15613,51,63278,25265,00
Сетка сварная из оцинкованной проволоки (в рулонах)
50х50х2,51,5;х15961,61,04102,9098,00
50х50х2,51,5х30102,9098,00
Сетка сварная неоцинкованная (в рулонах)
50х50х2,51,5х15;1,8х156371,5790,3086,00
50х50х30,35х15; 0,5х15555,61,80162,75155,00

Полный прейскурант


Фотогалерея


Полезные материалы:
 Кладочная сетка: виды и сфера использования
 Тонкости выбора кладочной сетки
 Особенности кладочной сетки
 Кладочная сетка с ячейкой 50х50
 Сетка кладочная в картах
 Сетка кладочная в рулонах

области применения, характеристики, масса сетки кладочной

Сетка сварная кладочная

Это металлическая решетка, изготовленная из проволок, которые на стыках свариваются автоматом точечной сварки. Прочная конструкция сетки сварной кладочной позволяет применять ее в качестве одного из необходимых материалов при строительных работах. Это и армирование железобетонных конструкций и увеличение прочности кирпичной кладки.

Зачастую использовать широкое полотно сетки не очень удобно, поэтому мы предлагаем сетку в рулонах с ячейкой 50х50 из проволоки ф1,5 мм и ф 1,6 мм высотой 0,15 м; 0,20 м; 0,30 м; 0,35 м; 0,5 м:





Размер ячеек по осям проволок, мм

Диаметр проволоки

Теоретическая масса 1 м2 сетки, кг

продольные

поперечные

без покрытия

оцинкованная

50

50

1,6

0,70

0,71

50

50

1,5

0,57

0,65

 Для кладочных работ и для армирования наиболее удобна в использовании строительная сетка сварная в картах. Размер ячейки такой сетки варьируется от 50 до 250 мм, используется проволока ГОСТ 6727 ВР-1 диаметром 3.0 мм.0 4.0 мм и 5.0 мм. Стандартный размер карты — это ширина 0.38 м, 0.51 м, 1.0 м и 2.0 м и длинна от 1.0 м до 6.0 м. Сетка имеет следующие размеры и теоретическую массу 1 кв.м в кг:











Размер ячейкиРазмер картТеоретическая масса 1 кв.м. кг

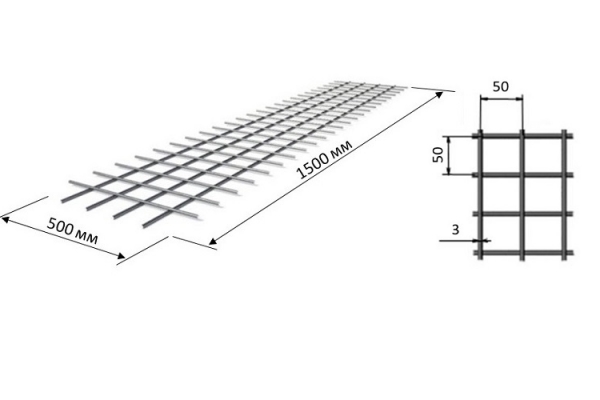

50х50х3.00,38х2; 0,5х2; 1х2; 2х32,09
50х50х4.00,38х2; 0,5х2; 1х2; 2х33,64

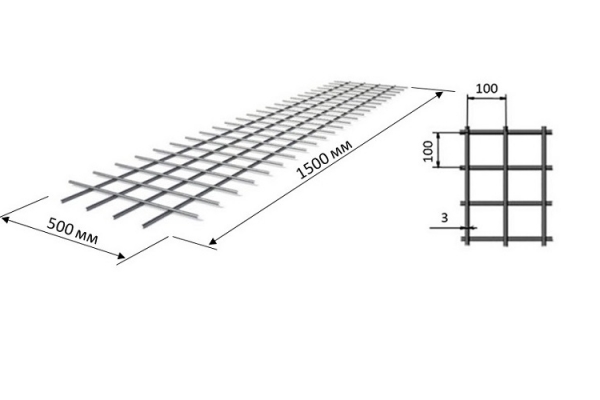

100х100х3. 00,38х2; 0,5х2; 1х2; 2х30,99
100х100х4.00,38х2; 0,5х2; 1х2; 2х3; 2х61,84
100х100х5.00,38х2; 0,5х2; 1х2; 2х3; 2х62,75
150х150х4.00,38х2; 0,5х2; 1х2; 2х3; 2х61,23
150х150х5.00,38х2; 0,5х2; 1х2; 2х3; 2х61,85
200х200х4.00,38х2; 0,5х2; 1х2; 2х3; 2х61,0
200х200х5. 00,38х2; 0,5х2; 1х2; 2х3; 2х61,44

Сетка сварная

Сварная сетка изготавливается из низкоуглеродистой проволоки круглого сечения. Обычно используют провода толщиной 1,2-4 мм. Проволоки размещают перпендикулярно одна другой и в местах их пересечения соединяют посредством точечной контактной сварки. Сварные полотна характеризуются двумя основными параметрами: диаметром проволоки и размером ячейки.

Сетку сварную выпускают в картах и рулонах. Для повышения антикоррозионных свойств сетку сварную оцинковывают посредством горячего цинкования или электролиза. Сетка сварная оцинкованная в картах отличается высокой устойчивостью к механическим деформациям, негативным воздействиям извне и обладает более продолжительным сроком эксплуатации, чем неоцинкованные сварные полотна.

В строительной отрасли сетку сварную оцинкованную применяют для армирования дорожных покрытий, стекла и бетонных конструкций, укрепления кладки кирпича, при закладке фундамента.

Карты сетки сварной оцинкованной пользуются большой популярностью в качестве материала для ограждений. Монтаж подобных конструкций выполняется быстро и легко. Сетка сварная оцинкованная в картах обладает достаточной прочностью, чтобы выдержать удары и другие механические воздействия. Повредить такое ограждение без специальных инструментов практически невозможно.

При покупке следует обратить внимание на то, каким образом выполнялось оцинкование. Во-первых, нужно знать, что горячее цинкование более надежно, поскольку позволяет получить равномерное и толстое покрытие. Во-вторых, для удешевления цены сетки сварной оцинкованной в картах нередко оцинковывают не полотно, а проволоки, которые затем сваривают в единое целое. Цинка расходуется меньше, но места сваривания оказываются незащищенными. Если же проволоки сначала сваривать, а затем покрывать цинком сеточное полотно, оцинкование стоит дороже, зато вся сетка надежно защищена от коррозии.

Заборы из сетки сварной устанавливают как на личных участках, так и на промышленных объектах. А в сельском хозяйстве этот материал применяется для обустройства парников, теплиц, вольеров и загонов для животных.

В пушном звероводстве всегда была актуальной проблема оборудования клеток, которые смогут выдержать острые зубы и когти питомцев. В этих целях идеальным материалом является сетка сварная в картах. За счет удобной комплектации клетки монтируются очень быстро. Прутья достаточно толстые, чтобы пушные зверьки не смогли их перекусить. Также клетки из сетки сварной популярны и в птицеводстве.

Также сетка кладочная в рулонах с ячейкой 25х25, 25х50, 50х50 из проволоки ГОСТ 3282-74 диаметром 1.5 мм, 1.6 мм, 1.7 мм, 1.8 мм и 2.0 мм успешно применяется для изготовления всевозможных ограждений. Прочность конструкции сочетается со светопропускаемостью. Это позволяет использовать ее в качестве каркасов для тепличных сооружений, изготовления забора на дачных и садовых участках. Оцинкованное покрытие сетки (стоимость которого полностью окупается) защитит металл от коррозии и сохранит внешний вид изделия. Стандартный размер рулона сварной сетки — это высота 1.0 или 1.5 м и длинна 50 погонных метров.

Если поверх ограждения из сварной оцинкованной сетки натянуть колючую проволоку или СББ «Егоза», то надежность такого ограждения значительно увеличится (цены на сварную оцинкованную сетку и колючую проволоку можно уточнить у наших сотрудников).

Нередко стандартные размеры сварной сетки не позволяют воплотить задуманное, поэтому по Вашему чертежу мы готовы изготовить сетку с нестандартными размерами карты и шагом ячейки. Гальваническое оцинкование позволит максимально защитить изделие от коррозии, а дополнительная пассивация придаст красивый внешний вид и в зависимости от выбранного Вами цвета будет белым, голубым или желто-радужным.



Базальтовая сетка кладочная 25х25 — Технические характеристики Геосинтетических материалов

Базальтовая сетка 25х25, представляет собой современный строительный материал, который незаменим при выполнении кладочных и связевых работ.

Изготавливается такая сетка из крученых базальтовых нитей либо волокон, которые имеют специальную защитную пропитку — Акрилат.

В результате прочность данного материала существенно увеличивается, и он прекрасно справляется со своими функциями, которые заключаются в надёжном армировании и сцеплении газоблоков, пеноблоков, облицовочного кирпича, поризованного камня и других стеновых материалов.

Технические характеристики Базальтовой сетки кладочной ССБ (согласно технического паспорта)

  1. Разрывная нагрузка Базальтовой сетки, не менее: — по основе; 50 кН/м, по утку  — 50 кН/м.
  2. Размер ячейки Базальтовой сетки кладочной, 25 х 25 мм., 50х50 мм.
  3. Плотность сетки, ровингов*/м — по основе — 40 ; по утку — 40
  4. Ширина Базальтовой сетки — 1 метр или 2 метра.
  5. Толщина Базальтовой сетки ССБ — 1.3 мм.
  6. Масса единицы площади, 270 гр./м.
  7. Относительное  удлинение — 4 %
  8. Теплопроводность-0. 46 Вт/м2.
  9. Рулон сетки : 1х50, 2х50.

Сам по себе природный камень Базальт обладает множеством достоинств, поэтому изготовленная из него Базальтовая сетка может похвастаться не только прочностью, экологичностью и долговечностью, но и повышенной устойчивостью к деформации.

Кроме этого, базальтовая сетка кладочная славится очень низкой теплопроводностью, совершенно нечувствительна к химическому воздействию и температурным перепадам.

В отличие от металлической сетки, базальтовая сетка кладочная не подвержена ржавчине (коррозии), а срок ее эксплуатации не имеет ограничений. Это означает, что даже спустя 100 лет такая сетка будет прекрасно справляться со своими задачами, обеспечивая целостность здания и сооружения.

К достоинствам Базальтовой сетки 25х25 мм., стоит отнести ее незначительный удельный вес, что позволяет существенно облегчить любую конструкцию и снизить нагрузку на фундамент.

Базальтовую сетку ССБ легко транспортировать, а ее укладка не требует особых навыков и занимает немного времени. При этом стоит учесть, что цена Базальтовой сетки отличается своей демократичностью, так как этот вид стройматериалов является одним из самых недорогих и доступных по стоимости.

Сетка кладочная 50х50х4, 100х100х4 и других размеров

Кладочная сетка — это стальная сварная сетка. Производится методом контактной сварки на специальных станках. Данная сетка производится из проволоки ГОСТ 6727-80.

Сетка кладочная применяется, в основном, для армирования строительных конструкций.

Область использования такой сетки:

  • кирпичная кладка для армирования
  • армирование бетонных стяжек
  • облицовочные работы с использованием натурального или искусственного камня
  • крепление утеплителя при сооружении кровли
  • изготовление вентиляционных решеток
  • производство каркасов теплиц, парников и т.д.

Применение сетки кладочной увеличивает надежность и прочность строительных конструкций.

Некоторые примеры условного обозначения сетки сварной кладочной:

  • сетка 50х50х4 ГОСТ 23279-75 — сетка кладочная 50х50 мм. (размер ячейки) из проволоки ВР-1 с диаметром 4,0 мм., черная
  • сетка 100х100х4 ГОСТ 23279-75 — сетка кладочная 100х100 мм. (размер ячейки)., изготовленная из проволоки  ВР-1 диаметром 4,0 мм,

Кладочная сетка выпускается в картах или рулонах.

Вес и размеры кладочной сетки:

Ячейка, мм Карта, Рулоны, м Вес кладочной сетки, кг/кв.м.
50х50х3 0,35х2; 0,5х2; 0,6х2; 0,35-0,64х2-3,0 1,90
50х50х3 0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15 1,90
50х50х4 0,35х2; 0,5х2; 0,6х2;   0,35-0,64х2-3,0 3. 45
50х50х4 0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15 3,45
50х50х50,35-0,64х2 5,00
50х75х3 0,35х2; 0,5х2; 0,6х2;   0,35-0,64х2-3,0 1,65
50х75х3 0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15 1,65
50х75х4 0,35х2; 0,5х2; 0,6х2;   0,35-0,64х2-3,0 2,90
50х75х4 0,35х15; 0,5х15; 0,6х15; 0,12-0,64х15 2,90
50х100х3 0,35х2; 0,5х2; 0,6х2; 2х1,5; 2х3;  0,35-0,64х2-3,0 1,45
50х100х4 0,35х2; 0,5х2; 0,6х2;2х1,5; 2х3;  0,35-0,64х2-3,0 2,65

Примечание: в таблице указаны не все производимые размеры сетки. По согласованию с потребителем возможно изготовление сетки кладочной в картах или рулонах других размеров.

Кроме черной кладочной сетки, производится и сетка кладочная оцинкованная. Цинковое покрытие позволяет значительно продлить срок службы сетки, а также улучшить ее товарный вид.

Стоимость кладочной сетки уточняйте у наших менеджеров.

Сетка арматурная оцинкованная и черная. Цена сетки арматурной< Предыдущая

  Следующая >Сетка штукатурная сварная, плетеная, тканая

Кладочная сетка для газобетонных блоков: виды, размеры, цены, фото

Производители газобетонных блоков говорят о нецелесообразности использования в строительстве кладочной сетки. По их мнению, современный материал имеет высокую адгезию и механическую прочность, поэтому не требует дополнительного армирования. Однако бывалые строители по-прежнему считают, что потребность в укрепляющем слое никуда не пропала.

Оглавление:

  1. Назначение и свойства
  2. Типы изделий
  3. Сетка из пластика
  4. Оцинкованная
  5. На полимерной основе

Зачем нужна сетка под газобетонный блок

Вследствие температурного воздействия газобетон, как и любой другой строительный материал, дает так называемую усадку. Процесс длится 2-3 месяца и может вызвать растрескивание кладки. Главным предназначением сетки является увеличение общей механической площади строения и предотвращение негативных последствий усадки.

Функции армирующего слоя:

  • Снижение воздействия внешних и внутренних вибраций.
  • Защита гидроизоляционного слоя.
  • Повышение ударной прочности кладки.

Места, которым необходимо усиление

Необязательно армировать всю поверхность газобетонных стен. В дополнительном усилении нуждаются лишь зоны с наибольшей нагрузкой:

  • первый этаж. Особое внимание стоит обратить на начальный ряд кладки;
  • области под оконными проемами;
  • стыки перемычек и перекрытий.

Если расстояние между этажами больше 3 метров, то сетка кладочная должна быть выложена минимум в 2-х местах. Если меньше, то армирование газоблоков происходит только под окнами. При сплошной кладке сетка фиксируется ровно посередине. Обязательного усиления требуют стены, расположенные с ветреной стороны и подвергающиеся интенсивным рабочим нагрузкам.

Разновидности полотен

При армировании используют три вида сетки кладочной:

  • пластиковый;
  • оцинкованный;
  • полимерный (базальтовый).

Пластиковое армирование газоблоков

Большой процент современных изделий изготовлен из пластика. Их основными задачами является внутреннее укрепление строительных конструкций из газоблока.

Характерные особенности

Пластиковая сетка характеризуется высокой прочностью, небольшим весом и легкостью монтажа. Обладает отличными антикоррозийными свойствами. Она широко применяется при строительстве загородных домов, в жилищно-коммунальной сфере, при армировании конструкций из кирпича и газоблока. Ее используют при кладки перекрытий, проведении фундаментных и штукатурных работ, заливке стяжек и полов.

Размеры и стоимость

Сетка из пластика выпускается в рулонах различного размера, что облегчает ее транспортировку.

НаименованиеВеличина ячейки, смРазмер рулона, мСтоимость за м2, рубли
C3-21,5х1,52х5033-35
C44,5х4,52х5072
C52,2х3,52х5046
C64,5х4,52х5057
Плурима5х64х62,521

Металлическая сетка

Самый прочный вариант. Получил массовое распространение при армировании кирпичных стен, строительстве из пено- и газобетона. Рекомендуется для укрепления внутренних перегородок, выложенных из крупных элементов.

Изготовление ведется путем перпендикулярного переплетения стальной проволоки, соединенной при помощи точечной сварки.

Основные преимущества:

  • Долговечность. Срок службы — не менее 15 лет.
  • Высокий уровень механической прочности. Полотно способно выдержать значительные нагрузки.
  • Небольшая масса, облегчающая перевозку и кладку.
  • Доступная стоимость (особенно при приобретении оптовых партий). Купить металлическую сетку по средствам любому строителю.

Несмотря на массу положительных характеристик, оцинкованное полотно имеет один существенный недостаток – подверженность коррозии. Клей, использующийся при соединении газоблоков, является агрессивной средой для металла, который со временем начинает ржаветь и терять первоначальную прочность.

Классификация по области применения

Оцинкованные полотна условно подразделяются на несколько видов:

  • для штукатурки;
  • для стяжки пола;
  • для устройства армированного пояса.

Разделение зависит от сечения проволоки и размеров кладочной сетки. Для штукатурки используются полотна толщиной до 1,5 мм и звеньями до 30 мм.  Для более сложных работ рекомендуется применение изделия с ячейками от 100х100 и сечением проволоки от 2,5 мм. Выбор полотна зависит от величины нагрузок. В продаже можно встретить 2 типа сетки из металла: секционный и рулонный. Как правило для стяжки используется первый вариант, для штукатурки – второй.

Расценки

Стоимость металлических армирующих полотен для газобетонных блоков на порядок выше пластиковых.

НаименованиеРазмерыЦена, рубли
Ячейка, ммПолотно, м2Толщина, мм
металлическая100х10020,4142
50х5000,750,4110
рабица70х7015485
60х6015610
ЦПВС25х1026,251249
50х2033,751209

Полимерное полотно

Современный вариант для газобетона, составивший достойную конкуренцию другим видам.

Его основными преимуществами являются:

  • Долговечность. Базальтовое волокно и пропилен – это пластики, обладающие высокой устойчивостью к агрессивной среде. Период распада полимерных веществ – несколько сотен лет.
  • Простота применения. Легко режется ножницами по металлу, принимая точную форму закрываемой поверхности.
  • Высокий уровень выдерживаемой нагрузки.
  • Легкость транспортировки.
  • Низкая теплопроводность (не является «мостиком холода»).
  • Относительно небольшой вес (в 7 раз меньше металлической).
  • Доступная стоимость.

К отрицательным сторонам полимерной сетки для газоблоков относят невысокую механическую прочность.

Виды

Различают 2 формата полотен:

  • в рулонах. Используют для армирования выравнивающего слоя на гладких поверхностях. Ширина – около 1 м.
  • серпянка (узкая полоса). Предназначена для укрепления стыков между панелями, наружными и внутренними углами. Размеры могут быть разными: ширина — от 45 до 250 мм, длина – до 200 м.

Стоимость

НаименованиеРазмеры, ммМетражЦена, рубли
базальтовая строительная25х2550 м24 400 за рулон
кладочная базальтовая25х850 м24 400 за рулон
штукатурная базальтовая3,5х3,5от 49 м2
базальтовая25х2585 м2

Купить кладочную сетку можно практически в любом строительном магазине. При расчете необходимо учитывать, что укладка ведется с небольшим перехлестом, поэтому количество потраченной сетки будет примерно на 10 % больше площади армированной поверхности.

Качественная кладка газобетонных блоков невозможна без использования армированного полотна. Отсутствие дополнительного усиления чревато появлением многочисленных трещин на газоблоках. Получение положительного результата зависит от правильного выбора материала и соблюдения технологии армирования.

Кладочная сетка – ООО ПФ «Базис Стан Сетка»

Размер ячейки (карты), ммЦена за 1 карту с НДС
Вр-1 д. 3,0мм
Вр-1 д. 4,0мм
Вр-1 д. 5,0мм
Вр-1 д. 6,0мм
50х50 (100х2000)31,967
50х50 (250х2000)65,4121,6
50х50 (380х2000)115216
50х50 (500х2000)152285
50х50 (1000х2000)261,5570
50х50 (2000х2000)784,41710
100×100 (100×2000)24,843,8
100×100 (250×2000)41,075,9
100х100 (380х2000)58108
100х100 (500х2000)76143
100х100 (1000х2000)152285443817
100х100 (2000х3000)391,785513302451
150х150 (1000х2000)119200334570
150х150 (2000х3000)3576009921710
200х200 (1000х2000)95177,5276400
200х200 (2000х3000)285532,58271200

Кладочная сетка поставляется 2 –метровой длины карты и 3 – метровой, эти размеры наиболее удобны для работы и транспортировки. Такая длина обеспечивает максимальную загрузку автомашин.

При выполнении строительных работ большое значение имеет качество кладочной сетки по геометрическим размерам и прочности сваренных крестообразных стержней. Это значительно повышает эффективность ее использования при строительстве сооружений различного характера.

Популярные стандарты кладочной сетки– ширина карты 120 мм, 380 мм, 480 мм, 610 мм, 1000 мм, и 2000мм. Размер ячеек между продольными и поперечными стержнями: сетка кладочная 50х50, сетка кладочная 100х100, 150х150, 200х200мм. Такое разделение обеспечивает удобство в использовании этой сетки при кирпичной кладке, армирование полов, перекрытий и ЖБИ. При армировании кирпичной кладки ширина карты кладочной сетки зависит от толщины кирпичной кладки, кратно размерам кирпича 125×250.

Кладочная сетка

как армирующий элемент в железобетоне

Сетка кладочная представляет собой разновидность сварной армирующей сетки, изготавливаемой путем перпендикулярной сварки металлических проволок различного диаметра (от 3 до 6 мм). Сетка кладочная сварная армирующая активно применяется в каменном строительстве в качестве армирующего элемента при возведении железобетонных и каменных зданий. Кроме того, сетку используют при кладке дорожных и отделочных работ, заливке плит, фундаментов, а также при производстве клеток в птицеводстве и звероводстве.

Основные области применения кладочной сетки:

  • арматура бетонная.
  • Армирование

  • при заливке полов, перекрытий, фундаментов.
  • Армирование каменных стен.
  • При оштукатуривании.
  • армирование дорожных покрытий.
  • для укладки плитки.
  • монтировать горно-шахтные выработки.
  • Производство каркасов и теплиц.

ММ-1: Сетка кладочная в рулоне, сваренная из арматурного проката.
ММ-2: Сетка кладочная оцинкованная, сваренная из арматурной стали.

Спецификация армирующей кладочной сетки:

  • Размер листа: 0,25 × 2 м, 0,35 × 2 м, 0,38 м × 2,0 м, 0,50 м × 2,0 м.
  • Размер ячейки: 50 мм, 100 мм, 150 мм, 200 мм.
  • Диаметр сварных стержней: 3 мм — 6 мм.
  • Наиболее популярны кладочные сетки 100×100 Ø 3 мм и 4 мм, 50×50 сетки Ø 3 мм.
Таблица 1: Спецификация сварной проволочной армирующей сетки для кладки
Предметы Диаметр проволоки (мм) Отверстие сетки (мм) Площадь (кв.м/т) Вес (кг/кв. фут)
MYM350 3 50 × 50 481 2.1
MYM310 3 100 × 100 1010 1,0
MYM315 3 150 × 150 1389 0.7
MYM450 4 50 × 50 287 3,4
MYM410 4 100 × 100 543 1,8
MYM415 4 150 × 150 815 1,2
MYM420 4 200 × 200 1053 0. 9
MYM550 5 50 × 50 192 5,2
MYM510 5 100 × 100 364 2,8
MYM515 5 150 × 150 541 1,9
MYM520 5 200 × 200 714 1.4
MYM610 6 100 × 100 229 4,4
MYM615 6 150 × 150 345 2,9
MYM620 6 200 × 200 467 2. 1

Примечание: Мы также производим кладочную сварную сетку в соответствии с дизайном заказчика, если размер сетки, который вам нужен, не указан в таблице выше, пожалуйста, свяжитесь с нами [email protected]

MM-3: Сетчатые листы для кладки, аккуратно сложенные во множество стопок.

ММ-4: Черная кладочная сетка на складе.

Запрос на наш продукт

При обращении к нам укажите свои подробные требования.Это поможет нам дать вам действительное предложение.

Армированная сетка для каменной кладки – сетка для лестниц и ферм

MWRM-1: Армированная сетка для каменной кладки идеально подходит для строительства бетонных стен.

Армированная сетка для кладки стен , также называемая кладочной сеткой, используется в бетонных конструкциях для усиления конструкции. Он широко используется в армировании бетонных стен для предотвращения или уменьшения растрескивания стены.А наша продукция может повысить прочность вашей стены без увеличения толщины. Наша армированная сетка для каменной кладки с высокой прочностью на растяжение и хорошей прочностью может быть согнута без повреждений. Т-образная стеновая армированная сетка подходит для угловой конструкции. Кроме того, наши изделия из каменной сетки с оцинкованной обработкой поверхности не подвержены коррозии и ржавчине в бетонных конструкциях. Он имеет длительный срок службы.

Мы обеспечиваем сетку лестницы, сетку фермы и Т-образную сетку каменной кладки в основном.У нас также есть расширенная металлическая сетка, армированная сеткой для каменной стены.

Ферменная сетка и лестничная сетка

МВРМ-2: Лестничная сетка арматурная

MWRM-3: Арматура ферменной сетки

MWRM-4: Т-образная кладочная сетка

  • Материал:

    Низкоуглеродистая сталь

    , нержавеющая сталь.

  • Обработка поверхности:

    • Сварные после горячего цинкования погружением.
    • Сварные после электрооцинковки.
    • Сварка перед гальванопокрытием.
    • Сварка перед горячим цинкованием.
    • Сварка проволокой из нержавеющей стали.
  • Диаметр проволоки:

    2,0–6,0 мм.

  • Ширина:

    50 мм, 100 мм, 150 мм, 200 мм.

  • Длина:

    3 м.

  • Тип:

    • Арматура лестничной сетки.
    • Арматура ферменной сетки.
    • Т-образная кладочная сетка.
  • Стандарт:

    • ASTM A641 (гальваническое цинкование)
    • ASTM A153 класс B2 (горячее погружение после изготовления)
    • ASTM A 82 (Стальная холоднотянутая проволока)
    • ASTM A951-96 (Армирование кирпичной стены)
    • ASTM 580 Тип 304 (нержавеющая сталь)
Таблица 1: Технические характеристики армированной сетки для каменной стены
Товар Стандартная длина Ширина Отделка
СРМС-1 10′ (3. 05 м) 2 дюйма (50 мм) Без покрытия
Гальваническое цинкование
Горячее цинкование погружением
После изготовления
Нержавеющая сталь
СРМС-2 4 дюйма (100 мм)
СРМС-3 6 дюймов (150 мм)
СРМС-4 8 дюймов (200 мм)
СРМС-5 10 дюймов (250 мм)
Примечание: Другие характеристики также могут быть изменены.

MWRM-5: Металлическая просечно-вытяжная сетка для армирования каменной стены

Расширенная металлическая сетка

  • Материал: низкоуглеродистая сталь , нержавеющая сталь.
  • Обработка поверхности: гальваническое цинкование, горячее цинкование погружением.
  • Толщина: 0,35 мм.
  • Ширина: 100, 150, 200 мм.
  • Длина: 100, 150, 200, 300 м/бухта.

Примечание: Другие характеристики также могут быть изменены.

Характеристика:

  • Высокая прочность, жесткость и устойчивость.
  • Коррозионная стойкость, устойчивость к ржавчине.
  • Высокая прочность на растяжение, хорошая прочность.
  • Прочный, длительный срок службы.

Применение:

Армированная сетка для каменной кладки различных типов может использоваться в стене, углу стены и любых частях, чтобы сделать ее более стабильной.

MWRM-8: Сетка лестничная для армирования бетонной стены

МВРМ-9: Сетка лестничная для армирования кирпичной стены

MWRM-10: Арматура ферменной сетки, используемая для укрепления стены

MWRM-11: Сетка ферменная для бетонных и кирпичных стен

MWRM-6: Расширенная металлическая кладка для армирования бетонной стены

MWRM-7: Расширенная металлическая кладка для армирования кирпичной стены

Кладочная сетка для армирования кирпичной стены

Кладочная сетка , также называемая армированной сеткой для каменной стены, используется для армирования бетонных конструкций, обычно используется для армирования стен. Это сварная и сборная стальная армирующая конструкция, которая укладывается в стык кровати для усиления кладочных панелей без утолщения стены. Он может предотвратить или уменьшить растрескивание стен, скрепляя каменные блоки вместе, чтобы укрепить каменную панель в том месте, где он установлен.

Характеристики

  • Места сварки проволоки основы и проволоки утка находятся на одной поверхности.
  • Повышает боковую прочность на изгиб и работоспособность каменных стен при различных нагрузках.
  • Повышает устойчивость к проникновению воды и растрескиванию каменных стен при усадке.

Разновидности по форме

  • Арматура лестничной сетки.
  • Арматура ферменной сетки.
  • Т-образная армирующая сетка для кладки.
  • Армирующая сетка сварная кирпичная.

Различные материалы и обработка поверхности

  • Материал: проволока из низкоуглеродистой стали, проволока из нержавеющей стали, проволока из оцинкованной стали.
  • Сварные перед электрооцинковкой.
  • Сварные после электрооцинковки.
  • Сварка перед горячим цинкованием.
  • Сварка после горячего цинкования.
  • Сварка проволокой из нержавеющей стали.

Усиление лестничной сетки

  • Диаметр проволоки: 2,5–8,0 мм.
  • Стандартная длина: 10 футов (3,05 м).
  • Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
  • Перекрестные провода расположены на расстоянии от 300 до 400 мм друг от друга.

Лестничная арматурная сетка, используемая для кладки стен в строительной отрасли

Арматура ферменной сетки

  • Диаметр проволоки: 2,5–8,0 мм.
  • Стандартная длина: 3,05 м.
  • Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
  • Тип: два продольных стержня; три продольных стержня; четыре продольных стержня.

Ферменная сетка с боковыми стержнями и тремя или четырьмя продольными стержнями обеспечивает лучшее сцепление

Т-образная кладочная сетка

  • Диаметр проволоки: 2. 5 мм — 8,0 мм.
  • Типичное применение: его можно использовать для армирования углов кирпичной стены благодаря его типичной Т-образной форме.

Связка Т-образных кладочных сеток, используемых для армирования углов стен.

Сетка сварная кирпичная

  • Диаметр проволоки: 2,5–8,0 мм.
  • Длина: по вашему требованию.
  • Типичное использование: в рулонах, легко режется и сгибается.

Рулон кирпичной сварной сетки, обычно используемой для армирования стен.

Примечание: все размеры могут быть изготовлены в соответствии с шириной стены и потребностями вашей конструкции.

Упаковка
Картонная коробка, пластиковая упаковка, поддон.

Применение
Армированная сетка для кладки стен широко используется в области строительства зданий, обычно используется для армирования стен.

Запрос на наш продукт

При обращении к нам укажите свои подробные требования. Это поможет нам дать вам действительное предложение.

Сетка армирующая бетонная для армирования бетонных конструкций

Армирующая сетка для бетона с прямоугольным или квадратным рисунком сетки представляет собой разновидность сварной проволочной сетки, которая может улучшить сцепление с бетоном, свести к минимуму растрескивание бетона, которое может произойти в результате усадки бетона.А стандарт армирующей сетки обычно 6 м в длину × 2,4 м в ширину. Имея плоскую ровную поверхность и прочную структуру, он широко используется для армирования дорожных покрытий, каменных стен и бетонных конструкций в строительстве. Кроме того, его также можно использовать в качестве вольера для крупных животных, карантинной клетки, габиона или различных ограждений.

CRM-01: Армирующая сетка для бетона с резьбой улучшает сцепление с бетоном.

CRM-02: Упаковка армирующей сетки для бетона.

Технические характеристики арматурной сетки для бетона

  • Материал: углеродистая сталь или нержавеющая сталь.
  • Обработка поверхности: оцинкованная.
  • Тип
    • Сетка бетонная тяжелая типа (диаметр стержней свыше 10 мм).
    • Легкий тип (диаметр стержней от 3 мм до 10 мм).
  • Форма сетки: прямоугольная или квадратная.
  • Расстояние между стержнями: 100, 200, 300, 400 или 500 мм.
  • Ширина листа сетки: 650–3800 мм.
  • Сетчатый лист l Длина: 850–12000 мм.
  • Стандартный размер армирующей сетки: 2×4 м, 3,6×2 м, 4,8×2,4 м, 6×2,4 м.
Таблица 1: Общие размеры армирующей сетки 3,6 м × 2 м
Товар Продольный трос (3,6 м) Поперечная проволока (2 м) Вес
Размер
(мм)
Шаг
(мм)
Площадь
(мм 2 /м)
Размер
(мм)
Шаг
(мм)
Площадь
(мм 2 /м)
кг/м 2 кг/лист
RM01 10 200 393 10 200 393 6. 16 44,35
RM02 8 200 252 8 200 252 3,95 28,44
RM03 7 200 193 7 200 193 3,02 21,74
RM04 6 200 142 6 200 142 2.22 15,98
Таблица 2: Общие размеры армирующей сетки 4,8 м × 2,4 м
Товар Продольный трос (4,8 м) Поперечная проволока (2,4 м) Вес
Размер
(мм)
Шаг
(мм)
Площадь
(мм 2 /м)
Размер
(мм)
Шаг
(мм)
Площадь
(мм 2 /м)
кг/м 2 кг/лист
RM05 10 200 393 10 200 393 6. 16 70,96
RM06 8 200 252 8 200 252 3,59 45,5
07 ринггитов 7 200 193 7 200 183 3,02 34,79
08 ринггитов 6 200 142 6 200 142 2.22 25,57
09 ринггитов 5 200 98 5 200 98 1,54 17,74
10 ринггитов 12 100 1131 8 200 252 10,9 125,57
11 ринггитов 10 100 785 8 200 252 8.14 93,77
12 ринггитов 8 100 503 8 200 252 5,93 68,31
13 ринггитов 7 100 385 7 200 193 4,53 52,19
14 ринггитов 6 100 283 7 200 193 3. 73 42,97
15 ринггитов 5 100 196 7 200 193 3,05 35,14
16 ринггитов 10 100 785 6 400 70,8 6,72 77,41
17 ринггитов 9 100 636 6 400 70.8 5,55 63,94
18 ринггитов 8 100 503 6 400 49 4,51 51,96
19 ринггитов 7 100 385 6 400 49 3,58 41,24
20 ринггитов 6 100 283 6 400 49 2.78 32.03
Таблица 3: Общие размеры арматурной сетки с ребрами жесткости 6 м × 2,4 м
Товар Продольный трос
(мм)
Поперечная проволока
(мм)
Вес листа
(кг)
РРМ01 11,[email protected] 7,[email protected] 157
РРМ02 10,[email protected] 7,[email protected] 131
РРМ03 9. [email protected] 7,[email protected] 109
РРМ04 8,[email protected] 7,[email protected] 93
RRM05 7,[email protected] 7,[email protected] 79
RRM06 6,[email protected] 7,[email protected] 68
Таблица 4: Общие размеры арматурной сетки с квадратным ребром 6 м × 2,4 м
Товар Продольный трос
(мм)
Кромочная проволока
(мм)
Поперечная проволока
(мм)
Вес листа
(кг)
SRM01 [email protected] 7,[email protected] 7,[email protected] 105
SRM02 9,[email protected] 6,[email protected] 9,[email protected] 80
SRM03 8,[email protected] [email protected] 8,[email protected] 65
SRM04 7,[email protected] [email protected] 7,[email protected] 52
SRM05 6,[email protected] 4,[email protected] 6. [email protected] 40
SRM06 [email protected] 4,[email protected] [email protected] 33
SRM07 4,[email protected] [email protected] 4,[email protected] 21

Характеристики арматурной сетки для бетона

  • Высокая прочность, не ломается.
  • Улучшите сцепление с бетоном, сведите к минимуму растрескивание бетона.
  • Плоская ровная поверхность и прочная структура.
  • Устойчивость к коррозии и ржавчине.
  • Прочный и длительный срок службы.

Применение арматурной сетки для бетона

  • Армирование бетонных конструкций в строительстве.
  • Армирование дорожных покрытий.
  • Армирование каменных стен.
  • Производство различных заборов.
  • Используется как вольер для крупных животных, карантинная клетка или габион.

CRM-03: Сетка армирующая бетонная применяется для армирования бетонных конструкций в строительстве.

CRM-04: Сетка армирующая бетонная применяется для армирования дорожного покрытия.

CRM-05: Армирующая сетка для бетона, используемая в строительстве.

CRM-06: Армирующая сетка для бетона, используемая на промышленных площадках.

CRM-07: Армирующая сетка для бетона, используемая для строительства фундамента.

CRM-08: Бетонная армирующая сетка, используемая для строительства криволинейного настила мостов.

Запрос на наш продукт

При обращении к нам укажите свои подробные требования.Это поможет нам дать вам действительное предложение.

Листы лестничной сетки формы

H для строительства каменных стен, оцинкованные после или до сварных конструкций из проволочной сетки

Конструкционная сетка армирующая лестница выполнена сваркой из оцинкованного стального стержня Н-образной формы или расчетного уголка. Оцинкованные перед сваркой или оцинкованные после сварки изделия из лестничной сетки предоставляются компанией Concreate для армирования горизонтальных швов кладочной стеновой системы. В строительстве лестничная сетка закладывается в горизонтальные растворные швы каменных стен.Он состоит из двух параллельных боковых проволочных стержней с поперечными стержнями, приваренными на расстоянии 16 дюймов (400 мм) по окружности, образуя таким образом конфигурацию лестницы. Общий размер (поперечный стержень) примерно на 2 дюйма (50 мм) меньше номинальной толщины стенки.



Стандартная длина сетки

Ширина

Отделка

10’ (3,05 м)

2 дюйма (50 мм)

Без покрытия
Гальваническое цинкование
Горячее цинкование погружением после изготовления
Нержавеющая сталь

4 дюйма (100 мм)

6 дюймов (150 мм)

8 дюймов (200 мм)

10 дюймов (250 мм)

Все изделия из сетки для лестниц соответствуют:

ASTM A641 — (электрооцинкованный)
ASTM A153 класс B2 — (горячее погружение после изготовления)
ASTM A 82 — (холоднотянутая стальная проволока)
Прочность на растяжение: 80,000 PSI;Y ; Уменьшение площади: 30 %.
ASTM A951-96 — (Армирование кирпичной стены)
ASTM 580 Тип 304 — (Нержавеющая сталь)

Арматурная сетка для лестниц, также называемая Армирующей сеткой для кирпичной стены , представляет собой сварной проволочный лист для армированной каменной кладки. Он используется в строительстве поверхностей, стен, земли, мостов, банков и аэропортов. А его особенность в том, что места сварки проволоки основы и проволоки утка находятся на одной поверхности.

Диаметр проволоки: 2,5–6,0 мм
Ширина: 5–27 см
Длина: 3 мм.
Расстояние: 40 см

Обработка поверхности лестничной сетки: Можно разделить на пять типов:
Сварные после горячего цинкования;
Сварные после электрооцинковки;
Сварка перед электрооцинковкой;
Сварка перед горячим цинкованием;
 Сваривается проволокой из нержавеющей стали.

Нужна дополнительная информация о продуктах для армирования бетона? Свяжитесь с нами сейчас.

АРМАТУРА ШВОВ ДЛЯ БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Стандартная шовная арматура для бетонной кладки представляет собой сборку из сварной проволоки заводского изготовления, состоящую из двух или более продольных проволок, соединенных поперечными проволоками, образуя конфигурацию фермы или лестницы.Первоначально он был задуман в первую очередь для предотвращения растрескивания стен, связанного с термической или влажностной усадкой или расширением, а также в качестве альтернативы каменным перемычкам при связывании каменных тяжей. Обратите внимание, что требования к горизонтальной стали для борьбы с трещинами могут быть выполнены с помощью усиления швов или арматурных стержней. См. Контроль трещин в бетонных каменных стенах, TEK 10-1A (сноска 6).

Армирование швов также повышает устойчивость стены к горизонтальному изгибу, но не является общепризнанным в типовых строительных нормах и правилах для конструкционных целей. В некоторых случаях его можно использовать при расчете сопротивления изгибу или для удовлетворения нормативных сейсмических требований.

В этом TEK обсуждаются нормы и требования спецификаций для армирования швов и представлено общее обсуждение функции армирования швов в бетонных кирпичных стенах. Подробную информацию о дополнительных способах армирования швов можно найти в других TEK, ссылки на которые даны в этой публикации.

МАТЕРИАЛЫ

Типы арматуры, используемые в каменной кладке, в основном представляют собой арматурные стержни и изделия из холоднотянутой проволоки.Армирование швов регулируется Стандартными техническими условиями для армирования швов каменной кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями для проволоки из нержавеющей стали, ASTM A580/A580M, тип 304 или тип 316 (ссылка 2), если армирование швов выполнено из нержавеющей стали. согласно Спецификации для каменных конструкций (ссылка 3). Холоднотянутая проволока для армирования швов варьируется от W1,1 до W4,9 (калибр от 11 до ¼ дюйма в диаметре; от MW7 до MW32), наиболее популярным размером является W1,7 (калибр 9, MW11). Проволока для кладки гладкая, за исключением того, что боковые проволоки для армирования швов деформируются с помощью накатных колес.

Поскольку требования строительных норм и правил для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел для диаметра проволоки составляет W2,8, ( 3 / 16 дюйм, MW17) для шва ⅜ дюйма (9,5 мм). Однако армирование шва такой толщины может быть затруднено, если необходимо поддерживать равномерную толщину шва ⅜ дюйма (9,5 мм).

Типы армирования швов

Армирование швов имеет несколько конфигураций, что отражает его многоцелевое назначение в кирпичных стенах.Обычно для каждого стыка кровати требуется одна продольная проволока (т. е. две проволоки для типичной одинарной стены), но нормы или технические требования могут диктовать иное. Типичное расстояние между узлами арматуры составляет 16 дюймов (406 мм) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмостойкие зажимы также доступны в сочетании с армированием швов для многослойных и облицованных стен.

  • Арматура стыка лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, создавая вид лестницы.Он менее жесткий, чем арматура швов ферменного типа, и рекомендуется для многогранных стен с полыми пространствами или незаполненными воротниковыми швами. Это позволяет двум перемычкам двигаться независимо, но при этом переносить нагрузки вне плоскости с внешней каменной кладки на внутреннюю каменную стену. Поперечная проволока 16 дюймов (406 мм) по центру должна использоваться для строительства железобетонной кладки, чтобы не допустить, чтобы поперечная проволока попала в пространство ядра и, таким образом, не мешала размещению вертикальной арматуры и цементного раствора.
  • Арматура стыка фермы (рис. 2) состоит из продольных проволок, соединенных с диагональными поперечными проволоками. Эта форма более жесткая в плоскости стены, чем армирование швов лестничного типа, и при использовании для соединения нескольких ригелей ограничивает дифференциальное движение между ригелями. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как, например, в одиночных стенах из бетонной кладки. Поскольку диагональные поперечные проволоки могут мешать размещению вертикальной армирующей стали и цементного раствора, армирование швов ферменного типа не следует использовать в армированных или залитых раствором стенах.
  • Язычки, стяжки, анкеры, третьи тросы и сейсмостойкие зажимы различных конфигураций часто используются с армированием швов для создания системы, которая работает для: предотвращения растрескивания; кладка кладки скрепляется вместе; анкерная кладка; и, в некоторых случаях, сопротивляться структурным нагрузкам. Расстояние между стяжками и анкерами и другие требования включены в Анкеры и стяжки для каменной кладки, TEK 12-1B (ссылка 5).

Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.

Рисунок 1—Усиление соединения лестничного типа

Рисунок 2—Усиление стыков ферменного типа

Таблица 1—Применения для армирования швов

ЗАЩИТА ОТ КОРРОЗИИ

Заливка, строительный раствор и каменная кладка обычно обеспечивают достаточную защиту встроенной арматуры при условии соблюдения минимальных требований к покрытию и зазорам.

Требования к покрытию

Углеродистая сталь в армировании швов может быть защищена от коррозии путем покрытия цинком (гальванизация). Цинк защищает сталь двумя способами. Во-первых, он обеспечивает барьер между сталью и кислородом и водой. Во-вторых, в процессе коррозии цинк обеспечивает защитное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество гальванического покрытия увеличивается с увеличением степени воздействия, как указано ниже (ссылки.3, 4):

  • Внутренние стены, подверженные воздействию средней относительной влажности не более 75 %:
    Оцинкованная сталь, ASTM A 641 (0,1 унции/фут²) (0,031 кг/м²)
    Горячее цинкование, ASTM A 153 (1,5 унции/м²) фут²) (458 г/м²)
    Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
  • Наружные стены или внутренние стены, подверженные воздействию средней относительной влажности > 75 %:
    Горячее цинкование, ASTM A153 (1,5 унции/фут² (0,46 кг/м²)
    Эпоксидное покрытие, ASTM A884, класс A, тип 1, ≥ 7 мил ( 175 мм)
    Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580

Требования к крышке

Спецификация

для каменных конструкций также перечисляет минимальные требования к покрытию для усиления швов в качестве дополнительного средства защиты от коррозии. Он должен быть размещен так, чтобы продольные провода были погружены в раствор с минимальным покрытием:

  • 1/2 дюйма (13 мм), когда он не подвергается воздействию погоды или земли,
  • ⅝ дюйма (16 мм) при воздействии погодных условий или земли.

ПРЕДПИСАТЕЛЬНЫЕ ТРЕБОВАНИЯ КОДЕКСА

Строительные нормы и правила

для каменных конструкций включают предписывающие требования к армированию швов. Армирование швов в кирпичных конструкциях имеет множество применений.Армирование швов можно использовать для предотвращения образования трещин, горизонтального армирования и склеивания нескольких витков, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию соединений. Темы борьбы с трещинами рассматриваются в серии «Управление движением» Руководства NCMA TEK (ссылка 6). Для получения информации об анкерах и стяжках см. Анкеры и стяжки для каменной кладки, TEK 12-1B (сноска 5). Существует также полезное обсуждение армирования швов в качестве структурной арматуры в Стальной арматуре для бетонной кладки, ТЕК 12-4D (ссылка. 7).

Общие требования к армированию швов

  • Для кирпичной кладки, кроме бегущей связки: Горизонтальная арматура должна составлять 0,00028 общей площади поперечного сечения стены по вертикали. Это требование может быть выполнено с помощью армирования швов, размещенного в швах горизонтального слоя. Для 8-дюймов. (203-мм) каменные стены, это составляет W1,7 (9 калибр, MW11) армирование швов через каждый второй ряд. Существуют дополнительные критерии для кирпичной кладки в категориях сейсмостойкости D, E и F.
  • Требования к сейсмостойкости: В расчетной категории сейсмостойкости C и выше (для бетонной кладки, кроме облицовки), усиление горизонтального шва на расстоянии не более 16 дюймов (406 мм) по центру по вертикали не менее чем двумя проволоками W1.7 (MW11) требуется. Горизонтальная арматура также должна быть предусмотрена внизу и вверху всех проемов в стенах и должна выступать не менее чем на 24 дюйма (610 мм) за пределы проема. Дополнительные сведения о требованиях к сейсмостойкости, в том числе о стенах сдвига, изложены в Предписании по сейсмостойкому проектированию и детализации требований к армированию каменных конструкций, NCMA TEK 14-18B (см.8).

Расчетные требования к допустимым напряжениям

  • В дополнение к вышеуказанным требованиям, стены из бетонной кладки, спроектированные методом допустимых напряжений и скрепленные стеновыми стяжками, должны иметь максимальное расстояние между стяжками 36 дюймов (914 мм) по горизонтали и 24 дюйма (610 мм) по вертикали. Для выполнения этого требования вместо стенных связей можно использовать поперечную проволоку для усиления швов.
  • При проектировании стен несоставного действия армирование швов ферменного типа для связывания строп не допускается.
  • Комбинированное армирование швов с помощью язычков или регулируемых стяжек является популярным вариантом для склеивания многослойных стен и регулируется дополнительными нормами.

Эмпирические требования к проектированию

  • Когда две кладки скрепляются арматурой шва, по крайней мере одна поперечная проволока должна служить связующим звеном на каждые 2⅔ фута² (0,25 м²) площади стены. Вертикальное расстояние между арматурой стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть W1.7 (калибр 9, MW11) минимум, без капель и залитый раствором.
  • Пересекающиеся стены, когда они зависят друг от друга для боковой поддержки, могут быть закреплены несколькими предписывающими методами, включая использование арматуры шва, расположенной не более чем на 8 дюймов (203 мм) по центру по вертикали. Продольные провода должны простираться не менее чем на 30 дюймов (762 мм) в каждом направлении на пересечении и иметь размер не менее W1,7 (калибр 9, MW11).
  • Пересечения внутренних ненесущих стен могут быть закреплены несколькими предписываемыми методами, включая усиление швов на максимальном расстоянии 16 дюймов. (406 мм) о.к. вертикально.

Требования для использования в шпоне

  • Директивные требования к армированию швов в кирпичной кладке шпона включены в Требования строительных норм и правил к каменным конструкциям, глава 6. Эти положения ограничены районами, где базовая скорость ветра не превышает 110 миль в час (177 км/ч), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию стыков или части армирования стыков системы стяжек/анкеров.Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ссылка 10).
  • Допускается армирование швов лестничного типа или язычкового типа в конструкциях из шпона с помощью поперечных проволок, используемых для закрепления шпона каменной кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
  • Регулируемые анкеры в сочетании с арматурой шва могут использоваться в качестве анкеровки с продольной проволокой арматуры шва W1.7 (калибр 9, MW11) минимум.
  • Армирование швов также может использоваться для крепления каменной облицовки к кирпичной кладке при условии, что максимальное расстояние между внутренней поверхностью облицовки и внешней поверхностью бетонной опорной кладки составляет 4 ½ дюйма (114 мм).
  • В категориях сейсмостойкости E и F в редакции 2005 г. Строительных норм и правил для каменных конструкций требуется непрерывная арматура стыка одной проволокой, минимум W1.7 (9 калибр, MW11), по ширине облицовки на максимальном расстоянии 18 дюймов.(457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международные строительные нормы и правила 2003 г. (ссылка 11) также предписывают это требование для категории сейсмостойкости D.
  • Расстояние между анкерами и, как результат, возможное расстояние между узлами арматуры, уменьшены для категорий проектирования сейсмостойкости D, E и F и в районах с сильным ветром.

Требования для использования в кладке стеклопакетов

  • Арматура горизонтального шва должна располагаться на расстоянии не более 16 дюймов.(406 мм) по центру, расположенные в шве кладочного раствора и не должны пересекать деформационные швы.
  • Минимальная длина соединения составляет 6 дюймов (152 мм).
  • Усиление шва должно быть размещено непосредственно над и под отверстиями в панели.
  • Арматура стыка должна состоять как минимум из 2 параллельных продольных проволок размером W1,7 (9 калибр, MW11) и сварных поперечных проволок минимум W1,7 (9 калибр, MW11).

УСТАНОВКА

Установка армирования швов – рутинная работа каменщиков.Арматура стыка укладывается на лицевые оболочки, а поверх нее наносится раствор. Требования к покрытию должны быть соблюдены. Установка правильного типа арматуры шва с указанным коррозионно-стойким покрытием имеет важное значение, а также обеспечение ее установки на надлежащих расстояниях и в надлежащих местах. Положения по обеспечению качества, связанные с армированием швов, обычно включают:

Представления

Сертификат материала с указанием соответствия должен включать:

  • материал соответствует указанному стандарту ASTM,
  • указанная защита от коррозии поставлена,
  • Указанная конфигурация

  • была предоставлена, а
  • другие критерии, если это необходимо или указано.

Осмотр

  • Масло, грязь и другие материалы, препятствующие склеиванию, должны быть удалены. Легкая ржавчина и прокатная окалина допустимы.
  • Требования к обложке соблюдены.
  • Соединения

  • имеют длину не менее 6 дюймов (152 мм) (см. рис. 3) для надлежащего переноса растягивающих напряжений. Завязывать не нужно. В строительных документах могут быть указаны более длинные соединения, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
  • Убедитесь, что армирование швов, используемое для борьбы с трещинами, не проходит через деформационные швы.
  • Если стяжки или анкеры являются частью арматуры стыка, проверьте, что заделка в прилегающей оси, выравнивание и расстояние находятся в пределах заданных значений.

Рисунок 3—Соединения внахлестку в арматуре

Каталожные номера

  1. Стандартные технические условия для армирования швов каменной кладки, ASTM A951-02.ASTM International, 2002.
  2. Стандартные технические условия

  3. для проволоки из нержавеющей стали, ASTM A580/580M-98 (2004). ASTM International, 2004.
  4. Спецификация

  5. для каменных конструкций, ACI 530.1-05/ASCE 6-05/TMS 602-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
  6. Требования строительных норм и правил

  7. к каменным конструкциям, ACI 530-05/ASCE 5-05/TMS 402-05. Отчет Объединенного комитета по стандартам каменной кладки, 2005 г.
  8. Анкеры и стяжки для кладки, ТЭК 12-1А. Национальная ассоциация бетонщиков, 2001 г.
  9. Серия управления движением, Раздел 10, Национальная ассоциация бетонщиков:
    Контроль трещин в бетонных каменных стенах, TEK 10-1A, 2005 г. Стены из бетонной кладки – альтернативный инженерный метод, ТЕК 10-3, 2003 г.
    Борьба с трещинами в бетонном кирпиче и другой облицовке из бетонной кладки, ТЭК 10-4, 2001 г.
  10. Стальная арматура для бетонной кладки, ТЭК 12-4Д. Национальная ассоциация бетонщиков, 2006 г.
  11. Требования к сейсмостойкому проектированию и детализации армирования каменных конструкций, ТЭК 14-18B. Национальная ассоциация бетонщиков, 2009 г.
  12. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02. Американское общество инженеров-строителей, 2002 г.
  13. .

  14. Облицовка бетонной кладки, TEK 3-6C. Национальная ассоциация бетонщиков, 2012 г.
  15. Международные строительные нормы и правила, 2003 г. Совет по международным нормам, 2003 г.

NCMA TEK 12-2B, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Дренажная сетка | MASONPRO

Полая дренажная сетка:

ProNet™ DT — 1″

ProNet™ DT размещается поверх гидроизоляции внутри полости, где он улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции.Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступно в:

Технический паспорт продуктаSDS LEED Приобретение через Интернет
Рекомендации по установке


ProNet™ DT — 2″

Эти нетканые материалы изготовлены из полиэфирного волокна, скрепленного огнезащитным клеем, который содержит антимикробные вещества для эффективного контроля роста плесени, плесени, водорослей и грибков на склеенном изделии.Изделия очень проницаемы для воздуха, воды или водяного пара из-за низкой плотности волокон нетканой структуры. Объем пустот в этих продуктах составляет примерно 99% при твердости всего 1%. Они также обладают превосходными огнезащитными свойствами, а вертикально удерживаемый тестовый образец самозатухает после удаления источника пламени.

Доступно в:

Лист технических данных SDS LEED Приобретение через Интернет
Рекомендации по установке


ProNet™ DT – .4″

ProNet™ DT размещается поверх гидроизоляции внутри полости, где он улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступно в:

Технический паспорт продуктаSDS LEED Приобретение через Интернет
Рекомендации по установке


ProNet™ DT – 1-1/2″

ProNet™ DT размещается поверх гидроизоляции внутри полости, где он улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции. Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Теперь доступно в:

Паспорт продукта SDS LEED


Растворная сетка® – 1″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции.Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступно в:

Технический паспорт продукта SDS LEED Покупка в Интернете


Растворная сетка® – 2″

Эти нетканые материалы изготовлены из полиэфирного волокна, скрепленного огнезащитным клеем, который содержит антимикробные вещества для эффективного контроля роста плесени, плесени, водорослей и грибков на склеенном изделии. Изделия очень проницаемы для воздуха, воды или водяного пара из-за низкой плотности волокон нетканой структуры. Объем пустот в этих продуктах составляет примерно 99% при твердости всего 1%. Они также обладают превосходными огнезащитными свойствами, а вертикально удерживаемый тестовый образец самозатухает после удаления источника пламени.

Доступно в:

Лист технических данных   SDS LEED Приобретение через Интернет


Mortar Net® – 0,4″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции.Форма «ласточкин хвост» не позволяет раствору образовывать сплошную плотину. Форма материала в сочетании с открытой на 90% пластиковой сеткой позволяет воде и воздуху быстро и легко проходить через материал к слезам.

Доступно в:

Лист технических данных   SDS LEED Приобретение через Интернет


Mortar Net® – 1-1/2″

Mortar Net® размещается поверх гидроизоляции внутри полости, где она улавливает и удерживает капли раствора выше уровня дренажных отверстий и гидроизоляции.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
