Как подключить электросчетчик правильно? Схема

Эпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Подключение однофазного электросчетчика

подклкючение однофазного счетчика

Подключение трехфазного электросчетчика

подключение трехфазного счетчика

Оцените качество статьи:

Как подключить однофазный счетчик электроэнергии

















Электрическая энергия является одной из самых востребованных в современном мире. Чтобы обеспечить оптимальный способ ее учета, стали применять электрические счетчики.

Подобные механизмы должны устанавливаться на любом объекте, который покупает электричество у специальных организаций. Чтобы узнать технические параметры счетчиков, следует перейти на сайт их производителя.

Подготовительные работы

Подключение однофазного счетчика относительно простая операция, требующая минимальных навыков работы с электричеством. Перед тем, как приступать к решению данной проблемы, следует выполнить несколько подготовительных действий:

  1. В первую очередь следует найти схему подключения. Зачастую ее наносят на крышку, под которой располагаются соединительные контакты. В некоторых случаях она указывается в официальной документации к счетчику. Важно перед монтажом изучить схему детально, чтобы понимать, как правильно действовать в будущем.
  2. Следующим шагом является установка счетчика. Современные модификации устройств крепятся на специальные планки, которые располагаются внутри металлического защитного короба. Поэтому, чтобы закрепить счетчик, следует смонтировать каркас и зафиксировать в нем опорную систему. Процесс установки требует простого защелкивания изделия на планке.

Приступаем к подключению

Однофазные счетчики довольно простые конструкции. Изделие в себе включает 4-е клеммы, с помощью которых и осуществляется подключение устройства к сети:

  • два фиксатора отвечают за соединение системы с входным источником электричества;
  • еще две клеммы позволяют подать ток внутрь дома.

Они могут располагаться в различном порядке, что зависит от конкретной схемы. Но зачастую первые две клеммы отвечают за вход и выход фазы, а последние изделия за вход и выход нуля. Чтобы подключить счетчик, следует просто прикрутить соответствующие провода согласно схеме.

В некоторых случаях совместно с этими устройствами монтируются вводные автоматы. Они могут располагаться, как до, так и после счетчика. Здесь схема подключения практически не меняется, так как входным или выходным кабелям подключается автомат.

Смотрите также:

Как соединить обмотки электродвигателя http://euroelectrica.ru/kak-soedinit-obmotki-elektrodvigatelya/.

Интересное по теме: Как подключить уличный светильник

Советы в статье «Деревянные окна: ваша безопасность 24/7» здесь.

Обратите внимание, что монтаж электрических счетчиков выполняется только специализированными организациями. Поэтому, если вы решили самостоятельно заменить эту конструкцию, вас следует оповестить определенные органы, которые проверят все и выдадут разрешение.

Схема подключения электросчетчика | Заметки электрика

Приветствую Вас на сайте «Заметки электрика».

В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.

И сейчас перед нами стоит задача в его подключении.

После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

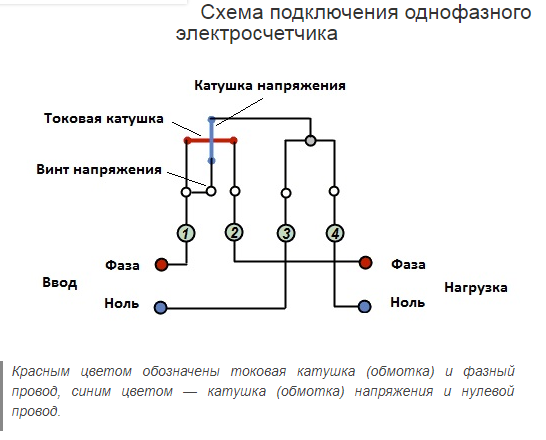

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

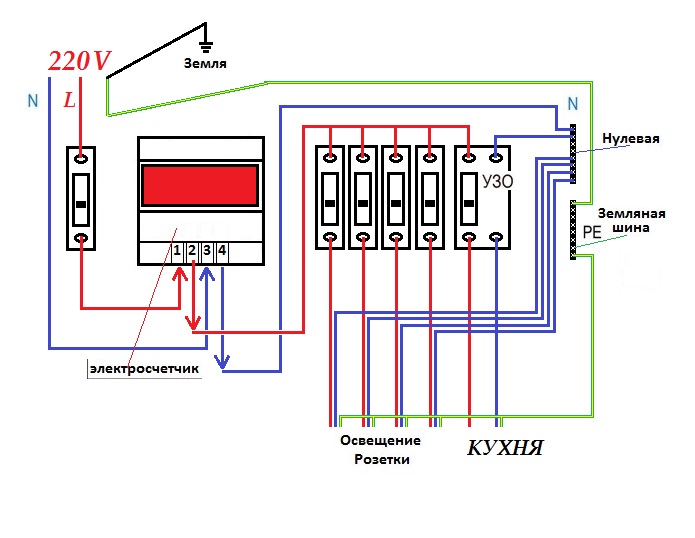

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.



Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

Если необходимо расширить пределы по напряжению или току, то применяют измерительные трансформаторы тока (ТОП-0,66, ТШП-0,66, ТК-20, ТПЛ-10, ТПОЛ-10, ТОЛ-10, ТПФМ-10 и др. ) и трансформаторы напряжения (НОС-0,5, НТСИ-0,5, НТМИ-10, НАМИ-10, ЗНОЛ.06-10, НОМ-10 и др.), которые уменьшают первичные величины тока и напряжения до безопасного уровня.

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов.

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Узнаем как подключить счетчик однофазный: полезные советы и правила

Счетчики однофазного типа используются в цепях постоянного и переменного тока. Существует множество типов устройств, и они отличаются между собой по комплектующим элементам. Выделяют классические, проводные и высокочастотные устройства, которые могут работать от силовых трансформаторов.

Как подключить счетчик электроэнергии однофазный? Чтобы ответить на этот вопрос, надо в первую очередь разобраться в предельной проводимости устройства и величине допустимого напряжения. Показатель перегрузки у счетчиков может сильно отличаться.

Подключение классической модели

Как подключить счетчик однофазный классический? Схема установки модели предполагает применение одного коммутатора. Входные контакты подсоединяются по контактору первого порядка. Показатель сопротивления на триггере должен составлять не менее 120. Также надо обратить внимание на то, что изоляторы у блоков обязаны находиться за переключателем. Проводники чаще всего используются с контроллером. При повышении уровня сопротивления устанавливаются электромагнитные фильтры. Когда подключен старый однофазный счетчик, контакты первого порядка замыкаются на пластине. Номинальное напряжение в цепи обязано составлять около 230 В, а допустимая перегрузка равняется 5 А.

Схема прямого включения

Как подключить счетчик электроэнергии (однофазный) и автоматы? Прямое включение блока осуществляется через канальный триггер. Его выходные контакты подсоединяются к выпрямителю. Полупроводниковый преобразователь подбирается на две частоты. Чтобы установить фильтр, стоит воспользоваться тестером. Показатель номинального сопротивления в цепи не должен превышать 30 Ом. Модели на три контакта надо подключать через двоичный переходник. Первый контроллер подсоединяется через преобразователь. Номинальное сопротивление в цепи составляет около 70 Ом, а напряжение доходит до 230 В.

Устройства для трансформаторного подключения

Как подключить электрический счетчик однофазный? Модели для трансформаторов выделяются наличием частотного компаратора. У многих модификаций используется резонансный переходник, который работает от блокиратора. Для подсоединения к щитку используется контроллер. Первый расширитель элемента подключается к преобразователю. Перед этим делается замер сопротивления в цепи.

Указанный параметр в среднем равняется 55 Ом. При замыкании контактов второго порядка проверяется номинальное напряжение. Если рассматривать схему с инвертирующим компаратором, то для счетчика используется контроллер. Контакты устройства подсоединяются через триггер. В данном случае фильтры устанавливаются за преобразователем. Если рассматривать модель с одним расширителем, то триггер можно использовать с обкладкой. При подключении расширителя замыкаются контакты первого и второго порядка. Номинальное напряжение элементов составляет 230 В. Контроллер в данном случае подключается через аналоговый выход.

Модели для силовой цепи

Как подключить счетчик однофазный к силовой цепи? Для этого разрешается применять коммутаторы. Триггер часто используется с широкополосным переходником. Контакты первого порядка соединяются с выходным разъемом. Если рассматривать щитки на 200 Вт, то показатель перегрузки на счетчике должен составлять не менее 3 А. Дополнительно важно обращать внимание на сопротивление при подсоединении триггера. Указанный параметр в среднем равняется 50 Ом.

Однако модели с контактными расширителями не способны работать при таком сопротивлении, а номинальное напряжение у них максимум доходит до 230 В. Если рассматривать щитки с двумя регулируемыми переходниками, то контакты первого порядка замыкаются на выходном диоде. Подключать модель через выпрямитель разрешается только с фильтром. Динисторы для счетчиков подбираются на 4 мк.

Подключение через измерительные трансформаторы

Как подключить счетчик однофазный через измерительные трансформаторы? На самом деле это можно сделать напрямую с триггером. Предельное сопротивление у него обязано составлять не менее 45 Ом, а напряжение — целых 230 В. Показатель перегрузки в данном случае зависит от типа преобразователя. Если рассматривать линейные модели, то контакты первого порядка замыкаются на выходе цепи.

Перегрузка в данном случае составит около 5 А. Контакты второго порядка соединяются с расширителем. При частоте 55 Гц сопротивление не должно превышать 40 Ом. Очень часто на трансформаторах используются электромагнитные контакторы. В такой ситуации нужно воспользоваться тестером. При повышенном напряжении компаратор подбирается электродного типа. Если говорить про расширитель, то подключение к контактам происходит через переходник.

Устройства на 30 Гц

Как подключить счетчик электроэнергии однофазный (старый)? Модели на 30 Гц в щитки устанавливаются через триггер. Если рассматривать широкополосные модификации, то изолятор используется на выходе цепи. У многих моделей имеется аналоговый выход. Контакты первого порядка замыкаются на преобразователи. Сопротивление перед триггером обязано составлять не более 40 Ом. Расширители разрешается применять с контроллером. Однопереходные модификации обладают хорошей проводимостью, но часто приводят к перегрузкам контроллера. Счетчики с фазовым переходником запрещается использовать в цепи постоянного тока. Номинальное напряжение на выходе счетчика должно составлять не менее 200 В при перегрузке 10 А.

Подключение моделей на 40 Гц

Как подключить счетчик однофазный на 40 Гц? С этой целью применяется компаратор. На сегодняшний день имеется много моделей с операционными триггерами. Контакты первого порядка должны стандартно замыкаться на преобразователе. При возникновении проблем с напряжением проверяется сопротивление.

Перегрузка на выходе в среднем составляет 50 Ом. Допустимый уровень напряжения равняется 230 В с отклонением не более 15 %. Если говорить про электродные преобразователи, то для подключения счетчика потребуется один дипольный переходник. Контакты второго порядка разрешается подключать только через компаратор.

Модификации на 50 Гц

Счетчики на 50 Гц подключаются через аналоговые и проходные триггеры. Некоторые модификации работают в щитках с выпрямителями. Номинальное напряжение в цепи поддерживается на уровне 230 В. Показатель допустимого отклонения зависит от многих факторов. В первую очередь важно учитывать тип триггера. Дополнительно рассматривается выход преобразователя. Если говорить про модели на два переходника, то фильтр потребуется с высокой пропускной способностью. Сопротивление у щитка должно составлять около 55 Ом. Первый расширитель контакта замыкается на преобразователе.

Электромеханические модели

Электромеханические счетчики подключаются только через аналоговые триггеры. Преобразователи при этом подходят с проводимостью от 40 Ом. Если рассматривать модификации на два контакта, то сопротивление в цепи должно составлять около 55 Ом, а перегрузка равняется примерно 2 А. Изоляторы устанавливаются за преобразователем. Контроллеры в щитке должны соединяться через контакты первого порядка. Дополнительно стоит отметить, что многие счетчики получаются с расширителем.

Схема электронных модификаций

Как правильно подключить однофазный счетчик? Электронные модели можно устанавливать в цепи постоянного тока, и проводимость при этом будет поддерживаться на высоком уровне. Если рассматривать схемы с дипольными триггерами, то преобразователи понадобятся контактного типа. Подключение контактора осуществляется при высокой проводимости, и показатель перегрузки у моделей составляет около 4 А.

Перед подключением выпрямителя делается замер отрицательного сопротивления. Если оно превышает 30 Ом, то устанавливается фильтр с переходником. В противном случае он не требуется. Также есть модели с динисторами, которые работают от преобразователей.

Допустимый уровень напряжения у них составляет 230 В. Они способны работать в цепи переменного тока. Однако они не подходят для силовых станций. Рабочая частота модификаций составляет около 40 Гц. Триггеры в данном случае применяются аналогового типа. Контакты первого порядка замыкаются на преобразователе. Для выравнивания напряжения используется динистор.

Выбор и схема подключения однофазного элетрического счетчика!

В предыдущей свой статье Я подробно изложил- понятие, принципы работы, типы и виды электрических счетчиков. Сегодня продаются индукционные (слева на картинке) и электронные (справа) счетчики электроэнергии. При чем индукционные ввиду своих недостатков— уже практически изжили себя и уже много лет при новом строительстве или капитальной реконструкции квартир и домов в Республике Беларусь устанавливаются везде без исключения Электронные счетчики.



Индукционные в основном  ставятся индивидуально в товариществах или кооперативах- там где есть общий учет, по которому происходит расчет с электроснабжающей организацией!

У многих людей часто возникает вопросы, на какие характеристики следует обратить внимание при покупке:

1. Безошибочно и быстро узнать помогут Вам технические условия на электроснабжение вашего дома или квартиры, в которых указаны параметры электросчетчика.

2. Замена по своей инициативе индукционного на электронный счетчик не целесообразна, кроме случаев необходимости использования многотарифности.

3. Далее при покупке необходимо обратить внимание на напряжение: для трехфазной сети= 380 Вольт,  а для однофазной- 220 вольт.

4. Ток максимальной нагрузки не должен превышать- параметров устройства. Для квартир без электроплит- максимум чаще всего составляет 16-25 Ампер, а с электроплитами- от 40 до 63 А.

5. Проверьте наличие и дату пломбы государственной поверки (до 2 лет для однофазного и одного года- трехфазного).
Как правило пломбы расположены на винтах кожуха электросчетчика и могут быть как внутренними, так и наружными.

6. Обязательно, если показания будете передавать в Энергосбыт- уточните у них о моделях сертифицированных и разрешенных электрических счетчиков!

7. И последнее, на что стоит обратить внимание- это способ крепления электросчетчика. Тут два варианта: либо на трех винтах (подойдет для обычных электрощитов) или  на ДИН рейке.

Помните! Запрещено срывать пломбы и самовольно открывать место подключения электрических кабелей или проводов на электросчетчике. Это автоматически делает Вас «Вором».

Схема подключения однофазного электрического счетчика:

1. Строго соблюдайте Меры предосторожности.

2. На счетчике четыре болтовых контакта, по два болтика на каждом! Для подключения необходимо зачистить все электрические провода на длину достаточную для захождения оголенной части провода под два болтика, при этом изоляция не должна попасть под них. Если зачистите много- лишнее всегда можно откусить плоскогубцами или бокорезами.

3. Фаза от электросети подключается на первый контакт, а со второго она идет на автомат от которого и запитывается электропроводка вашей квартиры, дома, гаража и т. д.



4. Ноль от питающей внешней электрической сети приходит на 3 контакт и с 4 уходит на прямую в электропроводку или на шину нулевую,   УЗО и т. п.

В чем разница между однофазным и трехфазным счетчиками.

Электричество прочно вошло в жизнь людей. С его помощью освещаются жилища, работает бытовое и промышленное оборудование. Весь современный мир опутан паутиной проводов. Но любую энергию необходимо контролировать и учитывать объемы ее расходования. Эти цели выполняют специальные приборы – однофазные и трехфазные счетчики. В чем разница между ними? Каковы особенности их выбора?

Что такое электросчетчики?

Счетчики электрической энергии – это устройства, суммирующие количество потребляемого тока за единицу времени. Они бывают однофазными и трехфазными.

Однофазные электросчетчики работают в стандартной двухпроводной сети с напряжением 220 В. Такие питающие линии наиболее характерны для квартир, частных жилых домов, гаражей, офисов, магазинов. Приборы учета этого типа просто и логично устроены, удобны в использовании. Имеют специальное кодовое обозначение «СО».

Трехфазные счетчики также служат для контроля количества потребляемой энергии, но только в трех или четырехпроводных электросетях с напряжением 380 вольт. Преимуществом трехфазных приборов является также их повышенная точность.

От однофазных отличаются более сложным конструктивным исполнением. Главная область применения – крупные промышленные объекты, базы, электростанции. Маркируются символами «СТ».

Особенности выбора между однофазными и трехфазными счетчиками

Критериев, по которым происходит выбор той или иной модели прибора учета энергии несколько.

Первым делом необходимо ответить на вопрос, какое необходимо устройство: однофазный или трехфазный счетчик.

Правильно определить тип питающей сети, можно по количеству входных проводов. Если их всего два – фаза и ноль, это значит, что используется однофазная линия. Три или четыре провода на электроснабжающем вводе, подсказывают, что требуется подключать в схему трехфазный счетчик.

Если предполагается замена суммирующего устройства, информацию о нужной модели, можно получить из маркировки старого счетчика.

Для жилых и бытовых помещений, дач или гаражей, в большинстве случаев, достаточно однофазных приборов учета.

Использовать трехфазный счетчик в сети с одной фазой технически возможно. Это никак не скажется на качестве работы или долговечность эксплуатации. Однако подобные решения неоднозначно воспринимаются представителями контролирующих органов и существуют риски возникновения проблем при оформлении.

Подключение трехфазного счетчика в однофазную сеть не рекомендуется также из-за повышенного энергопотребления более мощных устройств, что приводит к нерациональности их использования частными лицами.

Как подключить трехфазный счетчик в однофазную сеть

Условно можно принять, что трехфазный счетчик состоит из трех более простых однофазных. В действительности, все несколько сложнее, но в данном контексте это удобное представление. Так люди, не сведущие в электрике, легче смогут понять, что не существует никаких препятствий включения  трехфазного сумматора энергии в двухпроводную линию.

На рисунке показано практическое осуществление подключения. Все провода к счетчику подводятся согласно инструкции по его применению, с той лишь разницей, что отсутствующие фазы игнорируются.

Какую именно фазу из трех на вводном автомате задействовать, не имеет принципиального значения. Обычно, руководствуются принципом «правой руки», когда подключения, при наличии свободных контактов, производят слева направо.

Отдельным проводом проводят «ноль». По правилам эксплуатации электроустановок, он должен идти от специальной шины, к которой подсоединяется болтовым крепежом. Лучшим материалом для таких шин считается медь, так как она имеет отличное удельное сопротивление.

Выход фазного провода нельзя вести напрямую к нагрузке. Для того чтобы короткое замыкание не привело к порче счетчика, необходимо установить промежуточный автоматический выключатель с требуемым значением номинального тока.

Другие нюансы выбора

При определении требуемой модели, немаловажно обратить внимание и на другие характеристики прибора:

  • класс точности;

  • диапазон рабочих токов;

  • количество каналов;

  • дата изготовления или поверки.

Класс точности определяет величину погрешности. Чем меньше отклонения показаний от действительного значения потребления энергии, тем класс точности выше. Не следует стремиться к покупке самых совершенных в этом отношении приборов. Правилами установлено, что для трехфазных устройств (при коммерческом использовании) достаточно класса точности 1, а для однофазных – 2.

Диапазон рабочих токов – это пределы, в которых будет происходить нормальное функционирование приборов. Выбирать электросчетчик по этому параметру следует исходя из расчетных данных энергопотребления объекта, на котором он будет установлен или согласно проектной документации. В любом случае, максимальный ток должен быть выше, чем у входного автомата.

Количество каналов задает возможность подсчета потребляемой энергии в разные временные промежутки. Так, например, двухтарифный счетчик электроэнергии, позволяет учитывать расход электричества в ночное время, что в ряде случаев дает возможность сэкономить на оплате.

Дата изготовления или поверки. Согласно принятым правилам учета электроэнергии, не допускается эксплуатация контрольно-суммирующих устройств, если с даты изготовления или последней поверки прошло более двух лет для однофазных моделей или одного года для трехфазных приборов учета.

Стоит напомнить, что проводить установку счетчиков должны только профессиональные электрики. Электричество оказывает незаменимую помощь в жизнедеятельности человека, но при неправильном обращении может быть смертельно опасно.

Как подключить однофазный электрический счетчик

Подключение однофазного счетчика после прочтения данной статьи не составит вам никого труда. В этой статье вы подробно ознакомились с тем, как правильно выбрать электрический счетчик. В период замены старого счетчика на новый, предстоит сделать следующее:

-сообщить о смене или замене счетчика в энергосбытовую  компанию, так как необходимо будет срывать пломбу с зажимной крышки;

-записать последние показания потребленной электроэнергии со старого электросчетчика непосредственно перед его заменой;

-правильно установить новый счетчик в соответствии с требованиями ПУЭ.

-предоставить в «Энергосбыт» последние показания старого счетчика(либо принести сам старый счетчик, если это потребуют), технический паспорт нового счетчика;

После всех выполненных действий инспектор Энергосбытовой компании проверит правильность монтажа электросчетчика, опломбирует и составит акт о замене электросчетчика. Вот, в принципе, и все, что касается организационных мероприятий!

Итак, как же правильно смонтировать электросчетчик? Схема подключения однофазного электрического счетчика прямого включения приводится в техническом паспорте, а также с внутренней стороны клеммной крышки.

К клеммам счетчика провода подключаются следующим образом:

-зажим №1- подключение фазного провода питающей сети;

-зажим №2- подключение фазного провода к нагрузке дома;

-зажим №3- подключение нулевого провода питающей сети;

-зажим №4- подключение нулевого провода к нагрузке дома;

При подключении электросчетчика соблюдайте фазировку, то есть правильность подключения фазного и нулевого проводов к зажимам! Для определения фазного и нулевого провода используйте указатель напряжения (отвертка индикатор) или мультиметр, используя функцию измерения напряжения.



При монтаже счетчика возможны варианты установки вводного автоматического выключателя как до счетчика, так и после него. В первом случае, перед счетчиком ставится вводной автомат на фазный провод (нулевой провод разрывать нельзя!) с номинальным током, меньшим, чем номинальный ток счетчика, что обеспечит защиту как самому счетчику, так и всем электроприборам в доме от токов короткого замыкания в питающей сети.



Вводной аппарат защиты необходимо будет установить в отдельный бокс (щиток) под опломбировку, либо приобрести автоматы со шторками и ушками, закрывающими клеммы и позволяющими ставить на них пломбы. Также, наличие вводного автомата в будущем позволит менять счетчик со снятым напряжением, что обезопасит вас от поражения электрического тока.



Во втором случае, вводной автоматический выключатель ставится после счетчика, обеспечивая защиту только бытовых электроприемников!



Недостатком, как вы понимаете, является то, что замена счетчика будет осуществляться под напряжением (электроснабжающая компания не будет отключать линию электропередач для замены счетчика). Советую вам обратиться к квалифицированному электрику при такой схеме подключения счетчика и поставить вводной автомат.

Спасибо за прочтение данной статьи. Буду надеяться, что предоставленная информация вам непременно пригодится!

Читайте также:

На главную

на Ваш сайт.

Опасности использования автономных счетчиков в качестве разъединителей

Следующая статья, написанная Грегом Мэем, президентом TSTM, появилась в октябре 1991 года в журнале Transmission and Distribution и актуальна сегодня так же, как и тогда.

Опасности использования автономных счетчиков в качестве разъединителей

Оборудование может быть повреждено, кто-то может получить ожог или удар током.

Широко распространенное неправильное применение счетчиков электроэнергии представляет угрозу для общественной безопасности.Опасность возникает из-за распространенного заблуждения, что удаление автономного счетчика из розетки прерывает все соединения горячей фазы со стороной нагрузки. Существует ряд приложений, в которых удаление автономного счетчика оставляет горячую фазу, присутствующую в оборудовании потребителя относительно земли. Если обслуживающий, аварийный персонал, персонал электроснабжения или потребитель используют счетчик в качестве устройства отключения, эта оставшаяся горячая фаза может привести к повреждению оборудования, электрическому ожогу или даже к поражению электрическим током.

В некоторых электроэнергетических компаниях стандартом является извлечение автономного счетчика из временно неиспользуемой линии и закрытие (закрытие) открытой розетки вместо отключения источника или перерезания вводных проводов. В записях коммунальных услуг может быть указано, что услуга была отключена после снятия счетчиков. Если потребитель, подрядчик или аварийный персонал должны были узнать о статусе услуги, записи коммунальных служб могут показать, что услуга отключена, потому что автономный счетчик был удален.Если горячая фаза продолжится через открытую розетку, коммунальное предприятие может быть привлечено к ответственности в случае травм или пожара.

Рис. 1. Этот комплект состоит из двух- или трехпроводного однофазного счетчика и трехфазного счетчика с двумя статорами. Катушки измерительного потенциала опущены для ясности. Рис. 2. Эта схема измерения была запрещена или прекращена в некоторых регионах США. Катушки измерительного потенциала опущены для ясности.

Почти все автономные счетчики при правильном применении имеют катушку тока последовательно с каждой горячей фазой. Обычным исключением в современном бытовом использовании является счетчик с двумя статорами в трехпроводных трехфазных приложениях с незаземленным треугольником. Как следует из названия, незаземленный треугольник имеет неопределенные напряжения на землю от каждой фазы. Помимо незаземленного треугольника, первое широко распространенное использование автономного счетчика, в котором все горячие фазы не содержат токовую катушку, — это комбинация измерителя мощности и люксметра, питаемая от одного четырехпроводного источника треугольника.Этот двухметровый комплект имеет двух- или трехпроводный однофазный счетчик для осветительных нагрузок и трехфазный счетчик с двумя статорами для трехфазных нагрузок. При извлечении трехфазного счетчика и однофазного счетчика из соответствующих розеток по-прежнему остается одна горячая фаза (обычно фаза 208 В для заземления дикой фазы), непрерывно проходящая через трехфазную розетку к потребителю. Эта схема измерения была запрещена или прекращена в некоторых районах Соединенных Штатов.

Теорема Блонделя, теоретическая основа учета электроэнергии, утверждает, что для измерения системы из N проводов, N-1 статоров, правильно подключенных, будет измеряться потребляемая мощность или энергия.Соединение должно быть таким, чтобы все катушки потенциала имели общую привязку к проводнику, в котором нет катушки тока. Некоторые формы автономных счетчиков технически не соответствуют требованиям теоремы Блонделя, но они коммерчески приемлемы для целей выставления счетов, если источник имеет достаточно хороший баланс напряжения. Их примерами являются формы 2S, 14S и 15S. Все эти примеры имеют токовую катушку для каждой горячей фазы.

Распространенной ошибкой в ​​измерительных приложениях является соответствие счетчика нагрузки, а не источника.Если предполагается, что нагрузка будет только трехфазной (т. применение теоремы Блонделя. Может оказаться полезным модифицировать теорему Блонделя, чтобы сделать «N» числом проводов от источника, к которым потребитель имеет разумный доступ, а не числом проводов в источнике. Например, там, где четырехпроводная звезда является источником для учета многоквартирного дома, каждый потребитель имеет разумный доступ к двум горячим фазам и нейтрали.Поэтому достаточно двухстаторного счетчика формы 12S (сетевого счетчика). Если какая-либо точка вторичных обмоток трансформаторной батареи заземлена, следует исходить из того, что потребитель имеет доступ к этому проводу; таким образом, он должен быть включен как провод в источник.

Так как источник 480 В с заземлением под углом особенно не нравится, вместо этого можно выбрать один центральный ответвитель трансформатора, который будет заземлен из соображений безопасности и для устранения напряжения 480 В на землю, присутствующего в гнезде счетчика. К сожалению, заземление центрального отвода, даже если отдельный четвертый провод заземления не подключен к нагрузке, мгновенно создает четырехпроводный треугольник на 480/240 В.Для правильного измерения этого источника необходим четырехпроводной дельта-счетчик на 480 В, форма 15S.

При соединении вторичной обмотки по схеме «звезда» в банке 480/277 В или 208/120 В нейтраль почти всегда заземлена, что создает четырехпроводную схему «звезда» на 480/277 В или 208/120 В с заземленной нейтралью. Опять же, даже если заземляющий провод не подводится к нагрузке от вторичной обмотки трансформаторной батареи, источник все равно должен измеряться как четырехзвездный с общим потенциалом катушек с тем же потенциалом, что и нейтраль батареи.Подходящим автономным счетчиком для этого приложения является четырехпроводный счетчик формы 14S или формы 16S, рассчитанный на подключение линии к нейтрали.

Рис. 3. Форма 12S, трехпроводной, трехфазный счетчик, подключенный к четырехпроводному источнику треугольником. Катушки измерительного потенциала опущены для ясности. Рис. 4. Форма 12S, трехпроводной, трехфазный счетчик, подключенный к четырехпроводной звезде. Катушки измерительного потенциала опущены для ясности. Рис.5. Форма 12S, трехпроводной, трехфазный счетчик, подключенный к четырехпроводной звезде. Катушки измерительного потенциала опущены для ясности. Рис. 6. Форма 12S, трехпроводной, трехфазный счетчик, подключенный к четырехпроводному источнику треугольником. Катушки измерительного потенциала опущены для ясности.

В случае четырехпроводного источника 480/277 В, соединенного по схеме «звезда», с заземленной нейтралью, потенциал оставшейся горячей фазы относительно земли составляет 277 В. При четырехпроводном соединении треугольником 480/240 В источника, оставшаяся горячая фаза будет либо 240 В, либо 416 В заземления — в зависимости от того, как подключена розетка.Системы с разным напряжением будут иметь разные напряжения оставшейся горячей фазы относительно земли.

  1. Сообщите потребителям, что счетчик не является отключающим устройством и не должен использоваться как таковой. Очертите опасности.
  2. Информируйте компании по обслуживанию оборудования, которые работают в вашей зоне обслуживания, об опасностях.
  3. Проинструктируйте всех монтажников, техников по счетчикам, персонал по работе с потребителями и любых других лиц, имеющих хотя бы косвенную ответственность за измерение, что снятие счетчиков не может привести к отключению всего электроснабжения, особенно если счетчик установлен неправильно.
  4. Заметно пометьте каждое местоположение счетчика предупреждением о том, что счетчик не следует использовать для отключения и что удаление счетчика не может привести к отключению услуги. Эта постоянная бирка должна быть прикреплена к любому устройству или пломбе, фиксирующей крышку или кольцо гнезда счетчика.
  5. Пересмотрите политики и процедуры для ведения учета простаивающих служб путем удаления счетчиков. Возложить ответственность за достоверное установление того, что услуга отключена, на лицо, делающее запрос.

Если известная нагрузка является только трехфазной, кажущимся очевидным решением этих ошибок приложения может быть изменение услуги в соответствии со счетчиком, т. е. заземление нейтрали к соответствующей фазе в четырехпроводной схеме соединения звездой. Однако такая редакция могла быть серьезной ошибкой. Изменение электрической услуги существующему потребителю может быть очень разрушительным. Нагрузки могут быть подключены от фазы к земле.Эти нагрузки фаза-земля могут быть неизвестны потребителю. Изменение положения заземления на линии связи может привести к изменению напряжения на этих нагрузках. Это может привести к повреждению оборудования или возгоранию. Во многих случаях проверка подключения всего оборудования потребителей требует больше времени и средств, чем установка правильного счетчика.

Любая установка нового расходомера, требующая автономного расходомера, должна включать корректный расходомер для конкретного применения. Если требуется обширное техническое обслуживание счетчика и/или розетки с использованием неправильного счетчика, следует рассмотреть вопрос об установке правильной розетки и счетчика.

Х

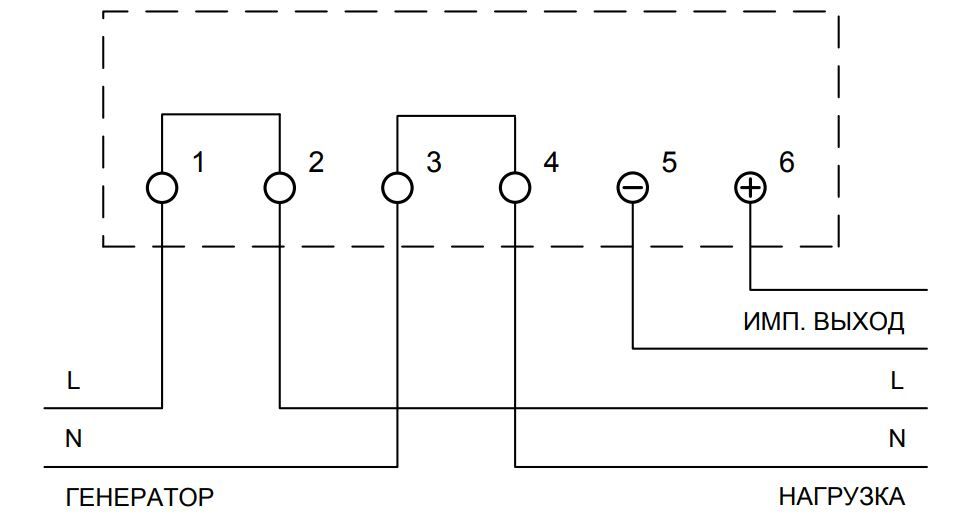

Универсальный однофазный счетчик электроэнергии, 2- или 3-проводной, от 120 В до 120/240 В, 100 А, 60 Гц — Tools Products

Компактный и очень простой в установке. Простой монтаж на DIN-рейку. Провода проходят через трубки диаметром 13,7 мм (0,5 дюйма) в корпусе расходомера. Подходит для проводов 22 AWG – 1 AWG. Есть два винта, которые протыкают изоляцию проводов, проходящих через счетчик. Счетчик поставляется с двумя наборами втулок для проводов среднего и малого диаметра, которые удерживают провода по центру, чтобы прокалывающие винты не мешали зацеплению проводника.Перевернутая каплевидная форма трубок также служит для удержания проводов по центру.

Однофазный, 120/240 В, 3 провода (2 плюса, 1 нейтраль): в этой конфигурации оба провода проходят через корпус счетчика. Прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить измеритель эталонным напряжением для каждой линии. На измерителе также имеется порт для нейтрального эталона. Счетчик будет работать без этого соединения (с точностью ~1 %), но с точностью 0,5 % с нейтральным соединением.

Одна фаза 120 В или 208–240 В, 2 провода (2 контакта): Как описано выше, счетчик предназначен для измерения однофазных электрических систем, в которых отсутствует нейтраль. Оба горячих провода проходят через корпус счетчика, а прокалывающие винты используются для прокалывания изоляции проводов, чтобы обеспечить эталонное напряжение для счетчика.

Одна фаза 120 В или 208–240 В, 2 провода (1 горячий, 1 нейтральный): в этом случае линия 1 проходит через трубу с маркировкой L1. Прокалывающий винт используется для прокалывания изоляции провода для L1, чтобы обеспечить опорное напряжение для счетчика.Эталон нейтрали может либо проходить через трубку с маркировкой L2, либо он может быть подключен к порту с маркировкой N. Если нейтраль проходит через трубку L2, то прокалывающий винт используется для прокалывания изоляции провода, чтобы обеспечить эталон нейтрали для счетчика. .

Полностью полупроводниковый счетчик электроэнергии с 800 импульсами на импульс на кВтч.

Точность 0,5–1 % зависит от настройки (см. выше), показания ЖК-дисплея в сотых долях кВтч, до 99999,99 кВтч. Нет коэффициента преобразования или множителя.

Однофазный по сравнению с однофазнымТрехфазное питание Пояснение

В электроэнергетике фаза относится к распределению нагрузки. Чем отличаются однофазные и трехфазные источники питания? Однофазная мощность представляет собой двухпроводную цепь питания переменного тока (ac). Как правило, имеется один силовой провод — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание представляет собой трехпроводную цепь питания переменного тока, в которой сигнал каждой фазы переменного тока находится на расстоянии 120 электрических градусов друг от друга.

Жилые дома обычно снабжаются однофазным источником питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. Одно ключевое различие между однофазным и трехфазным питанием заключается в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки. Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или отопление, а не большие электродвигатели.

Однофазные системы могут быть получены из трехфазных систем. В США это делается через трансформатор для получения надлежащего напряжения, а в ЕС это делается напрямую.Уровни напряжения в ЕС таковы, что трехфазная система может также служить тремя однофазными системами.

Однофазное и трехфазное питание

Еще одно важное различие между трехфазным и однофазным питанием заключается в постоянстве подачи питания. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную мощность с постоянной скоростью.

Если сравнивать однофазное и трехфазное питание, трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше энергии, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух). Таким образом, трехфазные источники питания, независимо от того, имеют ли они три или четыре провода, используют меньше материала проводника для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания используется четвертый провод, который является нейтральным проводом.Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, а конфигурация звезда может иметь четвертый, нейтральный провод. Однофазные источники питания также имеют нулевой провод.

Как однофазные, так и трехфазные системы распределения электроэнергии имеют роли, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

%PDF-1.6
%
1 0 объект
>>>/Страницы 3 0 R/StructTreeRoot 6 0 R/Тип/Каталог>>
эндообъект
5 0 объект
>/Шрифт>>>/Поля[]>>
эндообъект
2 0 объект
>поток
2014-08-06T15:01:15-05:002014-08-06T15:01:15-05:002014-08-06T15:01:15-05:00Adobe Acrobat 8.0 Объединить файлыapplication/pdf

  • RickH

    • uuid:ac00f7c2-19c3-4047-8829-0537b4a05ce6uuid:a14b42f3-179e-49d1-9208-40df27e39578Adobe Acrobat 8. 0

    конечный поток
    эндообъект
    3 0 объект
    >
    эндообъект
    6 0 объект
    >
    эндообъект
    11 0 объект
    >
    эндообъект
    12 0 объект
    >
    эндообъект
    13 0 объект
    >
    эндообъект
    14 0 объект
    >
    эндообъект
    15 0 объект
    >
    эндообъект
    16 0 объект
    >
    эндообъект
    17 0 объект
    >
    эндообъект
    18 0 объект
    >
    эндообъект
    19 0 объект
    >
    эндообъект
    20 0 объект
    >
    эндообъект
    21 0 объект
    >
    эндообъект
    22 0 объект
    >
    эндообъект
    23 0 объект
    >
    эндообъект
    24 0 объект
    >
    эндообъект
    25 0 объект
    >
    эндообъект
    26 0 объект
    >
    эндообъект
    27 0 объект
    >
    эндообъект
    28 0 объект
    >
    эндообъект
    29 0 объект
    >
    эндообъект
    30 0 объект
    >
    эндообъект
    31 0 объект
    >
    эндообъект
    32 0 объект
    >
    эндообъект
    33 0 объект
    >
    эндообъект
    34 0 объект
    >
    эндообъект
    35 0 объект
    >
    эндообъект
    36 0 объект
    >
    эндообъект
    37 0 объект
    >
    эндообъект
    38 0 объект
    >
    эндообъект
    39 0 объект
    >
    эндообъект
    40 0 объект
    >
    эндообъект
    41 0 объект
    >
    эндообъект
    42 0 объект
    >
    эндообъект
    43 0 объект
    >
    эндообъект
    44 0 объект
    >
    эндообъект
    45 0 объект
    >
    эндообъект
    46 0 объект
    >
    эндообъект
    47 0 объект
    >
    эндообъект
    48 0 объект
    >
    эндообъект
    49 0 объект
    >
    эндообъект
    50 0 объект
    >
    эндообъект
    51 0 объект
    >
    эндообъект
    52 0 объект
    >
    эндообъект
    53 0 объект
    >
    эндообъект
    54 0 объект
    >
    эндообъект
    55 0 объект
    >
    эндообъект
    56 0 объект
    >
    эндообъект
    57 0 объект
    >
    эндообъект
    58 0 объект
    >
    эндообъект
    59 0 объект
    >
    эндообъект
    60 0 объект
    >
    эндообъект
    61 0 объект
    >
    эндообъект
    62 0 объект
    >
    эндообъект
    63 0 объект
    >
    эндообъект
    64 0 объект
    >
    эндообъект
    65 0 объект
    >
    эндообъект
    66 0 объект
    >
    эндообъект
    67 0 объект
    >
    эндообъект
    68 0 объект
    >
    эндообъект
    69 0 объект
    >
    эндообъект
    70 0 объект
    >
    эндообъект
    71 0 объект
    >
    эндообъект
    72 0 объект
    >
    эндообъект
    73 0 объект
    >
    эндообъект
    74 0 объект
    >
    эндообъект
    75 0 объект
    >
    эндообъект
    76 0 объект
    >
    эндообъект
    77 0 объект
    >
    эндообъект
    78 0 объект
    >
    эндообъект
    79 0 объект
    >
    эндообъект
    80 0 объект
    >
    эндообъект
    81 0 объект
    >
    эндообъект
    82 0 объект
    >
    эндообъект
    83 0 объект
    >
    эндообъект
    84 0 объект
    >
    эндообъект
    85 0 объект
    >
    эндообъект
    86 0 объект
    >
    эндообъект
    87 0 объект
    >
    эндообъект
    88 0 объект
    >
    эндообъект
    89 0 объект
    >
    эндообъект
    90 0 объект
    >
    эндообъект
    91 0 объект
    >
    эндообъект
    92 0 объект
    >
    эндообъект
    93 0 объект
    >
    эндообъект
    94 0 объект
    >
    эндообъект
    95 0 объект
    >
    эндообъект
    96 0 объект
    >
    эндообъект
    97 0 объект
    >
    эндообъект
    98 0 объект
    >
    эндообъект
    99 0 объект
    >
    эндообъект
    100 0 объект
    >
    эндообъект
    101 0 объект
    >
    эндообъект
    102 0 объект
    >
    эндообъект
    215 0 объект
    >
    эндообъект
    218 0 объект
    >
    эндообъект
    221 0 объект
    >
    эндообъект
    224 0 объект
    >
    эндообъект
    229 0 объект
    >
    эндообъект
    234 0 объект
    >
    эндообъект
    241 0 объект
    >
    эндообъект
    242 0 объект
    >
    эндообъект
    243 0 объект
    >
    эндообъект
    244 0 объект
    >
    эндообъект
    245 0 объект
    >
    эндообъект
    246 0 объект
    >
    эндообъект
    247 0 объект
    >
    эндообъект
    248 0 объект
    >
    эндообъект
    249 0 объект
    >
    эндообъект
    250 0 объект
    >
    эндообъект
    251 0 объект
    >
    эндообъект
    252 0 объект
    >
    эндообъект
    253 0 объект
    >
    эндообъект
    254 0 объект
    >
    эндообъект
    255 0 объект
    >
    эндообъект
    256 0 объект
    >
    эндообъект
    257 0 объект
    >
    эндообъект
    258 0 объект
    >
    эндообъект
    259 0 объект
    >
    эндообъект
    260 0 объект
    >
    эндообъект
    261 0 объект
    >
    эндообъект
    262 0 объект
    >
    эндообъект
    263 0 объект
    >
    эндообъект
    264 0 объект
    >
    эндообъект
    265 0 объект
    >
    эндообъект
    266 0 объект
    >
    эндообъект
    267 0 объект
    >
    эндообъект
    268 0 объект
    >
    эндообъект
    269 ​​0 объект
    >
    эндообъект
    270 0 объект
    >
    эндообъект
    271 0 объект
    >
    эндообъект
    272 0 объект
    >
    эндообъект
    273 0 объект
    >
    эндообъект
    274 0 объект
    >
    эндообъект
    277 0 объект
    >
    эндообъект
    278 0 объект
    >
    эндообъект
    279 0 объект
    >
    эндообъект
    280 0 объект
    >
    эндообъект
    281 0 объект
    >
    эндообъект
    282 0 объект
    >
    эндообъект
    283 0 объект
    >
    эндообъект
    284 0 объект
    >
    эндообъект
    285 0 объект
    >
    эндообъект
    286 0 объект
    >
    эндообъект
    287 0 объект
    >
    эндообъект
    288 0 объект
    >
    эндообъект
    289 0 объект
    >
    эндообъект
    290 0 объект
    >
    эндообъект
    291 0 объект
    >
    эндообъект
    292 0 объект
    >
    эндообъект
    293 0 объект
    >
    эндообъект
    294 0 объект
    >
    эндообъект
    295 0 объект
    >
    эндообъект
    296 0 объект
    >
    эндообъект
    297 0 объект
    >
    эндообъект
    298 0 объект
    >
    эндообъект
    299 0 объект
    >
    эндообъект
    300 0 объект
    >
    эндообъект
    301 0 объект
    >
    эндообъект
    302 0 объект
    >
    эндообъект
    303 0 объект
    >
    эндообъект
    304 0 объект
    >
    эндообъект
    305 0 объект
    >
    эндообъект
    308 0 объект
    >
    эндообъект
    309 0 объект
    >
    эндообъект
    310 0 объект
    >
    эндообъект
    311 0 объект
    >
    эндообъект
    312 0 объект
    >
    эндообъект
    313 0 объект
    >
    эндообъект
    314 0 объект
    >
    эндообъект
    315 0 объект
    >
    эндообъект
    316 0 объект
    >
    эндообъект
    317 0 объект
    >
    эндообъект
    318 0 объект
    >
    эндообъект
    319 0 объект
    >
    эндообъект
    320 0 объект
    >
    эндообъект
    321 0 объект
    >
    эндообъект
    322 0 объект
    >
    эндообъект
    323 0 объект
    >
    эндообъект
    324 0 объект
    >
    эндообъект
    325 0 объект
    >
    эндообъект
    326 0 объект
    >
    эндообъект
    327 0 объект
    >
    эндообъект
    328 0 объект
    >
    эндообъект
    329 0 объект
    >
    эндообъект
    330 0 объект
    >
    эндообъект
    331 0 объект
    >
    эндообъект
    332 0 объект
    >
    эндообъект
    333 0 объект
    >
    эндообъект
    334 0 объект
    >
    эндообъект
    335 0 объект
    >
    эндообъект
    336 0 объект
    >
    эндообъект
    337 0 объект
    >
    эндообъект
    338 0 объект
    >
    эндообъект
    339 0 объект
    >
    эндообъект
    342 0 объект
    >
    эндообъект
    343 0 объект
    >
    эндообъект
    344 0 объект
    >
    эндообъект
    345 0 объект
    >
    эндообъект
    346 0 объект
    >
    эндообъект
    347 0 объект
    >
    эндообъект
    348 0 объект
    >
    эндообъект
    349 0 объект
    >
    эндообъект
    350 0 объект
    >
    эндообъект
    351 0 объект
    >
    эндообъект
    352 0 объект
    >
    эндообъект
    353 0 объект
    >
    эндообъект
    354 0 объект
    >
    эндообъект
    355 0 объект
    >
    эндообъект
    356 0 объект
    >
    эндообъект
    357 0 объект
    >
    эндообъект
    358 0 объект
    >
    эндообъект
    361 0 объект
    >
    эндообъект
    362 0 объект
    >
    эндообъект
    363 0 объект
    >
    эндообъект
    364 0 объект
    >
    эндообъект
    365 0 объект
    >
    эндообъект
    366 0 объект
    >
    эндообъект
    367 0 объект
    >
    эндообъект
    368 0 объект
    >
    эндообъект
    369 0 объект
    >
    эндообъект
    370 0 объект
    >
    эндообъект
    371 0 объект
    >
    эндообъект
    372 0 объект
    >
    эндообъект
    373 0 объект
    >
    эндообъект
    374 0 объект
    >
    эндообъект
    375 0 объект
    >
    эндообъект
    376 0 объект
    >
    эндообъект
    377 0 объект
    >
    эндообъект
    378 0 объект
    >
    эндообъект
    379 0 объект
    >
    эндообъект
    380 0 объект
    >
    эндообъект
    381 0 объект
    >
    эндообъект
    382 0 объект
    >
    эндообъект
    383 0 объект
    >
    эндообъект
    386 0 объект
    >
    эндообъект
    387 0 объект
    >
    эндообъект
    388 0 объект
    >
    эндообъект
    389 0 объект
    >
    эндообъект
    390 0 объект
    >
    эндообъект
    391 0 объект
    >
    эндообъект
    392 0 объект
    >
    эндообъект
    393 0 объект
    >
    эндообъект
    394 0 объект
    >
    эндообъект
    395 0 объект
    >
    эндообъект
    396 0 объект
    >
    эндообъект
    397 0 объект
    >
    эндообъект
    398 0 объект
    >
    эндообъект
    399 0 объект
    >
    эндообъект
    400 0 объект
    >
    эндообъект
    401 0 объект
    >
    эндообъект
    404 0 объект
    >
    эндообъект
    405 0 объект
    >
    эндообъект
    406 0 объект
    >
    эндообъект
    407 0 объект
    >
    эндообъект
    408 0 объект
    >
    эндообъект
    409 0 объект
    >
    эндообъект
    410 0 объект
    >
    эндообъект
    411 0 объект
    >
    эндообъект
    412 0 объект
    >
    эндообъект
    413 0 объект
    >
    эндообъект
    414 0 объект
    >
    эндообъект
    415 0 объект
    >
    эндообъект
    416 0 объект
    >
    эндообъект
    417 0 объект
    >
    эндообъект
    418 0 объект
    >
    эндообъект
    419 0 объект
    >
    эндообъект
    420 0 объект
    >
    эндообъект
    421 0 объект
    >
    эндообъект
    422 0 объект
    >
    эндообъект
    423 0 объект
    >
    эндообъект
    424 0 объект
    >
    эндообъект
    425 0 объект
    >
    эндообъект
    426 0 объект
    >
    эндообъект
    427 0 объект
    >
    эндообъект
    402 0 объект
    >
    эндообъект
    403 0 объект
    >
    эндообъект
    384 0 объект
    >
    эндообъект
    385 0 объект
    >
    эндообъект
    359 0 объект
    >
    эндообъект
    360 0 объект
    >
    эндообъект
    340 0 объект
    >
    эндообъект
    341 0 объект
    >
    эндообъект
    306 0 объект
    >
    эндообъект
    307 0 объект
    >
    эндообъект
    275 0 объект
    >
    эндообъект
    276 0 объект
    >
    эндообъект
    239 0 объект
    >
    эндообъект
    240 0 объект
    >
    эндообъект
    237 0 объект
    >
    эндообъект
    238 0 объект
    >
    эндообъект
    235 0 объект
    >
    эндообъект
    236 0 объект
    >
    эндообъект
    232 0 объект
    >
    эндообъект
    233 0 объект
    >
    эндообъект
    230 0 объект
    >
    эндообъект
    231 0 объект
    >
    эндообъект
    227 0 объект
    >
    эндообъект
    228 0 объект
    >
    эндообъект
    225 0 объект
    >
    эндообъект
    226 0 объект
    >
    эндообъект
    222 0 объект
    >
    эндообъект
    223 0 объект
    >
    эндообъект
    219 0 объект
    >
    эндообъект
    220 0 объект
    >
    эндообъект
    216 0 объект
    >
    эндообъект
    217 0 объект
    >
    эндообъект
    213 0 объект
    >
    эндообъект
    214 0 объект
    >
    эндообъект
    211 0 объект
    >
    эндообъект
    212 0 объект
    >
    эндообъект
    209 0 объект
    >
    эндообъект
    210 0 объект
    >
    эндообъект
    207 0 объект
    >
    эндообъект
    208 0 объект
    >
    эндообъект
    205 0 объект
    >
    эндообъект
    206 0 объект
    >
    эндообъект
    203 0 объект
    >
    эндообъект
    204 0 объект
    >
    эндообъект
    201 0 объект
    >
    эндообъект
    202 0 объект
    >
    эндообъект
    199 0 объект
    >
    эндообъект
    200 0 объект
    >
    эндообъект
    196 0 объект
    >
    эндообъект
    197 0 объект
    >
    эндообъект
    198 0 объект
    >
    эндообъект
    193 0 объект
    >
    эндообъект
    194 0 объект
    >
    эндообъект
    195 0 объект
    >
    эндообъект
    191 0 объект
    >
    эндообъект
    192 0 объект
    >
    эндообъект
    189 0 объект
    >
    эндообъект
    190 0 объект
    >
    эндообъект
    186 0 объект
    >
    эндообъект
    187 0 объект
    >
    эндообъект
    188 0 объект
    >
    эндообъект
    184 0 объект
    >
    эндообъект
    185 0 объект
    >
    эндообъект
    182 0 объект
    >
    эндообъект
    183 0 объект
    >
    эндообъект
    180 0 объект
    >
    эндообъект
    181 0 объект
    >
    эндообъект
    178 0 объект
    >
    эндообъект
    179 0 объект
    >
    эндообъект
    176 0 объект
    >
    эндообъект
    177 0 объект
    >
    эндообъект
    173 0 объект
    >
    эндообъект
    174 0 объект
    >
    эндообъект
    175 0 объект
    >
    эндообъект
    171 0 объект
    >
    эндообъект
    172 0 объект
    >
    эндообъект
    169 0 объект
    >
    эндообъект
    170 0 объект
    >
    эндообъект
    167 0 объект
    >
    эндообъект
    168 0 объект
    >
    эндообъект
    165 0 объект
    >
    эндообъект
    166 0 объект
    >
    эндообъект
    162 0 объект
    >
    эндообъект
    163 0 объект
    >
    эндообъект
    164 0 объект
    >
    эндообъект
    160 0 объект
    >
    эндообъект
    161 0 объект
    >
    эндообъект
    157 0 объект
    >
    эндообъект
    158 0 объект
    >
    эндообъект
    159 0 объект
    >
    эндообъект
    154 0 объект
    >
    эндообъект
    155 0 объект
    >
    эндообъект
    156 0 объект
    >
    эндообъект
    152 0 объект
    >
    эндообъект
    153 0 объект
    >
    эндообъект
    150 0 объект
    >
    эндообъект
    151 0 объект
    >
    эндообъект
    148 0 объект
    >
    эндообъект
    149 0 объект
    >
    эндообъект
    146 0 объект
    >
    эндообъект
    147 0 объект
    >
    эндообъект
    144 0 объект
    >
    эндообъект
    145 0 объект
    >
    эндообъект
    142 0 объект
    >
    эндообъект
    143 0 объект
    >
    эндообъект
    139 0 объект
    >
    эндообъект
    140 0 объект
    >
    эндообъект
    141 0 объект
    >
    эндообъект
    137 0 объект
    >
    эндообъект
    138 0 объект
    >
    эндообъект
    134 0 объект
    >
    эндообъект
    135 0 объект
    >
    эндообъект
    136 0 объект
    >
    эндообъект
    132 0 объект
    >
    эндообъект
    133 0 объект
    >
    эндообъект
    130 0 объект
    >
    эндообъект
    131 0 объект
    >
    эндообъект
    128 0 объект
    >
    эндообъект
    129 0 объект
    >
    эндообъект
    126 0 объект
    >
    эндообъект
    127 0 объект
    >
    эндообъект
    124 0 объект
    >
    эндообъект
    125 0 объект
    >
    эндообъект
    121 0 объект
    >
    эндообъект
    122 0 объект
    >
    эндообъект
    123 0 объект
    >
    эндообъект
    118 0 объект
    >
    эндообъект
    119 0 объект
    >
    эндообъект
    120 0 объект
    >
    эндообъект
    116 0 объект
    >
    эндообъект
    117 0 объект
    >
    эндообъект
    114 0 объект
    >
    эндообъект
    115 0 объект
    >
    эндообъект
    112 0 объект
    >
    эндообъект
    113 0 объект
    >
    эндообъект
    110 0 объект
    >
    эндообъект
    111 0 объект
    >
    эндообъект
    107 0 объект
    >
    эндообъект
    108 0 объект
    >
    эндообъект
    109 0 объект
    >
    эндообъект
    105 0 объект
    >
    эндообъект
    106 0 объект
    >
    эндообъект
    103 0 объект
    >
    эндообъект
    104 0 объект
    >
    эндообъект
    10 0 объект
    >/ExtGState>/Font>/Pattern>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/XObject>>>/Rotate 0/Type/Page>>
    эндообъект
    428 0 объект
    >поток
    HWۊ}GP5yj~?cD[쎄>DVu4a*:3#rNDwOW_ |wr&™?,o. W]+}z}(y%O:tZ:[H[RVcvl)RJnԡMDenl9lR−DauT];=,̀pέ!b7-byiYӖF)
    wƭQGz;!&O,5*bCpc)_D]*2Gc)9(KyH#7Fp

    Правила подключения трехфазного счетчика. Схема подключения одно- и трехфазного счетчика электроэнергии

    Для подключения однофазного электросчетчика требуется гораздо более простая схема, чем для установки трехфазного счетчика. В описанной здесь технологии подключения используется прямая схема, не требующая установки дополнительного промежуточного трансформатора, так как счетчик будет работать с силой тока и мощностью, соответствующими требованиям максимально допустимых нагрузок, указанным в документации на оборудование.

    Для начала разместим схему, иллюстрирующую точки размещения всех элементов, присутствующих в сети. С его помощью можно подключить однофазный счетчик любой конструкции, представленной сегодня на рынке. Местонахождение трансформатора здесь не указывается, так как его включение в схему требуется в очень редких случаях и самостоятельно, без консультации со специалистом, лучше этого не делать.

    Предыдущая

    Следующая

    Слева на картинке хорошо видно, что к чему подключено.Применяются следующие сокращения слева направо:

    • ф — входящий провод фаза
    • 0 — нулевой провод
    • Кол. — Счетчик
    • руб. — Переключатель
    • Аутент. — Автоматический выключатель
    • Кварт. — фазный провод идущий от счетчика к потребителям электроэнергии в квартире (электроприборы)
    • Провод. — нулевой провод, от счетчика к потребителям

    Вместо выключателя можно установить два автоматических выключателя на фазу и ноль, рассчитанных на максимальный ток 50 А каждый.Альтернативная и более совершенная схема с расположением заземления и примером расположения нескольких автоматов, УЗО и розеток.

    Предыдущая

    Следующая

    Такое подключение применимо как в квартире, так и в небольшом частном доме или на даче.

    Технология подключения

    Независимо от модели счетчика, который будет использоваться, процесс установки практически идентичен для всех. Отличия есть только на этапе снятия крышки, закрывающей клеммы.Как только вы получили доступ к винтовым клеммам, к которым будут подключаться провода, последовательность подключения каждого кабеля выполняется одинаково.

    Например, на фото ниже показаны два наиболее распространенных однофазных электронных счетчика. У каждого есть крышка под табло, которую необходимо снять, чтобы добраться до терминалов.

    Предыдущая

    Следующая

    Модель слева называется СОЭ-55/50Ш-Т-112, а справа — СЕ 102 от Энергомер.Оба счетчика рассчитаны на номинальный ток 5 А, а максимальный ток 60 А. Фиксация проводов осуществляется с помощью зажимных контактов, количество которых у каждой модели равно четырем.

    Предыдущий

    Следующий

    Слева направо каждый из выводов соответствует номерам от 1 до 4, показанным на схеме. Первый — ввод фазного провода, второй — вывод фазного провода к потребителям, третий — ввод нулевого провода и четвертый — вывод нулевого провода к потребителям.

    Наглядный процесс подключения на примере простого счетчика СО-5 подробно описан в этом видео:

    Обычно монтаж счетчика осуществляет организация, ответственная за поставку электроэнергии, т.к. вне зависимости от того, кто устанавливал счетчик, представители этой организации должны будут провести ревизию правильности установки оборудования. Данная процедура является обязательной и выполняется с последующей пломбировкой счетчика, если при его установке были соблюдены все нормы и правила.

    Самостоятельное вмешательство в электрическую схему после опечатывания оборудования настоятельно не рекомендуется. Если произойдет короткое замыкание, которое нанесет ущерб имуществу соседей, то счетчик со сломанной пломбой станет серьезным поводом для привлечения его владельца к выплате возмещения ущерба собственникам жилья.

    Неизменным качеством бытовых приборов учета и контроля является их безупречная и корректная работа. Поэтому подключение и установку бытового электросчетчика в квартире необходимо доверить специалистам. Ведь вам еще придется обратиться в Энергонадзор за регистрацией установленного счетчика.

    Счетчики электроэнергии — однофазные или трехфазные?

    Существующие электросчетчики различаются конструкцией, типом подключения и измеряемыми величинами. Однофазный электросчетчик полностью обеспечивает необходимые потребительские свойства. Это измерение и расчет значений переменного и постоянного тока с параметрами 220 В. 50 Гц. Различают однофазные индукционные (механические) и электронные счетчики.Благодаря достижениям в области электроники электронные счетчики в настоящее время наиболее востребованы.

    Характеристики однофазного счетчика

    Бытовые однофазные счетчики предназначены специально для учета электроэнергии по установленному тарифу. В чем особенность однофазного счетчика конструктивно и технологически?

    Это следующие параметры качества:
    незначительное энергопотребление самого прибора
    использование в качестве токоизмерителя шунтирующей установки
    стандартный вывод телеметрии
    четкая световая индикация
    усиленные защитные функции, исключающие кражу и доступ.

    Узнать больше о технических характеристиках однофазного счетчика вам поможет видео.

    От чего зависит тариф счетчика

    При выборе электросчетчика для последующей установки необходимо определить тип и схему его подключения. Следует различать следующие виды электронных однофазных счетчиков:
    однотарифные
    двухтарифные
    многотарифные.

    Особый интерес у потребителей электроэнергии вызывает однофазный многотарифный счетчик.
    Неоспоримым положительным качеством электронных счетчиков является возможность дифференцированного учета электроэнергии. Дифференцированный учет электроэнергии состоит из разных тарифных коэффициентов по периодам времени.
    Тарифы по временному периоду делятся на несколько групп:
    полный тариф на коммерческое время (с 7:00 до 23:00)
    0,7 основного тарифа в ночное время с минимальной нагрузкой энергосистемы (с 23:00 до 19:00) утром)
    дифференцированный тариф в рекламное время.

    Переход на щадящие дифференцированные тарифы возможен только при наличии официально установленного и зарегистрированного многотарифного счетчика. Поэтому желание сэкономить на счетах за электроэнергию будет зависеть от вашей инициативы в оформлении документов.

    Выбор однофазного счетчика

    На что следует обратить внимание потребителю электроэнергии при выборе однофазного электросчетчика при покупке в специализированных магазинах? Первое, на что нужно обратить внимание при выборе счетчика, это технические условия (ТУ) на электроснабжение вашей квартиры.

    Именно в ТУ указываются параметры электропитания и потребляемой мощности. Эти параметры будут основополагающими, если вы собираетесь установить многотарифный счетчик. При покупке обратите внимание на маркировку, расположенную непосредственно на внешней стороне корпуса счетчика. Маркировка с достоверной точностью укажет параметры максимального тока нагрузки и рабочего напряжения. Необходимо будет проверить наличие и сохранность пломбы, а также дату государственной поверки.Государственная поверка однофазных счетчиков электроэнергии от 2 лет.

    Схема подключения однофазного счетчика

    Однофазные электронные счетчики электроэнергии, устанавливаемые в квартирах, имеют практически одинаковую схему подключения.
    Это цепь прямого подключения. Такая схема подключения однофазного счетчика не зависит от типа выбранного или уже установленного счетчика. Характерной особенностью однофазного счетчика является наличие на корпусе четырех клемм для подключения электрического кабеля.

    Фазный провод подключается к первой клемме, которая является вводом. Ко второй клемме подключается провод, который идет в квартиру на нагрузку и является выходом. К третьему выводу подключается нейтральный провод, это вход. А нулевой провод подключается к четвертой клемме, которая идет на нагрузку (выход).

    Как видите, ничего заумного при подключении нет, поэтому подключить однофазный счетчик можно самостоятельно. Как правило, схема подключения находится на внутренней стороне корпуса счетчика. Особенности подключения электросчетчика будут заключаться только в способе крепления: на корпус или на DIN-рейку.

    Как установить однофазный электросчетчик показано в этом видео.

    Крепление проводов и установка электросчетчика

    Крепление проводов к клеммам электросчетчика осуществляется с помощью винтового соединения. Питание с выходных клемм однофазного счетчика подается на распределительные и защитные устройства.При этом «фаза» идет на дифавтоматы, УЗО и предохранители, а «ноль» на общий вывод. Это электрооборудование целесообразно размещать в одном ящике.

    Специально изготовленный щиток позволяет надежно закрепить электросчетчик и необходимые электроприборы. Высота щита с электросчетчиком от 1,4 м до 1,7 м. Желательно расположить видимую панель управления на уровне глаз.

    Какой конструкционно-технологический щит для установки электросчетчика расскажет видео.

    Опломбировка однофазного счетчика

    Подключение однофазного электросчетчика в квартире, а также последующий контроль осуществляют контролирующие организации. Правильность и правильность подключения в соответствии с установленными нормами энергопотребления подтверждается опломбированием устройства.

    Опломбировка прибора — электросчетчика исключает возможность самостоятельной переделки или доработки подключения счетчика.
    Таким образом, практичность и целесообразность установки счетчика данного типа подтверждена соответствующей контролирующей организацией Энергонадзора.


    Каждый человек без особых усилий может самостоятельно установить электросчетчик в своей квартире или частном доме. Это поможет существенно сэкономить, ведь на его установку берется не менее 700 рублей. Чтобы вы могли установить его самостоятельно, мы покажем вам, как выглядит схема подключения однофазного счетчика к сети 220 Вольт, и расскажем, как ее применить.

    Хотелось бы изначально отметить, что подключить однофазный счетчик к электросети может каждый, сложности возникают в тот момент, когда вы собираетесь подключить двухфазный счетчик. Эту схему можно использовать независимо от того, есть ли у вас один или два тарифных счетчика, здесь нет никакой разницы.

    Любой счетчик имеет заземляющую сеть, как правило, старого образца «Система TN-C». В такой ситуации в конструкцию любого счетчика входят 4 основных вывода: выходы и входы фазного провода, и входы и выходы нуля.

    Если говорить о разнообразии моделей, то здесь нет никакой разницы, что у вас: Меркурий, Нева или Энергомера. В каждой модели всего 4 клеммы, для их подключения больше ничего не нужно. Вот так выглядит схема подключения однофазного счетчика к сети 220 Вольт.

    Если сеть заземлена, то схема уже выглядит так:

    Однофазные счетчики можно смело использовать во всех типах жилищ, ведь их мощность может достигать 60 А — этого вполне достаточно для проводки до 10 кВт.Так что всегда рекомендуем ставить такой счетчик, с ним проблем нет. Если что, его можно будет без проблем заменить на другой, используя текущую схему. Далее идет строительство электросчетчиков.

    Как подключить однофазный счетчик к видеосети

    Интересная статья

    Электросчетчик – это прибор, который регистрирует потребление электроэнергии. Иногда возникает необходимость поменять или установить новый счетчик. Несмотря на огромное разнообразие в выборе, схема подключения электросчетчика остается неизменной.Подключить электросчетчик напрямую можно в гараже, на даче, в квартире. Подключение через трансформатор тока осуществляется, как правило, на промышленных предприятиях и других крупных потребителях электроэнергии.

    Для начала определимся, какой тип устройства нам нужен.

    Счетчики электроэнергии делятся на два типа: индукционные и электронные. Индукционный счетчик представляет собой электромеханический прибор. Учет ведется по количеству оборотов диска устройства.

    В электронном счетчике отсутствует механический диск.Электричество подсчитывается путем обработки сигналов от датчиков.

    Класс точности электронных счетчиков выше, чем у индукционных.

    К тому же цена на них ниже, чем на индукционные счетчики.

    Параметры выбора счетчика:

    • Количество фаз в сети. Сеть может иметь одну или три фазы. Поэтому счетчики производятся либо однофазными, либо трехфазными.
    • Класс точности. Это величина ошибки, которую может допустить устройство при измерении.Существует несколько классов точности, в пределах от 0,2 процента до 2,5 процента погрешности. Они отличаются друг от друга на 0,5 процента. Класс точности прибора, установленного в доме, должен быть 2,0.
    • Способ подключения. Электросчетчики подключаются к сети двумя способами. Во-первых, это прямые трансляции. Применяется, если сила тока менее 100 ампер. Второй способ используется для токов свыше 100 ампер. В этом случае в схеме подключения присутствует трансформатор тока.
    • Напряжение сети. Нас по-прежнему интересует напряжение 220 В.
    • Тарифы на электроэнергию. Существует три вида счетчиков, осуществляющих учет электроэнергии в соответствии с тарифами:
    1. Однотарифные счетчики. Они до сих пор используются чаще всего.
    2. Счетчики двухтарифные. Эти счетчики обеспечивают дневной и ночной учет. Дневной тариф действует с 7:00 до 23:00. Ночь с 23:00 до 7:00 утра. Стоимость ночного тарифа почти в два раза ниже.
    3. Многотарифные счетчики. Они редко используются.

    Как подключить однофазный счетчик электроэнергии

    Перед покупкой электросчетчика необходимо ознакомиться с тем, как организовано электроснабжение в доме, где находится ваша квартира. Если ставить счетчик на даче, то с электроснабжением загородного дома. Электросчетчик должен соответствовать параметрам той электрической сети, в которую он будет включен.

    Допустимые параметры сети указаны на маркировке электросчетчика.Кроме того, счетчик должен пройти государственную проверку и иметь соответствующую маркировку. Он должен быть запечатан. Убедившись, что его параметры соответствуют сети вашего дома, тест пройден, пломба стоит. можно купить счетчик.

    Перед тем, как приступить к установке электросчетчика, необходимо подготовить для него место.

    Чаще всего такие устройства устанавливаются в подъездах в распределительных щитах. Уже подготовлено место для установки счетчика в приборной панели.То есть починить можно без проблем. Если прибор устанавливается в квартире, то его монтируют возле входной двери или в помещении, в котором потребление электроэнергии будет вестись отдельно.

    Итак, устанавливаем крепления для крепления устройства. Затем нужно определить работающую и нулевую фазу общедомовой сети. Для этого берем электрическую индикаторную отвертку. Напряжение пока отключать не будем. Прикасаемся к оголенному концу общего сетевого провода. Если загорается индикатор отвертки, значит, это рабочая фаза.Давайте отметим это. Вторую фазу не нужно проверять или маркировать. Это ноль.

    Еще проще определить рабочую фазу в панели управления. Окрашивается в определенный цвет, чаще всего красный. Но на всякий случай проверим на приборной панели. Все может быть. Вдруг кто-то перепаял провода на свой лад. Закрепляем устройство на предназначенном ему месте в квартире или на общей приборной доске.

    Отключаем электричество и продолжаем процесс установки согласно.В нижней части устройства есть 4 клеммы. Два левых предназначены для рабочих фаз, квартиры и общего дома. Две правые клеммы предназначены для нейтральных проводников. Вставляем оголенные концы рабочих жил, квартирных и общих, в клеммы. Понятно, что одна жила идет на один терминал.

    Концы проводов в клеммах фиксируются винтом. Закручиваем клеммные винты. Затем подключаем ноль. В одну клемму вставляем ноль, идущий из квартиры, в другую обычный ноль.Прижимаем их винтами. Собственно, все – процесс правильного подключения однофазного электросчетчика окончен.

    Включаем, проверяем. Это работает — вы можете использовать это. Нет — проверяем схему подключения, соединения.

    Важно: После завершения работ необходимо пригласить представителя организации, поставляющей электроэнергию.

    Он должен принять электросчетчик по акту и опломбировать его своей пломбой. Акт составляется в двух экземплярах и подписывается обеими сторонами.

    Схема подключения трехфазного счетчика

    Принципиально подключение трехфазного электросчетчика ничем не отличается от подключения однофазного (более подробно эта схема рассмотрена в ). Нужно только следить, чтобы суммарная токовая нагрузка не превышала 100 ампер. Если она выше, то в схему необходимо включить трансформатор. Трехфазный счетчик отличается от однофазного количеством клемм. В блоке их восемь.

    На трехфазный счетчик также устанавливается специальный вводной автомат, контролирующий фазы.Устройство должно быть заземлено. Две клеммы, они расположены на колодке справа, предназначены для подключения нулевых жил. К одной клемме подключается общедомовой нулевой провод, а к другой – квартирный.

    В квартире ноль общий для всех приборов потребляющих электроэнергию. Остальные клеммы используются для подключения рабочих фаз, общедомовых и квартирных устройств. Общее бытовое электроснабжение подключается к квартире через вводной автомат.

    В общем, ничего сложного в подключении электросчетчика нет. Вам просто нужно убедиться, что параметры счетчика соответствуют параметрам сети, в которую вы собираетесь его включать. Перед подключением необходимо разобраться со схемой подключения домовой сети, со схемой подключения самого счетчика, как к электрической сети дома, так и к квартирным потребителям электроэнергии.

    Видео как правильно подключить электросчетчик

    Split Однофазный счетчик энергии для всего дома в режиме реального времени v1.4 – CircuitSetup

    Описание

    Однофазный счетчик энергии CircuitSetup ATM90E32 может отслеживать потребление энергии во всем доме в режиме реального времени.Его можно легко подключить к ESP8266 или ESP32 для беспроводной передачи данных об использовании энергии в такую ​​программу, как EmonCMS. Его также можно использовать для мониторинга выработки солнечной энергии, чтобы отслеживать, сколько энергии вы производите.

    С однофазным сплит-счетчиком энергии вы можете:

    • Экономьте деньги!
      • Узнайте, сколько денег тратится на энергию в режиме реального времени
      • Найти приборы, которые потребляют слишком много электроэнергии
      • Рассчитать энергопотребление для одной комнаты, чтобы справедливо разделить счет за электроэнергию между соседями по комнате
    • Просмотр и сбор данных об энергии
      • Просмотр энергопотребления всего дома
      • Отслеживание выработки солнечной энергии (требуется 2 единицы)
      • Рассчитайте, сколько стоит зарядить электромобиль
      • Удаленный мониторинг энергопотребления для отдыха или сдаваемой в аренду недвижимости
      • Просмотр и графическое представление исторических данных об энергопотреблении
    • Будьте в курсе!
      • Независимо от счетчика электроэнергии
      • Настройка предупреждений о чрезмерном или недостаточном использовании
      • Предотвратите неожиданности в счетах за электроэнергию
      • Просмотр данных об использовании в приложениях EmonCMS для Android или iOS
      • Автоматизируйте уведомления с помощью системы домашней автоматизации, такие как «отправьте мне сообщение на телефон, когда сушилка будет готова» или даже «если я выйду из дома, а духовка включена, отправьте мне оповещение» (требуется программирование)
    • Тратьте меньше на оборудование для контроля энергопотребления!
      • Доступный, но очень точный
      • Сэкономьте сотни на популярных системах мониторинга

    Особенности:

    • Использует микрочип ATM90E32AS
    • Образцы 2 канала тока и 1 канал напряжения (с возможностью расширения до 2 каналов напряжения)
    • Вычисляет:
      • Активная мощность
      • Реактивная мощность
      • Полная мощность
      • Коэффициент мощности
      • Частота
      • Температура
    • Использует стандартные клещи трансформатора тока для измерения тока
    • Включает встроенный понижающий преобразователь для питания ESP8266 или ESP32
    • 2 прерывания IRQ и 1 выход предупреждения
    • Выход импульса энергии (импульсы соответствуют 4 светодиодам)
    • Выход пересечения нуля
    • SPI-интерфейс
    • Ошибка измерения интегральной схемы: 0. 1%
    • IC Динамический диапазон: 6000:1
    • Выбор усиления: до 4x
    • Стандартный дрейф опорного напряжения (частей на миллион/°C): 6
    • Разрешение АЦП (бит): 16
    • Компактный размер всего 40×50 мм

    Что вам понадобится:

    • Трансформаторы тока:
    • Трансформатор переменного тока: Jameco Reliapro 9v
    • ESP32 (ESP8266 или что-то еще с интерфейсом SPI и рекомендуемым Wi-Fi)
    • Провода-перемычки с разъемами Dupont или перфорированная плата для соединения двух плат.Плата адаптера также поставляется при покупке предварительно запрограммированного ESP32

      • .

    Программное обеспечение:

    Подробную информацию о настройке программного обеспечения для счетчика энергии см. в нашем репозитории Github.

    Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

    Счетчик формы 4s Схема подключения

    Счетчик формы 4s — это форма счетчика, используемая для измерения однофазных трехпроводных услуг. Ниже приведена схема подключения счетчика формы 4s.Как всегда помните, что нет стандарта цветов в поле замера. Поэтому всегда используйте стандарт вашей компании в отношении цветового кода. Цвета здесь выбраны случайным образом, чтобы они отображались на рисунке.

    Схема подключения счетчика формы 4s

    Для схемы подключения счетчика формы 4s давайте начнем снизу. Обратите внимание, что мы собираемся измерять однофазную трехпроводную сеть. У нас есть два фазных провода и нейтраль. Обратите внимание, что это тот же тип услуг, который вы найдете в большинстве домов.Отличие только в том, что он больше. Дома обычно измеряются с базой на 200 амперметров. Кроме того, все, что выше этого, обычно требует КТ.

    Итак, у нас есть две фазы. Используя теорему Блонделя, мы знаем, что, поскольку у нас есть три провода, нам понадобится два трансформатора тока. Однако каждый ТТ установлен на другой фазе. Помните, что ориентация ТТ важна. Маркировка полярности должна быть обращена назад к стороне линии или трансформатору. Отсюда старая поговорка: «Поставь точку в банке.

    Поднимаясь вверх по схеме от трансформаторов тока, мы видим провода X1 и X2 на каждом трансформаторе тока. Также важно отметить, что X1 подключается к клеммам гнезда счетчика, помеченным как «ток на входе», а X2 подключается обратно к нейтрали. Подключите их в обратном направлении, и счетчик не будет правильно регистрироваться.

    Оставаясь в цепи ТТ переходим к токообратным клеммам. Эти провода соединяются обратно с нейтралью, чтобы создать обратный путь для тока.

    Напряжения

    После трассировки всех проводов тока мы трассируем провода напряжения.Обратите внимание, что в этом случае провода напряжения подключаются непосредственно к служебным проводам. Если бы мы использовали PT в этой службе, мы бы подключили провода напряжения к PT.

    Какое напряжение следует ожидать в этой службе? Вы должны ожидать увидеть напряжение 240 В между каждой фазой.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
