Как пользоваться лазерным нивелиром — выбираем устройство и находим применение

Блок: 1/6 | Кол-во символов: 151
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Блок: 2/7 | Кол-во символов: 1091
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

  • точечные;
  • призменные построители плоскостей;
  • ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Блок: 2/7 | Кол-во символов: 249
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

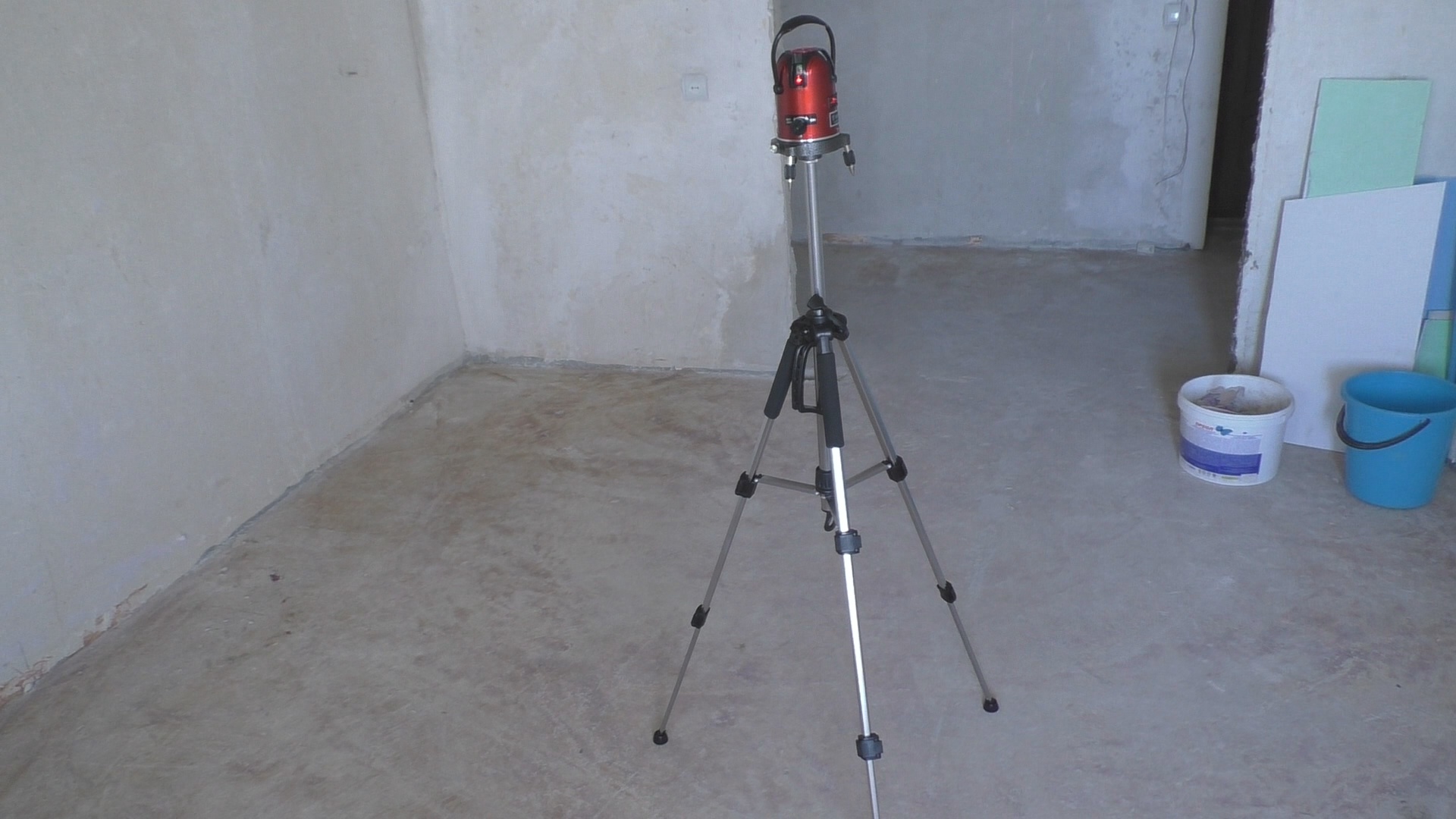

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

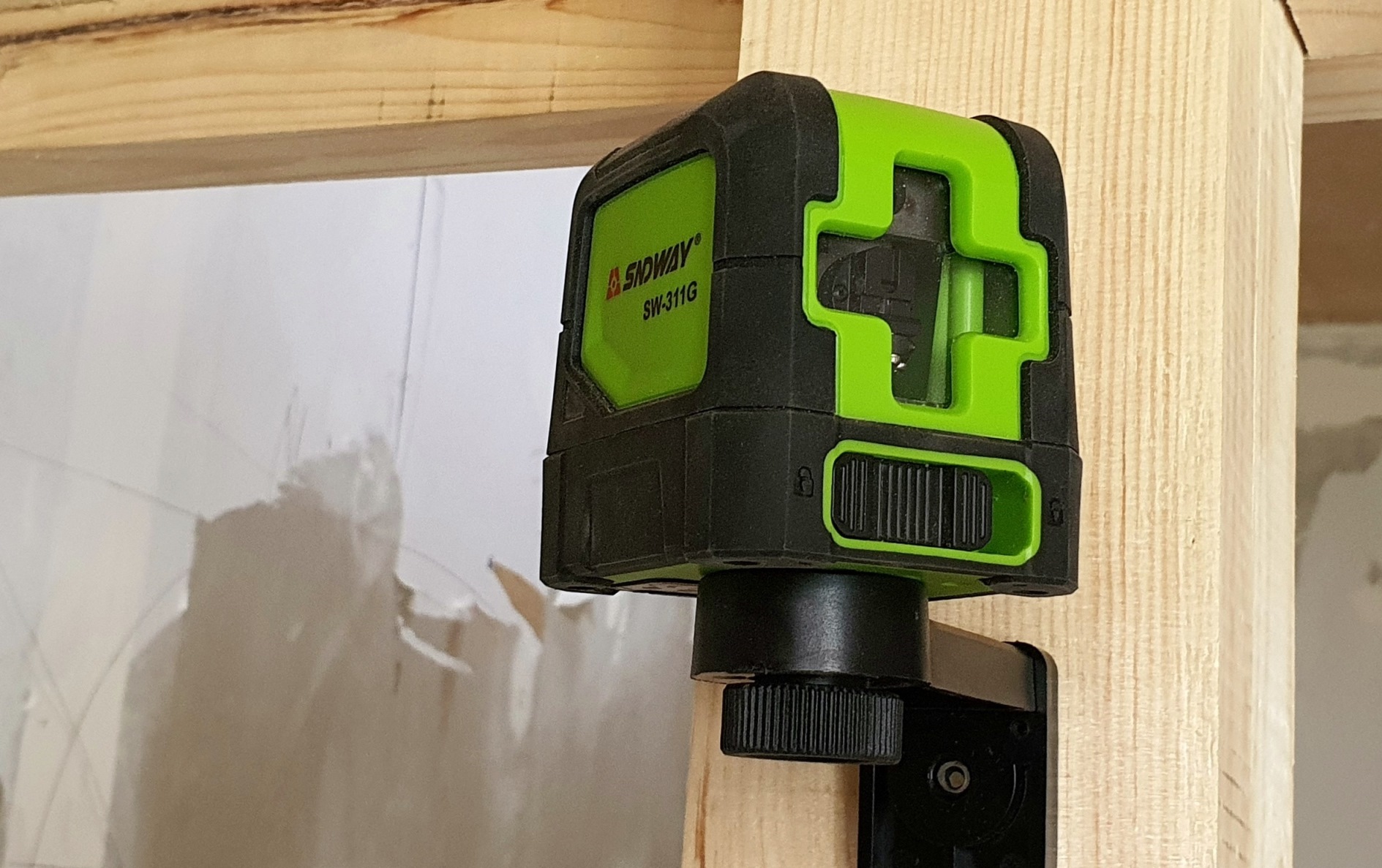

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Блок: 3/6 | Кол-во символов: 2248
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Лазерный уровень: батарейки или аккумулятор?

Как только вы определитесь с выбором той или иной конструкции, подумайте над тем, какая именно модель вам нужна – на батарейках или на аккумуляторе.  Здесь все зависит от личных предпочтений. Но учитывайте, что на батарейках данное устройство будет работать несколько дней подряд, тогда как аккумулятор вам нужно будет заряжать. С другой стороны, спустя некоторое время вам придется покупать новые батарейки в отличие от аккумулятора.

Блок: 3/7 | Кол-во символов: 481
Источник: https://bestvix. ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

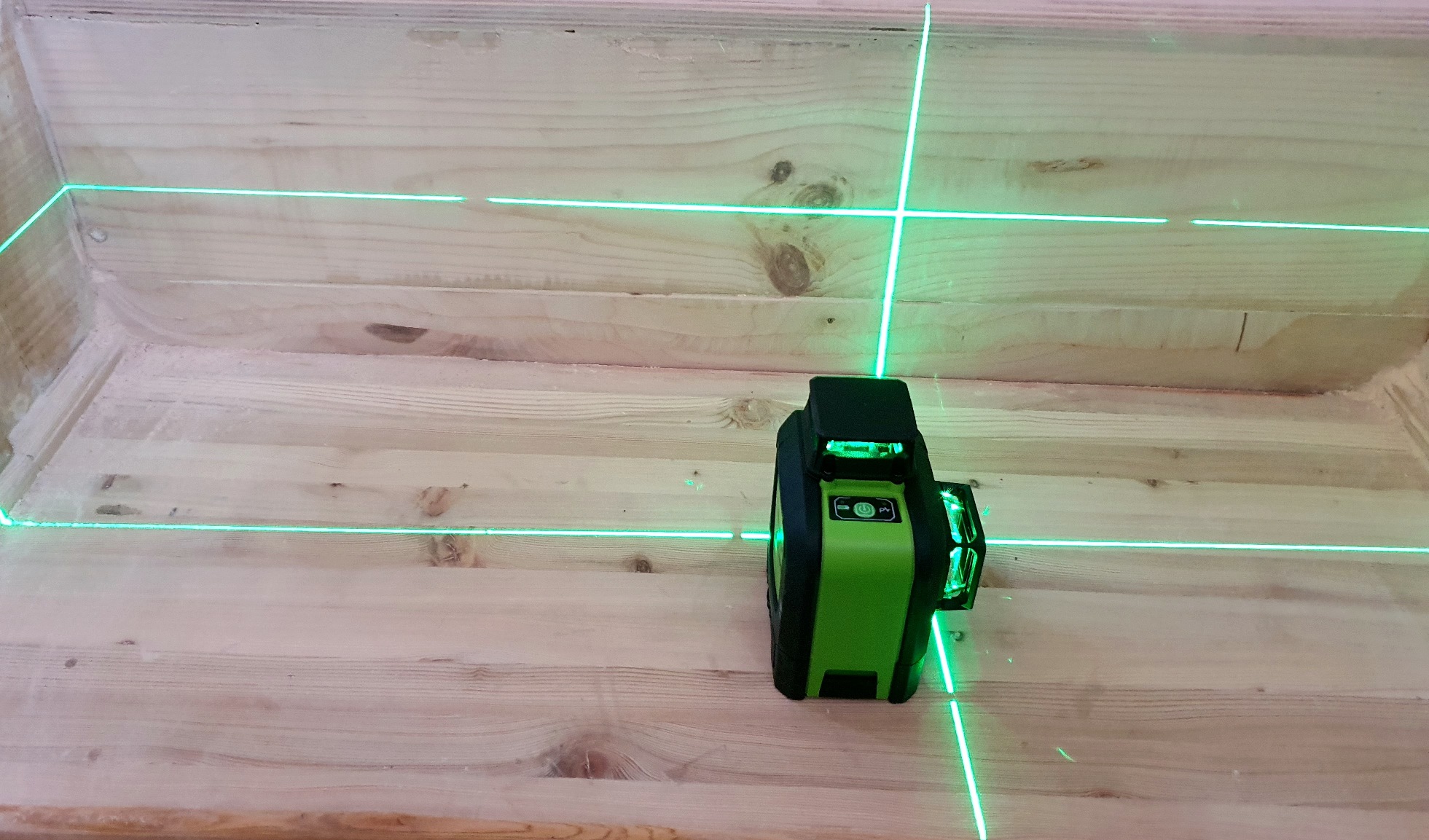

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Блок: 3/6 | Кол-во символов: 3931
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

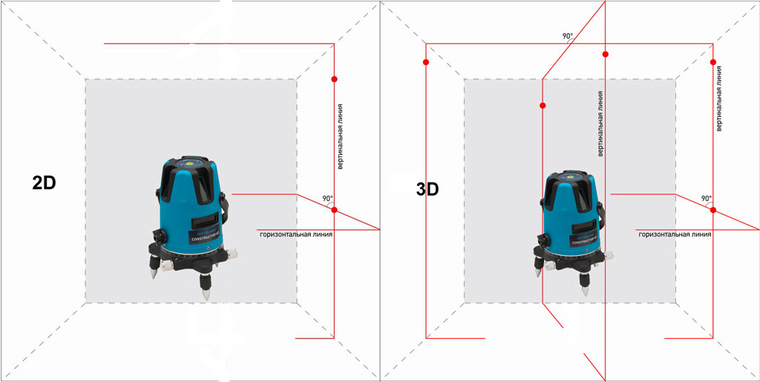

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Блок: 4/7 | Кол-во символов: 1758
Источник: https://srbu. ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

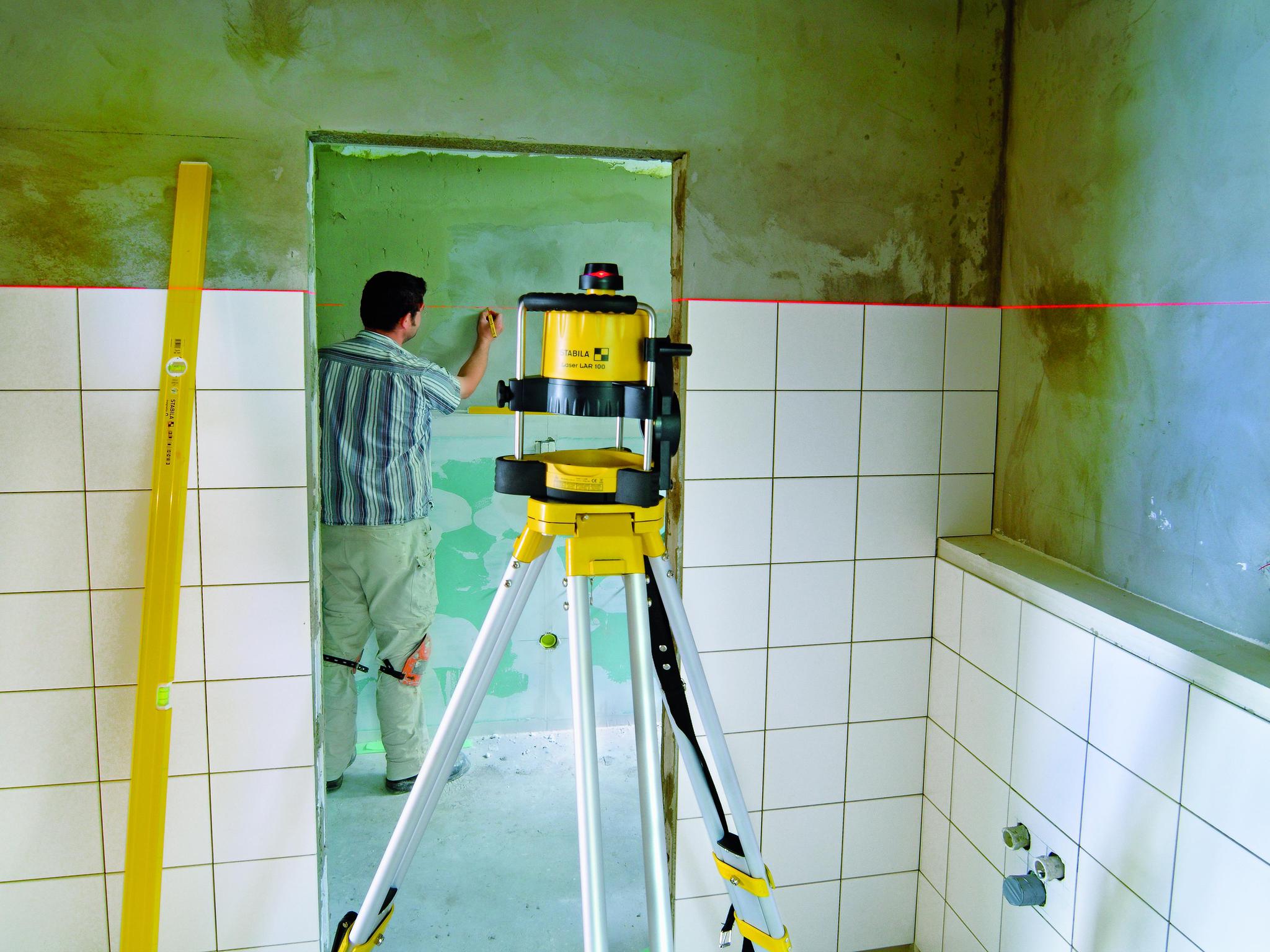

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Блок: 4/7 | Кол-во символов: 849
Источник: https://instrumentiks. ru/sovety/kak-polzovatsya-lazernym-urovnem

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Блок: 6/7 | Кол-во символов: 2912
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Блок: 5/5 | Кол-во символов: 3122
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Блок: 5/7 | Кол-во символов: 552
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

  1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
  2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
  3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
  4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу

Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению  пользования лазерными нивелирами.

Блок: 6/13 | Кол-во символов: 2664
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Блок: 6/6 | Кол-во символов: 721
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Использование лазерного уровня: разные типы проекции

Проекция горизонта

Благодаря такому режиму можно нанести четкую горизонтальную линию. При этом для большинства моделей свойственно то, что горизонтальную линию из-за высоты треноги невозможно нанести на высоту более чем полтора метра. Однако, используя обычную рулетку, у вас будет возможность перенести на необходимую высоту горизонтальную линию. Для начала на одной стене устанавливают отметки, потом расстояние от нее до проекции измеряют, а дальше при помощи рулетки переносят на другую стену. После этого останется нанести линию. Для этих целей можно использовать отбивочный шнур.

Как пользоваться лазерным уровнем для выравнивания стен: вертикальная проекция

Такой режим необходим при создании перегородок, опор и стоек. В таком случае, используя рулетку, можно выставить только метки, в то время как саму линию можно отметить при помощи нивелира. Такой вариант по сравнению с выставлением горизонтальной линии является более простым и быстрым.

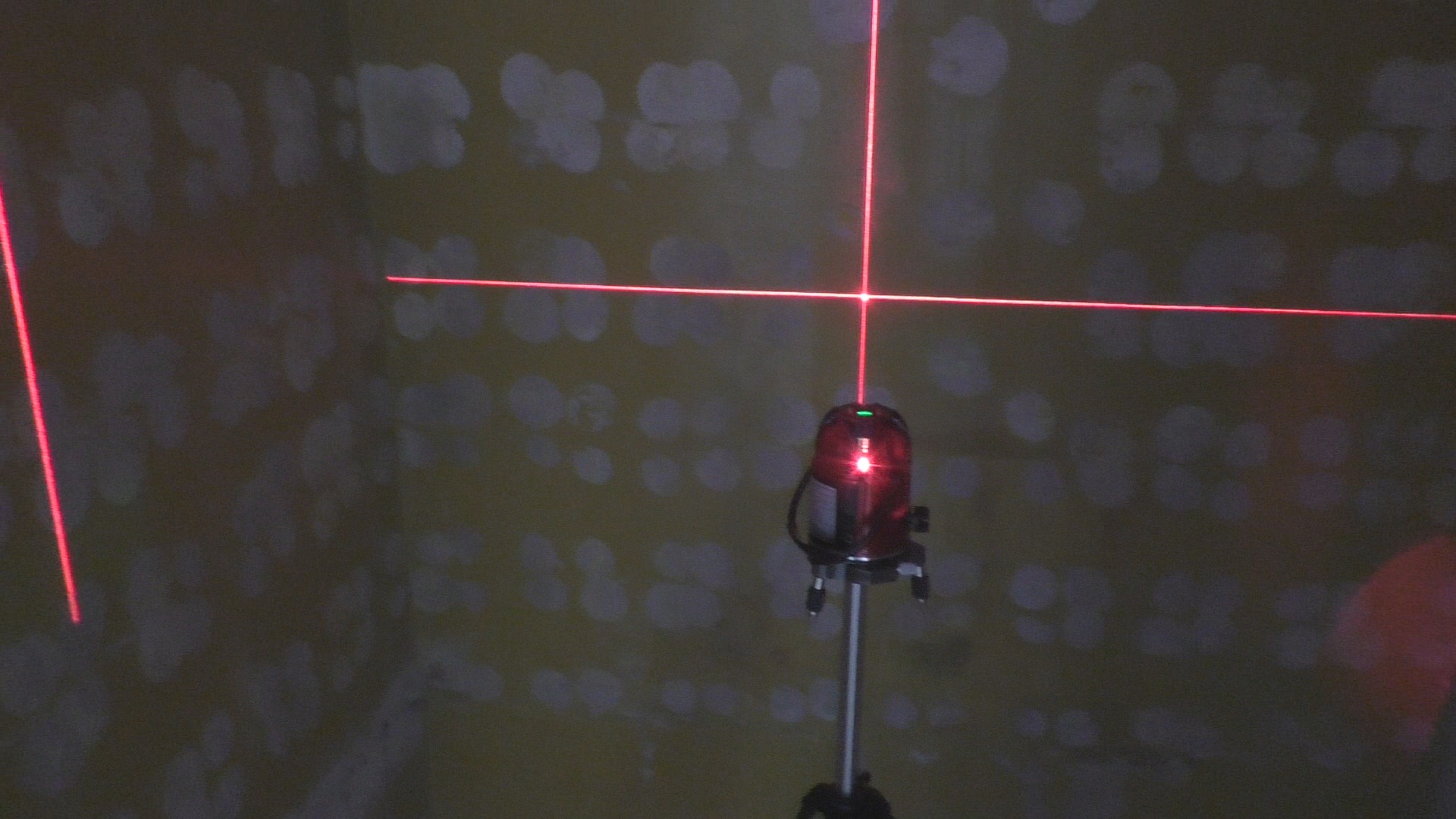

Проекция креста

Такой способ используется в ситуации, когда есть необходимость в нанесении осей симметрии. С помощью одного нажатия кнопки вы получите крест, который наносить можно и на потолок, и на стену. Такой способ весьма удобный при создании перегородок, сложных конструкций. При этом важно помнить: проблем при проектировании проекции на потолок не возникает, тогда как при проектировании на стену имеется ограничение по высоте. Вывод соответствующий: наносить вертикальную и горизонтальную линии лучше отдельно или же использовать специальные подставки под штатив, выставляя с их помощью не нужную высоту нивелир.

Проекция точки

Используя такой режим, можно переносить практически любые фигуры с одной на другую плоскость. В некоторых случаях мастера рисуют на полу сложные рисунки, а потом, используя функционал лазерного уровня, переносят их на потолок.

Блок: 6/7 | Кол-во символов: 1870
Источник: https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Блок: 7/7 | Кол-во символов: 372
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Блок: 7/7 | Кол-во символов: 467
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Блок: 8/13 | Кол-во символов: 1023
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Блок: 9/13 | Кол-во символов: 1484
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

Блок: 10/13 | Кол-во символов: 1090
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

Блок: 11/13 | Кол-во символов: 904
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Блок: 12/13 | Кол-во символов: 875
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Кол-во блоков: 31 | Общее кол-во символов: 41591
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 7, кол-во символов 3221 (8%)
  2. https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 6, кол-во символов 5428 (13%)
  3. https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html: использовано 8 блоков из 13, кол-во символов 10319 (25%)
  4. https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 5, кол-во символов 3122 (8%)
  5. https://www. ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801: использовано 4 блоков из 6, кол-во символов 5070 (12%)
  6. https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem: использовано 5 блоков из 7, кол-во символов 5029 (12%)
  7. https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 4, кол-во символов 3893 (9%)
  8. https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/: использовано 5 блоков из 7, кол-во символов 5509 (13%)

Источник: m-strana.ru

стойкость к различным погодным условиям и легкость в управлении

0

Бывали ли в вашей практике случаи, когда оптический нивелир падал на стройплощадке? Какова вероятность «вернуть его к жизни» после падения и сколько времени это займёт? В условиях строительства, падения прибора не избежать. Hilti поможет предотвратить простои и ошибки, вызванные падением прибора. Мы разработали ротационные лазеры с усиленной защитой от ударов.

PR 30-HVS A12 и PR 2-HS A12 являются первыми на рынке противоударными на 360° ротационными лазерными уровнями. Они с легкостью выдерживают падение с 1,5 м высоты штатива и остаются такими же точными, как до падения. Такая ударостойкость достигается за счёт уникальной системы подвесов внутри нивелира, запатентованным противоударным корпусом с демпфирующими ручками и защищенной головой. Ударопрочной стала и ловушка. Теперь она с легкостью выдерживает падение с рейки или 2-х метровой высоты.

Предоставлено © Hilti

Стойкость к различным погодным условиям.

Приходилось ли вам приостанавливать работу с оптическим прибором из-за неблагоприятных погодных условий? Например, в дождь, снег, при высоких или низких температурах или в темное время суток? Согласно исследованию Hilti, 80% строительных компаний выделили плохие погодные условия как самую главную причину простоев.

Ротационный нивелир Hilti – надежный помощник в любой сезон и время суток. Он обладает высоким классом защиты IP 66. Стойкий к разным погодным. Возможна работа в темное время суток, рабочая температура -20 – 50 ℃, в отличие от традиционной оптики, которая чувствительна к погодным условиям и ограничена работой только в светлое время. Вам больше не придется сталкиваться с запотеванием оптики, сооружением дополнительных навесов для работы в дождь или снег, или с отогреванием прибора в помещении во время работ по выравниванию и разметке.

Легкость в управлении.

Приходилось ли вам задерживать работы по выставлению опалубки или разметке фундаментной плиты из-за отсутствия или занятости квалифицированного сотрудника, который работает с оптическим прибором? Ротационный нивелир Hilti максимально простой – одна кнопка, одна функция. Справится любой рабочий, не нужна особая квалификация, как при работе с оптическим прибором. Ротационные нивелиры Hilti оснащены электронными ловушками, которые позволяют в цифровом виде определить необходимую величину без привлечения оператора оптического прибора.

Предоставлено © Hilti

Характеристики PR 30-HVS A12

  • Точность: ±0.5 мм при 10 м
  • Диапазон работы с детектором: 2 – 500 м
  • Класс лазера: < 4.85 мВт, 620-690 нм, Класс 2 (EN 60825), Класс II (FDA CFR 21, часть 1040)

Преимущества:

  • При использовании с пультом дистанционного управления и детектором PRA 30 ротационный лазерный нивелир Hilti PR 30-HVS образует полнофункциональную и надежную систему для наружных работ, которая подходит для любых задач, связанных с выравниванием, построением уклонов и прямых углов.
  • Высокая надежность для обеспечения точности лазерных измерений в самых суровых рабочих условиях – конструкция в соответствии со стандартами MIL-STD-810G с амортизирующей головой прибора, четырьмя ударопоглощающими ручками и корпусом с защитой IP66.
  • Общая платформа аккумуляторных батарей – использует те же литий-ионные батареи, которые заряжаются в течение 35 минут, что и все инструменты Hilti 12 В
  • Автоматическое выравнивание – быстрое выполнение работы одним человеком на расстоянии до 150 м.
  • Цифровой ввод уклона и функция точного направления (e-targeting) упрощают работы по построению наклонных плоскостей.

Ротационный лазерный нивелир PR 30-HVS A12

Предоставлено © Hilti

Область применения:

  • горизонтальное выравнивание – опалубки, заливка бетона, земляные работы и т. Д;
  • вертикальное выравнивание – перенос отметок зданий, выравнивание колонн и фасадов;
  • построение уклонов – рампы, парковочные места, трубы;
  • Построение прямых углов – опалубки.



Как начертить горизонтальную линию на стене. Работа с лазерным уровнем на стройке

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе


Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность или дверях.
  • Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты
, надёжен и удобен в работе.

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света
, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

  • призменные
    или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
  • ротационные
    , луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности
. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация
прибора – главный принцип крепления.

Важно!
Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками
. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально
, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново
!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения
. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения
. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки
, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания
    , аккумуляторный или от сменных батареек;
  • наличие пульта
    дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания
    ;
  • угол рассеивания луча
    , возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической .

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов
. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса
из металлических профилей для , установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий
, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках
помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей
, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно!
При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов
, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов
.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора
. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм
.

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: ), выполняют работу быстро и с большой точностью.

От автора:
здравствуйте, уважаемые посетители нашего строительного портала. Еще не так давно при производстве ремонтных работ все мы были вынуждены применять различные сложные и не слишком точные методы для разного вида измерений.

К счастью, прогресс не стоит на месте. В современных магазинах появляется все больше инструментов, которые значительно облегчают жизнь и берегут нам массу времени и нервов. И сегодня мы поговорим об одном из них.

Во время ремонта весьма важной процедурой является проверка ровности стен. Особенно это актуально в старых домах, где этому вопросу при постройке уделялось не так уж много внимания. Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта.

Вот потому-то и необходимо тщательно измерять их ровность. И в этом нам нынче помогает лазерный уровень, который также называют нивелиром. Сегодня мы поговорим о том, как лазерным уровнем проверить ровность стены, как пользоваться им на всех этапах работ — при определении, насколько кривая черновая поверхность и сколько штукатурки на нее понадобится, при проверке уже готовой на предмет того, как качественно строители ее оштукатурили, да и во время самого оштукатуривания.

Что такое нивелир?

Лазерный уровень (нивелир) — прибор, который позволяет строить вертикальные и горизонтальные плоскости. Это незаменимый помощник при постройке дома и во время внутренней отделки.

Нивелир состоит из светодиодов и призм, которые создают видимые вертикальные и горизонтальные линии. С его помощью можно как возвести ровные стены, так и выставить по уровню маяки, потолок и все остальные поверхности, быстро и ровно уложить плитку, ламинат и сделать еще много других работ.

Оценка кривизны черновой стены

Эта процедура необходима для определения количества работ и примерного будущего расхода материалов. Производится построением с помощью нивелира виртуальной вертикальной плоскости, параллельной стене, и измерением расстояния от этой плоскости до заранее отмеченных точек. Работа происходит в следующем порядке.

  1. На уровне выбирается режим построения вертикальной плоскости, так как стена располагается вертикально (для подобных работ на полу отбивается горизонтальная плоскость).
  2. Прибор придвигается максимально близко к стене так, чтобы плоскость была параллельна стене, и луч нигде ее не касался.
  3. Берется линейка (не рулетка!) и прикладывается в разных точках на стене, след от лазера на линейке укажет на расстояние от стены до мнимой плоскости.
  4. Через каждые полметра или чаще на разных уровнях от пола до потолка делаются замеры и заносятся в таблицу.

Так можно найти самую вогнутую и самую выпуклую точку, прикинуть общую неровность в сравнении с базовой вертикалью и определить количество штукатурных работ.

Оштукатуривание с помощью маяков и нивелира

Это один из самых быстрых и точных современных способов отделки, который позволяет получить идеальную поверхность в сжатые сроки.

  1. Предварительно нужно подготовить и загрунтовать поверхность. На ней разметить вертикальные линии, где будут стоять маяки, отступая 10 см от углов, расстояние между соседними должно быть на 15–20 см меньше длины правила.
  2. Включить на лазерном нивелире режим построения вертикальной плоскости. Отметить на смежных стенах, примыкающих к ремонтируемой, метки на расстоянии 5 см от углов. Выставить плоскость нивелира по меткам. На правиле сделать метки на расстоянии 4 см от края. Выставив правило вертикально по меткам с помощью нивелира, получим зазор между ним и стеной около 1 см плюс-минус в зависимости от неровности.
  3. Теперь в этот зазор устанавливаем маяки. Нужно убедиться, что они в любом месте установки будут проходить в него, при необходимости придвинуть или отодвинуть лазерную вертикальную плоскость. После окончательной разметки и убеждения, что все сможет встать на место, замешиваем штукатурку и наносим небольшое количество на стену по разметке через каждые 0,5 м.
  4. Приставляем маяк к стене и обмазываем штукатуркой. Прижимаем правило к маяку и подбиваем в необходимых местах, чтобы метки на правиле совместились с лазерным лучом. Если это делать не правилом, а руками, можно согнуть маяки. Снимаем излишки штукатурки с маяка и правила. Проверяем еще раз вертикальность маяка и оставляем застывать, переходя к следующему маяку. Время высыхания зависит от количества штукатурки и материала поверхности.
  5. После высыхания всех маяков размешиваем штукатурную смесь и наносим ее между двумя маяками. Правило прижимаем к маякам и разглаживаем штукатурку движениями снизу вверх, пошатывая инструмент влево-вправо. Убираем излишки смеси с правила. Заполняем щели в стене шпателем или мастерком. Затем правилом делаем финишный проход. Переходим к следующей паре маяков. После работы получается практически идеальная поверхность, готовая под финишную отделку.

Для построения угла в 90 градусов на кухне или в ванной для установки крупногабаритной мебели тоже можно использовать нивелир. В этом случае требуется прибор, который может строить перпендикулярные вертикальные плоскости, а этот режим доступен практически в любой сегодняшней модели.

Нужно выставить уровень относительно уже готовой вертикальной стены по меткам, которые делались при ее выравнивании. Или поставить новые метки, проверить, что лазерная плоскость идеально параллельна стене, и отбить угол 90 градусов. Затем разметить смежную стену, так же отбить, выставить маяки, следуя указаниям, которые приводились выше, и оштукатурить стену. В итоге получится прямой угол между плоскостями.

Оценка ровности стены с помощью нивелира

Для проверки ровности стены после без лазерного уровня можно использовать правило. Прикладываем его к стене и смотрим, есть ли просвет между ней и правилом. Линейкой измеряем величину зазора. Но, как правило, неровность готовой стены измеряется в нескольких миллиметрах, и таким методом сложно определить ее величину.

Для более точного измерения используем лазерный нивелир. Если нужно определить ровность по вертикали — включаем построение вертикальной оси. Если по горизонтали — то горизонтальной оси. Для удобства можно нарисовать соответствующую линию на стене. Затем нивелир нужно расположить под углом 45° к стене.

Получившаяся лазерная линия будет прямой только на идеально ровной стене. Если на поверхности имеется пузырь, то в этом месте луч отклонится в сторону к нивелиру. Если вогнутость, то линия отклонится от вертикальной оси в сторону от нивелира. При установке прибора под углом 45° расстояние от нарисованной линии до отогнутого луча будет равно размеру неровности.

Нивелир можно использовать и для проверки ровности углов, наводя луч на стык стен и проверяя его вертикальность. Если угол ровный, то луч будет четко лежать в нем. Если завален в какую-нибудь сторону — это будет точно видно.

Думаем, теперь вы поняли, насколько это удобный инструмент. Конечно, можно обойтись и без него, ведь раньше как-то обходились своими силами, используя дедовские способы. Но нивелир намного облегчает процесс ремонта, экономит силы и время, так стоит ли отказываться от современных технологий во имя экономии средств?

Впрочем, решение остается за вами. Мы постарались дать всю нужную информацию по использованию лазерного уровня. Если хотите дополнительно закрепить ее, то советуем посмотреть видео по теме. Удачи вам на поприще ремонтных работ!

Продолжаем тему штукатурки стен. В предыдущих уроках мы с Вами нашли самую выпуклую точку на стене, которую назвали бугром, попытались сбить ее, повторили эту процедуру несколько раз и на самом выпуклом месте сделали отметку под будущий маяк. Маяк — это абсолютно вертикально установленный профиль. Но, для того, чтобы научиться ставить маяки, необходимо познакомиться с такими инструментами, как отвес и строительный уровень. При выполнении ремонтных работ ими приходится пользоваться довольно часто, чтобы точно выдерживать вертикальные и горизонтальные плоскости. Когда мы поставим первый маяк, мы поставим второй, третий и т. д. Они и будут тем каркасом для будущей абсолютно плоской вертикальной стены.

Что такое строительный отвес и как им пользоваться

Строительный отвес — это небольшого размера груз, привязанный к нитке и служащий для точного определения вертикальной плоскости. Ниже представлен рисунок, чтобы Вы наглядно на него посмотрели:

Как же им пользоваться? Представьте, что перед вами ухабистая со множеством выбоин и бугров стена. При этом она может быть завалена в сторону комнаты или от комнаты, т. е стоять не вертикально. А нам нужно эту стену выровнять. Для этого нам обязательно нужно получить ВЕРТИКАЛЬ, т. е. некоторый эталон, относительно которого мы начнем выравнивать стену. Посмотрим на рисунок нашей кривой стены в профиль:

Прямо под самым потолком необходимо вкрутить саморез и закрепить на нем отвес (нитка+грузик). Какое-то время эта конструкция будет мирно покачиваться, но вскоре отвес замрет на месте, и вот — перед нами идеальная вертикаль, которую определяет нитка! (Вы конечно же помните, что саморез просто так в бетон не вкрутить, для этого нужно сначала установить дюбель, подробнее как это сделать, посмотрите ).

Один из способов, которым сам пользуюсь, сейчас Вам покажу. Для этого по длине нитки также от потолка и до пола через определенные промежутки начинаем закручивать саморезы. Вкручиваем мы их так, чтобы шляпки саморезов едва касались нитки. Можно сказать, чтобы нитка скользила по шляпке:

Теперь отвес можно снять, а шляпки саморезов будут хранить нашу вертикаль. Что дадут эти саморезы? А то, что если взять абсолютно ровную палку или линейку и прислонить к шляпкам, то данная палка или линейка будет стоять абсолютно вертикально.

Что такое строительный уровень и как с ним работать

Мы практически вплотную подошли ко второму инструменту, который называется строительный уровень. Это и есть идеальная линейка с водяными пузырьками.

Прислоним наш уровень (линейку с пузырьками) к шляпкам саморезов, которые мы предварительно по отвесу вкрутили в стену:

Если Вы собираетесь самостоятельно штукатурить стены, то строительный уровень Вам обязательно понадобится! Покупайте или берите у друзей уровень длиной 2 метра. Обратите внимание на пузырек, который находится наверху линейки. Посмотрим на него поближе:

Пузырек должен находиться четко посередине границ. Если это так, значит у Вас уровень в отличном состоянии. Между прочим так и проверяется уровень. Однако неплохо бы сразу проверить его по 2-м измерениям: вертикали и горизонтали. Об этом можно подробно прочитать в статье: . Если Вы по отвесу подогнали шляпки саморезов и к ним аккуратно прислонили уровень, и при этом пузырек находится четко посередине — значит все в порядке, значит дальше можно работать таким уровнем.

Ну а если Ваш уровень «не врет», значит у Вас в руках всегда есть вертикаль. Теперь, чтобы проверить, вертикально ли у Вас что-нибудь стоит, просто прислоните плоскость уровня к плоскости обследуемого предмета и смотрите за пузырьком. Если пузырек посередине, значит предмет стоит вертикально!

Я очень рекомендую Вам на Вашей кривой и необработанной пока стене потренироваться и попробовать выставить одну вертикаль, а заодно и уровень свой проверите. Непосредственно следующая статья будет посвящена креплению штукатурной сетки на стену, а уже вслед за этим будем ставить первый маяк. На сетке его будет ставить менее удобно, поэтому потренируйтесь выставлять вертикаль просто на голой и кривой стене.

Интересно, а кто-нибудь из опытных мастеров обходится без отвеса?

Пошаговые уроки по штукатурке стен

Урок 05. Отвес и строительный уровень

Где необходимо установить нивелир чтобы провести съемку. Как пользоваться нивелиром и рейкой при строительстве

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе


Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность или дверях.
  • Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.

Как пользоваться оптическим нивелиром?

Комплект оптического нивелира состоит из штатива, рейки с делениями в миллиметрах на одной стороне и сантиметрах с другой, а также самого нивелира.

  • 1 шаг.
    Для начала необходимо выбрать место для установки нивелира. Самым удобный считается расположение в центре измеряемой площадки. На выбранном месте устанавливается штатив. Для достижения ровного горизонтального положения необходимо ослабить зажимы ножек штатива, установить площадку (головку) штатива на необходимую высоту и закрутить винты.
  • 2 шаг.
    Нивелир устанавливается и закрепляется становым винтом на штатив. Вращая подъемные винты нивелира, с помощью уровня достигается горизонтальное положение прибора.
  • 3 шаг.
    Осталось произвести фокусировку. Для этого зрительную трубу необходимо навести на рейку и вращая фокусировочный винт получить максимально резкое изображения, окулярным кольцом настраивается фокусировка сетки нитей.
    Если необходимо измерить расстояние от одной точки до другой или вынести оси здания, то проводится центрирование. Для этого нивелир устанавливается над точкой, а за становый винт подвешивается отвес. Нивелир смещается по головке штатива, при этом отвес должен находится над точкой, потом прибор закрепляют.
  • 4 шаг.
    После установки и настройки прибора можно переходить к изысканиям. Нивелирная рейка устанавливается на начальную точку (или высотный репер), производится снятие отсчета по средней нити сетки нитей нивелира. Отсчет записывается в полевой журнал. Далее рейка переносится на измеряемую точку, повторяется процедура снятия и записи отсчета. Разница между отсчетами начальной и измеряемой точки и будет составлять превышение.

Как пользоваться лазерным нивелиром?

До начала работы необходимо проверить функционирование прибора. Для этого нужно зарядить аккумулятор или вставить батареи, и включить нивелир. Если луч светит ярко и четко, то аппарат готов к работе.

Для достижения высокого качества разметки необходимо соблюдать следующие правила расположения прибора:

  1. Проецирование линии или плоскости должно происходить беспрерывно. На пути луча не должно быть препятствий.
  2. Расстояние от нивелира до объекта не должно превышать максимального допустимого для выбранной модели. С увеличением расстояния погрешность разметки увеличивается. Но использование специального приемника позволяет увеличить дальность использования прибора до 2-х раз.
  3. Лазерный луч опасен для зрения животных и людей, поэтому перед проведением работ необходимо предупредить окружающих и, по возможности, изолировать животных с рабочей площадки.

Настройка лазерного нивелира зависит от выбранной модели, важно помнить, что отключение неиспользуемых функций позволяет экономить заряд батареи и увеличить время работы устройства. Основные параметры настройки:

  1. Для достижение точного результата работы прибор необходимо расположить на ровной поверхности с помощью штатива, при этом нивелир должен находиться в устойчивом положении. В некоторых моделях предусмотрено крепление к потолку или стене, в этом случае важно не допускать возможность смещения или тряски устройства.
  2. До начала работ необходимо провести выравнивание прибора по горизонтали путем вращения винтов. Многие современные модели обладают функцией самовыравнивания. Такие приборы не допускают неправильного положения устройства и подают звуковой сигнал при ошибке.
  3. В зависимости от задачи необходимо настроить видимость вертикальной и горизонтальной оси. В некоторых моделях также возможно выбрать режим «линии» или «точки» и отрегулировать их.
  4. В ротационных нивелирах доступна настройка скорости вращения луча или величины угла для задания рабочего сектора.
  5. При необходимости измерений на дальних расстояниях следует использовать приемник лазерного луча, который требуется закрепить на рейке и поместить ее на измеряемую точку.

Использование лазерного нивелира в строительстве или ремонте позволяет выполнять большое количество задач. Способы использования зависят от конкретно поставленных целей, например:

Использование лазерного нивелира при работе на полу:

  1. Чтобы определить ровность залитого бетона.
    Для этого рейку необходимо поставить к стене в любом месте помещения и отметить, где на ней находится красный луч. После этого сделать еще несколько таких измерений в разных точках комнаты и сравнить отклонения показателей.
  2. Для декоративной укладки напольной плитки.
    Для этого необходимо наклонить устройство и перенести луч на пол, при этом зафиксировав нивелир. Самым популярным считается способ, когда лучи пересекаются под прямым углом, что позволяет аккуратно выложить плитку. Наличие зажимов в комплектации лазерного нивелира позволяет проецировать перпендикулярное пересечение на любую поверхность.

Использование лазерного нивелира для работ на стене:

  1. Для выравнивания стен
    Для этого необходимо направить луч вдоль поверхности и замерить отклонения.
  2. Наклейка керамической плитки и обоев
    Применение разметки стен лазерным нивелиром позволяет выложить плитку или наклеить обои быстро и идеально ровно. Используется или один вертикальный луч для обоев или пересечение двух лучей для плитки. Для экономии заряда обычно только первый ряд наклеивается по лучам, остальные выравниваются по первому, иногда производя контрольное выравнивание нивелиром.
  3. Установка техники, карнизов, полок и другие бытовые способы применения нивелира.
    На смену карандашам, рулеткам и пузырьковым уровням пришли лазерные нивелиры. Проецирование лучей на стену позволяет быстро и без хлопот справляться с большим количеством бытовых вопросов.

В заключение

Нивелир является незаменимым устройством как на стройке, так и в быту. Купить лазерный или оптический нивелир вы можете в нашем интернет-магазине. А также мы проводим обучение по использованию профессионального геодезического и строительного оборудования. Обращайтесь к нашим специалистам, и мы ответим на все ваши вопросы.

Установка
нивелира в рабочее положение заключается
в приведении визирной оси в горизонтальное
положение. Для этого
штатив с закрепленным на нем ниве­лиром,
ставят так, чтобы верхняя плоскость
головки была гори­зонтальной, а ножки
плотно вогнаны в землю. Затем с помощью
подъемных винтов пузырек круглого
уровня приводят в нуль-пункт.
Зрительную трубу располагают параллельно
двум подъемным винтам и, вращением их
в противоположные стороны (внутрь или
наружу) выводят пузырек на середину в
направлении параллельном этим винтам.
Затем, не поворачивая зрительную трубу,
работают одним третьим винтом.

Окончательное
приведение визирной оси в горизонтальное
положение выполняют непосредственно
перед снятием отсчета по рейке путем
приведения в нуль-пункт пузырька
цилиндрического (контактного) уровня
элевационным винтом. Изображение концов
пузырька цилиндрического уровня при
помощи системы призм передается в поле
зрения зрительной трубы. Когда пузырек
цилиндрического уровня находится в
нуль-пункте, изображения концов пузырька
совмещены (рис.2.2) и визирная ось зрительной
трубы находится в горизонтальном
положении. При отклонении пузырька
уровня от нуль-пункта концы цилиндрического
уровня расходятся.

Зрительная труба
подготавливается к наблюдению при
помощи вращения кольца окуляра (резкость
сетки нитей) и вращения фокусирующего
винта (резкость наблюдаемого объекта).

Нивелир никогда
точно не центрируют над точкой по отвесу.
Каждый раз перед взятием отсчета по
рейке совмещают изображения концов
пузырь­ка контактного уровня с помощью
элевационного винта.

2.4 Поверки нивелира

Перед началом
работы с нивелиром необходимо убедиться,
что взаимное положение осей прибора
(рис. 2.3) соответствует его принципиальной
конструктивной схеме. Для этого выполняют
поверки нивелира.

      1. Поверка круглого уровня

Условие.
Ось
круглого уровня (КК 1)
должна быть параллельна вертикальной
оси вращения нивелира (ВВ 1),
(рис. 2.3).

Выполнение.
Поверка
выполняется поворотом нивелира вокруг
вертикаль­ной оси
на 180° после
установки его в рабочее положение.

Допуск.
Пузырек

уровня
может отклоняться от центра не более,
чем на одно деление.

Исправление.
Так
как после поворота уровня на 180°
фиксируется двой­ной угол отклонения,
то исправительными винтами, (которые
находятся под круглым уровнем) пузырек
сле­дует возвратить на половину
отклонения от центра, после чего вновь
подъемными винтами пузырек устанавливают
на середину и повторяют
поверку.

Рис.
2.3 Схема основных осей нивелира

2.4.2 Поверка сетки нитей

Условие.
Горизонтальная
нить сетки должна быть перпендикулярна
вертикальной оси вращения нивелира
(BB 1),
а вертикальная — параллельна ей (рис.
2.3).

Выполнение.
Поверку
первым способом выполняют перемещением
трубы по
азимуту микрометренным винтом с
одновременным наблюдением замеченной
точки (А) или отсчета по рейке, установленной
на твердую
основу в 25+30 метрах от нивелира.

Поверку
вторым способом выполняют подвешивая
отвес
в защищенном от ветра месте и

совмещают верти­кальную
нить с линией отвеса.

Допуск.

При
уклонениях, заметных для глаза наблюдателя,
или при изменениях
отсчета по рейке более чем на 1мм,
выполняется исправление.

Исправление.

Исправление
производят поворотом сеточного кольца,
пред­варительно
сняв крышку окуляра и ослабив винты
крепления коль­ца.
При втором способе поверки исправление
производится легче, так
как мы видим расположение всей нити
отвеса.

Нивелир − основной инструмент в работе геодезистов, строителей, проектировщиков, топографов. В самом общем понимании, это прибор, определяющий разность высот на местности. Незаменим нивелир и для мастеров по . Он пригодится при , закладке фундамента , ему можно найти применение при выравнивании участка, и заливке парковочного места. Однако, несмотря на такой простой принцип и понятные задачи, немногие знают, что это за прибор и как пользоваться нивелиром правильно. А некоторые домашние мастера предпочитают собственный глаз современной оптической или лазерной технике. После прочтения нашего обзора и любители, и профессионалы смогут по-новому взглянуть на нивелир как прибор чрезвычайно полезный для решения многих, казалось бы, простых, но весьма ответственных задач.

Читайте в статье


Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

  1. Технические приспособления.
    Имеют маркировку Н-10, Н-12 и т.д.
  2. Точные устройства.
    Имеют маркировку от Н-3 до Н-9.
  3. Особо точные устройства.
    Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными.
    Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней , а также при установке .
  2. Проекционными.
    Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными.
    Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными.
    Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными.
    Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными.
    Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Важно!
Каждый оптический прибор имеет паспорт. В нём обязательно указывается дата последней поверки. Проверяют такие приборы не реже, чем раз в три года в специальных лицензированных мастерских.

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

Иллюстрация

Описание действия

Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

Иллюстрация

Описание действия

Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора. Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Важно!
После установки пузырька в «нуль пункт» надо повернуть нивелир на 180° и проверить, остался пузырёк на месте или сместился. Если он переместился, то регулируется уже шестигранным ключом и двумя винтами на нивелире (пункт в руководстве), и только после этого можно проводить измерения.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

Иллюстрация

Описание действия

Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

Иллюстрация

Описание действия

Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Важно!
Если нивелир требуется установить строго над определённой точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется чётко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке . В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Иллюстрация

Описание действия

Первый этап – нанесение разметки в виде сетки.
Для этого используем специальные деревянные конструкции.
Для каждой точки с помощью нивелира и рейки была определена высотная отметка.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

  1. Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам. Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
  2. Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
  3. Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
  4. Не забывайте, что при работе с нивелиром обязательно нужен напарник.
  5. А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
  6. Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Как работать с лазерным нивелиром. Ликбез для новичков

Для чего нужен лазерный нивелир – перечислить все задачи прибора в одной статье крайне сложно. Расскажем о том, как его можно использовать и в чём его особенности.

Устройство и принцип работы трёхмерного лазерного нивелира

Основное преимущество лазерного инструмента заключается в непосредственном проецировании линии или точки на поверхность потолка, стены, которую можно увидеть на измерительной линейке или рейке. Это позволяет немедленно приступить к выполнению нивелировочных работ и одновременно контролировать результат.

Рассмотрим устройство и принцип работы двухмерного лазерного нивелира.​

Иллюстрация

Описание действия

Бытовой нивелир − это чаще всего компактное устройство. В нашем случае модель Fukuda 3D (Firecore 3D), на корпусе расположен всего один тумблер, который позволяет включить или выключить прибор.
В комплекте: поворотное основание, пластиковая мишень, а также сумка для переноски.
Прибор работает от батареек. Аккумуляторный отсек рассчитан на 4 батарейки.
В основании прибор имеет крепление на ¼ дюйма для присоединения к основанию, для этих целей подойдёт любой штатив, к примеру, от фотоаппарата.
В комплекте есть переходник, он же является поворотным основанием, в нём уже резьба 5/8 дюйма, что подойдёт для специализированных геодезических штативов, либо штанги.

Как пользоваться лазерным нивелиром при устройстве пола

Лазерный нивелир – незаменимый прибор при устройстве лаг для пола. После включения прибора он сразу же нарисует по периметру нулевой уровень. При условии, что прибор установлен идеально ровно, ваша задача − просто сделать отметки по периметру.

В плоскостях можно отмерять любые размеры. После укладки лаг нивелир поможет проконтролировать качество работ.

Как проверить погрешность лазерного нивелира

Для проверки точности лазерного уровня существует множество способов. Самый простой – проверка в небольшом помещении, которое можно легко измерить самостоятельно для уточнения расчётов. Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 20 м друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180° и отмечаем точку на противоположной стене, её ставим на пересечении вертикальной и горизонтальной плоскости.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) − (b1 и b2), полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит,ваш лазерный уровень показывает горизонтальную плоскость правильно. Подробнее о том, как правильно работать с лазерным нивелиром и посчитать его погрешность, смотрите в этом видео:

Как используются ротационные лазерные нивелиры на открытой местности

Ротационные лазерные нивелиры − одни из немногих, которые за счёт скоростного вращения головки лазера могут проецировать яркий луч, заметный даже при ярком солнце. Именно его, наряду с оптическими, чаще всего используют профессионалы в работе на открытых строительных площадках.

Особенность работы таких нивелиров заключается в том, что они прекрасно могут работать как на плоскости в 360°, то есть охватывая всё вокруг себя, так и точечно. К примеру, функция сканирования позволяет выбрать только тот участок, где необходимо выровнять дверной проём или окно. При использовании этой функции нивелир отображает лазерный луч только в определённом месте (угол охвата задаётся в настройках).

Выводы

Если вы не знаете, как правильно выбрать лазерный нивелир, то важно помнить, что характеристики каждого отдельного прибора, а значит, и цена, напрямую зависят от задач, которые вы для себя ставите. Для бытовых нужд вполне хватит домашнего прибора с дальностью от 10 до 40 метров. Этого будет достаточно, чтобы проводить нужные работы как внутри помещений, так и при или на даче.

Если у вас есть вопросы, которые вы хотели бы задать автору этой статьи, оставляйте их в комментариях, а также делитесь своим опытом работы с прибором.

Н


ивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.
Содержание:

1.

2.

3.

4.

5.

6.

7.

8.

9.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Поделитесь статьей с друзьями:

Похожие статьи

прибор для определения разности высот

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Нивелир применяется для точного расчета разности высот объектов относительно горизонта. Этот измерительный прибор является незаменимым в различных областях строительства и предопределяет качество выполняемой работы. Чтобы ответить на вопрос о том, как пользоваться нивелиром, требуется внимательно изучить инструкцию по его эксплуатации. Зная принцип действия и параметры настройки устройства, можно самостоятельно вычислить необходимые показатели.

Нивелир является незаменимым прибором в различных областях строительства

Что такое нивелир и его основные особенности

Нивелир является измерительным устройством, которое используется инженерами и строителями для определения высоты различных точек на плоскости. Главная задача этого прибора заключается в построении стабильной горизонтальной линии, с помощью которой определяются геометрические отклонения объектов.

Главной задачей нивелира считается построение стабильной горизонтальной линии

Работа с нивелиром требует понимания его принципа действия. Если заглянуть в окуляр современного приспособления, то можно заметить, что оно накладывает рисунок из линий на изображение объекта. Такая система называется визирной сеткой. Спроектированные линии располагаются не только в горизонтальной плоскости, но и по вертикали.

Полезная информация! Основная задача подобного прибора заключается в определении разности высот двух или более точек земной поверхности. Этой операции способствует наличие условного уровня, в качестве которого может выступать любая естественная постоянная, например, линия моря. Фото нивелиров позволяют понять принцип их действия, поэтому рекомендованы к изучению.

Наиболее технологичными и эффективными являются лазерные приспособления, которые проецируют линии визирной сетки непосредственно на необходимый объект. Построение нитей выполняется на 360°, что позволяет получить максимально точную картину расположения точек.

Большой популярностью пользуются лазерные нивелиры Бош, отличающиеся от других приспособлений качеством комплектующих деталей. При выборе конкретного устройства в первую очередь необходимо определить его назначение.

Наиболее эффективными и технологичными считаются лазерные устройства

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

Нивелиры активно применяются при поклейке обоев. Если использовать этот прибор, то необходимость в организации отбивок пропадает. Уровень следует выставить под потолком и клеить полосы в соответствии с линией, которую показывает измерительный прибор. Узнать подробнее о том, как работать с нивелиром, позволяет просмотр видеоматериалов на данную тематику.

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений

  • для отделки лестничных маршей;
  • монтажа различной бытовой техники;
  • сборки и установки мебели.

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Нивелир: что это такое, преимущества и недостатки инструмента

Как и любое другое устройство, это измерительное приспособление имеет свои достоинства. Рассмотрим плюсы оптических приборов. Основным преимуществом нивелиров, безусловно, является автономность. Для активации инструмента нет необходимости находиться в непосредственной близости от источника электропитания. Батарейки для работы нивелира тоже не нужны.

Еще одним плюсом измерительных устройств такого типа является то, что с их помощью получается произвести максимально точные измерения местности. Это особенно важно в ситуациях, когда планируется масштабный строительный проект. Цена нивелиров вполне приемлема, что также является преимуществом.

Одним из преимуществ устройств этого типа является их автономность

Минусом этих устройств считается то, что для выполнения замеров потребуется напарник. Один человек должен держать специальную линейку нивелира, которая имеет шкалу. Второй делает замеры и фиксирует их в соответствующий журнал.

На линейке для нивелира обозначены цифры, шаг которых составляет 1 см. Еще одно достоинство такого прибора – неприхотливость к погодным условиям. Измерения можно проводить в любую погоду. Как правило, такие устройства выполняются из прочных материалов, которые отличаются высокой износостойкостью. Наиболее важные части прибора обладают влагостойкостью.

Обратите внимание! Каждое измерительное устройство, используемое геодезистами, имеет личный паспорт. В этом документе в обязательном порядке указывается дата последней проверки.

Чем отличается нивелир от лазерного уровня? Оптические приборы подходят для профессионального применения. Лазерные устройства чаще всего эксплуатируются в домашних условиях при выполнении ремонтных манипуляций разной сложности. Они отличаются компактностью и универсальностью.

Оптические нивелиры больше подходят для профессионального использования

Использовать приборы очень просто, к тому же не требуется присутствие дополнительных лиц. Главный недостаток лазерных моделей – необходимость подключения к сети. Однако некоторые устройства функционируют от батареек.

Устройство нивелиров: оптические и лазерные приборы

Оптические измерительные приспособления еще называют призменными. Подобные устройства состоят из двух частей. Первая из них выполняет функцию подставки, а вторая является основной и используется непосредственно для проведения измерительных манипуляций.

Знание конфигурации устройства позволит более ясно понять, как работает нивелир. Главной составляющей оптического приспособления считается труба, которая включает в себя систему линз. Благодаря последним появляется возможность увеличения объектов (в 20 и более раз).

При использовании оптического инструмента все измерительные действия выполняются вручную оператором. В корпус устройства интегрированы детали, с помощью которых производится определение уровня. Все оптические модели подразделяются на три класса в зависимости от точности:

Лазерные приборы чаще всего применяются в домашних условиях при выполнении ремонтных работ

  • технические;
  • точные;
  • особо точные.

Приборы, входящие в первую группу, имеют маркировку от H-10 и выше. Точные модели идентифицируют по меткам от H-3 до H-9. Приспособления, относящиеся к последней группе, являются наиболее функциональными. Для таких приборов указаны границы в диапазоне от Н-0,5 до Н-2,5. Цифры, содержащиеся в маркировке, соответствуют величине погрешности, которую имеет устройство. Она измеряется в мм/км.

Принцип работы нивелира зависит от его типа и конфигурации. Например, более современные модели включают в себя светодиодный излучатель, посредством которого появляется лазерная проекция. Ее построение производится на плоскости, что позволяет выполнить любое необходимое измерение.

Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры

Полезная информация! Чем отличается нивелир от теодолита в конструктивном плане? Конструкция первого приспособления включает в себя оптическую трубу и уровень, который имеет цилиндрическую форму. В свою очередь, теодолит состоит из двух частей – кругов. Один из них располагается в горизонтальной плоскости, а второй – в вертикальной.

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Как пользоваться нивелиром: установка штатива

Работа подобных приборов обусловлена конструктивными особенностями. Принцип действия таких измерительных устройств довольно прост. Его изучение позволит понять, как пользоваться оптическим нивелиром. Оптическая ось приспособления располагается в строго горизонтальной плоскости.

Нивелир может использоваться как на штативе, так и без него

Данная линия является статичной, поэтому ее отклонение невозможно даже в том случае, когда прибор находится в движении. Это качество значительно увеличивает эффективность устройства. Остановимся более подробно на вопросе о том, с чего начинается работа в случае применения такого приспособления.

Итак, рассмотрим, как пользоваться нивелиром при строительстве. В первую очередь выполняется установка устройства. Для этого необходимо разложить и поставить на ровную поверхность штатив. Концы ножек, которыми оснащается подставка, имеют острые наконечники. Если грунт на месте установки мягкий, их требуется вдавить в почву.

Затем следует отрегулировать длину ножек. Это позволит разместить прибор на удобной для оператора высоте. Площадка, находящаяся вверху штатива, нужна для установки рабочей части приспособления. Она должна располагаться строго горизонтально.

Обратите внимание! Штатив имеет вертикальный уровень, благодаря которому снижается погрешность конечного результата измерений. Таким образом, положение держателя влияет на горизонтальный уровень, который отображается в рабочей части нивелира.

Точность измерений зависит от правильной установки прибора

Точность измерений, безусловно, зависит от правильной работы с геодезической линейкой, но и начальный этап, предполагающий установку, тоже крайне важен. Телескопические опоры и специальные фиксаторные элементы (зажимы) позволяют повысить эффективность установки прибора на местности.

Как правильно пользоваться нивелиром: настройка прибора

Измерительные устройства такого типа могут отличаться друг от друга с конструктивной точки зрения. Однако все они требуют соблюдения определенных условий. Точность работы приборов зависит от правильного расположения их в пространстве. Перед началом выполнения измерений необходимо провести грамотную настройку прибора.

Для регуляции нивелира существуют специальные механизмы, позволяющие определить оптимальное расположение на местности. В строительных целях, как правило, применяются приспособления, оснащенные уровнями. Эти устройства относят к пузырьковым, и именно с их помощью выполняется правильная калибровка измерительного инструмента. Лучшие лазерные нивелиры включают в себя дополнительные приспособления для настройки.

Статья по теме:

Как выбрать лазерный самовыравнивающийся уровень

Строительный лазерный уровень: разновидности и особенности конструкции. Общие характеристики оборудования.

Повысить эффективность прибора позволяют винты, которые способны менять расположение устройства по трем осям (X, Y и Z). Для того чтобы отрегулировать инструмент, необходимо поочередно подкрутить каждый винт. Если выравнивание положения нивелира прошло успешно, то пузырьки в уровнях будут находиться четко между ограничительными метками.

Винты, которые способны менять расположение устройства по трем осям значительно повышают эффективность прибора

В верхней части приспособления имеется еще один уровень – круговой. На колбе этого элемента располагается разметка в виде двух окружностей (большой и малой). В конце регулировочных работ пузырек должен размещаться строго в центральной точке меньшего круга.

Правильная фокусировка измерительного устройства

Следующим шагом настройки прибора, используемого в строительстве, является регулировка оптической линзы. Для осуществления этой операции приспособления оснащаются специальными элементами, которые позволяют выполнить точную настройку рабочей части. К ним относятся:

  • кольца окуляра;
  • регулировочный винт;
  • наводящий винт.

Первый элемент является важнейшим в конструкции нивелира. Для чего нужно кольцо окуляра? Оно предназначено для фокусировки взгляда на линиях, образующих сетку. Данная разметка состоит преимущественно из горизонтальных контуров, однако она включает в себя и одну вертикаль. Измерения снимаются исключительно по самой длинной линии, расположенной в горизонтальной плоскости.

Винт, который используется для фокусировки, позволяет получить четкое изображение измеряемого объекта. Рассмотрим более подробно, как следует проводить настройку. В окуляре должна отобразиться сетка линий. После появления четкого изображения нужно прокрутить винт, который отвечает за фокусировку. Манипуляция выполняется до тех пор, пока картинка, на которую накладываются нити, не станет четкой. Коррекция такого рода производится перед каждым снятием измерительных данных.

Четкое изображения можно получить вращая винт отвечающий за фокусировку

Полезная информация! Вертикальная линия должна при фокусировке находиться строго по центру геодезической линейки. Следуя инструкции, можно безошибочно отрегулировать прибор и получить ответ на вопрос о том, как пользоваться нивелиром и рейкой. Видео-уроки, которые содержат подробное описание настройки и снятия данных, рекомендуются к просмотру.

Для того чтобы точность вычислений была максимальной, стоит также знать о том, как производится коррекция данных после их снятия. Грамотное использование такого прибора позволяет спланировать строительное мероприятие.

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму. Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции.

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия. Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Обратите внимание! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку. Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления.

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

Обратите внимание! Поверке подвергаются не только профессиональные оптические приспособления. Лазерные модели, предназначенные для бытового применения, также время от времени проверяют. Их особенностью является то, что они проецируют на рабочую поверхность зеленый луч. Лазерные нивелиры позволяют выполнять разные строительные мероприятия и пользуются большой популярностью.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Обратите внимание! Кроме всего прочего, поверка включает в себя инспекцию углов нивелира. Следует помнить, что данная процедура очень важна, ведь ее выполнение позволяет определить исправность приспособления.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Полезная информация! Уровень погрешности приспособления во многом зависит от работоспособности фиксаторных элементов. Винты прибора должны находиться в исправности, в противном случае точность показаний значительно снизится. Если на местности, где выполняется измерение, присутствуют сильные порывы ветра, то рекомендуется воспользоваться вспомогательными крепежами.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

подробная инструкция и конкретные примеры

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.

    Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
  • Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
  • Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
  • класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Ошибки и советы в работе: как отбить уровень пола

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам:

  • Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
  • На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
  • Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
  • Прибор был поломан в результате падения или удара.

Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы:

  • Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
  • Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
  • Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибора Точность, мм Дальность действия, м Количество лучей Угол самовыравнивания Цвет луча Цена, руб
Condtrol QB 0,5 10 2 4o красный 2 290
Bosch GLL 2–10 Professional 0,3 10 2 5o красный 5 719
Bosch PLL 360 Set 0,4 20 2 4o красный 9 828
Bosch PLL 360 0,4 20 2 4o красный 9 600
ADA instruments TOPLINER 3×360 0,2 20 3 4,5o красный 14 390
Bosch GCL 2–15 Professional + RM 1 0,3 15 2 4o красный 7 520
ADA instruments CUBE Professional 0,2 20 2 3o красный 3 590
ADA instruments CUBE MINI Basic Edition 0,2 20 2 3o красный 2 490
ADA instruments CUBE 360 Basic Edition 0,3 20 2 4o красный 6 240
Bosch GLL 3–80 Professional 0,2 15 3 4o красный 21 630
ADA instruments 2D Basic Level 0,3 20 2 3o красный 4 990

Данные из этой таблицы взяты из Яндекс. Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Работы на улице

Для уличных работ, при использовании лазерных приборов, всегда рассматривается одна проблема: на солнце луч не виден. Но производители лазеров давно обошли такое ограничение. Для улицы предлагаются такие варианты.

  1. Приемники излучения, издающие звуковой сигнал или имеющие световую индикацию при попадании в них лазера. Такие приспособления работают на расстоянии до 150-300 м.
  2. Специальные поляризационные очки, позволяющие увидеть лазерный уровень днем. Они рассчитываются на длину волны излучения. Поэтому для красного и зеленого лазера нужны разные оптические приборы.

Самая рутинная операция на улице, где крайне удобно использовать лазерный уровень — разметка фундамента. К этой части конструкции предъявляются строгие требования. Ее верхняя поверхность должна быть точно горизонтальной, а стенки в грунт обязаны уходить вертикально. Использование лазерного уровня позволяет выполнить разметку опалубки в течение считанных минут.

  1. Проводятся земельные работы для начального выравнивания площадки.
  2. Делается черновая разметка фундамента.
  3. Лазерным прибором по грунту находится самая высокая точка.
  4. Вбивается колышек.
  5. По лучу лазера рулеткой (или используя дальномер в приборе), размечаются две стороны и диагональ фундамента.
  6. Вбиваются остальные колышки.

Работа заканчивается тем, что по установленным колышкам отрывается котлован или ров для заливки фундамента. После этого сооружается опалубка. Ее верхняя граница для заливки снова определяется при помощи лазерного уровня.

Как работать с инструментом

Итак, приступим непосредственно к обсуждению того, как правильно пользоваться лазерным уровнем. В настоящее время бывает два вида лазерных уровней (другими словами нивелиров) – ротационные и призменные. Призменные очень просты в использовании, однако они имеют ограниченную дальность действия – 20 метров. Они идеально подходят для пользования в быту. Ротационный уровень будет стоить подороже, но и его дальность действия будет более 100 метров. Они широко используются в серьезном строительстве.

Если разобраться, как пользоваться лазерным уровнем для подготовки поверхностей, то получится идеально выровнять любую поверхность. Этот прибор необходимо установить на штатив. Далее все зависит от типа прибора: либо он настраивается сам, либо его нужно настроить вручную. Бывают электронные и маятниковые нивелиры. Так, при работе один прекращает мигать, а второй пищать, что будет значить, что можно начинать работать.

На той поверхности, на которой вы хотите работать, появится точка, линия или перекрестие. Все, опять же зависит от типа прибора. Когда вы используете инструмент, который нужно настроить вручную, то в нем будет пузырек воздуха в смотровом окошке. Устройство нужно поставить таким образом, чтобы этот пузырек воздуха оказался по центру этого окошка. Если же вы будете пользоваться нивелиром, который самостоятельно выравнивается, то после того, как вы его установите, он будет переставать колебаться, а на выравниваемой поверхности образуется горизонтальная или вертикальная черта.

Если нивелир поставить в нужном месте, то эти линии станут видны не только на противоположной стене, но и на потолке с полом. Для строителей особенно важным моментом является пересечение линий. Подобный прибор часто применяют профессионалы плиточники. Для них чрезвычайно важно класть плитку по линиям и чтобы углы соответствовали 90°.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Современные лазерные уровни позволят без труда выполнить в первую очередь такое мероприятие, как разметку. Ими пользуются как новички, так и профессионалы в строительной области.

Однако немногие начинающие знают, как пользоваться лазерным уровнем. В данной мы рассмотрим, какие разновидности уровней существуют и как правильно пользоваться лазерным уровнем.

Как пользоваться лазерным уровнем — общие принципы и способы применения

Лазерный уровень – профессиональный инструмент, необходимый для выравнивания стен и пола. С его помощью можно проводить различные отделочные работы. Разберемся, как пользоваться лазерным уровнем.

Многие процессы можно сделать гораздо проще, если использовать профессиональный инструмент. Один из таких профессиональных инструментов, необходимых в отделочном деле – лазерный уровень. Еще такой прибор называю построителем плоскостей или лазерным нивелиром. Но мало приобрести устройство – надо научиться пользоваться им  в работе. Разберемся, как это делается.

Блок: 1/7 | Кол-во символов: 561
Источник: http://stroyobzor.info/materialy/otdelka/lazernyj-uroven.html

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Блок: 2/7 | Кол-во символов: 1091
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Блок: 2/5 | Кол-во символов: 1215
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Блок: 3/5 | Кол-во символов: 1275
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Блок: 3/6 | Кол-во символов: 2248
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Блок: 4/7 | Кол-во символов: 849
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол.  Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Блок: 3/4 | Кол-во символов: 3893
Источник: https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Блок: 6/7 | Кол-во символов: 2912
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Блок: 5/7 | Кол-во символов: 552
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Блок: 6/6 | Кол-во символов: 715
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Как пользоваться лазерным уровнем для выравнивания пола. Пошаговая инструкция

Работы по выравниванию пола проводятся следующим порядком:

  1. Очистка пола от всех загрязнений. Выбоины прочищаются от всех обломков.
  2. Нивелир ставят в середине комнаты, находят самый высокий и низкий участок, определяют, какие материалы будут использованы для заливки стяжки.
  3. Уровень ставят на самую высокую возвышенность. Им отбивается горизонтальная плоскость в 2-3 см от вершины. В низких точках ставят маячки, закрепляя их саморезами. Высоту маячков делают по плоскости, отбиваемой нивелиром. Спинка маяка должна быть подсвечена лучом равномерно, а не с одной стороны (это говорит о том, что маячок вышел над плоскостью будущей стяжки).
  4. На маячках натягивают металлическую сеть.
  5. Производят заливку стяжки. Стяжку высушивают на протяжении как минимум недели.

Осталось проверить качество нового пола. С помощью нивелира можно увидеть, где остались неровности. Их легко загладить до идеального зеркала поверхности с помощью финишного состава.

Блок: 6/7 | Кол-во символов: 1019
Источник: http://stroyobzor.info/materialy/otdelka/lazernyj-uroven.html

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Блок: 8/8 | Кол-во символов: 891
Источник: https://v-srok.ru/stroitelstvo-doma/instrumenty-i-oborudovanie/1398-kak-polzovatsja-lazernym-urovnem-dlja-vyravnivanija-pola-sten-ukladki-plitki-video.html

Как пользоваться нивелиром инструкция и уроки на примерах

Возможности лазерного нивелира велики, и сегодня многие мастера даже не знают о том, что можно делать этим прибором. Большинство специалистов используют инструмент для выполнения тех или иных работ, не осознавая, что уровень лазерный применяется также для реализации таких задач:

  • Для выравнивания стен
  • Для выравнивания пола и фундамента
  • Для выравнивания потолка
  • При штукатурке стен
  • При укладке кафеля
  • При возведении забора
  • При монтаже выключателей и розеток

На примере всех этих действий рассмотрим, как надо правильно пользоваться нивелиром, чтобы получить точные результаты.

Блок: 7/13 | Кол-во символов: 635
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Советы профессионалов

Пользоваться лазерным нивелиром очень просто. Прочитав инструкцию к прибору и нашу статью, даже человек, никогда раньше не занимавшийся отделочными работами, справится с этим прибором. Мы также предлагаем несколько роликов, чтобы вы своими глазами увидели нюансы работы с лазерным уровнем:

Лазерный уровень – пример того, как высокие технологии меняют быт в лучшую сторону. Этот прибор способен существенно облегчить труд отделочника и повысить качество работы. Тем, кто занимается ремонтом профессионально, непременно нужно пополнить свой арсенал лазерным нивелиром. Да и просто в хозяйстве этот полезный прибор быстро окупит затраты. Ну, а если его у вас нет, но в ходе ремонта возникла нужда – можно взять лазерный уровень в аренду.

Понравилась статья? Поделитесь!

Блок: 7/7 | Кол-во символов: 813
Источник: http://stroyobzor.info/materialy/otdelka/lazernyj-uroven.html

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Блок: 8/13 | Кол-во символов: 1027
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Блок: 9/13 | Кол-во символов: 1490
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

Блок: 10/13 | Кол-во символов: 1096
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

Блок: 11/13 | Кол-во символов: 909
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Блок: 12/13 | Кол-во символов: 879
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Кол-во блоков: 25 | Общее кол-во символов: 26813
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem: использовано 2 блоков из 5, кол-во символов 2490 (9%)
  2. https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 4, кол-во символов 3893 (15%)
  3. https://v-srok.ru/stroitelstvo-doma/instrumenty-i-oborudovanie/1398-kak-polzovatsja-lazernym-urovnem-dlja-vyravnivanija-pola-sten-ukladki-plitki-video.html: использовано 1 блоков из 8, кол-во символов 891 (3%)
  4. https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html: использовано 2 блоков из 7, кол-во символов 1462 (5%)
  5. https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html: использовано 2 блоков из 6, кол-во символов 2963 (11%)
  6. https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html: использовано 7 блоков из 13, кол-во символов 7701 (29%)
  7. https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem: использовано 5 блоков из 7, кол-во символов 5020 (19%)
  8. http://stroyobzor.info/materialy/otdelka/lazernyj-uroven.html: использовано 3 блоков из 7, кол-во символов 2393 (9%)

Как использовать ротационный лазерный уровень на профессиональном уровне: основы

Независимо от того, используется ли он внутри или снаружи, цель ротационного лазерного уровня состоит в том, чтобы помочь нам определить и отметить постоянную высоту как для строительства, так и для копания. Вот основы того, как использовать ротационный лазерный уровень как профессионал.

Отличная работа не обязательно должна быть особенно изысканной или сложной, но она должна быть ровной, вертикальной и квадратной. В конце концов, модная работа не будет хорошо смотреться, если она косоглазая. Поскольку вы надеетесь, что парни до вас сохранили правду, вы попали на тот же крючок.Как это часто бывает, технологии облегчают нашу жизнь в этой области с помощью ротационных лазерных уровней.

В этой статье мы использовали ротационный лазер DeWalt 20V Max Green Tough по нескольким причинам, которые я укажу по ходу дела.

Как использовать ротационный лазерный уровень как профессионал: Inside Edition

Использование ротационного лазерного уровня внутри помещения немного проще, чем использование его снаружи. Внутри наши глаза могут легко обнаружить как традиционные красные лазеры, так и более новые, гораздо более яркие (и более дорогие) зеленые лазеры.Фактически, DeWalt DW079LG обеспечивает до 250 футов видимых зеленых линий внутри. Эта видимость и диапазон хорошо подходят для установки плитки, шкафов, поручней, фартуков, подоконников (особенно для ряда окон), подвесных потолков и даже полов.

Лазерные нивелиры можно установить непосредственно на штатив, а можно установить на пол или стол. Некоторые поставляются с магнитными креплениями, которые работают со сталью. Другие включают подвесные потолочные крепления или способы крепления к стене с помощью винтов.

Ротационный лазерный нивелир можно установить на предмет или закрепить на штативе.Функция самовыравнивания означает, что то, на чем он сидит, не обязательно должно быть идеальным.

Большинство ротационных лазеров обеспечивают самовыравнивание в разумных пределах. Наш ротационный лазер DeWalt самонивелируется до 5 градусов. Если вы приблизите его к уровню, маятник или небольшая моторная система точно настраивают его почти до совершенства, обычно в пределах 1/16 дюйма на 100 футов.

После калибровки вращающаяся головка заставляет одиночный лазерный диод очерчивать комнату на уровне 360 градусов. Затем вы можете использовать эту линию в качестве контрольной точки для ваших измерений.

Защитный кожух разбивает проецируемый лазер, но только на очень небольшие части всей 360-градусной линии.

Если вы приближаетесь к пределам видимости вашего лазера, сравните цвет вашего лазера с улучшающими очками, чтобы видеть его еще дальше. Большинство лазеров включают в себя эти очки, чтобы улучшить видимость.

Используйте очки того же цвета, что и ваш лазер, чтобы расширить видимый диапазон.

Не следует ли мне просто использовать перекрестный лазер для внутренних работ?

Многие профессионалы используют перекрестный лазер для внутренних измерений.Вращающийся лазерный уровень часто увеличивает вашу точность с 1/8 дюйма до 1/16 дюйма и увеличивает ваш диапазон. Если у вас уже есть более точный инструмент, почему бы не использовать его?

Уровни, такие как DeWalt 20V Max Green Tough Rotary Laser, имеют режим самонивелирования для вертикальных линий, а также горизонтальных и отвесных точек. А поскольку батареи в нем перезаряжаемые, его легко взять и использовать. Однако лазеры с перекрестными линиями создают хорошую ровную линию, поскольку в них используются призмы вместо вращающейся головки. Если цвет стены или освещение заставляют вас использовать приемник внутри с ротационным лазерным уровнем, вы можете найти лазер с перекрестными линиями более полезным.

Внутри можно использовать ротационный лазерный уровень, но лазер с перекрестными линиями часто дает более яркий луч. Поскольку он устойчив, а не вращается, его обычно легче увидеть внутри.

Дополнительные функции для помощи внутри и снаружи

Когда вы используете свой ротационный лазерный уровень внутри, некоторые модели имеют элементы управления, которые помогут вам лучше видеть. DeWalt DW079LG имеет настройки на 15, 45 и 90 градусов. Они ограничивают луч меньшим пространством. Вы также можете регулировать скорость. Более высокие обороты соответствуют более сплошной линии, но также и более тусклой.

Наш лазер DeWalt DW079LG имеет элементы управления на лазере и на пульте дистанционного управления для создания линии под углом 15, 45 или 90 градусов для лучшей видимости в небольших помещениях. Ротационные лазеры

также имеют функцию наклона — как по оси X, так и по оси Y в случае DeWalt. Вы можете использовать эту функцию, чтобы провести идеально горизонтальную или вертикальную линию под углом выше или ниже лазера по оси X. Регулировка оси Y может дать вам наклонную линию, с которой можно работать, когда это необходимо.

Как использовать вращающийся лазерный уровень как профессионал: Outside Edition

Использование вращающегося лазерного уровня на улице для определения высоты немного сложнее, но его полезность намного превосходит любые дополнительные сложности.Из-за ограничений нашего зрения и правил, касающихся мощности и яркости лазеров, для использования вне помещений требуется лазерный приемник, установленный на очень большой линейке, называемой транзитной или ступенчатой ​​рейкой. Лазерный уровень, обычно устанавливаемый на штатив, самостоятельно выравнивается после того, как вы попадаете в допуск автоматического выравнивания, а затем начинает излучать лазерный луч на 360 градусов. Как вы можете себе представить, земля снаружи может быть гораздо более неровной, чем чистый пол внутри, поэтому, вероятно, потребуется некоторая регулировка ножек штатива.

Установка приемника на нивелирной рейке дает вам возможность получить контрольную отметку и сравнить ее с другими точками на рабочей площадке.

Лазерный приемник обнаруживает лазер, излучаемый передатчиком, поэтому вы можете определить высоту. Большинство приемников излучают как звуковые, так и визуальные сигналы, которые указывают, находится ли приемник выше, ниже или на одном уровне с лазером, чтобы помочь в процессе. Самый надежный способ использования комбинации передатчика и приемника — это их совместная калибровка на близком расстоянии, чтобы установить реперную отметку.Когда приемник показывает, что он находится на одном уровне с лазером передатчика, обратите внимание на высоту на рейке.

Когда вы работаете там, где не видите луча, вам нужно использовать приемник. Как только луч попадает в целевую область (этот зеленый датчик справа), он сообщает вам, следует ли вам переместить приемник вверх или вниз, чтобы выровнять его.

Для склонов вы можете зафиксировать пользовательский угол, как только ваш ротационный лазер будет в нужном положении. Оттуда просто используйте свой транзитный стержень и приемник, как вы это делаете на ровной поверхности, чтобы увидеть, насколько вы близки.

Примеры

Например, предположим, что нивелирная планка находится на уровне лазера на высоте 5 футов. Теперь вы можете определить, находятся ли другие области участка выше, ниже или на одном уровне с вашим эталоном, определяя отклонение с помощью отметок линейки на рейке, когда вы перемещаете приемник вверх и вниз по ней. Если у вас слишком мало, вы знаете, что вам нужно добавить больше наполнения. Слишком высоко, и вам нужно удалить некоторые.

Вот еще один пример: перед нами стояла задача сделать пристройку к дому 1920-х годов и почти полностью переделать интерьер.Когда задняя часть дома была полностью открыта, мы использовали комбинацию нашего ротационного лазерного уровня и приемника, чтобы увидеть, как далеко нам нужно поднять дом, проверяя различные точки на существующем полу. Одна сторона дома была более чем на 2 дюйма ниже уровня другой! С приемником на нашей транзитной штанге первоначальные расчеты и проверки по пути были быстрыми и продолжали работу. Лазер дает нам возможность вносить точную регулировку с помощью домкратов, так что добавление и реконструкция сделают внутреннюю часть дома совершенно новой.

The Bottom Line

Ротационные лазерные нивелиры, такие как DeWalt 20V Max Green Rotary Tough Laser, идеально подходят для работы на стройплощадке. Этот тип инструмента может обеспечить ровность земли для фундамента, построить уклоны для дренажа или закопать инженерные коммуникации на заданную глубину, а также обеспечить протекание воды по трубам. Это необходимо для ровных фундаментов, заборов и надземных коммуникаций. Как мы знаем, плотникам и каменщикам редко приходится работать на идеально ровной поверхности террас и террас. Наверняка есть и другие приложения.

Независимо от того, используется ли он внутри для визуальной функции или снаружи с приемником и транспортным стержнем для точных линий, ротационный лазерный уровень является невероятно разнообразным инструментом для выполнения работы. Благодаря дополнительным возможностям, таким как настраиваемые уклоны, он открывает функции для дренажа, пандусов, коммунальных работ и многого другого.

Мы надеемся, что вам была полезна статья «Как использовать ротационный лазерный уровень как профессионал» в нашей серии «Обучение учеников». Если вы профессионал и у вас есть несколько советов, которыми вы хотели бы поделиться с начинающими торговцами, добавьте их в комментариях ниже или свяжитесь с нами в Facebook, Instagram или Twitter!

DEWALT 20V MAX Green Ротационные жесткие лазерные клавиши

  • прогоны с 20 ×
    • прогоны с 20В Max Max DEWALT батареи
    • FlexVOLT совместимый
    • IP67 рейтинг
    • 2 метра падает
    • режим сканирования 15/45/90 градусов
    • UP и точка отвеса вниз
    • +/- 1/16″ точность на 100 футов
    • Dual Axis Slope Mode

    DeWalt 20V Max Green Rotary Tough Laser Технические характеристики

    • Модель: DeWalt DW079LG 905на 100 футов
    • Диапазон (видимость в помещении): 250 футов
    • Диапазон (с детектором): 2000 футов
    • Лазер класса 3
    • Источник питания: 20 В Макс. 1200 об/мин
    • Диапазон самовыравнивания: 5°
    • Вес: 2 фунта.
    • Гарантия: 3-летний
    • Price: $ 1299
    • Price: $ 1299

    dewalt dw079lgtr комплект с штатив и сорт 20021

    • Модель: DEWALT DW079LG Rotary Laser Kit
    • Детектор
    • TSTAK Case
    • 5/8 «адаптер кронштейна
    • 20V Max аккумулятор
    • 20V Max Charger
    • Greatcement Greats
    • целевой карты
    • потолочный кронштейн
    • 5/8 «штатив
    • штатив
    • сорт 20059
    • Price: $ 1699

    5 советы и видео инструкция |

    Лазерный уровень позволяет сделать стены и полы ровными Лазерный уровень — отличный помощник в ремонтных работах любой сложности, но чтобы правильно определить нужную точку, нужно уметь им пользоваться.Покупка такого инструмента поможет как начинающему специалисту, так и профессионалу, а простота использования делает его достаточно популярным среди строителей.

    Уровень лазерный для пола: правила работы с прибором

    Перед началом заливки нужно сделать такие настройки. Устройство устанавливается посередине помещения и включается уровень горизонтальных плоскостей. Сразу на стене отобразится линия, обозначающая будущую планировку.

    Перед использованием лазерного уровня необходимо внимательно прочитать инструкцию

    Лазерный луч также отражается от любого объекта, стоящего на его пути.

    С помощью линейки можно легко найти самую выступающую или утопающую часть комнаты. Эти данные используются для определения уровня стяжки на полу. Зная требуемую высоту, производится установка маяков. Далее после окончания работ можно с помощью прибора посмотреть, правильно ли сделана стяжка и нет ли на ней неровностей, а если есть, то выровнять.

    Как работать с лазерным уровнем: видео и виды

    Существует несколько видов уровней, и работа каждого из них немного отличается.Статические строительные нивелиры — кросслайнеры или многопризменные строители — наиболее распространенная форма прибора, он используется для работ малого или среднего объема, и способен проецировать как пересекающиеся линии, так и выделять определенные точки — отвес или зенит.

    К плюсам можно отнести высокую точность и широкий угол захвата, а к минусам — малая дальность и плохая видимость линии на солнце.

    Построители вращательных линий — нивелирные или многопризменные приборы. Принцип работы – они показывают как горизонтальную, так и вертикальную плоскость, поэтому могут указывать линии по всему периметру помещения.Это самое дорогое устройство, и его используют для строительства больших масштабов, а также для создания ландшафтного дизайна. Плюсы — возможность проецирования на 360 градусов, большая дальность луча, функция самонивелирования, низкая погрешность. Недостатков у современных моделей практически нет, единственное, работать с ним нужно аккуратно, в специальных очках и следить, чтобы луч не попал в глаза животным или людям.

    Лазерные уровни могут различаться по функциям, форме и цене

    Построители статических осей — точечные лазеры или указки — это самый простой вариант устройства, он способен проецировать только одну точку на любую плоскость, используют чаще всего в бытовых целях — под поклейку обоев, стеллажи или покраску.Преимуществом этого инструмента является дальность дальнего света – до 30 метров. Из минусов — если нужно проделать большую работу и измерить много поверхностей, то его придется постоянно поворачивать в нужную сторону, и возможен высокий процент погрешности — даже незначительное отклонение может сделать неверными параметры и все разметки будет сделано с ошибкой.

    К каждому прибору должна быть приложена подробная инструкция, в которой указаны этапы сборки прибора, что входит в его комплектацию и как привести в рабочее положение.Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая.

    Если в устройстве есть аккумулятор, его необходимо правильно и полностью зарядить, если аккумуляторы — установить. Затем нужно проверить уровень исправности, включив его — появление луча свидетельствует о его нормальной работе.

    Специалисты дают ряд советов, помогающих предотвратить ошибки при работе с лазерным нивелиром :

    1. На балочном ограждении после установки не должно быть посторонних предметов, иначе будет искривление линии.
    2. Расстояние следует использовать самое оптимальное, для каждого типа инструмента оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить дистанцию, то индикатор будет более точным, а для работы на дальней дистанции необходимо использовать специальный лучевой приемник, идущий в комплекте или покупаемый отдельно.
    3. При работе с уровнем его необходимо устанавливать на ровную поверхность или штатив. Лазеру нельзя колебаться, потому что тогда вы получите неточные данные, и их нужно будет переэкспонировать.
    4. Для точной центровки прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с которым он устанавливается, а в более дорогих лазерных нивелирах — подается сигнал, если останавливается, то производится точная проверка и установка и он готов к использованию.
    5. При работе с аппаратом необходимо предупреждать людей и удалять животных с места проведения ремонта, ведь луч лазера, попадая в глаза, способен вызвать травму сетчатки.

    При соблюдении всех рекомендаций можно пользоваться прибором, данные будут точными и значительно облегчат выполнение всех строительных работ.

    Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

    Устройство проверит такие параметры для выравнивания по стене. Уровень кривизны стены – нужно установить прибор параллельно стене, затем с помощью измерительного инструмента проверить расстояние от пола до линии на всем протяжении балки.Таким же образом проверяется вертикальность углов. Можно определить линию крепления настенных декоративных предметов – картин, мебели, потолка из гипсокартона. Просмотрите и получите вертикальную линию, обозначающую место поклейки обоев. Видеть нужную линию прокладки электропроводки.

    Лазерный уровень используется как профессионалами, так и любителями

    Если прибор имеет функцию самонивелирования, то его легко установить на поверхность, не прикладывая усилий, с подобным уровнем также легко работать.

    При отклонении от нормы часто подается сигнал, что указывает на необходимость повторной установки. Устройство с функцией ручного выравнивания имеет на своей поверхности два пузырьковых уровня, позволяющих точно настроить его для получения правильных данных.

    Ошибки и советы в работе: как отбить уровень секса

    Иногда в приборе могут быть ошибочные индикаторы, возникающие при использовании его для пола.

    Это происходит по нескольким причинам :

    • Если во время измерения на пути прибора возникло какое-либо препятствие — окно или любой другой предмет;
    • На окно излучения попала пыль или капля воды, то луч можно отразить в любую сторону;
    • Резкое изменение температуры — уровень был взят из теплого помещения в холодное и наоборот;
    • Устройство сломалось в результате падения или удара.

    Лазерный уровень должен быть установлен на ровной поверхности

    При возникновении подобных проблем необходимо обратиться в сервисный центр, который указан в прилагаемых документах для ремонта. Вы можете купить курс или уроки, где найти обучение, правильному использованию прибора, проверить, как выполняется разметка и горизонт. Работая уровнем при укладке плитки на пол, можно получить поперечные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая рабочий процесс.

    Чтобы правильно выбрать уровень, нужно ориентироваться на такие нюансы :

    • Если уровень необходим для обычного бытового использования, мелкого ремонта, в том числе поклейки обоев или установки шкафчика, то можно обойтись призматическим лазером, его применение подходит;
    • Для самых простых работ, требующих только получения точечных отметок, пригодится дешевый лазерный уровень.
    • Если работы предстоит много, и необходимо будет проецировать балки как внутри помещения, так и снаружи — без поворотного уровня не обойтись.

    Лазерный уровень: как пользоваться (видео)

    Многие бренды известных брендов представляют свою продукцию, у каждой из них все же есть плюсы и минусы, но выбор остается только за покупателем. Вы можете приобрести самые простые варианты – гидрошланг или пузырь, имеющие наименьшую стоимость. Напольный шнур намного дороже.

    Изучение китайской технологии лазерной резки, часть 3

    Расс Сэдлер

    Введение

    Технически это видео-дневник моих ошибок и успехов, поскольку я постепенно прихожу к соглашению с тайнами владения одним из этих маленьких китайских драконов {видео Расса также считаются одними из лучших обучающих видеороликов о том, как использовать лазерный резак на паутина}.Кажется нелогичным, что дневник должен иметь указатель. Это то, что сделали историки (после моей кончины), у которых слишком много времени на ожидание того, что произойдет история!!!

    Расс Сэдлер — легенда LaserUser

    Однако после того, как меня загнали в психологическую ловушку, я уступил и с помощью Джина Узелмана, который тщательно создал основу этого указателя, добавил к каждому видео соответствующие маркеры, чтобы помочь другим найти интересующие элементы.

    Этот точечный указатель был составлен за год моего обучения, когда я стал старше и мудрее.Всегда нужно помнить, что это видеозапись того, как я изучаю технологию, которая очень плохо документирована, и по своей наивности я делаю (как я теперь вижу) множество глупых ошибок. Там, где это уместно, я предупреждаю о своей ошибке, НО в духе того, чтобы оставить работу как неотредактированный отчет об открытии, я оставляю вас смотреть вперед до того момента, когда я начну осознавать и исправлять эти ошибки

    Спасибо за проявленный интерес.

    Россия                     Июль 2016 г.

    Учебная лаборатория RDWorks 101 ~ 150

    101

    Важность интервала сканирования

    Показать больше

    101 Важность интервала сканирования

    • Рассмотрение размытого изображения в отличие от изображения в оттенках серого
    • Как лазер работает с обоими типами изображений?
    • Создайте специальное изображение с грубым разрешением и установите его на 64 пикселя на дюйм.
    • Рассчитайте идеальный межстрочный интервал (интервал) для этого шага.
    • Протестируйте паттерн с несколькими неправильными шагами, чтобы увидеть эффекты, а также идеальный шаг.
    • Теперь примите во внимание размер пятна используемого объектива.
    • Рассчитайте наилучшее разрешение от точки к точке, которого вы можете достичь с помощью вашего объектива.
    • Нарисуйте новую тестовую таблицу, соответствующую разрешению объектива.
    • Пересчитайте новый интервал в соответствии с требованиями.
    • Подчеркивая важность понимания того, какой наименьший размер пятна способен обеспечить ваш объектив.
    • Выбор материала влияет на эффективный размер пятна
    • Руководство по использованию лазерного резака

    102

    Диаметр лазерного луча

    Показать больше

    102 Диаметр лазерного луча

    • Демонстрация того, как я проверяю РЕАЛЬНЫЙ, а не заявленный диаметр луча.
    • ВАЖНО. Снимите объектив перед выполнением этого теста.
    • Начните со средней мощности около 40 Вт и прожгите до максимальной дыры.
    • Установите на полную мощность, и ожог станет еще больше, что указывает на то, что размер луча не является постоянной характеристикой, а зависит от мощности.
    • Необходимо было открыть нижнюю трубку объектива, чтобы приспособиться к моему диаметру луча.
    • Изучение профиля мощности внутри луча путем выжигания куска толстого акрила
    • Обсуждение профиля мощности луча
    • Посмотрите на результат теста «режим прожига»

    103

    Золотые зеркала

    Показать больше

    103 Золотые зеркала

    • Остался без ответа вопрос про зеркала.Настоящее золото должно отражать свет на 99%.
    • Корреспондент любезно вызвался покрыть набор моих притертых медных зеркал 24-каратным золотом, чтобы мы могли провести ОКОНЧАТЕЛЬНЫЕ испытания зеркал с зачетом.
    • Результаты показали эффективность около 97%, что на одном уровне с моими полированными зеркалами из необработанной меди.
    • Окончательная рекомендация для зеркал:….. покупайте молибден. Они не очень дорогие; они очень долговечны и эффективны примерно на 95%.

    104

    Размытая графика не такая, какой кажется

    Показать больше

    104 Смешенная графика не то, чем кажется

    • Изучение сглаженной графики.
    • Существует разница между ppi и dpi
    • Сначала вы должны подготовить свое изображение (Фото) во внешней программе. Я использую Photoshop
    • Преобразование цветных изображений в оттенки серого и настройка тонового диапазона.
    • Измените изображение на растровое изображение DITHERED, где изображение состоит исключительно из черных точек различной плотности Это изменение плотности обманывает глаз и мозг, заставляя видеть изображение в градациях серого.
    • Установите ИНТЕРВАЛ сканирования в соответствии с разрешением изображения и установите параметры сканирования
    • Я использую белую карту в качестве удобного простого тестового носителя.
    • Это разрешение 600 пикселей на дюйм, и интервал сканирования также был установлен на 600 строк на дюйм.
    • Проведите тест при различной мощности и скорости и проверьте результаты.
    • Что может быть причиной 3D-эффектов, потому что это похоже на какой-то результат, который вы можете получить от гравировки в оттенках серого.
    • Гравировка в оттенках серого может произойти только в том случае, если вы установите разные значения максимальной мощности. Эти результаты были достигнуты при равных max и min.
    • Смешанное растровое изображение было напечатано на струйном принтере, чтобы показать, что изображение действительно представляет собой набор черных точек различной плотности.
    • Теперь мы приступаем к очень подробному анализу изображений и обнаруживаем, что у нас НЕ узор из однородно окрашенных точек, а множество оттенков коричневых точек и линий.
    • Теперь следует длинный пошаговый анализ того, что может быть причиной появления точек различной мощности
    • Вывод: все дело в времени отклика формирования и затухания луча
    • Эти результаты являются ступенькой к совершенно новому набору исследований.
    • Руководство по использованию лазерного резака

    105

    Насколько красивы ваши растровые точки?

    Показать больше

    105 Насколько стройны ваши растровые точки?

    • В результате предыдущего сеанса несколько человек отметили, что время распространения луча, которое я предположил как результат каскада физических атомных взаимодействий, вполне может быть в основном связано с реакцией высоковольтного источника питания. .
    • Чтобы исследовать это более подробно, я подготавливаю специальный набор пиксельных шаблонов с довольно грубым размером 100 пикселей на дюйм (с этим легко рассчитать). точки
    • Мне повезло иметь две совершенно разные машины. Я запускал эти шаблоны на разных скоростях на обеих машинах, чтобы посмотреть на производительность двух блоков питания. Физика внутри ламп будет одинаковой, поэтому любые различия в результатах должны быть связаны с производительностью источника питания.
    • Изучение результатов под микроскопом для обеих машин при максимальной мощности и скорости показывает, что Lightblade производит гораздо более четкие «точки»
    • Похоже, что время затухания является более важным фактором 1

      Показать больше

      106 Going Dotty Часть 1

      • Продолжая свои исследования в области растровой гравировки, я понимаю, что просто царапаю поверхность очень сложной темы
      • Я могу создавать приемлемые изображения на большинстве материалов, используя удачу и опыт.Однако теперь я понимаю, что не совсем понимаю, что происходит.
      • Я составил список всех факторов, которые, по моему мнению, важны для овладения этим пониманием. Краткий предварительный просмотр этого списка… следующие несколько сеансов?
      • На этом занятии мы начнем с попытки выяснить разницу между теоретическим и практическим размером пятна объектива.
      • Мой жизненно важный USB-микроскоп и измерительная шкала.
      • Используя белую карту и импульс фиксированной мощности, я пытаюсь установить наименьшее практическое пятно прожига для 1.5-дюймовый и 2-дюймовый объективы с фокусным расстоянием.
      • Увеличение мощности увеличивает размер пятна
      • После тестов на статической точке я разрабатываю специальный шаблон пикселей (100 пикселей на дюйм), чтобы проводить динамические тесты с различной скоростью и мощностью.
      • Все результаты показывают «сосиски», а не точки
      • Я нанес графически результаты для каждого фокусного расстояния, чтобы показать, как ширина и длина «сосиски» зависят от скорости и мощности.
      • Руководство по использованию лазерного резака

      107 Going Dotty, часть 2

      Показать больше

      107 Going Dotty Part 2

      • Делает ли RDWorks что-то с моим бинарным изображением при его импорте
      • Да, оно добавляет несколько серых пикселей и может искажать разрешение при изменении размера изображения.
      • Я разработал несколько специальных двоичных растровых изображений с разрешением 100 пикселей на дюйм
      • Когда я импортирую свои чистые шаблоны, я нахожу те же добавления серого
      • Проведите физические тесты на прозрачном акриле с разной скоростью и мощностью, чтобы проверить, какое влияние серый цвет оказывает на глубину точек /power
      • Первое удивительное наблюдение заключается в том, что черный цвет НЕ является сплошной линией, а представляет собой серию точек в dpi
      • Нет заметных различий между глубиной точек, несмотря на серый цвет некоторых ключевых пикселей.Таким образом, мы заключаем, что RDWorks НЕ возится с двоичными данными
      • Сводка результатов фотографирования
      • Еще больше вопросов, на которые нужно ответить. Смещение между левой и правой строками сканирования увеличивается по мере увеличения скорости. Это начало строки или конец строки, который задерживается?
      • Вернуться к моему пиксельному шаблону, чтобы добавить неглубокую опорную рамку вокруг шаблона, которая действует как статическая ссылка для проверки того, что движется при увеличении скорости.
      • Это показывает, что это СТАРТ каждой строки, которая задерживается
      • Эксперименты с настройкой USER Backlash привели к одностороннему смещению.
      • Линии могут быть выровнены на одном конце, но не на другом… странная проблема. Еще предстоит исследовать дальше.

      108 Going Dotty Часть 3

      Показать больше

      108 Going Dotty Part 3

      • Посмотрите на специальную 1,5-дюймовую линзу, которую я использую на машине Lightblade, чтобы я мог провести сравнительное тестирование с более чувствительным источником питания
      • Мое неправильное понимание и неправильное использование люфта Пользовательские настройки
      • Использование REVERSE INTERVAL, чтобы исправить смещения сканирования.
      • Краткий обзор всех моих открытий в точечной технике
      • Руководство по использованию лазерного резака

      109 Соединение точек, часть 4

      Показать больше

      109 Соединение точек, часть 4

      • Обзор настроек REVERSE INTERVAL на моей машине China Blue
      • Использование карты «beer mat» в качестве носителя для рисования
      • Выключить подачу воздуха для гравировки систему дизеринга RDWorks, чтобы получить изображение DOT.
      • Положение головы в нижнем углу для сканирования ВВЕРХ по странице
      • Установка параметров
      • Замедленное видео, чтобы увидеть, отключается ли луч между точками
      • Изображение с разрешением 150 dpi получается замечательно хорошим
      • Двойное разрешение до 300 dpi, но оставить интервал при 150 dpi
      • Под микроскопом точки и линии 150 dpi выглядят хорошо, имеют ровный тон и хорошее разрешение точек
      • 300 dpi ….не очень хорошо…..слишком светлые.
      • Анализ различных параметров и результатов
      • Глупость попыток заставить работать 600 dpi
      • Тестирование асимметричной гравировки высокого разрешения 600 dpi (x), интервал 150 dpi (y) и 400 мм/с при мощности 40%
      • Псевдосерая шкала эффект, который это производит
      • Замедленная съемка псевдо-серой шкалы интенсивность луча
      • Вид под микроскопом причины, по которой мы называем это псевдо-серой шкалой. Это ВРЕМЯ регулируемая серая шкала не переменная степень серой шкалы
      • Напоминание о том, что означает розовый луч
      • Резюме
      • Руководство по использованию лазерного резака

      110 3D-гравировка.Подробно пересмотреть часть 1

      Показать больше

      110 3D-гравировка. Подробнее см. часть 1

      • Разница между растровыми и векторными изображениями
      • Будет ли информация о точках полезной для 3D-гравировки?
      • Быстрое управление мощностью машины — ключ к трехмерной гравировке
      • Проблема нелинейной характеристики мощности трубки
      • Как я линеаризовал выходные данные
      • Генерация тестовой таблицы шкалы серого.
      • Настройка параметров сканирования оттенков серого
      • Запуск одних и тех же тестов оттенков серого на обеих моих машинах.
      • Анализ результатов
      • Анализ результатов.
      • Мои пики связаны с мощностью пикселей?
      • Не все пики соответствуют моему рисунку пикселей. Интересный вопрос, а почему бы и нет?
      • Увеличить в 6 раз разрешение но есть точное повторение рисунка Почему?
      • Быстро приходит к выводу, что нет никакой связи между пикселями и паттерном пиков
      • Те же самые вопросы и паттерны существуют с паттернами Lightblade.
      • Мои пики связаны с шаговым двигателем? В настоящее время не уверен.
      • Пытаюсь угадать, как работает 3D через RDWorks. Существует ли программный алгоритм, усредняющий пиксели?

      111 3D-гравировка. Подробный обзор, часть 2

      Показать больше

      111 3D-гравировка. Более подробно см. часть 2

      • Выбор линейного диапазона на графике мощности лампы, чтобы не требовалось коррекции.
      • Результаты первого теста показывают слишком большую мощность для тестовой скорости.
      • Пониженная мощность кажется лучше.Тем не менее, много пиксельных пиков.
      • Что делает расфокусировка? Он избавляет от серьезных пиков
      • Переход к гравировке реального 3D-изображения
      • 3 прохода, и результаты очень хорошие.
      • Уменьшить разрешение с 300 и выше до 100 dpi и заменить на ясень
      • Плохой результат. Много горения
      • Попробуйте без помощи воздуха. К сожалению, много пламени
      • Может ли быстрый разрез очистить его? Не совсем. Но он меняет фоновую текстуру с линий на прыщики.
      • На разрешение деталей не влияет установка луча не в фокусе
      • Диапазон подавленной мощности работает хорошо.

      112 Проверка этих точек с помощью осциллографа

      Показать больше

      112 Проверка этих точек с помощью осциллографа

      • Я планирую использовать свой небольшой USB-пикоскоп, чтобы посмотреть, какие сигналы поступают в высоковольтный источник питания для управления трубкой.
      • Сигнал включения/выключения луча НЕ переключает пиксельные импульсы на сплошной черной гравировке
      • Посмотрите на переключение луча И ШИМ-сигнал, управляющий протеканием тока через трубку
      • Там тоже нет импульсов!!!!!!
      • OK …… Должен признать, что все мои мысли о пиксельных импульсах были совершенно НЕВЕРНЫМИ
      • Давайте проверим образец 3D-гравировки
      • Снова неправильно.Пиксельные импульсы отсутствуют.
      • Импортируйте шаблон шахматной доски в RDWorks, и он отобразится в виде серого прямоугольника
      • На изображениях осциллографа показано дискретное переключение для отдельных пикселей
      • Сплошной черный узор не показывает признаков отдельных пикселей.
      • Смешанное изображение показывает переменное включение/выключение луча, но постоянную мощность
      • Сигналы 3D-гравировки показывают включение/выключение луча в начале/конце сканирования и изменение тока на протяжении всего сканирования, вызванное уровнем серого.
      • Мы смотрим на импульсы шагового двигателя, вызывающие мои фантомные пиксели?
      • Это еще одно целое расследование
      • Руководство по использованию лазерного резака

      113 Что делает FACULA

      Показать больше

      113 Что делает FACULA

      • Контроллер общается с трубкой через высоковольтный источник питания всего по ДВУМ проводам.
      • Один для включения/выключения луча и один для установки/управления текущим уровнем.
      • Можно видеть отдельные изолированные точки для включения и выключения трубки
      • Можно видеть оттенки серого для изменения текущего уровня в соответствии с оттенком пикселей шкалы серого
      • Что такое FACULA?
      • Разработайте простую тестовую таблицу с оттенками серого и продемонстрируйте ее работу с красным и синим проводами.
      • Установите аппарат в СПЕЦИАЛЬНЫЙ режим и 50%
      • Красный сигнал показывает ШИМ-сигнал 20 кГц с постоянным значением тока шкалы серого, а синий сигнал (который обычно горит во время записи) включается и выключается на частоте 10 кГц с 50 % вкл. и 50% выкл.
      • Сбросить FACULA на 75%
      • Теперь синий сигнал 10 кГц отключен на 25% и включен на 75%
      • Сбросить FACULA на 99% обычно постоянный луч включается и выключается автоматически со скоростью 10 кГц.B) Регулировка значения в % изменяет соотношение времени включения и выключения луча
      • Как это меняет размер луча?
      • Объяснение того, почему ВРЕМЯ экспозиции луча важно для определения размера луча.
      • Могу ли я воспроизвести этот эффект в режиме DOT?
      • Нет. Хотя режим DOT обещает точки с максимальной частотой 1 кГц, мне удалось достичь в лучшем случае только 750 Гц.

      114 Можно ли сглаживать изображения в оттенках серого?

      Показать больше

      114 Можно ли сглаживать изображения в оттенках серого?

      • Этот вопрос возник из-за смазанного файла, который кто-то прислал мне, который также был настроен для гравировки в оттенках серого.Был ли это кто-то просто в неведении, или здесь была скрыта тайна, которую стоит исследовать?
      • Теперь, когда я могу использовать осциллограф для просмотра текущих уровней и переключения лучей, мы должны быть в состоянии ответить на вопрос
      • Импортировать цветное изображение в RDWorks, и он автоматически превратит его в оттенки серого с 6 уровнями серого вместо ожидаемых 2 (черный и белый)
      • Мы запускаем программу только в качестве теста, на самом деле мы не гравируем изображение
      • Первый тест — нормальные дизеринговые настройки с максимальной минимальной мощностью, установленной одинаково.
      • Как и ожидалось, ток был постоянным, а включение/выключение луча переключалось в соответствии с пикселями и группами пикселей.
      • Сбросьте мощность до 10 % и 50 % и установите прямое выходное значение для создания гравировки в оттенках серого.
      • Видим ли мы уровни серого в нашем размытом изображении? НЕТ!!
      • Таким образом, подтверждено, что RDWorks лжет, добавляя оттенки серого в отображаемое размытое изображение.
      • Начнем снова с того же изображения, но на этот раз мы будем использовать полутоновую шкалу вместо точек.
      • Теперь мы можем видеть текущие изменения для каждого пикселя, поэтому мы создали изображение в оттенках серого для гравировки. 50 мм/сек и 120 пикселей на дюйм ясно показывают, что машина четко меняет ток для КАЖДОГО пикселя.
      • Что произойдет, если мы будем работать со скоростью 200 мм/сек (в 4 раза быстрее), сможет ли машина по-прежнему реагировать?
      • Да. Мы можем видеть 1 мс на пиксель для небольших шагов шкалы серого
      • Как насчет 400 мм/сек
      • Кажется слишком быстро, поэтому проверьте 300 мм/сек
      • Пиксели почти различимы, поэтому мы не должны пытаться использовать оттенки серого при времени пикселя менее 0,75 мс
      • Все выглядит хорошо на уровне электронных сигналов, но я могу только догадываться, как будет выглядеть выходная мощность лампы после того, как эти сигналы пройдут через источник питания и газовую физику лампы
      • Сделав некоторые предположения, я делаю реальный тест полутонового изображения с дизерингом
      • Заключение.Мусор ….точечный дизеринг для фотогравировки
      • Учебное пособие по использованию лазерного резака

      115 Формула Русса для фотогравировки

      Показать больше

      115 Формула Russ для фотогравировки

      • Этот шаблонный подход был разработан и протестирован для органических материалов, таких как дерево, картон, кожа и МДФ с низким содержанием формальдегида. Он может работать на минеральных материалах, но это еще предстоит изучить.
      • Выберите объектив с наименьшим фокусным расстоянием, который подходит для вашей машины.
      • Выберите материал
      • Важно понимать принципы гравировки бинарными точками.
      • Соотношение между точками и фоном имеет первостепенное значение для получения четкого изображения.
      • Органические материалы имеют палящую цветовую гамму, в то время как прозрачный акрил — нет. Это бинарный материал, который гравирует белый цвет. Это противоположно выжиганию, и, следовательно, при работе с акрилом вы должны сделать изображение негативным перед гравировкой.
      • Установите объектив в идеальное фокусное положение.
      • Я разработал тестовую таблицу, чтобы помочь определить наименьший размер пятна.
      • Я использую ступенчатые датчики для установки/проверки наилучшей точки фокусировки.
      • Используйте лупу для просмотра результатов
      • Как определить размер точки с помощью тестового шаблона.
      • Преобразование этого размера точки обратно в разрешение пикселей на дюйм.
      • Изменение яркости и контрастности изображения
      • Изменение размера и установка разрешения изображения и сглаживание точек.
      • Установка интервала очень важна
      • РАСЧИТАЙТЕ скорость ……НЕ угадывайте
      • Сбросьте положение головы в настройках системы config
      • Объяснение того, что произойдет, если вы проигнорируете правила разрешения.
      • Тестирование для нахождения наилучшей настройки мощности
      • Перекрестный поток воздуха и почти нулевая подача воздуха очень важны
      • Проверка очень хорошего конечного результата.
      • Еще одна картинка, сделанная на машине Lightblade. Один снимок сделан объективом 2 дюйма, второй — объективом 1,5 дюйма. Большая разница. 1,5-дюймовый объектив выигрывает

      116 Super Ultimate Air Assist

      Показать больше

      118 One Piece Tube and Mirror Mount Design

      Показать больше

      118 Цельная конструкция крепления на трубу и зеркало

      • Работа по проектированию машины Lightblade уже выполнена, но по разным причинам она не была установлена. различные критические размеры вокруг машины, которые будут определять конструкцию.
      • Много скучного видео САПР с объяснением различных проектных решений.
      • Программирование деталей для резки
      • После большого количества резки деталей акрилом температура охлаждающей воды составляет около 41°С. Не слишком беспокоит высокая температура, потому что мощность не уменьшилась.
      • Сборка и склейка деталей.
      • Использование одного из новых креплений зеркала для зеркала 1
      • Добавление указателя с красной точкой в ​​сборку (дизайн mk7.)
      • Сборка готова к установке и тестированию в следующем сеансе.
      • Руководство по использованию лазерного резака

      119 Цельное крепление на трубу и зеркало УСТАНОВИТЕ

      Показать больше

      119 Цельное крепление для трубки и зеркала УСТАНОВКА

      • Удаление старых зажимов и зеркала 1
      • Установите новое крепление для трубки на место, не отсоединяя трубку машина
      • Используйте указатель с красной точкой, чтобы проверить выравнивание нового крепления
      • Демонстрация того, насколько просто выровнять луч по зеркалу 2
      • В попытке выровнять луч по зеркалу 3 мое разочарование по поводу сложной регулировки система на зеркале 2 наконец-то закипела
      • Я разрабатываю и изготавливаю новое крепление для зеркала 2
      • Успех на зеркале 2 !!!!
      • Удалите красную точку-указатель и правильно настройте луч с помощью метода ожога
      • Теперь установка осей X и Y стала проще успеха проекта.

      120 Странные свойства акрила

      Показать больше

      120 Странные свойства акрила

      • Демонстрация принципа работы световода с использованием ламинарного потока воды, чтобы показать, как луч отклоняется от прямой линии точно так же, как в оптоволокне.
      • Обсуждение того, что может произойти, если мы направим 60-ваттный луч через 1,5-дюймовую линзу FL на поверхность 80-мм блока акрила
      • Тест 1, ничего себе. Объясните, что вы видите.Как это возможно?
      • Те же тесты с 2-дюймовой линзой FL
      • Наблюдение за эффектом опускания фокуса в материал
      • Обсуждение облака горячего газа происходит при испарении акрила.
      • Эффект газового облака, вызывающий полосы на краях акрила.
      • Разница между статическим и динамическим воздействием на акрил.
      • Руководство по использованию лазерного резака

      121 Это ШТОРЫ для ШТОР

      Показать больше

      121 Это ШТОРЫ для ШТОР

      • Краткая информация о том, что такое шторы, есть ли способ избавиться от них
      • Мы пришли к выводу, что проблема заключается в воспроизведении рисунка ремня ГРМ
      • Может ли быть так, что ходовой винт решает проблему ? Слишком дорого и сложно реализовать
      • Как насчет реечной системы привода? Нет, НО это вызвало момент озарения!
      • Снимем ремень ГРМ
      • Повернем ремень ГРМ ….Злой или нет????
      • Мой временный кронштейн с гладкими роликами демонстрирует принцип использования ремня почти как реечная система. и показал, что ремень был немного длиннее
      • Конструкция Mk2 была сделана из стали и устранена пара проблем, обнаруженных во временной конструкции mk1.
      • Поскольку ремень был реверсирован, направление привода двигателя также изменилось на противоположное, поэтому необходимо изменить свойства поставщика, чтобы реверсировать двигатель X.
      • Различные повторные тесты параметров штор ясно показывают, что ШТОРЫ пропали!!!
      • Самодовольный отчет о моем успехе

      122 Давайте сделаем ротационный гравер

      Показать больше

      122 Давайте сделаем ротационный гравер

      • Этот проект будет состоять из двух сессий.Первым будет разработка и изготовление безмоторного роторного гравера, а вторым — его испытания.
      • Я не претендую на авторство этой дизайнерской идеи, я просто адаптирую принцип к более подходящей конструкции для своих машин.
      • Еще одна заглушка для преимуществ прочного стального стола
      • Пошаговая сборка и склейка деталей (с наконечниками)
      • Собрав раму, обсудим теперь конструкцию специальных колес, которые я делаю сам.
      • В собранном виде колеса не оправдали ожиданий, поэтому мне пришлось разработать конструкцию mk2 с двумя подшипниками, чтобы устранить биение колеса.
      • Обсуждение и пошаговая сборка колес mk2
      • Сборка торцевых упоров
      • Демонстрация простых принципов этой конструкции
      • Руководство по использованию лазерного резака

      Показать больше

      123 Давайте протестируем наш самодельный роторный гравер

      • Первым испытанием будет гравировка шаблона для изготовления печенья на скалке
      • Создание шаблона в RDWorks
      • Нам нужна плоская поверхность в машине, чтобы устройство работало
      • Добавление толкатель к станку
      • Зачем резинки?
      • Определите максимальный размер графического изображения
      • Установка скалки в приспособление
      • Установка исходной точки
      • Успех 1 с деревом
      • Гравировка стеклянной бутылки.
      • Принцип травления стекла
      • Приемы гравировки стекла, которые рекомендуют люди.
      • Я использую спрей дисульфида молибдена в качестве замедлителя тепла
      • Выберите подходящее фотоизображение и измените его до разумного разрешения на основе нашего предыдущего опыта гравировки фотографий
      • Установите вращающееся устройство в соответствии с бутылкой параметры резки.
      • Проверьте результат. Разумная 1-я попытка
      • Изменить разрешение и параметры изображения для значительно улучшенной 2-й попытки
      • Отличный первый шаг к изучению гравировки на стекле вместе с идеальным проверочным испытанием для безмоторного вращающегося устройства

      124 Как мы можем получить меньшие точки?

      Показать больше

      124 Как мы можем получить меньшие точки?

      • Простой тестовый образец
      • Использование акрила для прожига несфокусированного луча на разных скоростях
      • Анализ результатов
      • Изучите распределение энергии луча.
      • Эффект луча зависит от порога поглощения и повреждения материала, в который он стреляет
      • Объяснение того, почему ширина линии меняется с увеличением скорости
      • Что происходит с профилем луча после его фокусировки?
      • Можно ли это использовать для уменьшения размера точек и улучшения разрешения фотогравировки для «более твердых» материалов?
      • Мы узнаем об этом, исследуя различные материалы на следующих сессиях.
      • Учебное пособие по работе с лазерным резаком

      125 Охота за любимым местом

      Показать больше

      125 В поисках лучшей точки

      • Я знаю, что станок Lightblade имеет проблемы с прямоугольностью резки при работе с более толстыми материалами, такими как материалы толщиной 8, 10 и 12 мм
      • Демонстрация и анализ проблемы
      • 90-градусные приращения показывают, что проблема остается в том же направлении, независимо от положения объектива
      • Использование лазерной указки с красной точкой, чтобы показать, насколько сфокусированный луч ОЧЕНЬ чувствителен к выравниванию луча
      • В чем выигрышное место?
      • Точно измерив головку Lightblade и нарисовав подробную схему CAD, где ось объектива пересекает зеркало, я знаю, что центр входного отверстия является правильной точкой прицеливания для попадания в золотую середину.
      • Тест на подгорание впускного отверстия показывает, что балка имеет высоту около 1,5 мм.
      • Единственный способ опустить балку на 1,5 мм — это опустить трубу на эту величину. Возможно, да, но это рискует нарушить выравнивание всего луча.
      • Поскольку на этом креплении головы нет регулировки по вертикали, я решил поднять голову на 1,5 мм ВВЕРХ, чтобы зафиксировать луч в правильном положении.
      • Используя центрирующее приспособление, я устанавливаю, что выравнивание балки по оси Z теперь является центральным и осевым вашего впускного порта.НЕ СЧИТАЙТЕ, ЧТО ДИЗАЙН ПРАВИЛЬНЫЙ.

      126 3D Гравировка Это ПОСЛЕДНЯЯ Глава Часть 1

      Показать больше

      126 3D-гравировка Является ли это ЗАКЛЮЧИТЕЛЬНОЙ главой, часть 1

      • Обсуждение странных связей и открытий, которые в конечном итоге приведут к успеху 3D-гравировки
      • Обсуждение распределения энергии луча.
      • Наш луч НЕ является лучом тепла, но является лучом СВЕТА
      • Механизм передачи энергии…… ОЧЕНЬ ВАЖНО
      • Травление нержавеющей стали с MoS2, затем порошком серы, затем машинным маслом
      • Наблюдайте за ярко-белым «пламенем»
      • A химическая реакция происходит между нержавеющей сталью и серой при очень высоких температурах
      • Белый свет не бесплатен.Шкала освещенности Кельвина говорит о 5000С
      • Обсуждение как горит древесина, сублимация углерода при чем-то свыше 3000С
      • Прогон тестовой матрицы разной мощности на МДФ с разными скоростями
      • Обзор результатов матрицы для 3-х разных объективов Пытаюсь найти. чтобы определить, как мы можем получить удаление материала без ожогов.
      • Обсуждение того, как линеаризовать характеристику мощности, чтобы получить линеаризованную потребляемую мощность при выполнении трехмерной гравировки.
      • Источник изображений для трехмерной гравировки.
      • Как использовать Photoshop для искажения уровней серого, чтобы учесть нелинейность мощности
      • Как использовать учебное пособие по лазерной резке

      127  3D-гравировка — это ПОСЛЕДНЯЯ глава, часть 2

      Показать больше

      127  3D Гравировка это ЗАКЛЮЧИТЕЛЬНАЯ Глава Часть 2

      • Обсуждение наилучшего разрешения для картинки.
      • Установка параметров SCAN
      • Переключатель OUTPUT DIRECT должен быть установлен для гравировки в оттенках серого
      • Потребуется несколько проходов.В этой версии RDWorks, поскольку нет возможности запускать программу несколько раз. Когда вы читаете это, может быть обновленная версия, которая допускает повторы
      • Мы рассмотрим небольшой, упрощенный шаблон проверки записи матрицы
      • Первый тест с МДФ. Довольно гранулированный.
      • Смените тестовый материал на акриловый и проведите тест на матрицу
      • Опустите стол на 10 мм, чтобы попытаться выполнить окончательный полированный срез.
      • Правильно ли я выполнил настройку калибровки или можно внести некоторые точные настройки?
      • Матричный тест с белым кленом
      • Белый клен все еще немного зернистый
      • Я изменил коррекцию калибровки, и результаты поразительно лучше
      • Вернуться к акрилу с измененными настройками калибровки
      • Мягкая древесина оказалась очень неудачной
      • Когда лес промывают, результаты поражают.
      • Признание того, что медленная работа может быть не лучшим параметром. Бежать быстрее, на самом деле лучше
      • Обзор изменений, которые я внес, чтобы добиться лучших результатов в Photoshop. То есть изменено разрешение и изменен калибровочный график.
      • Окончательный тест с измененными параметрами.
      • Сравнение 300 dpi и 600 dpi. С отличными результатами
      • Как пользоваться учебным пособием по лазерной резке

      128 Акриловые бороздки с шаговым приводом

      Показать больше

      128  Акриловые бороздки с шаговым приводом

      • Изготовление грубого механизма, чтобы попытаться получить устойчивое (бесшаговое) движение для перемещения акрила под фиксированной головкой/балкой.
      • Ужасные результаты
      • Несмотря на ужасные результаты, он показывает своего рода эффект наслоения с горизонтальными полосами.
      • Горизонтальные бороздки также присутствуют при обычной резке шаговым двигателем.
      • Еще раз повторим принципы передачи энергии.
      • Демонстрация кипячения воды лучом света
      • Понимание научного определения температуры
      • Объяснение механизма передачи энергии
      • Предлагаемое объяснение процесса испарения горизонтального слоя в акриле мотор.
      • Еще много работы над этим.

      129 Механика резки дерева

      Показать больше

       129 Механика резки дерева

      • Пересмотр теста матрицы горения с тремя разными линзами
      • Сравнение цвета и глубины прожига белого клена.
      • Наблюдаемая глубина резания больше при использовании менисковой линзы.
      • Демонстрация горения дерева паяльной лампой и уменьшения эффекта горения по мере того, как луч быстрее движется по дереву.т.е. энергия в единицу времени становится меньше, поэтому повреждение древесины становится меньше
      • Используя несфокусированный лазерный луч, мы можем продемонстрировать разрушение целлюлозы в древесине, чтобы оставить углеродную пленку на поверхности.
      • Углеродная пленка раскаляется добела, когда ее температура поднимается до 3600, прежде чем она превращается непосредственно в газ
      • Демонстрация удаления древесины без сжигания.
      • Сравнение ожогов до и после линзы.
      • Скорость и приращение оказывают существенное влияние на пропилы.
      • Возможное объяснение того, почему резка с максимальной мощностью как можно быстрее дает самую чистую кромку без обугливания.

      130 Анодированный алюминий с гравировкой

      Показать больше

       130 Гравировка анодированного алюминия

      • Анодированный алюминий предлагает возможность гравировки с высоким разрешением
      • Описание процесса анодирования.
      • Что происходит при испытании на сжигание матрицы на анодированном алюминии
      • Белый цвет возникает в результате испарения красителя.
      • Тестирование различных параметров и разрешений… не очень успешно
      • Использование СПЕЦИАЛЬНОГО РЕЖИМА гравировка работает достаточно хорошо
      • Использование изображения осциллографа, чтобы показать, что делает специальный режим.
      • Отдельные точки могут не иметь полной мощности.
      • Остерегайтесь опасности перегрузки трубки в специальном режиме.
      • Микроскопический вид точек, сделанных в специальном режиме
      • Сравнение с точками в обычном режиме
      • Точки, сделанные с разными объективами
      • Честно говоря, мой тест точек не показал хороших результатов.
      • Сравнение изображений для разных режимов, разрешений и мощностей.
      • Работа с разрешением 1000 dpi, кажется, дает отличный результат в специальном режиме’
      • Посмотрите на числа, необходимые для создания такого изображения.
      • Цифры сканирования и разрешения не имеют смысла при изучении изображений микроскопа.
      • Проверка шага сканирования цифровым штангенциркулем.
      • Номера не совпадают, но изображения кажутся приемлемыми по качеству.
      • После удаления красителя цвет точек становится белым.Даже если вы снова сожжете точку, она не станет белее. Таким образом, в отличие от органических материалов, где многократные ожоги режут глубже и чернеют, анодированный алюминий невосприимчив к этому эффекту и, по-видимому, способен создавать изображения с разрешением 1000 точек на дюйм, хотя на самом деле это не так.
      • Руководство по использованию лазерного резака

      131 Обновление счетчика мощности Dohicky

      Показать больше

       131 Обновление измерителя мощности Dohicky

      • Обзор измерителей мощности и способов измерения мощности
      • Альтернативная версия для самостоятельной сборки
      • Компромисс, который вы должны принять для версии для самостоятельной сборки.
      • Улучшенная альтернативная термопара типа K
      • Посмотрите на оригинальный кабель типа K.
      • Как модифицировать существующий dohickys, чтобы использовать новый альтернативный зонд
      • Дэниел Робертс Версия Arduino e-dohicky.

      132  Минеральные материалы для фотогравировки, часть 1

      Показать больше

      132  Минеральные материалы для фотогравировки, часть 1

      • Обзор минералов и свойств, необходимых для успешного изготовления точек.
      • Урок геологии….зевать!!!
      • Начиная с сланца, мы используем 2-дюймовую менисковую линзу и запускаем тестовую матрицу
      • Также запускаем тест матрицы в специальном режиме
      • Широкий диапазон параметров подходит для сланца
      • Мрамор выглядит неплохо
      • Известняк неплохой, но не блестящий
      • Гранит, по-видимому, производит стекло в одном из своих компонентов.
      • Кварц, искусственный камень, связанный каким-то полимерным связующим и горящий до черного цвета. Тем не менее, черный отмахивается.Нет хорошего контраста.
      • Цимстоун, еще один искусственный кварц, требует дальнейшего изучения под микроскопом.
      • Просмотрите каждый материал, чтобы увидеть, есть ли хорошая цветовая разница для создания бинарного изображения.
      • Сланец — единственный очевидный материал, из которого можно делать изображения.
      • Вид под микроскопом того, что происходит при гравировке сланца. Это не механизм осколка, а процесс преобразования стекла.
      • Руководство по использованию лазерного резака

      133 Фотогравировка минеральных материалов, часть 2

      Показать больше

      133 Фотогравировка минеральных материалов, часть 2

      • Прежде чем начать фотогравировку на грифельной доске, мы должны найти наименьшие возможные точки, выбрав наилучшую скорость и мощность. Мы должны установить разрешение, соответствующее размеру точки.
      • Хотя, опять же, из-за того, что это бинарный материал, вы не можете пройти через сжигание, и кажется, что мы можем делать фотографии высокого разрешения, когда на самом деле мы обманываем себя.
      • Взгляд на результаты с разным разрешением
      • Как большее изображение при более низком разрешении дает лучшее изображение
      • Тестирование с более высоким разрешением, но с низкой скоростью
      • Сравнение твердого китайского сланца с более мягким и дорогим итальянским сланцем
      • Сравнение с прекрасный гранит.…плохая альтернатива
      • Мы отказались от искусственного кварца, но может быть способ использовать его свойства для определенных применений
      • Гравировка на зеленом сланце и граните будет успешной там, где фото не удастся.
      • Фотография гравировки на куске белого искусственного кварцевого материала, который мы отвергли ранее. Вау, какой сюрприз.
      • Руководство по использованию лазерного резака

      134 Max Min Power Revisited

      Показать больше

      134 Max Min Power Еще раз

      • На этот раз, когда я смотрю на Max/Min мощность, я больше понимаю, как работает машина, и мой маленький USB-осциллограф помогает мне видеть, что происходит.
      •  Посмотрите на сигналы осциллографа для разрезания нормального квадрата с равными максимальным и минимальным значениями..
      • Посмотрите на изображения осциллографа для некоторых «магических» чисел скорость, как квадратные диски в каждом углу и из каждого угла.
      • Как показывает этот первый тест, если магическое число для минимальной мощности слишком низкое, то углы остаются неразрезанными
      • Сбросьте min до 10%, и проблемы почти решены
      • Переход на 20% и все преимущества минимальной мощности будут потеряны
      • Диапазон настроек для эффективного использования этой минимальной мощности очень узок и всегда требует экспериментов с материалом и линзами, которые вы используете в данный момент.

      135  Поиск и использование низкой плотности энергии.

      Показать больше

      135  Поиск и использование низкой плотности энергии.

      • Краткий обзор испытаний матрицы на сжигание
      • Можно ли получить темный цвет для органической гравировки без обугливания?
      • Повторение механизма сжигания древесины с помощью ИК-излучения
      • Понимание разницы, вызванной высокой плотностью энергии ядра сфокусированного луча и низкой энергией внешней части луча.
      • Мы ищем способ просто выжечь поверхность тонким контролем мощности.
      • Дополнительные тесты матрицы с 2-дюймовой менисковой линзой, вогнутой стороной вниз.
      • Проверка матрицы с перевернутым объективом и сбросом фокуса на 3 мм больше.
      • Результаты показывают, что перевернутая линза имеет «более мягкую характеристику горения»
      • Можем ли мы получить еще более мягкий луч, используя специальный режим?
      • Демонстрация механизма поверхностного обугливания глубокого разреза.
      • Расфокусировка вместе со специальным режимом показывает значительное улучшение
      • Возврат к обычному режиму с расфокусированным лучом, но с очень низкой мощностью 13%
      • Как поджечь поверхность без удаления материала?
      • Возможно 2.Перевернутая 5-дюймовая линза дает еще более мягкий луч.
      • Больше не в фокусе, снижена мощность и скорость.
      • Поиск оптимальной скорости для обжига
      • Хорошо работает для МДФ, но не для картона
      • Более высокая скорость и большее расфокусирование для бумаги немного лучше
      • В целом отличные результаты.
      • Демонстрация почти черной бездонной гравировки логотипа на МДФ

      136 Фотогравировка с Lightburn.

      Показать больше

      136 Фото Гравюра с Лайтберном.

      • Краткий обзор того, как машина создает одиночные черные гравюрные точки для размытых изображений.
      • Время отклика источника питания является ключом к быстрой одиночной точке время вашего высоковольтного источника питания
      • Пройдитесь по формуле Russ с небольшими изменениями, чтобы учесть НОВУЮ скорость отклика источника питания
      • Внимательно посмотрите на точечный тест с 2.5-дюймовый объектив для получения наилучшего фокуса/мощности/скорости.
      • Изучение под микроскопом результатов сравнения различных типов карт для тестирования
      • Результаты посредственные, поэтому замените объектив на 2 дюйма
      • Результаты под микроскопом лучше, но все же не очень хорошо. Замена на 1,5-дюймовый объектив
      • Намного лучше точки даже при скорости 200 мм/с, так что расчетный отклик источника питания кажется доказанным.
      • Краткий обзор программного обеспечения Lightburn и его замечательных функций, особенно функций гравировки фотографий.
      • Изучение различных вариантов дизеринга, доступных в Lightburn
      • Акцент на получении правильного качества DOT для используемого вами материала ПЕРЕД попыткой гравировки фотографий скорость отклика блока питания.Это ДОЛЖНО быть исправлено, иначе точки будут неправильно совмещаться строка за строкой и создавать нечеткое изображение.
      • Важно установить тестовую скорость на скорость сканирования, которую вы планируете использовать для сканирования изображения. приблизиться к совершенству.
      • Первое сравнение картинок довольно хорошее. Правильный тон
      • Дальнейший анализ факторов в Russ Formula для проверки повышенного разрешения.
      • Сравнение с образом RDWorks.
      • Тщательное изучение всех типов дизеринга
      • Волшебный эффект размера изображения
      • Изучение точек для каждой системы дизеринга под микроскопом
      • Учебное пособие по лазерной резке

      Показать больше

      137  Составной объектив: факты и вымысел

      • Гравировка фотографий в высоком разрешении основана на создании ОЧЕНЬ маленьких четких черных выгоревших точек с помощью нашей лазерной технологии.
      • Кажется, что отдельные линзы упираются в кирпичную стену толщиной около 0,2 мм, т. е. 127 точек на дюйм… довольно низкое разрешение
      • Краткий обзор различных систем крепления объектива, т. е. в сопле или трубке
      • Взгляд на формы линз и Причина, по которой менисковая линза может быть лучшей для создания маленьких точек.
      • Маленькие точки можно получить, просто поцеловав очень высокую плотность в центре сфокусированного луча, но есть шансы, что вокруг него все еще будет низкая энергия, чтобы создать ореол выжигания.
      • Некоторые материалы нельзя пережечь или обжечь.
      • Thunderlaser продает дорогую составную линзу в сборе, заявляя, что она способна прожигать 1000 точек на дюйм, но я понятия не имею об используемых комбинациях линз или конфигурации внутреннего расстояния
      • Я разработал свою собственную специальную насадку для экспериментов с комбинациями двух разных фокусных линзы длины. Принцип заключается в использовании 4-дюймовой линзы для уменьшения размера луча перед его прохождением через вторую линзу с более коротким фокусным расстоянием.
      • Сейчас мы ищем самую маленькую чистую выгоревшую точку.
      • Использование акрила с моим стандартным точечным тестом, чтобы увидеть, можем ли мы производить точки без гало
      • Экспериментируя со скоростью и силой света и используя линзу с мениском 2 дюйма, кажется возможным получить 0,1 точки (всего лишь)
      • Можем ли мы найти лучшее результат со специальным режимом?
      • Да, кажется, лучше, поэтому я использую Lightburn для обработки изображения с разрешением 254 dpi.
      • Переместиться в дерево для тестирования.При разрешении 508 dpi
      • Немного разные породы дерева и разное направление волокон создают большие различия в конечном изображении
      • Я повредил вторую линзу, сосредоточив энергию на точке с высокой энергией?
      • Мне не удалось приблизиться к заявлению Thunderlaser о разрешении 1000 точек на дюйм
      • Попросите владельцев Thunderlaser сделать точки размером 0,025 мм с помощью линз HR.
      • Руководство по использованию лазерного резака

      138  В поисках разрешения 1000 dpi

      Показать больше

      138  В поисках разрешения 1000 dpi

      • Попытка дать некоторые визуальные подсказки относительно того, что именно означает 0.0254 мм точка (1000 точек на дюйм) выглядит так.
      • Обзор некоторых фоновых тестов, которые я проводил, меняя линзы и расстояние между линзами. Меньшее расстояние давало лучшие результаты.
      • Проверка идеи затенения низкоэнергетической части луча и пропускания к линзе только высокоэнергетической центральной части.
      • Быстрые и грязные результаты с отверстиями разного размера указывают на то, что любое затемнение не помогает получить более качественные точки. Чем меньше отверстие, тем хуже точка.
      • Дополнительные точечные тесты с использованием акрила. Результаты показывают отличную стабильность точек размером 0,1 мм.
      • Пристальный взгляд на дизеринг газетной бумаги и почему он работает с удвоенным разрешением для заданного размера точки.
      • Сравнение изображений на разных типах карт. и разные дизеры и разные параметры.
      • Обещание владельцу ссуды на лазерную линзу Thunder может позволить нам решить проблему.
      • Руководство по использованию лазерного резака

      139  Разработка системы составных линз

      Показать больше

      139  Проектирование системы составных линз

      • В поисках наименьшей точки мой обычный методический подход, похоже, был захвачен последовательными небольшими успехами.
      • Я распознал закономерность уменьшения размера точек при уменьшении расстояния между линзами.
      • Обзор трактата Parallax Technology о линзах заставляет меня двигаться в другом направлении.
      • Демонстрация эффекта преломления и того, как Снелл создал закон для его расчета. Это основной принцип прохождения лучей через линзу.
      • Насколько сложно рассчитать лучи для различных конфигураций составных линз без предыдущего опыта?
      • Через несколько часов начинают проявляться некоторые интересные узоры.
      • Для установки измененной конфигурации линзы требуется другая специальная конструкция сопла.
      • Пытаемся найти новое фокусное расстояние и наилучшие параметры с помощью точечного рисунка
      • Мы начинаем получать более качественные точки реального диаметра 0,1 мм или чуть меньше.
      • Испытайте этот новый объектив с более требовательным изображением.
      • Это потрясающее изображение с разрешением 254 dpi заставляет задуматься, зачем вам 1000 dpi?

      140 Я забыл сфокусироваться на СЛОНЕ в КОМНАТЕ

      Показать больше

       140 Я забыл сфокусироваться на СЛОНЕ в КОМНАТЕ

      • Поразмыслив, может быть, есть другой способ получить точную точку, а именно отфильтровать все низкоэнергетическое размытие в фокусе, сильно преувеличив сферическую аберрацию, а не отменив его.
      • Проходя через мыслительный процесс и логику моего нового направления.
      • Использование менисковой линзы в качестве второй линзы
      • Множество тестовых шаблонов …..очень скучно, но показывает отличные результаты.
      • Повторное тестирование требовательного образа. Превосходные результаты при разрешении 363 dpi. (0,7 мм)
      • Размер точки имеет решающее значение и определяет разрешение изображения, однако разные материалы дают разные размеры точек и требуют разных параметров
      • Не пытайтесь сделать снимок, пока не найдете правильный фокус и параметры точки test
      • РАЗМЕР ТОЧКИ ОПРЕДЕЛЯЕТ РАЗРЕШЕНИЕ ИЗОБРАЖЕНИЯ
      • Повторите рисунок на акриле, поэтому нам нужен негатив.
      • Причина переворота изображения
      • Потрясающий результат для акрила
      • Теперь протестируем кусок стекла. Неплохо
      • Составной объектив Mk2 увеличивает размер точки до 0,07 мм
      • Кажется, мы доказали принцип преувеличенной сферической аберрации в качестве мощного фильтра.
      • Учебное пособие по использованию лазерного резака

      141  Тестирование других материалов Dotable

      Показать больше

      141  Тестирование дополнительных материалов Dotable

      • Вы можете сделать 0.Точка 2 мм на большинстве материалов, но не на всех материалах можно наносить точки размером 0,1 мм или меньше
      • Основная цель — проверить, насколько хорошо я могу фотогравировать на некоторых покрытых фольгой PETG и акрилах
      •  Первый образец не прошел тест на фокусировку/размер точки и пришлось отказаться.
      • Второй образец немного лучше, поэтому было решено запустить его с разрешением 127 dpi.
      • Золотая фольга с атласным покрытием получила очень высокие оценки, как и черная фольга под дерево.
      • Серебряная фольга на белом фоне и интересный положительный или отрицательный вопрос гравировки,
      • Тест фотогравировки на Formica Wow.Превосходно при разрешении 245 dpi
      • Зачем нам гнаться за разрешением 1000 dpi?
      • Учебное пособие по использованию лазерного резака

      142   В поисках точки 0,05 мм

      Показать больше

      142   В поисках точки с фокусным расстоянием 0,05 мм

      • Резюме революционных принципов, которые я использую для создания точки без гало
      • Объяснение причины, по которой я хотел бы установить линзу с фокусным расстоянием 1 дюйм для направления света в менисковую линзу
      • Поиск новой точки фокусировки и настройки питания.
      • Измерение линии наклона, чтобы охарактеризовать линзу
      • Измерение точечного теста выглядит так, как будто мы можем получить 0,05 точки на акриле
      • Теперь проверим на анодированном алюминии.
      • Ввиду отсутствия анодированного алюминия, я пытаюсь смоделировать мрамор, окрашенный в черный цвет. Не слишком успешно.
      • Может быть, он будет лучше работать на моем пивном коврике толщиной 1 мм.
      • Изменение цвета по мере продвижения изображения будет означать, что линза запотевает.
      • Проверка объектива доказывает, что это так.
      • Очистка линз и восстановление цвета. Сравнение результатов 350 dpi с нашим лучшим изображением 254 dpi по-прежнему оставляет это более низкое разрешение лучшим компромиссом.
      • Окончательная конфигурация линз дает еще лучшие результаты с разрешением 254 dpi
      • В новой комбинации менисковая линза и плосковыпуклая линза касаются друг друга.
      • Таким образом, несмотря на то, что на некоторых материалах можно получить разрешение 0,05 точки, оно настолько слабое, что не дает никакой реальной пользы. 254 dpi с точкой 0,1 мм — это реальный практический предел, а камера дает потрясающие результаты.
      • Руководство по использованию лазерного резака

      143 Acrylic Fest Myths and Truths Part 1

      Показать больше

       143 Acrylic Fest Myths and Truths Part 1

      • Я разработал временную линейную нешаговую приводную систему, чтобы мы могли создать плавное движение головки для пробной резки акрила
      • Предыдущая попытка была довольно грубой и вводила в заблуждение.
      • Используя кусок акрила, я провожу тест скорости. Мощность постоянна, поэтому, если мы получаем ровный нижний срез, это доказывает, что у нас постоянная скорость.
      • Сломав переднюю поверхность реза, мы можем увидеть внутреннюю часть реза для проверки глубины. На срезе явные бороздки, но почему, когда скорость была абсолютно постоянной?
      • Демонстрация профиля плотности энергии лазерного луча и того, что только внешняя часть луча с низкой энергией может существовать в жидкой фазе акрила.
      • Демонстрация необъяснимого и странного свойства акрила. Несмотря на то, что луч расширяется и теряет свою плотность энергии ниже фокальной точки, он может просверливать практически параллельное отверстие все глубже и глубже в акриле
      • Было высказано предположение, что это явление связано с внутренним отражением лазерного луча (как в оптическом волокне). )
      • Демонстрация того, как я думаю, создается сопротивление луча.Выполняя дискретные шаги, чтобы имитировать действие шагового двигателя, вы можете наблюдать динамику газа/жидкости, происходящую внутри разреза, а также оседание и охлаждение жидкости на стенке разреза с образованием следов, которые могут быть таинственными полосами.
      • Теперь взглянем на пробивку импульсов длительностью 20 мс в акриловый блок на разных расстояниях выше и ниже фокусной точки.
      • Используя кусок тонкой карты, мы можем увидеть высокоэнергетическое ядро ​​луча при том же импульсе 20 мс, создав отверстие диаметром 0,2 мм.Тот же 20-миллиметровый импульс создает в акриле отверстие диаметром 0,5 мм.
      • Перерыв для краткого изложения физики о том, как свет преобразует свою благотворную энергию в энергию сердца, стимулируя молекулярное возбуждение в материале, на который он падает.
      • Разумным объяснением разницы в размерах отверстий между горящей картой и горящим акрилом является очистка газа, которая происходит вокруг луча, чтобы увеличить размер акрилового отверстия.
      • Когда балка движется, нет твердого тела, которое можно было бы разрушать непосредственно, поэтому процесс резания по определению является прерывистым.И именно артефакты этого прерывистого ЕСТЕСТВЕННОГО режущего действия оставляют небольшие полосы.
      • Как «скрыть» эти бороздки? Купить уход тепла в разрез.
      • Множество тестов на резку литого и экструдированного акрила без и с подачей воздуха.
      • Чтобы попытаться эмулировать высокочастотную пульсацию «дорогих» машин с радиочастотным приводом, я использую точечный режим для получения импульсной резки.
      • Теперь я обманываю машину, заставляя ее думать, что это гравировка. Таким образом, я могу вызвать специальный режим, в котором я могу использовать сигнал ШИМ для включения и выключения луча с частотой 20 000 раз в секунду.Это близкая имитация трубки с РЧ-управлением.
      • Просмотрите все образцы. Все они имеют одинаковую тонкую структуру борозд, несмотря на то, что причина не в шаговом приводе. Существует небольшая разница между с воздушной поддержкой и без нее. Существует заметная разница между литым и экструдированным акрилом, но все они имеют этот тонкий рисунок бороздчатости.
      • Резюме: те, кто настаивает на том, что бороздки управляются шаговым двигателем, частично правы, НО уберите степперы, и мы ясно продемонстрировали, что естественные бороздки все еще существуют.возникающие при резке акрила.
      • Руководство по использованию лазерного резака

       144 Новая лазерная головка

      Показать больше

       144 Новая лазерная головка

      • Извиняюсь за то, что не продолжил работу с акриловым фестивалем, часть 2, но решил переделать скобу крепления головки, пока она была снята, чтобы починить ремень, который я ранее снял.
      • Мне никогда не нравилась существующая голова, поэтому я разработал свой собственный дизайн Mk1 из акрилового листа!!
      • Резка и сборка деталей
      • Я даже сделал новую зеркальную пластину из акрила
      • Я сделал набор предварительно установленных тубусов для линз
      • Установка новой головки
      • Быстрая повторная полировка моего медного зеркала
      • Вспомогательные средства настройки для обеспечения точности Z
      • Но сначала процедура настройки для оси X i.д., зеркало 2
      • Установив ось Х на опорную рейку, нужно переместить головку (на ее регулировочном кронштейне) так, чтобы она «зацепила» луч в центр мишени.
      • Теперь наступает ОЧЕНЬ важная процедура настройки оси Z
      • Установив луч перпендикулярно столу Теперь мы можем отрегулировать всю головку так, чтобы луч попадал на зеркало 3 «зона наилучшего восприятия»
      • Крайне важно, чтобы мы установили луч проходить через ось линзы.
      • Последняя проверка по 4 углам, чтобы увидеть, что нам требуется небольшая регулировка по осям X и Y
      • Это, в свою очередь, требует окончательной настройки по оси Z
      • 1.Объектив 5 дюймов разрезает фанеру толщиной 10 мм для окончательного теста.
      • Остатки липкой смолы (конденсированные пары), которые обычно прилипают к сотовому столу
      • Мгновенная очистка стола ацетоном
      • Демонстрация линзового модуля Mk1
      • Краткий обзор преимуществ новой конструкции головки
      • Это он? Или будет мк2?
      • Руководство по использованию лазерного резака

      145  Разгадка тайны 1000DPI

      Показать больше

      145  Загадка 1000 dpi разгадана

      • Я посмотрел лазерное видео Thunder о том, как они утверждают, что делают изображения с разрешением 1000 dpi с помощью системы линз HR 1000 dpi
      • Я выбрал сложное изображение для обработки и загрузки в RDWorks
      • ВАЖНО!! Пиксель появляется на экране компьютера, а точка — это то, что мы выжигаем на поверхности. Первая определяется как PPI, а вторая — как DPI.
      • Чтобы получить точное воспроизведение НЕ ПЕРЕКРЫВАЮЩИХСЯ пикселей на экране, у нас также должны быть НЕ ПЕРЕКРЫВАЮЩИЕСЯ точки. 0,2 мм = 127 пикселей на дюйм
      • Выбор точечной графики преобразует изображение в оттенках серого в бинарное изображение с точечными узорами различной плотности, которые обманывают глаз, заставляя смешивать белый и черный цвета, чтобы имитировать оттенки серого, которые были раньше.
      • Теперь, когда это узор из черных точек на белом фоне, нам нужно только скопировать квадратные пиксели с круглыми черными точками одинакового размера.
      • Хорошо, давайте установим разрешение изображения на 1000PPI.. На этот раз мы будем использовать Net Graphic для преобразования изображения в бинарное изображение
      • Играем с параметрами преобразования, как это делает лазер Thunder. Мы приходим к картине, которую мы не можем скопировать. Проще говоря, точки в этой системе обработки имеют разный размер, и их нельзя скопировать с помощью нашего лазерного станка с точками одного размера.
      • Еще больше анализа того, как работает система Net Graphic.
      • Мы знаем, что на большинстве материалов мы не можем прожигать лучше, чем 0,1 точки, поэтому давайте посмотрим, что Thunder Laser использует для своих линз.
      • У них есть 3 линзы 4 дюйма, стандартная (которая оказывается линзой 2 дюйма) и HR.. 2-дюймовая линза имеет разрешение 0,1 мм, что без перекрытия точек дает 254 dpi. Они заявляют о возможности 500 dpi. . Система объективов HR заявляет размер DOT 0,05 мм (508 точек на дюйм), для которого они заявляют о гравировке фото до 1000 точек на дюйм (не точек на дюйм)
      • . попытка сканирования с разрешением, отличным от 1500 строк на дюйм по оси Y, приведет к наложению шаблонов
      • Это ясно продемонстрировано на нескольких изображениях с разными интервалами сканирования
      • Таким образом, заявление о гравировке фотографий с разрешением 1000 dpi вводит в заблуждение и невозможно.
      • Руководство по использованию лазерного резака

       146 Если не 1000 точек на дюйм, можно получить 500 точек на дюйм

      Показать больше

       146 Если не 1000 точек на дюйм, то можно получить 500 точек на дюйм

      • Тестирование лазерных плиток
      • Важность наличия реагирующего источника питания перед попыткой точечной работы источник питания не может выдать импульсы с разрешением 1000 dpi, если вы не сканируете на очень низкой скорости
      • Важность использования правильного объектива для достижения наименьшего размера точки, что, в свою очередь, зависит от критического сочетания скорости и низкой мощности.
      • Микроскопические снимки испытаний составных линз на лазерной плитке
      • Изучение первого тестового изображения с разрешением 300 dpi, чтобы увидеть, насколько успешными были мои настройки.
      • Черные области были не такими черными, как скорее серым ореолом.
      • Просто измените разрешение на 500dpi
      • Обращаю ваше внимание на белый свет, излучаемый при сканировании, и индикацию того, что температура поверхности превышает 2000C
      • Мысли о том, как эти лазерные плитки творят свое волшебство.Это все связано с керамическим волшебством.
      • Доказательство идеи: нагрев глазури до красна, но она не почернеет.
      • Микроскоп изображения 508 точек на дюйм.
      • Все еще недостаточно черный, действительно нужно работать медленнее, чтобы обеспечить большую мощность на точку и оставаться в рамках правил отклика источника питания. .
      • Как нам разгадать эту загадку? Делая линии шире и темнее, увеличивая мощность.при 100 мм/с с 14% до 16%?
      • ВАУ!!!! ПОТЕРЯННЫЕ СЛОВА
      • Таким образом, разрешение 508 dpi достижимо, но при особых обстоятельствах.
      • Это действительно кирпичная стена. Итак, где же остается заявление о лазере Thunder?
      • Руководство по использованию лазерного резака

      147  Китайская голубая голова для трансплантации, часть 1

      Показать больше

      147  Пересадка головы China Blue, часть 1

      • После очень успешного использования головы MK1 было много запросов на чертежи.Поразмыслив и имея перед собой 3D-модель, я решил, что делать специальные капсулы для линз было неправильным путем, потому что все делалось на заказ. Требовался
      • Mk2, но он будет основан на стандартной технологии тубуса линзы и сопла.
      • Резка и сборка Mk2
      • Примечание. Эта конструкция подходит только для станков с регулируемым столом
      • Руководство по использованию лазерного резака

      Несмотря на то, что в этой конструкции используются стандартные тубусы линз, все же требуется специальное сопло и модификации тубуса линз.

      148

        Трансплантат China Blue Head Part2

      Показать больше

      148   China Blue Head Transplant Part2

      • Установка головы MK2 на машину
      • Демонстрация изгиба монтажного кронштейна для головы
      • Попытка замены акрилового кронштейна оказалась ненужной
      • странные результаты тестов, которые я видел ранее на своей голове Mk1, возможно, было труднее отследить.
      • Продолжайте устанавливать головку MK2 по оси Z, как мы продемонстрировали с головкой Mk1
      • Теперь мы проводим тест фокусировки с головкой Mk2 и получаем еще худшие результаты теста на шатание
      • Акриловый кронштейн и новый алюминиевый кронштейн виновники.
      • Необходимо разработать более жесткую стальную систему кронштейнов.
      • Пока изготавливается кронштейн, я переделал головку так, чтобы она выступала немного ниже, а также закрепил кронштейн жесткости для оригинальной алюминиевой системы, которая проходит хороший устойчивый точечный тест.
      • Новый кронштейн прибывает и устанавливается.
      • Повторите процедуру настройки Z еще раз
      • Прошло еще 2 дня, и все больше мыслей о том, как вы сможете сделать это для себя, беспокоили меня.. О боже, я чувствую, грядут очередные изменения!!!
      • Добро пожаловать в Mk4!!!!!!
      • Руководство по использованию лазерного резака

      В нем используется стандартная НЕМОДИФИЦИРОВАННАЯ система тубусов линз.

      149  Давайте увеличим линзы, часть 1

      Показать больше

      149  Давайте рассмотрим объективы. Часть 1

      • Немного теории линз и пучков
      • Различные системы крепления объективов и насадки
      • Где купить линзы и какой материал выбрать?
      • Какие материалы используются для линз?
      • Теперь много тестов, чтобы посмотреть, какие точки будут создаваться каждой линзой
      • Как использовать лазерный резак учебник

      Посмотрите некоторые интересные результаты под микроскопом, сравнивая каждую линзу с идеальной составной эталонной линзой.

      150 Давайте увеличим линзы, часть 2

      Показать больше

       150 Давайте рассмотрим линзы, часть 2

      • Это занятие посвящено оценке % передачи мощности через линзу
      • Посмотрите на метод, который я использую
      • Посмотрите на стратегию расчета, которую я использую для оценки эффективности передачи
      • A Если внимательно посмотреть на линзу из арсенида галлия, очень блестящее антибликовое покрытие заставляет задуматься, может ли это быть правдой, наверняка что-то такое блестящее должно отражать?
      • Анализ результатов показывает, что арсенид галлия лучше всего работает, и есть несколько других сюрпризов.
      • Руководство по использованию лазерного резака

      .


      Лазерные изделия и инструменты | FDA

      Уведомления для лазерной промышленности

      Информация



      Описание

      Изделия, в которых используется лазерная энергия, бывают разных размеров, форм и форм.Общим для них является лазер, который накапливает энергию из источника, такого как электрический разряд, химическая реакция или мощное оптическое освещение, которое высвобождает энергию в виде света.

      Лазер означает усиление света за счет стимулированного излучения. Один из основных типов лазеров состоит из герметичной трубки, содержащей пару зеркал, и лазерной среды, которая возбуждается какой-либо формой энергии для получения видимого света или невидимого ультрафиолетового или инфракрасного излучения.

      Светодиоды

      (светоизлучающие диоды) отличаются от лазерных диодов и не подпадают под действие федерального стандарта производительности лазерной продукции.

      Обычный источник видимого света, такой как солнце или лампочка, излучает смесь невидимого и видимого света, как волны. Эти волны имеют разную длину и движутся во всех направлениях. Эти разные «длины волн» производят разные типы света, такие как ультрафиолетовый, фиолетовый, синий, зеленый, красный и инфракрасный.

      В отличие от обычного света, лазерный свет имеет определенную длину волны, и усиление этой длины волны приводит к сфокусированному узкому лучу света, который может излучаться в одном направлении.Усиление, фокус и направленность этого света, сконцентрированного на небольшой площади, могут создать свет очень высокой интенсивности даже на большом расстоянии от лазера.

      Использование

      • Компоненты аудио-, видео- и компьютерного оборудования, такого как CD, DVD, Blue Ray, HD (High Definition) или другие проигрыватели и записывающие устройства для оптических дисков
      • Много считывателей штрих-кода
      • Принтеры, копировальные аппараты, факсимильные аппараты
      • Лазерные указки и ручки, обычно используемые для презентаций, съемки и позиционирования
      • Волоконно-оптические системы для телефонных, видео и компьютерных сетей.
      • Применяется для операций обработки материалов, таких как резка, сварка, гравировка или системы маркировки.
      • Применение в лабораториях для исследований, измерений и оптических источников.
      • Лазеры, специально разработанные для использования в медицинских процедурах.
      • Лазеры, специально разработанные и рекламируемые для лазерных световых шоу, развлечений, рекламы и т. д.

      Риски/выгоды

      Лазерные продукты

      улучшают качество, точность, точность, безопасность и надежность многих форм продуктов, материалов, коммуникаций и обработки данных.Чтобы реализовать преимущества лазеров, необходимо управлять рисками лазерного воздействия.

      Классы лазерной опасности

      FDA признает четыре основных класса опасности (от I до IV) лазеров, включая три подкласса (IIa, IIIa и IIIb). Чем выше класс, тем мощнее лазер и тем выше вероятность серьезной травмы при неправильном использовании. Маркировка для классов II–IV должна включать предупреждающий знак, указывающий класс и выходную мощность продукта.Примерно эквивалентные классы IEC включены для продуктов, маркированных в соответствии с системой классификации Международной электротехнической комиссии.

      Класс FDA Класс МЭК Опасность лазерного изделия Примеры продукции
      я 1, 1М Считается безопасным. Опасность увеличивается при осмотре с помощью оптических средств, включая лупы, бинокли или телескопы.
      • лазерные принтеры
      • CD-плееры
      • DVD-плееры
      IIа, II 2, 2М Опасность увеличивается при прямом наблюдении в течение длительного периода времени. Опасность возрастает при просмотре с оптическими средствами.
      IIIa В зависимости от мощности и площади луча может представлять опасность при прямом взгляде или при прямом взгляде на луч невооруженным глазом.Риск получения травмы увеличивается при просмотре с оптическими средствами.
      IIIb Непосредственная опасность для кожи от прямого луча и непосредственная опасность для глаз при прямом взгляде.
      • проекторы для лазерных шоу
      • промышленные лазеры
      • исследовательские лазеры
      IV 4 Непосредственная опасность для кожи и глаз при воздействии прямого или отраженного луча; также может представлять опасность возгорания.
      • проекторы для лазерных шоу
      • промышленные лазеры
      • исследовательские лазеры
      • лазеры для медицинского оборудования для глазной хирургии или лечения кожи

      Существуют законы, постановления и стандарты, требующие технических средств контроля и информирования о рисках, чтобы помочь в управлении биологическими опасностями, связанными с каждым классом лазеров. Однако никакие средства контроля не будут полностью эффективными, если лазеры используются неправильно.

      Законы, положения и стандарты

      Производители продуктов, излучающих электронное излучение, продаваемых в Соединенных Штатах, несут ответственность за соблюдение Федерального закона о пищевых продуктах, лекарствах и косметике (FFDCA), глава V, подраздел C — Контроль излучения электронных продуктов.

      Производители лазерной продукции несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части с 1000 по 1005:

      Кроме того, лазерные изделия должны соответствовать стандартам радиационной безопасности, изложенным в Разделе 21 Свода федеральных правил (Подраздел J, Радиологическое здоровье), Части 1010 и 1040:

      Производители лазерной продукции могут запросить альтернативные средства обеспечения радиационной безопасности; это называется Дисперсия:

      Документ Исключения из правил об электронных продуктах составлен для упрощения процесса поиска всех исключений, предусмотренных в Своде федеральных правил (CFR), части 1000-1050, и тех, которые предоставлены письмом агентства или Лазерное уведомление.

      Лазерные изделия, используемые в медицинских целях, также должны соответствовать требованиям к медицинским устройствам. Для получения дополнительной информации см.: Обзор регулирования устройств.

      Лазерные изделия, разработанные и продвигаемые для производства лазерных световых шоу, дисплеев, рекламы и т. д., являются демонстрационными лазерными изделиями, на которые распространяются требования 21 CFR 1040.11(c).

      Необходимые отчеты для производителей лазерной продукции и инструментов или отрасли


      Отраслевое руководство — другие отраслевые документы


      Прочие ресурсы


      Подписаться

      Подпишитесь, чтобы получать по электронной почте новости о лазерах.

      Лазеры

      Получайте обновления, касающиеся всех видов лазеров.

      LZR — Контроль области лазера

      Контроль лазерной безопасности включает в себя административный и инженерный контроль. Комбинированное использование как инженерных, так и административных методов контроля считается наиболее эффективным в борьбе с опасностями лазерного излучения.Административный контроль — это методы и инструкции, способствующие безопасности использования лазера в лаборатории. Такие средства контроля могут включать стандартные рабочие процедуры, обучение, предупреждающие знаки и этикетки, защиту глаз и защиту кожи. Технические элементы управления — это конструктивные особенности или устройства, применяемые к лазерной системе. Обычно считается более эффективным из двух типов контроля. Примеры инженерных средств управления могут включать в себя управление главным выключателем, ключевые элементы управления, кожухи балок, ограничители балок, трубки балок, барьеры балок, сбросы балок, блокировки и заслонки.

      Контроль доступа

      Все лазеры класса 3B и/или класса 4 должны эксплуатироваться в контролируемой лазером зоне. Необходимо защитить лазеры класса 3B и/или класса 4 от случайного воздействия лучей на людей и обеспечить надлежащую предупреждающую индикацию. На многих объектах требования к зонам, контролируемым лазером, интерпретируются как означающие, что двери должны быть заперты или заблокированы, а при входе в зону должна быть предусмотрена надлежащая предупреждающая индикация, когда работает лазер, за исключением случаев, когда зона непосредственно внутри двери закрыта. защищен барьером.Хотя для защиты комнаты можно использовать замки, не следует препятствовать быстрому выходу из помещения в случае чрезвычайной ситуации. Скользящие болты и засовы не являются приемлемыми замками, поскольку выход может быть затруднен.



      Требования к отдельным зонам, контролируемым лазером, должны определяться LSO. Минимальные требования для зон с лазерным контролем:

           Контроль на входе, позволяющий только уполномоченному персоналу или одобренным зрителям входить в зону управления лазером.(Административный контроль допустим.)

           Защитные очки для лазерной защиты доступны и используются в соответствии с СОП для лазеров класса 3B и класса 4.

           Контроль луча (барьеры и блокираторы луча) для ограничения лазерной опасности в контролируемой зоне.

           Письменная СОП для лазеров класса 3B и/или класса 4 .

           Обучение операторов всех лазеров класса 3B и/или класса 4 .



      Пожалуйста, сообщите LSO , прежде чем модифицировать какие-либо лазеры, особенно если модификации требуют нарушения технических средств защиты.Если это исследовательский лазер, который находится в стадии разработки, а технические средства защиты и/или блокировки не используются, эта информация должна быть указана в поле для комментариев формы регистрации лазера класса 3B и/или класса 4 .



      Системы оповещения и оповещения для зон с лазерным контролем



      PI несет ответственность за размещение знаков и информирование персонала о потенциальных опасностях. Все знаки должны быть размещены на видном месте в местах, где они лучше всего служат для информирования всего персонала лаборатории.



      Входы в лазерные зоны должны быть оборудованы постоянными предупреждающими табличками дверного типа, которые включают всю информацию, относящуюся к лазерам, работающим в помещении, такую ​​как тип лазера(ов), длина волны(ы), используемая выходная мощность и минимальное оптическое излучение. плотность (ОП) для конкретных длин волн лазера. В частности, области, где используются лазеры класса 3B и/или класса 4 , должны быть защищены от случайного воздействия лучей на людей и должны быть снабжены надлежащей предупреждающей индикацией.Все окна, дверные проемы и порталы должны быть закрыты или ограничены, чтобы снизить уровень передаваемого лазерного излучения ниже максимально допустимого уровня воздействия (ПДВ). Предупреждающие знаки типа дверных ручек («Не входить», «Выполняется выравнивание», «Лазер работает внутри») должны быть временно размещены в тех случаях, когда лица, намеревающиеся войти в помещения или войти в зоны использования лазера, должны быть предупреждены о потенциально повышенных опасностях, таких как как при выравнивании лучей. Пожалуйста, обратитесь к Инструкции по правильному размещению , чтобы получить соответствующие знаки для размещения и получить рекомендации по контролю лазерных зон.

      Предупреждающие таблички о лазерном облучении также можно приобрести по адресу Auburn University Door Sign Creator. Пожалуйста, войдите в систему, используя свои учетные данные Обернского университета, чтобы создать дверную табличку.



      В тех случаях, когда за пределами лазерных лабораторий присутствуют светящиеся предупреждающие знаки о включении лазера, эти индикаторы должны мигать и гореть только при включенном лазере. В противном случае они становятся частью ландшафта и игнорируются. Если необходимо оставить включенным лазер класса 3B и/или класса 4 без персонала в помещении, убедитесь, что дверь заперта.Одних только огней недостаточно для адекватного предупреждения, если только они не имеют четкого обозначения своего значения.



      Новости и объявления RMS

      Подробнее

      Настройка лазера

      Признайтесь, это страшно — запускать лазер в первый раз. Приведенные ниже шаги предназначены для того, чтобы провести вас шаг за шагом, от получения лазера до его первого запуска.

      1. Получение лазера и извлечение его из ящика. Когда ваш лазер прибудет, он будет в большом ящике. Прежде чем подписывать какие-либо документы, осмотрите ящик на наличие повреждений. Если есть повреждения, откройте его. Большинство перевозчиков будут терпеливы и будут ждать. Если есть очевидное серьезное повреждение, вам придется принять решение, если вы думаете, что вы можете работать с продавцом, чтобы устранить его самостоятельно (или принять компенсацию за что-то вроде вмятины), или если это не подлежит ремонту и нужно отправить обратно. Если есть повреждения, обязательно позовите их для исключения и отметьте любые повреждения как на вашей копии коносамента, так и на их копии, и сделайте фотографии.Это очень важно. Сломанные лазерные трубки и вмятины являются наиболее распространенными видами повреждений.

        Обычно уровень обслуживания, который вы получаете, — это доставка на улицу. Однако в некоторых случаях, если вы любезны с водителем и предложите 10-20 долларов, они могут быть достаточно любезны, чтобы довезти устройство до дома или поставить его в гараж для вас. Если у вас есть нормальная, неповрежденная посылка, приступайте к вскрытию ящика. Часто ящик имеет основание и съемную верхнюю коробку, которая крепится винтами. Если вы выкрутите винты из нижней части, вся деревянная верхняя часть должна сняться как одно целое.В противном случае хватайте монтировку или молоток и осторожно отправляйтесь в город. После того, как ящик открыт, в ножках обычно есть винты, которые необходимо удалить, прежде чем лазер можно будет переместить.

      После распаковки лазера удалите все упаковочные материалы и аксессуары и снова осмотрите его на наличие повреждений.

      В этом видеоролике представлен обзор типов аксессуаров, которые вы можете найти в комплекте с вашим лазером: Первоначальная настройка вашего CO2-лазерного гравера

      1. Переместите лазер в место его установки. Независимо от того, где вы разместили лазер, он должен находиться под постоянным наблюдением. Большинство материалов, которые вы гравируете, легко воспламеняются, и вы их сжигаете, поэтому огонь быстро выйдет из-под контроля. Сообщалось о крупных пожарах с этими машинами, поэтому ПОЖАЛУЙСТА, всегда следите за своим лазером и держите под рукой огнетушитель (я предложил модель в разделе «Инструменты»).

      2. Удалите упаковочные материалы. Удалите все упаковочные материалы, которые использовались во время транспортировки.Часто в отсеке для трубки есть пенопласт и полиэтиленовая пленка, если ваша трубка была поставлена ​​установленной, поэтому обязательно проверьте ее.

      3. Выровняйте машину . Выровняйте машину с помощью регулируемых ножек. Для этого вам понадобится уровень хорошего качества. Цифровой уровень легче читать, но они доступны по гораздо более высокой цене. Просто поместите уровень на направляющую оси X и поверните ножки до уровня, затем сделайте то же самое для обеих направляющих оси Y. Этот процесс может потребоваться повторить несколько раз, потому что регулировка по одной оси может повлиять на другую.Повторяйте, пока все не станет ровным. Иногда на рельсах много смазки, поэтому убедитесь, что ваш уровень ровно сидит на рельсе, когда проводите измерения.

      Примечание. Некоторые люди предпочитают, чтобы лазер оставался на колесах, но это создает проблему, поскольку колеса обычно не регулируются. Если вы хотите оставить лазер на колесах, сначала выполните ВСЕ шаги из этого списка, используя регулировочные ножки, а затем вернитесь и поставьте лазер на ножки.Если вы собираетесь использовать поворотный станок, вам нужно либо выровнять машину, либо приобрести цифровой угломер. Преимущество использования цифрового угломера заключается в том, что вы можете обнулить его на станине и использовать ту же самую калибровку нуля при настройке поворотного устройства.

      Необходимые инструменты для выравнивания машины:

      Дополнительные инструменты для выравнивания машины:

      1. Установите Laser T ube. Если ваша машина прибыла без установленной трубки, следуйте инструкциям производителя, которые обычно представляют собой видео на USB-накопителе.Убедитесь, что POWER лазер OFF и никакие шнуры не подключены ПЕРЕД установкой лазерной трубки, потому что присутствуют высокие напряжения, и они могут УБИТЬ вас! Даже после выключения соблюдайте меры предосторожности.

        Если к вашей машине не прилагается инструкция по установке трубки, вы можете использовать приведенное ниже видео в качестве руководства. Это для ламп мощностью 80 Вт и 100 Вт, но большинство концепций справедливо и для ламп меньшей мощности. Независимо от того, используете ли вы лампу мощностью 80 Вт или 100 Вт, ваш процесс может отличаться.

        Видео по установке лазерной трубки:

      1. Несколько комментариев к видео: Я бы посоветовал использовать проволоку/стяжки на водяных шлангах для предотвращения утечек. Убедитесь, что вы плотно скрутили красные провода, чтобы обеспечить хороший контакт (пайка не требуется). Добавьте силиконовый герметик в керамический изолятор после вставки красных проводов и дайте высохнуть в течение 24 часов (это важно для предотвращения искрения). Кронштейны вашей трубки могут отличаться, и вам, возможно, потребуется подрегулировать лазерную трубку и/или отрегулировать кронштейн зеркала, чтобы отцентровать его на зеркале.

      СОВЕТЫ: ​​
      Для соединения трубных проводов обычно используется белый керамический изолятор размером с пачку жевательной резинки, который обычно прикрепляется СНАРУЖИ к корпусу трубки. Будьте осторожны, не выбрасывайте его, потому что он вам понадобится.

      На пробирке должна быть этикетка с надписью «Эта сторона вверх». Если его нет, ватерлиния, ближайшая к зеркалу 1 (зеркало справа), находится вне воды и должна быть направлена ​​вверх, а ватерлиния слева будет направлена ​​вниз.Это поможет создать путь для выхода пузырьков воды. Кроме того, обязательно закрепите шланги для воды, чтобы они не соскочили.

      Расстояние между концом трубки и кронштейном зеркала должно быть около 1 дюйма.

      Во избежание дополнительной работы было бы неплохо установить и подключить аналоговый амперметр 30 мА одновременно с установкой трубки.

      1. Установите аналоговый амперметр на 30 мА. См. Требуемые улучшения: Аналоговый амперметр.

      2. Установите модернизированный вытяжной вентилятор. См. Требуемые улучшения: вытяжной вентилятор.

      3. Установите модернизированную систему подачи воздуха. См. раздел «Необходимые обновления: Air Assist».

      4. I Установка охладителя . См. Требуемые улучшения: охладитель.
        Примечание: Если вы используете поставляемый с завода водяной насос, установите его в соответствии с инструкциями производителя (часто это видео, хранящееся на прилагаемом USB-накопителе) и пропустите этот шаг.

      5. Проверка правильности заземления ed и Проводная розетка GFCI (240 В будут отличаться).Убедитесь, что ваша розетка правильно подключена и, самое главное, должным образом заземлена. В конце концов, лазерная трубка генерирует смертельно высокое напряжение. Лучший способ сделать это – использовать тестер розеток. Тестер розеток покажет вам, правильно ли подключена розетка и правильно ли она заземлена. Я бы также предложил использовать розетку с защитой GFCI (вы также можете использовать тестер, указанный ниже, чтобы проверить это). Розетки и выключатели GFCI распространены в гаражах, кухнях и ванных комнатах, но не в других комнатах дома.Если у вас нет розетки с защитой GFCI, подумайте о замене существующей розетки. В случае утечки из системы охлаждения это может помочь снизить риск поражения электрическим током и повреждения оборудования.

      Что касается заземления, часто возникает вопрос, нужно ли заземлять машину с помощью заземляющего наконечника. Как и во многих других вещах в лазерном мире, существуют разные мнения. Насколько я понимаю, машины поставляются в страны, которые не имеют хорошего электрического заземления, а в некоторых случаях вообще не имеют заземления, и поэтому есть заземляющий наконечник и заземляющий провод.Дома в США, которые правильно подключены и соответствуют действующим электротехническим нормам, должны иметь заземление. Предполагая, что вы не используете шнур с отсутствующим контактом заземления или адаптер, обходящий землю, ваш лазер должен быть заземлен, когда вы подключаете его с помощью прилагаемого шнура питания с 3 контактами. Некоторые люди сделали дополнительный шаг и проложили заземляющий провод от наконечника заземления к медному водопроводу в своей электрической системе, и это, кажется, нормально, поскольку он имеет то же заземление, что и электрическая система.Однако некоторые люди предлагают добавить специальный заземляющий стержень. Основываясь на статьях, которые я читал, это не рекомендуется, потому что правильный заземляющий стержень должен быть длиной 8 футов и вбит в землю, а также потому, что это может вызвать контуры заземления. Если у вас все еще есть опасения по поводу заземления вашей машины, никогда не помешает обратиться к лицензированному электрику. Правильное заземление очень важно! Назначение заземления состоит в том, чтобы электричество текло обратно в землю, а не через вас, в случае неисправности, и это происходит чаще, чем вы думаете.

      Необходимые инструменты:

      1. Проверьте сопротивление между шкафом и клеммой заземления (240 В будет отличаться). Если у вас нет мультиметра, это хороший инструмент для владельца лазера. Возьмите мультиметр и установите его на омы. Возьмите один из ваших тестовых проводов и поместите его на заземляющий контакт (длинный контакт) на шнуре питания, а затем возьмите другой тестовый провод и подключите его к оголенной металлической части на корпусе машины, чтобы измерить сопротивление. Если вы видите показание 6 Ом или меньше, то ваша машина должна быть должным образом заземлена.Если нет, вам, возможно, придется удалить немного краски за гайкой и шайбой на внутренней стороне машины, которые крепятся к наконечнику заземления, чтобы получить хорошее соединение (неплохая идея сделать это, даже если ваше заземление хорошо протестировано). ). Повторите этот процесс на каждой отдельной панели, которую вы видите на машине.

      Необходимые инструменты:

      1. Подключите лазер (напряжение 240 В будет отличаться). Лазер мощностью 60 Вт с охладителем, небольшим компрессором и встроенным вентилятором потребляет при полной нагрузке около 15 ампер или меньше.Большинство бытовых автоматических выключателей на 15 ампер, за исключением гаража, кухни и ванной, которые обычно на 20 ампер. Это означает, что если вы подключены к 15-амперному выключателю, было бы неплохо разделить вашу систему на два выключателя, чтобы она не сработала. Имейте в виду, что две разные розетки не обязательно означают, что вы будете на двух выключателях. Лучше всего отключить выключатель в том месте, где вы планируете разместить лазер, найти рядом другую розетку, которая остается включенной, и использовать эти две розетки.

      Еще одно замечание: если у вас есть лазер на 120 В, рекомендуется использовать удлинитель для подключения всех ваших устройств и аксессуаров или подключить его непосредственно к стене. ЗАПРЕЩАЕТСЯ использовать розетки на задней панели машины, поскольку электропроводка обычно не подходит для электрической системы США. Использование сетевого фильтра также является хорошей идеей для защиты вашего оборудования.

      Если вы хотите, чтобы все ваши аксессуары включались и выключались с помощью лазерного выключателя, обратите внимание на этот крутой удлинитель с релейным управлением.

      Требуемые компоненты и инструменты:

      Дополнительно Комплектующие и инструменты:

      1. Убедитесь, что кровать Уровень . Для регулировки уровня необходимо проверить две вещи: саму машину и то, что станина параллельна осям x и y.

      а. Выравнивание машины . Машину можно выровнять с помощью регулируемых ножек.Просто поместите уровень на направляющую оси X и поверните ножки до уровня, затем сделайте то же самое для направляющей оси Y. Этот процесс может занять два или три раза, потому что корректировка по одной оси может повлиять на другую. Повторяйте, пока все не станет ровным. (Примечание: на уровень может попасть смазка.)

      Примечание. Некоторые люди предпочитают, чтобы лазер оставался на колесах, но это создает проблему, поскольку колеса обычно не регулируются. Если вы собираетесь использовать поворотный станок, вам нужно либо выровнять машину, либо приобрести цифровой угломер.Преимущество использования цифрового угломера заключается в том, что вы можете обнулить его на станине и использовать ту же самую калибровку нуля при настройке поворотного устройства.

      б. Выравнивание Be d. Важно, чтобы расстояние между станиной и соплом лазера оставалось одинаковым на всем протяжении станины. Если это не так, некоторые из ваших разрезов могут быть не в фокусе. Чтобы проверить станину, переместите сопло лазера в один из четырех углов как можно ближе к ходовому винту. Сложите два деревянных бруска (примерно 1 дюйм толщиной x 2 дюйма шириной x 3 дюйма длиной) на станине и под лазерным соплом и медленно отрегулируйте ось Z вверх, перемещая верхний брусок вперед и назад, пока брусок не станет едва заметным. касаясь сопла.Затем вы продолжите делать это для других трех углов, каждый раз наблюдая зазор. Если зазор не одинаков на всех четырех углах, то кровать нужно поднять или опустить соответственно.

      Существует три различных метода регулировки станины: ослабление стопорных винтов, ослабление натяжителя ремня или ослабление корончатой ​​гайки. Они расположены в порядке от того, что я считаю самым простым, к самому сложному. Выберите метод, который вам наиболее удобен.

      я. Метод натяжения ремня. Вероятно, это самый распространенный метод выравнивания кровати. Процесс здесь заключается в том, чтобы ослабить натяжитель ремня под станиной, позволить ремню ГРМ свободно болтаться и поворачивать ходовые винты до тех пор, пока зазор не станет правильным. Когда регулировка будет завершена, вы потянете натяжитель ремня привода ГРМ и затяните винты на натяжителе ремня. У этого метода есть две проблемы: 1.) зубчатое колесо или звездочка могут не попасть точно на ремень или цепь, нарушив выравнивание, и 2.) Ходовые винты будут вращаться, пока вы затягиваете натяжитель. Этот метод лучше всего работает с двумя или тремя людьми. Ниже приведены два видео, которые могут оказаться полезными:

      Видео 1: Выравнивание 60-ваттной китайской лазерной кровати eBay
      Видео 2: Как выровнять вашу лазерную кровать

      ii. Набор (установочный) винтовой метод. Я считаю, что это наиболее точный способ выравнивания станины без использования специальных инструментов (кроме шестигранного ключа, который обычно входит в комплект поставки лазера).Используя этот метод, вы ослабите установочные/установочные винты, которые крепят шестерни к винтам привода. На видео ниже показано, как получить доступ к установочным/установочным винтам. Примечание. Не все машины имеют установочные/установочные винты.

      Видео: выравнивание лазерной платформы путем ослабления установочных винтов

      iii. Метод контргайки. Это еще один точный способ регулировки станины, но он требует использования гаечного ключа с корончатой ​​гайкой или гаечного ключа с цапфой, которые вы не найдете в большинстве наборов инструментов.К стопорным гайкам также сложно получить доступ.

      Видео: Как выровнять платформу лазера, ослабив стопорную гайку

      Необходимые инструменты для выравнивания платформы:

      Дополнительные инструменты для выравнивания платформы:

      1. Проверьте, что к кровати. Поместите квадрат на станину, перед лазерной головкой и сбоку от головки и проверьте, находится ли он вертикально на станине. Если требуется регулировка, есть два винта с внутренним шестигранником, которые можно ослабить, чтобы отрегулировать головку слева направо, и три винта, чтобы отрегулировать головку спереди назад.Примечание. Старайтесь держать голову как можно ближе к одной и той же высоте, чтобы не сбить точку фокусировки полностью.

    • Обязательные инструменты для регулировки лазерной головки:

      1. Проверка и / или регулировка M ирра Выравнивание и ориентация объектива . К настоящему моменту вы уже должны были заметить все эти желтые предупреждающие таблички о лазерном излучении по всему вашему лазеру. Они там не просто так! Настоятельно рекомендуется использовать защитные очки/защитные очки от CO2-лазера при работе с лазером, особенно при регулировке зеркал.

      Объектив следует устанавливать плоской стороной вниз и выпуклой (закругленной) стороной вверх. Иногда они устанавливаются на заводе задом наперед, поэтому рекомендуется проверить это, особенно если у вас возникают проблемы с резкой.

      Зеркала должны были быть выровнены на заводе, но так как они могли быть смещены во время транспортировки, рекомендуется их проверить. Юстировка зеркал — САМАЯ СЛОЖНАЯ ЧАСТЬ настройки лазера, и на ее освоение требуется время. Если бы ваша лазерная трубка была предварительно установлена, я бы пока ПРОПУСТИЛ ВЫРАВНИВАНИЕ ЗЕРКАЛ и вернулся к ней после того, как у вас будет возможность провести несколько пробных разрезов на вашем лазере.Если вам нужно было установить лазерную трубку, то вы ДОЛЖНЫ выполнить юстировку зеркала в это время.

      СОВЕТЫ: ​​
      Если точки при пульсации слишком большие, попробуйте отрегулировать настройку максимальной мощности на панели Ruida. Вы можете сделать это, нажав кнопку ENT, а затем прокрутив до параметра «Максимальная мощность». Хорошая отправная точка составляет около 15%.

      Если вы все еще получаете слишком большую точку после изменения максимальной мощности, попробуйте изменить кнопку импульса с мгновенной на заданную продолжительность времени.На панели Ruida нажмите кнопку «Меню» или Z/U, затем выберите «Настройка лазера» и измените «Режим лазера» на «Ручной» (или «Лазер»), а «Время лазера» — на 10 мс и запишите настройки. Это заставит кнопку Pulse срабатывать в течение фиксированного времени.

      Руководство по выравниванию зеркал:

      Приведенные ниже схемы предназначены для помощи при регулировке винтов для выравнивания зеркал.

      Схемы для регулировки винтов зеркала:

      Ниже приведены несколько хороших видеороликов по регулировке зеркала.Они расположены от «лучшего к худшему» на основе отзывов. Нет необходимости смотреть их все. Начните с одного, и если он не работает для вас, попробуйте другой. Все они предлагают что-то немного другое.

      Video s on Mirror Alignment:

      Требуемые лазерные очки для обеспечения безопасности (выберите один) :

      1. Установите свет. Инструкции по установке см. в разделе Установка программного обеспечения.

      2. Включите лазер, чиллер и подачу воздуха. Ваш лазер может иметь до четырех переключателей (в зависимости от модели), которые необходимо включить для работы лазера. Примеры включают ключевой выключатель (поверните вправо, чтобы включить), аварийный выключатель (поверните вправо, чтобы сбросить, нажмите, чтобы выключить), кулисный переключатель с подсветкой для системы управления и кулисный переключатель с подсветкой для фактического Лазер. Когда вы включаете эти переключатели, вы должны видеть, что ваша панель Ruida загорается, и машина выполняет сброс в исходное положение, а затем в заданное пользователем исходное положение.

      Включите чиллер и воздушный компрессор.

      1. Определение максимального уровня мощности. Перед выполнением этого теста полезно знать максимальное значение мА для вашей лазерной трубки. Если у вас есть фирменный тюбик, вы можете найти его в Интернете. В противном случае вам необходимо связаться с продавцом.

      а. На листе бумаги запишите следующие проценты, по одному в каждой строке: 10%, 20%, 30%, 40%, 50%, 55%, 60%, 65%, 70%, 80%, 85%.

      б. Включите лазер и установите фокусное расстояние следующим образом:

      i. Положите на кровать кусок тестового материала (например, фанеру размером 1/4 x 12 x 12 дюймов).

      iii Поднимите станину (по оси Z) вверх по направлению к лазерному соплу и сдвиньте пластиковый элемент вперед и назад между соплом и материал, пока он едва касается.Теперь ваш лазер сфокусирован.

      г. Запустите LightBurn и «Откройте» указанный ниже файл.

      ЗАГРУЗКА ФАЙЛА: PowerTest

      d. В правом нижнем углу установите «Начать с» на «Текущая позиция», а «Исходная точка задания» — на «Центр».

      эл. Нажмите кнопку рамки [ ] в правом нижнем углу. Лазер проследит область, где будет сделана гравировка.

      ф. Поместите кусок материала под область, которую лазерная головка обвела выше (вы можете снова нажать кнопку рамки [ ] при необходимости).

      г. Закройте крышку.

      ч. Нажмите «Старт» в LightBurn, чтобы начать гравировку. В файле будет 12 строк. Следите за своим амперметром и записывайте мА для каждой линии рядом с соответствующим процентом. Когда ток в мА больше не увеличивается, он должен быть близок к максимальному значению в мА для вашей трубки. Запишите этот процент, это максимальная мощность для вашей лампы. Вы никогда не должны запускать работу выше этой настройки мощности. Это только сократит срок службы трубки и не даст вам больше режущей способности.Дополнительную информацию см. в разделе «Необходимые обновления: аналоговый амперметр».

      1. Проведите тест линейного изменения скорости . Целью теста линейного изменения является определение оптимального фокусного расстояния. Машина поставляется с акриловым датчиком для установки фокуса, но они не всегда точны. Тест рампы позволит вам найти наилучшее фокусное расстояние. Примечание. Это один из немногих случаев, когда вы НЕ будете использовать инструмент фокусировки для установки фокуса. Это видео хорошо объясняет тест рампы: Лазерный тест рампы с демонстрацией.

      а. Поместите кусок тестового материала FLAT размером примерно 12 x 12 дюймов на платформу (вы можете использовать противоположную сторону материала, используемого в шаге 16b. Однако чрезвычайно важно, чтобы он был плоским. Как правило, более толстый материал имеет больше шансов быть более плоским, поэтому, если у вас есть фанера толщиной 1/2 дюйма или 3/4 дюйма, это будет лучшим выбором.

      b. Если программа LightBurn еще не открыта, запустите LightBurn и «Откройте» указанный ниже файл.

      ЗАГРУЗКА ФАЙЛА: RampTest

      c.В правом нижнем углу установите «Начать с» на «Текущая позиция», а «Исходная точка задания» — на «Центр».

      д. Нажмите кнопку рамки [ ] в правом нижнем углу. Лазерная головка проследит область, где будет сделана пробная гравировка.

      эл. Отцентрируйте плату под областью, которую лазерная головка обвела выше (вы можете снова нажать кнопку рамки [ ] при необходимости).

      ф. Поместите 2,5-дюймовый деревянный брусок (или что-нибудь около этой высоты) под один конец доски так, чтобы он образовывал пандус, левая сторона которого была выше правой.

      г. Переместите лазерную головку в центр верхней левой стороны рампы, используя клавиши со стрелками на панели Ruida. Будьте осторожны, чтобы не врезаться в доску, и поднимайте или опускайте платформу в соответствии с инструкцией по эксплуатации, пока кончик насадки не окажется как можно ближе к доске, но не касаясь ее.

      ч. Закройте крышку.

      я. Нажмите «Старт» в LightBurn, чтобы начать гравировку (будет нарисована одна прямая линия).

      ж. Найдите место на линии, где она самая тонкая, это ваша идеальная фокусная точка.(Примечание: линия должна иметь форму песочных часов. То есть, линия должна начинаться толстой, утончаться в центре, а затем снова становиться толстой. Если ваша линия не выглядит так, поднимите левую сторону выше и/или переместите сопло ближе к плате.)

      k. Переместите лазерную насадку прямо над самой тонкой частью линии.

      л. Точно измерьте расстояние между соплом и доской и запишите его для дальнейшего использования. Это ваша идеальная фокусная точка, которая может быть или не быть близкой к высоте акрилового шаблона, используемого в шаге 16b.Примечание. Типичное фокусное расстояние составляет от 4 мм до 8 мм, но ваш пробег может отличаться.

      СОВЕТ: Для измерения можно использовать мягкую рулетку или вставить предмет между доской и соплом, пока он едва не соприкоснется, и использовать его для установки точки фокусировки.

      м. Сравните высоту акрилового датчика с расстоянием, измеренным выше. Если они одинаковы, вы можете установить точку фокусировки с помощью акрилового датчика. Если они отличаются, вам в конечном итоге потребуется сделать новый датчик, чтобы убедиться, что у вас есть правильный фокус.К счастью, вы можете сделать это с помощью лазера. Если вы не сделаете новый калибр, у вас могут возникнуть проблемы с резкой материала. Если вам нужна дополнительная информация о том, как создать датчик в LightBurn, рекомендуется посетить некоторые из их учебных пособий: видеоуроки по LightBurn и пошаговое руководство по LightBurn для начинающих.

      В этом видеоролике хорошо объясняется, как выполнять тест линейного изменения: Видео тестового линейного изменения.

      1. ДОПОЛНИТЕЛЬНО: На странице «Материалы и настройки» есть настройки, которые вы можете использовать, чтобы получить примерное представление о том, какую скорость и мощность использовать для резки и гравировки различных материалов.Для достижения наилучших результатов необходимо запустить тестовую сетку, которую можно скачать здесь:

        Тестовая карта LightBurn
        Генераторы динамических тестов LightBurn

        1/8-дюймовая тестовая карта для лазера мощностью 60 Вт (для загрузки необходимо присоединиться к группе FaceBook)
        1/4-дюймовая тестовая карта для лазера мощностью 60 Вт (для загрузки необходимо присоединиться к группе Facebook)

      У той мамы с лазером есть отличное видео о первом запуске лазера: How To Video

      1. Настройка завершена! Поздравляем, если все прошло хорошо, ваш лазер готов к работе.

      Лазерная терапия Лечение IV класса

      1. Holanda VM, Chavantes MC, Silva DF, de Holanda CV, de Oliveira JO Jr, Wu X, Anders JJ. Фотобиомодуляция ганглия задних корешков для лечения болей в пояснице: экспериментальное исследование. Лазерная хирургия Мед. 2016 Сентябрь

      2. Holanda VM, Chavantes MC, Wu X, Anders JJ. Механистическая основа фотобиомодуляционной терапии нейропатической боли лазерным излучением ближнего инфракрасного диапазона. Лазерная хирургия Мед. 2017 июль

      3.Де Марчи Т., Шмитт В.М., Мачадо Г.П., де Сене Дж.С., де Кол К.Д., Таирова О., Сальвадор М., Леаль-Джуниор Е.К. Лучше ли фотобиомодуляционная терапия, чем криотерапия, в восстановлении мышц после высокоинтенсивных упражнений? Рандомизированное двойное слепое плацебо-контролируемое клиническое исследование. Лазеры Med Sci. 2017 фев

      4. Дима Р., Тьеппо Франсио В., Тауэри С., Давани С. Обзор литературы о преимуществах низкоинтенсивной лазерной терапии для немедикаментозного обезболивания при хронической боли и остеоартрите. Altern Ther Health Med.2018 Сентябрь

      5. Ланджелла Л.Г., Казалечи Х.Л., Томазони С.С., Джонсон Д.С., Альбертини Р., Паллотта Р.С., Маркос Р.Л., де Карвальо ПТК, Леал-Джуниор ЭКП. Фотобиомодуляционная терапия (ФБМТ) при острой боли и воспалении у пациентов, перенесших тотальное эндопротезирование тазобедренного сустава — рандомизированное тройное слепое плацебо-контролируемое клиническое исследование. Лазеры Med Sci. 2018 Декабрь

      6. Аббасголизаде З.С., Эврен Б., Озкан Ю. Оценка эффективности различных методов лечения болезненных височно-нижнечелюстных расстройств.Int J Oral Maxillofac Surg. 2020 май; 49(5):628-635. doi: 10.1016/j.ijom.2019.08.010. Epub 2019, 21 сентября. PMID: 31547949.

      7. Хайрнар С., Бхате К., С. Н. С. К., Кширсагар К., Джагтап Б., Какодкар П. Сравнительная оценка низкоинтенсивной лазерной терапии и ультразвуковой тепловой терапии в снижении боли при заболеваниях височно-нижнечелюстного сустава. J Dent Anesth Pain Med. 2019 окт; 19 (5): 289-294. doi: 10.17245/jdapm.2019.19.5.289. Epub 2019, 30 октября. PMID: 31723669; PMCID: PMC6834715.

      8. Чоу Р.Т., Джонсон М.И., Лопес-Мартинс Р.А., Бьордал Дж.М.Эффективность низкоинтенсивной лазерной терапии при лечении боли в шее: систематический обзор и метаанализ рандомизированных контролируемых исследований плацебо или активного лечения. Ланцет. 2009 5 декабря; 374 (9705): 1897-908. doi: 10.1016/S0140-6736(09)61522-1. Epub 2009, 13 ноября. Опечатки в: Lancet. 2010 13 марта; 375 (9718): 894. PMID: 19

    • 3.

      9. Santamato A, Solfrizzi V, Panza F, Tondi G, Frisardi V, Leggin BG, Ranieri M, Fiore P. Краткосрочные эффекты высокоинтенсивной лазерной терапии по сравнению с ультразвуковой терапией при лечении людей с субакромиальным импинджмент-синдромом: рандомизированное клиническое исследование.физ. тер. 2009 г., июль; 89 (7): 643–52.

      10. Kim SH, Kim YH, Lee HR, Choi YE. Краткосрочные эффекты высокоинтенсивной лазерной терапии при замороженном плече: проспективное рандомизированное контрольное исследование. Мужчина Тер. 2015 дек; 20(6):751-7. doi: 10.1016/j.math.2015.02.009. Epub 2015 2 марта. PMID: 25770420.

      11. Авотидебе А.В., Инглис-Джассием Г., Янг Т. Низкоинтенсивная лазерная терапия и упражнения для пациентов с заболеваниями плечевого сустава в физиотерапевтической практике (протокол систематического обзора). Системная редакция 2015 г., 30 апреля; 4:60.doi: 10.1186/s13643-015-0050-2. PMID: 25

      8; PMCID: PMC4423144.

      12. Panton L, Simonavice E, Williams K, Mojock C, Kim JS, Kingsley JD, McMillan V, Mathis R. Влияние лазерной терапии класса IV на влияние и функцию фибромиалгии у женщин с фибромиалгией. J Altern Complement Med. 2013 май; 19(5):445-52. doi: 10.1089/acm.2011.0398. Epub 2012, 23 ноября. PMID: 23176373.

      13. Робертс Д.Б., Крузе Р.Дж., Столл С.Ф. Эффективность лечения эпикондилита лазером IV терапевтического класса (10 Вт).Лазерная хирургия Мед. 2013 июль; 45 (5): 311-7. doi: 10.1002/lsm.22140. Epub 2013, 3 июня. PMID: 23733499.

      14. Алаят М.С., Атя А.М., Али М.М., Шоша Т.М. Долгосрочный эффект высокоинтенсивной лазерной терапии при лечении пациентов с хронической болью в пояснице: рандомизированное слепое плацебо-контролируемое исследование. Лазеры Med Sci. 2014 май; 29(3):1065-73. doi: 10.1007/s10103-013-1472-5. Epub 2013 2 ноября.

      15. Юсефи-Нураи Р., Шонстейн Э., Хейдари К., Рашидиан А., Пенник В., Акбари-Камрани М., Ирани С., Шакиба Б., Мортаз Хеджри С.А., Мортаз Хеджри С.О., Джонаиди А.Низкоинтенсивная лазеротерапия при неспецифической боли в пояснице. Cochrane Database Syst Rev. 2008 Apr 16;(2):CD005107. doi: 10.1002/14651858.CD005107.pub4. PMID: 18425909.

      16. Holanda VM, Chavantes MC, Silva DF, de Holanda CV, de Oliveira JO Jr, Wu X, Anders JJ. Фотобиомодуляция ганглия задних корешков для лечения болей в пояснице: экспериментальное исследование. Лазерная хирургия Мед. 2016 сен; 48 (7): 653-9. doi: 10.1002/lsm.22522. Epub 2016 2 мая. PMID: 27135465.

      17. Йовичич М., Константинович Л., Лазович М., Йовичич В.Клинико-функциональная оценка пациентов с острой болью в пояснице и радикулопатией, получавших различные энергетические дозы низкоинтенсивной лазерной терапии. Войносанит Прегл. 2012 авг; 69 (8): 656-62. PMID: 220.

      18. Дима Р., Тьеппо Франсио В., Тауэри С., Давани С. Обзор литературы о преимуществах низкоинтенсивной лазерной терапии для немедикаментозного обезболивания при хронической боли и остеоартрите. Altern Ther Health Med. 2018 сен;24(5):8-10. PMID: 28987080.

      19. Алвес А.Н., Фернандес К.П., Деана А.М., Буссадори С.К., Мескита-Феррари Р.А.Влияние низкоинтенсивной лазерной терапии на восстановление скелетных мышц: систематический обзор. Am J Phys Med Rehabil. 2014 Декабрь; 93 (12): 1073-85. doi: 10.1097/PHM.0000000000000158. PMID: 25122099.

      20. Dornelles MP, Fritsch CG, Sonda FC, Johnson DS, Leal-Junior ECP, Vaz MA, Baroni BM. Фотобиомодуляционная терапия как инструмент для предотвращения травм подколенного сухожилия за счет снижения усталости, вызванной футболом, в мышцах подколенного сухожилия. Лазеры Med Sci. 2019 авг;34(6):1177-1184. doi: 10.1007/s10103-018-02709-w. Epub 2019 3 января.PMID: 30607719.

      21. Алвес А.Н., Фернандес К.П., Деана А.М., Буссадори С.К., Мескита-Феррари Р.А. Влияние низкоинтенсивной лазерной терапии на восстановление скелетных мышц: систематический обзор. Am J Phys Med Rehabil. 2014 Декабрь; 93 (12): 1073-85. doi: 10.1097/PHM.0000000000000158. PMID: 25122099.

      22. Ордахан Б., Карахан А.Ю., Кайдок Э. Влияние высокоинтенсивной лазерной терапии на лечение подошвенного фасциита: рандомизированное клиническое исследование. Лазеры Med Sci. 2018 авг; 33 (6): 1363-1369.doi: 10.1007/s10103-018-2497-6. Epub 2018 7 апреля. PMID: 29627888.

      23. Тивари, Мукеш и Ламба, Дирадж. (2014). Благоприятные эффекты низкоинтенсивной лазерной терапии при заболеваниях опорно-двигательного аппарата стопно-подошвенного фасциита, обзор. Индийский журнал физиотерапии и трудотерапии — международный журнал. 8. 70. 10.5958/j.0973-5674.8.1.015.

      .

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
