Как подключить саморегулирующийся греющий кабель к сети

Это один из самых часто задаваемых вопросов при заказе у нас греющих кабелей. Для подключения саморегулирующегося кабеля к сети 220 вольт Вам понадобится: Инструкция по подключению, медный трех жильный кабель (например ПВС 3*1,5 или КГ 3*1,5), вилка, комплект для заделки. Схема подключения питающего кабеля к  саморегулирующемуся кабелю входит в комплект для подключения этого кабеля. В состав входит: термоусадочные трубки и  гильзы.

Для подключения Вам понадобится промышленный фен, клещи для обжима и схема подключения.

Все необходимые схемы можно получить в электронном виде по электронной почте.

 На фото место соединения одного кабеля к другому.

Важно помнить, что саморегулирующийся кабель должен быть подключен к сети в которой установлены автоматический выключатель и УЗО!

монтаж и области применения кабельного обогрева

Содержание статьи:

Обычный провод работает постоянно на максимальной мощности, а саморегулирующийся нагревательный кабель меняет интенсивность нагрева в зависимости от температуры окружающей среды и поверхности. Причем на разных участках может быть разная интенсивность, зависящая от сопротивления и силы тока. Разбираемся в работе кабельных систем, их достоинствах и недостатках, сложен ли монтаж своими руками и стоит ли за него браться.

Строение саморегулирующегося кабеля

Саморегулирующиеся кабели всегда двужильные (в отличие от обычных). Между этими жилами расположена полупроводниковая матрица — она-то и регулирует сопротивление и силу тока.

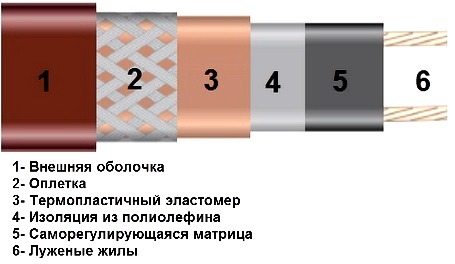

Строение кабеля

Оплетка защищает элементы от электромагнитного излучения и играет роль заземлителя, а внешняя оболочка предохраняет кабель от воздействий механического характера.

Принцип работы саморегулирующегося кабеля

Работа кабеля основана на свойстве полупроводников при повышении температуры увеличивать сопротивление, что снижает силу тока. Ниже сила тока — меньше температура нагрева и энергопотребление.

На разных участках кабеля интенсивность нагрева может быть разной. Например, один из скатов кровли в тени, а второй на солнце — кабель будет обогревать затененную сторону крыши интенсивнее, чем находящуюся под солнечными лучами. Однако обогревать он будет в любом случае, пусть и незначительно. Чтобы этого не происходило при выше +5 и кабель не исчерывал рабочий ресурс раньше времени, в систему внедряют терморегулятор, отключающий подачу питания при превышении температурой порогового значения.

Кабельный обогрев

Это экономично, удобно и хорошо работает. Кабельный обогрев применяют во многих сферах.

1. «Теплый пол»: провода размещают под напольным покрытием или непосредственно в бетонной стяжке (к слову, подключение теплых полов к сети горячего водоснабжения запрещено). Грамотно смонтированная система способна выполнять функции отопительной.
2. Подогрев твердеющих растворов: бетонная масса требует определенных условий на весь период твердения, и нагревательные элементы создают эти условия в части температурного режима. Провода крепят к арматуре (используют самые дешевые) — они так и остаются в ЖБИ.
3. Обогрев зеркал: размещенная с обратной стороны кабельная система противодействует образованию конденсата, затрудняющего использование зеркал.
4. Трубопроводы: кабели располагают с одной или нескольких сторон трубы или оплетают ее по спирали. Зачастую гораздо выгоднее использовать провод для отопления труб, чем усиливать термоизоляцию.
5. Технологическая жидкость — поддержание температуры (востребовано в нефтяной, химической, пищевой промышленности).
6. Сельское хозяйство: подпочвенный обогрев теплиц устраивают с помощью кабельных систем.
7. Растапливание наледи и снега: греющие провода препятствуют образованию льда, сосулек путем постоянного обогрева кровли, водостоков, карнизов.

Схема теплого пола

В жилых домах частного сектора кабельные системы применяют для обогрева:

• кровли;
• водостоков;
• пандусов и лестниц;
• трубопроводов — водоснабжения и водоотведения (в том числе автономных), ливневой канализации и дренажной системы.

Обогрев кровли и водостоков

Греющие элементы располагают в ендовах, желобах, непосредственно на кровельном покрытии по периметру, в водосточных трубах (вплоть до отводов в ливневку — по всему пути воды), по периметру мансардных окон (если такие есть), в местах сопряжений. Система состоит из кабелей, распределительной коробки, термостата, датчиков (температуры, осадков, воды).

Схема антиобледенительной кабельной системы для кровли

В желобах и ендовах кабель прокладывают вдоль и крепят специальной алюминиевой монтажной лентой или посредством кронштейнов. В водосточные трубы его заводят вовнутрь.

Видео: антиобледенительная система для кровли

Обогрев водопровода

Греющий кабель размещают внутри трубы или снаружи. Оба вида монтажа в чем-то хороши, а в чем-то проигрывают друг другу — выбор зависит от задач, расположения трубопровода, диаметра труб и других факторов. Закрепить кабель на внешней поверхности трубы можно лишь в процессе прокладки трубопровода, на внутренней — в любой момент.

Наружный монтаж

Внешних проводов может быть несколько — от 1 до 4. Одиночный прокладывают вдоль контура снизу.

Схема крепления нескольких проводов

Крепят преимущественно алюминиевым скотчем — это повышает теплоотдачу, удобно и надежно (больше защита от повреждений, более эффективный обогрев: вода замерзает с низа).

Как закрепить скотчем



Схема монтажа на поворотах трубопровода

Спираль — еще один способ прокладки внешнего кабеля. Его наматывают на трубу (шаг — 5 см) и крепят монтажной лентой, как показано на схеме ниже. Провода требуется больше, чем длина трубопровода, в 1,7 раз, но обогрев гораздо эффективнее и быстрее. В труднодоступных местах кабель наматывают с припуском, затем образовавшимися петлями так же обматывают трубу.

Спиральная укладка

Отдельные узлы трубопровода (опоры, запорная арматура и проч.) отводят тепло в большем объеме, поэтому на них кабель размещают таким образом:

После монтажа нагревательной системы устраивают термоизоляцию. На канализационные трубопроводы (включая ливневку) кабели укладывают так же.

Внутренний монтаж

Внутрь труб греющий кабель заводят только в том случае, если иное невозможно. У такой укладки есть значительные недостатки:

• уменьшение просвета труб;
• неизбежное обрастание кабеля налетом;
• снижение надежности контура за счет добавления еще одной точки — тройника;
• невозможность провести провод через запорную арматуру, тройники.

Есть и плюсы: прямой контакт обогревателя с жидкостью повышает эффективность нагрева, что снижает энергопотребление; ремонт не вызывает затруднений (кабель попросту вытягивают и заменяют).

Порядок монтажа провода вовнутрь трубы:

• установка на греющий кабель сальникового узла;
• монтаж тройника для ввода обогревателя в трубопровод;
• укладка кабеля;
• герметизация сальникового узла.

Провод внутри трубы

Характеристики кабелей для обогрева водопроводных труб

1. Мощность. Достаточно мощности 5–25 Вт/м: для подземного трубопровода, кабель внутри — 5 Вт/м, для подземного, кабель снаружи — 10 Вт/м, для надземного — 25 Вт/м.
2. Рабочая температура. Применяют исключительно низкотемпературные кабели (до 65 градусов).
3. Особенности применения. Всего две группы — технический и пищевой кабель. Если прокладывают снаружи, используют технический, если внутри — пищевой.



Внутри трубы можно прокладывать только кабель, сертифицированный как пищевой. Во многих магазинах так и пишут — пищевой. Требуйте сертификат соответствия (без приложения, содержащего подробные сведения и коды ОК 005 и ТН ВЭД, сертификат недействителен).

Расположение греющего кабеля на трубе

Как подключить греющий кабель к сети

Для специалистов в подключении кабеля электрообогрева нет ничего сложного. Человеку непосвященному мы не рекомендуем проводить электромонтажные работы своими руками, хотя инструкций более чем достаточно.

Видео: подключение греющего кабеля к сети

Предлагаем к просмотру видеоролик — наглядное пособие по «разделке» саморегулирующегося кабеля.

В принципе, ролик понятный, если не считать определений «такие вот штучки».

Обогрев теплиц

В схемах монтажа теплого пола и системы отопления теплиц различий практически нет. По сути, монтируют тот же пол, но под другое «напольное покрытие».

Схема укладки

Нагревающий провод укладывают на защитную сетку, расположенную на подушке из песка. Сверху размещают еще один песчаный слой, на нем — защитную сетку, затем — плодородный грунт. Получается многослойный «пирог».

Схема «пирога»

«Пирог» выглядит несколько иначе, когда используют плоскую самонагревающуюся ленту. В таком случае первой устраивают термоизоляцию, а металлическую сетку укладывают только одним слоем.
Если нет возможности смонтировать систему под грунтом, нагревательные элементы размещают на стенах теплицы.

Преимущества и недостатки кабельного обогрева

Преимущества:

• простота монтажа;
• малый вес;
• незначительные потери энергии;
• малое сечение проводов, за счет чего габариты обогреваемых конструкции почти не увеличиваются.

Недостатки:

• пожароопасность,
• слабая электробезопасность.

Исправные саморегулирующиеся кабели сводят недостатки к нулю, если монтаж проведен специалистами в полном соответствии с правилами и рекомендациями производителя (угол изгиба указан в инструкции к секциям). Электромонтаж (каким бы легким он ни казался) должны проводить исключительно профессионалы.

Что касается собственноручного монтажа, говорят, даже зайца можно научить курить, а уж за 5 минут просмотра видеоролика сделать электромонтажника из библиотекаря/пирожника/сапожника — и того проще. Курящих зайцев нам встречать не доводилось, а вот сгоревшие дома попадаются до обидного часто, и преимущественная причина бедствия — ошибки доморощенных «электромонтажников».

Самонагревающиеся кабели зачастую продают уже готовыми секциями. Остается лишь включить — то есть банально внедрить вилку в розетку. Разница в цене незначительная, а в сравнении со стоимостью восстановления (если оно вообще возможно) строения после пожара — и вовсе ничтожна.
