Искрогасители для дымоходов: виды, на печную трубу для бани, как сделать пламегаситель для котельной своими руками

Содержание

Установка своими руками искрогасителя на дымоход

Печное отопление считается достаточно популярным, но и самым опасным среди всех разновидностей систем обогрева помещений. Дело в том, что принцип его работы непосредственно связан с прямым огнем, а также в качестве топлива обычно используются дрова.

Что такое искрогаситель

Особенно опасными считаются печь или камин в деревянном доме, поскольку древесина является легко воспламеняемым материалом. Поэтому при формировании данных конструкций важно точно следовать всем правилам и требованиям пожарной безопасности. Они должны учитываться не только при создании самой печи, но и при выборе и установке дымохода. Дело в том, что в трубу в процессе горения топлива выбрасываются продукты горения, причем данный процесс может сопровождаться возникновением целых снопов искр. Они могут привести к возгоранию кровли, самого дома или располагающихся рядом с ним строений. Именно поэтому при формировании печного отопления важно предусматривать в конструкции искрогаситель на дымоход.

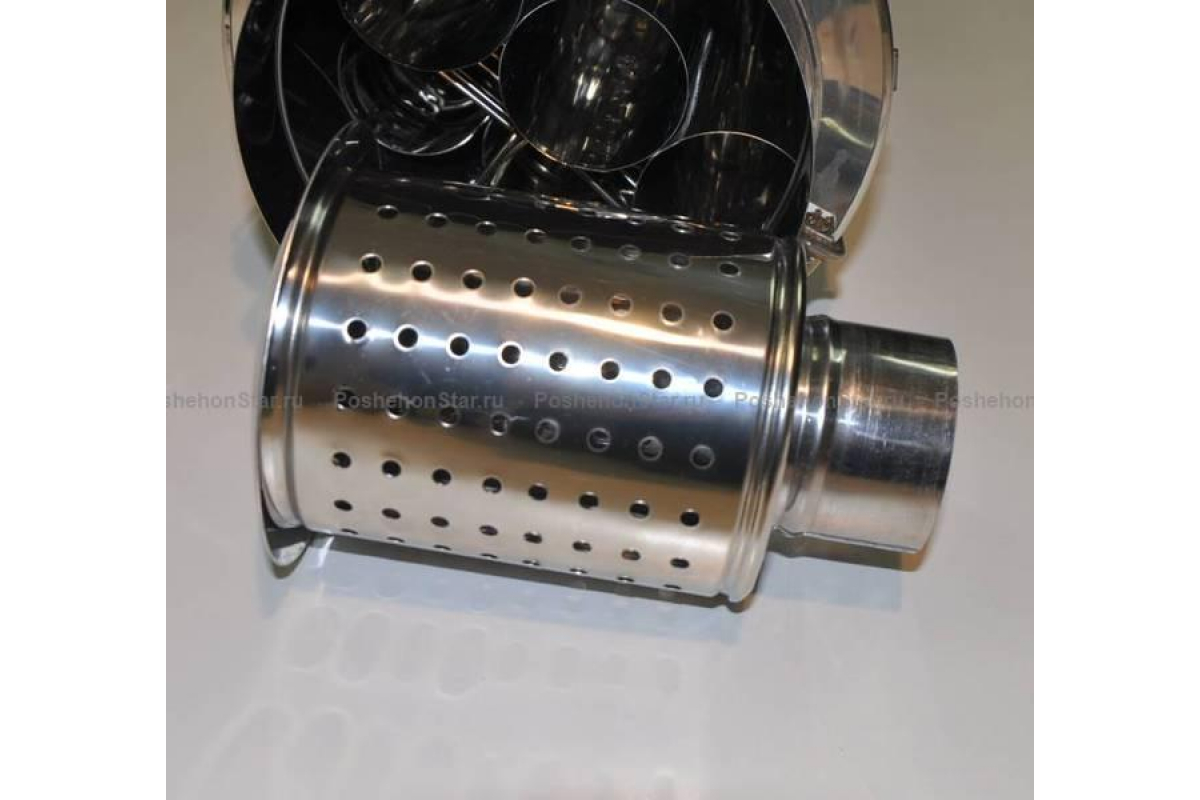

Искрогаситель представляет собой особую конструкцию, которая монтируется непосредственно на дымоход, причем выступает в качестве насадки. Она оснащается сеткой из металла, а также сверху имеется специальный зонтик. По функциям, которые выполняет этот элемент, он схож с дефлектором, однако его стоимость считается более доступной. Также имеется возможность своими руками соорудить эту конструкцию, причем сделать это качественно не составит труда, если знать все последовательные действия.

Разновидности и принцип работы

Данный элемент может быть представлен в различных конструкциях. Однако самыми распространенными являются следующие искрогасители для дымохода:

  • элемент в виде крыши, который закрывается сеткой из металла;
  • предмет с металлическими сетчатыми стенками, который оснащается дефлектором.

Второй вариант считается самым качественным и оптимальным, однако его стоимость более существенна, а также сделать его своими руками достаточно сложно.

Основными элементами любого искрогасителя являются:

  • металлическая сетка;
  • крышка искрогасящая;
  • крышка, закрывающая элемент при неиспользовании печи и трубы дымохода.



Искрогаситель на дымоход обладает достаточно простым принципом работы, который заключается в том, что когда газы, образующиеся в результате сгорания топлива, проходят через трубу дымохода, встречаются с препятствием, представленным в виде крышки, поэтому направляются к металлической сетке, через которую и выводятся на улицу. Металл обеспечивает гашение искр, которые могут возникнуть в процессе работы.

Искрогасители для дымохода являются обязательными элементами для дома, который используется круглый год, и при этом в качестве основного источника обогрева выступает печное отопление. В этом случае в конструкции будет сильная тяга, а также регулярно будут очень высокие температуры, что может привести к образованию искр.

 Самые простые

Можно приобрести данный элемент в уже готовом виде, после чего он будет установлен на трубу дымохода, или же можно заняться процессом его создания своими руками. При этом следует выделить некоторые виды искрогасителей, которые считаются самыми простыми. К ним относятся:

  • Наиболее простым вариантом считается конструкция, которая представлена заглушенной частью трубы, в которой сделаны круглые отверстия. Они могут быть просверлены или вырезаны. Важно выбрать такую трубу, которая будет немного больше дымохода, чтобы ее можно было легко на него одеть. Своими руками сделать конструкцию просто, однако сложность может возникнуть в процессе расчета необходимого количества отверстий, а также определения правильного места их расположения, поскольку неправильные подсчеты могут привести к ухудшению тяги печной конструкции. Также в цилиндре в процессе эксплуатации возникает нагар, из-за которого появляется неприятный запах от печи.
  • Другим видом считается использование на конце дымохода специальной металлической сетки, которая крепится хомутом. Однако она быстро зарастает, поэтому ею нельзя пользоваться постоянно, кроме того, эффективность погашения искр находится на низком уровне у такого варианта оборудования;
  • Установка на конце дымохода сетки в виде купола. Данный вариант сч

Искрогаситель на дымоход / печную трубу

Краткое содержание

Использование огня в помещении, в особенности, если дело касается деревянных конструкций, всегда сопряжено с высоким риском. Как правило, случайное возгорание может произойти в любой момент. Именно поэтому строгое соблюдение правил пожаробезопасности – это святое дело. Устанавливать искрогаситель на дымоход совершенно необязательно, однако, в некоторых случаях это может спасти от пожара.

Особенности использования искрогасителя

Насадка искрогаситель на дымоход

В определенных местах и зонах обустройство искрогасителя на трубу дымохода является обязательным и предусматривается на законодательном уровне. А именно это касается промышленных помещений, расположение которых выполнено очень близко к местам с горючими материалами и веществами.

Искрогаситель для дымохода

Как правило, искрогаситель – это отдельный элемент, выполненный из нержавеющего металла в форме цилиндра со специальными ячейками. Монтаж искрогасителя выполняется непосредственно на конце дымоходной трубы под зонтом.

Данная конструкция обеспечивает уменьшение вылета раскаленных частиц и выхода открытого пламени за границы дымохода.  Установка искрогасителей выполняется в том случае, если отопительное оборудование функционирует на твердом топливе.

Отметим, что в данном случае размер ячейки должен составлять не более 5 мм. Если для сооружения кровли были использованы материалы, склонные к возгоранию – монтаж искроуловителя должен осуществляться в обязательном порядке.

Дополнительные функции искрогасителя – это предотвращение попадания мусора в дымоотводную трубу.

Важно! В момент обустройства искрогасителя не рекомендуется использовать смолянистые породы деревьев, в особенности, если дело касается прямоточной конструкции кровли. Все дело заключается в том, что сажа этих пород деревьев способна сильно забить трубу и ячейки оборудования. Соответственно, наблюдается снижение тяги и возникновение возгорания сажи в дымоходе.

Отметим, что непосредственный процесс установки данного оборудования должен предусматриваться еще на этапе планирования возведения помещения.

Особенности устройства искрогасителя

Современный рынок предлагает достаточно широкий выбор моделей искрогасителей, отличающимися между собой по внешнему виду, габаритам, а также по материалам, которые были использованы в процессе изготовления конструкции. Однако принцип функционирования у всех моделей одинаковый:

  • выход газа осуществляется через канал дымохода;
  • газы сталкиваются с препятствием, выполненным в форме крышки, и перенаправляются в сторону оси дымохода;
  • все стороны выхода закрываются специальной сеткой, главная задача которой гасить искры, и при этом не препятствовать полноценному выходу дыма.

Простой искрогаситель чертеж


Собираем дефлектор – искрогаситель

Конструкция искрогасителя включает в себя такие элементы и детали:

  • корпус;
  • сетка, которая обеспечивает гашение искр;
  • специальный элемент для гашения возгорания;
  • крышка.

Учитывая сравнительную простоту в выполнении конструкции искрогасителя, его можно легко выполнить своими руками.

Как сделать искрогаситель своими руками

Данное дело требует огромного терпения, поскольку все замеры должны быть выполнены с исключительной точностью. Основное требование к искрогасителю заключается в том, что размер его ячеек должен быть не больше 5 мм. Единственный его существенный недостаток – сетка конструкции может сильно забиваться.

Искрогаситель для дымохода. Инструкция по сборке своими руками

Происходит это в том случае, когда отопление помещения осуществляется дровами с высокой концентрацией смол. Следовательно, дымовые газы до конца не дожигаются. Данная сетка требует регулярной чистки, что позволит исключить попадания в печную трубу мусора и возникновение эффекта обратной тяги.

Итак, пошаговый порядок выполнения работ будет следующим:

  1. Выполняется замер дымоходного отверстия, делается очерк элементов будущего устройства.
  2. Из металла вырезаются необходимые детали, при этом прикладываются макеты, изготовленные из картона. В данном случае, должна соблюдаться исключительная точность.
  3. С помощью сварки соединяются все стыки, которые зачищаются болгаркой.
  4. Далее, выполняется фиксация деталей стальными заклепками.
  5. Готовая конструкция искрогасителя устанавливается на дымоход и хорошо закрепляется.

    Зависимость размеров искрогасителя от размеров дымохода

Рекомендация! Если возникли сложности и является невозможным согнуть металлическую сетку, необходимо слегка постучать по ней молотком. Таким образом, снимается лишнее напряжение с металлической конструкции, и она становится более податливой.

Изготовление дефлектора-искрогасителя

При индивидуальном желании, к искрогасителю можно приспособить дефлектор. Так, из металла вырезается специальный козырек.

Устройство искрогасителя

Далее, его следует согнуть, при этом закрепляя сгибы с помощью клепок. Следовательно, получается конус, диаметр которого не превышает диаметра основной трубы. Так и получается нужный козырек для его дальнейшего крепления  к основанию конструкции искрогасителя.

В соответствии с СНиП, искрогаситель на дымоход должен устанавливаться в обязательном порядке, если крыша сделана из возгораемого материала, а помещение отапливается твердым видом топлива.

Тем не менее, даже если был использован негорючий материал, существует большой риск того, что искры, вылетающие из трубы, будут небезопасными. Они могут воспламенить сухие листья, пух из тополя, и даже беседку из дерева, расположенную неподалеку.

Выполнение противопожарной разделки гарантирует снижение вероятности возгорания. В особенности это является актуальным в осенний период времени. Кроме этого, важно помнить, что конструкция искрогасителя требуется постоянной чистки, а пренебрежение данной процедурой может привести к быстрому выходу из строя отопительной системы помещения в целом.

Видео: Дефлектор искрогаситель своими рками

Искрогаситель на дымоход: виды, как сделать и установить на трубу бани своими руками

Приветствуем постоянных и новых читателей наших обзорных циклов! При использовании огня в помещениях всегда нужно уделять особое внимание рискам, связанным с ним. В частности, речь идет о возгораниях, к которым может привести эксплуатация твердотопливных котлов или камина. Одна из эффективных мер против подобных форсмажоров – искрогаситель на дымоход. Сегодня мы подробно разберем, что представляет собой это приспособление, а также вопросы самостоятельной сборки и монтажа.

Что это такое и для чего он нужен?

Искрогаситель предназначен для гашения искр, вылетающих из дымоходной трубы при сгорании топлива в печи/камине.

Обычно он монтируется непосредственно на дымоходы твердотопливных печей, дымоходную трубу бани или специальный стакан для крепления дефлекторов. Такая установка представляет собой специальную насадку с металлическим сетчатым цилиндром и защитным козырьком на верхушке.

Устройство искрогасителя

Строение и принцип работы этого приспособления понятны и предельно просты. В зависимости от модели оно может отличаться внешним видом и строением. Но основу любой такой модификации всегда составляют четыре элемента:

  • металлический корпус,
  • сеть, улавливающая вылетающие искры и гасящая их,
  • элемент для погашения пламени,
  • козырек в виде конуса сверху.

Принцип работы

Принцип действия сводится к тому, чтобы ограничивать свободное движение искр, вылетающих из дымовой трубы. Особая конструкция многократно перенаправляет движение частиц, которые натыкаются на разные препятствия.

При ударе о металлосетку с мельчайшими ячейками искры разбиваются, скорость их движения снижается вместе со сменой направления движения. При последующем столкновении с препятствием металлоконстукции частицы гаснут, не покидая дымохода.

Свободному движению газа эти препятствия-фильтры никак не мешают.

Виды

Существует множество разновидностей таких агрегатов. Они различаются по форме, размерам и самому элементу, отвечающему за гашение искры.

Конструктивно эти приспособления также могут различаться. В рамках индивидуального отопления чаще всего применяют искрогасители следующих типов:

  • искроуловитель-кожух,
  • искрогаситель-дефлектор.

Преимущества и недостатки

Говоря про общие для всех конструкций плюсы, стоит отметить беспрепятственный выход дыма из трубопровода и сохранение первоначальной тяги. В случае с искроуловителями-дефлекторами показатель тяги увеличивается.

Для варианта в виде кожуха или сеточной шапочки характерна максимально простая и дешевая схема сборки, а также простейший монтаж.

Присутствуют здесь свои недостатки. К примеру, эта разновидность лишена зонта дефлектора, предотвращающего попадания в дымоход атмосферных осадков. Вторая недоработка такого искроуловителя заключается в отсутствии перегородки, изменяющей движение газов по оси.

Срок службы

Срок службы напрямую зависит от качества и типа используемого металла. Черный металл при условии использования в интенсивном режиме (индивидуальное отопление) позволит искроуловителю-дефлектору прослужить 5 -7 лет.

Легированная сталь имеет срок эксплуатации от 10 до 20 лет.

На этот показатель также существенно влияет интенсивность и частота использования отопительного котла.

Сделать самому или заказать прибор?

Искроуловители на заказ довольно распространенная опция. Если вы доверяете исполнителю, то можете рассчитывать на хороший срок службы и полную исправность. Но так бывает не всегда, особенно, если изготовитель решит сэкономить на материале.

Если вы решили изготовить искроуловитель самостоятельно, у вас может уйти на это больше времени. При этом вы сможете полностью контролировать процесс, начиная с выбора и приобретения материала, и заканчивая конструктивными нюансами.

Советы по выбору

При выборе стоит уделить внимание габаритам трубопровода, типу конструкции и качеству материала. Диаметр устройств, как правило, составляет 80-550 мм. Размеры козырьков зависят от габаритов трубчатых конструкций, которые надеваются на дымоход.

Наиболее часто рекомендованы изделия из нержавеющей стали. Отсутствие коррозии, долговечность и доступная цена – главные преимущества этого решения.

Популярные модели

Существуют упрощенные кожухообразные варианты и решения с функцией дефлектора. Среди последних можно выделить следующие популярные модификации:

  1. ЦАГИ,
  2. Аппарат Григоровича.
  3. Круглый Волпер.
  4. H-образное устройство.
  5. Флюгер.
  6. Тарельчатый.

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

  • приборы для измерения (рулетка-сантиметр, уровень и т.п.),
  • отвертка, струбцины, пассатижи и молоток,
  • заклепки в наборе или сварочный аппарат,
  • ножницы по металлу, болгарка, дрель и сверла.

Расходные материалы подбираются сугубо индивидуально в зависимости от типа устройства.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

  1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: L = π × D, где L длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

  1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
  2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: С = √ (h² + (D/2)²), где C длина боковой составляющей конуса, h требуемая высота, D диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
  3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали от трубы до краев зонта.

Теперь о сборке. К патрубку стакану крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Важно уделить особое внимание диаметру заглушки – сечение должно быть чуть больше диаметра дымоотвода.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм.

Видео по монтажу

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Частые ошибки и проблемы при установке

Нередко мастер пренебрегает соответствием габаритов, что не позволяет в последствии надежно закрепить устройство. Еще одна частая ошибка – подбор слишком узких ячеек для сетчатого фильтра. При этом нарушается тяга, а сам элемент очень быстро засоряется сажей.

Многие не в курсе, что приваривать установку к дымоотводу намертво категорически запрещено.

Обслуживание и уход

Сложность обслуживания зависит от выбранной модели устройства. В общем для всех вариантов случае грамотная эксплуатация такого прибора сводится к периодической чистке сетки от сажи.

Если речь идет о дефлекторе с «юбкой», вам предстоит периодически проверять, чтобы насекомые, листья и прочий мелкий мусор не перекрывали отверстия для удаления дождя и стаявшего снега.

Советы специалистов

Расстояние от дымохода до искрогасителя

Монтажная высота конуса должна быть в пределах минимально допустимых значений так, чтобы конструкция не нарушала тягу и одновременно не допускала попадания мусора и атмосферных осадков в трубопровод извне. Для расчета необходимых параметров, рекомендуем воспользоваться следующей таблицей:

D,мм (диаметр дымоотвода)W,мм (ширина козырька)H,мм (высота до дымоотвода)
120240144
140280168
200400240
400800480
5001000600

Заключение

В отсутствие гасителя искр вероятность возгорания мусора, скапливающегося на крыше, существенно возрастает. Чтобы предотвратить возможные пожары, определенно стоит установить такой прибор. Тем более, что стоимость большинства моделей не кусаются, а при желании его простейший вариант можно изготовить самостоятельно.

Нашли статью интересной? Поделитесь им с друзьями в соцсетях и подпишитесь на наши обзорные циклы, посвященные ремонту, строительству и техническому обустройству современных построек. До свидания!

Загрузка…

Дымоход для буржуйки в гараже или мастерской монтаж своими руками

Содержание статьи:

Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

  1. Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
  2. Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
  3. Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

Видео: дымоход и вентиляция в гараже

Как сделать искрогаситель на трубу своими руками

Когда летят искры из трубы бани, первое что нужно сделать – установить искрогаситель. Для некоторых приобретение данного элемента может быть не по карману, либо же могут возникнуть трудности в подборе модели по нужным размерам. Таким образом, изготовить искрогаситель самостоятельно оказывается куда проще.

Безусловно, первое, что нужно сделать – это запастись терпением и внимательно выполнить все замеры.

Важно! Помните о том, что ячейки сетки искрогасителя не должны превышать 5 мм.

Работы производятся следующим образом:

  1. Полный замер выходного отверстия трубы дымохода, после чего выполняется эскизный чертеж будущих деталей защитного элемента;
  2. Далее к листу металла прикладываются картонные эскизы и вырезаются готовые детали. Очень важно следить за точностью, поскольку деталь должна полностью соответствовать эскизу;
  3. Для изготовления искрогасителя можно использовать часть от готовой сетки или сделать ее самостоятельно при помощи металлических прутков;
  4. Каждый из стыков необходимо соединить посредством сварочного аппарата, после чего болгаркой их тщательно зачистить;
  5. Каждую из деталей искрогасителя закрепить металлическими заклепками;
  6. Полностью готовую защитную конструкцию нужно установить на дымоходную трубу, тщательно закрепив;
  7. Дефлектор изготавливается из листа металла, который сворачивается в конус и скрепляется металлическими заклепками. К основанию искрогасителя дефлектор также крепится при помощи металлических заклепок.

Чтобы больше не задавать себе вопрос – почему из трубы бани летят искры, необходимо позаботиться об установке качественного и действующего искрогасителя.

Как улучшить тягу через дымоход

Внимание! Задымление бани может быть чревато отравлением угарным газом, что очень опасно для организма человека.

Именно благодаря ей поступает нужное количество кислорода для поддержания огня, а также качественно и своевременно продукты горения выводятся наружу.

Если в бане происходит задымление, а сгорание топлива ослабилось – это явные признаки ухудшения тяги.

Если ваша дымоходная конструкция была установлена ремонтниками «под ключ», перед первой топкой важно проверить тягу. Сделать это можно следующим образом: . К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
Перед печью можно зажечь спичку и сразу же погасить ее

Если дым направился в дымоходный канал, значит с тягой все в порядке.

  • К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
  • Перед печью можно зажечь спичку и сразу же погасить ее. Если дым направился в дымоходный канал, значит с тягой все в порядке.

Основной причиной плохой тяги в большинстве случаев выступает так называемая холодная пробка – участок холодного воздуха в трубе. Решить этот вопрос довольно просто при помощи обычной горящей газеты. Помимо этого, справиться с этой проблемой позволит утепление дымоходной трубы в чердачном пространстве.

К другим частым причинам ухудшения тяги можно отнести:

  1. Труба имеет недостаточную высоту. Дело в том, что у короткого дымохода разница в давлении на входе и выходе ничтожна. Лучше всего размещать дымоходную трубу вблизи конька, в этом случае часть трубы, находящаяся снаружи, будет минимальна (напомним, труба дымохода должна быть выше конька минимум на 50 см;
  2. Сечение дымохода имеет недостаточную величину;
  3. Засор является наиболее частой и простой причиной. Распознать его можно по резкому и сильному ухудшению тяги, а решается данная проблема посредством прочистки специальным ершиком;
  4. Очень часто направление ветра влияет на тягу в дымоходной трубе. Дабы этого избежать, поверх дымохода следует установить защитный грибок.

Работа начинается с подготовки стен

  1. За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.

  2. В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.

  3. Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

  1. Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.

  2. Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.

  3. В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

1. В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Как сделать грибок на трубу своими руками

Итак, процесс создания собственной верхушки для трубы банного дымохода несложен, но требует бдительности и точных просчётов, особенно когда дело касается соединения деталей. В первую очередь, нужно определиться с материалом. За основу можно взять практически любое металлическое средство, обладающее достаточной длиной и шириной, но мы же рекомендуем по возможности использовать нержавеющую сталь и скреплять их между собой либо сваркой, либо опять же шурупами из нержавейки.

Подробный пошаговый самоучитель поможет быстро соорудить грибок на трубу своими руками

Схема самостоятельного создания пламегасителя, советы и особенности (самоучитель):

  1. На протяжении всего сооружения и создания желательно делать чертежи и примерные эскизы, чтобы не делать на глаз.
  2. Определившись с нужной моделью, замерьте вашу дымоходную трубу. Нижняя труба должна быть радиусом чуть меньшим с самим дымоходом.
  3. Сделав необходимый чертёж и определив точные необходимые размеры – сделайте макеты из плотной бумаги или картона. В этом может помочь лекало, линейка и другая канцелярия.
  4. Приготовьте сетку или листы металла. Сетку лучше использовать с зазорами не более 5 мм, в том числе при использовании прутков металла.
  5. Из листа металла толщиной 1 мм (можно больше) нужно вырезать ровную окружность, а в ней самой вырезать небольшой треугольник, вершина которого будет в середине. После всего – устраните пространство вырезанного треугольника, согнув металл между собой и закрепив заклёпками или шурупами – это готовая верхушка, которую нужно будет приварить к основе.
  6. Внутри трубы будущего искрогасителя прикрепите сетку, растянув её до верхушки, где нужно будет проделать тоже самое. Сделать это можно любым способом, начиная от сварки, заканчивая заклёпками. Для скрепления на верхушке можно дополнительно приварить небольшой радиус металла.

На выходе должен получиться длинный грибок, с сеткой посередине (между сегментами).

Особенности эксплуатации буржуек

Чтобы собрать работоспособный и пожаробезопасный дымоходный канал для металлической печи, необходимо учитывать следующие нюансы:

  1. КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
  2. Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
  3. От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
  4. На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
  5. При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.

Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба

Примечание. При использовании обычных одностенных труб конденсат образуется не только внутри, но и на внешних стенках дымоотвода.

Обильной конденсации влаги способствует эксплуатация твердотопливного отопителя в режиме тления. Ближе к оголовку труба прогревается слабо, отчего выделяющаяся из воздуха вода не успевает испаряться. Проблема усугубляется влажностью и низким качеством топлива, сжигаемого в гаражных и дачных печах, которые дают много сажи.

Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:

  • уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
  • теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
  • установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
  • КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.

Указанные меры принимаются в комплексе. Отбор тепла у железного дымоотвода повышает эффективность печи и уменьшает нагрев отводного канала, а утепление противостоит конденсации влаги и оседанию сажи.

Как работает искрогаситель на дымоход

Защита трубы бани от искр производится посредством искрогасителя. Он представляет собой довольно простую, однако действенную конструкцию. Если проще, то искрогаситель – это просто дымоходная насадка, по бокам у которой сетка, а сверху – защитный конус.

К ключевым особенностям данного механизма можно отнести:

  1. Установка допустима на дымоходных трубах любого типа, которые работают от печи на твердом топливе. Размер ячеек, из которых состоит сетка, в этом случае не должен превышать 5 мм;
  2. Искрогаситель на дымоход для бани своими руками в обязательном порядке устанавливается, если материал кровли недостаточно огнестойкий;
  3. Также установить данный механизм следует на дымоход бани, если она обустроена оборудованием, которое поддерживает высокие температуры, а у дымоходной трубы очень сильная тяга;
  4. Сетка, которая является составляющей искрогасителя, нуждается в тщательном и регулярном очищении. Если в качестве дров используются хвойные породы, то чистка производится в два раза чаще.

Существует множество разных элементов, отличающихся по форме, конструкции и типу материала, однако принцип работы у всех остается единым:

  1. Когда производится топка печи, используемое топливо сгорает, образуя газ и дым, которые устремляются вверх по дымоходному каналу;
  2. Непосредственно у выхода из трубы траектория движения дыма меняется, поскольку на пути встречается преграда в виде защитного колпака;
  3. Еще не потухшие искры вынуждены проходить сквозь сетку, которая их тушит.

Самый простой искрогаситель без проблем можно изготовить самостоятельно, благодаря чему существенно сократить материальные затраты.

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

О том как прочистить дымоход,

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь. А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Виды

Специальные искрогасящие конструкции могут изготавливаться в самых различных исполнениях, отличающихся как своими размерами, так и по форме. Чаще всего встречаются следующие варианты оформления искрогасителей:

  • защитный кожух, изготовленный на основе мелкой сетки;
  • колпак особой формы, выполняющий функцию гасителя искр и дефлектора (устройство, изменяющее направление потока) одновременно.

Вследствие того, что искроуловители частично препятствуют свободному перемещению продуктов сгорания, в их конструкции эффект снижения тяги в трубе должен быть сведён к минимуму.

Исходя из этого требования, известные виды конструкций (искрогаситель для буржуйки, например) изготавливаются таким образом, чтобы дробление искр не вызывало замедления дымового потока.

С этой целью их размеры строго нормируются; причём диаметры дефлектора или кожуха в этом случае (в зависимости от развиваемой тяги) могут варьироваться в границах от 80 до 550 мм. Конструктивный размер козырька трубы напрямую зависит от габаритов последней.

Особый интерес представляет покупное изделие, совмещающее в себе функции искрогасителя и дефлектора одновременно (два в одном), которое также может иметь самые различные исполнения.

Причины чрезмерного нагрева дымоходной трубы

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того, чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Причина, почему греется в бане, также, скорее всего, кроется в теплоизоляционном слое. Возможно, он со временем износился и требует замены на более новый. В случае, если происходит перегрев новой сэндвич-конструкции, не исключается брак от производителя. Данный товар также нуждается в разборке и замене слоя утеплителя.

Итак, рассмотрим основные причины возникшей проблемы:

  • Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
  • Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Варианты конструкции дымохода

Правильный дымоход для буржуйки организовать бывает сложно, а все из-за незнания людьми обычных правил и систем. Всего строители подразумевают три варианта конструкции. Выбор должен зависеть от некоторых факторов, среди которых главный – это устройство дымохода, диаметр дымохода для буржуйки, а также тот факт, через какую стену или кровлю выводится на улицу.

  1. Когда дымоход буржуйки выводят через потолок, либо крышу, лучше использовать энергосберегающую конструкцию, особенно этот факт важен для дымохода буржуйки для гаража. В конструкции предполагается передача тепловой энергии, в том числе и от самой трубы, которая вздымается по вертикали. Для подобной схемы, лучше изначально предусмотреть надлежащую противопожарную защиту.
  2. В случаях, когда труба предполагается с выносом за 20-30 см. до потолка, то же образуется еще один источник тепла. За это отвечает тот отрезок дымохода, располагающийся в помещении. В гараже своими руками при обустройстве такой системы, нужно позаботиться об отсутствии сбоку здания каких-либо сооружений.
  3. Бывают случаи, когда трубу выводят «прямиком» из стены напротив печи. В таком случае нужно отдельно рассчитать размеры, и учесть наклоны и повороты. Кроме того, в таком случае конструкция дымохода требует расчета высоты снаружи здания, возможности утепления и прочих вопросов. В такой конструкции есть один основной плюс, который способен затмить все остальные типы отводов – это высокая пожарная безопасность. Но, в таком случае, теряется дополнительно тепло, которое исходило бы от трубы буржуйки.

Варианты конструкций дымоходов

Кроме того, устройство может отличаться и в зависимости от того, где конкретно будет установленная буржуйка. К примеру, есть два варианта:

  • Улица.
  • Помещение.

В первом случае монтаж не требует серьезных знаний и умений, главное выбрать правильно диаметр и вставить трубу в нужное место

В случае установки на улице помните, что для правильной работы требуется учет одного важного фактора, как высота. Высота дымохода, вместе с печкой должна превышать рост человека

Внутри помещения, монтаж будет отличаться в зависимости от выбранного одного из трех, типов монтажа. Учитывайте индивидуальные характеристики помещения, размеры, а также противопожарную безопасность.

Стойки

Еще одна важная деталь — стойки, позволяющие соединить все компоненты в одну конструкцию. Их можно изготовить из металлических прутьев, а можно сделать из листовой стали. Шириной стойки 15 мм. Чтобы увеличить прочность, их делают трехслойными. Это надо учесть, вырезая заготовку из стали.

Длина заготовки будет зависеть от особенностей конструкции, но не забудьте предусмотреть возможность крепежа: с каждой стороны стойки зарезервируйте место для 1-2 заклепок.

Совет: стойки лучше разместить под углом к вертикали (от «стакана» к «зонтику»), это сделает конструкцию прочнее.

Когда будут изготовлены все детали, приступают к сборке гасителя искр.

  • К патрубку или «стакану» вертикально крепят стойки. Для этой операции понадобятся 1 или 2 заклепки.
  • Цилиндр из сетки вставляют между стойками. Цилиндр должен войти в «стакан» с упором на шляпки заклепок. Он должен быть такой высоты, чтобы в полностью собранной конструкции уперся в конус «зонтика».
  • Если стойки крепятся вертикально, то обеспечить большую прочность можно за счет крепления к ним металлической сетки. В качестве крепежа используют по 1 заклепке на каждую стойку.
  • Устанавливают «зонтик». Монтажные участки стоек сгибаются так, чтобы они плотно легли на внутреннюю часть конуса. Сверлят сквозные отверстия, устанавливают заклепки и окончательно фиксируют.

Монтаж закончен. Устройство можно закреплять на трубе и больше не опасаться летящих из дымохода искр.

Дымоход с искрогасителем и защитной пластиной

При сборке, если есть такая возможность, можно вместо заклепок применять сварку. Сварочные стыки обязательно зачищают с помощью болгарки. Рекомендуем изучить для дальнейшего самостоятельного изготовления.

Совет: если материал вашей кровли относится к легко возгораемым, прикрепите вокруг печной трубы специальную пластину из металла, на которую будут падать искорки, которые смогут пройти через сетку.

Искрогаситель как элемент декор

Искрогаситель — это надежная защита дома и вашего участка от пожаров. При желании его можно превратить в интересный элемент декора. Например, можно сделать дымник в одном стиле с флюгером, водостоками и другими металлическими элементами фасада.

Конструктивные особенности и принцип работы

Имеется множество видов гасителей искр. Они отличаются внешней конфигу

Что такое искрогаситель для дымохода — Портленд, ИЛИ

Когда дело доходит до различных частей дымохода, можно легко запутаться. Особенно, если вы не совсем понимаете, что делает каждая часть. Кроме того, это может быть сложно, когда одна деталь выполняет ту же функцию, что и другая деталь. Тогда вы понимаете, что это в конечном итоге называется другим именем. Изучение того, что на самом деле делает каждая отдельная часть, значительно упрощает понимание важности каждой части. Вы также можете увидеть функции, которые отличают детали друг от друга.Многие люди путают заглушки дымохода с искрогасителями. Это потому, что они оба сидят наверху дымохода. Однако не все заглушки дымохода оснащены металлической сеткой, которая должна быть у искрогасителей. Компания American Chimney & Masonry продает оба этих компонента дымохода. Итак, теперь мы хотели бы объяснить вам различия.

Что такое искрогаситель?

Согласно определению Википедии, искрогаситель — это «любое устройство, предотвращающее выброс легковоспламеняющихся частиц из источников горения.Далее они говорят, что искрогасители прикреплены к дымоходу, чтобы искры и угли не выпрыгивали из дымохода. Это тоже препятствует их приземлению на крышу или горючему материалу на земле, чтобы вызвать пожар. Искрогасители обычно состоят из двойных слоев металлической сетки. Эта сетка может улавливать угли, но при этом позволять газам и дыму выходить из дымохода.

Есть ли у дымовых искрогасителей другие функции?

Металлическая сетка отлично подходит для предотвращения попадания птиц, белок, енотов и других диких животных в дымоход для гнездования.Без этого типа защиты эти существа могут проникнуть в ваш дымоход и вызвать проблемы и даже могут оказаться в ловушке.

Что такое заглушка для дымохода?

Заглушка дымохода закрывает верхнюю часть дымохода. Это необходимо для защиты дома от дождя, льда и снега. Американский институт безопасности дымоходов рекомендует это как наиболее экономичный способ предотвращения утечек воды из дымохода. Стандартный колпак дымохода обычно не имеет металлических стенок. Тем не менее, American Chimney & Masonry предлагает широкий выбор подходящих заглушек! Они также могут служить искрогасителями. Эти кепки также защитят от проникновения диких животных и птиц. Мы также можем показать вам заглушки дымохода, которые оснащены специальными вентиляционными отверстиями, которые направляют ветер и улучшают тягу в дымоходе.

Защитите свой дом искрогасителем! Свяжитесь с нами сегодня в American Chimney & Masonry. Узнайте больше об этой важной части дымохода, а также о заглушках для дымохода, которые защищают дымоход от проникновения воды.

Требования к искрогасителям

Постановление муниципалитета города Дейли-Сити 15.08.200 требует, чтобы во время замены кровли все существующие действующие дымоходы заканчивались искрогасителем соответствующей конструкции.

Искрогаситель должен быть установлен в начале проекта. Строительный инспектор должен будет увидеть такой искрогаситель на месте во время проверки. Искрогасители

должны соответствовать Строительным нормам Калифорнии, принятым городскими властями, в частности, разделу 3102.3.8, общая площадь разрядника должна быть не менее четырех (4) раз больше общей площади площади дымохода. В приведенной ниже таблице указаны минимальные размеры экрана ОПН, которые будут соответствовать нормам.

Искрогаситель должен плотно прилегать к дымоходу, чтобы искры или угли не попадали в здание.

2001 Калифорнийский Строительный кодекс — Раздел 3102.3.8: Если это определено строительным должностным лицом в связи с местными климатическими условиями или если искры, выходящие из дымохода, могут создать опасность, дымоходы, присоединенные к любому прибору или камину, сжигающему твердое топливо, должны быть оснащен одобренным искрогасителем.

Чистая свободная площадь искрогасителя не должна быть менее чем в четыре (4) раза больше чистой свободной площади выходного отверстия дымохода. Экран искрогасителя должен иметь термостойкость и коррозионную стойкость, эквивалентную проволоке 12-го калибра, оцинкованной проволоки 19-го калибра или проволоке из нержавеющей стали 24-го калибра.

Отверстия не должны пропускать шарики диаметром более 1/2 дюйма и не должны блокировать проход шариков диаметром менее 3/8 дюйма.

Дымоходы, используемые с каминами или нагревательными приборами, в которых используется твердое или жидкое топливо, должны быть снабжены искрогасителем в соответствии с требованиями пожарных норм.

Конструкция искрогасителя минимального уровня

> Минимальные требования к искрогасителям

Дымоход
Размер

Дымоход
Площадь

Минимум
Экран
Площадь

Экран
Высота

Минимум
ОПН
Диаметр

Круглые
Дымоходы
(дюймы)

8

50. 24

200,96

4,00

16,00

8

50,24

200,96

6,00

10,67

10

78,50

314.00

6,00

16,67

10

78,50

314,00

8,00

12,50

12

113,04

452,16

8.00

18,00

12

113,04

452,16

<10,00

14,40

14

153,86

615,44

10,00

19. 60

14

153,86

615,44

12,00

16,33

Квадратные
Дымоходы
(дюймы)
<

8

64

256.00

6,00

13,59

8

64

256,00

8,00

10,19

10

100

400,00

8.00

15.92

10

100

400,00

10,00

12,74

12

144

576,00

10,00

18. 34

12

144

576,00

12,00

15,29

14

196

784,00

12,00

20,81

14

196

784.00

14,00

17,83

Если вам нужна дополнительная информация, позвоните в Строительный отдел по телефону (650) 991-8061.

ECDmc011205

Искрогасители | Wheeler-Steam.co.uk

Традиционные искрогасители купольного типа

Изготовлены из толстой стальной проволоки и каркаса, горячеоцинкованы для длительного срока службы.

Модельный ряд соответствует пропорциям более крупной модели тягового двигателя.

Для заказа доступны специальные типы и формы. Сообщите мне ваши требования.

Эксклюзивный производитель, Джонатан Уиллер.

Адрес электронной почты: [email protected]

Телефон 07929 648369

Модель Диапазон

Диаметр кольца

4 ”-4.1/2 ”

Масштаб

Внутренний диаметр верха дымохода

Розничная цена

Почта Великобритании и упаковка

10 мм

Сгибание ноги

7 мм

Сгибание ноги

4 ”100 мм

81-86 мм

87-90 мм

£ 50

£ 7

4. 3/8 дюйма 110 мм

91-96 мм

97-100 мм

£ 52

£ 7

4,3 / 4 ”120 мм

101-106 мм

107-110 мм

£ 56

£ 7

5,1 / 8 ”130 мм

111-116 мм

117-120 мм

£ 58

£ 7

Шкала 6 дюймов

5. 1/2 ”140 мм

121-126 мм

127-130

£ 66

£ 9

5,7 / 8 ”150 мм

131-136 мм

137-140 мм

£ 69

£ 9

6,1 / 4 ”160 мм

141-146 мм

147-150 мм

£ 70

£ 9

6.3/8 дюйма 170 мм

151-156 мм

157-160 мм

£ 74

£ 9

7 дюймов 180 мм

161-166 мм

167-170 мм

£ 80

£ 9

7,1 / 2 ”190 мм

171-176 мм

177-180 мм

£ 86

£ 10

8 ”200 мм

181-186 мм

187-190 мм

£ 89

£ 10

Полноразмерный

Диаметр кольца

Внутренний диаметр верха дымохода

Цена

Почта Великобритании и упаковка

¾ ”

Сгибание ноги

5/8 ”

Сгибание ноги

½ ”

Сгибание ноги

8. 1/2 ”

7,1 / 4 дюйма

7,1 / 2 дюйма

£ 100

£ 11

9 дюймов

7,1 / 2 дюйма

7,3 / 4 дюйма

8 ”

£ 106

£ 14

9,3 / 4 дюйма

8,1 / 4 дюйма

8.1/2 ”

8,3 / 4 дюйма

£ 111

£ 16

10,1 / 2 ”

9 дюймов

9,1 / 4 дюйма

9,1 / 2 ”

£ 120

£ 16

11,1 / 4 дюйма

9,3 / 4 дюйма

10 ”

10,1 / 4 дюйма

£ 127

£ 16

12 дюймов

10. 1/2 ”

10,3 / 4 дюйма

11 ”

£ 132

£ 18

12,3 / 4 дюйма

11,1 / 4 дюйма

11,1 / 2 ”

11,3 / 4 дюйма

£ 143

£ 20

13,1 / 2 ”

12 дюймов

12.1/4 ”

12,1 / 2 ”

£ 148

£ 20

14,1 / 4 дюйма

12,3 / 4 дюйма

13 дюймов

13,1 / 4 дюйма

£ 151

£ 20

15 ”

13,1 / 2 ”

13,3 / 4 дюйма

14 ”

£ 155

£ 20

15. 3/4 дюйма

14,1 / 4 дюйма

14,1 / 2 ”

14,3 / 4 дюйма

£ 158

£ 20

16,1 / 2 ”

15 ”

15,1 / 4 дюйма

15,1 / 2 ”

£ 160

£ 20

Искрогасители баллонного типа

Искроуловители баллонного типа

обычно производятся в соответствии с внутренним диаметром верхней части дымохода.Следовательно, для этого типа доставка обычно составляет от 4 до 6 недель.

Адрес электронной почты: [email protected] co.uk

Телефон 07929 648369

Модель Диапазон

Диаметр кольца

Ноги,

Обычно поставляется с прямыми ножками, позволяющими устанавливать искрогаситель непосредственно на верхнюю часть дымохода

Цена

(без НДС)

Почтовая оплата и упаковка.

(цитата из Великобритании, зарубежные заказы, пожалуйста, уточняйте, спасибо)

4 дюйма / 4,1/2 дюйма

Шкала

4 ”100 мм

£ 65

£ 6

4,3 / 8 ”110 мм

£ 70

£ 6

4. 3/4 дюйма 120 мм

£ 75

£ 6

5,1 / 8

£ 80

£ 6

Шкала 6 дюймов

5,1 / 2 ”140 мм

£ 85

£ 6

5,7 / 8 ”150 мм

£ 88

£ 6

6. 1/4 дюйма 160 мм

£ 92

£ 6

6,5 / 8 ”170 мм

£ 96

£ 6

7 ”180 мм

£ 100

£ 6

Полноразмерные двигатели

Диаметр кольца

Ноги,

Обычно поставляется с прямыми ножками, позволяющими устанавливать искрогаситель непосредственно на верхнюю часть дымохода

Цена

(без НДС)

Почтовая оплата и упаковка.

(цитата из Великобритании, зарубежные заказы, пожалуйста, уточняйте, спасибо)

Полный размер

двигатели

7,1 / 2 дюйма

£ 110

£ 11

8 ”

£ 116

£ 12

8,1 / 2 дюйма

£ 120

£ 13

8.1/2 ”

£ 126

£ 13

9 дюймов

£ 131

£ 14

9,3 / 4 дюйма

£ 138

£ 15

10,1 / 2 ”

£ 145

£ 16

11. 3/4 дюйма

£ 152

£ 17

12 дюймов

£ 163

£ 18

12,3 / 4 дюйма

£ 168

£ 20

13,1 / 2 ”

£ 177

£ 22

14.1/4 ”

£ 185

£ 24

15 ”

£ 193

£ 24

15,3 / 4 дюйма

£ 202

£ 24

16,1 / 2 ”

£ 208

£ 24

Внутренние искрогасители

Разработанный по просьбе многих владельцев и пользователей тяговых двигателей, паровой внутренний искрогаситель Wheeler основан на конструкции, используемой операторами двигателей еще во времена коммерческого использования пара на дорогах по всему миру. Они аккуратно входят в верх дымохода; Единственная визуальная часть — поддерживающие его выступы, которые можно обрезать после регулировки. Три установочных винта просто отрегулированы и заблокированы, чтобы разместить искрогаситель в центре дымохода для максимальной эффективности.

Изготовлены из толстой стальной проволоки (размер рамы 5 мм, диаметр ячейки 4 мм), они оцинкованы горячим способом для увеличения срока службы.

Все, что необходимо для заказа искрогасителя правильного размера, — это измерить верхний внутренний диаметр дымохода.Отправьте это измерение вместе с чеком на номер

.

Джонатан Уиллер,

Crown House, Pooley Street, South Lopham, Diss, Norfolk, IP22 2JX

Внутренний диаметр дымохода

Диаметр от 8,1 / 2 дюйма до 9,1 / 8 дюйма

Диаметр от 9,1 / 4 дюйма до 9,7 / 8 дюймов

Диаметр от 10 дюймов до 10,5 / 8 дюймов

Диаметр от 10,3 / 4 дюймов до 11,3 / 8 дюймов

11. Диаметр от 1/2 до 12,1 / 8 дюймов

Заказать искрогаситель

Диаметр 8,1 / 4 дюйма.

Диаметр 9 дюймов.

9,3 / 4 дюйма

Диаметр 10,1 / 2 дюйма.

Диаметр 11,1 / 4 дюйма.

Внутренний диаметр дымохода

Диаметр от 12,1 / 4 дюймов до 12,7 / 8 дюймов

Диаметр от 13 до 13,5 / 8 дюймов

13.Диаметр от 3/4 до 14,3 / 8 дюймов

Диаметр от 14,1 / 2 дюймов до 15,1 / 8 дюймов

от 15,1 / 4 дюймов до 15,7 / 8 дюймов

Заказать искрогаситель

Диаметр 12 дюймов.

Диаметр 12,3 / 4 дюйма.

Диаметр 13,1 / 2 дюйма.

Диаметр 14,1 / 4 дюйма.

Диаметр 15 дюймов.

Размер дымохода 12,1 / 8 ”или меньше £ 125

Размер дымохода 12.1/4 дюйма или больше £ 145

Вступительное предложение, цены включают почту Великобритании и упаковку.

Большинство размеров есть на складе, однако доставка может занять 2-3 недели.

Левый размер 12,3 / 4 дюйма Внутренний

Искрогаситель готов к установке

Сделано в Великобритании

Вид, глядя вниз

Простой установочный винт для регулировки, чтобы искрогаситель находился в центре. Поперечина помогает поднимать и поднимать ее.

Чтобы сделать заказ, отправьте чек с доставкой (если вы не можете организовать инкассо) на имя J. Уиллера, а также данные о вашем почтовом адресе и внутреннем диаметре верхней части дымовой трубы двигателя. Обычно доставка осуществляется со склада путем возврата, но доставка может занять не менее 28 дней.

Обратите внимание! Эти искрогасители производятся по традиционной конструкции, восходящей к тем временам, когда паровые двигатели были обычным явлением на дорогах. Они установлены, чтобы уменьшить выброс искры из дымоходов двигателя, но НЕ ПРЕДОТВРАЩАЮТ выброс ВСЕГО горючего мусора. Пользователь двигателя несет ответственность за обеспечение соответствующей страховки для покрытия таких аварийных выбросов и их возможных последствий.Техническую оценку работы искрогасителей корзиночного типа см. В журнале National Traction Engine Trust «STEAMING» Vol. 45 Летний выпуск 2002 г. (ISBN 0260-2962) Технические темы стр. 148.

Если у вас есть какие-либо вопросы, свяжитесь со мной, нажмите здесь: [email protected]

Знакомство с искрогасителями. ИСКРОГНИТАТЫ И ПРЕДОТВРАЩЕНИЕ ПОЖАРОВ В ДИКОЙЛЕНДЕ

История
Искрогасители используются в США с начала 1800-х годов.
когда экраны были размещены на штабелях локомотивов Юпитера, которые были
печально известен разжиганием пожаров.Первый закон, требующий искрогасителей
был принят в 1905 г. и применялся к двигателям и котлам, работающим в
или возле участков, покрытых лесом, кустарником или травой.

Департамент США
Министерства сельского хозяйства (USDA) Лесная служба по борьбе с оборудованием, связанным с
пожары начались в 1920-х годах с двигателями внешнего сгорания (паровые ослы)
используется в лесозаготовках.

В начале 1950-х годов Министерство сельского хозяйства США
Лесная служба заинтересовалась снижением количества пожаров
с помощью лесозаготовительной техники с двигателем внутреннего сгоранияЭто усилие было основано
об отчете Дж. П. Фэрбенкса и Роя Бейнера 1934 г., озаглавленном «Искра
Разрядники для моторизованного оборудования », изданный Университетом.
Калифорнии в Беркли. Исследования показали, что частицы выхлопных газов
диаметром 0,023 дюйма и более были ответственны за большинство
возгораний огня.

Искрогаситель — это механическое устройство, задерживающее или уничтожающее горячий выхлоп.
частицы выбрасываются из двигателя внутреннего сгорания.Поскольку искрогасители
предотвратили множество пожаров, впоследствии были приняты законы, требующие искрогасителей
на некоторых типах двигателей. Результатом лесной службы Министерства сельского хозяйства США
Усилия 1950 года привели к созданию испытательного и аттестационного искрогасителя.
программа в Центре технологий и развития Сан-Димас (SDTDC), расположенного
в Сан-Димас, Калифорния.

В апреле 1968 г.
Автомобильные инженеры (SAE) совместно с лесной службой USDA
производители малых двигателей опубликовали стандарт SAE J335.Он установлен
стандарт для малых двигателей (цепные пилы, струнные триммеры и т. д.), которые
не только запрещает выход частиц углерода размером более 0,023 дюйма
но также регулирует допустимую температуру выхлопных газов и
температура поверхности выхлопной системы. Лесная служба Министерства сельского хозяйства США
Спецификация 5100-1 определяет технические характеристики искрогасителя.
выхлопные системы, используемые в двигателях общего назначения (генераторы, мотоциклы,
сельхозтехника и др.).

В настоящее время значительное количество
штатов, муниципалитетов, земель, находящихся в федеральном управлении, и всех лесов Министерства сельского хозяйства США.
В регионах обслуживания требуется, чтобы все двигатели внутреннего или внешнего сгорания
должен быть оборудован искрогасителем, отвечающим установленным требованиям.
согласно стандарту SAE J335 или спецификации 5100-1 лесной службы USDA.
Свод федеральных правил, 36 CFR 261.52, и приказы, написанные
Офицеры лесной службы Министерства сельского хозяйства США объясняют требования.

Углерод
и двигатель внутреннего сгорания

Все двигатели внутреннего сгорания производят частицы выхлопных газов, преимущественно
углерод с примесями. Эти частицы происходят из отложений, образованных
на внутренних поверхностях двигателя или выхлопной системы. Выхлопные газы
и частицы углерода могут быть выброшены из блока двигателя при температурах
выше 3000 ° F.Поверхности выхлопной системы могут нагреваться
1000 ° F. Однако природное топливо может воспламениться при высоких температурах.
всего от 400 до 500 ° F. С учетом этих цифр очевидно, что
пожары могут быть вызваны контактом топлива из природных источников с горячими выхлопными газами.
газов или от контакта с горячими поверхностями выхлопной системы.

Состояние двигателя,
или насколько хорошо он настроен, может повлиять на его способность разжигать огонь из-за
температура его выхлопа, размер и количество частиц углерода
он производит. Тип и качество газа и нефти, а также соотношение в смеси могут
влияют на размер и состав частиц выхлопных газов. Дизайн и расположение
выхлопной системы может сильно повлиять на то,
Разожжется лесной пожар. Температура, влажность и плотность — все
способствуют тому, насколько хорошо будет гореть топливо из диких земель.

Искра
Разрядники Категории

Искрогасители можно разделить на две большие категории: многопозиционные.
малый двигатель (МСЭ) и общего назначения (ГП).Малогабаритный многопозиционный двигатель
искрогасители предназначены для двигателей, используемых на переносном оборудовании,
например, цепные пилы, триммеры для струн, воздуходувки и кусторезы. Наиболее
В искрогасителях MSE используется экран для улавливания частиц выхлопных газов.

Искрогасители GP
разработан для использования на двигателях в одном месте, таких как тракторы, мотоциклы,
или железнодорожные локомотивы. Существуют различные конструкции искрогасителей.
для двигателей общего назначения.Наиболее распространены типы ловушки, экрана,
и диск.

Как
Искрогасители рабочие

Искрогасители работают по принципу улавливания или измельчения углерода.
частицы диаметром более 0,023 дюйма. Хотя они
не всегда на 100 процентов эффективен, правильно установлен и обслуживается
искрогаситель значительно снизит риск возгорания. Самый распространенный
Тип искрогасителя задерживает частицы углерода в выхлопной системе.Он работает, отсеивая более крупные частицы углерода из выхлопных газов.
За счет центробежной силы более тяжелые частицы углерода отбрасываются
внутренние стенки разрядника и направлены в ловушку. Самый распространенный
Типы скрининга используют экран или диск. В дисковой конструкции дополнительные
диски могут быть добавлены для уменьшения противодавления и увеличения потока выхлопных газов.

Турбокомпрессоры,
Нагнетатели и глушители

Турбокомпрессоры используют выхлопные газы, чтобы вращать турбину, которая вращает
компрессор.Турбокомпрессоры выполняют функцию искрогасителя при 100
процент выхлопных газов проходит через турбину. Турбокомпрессоры с
сливные заслонки позволяют части выхлопного потока обходить турбину
колеса и, следовательно, не относятся к искрогасителям. Правильно обслуживаемый
Двигатель с турбонаддувом не требует искрогасителя.

Нагнетатели не используют
выхлопные газы, но напрямую связаны с двигателем.Двигатели, оснащенные
для нагнетателей требуется искрогаситель.

Глушители предназначены для уменьшения
шум, излучаемый двигателем, не считается эффективной искрой
разрядники. Каталитические преобразователи не считаются эффективными искрогасителями.
либо. Они могут нагреваться до достаточно высокой температуры, чтобы разжечь огонь.
контакт с сухой растительностью. Есть несколько искрогасителей MSE, которые
имеют каталитический элемент для уменьшения вредных выбросов.Эти искрогасители
прошли испытания в соответствии с SAE J335 и квалифицированы.

Установка
и техническое обслуживание, кто несет ответственность?

Хорошее обслуживание искрогасителя очень важно, потому что обычно
приводит к некачественной работе оборудования и повышенному риску возгорания.
Законы и правила не требуют, чтобы искрогасители уже продавались.
установлен. Если разрядник предоставляется как часть продажи,
требование было выполнено.Владелец или оператор несет ответственность за
легальная эксплуатация оборудования, требующего искрогасителей. Неспособность
это может привести к уголовной и / или гражданской ответственности.

Искра
Разрядник или глушитель, как отличить?

В искрогасителях должен быть предусмотрен способ удаления уловленного углерода. Наиболее
У разрядников GP есть заглушка для чистки, а в искрогасителях MSE —
очистить экран.Искрогасители также должны иметь фирменное наименование и
название модели. Как только устройство идентифицируется как искрогаситель, оно
определяется, является ли он квалифицированным. Такие ярлыки, как «USDA Forest
Сервис одобрен! » не производите квалифицированный разрядник. USDA
Forest Service требует от производителя только маркировать искрогасители.
по марке и модели. Искрогасители MSE аттестованы с блоком питания.
Из-за небольшого размера искрогасителя трудно маркировать
агрегаты с полным номером выхлопной системы и торговой маркой.От производителей требуется только наличие этикеток на блоке питания.
сам.

Искра
Направляющая ограничителя

Руководство по искрогасителям — единственный авторитетный отраслевой источник
информация о квалифицированных искрогасителях для внутреннего сгорания
двигатели. Используйте руководство при выборе подходящих искрогасителей. Если
номер искрогасителя отображается в руководстве, тогда SDTDC оценил
разрядник.

Есть два тома к
руководство: Универсальный и Локомотив, Том 1, и Многопозиционный малый
Двигатель, Том 2. Пересмотр руководства публикуется каждый год. Следовательно,
каждый том издается каждые 2 года. Онлайн-руководство, обновленное
ежеквартально доступна во внутренней сети лесной службы Министерства сельского хозяйства США по адресу http://www.fsweb.sdtdc.wo.fs.fed.us.
Это база данных с возможностью поиска, которая позволяет пользователю выполнять эффективный поиск.

Дополнительный
Информация

Этот технический совет предлагает широкое введение в искрогасители. Есть
четыре других технических совета из этой серии. Для получения дополнительной информации о искрогасителях,
или чтобы получить копии других соответствующих технических советов, позвоните:

Лесная служба Министерства сельского хозяйства США
Центр технологий и развития Сан-Димас
444 East Bonita Ave.
Сан-Димас, CA

Attn: Программа искрогасителя
Leader или http://www.fsweb.sdtdc.wo.fs.fed.us

Приблизительно
Коэффициенты перевода английской системы в метрическую

Кому
Смена

Кому

Умножить на

дюймы

миллиметра

25.4

Температура
Перевод единиц

° F = (° C x 1,8) + 32

Руководство по искрогасителю FAQ

Руководство по искрогасителю FAQ


Направляющая искрогасителя

Часто задаваемые вопросы


Общие вопросы по искрогасителю

Общего назначения

Локомотив

Мультипозиция

Малый двигатель (MSE)


Общие вопросы по искрогасителю

Что такое искрогаситель?

А искрогаситель

это устройство, которое улавливает или распыляет выхлопные газы
частицы углерода до размера менее 0.023 дюйма в диаметре, поскольку они выбрасываются
от выхлопной системы. Искрогасители типа ловушки должны иметь способ
удаление скопившихся частиц углерода. Большинство искрогасителей обычно работают
в диапазоне высокой искрозащитной эффективности 90%.

Вернуться к началу

А как насчет обновлений SAG?

SDTDC постоянно проводит испытания новых представленных искрогасителей.
Центр будет нести ответственность за уведомление пользователей SAG о недавно прошедших квалификацию и
номинальные запасные ОПН.SDTDC отправит информацию в соответствующий региональный
и государственные учреждения для их распространения. Пользователи должны связаться с этими источниками
для получения обновленной информации. Обновления SAG обычно отправляются через DG в июле и
Декабрь.

Для быстрого ознакомления обновления следует вставлять шрифтом публикации в
разрядник соответствующего типа. Эти новые квалифицированные ОПН будут включены в
иллюстрации при перепечатке Руководств.
Вернуться к началу

Что насчет информации о перепечатке?

SDTDC определит, когда была собрана соответствующая информация, чтобы потребовать
переиздание каждой публикации.Центр уведомит региональные и государственные
офисы при наличии перепечатки. Ожидается, что повторная печать может
Требуется в нечетные годы для многопозиционного двигателя малого объема
(MSE) Руководство
и по четным годам для модели общего назначения
и Локомотив (GP&L) Руководство
.
Вернуться к началу

Что мне делать с моделями, снятыми с производства?


Снятые с производства модели
будут называться
«Замечания.«
Вернуться к началу


Локомотив общего назначения (GP&L)

Что такое общего назначения и
Гид по искрогасителю для локомотива?

Направляющая для локомотивного искрогасителя общего назначения представляет собой
подборка информации, списков и иллюстраций соответствующих лицензий GP&L
системы и двигатели искрогасителей, включая их идентификационную маркировку,
дизайн и сборка.

Цель SAG — предоставить полевым инспекторам надлежащие
информация, чтобы определить, была ли комбинация двигателя и выхлопной системы
протестирован и сертифицирован Центром технологий и развития Сан-Димаса (SDTDC)
соответствует Стандарту для искрогасительных выхлопных систем.

SAG печатается в виде двух публикаций. Этот SAG охватывает Общее положение
& Локомотив (GP&L)
, а другой SAG охватывает ограничители Multiposition Small Engine (MSE) .

В каждой публикации есть раздел для каждого типа ОПН с
иллюстрации искрогасителей, перечисленных в алфавитном порядке
наименование производителя, а также списки квалифицированных и номинальных искрогасителей этого
тип. Инспекторы могут использовать эти разделы для проверки статуса квалификации.Конкретные инструкции по использованию каждого раздела предшествуют разделу.

Использование SAG также показано в видео «Искрогасители и
Предотвращение лесных пожаров »и может использоваться в качестве дополнительного
инструмент инструкции. Видео содержит пять отдельных модулей под названием,
«Введение, Малогабаритный двигатель общего назначения, внедорожник,
и железная дорога ».

Две публикации SAG и видео можно заказать путем покупки или
заявка, с:

Национальный межведомственный пожарный центр (NIFC)

Attn: Great Basin Cache, отдел снабжения
3833 S.Development Avenue
Бойсе, ID 83705
Факс: 208-387-5573
Счет будет выставлен в течение 30 дней с момента доставки.

Номера для заказа:

NFES 2363 — Объемная направляющая искрогасителя для малых двигателей (MSE)
2, июнь 1997 г.
NFES 1363 — Руководство по искрогасителям общего назначения и локомотивным разрядникам
(GP / LOCO) Том 1, апрель 1998 г.
NFES 2237 — Искрогасители и предотвращение лесных пожаров на суше,
(видео) май 1998

Вернуться к началу

Что такое искра общего назначения
Разрядник?

Искрогасители общего назначения

протестированы против USDA Forest
Стандарт обслуживания 5100 фунтов или последняя редакция Автомобильного общества
Инженеры (SAE) Рекомендуемая практика SAE J350.Любой из этих документов
установить минимальные требования к производительности и обслуживанию
однопозиционный искрогаситель общего назначения. Искрогаситель
эффективность должна быть не менее 80% для всех расходов на холодном испытании.
что соответствует 90 процентам на горячем двигателе.
Вернуться к началу

Что такое искрогаситель экранного типа?

Искрогасители экранного типа

как определено лесной службой USDA
Стандартные 5100 фунтов попадают в особую категорию.Они предназначены для использования на
приложения для небольших двигателей. Все выхлопные продукты должны проходить через экран,
который имеет отверстия размером 0,023 дюйма или меньше. эффективная вытяжная площадь
экран ( общая площадь всех проемов экрана ) не менее 200
процент площади выхлопного отверстия двигателя при его наименьшем поперечном сечении. Экран
материал должен быть термостойким и устойчивым к коррозии и обеспечивать не менее 100
часов срока службы. Изначально они подходят для всех должностей
описано в разделе «Позиции приложений».
Вернуться к началу

Что такое «дополнительный» Spark
Разрядник?

»
Приставка «Искрогасители
»

Искрогасители для внедорожных транспортных средств ИСКРОГУЛЯТОРЫ И ПРЕДОТВРАЩЕНИЕ ПОЖАРОВ В ДИКИХ СТРАНАХ

История
Использование внедорожников (OHV) продолжает оставаться популярным видом отдыха.
Он включает в себя семейные поездки, развлекательную прогулку по тропам, соревнования
гонки на мотоциклах по бездорожью и использование транспортных средств для получения доступа к удаленным местам.Часто причиной пожаров является рекреационная деятельность.

Для подавляющего большинства пользователей
часть приятного опыта — находиться на открытом воздухе во время работы
OHV. Поскольку эта деятельность обычно происходит в областях,
непосредственная близость к источникам топлива, искрогасители необходимы на МГН
где огонь — угроза.

Термин «легковой автомобиль»
может охватывать широкий спектр автотранспортных средств.Большинство государственных кодов транспортных средств
различать транспортные средства, используемые для перевозки, и те, которые используются
для отдыха. Багги, мотоциклы и вездеходы Dune
(Квадроциклы) должны соответствовать правилам искрогасителя, потому что они
не считаются легковые автомобили.

Законы по искрогасителю отличаются от
От государства к состоянию. Операторы OHV должны ознакомиться с политикой своего штата.

Ниже приведены некоторые из
наиболее часто используемые OHV, для которых требуются искрогасители.
Квадроциклы: они обычно меньше 54 дюймов в ширину и весят менее 650 фунтов.
У них три и более шины, управляемые рулем,
и управляются в сидячем положении для верховой езды. Все квадроциклы, проданные в
В США искрогасители являются частью заводского оборудования.

Мотокросс-велосипеды:
Они предназначены для соревнований по закрытым трассам. Обычно они приходят
оснащен глушителем / глушителем, который не является искрогасителем.Oни
нет ни фары, ни заднего фонаря. Подсказки к определению мотокросса
байк — это номерные таблички, радиаторы на более поздних моделях, двухтактные двигатели,
и ходят в подвеске, которая заставляет их сидеть высоко.

Следует отметить, что мотокросс
мотоциклы очень популярны среди спортсменов и серьезных трейлрайдеров.
Это приемлемый велосипед во многих государственных юрисдикциях, если он
оснащен одобренным искрогасителем и глушителем / глушителем.

Мотоциклы эндуро:
Эти мотоциклы поставляются на заводе с искрогасителями. Oни
разрешены для использования на общественных землях и их легче проверить, чем мотокросс
мотоциклы. Мотоциклы эндуро предназначены для маршрутов OHV, пустыни.
езда, катание по пересеченной местности и общее бездорожье. Большинство из них оснащены
одобренные искрогасители и малые фары и задние фонари.

Мотоциклы двойного назначения:
Они предназначены для использования на шоссе и бездорожье, но также должны соответствовать всем
требования к автомобильным дорогам общего пользования.Фары, задние фонари, стоп-сигналы,
и поворотники обязательны.

Volkswagen (VW) Дюна
Багги:
VW должны иметь квалифицированный искрогаситель.
для внедорожного использования. Некоторые багги для дюн разрешены к уличному использованию и имеют лицензию.
пластина, и обычно есть глушитель. Глушители разрешены для уличного использования,
но не относятся к искрогасителям для бездорожья.

Багги для дюн:
Багги Dune созданы только для бездорожья.Хотя некоторые оборудованы
с искрогасителями многие могут быть идентифицированы по прямому выхлопу, который
очень шумный и не имеет искрогасителя.

Как
Искрогасители рабочие

Искрогасители работают по принципу улавливания или измельчения углерода.
частицы диаметром более 0,023 дюйма. Центробежная ловушка
разрядник на сегодняшний день является наиболее распространенной конструкцией, используемой энтузиастами OHV.В
в дополнение к требованию определенного уровня эффективности, уловитель
должно быть устройство для очистки.

Используются различные методы
удалить скопившиеся частицы углерода из искрогасителя. Некоторые включают
пробка для очистки, заглушка, пластина для очистки, вставки, стопорные кольца, очистка
ленты и болты с внутренним шестигранником. Искрогаситель должен обслуживаться без
снятие всей выхлопной системы.

Требование к очистке
один из наиболее ответственных элементов разрядника-ловушки.Это тоже один
из наиболее часто игнорируемых. При осмотрах необходимо напоминать владельцам
что этот тип ОПН требует регулярного и своевременного обслуживания,
критический элемент эффективности искрогасителя.

Некоторые модели искрогасителей / глушителей
требуется упаковка из стекловолокна. Эту набивку следует заменять каждые 30 часов.
Свидетельством истощения набивки является капание масла из выхлопной трубы.
труба и / или чрезмерный шум.Стекловолокно — единственное одобренное квалифицированное
упаковка.

Квалификация
для искрогасителей OHV

Квалификационный стандарт требует, чтобы искрогасители были постоянно
помечены номером модели и названием производителя или товарным знаком.
Всякий раз, когда устанавливается контакт с OHV, независимо от типа машины
При использовании искрогасителя необходимо провести осмотр искрогасителя.

Многие думают, что глушитель / глушитель
также является искрогасителем.Глушители и глушители предназначены только для
контроль шума. Только осмотр может определить, искра ли это
разрядник или глушитель / глушитель.

Если OHV работал,
остерегайтесь очень горячего металла в выхлопной системе и вокруг нее. Разрядник
будет камероподобным устройством, расположенным где-то вдоль выпускного отверстия.
Найдите название или логотип производителя и номер модели.
на искрогасителе.Может потребоваться очистить часть разрядника.
раскрыть эту информацию. Обычно его можно найти на прикрепленном металле.
тарелка. Слова «аттестовано лесной службой Министерства сельского хозяйства США», «Spark
Разрядник »или« Квалифицированный », нанесенный на единицу оборудования.
не гарантирует, что это проверенный и квалифицированный разрядник.

Искра
Осмотр разрядника

Убедитесь, что вся выхлопная система исправна, а ограничитель исправен.
поддерживается.Также убедитесь, что искрогаситель надежно закреплен.
на квалифицированной должности. При использовании OHV это обычно горизонтальный
позиция. Приступите к тщательному осмотру всей выхлопной системы.

При выключенном двигателе и использовании
фонариком, посмотрите в искрогаситель, чтобы визуально убедиться, что интерьер
не был удален или изменен. Возможно, вы сможете увидеть внутреннюю часть
который отклоняет выхлоп.Используйте узкий стержень, например деревянный дюбель диаметром 8 дюймов,
осторожно нащупать внутренние части разрядника. Проверьте, как далеко вы
могут вставить деревянный дюбель внутрь и проверить это измерение
с внешней стороны искрогасителя / глушителя. Это покажет,
вы можете продеть дюбель на длину ограничителя / глушителя. Если
вы можете пройти дюбель на всю длину, это не квалифицированный
разрядник.

Все искрогасители-ловушки имеют
внутренние ребра или жалюзи, которые отклоняют выхлоп. Если вы подозреваете, что
разрядник может быть изменен, владелец должен разобрать разрядник на
дальнейший осмотр. Хотя ограничитель / глушитель может иметь одобренный
номер модели и информация производителя, нанесенная на корпус,
внутренние компоненты механизма искрогасителя могли быть удалены.
Только при тщательном осмотре можно заметить такие модификации.

Разрядники могут быть модифицированы на
избегать планового обслуживания или создать ложное представление об улучшении
производительность двигателя. Некоторые модификации, которые были обнаружены, включают
полное или частичное снятие составных частей искрогасителя, перфорация
части разрядника, и установка посторонних предметов в глушитель
глушитель, «издевательский» над деталями искрогасителя, когда деревянный дюбель
используется зонд.Примеры этих посторонних предметов: шайбы, пробки для бутылок,
и стальная вата.

Выхлоп
Обслуживание системы

Следующим шагом будет проверка выхлопной системы на предмет технического обслуживания. Выхлоп
в системе не должно быть отверстий, щелей, неплотных соединений или любых участков,
выхлоп может выйти, не пройдя через искрогаситель. Если
целостность всей системы не является полной, часть оборудования
не может пройти проверку независимо от наличия квалифицированного разрядника
или не.

Владельцы должны знать, что искры
В законах об ограничителях есть термин «в рабочем состоянии».
Искрогасители необходимо периодически чистить, чтобы исключить застрявшие
частицы углерода. Те же условия, которые вызывают засорение свечей зажигания
также может стать причиной неэффективности искрогасителя. Если не поддерживается,
тогда его производительность затруднена, и это не считается законной искрой
разрядник.

Сводка
По мере того, как вы будете больше информированы об осмотрах искрогасителей, вы будете
с нетерпением ждем возможности обучить энтузиастов OHV правильному использованию и обслуживанию
искрогасителей. Использование и обслуживание искрогасителей может способствовать
к усилиям по предотвращению нежелательных лесных пожаров.

Искра
Направляющая ограничителя

Руководство по искрогасителям — единственный авторитетный отраслевой источник
информация о квалифицированных искрогасителях для внутреннего сгорания
двигатели.Используйте руководство при выборе подходящих искрогасителей. Если
номер искрогасителя указан в руководстве, SDTDC оценил
разрядник.

Есть два тома
руководство: Универсальный и Локомотив, Том 1, и Многопозиционный малый
Двигатель, Том 2. Пересмотр руководства публикуется каждый год. Следовательно,
каждый том издается каждые 2 года. Онлайн-руководство, обновленное
ежеквартально доступна во внутренней сети лесной службы Министерства сельского хозяйства США по адресу http: // www.fsweb.sdtdc.wo.fs.fed.us.
Это база данных с возможностью поиска, которая позволяет пользователю выполнять эффективный поиск.

Дополнительный
Информация

Этот технический совет предлагает широкое введение в искрогасители OHV. Там
четыре других технических совета из этой серии. Для получения дополнительной информации о Spark
разрядников, или чтобы получить копии других соответствующих технических советов, обращайтесь:

Лесная служба Министерства сельского хозяйства США
San Dimas Technology и
Центр разработки
444 East Bonita Ave.
Сан-Димас, CA

Attn: Программа искрогасителя
Лидер или http://www.fsweb.sdtdc.wo.fs.fed.us

Приблизительно
Коэффициенты перевода английской системы в метрическую

Кому
Смена

Кому

Умножить на

дюймы

миллиметра

25.4

фунтов

килограмм

0,454

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
